Козырек на дымоход: Как сделать козырек на трубу дымохода своими руками – пошаговая инструкция

Как и из чего сделать козырек для дымохода: фото варианты

Важно, чтобы дымоход был защищён не только от осадков, но и от ветра, мусора, попадания в канал животных и пр. Для этих целей используется козырёк. Его не нужно где-то заказывать, изготовить его просто, потому лучше сделать своими руками.

С чего начать?

На первом этапе подбирается материал. Важно, чтобы козырёк был прочным, так как из-за ветра он может слететь. Сегодня чаще всего его изготавливают из поликарбоната. Он прекрасно гнётся и отлично поддаётся обработке. Если планируется сделать сложный элемент, то поликарбонат – то, что нужно. Козырёк может быть выполнен и из железа. Хотя этот материал и чувствителен к внешним воздействиям, однако большинство домовладельцев предпочитают именно его.

Если дымоход делается своими руками, необходимо составить проект. Дымоотводящие элементы газовых агрегатов в обязательном порядке оснащаются защитой выходного отверстия. Перед тем как начать работу, необходимо проверить канал, выбрать мусор и пр.



Чтобы сделать козырёк, потребуются направляющие, небольшое полотно и инструменты. Расчёт делается с оглядкой на диаметр дымохода, поэтом сначала производятся замеры. Важно учесть, что защита одевается в дымоход с натягом, она является своеобразной насадкой. Такой подход оптимален тем, что домовладельцу не нужно делать дополнительные крепления, сверлить трубу, нарушать её прочность. Есть и другие способы крепления, но они менее рациональны.

Особенности конструкции

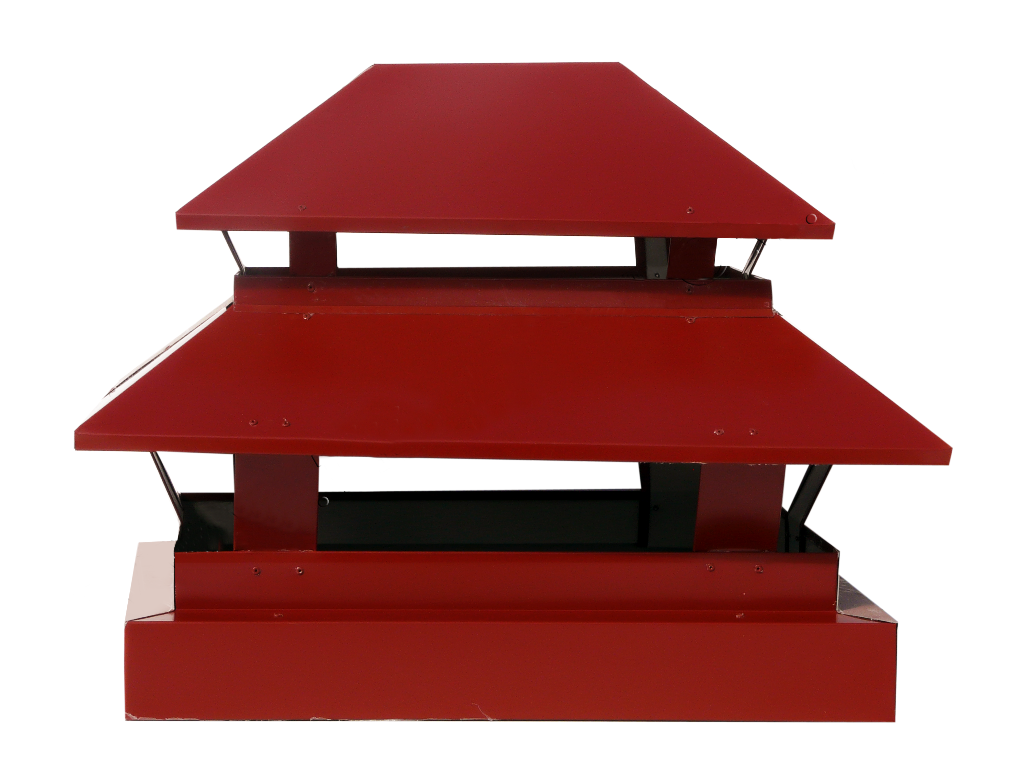

Козырёк можно и купить, сегодня на рынке предложен огромный выбор модификаций на любой вкус. Но сделать своими руками всё же приятнее, да и проблемы с подбором элемента исключаются. Чтобы предупредить не соответствия, нужно вооружиться не только линейкой, но и гибким метром.

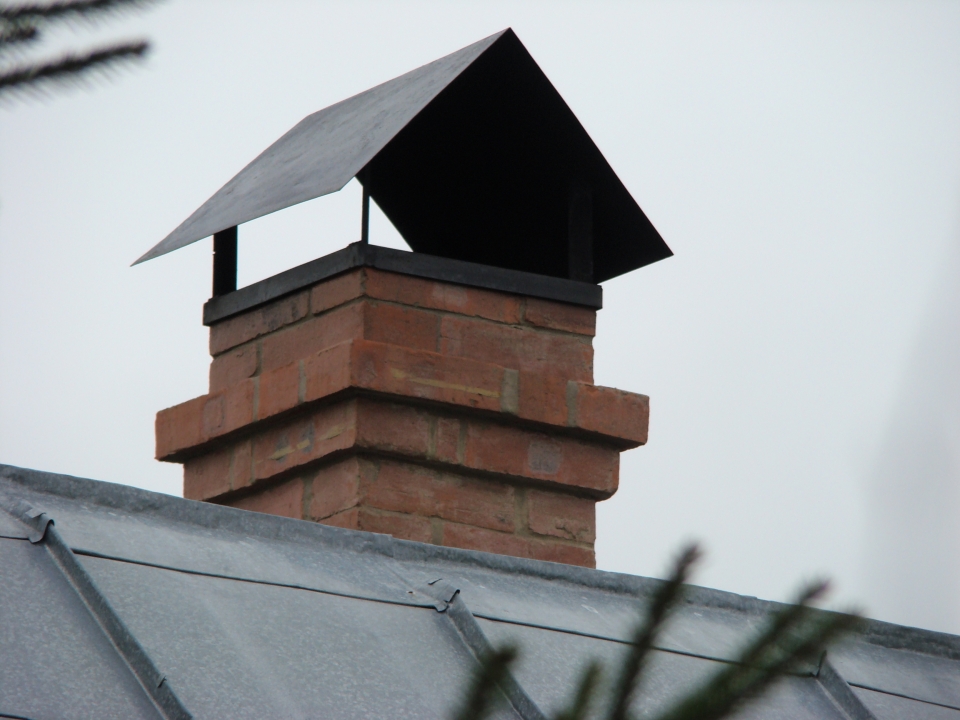

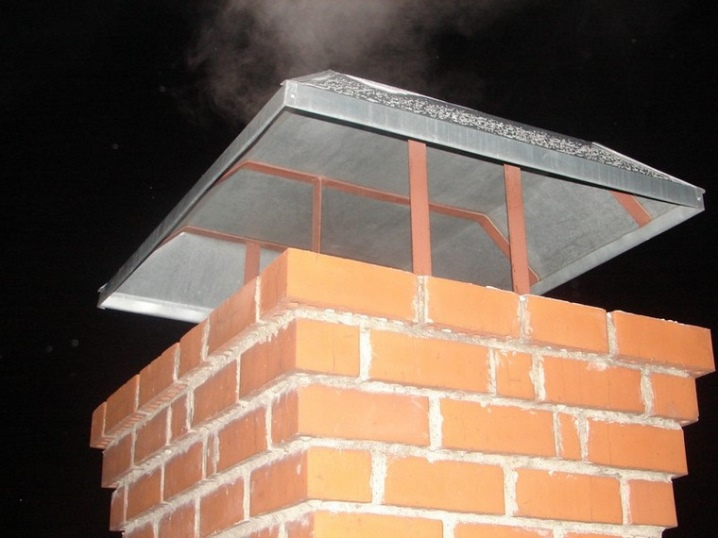

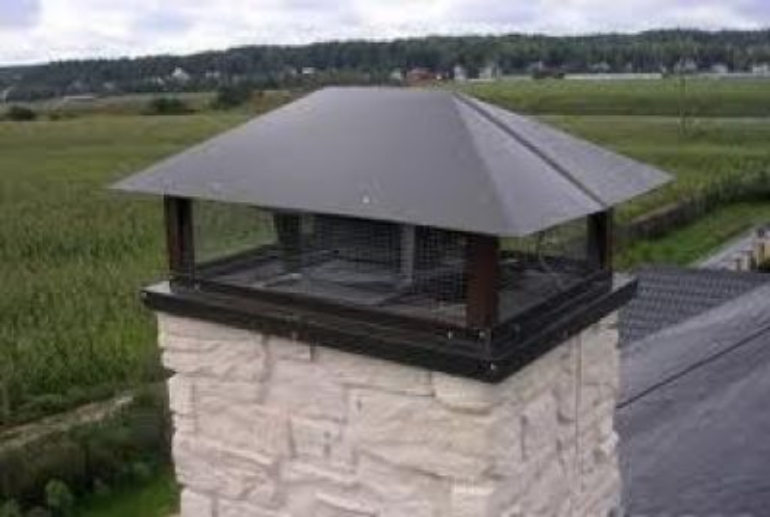

Дымоход будет надёжнее, если сделать простую защиту. Она выполняется в виде «домика». Для её изготовления достаточно вырезать из стального листа несколько элементов. Конструкция состоит из

    • основания, диаметр которого почти равен диаметру газоотводящей трубы;
    • четырёх прочных подпорок;
    • «крыши».



Полезные рекомендации

Подпорки должны быть такой высоты, чтобы «крыша» не препятствовала выходу в атмосферу дыма. Но и не нужно их делать слишком длинными, иначе в дымоход периодически будет попадать мусор и даже птицы. Козырёк должен быть на оптимальном расстоянии от дымоотводящего отверстия.

При конструировании учитывается то, что защита закрывает трубу полностью, а по бокам края «крыши» выдвигаются не менее чем на 4 см. Это нужно для того, чтобы снизить объём мусора, который задувается ветром в дымоход. Для начала вырезается треугольный навес. К нему привариваются опоры. На другом их конце крепится основание.

Козырёк лучше делать в закрытом помещении, чтобы сварить всё по эскизу. Лучше набросать чертёж с размерами. Это поможет исключить ошибки при креплении элементов конструкции. Правильно сделанное основание – половина дела. Именно на ней козырёк держится. Чтобы избежать проблем, рекомендуется перед фиксацией промазать посадочное место специальным строительным клеем.

Важно, чтобы он был не восприимчивым к высоким температурам. Так конструкция надёжно зафиксируется в отверстии трубы.

Чисто и безопасно

Людям свойственно откладывать, казалось бы, маловажные дела на потом. В итоге дымоход загрязняется, и в один день происходит пожар. Благо, если без жертв. Чтобы исключить неприятности, стоит потратить несколько вечеров, и сделать простую конструкцию. Для этого не потребуется много сил и навыков, зато в копилку безопасности будет брошена ещё одна монетка!

Колпак на трубу дымохода своими руками: чертежи, видео, инструкции

Украшение дымоходов художественно оформленными и совсем простыми колпаками – давняя русская традиция. Особенно это бросается в глаза при посещении дачных кооперативов. Даже трубы самых скромных домиков украшены резными навершиями и флюгарками.

Особенности конструкции дымника

Вне зависимости от дизайна флюгарки, она состоит из нескольких элементов:

  • Защитный зонтик. Это важная деталь, задача которой – защита трубы от осадков, пыли и мусора. Может иметь различную форму, чаще всего встречаются зонтики-пирамиды, конусы, полукруги.
  • Фартук-капельник. Отводит водные потоки, поступающие на скат зонтика.
  • Кронштейны. Элементы крепления, фиксирующие фартук к верхней части конструкции. Их число может быть различным и зависит от того, насколько тяжел колпак и массивен сам дымоход.

Зачем нужен и как работает

Основными функциями колпака для дымохода являются:

  • в первую очередь защитная. Если в открытую трубу извне могут попасть различный мусор, пыль, дождь, то после установки на нее нехитрой крышки такая проблема исчезнет сама собой;
  • влага от конденсата разрушает дымоход, а специальный зонтик способен с этим справиться;
  • такой металлический элемент также способен сделать конструкцию крепче, а значит, надежнее;
  • если мы имеем кирпичную конструкцию дымохода, то колпак на нем предотвращает разрушение кладки;
  • эстетическая функция. Да, симпатичный зонтик на верхней части трубы смотрится очень мило.

Существует несколько модификаций устройства, но все они достаточно простые и состоят из таких элементов, как сам защитный зонт и приспособление для отвода влаги. Принцип его действия следующий:

Труба для дымохода своими руками – необходимые елементы: колпак, насадка, зонтик, как сделать чистку, избежать образование грибка, фотографии и видео Труба для дымохода своими руками – необходимые елементы: колпак, насадка, зонтик, как сделать чистку, избежать образование грибка, фотографии и видео Труба для дымохода своими руками – необходимые елементы: колпак, насадка, зонтик, как сделать чистку, избежать образование грибка, фотографии и видео Труба для дымохода своими руками – необходимые елементы: колпак, насадка, зонтик, как сделать чистку, избежать образование грибка, фотографии и видео Как сделать колпак на трубу дымохода своими руками? – Сайт о строительстве
  • когда воздух трубой поднимается, он встречает на пути преграду в виде дефлектора;
  • после этого поток воздуха уходит вверх, словно увлекает за собой дым;
  • в результате горячий воздух по каналу начинает двигаться с ускорением;
  • небольшие зазоры в защитном зонтике защищают в это время дымоход;
  • так называемый обратный конус, который является частью конструкции колпака, предотвращает образование обратной тяги во время движения ветра понизу.

Но, даже убедившись в необходимости наличия на дымоходе такого колпака, не спешите бежать в магазин. Как соорудить своими руками колпак на трубу дымохода, рассмотрим далее.

Материалы для изготовления

Для изготовления колпаков применяются различные листовые материалы. В ряде случаев, применяются остатки материалов кровли (фальцевой), где применяются листовые кровельные материалы.

Основными материалами для колпаков являются:

  • листовая сталь;
  • листовой алюминий;
  • медный лист;
  • лист из нержавеющей стали;
  • лист их цинко-титанового сплава;

Долговечность применяемых материалов различна. Колпаки из стали служат обычно от 2 до 5 лет. Листовой алюминий – 5-8 лет. Наиболее долговечны навершия из нержавеющей стали, меди и цинко-титанового сплава. Срок их службы может достигать 50 – 100 лет.

Медные колпаки с плоскими крышами обычно применяют на трубах домов, построенных в стиле «модерн». Для дома в европейском стиле, устанавливают колпаки с полукруглым навершием.

Колпаки с щипцовой крышей применяют в случаях, когда дымовая труба выполняет еще и функцию вентиляционной. Навершия с открывающейся крышкой удобны для чистки дымовой трубы от сажи. Чаще всего, такая необходимость возникает при использовании в качестве топлива дров или торфяных брикетов.

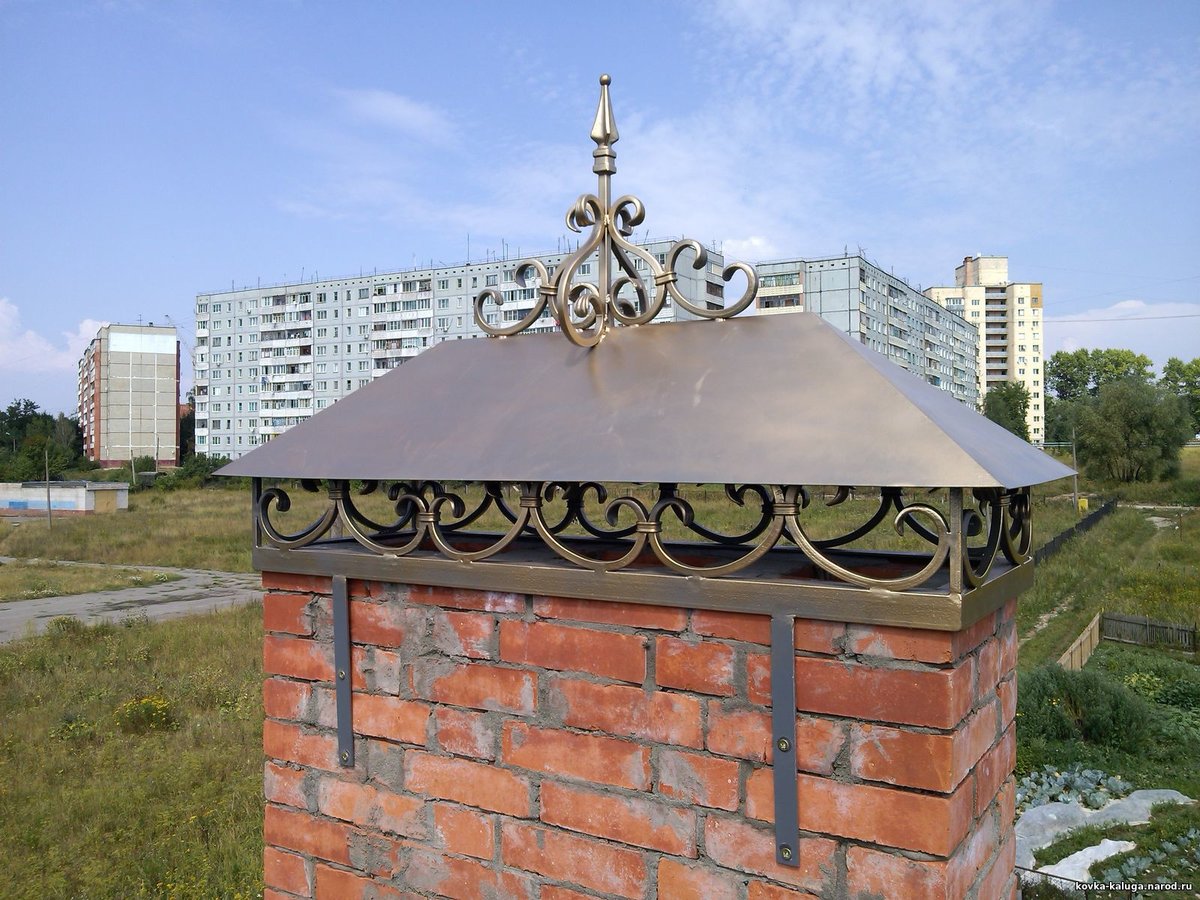

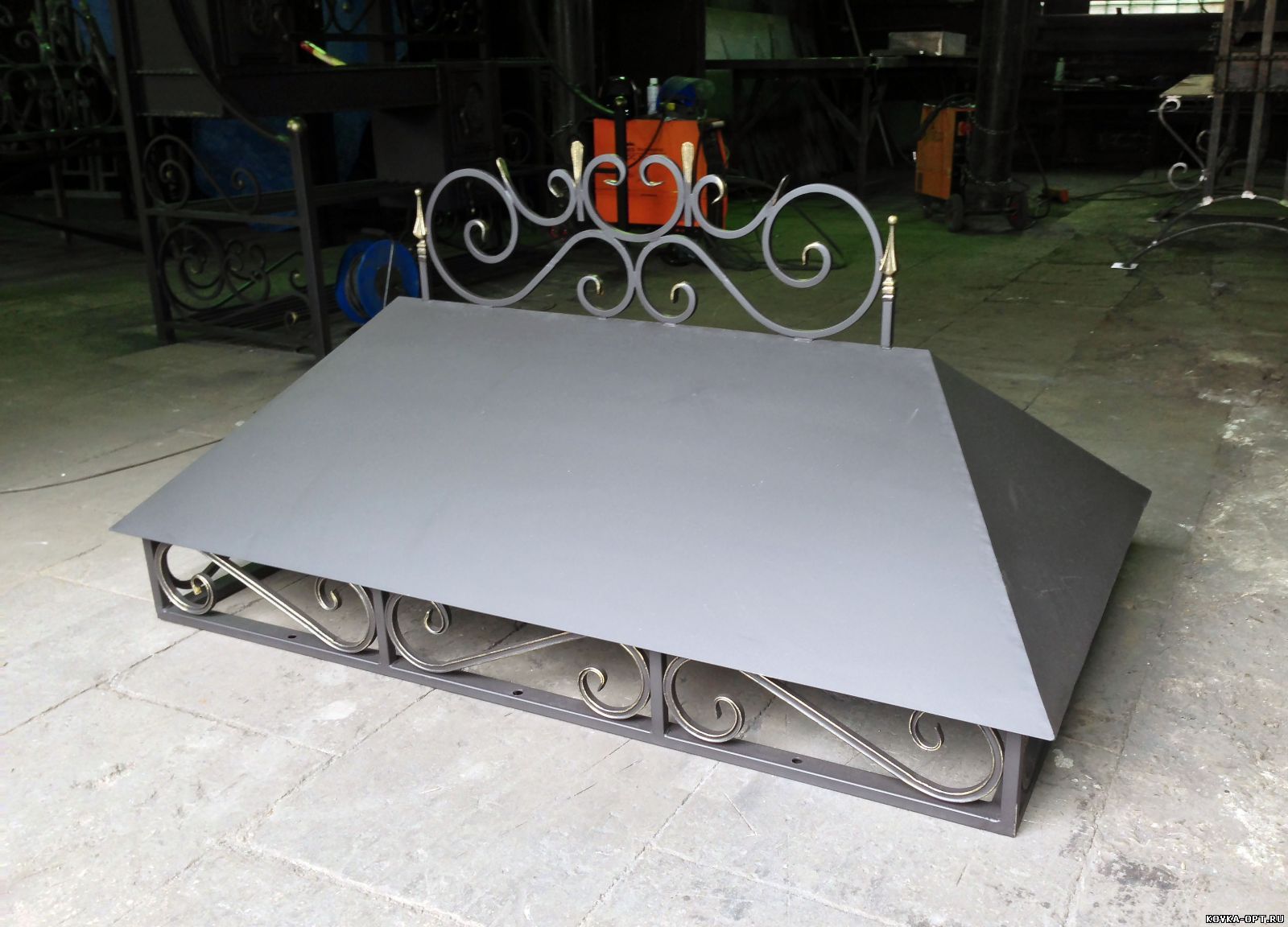

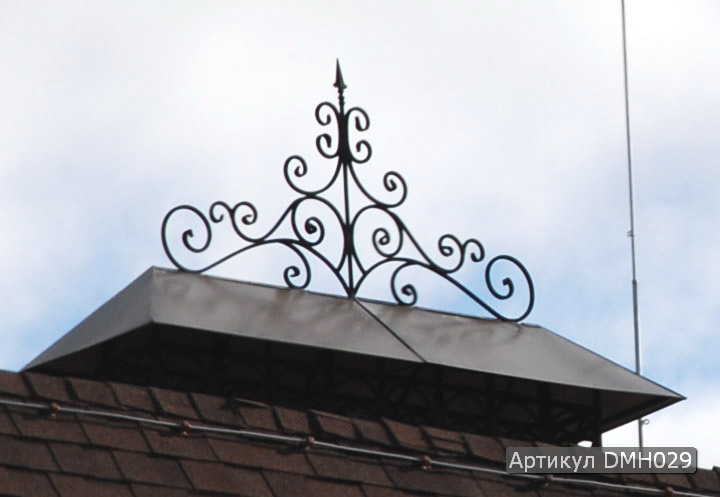

При изготовлении флюгарок, часто применяются изделия художественной ковки. Для увеличения срока службы кованых деталей, их необходимо подвергать воронению. Сами флюгера, кроме своих эстетических достоинств, показывают направление ветра.

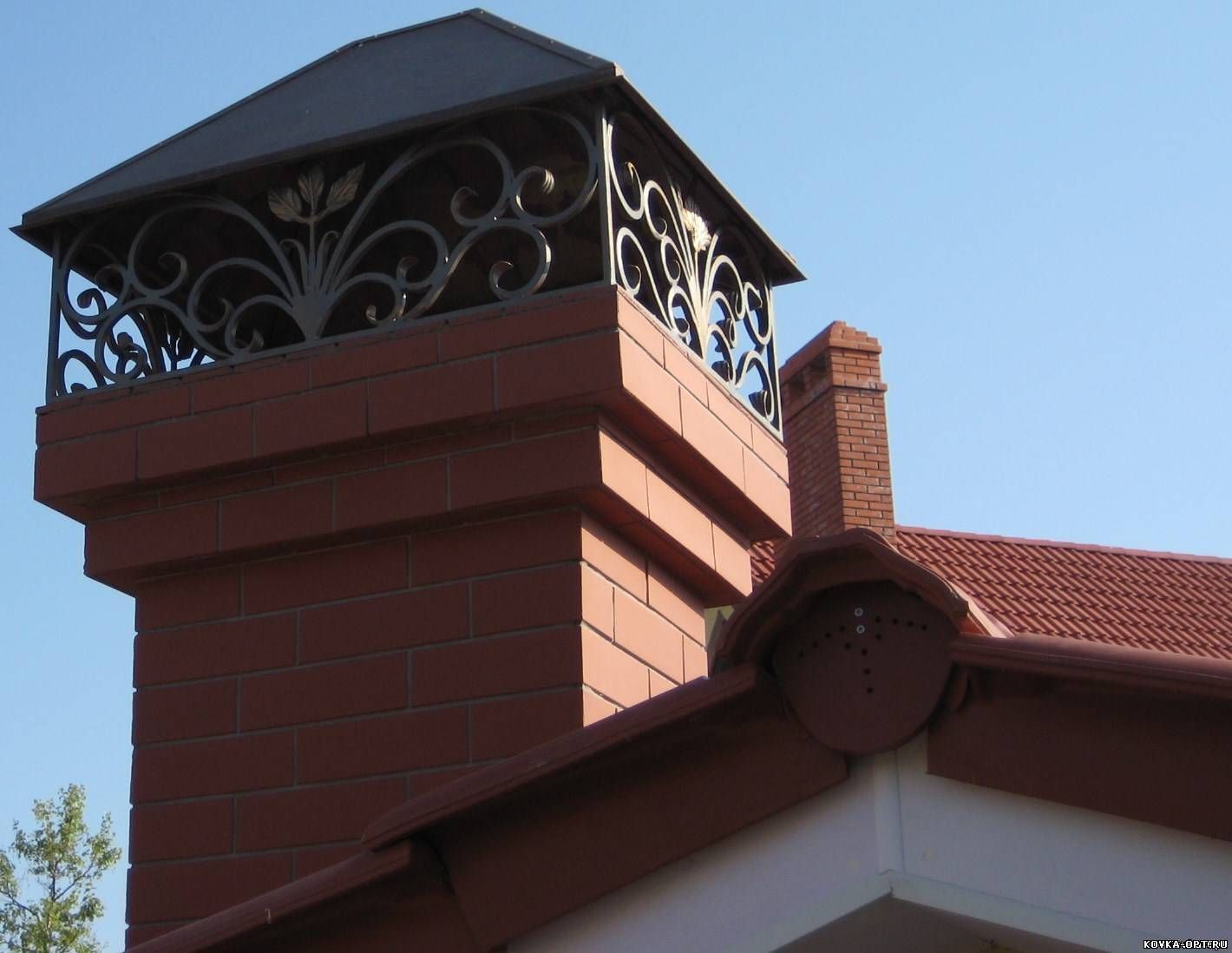

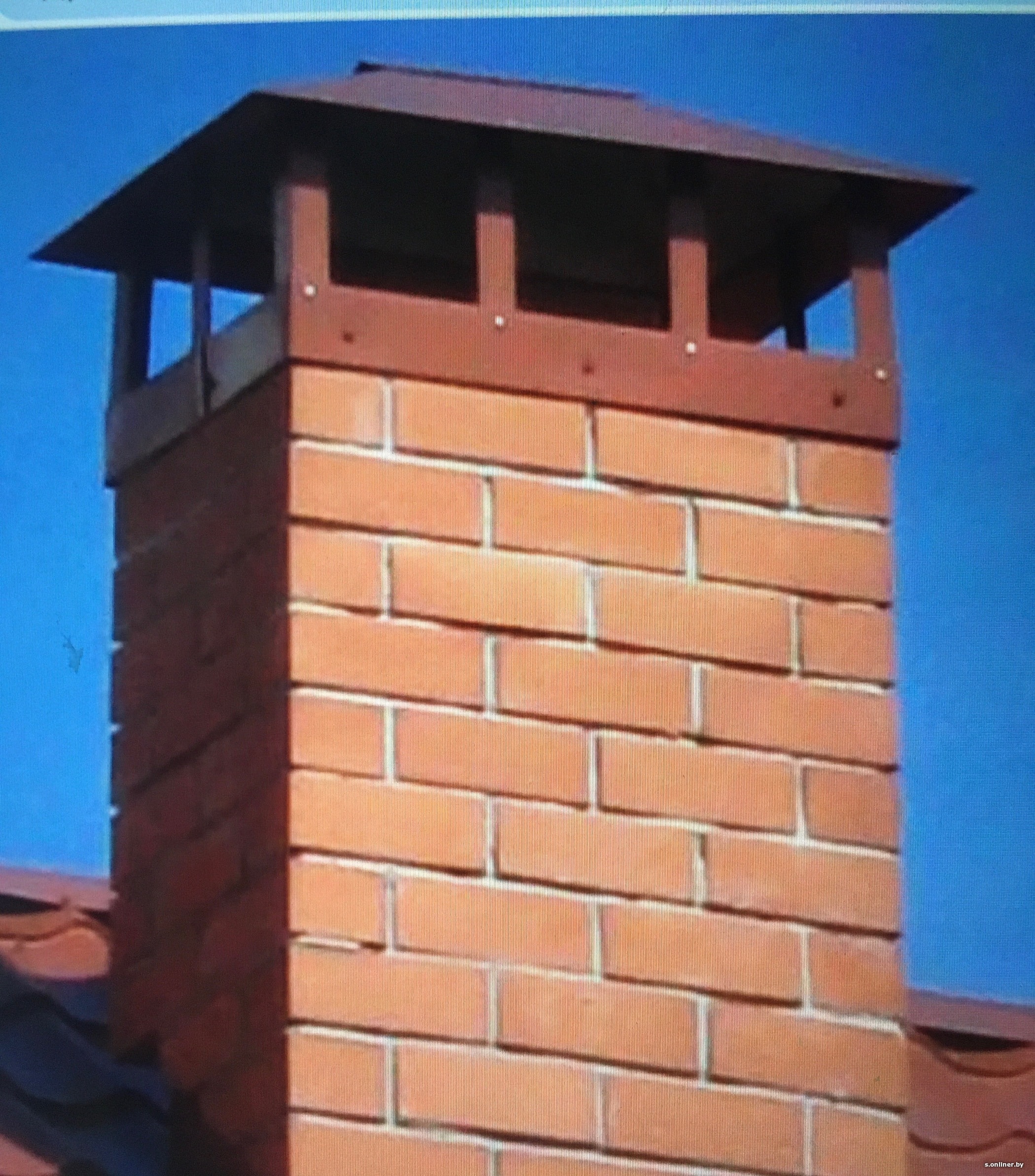

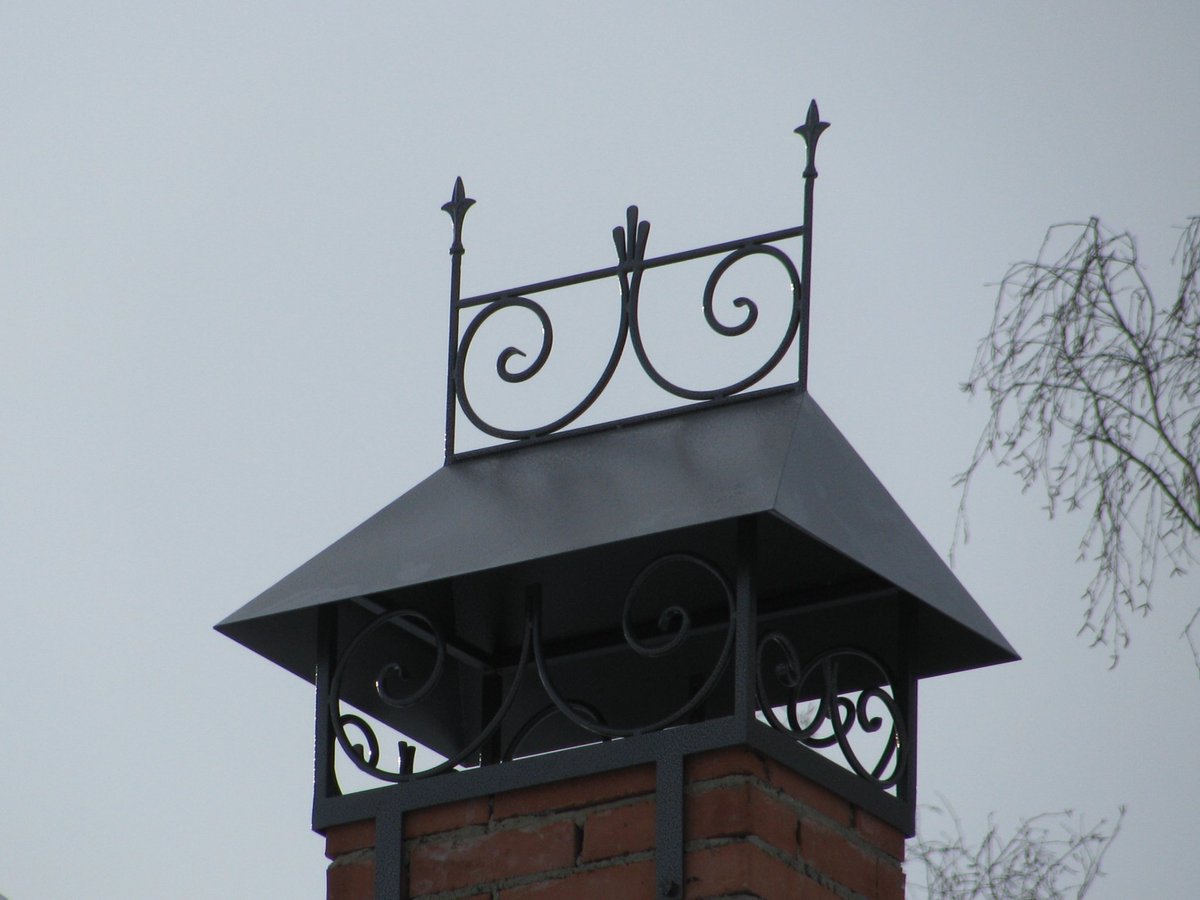

Дымники на кирпичные трубы и кованые колпаки на дымоходы: решение сложных вопросов

При выборе подходящего изделия надо оценивать сложность реализации проекта. В следующем списке перечислены вопросы, на которые следует обратить внимание:

  • При установке сложной флюгарки на трубе дымохода может потребоваться смазка маслом, замена подшипников. Для технического обслуживания различных устройств и очистки вентиляционных каналов устанавливают специальные стационарные трапы. Они предотвращают повреждение мягкой кровли.
  • Обшивка кирпичных труб металлом обеспечит защиту от влаги. Рис. 23. Эту операцию можно совместить с установкой колпака.
  • Кованые изделия облазают значительным весом. При необходимости, устанавливаются специальные закладные в силовой каркас здания для надежной фиксации тяжелой конструкции.
  • Только на вентиляционных каналах, где не выходят горячие продукты горения, допустима установка колпаков, сделанных из полимерных материалов.

Сборка колпака для дымохода своими руками

Для максимального упрощения процесса сборки рекомендуется отрезать на всех заготовках уголочки, а также надрезать заготовки по центральной линии. Поэтапная сборка колпака:

  1. Металлический уголок при помощи саморезов прикручиваем к краю рабочего стола;
  2. Загибаем капельник вначале с краев на 45 градусов, а потом уже по центру. Это позволит заготовке не соскальзывать;
  3. Загибаем 2 см металла заготовки под углом в 90 градусов;
  4. Фальцы на заготовках загибаем при помощи гибов;
  5. Козырек на дымоход своими руками собирается при помощи замков гибы и молотка;
  6. Крышка на колпаке закрепляется с помощью молотка и киянки;
  7. Вырезаем меньший прямоугольник, а на остальных лепестках делаем надрезы по диагонали;
  8. Получившиеся лепестки загибаем вверх. Это поможет предотвратить затекание воды в будущем.

Надеваем колпак на дымоход и прикрепляем его.

Разновидности колпаков для дымохода

Помимо уже рассмотренных конструкций, существует еще множество других, которые также широко распространены. Все они объединены общим принципом действия и устройства – это приспособления, которые служат для накрывания среза трубы, при этом оставляя небольшой зазор, чтобы продукты горения могли выходить из трубы наружу. По форме дефлектор на трубу дымохода может быть практически любым, а вот по материалу изготовления их можно разделить на несколько групп:

  • из оцинкованной (кровельной) стали;
  • из оцинкованного металла, поверх которого нанесено порошковое покрытие полиэстер;

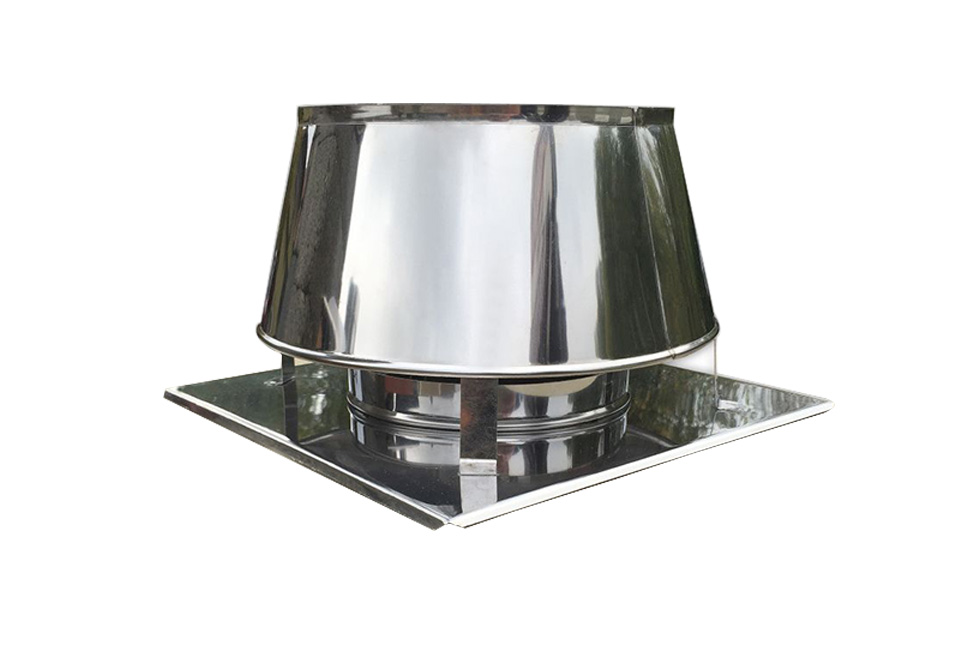

  • из нержавеющей стали;
  • медные;
  • сплавленные из титана и цинка.

Оцинкованная сталь имеет только один серьезный недостаток – она достаточно быстро теряет свой первоначальный внешний вид, тускнеет. Она подвержена воздействию различных внешних факторов, которые оказывают на нее негативное влияние. Значительно лучше такое воздействие выдерживает металл, который дополнительно имеет порошковое покрытие, однако стоит такой материал заметно дороже.

Все остальные металлы сохраняют свой внешний вид достаточно долго, но и стоимость их разы выше. Однако цена отражается не только на их внешнем виде, но и на сроке службы. И хотя медь со временем также имеет свойство тускнеть, здесь речь идет скорее о десятилетиях, чем о годах.

Дымоходные колпаки из оцинкованной (кровельной) стали.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

  • Лист оцинкованного металла, меди или нержавейки;
  • Картон и маркеры;
  • Ножницы по металлу;
  • Приспособления для сгибания листа;
  • Аппарат для сварки.

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона. Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега. Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью.

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

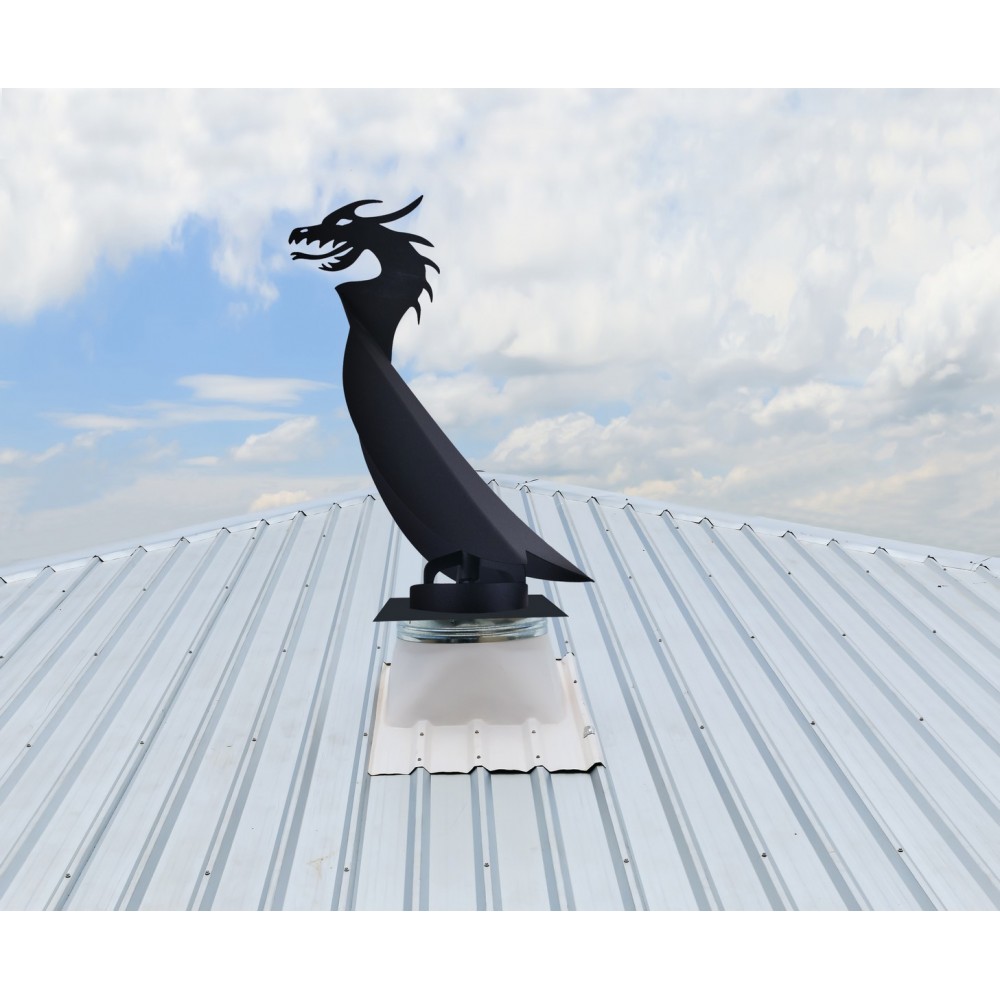

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам. Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде. А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Выводы и полезное видео по теме

Видео показывает разницу тяги в вентиляционных трубах с дефлектором-флюгером и без него:

С принципами работы и устройством различных дефлекторов ознакомит следующий ролик:

В этом видео показан процесс изготовления дефлектора:

Правильный выбор наряду с грамотной установкой дефлектора-грибка вентиляции имеет важное значение для создания стабильной тяги в системе воздухообмена. К тому же любой из вентиляционных колпаков предотвращает попадание в нее осадков, пыли и посторонних предметов в каналы системы.

Самый простой грибок-дефлектор Григоровича можно изготовить самостоятельно в форме зонтика. Если вы хотите обеспечить стабильную тягу как в штиль, так и ветреную погоду, то установите на трубу вентиляции дефлектор, либо купите готовый грибок вентиляции заводского изготовления.

Особенности очистки трубы из нержавеющей стали

Такие дымоходы характерны высоким качеством внутренней поверхности. Это свойство позволяет конденсату свободно стекать вниз в конденсатосборник, откуда его периодически сливают и утилизируют. Отсутствие конденсата предотвращает образованию сажи. Но нагар, по различным причинам, все же образуется и его нужно чистить. Это производится следующим образом:

  1. Через отверстие в тройнике в трубы заводится круглая щетка на гибком валу. Нагар очищается вращением щетки от электродрели. По мере продвижения приводной вал наращивается по длине, чтобы почистить трубу по всей длине.
  2. При устойчивом нагаре очистку можно произвести выжиганием при помощи паяльной лампы. Для этого его необходимо демонтировать дымоход и выжечь его. При температуре 800-900 градусов, достаточной для поставленной цели, на качественной нержавеющей трубе не появятся даже цвета побежалости.
  3. По окончании очистки стояк дымохода желательно утеплить, чтобы увести точку росы за пределы дымохода.

Можно также разобрать дымоход и прочистить каждую трубу отдельно.

Чистка дымоотвода от смолянистых отложений

Некоторые виды топлива образуют вязкие компоненты из конденсата и трудногорючих креозотовых компонентов. Бороться с ними очень сложно, а очищать трудно.

Чтобы снизить вероятность образования таких осадков, используют химический препарат «Hansa», представляющий собой кристаллическую субстанцию. Он имеет сложный состав, одна часть которого способствует разложению древесины на смолу и водяные пары, а вторая – разлагает смолу на легкогорючие составляющие, которые здесь же и сгорают. Ранее отложившиеся смоляные пятна на стенках дымохода также разлагаются на мелкие кристаллы и осыпаются в топку.

«Hansa» загружается в горящую топку. В начале отопительного периода ее нужно использовать ежедневно, затем – периодически. Подробности на упаковке.

Прочистка изогнутого дымоотвода от сажи

Установка дымоотвода с изгибом является последним решением к которому стоит обратиться. Обуславливается это в основном особенностью конструкции дома. Прочистка колена трубы не составляет труда, если заранее озаботились установкой смотровых лючков при монтаже.

Очистка дымоотвода газового котла или колонки

Поводом для выполнения такой операции будет снижение тяги. Это представляет собой немалую опасность, особенно когда речь идет об приспособлении в многоквартирном доме. В такой ситуации подвергаются опасности не только жители одной квартиры.

Советы и рекомендации

  • Не рекомендуется использовать для топки печки дрова смолистых пород древесины, таких, как сосна, ель и другие подобные, а также сырые. При этом наблюдается интенсивное образование сажи и смол.
  • Печь нельзя истапливать обрезками композитных материалов, в том числе фанеры, ДСП, ОСП, оргалита и прочих подобных. Применяемые при их изготовлении композитные материалы активно засоряют дымоход трудноудалимыми осадками на стенках.
  • При использовании в качестве топлива каменного угля (для большинства конструкций дровяных печей он подходит) нужно правильно выбрать его сорт. Одним из лучших является антрацит фракции «орешек», не выделяющий большого количества сажевых компонентов. Хорошим топливом является металлургический кокс. Он производится из высокосортного антрацита пережиганием в коксовых батареях. При этом выгорают все вредные элементы, поэтому уголь горит ровно и жарко. Недостаток – трудное возгорание. Поэтому лучше использовать смесь кокса и антрацита. Самым дешевым и «вредным» из топлива этого класса являются сорта газового угля («горючка»). Они быстрее прогорают и выделяют большое количество засаживающих компонентов. Хорошо горит и выделяет мало копоти брикетированный уголь
  • В твердотопливных печках категорически не рекомендуется использовать в качестве топлива бытовой мусор, особенно пластиковый. При протапливании мусором гарантия быстрого образования сажевых отложений на стенках трубы.
  • При монтаже дымоходного канала нужно четко выполнять требования, обеспечивающие максимальную тягу. Это, прежде всего, относится к правилам установки труб по высоте.

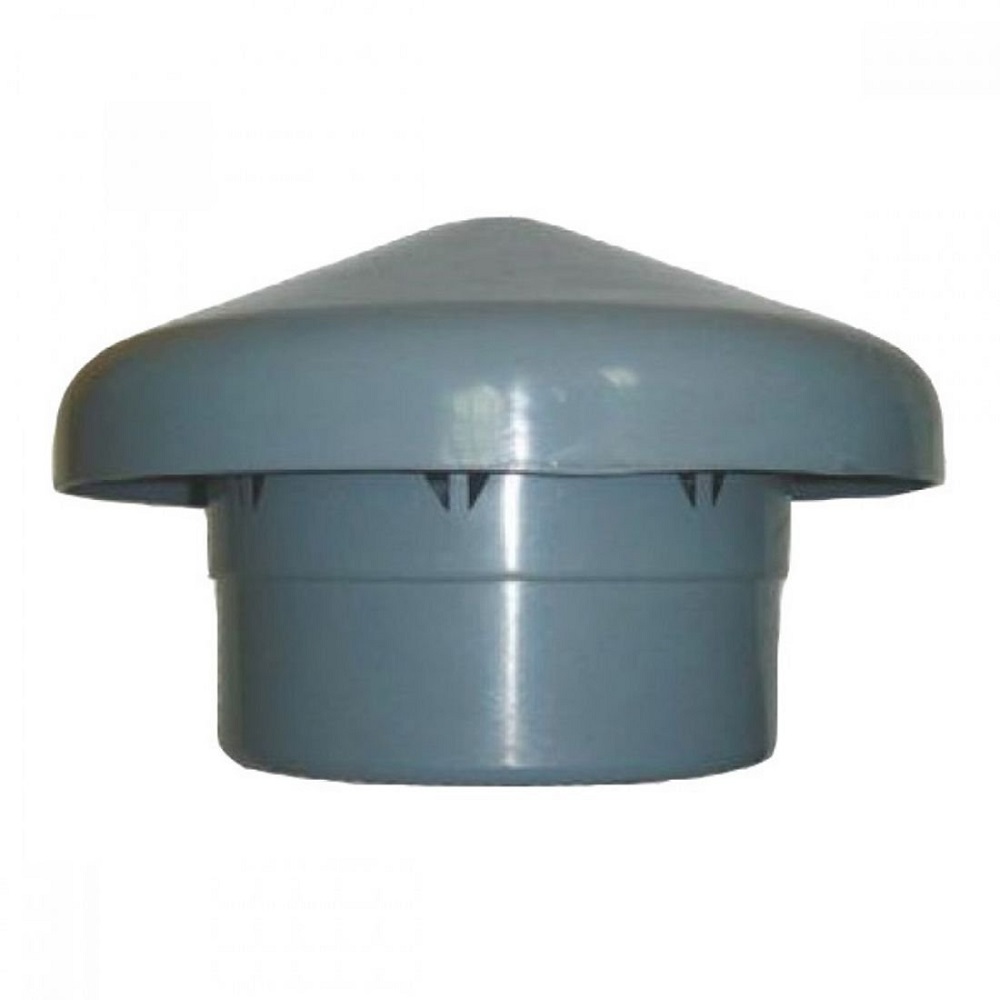

Из чего изготавливают грибки для вентиляционных труб

Перед тем как сделать козырёк на трубу, нужно определиться с материалом. Чаще всего для изготовления грибков используется цветной и чёрный металл, толщина значения не имеет. Наибольшее распространение получили изделия из оцинкованной жести.

Самый распространённый материал – оцинкованная жесть Источник

Уже готовое изделие окрашивают в цвет для улучшения внешнего вида, так как чёрная стать имеет непривлекательный вид. Для улучшения внешнего вида дополнительно изделие может украшаться коваными элементами. Но колпаки из чёрной стали будут иметь существенный минус – вес, из-за чего конструкция подойдёт не для всех крыш.

Если вес является важный параметром, то следует рассмотреть грибки из меди и легированной стали. Недостатком конструкций из этим материалов является завышенная стоимость. Поэтому вторым критерием при выборе материала для козырька являются финансовые возможности владельца здания. Для экономии средств нередко козырьки строят своими руками, используя качественные материалы.

Грибок (дефлектор) на трубу дымохода своими руками – чертежи и формула расчета

Ключевая функция газохода заключается в выводе из системы продуктов сгорания. Чтобы система работала надежно нужно оснастить дымоход грибком (дефлектором). Он защитит ее от попадания внутрь снега, пыли и других ненужных элементов. Кроме того, наличие указанной детали улучшает тягу.

В этой статье вы узнаете зачем нужен дефлектор на дымовую трубу. Мы сделаем краткий обзор имеющихся вариантов колпаков.

У вас будет возможность сравнить их и узнать о плюсах и минусах каждой разновидности. Мы также расскажем о том, как произвести грибок своими руками. Кроме того, вы сможете посмотреть чертежи и видео по тематике нашей статьи.

Как сделать колпак на трубу дымохода

  • защитить и обеспечить максимально долгое функционирование отопительного сооружения,
  • обеспечить более мощную тягу в дымоотводе (увеличивает почти на 20 %),
  • обеспечить эстетическую завершенность всей отопительной системе и строению.

Нередко используют и алюминиевую пластину, сталь с полимерным покрытием, латунь. Учитывая тот факт, что колпак на дымоход находится в труднодоступном месте, следует подобрать максимально качественный материал, чтобы продлить срок службы на долгие годы. Качественную защиту трубы обеспечат вместе с зонтом юбка и фартук.

Разновидности колпаков

Время и умелые руки мастеров создали несколько типов козырьков:

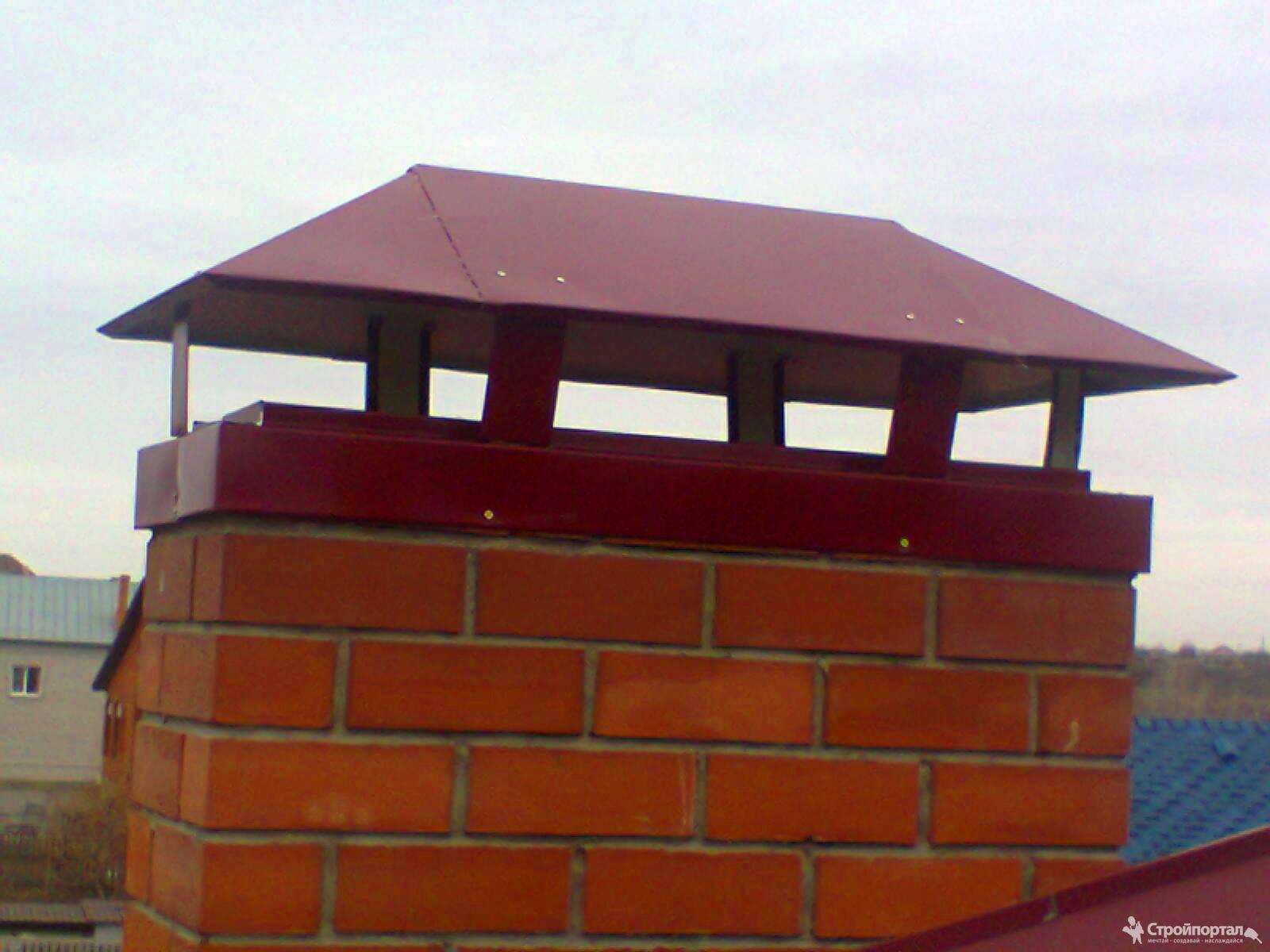

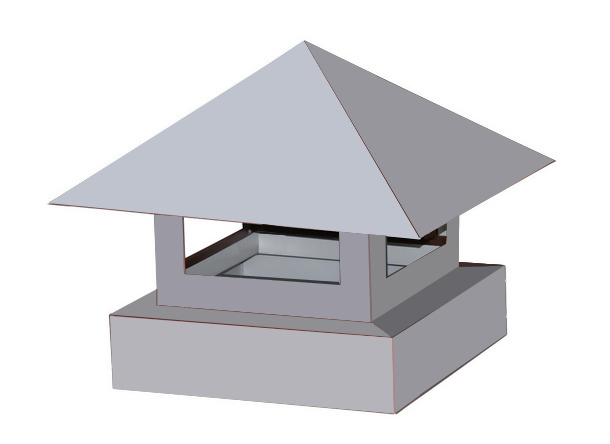

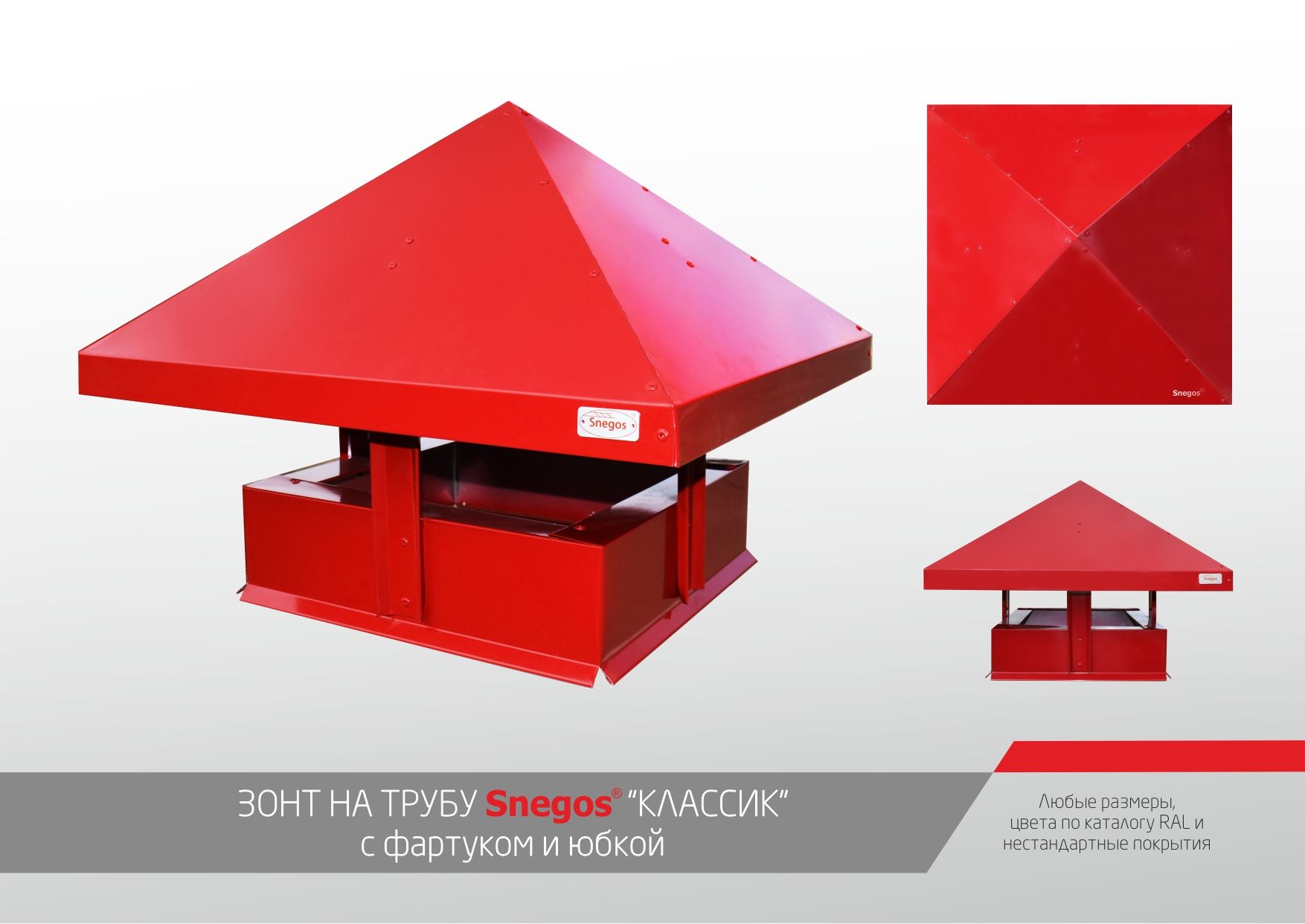

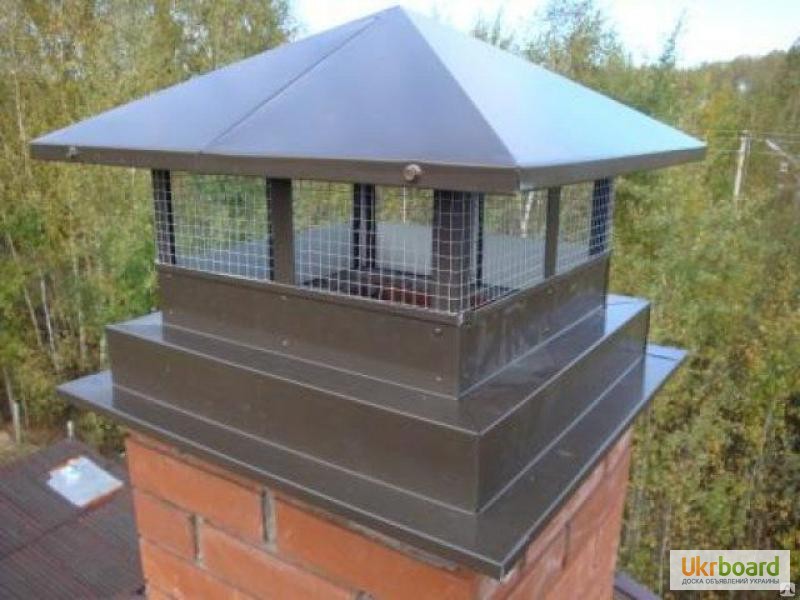

  • Стандартная флюгарка с четырьмя скатами.
  • Флюгарка с флюгером для крыши дома.
  • Колпак с полукруглым навершием.
  • Колпак с плоским односторонним навершием.
  • Флюгарка с открывающейся крышкой.

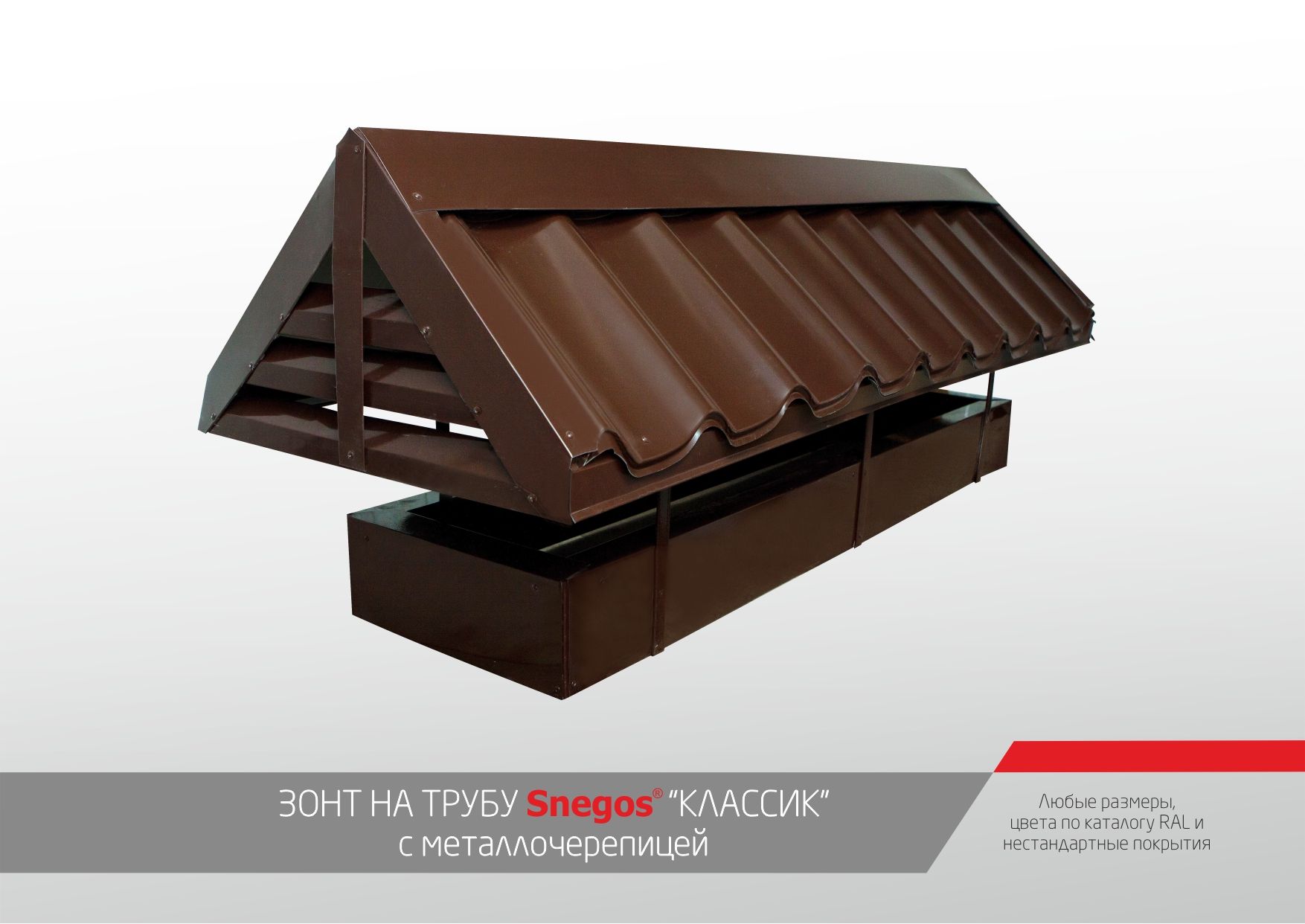

  • Флюгарка с щипцовой или многощипцовой крышей.

Можно в общий список внести ещё один вид. Несколько десятилетий назад, когда было достаточно трудно найти материал для зонта для дымохода, находчивые хозяева делали оберег для труб из обыкновенного ведра или большой, отслужившей свой век, кастрюли, которые приспосабливали к трубе верх дном, ставя их на металлические ножки. Некоторые деревенские бани до сих пор функционируют с самодельными колпаками такого порядка. Кстати, и фартук для трубы круглого сечения тоже создавался из нескольких старых ведер.

Схемы для колпака

Чтобы сделать колпак на дымоход своими руками, необходимо произвести измерения и нарисовать чертеж. Во-первых, зонт для дымохода должен закрыть всю горизонтальную поверхность трубы, поэтому при измерении и составлении чертежа необходимо добавить ко всей площади по 0,5 см со всех сторон. Это нужно для того, чтобы конструкция легко вошла на трубу. Некоторые трубы имеют выступ (оголовок) на полкирпича, он так же должен быть под колпаком. Именно на него и будет опираться всё создаваемое своими руками сооружение. Тело или 4 стороны зонта могут быть в виде решетки, могут иметь другие отверстия, чтобы отводить дым. Но вот стойки угловые должны присутствовать целиком в обязательном порядке. Именно на них ляжет все давление, которое будет на крышке от скопления снега, от дождя.

Затем следует сделать схему для навершия. Оно может быть круглым. Такое навершие будет уместно, если труба в сечении имеет квадрат или круг. Если же труба прямоугольная с разными парами противоположных сторон, то лучше подойдет навершие четырёхскатное. Теперь необходимо определить высоту верхней части. Нужно учесть пропорции: слишком большая и высокая верхняя часть может сгубить всю конструкцию, низкий верх не обеспечит полноценный сброс дыма.

Изготовление дымника на трубы без станка и профессиональных инструментов

Вариант 1

Самостоятельно колпак на трубу дымохода вырезать и собрать может практически любой человек, который держал в руках молоток и знает, чем отличается он от киянки. Для работы понадобится киянка, небольшой молоток, гибы, ножницы по металлу. Гибы – инструмент, который похож по конструкции на клещи, плоскогубцы; отличается наконечниками, с помощью которых сгибают листовой металл. Кроме этого понадобится линейка, карандаш, маркер, металлический брусок.

Их следует совместить, гибами ещё раз загнуть, чтобы спрятать острые края, получится на месте соединения 4 слоя. Поставить на твёрдую основу и с помощью небольшого молотка соединить. Для верха можно использовать прокат с полимерным покрытием. Легче всего сделать односкатное покрытие. Соединить с основой.

Вариант 2

Вырезать для основания прямоугольный лист из металла. Он должен быть больше, чем площадь верха трубы. Вырезать отверстие, соответствующее отверстию трубы.

  • Отрезать 4 стойки из стального уголка. На концах просверлить отверстия для крепежа. Соединить с помощью крепежных деталей.
  • Согнуть в дугу металлический лист, соединить получившуюся крышку с основной конструкцией.

Монтаж защитного фартука вокруг трубы

Чтобы примыкание крышного настила к системе дымоотвода было герметичным, на скате кровли устанавливается фартук. Вернее устанавливается два: внутренний и внешний. Внутренний находится под финишным крышным настилом, а внешний – над. Гидроизоляционный оклад необходим для того, чтобы талая вода не попала на чердак и в дом.

Необходим металлический листовой прокат высотой 40-45 см. Подойдет гибкая свинцовая или алюминиевая лента, которая легко режется ножницами по металлу. На трубе на высоте 20 – 25 см от стропил отмечается линия со всех четырёх сторон, которая будет параллельна настилу стропил. По этой линии прокладывается штроба глубиной 1,5 см по всему периметру. Её можно пропилить болгаркой, затем вымыть пропил или сдуть опилки.

Крепить такую конструкцию можно только к крышной системе, поскольку усадка дома может сыграть злую шутку и преждевременно вывести из строя либо трубу, либо фартук. На трубу необходимо надеть хомут с эластичной термостойкой прокладкой.

Как изготовить козырек на дымоход

Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:

  • габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
  • угол уклона скатов – от 30 до 45°;
  • минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.

Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.

Схема работы дефлектора – ветер создает внутри колпака разрежение

Для справки. Такой же эффект создают ротационные сферические насадки, чей пример изображен на картинке.

Насадка красивая, но не слишком эффективная и надежная Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.

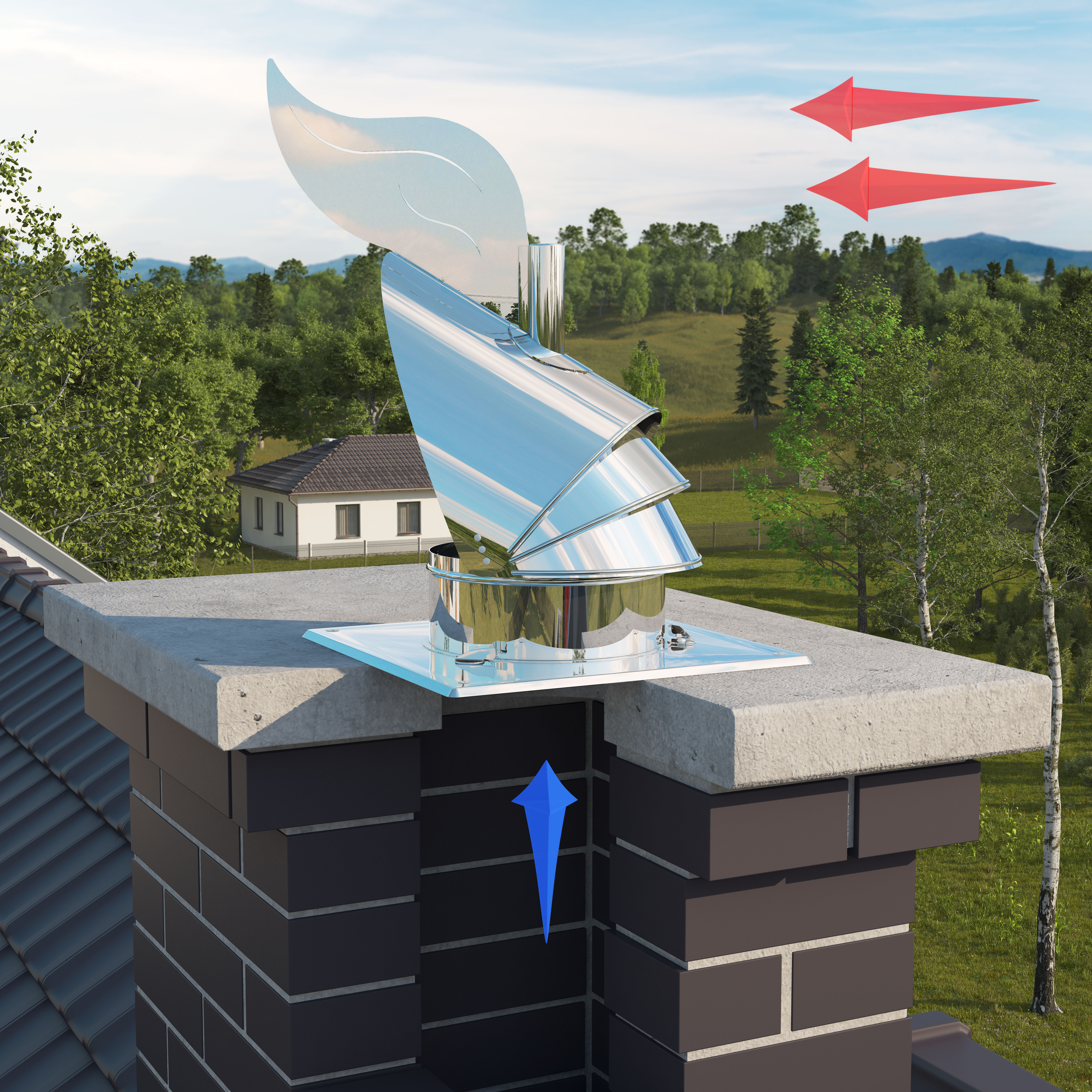

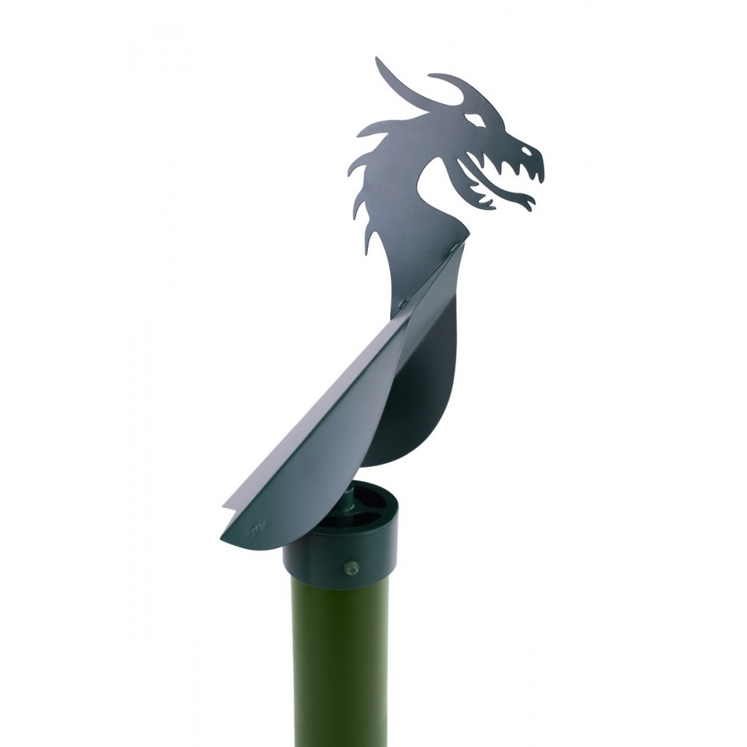

Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться

На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.

Делаем простой круглый грибок

Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:

  1. Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
  2. Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
  3. Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
  4. Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.

Двускатный зонт прямоугольной формы

Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.

Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.

Совет. Нижнюю часть, опоясывающую устье дымового канала, лучше выполнить в виде Z-образного профиля с углами 90°, который впоследствии «сядет» сверху на оголовок. Затем эти профили соединяются в цельную раму на заклепках.

Сборка рамы и монтаж стоек по углам, крепление производится заклепками Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:

Принцип работы

Установка колпака на дымоход не только защитит от попадания в трубу дымоотвода воды и мусора, но и позволяет оптимизировать тягу в отопительном приборе. Происходит это следующим образом:

  • воздушный поток упирается в стенку верхнего цилиндра и вынужден огибать его со всех боков;
  • скользя по поверхности цилиндра, струя воздуха заворачивает наверх, в это время происходит подсос дыма, выходящего из канала;
  • движение воздуха внутри дымохода становится более интенсивным, вверху трубы создаётся зона с пониженным давлением, куда и устремляется дым из топочной камеры;
  • если струи ветра направлены вертикально или под углом, то они проникают в верхний цилиндр через зазор и подсасывают газообразные продукты горения в трубу.
  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Выбор места для вывода вентиляции на крышу из металлочерепицы

Установка вентиляционной трубы на крыше из металлочерепицы должна быть продумана в момент проектирования дома. Вывод обязательно должен осуществляться через крышу, на поверхности которой устанавливают специальные вентиляционные грибки. Во время осуществления работ рекомендуется придерживаться строительных норм и правил, которые регламентируют высоту, а также диаметр используемых труб, материал и место расположения с учетом уклона крыши. Для того чтобы обеспечить качественное проветривание подкровельного пространства, необходимо присутствие ветра в той местности, где осуществляется строительство жилого помещения.

В процессе монтажа вентиляционного выхода на металлочерепице рекомендуется придерживаться следующих правил:

  • на каждые 60 кв. м должен приходиться 1 вентиляционный грибок;
  • во время осуществления монтажных работ от конька необходимо сделать отступ, который равен максимум 60 см;
  • если на поверхности крыши планируется сделать вывод для нескольких труб, то подготавливаемые отверстия обязательно должны находиться на одинаковом уровне;
  • после того как работы осуществлены, при помощи герметика потребуется максимально тщательно заделать все места выводов грибков – необходимо это для того, чтобы через имеющиеся отверстия в подкровельное пространство не попали атмосферные осадки;
  • в процессе обустройства вывода рекомендуется использовать специальный шаблон, который идет в комплекте с приобретаемой продукцией, подобный шаблон стоит приложить на поверхность крыши, обвести, после чего установить крепежные элементы для крепления грибков.

В процессе осуществления монтажных работ производитель советует использовать только те крепежные элементы, которые идут в комплекте с приобретаемой продукцией. Такой подход позволит получить надежную конструкцию, при этом монтаж будет довольно качественным.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Материалы для герметизации зазоров вокруг трубы

Для герметизации щелей используют разнообразные подручные материалы, разделяющиеся условно на две категории:

  • Элементы, которые служат для закрывания пространства между трубой и кровлей. Для этого используют различные декоративные фартуки и воротники, которые можно купить в магазине уже в готовом виде или изготовить самостоятельно. Для изготовления используют материалы не подвергающиеся коррозии – оцинкованная сталь, силикон или резину. Функциональное назначение таких доборных элементов – черновая герметизация зазоров.
  • Разнообразные герметики для заполнения стыков, оставшихся после черновой герметизации. К этой категории относятся водонепроницаемые смеси на основе цемента и мастики. Сегодня на рынке появилось множество современных герметизирующих материалов, которые намного проще в работе, а результат работы более качественный, например, лента на клейкой основе.

Наиболее часто используемые герметики для заделки швов вокруг дымохода:

  • Силиконовый герметик – это водонепроницаемый, устойчивый к морозам материал, простой в использовании и недорогой. Он способен выдерживать температуру до 150˚С, поэтому его часто применяют для герметизации швов возле трубы в банях и парных.
  • Битумная мастика. Перед ее нанесением основание тщательно очищают от пыли и просушивают. Мастика наносится слоем 3-4 мм, если зазор вокруг дымохода слишком широкий, то его предварительно заполняют монтажной пеной.
  • Экобит – это современный гидроизоляционный материал, обеспечивающий качественную герметизацию. Представляет собой прочную алюминиевую ленту на клейкой основе, в качестве герметизирующего слоя служит модифицированный битум. Лента экобита приклеивается по периметру дымоходной трубы. Для достижения максимального эффекта сверху закрывается металлической юбкой.
  • Enkryl – это немецкая мастика на основе акрила для герметизации проблемных швов. Процесс гидроизоляции трубы производится в несколько этапов. Поверхность дымохода обезжиривают с помощью растворителя и кисточкой наносят первый слой герметика. Затем обматывают трубу армирующей тканью на вискозной основе и после ее пропитывания наносят следующий слой. Производители гарантируют, что заделанный таким образом шов спокойно прослужит 10 лет.

Способ герметизации швов между дымоходом и кровлей зависит от их величины, используемого кровельного покрытия и формы трубы. Если зазор менее 5 мм, то достаточно будет заделать его силиконовым герметиком. Для заделки широких просветов применяют более сложные способы герметизации швов на крыше.

Козырьки на дымоходы. Колпак на трубу дымохода – какие бывают и как сделать? Двускатный зонт прямоугольной формы

Как известно, дымоходная труба в камине или печи – это одна из важных частей всей отопительной системы. Не менее важным является и козырек на дымоход, который влияет на правильный и постоянный отвод переработанных газов. Данный архитектурный элемент появился еще в древности, но и сегодня его используют за функциональность, практичность, а также за то, что благодаря ему получается завершенный внешний вид дымохода.

Приобрести колпак можно как готовое изделие, разных форм и дизайна, а можно и соорудить самому. Если для Вас, прежде всего, важно, чтобы козырек на дымоход был только функциональным, и не важен его внешний утонченный вид, то тогда такой элемент без проблем Вы сделаете своими руками. Это не сложно! Давайте учится вместе:

Главные характеристики козырька на дымоход

ВАЖНО! Главное назначение козырька — усиливать тягу, что происходить при помощи отклонений воздушного потока. Однако лишь «правильный» козырек будет защищать дымоходную трубу от снега и дождя. Кроме этого, важно и наличие в дымоходе защитной сетки — она препятствует случайному попаданию внутрь конструкции мусора и пернатых!!!

Функции козырьков:

  • Повышение качества тяги;
  • Повышение показателя КПД дымоходной трубы на 20%;
  • от попадания внутрь трубы снега, дождя, а также мелкого мусора и птиц;
  • Повышение прочности кирпичной кладки;
  • Красивый внешний вид крыши.

Сделанный по всем правилам козырек над дымоходом будет являться надежной защитой, а также поможет предотвратить от завихрений и турбулентности воздуха, из-за которых происходит шум и вибрация в дымоходной трубе.

Установка козырька на трубу-дымоход

Сама по себе конструкция этой части дымоходной трубы не сложная. Она состоит из колпака, т.е. зонта, защищающего от снега/дождя, и капельника, с помощью которого отводится вода, стекающая с трубы. Также колпак не дает возможности образованию льда в зимние месяцы года, что в свою очередь предотвращает разрушение конструкции. Именно поэтому его и изобрели несколько столетий тому назад, одновременно с появлением дымоходных труб для печи. Без защиты в виде козырька в такую конструкцию часто попадал мусор, дождь, снег, птицы. И лишь с козырьком эта проблема перестала существовать. Прошло некоторое время, и козырек на трубу дымохода стал выполнять не только техническую функцию, но и стал украшать собой внешний вид кровли. Как самые первые, так и современные колпаки, часто выглядят как настоящее произведение искусства.

ВАЖНО! Бывает так, что две дымоходные трубы ставят на близкое расстояние друг от друга. В таком случае один козырек должен быть выше другого козырька на 50 см. Это поможет не понижать качество тяги в трубах.

Выбор материала для изготовления козырька

На сегодняшний день выбор материалов для козырька достаточно велик.

Пользуются медью, алюминием, оцинковкой. Но, как правило, предпочтение все же отдают нержавейке с полимерным покрытием. Стоит отметить, что некоторые фирмы предлагают своим потребителям дополнительно установку не только защитной сетки, но и экранов, отражающих тепло. Такой экран защитит козырек от перегревания его полимерной поверхности.

Труднодоступное расположение козырька предполагает его стойкость к атмосферным осадкам. Именно поэтому этот элемент должен выполняться качественно, из самых стойких материалов. Таким материалом является медь.

Перед тем как приступать к работам по и козырька, рекомендуется правильно спроектировать все Ваши действия на листе бумаги. Не забудьте внести в проект капельник, который выглядит как юбочка. Данный элемент поможет предотвратить попадание снега, дождя на кладку дымохода с внешней стороны. В результате козырек надежно защитит дымоход как снаружи, так и внутри.

Козырьки бывают таких видов:

  • Плоские
  • В виде домика, с четырехскатной крышей
  • В виде домика, с четырехскатной щипцовой кровлей
  • С полукруглой крышей
  • С флюгером
  • Имеют крышку, которая открывается.

Виды козырьков по форме:

  • Сводчатый (полуцилиндрический)
  • Шатровый
  • Четырехскатный
  • Двускатный
  • Шпилеобразный
  • Четырехщипцовый
  • Плоский.

Плоский козырек, сделанный из меди, как правило, ставят на крыши домов, выполненных в стиле Модерн. Европейский стиль постройки дома предполагает использование козырька с полукруглой крышей. А вот благодаря использованию козырька на дымоходе со щипцовой крышей происходит хорошее проветривание, а также надежная защита конструкции от заполнения ее снегом. В козырьке же со встроенным флюгером можно сделать специальную заслонку, благодаря которой продукты сгорания беспрепятственно будут выходить в ветреную погоду наружу. Флюгарка, которая может открываться, очень практичная в применении, так как с ее помощью можно производить без усилий.

v Использование козырька, снабженного элементами, которые легко снимаются, изготовленного на фабрике, дает хорошую тягу.

v В козырьке, сделанным самостоятельно, внешнее сечение делается больше внутреннего сечения трубы в 2-2,5 раза.

Начиная монтаж козырьков, нужно научиться разбираться и в причинах, по которым дымоходная труба задымляется. Это:

1). Не правильный диаметр дымоходной трубы.

2). Маленькая высота дымоходной трубы на крыше и не правильное ее размещение.

3). Задув холодного воздуха при усиленном порывистом ветре. При этом создается определенное давление на продукты сгорания, которые выходят наружу. Это приводит к падению тяги и внутри накапливается основная часть дыма.

Делаем козырек на дымоход самостоятельно

Итак, начнем: как сделать козырек на трубу дымохода самому? Есть не один способ изготовления козырька. Мы приведем в качестве примера лишь два способа.

Приступим к первому из них:

Для того чтобы изготовить колпак следует приготовить 5 элементов: металлический лист в виде прямоугольника, это может быть как оцинковка, так и медь, и 4 стойки. Далее проделываем следующее:

1). Вырезаем из листового металла прямоугольник. Он должен прикрыть отверстие трубы с достаточным запасом.

2). Делаем 4 стойки из стального уголка и на концах просверливаем отверстия для крепления.

3). Сгибаем стойки так, чтобы потом их закрепить заклепками на всех углах металлического прямоугольника.

4). Затем необходимо согнуть металлический лист в дугу, и уже готовый козырек поставить внутрь отверстия дымоходной трубы. Важно, чтобы концы стоек при этом плотно прилегали к дымоходным стенкам.

5). Потом сверлим отверстия в кирпичной кладке и крепим козырек гвоздями.

ВАЖНО! Козырьки на трубу дымохода на крыше необходимо размещать на расстоянии 10 метров от вблизи расположенных деревьев, проводов и других возможных преград. Если такой возможности у Вас нет, то тогда наружная часть дымохода должна быть выше на 1 метр.

Вот, второй пример:

В данном примере мы рассмотрим установление козырька на асбестоцементную трубу, диаметром 12 см.

1). Закрепляем стойки на нижний цилиндр болтами и гайками М6.

2). С помощью хомута прикрепляем верхний цилиндр, который расширяется к низу, к нижнему цилиндру.

3). Собираем обратный конус на фальцах.

4). Монтируем конусообразный козырек заклепками. Самостоятельно Вы можете сделать верхний цилиндр, конус обратный и козырек, используя алюминиевые заклепки с помощью сварки или заклепочника.

ОБРАТИТЕ ВНИМАНИЕ! Делая выкройку деталей козырька на дымоход, необходимо учитывать показатели диаметра трубы, при этом придерживайтесь и соотношения размеров элементов колпака.

Принцип работы козырька

1). Воздушные потоки обволакивают стенки верхнего цилиндра, нанося при этом ему удар.

2). Скользящий поток воздуха по поверхности цилиндра поднимается вверх, подсасывая дым, который выходит из дымохода.

3). при движении воздуха, которое становится более интенсивным в дымоходе после установки козырька.

Через дымоход на улицу выходит смесь газов с продуктами сгорания топлива из каминов, печей и отопительных котлов. Рассматривая частные дома, можно заметить, что оголовок трубы венчает специальный козырек или зонтик. С первого взгляда на эти приспособления, украшенные фигурной ковкой, затейливыми узорами и фигурками, складывается впечатление, что они всего лишь элемент декора. На самом деле колпак на дымоход является важным элементом системы дымоудаления, правильность конструкции и монтажа которого отражается на эффективности ее работы. Эта статья расскажет о принципах работы, видах и способах самостоятельного изготовления дефлекторов своими руками.

Колпак на дымоход – устройство, напоминающее по виду зонт или козырек, устанавливаемое на оголовок трубы с целью защиты от попадания влаги. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Конструкция колпаков всех видов состоит из следующих элементов:

Важно! Для дымохода можно сделать колпак своими руками из листового металла, однако, более сложные модели проще купить или заказать. Наиболее удобный в обслуживании и эксплуатации вид – защитный зонтик с открывающейся крышкой. Благодаря подвижности этого элемента, защитный козырек не снимают во время .

Чтобы сделать долговечный колпак для используют листовой металл, не подверженный коррозии. Распространено изготовление своими руками из оцинкованной стали, меди или алюминия. Зонт на оголовок из меди имеет благородный оттенок, он выглядит респектабельно, однако часто становится «жертвой» сборщиков цветного металла.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

  • Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.
  • Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
  • Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
  • Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
  • Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

Обратите внимание! Флюгарки снабжают дополнительными функциональными элементами: заслонками, двойными крышами, откидными дверками. Не стоит увлекаться вычурными деталями, ведь главное в выборе дефлектора – долговечность и эффективность. Непродуманная форма может стать причиной возникновения шумов или вибрации в трубе.

Принципы работы и функции

Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:

  1. Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
  2. Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
  3. Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.

Важно! Хотя защитный зонт дымохода считают элементом декора, в первую очередь это функциональный элемент дымоудаления. Правильно подобранный дефлектор не должен создавать шум или вибрацию внутри дымоходного канала.

Изготовление своими руками

Чтобы сделать козырек для дымохода своими руками, лучше выбрать модель попроще. Для работы потребуется листовая оцинкованная сталь, ножницы по металлу, гибы, маркер, картон, сварочный аппарат. Процесс выполняют в следующем порядке:

Важно! Сделать колпак на дымоход своими руками проще всего, если изготовить из выгнутого дугой листа металла. При создании чертежа учитывайте, что в зимний период на кронштейны ложится вес снежной шапки, поэтому выбирайте металл достаточной толщины и прочности.

Самостоятельно изготавливая зонт для защиты дымохода от проникновения влаги, точно измеряйте размеры трубы. Правильно подобранная модель дефлектора улучшает внешний вид крыши и оптимизирует работу системы дымоудаления.

Видео-инструкция

Колпак на трубу дымохода надолго сохраняет свою долговечность и надежность, его можно изготовить своими руками или приобрести в готовом виде. Выбирая первый вариант, надо определить, какое изделие необходимо получить. Это может быть сложная конструкция с креативным дизайном и множеством дополнительных функций либо простая модель.

Выбор формы и материала

Колпак на дымоход был изобретён довольно давно . Он решает несколько практических задач:

  • защищает дымоход от внешней факторов: дождя, снега и ветра;
  • выступает в качестве дополнительного украшения крыши.

Важно обеспечить, в первую очередь, защиту от ветра и осадков, иначе стенки дымохода будут разрушены под влиянием погодных условий.

Колпак надо выбирать в соответствии с:

  • типом канала;
  • диаметром отверстия.

Основываясь на этих показателях, подбирают:

  • выполненный из хрома и никеля колпак, если дом отапливается газом;
  • съемное изделие, если квартира отапливается камином, твердотопливным котлом или дровяной печью.

Основными типами считаются модели с круглым и квадратным основанием, стационарные или откидные, изготовленные из жести — хромоникелевые или чёрные. Многие модификации лишены основания. Их закрепляют непосредственно на дымоходном канале.

Сегодня появились дымники из оцинкованной или нержавеющей стали, меди. Имеется возможность также подобрать модификации так, чтобы оттенок колпака сочетался с цветом крыши. Выбранный вариант должен по функциональности соответствовать конкретному типу трубы. Он также должен подходить постройке по стилю.

Архитектурная форма

Что касается архитектурной формы колпака, то многоскатная флюгарка способна отлично защищать от попадания атмосферных осадков и снега. Такой дымник смотрится очень эффектно, особенно если установить сверху фигурки каких-либо животных, изготовленных из металла.

Модели с плоской поверхностью чаще находят применение. Есть колпаки с открывающейся крышкой, которые тоже популярны. Они удобны для профилактики и беспрепятственного обслуживания дымохода. Существенно улучшает тягу дефлектор, в корпусе которого присутствует вентиляционное отверстие.

Но дымник используют далеко не всегда. Необходимость в нём фактически отсутствует в местности, где редко бывают осадки и практически нет ветра. Но для российских широт он является необходимостью.

Зонт для дымохода

Зонт дымовой трубы можно поставить по нескольким причинам:

Установка колпака

Здесь следует ориентироваться на безопасность и практичность. В последнюю очередь надо думать о внешней привлекательности конструкции. Важно учитывать следующие рекомендации:

На дымоотводные блоки, выложенные из кирпича и оборудованные боковыми продухами, рекомендовано монтировать вальмовый или двускатный колпаки. За счёт этого верхняя часть кладки будет защищена от осадков и ветра. При этом соприкосновение с газоходными отверстиями по бокам будет исключено.

Для защиты кирпичного блока, где наверху открыты дымоходные и вытяжные трубы, можно смастерить короб с несколькими сквозными патрубками. Они, в свою очередь, вставляются в указанные каналы. Сверху на выводы вентиляции устанавливаются обычные колпаки в виде грибка, а на газовые надо ставить конусные сопла.

Изготовление козырька

Можно изготовить колпак на трубу дымохода своими руками. Чертежи помогут в этом сориентироваться, но важно соблюдать все параметры, указанные в нём. В первую очередь, надо определить внешние размеры оголовка. Здесь будет закреплен зонтик. Вслед за этим надо набросать эскиз с изображением будущей конструкции. Чтобы сделать это правильно, надо учесть следующие моменты:

  • диаметр изделия должен быть больше размеров трубы на 10 см так, чтобы края выступали со всех сторон до 50 мм;
  • углы наклона скатов должны варьироваться от 30 до 45 градусов;
  • от среза дымохода до грибка минимальная высота должна составить 100 мм.

Зонтик является традиционным решением . Есть и другие варианты конструкции:

  • вращающийся флюгер;
  • дефлектор.

Последний дает возможность усиливать тягу посредством ветрового давления. Благодаря ему создается разрежение в цилиндрическом корпусе, куда переходит дымовой канал. В безветренную погоду это приспособление сохраняет все свои положительные качества. Вместе с тем оно уменьшает силу тяги в трубе, из-за чего формируется увеличенное сопротивление на выходе продуктов горения.

Флюгер полуцилиндрической формы нередко называют в народе «подхалим», так как он поворачивается за ветром. Установлен он на особом подшипнике и состоит из нескольких компонентов. Это один из лучших вариантов, но возникают сомнения в надежности подшипника, да и цена такой конструкции высокая. Особенно хорошо ставить такую модель на круглый дымоход, так как она защищает от атмосферных осадков и задувания устье этого устройства.

Чтобы сделать своими руками дымоход на козырёк, лучше использовать окрашенный или оцинкованный металл, толщина которого не меньше 0,5 мм.

Создание простого круглого зонтика

Чтобы выполнить такую работу, надо подготовить инструменты: дрель, ножницы по металлу, молоток и оборудование для установки заклепок. Как только определены размеры грибка , выполняют работу в следующем порядке:

При помощи стальных полос создают ножки для грибка и опоясывающий трубу хомут. Берут тонкие листы, которые изгибают в несколько раз. Указанные детали аналогичным образом закрепляют на зонтик заклепками.

Двускатная модель

Чтобы сделать двускатную флюгарку, надо использовать станок, получивший название листогиб.

Так же, как и в предыдущем случае, сначала делают замеры наружной поверхности кирпичного дымохода. Рассчитывают выкройку и делают соответствующую схему. Далее колпак собирается по простому алгоритму.

Надо раскроить металл и согнуть его, следуя штриховым линиям. Полученные детали необходимо соединить заклепками. Функцию жестких стоек выполняют готовые уголки из крашеного металла , толщина которых варьируется от 0,5 до 0,7 мм.

Европейский колпак

Такая модель больше предназначена для предотвращения формирования конденсата и имеет закругленный вид. Дымник такого типа можно изготовить самостоятельно, используя стальной лист и изготовленные своими руками держатели.

Как изготовить европейский колпак:

Допускается использование обычного хомута для дымоходных труб, чтобы монтировать такой колпак на трубу.

Чтобы сделать европейский колпак, понадобится лишь кусок листового металла и диск для болгарки.

С искрогасителем

Иногда стандартный колпак оснащают сеткой с искроуловителем. Она выступает в качестве бонуса к основным функциям объекта. Благодаря такому компоненту птицы не могут попадать внутрь дымохода. При этом создается барьер для разносимого ветром мусора. Но сетка должна иметь довольно крупные отверстия, чтобы дым беспрепятственно выходил из трубы. Особенно красиво выглядят колпаки с искрогасителем, изготовленные из меди.

Установка дефлектора

Эффективность его была доказана многими владельцами домов и коттеджей, которые воспользовались этой моделью. Несмотря на то что цена таких изделий может доходить до 140 долларов за стандартные конструкции, спрос на них остается постоянным.

Чтобы не переплачивать, можно самостоятельно изготовить описанный прибор . Весь процесс займет не больше 3 часов. Всё зависит от навыков собирающего. На первом этапе создается чертеж, после чего изготавливаются заготовки. Далее идет сборка прибора и установка его на дымоходе с последующим закреплением.

Перед рисованием чертежей следует сделать расчёт диаметра отводящего патрубка и диаметр колпака. Важно и измерить высоту самого дефлектора. Чтобы не допустить в этом моменте ошибок, помогут специальные формулы:

  • высота=1,6−1,7 x диаметр;
  • ширина диффузора=1,2−1,3 x диаметр;
  • ширина колпака=1,7−1,9 x диаметр.

После нанесения контура заготовок на бумагу, можно переходить к созданию заготовок из металла. Лучше брать нержавеющую или оцинкованную сталь, толщина которой варьируется от 0,5 до 1 мм.

После подготовки выкройки по металлу можно приступать к этапу сборки изделия. Для этого потребуется дрель, заклепочник или сварка . Если отдается предпочтение последнему варианту, надо проявлять максимум аккуратности, чтобы не прожечь участок дефлектора.

Колпак закрепляется на основании ножками, которые точно так же вычерчиваются на бумаге и вырезаются в дальнейшем из листа нержавеющей стали. Когда все эти этапы пройдены, остаётся лишь наиболее ответственный момент — установка на дымоход.

Высверливают отверстия на трубе для закрепления дефлектора. Фиксируются заклепки. После этого надо проверить, имеется ли уклон в разные стороны у установленного прибора. Монтаж хомута потребуется, если дефлектор болтается. Если труба не сделана из кирпича, такой вариант будет как нельзя кстати. Если речь идет о керамической трубе, то придётся воспользоваться особыми переходниками.

На крышах строений, с установленными внутри отопительными конструкциями, можно всегда встретить кирпичную трубу дымохода. Довольно часто она оснащается колпаком для защиты от осадков. Такой подход довольно старый, но он опять возвращается в обиход. И вовсе не зря, так как он привносит индивидуальность сооружениям. С архитектурной точки зрения такие устройства могут быть самыми разнообразными. Далее в материале рассмотрим, как сделать козырек на трубу дымохода. Изготовить козырек на трубу можно не только внешне красивым, но и довольно функциональным.

Назначение козырька над трубой дымохода

Данный элемент называется дефлектором, в простонародье флюгарка или дымник. Основными целями установки является усиление тяги, благодаря отклонению потоков воздуха. Так же важным моментом будет защита канала от атмосферных осадков, либо попадания мусора. С таким устройством улучшается коэффициент полезного действия системы дымоотвода. Меньшее разрушение кладки кирпича и украшение крыши.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

Разнообразие конструкций

Козырьки бывают различных видов, для строений в европейском стиле, присущи полусферические флюгарки. Благодаря крышам колпака, дымоход защищен от осадков, и способствует к проветриванию дымохода. Если крышка открывающаяся, то это позволяет без трудностей проводить чистку канала дымохода.

Материалы для колпака трубы

Изготавливая козырек на трубу дымохода своими руками, можно использовать различные материалы. Самыми распространенными считаются оцинковка, нержавейка и медь. Они достаточно устойчивы к воде и кислотам. Если применять другие материалы, то через некоторое время колпак станет не пригодным для использования. Тем не менее самым прочным материалом для этих целей считается медь. Козырек из такого материала красиво смотрится и имеет самые высокие показатели устойчивости к воде. Козырьки на дымоходы фото и видео будет ниже.

Принцип конструкции

Поток воздуха огибает стенки верхнего цилиндра ударяется и скользит по ним, заворачивая вверх высасывает газы, которые идут из трубы. После установки дымника усиливается тяга. При косом ветре, благодаря козырьку тяга тоже увеличивается. Воздух проникает через отверстия верхнего цилиндра, высасывая при этом дым. При движении ветра вниз тяга уменьшается, потому как под дефлектором появляются завихрения воздуха.

Подготовка к установке козырька

Перед тем как сделать козырек на дымоход своими руками, нужно составить чертеж по монтажу на бумаге. Важно не забыть и о капельнике в форме юбки. С помощью его вода не стекает по трубе. Сама флюгарка защищает дымоход со всех сторон.

Далее нужно позаботиться о том, чтобы он стойко вел себя при различных атмосферных явлениях. Так как расположение довольно труднодоступное и лазить туда постоянно не очень удобно. Лучшими дымниками считаются медные или из нержавейки. Его можно также выполнить из профильных труб или других доступных материалов, но он будет менее практичен и надежен. При правильном выборе материала прослужит он многие годы.


Колпак на дымовую трубу еще называют флюгарка или дымник. Он необходим для усиление тяги, чтобы в трубу не попадала грязь. Флюгарка это новшество, но и это дань старине. Сейчас все коттеджи оборудованы колпаками.

Монтаж козырька на дымоход

  1. Нужно нарисовать план сборки и установки козырька.
  2. Капельник должен иметь юбку, чтобы осадки не попадали на дымовую трубу. Так колпак не даст влаге попасть ни внутрь, ни наружу.
  3. Козырек находится в таком месте, где нет доступа за ним постоянно следить. Поэтому, чтобы он был устойчив к погоде, нужно выбрать качественный материал.

Материалы, подходящие для изготовления козырька

  • Оцинкованное железо.
  • Железо из нержавейки.
  • Сплавы меди.
  • Медь.
  • Стальные листы.
  • Титан.
  • Сплавы из титана.
  • Хромированное железо.
  • Сплавы из цинка.

Инструменты, которые нужны будут для создания козырька

  • Ножницы, чтобы резать металл.
  • Деревянный молоток.
  • Металлические прутки.
  • Для того чтобы крепить козырек. Уголки.
  • Молоток специальный.

Чтобы сделать правильные расчеты , необходимо начертить козырек на бумаге и написать все нужные размеры. И с этого чертежа будет легче сделать козырек своими руками.

По чертежу необходимо приступить к резке титанового листа и начинать выгибать лист по чертежу.

Козырек для дымохода своими руками

Первый пример крепления козырька

Второй пример крепления

  1. Необходимо использовать болты и гайки М5 и закрепить стойки, которые находятся в нижнем цилиндре.
  2. Верхний цилиндр нужно прикрепить к нижнему цилиндру.
  3. Заклепками нужно прикрепить конусный колпак. Все это можно собрать самому с помощью сварки.
  4. Чтобы все получалось, необходимо учитывать диаметр трубы и какого размера будет козырек.

Предназначение колпака на трубу

  1. Колпак называют разными выражениями: флюгарка или Дымник.
  2. Колпак нужен, чтобы тяга была лучше.
  3. А также, он не дает попадать снегу в дымоходную трубу, а также дождю, когда идет косой дождь.
  4. При установке сетки во флюгарку, в дымоход не будет попадать грязь и птицы, которые любят, гнездиться в дымоходе.
  5. Если флюгарку выполняет профессионал, то предотвращение шума и вибрации.

Функции, которые выполняет флюгарка


Какие колпаки бывают?

  • Плоские колпаки.
  • Полукруглые колпаки.
  • Четырех скатные колпаки.
  • Колпак с флюгером.
  • Колпаки, которые открываются.
  • Для четырех скатной крыши.

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду , что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы , то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

То, что может быть на флюгарке

  • Сетка.
  • Юбка.
  • Искрогаситель.

Размер флюгарки в зависимости от диаметра дымовой трубы

Высота трубы (мм) Ширина трубы (мм) Диаметр (мм)
145 245 120
170 285 145
250 430 210
500 840 420
658 1100 520

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька. Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно.

  1. Самым популярным материалом считается медные сплавы и сама медь . Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов . Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана . Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Почему трубы задымляются?

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.


Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.

Сервис объявлений OLX: сайт объявлений в Украине

Черкассы Сегодня 14:47

350 грн.

Договорная

Днепр, Амур-Нижнеднепровский Сегодня 14:47

Iphone Xr 64gb Айфон

Телефоны и аксессуары » Мобильные телефоны / смартфоны

Львов, Галицкий Сегодня 14:46

Нетешин Сегодня 14:46

Айкус робочий

Индивидуальный уход » Электронные сигареты, вапорайзеры и аксессуары

Судовая Вишня Сегодня 14:46

Ветрозащитный колпак на дымоход

Дефлектор – это колпак на трубу дымохода, что монтируется на оголовок дымоотводящего устройства и защищает дымовой канал от сильных порывов ветра и попадания атмосферных осадков. В силу своей защитной функции колпаки на дымоходы довольно часто называют зонтами.

Дефлекторы для дымохода

Современные колпаки на дымовые трубы – это настоящие произведения искусства, которые украшают здание, придают ему уникального стиля и дизайна. В продаже можно встретить колпаки на трубы самых различных конфигураций, а простейшее устройство легко сделать самому.

Вернуться к содержанию ↑

Разновидности дефлекторов для дымоотводов

Колпаки на дымовые трубы выпускаются в различном дизайне и различной формы. Самые распространенные разновидности включают:

  • Колпак на трубу, имеющий плоскую верхнюю крышку;
  • Колпак на дымоход с открывающейся крышкой;
  • Колпак на трубу, что имеет полукруглую верхнюю крышку;
  • Колпак на дымоход, имеющий щипцовую крышу.

Тип конструкции следует подбирать с учетом архитектурного стиля сооружения. Так, плоские крышки этого приспособления лучше всего гармонируют со зданиями в стиле модерн, а полукруглые – с современными постройками. Открывающаяся крышка позволяет усиленно контролировать процесс отвода дыма. Щипцовая крыша отлично зарекомендовала себя на местности со значительными атмосферными осадками в зимнее время года и способствует быстрому удалению снега.

Если говорить о материале изготовления, колпаки для печных труб производятся преимущественно из оцинкованного железа, хотя в последнее время получили распространение колпаки на трубы, что покрыты сверху эмалью или пластиком.

Дефлектор двойной и Цаги

Также различают следующие конструкции данного приспособления:

  • ЦАГИ;
  • «Дымовой зуб»;
  • Открытый Astato;
  • Н-образный;
  • Григоровича;
  • Двойной;
  • «Шенард» в виде звезды;
  • Вольперт;
  • Шаровидный с вращением.

Вернуться к содержанию ↑

Из каких элементов состоит дефлектор

Колпак на дымоходную трубу имеет несложную конструкцию, которую легко воссоздать в случае необходимости. Ключевые элементы, из которых состоит колпак для дымохода:

  • Верхний стакан, что также носит названия диффузора;
  • Нижний стакан;
  • Крышка;
  • Кронштейны.

Устройство дефлектора

Вернуться к содержанию ↑

Принцип действия дефлектора дымового канала

Колпак для дымохода увеличивает тягу в дымовом канале на 20 %. Более детально принцип действия дефлектора выглядит таким образом:

  1. При воздействии ветра воздушные потоки ударяются о наружную поверхность дефлектора.
  2. Воздух огибает преграду, которую создает колпак для дымохода и тем самым создается разряжение воздуха.
  3. Разряжение воздуха увеличивает тягу в дымовом канале.

Явление разряжения воздуха в результате воздействия преграды носит название закона аэродинамики Бернулли.

Главным недостатком приспособления для усиления тяги считаются вихри, что образуются внутри устройства, когда дует низовой ветер. Они препятствуют выходу дыма. Однако данный недостаток можно легко ликвидировать путем установки обратного конуса под зонтом, что хорошо справляется с задачей по разделению воздушным потоков.

Вернуться к содержанию ↑

Где применяется дефлектор на трубу

Колпаки на трубы используются для отопительных приборов и устройств.

Дефлектор Вольперт, Григоровича и шаровидный

Основным применением является их использование для таких конструкций:

  • Устройств для естественной вентиляции;
  • Дымовых труб частных домов;
  • Каналов выброса продуктов переработки топлива твердотопливного котла, колонки, теплогенератора;
  • Стояков мусоропроводов.

Вернуться к содержанию ↑

Как изготовить устройство своими руками

В случае необходимости, можно сделать дефлектор на дымоход своими руками. Для этого понадобится заранее подготовить материалы:

  • Оцинкованное железо;
  • Нержавеющая сталь;
  • Медь.

Для того чтобы сделать колпак на дымоход своими руками, потребуется выполнить такие несложные действия:

  1. Нарисовать на картоне детальную схему основных элементов, из которых состоит колпак для дымохода: верхний и нижний стакан, крышка.
  2. Перенести выкройку на металл.
  3. Вырезать колпак для дымохода из металлического листа специальными ножницами.
  4. Соединить элементы с помощью болтов, заклепок и сварки.
  5. Вырезать из металлического листа тонкие полосы. Они будут использованы в качестве кронштейнов.
  6. Закрепить колпак для дымохода кронштейнами снаружи.
  7. Прикрепить сверху крышку.

Вернуться к содержанию ↑

Установка устройства: этапы монтажа

От правильной установки и работы дефлектора зависит работоспособность котла. Для того чтобы произвести монтаж, необходимо выполнить следующие действия:

  1. Установить нижний стакан на трубу.
  2. Закрепить нижний стакан с помощью болтов.
  3. Соединить все детали заклепками и/или сваркой.
  4. Закрепить на кронштейнах зонт-колпак и обратный конус.

Установка дефлектора

Установка модели «Дымовой зуб» также предполагает:

  1. Размещение устройства дверкой в направлении дымосборника.
  2. Для удобства монтажа футероозные пластины с задней и боковой стенок рекомендуется на время снять.
  3. Две ручки на конструкции предназначены для регулировки работы печи.

Вернуться к содержанию ↑

Дефлектор с ветрозащитным механизмом

Помимо стандартного устройства существует также колпак для дымохода с ветрозащитным флюгером. Колпаки на трубы с ветрозащитным механизмом состоят из таких элементов:

  • А – дымовая труба;
  • Б – вертикальная ось;
  • В – флюгер;
  • Г — крыша дефлектора;
  • Д — полуцилиндрическая ширма;
  • Е – нижний подшипник;
  • Ж – верхний подшипник.

Устройство дефлектора с ветрозащитным механизмом

Колпак для дымохода с ветрозащитным механизмом вращается в зависимости от порыва ветра. Принцип его работы состоит в следующем:

  1. Повороте флюгера в сторону «по ветру» и одновременном повороте ширмы, что заслоняет дымовой канал. В этот момент дым беспрепятственно выходит наружу.
  2. Благодаря полуцилиндрической форме крыши, потоки ветра скользят по ней и тем самым усиливают тягу.
  3. Подшипник дефлектора необходимо регулярно смазывать, чтобы он свободно вращался по ветру. В зимнее время необходимо защищать ось от обледенения.

Значительное обледенение дефлектора при установке на отводящую трубу газового котла вызвало запрет на использование устройства для газовых приборов.

Вернуться к содержанию ↑

Особенности использования дефлектора

Колпаки на трубы, что отводят продукты сгорания твердотопливного котла, печи или камина необходимо правильно установить. Грамотная организация процесса отвода дыма и копоти — это не только забота об окружающей среде и отопительных приборах, но и вопрос безопасности для человека.

Дефлектор для дымоотвода

Правила применения устройств включают такие положения:

  1. Для того чтобы закрепить дефлекторы с круглым сечением на газоходе котла, что имеет прямоугольную или квадратную форму, необходимо использовать переходной патрубок.
  2. Если дымоотводы котла или камина имеют слишком большое сечение, к дефлектору необходимо подсоединять специальные ножки – подпорки из стали.
  3. Переход от кирпичного дымоотвода котла или печи к круглому сечению дефлектора выполняется исключительно после напуска кирпичной кладки.
  4. Запрещено устанавливать дефлекторы на трубы газового котла.

Запрет на монтаж дефлектора на дымоотводящие каналы газового котла регулируется СНиП 2.04.05 «Устройство дымовых и вентиляционных каналов».

Выводы: Важным элементом каждой системы отопления является дымоотводящий канал. Дефлектор на дымоотвод устанавливается на трубы, выводящие продукты переработки топлива твердотопливных котлов и печей, и способствует увеличению тяги в канале. Эффективное устройство для улучшения работы отопительного прибора можно изготовить и установить своими руками. Запрещено использование данной конструкции для дымовых труб газового котла.

Вернуться к содержанию ↑

Дефлектор для дымохода своими руками

Интересное по теме:

Вы замечали когда-нибудь на крыше у соседей специальный колпак над дымоходом? Это дефлектор. В дословном переводе это слово означает «отражатель». По сути, дефлектор представляет собой короткую трубу, обечайку, которая монтируется обычно на оголовок с зонтом и предназначена для защиты верхнего срезы дымохода от сильного ветра. А еще дефлектор на дымоход еще называют дымником или флюгаркой, — это старинный архитектурный элемент. Некоторые его варианты и до сегодня остаются настоящим произведением искусства. Почему бы не приукрасить им и вашу парную?

Что такое дефлектор и зачем он нужен?

Сам по себе дефлектор усиливает тягу отклонением воздушных потоков. Здесь ветер попросту наталкивается на препятствие, и перед дымоходной трубой оказывается зона низкого давления. Вот так и усиливается тяга.

Специальные исследования показали, что при использовании даже обычного дефлектора КПД любой дымовой трубы увеличивается на целых 20%! А ведь еще он хорошо защищает трубы от попадания в них снега, дождя и растительного мусора, который может разносить ветер. Причем дефлектор работает хорошо в любых условиях – вне зависимости от того, как именно и куда ветер дует.

Давайте более пристально рассмотрим принцип работы дефлектора. Воздушные потоки ударяются в его наружную поверхность, обтекают его и создают, таким образом, разрежение воздуха. В физике явление называется эффектором Бернулли – когда воздух движется быстро и огибает преграду, то разряжается, и именно это процесс значительно увеличивает тягу в дымоходе.

Самые популярные виды дефлекторов

Современные дефлекторы бывают:

  • С плоским навершием;
  • С открывающейся крышкой;
  • С щипцовой крышей – два ската на трубе;
  • С полукруглым навершием.

С плоским навершием из меди часто ставят дефлектора на дома, которые строят в стиле модерн. А вот для современных построек больше подходит колпак с полукруглым навершием. С щипцовой же крышей они лучше всего защищают дымоход от снега.

В основном дефлекторы изготовляют из листов оцинкованного железа, хотя в последнее время все чаще можно увидеть в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.

Идем дальше. Конструкторов дефлектора в нашей стране используется немало:

  • Дефлектор ЦАГИ;
  • «Дымовой зуб»;
  • Дефлектор Григоровича;
  • Шаровидный дефлектор с вращением;
  • Открытый Астато;
  • Круглый дефлектор «Воллер»;
  • Звезда «Шенард».

Самый распространенный сегодня – дефлектор ЦАГИ. Давайте рассмотрим его строение:

  • Входной патрубок;
  • Диффузор;
  • Корпус дефлектора;
  • Кронштейны;
  • Зонтик.

Также популярна сегодня отечественная модель дефлектора «Дымовой зуб». Вставлять его нужно дверкой в направлении к дымосборнику. Выглядит это вот так: заводим один край на стенку, приподнимаем второй и опускаем на место. Для удобного монтажа снимите футероозные пластины с задней и боковых стенок. Еще вы перед собой видите две ручки – они называются «холодной рукой» и предназначен для управления и регулировки работы печи.

Выбрали модель? А теперь давайте рассмотрим, как можно сделать дефлектор на дымоход своими руками – для вашей парной.

Как самому соорудить дефлектор?

У дефлектора есть свои параметры. Так, его высота должна составлять 1,6-1,7 от внутреннего диаметра дымоходного канала, а ширина – 1,7-1,9. Ширина диффузора – 1,2-1,3. Но сначала давайте определимся с материалом, из которого он будет сделан:

  • Медь;
  • Оцинкованное железо;
  • Нержавеющая сталь.

Почему медь, если это такой дорогой материал? Дело в том, что дефлектор находится в одном из самых недоступных мест бани, а потому, чтобы его не пришлось ремонтировать, лучше сделать его максимально стойким к атмосферным явлениям. А медь в этом плане – самая лучшая.

И вот как можно сделать дефлектор:

  1. Начертите на картоне развертку всех основных деталей, таких, как колпак, диффузор и внешний цилиндр.
  2. Перенесите все на металл и вырежьте с помощью ножниц по металлу по этим выкройкам.
  3. Соедините детали друг с другом при помощи заклепок, болтов или сварки.
  4. Из полосы металла сделайте кронштейны – ими вы закрепите на поверхности колпак.
  5. К колпаку прикрепите обратный конус.

Сам дефлектор нужно сначала собрать, а только потом – установить на крышу. Ставим сначала нижний цилиндр и фиксируем болтами и гайками. С помощью хомутов закрепляем на нижнем цилиндре диффузор, а на нем – колпак с обратным конусом.

Флюгер-дефлектор: последнее слово техники

Это такое специальное устройство, у которого корпус вращается одновременно с изогнутыми на нем козырьками-дефлекторами. А те – соединены с подшипниковым узлом. В верхней части – флюгер, который позволяет всей конструкции всегда находиться «по ветру».

Как работает эта штука? Довольно просто и гениально: поток воздуха проходит в пространстве между козырьками, ускоряется и создает тем самым зону разрежения. В итоге тяга в дымоходе усиливается, топливо в печи хорошо сгорает, а воздухообмен улучшается – если дополнительно создавалась еще и вентиляция. Такие дефлекторы хороши для предотвращения обратной тяги, искрообразования и срыва пламени.

Сделать такое чудо техники вы можете и сами! Потом просто саму конструкцию прикрепите на срез дымовой трубы с помощью кольца с подшипниковым узлом. Качественный приток свежего чистого воздуха и хороший отвод продуктов сгорания – это самый главный секрет хорошей работы печи и легкого пара!

Все замечали возвышающийся над дымоходной трубой колпак, но далеко не все знают, зачем он там установлен и какое его предназначение. Эта деталь называется дефлектором. На русский язык это переводится как «отражатель».

Он представляет собой небольшой навес над трубой и служит для ее защиты от агрессивного воздействия окружающей среды: ветра, осадков и для создания необходимой тяги.

Иногда его называют –дымник, а выполненный в какой-либо стильной форме – флюгаркой. Дефлектор установленный на трубу дымохода – это пришедший к нам со старины архитектурный элемент, и сегодня он может также приукрасить крышу любого здания. К тому же он выполняет кроме декоративной роли, еще и важную практическую функцию – усиливает движение воздуха в трубе.

Содержание:

  1. Что из себя представляет и зачем нужен
  2. Какие бывают виды
  3. Флюгер-дефлектор
  4. Изготавливаем своими руками
  5. Советы от специалистов

Что это такое и зачем он нужен?

Независимо от того, какое в доме используется отопительное оборудование и какой применяется теплоноситель, любая отопительная система обустраивается дымоходом. Благодаря ему обеспечивается вытяжка продуктов горения. От того как он будет функционировать напрямую зависит каким будет качество работы всей системы.

Но не всегда красивый и установленный по всем правилам дымоход идеально функционирует. Особенно это заметно при сильном ветре, когда на газы в трубе оказывается сильное давление. Чтобы ничто не могло препятствовать правильномуфункционированию всей отопительной системы используетсядефлектор, одеваемый на трубу дымохода.

Его основное назначение – повышать тягу, препятствуя воздушным потокам. Ветер, огибая препятствие, приводит к образованию вокруг трубы зоны низкого давления. В результате происходит усиление тяги. Независимо от конструкции дефлекторов, все они задействованы в одном и том же процессе – возникновении зоны пониженного давления при обтекании воздухом препятствия. Благодаря устройству ветер не уменьшает, а наоборот, усиливает тягу.

Воздушные потоки, соприкасаясь с поверхностью дефлектора, огибают его и начинают двигаться быстрее, создавая область разрежения. В физике такое явление называют эффектом Бернулли. Именно благодаря ему и увеличивается тяга в трубе.

Проведенные исследования свидетельствуют о том, что при использовании дефлектора, даже самого обычного, КПД дымохода возрастает на 20 %. Его полезность состоит еще и в том, что он защищает трубу от переносимого ветром мусора и осадков, в виде дождя, града или снега. Дымник одинаково функционирует при любых условиях, независимо от особенностей погодных условий на улице.

Популярные виды изделия

Вы, наверное, заметили то, что они бывают различной формы. Современные устройства могут иметь разное навершие:

  1. Плоское
  2. Полукруг
  3. С крышкой
  4. С двускатной щипцовой крышей

Полукруглый колпак

Первый тип чаще всего устанавливается на домах, выполненных в стиле модерн. Для обычных современных построек применяют в основном полукруглый колпак. Щипцовая крыша дефлектора лучше всего справляется с защитой дымохода от снега.

Главным образом дымники изготавливают из оцинкованного железа, реже из меди. Но сегодня входят в моду изделия, покрытые эмалью или жаростойким полимером. Если устройство используется на вентиляционных каналах, где отсутствует прямой контакт с нагретым воздухом, то можно применять колпак из пластика.

Конструкции дефлекторов также различные.

На отечественном рынке самыми востребованными считаются:

  • Дефлектор ЦАГИ, шаровидный с вращением, открытый «Астато»
  • Устройство Григоровича
  • «Дымовой зуб»
  • Круглый дымник «Воллер»
  • Звезда «Шенард»

Различные варианты колпаков на дымоход

Самым популярным на российских просторах стал дефлектор ЦАГИ. В его комплектацию входят:

  • Патрубок (входной)
  • Каркас
  • Диффузор
  • Зонтик
  • Кронштейны

Можно купить заводской дефлектор и установить на дымоход, но некоторые предпочитают делать его самостоятельно из подручных материалов. Для этого следует придерживаться нескольких несложных правил.

Флюгер-дефлектор

Это механизм имеющий вращающийся корпуси имеющий соединение с подшипниковым узлом, на нем закреплены специально изогнутые детали,. Сам флюгер находится сверху, он позволяет всему устройству как бы постоянно держаться по ветру.

Флюгер

Кольцо со встроенным в нем подшипниковым узлом с помощью прочных болтов крепят к срезу дымохода. Проходящий между козырьками поток воздуха ускоряется что приводит к созданию разреженной зоны. Тяга, соответственно, усиливается и повышается эффективность вывода продуктов сгорания.

Флюгер-дефлектор выполняется из материалов с высокой устойчивостью к коррозии. Он имеет элементарную конструкцию и может использоваться в дымоходах на любых зданиях.

Как правильно изготовить дефлектор на дымоход своими руками

Сначала необходимо определиться из какого материала он будет создан. Это может быть оцинкованное железо или нержавеющая сталь. Пригодна также и медь, несмотря на то, что это дорогой материал. Использование именно этих металлов связанно с тем, что дефлектор должен быть максимально стойким к перепадам температур и атмосферным воздействиям.

Устройство имеет свои определенные параметры, которых необходимо придерживаться. Например, высота дымника должна составлять 1,6-1,7 часть от внутреннего диаметра трубы, а ширина – 1,9.

Последовательность работ по самостоятельному созданию дефлектора следующая:

  1. На картоне чертим развертку главных деталей.
  2. Переносим выкройки на металл и вырезаем отдельные детали.
  3. Соединяем все элементы один с другим, используя для этого крепежные изделия или сварочные работы.
  4. Изготавливаем из стали кронштейны, нужные для крепления на поверхности дымохода колпака.
  5. Собираем колпак.

Дефлектор изготовленный своими руками, сначала собирается и только потом монтируется на трубу. Первым устанавливают цилиндр, который фиксируется крепежными изделиями. С применением хомутов на нем закрепляется диффузор, а также колпак, в виде обратного конуса.Этот простой элемент позволяет устройству функционировать при любом ветре.

Смотрим видео, делаем самостоятельно и поэтапно:

Чтобы самостоятельно сделать колпак потребуются следующие предметы и инструменты:

  • Резиновая или деревянная киянка
  • Гибы
  • Молоток
  • Брусок
  • Зажимы
  • Ножницы для работы с металлом
  • Стальной уголок.

Чтобы упростить процесс сборки устройства, на всех деталяхспециальносрезают уголки с двух сторон.

Советы специалистов

Установка дефлектора обязательна и наиболее эффективна при наличии непрямого дымохода.

При изготовлении устройства самостоятельно необходимо строго придерживаться пропорций, указанных выше. Если дефлектор, устанавливаемый на дымоход, не будет соответствовать этим параметрам, то и свою основную функцию по созданию хорошей тяги он выполнять должным образом не сможет.

Делаем колпак самостоятельно, видеообзор:

Выполняя заготовки из металла самостоятельно, делать это лучше всего по лекалам из картона, вырезанными по требуемым размерам. Приложив их к листу металла, достаточно будет обвести детали по контуру и можно смело вырезать, не боясь ошибиться.

Наличие под колпаком обратного конуса также обязательное требование к конструкции. С его помощью дымник будет эффективно фуекционировать при любых климатических условиях.

Если у трубы максимально допустимый диаметр, то для монтажа потребуется применение растяжки, выполненной из проволоки.

Хорошая тяга – важнейшее условие для нормальной работы любой печи. Чаще всего проблемы с тягой вызваны ветром, атмосферными осадками и мусором, забивающим дымоход. Самым удобным и простым решением в таких ситуациях является установка дефлектора. Это устройство не дает ветру задувать трубу, защищает дымоход от попадания осадков и листьев, способствует свободному отводу продуктов сгорания. Чтобы правильно выполнить монтаж дефлектора, следует подробнее ознакомиться с особенностями его конструкции.

Дефлектор на дымоход

Принцип действия дефлекторов

Принцип действия дефлекторов

Стандартное устройство включает три основных элемента – цилиндр, диффузор, защитный колпак (зонтик). Дополнительно конструкция оснащается кольцевыми отбоями, которые располагаются в нижней части и вокруг диффузора. Существует несколько разновидностей дефлекторов, которые отличаются формой, размерами и количеством элементов, но все они, независимо от вида, работают по одному принципу.

Дефлекторы

Конструкция устанавливается на самом верху дымовой трубы и создает препятствие воздушным потокам. Когда ветер ударяется о стенки цилиндра, он теряет свою силу и разбивается на множество мелких воздушных потоков слабой интенсивности. Часть из них поднимается по корпусу и захватывает дым, выходящий из трубы. Именно это и увеличивает тягу в дымоходном канале.

Благодаря отсутствию завихрений, дым и угарный газ не попадают обратно в трубу, а полностью выводятся наружу. Кроме того, дефлектор препятствует засорению трубы через верх и выполняет декоративные функции.

Декоративные дефлекторы

Доказано, что после монтажа дефлектора КПД отопительного прибора возрастает на 15-20%. Разумеется, сам дефлектор ничего не даст, если дымоход установлен недостаточно высоко или неверно подобрано сечение соединительного патрубка. Имеет значение и расположение трубы на крыше.

Виды дефлекторов

Дефлектор ЦАГИ

Самый распространенный вариант. Имеет цилиндрическую форму, изготавливается из нержавейки или оцинкованной стали. Тип соединения – ниппельный, фланцевый

Круглый Волпер

Конструкция похожа на дефлектор ЦАГИ, но имеет небольшие отличия в верхней части. Изготавливается из оцинковки, нержавеющей стали и меди, чаще всего используется для дымоходов в банях

Дефлектор Григоровича

Усовершенствованный вариант ЦАГИ, предназначен для участков с преобладающим низким ветром. Обеспечивает хорошую тягу даже в безветренную погоду

Тарельчатый Astato

Очень эффективная и простая конструкция открытого типа. Обеспечивает качественную тягу независимо от направления ветра. Изготавливается из оцинковки и нержавеющей стали

Н-образный

Надежная конструкция, эффективная при любом направлении ветра. Изготавливается из нержавейки, соединение выполняется при помощи врезки на патрубке устройства

Дефлектор-флюгер

Устройство с вращающимся корпусом и закрепленным в верхней части флюгером. Изготавливается из нержавейки или окрашенной углеродистой стали

Вращающийся дефлектор

Устройство вращается только в одном направлении, эффективно защищает дымоход от засорения и осадков, отлично подходит для газовых котлов. Не работает в штиль и при обледенении

Основные отличия заключаются в форме конструкции и количестве составляющих. Материалом для изготовления таких устройств является нержавеющая и оцинкованная сталь, реже – медь. По форме они бывают цилиндрическими, квадратными, круглыми, открытого и закрытого типа. Устройства одного вида могут отличаться в верхней части: одни изделия выполняются с конусообразным зонтиком, другие имеют двускатную или вальмовую крышу, третьи делают плоскими или с декоративными фигурными элементами.

Дефлекторы

Диаметр дефлектора варьируется в пределах 100-500 мм, ширина диффузора от 240 до 1000 мм, высота конструкции – от 14 до 60 см.

Размеры дефлекторов

Крепится устройство к дымоходу при помощи кронштейнов, хомутов, болтов, с применением уплотнительной ленты. Для изготовления используется сталь толщиной от 0,5 до 1 мм, в зависимости от диаметра самого дефлектора. Дополнительно устройство может оснащаться искрогасителем, если существует риск возгорания кровли.

Дефлекторы с искрогасителями

Особенности монтажа

Расположение дефлектора прямо влияет на эффективность его работы. При установке конструкции на дымоход следует соблюдать определенные условия:

Самостоятельное изготовление устройства

Для работы понадобится:

  • лист оцинковки или нержавеющей стали толщиной 0,5-1 мм;
  • ножницы по металлу;
  • заклепочник;
  • дрель;
  • лист плотной бумаги или картона.

Самый важный этап – составление чертежа. Для этого необходимо измерить внутренний диаметр дымохода и рассчитать параметры изделия по таблице.

Таблица размеров

Расчет дефлектора

Если внутренний диаметр вашего дымохода отличается от приведенных параметров в таблице, расчеты выполняют следующим образом:

  • ширина диффузора составляет 1,2 d;
  • ширина защитного зонта – 1,7-1,9 d;
  • общая высота конструкции – 1,7 d.

И замеры, и расчеты должны быть максимально точными, чтобы не возникло затруднений при монтаже конструкции и ее последующей эксплуатации. Если труба имеет квадратное сечение, то и дефлектор необходимо делать квадратным, хотя угловатость корпуса немного снижает эффективность работы устройства.

Шаг 1. На бумаге выполняют чертеж деталей дефлектора в натуральную величину и вырезают.

Чертеж

Вырезанные из бумаги детали

Шаг 2. Заготовки скрепляют и примеряют друг к другу. Если все элементы совпадают, можно приступать к раскрою оцинковки.

Подготовка к раскрою

Шаг 3. Шаблоны раскладывают на оцинковке, тщательно обводят маркером, вырезают ножницами по металлу. На срезах металл подгибают на 5 мм пассатижами и пристукивают молотком.
Шаг 4. В местах загибов металл нужно расклепать молотком, чтобы сделать края тоньше.
Шаг 5. Заготовку диффузора сворачивают цилиндром, просверливают отверстия для крепежей и соединяют болтами или заклепками. Можно использовать и сварку, но только не дуговую, а полуавтомат, чтобы не прожечь металл насквозь.

Свернутая заготовка

Шаг 6. Точно так же делают внешний цилиндр. Далее сворачивают конусом заготовку колпака и тоже соединяют заклепками или сваркой.

Заготовка-конус

Шаг 7. Из оцинковки вырезают 3-4 полоски шириной 6 см и длиной до 20 см. Полоски подгибают с двух сторон вдоль, простукивают молотком по всей длине. С внутренней стороны колпака, отступив от края примерно 5 см, просверливают по окружности нужное количество отверстий под болты. Закрепляют полоски оцинковки на колпаке и придают им П-образную форму.

Крепление полос

Загиб полосок

Шаг 8. При помощи этих самодельных скоб присоединяют колпак к диффузору, а затем вставляют всю конструкцию в обечайку.

Сборка деталей

Если в конструкции должен быть обратный конус (дефлектор Григоровича), диаметр защитного зонта делают на 3-4 см больше, чем диаметр конуса. После сборки обоих элементов конус прикладывают с внутренней стороны зонта и обводят по периметру маркером. Затем делают два надреза на выступающей части зонта и подгибают образовавшуюся полоску внутрь. Таким же образом делают еще 6-8 полосок на равном расстоянии друг от друга, загибают их внутрь и надежно фиксируют обратный конус без дополнительных крепежей и сварки.

Схема дефлектора Григоровича

К диффузору колпак с обратным конусом удобнее крепить строительными шпильками. Для этого перед установкой конуса на зонт в нем просверливают три отверстия по окружности, вставляют концы шпилек и закручивают гайки. Затем надевают сверху зонт, фиксируют конус описанным выше способом. В верхней части диффузора, с внешней стороны, приклепывают петли из жести или алюминия и вставляют в них нижние концы шпилек. Такая конструкция выдерживает сильные порывы ветра, служит долго и надежно.

Подобным способом можно собрать дефлектор любого типа, главное – составить правильный чертеж. Единственное отличие будет в количестве и форме деталей. Готовое устройство остается только смонтировать на дымоход.

Ветрозащитные дефлекторы

Монтаж дефлектора

Установить конструкцию можно двумя способами – непосредственно на дымоход и на отрезок трубы, который потом надевается на дымоотводящий канал. Второй способ гораздо удобнее и безопаснее, так как самый трудоемкий процесс выполняется внизу, а не на крыше. Большинство заводских моделей имеют нижний патрубок, который просто надевают на трубу и закрепляют металлическим хомутом.

Закрепленный дефлектор — фото

Чтобы установить самодельный дефлектор, понадобится отрезок трубы, диаметром чуть больше диаметра дымохода, и резьбовые шпильки.

Шаг 1. На одном конце трубы, отступив от среза 10-15 см, отмечают по окружности места сверления под крепежи. Такие же метки ставят и на широкой части диффузора.

Шаг 2. Просверливают отверстия в диффузоре и трубе, примеряют элементы друг к другу. Верхние и нижние отверстия должны точно совпадать, иначе крепежи не получится установить ровно.

Шаг 3. Продевают сквозь отверстия шпильки и фиксируют их гайками с обеих сторон на диффузоре и на трубе. Гайки закручивать следует равномерно, чтобы корпус дефлектора не деформировался.

Установка дефлектора

Шаг 4. Поднимают конструкцию на крышу, надевают трубу на дымоход и закрепляют хомутами.

Установка и фиксация дефлектора

Очень важно, чтобы на этом участке не оставалось зазоров между элементами, а потому затягивать хомут необходимо очень плотно. Дополнительно можно обработать стык по периметру термостойким герметиком.

Установка дефлектора-флюгера

Установка дефлектора-флюгера

Монтаж такого дефлектора выполняется немного иначе, так как его конструкция имеет определенные отличия. Сначала в дымовой трубе сверлят три отверстия на одном уровне под крепежные болты. В срез дымохода вставляют кольцевую часть устройства и фиксируют болтами. Далее в кольцевой подшипник вставляется ось, на нее одевается цилиндр, затем полотно флюгера, защитный колпак. Все элементы соединяются при помощи кронштейнов или заклепками.

При выборе дефлектора с флюгером помните о том, что подшипники требуют регулярной смазки, иначе устройство не будет вращаться. Также нельзя допускать обледенения корпуса, и сбивать наледь, как только она появляется.

Видео — Дефлектор на дымоход

Видео – Изготовление дефлектора своими руками

Дымники флюгарки колпаки на дымоходную трубу

Как заказать красивый и прочный дымник?

① Выбирайте любую базовую модель на нашем сайте или нарисуйте свой эскиз.

② Определитесь с цветом по RAL или RR >>

③ Напишите заявку на e-mail: [email protected] или позвоните по телефону 8 (800) 301-20-08

④ Договоритесь с менеджером о форме оплаты и сроках изготовления

⑤ Заказ можно забрать в одном из наших офисах или заказать доставку на ваш объект

Р. S. Можно вызвать нашего специалиста для замера и последующего монтажа

В наличии следующие цвета:

RAL 1014   RAL 5005   RAL 7024
RAL 1015   RAL 6002   RAL 8017
RAL 3005   RAL 6005   RAL 9003
RAL 3009   RAL 7004   RAL 9004
RAL 3011   RAL 7005   RAL 9006
RR 32   RR 11   RR 29

Другие цвета и покрытия — под заказ

Если вы выбираете цвет из складских позиций, то планки (доборные элементы и отливы) можно забрать на следующий день. Заборные колпаки и дымники делаем в течение 5 рабочих дней. Если цвет заказной, то срок изготовления индивидуальный, но в любом случае увеличивается на 1-3 недели за счёт доставки материалов.

Возможна порошковая покраска в любой цвет RAL в том числе с дополнительными эффектами.


Эстетика и прочность –главное для флюгарки

Красота наших дымников обеспечивается индивидуальным раскроем и большим выбором цветовых решений. У других – 2 стандартные модели, 2 стандартных размера в полтора и два кирпича. У нас – 10 базовых классических моделей и любой размер!

Прочность наших колпаков на трубы обеспечиваем усиленным двойным фальцем и дополнительным внутренним швом крышки. Зимой на дымоходный колпак может давить более 150 килограмм снега. Круглый год дует ветер – и всё это наши колпаки выдерживают минимум 10 лет!

Нашли флюгарку дешевле? Мы знаем почему! У других изготовителей используются непрочные соединения, крайне низкая герметичность и жесткость конструкции, не учитываются движения влаги. Дымник без капельника – деньги на ветер, вода стекает в трубу и появляется даже на стенах жилого помещения.

Предназначение дымника

Еще с древних времен люди обогревают свои жилища с помощью печей, каминов. Немного позже стали использовать котлы, но труба для выхода продуктов сгорания необходима в любом случае. Для бесперебойного выхода дыма их дымохода необходимо установить дымник, представляющий собой надежную защиту дымоходной трубы:

  • от попадания в нее осадков,
  • мусора,
  • птиц,
  • для усиления тяги,
  • защиты дымоходной трубы от разрушения.

Также дымники выполняют декоративную функцию, украшая крышу здания, потому что современные флюгарки имеют различные формы и красивую декорацию. Колпак на дымоходную трубу устанавливают не только на дымоходы, но и на газоходы, вентиляционные выводы. Для качественного выполнения своих функций дымники должны иметь правильную конструкцию.

ПРИМЕРЫ НАШИХ РАБОТ ДОСТУПНЫ ПО ССЫЛКЕ>>


Разновидность материалов для изготовления флюгарок

Для изготовления защитных колпаков используют:

  • нержавеющую сталь;
  • медь;
  • оцинкованное железо.

Выбор пал именно на эти материалы, потому что они устойчивы к неблагоприятным климатическим условиям и очень прочные.

ВЫ МОЖЕТЕ ОЗНАКОМИТЬСЯ С ПОЛНЫМ ПЕРЕЧНЕМ УСЛУГ ПО ИЗГОТОВЛЕНИЮ И МОНТАЖУ

Виды колпаков на дымоходную трубу


Разновидностей флюгарок существует несколько: одни напоминают домик с четырехскатной крышей, другие выполнены в виде зонта, третьи сделаны колпаком с полукруглым или плоским навершием. Бывают также флюгарки со щипцовой крышей, с открывающейся крышкой. Колпаки для дымоходных труб могут быть одноярусными и двухъярусными. У каждого из вариантов есть свои преимущества. Одноярусные колпаки подходят для домов с хорошей тягой. Флюгарки с двумя ярусами преимущественно устанавливают на дымоходы с меньшим сопротивлением тяги, усиливающейся при боковом ветре. Как правило, дымники в два яруса устанавливаются на трубах, выполняющих и вентиляционную функцию, и дымоотводную. Если дымоходная труба имеет круглую форму, то мы делаем флюгарки такой же формы. Одним словом, для наших специалистов нет невыполнимых задач. Мы стараемся удовлетворить пожелания каждого клиента наилучшим образом.

От клиента поступает заказ, который необходимо спроектировать, учесть угол наклона поверхности крыши и уточнить назначение трубы. Особое внимание следует обратить на пожарную безопасность. Если дымник изготовлен неправильно, то это может повлечь за собой неприятные последствия.

Чтобы установить флюгарку или дымник, необходимо поставить кожух для защиты трубы от внешних воздействий, чтобы она не разрушилась. Таким образом, срок службы трубы дымохода намного продлится.

Стоит отметить, что колпаки и флюгарки могут подойти к любой крыше, к примеру, из металла, профиля, меди или оцинковки, черепицы. От назначения колпака зависит выбор материалов, при выборе которых решающими факторами становятся их механические и химические свойства.

По желанию клиента специалисты замеряют, проектируют и выполняют дизайн колпаков не только на территории России, но и за ее пределами. Также происходит доставка и монтаж с гарантией долговечности конструкции.

Вы можете ознакомиться с ценой на продукцию, обратившись к нашим менеджерам. В специальном каталоге представлены образцы, которые выполнены из качественных материалов и по особым технологиям.

Узнать цену и купить нашу продукцию можно прямо сейчас

МЫ ИСПОЛЬЗУЕМ ТОЛЬКО СОВРЕМЕННЫЕ, КАЧЕСТВЕННЫЕ МАТЕРИАЛЫ И ТЕХНОЛОГИИ.

Колпак на дымоход, флюгарки представленные на фото помогут выбрать вам лучший вариант

Читайте также:

Оптовая Оптовая Китай Козырек Вытяжка 60 см Заводские котировки — Т-образная вытяжка с сенсорным управлением Дымоход 108 60/90 см — Производитель и поставщик ARCAIR

Наше стремление и цель предприятия — «Всегда удовлетворять требования наших клиентов». Мы продолжаем создавать, стилизовать и разрабатывать выдающиеся высококачественные товары как для наших устаревших, так и для новых клиентов и реализовывать беспроигрышную перспективу для наших клиентов, а также для настольной плиты, лучших индукционных плит, вытяжки из нержавеющей стали 30, любой интерес , убедитесь, что вы действительно можете связаться с нами.Мы с нетерпением ждем установления успешных корпоративных взаимодействий с новыми покупателями по всему миру в ближайшее время.
Оптовая Китай Козырек Вытяжка 60 см Заводские котировки — Т-образная вытяжка с сенсорным управлением Дымоход 108 60/90 см – ARCAIR Деталь:

Производительность

Элегантная навесная Т-образная вытяжка 60/90 см из нержавеющей стали и черного стекла с декоративной крышкой из нержавеющей стали на дне, которая придает кухне высокий уровень.Вытяжка имеет варианты с двигателем производительности – от 550 м3/ч до 1000 м3/ч, но лучше выбрать модель с большой мощностью всасывания, так как декоративная крышка из нержавеющей стали будет воздействовать на некоторые из них, а если с двигателем меньшей мощности, она не будет эффективно удалять большую часть неприятные запахи, пар и жир с кухни.

Настоятельно рекомендуется двигатель постоянного тока, который может получить энергию A ++, в то время как другие могут быть только от D до A. Также намного тише, чем другие, которые не будут нарушать циркуляцию людей, готовящих еду, даже при максимальной скорости всасывания, обеспечивают более комфортную среду для приготовления пищи.

Вытяжка с полным сенсорным управлением, а также светодиодным сенсорным управлением и сенсорным ЖК-дисплеем по желанию. Удобное сенсорное управление на стеклянной передней панели и простой сенсорный дисплей с таймером. бустер и удаленная функция. Простая в использовании 3/4-скоростная вытяжка, предназначенная для различных типов приготовления, сохранит вашу кухню свежей и безопасной, чтобы вы могли наслаждаться приготовлением пищи для своей семьи.

Вытяжка устанавливается на стену с помощью легко устанавливаемого кронштейна и имеет удлинение дымохода 500 + 500 мм с регулируемой высотой от 500 мм до 980 мм для удовлетворения потребностей кухни разной высоты. Наша вытяжка, оснащенная 5-слойными алюминиевыми фильтрами, эффективно отфильтровывает жир и другие твердые частицы. Кроме того, будучи легко отсоединяемым и очищаемым, он всегда может поддерживать свою оптимальную эффективность.

Режим работы

Режимы двойной вентиляции: 1. Если у вас нет доступа к внешней стене, вы можете рециркулировать воздух на кухне с помощью дополнительных угольных фильтров (не входят в комплект), которые удаляют дым и запахи от приготовления пищи; 2. Если у вас есть выход наружу, эта вытяжка также имеет выход воздуховода, который вы можете соединить с 150-миллиметровой пластиковой трубой воздуховода (идет в комплекте) для отвода воздуха наружу.

Инфракрасный пульт дистанционного управления (опция)

С помощью инфракрасного пульта дистанционного управления вы можете легко управлять мощностью, освещением и скоростью с помощью контроллера под рукой в ​​пределах 5 метров. Выберите из высокой, средней и низкой мощности всасывания, чтобы удовлетворить различные продукты и приготовление пищи.

Энергосберегающий светильник

Благодаря входящему в комплект светодиодному освещению мощностью 2×1,5 Вт, его легко установить под плитой и обеспечить четкое изображение во время приготовления пищи.

Элегантный внешний вид

Корпус T-box

с плавным сенсорным управлением и всасыванием по периметру идеально сочетается с этой настенной вытяжкой.


Изображения деталей продукта:



Руководство по связанным продуктам:

«Искренность, инновации, строгость и эффективность» — это настойчивая концепция нашей корпорации, направленная на долгосрочное сотрудничество с клиентами для взаимной взаимности и взаимной выгоды. Сенсорное управление дымоходом 108 60/90 см — ARCAIR. Продукт будет поставляться по всему миру, например: Неаполь, Израиль, Канберра. Мы придерживаемся философии «привлекать клиентов лучшими продуктами и отличным сервисом».Мы приветствуем клиентов, бизнес-ассоциации и друзей со всех уголков мира, чтобы связаться с нами и искать сотрудничество для взаимной выгоды.

Когда следует использовать кухонный дымоход?

Дымоход – одна из важнейших частей кухни. Он собирает дым и испарения от приготовления пищи и отводит их от вашего дома, чтобы предотвратить накопление сажи и жира на стенах, шкафах и столешницах. Вам может быть интересно, когда вы должны использовать свой кухонный дымоход.Не ищите дальше, потому что мы провели для вас исследование кухонных дымоходов.

Вы должны использовать кухонный дымоход всякий раз, когда готовите на плите, чтобы предотвратить скопление жира на стенках и загрязнение легких. Это особенно актуально при жарке продуктов или использовании большого количества специй. Вы должны использовать дымоход, чтобы отфильтровать образующийся дым и пары.

Уменьшают ли кухонные дымоходы тепло на кухне? Какой должна быть высота дымохода на кухне? Какой дымоход лучше для кухни? Продолжайте читать, чтобы узнать ответы на эти и другие вопросы.

Зачем использовать дымоход на кухне?

Целью дымохода на кухне является поглощение дыма и испарений, образующихся при приготовлении пищи, и отведение их за пределы дома. Если пары остаются внутри кухни, жир и грязь скапливаются на таких поверхностях, как стены и шкафы, что делает невозможным поддержание чистоты на кухне.

Особенно при использовании большого количества специй ваша кухня может стать душной и неудобной, если не будет надлежащей циркуляции и удаления кухонного дыма.Кроме того, жарка или приготовление жирной пищи увеличивает выделение дыма. Ваш дымоход поможет сохранить воздух на кухне свежим и прохладным, пока вы готовите.

Уменьшают ли кухонные дымоходы тепло на кухне?

Поскольку целью кухонного дымохода является удаление дыма от приготовления пищи, он также помогает уменьшить тепло, обычно выделяемое при использовании плиты или духовки. Когда вы готовите, ваш дымоход будет всасывать тепло и дым, сохраняя кухню свежей и светлой.

Размер кухонных дымоходов

Важно правильно подобрать размер дымохода для вашей кухни.Слишком маленький дымоход не справится со своей задачей по отфильтровыванию загрязнений от приготовления пищи, но слишком большой дымоход будет выглядеть неприглядно и нарушит поток вашей кухни.

Какой должна быть высота кухонного дымохода?

Важно соблюдать правильное расстояние между дымоходом и плитой. Если дымоход находится слишком далеко, он не будет выполнять свою работу максимально эффективно, но если слишком близко, колпак дымохода может загореться. Если у вас есть электрическая плита, дымоход должен быть на 25-30 дюймов выше плиты.Если у вас газовая плита, дымоход должен быть на высоте от 18 до 24 дюймов над плитой.

Какой должна быть ширина кухонного дымохода?

Размер дымохода на вашей кухне зависит от размера вашей печи. Кухонные дымоходы обычно имеют размеры 30 дюймов и 36 дюймов. Если у вас есть плита с 4 конфорками, вам, вероятно, понадобится 30-дюймовый дымоход. Для большей плиты вам понадобится 36-дюймовый дымоход.

Типы кухонных дымоходов

Существует несколько видов кухонных дымоходов, и их размещение полностью зависит от того, где находится варочная поверхность.Вот некоторые из наиболее распространенных типов кухонных дымоходов и их использование:

1. Настенный дымоход

Настенные дымоходы располагаются над плитой и крепятся к стене.

2. Островной дымоход

Если ваша варочная поверхность находится на кухонном острове, вам понадобится островной дымоход. Он будет свисать с потолка над островом.

3. Встроенный дымоход

Встроенные дымоходы встраиваются в мебель, например в шкафы, у стены над вашей варочной поверхностью.

4. Угловой дымоход

Вы можете использовать угловой дымоход, если ваша варочная поверхность спрятана в углу прилавка. Угловой дымоход должен располагаться между двумя стенами и опускаться на варочную поверхность.

Какой дымоход лучше всего подходит для кухни?

Вот некоторые из лучших электрических кухонных дымоходов, которые вы можете найти на Amazon:

1. Космо 63190 (36 дюймов)

Этот кухонный дымоход Cosmo оснащен простыми кнопками управления для изменения скорости воздушного потока и яркости светодиодных ламп.Одна из лучших особенностей этой модели — ее тихая работа; Cosmo гарантирует, что этот дымоход будет тише, чем у конкурентов. Легко очищаемые фильтры легко доступны и чистятся. Их можно мыть в посудомоечной машине, и их не нужно заменять, как многие другие фильтры.

Нажмите здесь, чтобы увидеть этот продукт на Amazon.

2. ECON NAP02 (30 дюймов)

Кухонный дымоход Ekon оснащен цифровым дисплеем и удобными сенсорными кнопками. Вы можете установить таймер на 15 минут на 4 разных скоростях, чтобы быстро удалить дым и запахи готовки. Есть 2 светодиодные лампы, которые освещают вашу варочную поверхность и улучшают процесс приготовления пищи. Его двигатель очень тихий по сравнению с конкурентами. Оба воздушных фильтра легко снимаются и их можно мыть в посудомоечной машине для легкой и быстрой очистки.

Нажмите здесь, чтобы увидеть этот продукт на Amazon.

3. Космо COS-668AS750 (30 дюймов)

Этот кухонный дымоход оснащен цифровым дисплеем с сенсорными кнопками для управления освещением, скоростью вентилятора и многим другим. Мягкая светодиодная подсветка поможет осветить вашу варочную поверхность.Вы можете регулировать скорость вращения вентилятора в соответствии с вашими потребностями. Этот дымоход очень тихий, а его козырек из закаленного стекла помогает улавливать дополнительный дым и пары, чтобы перенаправить их из вашего дома. Фильтры изготовлены из нержавеющей стали, их можно мыть в посудомоечной машине.

Нажмите здесь, чтобы увидеть этот продукт на Amazon.

4. Космо 668ICS750 (30 дюймов)

Cosmo 668ICS750 оснащен цифровым дисплеем с сенсорными кнопками, которые могут управлять скоростью вращения вентилятора, освещением и другими параметрами.2 светодиодные лампочки помогают осветить пространство для приготовления пищи и сделать вашу кухню максимально комфортной. Визор из закаленного стекла собирает больше дыма и паров, чтобы отвести их от вашего дома. Мощный мотор работает эффективно и тихо. Его воздушные фильтры из нержавеющей стали легко снимаются и их можно мыть в посудомоечной машине.

Нажмите здесь, чтобы увидеть этот продукт на Amazon.

5. Золотое преимущество (30 дюймов)

Дымоход Golden Vantage оснащен цифровым дисплеем с сенсорными кнопками для регулировки скорости вращения вентилятора, освещения и т. д.Он имеет долговечный двигатель с тремя различными скоростями звука, все до 65 дБ. Светодиодные лампы освещают вашу варочную поверхность, а цифровые часы на дисплее помогают следить за временем на кухне. Алюминиевый сетчатый фильтр легко снимается и моется в посудомоечной машине.

Нажмите здесь, чтобы увидеть этот продукт на Amazon.

В завершение

Дымоходы являются одной из самых важных частей кухни, потому что они поглощают дым и испарения от приготовления пищи, чтобы ваша кухня была свежей и чистой.Вы должны использовать дымоход каждый раз, когда готовите на плите, особенно при жарке продуктов или использовании большого количества специй. Это предотвратит накопление жира на поверхностях вашей кухни и сохранит воздух свежим. Важно убедиться, что ваш дымоход имеет правильный размер и находится на правильном расстоянии от плиты, чтобы максимизировать его функциональность.

Прежде чем уйти, ознакомьтесь с некоторыми из наших других сообщений:

5 веских причин установить потолочный вентилятор на кухне

Стоит ли пользоваться увлажнителем летом?

Лыжи.ком

Доступен пикап с тротуара

Если вы живете в районе Миннеаполиса/Сент-Пола, мы предлагаем самовывоз вашего заказа с тротуара. Просто выберите «ПОЗВОНИТЬ» при оформлении заказа.

Применяются некоторые исключения, велосипеды в сборе недоступны для вывоза на обочину


Бесплатные наземные заказы эконом-класса на сумму более 50 долларов США

Все подходящие заказы будут отправлены с доставкой в ​​течение 3-6 дней. Бесплатная наземная доставка эконом-класса доступна только в 48 соседних штатах (за исключением AK, HI, международных заказов, почтовых ящиков и адресов APO, а также всех негабаритных предметов, таких как велосипеды, вейксерферы, доски для серфинга, байдарки, водные батуты и автомобильные багажники).) Если адрес выставления счета и адрес доставки отличаются, позвольте 1 дополнительный день для доставки.

*Бесплатная доставка не распространяется на крупногабаритные товары, такие как велосипеды, вейксерферы, доски для серфинга, байдарки, водные батуты и автомобильные багажники.

Пожалуйста, ожидайте 3-6 рабочих дней для большинства отправлений и 7-10 дней для велосипедов и крупногабаритных товаров.

Пожалуйста, подождите 15-20 рабочих дней для некоторых велосипедов с рамой, изготовленных по индивидуальному заказу.


2-дневные заказы

Заказы размещены до 1 П.M. CST отправит в тот же день. Заказы, размещенные в выходные или праздничные дни, будут отправлены на следующий рабочий день. Если адрес выставления счета и адрес доставки отличаются, позвольте 1 дополнительный день для доставки. 2-дневная доставка доступна только в 48 соседних штатах (за исключением AK, HI, международных заказов, почтовых ящиков и адресов APO, а также всех негабаритных предметов, таких как велосипеды, вейксерферы, доски для серфинга, байдарки, водные батуты и автомобильные багажники).

Если вы выбрали 2-дневную доставку (наземную или воздушную), вы получите номер для отслеживания к 22:00 (центральное время) на следующий день после размещения заказа.Если вы разместили заказ в пятницу, субботу или воскресенье, ваш номер для отслеживания будет доступен к 22:00 по центральному времени в понедельник.


Заказы на следующий день

Заказы, размещенные до 13:00 CST отправит в тот же день. Заказы, размещенные в выходные или праздничные дни, будут отправлены на следующий рабочий день. Если адрес выставления счета и адрес доставки отличаются, позвольте 1 дополнительный день для доставки. Доставка на следующий день доступна только в 48 соседних штатах (исключая AK, HI, международные заказы, почтовые ящики и адреса APO, а также все негабаритные товары, такие как велосипеды, вейксерферы, доски для серфинга, байдарки, водные батуты и автомобильные багажники).)


Крупногабаритные предметы

Некоторые предметы требуют специальной транспортировки и обработки из-за их больших размеров. Некоторые примеры: велосипеды, вейксерферы, доски для серфинга, байдарки, водные батуты и автомобильные стойки.

Если вам нужна дополнительная помощь, обратитесь в наш отдел обслуживания клиентов по телефону 866-243-6932

.

Тарифы на доставку доступны в корзине в зависимости от места доставки



Что ожидать после размещения заказа

1. Вы получите подтверждение заказа / электронное письмо (в течение 15 минут после отправки заказа.

2. Заказы эконом-класса обычно доставляются в течение 2–6 рабочих дней.

3. Срочные заказы, размещенные до 13:00 по центральному поясному времени, обычно отправляются в тот же день.

Из-за Covid-19 многие перевозчики сталкиваются с задержками в определенных регионах страны.

3. Электронное письмо с подтверждением доставки с номером отслеживания после отправки вашего заказа. Обратите внимание: во время пикового сезона (с ноября по январь) обработка экономичных заказов может занять больше времени.

Indesit ISLK66FLSW 60-см козырек дымохода белого цвета, 3-скоростной вентилятор

Бюджетная доставка

Наша быстрая доставка по материковой части Великобритании доступна по самым низким ценам, чтобы помочь вам сэкономить как можно больше денег. Наши цены на доставку зависят от почтового индекса доставки, и мы часто можем предоставить БЕСПЛАТНУЮ ДОСТАВКУ в определенные районы.

После того, как вы нажмете «Добавить для доставки», вы сможете ввести свой почтовый индекс, и наш веб-сайт рассчитает для вас наилучшую цену доставки.В качестве альтернативы, пожалуйста, используйте приведенный ниже калькулятор доставки на основе почтового индекса. Если вы покупаете более одного товара и хотели бы получить доставку, мы также добавим ДОПОЛНИТЕЛЬНУЮ СКИДКУ к общей стоимости доставки, что сэкономит вам еще больше!

Удобная доставка и установка

После того, как вы разместите заказ, мы свяжемся с вами по электронной почте или по телефону, чтобы согласовать удобную дату доставки. Обратите внимание, что заказы должны быть размещены до 16:00 для доставки на следующий день (применяются условия).

Мы стремимся предложить простой и удобный способ доставки. Поэтому по возможности мы предоставляем 3 варианта доставки:

  • Стандартная доставка — мы доставим только до вашей двери.
  • Специальная доставка по воскресеньям   – доступна только для выбранных товаров для заказов, размещенных в пятницу до 16:00.
  • Доставка + распаковка + удаление отходов  – мы доставим товар в выбранную вами комнату, распакуем товар, удалим и переработаем все отходы/упаковку.
  • Доставить + Распаковать + Убрать отходы + Установить — опять же, мы доставим товар в выбранную вами комнату, распакуем товар, удалим и переработаем все отходы/упаковку и установим товар в соответствии с нашим руководством по установке.

Для получения дополнительной информации нажмите здесь.

Механизмы переработки

Когда мы доставляем новое устройство, наша служба доставки на дом может забрать ваше старое устройство и обеспечить его надлежащую переработку. Если эта опция доступна, она будет показана после того, как вы добавите для доставки и введете данные своего почтового индекса.Пожалуйста, нажмите здесь для получения дополнительной информации.

Мелкие предметы

Обычно мы отправляем мелкие товары (например, мелкую бытовую технику, чистящие средства и средства по уходу за полом, аудиосистему и Hi-Fi, варочные панели, вытяжки и телевизоры до 42 дюймов) через Parcel Force с отслеживаемой службой доставки на следующий рабочий день при наличии на складе. Обратите внимание что заказы должны быть размещены до 16:00 для доставки на следующий день (применяются условия и положения).

Основные требования к установке для каждого типа экстрактора подробно описаны ниже:

Съемник капота:

Стандартная кухонная вытяжка является самым простым типом и может быть установлена ​​как отдельно стоящая единица или смонтирована под перемычкой.Все стандартные экстракторы могут использоваться как устройства для извлечения или рециркуляции.

Встроенные вытяжки:

Эти изделия предназначены для замены соединительного элемента в непрерывном цикле устройств. Как правило, крепления для этих экстракторов допускают некоторое ручное выравнивание как по вертикали, так и по горизонтали, чтобы точно совпадать с ходом устройств. При фиксации фасции следует соблюдать осторожность, чтобы не повредить ходовой механизм.

Вытяжка для вытяжек:

Навесные экстракторы предназначены для декоративных навесов дымохода. При установке этих устройств необходимо предусмотреть припуск со стороны шарниров экстрактора и место для опускания крышки фильтра.

Вытяжные колпаки:

Декоративный дымоход и дизайнерские вытяжки устанавливаются в пространстве между блоками. Обычно между краями вытяжки и любыми соседними шкафами должен быть зазор (обычно 50 мм). При установке этих продуктов не наносите силикон на стену и не облицовывайте продукты плиткой; в случае необходимости обслуживания может потребоваться снять изделие со стены.

Электрическое соединение

Все экстракторы без исключения предназначены для подключения к ответвлению с предохранителем и защищены предохранителем на 3 А; использование предохранителя на 13 А может привести к повреждению в случае неисправности изделия. Обратите внимание, что большинство вытяжек имеют класс защиты II от поражения электрическим током и не требуют заземления.

Важно!

Изолирующий выключатель любого экстрактора должен быть доступен после установки. Подключение к сети не должно производиться за установленными секциями дымохода, если не предусмотрен отдельный выключатель.

Скорость вытяжки и вентиляции

Любая вытяжка должна обеспечивать вытяжку в 6-12 раз больше объема помещения, что можно рассчитать как ширину комнаты х длину комнаты х высоту потолка в метрах, а затем разделить скорость вытяжки продукта на рассчитанный объем.

Максимальная практическая длина воздуховода составляет 6 м, и могут потребоваться вспомогательные вентиляторы, если эффективная длина больше этой.При расчете эффективной длины предположим, что любой изгиб на 90° эквивалентен 1,2 м прямого воздуховода.

Компания Glotech поставляет ряд воздуховодов из линейки EasiDuct размером 125 и 150 мм. Чем больше размер воздуховода, тем эффективнее будет работать экстрактор с меньшим уровнем шума.

Высота установки над варочными панелями

При установке вытяжки основное внимание следует уделить высоте зазора между вытяжкой и варочной панелью, установленной ниже. Минимальных законодательных требований при установке вытяжек над электрическими варочными панелями не существует, но рекомендуемая минимальная высота указана в инструкциях по эксплуатации, прилагаемых к варочной панели и вытяжке.

Однако при установке вытяжки над газовой варочной панелью необходимо соблюдать минимальную высоту, указанную в инструкциях, как для варочной панели, так и для вытяжки. Если в инструкциях по экстрактору не указаны особые исключения, то следует использовать более высокую высоту, указанную в двух брошюрах с инструкциями.В случае с газовыми приборами несоблюдение правильных требований к установке может привести к тому, что об установке будет сообщено в RIDDOR, и это может привести к задержке любого утверждения установки.

Важно!

Ширина любой варочной поверхности не должна превышать ширину установленной над ней вытяжки. (Цилиндрические и фонарные экстракторы являются единственными исключениями)

Крепление устройства к стене или потолку:

Некоторые продукты поставляются с обычными дюбелями и крепежными винтами. Они могут не подходить для использования со стеной или потолком, к которым вы хотите прикрепить изделие. Всегда убедитесь, что вы используете соответствующие крепления. Мы не можем нести ответственность за проблемы, возникающие из-за неправильной подгонки к опорным поверхностям.

При использовании экстрактора в качестве устройства рециркуляции:

Важно помнить, что угольные фильтры потребуются для удаления любых запахов при приготовлении пищи, если вытяжка будет использоваться только для рециркуляции. Обратите внимание, что они потребуют периодической замены (обычно от 3 до 6 месяцев).

Кухонные вытяжки — объяснение различных типов и опций

Кухонные вытяжки используются для удаления переносимого по воздуху жира, пара и запахов приготовления пищи из кухни, чтобы сделать ее более удобной для работы. Кухонные вытяжки доступны в различных стилях и разных размерах, чтобы соответствовать различным варочным панелям, и от скрытых встроенных вытяжек до дизайнерских вытяжек, которые разработан, чтобы быть.

Большинство кухонных вытяжек могут быть установлены либо для вытяжки воздуха за пределы здания, либо для рециркуляции воздуха внутри здания, что зависит от расстояния до внешней стороны здания, а также от личного выбора.

Вытяжка воздуха наружу

Вытяжка с вытяжкой воздуха наружу работает более эффективно, чем вытяжка с рециркуляцией воздуха, так как угольный фильтр (удаляющий запахи) не требуется – с вытяжной вытяжкой необходим только жироулавливающий фильтр. Однако тепло выходящего воздуха теряется в здании, и его необходимо заменить всасываемым холодным воздухом – в холодную погоду это увеличит счета за отопление, а в жаркую погоду может обеспечить желаемое охлаждение.

Кухонная вытяжка нуждается в воздуховоде для подачи воздуха к наружному грилю, максимальная длина воздуховода ограничена, обычно максимальная длина воздуховода, которую можно использовать, составляет 3 метра, но она будет уменьшаться с каждым изгибом воздуховода.

Установка сложнее, чем установка рециркуляционного колпака, так как воздуховод должен проходить сквозь структуру здания.

Рециркуляция воздуха на кухню

Если вытяжка работает в режиме рециркуляции, необходимы как жировой, так и угольный фильтры для удаления жира, пара и запахов из паров, выходящих из варочной панели.

Угольный фильтр удаляет запахи из воздуха, и воздух возвращается на кухню.

Тепло из воздуха не передается зданию – это, вероятно, желательно в холодную погоду, хотя в жару может сделать пользование кухней неудобным.

Фильтры

Жироулавливающий фильтр

Жироулавливающие фильтры устанавливаются на все вытяжки, обычно они видны снизу. Обычно они изготавливаются из алюминия, нержавеющей стали, керамики или нетканого материала.

Жироулавливающие фильтры необходимо регулярно очищать/заменять – частота зависит от интенсивности использования, но обычно каждые 4–8 недель для металлических или керамических фильтров – флисовые фильтры одноразовые, и их необходимо заменять примерно каждые 8 ​​недель. Некоторые вытяжки оснащены индикатором насыщения, который показывает, когда фильтр необходимо очистить или заменить.

Металлические и керамические фильтры следует просто снять и очистить — большинство из них можно мыть в посудомоечной машине, что может облегчить работу.

Сменные фильтры из нетканого материала

можно приобрести у производителя вытяжек. Перед покупкой вытяжки, в которой используются фильтры из нетканого материала, убедитесь, что ваш поставщик может предоставить сменные фильтры из нетканого материала или что они доступны в других местах; всегда уточняйте размер и тип фильтра, который вам нужен — в них нет ничего стандартного.

Угольные фильтры

Угольные фильтры устанавливаются на вытяжках с рециркуляцией для удаления запахов при приготовлении пищи, они располагаются над жироулавливающим фильтром, так что воздух, проходящий через них, не содержит жира.

Угольные фильтры нельзя чистить, но их необходимо заменять примерно каждые 9–12 месяцев, но это зависит от использования плиты. Как и ватные жироулавливающие фильтры, они не входят в стандартную комплектацию, поэтому всегда проверяйте наличие запасных частей.

Скорость вентилятора вытяжки

Большинство кухонных вытяжек имеют регулируемую скорость вытяжки (скорость вентилятора), которую можно выбрать с помощью переключателей на вытяжке, это может быть всего две скорости (высокая и низкая) или более.

Скорость вытяжки важна, так как она должна перемещать в 10 раз больше воздуха на кухне каждый час. Чтобы рассчитать это, посчитайте объем кухни в кубических метрах (длина х ширина х высота) и умножьте его на 10, это даст требуемую скорость вытяжки в час. У плиты должна быть указана максимальная скорость экстракции.

Огни

Кухонные вытяжки обычно имеют галогенные лампы или лампы накаливания на нижней стороне для освещения варочной панели с помощью выключателя на вытяжке.

Доступ к перегоревшим лампам может быть неудобным в зависимости от модели.

Шум

Шум вентилятора в вытяжке иногда может быть навязчивым, особенно если установлена ​​высокая скорость, большинство вытяжек указывают шум в дБА, это должно быть для максимальной скорости вентилятора, и чем меньше число, тем тише.

Если вытяжку включить за несколько минут до начала приготовления, воздух начнет циркулировать, и во время приготовления может потребоваться более низкая скорость – начать приготовление без вытяжки и включить ее только после подачи пара и накопилось тепло, потребуется более высокая скорость, чтобы очистить его.

Установка вытяжки

Быть электрическим прибором на кухне Часть P Строительных норм и правил применяется в Англии и Уэльсе – кухня является «особой зоной» в соответствии со Строительными нормами.

В соответствии с этим постановлением местные органы власти не должны уведомляться об установке новой вытяжки на замену или установке новой вытяжки, которая использует существующий источник питания.

Однако, если необходимо установить новый блок питания, часть P Строительных норм и правил требует, чтобы местный орган управления строительным надзором был уведомлен, если только установка не выполняется электриком, имеющим соответствующую квалификацию.

Стиль кухонных вытяжек

Несмотря на то, что существует несколько стилей кухонных вытяжек, при выборе подходящей для кухни необходимо учитывать размер варочной панели, а также внешний вид вытяжки. Встроенная вытяжка идеальна для небольшой плиты с 4 конфорками, но не подходит для большой плиты. В идеале нижняя сторона вытяжки должна быть примерно такой же ширины, как и зона приготовления пищи, и выходить не менее чем на три четверти зоны приготовления пищи.

Встроенные колпаки

Встроенная вытяжка – это самый сдержанный стиль, поскольку она помещается за дверной панелью над варочной панелью и спереди выглядит как еще один настенный блок.Если на стене за варочной панелью есть другие навесные шкафы, вытяжка может просто слиться с ними.

Для управления вытяжкой достаточно выдвинуть переднюю панель над варочной панелью.

Капюшоны обычные или с козырьком

A Обычный колпак (или козырек) обычно устанавливается под блоком-перемычкой так, чтобы колпак был виден как часть навесного блока. Эти вытяжки видны и не прячутся за кожухом или фальш-дверью.

Колпаки дымоходы

Вытяжки для дымоходов бывают разных форм и размеров, но обычно изготавливаются из тщательно отполированной нержавеющей стали, простирающейся от широкого и глубокого нижнего конца над варочной панелью до довольно узкой верхней части, которая образует дымоход — отсюда и название.Они очень хорошо видны и хорошо работают, особенно с навесными шкафами с каждой стороны.

Дизайнерские вытяжки

Дизайнерские вытяжки предназначены для создания «вау-фактора». Хотя под ними просто кухонная вытяжка, они созданы для того, чтобы подчеркнуть стиль кухни, но то, впишутся ли они в дизайн кухни, зависит от основного дизайна кухни. стиль фермерского дома.

Островные вытяжки

Островные кухонные вытяжки специально разработаны для установки на потолке над плитой, встроенной в островные блоки на кухне.

Добавить комментарий

Ваш адрес email не будет опубликован.
