Котел настенный с бойлером – Настенные газовые котлы со встроенным бойлером

Настенные газовые котлы со встроенным бойлером

Прекрасным решением задачи по обеспечению теплоснабжения частного дома является установка настенного газового котла со встроенным бойлером. Данный агрегат является разновидностью двухконтурных котлов, поэтому он способен обеспечить и отопление, и ГВС.

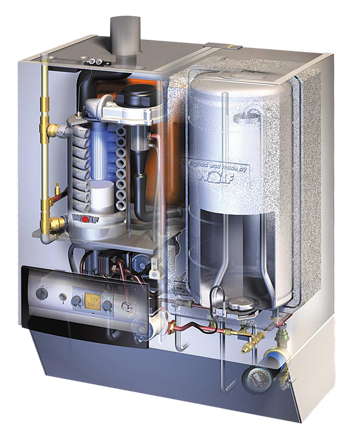

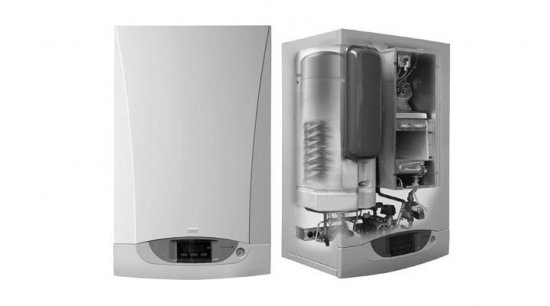

Устройство и принцип работы котла со встроенным бойлером

Данный теплоагрегат состоит из защитного корпуса, газовой горелки, накопительной емкости и двух теплообменников. Первый теплообменник нагревается непосредственно от горелки и отдает тепло сразу по двум направлениям — в систему отопления и ко второму теплообменнику. Второй теплообменник расположен в накопительной емкости, из которой происходит забор воды на нужды ГВС. Его конструкция в виде змеевика позволяет осуществлять эффективный теплообмен, таким образом, повышая эффективность всей системы.

Котлы со встроенным бойлером позволяют обеспечить круглосуточный доступ к горячей воде. Стоит отметить, что они могут работать отдельно в режиме ГВС, таким образом, экономя до 30% газа. Кроме того, накопительный бак позволяет сохранять тепловую воду длительное время даже после отключения котла. Современные модели имеют встроенную автоматику, которая будет поддерживать заданную температуру. Также предусмотрена возможность настроить график работы котла.

Преимущества настенных котлов со встроенным бойлером:

• обеспечение бесперебойного подогрева воды сразу для двух контуров;
• высокий КПД;
• небольшие габариты;
• быстрый нагрев воды для системы ГВС;
• экономичность.

Особенности выбора котла со встроенным бойлером

Осуществляя выбор данного оборудования, следует обратить внимание на следующие параметры:

• мощность. Данный параметр является главным. Следует осуществлять выбор исходя из того, что для отопления 10 м2 жилья требуется 1 кВт тепловой мощности. К полученному значению нужно добавить 20-30% для покрытия нагрузки системы ГВС;
• объем бака-накопителя. Обычно для настенных моделей данный параметр находится в пределах 10-60 л. Производители рекомендуют приобретать котел с баком не менее чем 40л;
• пропускная способность котла;
• материал теплообменника. Лучшим является медный теплообменник, который одновременно обладает отличной теплопроводностью и способен противостоять коррозии;
• защита котла.

www.teplodvor.ru

Настенные газовые котлы со встроенным бойлером (двухконтурные)

Любое жилое строение должно не только отапливаться, но и обеспечиваться горячей водой. Причем желательно с минимальными сопутствующими расходами (например, на приобретение дополнительного оборудования). При возможности подключения к газовой магистрали, с учетом компактности агрегатов данной группы, предпочтение отдается котлам двухконтурным с настенным креплением. К сожалению, они не всегда эффективно выполняют свою функцию, о чем многие и не подозревают. Основная причина – в так называемом приоритете ГВС (подробнее об этом здесь), хотя она и не единственная.

Двухконтурные настенные модели с встроенным бойлером нельзя считать каким-то суперсовременным инженерным решением, но о них большинство потенциальных покупателей пока еще мало что знает. Действительно они намного лучше и характеризуются лишь достоинствами, как их позиционируют отдельные производители? Насколько значимы их преимущества? Если есть недостатки, то так ли они существенны?

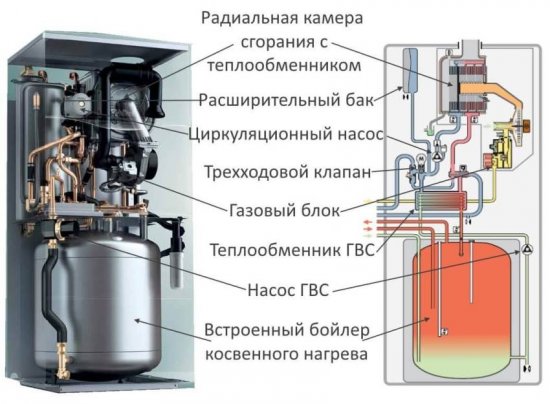

Принцип работы котла с бойлером

Никаких особых отличий от традиционных двухконтурных котлов по устройству у агрегатов данной группы нет. Но оснащение емкостью для подготовки ГВС несколько меняет инженерное решение. У каждого производителя оно свое, поэтому стоит лишь вкратце отметить специфику функционирования установок с встроенным резервуаром.

В бойлере накопительном расположен змеевик, по которому циркулирует вода контура ОВ. От нее тепловая энергия передается жидкости, находящейся в баке, нагревая ее до нужной температуры. Из него она и поступает в контур ГВС. На схемах все хорошо показано.

По окончании отопительного периода такие котлы переводятся в режим приготовления горячей воды с помощью проточного теплообменника. То есть работают аналогично моделям без накопительной емкости.

На тематических форумах много хвалебных отзывов о настенных газовых агрегатах известного итальянского производителя «Baxi». Двухконтурные котлы серии «NUVOLA» имеют встроенный бойлер на 40 л, что для квартиры или небольшого частного строения вполне хватит. Но если резервуара такой вместимости недостаточно, то можно приобрести отопительный прибор этой же марки серии «Nuvola comfort». Он оснащен баком из «нержавейки» на 60 л, что существенно расширяет возможности по расходованию горячей воды.

Подробнее с характеристиками и ценами на модели можно ознакомиться здесь.

alfatep.ru

Настенный газовый двухконтурный котел с бойлером для дома

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения центральной системе отопления. Если брать в пример именно настенный газовый двухконтурный котел с бойлером, то его преимущество заключаются ещё и в том, что второй контур с лёгкостью удовлетворит все потребности в бытовой горячей воде, в любое время года.

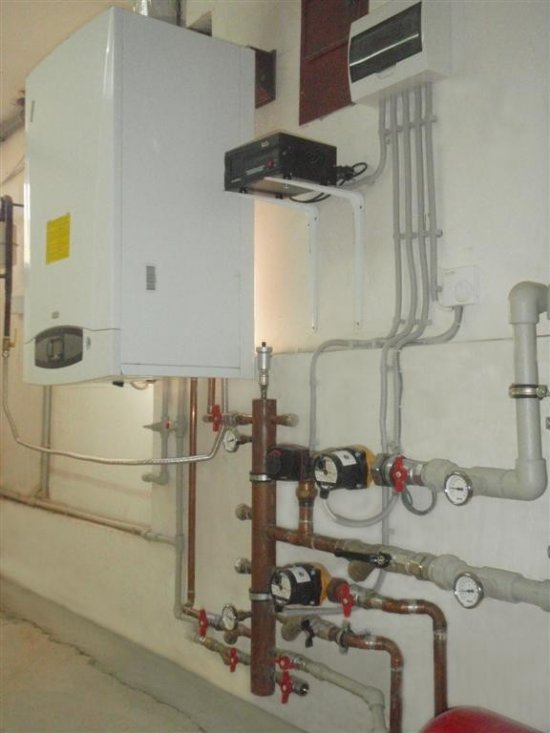

Система отопления с двухконтурным газовым котлом

За счет того, что мощность настенных агрегатов колеблется от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у напольных аналогов. Данный диапазон мощности позволяет подобрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены меняются ещё и в зависимости от марки производителя — рынок наполнен агрегатами различных брендов, и вам не составит труда подобрать устройство с оптимальным соотношением цены к качеству.

Немаловажным аспектом является простота установки данного котла. Вряд ли кому-то доставляет удовольствие возиться целыми днями монтируя установку. Двухконтурный газовый котёл не обязательно выносить в отдельное помещение, его привлекательный и современный дизайн и малые габариты, позволят вам сэкономить прилично места и средств, как на установку, так и при проектировании.

Классификация газовых двухконтурных котлов

Двухконтурный газовый котел со встроенным бойлером

Газовые отопительные котлы можно классифицировать на основе следующих характеристик:

1. Мощность — главная характеристика. Естественно, чем мощнее газовый котёл, тем сильнее он нагревает помещение. Ориентируйтесь на площадь вашего дома, если она невелика, то и очень мощный котёл не нужен. Если же обогреваемая площадь достаточно велика, то тут следует исходить из формулы, что 1кВт производимой тепловой энергии отапливает приблизительно 10 квадратных метров помещения, при условии, что потолки в доме не превышают значения 3-х метров.
2. Второй контур. Это важная характеристика, ведь если котел одноконтурный, то это накладывает определённые ограничения на использование агрегата. Одноконтурные агрегаты гораздо дешевле и с обогревом помещений справляются не хуже, особенно если только это от него и требуется. Если же вы хотите что бы котёл ещё и нагревал воду для бытового использования, то вам точно необходим настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличии от проточного водонагревателя, который при больших объемах, может не справляться со своей задачей.
3. Система выброса отработанного топлива. Этот параметр напрямую отвечает за безопасность, ведь если котёл будет сжигать кислород и воздуха в помещении, то как минимум неприятные побочные эффекты проявиться у каждого, кто находится в доме. По этому, устройства с системой естественной тяги подходят только когда имеются специальные дымоходы для отвода газов. В противном случае, ели таковых заложено не было, оптимальным выбором будет система принудительного вывода газов. Суть которого заключается в двойной трубе, через внутреннюю выводятся отработанные газы, а внешнюю втягивается свежий воздух. Они более экономичны при монтаже, ввиду того что не нужно строить специальный дымоход.
4. Метод розжига. Это не столь важный аспект, но тем не менее он может помочь сэкономить немного на эксплуатации котла. Основные способы, это с помощью пьезо-элемента и полной автоматикой. Автоматика значительно экономнее, за счёт отсутствия запальника а значит и горящего в нём огня тоже нет. Плюс не нужно нажимать кнопки и перезажигать пламя каждый раз когда будут перебои с подачей газа. В автономном режиме всё само разожжется и подрегулирует температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Наиболее часто встречающиеся из них, это:

1. Датчик пламени. Обязательный прибор, так как именно перекрывает подачу газа, в случае если внезапно потухло пламя
2. Термостат. Так же относиться к основным датчикам, поскольку отключает газовый котёл в случае если вода в нём достигла критической отметки температуры.
3. Датчик блокирующий котёл при внезапном отключении электроэнергии.
4. Датчик – блокиратор срабатывающий при перебоях с газом.
5. Датчик контролирующий тягу. Отключает котёл в случае отсутствия тяги.
6. Датчик уровня газа. В случае малого количества поступающего газа отключает котёл.

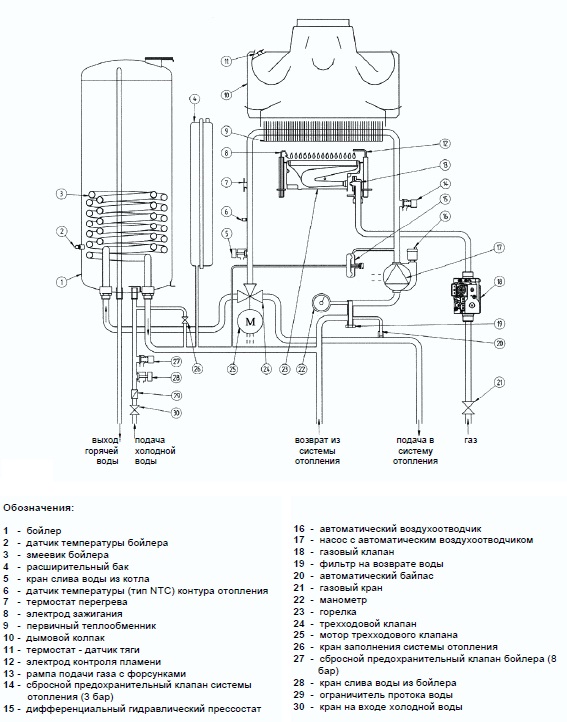

Схема подключения двухконтурного газового котла

Производители газовых котлов

Как это не печально, но отечественные производители, таких торговых марок как «Конорд», «Лемакс», «Боринское», не способны полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самое лучшее качество, это одна из основных причин. Печально, но до импортных моделей, отечественным ещё очень далеко, качество хромает, а об экономичности и надежности речь не идёт и подавно. Рассмотрим основные особенности импортных моделей котлов.

VAILLANT. Самая востребованная серия этих котлов — «ecoTECB» . В данной линейке газовых котлов реализована система пониженного выброса продуктов горения. Они выводятся по типу принудительного вывода газов, то есть труба в трубе. В связи с этим ее труба отличается небольшой длинной.

VIESSMANN. Основной особенностью являются небольшие габаритные размеры и достаточно высокая мощность. Произведено в Германии, а значит будет надежно работать даже при высоком давлении газа.

JUNKERS. Так же немецкое производство, отличается специфичной особенностью, представленной турбиной второго контура. Данная турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно выделяет этот котёл среди конкурентов.

BAXI. Является агрегатом с высоким КПД и бесшумной работой. Также в состоянии функционировать при пониженном давлении газа.

PROTHERM. Тяжело выделить определённые стороны, просто хороший настенный газовый двухконтурный котел с бойлером по вполне приемлемой цене.

HERMANN. Интересный дизайн и экономичность.

IMMERGAS. Компактные котлы от итальянского производителя невелики, привлекательны и достаточно мощные.

FERROLI. Все сопрягающиеся с водой элементы выполняются из нержавеющей стали, что гарантирует долговечность.

BERETTA. Разнообразие моделей раздует глаз. Самые разные модели самого разного назначения. Особенность – работа при температуре не ниже 25 градусов по Цельсию.

ARISTON. Всем известный бренд, который славится не только газовыми котлами. Его особенность заключается в простом обслуживании, за счёт простоты конструкции и доступности основных модулей.

Так же стоит отметить фирменную гарантию громких брендов. Она составляет порядка 10-15 лет, а вот отечественные производители такими цифрами похвастаться не в состоянии. По истечении этого периода желательно оборудование поменять.

Важные советы покупателю

Опыт специалистов, занимающихся разработкой систем отопления работающих на природном газе, и проводящих испытания, в том числе и в наших климатических условиях, позволит вам сделать правильный выбор. Просто следуйте приведенным ниже советам:

• При приобретении небольшого по габаритам котла, обязательно посмотрите на нижнее значении мощности. Если оно немного превышает расчётное, то стоит докупить в придачу термостат. Он позволит сэкономить средства на эксплуатации оборудования в долгосрочной перспективе, а так же прилично повысит срок эксплуатации, путём уменьшения количества запусков оборудования.
• Теплообменник как известно страдает одним серьёзным недугом, отложением солей и извести. Что бы избежать этого, в условиях «жесткой» воды, следует брать оборудование с битермическими теплообменниками. В случае же если вода проходит предварительную обработку, так называемое «умягчение», то лучше что бы теплообменник был раздельным, в первом случае вы уменьшите образование извести, а во втором сэкономите.
• В случае ели площадь дома большая, и потребление горячей воды также велико за счёт большого количества точек её потребления, целесообразнее будет приобрести такую замечательную вещь как бойлер. В некоторых двухконтурных котлах он уже присутствует, но если нету, то нужно обязательно добавить. Бойлер позволит увеличить расход горячей воды в разы, таким образом недостатка в ней вы не будете испытывать.

Информация!

Важно помнить, что газовые котлы в основной своей массе предназначены для работы с центральным газопроводом, если же такой отсутствует, и необходимо чтобы оборудование функционировало на сжиженном газе, то обязательно поставьте продавца в известность и при настройке и монтаже, пользуйтесь только услугами квалифицированного специалиста, не подвергайте себя и близких излишнему риску.

---

• Так же, в случае если возникла необходимость подключить к котлу такие вещи как тёплый пол, вентиляцию и прочие сторонние контуры, важно обязательно доверить расчёты и подбор комплектующих специалисту.
• При покупке котла, стоит позаботиться о приобретении и установке в доме АСУ. Автоматические средства управления в долгосрочной перспективе с лихвой окупят не только себя, но и существенно снизят затраты на обогрев помещений. Они работают про принципу корректировки и регулирования мощности котла при повседневной работе. Купив АСУ один раз, сэкономить на топливе можно порядка 20%, что обязательно скажется на кошельке.

Вопрос отопления жилого помещения и обеспечения горячей водой требует максимальной ответственности и внимательности. Покупать настенный газовый двухконтурный котел с бойлером необходимо в специализированных магазинах и центрах с обязательной предварительной консультацией. В противном случае, невнимательность и легкомыслие может привести к несчастным случаям и плачевным последствиям. Только квалифицированные специалисты и консультанты, могут гарантировать корректную работу такого тонкого оборудования на протяжении всего срока эксплуатации.

otopleniesam.ru

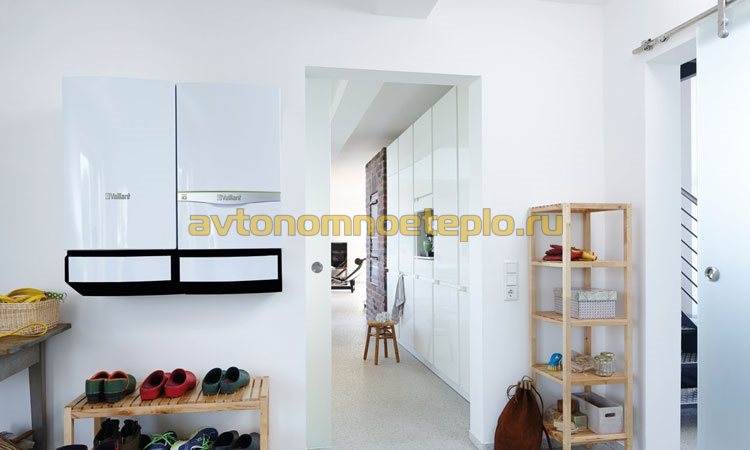

Настенные газовые котлы с встроенным бойлером-накопителем

Содержимое:

1. Как работает навесной котел с встроенным бойлером
2. Выбираем настенный котел с внутренним бойлером
   1. Рейтинг марок котлов с интегрированным бойлером
   2. Стоимость котла со встроенным бойлером
3. Что дает встроенный бойлер навесному котлу
   1. Преимущества котлов со встроенным бойлером
   2. Минусы встроенных бойлеров в котлах

Оптимальным решением обогрева жилых помещений и одновременным нагревом воды для ГВС, являются настенные газовые котлы с встроенным бойлером. Внутреннее устройство во многом напоминает то, что используется в классической версии двухконтурного отопительного оборудования, с некоторыми принципиальными отличиями.

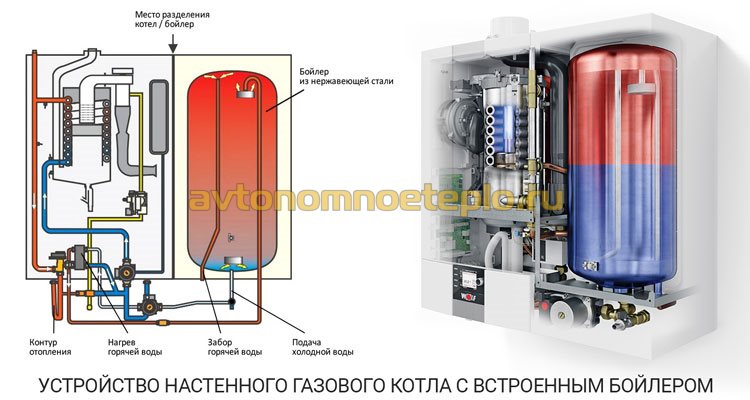

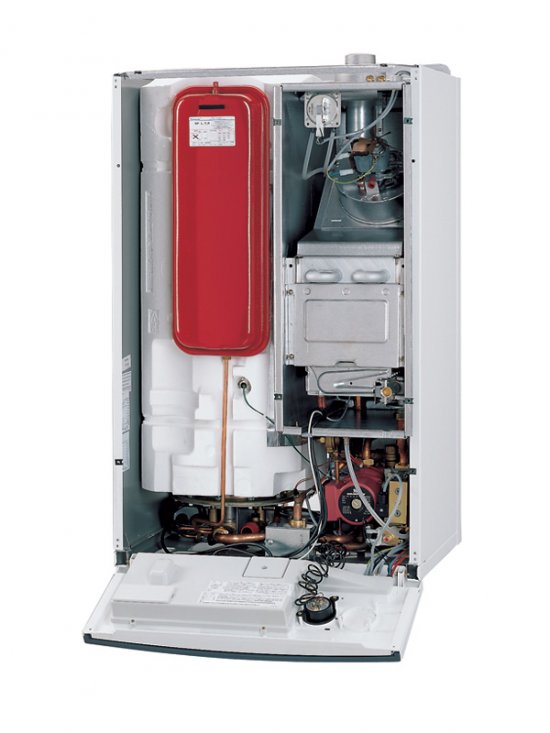

Как работает навесной котел на газе с встроенным бойлером

Газовый настенный котел со встроенным бойлером для горячей воды, имеет два теплообменника, работающих в режиме проточного нагрева теплоносителя. Вторичный контур ГВС, проходит внутри накопительной емкости, что дает возможность подогревать воду в постоянном режиме.

Принцип работы котла заключается в следующем:

• Первичный и вторичный теплообменник работают в постоянном режиме.

• В бойлере поддерживается постоянная температура нагрева жидкости. Внутри бойлера установлен змеевик, по которому циркулирует горячая вода. Осуществляется послойный подогрев жидкости.

• После открытия крана водоснабжения, потребителю сразу подается горячая вода, вытесняемая холодной жидкостью, поступающей в бойлер.


Газовые настенные котлы со встроенным бойлером-водонагревателем, отличаются, в зависимости от конструкции, следующими характеристиками:

• Типом камеры сгорания – потребителю предлагаются газовые котлы с открытой и закрытой камерой сгорания:

  1. Атмосферные, подключаются к стандартному классическому дымоходу.

  2. В турбо котлах с закрытой камерой сгорания, отвод дыма и забор воздуха с улицы, осуществляется посредством коаксиального дымохода.



• Объемом накопительной емкости – встроенный бойлер косвенного нагрева, в зависимости от выбранной модели и ее мощности, имеет вместимость от 10 до 60 л. Существуют котлы с емкостью большего объема, но, как правило, они изготавливаются в напольном исполнении.


Бойлером косвенного нагрева, оснащается газовое отопительное оборудование, с мощностью свыше 25 кВт. В котлах с меньшей производительностью, накопительная емкость обычно не ставится.

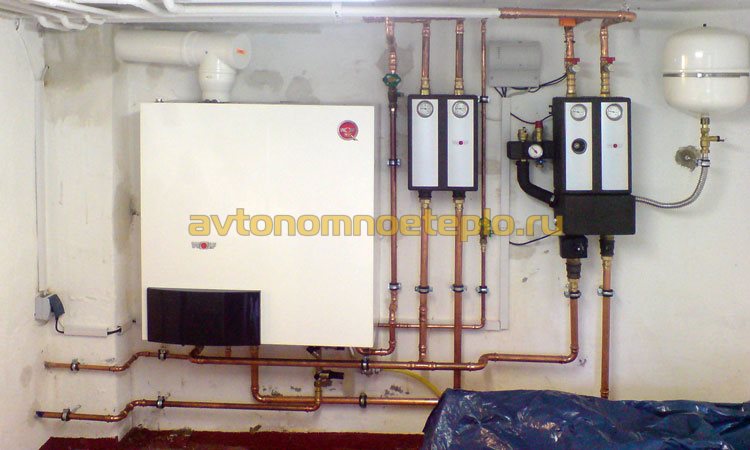

Выбираем настенный котел отопления с внутренним бойлером

Настенные газовые котлы отопления с интегрированным бойлером косвенного нагрева, представлены в небольшом ассортименте. Наибольшей популярностью, пользуется продукция европейских производителей.

При выборе котла, обращают внимание не только на компанию, изготавливающую оборудование и стоимость станции, но и на несколько других характеристик:

• Объем бойлера-накопителя – от вместимости бака, зависит то, какое количество горячей воды будет доступно. Для большой семьи, лучше выбирать модели, с объемом накопителя не менее 40 л.

• Пропускная способность – в технической документации четко оговаривается, какое количество горячей воды сможет подогреть котел в течение 30 минут. Указывается температура нагрева, равная 30°С.

• Мощность – точные теплотехнические расчеты произведет консультант компании, продающей отопительное оборудование. При самостоятельном подборе техники, пользуются формулой 1 кВт = 10 м². К полученному результату, добавляют запас 20-30% на ГВС.

• Защита котла и накопительной емкости – лучшими считаются котлы, оснащенные 2-3 степенями защиты от накипи, являющейся главной причиной выхода накопительной емкости из строя.


Рейтинг марок котлов с интегрированным бойлером

Лучшие котлы отопления с бойлером, изготавливают, чешские, итальянские и немецкие производители. Если «чехи», делают акцент на долговечности конструкции, то «немцы» и «итальянцы», «подкупают» функциональными возможностями и удобством эксплуатации.

По территориальному признаку, котлы с бойлером можно разделить на несколько групп:

• Италия:

  • Baxi,

  • Immergas,

  • Ariston,

  • Sime.



• Германия:


• Франция:


• Чехия:


• Совместное производство США и Бельгия: ACV.


При выборе, помимо понравившегося бренда, принимают во внимание количество и наличие официальных сервисных центров. Если представительств компании нет поблизости, сделать ремонт и осуществить замену поврежденных деталей, будет достаточно проблематично.

К примеру, на замену автоматики, может потребоваться несколько месяцев. В этом отношении, оптимальным выбором является итальянская техника, сервисные центры производителей расположены по всей территории РФ.

Стоимость котла со встроенным бойлером

Цены на котлы с встроенным бойлером, несколько выше, чем за классический двухконтурный агрегат. На конечную стоимость влияют следующие факторы:

• Производитель – чешские, немецкие и австрийские котлы, занимают лидерство относительно стоимости среди аналогов, изготовленных заводами, расположенными в других странах ЕС.

• Мощность – котел Бакси, итальянского производителя, в 28 кВт, будет стоить приблизительно 1800€, а за 32 кВт агрегат, придется заплатить уже 2200€.

• Тип камеры сгорания – дороже всего стоят модели с закрытым горелочным устройством, использующим конденсационный принцип нагрева теплоносителя. Атмосферные аналоги, стоят на 5-10% дешевле.

• Пропускная способность и объем емкости накопителя. Настенные газовые котлы для отопления и нагрева ГВС со встроенным бойлером, способные нагреть 14 л/мин, обойдутся приблизительно в 1600€. Аналоги, с пропускной способностью 18 л/мин, стоят уже 2200€.


В каждом случае, потребуется индивидуальный подход к выбору отопительного оборудования, в зависимости от фактических потребностей жилого помещений в тепле и горячем водоснабжении. При необходимости, можно сэкономить 15-20%, выбрав аналогичную, по техническим параметрам модель, другого производителя.

Что дает встроенный бойлер навесному газовому котлу

Встроенный бойлер в газовых настенных котлах, не только обеспечивает комфорт и удобство эксплуатации, но и влияет на работоспособность оборудования, продлевая срок его эксплуатации. Накопительный бак выполняет функции буферной емкости, предотвращающей перегрев теплоносителя, позволяет сократить расходы на газ.

Выбор котла с встроенным теплоаккумулятором, помимо прочего, экономически оправдан и имеет несколько преимуществ, которые учитывают при выборе оборудования данного типа. Если возникают сомнения в целесообразности приобретения, в принятии решения могут помочь реальные отзывы потребителей, помогающие составить полную картину преимуществ и недостатков.

Преимущества котлов со встроенным бойлером

Как показывают отзывы покупателей, газовые настенные котлы с бойлером-накопителем косвенного нагрева, имеют несколько положительных сторон, связанных с используемым принципом работы:

• Возможность подогрева воды даже в период пиковых нагрузок. Двухконтурный котел, при низком давлении воды, не выходит в рабочий режим. Подача газа открывается при достижении определенной интенсивности циркуляции жидкости в трубопроводе. Нагрев воды в бойлере выполняется заранее, когда присутствует нормальный напор в системе.

• Компактность – все газовые навесные отопительные котлы с встроенным накопительным бойлером, имеют небольшие размеры, что позволяет их размещение в любом хозяйственном и бытовом помещении, используемом в качестве котельной.

• Моментальная подача горячей воды – бойлер подключается к системе рециркуляции. После нагрева воды в емкости, поддерживается постоянная температура. Горячая вода начинает идти из крана водоснабжения, спустя несколько секунд после открытия.

• Простой монтаж – устройство бойлера в котле сделано таким образом, чтобы потребителю не нужно было дополнительно настраивать работу агрегата. Достаточно подвести электричество к автоматике, газ к горелке и трубопровод к подающему и обратному патрубку системы водоснабжения, расположенному на корпусе.


Минусы встроенных бойлеров в котлах

Навесные газовые котлы для отопления и ГВС во встроенном бойлере-накопителе, имеют несколько слабых сторон:

• Высокая стоимость.

• Подверженность бойлера к выходу из строя, по мере накопления кальциевых отложений.


Недостатки являются условными и часто сводятся к минимуму, с помощью разумной эксплуатации и грамотной обвязкой котла. Обязательна установка системы водоподготовки и фильтрации, снижающей появление отложений.

В режиме ГВС, котел потребляет приблизительно на 30% меньше газа. Поэтому, затраты на приобретение агрегата окупаются в первые несколько отопительных сезонов.

avtonomnoeteplo.ru

двухконтурный настенный, послойный нагрев, напольная альтернатива

С каждым днем становится большее количество потребителей, которые хотят организовать автономную отопительную систему. Денежные затраты которые были при покупке отопительного оборудования и на установку его в скором времени окупятся на экономии электроэнергии и возможности отрегулировать мощность системы. Самой лучшей системой для домов и квартир будет вариант с газовым котлом с бойлером.

Котел со встроенным бойлером: главные преимущества

Приобретение газового котла с наличием бойлера будет оптимальным решением при использовании нескольких точек водяного разбора, он обеспечит достаточное количество преимуществ.

3 основные преимущества:

• Положительным и существенным преимуществом является подогрев воды в ночное время, когда напор воды в водопроводе слабый;
• Для начала работы не требуется отдельное подключение к системе водоснабжения и отопления, а достаточно просто подкинуть к котлу воду, газ и электричество;
• Все варианты котлов газового типа являются компактными, так как все составляющие элементы котла собранные в одном корпусе.

Всеми этими показателями обладает бойлерный водонагреватель Vaillant и Nova. Они являются самыми популярными марками на рынке котлов.

Как подключается бойлер и двухконтурный бойлер

Бойлер для газового котла представлен в виде накопительного бака, в середине которого находится теплообменник.

Эта модель по своей сути представляется двухконтурной, так как имеет возможность подключения и для систем отопления и ГВС.

Встроенным нагревателем проточного типа является двухконтурные модели.

О том, как устроены двухконтурные котлы, принципе их работы, а также о том, как выбрать, узнаете из нашей статьи: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/dvukhkonturnyj-gazovyj-kotel.

Можно рассмотреть вариант подключения двухконтурного котла к отдельному бойлеру. Такая установка будет относиться к технике с послойным типом нагрева. Кроме того в специализированных точках можно увидеть котлы как двухконтурные, так и с послойным нагревом, они объединены газовым котлом и могут быть как целостной комплектацией так и раздельной.

Выбор будет зависеть от того какой вариант лучше подойдет для вас. Это может быть раздельная так и целостная модель, которую легко перевозить и установить. Если же вы являетесь обладателем одноконтурного котла, то можно отдать предпочтение бойлеру с послойным нагревом, который включает в себя проточный нагреватель. В том случае если вы хотите сэкономить пространство в помещении, то приобретите газовую установку одноконтурного типа с наличием бойлера косвенного подогрева.

Какой мощностью обладает настенный двухконтурный газовый котел с бойлером

От мощности газовой горелки в котле зависит скорость подачи воды в проточный настенный нагреватель. Скорость нагрева еще зависит от конструкции теплообменника. Особенность нагрева жидкости заключается в ее продолжительном контакте с теплообменником и именно поэтому для того чтобы прогреть теплоноситель до необходимой температуры нужно много тепла. А для увеличения производительности нагрева необходимо увеличить мощность газовой горелки в котле и повысить расход газа.

Если вы нуждаетесь в подогреве воды до 40 градусов, то потребуется настроить горелку. Ее ориентированная мощность должна составлять около 20 кВт. Если ваш котел не рассчитан на такой показатель, то получить в результате теплый поток воды у вас не получится, а о принятии теплой ванной или душа можно забыть.

Большинство газовых моделей обладают мощностью от 20 до 30 кВт, важно определиться с какой целью вы его будете использовать, ведь для системы отопления будет достаточно показателя в 10 кВт. Для котлов такого типа созданы специальные горелки модулированного вида.

Очень важно знать, что каждый газовый котел, даже если у него слабая мощность, обладает предельным показателем.

Превышение нормы может привести к тому, что горелка будет отключаться и включаться. Такой дефект очень скоро повлечет за собой поломку оборудования или повышение расхода газа. Данная проблема приводит к тому, что покупка будет не только неоправданной, но и невыгодной.

О способах расчёта расхода газа на единицу площади дома читайте в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/raskhod-gaza-na-otoplenie-doma-100-m.

И именно по такой причине в двухконтурных котлах встроен бойлер, который набирает в себя горячую воду, а потом отдает ее в большом количестве во время принятия ванны или душа. Таким образом, послойный нагрев воды является оптимальным, он дает возможность нормальной работе оборудования и не приводит к поломке горелки.

Главные особенности, которыми обладает бойлер послойного нагрева

В моделях с двухконтурным послойным обогревом вода попадает уже в нагретом состоянии, это позволяет бойлеру очень быстро довести воду до необходимой температуры.

Можно выделить ряд преимуществ, которыми обладают эти установки:

1. Горячая вода поступает в верхний слой бойлера уже через 5 минут с начала работы. Котлы с косвенным нагревом работают более длительно, так как им нужно потратить время для конвекции от источника тепла.
2. Так как внутри нет теплообменника, о бак собирает большее количество воды, которые можно использовать в быту. Производительность такого бойлера намного выше, чем модели с косвенным типом обогрева.

В большинстве ситуаций люди не осознают, для чего необходим бойлер в котле. Ответ заключается в том, что такая организация способна обеспечить более комфортное использование теплой воды. Кроме того такой аппарат гарантирует постоянное наличие горячей воды в доме, даже при открытии нескольких точек подачи воды. С такой задачей не способен справиться ни один контурный котел. Кроме того напольные модели похожи на холодильник и способны вместить в себя до 100л жидкости, а этого достаточно, чтобы обеспечить теплой водой большую семью. Напольные модели компактный, кроме того это отличная альтернатива большим установкам, если у вас не так много места в доме.

Обзор газового котла со встроенным бойлером (видео)

Исходя из вышесказанного в статье, можно сделать вывод, что схема подсоединения газового котла со встроенным бойлером проста и практически не имеет отличия от стандартного подсоединения. Самое главное это не забыть о том, что он нуждается в подсоединении не только к отоплению, но и к подаче воды. Данная система сможет обеспечить горячей водой из всех водонапорных кранов находящихся в доме. Но перед тем как самостоятельно заняться подключением, лучше проконсультироваться со специалистами.

homeli.ru

Газовый котел с бойлером – критерии выбора

Систему горячего водоснабжения в своем доме можно организовать по-разному. Благо производители сегодня предлагают различные варианты. Самый простой способ – это установить водогрейный газовый котел, который будет в своем баке греть воду до необходимой температуры. Правда, это не самый экономичный вариант, поэтому есть способы лучше. К примеру, можно установить газовый котел с бойлером. Что это такое, и как все это работает?

Модельный ряд

Начнем с того, что существуют две модели, которые работают по одной и той же технологии, но сам бойлер располагается по-разному:

• Модели с отдельно стоящим бойлером.
• Со встроенным резервуаром.

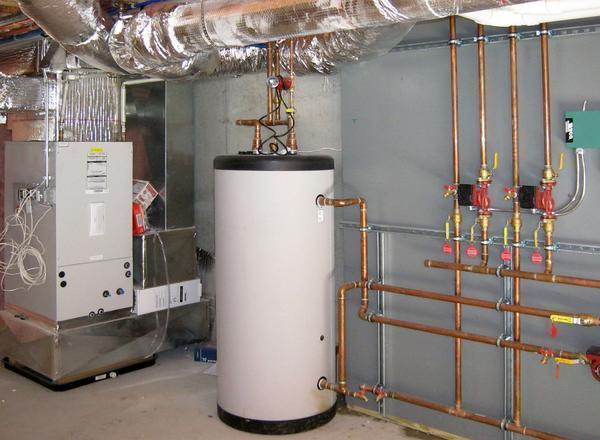

Первый вариант

Для этого приобретается отдельно газовый котел, отдельно бойлер. Здесь очень важно точно соотнести мощность котла с объемом емкости. Может получиться так, что производительности газового котла не хватит, чтобы за небольшой промежуток времени нагреть до определенной температуры (часто до +60°С) воду внутри бойлера. А, значит, вы не получите ни горячей воды, ни эффективно работающей отопительной системы. Почему?

Все дело в принципе работы настенных или напольных газовых котлов с бойлером. Получается так, что теплоноситель, нагреваясь внутри котла, перераспределяется по необходимости. Если внутри бойлера температура воды для хозяйственных нужд соответствует запрограммированному показателю, то теплоноситель работает на систему отопления. Как только температура становится ниже, он тут же перераспределяется на систему ГВС. То есть подача теплоносителя в отопительную систему тут же отключается. А, значит, температура в доме становится ниже.

Напольный с бойлером

Внимание! Чем больше бойлер по объему вы выбираете, тем выше вероятность, что при перераспределении теплоносителя температура в доме будет всегда ниже необходимой. Вот почему выше мы уже говорили о том, что необходимо точно соотнести два показателя: мощность отопительного агрегата и объем бойлера.

В настоящее время производители предлагают два варианта этого вида котлов:

1. Одноконтурные с отдельным баком для горячей воды.
2. Двухконтурные.

В первом случае это напольные газовые котлы с большой мощностью. Во втором — это настенные конструкции. И здесь встает вопрос, какой выбрать? Все зависит от того, какую площадь вам придется отапливать. Если это квартира или небольшой загородный дом (дача), то второй вариант. Если это большой частный дом, тогда только первый. Но учтите, что каждый вид имеет свои достоинства и недостатки.

Со встроенным бойлером

К примеру, двухконтурный газовый котел с бойлером имеет теплообменник с небольшой проходимостью, то есть с небольшим сечением. Это минус. К тому же в них быстро осаждаются солевые и грязевые отложения, а, значит, их чаще придется подвергать промывке и продувке. К тому же обслуживание одноконтурного котла и самого бойлера более простое, по сути, потребитель получает своеобразный       вариант центральной сети, по которой движется теплоноситель, используемый и для отопления, и для ГВС.

Второй вариант

Газовые котлы со встроенным бойлером – это двухконтурные модели настенного типа, где часть тепловой энергии затрачивается на нагрев воды внутри бака, который встроен в корпус самого котла. Скажем так:

• Встроенный бак усложняет и укрупняет конструкцию.
• Объем резервуара не очень большой. Здесь есть и плюс, и минус. Плюс – быстрый нагрев небольшого количества воды, расположенного в бойлере, а, значит, снижение тепловых затрат. Минус – небольшое количество горячей воды, которой может хватить на несколько минут.
• Обычно двухконтурные настенные агрегаты снабжаются сложной системой автоматики. Здесь тоже есть плюсы и минусы. Плюсы – котлы работают эффективно и экономично. Минусы – автоматика сама по себе очень капризна, часто выходит из строя.

Схема обвязки котла и бойлера

На российском рынке настенные газовые котлы со встроенным бойлером не очень популярны. Наши соотечественники стараются приобретать агрегаты, которые меньше всего создают проблем с их эксплуатацией. Сложная настройка температурного режима, всевозможные переключения, отслеживание давления и температуры – все это нас раздражает. Поэтому россияне выбирают более упрощенные конструкции. И здесь котел (настенный или напольный) с отдельно стоящим бойлером – оптимальное решение.

Другие варианты

Выше говорилось о конструкциях накопительного типа. То есть вода в резервуаре имеет определенный объем, который и нагревается. Но на рынке присутствуют и модели проточного типа. В них вода нагревается до определенной температуры по мере ее движения по специальному теплообменнику.

Обычно теплообменник изготавливается из материала, обладающий высокой теплопроводность, хорошей коррозионной стойкостью. Поэтому этот узел чаще всего изготавливают из меди, алюминия или нержавеющей стали. А вот форма у них – это змеевки, потому что приходится в небольшом объеме устанавливать теплообменник достаточно большой длины. И чем длиннее, тем эффективнее в нем нагревается вода. Кстати, водонагревательные газовые котлы, о которых уже упоминалось выше, работают по этой системе.

Простая схема подключения

Преимущества одноконтурных котлов с бойлером

Итак, мы установили, что одноконтурные газовые котлы с отдельно стоящим бойлером считаются самыми популярными на сегодняшний день. Поэтому есть необходимость обозначить все его достоинства:

• Большое внутреннее сечение теплообменника. Это позволяет уменьшить образование накипи. К сожалению, качество используемой воды в отечественных водопроводных системах оставляет желать лучшего.
• Высокий показатель надежности, который определяется простотой конструкции самого прибора.
• В этой модели расход тепловой энергии более рациональный, а, значит, это причина высокого коэффициента полезного действия и экономии расхода топлива.
• Вода внутри бойлера практически всегда имеет определенную температуру. На нее не действуют ни скачки давления внутри газовой магистрали, ни скачки температуры внутри отопительной системы дома.
• Простота обслуживания, где необходимо отметить минимум приборов автоматики.
• Весь комплект (газовый котел плюс бойлер) стабильно обеспечивает горячей водой ваш дома в независимости от времени суток. К тому же отопление также работает стабильно.
• Несложная встроенная автоматика поможет вам установить необходимые параметры горячей воды в системе ГВС и теплоносителя в отоплении. Она же эти параметры и контролирует.

Бойлеры

Заключение

Итак, подведем итог. В настоящее время организовать в своем доме систему горячего водоснабжения несложно. Главное грамотно выбрать тип и способ организации. Как вы могли убедиться, вариантов несколько. Какой подходит для вас, решаете только вы сами. Наша же задача рассмотреть предлагаемые современным рынком варианты и дать рекомендации относительно того или иного способа.

otepleivode.ru

Настенные газовые котлы с бойлером: особенности и возможности

Из предлагаемых на рынке настенных газовых котлов, только двухконтурные котлы обеспечивают потребителей горячей водой без присоединения дополнительных устройств. Производительность подобной системы горячего водоснабжения часто не устраивает владельцев, поэтому появились на рынке настенные газовые котлы с бойлером встроенным в корпус. Такое техническое решение позволило значительно увеличить производительность ГВС.

На практике применяют следующие варианты:

• настенные газовые котлы со встроенным бойлером;
• присоединение выносных накопительных баков;
• установку бойлеров косвенного нагрева.

Особенности ГВС двухконтурных котлов

Система горячего водоснабжения в двухконтурных котлах может организовываться по-разному. Контур может быть проточным или накопительным. Проточный контур при интенсивном отборе не успевает нагревать воду до нужной температуры вследствие низкой производительности. Накопительный бойлер работает значительно лучше и если выбрать газовый котел со встроенным бойлером с емкостью около 50 литров, то он полностью обеспечит потребность воды семье из 3 -4 человек.

Выносной накопительный бак

Возможности настенных газовых котлов для увеличения производительности ГВС ограничиваются размерами и величиной емкости встроенного бойлера. Согласно классификации газовых котлов газовый котел с бойлером должен иметь вес, не превышающий 50 кг, однако выпускаются настенные котлы, в которых встроенный бойлер имеет емкость около 100 литров. Это предельное значение, иначе вес и размеры котла сделают невозможным его крепление на стену.

Как решить проблему, если установленный газовый котел двухконтурный с бойлером не обеспечивает необходимые потребности в горячей воде?

Решение простое, нужно установить выносной накопитель горячей воды, который может быть объемом до 500 литров. Практически все настенные котлы газовые с бойлером внутри рассчитаны на одновременное подключение внешнего накопительного бойлера. В конструкции предусмотрены патрубки и установлен циркуляционный насос, который обслуживает только систему ГВС. Максимальная емкость внешнего бойлера зависит от мощности котла, ведь если мощность мала, а емкость слишком велика, то температура никогда не достигнет нужного значения.

Как работает котел с внешним бойлером

Обычно автоматика управляющая работой настенного газового котла запрограммирована на приоритет системы отопления.

При понижении температуры теплоносителя в контуре включается горелка и газовый котел настенный с бойлером нагревает воду в батареях до нужной температуры.

После получения сигнала от датчика температуры воды в контуре контроллер переключит всю мощность с помощью трехходового клапана на контур ГВС. Для поддержания температуры горячей воды на определенном уровне газовый котел с бойлером косвенного нагрева снабжается встроенным ТЭНом, который подключается к электрической сети, а управление осуществляется контроллером автоматики котла.

Можно ли применить бойлер для отопления?

Несомненно, что вопрос, как сделать отопление из бойлера волнует многих владельцев домов. Такой вариант подкупает своей простотой, но следует еще учитывать наличие существенных недостатков такой системы отопления. Что нужно для контура отопления? Устройство, греющее теплоноситель — бойлер для отопления дома, который в данном случае играет роль котла, к которому нужно подключить трубопроводы и батареи отопления. Просто? Да, но именно эта кажущаяся простота и дешевизна, а также минимум необходимого дополнительного оборудования побуждает владельцев использовать бойлер для отопления. Но не все так просто.

Сложности подключения бойлера для отопления:

1. В стандартный бойлер установлен ТЭН на 1,5 кВт. Минимальная мощность электрического котла около 3 кВт и выше. Мощности в 1,5 кВт будет достаточно для нагрева 10 м2, да и то при условии хорошего утепления.
2. В режиме отопления ТЭН будет работать постоянно и затраты на электроэнергии будут довольно значительными.
3. Для движения воды в системе отопления понадобится циркуляционный насос, а также несколько радиаторов, пластиковые трубы, краны, фитинги. Практически все, что нужно для полноценной системы отопления. Есть только одно исключение – «сердце» системы слишком слабое. Вот и думайте, нужно ли создавать систему отопления с бойлером.

Дизайн кухни с газовым оборудованием

В дизайн кухни можно отлично вписать котел любого типа, если знать простые правила. Органичный дизайн кухни с газовым котлом – это маскировка его под имеющиеся детали.

Чаще всего применяют для создания оригинального интерьера кухни следующие методы:

• Котел закрепляется между двумя шкафами. Если размеры по высоте совпадают, а нижняя граница на одном уровне, то прибор не будет бросаться в глаза. Главное требование – расстояние между котлом и шкафами не менее 30 мм. Если даже пришлось напольный газовый котел Хитлайн купить, то установить его можно между напольными шкафами, но расстояние до стены кухни или поверхности мебели допускается не менее 100 мм.
• Настенный отопительный агрегат, который маскируется между двумя шкафчиками можно закрыть или занавеской, или декоративной крышкой. Все зависит от стиля оформления кухни. Напольные модели запрещено закрывать занавесками.
• Окраска газового котла в нужный цвет. Краска должна быть жаростойкой и предназначенной для окраски металла.
• Кроме одноцветного раскрашивания можно применить художественную роспись в соответствии с задуманным стилем интерьера кухни.

Если метод маскировки не подошел, то можно применить более сложный метод вписывания котла в интерьер кухни. При проектировании нужно подобрать или заказать мебель, в которую будет скрыт газовый котел и другая бытовая техника. При этом нужно соблюдать определенные правила и требования производителей газового оборудования.

Список требований по установке газового котла:

1. у шкафа не должно быть дна, верхней крышки и задней стенки для обеспечения хорошей циркуляции воздуха;
2. если котел находится в углу, то проще всего установить диагональную дверцу для маскировки;
3. для напольных моделей важно обеспечить расстояние до стенок шкафа не менее 100 мм, воздух должен свободно циркулировать;
4. металлические роллетные ставни с успехом скроют напольный или настенный газовый котел, достоинство этого метода – легкий доступ к агрегату и высокая пожаробезопасность.

На сегодня самое лучшее решение, в результате которого полностью обеспечивается частный дом горячей водой в достаточном количестве – это применение настенных газовых котлов с бойлерами, встроенными или выносными накопительными. Даже одноконтурный котел газовый настенный цена которого меньше, чем двухконтурного котла, с выносным накопительным баком обеспечит жилище не только отоплением, но и горячей водой. Производительность такой схемы включения намного больше, чем у проточной двухконтурной схемы ГВС.

spetsotoplenie.ru
