Как зарезать стропила – Запил стропил под нужный угол. Как циркуляркой запилить стропила. Как правильно делать вырезы в стропилах. Материалы для изготовления стропил

Запил стропил под нужный угол. Как циркуляркой запилить стропила. Как правильно делать вырезы в стропилах. Материалы для изготовления стропил

Постройка нового дома — это трудный и сложный процесс. Особенно это касается стадии проектирования и монтажа двускатной крыши , которая должна защищать жильцов от дождя и снега. Благодаря современным технологиям установку многих деталей и конструкционных составляющих здания можно выполнить самостоятельно, без найма бригады специализированных рабочих. Когда хозяева дома решают провести монтаж стропильной системы своими руками, следует узнать обо всех нюансах, так как правильно установленная крыша сэкономит время и деньги.

Из чего состоит

Всем известно, что двускатная крыша имеет форму треугольника, состоящего из двух равномерно наклонённых друг на друга прямоугольных половин, закреплённых стропильной системой изнутри. Следовательно, создаётся эффект естественной и автономной очистки поверхности под воздействием силы гравитации от дождя, снега, града, листьев и грязи без участия сторонних сил. Перед тем, как сделать стропильную систему, следует знать её основные конструкционные составляющие.

Стропильная система состоит с нескольких составляющих:

Мауэрлат – брус с поперечным сечением в 100–150 мм, установленный на несущие стены по периметру постройки для распределения нагрузки создаваемой стропильной системой.
Конёк – балка, соединяющая все стропильные ноги по одной линии вместе в самом верху крыши для поддержания стабильности конструкции и устойчивости во время сильных ветровых нагрузок.
Стропильные ноги – брус или доска с поперечным сечением в 100–150 мм, которая устанавливается под углом на мауэрлат, создавая форму равнобедренного треугольника. Таким образом, равномерно распределяется вся нагрузка, передаваемая от кровли и всей конструкции на мауэрлат и несущие стены. В зависимости от массы кровельного материала стропильные ноги устанавливают с шагом друг от друга на 60–120 мм.
Свес – выступающая от стены на 400 мм часть конст

metinvest-ekb.ru

Как правильно делать вырезы в стропилах каркасного дома?

Одним из сложных моментов в строительстве каркасного дома, перед которым останавливаются некоторые начинающие строители, является вопрос о том, как правильно делать вырезы в стропилах дома. Если внимательно изучить материал, опыт бывалых строителей, то окажется, что делать их достаточно просто.
Для того, чтобы вырезы в стропилах не ставили вас в тупик, я и пишу эту статью.

При написании статьи я опирался на статью опытного американского плотника. Некоторые части статьи я просто перевел, техническую часть написал по подобию, но со своими размерами, в метрической системе и без строительного калькулятора (не у каждого есть калькулятор), плюс немного изменил схему подсчета (так как, опять же, калькулятор есть не у всех). Для российских реалий эта статья стала более адаптированной.
_______________________________________________________________________________

Стропильная система

Когда я был помощником плотника, я восхищался умениями кровельных плотников. Они без всяких усилий делали сложных вырезы на стропилах каркасного дома, зная лишь только размеры крыши. Это озадачивало меня.
В те годы я пытался повторить их действия, но меня раз за разом настигала неудача. Тогда старший плотник взял меня с собой на одну из крыш и помог мне разметить и разрезать стропильную систему с помощью плотницкого угольника и «Библии» кровельщика (есть такая очень популярная книга в Америке, купить можно на Амазоне, Ларри Хоун использовал в своем фильме именно такую – прим. переводчика).

Этот опыт вдохновил меня на овладение искусством делать правильные вырезы в стропилах каркасных домов. Не могу сказать, что стал мастером этого дела, но я проделал длинный путь и немного разобрался в том, как правильно это делать.

Для более комфортных подсчетов вам пригодится строительный калькулятор или специальное приложение для смартфона.

Переходим к измерениям

(я покажу, как все подсчитать вручную, без калькулятора – прим. переводчика).

Вот какие измерения стропильной системы нам нужны: угол наклона стропил (Pitch), подъем (Rise), пробег (Run) и диагональ (Diagonal). Если вам известные размеры любых двух измерений из этих четырех, вы можете легко найти и все остальные.

Подробнее смотрите на видео:

(для тех же, кто понимает по-английски – прим. переводчика)

Посмотрите на нашу модель крыши (картинка выше), изначально мы должны знать размеры двух ее элементов: ширина здания и толщина коньковой доски.

Ширина здания, к примеру, будет 8,8 метров. (8,75 метров и обшивка дюймовкой с каждой стороны дома 0,05м):

Каждая стропилина стоит на своей половине здания и стыкуется друг с другом на коньковой доске. Поэтому от полной ширины здания нужно вычесть

толщину коньковой доски, иначе вы сделаете ошибку при подсчет длины стропила. Давайте возьмем ее толщину 50 мм.

Считаем общую ширину здания без коньковой доски: 8,8 метров – 0,05 метров (50 мм) = 8,75 м.

Теперь нужно разделить полученный результат на 2, чтобы получить «пробег» (Run) каждой стропилины.
Считаем «пробег» каждой стропилины: 8,75м/2 = 4,375м.

Теперь нам нужен еще один элемент, который нам заранее известен, это угол уклона крыши. В нашем случае пусть он будет 6 к 12 (26,5 градусов – прим. переводчика).

Раз наша крыша имеет уклон 6/12, а значит, подъем у нас в два раза меньше, чем пробег (т.к. 6 в 2 раза меньше 12).
Считаем подъем: 4,375/2 = 2,187м.

(пол миллиметра округлим)

Теперь мы можем подсчитать диагональ, т.е. длину стропила от коньковой балки до обвязки стены (не всего стропила, т.к. пока не учитывается свес). Диагональ является гипотенузой, а все помним, как она считается.

Считаем диагональ:
Пробег(«2)+Подъем(«2)=Диагональ(«2) («2) — я обозначил «в квадрате».
19,1406 + 4,7851 = Диагональ(«2)
Диагональ = квадратный корень из 23,9257
Диагональ = 4,891 = 4 метра 89 см 1мм

Шаблон стропилины.

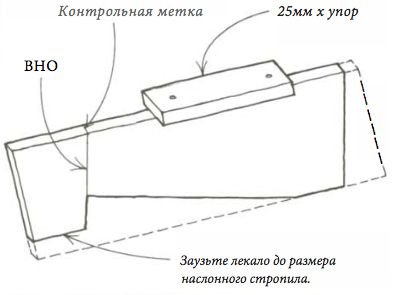

Следующий шаг после расчетов – изготовление шаблона для стропил. Для этого нужно прикрутить бобышки к вашему угольнику (так удобнее, но можно и без этого) на 6 и 12 дюймах (или 15 и 30 см в метрической системе).

Теперь я прикладываю угольник к боку доски по ее ширине и начинаю отмечать место реза на верхушке стропила (в

месте примыкания к коньковой доске – прим. переводчика). Учтите, что большинство резов в каркасном домостроении делают именно так: по длине режут доску на тонкой стороне, а по ширине в горизонтальном положении.

Я делаю этот пил на верхушке стропила с помощью циркулярной пилы (на видео) до того как отметить вырез в нижней части стропила (так называемый «птичий клюв» или входящий угол или врубка – прим. переводчика). Это удобно тем, что я могу зацепить конец рулетки за пил на верхушке и один отметить расстояние на стропиле до «птичьего клюва» (см. ниже на картинке)

Теперь от верхней точки этой линии отмеряем «диагональ» 4 метра 89 см 1мм.

Затем, используя обычный столярный угольник (некоторые плотники предпочитают измерительный угольник-транспортир Swanson), я рисую параллельную линию первому пилу поперек стропила. Данная линия представляет линию отвеса (т.е. параллельна стене и перпендикулярна перекрытию каркасного дома) на стропиле на краю здания.

Как нарисовать такую линию по альтернативному угольнику Swanson, покажет следующее короткое видео:

Я лично свой угольник Swanson очень люблю, он мой верный помощник в стройке с самых первых дней.

Итак, «птичий клюв» начинается с этой линии. Если вы строите и у вас нас четких размеров стропил и резов (проекта), вы должны выбрать на этом этапе размер горизонтального выреза, плоскости стропила, которая лежит на перекрытии (см. на нижнем фото слева снизу). Канадские коды требуют, чтобы размер этого пила был как минимум 38 мм.

Горизонтальный размер должен быть такой, чтобы стропило сильно не ослаблялось, т.е. рез не заходил дальше, чем на треть доски (см. рисунок ниже).

По мнению автора, это самый быстрый способ отметить этот рез (на фото выше). Для этого нужно перевернуть угольник на 90 градусов к предыдущему пилу и прижать бобышки к доске, при этом медленно ведя угольником в сторону верха стропила, пока от начертанной линии и углом доски по направлению угольника не будет нужного расстояния (в оригинале было 4 дюйма).

Существует и другой метод (на рисунке ниже).

Прикладываем угольник к прочерченной линии и двигаем угольник по вертикальной линии до тех пор, пока нужная отметка горизонтальной шкалы (110-120 мм) не коснется края доски.

Давайте рассмотрим наш случай.

Возьмем для примера, что у нас стропила из доски 200×50мм. Для нее при угле наклона кровли 6 к 12 безопасно будет сделать горизонтальный вырез 120 мм. В таком случае от доски вертикально отнимется 60мм (т.к. с таким уклоном у нас всегда у нас вертикальный размер в 2 раза меньше, чем горизонтальный, помните?) и стропило точно не будет ослаблено.

А вот интересные прикидки по врубкам при других углах и разной ширины доски (по мнению одного авторитетного строителя каркасов с форума):

Считаем «подъем» в реальности.

Да, у нас уже есть размер «подъема» и он равен 2,1875 метров. Но давайте посмотрим на нашу схему стропильной системы. Очевидно, что наш размер – не тот что у доски, которая поддерживает конек (даже если и временно).

Сначала нужно добавить к нашему «подъему» так называемый H.A.P., который равен размеру оставшемуся вертикально над обвязкой стены под низом стропилин, где мы делали вертикальный вырез (на фото выше).

Считаем наш H.A.P: 223,6 мм (полная ширина доски, стоящей под углом 26,57 градусов) вычитаем 60 мм (наш вертикальный вырез) = 163 мм.

Теперь к нашему подъему (2,1875 метров) добавляем H.A.P (0,1635 м.), получается

2,35 м.

Мы оказались в самой верхней точки схождения стропилины у коньковой доски. Но нам нужна не она. Теперь мы наконец получим высоту нужной доски под коньковую доску.

Высота доски под конек: 2,35 м вычитаем высоту коньковой доски 200 мм = 2,15 м, т.е. 2 м 15см.

P.S. Автор текста советует делать высоту доски чуть меньше, ведь в реальном мире доски неидеальны, а подрезать доску потом куда сложнее, чем как-то под нее что-то подкладывать.

Находим полную длину стропил.

После всей этой кутерьмы хотелось бы узнать длину ВСЕГО стропила, т.е. с карнизным свесом. Тут все просто.

Например, нам нужен свес 80 см, значит, при крыше 6 к 12 вниз свес опускает на ½ от длины свеа, т.е. 0,4 метров.

Считаем диагональ свеса = 0,16 (0,4 в квадрате) + 0,64 (0,8 в квадрате)= 89,5 см

Итого полная длина каждого стропила со свесом = 4 метра 89 см 1мм + 89 см 5 мм = 5 метров 78 см 6 мм.

Маленький бонус к тексту.
Угольник Swanson заслуживает отдельного видео (ниже). А для тех, кто проникся им и решил купить, обязательно иметь под рукой перевод книги, которая идет с ним в продаже на англ. языке.

Лично мне он очень помог при постройке моего каркасника.

Итак, надеюсь, после прочтения этой статьи вам стало гораздо понятнее, как правильно делать вырезы в стропилах вашего каркасного дома. Если остались еще вопросы, обращайтесь.

Напомню, что можно не заморачиваться с расчетами стропил и просто заказать строительство у проверенной строительной бригады. Я с радостью вам помогу это сделать.

karkasgid.ru

Как правильно зарезать стропила | Дачные дела

В последнее время все больше и больше людей пытаются делать крыши для собственного дома собственными руками.

Конечно же, что крышу можно делать из многих разных материалов наиболее популярными из которых являются шифер, профиль из металла, бляха. Но все эти материалы едины в том, что для изготовления крыши нужно использовать стропила.

На конкретном примере хотелось бы показать, как именно делать крышу с помощью стропил и как зарезать стропила.

Для того, чтобы сделать крышу с помощью стропил нужно сделать следующий фронт работ:

1) Сначала нужно будет сделать расчетные работы. В нашем случае длина равна 4 метрам и 80 сантиметрам, и ширина 2 метрам и 40 сантиметрам. После этого делается расчет того какой именно длины будут стропила

2) Потом с помощью транспортира определяется нужный угол наклона

3) Для того, чтобы рассчитать какой длины должны быть стропила нужно ширину поделить на два и соответственно получится 2400

4) Если же надо будет сделать крышу четырехскатную то можно использовать чертежи, которые приведены ниже

5) Потом берем ширину и делим на 2 – получается 1200 с обеих сторон. После этого отмеряем от противоположной черты размер 2163см – это именно тот которое будет после измерений угла;

6) в зеркальном отражении надо будет нарисовать другое крыло нашей крыши;

7) После этого по центру от меряется 2400 см и чертится треугольник. Именно это будут так называемые скаты крыши;

8) Теперь когда уже известно какой длины должны быть стропила надо будет их изготовить и правильно зарезать стропила.

Интересно! Металлопрофильный лист для кровли, здесь!

Как правильно зарезать стропила:

— Сначала надо будет взять доски в том количестве, которое нужно;
— Доски складываются в пачку, при этом торцами обязательно вниз;
— Накладывается по краям две подходящие планки и крепятся к стропилам;
— На всей пачке со стропилами надо отмечать длину, какая подойдет для крыши;
— Потом делается зарез угла стропил.

Зарезанные угла стропил. Для того, чтобы сделать это необходимо сделать треугольник, который можно сделать самостоятельно.

Как выглядит этот треугольник можно увидеть ниже images

Потом выставляется планка из алюминия такого же размера, как и сам угол. Потом сбоку стропил устанавливается треугольник и строго по планке рисуется угол.

С помощью мауэрлата нужно будет запилить этот угол.
После этого нужно будет просто сложить из стропил готовую крышу.

А также вы можете посмотреть видео монтаж стропильной системы

dachnoe-delo.ru

конструкция, устройство, шаг стропил кровли, накосные и висячие элементы, мауэрлат, диагональная стропильная нога, схема опирания

Содержание:

Вальмовая крыша характеризуется большим количеством преимущественных моментов, среди которых выделяют привлекательную геометрию, равномерный прогрев и защита строения от осадков. Даже сильные порывы ветра не оказывают воздействия на такую конструкцию, так как она не имеет фронтонов. Если сравнивать ее с двускатной крышей, то можно отметить, что вероятность деформации вальмовой крыши намного меньше. Перечислять преимущества такой крыши можно очень долго, но нельзя забывать, что система стропильная вальмовой кровли — это достаточно сложная конструкция. Этот факт может стать весомой причиной при выборе типа крыши. Несмотря на это частные застройщики очень часто сооружают именно вальмовую конструкцию, благодаря ее сходству с четырехскатным остовом.

Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия — четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название — диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
Нарожники — элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Описание диагональных стропил

Учитывая расположение диагональных стропилин, можно определить, что их длина будет больше, чем аналогичный параметр рядовых стропилин. К тому же, являясь опорой для нарожников, они принимают на себя довольно большую нагрузку. Все это приводит к выводу, что диагональные стропильные ноги должны стать усиленными. Чаще всего для этого используют доски, предназначенные для рядовых стропилин, но спаренные между собой.

Спаренные накосы позволяют решить одновременно три задачи:

Увеличение нагрузки без риска деформации стропильной системы.
Получение цельного диагонального элемента (наращивание стропилин приводит к ослаблению отдельных участков).
Снижение расходов на монтаж стропильной системы (две доски будут стоить гораздо дешевле, чем цельный брус).

Значительная длина диагональных стропилин требует установки дополнительных опор, количество которых определяется длиной диагонали.

Опоры для диагональных элементов

Конструкция вальмовой стропильной системы независимо от размеров предполагает обязательное наличие опор, усиливающих диагональные стропильные ноги. При длине накоса больше 9 метров, то требуется установка не менее двух опор. Пролеты меньшей длины могут опираться на одну опору, расположенную в верхней части.

Опорой для диагональных стропильных ног могут служить:

Вертикальные стойки, устанавливаемые непосредственно на перекрытие. Если перекрытие железобетонное, то под стойку обязательно подкладывают кусок гидроизоляционного материала.
Подкосы, которые нижней частью упираются в лежень и располагаются под углом 45 градусов, причем величина угла наклона особой роли не играет.
Шпренгели, которые выполнены в виде литеры «Т» в перевернутом виде. Этот элемент используется в тех случаях, когда диагональ нуждается в двух и более опорах (прочитайте также: «Элементы стропильной системы – из чего состоит конструкция, правила устройства»). При установке важно следить, чтобы основание шпренгеля располагалось перпендикулярно накосу. В большинстве случаев такие опоры размещают ближе к углу крыши, то есть в нижней части накосных стропил.

Дополнительные опоры лучше всего изготовить из спаренных досок и установить в местах, где предполагается наибольшая нагрузка.

Конструкция опорных точек накосов стропил

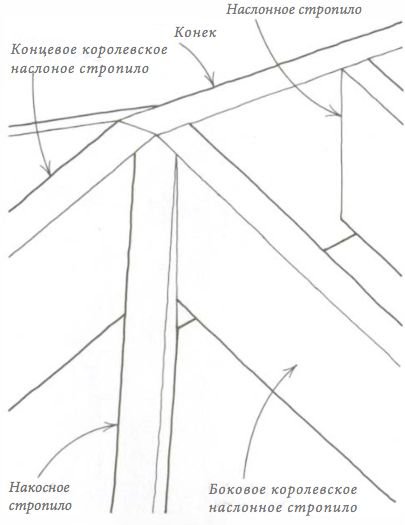

Верхней частью накосная стропильная нога упирается в коньковый брус. Конструктивные особенности вальмовой крыши позволяют сделать это несколькими способами:

Если конструкция крыши имеет один коньковый прогон, то накос упирается на консоль конька.
Если стропильная система имеет два коньковых прогона и рядовые стропилины из досок, то накосы должны упираться на шпренгель, основание которого лежит на коньковых прогонах.
Если конструкцией предусмотрено наличие двух прогонов, а стропила выполнены из бруса, то вместо шпренгеля используют прибоину. Этот элемент выполняется из обрезка доски толщиной более 5 см и соединяет между собой рядовые стропилины недалеко от конька.

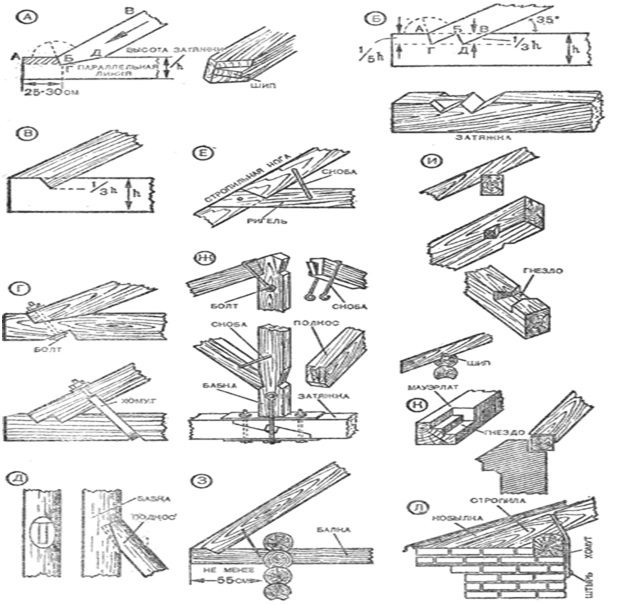

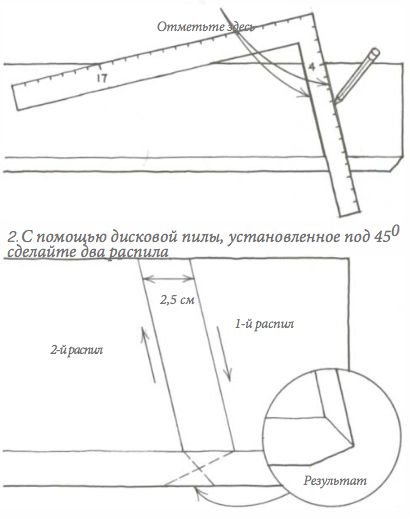

В зависимости от способа посадки верхнюю часть накоса подрубают. Крепить диагонали можно гвоздями, при этом допускается усиление скруткой из проволоки или металлическим хомутом.

В нижней части диагональные стропилины вальмовой крыши с опиранием на мауэрлат крепятся с помощью металлических скоб или уголков непосредственно к мауэрлату или к специально установленной угловой балке.

Устройство нарожников

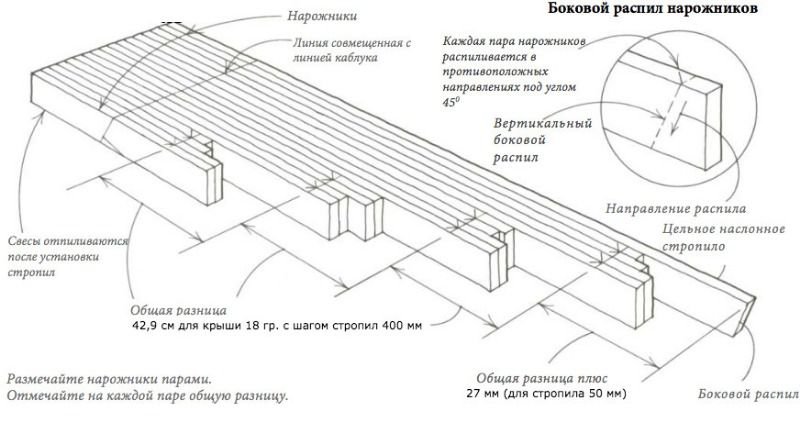

Посредством нарожников формируются вальмы и треугольные части больших скатов. В верхней части элемент упирается на диагональную стропилину, внизу — на мауэрлат или балки перекрытия.

Нарожники устанавливаются двумя способами:

С помощью врубки. В диагональных стропилинах вырубают гнезда на расстоянии 20 см друг от друга, при этом следует помнить, что врубка нарожников смежных скатов не должна выполняться напротив друг друга.
Монтаж черепных брусков, которые будут выступать в качестве опор для нарожников. Для этого берут бруски 5*5 см и наколачивают их на нижнюю часть накоса. Этот вариант считается более эффективным, так как врубка может ослабить прочность и устойчивость накоса. Кроме того использование такого способа позволяет располагать нарожники напротив друг друга.

Крепление нарожников в нижней части выполняется по аналогии установки рядовых стропильных ног.

Монтаж простой вальмовой стропильной системы

Самым простым способом возведения вальмовой крыши является покупка готовой стропильной системы и ее установка. Но строительство вальмовой стропильной системы своими руками доставит большее удовольствие и позволит создать конструкцию, соответствующую всему строению. Чтобы убедиться в собственных силах, можно потренироваться на небольших постройках, например, возвести четырехскатную крышу над беседкой или летней кухней.

Создание простейшей вальмовой крыши проходит в несколько этапов.

Этап 1. Создание модели крыши и составление проекта.

Строительству любой конструкции предшествует этап проектирования. Это помогает определить форму конструкции и приобрести нужное количество материала. Простая вальмовая крыша не требует составления сложного чертежа, достаточно от руки нарисовать примерную схему стропил вальмовой крыши.

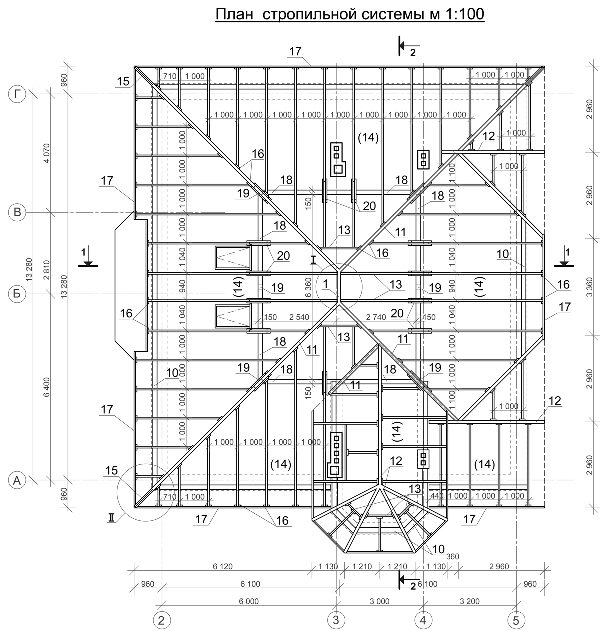

Чтобы составить простейший проект вальмовой крыши достаточно выполнить действия, описанные в следующей инструкции:

Определяются параметры строения, согласно которым составляется примерный чертеж крыши в профиль и анфас. Чтобы рисунок соответствовал реальным параметрам, необходимо выбрать масштаб, чаще всего выбирают 1:25. Это означает, что размера в действительности следует разделить на 25.
Выбрать оптимальную высоту крыши помогает рисунок контура крыши, причем в нескольких вариантах. У наиболее подходящего рисунка измеряют угол наклона скатов.
Далее на рисунке отмечают точки установки наслонных стропильных ног, при этом каждую сторону нужно разделить на равные участки. Шаг стропил вальмовой крыши должен быть оптимальным, чтобы не увеличивать расход строительного материала, но и не усиливать конструкцию дополнительной контробрешеткой.
Следующим шагом определяют длину конька. При этом следует помнить, что эта часть конструкции должна соединять целое количество стропильных ферм. С обеих сторон длинной стороны нужно отложить одинаковые отрезки.
На основании рисунка высчитывается необходимое количество материала.

Количество крепежных элементов определяется числом стропильных ног, с учетом всех узловых креплений. Для каждой стропилины нужно приобрести по два уголка. Доски лучше всего покупать с небольшим запасом, чтобы была возможность устранить случайные ошибки в строительстве. Если конструкция возводится на бетонной или кирпичной коробке, то следует позаботиться о приобретении бруса, из которого будет сооружаться мауэрлат для вальмовой крыши.

Этап 2. Монтаж основной части.

Для удобства работы опытные строители рекомендуют сделать вспомогательные леса.

Монтаж вальмовой стропильной системы начинается с устройства коньковой части:

Непосредственно посередине стенок, к которым будут примыкать вальмы, прибивают по одной доске. Между ними натягивают строительный шнур, который должен проходить строго по центральной оси.
С одного из торцов строения прикладывают две стропилины, их пересечение должно проходить под шнуром. Отмечают линию спила верхней пятки стропильной ноги с учетом конькового прогона толщиной около 5 см. Спиливают необходимую часть элемента, чтобы конвертная крыша получилась необходимой формы.
По сделанной заготовке напиливают остальные стропилины. При этом следует помнить, что при возведении вальмовой крыши с висячими стропилами учитывается длина карнизного свеса.
Собирают фермы из двух стропильных ног и крепят их на один гвоздь.
Через все фермы устанавливают коньковый брус и прибивают к нему стропилины.

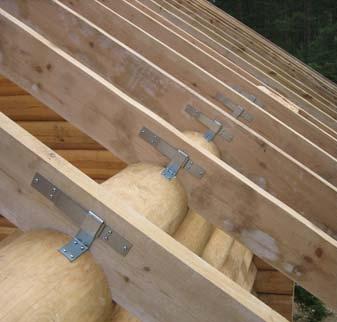

В нижней части наслонные стропилины крепятся к мауэрлату, висячие стропила вальмовой крыши — к балкам перекрытия. В обоих случаях крепление выполняют с помощью металлических уголков.
Ранее прибитые вспомогательные доски можно убрать, так как нужды в их потребности больше нет.

Этап 3. Строительство вальмовых скатов.

Стропила вальмовой части крепятся по аналогии рядовых стропильных ног: верх фиксируется гвоздями, низ — посредством уголков к мауэрлату или верхнему бревну.

Установку выполняют следующим образом:

Выставляют первую диагональную стропилину и ставят отметку на месте спила. При этом нижняя часть элемента должна располагаться в углу крыши.
Отпиливают элемент по намеченной линии и фиксируют его: верх — с помощью гвоздей, низ — уголками.
Остальные диагональные стропила устанавливаются по аналогичной схеме.

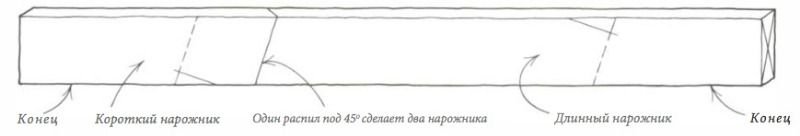

Для заполнения вальмового ската нарожники примеряются и устанавливаются индивидуально.
После этого переходят к монтажу нарожников основных скатов.

После установки всех элементов стропильной системы выполняют следующее: с помощью проволочной скрутки каждую вторую стропилину привязывают к бревну второго ряда или к деревянным пробкам, которые предварительно закладывались в стены. Кроме того проволочная скрутка может быть заложена в кирпичную кладку или между блоками в процессе возведения стен. При этом следует помнить, что от верха до места расположения скрутки должно быть не меньше трех рядов кирпича или двух рядов блоков.

Готовую стропильную систему закрывают обрешеткой. Если покрытие будет мягким, то обрешетка должна быть сплошной из досок, фанеры или плит OSB. Жесткие кровельные материалы можно укладывать на обрешетку из бруска, прибитого с определенным шагом.

Возведение сложной вальмовой кровли

Каркас сложной вальмовой крыши возводится в аналогичной последовательности, но с небольшими доработками. Например, диагональные стропилины должны фиксироваться более прочным способом, с установкой дополнительных опор. Коньковая часть устанавливается после монтажа опорной рамы, включающей в себя лежень внизу и коньковый прогон сверху.

Возвести стропильную систему вальмовой крыши намного труднее, чем обычную двускатную конструкцию. Однако четырехскатная крыша выглядит более привлекательной и над домом, и над легкой постройкой.

Испытав свои силы при возведении вальмовой крыши над беседкой или другим бытовым строением, можно добиться хорошего результата в самостоятельном строительстве четырехскатной крыши над жилым домом.

kryshadoma.com

разметка и распил накосных стропил

Ларри Хон

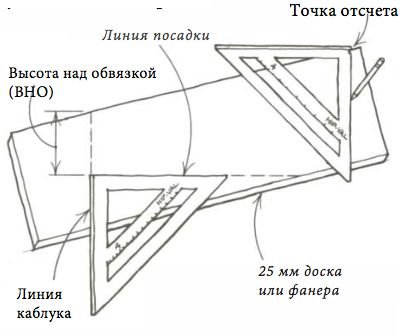

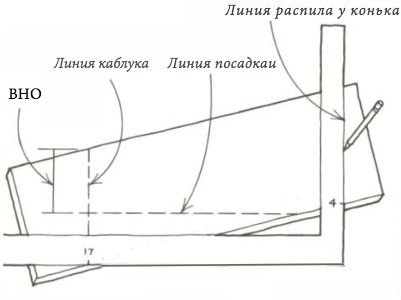

Прежде чем начинать размечать накосные стропила для вальмовой крыши, необходимо обзавестись инструментом для разметки. Этот инструмент легко сделать самостоятельно из обрезков доски.

Лекало для разметки накосных стропил в вальмовой крыше

Начинайте с куска доски сечением 25х100мм и длиной 60 см или фанеры тех же размеров. Например, если накосное стропило будете делать из доски 5×20, то для лекала используйте 2,5×20 см. Используйте маленький плотницкий угольник или карксный угольник, чтобы чертить линии распила у конька и врубки «птичий клюв».

Если вы используете маленький стропильный угольник, на котором по гипотенузе нанесены метки угла наклона крыши 4, 6, 8 и т.д. (или углы в градусах), расположите его на доску, совместив прямой угол с верхней точкой стропила и соедините точки,

Если вы используете большой угольник для разметки каркаса, то установите его короткую сторону («язык») на метке 4 и длинную сторону («бритву») на метке 17 на одном из ребер доски и проведите линию вдоль «языка» для вертикального распила. Передвиньте угольник вниз по лекалу и начертите вторую вертикальную линию для распила линии каблука врубки «птичий клюв».

Высота над обвязкой (ВНО) у врубки «птичий клюв» для накосного стропила, перед тем как оно будет опущено, такая же как и у обычного наслонного стропила. Возьмите наслонное стропило и отмерьте вниз от верхнего ребра вдоль вертикальной линии к линии посадки «птичьего клюва». Перенесите это расстояние на вертикальную линию каблука врубки «птичий клюв» на лекале. В этой точке, положите один конец маленького стропильного треугольника (или «язык» большого треугольника) вдоль вертикальной линии и начертите линию уровня осадки перпендикулярно вертикальной линии.

Ниже «птичьего клюва», отпилите 15 см нижней части лекала до ширины наслонного стропила. Лекало может быть использовано для разметки свесов стропил, чем размечать каждое стропило по отдельности, с использованием рулетки и мелка.

Прибейте рейку 2,5×5 на верхнее ребро лекала, оставляя контрольную метку «птичьего» клюва видимой сверху.

Распил накосного стропила у линии конька вальмовой крыши

Если у стропил двускатной крыши нужно делать распилы у линии конька одинаковыми, то в вальмовой крыше нужно ещё делать двойные распилы накосных стропил.

Разметка и распил нарожников для вальмовой крыши

Нарожники обычно изготавливаются из доски того же сечения, что и обычные наслонные стропила. Существуют несколько способов разметки нарожников для распила. Поставьте нарожники аналогично стойкам фронтона, как показано на рисунке выше. Начинайте с максимальной длины, не укороченного наслонного стропила. Затем, вы должны посчитать общую разницу, которая является стандартной разницей в длине между нарожниками. Эта информация может быть найдена в книге с таблицами для стропил. Для наклона крыши 4 к 12 (18,5°) с шагом между осями стропил 40 см, общая разница составит 42 см (см. таблицу ниже). Если шаг стропил 60 см, то общая разница составит 63 см.

Первый комплект нарожников, самый длинный, будет короче обычного наслонного стропила на эту общую разницу. Посмотрите в чертежах сколько комплектов нарожников нужно для каждого пролета и положите это количество рядом с наслонным стропилом. Для прямоугольного здания с четырьмя накосными стропилами, вам понадобятся доски для четырех комплектов нарожников (то есть всего 8). Затем, расположите доски комплект за комплектом, используя для этого доски, которые короче предыдущего комплекта на приблизительно 30 см. Выровняйте концы уложенных для нарожников досок по стороне будущих свесов.

Нарожники должны иметь свес такой же длины, как и у наслонных стропил, поэтому отмерьте от выровненных концов досок эту длину и проведите линию через рёбра всех досок и пометьте линию распила «каблука». Свесы стропил отпиливают по длине после установки, поэтому оставьте их, по крайней мере, на 5-7 см длиннее, чем это нужно.
Потом, от вертикальной линии распила соединения с коньком не укороченного наслонного стропила, отложите назад общую разницу для первого комплекта нарожников.
Укоротите этот комплект на половину ширины стропила под углом 45° (3,5 см для 5х доски), и
проведите линию через верхние ребра нарожников в этом комплекте.
Поставьте диагональную стрелку, указывающую направление бокового распила для каждой пары нарожников в комплекте, которые будут прибиваться к противоположным сторонам накосных стропил.
Отмерьте вниз общую разницу между нарожниками для следующего комплекта, и далее аналогично.

Используя лекало для наслонных стропил, разметьте вертикальный боковой распил и «птичий клюв». Так как нарожники идут парами, вертикальный распил для стыковки с накосным стропилом размечается на противоположных сторонах досок для стропил.

Сделайте распил и сложите нарожники в соответствующий штабель, чтобы их можно было перенести к углам и положить на потолочные лаги. Короткие нарожники прибиваются к двойной верхней обвязке гвоздями 90 мм, забитыми через боковой распил.

Некоторые опытные плотники выработали экономный способ распила нарожников. Они делают один вертикальный распил и получают два нарожника. Это делается из достаточно длинных досок для длинного и короткого нарожника. Разметьте самый длинный нарожник с «птичьим клювом» на верхнем ребре доски и самый короткий — с птичьим клювом на нижнем ребре, как показано на рисунке выше.

РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

eplan.house

Стропила без подкосов | Все о ремонте и строительстве

Стропила, опертые на две опоры без каких-либо дополнительных упоров, применяется для односкатных крыш пролетом 4,5 м или двухскатных пролетом до 9 м (рис. 30). Стропильная система может быть использована с передачей распора на мауэрлат (стены) и без передачи распора.

рис. 30. Наслонные стропила без подкосов

Безраспорные наслонные стропила

Работающее на изгиб стропило, не передающее распора на стены, должно иметь одну опору закрепленной, но свободно вращающейся, другую свободно вращающейся и подвижной.

Таким условиям отвечают три варианта закреплений стропил:

1. Низ стропильной ноги подшивается опорным бруском или на нем делается врубка (запил) зубом и упирается в мауэрлат, а вверху стропила выполняется увеличенная горизонтальная врубка (запил) со скосом (рис. 31). Глубина врубки (запила) в верхней части стропила не должна превышать а = 0,25h. Длина подрезки (площадка опирания) делается не более высоты сечения стропила (h). Подрезку рекомендуется скашивать, чтобы она не препятствовала изгибу стропила, иначе врубка боковой щекой упрется в прогон и получим распорную стропильную систему. Длина скошенной подрезки делается не менее двух глубин а. Если подрезку верха стропильной ноги сделать невозможно, его подшивают обрезком стропила с двухсторонним креплением монтажными пластинами или деревянными прибоинами. Верхние концы стропильных ног свободно укладываются на прогон. В двускатных крышах их крепят к прогону по типу скользящей опоры, а между собой не скрепляют. Двускатную крышу, в данном случае, рассматриваем как две односкатных, примкнутых друг к другу высокой стороной. Обратите внимание на чрезвычайно важное условие: верхняя опорная врубка или подшивка верха стропилины прибоинами делаются горизонтально. Стоит только изменить схему опирания на прогон, как стропило тут же показывает распор. Эта асчетная схема установки стропил из-за жесткости условий изготовления верхнего узла (любая неточность в исполнении узла тут же превращает безраспорную схему в распорную) практически не применяется для двухскатных крыш, поэтому ее чаще используют в односкатных крышах. Кроме того, в двухскатных крышах за отсутствие распора на мауэрлате при прогибе стропил под действием нагрузки, приходится расплачиваться раскрыванием конькового узла кровли.

Эта схема на первый взгляд вообще парадоксальна. Мы же отчетливо видим в нижней части стропильной ноги упор в мауэрлат и система вроде бы должна оказывать на него горизонтальное усилие. Тем не менее, она не показывает распора. Если кому-то хочется узнать почему, то доказательство читайте в курсе лекций профессора Залесского В. Г. на страницах 414–415.

рис. 31. Опирание низа стропила врубкой в мауэрлат, а верха стропила на прогон горизонтальной врубкой, со скошенной щекой, не дает распора на стены

2. Самый распространенный способ установки стропил относящийся к двухскатным крышам. Низ стропильной ноги делают на ползуне, а верх закрепляют (рис. 32): связывают гвоздевым боем или болтом, либо упирают друг в друга и связывают деревянными прибоинами или металлическими зубчатыми пластинами (МЗП).

рис. 32. Опирание низа стропил без врубки в мауэрлат с закреплением верха стропил, не дает распора на стены

На что необходимо обратить особое внимание так это на крепление стропильной ноги к мауэрлату Оно сводится только к закреплению стропил в проектное положение обеспечивающее шаг их установки. Для этого достаточно вбить с двух сторон по одному гвоздю наискосок в боковую поверхность стропила или один длинный гвоздь сверху либо поставить гибкую стальную пластину. Если будут применены модные крепежные уголки, то для закрепления низа стропилины достаточно будет одного гвоздя либо нужно прижать стропилину уголками с двух сторон вообще без гвоздей. Не вкручивайте в уголки столько шурупов и не забивайте в них столько гвоздей, сколько имеется отверстий в уголке. Иначе вы превратите ползун в несовершенный шарнир и получите на мауэрлат распор. От ветрового опрокидывания крышу держат гибкие проволочные скрутки не нужно эту функцию перекладывать на уголки либо стропильная система должна расчитываться как распорная.

3. Не дает распора и жесткое защемление конькового узла, когда низ стропильной ноги делают на ползуне, а верх жестко закрепляют (рис. 33). Однако в коньковом узле появляется изгибающий момент, стремящийся его разрушить. Максимальный изгибающий момент в такой конструкции возникает на коньковой опоре, а сами стропильные ноги получают меньший прогиб. Рассчитать такой узел, а потом точно изготовить его на стройплощадке достаточно трудно, поэтому лучше принимать формулы для вычисления изгибающего момента и прогиба как для обыкновенных однопролетных балок.

рис. 33. Опирание низа стропил без врубки в мауэрлат с защемлением конькового узла, не дает распора на стены

Во всех трех вариантах соблюдается правило: один конец стропильной ноги делается на скользящей опоре, позволяющей поворот, другой на шарнире, допускающим только поворот. Крепление стропил на ползунах и неподвижных шарнирах делаются самых разных конструкций. Сейчас их часто выполняют на крепежных пластинах. Можно крепить и по старинке: скобами, гвоздевым боем или использованием коротышей брусков и досок. Нужно только правильно подобрать вид крепежа, чтобы он допускал или препятствовал скольжению стропила в опоре.

При расчете стропильной системы принимается «идеализированная» расчетная схема. Считается, что на крышу давит равномерно распределенная нагрузка, т.е. одинаковая и ровная сила, действующая равномерно по всем плоскостям скатов. На самом деле равномерно распределенной нагрузки на скатах крыши практически никогда не бывает. Ветер, наметающий снеговые мешки на один из скатов и сдувающий снег с другого, солнце растапливающее снег на южных скатах, сползающий весной снег — делают нагрузку на скатах неравномерной. При действии неравномерной нагрузки все три выше представленных варианта стропильных систем статически устойчивы, но только при условии жесткого закрепления конькового прогона. Который концами вводят во фронтоны стен либо подпирают накосными стропилами вальмовых крыш. То есть стропильная система будет устойчивой только в том случае, если коньковый прогон на который опирается верх стропил, надежно закреплен от горизонтального смещения.

При изготовлении щипцовых крыш и опирании прогона только на стойки (без опирания их концов на стены фронтонов) ситуация меняется в худшую сторону (рис. 34). Во втором и третьем варианте при значительном снижении нагрузки на одном из скатов, против расчетной на другом скате, крыша будет пытаться «уехать» в сторону более высокой нагрузки. Первый вариант, в котором низ стропильной ноги сделан с врубкой зубом либо с подшивкой опорного бруска, а верх горизонтальной врубкой уложен на прогон, хорошо держит неравномерную нагрузку, но только при условии абсолютной вертикальности стоек, удерживающих коньковый прогон.

рис. 34. Потеря устойчивости стропильной системой

Для придания стропильной системе устойчивости в нее вводят горизонтальную схватку (рис. 35). Она повышает устойчивость системы, но незначительно. Поэтому во всех местах, где схватка пересекается со стойками, поддерживающими коньковый прогон, ее прикрепляют к стойкам гвоздевым боем. Существует устойчивое заблуждение, что схватка всегда работает на растяжение, это не так. Схватка многофункциональный элемент: в безраспорных конструкциях стропил она вообще не работает при отсутствии на крыше снега либо работает на сжатие при появлении на скатах незначительной равномерной нагрузки. На растяжение она работает только в предаварийной ситуации при просадке либо прогибе конькового прогона от действия максимальных нагрузок. По-сути, схватка это аварийный элемент стропильной системы, вступающий в работу, когда крышу завалит максимально возможным количеством снега и коньковый прогон прогнется на всю расчетную величину либо когда произойдут непредвиденные и неравномерные просадки фундаментов и, как следствие, неравномерная осадка стен и конькового прогона. Чем ниже установлены схватки, тем лучше. Обычно их устанавливают на высоте не менее 1,8–2 м от поверхности перекрытия, чтобы они не мешали человеку при прохождении по чердаку.

Если во втором и третьем варианте нижний узел опирания стропильной ноги (ползун) заменить на ползун немного другой конструкции (рис. 35, в) — с выносом конца стропилины за стену, то это еще более укрепит всю систему, делая ее статически устойчивой конструкцией при любом сочетании нагрузок.

рис. 35. Схватка между стропилами увеличивает устойчивость стропильной системы

Еще одним мероприятием повышения устойчивости всей системы является жесткое (что не всегда возможно) закрепление низа стоек поддерживающих прогон. Их врубают в лежень и прикрепляют к перекрытиям любым возможным способом, превращая нижний узел опирания стойки из шарнирного (в плоскости стропил) в узел с жестким защемлением (рис. 36).

рис. 36. Пример закрепления узла опирания стойки

Сечение схваток ввиду развития в них малых напряжений не рассчитывают, их принимают конструктивно. Для того, чтобы уменьшить типоразмер деталей использующихся при строительстве стропильной системы, сечение схватки используют тех же размеров, что и стропила, но могут быть применены и более тонкие доски. Схватки устанавливаются с одной или двух сторон стропил и прикрепляются к ним гвоздевым боем и/или болтами (рис. 37). При расчете сечения стропил, схватки не считаются дополнительными опорами, т.е. стропильную систему рассчитывают так, словно схваток в ней вообще нет. Однако, если схватки прикручиваются к стропилам болтами, то несущую способность древесины из-за ослабления отверстиями под болты, уменьшают использованием коэффициента 0,8. Иными словами, если в стропилине будут сверлиться отверстия под установку болтов схваток, то ее расчетное сопротивление применяют равным 0,8R. При креплении схватки к стропилам только гвоздевым боем ослабления расчетного сопротивления древесины стропильной ноги не происходит, но нужно сделать расчет на количество забиваемых гвоздей. Производится расчет на срез (изгиб) гвоздей. За расчетную силу среза принимают распор, который может возникнуть при аварийном состоянии стропильной системы. В общем, в расчет гвоздевого соединения схватки со стропилом вводят распор (H), которого нет, при нормальной работе стропил.

рис. 37. Узел крепления схватки

Еще раз напомним, статическая неустойчивость безраспорной стропильной системы проявляется только в крышах, где нет возможности закрепить коньковый прогон от горизонтального смещения. В домах с вальмовыми крышами и в домах с фронтонами из кирпича и камня, безраспорные стропильные системы вполне устойчивы и в мероприятиях по обеспечению устойчивости нет никакой необходимости. Однако «противоаварийные» конструкции — схватки, устанавливать все же надо.

При введении в расчёт стропильной системы распора (даже если его нет) изменяется расчёт сжимающей силы S. Теперь она рассчитывается делением равнодействующей распределённой нагрузки на синус угла наклона стропилины S=(qL/2)/sinα. Не вдаваясь в подробности разложения векторов сил, поясним это на небольшом примере. Предположим, имеем стропильную систему с крутым углом наклона скатов. При действии на неё нагрузки в аварийном состоянии, например, при просадке, ухода от вертикали или разрушении конькового прогона, в схватке появятся растягивающие напряжения, нейтрализующие так называемый распор. При неизменной внешней нагрузке, чем меньше будет угол наклона скатов, тем больше будет расти распор и тем больше будут сжаты стропильные ноги. И наоборот, если стропильные ноги не будут связаны схватками, то они работают, как обычные балки, уложенные в наклонном положении. В этом случае уменьшение угла наклона, при неизменной нагрузке, уменьшает сжимающие напряжения в стропилине и увеличивает нормальную (перпендикулярную) силу, направленную на изгиб балки. Поэтому сжимающая сила в стропильных системах без схваток считается как S=(qL/2)×sinα а со схватками S=(qL/2)/sinα. Так как двухскатные стропильные системы практически никогда не строятся без схваток, а расчёт всегда ведётся на самые плохие условия работы, то далее на всех схемах сжимающие напряжения будут записаны, как S=(qL/2)/sinα вне зависимости будет в этих схемах распор или нет.

При установке шпилек или болтов для крепления схваток обратите особое внимание на диаметр отверстия под них. Он должен быть равным диаметру шпилек (болтов) или даже меньше его на 1 мм. В аварийной ситуации схватка не будет работать до тех пор, пока не выберет зазор между шпилькой и стенкой отверстия в это время низ стропильных ног «разъедется» на несколько миллиметров или сантиметров (зависит от высоты установки схватки), что может подвинуть или выкрутить мауэрлат и разрушить карниз стен, а в распорных стропильных системах, где мауэрлат жестко закреплен — «раздвинуть» легкие стены.

Распорные наслонные стропила

Работающее на изгиб стропило, передающее распор на стены, должно иметь две закрепленные опоры.

Берем те же варианты стропильных схем и заменяем в них нижние опоры с двумя степенями свободы (ползуны) на опоры с одной степенью свободы (шарниры). Просто, где их нет, прибиваем к низу стропильной ноги опорные бруски. Обычно используется брусок длиной около метра и сечением 50×50(60) мм с расчетом гвоздевого соединения. Либо делаем опору на мауэрлат в виде зуба. В первом варианте расчетной схемы, в коньке там где стропила горизонтально оперты на прогон, сшиваем верхние концы стропильных ног гвоздевым боем или скрепляем болтом и получаем, таким образом, шарнирную опору.

рис. 38. Стропила упертые обоими концами в мауэрлат и друг в друга показывают распор

Расчетные схемы стропильных систем меняются незначительно (рис. 38), все внутренние напряжения сжатия и изгиба остаются прежними, но в нижних опорах стропил появляется распор равный H = (qL/2)×ctg α, (кг). В верхних узлах распор в одной стропильной ноге уничтожается противоположно направленным распором от конца другой стропильной ноги, поэтому здесь он не приносит особых хлопот. Однако концы стропильных ног, упертые непосредственно друг в друга или через прогон, могут быть проверены на смятие древесины, хотя в большинстве случаев этого не требуется.

По сути, распорные наслонные стропила это переходная схема между безраспорными наслонными и висячими стропилами. В них уже просматривается схема висячих стропил, но рудимент в виде конькового прогона еще остается. Когда стропила низом уперты в стены, а верхом друг в друга, то прогон здесь как пятое колесо в телеге. С одной стороны вроде и не помешает, а с другой — можно и без него обойтись. Стропильная система проявляет двойственность своей работы, которая зависит от плотности прилегания верха стропил к прогону и друг к другу. Вектор силы давящий на коньковый узел распределяется и на стропильные ноги, и на прогон. При просадке, в результате усадки стен или прогибе от собственного веса, прогон уходит из работы и векторы сил полностью распределяются по стропилам, а сами стропила при этом превращаются в висячие.

В распорных стропильных системах назначение у схватки несколько иное — она в аварийных ситуациях работает на сжатие. Вступая в работу, она снижает распор на стены низа стропильных ног, но полностью его не снимает. Она сможет его снять полностью, если будет расположена в самом низу закрепленная между концами стропильных ног, но это уже другая конструктивная схема и схватка в ней называется затяжкой.

Что же изменяется с включением в схему схватки? Не будем нагружать вас раскладкой векторов сил, просто представьте предаварийную ситуацию, когда на крышу действуют максимальные нагрузки. Там где под коньковым прогоном нет стоек происходит прогиб прогона и наслонные стропила, стянутые схваткой, моментально превращаются в схему висячих стропил со сжатым ригелем, а низ стропильных ног получает распор по соответствующей расчетной схеме. Там где под коньковым прогоном есть стойки либо прогон жесткий, схватка то же работает на сжатие и низ стропильных ног тоже передает распор, но более слабый так, как верх стропил держит коньковый прогон. Однако расчет производится по наихудшему сценарию.

Применение распорных наслонных стропильных систем требует учета влияния распора на стены. Снизить распор можно установкой жестких коньковых прогонов. Для этих стропильных схем будет лучше, если расчетный прогиб конькового прогона получится намного меньше нормированного СНиПом. Старайтесь увеличивать жесткость прогона установкой стоек, подкосов или консольных балок (изменение высоты сечения) либо делайте на нем строительный подъем. Особенно это актуально для домов из легких бетонов, брусовых и рубленных из бревна. Массивные кирпичные, бетонные и панельные дома легче переносят распор на стены.

Следует заметить, что под распором понимается горизонтальное усилие, возникающее от скатывающегося по стропильной ноге сжимающего напряжения S. Иными словами, распор — это горизонтальный вектор сил появляющийся от действия вертикальной нагрузки. Не нужно путать его с распором от прогиба стропил. В расчетной схеме стропила считаются стержневыми элементами, не имеющими высоты, поэтому распор от прогиба не учитывается. На это и направлено нормирование прогиба в строительных конструкциях. СНиП, вводя нормированные величины прогиба, приближает идеализированные расчетные схемы к реальным. Другим словами если прогиб строительной конструкции не превышает нормируемого, то и задумываться о распоре от прогиба не следует, его как бы нет. Хотя на самом деле он есть и в распорной схеме он проявляет себя в большей степени, чем в безраспорной. На распор от прогиба нужно обращать внимание при строительстве стен дома из газобетонов. Это блоки абсолютно не держат изгиб и могут быть разрушены распором даже от прогиба стропил. Не делайте на этих стенах систем распорных стропил. В других случаях распор от прогиба не наносит особого вреда, например, в кирпичных стенах его воспринимает упругость мауэрлата и стального крепежа.

Стропильная система, сделанная по распорному варианту, статически устойчивая система при любых сочетаниях нагрузок и требует жесткого закрепления мауэрлата на стене. Для удержания распора, стены должны быть достаточно массивными либо снабжены неразрывным монолитным железобетонным поясом по всему периметру, как обруч на деревянной бочке. В аварийных ситуациях, в отличие от безраспорных систем, в распорной системе работающая на сжатие схватка не спасает положения, она лишь частично уменьшает распор, передающийся на стены (рис. 38.1). Для того чтобы аварийных ситуаций не произошло мы и собираем по максимуму, нагрузки действующие на крышу.

рис. 38.1. Работающая на сжатие схватка частично снимает распор со стен

Расчет стропильной системы с введенной в нее сжатой схваткой делается по двум сочетаниям нагрузок. Сечение стропильной ноги подбирается по максимальному изгибающему моменту и прогибу без учета работы сжатой схватки. Представьте, что на крыше действуют неравномерная нагрузка: на одной стороне ската снег лежит, а на другой он стаял или сполз. Изгибающаяся стропильная нога просто толкнет сжатую схватку и будет работать как обычная однопролетная балка. Подбор сечения сжатой схватки и определение распора на стены, наоборот, будем производить для равномерно распределенной нагрузки по обоим скатам. В этом случае схватка будет сжата с обеих сторон и получит максимальное напряжение сжатия, низ стропильной ноги будет отдавать пониженный распор на стену, а сама стропильная нога превратится в неразрезную балку на трех опорах.

ostroykevse.com

план, расчет, шаг, чертежи, строительство сложной висячей системы, технология устройства, виды возведения, проектирование

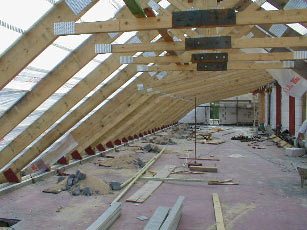

Монтаж стропильной системы современного типа является весьма гибким процессом, способным к осуществлению даже самых сложных идей в плане устройства крыши.

Однако при этом повышенное внимание следует уделить установке стропил, поскольку форма крыши будет зависеть именно от правильной установки стропильной системы, являющейся скелетом кровли.

Стропильные системы сложные и в то же время надежные способны придать привлекательный внешний вид как самой крыше, так и всему дому в целом. Попробуем поэтапно разобрать все аспекты возведения стропильной системы.

Устройство мауэрлата

Монтаж мауэрлата является тем, с чего начинается строительство стропильной системы. Мауэрлат служит основанием для укладки стропильных ног, обеспечивая при этом равномерное распределение нагрузки от конструкции крыши по всей площади стен.

Он являет собой брус или оттесанное с верхней и нижней стороны бревно, прикрепляемое по периметру внешних стен здания.

Существуют варианты устройства стропильной системы без использования мауэрлата, однако это влечет за собой некоторые минусы с конструктивной точки зрения.

Мауэрлат позволяет обеспечить повышенную жесткость стропильной систем без высокого расхода материалов.

План стропильной системы сложной крыши

Прежде чем выполнить укладку мауэрлата, стену изолируют водонепроницаемым материалом – как правило, двумя слоями рубероида.

Укладка бруса производится на армированный пояс с незначительным отступом от внешнего и внутреннего края стены со следующей предварительной подготовкой:

Практически для любого случая подойдет брус сечением 100*150 мм из антисептированной древесины лиственных пород.
Брус предварительно раскладывают от одного фронтона до другого по всей длине обоих стен.
Далее производят необходимые замеры: выкладывают мауэрлат строго по уровню, при этом контролируя равномерность расстояния между брусьями, которое должно быть равным по всей длине.

Далее переходят к закреплению бруса к стене. Есть несколько методов крепления, однако одним из наиболее надежных является крепление к армированному поясу посредством анкерных болтов.

Анкерные болты укрепляют в армированном поясе во время его заливки. В брусе предварительно высверливают отверстия для дальнейшей посадки мауэрлата на анкера.

Совет! Чтобы добиться идеально вертикального положения болтов под крепление мауэрлата, следует перед заливкой армированного пояса взять длинную ровную доску, приложить ее к болтам и при помощи обычного угольника придать им вертикальное положение.

Подготовленный мауэрлат укладывают на подставки, состоящие из нескольких дощечек, затем опускают брус на болты, вынимая из-под него по одной дощечке. После насадки на болт приваривают перемычку из куска арматуры либо накручивают шайбу.

После укладки мауэрлата может быть начато непосредственно возведение стропильной системы.

Подготовка к монтажу стропил

Конструктивные элементы стропил

При креплении мауэрлата на стену для подъема могут быть использованы подручные средства. Что же касается работы по устройству непосредственно стропильной системы, то она не представляется возможной без использования строительных передвижных лесов.

Их применение необходимо как для подъема стропильных элементов крыши на необходимую для установки высоту, так и в качестве рабочего плацдарма для монтажника и укладки требуемых строительных материалов.

Кроме того, потребуется предварительно выполнить чертежи стропильной системы, согласно которым и будут производиться работы.

По завершению решения вопросов безопасности и удобства работ на высоте приступают к возведению стропильной системы.

При отсутствии в здании внутренней капитальной (несущей) стены, то есть другой опоры помимо наружных стен, строительные ноги могут опираться лишь на наружные стены здания. Для данного случая потребуется применение так называемых висячих стропил.

Если кто-либо сталкивается со строительством крыши впервые, то напомним, что стропилами называют несущие и поддерживающие конструкции двускатной скатной кровли, стропильными ногами – наклонные балки, образующие кровельный скат, затяжками (воздушными связями) – горизонтальный брус, связывающий стропильные ноги.

Как правильно установить стропила

Правильно нарощенные стропила для свеса

В качестве стропил в среднем используют брус 50*200мм необходимой длины, однако для большей надежности требуется произвести расчет висячих стропил в зависимости от ветровой и снеговой нагрузки, шага установки стропил, вида планируемого к монтажу кровельного покрытия.

Технология устройства стропильной системы следующая:

При помощи строительных лесов поднимают на крышу два бруса.
Зарезают нижние концы стропильных ног таким образом, чтобы обеспечить стропильной ноге устойчивую опору на мауэрлате. Помечают стропильные ноги, чтобы не перепутать сторону их места расположения.
Устанавливают и прикрепляют их нижние концы.
Далее в месте верхнего стыка стропил выполняют зарезку стропил под необходимым углом так, чтобы они при нахлесте входили друг друга, образуя единую вертикальную плоскость. Далее скрепляют стропила между собой гвоздями. Такое соединение является очень надежным.

Совет! Чтобы правильно выполнить зарезку, стропила необходимо приставить предварительно одно к другому, прорисовать линии пропилов карандашом, после чего выпилить образовавшиеся площадки на половину толщины бруса.

Затяжка при большом расстоянии между опорными стенами может выполняться из нескольких досок, которые соединяют друг с другом. Изготовление такой затяжки (т.н. шалевание) поможет в решении таких задач, как достижение необходимой длины конструктивного элемента, а также получение его большей прочности и надежности в сравнении с одиночным брусом аналогичной толщины. Доски подлежат обрезке до необходимой длины, скреплению гвоздями, скручиванию гайками и шпильками со стропильными ногами.
Расстояние между затяжками необходимо постоянно контролировать: оно должно быть идентичным расстоянию между стропильными ногами. С этой целью также могут быть использованы узкие дощечки, которые размещают соответственно разметке на мауэрлате.
Также при помощи доски следует соединить конек и затяжку. При отсутствии подпорной стены, под собственным весом затяжка может прогнуться. Во избежание этого ее соединяют при помощи «бабки» с коньком стропильной пары.

Все выше описанное необходимо проделать со всеми стропильными парами.

Наращивание стропил для устройства свеса

Проектирование стропильных систем может не включать в себя устройство карнизного свеса. Посему его, скорее всего, придется возводить после установки всей системы стропил.

Виды крепления стропил

Для устройства кровельного свеса стропильная нога подлежит наращиванию доской, именуемой «кобылкой». Вылет или карнизный свес необходим для отвода дождевой и талой воды, стекающей с крыши.

Кроме того, свес предохраняет стены от промокания и образования плесени. Длина вылета должна составлять минимум 40см. Оптимальным же вариантом считается свес порядка 60см в длину.

Для изготовления свеса потребуются доски нужной длины. Ширина таких досок может быть уже ширины стропильных ног.

Кобылку крепят к стропильной ноге с небольшим просветом, который частично заполняют вкладышем в виде более короткой доски. Крепление производят при помощи гвоздей: два из них забивают с противоположной стороны и загибают.

Такого крепления будет вполне достаточно, поскольку нагрузка на данный узел планируется небольшая.

Совет! Неплохим вариантом также является применение бруса стропильных ног такой длины, которой хватит и на вынос карнизного свеса.

Изначально скрепленные на гвоздь стропильные ноги теперь требуют окончательного закрепления к мауэрлатному брусу. Для этого может быть использована так называемая шинка, представляющая собой полосу из металла.

Обертывают стропильную ногу шинкой с двух сторон – с левой и с правой относительно стропила, и на глубину в 25-30 см с внутренней стороны стен крепят ее на шурупы и гвозди.

Дополнительное крепление такого рода позволит предохранить крышу от вероятного срыва во время сильных порывов ветра.

Также можно использовать и старый проверенный метод – обертку стропильной ноги проволокой, закрепляемой аналогично с внутренней стороны стен. При этом применяют проволоку в 4-6 мм толщиной, привязывают ее к ершам, забиваемым в стену.

На этом монтаж стропильной системы можно считать оконченным. Крыша, сооруженная в соответствии с описанными в статье правилами, будет надежной опорой для устраиваемого выше кровельного покрытия, которой не будет страшны никакие погодные прихоти.

krovlyakryshi.ru
