Раздвижные ворота, конструкция — своими руками


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



В последнее время всё большую популярность завоевывают раздвижные, или откатные, ворота. Их прочная и простая конструкция обеспечивает надёжную охрану территории: как частного домовладения, так и промышленной площадки. Достоинств у них намного больше, чем недостатков, они современны и не занимают лишнего пространства, хотя требуют определённого места для отката. При любой погоде легко открыть и закрыть раздвижные ворота, конструкция позволяет даже не расчищать снег перед ними. Необязательно открывать их на полную ширину. Достаточно просто немного приоткрыть их для прохода или проезда на велосипеде.

Один из вариантов раздвижных ворот на промышленном объекте

Конструкция и принцип работы раздвижных ворот

Раздвижные ворота иногда называют консольными, откатными или роликовыми. Современные модели выпускаются без верхних и нижних направляющих. Это дает возможность заезда на огражденную территорию транспорту любой высоты. Двигаются раздвижные ворота по жёсткой консоли, которая приварена к конструкции каркаса.

Конструкция раздвижных ворот

Профилированная направляющая движется благодаря роликовому механизму, закреплённому на фундаменте. На протяжении всего срока эксплуатации закрытые подшипниковые ролики смазывать не нужно.

Откатная каретка состоит из восьми металлических или полимерных роликов. Она расположена внутри направляющей, что не позволяет воздействовать на неё никаким атмосферным осадкам. Такие механизмы долговечны и надёжны, они могут безотказно прослужить достаточно продолжительное время при правильной эксплуатации.

Створка ворот держится на двух каретках, а не позволяют ей упасть верхние ролики. Для снижения нагрузки на роликовые опоры в закрытом положении в направляющую устанавливают концевой ролик, который заезжает на улавливатель, расположенный снизу.

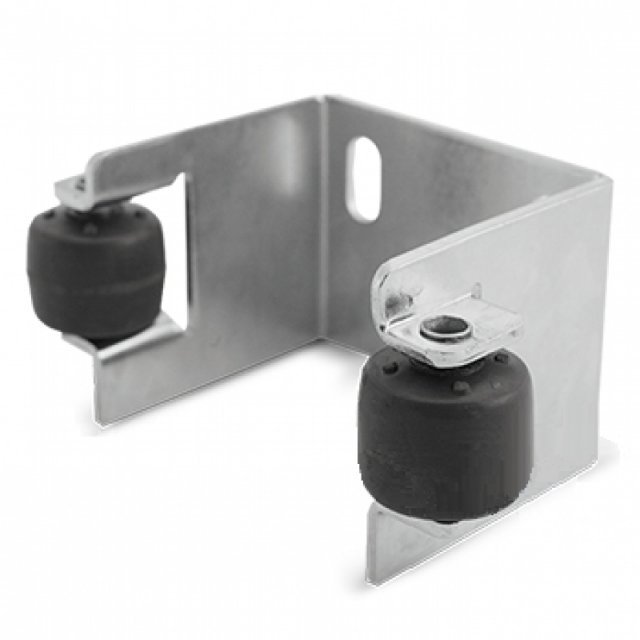

Для большей надёжности при фиксации в конструкции предусмотрен и верхний улавливатель.

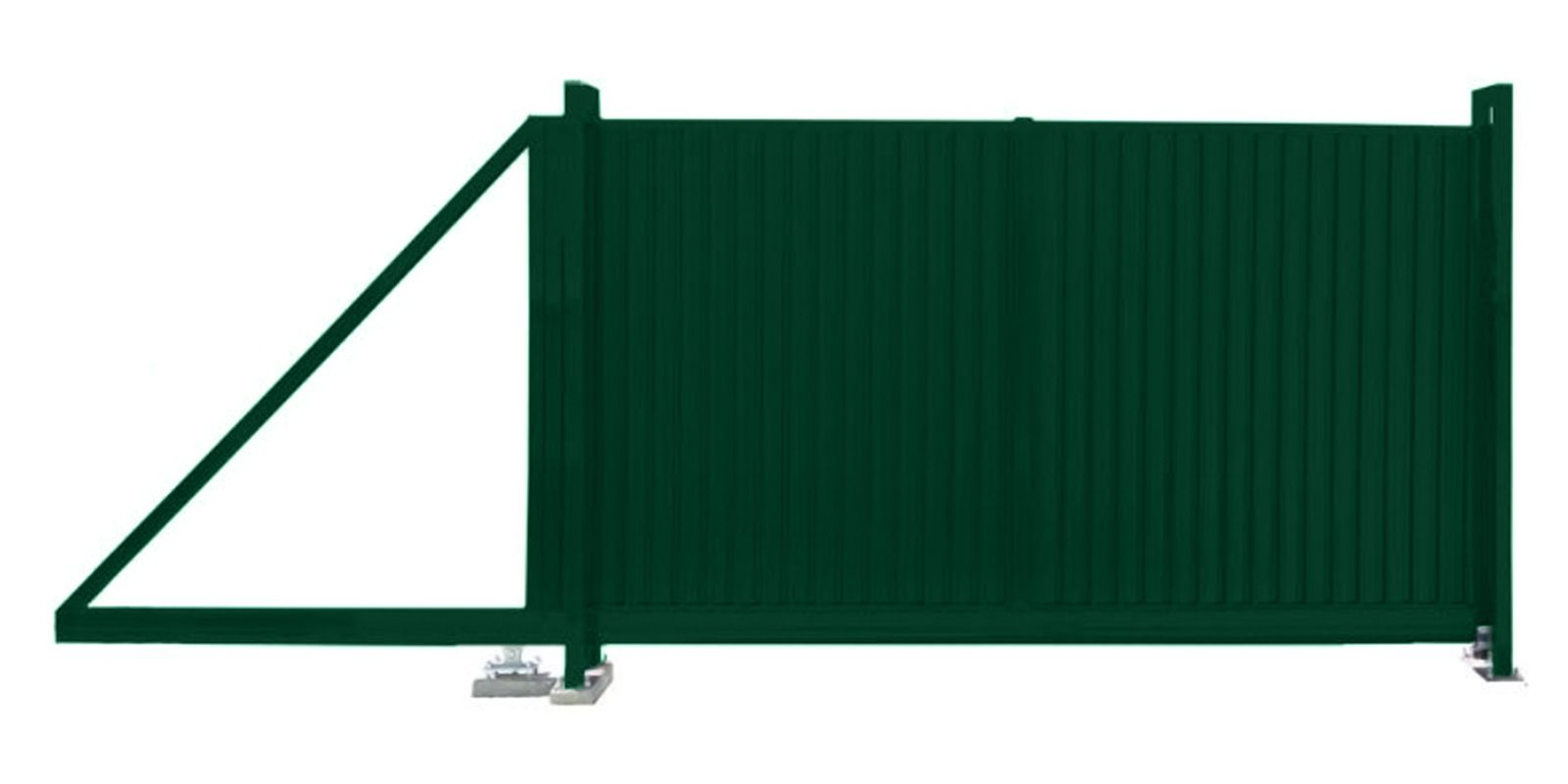

Раздвижные ворота с зашивкой

 Важно знать! Чтобы размещение раздвижных ворот стало возможным, нужно выделить вдоль ограждения дополнительно 50% от ширины проема, что необходимо для установки противовеса и автоматики.

Из чего состоят раздвижные ворота

Основными элементами раздвижных ворот являются:

  • Каркас. Чаще всего он делается из металлического трубного проката. Для наружного каркаса используют больший диаметр, а для внутреннего – меньший. Его габариты зависят от ширины проёма, он должен быть немного больше. Дополнительно для устройства противовеса добавляют 50% от ширины ворот.
  • Закладная. Используется для роликовых кареток и автоматического привода. Изготавливается из швеллера с размерами от 16 до 20 см.
  • Комплектующие. Раздвижные ворота могут быть укомплектованы фурнитурой импортного или отечественного производителя. Здесь соотношение цена-качество играет огромную роль.

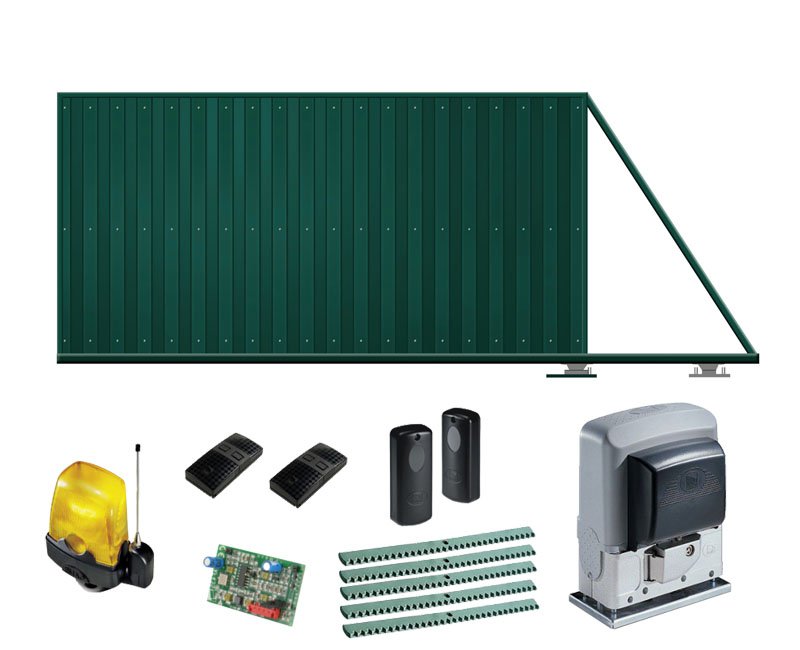

  • Автоматика. Сюда входит целый комплект: фотоэлементы с сигнальной лампой, зубчатая рейка с монтажным основанием, сам привод с пультом управления.
  • Зашивка. Наиболее часто встречающаяся зашивка – профлист, который при помощи саморезов крепится к каркасу. Он имеет ряд преимуществ перед другими материалами. Профлист легок и не подвержен коррозии, доступная цена и простота монтажа сочетается с возможностью выбора цвета и нужного размера листа.

Какие преимущества и недостатки имеют раздвижные ворота

Элементы ковки на полотне раздвижных ворот

Преимуществ у входной группы данного типа достаточно много. К ним можно отнести и современный респектабельный внешний вид, и высокую степень защищенности от взлома, и неприхотливость в обслуживании.

Рассмотрим более подробно некоторые положительные стороны конструкции, о которых наиболее часто упоминают потребители:

  •  простота установки: ворота устанавливаются быстро и не требуют особых усилий или специальных знаний;
  • удобство использования: привод можно открывать дистанционно при помощи пульта, а неавтоматические конструкции легко открыть вручную, благодаря плавному движению направляющих роликов;
  • долговечность: высококачественные комплектующие имеют высокую устойчивость к минусовым температурам, ветровым и атмосферным воздействиям;
  • экономия пространства: транспортное средство может подъехать к ним почти вплотную;
  • универсальность: большой выбор ограждающих материалов и конструктивных решений позволяет устанавливать эту модель, как на жилых, так и на промышленных объектах;
  • эстетичность – применение для обшивки дерева, сэндвич-панелей, металла (профильного или листового: гладкого и профилированного), а также использование элементов ковки дают возможность выбора наиболее подходящего варианта для конкретного владельца, позволяя подчеркнуть его материальный достаток;
  • индивидуальность: возможность изготовления в соответствии с любыми требованиями заказчика, разнообразие размеров, форм и стоимости.

Недостатков у раздвижных ворот только два:

  • по сравнению с распашными, они имеют более высокую стоимость;
  • для возможности отката для них необходимо выделить место вдоль ограждения.

Этапы работ при монтаже раздвижных ворот

Прежде всего, необходимо определиться с нужными размерами ворот. Ширина их должна быть такой, чтобы транспорт мог свободно выезжать и въезжать в них. Немаловажную роль играет ширина уличного проезда. Для слишком узких улочек приходится делать ворота шире, чем обычно. От размера проёма зависит длина отката, которая составляет расстояние в полтора раза длиннее самого полотна.

Схема фундамента

Определившись с размерами, начинают монтаж опорных столбов, конструкция раздвижных ворот своими руками предусматривает использование для опор стальных труб или металлических швеллеров, дубовых брусьев, столбов из кирпича или бетона. Опоры закладывают на глубину ниже уровня промерзания и бетонируют.

Фундамент под раздвижные ворота делают из монолитного железобетона по песчаной подушке. Для этого выкапывают яму длиной 0,5 от длины ворот, а шириной 0,4 метра. Глубина её должна составлять от 1,2 до 1,5 метров. Далее устанавливается арматура и всё заливается бетоном. Сверху необходимо по уровню установить закладную: швеллер, уложив его «ножками» вниз. К нему будут крепиться откатные тележки.

Пока набирает прочность фундамент, начинается сварка каркаса из профилированных труб, при этом необходимо пользоваться соответствующими чертежами. Затем металлические элементы грунтуют и красят, а после высыхания приступают к зашивке полотна ворот. Материал закрепляют саморезами или заклёпками к каркасу.

На закладной выставляют роликовую систему и надевают на ролики направляющую вместе с полотном. Привариваются улавливатели и верхние ролики.

Важно знать! Чтобы избежать ненужной работы, роликовые тележки лучше крепить при помощи сварки, а не использовать для этого шпильки и гайки. Малейшая ошибка может привести к потраченному впустую времени.

После того, как все ролики и само полотно установлены, начинают монтаж комплектующих и автоматики.

Наглядная инструкция по монтажу откатных ворот

Изготовление откатных ворот своими руками: с поворотом, сдвижные

Постепенное повышение уровня жизни и развитие промышленного производства привело к тому, что многие изделия перешли из разряда роскоши в категорию доступных каждому. В качестве примера можно привести откатные ворота, которые 10-15 лет назад мог позволить себе только человек с достатком выше среднего.

Ворота такого типа придают частному дому или даче презентабельный внешний вид и позволяют сэкономить пространство внутри двора и снаружи. Эти факторы стали основной причиной нарастающей популярности откатных сдвижных ворот среди жителей Москвы и Подмосковья.

Для приобретения доступны готовые модели и отдельные комплектующие, поэтому у многих возникает оправданное желание сделать откатные ворота своими руками. Чтобы изготовить их самостоятельно, от исполнителя требуется знание основ слесарно-сборочных и строительных работ, а также умение обращаться со сварочным аппаратом и компонентами электронного управления.

Преимущества откатных ворот

Практическое использование откатных моделей для установки в составе ограждения характеризуется следующим набором достоинств:

  1. Минимум помех для въезда и выезда автомобилей на участок.
  2. Экономия полезной площади во внутреннем пространстве и отсутствие препятствий для заезда с поворотом снаружи.
  3. Возможность подъезда непосредственно к воротам, что позволяет не бросать машину на проезжей части, чтобы открыть проём.
  4. Дистанционное управление. Покупка и установка комплекта автоматики для откатных ворот позволяет управлять проездом, не выходя из автомобиля.
  5. Проём ворот открывается и закрывается без помех даже в условиях обильного снегопада и сугробов.
  6. Механизмы и элементы автоматики надёжно защищены от атмосферного воздействия, не подвержены коррозии и устойчивы к низким температурам.
  7. Надёжность конструкции подтверждается устойчивыми показателями противодействия ветровой нагрузке, механическим повреждениям и попыткам взлома злоумышленниками.
  8. Возможность изготовления откатных ворот с индивидуальными размерами ширины проёма и длины полотна, уникальным дизайном и различным конструктивным исполнением. Каркас ворот из металлической трубы можно обшить любыми материалами, включая металл, дерево или пластик.
  9. Отсутствие проблемы с постепенным провисанием петель и перекосом полотна ворот.
  10. Продолжительный срок эксплуатации. Сварная рама из металла, обшитая листовым профилем гарантирует долговечность конструкции, а комплект автоматики заводского изготовления — работоспособность на протяжении многих лет.

К недостаткам откатных ворот относится увеличение затрат на приобретение и монтажные работы, что связано с необходимостью заливки дополнительного фундамента и стоимостью оборудования для автоматического управления.

В определённых случаях затруднён монтаж калитки, если её требуется расположить с той стороны, в которую откатывается полотно.

Конструктивное устройство и принцип работы

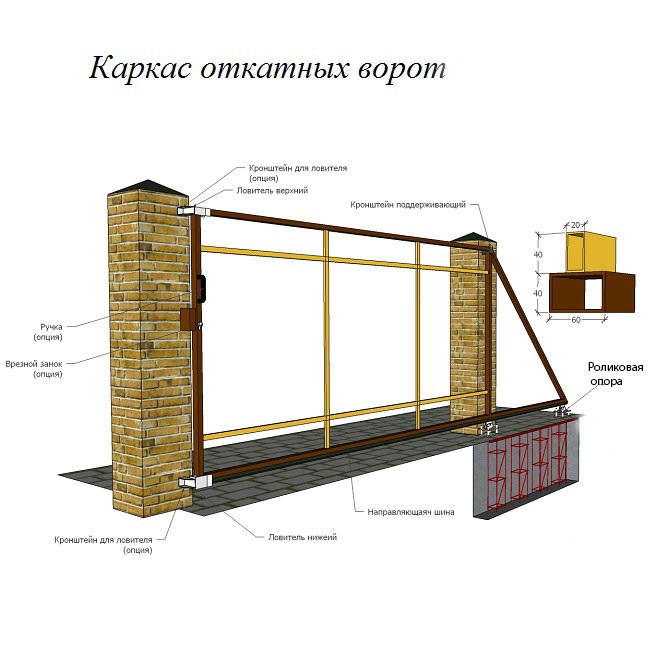

В состав конструкции откатных ворот входят следующие обязательные элементы:

  • створка или полотно — каркасная рама из стального профиля, обшитая профлистом, панелями или деревом;
  • роликовые каретки — несущие тележки с роликами, которые крепятся к направляющей и обеспечивают передвижение створки;
  • направляющий рельс — металлическая балка с сечением в виде швеллера, забетонированная в фундаментном основании, на которую устанавливается привод и тележки с роликами;
  • направляющая балка — устанавливается по нижнему краю створки по всей ширине ворот, определяет перемещение створки по прямой;
  • опорные столбы — не входят в состав ворот, но являются обязательным атрибутом проёма, на них закрепляются вертикальные стойки, удерживающие конструкцию;
  • верхний и нижний уловители — элементы, отвечающие за фиксацию створки в открытом и закрытом состоянии;
  • автоматика — привод и система управления для автоматизации работы механизма.

Принцип работы заключается в перемещении полотна по прикреплённым к направляющему швеллеру роликовым тележкам. Защиту от опрокидывания и перекоса обеспечивают верхние ролики. Прямолинейность перемещения определяет прикреплённый к направляющей балке концевой ролик, который в закрытом положении упирается в нижний уловитель.

Проектирование

Перед началом изготовления нужно определиться с требуемыми размерами готового изделия. Основной исходный параметр — ширина имеющегося проёма, то есть расстояние между опорными столбами. Направление отката определяется по наличию свободного места вдоль забора. Длина секции должна быть в 1,5 раза больше, чем расстояние между столбами.

Ширина проёма — важный аспект, на который нужно обратить внимание владельцам дач и домов, расположенных на узких улицах, где заезжать в откатные ворота нужно с поворотом. Если ширина проёма составляет 4 метра, то габарит полотна принимаем равным 6 м, разница в 2 м обеспечивает фиксацию створки в направляющем рельсе. При таких параметрах для отката необходимо оставить 6 м вдоль ограждения участка.

Высота конструкции подбирается по уровню забора, чтобы конструкция выглядела однородной. Эстетическая составляющая не имеет под собой технического обоснования, но на практике играет существенную роль. Если расстояние от земли до верхнего края забора составляет 2 м, то габарит откатных ворот следует принять как 2 м за вычетом размеров направляющей, роликовых тележек, прочих вспомогательных элементов и зазора между нижним краем полотна и поверхностью.

Для изготовления силового каркаса полотна можно использовать прямоугольную стальную трубу. Для типовых размеров подойдёт профиль с размерами 60х30х2 мм. В качестве альтернативы допускается применять трубы 60х40 или 50х50 мм. Материал заготовок для внутренней обрешётки — труба прямоугольного сечения с размерами 40х20 или 30х20.

Разработка чертежа рамы позволяет раздеталировать проект и подсчитать количество необходимого материала, исходя из заданных размеров. Все соединительные элементы — крепёж и фурнитуру рекомендуется приобрести в готовом виде, их изготовление требует наличия специфического оборудования и навыков работы с ним.

Изготовление и установка

Ворота представляют собой сложное и ответственное устройство, от нормального функционирования которого зависит уровень комфорта и довольства жизнью для владельцев. Этим объясняется повышенное внимание, которое уделяется воротам среди собственников дачных участков и загородных домов. Самостоятельное изготовление — популярный тренд и попытка оценить свои возможности.

Если вы решились сделать откатные ворота своими руками без привлечения наёмной рабочей силы, то подумайте о напарнике. Один человек не справится с задачами, которые приходится решать при индивидуальном проектировании и изготовлении. Даже не надейтесь на качественное решение вопроса без помощи со стороны близких и друзей — в одиночку может справиться только человек с гигантским запасом физического и психологического здоровья.

Монтаж опорных столбов по периметру

Оптимальный вариант конструкции фундамента — устройство единого основания для опорных стоек и направляющего рельса. Такое исполнение будет дороже раздельного бетонирования, но значительно надёжнее. Это объясняется движением грунтовых вод и постепенным размыванием грунта, которые могут сместить фундаменты друг относительно друга, что грозит фатальными последствиями для работоспособности откатных ворот.

Заливка фундамента подразумевает работы в несколько этапов:

  1. Выкопать траншею с ровными краями, габариты которой соответствуют ширине опорных столбов, протяжённости проёма и глубине стандартного промерзания почвы. В случае обилия грунтовых вод и плавучести грунта, конструкцию основания необходимо увеличить на 15-20% по каждому показателю.
  2. Засыпать дно амортизационными слоями щебня и песка. Толщина каждого слоя должна быть не меньше 12-15 см. Наличие подушки предотвращает попадание влаги в бетонное основание, увеличивая срок его службы. Также слои компенсируют давление веса фундамента и изготовленной конструкции на грунт.
  3. После укладки подушки устанавливают армирующий каркас для бетона, который представляет собой воткнутые в землю вертикально стальные прутки диаметром 6-8 мм. Для придания жёсткости основанию, прутки связывают между собой отожжённой стальной проволокой.
  4. Поверх металлокаркаса укладывается опорная закладная, в качестве которой применяют швеллер, полки которого погружены в бетон. Верхняя плоскость закладной должна быть выше уровня бетонирования, на неё впоследствии устанавливаются роликовые тележки. Швеллер необходимо выставить в горизонте и отслеживать его положение на протяжении всего монтажа. Это позволяет избежать поворота, уклона и перекоса ворот во время работы.
  5. Установка опалубки и столбов. Для изготовления опалубки лучше всего применять дерево — доски укладываются по периметру выкопанной траншеи и скрепляются между собой гвоздями. Стойки выставляются по месту, выравниваются по вертикали и горизонтали.
  6. Заливка бетона. После завершения подготовки, внутрь опалубки медленно заливают готовый бетонный раствор таким образом, чтобы не сместить положение закладной и столбов. Забетонированное основание необходимо оставить на несколько дней, в течение которых периодически проливать водой. Это позволяет избежать появления поверхностных трещин.

Продолжить работу с застывшим фундаментом можно спустя 15-20 дней после того как установили опорные стойки и закладную.

Сборка и сварка каркаса

Изготовление рамы обязательно требует наличия сварочного аппарата. Альтернативные варианты существуют, но с ними процесс установки сдвижных ворот становится более трудоёмким. В сравнении с любым вариантом, сварка позволяет надёжно и прочно скрепить между собой части каркаса, что в будущем даст преимущество в прочности долговечности конструкции.

  1. Нарезка заготовок. Разметка, отрезка и зачистка торцов профильных труб в соответствии с размерами на предварительно составленной схеме.
  2. Сборка под сварку. Заготовки укладывают на ровную поверхность и стыкуют между собой, закрепляя соединения прихватками. Помимо прямоугольной рамы устанавливают усиливающий раскос, который придаёт конструкции дополнительную жёсткость.
  3. Сварка каркаса. Собранные детали поочерёдно сваривают с соблюдением основных требований качества сварки. Средняя толщина металла, небольшие размеры профиля и марки материалов гарантируют, что сварка пройдёт очень легко, но для гарантии необходимо доверить эту работу специалисту.
  4. Подготовка к монтажу. К нижней части воротной рамы крепится направляющий рельс, вся конструкция покрывается первым слоем грунта.

Сборка ворот

На опорных стойках наносится разметка под установку роликовых тележек и улавливателей. Детали раздвижных ворот устанавливаются в соответствии с нанесённой разметкой. Точность установки проверяется по уровню или нивелиру. Для крепления элементов следует применять анкерные болты наивысшего класса прочности, они способны выдержать большой уровень нагрузки.

Следующий этап — проверка работоспособности ходовой части сдвижных ворот. Убедившись в нормальном функционировании роликов, нужно установить раму на кареточный профиль и закрепить прихватками. Обваривать прихваченные сварные швы можно только после контроля соответствия уровня для обеих составляющих откатных ворот.

После завершения установочных операций необходимо проверить работоспособность конструкции несколько раз прокатив их по рельсовому пути в обе стороны. Эта основная проверка, результаты которой станут ответом на вопрос о том, настолько ли хороши ворота собственного изготовления.

Окрашивание и отделка

Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.

Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения.

После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.

По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.

Предложения от компании «Заборово»

Самостоятельная сборка-сварка и установка откатных или консольных ворот — трудоёмкий и сложный процесс, который требует немалых финансовых затрат. На практике разработка и реализация проекта своими силами может растянуться на несколько месяцев.

Причины задержек — отсутствие опыта, мастерства и необходимого оборудования. На подбор, приобретение и доставку комплектующих на объект также уходит немало времени. Но основная причина — недостаток опыта. Если с механической частью могут справиться слесари-сборщики и сварщики, то для установки автоматики потребуются навыки электромонтажных работ, которые есть далеко не у всех. Результатом самостоятельных усилий нередко становится напрасно потраченное время и выброшенные на ветер деньги. Разочарование от таких потерь дополняется утратой веры в собственные силы.

Всех перечисленных проблем можно избежать, обратившись за помощью в компанию «Заборово». Мы специализируемся на изготовлении и доставке всех составляющих комплекта, а также установке откатных ворот любых размеров и любой степени сложности для частных лиц и предприятий. Обращение к нам потребует минимальных усилий от владельца участка — необходимо предоставить доступ замерщика и рабочих на объект, а также детально изложить требования при составлении проекта.

Для предварительной оценки стоимости воспользуйтесь формой заявки на расчёт, размещённой в соответствующем разделе нашего сайта. По указанным в заявке координатам с вами свяжется менеджер компании, который огласит результат расчёта и предложит обсудить детали будущего проекта. В отличие от самостоятельного проектирования за дело берутся профессионалы, которые в короткий срок составят и раздеталируют проект откатных ворот на базе типовых моделей или в соответствии с индивидуальными пожеланиями заказчика.

Согласовав проект ворот с заказчиком, мы немедленно приступаем к комплектации изделия материалами, изготовлению деталей и сборочных единиц. Отработанный алгоритм действий сводит срок изготовления к минимуму, параллельно монтажная бригада занимается заливкой фундамента. Непосредственно установка, регулировка, обшивка, отделка и подключение системы автоматизированного управления производится в один день. Слаженные действия монтажников и отработанная технология гарантируют положительный результат — уже к концу дня заказчик принимает пусконаладочные испытания и получает комплект для управления новыми воротами.

Мы предлагаем задуматься о целесообразности траты личного времени и сил на монтаж откатных ворот. Обратитесь в «Заборово» — доверьте дело профессионалам, чтобы избежать риска и лишней нервотрёпки.

конструкция раздвижных ворот из профнастила, модели из металла со встроенной калиткой внутри

При обустройстве территории частного дома одним из главных вопросов, встающих перед хозяевами, является возведение забора и установка ворот. Чаще всего выбор заказчиков останавливается именно на откатных воротах со встроенной калиткой. Они практичны, удобны, имеют приятный вид и не занимают много места. В данной статье рассматриваются преимущества и особенности данного типа ворот, а также их разновидности.

Особенности

Откатные ворота – это подвижная створка забора, которая с помощью автоматизированного привода или ручного механизма отодвигается в сторону, образуя проезд для автомобиля. В открытом положении створка располагается параллельно с ограждением. Такие ворота можно сделать как одностворчатыми, так и двустворчатыми. В целях противопожарной безопасности материалом таких конструкций является металл.

Калитку внутри раздвижных ворот рекомендуется устанавливать тогда, когда нет возможности оборудовать ее рядом с ними. При этом очень важно правильно рассчитать место установки дверцы: ее нельзя встраивать слишком близко к краю или в центре ворот.

Как правило, оптимальное месторасположение дверцы высчитывают, отмерив один метр от одного из краев ворот.

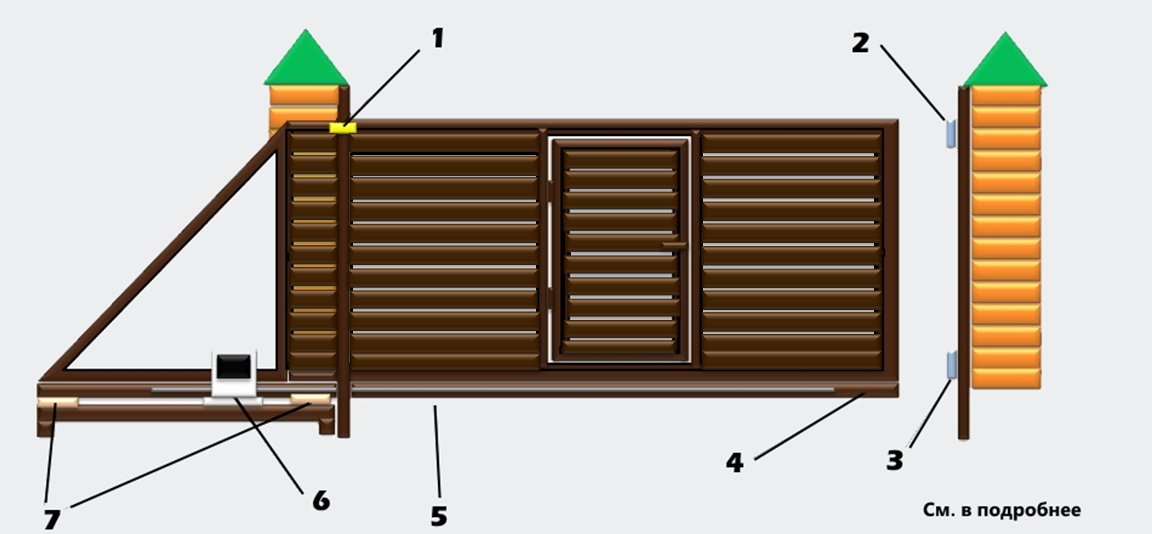

Конструкция данного вида ворот состоит из следующих частей:

  • рама в форме прямоугольника;
  • цельное металлическое полотно с местом под калитку;
  • калитка с притворной планкой;
  • направляющие полозья;
  • роликовые опоры, установленные непосредственно в фундамент;
  • электрический привод.

Для подвижной части откатных ворот, как правило, берут стальной или профилированный лист. Он устанавливается в основную раму, которая, в свою очередь, производится из профильной трубы. Месторасположение самой калитки определяется во время составления чертежа всей системы.

Особенности и преимущества

Сдвижные ворота с калиткой внутри имеют как явные преимущества, так и некоторые особенности, которые следует обязательно учитывать при их выборе и установке.

Плюсы откатных ворот со встроенной калиткой очевидны:

  • Надёжность конструкции и ее компактность. Система экономит часть площади забора и представляет собой вариант «два в одном», для которого достаточно сделать лишь один просвет в ограде вместо двух. Саму калитку можно установить в любом удобном месте по желанию хозяина, кроме, как уже было сказано выше, центра.
  • Удобство эксплуатации. Подвижная створка перемещается абсолютно бесшумно и очень плавно, так что она не доставляет никакого дискомфорта. Если же рядом с конструкцией будет находиться человек, он успеет отойти в сторону.
  • Устойчивость к любым погодным условиям. За воротами легко ухаживать, они имеют длительный период эксплуатации.

Что касается других особенностей, прежде всего, раздвижные ворота со встроенной калиткой дают возможность людям входить и выходить за пределы забора без включения откатной системы. С одной стороны, это очень удобно и хорошо смотрится. С другой стороны, этот нюанс имеет и некоторые недостатки, которые нужно иметь в виду еще на раннем этапе проектирования:

  • Например, монтаж откатных ворот со встроенной калиткой требует больших денежных затрат, особенно по сравнению с другими видами конструкций.
  • Чтобы смонтировать консольную часть раздвижной системы и привода, необходимо в обязательном порядке установить бетонный фундамент, на котором он будет держаться. Во время проектирования ограды придётся оставить часть площади вдоль него свободной для откатывающейся створки.
  • Важно помнить, что даже если калитка слегка приоткрыта, сдвижная система работать не будет.
  • К сожалению, придётся столкнуться с некоторыми неудобствами при выборе замка и дверной ручки. Расстояние между воротами и опорной конструкцией ограничено. Если ручка будет слишком большой, она может помешать открытию ворот.
  • Ещё одним недостатком является высокий порог, который сможет стать серьезным препятствием для свободного движения детей с велосипедами, тележками и пожилых людей. Неудобства почувствуют и высокие люди, которым придётся нагибаться под верхней перекладиной, чтобы не удариться.

Также дополнительная створка дверей сильно влияет на общий вес конструкции, поэтому жесткость рамы снижается.

Виды откатных ворот

Существует три вида откатных систем для подобных ворот, каждый из которых имеет свои плюсы и минусы:

  • Подвесной. В данном случае крепление двигающейся створки соединяется с верхом направляющего рельса на уровне от двух с половиной до пяти метров. Высота подвесного ограждения зависит от типа самого объекта. Минусом такого вида открывания является ограниченная высота проема, которая может стать препятствием для больших грузовиков и других высоких транспортных средств.
  • Откатной по рельсу. Механизм открытия происходит благодаря рельсовой направляющей, которая установлена на земле. Именно по ней двигается вся конструкция. Раздвижная часть держится за счёт скоб с роликами, которые прикреплены непосредственно к столбу. Минусом такой системы является невозможность установки в местах с повышенной ветровой нагрузкой.
  • Консольный. В этом случае конструкция сдвижных ворот со встроенной калиткой держится благодаря балке, которая соединяется с вертикальными опорами с помощью роликовых тележек. Сами опоры монтируются в фундамент рядом с отверстием. Направляющий блок может устанавливаться в любом месте: внизу, сверху или в середине двигающейся створки.

Для любых ворот, имеющих откатной принцип открывания, необходимым условием является наличие свободной площади вдоль ограждения. Для подвесных и рельсовых видов конструкций длина этого места должна соответствовать длине движущейся створки.

В случае выбора консольного типа ворот данный промежуток придётся увеличить в два раза.

Варианты материалов для сдвижных ворот

Одним из самых распространённых и экономичных вариантов материала для откатных ворот со встроенной калиткой является полотно из профилированного листа или, как его сокращённо называют, профнастила. Закрепляется он на рамке из профильной трубы.

Данный вид конструкции может позволить себе каждый хозяин, но многие отказываются от него из-за внешней простоты.

Однако если подключить немного фантазии, то даже такой экономичный забор можно сделать достаточно интересным. Нужно лишь провести по краю профнастила уголок, и вы получите прекрасные ворота с презентабельным внешним видом.

Также можно использовать для креплений не обычные закрепы, а кровельные саморезы, подобранные в цвет полотна. Такая ограда будет производить впечатление своеобразной крепости, ведь верхняя часть саморезов внешне схожа с клепками бронированных листов.

Ещё одним вариантом для сдвижных ворот с калиткой является евроштакетник. Многие ошибочно думают, что он представляет собой нарезанный на несколько частей профнастил. На самом деле подобные ворота по конструкции похожи на заборы из деревянных штакетников, только штакетина в данном случае является металлической.

Плюсом такого забора, в отличие от деревянного, является устойчивость к влаге. От коррозии же он защищён слоем цинка и специальным покрытием из полимера.

Также евроштакетник не нужно красить каждые два года, как ограду из дерева.

От профнастила данный материал отличается тем, что из-за расстояния между частями он не является сплошным забором. Это обеспечивает проникновение дополнительного света и воздуха на участок рядом с ним.

Если хозяевам нужно закрыть часть своей территории от посторонних взглядов, можно уложить дополнительный ряд штакетин с оборотной стороны в зазорах между первым рядом. В таком случае ограда становится непрозрачной, но при этом продуваемость остаётся практически прежней.

Также стоит отметить, что евроштакетник легко сочетается с другими материалами (камнем, кирпичом или деревом).

В качестве дополнительного украшения раздвижных ворот можно использовать декоративные кованые элементы. Причём устанавливать их можно не только на отдельные части ворот, но и вдоль всего периметра. Такой прием может придать территории весьма достойный вид.

Обзор откатных ворот с калиткой и инструкция по монтажу представлены в следующем видео.

Узнаем как изготовить сдвижные ворота: конструкция, установка

В этой статье будет рассказано о том, как изготовить сдвижные ворота своими руками. Такие конструкции довольно давно используются в промышленности, а вот в частные домовладения они вошли относительно недавно. В последние годы появилось большое количество технических решений, на рынке можно встретить много комплектующих. Поэтому многие владельцы частных домов устанавливают такие конструкции. Причем все работы можно выполнить самостоятельно без привлечения специалистов со стороны.

Особенности устройства ворот

В основе конструкции лежит панель, которая перемещается по горизонтали на роликах. Такие конструкции называются еще раздвижными или откатными. Установив ворота, вы сможете рационально использовать все пространство двора. Во-первых, нет больших створок, для открывания которых требуется довольно много места. Во-вторых, не нужны рельсы для работы – благодаря этому исключается контакт с грунтом полностью.

По умолчанию такие конструкции открываются вручную, самостоятельно изготовить все узлы и детали не составит труда. Но при желании можно установить автоматический привод – благодаря этому вы получите функциональные и удобные ворота. Вот только стоимость повысится, причем существенно. Главное достоинство конструкции – это простота, долговечность и надежность. Именно поэтому ворота получили широкую популярность у владельцев частных домов.

Детали конструкции

От верного выбора комплектующих зависит то, насколько просто будет происходить монтаж, а также показатели долговечности и надежности. Основные компоненты сдвижных ворот (противопожарных и входных):

  1. Каретки роликовые.
  2. Ловушки и держатели.
  3. Направляющая рейка.

Прежде чем выбирать фурнитуру, нужно определить то, какое необходимо пространство для открывания створки. От нагрузки зависит вид используемого материала. Нагрузка же напрямую зависит от размеров и массы всей конструкции.

Классификация ворот

Можно классифицировать ворота по двум параметрам – массе и размеров проема:

  1. Большие – имеют массу более 600 кг и длину от 6 метров.
  2. Средние – длина створки у таких ворот 4-6 метров, масса 400-600 кг.
  3. И малые конструкции – створки не больше 4 м и масса не превышает 400 кг.

В том случае, если масса ворот не превышает 400 кг, можно использовать при строительстве легкие материалы – сайдинг, профилированный лист. К фурнитуре дополнительные требования не предъявляются.

Если же конструкция более массивная, то придется использовать усиленные элементы. Обязательно нужно делать каркас жестким, так как присутствует высокая парусность. Чтобы уменьшить массу всей конструкции, допускается использовать профильную трубу. В статье приведены фото сдвижных ворот, изготовленных из таких материалов.

Этап 1. Установка закладного элемента

При установке ворот сдвижного типа требуется делать фундамент. Сначала проводите разметку площадки под строительство. Чтобы определить протяженность, необходимо от крайней точки отмерить половину длины проема. Ширина фундамента должна быть примерно 50 см. В случае если установлено капитальное ограждение, то допускается использование столбов в качестве опор. Если же у вас установлен забор не очень крепкий, придется устанавливать ответную опору. Яма, используемая для нее, должна примыкать к внутренней стороне забора, сокращение ширины проема при этом не должно происходить.

На этапе проведения земляных работ необходимо учесть укладку кабелей для автоматики. Провода нужно поместить в трубе. Глубина траншеи должна быть больше, нежели промерзания грунта. В основании потребуется устанавливать закладную деталь – это швеллер № 16 с приваренными к нему прутьями арматуры, диаметр которой не менее 12 мм. После этого необходимо приварить к конструкции решетку, выполненную из арматуры. Когда будет готов закладной элемент, погружаете его в котлован так, чтобы вниз были направлены свободные края арматуры. Швеллер же торцом должен упираться в столб ограждения.

Этап 2. Установка опорных столбов

Обратите внимание на то, что при уменьшении зазора между столбами и закладным элементом произойдет нарушение технологии крепежа. Если ширина проема более 4,5 метра, необходимо устанавливать два опорных столба – благодаря этому получится обеспечить жесткость всей конструкции. И ворота смогут нормально функционировать даже при условии, если парусность у полотна окажется высокой.

У столбов должна быть высота, равная расстоянию между верхней точкой ворот и фундаментом. К этому значению необходимо прибавить еще 50 см. Чтобы увеличить показатель жесткости, необходимо закладной элемент и нижнюю часть опор соединить сваркой. Обратите также внимание на то, что при заливке раствором бетона закладной элемент должен покрываться не весь. Застывает бетон как минимум три недели – именно за этот срок он сможет набрать прочность.

Этап 3. Обозначение траектории открывания створки

Перед тем как сделать сдвижные ворота, нужно наметить путь, по которому впоследствии будут перемещаться створки. Натяните тонкий шнур на высоте 20 см над дорожным полотном. От места установки ответного столба нужно отступить около 3 см. Шнурок будет служить ориентиром для верной установки основного несущего профиля, в который устанавливаются ролики с каретками.

Последние нужно сместить ближе к центру конструкции ворот. После этого необходимо створку и каретки установить в закладной элемент. Далее производится установка опор и осуществляется подгонка таким образом, чтобы они соприкасались со шнурком. Обратите внимание на то, чтобы обе поверхности были параллельны.

Этап 4. Крепеж тележек на швеллере и регулировки

Когда устанавливаете ворота, необходимо правильно фиксировать роликовые каретки. При этом нужно соблюдать порядок – сначала регулировочная площадка соединяется при помощи сварки со швеллером. Затем выкатываете в проем створку и повторяете процедуру монтажа площадки первой опоры роликов. Затем нужно снять каретки с опор. Последние также нужно демонтировать с регулировочных площадок.

По всему периметру нужно к регулировочным площадкам приварить закладной элемент. Только после этих манипуляций можно закрепить на полотне опоры. Для регулировки горизонтальности потребуется полностью закрыть ворота. Процесс не очень сложный – ключом ослабляется или затягивается крепление площадки. При этом изменяется положение всей конструкции.

Для регулировки свободного хода нужно ослабить гайки, которые соединяют регулировочную площадку с закладной деталью. После ослабления нужно перемещать створку в крайние положения. Так опоры найдут позицию, которая будет соответствовать легкому и беспрепятственному перемещению. После проведения регулировок крепления обязательно нужно затянуть.

Этап 5. Установка заглушек и концевого ролика

На лицевой стороне профиля устанавливается концевой ролик. Крепится он при помощи болтов. В комплектах для ворот сдвижного типа имеются заглушки, которые устанавливаются на тыльной стороне профиля. Фиксируется она при помощи сварки. При помощи заглушки полностью исключается возможность проникновения посторонних предметов внутрь профиля. В результате весь механизм работает безотказно.

Чтобы установить верхнюю направляющую, нужно ослабить крепеж роликов. Затем устанавливаете кронштейн так, чтобы ролики касались верхней кромки полотна. При этом отверстия для крепления должны быть обращены в сторону опорного столба. Элементы закрепляются друг с другом болтами, плотно прижимаются.

Этап 6. Обшиваем профилированным листом

После завершения монтажа ворот можно приступить к декорированию, а именно – к установке профилированного листа на каркасе. Для этого достаточно правильно разметить и нарезать листы. Начальная точка крепежа листа – это передняя кромка. Крепеж можно осуществлять как заклепками, так и саморезами.

Лучше всего воспользоваться заклепками, так как они в меньшей степени подвержены воздействию коррозии. Последовательность нужно соблюдать обязательно – волны последующего листа укладываются в предыдущий. В этом случае вы сможете обеспечить наилучший вид конструкции сдвижных ворот. Своими руками сделать правильно монтаж не составит труда.

Этап 7. Монтаж уловителей

Заключительный этап – это монтаж уловителей. Нижний ставится только после того, как ворота будут полностью собраны. Другими словами, только при условии, если на них будет воздействовать максимальное усилие. На уловитель переходит часть нагрузки, роликовые опоры освобождаются от значительного веса. Место крепежа можно определить только при условии, если ворота будут полностью закрыты. Концевой ролик и уловитель нужно совместить.

В функции уловителя, расположенного сверху, входит избавление от колебаний, которые происходят из-за воздействия ветра. Устанавливается элемент около защитных уголков. Обратите внимание на то, чтобы на уловителе скобы не касались уголков. На этом установку сдвижных ворот можно считать завершенной. При желании можно установить автоматику — электродвигатель, датчики, блок управления. Такая модернизация способна облегчить пользование воротами — вы сможете без проблем открывать их даже из салона автомобиля.

Автоматические ворота в Казани и Противопожарные системы – ООО РенАрт

Назначение и применение автоматических откатных ворот серии ADS400

Мы усовершенствовали устройство въездных ворот и создали продукт нового поколения – откатные автоматические ворота серии ADS400, которые займут достойное место как на даче, так и на промышленных объектах.

Въездные ворота «Алютех» сочетают в себе традиционно высокое качество, современные технологии, долговечность и эстетичный дизайн. Улучшенный вариант сдвижных ворот привлекает доступной ценой, сроком эксплуатации не менее 15 лет, возможностью установки более 20 вариантов заполнений полотна ворот различными материалами — алюминиевым профилем сплошного или разреженного заполнения, сэндвич-панелью толщиной 45 мм, роллетным профилем AG/77, листовым материалом (профлистом, деревянной доской), высоким качеством комплектующих и ремонтопригодностью.

Раздвижные автоматические ворота новой серии ADS400 представлены в таком широком ассортименте, что потребителю не составит труда, исходя из своих запросов и возможностей, выбрать оптимальный вариант конструкции ворот.



Преимущества откатных ворот

Современная и постоянная система контроля на каждом из этапов разработки и производства продукта обеспечивает высокое качество и длительный срок эксплуатации продукции.

  • Конструкция профилей серии ADS400 предусматривает возможность установки более 20 вариантов внутреннего или накладного заполнений полотна автоматических сдвижных ворот. Использование различных заполнений позволяет воплотить в готовых изделиях различные по стоимости и исполнению конструкции — от элитных до экономичных.
  • Все основные элементы конструкции откатных ворот изготавливаются из алюминиевого профиля с полимерным покрытием, которое надежно защищает полотно ворот от неблагоприятного воздействия атмосферы, исключает коррозию и увеличивает срок эксплуатации изделий.
  • Универсальный алюминиевый профиль шины 96х177 мм, совмещенный с профилем рамы, обеспечивает высокую жесткость, прочность и надежность конструкции сдвижных ворот.
  • Минимальный рабочий ресурс ворот составляет 25 000 циклов открывания и закрывания ворот, что ориентировочно соответствует 15 годам эксплуатации откатных ворот (по четыре открывания и закрывания ворот ежедневно на протяжении всего периода).
  • Скрытый крепеж гарантирует более высокую степень защиты от несанкционированного доступа. Отсутствие видимых элементов крепежа обеспечивает более эстетичный внешний вид конструкций.
  • Бесшумность работы раздвижных ворот обеспечивается за счет использования опор с роликами из стеклонаполненного полиамида и нейлоновой зубчатой рейки.
  • Конструкция ворот «АЛЮТЕХ» предусматривает возможность быстро устранять различного рода повреждения или менять один вид заполнения на другой, не прибегая к демонтажу конструкции.

Типы заполнений ворот серии ADS400

Ворота серии ADS400 в равной степени будут соответствовать архитектуре как современного дома в стиле hi-tech, так и коттеджа в классическом исполнении.

Благодаря различным вариантам рисунков (микроволна, горизонтальный гофр, филенка) и цветам панелей въездные ворота идеально сочетаются с любым отделочным материалом.

Типы панелей



S-гофр



M-гофр



L-гофр



Микроволна



Филенка



Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), обладают всеми преимуществами стальных ворот и придают коттеджу элементы престижа и индивидуальности.



Темный дуб



Золотой дуб



Вишня



Высокая прочность и устойчивость к ветровым и ударным нагрузкам

  1. Сэндвич-панель «АЛЮТЕХ» – одна из самых прочных панелей в Европе. Ее толщина 45 мм, что определяет устойчивость въездных ворот и калиток к ветровым и ударным нагрузкам.
  2. Повышенная плотность пенополиуретанового наполнителя (46-47 кг/м3) обеспечивает жесткость воротного полотна и высокую стойкость к деформации.
  3. Каждая сэндвич-панель снабжена полимерным EPDM-уплотнителем, сохраняющим высокую механическую прочность и эластичность при низких температурах. Уплотнитель исключает появление зазоров между панелями.

По всему периметру заполнения между штапиком и сэндвич-панелью устанавливается резиновый уплотнитель FRK12 на основе полимерного каучука.

Профили роликовой прокатки AG/77, AG/77H, PD/77

Высокая прочность и устойчивость к ветровым и ударным нагрузкам

  1. Использование алюминиевой ленты строго установленной толщины гарантирует стабильные прочностные характеристики и длительный срок эксплуатации полотна ворот/калитки с заполнением из профиля роликовой прокатки.
  2. Равномерное пенозаполнение гарантирует высокую устойчивость к нагрузкам и минимизирует деформацию профилей.
  3. Покрытие ПУР-ПА обеспечивает высокую устойчивость к истиранию и царапинам, УФ-излучению и перепадам температур, стойкость к растяжению, растрескиванию и отслаиванию, высокую устойчивость к коррозии.
  4. Высокое качество покрытия профилей «АЛЮТЕХ» подтверждено протоколами испытаний BASF Coating (Германия) и AkzoNobel (Швеция).

Алюминиевые экструдированные профили различной ширины: 37, 82 и 87 мм

Сплошное заполнение алюминиевым профилем шириной 87 мм с перепадом по высоте позволяет создать индивидуальный стиль фасада.

Использование профилей различной ширины и цвета для изготовления ворот дают возможность воплотить в готовой конструкции различные цветовые решения. Чтобы создать разнообразные по виду и цвету конструкции ворот, можно варьировать ширину, цвет и шаг профилей. Для этого используется разряженное заполнение алюминиевым профилем 37 и/или 82 мм.

Качественные алюминиевые сплавы

  1. Применение алюминиевых сплавов при производстве основных элементов конструкции откатных, распашных ворот и калиток, а также заполнения исключает коррозию и обеспечивает длительный срок эксплуатации изделий.
  2. Для производства профилей используются только первичные сплавы. Высокое качество алюминиевых сплавов для производства экструдированных профилей «АЛЮТЕХ» подтверждено заключением аккредитованного испытательного центра государственного научного учреждения «Институт порошковой металлургии» (аттестат №BY/112/02/1/0/0263), где была проведена экспертиза сплавов.

Качество порошковой окраски

Лакокрасочное покрытие профилей «АЛЮТЕХ» характеризуется высокой устойчивостью к коррозии, механическому воздействию, стойкостью к растрескиванию и отслаиванию, стабильностью блеска глянцевого покрытия. Подтверждено сертификатом QUALICOAT (Швейцария).

Высокие антикоррозионные свойства покрытия

Обеспечивают длительную эксплуатацию въездных ворот и калиток в условиях воздействия агрессивной среды. Это особенно актуально для приморских регионов, где характерно большое количество солей в воздухе, в частности ионов хлора и йода. Устойчивость лакокрасочного покрытия экструдированных профилей к коррозии подтверждена сертификатом SEASIDE (Швейцария).

Цветовая гамма алюминиевых профилей

Алюминиевые профили имеют глянцевую структуру поверхности и представлены в различных цветах: от классических белого и коричневого до оригинальных – красный рубин, зеленый мох, серебристый металлик, шоколадный.

Экономичные варианты заполнения

Конструкция откатных ворот предусматривает возможность изготовления полотна из экономичных материалов по желанию заказчика.
В алюминиевую раму ворот/калитки можно установить профилированный лист, деревянную доску или любой другой листовой материал.



Конструкция сдвижных ворот — Ремонт ворот doorhan — Мариуполь сервис

Откатные ворота — конструкция и устройство

Принцип работы откатных ворот — как у дверей-купе. То есть полотно уходит в сторону, тем самым освобождается зона для проезда. Водитель может не переживать за их корректное функционирование в холодное время года. Единственное, что понадобится, это расчистка небольшого участка вдоль забора. Откатные ворота помимо простоты в обслуживании отличаются и другими полезными свойствами. Среди них — экономия места, современность и элегантность. Кроме того, они не закроются при порывах ветра. Конструкция откатных ворот может быть различной.

Принцип работы откатных ворот — как у дверей-купе. То есть полотно уходит в сторону, тем самым освобождается зона для проезда.

Разновидности откатных ворот

Конструкция сдвижных ворот бывает двух основных видов:

  • подвесной тип. Зачастую используется в качестве промышленных ворот. Данные модели оснащены направляющей балкой, расположенной вверху, именно на ней закрепляется полотно
  • консольный тип. В данном случае несущая балка фиксирует низ полотна и обеспечивает его движение при помощи тележек, которые жестко закреплены в фундаменте.

    Откатные ворота могут иметь самый различный дизайн. Наиболее популярными моделями являются устройства из профнастила.

    Откатные ворота могут иметь самый различный дизайн.Наиболее популярными моделями являются устройства из профнастила. Их можно покрыть каким угодно средством, а благодаря гофрированной структуре полотна они отличаются достаточной жесткостью. Кроме того, они выглядят элегантно, стильно и хорошо сочетаются со всеми видами заборов.

    Еще одним популярным дизайнерским решением является конструкция с художественным оформлением ворот. Кованные откатные устройства представляют собой элитные изделия, которые подчеркнут благополучность хозяев. Металлические завитушки можно сформировать как вручную, так и посредством заводской штамповки.

    Если говорить об устройстве гаражей, то поставить здесь «двери-купе» гораздо сложнее. Их можно устанавливать только в неотапливаемых гаражах, поскольку полотно не прилегает плотно к проему. Помимо этого, они занимают много места. Так, рама должна быть шире въезда в 1.5 раза, а это не вписывается в проект стандартного гаража.

    Для более рациональной и удобной эксплуатации рекомендуется использовать откатные ворота с калиткой.

    Для промышленных объектов главным является не дизайн, а технические характеристики. Во взрывоопасных помещениях используют откатные противопожарные ворота, которые изготавливаются из специальных огнезащитных панелей, способных выдерживать длительный напор пламени. Конструкция дверей предусматривает огнеупорные профили.

    Для более рациональной и удобной эксплуатации рекомендуется использовать откатные ворота с калиткой. В этом случае в полотне для пешеходов монтируются стандартные распашные двери. Откатные ворота с калиткой, сделанные своими руками, дают возможность избежать дополнительной нагрузки на механизм конструкции, используя тем самым ее только для въезда машины в гараж.

    Конструкция сдвижных ворот

    Самыми удачными считаются консольные откатные ворота, конструкция которых состоит из таких элементов как:

    Самыми удачными считаются консольные откатные ворота.

  • рама. Каркас откатных ворот имеет ширину в 1.5 раза больше дверного проема. Он изготавливается из профилированных труб и выполняет роль противовеса в процессе движения полотна. При сборке откатных ворот обязательно должна быть схема, по которой они и будут собираться
  • полотно. Это отдельные панели, надежно закрепленные к профилям рамы. Как правило, данный тип ворот обшивают металлом (профнастилом или листовой сталью), а в середине прячут утеплитель
  • несущая балка. Направляющая для ворот крепится к нижней части полотна, в специальной полости устанавливают ролики несущих тележек, которые обеспечивают легкость скольжения. Балку изготавливают из толстостенного профиля, с помощью которого конструкция обретает дополнительную жесткость. Схема для откатных ворот в каждом случае разрабатывается индивидуально, но в любом варианте на данный элемент приходится львиная доля всех нагрузок
  • «ловушки» полотна. Они фиксируют по обе стороны дверного проема ворота. Крепятся к столбу и представляют собой нащельники с нижним и верхним карманами для полотна
  • держатели-пластины от качения полотна. Это удерживающие ролики, которые располагаются на пластинах, обеспечивающие стабильность вертикального положения полотна. Кроме того, они препятствуют его шатанию
  • роликовые платформы. Они фиксируются в основе, ролики же помещают в несущую балку, что способствует облегчению скольжения полотна. Схема откатных ворот нуждается в наиболее точном определении необходимого расстояния между этими конструкционными элементами
  • автоматика и зубчатая рейка. Они нужны для установки электропривода. Зубчатая рейка необходима для передачи по полотну крутящего момента. От ширины полотна зависит количество зубцов
  • фундамент. Для откатных ворот фундамент нужен глубокий. Прежде всего утверждается схема откатных ворот, в которой указывается ширина основы, зависящая от величины проема дверей. Расчет происходит по специальной форме.
  • Основными элементами комплекта автоматики для откатных ворот являются: электромеханический привод, блок управления и системы доступа: радио брелок, кодовая клавиатура, считыватель карт и другие элементы контроля доступа, позволяющие открывать и закрывать ворота.

    Непосредственно схема и механизм откатных ворот просты, однако, длительность и слаженность их работы зависит от качества составляющих элементов.

    Инструменты для изготовления откатных ворот

    Основным элементом конструкции откатных ворот является балка, которая держит на себе всю тяжесть ворот, что говорит о том, что сделать ее нужно из прочного материала.

    Для устройства откатных ворот своими руками необходимы следующие инструменты:

  • сварочный аппарат. Можно использовать стандартный трансформаторный или усовершенствованный прибор. Для изготовления универсальных ворот потребуется полпачки электродов (3 мм)
  • болгарка. Она бывает малого, среднего и большого размеров. Как правило, хватает 5 малых кругов
  • кисть или пульверизатор. Они нужны для нанесения грунтовки и краски
  • совковая и штыковая лопаты, топор. Последний необходим, если есть корни на месте установки. Лопаты понадобятся для выкапывания ямы под закладную
  • емкость, в которой будет вымешиваться бетон
  • шуруповерт. Можно использовать любой, главное, чтобы он подходил для работы с металлом
  • измерительные приборы. Это уровень и рулетка
  • дополнительные инструменты. Подбираются индивидуально, это могут быть отвертки, молоток, метла.
  • Материалы для изготовления откатных ворот

    При подготовке фундамента для основания откатных ворот, не стоит экономить на материалах, таких как арматура, цемент, швеллеры.

  • металл. Для каркаса необходимо запастись профильной трубой 60х40х2 или 60х40х2.5, либо 60х20х2, 60х20х2.5 или 60х40х1.5. Размер зависит от габаритов ворот. На перемычки идет 40х20х1.5, 40х20х2, 40х20х2.5. Рекомендуется выбирать трубы в отличном состоянии, не испорченные и не ржавые. Количество металла определяет схема будущих ворот
  • обшивка. Здесь стоит опираться на собственную фантазию и задумки. Как правило, ворота обшивают профильным листом. Современный рынок строительных материалов предлагает его самых разных расцветок и размеров. Кроме того, можно использовать полиэстер, который представляет собой полупрозрачный материал. Также обшивку делают из дерева, но ее потом придется дополнительно обрабатывать
  • грунтовка и краска. И тут выбор достаточно широк. Все зависит от имеющихся финансовых средств
  • консольное оборудование. Состоит оно из балки, двух роликов, улавливателя, концевого ролика, верхних поддерживающих роликов.
  • Откатные ворота своими руками

    Существует определенный порядок работ по устройству откатных ворот своими руками. Перед тем как начать установку, необходимо проверить соответствие проема в заборе всем необходимым требованиям. Для этого измеряют длину забора в одну сторону. Далее делают разметку бетонного основания. С этой целью вдоль забора от края проема к стороне отката нужно отложить расстояние, которое равно половине проема в заборе. Ширина ямы должна равняться 400-500 мм в глубину территории. С противоположной стороны следует разметить яму для опорного столба таким образом, чтобы этот столб не мешал проезду, а кроме того, не сужал проем. Яму выкапывают глубиной не меньше чем на 200 мм глубже, чем слой промерзания грунта.

    Перед установкой откатных (сдвижных) ворот в обязательном порядке необходима точность горизонтальной поверхности фундамента, в противном случае может случиться перекос ворот или их отдельных панелей.

    Затем берут швеллер и арматуру. Приваривают ее отрезки к швеллеру, чтобы получить двойную «расческу». Потом конструкция укрепляется поперечными связями арматуры. Получившийся закладной элемент опускают в яму вверх швеллером. Причем он должен быть параллельно и горизонтально забору, а боковая поверхность должна примыкать к столбу забора. Стоит обращать внимание, что от того, на какой высоте будет располагаться закладной инструмент, зависит зазор от нижней кромки ворот до дороги.

    Заливка ямы бетоном должна осуществляться так, чтобы поверхность швеллера не закрылась. После чего нужно выждать не меньше 6 суток, пока бетон не высохнет. Пока это происходит, необходимо приступить к свариванию полотна из профиля своими руками. Можно использовать и уголок. После того как данная работа окончена, сварочные швы зачищаются и покрываются антикоррозийным покрытием. Затем изготовленный каркас обшивают профнастилом либо другим материалом. К низу полотна приваривают «рельсу» — направляющий профиль. На его конец приваривают концевой ролик.

    Заключительным этапом считается установка изделия на роликовые платформы, но делают это только после того, как высохнет бетон. К сделанной конструкции крепят поддерживающую планку и улавливатель. Для удобства можно оборудовать своими руками автоматику, которая позволит закрывать и открывать ворота дистанционно. Когда конструкция сдвижных устройств делается для гаража, то используют утеплитель, самым оптимальным вариантом является экструдированный пенополистирол. Откатные ворота своими руками по себестоимости выйдут дешевле, нежели их аналоги, выпущенные заводами-изготовителями. К тому же, в данном случае можно воплотить в жизнь самые смелые фантазии, придав воротам индивидуальность и уникальность.

    Ворота сдвижные: устройство и принцип функционирования

    Въездные ворота являются лицом любого дома. Именно они создают первое впечатление и в то же время служат преградой и защитой от всех непрошеных гостей.

    Ворота сдвижные (откатные, раздвижные) представляют собой цельное полотно, которое при открывании сдвигается вдоль линии забора влево или вправо. Благодаря современной консольно-роликовой системе, компактности и практичности на сегодняшний день они очень удобны, надежны и востребованы. Конструкция максимально проста в использовании, надежно защищает внутреннее пространство и экономит место. Стоимость таких ворот вполне доступна, существенные капиталовложения не потребуются.

    Сдвижные ворота: комплект, устройство и принцип функционирования

    Откатные ворота быстро открываются, отличаются надежностью. Кроме того, они предоставляют возможность для беспрепятственного проезда как небольших транспортных средств, так и габаритных.

    В зависимости от задач человека и цены вопроса бывают:

  • сдвижные ворота без автоматики, с ручным приводом
  • автоматические.
  • Электропривод не относится к обязательному атрибуту, а скорее, является удобным дополнением для комфорта. Кроме того, он значительно экономит время людям, которые несколько раз в день выезжают со двора.

    Однако не все собственники стремятся установить автоматику на свои откатные конструкции. И причина не только в финансовой стороне вопроса. У

    Назначение и применение откатных ворот серии Prestige

    Мы усовершенствовали устройство въездных ворот и создали продукт нового поколения – откатные автоматические ворота серии Prestige, которые займут достойное место как на даче, так и на промышленных объектах.

    Въездные ворота «Алютех» сочетают в себе традиционно высокое качество, современные технологии, долговечность и эстетичный дизайн. Улучшенный вариант сдвижных ворот привлекает доступной ценой, сроком эксплуатации не менее 15 лет, возможностью установки более 20 вариантов заполнений полотна ворот различными материалами — алюминиевым профилем сплошного или разреженного заполнения, сэндвич-панелью толщиной 45 мм, роллетным профилем AG/77, листовым материалом (профлистом, деревянной доской), высоким качеством комплектующих и ремонтопригодностью.

    Раздвижные автоматические ворота новой серии Prestige представлены в таком широком ассортименте, что потребителю не составит труда, исходя из своих запросов и возможностей, выбрать оптимальный вариант конструкции раздвижных ворот.

    Преимущества откатных ворот серии Prestige

    Современная и постоянная система контроля на каждом из этапов разработки и производства откатных ворот обеспечивает высокое качество и длительный срок эксплуатации продукции.

    • Конструкция профилей серии Prestige предусматривает возможность установки более 20 вариантов внутреннего или накладного заполнений полотна автоматических сдвижных ворот. Использование различных заполнений позволяет воплотить в готовых изделиях различные по стоимости и исполнению конструкции — от элитных до экономичных.
    • Все основные элементы конструкции откатных ворот изготавливаются из алюминиевого профиля с полимерным покрытием, которое надежно защищает полотно ворот от неблагоприятного воздействия атмосферы, исключает коррозию и увеличивает срок эксплуатации изделий.
    • Универсальный алюминиевый профиль шины 96х177 мм, совмещенный с профилем рамы, обеспечивает высокую жесткость, прочность и надежность конструкции сдвижных ворот.
    • Минимальный рабочий ресурс ворот составляет 25 000 циклов открывания и закрывания ворот, что ориентировочно соответствует 15 годам эксплуатации откатных ворот (по четыре открывания и закрывания ворот ежедневно на протяжении всего периода).
    • Скрытый крепеж гарантирует более высокую степень защиты от несанкционированного доступа. Отсутствие видимых элементов крепежа обеспечивает более эстетичный внешний вид конструкций.
    • Бесшумность работы раздвижных ворот обеспечивается за счет использования опор с роликами из стеклонаполненного полиамида и нейлоновой зубчатой рейки.
    • Конструкция ворот «АЛЮТЕХ» предусматривает возможность быстро устранять различного рода повреждения или менять один вид заполнения на другой, не прибегая к демонтажу конструкции.

    Типы заполнений

    Ворота серии Prestige в равной степени будут соответствовать архитектуре как современного дома в стиле hi-tech, так и коттеджа в классическом исполнении.

    Благодаря различным вариантам рисунков (микроволна, горизонтальный гофр, филенка) и цветам панелей въездные ворота идеально сочетаются с любым отделочным материалом.

    Типы панелей

    Ворота из сэндвич-панелей, имитирующих текстуру древесины (золотой дуб, темный дуб, вишня), обладают всеми преимуществами стальных ворот и придают коттеджу элементы престижа и индивидуальности.



    Высокая прочность и устойчивость к ветровым и ударным нагрузкам

    1. Сэндвич-панель «АЛЮТЕХ» – одна из самых прочных панелей в Европе. Ее толщина 45 мм, что определяет устойчивость въездных ворот и калиток к ветровым и ударным нагрузкам.
    2. Повышенная плотность пенополиуретанового наполнителя (46-47 кг/м3) обеспечивает жесткость воротного полотна и высокую стойкость к деформации.
    3. Каждая сэндвич-панель снабжена полимерным EPDM-уплотнителем, сохраняющим высокую механическую прочность и эластичность при низких температурах. Уплотнитель исключает появление зазоров между панелями.

    По всему периметру заполнения между штапиком и сэндвич-панелью устанавливается резиновый уплотнитель FRK12 на основе полимерного каучука.

    Профили роликовой прокатки AG/77, AG/77H, PD/77

    Высокая прочность и устойчивость к ветровым и ударным нагрузкам

    1. Использование алюминиевой ленты строго установленной толщины гарантирует стабильные прочностные характеристики и длительный срок эксплуатации полотна ворот/калитки с заполнением из профиля роликовой прокатки.
    2. Равномерное пенозаполнение гарантирует высокую устойчивость к нагрузкам и минимизирует деформацию профилей.
    3. Покрытие ПУР-ПА обеспечивает высокую устойчивость к истиранию и царапинам, УФ-излучению и перепадам температур, стойкость к растяжению, растрескиванию и отслаиванию, высокую устойчивость к коррозии.
    4. Высокое качество покрытия профилей «АЛЮТЕХ» подтверждено протоколами испытаний BASF Coating (Германия) и AkzoNobel (Швеция).

    Алюминиевые экструдированные профили различной ширины: 37, 82 и 87 мм

    Сплошное заполнение алюминиевым профилем шириной 87 мм с перепадом по высоте позволяет создать индивидуальный стиль фасада.

    Использование профилей различной ширины и цвета для изготовления ворот дают возможность воплотить в готовой конструкции различные цветовые решения. Чтобы создать разнообразные по виду и цвету конструкции ворот, можно варьировать ширину, цвет и шаг профилей. Для этого используется разряженное заполнение алюминиевым профилем 37 и/или 82 мм.

    Качественные алюминиевые сплавы

    1. Применение алюминиевых сплавов при производстве основных элементов конструкции откатных, распашных ворот и калиток, а также заполнения исключает коррозию и обеспечивает длительный срок эксплуатации изделий. Для производства профилей используются только первичные сплавы. Высокое качество алюминиевых сплавов для производства экструдированных профилей «АЛЮТЕХ» подтверждено заключением аккредитованного испытательного центра государственного научного учреждения «Институт порошковой металлургии» (аттестат №BY/112/02/1/0/0263), где была проведена экспертиза сплавов.

    Качество порошковой окраски

    Лакокрасочное покрытие профилей «АЛЮТЕХ» характеризуется высокой устойчивостью к коррозии, механическому воздействию, стойкостью к растрескиванию и отслаиванию, стабильностью блеска глянцевого покрытия. Подтверждено сертификатом QUALICOAT (Швейцария).

    Высокие антикоррозионные свойства покрытия

    Обеспечивают длительную эксплуатацию въездных ворот и калиток в условиях воздействия агрессивной среды. Это особенно актуально для приморских регионов, где характерно большое количество солей в воздухе, в частности ионов хлора и йода. Устойчивость лакокрасочного покрытия экструдированных профилей к коррозии подтверждена сертификатом SEASIDE (Швейцария).

    Цветовая гамма алюминиевых профилей

    Алюминиевые профили имеют глянцевую структуру поверхности и представлены в различных цветах: от классических белого и коричневого до оригинальных – красный рубин, зеленый мох, серебристый металлик, шоколадный.

    Экономичные варианты заполнения

    Конструкция откатных ворот предусматривает возможность изготовления полотна из экономичных материалов по желанию заказчика.
    В алюминиевую раму ворот/калитки можно установить профилированный лист, деревянную доску или любой другой листовой материал.


    10 простых и лучших конструкций откатных ворот для дома

    Не во всех домах есть роскошь для больших дворцовых ворот. Имея ограниченное пространство, мы будем желать ворот, которые могли бы вписаться в пространство, как перчатки, но в то же время выглядели величественно. Вот где откатные ворота имеют ключевое значение. В отличие от обычных ворот, эти конструкции откатных ворот просто скользят по рельсам, не загораживая дорогу.

    Это еще не все! Их довольно легко установить и использовать с минимальным ручным вмешательством.Даже если у вас неровная поверхность или крутой склон, откатные ворота работают как шарм. Эти чудеса инженерной мысли — лучший вариант за ваши деньги, и мы настоятельно рекомендуем вам проверить их для своего дома. Вот более подробная информация о типах, советы по покупке со списком из 10 последних конструкций откатных ворот в 2020 году.

    Что такое откатные ворота?

    Откатные ворота перемещаются по рельсам, которые обычно крепятся к земле. В отличие от обычных распашных ворот, эти ворота движутся в горизонтальном направлении.Вы можете выбрать ручную конструкцию откатных ворот или автоматизированные системы, которые работают от двигателя и передатчика, который контролирует движение ворот.

    Какие бывают откатные ворота?

    В зависимости от места установки и доступного бюджета вы можете выбрать одну из трех популярных разновидностей откатных ворот:

    • Направляющие откатные ворота : Эти ворота перемещаются по рельсам с помощью колес или роликов. Они идеально подходят для дома и коммерческих помещений.Однако рельсы имеют высокий износ и требуют регулярного обслуживания.
    • Консольные откатные ворота : Если у вас есть препятствие на земле, где невозможно установить нижние направляющие, хорошо подойдет консольный стиль. Они работают на двух наборах роликов, прикрепленных к стене.
    • Телескопические откатные ворота: Эти ворота идеально подходят, если у вас мало места, но вы хотите, чтобы у них был широкий проем, позволяющий легко перемещаться. Они работают в телескопическом режиме, используя компоненты, которые движутся с одинаковой скоростью.

    На что следует обратить внимание при покупке откатных ворот для дома:

    Перед покупкой откатных ворот для дома рекомендуем воспользоваться следующими советами экспертов:

    • Измерения: Первый шаг к покупке ворот — это знать их правильные размеры. Измерьте длину и высоту ворот, которые вам нужны, чтобы обеспечить лучшую посадку.
    • Бюджет: Теперь проанализируйте свой бюджет, чтобы узнать предел расходов. Найдите подходящие варианты в этом ценовом диапазоне.
    • Материал: Всегда нужно покупать качественный материал, который стоит своих денег. Не идите на компромисс в отношении дешевых вещей, даже если они невысоки. Всегда разумно потратить немного больше, чтобы получить долговечные материалы.
    • Тип: В зависимости от ландшафта выберите один из вышеупомянутых типов откатных ворот.
    • Привлекательность: Выбирайте не только функциональность, но и дизайн, который подчеркнет привлекательность вашего экстерьера и создаст впечатляющий внешний вид!

    Последние разработки раздвижных ворот в Индии:

    Вот наши 10 простых и современных дизайнов откатных ворот с фотографиями.Давай посмотрим на них.

    1. Дизайнерские откатные ворота:

    Оцените эти полнофункциональные алюминиевые откатные ворота с дизайнерским оформлением. Помимо защиты вашей собственности, ворота также обеспечивают минимальную видимость снаружи. Вы просто заглядываете в проемы ворот, чтобы решить, хотите ли вы разрешить или ограничить доступ. Разве это не творческая идея?

    • Дизайн: Ворота откатные дизайнерские.
    • Материал: Алюминий.
    • Цвет : Черный.
    2. Главные раздвижные ворота Конструкция:

    Взгляните на эти потрясающие главные ворота вашего дома, которые непременно вызовут трепет у ваших посетителей! Это неотразимое сочетание классического дерева с легкостью откатных ворот! Деревянные деревянные панели поддерживаются металлическим каркасом, который продлевает срок их службы и снижает вероятность повреждения!

    • Конструкция: Парадные откатные ворота.
    • Материал: Металл, Дерево.
    • Цвет: Черный.
    3. Автоматические откатные ворота Конструкции:

    Автоматические раздвижные двери в наши дни пользуются большим спросом! К многочисленным преимуществам этих ворот относятся простота эксплуатации, сокращение количества ручного труда и высочайший уровень безопасности. Кроме того, было бы здорово иметь дверь, которая открывается сама по себе с помощью датчиков движения. Эти двери дорогие, но стоят каждого!

    • Конструкция: Ворота откатные автоматические.
    • Материал: Железо.
    • Цвет: Черный.

    Подробнее: Конструкции ворот для дома

    4. Стальные откатные ворота:

    Взгляните на эти блестящие серебристые ворота! Спорим, вы не сможете пройти мимо, не остановившись, чтобы оценить это. Визуально привлекательные ворота имеют уникальный дизайн, который при взгляде под углом выглядит как металлическое плетеное полотно. Эти двойные раздвижные ворота могут защитить ваш дом от прямых взглядов без ущерба для вашей эстетики.

    • Конструкция: Ворота стальные откатные.
    • Материал: нержавеющая сталь .
    • Цвет: Серебро.
    5. Раздвижные железные ворота Конструкция:

    Будьте готовы сказать «Вау!» Этим огромным воротам! Сделанные из прочного железа, ворота украшены завораживающими завитками снаружи. Когда дверь скользит внутрь, твердая часть уступает место только предназначенной области. Итак, вы можете выбрать любой из образов. Мы уже упоминали, что прорваться через эти ворота практически невозможно?

    • Дизайн: Ворота откатные железные.
    • Материал: Железо.
    • Цвет: Коричневый.
    6. Откатные ворота MS Конструкция:

    Обратите внимание на эти откатные ворота MS, где MS означает «моторизованный». Дизайн получил свое название от использования автоматической системы, работающей от двигателя. Одинарные откатные ворота не только эстетичны, но и удобны в использовании. Вы можете настроить внешний вид в соответствии с вашими требованиями.

    • Конструкция: Ворота откатные моторизованные.
    • Материал: Железо.
    • Цвет: Бежево-черный.

    Узнать больше: Простые конструкции двойных ворот

    7.
    Раздвижные ворота:

    Это электрические откатные ворота для забора, которые являются прекрасным способом защитить вашу собственность. Дверь работает в консольном стиле, что позволяет легко установить ее на любой местности. Простой, но продуманный дизайн ограничивает несанкционированный доступ, позволяя при этом просматривать внешние движения.

    • Дизайн: Откатные ворота.
    • Материал: Железо.
    • Цвет: Черный.
    8. Коммерческие откатные ворота Конструкции:

    Не оставляйте камня на камне, когда дело доходит до защиты вашего коммерческого помещения. Во время массовых общественных движений вы просто не можете рисковать с обычными воротами. Вот где выгодны откатные ворота. Ворота действуют как линия контроля над вашей собственностью и гарантируют, что в зону не попадут нежелательные люди или транспортные средства!

    • Дизайн: Коммерческие откатные ворота.
    • Материал: Железо.
    • Цвет: зеленый.

    Узнать больше: Последние конструкции стальных ворот

    9. Деревянные откатные ворота:

    Если вы любите дикий дикий запад, у нас есть идеальные ворота для вас. Деревянные ворота в стиле амбара придают экстерьеру загородный вид. Этот дизайн представляет собой эклектичное сочетание классической древесины с традиционным дизайном AvantGarde! Сэндвич его между вашими сложными стенами и просто наслаждайтесь уединением внутри!

    • Дизайн: Ворота откатные деревянные.
    • Материал: Дерево.
    • Цвет: Коричневый.
    10. Индивидуальные откатные ворота Модель:

    Поприветствуйте эту художественную красоту, черпающую вдохновение в природе. Эти металлические откатные ворота представляют собой телескопическую модель, которая разворачивается в большую ветвь листьев. Это изготовленные на заказ ворота, вырезанные лазером, на которых изображена стая птиц на дереве. При срабатывании каждого из них раскрываются мельчайшие подробности. Снимаю шляпу перед создателем!

    • Дизайн: Откатные ворота на заказ.
    • Материал: Железо.
    • Цвет: Коричневый.

    Узнать больше: Автоматические ворота Moden

    Когда дело доходит до дизайнерских идей для откатных ворот, креативность и инновации не ограничиваются никакими рамками. Хотя основные операционные типы остаются прежними, вы можете улучшить их, добавив передовые технологии или новый дизайн в зависимости от ваших целей. Будь то роскошный особняк или компактный дом, раздвижные ворота могут поместиться как перчатка и стать неодушевленными хранителями вашего дома!

    Консольные откатные ворота: универсальное решение для легких, средних и тяжелых откатных ворот

    Все консольные откатные ворота обладают некоторыми характеристиками, которые отличают их от всего остального оборудования для ворот. Фурнитура для консольных откатных ворот также отличается конструкцией, конструкцией и используемым оборудованием. Консольные ворота могут варьироваться от стилей декоративных пикетов до стилей действующих звеньев цепи, от тех, для которых требуются консольные ролики, до направляющих и тележек.

    В чем разница между консольными откатными воротами и распашными воротами

    Ворота откатные консольные

    Ворота распашные

    Эти ворота более сложные и замысловато спроектированы.Ворота как минимум на пятьдесят процентов шире, чем ваша настоящая подъездная дорожка, и остаются подвешенными на тележках / тележках. Таким образом, ворота могут избежать прямого контакта с землей или какими-либо колесами. Фактически вагоны закреплены на бетонной плите, которая находится с одной стороны ворот. Теперь, когда вагоны оторваны от земли, консольные откатные ворота — идеальный выбор, особенно когда вы находитесь в месте с большим количеством мороза и снега. Распашные ворота открываются либо наружу, либо внутрь.Если ваши ворота открываются наружу, они, скорее всего, поразят посетителя. Распашные ворота бывают двух видов; одинарные и двойные.

    Одинарные ворота открываются внутрь или наружу, как дверь спальни, а двойные распашные ворота открываются как французские двери. Их также можно установить таким образом, чтобы они открывались в любом направлении. Однако всегда рекомендуется открывать их внутрь.

    Как выбрать подъездные ворота?

    Как вы хотите, чтобы ваши подъездные ворота играли решающую роль при принятии решения о том, нужны ли вам ворота: механические или моторизованные? Это также повлияет на дизайн и материал ворот.

    Если у вас небольшая подъездная дорожка с ограниченным пространством, то более реалистичным вариантом будет установка распашных ворот . Если ваша подъездная дорога находится на склоне, то эти ворота — идеальный вариант. Их можно оформить так, как вы хотите, чтобы дополнить внешний вид вашей собственности.

    Если у вас широкая подъездная дорожка и достаточно места для поддержки более широких ворот, выберите консоль . Это, несомненно, ваш лучший вариант для ворот, особенно во время снегопада.Они представляют собой идеальную систему безопасности и могут быть установлены в сочетании с другими системами автоматизации ворот, которые хорошо работают, как открыватели ворот для жилых домов, для промышленных и коммерческих применений.

    Плюсы консольных ворот:

    1. Они занимают меньше места, учитывая тот факт, что они движутся в одном направлении параллельно линии ограждения.
    2. Консольные ворота защитить легче, чем распашные ворота. Устройства безопасности и оборудование легко доступны, и их всегда настоятельно рекомендуется использовать при автоматизации ворот.
    3. Автоматические консольные ворота менее дороги по сравнению с распашными воротами, особенно если они являются двустворчатыми воротами, потому что для этого потребуются два разных управляющих устройства.
    4. Консольные ворота требуют меньшего ухода, чем распашные. Наоборот, у распашных ворот обычно есть петли, которые требуют регулярной смазки. Наконец, подумайте о уборке снега в полярных регионах. Консольные ворота перемещаются по единственному пути, тогда как распашные ворота широко распахиваются.
    5. Они эстетически привлекательны.Он обязательно впечатлит любого, кто войдет в отель, своим элегантным внешним видом и мастерством исполнения.

    Если вы ремонтируете или обновляете существующие раздвижные ворота для жилых домов с помощью консольных фурнитуры, вы должны учитывать внешний вид вашего дома и его эстетику. Например, ворота из кованого железа или дерева хорошо дополняют здания в старом стиле, тогда как алюминий или сталь хорошо подходят для современных домов. В зависимости от вашего личного выбора фурнитура для откатных ворот DuraGates подходит для всех строительных материалов.

    Свяжитесь с лучшими в городе поставщиками оборудования для раздвижных консольных ворот, DuraGates сегодня, и получите персональные рекомендации для ваших подъездных ворот.

    ворот для дома | Откатные ворота для дома | Дизайн ворот

    Ворота — первое, что люди замечают перед входом в ваш дом. Вот почему абсолютно необходим дизайн ворот, который дополняет дизайн вашего дома. Правые входные ворота обеспечивают необходимую конфиденциальность, надлежащую безопасность и должны легко соответствовать структуре и стилю вашего дома, а также вашей индивидуальности.Независимо от того, выбираете ли вы раздвижные ворота, двустворчатые или одинарные распашные ворота, выберите стальные полые профили Tata Structura, чтобы построить ворота, которые соответствуют вашему дому и индивидуальности, без ущерба для прочности и красоты.

    Эти ворота подчеркивают и дополняют общий вид дома, если их правильно спроектировать. Помимо охраны и безопасности собственности; главные ворота дома действуют как усилители. На рынке доступны различные категории ворот с многочисленными вариантами дизайна.

    Распашные и откатные ворота для дома — это две категории, которые широко используются по всей стране в качестве ворот для дома.

    Ворота откатные

    Обычные моторизованные откатные ворота — это ворота, которые имеют установленную на земле направляющую для перемещения колес ворот. Откатными воротами можно управлять вручную в случае отключения электроэнергии, и вам не нужно выходить из автомобиля, чтобы их открыть. Откатные ворота могут выступать в качестве символа репутации и класса, а также дополнять общий вид экстерьера собственности.С полыми секциями из стали Tata Structura у вас есть свобода выбора из множества конструкций раздвижных ворот, которые подходят к стилю вашего дома.

    Простой, но эффективный механизм состоит из гусеницы, установленной на земле для движения ворот. Эти откатные ворота могут управляться вручную без использования электричества или могут быть автоматизированы. Автоматические откатные ворота для домов оснащены двигателями и средствами управления; которые позволяют открывать и закрывать, не выходя из автомобиля.

    Откатные ворота издавна ассоциировались с социальным положением и репутацией. Дополнительные раздвижные ворота для домов спроектированы и построены так, чтобы улучшить общий вид собственности. Они доступны во множестве дизайнов и изготовлены из полых стальных секций различной формы для лучшей отделки и внешнего вида.

    Распашные ворота — двустворчатые

    Двустворчатые распашные ворота представляют собой прочную конструкцию, которая крепится к стальным или кирпичным столбам с помощью монтажной плиты.Двустворчатые распашные ворота имеют культовый вид, которым мы восхищаемся в воротах. Двустворчатые ворота, открывающиеся из центра, создают ощущение гостеприимства для тех, кто входит в ваш дом. С полыми секциями из стали Tata Structura у вас есть свобода выбора из множества конструкций двустворчатых ворот, которые подходят к стилю вашего дома.

    Это массивные конструкции, которые крепятся к стальному или кирпичному столбу с помощью монтажной плиты; пройти по дуге 90 ° между их положениями открытия и закрытия с обеих сторон.Аналогичны откатным воротам для дома; Управление распашными воротами может быть как электрическим, так и ручным.

    Двустворчатые распашные ворота обладают рядом преимуществ и доступны в различных исполнениях. Их также можно настроить в соответствии с конкретными требованиями к дизайну и дополнить общий дизайн. Использование профилей из высококачественной стали при строительстве способствует творчеству и увеличивает долговечность.

    Распашные ворота — одностворчатые

    Ворота одинарные распашные — самые экономичные и простые в установке среди видов ворот. Как следует из названия, это одностворчатые ворота ограниченной ширины. Одностворчатые распашные ворота, также известные как пешеходные ворота, обладают типичным механизмом запирания ворот с запираемой скользящей штангой. При выборе системы запирания одинарные распашные ворота могут управляться как вручную, так и с помощью электроники. С полыми секциями из стали Tata Structura у вас есть свобода выбора из множества одностворчатых распашных ворот, подходящих к стилю вашего дома.

    Они широко известны как пешеходные ворота.Как следует из названия, они состоят из одной створки, т. Е. Монтируются на стальную или кирпичную стойку только с одной стороны с монтажной пластиной и имеют ограничение по ширине. Система блокировки на месте — это система с боковой планкой, закрывающейся с помощью подушечки.

    Как и любые другие ворота, одностворчатые распашные ворота для дома могут управляться вручную или электрически. Установка распашных ворот может быть легко адаптирована к любому размеру и дизайну.

    Ваш гид по воротам на подъездной дорожке

    Подъездные ворота устанавливаются в домах и на предприятиях по разным причинам.Независимо от того, связана ли ваша основная задача при установке с архитектурным дизайном, эстетикой, повышенной безопасностью или конфиденциальностью, вы все равно должны учитывать множество моментов при выборе установщика подъездных ворот.

    Ваши предпочтения в элементах дизайна, типах ворот, материалах, принципах работы и даже необходимых аксессуарах могут повлиять на окончательный дизайн. Чтобы облегчить ваше решение, мы составили обзор вариантов, которые, как мы надеемся, упростят выбор правильных материалов для ворот и их настройку для вашего дома или бизнеса, которые будут эффективными, безопасными и простыми в обслуживании.

    Типы подъездных ворот

    На склоне холма установлены одностворчатые стеклянные и стальные ворота подъездной дороги

    Откатные ворота из экзотической древесины, горизонтально облицованные,

    Откатные ворота из кованого железа и листового металла

    Одно из первых решений, которое следует учитывать при выборе новых ворот, — это тип ворот, который вам нужен.Материал, который вы используете, в значительной степени влияет на такие вещи, как дизайн, функции, требования к обслуживанию и даже размер ворот, которые вы хотите установить.

    Стандартные материалы, используемые в стандартных и нестандартных воротах, включают:

    • Сталь — Большинство ворот изготавливаются из стали с порошковым покрытием, которая выбрана из-за простоты изготовления и настройки. Кроме того, он очень прочный и прочный, что делает его хорошим выбором для длительного использования и повышения безопасности дома.
    • Железо — Как и сталь, железные ворота на подъездных путях очень прочны и имеют определенное ощущение, которое некоторые люди предпочитают для экстерьера своего дома.Как и стальные ворота, железо требует определенного ухода и ухода.
    • Алюминий — Алюминий иногда является предпочтительным выбором для подъездных ворот. Несмотря на то, что он не такой прочный и прочный, как некоторые другие металлы, алюминий имеет легкий вес, что делает его идеальным для больших ворот, не беспокоясь о провисании или перекосе. Алюминий также более доступен по цене и обладает высокой устойчивостью к ржавчине.
    • Дерево — это отличный материал для подъездных ворот, особенно если вам нужно больше возможностей для индивидуальной настройки и дизайна.Вы можете многое сделать с деревом, чтобы изменить дизайн, вплоть до типа дерева, который вы выберете для вариаций цвета и текстуры. Основными недостатками, которые следует учитывать при использовании древесины, является то, что она значительно тяжелее, может быть более дорогой, а древесина склонна к растрескиванию и короблению, что означает более частое обслуживание.
    • Стекло — В последние несколько лет мы начали видеть внедрение стекла на автомобильных и пешеходных воротах. Стекло — это элегантный материал, который может быть очень современным или иметь переходный вид.Мы можем напылить золото или серебро на стеклянный материал для изысканной отделки, или мы можем отделать заднюю часть стеклянных элементов практически любым цветом, чтобы создать действительно единственный в своем роде вид. Как и большинство ворот, мы начинаем со стального каркаса, а все стеклянные ворота заканчиваются на участке.
    СМОТРЕТЬ ФОТОГАЛЕРЕЮ ВОРОТ

    Элементы дизайна для включения

    Двустворчатые ворота в марокканском стиле, окрашенные ржавчиной

    Откатные ворота из экзотической древесины, горизонтально облицованные,

    Откатные ворота из кованого железа и листового металла

    Дизайн ваших ворот — это не столько функциональность, сколько эстетика. Хотя изначально вы можете не беспокоиться о внешнем виде и привлекательности вашего дизайна ворот, есть одна вещь, которую следует учитывать.
    Хорошо спроектированные подъездные ворота, которые вписываются в атмосферу и архитектуру вашего дома, связывая и дополняя особенности собственности и ландшафта, увеличивают стоимость вашего дома.

    СМОТРЕТЬ ФОТОГАЛЕРЕЮ НА ВОРОТАХ

    В конструкцию ворот подъездных путей входят:

    • Индивидуальный дизайн по темам — Часто ворота разрабатываются в соответствии с определенным архитектурным стилем, таким как готический, европейский / версальский, современный и даже традиционный западный дизайн.Стиль дизайна часто является культурным, или вы можете выбрать полностью индивидуальный дизайн ворот, например, тот, который включает в себя семейный герб, логотип или другую особенность.
    • Цвет — Варианты настройки цвета довольно широки. Для деревянных подъездных ворот вы найдете цветовые вариации в зависимости от породы дерева, и, конечно же, дерево всегда можно покрасить или окрасить. Металлические ворота, например, из стали, достаточно легко покрыть порошковой краской желаемого цвета.
    • Форма — Ворота проезжей части можно настроить практически любой формы и дизайна.Для большинства домовладельцев жилые ворота спроектированы с вертикальными пикетами внутри рамы. Вне этого вы видите некоторые общие темы в форме, такие как плоская вершина (простые прямоугольные ворота), ворота с аркой (с плавной, но плавной аркой) и ворота с аркой с финалами (пикеты, выходящие за верхнюю часть, как баллов)

    Автоматические приводы для подъездных ворот для тяжелых условий эксплуатации

    Насколько безопасны подъездные ворота?

    Безопасность ваших ворот зависит от типа устанавливаемых ворот, а также от материалов и аксессуаров.

    Например, короткие и простые металлические ворота с ручным управлением предлагают только самые основные меры безопасности, когда они закрыты и заперты.

    Если вы были заинтересованы в максимальной безопасности наряду с безопасными операциями и легким входом и выходом, вы можете рассмотреть автоматические металлические ворота на подъездных путях, в которых используются такие аксессуары, как кодовый вход, магнитные замки, датчики для транспортных средств, а также камеры и домофоны для эффективного контроля входящего и исходящий трафик.

    Общие аксессуары для ворот подъездных путей

    Вход в калитку с клавиатуры

    Сетевой контроллер Holovision для безопасного входа в ворота

    Великолепные ворота на подъездной дорожке станут отличным дополнением к вашему дому или бизнесу, но вы не ограничены этим.Вы настраиваете гораздо больше, чем просто дизайн. Можно приобрести аксессуары для ворот подъездных путей, чтобы повысить функциональность, безопасность и удобство доступа к вашей собственности.

    К наиболее распространенным аксессуарам относятся:

    • Беспроводные домофоны — Система внутренней связи на подъездных воротах позволяет вам разговаривать с посетителями, не выходя из дома, а поскольку это беспроводная связь, требования к установке минимальны.
    • Картридеры — Прокси-считыватели карт позволяют предоставлять доступ любому, у кого есть карта.Они могут быть идеальными для быстрого доступа к входу, особенно там, где вы также можете запрограммировать считыватели прокси-карт для дверей вашего дома и офиса, чтобы сделать вход без ключа легким ветерком. Вы даже можете отслеживать, кто приходит и уходит.
    • Контактные площадки — Базовая защита цифровой клавиатуры и установленной коробки, требующей ввода пароля для открытия ворот.
    • Датчики — Могут быть установлены различные датчики с различными функциями, включая обнаружение движения (для активации света и видео), фото-лучи (для безопасности и исключения захвата), датчики транспортного средства (для входа и выхода без выхода из транспортного средства).
    • Программируемые таймеры — Таймеры могут быть добавлены для автоматического закрытия и блокировки ворот или открытия их в определенные промежутки времени.
    • Maglocks — Магнитные замки или соленоидные замки могут удерживать огромное количество силы, до 1200 фунтов, при включении электроники. Они намного безопаснее обычных запорных механизмов.
    • Удаленный вход — Настройте подъездные ворота с удаленным доступом, чтобы их можно было открывать, закрывать / блокировать с помощью телефона.
    • Солнечные панели — Установите подъездные ворота, которые работают на чистой энергии для питания ваших аксессуаров

    Что следует учитывать при выборе и проектировании подъездных ворот

    Профессиональная установка подъездных ворот может быть столь же простой задачей, как выбор стандартных ворот и их установка, но в большинстве случаев есть много вещей, которые следует учитывать в процессе установки. Но вы не одиноки. Если вы выберете профессионального установщика, он предоставит вам информацию, чтобы помочь вам выбрать наилучшие ворота, соответствующие вашим потребностям.

    На что следует обратить внимание при планировании покупки и установки подъездных ворот:

    • Материалы — Подумайте о том, как вы хотите, чтобы ваши ворота выглядели, о количестве обслуживания, которое вы можете выполнить, о размере и весе ворот, цвете и о том, нужен ли вам индивидуальный дизайн. Помните, что древесина тяжелее, поэтому она не идеальна для больших ворот. Сталь более долговечна, но стоит дороже алюминия. Профессиональная компания по установке ворот поможет вам сделать правильный выбор материалов, соответствующих стилю и рельефу вашей собственности.
    • Функциональность — Вы устанавливаете ворота исключительно в целях безопасности, чтобы сделать ваш дом более привлекательным? Может быть, вы просто хотите максимизировать свою конфиденциальность. Ответив на эти вопросы, вы сможете определить, хотите ли вы распашные ворота, раздвижные, прозрачные или полностью закрывающие вид на вашу собственность.

    Черные кованые пешеходные ворота слева и соответствующие автоматические ворота справа

    • Доступность — Об этом стоит подумать.Вам нужно решить, хотите ли вы, чтобы ваши ворота были ручными или автоматическими электронными воротами. Вам понадобится несколько ворот для круговой подъездной дороги, или, возможно, пешеходные ворота для прохода, или дверь, построенная внутри самих ворот. Вам нужен доступ без помощи рук, чтобы открывать и закрывать / закрывать ворота?
    • Дополнительные контрактные работы — В зависимости от ворот вам могут потребоваться дополнительные подрядчики, такие как ландшафтный дизайн, электричество, кладка и т. Д. Хороший профессиональный установщик сможет обеспечить необходимые контакты с подрядчиками, которых он знает и которым доверяет.
    • Безопасность — Вы хотите обеспечить безопасную работу любых ворот, особенно это касается электрических ворот, которые открываются и закрываются автоматически. Подумайте о домашних животных и детях в вашем доме и вокруг него, а также о том, какие меры безопасности вам понадобятся, как минимум, для обеспечения всеобщей безопасности. Комиссия по безопасности потребительских товаров предъявляет минимальные требования к безопасной эксплуатации. Если вы не устанавливаете подъездные ворота с быстрым доступом для персонала службы экстренной помощи, заранее знайте, как они смогут получить доступ в экстренной ситуации. Ваш установщик должен быть в состоянии помочь вам разработать требования к коду в вашем сообществе, многие из которых требуют ящиков аварийного доступа.

    Работа со специалистами по установке

    Установка подъездных ворот не должна рассматриваться как самостоятельное расширение вашего дома. Лучше доверить это опытному подрядчику, который сможет управлять всем спектром навыков, необходимых для завершения установки ворот, включая оборудование и программное обеспечение для обеспечения безопасности, электричество, ландшафтный дизайн, изготовление металла, фундаментные и кладочные работы.Это значительно снижает вероятность отказа оборудования или неправильной установки, что может привести к ненормальному износу и дорогостоящему ремонту ворот.

    Ваш специалист по установке подъездных ворот проведет вас через важные шаги, чтобы ничего не упустить, что позволит им спланировать ход работы и предоставить точную оценку для получения подъездных ворот, которые наилучшим образом соответствуют вашим потребностям. Вот что вы можете ожидать, работая с профессионалом:

    • Шаг 1 — Встретьтесь с вашим подрядчиком для консультации по проектированию, чтобы изучить потребности и ответить на вопросы
    • Шаг 2 — Изучите дизайнерские идеи вместе с рекомендациями по материалам и аксессуарам
    • Шаг 3 — Рассмотрение сметы на установку, которая будет включать управление всеми необходимыми нанятыми специалистами
    • Шаг 4 — Подпишите соглашение, чтобы разрешить начало согласованных работ
    • Шаг 5 — Подготовка, установка и изготовление собственности, которые могут включать планировку и уровни земли, отверстия, проводку и любые нестандартные конструкции ворот
    • Шаг 6 — Установка и проверка всех функций, включая элементы безопасности, замки и другие аксессуары.Это также включает выравнивание и выравнивание для правильной работы.

    Хотите получить больше подобной информации? Подпишитесь, чтобы получать обновления по электронной почте.

    Раздвижные ворота

    и консольные ворота — Creative Door

    Если вы хотите добавить автоматические откатные ворота к своей собственности, есть несколько доступных вариантов. В сегодняшнем блоге мы рассмотрим различия между традиционными откатными воротами с нижней направляющей и консольными воротами. Вот различия между этими типами систем жилых ворот и то, что вам нужно знать, прежде чем выбирать одну из них.

    В чем разница между традиционными откатными воротами и консольными воротами?

    Традиционные откатные ворота — это ворота на колесах, которые скользят по рельсам. Как правило, ворота представляют собой единое целое, и они укладываются с одной стороны проема подъездной дороги вдоль забора или границы участка. Однако также доступны двустворчатые ворота, которые складываются по обе стороны от проема подъездной дорожки.

    Как и традиционные откатные ворота, консольные ворота открываются и закрываются и укладываются вдоль забора.Ключевое отличие состоит в том, что консольные ворота — это безрельсовые ворота. Консольные ворота не скользят по рельсам, а опираются на ролики, которые заправлены за ограждение и остаются подвешенными при открытии и закрытии.

    Как традиционные откатные, так и консольные ворота могут быть изготовлены из различных материалов, включая железо, сталь, алюминий, дерево и композит.


    Каковы преимущества установки традиционных откатных ворот?

    Вот некоторые из плюсов выбора откатных ворот с нижней направляющей:

    • Они занимают меньше места. Традиционные откатные ворота с нижней направляющей обычно имеют такой же размер, как и проем подъездной дорожки. Однако консольные ворота должны быть примерно на 50% длиннее проема проезжей части, чтобы ворота могли уравновесить вес монтажных стоек. Итак, если у вас ограниченное пространство вдоль вашего забора или вы хотите, чтобы ваши ворота укладывались более незаметно, традиционные раздвижные ворота могут быть лучшим вариантом.
    • Стоит дешевле. Традиционные откатные ворота более доступны по цене, чем консольные, по нескольким причинам.Во-первых, поскольку они меньше, для их производства требуется меньше сырья. Кроме того, поскольку они не поддерживаются монтажными стойками, рамы ворот не должны быть такими же прочными, как консольные ворота, и их можно автоматизировать с помощью менее мощного привода ворот.
    • Легче установить. Поскольку рамы меньше и легче, традиционные откатные ворота проще в установке.
    • Он вровень с землей. У ворот, полностью спускающихся до земли, есть несколько потенциальных преимуществ.Если у вас есть собака, это поможет удержать Фидо во дворе, так как под воротами нет щели, под которой он может пролезть. Точно так же он будет держать диких животных подальше от вашего двора.


    Какие преимущества установки консольных ворот?

    Вот некоторые из преимуществ установки консольных ворот:

    • Они подходят для любой местности. Если у вас подъездная дорога из гравия, или если ваша подъездная дорога неровная или неровная, она не сможет вместить нижнюю колею.Консольные ворота — идеальная альтернатива, поскольку на их работу не влияют эти особенности ландшафта.
    • Легко обслуживать. Традиционные откатные ворота требуют большего ухода, чем консольные, так как рельсы необходимо регулярно чистить. Фактически, направляющая традиционных откатных ворот должна быть очищена от грязи, песка и камней, поскольку этот мусор может затруднить работу и поцарапать направляющую. Зимой его также нужно держать в чистоте от снега и льда. Однако консольные ворота чрезвычайно просты в обслуживании.Их нужно смазывать и обслуживать только один раз в год.
    • Обладает долгим сроком службы. Правильно установленные и ухоженные традиционные откатные ворота могут прослужить долгие годы. Однако консольные ворота, как правило, имеют более длительный срок службы. Во многом это связано с их сверхпрочной конструкцией. Кроме того, тот факт, что они не катятся по земле, устраняет основной источник износа.

    Если вы все еще не уверены, какие ворота подходят вам, проконсультируйтесь со специалистом.Квалифицированный техник может не только дать вам совет специалиста, но и приехать к вам, чтобы оценить, какой тип ворот будет наиболее подходящим.


    Системы раздвижных и консольных ворот в Западной Канаде

    Компания Creative Door Services ™ поставляет, устанавливает и обслуживает все типы систем ворот для жилых домов, включая традиционные откатные ворота, консольные ворота и распашные ворота. Чтобы получить консультацию специалиста или узнать больше о наших продуктах и ​​услугах для ворот, свяжитесь с нами в одном из восьми офисов по всей Западной Канаде.Вы можете найти нас в Ванкувере, Британская Колумбия; Келоуна, Британская Колумбия; Калгари, Альберта; Эдмонтон, Альберта; Форт Мак-Мюррей, Альберта; Регина, Саскачеван; Саскатун, Саскачеван; и Виннипег, Манитоба.

    Как решить — одинарные или двойные распашные ворота или откатные ворота

    Каждый хочет знать, что лучше для его проезда: одинарные или двойные распашные ворота. Ответ полностью зависит от вашей ситуации.

    Идеальная конфигурация ворот определяется с учетом многих факторов, включая физические ограничения, эстетику и бюджет.У нас есть исчерпывающий контрольный список, который вы можете скачать при проектировании ворот, но следующий вариант — хорошее начало.

    Одинарные распашные ворота:

    • Вам нужен только один автоматический нож, поэтому он стоит меньше.
    • Они требуют вдвое меньше оборудования (петли, болты, шарнирные стойки и т. Д.) По сравнению с двойными воротами.
    • Вам нужно большее расстояние поворота за воротами. 12-футовым одинарным воротам требуется 12 футов пространства за воротами, чтобы свободно вращаться, тогда как 12-футовым двойным воротам потребуется всего 6 футов.
    • Вам нужна более тяжелая стойка для подвешивания ворот, поскольку весь вес приходится на одну стойку.
    • Мы рекомендуем 14 футов для максимальной ширины одинарных распашных ворот.

    Двойные распашные ворота:

    • Требуется меньшее расстояние поворота за воротами. Двенадцатиметровые двойные ворота потребуют всего 6 футов, тогда как одинарные ворота потребуют все 12 футов.
    • Двойные ворота могут использоваться для более широких проемов проезжей части, чем одинарные.
    • Они имеют традиционный вид и имеют более «элегантный» вид при открытии от центра.
    • Для двойных ворот требуется больше оборудования (петли, болты, шарнирные стойки и т. Д.).
    • Автоматизация ворот обойдется дороже, так как для каждой створки потребуется двигатель открывания.

    Откатные ворота:

    В большинстве случаев бытовые потребители выбирают распашные ворота. Но распашные ворота не всегда возможны. Вот 2 ситуации, когда это происходит:
    1. Распашные ворота не открываются. Откатные ворота предназначены для очень тесных / компактных помещений, где невозможно распахивание.
    2. К подъездной дорожке ведет огромный подъем. В этом случае вы все равно можете установить распашные ворота, но они должны открываться по направлению к вашей машине, когда вы въезжаете на подъездную дорожку, если вы это сделаете. Если вы боитесь, что посетители неправильно оценят расстояние, на которое открываются ваши распашные ворота, и что они могут случайно попасть в них, лучше использовать откатные ворота.

    Кривые и прямые проезды:

    Если подход к вашему въезду прямой, вы можете использовать ворота меньшего размера, такие как 12-дюймовые одиночные, если они расчищают вашу подъездную дорожку; если подход под углом или резко изгибается, подумайте об использовании более широкой двустворчатой ​​калитки.

    Подъездные пути с восходящим уклоном:

    Что делать, если подъездная дорожка идет вверх и у вас нет места, чтобы сдвинуть ворота? Ознакомьтесь с этой статьей, чтобы узнать о некоторых вариантах решения этой задачи.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
