Конструкция каркасной стены – Устройство стены каркасного дома — узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

Пирог стены каркасного дома – собираем сами свое жилье

Пирог стены каркасного дома представляет собой многослойную конструкцию, но ее особенности известны разве что профессионалам. А мы с вами попробуем освоить такую технологию самостоятельно.

Устройство каркасных стен

Такие стены нашли свое широчайшее распространение в каркасном строительстве, и, как уже стало понятно, состоят они из нескольких слоев. Какими материалами следует запастись, если желаете отдать предпочтение именно этому типу строительства? И в каком же порядке расположены все компоненты? Начнем изучать устройство по порядку. Само собой разумеется, что без каркаса не обойтись, ведь именно такая схема и дала название данной технологии. Кроме того, нам понадобится пароизоляция, обрешетки (вертикальная и горизонтальная), отделочные материалы, плита ОСП, а также минеральный утеплитель, вполне подойдут маты, минвата и т. д. Теперь составим из этого всего правильный пирог.

Устройство многослойных стен каркасного дома выглядит следующим образом. В качестве скелета, естественно, выступает сам каркас, сделанный из бруса, между стойками которого располагается слой утеплителя. Далее, если двигаться по направлению наружу, идет пятнадцатимиллиметровая плита ОСП, потом оба вида обрешетки, между которыми помещен слой мембраны, выполняющий роль ветроизоляции, а затем и непосредственно наружный обшивочный материал. Схема внутренней отделки имеет устройство несколько проще – пароизоляция и обшивка. Чтобы в помещении не застаивался воздух, там должна быть принудительная вентиляция, так как ОСП панели плохо его пропускают.

Особенности каркасного строительства

В этом пункте рассмотрим, на что важно обратить внимание при выборе конструкции каркасного дома. Очень важно учитывать назначение здания – будет ли оно жилым или же использоваться только в качестве дачи. Это непосредственно влияет на оптимальную толщину стен каркасного дома. А именно, если речь идет о летнем загородном доме, то можно немного сэкономить на стойках и взять их меньшего сечения, чем для круглогодичного жилого помещения. Да и опять-таки для дачного варианта можно использовать более дешевые обшивочные материалы, ведь и к внешнему виду здания в этом случае будут предъявляться менее серьезные требования.

Правильный выбор утеплителя и пароизолятора во многом зависит от региона, в котором собираетесь строиться, вернее, от его климата. Так, если это северная часть страны, то, конечно же, акценты следует расставить на энергосбережении, конструкция будет содержать оба слоя в достаточном количестве. Но когда за окном преимущественно жара и повышенная влажность, тогда не помешает дополнительный слой пароизоляции с наружной стороны утеплителя, а вот в холодных регионах такое устройство пирога стен противопоказано.

Каркасная конструкция – достоинства и недостатки такого жилья

Прежде чем рассматривать непосредственное возведение правильного пирога стен каркасного дома, нужно немного поговорить о достоинствах и, естественно, недостатках такого типа строительства. Главный плюс возведения таких домов – скорость, схема собирается всего за несколько месяцев. А все благодаря отсутствию усадки, вам не нужно будет выжидать, пока стены примут свое окончательное положение и только после этого приступать к следующим этапам.

Кроме того, приведенный метод относительно недорог. Также благодаря современным материалам можно буквально за считаные месяцы воплотить в жизнь любую фантазию, при этом устройство дома будет достаточно надежным и прочным. Теперь к недостаткам. Безусловно, на сегодняшний день существует масса специальных средств для противопожарной обработки древесины, но тем не менее такие дома имеют относительно небольшую огнеустойчивость. Да к тому же велика вероятность, что в полостях стен заведутся грызуны либо насекомые, поэтому не забываем проводить все необходимые мероприятия по борьбе с этими вредителями.

Строим сами – схема возведения каркасного дома

Ознакомившись со схемой и особенностями возведения стен каркасного дома, следует уже перейти непосредственно к практической части. Тут вам предстоит выбор – либо довериться профессионалам, либо взяться за работу самим, но придется тщательно подбирать материалы, а это потребует дополнительного изучения рынка, чтобы не наткнуться на плохой товар.

Как построить каркасный дом своими руками — пошаговая схема

Шаг 1: Подготовительный этап

В первую очередь следует определиться с количеством строительного материала. Для этого рисуется схема устройства стен, проводятся необходимые замеры и расчеты. Не лишним окажется предусмотрительность и в вопросе инструментария, дабы потом в процессе работы не возникали лишние отвлекающие факторы. Итак, нам понадобится дрель, шуруповерт, отвес, уровень, строительная линейка, угольник, молоток, вполне возможно, пригодятся также электролобзик и ножницы по металлу. Кроме того, не забываем приобрести и специальные антисептические средства, которыми следует обработать все деревянные элементы, чтобы придать им огнеупорные свойства и защитить от термитов.

Шаг 2: Конструкция каркаса

Уже было сказано, что толщина стен каркасного дома во многом зависит от назначения здания, и на нее влияет сечение стоек. Поэтому площадь опор для жилого помещения должна быть не менее 50 см². В первую очередь идет монтаж нижней обвязки на гидроизоляцию фундамента, а затем уже в ее пазы устанавливаются лаги. Естественно, все углы должны быть прямыми, также выравнивается и горизонталь. Для дальнейшего упрощения работ рекомендуется выдерживать расстояние между лагами равное толщине утеплителя. Затем, тщательно обработав все элементы антисептическими средствами, можно установить угловые стойки и закрепить их верхней обвязкой, и только после этого монтировать промежуточные брусья.

Обязательно проверяйте на каждом этапе, выдерживается ли горизонталь и вертикаль, ведь от этого зависит результат.

Шаг 3: Обработка углов и монтаж верхнего перекрытия

Следующим этапом при возведении правильного «пирога» стен каркасного дома является тщательная обработка всех углов, в том числе и оконных, а также дверных проемов. Закрепляем их специальными металлическими уголками, которые фиксируются при помощи шурупов. Далее производится устройство лаг перекрытия, технология аналогична монтажу напольных элементов, только в этом случае их длина должна быть несколько больше. Все стойки следует укрепить с помощью укосин.

Шаг 4: Наружная отделка

В первом пункте уже упоминалось, что в состав стен каркасных домов обязательно входит и теплоизоляционный материал, например, минеральная вата, хотя в принципе, можно выбрать и иной утеплитель. Итак, чтобы в вашем доме было достаточно тепло даже суровой зимой, обязательно закрепите слой теплоизоляционного материала между стойками каркаса. Далее идет монтаж гидроизоляции. Следите, чтобы каждый последующий слой перекрывал предыдущий, при этом производим укладку по направлению снизу вверх. Желательно набить поверх нее тонкие брусочки, с помощью которых образуется вентиляционный зазор. И в завершение укладываем слой наружного отделочного материала.

Шаг 5: Внутренние работы

Конструкция внутренней стороны стен каркасного дома состоит из меньшего количества слоев – только из пароизоляции и непосредственно отделочного материала. В качестве последнего выступает гипсокартон, фанера, ДСП. Если помещение будет жилым, то обязательно обращайте внимание, не вреден ли состав отделочного материала для здоровья, ведь некоторые виды ДСП ядовиты и непригодны для подобного использования.

Каркасные стены: как избежать типичных ошибок

Наверх Перепланировки

• Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

Строительство и ремонт

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол

Пирог каркасной стены по финской технологии

С каждым годом я всё больше убеждаюсь в том, что каркасные дома, построенные по финским технологиям наиболее популярны среди москвичей. А мой опыт в строительстве – более 15 лет!

Одним из наиболее важных этапов при строительстве «каркасников» является сборка пирога стены. Она обеспечивает защиту от окружающей среды и холода.



Давайте знакомиться.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 — проконсультирую, рассчитаю, подскажу.



Мы приступаем к сборке пирога каркасной стены по финской технологии после укладки фундамента, установки нижней обвязки и чернового пола. Строгое соблюдение порядка действий обязательно, поскольку в противном случае здание не будет обладать требуемой прочностью и долговечностью.

Пирог каркасной стены – что это такое?

Стены дома каркасной конструкции отличаются легкостью, теплоемкостью и стоимостью. Единственную сложность составляет процесс установки.



Важно!

«Пирогом» называют сборную конструкцию со сложной структурой, обеспечивающую полную изоляцию здания от окружающей среды. Она предоставляет пространство для прокладки теплоизоляции и основных коммуникаций. При правильной сборке она поддержит комфортный микроклимат внутри дома.



Вот почему такую работу нужно доверять только профессионалу.

Финская технология пирога стены каркасного дома

Скандинавские технологии строительства деревянных домов относятся к числу наиболее удачных и совершенных в мире. Поэтому они по-прежнему пользуются устойчивым спросом. Строительство включает порядок сборки всех компонентов деревянного дома, стены и внутренние перекрытия. Технология возведения каркаса сены предусматривает такие этапы:

• монтаж каркаса из бруса поверх нижнего перекрытия;
• сборка стеновых панелей с внутренней и внешней обшивкой;



• установка теплоизоляции;
• монтаж элементов, необходимых для укладки пола второго этажа и кровельного пирога. При монтаже пирога стены каркасного дома по финской технологии в местах, подверженных наибольшей нагрузке, используются металлические кронштейны и другие крепежные элементы.



Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



В чем разница между финской и канадской технологиями сборки?

Оба варианта предусматривают создание каркасного дома, применение различных материалов и способов строительства и обустройства перекрытий. Хотя сегодня разница между ними сглажена, ее все еще можно заметить невооруженным взглядом. Основные различия:

• разница в размерах обшивочных материалов: размер листа канадского OSB 1220х2440мм, а европейско-скандинавского — 1250х2500мм. Отсюда разный шаг стоек.
• качество. При зарождении американских технологий строительства предпочтение отдавалось некачественным доскам с толщиной 40 мм. Скандинавский подход предусматривает использование исключительно качественной древесины. Материал тщательно просушивается, а стойки с размерами 50 мм позволяют расширить шаг до 600 мм;
• стена каркасного дома по финской технологии дополняется надежной теплоизоляцией. Она существенно повышает энергетическую эффективность здания. Метод позволяет сократить расходы на отопление в зимний период и лучше защитить коммуникации.

Нельзя забывать, что конструкция канадских стен отличается повышенной прочностью. Она дополнена сдвоенными досками и усиленными оконными проемами. При таком подходе образуется дополнительный мостик холода. Повышенная прочность позволяет зданию выстоять под воздействием мощных ураганов.



Важно!

Сегодня, вследствие глобализации всех сфер жизни, различие технологии стало менее выраженным. В большинстве случаев явная разница выражена только в характере оформления несущих каркасов и наличии либо отсутствии защитно-декоративных элементов.



Я не считаю, что в какой-либо работе нужно слепо следовать догмам. Поэтому каждую постройку наша бригада вносит актуальные изменения. Иногда я допускаю отклонения для достижения заданных целей и улучшения конечного результата. Возможна перепланировка для большего соответствия здания потребностям клиентов. Все это оговаривается в индивидуальном порядке при общении с клиентом.

Специфика архитектурного исполнения домов по финской технологии

Чаще всего мне заказывают проекты финских домов с пологой двускатной крышей симметричной формы. Двухэтажные строения встречаются крайне редко даже в Финляндии, но и такой вариант возможен. Конструкция пирога стены при этом не изменяется, однако объем работы удваивается. Рассмотрим конструкционные особенности стиля:

• конструкция каркасной стены по финской технологии не предусматривает наличие привычных подсобных помещений, таких как веранда, подземный гараж и т.д. Они способствуют распространению влаги в доме и сокращают срок эксплуатации здания. Лучшим решением станет возвести отдельную постройку на небольшом удалении от дома;
• сруб собирается «в лапу». Выступ кровли не менее 0,5 м, цоколь – не меньше 0,4 м. Стандартный план предусматривает наличие просторной террасы и балкона, расположенного над ней;
• крупные окна. Проемы выделяются непосредственно во время сборки пирога стены. Рамы большой толщины с двумя створками способны пропустить максимум солнечного света. Это обусловлено тем, что в Скандинавии световой день короткий, поэтому естественное освещение остается скудным;
• два входа. Это отличительный признак финского дома – в стенах предусмотрено две створки для дверей. Данная часть дома тщательно утепляется, чтобы избежать теплопотерь;
• все комнаты просторны и комфортны, внутреннее пространство не захламляется кладовками.

Подобная конструкция позволяет снизить риск полного разрушения здания при пожаре.

Для сборки стен используется клееный брус. Это обусловлено включением в конструкцию здания широких венцов. Предпочтение отдается хвойным породам дерева – сосне или ели. Такое дерево наполнено смолистыми соединениями, что снижает опасность пожара. Также подобные добавки улучшают внутренний микроклимат в здании.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.



Конструкция пирога каркасной стены по финской технологии

Сразу обращаю ваше внимание на сложность перекрытий каркасного дома. С подобной работой не может справиться человек, не располагающий соответствующим опытом и ресурсами. Правильно собранный пирог стены включает ряд компонентов:

• каркас, собранный из деревянного бруса. Классические размеры составляют 150х150 мм. В России большинство производителей поставляет пиломатериалы в стандартных размерах. Это значительно упрощает работу. При желании, чертеж можно приспособить под брусья меньшего или большего размера;
• утеплитель. Чаще всего используется минеральная вата. Она гарантирует высокий уровень теплоизоляции. Ее объем заполняет все внутренние пустоты, помимо вентиляционного зазора. Мы чаще используем утеплитель в рулонах или плитах, поскольку в таком формате его легче закрепить на вертикальной поверхности. При необходимости обрешетку можно усложнить, чтобы создать пространство для закладки дополнительного слоя теплоизоляции;
• супердиффузионная мембрана. Ее структура позволяет отводить влагу из утеплителя, но не пропускает ее вовнутрь. Тонкая пленка служит одним из основных компонентов тепловой защиты здания. По этой причине ее отсутствие не допускается;
• древесноволокнистая плита в качестве внешней обшивки. Вместо нее можно установить дешевое ОСП, но я не советую здесь экономить. Установка тонкой и недорогой обивки приведет к снижению эффективности утеплителя. В таком доме нельзя будет жить зимой, а стены быстро придут в негодность;
• изоляция. Изнутри вплотную к утеплителю крепится слой пароизоляции, не позволяющий влаге изнутри дома проникнуть в минеральную вату. Как известно, подобные изоляционные материалы теряют свои свойства при намокании.

После завершения строительных работ с наружной стороны помещения проводится отделка. Обшивка может быть изготовлена из вагонки или гипсокартона. Второй вариант предпочтительнее, поскольку позволяет в дальнейшем улучшить стартовую отделку на усмотрение владельца.

Правильный пирог каркасной стены по финской технологии можно собрать лишь четко соблюдая порядок сборки и применяя высококачественные материалы. Не советую пытаться сделать эту работу самостоятельно, поскольку здесь нужна полноценная бригада. Только опытные мастера знают, как построить дом по финской технологии, и правильно собрать его стены.



Ваша выгода при обращении ко мне

строю сам — 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Конструкция внутренних стен

Поскольку перегородки между комнатами не подвергаются нагрузке окружающей среды, к ним предъявляются меньшие требования. Их основная функция – разделение жилого пространства на функциональные зоны. Также они несут на себе элементы отделки, позволяющие оформить помещение в заданном стиле.

Пирог стены содержит меньшее количество слоев. По центру стены мы предусматриваем основные несущие стойки. Между ними располагается слой утепления, позволяющий стабилизировать температуру в доме. Для разделения влажных и сухих зон дополнительно крепится мембрана пароизоляции, защищающая деревянные стены от водяного пара. Снаружи они покрываются плитами ОСП, гипсокартоном или вагонкой.



Конструкция стены каркасного дома по финской технологии предусматривает использование заводских модулей, готовых к немедленной установке. В них можно проделать дверные проемы, что существенно упрощает реализацию планировки в доме. Однако клиенты чаще предпочитают заказывать у нас строительство межкомнатных перекрытий с ноля, поскольку это обходится значительно дешевле.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения) Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Порядок монтажа

Поскольку технология сборки каркасного дома предусматривает создание жесткой коробки, процесс сборки стен тесно связан с постройкой чернового пола. К строительству мы приступаем сразу после затвердевания фундамента.

В первую очередь собирается каркас из заранее подготовленных досок, прошедших просушку и обработку защитными составами. Это позволяет избежать такого явления как «усадка», и защитить дерево от влаги, влияния насекомых, гниения и плесени. В работе я использую исключительно безопасные составы. Они защитят дерево от биологического воздействия и горения, и не нанесут человеку вреда.

Завершенный каркас покрывается снаружи облицовочным материалом. Это может быть фанера, плита OSB или любой другой аналог, выбранный заказчиком. Лучше всего использовать стройматериал, изготовленный в западных странах, отказавшись от продукции из Китая. Хотя она изготовлена, преимущественно, из сибирской древесины, ее качество оставляет желать лучшего.

Финский каркас обеспечивает повышенную жесткость, рассчитанную не на ударные нагрузки, но на длительную эксплуатацию. Правильная стена каркасного дома по финской технологии собирается в несколько этапов:

• обвязка стен первого этажа досками по всему периметру. Далее собираются доски для межэтажных перекрытий, черновой пол, прочие несущие конструкции;

• сборка каркаса крыши в предусмотренной планом дома форме;
• в сухую погоду выполняется закладка утепляющего материала из минеральной ваты. Теоретически, заказчик может выбрать вместо нее более дешевый пенопласт, однако я настоятельно рекомендую не экономить здесь. Лучше наоборот, выбрать наиболее качественный материал, поскольку это позволит сократить расходы на отопление;

• установка защитных мембран по обе стороны утеплителя. Фиксация выполняется внахлест, с применением степплера так, чтобы изоляция не контактировала с наружным воздухом;



• фиксация наружной обшивки. Листовой материал, выбранный заказчиком, мы крепим к обрешетке крепежными элементами. Если используется металл, я беру болты, защищающие металл от коррозии. При этом предусматривается наличие вентиляционного зазора, в котором конденсируется и выводится за пределы здания влага.

Далее ведется установка пола, установка перекрытий, оконных и дверных проемов, инженерных систем, обустройство кровельного пирога.

После этого конструкция каркасной стены по финской технологии считается завершенной, после чего можно приступать к внутренней отделке. Усадка отсутствует, поэтому здание сразу после выполнения работ можно заселить.

Планируете делать каркасный дом для зимнего проживания? Звоните, +7(495)241-00-59 — помогу, подскажу, посоветую!

Предлагаю воспользоваться услугами моей бригады для устройства каркасного дома. Мой опыт монтажа каркасных домов более 15 лет. Гарантирую, что Вы останетесь довольны работой!



мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Схема каркасного дома: правильный конструктив каркаса

Каркасные дома – перспективное направление в индивидуальном жилищном строительстве. Возможность возвести за 2-4 месяца полноценное благоустроенное загородное жилье по недорогой цене привлекает многих застройщиков. Энергоэффективность в совокупности с необходимой прочностью и долговечностью подтверждены многолетним опытом «холодных» скандинавских и североамериканских стран. Разработаны различные конструктивные и технологические решения таких объектов. Наглядное представление о быстровозводимом сооружении дает схема каркасного дома, где все элементы несущей системы связаны между собой.

Проектирование каркасного дома

Перед началом строительства застройщику предстоит решить задачи – выбрать участок, закупить материалы, проложить коммуникации. Встает насущный вопрос – обзавестись полноценным проектом дома или сэкономить деньги и обойтись простым рисунком или эскизом?

Проект, выполненный специализированным архитектурным бюро или строительной организацией, содержит эскизы фасадов, схему каркасного дома, планы этажей с точными размерами. В конструктивном и инженерном разделе разработаны технические чертежи узлов, спецификации элементов. Описано обеспечение коммуникациями, их характеристики. Все расчеты проводятся согласно нормативной базы, с учетом требований ГОСТ, СНиП, СП. Осуществлена привязка к климатическому региону, особенностям грунтов в данной местности, доступным материалам.

При самостоятельной разработке проекта или использовании только эскизной части часто возникают ошибки на каждом из этапов строительства. Из-за малого количества заложенной в чертеже информации возможны трудно исправимые последствия:

• Недостаточная прочность несущих конструкций, приводящая к деформациям, трещинам, перекосам, обрушению зданий;
• Излишний расход материалов вследствие перестраховки и заложения слишком большого запаса прочности;
• Неопределенный срок выполнения, неточные объем и конечная стоимость строительных работ;
• Неправильная последовательность операций, проблемы с переделками и, как следствие, удорожание строительства;
• Проект предусматривает возможность ремонта или реконструкции здания при эксплуатации, в противном случае может быть затруднен доступ к коммуникациям или конструкциям, без чертежей проблемный участок сложно будет найти.

Основной нормативный документ, рекомендующий порядок проектирования и строительства каркасных энергоэффективных домов, – СП 31-105-2002. Соблюдение правил обеспечит прочность, устойчивость конструкций, пожарную и санитарную безопасность, экономию топливных ресурсов, долговечность всего сооружения.

Обеспечение жесткости каркаса

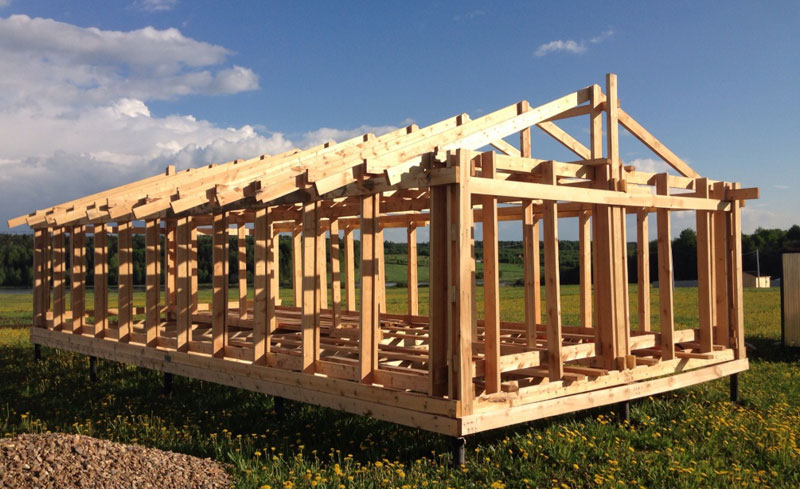

Классические каркасные дома представляют собой сооружения, схема каркаса которых включает элементы:

1. Верхнюю и нижнюю балки обвязки;
2. Вертикальные стойки;
3. Укосины;
4. Перемычки;
5. Элементы стропильной системы крыши.

Обшивка жесткими листами усиливает основной каркас, делает его более прочным и устойчивым.

Каркас схематически представляет собой систему из закрепленных стержней, воспринимающих сжимающие, растягивающие и изгибающие нагрузки.

Сечение опорных стоек подбирают по несущей способности. Для наружных стен оно составляет 150х50 мм или 200х50 мм, для перегородок 100х50 мм.

Увеличивать сечение несущего бруса, чтобы разместить утеплитель, нецелесообразно. Гораздо рациональнее заложить теплоизоляцию в 2 слоя – один между стойками, второй по наружной обрешетке с перевязкой. Такая мера поможет избежать потерь тепла через деревянные балки, обвязку, углы, обрамления проемов.

Шаг стоек для одноэтажных домов – 600 мм. Это удобный интервал для укладки базальтовой ваты, крепления ОСП или листов гипсоволокна без подрезки. При большей высоте здания рекомендуется опорные элементы располагать на расстоянии 400 мм.

Оконные и дверные проемы усиливают горизонтальными балками из бруса, уложенного на ребро. Если разрыв более 800 мм, его толщина должна быть не менее 150 мм. Если ригель недостаточно прочный, при его прогибе произойдет защемление оконной рамы. Возможно появление трещин на стекле, фасаде и отделке. Сечение вертикальных стоек увеличивают при передаче точечных нагрузок от конька крыши, крупных проемов.

Внутри каркаса в несущих стенах укладывают горизонтальные перемычки толщиной на 50 мм меньше, чем опорной стойки. Связи увеличивают пространственную жесткость конструкции, служат опорой для верхнего листа утеплителя. Их монтируют в разбежку, заподлицо с внутренней стороны стены.

Для устойчивости каркас укрепляют укосинами или цельной обшивкой. Укосины – расположенные под углом 40-60° доски размером 100х25 мм или 150х25 мм. Верхним и нижним концами их врезают в балки обвязки, крепят по длине к стойкам на 2-3 гвоздя.

Если монтируют плиты жесткой обшивки – ОСП или многослойной фанеры, – установка укосин не обязательна. Листы укладывают с разбежкой швов, чтобы перевязать каркас, повысить его жесткость. Нельзя панели крепить вертикально. Под углами окон устанавливают цельные элементы, а не куски или обрезки. Толщина обшивки – 11-12 мм.

Обвязка балочных перекрытий лобовой доской увеличивает жесткость пола, распределяет нагрузку от стеновых панелей на горизонтальные балки.

Входная дверь – еще один участок, где важно усилить каркас. Закрывание и открывание приводит к вибрации всей конструкции, разрушению отделки. Боковые стойки дополнительно укрепляют, сращивая две доски, стены обшивают цельным листом многослойной фанеры.

Междуэтажная обвязка предназначена перевязывать каркас, а не идти по кругу. Сначала монтируют брус на пересечениях внешних и внутренних стен, затем на углах, перегородках. Последними заполняют оставшиеся участки.

Выбирают качественный крепеж соответствующей толщины и длины.

Правильный каркасный дом невозможно построить, если схема составлена без учета типа конструкций и технологии сборки. Для массовой застройки разработаны различные виды жилых зданий:

1. Каркасные;
2. Каркасно-панельные.

Помимо этого, в каркасном домостроении применяют комбинированные или видоизмененные системы.

Основа домов – стоечно-балочная рама, воспринимающая нагрузки от стен, перекрытий, кровли, отделки и заполнения проемов. Различия – в порядке строительных операций, скорости сборки, применяемых механизмах и технологиях.

Каркасный дом

Традиционный каркасный дом строят в несколько этапов. На ленточное, плитное или свайное основание укладывают обвязочный брус. На него крепят стойки, связывают конструкцию воедино верхней обвязкой и укосинами.

В пространство между стоек укладывают утеплитель. Как правило, это базальтовая вата. Она не горит, имеет низкую теплопроводность, достаточную прочность, экологически безопасна. Теплоизолятор защищают пароизоляцией со стороны отапливаемого помещения, гидро- и ветрозащитой – снаружи.

Внешнюю и внутреннюю отделку выполняют обшивочными листами, декоративными панелями.

Возведение каркасного дома обычно не превышает 2-3 месяцев. Все операции по раскрою, заготовке, монтажу и креплению материалов проводятся на строительной площадке.

Возможно воплощение индивидуальных проектов, разработанных застройщиком, с оригинальной планировкой и оформлением внутреннего пространства.

Каркасно-панельный дом

Основное отличие от каркасного классического дома – заготовку всех элементов осуществляют по типовым проектам. Каркас, щитовые панели, перекрытия и кровлю раскраивают с применением высокоточного технологичного оборудования в заводских условиях. Детали размечают, под крепление высверливают отверстия, вырезают пазы. Все деревянные конструкции обрабатывают антипиренами и антисептиками.

На строительной площадке жилой дом возводят за короткий срок – 2-3 недели. Высокие качество сборки обеспечивают квалифицированные специалисты, прошедшие обучение. Для монтажа панелей используют подъемное оборудование.

Разновидности каркасно-панельных домов

Немецкие, канадские, шведские, финские и американские разработки в области каркасного домостроения представляют различные способы возведения здания. В основе их лежит принцип экономичности и энергоэффективности. Такие сооружения становятся все популярнее в нашей стране.

Канадская «Платформа»

Метод разработан в Канаде, где очень широко применяется для строительства небольших частных домов. Возведение ведется поэтажно, начиная с устройства фундамента и пола. На готовом основании – платформе – собирают и монтируют стены первого уровня.

Применяют три типа панелей – OSB, ГВЛ. Первые – ориентированно-стружечные плиты из древесного компонента и клея, вторые – гипсоволокнистые листы, армированные целлюлозой. Их крепят к каркасу саморезами.

Перекрытие будет полом второго этажа или чердака. Строительство ведется последовательно. Не требуется применение подъемных механизмов, привлечение большого количества рабочей силы.

После возведения стен монтируют крышу, кровлю, проводят утепление. Устанавливают двери, окна, прокладывают коммуникации, выполняют наружную и внутреннюю отделку.

Каркасные дома из СИП-панелей

Конструкционная изоляционная сэндвич-панель состоит из двух влагостойких ориентированно-стружечных плит ОСП и внутреннего слоя из пенополистирола. Строительство ведут последовательно, соединяя СИП-панели между собой замком шип-паз. Крепят их монтажной пеной и саморезами к брусьям толщиной 9 см, заполняя герметиком все пустоты.

Стены имеют низкую теплопроводность. Стандартная панель в 14 см защищает от холода так же, как кирпичная кладка толщиной в 1,5 метра.

Дома, построенные по этой технологии, в 2,5 раза дешевле аналогичных из кирпича или бетона. Бригада из трех человек монтирует объект площадью 120 м² за 2-3 недели.

Немецкая технология «Фахверк»

Особенность фахверковых систем – наружное расположение каркаса. Решетчатую конструкцию из небольших секторов заполняют полипропиленовыми или минераловатными плитами, сэндвич-панелями.

Каркас изготавливают из клееного бруса. Он прочен, долговечен, хорошо противостоит атмосферным осадкам. Жесткость придают элементы из крестообразных планок, одновременно выполняющие декоративную функцию, – ман, Андреевский крест, вильдерман. Утеплитель надежно защищен влаго- и ветронепроницаемыми мембранами.

Шведская технология

Схема каркасного дома, выполненного по шведской технологии, имеет схожий с традиционным конструктив, но отличается наличием двойной обрешетки.

К раме из деревянного бруса крепят слои наружного ограждения (начиная с внешнего) – фасадную облицовку, ветрозащитную плиту из МДВП, установленную с вентилируемым зазором, базальтовую вату, пароизоляцию.

Следующий слой – контробрешетка, предназначенная для обшивки гипокартоном или другим материалом и прокладки коммуникаций. Установка дополнительного каркаса позволяет избежать повреждения пароизоляции при монтаже труб, проводки, а также уложить еще один перекрестный слой теплоизоляции.

Фундамент, через поверхность которого теряется свыше 5 % тепла, устраивают по технологии УШП – утепленной шведской плиты. На основание из щебня укладывают экструдированный пенополистирол, армирующую сетку, систему обогрева, заливают бетоном. Обязательна теплоизоляция отмостки и цоколя, ее включают в сплошную непрерывную основу УШП. Образуется своеобразная чаша для устройства полов по грунту.

Энергоэффективность такого решения на 25-30 % превышает классические варианты каркасных построек.

Каркасный дом – своеобразный конструктор. Его схему составляют на этапе проектирования с учетом технологии возведения, вида грунтов, климатических условий. При сборке важно обеспечить жесткость и устойчивость конструкции, надежную изоляцию, применять качественные материалы, крепеж.

как сделать дом теплым, тихим и экологически чистым

Все большее число застройщиков становятся сторонниками строительства домов по каркасной технологии. Этот способ позволяет решить жилищные проблемы в сельской зоне и быстрыми темпами вести застройку дачных массивов. Помимо этого, каркасные стены таких домов делают жилище теплым, тихим и экологически чистым.

Схема фронтона каркасного дома.

Преимущества каркасных домов

Каркасный дом представляет собой легкую быстровозводимую конструкцию, которая состоит из жесткого каркаса, установленного на фундамент и обшитого деревом или панелями.

Чтобы дом имел достаточную прочность, каркас должен иметь нижнюю и верхнюю обвязки, угловые и рядовые стойки, ригели и подкосы. В некоторых случаях такой каркас уже имеется в готовых блоках, поставляемых на рабочую площадку.

Технология возведения каркасных домов строителям известна уже более 50-ти лет. Этот метод пришел из Канады и Европы, где большая часть жилого фонда построена панельно-каркасным способом. Особую популярность такой вид строительства получил за возможность более экономного использования материалов, о чем свидетельствуют следующие факты.

Схема устройства каркасного дома.

При возведении каркасные стены требуют древесины в 2-3 раза меньше брусчатых или бревенчатых стеновых перегородок. Именно эта особенность позволяет снизить их вес и заложить под дом облегченный фундамент, который имеет более упрощенную технологию в сравнении с обычным основанием.

Следующим положительным моментом при строительстве каркасного дома является относительно быстрое возведение стеновых перегородок, так как на смену сложным узловым соединениям на врубках пришли простейшие гвоздевые. Технология каркасного домостроения позволяет за несколько месяцев возвести жилой объект. При этом от застройщика не требуется иметь высокую профессиональную подготовку для монтажа каркасной стены, что дает возможность возвести дом своими силами без помощи специалистов.

Этим сильные стороны каркасного дома не исчерпываются. Помимо быстроты реализации проекта деревянные стены не дают усадку, что значительно облегчает дальнейшее строительство. Благодаря упрощенной конструкции стеновых перегородок имеется возможность реализовать самую сложную планировку дома и его архитектурные детали.

Стены каркасного дома позволяют скрыть основные коммуникации. Поэтому отпадает надобность в монтаже различных коробов или других подобных «магистралей». Однако такой возможностью сильно злоупотреблять не стоит, поскольку к некоторым видам коммуникаций требуется периодический доступ для обслуживания или ремонта.

Вернуться к оглавлению

Недостатки каркасных стен

Схема внешних и внутренних стен каркасного дома.

Отдавая предпочтение строительству каркасного дома, необходимо учитывать их главный недостаток – скопление влаги внутри полости каркаса. Причиной ее возникновения в толще утеплителя могут быть водяные пары, которые появляются при обогреве помещения в зимний период. А также наличие щелей и неплотностей в наружной обшивке, через которые может попадать мокрый снег или вода во время косого дождя.

Находящаяся во внутренней полости каркаса влага становится основной причиной разрушения деревянной конструкции, следствием которой являются гнилостные процессы. Кроме того, ухудшаются теплоизоляционные свойства каркасной стены, поскольку увлажненный утеплитель не может выполнять своих основных функций. Не стоит забывать, что мокрый материал становится благоприятной средой для возникновения плесени, грибов, которые поражают деревянные элементы.

Чтобы исключить возникновение подобных ситуаций, можно надежно защитить стены каркасного дома от проникновения водяных паров изнутри и влаги снаружи путем прокладки дополнительных слоев пароизоляции и гидроизоляции. Внешняя обшивка должна иметь перекрываемые вертикальные и горизонтальные стыки, выступающие элементы стен, устройство сливов. Для предотвращения попадания внутрь стены водяных паров лучше использовать пароизолятор из пергамина либо синтетической пленки, которые укладываются между внутренней обшивкой и утеплителем.

Вернуться к оглавлению

Конструкция каркасной стены

Схема внешней облицовки каркасного дома.

Внешняя каркасная стена состоит из следующих основных частей:

1. Наружная облицовка.
2. Несущая часть с теплоизоляционным слоем.
3. Внутренняя облицовка с пароизоляционным слоем.

На каждую часть стены возложены определенные функции. Пароизоляционный слой препятствует попаданию конденсации водяных паров и влажного воздуха во внутреннее пространство к теплоизоляционному слою. Несущая часть обеспечивает прочность и устойчивость всей стены. Встроенный теплоизоляционный слой сохраняет накопленное тепло в доме. Наружная обшивка защищает стены каркасного дома от попадания влаги извне.

Вернуться к оглавлению

Основные типы каркасной стены

Стены каркасных домов бывают следующих конструкций:

• стены, изготовленные на месте;
• внешние стеновые перегородки, состоящие из двойного каркаса;
• модульные стеновые блоки;
• стены из мелкоразмерных панелей.

При строительстве наружных стеновых перегородок, монтируемых на рабочей площадке, может так случиться, что толщина теплоизоляционного слоя будет несколько больше, чем предусмотренная проектом внутренняя полость деревянного каркаса. В таких случаях используется дополнительный каркас либо плита, которую устанавливают под наружную облицовку каркасного дома.

Также можно попробовать установить блок, состоящий из утеплителя (минеральной ваты) и защитного покрытия с наружной стороны каркаса. Независимо от выбранного варианта все слои должны быть зафиксированы пластмассовыми гильзами, препятствующими деформации изоляционной плиты. Шаг стоек каркаса при этом не должен превышать 600 мм.

Схема конструкции каркасных стен.

Применение двойного каркаса уместно в том случае, если толщина изоляционного слоя превышает 200 мм. Это позволит снизить нагрузку на каркасную конструкцию от веса монтируемых материалов. Для этого все части стены должны быть соединены между собой металлическим креплением либо твердой волокнистой плитой.

Модульные стеновые блоки для каркасных домов представляют собой трехслойные конструкции, которые имеют великолепные механические и теплосберегающие характеристики. Наружные слои панели выполнены из ориентированной стружечной плиты (OSB).

Для внутренней части блока может быть использован самозатухающий конструкционный пенополистирол, полиуретан либо минеральная вата. Они имеют отличные теплоизоляционные характеристики, что обеспечивает минимальные потери тепла при обогреве каркасного дома. Соединение всех слоев в монолитную панель происходит за счет склеивания полиуретанового клея. При необходимости отверстия под дверные или оконные проемы в таких блоках выпиливаются непосредственно на строительной площадке.

Конструктивные особенности наружных стен каркасного дома, состоящих из мелкоразмерных панелей, практически ничем не отличаются от стандартных стеновых перегородок. Единственное условие – это при устройстве пароизоляционного слоя провести его прокладку цельным куском, а места соединения усилить силиконовой массой. Для прочной фиксации отдельных элементов с нижним брусом крепление производится строго по швам и обязательно по внутренней стороне собираемой стены.

Вернуться к оглавлению

Сборка стен каркасного дома

Для работы может понадобиться:

• отвес и уровень;
• молоток;
• стамеска;
• отвертка;
• гвоздодер;
• гвозди;
• строительный карандаш;
• дрель со сверлами;
• электролобзик;
• электрорубанок;
• дисковая пила.

Установку каркасных стен начинают с монтажа нижней обвязки. Для этого необходимо подготовить антисептированные доски и брусья. Нижнюю обвязку уложить в строго горизонтальном положении. Этого можно добиться, обустроив прокладки из толя в 2-3 слоя или использовать антисептированные куски досок разной толщины. При необходимости сращивания все соединения на стыках и в углах можно сделать вполдерева. При монтаже обязательно контролировать прямоугольность выстроенных контуров через промеры диагоналей. Нижняя обвязка крепится скрутками к анкерам, забитым или заделанным в фундамент.

Установку стоек нужно делать с минимальным шагом 500-600 мм. Расстояние между ними для оконных и дверных проемов определяется размером коробок этих элементов. В случае необходимости их число можно увеличить путем добавления подоконных и надпроемных стоек.

В местах примыкания стеновых перегородок каркасных домов,для увеличения прочности несущей конструкции также устанавливают дополнительную опору, которую укрепляют подкосами. Далее сверху на стойки укладывают верхнюю обвязку, соединив их между собой вполдерева. При наращивании обвязки ее фиксацию проводят только над стойками. Полученную каркасную конструкцию обшивают деревом или другим выбранным материалом с обязательной прокладкой пароизоляционных и гидроизоляционных слоев.

Конструкция каркасного дома своими руками

Каркасный дом завоевал любовь не только жителей Америки, Канады и Финляндии, но и среди наших людей. Почему? Ответ прост: такие дома быстро возводятся, экономные в использовании, хорошо сохраняют тепло, могут строиться на любых почвах и в любое время года. Кроме того, в возведении конструкций каркасных домов нет ничего сложного, и их можно ставить своими руками.

Каркасная конструкция из дерева

Виды используемых материалов, их плюсы и минусы

Традиционно в конструкциях каркасных домов используется дерево. Оно имеет следующие преимущества:

• недорогой материал
• легкий материал
• может быть обработан своими руками септиками и огнезащитой
• в него легко входят гвозди, болты, другие фиксирующие элементы
• легкость дерева позволяет применять в некоторых случаях монтажный клей
• ре ржавеет
• полностью экологичен
• имеет приятный запах дерева, особенно хвойные породы

Виды деревянного бруса для каркасной конструкции

Однако есть и минусы в каркасных конструкциях из дерева. Они связаны в первую очередь с тем, что дерево – природный материал, играющий свою роль в пищевой цепочке:

1. Нуждается в тщательной обработке от насекомых и бактерий.
2. Подвержен горению, поэтому считается пожароопасен, необходимо использовать огнезащиту.
3. В местах соприкосновения с металлами вызывает ржавчину у необработанного металла, при этом дерево начинает разрушаться в своей структуре, гниет.
4. Способно в некоторой мере менять размер, впитывая в себя влагу или наоборот – отдавая ее в окружающую среду. Из-за этого происходит усадка дома, деформация каркаса.
5. Перед строительством древесина всегда нуждается в дополнительной обработке и просушке, лучше камерной.

Каркас дома из металла не горит, не изменяет формы, он долговечен. Однако он также нуждается в обработке, так как имеется склонность к образованию ржавчины. Материал тяжелый, и для транспортировки и установки в каркасных конструкциях может потребоваться спецтехника. К тому же, цена металла будет существенно выше, чем при возведении деревянного каркаса.

Каркас для дома из металла

Делаем каркас для дома

Конструкция каркаса состоит из металлических или деревянных балок, закрепленных специальным образом. Каркас из металла или дерева состоит из угловых стоек, внутренних стоек, горизонтальный перемычек, подкосов. Все крепления балок между собой должны быть надежными, для чего используются уголки, саморезы, гвозди. Пока стена дома не обшита, каркас следует подпирать временными укосинами, которые не дают стене отклоняться в сторону.

Схема конструкции каркаса стены

Каркас устанавливается на обвязку, которая является необходимым элементом будущего дома. Обвязка представляет собой брус или доски, которые укладываются на фундамент и закрепляются анкерными болтами. Между фундаментом и обвязкой необходимо проложить гидроизоляцию и, в некоторых случаях, утеплитель. Это делается для того, чтобы дерево не контактировало в цементом, и не происходило его разрушения. Для металла используется такая же технология.

Фундамент для каркасного дома выбирают легкий, так как сам дом редко усаживается из-за своей небольшой массы. Исключения составляют глинистые почвы и сыпучие.

После установки всех стоек и других элементов каркасных конструкций, выполняется верхняя обвязка. Это последний этап в формировании каркаса стены, во время которого все стены соединяются в одну конструкцию.

Соединение угловой стойки с обвязкой

Подробнее об устройстве каркаса стен можно прочитать здесь, а об устройстве обвязки – тут.

Не забывайте проверять все элементы на геометрию. Вертикальные стойки должны стоять строго вертикально, а угол между нижней обвязкой и брусом должен быть ровно 90 градусов. Обвязка должна лежать на одном уровне, ее качество во многом зависит от ровности фундамента. Допускается перекос в несколько миллиметров, но не более 10 мм. Горизонтальные балки должны лежать строго горизонтально, расстояние между началом балки и нижней обвязкой должно соответствовать расстоянию между концом балки и обвязкой.

Виды соединения бруса в деревянном каркасе стены

Пирог стены: лучшие варианты

Считается, что пирог каркасной стены обладает лучшими тепловыми характеристиками, если сравнивать его с блочными или кирпичными стенами. Это мнение имеет право на жизнь, так как у каркасной стены гораздо ниже теплопроводность. Что это значит? При нагреве воздуха внутри такого дома, стены практически не нагреваются, поэтому энергии тратится на обогрев гораздо меньше. При этом многослойная конструкция позволяет долгое время сохранять воздух комфортной температуры, так как стены не поглощают тепло, как кирпич и блоки. В цементных домах воздух не станет теплым и комфортным, пока не нагреются стены, а на это требуется и время, и электроэнергия.

Каркас стены с вентиляционным зазором

Простой пирог стены состоит из следующих слоев: внутренняя отделка, листы ОСБ, пароизоляционная мембрана, утеплитель, гидроизоляция, листы ОСБ, внешняя или наружная отделка. Это самый простой пирог и самый распространенный, однако для улучшения качества дома существуют некоторые способы его улучшения.

Если ваш дом стоит в месте, где часто бушуют ветра, вам понадобится дополнительный слой ветрозащиты. Для этого внешние стены дома дополнительно утепляют листами пенопласта. Именно этот материал рекомендуется специалистами для дополнительной внешней ветрозащиты в первую очередь из-за того, что ему не страшна влага, которая может попасть снаружи.

Иногда внешнее утепление производится каменной ватой, так как она более жаростойкая. Но из-за ее способности впитывать влагу, внешнее утепление стены этим материалом нерационально.

О том, как утеплить дом минеральной ватой, читайте здесь.

Пирог стены каркасного дома с двойной прослойкой утеплителя

Так как каркасные дома по своей сути напоминают термос, сохраняющий тепло, остро встает вопрос о вентиляции. Без смены воздуха и его движения на стенах может скапливаться конденсат в виде капель воды, а в самом воздухе снижается уровень кислорода. Решает эту проблему вентиляция каркасного дома, установленная во время строительства. А дополнительную просушку стен от конденсата можно обеспечить, поменяв гидроизоляцию в стене на пароизоляцию. Мембрану следует класть так, чтобы влага не поступала извне в стену, но при этом могла выходить из стены и внутрь дома, и наружу.

Элементы будущего здания

Основные элементы конструкции каркасного дома

Так как строительство каркасного дома происходит постепенно, и новый этап строительства начинается после завершения предыдущего этапа, важно знать, какие элементы конструкции дома вообще существуют. Итак, дом состоит из:

1. Фундамента. Возведение фундамента – это важнейший этап строительства. Это основа дома, от которой во многом зависит долговременность эксплуатации здания.
2. Обвязки и стен. Нижняя обвязка фиксирует стены на фундамент, а верхняя соединяет все 4 стены в одну конструкцию. Стены состоят из определенных слоев, которые мы рассматривали выше.
3. Пол. Он может быть выполнен в виде цементной стяжки по бетону или быть деревянным, основой которого составляют лаги.
4. Кровля. Он вида кровли зависит и внешний вид здания, и его качество, особенно если под кровлей будет располагаться жилая мансарда или отапливаемый чердак. Кровля также состоит из нескольких слоев, среди которых утеплитель, пароизоляция, гидроизоляция, обрешетка и кровельный материал. Если используется гибкая черепица, кровля обязательно включает листы ОСБ, на которую и укладывается материал.
5. Внешняя и внутренняя отделка не является элементом конструкции дома, но является завершающим этапом в формировании здания.

Каждый элемент здания строится поочередно в соответствии с технологией каркасного строительства. О том, как сделать пол в каркасном доме, читайте тут.
