Что такое колодцевая кладка

Колодцевая кладка — это конструктивная связка из трех рядов, в которой стенку строения облицовывают из пары отдельно расположенных перегородок, имеющих толщину не более половины кирпича. Эти перегородки, соединяясь между собой вертикальными и горизонтальными кирпичными мостиками, образуют замкнутые колодцы. При этом чаще всего внутренняя прослойка возводится из обычных кирпичей или блоков, а наружная стенка — из керамокамня или другого вида кирпича (в т.ч. силикатного), керамзитобетона или бетоноблока. Рассмотрим, для чего нужна такая конструкция при строительстве домов, в чем ее плюсы и минусы, а также как возводится колодцевая кирпичная кладка.

Общие сведения

Доказано, что подобная кладка (другое название — английская) позволяет сэкономить расход кирпича в среднем на 15-20%. К тому же использование колодезной, или колодцевой, укладки кирпича при строительстве жилых домов позволяет значительно снизить коэффициент теплопроводности стен.

Суть этой конструкции, а точнее, строительной манипуляции, заключена в том, что из кирпича возводится только внутренняя и наружная часть стенки на конкретную толщину, а в образовавшееся таким образом между ними углубление (колодец) строители закладывают теплоизолирующий материал. Заполнителем в этой конструкции может выступить различного вида легкий бетон, керамзит, опилки или шлак, утепленные пенополистироловые плиты или минвата.

Для того чтобы достичь необходимой прочности кладки, строители параллельные перегородки соединяют, как правило, поперечными перемычками или диафрагмами. Делают их шириной в полкирпича на расстоянии до 4 кирпичей друг от друга. Причем через каждые 5-6 рядов кладка вертикальной перемычки армируется. На самом нижнем уровне перекрытия под оконными диафрагмами (за 2 ряда) необходимо устроить горизонтальные ребра жесткости из той же арматурной сетки, заведенной во внешнюю и внутреннюю поверхности стенок, и защитить все это слоем цементобетонного раствора.

Иногда поперечные перемычки выполняют из прутиков арматуры диаметром в 5-10 мм с загнутыми концами. Данная манипуляция позволяет не допустить появления мостиков холода внутри колодезной кладки, которые, в свою очередь, могут заметно снизить теплоизоляционную эффективность.

Плюсы и минусы колодезной кладки

Как и любая строительная конструкция, колодезная кирпичная кладка имеет свои плюсы и минусы. Поэтому при выборе способа монтажа строения из кирпича следует тщательно все взвесить и подобрать для конкретного случая свой строительный прием.

К положительным моментам колодезной кладки относят:

Снижение нагрузки на основание жилья, т.е. при возведении подобной кладки значительно снижается общая масса здания.
Ощутимое сокращение общей цены постройки и экономия стройматериала (в т.ч. кирпича).
Увеличение скорости монтажа кирпичной конструкции.

Возможность монтажа строения с приемлемым размером основных стен при полном их соответствии СНиП, то есть имеется возможность соорудить кирпичные стены меньшей толщины с сохранением показателей теплопроводимости либо даже их уменьшения. Допустимые параметры теплопотерь обеспечиваются при толщине стен не более 65 см.
Возможность не производить утепление перегородок.

К отрицательным сторонам колодезной кладки относят:

Неоднородность структуры, вследствие которой уменьшается ее капитальность, то есть прочность здания.
Вероятность повышения инфильтрации воздушных масс через воздушные полости. Иначе говоря, крайне уязвленный монтаж в плане образования конденсата на стенах строения, особенно в холодное время года.
Неустойчивость к перепадам температур, которая может привести к стремительному разламыванию утеплителя.
Усложненность при диагностировании состояния утеплителя в процессе эксплуатации.

Устранить или уменьшить недостатки подобной кладки можно путем соблюдения следующих правил:

Грамотно высчитать и устроить как горизонтальные, так и вертикальные диафрагмы.
Обустроить пароизоляционный слой внутри «колодца», т.к. уложенный в нем утеплитель может впитывать конденсат, а также оставить фильтровентиляционный промежуток не менее чем 10 мм либо применить утеплитель, которому не будет страшен конденсат.
В качестве утеплителя использовать материал с высокой степенью термостойкости.

схема колодцезной кладки

Технология монтажа или обустройства колодцевой кладки

Общая информация о методике обустройства колодцевой кладки выглядит следующим образом:

На гидроизоляционный пласт основания строения в поперечном направлении необходимо уложить 2 ряда кирпичей колодезной кладки без промежутков плотно друг к другу.

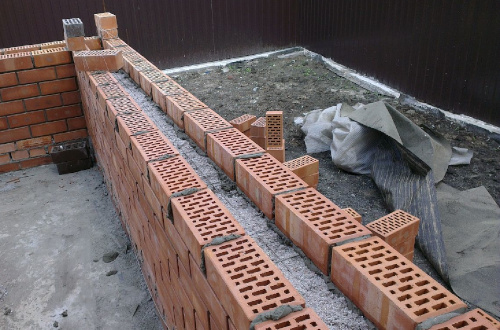

Сформировать 2 отдельно расположенные стенки колодезной кладки из кирпича, разделенные расстоянием в 130-140 мм. При этом полость должна быть ровно такой, какая нужна для заполнения ее утеплителем.

Через каждые 60-120 см в перегородках строения необходимо устроить поперечные перемычки, желательно с наилучшим их расположением непосредственно под опорами балок перекрытия.
Применить проволочные связки с целью соединения кирпичной кладки соседних стенок в одну систему.
При монтаже перемычек расстояние между кирпичами колодезной кладки, которое бывает примерно 25 мм, позднее рекомендуется заполнить насыпным утеплителем. Исключением в этом случае считаются оконные и дверные проемы, где монтаж кирпичей должен осуществлять «всплошную».
По завершении монтажа облегченной кладки в 3 слоя кирпичи необходимо уложить вновь плотно друг к другу. Для наилучшего сцепления конструкции производится армирующее покрытие из металлической сетки.
На последний пласт кладки из кирпича монтируют брусья, которые должны будут выполнить функции опор нижних прогонов стропил крыши и балок перекрытия.

Заканчивает монтаж по колодезной кладке установка рулонной гидроизоляции.

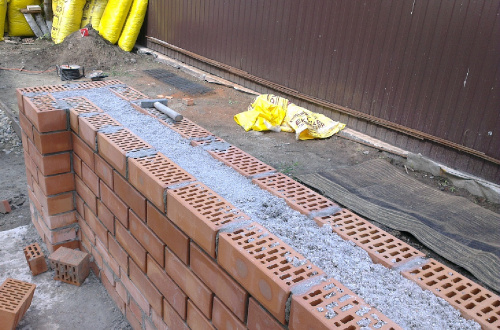

Засыпку стен строения, как правило, осуществляют после монтажа 5-6 ярусов кирпича. Этой высоты достаточно для того, чтобы произвести последующую заливку растворной перемычки. При этом колодцевая кладка в случае заполнения ее сыпучими материалами во избежание проседания должна через каждый слой в 300-500 мм плотно утрамбовываться и заливаться раствором.

kamedom.ru

Колодцевая кладка из кирпича: особенности и варианты монтажа

Способность сохранять тепло — одно из важных требований, предъявляемых строительным материалам при возведении наружных ограждений. Зачастую простое увеличение толщины стен не приводит к хорошему результату. Такое решение является весьма трудоемким и затратным, а также влечет за собой увеличение нагрузок на фундамент. Поэтому появляется необходимость использования более современных технологий при строительстве.

Что такое колодцевая кладка

Строительная технология заключается в том, что внутреннюю и наружную часть ограждения выкладывают отдельно, а полость между ними заполняют слоем теплоизоляции. Для этого выбирают сыпучие материалы или растворы легких бетонов. Также используют плиты утепления из минеральной ваты или пенополистирола. В качестве изоляции также подходят керамзит, шлак или опилки.

Для соединения параллельных стенок конструкции применяют перемычки — диафрагмы. Их обычно возводят толщиной в полкирпича, а расстояние между ними соблюдать в 2-4 кирпича. Каждые 5-6 рядов используется армирующий слой в виде сварной сетки.

В качестве перемычки иногда применяют арматурный прут диаметром 5-10 мм, что не допускает появления мостиков холода.

Внутренняя часть стены может иметь разную толщину в зависимости от предъявляемых требований. Кладка производится из полнотелого кирпича. Наружная сторона обеспечивает декоративную функцию, а также защищает слой утеплителя. Колодцевый способ кладки используют для понижения теплопроводности наружных ограждений. К тому же такая технология способствует экономии на строительство в среднем на 20%.

Достоинства и недостатки

Колодцевая кирпичная кладка, как и другие виды конструкций, имеет достоинства и недостатки. При выборе варианта монтажа необходимо изучить детали и подобрать конкретный строительный прием.

Плюсы кирпичной кладки:

Снижение общей массы здания, что приводит к уменьшению нагрузки на фундамент.
Уменьшение общей стоимости строительства и экономия материалов.

Сокращение сроков возведения конструкции из-за высокой скорости монтажа.
Дополнительно можно не утеплять перегородки.
Повышение огнестойкости сооружения.
Соответствие стандартам и нормам СНиП по теплопроводности при уменьшении толщины ограждения.
Не требуется проводить дополнительную отделку фасада здания.

Минусы кирпичной кладки:

Структура наружных ограждений — неоднородная, что приводит к снижению прочности конструкции.
Образование конденсата на поверхности стен в зимнее время.
Отсутствие устойчивости к разности температур, что вызывает разрушение слоя утеплителя.
Невозможность проведения диагностики дефектов утеплителя в период эксплуатации.
Металлические элементы, используемые при монтаже, нуждаются в антикоррозийном покрытии. Они также выступают в качестве мостиков холода, что приводит к увеличению теплопотерь.
Ухудшение надежности ограждающих конструкций, что предполагает использование горизонтальных диафрагм.

Каждый материал, используемый при монтаже, имеет определенный срок службы.
Колодцевая кирпичная кладка не может быть отремонтирована локально. Нельзя отдельно заменить утеплитель, крепежные элементы или гибкие связи.

Что написано в СНИП

Нормативный документ СНиП II-22-81 «Каменные и армокаменные конструкции» содержит несколько пунктов, регламентирующих возведение колодцевой кладки:

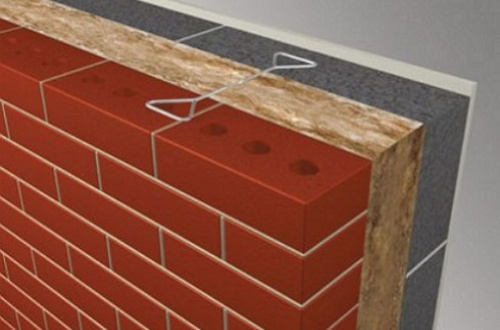

Гибкие связи при возведении стен не должны быть подвержены коррозии. Используются стойкие виды стали или полимерные материалы. Также возможно применение других материалов, предварительно обработанных специальным защитным раствором.
В кирпичной стене гибкие связи должны быть закреплены путем отгибов. Это обеспечивает устойчивость к силовым и усадочным нагрузкам по вертикали.

Жесткие связи при использовании любой теплоизоляции укладываются на расстоянии не более 120 см друг от друга.
Основная кладка и облицовочная, объединенные жесткими связями, должны иметь схожие деформационные свойства. При различных характеристиках проводится дополнительный расчет.
Заливочные изоляционные материалы должны проходить экспертизу в специализированных учреждениях.
Плитные материалы: минераловатные плиты со специальной структурой волокон, пенополистирол или пенополиуретан.

Разновидности кладки

При возведении наружных стен следует учитывать, что суммарная толщина ограждающей конструкции составляет 33-62 см. Чаще всего толщину и способ укладки внутренней и наружной части выбирают одинаковой.

Тем не менее она может различаться, при этом внутренняя ограждающая часть не может быть тоньше наружной стены.

В полкирпича

Технология заключается в том, что каждый последующий ряд сдвигается по отношению к предыдущему на конкретное расстояние. Оно равно половине ложковой части кирпича — 120 мм. Таким образом может выкладываться внутренний и наружный слой конструкции. При этом в кладку могут вставлять горизонтальные ребра жесткости с интервалом не более 120 мм между осями. Диафрагмы могут касаться тычками к внутренней поверхности стены или входить в состав самой кладки.

В четверть кирпича

Выполняется путем укладывания блоков на ребро, при этом каждый ряд сдвигается относительно другого на четверть длины. Такая кладка часто применяется при возведении стен колодцевым способом. Однако при этом внутренняя часть стены должна быть толще и укладываться в полкирпича, в целый кирпич и другими способами.

Колодцевая кладка с утеплителем

Каждый способ утепления кирпичной стены имеет свои достоинства и недостатки, так как материалы могут использоваться разных типов.

С керамзитом

Наружный и внутренний слой выстраиваются стандартным для колодцевой кладки способом. Для керамзита расстояние между стенами должно быть около 10-30 см. Керамзит засыпается на каждом 5 ряду, при этом его уплотняют и заливают цементным раствором. Поверх выкладывается диафрагма жесткости из сплошной кирпичной кладки.

Минусом применения керамзита может быть его усадка внутри слоев стен. При этом восполнить пустое пространство дополнительным материалом невозможно.

С полистиролбетоном

Наружная и внутренняя кладка кирпича при использовании полистиролбетона служит несъемной опалубкой. С помощью бетононасоса раствор по шлангу передается в стену и укладывается в соответствии с нормами технологического процесса. Бетонный раствор по плотности соответствует марке от D-150 до D-300, по прочности — М2.5 — М3.5. В качестве гибких связей рекомендована стеклопластиковая или металлическая арматурная сетка диаметром 4 мм.

С пенобетоном

Заполнить все пустоты и возникшие трещины позволит заливка из жидкого пенобетона, который защитит конструкцию от появления влаги и последующего гниения. Между двумя слоями кирпичной кладки оставляют 120 мм. При этом плотность пенобетона должна составлять 250 кг/м.куб. Материал имеет низкую цену и способен уменьшить затраты при строительстве. Он способен аккумулировать тепло, обладает хорошей паропроницаемостью и морозостойкостью. Пенобетон огнестойкий и обеспечивает прекрасную звукоизоляцию жилища.

С опилкобетоном

Материал обладает достаточной прочностью и не подвержен горению. Для изготовления такого раствора используют отходы деревообрабатывающего производства. При заливке пространства между параллельными рядами кирпичной кладки используется бетон марки не ниже М10. Как и в случае с полистиролбетоном раствор подается с помощью насоса в пространство между стенами.

Минусы использования данного утеплителя заключаются в невысокой прочности материала на изгиб.

Последовательность работ

Кирпичная кладка стен по данной технологии предусматривает проведения грамотного расчета и строго соблюдения последовательности операций.

На слой гидроизоляции фундамента здания укладывается кирпич в 2 ряда. Сплошные ряды служат основанием для последующей кладки.
Выкладываются 2 параллельные стенки из кирпича, которые разделены расстоянием, соответствующим толщине выбранного утеплителя.
Каждые 60-120 см монтируются поперечные перемычки-диафрагмы. Ориентировать их лучше всего по расположению балок перекрытия.
Соседние стенки скрепляются арматурой или проволочными соединениями для образования целостной структуры.
Проемы окон и дверей выполняются с помощью сплошной кладки.
Пространство между двумя слоями кирпича заполняется жидким раствором бетона или плитным утеплителем каждые 5-6 рядов. При использовании сыпучего материала производится заливка каждые 30-50 см. Делается это для предотвращения проседания изоляционного слоя.
Последний завершающий ряд также должен быть сплошным без промежутков. Для прочности используется армирующая сетка.
На поверхности последнего ряда кирпича устраиваются опоры, которые являются основанием для нижележащих прогонов стропил конструкции крыши или для балок перекрытия.

Колодцевый принцип укладки кирпича применяется при строительстве малоэтажных зданий, загородных домов и коттеджей. Такая технология имеет оптимальное сочетание теплоизолирующего слоя, расхода строительных материалов, стоимости постройки и трудоемкости процесса. Тем не менее необходимо учитывать все минусы возводимой конструкции и проводить грамотные расчеты на этапе проектирования.

Колодцевая кладка: За и Против, недостатки с утеплителем

Колодцевая кладка – недостатки и достоинства ее применения в постройке современных жилых сооружений

Колодцевая кладка – это конструкция из трех слоев, в которой стену выкладывают из пары отдельных стенок, имеющих толщь не более половины кирпича.

Эти стенки соединяются друг с другом вертикальными и горизонтальными кирпичными мостами, которые образовывают замкнутые колодцы.

Внутренняя прослойка чаще всего выполняется из кирпичей или блоков, а наружный — из керамического камня, различных видов кирпича, силикатного, а также блоков из бетона и керамзитобетона.

Колодцевая кладка: За и Против

Преимущества колодцевой кладки:

Снижение потребления кирпича около 18% в соотношении со сплошной его укладкой;
Сравнительно небольшая толщина и вес перекрытия, что приводит как к экономии на стеновые материалы, так и к смягчению запросов к несущей способности фундамента;
Корректные расчеты нивелируют опасность конденсации влажности внутри частей стены;
Не принципиально использование «тёплых» кладочных растворов;
Как составляющий материал, который применяют для лицевого слоя стен, допустимы экономичные керамические и клинкерные кирпичи американского формата;
Огнестойкость;
Эстетический, не требующий отдельных работ и затрат, готовый фасад здания.

Минусы колодцевой кладки:

Способствует снижению прочности здания, нарушает однородность.
Способствует образованию конденсата на стенках жилища особенно зимой.
Крайне неустойчива к температурным перепадам и может привести к быстрому разрушению утеплителей.

Как видите однозначных аргументов в пользу выбора или отказа от использования данного материала нет, поэтому вам придется самостоятельно принимать решение, но зато вы уже знаете, чего ожидать от покрытия колодцевой кладкой. kladka

Колодцевая кладка – недостатки, которые нельзя не озвучить

Безусловно, колодцевая кладка обладает рядом преимуществ, основным из которых является экономичность.

Но при воздвижении крупномасштабного проекта для серьезного заказчика перед решением утеплить здание именно этой кладкой вы должны учесть все возможные риски ее использования.

Поэтому мы перечислим основные недостатки колодцевой кладки, чтобы вы понимали, с чем можете столкнуться во время строительства:

Высокая трудоемкость строительства;
Высокая вероятность сокрытия дефектов монтажа теплоизоляционного слоя;
Сложность диагностики состояния утеплителя в процессе эксплуатации;
Снижение надежности стен, что предполагает использование дополнительных горизонтальных растворных диафрагм;
Усиленная инфильтрация воздуха через воздушные полости;
Закладные составляющие части из металла имеют потребность в в антикоррозионной защите и могут быть мостиками холода;
Низкая ремонтопригодность, обусловленная разными эксплуатационными характеристиками сырья при данном порядке кладки.

Облегченная колодцевая кладка

Облегченная колодцевая кладка делается из пары стенок шириной в половину кирпича, помеж которых располагается утеплительное сырье.

С периодичностью в 2-5 рядов кладки стенки связывают тычковыми рядами. Толщина внутренних несущих стен достигает 25 см. Перегородки размещают в половину кирпича или в четверть. Если перегородка имеет длину более 1,5 м, то нужно произвести армирование кладки, например стальной проволокой.

Образующиеся между кладками пустоты заполняют бетоном, таким образом, создавая прочную конструкцию, которая не содержит утеплителя.

Это идеальный вариант для нежилых помещений, которые не требуют теплоизоляции. Засыпка между блоками стандартная и осуществляется поэтапно по мере заполнения и застывания раствора.

С помощью универсальной гидроизоляции можно добиться нужной концентрации тепла внутри конструкции. Это позволит максимально утеплить стены без увеличения массы плиты. Облегченную кладку можно использовать в высотных домах, она безопасна и довольно проста в осуществлении.

Колодцевая кладка с утеплителем

Отдельного внимания заслуживает вопрос применения утеплителей при колодцевой кладке.

Сама идея использования утепляющего слоя в середине стеновой конструкции зародилась в середине двадцатого века – как средство утепления между кирпичными стенами в то время использовали разные опилки, мох и торф.

В настоящее время колодцевая кладка с утеплителем разрешает использование практически любого типа теплоизоляционных материалов, однако при его выборе необходимо учитывать невозможность ремонтно-восстановительных работ.

Поэтому главными требованиями к утепляющим материалам называют стойкость к деформации и влажности. Названным требованиям полностью соответствуют, и, как правило, зачастую применяются такие материалы, как стекловата, минеральная вата и пенополистирол.

Возможно также использование керамзита и древесных опилок.

Использовать ли колодцевую кладку в строительстве

Мы озвучили все основные характеристики применения колодцевой кладки в строительстве различных зданий, и после изучения недостатков и преимуществ назревает вывод – данный материал, безусловно, удобен в использовании и демократичен в цене, но риски слишком велики и часто непредвиденные траты, после обнаружения неточностей в работе, перекрывают ожидаемую выгоду.

А так же вы можете посмотреть видео колодцевая кладка

dachnoe-delo.ru

конструкция облегченного типа и с утеплителем

Одним из способов утепления при строительстве дома является колодцевая кладка стен из кирпича. Методика заключается в возведении внутренней и наружной части конструкции, между которыми оставляется колодец для заполнения теплоизоляционными материалами. Такой способ позволяет сэкономить на утеплении помещения и уменьшить давление на фундамент постройки.

Характеристика

Преимущества

Перед началом строительных работ необходимо правильно подобрать стройматериалы, чтобы избежать нарушения теплоизоляции помещения.

Колодцевая кладка возводится таким образом, что проем между двумя частями стены в полкирпича заполняется термоизоляционным материалом. Кирпичные конструкции соединяются между собой арматурными штырями с изогнутыми концами. Использование кладки с утеплением имеет такие преимущества:

экономия кирпича до 18% в сравнении с обычной кладкой;
снижение веса и объема конструкции;
отсутствие конденсата в полости колодца;
возможность применять на лицевой стороне стены экономичного материала, такого как силикатный или керамический кирпич;
огнеупорность;
эстетичность вида.

Вернуться к оглавлению

Недостатки

Вентиляционные зазоры препятствуют появлению конденсата между слоями стен.

Колодцевая кирпичная кладка имеет много преимуществ, но если не учесть некоторые нюансы, то можно получить такие нежелательные эффекты:

Снижение однородности и прочности конструкции. Для предотвращения этого недостатка необходимо рассчитать, где и в каком количестве разместить горизонтальные и вертикальные диафрагмы, что обеспечит усиление конструкции.
Образование конденсата внутри колодца в зимнее время. Чтобы избежать такого эффекта, внутреннюю сторону колодца необходимо обложить пароизоляционным слоем. При этом делаются вентиляционные зазоры размером не меньше 10 см. В районе верхнего и нижнего ряда проводится очистка вертикальных швов, что обеспечивает конструкции конвекцию воздуха.
Разрушение утеплителя при воздействии высоких температур летом. Использование специальных термостойких утеплительных материалов предотвратит нарушение теплоизоляции.

Вернуться к оглавлению

Где используется?

Наблюдается широкое использование колодезной кладки в строительстве таких конструкций:

наружные стены жилого дома;
многоэтажные постройки;
подсобные здания.

Такой строительный метод не имеет отношения к обустройству скважин.

Не следует путать этот способ укладки стены со строительством, когда делают канализационный колодец из кирпича или скважину. При этом делается обкладка ямы изнутри сплошным рядом кирпича до верха. Делается водопроводный люк для откачки лишней воды. Кроме этого, при сооружении скважины оставляется отверстие, чтобы вывести водопроводные трубы. Альтернативой кирпичной кладки являются бетонные кольца колодца.

Вернуться к оглавлению

Расход материалов

Колодезная кладка из кирпича позволяет значительно снизить количество кирпича в сравнении со сплошной конструкцией. Расчет необходимых средств проводит каменщик, который будет выполнять работу. Для строительства понадобятся такие материалы:

Кирпич. Чаще всего используют керамический, так как он является влагоустойчивым. Расчет необходимого количества делается на основе норм расхода стройматериалов.
Раствор. Состоит из песка, цемента и воды или специальной клеевой смеси.
Засыпка. В качестве утеплителя могут использоваться такие сыпучие средства, как шлак, керамзит, опилки.
Термоизоляционные материалы. Специальные стройматериалы, такие как стекловата, минеральная вата и пенополистирол обеспечивают надежную термоизоляцию помещения.
Средства для армирования. Могут использоваться армировочные сетки, стальная проволока или арматура, изогнутая по краям.

Вернуться к оглавлению

Как делать?

Конструкция облегченного типа

Если постройка не предназначена для жилья, то пустота между слоями стены заполняется бетоном.

Кладка колодцев при этом виде работ осуществляется двумя рядами, между которыми образовывается полость в виде колодца. Через 2—5 рядов конструкция закрепляется тычковым рядом. Если длина стены составляет более 1,5 м, то производится армирование с помощью стальной проволоки. Особенностью такой конструкции является то, что пустоты заполняются раствором бетона до самого верха. Такой вид стены чаще всего применяют для нежилых помещений, которые не нуждаются в удерживании тепла. Заполнение колодцев проводится поэтапно исходя из скорости застывания раствора.

Вернуться к оглавлению

С утеплителем

Для достижения лучшего показателя теплопроводности используется комбинированная кладка кирпича, при которой лицевая часть стены выкладывается облицовочным материалом, а внутренняя — пенобетонными блоками.

Применение теплоизоляционных материалов при возведении стены такого типа позволяет существенно поднять способность конструкции удерживать тепло. Поэтому колодцевая кладка с утеплителем чаще всего применяется при строительстве жилых домов. Особенностью такого вида работ является применение таких утеплителей, как стекловата, минеральная вата или пенополистирол. Эти материалы необходимо класть в пустоты, образующиеся при возведении конструкции. Использование этих средств обусловлено их огнеупорностью и устойчивостью к разрушению. Выбор качественных стройматериалов предотвратит нежелательные моменты.

etokirpichi.ru

Колодцевая кладка стен из кирпича: описание и руководство

Автор Optimist На чтение 3 мин. Опубликовано 20.03.2011

Рис. 1 Колодцевая кладка

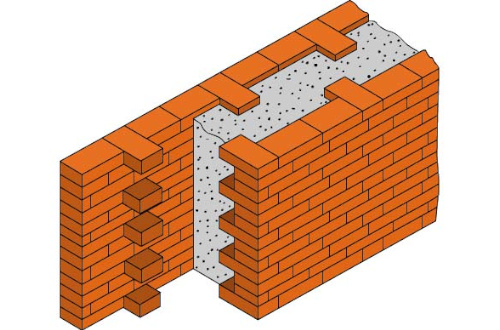

А — фрагмент кладки; Б — порядковая раскладка кирпичей при кладке прямого угла стены; 1 — утеплитель; 2 — диафрагма из тычковых кирпичей

Этот строительный прием позволяет снизить расход кирпича на 15-20% по сравнению со сплошной кирпичной кладкой. Варианты колодцевой кладки характеризуются различной капитальностью и устойчивостью (рис. 2).

Рис. 2 Варианты колодцевой кладки — вид сверху (в мм)

А — колодцевая кладка в два кирпича; Б — колодцевая кладка в 2,5 кирпича: В — модифицированная колодцевая кладка; 1 — кирпичная кладка; 2 — теплоизоляция; 3 — пенобетон

Слои в колодцевой кладке соединяют вертикальными диафрагмами, расстояние между которыми не должно превышать 1170 мм. На рис. 3 дан план кладки с примыканием внутренней стены.

Рис. 3 Облегченная колодцевая кладка с примыканием внутренней стены (размеры в мм)

А — кладочный план угла; Б — кладочный план примыкания внутренней стены к наружной; 1 — поперечная вертикальная диафрагма; 2 — засыпной утеплитель

Само собой разумеется, что прочность стены при колодцевой кладке снижается. Поэтому на нижнем уровне плит перекрытия и на два ряда ниже оконных проемов по всему периметру наружных и несущих стен устраивают горизонтальные растворные диафрагмы.

Рис. 4 Облегченные кладки с растворными диафрагмами

А — с кирпичными диафрагмами; Б, В — с растворными диафрагмами, армированными стальной арматурой; 1 — засыпка или легкий бетон; 2 — арматурная сталь; 3 — раствор

Такие диафрагмы образуются арматурной сеткой, которую заводят одновременно во внутренний и наружный слои кладки и защищают слоем песчано-цементного раствора. Недостатком колодцевой кладки является повышенная инфильтрация воздуха через воздушные полости.

Чтобы избавиться от этого явления рекомендуют штукатурить стены, выполненные колодцевой кладкой. Возведение угла начинают с укладки наружной и внутренней тычковых верст.

Рис. 5 Угловая облегченная колодцевая кладка (размеры в мм)

1 — поперечная вертикальная диафрагма; 2 — засыпной утеплитель

Продольные стены колодцев выкладывают ложковыми рядами. Второй ряд наружной и внутренней верст выкладывают ложками, поперечные стенки колодцев — тычками. Перевязку поперечных стенок с продольными осуществляют через ряд.

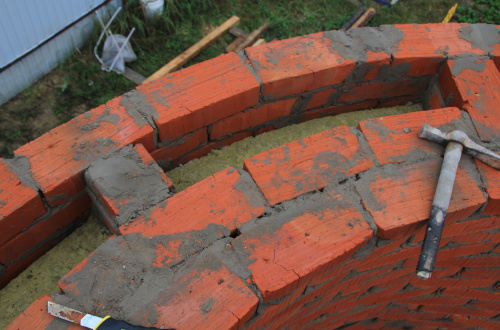

Колодцы начинают засыпать утеплителем после сооружения 4-5 рядов кладки. Углы с трехрядными диафрагмами значительно повышают прочность сооружения.

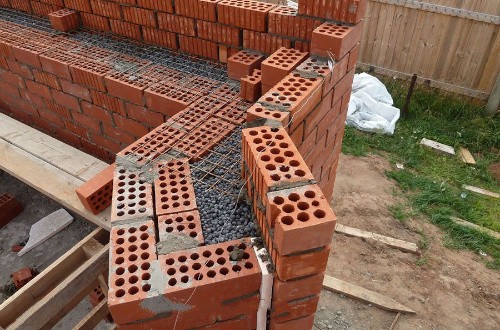

Рис. 6 Угловая кладка с трехрядными диафрагмами

1 — утеплитель; 2 — растворная стяжка; 3 — участок сплошной кладки; 4 — растворная стяжка; 5 — диафрагмы из трех рядов кладки

Особенностью этих стен является сплошная кладка в углах. Сооружение угла начинают с укладки двух трехчетверок в наружной версте. С первого по третий ряд ведут сплошную кладку с однорядной системой перевязки.

В уровне четвертого ряда оставляют место для укладки утеплителя. Поверх утеплителя делают растворную стяжку, по которой в той же последовательности продолжают укладку угла диафрагмами.

mastremont.ru

Колодезная кладка из кирпича: виды, достоинства и недостатки

Колодезная кладка из кирпича относится к самому распространенному виду строительства, что подразумевает возведение конструкции наружной стены в три слоя. Естественно, подобного рода работы диктуют свои коррективы, к примеру, кладка кирпича производится для выполнения продольного ряда. Причем соединительным элементом служат поперечные перемычки, образуя в результате колодцы. Благодаря использованию колодезной кладки можно значительно экономить на основном строительном материале — кирпиче — более чем на 15%, если производить сравнительную черту с обычной кирпичной кладкой. Хотя разные виды колодезной кладки имеют свои отличия и особенности, что влияют на капитальность и устойчивость наружной стенной поверхности и ее толщину.

Схема облегченной кирпичной кладки.

Виды колодезной кладки

Существует огромное количество различных видов колодезной кладки, которые будут отличаться между собой толщиной (прочностью) и способом возведения наружной стены. Итак, самые распространенные варианты:

Колодезная кладка позволит выполнить толщину стены в полкирпича, а перевязку — через один в три ряда.
Кладка в полтора кирпича подразумевает выполнение перевязки сплошным рядом, образовывая стену большей толщины — в 1,5 кирпича.
Кирпичная кладка в 2 или 2,5 — самая надежная. Ведь в этом случае ощутимо увеличивается толщина наружной стены, а перевязка выполняется всплошную.
Модифицированная колодезная кладка считается самой современной. В этом случае перевязка заменяется легким бетоном, который при всем выступает в виде дополнительного утепления. При этом через один, три ряда со стен надо выпускать тычки кирпича. Именно они позволят соединить образовавшуюся новопостроенную конструкцию, выступая в качестве анкеров.

Вернуться к оглавлению

Чем заполнить колодезную кладку?

Разновидности кладки стен из кирпича.

Важно! В процессе выбора заполнителя для колодезной кладки стоит обращать внимание на то, чтобы материал не был слишком громоздким.

Ведь необходимо устранить наседание на фундамент и максимально облегчить ношу новой конструкции. А для того чтобы снизить теплоизоляцию, надо использовать сырье, которое обладает небольшой теплопроводностью.

Те стройматериалы, которым не грозит биологическое разрушение, применяются только в качестве сухой засыпки. А органика, к примеру, деревянные опилки — как легкий бетон с дополнением вяжущихся цементных, известняковых, гипсовых и глиняных элементов.

Итак, заполнить колодезную кладку рекомендуется следующими стройматериалами:

шлак;
керамзит;
щебень;
песок предпочтительно горных пород;
опилки различных пород деревьев;
крошка пенобетонная;
эковата;
гранулированный пенополистирол;
вермикулит;
разнообразные утеплительные материалы из плит обязательно пригодятся в качестве заполнителя колодезной кладки.

В процессе использования заполнителей, кроме легкого бетона, можно столкнуться с общей усадкой фундамента. Во избежание такого момента стоит производить горизонтальные диафрагмы, что выполняются с использованием армированного цементно-песчаного соединения или же тычковых рядов. Последние стоит делать каждые 50 см в высоту.

Вернуться к оглавлению

Перечень необходимых инструментов

Инструменты для кирпичной кладки.

Наиболее важными и незаменимыми инструментами в процессе выполнения кладки из кирпича считаются мастерок, расшивка и кирка. Мастерок представлен в виде небольшой лопатки из стали, что имеет аккуратную ручку для удобного пользования. Основным назначением такого инструмента является разравнивание раствора на поверхности кирпичной кладки, а также подрезка излишних остатков и дальнейшее их распределение по вертикальным швам.

Для того чтобы самостоятельно производить контроль качества выполняемых работ по такому процессу, как колодезная кладка, рекомендуется иметь следующие инструменты:

шнур-причалка применяется с целью постоянного контроля прямолинейности и горизонтальности колодезной кладки;
отвес используется предпочтительно для контроля уровня кирпичной кладки по горизонтали;
уровень;
правило держит четкий контроль за состоянием лицевой поверхности кладки из кирпича;
порядовка делает возможным следить за габаритами проемов и разметкой рядов кирпичной кладки.

Вернуться к оглавлению

Достоинства колодезной кладки из кирпича

Благодаря использованию такого метода кладки можно значительно сэкономить в использовании основного строительного материала, такого как кирпич, более чем 15%.
В результате возведения наружной стены путем колодезной кладки получается небольшая толщина и масса перекрытия, а это способствует снижению требований к несущей конструкции на фундамент.

Вернуться к оглавлению

Негативные стороны колодезной кладки из кирпича

Устройство горизонтальной диафрагмы в колодцевой кладке.

Значительная трудоемкость процесса строительных работ по возведению наружной кирпичной стены.
Возможно скрыть несоответствие технологического процесса укладки утеплительного материала. В результате чего стена не сможет выполнять в полной мере свои утеплительные функции.
Очень тяжело и почти невозможно контролировать общее состояние утеплительного слоя. Ведь он находится внутри стены.
Низкий уровень надежности стены, предполагающий применение дополнительных растворных диафрагм.
Сильная инфильтрация воздушного потока через имеющиеся полости.
Благодаря использованию в процессе строительных работ металлических элементов, которым в дальнейшем понадобится антикоррозийная защита, будет поступать через них холод.
Невысокий уровень дальнейшей ремонтной пригодности, который обусловлен различными параметрами по эксплуатации используемого сырья.
В зимний период времени образуется конденсат на поверхности стен.

Все озвученные ранее характеристики, рекомендации по кладке кирпичной стены колодезным методом, достоинства и недостатки позволяют в полной мере оценить строительные работы различных зданий и сооружений. Отрицать удобство работы с кирпичом и его демократичную стоимость нельзя. Но возможные риски и непредвиденные траты могут полностью перекрыть все желаемые выгоды, заведя строителей и заказчика в тупик. Поэтому несколько раз подумайте, перед тем как приступить к возведению кирпичных стен колодезным методом кладки.

Источник

thewalls.ru

Колодцевая кладка своими руками

Сохранение тепла – важнейшая функция здания. То, как оно ее выполняет, является важным показателем качества строения. Утолщение стен помогает мало, даже в средних широтах оно должно быть значительным – больше двух метров. Ясно, что этот способ неприемлем из-за затрат на кирпич, из-за высокого давления на фундамент. Колодцевая кладка с утеплителем – выход из положения. Это новая технология строительства.
