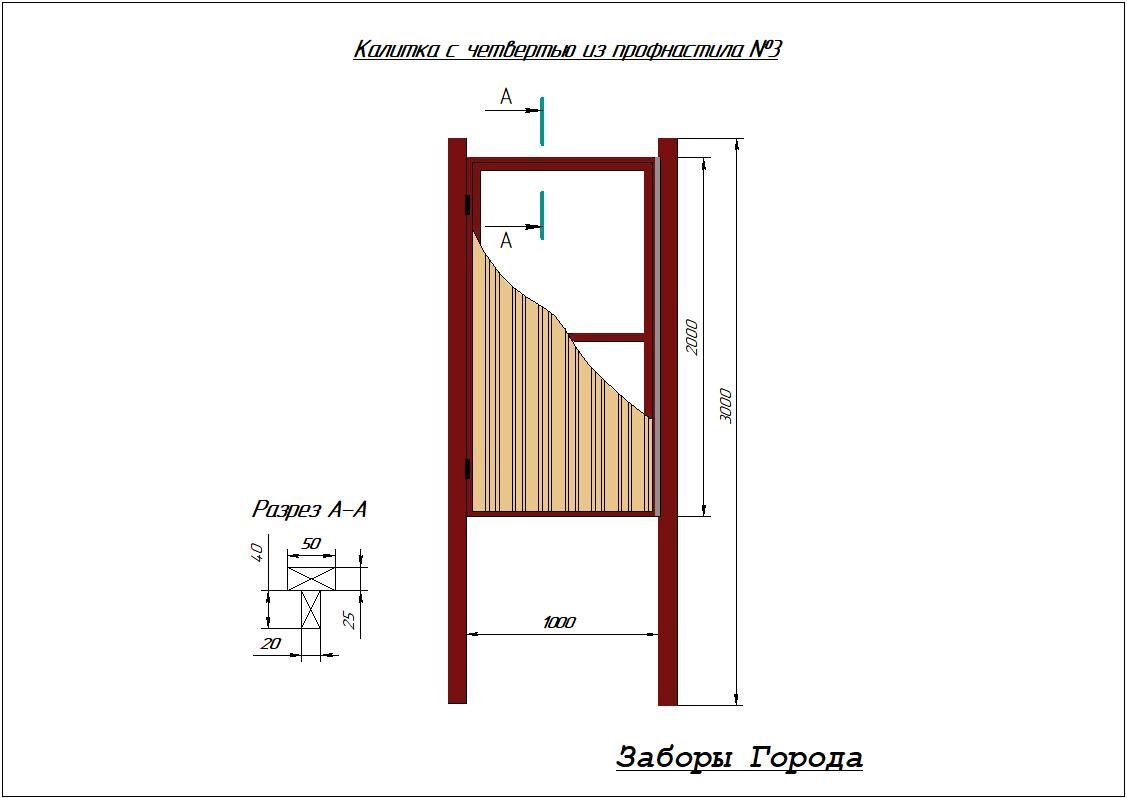

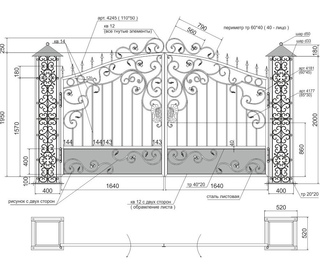

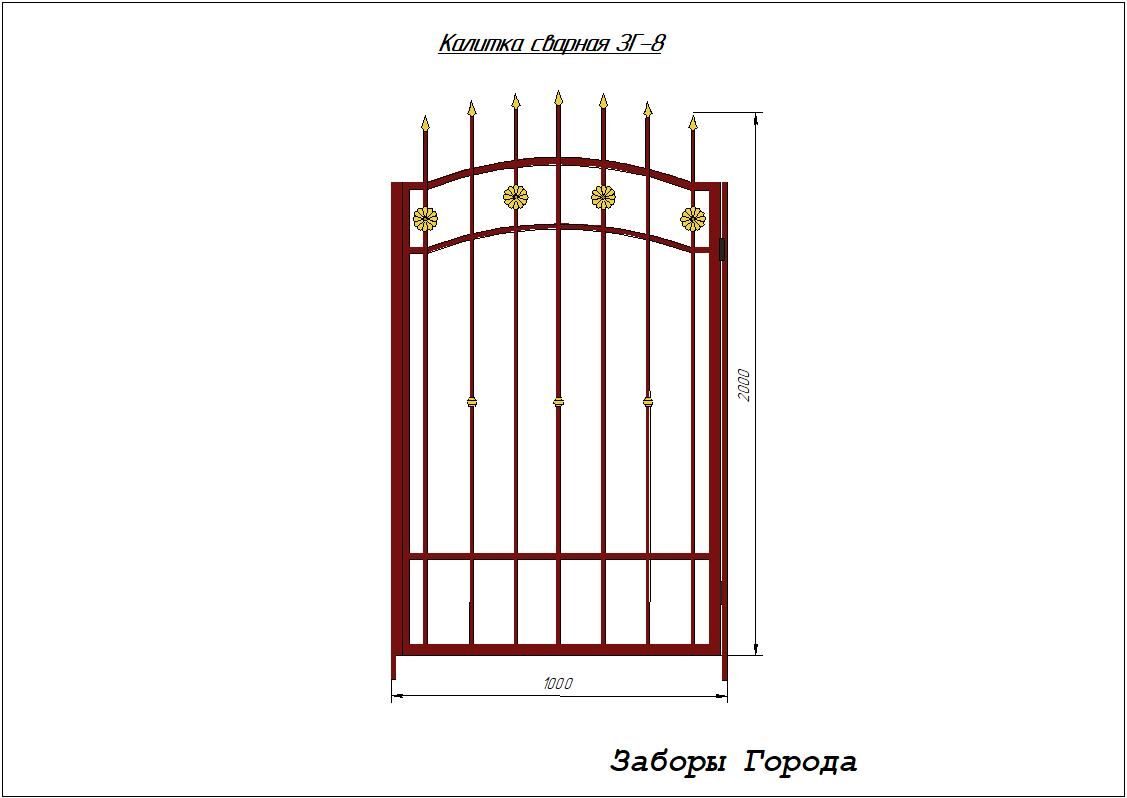

Калитки чертеж: Чертеж и эскизы металлических ворот с калиткой из профнастила

Металлическая калитка своими руками – фото и чертеж. Другие варианты калиток от мастеров | Своими руками

Когда на даче понадобилась новая калитка, я решил не покупать её a сделать своими руками.

Я взял две профильные трубы: 40×20 мм и 20×20 мм, разрезал по размерам, указанным на схеме.

При помощи сварочного аппарата сварил каркас с орнаментом, соблюдая при этом диагональ общего корпуса калитки.

Сварные швы, точнее все сварочные соединения, обработал болгаркой, чтобы поверхность была гладкой, а само изделие выглядело более эстетично.

На фото изделие еще не окрашено, к нему прикручен профильный лист.

После этого я обработал будущую калитку преобразователем для ржавчины (продается в любом хозяйственном магазине).

Затем окрасил железным суриком для защиты от коррозии. Калитку останется только покрасить и прикрепить с помощью петель.


Читайте также: Металлическая сварная беседка своими руками


Калитка своими руками – фото и чертеж

© Роман КУЛИШ, Краснодарский край

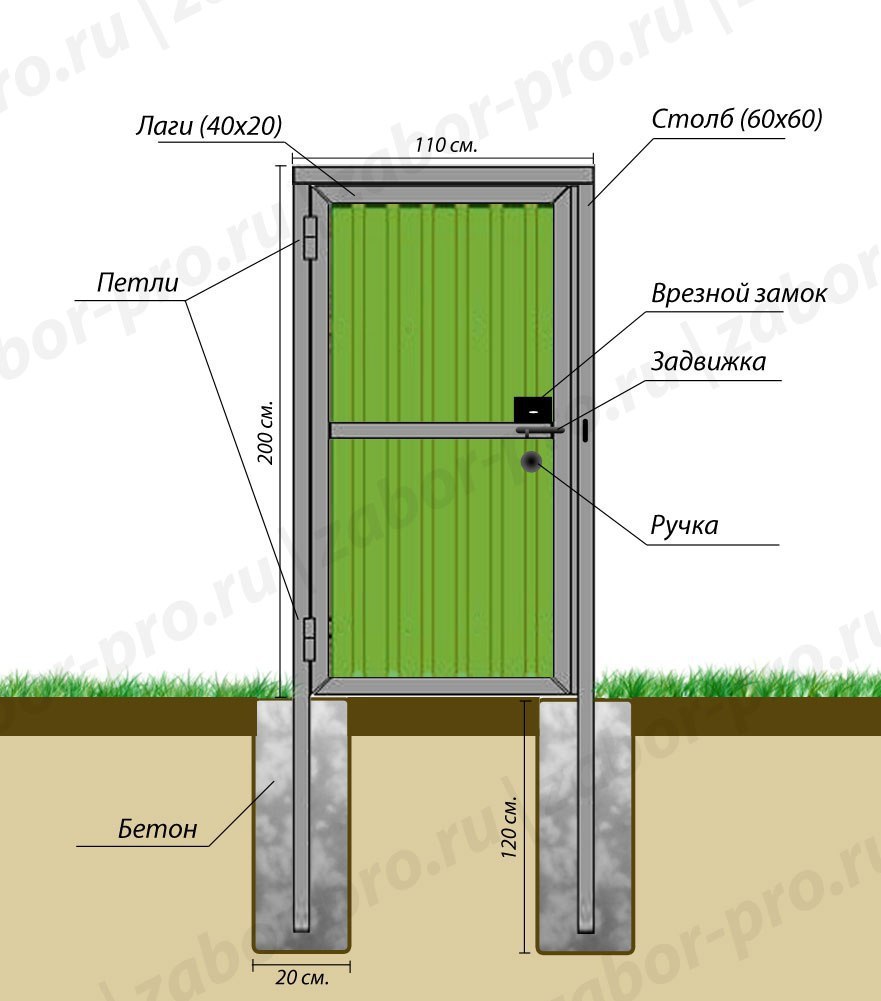

Надежная калитка своими руками

Чтобы установить надежную калитку на участке, потребуется не так много времени.

Понадобится две трубы с профилем 60×60 мм длиной 3200 мм. А также две трубы профилем 40×20 мм длиной 2000 мм. Кроме этого, еще четыре отрезка такого же профиля длиной 700-800 мм.

Самые длинные столбы надо вкопать в землю так, чтобы около 1200 мм находилось в земле. Если грунт на участке рыхлый, то лучше залить их бетоном. Столбы вкапываем на таком расстоянии друг от друга, чтобы туда поместилась калитка с петлями, то есть на несколько миллиметров, чем представляет собой расстояние калитки.

Теперь трубы профиля 40×20 мм нужно соединить между собой сваркой. Предварительно все трубы желательно покрасить, чтобы избавить их от ржавчины. Потом к трубам привариваем петли. Для этого подойдут петли воротные диаметром 30 мм.

С другой стороны калитки привариваем ушко для навесного замка, хотя к трубе можно приварить и щеколду. Далее крепим саморезами с одной стороны профильный лист металла к каркасу, а на основные столбы следует надеть заглушки из пластика, чтобы вода не попадала внутрь них.

© Сергей ЯНИН, Воронежская обл.


Калитка своими руками – вариант 3

По этой причине калитке, я считаю, необходимо уделить особое внимание. Я же хочу предложить свой способ.

В моем случае стандартный лист заборного профнастила (2×1,25 м) не просто прикрепляется саморезами к заранее приготовленному каркасу, а как бы вставляется в рамку из металлопрофиля. Для этого металлопрофиль (25×40) по контуру калитки ставится на ребро, а перемычки (20×40) внутри привариваются, наоборот, плашмя. Так создается небольшое углубление, куда и укладывается лист профнастила, ко-

торый оказывается как бы в рамке. Согласитесь, в таком варианте калитка смотрится гораздо интереснее. На фото приведены два вида – снаружи и изнутри. Также привожу схематический чертеж. На фотографиях и на чертеже хорошо видна вся незамысловатая конструкция калитки. Причем размер никакой роли не играет.

Калитка снабжена удобным врезным замком с ручкой-защелкой, а сами ворота при необходимости легко открываются на всю ширину.

Почему я решил опубликовать свою заметку? Да потому, что ко мне приходило уже много людей с нашей улицы, и всех интересовали некоторые детали моей калитки, а именно – как я закрепил листы внутри каркаса. Поэтому делаю вывод, что калитка моя людям понравилась и есть желающие повторить ее конструкцию в своем хозяйстве. Удачи!

© Юрий Вадимович Владимирская область г. Вязники


КАКУЮ КАЛИТКУ СДЕЛАТЬ НА ДАЧЕ СВОИМИ РУКАМИ – СОВЕТЫ, ИДЕИ И ВАРИАНТЫ ОТ ЧИТАТЕЛЕЙ


ОТВОРИ ПОТИХОНЬКУ КАЛИТКУ…

После покупки дома занялся обустройством дворовой территории. Начать решил со входа и первым делом смастерил и установил новую прочную калитку из металла.

Понадобилось: профильные трубы сечением 40×40, 40×25, 25×25, 20×20, 15×15 мм для каркаса и одна сечением 50x50x2 мм для столба кусок профнастила петли замок.

  1. Используя магнитный угольник, из труб сечением 50×25, 25×25 (боковые стойки) и 40×25 (верхняя и нижняя перекладины) сварил раму калитки размером 120×120 см (фото 1).

На заметку

При сварке, как ни старайся, шов получается не герметичный, через него в трубу попадает влажный воздух, который затем конденсируется. Врезультате скопившаяся жидкость приведет к коррозии трубы изнутри. Чтобы этого избежать, прежде чем приваривать нижнюю перекладину, пропилил в ней с одной стороны прорезь (фото 2). Через нее будет стекать жидкость и это обеспечит достаточную вентиляцию.

  1. Толщина рамы — 25 мм, а профнастил у меня — С8. Лист я решил вложить внутрь. Для того чтобы его закрепить, к горизонтальным перекладинам приварил по внутреннему периметру отрезки трубы сечением 15×15 мм (фото 3).
  2. В одной из стоек на нужном уровне (немного выше середины) болгаркой выпилил прямоугольное отверстие под дверной замок и вставил последний. Дополнительно вварил в раму еще одну вертикальную стойку. Из обрезка трубы сечением 50×20 мм изготовил две скобы (фото 4) и приварил их между стойками так, чтобы между ними вошел замок — будет держаться надежно (фото 5)
  3. Рама получилась немного меньше забора, поэтому сверху приварил к ней арку, которую изготовил из профильной трубы сечением 40×25 мм. К одной из стоек (противоположной замку) приварил гаражные петли. После сварочных работ конструкцию загрунтовал и покрасил (фото 6).
  4. Отрезок профильной трубы 50x50x2 мм распилил болгаркой на две части — это столбы. Вкопал их в землю возле заборов (своего и соседского). К одному приварил вторые части петель. В раме калитки шурупами закрепил лист профнастила. Затем повесил ее на петли. В замок установил ручки. Калитка готова.
Калитка своими руками

© Автор: Валерий Василюк  Фото автора


ИЗ КАКОГО МАТЕРАИЛА ДЕЛАТЬ КАЛИТКУ?

Будь то изысканная кованая модель, простые металлические ворота или рустикальная деревянная калитка — двери на территорию сада не только преграждают путь нежелательным гостям, но и служат эффектным украшением. Ведь именно с них начинается дачное царство.

Первое, что встречает гостя на пороге сада — калитка или ворота. Именно этот элемент оформления является визитной карточкой частных владений.

Соответственно, двери, открывающей доступ в святая святых любого «землевладельца», при обустройстве участка стоит уделить повышенное внимание. Сегодня выбор возможных вариантов неограничен. Ведь даже если калитки мечты в магазинах нет, ее всегда можно сделать под заказ. При этом материал может быть любым — и дерево, и металл, и профнастил.

Главное, чтобы по стилю врата перекликались с архитектурой дома, вписывались в ограждение и органично вплетались в облик сада. Так, деревянная калитка идеально смотрится на рустикальном участке, а кованые ворота ближе к классике. Более современно выглядят модели из алюминия и оцинкованной нержавеющей стали.

Благодаря защитному напылению они не теряют цвета и стойко выдерживают все капризы погоды. Профнастил безлик, то есть у него нет четко выраженного шарма индивидуальности. Но это скорее плюс — такая дверка прекрасно вписывается в любой стиль. Правда, на роль декоративного элемента она годится с большой натяжкой.

Как и какую сделать калитку – идеи

1.Калитка играет скорее декоративную роль, ведь использовать ее для прохода смогут разве что дети или домашние животные: девичий виноград беспрепятственно покрывает верх конструкции.

Красные листья растения чудесно сочетаются с темно-зеленым цветом дверцы.

2.Простая модель броской расцветки станет ярким акцентом как на границе участка, так и посреди его.

3.В живой изгороди лучше всего смотрится калитка одной с ней высоты. Для контраста плотную лиственную зеленую стену прерывает ажурная дверь.

Калитка может быть глухой, сквозной или смешанной. Первый вариант подходит тем, кто не хочет выставлять частную жизнь на всеобщее обозрение, например, обладателям участка в мегаполисе. Сквозная модель (например, кованая) хороша тем, что дизайн ее оформления может быть максимально затейливым и интересным. Правда, спрятаться за такой калиткой вряд ли получится, она скорее красива, чем функциональна. Смешанный вариант — нечто среднее между двумя вышеназванными типами калиток. Одна часть двери (как правило, нижняя) глухая, вторая — ажурная.

Калитка может располагаться не только на границе участка, но и посреди него, тем самым зонируя территорию. Как правило, такие врата делают низкими и максимально декоративными. И кованая модель будет идеальным вариантом.

Ну и, на закуску, интересная информация о цветовых предпочтениях. Коричневый цвет ворот выбирают люди скрытные, чтящие семейные ценности. Розовый выдает натуру, витающую в облаках, непрактичную и ранимую. Синий цвет предпочитают люди, не склонные к проявлению эмоций и избегающие конфликтов. Черный цвет — выбор сдержанных консерваторов. Фиолетовый указывает на сильную личность, склонную к постоянству. Хозяин красных ворот — человек жизнелюбивый, активный, любящий внимание. Желтый характеризует человека как позитивиста, не склонного к агрессии. Белый цвет выбирают педанты, аккуратные и организованные. «Конек» обладателя зеленой двери — открытость и активная жизненная позиция.

КАЛИТКА СВОИМИ РУКАМИ ИЗ ПРОФНАСТИЛА – ВИДЕО
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Калитка из профлиста своими руками: чертежи и расчет

Вы еще не определились как сделать калитку из профлиста для вашей изгороди, и думаете о том, в каком варианте ее смастерить? Да, чтобы трудностей в изготовлении не возникло, и времени немного ушло? Все мы люди занятые, свободного времени не так уж и много, поэтому оптимальным вариантом по сложности и быстроте будет профнастил.

В чем ее преимущества

Для стеновых сооружений

Профлист обладает достоинствами, которых не хватает другому строительному материалу. Конечно, есть и недостатки, но преобладающее количество достойных внимания качеств значительно больше:

  1. Разработчики и изготовители этого материала постарались защитить его от коррозий и влажности несколькими слоями защиты. Защитными покрытиями выступают оцинковка, полимер и специально разработанная краска.
  2. Прочность и жесткость профилированного листа обеспечена не только металлом, но и ребрами жесткости на листах. За счет, изготовленных на производстве ребер различной глубины, жесткость профлиста увеличивается в разы.
  3. Материал имеет достаточно небольшой вес, что облегчает процесс доставки и установки. Спецтехнику не придется нанимать, чтобы соорудить калитку из профлиста своими руками. Производить монтаж конструкции не составляет особых усилий.
  4. Всевозможные оттенки, предлагаемые производителем, позволяют сочетать несколько видов материала. При этом создавать уникальные и эстетически привлекательные конструкции своими руками.
  5. Профилированный лист устойчив к влажности, и не требует дополнительной обработки, что значительно увеличивает срок эксплуатации, и экономит время и средства на покрасочные работы.

Кроме перечисленных достоинств, профлист выпускается всевозможных размеров, поэтому при правильном расчете не придется переплачивать за лишний материал, в котором нет необходимости.

К недостаткам относится только то, что конструкция из профлиста не обладает достаточной шумоизоляцией, и подвержена механическим повреждениям. Но, согласитесь, и бетонную стену можно повредить при желании, а шумовой эффект на улице не принципиален для многих.

Встраиваем в ворота

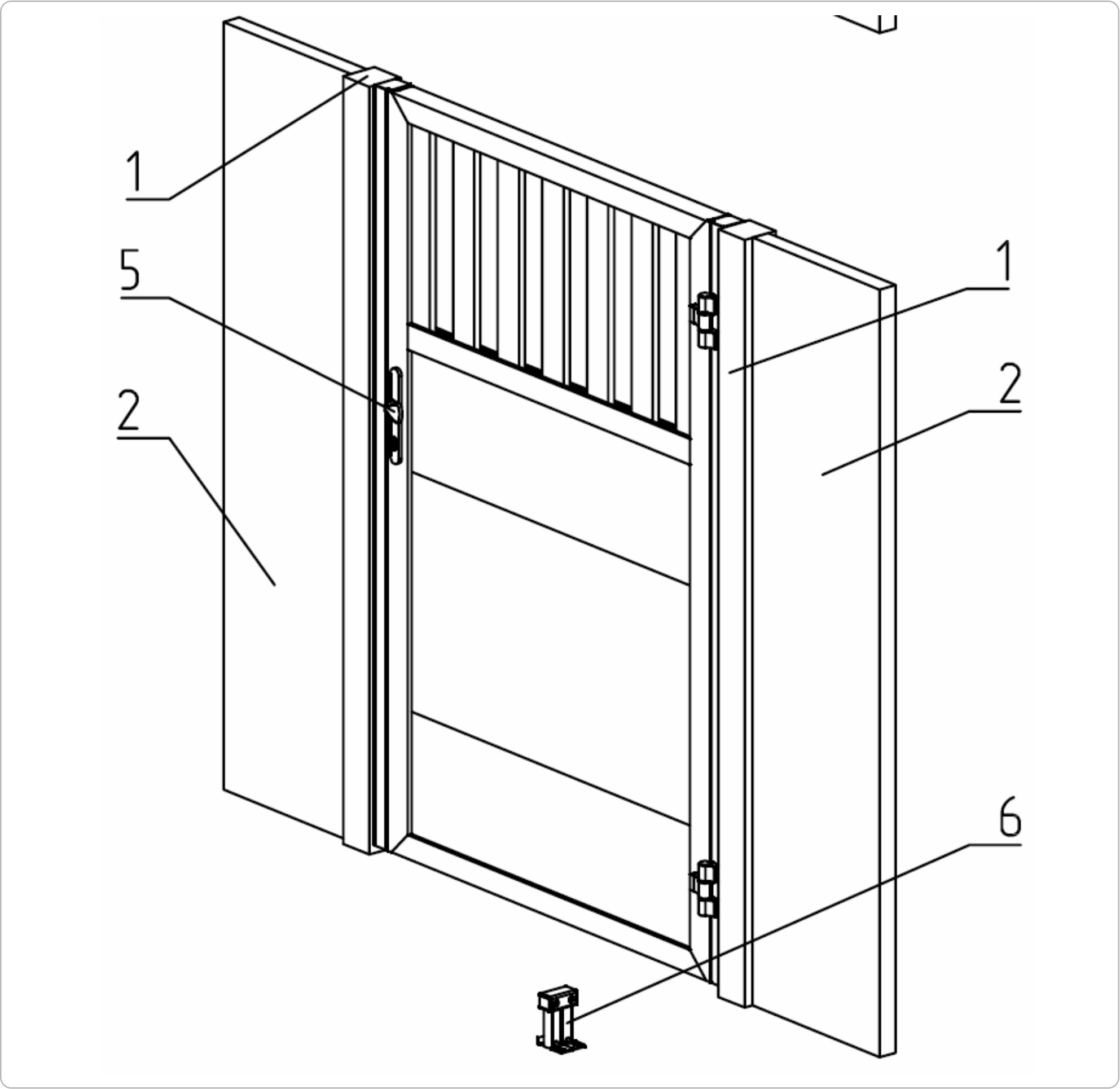

Схема с размерами

Начиная строительные работы, любой хозяин предполагает, какую конструкцию ограждения ему хотелось бы видеть на своем участке в итоге. Исходя из желаемого, производятся расчеты и составляются чертежи.

Если ворота и калитка предполагается единым целым, то соответственно, в чертеже каркаса должны присутствовать оба элемента, где внимательно просчитываются все нюансы. Только после того, как чертеж готов, можно приступать к изготовлению каркаса своими руками.

Важным моментом в составлении чертежа является то, что нужно учитывать свободное движение калитки на открывание. Поэтому следует не забывать о зазорах со всех сторон, которые должны составлять не менее 0,5 см. Все зависит от толщины трубы.

На дачном участке можно применять для каркаса деревянные бруски, но для прочности и долговечности конструкции желательно делать каркас металлический. Для этого прекрасно подходит труба квадратного сечения.

Если калитка необходимо установить в заборе, то для ее каркаса можно брать трубу меньшего сечения, чем для ворот. Основная тяжесть конструкции лежит на заборе, и большее внимание для укрепления каркаса нужно уделять именно ей. Но, не стоит забывать о том, что каркас калитки необходимо снабдить ребрами жесткости, чтобы избежать ее перекоса.

Учитывая, что вес обшивочного материала небольшой, достаточно одной перемычки. В любом случае, готовый каркас после монтажа необходимо проверять на безотказные действия, чтобы избежать переделок уже готовой конструкции.

Размер профлиста на калитку следует подбирать таким образом, чтобы после его крепления не было трений, так как от этого зависит долговечность сооружения.

Отдельное строение

Чертеж каркаса с необходимыми элементами

Еще до нашего с вами существования было принято возводить оградительные сооружения с калиткой, открывающейся внутрь участка. Это решение воплощается и сегодня. И только в том случае, когда возможности такой нет, ввиду отсутствия свободного места внутри двора, калитки монтируют с открыванием наружу.

Такое решение позволяет создавать удобства для хозяев и для их гостей. Во-первых, внутрь открывающаяся калитка не заденет случайно стоящего гостя за ней. А во-вторых, петли калитки будут находиться внутри двора, что затрудняет действия злоумышленников. Хотя сегодня на сторону открывания никто не обращает внимания, и большинство калиток открывается наружу.

Стандарты ширины полотна калитки тоже придуманы не зря. Все размеры рассчитаны на свободный проход посетителей в верхней одежде, а также на возможный перенос крупногабаритной мебели. Шире стандартных размеров калитки рискуют быть сорваны с петель порывами ветра. Поэтому желательно учитывать при монтаже таких сооружений своими руками даже малейшие нюансы.

После того, как каркас калитки будет готов, следует с точностью до миллиметра отмерять местонахождение петель на опорных столбах, так как малейшая погрешность сыграет злую шутку. Петли калитки должны беспрепятственно входить в петли столбов для того, чтобы конструкция легко открывалась.

Для такого вида строений необходимо позаботиться об устойчивости опорных столбов, так как вся тяжесть строения ляжет именно на них.

Завершающий этап

На кирпичных опорных столбах

Любого вида калитка из профлиста, будь она частью ворот или отдельно стоящая, требует точных расчетов на изготовление каркаса своими руками. По окончании сварочных работ следует очистить его от окалин и шершавых поверхностей, обработать его грунтовкой и покрасить.

После высыхания, на которое уйдет несколько дней, в зависимости от качества краски, можно приступать к креплению профлиста своими руками. Этот процесс самый легкий, особенно когда под рукой есть шуруповерт. Профилированный лист крепится к каркасу саморезами.

Не забывайте, что сразу нужно прикрепить профилированный лист на два самореза, противоположных по диагонали. Потом проверяется закрывание и открывание калитки из профлиста, и лишь после того, как вы убедитесь в том, что этим действиям ничего не мешает, можно крепить остальные саморезы. Для того чтобы профилированный лист был неподвижен под действием ветра, следует крепить саморезы из расчета на 1м² не менее 6 штук.

Внимательно осмотрите строение на предмет повреждения. Все погрешности необходимо покрыть краской, так как малейшее повреждение верхнего слоя материала может спровоцировать коррозию.

Инструкция как сварить калитку из профильной трубы своими руками

На чтение 9 мин. Просмотров 5.5k. Обновлено

Как сварить калитку из профильной трубы, задавался вопросом не один владелец частного дома. Ведь такой нехитрый элемент помогает повысить комфорт и безопасность жилища.

Для этой задачи часто берут профильную трубу, потому, что она обладает необходимыми техническими характеристиками:

  • имеет невысокую стоимость;
  • выделяется надежностью и прочностью в процессе использования;
  • характеризуется небольшим весом;
  • почти не подвергается коррозийным образованиям;
  • превосходно переносит любые механические нагрузки.

Сварить данную конструкцию из профтрубы может практически любой домашний мастер обладающий навыком сварщика, и помощь специалистов в этом вопросе ему не потребуется. Так же для данной работы не понадобятся особенные знания и умения. Элементарных понятий о сварном процессе, использовании дрели и болгарки будет вполне достаточно. И плюс ко всему этому, потребуется минимальная способность создать чертеж.

Перед тем, как приступать к постройке, следует внимательно изучить все плюсы и минусы такой постройки. И так, преимущества входной калитки из профильной трубы следующие.

  1. Минимальная простота изготовления и монтажа.
  2. Невысокий уровень сложности земляных работ. Все они сводятся к созданию ям для столбов – опоры из трубы.
  3. Длительный срок использования.
  4. Небольшая стоимость и хорошая устойчивость к коррозийным процессам.
  5. Презентабельный общий вид конструкции из трубы.

Так же перед тем, как брать в руки сварочный аппарат и дрель, необходимо запомнить минусы такого строительства. Их не так много, но знать их важно.

Такая конструкция может деформироваться в последствие механических воздействий. На ней полностью нет звукоизоляции. Если на такой конструкции возникает даже незначительное повреждение, то результатом этого будет коррозия.

Конструкция строения

Смотреть видео

Очень простое и быстрое изготовление калитки или ворот под профлист.


Watch this video on YouTube

Наиболее простой вид входных сооружений из профильной трубы – это распашной. Для него при работе потребуется помощник.

Второй вид: конструкция, оснащенная раздвижным механизмом, что, несомненно, является дорогим удовольствием. Такое строение можно заказать у специалистов, так же можно справиться с ее возведением и самостоятельно.

Роликовые направляющие к строению можно приобрести в строительных магазинах. Так же можно их выполнить своими руками. К слову следует добавить, что этот тип механизмов в использовании проявил себя, как самый удобный.

Какое потребуется оборудование и стройматериалы

Перед тем, как варить калитку из проф трубы необходимо приобрести следующие материалы:

  • саморезы;
  • защелку и комплект петель;
  • профтрубы разного сечения, которые будут использованы так же и для опорных столбов для обрешетки и состыковочного приспособления для калитки из профтрубы;
  • грунтовку для металла;
  • краску;
  • материал для обшивки и кованые детали для украшения.

Помимо этого для калитки из профтрубы следует приготовить:

  • сварочный аппарат (автомат) и электроды;
  • болгарку;
  • дрель;
  • уровень;
  • рулетку;
  • молоток.

Подготовительные работы и разработка чертежа

Понятно, что всякая работа начинается с подготовительных мероприятий. При строительстве, первое что необходимо выполнить – это разработать детальный чертеж. По нему можно будет рассчитать количество требуемого материала.

Чертеж не только поможет произвести изготовление калитки из профильной трубы быстрее и проще, но и даст возможность сэкономить средства. Правильно разработанная схема ясно показывает, сколько материала уйдет на изготовление конструкции из профильной трубы, и не нужно будет покупать лишнее. Так же наличие подробной схемы сокращает время на изготовление калитки из профтрубы.

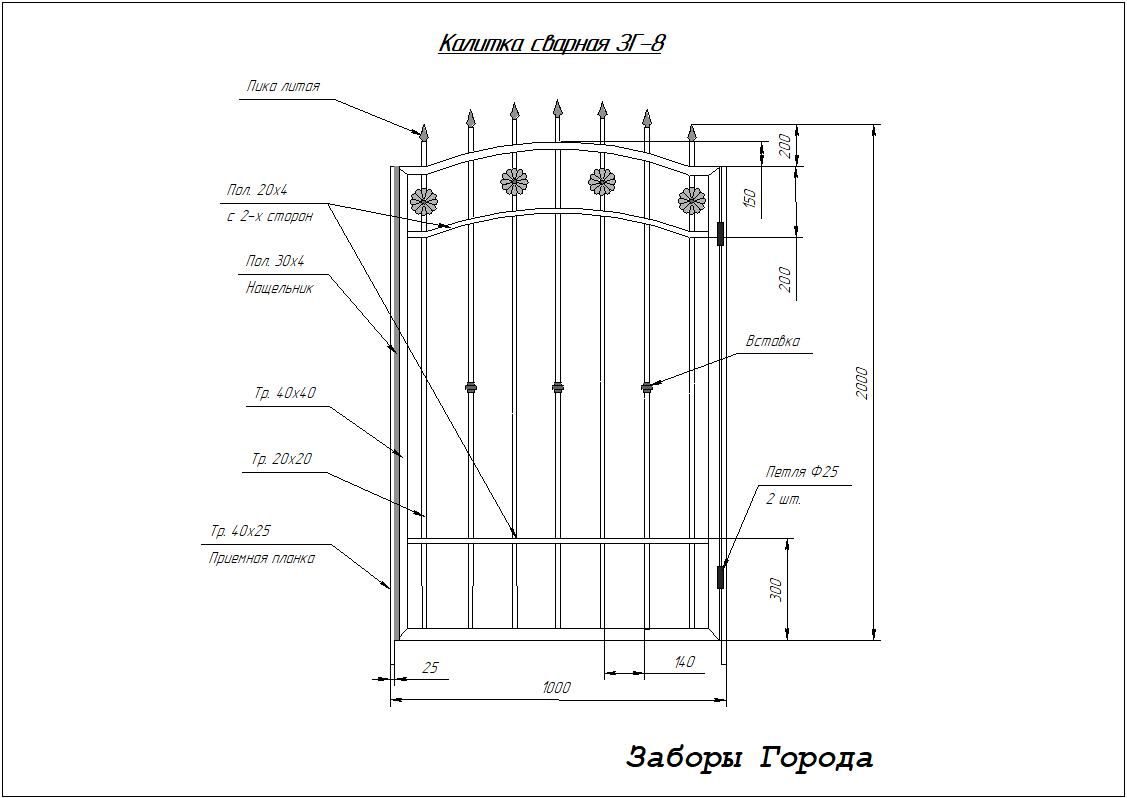

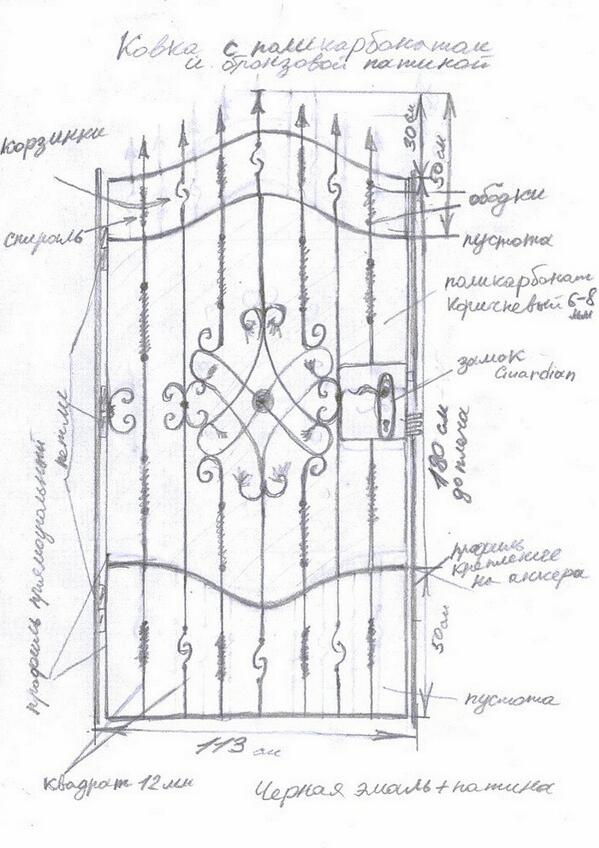

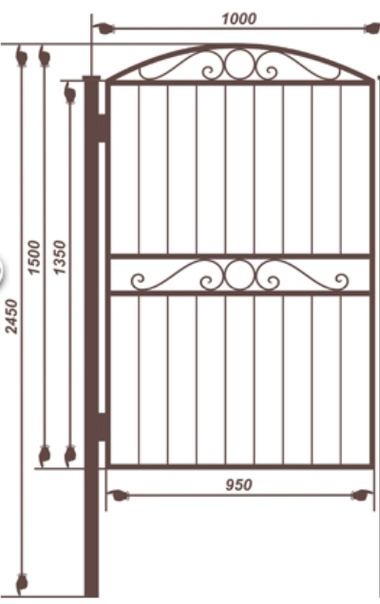

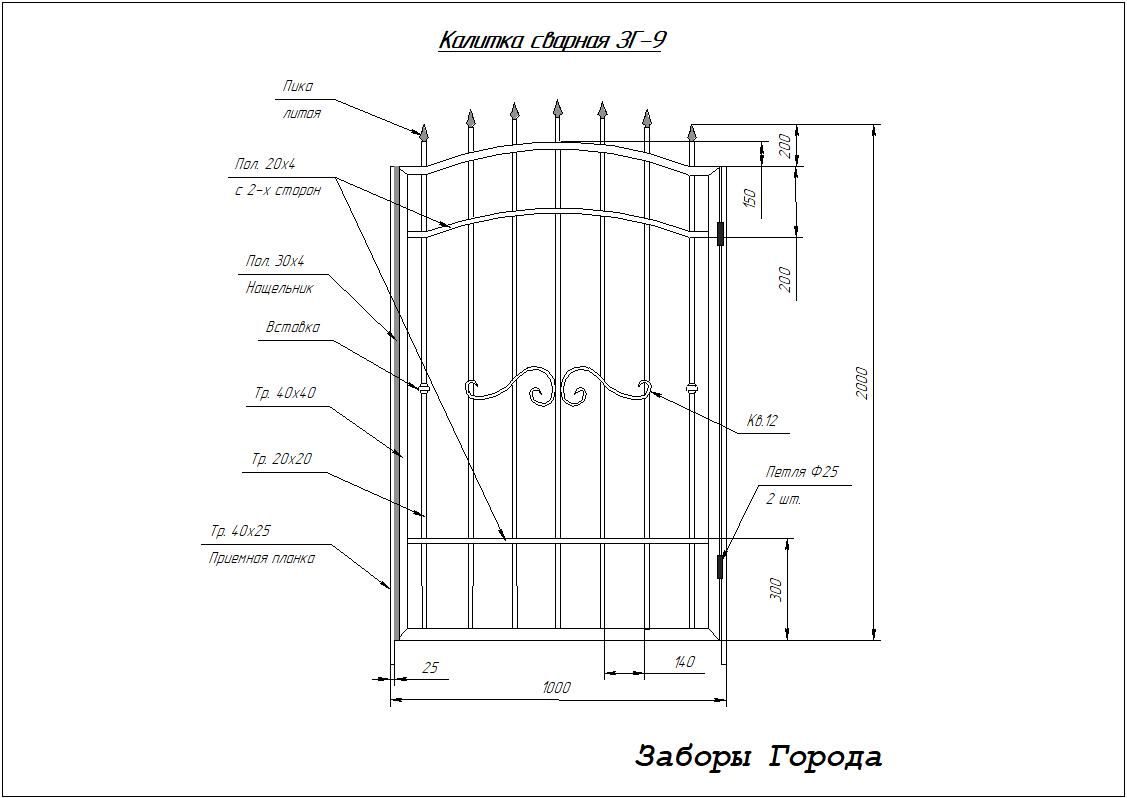

Далее можно посмотреть несколько вариантов схем для изготовления данной постройки. Они могут стать основой для будущего строения, к которой можно добавить свои детали. В этом вопросе все зависит от личных предпочтений, и чертеж может быть дополнен другими элементами.

Когда схематическая разработка калитки из профильной трубы сделана, следует подготовить металлический трубопрокат к работе. Если это не новые изделия, то их следует очистить от коррозийных образований шлифовочным диском.

Если это новые изделия без ржавчины, то перед тем, как сварить, их необходимо обезжирить простым растворителем, которым разбавляют краску.

Затем трубопрокат для калитки из профильной трубы режут кусками намеченной длины. Для входного отверстия прямоугольной формы металлический проф материал рекомендуют резать парами. Так заготовки для строения из профильной трубы будут иметь одинаковую длину.

Установка столбов

На размеченных местах в соответствии к плану делают ямки для столбов. Их рекомендуют делать ямобуром. Его за небольшие деньги советуют брать в аренду. По стандартам глубина каждого углубления должна составлять ровно метр. Увеличивать или уменьшать глубину не рекомендуют.

На дно каждой подготовленной ямы засыпается щебень, который будет служить «подушкой» для столба. После чего конструкцию бетонируют цементным раствором. Песок, щебень и цемент берут в пропорции 2:4:1.

Как сделать столбы из кирпичей?

Кирпич известен тем, что практически не подвергается влиянию разрушения и выглядит очень презентабельно. Но, забор из данного материала получается дорогим. Поэтому из кирпича сооружают опоры, а на пролет применяется, например, профнастил.

Процесс установки кирпича считается достаточно кропотливым, и к нему следует подойти так, как к строительству дома. Придется тщательно почистить территорию, выполнить разметку, проложить гидроизоляцию и смонтировать надежный фундамент.

Смотреть видео

Любой неправильный этап данного процесса приведет к тому, что столбы «дадут» крен и начнут разрушаться. Поэтому делать такую постройку должны  грамотные профессиональные мастера. Любитель, у которого «не набита рука» в данном деле, качественно выполнить строительство не сможет.

Так же, остановив свой выбор на конструкции из кирпича, необходимо учесть, что закупка материала и участие квалифицированных специалистов обойдутся недешево.

Как сделать калитку одновременно со столбами

Прежде всего, необходимо отметить, что данный вариант обустройства входного отверстия удобен тем, что позволяет без лишних измерений точно рассчитать размеры калитки. Если стоит задача, как правильно сварить калитку из профильной трубы, то легче варианта найти трудно, а если у вас возникает проблемы при проведении сварочных работ, то в этой статье описаны все этапы сварки профтруб.

Алгоритм работы следующий.

  1. Нарезается профтруба на размеры указанные в схеме. К столбам забора следует сварить верхнюю, а затем нижнюю планку будущего каркаса калитки из профильной трубы.

  1. Затем следует сварить вертикальные планки каркаса для калитки. На одну из планок перед приваркой наваривают петли навесов. При сварных работах правильность расположения планок проверяется уровнем. Их важно расположить и сварить правильно, иначе сооруженная конструкция будет функционировать плохо.

  1. Также навесы сваривают на боковые стойки забора.

  1. Посередине будущего каркаса нужно сварить горизонтальную планку.
  2. После этого каркас срезается с основания, снимается с петель.

  1. На готовом каркасе убирается все лишнее, и укрепляются сварные швы. Каркас советуют тщательно сварить еще раз по всему периметру.

  1. Далее выполняется врезка замка.

  1. И теперь пришло время произвести примерку каркаса калитки. Если калитку получилось сварить правильно, то она будет легко закрываться и открываться.

  1. Затем выполняется крепление опорных планок.

  1. Готовая рама покрывается обшивочным материалом.

  1. На верхнем столбике забора, на стороне, где расположен замок, нужно сварить фиксатор.

Самые распространенные размеры профтрубы для каркаса калитки – это 40*20 мм. Но, в зависимости от габарита ворот, сварить можно из сортамента и на 60*40 мм.

Как приварить точеные петли

Чтобы калиточный проем функционировал эффективно, необходимо учесть много факторов. И вопрос, как правильно сварить калитку из профильной трубы, нельзя решить при халатном отношении к работе. Построенная конструкция должна надежно закрываться, открываться и удерживать силовую нагрузку.

Смотреть видео



Два первых критерия и плотное прилегание конструкции зависит от того, насколько правильно произведен процесс установки петель. Чтобы калиточный проход открывался без громкого скрипа и рывков, важно выбрать правильный вариант сварки данных деталей для профильной постройки.

Вначале рекомендуют запомнить, что парная работа петель основана, прежде всего, на их одинаковом размещении на условно проведенной прямой линии. То есть в пространстве они должны располагаться ровно по оси. И это должно быть учтено перед тем, как сварить ворота и дверной проем в них.

При правильном расположении нагрузка от веса дверной конструкции на опоры навесов будет распределена равномерно.

Обшивка

Задача, как самому сварить калитку из профильной трубы, не станет невероятно сложным процессом, если действовать строго по инструкции. Рассмотрим его на примере оформления профилированным листом.

Если данный этап сравнить с остальной работой, то он является наиболее легким:

  • вырезается лист нужных размеров;
  • подготовленные листы крепят к каркасу саморезами.

Выполнить обшивку к калитке самому очень просто. Но, спешить в этом деле не стоит. Терпение и аккуратность не должны сбрасываться со счетов. Если самому эту работу не приходилось выполнять, расстраиваться не нужно. Все получиться правильно, если правильно вымерять нужные листы материала, и действовать без излишней спешки.

Особенности установки каркаса и крепления к столбам

Как ставить каркас, было уже описано, но есть еще несколько рекомендаций, которые нужно знать.

  • Обустройство забора из профиля и ворот лучше осуществить стеновым профлистом, который помечен маркировкой «С».
  • Шум при работе позволяют уменьшить шариковые петли.
  • Чтобы сделать постройку правильно, нужно не забыть о двадцатисантиметровом зазоре снизу. Если сваривать без учета этого зазора, то в зимний период из-за скопления снега будут большие сложности с открытием. Такой же зазор рекомендуют оставлять и в верхней части. Это нужно для декоративного оформления. А какой декор выбрать, каждый будет решать сам.
  • Так же при работе не стоит забивать о мерах безопасности. А в данном случае они очень важны. Сварка без соблюдения мер безопасности и неправильное обращение с профлистом может привести к получению очень серьезных травм во время работы.
  • Монтировать профильный лист необходимо аккуратно, потому, что на нем очень легко остаются царапины. Если они возникли, то расстраиваться не стоит. Небольшие изъяны легко убрать краской в баллончике.
  • Чтобы закрепить ворота и калитку к столбикам, следует применять навесы большых размеров. Конструкция с такими элементами будет жесткой и не станет провисать. Профессиональные мастера, как самый лучший вариант рекомендуют крепежи на основе подшипника. Они уверяют, что с этими механизмами все будет работать долго и надежно.

На этом все монтажные действия заканчиваются. Данное строительство интересно тем, что во время него можно проявить креативность и сварить все по своему желанию. Входную конструкцию можно обшить, украсить интересными элементами декора.

Смотреть видео

Различные интересные идеи для оформления можно подобрать в интернете. Проблем с выбором подходящего варианта не возникнет. Профессиональные мастера и домашние умельцы предоставили множество превосходных вариантов на любой вкус и для любых финансовых возможностей.

Калитка из профнастила - схемы, чертежи и основные идеи как сделать своими руками калитку (видео + 125 фото)

Профнастил широко используется в строительстве. Он служит защитным материалом стен и является надежной обшивкой кровли. С каждым днем появляются различные фактуры и расцветки материала, что позволяет установить калитку из профнастила, подходящую к дизайну дома.

Содержимое обзора:

Преимущества профнастила

Все чаще используются ограждения, в которых в роли обивки выступает профильный лист. Это связано с большим набором достоинств, и наличием всего нескольких недостатков.

Достоинства:

  • Поверхность материала покрыта защитной пленкой, которая защищает его от коррозийного разрушения. Помимо этого интенсивные солнечные лучи и перепады температур практически не влияют на прочность материала.
  • Небольшой вес и легкость установки. При желании, установить калитку можно за один день, при условии, что будут заранее вкопаны опорные столбы. При монтаже нужно серьезно следить только за размерами заготовки.
  • Разнообразие цветов и фактур.
  • Износоустойчивость и продолжительный срок службы. Если поверхность обработана защитными материалами, материал прослужит более 60 лет.
  • Невысокая цена.
  • Возможность выбирать любую необходимую ширину и высоту листа.
  • Простота эксплуатации.

Недостатки:

  • Отсутствие звукоизоляции.
  • Материал легко подвергается деформации.
  • Появление на поверхности даже небольших повреждений нарушает целостность защитной поверхности, что ведет к появлению ржавчины.

Соотношение сильных и слабых сторон толкает многих на изготовление не только калитки, но и распашных ворот из профнастила.


Выбор профнастила: советы мастерам

При выборе материала, стоит отдать предпочтение оцинкованному профилированному листу. Это позволит избавиться от необходимости дополнительной обработки.

Также можно выбрать вариант с полимерной защитой окрашенной стороны. Это позволить защитить рисунок от выцветания и вымывания.

Маркировка лита:

  • Н – несущий. Прочные листы с глубокими ребрами жесткости, чаще используется в качестве кровельного материала.
  • С – стеновой. Играет роль защитного экрана, который устанавливается на дома или забор.
  • НС – универсальны. Обладает сильными сторонами обоих вариантов.

Также после маркировки могут ставиться цифры. Они показывают высоту профиля. Для калитки не нужны сильно рифлёные поверхности, поэтому подойдут модели С и СН.

Конечно отсутствие ребер не будет благоприятно влиять на прочность конструкции, поэтому максимальный шаг не должен быть более 20 см.


Изготовление калитки из профнастила своими руками

Перед тем, как сделать калитку из профнастила, нужно обеспечить ей надежную опору. Для этого идеально подойдут уже имеющиеся опоры забора, но если вся конструкция возводится с нуля, придется и их устанавливать самостоятельно.

Первое что нужно сделать, это выкопать яму глубиной 1,5 метров. На ее дно насыпается подушка из песка и гравия. Опорная свая должна быть изготовлена из стальной трубы диаметром минимум в 10 см. Она устанавливается вертикально в лунку, которая после этого заливается бетоном. Продолжать работы стоит только через 7 дней.

Этапы изготовления распашной калитки

Из прочных балок нужно сварить надежную раму, которая при помощи креплений и петель будет фиксироваться к опоре. Перед тем, как начать это делать, нужно решить, будет ли периметр калитки окружен дополнительной силовой конструкцией.

После того, как каркас был полностью сварен, нужно приварит петли и установить ее на положенное место. Если дверь свободно открывается, снимаем ее и начинаем обшивать профнастилом.

Калитка с элементами профнастила будет надежно висеть даже на двух крепежах. Ручку и замок следует прикручивать к внешней трубе, иначе он не будет хорошо закреплен на тонкой обшивке.

Все горизонтальные элементы нужно проверить при помощи уровня, а вертикальные, маятника. Если все линии прямые и перпендикулярные относительно друг друга, проблем при эксплуатации возникнуть не должно.

Если профнастил будет привариваться к раме, нужно обеспечить защиту внешней стороны листа от летящих искр. Это можно сделать при помощи обыкновенного картона.

В интернете существует множество вариантов и фото калиток из профнастила. Они отличаются сложностью установки, размерами и дизайном. При желании можно сделать раздвижную калитку, которая будет создавать впечатление современного дома.

Заключение

Один из важнейших плюсов калитки из профнастила, это цена. Материал намного дешевле, чем дерево или массивные металлические листы. К тому же можно забыть о регулярном уходе за поверхностью, достаточно лишь при необходимости мыть его обычной водой.


Разнообразие формы и цвета позволяет подбирать удачные и необычные сочетания. Любой желающий может без специальной подготовки самостоятельно установить такой забор.

Фото калитки из профнастила

Также рекомендуем просмотреть:

Сборка калитки из профнастила своими руками

Калитки из профнастила все чаще можно встретить в современных ограждениях. Данная тенденция объясняется растущей популярностью заборов из металлопрофиля — профнастил не терпит соседства с другими материалами. Как и само ограждение калитку из профнастила несложно собрать самостоятельно при помощи того же набора инструментов.

Калитка из металлопрофиля

Готовая калитка из оцинкованного профнастила

Профилированный лист считается универсальным и недорогим материалом для строительства ограждений и сопутствующих конструкций. При внушительных габаритах профнастил довольно лёгкий: 1 м² весит от 4 до 9 кг в зависимости от толщины листов и качества защитного покрытия. Лист легко пробивается фурнитурой и режется ножницами по металлу, что в совокупности с небольшим весом существенно упрощает процесс установки.

Заборы и калитки из профнастила отличаются долговечностью — оцинкованные листы металлопрофиля дополнительно покрываются защитным слоем полимера, который полностью изолирует металл от влаги, кислорода и других агрессивных воздействий. Конструкции из профнастила не нуждаются в дополнительной декоративной отделке. В отличие от «чернового» стройматериала металлопрофиль характеризуется разнообразием цветовых решений — полимерное покрытие может быть выполнено практически в любом цвете.

Единственным недостатком профнастила, как материала для строительства ограждений и калиток, является потеря коррозийной стойкости после повреждения защитного покрытия. Относительно низкую прочность профнастила сложно назвать оправданным недостатком — едва ли можно представить себе ситуацию, в которой забор будет рубиться топором или тараниться автомобилем.

Фотогалерея вариантов металлических ограждений и калиток из профнастила

Калитка из профнастила незаметная на фоне ограждения
Калитка из профнастила с окантовкой угольником
Калитка из профнастила с угловой декоративной ковкой
Калитка из профнастила с ажурной декоративной решеткой

Подготовка к установке

Установка калитки из профнастила начинается с определения размеров будущей конструкции. Оптимальной шириной проёма для калитки считается значение в 1 м. Меньший по размеру проём вызовет сложности при проносе габаритных вещей. Не стоит делать калитку слишком широкой, так как это увеличит нагрузку на петли и несущие столбы, что, в свою очередь, значительно снизит срок эксплуатации конструкции.

Высота будущей калитки определяется высотой забора — для визуальной целостности ограждение и калитка проектируются примерно одной высоты. Стандартная калитка собирается по следующему чертежу:

Примерный чертеж стандартной калитки из профнастила

Выбор профнастила

Монтаж калитки, как правило, осуществляется из того же материала, который применялся для возведения ограждения. Существует несколько видов профнастила:

  • Профнастил Н — несущий профнастил. Обладает большой высотой профиля, что обеспечивает повышенную несущую способность. Применяется для устройства кровли и несущих конструкций.
  • Профнастил С — стеновой профнастил. Металлопрофиль с относительно невысокой несущей способность и минимальной высотой профиля. Используется для строительства заборов, перегородок и обшивки стен.
  • Профнастил НС — универсальный профнастил. Усреднённый по всем параметрам материал. Подходит как для покрытия кровли, так и для обшивки стен.

Характеристики основных видов стенового профнастила

Для строительства заборов и калиток рациональнее всего использовать стеновой профнастил — он экономичен и хорошо смотрится. Несущий профнастил будет выглядеть менее эстетично из-за увеличенной высоты профиля. При этом его стоимость будет на 30% дороже, а повышенная несущая способность в данном случае не имеет какой-либо практической пользы. Универсальный профнастил уместно применять при отсутствии стенового аналога — он обойдётся дороже, но смотреться будет также хорошо.

На отечественном рынке чаще всего встречаются три вида стенового металлопрофиля: С10, С20, С8 — где цифры после литеры «С» обозначают высоту профиля в мм. В данном случае выбор осуществляется скорее на основе эстетических качеств материала, чем на его технических характеристиках, так как повышение несущей способности с увеличением высоты профиля, в случае с ограждением, не играет определяющей роли. Независимо от марки профнастила лучше остановить свой выбор на более толстых листах — они прочнее и меньше подвержены деформации.

Схема многослойного защитного покрытия профнастила

При покупке профнастила также следует обратить внимание на качество защитного покрытия, от которого будет зависеть долговечность будущего забора и калитки. Самым дешёвым вариантом является цинковое покрытие, которое входит в базовый «защитный комплект» профнастила. Гарантийный срок службы «голого» оцинкованного металлопрофиля составляет порядка пяти лет. По возможности лучше отдать своё предпочтение профнастилу с дополнительным полимерным покрытием, который гарантирует до 30 лет безупречной эксплуатации.

Расчёт материала

Для сборки калитки необходимо следующее количество материала:

  • Профильная труба 40×20. Для определения необходимого количества погонных метров вычисляется периметр калитки — все стороны складываются друг с другом. К полученному результату дополнительно добавляется ширина калитки.
  • Профнастил. Лист заказывается по высоте будущей калитки.
  • Стальной уголок 25×25. Количество погонных метров соответствует периметру калитки. Необходим в том случае, если на калитку будет навариваться рамка.
  • Саморезы по металлу с шестигранной головкой. Будет достаточно 20 – 25 штук.
  • Навесные воротные петли. Два комплекта
  • Врезной замок.

Обратите внимание! К полученному количеству материала необходимо добавлять минимум 15%, которые приходятся на срезы, брак, выравнивание и другие непредвиденные расходы.

Инструментарий

  • Сварочный аппарат;
  • Циркулярная пила «болгарка»;
  • Дрель/шуруповёрт;
  • Строительный уровень;
  • Рулетка.
  • Строительный уголок

Пошаговая установка калитки из металлопрофиля своими руками

Одним из наиболее удачных способов сборки калитки для непрофессионалов является монтаж непосредственно в проёме забора. Чтобы каркас не деформировался в процессе сборки его варят прямо на опорных столбах. После того как калитка будет готова её просто вырезают из проёма. Монтаж «на месте» исключает риск не попасть по размеру или ошибиться в измерениях, так как все пропорции наглядно просматриваются. Процесс сборки осуществляется в следующем порядке:

Верхняя и нижняя часть рамы

  1. К опорным столбам по уровню привариваются верхняя и нижняя части рамы. Необходимо следить за тем, чтобы плоскость труб не была вывернутой. Между нижней частью рамы и фундаментом/землёй должен оставаться зазор в 10 – 20 см;

    Приваренная боковина рамы с необходимым зазором

  2. По уровню привариваются боковины будущей рамы. В процессе монтажа к боковине сразу приваривается верхняя часть навесов. Между боковиной и несущим столбом должен оставаться зазор не менее 1 см с обеих сторон. После установки на несущем столбе отмечается местоположение нижней части навесов;

    Установка второй боковины с приваренным навесом

  3. По уровню приваривается поперечная труба. Её принято располагать точно по центру калитки. Если будет дополнительно навариваться рамка из уголка, то данную процедуру следует отложить;

    Установка поперечины по уровню

  4. Готовая рамка вырезается из проёма посредством «болгарки»;

    Вырезание готового каркаса «болгаркой»

  5. Места срезов подравниваются и зачищаются. Каркас обваривается со всех сторон. Сварочные швы зачищают от окалины и выравнивают;

    Обрезка лишней части каркаса

  6. При желании в каркас вставляется рамка из уголка. Уголок нарезается по внутренним размерам рамки, концы обрезаются под углом 45 градусов. Уголки провариваются по срезанным углам и прихватываются к самой раме;

    Разметка уголка для обрезки под 45 градусов

  7. По сделанной отметке приваривается нижняя часть верхнего навеса;

    Приваривание нижней части верхнего навеса к опорному столбу

  8. Каркас надевается на верхнюю петлю, после чего приваривается нижняя часть нижней петли. Калитка снимается и петли обвариваются со всех сторон;

    Готовые отверстия под замок и ручку

  9. В калитку врезается замок, а в столб опорная планка

    Обшивка каркаса калитки профнастилом

  10. Готовый каркас обшивается профнастилом снаружи либо вставляется в рамку изнутри, если таковая имеется в наличии. Приваривается центральная поперечина, если это не было сделано ранее.

Профнастил в рамке из уголка

Каркас калитки можно покрасить в тон профнастилу либо выбрать любой другой цвет. Процедуру окрашивания желательно производить до обшивки каркаса профнастилом, но уже после проведения сварочных работ.

Отделка и уход

Благодаря наличию полимерного покрытия конструкции из профнастила практически не нуждаются в поддерживающем уходе и дополнительной отделке. Можно осуществлять сезонную чистку забора перед летом или после зимы, чтобы удалить с поверхности грязь и пыль. Дополнительное окрашивание допустимо, но не несёт в себе какой-либо практической или декоративной пользы.

Единственное, на что стоит своевременно обращать внимание — обработка трещин, сколов и других повреждений защитного покрытия. Повреждённое место необходимо очистить от коррозии, если таковая имеется, обезжирить и закрасить коррозионностойкой краской под цвет профнастила. Данную процедуру желательно осуществлять сразу после появления дефекта, не давая коррозии распространяться вглубь листа.

Звонок для калитки из профнастила

Недорогой комплект беспроводного звонка

Обязательным элементом любой калитки является звонок, который позволяет гостям не стучать в дверь тяжёлыми предметами. Калитки из профнастила находятся на значительном удалении от дома и тянуть провода для питания традиционного звонка будет не очень удобно. Оптимальным решением является использование беспроводных звонков, которые не зависят от городской электросети — в качестве автономных источников питания в них применяются пальчиковые или аккумуляторные батарейки. Более совершенные и дорогостоящие модели могут дополнительно оснащаться датчиком движения, видеокамерой или домофоном.

Беспроводной звонок состоит из двух частей: кнопки и приёмного блока. Кнопка устанавливается непосредственно на калитку, а приёмный блок заносится в дом. Важным параметром беспроводного звонка является радиус приёма сигнала — максимальное расстояние, на которое можно разделить кнопку и приёмный блок. В зависимости от модели радиус приёма сигнала может составлять от 25 до 200 метров.

Обратите внимание! В данном случае подразумевается дистанция свободная от любых препятствий, которые могут глушить сигнал. Кирпичная преграда снижает эффективную дальность приёма на 25 – 40%, а армированный бетон на 40 – 85%.

Установка беспроводных звонков максимально проста — большинство кнопок выпускаются на самоклеящейся основе. Также в корпусе присутствуют специальные выемки для фиксации посредством саморезов. Монтаж звонка осуществляется в следующем порядке:

  1. Выбранное место очищается от пыли и обезжиривается спиртом или ацетоном;
  2. С самоклеящейся основы снимается плёнка. Кнопка плотно прижимается к поверхности калитки/забора;
  3. Жёсткий монтаж осуществляется посредством специальных саморезов по металлу. На поверхности калитки/забора отмечается местоположение будущего звонка;
  4. На месте вхождения саморезов просверливаются отверстия соответствующего диаметра. Можно попробовать закрутить саморезы сразу, но велик риск сделать вмятину на поверхности полотна;
  5. Устанавливается звонок и вкручиваются саморезы;
  6. Место стыка саморезов и профнастила обрабатывается герметиком, чтобы предотвратить коррозию.

Установка базовой части устройства осуществляется внутри дома, рядом с розеткой. Как правило, в корпусе имеется гнездо для гвоздя или самореза — устройство просто вешается на любой подходящий крепёж.

Видеоинструкция

Собственноручное изготовление калитки из профнастила не отличается сложностью и во многом осуществляется по той же схеме, что и монтаж забора. Выполненная с соблюдением всех требований калитка будет прекрасно смотреться на фоне ограждения и прослужит долгие годы в неизменном виде.

Оцените статью: Поделитесь с друзьями! Строим потолок для бани своими руками Автоматические распашные ворота своими руками

 Просмотров: 1 667  Рубрика: Строительство и ремонт

Калитка из металлопрофиля своими руками, схема сборки

Не так давно, заборы из металлопрофиля заняли первую строку среди всех разновидностей заборов. Они обладают очевидным и неоспоримым списком преимуществ, благодаря чему и заняли своё лидерство. Конечно, если вы сделали себе такой забор, тогда и калитку было бы разумно изготовить из того же материала.

В рамках этой стать мы расскажем вам о таких нюансах, как чертёж калитки, подготовка инструментов и опишем полный поэтапный план установки и изготовления калитки своими руками.

Конструкционные чертежи

Чтобы получить качественно сделанную конструкцию, которая прослужит долгое время и не доставит вам никаких работ, перед изготовлением своими руками следует очень тщательно продумать все схемы и чертежи.

Схема будующей калитки из металопрофиля

Вам необходимо очень точно нарисовать будущую калитку, с указанием всех мельчайших размеров и параметров используемого материала. Только продумав все детали на этом этапе калитка из профнастила своими получится у вас качественной и надёжной.

Необходимые инструменты и материалы

После того как вы нарисовали чертёж, точно знаете все размеры, можно без труда подсчитать количество материалов, которое потребует схема для изготовления калитки из профнастила. А также основываясь на перечень материалов и саму схему, можно собрать все инструменты, которые вам обязательно понадобятся для сборки.

Давайте же перейдём к материалам, которые вам обязательно понадобятся:

  • Лист металлопрофиля, необходимого размера.
  • Труба или уголок из металла, с толщиной стенки не менее 3 миллиметров, и диаметром 30 на 40.
  • Электроды для сварки.
  • Декоративные и простые саморезы по металлу.
  • Замок и две дверные ручки.
  • Пара металлических воротных завес.
  • Краска по металлу.

Из инструментов вам следует подготовить:

  • Болгарку для порезки и подгонки металла.
  • Сварочный аппарат и защитные комплектующие для работы с ним.
  • Шуруповёрт с комплектом бит и набором острых свёрл по металлу.
  • Кисточка или валик для покраски.
  • Рулетка, угольник, карандаш, уровень.

Инструкция по монтажу и изготовлению калитки

Чтобы весь рабочий процесс проходил согласно правилам, технологии и без заминок, вам необходимо следовать небольшой пошаговой инструкции, которая поможет проделать работать очень быстро и на должном уровне качества.

Создавая более габаритную калитку, учитывайте, что увеличение массы створки может повлечь за собой износ замков и петель полотна.

Итак, весь процесс будет проходить по такому плану:

  1. Подготовительный этап.
  2. Установка всех опор для калитки из профнастила.
  3. Создание и закрепление каркаса на столбах.
  4. Установка замка и ручек своими руками.
  5. Обшивка конструкции листом из металлопрофиля своими руками.

Давайте скорей перейдём к работе и получим долгожданное изделие из металлопрофиля согласно нашей нарисованной схеме. Начинаем с подготовки территории, так как материал и инструменты мы уже подготовили на прошлом этапе.

Подготовительный этап

Чтобы работа проходила гладко, удалите все кустарники, пни, очистите площадку от мусора и прочего ненужного хлама. Вся рабочая площадка должна быть пустая, там должны быть только материалы, инструменты и лично вы.

После того как вы зачистите участок своими руками, начинайте разметку точек, где будут установлены столбы и выкопайте под них ямы глубиной один метр, если калитка не выше чем 1.7 метра. Для больших конструкций яму следует подготавливать немного глубже.

Обустройство фундамента и опор

При монтаже столбов, чаще проверяйте уровень во избежании перекоса

Подготовив участок и отверстия под столбы, можно приступать к их установке. Для этого нам потребуются круглые трубы, диаметром примерно сто-сто пятьдесят миллиметров, с толщиной стенки не меньше чем пять миллиметров.

Столбы устанавливаются на самое дно, которое следует усыпать щебнем и утрамбовать. После того как вы выставили опоры точно по уровню, их можно заливать бетоном и оставить до полного высыхания на двое-трое суток.

Лучше не спешить и оставить на больший период, так бетон успеет лучше окрепнуть и не деформируется в процессе строительства.

Сборка каркаса

Собирать каркас мы будем в следующей последовательности:

  1. Измерение и отрезка труб своими руками, соответственно нарисованной схеме.
  2. Затем трубы для калитки из профнастила выкладываются на ровной поверхности и свариваются в форме прямоугольника.
  3. Для усиления, приваривается диагональная перемычка.
  4. Следуя точным размерам, на одну сторону привариваем верхнюю часть завес, которая будет одеваться на штырь, приваренный к опорам.
  5. Окрашиваем каркас понравившейся вам краской по металлу и оставляем высыхать, обычно краска по металлу полностью высыхает за несколько часов.

Установка замков

Установка замков происходит довольно легко и быстро. В зависимости от того какой у вас замок, может потребоваться установка дополнительного элемента – пластины, которая послужит для него опорой. В противоположной от завес боковой трубе, сверлим отверстия для стержней нашего замка, тоже делаем и в столбе.

Замок легко разметить если намазав зубной пастой или помадой. Закройте и откройте — и на столбе появится отпечаток места, где находиться паз.

Замок укладываем на пластику и прикручиваем либо привариваем. Если замок идёт без ручек, тогда они прикручиваются отдельно к боковой трубе. Для этого также сверлим сквозное отверстие и устанавливаем нашу ручку.

Навешививание полотна

После того как все элементы закреплены на каркасе, его можно устанавливать на своё законное место. Лучшим методом правильно и ровно установить калитку, является её монтаж прямо возле столбов.

Чтобы повысить прочность конструкции, необходимо сделать диагональные перемычки от верхнего угла притвора в нижнему углу навешиваемой стойки

Для этого калитка в заборе из профнастила с полным комплектом завес устанавливается в закрытом положении и с помощью сварки, нижняя часть завес со стержнем приваривается к опорному столбу. Таким образом, установка своими руками получается максимально быстрой, и калитка будет иметь практически идеальный ход.

Завершающий этап работ

Итак, вот вся конструкция установлена и уже функционирует, осталось только нацепить поверх лист металлопрофиля и калитка из профнастила будет полностью готовой.

Делается это очень просто. Достаточно приложить лист, проверить его уровнем и наживить на два верхних самореза по углам. После этого можно вкрутить все остальные по всему периметру металлопрофиля с шагом тридцать-сорок сантиметров. На этом калитка из профлиста сделанная своими руками полностью готова и может эксплуатироваться.

Нюансы и советы

Чтобы не получить низкокачественное изделие из металлопрофиля, и не испортить материалы, старайтесь перепроверять все измерения, наличие прямых углов в каркасе с помощью угольника.

Во время монтажа лучше лишний раз проверьте, есть ли горизонтальный уровень, чтобы не сделать перекошенную конструкцию, которая со временем может очень сильно провиснуть.

Чтобы, проснувшись утром и обнаружить что вашу калитку из металлопрофиля своровали недобросовестные умельцы, следует обезопасить себя. Для этого над одной или обеими завесами наваривается небольшой штырёк, который будет препятствовать снятию конструкции с петель.

Некоторые мастера, чтобы не портить внешний вид, переворачивают нижнюю петлю и приваривают её наоборот, но сделать это возможно только используя тот способ крепления, который описан выше.

Калитка из профильной трубы своими руками

Калитка является неотъемлемой частью ворот и забора на загородном участке. Так как через нее очень большая проходимость, она должна быть сделана из прочных и долговечных материалов. Например, сегодня большой популярностью пользуется калитка из профильной трубы. Такая дверь прослужит не один год. Более того, в комбинации с другими материалами, профильная труба отлично комбинируется. В этой статье рассказываются некоторые особенности того, как сделать всю работу своими руками.

Достоинства калитки из профильной трубы

Можно выделить несколько положительных сторон конструкции калитки из профильной трубы, которая сделана своими руками. Среди всего прочего, выделяются такие плюсы:

  1. Стоимость исходного материала вполне постижима для каждого дачника.
  2. Продолжительный эксплуатационный срок готовой конструкции.
  3. Очень просто сделать и установить.
  4. Конструкция из профильной трубы достаточно надежная.
  5. Всегда есть возможность разнообразить дизайн, например, использовать элементы ковки.

Необходимые материалы

Перед тем как сварить калитку необходимо собрать весь необходимый инструмент и материал. Так, вам потребуется следующее:

  • Столбы в качестве опор. Длина столба опоры определяется исходя от высоты двери. Также учтите, что до 1 м максимум столб будет заглублен в грунт. Можно использовать ту же профильную трубу сечением 60×60 мм.
  • Профильная труба для изготовления каркаса. Для каркаса используется преимущественно труба сечением 20×40 мм.
  • Металлические уголки с соотношением сторон 40×40 мм. Они необходимы для перемычек.
  • Металлические петли для установки.
  • Краска и грунтовка для окрашивания каркаса.
  • Замок, ручка и другая фурнитура.
  • Необходимые строительные материалы для бетонирования столбов опоры, а именно песок, щебень, цемент и тому подобное.

Что касается инструментов, то заранее подготовьте такой комплект:

  • Болгарка для выполнения среза профильной трубы и шлифовки при помощи специального шлифовального круга.
  • Сварочный аппарат.
  • Строительный уровень или отвес.
  • Рулетка.
  • Лопата.

Технология изготовления

Перед тем как сварить калитку из профильной трубы необходимо разобраться с последовательностью технологического процесса. Он состоит из следующих этапов:

  1. Сделать чертеж будущей калитки.
  2. Согласно проекту, подсчитывается и закупается необходимый материал.
  3. Разметка материалов, а также распил.
  4. Установка столбов опоры.
  5. Сварка каркаса из профильной трубы.
  6. Установка петель, диагоналей для прочности.
  7. Грунтовка и покраска калитки.
  8. Обшивка каркаса из профильной трубы.
  9. Декорирование (по желанию).

Это основные этапы изготовления калитки из профильной трубы. Теперь в деталях рассмотрим некоторые из них.

Проектирование и чертеж

Чтобы знать какой расход материала будет, следует сделать чертеж. Можно воспользоваться уже готовыми или разработать свой, индивидуальный. На этом этапе важно выполнить все измерения в точности иначе после закупки материала что-то исправить будет сложно. В худшем случае придется докупать материал или останется лишний.

В первую очередь определите конкретные размеры будущей калитки из профильной трубы. При этом учитывайте некоторые факторы. Например, чтобы визуально все смотрелось лучше, верхний уровень калитки должен совпадать с общим уровнем забора (но это необязательно).

Что касается ширины, то оптимальной находится в пределах от 900 до 1200 мм. Сделать такой чертеж сможет любой. Важно знать исходные материалы. Также за основу можно воспользоваться схемами, приведенными в этой статье.

Свариваем каркас

На следующем этапе приступаем к сварке каркаса из профильной трубы. Для этого необходимо согласно проекту, отрезать профильную трубу по размерам. Выложить отрезки на ровной горизонтальной поверхности. Чтобы места стыковки профильной трубы смотрелись красиво, срежьте края на 45°.

Далее необходимо прихватить все элементы каркаса друг с другом. Но не стоит сразу все обваривать. Рекомендуется проверить конструкцию на диагональ, а также нет ли пропеллера. Для большей жесткости каркаса обязательно привариваются поперечины. Они могут быть расположены по диагонали или поперек калитки, то есть параллельно верхней и нижней планке.

На этом этапе также стоит приварить специальную коробку для установки замочного механизма. Это на тот случай, если замок будет врезной. Если навесной, то на калитку из профильной трубы следует приварить петли.

Важным этапом является шлифовка изделия. Так, шлифовальным кругом и болгаркой зачистите все сварные стыки. Также стоит устранить с поверхности конструкции все возможные заусеницы и дефекты.

Покраска каркаса калитки

Когда калитка полностью сварена и зашлифована, наступает очередной этап – покраска. Сперва, на профильную трубу наносится специальная грунтовка. Она обеспечит качественную адгезию краски с полотном. Распределять краску можно при помощи пульверизатора или обычной кисточкой.

Совет! При покраске не допускайте образования потеков. Лучше нанести краску в два слоя, чем пытаться все перекрыть ровно за один раз толстым слоем краски. В таком случае потеков практически не избежать.

Монтаж

Теперь наступила очередь установки калитки. Стоит заметить, что при сварке каркаса обязательно привариваются петли. Они также покрываются краской. Также следует произвести установку столбов опоры. Обычно для этой цели используется профильная труба сечением 60×60 мм. Длина такого столба должна быть такой, чтобы в землю углубить его до 700 мм, максимум до 1000 мм. Этой глубины будет достаточно, чтобы калитка и вся конструкция в целом была устойчивой.

Совет! На нижнюю часть столба опоры рекомендуется приварить элемент из листового металла, своего рода подошву. Так, столб будет более устойчивей и его будет легче выставить по уровню.

Все замерив и выкопав ямки для установки столбов, выставляете опоры строго по вертикали. При этом проверяйте вертикаль со всех сторон. Временно установив распорки, можете приготовить бетонную смесь и залить яму.

Когда бетон полностью застыл необходимо продолжить работу, а в частности, по привариванию навесов. Это важный и ответственный этап. Для этого вам потребуется помощь. Приложив калитку к столбам, так как она и будет висеть, ставите отметки, где будут привариваться навесы. Так как первая их часть уже приварена на дверях, остается приварить навесы к столбу. После этого шлифуете специальным кругом и болгаркой сварочный шов. После покрываете столбы грунтовкой и также красите.

Обшивка

Один из последних этапов работ – обшивка каркаса. Для этого можно использовать профилированные листы металла, которые используются для стеновой обшивки. Профнастил подбираете по цвету к забору. Также стоит подобрать подходящий крепежный элемент. Например, крепить профнастил к профилю при помощи метизов или специальных заклепок. В случае метизов, обязательно подберите шляпки по цвету профнастила.

Приложив лист к каркасу, просверливаете отверстия по всему периметру с шагом около 200 мм. При этом отверстия делаются в нижней волне. В завершение просто прикручиваете профнастил к каркасу и все. Вам остается только повесить калитку из профильной трубы.

Установив калитку на свое место, вам необходимо проверить ее на предмет открывания и закрывания. Если все работает, устанавливаете замок и ручку. Также по желанию можно использовать декор. Например, купив готовые элементы ковки, привариваете к конструкции.

Совет! Приваривать декор следует на этапе изготовления каркаса. После покраски лучше уже ничего не приваривать.

Заключение

Итак, мы рассмотрели с вами вопрос о том, как сделать калитку из профильной трубы. Что касается изготовления ворот, то принцип тот же самый. Мы надеемся, что этот материал поможет вам разобраться во всем самостоятельно. Также, можете оставлять комментарии, если уже имеете собственный опыт.

летучая мышь, мяч, калитка, стиль каракули, векторные иллюстрации Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 50128508.

Набор оборудования для крикета: бита, мяч, калитка, стиль каракули, векторные иллюстрации Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Изображение 50128508.

Комплект оборудования для крикета: бита, мяч, калитка, стиль каракули, эскиз иллюстрации, рисованной, вектор

M L XL EPS

Таблица размеров

Размер изображения Идеально подходит для
Ю Интернет и блоги, социальные сети и мобильные приложения.
м Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5000 x 5000 пикселей | 42.3 см x 42,3 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5000 x 5000 пикселей | 42,3 см x 42,3 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Афганистан выиграли второе испытание, чтобы заработать ничью в серии, поскольку борьба Зимбабве оказалась тщетной | Новости крикета

Зимбабве пригрозил стать всего лишь четвертой командой в истории тестов, которая выиграет игру после последующих, но Афганистан достиг цели в 108 очков, чтобы выиграть второй тест и сыграть вничью в серии из двух матчей 1-1; Рашид Хан с 11 калитками в матче за Афганистан в Абу-Даби

Последнее обновление: 14.03.21 12:32

Рашид Хан забил 11 калиток в матче, когда Афганистан обыграл Зимбабве и заработал ничью в тестовой серии 1: 1

Рашид Хан забил 11 калиток в матче, поскольку Афганистан завершил розыгрыш серии с шестью калитками на пятый день второго теста после того, как Зимбабве пригрозил стать четвертой стороной в истории тестов, выигравшей игру после следующей.

Капитан Зимбабве Шон Уильямс (151 балл) и игрок с битой под номером 9 Дональд Тирипано (95) поставили 187 для восьмой калитки, когда их сторона сплотилась со 142-7 - в этот момент они отставали на 116 и смотрели в бочку поражения подач. - до 365, Рашид взял 7-137 за Афганистан.

Афганистан, 108 сетов на победу в Абу-Даби, проиграл Джаведу Ахмади (4) в начале забега, заставив нервы трепетать, только Рахмат Шах (58) и Ибрагим Задран (29) затем добавил 81 для второй калитки. .

Подопечные Асгара Афган потеряли еще три калитки, когда 89-2 превратились в 101-4, но Хашматулла Шахиди - который стал первым тестовым двойным центурионом Афганистана, когда он набрал 200 очков не в первой подаче - набрал уровень до того, как Насир Джамал выбил победный сингл. поскольку серия закончилась при счете 1: 1.

Зимбабве хотели пойти по стопам Англии, которая обыграла Австралию после того, как последовала за ней в Сиднее в 1894 году и в Хедингли в 1984 году, и Индии, которая ошеломила Австралию в Калькутте в 2001 году после того, как последовала за ней, но смелая борьба мужчин Уильямса в конечном итоге пришло напрасно.

Зимбабве, которые обыграли Афганистан за два дня в первом тесте на том же месте, теперь не выиграли тестовую серию - за исключением победы в разовом тесте против Бангладеш в Хараре почти десять лет назад - с 2004 года, когда они победил Бангладеш со счетом 1: 0 в двухматчевой схватке.

Третья победа Афганистана в шести тестах была обеспечена Рахматом и Задраном, но сравняла счет с прядильщиком Рашидом, у которого за семь калиток у него совпали цифры 11-275 из 99,2 овера.

22-летний мужчина сломал гигантскую стойку между Уильямсом и Тирипано, когда он прижал последнего к весу с помощью гугла, который оставался низким незадолго до воскресного обеденного перерыва.

Тирипано упал на пять пробежек меньше первой тестовой тонны, поскольку Афганистан поднял свою первую калитку за почти 71 овер, а Рашид завершил свой второй матч с 10 калитками в тестовом крикете.

Надежды Афганистана быстро захватить две последние калитки были разбиты, когда главный игрок Блессинг Музарабани (17) забил четыре четверки в одной Амира Хамзе, когда он и шкипер Уильямс добавили 33 в девятую калитку и увеличили преимущество Зимбабве до трех цифр.

Музарабани был тогда неудачно выдан, пойманный позади Хамзы с игроком с битой, который, казалось, ударился о землю, а не по мячу, в то время как Рашид затем забрал свой 11-й скальп в игре, когда он прижал Виктора Ньяучи (0) фунт в следующем наборе .

Афганистан и Зимбабве теперь встретятся в серии из трех матчей T20I, также в Абу-Даби, начиная со среды.

2. Детали калитки плотины Макнари, первоначального водовода (чертеж №…

) Одной из наиболее важных экологических проблем, стоящих перед гидроэнергетикой, является неблагоприятное воздействие гидроэлектростанций на проход рыбы вниз по течению. В состав их жизненного цикла входят не только важные диадромные виды (такие как лосось, тенистые и угри), но и строго пресноводные виды.Водохранилища гидроэнергетики, на которые попадает рыба, движущаяся вниз по течению, сильно отличаются от рек со свободным течением. Многие изменения окружающей среды, происходящие в водохранилище (изменение температуры и прозрачности воды, снижение скорости потока, усиление хищничества), могут снизить выживаемость. Достигнув плотины, рыба, мигрирующая вниз по течению, может страдать от повышенной смертности, поскольку она проходит через турбины, водосбросы и другие обходные пути или турбулентные хвостовые пути. Ниже по течению от плотины недостаточный попуск в окружающую среду может замедлить скорость прохода рыбы вниз по течению или снизить выживаемость.Необходимо уточнить наше понимание относительной важности причинных факторов, которые способствуют гибкости прохода турбины (например, удар, изменения давления, турбулентность), чтобы усилия при проектировании турбины могли быть сосредоточены на смягчении наиболее повреждающих компонентов. Кроме того, нынешние знания об эффективности усовершенствований турбин основаны на исследованиях только нескольких видов (в основном лосося и американского шэда). Эти данные могут не отражать влияние прохождения через турбину для сотен других видов рыб, которые восприимчивы к прохождению вниз по течению на гидроэлектростанциях.Например, в США насчитывается более 900 видов рыб. В Бразилии насчитывается около 3000 видов пресноводных рыб, 30% из которых считаются мигрирующими (Viana et al. 2011). Во всем мире насчитывается около 14 000 видов пресноводных рыб (Magurran 2009), значительная часть которых подвержена воздействию гидроэнергетики. Для сравнения, в компиляции исследований уноса рыбы и выживания турбин по более чем 100 гидроэлектрическим проектам в Соединенных Штатах Winchell et al. (2000) нашли полезные данные о выживаемости после прохождения турбин только для 30 видов.Испытания усовершенствованных гидроэнергетических турбин были ограничены семью видами: чавычи и кижуча, радужная форель, алевка, угорь, малоротый окунь и белый осетр. Мы изучаем возможные подходы к расширению экспериментальных результатов на нескольких протестированных видах рыб для прогнозирования выживаемости при прохождении через турбину других, непроверенных видов (Cada and Richmond 2011). В этом отчете мы определяем причины травм и гибели рыб, протестированных в лабораторных и полевых исследованиях, на основе формы и размера тела рыб, внутренней и внешней морфологии и физиологии.Мы начали группировать большое количество неизученных видов в небольшое количество категорий, например, на основе филогенетических отношений или экологического сходства (гильдии), так что последующие исследования нескольких репрезентативных видов (потенциально включая тестирование биологических индексов для конкретных видов) дадут полезную информацию об общем рыбном сообществе. Эти первоначальные усилия были направлены на изменение подходов, которые используются в области экологической токсикологии для оценки токсичности веществ для непроверенных видов.Такие методы, как разработка распределений видовой чувствительности (SSD) и моделей оценки межвидовой корреляции (ICE), полагаются на значительный объем данных для установления взаимосвязей между видами и токсичностью, которые могут быть распространены на другие организмы. Имеется гораздо меньше исследований напряжений в проходе турбины, на основе которых можно получить эквивалент значений LCââ для прохода турбины. В то время как подходы SSD и ICE являются полезными аналогами для прогнозирования травм и смертности от прохода турбины, доступно слишком мало данных для поддержки их применения без какой-либо модификации или упрощения.В этом отчете мы исследуем потенциальное применение нового, родственного метода, оценки на основе характеристик (TBA), для прогнозирования смертности при переходах вниз по течению на гидроэнергетических проектах.

Индия бросает вызов Австралии, травмам и истории, чтобы обеспечить невероятную ничью в третьем тесте на SCG

Индия добилась одного из самых замечательных результатов в своей истории тестового крикета, отбив 131 овер и в течение всего пятого дня выиграв. претендовать на ничью в третьем тесте в Сиднее.

Австралия взяла всего три калитки в день, поскольку Индия бросила вызов растущему числу травм и, как ожидалось, неравномерному финишу со счетом 5-334, 73 не считая еще более маловероятной победы.

Всех Четешвар Пуджара, Ришаб Пант, Ханума Вихари и Равичандран Ашвин будут чествовать в Индии как героев после энергичной битвы против постепенно утомленных, отчаявшихся и разочарованных австралийцев.

Мало кто ожидал чего-либо, кроме австралийской процессии на пятый день, особенно когда австралийцы нанесли удар во втором овере дня, когда Натан Лайон поймал капитана Аджинкью Рахан.

Было неожиданностью увидеть, как Ришаб Пант подошел к середине при падении этой калитки не только потому, что он не мог удерживать калитки из-за травмы локтя, но и потому, что его подняли с шестого до пятого места в рейтинге. приказ, явно с намерением увеличить скорость бега вместе с Четешваром Пуджарой.

И это сработало отлично: Ришаб забил 73 из 108 заездов Индии в первой сессии дня, и все это из-за потери только Рахана, что позволило им добиться маловероятной победы.

Ришаб и Пуджара продолжали расстраивать Австралию в течение первых 45 минут после обеда, поскольку Пуджара достиг своего второго полувека для матча, а Ришаб набрал тонну.

Ришаб Пант начал медленно и быстро переключаться между передачами. (

AP: Rick Rycroft

)

Но агрессивный игрок с битой пошел на один удар слишком много и отбросил «Лайон» назад, провалив всего три раунда за столетие.

Шансы Индии на маловероятную победу, возможно, возросли вскоре после того, как Джош Хэзлвуд обнаружил верхушку пня Пуджары, отправив залог в полет.

В дополнение к боли, последний признанный игрок с битой, Вихари, только что хромал, бегая между калитками, и до конца своих подач он хромал из-за очевидной травмы подколенного сухожилия.

Между тем, Равиндра Джадеджа поднялся на трибуну, несмотря на то, что он получил сломанный и вывихнутый большой палец в первой иннинге, что помешало ему сыграть во второй иннинге.

Надежная защита Четешвара Пуджары была наконец нарушена красавицей Джошем Хазлвудом. (

AP; Rick Rycroft

)

Все, что означало обвинение в победе, было практически невозможно, и Вихари и Равичандран Ашвин перешли в режим выживания, попивая чай с пятью калитками в руке, но все же 127 пробежек до победы с Осталось 36 оверов.

Это заложило основу для захватывающей последней сессии. По правде говоря, Вихари и Ашвин это прикрыли.

Были испуга, в основном в начале финальной сессии. Эшвину был отдан первый мяч назад, но он получил отсрочку, когда DRS правильно определил, что короткий мяч Cummins попал в защитную руку, а не в перчатку, на пути к вратарю Тиму Пейну.

Эшвин какое-то время использовал удачу и потерпел поражение от второго полевого игрока Шона Эбботта, но по ходу сессии выглядел все более и более спокойным.

Натану Лайону снова не повезло на утренней сессии пятого дня. (

AP: Rick Rycroft

)

Пробежки больше не были проблемой, не в последнюю очередь потому, что Вихари физически не мог бегать между калитками, поэтому Индия просто закрыла магазин. Австралия, несмотря на нарастающее отчаяние, не могла найти выхода.

Напряжение вспыхнуло по мере приближения пней, когда Пейн попытался нарушить концентрацию Ашвина горячими словами за пнями, но индейцы смеялись последними, когда Пейн упал на прыжок с края вихари.

Этот промах из-за редкого шанса, когда осталось лишь несколько оверов, стал последним ударом для Австралии. Это было символом измученного настроения Австралии на протяжении всего теста и множества мелких ошибок, которые она допустила в последний день, которые стоили ей победы.

Жеребьевка Индии означает, что серия будет решена на Габбе. Победа или ничья сохранят за Индией трофей Граница-Гаваскар, а это означает, что для Австралии ничего, кроме победы, будет недостаточно.

Рави Ашвин сыграл одну из самых важных подач в своей тестовой карьере. (

AP: Rick Rycroft

)

Вспомните, как прошел невероятный день тестового крикета, в нашем живом блоге.

Текущие обновления

Прикреплено

ЭТО НИЧЬЯ! Какое усилие со стороны игроков с битой Индии!

(AP)

Индия сделала 131 овер, Рави Ашвин и Ханума Вихари сыграли чуть меньше 43 из них - 256 мячей, если быть точным. И все это на фоне действительно отличной атаки в боулинг.

Стоит вспомнить захватывающие 97 очков Ришаба Панта, которые давали им надежду на откровенно невероятную победу, и 77 Четешвара Пуджары из 205, которые поддержали их мечту.

Аджинкья Рахане упала во ВТОРОЙ КЛИЕНТЕ дня. Австралия забрала две калитки до конца дня. Удивительная стойкость Индии, но Австралии придется ответить на несколько вопросов.

Тим Пейн потерял три шанса, а атака австралийского боулинга изо всех сил не дала результата.

(AP) Прикреплено

Австралия - Индия: третий тест в SCG

Джон Хили

Где сейчас находится серия

Это приятно видеть.(AP)

Несмотря ни на что, Индия ведет счет 1: 1 в последнем тесте на Gabba.

Австралия не проигрывала тестов в Брисбене с 1988 года, но они сыграли вничью с Южной Африкой совсем недавно, в 2012 году ( помните ту серию, которая включала в себя знаменитую ничью, в которой противник отбивал весь последний день и менялся? а Индии сейчас нужна только ничья, чтобы сохранить трофей Граница-Гаваскар.

Они выиграли его в сезоне 2018/19, когда Австралия была опустошена запретами Дэвиду Уорнеру и Стиву Смиту из-за запрета на подделку мяча, а теперь Индия угрожает перевернуть сценарий, что, возможно, свяжет серию, несмотря на то, что она проиграла без Вирата Кохли, Ишанта Шармы. , Мохаммед Шами и Умеш Ядав.А теперь раны Ришаба Панта (хотя сегодня он выглядел нормально), Равиндры Джадеджи и Ханумы Вихари.

Вау.

Мне не терпится увидеть, что происходит в Габбе. И я надеюсь, что вы все снова присоединитесь к нам, , когда этот тест начнется в пятницу, . А пока поздравляю Индию, и черт побери.

Джон Хили

«Отличная атака в боулинге»...где?

-Koala55

Даже легенды время от времени имеют право на выходные.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
