Как установить розетку в бетонную стену видео: Установка розеток в стены | Полезные статьи

Монтаж подрозетников | Как установить подрозетники в бетон: фото и видео

Предлагаем Вашему вниманию небольшую фотоинструкцию по установке подрозетников в бетонную стену.

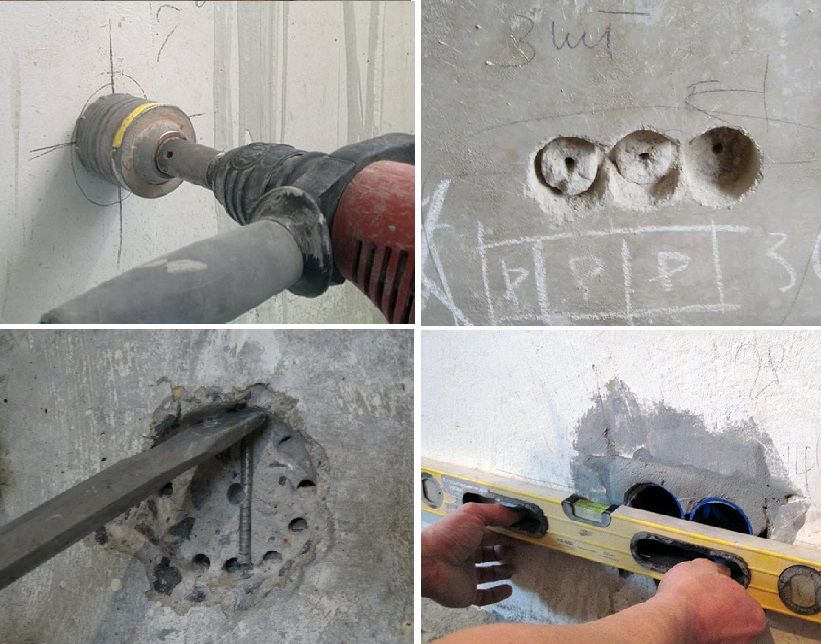

	Первым делом необходимо подготовить отверстие достаточной глубины, в которое будет установлен блок подрозетников, в нашем примере — двойной. Этот этап является самым сложным и шумным. Отверстие в бетонной стене выбрать нелегко. Для этого лучше воспользоваться профессиональным инструментом: перфоратором и болгаркой. Сначала болгаркой с алмазным диском по железобетону, делаются глубокие пропилы по границам намеченной области, на глубину подрозетников (около 5 сантиметров). Сфотографировать этот процесс невозможно из-за большого количества бетонной пыли. Если в стене попадется железная арматура, алмазный диск должен легко с ней справиться. Затем перфоратором с пикой выбирается отверстие для подрозетников. Есть и другие способы подготовки отверстия в бетоне. Можно обсверлить контур буром большого диаметра, затем также выдолбить отверстие пикой перфоратора, но, в этом случае, могут возникнуть непредвиденные препятствия в виде арматуры, ее придется перепилить. Также можно использовать специальное сверло для перфоратора — корону по бетону, алмазную или победитовую. Как сделать отверстия для подрозетников алмазной короной показано в нашем видео в конце статьи.
	Вне зависимости от способа, применяемого для получения отверстия в бетоне, работа считается завершенной только после того, как блок подрозетников полностью помещается в подготовленном отверстии. Подрозетники должны полностью «утонуть» в стене.
	Теперь подготавливаем подрозетники к монтажу. Нужно пробить отверстия в корпусе подрозетников, которые понадобятся для заведения проводов и соединения розеток между собой. Для этого нужно заранее продумать схему соединения розеток. Лишних отверстий лучше не проделывать.
	В нашем блоке из двух подрозетников мы будем заводить провода снизу.
	В качестве раствора для монтажа подрозетников можно использовать разные материалы. Чаще всего применяется алебастр. Этот материал очень быстро затвердевает — в течение 5 минут после замешивания. Он хорош, если вы хотите сразу же приступить к заведению проводов или дальнейшей работе с установленными подрозетниками. Если вы не очень торопитесь, удобнее воспользоваться «ротбандом» или «фугенфюллером», время затвердевания — около 40 минут. Вы вполне успеете поставить и спокойно выровнять сразу несколько розеточных блоков. Смачиваем отверстие в стене водой и наносим густой раствор на подрозетники и отверстие. Раствора не жалейте.

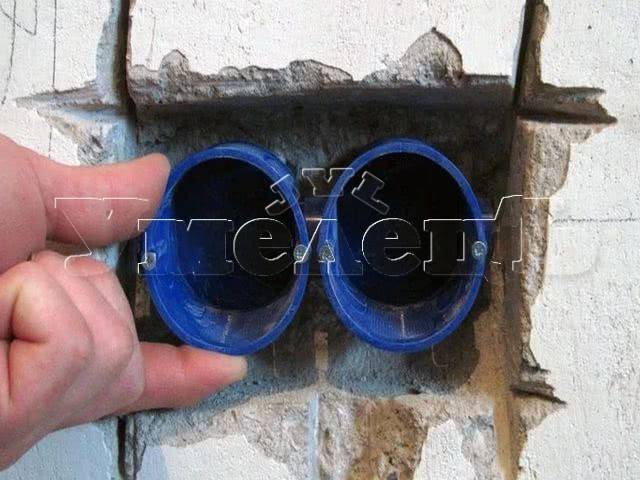

	Вдавливаем блок подрозетников в раствор. Излишки снимаем шпателем и замазываем края. Снизу оставляем незаделанный участок для заведения проводов в подрозетники. Края подрозетников должны быть вровень с поверхностью стены.
	Проверяем горизонтальность установки подрозетников строительным уровнем. Ориентироваться можно по отверстиям для крепления розеток.
	Заглаживаем поверхность большим шпателем. Когда раствор затвердеет можно завести провода в подрозетники и замазать штробы. Установка розеток в подрозетники производится после окончательного завершения отделки стен.

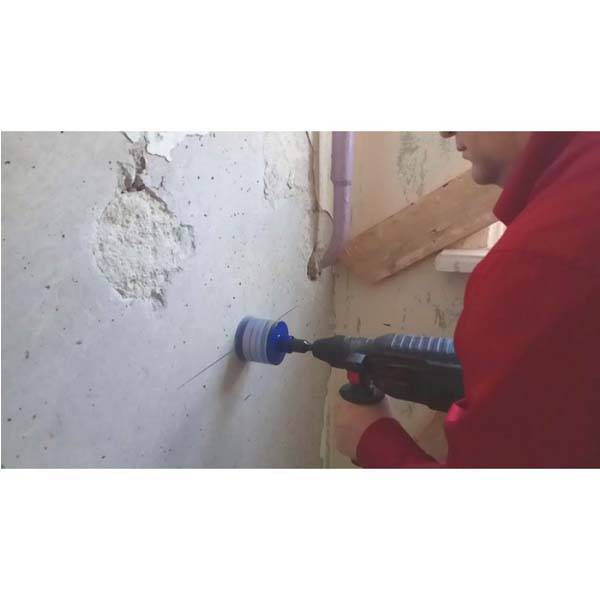

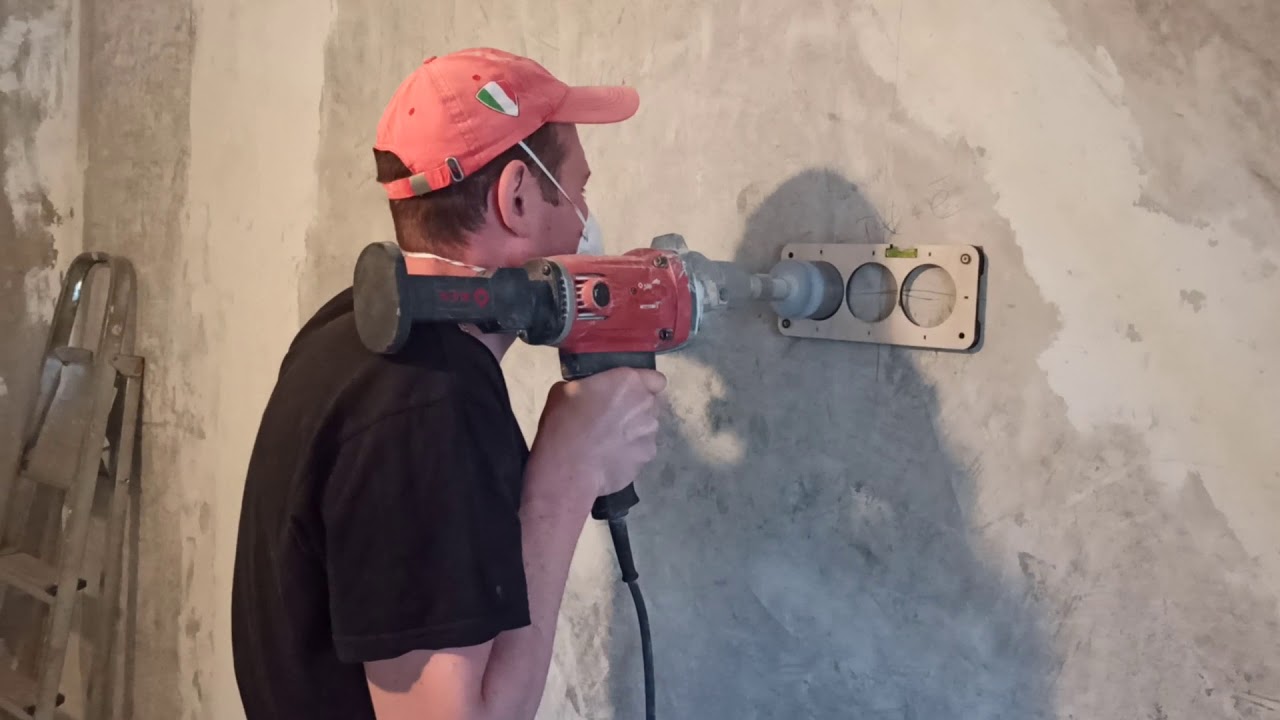

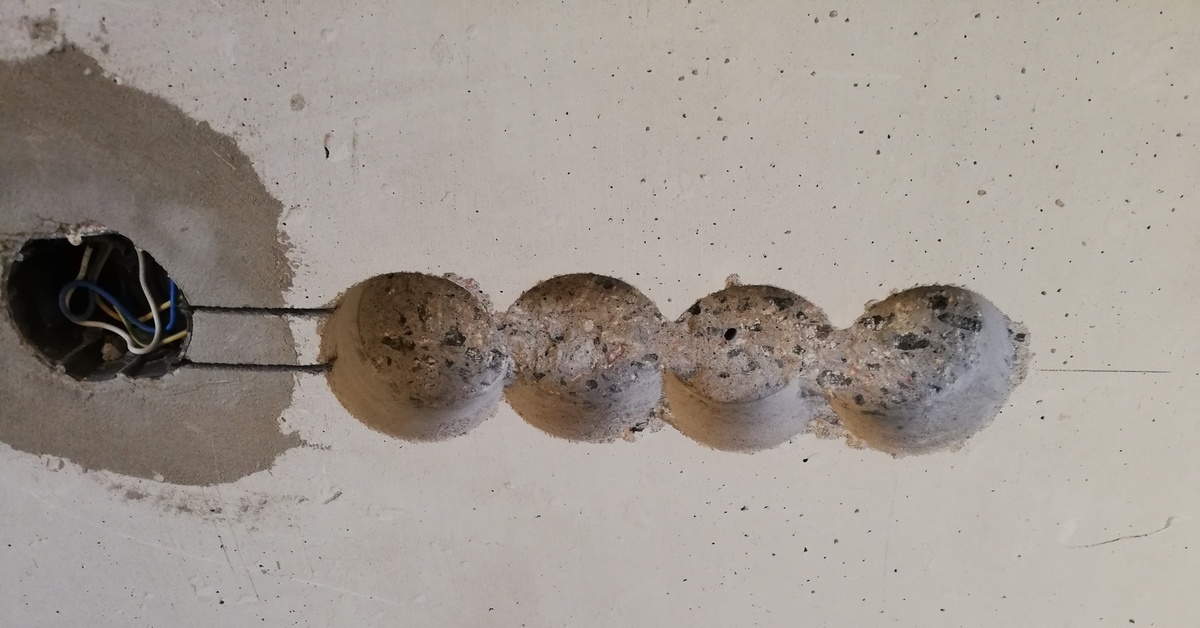

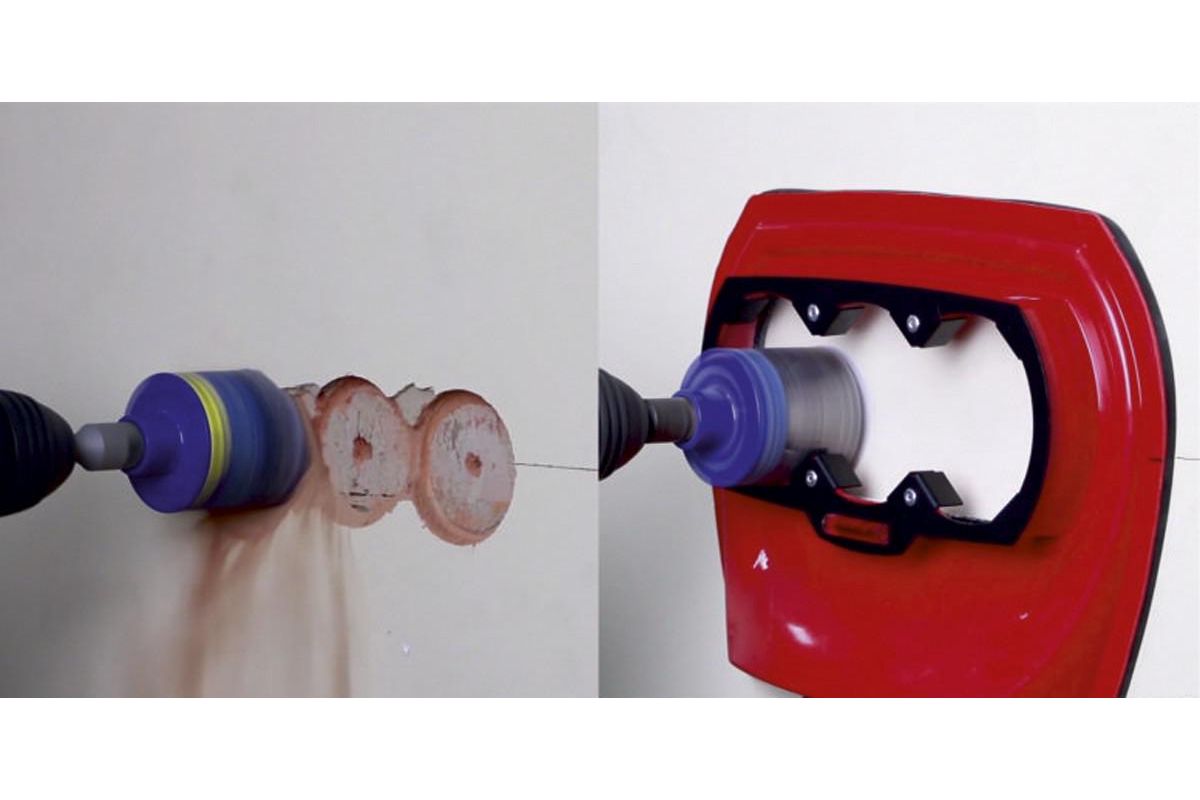

Как сделать отверстия для подрозетников в бетоне алмазной коронкой
Как установить подрозетники в отверстия

Как установить скрытую розетку.

Пошаговая инструкция.

Содержание

Монтаж розетки, как и любые другие работы связанные с электричеством, начинается с отключения автоматического выключателя в электрощитке, который может находится как в котельном помещении, так и любой другой части дома.

Внимание!!!

Чтобы узнать, обесточена розетка или нет, необходимо проверить напряжение на фазовом проводе. Это можно выполнить мультиметром или отверткой с индикатором. Это обязательная процедура, которая предотвращает опасность повреждения электротоком.

Для монтажа розетки потребуется:

1. розетка;
2. подрозетник;
3. отвертка;
4. индикатор;
5. нож;
6. кусачки;
7. карандаш;
8. плоскогубцы;
9. уровень;
10. гипсовая шпатлевка;
11. шпатель;
12. перфоратор;
13. коронка для подрозетника 68мм

В качестве примера рассмотрим процесс монтажа розетки со скрытой проводкой в доме со стенами построенными из газосиликатных блоков, оштукатуренных цементно-песчаной смесью.

Чтобы монтаж проходил без дополнительных осложнений, концы проводов должны выходить за пределы стены не менее чем на 8-10 см. Об этом необходимо позаботиться еще на стадии монтажа электропроводки, высота розетки от пола, так же определяется при разведении проводки.

На какой высоте устанавливать розетки?

Здесь нет четкого ответа, все зависит от конкретной ситуации. Например, не очень разумно делать розетку рядом с плинтусом в доме у пожилых людей. С другой стороны странной будет идея поместить розетку от встроенной кухонной мебели на высоте 30 см от пола, такие розетки должны устанавливаться ниже кухонной мебели, на расстоянии не более 15 см от пола, до верхнего края розетки. Более подробно это было описано в статье расказывающей о планировании количества розеток на кухне.

Сегодня практически вся проводка идущая к розеткам на 220В в частных домах и квартирах является трехжильной. Как следует из названия, она состоит из 3-х жил – фазного и нулевого проводов, а также заземляющего проводника. В блоке розетки находятся 3 клеммы, к которым и необходимо присоединять упомянутые жилы.

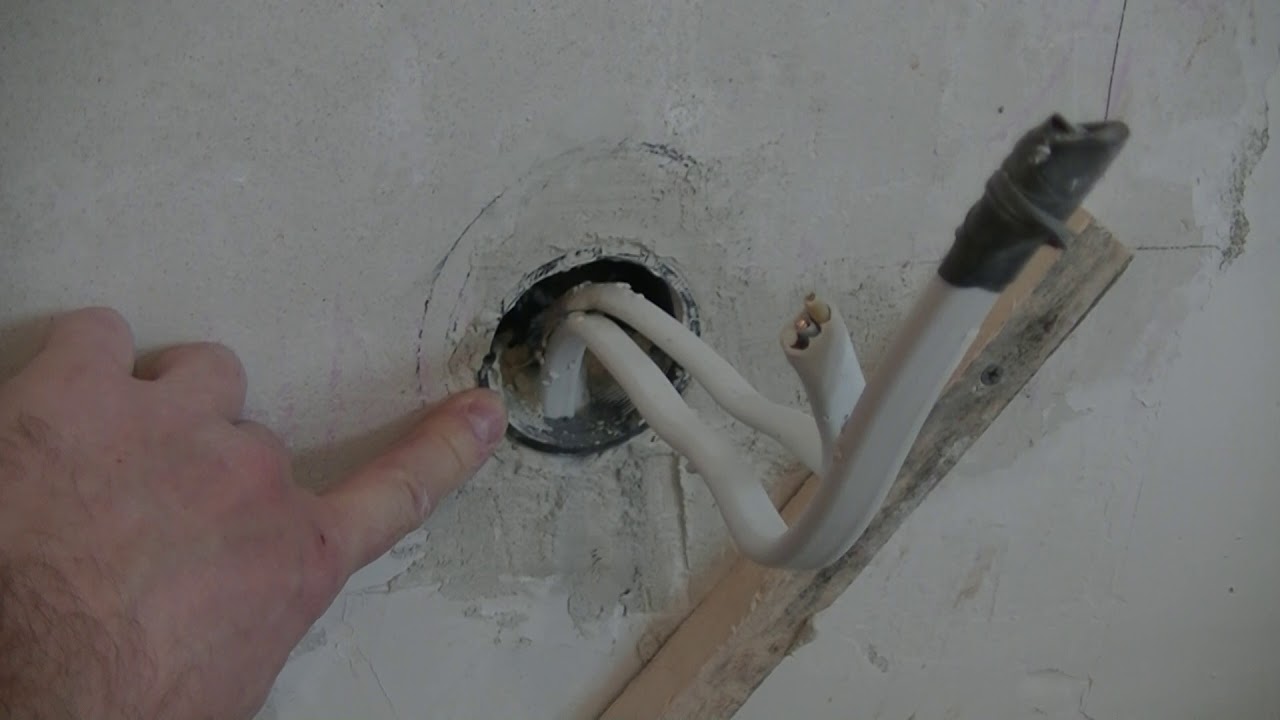

Рядом с торчащим из оштукатуренной стены кабелем намечаем центр розетки. Расстояние от края кабеля до центра сверления должно быть взято с таким расчетом, чтобы не повредить проводник замурованный в стене. Поэтому нужно представлять как расположена проводка в стене.

Бурим коронкой углубление под подрозетник. В газоселикате это делается очень легко, но вот в бетонной стене квартиры это будет не простая задача.

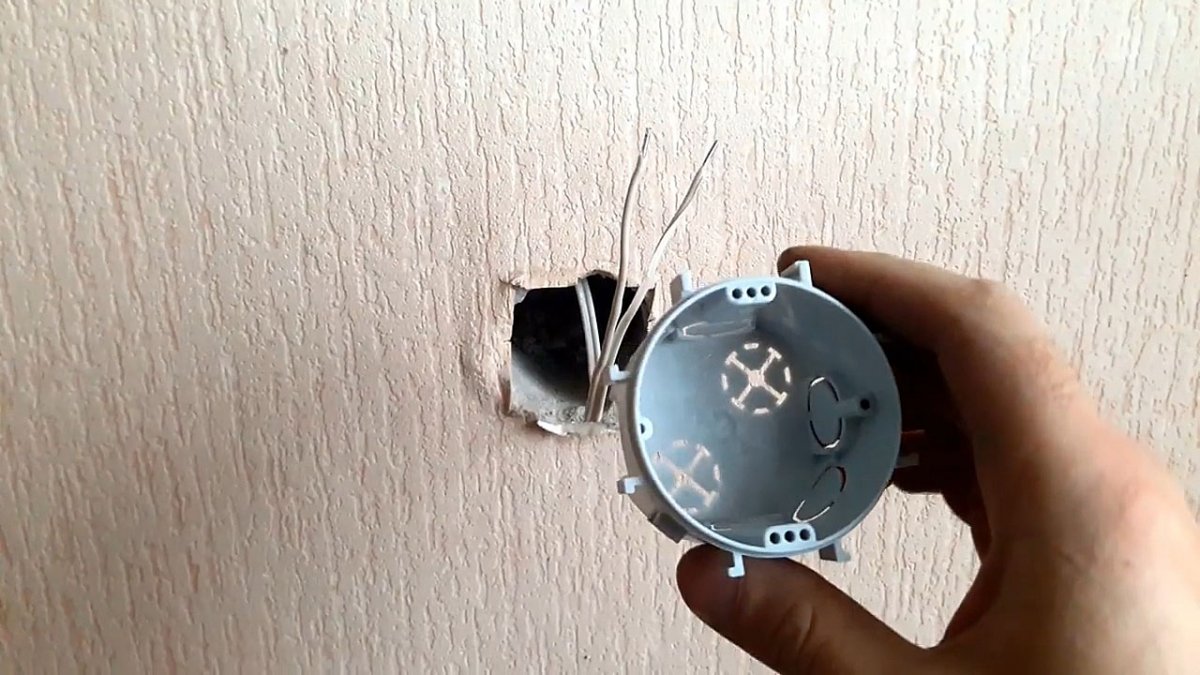

Продеваем кабель через отверстие в подрозетнике и фиксируем подрозетник смесью на гипсовой основе.

Снимаем внешнюю изоляцию с кабеля.

Концы проводов требуется зачистить. Рекомендуется делать оголенные концы длиной около 1 см.

Перед монтажом розетки в соответствии с выполненной разметкой следует удостовериться в отсутствии переплетения жил друг с другом. После этого можно подключить оголенные концы к розетке, к контуру заземления следует подключить желто-зеленый провод.

На розетке есть специальные винты под крестовую отвертку, поочередно вращая которые, можно развести фиксирующие лапки до упора. Происходит прочная фиксация розетки в подрозетнике. Также фиксация может быть выполнена непосредственно в стене, но это не лучший вариант. Чтобы розетка была установлена ровно, винты следует закручивать равномерно, по очереди время от времени приставляя к ней уровень.

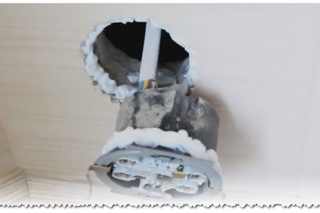

Можно сделать вывод, что конструкция розетки полностью держится благодаря лапкам, которые равномерно фиксируются винтами. Одной из наиболее распространенных проблем, с которыми сталкиваются новоселы, является то обстоятельство, что во время извлечения вилки, розетка вылазиет из стены. Если лапки недостаточно хорошо удерживают блок, то в скором времени розетка обязательно сломается. Однако существует способ избежать этого. Во время установки розетки в бетонную стену при отсутствии монтажной вставки из пластика необходимо выполнить следующие действия.

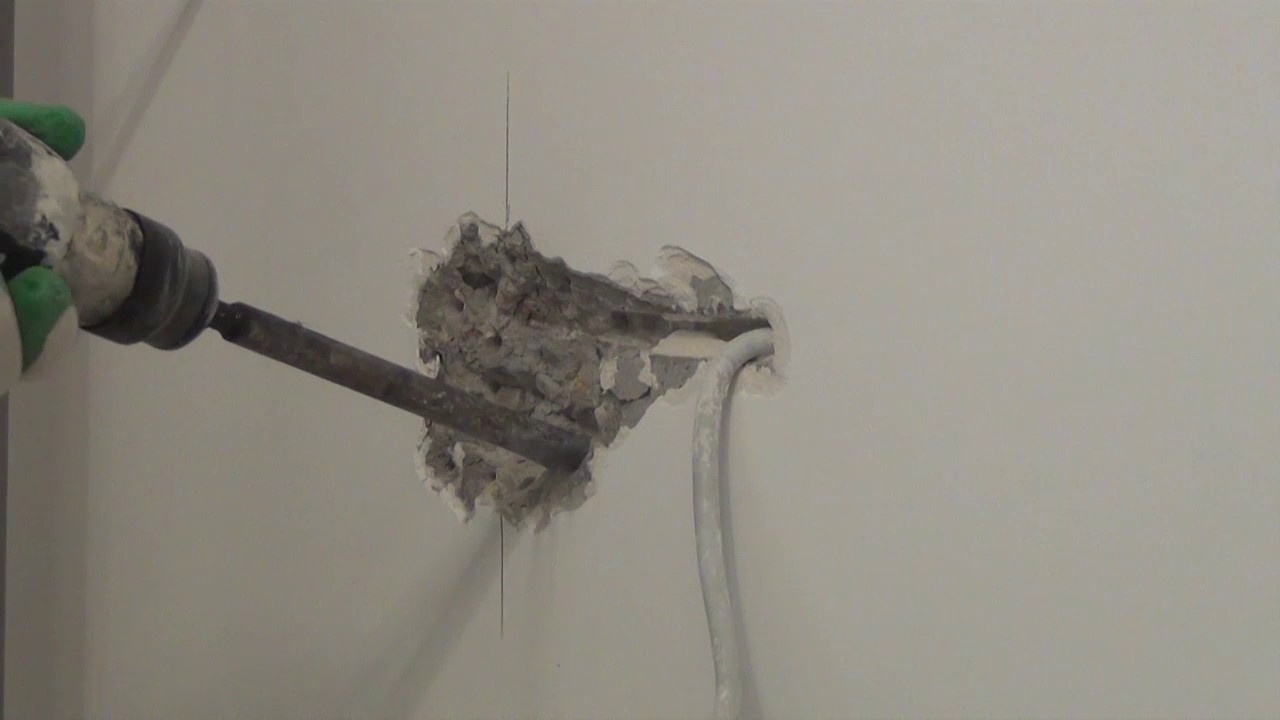

При помощи инструмента (например, зубила или стамески) в стене делаются маленькие углубления, предназначенные для упора лапок.

Во время затягивания лапки попадают в такие углубления, надежно фиксируя блок в стене.

В том случае, когда в стене уже вмонтирован подрозетник из пластика, нужно сделать отверстия в пластмассе при помощи стамески. Это требуется выполнить в тех точках, в которые упираются лапки. Другими словами, делаются те же самые углубления. Большинство вставок, которые можно найти в магазинах, имеют внутри специальное рифление, поэтому лапки фиксируются надежно.

Видео по теме

Как установить розетку: подробная инструкция с фото и видео

1. Приготовьте необходимые инструменты и материалы

Неважно, меняете вы старую розетку во время ремонта или монтируете новую после вселения в квартиру. Вам не обойтись без следующих вещей:

• розетка — с заземлением или без, в зависимости от проводки;
• монтажная коробка (подрозетник), совместимая с новой розеткой и подходящая для установки к типу стены;

Слева подрозетник для сплошных стен (кирпич, бетон и газобетон), а справа — для полых (гипсокартон). Отличие последнего в прижимных ушках / leroymerlin.ru

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• нож — для зачистки проводов;
• кусачки — для обрезки;
• алебастр или гипс — для фиксации подрозетника в сплошной стене.

2. Снимите крышку старой розетки

moikolodets.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему разделу.

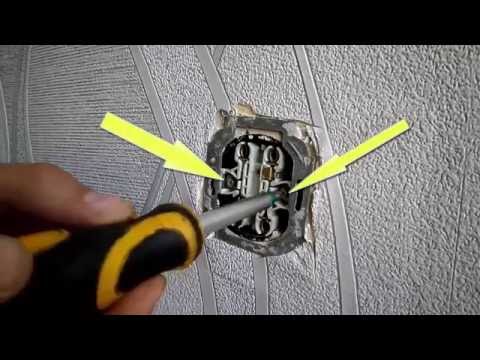

Отвёрткой с изолированной рукояткой выверните крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не забывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особой осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, чтобы понять, двумя или тремя проводами она подключена. В домах старой постройки их чаще всего два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

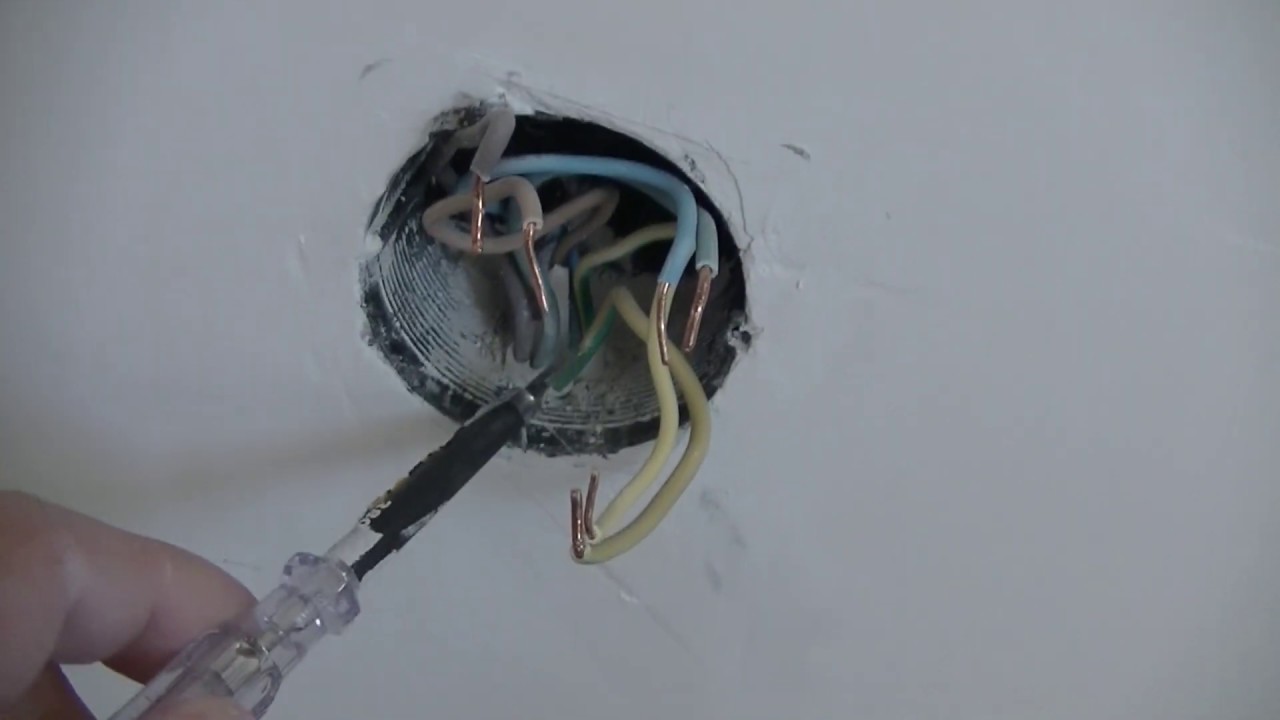

По цвету или с помощью индикаторной отвёртки определите, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за рукоятку так, чтобы большой палец лёг на металлический кружок в её верхней части. Затем поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, второй — нулём.

Внешний вид типичных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их нужно строго в соответствии с маркировкой. Назначение легко определить по цвету:

• земля (PE или Protective Earth) — жёлто-зелёный или жёлтый;
• ноль (N или Null) — синий;
• фаза (L или Lead) — коричневый, красный или белый.

4. Отключите электричество

Обесточьте помещение с помощью рубильника в электрощите на лестничной площадке или в квартире. Для этого ручки автоматов нужно перевести вниз — индикаторы на них сменятся с красных на зелёные или с единицы на ноль. Автоматические выключатели не всегда промаркированы, поэтому обязательно убедитесь, что питание действительно обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы сможете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старую розетку

electry.ru

Если вы не меняете розетку, а устанавливаете новую — переходите к следующему пункту.

Ещё раз убедитесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь большим пальцем металлической части на рукоятке, — контрольная лампа загораться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и вытащите проводники. Выверните винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

5domov.ru

Смонтировать новую розетку в старый подрозетник не выйдет. Советские установочные коробки имеют больший диаметр, и современные розетки будут попросту выпадать из них, выдёргиваясь из стены вместе с вилкой.

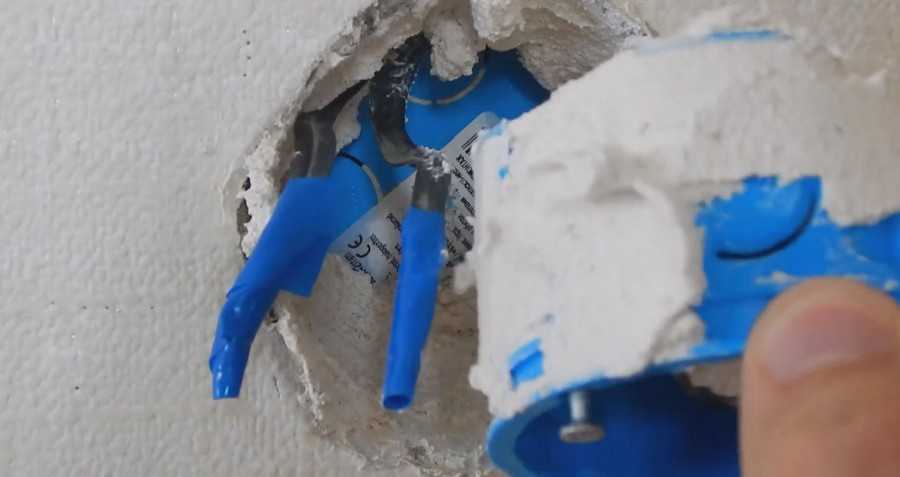

Извлеките старую коробку или сразу очистите посадочное место в стене от штукатурки и пыли. Затем примерьте подрозетник и убедитесь, что он свободно помещается, не выступая за уровень стены. При необходимости расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стена из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

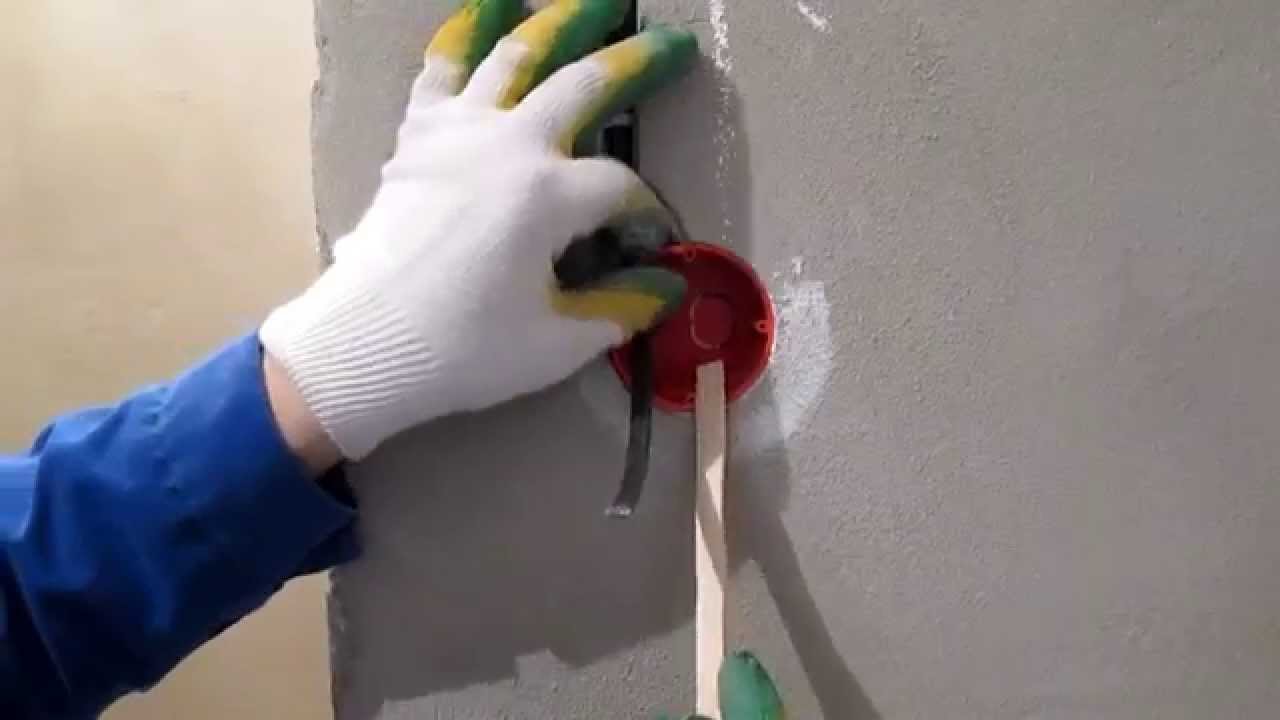

Для сплошных стен используйте алебастр или гипс, замешанный с водой до густой кашицы. Смочите стену водой и нанесите смесь в отверстие. Затем проденьте провод через подрозетник и вставьте коробку, выровняв её относительно стены. Замажьте щели вокруг. Подождите несколько минут, пока алебастр или гипс застынут.

7. Зачистите провода

joinfo.ua

Если кабель слишком длинный, обрежьте его кусачками так, чтобы он выступал за пределы стены примерно на 5–7 см. Аккуратно снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

YouTube-канал Remont5.ru

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

YouTube-канал Borisov-Pro

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

sibelektrika.ru

Ещё раз проверьте правильность подключения и подтяните контакты отвёрткой. Аккуратно подогните жилы проводников, чтобы они сложились гармошкой, и вставьте механизм в монтажную коробку.

Выровняйте его горизонтально, чтобы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

YouTube-канал Borisov-Pro

10. Установите крышку

alkiv.ua

Поставьте верхнюю крышку розетки и закрепите её с помощью винта. Если конструкцией предусмотрена декоративная панель, предварительно установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

ivd.ru

Подайте напряжение, включив рубильник в распределительном щитке на площадке или в квартире. Будьте внимательны и не перепутайте автоматические выключатели.

12. Проверьте розетку

kursremonta.ru

Если после подачи электричества свет не погас и автоматы не выбило, значит, вы всё сделали правильно. Но прежде чем включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна загораться только на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

Читайте также 🔧💡🔑

как правильно выбрать, разместить и установить — Блог — EKF

В России используются розетки на 16 А с круглыми гнездами.

Перед началом работы с любой розеткой отключите электропитание на щитке или отключите автомат конкретной цепи. Затем убедитесь в отсутствии напряжения в розетке с помощью пробника.

Типы розеток

Хотя все розетки функционально одинаковы, есть несколько нюансов, которые нужно учитывать при выборе.

Розетки без заземления следует применять в домах старого фонда с двухпроводными сетями. В новых, а также реконструируемых зданиях прокладываются трехпроводные сети, поэтому для обеспечения должного уровня электробезопасности розетки должны быть с заземляющим контактом.

Современные нормы требуют, чтобы розетки, устанавливаемые в квартирах, были оснащены защитными шторками, автоматически закрывающими гнезда розетки при вынутой вилке.

Количество розеток в помещениях также нормировано. В жилых комнатах квартир должно быть установлено не менее одной розетки на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир — не менее одной розетки на каждые полные и неполные 10 м² площади коридоров. В кухнях квартир следует предусматривать не менее четырех розеток. Розетки могут устанавливаться на поверхности стены (основание таких накладных розеток, или розеток наружной установки, крепится шурупами к стене) или встраиваться в стену в установочной коробке заподлицо с поверхностью, так что видна только лицевая панель (встраиваемые розетки, или розетки скрытой установки).

Размещение розеток

Выберите наиболее удобные места для аудиоцентра, компьютера, настольных ламп, телевизора и т. п., где и располагайте розетки.

Чтобы не пришлось применять тройники и удлинители, равномерно распределите розетки по периметру комнат, а где возможно, сделайте двойные.

Не забудьте про розетки для пылесоса в коридорах и на лестничных площадках.

Оптимальной высотой для розетки считается 225–300 мм над полом. Для людей в инвалидной коляске рекомендуется устанавливать розетки на высоте 450–1200 мм от пола.

Если вы желаете сделать дополнительные розетки на этом уровне, просто проведите короткие вертикальные ответвления от существующих розеток. Над кухонным рабочим столом установите, по крайней мере, четыре розетки на высоте примерно 150 мм от его поверхности. Кроме того, сделайте розетки для напольных электроприборов, таких как холодильник и посудомоечная машина.

Установка розеток

Накладные розетки проще устанавливать, но встраиваемые розетки не только выглядят привлекательнее, но и менее подвержены механическим повреждениям, например, пылесосом или детскими игрушками.

Установка накладной розетки

Снимите корпус изделия.

Маленькой отверткой удалите одну из тонких пластиковых заглушек, закрывающих отверстия для подвода кабеля на задней стороне основания (при скрытой проводке), и пропустите через него кабель. (В случае открытой проводки кабель подводится через отверстие в боковой стороне розетки.)

Плотно прижмите основание к стене, одновременно выровняв его с помощью небольшого пузырькового уровня. Шилом через крепежные отверстия разметьте положение крепежа на стене.

Просверлите соответствующие отверстия и вставьте в них дюбели, закрепите основание с механизмом на стене шурупами (1).

Подсоедините провода (2) и соберите розетку (3).

Установка встраиваемой розетки

Кирпичные или бетонные стены

1. Приложите монтажную (установочную) коробку к стене и обведите ее карандашом, разметьте паз для проводки

2. Зубилом срубите штукатурку до кладки внутри линий разметки. Внутри разметки коробки сверлом по камню сделайте несколько рядов отверстий на глубину коробки, затем зубилом удалите материал между ними так, чтобы коробка была заподлицо с поверхностью штукатурки

3. Уложите кабель в паз и подведите его к месту установки коробки с запасом по длине. Вставьте кабель в монтажную коробку, предварительно удалив в ней заглушку с нужной стороны

4. Заполните углубление раствором алебастра и установите коробку, выровняв ее по горизонту. Нанесите на стену штукатурку вокруг монтажной коробки и поверх проводки в пазу стены

5. После схватывания раствора подсоедините розетку

6. Установите саму розетку…

7. …а потом декоративную рамку

Монтаж в гипсокартон

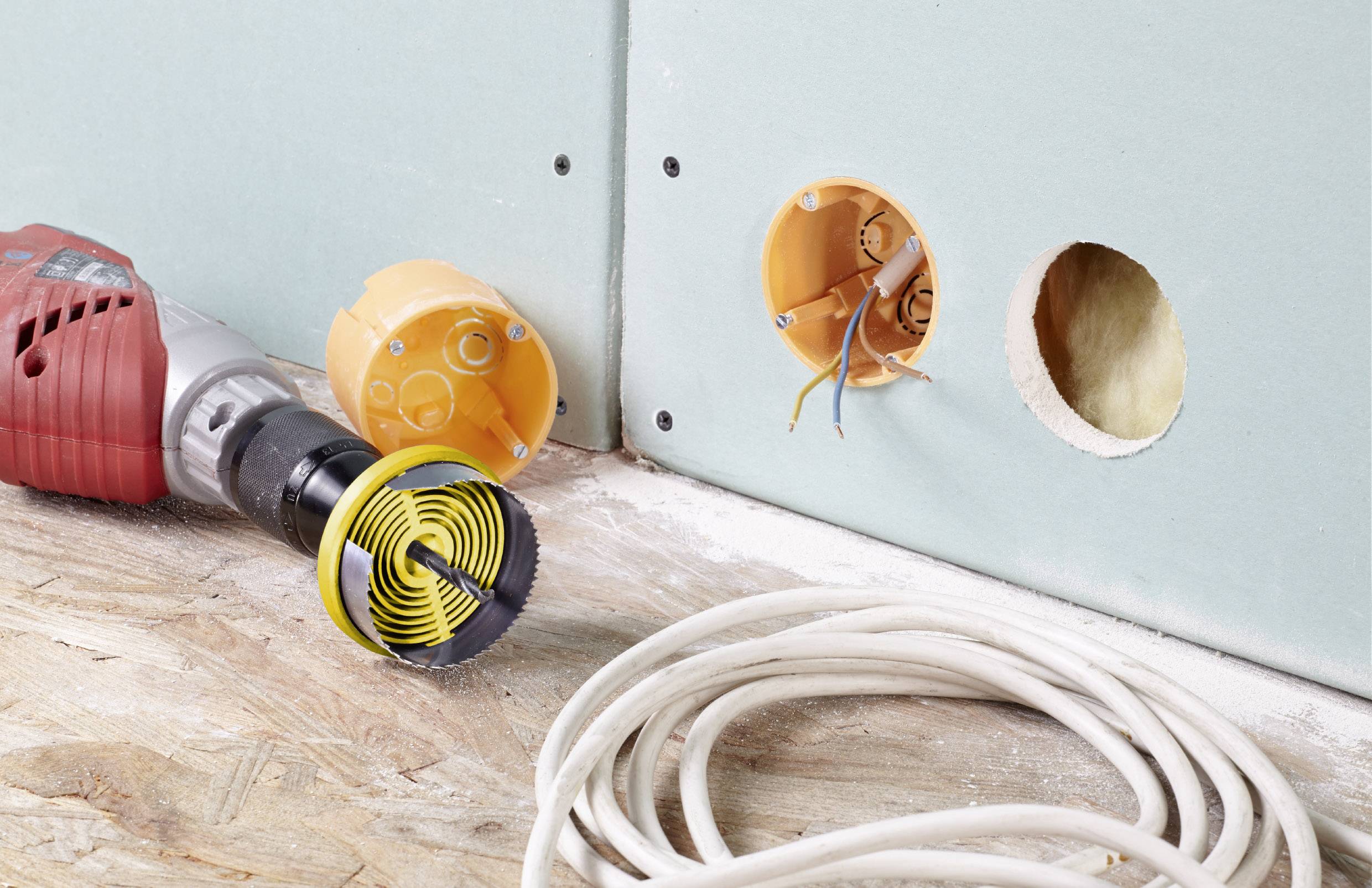

1. Разметьте положение монтажной коробки и с помощью дрели с коронкой диаметром 67–68 мм вырежьте отверстие. При вырезании отверстия работайте на низких оборотах дрели

2. Подведите и вставьте кабель в монтажную коробку, предварительно удалив заглушку с нужной стороны. Фиксируйте монтажную коробку крепежными винтами. В заключение подсоедините и установите саму розетку, как при установке в кирпичную или бетонную стену (см. выше 5, 6, 7)

3 варианта установить подрозетник в перегородку из гипсокартона



Вступление

Рассказывая об электропроводке в гипсокартоне, нельзя пропустить тему установки подрозетников для электрических розеток. В этой теме есть свои особенности, хитрости и три технологических варианта установить подрозетник в перегородку из гипсокартона.

Что такое подрозетник

Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.

Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.

Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.

Подрозетники для гипсокартона

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен.

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

Принцип установки подрозетников в гипсокартон

Для установки подрозетника в гипсокартон необходимо:

• Просверлить в гипсокартоне отверстие диаметром, совпадающим с установочным диаметром подрозетника, это 68 мм.
• Расстояние между центрами соседних подрозетников в блоке розеток — 71-72 мм;
• В устанавливаемом подрозетнике выломать перфорацию для завода кабелей проводки.

Важно! Технологическое время установки коробок, зависит от выбранного варианта установить подрозетник в перегородку.

3 варианта установить подрозетник в перегородку

Вариант 1. Классический

Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.

В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.

• В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
• Перед установкой распоры ослабляют;
• В коробке ломается перфорация и в коробку заводят кабели электропроводки;
• Коробка вставляется в сделанное отверстие;
• Винты распоров закручиваются;
• Конец кабелей подрезается на 15 см.

Читать статью: Как установить розетку на гипоскартон

Вариант 2. На этапе монтажа

На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.

Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.

Вариант 3. Защищенный

Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.

Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.

Читать статью: Как быстро установить выключатель на гипсокартон

Вариант 4. Не стандартный

Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.

• Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
• Выпиливаете прямоугольное отверстие в гипсокартоне;
• В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
• Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
• Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.

Вывод

Последний способ был, конечно, авариным, но демонстративно показывающим, что в работе с гипсократоном можно проявлять не традиционные методы работы.

И все-таки, лучше в работе придерживаться технологий поддерживаемых производителя ми гипсократона.

©Gipsokart.ru

Еще статьи





Похожие статьи

Электропроводка гаража на бетонной стене

Нужно ли защищать гаражную электропроводку кабелепроводом? Как установить гаражную электропроводку на бетонную стену, способы прокладки электропроводки для накладной электропроводки.

Электропроводка гаража
[ad # block] Электропроводка Вопрос № 1: Нужно ли защищать электропроводку гаража кабелепроводом?

• Я хочу прикрепить распределительную коробку и электропроводку к бетонной стене в моем гараже.
• У меня в гараже есть трехжильный электрический кабель, выходящий из бетонной стены.
• Хочу поставить в распределительную коробку и тоже поставить розетку GFI после крана.
• Может ли этот провод просто входить в распределительную коробку без специальной крышки?
• Надеть ли на провод защитную гильзу?

Предыстория: Эрик, разнорабочий из Линнфилда, Массачусетс.

Электрический вопрос № 2:

Правила электрооборудования для заземления панели автоматического выключателя для пристроенного гаража.

• Заземление коробки выключателя внутри дома. У меня бетонный пол, а мой выключатель находится на внутренней стене. Как мне заземлить коробку и шину заземления в коробке?

Этот вопрос по электропроводке поступил от Лоуренса из Пи-Ридж, штат Арканзас.

Ответ Дэйва:
Спасибо за вопросы по электрике.

Как установить электропроводку на бетонную стену

Применение: добавление к существующей цепи в гараже.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливается лицензированным подрядчиком или сертифицированным электриком.
Необходимые инструменты: Зависит от точного объема работ. Инструменты для электриков, включая ручные инструменты в сумке и тестер напряжения.
Расчетное время: зависит от личного опыта и способности работать с инструментами и доступа к проводке.
Меры предосторожности: Определите существующую цепь, выключите ее, а затем пометьте ее примечанием перед выполнением любых подключений.
Уведомление: Установка дополнительной электропроводки должна производиться местными строительными органами, устанавливаться в соответствии с применимыми местными и национальными электротехническими нормами, с разрешением и проходить необходимые проверки.

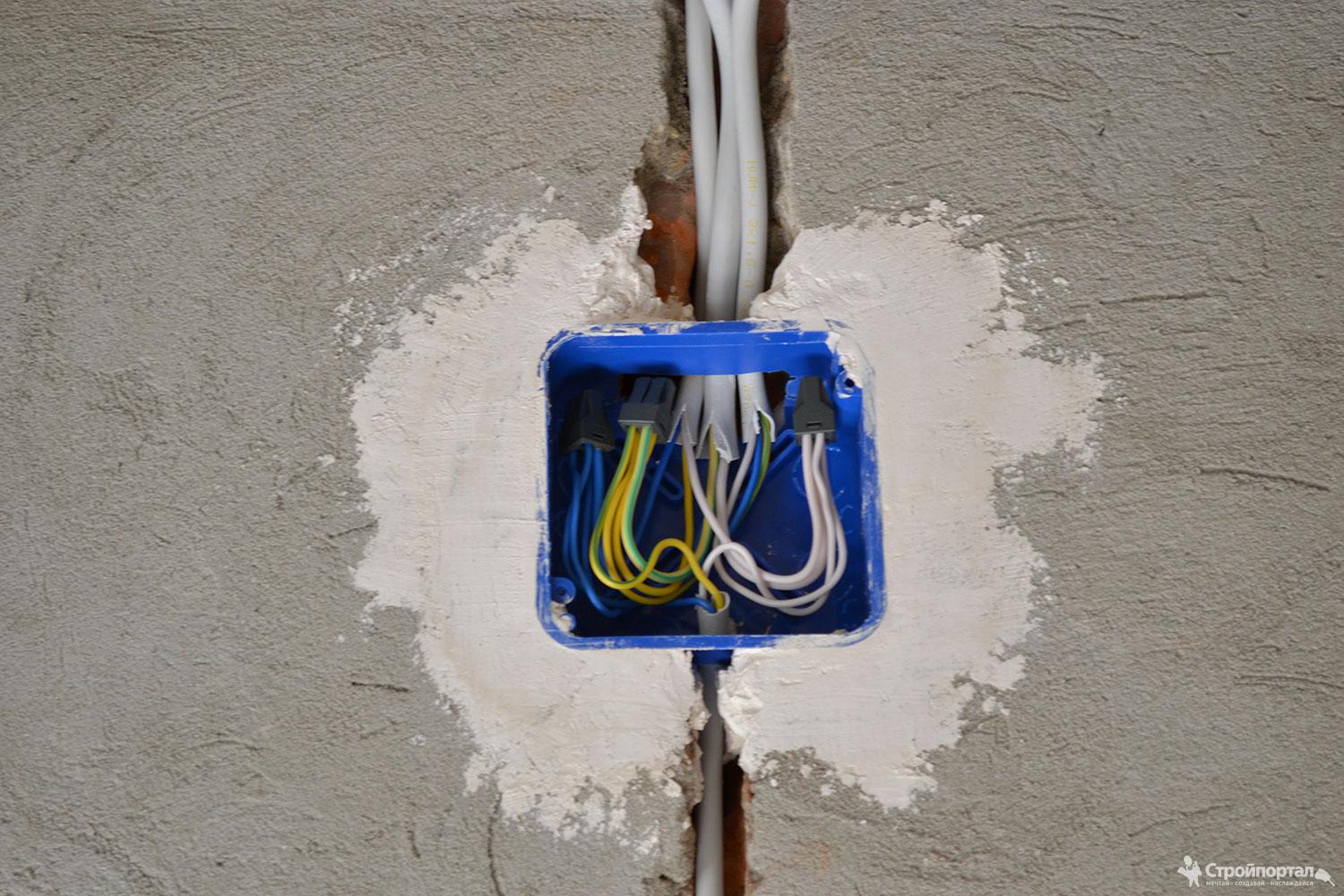

Электропроводка на бетонной стене

• Там, где электрический кабель проникает в стену, поверх кабеля и в проеме коробки, такой как квадрат 4 или 4S, следует поместить защитную втулку или пластиковую втулку, которая затем будет прикреплена к стене с помощью бетонных анкеров.
• Это будет затем служить точкой подключения для желаемой проводки для обслуживания вашего GFI.
• Необходимо установить защитную крышку для защиты проводки и соединений.
• Затем можно использовать кабелепровод, устанавливаемый на поверхность, для расширения цепи для дополнительных электрических устройств.

Установка кабелепровода для поверхностного монтажа электропроводки

• EMT, Электрические металлические трубки — самый популярный метод установки поверхностной электропроводки с:
  • Утвержденные фитинги кабелепровода
  • Поддерживающие ремни
  • и металлические электрические распределительные коробки в составе сборки
    • Металлические распределительные коробки включают 4 квадратных и 5 квадратных (четыре дюйма и четыре и одиннадцать шестнадцатый).

Подробнее о электропроводке гаража
Как установить электропроводку гаража

Электропроводка гаража

Полностью объясненные фотографии и схемы электропроводки гаража с требованиями кодов для большинства новых или реконструируемых проектов.

Электрическое заземление

Методы и требования к электрическому заземлению

Перечень электрических кодов заземления с примерами кодов электрического заземления для домашней электропроводки.

Для получения дополнительной информации об электрическом кодексе
Электрический код

• Коды электропроводки и заземления гаража
  • Электрический кодекс Справочник, охватывающий электрическое заземление, розетки GFCI и электропроводку в гараже.

Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки 120 и 240 В Электромонтаж выключателей света Электропроводка 3-проводного и 4-проводного электропроводки Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Устранение неисправностей и ремонт электропроводки Способы подключения для Модернизация электропроводки Коды NEC для домашней электропроводки 900 13. …и многое другое.

Будьте осторожны и будьте осторожны — никогда не работайте с электрическими цепями!
Проконсультируйтесь с вашим местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.

Как установить электропроводку в стены ICF

Присоединяйтесь к техническому директору BuildBlock Мика Гарретту, который покажет вам несколько быстрых и простых стратегий по установке электропроводки в стены ICF.

Стенограмма видео:

Привет, я Мика Гарретт из BuildBlock Building Systems, и сегодня мы собираемся показать вам, как монтировать электрические коробки. Мы рассмотрим некоторые инструменты и покажем вам несколько советов и приемов, которые помогут упростить и ускорить установку.

Во-первых, вам понадобятся электрические коробки. Возможно, вы захотите использовать пластиковые коробки, один из лучших стилей — ящик с фланцем сбоку. Или вы можете использовать металлические коробки. Это стиль, который можно установить прямо на бетон.Оба варианта хороши и эффективны, вопрос лишь в том, как вы их установите.

Некоторые из инструментов для быстрого и эффективного выполнения этой работы — это горячий нож, который позволяет вырезать пену очень быстро и эффективно. Вы также можете просто использовать обычную ножовку. Он может делать все, что может сделать горячий нож, просто требуется немного больше работы. Вы также можете подумать о приобретении электрической бензопилы. Вы можете найти их в своем крупном магазине, в Do It Best, в LBM.Это покупка примерно за 50 долларов, которая значительно ускорит вашу работу.

Итак, здесь мы собираемся установить пластиковую коробку. Я хочу разместить это рядом с тем местом, где находится настоящая сеть. Итак, здесь я как бы нарисовал, куда собирается эта коробка. Я измерил это так, чтобы основание этой коробки находилось на высоте примерно от 12 до 13 дюймов, а затем мы разрежем насквозь. В этом разделе мы нарисовали это слишком высоко, так что это просто ошибка. Здесь мы будем вырезать коробку.

Это довольно недорогой инструмент, позволяющий делать несложные пропилы на самой стене. Что я собираюсь сделать прямо здесь, так это разрезать прямо рядом с этой перемычкой, чтобы фланец мог монтироваться прямо на этой паутине. Достаточно секунды, чтобы нагреться, и вы видите, что здесь начинает нагреваться. Это позволяет очень просто вставить этот нож и разрезать прямо там, где я уже отмечал, и вырезать эти коробки очень быстро и просто. Я просто хочу убедиться, что обхожу здесь все углы.

Итак, теперь у нас есть вырез. Теперь я могу взять простой рычаг и вытащить его. Вы также заметите, что иногда здесь, на межсоединении, немного торчит бетон. Я могу взять такой простой инструмент и отколоть его молотком, и это позволит мне установить коробку немного заподлицо сзади, если мне нужно.

Итак, этот ящик теперь готов к установке. Итак, в этом случае мы собираемся установить металлический ящик, и я собираюсь вырезать его горячим ножом.Смотрите, это просто идет прямо туда, очень легко это вырезать. Теперь, если у вас нет горячего ножа, вы также можете использовать простую ручную пилу, которую вы можете вырезать так же, как и все остальное, убедитесь, что вы добрались до задней части стены, вы можете видеть, что это не занимает слишком много времени, чтобы отрезать одно из них. Я собираюсь схватить здесь рычаг, ослабить его, потянуть прямо.

И мы очень плотно прилегаем к нему, поэтому мы просто снимем немного этой пены здесь, сверху. Итак, теперь, когда у меня здесь моя коробка, я собираюсь вырезать погоню за этой коробкой с обеих сторон, поэтому я хочу выбить пару этих маленьких кусочков, чтобы убедиться, что я могу пропустить свой провод прямо в них.Позже это облегчит задачу электрику.

Я устанавливаю коробку на место, а затем, что я собираюсь сделать, с помощью дрели и сверла для каменной кладки просверлю отверстие в задней части. Я хочу убедиться, что я здесь хороший и уровень. Я получил коробку именно там, где я хочу, и теперь моя коробка в хорошем состоянии и надежна.

Итак, я возьму электрическую бензопилу, чтобы сократить свои электрические погони от коробки к коробке. Я собираюсь разрезать прямо здесь, на межсоединении, потому что это место, где нет паутины.Бензопила делает это быстро и легко, позволяя мне резать это и переходить от коробки к коробке.

Итак, теперь у нас есть наша погоня, которая сокращается от электрического ящика до электрического ящика. Это то место, куда я теперь могу вставить свой электрический провод, и это соответствует требованиям к глубине, требуемым большинством строительных норм. Так что я могу взять свой провод и вставить его прямо сюда. Положите его сюда, а затем, чтобы закрепить на месте, я могу время от времени капать небольшую каплю пены, чтобы убедиться, что этот провод не выйдет из-под контроля, и вы можете видеть, что он соединяется полностью напротив Коробка к коробке и привязывается к стене здесь, где теперь может спускаться провод.

Исайя Вернер 6 июня 2019 года / FieldNotes, Обучение, Видео

Лучшие беспроводные расширители диапазона на 2022 год

Поскольку многие из нас работают из дома из-за коронавируса, многие дома в США имеют больше приложений, чем когда-либо, работающих в своих сетях Wi-Fi. И некоторые из них требуют не только хорошей пропускной способности, но и стабильной пропускной способности. Когда они этого не понимают, разговор, который вы ведете со своим начальником в телефонной системе голосовой связи по IP (VoIP) вашей компании, внезапно звучит так, как будто один из вас находится под водой.То же самое касается многих приложений потребительского уровня, особенно сервисов потокового видео, таких как Netflix, и, конечно же, последних игр.

Большинство людей считает, что в этой ситуации им необходимо обновить свой Wi-Fi, поэтому они либо покупают новый беспроводной маршрутизатор, либо обновляют свой интернет-сервис (или и то, и другое). Что ж, подождите, прежде чем вы это сделаете, потому что в большинстве случаев менее чем за 100 долларов у вас есть другой вариант. Скорее всего, расширитель диапазона справится со своей задачей. Удачно названные, расширители диапазона улавливают сигнал Wi-Fi вашего маршрутизатора, усиливают его и ретранслируют усиленный сигнал.

Вы можете доверять нашим обзорам

С 1982 года PCMag протестировал и оценил тысячи продуктов, чтобы помочь вам принимать более обоснованные решения о покупке. (Прочтите нашу редакционную миссию.)

Что делает их привлекательными, так это то, что они просты в установке и недороги. В сочетании с недорогим маршрутизатором вы можете создать тандемную систему, которая обеспечивает покрытие, такое же или, возможно, лучшее, чем то, которое вы получили бы от одного дорогостоящего маршрутизатора. Расширители диапазона бывают разных форм, размеров и скоростей, но у них есть свои ограничения; они обычно вдвое медленнее, чем ваш основной маршрутизатор, и создают отдельную расширенную сеть, что затрудняет беспрепятственный роуминг.

В зависимости от размера и планировки вашего дома маршрутизатор среднего и высокого класса может обеспечить все необходимое покрытие Wi-Fi. Но для домов, построенных из плотных материалов, таких как кирпич, бетон, штукатурка и металл, некоторый уровень ухудшения сигнала почти наверняка. Точно так же многоэтажные дома с большим количеством стен более восприимчивы к потере сигнала, чем одноэтажные дома с открытой планировкой. В некоторых случаях вы можете переместить свой маршрутизатор в центральное место, чтобы доставлять более сильный сигнал в те мертвые зоны, которые ранее были вне досягаемости.Однако в большинстве домов местоположение маршрутизатора привязано к комнате, в которой Интернет входит в дом, а это означает, что для перемещения маршрутизатора, вероятно, потребуется проложить кабель Ethernet в нужное место. Расширители диапазона обеспечивают относительно простой способ доставки Wi-Fi без прокладки кабелей.

Лучшие предложения по повторителю беспроводного сигнала на этой неделе *

* Сделки отбирает наш партнер TechBargains

---

Как найти подходящий повторитель для вашего маршрутизатора

При покупке расширителя диапазона важно найти тот, который соответствует характеристикам вашего маршрутизатора. Например, если у вас двухдиапазонный маршрутизатор AC1900, приобретите двухдиапазонный повторитель AC1900 (или лучше). Если ваш маршрутизатор поддерживает многопользовательскую, множественный вход, множественный выход (MU-MIMO) потоковую передачу данных, которая обеспечивает повышенную производительность за счет одновременной отправки данных совместимым клиентам, а не последовательно, ищите расширитель, который поддерживает эту технологию, если вы хотите расширить свой MU- Сеть MIMO.

То же самое и с новейшей технологией Wi-Fi 6. Если вы недавно купили новый маршрутизатор, поддерживающий этот стандарт, вам, безусловно, захочется убедиться, что какие-либо расширители диапазона также поддерживают его.

---

Вам нужен настольный компьютер или плагин-удлинитель?

Есть два типа расширителей диапазона: настольные и подключаемые. Большинство настольных удлинителей выглядят так же, как беспроводной маршрутизатор, и обычно оснащены внешними регулируемыми антеннами, несколькими портами LAN для подключения к таким устройствам, как телевизоры и игровые консоли, и портами USB для подключения к периферийным устройствам, таким как накопители и принтеры.

Плагин-удлинители намного меньше своих настольных аналогов и вставляются прямо в розетку.Некоторые модели имеют внешние антенны, в то время как другие используют внутренние антенны для создания ненавязчивого профиля. Из-за своего размера подключаемые удлинители обычно имеют только один порт LAN и не имеют возможности подключения по USB, что делает их менее универсальными, но более доступными, чем настольные удлинители. Если вы не можете сэкономить стенную розетку, поищите модель со штепсельной вилкой, которая предлагает сквозную розетку.

Также стоит отметить, что если у вас есть довольно специфическая проблема с подключением компьютера к Wi-Fi в определенной части вашего дома, вам может быть лучше подойдет USB-адаптер Wi-Fi.Эти адаптеры всего за 15 долларов представляют собой антенны, которые подключаются непосредственно к вашему компьютеру, чтобы помочь ему получить лучший сигнал Wi-Fi.

---

Как настроить беспроводной удлинитель

Не так давно для настройки расширителя диапазона требовались немного технических знаний и немало терпения, чтобы найти лучшее место (в идеале — на полпути между маршрутизатором и мертвой зоной) . Но большинство современных маршрутизаторов и расширителей диапазона поддерживают Wi-Fi Protected Setup (WPS), что делает их соединение таким же простым, как нажатие пары кнопок, присвоение имени вашей новой расширенной сети и создание сетевого пароля.

Более того, почти все производители предлагают мастеров настройки через Интернет и иллюстрированные инструкции, которые помогут вам настроить основные параметры беспроводной сети. Некоторые (но не все) повторители оснащены светодиодными индикаторами состояния, которые сообщают вам, находится ли повторитель слишком далеко от маршрутизатора. Расширители также могут предлагать расширенные функции маршрутизатора, такие как гостевая сеть, планирование доступа и возможности медиа-сервера.

---

Что не умеют беспроводные удлинители?

Хотя расширители диапазона довольно просты в настройке, у них есть свои ограничения.Они часто используют отдельный сетевой SSID, в который вы должны входить при перемещении по дому, а скорость Wi-Fi обычно вдвое меньше той, что вы получаете от вашего основного маршрутизатора. Большинство двухдиапазонных повторителей используют оба радиодиапазона для передачи данных к маршрутизатору и от него, что означает, что устройства, подключенные к повторителю, конкурируют с маршрутизатором за пропускную способность. Чтобы уменьшить перегрузку сети, некоторые производители позволяют выделить полосу для связи между маршрутизатором и повторителем. Хорошими примерами являются технология Fastlane от Netgear и технология BoostBand от Amped Wireless.

рекомендовано нашими редакторами

Тем не менее, возможно, вам нужна максимально быстрая пропускная способность. Это может быть связано с тем, что вы запускаете бизнес-приложения в своей сети, или потому, что вы ищете игровой маршрутизатор или, особенно, маршрутизатор Wi-Fi 6. Если это так, обязательно проверьте соединение между конечными точками, чтобы убедиться, что вы получаете максимальную скорость трафика. PCMag тщательно тестирует все маршрутизаторы и расширители диапазона, которые появляются в его дверях, поэтому вы будете иметь хорошее представление о том, чего ожидать, прежде чем покупать.

---

Беспроводные расширители и сетевые системы Wi-Fi

Если вы планируете модернизировать свою сеть с использованием всего нового оборудования, стоит присмотреться к системе Wi-Fi на основе ячеистой сети, прежде чем тратить деньги на традиционный маршрутизатор. Системы Wi-Fi предназначены для покрытия вашего дома беспроводной сетью и состоят из нескольких сетевых компонентов, включая основной маршрутизатор и серию спутниковых модулей или узлов, которые вы размещаете по всему дому. Все они являются частью единой беспроводной сети и используют один и тот же SSID и пароль, что означает, что вы можете перемещаться по всему дому, не входя в расширенную сеть.

В то время как расширители диапазона взаимодействуют с маршрутизатором через радиодиапазоны 2,4 ГГц или 5 ГГц, большинство спутников системы Wi-Fi используют ячеистую технологию для связи с маршрутизатором и друг с другом. Каждый узел служит точкой перехода для других узлов в системе, что помогает узлам, наиболее удаленным от маршрутизатора, доставлять сильный сигнал Wi-Fi, поскольку они общаются с другими узлами и не полагаются на индивидуальную связь с роутер.

Ячеистые системы Wi-Fi идеально подходят для пользователей с небольшими техническими знаниями или без них.Они могут быть установлены за считанные минуты и обычно поставляются с удобным мобильным приложением, которое проведет вас через процесс установки с помощью простых и понятных иллюстрированных инструкций. И цены на них тоже снижаются.

---

Итак, какой беспроводной удлинитель мне выбрать?

Ознакомьтесь с нашими подборками лучших удлинителей, которые мы протестировали ниже. Чтобы получить еще больше от домашней сети Wi-Fi, ознакомьтесь с нашими руководствами по настройке маршрутизатора, усилению сигнала и защите сети Wi-Fi.

5 общих вопросов по установке TRX XMount

Если мысль о том, чтобы навсегда прикрепить тренажер подвески TRX к стене или потолку, заставляет вас немного нервничать, вы не одиноки. Одна из причин, по которой тренажеры TRX Suspension Trainers являются одними из самых популярных фитнес-инструментов в мире, заключается в том, что вам не нужно сверлить, молотить или строить что-либо, чтобы использовать их дома. Но, хотя вам не нужен , чтобы вытащить ящик для инструментов, некоторые люди предпочитают для установки TRX XMount, чтобы создать пространство для тренировок в помещении за дверной рамой.

Итак, если вам интересно узнать подробности, мы здесь с ответами на наиболее распространенные вопросы об установке TRX XMount.

Нужно ли мне нанимать профессионала?

Может быть. Если вы никогда не использовали дрель или шуруповерт или не знаете разницы между гвоздем и шурупом, не постыдно позвонить профессионалу, чтобы убедиться, что работа сделана правильно.

Могу ли я закрепить TRX XMount на гипсокартоне или штукатурке?

№Ваш TRX XMount должен быть закреплен на шпильке, чтобы выдерживать ваш вес. Использование стандартного анкера для гипсокартона может разрушить стену и стать причиной травмы. Вы можете установить TRX XMount на бетон, но TRX не рекомендует устанавливать его на стены из кирпича или шлакоблока.

Какие инструменты мне нужны для установки TRX XMount?

Вам понадобится дрель с сверлом дюйма, прибор для поиска шпилек, трещотка, карандаш и прилагаемое оборудование (два деревянных болта с шипами ⅜ дюйма на 3 дюйма и две шайбы).Если вы устанавливаете TRX XMount на бетонную поверхность, вам также понадобятся два бетонных противоскользящих экрана размером ⅜ дюйма x 3 дюйма (продаются отдельно на TRXtraining.com или в местном хозяйственном магазине).

Где мне установить XMount?

Выбор за вами! Вам нужно будет найти стойку в стене, потолочную стойку или потолочную балку на высоте 7–9 футов от земли. Если вы устанавливаете TRX XMount над головой, расположите крепление на расстоянии не менее 3 футов от ближайшей стены, чтобы обеспечить возможность перемещения на 360 ° при выполнении ваших любимых упражнений TRX.

В вашем доме очень высокие потолки? Возможно, вам потребуется добавить TRX Xtender, чтобы убедиться, что ваш Suspension Trainer не слишком высок. Нижняя петля якоря подвески — это петля, в которую зажимается карабин Suspension Trainer — должна быть на высоте 6 футов от земли.

Есть ли у TRX XMount несколько цветов?

В настоящее время TRX XMount доступен в белом или сером цвете, но вы всегда можете покрасить его, если хотите, чтобы он более естественно сочетался с вашей стеной или потолком.Поскольку он сделан из стали, сначала запланируйте его грунтовкой, а затем нанесите один или два слоя, подходящих к цвету вашей стены.

Чтобы получить дополнительную помощь по установке вашего TRX XMount, посмотрите, как Зак Ван Вагонер продемонстрирует правильную установку в видео ниже, и обязательно прочтите руководство по установке, прилагаемое к вашему TRX XMount.

Что такое аутлет GFCI и куда они идут?

Отчасти профессионалы получают ответы на вопросы домовладельцев. Возникает довольно частый вопрос: что такое выход GFCI и куда они деваются? (или зачем они нам?) Мы взяли пару наших постоянных профессионалов, чтобы помочь ответить на этот вопрос. Мы также рассмотрим, зачем вам нужны розетки, выключатели или розетки GFCI в вашем доме.

Основы: Что такое выход GFCI?

GFCI означает прерыватель цепи при замыкании на землю. Их также называют GFI или прерывателями замыкания на землю. GFCI точно контролирует баланс электрического тока, проходящего через цепь. Если питание идет туда, где его не должно быть, как вкратце, GFCI немедленно отключает электричество.

GFCI предотвращает смертельные поражения электрическим током за счет устранения постоянного потребления тока при коротком замыкании.Это сильно отличается от автоматических выключателей Arc Fault или прерывателей цепи Arc Fault (AFCI), которые отслеживают и отключают медленные электрические «утечки», подобные тем, которые возникают при прокалывании провода в стене спальни.

Вода и электричество несовместимы, и есть много мест в доме и за его пределами, где они находятся в непосредственной близости. Все выключатели, розетки, автоматические выключатели и цепи в этих комнатах и ​​частях дома должны быть защищены GFCI для безопасности вашей семьи. Что такое выход GFCI? Это может быть именно то, что обезопасит вашу семью в случае трагической аварии с электричеством.

О замыканиях на землю

Замыкание на землю представляет собой любой электрический путь между источником тока и заземленной поверхностью. Замыкание на землю происходит, когда переменный ток «утекает» и уходит на землю. Важно то, как это происходит. Если ваше тело обеспечивает путь к земле для этой утечки, вы можете получить травму, обжечься, получить удар током или получить удар током. Поскольку вода так хорошо проводит электричество, замыкания на землю чаще возникают в местах, близких к воде. Вода служит проводником для электричества, чтобы «уйти» и найти альтернативный путь к земле.

Типы устройств GFCI

Хотя вы, возможно, приходили сюда с вопросом, что такое розетка GFCI, на самом деле существует три основных типа устройств GFCI:

Розетки GFCI

Самый распространенный GFCI в жилых домах приходит в розетку GFCI. Этот недорогой прибор заменяет стандартную розетку (розетку). Полностью совместимый с любой стандартной розеткой, он может защищать другие розетки «ниже по потоку» (любую розетку, получающую питание от розетки GFCI). Это также объясняет переход от GFI к GFCI — для ссылки на защищенные «цепи».

Розетки GFCI обычно «толще», чем стандартные розетки, и занимают больше места в одинарной или двойной электрической коробке. Новые технологии, такие как Leviton SmartlockPro Slim GFCI, занимают гораздо меньше места, чем когда-либо прежде. Подключение розетки GFCI не составляет большого труда, но вам нужно сделать это правильно, чтобы защита работала ниже по потоку.

Автоматический выключатель GFCI

Профессионалы чаще используют автоматические выключатели GFCI, поскольку они позволяют строителям и электрикам использовать стандартные (недорогие) розетки и просто устанавливать один автоматический выключатель GFCI в распределительную коробку.Преимущество автоматических выключателей GFCI состоит в том, что они защищают все приспособления в цепи — лампы, розетки, вентиляторы и т. Д. Они также обеспечивают защиту от перегрузок и простых коротких замыканий.

Портативный GFCI для использования вне помещений

Это розетка или другое устройство, обеспечивающее защиту уровня GFCI в портативном устройстве. Если у вас есть устройство, которому требуется защита GFCI, но вы не можете найти защищенную розетку, это дает вам такую ​​же защиту.

Где устанавливать GFCI

Примерно с 1973 года большинство наружных розеток в домах, построенных в соответствии с Национальным электротехническим кодексом, требуют защиты GFCI.В 1975 году NEC расширил это понятие, включив в него раковины для ванных комнат. В 1978 году были добавлены розетки в гараже. Только в 1987 году в кодекс были включены кухонные розетки. Многие домовладельцы переделывают свою электрическую систему в соответствии с действующим законодательством. Для всех емкостей в подвальных помещениях и недостроенных подвалах также требуются розетки или выключатели GFCI (с 1990 г.).

Очевидно, что новые автоматические выключатели GFCI значительно упрощают дооснащение дома защитой GFCI, чем замену каждой отдельной розетки в системе.Для домов, защищенных плавкими предохранителями (серьезно подумайте о модернизации своей коробки), придерживайтесь розеток GFCI. При обновлении мы рекомендуем сосредоточить внимание на наиболее важных областях, таких как ванные комнаты, кухни, места для прогулок и открытые пространства.

Как установить розетку GFCI

У нас есть отдельная статья о подключении розетки GFCI, но большинство опытных потребителей могут сделать это сами, если будут следовать инструкциям. Просто убедитесь, что выключатель полностью отключен, прежде чем начать. Если вы не знаете, как это сделать, наймите профессионала.

Чтобы проверить розетку GFCI после установки, подключите что-нибудь к розетке (например, радио или свет) и включите его. Нажмите кнопку «ТЕСТ» на GFCI, чтобы убедиться, что кнопка «СБРОС» выскочит, и устройство выключится. Если кнопка «СБРОС» выскакивает, но индикатор «, а не » не гаснет, значит, GFCI подключен неправильно. Если кнопка «СБРОС» не выскакивает «, а не », значит, GFCI неисправен и его следует заменить. Нажатие кнопки «СБРОС» повторно активирует вашу схему.Вы также можете приобрести недорогие GFCI-совместимые тестеры цепей.

Не так уж и сложно, правда?

Прерыватели цепи замыкания на землю должны быть в любом доме. При изменении проводки или обновлении вашего дома, чтобы привести его в соответствие с кодом, обратите внимание на то, где разместить розетки или выключатели GFCI. Этот недорогой продукт может обеспечить невероятно высокий уровень безопасности для вашей семьи.

Прокладка электрического провода через шлакоблоки

Каждый домашний мастер должен столкнуться с неизбежной проблемой — провести электрический провод через кирпичную стену или бетон.Это может быть как новостройка, так и уже существующая. В зависимости от того, сможете ли вы сделать это правильно, будет зависеть ваш уровень мастерства.

Одна из самых больших проблем, с которой вы, скорее всего, столкнетесь при работе над своим проектом, — это соблюдение Кодекса. Конечно, можно запустить по проводу где угодно, но вопрос в том, позволяет ли это код или нет. Возникает вопрос, можно ли пропустить электрический провод через шлакоблоки? Если да, то как это сделать?

Вы должны быть в порядке, пропуская проволоку через шлакоблок, если это подземный питатель (УФ).При любых обстоятельствах следует избегать использования неметаллических (NM) проводов, таких как Romex. Если вы проводите проводку в доме новой постройки, вам не придется ломать стену — просто просверлите ее. Однако, если вы планируете проложить электрический провод через засыпанный шлакоблоком, вас ждут тяжелые времена.

Прокладка электрического провода через шлакоблоки

Одна из основных причин, по которой вы можете захотеть провести электрический провод через шлакоблоки, заключается в том, что все стены вашего дома, включая внутренние стены, сделаны из одного и того же.Допустим, вы хотите провести провод от холодильника через стены в одну из комнат. Лучше всего провести его через чердак или подвал.

У вас также есть другой вариант: протянуть провод через стены. Возможно, вам придется просверлить отверстия или даже начать немного ломать, чтобы провести проволоку и снова оштукатурить стену. Однако у вас может быть другой вариант — пропустить провод с по к шлакоблокам. Лучшее время для этого — когда ваш подрядчик укладывает эти блоки.

Проблема в том, что если вы пропускаете провода BX 12 или 14 калибра через шлакоблок, это противоречит Кодексу, независимо от того, провод это NM или UF. Вместо этого Кодекс рекомендует сначала пропустить гильзу через блок, чтобы она действовала как канал. Этот рукав может быть из ЕМТ или ПВХ. Избегайте металлических трубопроводов, так как они имеют тенденцию к эрозии и, следовательно, могут образовывать отверстия, ведущие к вашим проводам.

При прокладке этих трубопроводов через шлакоблоки важно помнить, что ни при каких обстоятельствах нельзя сращивать провод, который вы собираетесь пропустить через него, и не следует прикреплять распределительную коробку посередине, т.е.д., где у вас нет прямого доступа к нему.

Некоторые шлакоблоки являются блоками брандмауэра, и в этом случае вам нужно будет заделать отверстия огнестойким герметиком, если это возможно. В противном случае вы можете использовать любой герметик.

На наш взгляд, наилучшим способом действий было бы установить распределительную коробку только по бокам шлакоблока, то есть в точке входа и выхода, , а затем проложить прямой отрезок провода от коробки к коробке. Затем вы можете проложить провод в любом другом месте оттуда — даже если вы хотите проложить провода NM.

Пластиковые втулки на обоих концах также являются отличным способом защиты провода, если они размещены на обоих концах. Это защитит ваш провод от кабелепровода, если углы (или распределительные коробки) будут слишком сильно нагреваться.

Как пропустить провода через шлакоблок

Первое и самое важное, что вам нужно сделать при прокладке электрического провода через шлакоблоки, — это проверить, были ли блоки заполнены или нет. Подрядчики или строители обычно не утруждают себя заполнением этих отверстий самостоятельно, если только здание или стена не должны быть чрезвычайно прочными, например подпорная стена.

Тем не менее, домашние мастера часто заполняют эти стены, делая невозможным прохождение проводов.

Вы можете спросить строителя, залили ли они его, или просто коснуться шлакоблока, чтобы проверить его — однако последний метод требует большого опыта. Вы также можете просверлить отверстие в стене, чтобы проверить, заполнены ли блоки.

Вам понадобится;

• Сверло
• Пластиковый анкер
• Распределительные коробки (2)
• кабелепровод
• Подающий провод
• Инструмент для зачистки проводов
• Немного изоленты
• Долото
• Молоток

В зависимости от сложности вашего задача, вам также могут понадобиться дополнительные инструменты.Например, если отверстие (или выход) ваших отверстий в шлакоблоке покрыто плиткой, чтобы убедиться, что вы аккуратно обнажаете эти целые, вам понадобится угловая шлифовальная машина, чтобы разрезать эти плитки.

Для подачи проволоки,

1. Начните с просверливания отверстия, где, как вы знаете, отверстие в шлакоблоке — . Опять же, спросите вашего подрядчика или строителя для более надежной оценки. В США нередко покрывают шлакоблок куском дерева или непосредственно гипсокартоном, что делает это методом проб и ошибок.В Великобритании есть кирпичи с дырочками, в большинстве случаев покрытые простым слоем краски или бетона. Вы можете измерить, где будет отверстие, и начать там сверлить.
2. Просверлите до полой части шлакоблока или кирпича . Отметьте, насколько глубоко вошло сверло, и затем вытащите его.
3. Возьмите молоток и долото и осторожно начните отламывать лишний материал . С другой стороны, вы также можете просверлить больше отверстий или использовать более крупную коронку, чтобы открыть дверной проем и в конечном итоге протолкнуть трубу внутрь.
4. Как только отверстие станет достаточно широким, протолкните немного трубы за один раз . Следите за тем, сколько вы хотите вставить и сколько уже вставлено.
5. Теперь установите первую соединительную коробку рядом с точкой входа .
6. Просверлите в конце отверстие, подобное первому, а затем расширьте его, как вы делали на другой стороне . Здесь вы можете уйти, расширив его ровно настолько, чтобы можно было поймать и потянуть за провод.
7. Установите вторую распределительную коробку рядом с точкой выхода .
8. Вставьте УФ-провод с одного конца, убедившись, что он находится в кабелепроводе, когда вы проталкиваете его вдоль . Толкайте его, пока он не выйдет из другого конца или не коснется его.
9. С помощью плоскогубцев или даже пинцета вытяните провод из другого конца . Соедините и зачистите провод, чтобы установить его в распределительную коробку.
10. Подсоедините провода на другом конце к распределительной коробке и отрежьте лишние с обеих сторон .
11. Теперь прикрепите провод NM на обоих концах , и вуаля! Вы сделали!

Теперь осталось только запечатать обе стороны.Теперь, когда внутри него есть проволока, и поскольку в ней нет стыка, не стесняйтесь заделывать ее бетоном, если хотите. Однако, на наш взгляд, гораздо безопаснее использовать герметик или даже силиконовый герметик.

Это связано с тем, что бетон может упасть и повредить проволоку в процессе сушки, если вы не профессионал и не уверены в своих силах. При прокладке электрического провода через шлакоблоки многое может выйти из строя довольно быстро, поэтому всегда будьте внимательны и внимательны.

Справочное руководство по установке центрального пылесоса

Первым шагом является выбор центрального пылесоса. Есть три основных типа на выбор; Системы с бумажным мешком, системы циклонного действия (с ниспадающими фильтрами, картриджами или моющимися фильтрами) или системы истинного циклонного разделения. Блок обычно устанавливается в гараже, подвале, подсобном помещении, кладовой или грязевой комнате для удаления пыли и аллергенов из жилых помещений. Прочтите статьи в этом Учебном центре, чтобы узнать больше о центральных вакуумных блоках питания, доступных для вашей установки, или позвоните нам по телефону 1-800-221-8227, и мы будем рады обсудить ваши варианты.
Примечание. Для агрегатов True Cyclonic требуется вентиляция наружу. Другие блоки также могут иметь выход наружу.

Чтобы убедиться, что ваша центральная вакуумная система достигает всех комнат по всему дому, вы должны сначала определить количество приточных отверстий, которые вам понадобятся, и их расположение. Один впускной клапан может обслуживать 700-800 квадратных футов (63-72 кв. М). По возможности используйте только внутренние стены, чтобы вам не пришлось иметь дело с изоляцией, которая обычно встречается в наружных стенах.

Хорошие места расположены в центре в коридорах или стенах туалетов и / или дверных проемах.Не размещайте воздухозаборники за дверьми или мебелью. Используйте прибор для поиска стоек или заглушите стену, чтобы убедиться, что место для впускного клапана находится между стойками и что за стеновой панелью есть свободное пространство. Также проверьте другую сторону стены, чтобы убедиться, что на ней нет препятствий, таких как коммуникации и розетки.

Не устанавливайте воздухозаборник за дверью или в стене с дверцей карманного типа. Затем попросите помощника подержать конец шланга в предполагаемом месте для впускного клапана, а другой конец взять и пройти по комнате (комнатам).Если у вас нет помощника, используйте кусок шнура или веревки длиной 30 футов (9,15 м) — длины шланга. Вы хотите иметь возможность дотянуться до любого места от пола до потолка, даже если мебель мешает. Возможно, вам придется выбрать другое место или добавить еще один воздухозаборник, чтобы покрыть весь пол. Помните, что один входной патрубок обычно занимает около 700–800 квадратных футов (63–72 кв.м). Повторите этот шаг на каждом этаже вашего дома.

Поскольку над и под подошвой второго этажа есть готовые стены, установка впускных клапанов наверху может потребовать немного большей изобретательности.Есть несколько вариантов. Поместите впускной патрубок снаружи стены туалета, а затем пропустите трубку через стену, через внутреннюю часть туалета и вниз. Другой вариант — провести трубку вверх на чердак, затем поперек и вниз к входному отверстию. Еще одно решение — установить впускной клапан наверху прямо в пол.

Существующий дом: при выборе электрической головки впускной клапан должен находиться в пределах 6 футов (1,83 м) от электрической розетки. Переключатель на ручке посылает сигнал через «низковольтную» (24 В) проводку для включения и выключения блока питания.

Новое строительство: Если ваш дом находится в стадии строительства, вам следует подумать об использовании электрических розеток. В электрические клапаны встроены низковольтные и бытовые электропроводки, поэтому нет необходимости в ближайшей электрической розетке. Впускные клапаны следует устанавливать до того, как повесить гипсокартон. Монтаж должен быть согласован с электриком для прокладки электрического провода после установки трубок.

Чтобы убедиться, что пыль и грязь эффективно удаляются из жилых помещений в вашем доме, установите блок питания в пристроенном гараже.Если у вас нет пристроенного гаража, лучшим вариантом будет подвал, подсобное помещение, кладовая или грязевое помещение. Найдите место рядом с источником электричества, в котором будет достаточно места для циркуляции воздуха со всех сторон устройства. Вам понадобится специальная схема на 15 или 20 ампер. Обратитесь к руководству пользователя, чтобы узнать технические характеристики вашего устройства.

Шаг 5 — Планирование трубопровода

Перед установкой трубопровода для переноса пыли и грязи к силовому агрегату спланируйте свой маршрут. Прокладка трубопровода под черным полом, когда это возможно, упрощает работу с трубами и создает кратчайший путь между впускными клапанами и силовой установкой.Если трубка должна проходить рядом с водонагревателем или дымоходом, в целях безопасности и соответствия строительным нормам используйте металлические трубки центральной вакуумной системы для этой секции. Если трубка проходит в неотапливаемой, холодной или другой незащищенной среде, оберните ее изоляцией, чтобы предотвратить конденсацию и возможность засорения.

Шаг 6 — Установка центральных впускных клапанов вакуума

Установка существующего впускного клапана дома

Сначала подготовьте стену, на которой будет установлен клапан.

Непосредственно под предполагаемым входным отверстием используйте отвертку с плоским лезвием, чтобы отклинить молдинг в сторону. Затем возьмите проволочную вешалку и отрежьте от нее длинный прямой кусок. Вставьте проволоку в патрон дрели, а затем, удерживая дрель вертикально под предполагаемым входным отверстием, медленно просверлите пол рядом с плинтусом или там, где стена и пол пересекаются. Освободите проволоку из патрона сверла и оставьте ее в пилотном отверстии, чтобы она служила локатором. Затем идите в подвал и ищите проволоку, торчащую из потолка.

Теперь вы можете увидеть, где впускной клапан будет над вами. Измерьте расстояние от проволоки, чтобы найти центр подошвы и полости стены.

Примечание: Вы можете просверлить смотровое отверстие диаметром 3/4 дюйма (1,9 см), чтобы не врезаться в основание стойки или другие препятствия во внутренней стене. Затем, используя фонарик и / или зонд, осмотрите внутреннюю часть стены, чтобы убедиться, что нет никаких препятствий.Если есть препятствия, возможно, вам придется переместить входной участок. Если препятствий нет, просверлите отверстие диаметром 2-3 / 8 дюйма в нижней части полой стены через подошву. Обязательно прорезайте между стенами. Вакуумная трубка имеет диаметр 2 дюйма, поэтому отверстие даст вам место для манипуляций с трубкой и проводом низкого напряжения. Если вы используете трубы PVC Schedule 40, просверлите отверстие диаметром 2–5/8 дюйма. Опять же, проверьте, нет ли препятствий, используя фонарик и длинный шланг. Если нет никаких препятствий, вернитесь наверх и отметьте место входа на стене.Для этого измерьте расстояние от пола до центра розетки в розетке, прилегающей к месту ввода. На предлагаемом водозаборном участке отмерьте от пола такое же расстояние. Это будет центр вашего впускного клапана. При желании можно расположить входное отверстие на более удобной высоте. Некоторые домовладельцы предпочитают, чтобы воздухозаборник находился на уровне кончиков пальцев, на высоте около 30 дюймов от пола.

Далее устанавливаем собственно воздухозаборник

Возьмите кронштейн для настенного монтажа, отрежьте или отломите фланец новой конструкции и утилизируйте его.(В новой конструкции прибейте язычок к шпильке. См. Раздел «Установка впускного клапана новой конструкции».) Используйте уровень, чтобы убедиться, что монтажный кронштейн выровнен. Затем обведите контур монтажного кронштейна на стене. Верхний и нижний прорези имеют решающее значение, поскольку фланец будет опираться на эти области. Возьмите универсальный нож и отметьте линии. Затем с помощью канцелярского ножа или пилы для гипсокартона проделайте отверстие в гипсокартоне. ПИЛА ПО СУХОСТЕННОЙ СТЕНЕ УПРОЩАЕТ РАБОТУ.

Присоедините короткий 90-градусный отвод к фланцу на задней стороне монтажного кронштейна. Примечание: Концы короткого отвода под углом 90 градусов отмечены для размещения стен разной ширины. Нанесите клей вокруг внешней стороны фланца монтажного кронштейна и поверните короткий 90-градусный колен на место. Убедитесь, что открытый конец обращен в направлении, в котором он будет встречаться с трубкой, обычно прямо вниз. (Если трубка должна идти от чердака, отверстие короткого 90-градусного колена будет направлено вверх.)

Никогда не наносите клей на внутреннюю часть фитингов или трубок. Наносите клей только на внешнюю сторону трубки.Это предотвратит образование препятствий клея, которые могут засорить вашу систему.

Пропустите около 6 дюймов (15,24 см) низковольтного провода через направляющее отверстие в монтажном кронштейне. Разделите провод на две жилы и снимите 1 дюйм изоляции с каждой жилы. Оберните жгуты по часовой стрелке вокруг винтов на задней стороне впускного клапана. Затяните винты. Теперь прикрепите груз к концу низковольтного провода и опустите его в подвал или в подвал.

Подготовьте длинную проволочную вешалку с одним концом, загнутым в виде крючка.Вставьте монтажный кронштейн в отверстие в стене … сначала вниз … затем вверх … центрируя его. Возьмите вешалку и вставьте загнутый конец в короткое 90-градусное колено, чтобы удерживать кронштейн на месте. Затем вставьте лицевую панель впускного клапана вдоль проволочной подвески в монтажный кронштейн. Вверните клапан на место. Снимите проволочный крючок.

Входные комплекты поставляются с длинным и коротким винтом, поэтому обязательно используйте короткий винт в отверстии, обращенном к колену, так как длинный винт может его проколоть.Обязательно установите лицевую панель впускного клапана так, чтобы крышка открывалась вниз. Затем нанесите клей на трубку достаточной длины и направьте ее вверх через отверстие в подошве подошвы в короткий 90-градусный колен на задней стороне монтажного кронштейна. (См. Этап установки 6 для получения информации об установке трубок.)

НУЖНО БОЛЬШЕ ПРОСТРАНСТВА?

Если вы не можете найти полую стену или пространство между стенами недостаточно велико, есть две альтернативы: первая — провести трубку через скрытую область, например, внутри туалета, а затем пропустить трубку вниз. .(Другой альтернативой является напольный приточный патрубок.)

Чтобы пропустить шланг через шкаф, установите входное отверстие снаружи туалета и проведите шланг в шкаф и вниз через пол шкафа. Используйте стопорную муфту на монтажном кронштейне вместе с небольшим отрезком вакуумной трубы.

Установка на стене шкафа

Часто единственное практическое решение — это установить вашу систему так, чтобы трубопровод проходил через стену в шкаф, а затем вниз через пол шкафа.Чтобы использовать этот метод, выберите подходящее место для впускного клапана вне туалета, соблюдая те же меры предосторожности, что и при обычной настенной установке. Затем, используя длинную вешалку, просверлите отверстие в обеих стенках (Рис. 01, показанный ниже). Держите провод строго горизонтально, чтобы внутренние и внешние отверстия совпадали друг с другом. Проверьте наличие препятствий внутри стены, согнув короткую проволоку для плечиков под прямым углом и закрутив прямоугольную деталь внутри стены. Если препятствий нет, просверлите отверстие диаметром 2-3 / 8 дюйма по горизонтали через обе стены.

Фиг.01

Увеличьте отверстие во внешней стене для размещения узла впускного клапана (лицевая пластина клапана и монтажный кронштейн), как описано в разделе «Установка впускного клапана». Внутри туалета просверлите пилотное отверстие в полу под отверстием в стене или в удобном месте поблизости, чтобы проверить, нет ли препятствий. Если препятствий нет, прорежьте в полу отверстие диаметром 2-3 / 8 дюйма. Пропустите низковольтный провод через отверстие в полу и через стену к внешней стороне туалета.Пропустите низковольтный провод через направляющее отверстие во внутреннем стенном шкафу (рис. 02, показанный ниже) и скотчем или стяжите низковольтный провод к этому узлу сразу за кронштейном.

Рис.02

Сборка внутреннего шкафа

Пропустите блок внутренней стены продольно через отверстие в стене и расположите блок так, чтобы кронштейн был заподлицо с внутренней поверхностью стены. Подсоедините провода к клеммам низкого напряжения на задней стороне лицевой панели впускного клапана, как описано ранее.Прикрутите лицевую панель впускного клапана к настенному кронштейну (рис. 03, показанный ниже).

Фиг.03

Установка напольного клапана

Чтобы установить напорный впускной клапан, просверлите пилотное отверстие с помощью проволочной вешалки и проверьте место, как описано ранее. Если вы уверены, что предлагаемое место не будет заблокировано балкой или другим препятствием, прорежьте в ковре отверстие немного больше, чем ваше сверло 2-3 / 8 ”. Просверлите в полу отверстие диаметром 2-3 / 8 дюйма.Увеличьте проем для подключения низковольтных соединений. Соберите переходник для установки на полу и подсоедините провод низкого напряжения к впускному клапану. Проведите низковольтный провод в подвал. Прикрутите вентиль к полу. Повторяйте, пока не будут установлены все впускные отверстия.

Примечание: Хотя пластиковые впускные клапаны приемлемы, если они повторно устанавливаются рядом со стеной, где на них никто не наступит, металлические напольные впускные клапаны обеспечивают дополнительную прочность.

Не устанавливайте люки в полу там, где будет мебель.

Фиг.04

Установка многоэтажного дома

В многоэтажных домах обычно требуется одно или несколько входных отверстий на каждом уровне. Вместо того, чтобы пытаться выровнять впускные клапаны от одного уровня к другому, проложите отдельную линию трубок от впускного клапана наверху до ответвления или до основной магистрали (рис. 05, показанный ниже).

В двухэтажном доме наверху под местом, которое вы выбрали для впускного клапана, вырежьте отверстие достаточно большого размера, чтобы можно было добраться до подошвы второго этажа.

Сделайте отверстие в стене низко для облегчения просверливания подошвы.

Вырежьте отверстие 2-3 / 8 дюйма в подошве подошвы. Установите впускной клапан, как было указано ранее. Затем из подвала вставьте отрезок трубы, достаточно длинный, чтобы через отверстие в подошве второго этажа можно было дойти до места для впускного клапана. Возможно, вам придется соединить несколько отрезков трубок. Измерьте и предварительно вырежьте эти части и проверьте их перед склеиванием. При нанесении клея действуйте быстро, чтобы предотвратить высыхание клея на верхнем конце трубки до того, как он достигнет фитинга на впускном клапане.

Никогда не наносите клей только на внутреннюю часть трубки.

Поднимаясь по лестнице, не забудьте направить локоть вниз.

Другие способы попасть наверх в вашем доме — это внутренние помещения туалетов или кладовых, под лестницей или через напольные отверстия. Если впускной клапан будет обслуживаться с чердака, могут потребоваться более короткие отрезки труб, соединенные муфтами, из-за ограниченного пространства наверху. Опять же, измерьте, проверьте соответствие и при склеивании работайте быстро, чтобы предотвратить высыхание клея до того, как трубка достигнет впускного клапана.

Установка VacPan

VacPan — очень популярный вариант для кухни, прихожей и ванн. Вот несколько советов по установке. Во-первых, определите наилучшее место для установки совка: под шкафом (рис. 06, показанный ниже) или в стене. Помните, что передний край VacPan должен прилегать к готовому полу.

Фиг.06 VacPan Установка под шкаф Не приклеивайте короткие 90

Установка впускного клапана новой конструкции

Выберите место для впускного клапана и просверлите пилотное отверстие в полу.Спуститесь ниже, чтобы убедиться, что на пути трубопровода нет препятствий в настоящем или будущем, таких как балки пола, каналы отопления, водопровод, провода и т. Д. В месте расположения впускного клапана просверлите отверстие диаметром 2-3 / 8 дюйма в подошве. тарелка. Отверстие должно быть на расстоянии 2 дюймов от стойки и по центру между передним и задним краями подошвы (Рис. 07, показанный ниже).

Фиг.07

Приклейте отрезок трубки к монтажному кронштейну. Отрежьте кусок низковольтной проводки, проденьте примерно 6 дюймов через верхнее направляющее отверстие для проводов в узле кронштейна шпильки и вдвое верните его обратно в коленчатое отверстие.Приклейте ленту к трубке на сборочном колене и снова близко к концу, и заправьте оставшуюся проволоку в нижнюю часть трубки. Привинтите Plaster Guard к лицевой стороне сборки (Рис. 08, показанный ниже).

Фиг.08

Пропустите нижнюю часть трубки через отверстие 2-3 / 8 ”и забейте монтажный кронштейн гвоздем на шпильку. Убедитесь, что центр входного отверстия находится на правильной высоте над уровнем пола, а трубопровод проходит под черным полом. Чтобы гвоздь или винт не попали в вакуумную трубку, установите защитные приспособления для гвоздей на подошву или верхние пластины рядом с трубкой.См. Этап установки 6. Установите трубки и завершите установку трубок в максимально возможной степени. После того, как стены будут отделаны и покрашены, можно снять штукатурные ограждения и установить приточные клапаны. На этом этапе может быть завершена система трубопроводов и установлен силовой агрегат.

Новое строительство

1. Установите СТРОИТЕЛЬНЫЕ ПРОВОДНИКИ (1) через электрический РАЗЪЕМ одобренного типа (2) (входит в комплект) так, чтобы они выступали примерно на шесть дюймов из разъема. Вставьте разъем до упора в отверстие наверху ЭЛЕКТРОПРОВОДНОГО ОТСЕКА (4).Вставьте БЛОКИРОВКУ (3) и закрепите ее.
2. Соедините провода от ПРИЕМНИКА ВПУСКНОГО КЛАПАНА (7) к выступающим проводам строительного провода с помощью КОННЕКТОРОВ ПРОВОДА №31 (8) (не входят в комплект).

ПРИМЕЧАНИЕ : Всегда помните, что белый провод к белому проводу и черный провод к черному проводу.

1. Пропустите ПРОВОДЫ РЕЛЕ НИЗКОГО НАПРЯЖЕНИЯ (5) через отверстие в КРЫШКЕ LVT (6) и подсоедините к двум контактным винтам ЛИЦЕВОЙ ПЛАСТИНЫ ВПУСКНОГО КЛАПАНА (9).
2. Вставьте лицевую панель впускного клапана (10) в МОНТАЖНУЮ ПЛАСТИНУ (11).Одновременно вставьте ЭЛЕКТРИЧЕСКИЕ ПРОВОДНИКИ (12) и разъемы (8) в ЭЛЕКТРОПРОВОДНИК (4). Открутите два винта, которые удерживают отсек проводки на месте. Вставьте верхнюю ЗАЖИМУ ДЛЯ ГОТОВОЙ СТЕНЫ (13) под головки винтов и плотно закрепите кабельный отсек и верхнюю скобу для готовой стены (13) МОНТАЖНЫМИ ВИНТАМИ (входят в комплект).
3. Установите нижнюю ЗАЖИМ ДЛЯ ОТДЕЛКИ НА СТЕНУ (14) с помощью винтов (входят в комплект).
4. Прикрепите лицевую панель впускного клапана (10) к монтажной пластине (11) с помощью двух ВИНТОВ (15) из комплекта поставки.

Законченное строительство

После прорезания трубы, провода управления реле низкого напряжения, электрических проводов здания и отверстия в стене:

1. Снимите монтажную пластину ГВОЗДЬЯ ФЛАНЦА (16). Используйте ножовку или надрежьте бритвенным ножом по пунктирной линии и отломите.
2. Повторите шаг первый (из НОВОГО СТРОИТЕЛЬСТВА).
3. Установить модифицированную монтажную пластину с приклеенным коротким 90 ° ELL в проем в стене.
4. Повторите шаги 2-6 (из НОВОГО СТРОИТЕЛЬСТВА).

Вернуться к началу

Шаг 7 — Установка трубки

Установка центральной вакуумной трубки в существующих домах или новом строительстве

Начиная с самого дальнего от энергоблока входного патрубка, временно закрепите на месте НКТ основного магистрального трубопровода. Оберните петлю или низковольтный провод, чтобы создать подвесной ремень из гвоздя или потолочной трубы, чтобы удерживать трубку и удерживать ее на месте во время работы.

Вставьте отрезок трубки в нижнюю часть колена на впускном клапане в сборе.Сначала соедините секции трубок без клея, чтобы убедиться, что они подходят правильно. Отметьте соединения, чтобы их можно было собрать таким же образом. Помните, что трубка входит в фитинг примерно на 3/4 дюйма. Измерьте, разрежьте и удалите заусенцы из трубок, а также, используя колено 90 градусов, наденьте вертикальную линию трубки на основную горизонтальную линию. Во избежание возможных проблем с засорением при установке трубок и фитингов:

• Сделайте прямые пропилы на трубке (подойдет труборез или торцовочная пила).
• Удалите заусенцы с концов трубки.
• Убедитесь, что трубка прилегает к заплечику фитинга без зазоров.
• Приклейте только внешний край трубки перед сборкой в ​​фитинги.
• Сдвинуть и скрутить трубу и фитинги вместе

Подсоедините трубки от дополнительных впускных клапанов к главной магистральной линии с помощью тройника (рис. 09, показанного ниже) и используйте зажимы, чтобы удерживать секции на месте. Обязательно установите тройник уборщика таким образом, чтобы он был направлен к силовому блоку (Рис. 10, показанный ниже)

Рис.09 Типовая установка под полом

Рис.10 Направление тройника

Нанижите провод низкого напряжения при сборке трубки. Соедините или сращивайте низковольтные провода с помощью соединителей на каждом стыке или ответвлении трубки. Используйте кабельные стяжки для закрепления соединений. Чтобы убедиться, что полярность правильная; всегда подключайте провода одного цвета друг к другу — обычно медь с медью и серебро с серебром.Продолжайте, пока система трубок не будет завершена.

Сделайте зажимы из дополнительных трубок, чтобы удерживать низковольтный провод на месте, или используйте кабельные стяжки.

Каменная или бетонная стена

Если вам нужно протянуть трубы через кирпичную или бетонную стену, возьмите напрокат перфоратор и / или кольцевую пилу для каменной кладки. Пропустите трубку и залатайте отверстие, когда установка будет завершена и система заработает правильно.Перед бурением проверьте местные строительные нормы и правила на наличие специальных правил проникновения межсетевых экранов. Код должен сообщить вам, требуются ли стальные трубы или противопожарные муфты для проникновения через брандмауэр.

Вернуться к началу

Шаг 8 — Установка блока питания

Прикрепите блок питания к стене на расстоянии шести футов от заземленной электрической розетки, убедившись, что он будет легко доступен для опорожнения емкости для грязи на расстоянии не менее 18 дюймов от пола. Для надлежащего охлаждения двигателя расстояние между блоком и потолком должно быть не менее 12 дюймов.(Рис. 12, показанный ниже) Не устанавливайте блок питания в местах, где температура окружающей среды регулярно превышает 120 градусов по Фаренгейту (48,9 градусов C).

При установке на штукатурку, стеновую панель или панельные стены убедитесь, что монтажные болты входят в стойки. При установке на блочную или бетонную стену просверлите отверстия сверлом по камню и вставьте пластмассовые или свинцовые анкеры. В качестве альтернативы креплению на бетонных стенах подвесьте к потолку стойки 2 x 4 дюйма (5,1 x 10,16 см) или фанеру.

Для присоединения низковольтных проводов зачистите провод и обожмите жилы на двух «скользящих» (лопаточных) клеммах.Подключите клеммы и подключите блок питания к специальной розетке. Должен загореться часовой фонарик. Включите выключатель, если он есть, и блок питания должен включиться. Присоедините оставшуюся часть трубки к блоку питания с помощью прилагаемых соединителей и зажимов.

Не приклеивайте соединение, потому что вам может потребоваться отключить систему в будущем.

Для дополнительного удобства установки некоторые блоки питания могут иметь впускные патрубки с обеих сторон. Если ваша система поставляется с глушителем, закрепите его на выпускном отверстии.

ПРИМЕЧАНИЕ. Вентиляция блоков True Cyclonic должна выходить наружу. Другие блоки также могут иметь выход наружу. Используйте те же трубки и фитинги. В случае вентиляции отработанный воздух не должен попадать в стену, потолок или скрытое пространство здания. Вентиляция более 10 футов (3 м) не рекомендуется.

Электропроводка блока питания

Проверьте местные правила, но используйте провод не менее 14-3. Вставьте шнур блока питания в соответствующую электрическую розетку 120/220/230/240 В — 50/60 циклов.Убедитесь, что линейного напряжения достаточно для работы с нагрузкой 15 или 20 А. См. Руководство вашего владельца.

Фиг.12

Установка с двойной канистрой

При использовании электроприборов всегда следует соблюдать основные меры безопасности, в том числе следующие:

ОПАСНОСТЬ: Всегда отключайте блок питания от электрической розетки перед обслуживанием и чисткой.
ВНИМАНИЕ: Во избежание ожогов, пожара, поражения электрическим током или травм:

Это устройство должно быть заземлено.В случае неисправности или выхода из строя заземление обеспечивает путь наименьшего сопротивления электрическому току, чтобы снизить риск поражения электрическим током. Этот прибор оснащен шнуром с заземляющим проводом и вилкой заземления. Вилка должна быть вставлена ​​в соответствующую розетку, которая правильно установлена ​​и заземлена в соответствии со всеми местными правилами и постановлениями.

Неправильное подключение заземляющего провода оборудования может привести к поражению электрическим током.Если вы сомневаетесь, правильно ли заземлена розетка, обратитесь к квалифицированному электрику или обслуживающему персоналу. Не модифицируйте вилку, поставляемую с прибором, если она не подходит к розетке; Поручите квалифицированному электрику установить подходящую розетку. Это устройство предназначено для использования в сети с номинальным напряжением 120 В и имеет вилку заземления для устройств в Северной Америке. Для блоков 220/230/240 вольт проконсультируйтесь со своим местным строительным кодексом / электриком.
