Водяная колонка на даче своими руками: инструкция со схемой

Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? Как обеспечить участок водой, да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.

•  Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
•  Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
•  При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
• Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
• За один взмах трубопровод забивается на 40-50 см (если по глине).
• Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
• Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.
• Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
• Возможно подключение электрического насоса всасывающего действия.

Достоинства такой колонки: если весь необходимый материал заранее заготовлен, смонтировать все устройство можно за 5-6 часов. Конструкция проста, а материалы — вполне доступны. За 5-6 нажатий рукоятки набирается ведро воды.
Недостатки: Глубина залегания водоносного слоя не должна превышать 10 м. Невозможно пробить грунт в каменистых почвах. Оцените статью: Поделитесь с друзьями!

maja-dacha.ru

делаем простую колонку. Колонка для воды на даче Как установить колонку на даче

Как говорила героиня известного фильма, кто возьмет билетов пачку, тот получит… А что, почему бы и не водокачку? , да так, чтобы и колодец не рыть, и скважину не бурить? Проблема решается легко.

• Сначала водопроводную трубу d 25 мм зажимаем хомутом и притягиваем ее к ваге, имеющей форму полубруса. С одной стороны трубы вворачиваем металлический наконечник, имеющий форму конуса.
• Вдвоем, а далее, если есть возможность, то и вчетвером загоняем при помощи ваги трубу в грунт до упора.
• При помощи муфты наращиваем еще одну трубу и с размахом (опять же при помощи ваги) загоняем трубу в грунт.
• Точно так же наращиваем еще одну трубу и продолжаем загонять в грунт уже весь трубопровод, пока он не достигнет водоносного горизонта.
• За один взмах трубопровод забивается на 40-50 см (если по глине).
• Во время забивания рекомендуется проворачивать трубопровод по часовой стрелке и подливать сверху воду для облегчения забивки.
• Затем надо будет вытащить весь став труб, вывернуть металлический наконечник из первой трубы и вместо него навернуть перфорированный отрезок трубы 1-1,2 м и заново опустить весь трубопровод в уже готовую скважину.
• Изготовить и подсоединить к трубопроводу ручной насос (водяную колонку). Его устройство показано на чертеже.
• Возможно подключение электрического насоса всасывающего действия.

Достоинства такой колонки: если весь необходимый материал заранее заготовлен, смонтировать все устройство можно за 5-6 часов. Конструкция проста, а материалы — вполне доступны. За 5-6 нажатий рукоятки набирается ведро воды.
Недостатки: Глубина залегания водоносного слоя не должна превышать 10 м. Невозможно пробить грунт в каменистых почвах.

Вода — один из самых важных ресурсов для загородных домов и дач, обойтись без которого не представляется возможным. Однако организовывать на участке общий водопровод нецелесообразно, потому что это удовольствие будет стоить больших затрат. Дешевле, да и намного проще, пользоваться своим источником воды.

можно красиво обустроить в разных стилях: это поможет облагородить окружающую среду. Вопрос только в том, что для начала его нужно сделать. Наличие собственной скважины даст уверенность в том, что вода будет всегда, ведь понадобится она для хозяйственных и жилых нужд. Можно будет забыть о подсчете потраченных кубометров, только возникнет единственная забота — своевременная очистка.

Конечно, можно обустроить или протянуть городское водоснабжение, но это обойдется дорого. Самым лучшим вариантом будет . Оборудованная скважина на даче своими руками даст возможность хозяину гордиться своим объектом. Ознакомившись с технологиями бурения и общим устройством скважин, сделать водопровод будет не так тяжело, как может показаться на первый взгляд.

Схема для бурения скважины на дачном участке

Перед тем как приступить к работам и начать бурение, нужно исследовать свой участок и определить уровень, на котором залегает грунтовая вода. Этот параметр очень важен, ведь именно от него и будет зависеть, какого объема работы предстоит выполнить.

После определения залегания воды можно будет выбрать тип колодца:

• Абиссинский колодец. Обустройство этого типа колодца используется в том случае, если глубина слоя залегания воды составляет не более 12 метров;
• Песчаная скважина роется при залегании водяного слоя до 50 метров;
• Артезианская скважина устраивается при минимальном залегании на 200 метров, но это уже более сложно.

Стоит обратить внимание, что сделать на даче скважину первых двух видов может любой владелец загородного жилья, который хочет обустроить водопровод. Что касается последнего варианта, для его осуществления обязательно применение профессионального оборудования.

Схема устройства артезианской скважины

Песчаная скважина

Такое название этот тип получил потому, что вода поступает из песчаного слоя, залегающего, как показывают исследования, на глубине не более 50 метров. Нет гарантий, что будет без примесей, поэтому обязательно нужно пригласить для проверки специалиста санэпидемстанции: убедиться, есть химические и органические соединения в воде или нет.

Необходимые материалы для бурения песчаной скважины водопровода:

• . Узнать, сколько он стоит, можно в любом специализированном магазине;
• Классическая схема;
• Глубинные фильтры для очистки воды.

Срок службы этой установки составляет примерно 15 лет, но не стоит забывать о том, что фильтры нужно регулярно чистить. От этого будет зависеть, насколько безопасной для здоровья и качественной будет поступающая вода.

Если следовать этому простому правилу, водопровод прослужит гораздо дольше.

Обустройство абиссинского колодца

Предполагается самая неглубокая устано

elecmaster.ru

50 оригинальных идей для дачного умывальника и садовой колонки

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.

35.

36.

37.

38.

39.

40.

41.

42.

43.

44.

45.

46.

47.

48.

49.



50.

Все изображения получены через Google изображения, Yandex картинки, Pinterest или где указано иное.

СМОТРИТЕ ТАКЖЕ:

P. S. Понравились идеи для дачного умывальника? Жмите на кнопку “Нравится” и поделитесь с друзьями в Facebook

Вам точно понравится:

bezgoroda.com

Скважина на даче своими руками – добываем воду самостоятельно + видео

Далеко не всегда на дачном участке можно вырыть колодец, и для того, чтобы решить проблему с водоснабжением, обустраивается скважина, вырытая на даче своими руками или с привлечением специалистов.

Почему скважина имеет преимущества перед колодцем?

Если на ваш земельный надел не подведены трубы водоснабжения от ближайшей водонапорной станции, и поблизости нет родника с питьевой водой, недостаток в живительной влаге начнет ощущаться очень скоро. Прежде всего, вода нужна для собственных нужд, полив можно организовать и из ближайшего водоема, установив там насос или простейшее колесо-чигирь на реке. Но пить из пруда или озера вы вряд ли станете, даже не забывая о кипячении. Поэтому сразу возникает мысль вырыть на дачном участке колодец. Но это очень трудоемкая задача.

Гораздо выигрышнее по затратам труда выглядит устройство на даче абиссинского колодца, который является, несмотря на название, пробитой скважиной. Да, именно пробитой, а не пробуренной, поскольку для получения этого источника питьевой воды обсадная труба сразу снабжается острым наконечником и фильтром в нижней части, после чего стрела вбивается в землю. Обсадные секции наращиваются по мере того, как каждая предыдущая почти полностью углубляется в грунт. Максимальная глубина такой скважины – до 25–30 метров, а в среднем около 12–15.

Устройство на даче абиссинского колодца

Если грунтовые воды залегают глубоко, вы все еще можете самостоятельно до них добраться, если найдете оборудование, чтобы сделать на даче песчаную скважину. Для этого понадобится ручной бур, которого может хватить, если предварительно вырыть колодец и правильно обустраивать скважину уже на дне ямы. Однако песчаный водоносный слой, который залегает обычно над водоупорным пластом глины, может располагаться на глубине более 30 метров, иногда до 50. Здесь не обойтись без мобильного бурового станка, который можно взять в аренду, или без более примитивной конструкции-треноги с лебедкой и воротом для вращения бура. О ней более детально мы поговорим далее.

Третий вариант – артезианская скважина, которая бурится до нижних водоносных слоев, залегающих на глубине до 200 метров, поверх известнякового основания. Ее уже не сделать своими руками, поскольку уходящие на сотни метров в грунт секции бура просто невозможно вращать с помощью ворота или даже доступного вам двигателя. Здесь уже нужна профессиональная техника и специалисты, ее обслуживающие. Учтите еще и выявление расположения скопления грунтовых вод, так называемой линзы. Если трубы абиссинского колодца обойдутся недорого, и при промахе их можно оставить в земле, то обсадка песчаной скважины будет стоить немало. Что уж говорить про артезианскую скважину. Поэтому необходима предварительная геологоразведка.

Абиссинский колодец – делаем пробойник своими руками

Прежде всего, вам стоит узнать у ближайших соседей по даче, уже имеющих скважину, на какую глубину они бурили землю. Далее сопоставляете разность высоты между их участком и своим, после чего уже появится представление о глубине залегания грунтовых вод. Далее выясните, какого рода почва у вас на участке ниже плодородного слоя. Если тяжелая глинистая, да еще и с камнями, то, вполне вероятно, пробиться сквозь такой пласт будет очень сложно, с риском повредить стрелу обсадной конструкции. Если песчаная, то, скорее всего, добраться до водоносного слоя вы сможете быстро.

Для изготовления наконечника с фильтром вам понадобится прочный металлический конус с максимально острым углом вершины. Основание конуса должно несколько превышать диаметр привариваемой трубы, который редко больше 2,68 сантиметра при внутреннем канале в 20 миллиметров. Это нужно для того, чтобы штанга относительно легко проходила в пробитую скважину. Далее в стенках трубы на отрезке в 30 сантиметров с небольшим отступом от конуса сверлим отверстия в шахматном порядке, расстояние между ними в каждом ряду должно быть около 3 сантиметров, диаметр до 8 миллиметров, лучше в пределах 6. Таких рядов получится приблизительно 5–6.

Наконечник с фильтром для пробивания скважины

Перфорированный участок надо обмотать мелкоячеистой оцинкованной сеткой. Для лучшей фильтрации можно сверху в один слой сделать с небольшими промежутками витки тонкой проволоки, которая напаивается оловом без примеси свинца, чтобы не отравлять воду. Сетку сверху и снизу закрепляем, наварив полосы металла 2–3 сантиметра шириной вокруг трубы, которые соединяем узкими (1 сантиметр) вертикальными отрезками через каждые 20 миллиметров. Получается решетка, защищающая сетку при проходе штанги сквозь грунт. Длина трубы должна быть в пределах 2 метров, чтобы удобнее было забивать деревянной «бабкой» (тяжелой колодой, подвешенной на блоке, который закреплен на высокой треноге или на потолке, если скважина бьется в подвале).

Секции из труб одинакового диаметра, у которых на концах нарезана резьба, соединяются с помощью чугунных или стальных муфт, накручивающихся с использованием уплотнителей, чтобы не пропускали воду, по мере заглубления в грунт. Когда штанга начнет двигаться особенно легко – это значит, что вы достигли рыхлого пласта, насыщенного водой. Проверьте, налейте воду в трубу, и если она уйдет быстро, попробуйте наоборот подключить ручной насос (можно через фильтр) и качать. Пошла жидкая грязь – хорошо, значит там действительно много воды, продолжайте выкачивать, внизу в это время образуется полость, или, иначе, каверна, в которой скапливается влага. Если вода не пошла, нужно постепенно углубляться, через каждые 15–20 сантиметров наливая в трубу воду и пробуя подсоединять насос. В конце устанавливается колонка, чтобы своими руками выкачивать воду.

Как сделать песчаную скважину на участке?

Если вам известно, что глубина водоносного слоя около 30 метров и ниже, нужно оставить мысли об абиссинском колодце. Здесь уже гораздо эффективнее будет оборудование песчаной скважины, которую также можно на даче сделать своими руками. Называется она так, поскольку заканчивается в песчаном водоносном слое, откуда через специальный фильтр выкачивается вода.

Чтобы добраться до грунтовых вод, понадобится колонка из длинных штанг, на конце которой установлена буровая головка. Наконечники бывают разными: «ложка», «змеевик», «долото». Первый вариант состоит из двух желобков, разведенных на некоторое расстояние и смыкающихся внизу. Змеевик напоминает винт или две сплетенные спирали. Буровое долото, скорее, похоже на зубило каменщика. Устройство на даче песчаной скважины сложнее, чем абиссинского колодца, поскольку в процессе бурения нужно постоянно опускать вниз обсадную трубу, что, впрочем, на даче вполне можно сделать своими руками.

Для работы используется упомянутая выше тренога с лебедкой, к которой и цепляется колонка с воротом, подвешенная на свободно вращающемся кольце или крюке. Головка должна быть в диаметре меньше канала обсадной трубы хотя бы на 5 миллиметров, обычно она подбирается, исходя из размеров скважинного насоса. Высота треноги определяется длиной одной секции колонки, которая может быть от 1,5 до 4 метров. Мобильный станок для бурения может быть использован, если нет возможности собрать треногу, устройство состоит из рамы-подставки и направляющей, по которой медленно опускается блок из мотора, вращающего колонку, и груза.

Тренога с лебедкой

Буровая головка через каждые 60 сантиметров должна извлекаться для очистки от грунта, для этого можно нанести соответствующие отметки прямо на штанги.

Приблизительно при проходе такого же участка в осыпающейся породе рекомендуется начинать заглублять обсадную трубу, самая нижняя секция которой снабжается башмаком, через него впоследствии будет опущен в скважину фильтр, а следом – погружной насос. Труба всегда шире буровой головки, которая движется внутри, поэтому опускать ее нужно правильно, вращением или путем забивания стальной или деревянной бабкой весом около 30 килограммов (способ зависит от ровной или зубчатой кромки башмака).

Что касается наконечников буровой головки, их нужно иногда менять, в зависимости от того, какой грунт проходите в данный момент. Для рыхлых, сыпучих пород лучше всего подходит «ложка». Если пошла твердая земля с камнями, поменяйте насадку на «змеевик». И, наконец, в самых твердых породах лучше всего использовать ударный метод прохода, применяя в качестве наконечника буровой головки «долото», острие которого может быть как острым, так и крестообразным. Когда работы закончены, на даче устанавливается смотровой колодец, вниз опускается насос, к нему присоединяются водопроводные трубы. Теперь можно подумать, как облагородить или скрыть скважину на даче своими руками, например, пустотелой имитацией камня или пня.

Как смастерить треногу для бурения?

Чтобы правильно изготовить своими руками простейшее устройство для подвешивания колонки бура, достаточно взять 3 бруса или бревна, которые соединяются в верхней части, образуя пирамиду с треугольным основанием. Также в качестве опор можно использовать металлические трубы. В центре соединения подвешивается лебедка. Через переходник в виде свободно вращающегося шпинделя с кольцом или зажимом присоединяется буровая колонка, в верхней части которой закреплен ворот.

Таким образом, для обслуживания данного приспособления необходимы как минимум 2 человека, но лучше 3, тогда двое будут вращать бур, а третий управлять лебедкой. Чтобы было проще работать, предварительно роем колодец или шурф глубиной до 2 метров. На его дно кладется настил, стенки обшиваются досками, предотвращающими осыпание. Центр ямы оставьте свободным для бурения. Сверху укладывается второй настил, тренога устанавливается с опорой за пределами шурфа или колодца.

По мере погружения бура колонка наращивается новыми штангами, самая верхняя из которых присоединяется к вороту. Чтобы проход твердых пород был легче, можно доливать в скважину воду, но тогда сложнее будет понять, когда пойдет влажный грунт, сигнализирующий о том, что начался водоносный слой. По окончании работ можно подумать, как закрыть крышкой скважину своими руками. Лучше использовать смотровой люк.

remoskop.ru

Защита водоразборной колонки от замерзания своими руками

На каждой даче, либо приусадебном участке, имеется источник водоснабжения — колонка или колодец. Колодец иметь конечно лучше чем отвод от сетевого водопровода по многим причинам. Вода из колодца естественно чище и полезней и для человека и для полива растений. При низких температурах зимой вода не замерзает, так как термальное тепло не дает ей превратится в лед. Но не у каждого дачника есть возможность иметь колодец либо скважину на своем участке. В основном дачники пользуются отводами от сети водопровода общего пользования. Никаких нареканий в летнее время конечно нет кроме того, что могут отключить воду по причине какой-нибудь поломки или аварии на водоканале. А вот в зимнее время с колонкой беда. Все дачники имеющие на дачном участке баньку всегда зимой приезжают попарится, помыться.

Но у тех владельцев которых стоят колонки вода зачастую замерзает в стояке и образуется сразу целый комплекс проблем. Как быть, чем разморозить и прочая круговерть. И так проблема очень серьезная и требует своего разрешения. Нужно заглянуть в саму суть проблемы — почему замерзает вода, и как это предотвратить? Вода замерзает в стояке от низкой температуры, зачастую всякого рода утепление колонки не спасает, так как морозы у нас крепкие. Но автор нашел простое и гениальное решение этой проблемы. В нижней части трубы при заглублении в землю он установил тройник и кран Маевского. И вот как это работает, спускной кран находящийся ниже уровня земли не замерзнет, так как выше оговорено термальное тепло земли не даст промерзнуть трубе, а с верхней части трубы вода сольется в дренаж через кран Маевского и стояк останется сухим до подземной его части, что и предотвратит замерзание стояка. И так теперь рассмотрим, как автор все это делал и что для этого ему понадобилось.

Материалы: кран Маевского, тройник, переходник, фум лента.
Инструменты: набор ключей, газовый ключ, отвертка, плоскогубцы.

Первым делом автор все подготовил.

Далее устанавливает переходник.

Затем прикручивает кран Маевского.


Вот по сути и все — автор справился со своей задачей на отлично, теперь его колонка не замерзнет даже в самые сильные морозы и наш изобретатель может приезжать зимой и набирать воду в баньку и потом протопив попарится хорошенько))). Так же у автора колонка утеплена, но это как уже оговорено — не очень то и спасает.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

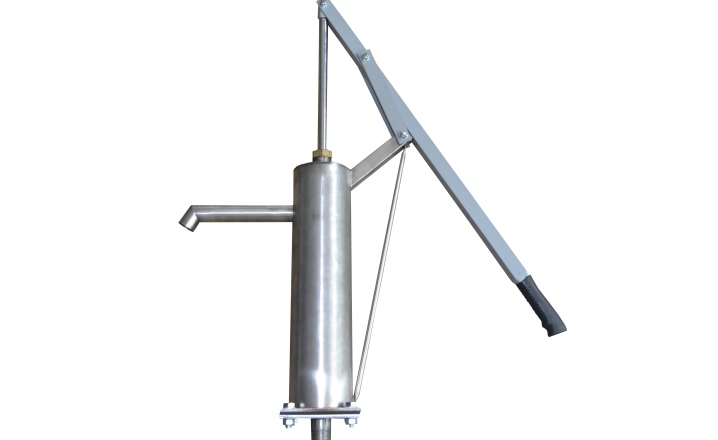

Ручная водокачка своими руками: подробное описание

Другие записи про насосы

Первый год пользуюсь дренажным насосом на даче. Подскажите, как и где правильно хранить такой насос зимой?

Можно ли к дренажному насосу для чистой воды, находящемуся в колодце, подключить реле давления? И какой насос подойдет? Станции шумят. Вибрационные мутят воду. Вот и думай… что поставить, если воды маловато.

Вопрос от нашей читательницы Рамзии: Какой поверхностный самовсасывающий насос для полива сада приобрести, если расстояние до реки 250 метров?  Насос должен находится в саду.

Садовый насос — важный агрегат в дачном быту, поскольку большинство проблем на участке связано либо с недостатком, либо с избытком воды. Последнее особенно актуально весной, когда паводок подтапливает подвалы, погреба, а порой и сам сад….

Здравствуйте! У нас на участке пробурена скважина глубиной 40 м, внизу мел, вода идет меловая. Каким насосом прокачать скважину пока она очистится? Если сразу ставить глубинный насос для водоснабжения, он забьется мелом.

Всем известно, что без воды «и не туды, и не сюды».  Сегодня хочу поделиться одним из решений полива в саду и огороде. Полив для огородника — самый важный момент. У меня полив проводится шлангом с помощью насоса. И, так как площадь большая,…

Смотрите все материалы про насосы: Смотреть все

7dach.ru

устройство уличных колонок для воды. Как работают водопроводные ручные незамерзающие колонки на улице?

Еще совсем недавно на улицах провинциальных городов и поселков городского типа можно было повсеместно увидеть водоразборные колонки, при помощи которых происходило снабжение жителей чистой водопроводной водой. Уличные колонки размещались там, где проходила сеть подземных водопроводных коммуникаций. Чтобы смонтировать водоразборное устройство, предварительно формировали подземный колодец, в котором и располагалась основная конструкционная часть колонки.

Характеристики

Водопроводная вода еще несколько десятков лет назад не подавалась в жилые дома, и чтобы решить вопрос водоснабжения, на улице стояла ручная колонка, встретить которую сейчас можно разве что в деревне.

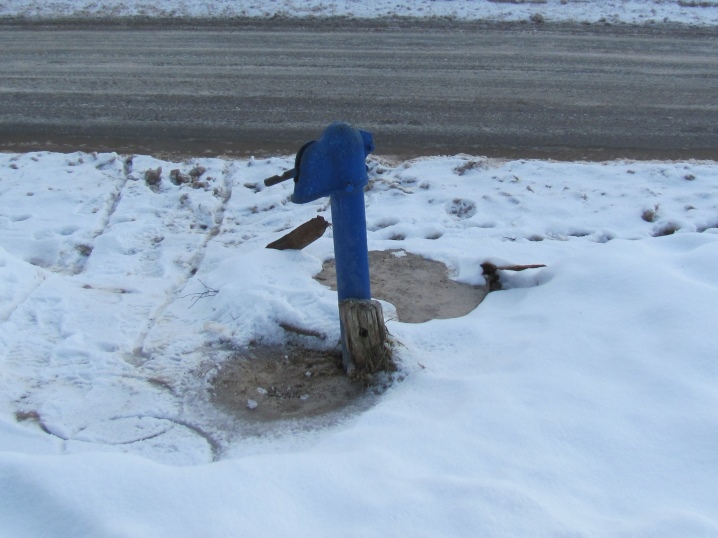

Уличная водоразборная колонка – это конструкция, которая предназначена для воды, ее подача происходит по трубам централизованной системы.

Состоит это приспособление из следующих конструкционных элементов.

• Эжектор – представляет собой вид насоса со струйной подачей воды. Он размещается внутри корпуса водоразборной конструкции и необходим для того, чтобы выкачивать из штанги остатки воды.

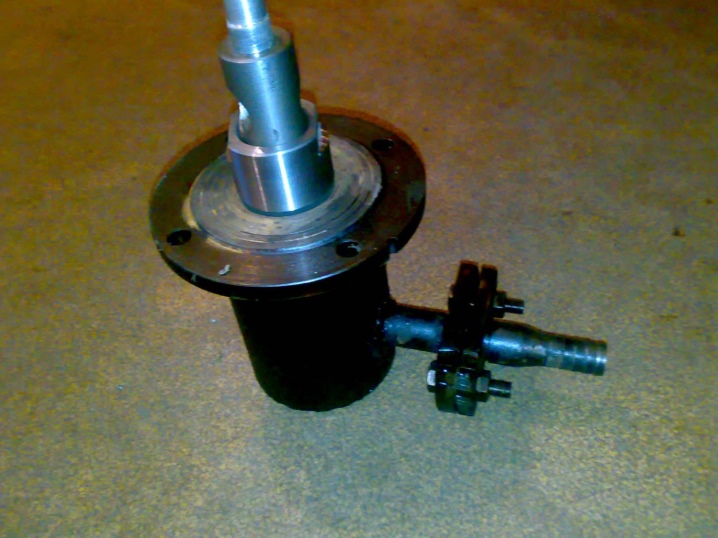

• Клапанная система – рабочий узел, выполненный из стали либо чугуна, в который устанавливается эжектор. Конструкция клапана делается разборной, и при необходимости он не только подлежит замене, но и пригоден для выполнения ремонта – замене уплотнителей.

• Труба для подъема воды – размещена внутри корпуса водоразборной конструкции и является направляющей для подачи водопроводной воды. Ее диаметр составляет 15 мм и более – от величины этого параметра зависит скорость прохождения воды.

• Металлическая колонна с рычагом – это сам корпус колонки, примерный диаметр которой равен как минимум 85-90 мм. Водоразборную конструкцию делают из стали или чугуна, чтобы они могли переносить перепады температуры и значительные механические нагрузки. Снаружи колонку окрашивают порошковыми красками для защиты металла от коррозии.

В некоторых регионах с холодным климатом для водопроводной колонки предусмотрен подогрев при помощи электрического кабеля, который осуществляет нагрев корпуса металлической колонны до температуры нулевой отметки.

Требования

Для монтажа и эксплуатации водоразборной уличной конструкции предъявляются определенные требования:

• размещать колонку целесообразнее всего на придорожном пешеходном перекрестке или в границах тротуарной части;
• для обслуживания и ремонта колонки необходим свободный доступ, поэтому вокруг конструкции не должно быть никаких иных сооружений в радиусе не менее 100 метров;
• значительно способствовать тому, чтобы колонка не замерзала в зимнее время, будет размещение ее на пригорке или естественной возвышенности – это дает возможность остаточной воде самостоятельно сливаться в водоразборный колодец;
• расположить конструкцию относительно центральной сети водоснабжения можно, используя уличную ветку водопровода, на отводах от центральной магистрали либо на кольцевых линиях;
• если для монтажа конструкции выбирается тупиковая ветвь водопроводной сети, то целесообразность ее подключения будет оправдана только в случае, если водоразбор из колонки будет большим и регулярным, в противном случае конструкция может замерзнуть в зимний период.

Для исключения замерзания водоразборной конструкции в их современных модификациях имеется эжектор и клапан, с их помощью остатки воды удаляются из участка излива и стекают по трубе вниз.

Во время следующего пользования колонкой эта порция ранее слитой воды первой попадает через эжекторный механизм к следующему потребителю.

Устройство и принцип работы

Устроена водоразборная колонка довольно просто и поэтому работает долгие годы безотказно. У разных производителей могут быть небольшие конструктивные отличия, но общий принцип функционирования у колонки следующий:

• при выполнении нагнетающего действия на рычаг происходит спускание вниз стояка из трубы;
• на конце у стояка имеется так называемая горловина, выполненная в виде цилиндра с выбранной фаской на самой широкой его части, при нажатии на рычаг горловина упирается в специальный держатель, который предотвращает падение трубы-стояка;
• внизу у трубы-стояка имеется клапан, он регулирует открытие или закрытие специального приемника воды – при нажатии на рычаг клапан открывает отверстие приемника и вода получает возможность перемещения;
• в конструкции предусмотрен специальный отстойник с пружиной, в который при нажатии на рычаг упирается труба-стояк – пружина при этом позволяет всей этой системе возвращаться в исходную позицию;
• когда происходит давление на рычаг колонки, пружина из сжатого состояния приходит в разжимающееся, тем самым она поднимает трубу-стояк, и клапан закрывает отверстие вверху отстойника – так вода поступает наверх и выходит через излив к потребителю.

Несмотря на простое устройство, случается, что у конструкции для разбора воды выходит из строя пружина. Случается это из-за коррозии металла, так как эта деталь постоянно контактирует с водой.

Некоторые производители делают такую пружину из стали, и тогда ее срок службы значительно продлевается. Если в воде присутствуют примеси, может засориться труба-стояк. В этом случае уличную колонку разбирают и прочищают этот рабочий узел.

Обзор видов

Современные эжекторные водоразборные конструкции выпускают в двух вариантах, которые имеют маркировку КВО или КВ. Оба варианта имеют эжектор, но отличаются они друг от друга не внутренним устройством, а креплением приемника воды к корпусу колонки.

• Модели колонок КВО – крепеж приемника воды выполняется с применением фланцев, которые имеют вид квадрата. Один фланец приваривается к корпусу колонки, а другой крепится к приемнику воды.

• Модели колонок КВ – крепеж приемника воды сделан при помощи двух болтов, которые проходят через «ушки». Эти «ушки» есть как у приемника, так и у корпуса колонки. Чтобы обеспечить герметичность механизма, между этими двумя деталями устанавливаются специальные прокладки.

Помимо уличных колонок эжекторного типа, существуют варианты со шкивом. В качестве примера рассмотрим два их варианта.

• Водозаборная колонка с поворотным устройством шкива – такой тип колонок устанавливают на широкое основание-платформу. Патрубки к конструкции используют винтового типа. Рабочее давление в таких устройствах не превышает 2 бар.

• Водоразборная колонка с коленчатым типом шкива – труба-стояк в этой конструкции расположена возле нагнетательного рычага. Не все модели комплектуются приемниками воды, но шкивы снабжены пружинными фиксаторами, которые в разных моделях имеют определенную мощность. Выпускаются колонки и с переходными эжекторами. Уровень рабочего давления в такой конструкции зависит от ширины опорного гнезда эжектора.

Несмотря на то, что большинство из нас привыкли к системе водопроводного снабжения, и в каждой квартире имеется подача воды, актуальность водоразборных конструкций до сих пор еще высока.

Применение уличных колонок можно увидеть и в условиях частных строений, где при добыче воды из скважины встречаются колонки с питьевой водой. Нередко конструкция бывает автоматизирована или выполнена с электроподогревом – таким образом, она становится незамерзающей в зимнее время.

Лучшие производители

В России производителями водоразборных колонок являются крупные заводы, которые специализируются на трубопроводной арматуре или металлообработке.

• Коркинский механический завод (г. Челябинск) – выпускает водоразборные колонки типа КВ-4, общая длина которых варьируется от 1,5 до 4,5 м, а надземная часть равна 1 м. Рабочее давление составляет от 0,15 до 0,5 бар.

• Ремонтный завод энергетического оборудования (Саратовская область) – выпускает эжекторные колонки КВ-4, общая длина конструкции составляет 1,75 до 4 м, надземная часть – 1 м. Рабочее давление варьируется от 0,1 до 0,6 бар.

• Волжский завод «Деталь» (г. Казань) – производит водоразборные колонки типа ВК-15, а также запасные части и комплектующие к этому изделию. Общая длина колонки составляет от 1,5 до 4,5 м, надземная часть равна 1 м. Размерность подземной части идет с шагом 0,5 м. Колонка имеет эжекторный принцип работы в водонапорных сетях с давлением не менее 1 атм.

Среди иностранных производителей можно выделить следующие наиболее известные бренды.

• Fabryka armatur Jafar (Польша) – выпускает уличные колонки, обладающие водоразделительными свойствами. Корпус изделия выполнен из чугуна и окрашен синей, красной, зеленой или черной порошковой краской. Колонка может работать в диапазоне ±50°. Материалы, применяемые для изготовления колонки, обладают антикоррозионными свойствами.

• Gardena GmbH (Германия) – является производителем садовых водоразборных колонок, вода в которые поступает через магистральный водозаборный шланг, подсоединенный к центральной водопроводной системе. Колонка имеет стопорный клапан, который регулируется автоматически. Это изделие устанавливается под землей и используется для полива садовых растений.

Водоразборные конструкции не только обеспечивают водоснабжение, но и являются декоративным элементом, служащим для украшения территории подворья.

Эксплуатация и обслуживание

Мероприятия по обслуживанию уличной водоразборной колонки рекомендуется выполнять с периодичностью 1 раз в месяц, и делают это с целью проверить эжектор на его герметичность. Производится эта процедура следующим образом:

• из дерева вырезают пробку-заглушку и плотно вкручивают ее в патрубок для слива воды, который расположен в верхнем конце трубы-стояка;
• далее нужно нажать на рычаг колонки – в это время вода заполнит весь корпус конструкции на полный объем;
• затем рычаг надо опустить и наблюдать за движением воды – если ее объем в течение 15-20 минут не увеличивается, это означает, что эжектор находится в исправном состоянии, он имеет плотное прилегание к отверстию приемника воды;
• следующим шагом нужно вынуть деревянную пробку из патрубка, вновь нажать на рычаг колонки и слить воду из ее корпуса – если эжектор работает исправно, то весь объем воды выльется из слива буквально за 5 минут.

В случае, когда испытания эжектора прошли неудовлетворительно, водоразборную колонку нужно ремонтировать. Прежде чем начать ремонтные работы, конструкцию отключают от водопроводной сети с помощью водозапорной задвижки. Затем корпус колонки разбирают, сняв внешний колпак с рычагом, потом демонтируют трубу-стояк и проводят ревизию либо замену эжектора. Параллельно осматривают и состояние отстойника, у которого с течением времени может быть забита сетка песком – в этом случае ее заменяют на новую.

Про незамерзающие водоразборные колонки смотрите далее.
