Как сделать громоотвод: Как сделать громоотвод в частном доме

Как сделать громоотвод в частном доме: инструкция по установке молниезащиты

Чтобы избежать пожара или поломки бытовой техники из-за удара молнии, в частном доме делают молниезащиту.

Андрей Ненастьев

электромонтер

Профиль автора

В статье расскажу, как правильно ее установить и что дешевле: сделать молниезащиту своими руками или купить готовую в магазине.

Зачем частному дому молниезащита

Поражающие факторы молнии и их последствия. Разряд молнии переносит токи силой до 200 кА. Это очень много: такую силу тока дают, например, 57 000 одновременно включенных электрических обогревателей. Температура молнии достигает +3000 °C, поэтому если она попадет в дом, особенно в деревянный, может случиться пожар.

Кто в группе риска. В первую очередь — дома в зонах с частыми грозами.

Чем севернее, тем реже грозы. Источник: Wearpro

Вероятность попадания молнии рассчитывается по формуле:

N = ((А + 6Н) × (В + 6Н) − 7,7 − Н²) × n × 10⁻⁶

где:

А — длина здания, м,
В — ширина здания, м,

Н — высота здания, м,
n — среднегодовое число ударов молнии в 1 км² поверхности там, где стоит дом.

Как посчитать плотность ударов молнии

Среднегодовая продолжительность грозУдельная плотность ударов молнии в землю, n
10—20 часов1
21—40 часов2
41—60 часов4
61—80 часов5,5
81—100 часов7
> 100 часов8,5

Среднегодовая продолжительность гроз

Удельная плотность ударов молнии в землю, n

Например, для здания размерами 14 × 12 м и высотой 10 м в Ленинградской области вероятность попадания молнии — один удар молнии в 62 года. Это не значит, что молния ударит в 62-й год с момента постройки дома. Также это не означает, что молния не ударит дважды или трижды за это время. Точно спрогнозировать молнию невозможно.

Как жить в России

Чтобы на все хватало и даже оставалось. Рассказываем дважды в неделю в нашей бесплатной рассылке

Что такое молниезащита

Молниезащита — это система, которая защищает здание от молнии. Молниезащита, громозащита и грозозащита — это одно и то же. Все термины верны, но специалисты чаще оперируют словом молниезащита.

Виды молниезащиты дома. Молниезащита бывает внешней и внутренней.

Внешняя — это громоотвод, который напрямую контактирует с разрядом молнии. Его также называет молниеотводом — это тоже правильно. Громоотвод защищает от удара молнии здание и людей в нем.

Внутренняя молниезащита обеспечивает безопасность электропроводки. Компоненты внутренней системы — это, например, устройство защиты от импульсных перенапряжений — УЗИП.

Внешняя молниезащита

Принцип работы. Молниеотвод улавливает молнию и перенаправляет удар в землю. Чтобы молния гарантированно попала в громоотвод, его ставят как можно выше: на крышу дома, специальную мачту или, например, на растущее рядом высокое дерево.

Точно зона защиты определяется по сложной математической формуле. Но, например, для штыревого молниеотвода — это устройство в виде металлического штыря на крыше — пользуются простым правилом: при угле в 45° радиус защиты будет равен высоте установки устройства. То есть если громоотвод стоит на высоте 10 м, зона защиты будет равна 10 м от оси штыря. Угол определяют визуально.

Для молниеотвода из штыря зона защиты будет в виде конуса. Источник: интернет-журнал «Самоделино»

Из чего состоит громоотвод

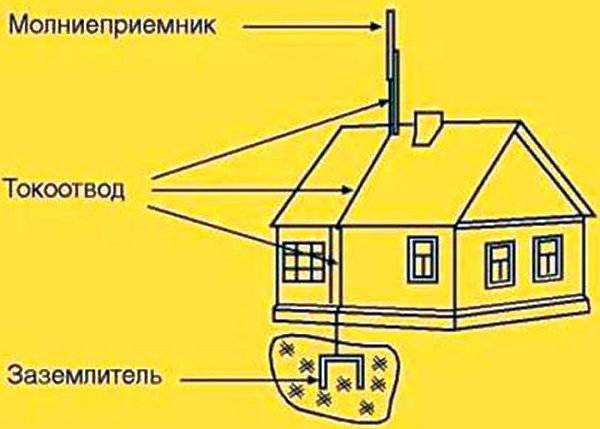

Громоотвод состоит из трех основных частей: молниеприемник, токоотвод и заземлитель.

Молния попадает в самую высокую точку устройства и направляется в землю. Источник: «МТС-ТВ»

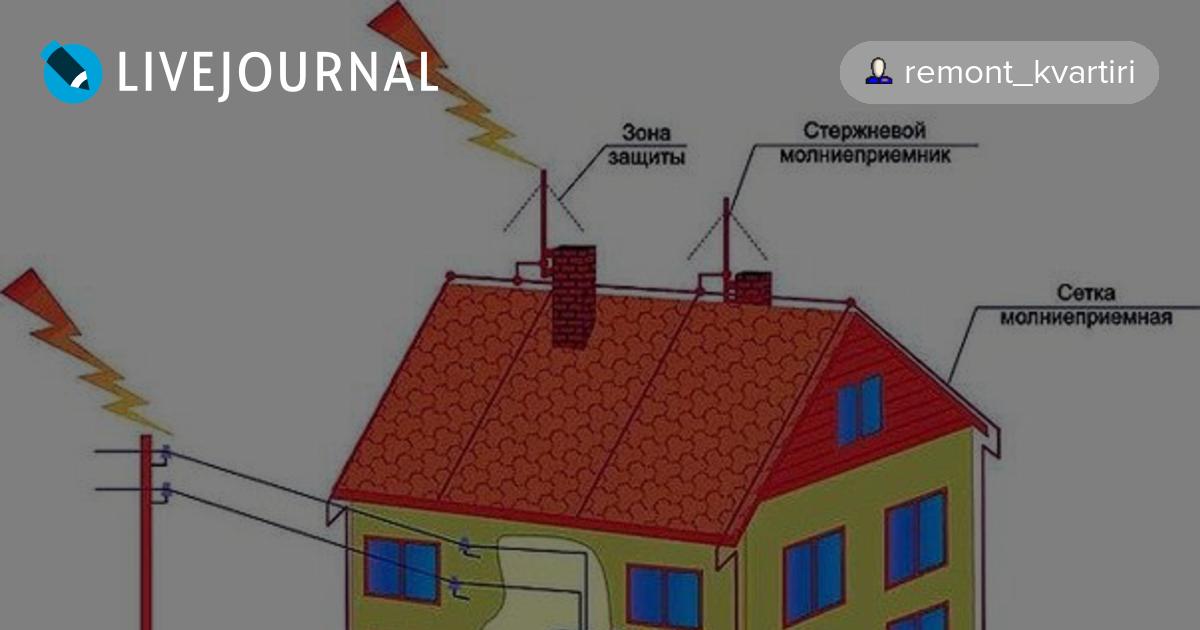

Молниеприемник бывает трех типов: штыревой, тросовый и сеточный.

Штыревой молниеприемник — это самый простой вид, штырь из металла длиной от 0,5 м. Он подходит для обычных загородных домов с размерами до 10 × 10 м и высотой до двух этажей.

Если дом больше или выше, потребуется длинный штырь, установленный на большой высоте. Нужно придумывать особое крепление на крышу или строить рядом с домом специальную мачту.

Так выглядит штыревой молниеприемник на крыше. Источник: «Профэлектро» Штыревой молниеприемник — самое дешевое решение для загородных домов. Это цены на «Яндекс-маркете»

Тросовый молниеприемник — это натянутый на крыше стальной трос. Такой молниеприемник крепится на конек — верхнее ребро крыши.

Тросовый молниеприемник дает большую зону защиты, чем штыревой, но чуть сложнее в монтаже. Его не рекомендуют использовать на крышах с металлическим покрытием. Он подходит для «мягкой» кровли, например из ондулина или гибкой черепицы.

Тросовый молниеприемник иногда комбинируют со штыревым: по краям крыши ставят стержни, а между ними натягивают трос. Источник: «Два молотка»

Сеточный молниеприемник — это сетка из металлического прутка, которая покрывает всю поверхность кровли. Размер ячеек может быть от 5 × 5 м до 20 × 20 м. Чем чаще бьют молнии, тем меньше должен быть шаг сетки.

Такой молниеприемник используют на больших по площади крышах и там, где грозы бывают очень часто. Это наиболее надежная, но и самая дорогостоящая конструкция. Готовые сеточные молниеприемники под определенную площадь крыши сложно найти в свободной продаже. Сеточную конструкцию придется собирать самому из прутка и кронштейнов или доверить монтаж подрядчику.

Если кровля металлическая, сетку кладут на расстоянии примерно 10 см от нее, чтобы разряд молнии не задел крышу. Источник: «Свет Новосибирска»

Для штыревого молниеотвода достаточно одного токоотвода. Тросовая молниезащита подразумевает два, а сетчатая — как минимум четыре, по количеству углов дома.

Токоотвод. Если бы молния не переносила огромный заряд энергии, ее бы отводили в землю с помощью обычного электрического кабеля — такого же, какой подходит к розеткам. Но сила молнии сожжет такой кабель, поэтому в качестве токоотвода применяют толстые металлические прутки. Они бывают из арматуры, оцинкованной или нержавеющей стали, меди, алюминия.

Стандартное решение — стальной оцинкованный пруток диаметром 8 мм. Он дешевый и надежный. На «Яндекс-маркете» можно найти прутки по 50 Р за метр

Заземлитель рассеивает ток, который прошел через молниеприемник и токоотвод.

Контур заземления — это вкопанные в землю металлические штыри, соединенные между собой.

Инструкция по организации молниезащиты требует, чтобы было не меньше трех штырей, поэтому обычно контур заземления — это треугольник. Одна из его вершин соединяется прутком или металлической полосой с токоотводом.

Заземлитель рекомендуют закапывать подальше от крыльца и садовых дорожек, чтобы избежать удара током во время грозы. Еще его лучше сделать в месте с влажной почвой: влага обеспечит лучший контакт конструкции с землей, когда пойдет ток.

Здесь токоотвод переходит в контур заземления. Источник: «Электромаг» Заземлитель, сделанный своими руками из арматуры. Источник: «Электроуслуги-рф»

Пассивные и активные громоотводы

Пассивные громоотводы — это устройства, в которые молния попадает сама, как бы ориентируясь на их высоту. Активный громоотвод «захватывает» молнию. Он генерирует ответный стример — нить электрического разряда высокого напряжения. Происходит пробой, и молния попадает в активный молниеприемник, а затем заземляется.

Российские нормативы не регламентируют использование активных молниеотводов. А испытания в Московском энергетическом институте им. Кржижановского показали, что активные молниеотводы бесполезны. Они давали напряжение встречного стримера только в 20 000 вольт. По мнению ученых, для воздействия на молнию нужно не менее 400 000 вольт.

Производители говорят, что зона защиты активного молниеотвода в пять-шесть раз больше пассивных штырей. Ведущий российский ученый в области физики газового разряда Эдуард Базелян утверждает, что нет никаких доказательств этого. Базелян считает, что расчет зоны защиты активного молниеотвода следует выполнять, как для пассивного.

У активного молниеприемника зона защиты по форме, как купол. Источник: «Стэллайт»

От чего зависит стоимость молниезащиты

Активные молниеотводы — самый дорогой вариант защиты. Только молниеприемник стоит не менее 50 000 Р.

Готовые комплекты штыревых, тросовых и сеточных молниеприемников пассивного типа для частного дома продаются не более чем за 20 000 Р. В комплект часто входят и токоотвод с заземлителем.

Цена будет отличаться в зависимости от материала, из которого сделана вся система. Это может быть алюминий, медь, различные виды стали. Наиболее надежной считается нержавеющая сталь: она не подвержена коррозии и не плавится при ударах молнии.

Активные молниеприемники стоят в 20—30 раз дороже пассивных. Это цены в «Вольтстриме» Чем больше дом, тем дороже громоотвод. Цены с сайта Bolta Громоотвод можно частично собрать самостоятельно, а еще часть купить. Это цены на заводские заземлители на сайте Bolta

Выбор готовой молниезащиты

При выборе готовой молниезащиты самое важное — расчет пространственной геометрии. Если молниезащиту ставит подрядчик, он должен обосновать цифрами, как и где будет стоять мачта, какой она будет высоты, и почему. Еще предоставить расчет зоны защиты.

Если оборудование покупают и монтируют самостоятельно, то смотрят на сечение проводников, через которые пойдет молния. Это приемник, отвод и заземлитель. Минимальное сечение — 8 мм. Чем толще, тем лучше: меньше риск, что детали громоотвода сгорят или расплавятся при ударе молнии.

Монтаж готовой молниезащиты

С готовой молниезащитой обычно идут заводские крепления.

Монтаж приемника молний. Молниеприемники устанавливают на кровле на кронштейны. Если монтируют тросовый молниеприемник, то на краю конька делают выпуски на 30—50 см. Выпущенный пруток должен выступать за плоскость дома под углом около 45° к горизонту. Эту схему еще называют «куриная лапа».

Монтаж токоотводов.

Токоотводы ведут по внешней части водосточных труб или прямо по фасаду при помощи держателей. При монтаже прутка токоотвода не делают острых углов: в них может заискрить.

За полметра до земли делают переход с прутка на металлическую полосу. Для этого в комплектах идет специальный держатель.

Монтаж заземлителя. На 1,5—3 м в землю вкапывается контур заземления. К нему присоединяется второй конец полосы.

Главное — соблюдать непрерывность линии до заземлителя, то есть элементы должны быть надежно соединены, чтобы электричество нигде не остановилось.

Самостоятельное изготовление молниезащиты

Штыревой громоотвод несложно собрать самому. В качестве стержня подойдет, например, арматура или стальной пруток. Его сечение должно быть не меньше 8 мм, длина — от 0,5 до 2 м.

Минимальные диаметры компонентов громоотвода, чтобы он не сгорел

Молниеприемник ТокоотводЗаземлитель
Медь7 мм5 мм8 мм
Сталь8 мм8 мм11,5 мм
Алюминий9,5 мм6 ммЗапрещено

Молниеприемник

7 мм

Токоотвод

5 мм

Заземлитель

8 мм

Молниеприемник

8 мм

Токоотвод

8 мм

Заземлитель

11,5 мм

Молниеприемник

9,5 мм

Токоотвод

6 мм

Заземлитель

Запрещено

Все компоненты громоотвода в идеале делают из одного и того же материала.

Стержень устанавливают в самой высокой точке, чтобы он выступал над всеми постройками. Обычно это край конька крыши. Если рядом есть дерево, которое значительно выше дома, штырь допустимо закрепить на нем. В этом случае оставляют запас материалов для токоотвода: дерево может вырасти и потребуется переносить штырь еще выше.

Что делать? 06.07.18

Соседка хочет спилить мое дерево

При монтаже стержня уделяют особое внимание надежности крепления: ветер не должен уронить стержень.

Если молниеприемник в виде троса, то монтаж почти не отличается. Главное — оставлять зазор не менее 10 см от кровли до троса. Особенно это важно, если кровля металлическая.

Инструкция по устройству молниезащиты

Токоотвод крепят к молниеприемнику болтовым соединением.

Токоотводящие прутки монтируют на специальные изолирующие держатели — их проще купить.

Болтовое соединение прутков. Источник: Связькомплект Стоимость держателя в интернет-магазине «ЭТМ». Сделать похожие своими руками можно из фторопластовых пластин

Нельзя использовать в качестве креплений деревянные бруски: при ударе молнии они могут загореться.

Заземлитель закапывают в грунт на 1,5—3 м глубины подальше от пешеходных дорожек и крыльца. Норматив — не менее метра от стены дома и не менее 5 м от дорожек. Металлические штыри забивают в грунт, затем соединяют их между собой арматурой, трубой, лентой — по сути, чем угодно. Соединения выполняются только сваркой. Затем тянут металлическую ленту к токоотводу и соединяют его с контуром заземления.

Контур заземления желательно делать во влажном грунте: в низине участка, рядом с водоотводной канавой, прудом или полем фильтрации септика. Это даст лучший контакт стержней с землей.

Сколько стоит самодельный громоотвод для двухэтажного частного дома

МатериалыСтоимость
Держатели токоотвода, 10 шт.1000 Р
Металлическая полоса 40 × 4 мм, 3 м308 Р
Болтовые зажимы, 10 шт.300 Р
Расходные материалы (отрезные круги, электроды)300 Р
Арматура 8 мм, 20 м180 Р
Итого2088 Р

Держатели токоотвода, 10 шт.

1000 Р

Металлическая полоса 40 × 4 мм, 3 м

308 Р

Болтовые зажимы, 10 шт.

300 Р

Расходные материалы (отрезные круги, электроды)

300 Р

Арматура 8 мм, 20 м

180 Р

Как делать нельзя

Бывает, что громоотвод собран с ошибками. В лучшем случае при ударе молнии он сгорит один, в худшем — вместе с домом. Вот возможные ошибки.

Торчащие из стен конструкции не попали в зону защиты. Любые металлические конструкции на фасаде также должны попадать в зону защиты громоотвода. Если из этой зоны выходит антенна телевизора или стальная труба вентиляции, то молния вместо громоотвода может попасть в них. Разряд придется прямо на дом.

Некачественный молниеотвод. Если молниеотвод сделан из слишком тонкого прутка, при ударе молнии он сгорит. То же самое касается токопровода.

Не выдержаны зазоры при монтаже. Молниеприемник и токопровод не должны касаться металлических элементов кровли или фасада. Рекомендуется зазор не менее 10 см. Это не касается того редкого случая, когда функцию молниеприемника выполняет сама металлическая кровля. Если, например, трос молниеприемника провис и касается металлического конька, от громоотвода будет больше вреда, чем пользы: молния замкнется прямо на кровлю.

Плохой контур заземления. Если заземлитель сделан в сухом месте, на песчаной почве, из ржавой арматуры, то молния найдет более простой путь уйти в землю. Не исключено, что этот путь будет пролегать через дом.

Внутренняя молниезащита — УЗИП

Бывает, что молния бьет не в дом, а в стоящую рядом опору с электрическими проводами. По проводам импульс придет в щиток.

При ударе молнии в сети возникает импульсное перенапряжение — кратковременный скачок напряжения до экстремального уровня. Он также может возникнуть, если молния ударит в землю рядом с домом или в дом соседа. В этом случае возникнет электромагнитное поле — оно спровоцирует импульс даже без прямого контакта с проводкой.

Последствия попадания молнии в электрическую сеть могут быть разными. Например, в поселке Сотниково от удара молнии едва не сгорел храм. Источник: Тивиком

Чтобы обезопасить проводку и щиток, ставят УЗИП. Внутри него находится варистор — резистор, который меняет сопротивление в зависимости от напряжения. При ударе молнии варистор мгновенно снижает сопротивление и через себя уводит импульс на контур заземления.

Предусмотрена возможность спасения щитка и проводки ценой жизни варистора: если возникнет сверхмощный импульс, варистор сгорит. На панели УЗИП появится красный индикатор. В таком случае из УЗИП достается блок с варистором, он меняется на новый.

УЗИП устанавливается на вводе проводки в дом. Потребуется обесточить не только сам дом, но и линию от электрической опоры до щитка. Для таких работ лучше вызвать электрика.

УЗИП бывают однофазными и трехфазными — по числу вводов в дом. Это цены в интернет-магазине «ЭТМ»

Запомнить

  1. Перед установкой молниеотвода рассчитывают зону защиты исходя из размеров дома.
  2. Для обычного частного дома площадью до 100 м² подойдет стержневой громоотвод. Для больших домов — тросовый. Если кровля занимает большую площадь, а молнии бьют часто, — сетчатый.
  3. Не стоит переплачивать за активные громоотводы. Их эффективность не доказана.
  4. Громоотвод защищает от удара молнии дом, но не спасет проводку. Для ее защиты ставят УЗИП.

Громоотвод своими руками – как сделать громоотвод на даче

Достаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, котДостаточно часто владельцы частных домов забывают об установке громоотвода, тем самым лишая свой дом защиты от удара молнии. Многие думают, что если возле дома есть высокие деревья, то молния попадет в них, но так случается не всегда. Простая конструкция молниеотвода позволяет сделать все работы самостоятельно. Ознакомиться со всеми нюансами, которые могут возникнуть при проведении данных работ, вы сможете, прочитав данную статью.

Содержание:

  1. Устройство молниеотвода

  2. Установка громоотвода

  3. Громоотвод на даче своими руками

  4. Видео

Наличие громоотвода на доме позволит вам защитить его от попадания грозы, а даже если это и случится, то отвести разряд в землю. При этом молниеотвод будет служить проводником, который не позволит произойти возгоранию здания.

Устройство молниеотвода

Молниеотвод, в простонародье громоотвод, состоит из трех основных элементов – молниеприемника, токоотвода, заземлителя.

Правильная работа громоотвода будет зависеть от каждой детали в отдельности и от всей системы в целом. Все они должны отвечать заданным параметрам. Устанавливать громоотвод можно как на крыше дома, так и на рядом стоящих постройках.

Важно: все детали молниеотвода должны быть выполнены из одного вида металла.

Молниепримник

По своей конструкции молниеприемники разделяются на стержневые, тросовые. В качестве молниеприемника используется стержень из металла сечением не менее 50 мм или натягивается трос вдоль конька крыши. Он может быть изготовлен из железа, меди или алюминия.

Важно: чем выше сделать громоотвод, тем большая площадь будет защищена. Для частных домов достаточно конструкции высотой не более 30 метров.

Токоотвод

Токоотвод соединяет молниеприемник и заземлитель, в качестве крепления используют пайку и болтовое соединение. Для этого используют проволоку, диаметр ее должен быть не менее 6 миллиметров.

Важно: токоотвод не должен располагаться под острым углом, чтобы не было возникновения искрового заряда.

Необходимо сделать расстояние в 10-15 см между стеною и токоотводом. Для крепежа используют специальные металлические скобы. Это позволит избежать нагревания.

Заземление

Особое внимание следует уделить заземлению молниезащиты всего здания. Так как непосредственно через заземлитель будет гасится электрический заряд молнии. Заземлитель изготавливают из арматуры, которую закапывают в землю на глубину примерно двух метров.

Важно: заземление громоотвода должно быть отдельным от заземления дома. Оно должно быть отдалено от дома и мест где проходят люди.

Вид заземлителя громоотвода будет зависеть от типа грунта и высоты прилегания почвенных вод. Так для сухих грунтов с низким прилеганием почвенных вод в качестве заземлителя можно использовать два стержня длиной не менее двух метров, которые закапывают в землю на расстоянии полуметра друг от друга. Токоотвод в данном случае крепят непосредственно к перемычке, соединяющей стержни между собой. Во влажных грунтах заземлитель изготовляют из уголков или труб, которые соединяют в треугольник. Такой заземлитель закапывают на глубину не меньше метра.

Установка громоотвода

Тип громоотвода выбирается в соответствии с кровельным покрытием здания. Крыши, покрытые металлической кровлей не обязательно оборудовать дополнительным громоотводом. Достаточно будет прикрепить токоотводы к противоположным скатам крыши и соединить их с заземлителем. Если на кровле имеется дымоходная труба, то по ней прокладывают проволоку, которую соединяют с кровлей.

Важно: токоотвод следует располагать на противоположной стороне от входа в дом.

Для крыш, покрытых шифером устанавливают тросовый молниеотвод. Для этого устанавливают деревянные подпорки, на которые натягивают трос вдоль всего конька крыши. Токоотвод присоединяют непосредственно к тросу и спускают по стене дома к заземлителю. При этом токоотвод необходимо заизолировать, поместив его в трубу.

Если покрытие кровли выполнено из черепицы, то громоотвод имеет вид металлической сетки. Все стыки сетки между собой припаиваются. После чего присоединяется токоотвод и заземлитель.Так же если рядом с домом находятся высокие деревья или постройки, вы можете установить громоотвод на них.

Важно: если длина здания не превышает 10 метров, то токоотвод и заземлитель располагают, с одной стороны. Для больших зданий необходима установка токоотводов с двух сторон дома.

В качестве крепежей используют болтовое соединение или сварку.

Громоотвод на даче своими руками

Особое внимание следует уделить установке громоотвода на даче. Так как чаще всего дачные строения изготавливают из легковоспламеняющихся материалов на открытой местности. Важно обратить внимания на окна в крыше, коньки и фронтоны, которые в первую очередь страдают от попадания молнии. Сделать громоотвод своими руками вы можете в течении пару дней. Проведение этих работ не потребует от вас особых навыков.

На дачных постройках применяют стержневые или тросовые молниеприменики. Установить стержневой громоотвод на своей даче можно самостоятельно, для этого возьмите трубу или стержень и прикрепите к самой верхней точке на крыше, так чтоб он возвышался минимум на 1,5 — 2 метра над зданием. После чего к этой трубе подведите токоотвод. Тросовый громоотвод устанавливают на крышах, покрытых шифером. Для чего на противоположных фронтах крыши крепят вертикальные деревянные бруски, между которыми будет натянут металлический трос. Трос должен быть минимум на 25 выше конька. После чего присоединяют токоотвод.

Важно: токоотвод должен располагаться по наружной стене дома вдали от входных дверей и окон.

Токоотвод соединяют с заземлителем. От качества этого соединения будет зависеть работа всей установки. Каждый год перед периодом гроз, вам необходимо будет проверять громоотвод на работоспособность – целостность всех соединений. Если необходимо зачищать металл от коррозии, восстанавливать соединительную сварку. Сделать громоотвод не сложно, но необходимо соблюсти последовательность соединения всех элементов, чтобы защитить свой дом от возможных гроз.

Видео

Добавить комментарий

Как сделать громоотвод на даче

09.08.2013 10:08



В данной статье мы затронем самые основные принципы устройства громоотвода на даче. Правильнее было бы назвать статью, как сделать молниеотвод на даче, так как именно молния представляет наибольшую опасность, а не раскаты грома. Но это суть дела не меняет, поэтому продолжим.

Что же такое громоотвод и как он работает? Действие громоотвода направлено на то, чтобы улавливать

электрический разряд молнии и  отводить его через заземлитель в землю.

Ещё с детства я помню, как в деревне у прадедушки и прабабушки при наступлении грозы вся семья в буквальном смысле садилась на чемоданы и ждала, когда закончиться гроза. Опасения были не напрасны, так как в соседние дома в деревне била молния, и они за одну секунду воспламенялись как факел. Счёт времени на то, чтобы покинуть дом и не сгореть в такой ситуации идёт на секунды. Вот и мы сидели и, волнуясь, ждали, когда же грозовая туча пройдёт стороной. В нашей деревне в Ярославской области в то время не было ни одного громоотвода. Почему сам не знаю. Толи не было на это средств, то ли знаний, как сделать молниеотвод на даче. На сегодняшний день дачные посёлки практически все оборудованы системой молниеотводов, и грозовые тучи уже не представляют такую опасность, как раньше. В нашем случае необходимо сделать молниеотвод на свой дом.



Громоотвод на даче своими руками



Громоотводы по принципу устройства бывают одностержневыми и тросовыми. Принимающий молнию электрод представляет собой металлический штырь с заострённым концом, диаметром минимум 15мм. В качестве токоотводящего провода используется либо гладкая арматура, либо металлический трос диаметром не менее 6мм. Если речь идёт об экономии средств, то в качестве проводника необходимо использовать арматуру. Крепление токопроводящей арматуры к молниеприёмнику, осуществляется при помощи сварки. Если же в качестве токоотводящего проводника используется трос, то соединение выполняют при помощи болтового соединения и пайки. Площадь контакта троса с молниеприёмником должна быть в 2,5 раза больше, чем площадь сечения токоотводящего троса или арматуры.



Молниеотводной трос в свою очередь должен быть соединён с заземлителем, через который электрический разряд молнии уходит в землю и рассеивается. Установка заземлителя для громоотвода не должна быть единой с общим заземлением дома. Заземление для дома и заземление для громоотвода, должны быть раздельными контурами. Но принцип устройства контур заземления громоотвода такой же, как устройство контур заземления для дома. Он подробно описан в статье нашего сайта.

Необходимо знать, что место установки заземления громоотвода должно быть удалено от дома и от мест прохода людей на значительное расстояние.

Монтаж заземлителя для громоотвода необходимо выполнять из металлических уголков, которые забивают или вдавливают в землю. Минимальный размер полки уголка 65мм, а его длинна 2,5 метра. Соединяются между собой уголки металлической полосой 40 мм, при помощи сварки. Полосой соединяют три вдавленных в землю электрода. Сама полоса после приваривания к заземляющим электродам должна находится в земле и тоже выполнять функцию рассеивателя тока. Чем больше площадь соприкосновения электродов с землёй, тем эффективнее будет работать молниезащита. После того как контур молниезащиты в земле установлен, к нему крепят молниеотводящий провод. Крепление его осуществляется при помощи сварки или болтов. После того, как провод закреплён, контур заземления засыпают грунтом. После того, как монтаж молниеотвода на даче выполнен, останется только выполнить замер сопротивления всей системы. Для этого необходимо иметь омметр, а если такового нет, нужно вызвать лабораторию. Сопротивление молниеотвода не должно превышать 10 Ом.



Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из оцилиндрованного бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.


Как сделать громоотвод в частном доме своими руками

Каждому человеку из школьного курса физики известно, что молния выбирает наиболее высокую точку для поражения. Молниеотвод необходим для того, чтобы избежать прямого попадания небесного разряда в дом во время грозы. Это устройство, которое возвышается над зданием. Его задача – отвести образующийся разряд электрического тока в землю. Ток, попадая на громоотвод, мгновенно перемещается по заземляющему проводу в грунт и там нейтрализуется. Простейшее решение, а как помогает людям, защищая их от стихийного бедствия.

Громоотвод в частном доме может устанавливаться как на самой постройке, так и рядом с ней. Единственная возможность не устраивать громоотвод существует в том случае, когда в 100 м от дома находится вышка мобильной связи, дымовая труба котельной, водонапорная станция либо другая стационарная высотная конструкция. Уж они-то точно имеют надежную и мощную защиту от грозы.

Как устроен громоотвод

Итак, что нужно знать, чтобы соорудить громоотвод для своего дачного дома? Рекомендуется все составляющие элементы данного устройства изготавливать из одного вида металла, чтобы обеспечить лучшую проводимость. Молниеотвод состоит из трех основных частей:

  1. Молниеприемник принимает на себя разряд грозового тока. В качестве такового чаще всего используют стальной, алюминиевый или медный стержень различного сечения. Для меди это показатель равен 35 мм², стальной пруток должен быть не менее 50мм², алюминиевый – 70 мм².
  2. Токоотвод – проводник тока от приемника к заземлению. Его мастерят из проволоки или кабеля площадью сечения: для меди — 16 мм², для стали – 50 мм2, для алюминия – 25 мм². Если громоотвод делаете своими руками, то помните, что прокладку его к заземлителю нужно выполнять кратчайшим путем. Избегать большого количества поворотов и образования острых углов, чтобы не создавать опасности появления искры.
  3. Заземляющая часть служит для создания плотного контакта с грунтом. Заземлитель изготавливается из листовой стали, металлических стержней, металлопроката. К нему приваривается токоотвод  и конструкцию закапывают в грунт на глубину не менее полуметра.

Молниезащита своими руками

Если есть необходимые материалы, сварочный аппарат и некоторые навыки работы с ним, то сделать громоотвод на собственной даче не составит особых трудностей. Конечно, можно работать с крышей, но гораздо меньше рисков, когда для данного сооружения монтируется собственная стойка. Чтобы упростить задачу — пригласите к себе в компанию соседей. Один молниеотвод может защитить сразу несколько построек. Да и работать вместе легче и быстрее.

Конструктивных решений существует много, так как сделать дачный громоотвод можно из различных материалов и разными способами. Слишком высоким его делать не стоит. Достаточно, чтобы молниеотвод был выше защищаемых строений на два метра с учетом высоты телевизионной антенны. Рассмотрим один из таких подробнее.

  • Сначала надо определить место расположения вышки и вырыть яму глубиной около двух метров для ее установки.
  • Вышку можно изготовить из уголков, швеллера, толстостенной трубы. Каким образом соединять отдельные детали неважно, главное, чтобы в центре образовалась полость под токопровод.
  • При раскрое материалов для стойки необходимо учесть глубину ее замоноличивания в котлован.
  • Соединения выполняются сваркой. На вершине стойки привариваются крепежи для установки стрежня громоотвода с прикрепленным к нему токопроводом.
  • Проводник пропускается через внутреннюю полость по длине вышки. Алюминиевый или медный хорошо защитить гофрированным рукавом, чтобы обезопасить его от окисления.
  • Стойку помещают в заранее выкопанную яму и заливают ее бетонной смесью с послойным уплотнением, чтобы исключить ее смещение в дальнейшем. Но для большей уверенности ее надо закрепить дополнительно растяжками из прочной проволоки.

Теперь нужно сделать заземляющий контур. Для чего вокруг вышки необходимо разметить равносторонний треугольник и по всем его сторонам выкопать траншею глубиной 0,5 м. В углах этого треугольника надо вбить стержни из того металла, из которого выполнены молниеприемник и токопровод. Длина стержней должна быть не менее 2 метров. По верхней части они соединяются между собой такими же прутьями. Осталось присоединить проводник тока, засыпать грунт и все – громоотвод готов.

Какие бывают ошибки при устройстве заземления

То ли от незнания, а может быть от излишней самоуверенности, но при устройстве заземления часто делались такие вещи, от которых до несчастного случая недалеко. Приведем несколько примеров. Категорически нельзя:

  • Вместо заземляющего контура использовать оборудование, внутренние и наружные трубопроводы инженерных сетей, металлические ограждения.
  • Устанавливать автоматические выключатели в нулевом проводнике.
  • Занижать сечение металлоконструкций заземляющего контура.
  • Иногда роль молниеприемника выполняют кровельные конструкции – сплошное металлическое покрытие, парапет из металла или водостоки. Однако в таких случаях к кровле предъявляются особые требования. Она должна быть выполнена из металла толщиной не менее 4 мм, меди – 5мм, алюминия -7мм. В качестве отделки допускается использовать антикоррозийную металлическую краску и никаких полимеров. Но это дело рискованное, молния может пойти не по созданной для нее дороге и наделать беды.

При выполнении соединений необходимо соблюдать размер сварочных швов. Их длина должна быть не менее 100 мм, чтобы контур не распался раньше времени от воздействия грунтовой среды. Кроме того, все металлические конструкции, помещаемые в грунт необходимо покрыть средствами антикоррозийной защиты. Надземную часть вышки необходимо окрасить в черный или зеленый цвет. А рядом с ней поместить специальную табличку, обозначающую наличие заземления.

Как сделать громоотвод в частном доме своими руками


Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Когда нужно монтировать громоотвод в частном доме

Опять надо вспомнить немного теории о молниях – станут понятнее действия во время монтажа громоотвода. Молний может быть несколько типов, но нас интересует только направление облако-земля. На начальной стадии появляются стримеры, которые в дальнейшем соединяются и образуют ступенчатые лидеры. Именно они ярко светятся и стремительно направляются к земле.

Молния земля-облако

По мере приближения увеличивается напряжения эклектического поля на земле, все имеющие в ней электроны устремляются верх и в самой высокой точке выбрасывают навстречу ответный стример. Он соединяется с лидером, цепь замыкается, электрический разряд уходит в землю. Канал нагревается до 20000–30000°С, воздух расширяется и создает сильные звуковые волны (гром).

Теперь будет понятнее, когда надо монтировать на дом молниеотводы.

  1. Если земля в данной местности имеет большое количество ионов. Такие зоны располагаются в переувлажненных участках, именно они могут накапливать большое количество заряда. Обратите внимание, как часто в вашей местности бывают молнии, поговорите со старожилами. Если они не могут вспомнить случаев попадания молнии в какие-либо объекты, то монтировать молниеотвод нет никакой необходимости.
  2. Дом расположен на землях, способных накапливать заряд, удары молнии в этой местности не редкость. Установка молниеотвода обязательна, но нужно строго соблюдать правила монтажа и выполнять предварительные расчеты.

Стоит позаботиться о защите дома от молний

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

  1. Молниеприемник.
  2. Токоотвод (спуск).
  3. Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

  • Стальная труба (2025 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.
  • Стальная проволока (814 мм). Причем токоотвод должен быть точно такого же диаметра.
  • Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 68 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.

Общие советы по изготовлению

  1. У стальных штырей площадь сечения должна быть не менее 80 мм2, у медных 50 мм2. Надо помнить, что и сталь, и медь с различной скоростью окисляются, а окислы негативно влияют на показатели проводимости тока. Сечение и площадь поверхности стержней надо выбирать с запасом, а измерения сопротивления делать ежегодно. При достижении критических значений рекомендуется стержни откапывать и очищать от ржавчины.
  2. Глубина траншей не менее 5,0 м, длина не менее трех метров. Эти показатели во многом зависят от физических характеристик грунтов, решения принимается специалистом на месте производства работ.
  3. Все поземные соединения лучше делать сваркой, зажимы быстро теряют начальные значения сопротивления. Сварка делается обязательно с двух сторон, длина шва не менее пяти сантиметров.
  4. Профессионалы советуют вместо круглых штырей использовать металлическую полосу толщиной не менее 1 мм и шириной примерно три–четыре сантиметра. Такой металл не только дешевле, но и значительно увеличивает время эксплуатации громоотвода за счет большой площади контакта с землей.

Важно. Категорически запрещается подключать заземлению громоотвода заземление проводки дома – в случае короткого замыкания возможно поражение электрическим током.

Делать или не делать громоотвод – дело каждого застройщика. Строгие требования установлены только для государственных зданий и помещений с большим количеством людей. Точной статистики по работоспособности системы нет, никто не знает, сколько молний удалось отвести от здания и какая эффективность работы устройства.

Теперь вы знаете, как правильно смонтировать громоотвод в частном доме. Но еще раз напоминаем, что перед началом работ надо внимательно проанализировать все факторы, оказывающие влияние на вероятность удара молнии в строение, а только потом принимать окончательное решение. Для того чтобы установка громоотвода давала ожидаемый эффект, крыша дома должна отвечать существующим строительным нормам. А как этого достичь, можно прочитать на страницах нашего сайта.

Как сделать громоотвод своими руками?

Удар молнии имеет сокрушительную силу и трудно предсказуем. Однако защититься от стихии можно с помощью несложной конструкции – громоотвода. Об эффективности громоотвода, из каких материалов изготавливается, как сделать громоотвод своими руками – в нашей статье.

Область защиты громоотвода

Громоотвод способен защитить лишь определённое пространство, которое называется областью защиты громоотвода. Существует два типа громоотводов: А и Б. Самым надёжным является первый тип, гарантирующий защиту в 99,5 %. Для типа Б эти цифры составляют 95 %. Минимальный уровень защиты обеспечивается на границе области.

Устройство громоотвода

Конструкция громоотвода состоит из следующих составных частей: молниеприёмника, токоотвода и контура заземления. Молниеприёмник представляет собой металлический стержень, возвышающийся над уровнем крыши. Именно он принимает на себя удары стихии и должен выдерживать очень большие нагрузки. Изготавливают молниеприёмник из полосовой или круглой стали сечением от 60 кв.мм. Его длина должна быть не менее двадцати сантиметров. Размещают эту часть громоотвода вертикально, на самой высокой части крыши.

Токоотвод представляет собой толстую проволоку диаметром не менее 6 мм, прокладывать которую следует в местах возможного удара молнии, например на коньке крыши, или по фронтону. Крепится токоотвод с помощью скоб, хомутов на расстоянии около 20 см от здания.

Следующей составляющей громоотвода является заземлитель, по которому ток после удара молнии отводится в землю. Изготавливают его из материала с минимальным сопротивлением. Располагается заземлитель на удалении не менее пяти метров от крыльца дома и дорожек. В некоторых случаях целесообразно вокруг него возвести ограду радиусом 4 метра, во избежание несчастных случаев во время грозы.

Глубина залегания заземлителя варьируется в зависимости от состава почвы и близости грунтовых вод. Для сухого грунта используют два стержня длиной от 2 метров, объединённых перемычкой сечением 100 кв. мм. Конструкция соединяется с токоотводом с помощью сварки и вбивается в почву на глубину до полуметра.

В случае с влажными почвами, с небольшой глубиной залегания грунтовых вод, изготавливают заземлитель из рессор или уголков, закапывая их на глубину до 80 см. Чем глубже будет помещён заземлитель, тем эффективнее будет защита от молнии.

В процессе эксплуатации громоотвода необходимо периодически проверять целостность его соединений, только в этом случае вы можете быть уверены в надёжной защите от природной стихии.

Делаем самый простой громоотвод с деревянным шестом. Создание громоотвода своими руками в частном доме. Монтируем молниезащиту своими руками

Владельцы частных жилых домов постоянно задаются вопросом об обеспечении их недвижимости различными видами защиты, в том числе и от молнии. Необходимость возведения поглощающего устройства обычно продиктовано климатом в определенном регионе, и если в конкретной местности наблюдается высокий уровень осадков с грозами, тогда установка громоотвода считается целесообразной. Так как покупки и установка этого приспособления может быть весьма дорогостоящей, то лучше сделать это своими руками.

Выбор типа планируемой молниезащиты должен проходить не тогда, когда постройка частного жилого дома уже закончена, а на стадии разработки проекта. Это позволит сделать поглощающее устройство по всем правилам, а также сэкономить впоследствии время и финансовые ресурсы. Принцип работы громоотвода заключается в том, что попавший на приемник мощный электрический заряд направляется в землю для погашения, защищая сооружения от разрушений.

Если частный дом находится на открытом месте вдали от соседних сооружений, если он расположен на возвышенности или рядом есть даже небольшой водоем, то молниеотвод нужно делать обязательно. При этом само устройство должно быть надежным, с учетом всех факторов, которые могут повлиять на поглощение высокого электрического разряда. В данном случае можно сделать выбор в пользу вышки-громоотвода. Такой тип защиты от молний будет иметь наивысшую точку на достаточной высоте, и предотвратит удар молнии в сам дом. Такой тип устройства более затратный, но в его надежности можно не сомневаться.

Если дом будет располагаться возле высоких башен, зданий или возле линии электропередач, то это место в меньшей мере подвержено такому природному воздействию. В этом случае молниезащиту можно сделать на доме со специальным контуром и заземлением под домом. Оба типа сооружений можно сделать своими руками. Для этого нужно получить специальные познания о выполнении подобных видом работ, приобрести расходные материалы для возведения молниезащитного устройства, сделать схему его расположения и место заземления.

При выборе типа устройства для защиты здания от молнии следует учесть вид грунта, на котором стоит дом. Различные виды грунтов имеют разную проводимость электричества, а также уровень сопротивления. В зависимости от сопротивления почвы подбирается сечение металлического листа для заземления и размер заглубленного контура. Также тип молниезащиты будет зависеть от исходного состояния здания. Обычно молния попадает в наивысшую точку дома или ближайшее высокое дерево. Антенны, столбы, деревья служат экраном при ударе молнии. В таком случае в эту зону поражения могут попасть люди, автомобили или другие объекты.

Видео “Плюсы и минусы молниеотвода”

Как сделать самостоятельно

Полноценная система предохранения дома от высокого разряда состоит из внешней и внутренней защиты. Внутренняя нужна для предотвращения резкого скачка напряжения в электросети. Ограничитель перенапряжения может сработать даже в том случае, если молния ударила в нескольких километрах от дома. Внешняя защита обеспечит безопасность самого жилого здания и людей в нем. Для того чтобы сделать грозозащиту своими руками нужно знать, что эффективное приспособление должно состоять из обязательных элементов – молниеприемника, токоотвода, а также контур заземления. При необходимости можно использовать опору.

Молниеприемник. Эта часть является обычным металлическим стержнем. Его длина может быть от 25 см до 1,5 метров. Обычно он устанавливается на крыше, образуя самую высокую точку на доме и прилегающей территории. Также монтаж молниеприемника может быть сделан на дымовой трубе или на телевизионной антенне. Любая самая высокая точка здания подойдет для закрепления металлического стержня. Этот способ подходит для домов с металлической кровлей. В качестве материала подойдет полосовая сталь или 60 мм 2 при круглом сечении стержня. При монтаже молниеприемника своими руками следует знать, что он должен размещаться только в вертикальном положении.
Если же крыша выполнена из шифера или обожженной черепицы, то такой приемник можно сделать своими руками из металлического гибкого троса толщиной в 6-7 мм. Его натягивают на деревянные опоры высотой 1,5-2 метра, а затем защищают изоляторами.

Токоотвод. Эта часть молниезащитной конструкции может представлять собою толстую проволоку от 5 мм в диаметре. Для проволоки хорошо подойдет оцинкованная сталь, так как имеет хорошие характеристики. Токоотвод размещается в месте, куда молния может ударить с наибольшей вероятностью. Например, это может быть фронтон частного дома. Он не должен крепиться вплотную к стене, а находиться на расстоянии от 15 до 20 сантиметров. Особенно осторожным нужно быть, если кровля или другие части здания выполнены из легковоспламеняющихся материалов. Для крепления можно использовать гвозди, хомуты или скобы.

Заземление. Последний элемент молниезащиты необходим для того чтобы увести мощный электрический заряд в землю. Выбор материала должен быть сделан в пользу такого металла, который имеет хорошую проводимость электричества с низким значением сопротивления. Размещается заземление на расстоянии около 5 метров от стен дома или крыльца, не меньше. Не рекомендуется его устанавливать возле дорожек или других мест, где могут находиться люди. Это место можно оградить забором для большей безопасности (не менее 3 метров от заземлителя).

Затем нужно определить глубину, на которую будет помещено заземление. Это значение обычно более индивидуально, чем другие показатели. На это может влиять тип почвы, а также наличие в этом месте грунтовых вод. Подземные воды делают заземление более эффективным. В сухую почву заземление нужно делать на глубину от 2 до 4 метров. Можно сделать своими руками 2 стержня, соединить их широкой перемычкой, и закрепить заготовку при помощи сварки на токоотводе. Затем закапать заземлитель в землю.
Во влажный или торфяной грунт заземление можно сделать на глубине от 80 см.

Решение соорудить отдельно расположенную вышку для защиты здания от удара молнии обычно принимают в том случае, если для этого есть место на территории, и в окружении нет подобных приспособлений. Этот метод может быть более затратным, но не менее эффективным. Также он достаточно прост в понимании конструкции.

Выбираем место под молниеотвод

Специалисты рекомендуют возводить громоотвод на расстоянии нескольких метров от дома. Например, окраина земельного участка. В этом месте он не будет мешать, но не потеряет своего предназначения. Не стоит размещать такой вид молниезащиты на расстоянии более 100 метров. Подобную проблему можно решить скооперировавшись с владельцами соседних участков, так как громоотвод может обеспечить защиту от молнии одновременно нескольким домам, а то и десятку сразу.
Молниеотвод должен размещаться так, чтобы его наивысшая точка возвышалась над домами минимум на 2 метра. В данной ситуации существует прямо-пропорциональная зависимость – чем выше, тем лучше. Но чтобы не притягивать лишние заряды, не стоит делать ее слишком высокой.

Устанавливаем вышку

Материалом для монтажа вышки могут послужить металлические уголки, которые можно сварить между собой. Если вы делаете конструкцию своими руками, то ее внешний вид – индивидуальное решение. Самое главное, чтобы в сердцевине была пустота, куда будет помещен проводник для заземления.

К молниеприемнику привариваются хомуты для крепления медных и алюминиевых стержней. Затем они соединяются отдельным проводником, который впоследствии нужно будет соединить с контуром заземления. Затем выкапывается яма глубиною в 2-2,5 метра и вкапывается сама вышка. Если высота дома будет около 5 метров, то вышка со стержнем-приемником должна быть не ниже 7 метров.

Заземление

При монтаже вышки заземление делается несколько другим способом. На земле можно начертить условный равносторонний треугольник (сторона 1,2-1,5 м). На месте углов треугольника в землю должны входить вертикальные заземлители, нижний конец должен входить в землю на 2,5 метра и глубже, а верхний на полметра от поверхности земли. Заземлители могут быть из арматуры или медных стержней с ровной поверхностью (что очень дорого). Вертикальные элементы заземления соединяются между собой горизонтальными под землей. В центре этого треугольника устанавливается сама вышка.

Последний этап установки молниеотвода в частном доме – соединение контура с заземлением. Этот момент очень важен. Для того чтобы сам проводник не окислялся, его нужно покрыть гофрой. Это позволит снизить проходимость заряда. Стержень-приемник можно регулярно зачищать своими руками тогда, когда будут заметны признаки окисления его поверхности.

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

Громоотвод — это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

  • наружного;
  • внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель , рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34. 21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты .

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.

Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод , который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

  • молниезащитной сетки;
  • стержневые громоотводы;
  • тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

  • уровень защиты;
  • схема молниеотвода;
  • технические сложности реализации проекта;
  • вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Историческая справка или Кто изобрел громоотвод? Громоотвод (или молниеотвод) — механизм, который устанавливается на сооружения и выполняет функцию защиты от удара молнии. В простонародье также известный как «громоотвод».

Общепринято, что громоотвод это изобретение Бенджамина Франклина, которое он сделал в 1752 году, однако также есть доказательства, что подобные конструкции существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте, также были сооружения и у храма царя Соломона в Иерусалиме, Невьянская башня, бумажные змеи Жака Рома). В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.

В данной статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для дачного дома своими руками.

Разряды молний крайне опасное явление природы, в особенности, в ситуации, когда сооружения находятся на открытых территориях, именно потому, чтобы обеспечить спокойствие и безопасность своей семьи, необходимо установить громоотвод. Установка громоотвода не потребует огромных временных затрат, но, в конечном итоге, вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.

Необходимые средства и строительные материалы

Для монтажа громоотвода в частном доме потребуется:

  • штырь для молниеприемника;
  • металлическая проволока из меди или алюминия сечением 6 мм и гофра для токоотвода;
  • нержавеющая сталь для подготовки заземления;
  • сварочный аппарат;
  • пила с диском по металлу;
  • дрель- электрическая;
  • мультиметр;
  • кувалда или молоток;
  • лопата штыковая;
  • гаечные ключи;
  • болты М8 или М10;
  • дюбеля;
  • хомуты для крепежа;
  • мощный деревянный шест;
  • держатели.

Этап подготовки

Планирование надо начинать с определения высоты конструкции. Верх стержня молниеприемника необходимо расположить до 12 метров над землей.

Необходимо учесть, что сооружения, предназначенные для защиты строений от ударов молний, охраняют здания только на ограниченном участке. Защищенным может считаться пространство вокруг самого сооружения. Поэтому при постройке громоотвода необходимо это учитывать и строить их так, чтобы под защиту попадали все объекты, располагающиеся на участке.

Существует два типа конструкций:

Громоотводы типа А создают защиту на 99%, что делает их наиболее эффективными по защите от молний конструкциями.

Сооружения типа Б по сравнению с сооружениями типа А обладают меньшей эффективностью и в результате защищают строение только на 95%.

Важно! Зона безопасности, которую создает молниеприемник, будет в радиусе 1,5 размеров высоты мачты.

То есть, при высоте 10 метров громоотвод прикроет площадь в диаметре в 30 метров. Если необходима защита большего по размерам участка с постройками, то постройка двух или трех мачт, равномерно расположенных по территории участка, поможет решить проблему молниеотведения. Громоотводу необходимо быть на высоте более 2 –х метров от поверхности , для эффективного выполнения функции защиты дома от молний.

Подбор места установки заземления

Контур заземления необходимо расположить на расстояние до 1-го метра от фундамента постройки, которую будет защищать громоотвод, и в нескольких метрах от тротуаров и крыльца. Место заземления во время грозы представляет опасность, потому необходимо расположить его так, чтобы не подвергать риску домочадцев и гостей. Лучше всего будет найти место для нее у стены или забора, огораживающего дом. Один из вариантов — это расположить вокруг зоны заземления какую-либо клумбу или другую композицию из валунов, камней и т.д.

Наиболее подходящие материалы для составляющих:


Также необходимо заранее определить и пометить места расположения всех элементов конструкции.

Установка конструкции
  • Установка заземлителя.

После проведения разметки, при помощи лопаты создается яма в форме треугольника – каждая сторона которой должна быть не менее 1200 мм, глубиной – 600 — 700 мм. От вершины треугольника по направлению к стене дома прокладывается траншея. В конечной точке будет подходить окончание токоотвода.

На окончаниях вертикальных частей элементов заземления срезаются болгаркой уголки, затем заостренными концами вгоняются в грунт на глубину от 2-х метров тяжелой металлической кувалдой. При вкапывании заостренных концов заземления в землю необходимо наносить удары кувалдой строго вертикально дабы не погнуть контрукции.

С использованием сварочного аппарата привариваются куски из того же материала, из которых и формируют металлический треугольник в траншеях.

  • Установка молниеприемника (Громоотвода).

Для установки молниеприемника можно использовать два способа:


Токоприемник укладывается на крышу, а затем на стену вертикально вниз и крепится к крыше и стене полукруглыми пластиковыми или металлическими зажимами. Нижняя часть токовой мойки должна быть закреплена на заземлении, выведенном из стены дома.

Для этого в заземляющей пластине делается дырка, в которую устанавливается болт с шайбой, гайкой и контргайкой. Зачищенный (острый) конец токоотвода зажимается при помощи шайбы, гайки и болта, вместе с обмотанной витой парой вокруг болта. Затем ямы закапываются.

Проверка

Установленная система должна быть проверена мультиметром. Выполните измерение сопротивления — прибор должен иметь значение не выше 10 ом. Если показания прибора отличаются от нормативных — проверьте все стыки конструкции – по всему контуру конструкции должна быть хорошая электропроводность.

Заключение

Правильно установленный громоотвод на крыше способен защитить дом и близлежащие здания от молнии.

Важно отметить, что в случае частных домов вопрос с громоотводом решает владелец. Существует ряд факторов при размещении зданий, которые минимизируют в принципе вероятность удара молнии в дом:

  • в случае, если дом находится в низине, то вероятность удара молнии в дом во время грозы крайне мала;
  • в случае, если рядом с домом находится более высотное здание, то, скорее всего, в него ударит молния. Таким образом, опасность удара молнии нивелируется наличием более высокого строения рядом с ним;
  • если громоотвод установлен на соседнем доме, то ваш дом тоже может подпадать в зону действия соседского громоотвода.

Таким образом, в ряде случаев острой необходимости в установке громоотвода может и не быть. Целесообразность установки необходимо оценивать в зависимости от вышеуказанных факторов.

Для предотвращения таких последствий в ходе строительных работ выполняется молниезащитный контур . Частные дома классифицируются СНиПом как здания третьего класса пожарной безопасности и подлежат молниезащите в обязательном порядке. Молниеотвод планируется не тогда, когда дом сияет новенькой черепицей, а еще на стадии разработки проекта. Тогда он составляет с ним единое архитектурное решение.

Выбор типа

Тип планируемой молниезащиты зависит от исходного состояния дома и условий, в которых он находится. Молния, как правило, бьет в самую высокую точку дома или соседнее дерево. Деревья, антенны, столбы при ударе молнии создают эффект экрана и соседние здания, автомобили могут попасть в зону поражения.

Вторым условием при устройстве защиты является тип грунта , разные виды которого имеют неодинаковою токопроводимость и сопротивление, которое учитывается при выборе сечения металлической полосы и величины заглубления контура.

Если ваш дом рядом с водоемом или ключами, то риск поражения разрядом максимален, особенно если по климатическим условиям число грозовых периодов превышает 40 часов в год.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км . Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Молниезащита деревянного дома своими руками

Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.

Молниезащитная сетка — сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.

Молниезащитная проволока — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.

Штыревой молниеприемник представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.

Изготавливается из материала, не поддающегося окислению (медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.

Токоотвод служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.

Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.

И, наконец, защитное заземление . Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так :

  1. Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
  2. Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
  3. Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
  4. Смазать болты солидолом и закопать трубы.

Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м

Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м (можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.

И, наконец, несколько советов . Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.

Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.

Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.

в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное — отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.


Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

  • стержневой молниеприемник;
  • в виде сетки;
  • тросовой молниеприемник;
  • покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.


Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.


Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.


Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть — сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.


Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю


Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.


Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.


Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.


Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.


Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.

Как сделать громоотвод в Майнкрафт

Хотите узнать, как сделать громоотвод Minecraft? Обновление Minecraft 1.17 было огромным, добавляя огромное количество типов блоков, предметов, существ и многого другого. Одним из таких довольно скромных дополнений является громоотвод, который можно использовать не только для отвода, но и для использования силы удара молнии во время грозы.

Если вам нравится, как это звучит, обязательно продолжайте читать, пока мы познакомим вас с , как создать громоотвод , а затем как использовать его для защиты ваших сборок и отправки сигналов красного камня через все ваши приспособления.

Как сделать громоотвод в minecraft

Чтобы сделать громоотвод, вам нужно создать его, поместив 3 медных слитка в вертикальную линию , один над другим, на верстаке.

Это создаст один громоотвод, который вы затем сможете разместить в любом месте, но убедитесь, что вы используете каменную кирку или более высокого качества (например, алмазную), если хотите снова поднять его. Если вы не знаете, как получить медные слитки, загляните на нашу страницу о том, как найти, добыть и использовать медь в Minecraft 1.17.

Что делает громоотвод в Minecraft?

Как и следовало ожидать из названия, громоотвод в Minecraft используется для отвода ударов молнии во время грозы. Вы можете поместить громоотвод на поверхность как вертикально, так и горизонтально, и он будет перенаправлять любые удары молнии, которые поразили бы , в любом месте вокруг него в области 32x4x32, так что вместо этого молния безвредно ударит в верхнюю часть стержня.

Это полезно двумя способами.Во-первых: он защищает участки от разрушительного воздействия молнии. Удары молнии часто приводят к пожарам, которые могут разорвать деревянные дома Minecraft и другие легковоспламеняющиеся конструкции и постройки, поэтому громоотводы здесь — находка.

Другая полезная вещь заключается в том, что громоотвод посылает сигнал красного камня, когда в него ударяет молния, а это означает, что у него есть несколько потенциально интересных применений в схемах красного камня.


На этом краткое знакомство с громоотводом Minecraft завершено.Если вас интересуют другие вещи, которые были добавлены в Minecraft 1.17, ознакомьтесь с нашими страницами о том, как приручить и разводить аксолотлей, как сделать свечи и как найти и добыть аметистовые жеоды.

Как сделать громоотвод в Майнкрафт

В этом руководстве по Minecraft объясняется, как создать громоотвод со скриншотами и пошаговыми инструкциями.

В Minecraft громоотвод — это новый предмет, который был представлен в обновлении «Пещеры и скалы: часть I».

Давайте узнаем, как сделать громоотвод.

Поддерживаемые платформы

Громоотвод доступен в следующих версиях Minecraft:

* Версия, которая была добавлена ​​или удалена, если применимо.
ПРИМЕЧАНИЕ. Pocket Edition (PE), Xbox One, PS4, Nintendo Switch и Windows 10 Edition теперь называются Bedrock Edition. Мы продолжим показывать их по отдельности для истории версий.

Где найти громоотвод в творческом режиме

Определения
  • Платформа — это применимая платформа.
  • Версии — это номера версий Minecraft, где элемент можно найти в указанном месте меню ( мы протестировали и подтвердили этот номер версии ).
  • Местоположение творческого меню — это местоположение элемента в творческом меню.

Материалы, необходимые для изготовления громоотвода

В Minecraft для изготовления громоотвода можно использовать следующие материалы:

Как создать громоотвод в режиме выживания

1.

Откройте меню крафта

Во-первых, откройте свой верстак, чтобы у вас была сетка крафта 3×3, которая выглядит следующим образом:

2. Добавьте предметы, чтобы сделать громоотвод

В меню крафта вы должны увидеть область крафта, состоящую из сетки крафта 3х3. Чтобы сделать громоотвод, поместите 3 медных слитка в сетку крафта 3х3.

При изготовлении громоотвода важно, чтобы медные слитки располагались точно так же, как на изображении ниже.В первом ряду во втором ящике должен быть 1 медный слиток. Во втором ряду во втором ящике должен быть 1 медный слиток. В третьем ряду во втором ящике должен быть 1 медный слиток. Это рецепт изготовления громоотвода в Minecraft.

Теперь, когда вы заполнили область крафта правильным узором, громоотвод появится в поле справа.

3. Переместите громоотвод в инвентарь

.

После того, как вы создали громоотвод, вам нужно переместить новый предмет в свой инвентарь.

Поздравляем, вы сделали громоотвод в Майнкрафте!

Идентификатор и имя предмета

  • Ява
  • ПЭ
  • Xbox
  • ПС
  • Нинтендо
  • Win10
  • Эду

Minecraft Java Edition (ПК/Mac)

В Minecraft громоотвод имеет следующее имя, идентификатор и значение данных:

.
Товар Описание
( Идентификационное имя Minecraft )
Майнкрафт
ID
Значение данных Размер стопки Платформа Версия(и)
Громоотвод
( minecraft: Lightning_ стержень )
    64 Java Edition (ПК/Mac) 1.17 — 1.18.1

Карманное издание Minecraft (PE)

В Minecraft громоотвод имеет следующее имя, идентификатор и значение данных:

.
Товар Описание
( Идентификационное имя Minecraft )
Майнкрафт
ID
Значение данных Размер стопки Платформа Версия(и)
Громоотвод
( minecraft: Lightning_ стержень )
  0 64  Карманное издание (PE) 1. 17.0 — 1.18.2

Майнкрафт Xbox One

В Minecraft громоотвод имеет следующее имя, идентификатор и значение данных:

.
Товар Описание
( Идентификационное имя Minecraft )
Майнкрафт
ID
Значение данных Размер стопки Платформа Версия(и)
Громоотвод
( minecraft: Lightning_ стержень )
  0 64  Xbox One 1.17.0 — 1.18.2

Майнкрафт PS4

В Minecraft громоотвод имеет следующее имя, идентификатор и значение данных:

.
Товар Описание
( Идентификационное имя Minecraft )
Майнкрафт
ID
Значение данных Размер стопки Платформа Версия(и)
Громоотвод
( minecraft: Lightning_ стержень )
  0 64  PS4 1. 17.0 — 1.18.2

Майнкрафт Нинтендо Переключатель

В Minecraft громоотвод имеет следующее имя, идентификатор и значение данных:

.
Товар Описание
( Идентификационное имя Minecraft )
Майнкрафт
ID
Значение данных Размер стопки Платформа Версия(и)
Громоотвод
( minecraft: Lightning_ стержень )
  0 64  Nintendo Switch 1.17.0 — 1.18.2

Майнкрафт для Windows 10 издание

В Minecraft громоотвод имеет следующее имя, идентификатор и значение данных:

.
Товар Описание
( Идентификационное имя Minecraft )
Майнкрафт
ID
Значение данных Размер стопки Платформа Версия(и)
Громоотвод
( minecraft: Lightning_ стержень )
  0 64  Windows 10, выпуск 1. 17.0 — 1.18.2

Образовательное издание Minecraft

В Minecraft громоотвод имеет следующее имя, идентификатор и значение данных:

.
Товар Описание
( Идентификационное имя Minecraft )
Майнкрафт
ID
Значение данных Размер стопки Платформа Версия(и)
Громоотвод
( minecraft: Lightning_ стержень )
  0 64  Образовательная версия 1.17.30
Определения
  • Описание — это то, как называется предмет, а ( Minecraft ID Name ) — строковое значение, которое используется в игровых командах.
  • Minecraft ID — это внутренний номер предмета.
  • Значение данных (или значение повреждения) определяет вариант блока, если для Minecraft ID существует более одного типа.
  • Размер стека — максимальный размер стека для этого предмета.В то время как некоторые предметы в Minecraft складываются до 64, другие предметы могут складываться только до 16 или 1. ( ПРИМЕЧАНИЕ. Эти размеры стека предназначены только для ванильного Minecraft. Если вы используете мод, некоторые моды могут изменить размер стека. за товар )
  • Платформа — это применимая платформа.
  • Версии — это номера версий Minecraft, для которых действительны ID и Имя Minecraft.

Дайте команду громоотводу

  • Ява
  • ПЭ
  • Xbox
  • ПС
  • Нинтендо
  • Win10
  • Эду

Дайте команду в Minecraft Java Edition (ПК/Mac)

В Minecraft Java Edition (ПК/Mac) 1.17, 1.18 и 1.18.1 команда /give для Lightning Rod:

.
 /give @p lightning_rod 1

Дайте команду в Minecraft Pocket Edition (PE)

В Minecraft Pocket Edition (PE) 1. 17.0, 1.18.0, 1.18.1 и 1.18.2 команда /give для Lightning Rod:

 /give @p lightning_rod 1 0

Дайте команду в Minecraft Xbox One

В Minecraft Xbox One 1.17.0, 1.18.0, 1.18.1 и 1.18.2 команда /give для Lightning Rod:

 /give @p lightning_rod 1 0

Дать команду в Minecraft PS4

В Майнкрафт PS4 1.17.0, 1.18.0, 1.18.1 и 1.18.2 команда /give для Lightning Rod:

 /give @p lightning_rod 1 0

Дайте команду в Minecraft Nintendo Switch

В Minecraft Nintendo Switch 1.17.0, 1.18.0, 1.18.1 и 1.18.2 команда /give для Lightning Rod:

 /give @p lightning_rod 1 0

Дайте команду в Minecraft Windows 10 Edition

В Minecraft Windows 10 Edition 1.17.0, 1.18.0, 1.18.1 и 1.18.2 команда /give для Lightning Rod:

 /give @p lightning_rod 1 0

Дайте команду в Minecraft Education Edition

В Minecraft Education Edition 1.17.30, команда /give для Lightning Rod:

 /give @p lightning_rod 1 0

Инженерная школа Массачусетского технологического института | » Как сделать и установить громоотвод?

Как сделать и установить громоотвод?

Нет. Вызовите лицензированного электрика…

Эми Бимиллер

Эксперимент Бена Франклина с воздушным змеем и ключом вызвал интерес к пониманию молнии и защите людей и зданий от ее шокирующих последствий.Освещение — это природный способ исправления дисбаланса. Определенные погодные условия приводят к накоплению отрицательного заряда в атмосфере и положительного заряда на земле. По мере роста этих зарядов они начинают искать путь навстречу друг другу. Когда электричество проходит по этому пути — в чрезвычайно больших дозах — это молния. Освещение всегда движется по кратчайшему пути, который он может найти, поэтому здания, деревья и другие высокие объекты являются его обычными контактными точками. Именно поэтому мы пытаемся защитить эти вещи с помощью громоотводов.

Молниеотводы обеспечивают отрицательному заряду атмосферы путь с низким сопротивлением к положительным ионам в земле, говорит Карл К. Берггрен, адъюнкт-профессор электротехники на факультете электротехники и компьютерных наук Массачусетского технологического института. Безопасно направляя электричество в сторону от здания, дерева или башни, к которым они прикреплены, громоотвод снижает ущерб, который может произойти, когда между землей и атмосферой проходят миллионы вольт электричества.

Форма, материал и дизайн молниеотвода имеют значение, объясняет Берггрен. «В мире технологий громоотводов острые лучше», — говорит он. Этим отрицательно заряженным ионам нужен максимально гладкий путь к положительным ионам, поэтому в коммерческих технологиях молниезащиты используются заостренные стержни или излучающие металлические пальцы. Когда электрический ток начинает течь через молниеотвод, он должен быть отведен от конструкции, на которой он установлен, обычно по кабелю, заканчивающемуся металлическим стержнем, погруженным в землю, чтобы безопасно рассеять электрический заряд.«Вы хотите, чтобы толстый металл с высокой проводимостью, такой как медь, пропускал ток, чтобы он не образовывал дугу на других материалах и не вызывал взрыв или пожар», — объясняет Берггрен.

По словам Берггрена, ставки в любой из этих функций, пусть даже немного неверных, слишком высоки, чтобы средний домовладелец думал об этом самостоятельно. «Концепция молниезащиты проста, но требования к безопасной установке молниеотвода специфичны и требуют специальных знаний», — говорит он.«Работа с электриком. Это проект жизни и смерти, а не хобби».

Спасибо Даниэлю Родригесу из Майи, Португалия, за этот вопрос.

Опубликовано: 26 марта 2013 г.

Громоотвод — Stardew Valley Wiki

Громоотвод создает аккумулятор на следующий день после удара молнии во время грозы. Игроку не обязательно находиться на ферме, когда происходит удар молнии.

Поскольку стержни не защищают определенную область, точное размещение стержня на ферме не влияет на его шанс перехватить удар молнии.Громоотвод имеет очень хорошие шансы перехватить разряд молнии, если он еще не обрабатывает его.

Поскольку каждый стержень защищает ферму от вреда только в том случае, если он уже не обрабатывает предыдущий удар молнии, рекомендуется размещать на ферме несколько стержней. Количество ударов молнии в течение суток является случайным.

Громоотвод — награда за завершение набора 10 000 в Хранилище.

Шанс перехватить

Вероятность того, что удар молнии будет перехвачен, обратно пропорциональна проценту молниеотводов на ферме, которые в настоящее время держат заряд (пульсируют или держат аккумулятор).Точная вероятность равна шансов перехвата = 1 - (количество заряженных молниеотводов / общее количество молниеотводов)² [2] . То есть, если ни один из молниеотводов в данный момент не держит заряд, удар молнии гарантированно перехватывается на 100%. Если 50% молниеотводов заряжены, вероятность того, что удар молнии будет перехвачен, составляет 75%. Если 90 % молниеотводов заряжены, вероятность того, что удар будет перехвачен, составляет всего 19 %. На ферме должен быть хотя бы один громоотвод, чтобы иметь шанс перехватить удар.

Неперехваченный удар молнии имеет базовый 25% шанс поразить объект на ферме, на который влияет ежедневная удача и баффы удачи.

Примечания

  • Хотя громоотводы можно размещать за пределами карты фермы, там они никогда не будут поражены молнией и, следовательно, не будут производить аккумуляторы.
  • Зимой никогда не бывает бурь (и, следовательно, молний). Штормов на острове Джинджер никогда не бывает.
  • Чем дольше игрок не спит, тем больше ударов молнии, что требует большего количества молниеотводов и дает возможность производить больше аккумуляторов.
  • Размещение громоотвода на травяном стартере приведет к тому, что животные не смогут есть траву. Его можно использовать в качестве постоянного источника расширения травы.

Каталожные номера

  1. ↑ См. Utility.performLightningUpdate() в коде игры.

История

  • 1.4: громоотводы теперь готовы к сбору урожая на следующий день после грозы, а не через 24 часа. Громоотводы теперь можно складывать в инвентарь игрока и в сундуки.

Как сделать громоотвод в Майнкрафт

Вышло последнее обновление Minecraft, и оно содержит важный предмет — громоотвод. Вот все, что вам нужно знать о громоотводе в Minecraft.

Minecraft только что анонсировала обновление Caves and Cliffs: Часть I. Это обновление добавляет в игру новых существ, предметы, которые можно создавать, и новые блоки. Он приносит двух основных существ Minecraft — аксолотлей и кальмаров.Обновление Minecraft Caves and Cliffs также содержит новый предмет — «Громоотвод» для строителей дерева. Вот что вам нужно знать о громоотводе в Minecraft.

«Громоотвод делает одну вещь, и делает это очень хорошо. Это соблазнит любые удары молнии в небольшой области, чтобы поразить стержень, а не его первоначальную цель. Электрическая энергия, содержащаяся внутри, преобразуется в сигнал красного камня, и ничто не загорается», — объяснила Minecraft в блоге. Говорят, что громоотвод полезен во время грозы, а также если вы ожидаете нападения от кого-то, кто носит трезубец с чарами «Направление».Громоотвод также отклонит эти удары молнии.

Как сделать громоотвод в Minecraft

Вам придется копать, чтобы найти материалы для изготовления громоотвода. Вам понадобится несколько блоков медной руды, и полученную необработанную медь следует переплавить как минимум в три слитка. Затем вам нужно будет сложить эти слитки друг на друга в сетке крафта. После того, как он будет создан, вы должны прикрепить его в удобном месте, например, на крыше, чтобы вы были в безопасности от ударов током.

В Minecraft добавлено, что молния, ударяющая в громоотвод, не может даже вызывать ловушки для скелетов. «Мы чувствовали, что ловушки для лошадей-скелетов должны быть редким и захватывающим явлением, и постоянное обнаружение их на вашей крыше может лишить их тайны. Вот почему мы решили сделать так, чтобы громоотводы, ударяющие молнией, никогда не вызывали ловушку для лошадей-скелетов», — объяснил в своем блоге разработчик Нир «Ульраф» Вакнин. наверху.И если вы еще не загрузили Minecraft Caves & Cliffs: Part I, вы можете сделать это сейчас, поскольку она доступна по всему миру на Xbox Series X, Xbox Series S, Xbox One, PlayStation 5, PlayStation 4, Nintendo Switch, iOS, Android, и Windows 10.

Громоотводы — Громоотвод

Молниеотводы были первоначально разработаны Бенджамином Франклином. Громоотвод очень прост — это заостренный металлический стержень, прикрепленный к крыше здания. Стержень может быть дюйма (2 см) в диаметре.Он соединяется с огромным куском медного или алюминиевого провода диаметром около дюйма. Провод подключен к токопроводящей сетке , закопанной в землю поблизости.

Назначение громоотводов часто понимают неправильно. Многие считают, что громоотводы «притягивают» молнии. Лучше сказать, что молниеотводы обеспечивают путь с низким сопротивлением к земле , который можно использовать для проведения огромных электрических токов при ударах молнии. В случае удара молнии система пытается отвести вредный электрический ток от конструкции и безопасно заземлить.Система способна справиться с огромным электрическим током, связанным с забастовкой. Если удар коснется материала, который не является хорошим проводником, материал получит массивное тепловое повреждение. Система молниеотводов является отличным проводником и, таким образом, позволяет току течь на землю, не вызывая теплового повреждения.

Молния может » прыгать вокруг » при ударе. Это «прыгание» связано с электрическим потенциалом цели по отношению к потенциалу земли.Молния может ударить, а затем «искать» путь с наименьшим сопротивлением, прыгая на близлежащие объекты, которые обеспечивают лучший путь к земле. Если удар происходит рядом с системой молниеотвода, система будет иметь путь с очень низким сопротивлением и может затем получить «скачок», отклоняющий ток разряда на землю, прежде чем он сможет причинить еще какой-либо ущерб.

Как видите, назначение громоотвода не в том, чтобы привлекать молнию, а просто в том, чтобы обеспечить безопасный выбор для удара молнии.Это может показаться немного придирчивым, но это не так, если учесть, что громоотводы становятся актуальными только тогда, когда происходит удар или сразу после него. Независимо от того, присутствует ли система молниеотвода, удар все равно произойдет.

Если конструкция, которую вы пытаетесь защитить, находится на открытом, плоском участке, вы часто создаете систему молниезащиты, в которой используется очень высокий молниеотвод. Этот стержень должен быть выше конструкции. Если область оказывается в сильном электрическом поле, высокий стержень может начать посылать положительные стримеры в попытке рассеять электрическое поле.Хотя не факт, что стержень всегда будет проводить разряд молнии в непосредственной близости, у него больше шансов, чем у конструкции. Опять же, цель состоит в том, чтобы обеспечить путь к земле с низким сопротивлением в области, которая может получить удар. Эта возможность возникает из-за силы электрического поля, создаваемого грозовыми облаками.

Громоотвод: не слишком шокирующее изобретение

Питер Хархольдт

Верхняя часть громоотвода , разработанного Бенджамином Франклином.Этот экземпляр из коллекции Франклинианы в Институте Франклина в Филадельфии. Предоставлено сайтом, посвященным трехсотлетию Бенджамина Франклина.

Молния — это сила, с которой нужно считаться. Он может ударить со скоростью, равной одной трети скорости света, и при температуре, превышающей 50 000 градусов по Фаренгейту. Мы все видели красивые вспышки света и слышали ревущие ударные волны грома, но большинство людей не имеют личного опыта в отношении ущерба, который молния может нанести зданиям, кораблям и многим другим сооружениям, не говоря уже о травмах и смертях, которые она может вызвать. людям.За это мы можем поблагодарить гениальное изобретение Бенджамина Франклина — громоотвод.

На протяжении веков молния была загадкой, которую часто считали действием Бога. Многие философы и ученые середины восемнадцатого века подозревали, хотя и не могли доказать, что молния — это электричество. Теперь мы знаем, что молния возникает, когда в облаках накапливается избыточный электрический заряд. Когда заряд станет достаточно большим, его можно выпустить, спрыгнув с облаков на землю внезапным выстрелом.Когда были проведены эксперименты по «вытягиванию искр» из молнии, наконец было доказано, что грозовые облака электризуются, а молния представляет собой электрический разряд.

Первый эксперимент был проведен по указанию ученого Томаса-Франсуа Далибара, который перевел некоторые книги Франклина с английского на французский. 10 мая 1752 года в деревне Марли-ла-Виль близ Парижа они установили высокий железный стержень, изолированный от земли винными бутылками, и сумели извлечь искры из молнии.

В знаменитом эксперименте с воздушным змеем в Филадельфии Бенджамину Франклину удалось извлечь искры из грозовых туч. Считается, что эксперимент Франклина действительно состоялся 15 июня 1752 года — после эксперимента в Марли-ла-Виль, но до того, как он получил известие об его успехе. Филип Дрей обсуждает, почему эксперимент Франклина вызывает споры, в своей книге «Похищая Божий гром: громоотвод Бенджамина Франклина и изобретение Америки ». Он утверждает, что Франклин был очень скрытен в отношении плана и проведения экспериментов, и единственным очевидцем был его сын Уильям, который никогда не делал никаких заявлений по этому поводу.В результате нет конкретных доказательств того, что эксперимент действительно имел место; однако это обычно считается правдой. Тайна, окружающая эксперимент с воздушным змеем, делает его одной из самых любимых историй в Америке.

Карриер и Айвз, Библиотека Конгресса

Американская легенда гласит, что Франклин открыл электричество с помощью знаменитого эксперимента с воздушным змеем. Эта версия изображена самыми известными литографами XIX века Карриером и Айвзом.

В описании Дреем эксперимента с воздушным змеем «Франклин нес с собой воздушного змея, которого он сделал из шелка и кедра.К вершине вертикальной палки он прикрепил остроконечную проволоку, которая возвышалась на фут или более над деревом. Шпагат, ведущий вниз от воздушного змея, был привязан к шелковой ленте, а на шелковой ленте висел ключ. Было важно, чтобы Франклин и Уильям стояли в помещении, потому что шелковая лента должна оставаться сухой… Лента должна была быть сухой, чтобы действовать как электрический изолятор. Без шелка, изолирующего ключ от земли, любой электрический ток проходил бы прямо в землю, а не собирался бы в ключе. Франклин сообщил, что видел, как отдельные нити конопли стояли дыбом во время ожидания, и поднес костяшки пальцев к ключу, получив легкий удар. Как только начался дождь и намочил струну, искры начали «испаряться от ключа к руке Франклина».

Получив доказательство того, что молния действительно является электричеством, и зная, что для ее притяжения можно использовать железный стержень, Франклин установил первый громоотвод на крыше собственного дома, чтобы продолжить испытания. В своей книге «Эксперименты и наблюдения за электричеством», он утверждает, что «железный стержень, помещенный снаружи здания, от самой высокой части вниз во влажную землю… будет принимать молнию своим верхним концом, притягивая ее таким образом». чтобы предотвратить его удар по любой другой части; и, обеспечив ему хорошую транспортировку в землю, предотвратит повреждение какой-либо части здания.Эта книга, изданная в Лондоне в 1751 году, была переведена и распространена по Европе, оказав огромное влияние на мир науки. Осенью 1752 года он опубликовал отрывок в «Альманахе бедного Ричарда» 1753 , подробно описывающий, как можно защитить свой дом или судно от молнии:

Как защитить дома и т. д. от МОЛНИЯ.
В Своей благости к человечеству Богу угодно было, наконец, открыть им Средства защиты их жилищ и других построек от вреда, причиняемого громом и молнией.Метод таков: возьмите небольшой железный стержень (он может быть сделан из стержневого железа, используемого гвоздезабивателями), но такой длины, чтобы один конец находился во влажной земле на три или четыре фута, а другой — на шесть или шесть. восемь футов над самой высокой частью здания. К верхнему концу стержня прикрепите примерно фут латунной проволоки размером с обычную вязальную спицу, заточенную до острого острия; Жезл можно прикрепить к корпусу несколькими небольшими скобами. Если дом или амбар длинные, на каждом конце может быть стержень и наконечник, а вдоль хребта от одного до другого может быть промежуточная проволока. Дом, обставленный таким образом, не будет поврежден молнией, она притягивается точками и проходит через металл в землю, не повреждая ничего. Суда также, имеющие остроконечный стержень, закрепленный на вершине их мачт, с проволокой от основания стержня, идущей вниз, вокруг одного из кожухов, к воде, не будут повреждены молнией.

«Современный Прометей», всемирно известный немецкий философ Иммануил Кант по имени Бенджамин Франклин, как записано в книге историка Х.Книга У. Брэндса Первый американец: жизнь и времена Бенджамина Франклина . В греческой мифологии Прометей был известен как разумный, гуманный Бог, принесший огонь с небес на землю на благо человечества, что, безусловно, отражает вклад Франклина в обеспечение безопасности «небесного огня».

Библиотека Конгресса

Эксперимент с воздушным змеем и полученный из него громоотвод сделали Франклина всемирно известным. Эта японская версия истории называется «Фуранкурин то каминари но дзу».

Франклин так и не запатентовал свое изобретение. Дрей рассказывает, что Франклин «верил, что продукты человеческого воображения не принадлежат ни одному человеку и должны быть общими для всех». Хотя Франклин воздерживался от патентования по моральным соображениям, получить патент в колониальной Америке было непросто. Поскольку не существовало стандартного национального процесса патентования, приходилось получать отдельный патент от каждой отдельной колонии.

Хотя сегодня широко признано, что громоотводы эффективно уменьшают повреждение конструкций, ведутся споры о том, как именно они должны работать и какая форма лучше.Франклин считал, что наилучшей формой является острый заостренный стержень. Похоже, он считал, что, хотя громоотвод действует как канал для молнии, он также может помочь предотвратить удар молнии, оттягивая часть заряда от облаков к земле. По его собственным словам, «заостренный стержень либо предотвращает удар от облака, либо, если удар был нанесен, проводит его на землю с безопасностью к зданию».

Поскольку эксперименты продолжались и развивались, теперь считается, что заостренный стержень не предотвращает удар.К. Б. Мур, Г. Д. Олич и Уильям Рисон пришли к заключению в Journal of Applied Meteorology , что «никогда не было представлено никаких достоверных доказательств, демонстрирующих, что громоотводы разряжают грозовые облака или что они предотвращают возникновение ударов внутри грозовых облаков». Принято считать, что заостренный стержень на самом деле притягивает молнию, вызывая повышенный заряд в окружающем воздухе. В этом аспекте жезл Франклина успешно создал точку контакта для удара молнии, а также безопасный путь для ее достижения земли.

Служба национальных парков

Франклин установил громоотвод в своем собственном доме на Хай-стрит, 141 (ныне Маркет-стрит) в надежде побудить других сделать то же самое. Это сработало.

Споры о том, какая форма стержня наиболее эффективна, продолжаются и сегодня. Поскольку громоотвод используется исключительно в качестве приемника молнии, были проведены исследования, чтобы проверить, будет ли стержень с круглым наконечником лучше остроконечного. Чарльз Б. Мур из Ленгмюрской лаборатории атмосферных исследований Горно-технологического института Нью-Мексико провел полевые исследования, чтобы сравнить эффективность заостренных и закругленных стержней.Заостренные и закругленные стержни были размещены в полевых условиях, где различные размеры обоих типов «соревновались» за удары молнии. По круглым стержням ударили тринадцать раз, а по заостренным стержням ударов не было. Это согласовывалось с результатами лабораторных испытаний, и группа, работавшая над проектом, пришла к выводу, что для привлечения ударов молнии лучше использовать круглый стержень. Однако споры все еще продолжаются, поскольку некоторые люди все еще считают, что заостренный стержень лучше.

С момента изобретения Франклина люди пытались усовершенствовать громоотвод.Никола Тесла, известный изобретатель и внес огромный вклад в электротехнику, в 1916 году подал патент № 1266175 на громоотвод. В этом патенте он подробно описал стержень странной формы, состоящий из множества металлических стержней, расходящихся наружу от центрального стержня. Он утверждал, что форма предназначена для эффективного перехвата ударов молнии, не вызывая заряда окружающей среды, что может привлекать больше молний, ​​создавая опасность.

Теодор Горыдчак, Библиотека Конгресса

Монумент Вашингтона изображен здесь с громоотводом в стиле Франклина.

Сегодня у нас есть тонкие электрические системы, которых не было во времена Франклина. Молниеотводы помогают предотвратить возгорание и повреждение конструкций, но не предотвращают «вторичные последствия» поражения молнией, включая повреждение компьютеров и другого электрооборудования. В результате люди разработали другие методы молниезащиты. Устройства защиты от перенапряжения могут уменьшить повреждение электрических систем, сводя на нет скачки напряжения, вызванные ударом молнии. «Детекторы молнии», как следует из названия, могут обнаруживать риск удара молнии, что позволяет пользователю предпринимать такие действия, как отключение устаревшего электрического оборудования.

Несмотря на то, что исследования продолжаются, никто не спорит о важности и необходимости молниезащиты. По оценкам Национального института молниезащиты, «ежегодно в США молния вызывает более 26 000 пожаров с ущербом собственности, превышающим 5-6 миллиардов долларов». Невозможно представить, какими были бы эти цифры без систем молниезащиты и предотвращения. В то время как более совершенные системы предотвращения молнии продолжают развиваться, их корни можно проследить до Бенджамина Франклина и его изобретения.

Источники:
  • Brands, HW Первый американец: жизнь и времена Бенджамина Франклина . Нью-Йорк: Doubleday, 2000.
  • .
  • Дрей, Филип. Похищение Божьего грома: громоотвод Бенджамина Франклина и изобретение Америки . Нью-Йорк: Рэндом Хаус, 2005.
  • .
  • Финк, Мика. «Дикая планета: смертоносное небо — как формируется молния». ПБС . 17 марта 2010 г. HTML>.
  • Франклин, Бенджамин. «О молнии и методе (используемом в настоящее время в Америке) защиты зданий и людей от ее пагубного воздействия». Эксперименты и наблюдения за электричеством, сделанные в Филадельфии в Америке . 4-е изд. Лондон: напечатано для Дэвида Генри и продано Фрэнсисом Ньюбери, 1769 г. 479–85. Franklinpapers.org . Американское философское общество, Йельский университет, Гуманитарный институт Паккарда. 18 марта 2010 г.
  • «Основы молниезащиты – Национальный институт молниезащиты». Национальный институт молниезащиты (NLSI). 25 февраля 2010 г. .
  • Крайдер, Э. «Бенджамин Франклин и первые громоотводы». Meteohistory.org . Международная комиссия по истории метеорологии, 2004 г. 14 марта 2010 г. .
  • «Громоотвод.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
