Как самому сделать электрический теплый пол – схема, фото и видео инструкция

Электрический теплый пол своими руками расчет, монтаж, подключение

Содержание статьи

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

• полипропиленовые трубы;
• медные трубы;
• гофрированные трубы из металла;
• металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

• зигзаг;
• спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Как сделать электрический теплый пол

Теплый пол от электричества имеет больше вариантов. Есть четыре вида греющих элементов:

• Греющий кабель:
  • резистивный;
  • саморегулирующийся.
• Маты из греющего кабеля:
  • на основе резистивного кабеля;
  • на основе саморегулирующегося.
• Карбоновая пленка.
• Карбоновые маты.

Все греющие элементы более экономичны при использовании с термостатом и датчиками температуры пола. Они могут включаться напрямую, но затраты на отопление будут существенно выше, чем затраты на дополнительное оборудование. Без терморегулятора использовать не рекомендуем — слишком большие счета будут.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
2. Укладка теплого пола поверх стяжки под плитку;
3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку

Распределение узлов управления и нагревательных элементов

Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.

Схема принципа работы электрического теплого пола.

В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.

Как выбрать тип нагревательного элемента

Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.

Муки выбора

Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)

Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.

Проще всего с карбоновой пленкой

Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.

Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.

Кабельные маты под плитку

Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.

Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:

Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.

Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.

Теплый пол из греющего кабеля

Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.

Электрический теплый пол из греющего кабеля

В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.

В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор
Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля
По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Процесс укладки кабеля теплого пола

Схема укладки кабеля.

С соблюдением вымеренного шага кабель укладывается змейкой, его можно фиксировать к сетке при помощи пластиковых стяжек самой маленькой длины. После того как вы уложили кабель, проверьте его сопротивление, запишите данные, а также зарисуйте месторасположение витков. Включите систему и проверьте ее работоспособность. Отключите ее после того, как удостоверитесь в положительном результате. Снимите регулятор, вы установите его снова, когда закончатся отделочные работы.

Для монтажа стяжки нужно смешать цемент с песком, соблюдая пропорцию 1 к 3. Нелишним будет добавить к раствору соответствующие пластификаторы или уже готовые смеси. Смесь можно дополнить фиброволокном. Толщина цементного раствора, укладываемого при помощи зубчатого шпателя на решетку с кабелем, должна составлять не меньше 4-5 см. После высыхания стяжки сверху укладывается напольная керамическая плитка или иное покрытие. Укладка напольного покрытия производится посредством клеевых смесей, предназначенных именно для теплых полов. Полы будут окончательно готовы спустя 28-30 дней, в течение этого временного промежутка включать систему обогрева запрещено.

Для стяжки необходимо смешать цемент и песок.

Если теплый электрический пол укладывается в помещениях, где для комфорта достаточно среднего обогрева, то процесс монтажа упрощается. Теплоизоляция поверхности становится не столь актуальной, поэтому кабельные петли можно фиксировать сразу к основанию при помощи монтажной ленты. Наряду с этим можно закладывать чуть меньшую мощность (150-180 Вт/м²). Части провода, который попадает под основные приборы обогрева, предпочтительно изолировать при помощи пробковой тонкой изоляции (2 мм) во избежание перегрева

Такая фиксация выполняется гораздо легче и быстрее, однако стоит обращать внимание, чтобы петли кабеля не ложились на швы соединения плит. Будет лучше их укладывать в форме полумесяца, оставляя небольшой запас для исключения натяжения в случае возможной деформации теплоизоляционных плит из-за температурных перепадов

Как выбрать электрические тёплые полы

На выбор любой из описанных систем обогрева помещений влияет множество факторов

Для начала необходимо обратить внимание на использование конструкции – в качестве основного источника отопления или как вспомогательный элемент. В первом случае рекомендовано использовать кабельный тёплый пол, который чаще всего устанавливают под плитку, уложенную в ванной комнате

При использовании такой системы хозяин квартиры или загородного дома может сэкономить значительную сумму денег на отоплении. Следует заметить, что дополнительная толщина стяжки в описываемой конструкции сделает прогрев поверхности более равномерным. В системе есть один небольшой недостаток, укладывать кабеля гораздо труднее, чем монтировать плёнку.

Второй нюанс выбора – это учёт площади комнаты, где будет устанавливаться тёплый пол. Чтоб система работала с максимальной эффективностью, её площадь должна перекрывать не менее 70% полезной поверхности. Монтировать нагревающие элементы в местах установки мебели нецелесообразно. В связи с этим планировку комнат необходимо делать заранее перед монтажом пола.

Как выбрать тёплый пол, чтоб он не повлиял на нагрузку электросети? Особое внимание нужно обратить на режимы работы системы. Управлять температурой нагрева поверхности можно при помощи терморегулятора

Также убедитесь в том, что электросеть квартиры или загородного дома выдержит нагрузку от отопительной системы. На каждый квадратный метр тёплого пола израсходуется от 100 до 160 ватт мощности. Если тёплый пол будет использоваться в качестве основного источника тепла, то мощность увеличивается до 180 ватт/м2.

Обогрев пола под плиткой

Если Вам необходимо установить
обогревательную систему под укладываемую плитку, а поднять
пол у Вас нет возможности, рекомендуется воспользоваться
нагревательным кабелем, уложенным в специально предлагаемую
для этого сетку.

Кабель диаметром 2,5 мм
укладывается в так называемый мат, имеющий ширину 0,5 метра
и длину не менее 4 метров. Мощность такого кабеля на 1 м2
составляет 100 Вт, что позволяет обеспечить комфортный
подогрев кафельного пола. Укладка дополнительной
теплоизоляции в данном случае не производится, иначе
раствор, соединяющий плитку, из-за перегрева потеряет
прочность.

Обогревательный одножильный
кабель хорошо экранизирован, не боится воды. Так называемый«тёплый мат» укладывают на основание. Если необходимо
сделать поворот кабеля, делается надрез сетки мата.

После того как система
практически установлена, в неё укладывается датчик
температуры пола, помещенный в гофрированную защитную
трубку. После этого установленный терморегулятор подключают
к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип
кабеля имеет буквенно-цифровую маркировку, кроме того
отличается цветом. Диапазон мощностей терморегуляторов
входящих в состав системы до 3,5 кВт.

Загрузка…

vse-otoplenie.ru

Теплый пол электрический своими руками

Утеплением жилища сейчас занимается практически каждый здравомыслящий человек. Это продиктовано желанием уменьшить расходы на коммунальные услуги. Очень популярным сейчас является электрический теплый пол, своими руками смонтировать который не так сложно. Однако требуются некоторые навыки в подключении системы. Неправильное подсоединение чревато неэффективной работой конструкции или замыканием, способным вызвать возгорание.

Общая характеристика

Электрический нагревательный кабель или мат обычно укладывается в ванной комнате, детской, на кухне, балконе. Эта система может быть использована в качестве основного или дополнительного отопления.

Можно назвать несколько видов электрических полов. Для обогрева используется:

Виды электрических теплых полов, способы их монтажа и рекомендации по типу покрытия

Каждая конструкция имеет свои достоинства и изъяны. Однако в представленной статье мы рассмотрим, как сделать электрический теплый пол из нагревательного кабеля.

Перед тем, как установить теплый пол, необходимо его тщательно рассчитать, а также выбрать место, где будут располагаться маты. Сначала определите локализацию системы. При этом не забывайте, что лучше не класть ее в тех частях комнаты, где будет стоять тяжелая мебель, чтобы избежать перегрева. Теперь посчитайте общую площадь укладки и умножьте ее на мощность системы. При этом не следует забывать и о типе помещения, и возможности теплопотерь.

Пример расчета электрического теплого пола, выполняемого как вспомогательное отопление к основному радиаторному

Подготовка основания

Установить электрический теплый пол своими руками не так уж и трудно. На укладку нагревательных матов вам хватить буквально одного дня, с кабельным вариантом время монтажа увеличится. Проводить все операции следует максимально внимательно. Для начала подготовьте основание к монтажу:

1. Внимательно осмотрите черновой пол. Если он имеет серьезные перепады, их следует обязательно устранить. Для этого обустраивается стяжка из смеси цемента с песком или наливной пол. Все трещины и щели в основании нужно заделать, чтобы уменьшить теплопотери пола.
2. Уберите весь мусор и пыль. Лучше всего для этого применять пылесос. Он должен быть достаточно мощным, поэтому возможно, следует использовать промышленный вариант.
3. Монтаж теплоизоляционного материала, который позволит максимально эффективно использовать систему обогрева. Он будет направлять тепло вверх.
4. Разметка помещения. Лучше всего точно сделать все замеры и отметить на полу те области, где будет укладываться конструкция. Это поможет вам не запутаться и ускорить выполнение работы.
5. Грунтование поверхности чернового пола. Таким способом вы сможете улучшить сцепление цементной стяжки с основанием.

На выровненное, обеспыленное основание (без крупных дефектов) производится монтаж кабеля согласно схеме укладки

Установка терморегулятора

Монтаж электрического теплого пола своими руками производится только после того, как будет определено место нахождения терморегулятора. Он должен располагаться в легкодоступном месте. При этом терморегулятор нельзя закрывать, заслонять мебелью, иначе он будет работать некорректно.

Расстояние от пола до регулятора должна составлять не менее 30 см.

Если вы хотите установить нагревательный кабель в ванной комнате или сауне, лучше всего монтировать терморегулятор за пределами помещения. Для его фиксации необходимо сделать отверстие при помощи дрели со специальной насадкой. А еще вам придется потрудиться над штроблением стен для прокладки проводка от термодатчика. Последний должен помещаться в гофрированную трубку. Это поможет защитить его от воздействия негативных внешних факторов.

Технология монтажа

Пирог электрического теплого пола. Применяя кабель стяжка обязательна, применяя нагревательные маты монтаж производится в слой плиточного клея

После того как подготовка помещения будет завершена, можно приступать к монтажу кабеля. Технология работы предусматривает осуществление таких манипуляций:

• Укладка гидроизоляции. Для этого может использоваться обычная полиэтиленовая пленка или специальная мембрана.
• Укладка демпферной ленты по периметру пола. Она даст возможность соблюсти технологический зазор между стенами и стяжкой. Если этот материал имеет достаточную ширину, то его можно монтировать еще до фиксации теплоизоляции.
• Монтаж термодатчика и регулятора.
• Укладка кабеля. Тут следует учитывать, что нагревательные элементы должны находиться на некотором удалении от стены – 20 см. Кабель тоже нельзя располагать так, чтобы витки находились близко друг к другу. Если вы приобрели электрические маты, то расстояние между ними должно составлять 5-10 см. Фиксировать их на основании следует при помощи специального строительного скотча.
• Монтаж цементной стяжки. Учтите, что ее высота не должна превышать 3 см над поверхностью матов. В любом случае во время заливки следует следить за уровнем будущего основания. Нагревательные маты оптимальнее укладывать под плитку не в стяжку, а в слой плиточного клея.

После осуществления всех работ следует дать полу высохнуть. Для этого может понадобиться целый месяц. В это время лучше не проветривать помещение, чтобы сквозняк не ухудшил качество стяжки. Кроме того, нельзя включать теплый пол до полного застывания раствора. Поэтому первичную проверку работоспособности системы лучше провести до заливки.

Особенности подключения

Эта часть монтажа электрического кабеля является самой ответственной и сложной. Тут нужно сделать все правильно. Работа по подключению системы состоит из таких действий:

1. Проверка кабеля и проводов при помощи специальных приборов: мультиметра (чтобы узнать сопротивление системы), мегаомметра (чтобы узнать сопротивление изоляции матов).
2. Подключение температурного датчика, терморегулятора и кабеля питания. Это следует сделать по инструкции, которая идет в комплекте с приобретенной системой. У разных производителей она может отличаться. Учтите, что во время подключения теплого пола нужно выключить электропитание.
3. Кабель мата и шнур питания нужно зафиксировать при помощи защитной клеммы, чтобы обеспечить дополнительное заземление.

Дополнительные рекомендации

Установить кабель самостоятельно не совсем просто, но вполне возможно, однако необходимо обязательно соблюдать определенные правила:

• Во время укладки следует соблюдать схему.
• Постарайтесь не перегибать кабель или перекручивать его.
• Если кабель двужильный, то его нельзя перерезать.
• Не следует топтаться по нагревательным матам до их заливки. В противном случае их можно повредить.

Соблюдение инструкции даст вам возможность осуществить всю работу самостоятельно, без привлечения специалистов. А это, в свою очередь, сэкономит ваши средства. Хотя подключение системы является важным и ответственным моментом, с которым справится не каждый. Если есть сомнения, то лучше предоставить работу специалистам. Оставьте комментарий к статье или поделитесь своим опытом монтажа систем напольного обогрева.

Материалы По Теме:

polprofy.ru

Электрический теплый пол своими руками: особенности монтажа, виды, устройство

Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Нагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Стержневой электрический мат Energy Mat

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Устройство пленочного нагревателя Heat Plus

Обозначения:

• А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
• В – медная шина.
• С – серебряная шина.
• D – покрытие из карбоновых полос.
• Е – теплоизоляция на основе полиэстера.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

• расположение, это может быть не только пол, а потолок и стены;
• тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
• влажность помещений;
• тип теплоизоляции;
• расчет шага и мощности;
• материал основания, на который будет производиться укладка;
• тип нагревательного элемента и его мощность.

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

1. Схема монтажа теплого пола на старом основании.
2. Укладка штробированием.
3. Технология промежуточной стяжки.
4. Укладка на теплоизоляцию.
5. Использование монтажной сетки.
6. Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Пазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм)	Теплопотери (%)
0	35-38
10,0	20-22
20,0	До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение — армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

Пример как нужно правильно монтировать ТК на армированную сетку

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

• Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
• Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
• Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
• Далее установка производится так же, как в случае со старым основанием.

Правильная укладка «сухого» электрического теплого пола (в разрезе)

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

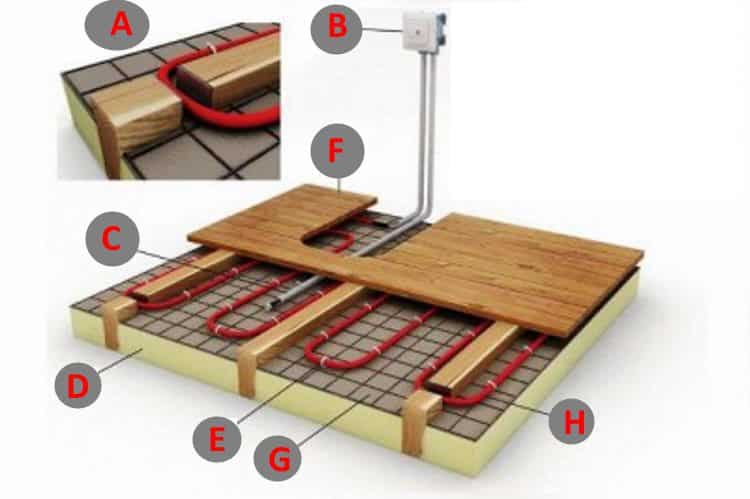

Как правильно класть НК по деревянному перекрытию

Обозначения:

• А – Укладка НК через пазы в лагах.
• В – Регулятор температуры.
• С – Датчик (работает в качестве измерителя температуры).
• D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
• Е – Армированная сетка.
• F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
• G – фольгированное покрытие.
• H — Нагревательный элемент (НК) теплого пола.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

• Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
• Расходники: демпферная, монтажная лента и изоляционная лента.
• Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

1. Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
2. Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
3. Закрепляем застеленную подложку монтажным скотчем.
4. Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов. Важно, чтобы медные полосы смотрели на пол
5. Фиксируем уложенную ИК-пленку строительным скотчем.
6. Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
7. Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
8. Производим соединения и изолируем их изоляционной лентой. Надеваем изоляторы на места соединений, если их нет, используем изоленту
9. Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
10. Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
11. На заключительном этапе производится укладка финишного покрытия.

Закрываем пленку финишным покрытием.

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

Терморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагрева

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Помимо стоимости у теплого пола есть и другие преимущества, а именно:

• Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
• Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
• Простота монтажа, позволяющая произвести установку самостоятельно.
• Обрыв соединения приведет к тому,

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Демонтаж теплого пола

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Недостаток.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

www.asutpp.ru

Электрический теплый пол своими руками: Инструкция + Видео!

Статью опубликовал: Николай Стрелковский

Обновлено: 16.05.2019

Электрический теплый пол своими руками

Теплый пол, нагреваемый электричеством, пользуется большой популярностью не только как дополнительное средство обогрева, но и как основной источник тепла в помещении. Нагреваемый пол создает комфортную зону нагрева именно в той области комнаты, где происходит основная жизнедеятельность ее обитателей.

Особенно актуален нагреваемый пол для таких помещений, как детские или ванные комнаты. Также рекомендуется монтировать теплый пол в помещениях с недостаточным нагревом, например на застекленных балконах и лоджиях.

Распределение температуры от теплого пола

Электрический теплый пол может быть размещен под любое финишное напольное покрытие – будь то кафельная плитка, ламинат или линолеум.

Основные конструкции

Существует несколько модификаций нагреваемого электрического теплого пола: с использованием ИК-пленки или с нагревательным кабелем. В свою очередь, нагревательный кабель может размещаться самостоятельно или укладываться в составе ковриков – готовых элементов, где греющий элемент зафиксирован в крепежной сетке.

Укладываем теплоизоляция для теплого пола

Содержание статьи

Подготавливаем поверхность

В том случае, если ваш теплый электрический пол будет играть роль единственного источника тепла в помещении, или при недостаточной теплонепроницаемости межэтажного перекрытия – его основой должен стать слой теплоизоляции.

В качестве теплоизоляционного слоя под электрический пол можно использовать пенополистироловые плиты толщиной от 2 до 3 сантиметров, в зависимости от характеристик межэтажного перекрытия. На балконах или лоджиях нужно использовать слой теплоизоляции толщиной не менее 5 сантиметров, а в случае, если пол вашего помещения лежит непосредственно на грунте – толщина пластиковых плит не должна быть менее 10 сантиметров.

1. Подготовьте поверхность перекрытия, освободите ее от мусора, заделайте раствором крупные выбоины. При необходимости выровняйте пол – сделайте черновую стяжку или положите черновой деревянный пол.
2. Черновую выровненную поверхность необходимо загрунтовать для предотвращения образования плесени и увеличения сцепляемости.
3. Плиты из вспененного полимера можно приклеить к поверхности специальным клеем или зафиксировать саморезами.
4. Сверху слоя теплоизоляции разместите монтажную армирующую сетку. Ее нужно зафиксировать винтами с широкими шайбами, диаметр которых должен в два раза превышать толщину теплоизоляции.

Рассчитываем длину кабеля

Кабель для электрического теплого пола

1. Подготовьте лист миллиметровой бумаги, нанесите на нем в масштабе размеры своего помещения, места нахождения крупногабаритной мебели.
2. Нарисуйте на листе схему укладки кабеля, учитывая, что он должен находиться на дистанции не менее 5 сантиметров от стен и не располагаться в местах установки крупной мебели. Минимальный шаг, допускаемый между витками кабеля вы можете посмотреть в его технических характеристиках.
3. Шаг укладки кабеля можно вычислить и самостоятельно. Для этого площадь обогрева нужно умножить на 100 и разделить на длину кабеля. Так, для помещения в 20 квадратов при длине кабеля в 50 метров шаг составит 40 сантиметров.
4. При расчете раскладки учтите, что кабели могут быть двужильными (который присоединяется к электрической сети только с одного конца) и одножильным, присоединяемым к электросети двумя концами.
5. Расчет потребной длины кабеля и выдаваемой им мощности должен быть разным в зависимости от того, единственным или дополнительным средством обогрева помещения будут ваши теплые электрические полы.

Подготавливаем инфраструктуру

• Размечаем место для установки терморегулятора. Оно должно находиться вблизи кабеля электрической сети.
•  Штробим нишу под терморегулятор и канал для подводки электричества.
•  Крепим алебастром коробку терморегулятора, кабель от него к проводке и к нагревательному кабелю размещаем в гофрированной трубе.
•  Конец гофротрубы размещается в зоне нагрева, на расстоянии примерно 40 сантиметров от стены. Вместе с кабелем в ней размещается и термодатчик.
•  Закрываем конец трубы изолентой, предотвращая попадание раствора стяжки.

Размещаем нагревательный кабель

Укладываем кабель для электрического теплого пола — фото

1. На монтажной сетке, согласно выбранной схеме размещения фиксируем нагревательный кабель.
2. Фиксируем кабель пластиковыми хомутами.
3. Подключите кабель к терморегулятору, проверьте его работу, оставьте на некоторое время в рабочем состоянии для тестирования.
4. Схему размещения кабеля можно зарисовать или сфотографировать.
5. Отключите нагревательный кабель от электропитания.

Заливаем стяжку пола

1. Разметьте необходимый уровень стяжки пола на стенах помещения. Для этого лучше всего воспользоваться строительным уровнем.
2. По периметру комнаты разместите демпфирующую ленту, предохраняющую стяжку от температурных повреждений.
3. Вкрутите в стены по размечено линии дюбеля, натяните между ними прочный шнур.
4. Установите параллельные маяки пола – металлические рейки, выровненные по шнуру, их положение регулируется деревянными клиньями. Расстояние между маяками должно быть меньше размера правила.
5. Замешайте смесь для стяжки. Можно воспользоваться готовым составом для теплого пола, либо песком и цементом в соотношении 3 к 1, можете добавить пластификатор – обычное жидкое мыло. Консистенция раствора для стяжки – густая сметана.
6. Начиная от дальней стены, выкладывайте на пол раствор, разравнивая его правилом.
7. Полное высыхание самодельной стяжки наступает примерно через месяц. При жаркой погоде ее поверхность необходимо регулярно смачивать.
8. После фиксации стяжки поместите на ней финишное напольное покрытие.



Делаем стяжку пола

Для более подробного ознакомления с алгоритмом укладки теплого пола рекомендуем вам ознакомиться с приведенными видеоуроками.

Видео — Электрический теплый пол своими руками

Монтаж пленочного теплого пола.

Монтаж пленочного теплого пола являет более простым мероприятием. Он укладывается на подготовленную и выровненную поверхность непосредственно под финишное напольное покрытие. Единственный нюанс – внимательно следите за максимальной температурой, выдаваемой вашей ИК-пленкой и максимальной температурой, которую может выдержать ваше напольное покрытие.

Монтаж пленочного пола

pol-spec.ru

Электрический теплый пол в доме или квартире своими руками

Все больше людей предпочитают осуществлять монтаж теплого пола под плитку и другие напольные покрытия в собственном жилище. Для организации теплого пола при строительстве и ремонте необходимо учесть ряд конструктивных факторов.

Виды теплых полов

Существует два основных способа, как сделать теплый пол в частном доме, или квартире:

1. Водяной теплый пол. Технология основана на укладке труб с горячей водой под плиткой или другим напольным покрытием. Хороший вариант, как сделать теплый пол в ванной.
   Чтобы сделать теплый водяной пол, необходимо предусмотреть циркуляционный насос для воды. Уложить трубы с горячей водой можно по всей квартире, а можно сделать его только в ванной.

2. Электрический теплый пол (под плитку или другое покрытие). Теплый пол электрический создается путем укладки кабелей со специальными нагревательными элементами.


Электрические теплые полы бывают следующих видов:

• кабельный;
• кабельный с нагревательной сеткой;
• пленочный инфракрасный пол.

Преимущества и недостатки теплого пола в частном доме или квартире

Применение данной технологии позволяет повысить уровень комфорта в жилье, создав дополнительный источник отопления. Теплый пол позволяет держать ноги в тепле, что создает комфортные условия для человека.
К преимуществам теплых полов также относится безопасность и эстетичность, так как при правильном монтаже, нагревательные и соединительные элементы отопительной системы скрыты от глаз и доступа.
В зависимости от того, какой теплый пол выбран, к недостаткам может относится сложность монтажа, риск протечки трубопровода, или утечки электрического тока.
Теплый пол не сможет заменить полноценную отопительную систему. Чаще всего используется в качестве дополнительного отопления.

Материалы для организации теплого электрического пола

Для того, чтобы сделать электрический теплый пол своими руками вам понадобиться:

1. Комплект электрических кабелей и нагревательных элементов.
2. Провода и соединительные материалы электропроводки.
3. Крепежи для кабелей и нагревательных элементов.
4. Система защитного отключения.
5. Кабель заземления.

Варианты организации теплого пола

Существует несколько способов, как самому сделать теплый пол:

1. Нагревающие элементы монтируются внутрь бетонной стяжки, поверх которой укладывается напольное покрытие.
2. Установка кабелей поверх бетонной стяжки, с последующим покрытием напольной керамической плиткой.
3. Укладка теплого пола непосредственно под напольное покрытие. Применяются специальные пленочные полы инфракрасного действия, позволяющие сделать теплый пол под ламинат или другое напольное покрытие.

Подготовительные работы

1. Перед тем, как сделать электрический теплый пол, необходимо полностью освободить помещение.
2. Удалить старое напольное покрытие и весь строительный мусор.
3. Выровнять пол и сделать стяжку.
4. Подготовить электропроводку и места подключения электрического оборудования.

Как только подготовительные работы выполнены, можно выполнять монтаж теплых полов.

Монтаж электрического пола

Перед тем как приступать к монтажу нагревательных элементов необходимо составить план монтажа на бумаге, на котором распределить нагревательные кабеля и элементы оптимальным образом. Необходимо учесть особенности помещения, размещения мебели и сантехники, места прокладки труб, электрических коммуникаций и другие детали. Нужно распределить нагревательные элементы по тем зонам, в которых они будут наиболее эффективны.
После того, как планировка будет продумана на бумаге, необходимо реализовать ее на практике.
Регулятор температуры нужно разместить на стене, в удобном месте. От него прокладываются электрические кабеля и прокладывается провод с датчиком температуры. Если теплый пол под плитку монтируется в ванной, необходимо предусмотреть заземление.
Первым слоем укладывается отражающая термоизоляция, отражающей стороной вверх, после чего прокладывается слой гидроизоляционной пленки с небольшой накладкой на стены. По периметру пола укладывается кромочная изоляция.

Перед укладкой необходимо проверить работоспособность электрического кабеля и всей системы.
Нагревательные элементы теплого пола крепятся с помощью специальной крепежной ленты.
Ленточные инфракрасные полы, укладываются поверх слоя утеплителя и крепятся при помощи скотча.

После укладки и соединения кабелей, необходимо проверить работоспособность системы, изоляцию и измерить сопротивление системы при помощи специальных приборов. Далее делается бетонная стяжка. Это наиболее простой способ, как сделать теплый бетонный пол.

Мокрая стяжка и укладка плитки поверх электрического пола

При создании бетонной стяжки, первым делом необходимо сделать замеры уровня и установить уровневые отметки. Далее постепенно укладывается и распределяется раствор, согласно сделанных отметок.
Приготовить раствор для бетонной стяжки можно самостоятельно, из цемента (М500) песка и воды в пропорциях 1:3:2. Также можно воспользоваться готовым бетонными смесями.
Поверхность необходимо выровнять по уровню. Далее стяжка шлифуется при помощи шлифовочной машины, после чего можно приступить к укладке керамической плитки.

Теплый пол выполненный данным способом является безопасным и комфортным решением, которое можно реолизовать в квартире, или частном доме, при этом не требующим больших расходов электричества.

electry.ru

Электрический теплый пол своими руками – как выполнить монтаж правильно? + Видео

Теплый пол электрический сегодня достаточно часто используется для обогрева напольных покрытий в ванной комнате, банях или на балконах.

Методы монтажа теплого пола

Широкий выбор систем дает возможность с легкостью установить электрический теплый пол своими руками.

Говоря о том, какой теплый пол выбрать, следует знать, что все будет зависеть от финансовых возможностей, личных предпочтений и условий монтажа конструкции. Следует обратить внимание и на расход электроэнергии: если средства позволяют, то можно выбирать электрическую конструкцию. Она имеет долгий срок службы и легко монтируется.

На сегодняшний день существует несколько методов монтажа подобной системы. Основными из них являются следующие:

1. Заливка толстого слоя стяжки и дальнейшая укладка покрытия для пола.
2. Монтаж конструкции поверх стяжки под керамическую плитку.
3. Установка пленочных полов. В данном случае имеется в виду монтаж системы прямо под напольное покрытие, без заливки стяжки.

Какой лучше выбрать метод монтажа? Первый способ можно использовать в случае, если нужно обогреть жилые комнаты, ванную, кухню или балкон. Здесь понадобится установить систему кабельного типа. Под конструкцию нужно будет уложить утеплительный слой. Сверху заливается стяжка небольшой толщины.

Монтаж электрического теплого пола

Если под квартирой, в которой планируется установить систему отопления подобного типа, имеется отапливаемое помещение, то система из кабелей может устанавливаться непосредственно под плитку. В таком случае не нужно будет прокладывать теплоизоляцию для теплого пола и монтировать материал в стяжку. Слой плиточной клеящей смеси и керамическая плитка способны отлично защитить элементы, которые будут нагреваться. Однако обязательно нужно проконсультироваться со специалистами или посмотреть информацию на упаковке системы по поводу того, нужно ли выполнять теплоизоляцию для теплого пола данного типа.

Если нужно обогреть пол, который покрыт ламинатом, а работы, связанные с заменой стяжки, проводить нет желания, то рекомендуется использовать систему инфракрасных полов. В данном случае понадобится уложить слой утеплительного материала в виде полиэтилена поверх существующей стяжки. После этого выполняется монтаж электрических элементов. Если понадобится, можно добавить слой гидроизоляции под покрытие для пола.

Сегодня в продаже можно найти такие виды систем теплого пола:

• кабельная;
• кабельная с сеткой;
• пленочная (инфракрасная).

Многие не знают, как выбрать подходящую систему правильно. Следует знать, что инфракрасную конструкцию использовать в случае, если в комнате для покрытия напольного основания использовалась плитка, не допускается. Такую конструкцию не нужно монтировать под стяжку, она укладывается непосредственно под напольное покрытие.

Чтобы установить систему теплого пола кабельного или какого-либо другого самостоятельно, понадобится подготовить:

• регулятор;
• датчик температуры;
• комплект системы, который состоит из нагревательного кабеля, сетки для укрепления или матов;
• провода для соединения устанавливаемых элементов;
• крепежные детали;
• устройство защиты;
• кабель из меди для заземления.

Как распределить компоненты системы по поверхности?

Прежде всего понадобится составить план основания. Делать это нужно на бумаге. Стоит учесть, что кабель для нагрева или электрические маты не должны устанавливаться в местах, где будут расположены массивные элементы или бытовые устройства. В местах, где будут проходить обогревательные трубки или другие устройства отопления, нужно подготовить буферную зону. В ней все элементы обогрева понадобится исключить. Все элементы электрического теплого пола будут нагреваться одинаково. Если будут препятствия в виде мебели, то компоненты системы могут начать работать неправильно, в результате чего система потребует ремонта. Пострадать от перегрева в этом случае может и мебель.

В итоге должна получиться неправильная фигура. По контуру получившейся фигуры и внутри нее понадобится устанавливать элементы системы обогрева подобного типа. Это и есть существенный недостаток такой конструкции, так как перестановка мебельных элементов может негативно влиять на работу системы.

Примерная схема укладки кабеля изображена на рис. 1.

Рисунок 1

Для каждого помещения надо делать отдельный контур, даже если они практически не разграничены. В каждое помещение устанавливается отдельный регулятор и заново подводится питание. Если между элементами планируется залить стяжку, то по основанию пола надо будет проложить демпферную ленту.

Когда план будет составлен, понадобится перенести его на напольное покрытие.

В желаемом месте на стенке понадобится отметить позицию элемента для регулировки системы. В этом месте следует подготовить отверстие под короб и опустить штробу до основания. После того как будут выполнены подготовительные работы, понадобится выполнить расчет теплого пола, то есть подсчитать нужное количество материалов.

Как рассчитать нужное количество элементов?

Расчет мощности электрической конструкции подобного типа можно произвести с помощью таблицы, которая изображена на рис. 4.

В данном случае можно использовать таблицы от изготовителя системы обогрева. Исходя из расчета тепловых потерь помещения понадобится подобрать шаг укладки кабеля, а также рассчитать его длину на каждую комнату.

Рисунок 4

Если планируется устанавливать инфракрасную систему, то расчет теплого пола будет еще более простым: понадобится подобрать число элементов, которых хватит для покрытия нужной площади. В расчетах надо учесть кабель для подключения элемента для регулировки системы, а также шнур для подсоединения устройства к регулятору. Важно знать, что не допускается подключение теплого пола напрямую к розетке.

Исходя из расчетов и имеющейся площади всех помещений понадобится проверить общий ввод на способность выдерживания подобных нагрузок.

Как подготовить основание?

Старый слой стяжки можно демонтировать, при этом все основание надо будет очистить.

Далее выполняется укладка гидроизоляции. Материал должен находить на стенку на 10 см. По всему периметру поверхности на стенке надо закрепить демпферную ленту. Данный элемент даст возможность компенсировать расширение напольного основания в процессе нагрева. Затем обрезаются излишки гидроизоляционного материала и проложенной ленты.

Рисунок 2

Чтобы энергия тепла не уходила вниз, понадобится выполнить изоляцию напольного основания. Утепление нужно выбирать исходя из цели обогрева, размещения отапливаемой комнаты и типа основания. Важно учитывать следующее:

1. Если источник тепла будет использоваться как дополнение к имеющейся системе отопления, то в качестве подложки можно применить вспененный полиэтилен, который покрыт фольгой.
2. Для квартир, под которыми размещаются отапливаемые помещения, подходят пенополистирольные листы толщиной приблизительно 3-5 см. В данном случае можно использовать любой утеплительный материал соответствующей толщины.
3. Если теплый пол будет размещен на балконе, который раньше не отапливался, понадобится сформировать капитальный утеплительный слой, который состоит из пенополистирола толщиной до 10 см. В данном случае допускается использование минеральной ваты такой же толщины.

Поверх утеплительного материала понадобится установить сетку. Если подобного элемента в наличии нет, можно добавить в смесь пластификатор.

Стяжку системы теплого пола кабельного типа в разрезе можно увидеть на рис. 2.

Как установить подобное устройство для обогрева?

Допустимый разбег сопротивления кабеля с паспортными данными составляет 10%.

В данном случае есть 2 варианта монтажа:

• прикрепление кабеля к сетке при помощи стяжек;
• фиксация кабеля с помощью лент для крепежа.

Если конструкция монтируется в ванной комнате, понадобится заземлить сетку под ней и подвести заземление к элементу для регулировки устройства.

Инфракрасную конструкцию нужно расстелить поверх утеплителя. В некоторых случаях производителями требуется фиксация скотчем или при помощи ушек на полоске.

Инфракрасный электрический теплый пол своими руками прокладывается по схеме, которая изображена на рис. 3.

Рисунок 3

В местах, где кабель будет проходить над линией разделения двух плит перекрытия, понадобится спрятать его в обрезанную гофрированную трубку, длина которой составляет 12-15 см. Таким способом можно уменьшить вероятность повреждения кабеля в случае возможных расширений.

Клипсы, которыми соединяются все элементы конструкции для обогрева, в дальнейшем надо будет утопить в бетонную стяжку.

Когда все компоненты будут находиться на своих местах, понадобится еще раз проверить сопротивление провода. На данном этапе конструкцию можно включить.

От элемента для регулировки по штробе нужно опустить трубку. Ее конец должен размещаться между поблизости расположенными полосками кабеля. В трубку нужно просунуть датчик температуры, при помощи которого будет производиться регулировка конструкции.

На следующем этапе всю систему нужно обесточить, после чего снять элемент для регулировки до окончания работ по отделке. Затем заливается стяжка. Когда она высохнет, следует проверить работу конструкции и установить покрытие пола.

Электрический теплый пол своими руками сделать несложно, нужно лишь знать последовательность действий и соблюдать технологию.

remoskop.ru

советы по выбору и установке

Система «тёплый пол» давно уже прочно вошла в наш быт, и такой пол имеет долгую историю. Еще в Древнем Риме принцип обогрева пола в банях был таким же, как и при работе современных систем. Счастливые обладатели загородных домов часто устанавливают в своих жилищах теплые полы для дополнительного обогрева. Ничего удивительного — ведь приятное чувство комфорта связано в первую очередь как раз с оптимальной температурой. Без нее в доме не просто неуютно, но даже опасно для здоровья. При этом теплый пол может быть водяным и электрическим. Попробуем разобраться, какая из этих систем оптимальна именно для вашего жилища, какой принцип работы электрического и водяного пола, и как сделать теплый пол своими руками. Смонтировать теплые полы самостоятельно вполне возможно, и не имея особых навыков в строительстве и ремонте.

Использование в системе обогрева горячей воды (водяной теплый пол)

Так называемый «водяной пол» — это система, которая использует горячую воду в качестве источника тепла. У этой системы несложный принцип действия — по специальной трубе из гибкого материала, которую располагают на поверхности, циркулирует вода из центрального отопления или газового котла. Разумеется, речь идет о горячей воде. Если говорить о том, какой источник отопления следует предпочесть, правильнее подключить систему теплого пола к газовому котлу. Тогда комфортная температура в вашем доме не будет зависеть от весенне-осеннего межсезонья, перепада температур, давления и прочих прелестей центральной системы отопления.

Как устроен водяной теплый пол

Системы подогрева, которые используют горячую воду, состоят из водонагревателя, который не только греет воду, но и распространяет ее по системе из труб, по которым течет горячая вода. Для создания трубопровода используются гибкие трубы — это могут быть как трубы из синтетического материала (как правило, полиэтилена), или из металлопластика. Именно эти материалы отличаются необходимыми для этой части системы теплого пола качествами:

• обладают относительно маленьким сопротивлением;
• могут легко изгибаться;
• обладают хорошей теплоотдачей.

Трубопровод размещается по всему полу квартиры в цементной стяжке.

Узел управления температурой теплоносителя необходим для того, чтобы можно было легко поддерживать комфортную для вас температуру водяного теплого пола.

Достоинства водяного теплого пола

• трубы для системы « теплый пол» можно укладывать под любое половое покрытие, на любой вкус и бюджет. Однако специалисты утверждают, что наиболее оптимальный вариант: укладывать теплый пол под керамогранит или плитку. Объясняют это прочностью материалов, возможностью их нагрева без выделения вредных веществ (в отличие, например, от того же ковролина, который не рекомендуют нагревать выше 31 градуса как раз по этой причине) и приятным тактильным ощущениям — очень комфортно ходить по теплым полам из керамогранита босиком;
• теплым полом можно пользоваться как автономно, так и подключив его к имеющейся системе отопления, например, к газовому котлу. Не советую подключать теплый пол к центральной системе отопления или горячего водоснабжения. Бесплатный сыр бывает только в мышеловках, и можно нарваться на чувствительный штраф при посещении первого же нелояльного сантехника. А еще можно оставить без горячей воды соседей;
• при наличии в доме системы теплого пола существенно экономится тепловая энергия — до 50% в помещениях с высокими нестандартными потолками. А в стандартном жилом помещении можно сэкономить на теплоэнергии до 30%, что тоже очень неплохо;
• в отличие от электрической системы теплого вола, водяной пол не зависит от перебоев с электроэнергией;
• и еще один немаловажный плюс. Водяной пол вполне может заменить обычные традиционные приборы отопления, и освободить место в доме, что тоже немаловажно.

Минусы системы «водяной теплый пол»

• в большинстве обычных квартир установка водяного теплого пола невозможна или, как минимум, крайне затруднительна. И лучший вариант для установки этой системы отопления — частный дом;
• учитывая, что трубопровод «утоплен», существует вероятность затопления при несвоевременном обнаружении каких-либо повреждений. Правда, сложно повредить трубу, которая не лежит на поверхности, но возможно все. А затопление — это очень неприятно, особенно для соседей снизу;
• достаточно сложно регулировать нагрев даже при автономной системе, а при центральном отоплении это практически невозможно.

Разумеется, сложно перечислить все достоинства и недостатки системы «водяной теплый пол», и данный перечень не исчерпывающий. Однако обозначенные параметры первичны, и имеют для устройства системы особое значение.

Установка водяного теплого пола своими руками

Существует несколько способов укладки теплого водяного пола. Самый популярный из них — это обычная бетонная стяжка. Стяжка должна заливаться не менее чем на 3 см над трубопроводом, так как используемые для циркуляции воды трубы из-за их размера спрятать в плиточный клей невозможно, в отличие от электрических кабелей, о которых мы подробно остановимся ниже. Монтаж водяного теплого пола своими руками несложен.

Кроме того, водяной теплый пол своими руками можно уложить так называемым настильным способом, который подразделяется на два вида. Первый (пенополистирольная система монтажа) предполагает укладку труб в вырезанные пазы специального теплоизолирующего материала «пенополистирол». Такие пазы надо делать вручную, укладывать внутрь этих пазов трубы для горячей воды, а сверху заливать стяжкой. Деревянную систему монтажа обычно используют для деревянного пола, который уже имеется в доме. Однако такой монтаж достаточно сложен – укладка в деревянные пазы вручную процесс непростой. Для этого делают деревянный желоб для укладки нужной формы.

Использование в системе обогрева электрической энергии (электрический теплый пол)

Электрический теплый пол – это надежная система обогрева, которую используют в жилых помещениях не только для обогрева пола, но и как систему для основного отопления.

Как устроен электрический теплый пол

Система электрического теплого пола состоит из нагревательных элементов и регуляторов тепла. Нагревательные элементы укладываются под полом. Их можно разместить внутри бетонной стяжки, залить раствором или уложить непосредственно в плиточный клей. Такая конструкция обеспечивает долговечность, прочность и безопасность системы.

Нагревательные секции – это электрические кабели (одножильные и двужильные), а также соединительные муфты.

Виды электрических теплых полов

Долгое время электрические полы были двух видов: на основе кабелей и на основе нагревательных матов. Принцип работы у них был абсолютно идентичен, и выбор потребителя зависел только от особенностей того помещения, в котором устанавливали систему теплого пола.

Однако относительно недавно появился новый вид электрического теплого пола, основой для которого является инфракрасная пленка. И, поскольку многих людей интересует вопрос, какой же все-таки пол выбрать, зачастую они останавливаются именно на инфракрасном теплом полу. Главный аргумент при этом – уверенность в пользе для человеческого организма излучений инфракрасного спектра. Все мы знаем, что медициной давно установлены лечебные свойства таких излучений, которые используются, например, в той же физиотерапии. Однако, слушая данный аргумент продавцов, следует помнить из курса физики, что многие материалы не пропускают такие излучения, являясь для них непрозрачными. К таким материалам относятся и материалы, из которых сделаны напольные покрытия – ламинат, керамика, линолеум. И никто не может гарантировать, что ваше напольное покрытие будет пропускать эти самые полезные излучения. Поэтому заверения о пользе инфракрасных теплых полов смело можно назвать обычным маркетинговым ходом.

Еще одно неоспоримое достоинство инфракрасной пленки – она потребляет примерно на 20% электроэнергии меньше, чем ее кабельные аналоги.

Это объясняется тем, что сверху пленки отсутствует стяжка, и, соответственно, нет потерь энергии. Но, с другой стороны, стяжка – это защитный предохранительный слой. Он не только защищает пленку от повреждений, но и нас от поражения током. И при отсутствии такой стяжки мы ходим по проводнику тока, на котором лежит напольное покрытие.

Еще одно достоинство – части пленки в случае неисправности можно легко заменить. Однако соединение нагревательных элементов, благодаря которому и достигается эта легкость — самая ненадежная часть нагревательной системы. А вот кабель – цельный проводник. И выходит из строя значительно реже.

Теплый электрический пол пленочного типа незаменим в случаях, когда вы не планируете серьезный ремонт. При его установке можно просто поднять покрытие, уложить пленку, и установить покрытие обратно. Все. Также он имеет смысл в том случае, когда по какой-то причине нет возможности поднять уровень пола при стяжке.

Однако в детской на лоджии, в прихожей предпочтительнее использовать кабель, который лучше изолирован, и, соответственно, более безопасен. Кроме того, плитку, с которой так удачно сочетается электрический теплый пол, удобнее класть на бетонную стяжку.

Пленочный теплый пол

Поэтому при всей перспективности инфракрасных теплых полов многие потребители предпочитают использовать системы нагревательных кабелей.

Достоинства и недостатки электрического теплого пола

Давайте теперь поговорим о плюсах и минусах теплого электрического пола по сравнению с водяным.

Плюсы теплого электрического пола очень внушительны, и перечислять их можно долго:

• температура по высоте помещения распределяется равномерно. В этом его основное отличие от водяных систем отопления, разница температуры воздуха возле пола и потолка незначительна, поскольку конвекционные потоки отсутствуют;
• можно регулировать отопление в зависимости от желания в каждой комнате;
• система «электрический теплый пол» легко монтируется и считается бюджетной;
• при правильной эксплуатации срок службы нагревательных элементов составляет несколько десятков лет;
• такой пол не крадет полезную площадь в наших и без того не очень больших квартирах и не портит интерьер;
• это отопление не создает никаких проблем и неудобств людям с заболеваниями верхних дыхательных путей, поскольку такие полы не сушат воздух и создают в доме приятный микроклимат;
• помещения, в которых установлен электрический теплый пол, быстро прогреваются.

Однако у электрического теплого пола есть и минусы:

• электрическая энергия является достаточно дорогим видом топлива. Поэтому самый значимый минус – это высокое потребление электроэнергии;
• система «электрический теплый пол» достаточно затратная покупка. Да и монтаж ее требует приобретения дополнительных элементов;
• при наличии в доме теплого электрического пола необходимо пользоваться терморегулятором, что не всегда удобно;
• под воздействием электрической отопительной системы такое покрытие, как паркет, достаточно быстро рассыхается, что сказывается на его внешнем виде;
• установка электрического пола требует замены старой проводки, так как дополнительная нагрузка довольно существенна;
• подобный вид отопления не советуют делать в больших производственных помещениях, поскольку это просто невыгодно.

Установка электрического теплого пола своими руками

Как сделать теплый пол своими руками? Электрическое оборудование, которое необходимо для установки теплого пола, не нуждается в трудоёмком подключении к системе водоснабжения. Этим выгодно отличается данная система, которую могут установить и лица, не являющиеся специалистами.

Пошаговая инструкция такова. Теплый пол имеет несколько слоев, и в его состав входят пленка, которая располагается внизу, нагревательный элемент и облицовка. Чтобы предотвратить перегрев пола, и, как следствие, его перегорание, необходимы датчики температуры.

Важным элементом является терморегулятор, который должен быть установлен в легкодоступном месте, и к нему можно было легко подключить контур пола.

Независимо от того, какой вид электрического пола вы для себя выбрали, и нагревательный кабель, и нагревательный мат, и инфракрасная пленка укладываются только на поверхность, которая тщательно подготовлена. Необходимо удалить старую стяжку, убрать бугры, выровнять поверхность. Для этого следует использовать специальные смеси, поскольку обычная цементная стяжка может в руках непрофессионала лечь неровно, и она значительно дольше высыхает.

Регулятор температуры устанавливают примерно на расстоянии 1 м от уровня пола, пробив для этого в стене отверстие и место для установления провода.

Чтобы тепло от кабеля или пленки не уходило вниз, под обогревательные элементы укладывают материал, способный отражать тепло. Обычно в качестве такого материала используют полиэтилен с фольгой (пенофол). Это достаточно тонкий материал, который имеет самоклеящийся слой, благодаря которому его легко укладывать. Его кладут фольгой вверх, листы встык друг с другом, и проклеивают стыки скотчем для большей надежности.

Можно использовать в качестве утеплителя более бюджетные материалы: пенополистирол или пенопласт.

После укладки утеплителя комнату следует оклеить по периметру специальной демпферной лентой. Это делается для того, чтобы компенсировать расширение напольного покрытия в процессе нагревания.

Терморегулятор, который является обязательной составляющей системы электрического теплого пола подключается к электросети, и к кабелю нагревающего элемента теплого пола с помощью проводов. Провода нужно прокладывать в гофре, поскольку в случае необходимости это позволит выполнить работы, не нарушая стяжки. Перед помещением провода в гофру и подключением нужно обязательно проверить его сопротивление! Оно не должно различаться с техническим паспортом более чем на 10%.

Подключение теплого пола к терморегулятору

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее, в гофру. При этом нужно обязательно разрезать утеплитель и «утопить» гофру, чтобы она не торчала выше кабеля. Ту часть гофры, которая уходит непосредственно в стяжку, рекомендуют заделать герметиком.

Непосредственный монтаж

После того, как указанное оборудование было установлено, можно приступать непосредственно к монтированию нагревательных элементов. Укладка системы «электрический теплый пол» можно выполнять двумя способами:

• Путем установки нагревательных матов, которые представляют собой полотна. Их можно уложить достаточно быстро и просто, избегая при этом перегибов проводов. Нагревательные маты просто крепятся к материалу с помощью клейкой ленты на расстоянии 50 — 100 мм друг от друга. Расстояние от стены до мата должно быть не менее 100 мм. Это относительно небольшого размера полотна, с помощью которых можно быстро выполнить укладку системы, и при этом не перегнуть теплый кабель, либо нарушить оптимальное расстояние между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча.
• Путем установки ленты, которая имеет крепеж для кабеля или специальной металлической сетки. При установке сетки используется хомут, который нельзя сильно затягивать. Кабель необходимо располагать «змейкой», и уделять внимание правильному расстоянию между петлями.

После этого можно уже делать стяжку. Однако перед заливкой следует проверить, как работает электрический пол, и замерить сопротивление провода. Если все в порядке, можно двигаться дальше.

Выполнение стяжки пола

Для устройства стяжки применяется бетонная стяжка, наливной пол или клей для плитки. Всё зависит от вида напольного покрытия. Стяжка делается следующими способами:

• При бетонной стяжке раствор состоит из песка (4 части), цемента (1 части) и воды (0,5 части). Это наиболее бюджетный вариант, но такая стяжка долго сохнет.
• Наливной пол, в свою очередь, должен иметь высоту до 10 мм, он наносится в несколько слоев. Особенно такой пол удобен в случае, если электрический кабель либо нагревательные маты устанавливаются под ламинат.
• Плиточный клей – отличный вариант, и однозначно ему нужно отдать предпочтение, если делать электрические теплые полы под плитку своими руками.

Ну и наконец, вам предстоит чистовая отделка пола из выбранного вами материала.

Таким образом, теплый пол своими руками установить у себя в квартирке вполне возможно. Электрический теплый пол несложен в эксплуатации, достаточно надежен и долгое время будет вас радовать в случае правильного монтажа и выборе хороших материалов.

Видео о том, как сделать теплый пол своими руками

otlichnyjremont.ru
