Прокладка кабеля в земле: нормы, правила и требования

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы расскажем вам, как осуществляется прокладка кабеля в земле без нарушения норм и общепринятых правил.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое важное:

Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.

От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).

По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.
Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.

Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.
Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.

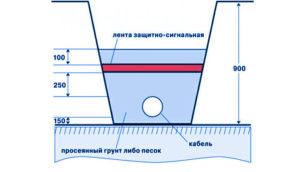

Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.
Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП, ШВВП или ПВС использовать нельзя, т.к. они не обладают достаточной защитой.
Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.

Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм² для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
После подогрева нужно быстро произвести укладку силовой линии с запасом по длине в 3-4%. Если температура на улице не ниже -10^оС у Вас есть час времени, от -10 до -20^оС – не более 40 минут, ниже -20^оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5^оС, а сам проводник высокого давления; если температура не ниже -7^оС и кабель защищен изоляцией, -15^оС если изоляция ПВХ либо резиновая, -20^оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

samelectrik.ru

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
Место проводки скрыто от взора, поэтому не портит внешний облик местности;
Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

- Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
- Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
- Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

Обозначение места проведения электролинии;
Выбор подходящего для данного вида работ кабеля;
Обустройство траншеи под проводку;
Укладка кабеля в грунт;
Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
Проведение проверочных работ по функционированию линии;
Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
Существует вариант — дно траншеи выкладывается красным кирпичом;
Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
При температуре минус 7допустима укладка защищенного изоляцией проводника;
Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

Для проводки применяется бронированный кабель;
В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

electry.ru

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Содержание статьи

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ, ААБл, АПсВГ, АСБ, ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам — ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.
Если есть больше растения, их надо обходить
Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д. Такие зоны можно обойти по периметру.
Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.
Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов
Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.
Сигнальная лента предупредит при возможных земельных работах
После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземого силового кабеля через фундамент

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

: Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

: В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

stroychik.ru

план проведения работ, выбор проводника

Чтобы передать электроэнергию от источника электрического тока до точки потребления, как правило, используется прокладка проводов в земле. Это самый недорогой вариант прокладки, так как строительные работы подразумевают небольшие затраты. Дополнительный плюс данного метода в том, что кабель для прокладки в земле получает хорошее охлаждение, исключая перегрев, а также исключает возможность повреждения кабеля.

Преимущества данного способа прокладки

Прокладка кабеля под землёй имеет множество преимуществ, однако, они действенны, если при прокладке кабелей связи используется технология прокладки кабеля. В преимущества можно отнести:

Стоимость прокладки кабеля в земле будет иметь цену аналогичную материалам;
Менее затратный способ, чем прокладка и согласование пропуска по воздуху;
Если канава имеет хорошую глубину, то невозможен факт повреждения кабеля и обслуживание не потребуется;
Привлекательный внешний вид, без висящих проводов;
Можно использовать электрический высоковольтный провод любого сечения, без усиления подвесных конструкций.

Нормы для прокладки под землёй

Помимо этого, прокладка кабелей в земле и монтаж должны выполняться в соответствии с ПТЭЭП и ПУЭ, вне зависимости от назначения вводимого провода. Из этого следует что:

Провод должен быть заложен на глубину не меньше чем 70 см. В случаях, если подземная линия имеет длину меньше 5 метров, а провод защищён трубой, то возможно проложить кабель под землей на глубине 50 см;
Запрещена проводка линии под фундаментом дома. Расстояние до фундамента должно быть минимум 60 см. Когда прокладываемый провод идёт из дома в другую постройку через фундамент, то следует защитить силовой провод трубой из стали. Защищать трубой прокладку кабеля нужно обязательно, так как оно подвержено различным воздействиям. Любой кабель должен быть тщательно уложен и защищён;
Между двумя проводами в одной траншее должно быть расстояние не менее 10 см, по этому показателю и определяется ширина канавы;
Следует держать отступ от кустарников не меньше 75 см, а от деревьев не меньше 2 метров. Отступ можно игнорировать, если имеется дополнительная защита проводника;
От канализации и водопровода должна быть соблюдена дистанция более метра, от газовой трубы – от двух и более;
Когда проводные линии в траншее пересекаются, тогда нужно иметь между ними отделяющий слой земли, толщиной не менее полуметра;
Провод, проходящий в земле, должен быть бронированным и предназначенным для прокладки под землёй. Слой брони нужен для обеспечения защиты от вредителей и физических повреждений;
Когда решено прокладывать кабель с использованием специальной лебёдки, что раскручивает барабан, тогда механизм должен быть оснащён ограничителем. С устройством ограничения можно совершить прокладку змейкой, что исключает натяжку линии;
Когда требуется самому провести соединение электрического проводника под землёй, можно использовать особые муфты, сделанные из металла. Такой соединительный элемент обеспечивает надёжный и долговечный контакт;
Чтобы обеспечить дополнительную защиту силовой линии под землей, возможно использование асбоцементной трубы или можно построить сооружение для проводов из кирпича;
Сверху положенного в землю проводника требуется провести сигнализирующую ленту с написанным предупреждением о проводе.

Выбор проводника для прокладки

Рекомендуется для прокладки в земле использовать виды бронированного кабеля ВБ6ШВ и ВБ6ШВнг, потому что эти виды защищены стальной лентой и представляют хороший вариант, который не позволит механическим повреждениям, а также грызунам нанести ему вред. Соответственно подземный кабель с такой защитой будет очень долговечен. Преимущество его в том, что бронированный провод можно прокладывать без трубы, однако, труба рекомендуется в любом случае, так как нечаянно найти его и повредить могут работники государственных организаций при любых работах. Также, если это потребуется, его будет легче найти самостоятельно.

Мощность, которой должен обладать кабель для прокладки в грунте, требуется выбирать исходя из потребляемой мощность всех потребителей электроэнергии на объекте. Есть множество таблиц, которые помогут рассчитать, какой мощности нужен провод. Вкратце это выглядит так:

ВБШвнг 4х6 – может выдерживать мощность 11 кВт;
ВБШвнг 4х10 – может выдерживать мощность 15 кВт;
ВБШвнг 4х16 – может выдерживать мощность 21 кВт.

План проведения работ

Работу можно разделить на несколько этапов:

Определения места для прокладки;
Выбор кабеля;
Подготовка траншеи;
Создание условия для прокладки кабеля в траншее;
Прокладка силового кабеля в траншее;
Защита траншеи подушкой, затем землёй и сигнальной лентой;
Проверка работоспособности линии;
Окончательное закапывание траншеи.

Порядок проведения работ по укладке

Чтобы знать, как проложить кабель в земле, нужно иметь определённые знания. Для начала делается разметка по маршруту прокладываемого кабеля. Разметку можно проводить с помощью колышков и верёвки. Желательно всё рассчитать так, чтобы провод не пересекался с прочими инженерными сетями и коммуникациями. Далее нужно составить план, как будет расположен алюминиевый провод. Должно быть указано расстояние выходов кабеля из земли и все его повороты. Главное не забыть во время прокладки отключить сеть, во избежание удара током.

После этого на месте разметки копается траншея. Оптимальная глубина будет около 80 см. Ширина должна быть удобной для выкапывания, оптимальная будет около 20 см.

Дно траншеи обязательно утрамбовывается. Когда траншея проходит через дорогу, то глубину следует брать от 120 см. При укладке проводника в траншею следует убрать все большие и маленькие предметы, по типу камней, веток и прочего.

После этого делается подушка. Подушка представляет собой песок, насыпанный на дно траншеи слоем 10-12 см. Подушка поможет избежать возможности обрыва кабеля. Для этого используют любой песок, главное чтобы им было закрыто всё дно. Уже отключенный провод на подушку укладывается таким образом, чтобы он не был натянут. Провод лучше всего проложить цельным куском. Если в одной траншее планируется несколько кабелей, то расстояние между ними должно быть более 10 см. Выполняется поиск повреждения на кабеле и если ничего не обнаружено, можно переходить далее.

После прокладки кабеля он засыпается подушкой из песка, толщина которой должна быть не менее 10 см, песок должен полностью присыпать кабель.

Траншея засыпается грунтом на толщину 15 см и утрамбовывается. Грунт не должен содержать в себе посторонних предметов. Поверх утрамбованного грунта кладётся сигнальная лента, предупреждающая надпись должна быть сверху, а сама лента находится строго над кабелем по всей длине. После этого траншея засыпается до верха. На ней следует сделать небольшой холмик, так как земля со временем просядет.

После всего надо проверить провод на замыкания и заземлить его броню.

Прокладка кабеля в зимний период

Допускается укладка в зимнее время года, однако, следует учесть следующие требования:

До начала укладки кабеля в траншею следует прогреть кабель в тёплом помещении или при помощи трансформатора. В случае с трансформатором нужно быть осторожным, если до этого не приходилось с ним работать, дабы избежать повреждения кабеля.

Когда кабель прогрет, его нужно уложить как можно быстрее. Когда наружная температура опускается ниже -10, то на всё есть не более часа. Когда от -10 до -20, в распоряжении всего до 40 минут. При ниже чем -20, всего полчаса. При более низких температурах электромонтаж запрещается.

Без прогрева кабеля можно укладывать проводники в случаях:
Когда температура выше -5, а проводник высокого давления.
Когда температура выше -7, а проводник защищён изоляцией.
Когда температура выше -15, а проводник защищён изоляцией ПВХ или резиновой.
Когда температура выше -20, а проводник защищён изоляцией полиэтиленовой оболочкой или резиной, а сверху оболочкой из свинца.

Важно знать
Есть несколько важных советов, которые помогут выполнить работу более квалифицированно:
Использовать для проводки нужно только бронированные проводники.
Металлическая труба, что будет проходить через фундамент построек, должна иметь размер в диаметре в 2-3 раза больше, чем диаметр проводника.
Когда земля промерзает более чем на 70 см, то следует закрепить защитную трубу, дабы не произошло деформации или разрыва.
Запрещено использовать пластиковый и гофрированный материал труб в качестве защиты. Связано это с маленьким сроком годности, которым обладает гофра.
Нужно избегать зон повышенной нагрузки, а в частности тротуаров, площадок, стоянок и прочих мест.
Все рекомендации как правильно проложить кабель позволят квалифицированно произвести прокладку провода под землёй, соблюдая все правила, избегая сложных моментов и ошибок. В случае неправильной прокладки, произвести поиск обрыва будет довольно затруднительно.

amperof.ru

Кабель для прокладки в земле. Основные марки и общие сведения о прокладке | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Одним из наиболее востребованных видов кабельной продукции является кабель для прокладки в земле. Он применяется для обеспечения электроснабжения зданий и сооружений, декоративного, уличного и ландшафтного освещения, электроснабжения бытовок и палаток, а также во многих других ситуациях.

Рисунок 1. Бронированный кабель марки АВБбШв Независимо от назначения работ, прокладка кабеля под землей должна осуществляться в соответствии с ПУЭ и ПТЭЭП. Еще до начала работ необходимо выбрать оптимальную марку кабеля. Чаще всего оптимальным вариантом является бронированный кабель для прокладки в земле, который хорошо защищен от механических повреждений. Можно выполнять прокладку и другими марками кабеля, не имеющими брони, но тогда обязательно укладывать их в асбестоцементные или специальные ПВХ- или ПЭ-трубы.

Подготовка траншеи

Перед началом монтажных работ нужно проверить, нет ли пересечений кабельной трассы с какими либо другими инженерными сетями. Данную информацию можно получить из результатов изучения геоподосновы прокладываемой кабельной трассы.

Рисунок 2. Силовой кабель в траншее на песчаной подушке Если на пути прокладки кабельной трассы нет никаких инженерных систем, можно приступать к подготовке траншеи. Ее глубина зависит от местности, в которой она будет проходить. Если прокладка кабеля в земле запланирована под автомобильной дорогой, то глубина траншеи должна составлять минимум 1,25 метра. При этом рыть траншею нужно аккуратно, поскольку в земле могут быть инженерные системы, неправильно нанесенные на схему геоподосновы — подобные казусы встречаются очень часто. Если же планируется прокладка кабеля в земле под газоном, достаточно копать траншею от 0,9 метра глубины.

В готовую траншею нужно насыпать подушку песка, имеющую до 15 см толщины — этого требуют правила прокладки кабеля в земле для дополнительной маркировки линий и их большей защиты от механических повреждений. Песок обильно смачивается водой и трамбуется.

Прокладка кабеля

Как правило, прокладка кабеля под землей подразумевает под собой применение кабеля с броней, которая обеспечит защиту от механического воздействия. Если же все-таки предполагается использовать небронированные кабели, то нужно подбирать марки, обладающие необходимой стойкостью к тепловым и механическим воздействиям в процессе ремонтно-эксплуатационных работ. Из-за повышенных требований чаще всего все же используется именно бронированный кабель для прокладки в земле.

Рисунок 3. Защита кабеля в траншее кирпичом При прокладке кабеля на напряжение до 1кВ его необходимо защищать кирпичом, укладываемым поперек кабельной трассы в местах с повышенной вероятностью механических повреждений. Также кабель можно защитить железобетонными плитами. После завершения каждого этапа электромонтажных работ в траншеях, чтобы убедиться в исправности и целостности оболочки кабеля, нужно выполнять контрольные электроизмерения — и в первую очередь замер сопротивления изоляции. Значение сопротивления указывается в ГОСТ или ТУ для кабеля, и по его отклонению от норматива можно определять наличие внешних повреждений.

Применяемые при прокладке в земле виды кабелей

Во многом характеристики и долговечность кабеля зависят от его изоляции. Современный кабель для прокладки в земле может иметь изоляцию следующих типов:

бумажная пропитанная изоляция;
пластмассовая изоляция (полиэтилен или ПВХ).

Бумажная пропитанная изоляция жил имеет превосходные электрические характеристики, большой срок службы, довольно высокую допустимую температуру при невысокой стоимости. Недостатком бумажной изоляции можно назвать гигроскопичность, требующая полной герметичности оболочки кабеля. Также состав, пропитывающий бумагу, при существенной разности уровней прокладки по длине может постепенно стекать к нижнему концу, что несколько снижает изоляционную прочность, ухудшая условия охлаждения и сокращая срок службы кабеля. Информацию о допустимой разнице уровней прокладки таких кабелей можно найти в справочной литературе и ТУ кабеля.

Пластмассовая изоляция для силовых кабелей изготовляется из полиэтилена или ПВХ (поливинилхлорида). Такие кабели прокладываются в туннелях, пожароопасных каналах, в агрессивной среде, при условии отсутствия механических воздействий. Для монтажа в траншеях чаще всего используется пластиковый кабель силовой для прокладки в земле, усиленный ленточной броней, такой как, например, ВБбШв или ПвБШв.

Рисунок 4. Силовой кабель ААБл Для прокладки в почве, содержащей вещества, разрушительно воздействующие на оболочку кабеля (солончаки, насыпной строительный материал и шлак, болота и проч.), равно как и в зонах повышенного воздействия электрокоррозии, применяются кабели в свинцовой оболочке. Также в данных условиях будет эффективным кабель силовой для прокладки в земле с алюминиевой оболочкой, например ААБл. В местах с повышенным риском механических повреждений могут быть применены кабели с проволочной броней, такие как ПвКШп (стальная проволока) или ПвКаШп (алюминиевая проволока).

Распространенные марки кабелей для прокладки в земле

Рисунок 5. Силовой кабель ААШв В грунтах с невысокой коррозионной активностью применяется кабель для прокладки в земле следующих марок — ААШв, АВВГ, ААШп, ААП2л, ААБл, АСБ, АПсВГ, АПвВГ, АПВГ, ААПл, АСПл и другие.

В траншеях со средней коррозионной активностью применяются марки — ААШв, ААБл, ААБ2л, АСБ, ААШп, ААПл, АСПл, ААП2л, АВБбШп, АВБбШв, АПвБбШв и другие.

А в траншеях с повышенной коррозионной активностью будет востребован кабель для прокладки в земле марок — ААШп, ААП2лШв, ААШв, ААБ2л, АСШл и проч.

При прокладке кабельных линий в условиях Крайнего Севера (многолетние мерзлые грунты, которым свойственны просадки, оползни, пучение и оврагообразование), а также в других грунтах, способных дать деформации, применяются кабели, имеющие усиленную проволочную броню, например кабель ПвКШп.

А в общем, всегда нужно помнить: только применяя специальный кабель для прокладки в земле, можно добиться его продолжительной и бесперебойной эксплуатации.

cable.ru

как проложить в траншее, какой кабель нужен

Прокладка кабеля в земле – это трудоемкий процесс, но данный подход гарантирует длительный срок эксплуатации, т.к. в этом случае ниже риск его повреждения в результате влияния погодных факторов. Кроме того, этот вариант монтажа позволяет уменьшить риск кражи.

Однако далеко не все виды проводов пригодны для прокладки под землей, а также имеются некоторые нормы проведения работ, которые обязательно нужно учитывать, чтобы кабель нормально функционировал и не создавал условия для возникновения аварийных ситуаций из-за нарушения целостности изоляции.

Как выполнить прокладку силового электрического кабеля в земле

Какой кабель можно использовать?

Чтобы кабель в земле мог длительное время оставаться функциональным, он должен соответствовать ряду параметров ГОСТа. Соответствуют всем нормативам только бронированные кабеля, которые имеют качественное гидроизоляционное покрытие. При подборе провода следует учитывать характеристики грунта, в котором он будет находиться. При щадящих условиях эксплуатации, т.е. при нормальном уровне кислотности почвы, могут применяться следующие марки бронированных кабелей для прокладки в земле:

АВБбШв;
ВБбШв;
ПвБШв;
ААШп;
ААБ2л.

Наиболее часто в таких условиях применяется марка АВБбШв. Это провод с алюминиевыми жилами. Он является бронированным двумя оцинкованными полосами и защитной оболочкой. Другая часто использующаяся марка – ПвБШв. Такой провод отличается наличием алюминиевых жил, прикрытых стальными лентами и полиэтиленовой изоляцией.

На почвах с высоким уровнем химической активности, в т.ч. на болотах и солончаках, можно применять следующие марки кабеля для прокладки в земле:

ААБл;
ААБ2л;
ААШв;
ААПл.

Если требуется укладка кабеля на коротком участке для подключения сарая, дачи или бани, можно применять небронированный провод, покрытый ПВХ-оболочкой. Такой провод отличается высокой прочностью и герметичностью, поэтому может прослужить длительное время. При подключении уличного освещения можно применять СИП или NYM. Однако для обустройства высоковольтных линий они не подходят. При укладке кабеля в регионах Крайнего Севера следует применять специально адаптированные к таким агрессивным условиям марки, в т.ч. ПвКШп.

Перечень и порядок работ

Существует ряд правил прокладки кабеля на участке. В первую очередь нужно сделать план траншей на участке. Пути, по которым будут прокладываться провода, должны располагаться на расстоянии не менее 1,5 м от крупных кустов и деревьев. Если нет возможности обойти дугой такие препятствия, на проблемном участке должна быть уложена металлическая труба. Можно применять и ПНД для прокладки кабеля в земле. Стоит обходить области, подвергающиеся повышенным нагрузкам, в т.ч. места парковки автомобиля, подъезда ассенизаторской машины и т.д.

Если нет возможности обогнуть такие участки, следует использовать специальные защитные футляры. При планировании прокладки кабеля в траншеи нужно учитывать, что он должен располагаться не менее чем в 60 см от фундамента.

При рытье канавы глубина траншеи должна соответствовать нормативам. Рекомендованная глубина заложения составляет 70 см. При необходимости можно уменьшить глубину прокладки. Ширина траншеи для прокладки составляет около 20-30 см.

Когда встает вопрос, как проложить кабель под землей на большом участке, могут применяться более технологичные способы рытья траншеи, т.к. использование лопаты в этом случае крайне трудозатратно. В этом случае может быть рекомендована бестраншейная прокладка кабеля. При этом методе применяется особый механизм, который протягивает провод в защитной трубе под землей без необходимости формирования траншеи.

Разрабатываем трассу

При подземной прокладке кабеля часто нет возможности задействовать специальную технику и траншею приходится делать лопатой. Корни и камни, попадающиеся в процессе копки траншеи, следует сразу удалять. Не стоит ровнять дно по уровню, но требуется следить, чтобы не было резких перепадов.

После этого засыпается примерно 10 см просеянного песка. Этот слой также нужно утрамбовать. На участках с повышенной нагрузкой следует сразу уложить защитные элементы, т.е. куски труб, которые позволят избежать разрывов проложенных проводов. Использование футляров требуется в областях залегания труб канализации и т.д.

Как прокладывать трассу?

Перед началом прокладки электрического кабеля в земле требуется проверить мегаомметром целостность защитной оболочки. Кабели должны находиться в специальных защитных футлярах. Защитные элементы ПНД не могут заменить укладку металлической трубы при прокладке кабеля под дорогой, парковкой или другими участками с повышенной нагрузкой. Если в одну траншею укладывается сразу несколько проводов, их необходимо отделить друг от друга пластиковыми фиксаторами. Расстояние должно составлять не менее 5 см.

Провода при укладке в футлярах нельзя натягивать. Это позволит избежать их повреждения. Нужно учитывать следующее: глубина прокладки кабеля такова, что в осенне-весенний период в грунте может скапливаться много влаги. Это повышает риск замыкания при нарушении целостности изоляции.

При необходимости сращивания кабелей следует использовать специальные соединительные муфты. Применять метод скрутки и изоленту для проводов, которые укладываются в землю, нельзя.

Защита кабеля сверху

После того как в траншее будет уложен провод, его нужно присыпать 10-сантиметровым слоем просеянного песка. После этого укладывается еще примерно 15 см грунта. Обязательно должна быть сверху уложена пластиковая сигнальная лента для кабеля. Она не только позволяет снизить нагрузку на провода, но и предохранит его от повреждения при проведении работ в будущем. Таким образом, данный защитный элемент окажется примерно на 25 см выше, чем кабель.

Сигнальная лента отличается повышенной прочностью. На нее производитель наносит надпись «осторожно, кабель». После этого проводится засыпка канавы вытянутым ранее грунтом. Нужно засыпать его так, чтобы была небольшая горка, т.к. в дальнейшем она под действием осадков немного уплотнится.

Как ввести в дом?

Процесс ввода подземного кабеля в дом или хозяйственную постройку имеет некоторые тонкости. Нельзя допускать, чтобы провод пролегал под фундаментом, т. к. усадка дома приведет к нарушению его целостности. Желательно еще при заливке основания дома замуровать в нее закладные, т. е. трубы, диаметр которых не менее чем в 4 раза превышает сечение высоковольтных проводов. Если закладные не были обустроены в период возведения дома, следует отверстие в фундаменте сделать самостоятельно и расположить в нем трубу необходимого диаметра.

После этого через отверстие в дом вводится провод. Обязательно нужно герметизировать место прокладки. Для этого можно все оставшиеся полости в закладной заполнить ветошью, смоченной цементным раствором. Кроме того, для проведения данной процедуры можно использовать монтажную пену. Это позволит избежать попадания в закладную грязи, воды и грызунов.

Есть и другой метод введения кабеля в дом. Для этого его следует прокладывать вдоль стены дома до места, где располагается вводный шкаф. После этого провод поднимается по стене до нужного уровня. На требуемой высоте в стене выполняется отверстие, в которое укладывается металлическая или пластиковая труба. Через нее коммуникации вводятся в дом. Обязательно нужно загерметизировать вход монтажной пеной.

Бронированный провод подлежит заземлению. Это позволит избежать несчастных случаев при повреждении проводов, пролегающих под землей. Для этого к броне приваривается провод, который ведется на «ноль» в щитке.

odinelectric.ru

Прокладка кабеля на дачном участке. Способы и особенности. Работы

Загородный дом и дачный участок ежедневно доставляет немало хлопот, которыми необходимо заниматься и не откладывать в долгий ящик, так как нерешенные вопросы будут накапливаться как снежный ком. Когда перед хозяином дачного участка стоит задача по подключению какого-либо устройства или сооружения, находящегося неподалеку от основного домика, то владея правилами и требованиями к проведению электрической сети, можно легко ее решить.

Способы прокладки кабеля

Существует три основных способа прокладки:

Воздушный.
Подземный.
Способ прокола.

Прокладка кабеля на дачном участке по воздуху наиболее простая, и не требует больших финансовых вложений, при условии, если удаленность объекта подключения от дома небольшая. При значительном расстоянии при прокладке кабеля потребуется устанавливать дополнительные опоры в виде столбов или других конструкций, которые будут поддерживать провисающий в воздухе кабель. Внешний вид дачного участка, конечно, не улучшится от висящего кабеля.

Подземная прокладка кабеля на дачном участке является оптимальным вариантом, так как кабель будет находиться в земле в защитной трубе, никому не будет мешать, и нарушать природный дизайн участка. Такой способ в настоящее время наиболее популярен.

Прокладка кабеля на дачном участке способом прокола также применяется для выполнения ответвления электрической линии на участке загородного дома или дачи. Этот способ дает возможность преодолеть препятствия, если невозможно выкопать траншею из-за скальной структуры грунта.

Требования к укладке кабеля

Для того чтобы проведенные линии электрической сети были быстро приняты представителем Энергосбыта, то необходимо все работы согласовать заранее. Для этого лучше пригласить специалиста на участок, или изобразить план линии и предоставить его в эту организацию. Но оптимальным вариантом было бы полностью предоставить все работы этой организации.

Преимуществами такого варианта являются:

Все работы будут выполнены согласно СНиП.
Организация самостоятельно выполнит монтаж.
Непосредственное подключение и составление акта также ложится на эту организацию.
Выполненная ветка электрической сети будет обслуживаться также Энергосбытом.

При самостоятельном проведении линии электросети, необходимо все работы заранее спланировать.

Прокладка кабеля на дачном участке не должна производиться на глубине менее 700 мм. Если предполагаемая длина кабеля менее пяти метров и кабель будет укладываться в защитную трубу, то разрешается глубина траншеи 500 мм.

Запрещается укладывать кабель под фундаментом дома. Наименьшее расстояние кабельной линии от фундамента не должно быть меньше 0,6 метра. Если необходимо уложить кабель от основного дома до другого сооружения через фундамент, то участок кабельной линии, проходящей через фундамент дома, нужно обязательно разместить в отрезке стальной трубы.
Если в траншее будет прокладываться несколько кабелей, то расстояние между соседними кабелями не должно быть меньше 0,1 метра. Из этого расчета определяют ширину траншеи.
Расстояние электрической линии от кустарников должно быть не меньше 0,75 метра, а от деревьев – 2 метра. Если кабель будет прокладываться в защитной трубе, то это правило теряет свою силу.
Удаленность кабеля от канализации и водопроводных труб должно быть более 1 метра, от газопровода – более 2 метров.
Не рекомендуется укладывать кабели в траншее с пересечением их между собой. Если без этого обойтись не получается, то при пересечении кабелей их должен отделять слой грунта не менее 0,5 метра.
Кабель должен быть оснащен металлической броней, и предназначен для укладки в грунт. Слой брони требуется для защиты кабеля от механических повреждений и грызунов. Обычно для таких работ применяется кабель ВББШВ с медными жилами. Его стоимость высока из-за наличия брони. Допускается использование более дешевого кабеля без брони, например, марки ВВГнг с укладкой в защитную трубу.
Вертикальный участок линии от распределительного щита до земли рекомендуется разместить в металлической трубе. Высота защищенного вертикального участка не допускается менее 1,8 м.

На горизонтальных участках линии применяются пластиковые защитные трубы, независимо от длины ветки, так как трубы можно соединять друг с другом произвольной длины.
Если укладка линии будет происходить с применением специальной лебедки, раскручивающий барабан, то ее необходимо оборудовать специальным ограничителем, предусмотренным правилами п. 3.58 СН и П. Этот ограничительный механизм даст возможность осуществить укладку кабеля с запасом, по волнистой линии, чтобы не происходило натягивающего воздействия.
При необходимости выполнения соединений кабеля в грунте, применяются специальные соединительные муфты.
Для создания вспомогательной защиты кабельной линии в грунте, например, от возможных просадок земли, допускается применять асбоцементную трубу или кирпичное кабельное сооружение, которое располагается поперек траншеи. В этом случае применение пустотелого кирпича запрещается, ввиду его недостаточной прочности.

Ввод кабеля в дом должен выполняться через металлическую муфту, установленную в стену или фундамент, для предотвращения повреждения кабеля в случае усадки фундамента и дома.
Сверху уложенного в грунте кабеля необходимо уложить специальную сигнальную ленту, предупреждающую о том, что в этом месте проходит электрическая линия.

Прокладка кабеля на дачном участке должна производиться с учетом этих основных правил и требований, тогда можно быть уверенным в безопасности проложенной линии для людей и бытовой электрической проводки.

Прокладка кабеля на дачном участке методом прокола

Такой вид укладки ее называют проколом. Имеется ввиду не прокол с помощью специальной техники, а проведенный своими руками кувалдой и трубой. Поэтому такой способ подходит только для физически сильных людей. Скважина в грунте создается путем прокалывания грунта. Проколом называют создание канала путем вдавливания в землю металлической штанги в виде трубы с наконечником. При этом вокруг трубы грунт уплотняется.

Работа выполняется из одной (стартовой) траншеи или ямы в другую (приемную).

С обеих сторон участка, по которому необходимо проложить кабель, необходимо выкопать ямки, и расположить их по оси предполагаемого прокола.
На трубе нарезаются зубья, конец трубы при этом получается в виде короны. Такая нарезка выполняется с помощью болгарки. Диаметр трубы выбирается по диаметру кабеля, но не менее 20 мм.
Труба с коронным наконечником ставится в стартовую яму с одной стороны участка коронкой в землю. По другой стороне необходимо бить с большой силой кувалдой. Эту работу удобнее проводить вдвоем.
По прохождении каждых 50 см трубу нужно вытаскивать и промывать ее внутреннюю часть сильным напором воды. При песчаном грунте внутреннюю полость можно очистить путем постукивания трубы по стенке тяжелым предметом и высыпания песка.
Если длины трубы не хватает до приемной ямы, то к ней можно приварить дополнительный отрезок трубы, закрепив его дополнительно арматурой. Если этого не сделать, то от ударов сварка может лопнуть, и второй отрезок трубы останется в земле. А достать его будет очень трудно. Придется копать траншею.
Когда зубья короны появятся в приемной яме, на этом процесс завершают. Зубья короны можно отрезать болгаркой, так же как и другой торчащий конец трубы с противоположной стороны. Трубу не нужно вытаскивать из земли, так как она будет являться защитой для кабеля.

Достоинства укладки проколом

Не требуется копать траншею.
Не нарушается природная среда в месте прокладки линии.
Снижается стоимость работ.

Разводка кабеля по участку (освещение)

Кабель в грунт может уходить от воздушной линии или от распределительного щита, установленного на стене.
Нарисовать схему укладки линии в траншее, отметив на ней расстояние от дома насаждений и построек, согласно правилам и нормативным документам. Если подземная прокладка кабеля на дачном участке будет выполняться для питания наружного освещения, то необходимо обязательно указать на схеме места расположения фонарей.
Территорию участка нужно разметить веревкой с колышками.
Выкопать траншею по разметке. Очистить ее от камней, мусора, металлических элементов, которые могут в будущем повредить изоляцию кабеля.
Установить опоры для размещения фонарей.
Дно траншеи утрамбовать и сделать ровную песчаную подушку толщиной 10 см.
Уложить кабель в траншее согласно вышеописанным требованиям.
Уложенную линию электропроводки проверить мегомметром на исправность сопротивления и отсутствия короткого замыкания.
Снять накопившийся электростатический заряд с кабеля, закоротив жилы с броней и с землей. При этом необходимо использовать резиновые перчатки и сапоги. Рекомендуется пригласить помощника.
Кабель должен быть защищен согласно требованиям к подземной укладке. Если для защиты выбрана асбоцементная труба, то ее нужно разрезать по длине и уложить в нее кабель. Разрезанную трубу необходимо обмотать скотчем. Это даст возможность быстрого демонтажа кабеля в случае неисправности.
Готовую линию электрической сети рекомендуется сфотографировать, чтобы сохранить на будущее ее расположение на дачном участке. Нарисованный чертеж также лучше сохранить (можно сфотографировать и сохранить в электронном виде), так как на нем указаны все необходимые размеры.
Траншею засыпать песком слоем не менее 15 см, утрамбовать.
Сверху уложить сигнальную ленту согласно требованиям.
Оставшийся грунт засыпать в траншею, создав горку, которая выровняется и осядет после нескольких дождей.
Провести контрольные электрические измерения линии мегомметром.

Основная часть времени при таком способе тратится на копку траншеи. Диаметр трубы, проходящей через фундамент дома, должен иметь диаметр, превышающий диаметр кабеля в 2-3 раза. Для защиты линии в земле запрещается использование гофрированной трубы из пластика, так как в грунте она быстро разрушается. Не рекомендуется прокладывать кабель под автомобильной стоянкой, детской площадкой или дорожками участка.
