Основой теплого пола могут быть различные виды схем подключения. Подключение электрических приборов требует опыта. Для грамотного выполнения работ пригодятся знания об основных правилах установки электрических приборов.

Особенности и виды

Электрические системы включают одножильный или двухжильный кабель. Способ укладки нагревательных элементов бывает ленточным, а тип кабеля – резистивным. Еще стоит рассмотреть подробнее тонкости подключения популярной сегодня ИК системы теплого пола.

В чем различия между одножильным или двухжильным кабелем? Отличия как раз в способах монтажа. Одножильный кабель предполагает возврат к термодатчику. С двужильным кабелем цепь замыкается специальным наконечником. Плюс выбора двужильного варианта в простом монтаже и возможностях установки в комнатах, отличающихся сложностью планировки.

Резистивный кабель обеспечит единую температуру элементов на любом участке системы, что часто бывает неудобно. Изменение степени нагрева жил обеспечит экранированный саморегулирующийся двужильный кабель. Нагрев может быть взаимосвязан с изменением температуры в комнатах. Состояние окружающей среды учитывает специальное внутреннее устройство. Рассмотрим подробнее преимущества двух вариантов нагревательных элементов:

Одножильный кабель:

  • невысокая цена;
  • выдерживает высокую температуру;
  • меньше расходуется электричество.

Двухжильный кабель:

  • легкий монтаж;
  • неизменность естественного электромагнитного поля в помещении;
  • отсутствие необходимости установки термодатчика.

О правильном выборе двухжильного кабеля расскажет обозначение CT, CF, CR. Провод должен быть обеспечен наружной изоляцией и медным экраном. Устройство одножильного элемента требует обязательного термодатчика. При этом один конец кабеля подцепляется к устройству. Затем провод пропускают по помещению. После второй конец кабеля опять возвращают к термодатчику, замыкая систему. Наличие электромагнитного поля одножильного провода можно исключить выбором варианта с тефлоновой защитой. Защита качественно уменьшит излучение.

При обустройстве ИК теплого пола стоит понимать, что помещения будут прогреваться за счет излучения инфракрасных волн. Принцип функционирования схож с применением электрических кабелей. Основная характеристика – потребление немалого количества энергии. Но инфракрасная пленка отличается некоторыми конструктивными достоинствами. Например:

  • положительное действие инфракрасного излучения на человека;
  • несложная установка;
  • необязательное наличие защитного слоя при укладке таких основ как плитка, ламинат, паркет или доска;
  • равномерность теплого излучения.

При монтаже таких оснований как линолеум, ковролин и прочее подобное, все же потребуется жесткое основание, в качестве которого подойдет фанера. Но даже в этом случае ИК теплый пол монтировать проще и быстрее, чем прокладывать кабельный вариант. Возможно, и в этом кроется секрет популярности данного вида.

Значительной экономии электричества можно добиться с водной системой. Водный пол – это вид обогревательного элемента, который состоит из трубок, вдавленных в бетон. По ним циркулирует жидкость, подогреваемая отопительным котлом. В многоквартирных домах возможна установка системы без дополнительного котла. Теплоноситель будет поступать из магистрали.

Самая простая схема объединяет все трубы в единый коллектор. Усовершенствованная схема предполагает дополнение в виде трехходового клапана с термодатчиком и термоголовкой. Рассмотрим подробнее все виды.

Схема подключения теплого пола

Последовательная схема электрополов подразумевает следующие этапы работ:

  • определение места укладки и термодатчика;

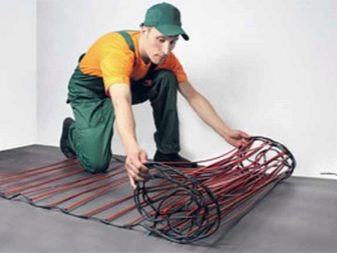

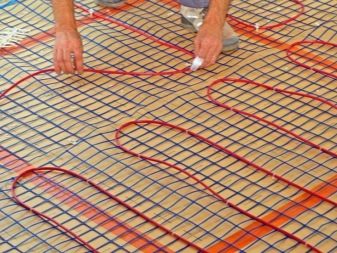

  • укладка кабельных матов/проводов;
  • изменение направления матов/проводов при необходимости;
  • установка датчика температуры;
  • подключение системы к терморегулятору;
  • покрытие матов/проводов стяжкой;
  • укладка финишного покрытия пола.

Если подключение нагревательных элементов осуществляется через терморегулятор, то стоит принять во внимание популярные виды этих устройств. Они бывают механические или интеллектуальные, контролирующие показатели окружающей среды и самого пола. Монтаж может быть осуществлен от полотенцесушителя, сервопривода, к гребенке.

Монтаж теплого пола доступно осуществить самостоятельно, только если есть уверенность в своих умениях.

Схематическая графика обычно изображается на корпусе термодатчика или в паспорте к нему. Подключение к электросети может быть осуществлено через розетку или через специальный электрощит. На сегодняшний день наиболее популярные устройства – электронные терморегуляторы. Отдельное автоматическое устройство, подключенное через электрический щит, послужит обеспечением номинала мощности при разнице в напряжении. Ограничением служит максимальное напряжение, которое требуется устройству. Эта величина должна быть идентичной той, что выдает система.

Схема установки к электричеству следующая:

  • установка датчика;
  • подводка сетевых кабелей;
  • подводка жил самой системы.

Жилы системы снабжаются соответствующими буквами или цветом. Для проверки соответствия сетевых жил можно применить индикаторную отвертку. На них не всегда присутствует маркировка.

Если концом инструмента прикоснутся к фазе, то на ней загорится лампочка.

Для подключения сети выполняют действия:

  1. Подключить жилы сети к датчику, контакты 1,2. Обозначения можно посмотреть сбоку терморегулятора.
  2. К гнезду один подключить фазу (L), к контакту 2 подключить ноль (N).
  3. Жилы присоединяются к контактам 3 (N), 4 (L).
  4. К 5 и 6 осуществляется подключение термодатчика.

Далее можно проверить исправность подключения. Нужно включить устройство и установить минимальную температуру. Затем увеличить показания до максимальных значений.

Водяной теплый пол

Установка системы отличается, ее основные принципы далее:

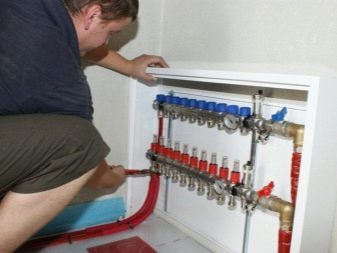

Подключение коллектора:

  • установка коробки так, чтобы к ней можно было в дальнейшем получить доступ;
  • установка запорных кранов;
  • подключение подачи и обратного хода жидкости;
  • соединение труб с коробкой. Если трубы различаются диаметрами, то возможно использование переходников;
  • установка измерительных приборов, которые помогут в контроле показателей;
  • установка смесительного насоса. Хотя подключение может быть осуществлено и без насоса. Он нужен для уменьшения температуры носителя при перегреве;
  • установка отдельных коробок для каждой комнаты, если нужна регулировка в отдельных комнатах.

Водяной теплый пол подключается последовательно или параллельно. Последовательная схема нуждается в дополнительном циркуляционном насосе, который обеспечит подачу жидкости. Система отличается высокой производительностью. Плюс параллельного способа в том, что каждая из веток системы может работать отдельно. Отводы требуют установки дополнительной запорной арматуры. Еще один положительный момент упрощенный монтаж.

Инфракрасный теплый пол

Инфракрасный теплый пол подключается через термодатчики. Это устройство будет способствовать в экономии электроэнергии и превращает вашу систему в автоматическую. Типовая установка ИК пленки через термодатчик имеет стандартный вид. Как и в случае с кабельной системой, фаза и ноль цепляются к соответствующим клеммам на регуляторе. Из оставшихся разъемов выходят жилы на термодатчике. Небольшая отрицательная характеристика схемы – путаница кабелей между собой.

Некоторые новички применяют альтернативный способ подключения инфракрасной пленки без пересечения кабелей. В этом случае все фазные проводники заводятся с одной стороны, а ноль с другой стороны. При монтаже этой схемы нужно очень внимательно соединять одноименные контакты согласно схеме.

Как правильно подключить своими руками?

Общие принципы монтажа и установки системы к электричеству уже рассмотрены выше. Стоит изучить подробнее схему монтажа отдельных видов.

Так, например, монтаж и установка при первом запуске, включающего нагревательные кабели возможен после заливки стяжки, а также укладки изоляции на поверхности. Учтите особенности схем нагревательных элементов: укладка змейкой или по кругу. Кабельный теплый пол – самая сложная система подключения, его нельзя монтировать без заземления, напрямую. Проще произвести работы с электрическими матами. Это тот же кабель, вмонтированный в специальной пленке. Электроэнергия подключается от специального щита без установки термодатчика. Электрические пленки удобны в обустройстве и недороги по стоимости.

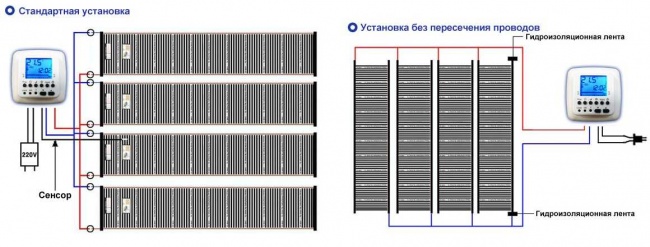

Схема устройства инфракрасной пленки обычно входит в комплект. Монтаж пленки должен производиться на ровную поверхность с подложкой утеплителем, отражающей излучение. Контактные клеммы для присоединения цепей обычно уже есть на самой пленке. Некоторые виды пленок можно разрезать по специальным отметкам.

Особенности схемы с водным носителем подразумевают несколько типов подключения. В основе:

  • схема с трехходовым клапаном;
  • схема с циркуляционным насосом.

Установка без насоса выгодней, так как клапан обеспечивает хорошую циркуляцию теплоносителя из водонагревателя. Схема укладки труб бывает:

  • спиральная;
  • петлями;
  • сдвоенная спираль.

Установка и настройка

Чтобы теплый электропол можно было привести в действие, важно продумать место монтажа термодатчика в квартире. Это устройство будет способствовать удобному управлению и обеспечивать нужную температуру нагревательных элементов.

Установить терморегулятор можно стационарно или воспользоваться специальной розеткой, которая будет работать как отдельный термодатчик.

Перед подключением системы важно проверить стяжку, убедиться в том, что покрытие полностью просохло.

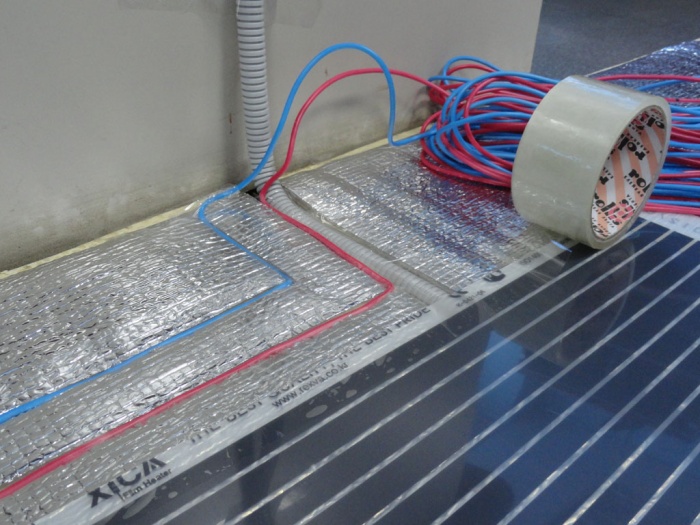

Чтобы выполнить подключение инфракрасной пленки, контакты проводов, которые проводят ток, зачистить и зажать плоскогубцами. Выполнить изоляцию. Подключить пол через медные многожильные провода с сечением не менее 1,5 мм. Для правильной работы устройства пригодятся термодатчики. Варианты установки устройств предполагают размещение поверх пленки или при помощи пластиковой трубки, которая размещается в углублении в полу.

Если теплый пол планируется в нескольких помещениях дома, целесообразно предусмотреть монтаж нескольких датчиков. Это особенно важно, если у отапливаемых помещений различаются режимы эксплуатации.

Рекомендации по эксплуатации

Обогрев полов на современном этапе – не роскошь, а бытовая потребность. В системах могут использоваться различные виды нагревательных элементов. Все они предполагают различные условия эксплуатации. Считается, что длительностью срока службы обладают пленочные типы устройств. Чтобы они действительно долго работали без ремонта и замены, учтите простые правила:

  • оптимальный температурный режим +20+30 градусов;
  • нельзя эксплуатировать пленочные виды без датчиков регуляции определенной температуры;
  • нельзя закрывать пол с обогревом одеялами, картонной бумагой, мебелью;
  • в случае отсутствия в помещении с теплым полом на длительный срок не рекомендуется полностью его отключать. Лучше установить датчики на минимальную мощность;
  • не нарушать цельность установленной пленки. Не стоит сверлить, вбивать гвозди, выполнять прочие подобные работы;
  • отключать систему обогрева, если в нее попала жидкость. Включать систему можно только после полной просушки;
  • для комфортного нахождения в жару теплый пол можно полностью отключить;
  • использовать оборудование исключительно в соответствии с инструкциями.

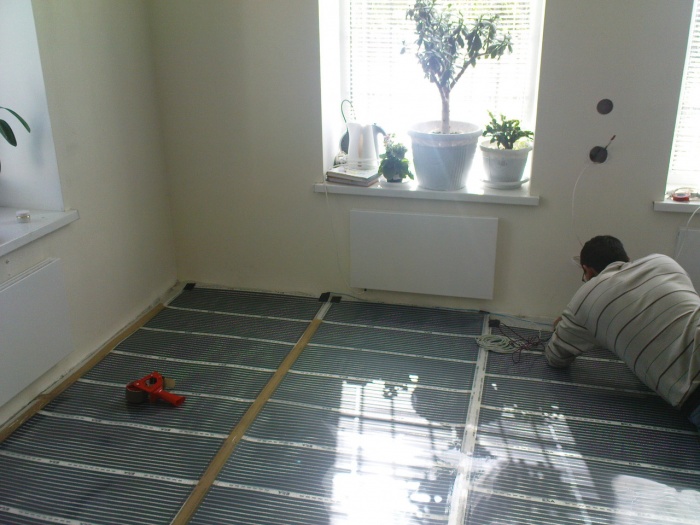

Процесс монтажа инфракрасного теплого пола смотрите далее.

dekoriko.ru

4 Проверенные схемы подключения водяного теплого пола

водяной теплый пол

водяной теплый пол

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

схема подключения теплого пола

схема подключения теплого пола

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

трехходовой термостатический клапантрехходовой термостатический клапан

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмесамодуль подмеса

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

схема подключения теплого пола

схема подключения теплого пола

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

модуль подключения теплого пола

модуль подключения теплого пола

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

укладка трубы теплого полаукладка трубы теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

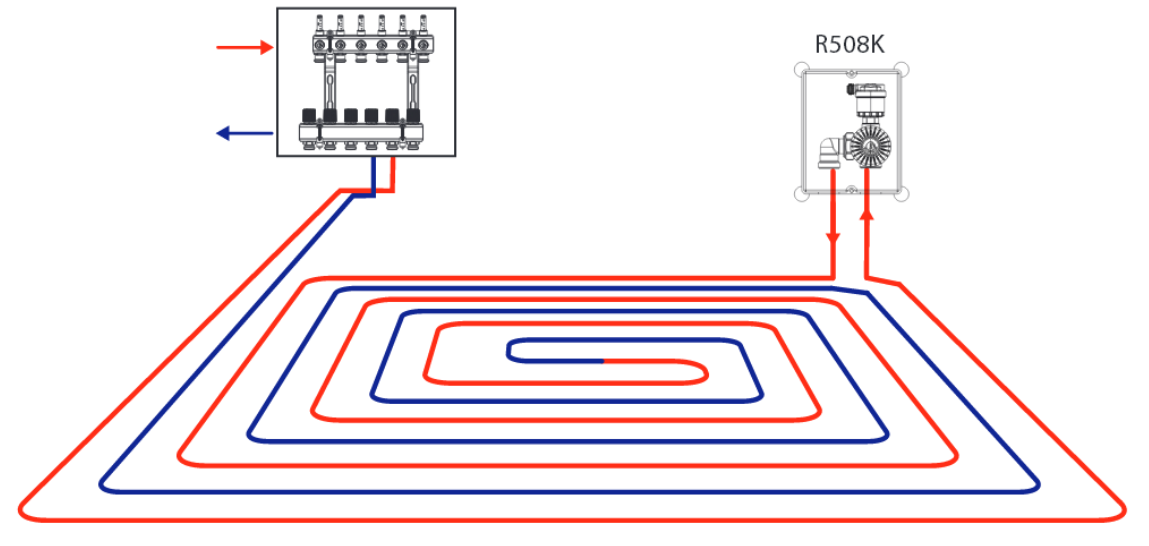

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

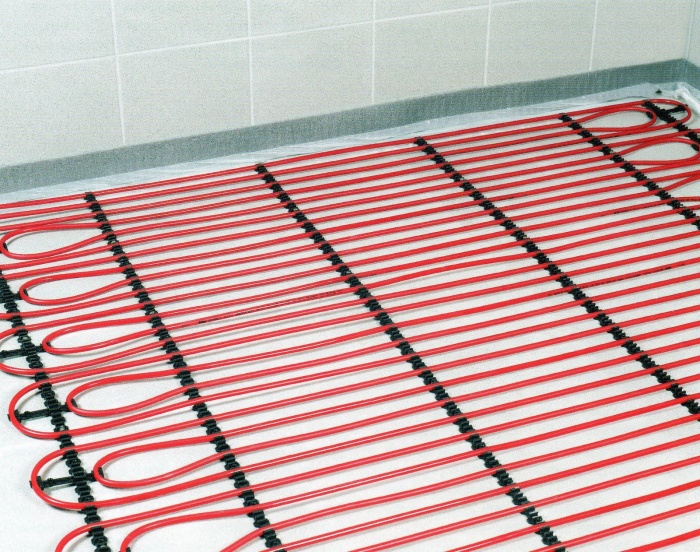

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку

eurosantehnik.ru

как правильно подключить, как включить одножильный теплый пол, схема подключения от полотенцесушителя

Тонкости подключения теплого пола

Теплые полы сегодня становятся очень популярными. С их помощью можно создать комфортные условия внутри любого помещения. Конструкции представляют собой сложные системы, которые не так просто монтировать. Перед тем как приступать к их обустройству, следует узнать тонкости подключения теплого пола.

Тонкости подключения теплого пола Тонкости подключения теплого пола

Особенности

Теплый пол представляет собой отопительную систему, располагающуюся под напольным покрытием. Ее можно использовать в качестве вспомогательного или основного вида отопления.

Состоит такая конструкция из нескольких основных элементов:

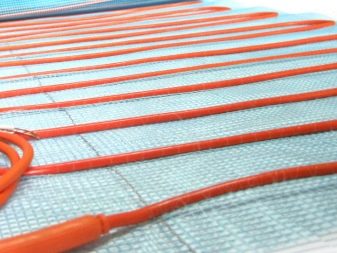

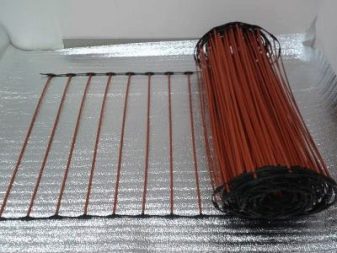

  • Теплопроводы. В зависимости от способа нагревания, их разделяют на водяные и электрические. Последние сегодня стали применять намного чаще, так как работать с ними проще. Водяные полы не способны работать от электричества напрямую. Вода в них нагревается с помощью различных видов котлов, которые следует правильно подключить к трубам.
Тонкости подключения теплого пола

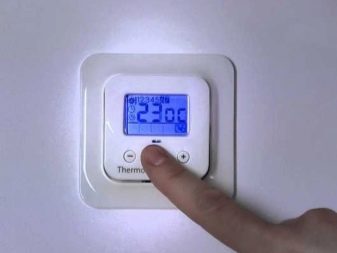

  • Системы контроля. Сюда относят все виды терморегуляторов, которые позволяют поддерживать температуру пола на одном уровне. Если их не включить в схему, тогда теплопроводы могут перегреваться или просто нагревать комнату довольно сильно.
Тонкости подключения теплого пола

Монтаж водяного пола – это сложная процедура, которую сможет выполнить не каждый специалист. Но, смонтировав данную систему, вы получите долговечную и экономичную конструкцию.

Схема подключения теплого пола

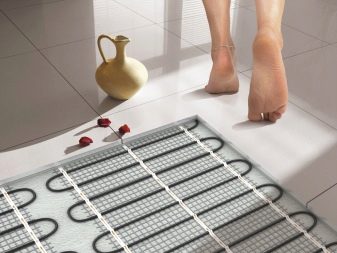

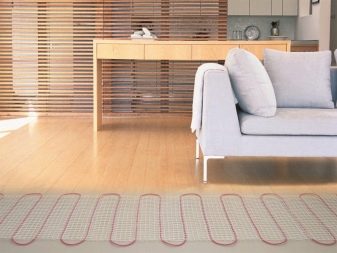

Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.

Он работает вместе с термодатчиком, позволяющим запускать нагрев, в зависимости от температурных изменений поверхности.

Тонкости подключения теплого пола

Здесь существует два способа организовать работу электрического пола:

  1. Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.
  2. Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата.

Тонкости подключения теплого пола

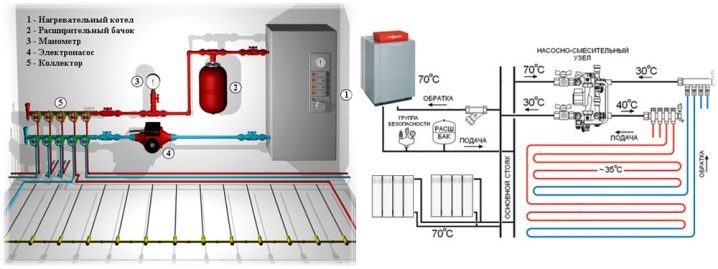

Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

  1. Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.
  2. Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.
Тонкости подключения теплого пола Тонкости подключения теплого пола

Как правильно подключить?

Монтаж водяных и электрических теплых полов отличается только методом подключения к источнику питания. В первом случае нужно врезать трубы в систему отопления или к котлу, тогда как во втором варианте следует просто соединить электрические кабели с центральной системой электричества.

Тонкости подключения теплого пола Тонкости подключения теплого пола

Процесс подключения водяного пола предполагает выполнение нескольких простых рекомендаций:

  1. Трубы от системы соединяются с отопительным котлом только с помощью специальных запорных клапанов. Если источник нагрева используется только для нагрева пола, тогда он непосредственно подключается к выходным и входным концам напрямую без коллектора.
  2. Формирование нескольких отопительных контуров предполагает монтаж сервоприводов. С их помощью можно контролировать температурный режим в каждой из отдельных зон. Устанавливаются сервоприводы между трубами пола и отопительным котлом.
  3. Когда котлы используются для нагрева батарей и встроенных конструкций, тогда желательно дополнять их гребенками и трехходовыми клапанами. Последняя конструкция нужна для правильного распределения воды. Она зачастую работает с механическим терморегулятором, который контролирует температуру теплоносителя. Здесь важно использовать котлы, которые будут обеспечивать нужную степень нагрева.

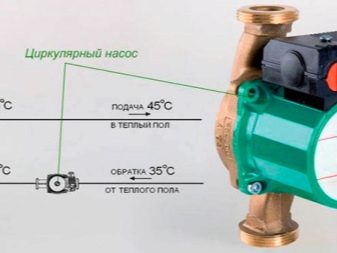

  4. Для более эффективной циркуляции на каждом независимом участке желательно применять циркуляционные насосы. Их можно устанавливать как на выходе, так и на входе теплоносителя в систему. Но первый вариант предпочтительней, так как позволяет добиться более равномерного смешивания.

Технически подключение водяного пола предполагает выполнение таких операций:

  • Укладка трубопровода и подводка его концов к котлу или соединительному коллектору.
Тонкости подключения теплого пола Тонкости подключения теплого пола
  • Подключение. Соединение трубопроводов осуществляется с помощью специальных переходников. В большинстве случаев между этими системами еще встраивают терморегуляторы, насос, байпасы, а также специальные устройства, контролирующие давление внутри трубопровода.

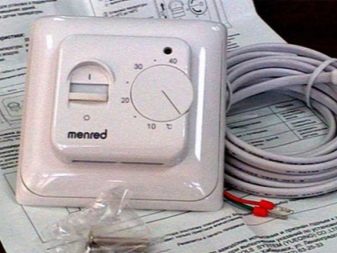

Подключение электрических полов зачастую начинается с монтажа терморегулятора.

Тонкости подключения теплого пола Тонкости подключения теплого пола

Подать на него ток можно несколькими способами:

  • Через розетку. Для этого от данной системы отводят кабели нуля и фазы. Их прокладывают к месту расположения регулятора. Если последний располагают внутри стены, тогда все провода желательно располагать внутри штробы.

Чтобы подключить кабели, следует их закрепить в специальных пазах регулятора. Они отмечены специальными метками. Обратите внимание, что таким образом можно подключить устройство к розетке без заземления. Если же оно все-таки нужно, тогда просто выводят кабель от терморегулятора на специальный выход в щитке или другом месте.

  • Используем щиток. Здесь нужно все 3 кабеля (фаза, ноль и заземление) подсоединить уже к коробке. Для этого желательно применять УЗО, к которому и подводят провода. После этого защитное устройство по специальной схеме уже подключается к электрической сети дома.
Тонкости подключения теплого пола

Рассмотрим боле подробно технологию подключения различных видов кабельных полов:

  • Пленочный пол. Этот материал состоит из тонких матов, которые размещают по всей поверхности напольного покрытия, выбрав одну из схем расположения. Между собой ленточные элементы желательно склеивать скотчем. Каждый лист подключается к электрической сети последовательно. Получается, что нам нужны два основных провода, которые будут отходить от терморегулятора или распределительной коробки.

После этого каждый отдельный мат соединяется с центральной жилой небольшими кабелями. Для их соединения используют специальные клеммы. Важно при этом не перепутать плюс и минус, так как это не позволит полу греться.

  • Стержневые полы. Данный вид пола также состоит из отдельных матов, но все проводники здесь располагаются параллельно. В первую очередь нужно все листы между собой следует соединить последовательно. Для этого также применяют кабели, но они уже крепятся к соответствующим выходам на самих матах.
Тонкости подключения теплого пола Тонкости подключения теплого пола

Важно, чтобы после монтажа образовалась сплошная цепь.

Когда все готово, к первому мату следует подключить фазу и ноль. Это осуществляется также с помощью специальных термогильз. Обратите внимание, что если вы неправильно соедините маты, то это может привести к замыканию или система просто будет работать неэффективно и быстро выйдет из строя.

  • Кабельные полы. Особенностью этих конструкций является то, что они состоят из отдельного провода, который располагают по всему периметру комнаты. Сложностью их монтажа является выбор правильной раскладки и соблюдение расстояние между витками.
Тонкости подключения теплого пола Тонкости подключения теплого пола

Здесь может использоваться одножильный и двухжильный провод. Если применяется кабель только с двумя жилами, тогда следует конец и начало его подключить к фазе и нулю электрической сети. А другой провод используют в качестве заземления.

Двухжильные кабели состоят уже из 3-х жил, которые подключить намного проще. Для этого используют только один конец провода. Каждую из жил подсоединяют к соответствующим клеммам на терморегуляторе или защитном автомате.

Обратите внимание, что монтаж подобных полов может осуществляться напрямую к электрической сети без применения термостатов.

Но такой подход не позволит качественно контролировать температуру пола, а также будет приводить к большим затратам энергии. Важно перед подключением обязательно ознакомиться с рекомендациями производителя, что позволит выбрать оптимальный вариант эксплуатации.

Тонкости подключения теплого пола

Настройка

Особое внимание здесь следует уделить водяным полам, которые нуждаются в проверке работоспособности. Их можно включать только через неделю-две после заливки стяжки. Нагрев при первом включении должен быть минимальным, так как это может навредить бетонному слою.

Чтобы настроить работу системы, следует выполнить несколько простых операций:

  1. Изначально желательно удостовериться, что все краны открыты, и вода сможет попасть в нужную точку пола.
  2. Установив минимальную температуру, следует включить циркуляционный насос. После этого с помощью расходомеров следует проверить, проходит ли поток по всем контурам. Если это не так, нужно искать место, где скопился воздух или закрыт кран.
Тонкости подключения теплого пола Тонкости подключения теплого пола

Настройка электрических полов выполняется с помощью терморегуляторов. Здесь просто следует перевести устройство в определенный температурный режим, а затем проанализировать работу системы на протяжении определенного времени.

Если система выключается в нужное время, тогда можно в полном объеме эксплуатировать теплый пол.

Тонкости подключения теплого пола Тонкости подключения теплого пола

Неисправности

Теплые полы очень часто выходят из строя, что приводит к затруднительному и долгому ремонту.

Водяные конструкции могут приходить в непригодность по следующим причинам:

  1. Повреждение трубы. Утечка воды является довольно опасным явлением, которую выявить сложно. Если такая проблема выявлена, следует сразу отключить насос и обогрев. После этого ищется место пробоя и устраняется поломка.
  2. Неравномерность нагрева. Эта проблема связана с разной длиной контуров, а также неправильной настройкой коллектора. Вода просто циркулирует в одном месте быстрей, чем в другом.
  3. Поломка циркуляционного насоса. Если данный механизм вышел из строя, вода будет прогреваться медленно. В таком случае пол будет теплым только в начале контура.
Тонкости подключения теплого пола Тонкости подключения теплого пола

Что касается электрических полов, то все поломки можно свести только к двум явлениям:

  1. Повреждение кабеля. Выявить разрыв можно с помощью специальных устройств. Но восстановить работу не всегда удается, так как будет нужно устанавливать полностью новый пол или отдельный мат.
  2. Неисправности терморегулятора. Здесь также существует несколько вариантов повреждений. Одной из главных причин считается выход из строя датчика температуры. Это приводит к неравномерному нагреву, а также преждевременному отключению системы.
Тонкости подключения теплого пола Тонкости подключения теплого пола

Советы специалистов

Монтаж теплых полов – это сложная процедура, которая зависит от нескольких факторов.

Чтобы получить надежную и долговечную систему, специалисты рекомендуют придерживаться следующих советов:

  1. Независимо от того, какой пол вы монтируете, следует избегать расположения теплоносителя под мебелью и другими уязвимыми к теплу конструкциями. Подбирайте правильные схемы размещения трубопровода или электрического кабеля.
  2. Обязательно рассчитывайте мощность котла или электрической сети. Это нужно, чтобы подобрать технические характеристики теплого пола.
  3. Применяйте только качественные материалы. В большинстве случаев трубы и кабель прячут под слоем стяжки, поэтому отремонтировать их быстро не удастся. Особенно это касается трубопровода, который может давать протечки.

Подключение теплых полов – это сложная задача, требующая предварительных расчетов и применения специального оборудования. Поэтому ее лучше доверять бригаде монтажников, гарантирующих длительную и надежную работу всей системы.

Подробную инструкцию по монтажу теплых полов смотрите в следующем видео.

stroy-podskazka.ru

Укладка электрического теплого пола: расчет, установка, подключение

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

  1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
  2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

  • Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Укладка электрического теплого пола 1Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.
  • Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Укладка электрического теплого пола 2Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
  • Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Укладка электрического теплого пола 3Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

  • Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).Укладка электрического теплого пола 4В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
  • Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.Укладка электрического теплого пола 5
  • Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Укладка электрического теплого пола 6Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

  • Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Расчет мощности и шага укладки

Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

  • Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
  • Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
  • Застекленная лоджия: 200 Вт на м²;
  • Ванная комната: 180 Вт на м².

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.

Укладка электрического теплого пола 7

При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.

Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.

Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:

  • мощность погонного метра нагревательного провода;
  • площадь обогреваемой поверхности;
  • коэффициент (Вт на м²) для конкретной комнаты.

Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.

Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.

Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.

На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.

Укладка электрического теплого пола 8

Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.

Укладка электрического теплого пола 9

Нормальным считается шаг не плотнее 70 мм.

Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.

Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

Укладка электрического теплого пола 10

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

  • Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
  • Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
  • Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.

    Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.

  • Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.Укладка электрического теплого пола 11
  • Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.
  • Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Укладка электрического теплого пола 12Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Укладка электрического теплого пола 13

Подключение питания (управления)

Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?

Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.

Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.

Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.

Типовые ошибки монтажа

  • Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
  • Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
  • Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
  • Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
  • Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Итог

Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.

Видео по теме

profazu.ru

Подключение теплого пола к электричеству, схема

На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.

Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

  1. Через щиток.
  2. Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

  • Белый – фаза. На схеме преимущественно он обозначается буквой L.
  • Синий – ноль. На схемах он изображен буквой N.
  • Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Как рассчитать количество терморегуляторов

Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.

Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.

Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.

Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

Подключение через розетку

Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.

Подключение через щиток

В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя. То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.

Подключение без терморегулятора

Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

Инструкцию подключения инфракрасного пола

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

  • Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
  • Каждый стык на инфракрасной пленке заклеиваете скотчем.
  • Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
  • Далее клеммы зажимаются плоскогубцами.
  • К этой клемме подсоединяется провод, также на зажимах.
  • Каждый последующий мат подсоединяется по такой же схеме.
  • Каждую клемму необходимо заизолировать битумным скотчем.
  • Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Заключение

Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола. Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.

bouw.ru

Подключение пленочного теплого пола: схема и технология монтажа

Теплый пленочный пол относится к инфракрасным электрическим отопительным системам с высокими техническими характеристиками. Монтаж такого типа устройства достаточно прост, но сложность может составить его подсоединение к электрической сети. Поэтому самостоятельно установить оборудование сможет не каждый. Как правильно произвести подключение пленочного теплого пола и что следует учитывать во время монтажных работ?

Устройство и принцип работы

Теплый пленочный пол представляет собой довольно простую конструкцию. В качестве нагревательного элемента в устройстве выступает карбоновая смесь, которая расположена в виде полос между спаянной термостойкой пленкой. Поступление электрического тока происходит с помощью медных проводов. Каждый проводник, соединяющий карбоновые ленты покрыт защитной оболочкой.

Особенностью пленочной системы обогрева полового покрытия является подключение параллельного типа. Благодаря этому вышедший из строя отдельный элемент нагрева конструкции никак не влияет на рабочий процесс всего оборудования.

устройство полаУстройство теплого пленочного пола

Выпускают пленочные рулоны длинной 50 метров, при этом ширина изделия для обогрева пола может быть в пределах от 50 сантиметров до 1 метра. Углеродная смесь, выделяющие в инфракрасное излучение, может располагаться между слоями пленки в виде полос, а в более дорогих моделях карбоновый нагреватель представляет собой сплошное полотно.

Пленка, составляющая основу инфракрасного теплого пола, изготавливается из крепкого полипропилена, который не меняет формы при нагревании до 120 градусов. При этом толщина материала в зависимости от модели может составлять от 0,23 до 0,47 миллиметров.

карбоновая пленкапленкаВыпускают пленочные рулоны длинной 50 метров, при этом ширина их может быть в пределах от 50 сантиметров до 1 метра

Отопительную систему пленочного типа используют для всех финишных половых покрытий. Монтаж проводится на черновую основу. Стяжку после укладки не требуется. Облицовочный материал укладывается сразу на пленку.

Немаловажным моментом установки такого типа теплых полов является небольшой расход электроэнергии. В среднем пленочная система обогрева потребляет от 25 до 35 ватт за час.

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

  1. Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
  2. Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
  3. Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.

Сфера применения

Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:

  • дополнительного отопительного устройства;
  • основного источника тепла.

Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;

  • жилых комнат;
  • санузлов;
  • подсобных помещений;
  • лоджий;
  • санузлов;
  • зимних садов;
  • общественных зданий;
  • спортивных залов.

Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.

Преимущества и недостатки

Теплый инфракрасный пол пленочного типа считается одной из лучших систем обогрева половых покрытий. К его основным преимуществам использования относят:

  • возможность установки без особой нагрузки на перекрытие за счет небольшого веса отопительного изделия;
  • обеспечение в процессе работы равномерного прогрева всей поверхности полового покрытия;
  • способность полноценно функционировать при повреждении отдельных элементов устройства;
  • отсутствие электромагнитных излучений;
  • длительный срок использования;
  • экономичность применения благодаря невысокому расходу электрической электроэнергии, если не учитывать установку системы в качестве основного отопления;
  • легкость монтажных работ.

Для укладки пленки не требуется стяжка, а финишное покрытие можно использовать независимо от его типа. Система довольно быстро прогревается, не пересушивая воздух.

Среди недостатков теплого пленочного пола иногда выделяют невысокую устойчивость к механическим воздействиям и сравнительно высокую стоимость на качественные изделия.

Особенности монтажа

Укладка пленки для обогрева половых покрытий не составляет особой сложности, но подключение устройства требует точности и определенных навыков. Неправильное подсоединение оборудования может стать причиной быстрого выхода из строя всей системы. Поэтому если монтаж пленочного теплого пола предусматривается проводить самостоятельно, то все действия следует осуществлять строго по рекомендованной схеме, учитывая все указанные в инструкции технологические особенности отопительного изделия.

Схема и особенности укладки

Перед тем как расстилать пленку следует рассчитать параметры комнаты. Укладка может выполняться как продольно, так и поперек помещения. Располагать материал, выделяющий инфракрасное излучение необходимо исходя из особенностей планировки комнаты.

Схема монтажаСхема стандартного монтажа

Если система обогрева будет применяться как основное отопление, то плена покрывать более 60 процентов площади пола. При установке оборудования в качестве дополнительного обогрева можно раскладку производить на отдельных участках. Также нужно взять во внимание, что минимальный отступ от стен должен равняться 20 сантиметров.

Во избежание перегрева системы рекомендуется исключить укладку под габаритной техникой и большого размера предметами мебели. При этом нельзя допускать расположение полос пленки внахлест, а нарезку материала выполнять только по намеченным на нем линиям.

Расстилать пленку необходимо так чтобы элементы нагрева были направлены вверх, а медные полосы к основанию. Чтобы правильно произвести монтаж устройства следует выполнять все рекомендации по укладке указанные производителем в прилагаемой инструкции.

Подготовка основания

Установка теплого пола пленочного типа осуществляется на черновую стяжку из бетона. Основным условием монтажа оборудования является чистое и ровное основание. Если старое покрытие имеет существенные дефекты, то его следует убрать.  На рабочей поверхности пола не должно быть грязи и пыли.

Укладка подложкиУкладка фольгированной теплоотражающей подложки

Укладка подложки

Монтаж теплого инфракрасного пола требует использование специальной подложки. Теплоотражающий материал расстилается по всей площади заранее подготовленного основания.

Подложка должна плотно прилегать к стенам. Для соединения ее полос используется скотч. Также фиксируются края теплоотражающего материала. Можно для этих целей использовать степлер.

нарезка пленкиПленку разрезают по намеченным линиям на куски нужной длины

Монтаж пленки

Укладывать пленку необходимо по намеченной заранее схеме. Полосы из полипропиленового материала разрезаются на необходимые части по указанным разметкам. При этом располагаться пленка должна от стены к стене сплошным слоем.

После размещения полос проводится их фиксация к подложке скотчем. Все участки разрезов с выходящими наружу медными проводниками обязательно изолируются.

укладка пленкиУкладка пленки на подложку

Подключение

Для подсоединения контактов необходимо:

  • полосы из меди закрепляется специальный зажим;
  • одна сторона клеммы должна находиться внутри пленки, а вторая снаружи;
  • для плотного сцепления контактов зажимы следует хорошо прижать с каждой стороны пленочного материала;
  • к правильно установленным клеммам подключаются провода – чередуя «фазу» и «ноль»;
  • места соединения контактов полностью изолируются специальным скотчем из битума.

Все участки, где находятся контакты, рекомендуется укладывать в заранее вырезанные в подложке углубления. Такое их размещение позволит избежать образования выступов и обеспечит ровную поверхность.

подключение проводовПодключение проводов к полотнищам пленки

Установка терморегулятора и датчика

Место на стене для регулятора определяется перед укладкой системы. Располагать необходимо его возле действующей электрической проводки. При этом мебель или другие предметы в комнате не должны заграждать прибор.

Все провода, идущие от установленного терморегулятора, помещаются в штробу. Контакты, подсоединенные к пленке, должны находиться со стороны регулирующего устройства.

Датчик закрепляется скотчем под пленочным покрытием. Располагать его следует недалеко от терморегулятора.  Чтобы прибор не выступал над поверхностью пленки, рекомендуется его углубить в подложку.

После завершения монтажа и подключения всего оборудование теплого пленочного пола требуется пробный запуск системы.

терморегуляторСхема подключения терморегулятора

Укладка финишного покрытия

Облицовку пола можно выполнять только после полной проверки рабочего процесса системы обогрева.

Мягкие финишные покрытия, такие как линолеум или ковролин, рекомендуется укладывать на слой ДВП или использовать другой древесный материал небольшой толщины. Такая защита позволит избежать в дальнейшем механических повреждений отопительного оборудования.

Для других более крепких половых покрытий достаточно пленку прикрыть полиэтиленовой тонкой подложкой.

Возможные ошибки монтажа

Для правильного функционирования пленочной системы обогрева требуется совершенная точность укладки и подключения всего устройства. В процессе выполнения самостоятельных монтажных работ часто допускаются ошибки. Поэтому следует знать, что нельзя делать при установке такого оборудования:

  • укладывать пленку внахлест;
  • устанавливать один терморегулятор на два отдельных контура;
  • крепить пленку к основанию с помощью гвоздей или других острых крепежных деталей;
  • устанавливать оборудование вблизи других отопительных приборов;
  • производить подключение устройства без изолирования контактов к электрической сети;
  • использовать в качестве подложки материал вмещающий фольгу;
  • покрывать систему цементным раствором;
  • устанавливать в местах прохождения пленки габаритные предметы мебели;
  • перегибать материал с карбоновой смесью под прямым углом.

Чтобы избежать повреждений пленки во время ремонтных работ в помещении рекомендуется сохранять точные схемы ее укладки.

В сравнении со многими другими системами обогрева пола установка пленочного отопительного оборудования осуществляется намного проще. Следуя схемам и инструкциям указанным производителем монтаж устройства можно произвести своими руками. Но для подключения системы к сети требуются определенные профессиональные навыки. Поэтому процесс подсоединения всех приборов должен выполняться квалифицированным электриком.

pechiexpert.ru

схема соединения от А до Я

Теплые полы благодаря своей универсальности использования, эффективности и надежности получили широкое распространение на рынке. Но беспроблемность эксплуатации этого отопительного оборудования будет напрямую зависеть от правильного монтажа. Подключение теплого пола может выполняться по различным технологиям — с использованием специальных терморегуляторов или в электросеть, через щиток и защитное устройство.

теплый полПри правильном монтаже, теплый пол долго будет служить своим хозяевам

Описание системы отопления

Наибольшее распространение сегодня получил теплый электрический пол, который с одинаковым успехом может устанавливаться в квартирах высотных зданий или в частных строениях. Использование современных технологий позволило не только повысить эффективность обогрева дома, но и существенно сократить расходы на коммунальные платежи.

Принцип работы такого оборудования основывается на свойстве полупроводников испускать тепло при прохождении через них электричества. Соответственно, уменьшая или увеличивая показатели силы тока, можно эффективно нагревать помещение.

В прошлом наибольшей популярностью пользовались нагревательные кабели, которые укладывались под полом и испускали тепло при прохождении через электропровод. Сегодня передовой технологией считаются специальные инфракрасные маты, существенно сокращающие расход электроэнергии, имеющие высокий КПД и отличающиеся простотой монтажа.

Даже при минимальном опыте работы правильно подключить теплый пол можно своими руками, сэкономив на услугах профессионалов.

теплый полПодключая теплый пол самостоятельно, нужно быть внимательным, любая ошибка может привести к сбоям

Выбор мощности

Перед тем как подсоединить теплый пол к регулятору и щитку, необходимо приобрести все используемые нагревательные маты, соединительные кабели и терморегуляторы. Расчет мощности оборудования можно выполнить самостоятельно с учетом следующих факторов:

  • тип помещения;
  • использование обогрева в качестве основного или дополнительного;
  • площадь пола в комнате.

Рассчитывая необходимую мощность теплых матов, нужно брать во внимание лишь полезную площадь помещения, где будет находиться человек. Это позволит правильно подобрать используемое оборудование, а в последующем исключит перерасход электроэнергии на обогрев дома. Например, из площади кухни вычитают поверхность, которую занимает холодильник, мебель и другие предметы. Аналогичные расчеты выполняют в холле, прихожей или спальне.

Если теплый пол будет использоваться в качестве основного источника обогрева, на квадрат площади должно приходиться около 150−170 кВт тепловой мощности.

Для дополнительного отопления норма мощности уменьшается до 130 кВт на квадрат. В зависимости от типа помещения, желаемой температуры и ряда других факторов можно увеличивать или уменьшать рассчитанный показатель.

В этих видео вы узнаете о нюансах подключения теплого пола:

Подключение с терморегулятором

Обычно домовладельцы, которые монтируют у себя дома систему обогрева пола, устанавливают дополнительные терморегуляторы, представляющие собой простейшую управляющую автоматику.

Благодаря такому устройству удается не только поддерживать в помещении оптимальный климат, но и увеличивать или уменьшать интенсивность нагрева. Отдельные модели терморегуляторов имеют встроенные датчики, которые постоянно следят за температурой в помещении, при необходимости отключая или включая обогрев.

подключение терморегулятораТерморегулятор поможет сэкономить электроэнергию

Домовладельцу потребуется определиться с расположением основного или вспомогательного терморегулятора. Устанавливают его обычно на высоте 100−150 см от пола, защищая оборудование от воздействия восходящих нагретых потоков воздуха. Последнее необходимо для максимально точных замеров и правильного управления обогревом пола.

Терморегуляторы могут выполняться в 2 вариантах: электронные и механические. Первые позволяют хозяину устанавливать заданную температуру и программировать режим работы обогрева, отключая всю систему, когда дома никого нет, и включая оборудование приблизительно за полчаса до возвращения владельцв. Механические терморегуляторы отличаются простотой конструкции и позволяют устанавливать нужную температуру, при которой будет включаться нагрев помещения.

Используемый терморегулятор может запитываться от щитка или розетки. Предпочтение следует отдавать модификациям, которые получают электричество от электрощитка, но их установка возможна в тех случаях, когда ремонт в доме еще не завершен, можно проштробить стены и незаметно уложить питающий кабель. Дополнительно рекомендуется подключать к терморегулятору выключатель, срабатывающий при перегреве, поломках автоматики и коротких замыканиях. Мощность защиты выбирается в зависимости от типа регулятора и вида оборудования.

Стандартные терморегуляторы подключаются следующим образом:

  • в первую клемму подключают фазу сети;
  • вторая клемма — заземление;
  • третий и четвертый выход — жилы нагревательных элементов;
  • на пятую клемму устанавливают таймер автоматики;
  • к шестой и седьмой подключают температурные датчики.

Это стандартная схема подключения теплых полов, которой придерживается сегодня большинство производителей управляющей автоматики. При выборе таких регуляторов необходимо изучить инструкцию, где будет подробно описан монтаж устройства к теплому электрическому полу, функциональные возможности, поддерживаемые дополнительные блоки и датчики.

Подключив терморегулятор к нагреву, можно выполнять пробный пуск с последующей корректировкой установленной температуры в помещении.

Правильно настроенная система не потребует какой-либо отладки и способна функционировать в полностью автономном режиме на протяжении многих лет.

В этом видео вы узнаете, как подключить теплый пол:

Укладка кабельного нагрева

При укладке кабельного нагрева выполняется выравнивание базовой поверхности, вдоль стен комнаты крепят демпферную ленту. На выровненное основание и уложенную теплоизоляцию устанавливают тепловой электрокабель. Нагревательный элемент фиксируют монтажной пеной, после чего провода подключают к термостату и датчику температуры.

подключение теплого полаТеплый пол повысит комфорт в доме

Схема подключения теплого электрического пола будет различаться в зависимости от использования одножильного или двужильного нагревательного кабеля. К термодатчикам в первый разъем подключается фаза ноль, во второй — «плюс» от щитка или розетки, к третьему и четвертому присоединяется нагревательный кабель. Если термостат поддерживает работу с температурными датчиками, то их подключают в отдельный вход, специально предназначенный для этого.

После подключения кабельного нагрева выполняется его тестовый запуск, с помощью мультиметра проверяется сопротивление у каждого элемента. И лишь после этого пол заливается цементной стяжкой, поверх которой кладут напольный материал. Правильности монтажа и работоспособности всей системы необходимо уделить должное внимание, так как в последующем провести ремонт и подключить нагрев заново будет затруднительно.

Теплый водный пол

У владельцев частных домов пользуются популярностью водные теплые полы, которые запитываются от автономного котла. Преимущества этой технологии — эффективность и минимальные расходы на обогрев помещения в зимнее время года. Такая схема может быть реализована исключительно в частных домах, так как подключаться к центральной системе отопления в многоэтажках запрещается.

Конструктивно водная схема подключения теплого пола включает следующие элементы:

  1. Клапанный термостатический управляющий механизм, который перекрывает движение нагретого в котле теплоносителя.
  2. Клапанное балансировочное устройство, предотвращающее холостую прокачку теплоносителя в контуре отопления.
  3. Циркуляционный насос, обеспечивающий необходимое давление в нагревательных контурах.
  4. Предохранительный термостат, расположенный в основной трубе и отвечающий за температуру в системе.
  5. Электропривод водяного коллектора для управления клапанами нагревательных контуров.
  6. Притворный клапан (байпас), открывающий и перекрывающий движение по большому и малому кругу.
  7. Водяной коллектор, отвечающий за давление и распределение теплоносителя по контурам.
  8. Выносной терморегулятор, который управляет работой автономного котла.

Также в системе теплого водного пола может использоваться гидравлический разделитель, представляющий специальную емкость, где накапливается горячий антифриз. В последующем при необходимости нагрева помещения теплоноситель с помощью циркуляционного насоса закачивается в большой или малый контур, быстро повышая температуру в доме. Гидравлический разделитель может отличаться своим объемом и устанавливается в специальной стеновой нише или в коллекторном шкафу.

Как и в случае с классическим радиаторным обогревом, в системе теплого водного пола необходимо использовать расширительный бачок, основное назначение которого — стабилизация давления в контуре при нагреве теплоносителя.

В системах, где не применяются такие защитные баки, существует риск разрыва контура по соединениям и фитингам, что приводит в последующем к сложному и дорогостоящему ремонту.

Размеры расширителя выбирают в зависимости от мощности отопительного оборудования и общего объема теплоносителя.

Конструктивная сложность системы водного обогрева пола вынуждает многих домовладельцев обращаться к специалистам. Лишь при использовании готовых комплексных нагревательных установок и наличии на руках качественного проекта всю работу можно провести самостоятельно. При подключении водного теплого пола необходимо проверить качество и герметичность соединения фитингов. Завершив установки основных компонентов, следует провести пробный пуск, отрегулировав всю систему. После этого можно укладывать декоративное напольное покрытие, расположенное над обогревательными контурами.

смстема отопления домаПеред самостоятельным монтажем теплого пола необходимо изучить инструкцию

Управлять системой теплого водного пола можно как при помощи механических терморегуляторов, так и автоматических блоков расширения, которые подключаются к автономному котлу. В последнем случае обеспечивается максимально эффективный нагрев помещения, вся система работает по инструкции пользователя, а при необходимости можно с легкостью увеличить или уменьшить интенсивность обогрева отдельных помещений или всего дома.

Обустроив электрическую или водную систему подогрева, можно решить проблему с теплом и повысить комфортность проживания в частном доме. Наибольшей популярностью пользуются электрические нагревательные маты, подключение которых не представляет особой сложности. Владельцы частных домов могут обратить внимание на водный нагрев пола, который позволяет с максимальной эффективностью использовать отопительное оборудование. В последнем случае монтаж следует доверить специалисту, что гарантирует бесперебойную работу всех элементов и простоту обогрева помещения.

В этом видео вы узнаете о главных ошибках при монтаже теплого пола:

kaminguru.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
