Как подключить люстру к потолку с 2 проводами: различные варианты, основные правила, инструкция

различные варианты, основные правила, инструкция

От качества освещения в комнате напрямую зависит не только красота интерьера, но и самочувствие жильцов. Заменить неисправную или надоевшую люстру на новую – красивую и светлую – вполне возможно без обращения к специалистам. При условии, что у вас имеются базовые знания и навыки по электрике. Люстра – не только дизайнерский акцент в интерьере квартиры. Это возможность визуально сделать потолок выше, либо выделить зоны внутри пространства.

Прежде чем подключать люстру стоит ответить на вопросы:

  • для чего необходим конкретный осветительный прибор? Он нужен для освещения конкретного участка рабочей поверхности или чтобы осветить все помещение?
  • Органично ли вписывается конкретная модель в ваш интерьер?
  • Насколько высокой должна быть яркость в конкретном помещении?

Важно, чтобы приобретаемая люстра соответствовала техническим характеристикам конкретной комнаты. Например, есть ли в помещении натяжной потолок или нет? Также при выборе осветительного прибора нужно помнить о площади помещения и высоте потолка. Люстра для низкого потолка отличается припотолочным типом конфигурации, а если потолки высокие, то можно спокойно взять подвесную.

Предлагаемые в продаже осветительные приборов имеют патроны с винтовой резьбой для цоколей резьбового типа Е27 и Е14. В продаже также есть модели с контактными группами и посадочными гнездами пружинящего вида.

Правила выбора люстры

Чтобы освещение в комнате было комфортным, нужно соблюдать установленные параметры в отношении длины люстры. В среднем до светильника от темени взрослого человека должно сохраняться расстояние 46-70 см.

Если у вас установлены натяжные потолки, нужно, чтобы люстра не нагревала полотно, иначе может произойти деформация. Исключают нагрев осветительные приборы со светодиодами. Оптимальный вариант в случае натяжного потолка – люстра с плафонами открытого типа, которые будут направлены вниз или в стороны. Потолочные люстры с закрытыми плафонами имеют склонность нагреваться, потому не стоит их брать.

Если ваш выбор пал на люстру подвесного типа, то нужно помнить, что у вас есть возможность скорректировать длину цепи или шнура. Лишние звенья цепи размыкаются и убираются, а провод подрезается.

Когда в осветительном приборе предусмотрено несколько ламп, рекомендуется разделить их на несколько групп с отдельными выключателями. Это может быть 2-3 клавиши, которые позволят по необходимости применять разную схему освещения и варьировать интенсивность. Есть выключатели, оснащенные диммером, но при покупке нужно уточнять, для каких ламп он подойдет. Также отдельно можно приобрести и подключить пульт дистанционного управления, если его изначально не было в комплектации.

Большинство люстр подразумевают крепление на крюк или на планку. Планка предпочтительна для осветительных приборов с большой массой, это даст возможность дополнительной фиксации и более корректного распределения нагрузки.

Не стоит покупать мощный осветительный прибор, если в доме старая электропроводка. Не перегружайте сеть без реальной необходимости, иначе люстра не будет работать как задумано изначально.

Подготовка к самостоятельному монтажу люстры

Если у вас есть достаточные навыки, чтобы самому заняться монтажом люстры, тогда стоит заранее подготовить рабочее место и инструменты, чтобы процесс протекал продуктивно и все необходимое было в доступе.

Правила электробезопасности

Главное правило электробезопасности – не прикасаться к проводам, пока электросеть не обесточена. Перед началом работы отключите ток и убедитесь в том, что никто не будет иметь доступа к щитку на время проведения работ.

  • Посредством индикаторной отвертки убедитесь в отсутствии напряжения в проводах.
  • Заземление несколько усложнит процесс коммутации электрических проводов, но исключительно по времени, а не по навыкам.

Люстра должны быть укомплектована всем необходимым для крепежа — соединительными клеммами для проводов, саморезами, крюком или планкой.

  • Если приобретаете крепежные материалы и клеммы – отдайте предпочтение качественным изделиям. Вам нужно, чтобы они служили долго, а вы и ваш дом были в безопасности.
  • Клеммы и соединительные колодки предпочтительнее при подключении люстры к электропроводке.

Инструменты и приспособления

  • Карандаш.
  • Мультиметр – для замера напряжения в сети.
  • Нож.
  • Отвертки – индикаторная и обычная.
  • Стремянка. Позволит подняться на высоту и при этом останется устойчивой во время работ. Если потолок не более 2,5 метров в высоту, то можно встать на крепкий стол. Табуреты, приставные лестницы и стулья не лучший вариант, так как есть риск, что опора опрокинется при переносе веса ближе к краю.
  • Шуруповёрт – с аккумулятором.
  • Паяльник и припой
  • Электрическая дрель. Лучше вариант, работающий от аккумулятора, так как сеть может оказаться недоступной. Нужна для создания крепежных отверстий.

Подвешивание люстры к потолку

Большое количество люстр снабжаются крепежной планкой. Она закрепляется на потолке с помощью саморезов через технические отверстия, а уже к планке крепится подключенная к электросети люстра. Старый крюк в этом случае демонтируется. Если люстра тяжелая, для них применяются крестообразные планки с повышенной грузоподъемностью.

Вариант крепежей должен соответствовать массе люстры и базе потолочной поверхности – бетонная плита, гипсокартон, дерево. Если масса люстры не превышает 1,5 кг, чтобы закрепить осветительный прибор на бетонном потолке, будет достаточно крепкого стального крюка в сочетании с рифленым дюбелем.

Если люстра массивная – используется подвесной крюк из стали повышенной прочности с анкером. Анкер подбирают под вес люстры и толщину потолка.

Алгоритм выполнения монтажа

  1. Крепежную планку прикладывается к потолку, намечают карандашом места для сверления отверстий под дюбели.
  2. Для сверления выберите сверло, соответствующее техническим требованиям основы, которую предстоит сверлить. У дюбеля должен быть подходящий диаметр.
  3. Болты вставляются в отверстия планки и надежно фиксируются посредством гаек.
  4. Пластина планки прижимается и фиксируется с помощью саморезов.
  5. Люстра подводится к планке, отверстия для крепежа состыковываются с болтами.

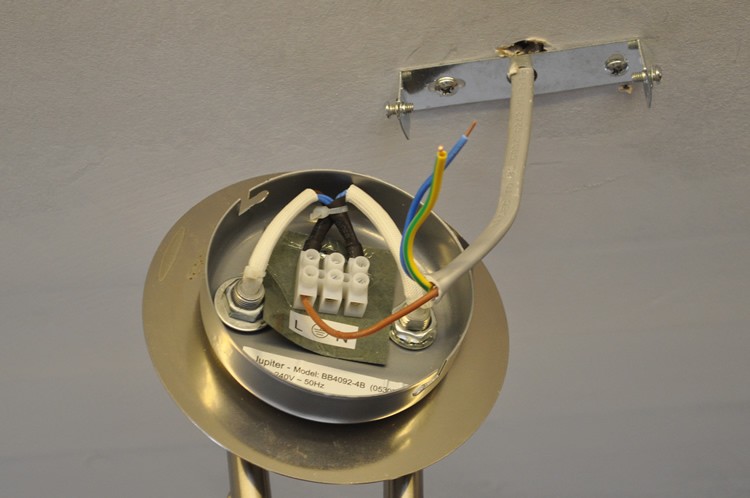

  6. Далее проводится коммутация проводов с применением клемм и соединительных колодок.
  7. Люстру прижимают к потолочной плите и фиксируют к планке наружными гайками.

Если потолок представлен гипсокартонной конструкцией, то предварительно укрепляется металлический каркас и люстра фиксируется уже на нем. В противном случае гипсокартон не выдержит массы осветительного прибора.

Подключение люстры к электропроводке

Самый простой вариант, когда два провода из люстры коммутируются к двужильному сетевому проводу – схема для выключателей с одной клавишей. Если же в схеме присутствует заземление и нулевой провод, это немного усложнит задачу.

Определяем «ноль» и «фазу»

Квартиры в домах новой постройки отличаются стандартизированной электропроводкой: провода будут с одинаковыми цветами изоляции – для нулевого провода принята голубая, желто-зеленая для проводов заземления. Если оболочки проводов в других цветах – это фазные провода. Чаще всего «фаза» представлена коричневым цветом.

В старых домах, такой цветовой подсказки может не оказаться, потому используйте индикаторную отвертку. Индикатор на отвертке светится при контакте жала с проводами фазной жилы, если свечения нет – провод нулевой. Проводов заземления в проводке домов старой застройки как правило нет.

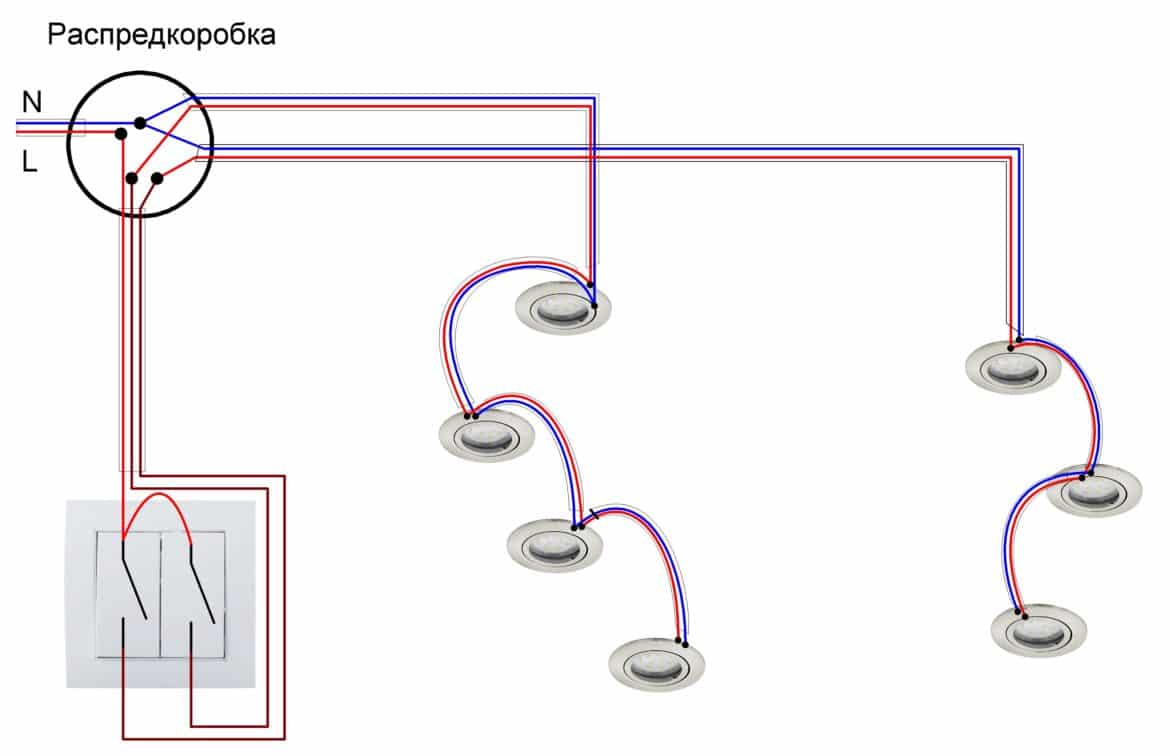

Как проводить подключение люстры при двухклавишном выключателе

У люстры 2 провода: фазные провода объединяют перемычкой. Свет будет загораться при нажатии любой клавиши. Если в люстре есть заземление: если на потолке провода желто-зеленого цвета нет, то у светильника его изолируют. Если есть, то их соединяют между собой.

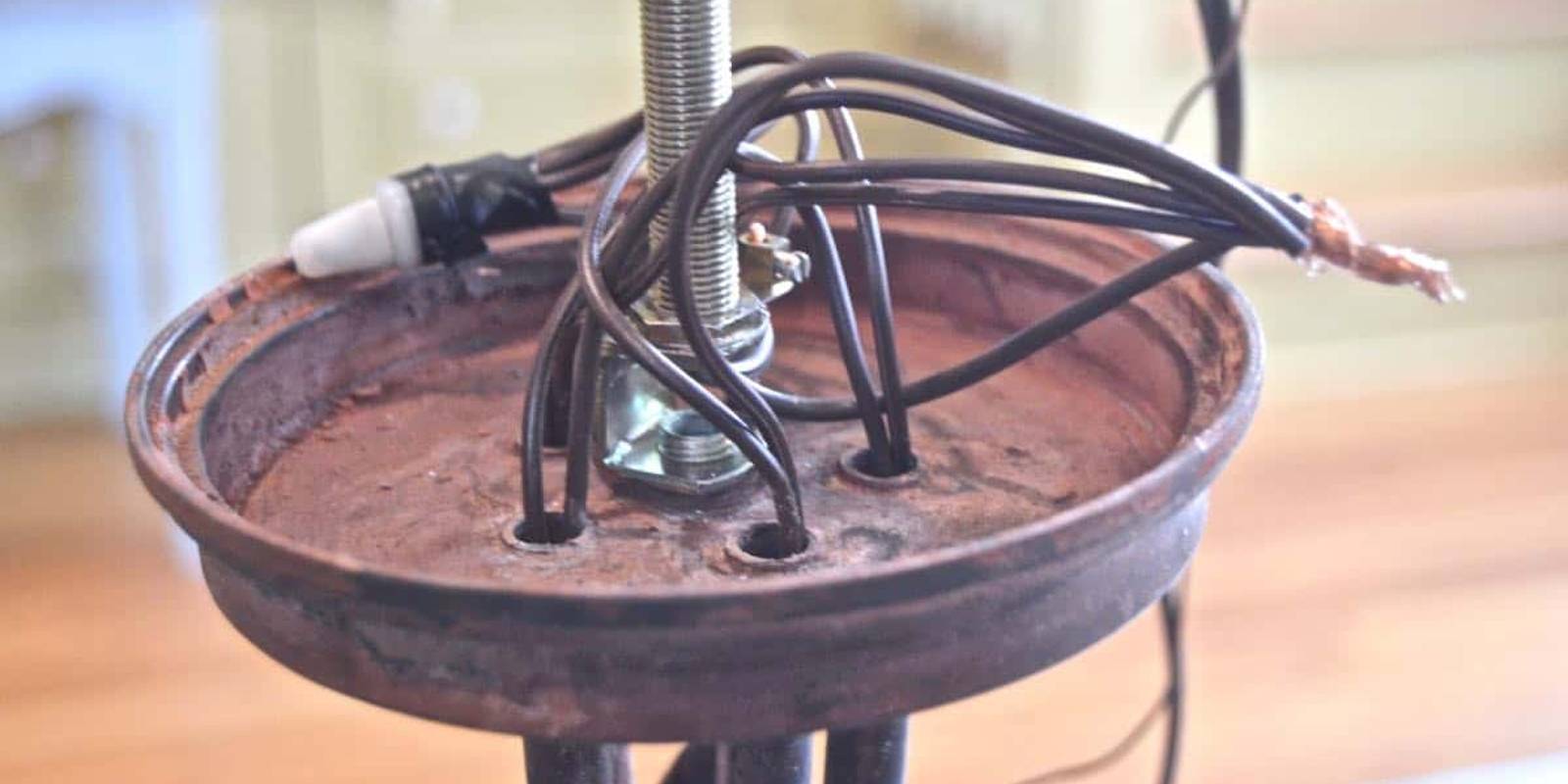

Если люстра многорожковая: от каждой лампы будут идти по 2 провода. Если задача скоммутировать такую люстру с двухклавишным выключателем, то формируются пучки – один из нулевых проводов и 2 пучка из фазных. При такой схеме можно будет регулировать схему освещения двумя клавишами.

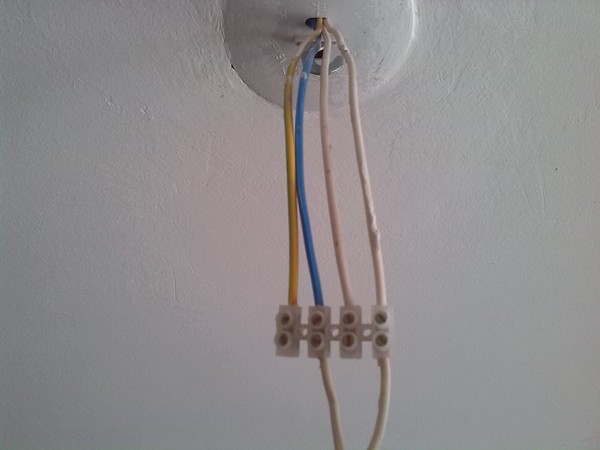

На потолке будут выведены 3 провода: нулевой – общий и 2 фазных.

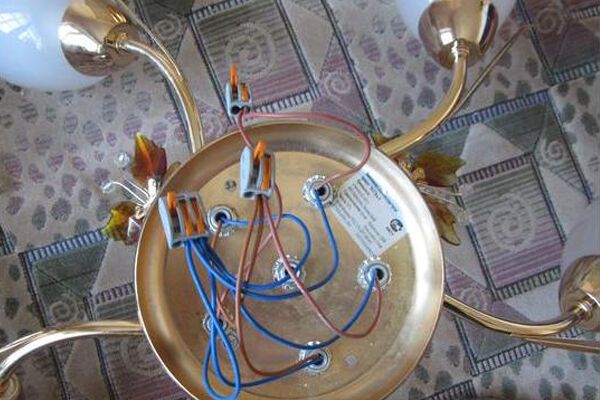

Важно: соединение производится посредством клемм. Следите за тем, чтобы в пучок не попал провод другого назначения.

Если вы формируете несколько пучков, количество проводов необязательно будет одинаковым. Сформированный пучок вставляется в зажим клеммы, каждая группа соединяется с проводами выключателя. Если выключатель одинарный, а люстра многорожковая, то регулировать количество включенных ламп не получится. Провода соединяются по назначению и свет либо включается, либо выключен.

Алгоритм подключения пучков проводов

Скрутки нежелательны по простой причине: провода окисляются, из-за повышающейся силы сопротивления тока в месте соединения провода нагреваются, со временем изоляция будет плавиться и возникает риск возгорания. По этой причине провода должны пропаиваться.

Отверстие клемной коробки не такое большое, чтобы скрученный конец жгута из проводов просто в него вошел, поэтому к нему припаивают одинарный общий провод. Достаточно длины 5-10 см. Именно этот припаянный конец вставляется в соединительную колодку. Место соединения проводов нужно тщательно заизолировать изолентой. Только после тщательной пайки каждого пучка и подключения проводов к клеммам можно приступать к фиксации осветительного прибора на потолке.

Как проверить, правильно ли подключена люстра

Прежде чем окончательно фиксировать светильник на потолке, проведите тестирование на правильность соединений. Если все провода соединены правильно, лампы зажгутся. При этом вы не увидите искр, не будет запаха гари.

Если провода были соединены некорректно, результатом станут выбитые пробки или выключенный автомат.

Убедившись, что все работает как надо, снова обесточьте цепь и только после этого приступайте к фиксации люстры на потолке.

Вместо заключения

Собственноручно повешенная люстра – гордость владельца квартиры. Если у вас ранее не было опыта, стоит заручиться поддержкой профессионала или человека, который уже справлялся с аналогичной задачей ранее. Также важно понимать специфику пайки и быть аккуратным и методичным при изоляции проводов. Выбирайте люстры, соответствующие возможностям электросети по нагрузке. Если проводка в доме старая, лучше отдать предпочтение вариантам, не требующим большой мощности. В обязательном порядке соблюдайте меры безопасности, убедитесь, что никто в процессе работ не решит включить электричество.

Подключение люстры своими руками

Монтаж люстры начинается с ее закрепления на потолке. Делается это либо при помощи потолочного крюка, либо с помощью специальной скобы (входит в комплект). Но главная сложность заключается в подключении люстры к квартирной электросети и выключателю. Разумеется, все работы по подключению нужно проводить только при полностью обесточенной проводке.

Способов такого подключения несколько, все зависит от количества проводов в люстре и на потолке, а также от типа выключателя (одноклавишный, двухклавишный). И прежде всего нужно учесть, что если из потолка выходят только два провода, то вариант подключения люстры (невзирая на количество выходящих из нее проводов) только один – одновременное горение всех лампочек. Кроме того, при подключении надо помнить, что нулевые провода распределительной коробки уходят напрямую к люстре, а вот фазовые будут заходить на выключатель.

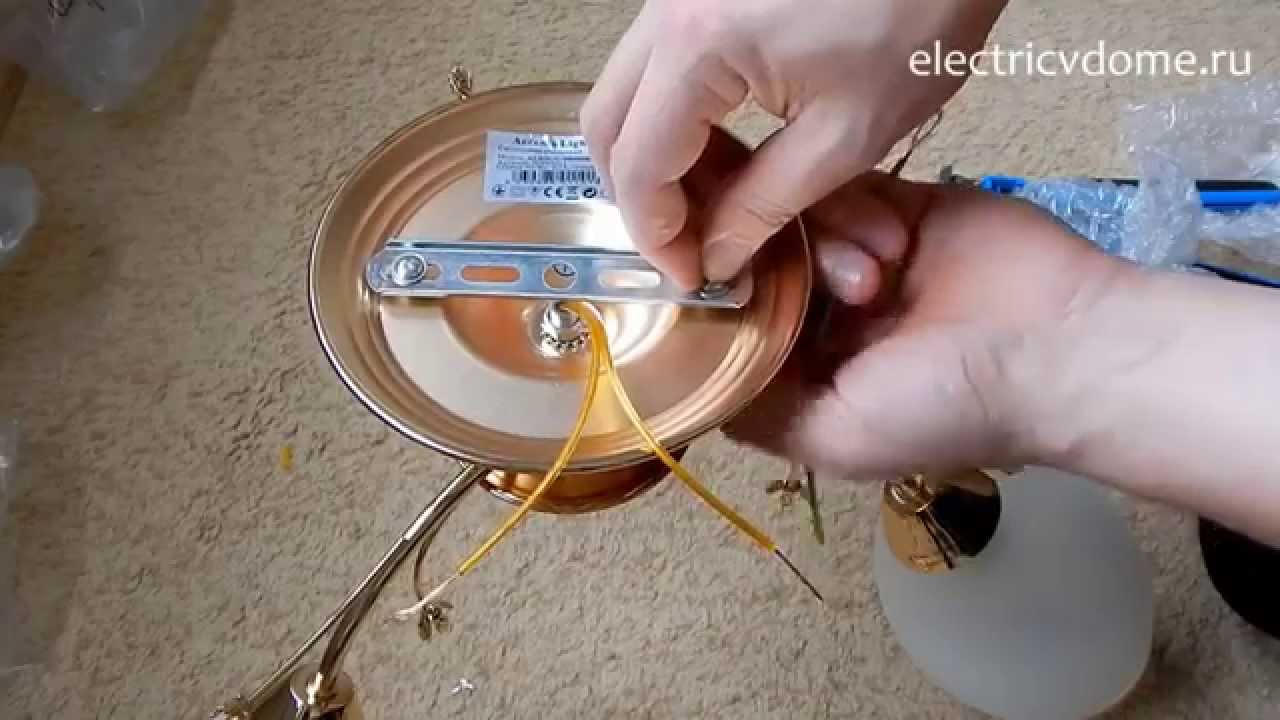

Видео: подключение люстры.

Подключение одноклавишного выключателя

Самый простой вариант – когда и на потолке, и на люстре по два провода. В этом случае достаточно соединить их попарно (фазу с фазой, нулевой провод – с нулевым). Провод фазы от распределительной коробки подключается также к выключателю. Выполнять соединения лучше при помощи винтовых зажимных клемм. Если в люстре несколько проводов, то все нулевые выводы соединяются между собой и подключаются к нулю сети. Фазовые выводы также объединяются в один и соединяются с общей фазой.

Подключение двухклавишного выключателя

Если из потолка выходит трехжильный кабель, то можно подключить люстру к двухклавишному выключателю. Это гораздо более рациональный вариант, который позволяет оптимально регулировать уровень освещенности в комнате. Главное – правильно определить фазовые провода и нулевой провод. Делать это лучше с помощью специального индикатора напряжения.

Соединение проводов, в принципе, похоже на подключение к одноклавишному выключателю. Отличие в том, что провода от ламп делятся на несколько скруток. Все нулевые ламповые провода объединяют в один и выводят на общий ноль, а фазовые делят на две части (по числу клавиш выключателя) и каждую скрутку выводят на фазу соответствующей клавиши. В такой ситуации можно регулировать количество ламп, загорающихся при нажатии на клавишу. Например, если в люстре 6 ламп, то провода можно разделить поровну, для пятиламповой люстры оптимальным будет вариант «3+2» (хотя подойдет и «1+4», все зависит от личных предпочтений).

В некоторых случаях необходимо к трехжильному потолочному кабелю подключить люстру с двумя проводами. В этом случае нужно просто надежно заизолировать «лишний» фазовый провод, а оставшиеся 4 вывода соединить в соответствующие пары.

Рекомендуемые стройматериалы для подключения люстры.

Информационные статьи по ремонту.

Установка потолочного вентилятора

Установка точечных светильников

Монтаж и замена электросчетчика

Как подключить люстру с 2, 3, 4 и более проводами своими руками?

Что такое люстра? Это современный потолочный светильник с несколькими лампами, удаленными на равное расстояние друг от друга. Главная задача люстры обеспечивать ровное, бестеневое освещение во всей комнате. В качестве источников света могут использоваться лампы накаливания, светодиодные или люминесцентные источники света. Установка люстры является завершающей частью обустройства интерьера. Установка ее не так сложна, как может показаться на первый взгляд.

Необходимы минимальные электротехнические навыки и стандартный набор простых инструментов. Чтобы установка прошла просто и безопасно можно придерживаться следующей инструкции.

Подготовка: прозвонка и определение фаз на потолке

Содержание статьи

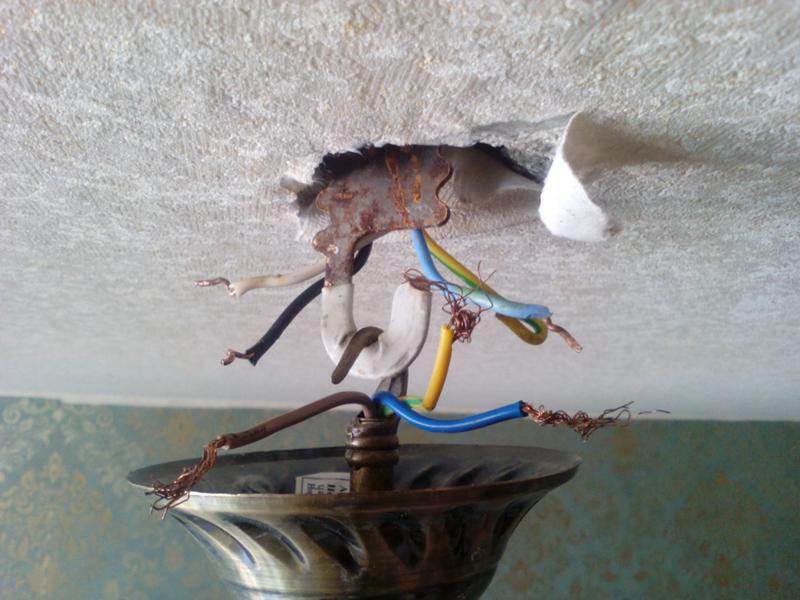

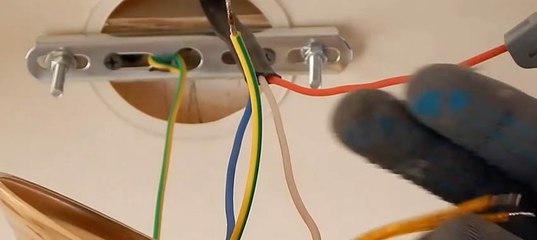

Для начала нужно определиться, сколько проводов выведено на потолке и для чего они нужны. Два торчащих провода означают, что все лампы будут включатся одновременно, три и более позволяют комбинировать с очередностью включения. Опытный электрик разберется с этим без труда, но новичкам будет трудно разобраться где фаза и ноль, и что делать с заземлением.

Провод заземления.

Встречается только в домах новой постройки или в помещениях, где был сделан ремонт с учетом всех требований по монтажу электропроводки. Имеет желто-зеленую оболочку, подключается к проводу такого же цвета на светильнике. В старых домах его может и не быть. Если в разъеме люстры нет места для заземления, то провод необходимо заизолировать, чтобы исключить короткое замыкание.

Ищем фазы и ноль.

Оставшиеся провода могут быть любого цвета – красного, черного, белого, при этом необязательно цвет провода будет соответствовать «фазе» или «нулю». Для точного определения где какой провод концы необходимо прозвонить специальным тестером или индикаторной отверткой – приспособление со встроенным светодиодом, показывающее наличие напряжения. Проверка проводится с включенной сетью и положением настенного выключателя «ВКЛ». Поочередно касаемся оголенных концов проводов и смотрим результат. Фаза будет светиться лампочкой на индикаторной отвертке, а мультиметр покажет значение напряжения 220 В. Нужно отметить, что тестер будет показывать напряжение только между нулем и фазой. Для выключателя с одной клавишей еще проще – два провода на потолке, из них один ноль, а второй это фаза. Перед на чалом работ по подключению светильника обязательно нужно обесточить провода, желательно сделать это выключением рубильника на счетчике.

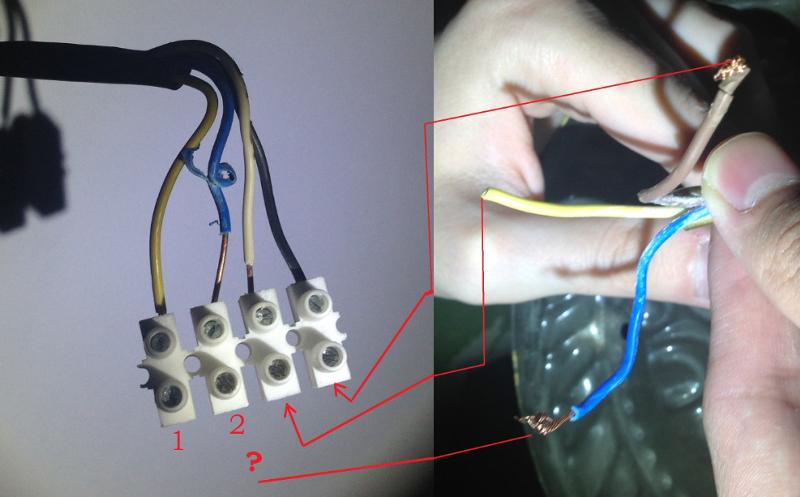

Провода на люстре

Самый простой и распространенный вариант – это два провода на потолке и два провода на люстре, а на стене установлен одноклавишный выключатель. Просто соединяем концу между собой. Желательно подключить таким образом, чтобы нулевой провод шел напрямую к люстре, а фаза размыкалась выключателем. Для монтажа можно использовать специальные колодки или скрутку с последующей изоляцией.

С двумя фазами и двухклавишным выключателем возможны следующие варианты. Одна фаза изолируется, вторая подключается к люстре. В этом случае одна клавиша остается незадействованной. Фазы соединяются между собой и подключаются к проводу люстры. Тогда включение светильника будет осуществляться любой клавишей.

Подключение к двойному выключателю.

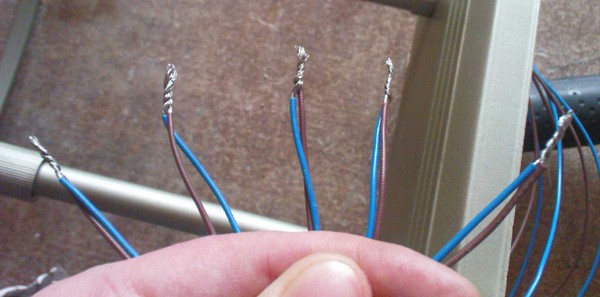

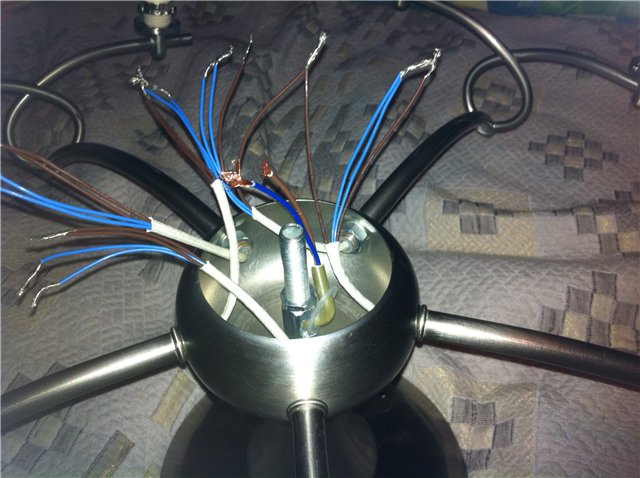

Подключают 2-х и более рожковую люстру всегда по одному принципу. От каждой лампы идет два разноцветных провода, собираем их все и делим на три группы – две фазы и ноль. Все провода одного цвета скручиваем между собой. Это будет ноль, по стандарту провода должны быть синего цвета, но если используется другой ничего страшного. Оставшиеся провода в произвольной форме разбиваем на две группы, при этом получаются схемы включения ламп 1+3, 2+2, 2+3.

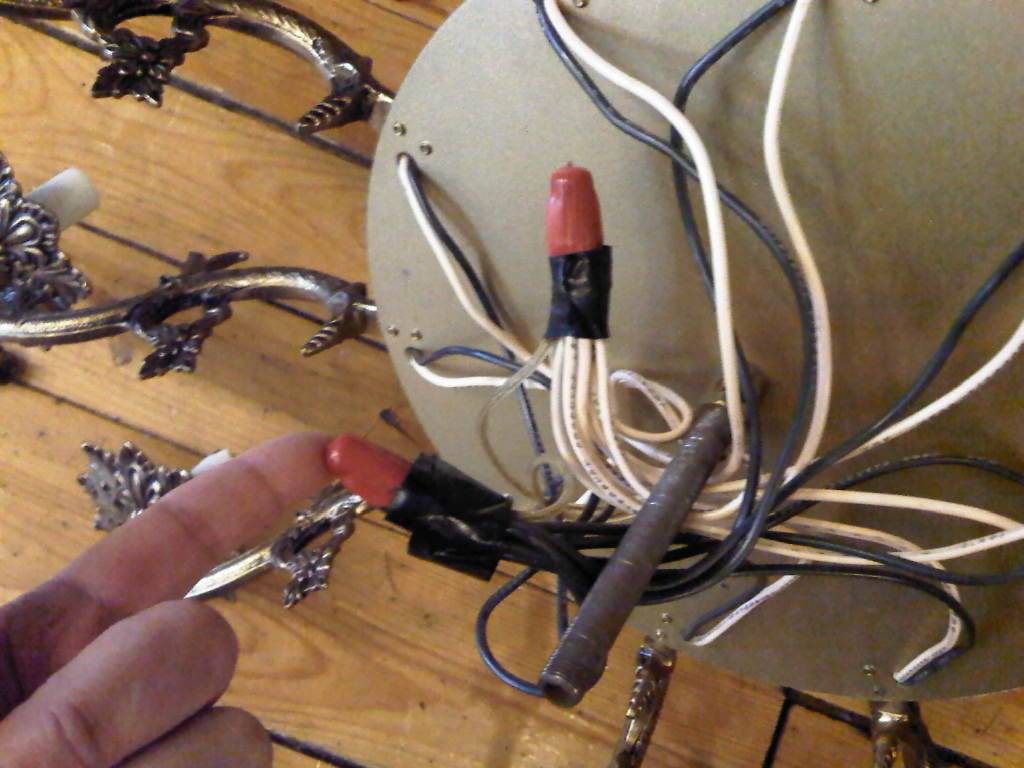

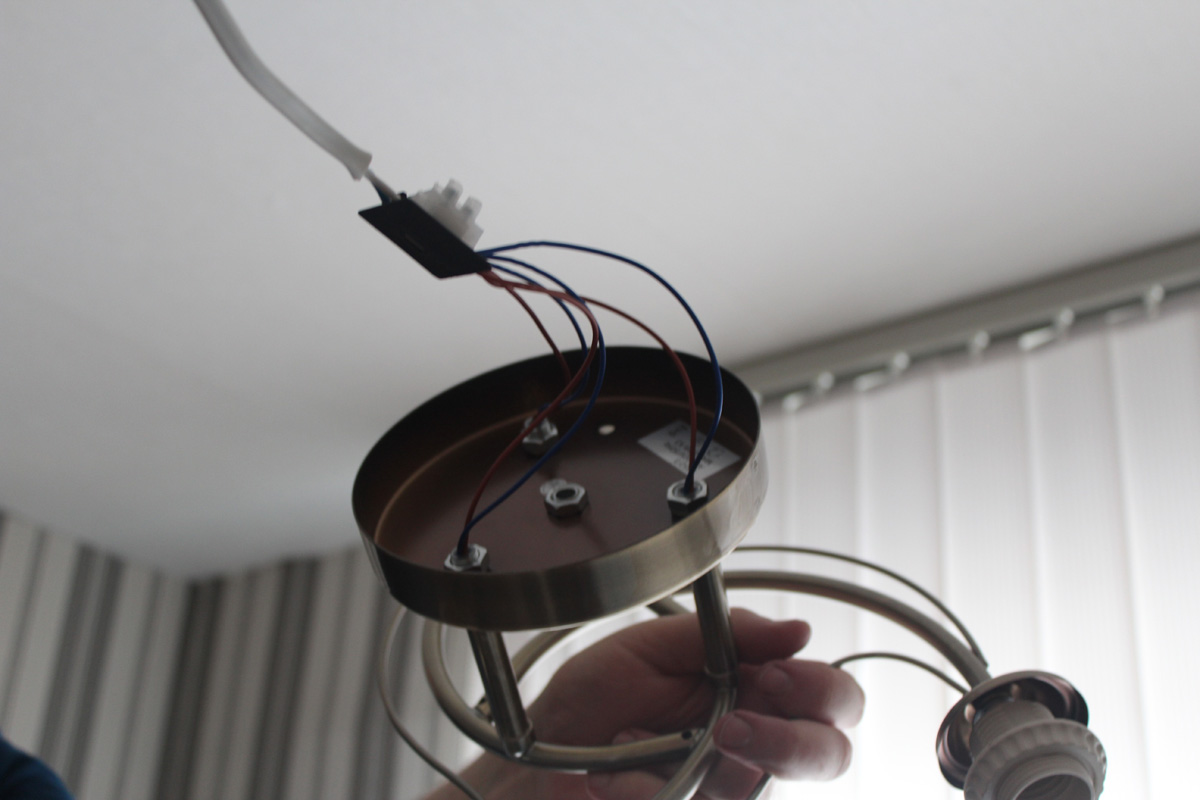

Провода скручиваем между собой, а затем подключаем к соответствующим выводам на потолке.

Подсоединение люстры к одинарному выключателю

Как быть если в потолке два провода, а в светильнике 3 и более. В такой схеме подключения группируются провода одного цвета. Одна скрутка будет подключаться к нулевому проводу, вторая к фазе. При включении все лампы в люстре будут загораться одновременно.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении.

Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

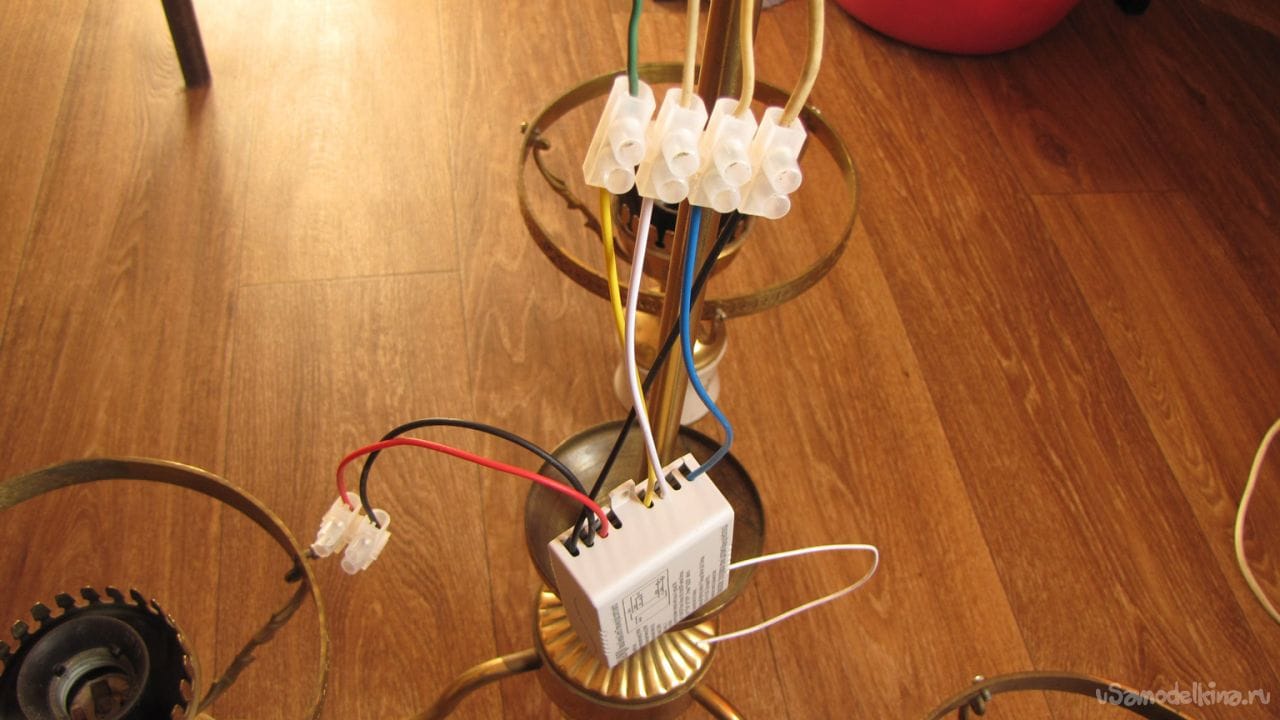

Подключение галогенной люстры (с пультом и без)

Принцип работы галогенных ламп построен на работе нити накаливания в газе-наполнителе со специальными добавками (бром, йод). Благодаря этому можно снизить габаритный размер лампы и напряжение до 12 или 24 В. Для этого в каждом светильнике такого типа установлен понижающий трансформатор. Обычно вся схема уже собрана и готова к работе, свободными остаются два провода, которые подключаются к нулю и фазе в произвольном порядке. Если люстра снабжена пультом дистанционного управления, то к трансформатору подключается еще и блок управления. Подключение в этом случае остается таким же. Не перепутать провода подключения с антенной, которая принимает сигнал с пульта.

Похожие статьи

инструкция по подключению. Возможности новых технологических решений

Люстра на несколько лампочек или, говоря иначе, рожков – это не только гармоничный элемент интерьера, но и возможность формировать освещенность в комнате для разных обстоятельств. Иногда самое главное обстоятельство заключается в необходимости сэкономить киловатты, ведь горящая ярко люстра, хотя и выглядит празднично, но в ежемесячной платежке за свет «выглядеть» тоже будет заметно. Компромисс между одинокой лампой под потолком и яркой люстрой есть – двухклавишный выключатель. Он позволяет регулировать режимы освещенности в комнате по желанию хозяев. Осталось лишь разобраться, как подключить люстру на двойной выключатель.

Подготовим необходимое

Инструмент для подключения люстры

Поскольку все электротехнические работы сопряжены с опасностью поражения электричеством, подвешивание и подключение к электросети новой люстры потребует от вас аккуратности и сосредоточенности. Поэтому все инструменты и мелочи готовьте заранее, чтобы они были на расстоянии вытянутой руки. Вот то, что вам пригодится:

  • набор отверток с разными головками;
  • индикаторная отвертка;
  • мультиметр;
  • пассатижи с изолированными ручками;
  • клеммные зажимы;
  • нож и изолента;
  • устойчивый стул или стремянка.

Ориентируемся на местности

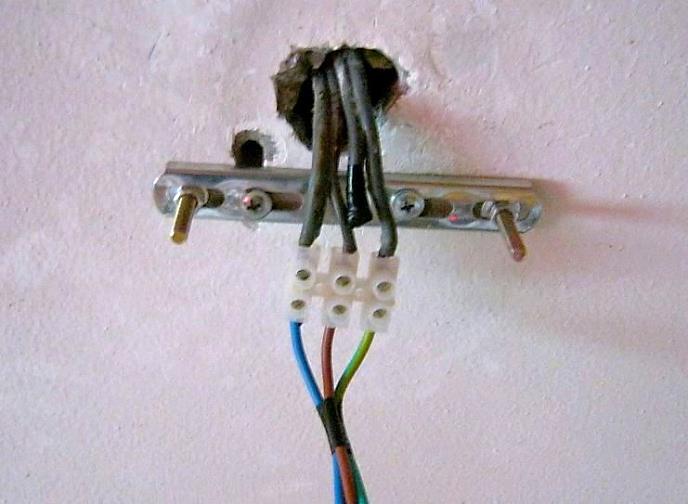

Классически, в месте крепления люстры на потолке имеется крюк для нее. Но большинство современных люстр крепится совершенно иным образом: на металлическую планку с несколькими точками фиксации. Это несколько осложняет работу, т.к. вам могут потребоваться дрель или шуруповерт, а также не помешает помощь домашних, кто поддержит люстру, чтобы ваши руки были свободны.

Прекрасно, если новая люстра поставлялась с паспортом, который содержит схему подсоединения к электропитанию, но чаще люстры такого паспорта не имеют, поэтому и необходимо однажды научиться и знать в дальнейшем, как подключить выключатель к люстре.

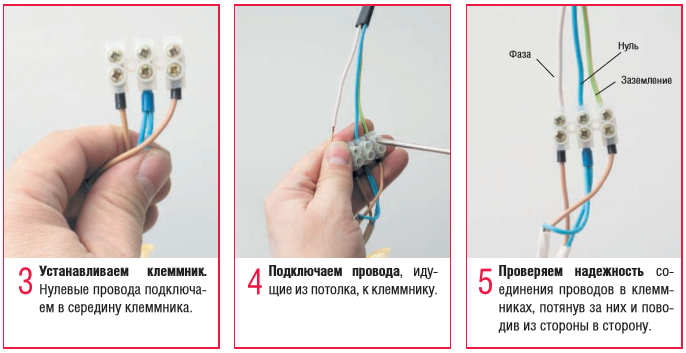

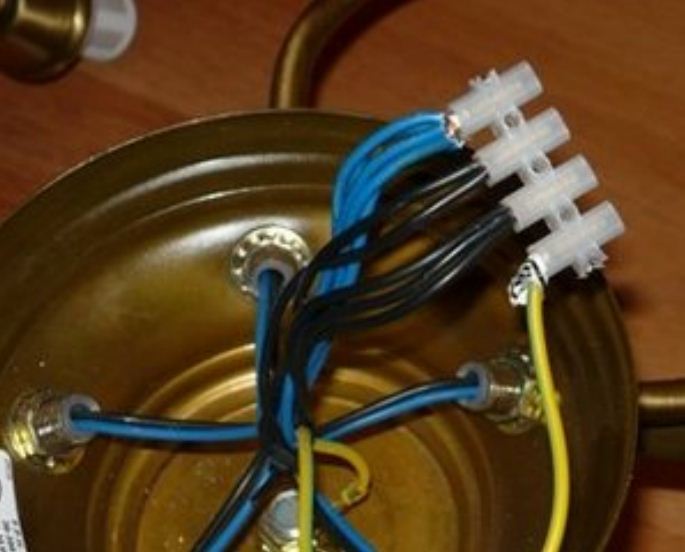

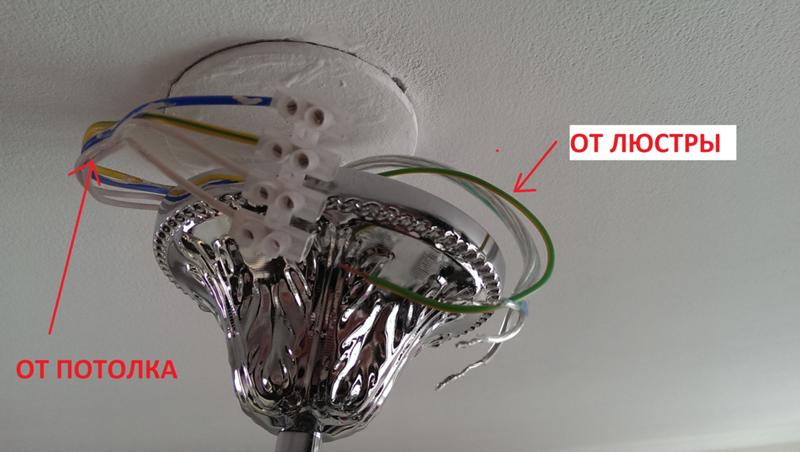

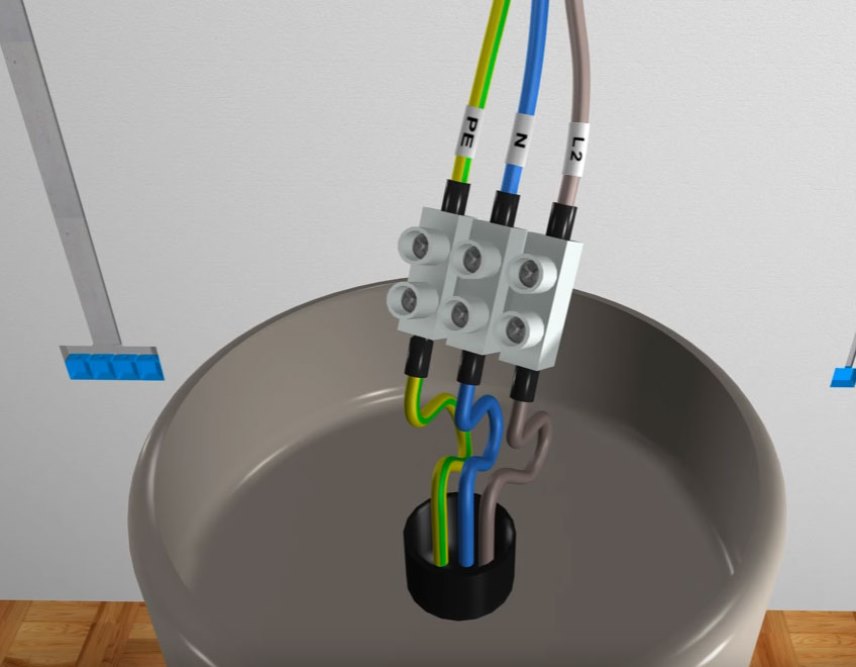

Подключение люстры с помощью клемм

Сосчитаем кабели на потолке. Здесь арифметика простая: если в центре потолка вы насчитали всего два провода, то это говорит о том, что вариант с двухклавишным выключателем – точно не ваш. Сколько бы при этом проводов не выходило из трубки люстры, без прокладки в толще стен и потолка дополнительного кабеля или замены проводки на трехжильный кабель, вам не удастся реализовать свои планы относительно поочередного включения ламп в люстре. Кабелей должно быть, как минимум, три. Какое у них назначение? Два из них – это фазные жилы, один – нейтральная жила. Только при наличии двух фаз на потолке можно подключить люстру на два выключателя и формировать разные степени освещенности.

Внимание! При покупке осветительного прибора обращайте внимание на количество проводов на выходе из приглянувшейся люстры: их должно быть три или больше. В противном случае эта люстра рассчитана на одновременное включение и работу всех ламп.

Работаем безопасно

Вам придется работать напрямую с электропроводкой, поэтому на момент всех работ она не должна быть под напряжением. Чтобы полностью себя обезопасить от удара током, вам нужно не просто проследить, чтобы выключатель был в позиции «выключено», а вообще отключить автоматы на щитке.

Внимание!!! Все работы производить только на обесточенном оборудование.

Прежде чем тестировать кабели, разомкните их, и следите, чтобы в дальнейшем они не соприкасались. У кабелей есть принятая маркировка латинскими символами:

  • L – фазный провод;
  • N – нейтраль;
  • PE – желто-зеленого цвета.

Вообще, маркировка кабелей встречается не всегда. Что вы делаете, если не видите никаких обозначений? Идете к щитку и переводите автоматический выключатель в режим «включено». Возвращаетесь к люстре и, вооружившись индикаторной отверткой, поочередно дотрагиваетесь ею оголенных концов проводов, выходящих из потолка. Кабель, которому будет соответствовать загоревшийся светодиод в отвертке и будет фазным.

Теперь нужно снова обесточить сеть в квартире и можно приступать к работе.

Переходим к подключению люстры на двойной выключатель

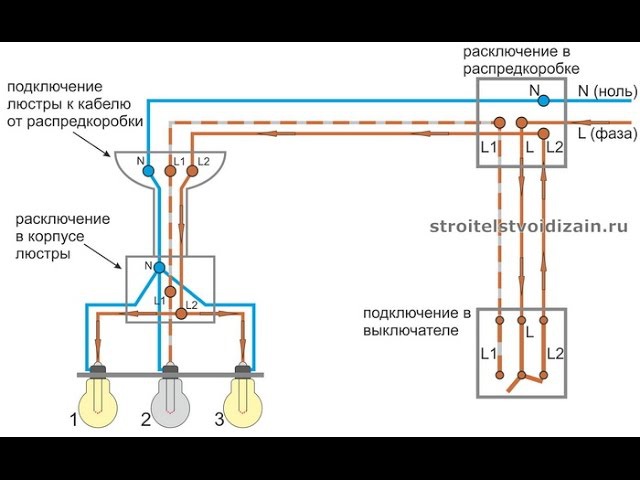

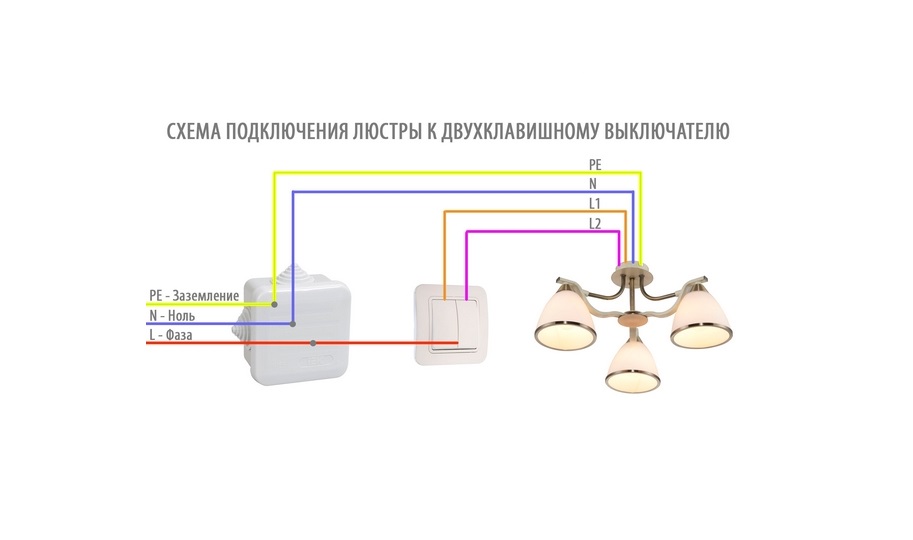

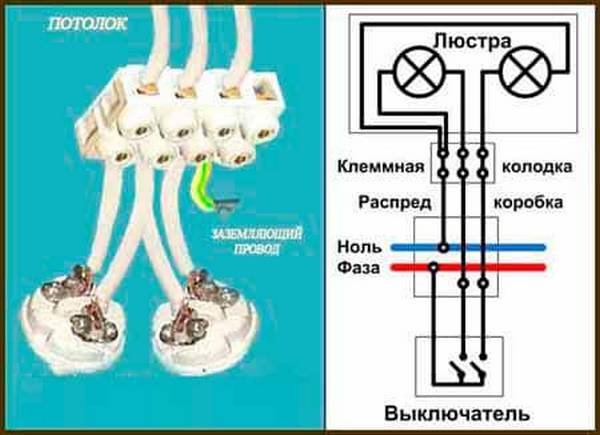

Схема подключения люстры к двойному выключателю

Подключаем люстру

Итак, вы уже знаете, что подключить люстру на двойной выключатель возможно лишь тогда, когда на потолке и на люстре есть по три провода. Иногда можно видеть целый пучок проводов, выходящих из люстры. Это означает, что производитель люстры оставил вам возможность сформировать группы из ламп по вашему предпочтению.

В качестве примера подключения люстры на двухклавишный выключатель, рассмотрим случай, когда из потолка выведены четыре кабеля. Скорее всего, вы уже догадались, что четвертый кабель – не что иное, как . В современной электромонтажной практике его принято обозначать «РЕ». Он имеет желто-зеленый цвет и все, что требуется, это соединить его с такими же по цвету проводами люстры, предварительно объединив их контакт. Функция этого провода – увести опасное напряжение с люстры через заземляющую шину в почву.

Квартиры и люстры старого образца, в отличие от современных новостроек и европейского оборудования, не имеют заземления. Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Либо, если из потолка заземление все же выведено, но в люстре не предусмотрено, тогда этот кабель нужно тщательно заизолировать.

Внимание! Четвертый кабель может оказаться и фазой! Наличие третьей по счету фазной жилы на потолке дает вам уникальную возможность сформировать из ламп люстры целых три группы, но тогда и выключатель понадобится соответствующий – с тремя клавишами. Если третья фаза вам не нужна – смело ее изолируйте.

Переходим к самому главному. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

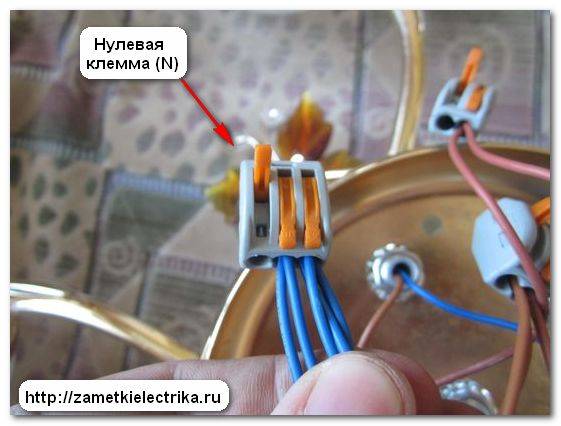

  • первая группа ламп (две лампы) – соединяем две фазы в одну и две нейтрали в одну;
  • вторая группа (три лампы) – соединяем три фазы в одну и три нейтрали в одну;
  • соединяем нейтральные кабели обеих групп в общий ноль;
  • результат: из люстры выходят две фазы и общий ноль, итого – три подготовленных контакта.

Соблюдая маркировку и назначение, эти три провода соединяются с соответствующими по цвету и назначению проводами на потолке: первая фаза к первой фазе, вторая фаза – ко второй фазе, ноль соединяется с нулем.

Не пользуйтесь скрутками! Скрутка очень распространенный способ, но далеко не безопасный. Места скруток, при неполном касании, часто перегреваются, их изоляция от этого рассыхается и теряет свою защитную функцию. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

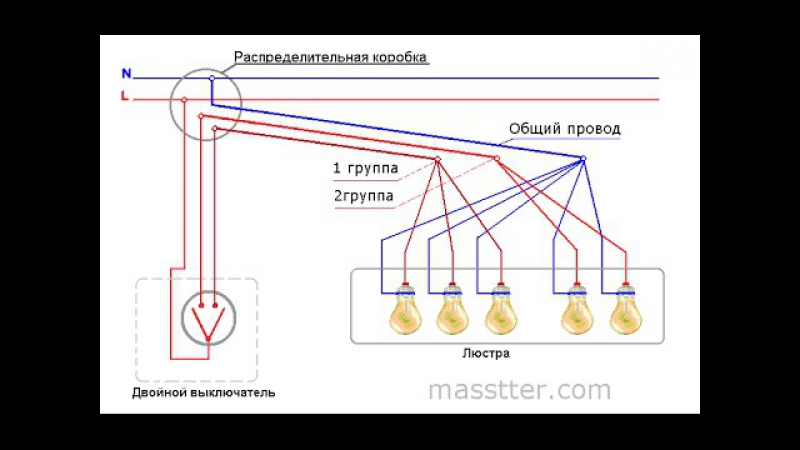

Схема подключения люстры

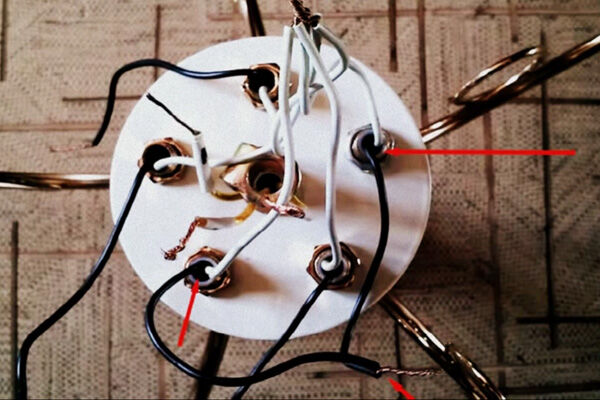

Если провода люстры одинакового цвета

Производитель люстры мог не оставить никакой маркировки на кабелях и однозначно определить их принадлежность получится лишь применив мультиметр. Как действовать:

  1. из люстры нужно выкрутить лампу и визуально определить фазный (пружина в центре) и нулевой (расположен сбоку) контакты.
  2. ищем нейтральный провод. Для этого коснитесь щупом мультиметра бокового контакта в патроне, а вторым по очереди касайтесь зачищенных кабелей на выходе из люстры. Если в момент касания появится звуковой сигнал, значит, вы нашли нулевой провод. Пометьте его.
  3. те же действия выполняются при поиске фазных кабелей, только щупом касаются среднего контакта в патроне. Прибор издаст сигнал, когда отыщется фаза. Провод следует пометить как фазу.
  4. если кабелей на люстре много, то понять какая фаза и какой ноль принадлежат какой из лампочек, можно лишь прощупав мультиметром каждую цепь. Найденные фазные провода поочередно замыкаются с центральными контактами лампочек. Звук прибора укажет на соответствие провода какой-либо из ламп. Также нужно поступить и поиском нуля. Итогом станет количество найденных контуров, которое соответствует количеству рожков в люстре. Вам предстоит самостоятельно сформировать их в две группы.
  5. , если он присутствует, также идентифицируют мультиметром по звуковому сигналу, касаясь щупами прибора металлического корпуса люстры и искомого провода.

Двухклавишный выключатель

На двухклавишный выключатель подходит общая фаза и две нейтрали, по одной на каждую клавишу. Общая фазная жила расходится на обе клавиши и, при их синхронном включении, запитывает оба контура освещения, а поочередное включение запитает только один из контуров.

В бытовых сетях для освещения помещений используются различные устройства: софиты, люстры, светодиодные ленты. Большинство осветительных приборов подключаются к электрической сети двумя проводами, но встречаются и такие, подсоединение которых вызывает некоторые затруднения у обывателей и начинающих электриков.

Наиболее ярким примером является потолочный светильник с пятью плафонами, получивший название пятирожкового, в котором вместо двух проводов выведены сразу десять. Чтобы упростить процесс монтажа далее будет приведена схема подключения пятирожковой люстры в двух вариациях.

Подготовительные работы

Количество плафонов в люстре определяет не только точки свечения, но и число выводов от них, к каждой лампочке в рожковых люстрах подведены два вывода. Хорошо, если они уже подключены к патрону, в противном случае выводы просто заведены в соответствующие направляющие, но ни к чему не подсоединены.

В таком случае необходимо прозвонить каждое соединение на наличие цепи при помощи мультиметра. Если измерительный прибор покажет наличие подключения, то можете переходить к следующему этапу, в противном случае необходимо снять плафон и подсоединить жилы к контактам патрона.

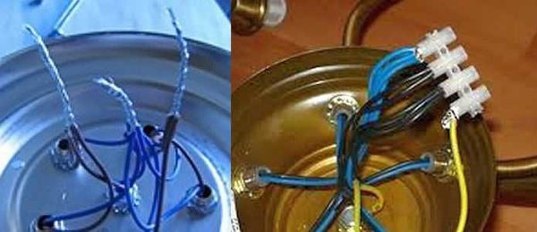

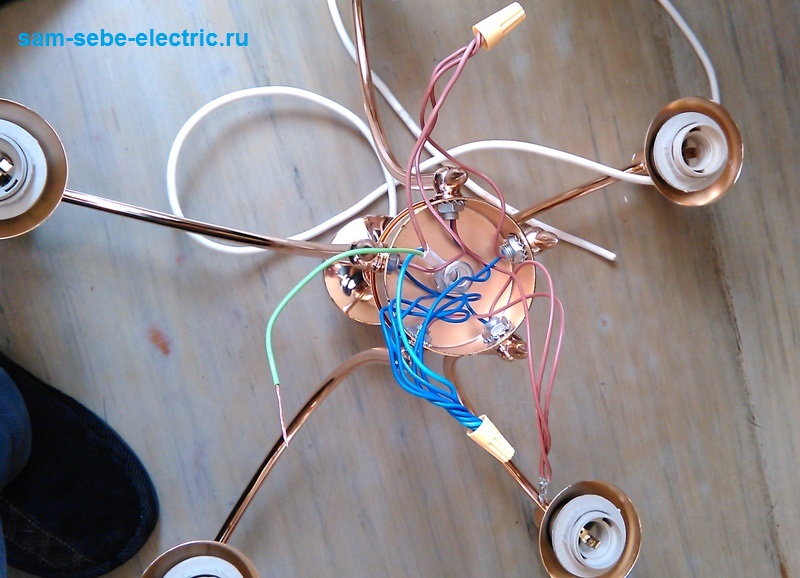

Выводы в люстре соединяются в одну точку от каждого рожка. Жилы синего цвета подключаются к общему узлу электрической цепи – это будет нулевой вывод. Жилы коричневого или красного цвета соединяются в узел для подключения к фазному проводнику. Цветовая маркировка проводов может существенно отличаться в зависимости от производителя. Количество фазных узлов будет зависеть от электрической схемы, по которой подключается прибор освещения.

Данный вариант подходит в тех ситуациях, когда вам нужно обеспечить максимальный световой поток в течении всего периода работы осветительного оборудования.

Для этого вам понадобится:

  • непосредственно сама люстра;
  • одноклавишный выключатель;
  • соединительные провода для удлинения нулевых и фазных проводников;
  • отвертка и паяльник для монтажных работ.

Пример схемы приведен на рисунке ниже:


Как видите, в этой схеме подключения нулевые жилы нужно соединить вместе и подвести к соответствующему выводу на потолке. Общая точка фазных проводов подводится к одноклавишному выключателю на разрыв цепи.

Следует отметить, что при соединении всех узлов схемы нужно использовать пайку, клеммное или болтовое соединение, скрутки ни в коем разе не допустимы – это довольно опасный контакт, так как со временем он ослабнет и приведет к нагреву.

Недостатком такой схемы подключения является только один режим работы – с номинальной нагрузкой. Решить такую проблему поможет схема питания люстры от двойного выключателя.

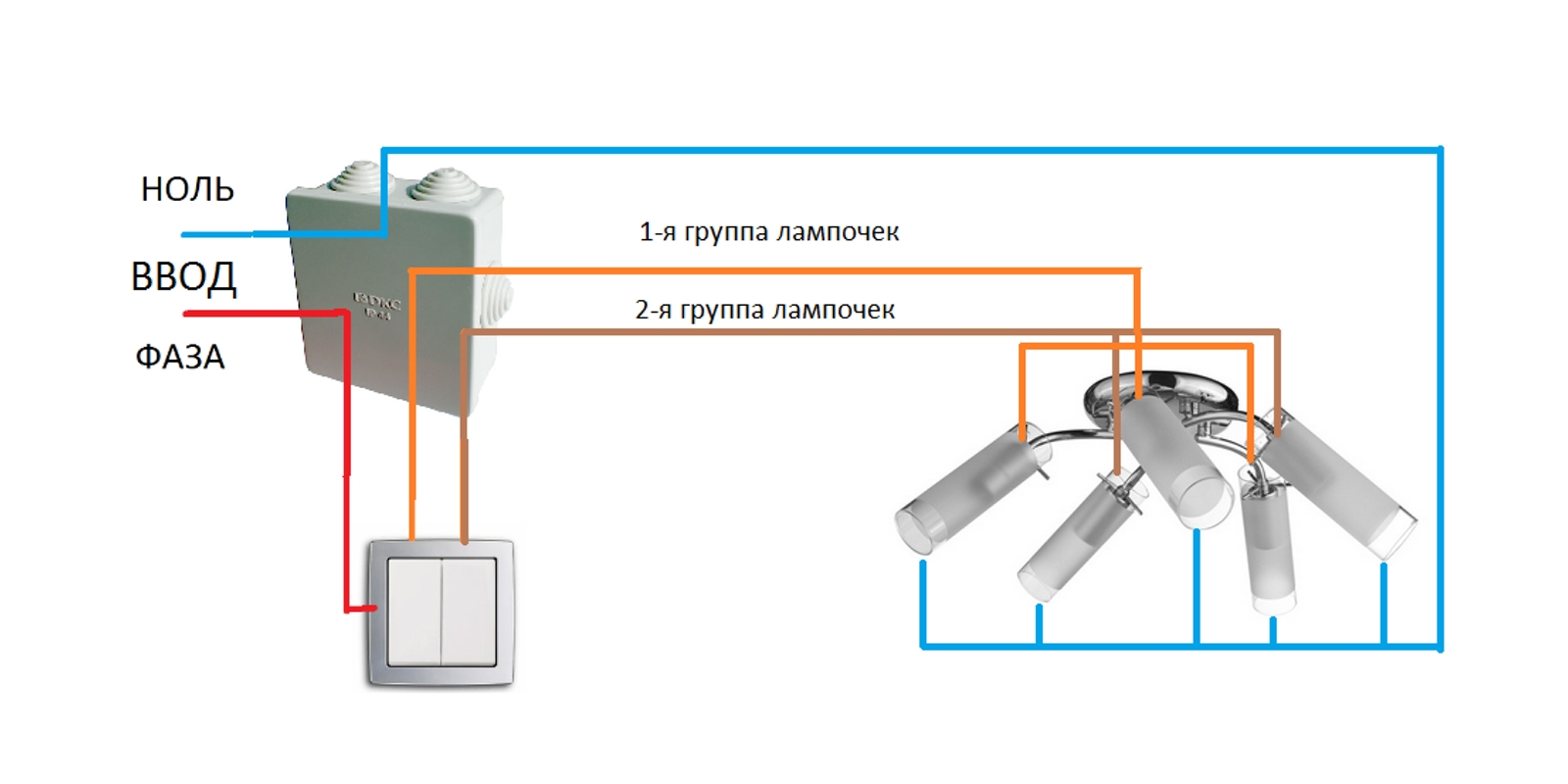

В данной схеме подключения люстры включение ламп происходит группами, каждая из которых подсоединена к соответствующим контактам двухклавишного выключателя. Схематически данный метод приведен на рисунке ниже:


Как видите, все светильники в люстре разделены на две группы – с 2 и 3 лампочками соответственно. Поэтому если вам нужно включить тусклый свет, нажмите клавишу выключателя для 2-ой группы.

Хотите сделать немного ярче – нажмите клавишу для 1 – ой группы, ну и весь двухклавишный выключатель выдаст максимальный световой поток.

При использовании данной схемы следует учитывать следующие особенности подключения люстры:

  • С электрической проводки необходимо обеспечить две фазных жилы и один нулевой провод. Поэтому для прокладки и подключения потолочной проводки лучше взять электрический кабель с тремя или четырьмя проводами.
  • Подключение проводки к электрическому патрону следует выполнять обжимом, пайкой или клеммой для надежности контактных соединений.
  • Выключатель подбирается только как коммутационный аппарат, никаких функций деления напряжения быть не должно. По типу фиксации проводов бывают модели под винт или под зажим, второй вариант более простой для обывателей.

Техника безопасности при подключении пятирожковой люстры

Выполняя монтажные работы, не забывайте о собственной безопасности.

Чтобы предотвратить угрозу вашей жизни и здоровью, придерживайтесь следующих простых правил:

  • При прокладке и подключении проводки, установке и присоединении люстры и выключателя обязательно снимайте напряжение с питающей сети. Для этого отключите автомат на щитке, лучше разрывайте цепь и для фазного, и для нулевого провода.
  • Перед выполнением подключения, проверьте отсутствие напряжения в сети, может случиться так, что отключенный автомат не оперирует питанием нужной вам линии или в разрыве стоит ноль. Для проверки можно воспользоваться мультиметром или индикаторной отверткой.
  • Для питания люстры всегда используйте фазу на этапе подключения, если вы поставите в разрыв нулевую клемму, человек может попасть под напряжение сети при попытке заменить электролампу.
  • Если вы собрались просверливать отверстия под крепление люстры к потолку, пользуйтесь очками для защиты глаз от пыли. Выполнять эту операцию следует без напряжения в линии освещения.
  • Металлический корпус люстры следует подключить к защитному заземлению. Благодаря чему в случае повреждения изоляции между токоведущими элементами и корпусом, ток перейдет на клемму заземления и контур.
  • При первом опробовании работоспособности люстры защищайте глаза от попадания стекла, на случай разрушения стеклянных ламп. Самый простой способ – отвернуться или надеть защитные очки.

Практически в каждой квартире имеется люстра. Это многоламповый светильник, который чаще всего подвешивается по середине потолка. Такое расположение обеспечивает максимально равномерное освещение по всей площади комнаты.

В месте, выбранном для установки, к потолку крепится крюк. В некоторых квартирах такой крюк отсутствует. Это, пожалуй, может вызвать некоторые трудности, ведь не у всех дома имеется электроинструмент. В этом случае придется обратиться за помощью к мастеру.

Если же крюк имеется, светильник вешается на него с помощью кольца или скобы, расположенной в верхней части конструкции светильника.

Теперь нужно подключить люстру к электрической сети квартиры. Из центра потолка обычно выходят провода, их может быть два или три. Через вертикальную трубку, на которой крепится подвес, также выведены два или три провода.

Наличие двух проводов в этой трубке означает, что конструкция допускает включение всех ламп только одновременно. Три провода позволяют выполнить по секциям для изменения уровня освещенности в помещении.

Два провода, выходящих из потолка, лишают нас такой возможности. Рассмотрим все случаи подключения электрических проводов к люстре.

Схема подключения люстры через одноклавишный выключатель

Если на потолке и подключаемом светильнике есть по два провода, процесс подсоединения самый простой. Провода попарно соединяются, последовательность в этом случае не имеет значения.

На рисунке ниже представлена схема подключения люстры через одноклавишный выключатель. Рассмотрим схему более детально. Как видно из рисунка светильник состоит из одной лампы, подключение в этом случае производится таким образом: питающий нулевой провод (синий) в распределительной коробке подключается сразу же к нулевому проводу люстры.

Фазный провод (коричневый) сначала от источника питания в распределительной коробке подключается к выключателю, затем от выключателя к фазному проводу люстры.

Соединение лучше всего производить с помощью винтовых клеммных зажимов. В крайнем случае, можно тщательно скрутить провода пассатижами и изолировать специальными колпачками.

Применение ПВХ ленты нежелательно, так как она со временем высыхает, и качество изоляции снижается. В некоторых конструкциях светильников предварительное объединение ламп не выполняется, и из вертикальной трубки выходят пары проводов от каждой лампы отдельно.

Если светильник состоит не из одной лампы, а из нескольких (например из трех), подключение в этом случае также не составляет особых трудностей: все нулевые провода в люстре соединяются между собой и подключаются к нулевому проводу сети.

Все фазные провода также соединяются между собой и подключаются фазному проводу который пришел от выключателя.

При подключении нужно скрутить между собой провода одного цвета. Полученные скрутки подсоединяют к проводам, идущим через потолок к одноклавишному выключателю, выше описанным способом.

Подключение люстры через двухклавишный выключатель

Современная электропроводка в квартире выполняется трех жильным кабелем с проводами разного цвета. К месту предполагаемого крепления светильника подходят так же три провода от двухклавишного выключателя. Как подключить люстру в таком случае?

Здесь возникают трудности с определением назначения проводов. Один из трех — это нулевой проводник, общий для всех ламп. Два других – фазные, проходящие через различные клавиши выключателя.

К сожалению, электромонтажники не придерживаются единой цветовой схемы подключения проводов, да и цвета проводов в кабелях различных фирм могут также быть разными. Перед подключением светильника нужно определить назначение проводов. Проше всего это сделать с помощью индикатора напряжения при нажатых клавишах выключателя. Тот проводник, на котором индикатор не обнаружит фазу и будет нулевым.

При отсутствии такого индикатора придется обесточивать всю квартиру и разбирать выключатель. Сняв крышку с выключателя, можно увидеть, провода какого цвета идут от клавиш к люстре. Нулевой проводник не проходит через клавиши, а фазный входящий провод разделяется клавишами на две группы.

Соединение проводов на люстре похоже на подключение к одноклавишному выключателю. Разница заключается в том, что провода, идущие от ламп, заранее разделяются на две секции. По одной скрутке от каждой группы ламп вместе подключают к нулевому проводу. Две других скрутки подсоединяют раздельно к двум оставшимся проводам.

Такой способ подключения люстры позволяет ступенчато регулировать освещенность в комнате.

Соединение проводов люстры при подключении через двухклавишный выключатель, вид сверху.

Если требуется организовать раздельное включение нескольких светильников или ламп на многосвечовой люстре, оборудование подключается к выключателям с двумя и тремя клавишами. Для многих домашних мастеров остается загадкой, почему клавиш две, а проводов больше, что вызывает, естественно, затруднения при подключении – все лампы могут зажечься, только если обе клавиши находятся в положении вкл. Сегодня мы с вами разберем, как устроена схема подключения люстры на двухклавишный выключатель. По прочтении материала вы легко сможете самостоятельно сделать всю работу правильно.

Как работает раздельное питание люстры?

Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.


Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.


На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.

Совет! Цветовая маркировка проводников помогает дополнительно ориентироваться при организации подключения электрических приборов. Не стоит ей доверять полностью, так как вы не можете знать, как выполнены подключения в распределительной коробке, не заглянув в нее.

Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель


Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.

Что может случиться при таком подключении? Если у вас в люстре стоят лампы накаливания и им подобные, то никакой разницы не будет, однако если используются светодиодные и люминесцентные лампы со своей встроенной электротехнической частью, они начинаю мерцать в выключенном состоянии, так как постоянно находятся под напряжением. Этот момент ужасно раздражает, но это полбеды. Важнее то, что ресурс лампы, зависящий от ограниченного количества включений-выключений, начинает интенсивно вырабатываться.

Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками. Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения. вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.


На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.

Обратите внимание , что он выходит не из внутренней трубки, а прикручен на винт к металлическому корпусу светильника. Перед вами самое настоящее заземление. Требуется оно для того, чтобы избежать поражений электрическим током при пробоях на корпус – ток всегда потечет по пути наименьшего сопротивления.

Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.

Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.

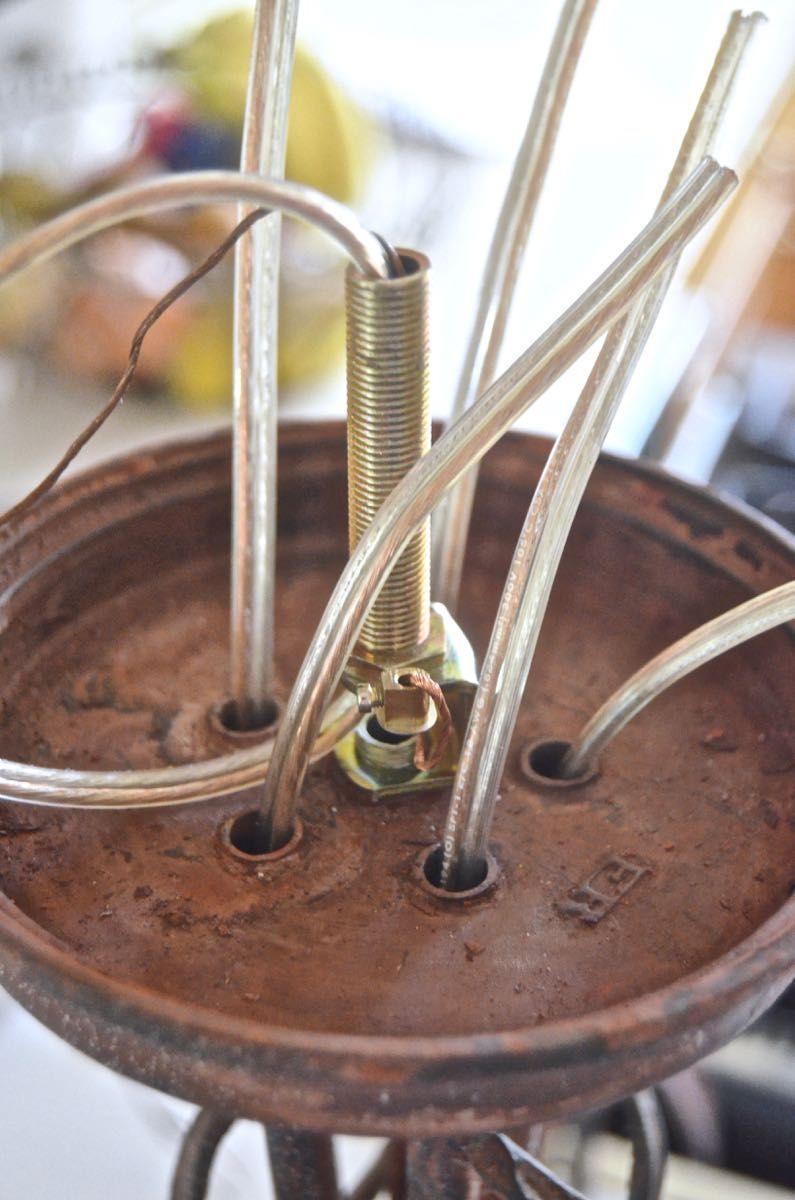

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.

Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.

Интересно знать! Покупая дешевую электрику китайского производства, сталкиваешься с моделями, в которых провода имеют одноцветную изоляцию. Там мы либо проявляем всю свою внимательность, либо сами все маркируем. Последнее особенно советуем, если прибор будет подключаться на двухклавишный выключатель.


Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.

Интересно знать! Вы можете разбить включение света хоть по одной лампочке. Для этого всего то и надо, что нужное количество проводов и клавиш выключателей.

Строение двухклавишного выключателя

Переходим ко второму важному составляющему нашей цепи – двухклавишному выключателю. В этой главе мы разберем, как он устроен, что позволит безошибочно его подключить к люстре. Устанавливаются они обычно в достаточно больших комнатах, где освещение должно управляться раздельно, например, при вечернем бдении у телевизора пользователю хватает 3 лампы, а для какой-нибудь работы он зажигает 6. Подключаются к ним не только люстры, но и отдельно установленные светильники и даже их группы – все зависит от задуманной световой схемы.


Давайте сравним двухклавишный и одноклавишный выключатели, чтобы понять их принципиальное различие. На фото ниже показан второй вариант. Мы видим, что к нему подключено два провода. Не думайте, что это плюс и минус. На самом деле это один провод, просто выключатель может «разрывать» и «соединять» его. Провода эти соединены с клеммами, которые не связаны между собой. Посредине установлен маятниковый переключатель из диэлектрика (пластик), который при нажатии толкает подвижный пружинный контакт, соединяющий контактные площадки в таком положении. В результате цепь замыкается, и начинает бежать ток.


При подключении этого прибора, фазный провод от люстры соединяется с одним контактом, а от второго — провод тянет до общей фазы в распределительной коробке.


Двухклавишный выключатель работает по похожему принципу. В него заводится фазный провод из распределительной коробки. Его нужно подключить к неподвижному контакту, который будет общим для двух клавиш. На каждую клавишу нужно подключить еще по проводу, которые пойдут до люстры и соединятся там с теми раздельными скрутками, про которые мы писали ранее. То есть, мы имеем три провода и все они фазные, просто один – это вход, а остальные – выходы.

Подвижные контакты прибора друг с другом никак не связаны. Это произойдет только в том случае, если обе клавиши поставить в положение вкл. При нажатии они будут соединять цепь отдельно по контурам, что позволяет независимо управлять лампами.


Что будет, если не знать, какой провод общий фазный, и подсоединить его к одному из подвижных контактов? Если мы сделаем так, то к неподвижному контакту придет провод от одной из скруток в люстре, а значит, если нажать эту клавишу, лампы в ней загорятся. Если одновременно нажать и вторую клавишу, загорятся все лампы, однако если первую клавишу потом отключить, погаснет все, так как общая фаза отрезается от неподвижного контакта, который должен быть общим.

Чтобы такого не происходило нужно точно знать, какой провод, куда идет — для этого и нужна цветовая маркировка. Но что делать, если электрик спутал провода при подключении в распределительной коробке? Их нужно прозвонить, как это сделать, мы расскажем чуть позже.

Правильное соединение люстры и выключателя

Все это красиво прозвучало на словах, но по факту, наверняка, у многих читателей остались вопросы, в частности, как такое соединение произвести на деле. Давайте рассмотрим два метода, один – когда мы видим только выводы, и второй, когда мы самостоятельно прокладываем проводку. Начнем со второго, как с более сложного в реализации.

Представим, что вы строите собственный дом, и дело дошло до прокладки проводов. Как это правильно сделать?


Для начала готовим нужный инструмент. Вам понадобятся:

  • кусачки, для укорачивания проводов;
  • канцелярский нож или специальные щипцы для очистки проводов от изоляции;
  • клеммы любого удобного типа;
  • плоскогубцы;
  • отвертка-индикатор;
  • тестер;
  • перфоратор;
  • крестовая отвертка;
  • изолента;
  • штроборез для организации скрытой проводки и некоторые другие приспособления, которые мы при необходимости упомянем по ходу дела.

Таблица 1. Как правильно проложить проводку?

Шаги, фото Описание
При скрытом монтаже проводки, прятать нужно и основание выключателей. Устанавливаются они в круглые пластиковые коробки, которые необходимо вмонтировать в стену. Установка элемента отличается в зависимости от материала стен. Если они из бетона или других твердых материалов, используем перфоратор с алмазным корончатым сверлом. Нам нужно пробурить углубление диаметром 73 мм. Если перед вами каркасная стена, то монтаж коробок ведется одновременно с их сборкой – кабель пропускается с обратной стороны и выводится в прорезанное отверстие (тут используется коронка по дереву). Затем ставится коробка, которая удерживается за счет винтовых затяжек. В бетонной стене коробки держатся за счет гипсового раствора.
Далее нужно проштробить каналы, которые будут вести в распределительную коробку. Для этих целей лучше всего использовать штроборез – с ним штроба будет одной глубины и ровной — ее будет намного проще потом замазать. Ведется канавка сначала вертикально, пока не достигнет уровня распределительной коробки, а потом – горизонтально, прямо до нее.

Совет! Если у вас будет подвесной потолок, то вместо горизонтальной штробы можно пустить провода прямо по перекрытию.

Как вариант можно воспользоваться болгаркой или перфоратором. Последний вариант самых плохой, так как есть риск сколоть штукатурку. Если стена у вас каркасного типа, то, опять же, делаем протяжку во время ее сборки.

Затем прокладывается проводка. Нам нужен трехжильный провод сечением, достаточным для нагрузок от люстры. Провода в штробе нужно как-то закрепить. Для этого используются специальные дюбели с хомутами, самодельные фиксаторы из кусков проводов или раствор гипса, который застывает очень быстро.

Концы проводов выводятся в коробки, где мы их и будем соединять.

Провода зачищаем сначала от общей изоляции, а потом от внутренней, оголяя концы на 1-1,5 см. Длины выводов должно хватать, чтобы достать до нужных клемм в выключателе. Много тоже оставлять нельзя, иначе установить прибор не получится.

Контакты на выключателе будут промаркированы как L, L1 и L2. Первый – это общая фаза, подключаем сюда любой провод из трех и запоминаем его (как вариант, на другом конце можно прикрепить бирку). Остальные провода соединяем с подвижными контактами – тоже все разметьте, чтобы потом было легче ориентироваться.

После подключения выключатель крепится к своей коробке. Держится он в ней за счет раздвигающихся усиков, которые при затяжке винта, расклиниваются между стенками коробки, или на саморезах. В конце ставится лицевая декоративная панель, и сюда мы больше не возвращаемся.

Переходим к распределительной коробке. В ней нам нужно отыскать общие нуль и фазу. Сделать это можно при помощи прозвонки, о чем мы поговорим ниже. Снимаем с них изоляцию, если использованы для соединения скрутки, предварительно все обесточив в щитке. Провод, который мы ранее подключали к неподвижной клемме (пусть будет синий) присоединяем к общей фазе.
Берем такой же трехжильный провод и протягиваем его до точки, где будет установлена люстра. Проще всего выполнить поверхностный монтаж, как показано на фото. Проводники помещаются в пластиковую гофру и крепятся к основанию при помощи специальных клипс. Бывает и внутренняя разводка, когда провода прокладываются в пустотах плит перекрытия – подобная схема крайне неудобна при необходимости замены проводки.

При монтаже провода внутри каркаса, например, гипсокартонного, очень важно не связывать его с ним, так как в случае КЗ стенки гофры могут не выдержать и вся конструкция окажется под напряжением, что чревато авариями и поражением электрическим током. Прокладка всегда осуществляется по несгораемым и непроводящим электричество поверхностям. Если потолок из дерева, гофра используется из нержавеющей стали.

Три провода от люстрымы будем соединять с проложенным кабелем. Нулевую скрутку кидаем на синий провод. Фазные — на оставшиеся. Соединения лучше всего сделать через клеммные колодки. Если их нет, можно и скрутить, только хорошо все заизолируйте.

Внимание! Если люстра предусматривает наличие заземления, то прокинуть к ней вы должны четырехжильный провод, чтобы соединить нужный вывод с общей землей.

Возвращаемся в распределительную коробку. Тут у нас будет 4 свободных провода – 2 от люстры, 2 от выключателя. Цветовая маркировка у них будет попарной. Все они фазные. Соединяем их по цветам и аккуратно укладываем.

На этом подключение заканчивается, закрываем распределительную коробку, вкручиваем лампочки, подаем напряжение через щиток и производим тестовый запуск. Если вы все сделали правильно, то все будет прекрасно работать.

А как быть, если провода уже замурованы в стене, и того хуже, не имеют цветной изоляции? Нам потребуется все прозвонить, для чего мы используем тестер и отвертку-индикатор. Действуем так (разбираем ситуацию на примере стенда).

Таблица 2. Как прозвонить провода?

Шаги, фото Описание
Первым делом нам нужно отыскать фазу основного провода, идущего из щитка. Мы приблизительно можем сориентироваться по направлению, в котором уходят провода в стену, но гарантии, что угадаем, нет. Поэтому в щитке отключаем рубильник, отсоединяем все провода друг от друга и отводим их в стороны, чтобы они не касались друг друга.
Берем отвертку индикатор и поочередно касаемся ей проводов, подав на них предварительно напряжение. При соприкосновении с фазой, лампа на приборе загорится. Запоминаем провод и снова отключаем общий рубильник. Помечаем фазу маркером. Вторая жила будет, скорее всего, нулем. Если хотите провериться, то до отключения света используйте еще и тестер.
Теперь нам нужно понять, откуда идут остальные провода. Идем, скажем, к выключателю, и соединяем в его коробке все три провода одной скруткой.
Берем тестер и начинаем, перебирая, искать концы нужных проводов. Как только вы найдете первую пару, на приборе загорится лампочка. Пометьте эти провода. Затем оставьте один щуп на любом из найденных проводов и продолжите поиск, пока не найдете третий провод. Все просто.

Такую прозвонку мы будем делать для каждой электроточки, выходящей в коробку, включая люстру. Разметив все провода, мы свободно сможем выполнить подключения люстры к двухклавишному выключателю по описанной ранее схеме.

На этом все, мы разобрали материал подробнее некуда. Если вам до сих пор, что-то осталось непонятным, советуем с электрикой не связываться совсем, но думаем, если все прочитано внимательно, таких людей остаться не должно. Берегите себя, всего хорошего!

Видео — Как разобраться в проводах в распределительной коробке

Видео — Подключение люстры к двойному выключателю

Владельцы, желая оборудовать дом новым более привлекательным источником света, с энтузиазмом выбирают люстры бра и светильники. Если со светильниками и бра все просто, включил в розетку и работает, то с люстрой могут возникнуть вопросы. Однако после того как покупка совершена, следующими обязательными этапами будут:

  • сборка люстры, то насколько долго будет длиться этот этап, зависит от сложности конструкции люстры,
  • монтаж люстры на потолок.

Собрать люстру можно за относительно короткое время, если следовать инструкциям в приложенном файле и применить элементарные инструменты. А вот как подключить люстру правильно, это уже вопрос?

Подключить потолочную люстру дело не сложное, но для того чтобы это сделать правильно необходимо обладать знаниями в области электрики. Большинство людей не знают, как это сделать, так как законы физики изучались им довольно давно. Выходит, что придется обращаться за помощью к человеку, который знает, как подключить люстру или профессионалу. Или же ознакомится с правилами техники безопасности при монтаже люстры.

  1. Прежде всего, приступая к работе, необходимо отключить электропитание в помещение, в котором люстра будет устанавливаться. (Другими словами отключить питание, которое подходит к проводам, торчащим из потолка, для этого недостаточно перевести выключатель в положение откл., специалисты рекомендуют отключить автоматы, расположенные на щитке).
  2. Подготовить провода к тестированию, для этого их необходимо разомкнуть. Это делается для того чтобы не допустить их соприкосновения. Провода обязательно следует подписать согласно с принятой маркировкой, буквой N – обозначается нулевой провод, а фаза латинской- L. При помощи индикаторной отвертки, поочередно касаясь оголенных участков, можно определить на какой из проводов какой вид питания подается. Когда при соприкосновении с проводом загорится светодиод то это фаза и его следует отметить, так как по нему проходит напряжение.
  3. После того как с проводами разобрались подачу питания снова отключают и только после этого приступают к монтажным работам. Для соединения проводов лучше применять клемные зажимы,

они гораздо эффективнее традиционной скрутки, хотя вполне допустимо использовать и ее. Только в этом случае обязательно защитить место скрутки защитными колпачками.

Защищать скрутку при помощи изоляционной ленты или ПВХ ленты не стоит, она со временем рассыхается, что значительно снижает ее характеристики.

Для подключения люстры существуют несколько вариантов, от которых зависит, как именно будет подключаться люстра.

  • От количества проводков, которые выходят из люстры;
  • От количества проводков, которые торчат из люстры;
  • От количества клавиш на выключателе.

В данной статье подробно описаны различные схемы подключения люстры, которые расскажут, как подключить люстру именно выбранной вами конструкции.

Вариант № 1 Два провода на потолке и два провода на люстре.

Самый простой вариант установки люстры. Именно он не требует практически никаких усилий. Для этого случая вполне достаточно подключить два провода из люстры к проводам на потолке. Прежде чем делать соединение обязательно следует определить, где фаза, а где ноль. В этом случае монтажа люстры не имеет значения, в какой последовательности соединяются провода.

а) Схема как подключить люстру с одной лампочкой, к одноклавишному выключателю.

На схеме изображено как именно подключается люстра. Провод несущий нулевой заряд, обозначается синим, который идет из распределительного щитка необходимо подсоединить к нулевому проводу осветительного прибора. Коричневый провод – это фаза, его необходимо подсоединить не только к люстре, но и к выключателю.

б) Схема как подключить люстру с двумя или тремя лампочками к одноклавишному выключателю.

Прежде чем подключать люстру, у которой две и три лампочки к выключателю с одной клавишей следует соединить все идущие от нее нулевые провода, а уже после с идущим от распределительной коробки. Подобным образом следует объединить провода с фазой между собой, а уж после с тем, который приходит от выключателя.

Вариант № 2 Два провода на люстре и три провода на потолке.

В современных строениях проводку прокладывают из трех жильного кабеля, в котором провода окрашены в разные цвета. Таким образом, получается следующая картина к месту крепления люстры подходят три провода. Как же подключить люстру в этом случае, ведь в ней их всего два? Первым делом при помощи индикатора необходимо определить, где какой провод на потолке. Обычно два из них это фаза, а третий нулевой проводник. Наличие двух фазных проводов говорит о том, что данная люстра может быть подключена к двухклавишному выключателю. Но поскольку в данном случае рассматривается люстра с двумя проводами вполне допустимо использовать одноклавишный выключатель. В этом случае необходимо поступить следующим образом, обесточить участок и изолировать один из фазных проводов. И после этого осуществляется монтаж люстры на потолок по ранее описанному способу.

Вариант № 3 Три и более провода на люстре и два провода на потолке

В случае, когда из потолка выходят только два провода, вариант для монтажа люстры только один, и это не зависит от того сколько проводов торчит из нее, все лампочки на ней будут гореть одновременно. Последовательность действий при подключении очень простая объединить все нулевые провода вместе и после соединить их с одноименным проводом на потолке. Те же самые действия делаются с фазными проводами.

Вариант № 4 Три и больше проводов на люстре и три провода на потолке.

Для такого способа подключения предполагается использовать выключатель с двумя клавишами. Именно такой подход обеспечивает рациональное освещение в рабочей зоне помещения, и комбинировать очередность и число включенных ламп. В таком случае выходящие из потолка провода принято маркировать так:

Провод фазный L1

Провод фазный L2

Нулевой провод N

Поскольку при прокладывании электропроводки не всегда соблюдается цветовая схема подключения, а также в зависимости от типа кабеля, который используется для проводки необходимо обязательно проверить назначение каждого провода при помощи отвертки-индикатора. Если же индикатора нет, то можно разобрать выключатель и осмотреть последовательность соединения. И определить какого цвета провода идут от выключателя к потолку, какие именно фазные провода будут заходить на выключатель, а нулевой от щитка идет непосредственно к люстре.

Не следует забывать, что все работы с электропроводкой осуществляются только при отключенном электропитании. Подключение такого типа люстры к двухклавишному выключателю отличается только тем, что необходимо все провода, которые идут от ламп предварительно разделить на две группы. Именно такой способ подключения позволяет при нажатии одной клавиши выключателя включить одну группу ламп, а при нажатии на другую подключить остальные.

Подключение в таком виде делает возможным подключить на одну клавишу включение как одной, так и нескольких ламп.

Данный пример демонстрирует подключение двух ламп на одну клавишу выключателя, а на включение при помощи другой будут включаться три стальные.

А это пример демонстрирует подключение по три лампы на каждую клавишу выключателя.

Вполне возможно подключить люстру из 6 рожков таким образом, чтобы одна клавиша включала сразу 5 ламп, а вторая – одну. Если же у приобретенной вами люстры большее число рожков подключение осуществляется по уже описанному принципу, достаточно распределить лампы на группы и подсоединить к конкретной клавише выключателя.

Вариант №5 Три и более провода на люстре и четыре на потолке.

Если электрическая проводка прокладывалась относительно недавно, то вполне возможно, что в данном случае предусмотрен заземляющий провод. Он выполняет защитную функцию. Этот провод обычно имеет желто- коричневый цвет, его принято маркировать РЕ – что обозначает заземляющий проводник. Оставшиеся провода – это фазы L1 и L2, и провод несущий нулевой заряд. Если в конструкции люстры предусмотрен заземляющий провод его необходимо соединить с одноименным проводом, который выходит из потолка. Если же заземляющий провод отсутствует, то тот, который выходит из потолка необходимо просто заизолировать.

Как подключить несколько люстр к одному выключателю?

Это вопрос возникает в том случае, когда в помещении предусмотрено несколько источников искусственного освещения. Например, это большие залы, где расположены несколько люстр или же жилая комната, в которой предусмотрено подключение нескольких групп галогенных или светодиодных ламп. Иногда также возникает необходимость подключить люстры, которые освещают разные помещения на один выключатель.

Для такого вида подключения существует определенная схема. Все люстры необходимо подключать параллельным соединением. То есть каждую из люстр можно подключить через отдельно расположенные распределительные коробки или же в одной это зависит от схемы распределения электропроводки в помещении. Это самый распространенный способ подключения освещения кухни, туалета и ванной на один выключатель. Это очень удобно, так как позволяет из коридора включить освещение в нужном помещении.

Как подключить люстру на два разных выключателя?

Для того чтобы выполнить такой вид подключения придется приобрести специальные проходные выключатели. Они отличаются от обычных выключателей особенностью конструкции и наличием монтажных схем трех контактов. Если соединить контакты, так как указано в схеме, это позволит управлять освещением согласно сразу с двух выключателей.

На рисунке видно, что в проходном выключателе присутствует три контакта:

  1. общий, который дает вывод для подключения к люстре или к проводу с фазой
  2. два других с их помощью выключатели подобного типа соединяются между собой.

Из-за особенностей конструкции такое соединение необходимо продумывать заранее, или же придется прокладывать дополнительный провод и делать дополнительный косметический ремонт.

Галогенные лампы – преимущества их использования и схемы подключения.

Ни для кого не является секретом, что использовать галогенные лампы гораздо выгоднее по сравнению с лампами накаливания. Не только по причине их экономичности в плане потребления электричества, но и широтой ассортимента представленного на рынке. Освещение от таких лам остается таким же ярким, как и при использовании ламп накаливания, если не в разы ярче. Галогенные лампы это лампы малого напряжения 24, 12, и 6 Вольтам.

Единственное требование обязательное при подключении таких ламп есть установка специального понижающего трансформатора для того что бы преобразовывать 220 Вт. в запрашиваемый лампочками номинал.

Для того чтобы подключить несколько галогеных ламп к одному выключателю их необходимо предварительно параллельно соединить между собой.

Трансформаторы, благодаря своим небольшим размерам, легко помещаются в каркасе подвесного потолка.

В зависимости от запланированного дизайна потолка количество светильников и трансформаторов может отличаться. Следует обязательно запомнить, что каждый понижающий трансформатор необходимо подключать к сети отдельно. Прокладывая новую линию электропроводки. Провода же к ним будут сходиться в одной распределительной коробке.

У таких трансформаторов есть особенности их необходимо располагать на расстоянии не мене 20 см. от источников тепла. Специалисты рекомендуют также не превышать длину выходящих из ни проводов на расстояние больше чем на 2-2,5 м. Если же их нарушить это может повлиять на степень яркость галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Самыми последним разработками в области осветительных приборов являются люстры с пультом освещения, в который включены все управляющие элементы.

Безусловно, положительные стороны у люстры, управление которой осуществляется через пульт, налицо, так она позволит потушить свет, не вставая с дивана или вылезая из-под одеяла, вам не придется опасаться ударов об углы и мебель.

Установка такой люстры не требует, каких либо специализированных знаний, так как подключается абсолютно также как и обыкновенная люстра, так вы пожелаете, используя один из описанных способов. Освещением позволяет управлять встроенный в люстру контроллер освещения. Все же не стоит избавляться от настенного выключателя, так как в пульте всегда могут сесть батарейки или он может потеряться.

Как подключить люстру по схеме

Новая люстра, правильно подобранная под интерьер, сможет подчеркнуть преимущества комнаты и скрыть недостатки. Характеристики освещения люстрой в комнатах могут улучшить либо ухудшить настроение. Так, в слабоосвещённой комнате люди часто чувствуют сонливость, а если люстра светит очень ярко, то это может вызывать раздражение. Принципиально не только лишь правильно собрать устройство для собственной комнаты, но люстра, кроме того, должна быть безопасно подключена.

Как подключить люстру к выключателю правильно и быстро можно узнать, прочитав об этом информацию.



Подготовка к выполнению работ

Самая обычная схема к люстре, имеющей три разных провода, позволяет решить проблему, как подключить люстру к выключателю быстро. Нужно разделить выходы прибора и подключить все лампы сразу. Почти всегда такую схему используют для люстры на 3 лампы. Если при соединении устройства появляется потребность регулировки освещённости, то верным решением станет применение диммера.

Инструменты для подключения люстры

Чтобы выполнить подключение люстры к любому выключателю, воспользуйтесь:

  • Индикаторной отвёрткой
  • Мультиметром
  • Пассатижами, ножиком
  • Клеммой для проводов
  • Изоляционной лентой для проводов
  • Карандашом
  • Инструкцией к устройству

Безопасная установка устройства

Как подключитьбезопасно люстру, если есть 3 жилы электропровода в потолке? Тут понадобиться выяснить, какая жила считается нулём. Обычно электропроводка позволяет поделить все выходы на 2 категории, потому один из проводов считается нулём, а два иных – фазой. При проверке подключения проводов индикаторной отвёрткой зажигается свет – это фаза, при прикасании к нулю индикатор не будет гореть. Для соединения пригодится тот проводок, где индикатор не загорелся и любой из числа тех, на которых указатель горел. Если люстра имеет третью жилу провода, то при простой схеме её необходимо просто заизолировать. Есть несколько разновидностей подключений устройства к электросети. Метод подключения зависит от приспособления осветительного прибора, выключателей и числа проводов.

Документация к подключению устройства освещения имеет схему с проводами:

  • Белый либо коричневый цвет провода  –  это будет фаза
  • Синий проводок  –  это нуль
  • Жёлто-зелёный – это электропровод заземления

Любую люстру с подводкой трех проводов подключают так:

  • Сначала все 3 провода разделяются на две связки, и получается 2 контакта – фаза и ноль. Спутать что-нибудь тут довольно тяжело, в особенности, если учитывать, что любой электропровод различной окраски
  • Затем нужно посмотреть на то, что висит из потолка и как подключить прибор. Если там двужильный проводок, то соединяем каждые в отдельную скрутку. Разводим провода для подключения таким образом, чтобы не было замыкания при работе

Подсоединение одноконтурных устройств освещения

Простое устройство освещения с одним выходом, подключается к выключателю с одной клавишей и 2-мя проводниками. Провод фазы проводят к основному контакту через выключатель, а ноль – впрямую к разветвительной коробке. Соединения делают при помощи клемм либо закручивают, а потом изолируют  при помощи изоляционной ленты.

Как можно подключить одноконтурную люстру? Чтобы подключить люстру на одну лампу, используют одноклавишный выключатель. При подключении проводов прибора с количеством ламп две, используют выключательдвойной.

Чтобы подключить профессионально устройство освещения к включателю, нужно:

  • Соединить проводок нуля люстры с нулём, подключённым к электросети
  • Соединить фазу люстры с нужным проводом выключателя
  • Заизолировать электропровода люстры

Самостоятельное подсоединение двухконтурного прибора освещения

Двойной выключатель с тремя проводниками и подсоединение к нему люстры с отдельной схемой подключения  и двумя выходами проводов различается тем, что фаза любого контура люстры проводится к собственному контакту в выключателе.

Заземление в люстре

Как можно выполнить подключение люстры с заземлением? Если люстра с корпусом из металла, стоит её заземлить. Сделанная по прогрессивным стандартам проводка обязана иметь защиту. Для подключения осветительного прибора к заземлению соединяют совместно все провода с жёлто-зелёным. Подключение люстры требует соблюдения мер безопасности. Все соединения осуществляются после отключения напряжения в сети.

Самостоятельное подключение трёхламповой люстры

Перед тем как подключить трёхламповую люстру, определите предназначение клавиш включателя. Если есть три разных провода, то нужно выяснить, какой будет отвечать за подключение 2-ух, а какой – одной лампы. От данного определения зависит удобство применения включателя для подсоединения к люстре 3-го провода.

Как правильно подключить люстру к выключателю, можно прочитать в инструкции и просмотреть разные информационные материалы.

Обычно на потолке может быть выход с тремя разными проводами, либо 1 провод с тремя жилами. Люстра с тремя проводами подключается по схеме. Некоторые дома имеют сразу 4 кабеля. Четвёртый электропровод – это заземление. Для проверки проводов нужно использовать индикатор. Подыщите нуль, тогда другие будут – фаза. Подключение люстры с тремя проводами выполнять не очень сложно.

Нужно знать при подключении люстры, что:

  • При наличии заземления, подключение любой люстры происходит к общему электропроводу
  • Люстра любой модели имеет провода, соединения которых скрыты внутри приспособления
  • Если подключить люстру на 3 лампы, то 2 из них станут включаться при помощи одной кнопки, а одна от другой клавиши
  • Нулевой электропровод при подключении люстры с тремя проводами соединяют с заблаговременно определённым нулевым проводом от сети
  • Подключения фазного проводка включателя проводится к фазному проводу от люстры

Проблема, как подключить люстру на 3 провода, имеющую пульт, своими руками, решается достаточно легко. Обычно эти современные люстры с тремя проводами продаются в уже собранном виде и имеют особый  разъём с тремя электропроводами. 2 из них – это стереотипные фаза и ноль, а последний провод – заземление. Если не знаете, какподключить люстру на 3 провода, то посмотрите схему.

Когда нужно заменить включатель, что нужно сделать?

Очередной принципиальный момент такой: через выключатель обязан проходить лишь провод фазы. Эта процедура включения нужна исключительно для удобства. Когда появляется потребность ремонтных работ либо замены лампочки, то работы ведутся без задействования щита распределения. Нужно будет только надавить на клавишу включателя, а потом проводить ремонт либо замену.

Нужно знать, что:

  • Необходимо включить 1 кнопку включателя. Дальше, воспользовавшись индикаторной отвёрткой, найти провод фазы. Отвёртка устанавливается к месту, где находится третий электропровод, и когда указатель зажигается, то можно считать, что фазный провод найден
  • Практика показывает, что прибегают к замене осветительного прибора и одновременной подмене включателя. Распространена ошибка подключения люстры к двойному включателю при наличии 2-ух проводов
  • Прежде чем купить включатель, необходимо удостовериться в необходимости его монтажа. Так как включатель двойной считается звеном всей схемы, то необходимо осознавать всю значимость его предназначения

Непосредственное подключение люстры к выключателю можно проводить исключительно после того, как решён вопрос со всеми проводами.

Прежде чем заменить выключатель двойной, нужно обесточить провода:

  • Прежде всего, отключите выключатель, который установлен в комнате
  • При помощи индикатора удостоверьтесь, что нет напряжения в сети
  • Если индикаторная отвёртка не дает сигнал, то можно выполнять работы

Подсоединение осветительного прибора на два выключателя своими руками

Когда происходит подключение люстры к двойному выключателю, то соединение нужно производить параллельно. Кроме того, нулевой провод устройства требуется подключать к общему нулевому проводу из потолка. Чтобы подключить люстру к двухклавишному выключателю, не нужно больших знаний, но всегда необходимо помнить о правилах безопасности.

Для того чтобы знать, каким образом подключить диммер прибора на несколько рожков и два включателя, можно просмотреть видео материал, где подробно изложен ход работы. Самостоятельная замена включателя и подключение любой люстры – это дело несложное, но достаточно ответственное. Многих, кто сталкивался с подсоединением люстры к двойному выключателю, пугает количество разных проводов, но, изучив информацию, можно самостоятельно во всем разобраться. Подключение люстры с двумя проводами к включателю имеет такой же метод, как и с одним, изучить это можно на электросхеме.

Если возникли сложности при самостоятельном проведении подключения прибора или сложно совсем выполнить данную задачу, то можно вызвать мастера. Специалист знает, каким образом люстра включается, и профессионально сможет подсоединить устройство к включателю. Подключения любого осветительного прибора мастера делают быстро. Подключить люстру на 3 провода специалист сможет безопасно. Как люстру правильно собрать, также знает специалист.

Как подключить люстру

Подключение люстры или светильника на первый взгляд кажется простым делом, но для человека, не знакомого с электрикой этот процесс может оказаться очень сложным.

Начнем с потолка. В месте установки люстры или светильника из потолка выходят 2, 3 или 4 провода. Если провода 2, то один из них «фаза», а другой «ноль». Если проводов 3, то помимо «фазы» и «нуля», скорее всего заземляющий провод, но может быть так, что третий провод – это еще одна «фаза».

Помочь определить где фазный провод, а где нулевой поможет индикаторная отвертка. Принцип работы ее очень прост. Прикасаемся концом отвертки к оголенному проводу. Если индикатор светится, значит провод фазный, если нет – нулевой.

Если проводов 4, то с большой вероятностью, это будут 2 «фазы», 1 «ноль» и 1 «земля». В таком случае на стене будет 2-х клавишный выключатель. Определяем фазы также индикаторной отверткой. Различить где какой провод можно и по цвету изоляции. Заземляющий провод, как правило желто-зеленого цвета. «Ноль» обозначается синим цветом, «фаза» — коричневым, белым, либо черным.

Переходим к люстре.

Зачастую люстры идут в разобранном виде, поэтому сначала собираем люстру. Распаковываем все элементы конструкции, проверяем все элементы на наличие внешних повреждений, особенно провода. Если все в порядке переходим к сборке светильника. Соединяем рожки с основанием люстры, если люстра рожкового типа. После того, как каркас светильника собран, переходим к соединению проводов.

Если у Вас одноклавишный выключатель, то все просто. Берем по одному проводу из каждого рожка и соединяем их между собой. Оставшиеся провода соединяем аналогично. Далее соединяем полученную скрутку с проводами на потолке. Цвет проводов в этом случае не имеет значения.

Если выключатель 2-х клавишный, то есть возможность раздельного включения ламп в светильнике. 5-рожковые люстры, как правило, разделяют на 2+3, 6-рожковые 3+3 и так далее. Вообще, разделение ламп произвольное, каких либо правил тут нет. Допустим, у нас 5-рожковая люстра, и мы хотим соединить ее по принципу 2+3. Для начала скручиваем между собой все «нулевые» провода, обычно синего цвета, но может быть так, что провода имеют другой цвет. Тогда соединяем между собой все провода одного цвета. Далее выбираем 3 рожка, которые должны включаться от первой клавиши. В каждом из них осталось по одному свободному проводу. Соединяем их между собой – это первая «фаза». Оставшиеся провода 2 рожков соединяем вместе – это вторая фаза.

Далее подключаем люстру к проводам на потолке. Все нулевые провода в люстре, которые собраны в 1 скрутку, соединяем с нулевым проводом на потолке. Далее соединяем 1 «фазу» в люстре (3 рожка) с фазой на потолке. Второй фазный провод на потолке соединяем со второй фазой в люстре (2 рожка). При наличии заземляющих проводов в люстре и на потолке, соединяем их между собой. Соединять провода люстры с проводами на потолке можно только с помощью клеммников. Соединение скруткой недопустимо.

Не забывайте соблюдать правила техники безопасности. Все работы, связанные с подключением осветительного прибора должны выполняться при снятом напряжении. Перед подключением люстры отключите вводной автомат и проверьте отсутствие напряжения индикаторной отверткой. Если вы сомневаетесь в том, что сможете подключить люстру самостоятельно, лучше доверить это дело профессионалам.

советы по монтажу. Подвешивание люстры на крюке

Кажется, что подключить любой осветительный прибор не так уж и сложно, но так ли это на самом деле? Если из люстры выходит два провода и в потолочной розетке их тоже два, то всё действительно достаточно просто. Но что делать, если проводов больше, например, три? Как проводить подключение в данном случае? Эта проблема вполне решаема и, прочитав данную статью, любой сможет сделать это самостоятельно. Давайте подробно рассмотрим разные варианты подобного соединения освещения с выходными контактами.

Что понадобится для работы?

Чтобы правильно подключить световой прибор с тремя контактами, понадобится следующий набор инструментов:

  1. Указатель напряжения
  2. Пассатижи
  3. Мультиметр
  4. Изолента
  5. Клеммная колодка
  6. Маркер
  7. Стремянка

Пассатижи нужны для зачистки от изоляции всех контактов. Потребуется еще и паспорт на люстру. Вместо указателя напряжения можно использовать индикаторную отвертку, вместо стремянки — любую подставку достаточной высоты, чтобы без осложнений дотянуться до потолка. Клеммная колодка обязательно должна быть на 3 клеммы.

Один из вариантов клеммной колодки

Когда весь необходимый инструмент будет подобран, можно приступать к работе, к которой мы полностью готовы.

Определение проводов

Чтобы определиться, какой из контактов за что отвечает, можно воспользоваться схемой, идущей в комплекте с осветительным прибором — она обязательно должна быть в паспорте. В такой электрической схеме указывается порядок подключения каждого провода и его назначение. Каждый из них имеет свою маркировку цветом, который означает следующее:

  • ноль – синий
  • фаза – белый
  • заземление – желто-зеленый

Нередко фаза отмечается коричневым цветом. В некоторых случаях бывает, что документация отсутствует. В таком случае нельзя рассчитывать, что указанные цвета и их значения полностью соответствуют действительности. Проще всего будет воспользоваться мультиметром для выяснения реальных назначений каждого из 3-х проводов. Чтобы это сделать, мультиметр устанавливается в режим прозвонки. Щупы закорачиваются на незначительное время, а звуковой сигнал оповестит, что прибор исправен и полностью готов к работе. Теперь можно начинать прозванивать все контакты для выяснения их назначения.

Режим прозвонки. Так же может обозначаться знаком диода.

Прозвонка мультиметром

Первым делом необходимо выкрутить все лампы из патронов, то же касается и самих патронов. Внутри должны располагается два контакта – нулевой и фазовый. Фаза находится всегда в центре, а другой контакт — сбоку.

Первый щуп, идущий от мультиметра, устанавливается на боковой контакт. Вторым щупом необходимо прикасаться к проводам, выходящим из осветительного прибора. Когда раздастся звуковой сигнал, это будет означать, что найден нулевой провод. Он отмечается маркером.
Затем необходимо найти фазу. Все проделывается точно так же, как в предыдущем случае. Но первый щуп ставится не на боковой контакт, а на центральный. Его тоже надо отметить маркером. Следующий шаг – определение количества контуров. Чтобы это сделать, надо один щуп установить на фазу, а вторым касаться центрального контакта каждого патрона. Если обнаруживается, что к основному контуру подключены не все патроны, значит, люстра не одноконтурная, и требуется провести поиск 2-го контура. Для этого свободным щупом мультиметра надо касаться центрального соединения и 3-го контакта на патронах, которые не подключены к 1-му контуру.
В одноконтурных люстрах 3-й провод отвечает за заземление. Чтобы проверить его, достаточно коснуться щупом корпуса или любой металлической части люстры, а второй щуп помещается на 3-й провод. Если все в порядке, раздастся подтверждающий звуковой сигнал из мультиметра.

Соединение двухконтурного освещения

После того как было определено, что освещение двухконтурное, можно приступать к правильному подключению. В данном случае из 3-х проводов два являются фазой. Проще всего будет произвести подключение, если на выходе, на потолке, тоже 3 провода, как и из люстры, а выключатель, отвечающий за свет, имеет две клавиши. Сначала требуется выяснить назначение каждого провода, выходящего из потолка. Для этого надо включить выключатель, причем сразу обе его клавиши, и с помощью индикаторной отвертки коснуться к каждому проводу. Как только отвертка коснется фазы, на ней загорится лампочка. Обе фазы желательно отметить маркером, чтобы упростить всю последующую работу.
Выключатель следует отключить и повторно проверить все контакты: лампочка на измерителе напряжения или индикаторной отвертке не должна загораться. Если это так, значит всё определено верно. Фазовые провода, идущие от новой люстры, поочередно проводятся к аналогичным контактам на потолке, затем соединяются и нулевые контакты. Для соединения контактов лучше всего использовать клеммную колодку. Это самый надежный и долговечный способ крепления. После этого проверяется работа люстры. Если свет горит, значит все этапы работы выполнены правильно.

Одноклавишный выключатель

Рассмотренный выше пример подключения самый простой и наиболее распространённый. Но нередко в квартире устанавливаются одноклавишные выключатели: как в таком случае подключить осветительный прибор с тремя контактами? Как это сделать, описано ниже.
Несмотря на то, что установлен одноклавишный выключатель, на потолке чаше всего располагается 3 контакта. И в первую очередь следует выяснить, для чего предназначен каждый из них. Надо включить выключатель и проверить напряжение каждого контакта. Фаза может быть и в 2-х проводах, в таком случае разумнее будет заменить однокнопочный выключатель на 2-х кнопочный. Это довольно легко сделать самостоятельно. В таком случае подключение света проводится так, как было описано выше.
Если контакты на потолке имеют только одну фазу, то 2 контакта с фазой, расположенные на люстре, сплетаются в один и подключаются к фазному проводу на потолке. Желто-зеленый провод заземления остается нетронутым: его необходимо заизолировать и спрятать, чтобы он случайно не контактировал с другими контактами.

При подключении к одноклавишному выключателю фазы двух контуров скручиваются между собой

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки.
Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Наращивание проводов

В наше время большое распространение получили навесные или натяжные потолки. От основного потолка они располагаются примерно на расстоянии в 10 см, именно поэтому нередко длины проводов, расположенных в потолке, для того чтобы подключить освещение просто не хватает. Но это не проблема — их длину можно нарастить. Главное при этом – добраться до самих проводов сразу, ведь после наращивания потолка это будет сделать сложно.
В труднодоступных местах проще всего соединение производить с помощью клеммной колодки. Важно все винты на ней соединить как можно крепче, так как после установки люстры добраться до них, чтобы подтянуть, будет еще сложнее.

Как соединить провода в люстре?

Не такой уж и сложный вопрос, и его вполне решить своими силами. Тем более, если вы обладаете хотя бы минимальными познаниями в физике и знаете, чем нулевой провод отличается от фазного.

Прежде, чем приступить непосредственно к подключению люстры, необходимо определиться с проводом и выключателем для подключения. Ключевым фактором в этом вопросе является тип люстры и количество выводов для подключения.

Итак:

  • Выбор выключателя должен производиться, исходя из количества режимов работы вашей люстры. То есть, если предусмотрен только 1 режим свечения, то выбирается одноклавишный выключатель. Если два режима свечения, то — двухклавишный и так далее. Обычно количество режимов не превышает трех.

Обратите внимание! Это правило не относится к люстрам на дистанционном пульте управления режимами освещения. В этом случае коммутационная аппаратура расположена в самой люстре и вам достаточно использовать одноклавишный выключатель.

  • Выбор провода для подключения люстры также должен соответствовать количеству выводов. Для подключения люстры на дистанционном управлении или с одним возможным режимом работы используется провод с тремя жилами. Для люстры с двумя режимами работы инструкция советует применять четырехжильный провод, и так далее.

Подключение люстры

В зависимости от возможных режимов работы люстры отличается и схема ее монтажа. В нашей статье мы рассмотрим соединение проводов в люстре, исходя из всех возможных вариантов.

Подключение люстры с режимами работы «Вкл.» и «Выкл.» осуществляется так же, как и для обычной лампочки. Для этого нам потребуется одноклавишный выключатель и трехжильный провод.

Итак:

  • Если вы собираетесь все работы выполнять своими руками, то главное требование — это безопасность. Поэтому первым делом снимаем напряжение со всей электрической сети вашей квартиры или дома.
  • Теперь нам необходимо вскрыть распределительную коробку и определить фазный, нулевой и заземляющий провода. Если у вас схема электрической сети выполнена в соответствии с п.1.1.29 ПУЭ (Правила устройства электроустановок), то вы легко определите необходимые вам провода. Ведь нулевая жила должна быть обозначена голубым цветом, заземляющий проводник – желто-зеленым и фазный провод — любым другим цветом. Если же ваша электрическая схема не соответствует нормам, то придется воспользоваться индикатором напряжения.
  • Определив фазный провод, подключаем к нему одножильный и прокладываем его к вводу нашего выключателя. Обычно ввод выключателя расположен снизу.
  • Теперь подключаем одножильный провод к выводу выключателя и прокладываем его непосредственно к люстре. Здесь подключаем его к одному из выводов прибора освещения.

Обратите внимание! Для нас важно не подключить фазный провод к заземляющему проводнику. Он обычно обозначается знаком заземления либо имеет соответствующую цветовую окраску. Определив заземляющий провод, вы можете произвести подключение нашего фазного провода к любому из двух оставшихся проводов люстры.

  • Теперь непосредственно в распределительной коробке подключаем нулевой и заземляющий провода. Затем подключаем их к соответствующим выводам люстры. Все, наша люстра подключена, осталось только подать напряжение и опробовать работоспособность нашего подключения.

Особенности подключения люстры на дистанционном управлении

Обычно люстры на дистанционном управлении имеют такой же принцип подключения, как и обычная люстра с одним режимом свечения. Но иногда можно встретить и некоторые отличия, которые мы попытаемся описать ниже.

  • Прежде всего, следует помнить, что автоматика люстр на дистанционном управлении может быть требовательна к подключению фазного и нулевого проводов. В этом случае нулевой провод, в соответствии с п.1.1.29 ПУЭ, обозначают символом «N».

Люстра не только дополняет общий дизайн помещения, но и служит источником света в темное время суток. Однако максимально возможный уровень иллюминации применяется не так часто, ведь верно? В большей части ощущается потребность в использовании экономного режима, когда функционирует только часть ламп.

С этой целью выполняют подключение люстры к двойному выключателю, позволяющему регулировать интенсивность освещения комнаты. Хотите произвести монтаж коммутирующего устройства самостоятельно, но не знаете, как это правильно осуществить?

Мы поможем вам разобраться со всеми нюансами этого процесса — в статье приведены схемы подключения прибора к выключателю с двумя клавишами, рассмотрены основные ошибки, которые допускают новички. Правильное соединение проводов позволит осуществлять управление, обеспечивая комфортное освещение.

Материал статьи снабжен фотографиями, схемами и рекомендациями в видеоформате по корректному выполнению подключения люстры своими силами. Изучив основные правила и схемы монтажа, можно приступать к работе.

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и , монтажа рабочего механизма выключателя, подключения проводников в клемм и других действий.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Использование провода заземления

При обустройстве электрокоммуникаций в новых домах согласно общепринятым нормам обязательно в проводке будет присутствовать провод заземления.

В таких помещениях при монтаже люстры можно обнаружить, что из потолка выходят 4 провода: две фазы от выключателя, ноль и заземление.

Маркировка провода заземления выполняется сочетанием желтого цвета с зеленой полосой. В однофазной сети он будет третьей жилой, в трехфазной — пятой

В большинстве моделей люстр с двумя группами ламп и деталями из металла в комплектации предусмотрен клеммный блок, через который и производится подключение заземления.

В процессе монтажа осветительного прибора нужно обратить на это внимание и подключить провод.

Подключение галогенного светильника

Люстры с не всегда работают от сети переменного напряжения 220 В — это могут быть изделия, рассчитанные на переменное напряжение в 6, 12 или 24 В. Поэтому во втором случае понадобится понижающий трансформатор.

Иногда производитель в каждой модели осветительного прибора, работающего на галогенных лампах, встраивает специальные трансформаторы для понижения тока.

На схеме показан принцип подключения люстры с электронным трансформатором. В этой вариации светильника есть блок контроллера. На тыльной стороне его корпуса изображен план подключения. На схеме: PE – земля, N – ноль, L – фаза

Люстры, в комплектацию которых входит дистанционный пульт, могут быть различной модификации: с галогенными, светодиодными или лампами накаливания.

Есть модели и комбинированного типа. Такое устройство осложнено наличием блока радиоуправления. По сути, этот контроллер являет собой беспроводное устройство, управление которым осуществляется посредством пульта или стандартного клавишного переключателя.

Подключение такого прибора освещения выполняется подобно предыдущей модели, однако здесь будет добавлен еще один провод, самый тонкий из всех.

Это антенна, посредством которой воспроизводятся сообщающиеся действия пульта и контроллера. Он остается в неизменном виде внутри стакана люстры.

Выводы и полезное видео по теме

Весь процесс подготовки люстры к подключению и непосредственно подсоединение к питанию двойного выключателя описан в видео:

Неопытные мастера достаточно часто допускают ошибки в процессе электромонтажа, какие именно и как их избежать смотрите в видеосюжете:

Если воспроизводить корректно все этапы монтажа и следовать схеме, можно обезопасить себя от неприятных последствий при непосредственном эксплуатировании осветительного прибора. Более того, удастся создать неповторимую световую атмосферу в помещении, подстраивая ее под свои нужды.

Поделитесь с читателями вашим опытом подключения люстры к двойному выключателю. Пожалуйста, оставляйте комментарии к статье, задавайте интересующие вас вопросы и участвуйте в обсуждениях. Форма обратной связи расположена ниже.

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

  1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
  2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

  1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
  2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза , провод будет иметь коричневый , белый , розовый или любой другой цвет , кроме следующих; N – нуль , этот провод всегда синего цвета ; Ground – заземление , провод имеет желтый цвет с нанесенной зеленой полоской .

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта . Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается. Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты . На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую .

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры , которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре , которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

  1. Первый – это крепление на крюк , представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

  1. Второй способ крепления люстры – через монтажную планку . В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

  1. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото: Описание:
Шаг 1. Очистка изоляции.

Очищаем изоляцию

Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника.

Устанавливаем клеммник

Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры.

Подключаем к клеммам провода от люстры

С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления.
Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры.

Устанавливаем люстру

Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке.

Приступаем к проводам в коробке

Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания , чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Подключение осветительных приборов кажется несложной задачей. Казалось бы, чего тут сложного – подключить два провода, идущих из потолка? Однако иногда перед домашним мастером встает неожиданная проблема: что делать, если в люстре не два, а три провода? Как и куда их подключать? Попробуем разобраться в этом вопросе.

Необходимый инструмент

Для правильного подключения люстры вам понадобятся:

  • Индикаторная отвертка или указатель напряжения;
  • Мультиметр;
  • Пассатижи;
  • Клеммная колодка на три клеммы;
  • Изолента.

Также вам необходимы будут стремянка или устойчивая подставка, маркер, лист бумаги и паспорт на осветительный прибор.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

  • Белый или коричневый провод – фаза;
  • Синий провод – ноль;
  • Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.


Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

  1. Возьмите индикаторную отвертку или указатель напряжения.
  2. Включите обе клавиши выключателя.
  3. Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
  4. Отметьте фазные провода маркером.
  5. Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
  6. Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
  7. Проверяют работу люстры, поочередно включая обе клавиши.

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Подключение люстры с заземляющим проводом

Если осветительный прибор имеет металлический корпус, его необходимо заземлить. В новых квартирах все электросети, в том числе и осветительные, по стандартам должны иметь заземляющий проводник желто-зеленого цвета. Если ваша сеть соответствует этому требованию, то для подключения люстры достаточно соединить провода с соответствующей цветовой маркировкой с помощью клеммной колодки или на скрутку.

Если же сети старые, а изоляция всех проводов имеет одинаковый цвет, то следует действовать в такой последовательности:

  1. Определяют количество и назначение проводов, выходящих из потолка. Если провода два, то включают выключатель и указателем напряжения находят фазу и ноль. Отключают выключатель и присоединяют провода к соответствующим проводам люстры, а заземляющий провод у люстры изолируют.
  2. Если провода три, то поступают аналогичным образом. Если в сети два отдельных контура и двухклавишный выключатель, то фазные провода проводки объединяют и соединяют с фазным проводом люстры, нулевые провода проводки и люстры также соединяют, а заземляющий – изолируют.

Техника безопасности

При подключении любых электроприборов необходимо соблюдать осторожность. Все подключения и присоединения нужно проводить только при отключенном выключателе после проверки отсутствия напряжения на проводах. Места скруток изолируют с помощью специальных колпачков или изоленты. Если вы сомневаетесь в том, что сможете подключить люстру с тремя проводами правильно, лучше доверить это дело профессионалам.

Как заменить настенный или потолочный светильник

* Этот пост, который изменит жизнь, может содержать партнерские ссылки, друг. Нажмите, чтобы узнать больше, чем вы когда-либо хотели знать.*


***Отказ от ответственности: замена осветительного прибора путем оголения проводов под напряжением может подвергнуть вас высокому риску поражения электрическим током, телесных повреждений и очень плохого дня. Проконсультируйтесь с лицензированным электриком, чтобы снизить риск. Не смей пробовать это дома, если собираешься убить себя электрическим током. Вернемся к нашему регулярно запланированному эго вздутие живота повышения.***



Вы довольно удобно сидите в своем доме. Вы смотрите вверх и думаете про себя: «Когда 90-е разграбили мой светильник? И кто, черт возьми, разработал этот купольный светильник, чтобы он выглядел как потолочная грудь?» (Я имею в виду, серьезно… не говорите нам, что у вас никогда не было такой мысли. ) Мы чувствуем вашу боль, друг. Пришло время для обновления.

Старый светильник. Старый светильник.

Ваш дом страдает от путаницы в дизайне? Современные цвета стен, нестандартное искусство и декор, обновленная мебель.Эклектично смешивается с:

  • Тусклое освещение.
  • Медная люстра, вероятно, украденная из Пещеры Чудес.
  • Несколько неудачно расположенных люминесцентных ламп, потому что вы любите вспоминать о своем недавнем посещении Target.
  • Вышеупомянутые потолочные купольные светильники, которые мы ласково называем люминесцентными лампами. (Они не милые). Также жаль, что теперь вы всегда будете думать об этом, когда увидите его. Вот краткая демонстрация анатомического осветительного устройства:
  • .
Скажи мне, что это не потолочная грудь.Определенно потолочная грудь. Отвинтите эту гайку в нижней части, чтобы отсоединить стеклянный плафон. Светильник без гайки, чтобы закрепить стеклянный абажур. Теперь стекло упадет. Стеклянный абажур выключен. Если у вас есть купольный светильник, он же потолочный, то вам нужно сначала снять стеклянный плафон, прежде чем снимать лампочки и основание с помощью отвертки.



Обзор: замена вашего фонаря.

Не знаете, с чего начать? Боитесь удара током? Или уронить старое стеклянное приспособление, когда вы его снимаете? Боитесь, что ваш супруг или сосед по комнате станет жертвой всего вышеперечисленного? Не беспокойтесь.Мы тщательно проведем вас через каждый шаг, чтобы не пораниться и не сломать вещи. Вот наше подробное пошаговое руководство ниже. Вполне выполнимо. Мы верим в вас.


Таблица самого превосходного содержания.

  1. Купите новый светильник.
  2. Загляните в местный хозяйственный магазин за необходимыми инструментами.
  3. Выключите соответствующий выключатель.
  4. Установите лестницу.
  5. Проверьте напряжение старого светильника, чтобы избежать поражения электрическим током.
  6. Снимите старое крепление.
  7. Аккуратно отложите в сторону абажур, крышку, диффузор, лампочки и т. д. старого светильника.
  8. Проверить черный провод на отсутствие тока.
  9. Снимите 2 или 3 проволочные гайки.
  10. Отложите основание старого светильника.
  11. Распакуйте новый прибор и прочтите инструкции.
  12. Подсоедините новые провода крепления к оголенным проводам.
  13. Прикрепите новое основание светильника к потолку или стене.
  14. Установите абажур, накладку, диффузор или крышку.
  15. Включите автоматический выключатель.
  16. Проверьте выключатель света, чтобы убедиться в его правильном функционировании.

Как обновить потолочный светильник в вашем доме.



Материалы.

  1. Ваш новый светильник. — Мы выбрали «Design House Kimball 1 Light Semi Flush Mount Ceiling Light, Bronze» за 23 доллара на Amazon за современный, но элегантный дизайн.
  2. (дополнительно) Пакет с проволочными гайками в ассортименте.
  3. (дополнительно) Лампы при необходимости. Выбирайте светодиодные лампы, чтобы максимизировать энергоэффективность, снизить затраты в долгосрочной перспективе и избежать замены лампы в течение 10+ лет (см. описание лампы, чтобы узнать, как долго она прослужит).



Инструменты.

  1. Инструмент для зачистки проводов. 10 долларов. — Удаляет оболочку провода.
  2. Детектор напряжения. 20 долларов. — Предотвращает шок.
  3. Лестница.
  4. Отвертка.
  5. (дополнительно) Рабочее освещение + удлинитель.



Бюджет.

  • 23 долл. США Светильник + 10 долл. США инструмент для зачистки проводов + 20 долл. США детектор напряжения = 53 долл. США.







Шаг 1. Приобретите новый светильник.

  • Покупайте на Amazon, Wayfair или Home Depot, чтобы найти свой любимый светильник.
  • Выберите подходящий тип крепления . Подвески красиво свисают с потолка.Встраиваемые потолочные светильники для максимального освещения всей комнаты или помещения. Настенные светильники или бра в ванных комнатах, вокруг камина или снаружи на расстоянии вытянутой руки.
  • Цветовая температура . Измеряется в градусах Кельвина (К). Краткое пособие:
    • 2700K теплый свет для создания настроения в нерабочей зоне (спальня, гостиная, интимные места).
    • 3000K — это холодный белый свет для сочетания нерабочих и рабочих зон, чтобы обеспечить достаточное освещение для деятельности.
    • 3500K — самый яркий белый цвет, подходящий для использования в жилых помещениях — только для задач, например. кухня, прачечная, кабинет.
    • Каждый параметр цветовой температуры зависит от выбора лампы для всех несветодиодных светильников и зависит от самого светильника для встроенных светодиодных светильников.
    • Совет: некоторые хозяйственные магазины предлагают рядом расположенные осветительные приборы с различной цветовой температурой. Сравните лично, чтобы подтвердить наилучшее соответствие для конкретной области вашего дома.
  • Выбирайте светодиодные лампы или встроенные светильники по нескольким основным причинам:
    • Меньшее количество энергии, используемой для того же количества люменов (воспринимаемая яркость).
    • служат НАМНОГО дольше, чем не светодиодные, иногда 10-20 лет.
    • Меньшая мощность означает более прохладное, менее физически горячее устройство. Легче обращаться, когда это необходимо.
Вот светильник, который мы купили для нашей прачечной. Мы в восторге от этого.



Шаг 2. Загляните в местный хозяйственный магазин за необходимыми инструментами.

  • Инструмент для зачистки проводов.
    • Набор плоскогубцев, предназначенных для разрезания проводов И снятия внешней оболочки с металлических проводов.
    • Большинство инструментов для зачистки проводов предлагают несколько размеров разреза для большинства жилых помещений.
    • Необходим для правильного соединения концов проводов. Если конец провода покрыт черной, белой, красной или зеленой оболочкой, она НЕ замыкает цепь = нет света.
  • Детектор напряжения.
    • Противоударный инструмент. Не рискуйте получить удар током.
    • Включите его. При прикосновении к «горячему» или «находящемуся под напряжением» проводу, по которому проходит электрический ток, извещатели издают звуковой сигнал и мигает красная лампочка.ВСЕГДА оценивайте провод, который, как вы знаете, горячий, прежде чем тестировать провод, с которым вы работаете/заменяете, чтобы убедиться, что детектор действительно работает правильно.
    • При выключении однопозиционного выключателя подача питания на осветительную арматуру должна быть отключена. Однако НАМНОГО безопаснее отключить соответствующий выключатель, чтобы отключить источник питания в вашем доме. Даже если старый свет не включится после отключения выключателя, лучше всего проверить его с помощью вашего детектора напряжения, чтобы быть уверенным.
  • Проволочные гайки.
    • Также известны как соединители проводов.
    • Они бывают разных размеров, чтобы можно было использовать провод разного сечения и одновременно подключать более двух проводов.
    • Проволочные гайки имеют встроенный металлический элемент с внутренней резьбой, который давит на провода при затягивании.
    • После установки ВСЕГДА держите гайку в одной руке, а другой рукой тяните за каждый отдельный провод, чтобы проверить надежность соединения.
Обычно мы делаем покупки в Депо. Вот логотип HD чудовищного размера на случай, если вы юридически слепы.



Шаг 3. Выключите соответствующий выключатель.

  • Включите старый светильник.
  • Найдите свою коробку выключателя. Скорее всего, он находится в вашем гараже или недостроенной комнате в подвале.
  • Переместите соответствующий выключатель в положение «выключено» до щелчка. Если ваши выключатели не имеют соответствующей маркировки, вам, возможно, придется попробовать пару, прежде чем найти правильный. Вот почему вы сначала включаете свет — чтобы убедиться, что вы знаете, когда вы щелкнули правильный выключатель.(Светильник выключится.)
  • Вернитесь в комнату со старым светильником и убедитесь, что свет выключен. Если индикатор все еще горит, значит, вы отключили не тот выключатель. Снова включите неправильный выключатель и попробуйте сделать следующее предположение, основываясь на несколько понятных каракулях рядом с каждым выключателем.



Совет: подумайте о том, чтобы провести час с другом, позвонить друг другу по телефону или встать на расстоянии слышимости и отключить отдельные выключатели без надлежащих названий, попросив вашего друга подтвердить, какие области / приспособления / приборы находятся на каждой цепи, затем пометьте их на панели выключателя.Это гарантированно облегчит вашу жизнь в будущем.



Шаг 4. Установите лестницу.

  • Установите лестницу под старым светильником для лучшего рычага.
  • Карманный инструмент для зачистки проводов И детектор напряжения.



Шаг 5. Проверьте напряжение старого светильника, чтобы избежать поражения электрическим током.

  • Включите детектор напряжения.
  • Прикоснитесь наконечником к проводу, розетке, выключателю или приспособлению, которое, как вы знаете, «горячее» или к которому в настоящее время подключено питание.Детектор напряжения должен мигать и издавать звуковой сигнал, чтобы сообщить вам, что он определенно «горячий». Это гарантирует, что ваш детектор не будет работать со сбоями.
  • При включенном детекторе напряжения поднимитесь по лестнице и прикоснитесь детектором к старому светильнику, чтобы убедиться, что по проводам НЕ проходит ток.



Примечание: доступ к (потенциально) горячим проводам старого светильника может быть затруднен. Особенно, если провода закрыты. Мы снова проверим напряжение, как только прибор будет в основном удален.



Шаг 6. Снимите старое крепление.

  • Осторожно снимите абажур со старого светильника. При необходимости используйте отвертку.
  • Светильники купольные. Самый наконечник представляет собой гайку, которую можно открутить вручную.
  • Школьные светильники часто имеют выступ рядом с отверстием, в которое вставляются болты. Ослабьте болты, чтобы отсоединить шторку школьного здания.
  • ПАУЗА, когда вы видите оголенные провода. Например. черный провод(а), белый(е) провод(а), неизолированный медный провод(а) заземления.Проволочные гайки должны соединять основание старого светильника с проводами, выходящими из электрической потолочной коробки.



Шаг 7. Аккуратно отложите в сторону абажур, крышку, рассеиватель, лампочки и т. д. старого светильника.

  • Назначьте место для хранения всех ваших старых деталей и материалов. Некоторые могут быть многоразовыми.
  • НЕ держите в руке отсоединенный абажур, диффузор, накладку или крышку для выполнения следующего шага. ЗАПРЕЩАЕТСЯ балансировать старые детали приспособления на верхней части лестницы.



Шаг 8. Проверьте черный провод, чтобы убедиться в отсутствии тока.

  • Снова включите детектор напряжения.
  • Прикоснитесь наконечником к чему-либо, подключенному к источнику питания, пока детектор не издаст звуковой сигнал и не начнет мигать свет. Вы подтвердили, что он по-прежнему работает правильно, и «откалибровали» его. Делать перед КАЖДЫМ использованием. Это может показаться излишним, но на карту поставлена ​​ваша безопасность.
  • Не выключая детектор, коснитесь наконечником ВСЕХ оголенных проводов, все еще соединяющих старое основание прибора с потолком или стеной.Если будильник не срабатывает и индикатор не мигает, перейдите к шагу 9.
  • Если детектор напряжения показывает ток, то вы определенно отключили не тот выключатель ИЛИ что-то неправильно подключено. Вернитесь к блоку выключателя и проверяйте следующий лучший выключатель, пока детектор не подтвердит, что в проводах, подключенных к старому светильнику, больше нет электрического тока.



Шаг 9. Снимите 2 или 3 проволочные гайки.

  • Открутите пару проволочных гаек, которыми старый светильник крепится к потолку или стене.Левша распущенный!
  • Открутите провода друг от друга. При необходимости используйте наконечник для зачистки проводов.
  • Спрячьте проволочные гайки для дальнейшего использования.

Шаг 10. Отложите основание старого приспособления.

  • Поместите основание старого светильника вместе с остальными старыми деталями и материалами.
  • Вам понадобятся две руки, чтобы установить новое приспособление.



Шаг 11. Распакуйте новый прибор и прочитайте инструкции.

  • Не экономьте на этом шаге. Неправильная установка нового светильника может привести к тому, что завтра в 2 часа ночи он окажется на полу.
  • Прочитайте каждую строку инструкции. Определите, какие дополнительные инструменты вам потребуются для установки, т.е. тип отвертки.
  • Решите, можете ли вы использовать имеющиеся винты и болты и металлический кронштейн, которые уже есть в потолочной или настенной коробке, ИЛИ вам нужно использовать новый, поставляемый с новым приспособлением.
  • Если старый и новый кронштейн и болты/винты не идентичны, удалите старые и установите новые.

Примечание: мы покрасили наш спреем в черный цвет вместо того, чтобы оставить его бронзовым.



Шаг 12. Прикрепите новые провода крепления к оголенным проводам.

  • Вот сложная часть, если вы устанавливаете этого плохого парня Хана Соло, также известного как самостоятельно.
  • Проверьте свои карманы на наличие проволочных гаек. Они вам понадобятся.
  • Вам, вероятно, придется держать основание нового приспособления в одной руке, а другой рукой скручивать провода одинакового цвета.
  • Прикрепите черный к черному. Белый к белому. Заземляющий провод к заземляющему проводу (обычно открытый медный или зеленый). Прикрепите, скрутив концы вместе вручную или кончиком инструмента для зачистки проводов.
  • Проверьте правильность заземления в руководстве по установке. Заземляющий провод может потребоваться обернуть вокруг зеленого болта, прикрепленного к потолку или настенному кронштейну. А также прикрепляется к существующему проводу заземления.



Шаг 13. Прикрепите новое основание светильника к потолку или стене.

  • При необходимости положите отвертку в карман.
  • Следуя инструкциям, прилагаемым к вашему новому светильнику, прикрепите основание нового светильника к потолку или настенному кронштейну с помощью болтов, винтов и/или гаек.
  • Согните все провода (черные, белые, медные или зеленые) в потолочную или настенную коробку позади или под новым основанием светильника. Следите за тем, чтобы провода не выскальзывали из коробки, так как обжатие их между основанием и коробкой может повредить оболочку провода и нарушить работу вашего устройства.



Примечание: сейчас самое подходящее время проверить функциональность вашего нового светильника. Если вы допустили электрическую ошибку, ее будет намного проще исправить, если абажур или крышка сняты. Включите прерыватель обратно. Включите переключатель. Оцените, работает ли ваш новый свет. Если он работает правильно, снова выключите выключатель и возобновите установку . Если это не сработает, молитесь о терпении, потому что оно вам понадобится. Перечитайте инструкцию для большей ясности.

Обязательно отрегулируйте эти болты на соответствующую длину.Вы хотите, чтобы они выступали из основания нового приспособления примерно на 1/8″. Ручки (гайки) завинчиваются и прижимают основание к потолку.

Шаг 14. Установите абажур, накладку, диффузор или крышку.

  • Держите отвертку наготове.
  • Установите следующую деталь в соответствии с руководством.
  • Если ваши лампы будут полностью закрыты абажуром или диффузором, установите лампы перед тем, как прикреплять крышку.
  • Завершите установку оставшимся плафоном, декоративным диффузором или крышкой, если они входят в комплект поставки.
Плафон был установлен и удерживался на месте, так как фланец был привинчен к внешней стороне гнезда, чтобы закрепить экран.



Шаг 15. Снова включите прерыватель.

  • Визуально оцените новое крепление, чтобы убедиться, что установка завершена.
  • Вернитесь к ящику с выключателем и снова включите выключатель.



Шаг 16. Проверьте выключатель света, чтобы убедиться в его исправности.

  • Проведите окончательную оценку функциональности.
  • Свет работает правильно? Если да, то пришло время вечеринки, ребята.



Как дела, чемпион по изменению света.

Вы стали намного удобнее, чем были вчера. Это стоит отметить. Способ — преодолеть свой страх и освоить новый навык, который вы будете носить с собой всю оставшуюся жизнь. Научите этому своих детей. Или соседским детям. Когда вашим местным друзьям понадобится помощь в замене светильников, вы придете на помощь.

Мы обновили наш простой и устаревший светильник в прачечной. Вот несколько других обновлений и ремонтов прачечной, которые мы приютили для нашего дома:





Папа-блогер. Сертифицированный диетолог. Исследователь, новатор, мечтатель. Создатель сообщества, соединитель и сетевой игрок. Перфекционист (медленный как грязь). Столяр. Преимущество-сомневающийся, гиперчувствительный, чувствующий, эмотрон. Помощник. Авантюрист. Гостья. Человек.» Ваше слушающее ухо.Никаких друзей – только самые близкие из братьев.

Схемы подключения для добавления нового светильника

Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений. Согласно NEC, количество проводников, разрешенных в коробке, ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. д. Пользователь этой информации несет ответственность за соблюдение всех применимых правил и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнять электромонтажные работы, следует обратиться за консультацией к квалифицированному электрику. Как читать эти диаграммы

На этой странице содержатся схемы подключения для добавления нового светильника в существующую цепь. Существуют схемы добавления светильников к уже имеющемуся потолочному светильнику и использования существующей настенной розетки в качестве источника для нового выключателя и света. Включены различные схемы проводки, позволяющие либо свету, либо выключателю быть первыми в цепи.Кроме того, найдите схему добавления света от коммутируемой розетки, которую вы уже должны включать в светильник, когда включаете комнатный свет.

Подключение нового выключателя и светильника к розетке

На этой схеме питание берется из существующей настенной розетки для нового выключателя и светильника. Выключатель стоит первым в новой части цепи и к нему от розетки протягивается новый двухжильный кабель. От выключателя к месту нового освещения проложен новый двухжильный кабель.

Нейтраль для нового фонаря берется из розетки и присоединяется к новому белому проводу и косичке, которая снова соединяется с розеткой.Точно так же горячий источник удаляется из розетки и присоединяется к новому черному проводу и косичке, соединяющейся обратно с горячим терминалом на розетке.

На выключателе черный провод от розетки подключается к одной клемме на выключателе, а черный провод, идущий к новому свету, подключается к другой. Белый провод от розетки соединен с белым проводом, идущим к фонарю, на этой схеме он не подключается к выключателю. На свету черный провод подключается к горячей клемме на светильнике, а белый подключается к нейтральной клемме.

Подключение выключателя и светильника в коробке с двумя розетками

Эта схема аналогична приведенной выше, но и розетка, и новый выключатель находятся в одной и той же коробке в конце бытовой цепи. При добавлении нового выключателя, подобного этому, необходимо будет установить новую двухблочную коробку, если для источника используется одна розетка. Если в коробке две розетки, одну можно убрать, а на ее место установить выключатель для управления новым светом.

В этой проводке горячий провод источника берется из розетки и сращивается с двумя косичками.Один пигтейл подключается к клемме переключателя, а другой подключается обратно к горячему на розетке. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме светлой нейтрали.

Подключение нового контура освещения и выключателя от розетки

На этом рисунке показана проводка для добавления нового света и выключателя, при этом светильник стоит первым в цепи.Новый кабель прокладывается от розетки к новому месту крепления, а оттуда — к новому месту выключателя. Контур переключения представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод сращивается с черным проводом на кабеле светильника и с косичкой, которая снова подключается к горячему контакту на настенной розетке. В коробке светильника черный провод сращивается с черным проводом, идущим к выключателю.На выключателе черный провод подключается к новому выключателю.

Вернувшись к источнику, нейтральный провод соединяется с белым проводом, идущим к фонарю, и с косичкой, соединяющейся обратно с нейтральной клеммой розетки. В светильнике белый соединяется с нейтральной клеммой на светильнике. Красный провод от петли выключателя подключается к горячей клемме на фонаре, а другой конец к новому выключателю. Белый провод закрыт гайкой в ​​новой распределительной коробке.

Подключение нового светильника к розетке с выключателем

Схема подключения на этой схеме предназначена для подключения нового светильника к коммутируемой розетке, т.е.е. тот, который горячий только тогда, когда выключатель включен. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.

Новый двухжильный кабель проложен от розетки к новому светильнику. В розетке провода удаляются, и каждый из них присоединяется к новому кабелю и обратно к розетке с помощью сращивания косички. В коробке светильника черный провод подключается к горячей клемме, а белый подключается к нейтральной клемме.

Проводка для добавления новых источников света от существующего светильника

На этой диаграмме два новых светильника добавляются к одному уже существующему.Новый двухжильный кабель проложен от существующей коробки светильников к первой новой коробке. Оттуда новый двухжильный кабель проложен ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

На существующем светильнике горячий и нейтральный провода снимаются с зажимов светильника и соединяются с проводами нового кабеля, идущего к первому новому светильнику. К соединению также добавляется косичка, позволяющая повторно подключить существующий свет обратно в цепь.При первом новом свете провода соединяются с новым кабелем, идущим к следующему свету, и с косичкой для подключения первого нового света. Если вы хотите добавить больше огней после второго нового на этой схеме, их можно соединить в цепь таким же образом.

Подключение нового светильника к существующему выключателю

Эта проводка иллюстрирует, как добавить новый светильник из существующего выключателя, а не из светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, сращиваются в распределительной коробке с проводами, идущими к существующему свету.Черный провод, идущий к свету, берется от выключателя и сращивается с: косичкой обратно к выключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Теперь переключатель будет управлять обоими светильниками в цепи.

Схема подключения нового выключателя и светильника

На этой схеме новый выключатель и свет добавляются к уже существующему выключателю света. Источник для этой цепи находится в уже существующем светильнике, а 3-проводная петля переключателя идет оттуда к распределительной коробке.Эта 3-проводная петля переключателя удовлетворяет требованию NEC относительно нейтрали в распределительной коробке.

В месте выключателя установлена ​​новая двухблочная коробка, чтобы было место для второго выключателя для управления новым светом. Такое расположение позволит управлять каждым светом отдельно.

Горячий от шлейфа выключателя подсоединяется косичкой к обоим выключателям. Новый двухжильный кабель проложен от распределительной коробки к месту установки нового светильника. Нейтральный провод от шлейфа выключателя присоединяется к новому белому проводу.Черный провод подключается к другой клемме нового выключателя и к горячей клемме нового фонаря.

Больше подобных на сайте Do-It-Yourself-Help.com

Замкнутая проводка освещения — потолочная розетка

Петлевая проводка освещения — это современная кабельная разводка, используемая в большинстве установок. Как правило, для этого используется меньше материалов, и его установка выполняется быстрее, чем радиальная проводка (распределительная коробка), однако может быть немного сложнее проложить фактические провода на потолочной розетке.

На этой странице показана различная проводка, обнаруженная на потолочной розетке установки с использованием петлевой проводки освещения.

Обратите внимание, что цвета, показанные на соединении с потолочной розеткой, соответствуют старому стандарту — красный, черный, желтый и зеленый, а современные стандарты — коричневый, синий, желтый и зеленый (желтый и зеленый — это разъемы заземления, которые обычно неизолированы, но установлены с желто-зеленой оплеткой.)

В отличие от радиальной проводки освещения, петлевая разводка на потолочной розетке сложнее:

  1. Общий шлейф
  2. Проводка для конца контура
  3. Проводка для двух ламп на один выключатель
  4. Освещение с подключенным вытяжным вентилятором

1 Общий шлейф

1A — это наиболее распространенная схема подключения проводки, которую вы, вероятно, увидите.Он показывает три кабеля; один кабель (L+N+E) либо от сетевого щита, либо от последней потолочной розетки, один кабель (L+N+E) к следующей потолочной розетке и один кабель (L+S/L +E), который идет к стене или потяните выключатель в этой комнате. Последний кабель, называемый активным выключателем (S/L), подает питание на свет, когда выключатель включен.


Рис. 1A

Рис. 1В

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на 1B.

Если у приобретенного вами светильника всего две жилы — под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль — к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: При наличии заземляющих жил ВСЕ они должны быть соединены вместе в одной и той же клемме.


2 Проводка для конца контура

2A — Такое расположение проводки указывает на то, что это конец петлевого светильника.У него на одну активную, одну нейтральную и одну заземленную жилу меньше, потому что петля достигла конца и не требует передачи питания на другую потолочную розетку.


Рис. 2A

Рис. 2B

Если необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на рис. 2B.

Если приобретенный вами светильник имеет две жилы — под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль — к нейтральной клемме.Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: При наличии заземляющих жил ВСЕ они должны быть соединены вместе в одной и той же клемме.



3 Подключение двух ламп к одному выключателю

3A — Такое расположение проводки указывает на наличие двух ламп в комнате на одном выключателе. Если бы было на один красный (живой) меньше, на один черный (нейтральный) и на один желто-зеленый (земля) меньше, это означало бы, что это конец цикла.


Рис. 3A

Рис. 3B

Если необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на рис. 3B.

Если приобретенный вами светильник имеет две жилы – под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль – к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: Если имеются жилы заземления, ВСЕ они должны быть соединены вместе в одной и той же клемме.


4 Освещение с подключенным вытяжным вентилятором

A — такое расположение проводки чаще всего встречается в ванной или на кухне, где есть вытяжной вентилятор с таймером выбега. Если бы это было в конце петли, у него было бы на одну красную (активную) жилу меньше, на одну черную жилу (нейтральную) и на одну желто-зеленую (земля) меньше.


Рис. 4A

Рис. 4B

Если вам необходимо отсоединить и удалить жилы из потолочной розетки, снова соедините их, как показано на 4B.

Если приобретенный вами светильник имеет две жилы — под напряжением (коричневый) и нейтраль (синий), подключите под напряжением к клемме под напряжением выключателя, а нейтраль — к нейтральной клемме. Если фитинг имеет заземляющий сердечник, он должен быть покрыт желто-зеленой оболочкой и подключен к клемме заземления.

Важно: При наличии заземляющих жил ВСЕ они должны быть соединены вместе в одной и той же клемме.

(изначально авторское право на userview.нетто)

Проводка светильника и запасной красный провод

Как подключить красный провод к потолочному светильнику: красный провод в проводке потолочного вентилятора или светильника.

Красный провод в проводке потолочного вентилятора или светильника
[ad#block] Электрика Вопрос: Я пытаюсь заменить потолочный светильник.

  • Выключатель, к которому он подключен, представляет собой диммер с кнопкой включения/выключения, а также регулятором яркости.
  • Проводка на потолке состоит из черного, красного и белого проводов, а также заземления.
  • Светильник содержит только черный и белый цвета.
  • Для чего нужен красный провод и как его подключить?

Спасибо.

Этот вопрос по электропроводке поступил от Марлен, домовладельца из Брамптона, Онтарио, Канада.
Дополнительные комментарии: отличный ресурс для помощи.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Марлен.

Как подключить красный провод к потолочному светильнику
  • Красный провод
    Красный провод, скорее всего, является запасным проводом, который предназначался для подключения потолочного вентилятора.
  • Настенный выключатель
    Обычно при установке потолочного вентилятора красный провод чаще всего используется для освещения, а черный — для двигателя вентилятора.
  • Красный провод в качестве запасного провода
    Если потолочный вентилятор не установлен, этот запасной красный провод изолируется изолентой или закрывается гайкой.
Подробнее о подключении светильника

Проводка выключателя освещения

Схемы подключения

Подключение диммерного переключателя

Схема подключения 3-ходового диммерного переключателя
Подробная схема подключения 3-ходового диммерного переключателя раскроет тайну подключения 3-ходового диммерного переключателя.

Электрический провод

Электрический провод для дома
Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.



Вам также может быть полезно следующее:

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,
9

включает в себя: включает в себя:

Проводка GFCI routeTes
проводки дома электрические цепи
120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Электропроводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
Как устранять неисправности и ремонтировать электрическую проводку
Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь в местном строительном управлении по поводу разрешений и инспекций для всех проектов электропроводки.

Как подключить светильник с красными, черными и белыми проводами — Модернизированный дом

Установка и подключение светильников — непростая задача, особенно когда дело доходит до различения проводов и их правильного подключения.Если вы знаете, что красный провод — это горячий провод настенного выключателя, а черный провод не подключен к выключателю, вы можете сделать это самостоятельно. Будь то меры безопасности или использование правильных инструментов, давайте посмотрим, как можно подключить прибор с помощью красного, черного и белого проводов.

Установка нового светильника кажется простой операцией. Два провода для подключения и подвески нового светильника. Затем вы снимаете старый светильник и находите массу белых, черных и красных проводов.Когда вы пытаетесь понять, как подключить новый светильник, возникает мгновенная вспышка паники. Какой из черных, белых и красных проводов вы используете?

В общем случае, если в потолочной распределительной коробке, где установлен светильник, есть красный провод, красный провод — это горячий провод от настенного выключателя. Черные провода обычно представляют собой горячие провода, которые не подключены к переключателю. Однако, хотя это обычный метод, для этих цветовых стандартов нет строгих стандартов.

Работа с электропроводкой в ​​вашем доме — это не то, чем будут заниматься многие домовладельцы.Необходимо иметь базовое понимание электрических систем, принципов работы электричества и правильных способов выполнения электрических соединений. Наши советы, приемы и пошаговые инструкции помогут вам безопасно и правильно выполнить свой электрический проект.

Связанное содержимое: Как добавить светильник и переключиться на существующую цепь   | Как добавить нейтральный провод к существующему выключателю освещения   | Как заменить потолочный вентилятор светильником   | Как подключить вытяжной вентилятор в ванной к свету и обогревателю

Подключение светильников — не так просто, как вы думаете

Установка нового светильника может быть простым проектом во многих случаях.Многие светильники для ванных комнат и спален имеют только два провода в потолочной коробке. Эти два провода обычно черного и белого цвета. В этом случае установка проста:

  • Подсоедините черный провод нового светильника к черному проводу в потолочной коробке.
  • Белый провод на новом светильнике подсоединяется к белому проводу в распределительной коробке на потолке.
  • Прикрепите новый светильник, установите декоративное кольцо и лампочки.
  • Включите свет.

Этот надоедливый красный провод — в чем дело?

Вы можете найти третий провод, идущий в потолочную коробку. Причин того, что третий красный провод находится в распределительной коробке, может быть несколько. Задача состоит в том, чтобы определить, зачем здесь красный провод и его назначение в электрической цепи. Есть несколько возможностей.

  • Черные провода в коробке проходят через коробку и подают питание к другим розеткам или источникам света в цепи. Если все черные провода подключены, вероятно, дело в этом.Там может быть один черный провод, не подключенный к другим, который, скорее всего, является соединением для светильника.
  • Красный провод от настенного выключателя до светильника. Вы можете найти отдельный красный провод там, где электрическая цепь потолочной коробки может включать потолочный вентилятор.
  • Иногда в электрической цепи светильника с двумя или более выключателями, расположенными в разных местах, можно встретить красный провод. Два выключателя не редкость в длинных коридорах или больших помещениях с несколькими входами.Еще одно применение установки трехпозиционного выключателя — у подножия и наверху лестницы.

В общем, если вы встретите красный провод в коробке потолочного светильника, красный провод подключен к выключателю и предназначен для управления светильником.

Простейшая ситуация — красный и белый провода

Если цепь содержит один осветительный прибор и один выключатель света, проводка обычно проста. Большинство домовладельцев могут заменить светильник в таких ситуациях. Шаги легко выполнить.

Шаг 1. Подготовьте необходимые инструменты

Установка нового светильника не требует больших инструментов. Тем не менее, есть несколько основных инструментов, которые вам понадобятся.

  • Тестер цепи – Эти простые инструменты имеют два провода и светодиодные индикаторы. Если вы прикоснетесь выводами тестера к проводам или соединениям цепи под напряжением, светодиодные индикаторы сообщат вам, находится ли цепь под напряжением, какое напряжение присутствует, а часто и правильность полярности цепи.
  • Отвертки – Вам понадобятся крестообразная отвертка и стандартная прямая отвертка.
  • Электрические плоскогубцы – Часто называемые плоскогубцами, они удобны при работе с проволокой. Плоские губки позволяют надежно захватывать проволоку и скручивать или тянуть за концы. Эти инструменты включают кусачки для проволоки, которые имеют очевидное применение.
  • Стремянка или стремянка – Используйте хорошую стремянку или стремянку, чтобы добраться до светильника. Попытка работать, стоя на стуле, является частой причиной падений и травм. Убедитесь, что у вас есть стабильная платформа для работы.
  • Маленький фонарик – Помните, светильника в зоне, в которой вы работаете, нет. Неработающий светильник оставит вас в темноте. Небольшой фонарик или налобный фонарь могут сделать работу намного проще и безопаснее.

Мы предлагаем, чтобы в набор инструментов каждого домовладельца входил еще один гаджет. Этот инструмент представляет собой электрический зонд и доступен в любом крупном магазине товаров для дома, хозяйственных магазинах или центрах инструментов. Зонд можно безопасно вставить в щель на электрических розетках и поковыряться внутри электрических коробок и проводки.Если датчик приблизится к проводу под напряжением, он издаст звуковой сигнал или жужжание.

Шаг 2. Будьте осторожны и избегайте несчастных случаев

Ни при каких обстоятельствах не пытайтесь установить новый светильник в цепь под напряжением. Даже если вы выключите выключатель света, провода в электрической коробке могут оставаться горячими. Самый безопасный способ работы с электрической цепью — отключить питание автоматическим выключателем.

Прежде чем отсоединять какие-либо провода, используйте электрический пробник или тестер цепи, чтобы проверить состояние цепи.Вы часто можете обнаружить, что отключение автоматического выключателя не влияет на цепь, о которой вы думали.

Также рекомендуется носить защитные очки. Работа над головой в потолок может привести к падению изоляции, пыли и другого мусора. Хорошая пара защитных очков защитит ваши глаза от возможного вредного материала.

Шаг 3. Осмотрите проводку на старом светильнике

Если старая осветительная арматура работала должным образом, лучший план, который вы можете получить для установки новой арматуры, — это старая арматура.Осмотрите проводку старого приспособления, прежде чем отсоединять провода и снимать старое приспособление.

В наш век современных технологий мы предлагаем вам использовать свой мобильный телефон, чтобы сделать несколько снимков старого прибора и его проводки на этом этапе. Изображения дают вам готовую ссылку, если что-то отвлечет ваше внимание от вашего проекта.

Шаг 4. Снимите старое приспособление

Способ установки на старый светильник определяет способ его удаления. Во многих старых домах провода могли быть скручены или обжаты вместе, а затем обмотаны изолентой.В этом случае лучший способ удалить старый светильник — перерезать провода за соединением. Убедитесь, что после обрезки осталось достаточно проводов для новых соединений.

Если в соединениях старых светильников используются проволочные гайки, ослабьте проволочные гайки, повернув их против часовой стрелки, а затем раскрутите провода. Возможно, вам все еще придется обрезать провода, чтобы получить новые прямые соединения для нового светильника.

Шаг 5. Подключите новый светильник

В большинстве случаев вы должны подключать новый светильник так же, как и старый.Если вы забыли, обратитесь к фотографиям, которые вы сделали ранее. В общем вы получите:

  • Подсоедините белый провод к белому проводу в распределительной коробке.
  • Подсоедините черный провод нового прибора либо к черному проводу в распределительной коробке, либо к красному проводу. Если присутствует красный провод, обычно это провод к выключателю света, и его следует использовать.

Эти шаги представляют собой типичный метод подключения осветительного прибора с красным проводом.Однако в некоторых случаях проводка может быть другой. Если есть какие-либо вопросы о том, что правильно, вы должны найти лицензированного электрика, чтобы определить правильную проводку для вашего нового светильника.

Когда все становится сложнее

Несколько ситуаций могут усложнить подключение осветительного прибора при наличии красного провода. В большинстве таких ситуаций целесообразно нанять лицензированного электрика для выполнения установки. Эти особые обстоятельства могут включать:

  • Трехпозиционные или даже четырехпозиционные выключатели в цепи
  • Несколько светильников на одной цепи
  • Светильники с диммерами или другими элементами управления в цепи
  • Электрические цепи, предназначенные для установки потолочного вентилятора

Эти типы цепей могут быть намного сложнее.Если у вас есть какие-либо вопросы по установке светильника, обратитесь к своему электрику и спросите его совета или назначьте встречу для работы.

Включение света

Цель состоит в том, чтобы безопасно и эффективно снова включить свет. В большинстве случаев установка нового светильника находится в пределах возможностей большинства домовладельцев. Это требует немного знаний и некоторых усилий, но может быть удовлетворительным и экономичным.

Мы надеемся, что эта статья поможет вам понять и с уверенностью установить новый светильник с белым, черным и красным проводами в потолочной коробке.Старый прибор может дать вам дорожную карту, в то время как небольшое знание электрических цепей придает вам уверенности. Мы уверены, что скоро у вас будет яркое сияние.

Деннис Ховард

Деннис — пожарный на пенсии с большим опытом работы в сфере строительства, благоустройства и ремонта. Он работал в торговле неполный рабочий день, служа действующим пожарным. Выйдя на пенсию, он начал бизнес по реконструкции и ремонту дома, которым руководил несколько лет.

Недавно опубликовано

ссылка на шторы какого цвета сочетаются с серыми стенами и коричневой мебелью? ссылка на шторы какого цвета сочетаются с бирюзовыми стенами?

Какие цветные шторы подходят к бирюзовым стенам?

В последнее время бирюзовый цвет покорил мир дизайна, заявив о себе и придав ему утонченный эффект. Вы можете выбирать из различных оттенков чирка, от более светлых до более темных тонов, в зависимости от вашего образа…

Как установить люстру и диммер

Воспроизведение видео не поддерживается

Замена устаревшего светильника красивым потолочным медальоном и люстрой — отличный способ улучшить внешний вид комнаты. Добавление диммера — идеальный способ контролировать уровень освещения во время развлечений.

Размер люстры

Существует несколько методов определения правильного размера люстры:

  • Размер комнаты: Сумма длины и ширины комнаты в футах должна равняться диаметру люстры в дюймах.Пример: в комнате 12 на 12 футов должна быть люстра диаметром 24 дюйма (12 + 12 = 24 дюйма).
  • Размер стола: В столовой диаметр люстры должен быть не менее половины ширины стола. Пример: стол шириной 42″ должен иметь люстру минимального диаметра 21″ (42″ ÷ 2 = 21″). Другой способ – сделать диаметр люстры не больше, чем ширина стола минус 12″. Пример: стол шириной 42″ должен иметь люстру диаметром не более 30″ (42″ – 12″ = 30″).

Высота люстры

Высота люстры зависит от высоты потолка и расположения:

  • Прихожая: Нижняя точка люстры должна находиться на высоте не менее 6½ футов от пола. Если возможно, или при более высоких потолках, повесьте его на расстоянии 7 футов от пола.
  • Обеденный стол: Нижняя часть люстры должна находиться не менее чем в 30″ над обеденным столом (59″-62″ от пола). Для потолков выше 8 футов добавьте 3 дюйма на каждый дополнительный фут высоты потолка.Пример: при потолке высотой 10 футов нижняя часть люстры должна быть примерно на 36 дюймов выше верхней части стола.

Подвешивание люстры

  1. Начните с определения высоты люстры.
  2. Затем отрежьте опорную цепь по длине, оставив электрический провод примерно на 6 дюймов длиннее.
  3. Выключите питание светильника на блоке автоматического выключателя и снимите старый потолочный светильник.
  4. Пропустите провода через декоративное кольцо и потолочный медальон, затем через полую трубку с резьбой в центре потолочной коробки.
  5. Прикрепите провода к электропроводке дома с помощью проволочных гаек.
  6. Прижмите медальон и декоративное кольцо к потолку, завинтите контргайку и прикрепите цепь.

Установка диммера

  1. Выберите диммер с номинальной мощностью, достаточной для управления суммарной мощностью всех лампочек в люстре, сложенных вместе.
  2. Отключите питание прибора на выключателе.
  3. Снимите крышку и существующий переключатель.
  4. Прикрепите диммер к проводам с помощью проволочных гаек.
  5. Вставьте провода обратно в коробку и прикрутите к ней переключатель.
  6. Закройте крышку и включите питание.
КЛЛ и диммерные выключатели

Компактные люминесцентные лампы (КЛЛ) нельзя использовать с диммерным выключателем, если в них специально не указано, что они предназначены для работы с диммерным выключателем.

Для получения дополнительной информации о различных типах освещения для вашего дома см. нашу статью
Внутреннее освещение: создание приятной атмосферы.

Предыдущая статьяКак удалить обоиСледующая статьяМногоцелевой садовый инструмент

Опираясь на свою 40-летнюю карьеру ремонтника, Дэнни более десяти лет работал экспертом по обустройству дома на каналах CBS The Early Show и The Weather Channel. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Глоссарий по освещению и электротехнике — Оттенки света

Ищете название «того» элемента или детали на светильнике? Или, может быть, вы пытаетесь объяснить идею своему электрику. Вот список определений для этих частей, частей и терминов, чтобы помочь.

Термины, используемые в освещении

  • Переменный ток: переменный ток: электрический ток, который меняет свое направление на противоположное через равные промежутки времени
  • Акцентное освещение: Освещение, направленное на определенный объект или архитектурную особенность
  • Окружающее освещение: Общее освещение в помещении
  • Ампер: мера скорости электрического потока в цепи
  • Задняя пластина: плоская пластина за настенным бра для закрытия электрической коробки
  • Экран: Вафельное устройство, используемое для уменьшения бликов
  • Балласт: Устройство, используемое для контроля тока и предотвращения перегрева газоразрядной лампы
  • Амбарные двери: ставни на петлях, используемые для точной формы луча лампы
  • Бобече: декоративный хрусталь, металл, дерево и т. д.«чаша», используемая на люстрах и бра, часто протыкаемая для удержания кристаллов (первоначально использовалась для сбора воска, капающего со свечи)
  • Коробка выключателя: Металлическая коробка с предохранителями или автоматическими выключателями, которая разбивает электрическую сеть на более мелкие цепи
  • Шина: Блок предохранителей, блок выключателя
  • BX или гибкий металлический кабелепровод: гибкая трубка, удерживающая электрические линии
  • Крышка для свечи: пластиковая, металлическая или картонная гильза, имитирующая восковую свечу (чтобы скрыть патрон)
  • Кандела: Единица силы света (СИ), примерно равная 12.57 люмен
  • Сила свечи: Сила света источника света, измеряемая в канделах
  • Навес: декоративная пластина, которая устанавливается заподлицо с потолком на люстре или потолочном светильнике и скрывает электрическую коробку
  • Дымоход: открытая стеклянная рамка, используемая на масляной лампе для удержания абажура
  • Цепь: Путь электрического потока (проводка)
  • Автоматический выключатель: выключатель, прерывающий подачу электроэнергии в случае короткого замыкания или перегрузки
  • Фиксирующее кольцо: металлический диск, удерживающий крышку или горлышко свечи на светильнике
  • Адаптер зажима: металлический зажим для лампы, который крепится к абажуру, превращая его в абажур, который крепится к лампе
  • Хомут: Резьбовое кольцо, которое крепит купол к потолку на люстре
  • Индекс цветопередачи: мера воздействия определенного типа лампочки на окрашенную поверхность (чем больше число, тем точнее цвет при реальном солнечном свете; измеряется от 1 до 100)
  • Общий: Темный винт на электрическом выключателе
  • Проводник: Провод, по которому проходит электричество
  • Кабелепровод: жесткая или гибкая трубка, внутри которой проходят электрические провода
  • .
  • Контакты: Точка подключения электрических проводов
  • Тестер непрерывности цепи: устройство для проверки электрической цепи
  • Выключатель шнура: выключатель для переносной лампы, который крепится вдоль шнура
  • Ток: Поток электричества по проводу, измеряемый в амперах
  • DC (постоянный ток): Электрический ток, который течет только в одном направлении, а не по всей цепи
  • Рассеиватель: полупрозрачный «экран», предназначенный для уменьшения бликов и более равномерной фильтрации света
  • Диммер: переключатель, позволяющий изменять интенсивность освещения
  • Газоразрядная лампа: лампа накаливания с электронным разрядом через газ или пар
  • Дуплексная розетка: розетка с 2 разъемами
  • Эффективность: люмен на ватт, мера эффективности источника света
  • Электрическая коробка: Коробка в стене, в которой выполняются электрические соединения со светильниками и которая поддерживает светильники
  • Электросчетчик: устройство, измеряющее количество потребляемой электроэнергии
  • Электронный трансформатор:
  • Лицевая панель: Распределительная коробка или крышка розетки
  • Нить накала: тонкая вольфрамовая проволока, излучающая свет при нагревании электрическим током
  • Наконечник: декоративный элемент с резьбовым основанием, используемый для крепления абажура к арфе и «завершения» внешнего вида стола или торшера
  • Лента Fish: Удлиняющаяся металлическая лента с крючком на конце, используемая для протягивания проводов через стену
  • Монтаж: декоративный ободок, который удерживает стеклянные плафоны на светильнике
  • Светильник: Любой декоративный электрический предмет, который постоянно крепится к стене или потолку
  • Утопленный монтаж: светильник, который крепится к потолку заподлицо
  • Ножной переключатель: Устройство для включения и выключения торшера, которое устанавливается на полу и присоединяется к шнуру
  • Кадровый проектор: устройство, позволяющее точно контролировать размер светового луча
  • Предохранитель: ввинчивающееся, вставное или защелкивающееся устройство, прерывающее подачу электроэнергии в случае короткого замыкания или перегрузки
  • Объединение: 2 или более электрических линий, заканчивающихся в одной распределительной коробке или розетке
  • Заземляющий провод: провод (по которому не проходит ток), идущий от приспособления к металлу, прикрепленному к неметаллическому материалу, для заземления тока в случае короткого замыкания (заземляющий провод обычно медный или зеленый).
  • GFI: прерыватель замыкания на землю: сенсорное устройство, отключающее электричество в случае опасности поражения электрическим током
  • Арфа: металлическая U-образная форма, которая поддерживает абажур над лампой и цоколем
  • Держатель арфы: металлическая U-образная форма, соединяющая арфу с основанием лампы
  • Горячий провод (провод под напряжением): провод, по которому ток проходит к розетке и приспособлению (обычно черный)
  • Hurricane: декоративное стекло для розеток в виде свечей
  • Освещенность: количество света, падающего на поверхность (измеряется в люменах на квадратный фут)
  • Непрямое освещение: Освещение, отражающееся от стены, потолка, тени и т. д.
  • Изоляция: непроводящее покрытие, защищающее электрические провода
  • Распределительная коробка: Точка подключения проводов от светильника к светильнику и распределительной коробки к светильнику
  • Кельвин (цветовая температура): мера красноты или голубизны источника света (чем меньше число, тем теплее цвет)
  • Киловатт: 1000 Вт (мера потребления электроэнергии)
  • Выбивные отверстия: выступы, которые можно снять с электрической коробки или приспособления для подключения проводки
  • Лампа: Техническое название лампочки
  • .
  • Петля: U-образное резьбовое соединение, прикрепляющее цепь к плафону люстры
  • Контргайка: Резьбовая гайка, используемая для затягивания деталей внутри светильника
  • .
  • Жалюзи: параллельные планки на осветительном приборе, используемые для предотвращения бликов и прямого света
  • Низковольтное: снижение обычного бытового тока (120 вольт) до более низкого напряжения (обычно 12 вольт) с помощью трансформатора
  • Люмен (измеряется в фут-канделях): мера количества излучаемого света (один люмен — это количество света от одной свечи на расстоянии одного фута)
  • Магнитный трансформатор:
  • Средний цоколь: Размер патрона для обычной бытовой лампочки
  • Код NEC: Коды Национальной ассоциации противопожарной защиты для проводки
  • Шейка: Латунный или декоративный стержень, используемый для увеличения пространства между цоколем лампы и патроном
  • Нейтральный провод: провод, по которому ток течет от розетки или приспособления обратно к блоку предохранителей для замыкания цепи (обычно белого цвета)
  • Розетка: Точка, в которой электрический провод присоединяется к светильникам, розеткам или выключателям
  • .
  • Подвеска: Светильник, подвешенный к потолку
  • Поляризованная вилка: подключайте переносной осветительный прибор с штырями разной формы, чтобы нельзя было поменять местами горячий и нейтральный провода
  • Raceway: внешний канал, позволяющий прокладывать провода по поверхности стены или потолка
  • Номинальный срок службы лампы: количество часов, в течение которых 50 % ламп выходят из строя при стандартных условиях
  • Розетка: Розетка, которая подает питание на подключаемые электрические устройства
  • .
  • Отражатель: зеркальная или полированная поверхность, предназначенная для проецирования света в определенном направлении
  • Подъемник: латунный стержень с резьбой, который ввинчивается в верхнюю часть арфы для поднятия абажура
  • Кабель Romex
  • : Romex — это общепринятая торговая марка неметаллических материалов (т.е. пластиковая) оболочка для проводки, к которой подведены горячие, нулевые и заземляющие провода, как одноцепные, так и двухцепные. Он используется в сухих защищенных зонах, таких как каркасные стены, а не под землей. Аналогичный кабель, обычно называемый UF, имеет более тяжелую пластиковую оболочку и подходит для использования под землей, например, для наружного освещения.
  • Бра: Светильник, который висит на стене
  • Полуутопленный монтаж: светильник, свисающий с потолка менее чем на 2 фута
  • Сервисная панель: главный блок предохранителей, где электроснабжение входит в дом
  • Установочный винт: Винт с накатанной кромкой, используемый для плотного удержания стеклянного плафона в приспособлении
  • Короткое замыкание: Искра возникает в результате касания нейтрального и горячего проводов друг к другу, что приводит к перегоранию предохранителя или отключению автоматического выключателя
  • Лампа с серебряной короной: колба с серебряным покрытием на конце для уменьшения бликов
  • Однополюсный: выключатель света в стене, где вы можете включать и выключать свет только из этого одного места
  • Розетка: Электрический компонент, который подключается к 2 электрическим проводам и имеет резьбу для вкручивания лампочки
  • .
  • Патрон-переходник: ввинчивающийся патрон, который присоединяется к другому патрону для уменьшения размера цоколя лампы
  • Паук: три верхних горизонтальных стержня каркаса абажура
  • Сращивание: соединение, выполненное путем соединения 2 или более проводов
  • Провод SPT2: Технический термин для провода лампы
  • Стартер: Магнитная катушка, которая зажигает дугу между электродами, когда люминесцентная лампа получает электричество
  • Зачистка: удаление изоляции с электрических проводов, чтобы обеспечить соединение между проводами
  • Трехходовая лампа: лампа с 2 нитями накала разной мощности, что позволяет включать каждую по отдельности или обе вместе
  • Трехпозиционный переключатель: переключатель управления освещением, позволяющий включать и выключать светильник из 2 разных мест
  • Трансформатор: электрическое устройство, изменяющее величину напряжения в проводной линии
  • Магнитный трансформатор: более крупный и тяжелый трансформатор, использующий медь вокруг стального сердечника для понижения напряжения со 120 вольт до 12 вольт.Требуется специальный магнитный диммер.
  • Электронный трансформатор
  • : компактный, легкий и более эффективный, чем магнитный трансформатор. Требуется электронный низковольтный диммер.
  • Поворотная ручка: латунная или пластиковая навинчивающаяся ручка, используемая для включения и выключения переносной лампы
  • Андеррайтерский узел: специальный узел на 2 электрических проводах для предотвращения выдергивания проводов из розетки
  • UL: испытательная организация United Laboratories, которая выпускает инструкции и проводит испытания для обеспечения безопасности электропроводки
  • .
  • Крышка вазы: латунная или деревянная крышка для закрытия отверстия в верхней части вазы при преобразовании ее в лампу
  • Вольт: Измерение электрического напряжения в цепи
  • Падение напряжения: Потеря электрического тока на длинных участках проводки
  • Шайба: Открытый круглый диск в центре верхних горизонтальных стержней абажура
  • Ватт: мера электрической мощности, используемой в цепи (вольты x амперы = ватты)
  • Гайка для проволоки: катушка в пластиковом корпусе, используемая для соединения концов двух или более электрических проводов
  • Шнур-молния: Электрический шнур с 2 соединенными жилами с рифленой изоляцией между ними

Техника освещения

  • Даунлайтинг: свет, падающий сверху вниз, отбрасывает тени на пол с эффектом лунного света
  • Grazing: размещение источника света в вертикальном направлении близко к поверхности для выделения текстуры поверхности
  • Силуэт: свет сзади для создания эффекта очертаний предмета
  • Spotlighting: Сильно сфокусированный луч света
  • Рабочее освещение: Освещение, которое фокусирует свет на местах, где выполняются задачи (чтение, макияж, приготовление пищи и т.

Добавить комментарий

Ваш адрес email не будет опубликован.
