Как промыть теплообменник газового котла

Работа настенного газового котла зависит от состояния всех его деталей, но именно теплообменнику должно уделяться особое внимание. При нагреве в нем теплоносителя происходит множество химических процессов, которые значительно снижают срок службы оборудования. Поскольку самым популярным и часто используемым теплоносителем является вода, к сожалению, не самого лучшего качества, то главным врагом для теплообменника являются различные отложения, в том числе и накипь.

Чем опасна накипь для теплообменника?

При нагревании воды примеси, которые в ней содержаться, выпадают в осадок, что и вызывает образование белого налета.

Он оседает на стенках устройства и образует «каменные» наросты, которые забивают каналы. Из-за этого скорость движения воды уменьшается, результат – мощность котла падает. При большом слое накипи хлопья могут вывести из строя другие элементы отопительного оборудования.

Как избежать неисправности?

Для этого требуется выполнять чистку теплоносителя.

Согласно нормативам производиться она должна с периодичностью раз в 4 года при использовании очищенной воды и 1 раз в 2 года при использовании в качестве теплоносителя антифриза. Внимание! Неочищенную воду не рекомендовано использовать как теплоноситель.

Как происходит процесс очистки?

Существует 3 разных способа очистки теплообменника от накипи и других загрязнений. К ним относятся:

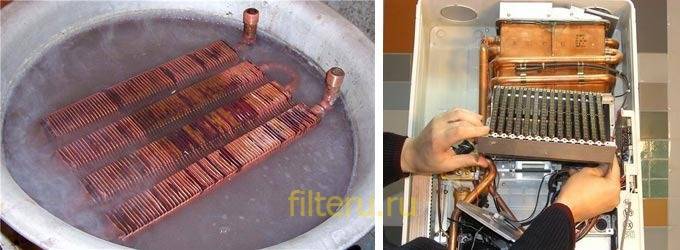

  1. Ручная промывка. Проводится путем снятия теплообменника без использования специального оборудования. Существует 2 способа ручной очистки:
  • Активными растворами.
  • Механическая.

Они могут использоваться одновременно при очень сильном загрязнении.

  1. Химическая промывка. Осуществляется с помощью специальных установок, которые прогоняют химический состав по теплообменнику. Желательно, чтобы процедура проходила под контролем специалистов, а состав подбирался в зависимости от степени загрязнения устройства.
  2. Гидродинамическая промывка. Проводится без демонтажных работ. Для этого необходимо подключить специальные, нагнетающие давление, установки к системе. Они будут гонять жидкость с абразивным порошком и таким образом удалять практически все твердые отложения.

Можно ли обойтись своими силами?

Во многих компаниях установка для чистки теплообменника стоит, как новый котел, поэтому все же самостоятельная чистка позволяет сэкономить немалую сумму. Как сделать это безопасно?

Эффективным способом является использование соляной кислоты. Только нужно учесть, что она выделяет опасные испарения, поэтому во избежание несчастных случаев лучше не прибегать к этому методу.

Самым безопасным и эффективным средством является лимонная кислота, уксусная кислота, пищевая сода, а также специальные составы типа «Антинакипь». Они безопасны, но при этом отлично борются с различными загрязнениями.

Также можно заменить промышленные устройства простыми водяными насосами. Они подключаются к теплообменнику для создания замкнутого контура.

Особенности чистки двухконтурного котла

В связи с тем, что двухконтурные устройства оснащены 2-мя видами теплообменников, то и чистить придется не один, а 2 элемента. Пожалуй, это единственное отличие промывки ГВС и теплообменника.

Вывод. При чистке теплообменника следует не просто «снять» накипь со стенок, но и «достать» ее из корпуса. Иначе все процедуры по чистке будут тщетны и даже могут привести к обратному эффекту. Например, не до конца промытое устройство может выбросить хлопья накипи в систему, что может негативно сказаться на работе устройства или же и вовсе выведет оборудование из строя.

Если своевременно промывать теплообменник, не дожидаясь пока трубы зарастут налетом, то использовать агрессивные средства не потребуется.

Как почистить вторичный теплообменник двухконтурного котла отопления Вайлант

Через некоторое время после монтажа отопления частного дома возникают проблемы с работой котла. Особенно это касается двухконтурных агрегатов, которые используются для обогрева помещений и подачи горячей воды жильцам. Принцип работы двухконтурного котла основан на подачи горячего теплоносителя на радиаторы или бойлер косвенного нагрева. Работой устройства управляет автоматика или трёхходовой клапан.

Навесной двухконтурный котел, установленный в загородном доме, имеет замкнутое кольцо для обогрева воды. При длительной эксплуатации оборудования возникают проблемы с эффективностью работы ГВС. Главной причиной тому может быть засорение теплообменника накипью. Через этот контур постоянно проходит неподготовленная жидкость, что приводит к оседанию накипи и солей. В связи с этим вторичный теплообменник нужно чистить гораздо чаще, чем змеевик для отопления. Очистка этого прибора состоит из двух этапов:

  1. Внешняя или механическая очистка изделия подразумевает удаление сажи.
  2. Внутренняя промывка проводится при помощи химических средств.  Растворы указанных веществ позволяют эффективно избавиться от накипи, осевшей на стенках трубопровода.

Важно! Периодичность очистки теплообменников обычно указывается в паспорте котельного оборудования. В автономном отоплении открытого типа, установленном в одноэтажном доме, такие процедуры проводятся не менее одного раза в год, в закрытой отопительной системе – один раз в два или три года.

Механический способ очистки

В схеме обвязки двухконтурного котла отопления теплообменник находится сверху камеры сгорания. По змеевику отопительного агрегата в коттедже или на даче перемещается теплоноситель. Далее горячая жидкость поступает на радиаторы или в ГВС отдаёт часть тепла и обратно возвращается в котёл.

Теплообменник постоянно контактирует с открытым пламенем, поэтому через некоторое время на его поверхности скапливается сажа. Для удаления мусора достаточно открыть дверку котла, получить доступ к змеевику и очистить его поверхность при помощи жёсткой щётки с капроновыми ворсинками.

Совет! Прикипевшую к металлу сажу одной щёткой не удалить. Для очистки поверхности теплообменника от мусора необходимо обработать повреждённые участки специальными средствами, например, препаратом Мazbit+. Некоторые пользователи используют для этой цели гель для очистки электрической духовки или гриля. Раствор наносят на поверхность на 2-3 часа, затем проходятся по теплообменнику капроновой щёткой.

Технология очистки внутренней части теплообменника

Для промывки системы отопления в частном доме необходимо купить или арендовать специальное оборудование:

  1. Мощный насос. Такой прибор позволяет быстро избавиться от небольших отложений накипи.
  2. Бустер, он же кислотоустойчивый насос может применяться в отопительной системе двухэтажных зданий. Этот агрегат пожжет перекачивать растворы кислот. Такие смеси растворяют даже стойкие устаревшие загрязнения.
  3. Электроразрядная очистка теплообменника при помощи специального оборудования стример позволяет удалить даже самую прочную накипь без повреждения корпуса змеевика.

Из указанных методов в домашних условиях можно использовать только бустер, остальное оборудование применяется только мастером по отоплению. Некоторые пользователи самостоятельно промывают змеевик, но делать это нужно регулярно. Для проведения работ понадобится насос с двумя шлангами и ёмкость вместимостью 10-15 литров. В качестве реагента используется раствор лимонной кислоты 4% концентрации.

В большинстве случаев владельцы загородной недвижимости обращаются к специалистам для очистки теплообменника при значительной потере кпд котла, когда удалить накипь в домашних условиях не удаётся. Если есть необходимость в квалифицированной промывке змеевика, оставьте заявку на сайте или позвоните по номеру +7-926-966-7868

Промывка газовых котлов своими руками: основные способы чистки теплообменников

Любая техника нуждается в обслуживании, и газовые котлы не исключение. Многие владельцы домов годами и даже десятилетиями не вспоминают о необходимости промывки теплообменника, но рано или поздно этим приходится заниматься. Регулярное обслуживание не только продлевает срок эксплуатации оборудования, но и экономит деньги его владельца. По каким признакам определяют, что нужна промывка котлов? Как правильно выполнить ее своими руками?

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

  1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
  2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
  3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Как часто чистят теплообменник в газовом котле

Частота чистки теплообменника зависит в первую очередь от вида теплоносителя и особенностей конструкции самого агрегата. Реже всего приходится обслуживать одноконтурные котлы в системах отопления, в которых в качестве теплоносителя используется очищенная вода. Чтобы поддерживать их в нормальном состоянии, достаточно проводить профилактическое обслуживание раз в 4 года.

Если в системе циркулирует неочищенная вода, то промывать котел следует 1 раз в 2-3 года. Если вода жесткая, то режим чистки – раз в 2 года. Вторичный теплообменник двухконтурного котла нужно промывать с той же частотой, т.к. через него поступает нефильтрованная водопроводная вода с примесями.

Чаще всего обслуживания требует оборудование в системах отопления, где в качестве теплоносителя используют антифриз. Его следует промывать не реже 1 раза в 2 года. Кроме того, приходится контролировать срок годности антифриза, своевременно его заменять. В противном случае эффективность работы системы будет снижаться, а расходы на отопление – расти.

Во время чистки теплообменников обращают внимание на внешний вид котлов, форсунок и при необходимости проводят ремонтные работы. Также следует контролировать состояние дымоходов, вовремя очищать их от сажи. Эти несложные мероприятия продлевают срок эксплуатации отопительного оборудования, предотвращают поломки.

Антифриз для систем отопления

Обращаться к мастерам или делать самому

Профессиональная чистка котлов отопления – дорогое удовольствие. В зависимости от состояния оборудования и особенностей его эксплуатации суммы могут составить от нескольких десятков до сотен долларов. К тому же мастера редко приезжают в ближайшие часы, иногда их приходится ждать несколько дней. Это неудобно.

Расходы на профессиональную чистку с помощью специальной станции для промывки теплообменников окупаются: детали вымываются изнутри до блеска, и оборудование работает намного лучше. Но при желании всегда можно сэкономить и все то же самое сделать самостоятельно. Результат будет не хуже, а вкладывать придется только собственное время и силы.

Профессиональное устройство для промывки теплообменников

Способы чистки теплообменника газового котла

Существует два основных вида промывки теплообменника газового котла – с разборкой агрегата и без нее. Чтобы разобрать оборудование, понадобятся инструменты. Какие конкретно – это зависит от конструкции отопительной техники. В некоторых случаях снять теплообменник вообще невозможно, но можно получить к нему доступ, сняв часть деталей.

Разборка отопительного котла

Перед началом работ следует подготовить оборудование:

  1. Отключите котел от всех источников питания, слейте воду из системы и расширительного бака. Для слива теплоносителя должна быть предусмотрена специальная арматура. Если этого нет, то придется отключать подачу воды на дом, а потом сливать ее из системы в заранее подготовленные тазы и ведра.
  2. Когда в системе не останется воды, можно приступать к разборке оборудования. Сначала снимают переднюю часть корпуса, чтобы получить доступ к нагревателям. Если котел двухконтурный, то ближе расположен нагреватель второго контура, основной – дальше. Чтобы его снять, нужно разобрать камеру сгорания.
  3. Детали конструкции обычно загрязнены. Снаружи их желательно промыть специальными составами, удаляющими сажу и нагар. Если таких средств нет, можно взять традиционную бытовую химию, которую применяют для мытья печей, – гели, чистящие пасты и т.п. Ими нужно пользоваться только в крайних случаях, поскольку даже самая агрессивная бытовая химия не способна отмыть нагар так же качественно, как специализированная, а вот повредить материалы – может.
  4. Изнутри элементы агрегата можно промывать крепким водным раствором лимонной кислоты. Она не разъедает металл, но хорошо удаляет налет, известковые отложения. Чаще всего накипи много. Справиться с ней полумерами не удается. В этом случае потребуется оборудование для промывки теплообменников газовых котлов. Можно своими руками изготовить простую установку с циркуляционным насосом.

Сажа и нагар на деталях нагревателя

Есть три основных способа очистки котлов: ручная, гидродинамическая, химическая промывка котлов. Ниже рассмотрим их подробнее.

Промывка теплообменника

Вариант #1: самостоятельная ручная чистка

Ручной называют очистку котлов без применения специальных механизмов. Потребуются только простые инструменты, которые есть практически в любом доме. Котел нужно частично разобрать, чтобы получить доступ к теплообменнику и снять его. Далее следует решить, как лучше снять грязь – механически или с помощью химических растворов.

Если решено удалять налет механическим способом, следует запастись скребком, щеткой и пылесосом, чтобы удалить мелкие частички отложений. Если запланирована химическая промывка котлов от накипи, то можно использовать раствор лимонной кислоты, а еще лучше купить специализированное средство.

Хорошо себя зарекомендовали торговые марки MasterBoiler и СВОД ТВН Professional. Они выпускаются в разных формах. Есть жидкости, которые не требуют особой подготовки перед использованием, и порошки. При применении следует внимательно читать инструкцию. Некоторые составы пенятся, и к этому нужно быть готовым.

Чем промыть газовый котел от накипи? Для удаления карбонатно-кальциевых отложений подходят практически все составы, а с железно-окисными справляются лишь отдельные препараты. При покупке средства важно убедиться, что оно предназначено именно для тех видов отложений, которые характерны для конкретного котла. Из популярных препаратов, удаляющих железно-окисный налет, можно посоветовать СВОД ТВН Экстра.

СВОД ТВН Professional

Совет. При разборке и очистке котла старайтесь быть предельно аккуратными, чтобы не повредить детали. Устанавливая их на место после манипуляций, проверяйте герметичность каждого соединения.

Чистый теплообменник

Вариант #2: химическая промывка

Для промывки котлов нередко используют бустеры. Это специальные установки, которые закачивают жидкость в каналы теплообменника. Можно изготовить бустер для промывки теплообменников своими руками, подключив циркуляционный насос так, чтобы он прогонял кислотный раствор, промывая оборудование изнутри.

На качественную промывку может потребоваться до 10 часов, если каналы сильно загрязнены, однако обычно времени уходит гораздо меньше. Показатели чистоты: налет карбоната и железа полностью исчезает, а внутренние поверхности каналов блестят. Для нейтрализации остатков кислотных препаратов используют специальные составы, их заливают в бустер для промывки теплообменников в конце процедуры.

Бустер для химической промывки

Вариант #3: гидродинамическая очистка

Гидродинамическая промывка котлов и теплообменников напоминает химическую, поскольку для нее также используются насосы и кислотные растворы. Главное отличие заключается в том, что жидкость перекачивается под высоким давлением. Иногда в качестве чистящих средств используют препараты с абразивами.

Поскольку отложения разрушаются под воздействием гидроударов, сама процедура довольно опасна. Если давление будет выше допустимого, трубы могут быть повреждены, а их ремонт обойдется в серьезную сумму. Лучше не рисковать и доверить эту работу профессионалам.

Состояние теплообменника до и после очистки

Чистка от копоти и сажи своими руками

Сажа и копоть затрудняют работу отопительного оборудования. Есть модели, которые в таких случаях автоматически отключаются. Если же этого не происходит, то продукты горения могут поступать в помещение. Вредные газы способны отравить жильцов дома, поэтому важно вовремя чистить котлы, чтобы не допускать подобных ситуаций.

Средство для промывки теплообменников

Порядок работ:

  • Подготовьте инструменты: щетки, отвертки, рожковые ключи (чаще всего подходят ключи на 8-17), иглу, ершик, ветошь. Если одновременно планируется полная очистка каналов, потребуется также средство для промывки теплообменника газового котла.
  • Перекройте газ, снимите переднюю стенку котла, отсоедините провода, электрод розжига, трубку горелки. Во время чистки желательно сразу заменить прокладку пилотной горелки
  • Далее следует достать горелку, завихрители. Их и поверхность теплообменника чистят щетками – мягкими и по металлу. Изнутри каналы продувают с помощью пылесоса.
  • Горелку очищать удобно ершиком и иголкой меньшего размера, чем диаметр отверстия горелки.

Схема конструкции котла

Совет. Не пытайтесь расширить отверстие горелки более толстой иглой. Его будет проще чистить в следующий раз, однако работа отопительного оборудования может ухудшиться.

Бустер, изготовленный своими руками

  • Когда чистка и промывка теплообменников газовых котлов своими руками закончена, оборудование собирают в обратном порядке. Сначала устанавливают на место горелку, форсунку, трубку, подсоединяют электрод розжига и т.д.
  • Собранный котел тестируют. Его включают и проверяют герметичность подключения трубок и горелок. Если оборудование работает нормально, его можно запускать в эксплуатацию. Если же есть какие-то сбои, то котел нужно будет снова разобрать и загерметизировать соединения.

Замена теплообменника в газовом котле своими руками

Видеоматериалы в помощь начинающему мастеру

Как промыть теплообменник двухконтурного котла

Чем почистить теплообменник двухконтурного котла

Видеоурок: разборка и чистка газового котла своими руками


В статье предложены варианты промывки теплообменника газового котла своими руками и видеоматериалы, демонстрирующие порядок работ. Все эти процедуры желательно проводить не реже 1 раза в 2 года, а чистку от сажи – раз в год. Лучшее время – перед началом отопительного сезона. Как правило, оборудование чистят и проверяют в начале сентября, т.к. нередко уже к концу месяца холодает и приходится включать отопление хотя бы на ночь.

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Внимание! Если нет уверенности, что вы самостоятельно справитесь с промывкой теплообменника газового котла лимонной кислотой или специальным средством, обратитесь к специалистам.


Предыдущая

КотлыОбвязка котла отопления: три способа и схемы для простых и сложных систем

Следующая

КотлыЭнергонезависимые газовые котлы отопления: насколько и от чего они реально независимы

Чистка газового котла от сажи и накипи cвоими руками

Чистка котла – обязательная процедура, которую надо выполнять регулярно. При этом необходимо знать, как почистить газовый котел от сажи и накипи. Накипь собирается в проходах теплообменника, а сажа – в дымоотводящих каналах самого котла и дымоходе. Таким образом, чтобы поддерживать нагревательное оборудование в рабочем состоянии, нужно прочистить и теплообменник, и дымовые каналы, а также газоход и горелку.

Как почистить теплообменник?

Чистка теплообменника зависит от его конструкции и от того, какая вода используется в системе: подготовленная – со специальными добавками – или неподготовленная.

По конструкции теплообменник может быть одного из трех типов:

  • битермический;
  • пластинчатый;
  • жаротрубный.

Пластинчатые подразделяются еще на два вида – первичные и вторичные (для нагрева воды). Жаротрубный теплообменник устанавливается в напольных котлах, а битермический – в компактных навесных или напольных моделях.

Чистка может производиться следующими способами:

  • механическая;
  • химическая;
  • электроразрядная;
  • гидродинамическая,

Совет

Обслуживание газового оборудования, в том числе и котлов, должны выполнять специалисты с соответствующим образованием. Если вы не имеете достаточно технических навыков, лучше пригласить мастера.

Как прочистить жаротрубный теплообменник одноконтурного котла?

Чистка напольных котлов с жаротрубным теплообменником отличается от аналогичной процедуры для навесного оборудования. Здесь для проведения процедуры теплообменник не снимается, а лишь обеспечивается доступ к нему.

Для выполнения работ понадобятся такие инструменты:

  • гаечные рожковые ключи;
  • металлическая щетка-ерш;
  • ручная щетка по металлу;
  • отвертка;
  • щетка из натурального ворса или капроновая.

Первое обязательное действие — перекрыть кран подачи газа. Дальше нужно выполнить три этапа работ – обеспечение доступа к теплообменнику, чистка деталей, сборка котла. Этапы разборки/сборки зависят от конкретной модели. Как проводят очистку котлов модели МАЯК — 12 КС, можно подробно посмотреть в видео.

Чистка двухконтурных котлов

Для котлов с контуром для обогрева воды обязательным является промывка вторичного теплообменника от накипи внутри. Причем его очистку нужно проводить чаще, так как через него проходит поток неподготовленной воды и на стенках активно оседают соли жесткости (минеральные отложения). То же касается и битермических теплообменников. Очистка двухконтурных котлов выполняется в два этапа. Первый — механическая очистка внешней поверхности деталей и дымоотводов от сажи, второй – химическая, гидродинамическая или электроразрядная промывка от накипи.

Механическая очистка пластинчатых теплообменников

Прочистить котел от сажи можно, не снимая теплообменник. Для этого достаточно снять крышку, вооружится жесткой капроновой щеткой и закрыть газовые форсунки, чтобы туда не попала грязь. Наглядно весь процесс показан в видео:


Если сажа прикипела к поверхности и не удаляется при механической обработке щеткой, то теплообменник снимают и замачивают в специальных моющих растворах на несколько часов. Такие средства представлены в продаже в широком ассортименте, как пример можно привести средства Fauch и MAZBIT+. Но можно воспользоваться и бытовой химией – гелями для чистки грилей, духовок.

Перед разборкой котла нужно отключить его от газа, а запальник – от электричества. Кроме того необходимо слить воду из обоих контуров и расширительного бака. Первым снимается вторичный теплообменник, он находится сразу за крышкой котла. Первичный (основной) снять проблематичнее, так как придется разбирать камеру сгорания.

Как прочистить внутренние поверхности?

Промывка внутренней поверхности пластинчатого, жаротрубного или битермического теплообменника возможна лишь при помощи специального оборудования.

  • Насос высокого давления – гидродинамическая промывка. Используется для удаления небольших отложений. Преимущества – скорость процедуры и возможность чистки без снятия теплообменника.
  • Бустер (кислотостойкий насос) – кислотная (химическая) промывка. Удаляет даже застарелую накипь. Преимущества – удаляет накипь, которую нельзя удалить другими методами. Недостатки – при неправильном подборе реагентов (кислот и нейтрализаторов) уменьшает срок службы теплообменника.
  • Комплекс «Стример» для электроразрядной очистки. Используется для удаления накипи любой прочности. Преимущества – не разрушается металл теплообменника, обеспечивается высокая степень очистки. Недостатки – шумность и длительность процедуры.

Из всех перечисленных методов в домашних условиях возможна лишь химическая очистка, так как заводской бустер можно заменить насосом невысокого давления. Остальное оборудование и дорогое, и объемное, так что такая промывка котлов может производиться лишь сервисными центрами.

Химическая очистка

При наличии бустера промывка может выполняться самостоятельно. Бустер можно сделать своими руками – это насос и емкость на 10 литров с двумя шлангами. Чтобы процедура помогла снять накипь, но не повредила металлическую поверхность, важно правильно подобрать кислоту. Если котел чистится регулярно, на трубах небольшие отложения, то лучшим выходом будет использование лимонной кислоты. Концентрация раствора – до 200 г кислоты на 5 литров воды.

Если накипь давняя или используется неподготовленная вода с высоким содержанием минералов (жесткая вода), нужно взять более радикальные средства – составы на основе ортофосфорной, серной или соляной кислоты.  Использовать раствор соляной кислоты без ингибиторов коррозии не рекомендуется, так как это может привести к повреждению оборудования.

После обработки кислотой нужно обязательно промыть теплообменник нейтрализатором. Щелочной состав подбирается исходя из используемой кислоты. Например, после лимонной кислоты вполне подойдет обычная пищевая сода. Если жидкость для промывки покупается, то лучше сразу же к ней приобрести нейтрализатор: обычно фирмы, выпускающие кислотные составы, предлагают и щелочные – для нейтрализации.

Видео о промывке:

Как часто нужно чистить котел?

В технической документации на котел указывается, как часто нужно проводить его обслуживание. Для закрытых контуров с добавлением реагентов (одноконтурные котлы отопления) очистка требуется реже. Ее можно выполнять 1 раз в 2-3 года. Битермический и вторичный теплообменник необходимо промывать каждый год, а при сложных условиях эксплуатации («плохой» состав воды) – два раза в год.

Признаки того, что котел срочно нуждается в очистке:

  • котел медленно набирает температуру;
  • недостаточная тяга;
  • горелка не разжигается или плохо горит;
  • при том же потреблении газа отдача тепла меньше;
  • следы копоти или частично обгоревшая краска в районе смотрового окошка.

Не стоит пренебрегать профилактическими мерами, ведь результатом этого может стать не только поломанное оборудование, но и угроза безопасности всех жильцов дома. Забитые дымоотводящие каналы и трубы с наростами внутри могут стать причинами серьезных аварий.

Как очистить теплообменник от накипи. Очистка от накипи теплообменника газового котла или колонки

При желании можно осуществить чистку теплообменника двухконтурного котла своими руками, не прибегая к услугам специалистов. Такая процедура не занимает много времени, к тому же не понадобится расходовать лишние деньги. Главное, соблюдать некоторые правила и знать принцип работы газового котла. Потратив всего 2-3 часа времени, можно качественно очистить оборудование от загрязнений.

Газовый котёл нагревает воду при сгорании в нём газа. Теплообменник сооружения представляет собой медную или стальную изогнутую трубу. Когда газ превращается в энергию, теплообменник также нагревается, передавая тепло системе отопления. Нагрев осуществляется, благодаря специальным пластинам, они же помогают поднимать температуру и направлять в один из контуров двухконтурной системы.

Изготовляется теплообменник из следующих материалов:

  • Медь;
  • Нержавеющая сталь;
  • Медные сплавы.

Это объясняется тем, что медь и её производные хорошо проводят тепло.

Пластины эти имеют обыкновение покрываться отложениями из-за контакта с водой, поэтому их необходимо чистить раз в два года перед включением отопления на зимнее время.

Если вода достаточно жёсткая, чистить теплообменник от накипи придётся 1 раз в 2 года. Сделать это можно самому, заранее приготовив нужные инструменты.

Способы очищения: как почистить газовый котел

Чтобы не случилось перегрева деталей оборудования, поломки и увеличения затрат топлива, требуется периодическая промывка и чистка теплообменника и других элементов.

Чистка теплообменника может осуществляться несколькими способами:

  • Ручное очищение, предполагающее снятие змеевика, оно может проводиться механически либо придётся промыть трубу специальным составом, растворяющим соль;
  • Очистка кислотной жидкостью с использованием бустера;
  • Возможен вариант гидродинамической промывки с применением увеличенного давления.

Ручная чистка производиться с помощью жёсткой щётки и пылесоса. Для двухконтурного котла следует воспользоваться антисолевой жидкостью от известкового налёта. Сначала змеевик снимается, а после процедуры возвращается на место. Особенное внимание необходимо уделить проверке герметичности.

Прочистить трубу посредством бустера тоже можно. Для этого по ней пропускается специальный раствор, который способен удалять даже отложения соединений железа. Под конец кислота нейтрализуется другой жидкостью, которая прогоняется по трубам.

Гидродинамический способ позволяет эффективно разрушить налёт и отложения путём увеличения давления и применения абразивных веществ, закачанных в змеевик.

Порядок действий: как почистить котел от накипи, нагара и сажи

Если решено проделать процедуру очищения сооружения своими руками, перед проведением работ в домашних условиях нужно отключить электричество, перекрыть газ, закрыть все вентили отопительной системы и котла.

Все действия следует производить осторожно, разборка и сборка требует особой аккуратности:

  • Снимается крышка котла;
  • Далее следует снять газовую горелку, с электродов удалить загрязнения в виде нагара, можно промыть поверхность водой с моющим средством, прополоснуть;
  • Кистью с мягким волосом прочистить инжектор, сопла;
  • Далее снимается вентилятор, и очищаются его лопасти;
  • Снимается стенка камеры сгорания АГВ;
  • Теплообменник следует очистить от сажи, промыть от накипи лимонной кислотой или специальным составом;
  • Демонтировав змеевик, необходимо почистить дно котла;
  • Затем прочищается фильтр, предназначенный для холодной воды, продувается и промывается чистой водой;
  • Все детали возвращаются на свои места;
  • Проверяется герметичность АОГВ.

Проведя все необходимые процедуры, можно открывать вентиль газа, и включать электричество.

Когда котёл работает достаточно долго, постепенно на горелке образуются загрязнения в виде нагара. Накапливаясь в большом количестве, он может вызывать неисправности в работе оборудования. Поэтому надо периодически его удалять.

Для механического очищения при небольших скоплениях грязи понадобится:

  • Щётка;
  • Ёршик;
  • Тонкая иголка.

В обязательном порядке протирается газоход. Поверхность форсунок очищается щётками или ёршиком. Для отверстий применяется иголка. Ни в коем случае нельзя расширять отверстие, так как может быть нарушен процесс горения.

Если нагара много, можно использовать кислотные растворители.

Чистка газового котла «Атон» своими руками (видео)

Любой газовый котёл, если даже он произведён такими известными компаниями, как «Атон» или «Вайлант», требует к себе уважительного отношения и заботы. Своевременная профилактика, промывка и очищение от разных видов загрязнений, является залогом бесперебойной и продолжительной эксплуатации данного вида оборудования. Однако при самостоятельных работах важно не забывать о правильной сборке и правилах безопасности.

1.
2.
3.
4.

Благодаря представленной здесь информации, вы сможете самостоятельно, без привлечения специалистов, провести профилактику газового котла, одно- или двухконтурного. Работа, выполненная вами в соответствии с изложенными ниже рекомендациями, будет не менее качественной, чем профилактика, проведенная квалифицированным персоналом сервисных компаний.

Помимо этого, вы сможете сэкономить немалую сумму, поскольку стоимость услуг специалистов может достигать нескольких сотен американских долларов. Кроме того, ожидать прихода мастера несколько дней, а то и недель, может устроить далеко не каждого владельца индивидуальной системы отопления, особенно незадолго до начала отопительного сезона.

Немного теории или с чего все начинается

Ознакомившись с теоретической информацией, вы сможете понять, что принципом работы газовой отопительной системы является элементарный процесс преобразования энергии сгорающего газа в энергию воды или какого-либо другого теплоносителя, циркулирующего в системе отопления. Все эти изменения происходят в теплообменнике газового котла (прочитайте также: » «).

Хотя теплообменники разных отопительных систем и могут иметь некоторые отличительные особенности, но конструкция и принцип работы их, в основном, одинаковы: по изогнутой трубе (змеевику) проходит теплоноситель, затем пламенем сгорающего газа змеевик нагревается, передавая тепло проходящей через него жидкости, подаваемой далее по трубам к отопительным радиаторам. Система пластин, в которой размещена нагреваемая пламенем трубка, позволяет повысить температуру и сделать нагрев материала змеевика более равномерным. Внешне такая система напоминает радиатор, установленный в автомобиле.

Для изготовления теплообменников чаще всего применяют обладающие хорошей теплопроводностью материалы. Как правило, это сплавы меди или же медь в чистом виде.

Для того, чтобы обеспечить эффективный нагрев теплоносителя в системе отопления, необходимо следить за:

  • Чистотой теплообменника внутри и снаружи
  • Чистотой и отсутствием засоров в газовых форсунках, выпускающих газ для нагрева теплообменника и окружающих его пластин
Конкретные цифры вы найдете вряд ли, однако опыт и самостоятельные подсчеты владельцев индивидуальных систем отопления свидетельствуют о том, что в результате загрязнения системы нагрева теплоносителя потери ресурсов могут быть достаточно велики.

Перерасход в таком случае газа может составить 10-15%. При пересчете в финансовый эквивалент, сумма, потерянная в результате неэффективной работы отопительной системы, может оказаться достаточно крупной. В соответствии с советами профессионалов, для эффективной работы отопительной системы необходима ежегодная чистка теплообменника двухконтурного котла, однако практика показывает, что при мягкой водопроводной воде достаточно проводить эту процедуру раз в три года.

Накипь в чайниках и на кранах свидетельствует о высокой степени жесткости воды, в этом случае рекомендуем проводить очистку системы нагрева каждые два года.

Чистка теплообменника котла своими руками – начало работы

Перед началом работы, во-первых, следует отключить сам котел отопления от источника электроэнергии.

Для того чтобы получить доступ к теплообменнику системы, вам понадобятся следующие инструменты:

  • Крестообразная отвертка
  • Плоская отвертка
  • Разводной ключ.
Возможно, в вашем случае для понадобится не весь набор инструментов из перечня выше, однако «про запас» рекомендуем все же предусмотреть наличие каждого из них.

К примеру, для доступа к теплообменнику двухконтурного турбированного котла с бойлером модели SuperMaster 24SE производства Hermann, вам необходимо будет произвести следующие действия:
На дне турбированного котла вы, вероятнее всего, обнаружите кучу затянутого внутрь воздухом мусора. Удалить его удобнее всего будет с помощью обыкновенного бытового пылесоса.

Нижняя часть камеры сгорания занята рядом форсунок, пропускающих в систему газ. Все форсунки следует тщательно очистить – отверстия, через которые подается газ, должны стать прозрачными.

Далее необходимо снять сам теплообменник. В рассматриваемой модели резьбовые соединения отсутствуют, трубка, через которую подается и выводится вода, соединена с помощью переходника. С одной стороны теплообменника находится температурный датчик, от которого следует аккуратно отключить провода.

Чистка пластинчатых теплообменников

Отсоединенный от системы теплообменник следует снаружи и внутри почистить от образовавшейся грязи, ржавчины и накипи. Удобнее всего будет начать очищение наружной его части.

Для начала залейте теплообменник теплой водой, добавив в нее какое-либо бытовое средство для удаления ржавчины, накипи и прочих загрязнений. Через некоторое время смойте с металла все чистой водой. Проще будет провести эту процедуру на улице с помощью автомобильной мойки высокого давления. Если у вас дома ее нет, то можно в любой автомойке попросить почистить деталь, однако следует следить, чтоб тонкие пластины не помяла мощная струя воды (прочитайте также: » «).

Очистив внешнюю поверхность, можно приступать к приведению в порядок внутренней части теплообменника, то есть внутренних стенок изогнутой трубы. В ней может оказаться достаточно толстый слой накипи, особенно если предыдущая профилактика проводилась давно или не проводилась вовсе, или если вода в вашем доме достаточно жесткая. Внутри может оказаться также грязь, поступающая вместе с водопроводной водой, особенно если у вас не установлен фильтр для ее очищения.

Чем чистить теплообменник котла

Как было описано выше, для чистки внешней части теплообменника достаточно добавить в чистую воду какое-либо бытовое химическое средство для мытья и чистки различных поверхностей. Для очищения внутренней поверхности стенок теплообменника могут понадобиться более сильнодействующие препараты.

Смотрите на видео пример чистки теплообменника двухконтурного котла:


Сначала можно применить моющее средство для чистки сантехники, удаляющее налет. Затем следует несколько раз промыть трубку с помощью средства от накипи, предназначенного для кофемашин, утюгов и прочей подобной техники. Можно обойтись и разведенной в воде лимонной кислотой. Далее мощной струей воды, подаваемой в оба отверстия, следует промыть теплообменник, удаляя из него остатки чистящих средств.
Свободное прохождение воды будет свидетельством того, что трубка внутри чиста. Окончив «банные» процедуры, соберите все в обратном порядке, не забыв убрать из внутренней части котла всю накопившуюся грязь. Включив его на полную мощность, следует убедиться в отсутствии подтеков и правильной работе котла.

На выполнение всех работ вам понадобится всего лишь около двух часов.

Представим вместо котла обычный чайник: каждый день в него наливают воду, нагревают, переливают воду в другую емкость и снова по кругу. Со временем на стенках чайника образуется накипь, и вода нагревается медленнее. То же самое происходит в теплообменнике котла: на его стенках появляется осадок из различных примесей — соли, извести и прочих.

Если в магистрали используется обычная, жесткая вода, то накипь образуется быстрее. Поэтому промывка теплообменников котлов — регулярная и обязательная процедура. Если ее не проводить, можно столкнуться с самыми неприятными проблемами.

Чем это чревато:

  1. Во-первых, теплообменник будет перегреваться. Если взглянуть на устройство газовых котлов, можно увидеть, что теплоноситель, который поступает из обратной магистрали, должен охлаждать внутренние полости нагревательных элементов. Накипь уменьшает эффективность охлаждения, из-за чего теплообменник быстрее выходит из строя.
  2. Во-вторых, увеличение расхода газа. Минеральные отложения, из которых состоит накипь, обладают меньшей теплопроводностью, поэтому на нагрев воды потребуется больше энергии. Это увеличит расход газа и, следовательно, повысит цену эксплуатации котла.
  3. В-третьих, поломка котла. Из-за того, что накипь затрудняет прохождение теплоносителя, нагрузка на циркуляционный насос повышается, и он выходит из строя.

Как часто следует это делать

Частота промывки котла целиком и полностью зависит от качества используемой в магистрали жидкости.

Если в отопительной системе используется антифриз, чистить котел нужно раз в 2 года. Кроме того, владельцу котла необходимо строго отслеживать срок годности антифриза и проводить обязательную замену по его истечению.

При использовании очищенной воды — раз в 4 года. Использовать обычную, проточную воду нежелательно, поскольку показатель ее жесткости намного выше очищенной воды.

Помните, что без регулярной чистки, эффективность котла будет постепенно уменьшаться!

Методы промывки теплообменника

Существует несколько методов промывки теплообменника котлов. Рассмотрим их.

Ручная очистка

Наиболее простой и эффективный метод, который можно провести самостоятельно. Для этого нужно полностью снять теплообменник с котла. Чистить можно двумя способами:

  • Механическая чистка — удаление налета и прочих механических частиц с помощью пылесоса, скребка или металлической щетки.
  • Промывка — замачивание деталей теплообменника в различных растворах. Этот метод наиболее хорош для двухконтурных котлов, поскольку их каналы наиболее подвержены загрязнениям.

Единственное условие для ручной чистки — аккуратность и внимательность. При сборке котла особое внимание следует уделить его герметичности.

Химическая очистка

Суть ее в том, что при помощи специального устройства (бустера) в систему закачивается раствор для кислотного промывания. Он прогоняется через теплообменник и в течение нескольких часов полностью очищает его.

Этот метод наиболее подходит для случаев, когда нужно удалить самые стойкие виды накипи, такие как трехвалентное железо и карбонатные солевые отложения. После удаления кислотных составов в систему следует залить раствор, который нейтрализует действие кислоты.

Гидродинамическая очистка

Для этого вида промывки газовый котел разбирать не нужно. С помощью специальной установки в магистраль закачивается вода (иногда с примесями абразивных частиц) и нагнетается ее давление. Таким образом, вода начинает циркулировать быстрее, и накипь удаляется ее механическим воздействием. Это достаточно эффективный, но дорогостоящий способ промывки теплообменника.

На первый взгляд промывка теплообменника не выглядит чем-то запредельно сложным и кажется, что все можно сделать своими руками. Однако следует помнить, что придется иметь дело с едкими химическими растворами и использовать сложное оборудование. При гидродинамической очистке нужно постоянно контролировать давление в магистрали, поскольку при критических показаниях может произойти разрыв теплообменника.

Поэтому, конечно же, лучше всего поручить это дело специалисту со специальным допуском к такому виду деятельности.

Будьте внимательны к состоянию отопительного оборудования, регулярно проводите проверки и чистки. При соблюдении этих требований вы не только существенно сэкономите на энергоносителях, и расходах на замену дорогостоящих запчастей, но и увеличите срок службы вашего оборудования.

Котел отопления, как и практически любое технологическое оборудование, работающее в сложных условиях, нуждается в периодическом обслуживании. Одной из наиболее важных операций, проводимых в процессе ТО газового котла, является чистка его теплообменника.

Зачем это нужно

Теплообменник представляет собой металлический (или чугунный) короб со встроенным радиатором, который нагревается снаружи пламенем горелки и передает тепло протекающей внутри жидкости . Если теплообменник чистый, то он работает с максимальной эффективностью, отдавая практически всю полученную энергию на нагрев. Однако с течением времени на стенках внутренних каналов начинают осаждаться различные примеси, представляющие собой соединения растворенных в теплоносителе солей (накипь). Особенно интенсивно образование известковых отложений происходит во вторичном теплообменнике двухконтурного котла, если в магистрали ГВС используется жесткая вода.

Такое загрязнение каналов теплообменников может привести к целому ряду неприятных последствий:

  • Снижение эффективности работы котла. Минеральные отложения обладают гораздо меньшей теплопроводностью, чем металл, поэтому на нагрев воды придется затрачивать намного больше энергии. Соответственно, расход газа также увеличится.
  • Перегрев теплообменника. Схема работы газовых котлов предполагает, что теплоноситель, поступающий из обратной магистрали, охлаждает внутренние полости нагревательного элемента. При появлении накипи эффективность охлаждения падает, теплообменник перегревается и быстро выходит из строя.
  • Поломка отопительного оборудования. Минеральные отложения на внутренних стенках теплообменников затрудняют прохождение по ним теплоносителя. Это создает дополнительную нагрузку на циркуляционный насос, который быстро исчерпает свой ресурс, если вовремя не почистить зауженные каналы.

Таким образом, своевременная промывка теплообменника поможет сэкономить значительные средства, предотвратив поломку дорогостоящих комплектующих и обеспечив минимально необходимый расход топлива.

Периодичность очистки теплообменника

В разных источниках можно встретить довольно противоречивую информацию о том, насколько часто должна проводиться чистка различных элементов отопительных котлов. Как правило, интервалы технического обслуживания приведены в инструкции на конкретную модель. Однако необходимо иметь в виду, что эти данные являются приблизительными и рассчитаны на эксплуатацию в наиболее благоприятных условиях. В действительности промывка теплообменников может потребоваться и чаще.

Оценить, насколько сильно засорен теплообменник, можно по нескольким косвенным признакам, которые сопровождают работу газового котла:

  • Заметно выросло потребление газа. Практика показывает, что увеличение расхода топлива из-за отложений внутри нагревательного элемента может достигать 15%;

Так выглядит теплообменник после интенсивной эксплуатации

  • Снизилась производительность системы отопления. Долгий разогрев радиаторов отопления, низкая температура теплоносителя в обратке, постоянно включенная горелка – все это может свидетельствовать о том, что пришла пора промыть теплообменник;
  • Малый напор в кране. едва теплая вода в системе ГВС также часто говорят о возможных проблемах теплообменников двухконтурного котла;
  • Большая нагрузка на циркуляционный насос, шум или явные признаки перебоев в его работе также являются сигналом о том, что нужна промывка системы.
  • Конструкция современных котлов рассчитана на длительное использование, а стоимость запчастей к ним достаточно высока. Поэтому чистка теплообменника должна производиться сразу же при проявлении симптомов, описанных выше. В противном случае расходы на содержание котлов отопления могут заметно вырасти.

    Методы прочистки теплообменников

    Промывка теплообменника может осуществляться разными способами. Далее мы рассмотрим их подробнее, а заодно отметим, как почистить теплообменник двухконтурного котла, который особенно подвержен образованию органических отложений.

    Ручная очистка

    Для решения задачи данным способом теплообменник необходимо полностью снять с котла, чтобы получить к нему свободный доступ. После этого его можно почистить различными инструментами:

    • Механическая чистка . Удалить налет с внутренней поверхности можно при помощи жесткой металлической щетки или специального скребка;
    • Промывка в специальных составах . Чаще всего детали теплообменников замачивают в растворе для кислотной промывки. Этот метод особенно эффективен для снятия сильных загрязнений, например, в каналах двухконтурных газовых котлов.

    Метод ручной очистки прост и эффективен. Его вполне можно применять для того чтобы промыть теплообменник самостоятельно. Единственное замечание – необходимо проявлять осторожность при работе с уплотнительными элементами котлов и следить за герметичностью всех соединений.

    Гидродинамическая чистка

    Промывка теплообменников газового котла может проводиться и без его разборки.

    Гидродинамическая чистка – это процесс механического удаления накипи со стенок трубопроводов при помощи струй воды высокого давления, которые иногда содержат примеси мелких абразивных частиц.

    Производится такая процедура с помощью специальных установок, которые нагнетают в магистрали давление до полутора тысяч бар. Это самый эффективный, хотя и довольно дорогой способ очистки теплообменников.

    Химическая очистка

    Химическая промывка элементов газовых котлов заключается в том, что в систему при помощи специального устройства, которое называется бустером, вводится раствор для кислотного промывания. Затем этот раствор в течение нескольких часов прогоняется через теплообменник и очищает его. Данный метод позволяет удалить наиболее сложные виды отложений – карбонатную накипь и трехвалентное железо.

    Теплообменник до и после очистки

    К недостаткам химической очистки можно отнести высокую стоимость реагента, износ металла и большой объем токсичных отходов.

    Жидкости для промывки теплообменников

    В заключение рассмотрим вопрос, чем промыть теплообменник газового котла. Несмотря на изобилие рекомендаций в различных источниках, в выборе чистящего средства необходимо проявлять некоторую осторожность.

    Многие специалисты рекомендуют для промывки использовать соляную кислоту. Она действительно хорошо удаляет накипь, но является довольно агрессивным соединением, способным нарушить защитное покрытие внутренней поверхности теплообменника.

    Кроме того, есть данные о том, что промывка соляной кислотой может стать причиной хрупкости металла.

    Менее опасной для материала теплообменника является лимонная кислота. Она прекрасно справляется со всеми видами отложений, так же как и специальные реагенты: DETEX, Cillit, Санакс и другие.

    Своевременный и правильный уход за элементами системы отопления позволит увеличить срок ее службы и снизить затраты на поддержание работоспособности. Чистка теплообменника, как одна из наиболее важных операций, выполняемых при техническом обслуживании котлов, внесет в этот процесс самый существенный вклад.

    Возможно, вам будет интересно узнать

    Как промыть батареи отопления

    Наталья, в зависимости от конструкции котла, надо проделать следующие операции:
    1. При помощи длинной отвертки снять переднюю крышку агрегата, защитный кожух и отражатели камеры сгорания.
    2. Отсоединить мешающие провода датчиков протока, температуры и т. д. а также напорные трубопроводы (чтобы не забыть, как они подключаются, можно сфотографировать внутреннее наполнение агрегата).
    3. Снять вентилятор и отражатель отработанных газов.
    4. Сам пластинчатый теплообменник похож на радиатор автомобильной печки и крепится на защелках.
    5. При снятии прибора избегайте резких движений и механического воздействия – повредить теплообменник очень легко.
    6. При отсоединении от радиатора медных трубок обязательно вторым ключом придерживайте гайки, расположенные у основания прибора, иначе можно повредить выходные патрубки устройства.
    После чистки теплообменника, его устанавливают в обратном порядке.

    Очистка нужна в следующих случаях:
    1. Расчетные показатели прибора существенно отличаются от заявленных в паспорте — еплообменник потребляет больше теплоэнергии, но при этом работает с меньшей эффективностью.
    2. Подошел срок плановой замены резиновых уплотнений теплообменника.
    3. На пластинах теплообменника образовался настолько плотный нарост грязи, накипи, окалины, что его возможно убрать лишь механически.

    Исходя из собственного опыта могу сказать: перед выбором способа промывки теплообменника необходимо учесть все его технические характеристики, проанализировать степень загрязненности, интенсивность работы, чтобы остановиться на варианте, который позволит максимально бережно привести теплообменник в порядок, не нанеся ущерб химическими реагентами ни пластинам, ни уплотнителям.

    Больше информации

    В частных домах с центральным водопроводом в качестве теплоносителя для горячего водоснабжения и отопления применяется вода, прошедшая обеззараживание и грубую очистку. Этот теплоноситель содержит в большом количестве различные взвешенные вещества, в том числе Са и Mg, которые под воздействием высоких температур, более 65°С, из-за неисправности модулей газовой колонки, неудовлетворительного напора воды выпадают в карбонатный осадок (CaCO3,MgCO3). Такие отложения называются накипью.

    Накипь прочно сцепляется с металлической поверхностью внутри теплообменника, трубопровода и т. д.

    Низкая теплопроводность накипи, и хорошая адгезия приводит к:

    • перегреву трубок и пластин теплообменника, вплоть до его повреждения;
    • перерасходу энергетических ресурсов;
    • уменьшению расхода воды, вследствие зарастания внутренних каналов трубопровода и элементов водонагревателя;
    • засорению клапанов, кранов и других элементов системы;
    • снижению тепловой мощности прибора.

    Наружная часть теплообменника со временем покрывается продуктами сгорания топлива. Образованию копоти способствует интенсивное пламя газовой горелки, плохая тяга в дымоходе, неудовлетворительное соотношение газа и воздуха, повышенное содержание дополнительных примесей в топливе, попадание загрязненного конденсата с дымохода. Копоть влияет на нарушение теплообмена, приводит к повышению расхода газа и воды.

    Признаки загрязнения теплообменника

    Чтобы исключить преждевременную поломку водонагревателя при перечисленных признаках, желательно, в ближайшее время вызвать специалистов для диагностики и устранения неисправности. Так как теплообменник загрязнятся с наружи копотью, а с внутренней части накипью и патиной (коррозия меди), рассмотрим признаки для каждого отдельного случая.

    Следующие показатели косвенно указывают на появление накипи в теплообменнике газовой колонки и водонагревательной системе:

    1. Расход воды с крана горячего водоснабжения значительно ниже, чем с холодного. Для выявления истинной причины снижения напора проверяется состояние запорной арматуры, так как ее поломка может привести к подобной ситуации.
    2. Прибор выставлен на максимальную мощность, но вода не достигает заданной температуры. Такие симптомы возможны при снижении давления в газовой магистрали. Поэтому перед демонтажем и чисткой теплообменника следует исследовать давление подаваемого газа. При отсутствии манометра низкого давления, можно ориентироваться по показаниям конфорки газовой печи. Наличие обычного пламени будет свидетельствовать о нормальном давлении в системе.
    3. Горелки водонагревателя начинают часто включатся и выключатся. Но, такая неисправность может возникать и при нестабильной работе газового клапана или модуля управления.
    4. Внутри двухконтурного котла появляется шум. Стоит учитывать, что шум в теплообменнике возникает и из-за закипания воды, или поломки и засорения турбины насоса. Кипение теплоносителя возможно вследствие плохого контакта датчиков температуры с трубопроводом.

    Перечисленные признаки косвенно указывают на образование накипи в теплообменнике колонки, поэтому в первую очередь нужно проверить узлы, влияющие на возникновение вышеперечисленных признаков.

    Внешнее загрязнение теплообменника определяется при вскрытии корпуса устройства. Радиатор считается загрязненным, если он более чем на 30 % покрыт черным налетом.

    Периодичность очистки

    Периодичность чистки теплообменника зависит от частоты использования водонагревателя, давления и жесткости воды, исправности узлов, наличие защитного слоя от накипи, состояния дымохода. В одних условиях эксплуатации одной и той же модели проточного радиатора необходимо производить его очистку через 6 месяцев, а в других условиях – через 3 года.

    Способы очистки теплообменника

    Удаление накипи и копоти может происходить механическим способом или с применением специальных химических реагентов.

    Механическая чистка

    Процесс очистки происходит при помощи поролоновой губки, щетки с мягкой щетиной, мини мойки высокого давления. К самым эффективным из перечисленных инструментов, позволяющим быстро устранить налет и разрушенные слои накипи, относится мини мойка высокого давления.

    Перед чисткой, для качественного протекания реакции, на пластины радиатора желательно нанести специальную жидкость для снятия нагара, либо поверхность обработать моющим средством для посуды. Можно скомбинировать два способа удаления загрязнений и внутрь змеевика залить жидкость для удаления накипи. По истечению 30 — 40 мин, а при комбинированном способе через 30 — 180 мин (зависит от типа применяемого реагента) произвести качественную промывку элементов проточного радиатора водой под давлением.

    Чистка химическими реагентами

    Химическая чистка может проходить в статическом или динамическом темпе. При применении статического метода теплообменник изымается из водонагревателя и заполняется активным веществом:

    1. Соляной кислотой (h3SO4) с присадками от активного реагирования с металлом (ингибиторами). При соприкосновении кислоты с металлической поверхностью нарушается защитный слой и истончается толщина стенки змеевика, поэтому в нее добавляют ингибиторы, которые препятствуют коррозионному износу. После промывки радиатора, отработанные остатки кислоты из змеевика перед выливанием в канализацию необходимо нейтрализовать щелочным раствором, например содой, растворенной в воде.
    2. Ортофосфорной кислотой (Н3РО4). Нейтральное средство, отлично реагирует с карбонатами, не причиняет вред металлическим компонентам системы. Эффективный реагент получают при смешивании Н3РО4 и воды в пропорции 1/6.
    3. Аминосульфоновой кислотой (Nh4SO3) — средством по удалению оксида железа. Чтобы металлические детали при чистке теплообменника котла небыли подвержены преждевременному износу, используется жидкость, состоящая из ингибиторов коррозии, воды с концентрацией Nh4SO3 в количестве 2- 3 %.
    4. Лимонной (С6Н8О7) или уксусной (С2Н4О2) кислотой. Эти вещества менее опасны для металла и человека, чем соляная, ортофосфорная и аминосульфоновая кислота. Но реакция декальцинации длится в несколько раз дольше, чем при обработке соляной или ортофосфорной кислотой. Если для реагирования с одним и тем же количеством накипи h3SO4 достаточно 30 — 40 мин, то для лимонной и уксусной кислоты время увеличивается до 3 — 4 часов.
    5. Специальной жидкостью для очистки накипи. В специализированных магазинах продаются сертифицированные вещества, например, Detex, Boiler Cleaner E, которые легко справляются с накипью. После одних концентратов, необходимо дополнительно обработать полости нейтрализатором кислотности, а другие можно не обрабатывать нейтрализатором, так как они являются нейтральными к компонентам системы. В сервисных центрах должны применяться только сертифицированные жидкости. При соблюдении этого правила, фирма гарантированно имеет защиту от претензий собственника, теплообменник которого после проведения химической очистки потек.

    Динамический способ удаления карбонатов осуществляется специальными бустерами. Бустер – устройство, предназначенное для циркуляции активной для накипи жидкости, как по системе отопления, так и по отдельным ее узлам. Промывочная жидкость используется такая же, как и при статической очистке.

    Использование h3SO4 вызывает преждевременную коррозию металлических деталей бустера.

    Все мероприятия проводятся на открытом воздухе или в хорошо проветриваемом помещении, с использованием средств индивидуальной защиты (очки, резиновые перчатки) в одежде, которая хорошо закрывает части тела в целях исключения попадания кислоты и испарений на тело человека. Для улучшения каталитической реакции и снижения времени обработки контактирующая жидкость должна быть 50 — 60°С.

    Как почистить теплообменник газовой колонки от накипи

    Подробно рассмотрим, как проводится чистка теплообменника газовой колонки Termet TermaQ. Представленная модель нагревателя оснащена дымоходом с отводом для улавливания конденсата и проведения ревизии, полуавтоматической системой розжига горелок.

    Понадобится следующие инструменты, оборудование и материалы:

    • разводной ключ;
    • набор отверток;
    • канцелярский нож;
    • емкость для нагрева теплообменника и для слива отработанного раствора;
    • мини мойка высокого давления;
    • уксусный раствор;
    • моющее средство для посуды;
    • пищевая сода;
    • резиновые, прокладки на 3/4 дюйма;
    • поролоновая губка;
    • наждачная бумага.

    Перед ревизией необходимо закрыть задвижку подачи газа и холодной воды в прибор. Открутить гайки с подающей и горячей линии и произвести слив воды из нагревателя.

    Последовательность очистки теплообменника:

    • Снимите ручки регуляторов расхода воды и газа.
    • Демонтируйте крышку водонагревателя.
    • Используя разводной ключ, открутите гайки теплообменника. Если они не откручиваются, нанесите, на место соединения жидкость WD 40 и выждав 30 — 40 мин повторите попытку.

    • Открутите передний фиксатор теплообменника, датчик контроля температуры воды и планку корпуса.
    • Снимите демонтируемый элемент с прибора.
    • Поролоновой губкой обильно нанесите на внешнюю часть теплообменника средство для мытья посуды.

    • По истечению 30 — 40 мин, аккуратно, дабы не повредить пластины, качественно смойте нагар мини мойкой.
    • В подготовленную для теплообменника емкость наберите горячей воды (50 — 60°С).
    • Поместите теплообменник в емкость с горячей водой, а в змеевик залейте раствор уксусной кислоты.

    • Поддерживайте температуру 50 — 60°С.
    • После трех часов в емкость для сбора отработанного раствора слейте с теплообменника использованную жидкость.
    • Нейтрализуйте кислоту содой и вылейте раствор в канализацию или на землю.
    • Мини мойкой промойте змеевик от остатков накипи и кислоты.

    • Шабером или острым ножом на змеевике и трубах для подключения теплообменника зачистите места прилегания уплотнительной вставки.
    • Поставьте теплообменник на место и зафиксируйте его планками.
    • Наждачной бумагой или канцелярским ножом снимите грязный, окислившийся налет с мест соединения корпуса датчика контроля и змеевика. Эту операцию можно выполнить и до установки теплообменника на штатное место.

    Для улучшения теплопроводности контактирующие поверхности можно обезжирить и на них нанести термопасту, например, КПТ 8.

    • На змеевике болтами зафиксируйте датчик контроля воды.
    • Подсоедините водонагреватель к водопроводу.
    • Откройте кран подающей линии нагревателя для заполнения контура горячего водоснабжения водой.
    • Проверьте герметичность смонтированного узла.
    • Прикрепите корпус на место, и установите ручки на регуляторы подачи воды и газа.

    Проверяйте герметичность системы периодически, в течение 3-4 дней.

    Очистка газовой горелки водонагревателя

    Забитая мусором, копотью газовая горелка способствует образованию копоти на пластинах и змеевике водонагревателя.

    Для качественного проведения ревизии нагревательного узла желательно произвести очистку газовых горелок. Эту операцию можно выполнить, как и подручными средствами (щеткой, тряпкой и т. д.), так и мини мойкой высокого давления.

    Процедуру желательно производить, когда проводится очистка теплообменника газовой колонки.

    Порядок проведения ревизии в газовом водонагревателе Termet TermaQ

    Сняв теплообменник газовой колонки, открутите крепления форсунок.

    От форсунок отсоедините планку крепления фитиля, электрода розжига и термопары. Демонтируйте блок газовых горелок.

    Под струей воды или под давлением промойте демонтированный блок.

    Мойка горелок газовой колонки.

    Просушите очищенные горелки и в обратной последовательности установите их на свое место.

    При наличии необходимого инструмента, навыков чистка теплообменника газовой колонки проходит быстро. Благодаря чему срок службы водонагревателя существенно увеличивается.

    Промывка газового котла в домашних условиях, видео – как почистить теплообменник?

    Как правильно промыть теплообменник газового котла в домашних условиях

    Содержание

    1. Почему образуется накипь?
    2. Как часто требуется промывка?
    3. Популярные способы очистки
    4. Жидкости для промывки теплообменников

    Введение

    Срок службы газового котла зависит не только от бережной эксплуатации, но и от своевременной очистки его узлов и агрегатов. Теплообменник, постоянно контактирующий с горячим теплоносителем наиболее подвержен образованию накипи и различных отложений. В этой статье мы расскажем о причинах образования налетов, симптомах необходимости очистки, о том как осуществляется промывка теплообменника газового котла и какие реагенты при этом используются.

    Промывка необходима для всех типов теплообменников: трубчатых и пластинчатых, первичных и вторичных, кожухотрубных и битермических. Медные и стальные, алюминиевые и чугунные – все они в той или иной степени подвержены образованию отложений и накипи.

    Почему образуется накипь?

    Основная причина появления накипи на стенках теплообменников газовых котлов – использование жесткой известковой воды. Как правило вода подающаяся в систему отопления недостаточно хорошо очищена и в ней в растворенном виде находятся соли кальция и магния, а также трехвалентное железо. Под воздействием высокой температуры эти примеси кристаллизуются на стенках теплообменника, образуя слой отложений и ржавчины.

    Если теплоноситель, используемый в системе отопления проходит хоть какую-то фильтрацию, то в контуры ГВС двухконтурных котлов и битермических теплообменников вода порой поступает без всякой очистки. Именно поэтому эти элементы особенно подвержены образованию накипи.

    Чем же опасна накипь на стенках теплообменника? Можно выделить несколько факторов пагубного влияния отложений на работу отопительной системы в целом и отдельных ее устройств в частности:

    1. Увеличение расхода газа

      Входящие в состав накипи минеральные отложения имеют гораздо меньшую теплопроводность в сравнении с металлом из которого изготовлен теплообменник. Исходя из этого на прогрев теплоносителя уйдет больше энергии, а следовательно увеличится объем сжигаемого газа. Всего 1 мм отложений увеличивает расходы на отопление на 10%.

    2. Перегрев теплообменника

      В принципе работы газового котла заложено то, что поступающий из обратной линии теплоноситель охлаждает теплообменник уводя тепло в отопительную систему. Накипь препятствует нормальному теплообмену и автоматика котла дает команду греть сильнее, чтобы достичь необходимой температуры в подающей линии. Работая долгое время в режиме предельных температур, теплообменник быстро изнашивается и выходит из строя.

    3. Дополнительная нагрузка на отопительное оборудование

      Образование накипи на стенках теплообменника уменьшает эффективный диаметр каналов и препятствует нормальной циркуляции теплоносителя. В результате возрастает нагрузка на циркуляционный насос, что приводит к его преждевременному износу и выходу и строя.

    Проблема образования накипи в газовых котлах довольно серьезна и может больно ударить по карману владельца если ее вовремя не устранить.

    Вернуться к оглавлению

    Как часто требуется промывка?

    Многие популярные производители газовых котлов такие как Navien, Baxi, Ariston, Vaillant в инструкции по эксплуатации указывают периодичность промывки теплообменника. Однако реальные условия эксплуатации часто вносят свои корректировки. Практика подключения газовых котлов к системе отопления с жесткой водой показывает, что промывать теплообменник следует каждый сезон. Чтобы не сталкиваться с этой проблеммой посреди холодной зимы, рекомендуется производить промывку непосредственно после или перед началом отопительного сезона. Ниже перечислены характерные признаки, по которым можно судить о том, что теплообменник вашего газового котла нуждается в очистке:

    1. Возросло потребление газа

      Образовавшаяся накипь снижает теплопроводность теплообменника, тем самым вынуждая газовый котел сжигать больше топлива для достижения установленной температуры.

    2. Постоянно включенная горелка

      Увеличение времени работы горелки может также свидетельствовать о наличии накипи препятствующей нормальному прогреву теплоносителя.

    3. Гул и перебои в работе циркуляционного насоса

      Уменьшение эффективного диаметра каналов теплообменника, затрудняет прокачку теплоносителя циркуляционному насосу. Его работа в предельном режиме может сопровождаться гулом и перебоями в работе.

    4. Снижение напора в контуре ГВС

      Признаком наличия слоя накипи во вторичном контуре двухконтурного котла может служить снижение напора в линии горячего водоснабжения.

    Если один или несколько перечисленных выше признаков прослеживаются в работе вашего газового котла, необходимо срочно провести промывку, дабы избежать поломок дорогостоящих узлов системы отопления и высоких затрат на их ремонт или замену.

    Вернуться к оглавлению

    Популярные способы очистки

    Существует несколько технологий промывки теплообменников, которые можно разделить на две группы: разборная и безразборная. Методика разборной промывки заключается в том, что теплообменник снимается с газового котла и промывается отдельно. При использовании безразборной технологии ничего снимать не требуется, а процесс очистки осуществляется при помощи специального оборудования. Давайте подробнее рассмотрим основные способы промывки:

    Ручная очистка

    Ручная промывка относится к разборному типу и требует отсоединения теплообменника от газового котла. Его корпус очищается от внешних загрязнений металлическими щетками и замачивается на несколько часов в кислотном растворе или специальной промывочной жидкости. Основные минусы этой технологии в отсутствии циркуляции реагента в процессе промывки и пагубное воздействие реагентов на прокладки и другие уплотнительные соединения.

    Как правильно промыть теплообменник газового котла в домашних условиях

    Запуская промытый газовый котел следует убедиться в герметичности всех соединений и отсутствии течи под давлением.

    Химическая промывка

    Химическая (гидрохимическая) промывка может выполняться без демонтажа теплообменника с газового котла. Для удаления ржавчины, накипи и других отложений, отопительный прибор подключается к специальному устройству называемому бустер. Этот специальный аппарат, оборудованный насосом, в течении нескольких часов прокачивает химический реагент через теплообменник в различных направлениях. За это время, химия входящая в состав жидкости для промывки, полностью удаляет самые сложные загрязнения не повреждая при этом металл.

    Гидродинамическая чистка

    Данный способ очистки также относится к безразборным методам. Суть его заключается в том, что путем подключения специальной установки, через теплообменник прогоняется вода под повышенным давлением. Иногда, для достижения лучшего результата, водный раствор содержит абразивный наполнитель. Повышенная скорость движения жидкости для промывки способствует эффективному удалению отложений со стенок теплообменника.

    Внимание!Гидродинамическую очистку лучше доверить профессионалам и не производить ее своими руками в домашних условиях, так как неправильный выбор давления может привести к разрывам и повреждению системы отопления.

    Чаще всего владельцы газовых котлов используют химическую промывку теплообменника при помощи бустера. Для этого они заключают договор с фирмой, выполняющей данный вид работ, или приобретают специальное оборудование и производят очистку своими руками.

    Вернуться к оглавлению

    Жидкости для промывки теплообменников

    Вне зависимости от выбранного способа очистки, вам потребуется промывочный реагент. Подходить к выбору жидкости для промывки следует с умом, так как некоторые из них могут повредить и даже вывести из строя теплообменник вашего газового котла. Давайте рассмотрим в каких случаях подойдут те или иные растворы:

    Соляная кислота

    Для очистки теплообменников из меди или нержавеющей стали с успехом применяется водный раствор соляной кислоты с концентрацией 2-5%. Защитить металл, не препятствуя при этом растворению окислов и карбонатов, помогают специальные добавки – ингибиторы. Промывка соляной кислотой это удел профессионалов, отдающих отчет своим действиям при работе с этим агрессивным реактивом. Самостоятельно, в домашних условиях, проводить очистку теплообменника газового котла этим средством без четкого понимания происходящих процессов крайне не рекомендуется.

    Сульфамновая кислота

    Промывка теплообменника сульфаминовой кислотой особенно эффективна для устранения налетов содержащих оксиды металлов. Это средство очистки безопасно для любых материалов и может с успехом применяться в домашних условиях. Состав для промывки теплообменника включает в себя 2-3% водный раствор сульфаминовой кислоты и ингибиторы коррозии.

    Ортофосфорная кислота

    Промывка ортофосфорной кислотой эффективна для теплообменников газовых котлов всех типов. Это средство очистки не только отлично удаляет накипь и загрязнения, но и не причиняет никакого вреда металлу и даже создает защитную пленку. Для получения эффективного регента необходимо развести ортофосфорную кислоту в воде до получения 13% раствора.

    Лимонная кислота

    Раствор лимонной кислоты при температуре 60°C отлично удаляет накипи и окисления, при этом не затрагивая металл теплообменника. Это средство прекрасно подходит для очистки устройств из меди, латуни и нержавейки. В зависимости от степени загрязнения рекомендуемая концентрация от 0.5 до 1.5%.

    Жидкость для промывки «Detex»

    Средство для промывки «Detex» применяется для удаления со стенок чугунных, стальных и медных теплообменников накипи, оксидов, солей и различный биологических отложений. За счет содержания поверхностно активных веществ и коррозийно-ингибиторных присадок оно защищает металл, тем самым увеличивая срок службы отопительного оборудования. В зависимости от степени загрязнения концентрат «Detex» разводится с водой в пропорции 1/6 — 1/10 и заливается в машинку для промывки.

    Процесс циркулирования жидкости для промывки по теплообменнику газового котла сопровождается газовыделением, остановка которого свидетельствует об окончании действия реагента. Если необходимое качество промывки не достигнуто, следует увеличить концентрацию «Detex» до возобновления процесса газообразования и продолжить процедуру очистки. На завершающем этапе необходимо промыть теплообменник нейтрализующей жидкостью, а следом водой.

    Помимо вышеперечисленных реактивов, для промывки теплообменников газовых котлов применяются сульфосалициловая, уксусная и щавелевая кислота, а также промышленная химия различных марок, таких как Steeltex, Alfa Laval, ЕРП-1 в виде концентрата, который следует разводить с водой в необходимой пропорции.

    Подробнее о химической промывке теплообменников в домашних условиях смотрите в следующем видео:

    Вернуться к оглавлениюЗаключение

    Надеемся эта статья помогла вам узнать насколько опасна накипь в теплообменниках газовых котлов, каковы последствия ее образования и как часто следует выполнять очистку. Услуги по промывке вы можете заказать в компании, специализирующийся на данном виде работ или выполнить ее своими руками в домашних условиях.

    Регулярная чистка теплообменников котла — гарантия его эффективной работы

    Содержание:

    1.Немного теории или с чего все начинается
    2. Чистка теплообменника котла своими руками – начало работы
    3. Чистка пластинчатых теплообменников
    4. Чем чистить теплообменник котла

    Благодаря представленной здесь информации, вы сможете самостоятельно, без привлечения специалистов, провести профилактику газового котла, одно- или двухконтурного. Работа, выполненная вами в соответствии с изложенными ниже рекомендациями, будет не менее качественной, чем профилактика, проведенная квалифицированным персоналом сервисных компаний.

    Помимо этого, вы сможете сэкономить немалую сумму, поскольку стоимость услуг специалистов может достигать нескольких сотен американских долларов. Кроме того, ожидать прихода мастера несколько дней, а то и недель, может устроить далеко не каждого владельца индивидуальной системы отопления, особенно незадолго до начала отопительного сезона.


    Немного теории или с чего все начинается

    Ознакомившись с теоретической информацией, вы сможете понять, что принципом работы газовой отопительной системы является элементарный процесс преобразования энергии сгорающего газа в энергию воды или какого-либо другого теплоносителя, циркулирующего в системе отопления. Все эти изменения происходят в теплообменнике газового котла (прочитайте также: «Обслуживание и ремонт газового котла своими руками»).

    Хотя теплообменники разных отопительных систем и могут иметь некоторые отличительные особенности, но конструкция и принцип работы их, в основном, одинаковы: по изогнутой трубе (змеевику) проходит теплоноситель, затем пламенем сгорающего газа змеевик нагревается, передавая тепло проходящей через него жидкости, подаваемой далее по трубам к отопительным радиаторам. Система пластин, в которой размещена нагреваемая пламенем трубка, позволяет повысить температуру и сделать нагрев материала змеевика более равномерным. Внешне такая система напоминает радиатор, установленный в автомобиле.

    Для изготовления теплообменников чаще всего применяют обладающие хорошей теплопроводностью материалы. Как правило, это сплавы меди или же медь в чистом виде.

    Для того, чтобы обеспечить эффективный нагрев теплоносителя в системе отопления, необходимо следить за:

    • Чистотой теплообменника внутри и снаружи
    • Чистотой и отсутствием засоров в газовых форсунках, выпускающих газ для нагрева теплообменника и окружающих его пластин

    Конкретные цифры вы найдете вряд ли, однако опыт и самостоятельные подсчеты владельцев индивидуальных систем отопления свидетельствуют о том, что в результате загрязнения системы нагрева теплоносителя потери ресурсов могут быть достаточно велики.

    Перерасход в таком случае газа может составить 10-15%. При пересчете в финансовый эквивалент, сумма, потерянная в результате неэффективной работы отопительной системы, может оказаться достаточно крупной. В соответствии с советами профессионалов, для эффективной работы отопительной системы необходима ежегодная чистка теплообменника двухконтурного котла, однако практика показывает, что при мягкой водопроводной воде достаточно проводить эту процедуру раз в три года.

    Накипь в чайниках и на кранах свидетельствует о высокой степени жесткости воды, в этом случае рекомендуем проводить очистку системы нагрева каждые два года.

    Чистка теплообменника котла своими руками – начало работы

    Перед началом работы, во-первых, следует отключить сам котел отопления от источника электроэнергии.

    Для того чтобы получить доступ к теплообменнику системы, вам понадобятся следующие инструменты:

    • Крестообразная отвертка
    • Плоская отвертка
    • Разводной ключ.

    Возможно, в вашем случае для промывки теплообменника газового котлапонадобится не весь набор инструментов из перечня выше, однако «про запас» рекомендуем все же предусмотреть наличие каждого из них.

    К примеру, для доступа к теплообменнику двухконтурного турбированного котла с бойлером модели SuperMaster 24SE производства Hermann, вам необходимо будет произвести следующие действия:

    • снять с него переднюю крышку, после чего вы получите доступ к «внутренностям» котла,
    • снять затем крышку с наглухо закрытой камеры сгорания, для чего вам придется открутить шесть болтиков.

    В турбированных котлах, как в рассматриваемом случае, крышка камеры сгорания должна со всех сторон иметь резиновый уплотнитель. Под крышкой находится камера сгорания котла отопления. Для того чтобы получить к ней доступ, следует снять хотя бы несколько покрытых изнутри огнеупорным материалом стенок. Для этого следует в очередной раз открутить следующие пять винтиков и раскрыть камеру сгорания. Читайте также: «Как выполняется промывка теплообменника газового котла – чем лучше промыть и прочистить».

    На дне турбированного котла вы, вероятнее всего, обнаружите кучу затянутого внутрь воздухом мусора. Удалить его удобнее всего будет с помощью обыкновенного бытового пылесоса.

    Нижняя часть камеры сгорания занята рядом форсунок, пропускающих в систему газ. Все форсунки следует тщательно очистить – отверстия, через которые подается газ, должны стать прозрачными.

    Далее необходимо снять сам теплообменник. В рассматриваемой модели резьбовые соединения отсутствуют, трубка, через которую подается и выводится вода, соединена с помощью переходника. С одной стороны теплообменника находится температурный датчик, от которого следует аккуратно отключить провода.

    Чистка пластинчатых теплообменников

    Отсоединенный от системы теплообменник следует снаружи и внутри почистить от образовавшейся грязи, ржавчины и накипи. Удобнее всего будет начать очищение наружной его части.

    Для начала залейте теплообменник теплой водой, добавив в нее какое-либо бытовое средство для удаления ржавчины, накипи и прочих загрязнений. Через некоторое время смойте с металла все чистой водой. Проще будет провести эту процедуру на улице с помощью автомобильной мойки высокого давления. Если у вас дома ее нет, то можно в любой автомойке попросить почистить деталь, однако следует следить, чтоб тонкие пластины не помяла мощная струя воды (прочитайте также: «Отопительная печь с теплообменником своими руками — не так всё сложно, как кажется»).

    Очистив внешнюю поверхность, можно приступать к приведению в порядок внутренней части теплообменника, то есть внутренних стенок изогнутой трубы.

    Чистка теплообменника двухконтурного котла своими руками

    В ней может оказаться достаточно толстый слой накипи, особенно если предыдущая профилактика проводилась давно или не проводилась вовсе, или если вода в вашем доме достаточно жесткая. Внутри может оказаться также грязь, поступающая вместе с водопроводной водой, особенно если у вас не установлен фильтр для ее очищения.

    Чем чистить теплообменник котла

    Как было описано выше, для чистки внешней части теплообменника достаточно добавить в чистую воду какое-либо бытовое химическое средство для мытья и чистки различных поверхностей. Для очищения внутренней поверхности стенок теплообменника могут понадобиться более сильнодействующие препараты.

    Смотрите на видео пример чистки теплообменника двухконтурного котла:

    Сначала можно применить моющее средство для чистки сантехники, удаляющее налет. Затем следует несколько раз промыть трубку с помощью средства от накипи, предназначенного для кофемашин, утюгов и прочей подобной техники. Можно обойтись и разведенной в воде лимонной кислотой. Далее мощной струей воды, подаваемой в оба отверстия, следует промыть теплообменник, удаляя из него остатки чистящих средств.

    Свободное прохождение воды будет свидетельством того, что трубка внутри чиста. Окончив «банные» процедуры, соберите все в обратном порядке, не забыв убрать из внутренней части котла всю накопившуюся грязь. Включив его на полную мощность, следует убедиться в отсутствии подтеков и правильной работе котла.
    На выполнение всех работ вам понадобится всего лишь около двух часов.

    Youtube Промывка теплообменника газового котла. Как сделать. В домашних условиях. Своими руками.

    Промывка (чистка) теплообменника газового котла своими руками

    Ремонт газового котла Атон (причины затухания): внешние и внутренние причины

    Газовый котел Aton украинского производства представляет собой высококачественный отопительный и водонагревательный прибор по доступной цене. Мифы о том, что приборы данного производителя не качественные и выходят из строя не имеют почвы. Производитель снарядил газовый прибор клапаном германского, итальянского, английского производителя и другими надежными элементами. Ремонту газового котла Атон способствует слабый напор воды, неправильная эксплуатация и т. д.

    Характеристики газового котла Aton

    Прибор украинского производителя (рис 1) соответствует каждому европейскому требованию. Он составляет здоровую конкуренцию по всем параметрам и характеристикам производителям стран Европы.

    Котел бывает:

    • бездымоходный с широким выбором мощности;
    • компактный с 8-12,5 кВт мощности;
    • дымоходный с 16-50 кВт мощности.

    Парапетный котел (рис 2) имеет мощность 7-12,5 кВт, позволяющий отапливать помещения без использования дымохода. Агрегат имеет герметическую камеру сгорания, наделен контуром горячего снабжения или без него.

    Отличительные черты приборов:

    • трехходовой двигатель;
    • экологическая безопасность;
    • нержавеющая горелка.

    Окись азота снижена во много раз, благодаря присутствию трехходового двигателя продуктов сгорания. А нержавеющая сталь, из которой изготовлена горелка, очень стойкая к высоким температурам. Она способствует инжекционному приготовлению первичных смесей воздуха с газом в нужной пропорции, в следствии газ максимально окисляется в камере сгорания. Дизайн газового прибора позволяет установить его в любом удобном месте.

    Почему гаснет котел?

    Чтобы понять, почему тухнет котел Атон, необходимо ознакомиться с основными причинами, которых может быть несколько. Газовый котел украинского производителя имеет прекрасную европейскую защиту, которая автоматически останавливает работу всей системы, в случае малейшей неисправности. Вина того, что гаснет фитиль, скорее лежит на газовом трубопроводе, системе дымоудаления, горячем водоснабжении или электрической сети, нежели на самом отопительном приборе.

    Основные и самые распространенные проблемы, связанные:

    • с дымоходом;
    • с низким давлением газа.

    Тухнет запальник и котел

    Множество факторов могут привести к тому, что запальник затухнет. Но почему? На прибор и его работу влияют не только внешние, но и внутренние факторы.

    Причины:

    • Проблема может заключаться в сети, в перепаде напряжения. Поэтому стабилизатор – лучшее решение данной проблемы.
    • Запальник газового котла может тухнуть из-за засорения форсунок, воздухопроводного воздушного фильтра, которые можно почистить. Во время длительного использования, в запальнике и зазор может нарушиться, и проводные контакты. Проблема, связанная с зазором запальника, нуждается в вызове специалиста. А вот чистка фильтра, проверка проводника тока возможны своими руками.
    • Пламя может гаснуть, отрываясь от горелки. Параллельно свистит и шумит форсунка. Тухнет отопительный котел из-за поломки в датчике тяги. При окислении контактов их необходимо почистить.

    Причины, по которым тухнет фитиль котла:

    • Термопара прогорела или загрязнилась. Лучше ее заменить.
    • Неисправность контактов автоматического блока. Необходимо провести проверку, зачистку.

    Выше перечисленные ситуации могут привести к тому, что к автоматике не поступает извещение от термопары, клапан не пропускает газ. Эта неполадка так же является предисловием того, почему гаснет фитиль или тухнет горелка агрегата. Возможные проблемы не только нужно устранять, но и важно знать, как включить котел Атон после их устранения.

    Проблема в дымоходе и ветре

    Если гаснет котел – это всегда страшно и неприятно. В сильный мороз данная неисправность приведет к заморозке всей системы отопления и к серьезным последствиям. Причина поломки может заключаться в банальном задувании ветра с улицы через дымоход (обратная тяга). Это приводит к тому, что газовый котел Атон тухнет, так как срабатывает система безопасности и отключает всю работу прибора.

    Ситуации, провоцирующие остановку работы агрегата с запальником, могут быть связанные с:

    • недостаточной тягой. Срабатывание определенного датчика приводит к его нагреву, котел отключается, а после остывания датчика прибор заново начинает работу.
    • избыточной тягой;
    • обратной тягой.

    Во время проектирования месторасположения агрегата нужно учитывать, задувает ли ветер с обратной стороны дома, бывает ли он сильным. Если постройка дымохода была отклонена от проекта, тогда его стоит доработать, изменить.

    Как почистить котел в домашних условиях

    Газоотводная труба обязана быть утепленной, на 50 см выше от конька крыши (рис 3) с диаметром, который походит к конкретной мощности агрегата.

    Чтобы предотвратить и устранить проблему того, что газовый котел тухнет, его задувает ветром, стоит создать большую тягу:

    • Почистить трубу газоотвода. Сажа и копоть могли засорить дымоход и кладку.
    • Максимально увеличить приточный воздух. В помещении с котлом отверстие для поступления воздуха должно находиться вблизи пола и близко расположено к прибору.

    Газовый котел и его включение

    Перед использованием аппарата, стоит ознакомиться с тем, как включить котел Атон правильно:

    • Рукоятка управления ставиться в положение против часовой стрелки.
    • Надавив рукоятку управления до упора, не отпуская ее нужно нажать кнопку запальника.
    • После появления пламени на запальнике – до 10 секунд рукоятка управления удерживается.
    • Отпускается рукоятка управления, и проверяется присутствие пламени на запальнике.
    • Если пламя отсутствует, повторяется действия пункта 2-4.
    • Основная горелка запускается поворотом рукоятки управления за часовой стрелкой в положение против знака.
    • Полное отключение подачи газа на горелку и на запальник требует поворота рукоятки управления за часовой стрелкой в положение против знака.
    • Температура прибора регулируется за часовой стрелкой (понижение) и против (повышение).
    • При погашении пламени запальника и горелки термопара охлаждается, магнитный блок не удерживает клапан, перекрывающий подачу газа.
    • При отключении газового клапана и после устранения причин, вызвавших отключение агрегата, прибор поджигается повторно по пунктам 2-5.

    Статьи по теме:

    Как правильно почистить газовый котел в домашних условиях

    Непременным атрибутом любой отопительной системы является котел, который выступает генератором тепла для обогрева жилища.

    Современный рынок отопительного оборудования насыщен весьма широкой линейкой котлоагретов различных видов. Но особое место в этом ассортименте занимают газовые котлы, которые приобретают с каждым днем все больше популярности.

    Такая тенденция связана с тем, что агрегаты этого вида являются весьма эффективными и экономичными устройствами для обогрева загородного дома и даже квартиры. Для того, чтобы газовый котел функционировал бесперебойно и стабильно, необходимо правильно осуществлять уход за ним.

    Одним из видов такого обслуживания является чистка газового котла от сажи и других загрязнений. Поговорим более подробно о том, зачем проводить чистку газового агрегата, а также какими способами это можно сделать.

    Как часто нужно чистить

    Потребность в чистке возникает при выявлении в работе котла АОГВ следующих негативных моментов:

    • при стабильной работе газового котлоагрегата температурный режим в помещении значительно снизился;
    • увеличилось потребление газа и электричества;
    • заметно начал появляться запах угарного газа в помещении.

    Как правило, причинами возникновения таких сбоев является засорение котла. Для того, чтобы понимать в каких местах происходит скопление загрязненности, необходимо знать устройство газового котла.

    Инструкция по установке и подключению газового котла представлена здесь: https://teplo.guru/kotly/gazovye/ustanovka-i-podklyuchenie-gazovyh-kotlov.html

    Очищаемые узлы

    Устройство газового котла. (Для увеличения нажмите)

    В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:

    • запальник;
    • горелка с форсунками;
    • газовый фильтр;
    • теплообменник;
    • топка;
    • дымоход.

    Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.

    Запальник

    При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.

    Порядок чистки происходит в следующей последовательности:

    • перекрыть поступление газа к котлу;
    • выкрутить запальник;
    • с помощью металлической щетки тщательно произвести чистку;
    • выполнить продувку;
    • установить почищенный запальник на место.

    Горелка с форсунками

    Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.

    Последовательность чистки горелки с форсунками следующая:

    • закрывается вентиль подачи газа;
    • горелка снимается с установочного места;
    • замечается расположение форсунки, а затем она аккуратно выкручивается;
    • почистить форсунку нужно осторожно ершиком;
    • горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования;
    • форсунка вставляется в горелку согласно метке;
    • горелка устанавливается на место.

    Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном.

    Газовый фильтр

    Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.

    Поэтому очень важно регулярно чистить фильтр от собравшегося засорения.

    Теплообменник

    Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.

    Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.

    Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.

    Для этого потребуется следующий набор инструментов:

    • скребки;
    • металлическая щетка;
    • различной формы ерши;
    • электроинструмент с чистящими насадками.

    Порядок очистки заключается в следующих моментах:

    • отключается газоснабжение и электропитание от котла;
    • снимается аккуратно теплообменник;
    • чистка осуществляется удобными для этого инструментами;
    • устройство снова устанавливается на свое место.

    Важный момент: старайтесь для чистки использовать инструмент, который не имеет острых граней. В противном случае можно нанести повреждения теплообменнику, которые в будущем могут вызвать коррозию изделия.

    Причиной загрязнений внутренней части устройства может быть некачественный теплоноситель, благодаря которому на стенках оседает накипь. (Кстати, о промывке отопительного котла от накипи Вы можете почитать здесь).

    В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.

    В некоторых случаях загрязнения приводят к затуханию оборудования. О других причинах проблем с пламенем можно прочитать здесь: https://teplo.guru/kotly/gazovye/chto-delat-esli-tuhnet.html

    Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:

    • адипиновая кислота;
    • раствор сульфаминовой кислоты;
    • специальный гель.

    Замечание специалиста: выбор реагента для промывки должен зависеть только от степени загрязненности теплообменника.

    Для проведения полного спектра работ по очистке внутренних стенок от накипи используется специальное оборудование для промывки, которое называется бустером.

    Бустер состоит из следующих элементов:
    • циркуляционный насос;
    • емкость для реагента;
    • электронагреватель.

    Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:

    • для повышения очистных свойств реагент нагревается в емкости;
    • с помощью насоса раствор под напором подается непосредственно в теплообменник.

    В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.

    Специалисты советуют: с помощью бустера можно почистить не только контур водогрейных котлов, но и трубы всей отопительной системы.

    На вопрос о том, как часто чистить теплообменник, можно ответить, что очистка осуществляется по мере загрязнения, но не реже, чем один раз в год.

    Подробней узнать о расчёте мощности котла можно в данной статье: https://teplo.guru/kotly/raschet-moschnosti-kotla.html

    Топка и дымоход

    Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.

    Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку дымохода и топки. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.

    Смотрите видео, в котором подробно показано, как правильно почистить газовый котел в домашних условиях:

    Оцените статью: Поделитесь с друзьями!

    Весы для очистки теплообменника

    Накипь — это нежелательный материал, который накапливается на внутренних поверхностях теплообменника — это отложение также известно как загрязнение. Если не обработать, обрастание затвердеет и помешает системе работать в предполагаемом энергосберегающем состоянии.

    Накипь и обрастание увеличивают сопротивление системы теплопередаче, что нежелательно для водонагревательного и охлаждающего оборудования. Даже тонкие слои накипи создадут эффективную изоляцию, поскольку процент энергии, необходимой для нагрева или охлаждения воды, увеличивается по мере накопления накипи.

    Периодическая очистка теплообменника имеет важное значение, поскольку образование накипи может быстро привести к перегреву, выходу из строя труб, повышенному потреблению энергии и увеличению эксплуатационных расходов. Накипь может даже вызвать коррозию оборудования, если его оставить без надлежащего ухода, требуя интенсивного ремонта или полной замены для исправления.

    Откуда в теплообменнике появляются накипи?

    Накипь

    бывает разных форм, но наиболее распространенной является карбонат кальция или CaCO3. Накипь кальция выпадает в осадок при превышении пороговой растворимости кальция и карбоната.Накипь возникает, когда растворенные минералы, обнаруженные в источнике воды, выпадают из суспензии и образуют сплошной слой отложений на поверхности теплообменника.

    Кальций, магний и кремнезем — обычные минералы, которые встречаются в системах водоснабжения, поэтому они являются типичными компонентами накипи. Жесткая вода является основным источником накипи. Жесткость источника воды обычно выражается как наличие большего количества растворенных минералов — жесткость обычно измеряется в частях на миллион (PPM).

    Кальций и щелочность присутствуют в различных концентрациях практически во всех источниках подпитки. По мере того, как испарение удаляет чистую воду из градирни, концентрация оставшихся растворенных твердых веществ увеличивается. Если концентрация становится слишком большой, они объединяются, образуя накипь карбоната кальция.

    Накипь на стенах, трубах и других поверхностях нагревательного и охлаждающего оборудования более вероятно в жесткой воде. Проблемы с отложением накипи, как правило, накапливаются быстрее, когда в воде много минералов.Другие частицы, которые могут увеличивать общий состав накипи, включают отложения извести и ржавчины, хотя кальций и магний являются наиболее распространенными.

    Как обычно контролируется накипь в теплообменнике?

    Предотвращение образования накипи — это комбинация контроля циклов концентрации и изменения растворимости карбоната кальция с помощью ингибиторов химических пороговых значений или других средств. Зная пороговую растворимость или концентрацию, при которой начинает образовываться окалина, мы можем контролировать условия с безопасным пределом ниже этой точки.

    Самый эффективный способ уменьшить накопление накипи — в первую очередь предотвратить его образование. Накипь в теплообменнике можно контролировать с помощью:

    • Предварительная подготовка подпиточной воды котла: Деминерализаторы, смягчители воды и обратный осмос могут воздействовать на минералы, которые могут образовывать накипь, и удалять их.
    • Создание постоянной программы очистки воды: Выполняйте регулярное профилактическое обслуживание теплообменника и планируйте периодическую химическую очистку любого водяного охлаждения или нагревательного оборудования.
    • Снижение содержания минералов в источниках воды: Сделайте воду более «мягкой» и замедлит образование накипи с помощью различных растворов, включая химическое умягчение, умягчение мембранного разделения и умягчение катионообменом.

    Если накипь уже образовалась в теплообменнике, вы можете восстановить систему до энергоэффективного состояния, очистив от накипи и приняв меры для предотвращения в будущем.

    Как узнать, нужна ли чистка теплообменника?

    Теплообменник пропускает тепло через материал, например пластину из нержавеющей стали или медную трубку.Тепло переходит с горячей стороны на прохладную. Накипь и другие накапливающиеся материалы изолируют поверхность теплообмена и снижают его эффективность.

    Большинство теплообменников спроектированы для работы в определенном температурном диапазоне, называемом Δ T (Delta T) . Δ T описывает разницу между температурой на входе и выходе из теплообменника. Уменьшение Δ T указывает на снижение эффективности теплопередачи. Это снижение обычно происходит из-за образования накипи, микробиологического загрязнения или оседания грязи в трубках или на них.Более вероятно, что минералы выпадут из суспензии при более высоких температурах воды и осядут в отложениях накипи на внутренней поверхности теплообменника.

    Для раннего обнаружения накопления накипи мы рекомендуем вести ежедневный рабочий журнал для каждой единицы оборудования.

    Контролируйте производительность системы обогрева и охлаждения на предмет показателей эффективности и выявляйте функциональные отклонения до того, как они станут серьезной опасностью.

    Какой продукт использовать для очистки теплообменника?

    Scalzo — самый эффективный продукт для удаления накипи с теплообменников.Хотя для некоторых обменников могут потребоваться уникальные продукты, Scalzo работает на многих системах. Scalzo содержит соляную кислоту для эффективной очистки, а ингибиторы коррозии и диспергаторы обеспечивают защиту металла и предотвращают образование отложений после очистки.

    Соляная кислота не рекомендуется для некоторых материалов, особенно для нержавеющей стали. CA-100 следует использовать для теплообменников с деталями из нержавеющей стали. Лимонная кислота менее агрессивна и не разъедает нержавеющую сталь.

    Убедитесь, что выбранный продукт полностью растворяет накипь, выполнив предварительный тест на образце отложений. Этот тест может проверить состав накипи, а также может помочь вам предотвратить образование отложений в будущем.

    Какова пошаговая процедура очистки теплообменника?

    Выполните следующие действия для эффективной очистки резервуара.

    1. Изолируйте чиллер, закрыв клапаны как можно ближе к агрегату. Оперативная очистка никогда не бывает такой эффективной, как автономная очистка, потому что кислоте требуется достаточное время контакта для растворения накипи.
    2. Оцените общее количество галлонов воды в теплообменнике и изолированном участке трубы. Пластинчато-каркасный теплообменник будет содержать около 40% воды из башни, а кожухотрубные теплообменники — примерно на 30% из башни. Убедитесь, что емкость для чистящего раствора как минимум вдвое превышает объем теплообменника.
    3. Настройте насос подачи химикатов, чтобы убедиться, что устройство заполнено чистящим раствором. Возвратный трубопровод, ведущий к резервуару для чистящего раствора, должен выходить из верхней части теплообменника.Приведенная выше диаграмма может помочь вам добиться идеальной настройки.
    4. Залейте воду в бак для чистящего раствора и включите циркуляционный насос. Включите насос и продолжайте доливать воду, пока она не выйдет из возвратной линии обратно в бак для чистящего раствора.
    5. При работающем циркуляционном насосе добавьте 8 унций CTA-800 или альтернативного пеногасителя непосредственно в бак для чистящего раствора.
    6. Теперь добавьте один галлон Scalzo, Ox-Sol, CA-100 или чистящего средства, рекомендованного вашим представителем Chardon в бак для чистящего раствора.
    7. Измерьте pH раствора, окунув pH-бумагу в струю воды, возвращающуюся из теплообменника. PH должен быть 2-3. Если pH не снижается до этого диапазона, продолжайте добавлять кислоту, пока возвращаемый pH не достигнет диапазона 2-3.
    8. Продолжайте циркуляцию чистящего раствора. Проверяйте pH каждые пять минут. Добавьте дополнительную кислоту, если pH повысится до более чем 3.
    9. Повторяйте шаг 8, пока pH не будет оставаться в пределах от 2 до 3 в течение 30 минут. Теплообменник теперь чистый.Нейтрализуйте чистящий раствор до pH 5 с помощью BD-6, добавив его в резервуар и прокачивая смесь.
    10. Слить воду из бака и теплообменника в канализацию.
    11. Добавьте свежую воду в резервуар и прокачивайте свежую воду до тех пор, пока pH не достигнет 6 или 7 и не будет поддерживать его.
    12. Добавьте 1/2 галлона Tube Bright для окончательного ополаскивания для пассивирования необработанных металлических поверхностей. Обеспечьте циркуляцию в течение 15 минут и слейте или оставьте химикаты в системе, если ее нужно подключить к сети.
    13. При необходимости снимите концевые раструбы и осмотрите трубные решетки, трубы и концевые раструбы, чтобы определить желаемую очистку.Если мусор остался, удалите его вручную и промойте участки обрабатывающей водой.

    Если система по-прежнему недостаточно очищена, замените концевые раструбы и повторите процедуру 1-10 еще раз.

    Предотвратить образование накипи в теплообменниках с помощью обработки от Chardon Laboratories

    Chardon Labs — это промышленная и коммерческая компания по очистке воды, которая занимается качественным обслуживанием клиентов. Наши программы обработки предотвращают загрязнение теплообменника накипью и коррозией, экономя ваше время, деньги и нервы.Если вам нужно восстановить какое-либо оборудование для нагрева или охлаждения воды до энергосберегающего состояния, обратитесь в Chardon Laboratories для предотвращения накипи.

    Поделиться:

    Что такое теплообменник в котле?

    Котел работает за счет использования горячего газа для нагрева воды — и теплообменник позволяет этому происходить.

    Когда газ нагревается, он начинает подниматься. Когда он поднимается, он достигает теплообменника и проталкивается по спиральной трубе.Холодная вода окружает трубу, и по мере прохождения по ней горячего газа он постепенно нагревает воду, которая затем готова к подаче в радиаторы и краны.

    В настоящее время законом требуется установка конденсационного котла вместо неконденсирующего котла при замене котла или установке нового в первый раз. Это потому, что первое намного эффективнее.

    Котел без конденсации имеет только один теплообменник. Хотя это не обязательно может показаться плохим, отходящие газы, выходящие из дымохода котла, могут достигать 250 ° C.Это потраченное впустую тепло, которое можно рециркулировать и использовать в системе для достижения максимальной эффективности. Конденсационный газовый котел может рециркулировать это тепло отходящих газов и использовать его для нагрева воды.

    Комбинированные конденсационные газовые котлы раньше имели два теплообменника, так как считалось, что это более эффективно. Для начала в первичном теплообменнике нагревали воду. Когда образовывались горячие отходящие газы, вода, которая возвращалась из контура вокруг радиаторов, выталкивалась во вторичный теплообменник, который использовал отходящие газы только для нагрева воды.Как только он немного нагрелся в этом теплообменнике, он вернулся в первичный, чтобы стать еще горячее. Котлы Viessmann содержат только один теплообменник. Конструкция из нержавеющей стали означает, что все выделяемое тепло может быть отведено за один проход. Это связано с большей площадью поверхности теплообменника и расположением горелки, которая находится в центре цилиндрического теплообменника.

    По мере того, как вода проходит через радиаторы, она начинает медленно остывать. Ваш бойлер умеет определять температуру воды.Если он слишком остыл, его отправляют обратно в теплообменник для повторного нагрева. Если вода еще достаточно горячая, ее снова прокачивают по системе отопления.

    Руководство по обслуживанию высокоэффективных котлов

    Как правило, котел нагревает воду, которая подается по медным и / или пластиковым (PEX) трубам внутри стен и полов здания. Популярные высокоэффективные котлы, как правило, дороже при установке, но более низкие счета за коммунальные услуги окупаются со временем. Фактически, U.По оценке Министерства энергетики США, замена старой котельной системы на новую, высокоэффективную, может сократить расходы на топливо вдвое. Чтобы защитить эти вложения, высокоэффективные котлы, как и ваш автомобиль, нуждаются в обслуживании.

    Почему важно техническое обслуживание котла с высоким КПД

    Высокоэффективные котлы особенно выигрывают от правильного обслуживания из-за внутренней технологии — некоторые из них достигают КПД выше 95 процентов. Необходимо контролировать и обслуживать интенсивную среду внутри высокоэффективного котла, чтобы поддерживать его максимальную эффективность и обеспечивать комфорт:

    • Горение и экстремальные температуры, создаваемые в теплообменнике для нагрева воды, могут привести к образованию остатков.
    • Резкие перепады температуры из-за образования конденсата и побочных продуктов сгорания, которые могут привести к засорению дренажа.
    • Побочный продукт процесса сгорания может смешиваться с конденсатом и повышать pH до опасного уровня.
    • Повторное зажигание пламени котла изнашивается стержневым датчиком пламени s , от которого зависит котел.
    • В воздухозаборных трубах может накапливаться мусор, что может привести к остановке системы.
    • Воздухозаборная труба или вентиляционное отверстие могут быть забиты, что может привести к остановке системы или ее блокировке, в результате чего вы останетесь без тепла или горячей воды.
    • Уровень воды необходимо поддерживать должным образом, чтобы предотвратить необратимое повреждение.

    Контрольный список для текущего осмотра котла

    Независимо от того, являетесь ли вы домовладельцем или специалистом в области строительства, существуют способы прокладки маршрута, которые вы можете предпринять, чтобы ваш высокоэффективный котел оставался работоспособным. Некоторые из них можно выполнять попутно, другие более активны и могут выполняться реже. Если вы заметили какие-либо проблемы, мы настоятельно рекомендуем вам связаться с подрядчиком, который продал вам устройство, чтобы найти решение.Вот некоторые из шагов по осмотру и техническому обслуживанию, которые вы можете предпринять у себя дома или на объекте:

    • Проверьте вентиляционные отверстия и дымоходы на предмет закупорки и, если возможно, прочистите их.
    • Посмотрите на манометр, чтобы убедиться, что уровень воды остается примерно таким же — давление в системе снижается по мере потери воды.
    • Следите за капающей водой, это может указывать на проблемы с давлением
    • Очистить пространство вокруг котла. Все эти коробки, пакеты и другие хранящиеся предметы следует убрать, чтобы котел мог дышать, а также любые химические контейнеры, такие как растворители и чистящие средства
    • Проверить трубопровод на предмет утечки или износа
    • Проверить линию отвода конденсата, фитинги из ПВХ, дренажную систему и дренажный сифон на предмет засоров

    Записаться на ежегодное обслуживание котла

    Котлы должны проверяться и обслуживаться профессиональным установщиком или техником не реже одного раза в год.Даже если вы хорошо позаботились о своем высокоэффективном котле, опытный взгляд профессионала сможет решить более мелкие проблемы и предотвратить более крупный и более дорогой ремонт или замену — опять же, чтобы защитить ваши вложения. Каждый подрядчик немного отличается, но во время настройки или технического обслуживания технические специалисты обычно:

    • Очистить и проверить теплообменник на предмет износа
    • Проверить и очистить узел горелки
    • Тест отсечки по малой воде
    • Убедитесь, что вся электрическая проводка не повреждена, а соединения / соединения труб надежно закреплены.
    • Проверьте уровень pH воды, чтобы убедиться, что он находится в безопасном диапазоне
    • Очистить, промыть и проверить системы конденсата
    • Убедитесь, что система запускается должным образом, проверив и очистив датчики, воспламенитель и узел горелки.
    • Проверить систему вентиляции на износ, коррозию или засорение
    • Проверить настройки и проверить безопасность и рабочие органы
    • Если вода в системе грязная, промойте трубопровод системы под давлением для поддержания эффективного потока воды
    • Проверить правильность работы котла после очистки и осмотра котла

    Часто задаваемые вопросы

    Высокопроизводительные котлы — новинка в обширной схеме отопительного оборудования.Во многих зданиях и домах до сих пор используются стандартные котлы. Здесь мы отвечаем на некоторые из наиболее часто задаваемых вопросов о высокоэффективных котлах последнего поколения.

    Когда лучше всего обслуживать мой высокоэффективный котел?

    Лучше всего обслуживать высокоэффективный котел при не слишком экстремальных температурах на улице и как можно ближе к тому моменту, когда вы включаете систему на сезонный отопительный сезон.

    Повышает ли эффективность обслуживания котла?

    Да.Неограниченный поток воздуха, воды и энергии имеет решающее значение для производительности. Протекающие и / или забитые трубы или вентиляционные отверстия заставляют систему работать больше, чем нужно, снижая эффективность.

    Как работают котлы с высоким КПД?

    Две ключевые части котла — теплообменник и тепловой двигатель. Проще говоря, теплообменник передает тепло от процесса сгорания воде, которая циркулирует в здании. Чем больше энергии может передать теплообменник, тем эффективнее котел.

    Высокоэффективные котлы отводят тепло настолько эффективно, что дымовые газы покидают котел при достаточно низкой температуре, чтобы фактически конденсироваться внутри теплообменника.

    Котлы теряют свою эффективность с возрастом?

    Могут, но не во всех случаях. Обслуживание трубопроводов гидравлической системы, а также котла имеет решающее значение для поддержания эффективности котла. Грязная системная вода не будет поглощать столько тепловой энергии, как чистая системная вода, и ухудшит способность теплообменника передавать тепловую энергию воде, что снижает его эффективность.Чистая вода в системе и трубопроводы увеличивают эффективность котла.

    Кроме того, в течение сезона побочные продукты сгорания будут откладываться на поверхности нагрева в теплообменнике, препятствуя передаче некоторой тепловой энергии в воду системы. Ежегодное удаление этих побочных продуктов перед отопительным сезоном восстановит пиковую эффективность котлов.

    Сколько денег можно сэкономить на высокоэффективных котлах?

    Большинство стандартных котлов имеют КПД около 85 процентов.Это означает, что примерно 80 или 85 центов из каждого доллара, потраченного на газ, идет на отопление, а 15 центов тепла уходит. Котлы с высоким КПД обеспечивают КПД до 96%.

    Чтобы узнать больше о высокоэффективных котлах для жилых или коммерческих помещений и о том, как Weil-McLain может помочь вам найти и поддержать нужный, щелкните здесь. Чтобы узнать об энергоэффективных скидках в вашем районе, щелкните здесь.

    Применение пластинчатых теплообменников для интеграции высокоэффективных котлов в устаревшие системы — журнал CIBSE

    Спонсор CPD этого месяца

    Традиционный метод распределения нагретой воды от котла до контуров системы отопления здания использует гидравлический разделитель для соединения первичного контура котла с вторичным распределением.

    Однако существуют обстоятельства, при которых выгодно гидравлически отделить первичный контур котла от вторичных контуров систем отопления, и это может быть достигнуто путем замены гидравлического коллектора пластинчатым теплообменником.

    В этой статье рассматриваются общие типы пластинчатых теплообменников, которые используются в системах обслуживания зданий, и обсуждается, как их можно с пользой применить вместо традиционного гидравлического коллектора в существующих системах при установке новых высокоэффективных котлов.

    Основными типами пластинчатых теплообменников (ПТО), используемых в системах обслуживания зданий, являются либо разборные (разборные) блоки, либо полные сборки, которые были спаяны. Паяные элементы изначально были разработаны для обеспечения экстремальных рабочих давлений и температур, но в настоящее время они широко применяются во многих областях. Доступны ПТО различных размеров, способные передавать от нескольких киловатт (кВт) тепла до нескольких мегаватт (МВт).

    Рис. 1. Пример разборного пластинчатого теплообменника с разборкой (Источник: Vaillant / UK Exchangers)

    Разборные ПТО, также известные как пластинчатые теплообменники, состоят из нескольких тисненых пластин из нержавеющей стали, скрепленных болтами, с чередующимися уплотнительными прокладками, расположенных между двумя концевыми рамами (как показано на Рисунке 1).Рамы и монтажный узел спроектированы таким образом, чтобы их можно было разбирать и восстанавливать для очистки и осмотра. Прокладки между пластинами разделяют два потока и создают внешнее уплотнение. При выходе из строя прокладки два потока не смешиваются — прокладка устроена таким образом, что утечки выходят в атмосферу. Пластины с двойными стенками доступны для применений, в которых критически важно, чтобы два потока не смешивались, что может быть целесообразным для использования в системах горячего водоснабжения. Пластины обычно изготавливаются из нержавеющей стали, а в паяном варианте они соединяются с медью.Более прочные и более дешевые паяные теплообменники (например, показанные на Рисунке 2) представляют собой герметичные компоненты, поэтому их нельзя разбирать для обслуживания.

    Горячая жидкость течет с одной стороны каждой пластины, а более холодная жидкость течет противотоком с другой стороны. Отверстия в каждом углу торцевых пластин действуют как коллекторы для жидкости. Одна жидкость перемещается в чередующихся зазорах (или каналах) к другой, и конкретное направление потока будет зависеть от конструкции отдельного производителя.Каналы в ПТО сформированы таким образом, что даже при низких значениях простого числа Рейнольдса возникает турбулентный поток, поэтому в сочетании с тонкими пластинами из нержавеющей стали с высокой проводимостью они обладают очень хорошими характеристиками теплопередачи. По сравнению с кожухотрубным теплообменником теплопередача на единицу площади в четыре или пять раз больше. 1

    Тепло, передаваемое от одной текущей жидкости к другой через пластинчатый теплообменник, можно определить по UA ∆T LM , где U — средний коэффициент теплопередачи от одного потока к другому (Вт · м -2 · K -1 ), A — общая площадь теплопередачи (м 2 ), а ∆T LM — это средняя логарифмическая разница температур двух потоков.

    ∆T LM определяется по температуре на входе и выходе из первичной и вторичной обмоток. Для противоточного пластинчатого теплообменника, показанного на рисунках 2 и 3,

    Наряду с этим соотношением, применяемым для оценки проектной мощности ПТО, также полезно определить, насколько адекватно теплообменник работает во время работы — оценить, не слишком ли он заблокирован или загрязнен — ​​путем измерения температуры и сравнения ∆T LM с датой первоначального ввода в эксплуатацию.Конструкция пластинчатого теплообменника способна достичь большого перекрестного температурного режима и, потенциально, температурного подхода 1K из-за противотока жидкости и высокого U. 1

    При выборе ПТО важно получить совет от производителя не только для определения основных параметров калибровки, но и для надлежащего учета «загрязнения» — накопления отложений на пластинах, которое будет относиться как к конструкция гофров в пластинах и тип жидкости.Если ПТО выбран правильно, то засорение теплообменников греющей воды, вероятно, будет очень небольшим из-за турбулентного потока, необходимого для правильной работы. Из-за ошибочной переоценки вероятного загрязнения (и, как следствие, уменьшения значения U) размер PHE будет увеличен, и результирующая скорость воды может быть ниже идеальной, что, по иронии судьбы, будет способствовать увеличению уровня загрязнения. В некоторых строительных приложениях, например, использующих воду из градирни, потенциальное загрязнение может быть более серьезным и может включать кристаллизацию, осаждение и рост органических материалов.

    ПТО

    требуют очень небольшого обслуживания, поскольку высокоскоростной турбулентный поток жидкости в каналах защищает поверхности от загрязнения. Сетчатые фильтры (фильтры) могут быть установлены в трубопроводе перед теплообменником для продления его работы, но их необходимо периодически промывать в рамках программы технического обслуживания. Если, однако, более крупные частицы застревают в небольших промежутках между пластинами и тем самым препятствуют потоку, можно использовать обратную промывку, чтобы попытаться удалить закупоривающий материал.

    Рисунок 2: Пример пластинчатого теплообменника из нержавеющей стали, припаянного медью, высотой примерно 500 мм и шириной 270 мм, который может обеспечивать теплообмен от 240 кВт до 1 МВт (Источник фото: Vaillant)

    Для поддержания эксплуатационной эффективности демонтаж и очистка разборных ПТО часто планируются как часть годового плана технического обслуживания. Замена прокладок на больших ПТО требует больших затрат, и при техническом обслуживании на месте необходимо обеспечить равномерную нагрузку на пластины, их квадратную и плоскую форму — методично затягивая болты с соответствующим крутящим моментом для фиксации прижимной пластины — для обеспечения долговечности успешной работы. .Для удаления грязи и мусора с паяных ПТО после периода эксплуатации может потребоваться химическая или ультразвуковая очистка. Это можно сделать на месте, если были установлены соответствующие клапаны.

    Применение ПТО в системах отопления зданий

    PHE уже стали обычным явлением в ряде приложений в строительных системах. Чаще всего они встречаются в комбинированных котлах, где паяные ПТО используются для отвода тепла от первичного контура отопления к мгновенному потоку горячей воды для бытового потребления.В коммерческих системах непрерывного проточного отопления и горячего водоснабжения первичные теплоносители могут питаться от источников тепла с низкой, средней или высокой температурой, включая пар. Они также образуют ядро ​​блока сопряжения с теплом (HIU), который используется в схемах централизованного теплоснабжения для подачи тепла конечным пользователям. 2

    Они все чаще применяются в проектах реконструкции, где в течение всего срока службы системы будет происходить разрушение трубопроводов и фитингов, что приведет к накоплению твердых частиц и накипи (карбоната кальция) в системе.Доступны методы удаления твердых частиц, такие как фильтры, сепараторы циклонного типа и магнитные удалители шлама, но в более старых системах особенно сложно обеспечить отсутствие всех твердых частиц даже после проведения комплексной очистки и промывки. .

    Это может повлиять на производительность котла. Например, частичная закупорка водных путей может привести к возникновению «горячих точек» внутри котла, что повлияет на производительность до такой степени, что потребуется серьезное техническое обслуживание.Старые чугунные котлы с большими водными путями менее восприимчивы и часто могут справляться с такими условиями, когда твердые частицы могут накапливаться на дне каналов, не вызывая серьезных препятствий. Более новые высокоэффективные котлы имеют меньшие водные пути, поэтому в системе меньше места для сбора грязи и мусора, не влияя отрицательно на производительность. Конденсационные котлы обычно устанавливаются как часть герметичной системы под давлением, но многие старые системы с открытой вентиляцией не подходят для перехода на герметичную работу.

    Практическое решение — оставить существующую (вторичную) систему открытой с одновременным гидравлическим разъединением первичного контура с помощью ПТО, чтобы обеспечить защищенный первичный контур под давлением для нового котла. PHE обычно заменяет традиционный разделитель с низкими потерями, основная функция которого заключается в гидравлическом разделении первичного и вторичного контуров, как показано на Рисунке 4.

    Важно правильно подобрать теплообменник не только для подачи необходимого тепла во вторичный контур, но и для обеспечения того, чтобы гидравлическое сопротивление могло компенсироваться первичным и вторичным насосами системы.Падение давления на вторичной стороне ПТО может составлять от 10 кПа до 30 кПа. Это сопоставимо с менее чем 10 Па в заголовке с низкими потерями. Чтобы поместить это в контекст, типичная система трубопроводов отопления обычно имеет размер при перепаде давления от 200 до 300 Па · м -1 , поэтому падение давления через ПТО эквивалентно примерно 40-120 м прямой системы трубопроводов отопления. Потеря давления на первичной стороне ПТО должна быть достаточно низкой, чтобы первичный (или «шунтирующий») насос одного котла мог циркулировать воду.Более высокий перепад давления на ПТО или увеличение конструктивного значения ∆T LM обычно приводит к уменьшению размеров теплообменника.

    Большинство современных высокоэффективных котлов спроектированы для работы с фиксированным перепадом рабочих температур 20K — например, 80 ° C / 60 ° C или, в конденсационном режиме, 70 ° C / 50 ° C или 60 ° C / 40 ° C. . Однако старые системы отопления часто проектировались для работы с перепадом 11K — обычно 82 ° C / 71 ° C или 180 ° F / 160 ° F. Конечно, ПТО не может повышать температуру вторичного потока выше температуры первичного.Однако температура вторичного потока может достигать от 2 до 5 К температуры первичного потока. На практике полученная в результате пониженная средняя температура вторичной воды — по сравнению с исходной конструкцией системы — не вызывает проблем при нормальной работе, поскольку многие старые системы и их тепловые излучатели имеют слишком большие размеры или здания подверглись некоторому ремонту, что снижает тепловая нагрузка от той, когда здание было построено изначально. Использование ПТО не исключает возможности работы вторичной системы с большим ∆T, чтобы обеспечить работу котла в режиме конденсации, но для этого потребуется, чтобы существующие тепловые излучатели могли выдерживать нагрузку здания при более низкой средней температуре воды. .

    Разделение первичного и вторичного контуров будет означать, что во время технического обслуживания котла потребность в сливе будет снижена, а объемы замены очищенной подпиточной воды для системы под давлением будут меньше, что сделает обслуживание более простым, быстрым и меньшим. дорого. Повторный ввод в действие системы под давлением также будет завершен быстрее, так как будет меньше риск попадания воздуха в систему из-за меньшей системы трубопроводной сети.

    При правильном применении и установке ПТО могут упростить интеграцию и обеспечить эффективную работу новых котлов с существующими системами.Использование ПТО для отделения новых высокоэффективных котлов под давлением от основной распределительной системы может защитить новые котлы от загрязнения, которое может существовать в устаревших системах. Это также позволяет существующей инфраструктуре трубопроводов оставаться на месте, создавая возможность для поэтапного ремонта, сохраняя при этом основной источник тепла в рабочем состоянии. Удаление котла из основной распределительной системы позволит лучше контролировать качество воды, циркулирующей в котлах, тем самым улучшая эксплуатационную эффективность котла в течение всего жизненного цикла, сокращая техническое обслуживание и потенциальные поломки, а также увеличивая срок полезного использования.

    Сообщается, что использование ПТО в коммерческих системах отопления растет. 3 , поскольку растет осведомленность о потенциальных приложениях и преимуществах. Существует нехватка авторитетных руководств по этому конкретному применению ПТО в качестве замены традиционных заголовков с низкими потерями, поэтому предлагаемые преимущества, обсуждаемые здесь, основаны на опыте производителей. Всего несколько лет назад использование такой технологии в этом приложении было чрезвычайно редким, но теперь оно расширилось до стадии, когда крупный производитель 3 сообщает, что 50% его коммерческих приложений, где заменяющие котлы используют существующие трубопроводы, теперь включить в спецификацию PHE.Этот диапазон приложений включает отели, развлекательные комплексы, школы и жилые дома.

    © Тим Двайер, 2017.

    Заполните анкету

    Джакузи / Спа — EJ Bowman

    Спа и гидромассажные ванны, без сомнения, являются одними из самых востребованных гостевых заведений для отдыха, и этот спрос привел к значительному росту их числа из года в год. Для парков отдыха, которые хотят развивать свой бизнес, размещение с отдельными гостевыми гидромассажными ваннами уже давно рассматривается как способ повысить ставки проживания, а также продлить сезон аренды.

    Сколько времени нужно, чтобы нагреть гидромассажную ванну?

    Одна из основных проблем для операторов парков возникает в периоды смены гостей, когда они должны осушать, чистить, наполнять и повторно нагревать свои гидромассажные ванны в течение всего 4-5 часов. Проблема в том, что в большинстве гидромассажных ванн используются электрические нагреватели, мощность многих из которых составляет всего 3 кВт, что повышает температуру воды всего на 1-2 ° C в час. Даже когда для повторного наполнения ванны используется предварительно нагретая вода (25 ° C), на то, чтобы она нагрелась до полной температуры, может потребоваться несколько часов, что часто означает, что она недоступна, когда приходят новые гости.

    Другая проблема — это стоимость энергии. Поскольку цена на электроэнергию более чем вдвое превышает цену газа за кВтч, неудивительно, что использование гидромассажных ванн значительно увеличивает затраты на электроэнергию, часто на 500 фунтов стерлингов + за ванну в год. Это значительное увеличение накладных и эксплуатационных расходов парка.

    Нагрев гидромассажных ванн быстрее

    Существует простое решение, решающее обе проблемы, основанное на использовании внешнего источника тепла, такого как газовый котел, котел на сжиженном нефтяном газе или биомассе, в сочетании с теплообменником Bowman.Это решение, которое нагревает гидромассажные ванны за долю времени, необходимого для электрического обогрева, а также может значительно снизить затраты на электроэнергию. Принцип действия аналогичен плавательному бассейну, поскольку здесь есть два отдельных водяных контура — контур отопительной воды от бойлера и контур воды в спа, которые связаны через теплообменник Bowman для облегчения нагрева воды в спа.

    Вот как это работает

    Горячая вода из бойлера (показана красным на схеме) прокачивается через «внешнюю оболочку» теплообменника и передает свою тепловую нагрузку на воду в спа (показана синим цветом на схеме), а затем возвращается обратно в бойлер. быть повторно нагретым.Вода в спа-салоне проходит через центральную «трубку» теплообменника, поглощая тепло от котловой воды, а затем закачивается в спа в непрерывном цикле. Эффективность теплообменника Bowman повышает температуру воды в спа примерно на 12 ° C в час, что позволяет нагреть обычную 1400-литровую гидромассажную ванну примерно за 2-3 часа с использованием воды комнатной температуры. Однако, если для повторного заполнения используется предварительно нагретая вода, бак можно нагреть до полной температуры всего за час. И, как бонус, переход на более экономичный внешний источник тепла позволяет снизить затраты на электроэнергию по сравнению с электрическим обогревом.

    Теплообменник Bowman EC80 отлично зарекомендовал себя для обогрева спа-салонов и гидромассажных ванн. Его компактные размеры позволяют легко встраивать его в трубопровод гидромассажной ванны, но при этом он обеспечивает теплопередачу до 25 кВт и может повышать температуру воды в спа на 12 ° C в час.

    Что такое Kettling в котле и опасно ли это?

    Возможно, вы слышали странные грохочущие, хлопающие, свистящие или хлопающие звуки, исходящие из вашего котла.Мы уже писали о звуках, которые может издавать ваш котел. Многие из них совершенно нормальные, и это звуки насосов, переключателей, текущих газов и жидкостей, а также пламени горелки. Прежде чем заключить, что это кеттинг, убедитесь, что вы исключили звуки исправного котла — это может сэкономить вам плату за вызов.

    Если ваш бойлер находится под открытым небом, например, на кухне, вы, вероятно, привыкли к звукам, которые он издает, и сразу заметите все по-другому. Если он спрятан в подсобном помещении, гараже или на улице, возможно, вы этого не сделаете.Рекомендуется время от времени слушать свой, просто чтобы привыкнуть к нормальным звукам его работы. Все громкие, нерегулярные или немеханические звуки, вероятно, являются поводом для дальнейшего исследования.

    Как работает котел?

    Многие считают, что газовый комбинированный котел приносит воду извне, кипятит ее на огне и отправляет в горячие краны. Это не совсем так. Вода, нагретая горелкой, находится в замкнутом контуре и перекачивается через пламя через теплообменник.Теплообменник представляет собой контур, в котором горячая вода проходит в одном направлении, а водопроводная вода проходит в противоположном направлении. Тепло от кипяченой воды контура быстро передается в водопроводную воду, проходящую в обратном направлении, которая быстро нагревается. Затем остывшая вода в контуре снова проходит над пламенем, пока не закроют кран.

    Следует отметить два важных момента. Во-первых, горячая вода, которая выходит из ваших кранов, не проходит прямо над пламенем.Если бы это было так, было бы просто слишком жарко. Он получает тепло от кипящей воды, которая пролилась через пламя.

    Во-вторых, хоть они и называются «бойлерами», они не кипятят воду. Как вы могли вспомнить из школьных уроков естествознания, вода кипит при 100 ° C. Это означает, что он переходит из жидкости в газ (пар). Вода внутри контура бойлера обычно нагревается примерно до 70 ° C, а горячая вода, выходящая из крана, будет иметь температуру около 55 ° C (или как бы вы ее ни установили). Хорошая горячая ванна имеет температуру около 40 ° C; температура детской ванночки не должна превышать 37 ° C.

    Таким же образом вода из бойлера направляется в радиаторы и (в системе или бойлере, работающем только на отопление) в накопитель горячей воды, которые обычно находятся в той же системе. Цилиндр также является теплообменником, хотя работает намного медленнее, чем комбинированный котел.

    Что такое кетлинг?

    Как мы уже говорили выше, вода внутри бойлера не кипит. Или, по крайней мере, не должно. Достижение 100 ° C не дает из-за скорости и объема, с которыми t перекачивается через пламя.

    Однако, если что-то замедлит поток, есть большая вероятность, что вода задержится над горелкой достаточно долго, чтобы она действительно закипела. Внезапно система, предназначенная для приема горячей, но не кипящей воды, будет иметь внутри пузырьки пара, и давление резко возрастет из-за расширения. (Помните, что расширение пара — это то, как работает паровая машина — это мощная сила, которая может сдвинуть поезд.)

    Что может замедлить поток? Несколько вещей.

    Образование известкового налета

    Если вы живете в районе с жесткой водой, ваша система будет использовать ту же воду, и это может вызвать образование накипи внутри трубопроводов и теплообменника. Это уменьшит эффективное поперечное сечение труб и каналов теплообменника и замедлит поток, а также сделает его более турбулентным.

    Накопление ила

    Магнетит — это химическое вещество на основе железа, которое истирает внутренние поверхности радиаторов и может вызвать накопление осадка, замедляющего поток.

    Насос поврежден

    Если насос не работает на полную мощность, он не сможет достаточно быстро протолкнуть воду через теплообменник.

    Термостат котла

    Поврежденный или неправильно настроенный термостат может дать неверные показания котлу, что может привести к его перегреву.

    Так вот откуда произошло слово «кеттлинг». Здесь кипятят воду, как в чайнике. Вы могли заметить, что кипящий чайник часто громче, чем радио или говорящий человек, но в случае чайника это совершенно нормально — вы нагреваете воду до тех пор, пока она не превратится в пар, который издает много шума. он движется и по мере того как пузырьки газа схлопываются.

    Кеттлинг опасен?

    Kettling потенциально опасен, поскольку теоретически высокое давление может привести к разрыву внутренних трубопроводов и вызвать выброс пара и опасность поражения электрическим током.

    Однако современные котлы должны иметь встроенные средства защиты для обнаружения симптомов перегрева и отключения котла до того, как он достигнет этой стадии.

    Меры по предотвращению образования грибков

    Есть несколько способов предотвратить или вылечить кеттлинг, но ни один из них не требует самостоятельной работы — всегда убедитесь, что вы пользуетесь услугами специалиста по газовой безопасности, чтобы починить котел.Вероятно, они будут выполнять одну из следующих работ:

    Очистите или замените теплообменник

    Самым распространенным средством устранения травм является снятие теплообменника и его очистка. Если на нем образовался известковый налет, потребуется серьезная очистка, и замена может быть лучшим вариантом. Если проблема особенно серьезна, вероятно, пора установить новый котел.

    Добавьте химикат в воду в системе

    В систему центрального отопления можно добавлять химикаты, чтобы уменьшить накопление осадка.Это сохранит трубы чистыми и свободно протекающими.

    Установить фильтр

    Фильтр на обратном трубопроводе котла удаляет загрязнения по мере их улавливания в системе центрального отопления. Магнитный фильтр особенно хорош для улавливания магнетита на основе железа.

    Найди мой новый котел


    Котел одно- или двухконтурный. Какой лучше выбрать газовый котел

    Вопрос, как будет организовано горячее водоснабжение в доме, следует решить как можно скорее — еще на этапе выбора газового котла.Оптимальное решение учитывает все особенности дома.

    На фото:

    В чем разница?

    В системе горячего водоснабжения (ГВС). Однокотловый котел, при использовании без дополнительного оборудования, нагревает воду только для отопления. Двухконтурный — как на отопление, так и на ГВС.

    Пароварка. В его конструкции предусмотрены специальные устройства для организации горячего водоснабжения: дополнительный теплообменник, в котором горячий теплоноситель нагревает воду из системы холодного водоснабжения (ХВС), и клапан, регулирующий движение теплоносителя.В одном положении клапан направляет нагретый теплоноситель в систему центрального отопления (DH). Но как только открывается вентиль горячей воды (кто-то начинает им пользоваться), вентиль меняет положение: теплоноситель движется к теплообменнику и нагревает воду для системы ГВС. Во всех таких устройствах заложен приоритет горячей воды: пока кран горячей воды открыт, система центрального отопления отключается от котла.

    Котел одноконтурный. Современные одноконтурные котлы также могут нагревать воду для бытовых нужд, но для этого требуется бойлер, который приобретается отдельно.Это бак со спиральным теплообменником внутри; пропускает теплоноситель от котла и нагревает воду для горячего водоснабжения. Также есть клапан, регулирующий подачу теплоносителя из котла, тоже в зависимости от приоритета ГВС. Практически все современные одноконтурные котлы оснащены устройствами для работы котла. Если котел приобретен без этих элементов, то их должен выбрать и установить специалист.


    а) 1 — одноконтурный котел, 2 — система центрального отопления, 3 — подключение к системе ГВС, 4 — бойлер косвенного нагрева, 5 — холодная вода; б) 1- двухконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- холодная вода

    Размеры и мощность

    Котлы газовые двухконтурные напольные. Особого внимания требуют к выбору мощности — от нее зависит «мощность» струи из крана горячей воды. Для приготовления горячей бани минимальная мощность котла должна составлять 18 кВт, для душа — не менее 10 кВт. Однако, чтобы в момент открытия второго крана горячей воды ваш душ не превратился в контрастный, выбирайте газовый двухконтурный отопительный котел с минимальной мощностью 28 кВт.

    Котлы одноконтурные. В них определяющим значением является объем котла.Чем больше в доме жильцов и чем чаще они любят нежиться в ванной, тем больше нужен объем. Стандартный объем бойлера в комплекте с бойлером составляет 100-120 литров, однако большую ванную с гидромассажем бойлер на 300 литров не потянет.


    1) корпус котла, 2) изоляция из пенополиуретана, 3) насос, циркулирующий теплоноситель через теплообменник котла, 4) теплообменник, 5) патрубок подачи холодной воды, 6) расширительный бак, 7) не- обратный клапан, 8) система горячего водоснабжения, 9) циркуляционная труба, 10) циркуляционный насос, 11) термостат, 12) предохранительный клапан, 13) аварийный слив

    Полнота

    В двухконтурном — все есть. Как правило, двухконтурный напольный газовый котел для отопления уже оборудован всем необходимым: циркуляционным насосом, предохранительным клапаном, диафрагменным расширительным баком и арматурой. Все, что нужно для установки такой мини-котельной, — это подвести газ, трубы с водой и трубу для отвода продуктов сгорания.

    В одиночном — все отдельно. Не только дополнительное оборудование нужно покупать, но и устанавливать его в котельной, для чего требуется много места.В этом смысле настенные одноконтурные котлы удобнее — в них уже есть часть необходимых агрегатов, остается только подключить водогрейный котел для системы ГВС с элементами защиты.

    Одноконтурный. Вам нужно место — как под сам котел, так и под расширительный бак, помпу, предохранительный клапан. Учитывая не только размер системы, но и ее неэстетичный вид, лучше размещать ее подальше от глаз. При этом установка и этих, и других котлов не составляет труда для хорошего специалиста.

    Какой компактнее?

    Двухконтурный. Если в доме минимум свободного места, то пароварка станет лучшим выбором. Из-за непригодности котла и из-за уже установленных в корпусе арматуры ему легче найти место.

    Что лучше?

    Двухконтурный более экономичный. Двухконтурный котел включают только при возникновении потребности в воде. Одноконтурный всегда включается при охлаждении воды (в котле это происходит через пару часов).И даже если он не используется, он тратит топливо на отопление.

    Одноконтурный удобнее. Горячая вода течет из-под крана сразу и равномерно. Не становится холоднее, если кто-то где-то откроет другой кран. Котел нагревает сразу весь объем воды, поэтому пользоваться им можно без особых ограничений.

    В статье использованы следующие изображения: viessmann.com

    Комментарий в ФБ Комментарий в ВК

    Единственная задача, которую решает одноконтурный газовый котел, — это подогрев теплоносителя в системе отопления.Двухконтурные устройства, помимо этой функции, также нагревают воду для технических, санитарных нужд (например, мытье посуды). Принцип работы одноконтурного устройства прост: вода в теплообменнике с помощью газа нагревается и поступает в систему отопления дома. Сдвоенный котел сложнее.

    В аппаратах этого типа есть пара контуров плюс теплообменник, один из контуров которого подключен к системе отопления, а второй — к системе горячего водоснабжения (или ГВС).При работе системы отопления в контур, подключенный к ГВС, не подается горячая вода; Этому препятствует специальный клапан. Как только открывается кран или другой подключенный к ГВС потребитель, автоматика срабатывает (из-за падения давления) и клапан перекрывает подачу горячей воды в систему отопления дома — весь поток направляется в систему отопления. ГВС. Как только горячая вода больше не используется, происходит обратное, она снова начинает течь на отопительные нужды.

    Специальное применение двухконтурного котла

    Двухконтурные устройства предпочтительнее с точки зрения комфорта, так как одновременно отапливают дом и обеспечивают его горячей водой для хозяйственных нужд.Однако бывают ситуации, когда экономически нецелесообразно использовать более сложные по конструкции и дорогие «двухконтурные». Например, если в доме уже есть централизованное ГВС (это может быть источник тепла). Другая ситуация — высокая постоянная потребность в горячей воде. Стоит помнить, что при работе потребителей ГВС теплоноситель в системе отопления помещения будет остывать, не обеспечивая необходимую температуру. В этих двух случаях преимущество однокотельной очевидно.Однако такие ситуации редки, поэтому «двухконтурные» популярны среди большинства домовладельцев как наиболее эффективные средства отопления и подачи горячей воды.

    В российских условиях, когда давление воды непостоянно, двухконтурный котел с бойлером представляет особую привлекательность. Такие устройства не зависят от давления воды; в случае ее уменьшения система отопления будет работать с такой же эффективностью. Единственный минус двухконтурного котла с бойлером — более высокая стоимость.


    Газовые котлы

    получили распространение благодаря невысокой стоимости газа и большой простоте эксплуатации. Эти факторы являются причинами, по которым люди продолжают оснащать свои системы отопления таким котельным оборудованием. Но перед установкой таких котлов многим домовладельцам приходится выбирать между одноконтурным и двухконтурным котлом.

    Особенности конструкции

    Устройство одноконтурного котла очень простое. Представлен:

    1. Горелка газовая.
    2. Автоматика, управляющая горелкой.
    3. Устройство зажигания специального газа.
    4. Трубка над горелкой, по которой течет хладагент.

    Благодаря такой конструкции одноконтурный газовый котел может нагревать воду только для системы отопления. Его также можно использовать для горячего водоснабжения, но это требует покупки, что часто отмечается в различных видеороликах. Также они рассказывают, чем отличаются газовые приборы и какой лучше выбрать.

    Что касается конструкции, то отличие ее от конструкции вышеописанного агрегата имеется:

    1. Трехходовой клапан.
    2. Теплообменник малый.
    3. Расширительный бак.
    4. Группы безопасности
    5. Насос

    В остальном то же самое. Среди этих дополнительных узлов наибольшее значение имеют первые два элемента. Остальное необходимо для безопасной работы прибора и всей системы отопления.

    Трехходовой клапан может изменять направление движения нагретой охлаждающей жидкости . По умолчанию он допускает нагретую воду в системе отопления. Если кто-то из жильцов дома открывает кран горячей воды, срабатывает датчик протока, и по его команде клапан закрывает отверстие, которое подает воду в систему отопления частного дома, и открывает отверстие, через которое поступает теплоноситель. теплообменник с небольшими габаритами.

    Емкость со спиральной трубкой. Внутри бака находится проточная вода, и горячий теплоноситель движется по спирали, которая также нагревает проточное вещество для горячего водоснабжения . Хладагент будет поступать в теплообменник, пока клапан горячей воды остается открытым. Система отопления дома в это время остается без источника тепла. Понятно, что остывает.

    Как видно из вышесказанного, конструкция двухконтурного газового котла позволяет отапливать дом и иметь горячую воду на кухне.Это одна из причин, по которой люди хотят его выбрать.

    Плюсы однокотловые

    Его главное преимущество в том, что цена одной единицы без много меньше, чем стоимость второго типа. Это связано с простотой конструкции. Однако этот плюс оборачивается немалыми трудностями, ведь нужно покупать дополнительные элементы для обвязки и искать специалиста, который сможет их соединить.


    Если рассматривать преимущества котла только с точки зрения системы отопления, то преимуществ у него уже нет.Однако они появляются при подключении к нему бойлера косвенного нагрева. Разумеется, дополнительный узел становится частью обвязки. Однако его включают, чтобы при необходимости теплоноситель мог перемещаться по нему. Положительными сторонами однокотлового котла являются:

    1. Независимость работы от давления в водопроводе.
    2. Непрерывная подача теплой воды. Радует то, что бойлер позволяет создать циркуляцию нагретой воды. Это значит, что после открытия крана сразу потечет горячая жидкость.
    3. Горячую воду можно использовать без ограничений (особенно если одновременно открыты краны на кухне, в ванной и других помещениях).

    Минусы агрегатов с одноконтурной

    Минусы:

    1. Для подключения системы отопления дома необходимо приобрести группу безопасности, уравнительный бак и помпу. О трудностях, связанных с их установкой, рассказывать не нужно.
    2. Большой размер моделей напольного котла, а также необходимость места для вышеперечисленных дополнительных элементов.Это значит, что на кухне разместить его не получится. Требуется дополнительное место.
    3. Сложность монтажа. Усиливается тем, что необходимо дополнительно подключить бойлер косвенного нагрева и сделать более сложную систему трубопроводов ГВС. Дополнительные трубы необходимы для постоянной циркуляции теплой воды через ГВС. Он не может циркулировать сам по себе. То есть нужна помпа.
    4. Стоимость котла вместе с котлом выше цены двухконтурного котла.
    5. Поскольку вода в горячей воде постепенно остывает, ее необходимо время от времени нагревать. Дополнительное тепло требует больше газа. Плохо то, что такой нагрев происходит в то время, когда горячая вода не нужна.


    Конечно, эти недостатки можно свести к минимуму. По разным видеороликам, чтобы избежать трудностей с нехваткой места и сложностью монтажа, можно приобрести комплект с настенными вариантами котельного аппарата и косвенного бойлера.В первом элементе встроено все необходимое оборудование. Оба блока небольшие по размеру и поэтому могут быть установлены на кухне. Здесь нужно понимать, что нужно ограничивать себя в объеме бойлера, из-за чего не всегда будет горячая вода.

    Что касается нагрева воды в системе теплоснабжения горячей воды, то можно использовать трехходовой клапан и автомат, контролирующий работу клапана. Автоматика позволяет настроить режимы работы клапана, который перекроет подачу теплоносителя к котлу в ненужное время (ночью или когда все сбежали на рабочие места).

    Плюсы газовых котлов двухконтурные

    Это:

    1. Аппарат на дешевле на , чем одноконтурный котел с бойлером. Если цена котла не входит в стоимость альтернативы, то он дороже.
    2. Компактность . Он имеет небольшие размеры, а потому без проблем монтируется на кухне.
    3. Наличие всего необходимого дополнительного оборудования.
    4. Простота установки .Практически все модели настенные. Для подключения соедините трубы системы отопления дома и ГВС. Также необходимо присоединить газовую трубу, но это должны делать специалисты компании, поставляющей газ.
    5. Подогревает необходимое количество воды. Тем самым экономичнее .

    Минусы двухконтурных устройств

    Газовый котел с двумя контурами может разочаровать желающих выбрать его такими недостатками:

    1. Вода в ГВС имеет непостоянную температуру .Это связано с тем, что при открытии крана вода только начинает нагреваться. Поскольку он течет, сначала течет холодная жидкость, а потом теплая. Также непостоянство температуры влияет на напор в водопроводе. Чем он меньше, тем холоднее жидкость. При сильном падении давления в сантехнике горячей воды ждать не приходится.
    2. Температура падает при открытии нескольких кранов . По этой причине агрегат с двумя контурами не подходит для домов с большим количеством точек потребления.Для такой постройки лучше выбрать 1-петлевой агрегат с бойлером.
    3. Чем дальше от котла находится точка потребления, тем дольше нужно ждать теплой воды . Это связано с тем, что в системе ГВС нет циркуляции, а жидкость постоянно охлаждается. Чем дольше семья не пользуется ГВС, тем холоднее становится вода в трубе между котлом и краном. Из этого минуса возникает еще один — холодная вода, которая течет ранее теплой, просто льется в канализацию, потому что жители дома ждут теплой жидкости.
    4. Включение второго контура происходит только тогда, когда поток воды очень заметен. Из-за этого об экономии можно забыть.

    Стоит сказать, что такие недостатки есть не у всех. Таким образом, устройство с накопительным баком (объем варьируется в пределах 15-60 литров) или бойлер послойного отопления способен подавать жидкость с постоянной температурой вне зависимости от того, какое давление в системе водоснабжения. .

    Двухконтурный котел

    Корейский котел отопления

    Не зависеть от качества центрального отопления и горячей воды довольно просто.Необходимо только установить котел дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления в целях безопасности может быть запрещена, в зависимости от этажности, в одноэтажных коттеджах и частных домах, это лучшее решение проблемы отопления и горячего водоснабжения.

    Главное в автономной системе отопления конечно котел. Их несколько видов.В качестве топлива они используют как традиционное топливо — газ и уголь, так и альтернативное топливо — щепу и брикеты. Наиболее предпочтительны для установки в коттедже одно- и двухконтурные котлы.

    Одноконтурные отопительные котлы

    Однокотельные в первую очередь работают на обогрев помещений и создание в них комфортной температуры. Как следует из названия, через котел проходит один контур теплоносителя. При желании к источнику тепла можно прикрепить теплообменник для нагрева воды. Принцип работы одноконтурного котла предельно прост.В топку поступает топливо, которое нагревает теплоноситель, циркулирующий по трубопроводам внутри котла. Циркуляция теплоносителя в отопительном контуре происходит либо за счет разницы температур, либо с помощью циркуляционного насоса. Для качественного отопления помещения циркуляция воды в контуре должна быть постоянной.

    одноконтурный котел с подключенным котлом, горячая вода идет от котла


    Что касается подключения дополнительного отопительного контура, который находится вне котла, то подключить его не составит труда.Но есть ли в этом польза? Дело в том, что подключение бойлера для нагрева воды сделает котел нестабильным. Это связано с тем, что количество тепла, необходимое для нагрева воды, в течение дня непостоянно. Максимальное потребление воды происходит утром и вечером. Котел требует ремонта, и в горелку подано больше топлива. После прекращения потребления котел может работать только от системы отопления. Такая работа одноконтурного котла будет неэкономичной и приведет к перерасходу топлива.

    Преимущества одноконтурного котла:

    • Такие котлы оснащены автоматической системой безопасности. Позволяет выбрать оптимальный режим работы оборудования и расход топлива.
    • На базе одноконтурных котлов можно создавать самые разные системы отопления с разной разводкой по комнатам. Правильный выбор позволяет увеличить срок эксплуатации котла, а также улучшить его технические характеристики.
    • В новые модели одноконтурных котлов встроены датчики погодного контроля.Это означает, что управление подачей топлива в горелку и, следовательно, снижение или повышение температуры в подающей магистрали происходит по температуре наружного воздуха.
    • Простота конструкции делает однокотловые модели очень надежными и простыми в управлении и регулировке.

    Двухконтурный котел

    Если в планы не входит проживание без горячей воды, то стоит задуматься о приобретении двухконтурного котла. Он отличается от одноконтурного тем, что в его конструкции предусмотрен дополнительный теплообменник для нагрева воды.В зависимости от мощности котла можно организовать нагрев воды и подачу ее в две точки водоснабжения одновременно. Чтобы минимизировать охлаждение воды на пути к точкам анализа, желательно располагать котел поближе к ним.

    Есть два типа пароварки: с одним и двумя теплообменниками. В первом случае теплоноситель проходит через теплообменник для нужд отопления. Если необходимо нагреть холодную воду, отключают подачу теплоносителя в теплообменник и открывают подачу холодной воды в отопление.Это не очень удобно, особенно в холодное время года.

    Самые популярные котлы с двумя теплообменниками. Они работают независимо друг от друга. В одном теплообменнике нагревается отопительная вода, а в другом — для нужд горячего водоснабжения. Современные двухконтурные котлы оснащены стальными нагревателями, которые нагревают воду за короткий промежуток времени.

    двухконтурный котел, горячая вода идет от котла


    Преимущества двухконтурного котла:
    • Покупка такого котла обойдется дешевле, чем полный комплект, состоящий из одноконтурного котла и бойлера.
    • Котел достаточно компактный.
    • Вода не собирается в накопительном баке, но количество воды, которое необходимо в данный момент, нагревается. Это снижает потери тепла из-за охлаждения.

    Как выбрать котел подходящей мощности

    Если выбор в пользу одно- или двухконтурного котла уже сделан, то необходимо выбрать котел соответствующей мощности. Для того, чтобы температура воздуха в комнатах была комфортной, а температура горячей воды около 50 градусов по Цельсию, можно произвести несложный расчет мощности установленного котла.Для этого площадь всех отапливаемых помещений суммируется и делится на 10. Это примерная нагрузка на отопление. Увеличивая ее примерно на 15-20%, мы получаем общую мощность котла с учетом горячего водоснабжения. Однако, как советуют профессионалы, котел следует приобретать чуть большей мощности, чем полученная расчетом. Все дело в том, что со временем производительность оборудования снижается, теплоотдача от топлива к теплоносителю уменьшается, из-за загрязнения поверхностей нагрева.Кроме того, при выборе оборудования следует учитывать количество теплопотерь от трубопроводов, возможные перепады напряжения.

    Производители котлов — какая модель лучше?

    В многообразии брендов, предлагающих свою продукцию, легко запутаться. Как выбрать бойлер и не ошибиться с выбором. Сейчас на рынке теплоэнергетики в основном предлагается оборудование нескольких стран. Это Германия, Италия, Корея и Россия. Все котлы имеют некоторые отличия, связанные с техническими характеристиками работы, а также существенные различия в стоимости.
    Немецкие отопительные котлы.



    Котлы Bosh уже зарекомендовали себя с лучшей стороны. Их конструкция постоянно совершенствуется. Котел оборудован автоматикой и предохранительными устройствами, которые регулируют подачу топлива в горелку и срабатывают в случае возникновения аварийной ситуации. Для улучшения теплоотвода в процессе работы котла все теплообменники изготовлены из меди, которые покрыты специальным составом, предотвращающим процесс коррозии. Расчетный срок службы такого котла — 20 лет.

    Еще одна немецкая компания, производящая котлы высокого класса — viessmann company . Они специализируются на производстве как одно-, так и двухконтурных котлов. Их оборудование отличается прекрасными сборочно-техническими характеристиками. По заявленным характеристикам КПД таких котлов достигает 93%. Кроме того, инженеры компании разработали уникальную конструкцию дымохода, предотвращающую конденсацию дымовых газов в дымоходе и, как следствие, их замерзание.

    Итальянские котлы отопления

    Котлы итальянских компаний также имеют хорошее качество сборки. Один из самых известных итальянских брендов — Beretta, производит котлы большой мощности. В модельном ряду можно подобрать отопительное оборудование мощностью до 24кВт. Это могут быть как одноконтурные, так и двухконтурные котлы, котлы со встроенным и отдельно стоящим котлом. Отличительной особенностью оборудования Beretta является то, что оно может работать при очень низких температурах окружающей среды.

    Baxi на рынке отопительного оборудования несколько лет.За это время специалисты постоянно разрабатывают и внедряют новые решения. В котлах пятого поколения установлена ​​горелка атмосферного типа, которая работает практически бесшумно. Техника Baxi представлена ​​широким диапазоном мощности от 10 до 80 кВт. Котлы имеют относительно небольшие размеры и высокий КПД — до 90%.

    Корейские котлы отопления

    Котлы корейского производства сочетают в себе современные технологии и надежность. Они оснащены системами защиты от скачков напряжения, давления и температуры в резервуарах.Также в котел встроен датчик утечки природного газа. При его обнаружении автоматика котла перекрывает подачу газа к горелке.

    Navien занимает лидирующие позиции среди производителей котлов. Выпускает котлы, работающие на другом виде топлива с разным количеством контуров. Оборудование оснащено горелочными устройствами, которые работают даже при низком давлении природного газа. Кроме того, в котел встроен регулятор напряжения, который защищает систему от перегрузок.

    Компания «Олимпия» специализируется на производстве двухконтурных котлов, оборудованных системой контроля погодных условий. Ассортимент силовых моделей этой марки достаточно широк, что позволяет подобрать котел для размещения любой площади. Все модели котлов оснащены новейшей системой автоматизации, позволяющей плавно регулировать работу оборудования и даже защищать систему от замерзания.
    Котлы отечественного производства.

    Котельное оборудование компании Данко регулярно получает хорошие отзывы пользователей и экспертов.Из представленного компанией модельного ряда в диапазоне от 7 до 15 кВт подобрать котел для отопления небольшого загородного дома или квартиры несложно, имея путевку. Котельная установка оснащена газовым фильтром, стальным теплообменником и экономичной горелкой с микроперепуском.

    Еще одно предприятие по производству конкурентоспособного котельного оборудования — ОАО «Боринское», ИШМА БСК. Отличительной особенностью этих котлов является то, что они доступны со встроенным циркуляционным насосом. При этом работа котла возможна как при работающем насосе, так и без него.Это очень удобно при частых перебоях в подаче электроэнергии.

    На что обращать внимание при покупке котла

    1. Горелка. От нее зависит экономичность работы котла. Важно, что конструкция горелки способствует качественному смешиванию газа и воздуха, а значит, полному сгоранию топлива без химического недожога. Наиболее экономичными считаются автоматические горелки со встроенным вентилятором. Перед подачей в топку газ смешивается с воздухом и затем подается в котел.Обратной стороной этой горелки является дополнительный шум, создаваемый вентилятором.
    2. Теплообменник Качество передачи тепла от продуктов сгорания в окружающую среду зависит от материала теплообменника. Лучшим выбором станет теплообменник из стали или меди. Они отличаются высокой теплопроводностью и устойчивостью к агрессивным воздействиям окружающей среды. Кроме того, следует учитывать, что под воздействием высоких температур и коррозии его элементы часто выходят из строя.Чем известнее будет марка котла, тем проще будет подобрать деталь для замены.
    3. Электроника и автоматика. Котел оснащен датчиками и позволяет регулировать работу простым нажатием нескольких кнопок, прост и удобен в эксплуатации. Но стоит учесть, что при отключении питания сработает защита котла и подача топлива в него прекратится. Следует выбирать технику, на которой есть возможность ручного регулирования ее работы в любых случаях.
    По отзывам покупателей, лучшими по их мнению являются котлы немецкого и отечественного производства. За ними легко ухаживать. Ремонт тоже несложный, так как существует множество сервисных центров, которые заказывают комплектующие и запчасти для ремонта прямо с завода. Котлы итальянских брендов, напротив, вызвали претензии потребителей из-за короткого гарантийного срока, трудностей в ремонте и подборе запчастей.
    Важно обратить внимание на выбор котла.Ведь он прослужит не один десяток лет и создаст ощущение комфорта и уюта зимними вечерами.

    Выбрать отопительный котел в доме — серьезная задача. И если вы уже определились с типом топлива, то задача № 2, которая стоит перед вами, — это выбор количества контуров для оборудования. И здесь нужно разбираться повнимательнее и подробнее. Наверняка у вас возникнет целая куча вопросов: от преимуществ каждого вида до простоты установки и их возможностей.Постараемся провести подробное сравнение этих видов по нескольким пунктам. Готовый? Идти!

    Разница между одно- и двухконтурным котлом

    Установленный двухконтурный котел

    Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — по количеству контуров.

    Одноконтурные отопительные котлы могут обогревать только комнаты квартиры / дома .Они подключаются к аккумуляторной системе (радиаторам) и греют воду только для них. Такой котел не нагревает воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

    Двухконтурные котлы способны как обогревать дом, так и нагреть воду. для мытья посуды, принятия душа и других бытовых нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Бывает 2-х типов:

    • Flow Heat Exchanger — в таких котлах стоит «приоритет горячего водоснабжения».Если нужно принять душ или помыть посуду, то нужно установить этот режим: тогда бойлер перейдет на 2-й контур ГВС. Такие модели подходят для домов и квартир небольшой площади (до 70-80 квадратных метров), поскольку в такие модели встраиваются теплообменники малой мощности.
    • Котлы со встроенным бойлером-накопителем — Объем бака в среднем колеблется от 150 до 180 литров. Может нагревать воду как в накопительном режиме, так и в проточном. Однако стоит учесть, что в последнем случае (при проточном способе) вода будет немного холоднее, чем при накопительном.

    Принцип работы и устройство двухконтурного котла

    Такая модель изначально оснащалась дополнительным теплообменником для горячего водоснабжения: в нем вода из системы холодного водоснабжения (холодное водоснабжение) нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , который контролирует направление движения теплоносителя.

    Принцип приоритета системы ГВС .Теперь объясните, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел сразу перестанет нагревать воду для отопления дома и начнет ее нагревать для системы ГВС.

    Получается, что при использовании горячей воды отопительный контур дома не работает. В тот момент, когда закрывается кран горячей воды, котел моментально отправляет теплоноситель в радиаторы.

    Таким образом, 2 контура не могут работать одновременно.

    Двухконтурные котлы могут работать на 1 или 2 точки водозабора. Если есть 2 точки, то котел лучше разместить примерно посередине между ними. Если один — то как можно ближе к ней.

    Дело в том, что на нагрев воды нужно время: если открыть кран с горячей водой, сначала потечет холодная жидкость, а потом теплая. Чем дальше от крана расположен бойлер, тем дольше вы будете ждать горячей воды.

    Принцип работы и устройство одноконтурного котла

    Схема котла с одним контуром и двумя

    В их конструкции только один теплообменник , который нагревает воду для системы отопления. Если вы хотите, чтобы он снабжал вас горячей водой, то вам нужно будет отдельно купить и установить бойлер косвенного нагрева.

    Основными элементами являются камера сгорания , в которой расположены горелка и змеевик .Сверху последней и стоит теплообменник. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

    Кстати, все модели спроектированы таким образом, что в будущем вы сможете подключить к ним этот котел.

    В этом случае система будет работать аналогично системе двухконтурного котла: по принципу приоритета контура ГВС с помощью клапана, контролирующего перемещение теплоносителя из одного контура в другой.

    Плюсы и минусы однокотлового котла

    Однокотловый котел

    Самое главное, что влияет на наш выбор, — это достоинства и недостатки той или иной модели.

    плюсы

    • Более низкая стоимость — по сравнению с двухконтурной моделью. Стоимость покупки, установки и обслуживания такого котла вам уйдет значительно меньше, чем у брата с двумя контурами.
    • Высокая мощность и эффективность . Многие одноконтурные модели имеют напольный способ монтажа, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального.А чугун, как известно, имеет более высокую теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы могут справиться с обогревом даже больших площадей (более 100 квадратных метров). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.
    • Меньше расхода газа — это вполне логично, так как у таких котлов всего 1 контур. Однако при подключении котла расход значительно превысит.

    Минусы

    • Пожалуй, только отопление дома — как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло. Чтобы иметь возможность нагревать воду для горячего водоснабжения, вам придется озаботиться установкой БКН (бойлер косвенного нагрева). Для этого вам нужно будет выбрать, купить соответствующие детали для его установки и т. Д.
    • Требуется отдельное помещение — котел и котел лучше устанавливать в отдельном помещении, так как система развязки труб будет смотреться не очень эстетично, и займет много места.

    Плюсы и минусы двухконтурного котла

    Аналогичная информация нам необходима и по двухконтурным котлам.

    плюсы

    • Малогабаритный — так как конструкция котлов с 2 контурами изначально заточена под отопление и ГВС, ее не нужно ничем дополнять. А это значит, что модель того, каких размеров вы купили изначально, занимает у вас столько места.
    • Возможность размещения в подсобном помещении — в отличие от одноконтурного котла не нужно искать место под котельную, чтобы разместить там котел.Вся разводка труб и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с недостатком свободного места.
    • Простота эксплуатации — как упоминалось ранее, второй контур отвечает за нагрев воды. Так что вам не придется мучиться с подбором и подключением БКН, а также необходимой для этого фурнитуры.

    Минусы

    • Нестабильное давление воды и температура теплоносителя — Это особенно заметно, если котел работает на 2 точках всасывания.Из-за не очень большой мощности оборудования водопроводная вода не всегда может течь под сильным напором и быть не такой горячей, как вы заказывали. Кстати в одноконтурной с котлом
    • такой проблемы не наблюдается. Высокие требования к обслуживанию — второй теплообменник котла (для горячего водоснабжения) очень чувствителен к высокому содержанию солей в теплоносителе и очень быстро обрастает окалиной и налетом. Поэтому нужно регулярно чистить оборудование или следить за содержанием примесей в теплоносителе.
    • Более высокая стоимость — по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если рассматривать покупку и установку БКН, то двухконтурный котел дешевле.

    Мощность и размер

    Это первые два параметра, по которым мы сравниваем наших «соперников».

    Power

    Итак, сначала разберем одноконтурный отопительный котел .

    Рассчитать мощность устройства довольно просто: 10 кв.м. На квадрат требуется 1 кВт мощности. Плюс не забываем про резерв в 20%. Здесь все просто. Однако особого внимания заслуживает бойлер косвенного нагрева объемом , который вы планируете установить на одноконтурный агрегат. Именно в нем заключена вся «соль» выбора. Если выбрать бойлер с бойлером, идущим в комплекте, то в среднем его объем составит 100-120 литров. При экономном расходе такого количества воды хватит на 2-3 человека. Однако о частом купании в ванной можно забыть.

    Если БКН вы выбираете отдельно, то здесь стоит исходить из предпочтений вашего домочадца. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.

    Пароварка : его мощность — важнейший параметр при выборе, ведь от нее зависит, какой температуры и под каким давлением будет течь вода из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам хватит бойлера на 10 кВт.Любителям периодически отдыхать в ванной понадобится техника уже на 18 кВт.Но для стабильной подачи воды в обе точки водозабора также рекомендуем покупать бойлер на 24 кВт. При меньшей мощности

    Размеры и компактность

    Как мы уже говорили ранее, двухконтурный отопительный котел в этом плане гораздо практичнее , чем одноконтурный, так как это уже готовое изделие без необходимости что-либо подключать дополнительный. Его можно установить в любом удобном для вас помещении.

    Для одного контура нужно оставить много свободного места, так как скорее всего в будущем потребуется подключить расширительный бак, предохранительный клапан, сам котел и т.д.

    Оборудование отопительный котел с 1 схемой

    Этот параметр напрямую взаимосвязан с габаритами устройства.

    Пароварка — готовое изделие, мини-котельная, в конструкции которой уже есть все оборудование, необходимое для отопления и горячего водоснабжения (вентиль, циркуляционный насос, арматура и т. Д.) для организации системы газоудаления

    Котел одноконтурный — это основное оборудование. Отдельно потребуется купить бак косвенного нагрева, насос, мембранный бак и другое оборудование для полноценного обеспечения вашего дома теплом и горячей водой. Более полную комплектацию имеют настенные одноконтурные котлы, которые частично укомплектованы необходимыми комплектующими.

    Особенности работы одноконтурных и двухконтурных котлов

    Напоследок дадим вам несколько полезных советов, которые наконец помогут сделать правильный выбор.

    • Если вы выбрали двухконтурный котел, то нужно знать одну из его особенностей: после открытия крана с горячей водой придется подождать некоторое время (несколько минут), пока холодная вода не станет теплой. Это серьезный недостаток, потому что, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы просто сливаете деньги в канализацию.

    Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют располагать котел от точки водозабора не дальше 5-7 метров.Увеличение расстояния значительно снижает эффективность работы.

    • В одноконтурных устройствах недостатка в этом нет, но есть другой. Если сразу не употребить нагретую воду в БКН, то она остынет и снова нагреется. В результате на его нагрев будет постоянно тратиться энергия.

    Заключение

    Итак, какой казан лучше: одинарный или двойной? Однозначного ответа на этот вопрос нет — каждая семья выбирает устройство под свои нужды и условия.

    Если вы за экономию топлива и места — то вам однозначно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть необходимость. Для сравнения: один контур будет включаться каждые несколько часов — когда вода в котле остынет.

    Также двухконтурные жители предпочитают ставить квартиры, в которых не так много свободного места, как собственники своих коттеджей.

    Если вам нужно удобство и повышенная надежность, — этот одиночный контур — ваш выбор.Никакой контрастный душ, если второй клапан открыт, и слабый напор воды.

    Выбор между одинарным и двойным контуром: видео

    Обязательно посмотрите это видео: оно поможет определиться с выбором:

    Мы надеемся, что наша статья дала вам общее представление об этих двух типах котлов, и вы уже сделали свой выбор. Удачи!

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
