Как кабель антенный подключить к телевизору: Как подключить телевизор к антенне, кабельному телевидению – Как подключить антенну к телевизору или приставке: простой и надежный способ

F разъем для ТВ кабеля

Несмотря, что 21 век на дворе и на прилавках магазина давно уже стоят современные телевизоры, которые имеют большое количество полезных функций вплоть до поддержки интернета, разъем для антенны никто не отменял.

Качественное изображение зависит не только от марки и модели телевизора, но и от правильного монтажа не самой антенны, а штекера. Если его неправильно собрать, то качество сигнала пострадает. Также плохая передача сигнала может быть из-за неправильно подобранного штекера. При условии, что у вас отличный штекере, ТВ кабель низкого качества, не стоит рассчитывать на просмотр телепередач, фильмов без помех и мерцания экрана.

Забегая вперед, расскажем, что в природе существует три типа штекеров. Самый универсальный из них это f-штекер. Он идеально подходит для передачи сигнала аналогового ТВ, цифрового телевидения и спутникового сигнала. На данном этапе развития во всех телевизорах на задней панели имеется два гнезда для подключения антенны.

О том, как соединить телевизионный кабель штекером и как правильно подключить антенну телевизору, расскажем сегодня во всех подробностях. Именно об этом и многом другом вы узнаете, если прочитаете статью от начала до самого конца.

В данной статье вы узнаете, как подключить антенный кабель

Как правильно подключить телевизионный кабель

Телевизионный кабель неотъемлемая часть подключения любой антенны к телевизору. Без него невозможно будет смотреть телевизор. Весь смысл телевизионного кабеля заключается в его основных элементах:

• защитная оболочка,
• экран (фольга и оплетка),
• изоляции,
• сам проводник.

Но чтобы его правильно подключить, необходимо соблюдать некоторые рекомендации. Ошибочно думать, что телефонный или кабель для интернета способны создавать помехи, если их уложить в один кабель – кабель. Это делать разрешается. А вот электрокабель может издавать помехи, но, если не получается их развести, то телевизионный кабель приобретайте с защитной оболочкой толщиной больше 1 миллиметра.

В данном видео вы подробнее узнаете о кабеле:

Желательно, чтобы он был цельным, а не кусковой и без лишних соединений. Не стоит подсоединять его к электропроводке. Старайтесь избегать крутые изгибы, это может стать одной из причины некачественного просмотра ТВ.

Внимание! Чтобы не возникло проблем с подключением главное правильно выбрать антенный кабель. Обращайте внимание на все нанесенные маркировки. Цифры, которые указываются на самом изделии, означают с какой частотой сопротивления, она наносится на каждом метре.

Чтобы подключить его к ТВ, с начало надо его подготовить и приобрести все необходимые детали. После выбора кабеля, необходимо выбрать штекер f разъем для ТВ-кабеля. Они бывают разных диаметров, обратите на это внимание. Если свой телевизор вы закрепили на стенку, то обратите внимание, что вам подойдет угловой f-штекер.

Закупив все нужные детали, можно приступить к подготовке самого кабеля. Он состоит из нескольких этапов. На первом этапе, необходимо разрезать внешнюю оболочку, не повредив остальные слои. Для этого аккуратно резаком или острым ножом проделываем круговой надрез и убираем кусок отрезанного защитного слоя. Далее открыты участок оплётки и фольги наматываем на сам провод. Зачистить слой надо так, чтобы как можно меньше повредить фольгу. На зачищенном участке фольгу надо намотать на провод, согнув пополам. Зачистка  ТВ-кабеля занимает пару минут.

После всех проделанных манипуляций для телевизионного кабеля устанавливаем штекер. Если вас интересует ответ на вопрос, как обжать ТВ-кабель. То об этом более подробно читайте в следующем пункте.

Установка штекера на кабель

Чтобы произвести монтаж штекер соединяемых телевизионным кабелем, сначала устанавливаем на подготовленный участок провода коннекторы для соединения, то есть специальный цилиндр, который имеет внутреннюю резьбу и прикреплен гайкой, а с наружной стороны шестигранник с резьбой. Чтобы всё закрепить правильно, нам нужны инструменты: плоскогубцы, острый нож и кусачки.

После того как сняли внешнюю защитную оболочку, то сворачиваем фольгу и отгибаем наполовину к защитному слою. Затем надрезаем следующий слой, чтобы освободить центральный провод. Оголяем его полностью. Зачистка на это частично считается оконченной.

На следующем этапе вставляем штекер, первую половину. На этой стадии желательно воспользоваться помощью плоскогубцев, чтобы не натереть мозоль на пальцах постоянно прокручивая.

Важно! Если зачистили больше, чем надо было, то не стоит переживать. Под углом 45 градусов обрезать лишний кусочек. Главное точно и с уверенной рукой производить все манипуляции.

Не забываем подобрать соответствующий разъем

Главное подобрать правильный F – разъем, она должна быть с резьбой внутри. Таким образом, был установлен штекер в телевизионный кабель.

После всех вышеперечисленных действий, когда надеваем штекер, моно приступить к подсоединению кабеля к антенне, а, следовательно, антенну к телевизору. Обжим необходимый этап, без которого не обойтись.

Подключение кабеля к телевизору

Чтобы подключить кабель телевизору, его сначала надо подключить к антенне f гнездо переходник. Схема подключения телевизионной антенны очень проста и ест в интернете. Попробуем описать ее в нескольких словах. Присоединяете кабель к антенне, а также обязательно усилитель, если антенна слабая. Более подробно можете посмотреть видео ролики в интернете.

В каждом доме есть ни один, а два или три телевизора, а источник всего один. Как быть в данном случае? Воспользуйтесь распределителем. У него всего один входи и несколько выходов, их количество зависит от того, сколько телевизоров хотите подключить. Если распределитель низкого качества, то телевизионный сигнал будет плохой на всех подключенных устройствах.

Итак, в отличии от советских моделей телевизоров, на современных моделях все разъемы для соединение антенного кабеля расположены сзади. Каждый из таких разъемов подписан. Гнездо tv всегда подписано аббревиатурой ANT. Именно в это гнездо и подсоединяем кабель к ТВ.

Гнездо сильно отличается от других разъемов, и перепутать не возможно. В последних моделях ЖК телевизоров имеется два гнезда для спутниковой антенны и простой. Подключить можете обе, переключение с одного телевидения на другой будет осуществляться через пульт дистанционного управления.

Как подключить цифровое телевидение? Для этого необходим тюнер, который будет ловить сигнал. Некоторые модели уже выпускают со встроенным тюнером. Для более ранних моделей необходимо покупать отдельную приставку и подсоединять к телевизору. Подключить цифровое ТВ рекомендуется абсолютно всем, потому что с 1 января 2019 года аналоговое телевидение перестанет вещать. Подключаемое всем цифровое ТВ бесплатно дает возможность смотреть 20 каналов, включая федеральные телеканалы.

Как подключить спутниковую антенну? Рекомендуется, чтобы настраивали тарелку и подключали только мастера. Для этого необходимо приобрести весь комплект, ресивер и тарелку. Данный разъем имеет также круглую форму, но отличается визуально от стандартного ATN, и надпись LNB (ANT 2 IN) имеет внешнюю резьбу.

Перечень вещания теле форматов, которые поддерживает ТВ можно найти либо в характеристике, либо посмотрев какие надписи есть на задней крышке. На старые антенны можно установить переходник f tv.

Со штекером

Как подключить ТВ-антенну в домашних условиях? Давайте, пошагово разберем инструкцию по настройке домашней теле антенны. tv штекер подсоединяем к телевизору, кабель к розетке. Если она старого образца, то воспользуйтесь переходником штекера. Если она в исправном состоянии, то достаточно будет покрутить ее немного чтобы настроить чистое изображение без помех.

Подключение к ТВ стандартного или спутникового телевизионного сигнала не составляет никакого труда, если на этапе использования соединителя антенного кабеля для телевизора не было нарушено никаких действий, и сам кабель не пострадал.

Также можно прибегать к использованию адаптеры под f, переходник tv гнезда, если у вас антенный штекер тюльпаны. При подключении к ТВ обращайте внимание на переходники кабелей.

Существует версия с штекером и без

Штекер bnc нужен, чтобы подключить камеру к телевизору для видеонаблюдения. Разъемы bnc бывают разные. Их существует более трех видов: под винт, компрессионные, под пайку, накручивающиеся, с клеммной колодкой. И монтаж зависит от вида, который используйте, возможно, придётся воспользоваться специальными переходниками.

Без штекера

Как утверждают некоторые активные пользователи и любители экспериментировать, без штекера подключить кабель к телевизору можно. Следовательно, возникает вопрос, как подсоединить антенну к телевизору без него. Такой вариант подходит только в экстренных случаях, когда под рукой нет нужных инструментов. Пришло время, когда необходимо по определенным причинам заменить штекер, о под рукой нет паяльника, плоскогубцев. Тогда можно воспользоваться народным советом. Телевизионную антенну подсоединить напрямую.

Проделываем все вышеперечисленные этапы, убираем внешнюю оболочку, освобождаем центральный провод. Оголенный провод необходимо завернуть в петельку. Петля должна по размеру быть больше чем гнездо на телевизоре.

Данный способ описывают многие, но никто не гарантирует качественное изображение на экране ТВ. Возможно, будут помехи, если попали мелкие проводки или плохо проведена зачистка.

При подключении многие допускают ряд ошибок, которые приводят к искажению транслируемой картинки. Например, некоторые производители под фольгой используют тонкий слой полиэтилена. Если он останется на жиле, то качественный прием сигнала осуществляться не будет. Любой лишний элемент будет препятствовать. Также ошибки встречаются при монтаже и установке. От этого тоже зависит прием и передача канала. При неправильной проводке в кабель- канале могут создавать лишние помехи.

Подведем небольшой итог, вместо обширного заключения. Как уже было выше сказано, качественное изображение на экране телевизора зависит от правильно собранной телевизионной антенны. А именно правильно подобранного разъема. Самый универсальный считается F – разъем. Он бывает разного диаметра, подсоединить его можно самостоятельно в домашних условиях. Также необходимо ответственно отнестись к выбору кабеля для антенны и к покупке домашней антенны. На смену аналоговому телевещанию пришло спутниковое и цифровое телевидение. Если спутниковое имеют финансовую возможность не все установить, то цифровое доступно каждому дому бесплатно.

Все выше описанные действия вы можете посмотреть на видео роликах, воспользовавшись известными сервисами и поисковыми системами. Весь может занять не более двух-трех часов, а то и меньше.

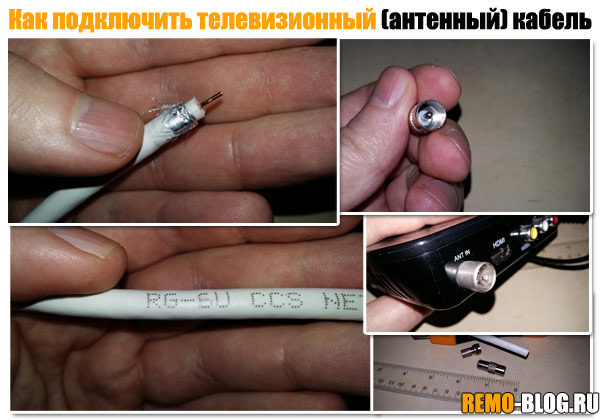

Как подключить телевизионный (антенный) кабель. Или установка F – разъема своими руками

У меня есть несколько популярных статей, которые касаются непосредственно нового стандарта телевидения DVB-T2. Это антенна своими руками из куска кабеля, читаем очень полезно. А также обзор цифровой приставки. Просто совмещаем сделанную антенну, и приставку и у нас получается цифровое телевидение. Но многие мне задают вопрос – а как подключить телевизионный кабель? Что для этого нужно? Ведь просто так не воткнешь кусок кабеля в гнездо приставки, это верно – нужно его правильно обжать, а также подключить F – разъем на конце. Для тех, кто испытывает в этом трудности моя сегодняшняя статья …

СОДЕРЖАНИЕ СТАТЬИ

Многие могут сейчас сказать — для кого эта статья, ведь все элементарно? Ребята – да это так. Однако мне пишут не только матерые электрики или люди — которые с техникой на «ТЫ», но и также одинокие домохозяйки, которым сложно подключить этот кабель, точнее они вообще представление не имеют об этом. Поэтому я вас прошу — отнестись с пониманием. Будет как фото материал, так и подробное видео в конце, так что смотрим.

Что нам понадобиться?

Изначально чтобы сделать цифровое телевидение, нам нужно:

• Антенный кабель
• F – разъем, для подключения.
• Также иногда нужен разъем папа – мама, для установки в саму приставку.

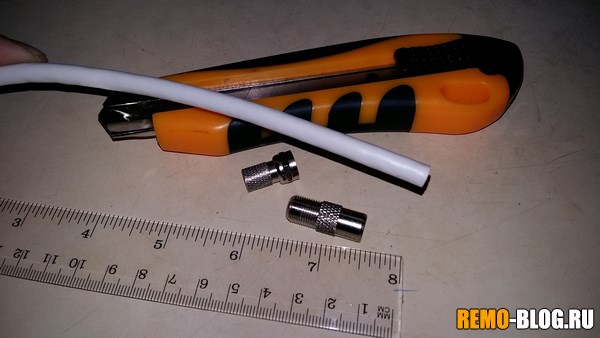

Больше ничего не нужно, из инструментов нам понадобиться только перочинный нож, или любой другой, но желательно острый.

Антенный кабель

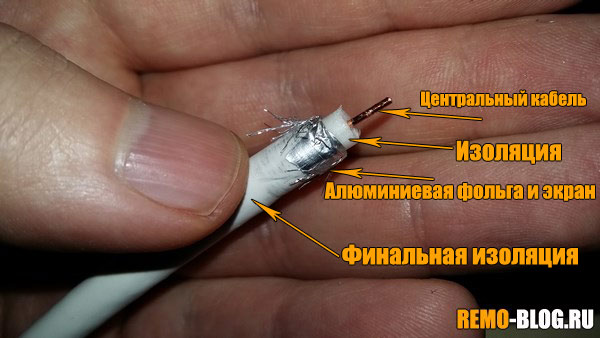

Прежде чем его обжимать, нам нужно его выбрать. Для антенн используют так называемые коаксиальные провода, которые обеспечивают стабильный сигнал, благодаря своему экрану. Если разложить этот кабель на составляющие то он состоит:

• Центральный медный провод, первый проводник, самый важный
• Плотная изоляция.
• Алюминиевая фольга, это второй проводник
• Алюминиевая оплетка – «экран», препятствует электромагнитным помехам, ее использование улучшает телевизионный сигнал.
• Финальная пластиковая изоляция, защищает всю конструкцию, от механических и погодных повреждений.

Сразу хочу ответить на вопрос – а можно ли использоваться обычный медный или алюминиевый провод? В теории конечно можно, но он не защищен от помех, то есть у него нет «экрана», и качество телевизионного сигнала будет падать, причем значительно! Поэтому не мудрим, а покупаем специальный антенный кабель.

Сейчас на Российском рынке достаточно широкий выбор – есть как зарубежные варианты, так и отечественные (маркированные по Европейским стандартам и по Российским).

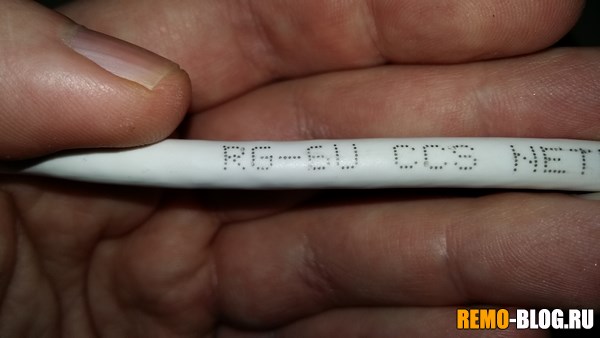

Если брать Россию (и наши стандарты), то это варианты вида: — PK – 75 – х – х. Если немного углубиться в технические характеристики то цифра 75 означает волновое сопротивление, для нашего коаксиального кабеля.

Если брать зарубежные варианты (или Россию, но по ЕВРО стандартам), то сейчас это виды: — RG «Х». Обычно идут — RG 59, RG 6, RG 11 и так далее. Все они отличаются и по сопротивлению, и по максимальной длине передачи сигнала, например RG11 применяется на промышленных объектах, он может передавать телевизионный сигнал на расстояние до 600 метров, практически без потери качества. Но стоит он дорого и для простой квартиры, где таких длин нет, его применять нецелесообразно!

Если подвести итог – сейчас очень широко применяют коаксиальный кабель RG6, лично я его вам и советую, приходим в магазин и указываем продавцу на него в 90% случаев он будет в наличии.

С антенной проводкой разобрались, переходим к разъемам.

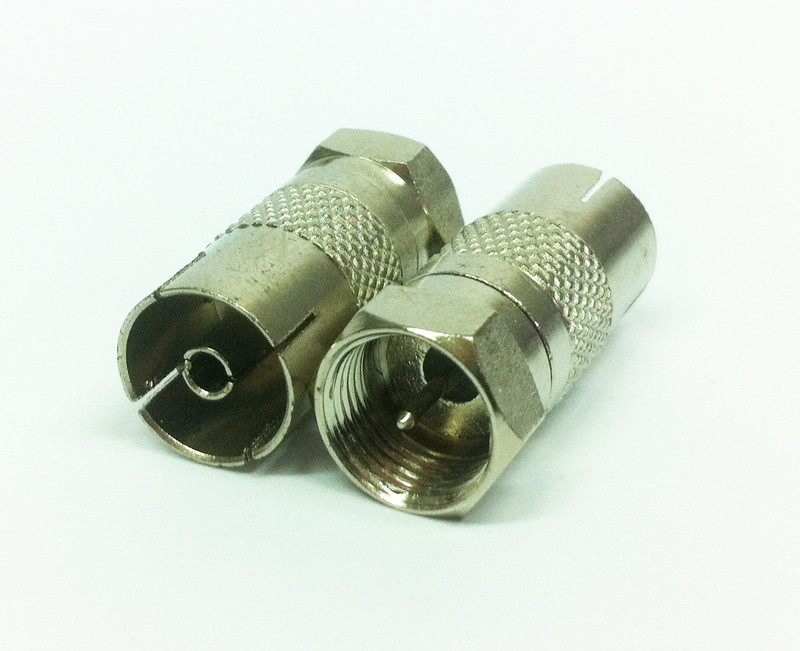

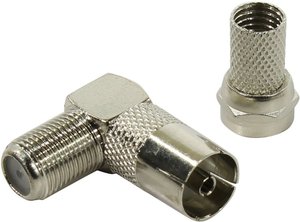

F-разъем и папа – мама (антенный штекер)

Второй шаг — покупаем нужные разъемы. Одним из самых важных в подключении, является так называемый F – разъем. По сути это просто втулка, которая накручивается на кабель, поэтому ее нужно брать с резьбой внутри, это важно! Смотрим фото.

Если у вас имеются ресиверы или антенные входы под F – разъем то вам может уже ничего и не нужно, просто подключаем, закручиваем и радуемся. Но в обычную цифровую приставку или в телевизор эту конструкцию не установить! Поэтому нам нужен еще один «переходничок» или антенный штекер.

Многие сейчас мне зададут вопрос – а почему сразу не купить штекер, который идет на антенну? Можно и так, однако мне не попадались нормальные, они почему то постоянно ломаются, или центральный кабель вылетает, или обмотка экран плохо сидят. Поэтому я всегда покупаю F – разъем и уже к нему переходник, это не намного дороже, но вы сможете подключить в случае необходимости и к ресиверу через F выход и через антенный кабель, то есть получается как бы универсальный переходник. И что самое важное сидит он в разы надежнее и лучше! Всем советую.

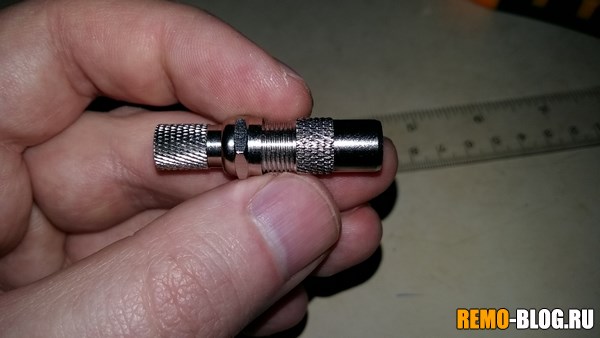

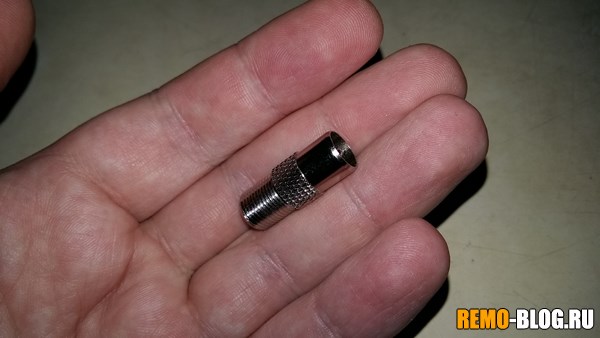

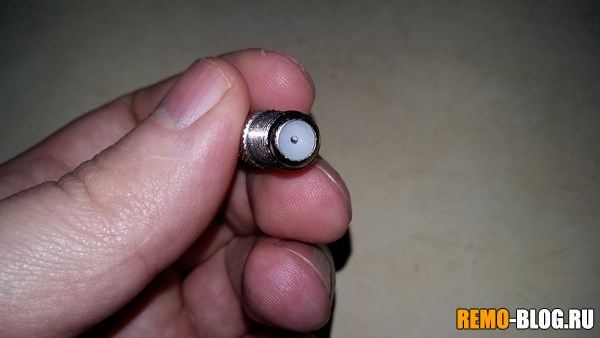

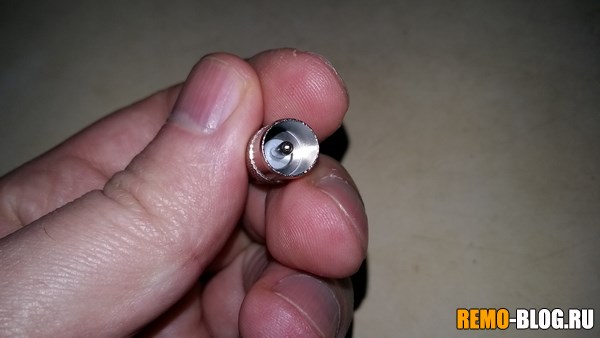

В общем, выглядит он вот так.

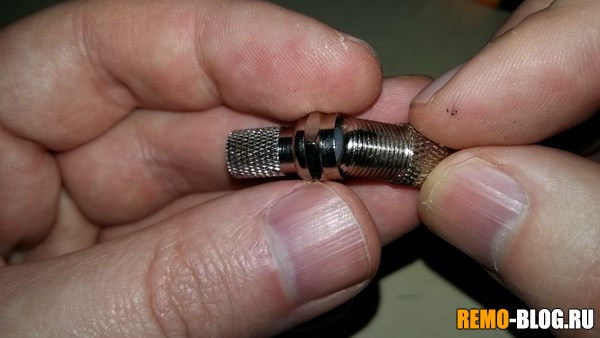

С одной стороны имеется выход для подключения к приставке или телевизору. С другой стороны резьбовое соединение с F выходом, а также отверстие для центрального медного провода.

Теперь мы полностью готовы, приступаем к обжиму – подключению.

Инструкция по обжатию – подключению своими руками

ИТАК, процесс не сложный, но нужно выполнять все аккуратно, иначе просто загубим антенный кабель, буду перечислять по пунктам:

• Берем нож, отступаем от конца кабеля примерно 1 — 1,5 см, и аккуратно прорезаем только верхнюю пластиковую обмотку по кругу – важно не повредить под ней «экран» и алюминиевую часть! Снимаем ее!

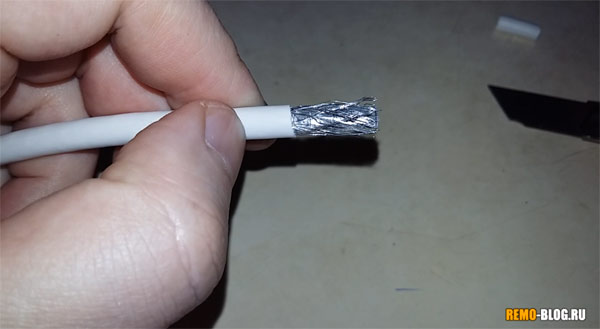

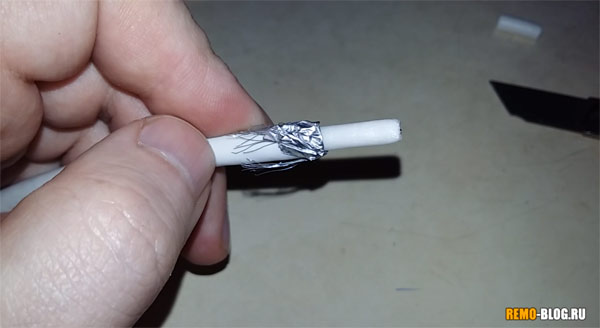

• Теперь перед нами алюминиевая обмотка и экран, нам их нужно загнуть на сам кабель.

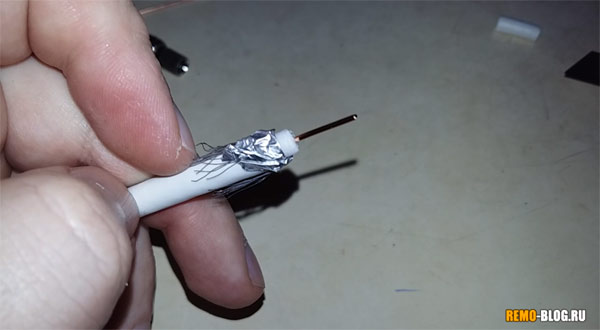

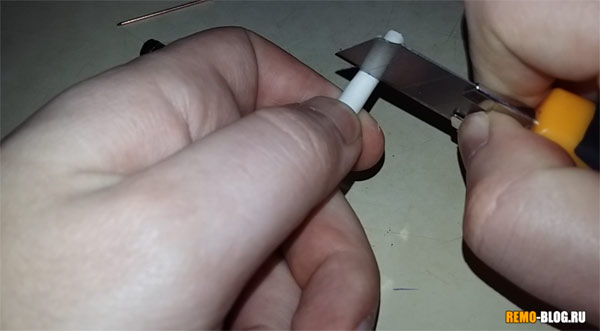

• Далее перед нами изолятор, отступаем 0,7 — 1 см и прорезаем его до основной жилы, главное ее также не повредить. Она конечно толстая и прочная – но без фанатизма! Убираем изолятор.

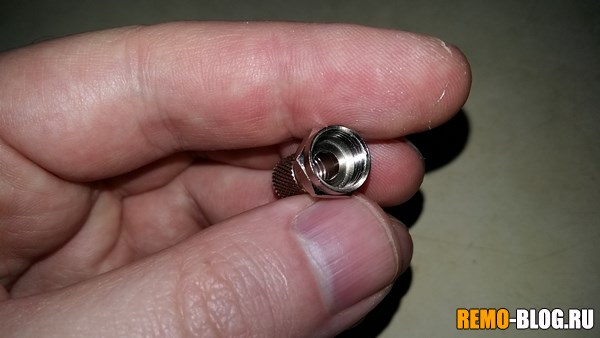

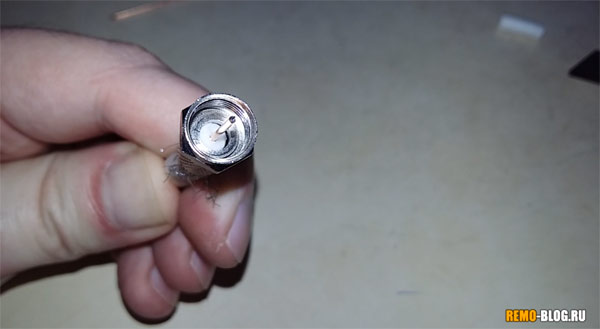

• Берем F – разъем, и просто закручиваем его на загнутый изолятор, важно чтобы центральный провод попал в отверстие в центре.

• По сути все готово, можно подключать к ресиверу или накручивать антенный разъем сверху. Кому что нужно.

Как видите ничего сложного, однако для тех, кто не совсем понял, представляю видео версию.

ВИДЕО

Вот собственно и вся инструкция, как видите ничего сложного, если понравилась статья ставим лайки в соц.сетях и на канале YOUTUBE.

Читайте наш строительный сайт, будет еще много чего полезного.

Как соединить телевизионный кабель между собой правильно?

Вы ещё смотрите телевизор? Несмотря на увеличение популярности и доступности интернета, доля телезрителей в России не снижается. Расширение тематических каналов привело к индивидуализации предпочтений – каждый теперь может найти передачу на свой вкус. Но что делать, если антенный кабель погрызла собака или вы купили ещё один телевизор для установки в соседней комнате?

Поводом для необходимости соединения антенного кабеля может также стать перепланировка в комнате, когда требуется добавить недостающую длину. Существует несколько способов выполнить задуманное: использование F-разъемов или сплиттера, спайка или скрутка контактов. Расскажу вам каждый из озвученных методов с нюансами их применения. Не переключайтесь!

Каким способом удлинить ТВ кабель?

Радиомеханики выделяют следующие варианты соединения и удлинения антенного кабеля:

1. F-разъемы – это специальная металлическая конструкция, которая позволяет надежно соединить два отрезка кабеля без применения паяльника или дополнительной изоляции. Метод зачастую применяется, когда при перемещении телевизора в другой конец комнаты, имеющегося запаса кабеля не хватает либо требуется заменить поврежденный участок. Это самый простой и экономный способ, в отличие от прокладки нового кабеля непосредственно от антенны.

   Разъём f-jack для коаксиального кабеля

2. Сплиттер – используется для равномерного разделения идущего от антенны сигнала на два телевизора. Подключение к устройству выполняется F-штекерами.

   Разветвитель под F-разъём

3. Пайка – дешевый, но в то же время надежный метод соединения. Для его реализации не потребуется искать переходники и прочие комплектующие, обычно все необходимое уже имеется дома. Возможно подключение любых экранированных кабелей: с разным количеством центральных жил, диаметром, типом экрана (например, медная оплетка и алюминиевая фольга).

   Припаивание антенного провода

4. Скрутка – менее предпочтительный способ из всех представленных, поскольку приводит к сильной потере качества сигнала. Виду своей ненадежности может рассматриваться только как временное решение, при отсутствии F-разъемов или инструмента для пайки.

Далее разберемся в практическом применении каждого описанного способа соединения антенного кабеля.

С переходом аналогового вещания в цифровой вид, требование телевизоров к транслируемому сигналу увеличилось. Жители пригорода и деревень теперь используют ТВ-тюнеры с усилителями. Поэтому качество соединения телевизионных проводов встало на первый план.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание штекером не создаёт помех

Наращивание антенного кабеля начинается с подготовки его отрезков:

1. Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы.
2. Заверните оболочку в противоположном направлении и полностью удалите ее.
3. Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать. На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера. Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри.
4. Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому.
5. Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы.
6. Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

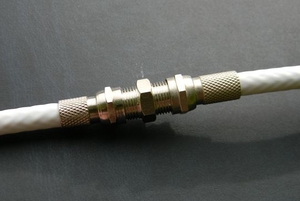

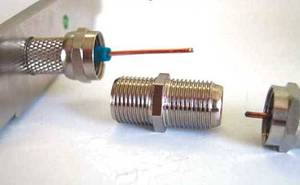

Образец соединения через переходник и f-штекеры

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

Удлинение кабеля при помощи сплиттера

Это устройство предназначено для равномерного распределения входного сигнала. Соответственно на нем имеется один входящий разъем (помечен словом «IN») и несколько выходящих (помечены как «OUT»). С помощью сплиттера получится не только удлинить кабель, но также провести его сразу к двум или трем телевизорам.

Входное отверстие на самом сплиттере по своему принципу аналогично F-гнезду. Фиксация происходит за счет резьбового соединения. Процесс удлинения кабеля схож с тем, что описан для F-разъемов, поэтому отдельно останавливаться на нем нет смысла.

Через сплиттер можно подключить несколько телевизоров

Соединение TV провода пайкой

Для этого метода понадобится паяльник, припой и канифоль (альтернатива – паяльная кислота). Также вы должны обладать базовыми навыками пайки.

Метод позволяет провести соединение различных вариаций кабелей. Рассмотрим пошагово процесс спайки двух кабелей с одинарной жилой и двойным экраном (медная оплетка + алюминиевая фольга):

1. На каждом кабеле сделайте надрез по внешней оболочке длиной 5-6 см.
2. Отверните оболочку и находящиеся под ней экраны – медная сетка и фольга.
3. Центральную жилу вместе с изоляцией обрежьте до длины в 2 см.
4. Срежьте часть изоляции с центральной жилы – в итоге получится некое подобие ступеньки. При складывании двух частей кабеля, эта конструкция должна обеспечивать полное закрытие контакта, практически без зазоров.
5. Центральную жилу отогните от изоляции на 45 градусов. Проведите ее лужение и спайку со второй частью провода. При отсутствии помощника, перед пайкой жилы можно связать тонкой проволокой, взятой с медного экрана.
6. Проведите осмотр результатов пайки. Если застывший припой имеет острые края или наплывы, уберите их с помощью мелкозернистой наждачной бумаги или надфиля.
7. Сомкните две ступеньки, вырезанные из изоляции, при необходимости уберите лишнее. Закрепите получившуюся конструкцию изоляционной лентой – 2-3 витка.
8. С двух частей кабеля верните на место фольгу. С внутренней стороны она покрыта непроводящим ток слоем, поэтому нужно правильно завернуть эту часть экрана, обеспечив контакт токопроводящих сторон.
9. Верните медную сетку – сначала одну, потом вторую. Для улучшения контакта, место обвейте несколькими частями луженой проволоки с тем же диаметром. Затем эти части спаяйте.
10. Поочередно отверните обратно внешнюю оболочку. В итоге одна должна обволакивать вторую. Зафиксируйте место соединения изоляционной лентой.

На выходе вы получите прочное и герметичное место стыка, которое практически никак не влияет на качество передачи сигнала.

Мнение эксперта

Егор Разумный

Умею собирать и разбирать компьютеры, ноутбуки, планшеты, телефоны. Иногда успешно. Мастерски владею навыками диагностики поломок с помощью Google и Yandex.

Конечно пайка – та ещё глупость. С центральной медной жилой проблем нет, но оплётка обычно изготавливается из алюминиевого сплава, который спаять практически невозможно. Но если очень надо, рецепт такой: накрутите несколько витков лужёного провода на заранее скрученные между собой заготовки из оплёток. Залудите это место и после остывания расплющите его молотком. Рекомендую использовать кабель SAT-703 итальянской фирмы «CAVEL» с погонным затуханием 16,5 дб/100 м. Центральная жила — медь. Оплетка — луженая медь. В этом случае оба проводника припаяются обычной канифолью.

Метод скрутки

Применяйте этот вариант только в крайнем случае, когда требуется немедленно обеспечить подачу сигнала на телевизор, а под рукой нет F-разъемов или паяльника с припоем. Скручивание в любом случае приведет к значительной потере качества сигнала, а во время соединения центральной жилы часто происходит ее обрыв.

В общих чертах методика скрутки схожа с пайкой. Потребуется аналогичным образом подготовить два конца кабеля, затем сложить их параллельно друг к другу. Сначала провести скрутку медной сетки и заизолировать место полихлорвиниловой лентой. Затем проводится соединение центральных жил. Учитывая временный характер работы и хорошую изоляцию медного экрана, жилы можно оставить как есть – их пригибание к внешней оплетке чревато изломом.

Скрутка — простой и ненадежный способ соединения

Это все методы, которые могут быть использованы для удлинения антенного кабеля. Самым простым вариантом является использование F-разъемов – стоят они не дорого, а при установке не требуют специального инструмента. Спайку рекомендую проводить при соединении двух проводов с разными характеристиками. Для разветвления сигнала на несколько телевизоров используйте сплиттер. Скрутка – временный способ, который в будущем должен быть заменен на более надежный.

Рейтинг автора

Автор статьи

Закончил ВМРК по специальности техник-механик, работал в компании DEXP, занимаюсь фотографией и диагностикой компьютерной и бытовой техники.

Написано статей

Как подсоединить телевизионный антенный кабель к телевизору и антенне, используя F штекеры

Для того, чтобы телевизор показывал, к нему надо подсоединить антенну. Для этого на телевизоре предусмотрен разъем для подключения, так называемое, антенное гнездо. Другая часть соединения, штекер, монтируется на антенный кабель, который собственно и соединяется либо с антенной, даже спутниковой, либо с коробкой распределения кабельной телевизионной сети, если владелец подключён к ней.

Штекер для телевизора

Раньше для того, чтобы подсоединить штекер к кабелю его приходилось припаивать. Затем стали использовать антенные разъёмы, которые монтируются баз пайки. В первых моделях этой детали центральная жила антенного провода прикручивалась к контакту винтом. И, наконец, сейчас используют штекера международного стандарта типа F. Собственно говоря, разъём этот просто втулка, которая состоит из двух частей и накручивается на антенный провод.

Чтобы на тв была качественная картинка, и сигнал не терялся, необходимо сделать так, чтобы в месте соединения был хороший контакт. При неправильном решении этой, казалось бы, простой задачи, телевизор будет работать с помехами как в изображении, так и в звуке.

Чтобы правильно сделать соединение антенного провода с тв, совсем необязательно звать специалиста. Все манипуляции возможно произвести своими руками при помощи простых инструментов, которые есть у каждого.

Для решения этой задачи потребуется:

1. антенный кабель (по-другому коаксиальный).
2. штекер типа F.
3. нож или канцелярский резак.

Это интересно!  Как повесить телевизор на стену при помощи кронштейна

Что такое кабель?

Антенный кабель представляет собой многослойный провод, который благодаря своим экранирующим способностям может передавать стабильный сигнал. Состоит из центральной жилы, медного провода, плотной пластиковой изоляции, алюминиевой фольги (второго проводящего элемента), экранирующей оплётки, которая гасит помехи и окончательной внешней изоляции, и защищает от погодных и механических воздействий.

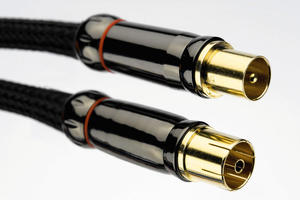

На рынке сейчас представлено большое разнообразие данной продукции как отечественного производства, так и импортного.

• При выборе провода необходимо обратить внимание в маркировке на цифру 75. Она обозначает частоту волн сопротивления данного кабеля, именно на такое рассчитаны коммутационное оборудование и телевизоры. Маркировка обязательно присутствует на проводе через каждый метр по всей длине, рядом с цифровой отметкой о метраже.
• Следующее это разъем – штекер F -типа. Разъёмы такого вида подходят и для аналогового, и цифрового телевизионных сигналов. Так как такие штекера выпускают различных размеров по диаметру, надо обращать на это внимание. Чтобы штекер соответствовал антенному проводу для телевизора. Для тех случаев, когда телевизор крепится вплотную к стене, можно воспользоваться F штекером угловой конструкции.

Это интересно!  Куда сдать старый телевизор за деньги

Как подготовить кабель

Имея все необходимое, можно приступить к подключению антенны к телевизору. Присоединить штекер к антенному кабелю спутниковой или другой антенны, возможно двумя способами: завернув экранирующую оплётку и не заворачивая её. Лучше и надёжнее для контакта будет завернуть экранирующую оплётку, но если это не удаётся можно не заворачивать.

Для того, чтобы разделать кабель, берём нож или резак и, отступив 1–1,5 сантиметра от конца кабеля, аккуратно по кругу разрезаем внешнюю изоляцию.

Главное, при этом не повредить оплётку и алюминиевую фольгу. Удаляем отрезанную изоляцию. Теперь открывшуюся часть оплётки и фольги надо завернуть назад на сам провод. Тут есть один нюанс. Чтобы фольга была прочнее, её с внутренней стороны покрывают полиэтиленом. Зачистить слой пластика, не повредив фольги нереально. Если просто насадить штекер на отвёрнутую часть фольги контакт будет неважный или, вообще, плохой.

Для того, чтобы этого избежать, надо половину фольги загнуть обратно и токопроводящая часть будет сверху. Затем освобождаем от изоляции центральную жилу, отступив 0,5–1 сантиметра опять же стараемся не повредить сам провод. Теперь наворачиваем на фольгу первую половину штекера. Следим, чтобы центральный провод попал в сердцевину штекера. После, кусачками «откусывается» часть центральной жилы, таким образом, чтобы от накидной гайки она выступала на 4–6 миллиметров. В заключение прикручивается вторая часть штекера до упора. И наша вилка для подключения антенны готова к эксплуатации. Использовать можно и для спутниковых антенн, и для аналогового тв.

В случае если фольгу не заворачивать, то просто срезается верхняя изоляция, удаляется оплётка и на открытый участок кабеля накручивается штекер.

Если же в руках оказался штекер предшествующей модификации, который также не требовал пайки. Его соединить с тв кабелем надо следующим образом. Штекер разобрать, отсоединив пластиковую половину. Эту пластмассовую часть надеть на провод в первую очередь.

Это интересно!  Как в зависимости от диагонали, определить размер телевизора

Как подключить телевизор к антенному кабелю

Для подсоединения телевизора к кабельному телевидению, необходим кабель. На его конце нужно вмонтировать F штекер, специально предназначенные для телевизионной антенны. Если пользователь не очень хорошо разбирается в данном вопросе, то лучше обратиться за помощью к специалистам. Потому что если неправильно сделать эту работу, то и аналоговый, и цифровой сигналы будут работать некорректно, из-за чего будет теряться качество изображения на тв.

Выбор кабеля имеет огромное значение. Даже телевизор последней марки и правильно надетые на концы кабеля F штекеры не могут дать отличного изображения, если будет использован некачественный кабель. А какой же лучший кабель, и как его можно узнать среди многих, предложенных на рынке?

Для этого нужно иметь представление, каким образом высокой частоты ток телесигнала протекает по кабелю. И чем выше этот показатель тока, тем ближе он проходит к поверхности проводника. Из-за небольшой высоты телевизионного сигнала в антенном кабеле и его высоко частоты, без специальных приборов определить невозможно. Определить есть сигнал или нет, можно подключив антенну к телевизору.

Это интересно! Что такое смарт ТВ, основные функции в Смарт телевизорах

Самыми покупаемыми и широко известными на рынке являются кабели с волновым сопротивлением 75 Ом, которые великолепно используются для приёма и передачи телевизионных сигналов. Маркировка производится в зависимости от возрастания качества. Её, как правило, наносят на верхний слой антенного кабеля по всей его длине, через каждый погонный метр рядом с цифровой отметкой метража.

Если потребитель владеет навыками работы с проводом и определёнными знаниями, то он вполне может провести самостоятельное подключение телевизора к антенне. Главное, следовать инструкции и не отступать от правил.

Важно помнить, что напряжение тока телевизионного сигнала в антенном проводе — это миллионные доли вольта. Поэтому такой кабель не представляет опасности для жизни человека.

Бывает, после того, как вставлен антенный штекер в гнездо телевизора, подвинуть его ближе к стене становится невозможно, потому что кабель мешает. Для того, чтобы избавиться от этой проблемы, следует использовать специальное F -гнездо, то есть штекер угловой конструкции.

Эти два штекера, по сути, одно и то же, и установка их производится одинаково. Разница у них лишь в форме.

А вот до их появления использовались другие штекеры, технология подсоединения у которых была совершенно иная.

Это интересно!  Стоит ли покупать 4к телевизоры

Можно ли обойтись без штекера

Бывают моменты, когда необходимо срочно подключить кабель к телевизору, а паяльника нет. Оказывается, можно обойтись и без его помощи. Для этого потребуется просто снять верхний слой оболочки и убрать оплётку. Затем снять изоляционный слой с центральной проволочной жилы кабеля. Саму проволоку необходимо свернуть в петельку, ширина которой чуть больше отверстия в гнезде разъёма телевизора.

Какой антенный штекер предпочтительнее?

Однозначно лучшим штекером для телевизионного кабеля является F штекер. Его преимуществами является осуществление великолепного качества телевизионного сигнала, а также простота монтажа. Что, несомненно, больше нравится домашним мастерам.

Какой антенный кабель нужен для цифрового телевидения? Варианты на выбор

Наверх

• Рейтинги
• Обзоры
  • Смартфоны и планшеты
  • Компьютеры и ноутбуки
  • Комплектующие
  • Периферия
  • Фото и видео
  • Аксессуары
  • ТВ и аудио
  • Техника для дома
  • Программы и приложения
• Новости
• Советы
  • Покупка
  • Эксплуатация
  • Ремонт
• Подборки
  • Смартфоны и планшеты
  • Компьютеры
  • Аксессуары
  • ТВ и аудио
  • Фото и видео
  • Программы и приложения
  • Техника для дома
• Гейминг
  • Игры
  • Железо
• Еще
  • Важное
  • Технологии
  • Тест скорости

правильно разделать ТВ кабель и присоединить разъём, способы закрепления соединителей

Самостоятельное подключение телевизора к внешнему сигналу окажется несложным, если разобраться с антенным штекером. Именно с помощью этого устройства гнездо приёмника соединяется с ТВ кабелем, передающим высокочастотный ток от щитка на лестничной площадке или антенны чердаке, в квартиру. Важно правильно подобрать соотношение диаметров и технические характеристики проводника, безошибочно разделать конец кабеля и накрутить штекер.

Выбор проводника сигнала и монтаж

Перед тем как подключить кабель к телевизору, необходимо провести подготовительные работы, приобрести некоторые материалы и технические устройства. Мысленно проложить маршрут для проводника телевизионного сигнала, определить его протяжённость, количество разветвлений и специальных приспособлений.

Антенный кабель представляет собой провод сложной конструкции, способный без помех передавать уверенный сигнал. В состав шнура входят следующие элементы:

• центральный медный сердечник — по нему протекает минимальный ток высокой частоты;
• плотная пластиковая изоляция, придающая жёсткость и надёжно предохраняющая жилу от механических повреждений;
• алюминиевая фольга — это второй проводник, защищающий передаваемый сигнал от помех;
• экранирующая оплётка из тонких проволочек, улучшающая качество приёма и отводящая электромагнитные воздействия;
• наружная изоляция предохраняет всю конструкцию от влаги и разрушения проводников.

Телевизионный кабель обязательно маркируется по внешней поверхности. Для бытовых приёмников чаще используют изделия с символами COAXIL CABLE 75 OHM, где первое сочетание указывает на присутствие экранирующего (коаксиального) слоя, а цифра 75 — волновое сопротивление в Омах на частоте 2,15 ГГц, принятой для большинства телевизоров.

Прокладывая кабель по квартире, учитывают несколько важных моментов. Трассу намечают с удалением от электропроводки, а телефонный и интернет каналы помех не создают, укладываются в едином жёлобе. Протягивают шнур целым куском и без скруток, при надобности пересечь сеть под напряжением, делают это под углом 90º. При необходимости развести кабель по разным помещениям пользуются разветвителями, располагая приспособления в удобных для обслуживания местах.

Типы соединителей

Устройство, обеспечивающее оперативное присоединение кабеля к приёмнику сигнала, называется штекер антенный для телевизора. Оно позволяет без проведения особых действий освобождать прибор от связи с коммуникациями простым выдёргиванием из гнезда аппарата ТВ-кабеля. Это бывает необходимо в случае грозы или перемещения телевизора на новое установочное место.

Первые антенные штекеры к проводникам припаивались, но позже появились конструкции, позволяющие выполнить соединение без особенных приспособлений: сначала посредством крепёжных винтов, а сегодня — за счёт давления при накручивании специальной втулки на конец кабеля. Изготавливают телевизионные штекеры по международному образцу F: две цилиндрические детали из металла определённым способом накручиваются на антенные проводники и плотно обжимают место контакта.

Такое соединение не требует от монтажника специальных знаний и умения, но порядок проведения манипуляций необходимо соблюдать, чтобы не получить на выходе потерю сигнала и низкокачественное изображение. Чтобы самостоятельно разделать кабель и подсоединить к нему штекер, понадобятся инструменты:

• пассатижи для перекусывания проводников;
• нож, чтобы резать изоляцию;
• отвёртка, если разъем старого образца и с винтовым креплением.

Форма штекеров для антенны телевизора бывает прямой в виде штыря и изогнутой, как буква Г. Последняя конфигурация позволяет придвинуть приёмник ближе к стене без помехи со стороны кабеля.

По фигуре подключения изготавливают разъёмы двух типов: мальчик и девочка. Чаще на телевизионных приборах используются штекеры первого исполнения, другие применяют для подключения к усилителям, головным станциям сети и розеткам.

Присоединение штекера к антенному кабелю

Подключение кабеля к антенне осуществляют посредством винтов, на ней расположенных. В многоэтажных домах сигнал выводится на коллективный щиток, имеющийся в каждом подъезде, и присоединение в таком случае делают от одной из клемм общей антенной шины. После прокладки кабеля по намеченной трассе приступают к разделке свободного конца под армирование его штекером. Очерёдность операций следующая:

1. Разрезать внешнюю оболочку, отступив от края проводника 1,0―1,5 см. Задача — не повредить оплётку и фольгу, которые идут глубже.
2. Удалить отрезанный кусок пластика, а проволочную сетку и алюминиевую бумагу навернуть на кабель. После этого открывается доступ к изолятору центральной жилы.
3. Сделать круговой надрез полимерного сердечника с отступом от торца на 0,7―1,0 см, стараясь не повредить медную проволоку. Пластиковый цилиндрик снять со стержня и выбросить.
4. Зачистить вскрытые отрезки жилы и экранов при помощи ножа, навернуть на фольгу первую часть разъёма так, чтобы медный провод попал в стержень штекера. Пассатижами подкоротить центральный провод, чтобы расстояние до накидной гайки было 4―6 мм.
5. Прикрутить оставшуюся деталь до упора — соединитель готов к эксплуатации.

Случается, что внутренний размер по резьбе штекера оказывается больше, чем антенного кабеля. Тогда перед загибом экрана подматывают изоляционную ленту до плотной посадки разъёма на проводниковый шнур. При монтаже необходимо следить, чтобы фольга и оплётка не касались центральной жилы — от этого пострадает качество передачи ТВ сигнала.

Иногда возникает необходимость соединить два куска кабеля с целью его удлинения. Схема выполнения операции остаётся прежней, с той лишь разницей, что вместо штекера используется переходная муфта.

Антенные провода для телевизора: выбор и установка

Для качественного телевизионного вещания важна не только достаточная мощность поступаемого сигнала, но и качество антенного провода. Качественный телевизионный кабель обеспечит передачу мощного сигнала без потерь. Необходимо выбрать правильный провод для телевизора, чтобы получать достаточно сильный телевизионный сигнал и наслаждаться любимыми телепрограммами без помех.
Почти любой провод для антенны имеет специальную маркировку. По ней можно найти основную информацию об изделии.

Устройство телевизионного кабеля и принцип его работы

Практически все телевизионные провода имеют одинаковую конструкцию. Основой служит внутренный проводник (центральная жила), который покрыт изоляционным слоем. Поверх изоляции расположен экранизирующий слой в виде оплетки. Защищает конструкцию твердая оболочка изоляции.
Кабели с такой структурой называются коаксиальными.

Высокочастотный ток телевизионного сигнала протекает через центральную жилу. Чем выше частота сигнала, тем ближе к поверхности он будет протекать. Это означает, что при высоких частотах потеря тока для кабелей разного сечения будет одинакова. Для уменьшения этих потерь в космических технологиях используются поверхностный слой из золота, который предотвращают потерю сигнала.
Для домашнего использования используются медные или стальные жилы. Для уменьшения затухания сигнала стальная жила кабеля покрывается тонким слоем меди. Коаксиальный кабель с стальной жилой стоит дешевле, но не в силах передать сигнал от спутниковой антенны без больших потерь.
Медная жила же без проблем передает телевизионный сигнал любого характера, включая сигнол от спутниковой тарелки.

Экранизирующий слой или оплетка защищают кабель от внешних электромагнитных помех. От силы  помех напрямую зависит качество тв-сигнала.
Материалом для изготовления экранизирующего слоя служит алюминиевая фольга. Оплетка же делается из медной или алюминиевой тонкой проволоки.

Для экранированного провода определяется величина, называемая коэффициентом экранирования, описывающий степень защиты кабеля.

Внутренняя изоляционная оболочка защищает внутренний проводник от повреждений, а также изолирует от соприкосновения с экраном. Изготавливают ее из пластика. В особо качественных проводах используется фторопласт.

Внешняя защитная оболочка защищает конструкцию от механических повреждений, пыли, влаги, и других внешних воздействий. Ее изготавливают из поливинилхлорида, полиэтилена, или других изоляционных материалов.

Выбор кабеля

При выборе кабеля необходимо руководствоваться некоторыми рекомендациями:

• Обязательное волновое сопротивление телевизионного провода – 75 Ом. Кабели с другим волновым сопротивлением не согласуются с тюнером телевизора и, как следствие, не могут передавать качественное изображение.
• Выбирайте коаксиальный кабель диаметром не менее 6мм. Более тонкие кабели имеют хлипкую структуру и легко могут повредиться.
• Значение коэффициента экранирования качественного экранированного провода составляет как минимум 60Дб. Для достижения лучшей степени защиты лучше выбрать кабель с коэффициентом не менее 90Дб.
• Тщательно изучайте кабель. Если изделие имеет неприятный запах, или на нем отсутствует маркировка, то перед Вами, скорее всего, подделка.µ
• Попробуйте согнуть кабель. Он должен легко поддаваться деформациям, но на нем не должны появляться “морщинки”. Если они появились, то у вас в руках не самый качественный кабель.

Представляем Вашему вниманию некоторые марки и модели коаксиальных кабелей:

• RG-6
  Толщина кабеля составляет 6-7мм. Под защитной оболочкой из поливинилхлорида спрятаны экран из фольги и алюминиевая оплетка. Жила состоит из меди или омедненной стали. Ее защищает изоляционная оболочка из полиэтилена.

  Такой телевизионный провод используется для кабельного, цифрового, и аналогового ТВ.
  Этот кабель является одним из самых дешевых (10руб/м), но и качество его не на высоте.
• РК-75
  Более качественный вариант RG-6. Схож с ним по основным характеристикам, но модель с лучшим экраном и может передавать сигнал спутникового ТВ.

• SAT 50
  Итальянский кабель с усиленным экранированием способен передавать сигналы аналогового, кабельного, цифрового, и спутникового телевидения.

  Коэффицент экранирования равен 60 Дб.
  Цена кабеля составляет 30руб/м., но оно того стоит.
• DG 113
  Один из самых качественных коаксиальных проводов для антенны.

  Коэффициент экранирования равен 90Дб. Идеально подходит для передачи телевизионного сигнала любого характера.
  Стоимость этой марки кабеля составляет 65руб/м.

Рекомендуется покупать телевизионные кабели DG 13 – они прочные, надежные, имеют множество других преимуществ. Если же Вы не в состоянии покупать такой дорогой телевизионный провод, то можете из списка выбрать вариант подешевле.

Обзор коаксиальных кабелей видео смотрите ниже:

 Соединение

После покупки подходящего кабеля необходимо подключить его к телевизору.
Этот этап не менее важен, чем выбор провода, так как даже самый дорогое и качественное изделие не будет передавать хороший сигнал, если подключение будет произведено неправильно.
Установка штекера
Покупать штекеры советуется из того же магазина, где и кабели. Попросите продавца помочь Вам выбрать подходящие комплектующие.
Самым распространенным видом штекера является F-штекер. Он предназначен для передачи сигналов как аналогового так и цифрового телевидения.

Подключить штекер к антенному проводу очень просто:

1. Канцелярским ножом сделайте круговой надрез верхнего защитного слоя до экранной оболочки длиной в пару сантиметров;
2. После удаления внешней оболочки осторожно отгибайте назад экран или оплетку. Часть фольги загибайте повторно, чтобы с штекером контактировала не внутренняя, а внешняя ее часть;
3. Снимите изоляционную оболочку центрального провода;
4. Наденьте штекер на кабель и прокрутите его по часовой стрелке до упора;
5. Срежьте лишние куски жилы.

Установка штекера завершена.

Еще полезно посмотреть видео, как подсоединить телевизионный штекер к коаксеальному кабелю:

Иногда качество тв сигнала неожиданно снижается. В таких случаях необходимо выявить причины ухудшения сигнала и устранить их.

• При повреждениях кабеля для начала необходимо найти место разрыва.
  Далее разделите кабель на 2 части и с каждым из частей проведите ту же операцию, что и при надевании штекера. Купите специальные насадки, которые одеваются на кабель и соединяют поврежденные части.
• Аналогичным образом можно удлинить кабель. Рекомендуется использовать для удлинения кабель одинаковой марки и модели.
• Качество сигнала также может падать из-за резких поворотов телевизионного провода.
  Нельзя гнуть кабель резко на 90 градусов. Обязательно изгибайте кабель с определенным радиусом.

Обязательно посмотрите видео, как соединить телевизионный кабель:

Подключение нескольких телевизоров

Для подключения к одной антенне сразу несколько приборов используются разветвители, которых иначе называют «крабами».

Как подключить несколько телевизоров к одной антенне через разветвитель видео:

Крабы рекомендуется использовать в местностях с сильным телевизионным сигналам, т.е. близких к телевизионным вышкам, так как при подключении краба мощность сигнала резко уменьшается. К примеру, если подключить к одной антенне 2 телевизора, то потеря сигнала составит около 30%.
Количество выходов на крабе должно строго равняться количеству подключаемых приборов. Если на крабе останется свободный выход, качество сигнала все равно упадет.

Усилители

Для усиления телевизионного сигнала используются специальные приборы – усилители.
Прибор должен стоять близко к телевизору или к антенне.
Чаще всего усилители применяют для компенсации потери сигнала из-за использования крабов.

Подключение телевизора к антенне через усилитель видео:

Как видите, выбор и установка хорошего телевизионного провода для антенны требует учета многих нюансов. Но оно того стоит, ведь при правильном выборе тв кабеля – вещание будет протекает без помех. Надеемся, изложенная в статье о телевизионных кабелях поможет Вам сделать правильный выбор.
