Фундамент столбчатый стаканного типа – характеристика, область применения и основные особенности монтажа

характеристика, область применения и основные особенности монтажа

Фундамент является основой любой постройки вне зависимости от того, для чего она нужна. Это может быть жилой дом – одноэтажный или многоуровневый, промышленный объект, здание складского типа, коммерческое строение или самая обычная хозяйственная постройка. В строительстве используют разные виды оснований. Чаще всего применяют ленточное или плитное. Такое основание, полностью заполненное и цельное, применимо на любой почве. Но для возведения промышленных зданий можно использовать фундамент стаканного типа.

Характеристика стаканного основания

Данный вид основы строения качественно отличается от часто используемой фундаментной ленты или монолитной плиты. Это точечное не сплошное основание, которое забирает на себя часть нагрузки, создаваемой постройкой, и распределяет ее в отдельных местах, где давление будет наибольшим.

Для строительства габаритных, но невысоких объектов в основном промышленного назначения используют фундамент под колонны стаканного типа. Это сборные бетонные конструкции, расположенные в заранее спроектированных местах в виде «ступеней». Если опорой ленты является подошва, то для стакана используют железобетонное изделие. Форма такого фундамента в действительности напоминает трапециевидные ступени, которые все больше сужаются к верху конструкции.

Где применяют стаканный фундамент?

Расчёты основания

Для индивидуального строительства жилых домов малой этажности, а также комплексного возведения многоуровневых новостроек используют только ленточные или монолитные фундаменты. Использовать точечное стаканное основание в этом случае нельзя. Его следует применять для строительства следующих зданий:

• объекты промышленного назначения – мосты через водоемы, конструкции для переходов и переездов над железнодорожными путями;
• помещения социальной инфраструктуры – подземные гаражи и автомобильные стоянки;
• машинные отделения на теплостанциях и электростанциях;
• складские ангары для хранения готовой продукции или сырья;
• спортивные и торговые комплексы одноуровнего типа с малым весом строения.

Чаще всего столбчатое основание представляет собой железобетонный фундамент стаканного типа. Его главным отличием является то, что обычно заказчиком сооружений выступают государственные структуры, муниципальные власти или крупные промышленные предприятия. Это подразумевает полное соответствие оснований заявленным техническим требованиям и ГОСТам. Для характеристики используемого при строительстве материала, а также места, где может располагаться стаканное основание, используется специально разработанная серия фундаментов определенной версии, утвержденная и проверенная проектными институтами. В серии четко прописаны все нормы и требования, которым должно соответствовать основание.

Состав стаканного фундамента

Его составляющими элементами являются следующие сборные части:

• опорная плита, которую следует установить на щебнево-песчаную подушку, расположенную на дне вырытого котлована;
• подколонник, именно он имеет форму стакана;
• колонна, которая служит поддерживающим элементом каркасного строения;
• бетонный столб, необходимый для поддерживания опорных балок под каркасными стенами.

Принцип стаканного типа

Устройство фундамента стаканного типа полностью зависит от области применения будущего строения, его веса, размеров. Допускается возведение данного фундамента для многоэтажного строительства, если грунт под основание стабилен, не пучинист и не сыпуч. «Стаканы» используют на прочной неподвижной почве с глубоким залеганием грунтовых вод.

Преимущества использования стаканного основания

1. Конструкции производят из тяжелого армированного бетона, но общая масса готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.
2. Установка проводится относительно быстро, поскольку все элементы являются сборными и имеют монтажные петли. Требуется использование специальной строительной техники для подъема тяжелых частей, но время монтажа все равно остается минимальным.
3. Сборные фундаменты претендуют на высокий срок эксплуатации, который может достигать ста лет при соблюдении технологии строительства.
4. Поглощение воды очень низкое, потому что площадь соприкосновения с почвой небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.
5. Надежность стаканного фундамента обусловлена грамотным и равномерным распределением поперечных и продольных нагрузок.
6. Поскольку конструкция является сборной, ее легко перемещать в случае необходимости.
7. Приемлемая стоимость. Если требуется построить здание очень большой площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.

Пошаговое руководство по возведению стаканов

Подготовка к укладке фундамента

Монтаж фундаментов столбчатого типа происходит с обязательным использованием строительной техники – экскаваторы, подъемные краны, лебедки.

1. Подготовительный процесс, направленный на тщательное очищение поверхности под фундамент. Она должна быть ровной. Происходит рытье котлована заданного размера. Уровень закладки монолитной плиты не должен быть меньше одного метра, как и при заделке подошвы ленточного основания.
2. Трамбование траншеи при помощи щебня и песка. Благодаря этому можно получить достаточно ровную и равномерную поверхность.
3. Столбчатый фундамент следует возводить, используя строительные мерительные инструменты, постоянно контролируя горизонтальность и вертикальность сборных конструкций. Нужно пользоваться уровнем и нивелиром.
4. Обязательная разбивка и разметка при помощи колышков подготовленной постели осей, на которых будет находиться каждый отдельный стакан.
5. Стаканы, которые уже доставлены на место строительства, следует очистить от возможного мусора. При помощи подъемного крана происходит захват элементов за монтажные петли и доставка его к монолитной опоре. Следует отцентровать положение стакана и медленно установить его на подготовленное место. Проверяется совпадение рисок.
6. Наведение своеобразной сетки при помощи нити между действительно расположенными элементами.
7. Сборные железобетонные фундаменты требуют постоянной проверки геодезическим инструментом. После каждой установки стакана нужно делать замеры.
8. Грунт, который был выкопан, засыпают обратно в котлован до верха блока. После этого проводится установка опорных балок на стаканы или на специальные столбики. Размеры котлована полностью зависят от типа строения и его площади. Иногда приходится выкапывать большое количество земли, если предполагается масштабное строительство.

Под колонны промышленных зданий используют стальные, железобетонные или деревянные клинья, расположенные вокруг элемента по два с каждой грани. Их использование является обязательным. Они поддерживают колонну в процессе бетонирования. Позже деревянные клинья вынимают, а стальные не трогают для большей прочности армировки.

Установка фундаментов стаканного типа ориентирована на постоянное выравнивание поверхностей сборных элементов. Нельзя допустить малейшие смещения, поскольку вся конструкция – это каркас из тяжелого бетона. При работе следует соблюдать все проектные расчеты. Те изделия, которые не соответствуют нормам и гост, нельзя использовать. Это может быть небезопасно.

Все работы, которые связаны с проектированием, проведением необходимых измерений, анализом грунта при помощи специального геодезического оборудования, следует проводить с четким соблюдением норм и требований, которые предъявляются к столбчатому фундаменту. Чаще всего для основания используют железобетонные сборные части. Расчет их прочности и состава выполняют на заводе-изготовителе. Работой занимаются технические специалисты, поэтому изделия просто обязаны соответствовать заявленным проектным требованиям.

Некоторые особенности столбчатого фундамента стаканного типа

Чтобы изделия были очень прочными при изготовлении стаканов, монолитных плит и колонн используют армировочные металлические прутья. Это надежно скрепляет элементы. Кроме того, армирование происходит и на этапе установки колонн. Когда их бетонируют в дно стакана, то стальные прутья не убирают при заливке бетона, а оставляют внутри стакана для большей прочности готовой конструкции.

Возведение стаканного фундамента очень сильно отличается от монтажа ленточного основания. Для столбчатого типа применяют сборные части, изготовленные непосредственно на заводе, потому опалубка для проведения работ является необходимой при закреплении стакана – гнездообразователя. Его обшивают металлическим листом и заливают бетоном до проектной отметки. Колонна устанавливается прямо в днище стакана и образуется достаточно надежный замок.

Стакан и столб

Для строительства промышленных объектов можно использовать не только сборный, но и монолитный столбчатый фундамент стаканного типа. Он представляет собой более мощную ступенчатую конструкцию, которая способна выдерживать очень большую нагрузку и значительный вес сооружения. Ступени и их высота полностью зависят от габаритов предполагаемой постройки. Колонны привязаны к координатным осям. Монолитные конструкции имеют некоторое преимущество, потому что способны сильнее «разгрузить» давление на основание.

Бетонирование всех элементов является необходимым условием тщательного возведения здания. Сами сборные части выполняют из тяжелого бетона, обязательно использование надёжной армировочной сетки. Бетон берут высокого качества, обычно используют марку не ниже чем М200В2, чтобы сооружение могло выдержать давление строящегося здания. Бетонные конструкции можно вовлечь в строительство только после набора ими высокой прочности.

Фундаментная балка является составным элементом основания. Она расположена на столбиках, упирающихся в подколонники. Несущие стены строения должны располагаться на этих балках. Можно также установить балки на колонные консоли. Сопряжение фундамента стаканного типа с фундаментной балкой должно быть прочным. Это достигается путем бетонирования и качественной металлической армировки готовой конструкции.

Монтаж колонных элементов

Колонны, транспортированные заранее на строительную площадку, нужно разложить так, чтобы техника могла легко и без лишних движений добраться до них и установить эти элементы. Колонны измеряют, чтобы определить, в каком месте проводить строповочный захват и поднятие.

Правильный монтаж колонн включает систему нанесения рисок. Кран перемещается вдоль ряда и может устанавливать сразу две колонны на одной стоянке. Соосность колонн и основания должна быть идеальной, чтобы в последствие не произошел сдвиг балок.

Устанавливают опорные балки. Проводят новую разметку и проверку проектных значений расположения колонн. После этого очищают монтажные элементы, балки закрепляют канатами, поднимают и медленно делают навеску над колонной, опуская балку до упора очень осторожно и в соответствии с рисками.

Балки предварительно крепят на болты, снова проверяют соосность всей конструкции и только после этого тщательно укрепляют в консоли колоны.

Фундамент стаканного типа под колонны иногда даже используют для строительства коттеджей, большая терраса которых выходит, например, прямо к воде. Это очень удобно и красиво. Применение стаканного основания достаточно широко, но в индивидуальном строительстве оно имеет некоторые ограничения.

nafundamente.ru

Фундамент стаканного типа под колонны: монтаж, гидроизоляция

Схема стаконного фундамента

Стаканный тип оснований отличается своей конструкцией, сложностью в монтаже и выдерживает большие граничные нагрузки.

Благодаря своей особенной конструкции в виде стакана, он используется для монтажа железобетонных или металлических колонн круглой и прямоугольной формы, отвечают требованиям ГОСТ 23972-80 по типу бетона, выбору строительных материалов, а также допустимым нагрузкам.

Фундамент стаканного типа – это разновидность столбчатого основания, используется для возведения промышленных зданий большой высоты и широких пролетов по секциям.

Основное преимущество – это возведение в строгом соответствии с ГОСТом и высокая прочность несущей конструкции. Недостаток – это стоимость, но она нивелируется другими техническими характеристиками основания.

Основная задача стаканного фундамента – это передача нагрузки от несущих перекрытий на подушку ленточного основания, причем делается это с помощью железобетонных опор, жестко установленных внутри стакана.

Верхняя кромка колонны также жестко соединяется с ленточной или сборной конструкцией ростверка, который может быть смонтирован даже на большой высоте от уровня почвы.

Где используются стаканные фундаменты

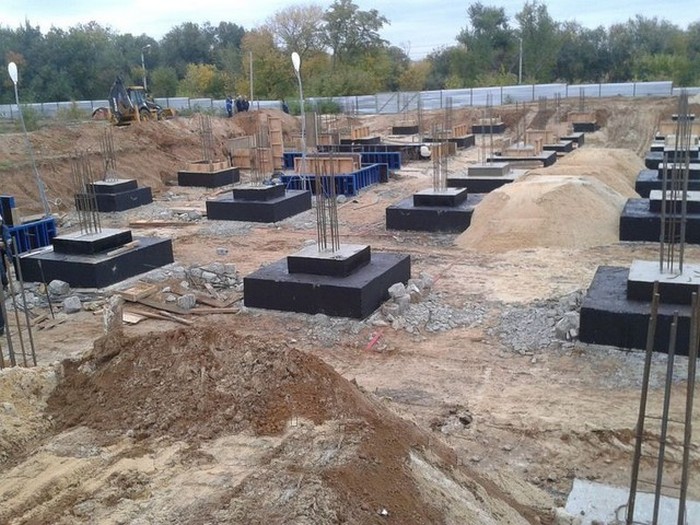

Монолитные железобетонные фундаменты стаканного типа

• При возведении колонных промышленных зданий;
• Для обустройства подземных гаражей в несколько ярусов;
• Как несущее основание для мостов, эстакад и высоковольтных линий электропередач;
• Как единственно правильный вариант в соответствии с ГОСТОМ при строительстве машинных залов, конденсаторных и компрессорных в атомной энергетике;
• При монтаже каркасных зданий большой длины на сыпучих почвах с различным расслоением по горизонтальным направлениям;
• Когда нужно обеспечить надежность здания в сейсмически активных зонах;
• Если при проектировании промышленного здания предусмотрены колонны, на которых устанавливаются несущие перекрытия шириной пролета от 6 до 9 метров в соответствии с ГОСТом 23972-80.

Особенности конструкции такого основания

Устройство стаканных фундаментов

В ГОСТе 23972-80 четко указано, какая должна быть конструкция самого стаканного фундамента, допустимые параметры и нагрузки, а также размеры подошвы и тип арматуры. В целом, он состоит с нескольких сборных элементов:

• Монолитной опорной подушки большого размера круглой или прямоугольной формы, обработанной гидроизоляцией. Подушка может быть фабричной или сделана прямо на месте, устанавливается на прочную песчано-гравийную подушку;
• Железобетонного подстаканника в центре плиты;
• Железобетонной или металлической колонны фиксированной длины и толщины, устанавливаемой в стакан;
• Бетонного столба, который удерживает несущую железобетонную балку. Уже на балке стоят несущие конструкции будущего сооружения. Это разновидность столбчатой конструкции, поэтому столбы могут быть различной длины, но верхняя кромка обязательно делается строго горизонтальной.

Сама железобетонная плита, в зависимости от расчетных нагрузок, должна составлять площадь от 12 до 52 квадратных метра. Бывает сборной и монолитной, причем сборные конструкции имеют наклонную поверхность, а монолитные – горизонтальную.

Как правило, в промышленности чаще используют монолитную конструкцию, которая легче в монтаже, быстрее возводится и требует минимум затрат на механизированную технику. Стакан можно делать монолитным вместе с плитой или соединенным с ней армированием, тут многое зависит от характеристик почвы на строительной площадке и нагрузок от самого здания. Все стаканы имеют усиленное горизонтальное и вертикальное армирование, соединительные элементы жесткие. Монтируются стаканные фундаменты на устойчивых почвах, предусматривающих послойную деформацию на большой площади.

На пучинистых и просадочных почвах использовать стаканные конструкции нельзя через неравномерность воздействия на основания в различных местах.

Номенклатура стаканных фундаментов в соответствии с ГОСТ 23972-80

Монолитные стаканные плиты марок ФЖ18-м-2 и ФЖ-1м используются специально для установки железобетонных колонн сборного типа. Сечение стакана составляет 700-500 и 300-300 мм соответственно, при производстве плит используется бетон с прочностью В15 и морозостойкостью F50.

Также внешняя поверхность плиты обрабатывается органической пластичной гидроизоляцией в несколько слоев, поэтому водонепроницаемость составляет в пределах W2-W8.

Фундамент стаканного типа: технические требования по ГОСТ 23972-80

Государственный стандарт союза сср фундаменты железобетонные для параболических лотков технические условия гост 23972-80

• Бетон марки не меньше М200 В2;
• Монтаж конструкций только после достижения необходимой прочности бетона;
• Уровень водопоглощения не более 5%, достичь показателя можно с помощью гидроизоляции;
• Жесткое армирование по всем поясам;
• Толщина бетонного слоя вокруг арматуры не менее 3 см;
• Толщина трещин в бетоне не более 0,1 мм;
• Полное удаление монтажных петель с помощью болгарки, удаление ударным методом строго запрещено;
• Арматуры в обнаженном виде в основании быть не должно.

Фундамент стаканного типа довольно дорогие в монтаже, ведь тут используется мощная толстая арматура, опалубка и сложная система гидроизоляции. Сейчас по ГОСТу можно купить несколько по размерам стаканных оснований:

Номенклатура	Размеры, мм (ДхВхШ)	Вес, кг
1Ф 12.12.1	1 200х1 200х650	1 475
1Ф 9.9.1	990х900х650	900
2Ф 15.15.1	1 500х1 500х650	2 025
1Ф 8.6.5	800х550х600	475

Преимущества и недостатки стаканных оснований

• Учитывая, что производятся стаканные конструкции только в заводских условиях по требованиям ГОСТа, они отличаются высокой прочностью и надежностью;
• Можно возвести основание в сжатые сроки;
• Выдерживают большие нагрузки.

Но есть и недостатки таких фундаментов, среди которых – это стоимость изделий, их большая масса и необходимость использования мощной строительной техники.

Ведь стаканные сборные конструкции имеют большую массу и размеры, поэтому тут предусмотрена сложная транспортировка к месту строительства.

Технология возведения стаканных фундаментов

Сборный фундамент стаканного типа

Возводить такие фундаменты нужно только строго по рекомендациям существующего ГОСТа и под присмотром специалистов. Сделать сборку стаканного основания не сложно, если придерживаться существующей технологии.

1. Расчет отдельных монолитных или сборных плит под будущее основание. Если обратить внимание на разрез такой плиты, то можно обратить внимание на сложную систему арматурных прутьев, опоясывающих плиту и стакан. Каждый элемент арматурной сетки рассчитывается отдельно, как и ширина стакана. А плиты уже имеют стандартные размеры длины, ширины и толщины.
2. Подготовка поверхности. Сначала нужно расчистить территорию строительной площадки, провести разметку и выравнивание. Выравнивание делается по той причине, что смещать железобетонные плиты нельзя. Поэтому, поверхность должна быть идеально ровной, допускается смещение не более 1-1,5 градуса по ГОСТу. Если поверхность слишком неровная, тогда допускается подсыпка песком, ее уровень должен составлять не менее30 см выше уровня подошвы основания.
3. Проводится разметка осей будущего основания. Для этого на обноске делают монтаж жесткой проволоки или стального троса и делают протяжку по направлению буквенных и перпендикулярных осей. Все точки соединения и разметки четко указаны в проекте такого основания, а также четко указаны длины промежуточных соединительных балок.
4. Затем наносятся контуры будущего основания и копаются траншеи на заданную глубину. На дне ям делается песчано-гравийная подушка, увлажняется и трамбуется.
5. Когда все подготовительные работы выполнены, начинается монтаж железобетонных блоков. Его делают строго по ГОСТу, соблюдают горизонтальную и вертикальную точность. После монтажа блоков проводят сложное армирование конструкции, причем в открытой плоскости стакана должно быть горизонтальное и вертикальное пересечение прутьев несущей конструкции.
6. После установки блоков нужно подождать, пока бетон наберет марочную прочность и потом начинать монтаж столбов для несущих конструкций.

Гидроизоляция стаканного фундамента

Гидроизоляционный материал для фундамента в рулонах

Учитывая, что основание стаканного фундамента делается с бетона, то он неизбежно будет разрушаться за счет воздействия грунтовых вод. Соответственно, нужно обязательно делать монтаж гидроизоляции по внешнему контуру плит прямоугольной формы. Как правильно делать гидроизоляцию плиты?

1. Сначала нужно тщательно очистить поверхность фундамента от загрязнений и выровнять с помощью жидкого бетонного раствора;
2. Затем на чистую поверхность нанести слой битума или другой водоотталкивающей смазки и подождать несколько часов, пока она высохнет;
3. Поверх битума установить слой рубероида, все соединительные швы герметизировать мастикой или жидкой смолой;
4. В некоторых случаях допускается покрывать гидроизоляцию в несколько слоев, особенно если грунт отличается высоким уровнем залегания грунтовых водяных горизонтов.

Если возводить фундаменты стаканного типа строго в соответствии с нормами ГОСТа, делать правильный монтаж и использовать только заводские бетонные изделия, тогда основание получится прочным, способным выдержать огромные нагрузки. Не стоит его возводить «на глаз», тут нужен четкий и правильный расчет каждого элемента, вплоть до максимальной глубины погружения несущей плиты.

fundamentclub.ru

Монтаж фундамента стаканного типа: поэтапная инструкция монтажа, преимущества

Для крупных промышленных или сельскохозяйственных объектов площадью 5-6 тысяч кв. м заливать заглубленный ленточный фундамент нерентабельно. В этом случае больше подойдет монтаж фундамента стаканного типа – более серьезный вариант столбчатого основания.

Фундамент стаканного типа – его особенности, преимущества и сфера применения

Стаканный фундамент предназначен для равномерного распределения большого веса постройки в точке опоры. Используют его при строительстве зданий и сооружений с опорой на колонны. Таким образом, такой фундамент подходит для:

• коровников, птичников, конюшен и других животноводческих объектов;
• ангаров, складов и торговых помещений;
• развлекательных и спортивных учреждений;
• сотовых вышек и линий электропередач;
• подземных паркингов и гаражей.

При этом колонны могут быть как железобетонные, так и металлические.

В первом случае колонна вставляется в специальную нишу и заливается бетонным раствором, во втором – фиксируется за предварительно вмурованные в фундаментный блок анкеры.

Плюсы и минусы стаканного фундамента

Этот тип фундамента характеризуется несомненными преимуществами:

• высокая прочность фундамента, позволяющая выдерживать повышенные нагрузки;
• широкий спектр применения – от многоярусных подземных гаражей до машинных залов в атомной энергетике;
• возможность строить длинные каркасные здания на сыпучей почве склонной к расслоениям в горизонтальной плоскости;
• обеспечение надежности строений в сейсмически активных зонах;
• сокращение земляных работ – в зависимости от проекта, котлованы выкапываются только по контуру опор или, в некоторых случаях, дополнительно по периметру здания.

Важно помнить, что преимущества использования основания стаканного типа проявляются только при соблюдении всех строительных стандартов и нормативов:

Недостатки у подобного типа фундамента тоже есть:

• не подходит для пучинистых и болотистых почв – только для плотных грунтов с глубоким заложением грунтовых вод;
• использование тяжелой техники – без стрелового крана и экскаватора не обойтись;
• высокая цена – в основном, за счет аренды техники;
• скорость возведения – для заливки и застывания монолитных стаканов на месте понадобится около двух месяцев, изготовление же заводских блоков занимает месяц, а их установка еще неделю.

Конечно, выглядят заводские «стаканы» лучше, а если заказывать их заранее, то собрать весь фундамент можно за две недели.

Но с доставкой тяжелых железобетонных блоков могут быть проблемы, так что нужно предварительно озаботиться засыпкой подъездных путей щебенкой. Иначе после дождей фуры могут не доехать.

Можно ли использовать в частном строительстве?

Как уже упоминалось, для строительства загородного дома такой фундамент не подходит – из-за дороговизны. Но если заливать «стаканы» небольшого размера сразу же на месте, можно добиться существенной экономии благодаря сокращению затрат на материалы. К тому же не понадобится кран, так как колонны тоже можно делать монолитными, а котлованы небольшой глубины легко выкапываются вручную.

Несомненное преимущество фундамента стаканного типа в частном строительстве – возможность строить на участках с большим перепадом высоты без выравнивания площадки. И, в отличие от фундамента из свай, такое основание подходит для грунтов без боковой поддержки – песчаных и супесчаных.

Если же по периметру между колоннами залить ленту, можно обустроить полноценный цокольный этаж.

Там можно оборудовать гараж, мастерскую или технические помещения типа прачечной. Единственное – на скошенном участке придется серьезно потрудиться над гидроизоляцией цокольного этажа, иначе во время дождей вся вода со склона будет собираться именно там.

Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.



2. На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно.
3. Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса.
4. Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.



5. Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.



6. После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.



7. Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.



3. На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.



4. Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.





5. Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.



6. Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

Вам понравится

svoimirukami.lesstroy.net

Фундаменты столбчатые стаканного типа

Фундамент стаканного типа

Фундамент стаканного типа

Строительство любого здания начинается с возведения фундамента. В зависимости от типа строения, его габаритов и назначения выбирают определенный вид основания, которое характеризуется своими особенностями, преимуществами и недостатками. Под железобетонные или металлические колонны возводится фундамент стаканного типа, который является разновидностью столбчатых оснований, но отличается особой прочностью и устойчивостью.

Описание фундамента и его преимущества

Высокая несущая способность фундамента стаканного типа объясняется особенностью его конструкции. Чаще всего такое основание состоит из следующих элементов:

• Монолитная плита, установленная на тщательно утрамбованной песчаной подушке.
• Подколенник в виде стакана.
• Колонна, которая является опорным элементом строения.
• Бетонный столб, который предназначен для удержания опорных балок возводимой конструкции.

Соединение всех перечисленных элементов дает в результате конструкцию стаканного фундамента.

Стаканное основание имеет большое количество преимуществ, из которых внимание привлекает следующее:

• Минимальные нагрузки готового основания на почву даже при использовании тяжелого армированного бетона. Это объясняется точечным расположением конструкции на грунте.
• Быстрое возведение. В основе стаканного фундамента лежат готовые железобетонные элементы, поэтому при использовании тяжелой строительной техники монтажные работы проводятся в короткий срок.
• Долгий срок эксплуатации. Производители элементов для фундамента стаканного типа гарантируют безупречную эксплуатацию на протяжении века. Однако это возможно лишь при соблюдении технологии строительства.
• Низкая степень поглощения влаги. Небольшая площадь соприкосновения с грунтом благодаря расположению конструкции на монолитной плите не позволяет почвенной влаге оказывать негативное воздействие на основание.
• Грамотное и равномерное распределение нагрузок делает стаканное основание достаточно прочным и надежным.
• Стаканный фундамент под колонны вполне можно назвать мобильным, так как с помощью крана блоки легко перемещаются в другое место.

к оглавлению ↑

Технология возведения фундамента стаканного типа

Стаканные фундаменты возводятся в строгом соответствии с действующими стандартами. Процесс осуществляется при наличии тяжелой строительной техники и под руководством опытных мастеров. В целом технология возведения состоит из нескольких этапов.

Этап 1. Подготовка участка и выполнение земляных работ

Место, отведенное под строительство, необходимо тщательно очистить. При этом удаляется не только строительный мусор, но и верхний растительный слой почвы.

Кроме того, необходимо подготовить котлован для блоков. Он может быть выполнен отдельно для каждой опоры или в виде сплошной траншеи, проходящей по периметру будущего строения. В некоторых случаях блоки устанавливают на дне большого котлована, разработка которого ведется с использованием экскаватора.

После выемки грунта дно котлована зачищают, выравнивают и тщательно утрамбовывают.

Этап 2. Создание уплотняющей подсыпки

Уплотнение под стаканным фундаментом необходимо в том случае, если строительство ведется на слабых грунтах, которые имеют свойство усадки под действием веса здания и фундамента. Для обустройства уплотняющей подсыпки используют песок и щебень мелкой фракции.

Размер уплотняющей подсыпки должен превышать размер опорной плиты примерно на 0,3 метра. Пренебрежение этим правилом может стать причиной перекоса железобетонной конструкции.

Высота уплотнения зависит от массы стаканного блока, при этом толщина слоя песка и щебня должна быть одинаковой. Первым слоем укладывают щебень, его равномерно распределяют по дну котлована, разравнивают и утрамбовывают. Для этого можно воспользоваться ручной трамбовкой или специальным оборудованием стрелового крана. Далее засыпаю песок, увлажняют его водой из шланга и также хорошо уплотняют, используя аналогичное оборудование.

Этап 3. Разметка осей

На дне подготовленного котлована выполняется разметка мест расположения блоков стаканного фундамента. Для этого на обносочных досках закрепляют оси разбивки. На пересечении осей устанавливают отвес, который определяет центральную точку расположения опорной монолитной плиты.

Далее делают шаблон блока стаканного фундамента и переносят его контуры на землю. При этом делают соответствующие отметки колышками и шнуром или нитью.

Размечаем оси фундамента

Отметив место расположения блока на дне котлована, дополнительно проверяют горизонтальность уплотнительной подсыпки. При необходимости ее выравнивают до идеального уровня.

Этап 4. Установка блоков

Для более быстрого монтажа на блоках фундамента стаканного типа имеются монтажные петли. Их состояние обязательно следует проверить перед началом монтажных работ. Если при транспортировке петли деформировались, то следует выправить их с помощью молотка.

За монтажные петли цепляют крюки тросов стрелового крана, причем выполнять зацепку можно двумя или четырьмя крюками в соответствии с размерами монолитного блока. Каждый зацеп следует проверить на прочность. С помощью крана блок немного поднимают над землей и удаляют налипшую землю. После этого кран переносит блок на нужное место.

Перед окончательной установкой следует вручную откорректировать положение блока, при необходимости развернуть его и сместить в нужном направлении. После этого блок может быть установлен на свое место.

Аналогичным образом выполняется установка других элементов фундамента стаканного типа.

На завершающем этапе выполняется обратная засыпка грунта, которым заполняют пространство вокруг блоков. Засыпанный грунт необходимо тщательно утрамбовать. Излишки грунта равномерно распределяют по участку или вывозят в специально отведенные места.

Для усиления конструкции стаканного типа выполняют армирование стаканов, колонн и плит. При этом прутья арматуры связывают между собой с помощью сварки. Арматура закладывается в каждый элемент фундамента стаканного типа на одном из этапов производства.

Монолитное основание стаканного типа

Кроме сборной конструкции для возведения промышленных объектов используют монолитный стаканный фундамент. Особенностью такого основания является высокая мощность и способность выдерживать повышенные нагрузки. Размер ступеней монолитного основания определяется габаритами будущего строения. Монолитные стаканные фундаменты под колонны предназначены для равномерного распределения высоких нагрузок.

Защита фундамента стаканного типа от воздействия влаги

Даже незначительная площадь соприкосновения стаканного основания с грунтом может стать причиной разрушения бетонного блока под воздействием влаги. Поэтому внешний контур монолитной плиты необходимо защитить с помощью гидроизоляционных материалов. Для этого выполняют следующие действия:

Защита фундамента от влаги

1. Поверхность плиты очищают и выравнивают жидким бетонным раствором.
2. Затем наносят слой битумной мастики и оставляют до полного высыхания.
3. На мастику укладывают слой рубероида и промазывают стыки полотен мастикой или жидкой смолой.
4. При близком расположении грунтовых вод гидроизоляцию укладывают в несколько слоев.

Прочность и надежность фундамента стаканного типа во многом зависит от соблюдения технологии установки блоков. При выполнении монтажа необходимо учитывать все правила и рекомендации.

Источник: stroykarecept.ru

Как выполнить монтаж фундаментов стаканного типа?

Разновидностью столбчатого основания является фундамент стаканного типа для легких конструкций. Его изготавливают промышленным способом, при желании стакан тип Ф можно залить в опалубку сложной конструкции самостоятельно.

Модификации стаканных фундаментов

Существует несколько вариантов стаканов для столбчатых фундаментов, отличающиеся характеристиками:

• геометрия – столб квадратного сечения с глухим отверстием аналогичной формы с уширением книзу (плита), усеченный конус с глухим отверстием вверху
• размеры – высота 1 – 0,65 м, ширина, длина 1,7 х 1,7 м – 1,2 х 1,2 м
• назначение – для ограждений (ФО), заборов (1Ф), ЛЭП, колонн (Ф-1), сборный (2Ф)

Стаканы используются в с/х (фермы, ангары), при строительстве мостов, ЛЭП, гаражей, инфраструктуры.

Технология изготовления пошагово

Армирование

После разметки осей стен, изготовления траншеи в месте монтажа создается бетонная подготовка толщиной 7 – 5 см. На бетонную подушку устанавливается каркас:

Под нижнюю сетку подкладываются бетонные прокладки, чтобы конструкция полностью погружалась в бетон при заливке.

Сборка наружной опалубки

Конструкция опалубки выглядит следующим образом:

Внутренняя поверхность щитов обивается рубероидом для сохранения формы ж/б конструкции при распалубке.

Установка внутренней опалубки

Элемент опалубки, необходимый для создания в стакане глухого отверстия, имеет вид:

• 4 сколоченный щита, обернутые рубероидом
• прикрепленное к ним днище
• верхние ручки из бруса для установки, распалубки

Операция повторяется для всех стаканов либо каждый из них заливается в единственную опалубку поочередно. В любом случае натягиваются шнуры, деревянная конструкция корректируется по центрам осей. Распалубка после заливки, виброуплотнения бетона возможна на четвертые сутки.

Технология столбчатого фундамента из ж/б стаканов

Если стаканы заливаются на ровной площадке для доставки на объект либо используются заводские изделия с маркировкой Ф, изготовление столбчатого фундамента происходит аналогично предыдущему способу с некоторыми поправками.

Земляные работы

В зависимости от назначения объекта, размеров пятна застройки, сложности проекта изготавливаются приямки. Траншеи вдоль стен либо полноценный котлован (очень редко). Затем необходимо выполнить работы:

• засыпка подушки – песок с уплотнением каждых 20 см виброплитой, щебень средней фракции у трамбовкой этим же инструментом
• заливка бетонной подготовки – обязательно по единому уровню во всех приямках (высота 5 – 3 см)

После этого стаканы можно размещать на месте эксплуатации.

Монтаж стаканов

Стаканы предназначены для установки бетонных, металлических колонн, столбов силового каркаса здания или отдельно стоящей конструкции, сооружения. При самостоятельном изготовлении необходимо использовать бетон М100 и выше.

Источник: fundamentdomov.ru

Фундамент стаканного типа под колонны (этапы строительства)

Другими словами на специальное столбчатое основание.

И у них имеются огромные отличие от монолитных фундаментов, которые используются для малоэтажных строений.

Неудивительно, что такое основание используют только при промышленном строительстве, ведь такая соборная конструкция будет практически невыполнима в бытовых условиях без специальных агрегатов.

Ведь по факту это заводская стаканная конструкция, которая ставится в котлован и уже в нее монтируются армированные колонны. А их также производят в заводских условиях.

Что такое стакан?

В быту этот элемент строители именуют «башмаком», ведь и форма его непростая. По факту это несколько квадратных монолитов, которые по мере приближения к поверхности утончаются.

Размеры фундаментов для всех объектов идут сугубо индивидуальные и их расчет ведет специальное строительное бюро.

Но все они должны быть ориентированы на ГОСТ 24476-80. в нем прописано, что башмак может иметь минимальное значение нижнего квадрата в 120 см, а максимальное — 210 см.

В них устанавливают специальные колоны из железобетона, у которых сечение от 30 до 40 см.

Фундамент стаканного типа под колоны имеет свои преимущества:

• Феноменальная грузоподъемность,
• Практически полная инертность к влаге,
• Монтаж выполняется в самые короткие сроки при условии использования специальной техники.

Как они устроены?

Чаще всего такие остовы можно встретить при строительстве цехов для производства, больших хозяйственных построек, паркингов подземного типа.

Но чаще всего при возведении многоэтажных домов каркасного плана. Его формируют из двух основных элементов: плиты, которая является непосредственным остовом, и подколонников, так называемых, стаканов.

Важно! Такой фундамент может быть использован только в том случае, когда грунт относится к устойчивому типу, не имеет склонности к просадке и пучению.

Отличительные характеристики

Расчет по основанию ведется от того какая будет будущая нагрузка на остов и типа грунта, на котором будет возводиться строение. Главное отличие этого фундамента от других, наличие в нем присущих только ему элементов.

А они разнятся по высоте подколонника, количеству плит и способу состыковки башмака и колоны. Именно последний момент подвязан под материал, из которого произведена колонна.

Так, также металлические колоны имеют отличное от железобетонных колон крепление. Чаще всего железобетонные колоны садят на башмак с помощью раствора бетона с маркировкой 200 и 300.

Что об этом говорит ГОСТ?

Основные требования, которые озвучены в этом документе относительно фундамента стаканного типа под колонны, следующие:

• Бетонная смесь должна быть маркировкой не менее 200 и соответствовать ее характеристикам,
• Водонепроницаемость бетона должна маркироваться как В2,
• Порог водонепроницаемости всей конструкции не должен превышать пяти процентов,
• Готовые изделия можно поставлять на место строительства только после того как они наберут положенную им прочность,
• Создание армирующего пояса является обязательной процедурой, пруты должны быть покрыты бетоном толщиной в 30 мм,
• Если в конструкции после заливки торчит арматура, то это брак, который использовать запрещено,
• Трещины в конструкции превышающие показатель в 0,1 миллиметра требуют замены бракованной конструкции на новую,
• Если на изделиях имеются петли для монтажа их нужно срезать, но ни в коем случае не вбивать в конструкцию.

Такие остовы заграницей

Описанный выше способ крепления башмака и колонны применяется в основном на постсоветском пространстве. Заграницей технология немного разниться.

Так, венгры предпочитают делать такое соединение с помощью прутьев арматуры, впущенных в бетон.

Американцы используют сварку, чтобы соединить выпуски металлического стержня или крепят все на анкерные болты.

Между болтами и остовом закладывают плиту из стали, которая берет на себя функцию прокладки. А вот японцы за основу для колонны берут песчаную подушку, которая закреплена в железобетонной обойме, нужного размера.

Этапы строительства

Если речь идет о соборной конструкции для металлических колонн, то крепеж осуществляется только с помощью анкерных болтов. Болты сюда идут специальные, которые произвели на основе ГОСТа 24379.1-80.

Они должны полностью соответствовать расчетным параметрам. Допускаемое отклонение -/+ 0,02 см.

При монтаже на особом контроле находятся показатели совмещения осей стакана и разбивочной оси, отсутствия отклонения в песке для выравнивания и опорах.

Важно! Остов должен полностью лежать на основании подошвы всей площадью.

Технология монтажа имеет следующие этапы:

• Подготовка скважины,
• Формирование подушки из песка и гравия, ее трамбовка,
• Установка стакана с помощью подъемного крана,
• Аналогичный предыдущему процессу, но уже по колонне. Ее крепление на башмаке.

Монтируют ориентируясь только на оси, которые очерчены полосами на краях стакана. Их ставят сами строители перед началом работ любым красящим средством несмываемого типа.

Разбивочная ось должна обознаться с использованием струны, отвеса или проволоки и гвоздей. И именно совпадение оси на башмаке и разбивочной на колоне, свидетельствует о правильной установке.

Как видим конструкция более, чем монументальная. Это и неудивительно, ведь на ней будет к примеру стоять многоквартирный дом, в котором будут проживать сотни семей и их жизни зависят от того, насколько правильно был возведен фундамент.

Нередко бывает и так, что остов возвели сугубо по проекту, а вот уже в нем была ошибка. Итог в обоих случаях печальный.

Поэтому те, кто занимается такими серьезными и ответственными мероприятиями должны относится к своей работе с максимальной ответственностью.

Расскажите об этой статье друзьям в соц. сетях!

Источник: sdelai-fundament.ru

Фундамент стаканного типа и технология создания надежных опор

Технология создания и главные требования

Данный фундамент под колонны относится к подвиду оснований столбчатого вида. Его главная функция – служить опорой для основы будущей конструкции, но использование в строительстве колонн подразумевает дополнительные требования к устройству фундамента. Монолитный или сборный столб в таком фундаменте расположен выше уровня стакана, а верхняя его часть не заливается бетоном. В данном случае оптимальный вариант – использовать уже готовые конструкции. То есть, сборные основания.

Обязательный шаг в такой работе – усиление армирования и самого бетона. Благодаря этому фундамент становится более прочным и долговечным.

Учтите, что такое основание редко используется в частном строительстве. Но, если вы взялись за дело, будьте готовы к скрупулезной и трудоемкой работе.

Ключевое требование: нельзя устанавливать такой фундамент на рыхлых или посадочных грунтах. Это чревато значительной его деформацией в ходе эксплуатации. Во избежание этого советуем первоначально провести анализ грунта и определить, можно ли на выбранном участке начинать подобные строительные работы.

Фундамент состоит из блоков. К ним также существует комплекс требований, которые прописаны в действующем ГОСТе:

• Бетон, который используется в создании блоков для стаканных конструкций, должен иметь степень водонепроницаемости В2.
• Марка бетона – 200.
• До тех пор, пока бетонный блок не станет достаточно прочным с момента его отлива, перевозить его на место застройки и тем более устанавливать категорически воспрещается.
• Армирование обязательно. При этом, вокруг металлической арматуры должен быть слой бетона не менее 3 см.
• Запрещено использовать блоки, из которых торчат металлические прутья. Это – производственный брак.
• Если в блоке обнаружена трещина толщиной свыше 0,01 см, он также не используется.
• Все монтажные петли перед установкой блока необходимо удалить. Загонять их в конструкцию нельзя ни в коем случае.

Определите, нужен ли вам столбчатый фундамент

На данный момент существует две главных области применения таких фундаментов:

• Возведение производственных сооружений. Но не по всему периметру, а лишь там, где будут становиться колонны,
• Строительство атомных электростанций и других построек в атомной промышленности. Такой фундамент обязательно создается под стойки конденсационных помещений.

Если ваша работа не подпадает под эти требования, задумайтесь, действительно ли вам это нужно.

Тем не менее, целесообразность создания такого фундамента оправдана рядом его сильных сторон:

• Блоки, которые создаются непосредственно на строительном участке, не сильно уступают качеством заводским,
• Производственные и смежные с ними здания имеют ряд требований относительно прочности фундамента, которые обеспечивает только стаканный тип,
• Относительно простая установка,
• Быстрый монтаж,

Однако для того, чтобы сделать такое основание, обязательно придется использовать спецтехнику, что может стать дополнительным ударом по вашему кошельку и подразумевает необходимость обладать нужными навыками работы.

Поэтапный монтаж фундамента

Процесс монтажа монолитного фундамента нужно производить под строгим контролем и с соблюдением всех существующих стандартов. Вся работа по установке разделена на три главных этапа:

• Подготовка поверхности. После того, как вы выкопаете котлован нужной площади и глубины в зависимости от вашего проекта, необходимо сразу же заняться выравниванием его поверхности. Учитывайте, что одним из следующих шагов будет установка железобетонных балок, которые после сдвинуть с места будет невозможно.
• Устройство специальных ям (углублений). Для этого нужно привлекать спецтехнику. Вручную такую работу осуществить крайне сложно, а потраченное время не стоит качества выполнения. Размер и глубина подбираются в зависимости от опор, которые вы будете устанавливать. Советуем делать их максимально приближенными, чтобы они изначально плотно держались. Также не забудьте, что в данном случае необходимо дополнительно укрепить стенки углублений гравием во избежание наклона колонн в будущем.
• Утрамбовка поверхности и возведение фундамента. На этом этапе нужно установить блоки и плотно утрамбовать почву. Здесь также не обойтись без техники. Монтаж колонн в стаканы фундамента – работа предельно простая. Однако ее выполнение становится возможным только в том случае, если сами стаканы стоят надежно.

На всех этапах работы одна из ваших ключевых задач – следить, чтобы все элементы стояли ровно. Проверять это проще всего строительным уровнем, если это возможно. В случае, если есть хоть малейшие отклонения от нормы, необходимо подогнать как саму поверхность, так и элементы конструкции.

Когда вы установите стаканы и закрепите их, необходимо убрать с их поверхности любую грязь и защитить от дальнейшего загрязнения в ходе строительства. Простейшая мера – накрыть стаканы полиэтиленовой пленкой.

Главное предназначение стаканного фундамента – равномерно распределять нагрузку будущей постройки по всей плоскости грунта, находящегося под ним. Поэтому по выполнению первых шагов проверьте, действительно ли грунт идеально ровный.

При монтаже вы также должны учитывать морозоустойчивость и степень сжатия элементов конструкции. Бетонные и металлические материалы обычно слабо восприимчивы к перепадам температур, однако если строительство происходит в регионах с большими разницами температурных показателей и повышенным количеством осадков, дополнительное закрепление не будет лишним.

Некоторые советы по выбору места застройки

Для того, чтобы фундамент стоял прочно многие годы, нужно соблюдать некоторые правила:

• Если есть такая возможность, начинайте строительство на изначально максимально ровной поверхности,
• Избегайте близости подземных ручьев и грунтовых вод,
• Не экономьте. Воспользуйтесь услугами геодезиста,
• Лесистая местность – дополнительная проблема при земляных работах,
• Размеры фундамента данного типа достигают сотен квадратных метров. Просчитывайте нужную площадь на этапе предварительной подготовки,
• Изготовление и монтаж элементов фундамента начинайте только когда у вас в наличие есть все необходимые инструменты и материалы.

Учитывайте, что при условии покупки составляющих фундамента у завода-изготовителя, стоимость будет в первую очередь зависеть от их размера и веса. При этом разрыв цен может быть очень ощутимым.

Источник: refite.ru

fundamentpostroi.ru

Фундамент стаканного типа: технология монтажа

Одной из разновидностей оснований, часто использующихся при строительстве производственных зданий и различных объектов гражданского и промышленного назначения, является фундамент стаканного типа. Благодаря конструктивным особенностям такое основание может выдерживать значительные нагрузки. По форме изделие напоминает стакан, поэтому используется в качестве основания под колонны прямоугольного и круглого сечения из металла и железобетона. При конструировании этих оснований (подборе материалов, расчёте нагрузок) руководствуются ГОСТ с маркировкой 23972-80. В нашей статье мы подробно расскажем о сфере использования таких фундаментов, их конструктивных особенностях, преимуществах и недостатках, а также технологии монтажа.

Кратко о главных особенностях

Основания стаканного типа – это одна из разновидностей столбчатых фундаментов

Основания стаканного типа – это одна из разновидностей столбчатых фундаментов.  Изделие применяется при монтаже промышленных зданий и сооружений, а также при сооружении широких секционных пролётов у сооружений различного назначения.

Главное достоинство таких конструкций – их высокая несущая способность и прочность. Монтаж выполняется в строгом соответствии с ГОСТ. Основной недостаток – дороговизна конструкции, но она компенсируется высокими техническими характеристиками и долговечностью.

Внимание: основания стаканного типа должны опираться на устойчивый грунт. На усадочных и пучинистых почвах использование таких конструкций запрещено из-за неравномерного воздействия боковых нагрузок от грунта.

Нагрузка от основных конструкций здания или другого сооружения передаётся на железобетонные опорные элементы, а от них на подошву фундамента, которая способствует равномерному распределению и передаче нагрузки на грунт. Эти опоры жёстко крепятся внутри стакана. В верхней части все опоры соединяются при помощи ростверка в единую конструкцию, что придаёт сооружению жёсткость. Такой ростверк может быть установлен даже на определённом расстоянии от поверхности земли.

Сфера использования

Фундаменты стаканного типа применяются при строительстве промышленных зданий каркасного типа

Фундаменты стаканного типа применяются в следующих случаях:

Рекомендуем к прочтению:

• При строительстве промышленных зданий каркасного типа (с несущими колоннами).
• При монтаже многоярусных подземных гаражей.
• Также такие конструкции основания незаменимы при сооружении эстакад, мостов и установке высоковольтных ЛЭП.
• Согласно ГОСТ при строительстве компрессорных и конденсаторных на АЭС, а также при возведении машинных залов разрешено использовать только основания стаканного типа.
• Если необходимо соорудить каркасное здание большой протяжённости на сыпучих слоистых грунтах.
• При строительстве в сейсмоопасных районах.
• В соответствии с ГОСТом при строительстве каркасных промышленных зданий шириной пролёта 6-9 метров необходимо использовать только фундаменты со стаканами.

Конструктивные особенности

Согласно нормативным документам фундамент стаканного типа состоит из крупногабаритной опорной подушки из монолитного железобетона

Согласно нормативным документам фундамент стаканного типа состоит из следующих составляющих элементов:

1. Крупногабаритной опорной подушки из монолитного железобетона. Конфигурация подушки может быть квадратной или круглой. Она обязательно покрывается слоем гидроизоляции. Для изготовления подушки можно использовать готовые заводские изделия или выполнять монолитную конструкцию прямо на стройплощадке. Подушка укладывается на трамбованную прослойку из смеси гравия и песка.
2. По центру подушки устанавливается железобетонный подстаканник. Это изделие прямоугольной формы с углублением в центральной части для установки туда опорного элемента. Все стаканы в обязательном порядке армируются в горизонтальном и вертикальном направлении.
3. Стальной или железобетонный опорный элемент, устанавливаемый в стакан. Сечение колонным может быть квадратным или круглым. Её длина и размеры сечения зависят от особенностей грунта и расчётных нагрузок.

Выше на опорный элемент монтируется колонна, которая является главным несущим элементом, воспринимающим нагрузки от ограждающих конструкций, подвешиваемого оборудования, балок или ферм перекрытия, а также покрытия промышленного здания или другого сооружения.

Важно: опорная железобетонная подушка может иметь разную площадь в зависимости от нагрузок на неё.

Сборные опорные подушки имеют трапециевидную форму со скошенными боковыми гранями, а монолитные плиты, заливаемые на участке строительства, обычно выполняются прямоугольной формы. При изготовлении монолитной плиты стакан также выполняется из монолита и должен составлять единое целое с плитой за счёт общего армирования.

Чаще всего для установки сборных железобетонных колонн используются монолитные опорные основания стаканного типа ФЖ-1 и ФЖ-18-м-2. В первом случае отверстие стакана равно 30х30 см, у второго изделия – 70х50 см. Для изготовления элементов используется бетон с морозостойкостью не ниже 50 и прочностью не менее В 15. Наружная поверхность таких конструкций имеет многослойное эластичное гидроизоляционное покрытие, благодаря чему водонепроницаемость конструкций находится в пределах W2-W8.

Технические требования

Любой фундамент стаканного типа должен изготавливаться согласно ГОСТ и соответствовать техническим требованиям

Любой фундамент стаканного типа должен изготавливаться согласно ГОСТ и соответствовать следующим техническим требованиям:

Рекомендуем к прочтению:

1. Для изготовления можно использовать бетон не ниже 200 марки.
2. Установка конструкций здания разрешается только после того, как бетонные элементы фундамента, заливаемые на участке строительства, наберут необходимую прочность.
3. Уровень водопоглощения конструкций должен быть не больше 5 %. Для этого обязательно выполняется гидроизоляция.
4. Обязательно используется жёсткое армирование из сварных каркасов.
5. Все арматурные каркасы должны быть защищены от коррозии слоем бетона не менее 3-5 см.
6. Допустимый размер трещин на бетонных поверхностях основания – 0,1 мм.
7. После монтажа заводских конструкций все монтажные петли должны быть удалены. Для этого разрешено использовать только болгарку. Удаление петель ударными методами запрещено.
8. На поверхности основания не должно быть участков с оголённой арматурой.

Преимущества и недостатки

Основания стаканного типа обладают высоким качеством готовых заводских элементов, которое достигается благодаря соблюдению всех нормативных требований.

Основания стаканного типа обладают целым рядом достоинств:

• Высокое качество готовых заводских элементов, которое достигается благодаря соблюдению всех нормативных требований.
• Быстрота и простота монтажа конструкций из готовых элементов.
• Высокие технические и эксплуатационные характеристики.
• Долговечность и надёжность. При условии соблюдения технологии монтажа срок эксплуатации строения составляет не менее 100 лет.
• В сравнении с расходами на устройство ленточного фундамента затраты на основания стаканного типа намного ниже.

Среди недостатков стоит упомянуть следующее:

• Монтаж конструкции обходится довольно дорого из-за необходимости использования крупногабаритной строительной техники.
• Массивность и большой вес одного изделия требуют использоваться грузоподъёмной строительной техники при монтаже.
• По той же причине транспортировка элементов затруднена.

Технология монтажа

Сборка такого основания, как и изготовление отдельных элементов, выполняется с соблюдением требований ГОСТ

Сборка такого основания, как и изготовление отдельных элементов, выполняется с соблюдением требований ГОСТ. Сама процедура монтажа довольно простая и выполняется в такой последовательности:

1. Прежде всего, подготавливается территория строительства. Она очищается от мусора и ненужных зелёных насаждений. Поверхность выравнивается и трамбуется, чтобы после монтажа не произошло смещение железобетонных балок. Согласно ГОСТ неровность поверхности может быть в пределах 1-1,5 градуса. Слишком неровное основание допускается выравнивать, подсыпав песок. Обычно делают прослойку песка высотой 30 см, которая после смачивания тщательно трамбуется.
2. После этого можно выполнять разбивку осей сооружения. Для этого используются теодолиты, стальные тросы или проволока, которые закрепляются на обноске. На пересечении тросов подвешивают отвесы и переносят точки расположения опор на подготовленную территорию.
3. Далее наносят контур согласно шаблонам и обозначают границы колышками.
4. После этого в ограниченных колышками местах копают ямы под фундаментные конструкции.
5. Дно ямы тщательно выравнивается и трамбуется. Делается засыпка из смеси песка и щебня высотой 30 см, которая после смачивания трамбуется.
6. Теперь можно приступать к установке блоков. Для этого используют подъёмные краны. Для выполнения правильного монтажа по центру каждой грани стакана наносят риски при помощи несмываемой краски. Во время монтажа следят, чтобы риски на стакане совпадали с разбивочными осями, которые ранее были обозначены при помощи тросов или струн. Также проверяют горизонтальность установки каждого элемента. Для этого используют уровень и нивелир.
7. После этого в башмаки (стаканы) устанавливаются колонны. Ровность их установки также проверяется при помощи нивелира и уровня.
8. Производится обратная засыпка ям.

Внимание: работы по монтажу конструкций можно проводить только в тёплое время года, поскольку установка фундаментных изделий на мерзлую землю запрещена.

Гидроизоляция

Если фундамент со стаканом заливался на участке, то перед засыпкой ям нужно выполнить гидроизоляцию конструкции

Если фундамент со стаканом делался не из готовых заводских блоков, которые уже имеют гидроизоляцию, а заливался на участке, то перед засыпкой ям нужно выполнить гидроизоляцию конструкции. Она выполняется в такой последовательности:

1. Поверхность бетона очищается от загрязнений и выравнивается при помощи жидкого бетонного раствора.
2. Затем поверхность обмазывается битумной мастикой и застилается слоем рубероида. Стыки между соседними полосами материала проклеиваются при помощи той же мастики с нахлёстом листов не менее 15 см.
3. Затем аналогично выполняется второй слой гидроизоляции. То есть снова наносится мастика и прокладывается слой рубероида.

kakpostroitdomic.ru

Фундамент стаканного типа под колонны, размеры, схемы, видео

Фундамент – основание любого строительного стационарного сооружения. Типы фундаментов очень разнообразны, и столбчатый фундамент стаканного типа представляет особый интерес для строителей и-за сборной конструкции, состоящей из двух монолитных узлов. Подробнее фундаменты стаканного типа выглядят так: железобетонный цилиндр (стакан) промышленного изготовления опускается в скважину, а в стакан помещается бетонная колонна с армирующим каркасом внутри. Такими образом, фундамент собирается из готовых узлов и элементов, что намного ускоряет строительные работы, а монолитные конструкции обеспечивают двойную надежность основания.

Конструкция стаканного фундамента



Строители называют стакан «башмаком» из-за его оригинальной формы. Визуально это бетонный квадрат, выполненный в виде ступеней, которые располагаются по восходящей линии – широкий блок внизу, самый узкий – вверху. Размеры и объем квадратов рассчитываются для каждого основания отдельно, согласно проекту, свойств грунта и технических характеристик здания. Но все параметры фундаментов стаканного типа под колонны регламентированы гост 24476-80, а их минимальные размеры: 120 см, максимальные – 210 см. Для стаканов такого размера устанавливаются ж/б столбы с сечением 300 х 300 мм и 400 х 400 мм.

Характеристики и область применения стаканного фундамента

Принципиальное отличие, которое имеет монолитный фундамент стаканного типа по сравнению с ленточными и другими основаниями, заключается в его конструкции, и по чертежам это сразу видно. Бетонный фундамент стаканного типа представляет собой прерывистое основание, принимающее на себя нагрузки на локальных точечных участках конструкции, и распределяющее эту точечную нагрузку по площадям с наибольшим давлением на грунт.

Монолитный стаканный фундамент



Промышленный монтаж фундаментов стаканного типа под колонны (столбы) используется для сооружения широкомасштабных промышленных, но низких зданий. Основания ступенчатых сборных конструкций располагаются в заранее рассчитанных местах, испытывающих наибольшие нагрузки, и устанавливаются друг на друга в виде сужающихся к верху ступеней, внутрь которых помещаются железобетонные колонны.

В индивидуальном строительстве такие разновидности фундаментов не используются – согласно требований гост, малоэтажные дома и хозяйственные постройки должны возводиться на ленточных или монолитных основаниях, а в случаях со слабыми грунтами – на свайных или столбчатых. Точечный стаканный столбовой возводится для следующих объектов:

1. Промышленные сооружения;
2. Объекты социального назначения;
3. Специализированные помещения и строения на ТЭС и других электростанциях;
4. Склады и ангары;
5. Одноуровневые комплексы с небольшим весом – торговые или спортивные объекты.

Монтаж колонн для стаканного фундамента



Чаще всего столбовой фундамент – это стаканное ж/б основание, выполненное в строгом соответствии с требованиями гост и ТУ. Свойства и параметры строительных материалов такого фундамента, места его обустройства отражены в соответствующей документации, разработанной проектными институтами. Также для распределения свойств оснований стаканного типа используется серия схожих по характеристикам конструкций фундаментов. Технически и документально серия содержит необходимые нормативные требования к основанию.

Состав и преимущества стаканного основания

1. Бетонная опора-плита, лежащая на песчано-щебневой подушке на дне траншеи под фундамент;
2. Основание под колонну – подколонник, или стакан;
3. Железобетонная колонна;
4. Ж/б столб для усиления опор под стенами.

Какой именно будет конструкция, ее размеры и состав узлов – зависит от того, где и как будет эксплуатироваться объект, а также от его физических и технических параметров. Согласно гост стаканный фундамент можно закладывать для многоэтажных домов на плотном, непучинистом и стабильном грунте, с низким уровнем залегания грунтовых вод.

Промышленные стаканы-«башмаки»



Достоинства применения стаканного основания:

1. Детали стаканного основания делаются из тяжелого бетона с последующим армированием, но из-за локального (точечного) размещения колонн со стаканами по участку вес объекта передает минимальную нагрузку на фундамент и грунт;
2. Быстрая установка возможна за счет сборного устройства конструкции и встроенных монтажных петель в бетонных элементах, служащих для зацепа подъемным краном;
3. Время безремонтной эксплуатации стаканного основания – больше ста лет;
4. Из-за точечного соприкосновения поверхностей стаканной основы с грунтом коэффициент водопоглощения конструкции очень низкий. Этому также способствует монолитная основа, препятствующая проникновению влаги в тело стакана;
5. Высокая степень надежности основания достигается равномерным распределением нагрузки на стаканы;
6. Стаканная конструкция может считаться мобильной, так как ее можно достаточно легко и быстро перевезти на другое место;
7. Низкая себестоимость сборной конструкции обусловлена промышленными масштабами изготовления отдельных узлов и деталей сборного фундамента.

Инструкция по закладке стаканов

Сборка такого типа фундаментов нуждается в применении дополнительных средств механизации и спецтехники, поэтому план проекта сооружения должен отражать эту необходимость, например, обеспечивать подъездные пути и место для дислокации техники, наличие обслуживающего персонала и стоянки.

Спецтехника для сборки стаканного основания



1. Первый шаг – подготовка площадки, которая заключается в расчистке участка под основание и рытье котлована, размеры которого указаны в проекте;
2. Трамбовка песчано-щебневой подушки, уложенной на дно траншеи. Подушка нужна, чтобы выровнять дно котлована и обеспечить гидроизоляцию;
3. Столбчатый стаканный фундамент возводится согласно гост и с использованием контрольных и измерительных инструментов для проверки уровней конструкции;
4. Следующая операция – разметка площадки под фундамент – для этого нужны деревянные колышки или металлические прутья, и строительный шнур. Разметка проводится для каждого стакана отдельно;
5. Перед монтажом бетонных стаканов их очищают от грязи, и подъемным краном устанавливают на место. Для перемещения в стаканах залиты монтажные петли, а крановщик и стропальщики должны иметь соответствующие допуски. После установки каждого стакана контролируется его положение – пир помощи нивелира, отвеса и уровня;
6. По окончании монтажа всех стаканов делается обратная засыпка – вынутый грунт засыпается в оставшееся пространство вокруг стаканов и трамбуется. Далее на стаканы устанавливаются бетонные опоры. Лишний грунт равномерно распределяется по стройплощадке или вывозится;
7. Чтобы выровнять колонну в промышленном фундаменте, под нее подкладывают клинья. Материал для клиньев – металл, дерево или железобетон. После центровки колонн деревянные клинья нужно убрать, остальные – можно оставить.

Строительство стаканного фундамента



Все строительные, измерительные, исследовательские и проектировочные операции необходимо проводить в соответствии с требованиями гост 24476-80 и техническими условиями, предъявляемыми к столбчатым основаниям из сборных железобетонных узлов и элементов. Рассчитывать прочность и состав материалов следует заранее, на заводе-производителе.

Нюансы при монтаже стаканного фундамента

Для увеличения прочности и общего усиления конструкции стаканы, колонны и плиты армируются, и арматура при монтаже дополнительно связывается между собой при помощи сварки. Кроме предварительного армирование, прутья арматуры закладываются в конструкцию и при монтаже колонн – при бетонировании колонн в дне стакана.

Клинья под колонны



Монтаж столбчатого стаканного основания имеет совершенно другую технологию, непохожую на процесс строительства ленточного типа фундамента, и сборная конструкция из готовых узлов – главное отличие. Единственная конструкция, которая собирается и заливается бетоном непосредственно на месте – опалубка для гнездообразующего стакана. Колонна опускается в опалубку и заливается бетоном, образуя прочное монолитное армированное соединение.

В промышленных сооружениях применяется не только сборная конструкция, но и монолитный стаканный фундамент столбчатого типа. Такая конструкция намного мощнее сборной, она тоже состоит из бетонных плит-ступеней и может выдержать повышенную нагрузку от большого веса объекта. Размеры ступеней рассчитываются, исходя из габаритов будущего строения. Расположение колонн привязывается к координатным осям согласно проекту. Монолитные фундаменты стаканного исполнения могут более равномерно распределять высокие нагрузки и давление на фундамент.

3-D схема стаканного основания



Один из основных элементов сборного стаканного фундамента – фундаментная балка. Этот элемент располагается на бетонных столбах, которые, в свою очередь, упираются в подколонники (стаканы). На этих балках будут возводиться несущие стены сооружения. Еще один вариант монтажа фундаментных балок – на колонных консолях. Прочное соединение стаканного основания с фундаментной балкой получается при сплошном бетонировании и качественном армировании конструкции.

Для придания необходимой прочности всей сборной конструкции применяется заливка бетоном всех узлов и элементов. Все составные части сборного стаканного фундамента выполнены из тяжелых бетонов марки не ниже М200В2, и армированы сеткой или стержнями. Сборка этого типа фундамента возможна только после полного набора прочности всеми элементами конструкции.

rfund.ru

Железобетонный фундамент стаканного типа — Блог о строительстве

Дата: 13-08-2015Просмотров: 1004Рейтинг: 27

Ленточные и плитные фундаменты применяются в повседневной жизни на каждом шагу и почти во всех областях жизнедеятельности человека, тогда как образцы стаканного типа можно увидеть крайне редко.

Это мосты, атомные станции (конденсационные помещения) и другие сооружения, где используются массивные колонны. Фундамент стаканного типа — это уникальная конструкция, которая отличается от всех своих собратьев. Самое первое отличие, которое стоит внимания, — это сфера применения.

В среднем, одна свая фундамента стаканного типа выдерживает нагрузку до 50 тонн.

Существует целый ряд преимуществ, которые отличают такой фундамент от аналогов:

Все производство таких изделий проходит исключительно на заводе. Большая часть работы проходит при помощи техники, благодаря чему удается достичь максимально высокого качества.Когда создаются железобетонные изделия, в обязательном порядке всегда учитываются именно максимальные требования, которые могут предъявляться к ним, без каких-либо понижающих факторов, поэтому нет потребности в выборе изделий.Сборные железобетонные блоки просты в монтаже, что позволяет экономить очень много времени, нередко его требуется в 10 раз меньше.

К недостаткам можно отнести лишь расходы и сложность транспортировки, т.к. фундаменты и колонны к ним имеют очень немалые габариты.

Стаканный фундамент: установка

Существует два вида фундаментов: для частного применения, а также для промышленных целей.

Частное применение можно назвать исключительным случаем, т.к. это актуально только для малоэтажного строительства.

Схема устройства фундамента стаканного типа.

В среднем свая выдерживает массу от 25 до 50 тонн. Вкручивается в землю ручным способом, после чего заливается бетоном. В среднем для дома 9х10 м используется 27-28 металлических стержней, которые после заливки бетоном фиксируются сверху стальной пластиной и закрываются стальными балками.

Обычно бригада из 7 человек собирает такие фундаменты полностью за 2-3 дня с использованием минимального количества инструментов. Необходимость в таком основании назревает в случаях, если почва под домом неровная, а приводить ее в норму нет никакого желания, или если часть дома устанавливается над водой.

При промышленном подходе идет немного более сложный процесс, который никогда не обходится без тяжелой техники. Подошва собирается и устанавливается непосредственно на месте своей дислокации, но при этом необходимо заранее подготовить грунт для такой процедуры.

Для грунта не потребуется много усилий, т. к.

его достаточно просто выровнять. После того как формирование стакана завершено, в него можно погружать колонны и продолжать строительство. Для создания бетонного моста через реку длиной 50 м с 2-полосным движением (минимум) достаточно всего 2-х пар таких подошв, но обычно расчет идет 1 пара на 30 м.

Не стоит опасаться за их устойчивость, т.к. железобетонные основания стаканного типа и колонны, установленные по элементарным правилам, выдерживают даже землетрясения до 7 баллов и не дают поводов к ремонту или замене.

Фундамент является основой любой постройки вне зависимости от того, для чего она нужна. Это может быть жилой дом — одноэтажный или многоуровневый, промышленный объект, здание складского типа, коммерческое строение или самая обычная хозяйственная постройка.

В строительстве используют разные виды оснований.Чаще всего применяют ленточное или плитное. Такое основание, полностью заполненное и цельное, применимо на любой почве. Но для возведения промышленных зданий можно использовать фундамент стаканного типа.

Характеристика стаканного основания

Данный вид основы строения качественно отличается от часто используемой фундаментной ленты или монолитной плиты. Это точечное не сплошное основание, которое забирает на себя часть нагрузки, создаваемой постройкой, и распределяет ее в отдельных местах, где давление будет наибольшим.

Для строительства габаритных, но невысоких объектов в основном промышленного назначения используют фундамент под колонны стаканного типа.

Это сборные бетонные конструкции, расположенные в заранее спроектированных местах в виде «ступеней». Если опорой ленты является подошва, то для стакана используют железобетонное изделие. Форма такого фундамента в действительности напоминает трапециевидные ступени, которые все больше сужаются к верху конструкции.

Где применяют стаканный фундамент?

Расчёты основания

Для индивидуального строительства жилых домов малой этажности, а также комплексного возведения многоуровневых новостроек используют только ленточные или монолитные фундаменты. Использовать точечное стаканное основание в этом случае нельзя. Его следует применять для строительства следующих зданий:

объекты промышленного назначения – мосты через водоемы, конструкции для переходов и переездов над железнодорожными путями;помещения социальной инфраструктуры – подземные гаражи и автомобильные стоянки;машинные отделения на теплостанциях и электростанциях;складские ангары для хранения готовой продукции или сырья;спортивные и торговые комплексы одноуровнего типа с малым весом строения.

Чаще всего столбчатое основание представляет собой железобетонный фундамент стаканного типа. Его главным отличием является то, что обычно заказчиком сооружений выступают государственные структуры, муниципальные власти или крупные промышленные предприятия.

Это подразумевает полное соответствие оснований заявленным техническим требованиям и ГОСТам. Для характеристики используемого при строительстве материала, а также места, где может располагаться стаканное основание, используется специально разработанная серия фундаментов определенной версии, утвержденная и проверенная проектными институтами. В серии четко прописаны все нормы и требования, которым должно соответствовать основание.

Состав стаканного фундамента

Его составляющими элементами являются следующие сборные части:

опорная плита, которую следует установить на щебнево-песчаную подушку, расположенную на дне вырытого котлована;подколонник, именно он имеет форму стакана;колонна, которая служит поддерживающим элементом каркасного строения;бетонный столб, необходимый для поддерживания опорных балок под каркасными стенами.

Принцип стаканного типа

Устройство фундамента стаканного типа полностью зависит от области применения будущего строения, его веса, размеров. Допускается возведение данного фундамента для многоэтажного строительства, если грунт под основание стабилен, не пучинист и не сыпуч. «Стаканы» используют на прочной неподвижной почве с глубоким залеганием грунтовых вод.

Преимущества использования стаканного основания

Конструкции производят из тяжелого армированного бетона, но общая масса готового сооружения давит на почву с минимальной нагрузкой благодаря своему точечному расположению на грунте.Установка проводится относительно быстро, поскольку все элементы являются сборными и имеют монтажные петли. Требуется использование специальной строительной техники для подъема тяжелых частей, но время монтажа все равно остается минимальным.Сборные фундаменты претендуют на высокий срок эксплуатации, который может достигать ста лет при соблюдении технологии строительства.Поглощение воды очень низкое, потому что площадь соприкосновения с почвой небольшая. Вся конструкция расположена на монолитной плите, что не позволяет влаге негативно воздействовать на основание.Надежность стаканного фундамента обусловлена грамотным и равномерным распределением поперечных и продольных нагрузок.Поскольку конструкция является сборной, ее легко перемещать в случае необходимости.Приемлемая стоимость.

Если требуется построить здание очень большой площади, то затраты на возведение основания ленточного типа будут грандиозными. Лента сплошная и проходит по всему периметру сооружения. А применение столбчатого основания может в разы сократить расходы.

Пошаговое руководство по возведению стаканов

Подготовка к укладке фундамента

Монтаж фундаментов столбчатого типа происходит с обязательным использованием строительной техники – экскаваторы, подъемные краны, лебедки.

Подготовительный процесс, направленный на тщательное очищение поверхности под фундамент.

Она должна быть ровной. Происходит рытье котлована заданного размера. Уровень закладки монолитной плиты не должен быть меньше одного метра, как и при заделке подошвы ленточного основания.Трамбование траншеи при помощи щебня и песка.

Благодаря этому можно получить достаточно ровную и равномерную поверхность.Столбчатый фундаментследует возводить, используя строительные мерительные инструменты, постоянно контролируя горизонтальность и вертикальность сборных конструкций. Нужно пользоваться уровнем и нивелиром.Обязательная разбивка и разметка при помощи колышков подготовленной постели осей, на которых будет находиться каждый отдельный стакан.Стаканы, которые уже доставлены на место строительства, следует очистить от возможного мусора. При помощи подъемного крана происходит захват элементов за монтажные петли и доставка его к монолитной опоре.

Следует отцентровать положение стакана и медленно установить его на подготовленное место. Проверяется совпадение рисок.Наведение своеобразной сетки при помощи нити между действительно расположенными элементами.Сборные железобетонные фундаменты требуют постоянной проверки геодезическим инструментом. После каждой установки стакана нужно делать замеры.Грунт, который был выкопан, засыпают обратно в котлован до верха блока.

После этого проводится установка опорных балок на стаканы или на специальные столбики. Размеры котлована полностью зависят от типа строения и его площади. Иногда приходится выкапывать большое количество земли, если предполагается масштабное строительство.

Под колонны промышленных зданий используют стальные, железобетонные или деревянные клинья, расположенные вокруг элемента по два с каждой грани.

Их использование является обязательным. Они поддерживают колонну в процессе бетонирования. Позже деревянные клинья вынимают, а стальные не трогают для большей прочности армировки.

Установка фундаментов стаканного типа ориентирована на постоянное выравнивание поверхностей сборных элементов. Нельзя допустить малейшие смещения, поскольку вся конструкция — это каркас из тяжелого бетона.

При работе следует соблюдать все проектные расчеты. Те изделия, которые не соответствуют нормам и гост, нельзя использовать. Это может быть небезопасно.

Все работы, которые связаны с проектированием, проведением необходимых измерений, анализом грунта при помощи специального геодезического оборудования, следует проводить с четким соблюдением норм и требований, которые предъявляются к столбчатому фундаменту.

Чаще всего для основания используют железобетонные сборные части. Расчет их прочности и состава выполняют на заводе-изготовителе. Работой занимаются технические специалисты, поэтому изделия просто обязаны соответствовать заявленным проектным требованиям.

Некоторые особенности столбчатого фундамента стаканного типа

Чтобы изделия были очень прочными при изготовлении стаканов, монолитных плит и колонн используют армировочные металлические прутья.

Это надежно скрепляет элементы. Кроме того, армирование происходит и на этапе установки колонн. Когда их бетонируют в дно стакана, то стальные прутья не убирают при заливке бетона, а оставляют внутри стакана для большей прочности готовой конструкции.

Возведение стаканного фундамента очень сильно отличается от монтажа ленточного основания.

Для столбчатого типа применяют сборные части, изготовленные непосредственно на заводе, потому опалубка для проведения работ является необходимой при закреплении стакана – гнездообразователя. Его обшивают металлическим листом и заливают бетоном до проектной отметки. Колонна устанавливается прямо в днище стакана и образуется достаточно надежный замок.

Стакан и столб

Для строительства промышленных объектов можно использовать не только сборный, но и монолитный столбчатый фундамент стаканного типа. Он представляет собой более мощную ступенчатую конструкцию, которая способна выдерживать очень большую нагрузку и значительный вес сооружения.

Ступени и их высота полностью зависят от габаритов предполагаемой постройки. Колонны привязаны к координатным осям. Монолитные конструкции имеют некоторое преимущество, потому что способны сильнее «разгрузить» давление на основание.

Бетонирование всех элементов является необходимым условием тщательного возведения здания.

Сами сборные части выполняют из тяжелого бетона, обязательно использование надёжной армировочной сетки. Бетон берут высокого качества, обычно используют марку не ниже чем М200В2, чтобы сооружение могло выдержать давление строящегося здания. Бетонные конструкции можно вовлечь в строительство только после набора ими высокой прочности.

Фундаментная балка является составным элементом основания. Она расположена на столбиках, упирающихся в подколонники. Несущие стены строения должны располагаться на этих балках.

Можно также установить балки на колонные консоли. Сопряжение фундамента стаканного типа с фундаментной балкой должно быть прочным. Это достигается путем бетонирования и качественной металлической армировки готовой конструкции.

Монтаж колонных элементов

Колонны, транспортированные заранее на строительную площадку, нужно разложить так, чтобы техника могла легко и без лишних движений добраться до них и установить эти элементы. Колонны измеряют, чтобы определить, в каком месте проводить строповочный захват и поднятие.

Правильный монтаж колонн включает систему нанесения рисок. Кран перемещается вдоль ряда и может устанавливать сразу две колонны на одной стоянке. Соосность колонн и основания должна быть идеальной, чтобы в последствие не произошел сдвиг балок.

Устанавливают опорные балки. Проводят новую разметку и проверку проектных значений расположения колонн. После этого очищают монтажные элементы, балки закрепляют канатами, поднимают и медленно делают навеску над колонной, опуская балку до упора очень осторожно и в соответствии с рисками.

Балки предварительно крепят на болты, снова проверяют соосность всей конструкции и только после этого тщательно укрепляют в консоли колоны.

Фундамент стаканного типа под колонны иногда даже используют для строительства коттеджей, большая терраса которых выходит, например, прямо к воде. Это очень удобно и красиво. Применение стаканного основания достаточно широко, но в индивидуальном строительстве оно имеет некоторые ограничения.

Фундамент — основание любого строительного стационарного сооружения.

Типы фундаментов очень разнообразны, и столбчатый фундамент стаканного типа представляет особый интерес для строителей и-за сборной конструкции, состоящей из двух монолитных узлов. Подробнее фундаменты стаканного типа выглядят так: железобетонный цилиндр (стакан) промышленного изготовления опускается в скважину, а в стакан помещается бетонная колонна с армирующим каркасом внутри. Такими образом, фундамент собирается из готовых узлов и элементов, что намного ускоряет строительные работы, а монолитные конструкции обеспечивают двойную надежность основания.

Конструкция стаканного фундамента

Строители называют стакан «башмаком» из-за его оригинальной формы. Визуально это бетонный квадрат, выполненный в виде ступеней, которые располагаются по восходящей линии – широкий блок внизу, самый узкий – вверху.

Размеры и объем квадратов рассчитываются для каждого основания отдельно, согласно проекту, свойств грунта и технических характеристик здания. Но все параметры фундаментов стаканного типа под колонны регламентированы гост 24476-80, а их минимальные размеры: 120 см, максимальные – 210 см. Для стаканов такого размера устанавливаются ж/б столбы с сечением 300 х 300 мм и 400 х 400 мм.

Характеристики и область применения стаканного фундамента

Принципиальное отличие, которое имеет монолитный фундамент стаканного типа по сравнению с ленточными и другими основаниями, заключается в его конструкции, и по чертежам это сразу видно. Бетонный фундамент стаканного типа представляет собой прерывистое основание, принимающее на себя нагрузки на локальных точечных участках конструкции, и распределяющее эту точечную нагрузку по площадям с наибольшим давлением на грунт.

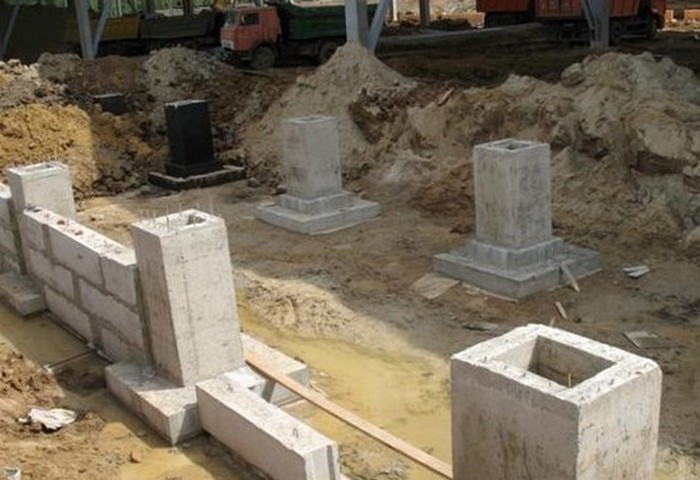

Монолитный стаканный фундамент

Промышленный монтаж фундаментовстаканного типа под колонны (столбы) используется для сооружения широкомасштабных промышленных, но низких зданий. Основания ступенчатых сборных конструкций располагаются в заранее рассчитанных местах, испытывающих наибольшие нагрузки, и устанавливаются друг на друга в виде сужающихся к верху ступеней, внутрь которых помещаются железобетонные колонны.

В индивидуальном строительстве такие разновидности фундаментов не используются – согласно требований гост, малоэтажные дома и хозяйственные постройки должны возводиться на ленточных или монолитных основаниях, а в случаях со слабыми грунтами – на свайных или столбчатых. Точечный стаканный столбовой возводится для следующих объектов:

Промышленные сооружения;Объекты социального назначения;Специализированные помещения и строения на ТЭС и других электростанциях;Склады и ангары;Одноуровневые комплексы с небольшим весом – торговые или спортивные объекты.

Монтаж колонн для стаканного фундамента

Чаще всего столбовой фундамент – это стаканное ж/б основание, выполненное в строгом соответствии с требованиями гост и ТУ.

Свойства и параметры строительных материалов такого фундамента, места его обустройства отражены в соответствующей документации, разработанной проектными институтами. Также для распределения свойств оснований стаканного типа используется серия схожих по характеристикам конструкций фундаментов. Технически и документально серия содержит необходимые нормативные требования к основанию.

Состав и преимущества стаканного основания

Бетонная опора-плита, лежащая на песчано-щебневой подушке на дне траншеи под фундамент;Основание под колонну — подколонник, или стакан;Железобетонная колонна;Ж/б столб для усиления опор под стенами.

Какой именно будет конструкция, ее размеры и состав узлов – зависит от того, где и как будет эксплуатироваться объект, а также от его физических и технических параметров. Согласно гост стаканный фундамент можно закладывать для многоэтажных домов на плотном, непучинистом и стабильном грунте, с низким уровнем залегания грунтовых вод.

Промышленные стаканы-«башмаки»

Достоинства применения стаканного основания:

Детали стаканного основания делаются из тяжелого бетона с последующим армированием, но из-за локального (точечного) размещения колонн со стаканами по участку вес объекта передает минимальную нагрузку на фундамент и грунт;Быстрая установка возможна за счет сборного устройства конструкции и встроенных монтажных петель в бетонных элементах, служащих для зацепа подъемным краном;Время безремонтной эксплуатации стаканного основания – больше ста лет;Из-за точечного соприкосновения поверхностей стаканной основы с грунтом коэффициент водопоглощения конструкции очень низкий. Этому также способствует монолитная основа, препятствующая проникновению влаги в тело стакана;Высокая степень надежности основания достигается равномерным распределением нагрузки на стаканы;Стаканная конструкция может считаться мобильной, так как ее можно достаточно легко и быстро перевезти на другое место;Низкая себестоимость сборной конструкции обусловлена промышленными масштабами изготовления отдельных узлов и деталей сборного фундамента.

Инструкция по закладке стаканов

Сборка такого типа фундаментов нуждается в применении дополнительных средств механизации и спецтехники, поэтому план проекта сооружения должен отражать эту необходимость, например, обеспечивать подъездные пути и место для дислокации техники, наличие обслуживающего персонала и стоянки.

Спецтехника для сборки стаканного основания

Первый шаг – подготовка площадки, которая заключается в расчистке участка под основание и рытье котлована, размеры которого указаны в проекте;Трамбовка песчано-щебневой подушки, уложенной на дно траншеи. Подушка нужна, чтобы выровнять дно котлована и обеспечить гидроизоляцию;Столбчатый стаканный фундамент возводится согласно гост и с использованием контрольных и измерительных инструментов для проверки уровней конструкции;Следующая операция – разметка площадки под фундамент – для этого нужны деревянные колышки или металлические прутья, и строительный шнур. Разметка проводится для каждого стакана отдельно;Перед монтажом бетонных стаканов их очищают от грязи, и подъемным краном устанавливают на место.

Для перемещения в стаканах залиты монтажные петли, а крановщик и стропальщики должны иметь соответствующие допуски. После установки каждого стакана контролируется его положение – пир помощи нивелира, отвеса и уровня;По окончании монтажа всех стаканов делается обратная засыпка – вынутый грунт засыпается в оставшееся пространство вокруг стаканов и трамбуется. Далее на стаканы устанавливаются бетонные опоры.

Лишний грунт равномерно распределяется по стройплощадке или вывозится;Чтобы выровнять колонну в промышленном фундаменте, под нее подкладывают клинья. Материал для клиньев – металл, дерево или железобетон. После центровки колонн деревянные клинья нужно убрать, остальные – можно оставить.

Строительство стаканного фундамента

Все строительные, измерительные, исследовательские и проектировочные операции необходимо проводить в соответствии с требованиями гост 24476-80 и техническими условиями, предъявляемыми к столбчатым основаниям из сборных железобетонных узлов и элементов. Рассчитывать прочность и состав материалов следует заранее, на заводе-производителе.

Нюансы при монтаже стаканного фундамента

Для увеличения прочности и общего усиления конструкции стаканы, колонны и плиты армируются, и арматура при монтаже дополнительно связывается между собой при помощи сварки. Кроме предварительного армирование, прутья арматуры закладываются в конструкцию и при монтаже колонн – при бетонировании колонн в дне стакана.

Клинья под колонны

Монтаж столбчатого стаканного основания имеет совершенно другую технологию, непохожую на процесс строительства ленточного типа фундамента, и сборная конструкция из готовых узлов – главное отличие. Единственная конструкция, которая собирается и заливается бетоном непосредственно на месте – опалубка для гнездообразующего стакана. Колонна опускается в опалубку и заливается бетоном, образуя прочное монолитное армированное соединение.

В промышленных сооружениях применяется не только сборная конструкция, но и монолитный стаканный фундамент столбчатого типа. Такая конструкция намного мощнее сборной, она тоже состоит из бетонных плит-ступеней и может выдержать повышенную нагрузку от большого веса объекта.

Размеры ступеней рассчитываются, исходя из габаритов будущего строения. Расположение колонн привязывается к координатным осям согласно проекту. Монолитные фундаменты стаканного исполнения могут более равномерно распределять высокие нагрузки и давление на фундамент.

3-D схема стаканного основания

Один из основных элементов сборного стаканного фундамента – фундаментная балка. Этот элемент располагается на бетонных столбах, которые, в свою очередь, упираются в подколонники (стаканы).

На этих балках будут возводиться несущие стены сооружения. Еще один вариант монтажа фундаментных балок – на колонных консолях. Прочное соединение стаканного основания с фундаментной балкой получается при сплошном бетонировании и качественном армировании конструкции.

Для придания необходимой прочности всей сборной конструкции применяется заливка бетоном всех узлов и элементов. Все составные части сборного стаканного фундамента выполнены из тяжелых бетонов марки не ниже М200В2, и армированы сеткой или стержнями. Сборка этого типа фундамента возможна только после полного набора прочности всеми элементами конструкции.

Источники:

• moifundament.ru
• nafundamente.ru
• rfund.ru

blog-potolok.ru
