Фундамент на склоне: достоинства и недостатки + пошаговая инструкция по монтажу ступенчатого вида – Фундамент на склоне: Технология и Как правильно сделать

Содержание

типы и их особенности, отвод воды, инструкция по возведению и ремонту

Дом, расположенный на склоне не самый идеальный вариант для строительства, но иногда выбирать не приходится. Поэтому в этом случае целесообразно заняться решением вопроса о том, как возводить фундамент дома на склоне. Несмотря на, казалось бы, сплошные минусы такой постройки, дом, расположенный на склоне имеет и свои плюсы. Главный из них заключается в том, что в такой постройке полностью исключено подтапливание весной или осенью, а также на таком участке конструкция значительна, устойчива к воздействию ветров.

Но и сложности при возведении постройки тоже есть, например, при устройстве основания главной задачей является полностью исключить возможность осыпания земли и сползание грунта.

Перспективные фундаменты

Разумеется, чтобы жилой дом был прочным и простоял много-много лет необходимо построить надежное и крепкое основание для конструкции. Для таких условий применимы только три типа фундамента:

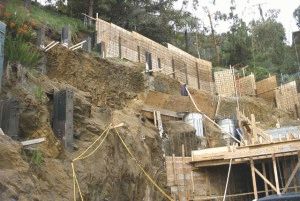

Устройство фундамента на склоне

Устройство фундамента на склоне

  1. ленточное основание;
  2. свайное основание;
  3. ступенчатое основание.

Всех их можно охарактеризовать собственными конструктивными характеристиками, но для участка на склоне у них всех есть одно большое преимущество – большая устойчивость.

Если место, где будет возводиться постройка, имеет не ярко выраженный угол наклона, то целесообразно использовать ленточный фундамент на склоне. Если изыскания грунта, проведенные на участке, не выявят никаких проблемных почв то можно устроить основание и неглубокого заложения.

Если же участок наоборот обладает склоном с сильным уклоном, и производить работы по выравниванию почвы нерационально, то стоит обратить внимание на ступенчатое основание, которое возводят с постепенным наращиванием высоты самих ступеней. Благодаря этому фундамент сможет выдержать большую нагрузку именно со стороны склона.

Если на участке помимо крутого склона выявлены и проблемные почвы, склонные к пучению имеющие большую глубину промерзания и повышенную влажность, то здесь целесообразнее заняться устройством свайного типа основания.

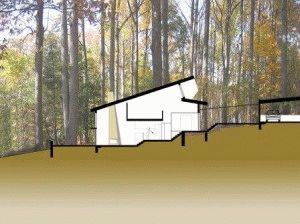

Дом на склоне

Дом на склоне

Важные моменты

Учитывая особую характеристику участка, необходимо не только знать, как сделать фундамент на склоне, но и учитывать важные аспекты самой местности.

  • Выбор типа основания зависит непосредственно от угла уклона участка.
  • Глубина заложения основания определяется составом почвы и ее характеристиками.
  • Немаловажным фактором является и глубина, на которой расположены подземные воды. От этого также зависит, на какую величину необходимо заложить фундамент, а также способ гидроизоляции.

Система отвода воды

Фундамент дома на склоне естественно не может выполняться аналогично основаниям, которые возводятся на относительно ровных участках. Основа всего дома подвергается самой большой опасности именно со стороны осадков и воды, поступающей сверху и размывающей основание.

Вода, стекающая вниз, постепенно начинает подмывать основу всей конструкции. Постепенно она вымывает почву у самого основания, что приводит к понижению устойчивости дома. Разумеется, и повышенная влажность не будет положительным фактором в пользу долговечных показателей прочности и эксплуатации. И еще неблагоприятный фактор: вода, стекающая по участку, может вызвать изменения в рельефе местности.

Дом, "вырасший" на холмах и склонах

Дом, “вырасший” на холмах и склонах

Как правило, для того, чтобы устранить осыпание почвы, приходится непосредственно укреплять саму ее основу. Существует два простых способа, проверенных годами:

  • механический способ, когда устанавливают металлические распорки, вкапывая их по всей поверхности склона.
  • посадка деревьев и кустарников, которые имеют сильную корневую систему. Это, пожалуй, один из самых эффективных способов в борьбе с осыпанием грунта, который к тому может статьи неплохим решением в плане благоустройства самого ландшафтного дизайна.

Особенности ленточного основания

Ленточное основание применяется там, где почва не имеет большой глубины промерзания, поскольку данная основа не может противостоять суровым морозам. Сначала определяют точку самого основания почвы, отмечают уровень, до которого промерзает почва, и прибавляют 50 см для слоя подошвы под фундамент, состоящей из гравия и песка.

Строительство фундамента на склоне данного типа имеет большую стоимость. В процессе возведения расходуется много бетонного раствора и прутков арматуры. В некоторых случаях высота такого основания может доходить до 2,5 метров, а это помимо затрат прибавляет и трудоемкость самому процессу.

При устройстве фундамента данного типа, следует учитывать факт того, что верхняя поверхность основы должна находиться строго по одной линии (на одном уровне).

Особенности ступенчатого фундамента

Данное основание обычно сооружается в тех случаях, когда крайние точки отличаются по высоте на 1 метр. Большой плюс такого основания в том, что он позволяет соорудить фундамент на склоне с подвалом или гаражом, стенами, для которых станут непосредственно стены самого основания.

Такая постройка отличается тем, что основание напоминает вид ступенек, имеющих разную высоту, но одинаковую глубину залегания. Верхние уровни плоскости такого основания должны соответствовать углу самого уклона на местности.

Особенности свайных фундаментов

Свайный фундамент на склоне возводится с применением свай с лопастями. Правда здесь потребуется использовать специализированную технику для устройства и установки свай. Свайное основание может быть выполнено как с ростверком, так и железобетонными плитами перекрытия, расположенными на сваях.

Одним из главных преимуществ такой основы является отличная вентиляция нижних этажей постройки. Их целесообразнее устраивать в местах повышенной влажности почвы или при близком расположении грунтовых вод.

Столбчатое основание для дома на склоне

Столбчатое основание для дома на склоне

Особенности столбчатого основания

Столбчатый фундамент на склоне устраивают либо непосредственно под горой, либо между холмами, с небольшим уклоном участка под строительство.

Учитывая, что технология возведения основания данного типа практически не отличается от его строительства на ровном месте, то нужно обязательно принять во внимание тот факт, что большая поперечная нагрузка для столбов просо недопустима. Здесь используют строительство ровной площадки, на которую впоследствии устанавливают столбы.

Укрепление основания

После того, как вы выбрали тип основания и произвели работы по его закладке, то необходимо позаботиться и об укреплении. Строительство фундамента на склоне обязательно должно сопровождаться такими работами. Наибольшее внимание следует уделить нижнему краю основания.

При уклоне участка больше 10% монтируют шпунтовый ряд. Для столбовых опор и свай монтируют дополнительные сваи, которые обязательно должны располагаться под прямым углом, относительно склона.

Такие меры позволяют минимизировать сползание почвы, но сваи должны быть заглублены в почву намного ниже имеющегося уровня грунтовых вод.

Комбинированный фундамент

В некоторых случаях на участках с выраженным рельефом целесообразно устраивать комбинированные основания. Это бывает востребовано не только индивидуальными пожеланиями клиентов, но и порой просто необходимостью. Например, если необходимо выполнить пристройку к дому. Или строение выстраивается постепенно в несколько этапов.

Здесь следует учесть непосредственные характеристики самой почвы. В местах с сильным пучением почвы основание не должно иметь слишком жесткого соединения относительно друг друга, а вот если почва не обладает выраженной пучинистостью. то соединение стен между собой наоборот можно выполнить более жестко.

Заделывать швы между постройками можно лишь тогда, когда строение полностью возведено оно отстоялось и просело. Обычно для этого почву под ней сильно увлажняют или ждут весеннего сезона.

Жесткое соединение швов обычно выполняю примерно через год после того как строительство будет завершено. Таким образом возведение основания на склоне процесс хоть и трудоемкий, но достаточно выполнимый, для того чтобы постройка имела прочное основание, которое позволит ей простоять много лет. В первую очередь необходимо провести все изыскательные работы и укрепить грунт. Даже, если вы считаете, что в этом нет особой надобности и почва достаточно плотная и не пучинистая лучше все-таки перестраховаться и посадить, к примеру, деревья. Речь идет о вашем будущем доме.

Строительство фундамента на склоне: выбираем подходящий тип фундамента

Строительство фундамента на склоне – довольно непростая и при этом достаточно распространённая задача, ведь участки под застройку без каких-либо отклонений рельефа практически не встречаются.
Укладка фундамента и дальнейшее строительство на склоне имеет ряд особенностей, без учёта которых сделанное основание может просесть и нарушить целостность конструкции. Не стоит забывать и о преимуществах участка на покатой поверхности: можно не бояться сезонного подтапливания, участок на холмистой местности стоит дешевле, чем аналогичный по размерам, но на ровном месте.

В идеале площадка для закладки фундаментной основы должна быть прямой, в крайнем случае с небольшим плавным углом наклона. Однако реальность очень редко соответствует ожиданиям, поэтому перед закладкой необходимо спроектировать фундамент с учётом особенностей рельефа или же выровнять площадку. Перед началом закладки основных строительных работ на склоне необходимо убедиться в несущей способности грунта. Если фундамент сделан неправильно, возможно проседание грунта, затопление дома и другие неприятные последствия.

Основные виды нарушений грунта

Существует несколько видов нарушений грунта, среди них можно выделить такие:

  1. Грунт из-за высокой влажности может раскиснуть.
  2. Оползни и разрушения кромки откоса вследствие повышенной подвижности верхних слоёв грунта по отношению к нижележащим слоям.
  3. Раскалывание грунта из-за разрушения основания.

Методы укрепления склонов

Методы укрепления склонов

Все способы укрепления склонов базируются на одном и том же принципе – армирование слоёв грунта для повышения их прочности и стабильности. При угле наклона не более 7 % достаточно засадить склон деревьями и кустарниками. Вероятность оползней на склонах при таком укреплении значительно снижается, так как переплетённые корни деревьев будут удерживать покатую поверхность и препятствовать нарушению целостности грунта на склоне. Другой вариант укрепления – металлические распорки, вкопанные по всей поверхности ската. При выборе метода укрепления склонов нужно учесть ориентацию по сторонам света, причём не только участка, но и наклона, общий угол наклона, глубину залегания грунтовых вод и предполагаемый способ гидроизоляции, специфические особенности рельефа, глубину промерзания земли и почвенный состав.

Как правильно разместить дом на покатой поверхности?

При выборе места для будущего дома на участке со сложным рельефом необходимо руководствоваться индивидуальными особенностями и пожеланиями к постройке. В некоторых случаях оптимальным решением будет деревянное строение с цокольным этажом, а в другом случае лучшим решением станет постройка на ступенчатой основе. Наиболее распространёнными способами укладки фундамента на склоне являются следующие варианты.

Фундамент на ленточном основании

Выполняется только при незначительном перепаде высоты склона. Мелкозаглубленный быстровозводимый ленточный фундамент можно закладывать только после того, как будет получено заключение геодезиста и только в той местности, где почва зимой сильно не промерзает. Дорогостоящий и трудоёмкий тип основания под дом. Расходы на закладку ленточного основания несоизмеримы с тратами на возведение свайного или столбчатого.

Ленточный фундамент на склоне

Свайный фундамент

Обустройство этого типа целесообразно в местности с повышенной подвижностью грунта. Использование свай для фундамента позволяет максимально сохранить первоначальный ландшафт местности. Это особенно актуально для закладки основы будущего дома в местах с оригинальным рельефом или на берегу водоёма.

Сваи для работ, связанных с установкой фундаментной основы, изготавливаются из дерева, металла, железобетона с разной формой сечения. На участках со сложным рельефом свайный фундамент представляет из себя оптимальный вариант для закладки – его легко монтировать и устанавливать в местности с любым, даже самым сложным рельефом. Строительство деревянного дома на склоне также целесообразно осуществлять на сваях – это самый предпочтительный способ для дома из дерева.

Свайный фундамент

Ступенчатое основание

Выбирать ступенчатый тип стоит в том случае, если перепад по высоте между самой верхней и самой нижней точками покатой поверхности не превышает один метр. Преимущества этого типа фундамента – достаточно простой монтаж, доступность материалов и возможность возведения без дополнительного трудоёмкого выравнивания и использования большого количества насыпного грунта. Этот способ довольно дорогой, однако не такой трудоёмкий, как укладка ленточного аналога.

Ступенчатый фундамент

Определение расходов на закладку основания дома

Расчёт трат на основание дома производится с учётом следующих основных расходов:

  • Осмотр участка геодезистом и составление экспертного заключения о составе грунта;
  • Подготовка и закупка необходимого количества строительных материалов;
  • Аренда спецтехники для некоторых видов работ;
  • Земляные работы – очень затратная статья расходов, на которую часто не выделяется достаточно средств;
  • Установка дренажных систем и системы укрепления.

Фундамент на склоне своими руками

На вопрос, как построить фундамент на склоне своими руками, не существует однозначного ответа, так как в каждом конкретном случае необходимо применять разные технологии строительства. Несмотря на сложность расчётов и учёта всех особенностей закладки на покатой поверхности, вполне реально выполнить все работы самостоятельно.

Фундамент на склоне своими руками

Главное, о чём нужно помнить – от точности расчётов и качества напрямую зависит конечный результат строительства и долговечность всей постройки. Предварительные расчёты позволят избежать ошибок и лишних трат, поэтому лучше доверить их проведение специалистам. Для выполнения некоторых видов работ необходимо арендовать специальную технику. На участках со сложным рельефом не всегда есть возможность доставки тяжёлой техники на участок, поэтому определённые работы не получится провести по техническим причинам, это также нужно учесть.

Для фундамента на покатой поверхности очень важно сделать хорошую гидроизоляцию и качественные подпорные стенки. Эти меры помогут избежать разрушения из-за воздействия погодных условий. Если все работы по закладке фундамента на склоне будут выполнены с соблюдением требований к качеству и учётом всех вышеперечисленных особенностей строительства на местности со сложным рельефом, постройка с лёгкостью простоит долгие годы.

Фундамент на склоне: какой тип основания выбрать?

Не каждый дом, возможно, построить на совершенно ровной площадке. Довольно часто приходится возводить жилые дома в горах, на крутых склонах. Чтобы дом стоял устойчиво и надежно, его устанавливают на специальный ступенчатый фундамент.
Он имеет несколько уступов разной высоты. Располагают фундамент там, где рельеф почвы не имеет ровной площадки. Ступенчатая основа дома помогает сделать расширение подошвы на неровном рельефе.
Для строительства каменного дома, если участок имеет уклон, закладывается ленточный фундамент. Для дома, который необходимо построить на склоне, сегодня можно найти подходящую конструкцию фундамента.Варианты построения фундамента на склоне в зависимости от уровня наклона

Разновидности фундамента

Фундамент на склоне своими руками можно создать, если хорошо изучить технологический процесс такой установки. Но прежде чем начинать закладку фундамента для дома, если участок имеет большой уклон, необходимо ознакомиться с самыми известными конструкциями фундаментов. Они бывают:

  • свайными;
  • ленточными;
  • плитными;
  • столбчатыми.

Профессионалы считают оптимальным ленточный фундамент на участке с уклоном. Он свободно выдерживает многотонные строения и легкие постройки.

Обустройство ленточной опоры

Когда основание строится на склоне, схема работ должна иметь следующий вид:

  • Сначала срезается небольшой участок склона, перпендикулярно ростверку будущего фундамента.
  • Подпорная стена монтируется по длине всего среза.
  • Вырывается траншея, где будет построен ленточный цоколь.
  • Изготавливается опалубка. Когда бетон полностью схватится, делают опорную насыпь. С ее помощью можно будет выровнять склон. Вот теперь можно говорить, что ленточный фундамент на склоне готов.

Монтаж столбчатой опоры

При строительстве частного дома, довольно часто устанавливают фундамент столбчатый. Его строительство делается аналогично технологии закладки фундамента на ровной площадке.
Использование свайного фундамента при постройке дома на склоне холмаКак сделать фундамент на склоне, столбчатого типа? Какой последовательности придерживаться? Когда делается фундамент на неровном участке своими руками, то сначала подготавливается ровная площадка. Ее будут ограничивать две стенки.
Свободное пространство засыпается грунтом и хорошо уплотняется. Нижняя стена не позволит насыпанному грунту начать сползать. У верхней стены совершенно другие функции. Она задерживает уплотненный грунт на террасе.
Столбы должны устанавливаться на плотный устойчивый грунт. Для этого делается глубокая яма. Монтаж насыпной террасы необходим для фиксации опор.
Можно строительство дома со столбчатым фундаментом выполнять и другим способом. Сначала вкапываются столбы, точно так же как сваи. Затем засыпается грунт, и утрамбовывается терраса. Иначе говоря, терраса создается после монтажа вертикальных деталей фундамента.

Фундамент на склоне, схема работ

Чтобы строительство было качественным, необходимо придерживаться определенной схемы работ на склоне. Постройка будет надежной и прочной, если последовательность всех действий будет выполняться согласно разработанной схеме.
Для схематического изображения фундамента, необходимо на имеющемся чертеже здания отыскать нижнюю точку почвы. От нее отложить вниз размер, превышающий величину промерзания.
Как сделать ступенчатый фундамент на участке со склономПолученный размер увеличивают на полметра, чтобы можно было создать песчаную подушку.
Когда разрабатывается схема фундамента здания, устанавливаемого на склоне, требуется учитывать, что в случае больших морозов и сильных ветров, необходимо выкопать траншею. Ее глубина может достигать 2,5 метра. Верхняя часть основания должна немного возвышаться над поверхностью почвы.

Технология строительных работ

Чтобы самостоятельно правильно выполнить работу по укладке фундамента дома, расположенного на уклоне, необходимо строго придерживаться определенной технологической последовательности.
Сначала проводятся подготовительные работы. Перед тем как начать укладывать фундамент, должны быть проведены геологические разведывательные работы. На основании полученных данных можно будет рассчитать диаметр будущих скважин.
Но основным в таких исследованиях является определение глубины нахождения грунтовых вод. Они станут в будущем источником подачи чистой воды.
Затем делаются все необходимые расчеты. Они необходимы для определения:

  • массы основания;
  • давления на грунт;
  • веса снеговой шапки;
  • силы ветра;
  • габариты фундамента.

Какой тип фундамента выбрать для строительства дачи на склонеУчитывая полученные данные, делается их коррекция. Чтобы рассчитать вес здания, берется объем постройки. Он предварительно вычисляется по математическим формулам.
Количество необходимых строительных материалов поможет рассчитать удельный вес.
Отталкиваясь от объема будущего здания и расчетного удельного веса всех материалов, рассчитывается масса основания сооружения.
Полученное значение будет увеличено на массу автомобиля, если, конечно, внутри здания будет построен гараж. Учитывается также вес бытовой техники, которая будет находиться в доме.
В зависимости от вида почвы, рассчитывается глубина залегания основания. Учитывается и площадь всей территории, где будет происходить строительство дома.

Особенности обустройства ступенчатого основания

Если почва в основном состоит из песка, то траншею нужно сделать глубиной, превышающей 0,7 метра. Для глинистой почвы, эта величина должна обязательно быть больше уровня промерзания. Для пучинистого грунта, глубина канавы должна достигать 0,5 метра.
Проводится обустройство траншеи. Вид грунта, на выбранной для строительства территории, сильно влияет на глубину закладки прослойки между домом и почвой.
Ступенчатый фундамент дачи на склонеЕсли грунт очень сухой, глубина заглубления делается немного больше, приблизительно на 50 сантиметров. Ширина траншеи обязательно должна превышать толщину стены здания.
Днище траншеи делается абсолютно ровным. Не допускается наличие уклонов. Когда уклон слишком сильный, профессионалы советуют устанавливать ступенчатый фундамент, ленточного типа. Однако при этом подошва основания делается строго по горизонтали.
Если лента фундамента будет иметь монолитный вид, ее нужно обязательно армировать. Это не позволит основанию начать преждевременно разрушаться.
Затем изготавливается песчаная подушка. Ее нужно сделать обязательно, так как она делает равномерной давление на грунт. Толщина слоя такой подушки обычно не превышает 15 см. После укладки, песчаная поверхность выравнивается, смачивается, затем тщательно утрамбовывается.

Влияние ступенчатого основания на коммуникации

Иногда основание дома получается несколько больше, примерно на 40 см. Тогда на слой песка сверху кладется дополнительная гравийная насыпь. Ее толщине должна равняться толщине уже сделанной песчаной насыпи.
Ступенчатый фундамент дома на склоне с уклоном 7 градусовКогда обустройство песчаной насыпи завершено, выполняется установка опалубки. В нее кладутся армирующие детали. Затем вся конструкция заливается бетонным раствором. Чтобы приготовить такую смесь, оптимальным считается цемент «М200». Процесс заливки опалубки всегда должен проводиться непрерывно. Если этого не сделать, граница заливки созданного ленточного фундамента потеряет свою защиту и станет уязвимой. Сама лента останется без охраны.
После заливки раствора, его нужно уплотнить глубинным вибратором. Чтобы залитый бетон хорошо застыл, необходимо подождать один месяц. За это время бетон превратится в монолитную поверхность, на которой можно начать строительство будущего дома.
Даже на ровной поверхности каждый фундамент требует гидроизоляции. К тому же для фундамента на наклонном участке требуется сделать гидроизоляцию высокого качества. Для этого бетонная поверхность закрывается рулонным материалом. Он защищает основу сооружения от попадания влаги.
Фундамент загородного дома на склоне – что необходимо учесть при его обустройствеКроме того, чтобы основание можно было эксплуатировать долгие годы, требуется создать дренажную систему. Конечно, бетонное основание обязательно станет препятствием для движения грунтовых вод, падающих сверху вниз. Но влага постепенно начнет разрушать основание, время его эксплуатации сильно уменьшится. Создание дренажной системы поможет обезопасить фундамент дома и защит его от размывания.
Когда монтируется водоотвод, нужно обязательно учитывать напластование грунта, а также крутизну склона. Чтобы система была более надежной, необходимо смонтировать водоотвод по всему периметру дома.
Если ступенчатый фундамент сделан в соответствии с существующими нормами, то здание, расположенное на крутом склоне, всегда будет надежно стоять, за счет качественной опоры.

как его сделать своими руками

Идеально ровные площадки для строительства домов встречаются довольно редко, новый участок, отданный под застройку, может быть отмечен ямами, косогорами, перепадами высот. Но если относительно незначительные погрешности можно выровнять и подсыпать небольшим трудом и затратами, то на участке с большим уклоном возведение дома требует усилий посерьёзнее.

фундамент на склоне Типовой столбчато-ленточный фундамент построенный на склоне Вернуться к оглавлению

Содержание материала

Особенности закладки фундамента на склоне

Первые значительные затруднения возникают на стадии закладки фундамента. Постамент для крепкого и надёжного дома должен тоже быть основательным, не разрушиться под воздействием грунтовых вод и не подвергнуться осыпанию грунта. Эти проблемы значительно усложняют укрепление подстенка именно на склонах.

Тем не менее, если правильно рассчитать свои материальные возможности, технические характеристики, вид почвы и выбрать правильный вид основания, то дом, красиво пристроенный на уклоне холма, порадует хозяев своими преимуществами: красивыми пейзажами из окон; возможностью оборудовать в одном помещении и дом, и гараж, и баню; чудесным природным ландшафтом.

Для укрепления постройки на уклоне чаще всего применяют следующие разновидности фундамента:

  • ленточный прямой; ленточный прямой фундамент
  • ленточный ступенчатый;
  • свайный;
  • столбчатый.

Устройство любого из этих разновидностей постамента имеет ряд своих преимуществ и недостатков, поэтому однозначного совета, какой именно выбрать быть не может. Всё зависит от конкретного места и возможностей владельца территории.

Плиточный фундамент на участке с уклоном не используется, так как требует очень большого масштаба земляных и укрепительных работ по выравниванию площадки.

На этом видео можете посмотреть пошаговую инструкцию строительства фундамента на склоне.

Вернуться к оглавлению

Ленточный фундамент на склоне

Ленточный фундамент – самая привычная разновидность возводимых оснований при строительстве зданий, который сооружают самостоятельно. Его можно залить и на уклоне, но необходимо учесть следующий нюанс: высота цоколя в самой низкой его точке не должна превышать четырёх значений его ширины. Чем уклон круче, тем выше будет основание, тем оно должно быть шире, и тем больше затрат на опалубку и бетонирование.

фундамент участок с уклоном Устройство конструкции фундамента на участке с уклоном

Относительную простоту сооружения этого вида подстенка можно отнести к преимуществам. С небольшими затратами такой вид основания можно соорудить на участке с небольшим уклоном, под гараж или фундамент для бани. При значительном крутом склоне такое устройство будет связано со значительными трудностями.

  • большие затраты на опалубку и заливку: уже метровая высота основания для дома приведёт к удорожанию строительства почти вдвое;
  • значительный объём земляных работ;
  • мелкозаглубленные конструкции использовать очень затруднительно, а порой просто невозможно.

Оправдывают себя эти затраты, если высокие стены заливки планируется использоваться для того, чтобы в подвальном помещении оборудовать мастерскую, гараж, баню. В этом случае экономится место и средства для сооружения этих или других подсобных помещений.

 схема ленточного фундамента Схема для постройки ленточного фундамента на участке с уклоном

Особенности возведения ленточного прямого фундамента под уклоном:

  1. Часть склона для верха подстенка срезается ровно под прямым углом и обустраивается подпорная стенка, которая будет верхней частью периметра будущего цоколя.
  2. Обычным способом монтируется опалубка, нижняя часть которой разницей в высоте горизонтально уравнивается с подпорной стенкой.
  3. Закладка арматуры, заливка бетоном не отличается от аналогичного процесса на ровной местности.
  4. Для полного застывания и усадки фундамента отводится примерно месяц, после по уклону под нижней стенкой сооружают опорную насыпь для выравнивания разницы высот.
Вернуться к оглавлению

Ступенчатый фундамент на склоне

Для построек на склонах со значительным градусом проще и экономичнее использовать ступенчатый ленточный фундамент.
Ступенчатый фундамент, в отличие от прямого, не имеет ровного периметра, а располагается уступами в некоторых вариациях:

  • Верхняя часть прямая, ступени находятся в нижней части, у основания холма;
  • Ступенчатой монтируется верхняя часть, соответственно и стены, а нижняя часть заливается как простой ленточный фундамент;
  • Ступени располагаются по всей длине, ступенчатыми будут и стены дома.

Если первый способ является самым простым вариантом, и возможен для самостоятельной заливки, то второй и третий имеют сложное устройство конструкций опалубки, и требуют определённых инженерных знаний и навыков.
ступенчатый фундамент
Сложность ленточного ступенчатого фундамента усугубляется тем, что арматуру для заливки нужно тоже укладывать ступенями, зато стоимость опалубки и заливки значительно удешевляется, да и земляных работ по сравнению с прямым значительно меньше. Устройство такого вида основания для дома можно сочетать с общим террасированием и обустройством территории на участке.

Размещать хозяйственные постройки в подвальном помещении при такой разновидности конструкции также возможно, но только на нижних секторах. Верхняя часть дома больше используется для жилых помещений.

Вернуться к оглавлению

Свайный фундамент

Если размещать баню и прочие подсобные помещения под одной крышей с домом не является существенным, следует обратить внимание на свайный фундамент. Эта разновидность – самый удачный вариант для участков с уклоном.

  1. Трудоёмкие и затратные земляные работы сводятся к минимуму.

    фундамент земляные работы Земляные работы по подготовке к заливке фундамента на склоне

  2. Предотвращается угроза разрушения здания при осыпании верхних слоёв грунта – сваи достигают глубинных слоёв почвы.
  3. Постройке также не будут угрожать ливневые и грунтовые воды – проблема всех территорий на склонах.
  4. В местности с тяжёлыми видами грунтов, большим промерзанием почвы свайный фундамент остаётся единственным правильным решением для сооружения надёжных и долговечных конструкций.
  5. Свайный фундамент может быть использован под любые виды построек – от лёгких дачных деревянных домиков до тяжёлых и высоких сооружений.

Свайные конструкции различаются по различным параметрам: по способу погружения, по несущим нагрузкам, по форме сечения, по разновидности основания.

В зависимости от потребности укрепления свайный фундамент бывает нескольких видов:

  1. Свайный фундамент по периметру дома, совмещённый с ленточным, представляет собой протяжённую конструкцию по всей длине периметра.

    свайный фундамент Схема устройства свайного фундамента на участке с уклоном

  2. Одиночные сваи применяются для поддержания отдельных элементов, например, колонн.
  3. Свайный куст – сваи сконцентрированы для укрепления одного, самого трудного участка. К примеру, дом вписывается в склон тремя углами, а четвёртый необходимо поддержать подпоркой.
  4. На участке с уклоном наиболее распространено применение свайного поля, когда конструкции располагаются под всей площадью будущей постройки.

Необходимым элементом возведения основания с применением свай является ростверк. Это конструкции, которые объединяют сваи. Бывают монолитными или сборными.

В зависимости от вида почвы и необходимой степени укрепления сваи могут укладываться одним из нескольких способов:

Устройство основы под дом на сваях сводится к следующим этапам:

  1. Первые элементы свайного фундамента ввинчиваются, забиваются или заливаются в самой высокой точке будущего основания. Глубина из вхождения в грунт будет самой большой, и надземная часть равняется наименьшей высоте цоколя.
  2. Следующей монтируют ту часть, которая будет самой высокой. Между низким и высоким краем протягивают верёвку, и с помощью уровня они выравниваются строго по горизонтальным линиям.
  3. Последующие сваи вбиваются в необходимых местах между краеугольными с выравниванием по необходимому горизонтальному уровню.

    свайный фундамент Готовый проект двухэтажного дома из бруса на свайном фундаменте

  4. Последний этап – это заливка монолитного ростверка или монтирование сборной его конструкции.
Вернуться к оглавлению

Столбчатый фундамент

Столбчатый фундамент представляет собой опоры из столбов, обустроенные в специальных шурфах, углублённых до устойчивого грунта. Верхняя и нижняя части цоколя являются своеобразной опорной стенкой. Сооружение такого подстенка целесообразно под сооружения на уже готовых террасах или на участке между двумя склонами.

Столбчатый и свайный фундамент отличает то, что столбы, залитые в углубления, выдерживают значительно меньшие нагрузки, чем вбитые сваи. После выравнивания и укрепления площадки с помощью столбчатого фундамента, дальнейший монтаж аналогичен работам на ровной поверхности.

Вернуться к оглавлению

Укрепление склона под фундамент

Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.

Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:

поэтапная инструкция, расчёты и разметка постройки

В настоящее время всё стремительней развивается строительная сфера, в связи с чем, постоянно пересматриваются требования к качеству осуществляемых работ, связанных с возведением фундаментного основания. Фундамент является основной составляющей каждой без исключения постройки. Если речь идёт об одно- и двухэтажном частном строительстве, то к числу наиболее популярных фундаментов относится ленточное основание. Бывает и такое, что требуется возвести фундамент на склоне своими руками.

Если так случилось, то вместе с этим появляется большое количество различных вопросов, связанных с тем, какой именно фундамент выбрать для того или иного случая. Так, к примеру, если участок под строительство находится неподалёку от края склона, то имеет смысл обустроить основание столбчатого или ленточного типа. В подобной ситуации имеет смысл осуществить расчёты угла склона. Данный показатель измеряют в процентах. Выполнение расчётов несложное занятие:

Устройство фундамента на склоне

  • Так, например, трёхпроцентный уклон означает почти ровную поверхность.
  • В тех случаях, когда величина находится возле десяти процентной отметки, тогда можно говорить о сильном уклоне.
  • Если же имеет место показатель в восемь процентов, то это означает средний уклон. В нашей сегодняшней статье приведём подробное рассмотрение того, каким образом следует обустроить ленточный фундамент на склоне.

Подготовительный этап

Абсолютно все разновидности строительных операций берут своё начала с этапа подготовительных работ, который включает в себя анализ почвы в пределах участка под постройку. Перед началом непосредственно строительных работ, обычно проделывают т.н. «разведочные» отверстия. Такие скважины дают возможность не только пользоваться дополнительным источником воды, но и оценить глубину пролегания подземных вод. Особо актуально в тех случаях, когда планируется возвести фундамент на склоне с подвалом.

Кроме всего прочего, немаловажной является операция, связанная с анализом грунта. Для возведения фундаментного основания наиболее благоприятные условия могут быть обеспечены на непучинистой почве. В тех случаях, когда имеют место пучинистые типы почвы, то речь идёт уже о выборе других разновидностей фундаментов, либо о замене такой почвы.

Осуществление расчётов

Производимые расчёты необходимо выполнить перед тем, как построить фундамент дома на склоне. Они осуществляются в несколько основных шагов. Сюда можно отнести следующие этапы:

  1. Расчёт массы постройки;
  2. Определение снеговой нагрузки;
  3. Выявление давления на почву;
  4. Планирование параметров возводимого фундаментного основания.

Итак, для начала необходимо получить вес сооружения. С этой целью требуется нахождение объёма постройки. В том случае, если оно будет выполнено в форме прямоугольника, то следует умножить его все его показатели между собой. К их числу относится длина, ширина и высота. В тех случаях, когда в планах возвести сооружение сложной формы, её следует предварительно разбить на небольшие составляющие.

Ленточный фундамент на склоне

После получения данных об объёме конструкции, необходимо определиться с удельным весом всех стройматериалов. Рассчитывается он исходя из типа строительного материала. Затем стоит отметить также и то, что для нахождения общего веса сооружения следует перемножить между собой предыдущие два показателя. Это удельный вес и объём. Что касается расхода стройматериалов для того или иного типа здания, то за этой информацией необходимо обратиться к табличным данным.

Перед тем, как вы начнёте возводить фундамент на склоне своими руками, следует определить также и снеговую нагрузку. Она различается в зависимости от того, в каком регионе будет осуществляться строительство фундаментного основания. С целью нахождения данного показателя следует перемножить значение величины нагрузки и поправочный коэффициент. Второй показатель зависит от угла крыши. Так, к примеру, если значение угла крыши будет равно двадцати пяти градусом, то коэффициент равен единице, а если угол превышает значение в шестьдесят градусов, то данный показатель равняется нулю.

Последующие работы связаны с определением такого показателя, как удельное давление на грунт. С этой целью каждое из значений должно быть сложено между собой. В результате мы получим общий вес постройки. Далее требуется разделить вышеуказанный результат на показатель площади подошвы основания. Таким образом, будет найдено искомое удельное давление на почву.

Сооружение траншеи на склоне

Разметочные работы и сооружение траншеи

Перед тем, как сделать фундамент на склоне, следует для начала осуществить разметочные работы в пределах участка под постройку. Эти действия требуется осуществлять с использованием кольев и шнура. Неплохо также запастись рулеткой, она также может пригодиться. После проведения разметочных работ следует выкапывание траншеи. В целях качественного выполнения фундаментного основания, необходимо добиться зачищенного и выровненного дна котлована. Что касается глубины траншеи, то данное значение зависит от того, какими свойствами обладает грунт. Сюда относится уровень его промерзания и глубина пролегания подземных вод.

В тех случаях, когда существует потребность в возведении лёгкой постройки, отличным вариантом станет обустройство фундаментного основания мелкого заложения. Его обустройство актуально на грунтах, отличающихся слабой степенью пучинистости. В таких случаях необходимо сооружать траншею с полуметровой глубиной. Что касается определения ширина траншеи, то оно выполняется достаточно просто. Необходимо определённое ранее значение веса постройки разделить на то число, которое представляет собой коэффициент сопротивления грунта. Во многих случаях процесс возведения фундамента подразумевает под собой ширину котлована не менее чем в семьдесят сантиметров.

Фундамент на склоне

Технология постройки опалубочной конструкции

Вне зависимости от предпочитаемого вами фундаментного основания, в каких целях он бы ни возводился, к числу обязательных работ относится возведение опалубочного сооружения. В данном случае нецелесообразным решением будет возвести свайный фундамент на склоне, также не лучшим выбором станет и плиточное основание. Если имеет место большой угол уклона, то и ступенчатая основа не будет оправдана. Дело в том, что одной из особенностей опалубки является наличие больших горизонтальных перепадов уровня. В связи с чем, возникает необходимость в выравнивании такого основания перед заливкой.

Опалубочную конструкцию можно выполнить своими руками. Для этого понадобятся деревянные доски, высота которых должна равняться аналогичному показателю фундамента. Вне зависимости от выбранного вами типа фундаментного основания, следует обустроить специальную песчаную подушку. Делается она только после того, как будет выкопан котлован и сооружена опалубка. Укладка песчаной подушки осуществляется на дно котлована. Стоит также отметить и то, что строительство фундамента на склоне в обязательном порядке должно сопровождаться данной операцией, поскольку такая подушка способна наилучшим образом обеспечить перераспределение оказываемых нагрузок.

Что касается толщины песчаной подушки, то данное значение находится в диапазоне от ста до ста пятидесяти миллиметров. В дальнейшем её следует обязательно выровнять. После этого подушку из песка необходимо смочить водой для того чтобы можно было бы её утрамбовать. Если фундаментное основание превышает 400 миллиметров, то в таких случаях необходимо поверх песчаного слоя засыпать гравий или щебёнку. Это действие актуально также в тех случаях, когда необходимо возвести столбчатый фундамент на склоне. Стоит также отметить и то, что толщина гравийного слоя должна быть приблизительно равной песчаному. Если вы предпочли фундамент ленточного типа, то необходимо выполнить его армирование.

Заливка бетонным раствором

В завершении строительных работ по возведению фундаментного основания осуществляется заливка траншеи бетонным раствором. С целью обустройства мелкозаглублённого основания применяется бетон, имеющий марку 400. Он отличается прочностью и широкой распространённостью для подобных работ. В процессе приготовления бетонного раствора сперва замешивают цементную и песчаную составляющие, после чего переходят к добавлению щебёнки и разбавлению водой. В итоге, когда будет получена однородная масса, раствор готов к заливке. На этом процесс возведения фундамента можно считать оконченным.

устройство, какой лучше, как сделать столбчатое или ленточное основание?

Фундамент на склонеАбсолютно или относительно ровные участки – это большая редкость. Поэтому, в большинстве случаев, мы строим свой фундамент на склоне с большим или маленьким уклоном рельефа. Причем в этом деле нам пригодится далеко не каждый тип конструкции основания.

В данной статье мы попытаемся подобрать оптимальный вариант фундамента для участка со сложным рельефом. Такая информация пригодится и  домовладельцам, решившимся на строительство дома на склоне, и потенциальным покупателям земельных участков, планирующим строительство собственного жилища.

Как выбрать лучший вариант фундамента?

Решая, какой фундамент на склоне лучше, а какой – хуже, важно помнить о том, что такие конструкции возводятся по тем же технологиям, что и фундаменты для дома, расположенного на относительно ровной поверхности.

В основе конструкции фундамента на склоне лежит все та же лента, свая или столб. Причем конкретный вариант выбирается исходя из угла уклона рельефа и плотности грунта.

Поэтому ленточные фундаменты обустраивают только на относительно пологих склонах с минимальными углами возвышения рельефа. В ином случае ленточный фундамент на склоне потребует от устроителя достаточно больших расходов, связанных с такими земляными работами, как подсыпание грунта, террасирование, выравнивание рельефа и так далее.

Ступенчатый фундаментВпрочем, ленточный вариант, обустроенный в виде ступенчатой конструкции, может примерить будущего владельца с не самым дешевым способом строительства оснований. Ведь обустраивая ступенчатый фундамент на склоне можно отказаться от дорогостоящих земляных работ. Ленту основания, в данном случае, строят «ступеньками», которые опираются на террасированные участки рельефа.

Иное дело столбчатый фундамент — на склоне участка с пологим или крутым рельефом этот вариант уляжется безо всяких проблем. Однако под каждым столбом придется построить опорную стену, усиливающую стойкость фундамента к поперечной деформации. Без таких «подпорок» столбы попросту соскользнут вниз.

Но даже самая надежная опорная стена не сделает конструкцию столбчатого фундамента прочнее дорогостоящего ленточного варианта, способно выдержать вес кирпичной кладки. Столбчатые основания, к сожалению, сгодятся только для деревянных или каркасных строений.

А вот свайный фундамент уляжется на любой склон практически идеально. Ведь именно сваи позволяют обустроить подошву фундамента на любой глубине. И только сваи дают возможность построить дом на самом крутом склоне.

Свайный деревянный дом на склонеДлина обычной сваи начинается от 6-8 метров. Микросвая углубится в землю на 2-2,5 метра. Длина самых крупных экземпляров составляет 10-12 метров. То есть, перепад высот между самой длинной и наименее габаритной сваей составляет ровно 10 метров, что позволяет обустроить фундамент дома даже на 45-градусном склоне.

Единственным недостатком свайного варианта является относительно небольшая несущая способность фундамента. Разумеется, такое основание выдержит и деревянный, и блочный дом, но не более того.

Как сделать фундамент на склоне?

Технология строительства фундаментов на склонах зависит от типа конструкции основания. То есть, ленточные, столбчатые и свайные фундаменты обустраиваются по разным технологиям. Поэтому ниже по тексту мы рассмотрим основные этапы строительства каждого варианта фундаментов на склоне.

Ленточный фундамент

Этот вариант предполагает строительство монолитного цоколя, одна сторона которого погружается в склон глубже, чем другая. То есть, по сути, одна из граней ленточного основания является подпорной стеной склона.

Разумеется, такая конструкция потребует больших объемов заливки. Поэтому ленточное устройство фундамента на склоне с большим уклоном оправдано только в том случае, если поверх основания возводится тяжелое строение из бетона или кирпича.

Технически процесс сооружения ленточного основания выглядит следующим образом:

  • Ленточный фундамент на склонеЧасть склона срезается, под углом в 90 градусов к плоскости ростверка будущего фундамента.
  • Вдоль этого среда монтируется подпорная стена, под основание которой закладывают траншею под ленточный цоколь.
  • Далее, в траншею монтируют ленточную опалубку, в тело которой, на правах внешней стороны, входит и плоскость подпорной стены. Опалубку монтируют и заливают бетоном.
  • После отвердения ленточного монолита под нижней стеной (по уклону склона) обустраивают опорную насыпь, тем самым нивелируя разницу между высотой цоколя сверху и снизу склона.

Столбчатый фундамент

Заглубленный фундамент столбчатого типа монтируют либо под горой, либо между двумя холмами. Неустойчивые столбы не выдержат поперечной нагрузки на излишне крутой поверхности.

Поэтому, в данном случае, строительство фундамента для дома на склоне практически не отличается от аналогичной процедуры, проводимой на относительно ровной площадке. То есть, для обустройства такого основания на склоне придется построить относительно ровную площадку, ограниченную двумя подпорными стенами.

Пространство между верхней и нижней подпорной стенкой засыпается уплотненным грунтом. Причем верхняя (по высоте уклона) стена будет сдерживать расположенный выше грунт, а нижняя – препятствовать сползанию насыпной террасы.

В итоге, столбчатые опоры обустраиваются на террасированной площадке, в особых шурфах, заглубленных до устойчивого горизонта грунта.

На практике процесс обустройства столбчатого фундамента на склоне выглядит следующим образом:

  • Столбчатый фундамент на склонеВ самом начале обустраивается верхняя (по уклону) стена, которая заливается как лента с трапецеидальным поперечным сечением.
  • Затем, по точно такой же технологии, строится нижняя подпорная стена.
  • Далее, между стенами обустраивают насыпную террасу, в которой отрывают шурфы, расположенные по периметру основания.
  • В шахтах шурфов выкладываются или заливаются столбы, поверх которых обустраивают балочный или монолитный ростверк.

Альтернативное решение предполагает первичное строительство на пока еще не террасированном столоне опорных столбов фундамента. А засыпка грунта под террасу происходит после монтажа вертикальных опорных элементов.

Свайный фундамент

Этот вариант фундамента можно построить на любом склоне. Причем такая конструкция исключает этап земляных работ в принципе. Сваи просто высверливаются в тело холма на разную глубину, таким образом, чтобы верхний срез каждого опорного столба находился в общей для всех свай горизонтали. По окончанию этого этапа, поверх «леса» из свай монтируют монолитную плиту ростверка – своеобразную террасу, на которой и будет покоиться дом.

Поэтапная схема обустройства свайного фундамента выглядит следующим образом:

  • В самой верхней точке будущего основания в грунт ввинчивают первую сваю, видимая часть  которой (торчащая из грунта) равняется наименьшей высоте цоколя.
  • Следующей монтируется нижняя угловая свая, видимая часть которой равняется наибольшей высоте цоколя. И между сваями натягивается трос, визуализирующий горизонталь ростверка. Разумеется, верхний срез нижней сваи подстраивается под аналогичную точку верхней опоры, с помощью гидроуровня.
  • Третья, четвертая и все следующие сваи ввинчиваются или вбиваются в землю таким образом, чтобы верхний срез каждой ходил до горизонтали
  • Завершив обустройство свайного основания можно приступать к заливке монолитного ростверка, который обустраивается в особой опалубке, состоящей из подпорного днища и бортиков.

Разумеется, и ростверк и забивные сваи армируются с последующей перевязкой каркасов.

Отправить ответ

avatar
  Подписаться
Уведомление о
