Фундамент на пучинистый грунт – Рекомендации по проектированию оснований и фундаментов на пучинистых грунтах, от 01 января 1972 года

Фундаменты на пучинистых грунтах — какой лучше?

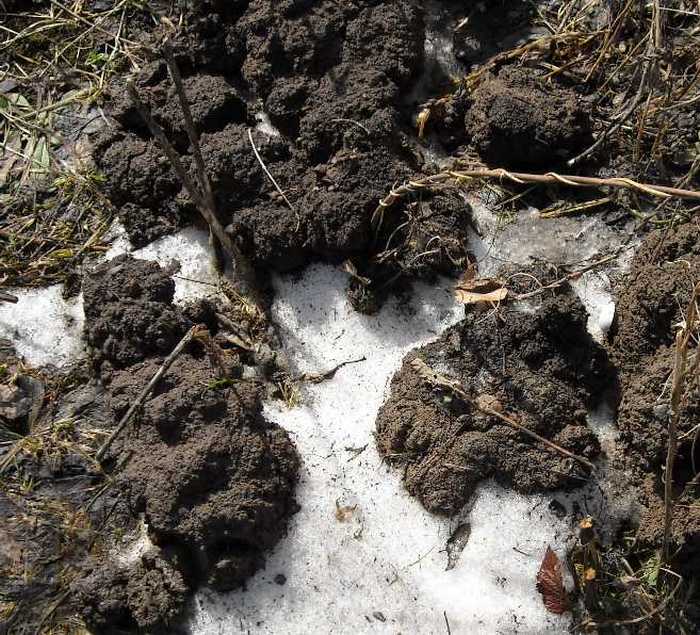

Пучинистый грунт – это почвенный массив, который в зимний период года расширяется и оказывает сильное давление на стенки фундамента. Оно приводит к разрушению конструкции, ее «выталкиванию» из котлована.

Воздействие давления при пучении на фундамент

Существуют виды конструкций для возведения в таких условиях и перечень правил для работы: от правильной глубины заложения фундамента до армирования.

Расчет интенсивности пучения на участке

Чтобы произвести расчет степени пучения грунта на стройплощадке своими руками, необходимо воспользоваться формулой: E = (H— h) / h, в которой:

• Е – отвечает степени пучинистости грунта;
• h – высоте грунтового массива до замерзания;
• H – высоте грунтового массива после промерзания.

Чтобы сделать расчет степени, необходимо сделать соответствующие замеры в летнее и зимнее время. Пучинистой можно считать почву, высота которой изменилась на 1 см при промерзании на 1 м. С этом случае «Е» будет равняться коэффициенту 0.01.

Процессам пучения больше подвержены грунты, в которых есть большое содержание влаги. Она при замерзании расширяется до состояния льда и тем самым поднимает уровень грунта. Пучинистыми считаются: глинистые почвы, суглинки и супеси. Глина, из-за наличия большого количества пор, хорошо удерживает воду.

к оглавлению ↑

Что такое пучинистый грунт и чем он опасен? (видео)

к оглавлению ↑

Как снять воздействие пучения на грунт?

Существуют простые способы снять пучение вокруг фундамента своими руками:

1. Замена слоя грунта под и вокруг основания на непучинистый слой.
2. Закладка фундамента на грунтовый массив ниже слоя промерзания.
3. Утепление конструкции для предотвращения замерзания грунта.
4. Водоотвод.

Первый способ – самый трудоемкий. Для этого необходимо вырыть котлован под фундамент, глубиною ниже уровня замерзания земли, пучинистый грунт вывезти, а на его место засыпать сильно утрамбованный песок.

Читайте также: обустройство песчаной подушки для строительства фундаментов на пучинистых грунтах.

Он показывает высокую несущею способность и не удерживает влагу. Большой объем земельных работ делает его наименее популярным, хотя он и является эффективным способом побороть пучение. Эта техника эффективна для заложения малоэтажных зданий, мелкого заглубления, например, сарая.

Особенностью второго способа является снятие влияния пучения на подошву фундамента, но его сохранение при воздействии на стенки основания. В среднем боковое давление на стенки составляет 5 т/1 м². С его помощью можно возводить дома из кирпича.

Третий способ позволяет сделать незаглубленный фундамент под частный дом своими руками в условиях пучения. Суть метода заключается в заложении утеплителя по периметру фундамента на всю его глубину. Расчет материала делается так: если его высота равна 1 м, то и ширина утеплителя должна составлять 1 м.

Чтобы сделать отвод воды вокруг дома или сарая, нужно построить дренаж. Он представляет собой канаву на расстоянии 50 см от постройки, глубина которой такая же, как уровень заложения конструкции. В дренажную траншею укладывают перфорированную трубу под техническим уклоном и оборачивают ее в геотекстиль, а затем заполняют гравием и песком крупной фракции.

Ниже — рассмотрим типы оснований, которые могут применяться на почве, склонной к пучению.

Читайте также: особенности и нюансы прокладки канализации под фундаментом.

к оглавлению ↑

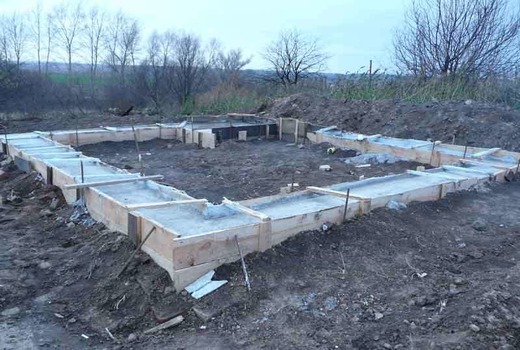

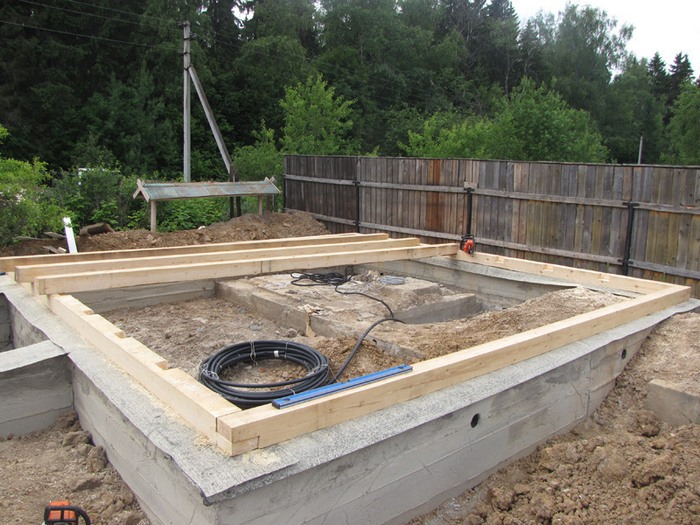

Мелкозаглубленный ленточный фундамент на пучинистых грунтах

Эффективным способом сделать крепкое основание для дома или сарая является мелкозаглубленный (малого заложения) ленточный фундамент на пучинистых грунтах. Это бетонная лента с элементами армирования, обустроенная по всему периметру здания и в местах пролегания несущих стен. Чтобы выстроить незаглубленный фундамент своими руками, необходимо следовать таким этапам:

1. Вырыть котлован/траншею, глубиною 50-70 см. Расчет ширины делается, исходя из ширины самого основания в сумме с опалубкой, утеплителем или гидроизоляцией, а также декором.
2. Заложить откосы открытой траншеи гидроизоляций. С этой целью применяется толь, пленка.
3. Засыпать выемку слоями утрамбованного песка по 20-30 см каждый. Для утрамбовки материал периодически смачивается водой.
4. Поставить опалубку из любого доступного материала (доска, ламинированная фанера).
5. Выстелить на песок гидро защитный барьер.

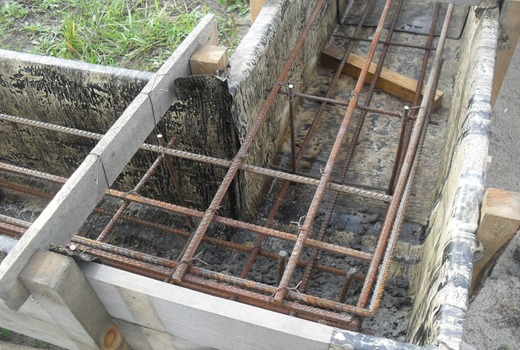

6. Сделать армирующий пояс с диаметром прутьев 12 мм.
7. Залить незаглубленный фундамент бетонным раствором.
8. Заложить второй слой армирующего пояса в незаглубленный фундамент по жидкому раствору (особенность, которую требует только мелкозаглубленный тип основания)

Для соединения арматуры сварка не применяется. Чтобы незаглубленный фундамент был жестче, используется проволока длиной 20 см.

к оглавлению ↑

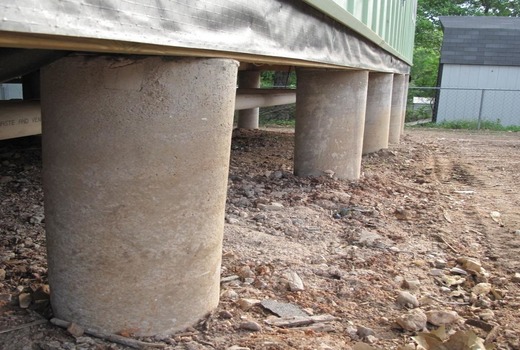

Столбчатый фундамент на пучинистых грунтах

Конструкция может применяться для заложения дома или сарая на пучинистых грунтах, уровень промерзания которых не превышает полтора метра. За свою основу столбчатый фундамент взял готовые сваи. Их высота достигает 3-4 м.

Ленточный фундамент с дренажом на пучинистом грунте

Если в планах возвести небольшое здание, то эффективны такие виды сваи, как забивные из дерева или железобетона, а также винтовые. Дерево – это менее долговечный материал для фундаментных целей.

Столбчатый фундамент закладывается ниже уровня промерзания почвы, поэтому сохраняется лишь боковое давление пучения. По сравнению с заглубленными ленточными конструкциями, оно незначительно, так как площадь сваи меньше.

Среди всех типов столбов для основания – винтовые сваи для фундаментов самые удобные. Чтобы сделать столбчатый фундамент с их помощью, не нужно бурить скважины. Всю работы сделают винтовые лопасти.

Читайте также: как построить столбчатый фундамент из труб?

Свайной конструкции доступны все водянистые типы грунтов: заболоченные, сырые участки. Для придания постройке жесткости, столбы связываются опорно-анкерными площадками. Для этого столбы ввинчиваются в грунт.

На их поверхности нужно сделать опалубку, выложить арматурный каркас, сшитый металлической проволокой и залить бетонной смесью. Расчет уровня расположения бетонной ленты равен поверхности почвы или чуть ниже.

к оглавлению ↑

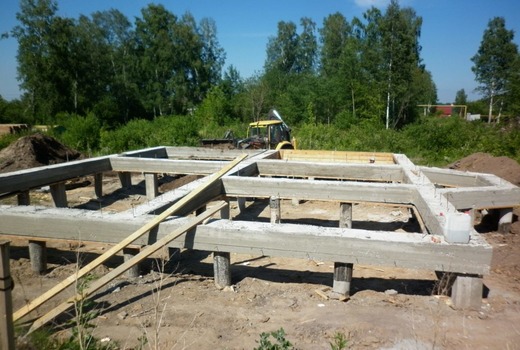

Технология ТИСЭ – новый способ противодействия пучению

Для заложения фундамента своими руками наиболее доступной конструкцией является ТИСЭ. Она представляет собой опорно-столбчатый фундамент, сваи которого соединены ростверком. Тисэ может использоваться для кирпичного, каркасного или каменного строительства.

Среди преимуществ заложения свай ТИСЭ своими руками: экономичность (сравнивая мелкозаглубленный ленточный фундамент и ТИСЭ, разница составляет в 4 раза в пользу второго), возможность обойтись без спецтехники и электричества, возможность удобной прокладки коммуникаций.

Устойчивость к пучению конструкции ТИСЭ обеспечивает наличие пространства между ростверком и почвой. С его помощью можно минимизировать уклон участка, например, использовать его ступенчатую конструкцию, если уклон стройплощадки больше 10˚.

Фундамент ТИСЭ на пучинистом грунте

Фундамент ТИСЭ обязательно армируется по периметру ленты. Расчет количества прутьев делается так, чтобы их общий диаметр составлял 8 см. С помощью арматуры нужно сделать два пояса: сверху и снизу.

Опалубка для ТИСЭ конструкции делается так:

1. Покрыть столбы гидроизоляцией.
2. Заложить в грунт деревянные колья, таким образом, чтобы их верхняя точка совпала с нулевым уровнем.
3. Просыпать всю ширину ростверка и заподлицо песком.
4. Прибить к кольям доски с выравниваем по нулевому уровню.
5. Обезопасить опалубку ТИСЭ гидроизоляцией.

к оглавлению ↑

Плитный фундамент в условиях пучения

Существуют и другие способы сделать устройство фундамента на пучинистых грунтах. Кроме ТИСЭ, мелкозаглубленного и столбчатого основания, применяют плитный фундамент. Это монолитная железобетонная плита, которая противостоит пучению за счет большой площади подошвы.

Она эффективна при простой конструкции здания, когда фундамент представляет собой квадрат или прямоугольник. Расчет материалов показывает, что это самый дорогой, но не менее надежный вид сооружения. Изготавливается из бетона или железобетона.

Монолитный фундамент требует обустройства низкого цоколя. Расчет ширины монолитной плиты делается в зависимости от того, какой материал применяется для возведения стен.

Средний показатель отвечает параметрам от 15 до 35 см. 15 см подойдет, например, для деревянных конструкций, а 20 см – для кирпичных. Чтобы проложить инженерные коммуникации в плите, в ней заранее делаются отверстия соответствующего диаметра.

Какой тип фундамента выбрать — незаглубленный, столбчатый, плитный или ТИСЭ — зависит от возможности применить технику, размера дома, его конфигурации и материальных возможностей застройщика.

Фундамент на пучинистых грунтах: плитный или ленточный

Строительство дома на частном участке с пучнистой почвой в первую очередь тесно связано с правильным проектированием. И особого внимания здесь заслуживает именно фундамент на пучинистых грунтах, поскольку от основания и его крепости зависит надежность и долговечность всего дома.

Известно, что сезонное пучение грунта оказывает негативное влияние на основание дома, а именно — выталкивает его, что приводит к разрушению сначала стенок каркаса, а затем и стен самого дома. Поэтому стоит очень внимательно подойти к решению вопроса об устройстве основания.

Важно: если вы хоть на каплю сомневаетесь в правильности принятого ранее решения, то следует пригласить специалиста, который проведет анализ грунта, определит степень его пучнистости и спроектирует оптимальный базис для дома.

Особенности пучинистого грунта

Пучнистые земли представляют собой наличие в почве участка таких составляющих, которые склонны к скоплению большого количества воды

Пучнистые земли представляют собой наличие в почве участка таких составляющих, которые склонны к скоплению большого количества воды. В результате в сезон морозов эта самая вода кристаллизуется (то есть замерзает), увеличиваясь от этого в объеме, а именно — в почве присутствует лёд, которому требуется место.

Особенно пучнистыми являются такие почвы:

• Мелкопесчаные с высоким уровнем грунтовых вод;
• Глинистые и суглинистые;
• Пылеватые почвы.

Грунт, насыщенный в зимнее время года льдом, начинает пучиться, отыскивая себе место. Таким образом происходит смещение фундамента под воздействием пучнистой земли. Причем в зависимости от степени заглубленности основания негативное воздействие грунта может оказываться как снизу, так и на стенки фундамента. То есть, если основание дома не углубляют ниже уровня промерзания почвы, то такой базис находится как бы на поверхности играющей лавы. Его постоянно деформирует, меняя соответственно и первоначальное положение дома. Если же фундамент углубляют ниже уровня промерзания грунта, то здесь пучинистая земля снизу не оказывает влияния на каркас дома, а вот на боковые его стенки изрядно давит. Стоит ли говорить о негативных последствиях для дома в результате такого влияния на фундамент.

Важно: уровень промерзания грунта в средней полосе России достигает отметки 1,5 метра. И углублять фундамент ниже этого уровня очень затратно. Поэтому стоит подобрать один из приведенных ниже типов фундамента, который отлично справится с нагрузкой, оказываемой на него и домом, и почвой.

Стоит отметить, что в момент промерзания и пучения почва может увеличиваться в объеме в диапазоне 4-12%. И объем увеличения полностью зависит от количества воды в грунте.

Профессионалы делят пучнистые земли по степени пучения на такие виды:

• Слабопучнистые почвы. Процент увеличения грунта в объеме не превышает 4%.
• Среднепучнистые. Здесь земля увеличивается в объеме до 8%.
• Сильнопучнистый грунт. Его объем может увеличиться до 12%.

При этом процент вспучивания почвы обусловлен дополнительными факторами, такими как:

Рекомендуем к прочтению:

• Уровень расположения подземных вод;
• Глубина промерзания почвы;
• Дисперсионные свойства грунта;
• Высота капиллярного смачивания слоёв земли на участке.

Фундамент для пучнистого грунта

Чтобы постройка на пучнистой почве была надежной и долговечной, можно использовать три типа фундаментов:

• Мелкозаглубленный ленточный;
• Свайный;
• Плитный монолитный железобетонный.

Какой из них выбрать, разберем ниже.

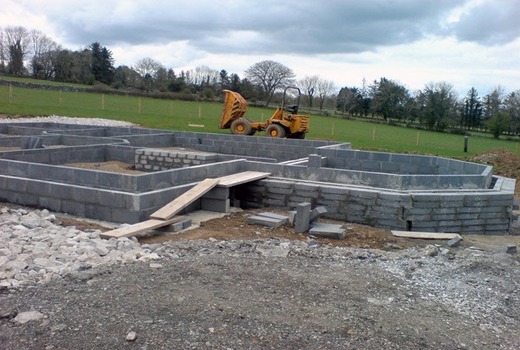

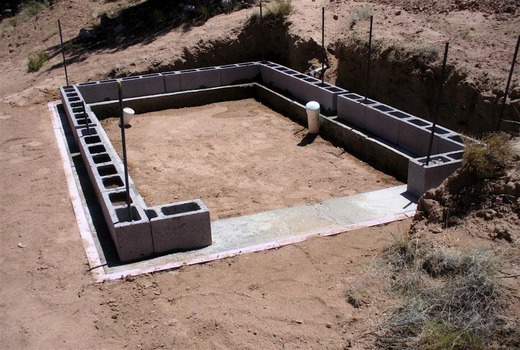

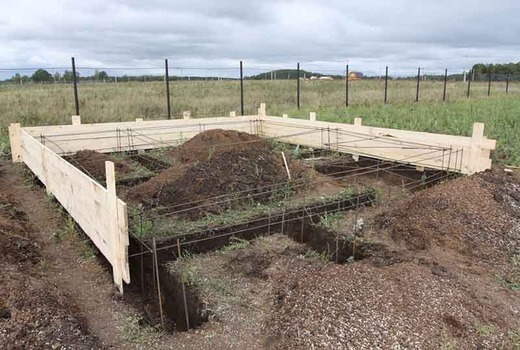

Ленточный мелкозаглубленный фундамент

На подвижном грунте можно монтировать мелкозаглубоенный или совсем не заглубленный фундамент

На подвижном грунте можно монтировать мелкозаглубоенный или совсем не заглубленный фундамент. Такой базис подойдет для деревянного или каркасного дома в один этаж.

Важно: основание подобного типа нельзя использовать для каменной постройки. Иначе противодействие сил давления снизу (со стороны почвы) и сверху (со стороны стен) будет плачевным для всей постройки.

Основание ленточного типа для пучнистого грунта имеет толщину 30-50 см, что позволяет сделать силу давления пучнистой земли исключительно касательной. Кроме того эта сила будет сведена практически к нулю.

Для того чтобы мелкозаглубленный или незаглубленный базис еще меньше подвергался силам пучения почвы, под него необходимо уложить слой песка или щебня крупной фракции. Толщина слоя не менее 20 см. Такая прослойка создаст своеобразный природный дренаж грунта под фундаментом и снизит уровень негативного воздействия на основание.

Ленточный фундамент под легкие постройки на пучнистых почвах нужно делать только монолитными железобетонными. Здесь раствор заливают в подготовленную траншею с обязательным его армированием.

Процесс строительства фундамента выглядит таким образом:

• Согласно проектной документации на грунте копают траншею заданной глубины. Её дно устилают гидроизоляционным материалом и после засыпают песчаной или гравиевой подушкой. Сыпучие хорошо трамбуют.
• Стенки траншеи нужно тщательно теплоизолировать. Впоследствии это будет теплоизоляция для фундамента.
• В подготовленную яму монтируют опалубку и ставят арматуру.
• Бетонный раствор заливают, обрабатывая его строительным вибратором.

Важно: от полностью готового фундамента необходимо отвести отмостки для оттока дождевой и талой воды.

Совет: смонтированный в тёплое время года мелкозаглубленный фундамент на пучнистом грунте нужно обязательно застроить. То есть, запрещается оставлять его в таком виде на зимний период. В результате пучения почвы он просто сломается. Если де возможности возвести дом сразу нет, то следует хорошенько утеплить базис. Для этого можно использовать большой объем шлака, стекловаты, опилок, соломы или других материалов, которые предотвратят промерзание фундамента со всех сторон.

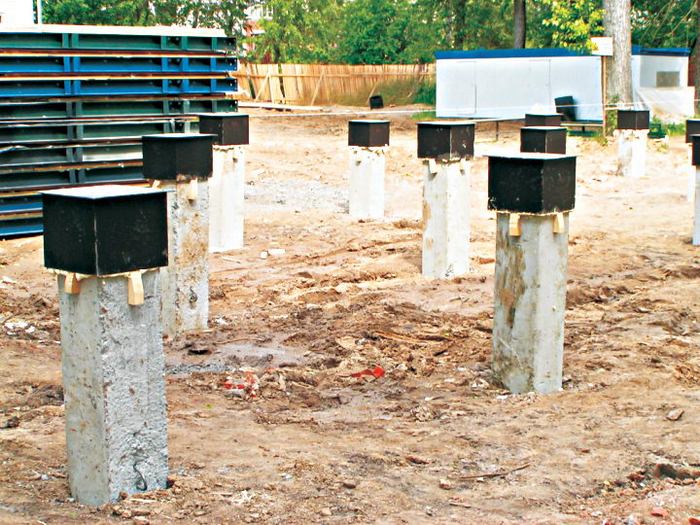

Свайный (столбчатый) фундамент

Еще один вариант для устройства фундамента на пучнистом грунте — монолитный столбчатый (свайный) базис

Еще один вариант для устройства фундамента на пучнистом грунте — монолитный столбчатый (свайный) базис. В силу того что площадь каждой опоры сравнительно мала, почва в сезоны пучения не может оказать на него полноценного негативного воздействия. К тому же сваи (столбы) можно без ощутимых финансовых затрат углубить ниже уровня промерзания грунта.

Рекомендуем к прочтению:

Важно: свайный (столбчатый) фундамент можно возводить на пучнистых землях под небольшие и нетяжелые дома.

Опоры для фундамента можно использовать как заводские (монолитные железобетонные забивные сваи), так и лить самостоятельно непосредственно на участке из бетона с его обязательным армированием. При этом железобетонные сваи готового типа требуют применения специальной установки.

Технология монтажа свайного фундамента выглядит так:

• На грунт наносят разметку, располагая ямы под будущие опоры таким образом, чтобы они находились под каждым углом дома, под всеми несущими стенами и в местах стыков стен.
• Теперь следует подготовить скважины при помощи стандартного бура.
• В сформированные ямы насыпают песок толщиной 10-15 см и хорошо уплотняют его.
• Далее в яму устанавливают асбестоцементную или металлическую трубу, которая будет играть роль несъемной опалубки.

Важно: стальные трубы необходимо гидроизолировать снаружи битумной мастикой.

• В трубы устанавливают арматуру и заливают готовый бетонный раствор.
• После того как столбы полностью просохнут, все опоры скрепляют монолитным ростверком, который имеет вид пояса. Именно на него будет ложиться вся масса дома, распределяя таким образом нагрузку между колоннами равномерно.

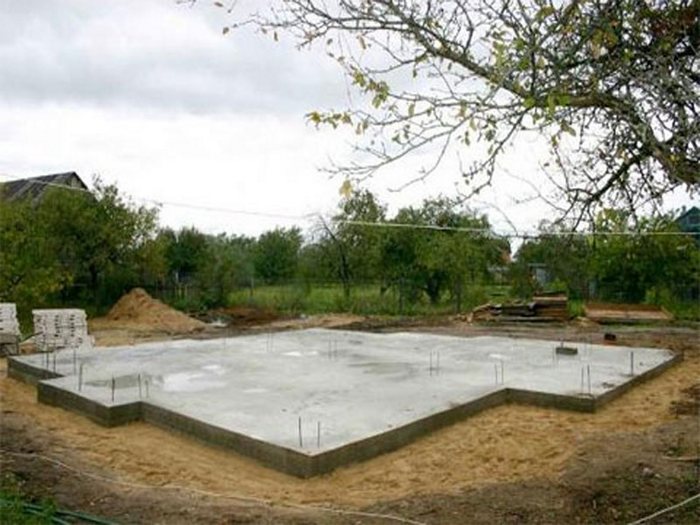

Фундамент-плита

Такой базис является самым дорогостоящим, однако именно он считается самым оптимальным вариантом фундамента для пучнистых грунтов

Такой базис является самым дорогостоящим, однако именно он считается самым оптимальным вариантом фундамента для пучнистых грунтов. Дело в том, что плитный каркас представляет собой железобетонную монолитную подушку толщиной 30-50 см, на которую равномерно распределяется вся нагрузка готового здания. В результате дом на таком фундаменте просто лавирует в грунте, не подвергаясь давлению со стороны пучнистой почвы.

Плитный фундамент используют под любые типы строений и каменные в том числе.

Технология монтажа фундамента-плиты выглядит так:

• По периметру всего будущего здания копают котлован, глубина которого будет превышать проектную на 20 см. Это расстояние следует заполнить крупнофракционным песком и хорошо уплотнить.
• Затем на песок устанавливают опалубку из крепких досок и стелют слой гидроизоляции таким образом, чтобы его края ниспадали на стенки опалубки. Все стыки обрабатывают газовой горелкой для создания герметичного слоя материала.
• Следующий этап — подведение всех коммуникаций. При этом их нужно не только смонтировать, но и проверить методом пролива. Иначе потом будет поздно.
• Поверх проведенных коммуникаций монтируют арматуру в виде расположенных друг на другом стальных сеток. Сетки вяжут из прутов сечением 12-16 мм и сечением 6-8 мм.

Важно: сетки должны быть полностью скрыты в бетоне после заливки. Максимальный отступ по бокам фундамента может составлять 1-2 см, сверху и снизу — по 5 см.

• Бетон заливают в опалубку за один заход, тщательно усаживая его строительным вибратором.
• Плитный фундамент накрывают клеенкой до полного высыхания. Если стоит жаркая и сухая погода, то необходимо увлажнять раствор периодически для его равномерного высыхания.

Мероприятия против пучнистости грунта

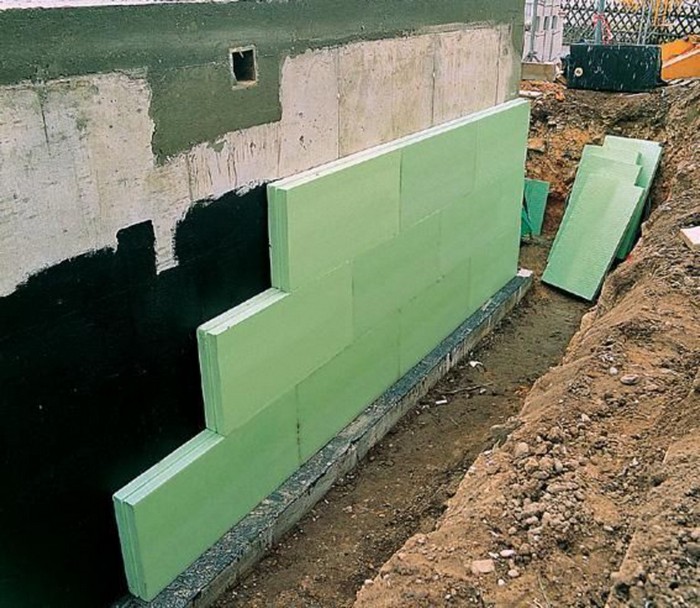

Можно качественно и надёжно утеплить фундамент со всех сторон, это снизит процент негативного влияния мёрзлой земли на базис

Если дом уже построен и при этом фундамент нужно дополнительно защитить, то можно применить такие методы и техники:

• Вокруг готового фундамента можно полностью заменить грунт на непучнистый. Для этого придётся проделать большие земляные работы, но результат того стоит.
• Можно качественно и надёжно утеплить фундамент со всех сторон. Это снизит процент негативного влияния мёрзлой земли на базис.
• Качественные отмостки и ливневая канализация идущие от основания дома помогут отводить воду и тем самым делать количество жидкости в почве меньшим. А значит, и пучение грунта будет снижено.

Все эти способы и технологии строительства вполне позволяют строить долговечные и крепкие дома на прихотливых почвах.

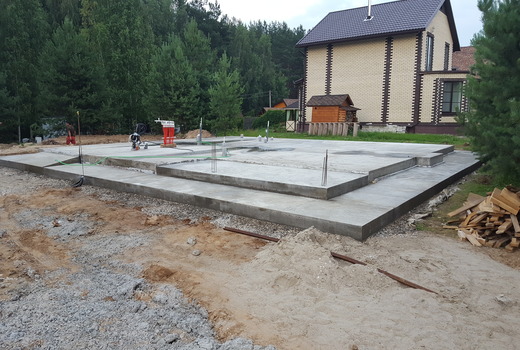

Плитный фундамент на пучинистых грунтах полезные советы

Оптимальным вариантом фундамента под здание на пучинистом грунте является плитный. Если использовать ленточный вариант основания, то его придется делать сильно заглубленным, что вызовет дополнительные расходы и значительно увеличит объем работ.

Тогда как плитный фундамент может быть вообще не заглубленным, либо на небольшую величину, не более 50 см, так как принцип его действия полностью отличается от ленточного и других вариантов.

Нередко приходится строить фундамент на пучинистой почве, который должен противостоять разнообразным нагрузкам, и плюс ко всему, сезонным изменениям грунта.

Строительные технологии все время развивались, приобретались навыки, каковые позволяли без труда решать аналогичные проблемы.

Теперь, невзирая на некоторую нестандартность и сложность работ, они под силу всем.

Пучение почвы: особенности и способы борьбы

Чтобы получить ответ на вопрос, как правильно сделать фундамент на пучинистой почве, нужно разобраться с природой предоставленного процесса и его спецификами.

В районах с большим уровнем грунтовых вод земля находится в очень влажном состоянии и, таким образом, ближе к холодам начинает увеличиваться в размерах.

Сооружая фундамент на пучинистой почве, нужно следить за глубиной залегания грунта.

Если заглубить чуть-чуть ниже точки промерзания, непрочные слои будут оказывать давление, устремленное по касательной к поверхности земли. Она начнет приподниматься.

Не менее важной составляющей является площадь взаимодействия с грунтом: чем больше – тем хуже.

В будущем грунт под действием постоянно изменяющихся вертикальных нагрузок будет проседать. И таким образом, этот процесс наблюдается неритмично.

Как результат, дом начинает подкашивать, а фундамент трескается и, разумеется, выходит из строя.

Создан специальный СНиП фундаментов, которые сооружаются на пучинистых поверхностях под номером 50-101-2004, закон был принят еще в 2005 году. Перед тем как приступить к работам с ним рекомендуется ознакомиться всем.

Независимо от вида, устройство основы на пучинистых грунтах желательно делать в качестве расширенного монолита на дне.

С целью уменьшения пучения, в цокольном этаже создают специальную отопительную систему, и, разумеется, утепляют сам фундамент дома.

Еще один способ борьбы с пучением земли  – замена грунта.

Как правило, неустойчивые почвы под грядущей постройкой убираются, а вместо них засыпается щебень вместе с песком. Важный недостаток – высокая цена предоставленных работ.

Наибольшей распространённостью пользуется мелкозаглубленная основа на пучинистых грунтах.

Маленькая глубина закладки предоставляет возможность убрать касательное давление с помощью уменьшения размеров  взаимодействия.

Тем не менее, чтобы выбранный метод был результативным, обязательно создают специальную подушку из смеси, которая, в свою очередь не подвергается   пучению (песок, щебень стандартной фракции).

Важно, чтобы смесь засыпалась с внешней стороны фундамента по всей площади.

Если заложить фундамент существенно ниже точки промерзания, есть шанс что вы компенсируете пучение.

Тем не менее, обустраивать таким методом ленту не выгодно, поскольку строительство потребует довольно больших затрат. Все чаще сооружают столбчатый фундамент на пучинистой почве.

Но необходимо провести непростые расчеты, чтобы равномерно разделить давление. Необходимо употребить бутон разных марок и, желательно  усиленный арматурный каркас.

Трудно сказать, какой из всех имеющихся самый лучший фундамент собственно для пучинистых грунтов – у любого наличествуют свои особенности и позитивные стороны.

К тому же, уровень пучения в различных районах может значительно различаться, что воздействует на принятие решения о выборе разновидности основания.

Специфики фундамента для пучинистой почвы

Одним из ключевых является ленточный фундамент, тем не менее, под него необходимо вырыть специальный котлован глубиной  примерно в 0.7 м. Подготовив котлован, боковые стенки укрепляют гидроизоляционным материалом, в частности, полиэтиленом.

После этого добавляется сухая смесь в 2-3 слоя шириной  приблизительно в 15 см, потом это все качественно утрамбовывается. На следующей стадии необходима опалубка под основу.

Поверх подушки опять обустраивают гидроизоляцию и создают  арматурный каркас.

Выходит незаглубленный фундамент на пучинистой земле, может легко противостоять большому давлению.

После этого, в опалубку добавляют бетонную смесь. Так как, она не успела застыть, устанавливают большие прутья арматуры.

Очередная маленькая особенность – арматуру желательно вязать. Сварная арматура может оказаться чезчур хрупкой и ломкой.

Менее распространённой является свайная основа на пучинистых грунтах, поскольку ее сооружение требует привлечения особой техники и больших трудовых расходов.

На нем останавливают выбор исключительно в случаях, когда точка промерзания земли превышает 1.5 м.

Сваи стоит углублять не менее чем на 3-4 м, вследствие этого чаще делают изделия из бетона или железобетона всех разновидностей, в частности забивного, набивного или винтового.

По всей площадке дома создают дренажную систему и делают гидроизоляцию базиса.

Прекрасным решением может являться столбчатый фундамент, который сооружают под каркасные здания или малоэтажные постройки.

Он, как и свайный фундамент, создается ниже уровня промерзания.

Главным материалом для строительства столбов считается железобетон высоких марок, который может противостоять многообразным нагрузкам и давлению из вне.

В таком случае, анкерная площадка присоединяется к опорному каркасу, и будет выполнять роль опоры для здания.

Своими руками можно построить столбчатый фундамент с помощью асбестовых труб с большим  арматурным каркасом.

Снаружи создается слой эпоксидной смолы, как правило, арматурный каркас производят из проволоки толщиной примерно  в  10 мм.

Плавающую плитную основу на пучинистых грунтах, создают совместно с нестабильными  слоями.

С помощью этого стены дома не испытывают различных деформаций со стороны и, таким образом, не разрушаются, исключено появление даже маленьких трещин.

Сооружение фундамента на пучинистой почве в качестве монолитной плиты может быть создано двумя способами: слабо заглубленным (когда нет надобности в подвале или цоколе) или в качестве плиты глубокого заложения.

Под фундамент вырывают потребной глубины котлован, дно какового засыпают обычным щебнем.

Плитный фундамент на пучинистых грунтах видео



Строительство плитного фундамента

Плитный фундамент делится на два типа в зависимости от конструкции самой плиты, которая может быть плоской или ребристой.

Второй вариант является наиболее надежным и устойчивым к нагрузкам, которые создает дом и любым движениям почвы, но сложнее в возведении. Поэтому, если условия строительства и само здание не требуют создание максимально надежного основания, можно обойтись плоским вариантом.

Первый этап строительства

Ребристая плита отчасти похожа на ленточный фундамент, если в него добавить перемычки между сторонами периметра и сверху отлить цельную плиту, которая и будет служить основанием для дома. Пространство между перемычками засыпается смесью песка с гравием для повышения устойчивости.

Если дом строится из легкого материала, например, газобетона или дерева, и имеет один этаж и относительно небольшую площадь, то для него хватит плоской плиты в 25 см толщиной.

Плита армируется двумя слоями из арматуры диаметром 14 мм с шагом решетки в 20 см. Этот вариант основания отлично подходит для небольших строений на подвижных и пучинистых грунтах с неглубоко залегающими грунтовыми водами. Нагрузка на подобной плите распределяется равномерно, поэтому дом не перекосит даже при каких-то особо сильных геологических сезонных изменениях.

Помимо основной функции, плитный фундамент выполняет функцию утеплителя для грунта под домом, который не будет промерзать даже в самые сильные морозы. Также поверхность фундамента, если ее дополнительно утеплить и защитить от влаги слоем гидроизоляции, может служить одновременно и полом дома, на который уже можно стелить доски или любой другой материал.

Единственный минус плитного фундамента – высокая цена.

При равных общих параметрах он обходится также дорого, как и ленточный. Но он быстрей схватывается, не требует рытья глубокой траншеи и котлована и в целом занимает куда меньше времени на проектирование и возведение.

Первым делом при строительстве плитного фундамента подготавливается основание из грунта. Площадка, на которой будет располагаться плита, должна быть тщательно утрамбована вибратором и выровнена.

В границах будущего фундамента выкапывается как бы небольшой котлован в виде корыта, глубиной 30-40 см, не больше. Дно котлована-корыта накрывается геотекстилем, который сверху засыпается подушкой из песка и щебня.

Это даст возможность воды стекать через геотекстиль, а бетон и подушка останутся на месте, удерживаемые геотекстилем.

Также на этом этапе создается дренажная система, путем установки траншей, которые нужно закрыть геотекстилем. В подушке из щебня прокладываются гофрированные трубы из пластика для отвода воды в сточную канаву или специальный колодец за пределами площади здания.

На этом подготовку основания можно завершать и переходить к строительству опалубки, которая должна закрываться плотным полиэтиленом, иначе бетон может вытечь через щели между досками. После возведения опалубки вяжется армирующий пояс.

Армирование плитного фундамента

Для создания армирующего пояса будет достаточно двух сеток из прутьев толщиной 14 мм, со стороной ячейки в 20 см. Между обоими поясами должен быть промежуток в 10 см и небольшой отступ от верхнего и нижнего края фундамента, в 3-4 см.

Если наружный слой бетона будет меньше, он может начать крошиться и раскалываться. Для этого нижний слой арматуры должен устанавливаться на подставки из металла, которые называются «грибки».

Верхний слой подпирается над нижним вертикальными короткими прутками из той же арматуры.

Также между собой оба армирующих пояса связываются по концам каждого прута при помощи специальный деталей в виде буквы П из арматуры. В результате получается как бы металлическая клетка с ребрами жесткости по всему периметру.

Под местами, где будут проходить стены, стоять какие-либо колонны и другие опорные части здания, укладывается еще один, дополнительный слой арматуры, берущий на себя часть нагрузки, создаваемой зданием.

Заливка фундамента бетоном

Когда армирование опалубки будет завершено, можно заливать бетон. Для плитного фундамента используется самый прочный вариант, марки М450, в крайнем случае можно взять М350, но ни в коем случае не ниже.

Согласно СНиП по фундаментам, класс бетонной смеси не должен быть ниже В20(М250) на прочность по сжатию, а уровень устойчивости к влажности – W6. Заливается бетон в опалубку по лотку, причем начинать нужно от краев фундамента, раскидывая его от центра и постепенно сужая залитую плиту.

Во время заливки бетон должен утрамбовываться вибратором, чтобы в нем не сформировались пузыри и воздушные полости.

Поверхность бетона нужно сразу же выравнивать, также, как при заливке стяжке, иначе потом уже будет не исправить. Когда плита будет залита, ее нужно оставить примерно на 12-15 часов, после чего обильно полить водой. Если на улице жарко и температура превышает +25оС, то залитую плиту требуется закрыть плотным полиэтиленом, чтобы он схватывался, а не высыхал.

Продолжать строительство можно, когда бетон схватится на 60-70%, то есть примерно через полторы две недели при средней температуре около +20оС. Если же температура воздуха ниже, то этот срок увеличивается до трех недель.

Очень важным моментом является прокладка коммуникаций, водопроводных и любых других, которые будут заходить в дом через пол. Если не проложить нужные трубы сразу же или не оставить под них место, потом уже ничего нельзя будет сделать и придется прокладывать коммуникации через стены, выше уровня фундамента.

Фундаменты на пучинистых грунтах: мелкозаглубленные, плитные

Важным фактором при строительстве здания является вопрос выбора места. Далеко не всегда выбранный участок идеально подходит для возведения конструкции — поэтому для ее защиты требуется применять определенные технологии.

Монолитный фундамент на пучинистом грунте

В данной статье будет детально рассмотрено устройство фундамента на пучинистых грунтах. Вы узнаете особенности данного вида почвы, способы уменьшения её негативного воздействия, а также подходящие для неё типы оснований – фундамент ТИСЭ, плитный и ленточный фундамент.

Общая информация и особенности

Существуют определенные виды проблемных грунтов, которые оказывают на фундаменты, возводящихся на них, негативное внешнее воздействие, вследствие чего к основам выдвигаются дополнительные требования по крепости и надежности. Один из таких видов – пучинистый грунт.

Пучение грунта – это свойство почвы к увеличению своих объемов, которое проявляется исключительно в холодное время года, вследствие замерзания большого количества воды внутри грунта. Вода, которой пропитана почва, превращаясь в лед, увеличивает свою объемную часть, что неизбежно провоцирует деформацию почвы.

Пучение свойственно не всем видам грунта, а только тем, в которых содержится большое количество высоко залегающих грунтовых вод. Чем выше уровень потенциально возможного пучения почвы, тем глубже необходимо прокладывать фундамент, если говорить о мелкозаглубленных ленточных фундаментах на пучинистых грунтах, то они могут возводиться только с учетом ряда строгих технических требований, которые будут рассмотрены в данной статье.

В целом, общее правило, согласно которому можно построить надежный фундамент даже на самом проблемном пучинистом грунте своими руками следующее: «Фундамент должен залегать в почве ниже, чем глубина её промерзания зимой, и при этом, необходимо обеспечить необходимое укрепление основы посредством армирования, либо других доступных способов»

Читайте также: технология буринъекционного укрепления сваями.

к оглавлению ↑

Влияние пучения грунтов на фундамент здания

Когда наступает холодное время года, почва, в которой располагается фундамент, начинает расширяться из-за замерзания в ней воды.

Вследствие увеличения объема почвы, которым сопровождается превращение жидкости в лед, основание здания может приподниматься вверх – это касается любых домов, даже кирпичных построек с очень большим весом.

Любая деформация, как вы понимаете, негативно сказывается на долговечности и крепости здания, однако основные проблемы начинаются не в момент замерзания почвы, а в момент её оттаивания.

Пучение грунта вследствие низких температур

Весной, когда влага оттаивает, происходит уменьшение объема почвы, вследствие чего несущая конструкция здания просаживается. Масла в огонь подливает то, что просадка происходит неравномерно, что провоцирует перекашивание здание и быстрое наступление аварийной ситуации, в которой эксплуатация постройки невозможна.

Если фундамент заложен согласно вышеуказанному правилу, ниже уровня промерзания почвы, то зимой он будет испытывать всё те же силы пучения, однако их влияние будет идти не снизу, выталкивая несущую конструкцию из грунта, а по касательной, с чем сделанный по всем правилам плитный, либо хороший ленточный фундамент справляются без особых проблем.

Читайте также: как правильно делать ленточное основание под забор?

к оглавлению ↑

Методы уменьшения негативного воздействия пучения

Когда необходимо обустраивать фундаменты на пучинистых грунтах, строители очень часто прибегают к небольшим технологическим хитростям, которые помогают минимизировать негативное влияние свойств почвы на основание здания.

Следствие пучения грунта на фундамент здания

Существуют пять основных методов, которые демонстрируют в этом деле наибольшую эффективность. Более того, эти способы не требуют применения какой-либо специальной техники, и могут быть без проблем реализованы своими руками. Рассмотрим их детальнее:

к оглавлению ↑

Создание слоя подсыпки

Сделать это можно просто подсыпав в траншею, в которой будет возводиться несущая конструкция здания, смесь из щебня и песка. Можно использовать и другие типы подсыпок, главное, чтобы материалы, использующихся для этого, не обладали пучинистыми свойствами. Для снижения бокового пучения есть смысл сделать обратную подсыпку по периметру боковых стенок фундамента.

к оглавлению ↑

Обустройство фундамента с гладкими стенками

Чем меньше уровень адгезии (сцепления) стенок фундамента и почвы, тем менее негативное влияние пучение будет оказывать на основание здания, так как грунтовые массы просто не смогут зацепиться за фундамент. Таким требованиям хорошо отвечает плитный фундамент, в основе которого лежит монолитная железобетонная плита. Очень высокую эффективность противодействия пучению обеспечивает совмещение этого способа, с вышеуказанной подсыпкой.

к оглавлению ↑

Создание фундамента с уширением

Реализация этой технологии гарантирует повышение устойчивости фундамента в грунтовых массах, вследствие чего уменьшаются негативные последствия пучения. Данный метод может быть реализован своими руками для большинства распространенных фундаментов, которые обустраиваются в проблемных грунтах – свайного (из буронабивных свай), ленточного, и столбчатого.

к оглавлению ↑

Теплоизоляция

Данный метод может быть реализован при наличии цокольного этажа, что характерно для ленточных фундаментов, и в некоторой мере для свайных. Эффективность данного способа обуславливается тем, что комплекс из тепловой изоляции по внешнему периметру цокольного этажа, и хорошей отопительной системы в середине, снижают силу воздействия пучения на стены здания.

Читайте также: технология и этепы обустройства цокольного этажа своими руками.

к оглавлению ↑

Глубинная дренажная система и гидроизоляция

Расчет и проектирование пристенной дренажной системы лучше всего выполнять ещё на этапе строительства фундамента, так как в таком случае вы избежите необходимости повторного рытья траншей под дренажные трубы.

Глубинный дренаж для плитного фундамента

Правильно обустроенная глубинная дренажная система фундамента позволяет эффективно отводить грунтовые воды от фундамента здания, что значительно уменьшает процессы пучения в холодное время года. Также имеет смысл покрыть основание здания гидроизоляционной прослойкой, которая позитивно скажется на долговечности фундамента, так как бетон и армирующие конструкции перестанут подвергаться негативному воздействию содержащихся в грунтовых водах веществ.

к оглавлению ↑

Столбчатый фундамент на пучинистом грунте (фундамент ТИСЭ)

Обустройство столбчатого фундамента на пучинистых грунтах имеет смысл, если вы планируете строить небольшое одно, либо двух этажное кирпичное здание.  Фундамент ТИСЭ при умеренных материальных затратах, в сравнении с остальными типами оснований, гарантирует высокий уровень надежности и устойчивости.

Читайте также: как построить столбчатый фундамент из труб?

Столбчатый базис, созданный по технологии ТИСЭ, с использованием бура ТИСЭ-Ф, обустраивается с использованием свай, уширенных в нижней части, что позитивно сказывается на его несущей способности. Укрепление такого фундамента гарантирует наличие ростверка, который располагается не в самой почве, а приподнят на 10-15 сантиметров над ней, что позволяет защитить несущую конструкцию зданию от усадок и подъемов, вследствие изменения объема пучинистой почвы.

Кирпичный дом на фундаменте ТИСЭ

Приподнятый ростверк, который является особенностью фундаментов ТИСЭ, выполняется посредством заливки бетоном дощатой опалубки. При этом ростверк обязательно выполняется в армированном виде, что значительно увеличивает его несущую способность. На ростверке выполняется кладка несущих стен здания, общий вес которых равномерно распределяется между сваями. Помимо неподверженности к выталкивающему воздействию пучинистых грунтов, поднятый ростверк позволяет свести к минимуму вибрационные воздействия на дом.

Читайте также: по какой технологии ведут армирование ростверков свайных фундаментов?

Фундамент по технологии ТИСЭ может быть обустроен своими руками даже без наличия специальной техники – бура ТИСЭ-Ф. Сделать его можно на основе технология возведения буронабивных свай с уширением, которое можно осуществить используя такие виды оборудования как бензобур, электробур, либо обычный садовой бур с удлиняющей штангой.

к оглавлению ↑

Плитный фундамент на пучинистом грунте

Одним из наиболее оптимальных вариантов фундаментов, которые рационально использовать на пучинистой почве, является плитный фундамент. В основе такого базиса лежит монолитная плита, либо лентообразная решетка армированная решетка из железобетона, которая занимает всю площадь постройки.

Монолитная плита делает возможным обустройство фундаментов мелкого заложения на пучинистых грунтах, так как она обладает свойством нивелировать изменение объема грунта и его горизонтально-вертикальное перемещение.

Монолитный плитный фундамент для кирпичного дома

К преимуществам плитных фундаментом можно отнести:

• Максимальная несущая способность, превышающая любые типы фундаментов;
• Устойчивость к вспучиваниям и перемещениям почвы;
• Монолитность и простота конструкции;
• Устойчивость к негативному влиянию талых и грунтовых вод;
• Возможность обустройства цокольного этажа;

Реальный недостаток у такого фундамента только один – материалоемкость, качественная плита требует большого количества бетона и арматуры, что влечет за собой существенные финансовые затраты. Однако плиточное основание простое в строительстве, и без проблем может создаваться своими руками, с наличием необходимого минимума – бетономешалки.

к оглавлению ↑

Особенности расчета

Разные виды фундаментов обладают разными нюансами расчета, для примера будет произведен расчет ленточного фундамента на пучинистых грунтах.

В качестве возводимого здания возьмем условный дом со следующими габаритами: В – 4 м, Ш – 5 м, Д – 10 м, который будет иметь две несущие стены, каждая из которых обладает длинной 3 м, и высотой 4 м. По проекту, фундамент здания будет выполняться в форме монолитной бетонной ленты с глубиной 70 см, и шириной 40 см., армированной арматурным каркасом.  Каркас будет состоять из двух поясов по пять прутьев и перемычек, длиною в 25 см. Шаг перемычек – 50 см.

Расчет нам требуется для того, чтобы определить габариты и массу будущего фундамента, и сопоставить его несущую способность с табличными данными по имеющемуся типу грунта.

1. Выполняем расчет габаритов основания по внешнему контуру дома: 3+3+5+5+10+10= 36 м. Поскольку ленточный фундамент будет заливаться не только по внешнему контуру, но и по внутренним стенам, необходимо учитывать и их;
2. Далее, производим расчет объем фундамента, на основании того что его ширина будет составлять 40 см, а высота 70 см: V=36 * 0.4-0.7 = 10.08 кубометра;
3. Вычитываем из общего объема арматуру, длина каждого пояса которой составляет 10-0.5-0.5=9 м.
4. Учитывая, что для армирования будут использоваться два пояса, состоящих из 5-ти прутов с перемычками, выполняем расчет общей длины поясов: 2*(9*2+4*2+2.5*2)= 62 метра;
5. Так как в каждом поясе по 5 прутьев, можно выполнить расчет общей длины требуемой арматуры: 62*5=310 метров;
6. Производим расчет горизонтальных перемычек, которые нам понадобятся: 9 / 0.5 +1 = 19; 4 / 0,5 +1 = 9; 2,5 / 0,5 +1 = 6. То есть, для одного пояса нам будет необходимо: 19*2+9*2+6*2 = 68 перемычек, длиною в 25 см. Длина перемычек  на один пояс составит: 68 * 0,25 = 17 м; на все пояса: 17*2 = 34 м;
7. Делаем расчет вертикальных перемычек (учитывая, что с каждой стороны поясов их нужно по 68 штук, длинной в 40 см): (68+68)*0.4 = 54.5 метра;
8. Теперь можно осуществить расчет общей длины арматуры, которая нам понадобится для армирования ленточного фундамента: 310 + 54.5 + 34 = 388.4 м;
9. Далее, рассчитываем площадь сечения арматуры: 3.14*0.000036 (к) = 0.00011, что позволяет высчитать объем арматуры: 0.00011 * 388.4 = 0.04 кубометра;
10. Из общего объема фундамента вычитываем объем арматуры, что позволяет узнать объем цемента: 10.08 – 0.04 = 10 кубометров;
11. Исходя из того, что плотность цемента составляет 2.5 тонны на м3, а арматуры 7.8 тонн, считаем общий вес конструкции: (10*2.5)+(0.04*7.8)=25,624 т.

Читайте также: как рассчитать количество цемента для фундамента частного дома?

к оглавлению ↑

Поэтапное создание ленточного фундамента своими руками (видео)

Мелкозаглубленный фундамент на пучинистом грунте: поэтапное выполнение работ

Участки с такими почвенными составами представляют собой не самые лучшие варианты для проведения строительных работ, потому что приходится решать задачи по нейтрализованию сезонного пучения грунта, ведь его подвижки могут создавать опасность не только для фундаментной основы, но и всего сооружения. По этой причине опытные мастера советуют возводить мелкозаглубленный фундамент на пучинистом грунте, прекрасно справляющийся с создающимися нагрузками и не подвергающийся неравномерной осадке и деформированиям. Такой вид основания строится легко, подходит почти к любым объектам.

В чем опасность

Пучением почвы называют явление природы, которое может наблюдаться при совпадении пары факторов:

• наличия воды;
• понижения температурного режима ниже 0 градусов.

Вода является необычным веществом. Только она способна в момент замерзания расширяться, от чего почва увеличивает свои объемы. Одновременно с этим возникает напряжение, стремящееся вытолкнуть фундаментное основание из земли.

Деформирования равномерного характера особой опасности для здания не представляют, но при пучении они проходят неравномерно. В середине объекта температура почвенного покрова выше, воздействие пучения не такое сильное. Ближе к краям это явление усиливается, так как прогрев от помещений понижается. Стены наружного типа поднимаются больше по сравнению с внутренними, что становится причиной образования в стенах и фундаментной основе трещин.

Виды фундаментов для пучинистых грунтов

При строительстве на таком почвенном составе рекомендуется использовать определенные фундаментные типы. Оптимальным вариантом считают устройство незаглубленных или мелкозаглубленных оснований, способных отлично противостоять природному явлению в зимнее время.

Мелкозаглубленный ленточный

Он пользуется популярностью, способен обеспечить надежность и продолжительную эксплуатацию, возводится просто, не требуя больших финансовых расходов.

Мелкозаглубленный столбчатый

Их используют, если опорные сваи можно смонтировать ниже уровня промерзания почвы. Эта особенность помогает экономить денежные средства на строительстве основы, сохраняя при этом ее высокую степень надежности. Данный тип фундаментной основы устанавливается в случае, когда на участке имеется суглинок, близко залегают грунтовые воды, почва сырая и заболоченная. При строительстве применяют стальные трубы, защищенные цементно-песчаным слоем, ж/б опоры, трубы из асбестоцемента, залитые внутри бетонным раствором.

На проблемных участках применяют и свайные фундаменты, которые особым спросом не пользуются.

Для их возведения требуется привлечение специальной техники, что влечет за собой непредвиденные расходы. Применяют данный вариант на землях с глубиной промерзания почвы от полутораметровой отметки.

Изготавливаются сваи из бетона или железобетона, может применяться древесина. Специалисты рекомендуют устанавливать следующие сваи: винтовые, набивные, ж/б простого и набивного типа. Если выбрали именно такой вариант для строительства, придется в обязательном порядке устраивать дренажную систему.

Выполнение работ

Технологический процесс строительства следующий: выполняется разметка, роется траншея, устраивается подушка, укладывается труба дренажа (если есть в этом необходимость), делается отмостка с утеплением и гидроизоляция, устанавливается армирующий каркас, заливается бетонный раствор или устанавливаются блоки, выполняется утепление. Ничего сложного здесь нет, и мелкозаглубленный фундамент на пучинистом грунте вы вполне сможете устроить своими руками. Чтобы процесс строительных работ не вызывал сложностей, приведем некоторые рекомендации по проектированию и расчету малозаглубленных фундаментов на пучинистых грунтах.

Подготовительные работы и расчет

Перед началом строительства мелкозаглубленного ленточного фундамента на пучинистых грунтах рассчитывается потребность в бетоне.

Массу его определяют, исходя из геометрических параметров фундаментной основы и плотности раствора. Чтобы найти объем основы, беру длину фундамента, равную периметру здания и длине внутренних стен несущего типа, умножают на ширину и высоту ленту, предварительно переведя значения в метры.

Плотность бетонного раствора зависит от его марки. Из его объема отнимаем потребность в арматуре (объем металла), и у нас получится необходимое количество бетонной смеси. Умножив это значение на показатель плотности бетона, получим его массу.

Переходим к подготовительным работам, для чего размеры фундаментной основы переносятся на участок местности, запланированный под строительство. Контуры размечаются шнуром, натянутым по колышкам.

Для построения ровного прямоугольника необходимо сравнить значения его диагоналей, которые должны оказаться равными.

Следующий этап строительства мелкозаглубленного ленточного фундамента на пучинистых грунтах своими руками – подготовка площадки под застройку. Ее необходимо очистить от мусора, снять верхний слой плодородной земли.

Траншею копают необходимой глубины. Как правило, эта величина составляет о пятидесяти до семидесяти сантиметров, двадцать из которых отводится под устройство песчаной подушки. После этого боковые стены фундаментной траншеи выстилаются материалом для гидроизоляции. Для этого используют толь или специальную пленку.

Слоями насыпается на дно траншеи песок и тщательно трамбуется, пока высота подушки не достигнет двух десятков сантиметров.

Построение опалубки

Лучше всего для этого использовать обрезные доски. Их прочно скрепляют, чтобы опалубочные щиты под давлением бетонной смеси не развалились.

Щиты выставляются вдоль фундаментной траншеи с двух сторон, подпираются брусами. Для придания дополнительной прочности их соединяют перемычками. Высота щитов должна соответствовать значению цокольной части, остающейся над поверхностью земли.

Армирование

Для того, чтобы придать бетонной смеси нужную прочность, в ее основу закладывают арматурный каркас. Для плетения сетки используют стальные прутья сечением 1.2 – 2 см, которые связываются простой проволокой.

Для каждого ряда используют от четырех до шести прутьев. Работа вполне выполнима своими руками, так как сетка вяжется легко. Фундаментная основа с таким каркасом прослужит значительно дольше, так как данный вариант меньше подвергается воздействию температурных перепадов.

На угловых участках понадобится дополнительно установить арматурные уголки.

Устанавливая в траншее арматурную решетку, рекомендуется использовать пластиковую трубу, из которой нарезаются подставки. Такая мера предосторожности необходима, чтобы острые края металла преждевременно не повредили гидроизоляционный слой.

Готовая сетка укладывается аккуратно, конструкция должна получиться единым целым, чтобы образовалась монолитная жесткость. Армированию уделяется особое внимание, так как каркас своей сутью представляет фундаментный скелет.

Гидроизоляция

Перед установкой арматурного каркаса устраивается гидроизоляционный слой. Для этого по песчаной подушке раскладывается простой полиэтилен, старый рубероид либо иные битумно-полимерные материалы.

Материал для гидроизоляции укладывается таким образом, чтобы его края выступали за щиты опалубочной конструкции.

Бетонирование

Заключительный этап строительства фундаментной основы – заливка в подготовленную траншею бетонного раствора. Его готовят непосредственно перед началом бетонирования. Для этого потребуются:

• чистый песок;
• цементный материал;
• вода;
• щебенка.

На марке цемента экономить не рекомендуется, так как от этого условия зависит прочность всего фундаментного основания.

Во время заливания смеси необходимо выполнять вибрирование, используя специальное оснащение или простую палку. Основная цель – удалить пузырьки воздуха, образующие пустотные участки. Такая работа придаст вашему фундаменту дополнительную прочность.

Смесь тщательно трамбуется и выравнивается, чтобы на поверхность фундамента легко выполнялась кладка строительных материалов.

Утепление фундаментной основы

Выполняется это в обязательном порядке. Утеплительный слой одновременно выполняет функции гидроизоляции, защищает фундаментную основу о пучения почвы, не позволяя ей промерзать под объектом. С этой целью фундамент утепляется снаружи, устраивается утепленная отмостка.

Для формирования утеплительного слоя применяют:

• пенопласт;
• пенополистирол экструдированный;
• полиуретан в жидком состоянии.

Последний вариант подразумевает привлечение опытных специалистов, имеющих специальное оборудование для выполнения подобных работ. Чтобы сэкономить финансовые средства, многие застройщики использую один из первых двух способов утепления, технология которых практически не отличается.

Необходимо знать, что для утепления мелкозаглубленной фундаментной основы подходит не каждая марка пенопласта. Для таких работ рекомендуется использовать специальные материалы марки ПСБ-35 (50).

Пенополистирол считается более современным вариантом для утепления, отличается устойчивостью на сжатие, не пропускает влагу, является экологически безопасным материалом. Но стоимость его несколько выше, чем у пенопласта.

Эффективность утепления буде выше, если горизонтальный слой материала буде расположен по уровню фундаментной подошвы. Наиболее эффективный метод – сочетание утеплительных мероприятий пенополистиролом по отмостке по уровню подошвы и самого основания до точки, где начинаются стены. Утеплять только часть, находящуюся в земле, малоэффективно. В случае, если проектом предусмотрена цокольная часть, ее также необходимо утеплить.

Уложив утеплительный материал горизонтально, насыпается песчаная подушка. Вокруг фундамента выполняется отмостка из бетона или иного влагонепроницаемого материала.

В случае, если на строящемся объекте отсутствует отопление, пеноплекс рекомендуется заложить под основание фундаментной подошвы на всю длину лены. Под необогреваемые части (веранды, пристройки, гаражные помещения), чтобы их в момент пучения грунта не оторвало от основного объекта, под фундамент закладывают утеплительный материал.

Малозаглубленное ленточное основание по буронабивным сваям

Данный вариант фундамента включает в себя монолитную железобетонную ленту и буронабивные сваи. Этот мелкозаглубленный столбчатый фундамент на пучинистых грунтах можно возвести самостоятельно.

Сваи пройду через слой пучинистого грунта и упрутся в более плотные слои, отличающиеся лучшими несущими возможностями. Такой способ строительства фундамента оправдан и на участках с близким залеганием грунтовых вод.

Чтобы определить оптимальную глубину для бурения скважин, вкручивается пробная винтовая свая, определяющая, насколько глубоко залегает плотный слой. После этого бурятся скважины, в них устанавливаются асбестовые трубы, полиэтилен или рубероид, вставляется арматура, концы корой должны выступать сантиметров на сорок, заливается бетонный раствор.

Как только сваи застынут, можно начинать армирование монолитной ленты, соединяя общий каркас с кусками, выступающими из опорных элементов.

Заключение

Сезонные пучения почвы считаются серьезной проблемой, которую необходимо учесть в момент проектирования фундамента и всего объекта. Но если тип основания выбран правильно, и предусмотрены все меры, позволяющие противостоять пучению, негативное воздействие на фундаментную основу минимизируется. Это очень важно для эксплуатации будущего объекта, который может получить преждевременные разрушения.

Рекомендации по проектированию оснований и фундаментов на пучинистых грунтах, от 01 января 1972 года

«Рекомендации по проектированию оснований и фундаментов на пучинистых грунтах» составлены по результатам научных исследований и обобщения передового опыта фундаментостроения на пучинистых грунтах.

В Рекомендациях изложены инженерно-мелиоративные, строительно-конструктивные и термохимические мероприятия по борьбе с вредным влиянием морозного пучения грунтов на фундаменты зданий и сооружений, а также даны основные требования к производству строительных работ по нулевому циклу.

Рекомендации предназначены для инженерно-технических работников проектных и строительных организаций, которые осуществляют проектирование и строительство фундаментов зданий и сооружений на пучинистых грунтах.

ПРЕДИСЛОВИЕ

Действие сил морозного пучения грунтов ежегодно наносит народному хозяйству большой материальный ущерб, заключающийся в снижении сроков службы зданий и сооружений, в ухудшении условий эксплуатации и в больших денежных затратах на ежегодный ремонт поврежденных зданий и сооружений, на исправление деформированных конструкций.

В целях снижения деформаций фундаментов и сил морозного выпучивания Научно-исследовательским институтом оснований и подземных сооружений Госстроя СССР на основании проведенных теоретических и экспериментальных исследований с учетом передового опыта строительства разработаны новые и усовершенствованы уже существующие в настоящее время мероприятия против деформации грунтов при их промерзании и оттаивании.

Обеспечение проектных условий прочности, устойчивости и эксплуатационной пригодности зданий и сооружений на пучинистых грунтах достигается применением в практике строительства инженерно-мелиоративных, строительно-конструктивных и термохимических мероприятий.

Инженерно-мелиоративные мероприятия являются коренными, поскольку они направлены на осушение грунтов в зоне нормативной глубины промерзания и на снижение степени увлажнения слоя грунта на глубине 2-3 м ниже глубины сезонного промерзания.

Строительно-конструктивные мероприятия против сил морозного выпучивания фундаментов направлены на приспособление конструкций фундаментов и частично надфундаментного строения к действующим силам морозного пучения грунтов и к их деформациям при промерзании и оттаивании (например, выбор типа фундаментов, глубины их заложения в грунт, жесткости конструкций, нагрузок на фундаменты, анкеровки их в грунтах ниже глубины промерзания и многие другие конструктивные приспособления).

Часть предлагаемых конструктивных мероприятий приведена в самых общих формулировках без надлежащей конкретизации, как, например, толщина слоя песчано-гравийной или щебеночной подушки под фундаментами при замене пучинистого грунта непучинистым, толщина слоя теплоизолирующих покрытий во время строительства и на период эксплуатации и др.; более детально даются рекомендации по размерам засыпки пазух непучинистым грунтом и по размерам теплоизоляционных подушек в зависимости от глубины промерзания грунтов по опыту строительства.

В помощь проектировщикам и строителям приводятся примеры расчетов конструктивных мероприятий и, кроме того, даны предложения по заанкериванию сборных фундаментов (монолитное соединение стойки с анкерной плитой, соединение на сварке и на болтах, а также замоноличивание сборных железобетонных ленточных фундаментов).

Рекомендуемые для строительства примеры расчетов по конструктивным мероприятиям составлены впервые, а поэтому они не могут претендовать на исчерпывающее и эффективное решение всех затронутых вопросов по борьбе с вредным влиянием морозного пучения грунтов.

Термохимические мероприятия предусматривают, главным образом, снижение сил морозного выпучивания и величин деформации фундаментов при промерзании грунтов. Это достигается применением рекомендуемых теплоизоляционных покрытий поверхности грунта вокруг фундаментов, теплоносителей для обогрева грунтов и химических реагентов, понижающих температуру смерзания грунта и сил сцепления мерзлого грунта с плоскостями фундаментов.

При назначении противопучинных мероприятий рекомендуется руководствоваться в первую очередь значимостью зданий и сооружений, особенностями технологических процессов, гидрогеологическими условиями стройплощадки и климатическими характеристиками данного района. При проектировании предпочтение должно отдаваться таким мероприятиям, которые исключают возможность деформации зданий и сооружений силами морозного выпучивания как в период строительства, так и за весь срок эксплуатации. Рекомендации составлены доктором технических наук М.Ф.Киселевым.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие Рекомендации содержат данные по проектированию и строительству фундаментов зданий, промышленных сооружений и различного специального и технологического оборудования на пучинистых грунтах.

1.2. Рекомендации разработаны в соответствии с основными положениями глав СНиП II-Б.1-62 «Основания зданий и сооружений. Нормы проектирования», СНиП II-Б.6-66 «Основания и фундаменты зданий и сооружений на вечномерзлых грунтах. Нормы проектирования», СНиП II-А.10-62 «Строительные конструкции и основания. Основные положения проектирования» и СН 353-66 «Указания по проектированию населенных мест, предприятий, зданий и сооружений в северной строительно-климатической зоне» и могут быть использованы для инженерно-геологических и гидрогеологических изысканий, выполняемых в соответствии с общими требованиями по исследованию грунтов для строительных целей. Материалы инженерно-геологических изысканий должны удовлетворять требованиям п.1.6 настоящих Рекомендаций.

Примечание. Рекомендации не распространяются на площадки, где сезонное промерзание грунта сливается с вечномерзлым грунтом.

1.3. Пучинистыми (морозоопасными) грунтами называются такие грунты, которые при промерзании обладают свойством увеличиваться в объеме. Изменение объема грунта обнаруживается в поднятии при промерзании и опускании при оттаивании дневной поверхности грунта, в результате чего наносятся повреждения основаниям и фундаментам зданий и сооружений.

К пучинистым грунтам относятся пески мелкие и пылеватые, супеси, суглинки и глины, а также крупнообломочные грунты с содержанием в виде заполнителя частиц размером менее 0,1 мм в количестве более 30% по весу, промерзающие в условиях увлажнения. К непучинистым (неморозоопасным) грунтам относятся скальные, крупнообломочные с содержанием частиц грунта диаметром менее 0,1 мм, менее 30% по весу, пески гравелистые, крупные и средней крупности.

1.4. В зависимости от гранулометрического состава, природной влажности, глубины промерзания грунтов и уровня стояния грунтовых вод грунты, склонные к деформациям при промерзании, по степени морозного пучения по табл.1 подразделяются на: сильнопучинистые, среднепучинистые, слабопучинистые и условнонепучинистые.

Таблица 1

Подразделение грунтов по степени морозной пучинистости

Степень пучинистости грунтов при консистенции	Положение уровня грунтовых вод в м для грунтов
	песков мелких	песков пылеватых	супесей	суглинков	глин
I. Сильнопучинистые при 0,5	—	—	0,5	1	1,5
II. Среднепучинистые при 0,250,5	—	0,6	0,51	11,5	1,52
III. Слабопучинистые при 00,25	0,5	0,61	11,5	1,52	23
IV. Условнонепучинистые при 0	1	1	1,5	2	3

Примечания: 1. Наименование грунта по степени пучинистости принимается при удовлетворении одного из двух показателей или .

2. Консистенция глинистых грунтов определяется по влажности грунта в слое сезонного промерзания как средневзвешенное значение. Влажность грунта первого слоя на глубину от 0 до 0,5 м в расчет не принимается.

3. Величина , превышающая расчетную глубину промерзания грунта в м, т.е. разность между глубиной залегания уровня грунтовых вод и расчетной глубиной промерзания грунта, определяется по формуле:

,

где — расстояние от планировочной отметки до залегания уровня грунтовых вод в м;

— расчетная глубина промерзания грунта в м по главе СНиП II-Б.1-62.

1.5. Приведенные в табл.1 подразделения грунтов по степени пучинистости на основании показателя консистенции следует учитывать также возможные изменения влажности грунта в слое сезонного промерзания как в период строительства, так и за весь период эксплуатации зданий и сооружений.

1.6. Основанием для определения степени пучинистости грунтов должны служить материалы гидрогеологических и грунтовых исследований (состав грунта, его влажность и уровень грунтовых вод, которые могут охарактеризовать участок застройки на глубину не менее удвоенной нормативной глубины промерзания грунта, считая от планировочной отметки).

1.7. Основания и фундаменты зданий и сооружений на пучинистых грунтах, подверженных деформациям при промерзании и оттаивании, должны проектироваться с учетом:

а) степени пучинистости грунтов;

б) рельефа местности, времени и количества выпадающих атмосферных осадков, гидрогеологического режима, условий увлажнения грунтов и глубины сезонного промерзания;

в) экспозиции строительной площадки по отношению освещаемости солнцем;

г) назначения, срока службы, значимости сооружений и условий их эксплуатации;

д) технической и экономической целесообразности конструкций фундаментов, трудоемкости и сроков возведения и экономии строительных материалов;

е) возможности изменения гидрогеологического режима грунтов, условий их увлажнения в период строительства и за весь срок эксплуатации здания или сооружения.

1.8. Объем и виды гидрогеологических и грунтовых исследований предусматриваются в зависимости от инженерно-геологических условий и стадии проектирования общей программой изысканий, составляемой проектно-изыскательской организацией и согласовываемой с заказчиком.

2. ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ

2.1. При выборе грунтов в качестве оснований на строительной площадке следует отдавать предпочтение непучинистым грунтам (скальным, щебенистым, галечниковым, дресвяным, гравийным, пескам гравелистым, пескам крупным и средней крупности, а также глинистым грунтам, залегающим на возвышенных участках местности с обеспечением поверхностного стока и с уровнем стояния грунтовых вод ниже планировочной отметки на 4-5 м).

2.2. При проектировании фундаментов под каменные здания и сооружения на сильно- и среднепучинистых грунтах надлежит принимать столбчатые или свайные фундаменты, заанкеренные по расчету на силу выпучивания и на разрыв в наиболее опасном сечении, или же предусматривать замену пучинистых грунтов непучинистыми на глубину сезонного промерзания. Возможно также устройство подсыпки (подушки) из гравия, песка, горелых пород и других дренирующих материалов под всем зданием или сооружением слоем на расчетную глубину промерзания без удаления пучинистых грунтов или только под фундаментами при надлежащем технико-экономическом обосновании расчетом.

2.3. Основные мероприятия, направленные против деформаций конструктивных элементов зданий и сооружений при промерзании и пучении грунтов, должны быть предусмотрены при проектировании оснований и фундаментов.

В тех случаях, когда проектом мероприятия против пучения не предусмотрены, а гидрогеологические условия грунтов строительной площадки в период выполнения работ по нулевому циклу изменились с ухудшением свойств грунтов оснований, то авторский надзор должен возбудить вопрос перед проектной организацией о назначении мероприятий против пучения (осушение грунтов, уплотнение с втрамбовыванием щебня и др.).

2.4. Прочность, устойчивость и эксплуатационная пригодность зданий и сооружений на пучинистых грунтах должны обеспечиваться инженерно-мелиоративными, строительно-конструктивными и термохимическими мероприятиями.

3. ИНЖЕНЕРНО-МЕЛИОРАТИВНЫЕ МЕРОПРИЯТИЯ

3.1. Инженерно-мелиоративные мероприятия направлены на осушение грунтов в слое сезонного промерзания и снижение влажности грунтов в основании фундаментов в осенне-зимний период до их промерзания.

Примечание. При проектировании и осуществлении мелиоративных работ необходимо учитывать характер растительного покрова и требования к его сохранению.

3.2. При проектировании фундаментов на пучинистых грунтах надлежит предусмотреть надежный отвод подземных, атмосферных и производственных вод с площадки путем своевременной вертикальной планировки застраиваемой территории, устройства ливневой канализационной сети, водоотводных каналов и лотков, дренажа и других гидромелиоративных сооружений сразу же после окончания работ по нулевому циклу, не дожидаясь полного окончания строительных работ.

При составлении проектов и выполнении в натуре работ по вертикальной планировке площадок, сложенных пучинистыми грунтами, следует по возможности не изменять естественных водостоков.

3.3. При планировочных работах следует стремиться к минимальному нарушению природного дерново-почвенного покрова, а на срезках, где позволяют условия, поверхность грунта покрывать почвенным слоем толщиной 10-12 см с последующим посевом многолетних дернообразующих трав.

3.4. Насыпной глинистый грунт при планировке местности в пределах застройки должен быть послойно уплотнен механизмами до объемного веса скелета не менее 1,6 т/м и пористости не более 40% (для глинистого грунта без дренирующих прослоек). Поверхность насыпного грунта так же, как и поверхность на срезке, должна покрываться почвенным слоем и задерняться.

3.5. Уклон при твердых покрытиях (отмостки, площадки, подъезды) должен быть не менее 3%, а для задерненной поверхности — не менее 5%.

3.6. Для снижения неравномерного увлажнения пучинистых грунтов вокруг фундаментов при проектировании и строительстве рекомендуется: земляные работы производить с минимальным объемом нарушения грунтов природного сложения при рытье котлованов под фундаменты и траншей подземных инженерных коммуникаций; тщательно послойно уплотнять грунты при обратной засыпке пазух фундаментов и траншей ручными и пневмо- или электротрамбовками; обязательно устраивать водонепроницаемые отмостки шириной не менее 1 м вокруг здания с глиняными гидроизолирующими слоями в основании или покрывать почвенным слоем толщиной 10-12 см и задернять многолетними травами.

3.7. На строительных площадках, сложенных глинистыми грунтами и имеющих уклон местности более 2‰, при проектировании следует избегать устройства резервуаров для воды, прудов и других источников увлажнения, а также расположения вводов в здание трубопроводов канализации и водоснабжения с нагорной стороны здания или сооружения.

3.8. Строительные площадки, расположенные на склонах, должны быть ограждены от стекающих со склонов поверхностных вод постоянной нагорной канавкой с уклоном не менее 5‰ до начала земляных работ по рытью котлованов.

3.9. Нельзя допускать при строительстве скопления воды от повреждения временного водопровода. При обнаружении на поверхности грунта стоячей воды или при увлажнении грунта от повреждения трубопровода необходимо принять срочные меры по ликвидации причин скопления воды или увлажнения грунта вблизи расположения фундаментов.

3.10. При засыпке коммуникационных траншей с нагорной стороны от здания или сооружения необходимо устраивать перемычки из мятой глины или суглинка с тщательным уплотнением для предотвращения попадания (по траншеям) воды к зданиям и сооружениям и увлажнения грунтов вблизи фундаментов.

3.11. Устройство прудов и водоемов, которые могут изменить гидрогеологические условия стройплощадки и повысить водонасыщение пучинистых грунтов застраиваемой территории, не допускается. Необходимо учитывать проектируемое изменение уровня воды в реках, озерах и прудах в соответствии с перспективным генеральным планом.

3.12. Следует избегать расположения зданий и сооружений ближе 20 м к действующим колонкам для заправки тепловозов, обмывки автомашин, снабжения населения и для других целей, а также не проектировать колонок на пучинистых грунтах ближе 20 м к существующим зданиям и сооружениям. Площадки вокруг колонок должны быть спланированы с обеспечением отвода воды.

4. СТРОИТЕЛЬНО-КОНСТРУКТИВНЫЕ МЕРОПРИЯТИЯ ПРОТИВ ДЕФОРМАЦИИ ЗДАНИЙ И СООРУЖЕНИЙ ПРИ ПРОМЕРЗАНИИ И ПУЧЕНИИ ГРУНТОВ

4.1. Фундаменты зданий и сооружений, возводимые на пучинистых грунтах, могут быть запроектированы из любых строительных материалов, которые обеспечивают эксплуатационную пригодность зданий и сооружений и удовлетворяют требованиям прочности и долголетней сохранности. При этом необходимо считаться с возможными вертикальными знакопеременными напряжениями от морозного пучения грунтов (поднятие грунтов при промерзании и осадка их при оттаивании).

4.2. При размещении зданий и сооружений на строительной площадке необходимо по возможности учитывать степень пучинистости грунтов с тем расчетом, чтобы не могли оказаться под фундаментами одного здания грунты с различной степенью пучинистости. При неизбежности строительства здания на грунтах с различной степенью пучинистости следует предусматривать конструктивные мероприятия против действия сил морозного пучения, например, при ленточных сборных железобетонных фундаментах устраивать по фундаментным подушкам монолитный железобетонный пояс и др.

4.3. При проектировании зданий и сооружений с ленточными фундаментами на сильнопучинистых грунтах в уровне верха фундаментов надлежит предусматривать для 1-2-этажных каменных зданий по периметру наружных и внутренних капитальных стен конструктивные железобетонные пояса шириной не менее 0,8 толщины стены, высотой 0,15 м и над проемами последнего этажа — армированные пояса.

Примечание. Железобетонные пояса должны иметь марку бетона не менее 150, арматуру с минимальным сечением, 3* диаметром 10 мм; с усиленным стыкованием стержней по длине.
_______________
* Текст соответствует оригиналу. — Примечание изготовителя базы данных.

4.4. При проектировании свайных фундаментов с ростверком на сильно- и среднепучинистых грунтах необходимо учитывать действие нормальных сил морозного пучения грунтов на подошву ростверка. Сборные железобетонные подстеновые рандбалки должны быть монолитно связаны между собой и уложены с зазором не менее 15 см между рандбалкой и грунтом.

4.5. Глубина заложения фундаментов каменных гражданских зданий и промышленных сооружений на пучинистых грунтах принимается не менее расчетной глубины промерзания грунтов согласно табл.6 главы СНиП II-Б.1-62. В тех случаях, когда влажность грунтов не повышается в период строительства и эксплуатации зданий на слабопучинистых грунтах (полутвердой и тугопластичной консистенции), глубина заложения фундаментов должна приниматься при нормативной глубине промерзания:

до 1 м — не менее 0,5 м от планировочной отметки

до

1,5

«

«

«

0,75

«

«

«

«

от

1,5

до

2,5 м

«

1

«

«

«

«

»

2,5

«

3,5

«

1,5

Плитный фундамент на пучинистых грунтах

Пучинистый грунт

Пучение грунта – увеличение объема при превращении внутренней влаги в лед. При показаниях температур ниже нуля, грунт начинает расширяться. Этот показатель зависит от объема воды, которой пропитан грунт.

Чем он выше, тем больше степень расширения. Этот процесс объясняется разной удельной плотностью льда и воды. При этом, пучение всегда имеет направление вверх, что вызывает «выталкивание» фундамента.

В то время как гравелистые, крупнообломочные или песчаные грунты впитывают воду очень незначительно, суглинки, глины, супеси и некоторые другие втягивают большое количество влаги.

Соответственно, первый тип практически не подвержен пучению, а второй расширяется значительно, вызывая деформации фундаментов и строений.

Степень пучения определяют следующие факторы:

• уровень и глубина вод в почве;
• уровень промерзания при минусовых температурах.

Суммируя эти два факта, следует знать, что, если показатели уровня вод и глубины высокие, то верхние слои почвы будут пропитаны водой, что увеличит пучение.

Разные виды грунтового пучения

Рассмотрим основные виды грутового пучения.

Вертикальное

Движение идет снизу вверх, вызывая «выталкивание» основания. Если подошва основания устроена в слое замерзшей почвы, то фундамент будет подвергаться вертикальному пучению. Если же она расположена ниже отметки промерзания – угроза пучения отсутствует.

Касательное

Действие сил морозного пучения грунта

Ввиду возникновения трения расширяемого грунта о стенки основания происходит выталкивание фундамента. Однако величина касательного морозного пучения существенно меньше, чем по вертикали.

Проблема возникает, когда речь идет о легких деревянных или каркасных домах. Вес облегченных сооружений не может компенсировать силы выталкивания.

Зимнее пучение почвы и уменьшение объема в весеннее время вызывают проседания почвы, фундамента над ним и всего сооружения. Следовательно, возможны разрушения и трещины.

Виды оснований на грунтах, подверженных морозному пучению

Схемы фундаментов на пучинистых грунтах

Надежность основания на этих почвах в большей степени зависит от способности сохранять устойчивость под воздействием второго типа пучения (по касательной).

Это особенно важно для облегченных небольших домов.

Если тяжелые конструкции возводятся ниже уровня сезонного промерзания почвы и сопротивляются своей массой касательным силам пучения, то для устройства фундаментов маленьких зданий необходимо тщательно подбирать нужный тип фундамента.

Это могут быть:

• «плавающий»–монолитная плита/мелкозаглубленный ленточный;
• ленточный – закладывается ниже точки промерзания;
• столбчатый;
• свайный.

Устройство монолитной плиты

Структура монолитного основания

Это основание рассматривают как незаглубленный тип фундамента. Его устраивают на пучинистых грунтах в следующих случаях.

• При строительстве тяжелых кирпичных домов, когда вес постройки уравновешивает нагрузки, направленные на выталкивание, и придает дополнительную устойчивость.
• Когда нужно использовать «плавающую» особенность плиты: при возведении домов с низким весом.

Монолитную плиту называют плавающей конструкцией из-за способности опускаться и приподниматься вместе с изменениями грунта. Из-за того, что земля под домом промерзает неодинаково, образуется перепад плоскости при проседании, который может достигать 10 см. и более.

Поэтому данный вид основания подразумевает особые требования к устойчивости на изгиб. Для этого применяется усиленное армирование и создание более толстой плиты.

При закладке плиты на низкоплотных и просадочных почвах ее утепляют десяти сантиметровым слоем ЭППС. Применение утеплителя и слоя песчаной подсыпки до 0, 5 м обеспечат равномерность промерзания земли под всей площадью здания. Следовательно, не будет образовываться яма в середине плиты.

Большая площадь опоры существенно снизит удельные нагрузки на грунт.

• Устройство плитного фундамента под частное домовладение разумно при слабой несущей способности грунтов на участке строительства.

Однако усиленное армирование и большие расходы на заливку бетона делают плитный тип фундамента самым дорогостоящим. Особенно это касается возведения частных жилых коттеджей.

Применение ленточного типа на пучинистых грунтах

Ленточный фундамент с опорной подошвой

В пучинистых почвах закладываются глубокие монолитные ленты. Из-за неравномерной нагрузки возникает возможность разрыв верхнего и нижнего поясов фундамента. По этой причине на таких почвах не используются сборные конструкции.

При наличии пучения обязательно выполняется армирование основания.

Это обеспечит необходимую жесткость и защитит от вредных и неравномерных изменений.

При возведении небольших домов из относительно легких панелей и дерева, когда вес постройки незначительный, его вес не сможет уравновесить касательные пучения (даже если опора находится ниже уровня промерзания).

В этом случае можно строить ленту с расширенной подошвой. Такая конструкция будет успешно препятствовать выталкиванию касательными нагрузками.

Что может препятствовать касательному воздействию пучения

Песок на дне траншеи

Устройство монолитного железобетонного основания (не сборной конструкции).

1. Подсыпка песком дна траншеи. Более широкий слой сможет максимально уменьшить влияние касательных сил пучения грунтов.
2. Максимальное глубокое заложение подошвы фундамента. Цель этого мероприятия – увеличить вес дома до степени, когда общая масса превзойдет воздействие пучения.
3. Выполнение нижней части фундамента в виде анкера, то есть расширение его внизу: тогда силы пучения будут направляться вниз.
4. Повышение уровня строительной площадки, что приведет к снижению глубины промерзания грунта под домом. Для этого выполняется подсыпка песка крупной фракции.
5. Подготовка дренажных траншей, особенно при высоком уровне воды в почве.
6. Утепление фундамента.

Свайный тип фундамента

Схема свайного фундамента на пучинистых грунтах

Представляется, что свайный тип оснований – самый удачный вариант фундамента на пучинистых грунтах. Все подготовительные работы и прочие мероприятия не всегда решают вопрос пучения. Кроме того, они достаточно затратны. Касательные силы практически не воздействуют на поверхность свай.

Сваи погружаются от 5 до 12 метров, а в случае строительства высотных объектов, применяются наращиваемые конструкции до 24 метров. Это значительно глубже, чем уровень промерзания почв.

Опоры такого основания переносят нагрузку на слой глубоко залегающего несжимаемого грунта. Таким образом, здания на сваях могут возводиться при любой насыщенности грунтовой влагой, при которой невозможно устройство ленточного фундамента.

При возведении свайных конструкций с ростверком на пучинистых грунтах, обвязка свай выполняется висячей – на высоте около 40 сантиметров над уровнем земли. Ростверк нельзя укладывать на грунт: при возникновении расширения, его может оторвать от опорных элементов.
