Донный фильтр для колодца - варианты обустройства с инструкциями!

Обустраивая загородный участок, важно позаботиться о водоснабжении. Иногда нет возможности подключиться к центральному водопроводу – из-за высокой стоимости подобных работ или удаленности от магистрали. Еще вода может подаваться с перебоями либо иметь неудовлетворительное качество. Все эти проблемы можно решить при помощи обустройства колодца на участке. Хотя и в таком случае могут возникать трудности – к примеру, вода из колодца часто подается мутная, с песчаными или иными примесями. Тогда на помощь приходит донный фильтр для колодца, о котором мы и расскажем в данной статье.

Донный фильтр для колодцаДонный фильтр для колодца

В каких случаях требуется обустройство донного фильтра?

Для начала уясните следующее: далеко не каждому колодцу требуется донный фильтр. Он необходим приблизительно в 5% случаев. Более того, если неправильно обустроить фильтр, он может еще и усугубить ситуацию с чистотой воды, ее объемами. А потому перед началом работ необходимо разобраться, в каких именно случаях рекомендуется оборудовать донный фильтр. И начать стоит с определения вида колодезного дна.

Расположение донного фильтраРасположение донного фильтра

Вот основные виды дна, которые можно встретить:

  • рыхлое глиняное;
  • плотное глиняное;
  • плывун;
  • песчаное.
Что представляет собой колодезный фильтрЧто представляет собой колодезный фильтр

В плане чистоты добываемой воды лучшим считается плотное глиняное дно. В колодцы такого типа вода подается из маленьких родничков либо, как вариант, просачивается посредством мельчайших капилляров. В такой воде мало песчаных взвесей, сама она достаточно чистая. Но заметим, что колодцы с такого типа дном на первых порах не могут похвастаться большим дебитом, а потому обустройство донного фильтра попросту нецелесообразно, ведь вода чистая и без него. Еще фильтр может ухудшить и без того низкий дебит.

В колодце с таким дном вода чистая
В колодце с таким дном вода чистая

А вот рыхлое глиняное дно с мощным потоком характеризуется тем, что вода, размывая почву, «обогащается» разного рода примесями и взвесями. При достаточно высоком столбе воды оборудовать донный фильтр не нужно – важно лишь забирать жидкость (при помощи насоса или ведра) не у самого дна. Если и это не дает результата, можно просто засыпать на дно слой гравия/щебня толщиной 15-30 см.

Дно колодца сформировано глиняными породамиДно колодца сформировано глиняными породамиСхема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтраСхема колодца с простейшей гравийной подушкой, которая в некоторых случаях способна выполнить задачи донного фильтра

Идем дальше. Песчаное колодезное дно – это уже более серьезная проблема, т. к. при самом незначительном движении ведра поднимаются мелкие частички, загрязняющие жидкость. А при использовании насоса всегда присутствует вероятность того, что устройство выйдет из строя из-за песка. Как и в случае с рыхлой глиной, проблема часто решается забором жидкости в верхней части столба. При неэффективности данного метода обустраивается уже донный фильтр, состоящий из нескольких слоев.

Самым худшим вариантом является плывун – почва, содержащая большое количество жидкости. Иными словами, это грязная глиняно-песчаная жижа. Копая колодцы, опытные мастера стараются проходить этот слой и добираться до более подходящего водоносного горизонта. Но если этого не сделали и плывун стал вашей головной болью, то гарантированно потребуется донный фильтр. Более того, фильтр должен быть защищен щитом из досок или металлической сеткой, иначе слои засыпки вскоре уйдут вниз и не смогут очищать воду.

Плывун в колодцеПлывун в колодце

Особенности и виды донных фильтров

Такой фильтр представляет собой, по сути, несколько слоев материалов природного происхождения (таких как песок, щебень и др.), которые засыпаются на дно колодца. Важно, чтобы размеры частиц каждого слоя отличались от предыдущего приблизительно в пять раз. Жидкость очищается благодаря тому, что разные примеси оседают в засыпке, а в результате получается уже отфильтрованная вода (последнюю забирают насосом/ведром и используют для хозяйственных нужд либо питья).

Таблица. Какими бывают донные фильтры?

Наименование, фотоХарактеристика
С прямой засыпкойС прямой засыпкойПредставляет собой 3 слоя толщиной порядка 15 см каждый. Слои расположены по размерам фракций – от самой крупной до маленькой. Жидкость проходит через эти слои и поочередно очищается от примесей разного размера. Если вода несильно грязная, то можно обойтись одним или двумя слоями засыпки, не используя мелкофракционный материал.
С прямой засыпкой и щитом
С прямой засыпкой и щитом
Разновидность описанного выше варианта, дополненная специальным щитом, который выполняется из мореного дерева, дуба или осины. Щит укладывается на самое дно и предназначается для того, чтобы защитить фильтр от погружения/размывания.
С обратной засыпкойС обратной засыпкойОтличается от конструкции с прямой засыпкой обратным порядком расположения слоев – от мелкой фракции до самой большой.
Щит на дно колодцаЩит на дно колодца

На заметку! Существует еще одна разновидность конструкции со щитом – здесь вместо досок используется стальная решетка с антикоррозийным покрытием. Для фиксации решетки в колодце используются специальные упоры или круглые пластинки.

Донный фильтр для колодца можно сделать самостоятельно, используя доступные природные материалы
Донный фильтр для колодца можно сделать самостоятельно, используя доступные природные материалы

Какие материалы можно использовать?

Ознакомимся с материалами, которые можно использовать при обустройстве донного фильтра. К таковым можно отнести:

  • песок;
  • жадеит;
  • гальку;
  • шунгит;
  • щебень;
  • гравий.
Запрещенные к использованию материалыЗапрещенные к использованию материалы

Засыпка мелкой фракции – это речной песок. Его добывают, как вы уже наверняка догадались, в карьерах, расположенных на русле реки. В хорошем песке кварца много, а вот ила, глины и иных примесей, напротив, мало. Чтобы материал был таковым, перед засыпкой в колодец его нужно должным образом подготовить.

Как добывается речной песокКак добывается речной песок

Шаг 1. Для начала песок засыпается в большую емкость примерно на 1/3.

Шаг 2. Затем песок заливается большим количеством воды.

Песок нужно залить водойПесок нужно залить водой

Шаг 3. Песок с водой размешивается палкой, пока не получится масса однородной консистенции. Затем нужно подождать 30-60 секунд, чтобы примеси всплыли наверх, а тяжелый песок опустился на дно емкости. После этого вода аккуратно сливается.

Шаг 3. Процедуру нужно повторить до 3 раз (точное количество зависит от состояния песка). На выходе получается промытый и готовый к использованию материал.

Речной песокРечной песок

На заметку! Иногда вместо песка применяется геотекстиль – его укладывают на или под засыпку (это зависит от разновидности донного фильтра, об этом мы рассказали выше).

Галька представляет собой округлые камешки, ставшие таковыми вследствие соударения друг с другом на берегу водоема или на его дне. Размер гальки варьируется в пределах 1-15 см, а потому ее можно использовать как для мелкофракционного, так и для крупнофракционного слоя. С радиационным фоном у материала никаких проблем нет, а потому используйте его без каких-либо опасений. Но перед засыпкой гальку стоит промыть так же, как речной песок.

Галька крупной фракцииГалька крупной фракцииГалька речная средняяГалька речная средняя

Что касается гравия, то он является осадочной горной породой и используется  для слоя средней фракции. Гравий пористый и рыхлый, он может впитывать разные вещества, а потому в фильтре является своего рода адсорбентом. Но это вместе с тем и недостаток материала – засыпку нужно периодически менять, дабы она не «делилась» с водой впитанными веществами.

На заметку! Покупая гравий, интересуйтесь местом его происхождения. Не покупайте бывший в употреблении гравий, ведь вы не знаете, что он успел вобрать за это время и каким образом это отразится на качестве колодезной воды.

Речной гравийРечной гравий

Щебень получают при дроблении горных пород и металлургических отходов. Материал в фильтрах применяется как крупнофракционная засыпка (внизу или сверху). При покупке щебня в обязательном порядке интересуйтесь наличием сертификата, который подтверждает его экологическую безопасность.

Фото щебняФото щебня

Шунгит также является горной породой, но отличается происхождением – в прошлом это донные органические отложения. Цвет шунгита серый или черный, это отличный адсорбент. Применяется, как и гравий, в роли засыпки средней фракции. Очищает воду путем впитывания вредных веществ, а потому его нужно регулярно менять. Шунгит перед засыпкой нужно промыть либо, как вариант, засыпать его и не пользоваться некоторое время (примерно 24 часа) колодцем, чтобы шунгитовая пыль осела на дно.

ШунгитШунгит

На заметку! Будьте осторожны при покупке шунгита – часто продавцы выдают за него шунгизит. Оба материала выглядят одинаково, но полезных адсорбирующих свойств у второго нет.

И последний материал – жадеит. Представляет собой алюминиево-натриевый силикат, имеет зеленоватый, как у нефрита, цвет. Применяется в фильтрах для слоя средней фракции. Не вступает в химическую реакцию с водой, что хорошо. Как правило, жадеит покупают для банных печей, а потому его нужно искать в соответствующих отделах строительных магазинов.

Камень жадеитКамень жадеит

Видео – Как оборудовать донный фильтр с шунгитом

Пошаговая инструкция по монтажу донного фильтра с дощатым щитом

Рассмотрим процесс изготовления конструкции с прямой засыпкой и специальным дощатым щитом.

Дощатый щит для донного фильтра
Дощатый щит для донного фильтраОбустройство донного фильтраОбустройство донного фильтра

Этап №1. Делаем дощатый щит для фильтра

Шаг 1. Вначале определяется внутренний диаметр колодца. Важно, чтобы диаметр самого щита был несколько меньшим – так в процессе монтажа не будет проблем с транспортировкой/укладкой элемента.

Шаг 2. Выбирается сорт дерева. Что касается дуба, то он прочен и долговечен, однако поначалу вода из-за него будет иметь коричневый оттенок. Можно взять лиственницу – она стоит дешевле, пусть и не такая устойчивая к воде. Тем не менее, в большинстве случаев щиты делают из осины, т. к. она под водой почти не гниет. Важно, чтобы древесина была с минимальным количеством дефектов и сучков – тогда она прослужит дольше.

Осиновые доскиОсиновые доски

Шаг 3. Из досок собирается простой квадратный щит. Что характерно, доски можно не соединять впритык – зазоры допустимы и даже желательны. Для соединения используются исключительно оцинкованные крепежные элементы.

Шаг 4. На щите рисуется круг диаметром, несколько меньшим такового у колодца.

Шаг 5. Щит обрезается по нарисованной окружности электролобзиком.

Обрезается щитОбрезается щитДля обрезки используется электролобзикДля обрезки используется электролобзикКруг почти вырезанКруг почти вырезан

Шаг 6. При не очень большом дебите в щите сверлятся многочисленные отверстия диаметром 1 см.

Готовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между доскамиГотовый щит для донного фильтра колодца. В данном случае отверстия не требуются – вода будет проникать через щели между досками

На заметку! Если в воде много песчаных примесей, то щит можно завернуть в геотекстиль, сделав тем самым дополнительный фильтрационный слой.

Этап №2. Укладываем щит, оборудуем донный фильтр

После изготовления дощатого щита можно работать непосредственно с самим колодцем. Спускаться вниз нужно с правильной экипировкой – наденьте каску, подготовьте надежный фонарик, проверьте, каково состояние троса.

Шаг 1. Для начала колодец очищается от ила и мусора, если до этого он долго эксплуатировался.

Чистка колодцаЧистка колодца

Шаг 2. Щит устанавливается на дно колодца, после чего выравнивается.

Готовый к установке щитГотовый к установке щит

Шаг 3. Один человек спускает сверху крупнофракционную засыпку, второй же внизу укладывает ее на щит и равномерно распределяет. В итоге должен получиться слой толщиной порядка 10-15 см.

Опускается крупная галькаОпускается крупная галькаГальку нужно равномерно распределить по щитуГальку нужно равномерно распределить по щиту

Шаг 4. Далее укладывается второй слой (шунгита или гравия). Его толщина также должна составлять примерно 15 см.

Следующий слой донного фильтраСледующий слой донного фильтра

Шаг 5. После этого засыпается последний слой – это речной песок, предварительно несколько раз промытый.

Шаг 6. Важно, чтобы забор воды с колодца осуществлялся с точки, не доходящей до оборудованного донного фильтра. С этой целью веревку/цепь требуется несколько укоротить. В случае использования насоса его нужно немного поднять.

Эксплуатацию колодца можно начинать спустя сутки после обустройства донного фильтраЭксплуатацию колодца можно начинать спустя сутки после обустройства донного фильтра

Спустя примерно 24 часа можно начинать эксплуатацию колодца. Поначалу следите за тем, каково качество поступающей воды: если спустя 1-2 года она начала неприятно пахнуть и обрела сладковатый привкус, то, скорее всего, деревянный щит подгнивает и нуждается в замене. Кроме того, периодически промывайте и меняйте речной песок, шунгит и гравий, которые использовались при обустройстве донного фильтраю

Калькулятор расчета хлорного раствора для дезинфекции колодца

Перейти к расчётам

Видео – Как устанавливать донный фильтр

stroyday.ru

80 фото лучших вариантов оформления колодца

Как часто внимание соседей по даче привлекает такая обычная, казалось бы, вещь как садовый колодец. Тем не менее, бывают моменты, когда именно данный предмет становится объектом пристального внимания и восхищения. Речь в данном случае идёт о внешнем оформлении колодца.

Большинство владельцев загородных домов не придаёт большого значения дизайнерской стороне в данном вопросе. Обычно их «фантазия» ограничивается рытьём скважины и установкой бетонных колец.

Но если кто действительно желает преобразить серую обыденность тот легко может превратить свой сад в настоящую сказку. Для этого потребуется основательно подумать над садовым ландшафтом и установить красивый домик для колодца как один из элементов садового дизайна.

Содержимое обзора:

Необходимость сооружения для колодца

В чём же состоит надобность в подобной постройке? Является ли оно обычным украшением, которое вполне можно было бы проигнорировать или его строительство и установка действительно важны.


Основная задача, которую выполняет такая конструкция — создание защитного эффекта для чистой колодезной воды от попадания пыли, различного мусора, опавшей листвы.

Кроме того, сад и огород в весенний и летний периоды принято опрыскивать. Некоторые дачники предпочитают использовать для этого химикаты. В момент обработки брызги могут залететь в открытое пространство колодца.

Все выше перечисленные факторы учитываются, когда возникает потребность построить домик на колодец. Среди других моментов отмечается, что если колодец закрыт, то вода в нём не замерзает даже тогда, когда начинаются сильные морозы.

Повторившись можно добавить уже известное мнение, что сооружение на колодец способно стать украшением участка, если к работе по его изготовлению применить творческий подход.


Варианты установки колодезного домика

Конечно, проще всего купить такой домик на строительном рынке. Ассортимент таких сооружений изобилует своим ассортиментом. От самых простых, продающихся по достаточно низким ценам, до дорогих, представляющих настоящее художественное творение.

Если рынок не привлёк своим выбором, можно сделать заказ по соответствующему каталогу деревянных садовых конструкций. Среди красочных страниц с видами наверняка найдётся приглянувшееся фото домика для колодца, которое впоследствии может преобразоваться в реальность.

По желанию клиента, мастера, работающие с деревянными конструкциями, могут украсить конструкцию красивыми резными фигурами, провести декорирование, используя в качестве отделки природные камни, керамические плитки или другие отделочные материалы.

Именно оригинальные формы таких сооружений и другие экзотические постройки нередко становятся предметами, привлекающими всеобщее внимание своей оригинальностью, что естественно выделяет участок, на котором они располагаются.

Самостоятельная работа

Не менее часто мысль купить или заказать деревянное сооружение заменяется вполне разумным решением построить домик для колодца своими руками.

Всё что для этого необходимо, сделать чертёж и произвести закупку нужных инструментов и материалов. Основным стройматериалом естественно будет древесина. Её легко обрабатывать, она отлично смотрится и прослужит долгое время.


Из стройматериалов для домика понадобится определённое количество деревянного бруса, обрезной доски, блок-хауса или деревянной вагонки. Любой из последних двух материалов может стать отличной элементом отделки.

Кровля может быть выполнена из металочерепицы, поликарбоната или рубероида. В качестве покрытия многие используют сайдинг, профилированный лист, еврошифер и другие типы покрытия поверхностей кровель.

Требование, которое предъявляется к верхнему покрытию состоит в том, что оно должно обладать лёгкостью, чтобы установленные опорные стойки могли свободно его выдерживать.

Среди остальных материалов понадобятся бревно и металлический прут, чтобы изготовить ворот. Для обработки дерева нужно будет приобрести антисептические составы, лаки и краски. Далее понадобятся дверца и дверные петли к ней.


Для жёсткого сцепления нужны будут короткие металлические уголки. Дополнительно понадобятся металлические втулки, сделанные из обрезка трубы (2 штуки). Для поднятия ведра необходима металлическая цепь.

Строительство домика начинают с подробного изучения чертежа. Тем более что большинство из тех, кто собирается строить колодец самостоятельно, находи чертежи на строительных сайтах. И конечно они требуют подробного изучения. Там же в интернете можно найти подробную технологию выполнения подобных работ, начиная с монтажа каркаса и заканчивая отделочными работами.

Всё не так сложно, если подойти к делу добросовестно. В результате произойдёт сотворение деревянного чуда своими руками.

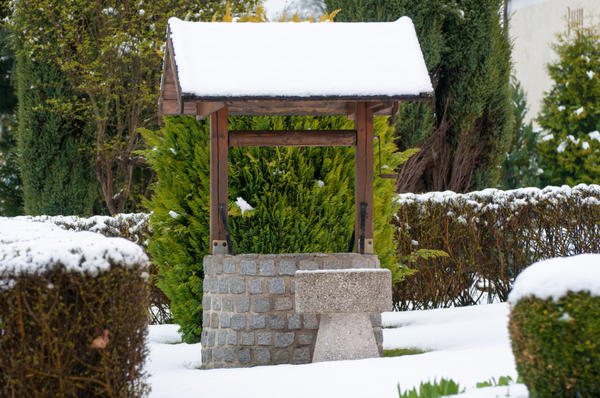

Фото домика для колодца


landshaftadvice.ru

Донный фильтр для колодца: делать или не делать

Если при устройстве колодца вы столкнулись с плывуном, вам обязательно предложат донный фильтр и щит, сдерживающий насыщенный водой грунт. Впрочем, сделать донный фильтр посоветуют и в случае, если колодец не на плывуне — для получения кристально чистой воды.

Колодец
Колодец

Действительно ли нужны донный фильтр, осиновый щит и прочие приспособления?

О чистой воде

И начать, пожалуй, стоит с вопроса, из-за которого люди идут на всякие ухищрения. С того, чистая ли вода в вашем колодце.

Следует различать понятия «чистая» и «питьевая». С виду вода в колодце может быть прозрачна и чиста, но не обязательно окажется питьевой, то есть соответствующей санитарным нормам. Чтобы это определить, необходим химический анализ.

Читая ли вода в вашем колодце?
Чистая ли вода в вашем колодце?

Колодец питается грунтовыми водами (подробнее об этом можно прочитать в публикации Колодцы и скважины: какие бывают водоносные слои). Наружная вода (атмосферные осадки или воды, наполняющие водоёмы) становится грунтовой, пройдя через толщу земли. Этим она очищается от большинства видов загрязнений, в том числе и биологических.

Но одновременно происходит насыщение минеральными элементами, ведь вода — это универсальный растворитель. С химическим составом грунтовых вод вы ничего поделать не сможете, так как он зависит от структуры грунта, через который вода проходит. Но исключить попадание в колодец влаги, не прошедшей естественной фильтрации, — в ваших силах.

Поможет ли донный фильтр в очистке воды

Нет. И вы сами сделаете такой же вывод, если рассудите здраво. Донный фильтр — это засыпка дна колодца из песка, желательно кварцевого, и гравия или гальки. И она действительно способна очищать воду. А вот нужен ли донный фильтр в колодце, давайте разбираться.

Как очищается вода

Сегодня способов очистки воды много: физико-химические, биологические, ионообменные, электрические, осмотические. Но в рамках рассматриваемого вопроса (устройства донного фильтра) интересен только один метод фильтрации — механический. Механический способ очистки, несмотря на свою простоту, очень эффективен. И во многих случаях такого очищения воды от примесей бывает вполне достаточно или, по крайней мере, хватает для удаления большей части загрязнений.

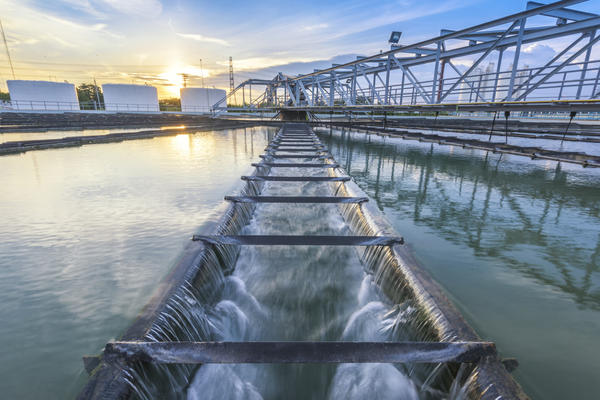

Сооружения водоподготовки
Сооружения водоподготовки

Такой фильтр работает по принципу решета или сита, задерживая грязь, которая находится в воде в виде взвеси. Отделить загрязнения на молекулярном уровне, то есть то, что растворено в воде, механически не получится.

Частично эту проблему, как и устранение бактериальных загрязнений в виде живой органики, решает сочетание механической и биологической очистки. Эта концепция воплощена в так называемых английских (или медленных) фильтрах.

Они представляют собой песчано-гравийную засыпку, в которой песок и мелкий гравий разных фракций уложены в определённой последовательности. Толщина такой засыпки — около 2 м. Очищаемая вода подаётся сверху слоем около 1,5 м и под действием гравитации медленно (0,1-0,2 м/ч) просачивается через фильтр.

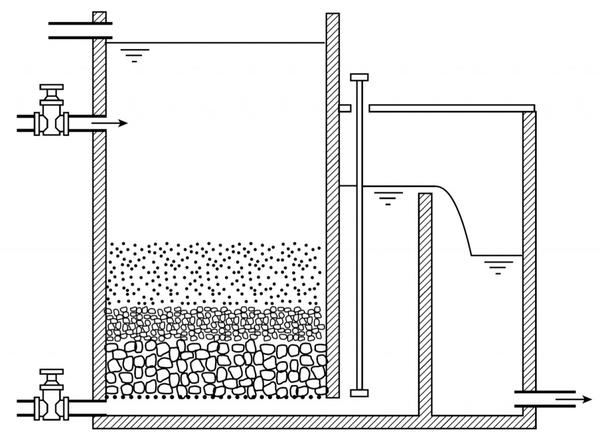

Принципиальная схема медленного фильтра. Фото с сайта sswm.info
Принципиальная схема медленного фильтра. Фото с сайта sswm.info

В верхнем слое песка через некоторое время образуется плёнка из бактерий и водорослей. Эта биологическая плёнка служит для очистки воды: совокупное население живой части фильтра поедает растворённые в воде азотные и прочие химические соединения. Крупный мусор задерживается нижней частью фильтра — слоем кварцевого песка.
Фильтр считается «зрелым», то есть способным очистить воду до стандарта питьевой, только после образования этой биоплёнки определённой толщины. Чем толще плёнка (больше колония бактерий и водорослей), тем качественнее очистка.

Но при значительном увеличении толщины биоплёнки скорость фильтрации снижается. Поэтому периодически приходится перезапускать фильтр, разрушая биослой и заставляя микроорганизмы устраивать новую колонию. Именно так и происходит очистка воды в природе: на поверхности и в верхнем слое почвы обитают микроорганизмы, а ниже вода просачивается в грунт, состоящий из песка и гравия.

Устройство донного фильтра

Колодец (если он правильно устроен) наполняется через дно. То есть в него попадает вода, инфильтрованная с поверхности земли до уровня первого водяного горизонта, прошедшая как минимум 2 м засыпки природного медленного фильтра. Те, кто советуют обязательно сделать донный фильтр, обычно предлагают такую схему его устройства.

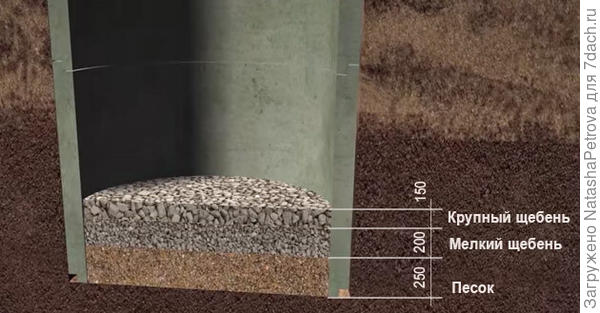

Схема устройства донного фильтра. Фото с сайта http://russkaya-banja.ru
Схема устройства донного фильтра. Фото с сайта russkaya-banja.ru

Вопрос: чем в деле очистки воды помогут дополнительные 600 мм песчано-гравийной засыпки на дне колодца, если до этого вода уже прошла биоплёнку на поверхности почвы и 2000 мм песка и гравия, прежде чем попасть в колодец?
Предположим, что колодец устроен не совсем правильно, и вода в него попадает не только через дно, но просачивается через стенки. Вы предполагаете, что вода в вашем колодце не только подземная, то есть прошедшая природную очистку, но и верхняя. Поможет ли донный фильтр очистить её? Опять же нет.
Во-первых, потому что слой песка и гравия недостаточной толщины, во-вторых, вода в медленном фильтре движется под действием силы тяжести — вниз. Чтобы она двигалась вверх, очищаясь в засыпке, необходимо давление, а его в колодце нет. И, наконец, там не работает главный компонент биомеханического фильтра — биологическая плёнка из водорослей и бактерий.

Помимо медленных, есть ещё и скорые фильтры. Они работают только на механическом принципе очистки. Толщина песка в них гораздо меньше, а скорость фильтрации выше — до 12 м/ч.

Может, донный фильтр работает по принципу скорого песчаного фильтра? И опять нет. Потому что высокая скорость фильтрации обеспечивается напором, которого в колодце быть не может. А небольшой слой песка позволяет задерживать только крупные частицы, поэтому скорые фильтры, в отличие от самодостаточных медленных, используются только как одна из частей системы водоподготовки. До скорого фильтра вода подвергается отстаиванию или коагуляции, а после него её дополнительно обеззараживают.

Чем засыпают донный фильтр в колодце

Возможно, дело не в том, как засыпать донный фильтр, а чем. Кроме обычного гравия или речной гальки для устройства фильтрующего слоя на дне колодца рекомендуют использовать следующие материалы:Якобы этот минерал способен чудодейственным образом оказывать антибактериальное воздействие. Жадеит — это силикат алюминия и натрия, сходен с нефритом. И, как нефрит, используется для изготовления ювелирных украшений.

Жадеит
Жадеит

Более дешёвые разновидности жадеитов применяют в качестве камней для банных каменок из-за высокой теплоёмкости и инертности к воде даже при нагревании до высоких температур. Никакие антибактериальные свойства жадеита минералогам неизвестны.

Этот минерал действительно обладает хорошими адсорбционными свойствами и применяется в фильтрах, в том числе и для воды. Он также используется для изготовления минеральных пищевых добавок. Однако Комиссия по канцерогенным факторам при Минздраве РФ разрешила к использованию в пищевой и медицинской промышленности цеолит только одного месторождения — Холинского.

Цеолит
Цеолит

Одна из разновидностей углерода, занимает промежуточное положение между антрацитом и графитом. Действительно используется в качестве засыпки скорых фильтров и для закрепления колонии микроорганизмов в медленных. Сорбционные свойства шунгита ничем не отличаются от других угольных засыпок.

Почему донный фильтр практически бесполезен и даже вреден

Потому что практической пользы от того, что вы засыпаете в колодец несколько тачек гальки, нет. Воду в колодце или нет необходимости дополнительно чистить, или, если необходимость есть, этот способ неэффективен.

А вот навредить такая засыпка может, так как она:

  • уменьшает объём, занимаемый водой;
  • может снизить приток воды;
  • быстро заиливается;
  • осложняет (и удорожает) работы по очистке колодца.

Любой фильтр быстро забивается и нуждаются либо в замене, либо в очистке. Так, например, скорые фильтры на станциях водоподготовки требуют очистки до 2 раз в сутки. Картриджи бытовых фильтров производители рекомендуют менять не реже 1 раза в месяц. Забитое устройство очистки не только не выполняет свою функцию, но может ещё больше загрязнять воду. Вы готовы обслуживать свой донный фильтр раз в месяц? Если нет, то зачем его делать?

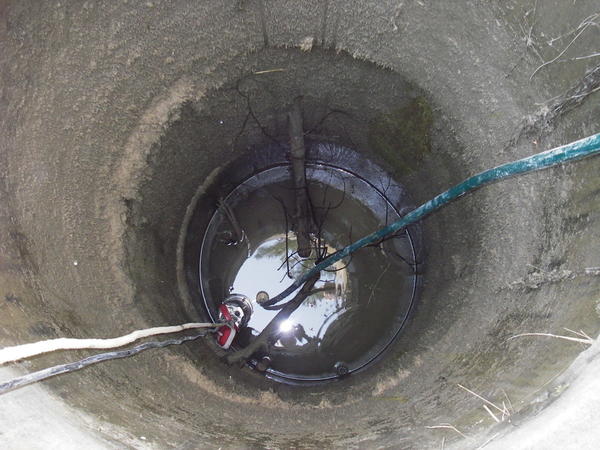

Чистка колодца - дело хлопотное. Фото с сайта gid-str.ru
Чистка колодца — дело хлопотное. Фото с сайта gid-str.ru

В деревенских колодцах, действительно, на дно укладывали камни. Но не для фильтрации, а для того, чтобы не взбаламучивать песок на дне, зачерпывая ведром воду. Использовали не гальку, а несколько больших камней: их легче, чем полкуба гальки, достать и помыть во время очистки колодца.

Осиновый щит

Есть ещё одна разновидность донного фильтра — щит с отверстиями. Изготавливается из дерева (осины, дуба, лиственницы) или нержавеющей стали. Эту конструкцию рекомендуют для колодцев на плывуне, чтобы сдерживать поток песка, приносимого водой.

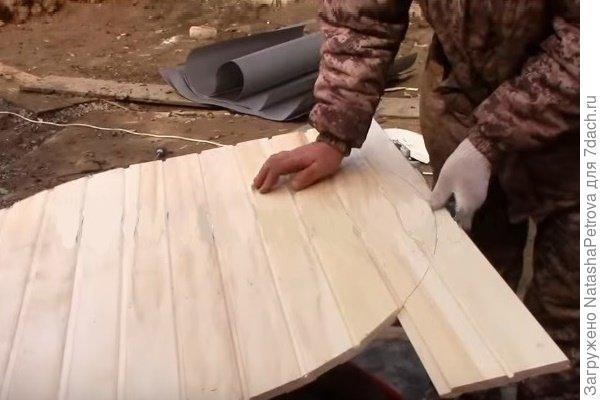

Изготовление донного щита для колодца. Фото с сайта http://sovet-ingenera.com
Изготовление донного щита для колодца. Фото с сайта sovet-ingenera.com

Его укладывают на дно, пригружая камнями. В вариациях конструкция из дерева дополняется геотекстилем, сверху устраивается засыпной фильтр из гравия, всё сооружение помещается в колбу из нержавеющей стали. Эти варианты могут использоваться в любых сочетаниях или все сразу.

Но от нашествия плывуна они не спасут. Количество намываемого песка на некоторое время уменьшится, но полностью от него вы не избавитесь. Колодец всё равно придётся регулярно очищать. И при этом ещё и вытаскивать затянутые в песок осиновый щит и гальку.

В публикации о плывунах я рассказывала об аварии петербургского метро, связанной с ними. Если природное явление не смогли удержать чугунные тюбинги и железобетон тоннеля, сможет ли с ним справиться щит из осиновой вагонки?

И ещё один момент: древесина дуба, лиственницы или осины, конечно, очень стойка к воздействию воды. Но это не значит, что с ней ничего не происходит. На фото ниже видно, что осиновый щит, пролежавший в воде не более 6 месяцев, покрыт чёрным налётом — продуктами жизнедеятельности микроорганизмов.

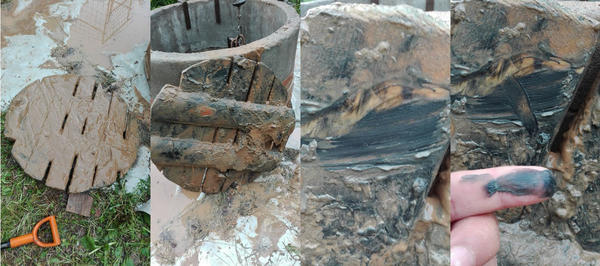

Днище, которому всего полгода. Фото с сайта kolodec-rem.ru
Днище, которому всего полгода. Фото с сайта kolodec-rem.ru

Делать или не делать донный фильтр — каждый выбирает сам. Но вопрос чистоты воды и её пригодности для питья нужно решать правильной водоподготовкой (фильтрацией) уже после добычи из колодца. Очистка добытой воды эффективнее и проще, чем попытки это делать ещё в колодце с помощью донного фильтра. Не мешает выяснить при помощи лаборатории, от чего нужно чистить именно вашу воду, а не надеяться на «антибактериальные» свойства той или иной засыпки.

Также немаловажную роль играет правильное устройство колодца, конструкция которого не допускает попадание в него неочищенной поверхностной воды. В том числе этого добиваются при помощи глиняного замка.

7dach.ru

Колодец для скважины - фотоотчет от пользователя

Если живёшь в сельской местности, то вода — это одна из главнейших составляющих нашего благополучного жизнеобеспечения. Хотя это справедливо для любого места, где живёт человек. Даже в турпоходе вода – это жизненно важная штука. Никуда без неё – вся жизнь на воде основана. Суп сварить, чай заварить, помыться в душе, ванне или в бане, постирать одежду, вымыть пол в доме, умываться, бриться, огород поливать, скотинку поить – короче говоря, кругом вода нужна и без неё никуда.

В деревне всё же эта важность поболее, чем для города, ибо расходов воды побольше всё-таки, чем у городского обывателя. И вот, в одной деревне был водопровод — централизованный, с глубокой скважиной (метров 40 что-ли), с большой водонапорной башней, с трубами толстыми железными к каждой улице. У каждой улицы свой колодец, где от большой толстой трубы к каждому дому идёт маленькая железная труба со своим краном – чтобы можно было воду перекрывать, ежели чего случится или вдруг чего починить нужно в домашнем водопроводе.

И всё было хорошо. И вода всегда была. Нормальная вода вроде, не жаловались. А чего жаловаться – кран открыл, вода потекла. И не надо в колодец с вёдрами гонять по несколько раз. Но вот пришла беда – трубы стали ржавые, насосы стали ломаться, башня проржавела, народу всё больше присоединяется к водопроводу… Словом, перебои стали частые с водой случаться. В летний сезон это чистая катастрофа.

Поэтому многие дома стали делать себе индивидуальные скважины, чтобы никак не зависеть от этих неожиданных поломок и аварий на водопроводе. Ниже – короткая история о том, как это было сделано в одном из домов.

Бурильщики скважины сделали главное дело – пробурили скважину до нужного водоносного горизонта (где-то 25 метров глубиной), установили обсадную трубу, чтобы скважина не осыпалась, и установили глубинный насос производительностью 3 кубометра в час. Большая радость в доме: включил насос в розетку – вода идёт.

Но как-то не очень удобно каждый раз в розетку вставлять вилку… Поэтому пришлось немного облагородить и автоматизировать эту примитивную водоразборную систему. Первым делом была выкопана яма прямоугольная на месте скважины. Глубиной примерно 170 см, шириной и длиной – для удобства и ровного счёта кирпичей – 4,5 кирпича каждая стенка шириной (см. фото 1).

Фото 1. Прямоугольная ямаФото 1. Прямоугольная яма

Уровень грунтовых вод очень низкий, поэтому достаточно было на дно насыпать песок и уложить полоски рубероида – для гидроизоляции кирпичных стенок колодца (см. фото 2).

Предварительно в колодец были введены две трубы ПНД диаметром 32 мм.  Пришлось откопать место старого ввода в дом местного водопровода, потому что это оказался наиболее удобный способ включения в водопроводную сеть дома. Труба просто разрезалась болгаркой и с помощью пресс-фитингов для полиэтиленовых труб были выведены в колодец два отрезка трубы.

Фото 2. Засыпан песок, уложены полоски рубероидаФото 2. Засыпан песок, уложены полоски рубероида

Теперь можно выкладывать стенки колодца (см. фото 3). Тут вроде всё просто. Замешиваем раствор для кладки – на ведро цемента берём четыре ведра песка (желательно крупный карьерный брать, на мелком песке раствор быстро «садится» — то есть разделяется на жидкую и густую части и его чаще приходится перемешивать), всё это перемешивается насухо в корыте и, добавляя воду, размешиваем до удобной консистенции. Можно добавить пару мастерков сухой глины – тогда раствор будет более пластичным и удобным в работе.

Дальше мастерок в одну руку, кирпич в другую – и процесс пошёл. Кирпичик к кирпичику, не спеша выкладываем стенки колодца. Особой ровности не требуется, но нужно постараться делать аккуратно.

Фото 3. Выкладка стен колодцаФото 3. Выкладка стен колодца

Так как зимы в деревне иногда бывают и малоснежные, то на всякий случай стенки колодца с наружных сторон было решено утеплить с помощью обычного строительного пенопласта толщиной 40 мм.

Фото 4. Стенки колодца утепляются пенопластомФото 4. Стенки колодца утепляются пенопластомФото 5. Процесс утепления стен колодцаФото 5. Процесс утепления стен колодца

После того как стенки колодца выложены, можно обрезать обсадную трубу на уровне чуть выше дна колодца примерно на 15-20 см. Из кирпича в несколько рядов выложить оголовок скважины (см. фото 6 и 7).

Цены на кирпич

кирпич

Фото 6. Оголовок скважиныФото 6. Оголовок скважиныФото 7. То же, но с другого ракурсаФото 7. То же, но с другого ракурса

После этого можно залить верхнюю плиту колодца с установленным люком (см. фото 8).

Для этого нужно сделать опалубку. На вертикальных подпорках из брусков собирается деревянный щит, в нём вырезается отверстие под люк, устанавливается сам люк, укладывается арматура (или железные трубы, уголки – что найдётся под рукой) и укладывается всё раствором. Через 15-20 дней опалубку можно убирать и вытаскивать по частям через люк.

Фото 8. Верхняя плита колодца с установленным люкомФото 8. Верхняя плита колодца с установленным люком

Теперь немного об автоматизации процесса включения насоса. Я противник центробежных насосов и сделанных на их основе насосных станций, потому как много раз они доказывали свою плохую работоспособность. Механические реле давления тоже вызывали много сомнений – слишком часто выходили из строя по разным причинам.

Поэтому было решено применить электронное реле давления. Очень удобная штука и требует минимум настроек. Устанавливается на трубу, выходящую от насоса. Включает насос по настроенному минимальному порогу давления и отключает по достижении максимального порога давления в водопроводной системе. Эти параметры выставляются простыми настройками.

Далее через латунный тройник был установлен гидроаккумулятор емкостью 50 л (см. фото 9). Тоже нужная штука – кто бы ни говорил, что он не нужен, если ставится электронное реле. Гидроаккумулятор уменьшает скачки давления в водопроводной системе  за счёт резиновой груши, накачанной воздухом. Кроме того, он создаёт некоторый запас воды в системе – если вам нужно просто набрать чайник воды или почистить зубы, то насос не будет для этого включаться, а используется запас воды из этого бака. Чем меньше частота включений – тем лучше.

Фото 9. Гидроаккумулятор на 50 литровФото 9. Гидроаккумулятор на 50 литров

Все соединения были сделаны с помощью трубы ПНД диаметром 32 мм и пресс-фитингов. С помощью двух вентильных кранов и тройника труба от скважины врезается в водопроводную систему дома. Таким образом, можно пользоваться двумя источниками воды, перекрывая тот или другой кран (см. фото 10).

Оголовник скважины поменяли, конечно же – вместо временной фанерки был установлен нормальный герметичный оголовник заводского изготовления. Его задача – герметично закрыть обсадную трубу, чтобы внутрь скважины в случае чего не попала грунтовая вода. Ну и, кроме того, он хорош тем, что удобно крепить трос от насоса и трубу от насоса.

Цены на гидроаккумуляторы

гидроаккумулятор

Фото 10. С помощью двух вентильных кранов и тройника труба от скважины врезается в водопроводную систему домаФото 10. С помощью двух вентильных кранов и тройника труба от скважины врезается в водопроводную систему дома

Желательно установить дополнительный отвод и сразу присоединить к нему шланг –  метра два-три (см. фото 11). Это нужно для возможной «промывки»  или «прокачки» скважины, потому что во время этого процесса из скважины выкачивается очень много воды в течение продолжительного времени и желательно, чтобы эта вода шла в обход фильтров домашнего водопровода.

Впоследствии с двух сторон тройника были установлены «американки» — разъёмные резьбовые соединения, с помощью которых можно легко снять либо электронное реле давления, либо гидроаккумулятор.

Фото 11. Дополнительный отводФото 11. Дополнительный отвод

Трубы крепятся к стенкам колодца на пластиковые клипсы. Довольно удобно в этом месте установить механические и промежуточные фильтры с прозрачной колбой. В данном случае фильтр уже был установлен внутри дома. Кроме фильтра, есть возможность установки счётчика потреблённой воды.

Фото 12. Для фиксации труб используются пластиковые клипсыФото 12. Для фиксации труб используются пластиковые клипсы

Если есть возможность, то можно ввести электрокабель в колодец – необходимо установить розетку для блока управления насосом и, возможно, освещение колодца – очень удобная штука. Необходимо использовать влагозащищенные выключатели и светильники, а также распределительные коробки. Если есть возможность, то необходимо выполнить электроснабжение насоса отдельной линией в главном распределительном щите и установить на эту линию устройство защитного отключения.

Фото 13. Освещение колодцаФото 13. Освещение колодца

Собственно, на этом все работы можно считать завершёнными. Необходимо немного «поиграться» с настройками электронного реле – установить минимальный и максимальный пороги давления для срабатывания и отключения насоса.

При открывании любого крана в доме насос будет включаться не сразу, хотя вода будет идти – для этого и установлен гидроаккумулятор. В системе есть некоторый «запас» давления (например, 3 атм.) После того как давление снизится до нижнего порога, срабатывает электронное реле, включает блок управления насосом, который включает сам насос и подаёт воду в систему.

Если кран открыт на небольшую величину (намного меньшую, чем производительность насоса), то насос будет периодически включаться и отключаться. Но благодаря гидроаккумулятору, количество этих включений и выключений будет гораздо меньшим.

При закрытии крана насос будет некоторое время работать и продолжит «накачивать» воду в гидроаккумулятор и водопровод до максимального порога срабатывания электронного реле, после чего реле отключит блок управления и насос.

stroyday.ru

размеры и чертежи, как сделать, установка

Если из скважин воду набирают с помощью насосного оборудования, то для забора жидкости из открытых водоемов или колодцев предпочитают традиционное решение – барабан. Его применение предполагает некоторый ручной труд, но в большинстве случаев оказывается более удобным. Ворот для колодца своими руками сделать не так уж сложно.

Особенности изготовления барабана для колодца своими руками

Сам механизм подъема воды из колодца незамысловат. По сути, это цилиндр из дерева или металла, вращающийся вокруг собственной оси. С одной стороны цилиндра закреплена ручка. Во время вращения цепь или веревка накручивается на барабан, а ведро с водой поднимается наверх. Цилиндр устанавливают на опорные стойки возле колодца.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Важно! Ворот для ручного подъема оборудуют даже в тех случаях, когда предполагают качать воду насосом. При перебоях с электричеством такое приспособление становится обязательным.

Никаких особенностей в изготовлении ворота своими руками нет. Предпочтительнее выбирать механизм из дерева, поскольку такой материал проще обрабатывать, он имеет меньший вес. Металлический барабан прослужит намного дольше, но для его производства необходимо иметь навыки работы со сварочным аппаратом. Кроме этого, он отличается большой массой. Ворот для колодца из досок не стоит выполнять из железа.

Виды механизмов подъема воды из колодца

Различают подъемные механизмы по конструктивным особенностям.

  1. Журавль – самое древнее устройство. Состоит из балансира с противовесом, который закрепляют на опору. К нему крепят ведро на веревке и опускают в воду простым наклоном длиной части журавля. Устройство удобное, но при большой глубине колодца такая конструкция будет иметь огромные размеры. В качестве материала используют только дерево.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  2. Ворот для колодца – описанный выше вариант, то есть вращающийся цилиндр с ручкой. Такой подъемник и обеспечивает забор воды на любой глубине. Цилиндр может быть как металлический, так и деревянный.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Установку и вращение ворота для колодца можно обеспечить разными методами. По этому признаку различают несколько подвидов барабанного устройства:

  1. Цилиндр в стойках закрепляют на металлических штырях. При создании усилия на рычаг в посадочных отверстиях их проворачивают и обеспечивают вращение самого барабана. Чтобы подъем был легче, место контакта металла и дерева нужно периодически смазывать. Со временем диаметр отверстия увеличивается, что затрудняет подъем, поэтому периодически колодезные стойки нужно менять.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  2. Предотвратить быстрый износ позволяют втулки из капролактама. Материал не поддается никаким видам коррозии и не боится воды. Втулки из полимера продлевают срок эксплуатации ворота.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  3. Самый дорогостоящий вариант – установка подшипника. Это специальное приспособление заметно облегчает вращение. При этом конструкция ворота усложняется – нужно на колодезных стойках установить ступицы. Зато подъем даже большого ведра не составляет никакого труда. Подшипники необходимо смазывать, поскольку они не защищены от пыли и влаги.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Управляют воротом с помощью рычагов. Различают 3 способа.

  1. Ручка в виде рычага – классическое приспособление. Длина ручки влияет на легкость подъема воды.
  2. Ворот для колодца со штурвалами – вместо рычага на барабан насаживают подобие колеса с несколькими рукоятками. Возможность перехватить рычаг, а не проворачивать полный круг, позволяет поднимать тяжелые ведра даже детям.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  3. Комбинированный – в этом случае с внешней стороны ворота закрепляют своими руками обычную ручку, а на самом барабане дополнительно фиксируют 4 прямых рычага. Таким образом тоже можно облегчить себе работу.

Важно! Чтобы соблюдать гигиенические нормы, в общественных колодцах к цепи закрепляют ведро с тем, чтобы воду набирали с помощью только одной емкости.

Из какого материала делают ворот для колодца

Виды воротов для колодца различают по материалу:

  • деревянный – легче всего изготавливать своими руками, но для деталей выбрать нужно дерево, устойчивое к сырости, наподобие лиственницы или осины;
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  • металлический – барабан, как правило, устанавливают полый, поэтому для его производства используют стальную трубу;
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  • комбинированный – барабан выполняют из дерева, а ручки, цепи, узлы вращения – из металла, это универсальное решение.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Современные технологии практически не изменили устройство. Единственное усовершенствование – использование подшипников и пластиковых втулок, облегчающих вращение.

Размеры ворота для колодца

Габариты ворота для колодца определяют размерами самого сооружения. На деле параметры эти мало изменяется.

  1. Длина подъемного барабана колодца достигает 100–120 см, редко больше.
  2. Диаметр деревянного ворота составляет около 20–25 см. Чем больше эта величина, тем меньше усилий требуется, чтобы поднять ведро с водой. Диаметр железного ворота может быть меньше, поскольку материал прочнее. Но на деле это не рекомендуется: при малом диаметре ворота вращать его приходится слишком долго.
  3. Ручка выступает действующим рычагом, то есть тоже влияет на простоту подъема. Совокупная длина ручки достигает 70–100. Чем она больше, тем проще подъем воды, но если движение ручки создает круг слишком большого диаметра, не хватает длины руки, чтобы ее вращать.

Высота размещения ворота определяется удобством пользователей и габаритами колодца. Величина редко превышает 1,5 м.

Чертежи механизма подъема воды из колодца

Чертежи ворота для колодца своими руками не слишком разнообразны. По сути, это одно устройство с некоторыми несущественными усовершенствованиями. Однако чертеж облегчает работу начинающим мастерам, так как здесь указывают не только габариты, но и порядок сборки деталей.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Вне зависимости от того, какой материал использовать, размер ворота для колодца варьируется очень мало.

Как сделать ворот для колодца своими руками

Барабан с ручкой для колодца сделать своими руками достаточно просто.

Для начала подбирают подходящее дерево. Поскольку колодец – постоянный источник сырости, стоит подобрать древесину, устойчивую к действию воды. Лучшим вариантом является осина или бук. Но последний тяжел, а найти хорошую осину нелегко, поэтому чаще всего используют обычную яблоню или березу.

  1. Выбирают колоду длиной 100–120 см с диаметром 20–15 см. Необходимо учитывать, что указывают диаметр готового цилиндра, а это значит, что размеры заготовки должен быть больше. Дерево очищают от коры, обрабатывают рубанком, а затем ошкуривают. Рекомендуется пропитывать древесину антисептиком.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

    Важно! Защищать ворот для колодца лаком бесполезно. Движение цепи при наматывании мгновенно повреждает покрытие.

  2. Чтобы защитить ворот от растрескивания под нагрузкой, от стальной трубы такого же размера отрезают 2 кольца и набивают на края цилиндра.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  3. Затем с торцов бруса в центре высверливают отверстия глубиной до 10–20 см под ось и ручку. Диаметр отверстий чуть меньше чем сечение оси: эти элементы должны входить в отверстия с трудом.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  4. Металлический прут сечением в 30–35 мм разделяют на 2 фрагмента. Отрезок длиной в 20 см служит левой опорной осью. Второй отрезок длиной в 100 см изгибают в виде рычага – дважды под 90 градусов. Ручка для ворота колодца в верхнем положении не должна находиться выше роста среднего человека, иначе не все смогут пользоваться воротом. Концы прутков расплющивают: тогда их легче забивать в отверстия. Также это предупреждает прокручивание рукояти при нагрузке.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  5. Готовый ворот для колодца обрабатывают антисептиком или грунтовкой. Окрашивать или лакировать бессмысленно. А вот ручку и другие металлические части нужно грунтовать и окрашивать, чтобы защитить от влаги.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Вместо обычной рукояти можно установить штурвал. Некоторые умельцы применяют вовсе не обычные приспособления, например, закрепляют на вороте для колодца педали велосипеда.

Установка ворота на колодец

Приспособление для подъема воды из колодца нужно установить на опоры так, чтобы вал мог относительно свободно вращаться. Сделать это можно 3 разными способами.

В стойках из дерева просверливают своими руками отверстия с диаметром чуть больше, чем сечение оси. После установки опор они должны быть параллельны друг другу, но на деле это требование не всегда точно соблюдается.

Можно поступить проще. Устанавливают опоры небольшой высоты, на торцах проделывают канавки для оси. Чтобы при вращении ворот не слетал, сверху крепят деревянные или металлические рейки.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Важно! При вращении барабана порой раздается неприятный скрип. Это означает, что опорный узел необходимо смазать.

Более эффективный способ – с использованием полимерных втулок. Монтаж их требует несколько больше стараний. Подбирают шайбы с внутренним диаметром, равным сечению оси. Затем просверливают отверстия под втулки, соблюдая соосность. Вставляют приспособления, а затем закрепляют вал для колодца.

Втулки не требуют смазки и служат намного дольше.

Третий метод – установка подшипников своими руками. Годится любой вариант, кроме упорных. Чаще всего используют корпусные подшипники: здесь есть готовые отверстия под крепеж болтами. В противном случае нужно будет высверлить в пластине отверстия своими руками. Подшипники фиксируют на внутренней стороне опорных стоек, соблюдая соосность.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

За подшипниковыми узлами нужно ухаживать – смазывать и оберегать от влаги. Наиболее защищены подшипники с сальниками.

Как крепить цепь к вороту колодца

Чтобы зафиксировать цепь на барабан своими руками, используют 2 метода.

В центре ворота высверливают отверстие и вставляют в него трос или цепь. Их следует закрепить в месте соединения.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Можно поступить иначе: своими руками забить скобу. Затем к ней прикрепляют цепь, а к ее концу – ведро.

Важно! На металлический ворот для колодца цепь приваривают, так же как ручку и ось.

Оформление ворота колодца

Хотя ворот для колодца сложно назвать украшением, домашние умельцы механизм подъема превращают в интересную деталь:

Металлический ворот можно украсить коваными накладными элементами. Их крепят на ручку-штурвал. Кроме этого, стойки могут иметь красивую изогнутую форму и декоративные детали.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Заключение

Ворот для колодца своими руками изготовить совсем несложно. Лучший вариант предполагает применение разных материалов: дерево для вращающегося барабана и стоек, и железо для оси, ручки, подшипников.

b-online.ru

Как выкопать колодец - подробная технология!

Быть хозяином собственного загородного участка и не иметь своего колодца – наверное, это далеко не самый удачный вариант. Да, конечно, некоторые дачные посёлки оснащены централизованной системой водопровода, но все же лучше быть полностью независимым от «капризов» коммунальщиков. Колодец станет и источником чистой питьевой воды, и удовлетворит все бытовые надобности, и обеспечит полив приусадебного участка, но только в том случае, если он будет обустроен правильно.

Как выкопать колодец

Как выкопать колодец на своей территории? Самый простой способ – это, конечно, пригласить бригаду специалистов, хотя стоить это будет достаточно недешево. Конечно, если есть желание попробовать свои силы в этом непростом деле, нужно подобрать себе старательных помощников, подготовить инструмент, инвентарь и необходимые материалы и дерзать. Однако, следует предупредить сразу – рытье колодцев относится к работам повышенной сложности и опасности, и нужно очень трезво оценить свои реальные возможности.

Впрочем, если такая работа вполне разумно покажется не по плечу, то знать ее теоретические азы все равно нужно, хотя бы для того, чтобы представлять себе последовательность проведения операций и их трудоемкость – будет возможность более предметно контролировать работу нанятой бригады.

Итак, весь процесс обустройства колодца «с нуля» можно разбить на несколько основных этапов:

  • выбор подходящего места;
  • земляные и монтажные работы;
  • гидроизоляция шахты колодца;
  • установка донного фильтра;
  • обустройство верхней части колодца;
  • если нужно — то декоративное оформление.

 Где копать колодец?

Говорят, что по большому счету, в средней полосе России колодец можно отрыть на любом месте – рано или поздно попадешь на водоносный слой. Однако, зачем копать там, где работа потребует максимальных трудозатрат с минимальной отдачей? Существуют проверенные способы отыскать наиболее благоприятное место для этого источника воды.

Примерная схема расположения грунтовых вод

Прежде всего, необходимо представлять, что из себя представляют подземные воды:

  • На небольшой глубине (до 4 метров) от поверхности почвы могут залегать поверхностные водяные слои —  их называют верховодкой. Они не имеют стабильного характера, сильно зависят от сезона и количества осадков, достаточно сильно загрязнены органикой или химикатами с полей и как источник воды не рассматриваются.
  • Следующий слой – грунтовые воды, расположенные на глубинах порядка 10 метров и ниже. Этот горизонт уже отличается достаточной стабильностью, вода в нем прошла более глубокую фильтрацию, и именно на этот слой и рассчитывают при выкапывании колодцев. Вода здесь находится в безнапорном состоянии, то есть уровень должен оставаться примерно на одной отметке, с определенными сезонными колебаниями.
  • Еще глубже, на глубине нескольких десятков метров, находятся межпластовые или артезианские водные горизонты. Именно на них делается «прицел» при бурении водоносных скважин.
А это — базовая схема колодца

Итак, цель поиска — отыскать место, где второй водоносный слой грунтовых вод наиболее близко расположен к поверхности почвы. Как это сделать?

Прежде всего из района поиска нужно исключить места, расположенные около выгребных или силосных ям, уборных, септиков, мусорных свалок. В идеале, до таких источников загрязнения должно быть не менее 50 метров. Кроме того, колодец не должен быть ближе 5 метров от капитальных строений.

Самый точный результат даст, конечно, разведочное бурение

Самый точный, конечно, это метод разведочного бурения, однако это достаточно сложная процедура, требующая немало сил или материальных средств. Можно попытаться определить место для колодца иными способами, которые широко применяются издавна.

Обычно поиск водоносных мест проводят рано утром, с 5 до 6 часов, или в вечерние и ночные часы – с 6 до 7, с 10 до 11 или с полуночи до часу ночи.

  • Первое, на что стоит обратить внимание – на низины, места с повышенным количество утренней росы, те участки, где собирается или поднимается столбом более плотный туман.
  • С давних пор для этих целей использовалось «лозоходство» — опытные народные мастера с большой точностью указывали место для рытья колодца, обходя участок с рогаткой из длинных ивовых веток. Она держалась в руках вертикально, и в месте максимального прилегания водного слоя «лозоходец» чувствовал притяжение общего ствола рогатки к земле.
С давних пор для поиска оптимальных мест применялось «лозоходство»

Можно ли опробовать такой способ самому? Сомнительно, наверное, все же в этом деле должен быть соответствующий навык и опыт.

Подобный способ биолокации можно использовать и несколько иначе. Из металлической проволоки (например, сварочных электродов) делаются две одинаковые Г-образные рамки. Свободно удерживая их в кулаках обеих рук за короткое плечо, не спеша обходят участок. В местах близкого расположения воды рамки должны начать проворачиваться и перекрещиваться.

Видео: биолокация места для колодца с помощью рамок

Некоторые люди с развитым чувством к биолокации занимаются таким поиском даже на почти профессиональной основе, показывая точное расположение места для колодца.

Инструмент специалистов в области биолокации
  • Многое могут подсказать деревья, кустарники, травы. Например, ивы, березы, ольха, а из трав – осока и мать-и-мачеха обязательно подскажут, что водоносный слой неглубоко. Другие деревья (сосна, к примеру) наоборот, свидетельствуют о том, что до воды не близко. Виды растений могут подсказать даже примерную глубину залегания водоносного слоя:
О чем могут подсказать растения
  • Можно понаблюдать и за другим и признаками. Например, в летний день стая комаров или мошек вьется обычно над перспективными для колодца местами. Чуют близость воды и домашние животные – собаки, например, могут в жаркое время в этих местах выкопать себе небольшую ямку-логово для дневного отдыха.
  • Наиболее перспективные места можно проверить еще и методом влагопоглощения. Для этого берут материал, обладающий повышенной впитываемостью влаги – например, силикагель, или же дробленый красный кирпич. Такой адсорбент тщательно просушивают в духовке и наполняют им сухой глиняный неглазурованный сосуд. Все это оборачивают в нетканый материал и взвешивают с точность буквально до грамма. Затем заполненный и завернутый сосуд зарывают на проверяемом месте на глубину порядка полуметра на сутки. (испытание проводится только в ясную погоду, в сухой земле). Можно сразу проводить проверку в нескольких точках. Через сутки взвешивают сосуды и определяют, какое количество воды было поглощено адсорбентом. Оптимальным местом для колодца станет то, где влаги собрано больше всего.

Место подбирают с учетом всех возможных критериев и по результатам нескольких тестов. Как правило, совокупность полученных данных должна указать на самую подходящую точку для дальнейшей работы.

Что потребуется для работы

Если определились с местом, нужно наметить и время выполнения дальнейших работ. Есть распространенное мнение, что оптимальным временем является зима – грунтовые воды находятся «в покое» на самой нижней точке своего залегания. Однако, с этим иногда трудно согласиться, так как зимой проводить землеройные работы, да еще в условиях повышенной влажности и постоянного поступления воды на завершающем этапе – очень сложно и достаточно опасно. К тому же, в теплой одежде в тесной шахте колодца работать будет очень непросто. Правда, при рытье глубоких колодцев (порядка 10 – 15 метров) зимой в них легче поступает воздух, а летом с этим могут быть проблемы. Но все же для колодцев средней глубины оптимальным временем для рытья видится конец лета и начало осени – до наступления периода дождей.

Инструменты и приспособления для работы

Из инструментов понадобятся:

— лопаты, штыковая и совковая у укороченными черенками;

— лом и кирка для проходки через плотные слои грунта;

— ведра для подъема выбранного грунта и тачка для его отвоза в сторону;

— канаты для подъема ведер, стропы для вывешивания и установки железобетонных колец;

— тренога, устанавливаемая над шахтой, с закрепленным на ней подъемным механизмом (колодезным воротом, полиспастом, лебедкой, талями и т.п.)

— отвесы и строительный уровень для тщательного контроля вертикальности проходки;

— средства защиты и страховки – каска, страховочный пояс с линем;

— для откачки поступающей воды потребуется дренажный насос;

— материалы и инструменты для проведения гидроизоляционных работ.

Большинство современных колодцев исполняется из железобетонных колец. Лучше всего приобретать такие изделия, которые имеют замковую часть «в четверть» для отцентрованного и плотного прилегания колец друг к другу. Стандартный размер кольца – 1000 мм – внутренний диаметр, 1160 – наружный, толщина стенки – 80 мм, максимальная высота – 900 мм. Весит такое изделие (КС-10—9) 600 кг. При необходимости, можно приобрести кольца того же диаметра, но меньшей высоты – 300, 500 или 600 мм.  На стенках таких колец есть отверстия для заведения стропов при вывешивании и опускании их в шахту.

Колодезные кольца различной высоты

Следует сразу предостеречь от приобретения некачественных, неликвидных колец, имеющих повреждения или уже бывших в эксплуатации. Такая экономия здесь не только неуместна, но может быть и опасной, так как практика обустройства колодцев знает немало случаев разрыва, перекоса, лопанья колец со всеми возможными последствиями.

Сколько потребуется колец – вопрос для каждого конкретного места индивидуальный. Стоит разузнать у соседей – какой глубины колодец у них, этот показатель не должен сильно измениться. При этом учитывают и саму конструкцию колодца – высоту самой водоносной части, ствола и оголовка.

Колодцы могут различаться по высоте в зависимости от своей конструкции

Рытье колодца и установка колец

  • Работу начинают с разметки на поверхности почвы. Для этих целей, а также для контроля соблюдения размеров будущей проходки нужно соорудить нехитрое приспособление – крестовину из двух реек, с длиной равной требуемому диаметру шахты.
Крестовина — шаблон для дальнейшей работы

Если кольцо имеет 1160 внешний диаметр, то шахту следует размечать примерно на 200 – 300 мм шире, т.е. Ø от 1350 до 1450 мм при открытом методе сооружения колодца (об этом – чуть ниже). При закрытом способе оставляют минимально необходимый зазор – так, чтобы кольцо проходило в щахту без перекоса.

  • Снимают верхний слой почвы с дерном и начинают углубляться в плотные слои грунта.
Снимается верхний дерновый слой

Вся выбранная земля должна относиться от места работы на расстояние не менее 3 метров от ямы. Можно ее даже сразу вывозить подальше, например, в место, где планируется соорудить «альпийскую горку». Когда начнется глиняный слой, то выбранную глину лучше складировать отдельно – она пригодиться в дальнейшем для гидроизоляции колодца.

Диаметр проходки и ее вертикальность постоянно контролируются
  • После того, как углубились на высоту первого кольца, устанавливают треногу или иную конструкцию, на которой смонтированы подъемные механизмы, а дальнейшую работу можно спланировать по-разному:
Углубление для первого кольца готово

1. Можно установить ровно первое кольцо и продолжать подкапывать под него – оно будет опускаться под своей тяжестью.

Установка железобетонного кольца

По мере просадки на первое устанавливается следующее кольцо, и они скрепляются между собой скобами– и так далее вплоть до водоносного слоя. Этот способ называется «закрытым», и более актуален на проблемных, зыбучих грунтах, с плывунами, подземными «речками» и т.п. Таким образом, землекоп всегда работает в бетонном кольце, которое опускается вместе с ним по мере выборки грунта.

Просаживание всего ствола колодца идет по мере выборки грунта

Этот метод не считается оптимальным, так как имеет немало недостатков. Так, большой проблемой при проходке может стать крупный валун, попавший под стенку кольца – вытащить его будет непросто, а иногда даже невозможно. Но с другой стороны, для монтажа очередных колец не требуется сложной подъемной техники, так как он проводится всегда вверху.

2. Второй способ называется «открытым» и подразумевает выкапывание шахты на всю требуемую глубину с последующей установкой колец. Недостатки – гораздо больший объем выбираемого грунта, сложности с монтажом и скреплением колец (работа проводится на значительной глубине), всегда есть опасность осыпания или даже обрушения стенок шахты, особенно, когда начинаются неустойчивые водоносные слои или же в стенке пробивается плывун – источник «верховодки».

Шахта колодца, отрываемая открытым способом

3. Исходя из изложенного, оптимальным, наверное, будет смешанный способ. Вначале работа идет открытым методом, но до первых признаком нестабильности стенок или появления признаков верховодки. Затем сразу опускаются на выкопанную глубину железобетонные кольца, и дальнейшая выема грунта ведется уже по закрытой технологии, с осаждением наращиваемого ствола колодца. Чаще всего на практике применяется именно такой подход.

  • Работа усложняется по достижению водоносного горизонта – по правилам необходимо осадить ствол еще минимум на одно, а лучше – на два кольца. Часто приходится обеспечивать постоянную откачку поступающей воды. Перед вхождением в этот слой стыки нижних колец сразу подлежат герметизации специальными цементосодержащими составами.
Стыки колец и такелажные отверстия подлежат герметизации специальным раствором
  • Наращивание ствола колодца ведется с таким расчетом, чтобы верхнее кольцо примерно на 500 мм выступало над уровнем земли. В дальнейшем этот оголовок может оформляться срубом или иным способом, над ним устраивается воротковый механизм для подъема ведра.
Видео: методы рытья колодцев из железобетонных колец

После полного отрывания колодца по всей глубине, необходимо откачать из него всю воду и ил, чтобы устроить донный фильтр.

Донный фильтр колодца

Без этого элемента вода в колодце не будет обладать той чистотой, которую, наверное, ожидает хозяин. Бьющие на дне колодца ключи могут поднимать муть, песок, а в случае плывуна (предельно насыщенного водой текущего песка) попросту очень быстро зарастет и обмелеет.

Выбор донного фильтра зависит от состояния дна – какой грунт его образует:

  • Если дно – это плотная глина, через которую бьют родники, то, как правило, вода будет чистая, и в донном фильтре даже нет необходимости. Мало того, его установка может даже снизить дебет колодца. Легкую замутненность, если она и есть, несложно будет ликвидировать обычной бытовой системой фильтрации.
  • Если дно сформировано мягкой глиной, то оно будет постоянно размываться потоками поступающей воды. Вода становится излишне замутнённой, и ее забор возможет только из верхнего слоя.  Чтобы устранить этот недостаток, потребуется прямой донный фильтр.

Для этого на дно укладываются крупные камни или щебень, с максимальным размером, вплоть до 150 — 200 мм. Затем насыпается слой среднего по размеру гравия (фракция 20—30 мм), толщиной до 150 мм. И сверху завершающим укладывается слой чистой речной гальки, также толщиной до 150 мм. Общая толщина получаемого фильтра достигает полуметра.

Такая щебенка вполне подойдет для донного фильтра
  • Песчаное дно, через которое просачивается вода, таит другую опасность. Любое воздействие на него (например, опущенное ведро), вызывает поднятие песчаной массы, которая вместе с водой поднимается наверх. В такой колодец невозможно установить насосное оборудование – песок быстро выведет его из строя. Однако, все решается созданием обратного донного фильтра, который предотвратит поднятие песчинок со дна.

В этом случае на дно вначале засыпается промытый речной песок. Вторым слоем идет речная галька или гравий до 10 мм величиной (можно использовать шунгит). И верхний слой составит крупный гравий или галька размером от 50 мм. Толщина каждого из слоев — не менее 150 мм.

Уложенный галечно-гравийный слой
  • Дно представляет собой выраженный плывун – значит, не обойтись без специального деревянного щита. Его сколачивают из осиновой или дубовой доски и вырезают ровно по размерам дна колодца. В щите высверливается большое количество отверстий диаметром 10 мм. Затем его оборачивают в геотекстиль и укладывают на дно.
Осиновый круглый щит для донного фильтра на плывуне

Чтобы он не всплыл, прижимают крупными камнями. Сверху укладывается не менее, чем 200—300 мм слой мелкой гальки или гравия.

Какие меры безопасности обязательны при выкапывании колодца

Работа по выкапыванию колодца – очень специфична и опасна, требует особых мер предосторожности.

  • Прежде всего, территория следует огородить и не допускать к месту проведения работ посторонних, а в особенности – детей.
  • Нельзя складировать выбранный грунт ближе, чем 3 метра от шахты, а еще лучше – сразу увозить его на безопасное расстояние. В этом же радиусе у шахты не должно быть вообще никаких посторонних предметов или неиспользуемых инструментов.
  • Все грузоподъемные механизмы – стройки, треноги, установленные на них лебёдки, вороты, тали и т.п. должны обязательно проверяться ежедневно перед началом работ. Также тщательно контролируется состояние канатов и стропов, такелажных крюков. Все грузоподъемные устройства обязательно должны иметь надежный тормоз и систему стопорения.
  • Ведра (бадьи) для извлечения грунта должны быть намертво привязаны к канатам, а при работах на глубине более 6 метров – иметь и страховочный конец.
  • Работа на глубине может сопровождаться скоплением в шахте газов, способных вызвать удушье землекопа. Перед его спуском в шахту обязательно проверяется качество воздуха – туда опускается горящая свеча. Если она тухнет, обязательно проводится принудительное вентилирование, а затем проверку повторяют.
  • В случае нехватки кислорода в ходе работы, необходимо создать условия для принудительной вентиляции. В этих целях можно использовать компрессор, вентилятор или другой нагнетатель воздуха (иногда – даже мощный пылесос), или же установить около шахты металлическую печь, подувало которой соединить с трубой, опущенной в самый низ шахты.
  • Следует обязательно голосом предупреждать землекопа об опускаемых или поднимаемых предметах. Работник в шахте должен быть в защитной каске, должна быть предусмотрена возможность его экстренной эвакуации.
  • При работе методом осаждения колец верхний незакрытый край шахты не должен быть больше 1 метра. При признаках нестабильности стенок шахты работы немедленно прекращают до выяснения причини и определения возможности их устранения.

Обычно работу по качественному рытью колодцев выполняют бригады опытных профессионалов, имеющих собственное специализированное оборудование. Новичку справиться с подобной задачей практически нереально – слишком много присутствует нюансов, знакомых только мастерам, и слишком много таит работа опасностей.

Узнайте, какой погружной насос для колодца лучше подобрать, из нашей новой статьи.

Видео: Советы профессионального мастера по рытью колодцев

На этом мероприятия по строительству колодца на загородном участке далеко не закончены. Предстоит еще серьезная работа по гидроизоляции, утеплению, устройству глиняного замка, бетонной отмостки, проведению водопроводных труб, оборудованию оголовка и другие этапы. О них подробнее будет рассказано в других публикациях нашего портала.

stroyday.ru

как выкопать колодец, рытье колодца на даче своими руками

В районах, где отсутствует централизованное водоснабжение, приходится строить колодцы или скважины. Тип источника зависит от гидрогеологических условий местности, потребностей и личных предпочтений владельца.

Копка колодцев – трудоемкий и дорогостоящий процесс, но его можно удешевить, сделав все своими руками. Поэтому предлагаем вам разобраться, как сделать колодец своими руками и что для этого потребуется.

Содержание статьи:

На какой горизонт копать колодец?

Водоносные горизонты могут залегать на нескольких уровнях. Самый верхний обычно расположен близко к поверхности земли. Этот слой называют верховодкой. Она может быть загрязнена химическими веществами, использующимися для сельского хозяйства, фекальными бактериями из сточных вод и т.п.

Верховодка не подходит для питания колодца, разве что воду планируется использовать исключительно с техническими целями или для полива огородных растений. Следует также учитывать, что во время сезонных изменений количество воды может существенно уменьшаться или увеличиваться.

Колодцы копают на горизонт грунтовых вод. Этот водоносный пласт лежит ниже верховодки. Воды в нем часто безнапорные, поэтому их уровень в колодце такой же, как в водоносном слое. При строительстве гидротехнических сооружений грунтовые воды отсекают от пластов верховодки, чтобы защитить от загрязнений.

Колодец во двореКолодец во дворе

Эстетично оформленный колодец не только обеспечит участок водой, но и украсит придомовую территорию

Ниже грунтовых вод залегают артезианские. На этот горизонт не копают колодцы, да и строительство скважин обходится очень дорого. К тому же приходится оформлять разрешение на использование водных ресурсов.

Артезианские воды – напорные, поэтому уровень воды в скважине расположен выше, чем в горизонте, возможно даже фонтанирование.

Схема подземных водСхема подземных вод

Разные зоны одного водоносного пласта могут различаться. Они имеют разный химический состав, температуру, отличаются по степени чистоты. Поэтому обязательно нужно сдавать воду на анализ, даже если неподалеку есть колодцы, выкопанные на тот же горизонт, и вода в них хорошая

Поиск места под источник воды

При строительстве колодца важно правильно определить глубину залегания горизонта чистой питьевой воды, рассчитать и закупить нужное количество бетонных колец, оборудование для обустройства самого гидротехнического сооружения и водораспределительной системы. Немаловажно также правильно выбрать место и время рытья колодца.

Выбор правильного места под колодец зависит от нескольких факторов:

  • Данные геологоразведки. Существует множество способов поиска воды на участке, но ничего более надежного, чем геологические исследования местности, пока не придумано.
  • Сведения о близлежащих источниках. Не лишним будет поинтересоваться у ближайших соседей, на какую глубину построены колодцы у них, какого качества вода.
  • Пригодность воды для питья. Обязательно нужно сдать пробу воды на химический и микробиологический анализ в ближайшую санстанцию. Специалисты определят концентрацию химических веществ и наличие болезнетворных бактерий.
  • Тип грунта. От этого зависит сложность рытья колодцев, необходимость использования специального оборудования и т.п. В конечном итоге все это сказывается на . Тяжелее всего строить колодец на каменистых грунтах.
  • Рельеф местности. Наибольшие трудности возникают при строительстве колодца на склоне холма. Идеальный вариант – ровный участок.
  • Расстояние от источников загрязнения. Колодцы копают на значительном удалении от выгребных ям, септиков, компостных куч, хлевов. Нежелательно располагать их в низине, куда стекает дождевая, талая вода, а также вода с примесями сельскохозяйственных удобрений.
  • Степень удаленности от дома. Чем ближе источник воды к дому, тем удобнее.

При этом выработку следует размещать так, чтобы она не мешал проезду, не перекрывал доступ к хозяйственным постройкам, подсобным помещениям.

Оптимальные расстояния указаны ниже на схеме.

Расстояния от колодца до других объектовРасстояния от колодца до других объектов

При строительстве водоснабжения и канализации следует ориентироваться на СНиП 2.04.03-85. Это необходимо, чтобы предотвратить загрязнение источников питьевой воды, подмывание фундаментов построек, нарушение работоспособности систем

Особенности колодцев разных конструкций

Различают два типа конструкций – шахтную и трубчатую. Первый вариант распространен гораздо шире, т.к. строительство такого колодца обычно обходится дешевле, а пользоваться им удобнее. Шахтное сооружение универсально, а поднимать воду можно ведрами, ручными и .

Еще одно преимущество шахтной конструкции перед трубчатой заключается в удобстве строительства. Как выкопать шахтный колодец своими руками, можно выяснить, ознакомившись со специализированной литературой и статьями.

При желании каждый может воспользоваться их советами, самостоятельно выкопать и обустроить качественный источник воды.

Трубчатый колодец на участкеТрубчатый колодец на участке

Колонка, или трубчатый колодец, – это неглубокая скважина, стенки которой обсажены трубой, а воду поднимают с помощью ручного или электрического насоса

Трубчатый колодец строят в том случае, если водоносный пласт расположен неглубоко, а владелец может применить бурильную технику. Преимущество трубчатой конструкции – в более быстром строительстве. Из-за малого диаметра трубчатые сооружения меньше загрязняются. Их можно строить рядом с жилыми и хозяйственными постройками.

Оба вида колодцев имеют собственные достоинства и недостатки. При выборе подходящей конструкции следует учитывать все нюансы. Поскольку шахтный колодец проще построить без применения спецтехники, в дальнейшем будем рассматривать вопросы рытья именно такого источника.

Лучшее время для начала строительства

Когда лучше копать колодец? Если начинать работы весной, после паводков, то можно ошибиться с глубиной шахты. Грунтовые воды поднимаются, и пока их уровень не снизится, копать нежелательно. В противном случае может возникнуть необходимость в углублении конструкции, т.к. летом и зимой воды не будет хватать.

Сезон осенних дождей тоже не самое благоприятное время для строительства колодца. Зато в летнюю жару или зимой вполне можно начинать работы. В эти периоды вода уходит. Если удастся построить работоспособный колодец, он гарантированно сохранит продуктивность в другие сезоны.

Зимнее строительство осложняется из-за промерзания грунта, но летом или ранней осенью ничто не мешает начинать земляные работы. Впрочем, есть одно исключение. Если колодец строится на плывуне, его лучше копать зимой.

Строительство колодца поздней осеньюСтроительство колодца поздней осенью

Первые заморозки не преграда для строительства колодца. Можно начать работы, даже если выпал первый снег. Главное, чтобы грунт не сильно промерз

Два основных способа рытья шахты

Перед тем как выкопать колодец дома или на даче, следует определиться с типом грунта и выбрать подходящий способ строительства шахты. Есть всего два метода – открытый и закрытый. Они существенно различаются, каждый из них имеет собственные особенности.

Закрытый способ рытья колодца Закрытый способ рытья колодца

Технология открытого рытья колодца применима на глинистых и суглинистых почвах. Для песчаных и супесчаных грунтов больше подойдет закрытый способ

Способ #1 – техника открытого рытья

Открытый способ копки колодца удобен и прост. Суть его заключается в том, что сначала необходимо вырыть шахту на нужную глубину, а потом установить бетонные кольца. Этот метод подходит для участков с плотным грунтом, не склонным к осыпанию.

Шахту копают до водоносного горизонта. Если нужно, стенки укрепляют по мере заглубления в грунт. Диаметр ямы должен быть немного больше, чем расчетные размеры готовой конструкции. Когда шахта вырыта, обустраивают ее стенки, дно, а оставшийся зазор засыпают слоем песка или щебня.

Монтаж колец в шахтуМонтаж колец в шахту

Чтобы стыки между кольцами были герметичными, их устанавливают на цементный раствор. Удачный вариант – использование замковых колец, в конструкции которых сразу предусмотрена возможность соединения. Колодец из них будет более крепким и надежным

Способ #2 – особенности закрытого метода

Если грунт на участке песчаный, то открытый способ копки не подходит, т.к. риск осыпания стенок шахты слишком велик. Это затрудняет работу и может быть потенциально опасным для строителей. Тогда используют способ рытья колодца «в кольцо». Сама технология сложнее открытого метода, зато безопаснее.

Выбрав место для колодца, следует вырыть неглубокую яму для первого кольца. Углубление может быть от 20 см до 2 м. Диаметр должен соответствовать размерам колец. Установив первое кольцо, начинают выбирать грунт изнутри конструкции. Тяжелое бетонное кольцо будет опускаться под собственным весом.

Галерея изображений

Фото из

Выбор места для колодца на участке

Подготовка к сооружению колодца из колец

Копка колодца с погрубением колец

Погружение бетонного кольца в выработку

Извлечение грунта из колодезной шахты

Наращивание стенок колодца кольцами

Нанесение раствора для соединения колец

Сооружение колодца из бетонных колец

Постепенно первое кольцо опустится настолько, что можно будет установить второе. Его ставят точно на предыдущее, скрепляя металлическими скобами и раствором. Важно избежать перекосов, иначе в будущем это приведет к утрате герметичности швов и стыков. Так постепенно устанавливают все кольца.

Когда стенки шахты готовы, остается гидроизолировать их, обустроить дно и верхнюю часть. Эти этапы одинаковы независимо от того, какой способ копки был выбран.

Закрытый способ копки колодцаЗакрытый способ копки колодца

К недостаткам технологии копки “в кольцо” стоит отнести и тесное пространство, в котором приходится работать. Человеку может быть крайне неудобно, а если шахта очень глубокая, то не исключен еще и психологический дискомфорт

При выборе способа рытья нужно учитывать, что во время земляных работ возникает множество нюансов. Иногда нужно достать большой валун, который мешает заглубиться в грунт, или можно наткнуться на плывун. Гораздо проще справиться с этими проблемами, если выбрана техника открытого рытья.

Недостатком закрытого способа можно считать то, что в колодце появляется верховодка. Она содержит больше ненужных примесей, чем грунтовые воды, и способна загрязнить колодец. Избавиться от верховодки не всегда удается.

Открытый способ копки тоже не идеален. Приходится вырыть яму больше, чем сам колодец. Это предполагает большие трудозатраты.

Материалы и инструментыМатериалы и инструменты

Независимо от выбранного способа рытья колодца, лучше всего работать втроем. Тогда один работник может вынимать грунт, второй – поднимать его на поверхность. В это время третий отдыхает, а при необходимости подменяет кого-то из работающих

Строительство и обустройство шахтного колодца

Чаще всего строят шахтные колодцы из готовых . Это самый удобный вариант. Конструкция получается прочной, надежной и способна прослужить несколько десятков лет. Работы по строительству колодца лучше выполнять вдвоем или втроем.

Потребуются подъемные механизмы. Нужно установить треногу с лебедкой или воротом. С ее помощью поднимают наверх ведра с выкопанной землей и опускают бетонные кольца в яму. Также понадобятся прочные веревки, тросы или цепи.

В первую очередь нужно рассчитать желаемый диаметр колодца. Оптимальный вариант – 1 м. Для такой конструкции используют стандартные кольца. Лучше выбрать изделия небольшой высоты. Так будет проще их устанавливать одно на другое. В то же время придется потратить больше времени на герметизацию швов, т.к. их будет больше.

Схема гидроизоляции колодцаСхема гидроизоляции колодца

Для гидроизоляции питьевых колодцев нередко используют проникающие материалы. Очень популярны составы системы «Пенетрон»

Как сделать стенки и дно конструкции?

Для обустройства стен и дна конструкции нужно придерживаться следующей инструкции, в которой нет ничего сложного:

  1. Выкопайте яму глубиной 0.5–1 м. Меньшая или большая глубина будет неудобна для работы.
  2. Установите первое кольцо. Идеальный вариант – установка на режущий башмак.
  3. Подкапывайте дно ямы, равномерно вынимая грунт по всей площади шахты.
  4. Когда кольцо заглубится, установите следующее, скрепите.
  5. Продолжайте работу, пока не достигнете водоносного слоя. Обычно на это уходит несколько дней.
  6. Сигнал того, что вы достигли водоносного горизонта, – вода на дне шахты. Она грязная и мутная. Для ее очистки потребуется откачать воду и установить .
  7. Когда шахта готова, удалите воду и грязь ведрами или насосом, углубитесь еще на 10-15 см, выровняйте дно.
  8. Дно колодца следует засыпать 25-сантиметровым слоем песка. Лучше всего выбрать речной, крупнозернистый. Следующий слой – мелкий щебень. Его толщина должна быть не менее 15-20 см. Последний слой – крупный щебень. Толщина та же.

Щебень перед укладкой следует продезинфицировать слабым раствором извести. Не всегда удобно укладывать донный фильтр непосредственно на дно ямы. Бывает, что грунт слишком разжижен из-за большого количества воды. В этом случае сначала укладывают дощатый настил с зазорами, сверху на который засыпают донный фильтр.

Когда конструкция готова, воду откачивают. После этого нужно дождаться, пока она наберется, и откачать снова. Такую процедуру проделывают несколько раз, до тех пор, пока вода не очистится. Теперь можно будет взять пробу для лабораторного анализа.

Рекомендуем вам также прочесть статью о в колодце и способах ее устранения.

Обустройство дна колодцаОбустройство дна колодца

Кроме привычных сыпучих материалов, для обустройства донного фильтра можно использовать цеолит или шунгит. Это дорогое удовольствие, зато вода в колодце всегда будет чистой и свежей

Наружная гидроизоляция – глиняный замок

В качестве наружной защиты от воды устанавливают т.н. глиняный замок. Он необходим, чтобы отсечь верховодку, предотвратить попадание в колодец дождевой и талой воды. Глиняный замок трудно назвать безупречным сооружением. Он может способствовать деформации конструкции колодца, т.к. меняется в объеме.

Чтобы добиться хорошей наружной гидроизоляции, нередко укладывают рулонные материалы, обрабатывают поверхности жидким стеклом, а после этого делают глиняный замок. Получается двойная защита от влаги. Это ведет к удорожанию конструкции, но помогает сохранить качество воды.

Для замка выбирают глину с небольшим содержанием песка – до 15%. Ее вымораживают, оставляя на улице в течение зимы. Потом материал смешивают с известью (4 части глины и 1 часть извести), тщательно перемешивают до состояния однородной пластичной массы.

«Правильная» глина не трескается, если сделать из нее комок, не растекается, отлично держит форму. Ее укладывают в траншею, выкопанную вокруг колодца. Ширина траншеи должна составлять не менее 0.5 м, а глубина – 1 м. Стенки траншеи укрепляют опалубкой.

Глиняный замок укладывают слоями по 15-20 см. Каждый слой хорошо утрамбовывают. Когда глиняный замок готов, его накрывают геотекстилем, а сверху бетонируют или укладывают тротуарную плитку. Внешняя отделка нужна, чтобы глина не раскисала во время дождей и не превращалась в грязное месиво.

Устройство глиняного замкаУстройство глиняного замка

Глиняный замок – самый дешевый способ наружной защиты колодца. Зачастую материал можно получить бесплатно или за символическую сумму

Обустройство оголовка колодца

Надземная часть конструкции должна возвышаться на 0.7-1 м. Самый простой способ ее обустройства – установка дополнительного бетонного кольца. Место соединения подземной и надземной частей хорошо герметизируют.

Бетонное кольцо не слишком эстетично выглядит. Поэтому для улучшения внешнего вида оголовок нередко отделывают древесиной, камнем, строят домики, полностью или частично закрывающие надземную часть конструкции.

Галерея изображений

Фото из

Монтажные скобы в шахте колодца

Между домом и колодцем прокладывается трубопровод

Оголовок колодца из бутового камня

Эрлифт для подъема воды из колодца

Обязательно следует обустроить крышку и навес над колодцем. Это нужно, чтобы защитить воду от дождей, снега, мусора, насекомых. Чем плотнее закрывается крышка, тем лучше. В противном случае вода может быстро загрязняться и загнивать, становясь опасной для здоровья человека. Также, чтобы избежать перебоев с водой в холодное время года, колодец нужно .

Навес часто делают в виде двускатной крыши из досок, вагонки, листового металла или черепицы. Здесь огромный простор для фантазии. Верхнюю часть колодца можно декорировать так, что конструкция превратится в эффектное ландшафтное украшение.

Даже если вода из колодца будет подаваться в дом насосами, желательно установить еще и механическое приспособление для ее поднятия. Это поможет обеспечить дом водой в случае длительных перебоев с электроэнергией.

Классические варианты – журавль и ворот. Конструкция первого типа будет безупречно выглядеть на участке, оформленном в «деревенском» стиле. Ворот универсален. Его можно соорудить из обычного бревна и оформить как угодно.

Устройство колодезного воротаУстройство колодезного ворота

В качестве ворота можно использовать подходящий кусок бревна. Его устанавливают на вертикальные стойки и закрепляют

Выводы и полезное видео по теме

Все этапы строительства колодца описаны в видеоролике ниже:

Внутренняя гидроизоляция швов между кольцами – обязательная процедура. Как ее сделать, смотрите в видеоуроке:

Предлагаем вариант обустройства надземной части колодца:

Технология строительства колодца несложна, но ее реализация требует серьезных трудозатрат. Во время работы следует придерживаться правил техники безопасности. Обязательно надевайте рабочую каску, заботьтесь о вентиляции шахты, чтобы не отравиться газами, и дублируйте основные тросы страховочными. От этого может зависеть ваша жизнь!

Пытаетесь самостоятельно выкопать или загородном участке? А может уже неоднократно выполняли эту работу и можете дать дельный совет нашим читателям? Оставляйте, пожалуйста, свои комментарии, делитесь опытом, задавайте вопросы в расположенном ниже блоке.

sovet-ingenera.com

Отправить ответ

avatar
  Подписаться
Уведомление о
