Чердачное перекрытие по деревянным балкам своими руками: как сделать самостоятельно

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой видео-обзор устройства чердачного перекрытия по деревянным балкам, а потом уже будем разбирать детали:

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Вся конструкция состоит из балок и досок, которые называется черновыми. Сами балки могут быть несущими, располагаться просто рядом или же закреплены специальным образом, что намного надежнее. Стандартные размеры балок – 20-40 сантиметров в высоту и 15 метров длиной, плюс 8-20 сантиметров шириной.

В отличие от железобетонного чердачного перекрытия, деревянные монтируется всухую. По весу оно выходит намного легче, поэтому в частном строительстве лучше применять именно такое перекрытие. С другой стороны, деревянные перекрытия самые звуконеизолированные, поэтому придется потратиться еще и на дополнительные меры.

Располагаются балки на расстоянии от 60 сантиметров до 1,5 метров. Конечно же, чем чаще вы их установите, тем большую нагрузку сможет выдержать в будущем чердак, но и уже большую нагрузку придется терпеть фундаменту дома.

На деревянном чердачном перекрытии обычно монтируются легкие перегородки – чаще всего каркасные, к которым чердачные стропила крепятся напрямую. Устанавливать их нужно перпендикулярно балкам или ребром.

А вот если внутренние стены чердака по каким-то причинам приходится ставить параллельно ребрам или балкам, что совсем не по правилам, тогда конструкции в этих местах нужно обязательно укрепить. Чаще всего в качестве таких элементов используются фрагменты досок, которые крепятся перпендикулярно ребрам перекрытия.

А рассчитать необходимое количество балок и нагрузку на них вам поможет вот такой график:

Многие задаются вопросом: а куда правильно устанавливать деревянные балки перекрытия? В стены, на стены или даже немного вывести их наружу? Это зависит от того, какого рода у вас будет чердак и будете ли вы в будущем его использовать как жилое помещение. Мансарда сегодня очень популярна!

Итак, вот эконом-вариант, который позволяет в будущем без особых проблем переделать чердак в мансарду. Правда, совсем тесную:

А поэтому, если планы такие у вас есть и вы даже сейчас не уверены, найдется ли в проекте другое место под личный кабинет или бильярдную, сделайте тогда стены повыше, чтобы установить балки перекрытия пониже.

Что это даст? В такой мансарде будет куда больше полезного пространства, меньше острых углов и она окажется намного теплее:

А вот если в вашем проекте мансарда изначально была запланирована как отдельное и просторное помещение, как бы надстроенное над домом, тогда чердачные балки нужно устанавливать настолько крепкие, как в межэтажном перекрытии, еще и крепить их на анкеры в армопоясе:

Вот отличный пошаговый пример, как строят такие мансарды и насколько прочным должно быть такое перекрытие:

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Платформа: для холодного чердака

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время. Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу.

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

Жесткий щит: для равномерной усадки

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

Эконом-настил: для экономии времени

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Готовые фермы: для жилой мансарды

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

Ребристое-балочное перекрытие: для частного домостроения

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Сегодня существует несколько способов крепления чердачных балок. В основном необходима установка а перпендикулярной опорной балке, которая равна максимальной длине балок перекрытия. Если проектом не предусмотрены дополнительное балки жесткости, тогда балки чердачного перекрытия должны лежать по осям стоек несущих стен. По стандартам, балки перекрытия должны опираться на верхнюю обвязку стен и крепится к ней на два гвоздя 3,5х100 миллиметров с каждой стороны.

Но нередко также в строительстве приходится применять особые методы крепления, и для того, чтобы вы лучше разобрались с ними, мы подготовили для вас качественные мастер-классы.

Проектировать деревянное чердачное перекрытие нужно исходя из тех нагрузок, которые будут на него воздействовать. Но учитывайте такой момент. Довольно часто жилые дома строят с тем расчетом, что их будет достаточно для всей семьи. И такие нагрузки подразделяют на распределенные и сосредоточенные.

При проектировании чердачного перекрытия вам нужно учитывать именно распределенные нагрузки, а узнать о них подробнее вы сможете из современных СНиПов. Сосредоточенные нагрузки нужно принимать во внимание только тогда, если вы точно собираетесь установить на чердаке какие-то предметы с большой массой.

Например, сегодня стало модно устраивать под крышей SPA-салоны, бильярдную, танцевальные площадки и комнаты для музыкальных тренировок. Но на практике нередко оказывается, что и 10 комнат в доме – это мало. А под крышей – замечательное проветривание, красивое пространство и тихое, чтобы обустроить там свой личный кабинет.

Необходимость применения специальных крепежных элементов зависит от того, какую технологию обустройства чердачного перекрытия вы выбрали вообще. Так самый надежный способ – это опереть балки на несущие поверхности стен или же на балки перекрытия. Тогда и вовсе нет никакой необходимости и смысла использовать металлические элементы – балки крепятся саморезами или гвоздями. Во всех остальных случаях обязательно нужно закрепить чердачный пол.

Поэтому советуем вам изначально сделать настолько крепкое чердачное перекрытие, чтобы через пару лет со спокойной совестью перестроить его в мансардное. А специальные вычисления вам помогут сделать наши специальные таблицы и компьютерные программы. Ваша задача – правильно подобрать оптимальное сечение балок и их шаг. Все остальное – уже детали.

Обязателен ли армированный пояс?

Первым делом определитесь, нужен ли вам армопояс для установки балок чердачного перекрытия. Армопояс – это армированный пояс, который представляет собой замкнутую конструкцию по всему контуру здания. Задача такого элемента – это распределение нагрузок.

При установке деревянных балок чердачного перекрытия необходимо устанавливать построить армопояс только,  если:

1. Стены вашего дома строятся из газоблока или пеноблока. Ведь такой материал имеет довольно хрупкую структуру, а деревянное балочное перекрытие в это же время обладает немалым весом. Ввиду своей конструкции оно всегда создает точечное давление на блоки. А наша задача – распределить это давление и сделать его линейным. Так, чтобы мауэрлат взял на себя всю нагрузку.
2. Также, есть ли в качестве фундамента для вашего дома идут сборные блоки ФБС, или само основание мелкозаглубленное, также важно правильно распределить нагрузку от чердака по всей площади основания дома.

Во всех остальных случаях можно спокойно обойтись без армопояса.

Крепление балок к брусьям или срубу

Когда балки перекрытия крепят к срубу или оцилиндрованным бревнам, то проще всего использовать технологию сковороденя. Говоря простым языком, попросту вставить балки в стены, как части конструктора.

Обратите внимание, что между собой балки перекрытия скрепляются металлическими скобами:

Крепление к металлической двутавровой балке

Если вам приходится разбивать балки перекрытия по длине, тогда их части следует соединять внахлест или при помощи специальных накладок, причем между самими балками еще и понадобятся распорки.

А если речь идет о планировке большой площади, тогда в качестве опоры для балок лучше использовать стальную двутавровую балку или же особо крепкую из клееной древесины. В этом случае между балками чердака и стальной двутавровой балкой оставьте обязательно зазор в 10 миллиметров. При этом важно, чтобы стальная балка при этом не касалась обшивки потолка. А, чтобы в дальнейшем балки перекрытия не скрипели, уложите дополнительный звукоизоляционный материал или сделайте обрешетку потолка довольно плотной:

Если вы используете вспомогательные балки, их вовсе не обязательно размещать внутри перекрытия. Таковые можно легко встроить в стену или даже использовать самостоятельно. А сами балки при этом нужно крепить на так называемые балочные башмаки:

Первым делом для таких балок нужно сделать обвязку. Причем вовсе не обязательно саму обвязку крепить к стенам первого этажа, как многие думают.

Главное – правильно подготовить такие балки к монтажу. А для этого их следует обязательно обработать антисептиком (причем при температуре не ниже 5 градусов тепла). Далее оставить их пропитываться на сутки. Теперь распилить и уложить такие доски и поддерживающую балку на деревянный мауэрлат, предварительно пропитанный его огнебиозащитой. Остается только закрепить все балки перекрытия на башмаки.

И, когда перекрытие из балок будет готовым, сделать черновой пол, хотя бы для того, чтобы по нему было удобно передвигаться.

Крепление к стенам из кирпича

Если мы говорим о креплении деревянной балки на кирпичную стену, тогда в той необходимо создать гнездо, причем еще на этапе возведения самих стен. Гнездо должно быть на 160 мм располагаться внутри стены (это минимум), причем на специальной доске.

Вставляя балку в стену, вам нужно залить ее цементным раствором или же оставить открытой – все здесь  зависит от толщины стены:

• Так, закрытый вариант необходим при толщине стены в два кирпича.
• Открытый – при толщине стены в два с половиной кирпича.

Кроме этого, балочное перекрытие чердака при кирпичных стенах необходимо усилить анкерами, в каждой третьей балке. Анкера должны охватывать ее снизу и по бокам, а сами в стену заходить на 30 50 миллиметров. Возможен также вариант соединения балок с друг с другом и на внутренних стенах.

Крепить балки к кирпичной стене следует по такой технологии:

Крепление к хрупким стенам из блоков

Если вы крепите деревянные балки в блочной стене, тогда он вам необходимо соорудить железобетонную перемычку. Это тот самый армированный пояс, о котором мы говорили раньше. Устраивать его нужно под балкой, конкретно под деревянным коробом, который заходит в стену. Сам уже балку нужно будет установить на армированный пояс в стене тоже на минимальные 160 мм. И не забывайте также о таком важном моменте, как утеплитель со стороны блока и зазор со стороны балки, который будет обеспечить выход влаги.

Поэтому, чтобы современные легкие блоки выдержали деревянные балки чердачного перекрытия, следуйте такой схеме:

Если же блоки довольно прочные и по своим физическим качествам близки к кирпичу, тогда используйте такую схему монтажа:

Если вы сейчас плавно подошли к вопросу устройства чердачного перекрытия, первая проблема, с которой вам придется столкнуться, – это поиск досок хорошего качества. Очень важно, чтобы ни балки, ни половой настил не имели никакого изъяна, не были ослаблены и уж точно не болели никакой плесенью. В противном случае такие перекрытия опасны для жизни для жизни домочадцев.

Вариант #1 – балки из обычных досок

Давайте отдельно отметим, какие балки нужно использовать при устройстве чердачного перекрытия. Лучший вариант – доски шириной 20-30 сантиметров. В качестве материала берется сосна или лиственница, которые хорошо работают на прогиб. Именно такая древесина прочна в плане деформации и меньше подвержена трещинам. По официальным подсчетам, при применении такого материала получается снизить расход всей древесины на целых 20%.

Вариант #2 – балки из клееного бруса

В качестве балок также сегодня нередко используется клееный брус, прочность которого в несколько раз выше прочности обычной древесины. Все дело в том, что любые склеенные деревянные изделия более крепкие. Весь секрет в том, что клей, который используется, попадает в поры двух склеиваемых деталей и образует между ними много крепких нитей – куда более крепких, чем волокна самой древесины. А поэтому клееный брус в качестве балок – вполне нормальный вариант.

На вид они не отличаются от массивной древесины, особенно, когда с целью эстетики в наружных слоях у них применяется древесина лучшего сорта. Такие балки изготавливают из досок-ламелей, которые очищается от дефектов и склеиваются вместе. Главное преимущество такого метода в том, что общая длина балок теперь может достигать 12 метров, и это будет намного прочнее, просто с деревянной балкой при тех же параметрах.

Многие так же не учитывают то, что в цельной древесине могут быть скрытые проблемы, которые через несколько лет могут появиться в виде пролома балки посередине. Например, такой причиной нередко становятся гниль или паразитирующие насекомые, которые на момент покупки балки не успели еще развиться. Второй момент: довольно сложно найти абсолютно безупречную длинную балку из чистой древесины, без сучков и других проблем. А сучки сами по себе плохи тем, что в этих местах древесина плохо работает на растяжение, она более плотная, и в итоге балка, с содействующим постоянным динамическим напряжением, реагирует на него неравномерно по всей своей длине.

Вариант #3 – балки из OSB

Чтобы изготовить крепкие балки из OSB плит, их разрезают на полосы разной ширины и фрезеруют. Далее заготовки склеивают между собой, и они образуют длинную бесконечную полосу, из которой делают шаблоны определенной длины. Главное преимущество использования таких балок для устройства чердачного перекрытия – это небольшая масса и отличные показатели прочности и сопротивления изгибу.

Вариант #4 – двутавровые балки

Еще один популярный в России вид балок – это двутавровые. Это один из самых прочных видов балок, и поверх них можно устраивать любой настил, а не только фанеру. А снизу подшиваются гипсокартон. Эти балки настолько прочны, что их более целесообразно устанавливать в качестве междуэтажного перекрытия для полностью жилых комнат, о не только для мансарды и тем более для холодного чердака.

Еще также популярны также так называемые канадские двутавровые балки. Их изготавливают в заводских условиях из деревянных брусков, OSB плит, специальных влагостойких плит, клееного бруса или хвойной древесины.

Вариант #5 – балки из готовых ферм

Например, одна из самых последних разработок – это готовые чердачные фермы. Их высота – 350 миллиметров. Изготавливаются они из сухой древесины сечением 100х50 мм. В заводских условиях на специальном прессе с металлическими пластинами такие элементы соединяют в одну конструкцию. Причем в процессе изготовления таких ферм внутри их даже размещают инженерные коммуникации.

Вариант #6 – LVL-балки

Отдельно стоит заметить, что сравнительно новый материал на отечественном рынке – LVL балки. Это высокопрочные однородные материалы, которые изготавливают путем склеивания под особым давлением. В расход берется нескольких слоев шпона, и в процессе изготовления брусьев волокна располагаются строго параллельно.

Характеристики у таких балок особенные. Главное преимущество состоит в том, что какие балки обладают большим выбором размеров. Сам материал отлично поддается обработке практически любыми режущими инструментами. Но учитывая цену на LVL брус, мы советуем вам приобретать его только в том случае, если ваше чердачное перекрытие будет расположено над большим пролетом и для вас в приоритете – качество и безопасность.

Вариант #7 – HTS-балки

Еще один новый вид чердачных балок – немецкие HTS. Они тоже представляют собой двутавр, где верхний и нижний слой – из древесины, а вот средний слой сделан из OSB плиты.

Между этими слоями также может быть вставлен лист профилированный стали толщиной 0,5 миллиметров со специальным полимерным покрытием. При этом сама сталь имеет волнистую форму, благодаря чему балка обладает высокими несущими характеристиками. И таких стенок может даже не одна, а две, что еще лучше для сопротивления изгибу. А чтобы HTS-балка не изгибалась и не скручивалась, между слоями с определенным шагом устанавливаются скрытые поперечные связи.

krovgid.com

Создание деревянных перекрытий: 5 актуальных вопросов

Среди множества конструктивных элементов частного дома перекрытие является одним из самых ответственных и сложных для проектирования, монтажа узлов. Именно тут неопытные строители допускают, пожалуй, наиболее опасные ошибки, именно по обустройству этой системы задаётся больше всего вопросов.

Балки деревянного перекрытия — брус 100х200 мм

1. Почему стоит выбрать дерево

В любом здании перекрытие представляет собой горизонтальную конструкцию, которая выступает основой для создания пола. Кроме того, будучи перевязанным с несущими стенами дома, оно обеспечивает строению поперечную стабильность, равномерно распределяя возможные нагрузки. Поэтому к надёжности этой конструкции предъявляются самые высокие требования.

Вне зависимости от того, какой материал используется при строительстве дома, в частном секторе наибольшее распространение получили как раз деревянные перекрытия. Их часто можно увидеть в различных каменных коттеджах, и вполне очевидно, что в деревянном строительстве (бревно, брус, каркасная и каркасно-щитовая технология) такому решению – альтернативы не существует. Тому есть множество объективных причин. Рассмотрим достоинства и недостатки перекрытий из древесины.

В частном малоэтажном строительстве перекрытия монтируются в нескольких вариантах:

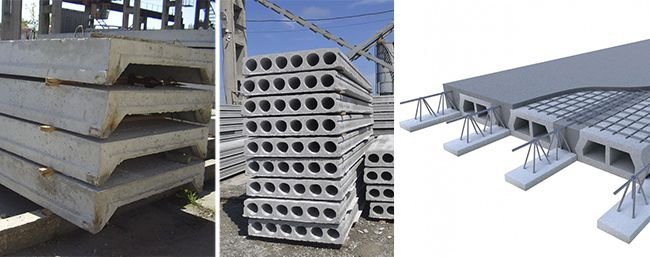

• Готовая железобетонная плита,
• Монолитная железобетонная плита,
• Готовые железобетонные балки,
• Балки и фермы из металлопроката,
• Перекрытие из пиломатериалов.

Лаги перекрытия из бруса

Лаги перекрытия из доски на глухарях

Балка из бруса на монтажных пластинах

Плюсы

Или почему деревянные перекрытия так популярны.

• Небольшая масса. Применяя доску или брус, мы не перегружаем несущие стены и фундамент. Вес перекрытия в разы меньше, чем у бетонных или металлических конструкций. Обычно не требуется привлечение техники.
• Минимальные сроки выполнения работ. Минимальная трудоёмкость среди всех вариантов.
• Универсальность. Подходит для любых зданий, в любых условиях.
• Возможность монтажа при минусовых и очень высоких температурах.
• Отсутствие «мокрых» и грязных процессов.
• Возможность получения любого уровня теплоизоляционных и звукоизоляционных характеристик.
• Возможность использования полостей для прокладки инженерных коммуникаций (электросеть, отопление, водоснабжение, канализация, слаботочка…).
• Сравнительно невысокая цена сборного каркасного перекрытия из пиломатериалов, как по стоимости деталей/комплектующих, так и по оплате труда подрядчика.

Прокладка коммуникаций в полостях

Минусы

Минусы у деревянной перекрывающей системы из дерева довольно условны.

• Сложность выбора сечения материалов и конструктивных решений для обеспечения расчётной несущей способности.
• Необходимость выполнения дополнительных противопожарных мероприятий, а также обеспечения защиты от влаги и вредителей (антисептирование).
• Необходимость покупки звукоизолирующих материалов.
• Строгое соблюдение технологий во избежание строительных ошибок.

2. Какой материал использовать для сборки

Деревянное перекрытие – всегда состоит из балок. Вот только сделанными они могут быть из самых разных пиломатериалов:

• Бревно оцилиндрованное до 30 см в диаметре.
• Брус четырёхкантный.
• Доска большого сечения (толщиной от 50 мм, шириной до 300 мм).
• Несколько досок относительно небольшой толщины, скрученных пластями друг к другу.
• Двутавровые балки, верхний и нижний пояс которых выполнен из обрезной строганной доски/бруска, а вертикальная стенка — из OSB-3, фанеры или профилированного металла (деревянно-металлическое изделие).
• Замкнутые короба из листовых материалов (фанера, ОСП).
• СИП-панель. По сути, это — отдельные секции, в которых балки уже обшиты и имеют внутри изолятор.
• Различной конструкции фермы, позволяющие перекрывать большие пролёты.

Наиболее простыми для монтажа, а также наиболее дешёвыми и удобными для выполнения последующих операций считаются варианты, когда балки перекрытия выполнены из обрезных пиломатериалов.

Ввиду очень высоких требований, предъявляемых к несущим способностям, долговечности и геометрическим отклонениям, в качестве заготовок необходимо рассматривать пиломатериал первого сорта. Возможно применение изделий, относящихся ко второму сорту по ГОСТ, которые не имеют критичных геометрических отклонений, пороков и дефектов обработки, способных снижать прочностные характеристики и срок службы готовых деталей (сквозные сучки, свилеватоть, косослои, глубокие протяжённые трещины…).

В данных конструкциях исключено применение мёртвой древесины (сухостой, валежник, горельник) из-за недостаточной прочности и множественных поражений разрушающими древесину болезнями и насекомыми. Также большой ошибкой будет купить брус или доску «с воздухом», «с армянским размером», «ТУ» — ввиду заниженных сечений.

Это должен быть исключительно здоровый материал из зелёной ели или сосны, так как хвоя ввиду своей смолистости и строения массива намного лучше переносит изгибающие нагрузки и сдавливание, нежели большинство лиственных пород, причём имея относительно невысокую удельную массу.

В любом случае обрезной пиломатериал должен быть освобождён от остатков коры и лубовых волокон, обработан антисептиком и антипиреном. Лучше всего тут покажет себя сухая строганная пилопродукция, но материал естественной влажности (до 20 процентов) при нормальной обработке тоже активно (а главное – результативно) используют, тем более что цена обрезного бруса или доски такого типа заметно ниже.

Перекрытие из обрезной доски

Балки склеены из ОСБ по технологии СИП (SIP)

Перекрытие из обрезного бруса

3. Как выбрать размер балок и с каким шагом их расставить

Длина балки рассчитывается таким образом, чтобы она перекрывала имеющийся пролёт и имела «запас» для обеспечения опоры на несущие стены (о конкретных цифрах допустимых пролётов и захода в стену читайте ниже).

Для набора расчетной толщины и длины балки — можно использовать технологию сращивания

Как бы не была устроена балка — необходима гидроизоляция

Сечение доски/бруса определяется в зависимости от расчётных нагрузок, которые будут оказываться на перекрытие в процессе эксплуатации здания. Нагрузки эти разделяют на:

• Постоянные.
• Временные.

К временным нагрузкам в жилом доме относят вес людей и животных, которые могут передвигаться по перекрытию, перемещаемых объектов. К постоянным нагрузкам относят массу самих пиломатериалов конструкции (балки, лаги), заполнения перекрытия (утеплитель/шумозащита, изоляционные полотна), подшива (накат), черновых и чистовых настилов, финишного напольного покрытия, перегородок, а также встроенных коммуникаций, мебели, оборудования и предметов обихода…

Также не стоит упускать из виду возможность складирования предметов и материалов, например, при определении несущих способностей перекрытий нежилого холодного чердака, где могут храниться ненужные, редко используемые вещи.

В качестве отправной точки берётся сумма постоянных и временных нагрузок, и к ней обычно применяется коэффициент надёжности 1,3. Точные цифры (в том числе сечение пиломатериалов) должны определять специалисты согласно положениям СНиП 2.01.07-85 «Нагрузки и воздействия», но практика показывает, что значения нагрузок в частных домах с деревянными балками получаются примерно идентичными:

• Для межэтажных (в том числе под жилой мансардой) и цокольных перекрытий суммарная нагрузка составляет порядка 350 — 400 кг/м2, где доля собственного веса конструкции составляет около 100 килограмм.
• Для перекрытия ненагружаемого чердака – около 130 — 150 кг/м2.
• Для перекрытия нагружаемого нежилого чердака до 250 кг/м2.

Очевидно, что безусловная безопасность ставится во главу угла. Тут учтён хороший запас и рассматривается вариант не столько распределённых нагрузок на всё перекрытие (в таких количествах они практически нереальны), сколько возможность локальной нагрузки, способной привести к прогибам, вызвавшим в свою очередь:

• физиологический дискомфорт жильцов,
• разрушения узлов и материалов,
• потерю конструкцией эстетических свойств.

К слову, определённые значения прогибов допускаются нормативными документами. Для жилых помещений они могут составлять не более 1/350 части от длины пролёта (то есть 10 мм на 3-х метрах или 20 мм на шести метрах), но при условии, что выше перечисленные ограничивающие требования не нарушены.

При выборе сечения пиломатериалов для создания балки обычно руководствуются соотношением ширины и толщины бруса или доски в пределах 1/1,5 – 1/4. Конкретные цифры будут зависеть, прежде всего, от: нагрузок и длины пролётов. При самостоятельном проектировании можно воспользоваться данными, полученными на основании расчётов при помощи онлайн-калькуляторов или общедоступных таблиц.

Оптимальное усреднённое сечение балок деревянного перекрытия, мм

Нагрузка, кг/м2	Пролёт 3 м	Пролёт 3,5 м	Пролёт 4 м	Пролёт 4,5 м	Пролёт 5 м	Пролёт 5,5 м	Пролёт 6 м
150	50Х150	50Х150	50Х200	150Х150	100Х200	100Х200	100Х220
200	50Х150	50Х200	70Х180	80Х200	100Х200	120Х220	140Х220
250	60Х150	60Х180	70Х200	100Х200	150Х200	150Х220	160х220
350	100Х150	70Х180	100Х200	150Х200	150Х220	160Х220	200Х220

Как видим, чтобы увеличить несущие способности перекрытия – достаточно выбирать пиломатериал с большей шириной или большей толщиной. В том числе можно собирать балку из двух досок, но так, чтобы полученное изделие имело сечение не меньше расчётного. Нужно также отметить, что несущие свойства и стабильность деревянного перекрытия возрастают, если применять поверх балок лаги или различного рода черновые полы (листовые настилы из фанеры/ОСП или из обрезной доски).

Ещё одним способом улучшить силовые качества перекрытия из дерева – это уменьшить шаг расстановки балок. Инженеры в своих проектах частных домов определяют в разных условиях дистанцию между балками от 300 мм до полутора метров. В каркасном строительстве шаг балок ставят в зависимость от шага расстановки стоек, чтобы под балкой находилась стойка, а не просто прогон горизонтальной обвязки. Практика показывает, что наиболее целесообразными с точки зрения практичности и стоимости конструкции является шаг в 600 или 1000 мм, так как он лучше всего подходит для последующего монтажа утеплителей и шумоизоляции враспор (изоляционные материалы как раз имеют такой форм-фактор плит и рулонов). Такая дистанция также создаёт оптимальное расстояние между точками опоры для монтажа лаг пола, устанавливаемых перпендикулярно балок. Зависимость сечения от шага хорошо видно по цифрам таблицы.

Возможное сечение балок перекрытия при изменении шага (суммарная нагрузка на квадратный метр порядка 400 кг)

Шаг, мм	Пролёт 3 м	Пролёт 4 м	Пролёт 5 м	Пролёт 6 м
600	100Х200	100Х200	150Х200	200Х200
1000	100Х225	150Х200	150Х225	200Х225

4. Как правильно устанавливать и закреплять балки

С шагом мы определились – от 60 сантиметров до метра будет золотой серединой. Что касается пролётов, то лучше всего ограничиться 6-ю метрами, в идеале: четыре-пять метров. Поэтому проектировщик всегда старается «положить» балки вдоль меньшей стороны дома/помещения. Если пролёты слишком велики (более 6 метров), то прибегают к установке несущих стен или опорных колон с ригелями внутри дома. Такой подход позволяет применить пиломатериалы меньшего сечения и увеличить шаг расстановки, снижая тем самым массу перекрытия и его стоимость для заказчика при тех же (или лучших) несущих характеристиках. Как вариант, создаются фермы из более лёгкого пиломатериала с применением металлических перфорированных крепежей, например, гвоздевых пластин.

В любом случае балки выставляют строго горизонтально, параллельно друг другу, с выдержкой одинакового шага. На несущие стены и прогоны деревянная балка должна опираться не менее чем на 10 сантиметров. Как правило, используют 2/3 толщины наружной стены со стороны помещения (чтобы торец балки не выходил на улицу и оставался защищённым от промерзания). В деревянных стенах делают врубку, в каменных – оставляют проёмы во время кладки. В местах касания балок несущих конструкций необходимо уложить изолирующие материалы: демпферные упругие прокладки из резины/войлока, несколько слоёв рубероида в качестве гидроизоляции и т.п. Иногда применяют обжиг скрываемых впоследствии участков балки или их обмазку битумными мастиками/праймерами.

Опора бруса

Гвоздевая пластина

Демпферная лента

В последнее время всё активнее для создания перекрытия используются специальные перфорированные кронштейны «держатели/опоры бруса», которые позволяют монтировать балку встык со стеной. При помощи данного типа кронштейнов также собирают узлы с поперечными ригелями и усечёнными по длине балками (проём для лестничного марша, проход дымохода и прочее). Достоинства такого решения очевидны:

• Получаемое Т-образное соединение очень надёжное.
• Работа выполняется быстро (врубки делать не приходится, выставлять единую плоскость намного проще).
• Мостиков холода по телу балок не образуется, ведь торец удаляется от улицы.
• Есть возможность купить пиломатериал меньшей длины, так как не нужно заводить брус/доску внутрь стены.

В любом случае очень важно после подгонки пиломатериалов по размеру тщательно антисептировать торец балки.

5. Какие изоляционные прослойки нужно использовать внутри деревянных перекрытий

Чтобы ответить на этот вопрос, прежде всего, следует разделить перекрывающие конструкции (в круглогодично обитаемом доме) на три отдельных типа:

• Цокольное перекрытие,
• Межэтажное,
• Чердачное.

В каждом конкретном случае набор пирога будет отличаться.

Межэтажные перекрытия в подавляющем большинстве случаев разделяют помещения, в которых температурный режим схожий или близкий по значению (если есть покомнатная/поэтажная/зонная регулировка отопительной системы). К таковым также стоит отнести чердачное перекрытие, которое отделяет жилую мансарду, так как это помещение отапливается, а утеплитель располагается внутри кровельного пирога. По этим причинам теплоизоляция тут не нужна, но очень актуальным становится вопрос борьбы с шумами, воздушными (голоса, музыка…) и ударными (шаги, перестановка мебели…). В качестве звукоизоляции в полости перекрытия укладываются акустические волокнистые материалы, созданные на основе минеральной ваты, а также под обшивки устилаются полотна звукоизоляционных мембран.

Конструктив для сухих помещений

Конструктив для влажных помещений

Цокольная конструкция предполагает, что под перекрытием находится грунт или подвал, погреб, цокольный этаж. Даже если внизу будет оборудовано эксплуатируемое помещение, то этот вид перекрытия нуждается в полноценном утеплении, свойственном ограждающим конструкциям конкретной климатической зоны и конкретного здания с его неповторимым тепловым балансом.  Согласно нормам, в среднем для Московской области толщина современного утеплителя с хорошими показателями теплопроводности будет составлять порядка 150-200 мм.

Аналогичные требования по теплоизоляции предъявляются к чердачному перекрытию, над которым нет отапливаемой мансарды, ведь именно он будет главным барьером на пути тепловых потерь через крышу здания. Кстати, ввиду большего перетока тепла через верхнюю часть дома, толщина утеплителя тут может потребоваться больше, чем в других местах, например, 200 мм вместо 150-ти или 250 мм вместо 200-от.

Применяют пенопласт, ЭППС, минеральную вату плотностью от 35 кг/м3 в плитах или нарезанную матами из рулона (подходит та, что допускается к использованию в ненагружаемых горизонтальных конструкциях). Укладывают теплоизоляцию между балками, как правило, несколькими слоями, с перевязкой стыков. Нагрузка от утеплителя передаётся на балку через черновой подшив (часто он крепится к балкам посредством черепных брусков).

Там, где в конструкциях работает ваттный утеплитель/звукоизолятор, его следует защитить от увлажнения. В цокольном перекрытии влага может в виде испарений подниматься от грунта или из подвала/погреба. В межэтажные перекрытия и чердачные может попадать водяной пар, который всегда насыщает воздух жилых помещений в процессе бытовой деятельности человека. В обоих случаях снизу под утеплителем нужно простелить строительную пароизоляционную плёнку, которой может выступать обычный или армированный полиэтилен. Но, если теплоизоляция выполняется с помощью экструзионного пенополистирола, не имеющего сколько-нибудь значимого уровня водопоглощения, то пароизоляция не понадобится.

Сверху утеплители и волокнистые звукоизолирующие материалы защищают водонепроницаемыми полотнами, в качестве которых могут выступать мембраны или неперфорированная гидроизоляция.

Надёжный гидробарьер особенно актуален в помещениях с повышенной влажностью: кухня, прачечная, ванная комната… В таких местах его расстилают поверх балок, обязательно с перехлёстом полос на 100-150 мм и проклейкой шва. Полотна по всему периметру помещений в обязательном порядке заводят на стену – на высоту не менее чем 50 мм над финишным покрытием.

Перекрытие, которое в дальнейшем будет облицовано кафельной плиткой, есть смысл дополнять черновым настилом пола из водостойких листовых материалов – различного типа цементосодержащих плит, желательно шпунтованных. По такому сплошному настилу можно провести дополнительную обмазочную гидроизоляцию, выполнить тонкослойное выравнивание плоскости нивелирмассой или сразу укладывать плитку.

Можно избрать другой вариант – собрать из обрезной доски сплошной настил, уложить гидробарьер, залить тонкослойную стяжку (до 30 мм), смонтировать лпитку.

Существуют также современные клеевые составы (и эластичные затирки), позволяющие производить облицовку плиткой деревянных оснований, в том числе подвижных и нагреваемых. Поэтому часто тут реализуются кафельные полы по влагостойкой фанере или ОСБ.

Важно! Учитывая возрастающие нагрузки (общие или локальные – крупная ванна, чаша джакузи, напольный котёл…), расчёт сечения и шага балок под такими помещениями нужно выполнять индивидуально.

При желании, полы в санузле или на кухне деревянного дома можно укомплектовать греющим кабелем или трубами водяного контура отопительной системы. Их монтируют как в стяжках и слое плиточного клея, так и между лагами в заведомо созданной воздушной прослойке. При любом выбранном варианте перекрытие должно быть хорошо утеплённым, чтобы не греть потолок комнаты снизу, желательно укомплектованным гидроизоляцией с отражающим фольгированным слоем.

elka-palka.ru

устройство и правила сооружение своими руками

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Что учитывать при выборе пиломатериала ↑

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

Подбор брусков или бревен по размерам ↑

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Подготовка брусков или досок к укладке ↑

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

• для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
• для не нагружаемого чердачного помещения 130-150 кг/м²;
• для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Гвоздевая пластина

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

• Т-образный узел отличается надежностью;
• монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
• в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
• становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

   Выполнение среза конца балки

3. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
4. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
5. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

   Анкерный болт

6. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
7. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
8. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
9. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
10. Поверх утеплителя крепят лаги с шагом 50-70 см.
11. К лагам прибивают струганные доски.
12. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
13. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Пошаговая инструкция монтажа свода в газобетоне ↑

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

Финишные работы и рекомендации ↑

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

strmnt.com

Деревянные перекрытия в доме своими руками: инструкция

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

https://www.youtube.com/watch?t=1&v=F6cn3B0ehos

Шаг 3. Устройство наката

1 – Стена; 2 – Гидроизоляция; 3 – Балка; 4 – Монтажная пена; 5 – Утеплитель; 6 – Анкер; 7,8 – Накат; 9 – Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление



1 – Балка; 2 – Черепной брусок; 3 – Накат с подшивкой; 4 – Пароизоляция; 5 – Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия – устроить “песочницу”, теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием – тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

domzastroika.ru

Что лучше железобетонные перекрытия или деревянные

Строительство загородного дома сопряженно с массой сложностей. Например, нужно определиться с типом фундамента, проектом самого здания, решить, где грунт больше всего подходит для возведения такой постройки. Если речь идет о доме на несколько этажей и чердак, то также необходимо определиться с перекрытиями.

Это горизонтальные конструкции, которые устанавливаются между этажами. Они принимают нагрузки постоянного воздействия и распределяют ее. Перекрытия должны быть прочными, надежными и подходить в зависимости от типа здания. Чаще всего используются деревянные или железобетонные перекрытия. Рассмотрим особенности каждой из этих конструкций.

Деревянные перекрытия

Перекрытия этого типа долгое время пользовались популярностью в частном строительстве. Это доступный, экологичный материал, который обладает небольшим весом и приятным внешним видом. Несущим элементом в таком полу являются балки в виде бревна или бруса. Они должны отвечать всем необходимым характеристикам, включая показатели прогиба (лучше, чтобы был запас).

Также надежность и характеристики готового перекрытия зависят от его типа. Например, они могут быть изготовлены из массива дерева, быть составного сечения или и вовсе представлять собой двухуровневые конструкции.

Так как балки принимают на себя основную нагрузку, важно учесть их сечение. Оно подбирается исходя из расстояний между несущими стенами. В конструкции могут быть как просто балки, так и лаги, на которое впоследствии укладываются доски. Если вы решили установить только балки, то такая конструкция будет менее затратной, но не будет защиты от ударного шума. То есть любое движение людей по перекрытиям можно отчетливо слышать. Если же на балки сначала укладываются лаги, то между ними устанавливается звукоизолирующий материал. Поэтому никакого шума не будет.

Сам потолок выполняется из так называемого наката. Он представляет собой деревянный настил из щитов или досок, который помещается между балками. Отделка потолка может быть самой разнообразной. Кто-то выполняет привычную штукатурку, но более прогрессивным решением будет обшить его поверхность плитами из гипсокартона.

Плюсы и минусы деревянных перекрытий

Если говорить о преимуществах подобного рода конструкций, то стоит выделить то, что они:

• Отличаются низкой стоимостью как самого материала, так и доставки и монтажных работ.
• Отлично подходят для облегченных оснований.
• Используются в условиях «сложных» грунтов.
• Могут быть установлены вручную, без специализированного оборудования или строителей.
• Просто и быстро монтируются.
• Экологичностью. В состав дерева не входит никаких агрессивных препаратов, нет арматуры.

Полезно! При покупке материала нужно внимательно осмотреть все балки. На них не должно быть трещин или следов заражения паразитами.

С другой стороны, есть у таких конструкций и масса недостатков. Например,:

• Дерево могут прогрызть грызуны или насекомые. Оно подвержено образованию плесени и грибка.
• Требуется обработка специальными консервирующими составами. В противном случае древесина будет гнить. Периодически нужно пропитывать древесину и антисептиками. Однако даже если выполнить качественную обработку дерева, то 100-процентной защиты от гнили вы не получите. Также чтобы препятствовать процессу гниения потребуется организовать качественную систему вентиляции.
• Обшивать балки придется с обеих сторона, а пространство между ними необходимо заполнить утеплителем и звукоизоляцией.

• Укладка деревянных элементов требует много сил и времени.
• Срок службы таких конструкций значительно меньше, чем у бетонных. Кроме этого со временем дерево начнет немного проседать, может появиться скрип.
• Деревянные перекрытия не рекомендуется использовать при строительстве многоэтажных домов, а также в том случае, если постройка находится в сейсмоопасной зоне, где показатели доходят до 7 баллов.
• Так как дерево обладает легкой возгораемостью, то придется еще обработать балки и антипиренами. Либо можно использовать специальные огнезащитные лаки или краски.
• Если пролет довольно большой (более 6 метров), то в этом случае конструкция потребует усиления, а значит и дополнительных материалов. Нужно будет покупать балки с большим поперечным сечением. Это значит, что и толщина всего перекрытия будет увеличена.
• Подобные изделия невозможно использовать во влажных помещениях. Это означает, что для душевой, санузлов, прачечных и ванных комнат нужно использовать ЖБИ конструкции.
• В тех местах, где перекрытия примыкают к дымоходу, придется сделать теплоизоляционные швы.

Поэтому если позволяют финансы и особенно, если речь идет о постройке в несколько этажей, то стоит рассмотреть вариант с железобетонными конструкциями.

Железобетонные перекрытия

Изделия этого типа могут представлять собой:

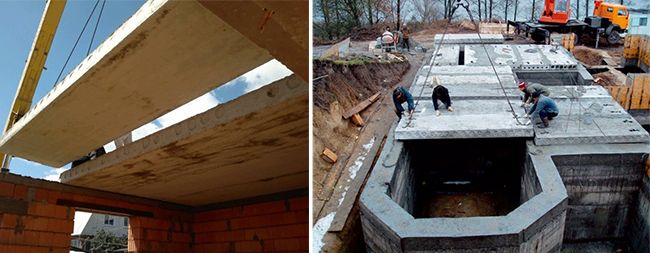

• Сборные пустотные ЖБИ плиты. Они изготавливаются в заводских условиях, поэтому в продаже есть типовые модели шириной на 1,0, 1,2 и 1,5 метров. Толщина изделий составляет 220 мм. Длина может быть от 2,4 до 9,0 метров. Плиты этого типа отличаются большим весом. Один «квадрат» такой плиты будет весить не менее 300 кг. Поэтому нужно понимать, что несущие конструкции должны выдержать их вес. Кроме этого придется освободить рядом с домом пространство, так как изделия доставляются, а потом монтируются с использованием автокрана.
• Монолитные железобетонные плиты. Бывают плоскими или ребристыми. Для их монтажа в обязательном порядке строится опалубка и выполняется армирование. Толщина монолитных плит чуть меньше – 200 мм. Также они подходят только для пролетов менее 4,5 м. Но несмотря на меньшую толщину, один «квадрат» такой плиты будет весить больше – 480 кг. Если хочется использовать облегченные конструкции, то стоит выбирать ребристые плиты. Но в этом случае нужно будет выполнить более сложную опалубку.
• Комбинированные перекрытия, которые называют сборно-монолитными. Конструкция таких изделий может отличаться. Но чаще всего строители пользуются вариантом, когда используются несущие монолитные балка из прокатного профиля.

Это надежные и долговечные конструкции, но тем не менее, чтобы сделать выбор нужно рассмотреть их преимущества и недостатки.

Плюсы перекрытий

Прежде всего стоит отметить преимущества. Их у железобетона не мало. Например, такие изделия:

• Не подвержены атакам грызунов и насекомых.
• Подходят для кирпичных, бетонных домов, построек из газоблоков.
• Обладают отличной механической прочностью. Если перед укладкой деревянных балок нужно уточнить их прочность на изгиб, то в случае с железобетоном такого вопроса вообще не встает.
• Обладают долгим сроком службы. Такие перекрытия не изменят своих характеристик на протяжении более, чем 50 лет.
• Скорость работы. Железобетонные перекрытия можно уложить за несколько часов.
• Пожаробезопасны. Для этого не нужно думать о специализированных пропитках или ЛКП.
• Обладают отличными параметрами звуко- и теплоизоляции.
• Могут быть установлены независимо от сейсмических показателей почвы.
• Не требуют дорогой отделки.
• Позволяют строить здания большей этажности.
• Не требуют дополнительного утепления и вентиляции.
• Подходят для строительства помещений с повышенной влажностью. Именно ЖБИ используется для саун, ванных, душевых и прочих посещений.
• Позволяют уложить плитку в качестве напольного покрытия.
• Не «съедают» высоту потолка за счет своей толщины.

Плюсов конечно предостаточно, но есть и минусы.

Недостатки ЖБИ перекрытий

Самым главным минусом является цена вопроса. Придется потратиться не только на сам материал, но и на услуги тяжелой строительной техники. Также нужно заплатить самим рабочим и за аренду монтажного оборудования. Кроме этого автомобиль с плитами должен как-то подъехать к дому. Если у вас нет ворот, а вокруг много построек, то подъезд будет перекрыт.

Также стоит выделить такие недостатки, как:

• Высокий вес готовых плит. Это означает, что само основание дома и стены должны быть очень прочными. Либо придется усиливать конструкцию, а это еще больше финансовых вложений.
• Возможность ошибки монтажа. Есть риск, что появится так называемый мостик холода.
• Для монтажа чистового потолка придется арендовать или купить дорогостоящие буры и сверлильные аппараты.

Также есть риск, что арматура, расположенная в плитах, будет негативно сказываться на сигнале, например, wi-fi роутера. Некоторые считают, что металл негативно влияет и на самого человека.

Разумеется, если вы строите дом на несколько этажей, то особого выбора нет. Придется устанавливать железобетонные перекрытия. Только не стоит экономить и покупать изделия кустарного производства.

Рекомендации по выбору

Стоит обратить внимание еще на несколько моментов. Если перекрытие планируется установить между холодным подвалом и первым этажом, то лучше выбирать ЖБИ конструкции. Если цоколь не отапливается, то это приведет к большой разнице температур (жилое помещение будет гарантированно теплее). Это значит, что будет образовываться много влаги, с которой не способна справиться древесина.

А вот между последним этажом и чердаком, наоборот, рекомендуется устанавливать деревянные перекрытия. Они не будут создавать дополнительной нагрузки на все здание. Кроме этого чердак является не жилым помещением, на него не так часто поднимаются жильцы.

Если нет возможности организовать подъездную площадку, то выбора не остается, придется работать только с деревом. Либо заплатить рабочим еще больше и придумать вариант с лебедкой.

Нужно учитывать особенности грунта на площадке, где строится дом. Если в грунте залегают почвы с очень слабой несущей способностью, то лучше, чтобы перекрытия были не такими тяжелыми. Значит выбирать нужно дерево и вообще отказаться от постройки многоэтажного дома из кирпича или бетона и возведения монолитного фундамента.

zamesbetona.ru

Деревянные перекрытия при строительстве дома

Деревянные перекрытия использовались на протяжении многих веков. Их большим преимуществом является небольшая стоимость и простота создания. Однако древесина имеет свойство прогибаться и является горючим материалом. Поэтому деревянные перекрытия должны быть отлично спроектированы и построены с инженерной точностью. Такие деревянные перекрытия (потолки) обычно используются в строительстве домов по канадской технологии или простых летних домиков.

Свойства древесины для перекрытий

Для построения деревянных перекрытий используется древесина сосны или ели, которая должна соответствовать некоторым требованиям прочности:

• сжатия;
• изгиба;
• сдвига;
• давления;
• разрыва.

Древесина должна соответствовать классу К27. Влажность строительных пиломатериалов не должна превышать 18% для внутренних элементов конструкции и не более 23% для внешних.

Разновидность деревянных перекрытий

Устройство деревянных перекрытий должно включать противопожарную защиту. С точки зрения техники безопасности пожарной охраны различают два вида перекрытий в деревянном строительстве:

Ребристые перекрытия, являющиеся конструкциями из деревянных плит с закрытой верхней и нижней поверхностью на деревянных ребрах.

Балочные деревянные перекрытия

В особняках наиболее часто используются балочные деревянные перекрытия, являющиеся обычно чердачными или междуэтажными перекрытиями.

Балки деревянного перекрытия обычно имеют толщину 42мм, чего вполне достаточно для обеспечения необходимой жесткости конструкции и предотвращения скручивания элементов. Высота балок может быть различна и зависит от площади перекрытия, расстояния между балками и материала, из которого они сделаны.

Чаще всего они имеют вид твердых деревянных бревен, но возможна также конструкция балок из составных элементов (склеенных или соединенных механически).

Каркас перекрытия состоит из деревянных балок и подтяжек. Все элементы такого перекрытия опираются на несущие стены. Возможно также удерживание балок перекрытия на дополнительных промежуточных балках.

Все балки укладываются в одном направлении и видны снизу перекрытия. Они могут быть закрыты потолком из гипсокартона или деревянных панелей.

В перекрытиях без нижнего потолка балки становятся видимыми элементами и полезно влияют на климат помещения. Используются, как правило, два расстояния укладки балок – 40 и 60 см. В кирпичных домах балки перекрытия дополнительно защищены от высовывания из стен при помощи специальных петель.

Концы балок, опирающиеся на стены, должны быть покрыты смолой и бумагой, однако без покрытия ею всей балки. Следует использовать также теплоизоляцию лицевой стороны балок, что обеспечит удаление водяного пара и продолжит срок эксплуатации древесины. Между балкой и стеной необходимо оставить вентиляционное пространство шириной 2-3 см, чтобы воздух мог свободно доходить до лицевой стороны балки.

Изоляция деревянных перекрытий

В пространство между балками следует уложить сначала пароизоляционную мембрану, а поверх нее 10 см минеральной ваты для тепло- и звукоизоляции между этажами. Между поверхностью минеральной ваты и нижней стороной досок пола должно оставаться пространство не менее 5 см. Чтоб дополнительно «заглушить» перекрытие, перед прибиванием досок следует положить сверху балок полоски войлока толщиной до 1 см.

Иные элементы перекрытия

Следует помнить, что сквозь перекрытие проходят другие элементы конструкции, к примеру, ступеньки или дымоход. В таких местах необходимо изменить порядок укладки балок перекрытия, обрезав их при необходимости и перенеся нагрузку на соседние элементы при помощи дополнительной балки. Она крепится петлями к укороченным и обычным балкам.

Внутри перекрытия (под полом) могут проходить отдельные электрические провода, что не влияет на огнеупорность, при условии, что отверстия для этих проводов закрыты (напр. гипсом). Иногда требуется прохождение сквозь перекрытия проводов в вертикальном направлении. Жгуты проводов толщиной до 50 мм. могут проходить сквозь перекрытие без специальных приспособлений. Следует лишь уложить плотно минеральное волокно на место прохождения проводов, а затем уплотнить гипсовым раствором.

Звукоизоляция деревянных перекрытий

Чтобы как можно лучше защитить помещение от шума, следует использовать так называемые плавающие полы с максимально возможным весом. Это могут быть большого размера деревянные элементы или древесные плиты (например, ламинированные доски или клееные доски). Необходимо обратить внимание на тщательную изоляцию плавающего пола у стен, что может привести в некоторых случаях к прохождению звука.

Другим решением будет утяжеление балочного перекрытия при одновременном сохранении гибкости. Можно его утяжелить укладкой или наклеиванием бетонных или каменных плиток. При этом размеры плиток не должны быть очень большими.

Особенно ощутимый эффект получается при комбинации плавающих полов с утяжелением. Такие перекрытия существенно уменьшают звуки шагов и высоких частот.

Преимущества и недостатки деревянных перекрытий

Деревянные перекрытия существенно легче бетонных, дешевле в сооружении, и более просты для выполнения всяческих доделок в процессе эксплуатации. Следует заметить, что они выполняются в сухой технологии, что в условиях нашего умеренного климата предвидит выполнение перекрытия даже в осенне-зимнее время.

Однако им свойственна низкая огнеупорность. Не очень устойчивы такие перекрытия к биологической порче и влаге. Существенным также является недостаточное сцепление (соединение) с несущей конструкцией дома.

stroyizdereva.ru
