Цоколи ламп накаливания список с картинками – таблица типов лампочек с размерами светодиодных, люминесцентных, накаливания и других

список с описаниями, картинками и размерами

Томас Эдисон изобрёл первый цоколь для обычного источника освещения типа накаливания уже очень давно. Но наука не стоит на месте и каждый день делаются новые открытия и появляются новые изобретения. На сегодняшний день можно найти более 10 видов различных цоколей для самых разных источников освещения. Это не только домашние люстры и бра, но и все возможные фонари, прожектора, автомобильные осветительные приборы.

У домашних источников освещения также бывает большой ассортимент цоколей, и важно выбрать правильно, особенно если вы покупаете новую люстру или бра. Чтобы понять какой именно купить необходимо знать, что такое цоколь лампы и их виды. Ведь в магазине есть огромный выбор самых разных стереобатов с различным видом применения. Обычно их изготавливают из керамики или металла, делают резьбу, которая должна подходить к патрону.

Обозначение

На каждом цоколе можно найти ряд цифр и букв, если знать их расшифровку можно легко понять для какого источника освещения он предназначен и его общие свойства.

1. P — фокусирующий
2. G — штырьковый
3. T — телефонный
4. E — резьбовой
5. S — софитный
6. H — для ксеноновых
7. F — с одним штырьком
8. R — с утопленным контактом
9. K — с кабельными соединениями c — штырёк специальной формы
10. F — с одним штырьком, где обозначение b это рифлёный штырёк, a это цилиндрический штырёк, а B это штифтовых

Типы цоколя ламп по количеству контактов бывают:

• Один — s
• Два — d
• Три — t
• Четыре — q
• Пять — p

Виды источников освещения

Все источники освещения обозначаются буквами. Например

1. A — автомобильная
2. V — Конический для бра
3. U — Энергосберегающая

Например, возьмём прибор с обозначением E14U. Расшифровать мы его можем как лампа энергосберегающая значение U. Далее буква E будет означать, что цоколь стандартный резьбовой (Эдисона). Цифра четырнадцать обозначает количества Ватт.

Виды осветительных приборов

Если у вас в осветительном приборе перегорела или сломалась лампа, то перед вами встанет вопрос о её замене. Но как же подобрать правильно стереобат? Для этого необходимо определиться с тем, к какому виду принадлежит ваш осветительный прибор, и типы подключения к нему.

1. Накаливания. Этот тип самый распространённый, поскольку и одновременно самый старый. Все чаще их заменяют более новыми источниками света — энергосберегающими источниками освещения разных видов, ведь они потребляют около 10 раз меньше энергии. Однако стоимость таких приборов накаливания гораздо ниже, что является преимуществом. Цоколи ламп накаливания бывают следующих видов: E27, E14 или рефлекторного типа это R63, R50, R80.
2. Галогеновые. При их изготовлении используют такие компоненты, как йод и бром, что способствует более длительному сроку службу. В среднем они работают в четыре раза дольше источников света типа накаливания. И также цоколи галогенных ламп обладают очень хорошей светоотдачей, что помогает делать освещение в комнате мягким и ровным, правильно передавая цвета. Стереобаты для галогенных приборов освещения бывают самые разные, например: G4, G9, GU 10 или R7S. Обычно они имеют меньший размер, формы бывают разные в зависимости от типа подключения. Например, конусовидный, вытянутый.
3. Энергосберегающие. Эти небольшие люминесцентные приборы освещения витой конструкции набрали широкую популярность не просто так. Они обладают превосходными характеристиками, и несмотря на высокую стоимость их цена соответствует качеству. Срок службы этого прибора очень долгий и может быть по гарантии не меньше года. И также они позволяют экономить электроэнергию, съедая в 10 раз меньше чем лампы накаливания. Они горят ровным, ярким светом с хорошей светопередачей. Агрегаты для них имеют стандартный вид типа E14, E27, что позволит без труда их установить на место старой лампы. Подходят также и другие цоколи: G4, G9, GU 10, G. U.
4. Люминесцентные. Имеют трубчатую форму, потребляют мало энергии и светят ярким светом. Однако к их минусу можно отнести потенциальный вред для глаз. Для таких ламп подходят цоколи типа T. Например: T8 или T10, при этом цифра, стоящая рядом, указывает на диаметр лампы в дюймах. Посмотреть конструкции более подробно вы можете в магазине.
5. Светодиодные. Эти лампы также обладают рядом преимуществ. Они имеют очень большой гарантийный срок службы, от 3 до 12 лет. Кроме того, что они ярко светят, при этом они питают мало энергией, таким образом, являясь энергосберегающими. Имеют маленький размер цоколей и подходят только в небольшие светильники, например, GU 5.3 и другие, в зависимости от типа.

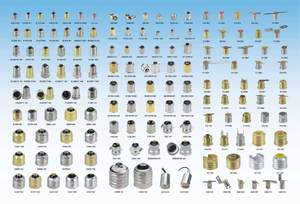

Список цоколей и их описание

Кроме вида ламп чтобы подобрать правильный тип, необходимо разбираться и в том, какие бывают цоколи. Поэтому необходимо рассмотреть каждый вид подробнее. Ещё кроме ламп для домашнего использования существуют и те, что имеют узкую направленность назначения. Например, цоколи типа W, которые подходят для установки в личное авто. Они также будут описаны ниже.

• Резьбовые цоколи ламп

Обозначаются буквой E и являются самыми распространёнными, среди остальных видов. С изобретением лампы как источника освещения встал вопрос о том как продлить срок службы осветительного прибора, ведь сама лампа перегорает. Так, был изготовлен первый цоколь класса Е, который открыл Томас Эдисон. На сегодняшний день этот тип цоколей не устарел и не потерял своей уникальности. Он часто применяется в самых разных типах ламп как стандартный.

Этот тип обозначается буквой B, является логическим продолжением предыдущего класса, его модернизированной моделью. Их создатели ставили перед собой цель сделать устройство более компактным и удобным, с той же мощностью, но при уменьшенном энергопотреблении. Их характерной особенностью являются боковые контакты, расположенные не симметрично. Это сделано для более строгого закрепления в нужном положении. Такая технология очень часто применяется в автомобильных огнях дальнего или ближнего освещения.

Обозначается этот тип цоколей буквой G и используется для галогеновых и люминесцентных ламп. Спектр их применения достаточно широк, но основное их достоинство — это то, что такой тип подключения позволяет экономить электроэнергию, за счёт особой конструкции. Однако у неё есть и недостатки. Это то что при работе данных источников света используется ртуть.​

• Цоколи ламп с утопленным контактом

Особый вид цоколей применяется в лампах с очень высокой мощностью, например, галогенных. Обозначается он буквой R, рядом стоит цифра 118 или 78. Она обозначает длину лампы в миллиметрах. Такие лампы имеют продолговатый вид, трубчатые почти ничего не весят. Для их подключения используют сеть в 50 Гц, и 220 В.

• Цоколь для ламп софитовый штырьковый

Этот цоколь обозначается буквой S и обычно используется для слабого освещения таких небольших помещений, как ванная комната, или же в качестве подсветки разных зеркальных поверхностей. Рядом с буквой обычно стоит цифра 6, 7, и другие. Они обозначают диаметр корпуса лампы. Такие цоколи могут быть установлены с двух сторон одновременно. Например, в случае с лампой трубчатого вида или галогенную.

• Цоколь ламповый фокусирующий

Этот тип источников освещения вида накаливания имеет сходную конструкцию с предыдущим. Однако, отличается наличием дополнительной рассеивающей функцией. Этот тип обозначается буквой P и устанавливается в светильники где важна дальность рассеивания луча. Часто их применяют в прожекторах или навигационных огнях. Имеют высокое энергопотребление и высокую мощность.

• Цоколь кабельный

Иногда используется нестандартный вид цоколей. Например, такое часто практикуют в

проекционных лампах. Обозначается он буквой K.

• Цоколь для ламп телефонный

Они обозначаются буквой Т. Этот вид цоколей отличается узкой специализацией. Применяют их обычно в салонах автомобиля для подсветки. Они имеют малую мощность и размер.

• Цоколь для ламп формы W

Как и предыдущий вариант их зачастую используют владельцы личного автотранспорта, например, как осветители для указателей поворота. Обозначаются буквой W и имеют сходную внутреннюю конструкцию. Обладают невысокой мощностью и низким потреблением электроэнергии.

Заключение

Виды цоколей ламп освещения бывают разных форм и размеров, ведь в современном мире уже изобретено большое количество осветительных приборов разного назначения. Поэтому при выборе источников освещения следует учитывать какую пользу она в себе несёт. Не только по степени освещённости, но и по продолжительному сроку службы, а также для каких целей она наиболее подходит.

Описание цоколей ламп, классификация и характеристика по типам с картинками и списком

Приобретая светильник, требуется помнить о лампе. Ведь в большинстве случаев он не комплектуется этим устройством. А они на рынке представлены в широком ассортименте. Возможность выбора связана с такими показателями, как размер, форма, мощность и цоколь. Это составной элемент, при помощи которого устройство освещения крепится в патроне и получает питание электрическим током.

В качестве материала для изготовления цоколя служит металл или керамика. Внутри конструкции цоколя размещены электроды для передачи тока, а снаружи — контакты для его поступления. Каждый светильник имеет свой патрон, для которого подходит определённый тип цоколя. Поэтому перед покупкой прибора освещения требуется досконально изучить информацию о цоколях.

Кроме этого, приборы не вечны. Рано или поздно любая лампа выработает свой ресурс. Когда хозяину необходимо приобретать новую и он начинает путаться в многообразии ассортимента конструкций ламп. Вспомните, когда последний раз ходили в супермаркет и выбирали лампу — каково это было сделать? Непосредственно у ламп необходимо учитывать такие характеристики, как мощность, габариты и напряжение. Особенно сейчас популярен энергосберегающий тип устройств, а у них выбор цоколей представлен широким диапазоном модифицированных конструкций. Их могут выбрать только специалисты строительства, или те, кто прочтёт данную статью и кое-что извлечёт полезного по вопросу, что такое цоколь лампы.

Просто о непонятном

Как в бытовых, так и в промышленных областях используются варианты с различными соединениями накаливания. Тип соединения зависит от характеристик и типа светильника. По причине многообразия конструкций применяется специальная классификация. По ней типы цоколей ламп делят на группы. В быту люди используют в основном 2 вида — резьбовой и штырьковой. Ниже представлена подробная информация о них.

Резьбовое соединение

Как понятно из названия, соединение с патроном производится при помощи резьбы. Поэтому такой тип ещё называют винтовым — лампу нужно завинчивать в патрон. Обратите внимание на упаковку лампы следующий раз в магазине — на ней будет нанесена латинская литера Е — это обозначение резьбового типа. Букву будет сопровождать число, которое указывает на диаметр резьбы. В бытовых лампах распространены цоколи Е14 и Е27. В мощных же устройствах уличного освещения используют цоколь Е40.

Чуть ли не в начале предыдущего столетия был придуман этот вид, конструкция которого не менялась — настолько удачной она получилась. Поэтому в большинстве бытовых приборах освещения ныне используют данную конструкцию. Из-за этого современные лампы прекрасно становятся в раритетные люстры. Это касается даже светодиодных ламп.

Стоит отметить, что заокеанские стандарты отличаются от наших. К США и Канаде напряжение в бутовой сети составляет 110 В. И чтобы в патрон случайно не ввинтили европейскую лампу, там применяют иные размеры цоколя — Е12, Е17, Е26, Е39.

Штырёк — нет проблем с установкой

Цоколь в виде штырька не менее популярен в бытовой среде. Два штырька из металла, которые одновременно передают ток и удерживают в патроне устройство — это простое решение. Удержание лампы происходит за счёт того, что она плотно удерживается в патроне с обеих сторон.

Штырьки отличаются по диаметру и расстоянию между ними. Литера G показывает, что цоколь имеет штырьковый тип. А число отражает расстояние между штырьками. Распространённые варианты — G4, G9, G13.

Представленный вид цоколя имеют почти все виды устройств — накаливания, люминесцентные, галогенные, светодиодные.

Иные разновидности

Вышеперечисленные типы цоколей больше всего встречаются нам в повседневной жизни. Но, помимо них, существует ещё много разновидностей цоколя, которые применяются в специализированных приборах освещения и не так популярны в быту.

1. С утопленным контактом — R. Его устанавливают в приборы с питанием от переменного тока и высокой интенсивностью работы.
2. Со штифтом – В. Боковые контакты в лампах с этим цоколем несимметричны, что позволяет производить замену с высокой скоростью. Можно сказать, что это аналог резьбового цоколя, только без резьбы.
3. С одним штырьком – F. Они делятся на подвиды – цилиндрические, рифлёные и с особой формой.
4. Софитный – S. Контакты располагаются с 2-х сторон. Они симметричны. Такие крепежи используют для автомобильных ламп и для светильников в отелях.
5. С жёсткой фиксацией – Р. Применяют в прожекторных системах, где высокая мощность потребляемого тока.
6. Телефонный – Т. Используют для сигнальных ламп в системах управления – в пультах, в щитках с автоматикой.

На цоколи часто наносят маркировку, чтобы было видно для чего предназначена лампа. Применяют для этого несколько букв, а последняя отражает назначение:

• V – с коническим концом;
• U – энергосберегающий тип;
• A – автомобильная.

Описание распространённых в быту

Цоколи типа Е27 и Е14 широко распространились в быту. В простонародье их называют миньоном и их распространением — миниатюрные и стандартные лампы для светильников. Авторство на цоколь Е27 принадлежит изобретателю Эдисону. Однако не только придуманные им лампы накаливания имеют такой цоколь, но и более современные:

• галогенные;
• газоразрядные;
• люминесцентные;
• даже светодиодные энергосберегающие.

Обратите внимание! Форма конструкции с данным цоколем широко варьируется — от грушевидной формы до круглой и формы свечи, которая сплюснута сверху.

Штырьковая конструкция

Вместо завинчивающейся системы в этом типе цоколя используют штырьковую. В таких лампах накаливания есть 2 контакта, а цифровой код в обозначении означает расстояние между оными. Если контактов больше, то цифровой код обозначает диаметр окружности, в пределах которой находятся все контакты.

Латинские литеры указывают на модификацию устройства освещения. При этом изделия с разной модификацией не будут взаимозаменяемыми — это следует учесть при покупке. Если цоколи будут друг на друга подобные, то перед обозначением будет стоять цифра «2» или иная.

G4 — сфера мини

Предназначение — использование этих цоколей в миниатюрных галогенных лампах, которые использую в точечных светильниках. Данные устройства освещения применяют как штатные или же для декора. Зачастую их устанавливают в спальнях, на лестничных площадках. Дело в том, что при этом яркий свет исходит их разных точек на потолке или стенах и возможно достичь потрясающего эффекта.

Галогенные устройства чаще всего выпускают на 12 или 24 В. Их лицевая сторона плоская и они не выступают за пределы плоскости, в которую установлены. Лампы с цоколем G4 сегодня распространены в популярных лампах со стразами.

Набор: G5, G13, GU1, R

Для люминесцентных ламп в форме трубки используют отдельный вид цоколя, поскольку энергопотребление данных ламп невелик, то это энергосберегающий тип. Для конструкции ламп с цоколем G 13 характерно утолщение на концах. Это требуется для поворотного соединения с патроном.

В конструкции кварцевых осветителей используют цоколь типа R – его отличает утолщённый контакт. А также его используют в других лампах, которые работают от переменного тока, поскольку там нагрузка на проводку выше. Цифра в обозначении данного вида цоколя отражают общую длину лампы.

Штифтовый В

Байонет – это усовершенствованная конструкция Эдисона. Изменения направлены на уменьшение времени для замены прибора освещения. К тому же эволюция постоянно уменьшала общую величину этого прибора.

R7s для небольших

Отличительной чертой данной конструкции являются боковые штифты, которые крепятся в специальном пазу патрона. Чтобы зафиксировать лампу с данной конструкцией потребуется прокрутить её на четверть оборота.

Наиболее распространены приборы освещения с таким креплением во внешнем освещении автомобилей. Такой тип крепления позволяет удерживать устройство под требуемым углом и направлять световой поток в нужное место. К тому же само устройство удобно и быстро менять в случае необходимости и она надёжно закреплена.

Софитные и фокусирующие

Данные приборы освещения применяют в приборах автомобилей. Софитная конструкция внешне чем-то похожа на предохранитель, а по бокам её находятся контакты для передачи электротока. На корпусе цоколя есть цифры, которые отражают наружный диаметр. Величина – миллиметры.

Фокусирующая конструкция обозначается литерой «Р». Приборы освещения с таким креплением применяют в прожекторах, огнях навигации, в бытовых фонариках. Механизм построен так, чтобы можно было направлять световой поток в разные места через специальную линзу путём регулирования.

led-устройства и их крепления

Для светодиодов характерно отсутствие нагрева, следовательно, их можно использовать там, где из-за высокой температуры могут быть проблемы с иными устройствами. К тому же светодиод — это супер энергосберегающий тип устройства освещения.

Современная промышленность освоила производство некоторых иных специализированных конструкций – для газоразрядных (ксеноновых) устройств. На Западе разработан и внедрён тип конструкции W, который позволяет контактировать с патроном самими проводами. Последние расположены в стеклянном основании устройства освещения.

Любая конструкция постоянно совершенствуется инженерами и приборы освещения и их составляющие не исключение. Но на сегодняшний день светодиоды получают всё большее распространение благодаря экономии и превосходстве в яркости. Некоторые конструкции в светодиодных лампах имеют незначительные отличия от узлов в их традиционных аналогах. Виды цоколей ламп освещения и впредь будут меняться, поскольку инженеры будут стремиться к футуристичности и устройству, которое будет простым и дешёвым в производстве. Цоколи галогенных ламп и ламп накаливания хоть небольшим изменениям, но всё же были подвержены с течением времени.

Виды цоколей ламп освещения список и маркировка

Содержание:

1. Типы и обозначение цоколей ламп
2. Расшифровки цоколей ламп
3. Виды осветительных ламп

Человечество в течение длительного времени пользуется различными осветительными лампами. Со времени их изобретения они претерпели ряд существенных изменений и усовершенствований. В связи с этим появились и новые виды цоколей ламп освещения. Это дает возможность применять их в разнообразных моделях осветительных приборов.

Типы и обозначение цоколей ламп

Цоколь является конструктивным элементом лампочки, позволяющий устанавливать и закреплять ее в патроне. Он оборудуется токопроводящими контактами, через которые подается питание. Данный конструктивный элемент может быть керамическим, металлическим или пластиковым. Кроме того он обеспечивает герметизацию колбы, наполненной инертным газом. В связи с разнообразием цоколей, возникла необходимость их обозначения.

Примером такой маркировки служат следующие буквенные обозначения:

• Е – стандартный,
• G – штырьковый,
• R – с утопленным контактом,
• B – штифтовой,
• F – с одним штырьком и т.д.

Соединительная часть цоколя имеет определенный диаметр, обозначаемый цифрами, наносимыми после буквенной маркировки. Эти же цифры могут обозначать расстояние между контактами. После цифр могут быть вновь нанесены буквы, указывающие на количество контактов: s – 1, d – 2,t – 3, q – 4, p – 5.

Некоторые типы ламп имеют дополнительную буквенную маркировку, наносимую после первой буквы.

• А – означает автомобильную лампу,
• V – наличие конического цоколя,
• U – указывает на энергосбережение.

Расшифровки цоколей ламп

Примерная расшифровка цоколя выглядит так: E14U – соответствует энергосберегающей лампе, имеющей резьбовой цоколь, диаметром 14 мм. Таким же образом расшифровываются и другие виды цоколей.

Расшифровка основных типов цоколей:

Резьбовые (тип Е). Ранее они использовались для обычных лампочек, а в настоящее время – и для энергосберегающих. Диаметр цоколя определяет его наименование. Например, 5 мм относится к микроцоколям, 10 и 12 мм считаются миниатюрными цоколями, 14 мм – стандартный «Миньон». Далее идут малые, средние и большие цоколи.

Штырьковые (тип G). Область их применения достаточно широкая, чаще всего ими оборудуются галогенные и люминесцентные лампы. Разница в расстояниях между контактами может быть незаметна, однако даже 2-3 мм уже имеют значение при расшифровке.

С утопленным контактом (тип R). Применяются в лампах повышенном мощности, рассчитанных на эксплуатацию при высоких температурах. К этой категории относятся галогенные и трубчатые кварцевые лампы, обладающие небольшими габаритами и массой. Расшифровка R7d означает наличие штыревого цоколя, диаметром 7 мм и двух контактов. После основной маркировки наносятся цифры, соответствующие строительной длине лампы в миллиметрах.

Софитный штифтовой (тип S). Располагается с одной или двух сторон трубчатых ламп. С помощью этих светильников освещаются ванные комнаты, подсвечиваются зеркала или оборудование для сцены. Цифровое обозначение в маркировке соответствует диаметру корпуса. В некоторых случаях данный цоколь с коническим окончанием применяется в отдельных типах автомобильных ламп.

Фокусирующий (тип Р). Отличается от софитного цоколя наличием дополнительной рассеивающей площадки. Используется в фонарях, прожекторах, кинопроекторах и другом оборудовании. В цоколе имеется сборная линза, направляющая световой поток в нужную сторону. Цифровые обозначения соответствуют диаметру фокусирующего фланца.

Рассматривая цоколи ламп освещения, следует отметить, что существуют лампы имеющие общую маркировку, без указания типа цоколя. Эти лампочки применяются в проекторах и другом оборудовании. Тип установленного цоколя в них определяются по типу самой лампы.

Виды осветительных лампочек

Виды цоколей ламп

Содержание статьи:

Выбирая электрическую лампочку для освещения жилища, обычно обращают внимание на мощность источника света и напряжение питания. В то же время такой важный параметр, как тип и размер цоколя требует не меньшего внимания. Именно через цоколь осуществляется питание нити накала электрическим током. Современный рынок светотехники предлагает покупателям огромный выбор электроламп, поэтому так важно понимать символику, нанесенную на цоколь.

Маркировка состоит из заглавных букв, чисел и строчных букв. Первая заглавная буква указывает на тип цоколя лампы освещения. Числа указывают на размер цоколя  или расстояние между контактами.

Часто в обозначении используются строчные буквы латинского алфавита: s, d, t, q, и p. Они указывают на количество контактов и совпадают с первыми буквами соответствующих чисел. Так s обозначает один контакт, d – два контакта, t – три, q – четыре и p – пять.

Именно ориентируясь на эти обозначение, и следует делать подбор цоколя ламп.

Резьбовой цоколь Эдисона «Е»

Буква «Е» обозначает соединение патрон-лампа с резьбовой конструкцией. Это всем знакомые, наиболее часто применяемые в быту лампы накаливания, о которых можно прочесть тут. Такое обозначение принято называть в честь знаменитого американского изобретателя Эдисона.

После первой буквы в обозначении следуют цифры, указывающие на размер, а именно диаметр цоколя в миллиметрах. Обычная бытовая лампа ЛОН имеет обозначение на цоколе – Е27, что соответствует диаметру резьбового соединения 27 мм. Не менее популярен размер Е14. Он соответствует миниатюрным лампам, получившим название «миньон». Обычно лампы с таким цоколем устанавливают для светильников на кухне или в коридоре.

Несколько реже используются лампы с микроцоколем Е5, диаметр которого составляет всего 5 мм. Е10 и Е12 относятся к классу миниатюрных и имеют диаметр 10 или 12 миллиметров, соответственно. Обычно под напряжение 110 В применяются лампы с цоколем Е17 или Е26.

В настоящее время на рынке можно встретить самые разнообразные типы ламп с цоколем Е, в том числе и энергосберегающие.

Для больших, промышленных светильников используются цоколь Е40. Это могут быть металлогалагенные лампы мощностью 250W и более.

Резьбовой цоколь «Е»

Фокусирующий цоколь «P»

Лампы, обозначение цоколя которых начинается с буквы «Р», используются довольно редко. Такая конструкция получила название «фокусирующий цоколь». Они применяются в прожекторах, кинопроекторах, фонариках – то есть в тех источниках света, для которых важно направление светового потока. В цоколе размещается особая сборная линза. Именно она направляет свет в нужную сторону.

После первой буквы следуют цифры, обозначающие диаметр фокусирующего фланца. Лампа устанавливается на фланец горизонтально. Маркировку Р14,5 следует понимать как цоколь фокусирующий, с диаметром ориентирующей части (или корпуса) 14,5мм.

Фокусирующий цоколь «Р»

Софитный цоколь «S»

Первая буква «S» обозначает цоколь софитный. Он имеет два контакта, расположенных на противоположных концах лампы. Хотя существуют и одиночные софитные цоколя. Контакты напоминают клеммы стеклянного предохранителя.

Лампы с цоколем S применяются в автомобилях для освещения салона или подсветки номера.

Изначально таким цоколем оборудовались лампы для сценического оборудования. Отсюда и появилось это название. Цифры после буквы «S» указывают на диаметр корпуса. Обычно это S6, S7, S8,5, что соответствует диаметру 6, 7 или 8,5 мм. Существуют лампы с большим диаметром корпуса. Это может быть 10мм, 12мм и даже больше.

Софитный цоколь «S»

Телефонный цоколь «T»

В различных устройствах индикации, таких как пульты управления, мнемосхемы, внешние панели всевозможных электронных блоков используются индикаторные лампочки, оснащенные цоколем с маркировкой «Т». Их принято называть телефонными. Цифры после первой заглавной буквы обозначают ширину между контактными пластинами. Наиболее часто такие цоколи применяются для подсветки панели приборов автомобилей.

Широко известные коммутаторные лампочки КМ имеют цоколь Т6,8. То есть расстояние между контактными пластинами составляет 6,8мм. В Европе принято использовать для аналогичных целей коммутаторные лампочки меньших размеров. Соответственно цоколь их обозначается Т4,5; Т4,6; Т5,5. В последнее время вместо ламп накаливания с таким же цоколем чаще используют светодиодные. Подробнее о них в этой статье.

Телефонный цоколь «T»

Штифтовой цоколь (байонет) «B»

Как разновидность цоколя Эдисона, разработанного с целью ускорить и упростить процесс замены лампочки, применяется штифтовая конструкция. Такие цоколи имеют в обозначении букву «В».

Отличительной особенностью цоколей типа В является наличие двух круглых штифтов, которые вставляются в специальные прорези на патроне и плотно фиксируются в гнездах.

Обычно штифты симметричны. Но существуют модели ламп с несимметричными штифтами. Такое решение позволяет установить их в патроне строго определенным образом. Это двуспиральные лампы дальнего и ближнего света в автомобилях или в навигационных фонарях на кораблях. Цифры, следующие за первой буквой, соответствуют наружному диаметру цоколя.

Штифтовый цоколь «В»

Цоколь с утопленным контактом «R»

Сравнительно редко применяется цоколь с утопленным контактом. Как правило, им оснащаются галогенные и трубчатые кварцевые лампы. Небольших размеров и очень легкие, такие лампы работают от напряжения 220В. Обозначается такой цоколь заглавной буквой «R», за которой следуют цифры, соответствующие расстоянию между контактными штырьками. Обычно, дополнительно указывается длина лампы в миллиметрах.

Так обозначение R7s78 расшифровывается как лампа с утопленным цоколем, двумя контактами, расстояние между которыми равно 7 мм. Длина лампы 78мм.

В прожекторах применяются лампы длиной 118мм. В этом случае обозначение цоколя будет иметь вид: R7s118.

Цоколь с утопленным контактом «R»

Штырьковой цоколь «G»

Второе место по разнообразию и популярности после резьбовых цоколей занимают штырьковые конструкции. Штырьки цоколя плотно входят в специальные прорези патрона, чем достигается надежный контакт электропитания лампы. Обозначаются штырьковые цоколи заглавной буквой «G», за которой следуют другие буквы латинского алфавита: U, X, Y, Z. Они указывают на модификацию лампы и не являются взаимозаменяемыми. Буква «U» обозначает энергосберегающую лампу.

Цоколи с модификацией «X» применяются для ламп, используемых в точечных светильниках с направленным светом. Именно такой вариант станет отличным решением для установки в гипсокартонный потолок, когда требуется светом подчеркнуть определенные моменты в комнате.  Читайте подробнее об этом здесь.

Модели с буквами «Y» и «Z» используются крайне редко и применяются для ламп специального назначения.

Штырьковый цоколь «G»

После букв в обозначении следуют цифры. Они обозначают расстояние между штырьками в миллиметрах. Наиболее распространены размеры 4мм, для миниатюрных галогеновых ламп; 5мм для обычных люминесцентных ламп типа ЛБ40; 5,3 мм для ламп с питанием 12В; 9мм для декоративных светильников с питанием 220В;

Для компактных ламп, используемых в настольных светильниках, применяется 4-х штырьковый цоколь, представляющий собой комбинацию из пары двухштырьковых моделей. В обозначении таких конструкций перед буквой «G» ставится цифра 2.
