Что такое ростверк: Ростверк – что это такое, пошаговая инструкция устройства с фото

Что такое ростверк фундамента и для чего он нужен? | Фундамент на забивных ЖБ сваях

Сегодня одним из самых популярных оснований для малоэтажного частного строительства является свайный фундамент. Он представляет собой отдельно стоящие столбы, их вбивают, вдавливают или ввинчивают в землю, в зависимости от типа. Чтобы на таком фундаменте можно было возводить дом, нужна обвязка, именно о ней мы и поговорим далее.

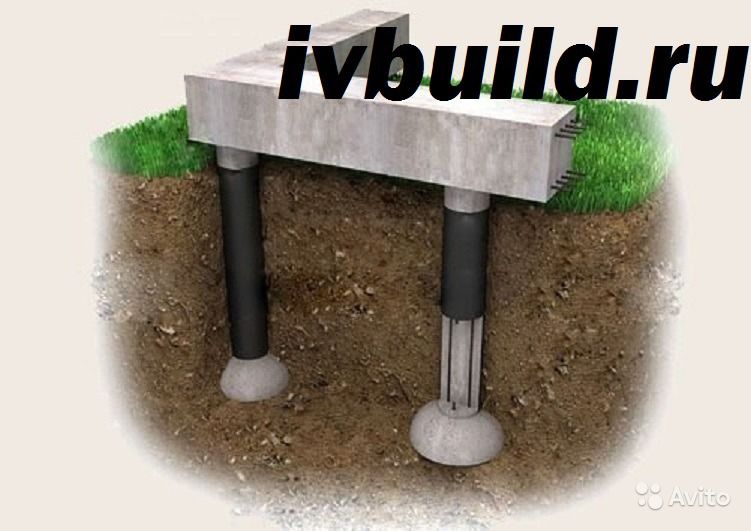

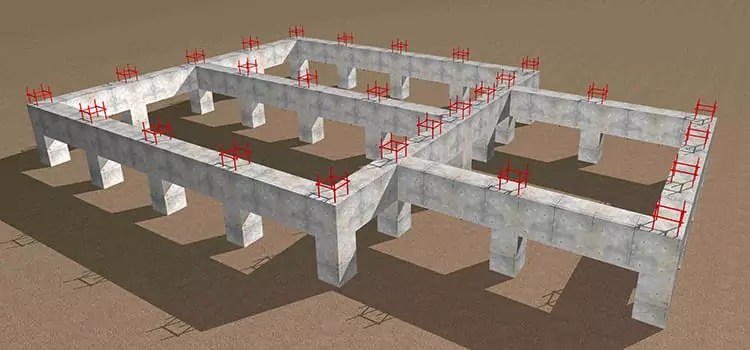

Железобетонный ростверк для свайного фундамента

Ростверк – что это такое?

Очень часто мы можем встретить в строительной документации слово «ростверк», чем отличается фундамент от ростверка, каковы его функции и назначение?

Ростверк – это именно та составляющая часть фундамента, которая и обвязывает отдельно стоящие сваи, устраивается он только для свайных оснований. Основная его функция – принятие нагрузки от постройки на себя и равномерное ее распределение на сваи.

Вот для чего нужен ростверк, без него свайный фундамент потеряет все свои свойства, отдельно стоящие сваи нельзя считать полноценным фундаментом. Их в любом случае связывают бревнами, металлическим профилем или железобетоном.

Ростверк для фундамента с обвязкой брусом

Функции ростверка – рассмотрим подробнее

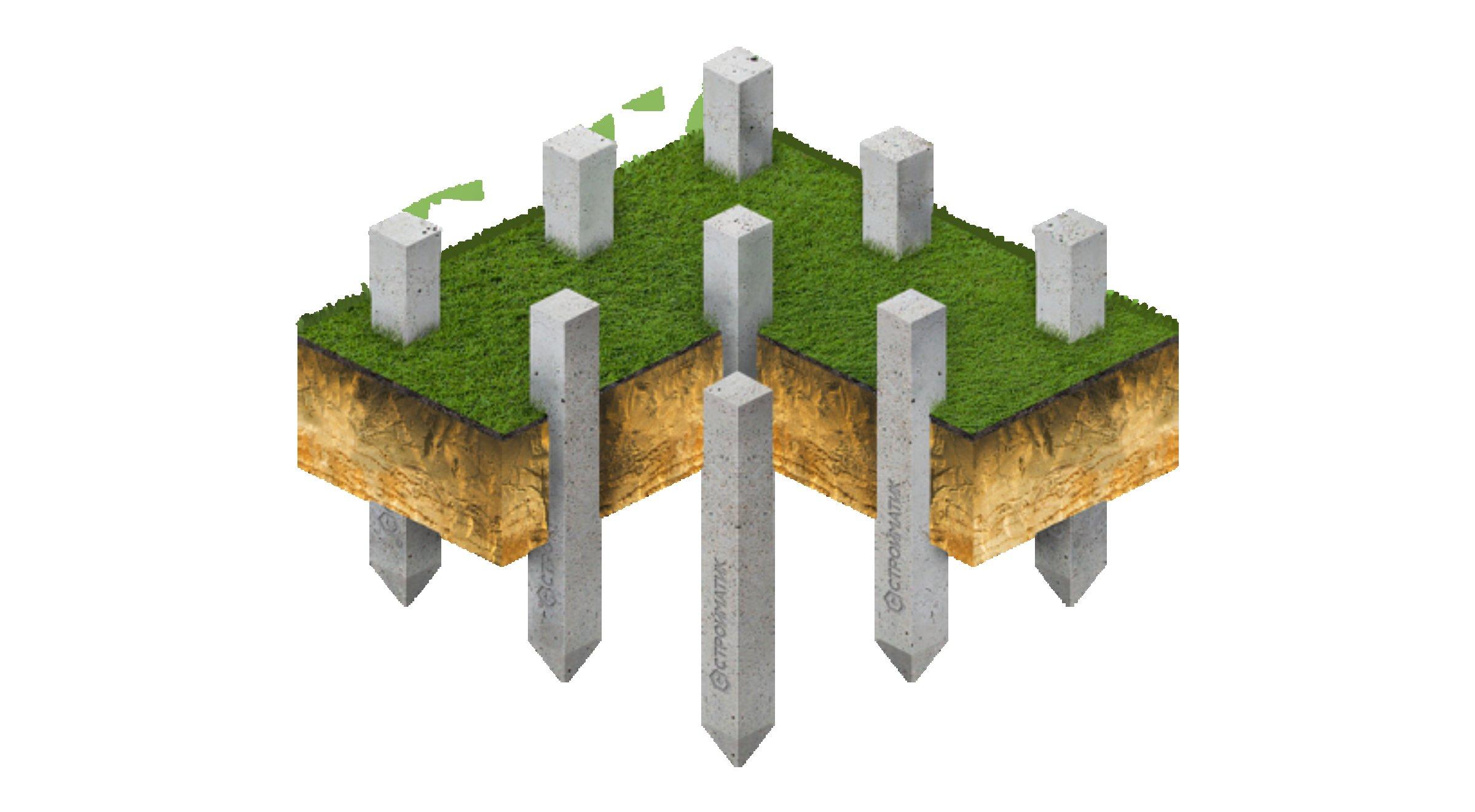

Забивные ЖБ сваи создают определенную нагрузку на почву, пройдя сквозь все слои, они упираются в твердые породы. Если поставить дом только на столбы без обвязки, нагрузка от здания, распределенная неравномерно, просто начнет их разрушать.

Правильно выполненная обвязка позволяет создавать равномерное давление на каждую сваю, тем самым разгружая ее и не давая деформироваться.

Монолитная плоскость, которую образует ростверк, выполняет также роль некой подушки, отделяя строение от земли, таким образом, пол становиться теплее и появляется возможность без лишних усилий смастерить подвальное помещение.

Ростверк фундамента на забивных ЖБ сваях

Возведение ростверка

Раз уж мы уже определились, что такое ростверк фундамента, самое время поговорить о том, как его возводить.

Первое, что стоит сделать – установить опалубку. Далее делаем армирование, ростверк обязательно нужно армировать квадратами.
Потом заливаем приготовленный бетонный раствор, оставляя температурный шов между ним и сваей.
Дело остается за малым – дождаться пока ростверк высохнет, а дальше можно продолжать строительство. Это в том случае, если вы возводите бетонный ростверк.

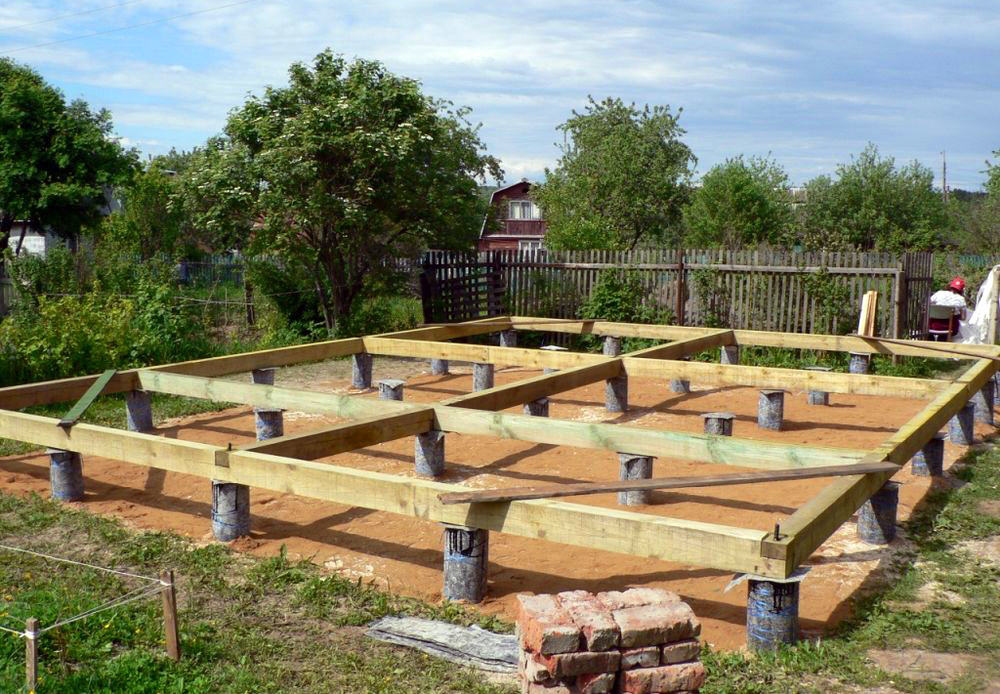

Можно сделать все гораздо быстрее и проще, под деревянные здания принято делать обвязку из бревен или бруса. В таком случае, при помощи металлических анкеров, дерево прикручивают к сваям, формируя одно целое, а дальше принимаются за монтаж самого здания.

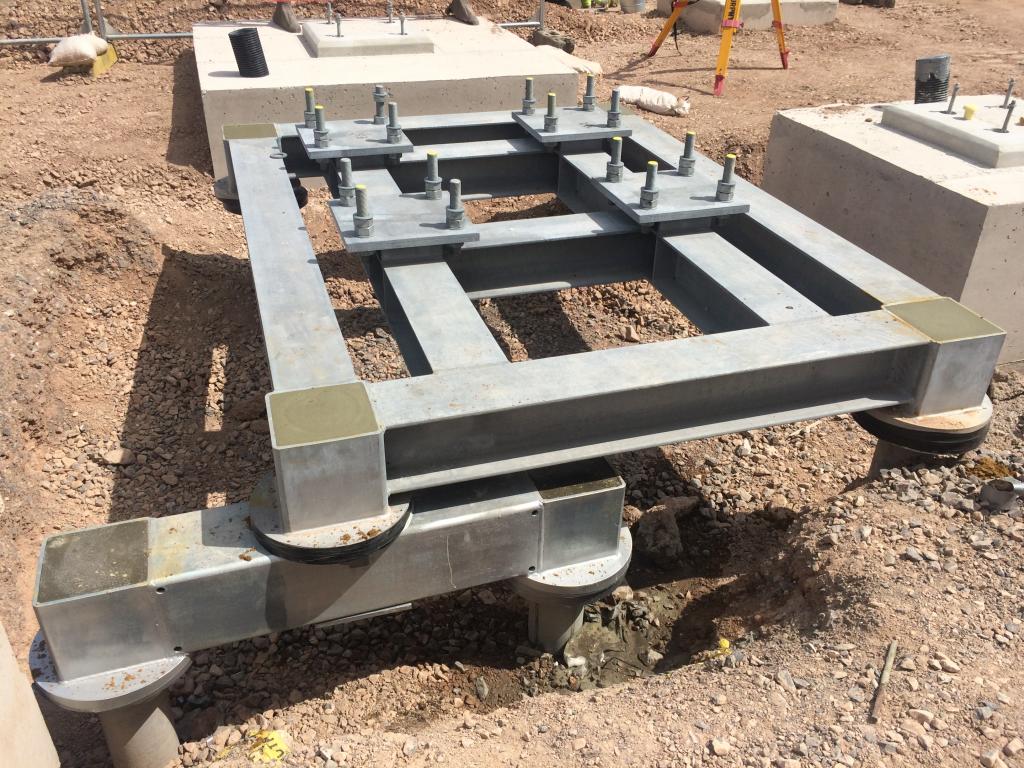

Есть еще металлический свайный ростверк, что это такое? Ситуация похожа с предыдущим вариантом, но в данном случае используются крепкие металлические профили, которые свариваются для большей прочности и крепятся к основанию свай.

Обвязка ростверк брусом свайного фундамента

Все эти виды ростверка возводят только после геодезических исследований и определения общего веса постройки. Легкие дома можно возводить на деревянном ростверке. Бетонный и металлический тип предназначен для более тяжелых зданий.

Теперь вы знаете, что такое ростверк, как его обустраивать, а если у вас остались вопросы, вы можете задать их нам!

ИСТОЧНИК: https://сваи-фундамент.рф/company/articles/374/

что это в строительстве? Vovet.ru

Что такое ростверк?

Любое строение нуждается в прочном фундаменте. Неотъемлемой частью свайного фундамента, воспринимающей нагрузку от стен и распределяющей ее на сваи, является ростверк. Дадим определение ростверку:

Ро́стверк — верхняя часть свайного или столбчатого фундамента, распределяющая нагрузку от несущих элементов здания (сооружения)

Данная конструкция выполняется, как правило, в виде железобетонной рамы, стоящей на вкопанных в землю сваях (колоннах), хотя разновидностей куда больше, и о них мы еще поговорим. Если посмотреть на данную конструкцию со стороны в разрезе, она напоминает стол.

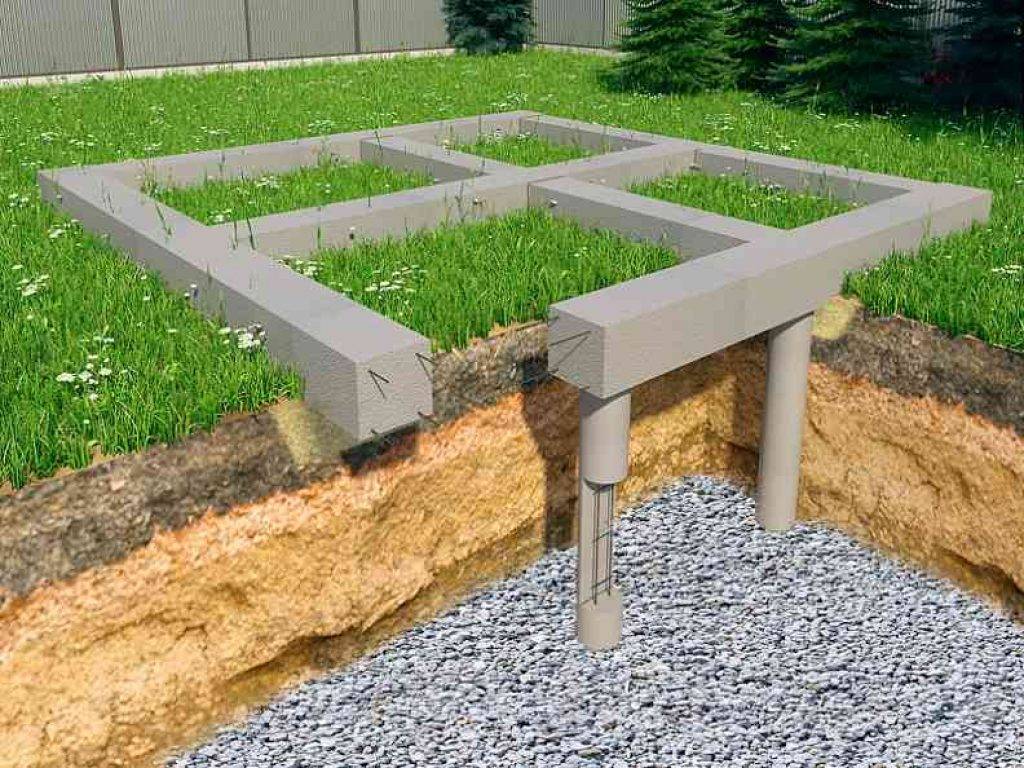

Ростверк может выполняться в виде балок или плит, которые объединяют вбитые в землю сваи, служащие опорой для возводимого сооружения, и равномерно распределяют нагрузку на них. Ростверк фиксирует положение свай и в дальнейшем не позволяет им отклоняться от вертикали.

Виды ростверка по конструкции

Классификация ростверков довольно обширна. Мы рассмотрим некоторые из видов ростверка и дадим им краткую характеристику:

Сборный ростверк

Основными типами сборного ростверка являются:

ростверк из стальных балок (выполняется из двутавра, швеллера и других подобных материалов) — недостаток состоит главным образом в сложности монтажа, подверженности коррозии и малой прочности соединения,
ростверк из деревянных балок — преимущественно используется для строительства деревянных домов, однако, такая конструкция не является достаточно прочной, поэтому чаще применяется для строительства беседок, навесов и пр. , ведь более капитальные строения требуют большей прочности. Тем не менее, данный тип ростверка любим дачниками за доступность и сравнительную легкость сборки, используется ими при сооружении самых разнообразных конструкций,
ростверк из бетонных или железобетонных блоков, соединение которых осуществляется путем замоноличивания конструкции

Сборно-монолитный ростверк

Данный вид ростверка наиболее часто применяют в промышленном строительстве и тому есть ряд причин. Для частного домостроения сборно-монолитный тип ростверка не подойдет по причине дороговизны и сложности сборки, требующей наличия специальной техники и высокой точности при установке свай.

Монолитно-литой ростверк

Также называется монолитным. Пожалуй, данный тип ростверка является наиболее удобным, среди всех остальных, вариантом для малоэтажного строительства. Отливается ростверк в виде балки или же монолитной плиты, соединяет сваи путем включения их в свою толщу либо крепится к ним иным путем.

Виды ростверка по положению ленты

Относительно положения ленты к уровню земли существует три разновидности ростверка:

высокий ростверк — нижняя плоскость которого располагается на 10-15 см выше уровня грунта. Является наиболее рациональным вариантом,
повышенный ростверк — устанавливается таким образом, чтобы его подошва оказалась вровень с землей, для чего из-под опалубки выбирается 10-15 см грунта. Таким образом, готовый ростверк как бы висит над воздушной подушкой,
заглубленный ростверк — по периметру будущих стен выкапывается траншея небольшой глубины, в нее забиваются сваи верхняя часть которых остается торчать из-под дна траншеи. При этом, сам ростверк с грунтом не контактирует, между ними остается воздушная подушка

Краткие выводы

Ростверк является довольно неплохой альтернативой обычному фундаменту. Качественно выполненный ростверк полностью выполняет возложенные на него функции и способен прослужить продолжительное время. Тем не менее, такая конструкция не позволяет иметь в доме полноценное подвальное помещение, что негативно сказывается на рациональном использовании имеющегося пространства. Перед тем, как решиться использовать подобного рода фундамент при строительстве своего личного (частного) дома, стоит взвесить все за и против, ведь дом необходимо строить с мыслью, что в нем будут жить еще внуки и правнуки, а для этого основа, то есть фундамент, должна быть особенно крепкой.

Читайте также о том, как можно вернуть доске идеальный вид.

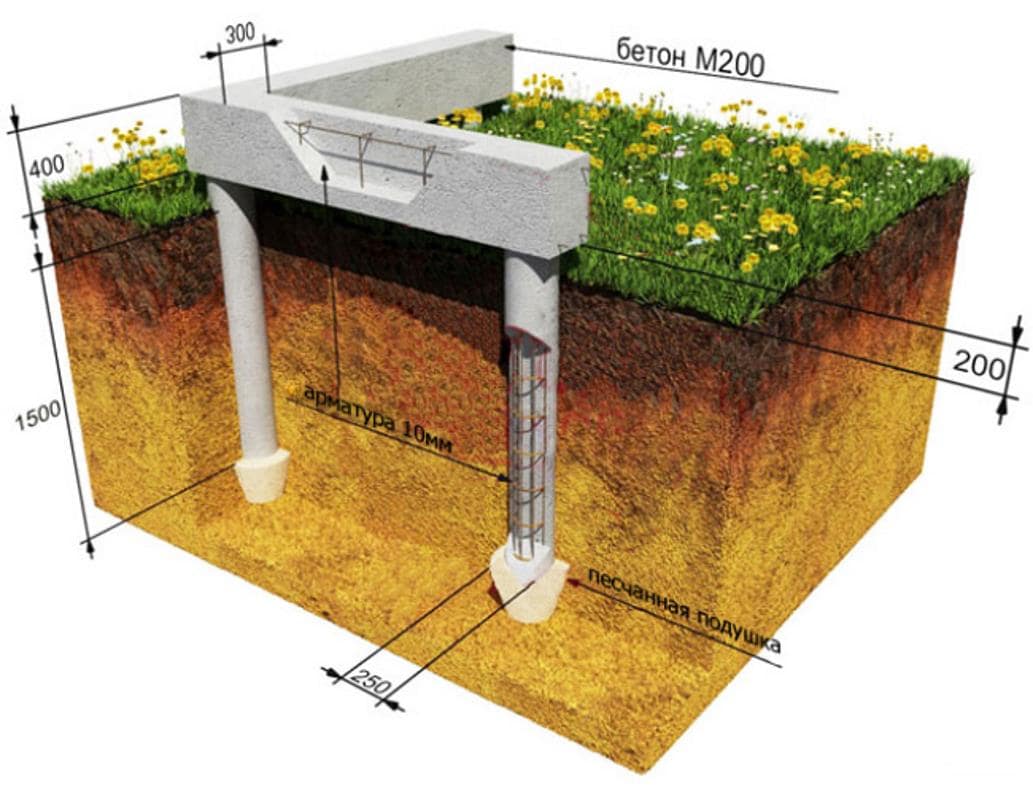

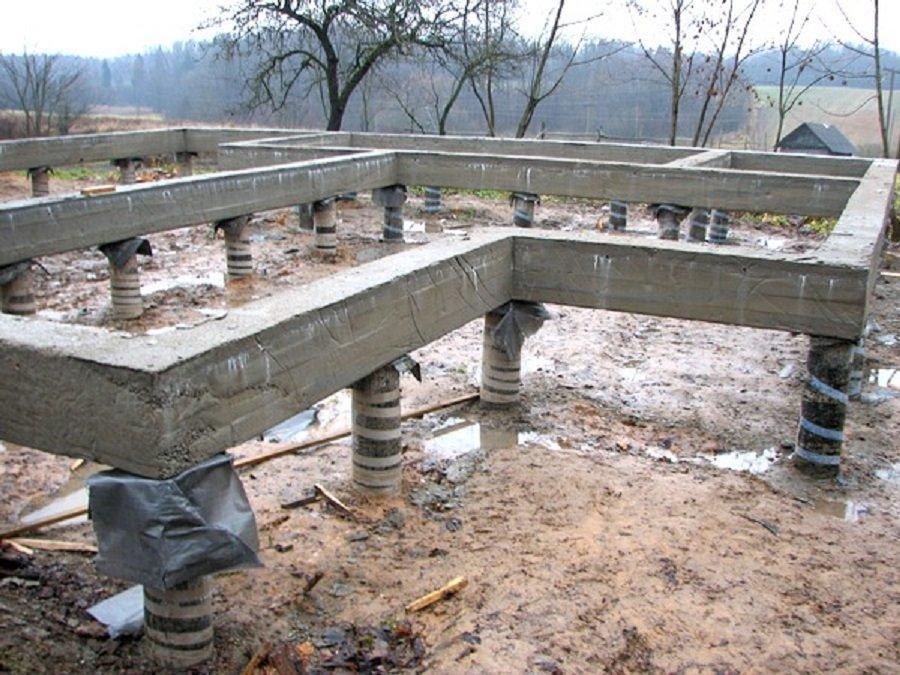

Ростверк фундамента на сваях

Что такое ростверк? Это верхняя часть у столбчатого или свайного фундамента, объединяющая все столбы или сваи соответственно воедино. Ростверк фундамента сооружают в виде плиты или ленты. Ленточный ростверк объединяет оголовки соседних свай, расположенных под стенами дома, а плитный ростверк объединяет все головки свай сразу.

Ростверк можно делать из разных материалов, таких как железобетон монолитный ростверк или сборный), сталь, дерево. Когда строят дома из дерева, а именно бруса, то ростверком будет служить нижний венец всех брусьев, которые находятся на сваях. Стальной ростверк может быть в виде балке двутавровой. Однако этот вариант не особо хорош. Дело в том, что такой ростверк весьма дорог, а также вручную его соорудить не удастся (слишком тяжело), для этого нужен подъемный кран. Также металл подвержен коррозии, поэтому такой ростверк может со временем прийти в негодность. Самый приемлемый вариант ростверка это железобетонный монолитный ростверк. Его делают также сборным, но для индивидуального строительства это тоже не приемлемо. Блоки из железобетона или плиты на сваи установить не удастся.

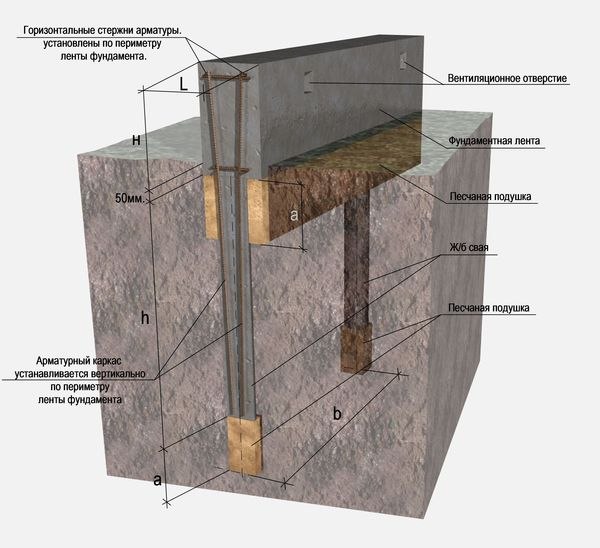

Ростверк на сваях: необходимость армирования

Монолитный ростверк обязательно должен быть армирован, затем, чтобы он был устойчив к нагрузкам на изгиб. Если армирование не выполнить, то при малейшей деформации ростверк треснет. Ленточный монолитный ростверк армируют также, как и ленточный фундамент. Это нужно потому, чтобы противостоять переменным нагрузкам снизу от пучения грунта зимой (сила пучения действует на сваи, а они на ростверк), и сверху от давления веса дома. Выполняют два пояса армирования: нижний и верхний. В каждом поясе армирования должно быть минимум два продольных прута арматуры. Когда происходит продольное армирование ростверка-монолита, необходимо использовать арматуру диаметром от 10 до 12 мм., имеющую поперечное периодическое сечение. Такая арматура будет способствовать выдержке нагрузок деформации ростверка. Поперечные прутья арматуры не испытывают нагрузки, их необходимо использовать для того, чтобы каркас был связан воедино. Для этого используют гладкий прутья арматуры диаметром от 6 до 8 мм. Каркас арматуры полностью погружается в бетон, от поверхности на 3 или 5 см. от поверхности конструкции ростверка.

Плитный ростверк армируют похожим способом, что и монолитную плиту. Здесь также делают два пояса армирования: у нижней поверхности и у верхней поверхности ростверка. Каждый пояс – это сетка, состоящая из ребристой и толстой арматуры. Шагом армирования служит расстояние в 20-40 см. Пояса армирования должны быть связаны между собой с помощью вертикальных арматурных прутиков. Чтобы залить плитный ростверк, нужно намного больше бетона, чем для ленточного ростверка. Также обстоит дело и с расходом арматуры. Такие конструкции редко применяют в строительстве, и уж тем более индивидуальном.

Чтобы залить ростверк из железобетона, нужно установить опалубку и вставить в нее каркас из арматуры. Чтобы каркас арматуры был полностью покрыт бетоном, под нижние прутья ставят небольшие бруски 3-5 см. Если арматурный каркас положить непосредственно на дно опалубки, то нижние прутки арматуры окажутся на дне поверхности ростверка. Каркас в опалубке крепят, чтобы он не сдвигался в процессе заливки, после чего ее и производят.

Все столбы и сваи фундамента армируют. Чтобы каждая свая была закреплена с ростверком, прутики арматуры должны торчать из оголовков свай. Прутики соединяют с арматурным каркасом для того, чтобы ростверк был закреплен на сваях.

Ширина ростверка составляет больше, чем толщина стен дома, примерно на расстояние от 30 до 40 см. Форма поперечного сечения этой конструкции обычно квадратная или похожа на нее.

Ростверк: высокий, повышенный, заглубленный

Ростверк различается по видам в зависимости от расположения относительно уровня земной поверхности, а именно заглубленный, повышенный, высокий. Самым распространенным среди них является высокий. Он расположен выше уровня земли, как правило, на 10-15 см. Это нужно затем, чтобы грунт не упирался в ростверк при возникновении сил морозного пучения грунта. Если вспученный грунт поднимет ростверк, то будет отрывать и фундамент, или же просто ростверк оторвется от оголовков свай. В любом случае это плохо. Высокий ростверк плох тем, что существует пространство между полом и поверхностью земли. Пол первого этажа дополнительно утепляют. В такой конструкции дома подвала нет.

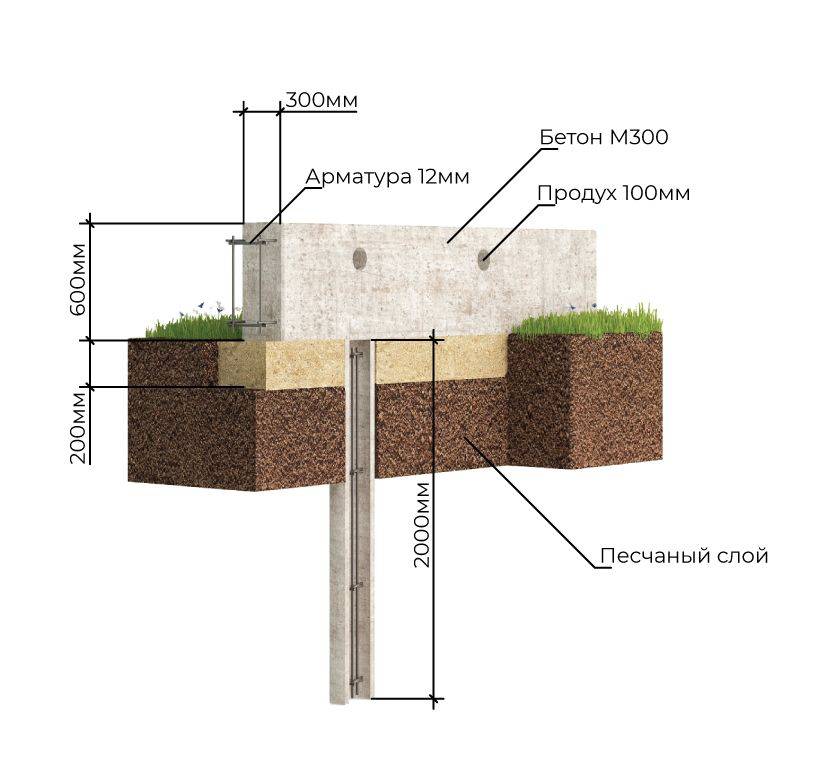

Повышенный ростверк представляет собой ростверк, у которого уровень подошвы совпадает с уровнем земли. В чем плюс этого ростверка? В том, что нет пространства между землей и полом первого этажа в этой конструкции.

Чтобы при процессах пучения грунт не давил на ростверк, из-под него часть грунта должна быть снята.

Заглубленный ростверк, судя из названия, находится ниже уровня земли. Также под ним убирать лишний грунт, чтобы силы морозного пучения в нем не давили на конструкцию. Как для заглубленного, так и для повышенного ростверка правдива одна проблема. Пустое пространство под ними через время будет заполняться грунтом, и проблема морозного пучения возникнет. Поэтому ростверк ограждают от грунта. Например, это выполняют гладким шифером, листами железа. Это требует времени и дополнительных затрат. Поэтому эти виды ростверка не особо эффективны и используются.

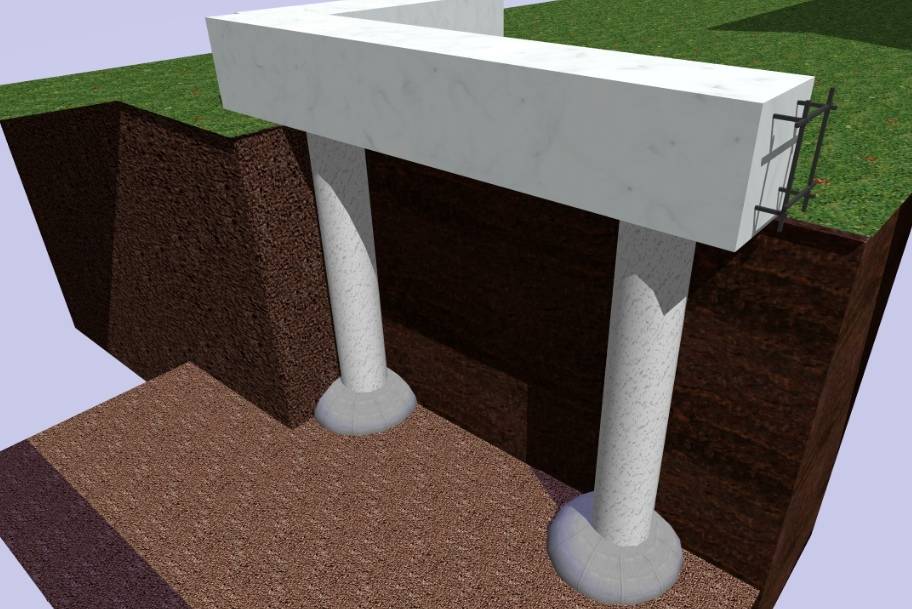

Ростверка на сваях в строительстве по-другому называется свайно-ленточным или столбчато-ленточным фундаментом (из-за некоторого сходства с ленточным фундаментом). Однако эти названия не совсем правильны. Ростверк и лента имеют разные назначения. Лента фундамента испытывает нагрузку, которую передает в грунт от дома. Она ложиться на землю полностью, использую всю свою поверхность.

Для такой ленты столбики или сваи не имеют смысла, поскольку не могут улучшить несущую способность и устойчивость к силам морозного пучения. Итак, ростверк нужен для того, чтобы объединить все сваи вместе. Сам он не давит на грунт, а только распределяет нагрузку между сваями. Значит, на земле он находиться не должен.

Ростверк фундамента

О ростверке в сети интернет написано уже очень много и, казалось бы, можно просто дать ссылки на эти материалы, что бы можно было ознакомиться с тем, что это такое.

Однако здесь мы не преследуем цели рассказать вам, что такое ростверк.

Наша задача состоит в том, что бы понять можно ли свайно-ростверковый фундамент сделать своими руками, как это описано на многих ресурсах в сети или же стоит обратиться к услугам профессионалов.

Что есть ростверк

Итак, вы уже наверняка знаете, что ростверк это балки, которые располагаются горизонтально на сваях.

Задача этих балок равномерно распределить нагрузку от сооружения по всем погруженным в грунт сваям.

Когда стоит задача спроектировать свайный фундамент с ростверком, то нужно ответить на целый ряд вопросов, а потом еще и произвести расчет.

Вот только некоторые из них:

какие сваи использовать
на какую глубину их заглублять в грунт
сколько нужно свай и как и правильно расположить
из какого материала выбрать сваи, и какую технологию погружения выбрать
из какого материала делать ростверк
какой он должен быть ширины и толщины
как он должен располагаться по сваям
какого типа должен быть ростверк высокий, низкий или заглубленный
делать его монолитным или сборным

Все то, что касается свай, мы в данном материале не рассматриваем это описано здесь.

А вот тему ростверка раскроем чуть подробнее.

Сам или специалисты.

Исходя из задачи, которая ложиться на ростверк, а на ростверк ложится, собственно, все возводимое сооружение, будь то гараж, баня или целый дом, степень важности и ответственности за правильное проектирование и монтаж фундамента данного типа переоценить очень сложно.

Надо обладать определенными знаниями и опытом, что бы решиться на самостоятельное проведение работ по выбору, расчету и сооружению подобного фундамента.

Если в этом нет уверенности, то лучше проучите выполнение этой работы специалистам ООО «ПромГражданСтрой». Степень их компетенции, богатство опыта отражены в многочисленных успешных объектах, где они выполняли работы по сооружению фундаментов самого разного типа.
К тому же у нас есть все необходимое оборудование и техника для проведения работ разной степени сложности и объема.

Ограничения и недостатки

Начнем с того что нужно знать где и когда нельзя использовать фундаменты с ростверком:

на подвижных, на называемых пучинистых грунтах (при использовании заглубленного типа)
при возведении зданий с большой этажностью

И надо знать недостатки данного типа фундамента:

невозможность сделать полноценное подвальное помещение
дополнительные затраты на утепление пола
необходимость осуществления очень точных расчетов

Материал ростверка

Что бы правильно выбрать материал изготовления ростверка, а имеется несколько вариантов:

Дерево
Металл
Бетон
Железобетон

нужно знать применимость этих материалов для разных задач, их преимущества и недостатки.

Например.

Деревянный ростверк

Прост в изготовлении и монтаже, а значит не дорогой. Экологичен.

Однако прочности достаточно только для размещения гаражей, бань, деревянных домов.
К тому же требует специальной обработки противопожарными, антисептическими материалами и дополнительных работ по гидроизоляции.

Ростверк из металла

Прост в монтаже, но для этого нужна грузоподъемная техника — вручную двутавровые балки или швеллера не поднять.

Прочен, надежен, но и дорог.

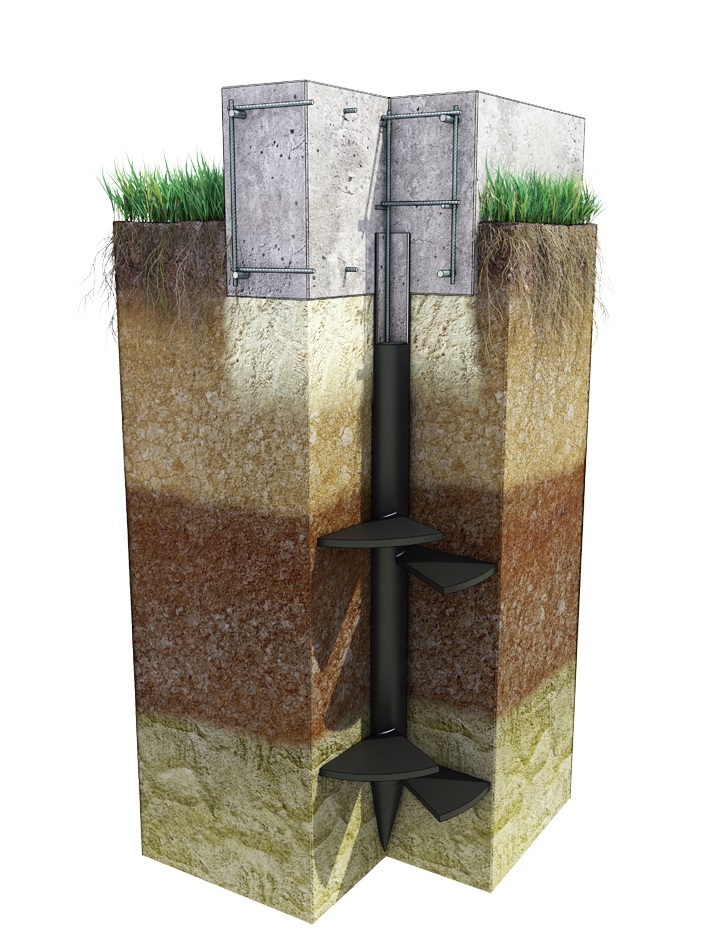

Хорошо сочетается с винтовыми сваями и металлическими столбами, но не дружит с буронабивными сваями.

Железобетонный ростверк

Прочен, надежен, износостоек, долговечен.

Сложен в изготовлении и монтаже, соответственно, не дешев.

Железобетонный ростверк на буронабивных сваях является универсальным вариантом для любого типа сооружений, но для бани его применять — это очень дорого.

Ростверк из бетона

Это эконом вариант предыдущего материала, обладает существенно меньшей прочностью, поэтому может применяться только для небольших зданий с увеличенным количеством свайных опор.

Расположение ростверка

С выбором расположения ростверка попроще, однако, и здесь есть нюансы:

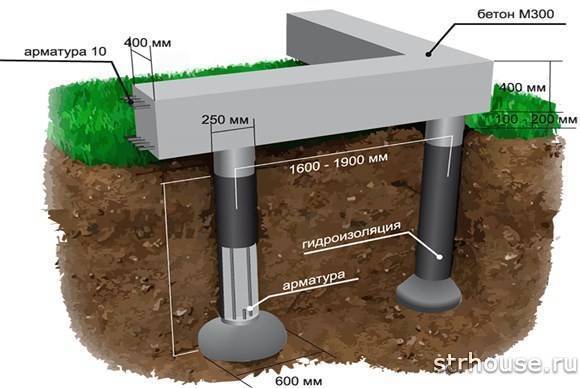

Высокий ростверк

Расположение ростверка на сваях над поверхностью грунта дает возможность доступа под сооружение для контроля состояния его основания, осуществления ремонта.

Дает возможность под зданием организовать зону хранения.

Обеспечивает вентиляцию исключающую сырость, однако и требует дополнительную теплоизоляцию пола. Исключает возможность создания подвальных помещений.

Самый недорогой из трех вариантов.

Низкий ростверк

Расположение конструкции на одном уровне с грунтом позволяет исключить потери тепла в основании сооружения, однако требует организации воздушной «подушки» и дополнительной изоляции грунта, что приводит к удорожанию монтажа.

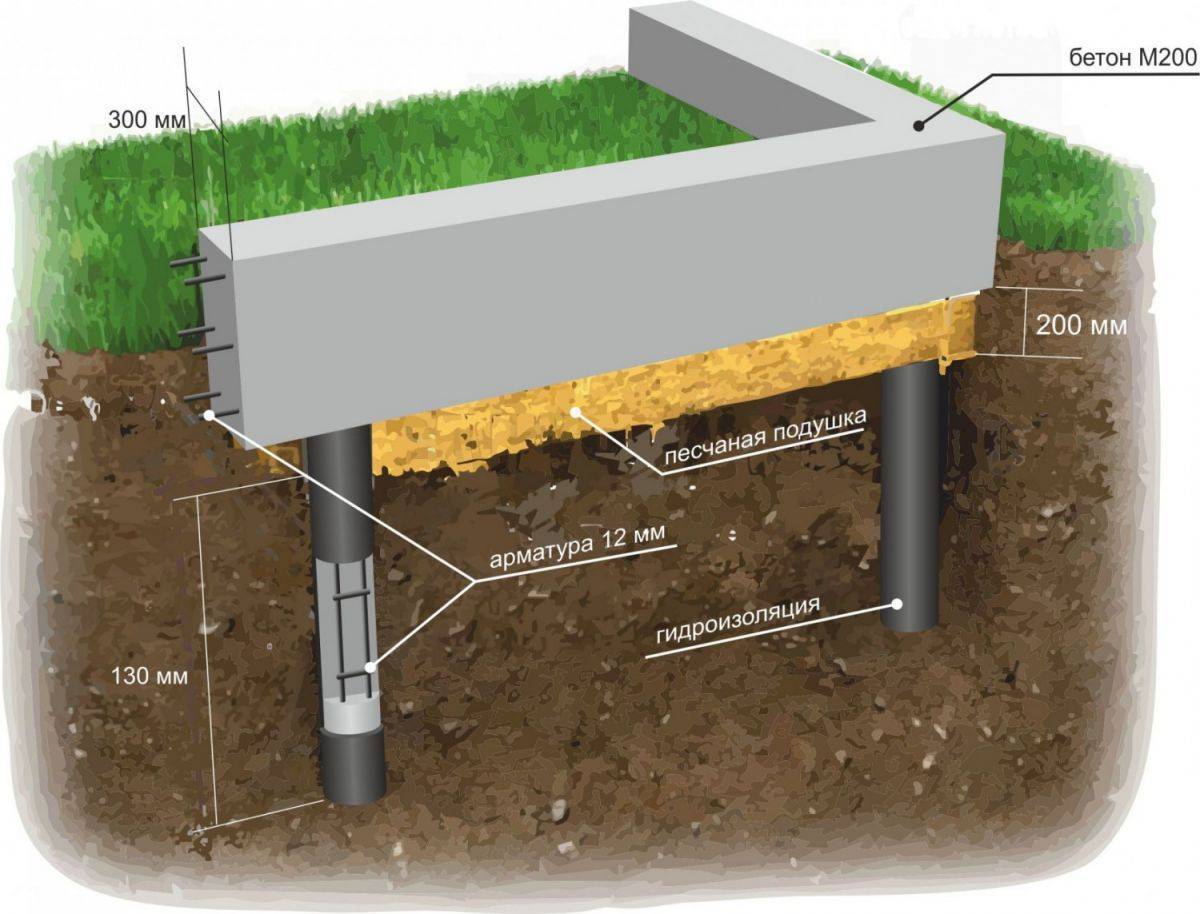

Заглубленный ростверк

Заглубление конструкции примерно на половину ее высоты — позволяет полностью исключить теплопотери.

Позволяет сооружать подвальные помещения, долговечен, безопасен.

Прочен — позволяет сооружать многоэтажные здания.

Однако требует дополнительных земляных работ и работ по изоляции, поэтому является самым дорогим из перечисленных вариантов.

Возможен только на стабильных непучинистых грунтах.

Расчет ростверка

После того, как мы определились с типом фундамента, материалом его изготовления и расположением можно приступать к расчету.

Есть много разных методик расчета ростверка фундамента и классический и упрощенные, вы без труда их найдете на просторах интернет.

При самостоятельном расчете вы всю ответственность по выбору методики расчета и самому расчету берете на себя.

Вы должны быть уверены в своей компетенции и опыте. Если такой уверенности нет, то лучше обратитесь к специалистам.

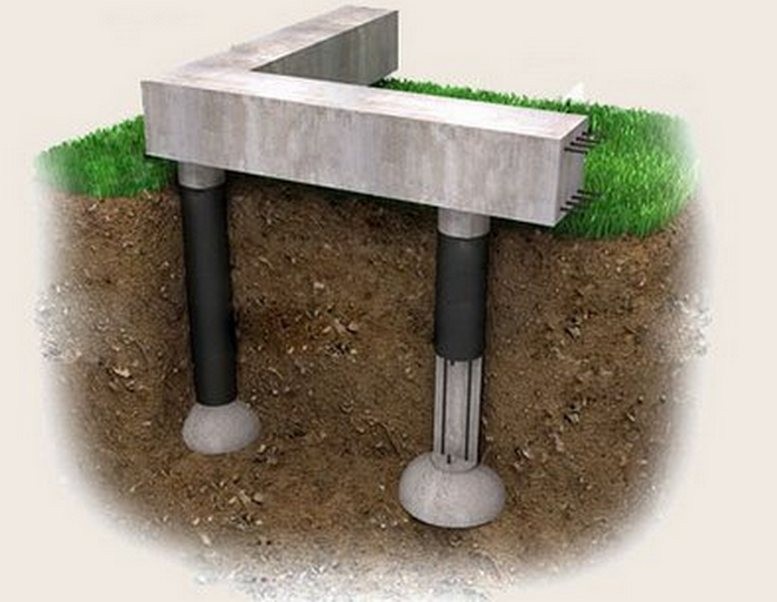

пошаговая инструкция. Строительство столбчатого фундамента с ростверком. Что такое ростверк, виды ростверка. Как сделать столбчатый фундамент с ростверком своими руками.

Столбчатый фундамент, как правило, выбирают тогда, когда приходится работать с ненадежными грунтами или просто хочется сэкономить на строительстве, не жертвуя качеством. Фундамент с ростверком считается оптимальным вариантом для возведения легких и средней тяжести построек – домов из пеноблоков или каркасного типа, бань, террас и т.д. В этой статье мы расскажем все о том, как построить столбчатый фундамент с ростверком своими руками.

Общие характеристики: что такое ростверк

Прежде чем приступать к практике, рекомендуем как следует изучить теорию, чтобы понимать, как устроен фундамент. Многие знают о ростверке лишь то, что это укрепляющая конструкция из балок, расположенная на сваях или столбах. Но мало кто вдается в подробности и выясняет его истинное функциональное предназначение.

Задачей ростверка является равномерное распределение и передача нагрузки от стен сваям, чтобы те, в свою очередь, передали нагрузку в грунт. Таким образом, коробка дома более устойчива и может простоять без ремонта много лет. К слову о ремонте – поскольку ростверк не касается грунта (за исключением заглубленного типа), снижается риск отсыревания, коррозии и порчи насекомыми паразитами. Однако, это не значит, что можно обойтись без гидроизоляции, но об этом чуть позже.

На опалубке ростверка располагается съемное дно, которое формирует ровную нижнюю поверхность приподнятой над землей балки. По большому счету, серьезных различий в изготовлении ростверков разного типа нет – они заключаются лишь во временных и трудовых затратах.

Иногда можно услышать, как фундамент с ростверком путают со столбчато-ленточным из-за внешнего сходства, но между этими конструкциями есть ряд серьезных отличий в плане строения и предназначения. Так, бетонная опора ленточного фундамента всей своей массой лежит на земле. Бывает, что у такой конструкции имеются столбы, но они служат не для передачи нагрузки, а для увеличения несущей поверхности и лучшей устойчивости. Ростверк же не только объединяет все сваи, но и равномерно распределяет нагрузку между ними.

Виды конструкций

В зависимости от строения конструкции различают несколько видов ростверков. Каждый из них обладает индивидуальными эксплуатационными характеристиками и предназначением.

Виды ростверков:

Сборно-монолитный– в качестве элементов могут выступать стальные двутавровые балки или сварные швеллера. Недостаток этого вида в том, что собирать его довольно сложно, тем более, если вы решили делать фундамент своими руками. Мало того, что поднять и установить балки очень тяжело, так еще и места крепления зачастую подводят – прочность сварных стыков всегда меньше прочности самих балок. Плюс ко всему, незащищенный металл быстро начинает ржаветь. Сборный ростверк предназначен для временных или недолговечных построек – дачных домиков, беседок или веранд. Он прослужит от 10 до 20 лет, после чего можно будет построить нечто более надежное.
Сборный – в основном этот вид используют в промышленном строительстве и при возведении многоэтажных домов. Ростверк представляет собой «конструктор» из заранее подготовленных литых деталей, оснащенных «замками» и креплениями. В процессе укладки он становится монолитным. Стоимость такого фундамента внушительная, к тому же потребуется участие тяжелой строительной техники и профессиональных навыков. Данный способ не подходит для частного домостроения, поскольку слишком сложный и затратный.
Монолитный – конструкция представляет собой замкнутую балку или цельную плиту, соединяющую все сваи. Монолитные фундаменты бывают высокими, низкими и заглубленными (об этом – в следующей главе). Этот вид наиболее часто используется в малоэтажном строительстве.

Типы ростверка

Итак, монолитные фундаменты лучше всего подходят для частного строительства, поскольку монтаж их довольно прост, а стоимость сравнительно невысока. Как уже было сказано, литой фундамент может быть высоким, низким и заглубленным. Рассмотрим более подробно каждый из типов и выясним, в чем между ними отличия.

Устройство фундамента с ростверком:

Высокий – самый распространенный тип фундамента. Его популярность объясняется рациональностью – ростверк расположен в 10-20 см от поверхности земли, что делает его менее уязвимым и долговечным. Высокий ростверк устанавливают на пучинистых почвах, чтобы по весне грунт, поднимаясь, не деформировал фундамент. Земля вспучивается вдоль свай, не затрагивая основание. Минус этого типа – отсутствие теплой воздушной подушки из-за незагерметизированной пустоты между землей и перекрытием. Для средних широт России такое положение вещей не очень выгодно, поэтому необходимо дополнительно утеплять основание. Кроме того, в доме с высоким ростверком на сваях не удастся сделать подвал – погреб придется строить отдельно.
Для тех, кто живет на юге такой вариант строительства дома более чем удобен – дополнительная вентиляция пола, исключающая сырость, коррозию и гарантирующая прохладу в летнее время. В Японии и Китае большинство частных домов построены именно на высоком ростверке. Еще одно преимущество – вы можете попасть под дом, чтобы осмотреть целостность фундамента и починить его при необходимости. Летом под домом можно сушить урожай, хранить садовый инвентарь.
Низкий – данный тип ростверка устанавливают вровень с поверхностью. Для этого из-под опалубки следует вынуть 10-15 см земли, чтобы балки или плита висели над этой воздушной подушкой, но не касались грунта. Таким образом, вы сможете ликвидировать пространство под домом, которое зимой «крадет» тепло, и сэкономить на теплоизоляции. Но в таком случае обеспечить доступ под здание нельзя, поэтому нужно как следует изолировать воздушную подушку, чтобы ростверк не лежал на голой земле, а земля не осыпалась внутрь вырытого пространства. Если этого не сделать, первой же весной во время пучения грунта можно увидеть последствия. Защитные щитки для воздушной подушки нельзя крепить к самому фундаменту – они должны лежать отдельно, чтобы земля могла спокойно поднимать и опускать их, не влияя на положение ростверка.
Заглубленный – этот тип фундамента популярен больше всех остальных. Делают его следующим образом: по всему периметру здания на месте строительства будущих стен выкапывают траншею, как для незаглубленного ленточного фундамента, устанавливают сваи так, чтобы торчали оголовки, делают опалубку, дно которой находится ниже поверхности земли, и заливают все бетоном. Под опалубку также следует положить незакрепленные щитки. Дом, построенный на таком основании, будет очень теплым, но возводить его лучше на устойчивых непучинистых грунтах.

Подготовительные работы

Столбчатые фундаменты популярны не только из-за своей финансовой выгоды, но и потому, что их можно построить своими руками без профессиональной подготовки. Объемы работы таковы, что с ними можно справиться в одиночку или с 1-2 помощниками без привлечения тяжелой строительной техники. Но чтобы все получилось, требуется не только закупить материалы и выделить свободное время, но грамотно все распланировать.

Расчет столбчатого фундамента

Чтобы фундамент получился долговечным и смог выдержать тяжесть коробки дома, необходимо провести тщательные расчеты. Приведем вариант расчета столбчатого монолитного основания из железобетона на примере дома со стенами 3х5 м и высотой 3 м.

Ход работы:

Для такого дома потребуются квадратные столбы длиной 50 см и высотой 100 см.
Ростверк для такого фундамента в ширину будет 30 см, а в высоту – 20 см.
Дом из блоков с крышей на деревянном каркасе, покрытой шифером. Полы и чердак – деревянные. В общей сложности на строительство уйдет около 5 кубометров дерева и 23 листа шифера.
Допустим, сопротивление грунта — 3. При таком условии потребуется установить 4 угловых столба и столько же столбов, расположенных в центре под каждой стены.
Поскольку длина и ширина составляет 50 см, а высота – 100 см, вычисляем объем столба: 0,5*0,5*1=0,25 кубометра. Из этого следует, что общий объем всех 8-ми столбов будет составлять 2 кубометра (0,25*8).
Плотность бетона в среднем составляет 2,500 т/1 кубометр. Общая масса столбов – 5 т (2500*2).
Для расчета ростверка требуется узнать сумму длины всех стен дома: 5*2+3*2=16 м.
Вычисляем объем ростверка: 0,2*0,3*16=0,96 кубометров.
Вес ростверка: 0,95*2500=2400 кг.
Для расчета объема и массы стен потребуется узнать площадь торца одного блока, когда он лежит на ребре – 0,18 кв. м. Допустим, общая площадь составляет 48 кв. м, значит можно узнать количество блоков, необходимое для строительства: 48/0,18=266,6 (округляем до 267) блоков.
Масса одного блока составляет 30 кг, значит можно узнать массу стен: 30*267=8010 кг.
Масса 5 кубометров дерева равна 4 т, шифер весит 598 кг. Складываем все данные и получаем вес коробки дома – 20 т.
Добавляем массу всех внутренних стен и перегородок, вычисленную подобным образом, и узнаем площадь опоры столбов по формуле: 2,5т*8=20000 кв. см.
Чтобы посчитать массу дерева, умножьте плотность выбранной древесины на общий объем. Поскольку в нашем примере 5 кубометров сосны, производим расчет: 2500*8=20000 кв. см.
Разделите массу дерева на площадь опоры дома: 20000/20000=1 кг на 1 кв. см. При условии, что грунт оказывает сопротивление равное 3, количество столбов соответствует норме.

План фундамента

Ни один фундамент, даже самый простой, не строится без плана. Он изображается в виде рассеченной по горизонтали плоскости, где разрез проходит выше подошвы столбов, но ниже поверхности грунта. На плане должно быть наглядно показано основание фундамента – раскладка блоков, бутовая или бутобетонная подушка и т.д. Если в доме планируется сделать подвал, на чертеже надо изобразить его контур, чтобы стены опирались на фундамент. Подвальное помещение помечается на схеме линией, тоньше, чем линия подушки.

На чертеже должны присутствовать координатные оси и размеры, по которым можно определить дистанцию между столбами, привязку элементов, отметки уровня закладки подушки, а также марки элементов сборных конструкций.

Если вы сомневаетесь в том, что сможете сделать расчет ростверка свайного фундамента самостоятельно, это дело лучше доверить специалистам. И если на найме рабочих для строительства основания можно сэкономить, то создание плана лучше провести как можно более качественно.

После составления чертежа проведите разбивку плана. Грубо говоря, это перенесение основных размеров с чертежа «в поле». Для этого делают замеры, определяя площадь будущего дома, снимают плодородный слой почвы, вставляют колышки на местах строительства столбов и стен и натягивают между ними веревку.

Столбы устанавливают в 1-2 м от основного строения. От намеченных стен здания к столбам должны идти параллельно прибитые доски или рейки, на которых надо указать размеры ям для столбов и траншей для стен.

В обязательном порядке проверьте ровность углов прямоугольного основания. Пользуясь теодолитом, проверьте разметку внизу траншеи, особое внимание уделив углам дома и местам пересечения лент. Разметка на участке должна полностью совпадать с чертежом, при этом дистанция между столбами не должна быть больше 1,5-2,5 м.

При составлении плана фундамента совершенно необходимо выяснить глубину промерзания грунта, а также уровень пролегания подземных вод. Характер почвы играет большую роль, поскольку столбчатые фундаменты рекомендуется ставить на проблемные и неустойчивые грунты (дает меньшую нагрузку).

Бюджетный вариант: пошаговая инструкция

Итак, когда все расчеты сделаны, а материалы – закуплены, можно приступать к строительству фундамента. Ниже мы расскажем, как построить недорогой, долговечный фундамент для небольших построек, например, бани или беседки. Заливать под такие сооружения массивное основание не имеет смысла, поэтому можно сэкономить время, силы и деньги.

Ход работы:

Сделать ямы – проще всего сделать ямы для столбов при помощи бура диаметром 25-30 см. Глубина ям должна достигать 15-20 см (для не сильно пучинистых грунтов). Стенки и дно ямы обкладывают листовым рубероидом, вставляют армирующую сетку и заливают цементно-песчаным раствором (цемент М200). В центр каждой ямы вставляют железную арматуру с запасом 10 см. Вместо рубероида можно использовать строительные полиэтиленовые пакеты, главное – не дать цементному раствору впитаться в грунт.
Установить столбы – внутрь асбестоцементной трубы диаметром 10 см укладывают 2 арматуры диаметром 1-2 см и устанавливают на «башмак». Трубы заливают такой же песчано-цементной смесью, попутно утрамбовывая ее железным прутом, чтобы не оставалось пустот. Сверху устанавливают болт или кусок арматуры.
Повторное бурение – для полного застывания бетона в столбах потребуется выждать 4-7 дней, а затем можно приступать к повторному бурению. В этот раз ямы бурят ниже глубины промерзания грунта и быстро вставляют в них столбы, чтобы они не осыпались. Оставшиеся пустоты засыпают грунтом и утрамбовывают.
Построить ростверк – его изготавливают из металла, железобетона или дерева – в зависимости от финансовых возможностей. Главное – обеспечить гидроизоляцию ростверка и не допустить его прямого контакта с землей.

Долговечный фундамент: пошаговая инструкция

Способ строительства свайного фундамента с ростверком, изложенный ниже, подойдет для малоэтажных жилых домов из блоков, кирпича, бетона или дерева. Сваи также могут быть сделаны из любого материала, но самым практичным и долговечным является железобетон.

Ход работы:

Подготовить участок – для очистки участка по всей площади будущего дома срезают плодородный слой почвы (примерно 20-30 см) вместе с растительностью. Если на вашем участке имеется природная глина, есть смысл сделать гравийно-песчаную подушку, чтобы обеспечить дренаж. Толщина подсыпки зависит от физико-химических характеристик грунта – чем он неустойчивее, тем толще подушка. Все неровности необходимо удалить и сделать разметку под фундамент (поставить колышки и натянуть веревки).
Перенести план дома с чертежа на землю – разметить, где какая комната будет находиться, чтобы потом проще было работать.
Вырыть ямы – рытье ям происходит точно также, как и в предыдущем способе, однако делать их надо глубже – от 50 см до метра и больше (в зависимости от свойств грунта). Если яма глубже 100 см, ее стенки необходимо укрепить распорками и копать с откосами. Глубина ям должна быть на 30 см больше, чем указано в чертеже, чтобы хватило места для песчано-гравийной подушки. В ширину их следует делать тоже чуть больше, чтобы легко поставить опалубку или распорки.
Установить опалубку – вообще, ее можно делать даже из строительного мусора, но для качественной опалубки используют струганные доски размером примерно 40х150. Также подойдет ДСП, влагостойкая фанера или оцинкованное железо.
Провести армирование – его проводят в горизонтальном направлениями прутами диаметром 12 мм, устанавливая вертикальные перемычки через каждые 20 см (перемычки делают из проволоки 6 мм). Для связки столбов с ростверком через арматуру необходимо вывести стержни над фундаментом на 10-15 см.
Залить столбы – заливка цементного раствора осуществляется в уже установленные в ямы трубы. Укладывать бетон следует слоями толщиной 20-30 см, тщательно проверяя каждый слой на отсутствие пустот. Это можно делать вручную при помощи железного штыря, но лучше использовать ручную вибромашину.
Выполнить гидроизоляцию – даже если вы строите высокий монолитный фундамент, укладка гидроизоляции является обязательной. Для этого столбы тщательно зачищают, обрабатывают битумной мастикой и укутывают несколькими слоями рулонного рубероида (или другой рулонный материал). При этом закрывать надо не только боковые части, но и верхний торец столба, на который будет устанавливаться ростверк.
Построить ростверк – строительство ростверка очень напоминает заливку ленточного фундамента: между столбами делают опалубку, устанавливают под ней песчаную подушку, заливают цементно-песчаным раствором, укрепленным арматурой. После застывания бетона подушку убирают и устраивают гидроизоляцию балок или деревянных элементов (если ростверк из дерева). К слову, если для ростверка использовали дерево, его необходимо предварительно обработать антисептическими и антипиренными составами.

Полезные советы

Любая работа по строительству сопряжена со своими тонкостями и хитростями. Мы подготовили список полезных рекомендаций, которые помогут вам сделать качественный и долговечный столбчатый фундамент с ростверком.

Что нужно знать, чтобы построить крепкий фундамент:

Устанавливайте столбы не только по углам будущего дома, но во всех узловых точках (пересечения стен, промежутки между стенами, все углы здания и т. д.).
Столбы должны располагаться в 1,5-2,5 м друг от друга. Если расстояние будет больше, ростверк может не выдержать и разрушиться, если меньше – вы потратите неоправданно много стройматериалов и сил.
Столбчатые фундаменты с высоким ростверком идеально подходят для участков с неровностями, которые нельзя «сгладить». Также их рекомендуют устанавливать в местах с большой глубиной промерзания грунта или там, где подземные воды лежат близко к поверхности.
Для небольших легких строений лучше выбрать сборную конструкцию, но для жилых и более массивных зданий отдайте предпочтение монолитному фундаменту.
Чтобы максимально продлить эксплуатационный срок столбов, сделайте несъемную опалубку из пеноплекса – так вы не только защитите ростверк, но сделаете дом более теплым и сухим.

что это такое и как его сделать

Ростверк – верхняя часть столбчатого или свайного фундамента, которая служит опорой для возводимых сооружений и равномерно распределяет нагрузку от несущих элементов.

Свайный фундамент может быть выполнен с ростверком в виде фундаментной ленты или балки, которая соединяет последовательно все сваи, или в виде плиты, которая соединяет их одновременно.

Ростверк также может быть сборным или монолитным. Сборный – когда все железобетонные изделия соединяются между собой в процессе работы. А монолитный – когда в опалубку заливается бетон.

Разновидности

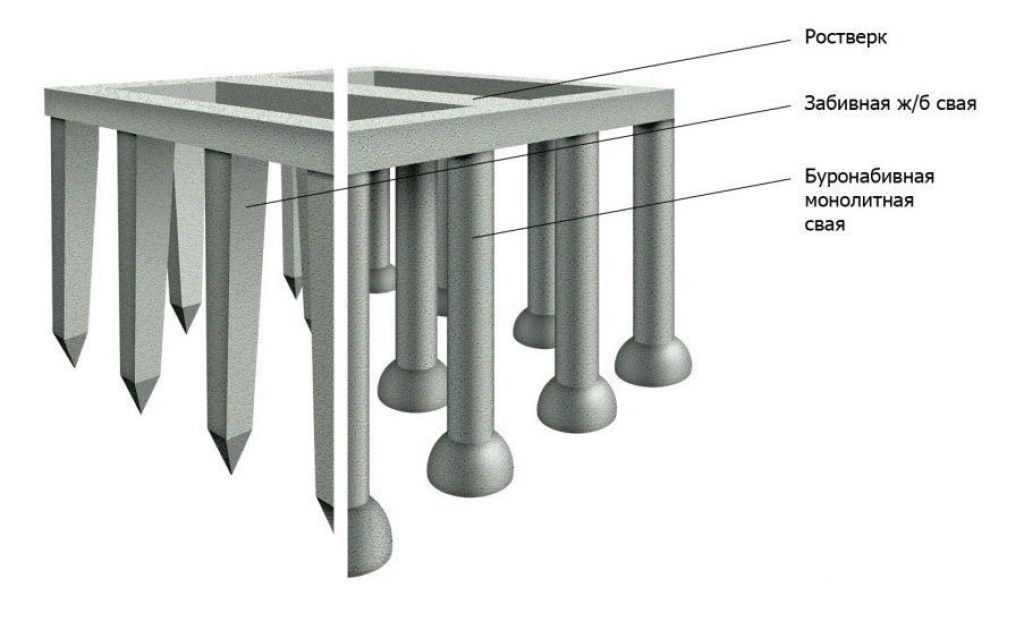

Различают несколько видов ростверков в отношении к уровню земли:

Висячий или высокий размещается выше уровня земли на 10 или 15 см. Он подходит для всех типов грунта. Обязательным условием монтажа такого фундамента является утепление зазора между ростверком и сооружением.
Наземный или промежуточный располагается на уровне почвы с устройством песчаной или песчано-гравийной подушки. Такой фундамент имеет один изъян – при промерзании пучинистой почвы могут появиться трещины, или ростверк может оторваться от сваи.
Низкий или заглубленный располагается ниже уровня грунта на подушке из песка или гравия и песка. Его целесообразно устанавливать на грунте с низкой несущей способностью. Этот тип требует больших затрат строительных материалов, времени и труда рабочих.

Подготовка

Под строительство фундамента типа ростверк прежде всего необходимо определить место и сделать необходимые расчеты. Расчеты производятся на прочность, на изгиб, на жесткость, на продавливание угловой сваей и по раскрытию трещин. В них должно учитываться, из какого материала он будет изготавливаться – из монолитных железобетонных блоков, сборных железобетонных колонн, стальных колонн, арматуры. В расчеты также включается требуемое количество цемента, свай, арматуры, а также длина возводимого сооружения.

При строительстве заборов в сейсмических зонах или с неровным ландшафтом должны быть применены дополнительные требования, установленные нормами ГОСТа.

После проведения необходимых расчетов следует подготовить инструменты:

лом и лопата для копания траншеи;
тачка для вывозки земли;
колья и веревки для правильного замера опалубки;
уровень для определения точности замеров;
доска обрезная для монтажа опалубки;
ножовка по дереву для отпиливания лишних частей;
рулетка для замеров;
бур для сверления земли под сваи.

После проведения всех расчетов и приобретения инструментов начинается непосредственная работа для установки фундамента типа ростверк. Первым делом нужно вырыть траншею. Для правильной и ровной разметки вбиваются колышки в двух конечных точках и натягивается веревка. Затем с помощью лопаты необходимо вырыть траншею глубиной не менее 35 см, а шириной – 40. При этом обязательно отметьте место для ворот и калитки. В этих местах ростверк ставить необязательно. При копании траншеи следует через каждые 4 метра устанавливать опорный столб.

Для столбов делаются углубления, превышающие глубину траншеи в 2-2,5 раза, с помощью бура. Главное, чтобы скважины были глубже уровня промерзания почвы. Это нужно для того, чтобы не допустить проседания грунта после окончания установки забора и для увеличения его устойчивости.

Для установки столбов одинаковой высоты и ровности требуется проверка уровнем. В качестве опоры могут применяться уголки, металлические трубы или обработанная древесина. Оптимальным вариантом может быть обыкновенная металлическая труба, обезжиренная растворителем, очищенная от коррозии и обработанная краской. Для защиты от влаги внутри трубы ее отверстия закрывают заглушками.

Как самостоятельно осуществить строительство забора из металлического штакетника — смотрите здесь.
Если вас интересует, как сделать столбчатый фундамент для забора — прочтите эту статью.
Подробная информация об установке свайного фундамента под забор своими руками находится тут.

Установка опалубки

Следующим важным этапом в заливке фундамента является установка опалубки, которая монтируется из досок. В процессе проведения работ необходимо следить за геометрическими размерами, заданными в проекте. Высота опалубки должна быть выше уровня будущего ростверка на 7 см. Способ сооружения конструкции отличается для висячего, заглубленного и незаглубленного ростверка.

Для висячего предусмотрено три вида монтажа опалубки:

монтируется в виде короба, и горизонтальная часть должна находится соответственно уровня подошвы фундамента и соединять между собой оголовки сваи;
опалубка устанавливается на поверхности земли, а подушка из песка кладется на дно;
предварительно засыпается подушка из песка и гравия, которая после окончания работ по заливке ростверка убирается.

При установке заглубленного ростверка дно и стенки траншеи достаточно застелить гидроизоляционным материалом, а опалубку установить на песочно-гравийной или песочной подушке, уложенной на дне.

Для наземного или незаглубленного варианта опалубка устанавливается на уровне земли с предварительно уложенной и утрамбованной подушкой из песка или гравия и песка.

При монтаже опалубки необходимо следить за качеством подгонки досок друг к другу. В случае образования зазоров и щелей в конструкции заливаемый бетон будет вытекать, что повлияет на плотность и прочность сделанного фундамента.

После установки опалубки проводятся работы по армированию фундамента. Эта работа может выполняться двумя способами: в виде жесткого каркаса или двух-трех продольных и поперечных рядов арматуры, связанных или спаянных между собой. Для устройства каркаса продольные ряды выполняются из ребристой арматуры диаметром 10-12 мм. Поперечные и вертикальные ряды и хомуты для скрепления каркаса выполняются из арматуры меньшего диаметра – всего 6-12 мм. После установки арматуры в опалубку заливается бетон.

Монтаж ростверка своими руками

Имея хоть какой-нибудь опыт в строительстве и ремонте все работы можно сделать самостоятельно. Для этого необходимо придерживаться технологии монтажа и использовать более подходящие материалы для этих целей:

Первым делом определяется место для ворот и калитки, под которыми фундамент не требуется.
Затем между полярными концами забора вбиваются колышки и натягивается веревка или проволока, которая будет ориентиром для копания траншеи.
Первая свая устанавливается в начале копания, в ямку, глубже чем траншея в 2,5 раза и шире, чем свая в 2 раза. Это необходимо для большей устойчивости и прочности ростверка. Сваи устанавливаются на одинаковую глубину, на одинаковое расстояние и одинаковую высоту.
На дно вырытой траншеи укладывается ровным слоем гравий толщиной 6 см, который улучшит дренаж почвы под фундаментом.
Затем укладывается слой геотекстиля и песочная подушка.
После этого принимаемся делать опалубку из досок. Доски сбиваются в щиты, которые устанавливаются по бокам траншеи. Между собой поверху они соединяются горизонтальными брусками, что обеспечивает стабильность конструкции.
Приступаем к изготовлению арматурного каркаса. Для этого следует на земле положить на расстоянии 10 см параллельно друг от друга 4 длинных прута из ребристой арматуры. С промежутком в 20 см приваривается перпендикулярно к каждому из рядов прут длиной в 30 см. В итоге получается каркас с ячейками 20х10 см. Длина каркаса должна соответствовать длине забора. Если нет возможности найти прутья такой длины, части каркаса свариваются между собой с помощью приваривания на стыках прутьев длиной 15-20 см.
Подготовительные работы закончены, можно приступить к непосредственной заливке бетона. Его можно купить уже готовый, а можно приготовить своими силами. Для этого потребуются такие материалы: цемент, песок, вода и гравий. Для прочного и качественного бетона нужно брать: 1 часть цемента, 2 части песка, 1,5 части гравия и 1 часть воды. Сначала перемешиваются сухие ингредиенты, затем добавляется вода маленькими порциями. Все это перемешивается очень тщательно.
Когда бетон готов, начинается его заливка в опалубку. Для равномерного застывания заливка должна проводиться в короткий срок. Чтобы избежать воздушных пустот, после заливки удаляется воздух с помощью вибромашины. Можно это сделать также длинным прутом или черенком лопаты – протыкать заливку насквозь, чтобы помочь выйти лишнему воздуху.

Время застывания бетона – 4 недели. После этого необходимо демонтировать опалубку и можно приступать к установке забора.

На следующем видео вы можете увидеть наглядный процесс строительства ростверка на сваях:

Утепление и гидроизоляция

Важным моментом в монтаже ростверка является его гидроизоляция и утепление. Гидроизоляция необходима для защиты фундамента от лишней влаги в дождливый период года и во время таяния снегов. Эту процедуру следует проводить после снятия опалубки. Выбор средств зависит от климатических и природных условий зоны и физических свойств земли. В любом случае, тщательная зачистка внутренней и внешней стороны фундамента с последующим покрытием стенок рубероидом никогда не будет лишней. Листы рубероида, наложенные внахлест, прикрепляются к фундаменту с помощью битумной мастики.

Эта элементарная процедура поможет сохранить фундамент от преждевременного разрушения.

Утепление фундамента можно произвести, установив забирку. Забирка – это тип цоколя, который служит для защиты фундамента от снега, воды и холода. Различают три вида цоколя – кирпичный, деревянный и из теплоизоляционных листов:

Для установки кирпичного варианта необходимо вырыть траншею между опорами и уложить подушку из песка. Затем выложить кладку из кирпича. Кладка не должна превышать ширину в 1,5 кирпича.
Забирка деревянная делиться на два вида – из досок с горизонтальным или вертикальным расположением или из бруса и бревен. Для реализации всех видов деревянного цоколя нужно вырыть траншею глубиной в 40 см и засыпать смесью песка и мелкого гравия. Для цоколя с горизонтальным расположением к опоре фундамента крепятся бруски с пазами, в которые вставляются доски. Первая доска должна находиться на подушке с песком и гравием. Для цоколя с вертикальным положением на подушку укладывается длинный брус с пазами. Другой брус крепится в верхней части фундамента, и доски вставляются вертикально. При установке цоколя из бруса или бревен используют метод аналогичный постройке деревянного дома.
Забирка из теплоизоляционных листов устанавливается следующим образом. К опорам фундамента нужно прикрепить рамки из профиля. С внутренней стороны укладывается любой тип утеплителя – пенополистирол или пенопласт. Сверху при помощи саморезов устанавливаются листы профнастила. Щели между цоколем и землей необходимо заделать имеющимися теплоизоляционными материалами.

Фотогалерея фундаментов данного типа

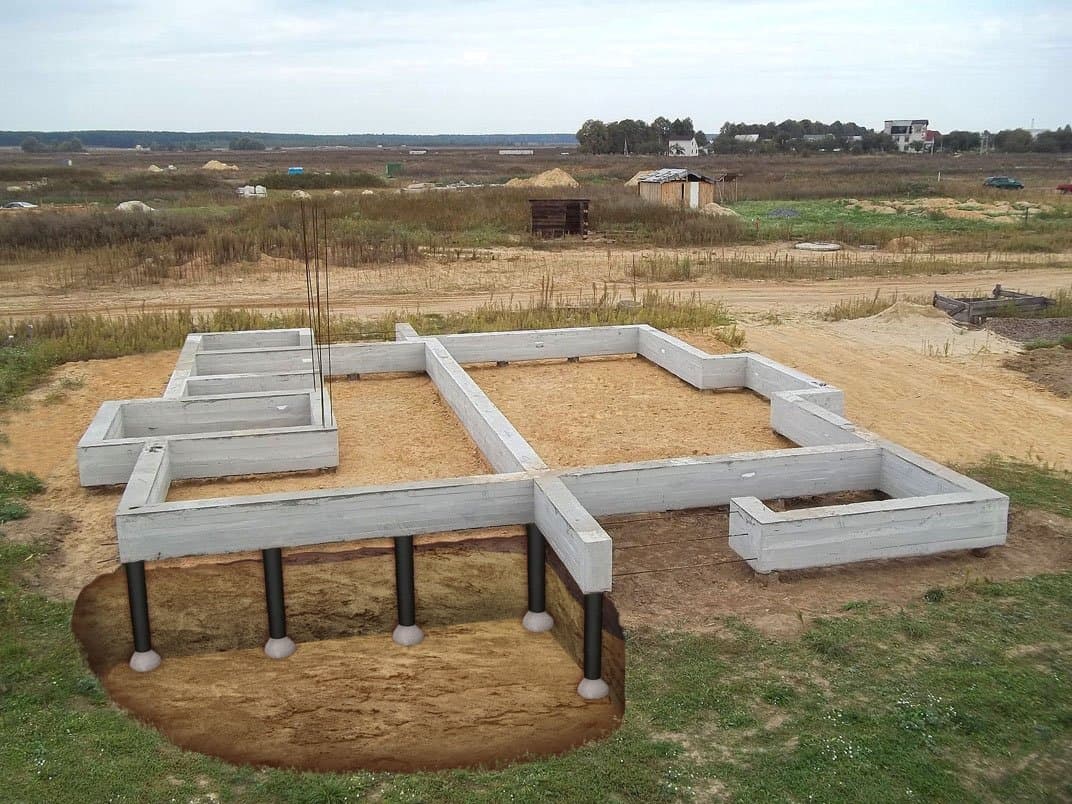

На фото ниже вы можете посмотреть различные варианты исполнения ростверкового основания:

Ростверк — обзор | ScienceDirect Topics

Требуется поддержка стальной колонны с бетонным покрытием, несущей 2000 тонн. Допустимая несущая способность породы 20 тс. Стальная колонна опирается на опорную плиту размером 24 дюйма × 24 дюйма. Решено делать ростверк, состоящий из двух ярусов двутавров. Инженер решает иметь три I-образных луча в верхнем слое и пять I-лучей в нижнем слое.

Спроектируйте верхний слой двутавровых балок.

Расчет нижнего слоя двутавровых балок.

Решение

Шаг 1: Требуемый размер фундамента = 2000 тонн/20 тс = 100 кв. футов

Используйте фундамент размером 10 футов × 10 футов. Предположим, что балки имеют длину 10 футов. (На самом деле балки меньше 10 футов, поскольку размеры фундамента составляют 10 футов × 10 футов. )

•

Предположим, что опорная плита составляет 24 дюйма.× 24 дюйма, и нагрузка передается на верхний слой балок, как показано на рис. 11.3.

Рисунок 11.3. Ростверк.

(а) Вид спереди. (б) Вид сбоку.

•

Предположим, что нагрузка передается на сечение 30 дюймов (см. рис. 11.4).

Этап 2: Нагрузки, действующие на три верхние балки, показаны на рис. 11.4

рис. 11.4. Погрузка на ростверк.

Суммарная нагрузка от опорной плиты = 2000 тонн.

Поскольку в верхнем слое три двутавровых балки, одна двутавровая балка выдержит нагрузку 666.67 (2000/3) тонн. Эта нагрузка распределена по длине 30 дюймов.

Следовательно, распределенная нагрузка на балку равна 666,67/2,5 = 266,67 тсф.

Нагрузка от верхних балок распределяется на нижний слой двутавровых балок.

Нижний слой двутавровых балок создает восходящую реакцию на верхние двутавровые балки. Эта реакция считается однородной.

На самом деле эта восходящая реакция ( U ) представляет собой пять концентрированных реакций, действующих на верхний слой двутавровых балок. Как вы знаете, в нижнем слое пять лучей, и каждый оказывает противодействие.

Равномерно распределенная нагрузка от реакций нижнего слоя = 666,67/10 = 66,7 тс.

(Общая нагрузка, которую необходимо передать от одной верхней балки, составляет 666,67 тонн и распределяется по длине 10 футов).

Теперь задача состоит в том, чтобы найти максимальный изгибающий момент, возникающий в балке. Как только максимальный изгибающий момент найден, можно спроектировать двутавровое сечение балки.

Максимальный изгибающий момент возникает в центре балки. (См. рис. 11.5).

Рисунок 11.5. Половина секции ростверка.

Шаг 3: Найдите максимальный изгибающий момент балки.

Реакция в центральной точке балки принимается равной « R ».

Предположим, что изгибающий момент в центре равен « M ». При таком типе нагрузки максимальный изгибающий момент возникает в центре. (Взять моменты о центральной точке).

М=(66,67×5×2,5)−266,67×1,25×1,25/2=625 тонн. футов

, где 66,67 × 5 представляет собой общую нагрузку, а 2.5 представляет собой расстояние до центра тяжести. Точно так же 266,67 × 1,25 представляет собой общую нагрузку, а 1,25/2 представляет собой расстояние до центра тяжести.

Балка должна выдерживать этот изгибающий момент. Выберите I-образную секцию, которая может выдерживать изгибающий момент 625 тонн фут.

M = 625 тонн. футов = 2 × 625 = 1250 тысяч фунтов. ft.

M/Z=σ

M = Изгибающий момент

Z = Модуль упругости

σ = Напряжение в самом внешнем волокне балки Допустимое сечение стали S – 900 36 000 фунтов на квадратный дюйм.

Σ = 36 KSI

Z = м / Σ

Z = (1250 × 12) KIP. дюйм/36 тыс.фунтов на кв.дюйм

Z = 417 дюймов ³ .

Используйте W Сечение 36 × 135 с моментом сопротивления 439 в ³ .

Шаг 4: Создайте нижний слой балок.

Три верхних балки опираются на каждую балку нижнего слоя. Предположим, что верхние балки имеют длину 12 дюймов.друг от друга (рис. 11.6).

Рисунок 11.6. Силы на нижний слой балок.

Каждая балка верхнего слоя несет нагрузку 666,67 тонн. Каждая из балок верхнего слоя опирается на 5 балок нижнего слоя. Следовательно, 666,67 тонны распределены по 5 балкам нижнего слоя. Каждая балка нижнего слоя получает нагрузку 666,67/5 тонн (=133,33) от каждой верхней балки.

Есть три балки верхнего слоя.

Следовательно, каждая балка нижнего слоя несет нагрузку 3 × 133,33 = 400 тонн.

Все балки нижнего слоя установлены на бетон.Эту нагрузку необходимо передать бетону.

Реакция бетона считается равномерно распределенной.

W=Реакция бетона=400/10=40 тонн на линейный фут.

Шаг 5: Найдите максимальный изгибающий момент.

Можно рассчитать максимальный изгибающий момент балок нижнего слоя (рис. 11.7).

Рисунок 11.7. Половина сечения нижнего слоя ростверка.

Разрежьте балку по центру. Тогда сосредоточенную нагрузку в центре нужно уменьшить вдвое, так как одна половина идет на другую секцию.

Снять моменты около точки «С».

М=40×5×2,5 − 133,33×1=366,7 тонн. ft

Отсюда максимальный изгибающий момент = 366,7 тонн. футов

M = 366,7 тонны. футов = 2 × 366,7 = 733,4 тысячи фунтов стерлингов. футов

M/Z=σ

M = изгибающий момент; Z = модуль сопротивления; σ = напряжение в самом внешнем волокне балки.

Используйте стальной профиль с допустимым напряжением стали 36 000 фунтов на квадратный дюйм.

σ = 36 тысяч фунтов на квадратный дюйм

Z = M/σ

Z = (733. 4 × 12) кип. дюйм/36 тыс.фунтов на кв.дюйм

Z = 244,4 дюйма ³ .

Используйте S Профиль 24 × 121 с моментом сопротивления 258 в ³ .

ростверк – определение и значение

Комнаты обшиты резными панелями из кедра, а в фрамугах и наружных воротах есть очаровательная ростверк железная фурнитура.

Здесь, Там и Везде

«Работа — брус ростверк , но в остальном материалы в основном римские.»

Операция Луна

В одной конструкции обычные ворота поддерживаются решеткой из закладных стальных стержней, проходящих через проем позади прорези ворот.

Глава 11

Если по какой-либо случайности скорлупа окажется влажной внутри, ее необходимо прогреть и высушить на подготовленном для этой цели ростверке .

Инструкции по артиллерийскому оружию для ВМС США.1866 г. Издание четвертое.

Каждое кольцо арки было усилено ростверком из продольных и поперечных стержней.

Методы бетонного строительства и стоимость

Он лежал за крепостными валами из угля, из ростверков, бревен и свай, из пролитых цементных бочек и тонн стали.

Железный след

Экраны выполнены в виде ростверка из стали , установлены на наклонных направляющих в бетонной кладке, съемные с помощью крана.

Сила Ниагары: прошлое, настоящее, будущее

Опорные плиты, опорные плиты и ростверки балки должны рассчитываться исходя из предположения, что максимальные изгибающие моменты находятся под центром опоры.

Акты и постановления, принятые Генеральным судом

— для приготовления панировки; блюдо, приготовленное таким образом гратинай грильяж гриль гротеск гротескеры грюйер грюйер гильотина гильотин

Citizendium, Справочник граждан — Последние изменения [en]

Что такое анализ ростверка? – СидмартинБио

Что такое анализ ростверка?

[наверх]Анализ ростверка: обзор Модель ростверка является распространенной формой расчетной модели для составных настилов мостов. Его ключевые особенности: Это 2D-модель. Поведение конструкции является линейно-упругим. Элементы балки уложены по сетке в одной плоскости, жестко соединены в узлах.

Каковы различные компоненты моста t Beam?

Т-образный мост

представляет собой комбинацию надстройки (палубная плита с продольными балками и поперечными балками) и подконструкции (пирсы, опоры и фундаменты) [8].

Какой диапазон пролетов у сплошных и тавровых балочных мостов?

Неразрезные мосты со сплошными плитами экономичны для более коротких пролетов, в то время как мосты с тавровой балкой и неразрезными плитами экономичны в диапазоне пролетов от 10 до 35 метров.

Что такое ростверк?

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), уложенных на слой бетона для распределения нагрузки на обширной площади, называется ростверковым фундаментом. Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.

Что такое Ростверковая балка?

Что такое Ростверковая балка? Ростверковые фундаменты состоят из нескольких слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения больших точечных нагрузок от надстройки до приемлемого давления на грунт.

В чем преимущество тавровой балки?

Отливка тавровой балки с плитой, как мы знаем, ее фланец воспринимает сжимающее напряжение, а это означает, что она будет сопротивляться большему моменту провисания балки. Глубина луча уменьшена по сравнению с обычным лучом, что обеспечивает большее преимущество над головой. В более длинном пролете вместо обычной балки используется тавровая балка для уменьшения прогиба балки.

Почему используются тавровые балки?

Балка тавровая (или тавровая), применяемая в строительстве, представляет собой несущую конструкцию из железобетона, дерева или металла с тавровым поперечным сечением.Стенка (вертикальное сечение) балки под сжатой полкой служит для сопротивления касательному напряжению и обеспечивает большее разделение для связанных сил изгиба.

Какие бывают два типа балочных мостов?

К таким современным мостам относятся балочные, балочно-балочные и коробчато-балочные мосты, балочные мосты всех типов. Типы конструкции могут включать в себя множество балок, расположенных рядом с настилом поверх них, до главной балки с каждой стороны, поддерживающей настил между ними.

Что такое ростверковые фундаменты?

Ростверковый фундамент — тип фундамента, часто используемый в основании колонны.Он состоит из одного, двух или более ярусов стальных балок, уложенных на слой бетона, при этом соседние ярусы расположены под прямым углом друг к другу, при этом все ярусы залиты бетоном.

Для чего предусмотрены тавровые балки?

Какой метод лучше всего подходит для анализа ростверка?

Простой линейно-лучевой анализ даст приблизительную величину реакции. Это позволит подобрать подходящую опору для модели ростверка. В качестве альтернативы можно выполнить расчет ростверка с жесткими вертикальными опорами и модифицировать его позже.

Что такое модель ростверка в строительстве?

Ростверк модель. Модель ростверка является наиболее часто используемым компьютерным методом для анализа настила моста. Если нагрузка сосредоточена на площади, которая значительно меньше сетки ростверка, концентрацию моментов и крутящих моментов этим методом определить нельзя и можно использовать диаграммы влияния.

Что такое анализ ростверка балки?

РЕШЕТОЧНЫЙ АНАЛИЗ БЕРЛА • Палуба идеализирована как ряд «балочных» элементов (или ростверков), соединенных и защемленных в местах их соединений.• Каждому элементу присваивается эквивалентная инерция на изгиб и кручение, чтобы представить часть настила, которую он заменяет.

Как подобрать подшипник к модели ростверка?

Даже упругая деформация бетонных колонн может влиять на распределение нагрузки в сплошном перекрытии. Простой линейно-лучевой анализ даст приблизительную величину реакции. Это позволит подобрать подходящую опору для модели ростверка.

Какие бывают виды ростверкового фундамента и его установка

Несущая способность грунта играет очень важную роль при выборе типа фундамента для строения.Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики при монтаже, вместо стандартного мелководного морского фундамента может быть выбран решетчатый фундамент. Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.

Что такое Grillage Foundation?

Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень больших нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно.Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности почвы. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Пригодность ростверкового фундамента

Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабых грунтах.
Основываясь на фундаменте, фонд надеется сэкономить до 30% стоимости.
Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунтов и условиями залегания.
Для ростверкового фундамента следует ожидать относительно небольшую нагрузку конструкции.

Функция ростверкового фундамента

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.

Типы ростверкового фундамента

Существует три типа ростверковых фундаментов по использованию материала.

Стальной ростверк
Деревянный ростверк
Бетонный ростверк

Фундамент стального ростверка

Фундамент стальной ростверк состоит из стыков или стальных балок, выполненных в один или два слоя.Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.

Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию.Затем с помощью трубного сепаратора первый слой балок смещается на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча располагается под прямым углом к горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также заглублены в бетон, чтобы сделать швы прочными.

Деревянный ростверк

Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.

Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.

Тем не менее, нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой, построенной из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см уложите рядом, без зазоров между ними.

В верхней части этого слоя деревянные балки того же сечения, что и сваи, располагаются под прямым углом. Затем снова положите еще один слой дерева под прямым углом к направлению луча. Верхний слой доски может быть 7.5-10 см. Толстая, заходящая на всю ширину основания кладки стены.

Бетонный фундамент ростверка

Решетка может быть изготовлена из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.

Монолитный железобетонный ростверк Фундамент

Для изготовления монолитного железобетонного ростверка предварительно необходимо изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.

Внутри корпуса следует использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.

№

Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-30 мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.

Заливка оголовков свай. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.

В процессе заливки бетона необходимо следить за его плотной укладкой во избежание образования незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заливки сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона.Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.

Сборный железобетонный ростверк Фундамент

Фундамент сборного ростверка предусмотрен для опорной конструкции, сборный фундамент ростверка включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность ниже; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием.Хотя бы один соединительный элемент.

Как спроектировать ростверк фундамента

Для проектирования ростверкового фундамента необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше.Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.

Несущая способность основания ростверка при горизонтальной нагрузке

Согласно исследованию (на сайте researchgate.net). На основе испытаний мелкомасштабной модели поведения ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также существующей пластиковой модели для прогнозирования несущей способности и приложена и развита деформация.Модель была проверена базой данных испытаний модели.

По сравнению с эквивалентными грязевыми подушками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.

В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.

Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой.

Наоборот, если фундамент чрезмерно проникает в начальное проникновение, оно будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.

Хотя при нормальном проникновении большая часть проникновения будет происходить при использовании, а при чрезмерном проникновении во время установки произойдет большое частичное проникновение.

Вертикальная емкость ростверка в песке

Если допускается достаточное заглубление фундамента, можно получить эквивалентную мощность плоского фундамента.Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.

Ссылка: researchgate. net

Процедура установки ростверка

Эти этапы участвуют в строительстве ростверка фундамента,

Для массивных монолитных решеток необходимо изготовить и установить каркасы. Мы предпочитаем эту решетку, потому что она более надежна.
Опалубка выполнена из кромочной пластины в виде прямоугольного паза.Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
Соедините арматурный стержень той же обвязочной проволокой, что и раньше.
Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле.Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
После заполнения поверхности поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.

Преимущества ростверка

Для установки требуется меньше времени и материалов;
Так как не наносится на мерзлый грунт, то позволяет уменьшить тепловыделение дома с помощью фундамента.
Снижает уровень вибрации дома (это очень актуально, если дом построен близко к дороге

Недостатки фундамента ростверка

Необходимо построить сваи достаточной глубины.
Пространство под решеткой должно быть заполнено и отапливается.

Что такое решетчатый фонд | Где это используется?

Фундамент-ростверк представляет собой особый тип изолированного основания, обычно предназначенный для сильно нагруженных стальных стоек, особенно в тех местах, где несущая способность грунта низкая.Глубина фундамента ограничена от 1000 мм до 1500 мм. Нагрузка на колонну или стойку распределяется или распространяется на очень большую площадь с помощью слоев или ярусов балок, причем каждый ярус располагается под прямым углом к следующему ярусу.

Типы ростверкового фундамента

Фундаменты ростверка бывают двух типов:

Фундамент стальной ростверк.
Фундамент ростверк деревянный.

СТАЛЬНОЙ РОСТЯЖНЫЙ ФУНДАМЕНТ

Фундамент стального ростверка состоит из тяжелых стальных балок, которые конструктивно известны как катаные стальные балки (R.S.J.), представленный в двух или более уровнях. В случае двухъярусного ростверка (который обычно предусмотрен) самый верхний ярус балок ростверка укладывается под прямым углом к нижнему ярусу.

Балки или балки каждой шины удерживаются на месте распорными стержнями диаметром 20 мм с трубчатыми разделителями диаметром 25 мм. Под ним балки ростверка залиты бетоном. Как правило, между балками ростверка сохраняется минимальный зазор 80 мм, чтобы можно было легко заливать бетон и правильно вибрировать для достижения желаемого уплотнения.

Однако расстояние между полками балок не должно превышать 300 мм или 1½ ширины полки (в зависимости от того, что меньше), чтобы залитый бетон действовал монолитно с балками, следует отметить, что залитый бетон не несет никакой нагрузки, он просто предназначен для удержания балок на месте и предотвращения их коррозии.

На внешних сторонах наружных балок, а также на верхних полках верхнего яруса сохраняется защитный слой бетона толщиной не менее 100 мм.Глубина бетона ниже нижнего яруса должна быть не менее 150 мм.

Пошаговый метод строительства стального ростверка

Сначала выкапывается фундамент под строительство стального ростверка на необходимую глубину. Как правило, глубина фундамента невелика, ее должно хватить для размещения двух ярусов балок ростверка и фасонок, угловых планок и т. д., соединяющих стойку с основанием (*некоторый припуск в котловане должен быть предусмотрен для работ космос).
Однако эта глубина в любом случае не должна быть менее 900 мм. Затем основание фундамента должно быть хорошо выровнено, после чего поверх грунта фундамента заливается богатая бетонная смесь и уплотняется, образующаяся толщина не менее 150 мм. Уплотнение бетона должно быть выполнено надлежащим образом, чтобы слой стал непроницаемым для защиты стальных балок от грунтовых вод.
После выравнивания и уплотнения бетонного основания по нему укладывают первый слой балок ростверка проектных размеров, через необходимые расстояния, с помощью разделителей.Затем верхняя поверхность всех балок выравнивается и ложится в одну горизонтальную плоскость.
Затем нижние полки балок заливают богатым цементом или химическим раствором, чтобы они были зафиксированы и закреплены на бетонном основании. Затем заливается цементобетон между и вокруг балок первого яруса.
Затем второй ярус балок размещается под прямым углом к первому ярусу и над верхними полками балок первого яруса. Они должным образом разнесены с помощью разделителей.Затем между стальными балками и вокруг них заливается второй слой бетона.
Затем стальная стойка соединяется с верхним ярусом с помощью опорной плиты, анкерных болтов, боковых уголков и косынки. Эти соединительные элементы также заделываются в бетон, благодаря чему весь шов становится однородным и жестким.
также предусмотрен для кладки стены на грунтах с низкой несущей способностью. Фундамент ростверка для такого случая состоит из одного яруса, хотя в некоторых случаях, когда стена шире и на нее ложатся большие нагрузки, может быть предусмотрено и два яруса.

ДЕРЕВЯННЫЙ РОСТЯЖНЫЙ ФУНДАМЕНТ.

Деревянный ростверк фундамента предусмотрен в случае сильно нагруженной деревянной колонны или тяжелой несущей каменной стены. В этом фундаменте деревянные доски и деревянные балки используются вместо стальных балок.

Этот фундамент особенно полезен в заболоченных районах, где несущая способность почвы очень мала, и где стальные балки могут подвергаться коррозии из-за грунтовых вод, вызванных просачиванием любого типа.

Нагрузка на грунт ограничивается от 50 до 60 кН/м при отсутствии заливки бетона между деревянными лагами. Однако бетонирование нижнего уровня обеспечивается в случае стального ростверка фундамента, который заменяется деревянным настилом из дерева. -планки,

Пошаговая методика строительства деревянного ростверка

Сначала делаются земляные работы под фундамент до нужной глубины и его выравнивание, затем укладывается нижний слой досок толщиной от 50 до 75 мм и шириной от 200 до 300 мм.
Доски расположены рядом, без зазора между ними. Над этой платформой под прямым углом к направлению досок укладывается деревянная балка размером примерно 150 мм х 100 мм, расположенная на расстоянии от 300 до 500 мм друг от друга.
Поверх этого слоя под прямым углом размещается деревянная балка того же сечения, что и деревянный столб. Затем деревянная стойка крепится под прямым углом к этой деревянной балке.
Фундамент состоит из двух слоев деревянных досок, разделенных прямоугольными отрезками (балками) из бруса, расположенными под прямым углом к направлению стены.
Верхний слой досок, уложенных рядом друг с другом, толщиной от 75 до 100 мм, простирающийся по всей ширине основания стены и идущий вдоль стены.
Самая нижняя часть или слой досок толщиной от 50 до 75 мм, которые укладывают вдоль стены продольно.
Однако нижний ярус деревянных досок, а также средний ярус деревянных балок должны простираться не менее чем на 450-600 мм в обе стороны от цоколя стены.

Преимущества и недостатки фундамента для ростверка

ПРЕИМУЩЕСТВА	НЕДОСТАТКИ
Срок возведения ростверка фундамента меньше	Трудно установить колонну или стойку, чтобы они оставались выровненными.
Фундаменты ростверка обеспечивают лучшую устойчивость к сейсмическим воздействиям и вибрациям	Нижняя часть фундамента должна быть заполнена и уплотнена должным образом, а грунт должен быть подогрет, чтобы сделать его твердым
Эта основа работает лучше, чем любая другая основа.	Сваи под фундаментом должны быть выше заглубленными
Ростверковые фундаменты способны передавать нагрузки на большую площадь, поэтому являются безопасным вариантом.	Стоимость земляных работ в этом фундаменте больше, так как для покрытия требуется большая площадь
Фундаменты из ростверка экономят много бетона, поэтому они экологичны и экономичны.	Тяжелые материалы, такие как балки и колонны, необходимо безопасно поднимать с помощью крана, что опять-таки требует затрат.
Фундамент снижает отвод тепла от дома	Такой тип фундамента можно встретить при большом поднятии грунта.

Заявка на фундамент ростверка

Основными областями, где применяется система фундамента ростверка, являются:

Подходит для случаев, когда коренная порода недоступна, а плотный или матовый фундамент невозможен.
Фундамент легче и экономичнее, не требует глубокой выемки грунта в отличие от свайного фундамента
Этот тип фундамента легче по ограничениям площадки

Крупные объекты, где используется ростверковый фундамент.

Проект линии электропередач.
Фундамент телефонной или телевышки.
Любая другая башнеобразная конструкция опиралась на стальные стойки или колонны.

Характеристики ростверкового фундамента

Основными особенностями ростверковых фундаментов являются;

Удачно и прочно выбрать в качестве фундамента, если у вас много стали и прочной древесины.
Профили стального проката после демонтажа целесообразно использовать повторно.
Если несущая способность грунта низкая, это отличный выбор, так как он дешевле и легче.
Этот фундамент является лучшим выбором для распределения давления на большой площади.

Проект фундамента ростверка

Проектирование фундамента ростверка является ответственной задачей, оно всегда должно быть одобрено лицензированным инженером-строителем. Таким образом, в этом разделе мы обсудим типичные этапы процесса проектирования.

Самым первым этапом проектирования ростверкового фундамента является расчет нагрузок и моментов, действующих на надстройку.
Из описанного выше процесса инженеры смогут проанализировать базовую площадь, необходимую для фундамента. Учитывая существующую допустимую несущую способность грунта.
Затем путем деления площади будет получено число и размер сетки.
Наклон слоев деревянных балок или балок из катаной стали должен быть направлен вверх от края кверху.
Рассмотренная величина заданного уклона будет определять размер балки, чтобы выдерживать все действующие на нее моменты и силы.
Бетон заливается между балками ростверка для удержания балок на месте и защиты от коррозии.
Минимальный зазор 800 мм должен быть обеспечен вокруг балок ростверка, чтобы можно было беспрепятственно заливать бетон.
Глубина бетона основания должна быть не менее 15 см для защиты от атмосферных воздействий и обеспечения прочного основания.

Что такое Grillage Foundation? | Использование ростверкового фундамента | Виды ростверкового фундамента | Особенности ростверкового фундамента | Монтаж ростверкового фундамента

Внедрение грильярдного фонда

Фундаменты ростверка

используются для передачи больших конструкционных нагрузок на грунты со слабой или малой несущей способностью.

Фундамент ростверк очень удобен для промышленного строительства в качестве мелкозаглубленного фундамента. Фундамент состоит из более чем двух слоев стальных или деревянных балок. Эта балка используется для распределения нагрузки конструкции на землю.

Это обычно делается при проектировании ростверкового фундамента, чтобы передать большую структурную нагрузку на несущую способность бедного грунта.

Что такое Фонд Грильяж?

Фундамент-ростверк помогает распределить большую нагрузку конструкции на большую площадь.Этот фундамент не требует глубоких земляных работ. Поскольку конструкция ростверкового фундамента обеспечивает необходимую опору для передачи нагрузки, глубина ростверкового фундамента обычно может быть от 1 м до 1,5 м.

Балки в два и более яруса под прямым углом предусмотрены для распределения большой нагрузки конструкции на большую площадь в ростверковом основании.

В качестве балок ростверка этого типа фундамента обычно можно использовать сталь, сборный железобетон или древесные материалы.Такие фундаменты можно сделать недорого, если в качестве материала использовать древесину. Но древесина, используемая в качестве бруса ростверка, должна иметь надлежащее качество и прочность.

Целесообразно использование стального проката в основании ростверка. Использование стального проката становится идеальным конструктивным фактором для постоянных условий для ростверковых фундаментов.

Читайте также: Что такое свайный фундамент? | Использование свайных фундаментов | Типы свайных фундаментов |

Использование ростверка

Фундамент ростверка

применяется на территории комплекса следующим образом;

Ростверковый фундамент применяют на участках, где отсутствует твердый скальный грунт, а закладка мата невозможна.
Ростверковый фундамент не требует глубоких котлованов. Так что это рентабельно.
Тяжелые нагрузки конструкции могут быть безопасно переданы за счет использования фундамента-ростверка.
Ростверковый фундамент используется в основном проекте следующим образом. Проект ЛЭП, Фундамент телефонной башни.

Читайте также : Что такое спред? | Типы распространения фонда | Проект фундамента

Типы ростверкового фундамента

Здесь информация о двух типах ростверкового фундамента следующая.

Фундамент для деревянного ростверка
Фундамент стального ростверка

1. Фундамент деревянного ростверка

Фундаменты из деревянных ростверков используются для экономичной поддержки несущих стен. Фундамент из деревянного ростверка используется в качестве основания несущих стен при сильном переувлажнении или низкой несущей способности.
В этом типе деревянного ростверка вместо стальных балок используются деревянные балки и деревянные доски.
Нагрузка конструкции здания может быть безопасно передана на грунт деревянным ростверковым фундаментом при уменьшении нагрузки до 5.5 т/кв.м. В строительстве бетонные грузы размещаются под стеной вместо бетонных блоков для увеличения несущей способности грунта.
Деревянная балка, используемая в деревянной платформе для фундамента деревянного ростверка, обычно имеет толщину от 80 до 100 мм. Деревянные балки укладываются слоями по мере необходимости на этих площадках.
Толщина деревянного бруса в нижнем слое для деревянного ростверка фундамента выдерживается от 50 мм до 100 мм в зависимости от положения площадки и нагрузки на стены.
В фундаменте деревянного ростверка деревянная балка укладывается по положению под прямым углом.

Читайте также: Что такое ремонт фундамента? | Признаки проблемы с фундаментом | Методы ремонта фундамента дома

2. Фундамент стальной ростверк

Стальные балки используются в качестве ростверковых балок в стальных ростверках фундаментов, которые предусмотрены в один или два слоя в фундаменте под прямым углом.
В ростверковом фундаменте нижняя грань балки ростверка устроена так, что она на 10 см длиннее балки в верхнем ярусе. Глубину балки ростверка в бетоне выдерживают не менее 15 см.
В ростверковом фундаменте опалубку делают так, чтобы стальные балки надлежащим образом закрывались снизу и сбоку.
Чтобы ростверк защищал сталь от грунтовых вод бетоном в фундаменте.
Таким образом, крышка из стали может предотвратить коррозию стали из-за грунтовых вод.
Во время бетонирования бетон можно должным образом уплотнить вибромашиной.

Читайте также : Какой самый прочный фундамент для дома? | Цель строительства фундамента | Требования к хорошему фундаменту здания | Типы фундаментов домов

Характеристики ростверкового фундамента

Прочность ростверкового фундамента выше, чем у других фундаментов.Между балками ростверка допускается не менее примерно 800 мм (8 см) для получения соответствующей прочности основания ростверка. Бетон легко заливается и хорошо уплотняется.
Тяжелый вес дома надежно способствует равномерному распределению по земле через ростверковый фундамент.
В этом типе фундамента глубина бетона поддерживается не менее 150 мм (15 см) для защиты стальной балки нижнего уровня от коррозии.
Больше не требуется места для переноса тяжелой нагрузки здания на землю.
Этот тип ростверкового фундамента можно очень эффективно использовать на бедных грунтах и заболоченных участках.

Читайте также: Что такое матовая основа? | Для чего используется матовая основа? |Типы матового основания | Строительство матовых фундаментов |

Устройство ростверкового фундамента

Следующие шаги заполняются для метода установки ростверка.

Сначала выкапываем грунт на глубину согласно базовому проекту.Этот тип фундамента для ростверка обычно представляет собой мелкозаглубленный тип фундамента. Минимальная глубина фундамента ростверка – 90 см.
После земляных работ производится уплотнение путем выравнивания поверхности котлована. Ростверк представляет собой РСС толщиной 15 см на уплотненном грунте для фундамента.
Затем укладывается первый слой бруса ростверка с зазором 100 мм от подготовленной бетонной поверхности. Количество, размер и расстояние между балками затем расставляют согласно проекту фундаментов ростверка.
Опалубка закрывается таким образом, что она получает надлежащее покрытие от балки ростверка.
Затем в бетономешалке готовят бетон по расчетному соотношению. Подготовленный таким образом бетон заливается в опалубку.
При устройстве бетона в ростверке требуется надлежащее уплотнение бетона.
Отверждение производится в течение семи дней подряд после заливки бетона.

Читайте также: Кессонный фонд | Использование Кессонного фонда | Тип фундамента кессона | Преимущества и недостатки кессонного фонда

Преимущества ростверка

1.Пригодность

Ростверковые фундаменты в основном используются вместо заливного бетона на большой площади. Фундамент-ростверк значительно экономит время за счет простого процесса монтажа.

2. Снижение затрат

Сокращаются трудозатраты на фундамент ростверка.

3. Универсальный раствор для фундамента

Фундамент-ростверк может быть спроектирован в соответствии с различными строительными требованиями. Поэтому ростверковый фундамент подходит для различных целей строительства.

4. Несущая способность

Фундамент ростверковый

подходит для устройства фундамента в строительстве на участках с низкой несущей способностью грунта и заболачиванием грунта.

5. Передача нагрузки

Тяжелая нагрузка при строительстве зданий легко переносится на землю благодаря балке ростверка в ростверковом фундаменте.

Читайте также: Что такое Space Frame? | Компоненты системы космической рамы | Типы космической рамы | Примеры космических каркасных конструкций | Преимущества и недостатки конструкции пространственной рамы

Недостатки ростверка

Некоторые недостатки решетчатого фундамента классифицируются следующим образом.

Этот тип фундамента не способен выдерживать экстремальное давление подъема в естественных условиях.
Сваи должны быть вставлены на большую глубину в соответствии с проектом для этого фундамента.
Фундаменты ростверка требуют квалифицированной рабочей силы при монтаже стальной балки.
Краны используются для тяжелых материалов, таких как балки для ростверка фундамента, чтобы их можно было безопасно установить в фундамент.
Трудно установить и выровнять стальные балки для ростверка фундамента.

Читайте также : Разница между несущей конструкцией и рамной конструкцией | Что такое несущая конструкция? | Что такое фреймовая структура?

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Каковы ограничения анализа ростверка? — Портал гражданского строительства

При расчете количества ячеек для железобетонных мостов с коробчатыми балками, если высота моста с коробчатыми балками превышает 1/6 или 1/5 ширины моста, рекомендуется проектировать мост с коробчатыми балками с одной ячейкой. Однако, если глубина моста меньше 1/6 ширины моста, то лучше использовать двухкамерный или многокамерный мост. Однако следует отметить, что даже для более широких мостов с малой глубиной количество ячеек должно быть сведено к минимуму, поскольку при увеличении числа ячеек коробчатой балки до трех и более улучшений в поперечном распределении нагрузки не наблюдается.

Для расчета конструкций мостов обычно используется расчет ростверка, который включает конструкцию, моделируемую как ряд продольных и поперечных элементов, соединенных между собой в узлах.

Анализ ростверка

имеет следующие недостатки, основанные на E.C. Hambly:

(i) Для грубой сетки крутящие моменты могут не совпадать в ортогональных направлениях. Точно так же повороты могут различаться в ортогональных направлениях.

(ii) Момент любой балки в основном пропорционален только ее кривизне. Однако момент в элементе зависит от кривизны в направлении луча и его ортогональном направлении.

Объявления

Анализ ростверка нельзя использовать для определения эффекта искажения и коробления.
