Заземление в частном доме своими руками 220В и 380В

Жизнь современного человека, проживающего в собственном доме, невозможно представить без комфорта и удобств, которые ему обеспечивают всевозможные бытовые электроприборы. Люди настолько привыкли к большинству полезных функций работающих от электричества домашних помощников, что зачастую не обращают на них внимания, принимая как данность. Но электричество способно не только создавать комфортные условия жизни, но и несет еще и определенную опасность. Для снижения вероятности возникновения этой опасности требуется заземление в частном доме своими руками 220В.

Содержание:

• В каких целях устраивается заземление?
• Типы заземлений
  • Рабочее
  • Защитное
• Заземление 220В и 380В: отличия
• Виды заземлителей
• Монтаж токозащиты
  • Выбор места
  • Земляные работы
  • Сборка конструкции
• Проверка правильности монтажа
• Заключение
• Видео: как правильно сделать заземление для дома

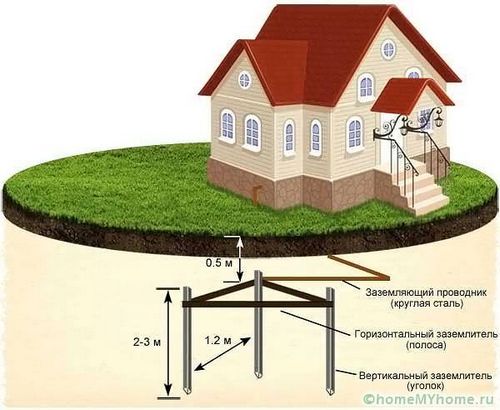

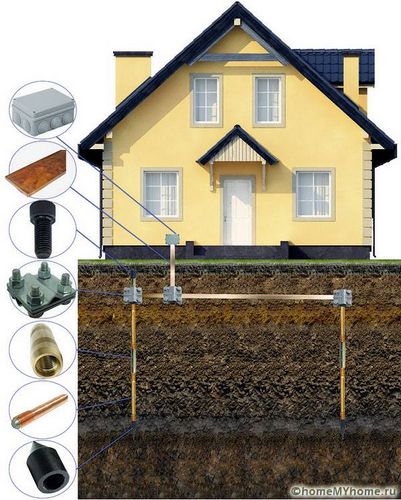

Общая схема устройства заземления

В каких целях устраивается заземление?

Устройство заземления собственного дома требуется по нескольким причинам.

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, газовый котел), просто нельзя эксплуатировать без данной защиты.

Заземление газового котла

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке, например, стиральной машины, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Типы заземлений

Используется два типа заземлений в частном доме, устраивающихся своими руками 380В и 220В: рабочее и защитное.

Рабочее

Устраивается преимущественно в целях предупреждения внезапного повышения напряжения в использующихся в быту приборах, возникающего вследствие нарушения изоляции обмотки трансформатора. Эффективная защита обеспечивается также при попадании в здание молнии — благодаря тому, что весь разряд уходит в грунт, бытовые приборы не выходят из строя.

Защитное

Такой тип устраивается путем принудительного подсоединения через проводник корпуса электроприбора с землей. Как правило, для устройства такого заземления вполне достаточно наличия розеток с заземляющей клеммой, но некоторые виды техники требуют дополнительной защиты.

Защитное заземление

Защитное заземление обязательно должно быть предусмотрено для следующих бытовых потребителей тока:

• Стиральной машины. Ее эксплуатация проходит в условиях повышенной влажности, при этом корпус имеет большую электрическую емкость.
• Микроволновая печь. Главным элементом этого прибора является магнетрон большой мощности. При недостаточном контакте заземления в розетке возможно значительное возрастание уровня электромагнитных излучений. Большинством производителей предусмотрена установка клеммы на тыльной стороне печи для дополнительной ее защиты.

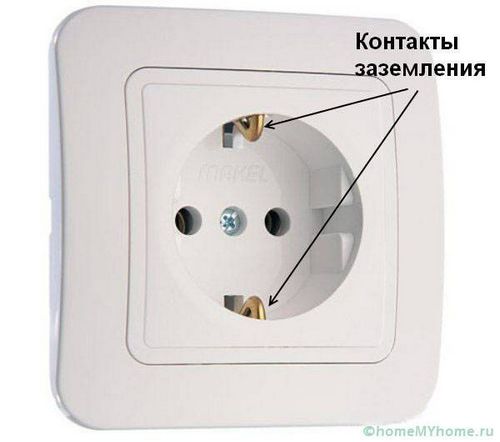

Розетка с заземляющим контактом

• Компьютер. Блок питания этого, без сомнений, незаменимого прибора зачастую создает напряжение на корпусе системного блока, что небезопасно для пользователя. Заземление ПК осуществляется посредством подсоединения провода заземления к одному из винтов системного блока.
• Бойлер. Для нагрева воды в этом устройстве используется электроток. Любая утечка тока на корпус устройства, работающего в условиях высокой влажности, опасна для человека.

Заземление 220В и 380В: отличия

Заземление в частном доме своими руками 380В и 220В имеет лишь несущественные отличия.

Контур в обоих случаях сооружается аналогично, различие есть только в способе подключения к домашней системе электроснабжения. В сети однофазной напряжением 220 В используются розетки с тремя контактами: фазой, нулем и заземлителем. В трехфазных сетях напряжением 380 В применяется 5 проводов и розетки с пятью полюсами: те же ноль и заземление, но фазы — три.

Полезная информация! Не допускается применение нулевого провода для заземления в частных домах своими руками 380 В и 220В – это может повлечь порчу недешевых бытовых электроприборов, а также создать реальную опасность находящихся в доме людей.

Виды заземлителей

Заземлители могут применяться двух видов:

• естественные;
• искусственные.

В качестве естественных заземлителей могут выступать металлоконструкции, глубоко установленные в грунт, либо железобетонный фундамент здания.

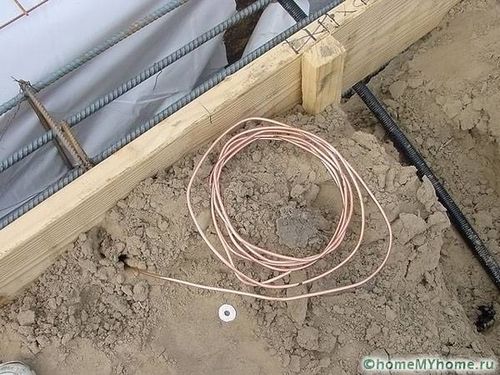

Фундаментное заземление

Искусственные же заземлители, использующиеся для самостоятельного устройства заземления 220В в частном доме разделяются на следующие виды:

• горизонтальные — изготовленные из круглой либо полосовой стали, укладывающиеся в траншею параллельно земле;

Горизонтальный заземлитель (стальная полоса 40х4 мм)

• вертикальные — отрезки стального уголка, забиваемые в почву;

Элементы вертикального заземления

• заглубленные — изделия из полосовой стали, укладывающиеся на дно траншеи по ее периметру.

Для изготовления устройств защиты преимущественно используются:

• сталь круглая Ø 10-16 м;
• сталь полосовая сечением 40х4 мм;
• сталь угловая 50х5х5 мм.

Уголки для устройство заземлителя

Важно! Крайне нежелательно в качестве заземлителя использовать арматуру — она изготавливается из каленого металла, который обладает относительно невысокой электропроводностью.

Монтаж токозащиты

Выбор места

В первую очередь следует определить место, в котором будет сделан заземляющий контур, так как от этого зависит безопасность эксплуатации системы. При срабатывании защиты и отводе электричества в землю, в месте отвода не должны находиться ни люди, ни животные так как это может привести к смертельному исходу.

Отвод удобнее всего расположить за домом возле забора, отступив от края фундамента не менее 1 метра. Для ограждения опасной зоны нелишним будет и возведение небольшого забора.

Для скрытия заземления в частном доме своими руками 220В и 380В, облагораживания территории, на этой площадке, например, можно уложить скульптурную композицию из валунов. В таком случае никто не сможет подойти слишком близко опасной зоне, а приусадебная территория будет выглядеть красиво.

Схема заземления дачи

Земляные работы

Заземление в частном доме своими руками 380В схема представляет собой три металлических проводника, погруженных в землю на расстоянии 2 м один от другого.

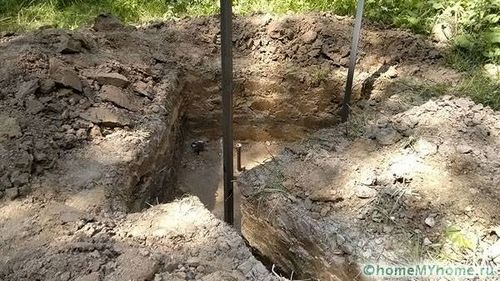

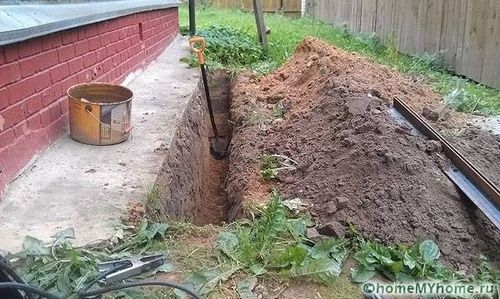

Траншея для контура токовой защиты

Лопатой выкапывается траншея формы равностороннего треугольника с длинами сторон, равными 2 м. Глубина ее должна составлять 0,5-0,7 м. Точно такая же траншея прокапывается и к крыльцу дома.

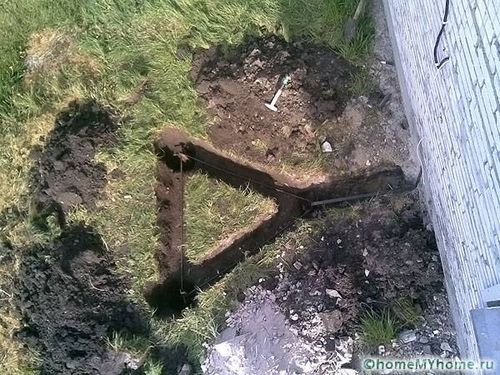

Треугольный контур заземления

Сборка конструкции

Сборку конструкции контура можно назвать главным этапом, на котором заземление в частном доме своими руками 220В схема предусматривает забивку электродов в грунт на двухметровую глубину. При этом на поверхности следует оставить верхушки для прихватывания сваркой.

Монтаж контура

При забивке вбиваемый конец следует слегка подточить для облегчения вбивания в грунт.

Заточка конца уголка-электрода

После забивки всех штырей к их верхушка привариваются пластины для получения металлического каркаса в форме треугольника.

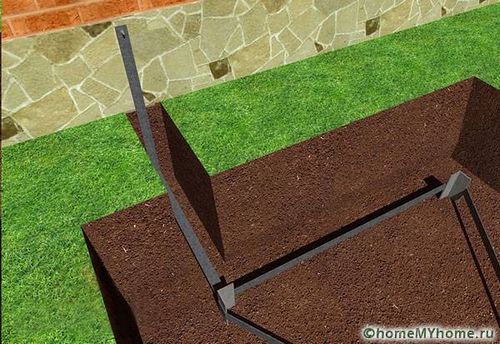

Металлический треугольный каркас

Отдельную пластину необходимо уложить в прокопанную к крыльцу траншею, она так же одним концом прихватывается к ближней вершине треугольника.

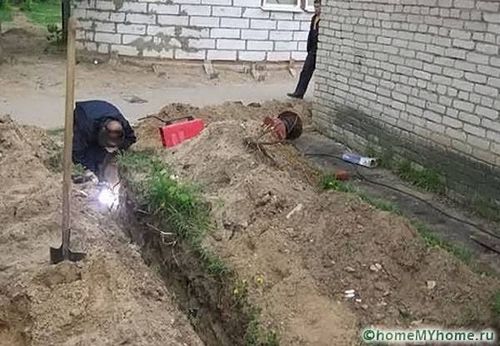

Сварочные работы

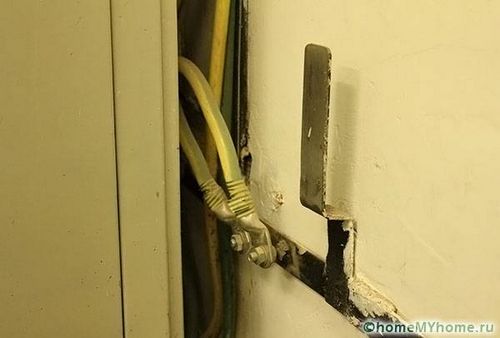

Вывод пластины у фундамента дома

Затем к пластине на болт подсоединяется кабель, траншеи засыпаются грунтом.

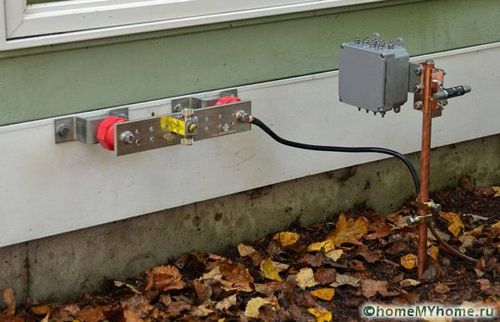

Подсоединение кабеля

Полезная информация! Если в месте устройства контура находятся песчаные грунты, их токопроводимость можно увеличить раствором соли. Единственным недостатком этого способа следует назвать быстрое окисление металла, что со временем приведет к снижению мощности заземления.

Проверка правильности монтажа

По завершении работ обязательно провести замер сопротивления устроенного заземления.

Сопротивление контур должно составлять:

• для сети напряжением 380В – 2 Ом;
• для сети напряжением 220В – 4 Ом.

Для проведения измерений рекомендуется использовать мультиметр, стоимость которого достаточно высока, но можно пойти и другим путем.

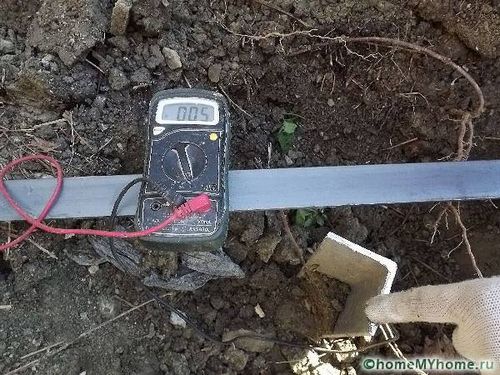

Проверка заземления мультиметром

Работоспособность можно легко проверить при помощи лампы мощностью более 100Вт. Для этого необходимо подключить лампу одним контактом к фазе, а другим – к заземляющему контуру. Яркий свет лампы свидетельствует о правильности монтажа, тусклое горение – о слишком слабом контакте между элементами контура и необходимости более ответственно подойти к соединению стыков.

Проверка при помощи лампы

Полное отсутствие свечения лампы означает наличие ошибки, для устранения которой, возможно, придется полностью проверить всю систему.

Заключение

Самостоятельное устройство заземления в собственном доме нельзя назвать невыполнимой задачей. Для ее решения потребуется лишь подобрать вид контура и запастись требующимися материалами и инструментом. Для выполнения сварочных работ можно привлечь знакомых либо нанять специалиста, выкопать траншеи – вполне по силам и самому. Если знаний в области электрики не хватает, можно, опять-таки, обратиться к друзьям или пригласить специалиста со стороны. В любом случае, заземление своими руками обойдется намного дешевле заключения договора с какой-нибудь фирмой.

Видео: как правильно сделать заземление для дома

www.spets-stroy-portal.ru

220В и 380В – Советы по ремонту

Заземление – необходимая мера в любом частном доме или квартире. Оно гарантирует безопасность использования электроприборов и защищает от риска возникновения короткого замыкания. Если нужно сделать заземление в частном доме своими руками: 220В и 380В – это две сети, для заземления которых придется выполнять различные действия. Для первого варианта подойдет и обычное зануление без монтажа контура, а вот для второго заземляющий контур является обязательным.

Монтаж заземления – необходимая мера для безопасного проживания в доме

Зачем нужен контур заземления

Электрический ток может быть смертельно опасным для человека – это общеизвестный факт. В результате аварийной ситуации, под напряжением может оказаться корпус электроприбора, из-за чего прикосновение к нему станет угрозой для жизни и здоровья. Монтаж заземления 220В в частном доме своими руками помогает избежать этого риска.

Как это работает? Поверхность электрического оборудования становится опасной тогда, когда обрывается нулевая фаза. Контур заземления как раз играет роль такой фазы, через которую электричество уходит в землю.

Защитное заземление значительно снижает напряжение, под которое может попасть человек

Устройство заземления обязательно не только для частных домов, но и для любого промышленного оборудования, электрических установок бытового назначения и пр. Контур заземления снижает риск перегрузок, пожароопасность оборудования, а также повышает безопасность работы с ним.

Элементы контура заземления

Схема заземления в частном доме включает в себя следующие элементы:

• три заземлителя вертикального типа, которые вбиваются в грунт, они могут быть выполнены в форме уголка;
• три горизонтальных стальных полосы, которые соединяют между собой вертикальные заземлители;
• стальная полоса, которая выступает в роли проводника между контуром заземления и распределительным щитом.

Монтаж заземления в частном доме можно провести собственноручно

Полезный совет! Для контура заземления нельзя использовать арматуру, так как ее поверхность быстро окисляется, а также не позволяет равномерно распределять электрический ток.

Обычно контур заземления выполняется в виде равнобедренного треугольника, который располагается на расстоянии 1-3 м от фундамента дома. Именно на этом расстоянии выкапывается траншея глубиною около метра, в которую укладываются горизонтальные элементы контура. Вертикальные стальные элементы вбиваются на глубину около 3 м таким образом, чтобы на поверхности оставалось примерно 20 см.

Схема расположения системы защиты от молний. Цифры указывают на места размещения тоководов. Пунктирными линиями показаны элементы заземления, соединенные с тоководами молниезащиты

Затем по периметру контура приваривается стальная полоса, которая соединяет вертикальные штыри. Стальная жила для заземления крепится к корпусу распределительного щита болтами. Как сделать контуры заземления в частном доме более эффективными? Для этого место стыка жилы и контура заземления нужно тщательно зачистить. Также один из вариантов – прокладка стальной полосы с площадью сечения не меньше 16 мм² от распределительного щита до контура.

Еще один вариант увеличения эффективности заземления – это замена стальной жилы на плоскую стальную полосу. Из-за большей площади соприкосновения с грунтом проводимость тока у нее также выше. Однако стальную полосу уложить в грунт сложнее, чем жилу, ее приходится укладывать в грунт по кускам, а затем сваривать их между собой. При этом используется исключительно метод сварки.

Схема устройства заземления частного дома

Если вы читали или слышали, как сделать правильное заземление в частных домах, то вы наверняка знаете, что использование для соединения элементов конструкции болтов может привести к очень негативным последствиям. Дело в том, что болты достаточно быстро окисляются, из-за чего контур перестает проводить электричество. По тем же причинам нельзя красить раму контура, так как из-за краски ток перестает проходить в землю.

Полезный совет! Если при устройстве контура заземления никак не обойтись без использования болтов, то они должны располагаться над поверхностью грунта, быть надежно затянутыми и тщательно зачищены. Время от времени болты следует смазывать специальной токопроводящей смазкой.

Рабочее заземление не помешает стационарным бытовым приборам, повысив их безопасность и технические показатели

Как делать заземление в частном доме своими руками: 220В и 380В при старой проводке

Многим владельцам частных домов и квартир не понаслышке знакома проблема со старой и ветхой проводкой, к которой может быть очень сложно подвести заземление. Единственный верный вариант в таком случае – это полная замена старой проводки на новую. Однако далеко не каждому это по карману, поэтому иногда приходится обходиться тем, что есть.

Если нет возможности заменить всю проводку, то нужно хотя бы установить новые розетки, выключатели и распределительные коробки. При этом не нужно менять схему их расположения. При установке новых розеток очень важный момент – это контроль проводов заземления. Они должны находиться в распределительных коробках и выходить на шину заземления через распределительный щит. Ее крепление монтируется на корпус щита.

Подключение УЗО с заземлением позволяет реализовать наиболее полную и надежную схему электрозащиты человека, бытовых электроприборов, электропроводки и сооружений

Еще один относительно простой и дешевый вариант того, как правильно сделать заземление в частных домах – полное отключение старой проводки. В таком случае она просто отсоединяется от щита и остается в стене, а новая проводка прокладывается снаружи. Для этой цели хорошо послужат пластиковые кожухи, а новые выключатели и розетки можно устанавливать в уже имеющихся отверстиях в стенах.

Для обновления распределительных коробок, достаточно будет всего лишь убрать из них старые провода. Новая схема проводки собирается относительно просто, если под рукой есть все необходимые комплектующие:

• кабель-каналы для защиты внешней проводки;
• провода;
• розетки, выключатели и распределительные коробки.

Если вам нужно провести новую проводку в старом доме и провести к электрическому оборудованию заземление, то придется также устанавливать новый распределительный щит. При этом старую проводку можно оставить, но подключать к ней стоит только маломощные электроприборы.

Трехфазная схема щитка в частном доме с разделенным проводником нейтрали и заземления: 1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых сетей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — дифференциальный автоматический выключатель; 9 — счетчик

Капитальный ремонт электропроводки в старом доме – это долго и дорого, более бюджетный вариант обезопасить себя от пожара и возможности короткого замыкания – это дополнить сему электропроводки одним проводом заземления. Его можно даже не укладывать внутри стены, а просто проложить в пластиковом кабель-канале.

Преимущества такого варианта очевидны: кабель-канал отлично вписывается в любой интерьер и хорошо крепится к любому материалу. Канал обычно проводится между распределительными коробками, а также от распределительного щита. В каждой распределительной коробке все заземляющие провода должны быть соединены между собой и выходить на заземляющую шину.

Наиболее предпочтительная цветовая маркировка проводов для России, Белоруссии и Украины

Требования к заземлению

Заземление – это соединение частей электрических приборов с контуром заземления. Оно монтируется для того, чтобы напряжение, которое может возникнуть на корпусе устройства, уходило в землю. Различают следующие части заземления:

1. Заземлитель – это совокупность всех проводников, которые находятся в состоянии электрического контакта с грунтом.
2. Заземляющее устройства – заземлитель плюс заземляющие проводники.
3. Проводник – соединение электроприбора, который может оказаться под напряжением, с заземлителем.

Полезный совет! Заземлитель всегда должен быть выполнен из неокрашенного металла с хорошей токопроводностью, иначе он будет неэффективен.

Любое заземление характеризуется рядом параметров, самый важный из которых – это сопротивление растекания. Именно значение этого параметра показывает, насколько легко электрический ток будет преодолевать расстояние от корпуса электроприбора до земли. Чем меньше сопротивление растекания, тем лучше. На этот параметр влияет глубина закладки стержней заземления, влажность грунта, металл, из которого сделаны проводники и многое другое.

Подключение электроприборов по системе ТТ: заземление не зависит от источника электропитания

К слову, оптимальное место для того, чтобы закапывать контуры заземления в частном доме своими руками – это северная сторона дома, так как там влажность грунта обычно максимальная. Соответственно, сопротивление растекания будет наименьшим.

К заземлению предъявляются следующие требования:

• длина вертикальных прутков должна быть не меньше 16 мм;
• горизонтальных – от 10 мм;
• минимальная толщина стали – 4 мм;
• минимальный диаметр стальных труб – 32 мм.

Как монтировать заземление

Перед началом монтажа контура заземления необходимо выбрать под него место. На выбранном под забивку стержней месте не должно быть никаких коммуникаций, а для того, чтобы в этом убедиться, нужно согласовать участок с соответствующими службами: газовой, водопроводной, телефонной и тепло-энергоснабжающей. Даже если вы уверены, что никаких коммуникаций на вашем участке нет, лучше проверить это через соответствующие службы, иначе восстановление поврежденных линий обойдется очень дорого.

Монтаж контура заземления во дворе частного дома

Идеальное место для расположения контура заземления – отмостка дома. Лучше всего делать контур линейным, можно также проложить его по всему периметру, если на это есть средства, время и желание. Чаще всего заземление делается в виде различных геометрических фигур, например, треугольника, многогранника или прямоугольника. Линейный монтаж контура хорош тем, что при желании и необходимости его всегда можно нарастить.

Как сделать заземление в частном доме максимально просто? Для этого достаточно просверлить при помощи ручного бура яму глубиной примерно 2 м и вбить туда первый прут заземлителя. Если он вошел в грунт легко, что следующий можно вбивать чуть глубже, но не стоит превышать глубину в 3 м, иначе заземлитель может попросту застрять.

Элементы модульной системы штырьевого заземления

После того, как все заземлители забиты в землю, их необходимо обрезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними нужно прокопать канаву соответствующей глубины, по которой проложить соединяющие пруты. Закрепить их можно при помощи сварки или же болтовыми соединениями, но последний вариант придется периодически проверять, очищать от ржавчины и подтягивать контакты.

Полезный совет! Лучше всего соединять между собой элементы контура заземления именно при помощи сварки. Тогда вам не придется постоянно проверять контур, а сопротивление растекание останется постоянным даже через несколько лет.

Заземление в частном доме своими руками 220В и 380В имеет разное сопротивление. При правильном монтаже, для первого варианта оно составляет до 30 Ом, для второго – до 10 Ом. Также этот параметр во многом зависит от удельного сопротивления почвы, в которой проложен контур, например, для скалистого грунта высокие показатели просто невозможны.

Процесс монтажа контура заземления для загородного дома

Помните, что при трехфазном питании обязательно нужно делать заземление в частном доме своими руками 380В.

Чего не стоит делать при монтаже заземления

Принцип действия заземления основан на элементарных законах физики. Один из них гласит, что чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление. Отсюда следует ряд простых правил:

1. Не считайте, что одного металлического штыря, вбитого в землю, хватит для полноценного контура заземления. Оптимальный вариант – один или даже два треугольника, закопанные на глубину около 3 м.
2. Ни в коем случае не используйте для монтажа контура заземления металлические изделия, которые имеют упрочненную поверхность, например, рельсы, арматуру или швеллеры. Из-за повышенной плотности поверхности контакт с грунтом может быть очень плохим или вообще отсутствовать.

Чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление

Если выбирать между одним или двумя контурами заземления, а также рассчитывать общую площадь, то стоит ориентироваться на количество и суммарную мощность электроприборов в доме. Если речь идет всего лишь о заземлении стиральной машины своими руками, то тут вполне хватит и одного небольшого треугольника, а вот если в вашем доме намного больше электрических приборов, то лучше не рисковать и сделать заземление по всему периметру дома.

Полезный совет! Какой бы вы ни выбрали металл для монтажа контура заземления, он все равно будет подвержен воздействию коррозии, которая через 2-3 года может свести эффективность контура к минимуму. Поэтому перед тем как вкапывать элементы контура в землю, их стоит покрывать специальными защитными токопроводящими покрытиями.

При монтаже заземления к электродам привариваются три уголка длиной 1,5 метра

Заземление в частном доме своими руками 220В и 380В обязательно должно быть глубже 1 м. В противном случае емкость дома может стать выше, чем емкость контура, что приведет к возникновению и росту избыточного тока внутри сети. А это, в свою очередь, может серьезно повредить находящееся в доме электрическое оборудование.

Хорошее заземление должно постоянно увеличиваться в сечении. Например, если площадь сечения проводника, который уходит от распределительного щита составляет 5 мм², то сечение ленты должно быть вдвое больше, а вбитых в землю штырей – вдвое больше, чем ленты.

Чем заземление отличается от громоотвода

Многие ошибочно путают заземление в частном доме своими руками 220В и 380В с громоотводом или, правильнее сказать, молниеотводом. На самом деле, разница есть. Заземление делается для того, чтобы возникшее в электросети избыточное электричество уходило в землю, не перегружая при этом электрические цепи. Молниеотвод также отводит атмосферный электрический заряд в землю. Но контур заземления работает всегда, а вот молниеотвод – только тогда, когда в него ударит молния.

Если вам нужен монтаж громоотвода в частном доме своими руками, то не стоит нагружать его функциями обычный контур заземления. Почему? Потому что молниеотвод должен уводить заряд атмосферного электричества в землю таким образом, чтобы он не проходил через дом. В противном случае проводник или его крепления могут нагреться до очень высокой температуры, что, в свою очередь, может привести к возникновению пожара.

Схема устройства тросовой молниезащиты

При монтаже контура заземления стоит учитывать, что ток в нем намного меньше, чем от молнии. Кроме того, установка контура предусматривает двусторонний процесс: ток идет не только к нулевой жиле, но и от нее. То есть если смонтировать заземление в частном доме своими руками 220В и 380В и совместить его с функциями громоотвода, то заряд от молнии может не полностью уйти в землю, а вернуться во внутреннюю сеть. Из-за этого может возникнуть перегрузка сети, выход из строя электроприборов или пожар.

Так можно ли совместить контур заземления и молниеотвод? Да, если использовать для этого специализированные контуры фабричного производства. Они позволят вам совмещать две функции, но вот стоимость такого контура будет выше, чем двух независимых устройств.

Схема зоны защиты громоотвода

В чем разница зануления и заземления

Многие ошибочно путают эти два термина, хотя между ними есть очень большая разница. Зануление предназначено для использования на промышленных предприятиях, но большинство застройщиков пренебрегает этим правилом, устанавливая контуры зануления в жилых домах. Это не совсем безопасно и делается или из-за недостатка знаний, или при желании сэкономить.

Полезный совет! Если в однофазной системе электропроводки устанавливается трехпроводной кабель (ноль, земля, фаза), а в трехфазной – пятипроводной (три фаз

psk-remont.ru

Заземление в частном доме своими руками 220В, требования к контуру

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.

Видео по теме

profazu.ru

Заземление в частном доме — Советы и рекомендации

Содержание:

1. Необходимость заземления в частных домах
2. Принцип работы заземляющих систем
3. Типы заземления для частного дома
4. Заземление в частных домах со старой проводкой
5. Основные компоненты заземления для частного дома
6. Конструкция контура заземления
7. Монтаж контура заземления в частном доме
8. Советы и рекомендации
9. Видео

Современная бытовая и компьютерная техника не может нормально функционировать без защитного заземления. При его отсутствии в определенных условиях электроника просто выйдет из строя. Это особенно актуально для загородных районов и сельской местности, где до сих пор используются старое оборудование и линии для электропередачи. Многие из них находятся в неудовлетворительном состоянии и не обеспечивают необходимый уровень электробезопасности. Поэтому хозяева, проживающие в таких местах, вынуждены самостоятельно делать защитное заземление в частном доме или на даче, поскольку не всегда имеется возможность привлечь для этих работ квалифицированных специалистов.

Если все сделано правильно, в том числе и ввод, то при возникновении токовых утечек происходит мгновенное срабатывание устройства защитного отключения – УЗО и опасный участок оказывается обесточенным. Точно такие же мероприятия проводятся и в деревянном доме.

Необходимость заземления в частных домах

Среди мероприятий по обеспечению электробезопасности загородного домовладения, важнейшей составляющей является защитное заземление в частном доме, наполненном большим количеством современной бытовой техники. Кроме того, схема домашней электрической сети не пройдет согласование и утверждение, если в ней отсутствует система защитного заземления.

Правильное заземление позволяет эффективно решать следующие задачи:

• Защита от поражения током людей, проживающих в доме, в случае их соприкосновения с приборами, у которых нарушена изоляция. В случае необходимости выполняется даже заземление электрощита.
• Обеспечение корректной и безопасной работы современного оборудования и бытовых электроприборов.
• Газовое оборудование (котлы) будут эксплуатироваться в безопасных условиях.
• Существенно повышается эффективность молниезащиты, заземляемой и соединенной в единое целое со всей системой.

Организация заземления и его необходимость основаны на физических законах, определяющих движение электрического тока в сторону с минимальным сопротивлением. Когда у прибора повреждается изоляция, он выходит наружу и замыкается на корпус. Оборудование перестает нормально функционировать, а человек рискует попасть под действие электротока при случайном касании такой поверхности.

Если же заземление в частном доме установлено и смонтировано по всем правилам, распределение электрического тока будет происходить с учетом сопротивлений человеческого тела и заземляющего контура. Поскольку сопротивление заземления существенно ниже по сравнению с телом, ток начнет протекать именно по этой цепочке и уйдет в землю, не причинив человеку никакого вреда. Это самый простой ответ на вопрос, для чего нужно заземление.

Принцип работы заземляющих систем

Главная функция любой заземляющей системы заключается в том, чтобы соединить между собой электропроводящие части приборов и оборудования со специальной металлической конструкцией, вплотную контактирующей с грунтом. В электротехнике данная конструкция известна как заземлитель, заземляющее устройство или заземляющий контур. В его состав входят металлические детали, изготовленные из уголков, труб, и других профильных материалов, соединяемые друг с другом с помощью сварки.

Защитные устройства заземления снижают потенциал в точке соприкосновения человека с корпусом устройства и выводят его на безопасный уровень. В этом и заключается принцип работы данных систем, основанный на движении электрического тока в направлении минимального сопротивления. Весь процесс занимает очень короткое время, в течение которого происходит срабатывание защитного автоматического устройства – УЗО, полностью отключающего подачу напряжения.

Современные стандарты предусматривают использование во внутренней электрической сети трехжильного провода. В числе трех жил имеется проводник, с помощью которого осуществляется заземление розетки в частном доме и последующее соединение приборов и устройств с защемляющим контуром, расположенном в грунте. При использовании вместе с молниеприемниками, защитные системы дополнительно оборудуются разрядниками, способными выдерживать токи и напряжения с большой величиной.

Основным требованием к заземляющей конструкции коттеджа является ввод металлических деталей в грунт. Улучшению такого контакта способствует повышение электропроводности почвы возле заземлителя, осуществляемое различными способами. Одним из них служит непосредственное химическое воздействие на грунт различными реактивами, в том числе и солью. Данный фактор нужно учесть при устройстве заземления частного дома своими руками. Если конструкция выполнена правильно, ток будет свободно стекать в почву.

Типы заземления для частного дома

При возведении нового здания или замене старой проводки, хозяевам приходится решать проблему, какое заземление в частном доме выбрать в конкретном случае. Для современных объектов больше всего подходят системы ТТ и TN-C-S. Каждая из них имеет свои характерные особенности, а также положительные и отрицательные стороны. Рассмотрение их поможет разобраться, какое заземление выбрать.

Следует учитывать тот фактор, что для подачи питания используются трансформаторные подстанции с глухо заземленной нейтралью и ЛЭП с четырьмя проводами. Это особенно важно, когда делается заземление в частном доме своими руками на 380 вольт с использованием трех фазных и одного PEN-проводника, объединяющего в себе землю и ноль.

Если используется схема заземления частного дома TN-C-S, то ввод оборудуется повторным заземлением проводника PEN. Если же применяется система TN, в этом случае этот объединенный проводник разделяется на РЕ и N. При этом используется уже трех- или пятижильная проводка. Соединение между собой проводников РЕ и PEN строго запрещается. В связи с этим, точка их разделения должна находиться перед коммутирующими устройствами.

Серьезным минусом таких систем является возникновение опасного напряжения на корпусах электроприборов в случае обрыва проводника PEN. Поэтому данная схема используется лишь на современных ЛЭП, оборудованных СИП-проводом с низкой вероятностью обрыва.

В системах ТТ отсутствует соединение между заземлением здания и PEN-проводником. Этим и отличается данный контур заземления в частном доме от предыдущей схемы. Основным недостатком такой системы является появление опасного потенциала на корпусе устройства в случае короткого замыкания фазы на землю. Для срабатывания автомата тока короткого замыкания оказывается недостаточно, поэтому дополнительно подключаются УЗО, обеспечивающие гарантированное прекращение питания. Такая схема подходит не только частному дому, но и дачному участку.

Заземление в частных домах со старой проводкой

Многие хозяева дач и частных домов сталкиваются с проблемой подключения индивидуального заземления при наличии старых схем электропроводки, зачастую находящейся в ветхом и даже неисправном состоянии. В подобных случаях наиболее приемлемым вариантом считается полная замена домашней сети, когда меняется весь провод и кабель.

Данный вариант считается дорогим, и не все имеют финансовые возможности для его осуществления. Поэтому приходится использовать уже имеющиеся ресурсы и решать проблему путем их улучшения и совершенствования.

Начинать ремонт рекомендуется с установки новых распределительных коробок, розеток и выключателей. Места их установки и сам ввод можно оставить прежними, обращая лишь внимание на наличие или отсутствие заземляющих проводов. Перед тем как подключить заземление, они через распределительную коробку соединяются с шиной заземления, устанавливаемой в щитке.

В другом случае можно полностью отключить старую сеть и оставить ее внутри стены. Взамен прокладывается наружная проводка в пластиковых кабель-каналах. Для установки новых розеток и выключателей можно использовать старые отверстия или просверлить новые в более удобных местах. Распределительные коробки должны быть также освобождены от старой проводки.

При желании старый провод можно не отключать, а использовать ее для подсоединения маломощных бытовых приборов. Для новой линии, оборудованной заземлением, потребуется установка более современного распределительного щита. Если нет желания менять всю проводку, подключение заземления можно выполнить одной лишь прокладкой заземляющего провода, уложенного в пластиковый кабель-канал.

Основные компоненты заземления для частного дома

Перед тем как приступать к устройству заземления, нужно изучить все детали и элементы, что потребуются для заземления в частном доме и определиться с местами их установки и монтажа.

В первую очередь обустраивается заземляющий контур, представляющий собой сборную конструкцию. Для ее изготовления используются гладкие прутки, стальные трубы, уголки и прочие типовые профильные материалы, а также заземляющий провод. После размещения в грунте, отдельные детали свариваются между собой, обеспечивая качественный контакт с землей и быстрое стекание в нее электрического тока. В связке с контуром заземления обычно устанавливается УЗО, мгновенно отключающее сеть в случае соприкосновения с токоведущими частями.

Кроме того, при устройстве заземления потребуется выполнить следующие действия:

• На главной заземляющей шине – ГЗШ, установленной внутри щитка, создается отдельная клемма РЕ, которая будет использована для подключения повторного заземления.
• От этой же клеммы отводится медный провод, предназначенный для соединения с заземлителем.
• Далее выполняется изготовление самой заземляющей конструкции, устанавливаемой с непосредственной близости от дома.

Заземлители бывают искусственными, создаваемые специально, при отсутствии имеющихся условий, и естественными, когда используются уже имеющиеся строительные конструкции, детали и элементы, подходящие для этих целей.

Если планируется заземление на даче своими руками, схема в этом случае рекомендуется с использованием естественных элементов. Лучше всего подходят металлические или железобетонные элементы самого здания. Можно воспользоваться стальными трубопроводами, свинцовой защитой силового кабеля и другими металлическими сооружениями в виде опор и столбов.

Конструкция контура заземления

Поскольку заземляющий контур является основным элементом системы, его конструкцию следует рассмотреть более подробно.

В качестве конфигурации применяется треугольник, прямоугольник, прямая линия, дуга или овал. Чаще всего устройство заземления в частном доме выполняется с контуром в виде треугольника, поскольку это наиболее оптимальный вариант, подходящий лучше всего. Его равнобедренная конфигурация способствует созданию наибольшей площади рассеивания токов. Параметры конструкции отвечают всем нормативам, а затраты на обустройство – минимальные.

Расстояние между отдельными штырями может составлять от единичной до двойной длины такого штыря. То есть, при забивании элемента на 3 метра в грунт, расстояние между ними получится от 3 до 6 метров. Такие показатели обеспечивают нормальное сопротивление контура заземления. Стороны треугольника не всегда получаются ровными. Допускается сдвиг штырей при наличии камней и других препятствий внутри грунта.

Нередко естественные условия позволяют использовать для подключения только схему полукругом или в линию, когда штыри выстраиваются в линию. Такая схема предполагает использование большего количества электродов, обеспечивающих достаточную площадь рассеивания токов. Это является серьезным недостатком в связи с увеличением материалоемкости конструкции и проблем при забивании в землю. Поэтому, по возможности, хозяева любого загородного дома стараются сделать контур в виде треугольника.

Для достижения максимальной эффективности заземления, сопротивление контура не должно превышать 4 Ом. Это условие обеспечивает качественное и надежное соединение и контакт заземлителей с грунтом. Многое зависит и от материалов, используемых в качестве соединяющего средства для штырей. Обычно для этих целей применяется стальная полоса или уголок, соединяемые с электродами при помощи сварки.

Следует обращать особое внимание на качество сварных швов. Для связки в качестве проводника также можно воспользоваться медным проводом, сечение которого не ниже 10 мм², или алюминиевым – сечением не ниже 16 мм². В качестве креплений используются крупные болты, привариваемые к штырям. Провод накручивается на болт, прижимается шайбой и фиксируется гайкой.

Монтаж контура заземления в частном доме

После изучения теоретических вопросов, в том числе и для чего нужно заземление в доме, можно приступать к непосредственному монтажу контура.

Процедура заземления жилого дома начинается с выбора места установки. Данный участок должен быть свободен от любых коммуникаций, поэтому предварительно следует выполнить все необходимые согласования с соответствующими службами. Далее выбирается одна из конфигураций заземлительного контура, рассмотренных ранее. После этого можно приступать к установке электродов самому без помощников.

Для облегчения этой процедуры рекомендуется использовать ручной бур. С помощью бура в грунте делается первое отверстие на глубину около 2-х метров, после чего туда вбивается первый штырь. Если он легко входит в землю, то все последующие электроды можно вбивать глубже, но не более чем на 3 метра. В этом случае штырь просто застрянет и дальше не пойдет.

По завершении забивки, все заземлители обрезаются в верхней части на 15-20 см вниз от уровня земли. Между ними на эту же глубину прокапывается канавка для укладки соединительных элементов. Затем выполняется соединение всех деталей болтами или сваркой. К самой ближней части от дома подключается специальный провод заземления. Недостатком болтовых соединений является необходимость их периодической проверки, подтягивания контактов и очистки от ржавчины.

Советы и рекомендации

При решении задачи как правильно сделать заземление, следует учитывать, что в основе его работы лежат элементарные физические законы. Их точное соблюдение на всех этапах устройства системы гарантирует ее дальнейшую устойчивую и эффективную работу. Ее эффект будет тем выше, чем больше площадь соприкосновения контура и грунта.

В связи с этим владельцам таких объектов рекомендуется соблюдать следующие правила:

• Система заземления в частном доме не может обходиться единственным металлическим штырем. Даже если его вбить слишком глубоко, он не создаст полноценного контура. В некоторых случаях решение задачи, как сделать заземление в частном доме становится возможным лишь несколькими заземлителями с помощью не менее чем двух треугольных контуров, расположенных на глубине до 3 метров.
• Нельзя делать заземление дома с использованием для контура деталей с повышенной плотностью поверхности. К ним относится профильная арматура, рельсы, швеллеры и т.д. Контур, сделанный из этих материалов, очень плохо контактирует с грунтом, а иногда контакт и вовсе отсутствует.
• При выборе количества контуров и расчете их общей площади, следует исходить из общей мощности приборов, установленных в доме. Чем больше таких устройств, тем крупнее должно быть и все заземление частного дома.
• Для защиты металлических деталей контура от действия коррозии, перед помещением в грунт на них должно наноситься специальное защитное покрытие, проводящее электрический ток. Запрещается использовать для этой цели обычные лакокрасочные материалы.

electric-220.ru
