Соединение проводов в распределительной коробке

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Соединение проводов в распределительной коробкеСоединение проводов в распределительной коробке

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения коробки.

Способы соединения проводов

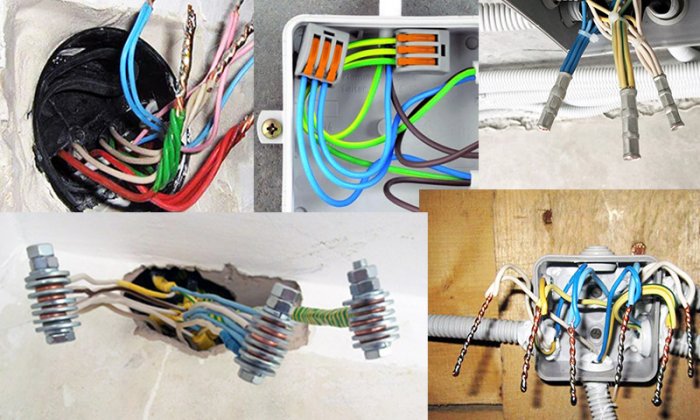

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Скрутка

СкруткаСкрутка

В настоящее время соединение кабелей в распределительных коробках по методу скрутки запрещено – оно считается крайне ненадежным по сравнению с другими существующими вариантами. Выбирая скрутку, вы осознанно принимаете всю возможную ответственность на себя.

Как правильно делать сращивание и ответвление проводов с помощью скруткиКак правильно делать сращивание и ответвление проводов с помощью скрутки

Само соединение выполняется предельно просто: с проводов счищается примерно 10 мм изоляции, а после они аккуратно накручиваются друг на друга. При соединении проводов диаметром до 1 мм выполняем не менее 5 витков, в случае скрутки более «серьезных» кабелей – от 3 витков.

Опрессовка

Инструмент для опрессовкиИнструмент для опрессовки

Популярный вариант соединения. Выполняется с использованием специальной гильзы по размеру пучка проводов. Материал гильзы также должен соответствовать материалу изготовления кабелей.

Для обжима изделия применяются пресс-клещи для опрессовки гильз. Народные умельцы нередко пытаются выполнить обжим с помощью пассатижей, однако профессионалы рекомендуют от такого варианта воздерживаться, т.к. соединение будет не таким надежным.

Работа выполняется в следующем порядке.

Первый шаг

Снимаем с проводов изоляцию, ориентируясь на длину используемой гильзы.

Второй шаг

Скручиваем провода в пучок и вводим их в соединитель.

Третий шаг

Обжимаем гильзу с проводами пресс-клещами.

Процесс опрессовкиПроцесс опрессовки
Четвертый шаг

Выполняем изоляцию готового соединения термоусадкой либо обычной изолентой.

Процесс опрессовкиПроцесс опрессовки

Сварка

СваркаСварка

После выполнения такого соединения получается по сути цельный провод, которому не страшны ни процессы окисления, ни другие негативные воздействия, характерные для разъемных способов.

Для соединения проводов по методу сварки нужно подготовить следующее:

Работаем в таком порядке.

Первый шаг

Снимаем с кабелей изоляцию и зачищаем жилы до блеска. Для этого используем наждачную бумагу.

Второй шаг

Соединяем провода по методу скрутки.

Третий шаг

Насыпаем флюс в углубление нашего электрода.

Четвертый шаг
Аппарат для сварки скруток ТС 700 2Аппарат для сварки скруток ТС 700 2

Включаем сварочный аппарат, прижимаем электрод к кабелям и держим до образования шарика — т.н. «контактной точки».

Пятый шаг
СваркаСварка

Очищаем полученную контактную точку от флюса и покрываем ее лаком.

В завершение нам остается лишь заизолировать готовое соединение.

Пайка

ПайкаПайка

Порядок действий остается таким же, как и при соединении проводов сваркой. Отличие лишь в том, что кабели соединяются при помощи припоя, расплавленного паяльником. Расплавленный припой должен затекать внутрь скрутки.

Важное замечание! Соединение очень надежное и долговечное, но от его использования в местах, где кабели могут сильно нагреваться, профессионалы рекомендуют воздерживаться.

Также не рекомендуется использовать пайку в местах возможных механических нагрузок на соединение.

Винтовые контактные зажимы

Винтовые контактные зажимыВинтовые контактные зажимы

Отличный метод быстрого и простого соединения проводов в распределительной коробке. Компактные недорогие зажимы позволяют выполнять соединение как однородных, так и разнородных проводников.

Работа выполняется в два простых шага. Нужно сделать следующее:

  • счистить с концов проводов примерно по 5 мм изоляции;
  • вставить провода в зажим и затянуть винтом.

Важно! Контролируйте силу зажима, чтобы не нарушить целостность жил. В особенности осторожно работайте при соединении алюминиевых проводов.

Болтовые соединения

Болтовые соединенияБолтовые соединенияОконцевание проводовОконцевание проводов

Соединение надежное, но очень громоздкое. Подходит для таких же громоздких коробок старого образца. В современной коробке болтовое соединение может попросту не поместиться.

Работа выполняется в следующем порядке.

Первый шаг

Надеваем на болт стальную шайбу.

Второй шаг

Сверху надеваем на болт один из соединяемых проводов. Предварительно нужно счистить изоляцию и сформировать из кабеля колечко. Со вторым проводом заранее делаем то же самое.

Третий шаг

Надеваем следующую стальную шайбу.

Четвертый шаг

Надеваем колечко второго провода.

Пятый шаг

Надеваем последнюю шайбу и затягиваем соединение гайкой.

Разумеется, болтовое соединение также нуждается в изоляции, которая не лучшим образом отразится на его размерах.

Методика использования УЗОМетодика использования УЗО

Сравниваем по разноплановым критериям что лучше, дифавтомат или УЗО, в нашей новой статье.

Самозажимные соединения

Наиболее современный и популярный на сегодняшний день вариант. Зажимы предельно просты в использовании. Помимо этого, внутри подобных соединений изначально присутствует паста, исключающая риск окисления металлов, что позволяет безо всяких опасений вставлять в клипсы разнородные проводники.

Работаем в таком порядке.

Самозажимные соединенияСамозажимные соединения

Первый шаг. Снимаем примерно по 10 мм изоляции с каждого провода.

Второй шаг. Поднимаем вверх рычажок клипсы.

Третий шаг. Вставляем проводники в соединитель.

Четвертый шаг. Опускаем вниз рычажок.

Зажимы без рычажков просто защелкиваются.

Самозажимные соединенияСамозажимные соединения

Изучаем схему расключения коробки

При соединении проводов в распределительной коробке очень важно знать особенности маркировки каждого кабеля. Это позволит создать безопасное, надежное и в целом правильное соединение.

Изучаем схему расключения коробкиИзучаем схему расключения коробки. Подключение проводов с заземлением (РЕ)Подключение проводов без заземления (РЕ)Подключение проводов без заземления (РЕ)

Так, провода «ноля» (на схеме они синие) и кабели заземления (обозначены желтым) соединяются соответствующим образом по цветам, как продемонстрировано на изображении. При обустройстве двухпроводной электропроводки схема остается такой же, исключаются лишь провода заземления.

Более сложной является процедура распаивания фазы (обозначается черным либо красным цветом). Если через коробку проводятся только кабели для подсоединения розетки, провода фазы также соединяются вместе.

Схема в распределительной коробке, двух светильниковСхема в распределительной коробке, двух светильников

Если же из коробки идут кабели на выключатель с одной кнопкой, то провод, который уходит на переключатель, должен быть скручен со всеми проводами фазы. Тот же кабель, который отходит от переключателя, соединяется с проводом фазы, уходящим на осветительный прибор. В результате будет выполнено 4 соединения.

Схема в распределительной коробке, двух светильников и группа розеток
Схема в распределительной коробке, двух светильников и группа розеток

В случае же подключения через распределительную коробку выключателя с двумя клавишами в условиях трехпроводной электропроводки на люстру пускают кабель с четырьмя жилами. Если проводка двухпроводная, количество жил сокращается до трех, т.к. заземление исключается из схемы, как показано на рисунке.

Изучаем схему расключения коробкиИзучаем схему расключения коробки

Без учета отдельной скрутки заземлителя, в коробке создается 4 соединения. Все провода «нули» (обозначены синим) соединяются друг с другом.

Фазы розеток и питающий кабель скручиваются вместе, после чего подключаются к общему зажиму выключателя с двумя клавишами. От последнего уходят 2 отдельных провода на осветительный прибор.

Таким образом, в распайке коробки нет ничего сверхсложного. Нужно лишь разобраться в особенностях обозначения проводов и порядке их соединения. После этого можно приступать к закреплению полученных теоретических знаний на практике.

Правильное соединение проводов в распределительной коробкеПравильное соединение проводов в распределительной коробке

Цены на распределительные коробки

Распределительные коробки

Порядок установки и подключения распределительной коробки

Вам предлагается ознакомиться с особенностями всех ключевых этапов подключения распределительной коробки: от подводки проводов до подсоединения электроприборов.

Первый этап – готовимся к работе

Подготовка рабочего местаПодготовка рабочего места

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

  • кабели 3х2,5, ВВГ;
  • кабели 2х2,5, АВВГ;
  • выключатель на 2 клавиши;
  • крепления;
  • осветительные приборы;
  • розетку;
  • круглогубцы;
  • рулетку;
  • кусачки;
  • плоскогубцы;
  • плоскую отвертку;
  • молоток.

Второй этап – делаем разметку

Разметка рабочей поверхностиРазметка рабочей поверхности

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Начало монтажаНачало монтажа

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Условная схема соединения проводов через клеммникиУсловная схема соединения проводов через клеммники

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и осветительные приборы. Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Соединение проводовСоединение проводовСоединение проводовСоединение проводовСоединение проводовСоединение проводов

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и выключателя. Все работает исправно. Мы отлично справились с работой.

Проверка работоспособности электрического оборудованияПроверка работоспособности электрического оборудования

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке

Одним из этапов электромонтажных работ является соединение проводов в распределительных коробках, который следует сразу после разводки и укладки кабелей. Согласно Правил Устройства Электроустановок (ПУЭ), электрические соединения проводов должны выполняться только в распределительных коробках.

На сегодняшний день существует множество способов соединения проводов в распределительной коробке. Выбор типа соединения зависит от следующих факторов: материал жил — медь, сталь или алюминий; условия работ — на улице или в квартире; количество проводников — два, три, четыре; сечение жил — одинаковое или различное. Исходя из этих факторов, выбирается наиболее подходящий и правильный метод.

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

    Но при этом упускаются из виду некоторые вопросы:
  1. В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
  2. Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
  3. Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
  4. В плане пожарной безопасности преимущество такой коробки неоспоримо.

Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.
Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

    Выбор способа соединения зависит от нескольких факторов:
  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Скрутка проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.

Соединение скруткой

Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайка проводов

Соединение пайкой

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой

    При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:
  1. необходимость навыков в работе, трудоемкость процесса;
  2. использование специального инструмента;
  3. неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  4. увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.

Сварка проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Соединение сваркой

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.

Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка проводов

Соединение опрессовкой

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.

Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

    Но есть и отрицательные моменты:
  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.

С помощью зажимов (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

    К недостаткам можно отнести:
  1. постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  2. ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  3. невозможность смешанных соединений.

Болтовые соединения

Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

    К недостаткам винтовых зажимов можно отнести:
  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.

Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

    Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:
  1. соединение только двух проводов;
  2. низкое качество самих колодок, из-за чего возможны нарушения в сети;
  3. нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.

Соединительные клеммы WAGO

Клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.

Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости. Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.
    Преимущества клемм WAGO:
  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.

Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение в распаечной коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.

Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Ваги для соединения проводов

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Ваги для соединения проводов

Снимаем изоляцию с кабеля.

Ваги для соединения проводов

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Ваги для соединения проводов

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Ваги для соединения проводов

Далее, на скрутку одеваем СИЗ и закручиваем его.

Ваги для соединения проводов

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Ваги для соединения проводов

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ваги для соединения проводов

Ниже представлены фотографии соединения при помощи зажимов Wago.

Ваги для соединения проводов

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Ваги для соединения проводов

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Ваги для соединения проводов

Затем, аккуратно все засовываем в коробку.

Ваги для соединения проводов

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

    Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:
  1. рассчитать нагрузку на электросеть;
  2. сечение проводов;
  3. разделить потребителей на группы.
    В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

    Исходя из этих рекомендаций для проводки в доме должны применяться не менее:
  1. освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  2. розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  3. кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  4. жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как провести розетку от распределительной коробки? Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Схема расключения розетки в распределительной коробке

Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.

    Есть:
  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.

Подключение одноклавишного выключателя

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

AuthorsАвтор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Три самых надежных способа соединения проводов в распределительной коробке

В наших домах появляется все больше мощных электрических приборов: кофеварки, чайники, кондиционеры, бойлеры и т.п. Всё это в значительной степени повышает нагрузку на домашнюю сеть электропитания. Первое, что реагирует на повышения тока цепи, так это соединения проводов. Они первые приводят к возгораниям, если сделаны не соответствующим способом. А уж если их несколько, да ещё и в закрытой распределительной коробке, то общее выделяемое тепло суммируется и увеличивается. Это значит, что распределительная коробка – это особо важный и ответственный узел в плане нагрузочной способности сети.
Три самых надежных способа соединения проводов в распределительной коробке
Я расскажу Вам три надежных способа соединить провода в распределительной коробке, которые применяю сам и рекомендую другим.

Сварка проводов


Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.
Сварка проводов
Плюсы:
  • Самое надежное соединение из всех представленных.
  • Подходит для алюминиевых и медных проводов.

Минусы:
  • Требует специального оборудования.
  • Трудоёмкое и не всегда применимое.

Пайка проводов


Второй по надежности метод соединения двух и более проводов — является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.
Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.
Пайка проводов
Плюсы:
  • Очень надежное соединение при должной длине пропаянной скрутки.
  • Доступное большинству домашних мастеров.

Минусы:
  • Трудоёмкое и не всегда применимое.
  • Применимо только к медным проводам.

Опрессовка проводов


Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.
Опрессовка проводов
Плюсы:
  • Очень быстрое, требует минимум времени для создания надежного соединения.
  • Подходит для алюминиевых и медных проводов.

Минусы:
  • Необходимо иметь специальные обжимные клещи и наконечники.

Заключение


Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы — на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.
Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.
Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.
Три самых надежных способа соединения проводов в распределительной коробке
А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

Информативное видео по теме


как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье — все варианты соединения проводов, их монтаж и разновидности.

Способы соединения проводов и кабелей

соединение проводовЭлектричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

  1. Для первой группы специальное оборудование не требуется.
  2. Для второй группы уже нужны определенные умения и профессиональные инструменты.
соединение проводов

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Виды кабелей для соединения

соединение проводовНаиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

соединение проводов

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

соединение проводовСпособы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

соединение проводовСпайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

соединение проводов

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

соединение проводовМедный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

соединение проводов

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

соединение проводовПри подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

соединение проводовПри скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

соединение проводовКолпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединения проводов или кабелей между собой

соединение проводовМеста соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

соединение проводовДля контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

соединение проводовКлеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

соединение проводовВсего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

соединение проводовИспользуется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

соединение проводовНаконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение — многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

соединение проводовПозволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

соединение проводовВ качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

соединение проводовВыполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Советы и правила безопасности

соединение проводовК сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Полезное видео

Как соединить провода в распределительной коробке

Предположим, что вы немного электрик и решили самостоятельно смонтировать либо заменить проводку в собственном доме или квартире. Но если вы не знаете другого способа, кроме как соединить провода в распаечной коробке с помощью простой скрутки, рекомендуем ознакомиться с данным материалом. Ведь методов надежной стыковки контактов существует много: сварка, спайка, опрессовка, а также использование электрических соединителей. Каждый из вариантов нужно применять правильно и к месту.

Пайка и сваривание проводов

Современные требования, изложенные в нормативных документах (ПУЭ), запрещают сращивание электропроводки путем обычной скрутки независимо от способа изоляции. Но если скрученные жилы пропаять или сварить, то контакт получится надежным и будет соответствовать всем правилам.

Разные соединители для стыковки проводки

Давайте рассмотрим, как соединять токонесущие части кабелей в распределительной коробке с помощью распайки:

  1. Снимите изоляцию с проводов на расстоянии примерно 3 см и зачистите их мелкой наждачной бумагой.
  2. Плотно скрутите жилы между собой пассатижами.
  3. Используя канифоль и припой (подойдет марка ПОС 61), тщательно залудите соединение таким образом, чтобы расплавленное олово затекло в пространство между проволоками.
  4. Заизолируйте стык термоусадочной трубкой либо замотайте клейкой лентой.

Пропаянные кабельные жилы

Примечание. Припаять медь не составит труда, а вот окислившийся алюминий иногда приходится обрабатывать кислотой.

Соединение проводов сваркой выполняется в таком же порядке, только вместо паяльника используется аппарат с угольным электродом. В нем сделано специальное углубление, куда насыпается флюс, после чего устройство включается в сеть, а электрод прижимается к скрутке, пока не образуется наплыв в виде маленького шарика.

Сваренные контакты в коробке

Преимущество данного способа заключается в долговечности стыка и возможности подключать в распаечной коробке провода разного сечения, в том числе многожильные. Благодаря надежности соединение успешно применяется в силовых линиях с различной нагрузкой, но имеет некоторые минусы:

  • нельзя паять либо сваривать медные проводники с алюминиевыми;
  • данное подключение является неразъемным и в случае переделки по новой схеме контактирующие участки приходится откусывать.

Справка. Спаивание контактов нередко применяется при монтаже слаботочных сетей, например, телефонных кабелей и радиоточек.

Расключение методом опрессовки

В этом случае надежность соединения проводов в распределительной коробке обеспечивается с помощью гильз, сделанных из того же металла, что и жилы, — алюминия или меди. Для выполнения работы вам также потребуются специальные пресс-клещи, изображенные на фото.

Клещи для прессования электрических соединений

Примечание. Некоторые горе-электрики практикуют обжим гильз обычными пассатижами, что недопустимо. Правильная фиксация контактов производится только клещами.

Теперь о том, как соединять электропровода в коробке данным способом:

  1. Выполните оконцевание и скрутку проводов, как это описано выше.
  2. Наденьте на скрученные концы гильзу (она должна быть подобрана по диаметру и надеваться плотно).
  3. Сделайте опрессовку гильзы клещами в двух местах.
  4. Если установка распредкоробок происходит на улице, то соединение изолируется термоусадкой, обеспечивающей герметичность. В помещениях можно использовать изоленту ПВХ.

Опрессованные контакты в коробке

Этот вариант стыковки имеет те же плюсы и минусы, что и сварка: можно соединять проводку разного сечения и количества жил, но подключить контакты из разнородных металлов нельзя.

Применение соединительных клеммников

Клеммы для быстрого соединения проводов бывают 2 типов:

  • винтовые зажимы в виде колодок;
  • самозажимные соединители типа Wago

Технология сращивания электрокабелей с помощью клеммных устройств довольно проста. Провода нужно оголить всего на 1 см и вставить в зажимы. В первом случае жилы фиксируются винтами, во втором – рычажками либо автоматическими защелками. Кстати сказать, клеммы с защелками являются одноразовыми, а с рычажками используются многократно.

Винтовой зажим для электропроводки

Перечислим преимущества винтовых клеммников:

  1. Быстрота и надежность стыковки.
  2. Возможность подключать медную проводку к алюминиевой.
  3. Обеспечивают разъемное соединение.
  4. Не нуждаются в дополнительной изоляции.

Из недостатков колодок можно отметить их размеры. Бывает, что при большом скоплении проводов, идущих от нескольких выключателей либо розеток, винтовой соединитель не помещается внутрь распаечной коробки. Момент второй: одножильные провода фиксируются без проблем, а вот многожильные сплющиваются винтами, что не есть хорошо. Поэтому такие концы лучше предварительно залудить.

Клеммники с рычажками

Зажимы Wago, позволяющие соединять от 4 проводов одинакового сечения, обладают теми же достоинствами, что и винтовые клеммы, но занимают меньше места. При этом операция расключения всей распределительной коробки отнимет около 5 минут, что очень удобно для монтажа электропроводки. Судите сами: оголенный конец нужно вставить в зажим пассатижами до упора и на этом все.

Справка. Похожие приспособления часто применяются для прокладки кабелей интернета и других слаботочных сетей.

Клеммы быстрого соединения Ваго

Поскольку на рынке присутствуют дешевые изделия от различных китайских производителей, самозажимные клеммники приобрели сомнительную репутацию. Дело в том, что в низкокачественных соединителях со временем ослабевает контакт, отчего они перегреваются и плавятся. Если вы приобрели оригинальные изделия Wago, то проблем не будет, в остальных случаях лучше не рисковать и подключать зажимами только провода освещения (питание выключателей, люстр и так далее). Разводку к розеткам выполняйте другим способом.

Как правильно использовать самозажимные клеммы, расскажет мастер в своем видео:

Пластиковые колпачки СИЗ

Аббревиатура СИЗ расшифровывается как соединительный изолирующий зажим. Он представляет собой конусообразный колпачок из пластмассы, куда помещена стальная пружина с анодированным покрытием.

Технология применения изделия такая:

  1. Снимите изоляцию с соединяемых проводов на расстояние 2—3 см.
  2. Соберите жилы в один пучок и вставьте внутрь колпачка до упора.
  3. Прикладывая усилие со стороны глухой части, поверните колпачок рукой на 2—3 оборота. Внутри образуется традиционная скрутка, зафиксированная пружиной.

Колпачки для скручивания проводов

Подобные зажимы являются быстросъемными и многоразовыми при условии, что пружина не была повреждена в процессе демонтажа. С их помощью соединение в коробке производится довольно быстро, не нуждается в изоляции и не занимает много места.

Важный момент. Чтобы колпачок СИЗ обеспечивал надежный и долговечный контакт, его нужно подобрать по диаметру, соответствующему общему сечению соединяемых проводов. Для правильного подбора воспользуйтесь таблицей:

Размеры и применяемость колпачков СИЗ

Подробно о том, как соединить провода в распаечной коробке различными способами, в том числе и с помощью колпачков, рассказывается в видео:

Заключение

Теперь, зная особенности всех способов соединения контактов в распределительной коробке, вы можете избрать оптимальный вариант и успешно его применить. Напоследок упомянем еще один старый метод стыковки проводников – болтовой, когда жилы изгибаются вокруг резьбы в правую сторону и прижимаются гайкой. Но данный вариант практически не используется из-за неудобства и громоздкости подключения, хотя считается надежным и соответствует ПУЭ.

Размеры и применяемость колпачков СИЗ

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Способы соединения проводов в распределительной коробке

Способы соединения проводов в распределительной коробке
Причин переделки старых проводов домовых электросистем — масса. В частности, это касается реконструкции старого жилого фонда. Алюминиевая проводка в две жилы подвержена коррозии и рассыпанию. Характерная причина такого ее состояния — очень плохая изоляция многих советских кабелей. Химически алюминий активнее меди (основного материала чистых кабелей). Но это в чистом виде. Алюминий на воздухе покрывается прочной оксидной пленкой и, в теории, должен быть долговечнее. Но когда оболочка изоляции сыплется или в нее затекает вода в то время, когда провод не под напряжением — провода разрушаются. Второй фактор — пожароопасность. В некоторых старых домах изоляция сделана… из обыкновенной ткани. Которая за десятилетия, разумеется, истлела. Современная полимерная оболочка кабелей тоже намного лучше изношенного за десятилетия советского кембрика.

Обыкновенная скрутка двух проводов


Способы соединения проводов в распределительной коробке
Обилие новых методов стыковки совершенно не отменяет обычную скрутку. В условиях экстремальной починки это едва не единственный правильный выход. Простейшая завивка двух проводов при соблюдении примерной прикидки силы тока (не ставить тонкий провод на сильный ток) работает практически всегда. Но медь с алюминием соединять запрещено. У них сравнительно близкие показатели сопротивляемости, но медь все же меньше — и это создает отличную термопару. Температура плавления алюминия — немногим выше шестисот градусов, поэтому такая скрутка пожароопасная априори.
Плюсы: может сделать каждый. Были бы провода и руки.
Минусы: скрутка не бывает герметичной. Со временем контакт ослабевает, от плохого контакта сопротивление увеличивается, конструкция начинает греться… а далее все как в случае скрутке меди с алюминием. Именно поэтому данный способ запрещен по правилам ПУЭ.

Скрутка с пропайкой


Способы соединения проводов в распределительной коробке
Попытка решить проблему непрочного контакта в условиях скрутки обыкновенной. Собственно, выполняется механическая скрутка, а далее нужно спаять место контакта. Нужны стандартные паяльник, припой и флюс. Припой — как обыкновенный оловянно-свинцовый, так и более новые вариации. Флюсом тоже может быть и традиционная канифоль, и новые синтетические смолы. Способ работает очень долго и потому выгоден для капитальной стыковки на долгие годы.
Минусы: все прелести «оловянной чумы» или окислившегося свинца (в зависимости от того, чего в припое было больше). Пропайка помогает, конечно, но лучше более надежные способы изоляции. Коробки с разведенной проводкой чаще всего суют под потолок, из-за чего проблемы с пайкой на весу с запрокинутой головой — обычное дело. Проблема соединения меди с алюминием тут тоже совсем не решается.

Сварка проводов


Способы соединения проводов в распределительной коробке
Новый и популярный метод, который все чаще предпочитают монтажники. Берется компактный инвертор, электроды, после чего прихватываются концы образованной скрутки. Быстро, практично, никакой возни с припоем, монолитно.
Плюсы: Надежность. При правильно гомогенном шве проводимость просто великолепная.
Минусы: Почти нет. Гарантированно понадобится квалификация сварщика, считать ли это минусом — дело индивидуальное. В целом, требований к сварочной квалификации куда больше, чем к простой работе с электрикой.

Клеммные колодки


Способы соединения проводов в распределительной коробке
Клеммы — это довольно удобный и эстетичный вид соединения. Простая сборка узла не потребует много усилий и времени.
Плюсы: Просто, быстро, без лишнего напряга. Можно соединять провода из разных металлов.
Минусы: Чтобы соединить многожильный провод его сначала нужно будет опрессовать в специальный наконечник. Не соединить более двух проводов. Периодически необходимо проводить проверку соединительного узла.

Соединение Wago


Способы соединения проводов в распределительной коробке
Ваго — это плоская пластиковая коробочка с концепцией «все в одном». Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть очень много разновидностей под разную силу тока и количество контактов. Идеальный вариант для быстрого монтажа электрики.
Плюсы: идеальная герметизация. Наконец-то можно соединять медь с алюминием, достаточно лишь соблюдать маркировку по разъемам. Также можно контактировать жилы разных диаметров, что плюс в монтаже «разношерстного» парка проводов.
Минусы: Ваго — это дорого. Это очень дорого. Коробочки Ваго не меняются ничем, кроме таких же коробочек, «на коленке» такое не собрать априори. Поэтому такой способ соединения употребляется либо при очень хорошем бюджете на электрику, либо, когда нужно соединять провода, идущие к дорогой электрической аппаратуре.

Болтовое соединение


Способы соединения проводов в распределительной коробке
Полное соответствие изначальному названию. Болт, гайка и три шайбы обеспечивают прочное соединение двух разных проводов. Подбор болта из соответствующего материала делает стык выносливым и в плане перепадов электрики. Главная проблема в этом случае — габариты. В качестве распределительной коробочки используется много чего. От магазинных коробок до банки из-под растворимого Нескафе или зубного порошка. Но их фундаментальное свойство одно — болтовое соединение туда не лезет. Или влезет, но тогда будет цепляться за соседние проводки и коротить. Поэтому такое решение в доме, где распределительную коробку приходится прятать, лучше не использовать совсем.

Опрессовка


Способы соединения проводов в распределительной коробке
Выполняется специальным устройством. Еще один тип практически идеальных, но очень трудоемких вариантов стыковки проводов. Впрочем, это с лихвой компенсируется высочайшими изоляционными способностями. Опрессовка сравнительно недорога, основная часть оплаты — работа специалиста.
Вышеописанные методы соединения проводки избираются в полном соответствии со стратегией ремонта или строительства. В идеальном случае, конечно, все лучше загнать в опрессовку или Wago, но по факту обычно оказывается, что таких денег на электрическую периферию не заложено. В срочных обстоятельствах же можно пользоваться любым типом соединений, соблюдая технику безопасности и качественно прокладывая электросети. Все «временные решения» должны немедленно переделываться на капитальные при первой же возможности. Это позволит значительно повысить пожарную безопасность на объекте, а также улучшить качество передачи электроэнергией с уменьшением токовых потерь, что может вылиться в существенную материальную экономию.

Способы соединения проводов в распределительной коробке

Одним из этапов электромонтажных работ является соединение проводов в распределительных коробках, который следует сразу после разводки и укладки кабелей. Согласно Правил Устройства Электроустановок (ПУЭ), электрические соединения проводов должны выполняться только в распределительных коробках.

На сегодняшний день существует множество способов соединения проводов в распределительной коробке. Выбор типа соединения зависит от следующих факторов: материал жил — медь, сталь или алюминий; условия работ — на улице или в квартире; количество проводников — два, три, четыре; сечение жил — одинаковое или различное. Исходя из этих факторов, выбирается наиболее подходящий и правильный метод.

Зачем нужна распределительная коробка

Довольно часто встречается некоторое пренебрежение к распредкоробке (разветвительной коробке). Кое-кто считает, что ее использование при прокладке проводов – пустая трата времени. Ведь ее нужно еще закрепить на поверхности, а это дополнительные усилия. Гораздо проще, к примеру, скрутить проводники, заизолировать место соединения и «закатать» все штукатуркой.

Но при этом упускаются из виду некоторые вопросы:



  • В процессе эксплуатации к местам соединений проводов должен быть обеспечен свободный доступ. Например, если в какой-то комнате нет света или не работает розетка? Проверка показала, что причина — в отсутствии напряжения. Как найти распределительную коробку в квартире или неисправный участок цепи? Обрывать обои, разбивать штукатурку, чтобы получить доступ к скрутке проводов?
  • Если в перспективе понадобится, например, поставить дополнительно еще одну (две, три) розетки. Подключать их «в параллель» от первой? А всегда ли это удобно? В то время как подключить новые провода в распредкоробке труда не составит;
  • Правильное соединение проводов – с использованием клеммных соединителей. Какой же глубины нужно долбить «канал» в стене, чтобы упрятать туда клеммник?
  • В плане пожарной безопасности преимущество такой коробки неоспоримо.



Способы соединения проводов

Специальные Правила устройства Электроустановок (ПЭУ) регламентируют правильное соединение электрических проводников сваркой, пайкой, опрессовкой или с помощью винтовых и болтовых зажимов.
Правилами не оговаривается самый распространенный способ соединения – скрутка. Хотя правильно выполненная скрутка надежней плохого соединения пайкой.

    Выбор способа соединения зависит от нескольких факторов:
  • соединяемые материалы. Это может быть алюминий, медь или их комбинация;
  • количество жил в соединении. Можно соединять не только два, но и три, четыре и больше проводов;
  • нагрузка в цепи;
  • сечение и количество жил.

Скрутка проводов

Чтобы выполнить такое соединение, нужно зачистить концы жил, тщательно скрутить их пассатижами и заизолировать место скрутки. Очень просто и без материальных затрат. Но такое соединение со временем ослабевает за счет остаточной упругой деформации материала, а, значит, увеличивается сопротивление в соединении и контакт начинает греться вплоть до разрушения и возгорания.


Поэтому ни в коем случае нельзя прокладывать проводку со скруткой по горючим основаниям, например, в деревянном доме. И еще один запрет – слабая защита от влаги не позволяет такое соединение выполнять в помещениях с повышенной влажностью. Таким способом категорически запрещено соединять разнородные материалы, многожильные кабели с одножильными и при токе больше 3 А.

Чтобы скрутка была качественной, с проводов нужно снять изоляцию до 80 мм, сложить их перпендикулярно друг другу, если их два, и параллельно, если – три и больше, и плотно скрутить. Оставшиеся концы жил нужно удалить кусачками винтовым движением, как бы вмазывая материал проводов один в другой.

Общая длина готовой скрутки должна быть не менее десяти, а лучше пятнадцати диаметров жил. Если для изоляции используются специальные колпачки или термоусадочная трубка (кембрик), то они надеваются на провод до скручивания.

Термоусадочную трубку рекомендуют надевать дважды, а изоляционную ленту укладывать не менее, чем в три слоя. Какой бы ни выбирался изоляционный материал, он должен захватывать и собственную изоляцию проводов для защиты от влаги и его сползания.

Пайка проводов

Этот способ является лучшим по сочетанию технологичности и надежности, но требует некоторых навыков для выполнения качественного соединения. Перед пайкой провода нужно тщательно очистить от изоляции и окислов, облудить при необходимости и скрутить не так плотно, как при простой скрутке, покрыть флюсом и опаять.

Пайкой можно соединять и медные, и при некотором навыке, и алюминиевые провода, с подходящим флюсом и припоем. Нельзя использовать активный кислотный флюс, так как он разрушает соединение, оставаясь на оголенных проводах. Изолируется место соединения обычным способом. Распределительную коробку в этом случае называют распаячной коробкой

При неоспоримых достоинствах у этого метода есть и достаточно существенные недостатки:



  • необходимость навыков в работе, трудоемкость процесса;
  • использование специального инструмента;
  • неразъемное соединение, то есть для ремонта его нужно полностью удалять;
  • увеличение со временем сопротивления в соединении, что ухудшает электропроводность и увеличивает потери напряжения в сети.



Сварка проводов

Сварка — еще более надежный метод соединения, чем пайка, но при этом нужен сварочный аппарат с индивидуальными средствами защиты и навыки сварочных работ, что в быту встречается значительно реже. Разве что понадобится самостоятельно выполнить электромонтажные работы в загородном доме, тогда приобретение сварочного аппарата инверторного типа будет экономически оправдано.

Сварочные инверторы малогабаритны, обладают широким диапазоном регулирования сварочного тока, при малом энергопотреблении обеспечивают устойчивое горение дуги. Для сварки медных проводов используются угольно-медные электроды или угольные стержни от обычных пальчиковых батареек.


Подготовка к сварке отличается только плотностью скрутки и тем, что свободные концы двух жил, даже если их больше в соединении, распрямляются и прижимаются параллельно друг к другу для облегчения формирования шарика расплава. Потом скрутку помещают в сварочный зажим (обычные старые пассатижи) и угольным электродом сваривают концы провода до основной скрутки в течение двух-трех секунд, чтобы не оплавилась изоляция. После остывания место сварки изолируют обычным способом.

Часто возникает искушение не дожидаться естественного остывания, а воспользоваться холодной водой, чтобы ускорить процесс монтажа проводки. Но холодная вода вызывает появление микротрещин в материале, что, естественно, влияет на качество соединения.

Опрессовка проводов

При этом методе соединения электрических проводов используются специальные трубчатые гильзы или наконечники. Промышленность выпускает гильзы для проводов сечением от 2,5 до 240 мм², и очень важно правильно подобрать соединители для электрических проводов конкретно для каждогоо соединения.


Для выполнения работ необходим специальный инструмент. Это может быть обжимочный пресс или клещи, механические, электрические или гидравлические. Выбрав подходящую гильзу и отрегулировав инструмент, удаляют с проводов изоляцию, концы зачищают и наносят на них кварцево-вазелиновую пасту, надевают соединитель и обжимают.

Если инструмент простой, то нужно выполнить несколько обжатий на некотором расстоянии друг от друга. Используя хороший инструмент, можно обжать гильзу за один раз. В конце выполняется обычная изоляция места стыка.

Соединяемые провода могут вставляться в соединитель с противоположных сторон так, чтобы их стык находился примерно посредине гильзы. Бывает удобно вставлять оба провода с одной стороны, при этом суммарная площадь сечения всех проводов должна быть меньше сечения гильзы. Качественный монтаж и надежная изоляция – это положительные стороны использования опрессовки.

    Но есть и отрицательные моменты:



  • гильза деформируется при опрессовке и повторное ее использование невозможно;
  • необходимость специального инструмента для обжатия гильзы, подгонки ее по длине и снятия изоляции с проводника;
  • для опрессовки соединения медного и алюминиевого провода нужна достаточно редкая специальная гильза;
  • достаточно большие затраты времени на монтаж электропроводки.



С помощью зажимов (СИЗ)

Зажим представляет собой колпачок с квадратной стальной проволокой, свернутой в спиральный конус. Для алюминиевых проводов конус заполняется специальной пастой, предотвращающей окисление оголенных концов. Правильно подобрать размер СИЗа в соответствии с площадью сечения и количеством соединяемых проводников позволит информация на упаковке с зажимами.

Чтобы соединить провода, их концы зачищают на расстояние немного меньшее глубины колпачка, складывают вместе, слегка скручивают и сверху наворачивают колпачок. Зачищать оголенные провода от окислов не нужно, так как эту работу выполняют грани пружинки, а ее витки плотно прижимают жилы кабеля друг к другу.

Применение таких соединителей технологично, они не только соединяют провода, но и изолируют место соединения, правда, не обеспечивают той контактной площади, как при скручивании с пайкой. Яркая расцветка колпачков помогает при монтаже отметить ноль, фазу и заземление, если провода не имеют цветной маркировки.

К недостаткам можно отнести:



  • постепенное ослабевание пружинки со временем, а, следовательно, увеличение сопротивления контакта и потерь напряжения в сети;
  • ограничения по количеству соединяемых проводов, можно соединять два с сечением 4 мм² или четыре с площадью сечения 1,5 мм²;
  • невозможность смешанных соединений.



Болтовые соединения

Соединение с помощью болта – простой, надежный и эффективный способ. Нужно всего лишь иметь короткий болт небольшого сечения, три шайбы и гайку. Правда, изоленты на такое соединение уходит много, да и в распределительной коробке не используется из-за громоздкости. На болт надевают шайбу, потом накручивают зачищенный провод, еще одну шайбу (если соединяют медный и алюминиевый), второй провод, шайбу и плотно затягивают гайку.

Винтовые зажимы

Винтовые зажимы позволяют выполнять быстрый и аккуратный монтаж. Они широко распространены при подключении к проводам светильников, выключателей, розеток. С их помощью можно соединять медь и алюминий, при этом не нужна изоляция соединений.

    К недостаткам винтовых зажимов можно отнести:



  • необходимость опрессовки или пропайки многожильного кабеля перед монтажом;
  • необходимость периодического обслуживания соединений, так как винты нужно подкручивать, то есть к ним необходим доступ.



Зажим «орех»

Такой соединитель получил название за форму. Он представляет собой кабельный зажим со специальными пластинами, в которых выполнены канавки под провода, и четырьмя винтами по углам. Провода зачищаются, вставляются под пластину и фиксируются винтами. Затем надевается карболитовая оболочка.

С помощью этого зажима можно соединять медь и алюминий, изоляция достаточно надежна, процесс монтажа прост и не вызывает затруднений. В основном такое отводное соединение используется для отвода в квартиры от общего алюминиевого стояка. Но кроме подтягивания резьбовых соединений, есть еще один недостаток – габариты, из-за которых «орех» не помещается в распределительную коробку.

Клеммные колодки

Соединение с помощью клеммных колодок используется в распредкоробках, при установке светильников, розеток и выключателей. Клеммные колодки имеют маленькие размеры, легко помещаются в коробку. В маленький пластиковый корпус вставлена латунная втулка, в которую с двух сторон вкручиваются винтики.

С торцов колодки вставляются зачищенные жилы и зажимаются винтами с усилием. Для проводов разных сечений предназначены колодки с различным входным отверстием.

Качество такого соединения высокое, монтаж легкий, соединить можно разнородные материалы, но есть и существенные недостатки клеммных колодок:



  • соединение только двух проводов;
  • низкое качество самих колодок, из-за чего возможны нарушения в сети;
  • нужна осторожность при монтаже алюминия и многожильных проводов, чтобы не повредить контакт из-за хрупкости металла.



Соединительные клеммы WAGO

Этот относительно новый вид соединения с использованием пружинных изолированных зажимов (коннекторов) на сегодня наиболее надежен и безопасен. Споры по поводу надежности соединений с помощью клемм Wago могут быть связаны либо с подделками на рынке, либо с неправильным выбором клеммы под конкретную нагрузку.


Международные сертификаты и допуски защищают репутацию этих изделий. Единственный их недостаток – это высокая стоимость. Специальный безвинтовой пружинный механизм делает монтаж соединений простым и быстрым. Ваги для соединения проводов могут быть многоразовыми со специальным рычажком, который и зажимает провод, и освобождает его при необходимости.

Клеммники Wago как пользоваться? Одноразовые клеммы фиксируют жилу с некоторым усилием, зато и освободить его, по мнению производителей, нельзя. Для монтажа нужно только зачистить концы проводов и вставить их в зажим.

    Преимущества клемм WAGO:



  • возможность монтажа разнородных металлов;
  • возможность фиксации одновременно более двух проводов;
  • аккуратная фиксация тонких проводов;
  • хорошее качество соединения;
  • компактные размеры.



Подробная схема соединения

В процессе эксплуатации электропроводки могут возникнуть неисправности — например, произошёл обрыв цепи. В случае, если при электромонтаже рабочие обошлись без распред. коробки, а места соединений были попросту закатаны отделочным материалом типа штукатурки, тогда для того, чтобы снова добраться до соединений, придётся нарушать внешнюю отделку – обрывать обои, разбивать слой штукатурки и т.д.

Вряд ли кого-то устроят такие перспективы. Если в будущем понадобится установка дополнительных розеток, то не всегда в таких случаях удобно протягивать провода от уже установленных ранее розеток, проще организовать подключение напрямую к коробке.

Если провода соединять с помощи клеммных колодок, то в стене придётся продалбливать канал достаточно большой глубины, что гораздо более трудозатратно, чем простое соединение в распаечной коробке.

Наконец, с точки зрения пожарной безопасности, преимущество использования распределительных коробок бесспорно. Для правильной организации электромонтажных работ существуют специальные Правила Устройства Электроустановок (ПУЭ), которые регламентируют и порядок соединения электропроводов.

Ваги для соединения проводов

Одним из очень важных этапов при монтаже электропроводки является соединение проводов в распределительных коробках. Очень важно сделать соединение в распредкоробке надежным, т.к. впоследствии доступ в нее может оказаться затрудненным, тем более, что в некоторых современных домах ответвительные коробки полностью заштукатуривают.


Существует несколько различных способов соединения проводов: обычная скрутка со слоем изоленты (или термоусадкой), скрутка со сваркой концов, скрутка с СИЗ (наконечник с пружиной), соединение при помощи зажимов Wago.

Какой из этих способов лучше, споры идут давно. Многие приводят различные документы и нормативы, где написано, что соединения должны выполняться методом сварки. Однако данное правило справедливо для алюминиевых проводов, которые сейчас практически нигде не применяются. Для меди надежность сварки вызывает некоторые сомнения, хотя это все равно лучше, чем обычная скрутка с изолентой.

Если вы все же решили соединить провода при помощи скрутки с изолентой, то лучше используйте термоусадочную трубку, а уже ее обматывайте небольшим слоем изоленты. Наиболее оптимальными, на мой взгляд, является соединение при помощи СИЗ (соединительный изолирующий зажим) или Wago.

То, что мы видим после штукатурки стен:

Достаем кабели и очищаем коробку. Кабели обрезаем с запасом и делаем их одинаковой длины. Я делаю около 70-90 мм, если мерить от стенки.

Снимаем изоляцию с кабеля.

Зачищаем провода. Длина оголенного участка меди у меня составляет около 30-40 мм

Затем скручиваем. Удобно это делать плоскогубцами. Концы немного откусываем.

Далее, на скрутку одеваем СИЗ и закручиваем его.

Поверх СИЗ обматываем слоем изоленты, я использую черную матерчатую изоленту.

Затем все аккуратно запихиваем в коробку. После шпатлевки коробку необходимо будет закрыть крышкой.

Ниже представлены фотографии соединения при помощи зажимов Wago.

Оголяем провода, длина оголенного участка меди должна составлять около 8-10мм.

Засовываем провода в зажимы и защелкиваем. Убеждаемся, что зажим хорошо держит проводники.

Затем, аккуратно все засовываем в коробку.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:



  • рассчитать нагрузку на электросеть;
  • сечение проводов;
  • разделить потребителей на группы.



    В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:



  • освещение;
  • силовая часть, то есть розетки.



Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.


Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее.

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:



  • освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  • розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  • кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  • жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.



Правильный выбор соединения эл. проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр.

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Основные схемы расключения

При расключении в распределительной коробке знать каким способом произвести соединение проводов в — это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как провести розетку от распределительной коробки? Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.


Как расключить распределительную коробку. Провода, заведенные в распредкоробку складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет заземления), все точно также, только соединений два: фаза и нейтраль. Кстати, если они одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое.



  • вход — от другой распределительной коробки или со щитка;
  • от люстры;
  • от выключателя.



Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительных коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.


Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электрокабелей максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.

Материалы взяты с источника: first-apartment.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
