Схема разводка электрики в деревянном доме: Электропроводка в деревянном доме: пошаговая инструкция с фото – Схема электропроводки в деревянном доме: основные нюансы

Схема разводки электропроводки в деревянном доме: рассмотрим подробно

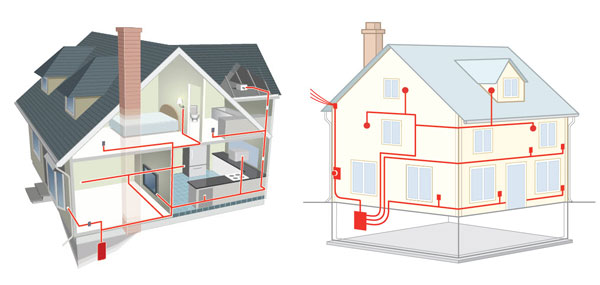

Схемы разводки проводки в деревянном доме

Деревянный дом имеет свои преимущества, но в связи с тем, что дерево является горючим материалом, электропроводка в деревянном доме требует особо тщательного подхода.

Ведь именно короткое замыкание является одной из наиболее частых причин пожаров в деревянных домах. Поэтому дабы избежать этого, лучше придерживаться установленных норм строительства и не надеяться на «авось».

Ввод электропитания в дом

Подключение дома к электрической сети осуществляется энергоснабжающими предприятиями и только при наличии проекта. Обычно такие компании осуществляют установку наружного счетчика и его подключение к электрической сети.

А вот выводы от счетчика до распределительного щита вашего дома вы уже монтируете самостоятельно и на этапе, предшествующем подключению к электроснабжению.

На фото представлен ввод питания дома от воздушной линии

Итак:

• Согласно СНиП 3.05.06-85 п.3.18, проход кабелей и проводов через сгораемые конструкции должен осуществляться в отрезках трубы. При этом должны быть приняты меры, препятствующие скоплению и образованию воды в данном отрезке. Исходя из этого, обычно применяют стальную трубу, загнутую вниз.
• Высота ввода воздушной линии в здании должна быть не менее 2,75 метра. При этом в отдельных случаях допускается снижение этого норматива до 2,5 метров. А расстояние до козырька крыши не должно быть меньше 200 мм.
• А вот если ввод осуществляется не воздушной, а кабельной линией, то мы опираемся на ВСН 59-88 п. 12.1. Эта инструкция гласит, что глубина прокладки кабельной линии должна быть в пределах от 0,5 до 2 метров.
• В местах прохода кабеля через конструкцию здания следует применять также металлическую трубу, которая должна не менее чем на 60 см выступать за пределы конструкций наружу. И не менее чем на 5 см внутри здания. При этом необходимо обеспечить уклон трубы наружу, что исключит скапливание в ней влаги.

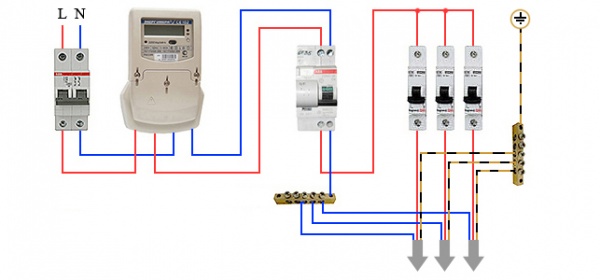

Распределительный щит

Любая схема электропроводки в деревянном доме начинается с распределительного щита. Поэтому соблюдение правил его монтажа является достаточно весомым аргументом в борьбе за безопасность вашей электрической сети.

Регламентирует правила установки распределительных щитов п.7.1 ПУЭ.

Распределительный щиток в деревянном доме

Итак:

• Прежде всего, распределительные щиты следует располагать в удобных для обслуживания местах. Они должны иметь запорные механизмы и при наружной установке соответствующий класс защиты. Установка щита должна выполняться на несгораемую основу. Для этого обычно применяются металлические листы.
• Распределительные щиты необходимо устанавливать в помещениях, не имеющих ответвлений систем вентиляции и канализации. Кроме того нельзя оборудовать щиты под санузлами, ванными комнатами и другими помещениями, из которых может произойти затопление щита.
• Распределительные щиты должны устанавливаться не ближе чем в 50 см от трубопроводов горячего или холодного водоснабжения. А вот в помещениях, в которых проходит газопровод или обвязка вашего жидкотопливного котла, его оборудовать вообще запрещено.

Разводка проводки по дому

Электропроводка в деревянном доме внутренняя может быть открытого и скрытого типа. И если для кирпичных и бетонных домов более приемлемой считается проводка скрытого типа, то в деревянном доме значительно проще и менее затратно реализовать проводку открытого типа.

Разводка открытого типа

Открытой проводкой называется способ монтажа, когда провод монтируется непосредственно по элементам конструкций дома. Этот способ достаточно удобен, ведь вся проводка легко доступна для ремонта, монтаж не требует последующего капитального ремонта помещения, а для деревянного дома цена монтажа такой проводки значительно ниже.

В то же время при открытом способе монтажа страдает внешний вид помещений, ведь инженерные коммуникации находятся на виду.

Открытая проводка в деревянном доме

• Выбор способа монтажа открытой электропроводки зависит от типа используемого провода. Например, если вы используете кабель в несгораемой оболочке, то его можно монтировать непосредственно по стенам дома. Но такой кабель имеет не очень привлекательный внешний вид, да и его стоимость достаточно велика.
• Обычно электропроводка открытая в деревянном доме выполняется посредством коробов и труб из несгораемых материалов. На рынке сейчас представлено огромное количество таких коробов с различными размерами и цветовой гаммой. Это позволяет подобрать короба для любого пломещения.

Обратите внимание! Согласно п.2.1.61 ПУЭ, при выборе коробов следует учитывать, что для коробов с крышками суммарный диаметр проложенных в нем проводов не должен превышать 40% диаметра короба. Если же короб не имеет съемных крышек, то суммарный диаметр проводов не должен превышать 35% диаметра.

• Кроме того, проводку открытым способом, согласно таблицы 2.1.3 ПУЭ, можно монтировать на роликах и изоляторах с подкладкой несгораемых материалов. В качестве таких материалов может подойти либо асбестовое полотно, либо листы железа.

Обратите внимание! При использовании несгораемых подкладок стоит учитывать, что они должны выступать за пределы провода не менее чем на 10 мм с каждой стороны.

• Высота монтажа электропроводки открытым способом, согласно п.2.1.52 ПУЭ, должна быть не ниже 2,5 метров. При этом это не относится к спускам к выключателям и розеткам.
• Если электропроводка в деревянном доме открытая, то при проходе проводов через перекрытия они должны помещаться в металлическую трубу. Она обеспечивает не только быструю смену проводов при ремонте, но и необходимый уровень защиты сгораемых перекрытий.
• Открытая электропроводка не должна располагаться ближе чем в 50 мм от трубопроводов и ближе чем в 100 мм от газопроводов. Кроме того, при параллельной прокладке провода и трубопровода на расстоянии менее чем 250 мм следует защитить провод от механических повреждений. Обычно для этого используется металлическая труба или гофра.

Разводка скрытого типа

Скрытой проводкой называется такой вид монтажа, при котором провода располагаются внутри конструктивных элементов. В нашем случае это могут быть полы, стены или потолок.

К преимуществам скрытой проводки в деревянном доме можно отнести только скрытие инженерных коммуникаций. В то же время выполнить такие работы своими руками достаточно сложно, стоимость всех необходимых материалов достаточно велика, а ремонтировать проводку при таком способе монтажа практически невозможно.

Скрытая проводка в деревянном доме

Итак:

• Электропроводка в деревянном доме скрытая также монтируется в зависимости от кабельно-проводниковой продукции. Так кабели, выполненные из несгораемых материалов, могут монтироваться непосредственно в элементах конструкций. Кабели, выполненные из несгораемых материалов, имеют в конце маркировку «внг» (выполнены из несгораемых материалов).
• Если провода или кабель выполнены из трудносгораемых материалов, то их можно монтировать только с подкладкой несгораемых материалов со всех сторон, с которых возможен контакт с элементами конструкции. К трудносгораемым материалам относятся кабели, имеющие в конце маркировку «нг» (не поддерживающий горение).

Стоит отметить! Что правила нормируют толщину слоя оштукатуривания. Она должна быть не менее 1 см. Кстати, при подкладке несгораемых материалов в скрытой проводке выступ с каждой из сторон тоже должен быть не менее 1 см.

• А вот обычные кабели и провода из сгораемых материалов можно монтировать тремя способами:
  1. Можно подкладывать под провод несгораемые материалы с последующим оштукатуриванием проводов со всех сторон. Но для деревянных домов это не самый удачный вариант.
  2. Можно выполнять монтаж в трубах и коробах из трудносгораемых материалов. При этом под трубы и короба требуется подкладка из несгораемого материала.
  3. А вот в трубах и коробах из несгораемых материалов возможен монтаж непосредственно в элементах конструкций. Именно этот способ обычно и используют. А в качестве защиты применяют стальные или медные трубы, а также металлическую гофру.

• При использовании труб, коробов и гофры из металла, следует помнить о том, что п.2.1.63 ПУЭ требует обеспечить невозможность скапливания влаги в таких трубах. Поэтому их следует монтировать под небольшим углом.
• Кстати, использование вентиляционных каналов для прокладки скрытой проводки запрещено. Этот запрет не касается только отдельных проводов, которые могут пересекать вентиляционные каналы.

Вывод

В нашей статье мы остановились лишь на основных требованиях при монтаже электропроводки в деревянном доме.

Сам же процесс прокладки практически не отличим от монтажа провода в любом другом доме. Поэтому многочисленные видео и другие статьи на нашем сайте помогут вам разобраться со всеми нюансами этого процесса.

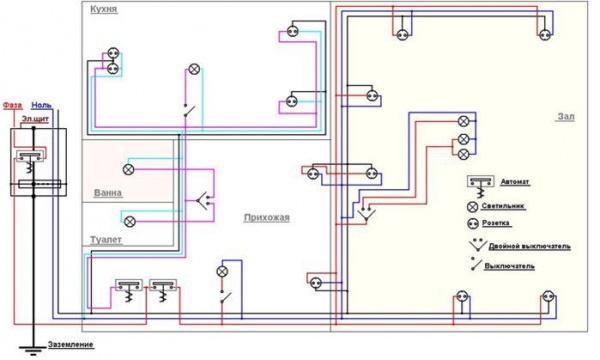

Схема электропроводки в деревянном доме

В этом материале опубликована схема электропроводки в деревянном доме. Материал начинает серию публикаций в разделе «Схемы электропроводки в доме». В рамках раздела будут опубликованы схемы электропроводки в доме из кирпича, блоков, на деревянном и стальном каркасе.Сегодня же остановимся подробно на «деревянном» варианте.

Дерево – материал, который всегда считался максимально удобным для строительства домов в дачных поселках, деревнях, небольших городках и даже в пригородной зоне больших мегаполисов. Правда, нет такого стройматериала, у которого не нашлась бы парочка недостатков, у дерева — это повышенный риск загорания.

По мнению пожарных, если учитывать их статистику, львиная доля возгораний в домах из дерева – это следствие неисправной проводки.

А потому, очень важно, чтобы схема электропроводки в деревянном доме была реализована правильно. Проще всего обратиться к специалисту – электрику, имеющему допуск для такого вида работ.

Однако это не снимает ответственности и с хозяина, который должен понимать, как устроена проводка в деревянном доме, какая схема подключения возможна и как должна быть реализована.

Чем отличается проводка в деревянном доме от остальных?

В отличие от домов, построенных из бетона или кирпича, в деревянном строении запрещен монтаж скрытой электрической проводки с использованием пластиковых коробов, а также гофрированных труб ПВХ.

Как уже говорилось, деревянные дома – это строения, которые могут загореться из-за неисправной проводки. Даже если в момент прокладки электрик незначительно нарушил изоляцию электропроводов, при подключении оборудования электропроводку может замкнуть по причине того, что она начнет работать с максимальной нагрузкой.

Электрическая схема жилого дома не предусматривает работу поврежденной проводки в принципе. Контрольные электроизмерения не всегда фиксируют повреждение изоляции, к сожалению.

Второй момент. Проводка, проложенная скрытым типом и зафиксированная в гофрированной трубе либо коробе, находясь в пустотах полов, стен и перекрытий, является объектом особого внимания грызунов, которые часто бывают в деревянных строениях.

Повредив проводку, грызуны также могут стать причиной ее замыкания и дальнейшего возгорания, потому что с годами в таких пустотах собирается масса древесной пыли. Потому схема электропроводки в деревянном доме должна «учитывать» даже грызунов.

Как можно делать проводку в деревянных домах?

1. Скрытая электропроводка

Пожаробезопасная схема разводки электропроводки в доме из дерева бывает двух видов. Если прокладывать проводку с помощью металлических труб (рукавов), то в случае возникновения в доме загорания из-за замкнувшего кабеля металлический рукав не даст огню перекинуться на прилегающие конструкции.

Если использовать этот метод инсталляции проводки, тогда нужно соблюдать несколько обязательных пунктов:

• стенки рукавов изнутри должны быть оцинкованными или окрашенными во избежание возникновения коррозии;
• на концы кромок трубы нужно одевать пластиковые заглушки, чтобы защитить изоляцию;
• металлические трубы должны укладываться в каналы, просверленные в толще стен.

Безусловно, наилучшим вариантом признаны медные трубы. Такая труба гнется без труда, потому для прокладки в стенах не потребуется специальных инструментов, что значительно упрощает процедуру прокладки электропроводки. Правда, такие материалы обойдутся в приличную сумму, так как медь – материал не из дешевых.

Второй способ — проложить скрытую электропроводку по слою штукатурки, толщина которой должна быть от 1 см и более.

Скрытая проводка в деревянном доме СХЕМА:

2. Открытая проводка

Открытым способом обычно реализуется схема электропроводки дачного дома. Но такой способ может быть применен и для небольшого городского дома из бревна или бруса. Здесь есть несколько вариантов, которые также требуют особого внимания.

Электрические схемы для дома из дерева, реализованные в электротехнической гофротрубе. Кабель протягивают в гибкую трубу, изготовленную из специального пластика, который стойкий к горению.

В одной такой трубе можно поместить более двух кабелей. Конечно же, открытая проводка обладает некоторыми нюансами, у такой схемы электропроводки в доме есть определенные минусы. К примеру, прокладывая кабель в такой способ, вряд ли можно будет добиться особой эстетичности.

Особенно угрюмо будет смотреться дом, если он будет «украшен» сразу несколькими рядами таких гирлянд из гофротрубы. В среднестатистическом доме находится такое количество электроприборов, что таких трубок придется фиксировать до пол десятка. К тому же, гофрированные трубки нереально проложить идеально ровно: вряд ли добавит шарма жилищу провисающие трубы и различные изгибы.

Также гофрированный материал – первоклассный «пылесборник», из него крайне трудно удалить накопившуюся пыль.

Открытая проводка в деревянном доме СХЕМА:

Электрические схемы для дома из дерева, реализованные в кабель-каналах (электротехническом коробе). Для этого используется короб, изготовленный из пластика, который не поддерживает горение. После прокладки кабеля короба защелкивают специальными крышками.

Главной проблемой коробов является обязательная усадка дома, построенного из дерева. По среднестатистическим показателям усадка составляет от 1 см на каждый метр высоты здания. Это значение приведено для дома, построенного из высококлассного клееного бруса, где усадка является минимальной.

Однако такой способ прокладки кабеля обладает также и достоинствами. Этот материал достаточно дешевый, для прокладки кабеля в коробе трудозатраты являются минимальным, а спустя некоторое время без труда можно произвести всевозможные изменения.

Электрические схемы для дома из дерева, реализованные открытым кабелем. Такой метод прокладки электрического провода не теряет популярности в современных домах. «Ретро проводка» на изоляторах, правда, обладает целым рядом достоинств.

Например, когда схема электропроводки в деревянном доме реализована открытым кабелем, есть возможность соблюдения всех требований безопасности, которых необходимо придерживаться в таких случаях.

Также оригинально оформленная проводка стает частью дизайна интерьера помещения в стиле ретро.

Электрика в деревянном доме своими руками

На чтение 8 мин. Просмотров 3.4k.

Современная жизнь окружает нас множеством электрических приборов. Соответственно, электрическая проводка необходима в любом доме, независимо от его расположения или материала, из которого он сделан.

Но проектирование и укладка электрической сети в деревянном доме имеет свои особенности и специфику, которую надо знать перед началом работ.

Электрика в деревянном доме: основные требования

В зависимости от типа прокладки выделяют два основных способа:

• Открытая. Кабель прокладывается поверх деревянных конструкций, при этом любой желающий имеет к ним доступ.
• Закрытая. Кабель прокладывается внутри слоя штукатурки или специального кабель – канала.

Важно соблюсти все требования пожарной безопасности. В зависимости от способа укладки кабеля они следующие.

При открытой прокладке кабелей разрешается использовать один из следующих способов:

• Укладка в электротехнической гофрированной трубе. Она сделана из пластика, который не поддерживает горения и не дает воспламениться несущим конструкциям. Такой способ обладает большим количеством эстетическим недостатков.
• Укладка в пластиковый кабель-канал. Сделанный из пластика не подверженного горению, он легко прокладывается, но обладает некоторыми недостатками. Так как конструкция короба жесткая, а деревянные дома дают усадку в лучшем случае 1 см на м, то они деформируются и трескаются. При этом небольшое количество фурнитуры, уголков и заглушек сильно сужают варианты дизайна.
• Прокладка на изоляторах. В настоящее время набирает популярность прокладка открытым способом на изоляторах. Кроме того, что такой способ полностью пожаробезопасен, он еще и эстетичен. При дизайне помещений в стиле ретро органично вписывается такой способ.

Закрытая прокладка электропроводки требует больших трудозатрат, но при этом никак не влияет на общий дизайн помещения.

Способов его безопасной укладки всего два:

• В специальную металлическую трубу. Она укладывается внутри массива из древесины и защищает его от огня. Если работа по укладке проведена аккуратно и все швы заделаны, то никто не заметит, где она проходит.
• Внутри штукатурки. Если стена оштукатурена, то можно проложить провод внутри отделки. Единственно, необходимо чтобы между проводом и древесиной, а так же между проводом и внешним слоем должно быть не меньше 10 мм.

Проект электроснабжения деревянного дома

Проект электрической сети дома должен учитывать следующие факторы:

1. Расположение всех основных электроприборов. Их расположение легко просчитать – стиральная машинка в ванной, холодильник и электроплита на кухне, телевизор в гостиной и так далее. В жилых комнатах необходимо предусмотреть несколько розеток для бытового пользования.
2. Способ прокладки. Можно полностью проложить все провода снаружи, внутри несущих конструкций или совместить эти два способа.
3. Выбор кабелей. В зависимости от силы тока, для безопасной работы необходимо разное сечение и различный тип кабелей.
4. Короба и подрозетники. В зависимости от того, наружние розетки и выключатели будут или внутренние, требуется различный тип подрозетников.

Когда все основные моменты будут учтены, необходимо проконсультироваться со специалистом и разработать окончательный проект и смету.

Электрика в деревянном доме: схемы прокладки кабелей

Требования к прокладке кабелей такие же, как и в обычных домах:

• Все соединения должны размещаться в специальных коробах.
• Прокладка проводов должна производиться на расстоянии не менее 20 сантиметров от углов стен.
• Все провода прокладываются прямолинейно, а повороты должны производиться строго под прямым углом. Это необходимо, чтобы впоследствии иметь представление, где проходит провод и случайно не повредить его.

Выбор кабелей, розеток, выключателей и другой электротехнической продукции

В зависимости от типа прокладки используются различные типы розеток, кабелей и выключателей.

При внешней прокладке используются накладные типы розеток и выключателей, которые не требуют подрозетников, а кабель должен быть именно для внешней прокладки. Он имеет дополнительный слой изоляции, который защищает провода от повреждения.

Внутренняя прокладка не требует такого провода, розетки и выключатели используются для внутреннего монтажа. То есть в стены сначала врезаются подрозетники, а потом в них фиксируются электротехника.

Больше никаких требований к элетротехнической продукции, кроме эстетических не предъявляется.

Выбор кабелей для ввода и электропроводки

Так как примерное количество и мощность приборов в каждой комнате известно, то легко можно рассчитать необходимое сечение. Суммируем потребляемую мощность всех электроприборов и получаем потребление всей в комнате в целом. Для определения сечения провода следует воспользоваться следующей таблицей:

Сечение токопроводящей жилы, мм	Напряжение, 220 В
	ток, А	мощность, кВт
1,5	19	4,1
2,5	27	5,9
4	38	8,3
6	46	10,1
10	70	15,4
16	85	18,7

Выбор типа и номинала автомата защиты

Аналогично тому, как считали потребления каждой комнаты в отдельности, суммируем всё электропотребление дома. Полученное число умножаем на 0,8, так как далеко не все приборы будут работать одновременно.

Именно такое значение должно быть у автомата, или максимально близкое к нему. Ни в коем случае нельзя брать автомат защиты на больший уровень тока, так как при коротком замыкании это вызовет задержку срабатывания.

Как провести электрику в деревянном доме: некоторые нюансы монтажа

Важно при укладке электропровода все работы выполнять аккуратно. Любое мелкое повреждение изоляции не будет заметно при тестовых замерах. Но в дальнейшем оно даст о себе знать нагревом и возможным возгоранием.

И если в домах из негорючих материалов это не так опасно, в деревянном доме такая ситуация может привести к потере всего здания.

Монтаж электрощита

После подключения провода внешнего электропитания, он через специальную стальную гильзу проводится в дом. Максимально близко к месту его заведения устанавливают электрощиток с автоматами УЗО. Но важно предусмотреть свободный доступ к нему со стороны взрослых.

Ввод кабеля в дом

Завести кабель от уличной линии в дом можно двумя способами:

1. Воздушный. На стену дома крепится изолятор и к нему приводится провод от уличной линии. Сейчас используется самонесущий изолированный провод, который защищен от повреждений. Далее от него линия заводится в дом и подключается к щитку. Достоинством можно назвать дешевизну.
2. Подземный. Можно провести кабель через специальный кабель канал под землей. Это обеспечит большую надежность и защищенность провода от внешних повреждений. Но стоимость его намного выше, чем у предыдущего.

Прокладка кабелей в комнатах

В зависимости от выбранного типа прокладки электропроводки, монтаж производится внешне или внутренне. Необходимо аккуратно производить работы, так как любое повреждение кабеля может привести к проблемам в ближайшем будущем.

При внешней проводке требуется надежно крепить все элементы, чтобы не сорвать их случайным движением и не повредить провод.

Правила соединения проводов

Как уже говорилось выше, все соединения проводов происходит в специальных монтажных коробках. Лучшим способом соединения считается использование переходников. Они представляют собой металлическую пластину с винтовыми зажимами, в которые закрепляются провода.

Это позволяет соединять электропровода разного сечения без каких-либо затруднений. Вторым по популярности соединением считается пайка проводов. Она также обеспечивает надежный контакт, но требует определенных навыков, специальный инструмент и дополнительную изоляцию места пайки.

Ни в коем случае нельзя соединять несколько проводов сразу. Если необходимо соединить три или более проводов, то нужно их соединять попарно, один за другим.

Также нельзя использовать обычные скрутки, чем грешат многие доморощенные электрики. Так как площадь соединения проводов низкая, то они оказывают высокое сопротивление и греются, что может привести к пожару.

Подключение выключателей и розеток

После окончания всех работ по укладке провода можно приступить к установке розеток и выключателей. Для этого провод заводится внутрь электротехнического элемента, зачищаются концы и фиксируются в специальных винтовых зажимах.

Важно отметить, что электротехнические элементы должны быть оборудованы специальным металлическим дном.

Монтаж заземления и установка УЗО

Оборудование заземление частного дома это важнейший этап пожарной безопасности. Но процесс её монтажа и подключения ничем не отличаются от аналогичных работ в обычном доме, кроме одной детали: если в обычном доме к выводу провода нет серьезных требований, то в деревянном доме должна быть специальная стальная гильза для обеспечения безопасности.

Как испытать электропроводку

Для проверки работоспособности электропроводки используется специальное оборудование. Тестером проверяется наличие напряжения и сила тока. Если они не отличаются от рассчитанных, то можно с уверенностью пользоваться электросетью и не беспокоится о безопасности.

Правила безопасности и эксплуатации

Правила эксплуатации для закрыто выполненной электропроводки не предъявляют никаких требований к жильцам. Важно не перегружать её и не более.

Открыто выполненная электропроводка требует большего внимания:

• Мебель. Она не должна примыкать к проводам, желательно чтобы между ней и проводкой было не менее 5 см.
• Шторы. Так как это легковоспламеняющийся материал, то они не должны располагаться вблизи проводов.
• Дети. Проводка должна быть надежно закреплена и закрыта от детей. В противном случае они могут оторвать провод и повредить его изоляцию.

Несмотря на большее количество требований и большую их жесткость, самостоятельно проложить электропровод можно. Необходимо просто внимательно подойти к каждому этапу и выполнить их предельно аккуратно и правильно.

Электропроводка в деревянном доме – пошаговая инструкция

Каждый желает добиться комфорта для проживания в своем доме, тем более, если тот выстроен из бруса. Но разве это желание может быть осуществимо без электричества? Конечно же, нет. Поэтому не думаю, что кто-то будет отрицать важность качественного монтажа электропроводки в деревянном доме своими руками.

А сделать его без подробного руководства крайне сложно. Поэтому данное руководство, а точнее четкая пошаговая инструкция, и будет представлена ниже.

Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.

Схема электропроводки.

Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.

Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:

Монтаж электропроводки.

После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.

1. Прокладка кабеля.

Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.

Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.

Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.

2. Монтаж распределительных коробок.

На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам).  Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.

Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.

3. Монтаж выключателей и розеток.

В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.

Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.

Установка выключателей осуществляется аналогичным образом.

4. Установка светильников.

Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.

 Только помните правило, что монтаж светильников одной группы производится параллельно!

5. Установка электрощитка.

От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.

Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.

Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.

6. Установка контура заземления.

При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?

• От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
• В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
• Используя металлическую проволоку, арматура соединяется между собой.
• От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
• На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.

Вот статья о том, как сделать заземление в частном доме.

Видео инструкции.

Рекомендую прочитать:

Типовая схема разводки электропроводки в доме

Независимо от того прокладываете ли вы электрические провода в новом доме или изменяете разводку старых, к процессу надо подходить более чем ответственно. Правильно спроектированная и хорошо установленная проводка в квартире залог комфорта и безопасности!

Подготовительный процесс

Вам предстоит разводка электропроводки в квартире, схема должна быть составлена грамотно с учетом общего количества розеток во всех комнатах, точек освещения настенных и потолочных.

Подготовленный план установки решает несколько задач:

1. Существенно упрощает работу мастера.
2. Позволяет оценить достаточность электрических точек и внести коррективы на предварительном этапе.
3. Облегчает подсчет необходимых расходных элементов (розетки, выключатели, распределительные коробки, диммеры, провода).
4. Предотвращает ошибки по установке в неверных местах электрического щита, автоматов, счетчиков, вход питающих кабелей.



Прежде чем начинать составлять схему разводки электропроводки вы должны четко определить место каждого предмета мебели и расстановку электрических приборов, с учетом пожеланий своих домочадцев, потребностей на сегодняшний день и возможных приобретений дополнительных приборов в будущем.

Рисуем схему

Для более точного изображения плана понадобится воспроизвести максимально точно расположение комнат в жилище, желательно соблюдая масштаб. Отметьте на плане предполагаемое расположение бытовых приборов.

Каждая схема разводки электропроводки в квартире панельного дома или частного строения это точная схема распределительных групп и единичных электрических элементов. Для удобства пользования и чтения лучше каждую нанести на отдельный листок бумаги.

Каждая группа потребления должна быть подключена к своему отдельному автомату. Это обеспечит возможность отключить от электропитания отдельные помещения, если возникнет такая необходимость при ремонте или иных ситуациях. И при возникновении аварийных ситуаций вы будете защищены от обесточивания всей квартиры.

Внимание! Автомат на 25 А (тип B)устанавливают на группу розеток и УЗО на 30 мА. Для группы освещения потребуется автомат 10-16 А (тип В).



Работы по планированию разводки во многом зависят от местонахождения электрического щитка. Его могут разместить в подъезде, подвале либо непосредственно в квартире. В последнем случае каждый потребитель электрического тока можно «посадить» на свой автомат. Это удобно, но слишком затратно финансово.

Поэтому принято объединять в следующие группы:

• Электроснабжение комнат.
• Освещение холла, жилых комнат, кухни.
• Электроснабжение кухни и холла.
• Электроснабжение и освещение санитарных комнат (влажные помещения имеют свои особенности и требования к электропроводке).
• Электроплите должна быть выделена отдельная линия.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повысит уровень безопасности электропроводки и предотвратит короткие замыкания. Его установка обязательна в проводке кухни и санузла. УЗО должен быть рассчитан на силу тока до 30 мА (класс А).

Схема разводки электропроводки в доме должна учитывать нагрузку основных бытовых приборов:

• электроплита;
• водонагреватель;
• стиральная машина;
• кондиционер;
• духовой шкаф;
• микроволновая печь;
• посудомоечная машина.

Как только группы спроектированы с учетом основных потребителей тока, приступают к размещению на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверяют правильность соединения и указывают необходимую длину проводов.

Полезный совет: Составьте схему электропроводки в 2-х экземплярах. Один будет рабочим вариантом, второй должен храниться в семейных документах. При необходимости это облегчит многие работы по дому.

На чистовой схеме разводки электропроводки в квартире все обозначения должны быть указаны общепринятыми знаками с точным проставлением размеров. Линии проводов освещения, силовые кабели и провода заземления для удобства работы и чтения плана наносятся своим цветом.

Большей читабельностью и информативностью будет обладать план с указанием линейных размеров комнат, высоты потолков и расстояниями от распределительных коробок до размещения электроточек. Это упростит работы по проведению и разводке электрических проводов.

Требования и стандарты

• Схема разводки электропроводки на кухне при наличии электроплиты должна учитывать установку автомата номиналом 63 А и выше.

• Запрещено устанавливать в ванной комнате розетки. Исключение только розетка для электробритвы (подключается через трансформатор).

• Запрещено подключать к нулевым проводам заземляющие контакты розеток. Это касается также системы водоснабжения и отопления.

• Провода прокладывают строго по вертикали и горизонтали, под углом 90°.

• Избегайте пересечения проводов. В крайнем случае расстояние между ними допустимо не менее 3 мм.

• Минимально допустимое расстояние пролегания кабеля до пола и потолка – 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

• Принято располагать выключатели слева от входной двери.

• Расположите выключатели на одном уровне – 900 мм, розетки – 300 мм от пола. Исключение делают только для кухни.

• Для выключателей провода подводят сверху, для розеток снизу.




Возможные варианты

Размещение электрических приборов в разных по количеству комнат квартирах не сильно отличается между собой. Вариации могут зависеть только от предпочтения хозяев.

1-комнатная квартира

Схема разводки электропроводки в однокомнатной квартире подразумевает деление минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи в случае обрыва первой и запас мощности, который образуется вследствие распределения между двумя цепями общей нагрузки.

К 1 группе относят жилую комнату, ко второй: кухня, санузел.

Квартира с 2 и более комнатами

Приблизительная схема разводки электропроводки в двухкомнатной квартире составлена в упрощенном виде. Указаны разметки основных источников света, выключатели и розетки с заземлением. Для квартиры с большим количеством комнат схема должна быть незначительно изменена, но принцип тот же.

Частный дом

Энергоснабжающие организации устанавливают счетчики вне строения. От него питающий кабель прокладывают к электрощиту, расположенному в доме.

Схема разводки электропроводки в частном доме должна учитывать это. Потребителей тока распределяют на группы:

• Осветительная.
• Розеточная группа.
• Основная (силовая). Сюда входит: бойлер, электроплита, стиральная машина, котел отопления и т. д.
• Хозяйственного назначения (гараж, подвал, сарай и т. д.).


Схема разводки электропроводки в деревянном доме мало чем отличается от другого плана, есть особенности только при самом монтаже.

Гараж, сарай

Тщательно продумайте разнесение осветительных точек и розеток в гараже. Помещение, как правило, лишено естественных источников освещения, поэтому стоит учесть, что выполнение некоторых работ потребует либо дополнительного светильника, либо розетки. Кстати, наружные розетки, установленные на стене дома, пригодятся для подключения водяного электронасоса, газонокосилки или устройства для мытья автомобиля.

Итак, у вас продумана разводка электропроводки в гараже, схема должна быть составлена с учетом 2 групп освещения (основное и подвальное), и 2 группы розеток, которые будут располагаться по боковым стенам гаража. Это послужит гарантией, что вы не останетесь без электричества.

Если уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками для вас не составит трудностей. Ответственно отнеситесь к покупке материалов, технически грамотно составьте схему и принимайтесь за дело. Приведенный видеоматериал, возможно, придаст некоторой уверенности или подскажет что-то новое.



Схема разводки электропроводки в деревянном доме

Схема разводки электропроводки в деревянном доме

Схема разводки электропроводки в деревянном доме требуется как при организации новой электрической сети, так и при проведении ремонтных работ в системах, которые уже были в эксплуатации. На чертеже должен отображаться выбранный тип размещения проводов в здании – открытый или закрытый.

В настоящее время большей популярностью пользуется скрытая проводка, но в деревянных домах в связи с высокой пожароопасностью часто применяется именно открытый вариант размещения кабелей.

На схеме проводки должны быть указаны все материалы и электрические приборы, используемые для организации электрической системы, а также места их расположения в доме. Электропроект деревянного дома должен выполняться профессиональными сотрудниками энергетических компаний, хорошо знакомыми со всеми особенностями и нюансами подобных задач. От специалистов будет требоваться проведение необходимых расчетов электрики – определение нагрузки на электрическую сеть, расчет количества электрических точек и т.д. Профессиональным электрикам также хорошо известно, что при организации любой системы электрики, требуется установка запасных розеток, из-за будущего роста бытовых приборов и электрического оборудования в доме.



Пример проекта электроснабжения дома



Одним из важнейших вопросов при организации любой электрической системы является выбор подходящего сечения кабеля. Сечение следует выбирать в зависимости от общей нагрузки на отдельные участки сети, а потому допускается использование проводов с разным сечением для организации работы отдельных групп электрических потребителей.

Проектирование электромонтажной схемы

Электрическая схема требуется не только на этапах проведения электромонтажных работ, но также и в процессе эксплуатации электрифицированного объекта. В случае возникновения любых поломок, ремонтные работы могут быть проведены только на основе информации, содержащейся в электропроекте. Провести ремонт скрытой электропроводки без электрической схемы крайне сложно.

Создание качественной электрической схемы – сложная задача, выполнить которую могут только профессиональные электрики, которые должны разбираться во всех особенностях таких работ. Одним из первых этапов проектирования является выбор типа соединения сети. Из школьной программы мы помним, что бывает параллельное, последовательное и смешанное соединение цепи.

Монтажная электрическая схема проводки начинается с электрического щита, расположенного на внутренней стене дома, рядом с местом заведения вводного кабеля в здание. В современном строительстве принято устанавливать два электрощитка в жилых домах. Первый из них располагается на внешней стороне, в него заводится кабель от ближайшей опоры и там же располагается прибор учета потребления электроэнергии. Второй щиток размещается внутри здания и уже от него осуществляется распределение электричества по всем потребителям дома. Такая технология электрификация имеет множество преимуществ, во-первых, счетчик на внешней стене дает возможность сотрудникам эксплуатирующей компании легко собирать его показания, во-вторых, благодаря такой конструкции, собственник будет иметь широкие возможности по управлению электрической сетью своего дома.

От внутреннего электрического щитка прокладываются провода по всему дому. Сегодня принято разбивать все потребители электрической энергии на отдельные группы – линия розеток, линия освещения и т.д. Чем больше групп потребления будет организовано, тем более безопасной и надежной будет электрическая сеть, но от этого будет расти и стоимость электрификации, так как для каждой группы в электрическом щитке должны располагаться отдельные устройства защитного отключения и автоматические выключатели.

Электрификация частных домов и коттеджей считается сложной задачей еще и потому, что на участках могут располагаться различные хозяйственные постройки, которым также требуется электрификация. Практически ни один частный дом не обходится без гаража, для которого требуется организация отдельной линии электроснабжения. Если в гараже не планируется использовать мощных электрических приборов, и вся нагрузка будет ограничиваться несколькими светильниками и розеткой для подключения маломощного оборудования, гараж может подключаться не к отдельной группе потребления, а к группе хозяйственных построек, от которой будет осуществляться снабжение других объектов на территории участка.

Помимо хозяйственных строений, на дачах также требуется организация отдельной линии для наружного освещения. Сложность данной задачи напрямую зависит от площади участка, который требуется осветить и от общего числа светильников, которые будут установлены на участке.

Для деревянных строений обязательно требуется организация надежного зазмеления. Перед сдачей дома в эксплуатацию проводится проверка заземления мультиметром или другим измерительным прибором для проверки его качества.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:



Поделитесь ссылкой



Дата публикации: 15.01.2015

Монтаж электропроводки в деревянном доме – видео-инструкция

При оборудовании электропроводки в деревянном доме и на даче существует одно, очень важное требование – пожарная безопасность.

По подсчетам специалистов, за последние 30 лет бытовое потребление электроэнергии возросло практически втрое.

В жилом помещении могут работать одновременно несколько электроприборов (например, холодильник, стиральная машина, кондиционер), а телевизор стал чем-то вроде звукового фона.

Также постоянно может быть включен компьютер, на котором играют дети, или работают, общаются взрослые. Такая нагрузка на электропроводку приводит к нагреванию проводов.

Из этой статьи вы узнаете, как правильно смонтировать систему электрообеспечения в деревянном доме с учетом пожарной безопасности.

Материалы и инструменты



Провода и кабели



Для подведения электричества к дому может потребоваться кабель. Поэтому определимся с терминологией. Разница между проводом и кабелем заключается в качестве изоляции.

Электропроводящие жилы в кабеле имеют более прочную, как правило, с содержанием брони, изоляцию. Рассчитаны они на значительные нагрузки, и потому применяются для подведения электричества в дом и для подключения наиболее энергоемких источников потребления.

Провода используются в закрытой электрике, внутри помещений, для подключения устройств с потреблением, не превышающим 2-2,5 МВт/ч.

Жила — это проволока, выпускаемая из стали, меди или алюминия. В соединении с изоляцией, она образует провод или кабель. По жиле внутри провода идет электрический ток. Провода могут содержать одиночные жилы или множественные.

В многожильном проводе тончайшие стальные или медные жилы переплетены между собой и образуют мягкий провод. Многожильные провода в электропроводке не применяют, но их с успехом используют в бытовых приборах и электронике.

Двужильный кабель предполагает соединение одной фазы (проводящий ток) и нулевой провод (провод, который служит для соединения контактов, но тока в нем нет).

Важно! Выполняя разводку проводов нужно быть предельно внимательным, поскольку соединение ноля с фазой может привести к короткому замыканию.

Трехжильный провод кроме жил на ноль и фазу содержит еще жилу на заземление. Этот провод присоединяется к заземляющему контакту и служит для отвода электротока в землю в случае пробоя изоляции или иных аварийных ситуаций.

Обязательному заземлению подлежат бойлер, стиральная машина и иные энергоемкие приборы, особенно те, которые работают с водой.


Розетки и выключатели



Розетка – это устройство для подключения электробытовых приборов. В быту применяются розетки с заземляющим контактом, их подключение проводится 3-х жильным кабелем.

Розетки без такого контакта соединяются двужильным кабелем.

Выключатель – устройство необходимое для ежедневного включения и выключения осветительных приборов – люстр, бра, торшеров. Выключатели с электропотребляющим оборудованием соединяются двухжильным кабелем.

Розетки и выключатели бывают:

• открытого и закрытого типа. В комплект закрытых устройств должны входить монтажные коробки
• Одиночные и спаренные. Или как сейчас говорят, два в одном. Спаренные устройства имеют 2 контакта на фазу и один на ноль



Монтажные и распределительные коробки



Монтажные и распределительные коробки производятся из невоспламеняющейся пластмассы или металла. В монтажные коробки встраиваются выключатели и розетки.

Обычная распределительная коробка выпускается того же размера, что и коробка для розеток, однако существуют коробки, раза в два превышающие стандартные, они позволяют уложить большее количество проводов.


Приспособления для прокладки кабелей и проводов



Пенал, короб, кабель-канал – устройства, открытые с двух концов и служащие для защиты проводов и кабелей на наружной стене.

Эти короба производятся из оцинкованной стали либо негорючего пластика. Они могут быть белого цвета или стилизованными под дерево, иметь иную расцветку, благодаря чему не нарушают дизайна помещения, а напротив, дополняют его.

Кабель-каналы производятся в линейной форме (2 м), в продаже также имеются угловые и крестообразные конструкции.

Пеналы-углы позволяют развернуть направление провода, а крестообразные ставятся, когда провода разделяются и идут в противоположные стороны.

Короба имеют наружную крышку, которая обеспечивает простоту доступа к проводам. Они легко соединяются между собой, позволяя протянуть провода на необходимую длину.

Гофрированная труба, металлорукав — так называют металлический гофрированный шланг, полый внутри. Он применяется для внутренней прокладки кабеля. Его можно согнуть под углом в 90 градусов.


Устройство защитного отключения



УЗО – это не просто приспособление, это полноценный автоматизированный прибор, обеспечивающий защитное отключение энергии в случае короткого замыкания, повышения напряжения в сети.

УЗО служит для включения и отключения тока, способно защитить от поражения электричеством людей и животных, а также возгораний.

Электроприборы с высоким потреблением, такие как бойлер или стиральная машина-автомат, лучше оснащать своим, персональным устройством защитного отключения.

Создание схемы электропроводки

Прежде чем начинать монтаж электросхемы, необходимо ее спроектировать.

Для этого вам нужно иметь полное представление, о том, какие электроприборы будут работать постоянно, а какие — временно.

Для кухонной плиты (если она с электроподключением), стиральной машины и холодильника необходимо устанавливать свои (персональные) розетки. Отдельная розетка необходима для бытовых приборов над разделочным столом хозяйки.

И хотя у каждой хозяйки имеется не менее 5-6 электрических помощников, нет необходимости для каждого устанавливать свой источник питания. Лучше использовать переносной тройник (разветвитель) с выключателем. Тем более что у некоторых бытовых устройств очень короткий провод.

Все вышеупомянутое оборудование довольно энергоемкое, и поэтому обязательно надо устанавливать розетки с заземляющим контактом.

Определяете местоположение электрической коробки, расположение светильников и соответственно, расположение их выключателей. Обычно, на кухне устанавливается 2- 3 светильника: под потолком, в рабочей и столовой зонах.

Спальня. Из числа электроприборов в этой комнате располагается телевизор, осветительные приборы, домашняя электроника. Если в доме нет домашней котельной, то, возможно использование электрических отопительных приборов.

Для них в каждой комнате следует предусмотреть отдельную розетку. Эту же розетку можно использовать для утюга, так как многие хозяйки предпочитают гладить белье в спальне.

Таким образом, для спальни потребуются около 4 розеток, причем, как минимум одна из них с заземляющим контактом. Одна розетка для телевизора и две – для каждого из обитателей спальни.

Эти розетки будут использоваться для светильников и возможно, для подключения с целью подзарядки ноутбуков, планшетов, телефонов. В них заземляющий контакт не нужен, достаточно использовать простые.

В гостиной, где обычно собираются все члены семьи, приходят гости, также следует предусмотреть несколько розеток. Обязательно для телевизора, кондиционера, музыкального центра, другой электроники. Свои условия продиктует освещение.

В детской, рядом с личным столом ребенка, лучше установить одну спаренную (двойную) розетку для компьютера и настольной лампы.

Правда, к персональному компьютеру подсоединяются прочие аксессуары, их целесообразно включать через тройник с автономным выключателем. Освещение проектируйте под потолком и над столом подростка. Отдельная розетка – для отопительных и иных приборов.

С учетом всех предполагаемых розеток и выключателей необходимо определить местоположение соединительных коробок в каждом помещении, и общего распределительного щита для всего дома. Нет необходимости тащить каждую розетку или каждую лампочку в распределительный щит. Это не рационально.

Не разумно также устанавливать розетки под все электроприборы без исключения. Во-первых, никогда все электроприборы не работают единовременно, и, во-вторых, количество и качество электроприборов постоянно меняется в зависимости от потребностей проживающих людей.

Рассчитайте метраж необходимых проводов и кабелей. Для этого необходимо знать пути их прокладки. Метраж проводки напрямую зависит от количества и площади всех помещений.

Подсчитайте количество розеток, выключателей, светильников, предполагаемое количество устройств защитного отключения (УЗО). Данные противоаварийные устройства наряду со счетчиком составят электрощит вашего дома.

В проекте необходимо учесть, какой способ монтажа предпочтителен для вашего дома. Существует открытый и закрытый способы монтажа. В жилых помещениях все чаще применяется закрытая проводка.

На нее и будем ориентироваться в нашем проекте и при подсчете сметы. Для работы потребуется монтажная фурнитура, выбор которой тоже зависит от способа монтажа.

Длина металлорукавов или кабель-каналов, количество соединительной и крепежной фурнитуры, также зависит от общей длины всей электропроводки. Здесь сложно давать какие-либо рекомендации, поскольку каждый дом индивидуален, и в каждом конкретном случае, должен проводиться свой подсчет.

В деревянном доме закрытая проводка потребует особого внимания к процессу монтажа. Выбирая провода и фурнитуру, не бойтесь казаться привередливым и капризным, проверьте наличие сертификатов качества на приобретаемые аксессуары.


Закладка проводов




Монтаж проводов закрытым способом



Закрытый монтаж электрики осуществляется до начала малярно-отделочных работ. Данную проводку можно выполнить несколькими способами:

1. Первый способ пригоден для толстых стен, которые будут оштукатурены под покраску или обои. В стене выдалбливается канавка (штроб), глубина которой на сантиметр больше стальной гофрированной трубки. Провода протягиваются через трубку и крепятся внутри штроба
2. Вторым способом является прокладка проводов поверх асбестовой подкладки, которая настилается внутри канавки и прибивается мелкими гвоздями или степлером на расстоянии 15-20 см. Асбест не проводит ток и не горит, поэтому является идеальным материалом для изоляции и защиты от возгораний

Если предполагается обшивка стен вагонкой, или гипсокартоном, то нет необходимости выдалбливать штробы. Провод крепится поверх стены, под обшивку.

Гофрированный металлорукав в обоих случаях крепится к стене при помощи хомутов на шурупах-саморезах.

При размещении проводов на стене закрытым способом важно учесть одно правило. Все провода на стене должны размещаться вертикально, а на потолке – горизонтально.

И хотя укладка проводов по диагонали позволяет сэкономить, лучше от такой экономии отказаться во избежание случайного повреждения проводов, например, при сверлении стен.

На полу электропроводка не прокладывается, только если вы не монтируете теплый пол. Но и в таком случае розетка для теплого пола монтируется в стене на высоте не ниже 50 см от пола. Она должна располагаться в том месте, где провода выходят к розетке.


Открытый способ



Электрику можно смонтировать также открытым способом, поверх стены. Такой монтаж проводится по отделанным стенам. Наружная проводка имеет ряд важных преимуществ перед скрытой:

• во-первых, она располагается на виду, и, следовательно, можно избежать ее случайного повреждения
• во-вторых, она доступна для ремонта и профилактики
• в-третьих, можно смонтировать, так называемую, ретро-проводку, которая пользуется огромной популярностью и спросом



Соединение проводов в распределительной коробке




Однофазная электропроводка



В частных коттеджах и квартирах, как правило, применяется однофазная электропроводка с оптимальным напряжением 220 вольт.

Для однофазной схемы электропроводки современная промышленность производит 2-х или 3-жильные кабели с медной и алюминиевой жилой.

Следует выбирать трехжильный кабель с индексом «нг» в маркировке, что означает негорючий. Изоляция таких проводов полностью пожаробезопасна.


Разводка



Распределительные коробки закладываются в каждой комнате. В эту коробку сходятся все провода от розеток и выключателей.

Силовой (то есть подающий ток) кабель может подходить к распределительной коробке как из распредщита, так и из другой коробки.

С целью более равномерной нагрузки на силовой кабель, к нему подсоединяют иногда два-три помещения, в таком случае он может вестись из помещения в помещение через несколько распределительных коробок.

Он имеет три жилы – на фазу, ноль и заземление. Как правило, такие кабели имеют разноцветную изоляцию, чтобы не было путаницы. Провода и кабели в коробке соединяются следующими способами:

• скрутка со спайкой
• скрутка без спайки
• зажим болтами в специальных клеммах

При соединении проводов будьте внимательны. Все фазные жилы должны соединяться с фазой на силовом кабеле, нулевые к нулю, соответственно, заземление тоже присоединяется к заземлению.

У вас должно получиться три скрутки независимо от того, сколько розеток присоединили. В скрутке с заземляющим кабелем может быть проводов меньше.

Чуть больше внимания требуют светильники и их выключатели, поскольку они должны соединяться между собой. Эти провода сразу отведите в сторону. Все светильники разведите поочередно, чтобы не запутаться в них.

К силовому кабелю присоединяете фазу выключателя и ноль светильника (соответственно, фаза к фазе, ноль к нолю). Оставшиеся концы проводов светильника и выключателя соединяете между собой. Эти концы скручиваются и изолируются отдельно от остальных скруток.

Внимание! Для многоламповых светильников (люстр) необходимо устанавливать сдвоенный выключатель (с двумя клавишами) и закладывать трехжильный кабель.



Скрутка



Чтобы скрутка получилась правильной и аккуратной, соберите все скручиваемые провода в ряд, зажмите их плоскогубцами с длинными концами и начинайте скручивать сначала вручную.

Затем возьмите вторые плоскогубцы, и также удерживая провода в первых плоскогубцах, закручивайте их. Скрутка должна получиться достаточно тугой, но не перетяните, чтобы концы жил в скрутке не начали обламываться.

Кончики жил откусите кусачками (есть в ваших плоскогубцах) таким образом, чтобы они стали ровными.

При наличии паяльника, эти кончики можно запаять. Осталось заизолировать провода. Это также ответственный этап. Опытные специалисты надевают на скрутку пластиковую изолирующую трубку и фиксируют ее изоляционной лентой.

Можно просто обмотать концы проводов изолентой, без припаивания, но не жадничайте. Изоляция должна быть достаточно надежной и способной выдержать значительный нагрев.

Для изолирования проводов в коробке лучше применить ленту на тканевой основе, потому что она выдерживает более высокие температуры, чем полиэтиленовая. Укладывая провода внутри коробки, разведите их, чтобы фазовая скрутка находилась на противоположной стороне от скруток земли и нуля и не соприкасалась с ними.

Монтаж выключателей и розеток проводится после завершения отделочных работ. Но в закрытой проводке у вас должны быть заготовлены отверстия для них, установлены и закреплены монтажные коробки.


Проверка и испытания



Прежде чем по новым проводам в вашем деревянном доме побежит ток, всю проводку нужно испытать.

Испытание обесточенной электропроводки (так называемая прозвонка) производится при помощи мегаометра. Этот прибор измерит сопротивление изоляции между жилами в проводах, между жилой и металлической оплеткой внутри кабеля, между жилами всех проводов, находящихся внутри короба или гофротрубы.

В мегаометр вмонтирован генератор переменного тока, измеритель и выпрямитель. При вращении ручки мегаометра вырабатывается ток, пропускаемый через новую проводку.

О целостности изоляции и качестве смонтированной проводки судят по изменению сопротивления. Оно должно быть не менее 1 Ом. Мегаометр можно приобрести в магазине. Вы, конечно, также можете провести испытание сами, но во избежание неприятных последствий в дальнейшем, доверьте проверку профессионалу.


Еще одна причина пригласить электрика



Вам осталось подвести источник электропитания к дому, а для этого нужны разрешительные документы на такое подключение и услуги электрика с правом доступа к внешним электросетям.

Монтаж распределительного щита и счетчика, и подключение дома к электросети должен выполнять профессионал, работающий в той же организации, которая поставляет электроэнергию в вашу местность.

Опытный мастер проверит вашу работу до того, как вы спрячете всю электросистему под панели и штукатурку, подскажет, какие и сколько устройств защитного отключения необходимо заложить в вашем распределительном щите, а также проведет его монтаж и подключение электроэнергии.

Обратите внимание, что специалист, представляющий определенную организацию, должен обладать соответствующей лицензией и правом на выполнение данных работ.


Стоимость работ по электроснабжению



Стоимость прокладки проводки под ключ достаточно сильно варьируется от количества используемых вами электроприборов, выбранных материалов, размещения и числа узловых точек (распредщитов).

Цены на услуги специалиста по проверке сети и подключению к распредустройствам также отличаются в зависимости от его квалификации, необходимости применения спецтехники и механизмов.

При выполнении данных работ самостоятельно для минимизации затрат необходимо тщательно продумывать тип и количество используемых материалов.

Более наглядно монтаж электропроводки в деревянном доме своими руками, вы сможете посмотреть в этом видео:
