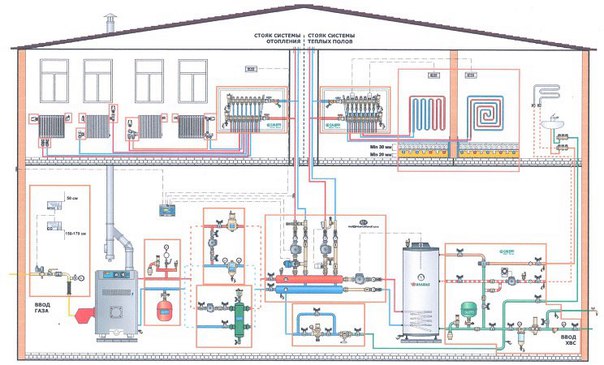

Схема отопления 2 этажного дома: Схема отопления 2-х этажного частного дома: виды разводки, расчет

Система отопления частного 2-х этажного дома сделать самому своими руками. Схемы отопления частного 2-х этажного дома

В процессе строительства и задолго до закладки фундамента возникает множество вопросов, связанных с отоплением. Каждый хозяин хочет достичь положительных результатов, следуя по пути меньшего сопротивления.

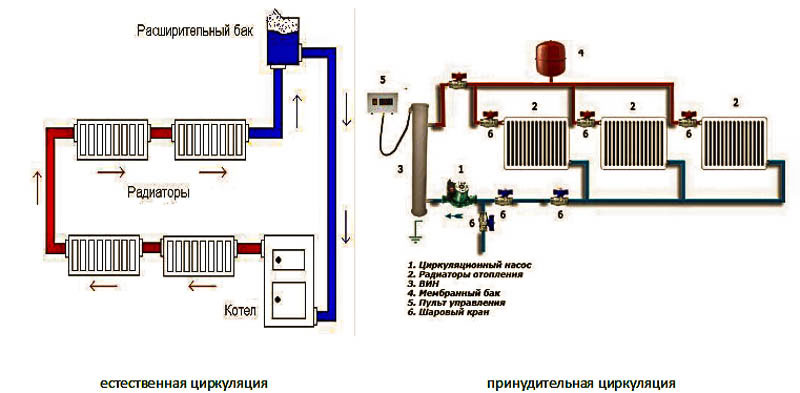

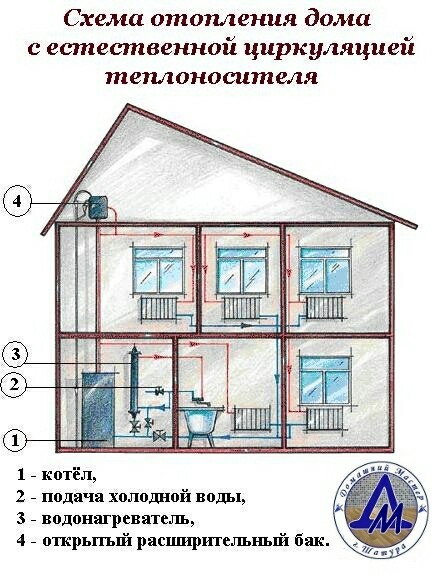

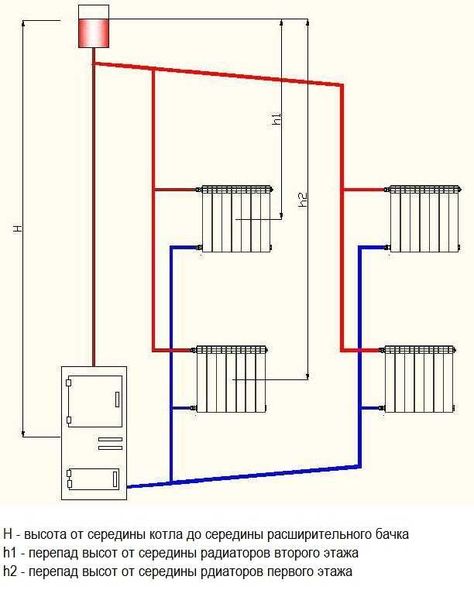

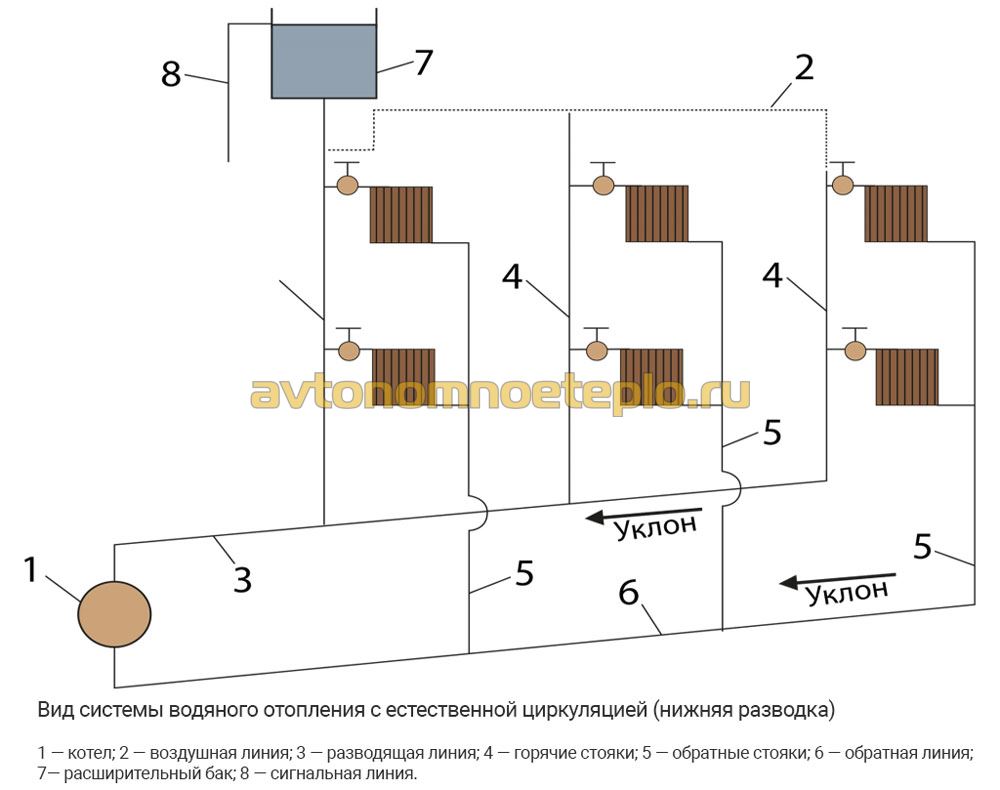

Схема с естественной циркуляцией

Рассматривая схемы отопления частного 2-х этажного дома, можно обратить внимание на систему, которая предполагает естественную циркуляцию воды. Выбор чертежа будет зависеть от планировки и площади постройки. Но наиболее широко распространена и привычна для загородных домов и дачных построек именно такая схема. Она мало чем отличается от той, которая используется при обустройстве систем отопления одноэтажных зданий.

Выбирая подобные схемы отопления частного 2-х этажного дома, вы должны помнить об особенностях разводки, которые предусматривают необходимость выбора места для монтажа расширительного бака. Нет потребности располагать его на чердаке, можно ограничиться вторым этажом. Там бак может находиться в любом месте. Разумеется, это должна быть самая высокая точка комнаты. Мастер должен обеспечить возможность сброса воды. Если применить подобный способ подключения отопительных приборов, то жидкость будет поступать сверху. Благодаря этому прогрев радиаторов будет равномерным, что касается отапливаемых помещений.

Для того чтобы направить движение воды, трубы располагаются под незначительным углом в 3-5 градусов. Диаметр обратного трубопровода должен увеличиваться по мере приближения к котельному оборудованию. Если будут использоваться именно такие схемы отопления частного 2-х этажного дома, то подающий трубопровод можно расположить под обычными подоконниками или потолком.

Плюсы схемы отопления с естественной циркуляцией

Важно перед началом монтажных работ рассмотреть достоинства описанной выше схемы. Их достаточно много. В первую очередь хочется отметить надёжность конструкции. Кроме того, среди положительных сторон следует выделить простоту эксплуатации, бесшумность работы, независимости от подачи электроэнергии.

Недостатки схемы

Если вы решили использовать вышеописанный проект отопления 2-х этажного частного дома, то должны помнить и о недостатках, которых в этом случае гораздо больше, чем плюсов. Прежде всего, стоит выделить сложность монтажных работ и необходимость укладки труб с уклоном. Помимо прочего, обогреваемая площадь будет мала. У системы окажется недостаточно напора для обогрева дома, если его площадь больше 130 квадратных метров.

Следует знать и о низкой эффективности и значительном перепаде температур между обраткой и подачей. Последнее обстоятельство негативно сказывается на работе котельного оборудования. Внутренние поверхности системы будут подвергаться коррозии, так как в теплоносителе будет присутствовать кислород. Владельцам дома нужно постоянно следить за состоянием испаряющейся воды, что предполагает необходимость её добавления. В итоге на трубах может образоваться накипь. Использовать антифриз недопустимо по этой же причине. В качестве ещё одного недостатка стоит выделить значительную материалоемкость системы.

Разновидности схем с принудительной циркуляцией

Отопление частного 2-х этажного дома своими руками может быть обустроено и по принципу системы, работающей за счёт принудительной циркуляции воды. Как полагают профессионалы, наиболее просты в монтаже будут следующие схемы: однотрубная, двухтрубная и коллекторная. Для начала проанализируем первую разновидность.

При использовании этой схемы движение теплоносителя будет разделять на две ветви отопительные приборы. Одна из них уходит на первый этаж, тогда как другая – на второй. На каждом этаже на входе трубы устанавливается запорная арматура. Она будет обогревать только половину помещений. После того как трубы с теплоносителем пройдут через приборы отопления, они будут объединены в одну систему, которая будет подходить к котельному оборудованию. Подключать батареи на каждом этаже предстоит по той же методике, которая используется в условиях одноэтажных построек.

Рекомендации по обустройству системы

Если вами была выбрана описанная выше схема отопления 2-х этажного частного дома, запорная арматура должна быть установлена на входе каждого отопительного прибора. Это необходимо для регулировки уровня нагрева радиатора и балансировки системы. На выходе из батарей устанавливается запорная арматура, которая используется для отключения радиатора при ремонте и замене. Если использовать такую схему подключения, то менять приборы отопления можно будет, не останавливая систему и не сливая воду. Для сброса воздуха на каждую батарею в верхней части устанавливается вентиль.

Такая схема отопления 2-х этажного частного дома предполагает монтаж батарей с байпасной линией. Это повышает равномерность прогрева здания. Устанавливать отопительные приборы можно и без байпаса. В этом случае следует устанавливать в доме радиаторы разной тепловой мощности, учитывая потерю остывания воды. Это указывает на то, что чем дальше от котла будет батарея, тем больше секций у неё должно быть. Если пренебречь этим правилом, то в одних комнатах будет жарко, а в других – холодно.

Схема отопления без запорной арматуры

Когда монтируется система отопления частного 2-х этажного дома своими руками, запорную арматуру можно и не использовать. Вернее, её можно применять в меньшем количестве. Однако при таких условиях будет снижена манёвренность. Вести речь в этом случае о раздельном отоплении второго и первого этажей не придётся.

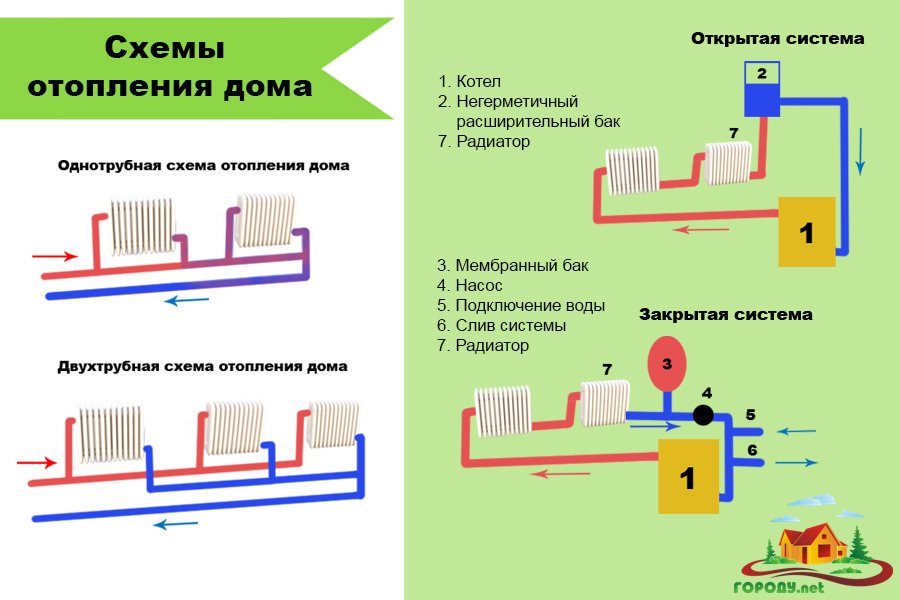

Основные преимущества и недостатки однотрубной системы отопления

Используя такие схемы отопления частного 2-х этажного дома, вы обеспечиваете простоту монтажа. Владельцы жилья при этом получают эффективную теплоотдачу, а также экономию на материалах. Среди минусов схемы отопления можно выделить неравномерность распределения тепла по радиаторам и необходимость осуществления балансировки системы. Однако всех этих недостатков полностью лишена двухтрубная система, которая работает за счёт принудительной циркуляции воды.

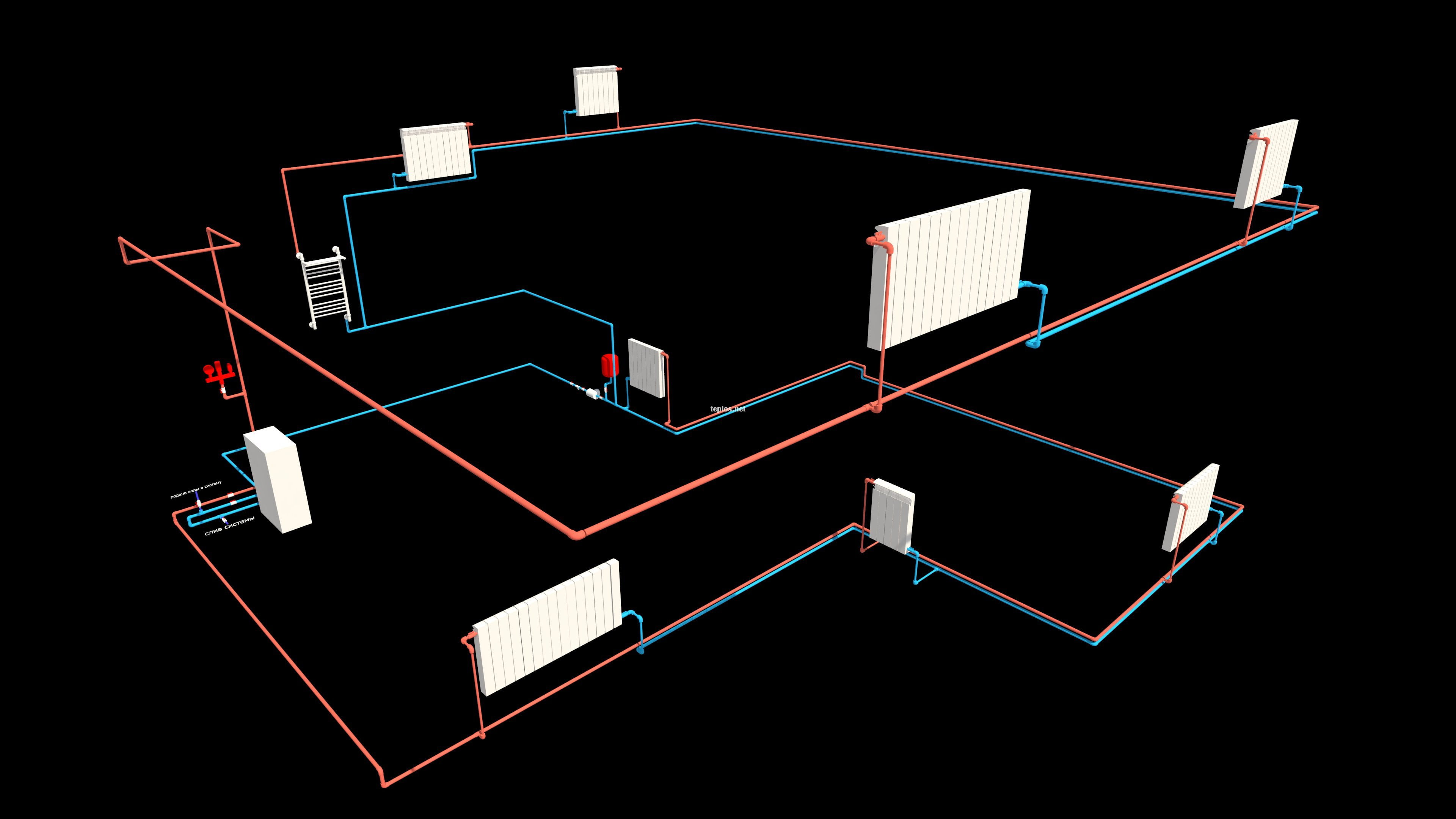

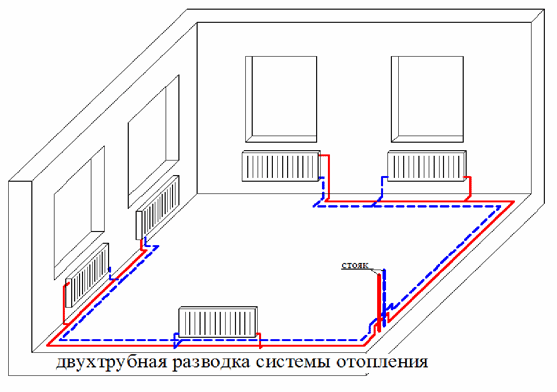

Схема с принудительной циркуляцией

Двухтрубная система с принудительной циркуляцией гарантирует равномерное распределение тепла. Она отличается эффективностью и иногда сравнивается с кровеносной системой человека. В ней к каждому радиатору теплоноситель подаётся через ответвление, идущее от общей подающей трубы. Наличие отвода предусмотрено и в обратном трубопроводе каждого радиатора.

Батареи устанавливаются с воздухоотводящим прибором и запорной арматурой на подаче. Это позволяет менять уровень нагрева отопительного прибора. Для того чтобы повысить безопасность и исключить избыточное давление в радиаторе, на отводе от батареи обратной трубы запорная арматура не устанавливается. Под подоконником или потолком можно проложить подающую трубу. Вполне допустимо обустроить такое отопление частного 2-х этажного дома своими руками. Схемы, представленные в статье, позволят вам осуществить эти работы, не прибегая к помощи специалистов.

В качестве основного недостатка двухтрубной системы выступает высокая материалоемкость. Для обратки и подачи трубы понадобятся в двойном экземпляре. Помимо прочего, их трудно декорировать, а спрятать не всегда удаётся, что портит интерьер помещений. Всех вышеперечисленных недостатков полностью лишена коллекторная схема.

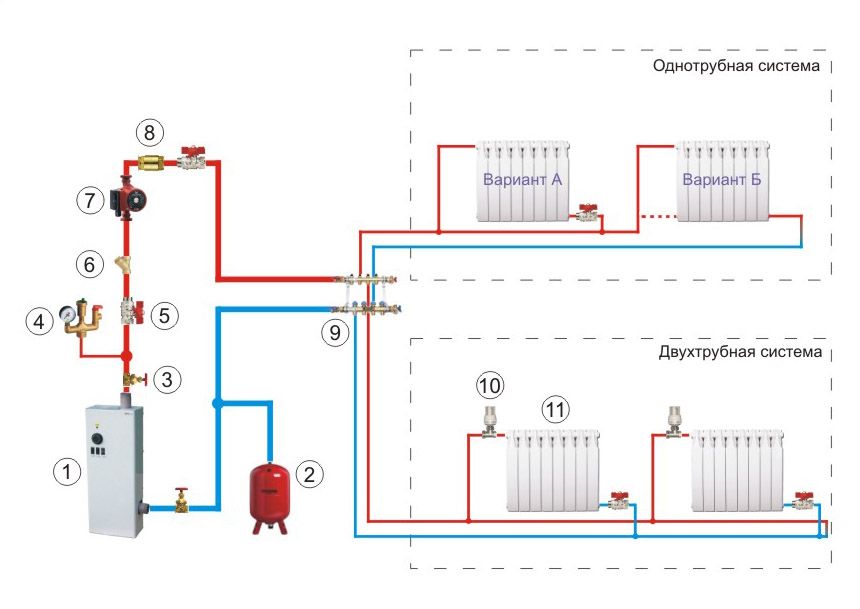

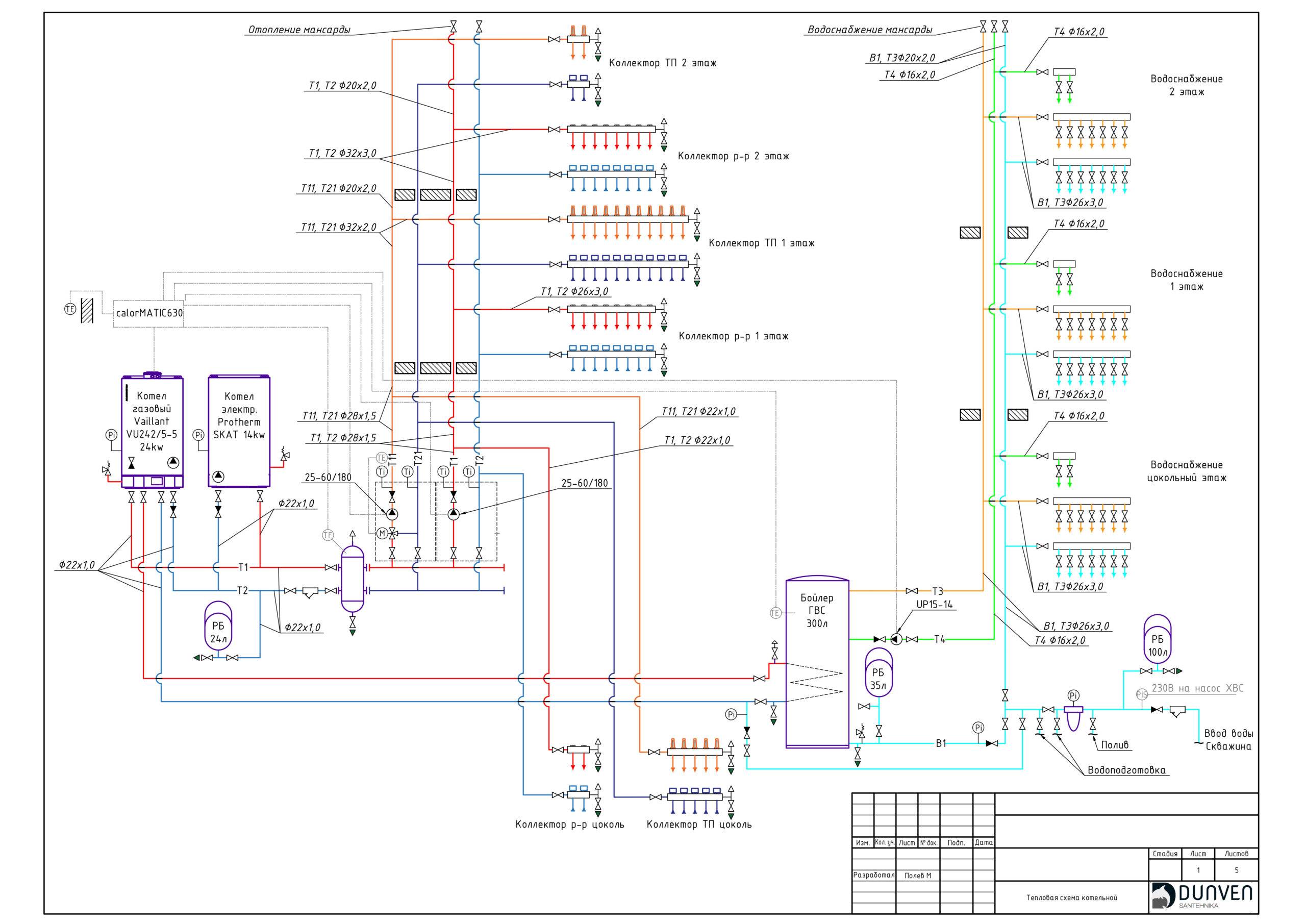

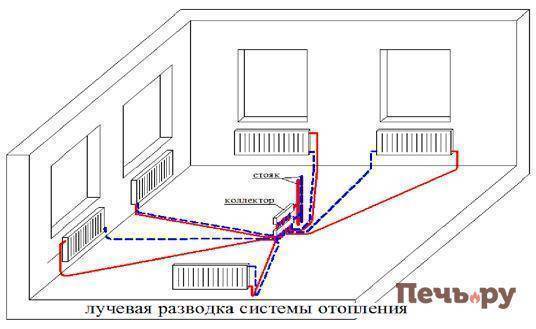

Описание коллекторной схемы

Такую систему можно с успехом использовать для одноэтажного или двухэтажного дома. Она функционирует за счёт принудительного движения воды, которая предварительно подаётся на коллектор. Каждый отопительный прибор при этом необходимо подключить через запорную арматуру к коллектору. В роли преимуществ стоит выделить возможность демонтажа и монтажа радиаторов на работающей системе, с которой сливать теплоноситель и останавливать его не придётся.

Система просто поддаётся управлению. Каждый контур отличается независимостью и подключается к отдельной системе автоматического регулирования со своим циркуляционным насосом. В тандеме с этой системой отопления можно использовать тёплый пол. Трубы укладываются в фальшпол, а также располагаются в отдельном шкафу. Может быть легко монтировано такое отопление частного 2-х этажного дома своими руками. Схемы, фото подобных чертежей вы сможете найти в статье.

Рекомендации по установке отопительных приборов в двухэтажном доме

Если вы хотите обеспечить равномерное распределение тепла по жилищу, то важно правильно рассчитать протяжённость магистрали, учесть уровень утепления дома, а также наличие балконных блоков, оконных и дверных проёмов. Эффективность обогрева будет зависеть и от правильного размещения отопительного оборудования, это в первую очередь касается радиаторов. Батарея должна располагаться под окном, а поднимающийся над ней тёплый воздух будет блокировать холодные массы от окна. Таким образом, вы сможете устранить зоны холодного воздуха. Когда обустраивается система отопления частного 2-х этажного дома своими руками, важно подумать и о таких помещениях, как котельная, прихожая и коридор. Для них будет достаточно одного киловатта тепловой мощности на 10 квадратных метров.

Для ванной, кухни и зала будет необходимо 1,2 киловатта на 10 квадратных метров. Для детской и спальни уровень тепловой мощности следует повысить до 1,5 киловатта на ту же площадь. Тепловая эффективность будет зависеть от перекрытий, материала пола и стен. Для того чтобы уменьшить расходы, а также обеспечить оптимальный режим обогрева в каждой комнате, следует использовать тепловые регуляторы. Материал батареи будет влиять на параметры системы. Сегодня в качестве оптимального варианта выступают алюминиевые батареи. Высокими параметрами отличаются биметаллические радиаторы, однако, заплатить за них придётся больше.

Если вам известно, что в системе отопления достаточно низкое качество воды, то не стоит использовать алюминиевые радиаторы, которые наиболее чувствительны к агрессивным условиям. Жёсткая или загрязнённая вода тоже будет влиять на долговечность оборудования и работоспособность системы. А вот стальные и чугунные батареи прослужат гораздо дольше. На них перечисленные факторы не оказывают негативного влияния.

Материал трубопроводов

Система отопления 2-х этажного частного дома должна обустраиваться с использованием качественного трубопровода. Современные технологии почти не применяют металлические трубы, так как коррозионные процессы являются причинами выхода из строя таких изделий. Если учесть, что в автономных системах используется меньшее давление рабочей жидкости, лучше применить пластиковый трубопровод.

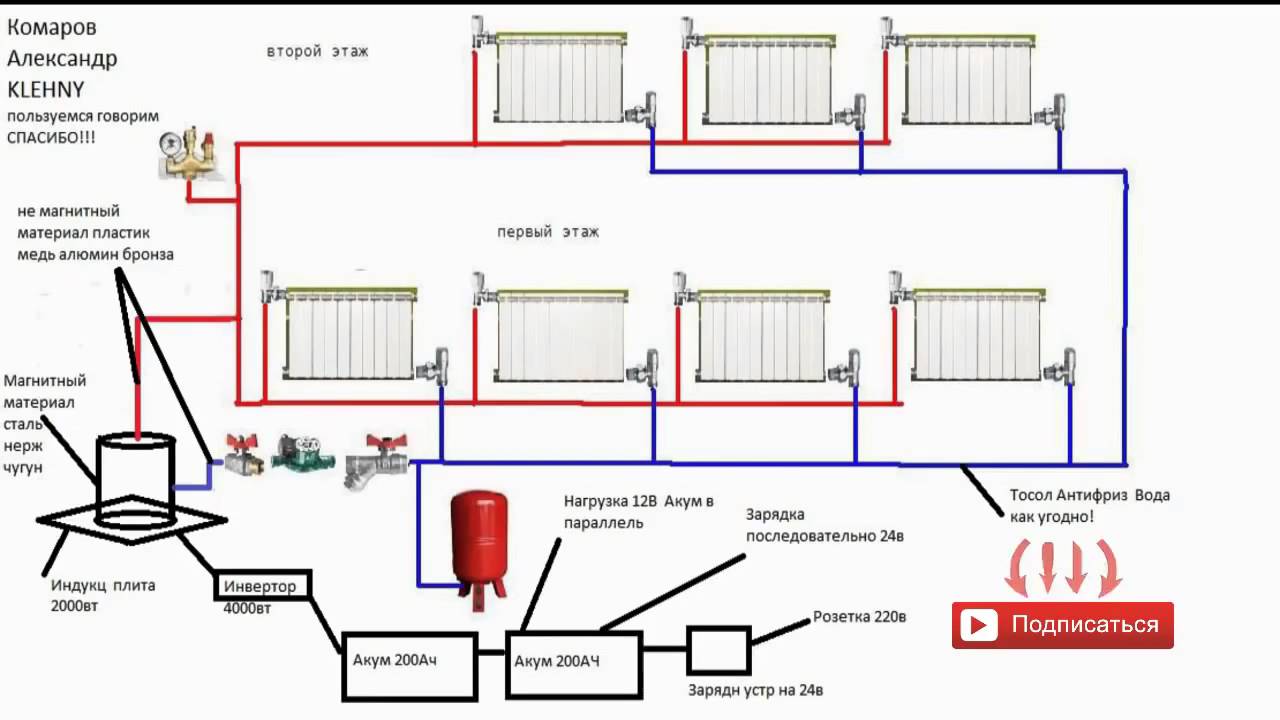

Однотрубная система отопления двухэтажного частного дома: схема, фото, видео

Обязательным условием комфорта для каждого дома в нашей стране является наличие надежной и экономичной системы отопления. В нынешних условиях для большинства потребителей используются газовые котлы, так как этот вид топлива относится к наиболее доступным и удобным в эксплуатации.

При этом важно брать в расчет и нюансы, связанные с магистральной разводкой теплоносителя по дому. Одной из популярных и востребованных является однотрубная система отопления двухэтажного дома, схема которой может применяться и в строениях большей этажности.

Конструкционные особенности

Данный тип обогрева не использует в своей конструкции традиционного деления веток на подающие (отводящие теплоноситель от теплогенератора) и обратные (возвращающие остывшую жидкость в котел). Деление по этой схеме является лишь условным, как правило, половина магистрали после котла принимается «подачей», а дальше – «обратка».

Традиционная схема однотрубной системы отопления двухэтажного дома включает в себя следующие элементы:

  • Телогенератор (котел) обеспечивающий передачу энергии теплоносителю (жидкость в системе). В роли первого могут выступать газовые, электрические или даже твердотопливные котлы. Жидкость – подготовленная мягкая вода или антифриз.
  • Отопительные потребители – секции радиаторов. Материалом для разных моделей служит чугун, сталь, алюминий.
  • Расширительный бак, компенсирующий перепады давления внутри системы. Для открытых систем подбирается открытая конструкция бачка, а для закрытых систем – мембранные емкости.
  • Составные элементы разводной магистрали. В комплект входит достаточное количество труб, вентилей, фильтров, кранов и другой запорной арматуры.

Принцип работы данной система отопления для 2х этажного дома (схемы имеются на сайте) не зависит от используемого типа котла.

Отличительные характеристики

Главной чертой, которая отличает однотрубную разводку от многообразия двухтрубных схем системы отопления двухэтажного дома, является отсутствие обратки. Фактически все потребители монтируются на единой магистральной петле.

Деление однотрубных схем также предусмотрено по конструкционному признаку на вертикальные и горизонтальные схемы. В традиционной схеме отопление 2 этажного дома с одной трубой применяются кроме прочих элементов радиаторные регуляторы, шаровые краны, термостатические клапаны и т.д. Одним из бонусов является возможность монтажа магистральных труб под полом. В этом случае обеспечивается лучшая эстетическая составляющая.

Также монтаж однотрубной разводки в отличие от двухтрубной системы отопления двухэтажного дома провести немного легче.

При этом в случае укрытия под полом труб, удастся снизить тепловые потери.

Минусы однотрубных систем водяного отопления

Принципиальное отличие однотрубной схемы от двухтрубной заключается в способе соединения радиаторов в системе – оно последовательное. Это исключает возможность контролировать интенсивность теплоотдачи каждого из них по отдельности, не снижая температуру в последующих в цепи. То есть если в одной комнате (не последней) очень жарко, то убавив температуру на батарее именно в этой комнате, тем самым снижается температура во всех остальных.

Второй более чем существенный недостаток – повышенное давление теплоносителя для того, чтобы система могла работать эффективно. Если речь идет об одном доме, такой недостаток при наличии хорошего циркуляционного насоса даже не заметен, но в централизованных котельных увеличение мощности насоса влечет за собой увеличение эксплуатационных расходов, интенсивное воздействие на магистраль, риск повреждения и протечек и т.

д. Все это требует постоянного контроля воды в системе и ее подкачки. Это, в свою очередь, приводит к концентрации воздуха и увеличению воздушных пробок.

Третий минус – вертикальная разводка, при которой расширительный бак всегда устанавливается в самой верхней точке. Если это частное домовладение, для его размещения вполне может быть задействован чердак, но при этом бак желательно утеплить во избежание его промерзания. В многоквартирных домах нужно выполнить целый ряд мер не только по утеплению, но и поддержанию температуры на приблизительно одинаковом уровне с верхнего по нижний этажи, что очень проблематично. На верхнем этаже жильцы всю зиму открывают форточки, а нижним приходится использовать камины, радиаторы и прочие ухищрения, чтобы согреться.

Поскольку потеря тепловой энергии к нижним этажам превышает 50%, рекомендуется устанавливать на каждом этаже специальные «вилки» и увеличивать количество секций радиаторов на нижних этажах.

С этой статьей читают: Ленинградская система отопления: плюсы и минусы

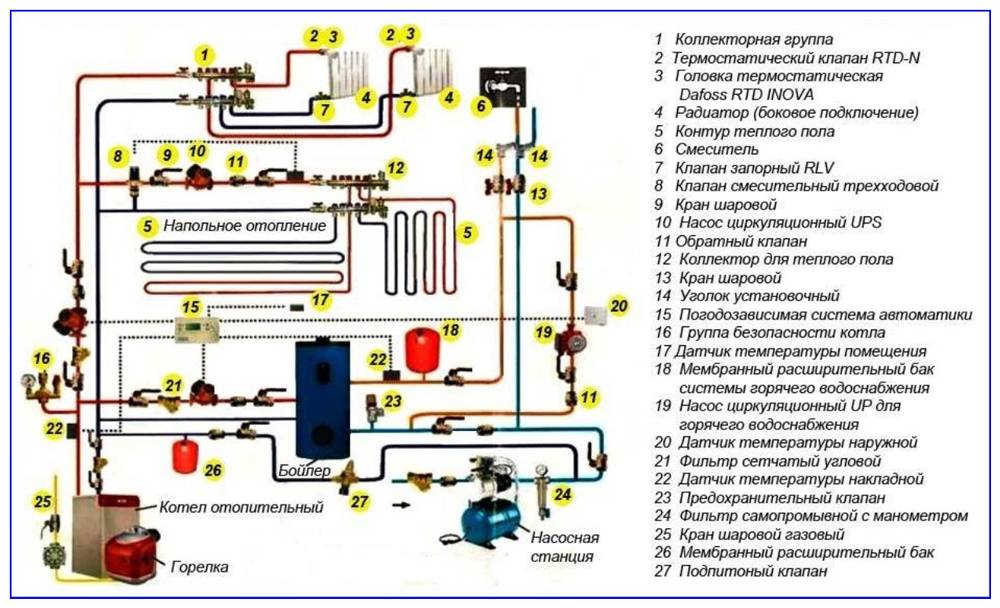

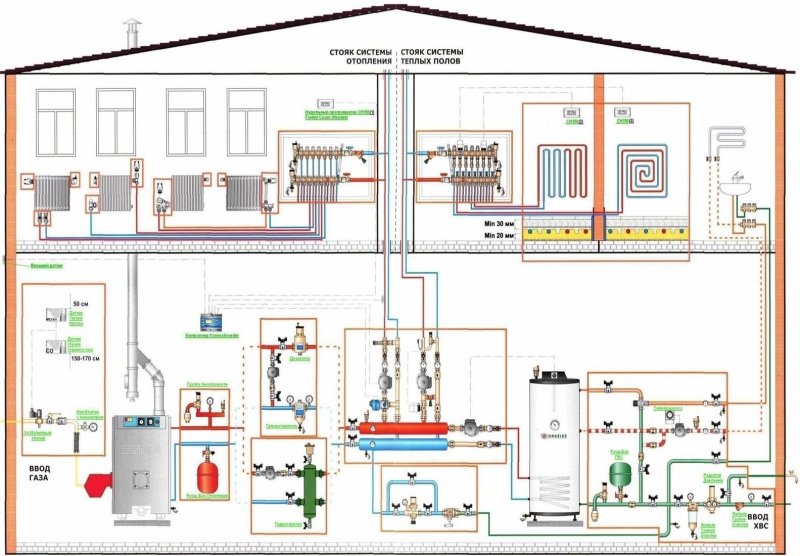

Общая схема с учетом всех элементов обвязки

Вертикальная разводка

Перед тем, как правильно сделать отопление в двухэтажном доме, необходимо выбрать наиболее удобный тип разводки. Часто для таких строений предпочитают подбирать вертикальный тип. В этом случае разогретая вода поднимается по стояку, а дальше происходит ее распределение к отопительным радиаторам.

  • В большинстве случаев перемещение осуществляется естественным способом притом, что нагретая масса воды перемещается вверх за счет своих физических свойств.
  • С верхней точки осуществляется перемещение теплоносителя по трубам за счет сформированного во время монтажа уклона в несколько градусов.
  • Возврат происходит при достижении нижней точки системы, в которой обычно расположен котел.

Данная схема отопления 2-х этажного частного дома является абсолютно независимой от наличия электричества. Хотя теплоноситель перемещается недостаточно быстро по трубам, но происходит экономия на использовании электроэнергии.

В качестве недостата отмечается то, что трубы, расположенные под уклоном вряд ли удастся спрятать под пол.

Горизонтальная разводка

Данный тип не нуждается в вертикальном стояке. Основная магистраль может быть скрыта под полом либо находиться над его уровнем. Если осуществляется монтаж магистрали для отопления 2х этажного частного дома своими руками с возможностью укрытия под пол, то необходимо позаботиться о снижении тепловых потерь.

Для этого проводится укрытие труб в термоизоляционные кожухи. Если в магистрали не предусмотрен циркуляционный насос, то прокладка трубопровода также должна осуществляться под небольшим уклоном.

С этой статьей читают: Двух- и однотрубная система отопления с принудительной циркуляцией

Оптимальный монтаж секций радиаторов

Для подключения отопительных радиаторов специалисты предлагают использовать один из популярных способов:

Проточное подключение

Теплоноситель, перемещаясь по магистрали, поступает внутрь радиатора через верхнее отверстие, а затем, отдав часть тепловой энергии, удаляется через нижний патрубок в радиаторе.

Проводить какие-либо регулировки, связанные с температурой или скоростью подачи, в таких системах нет никакой технической возможности. Данный вариант подключения является актуальным для относительно небольших отапливаемых площадей.

С замковыми участками

Эта схема однотрубной системы отопления двухэтажного дома подразумевает наличие замковых участков трубопровода. Запорная арматура устанавливается обычно перед входным патрубком радиатора, а также на вмонтированном участке магистрали, соединяющем точку входа и выхода из радиатора. Данный элемент разводки называется байпасом. Подобное решение позволяет разделить теплоноситель на два потока. Одна его часть проходит по радиатору, а вторая – отправляется через байпас. Таким образом удается проводить регулировку температуры в каждом из блоке радиаторов.

ВИДЕО: Подключение радиатора

Алгоритм монтажа системы

Для правильной и эффективной работы необходимо по имеющемуся проекту системы отопления выполнить грамотный монтаж всех ее элементов. В таком случае необходимо соблюдать последовательность:

  • установка котла на постоянное место;
  • отделка стен под радиаторами;
  • монтаж секций с радиаторами под углом;
  • монтаж магистральной разводки с обозначением врезки радиаторов;
  • врезка радиаторов по меткам.

Для подключения радиаторов рекомендуется использовать байпас и запорную арматуру – так намного проще ухаживать за всей системой.

Работа по монтажу должна проводиться последовательно от первых секций, расположенных ближе к выходу трубы из котла до последних – монтируемых на условной части «обратки».

Нельзя допускать обратного уклона, так как это приводит к завоздушиванию системы.

ВИДЕО: Однотрубная система отопления
