Однотрубная система отопления частного дома, схема

Краткое содержание статьи:

Планирование отопления в доме требует ясного понимания процесса доставки теплоносителя, начиная от котла и заканчивая последним радиатором системы. В статье рассмотрена схема одноконтурного отопления в частном доме, её особенности и нюансы. Отдельно дана информация о способах подключения радиаторов. Более подробно рассмотрены самые эффективные из них.

Однотрубная система

Способ разводки отопления, где всего один основной трубопровод, популярен из-за низкой себестоимости. Материалов для изготовления требуется сравнительно немного, а отапливать возможно не только загородные частные, но и многоквартирные дома. Схема простая – труба подачи теплоносителя закольцована, а все радиаторы соединены последовательно.

Принцип работы

Система монтируется с любыми видами котлов и радиаторов – именно под них подбираются основная часть комплектующих. При создании благоприятных условий может работать «самотёком». Но эффективность однотрубной системы отопления значительно повышает принудительная циркуляция теплоносителя. При этом общий принцип всё равно один:

  • Нагретый теплоноситель подаётся в основной трубопровод, далее последовательно проходит через все радиаторы.
  • После, отдавшая тепло жидкость закачивается в котёл для нового нагрева.
  • Изменения её объёма от температурных перепадов компенсирует расширительный бак.

В хорошо продуманной схеме, насосный узел не меняет естественное направление движения теплоносителя, а просто ускоряет его поток. Это способствует более быстрому прогреву всей системы и стабильности температуры в помещениях. Сам узел прост – насос, байпас и запорная арматура. Её общее название производит впечатление солидности, на самом деле это просто регулировочные краны. Но умалять их значения тоже нельзя. Это ревизия, плюс возможность перейти на естественный режим циркуляции – открыв кран байпаса, направить поток теплоносителя в газовый или электрокотёл, минуя насос.

Независимо от типа циркуляции, горизонтально расположенные трубопроводы системы желательно монтировать с небольшим уклоном. В любом случае это облегчит движение теплоносителя и обеспечит его полный слив если необходим ремонт. Для систем без насоса это ещё более актуально – исключается обратное направление движения жидкости при запуске. А для более быстрого старта системы, непосредственно из котла монтируется разгонный коллектор – вертикальная труба высотой не менее 2 м. При разработке подобной системы его увеличивают любым возможным способом, поэтому котёл часто монтируется в приямок – настенный вариант в этом случае вряд ли подойдёт. Нагретый теплоноситель за счёт конвекции стремится вверх, набирает инерцию и по горизонтальному трубопроводу уходит к радиаторам.

Расширительный бак атмосферного типа монтируется в верхней точке схемы. Для удобства часто его выносят за пределы помещения на чердак или технический этаж, обязательно утепляя. Значительный минус системы в её инертности – с насосом она прогревается быстрей.

Применение однотрубной схемы отопления

Основной принцип системы – последовательное включение радиаторов, не способствует равномерному прогреву большого количества помещений. Оптимальное число радиаторов от 3 до 5 – этого хватит на маленький домик. Возникает вопрос – как же она работает в многоквартирных домах?

Всё просто – по вертикальному трубопроводу теплоноситель подаётся верхнему радиатору. Далее последовательно через батареи на всех этажах спускается для подогрева. При этом «обратка» каждого предыдущего радиатора является «подачей» для следующего.

Способы выравнивания температуры в сети отопления

Перетекая от радиатора к радиатору теплоноситель постепенно охлаждается, поэтому каждое следующее помещение прогревается хуже предыдущего. Вполне возможна ситуация, что первый от котла радиатор невозможно задеть рукой, а последний – всего лишь тёплый. В целях выравнивания температурного режима во всей системе отопления, «подача» и «обратка» каждого радиатора соединены байпасом. По нему, не теряя температуры жидкость уходит далее по трубопроводу, но часть её попадает в радиатор для обогрева помещения. Температуру можно регулировать, обеспечив несложные условия:

  • Сделать байпас из трубы меньшего диаметра, чем подключение радиатора. Этим оптимизировать распределение жидкости, чтоб в батарею её протекало достаточно для прогрева.
  • Дополнить байпас и подключение радиатора запорной арматурой. Это позволит более точно регулировать температуру в помещении и влиять на работу системы отопления в целом – выбирать для обогрева приоритетные места.

Случается, что уже смонтированная система отопления работает в пограничном состоянии. То есть всё здание прогревается достаточно, но отдельным помещениям всё же не хватает тепла. Проблема решается установкой дополнительных секций в радиаторы, для большинства случаев этого достаточно.

Способы разводки

Монтаж однотрубной системы отопления зависит от этажности здания. Для одного-двух, небольшой площади, достаточно горизонтальной разводки. Но если этажей больше, то гораздо эффективней вертикальный монтаж.

Вертикальная схема

По трубопроводу теплоноситель подаётся на верхний этаж здания. Там он распределяется по вертикальным группам радиаторов. Их стояки включены в систему параллельно, все радиаторы в них – последовательно. Отдавая тепло батареям, теплоноситель спускается для подогрева.

Водяной насос здесь обязателен при больших объёмах. В двухэтажных домах сравнительно небольшой площади система успешно работает «самотёком». Для этого трубопровод идущий от котла на верхний этаж используют в качестве разгонного коллектора. И чем он выше, тем больше скорость теплоносителя.

Горизонтальная схема

Основной трубопровод системы монтируется горизонтально, в обиходе его называют «лежанкой». Для облегчения естественного движения и полного слива теплоносителя желательно выдержать небольшой уклон в 1 град.

Схема оптимальна для отопления одноэтажных домов на 2-5 помещений. Подходит и для двухэтажных домов малой площади – лежанки для каждого этажа идут от общего вертикального трубопровода и собираются в одну «обратку». Общий для лежанок стояк и в этом случае работает как разгонный коллектор, поэтому второй этаж обогревается всегда эффективней первого. Для выравнивания температуры, «верх» почти всегда приходится «поджимать».

Схема «ленинградка»

Традиционная «ленинградская» система – замкнутый горизонтальный трубопровод с нижним подключением батарей. С каждой следующей батареи, в «лежанку» подмешивается частично остывший теплоноситель. Поэтому температура очередного радиатора чуть меньше предыдущего, и по мере удаления от котла их нагрев снижается.

Для более равномерного распределения тепла «лежанку» делают из трубы диаметром в два и более раз превышающим отводы подключения радиаторов. Конечно это не «заужение» в полном смысле, но частично эффект тот же – теплоноситель от него разгоняется и радиатор прогревается равномерней. Плюс по лежанке протекает больший объём жидкости, что минимизирует охлаждающее действие притока из радиаторов. В целях повышения теплоотдачи радиаторы наращиваются дополнительными секциями. Выборочно нагрев батарей регулируется их запорной арматурой.

Способы монтажа радиаторов

В идеале способ включения радиаторов должен зависеть именно от схемы отопления. А подводка к последней батарее на трубопроводе побирается максимально подходящей для конкретного случая. Подключение батарей отопления к основному трубопроводу происходит тремя основными способами:

  • Боковое.
  • Диагональное.
  • Нижнее.

Важность дизайна при этом не уменьшается, но нужно понимать, что красота без стабильного отопления разрушится, поэтому эффективность в приоритете.

Читайте также: Отопление деревянного дома

Правильное планирование – разумное использование ресурсов

Очевидно, что однотрубная схема для частного дома достаточно эффективна, надёжна, проста. Финансовые затраты на её создание тоже сравнительно невелики. Но всё это только в определённых пределах – выбирать и монтировать в свой дом её нужно по принципу необходимости и достаточности.

Однотрубное отопление в доме

Идея создать однотрубную систему отопление в частном доме может показаться на первый взгляд заманчивой. Вероятно, что одна труба вместо двух, намного дешевле. Наверное, такую систему проще монтировать…. Однотрубку можно положить даже под плинтус – не сложно спрятать, это же не две трубы…

Разберемся по порядку, действительно ли дешевле? Проще ли сделать? Но самое главное – как поведет себя однотрубная система в эксплуатации? Не будет ли отопление в доме просто некачественным. Не окажутся ли недостатки системы слишком весомыми. И поэтому однотрубная (ленинградка) не будет применима вообще…

Сколько радиаторов и как их подключить

Сколько радиаторов чаще в доме? Сегодня обычным домом окажется строение с мансардным этажем и отапливаемой площадью 200 м кв. При этом внизу находится с десяток радиаторов и на мансарде штук 5. Если рассмотреть домик одноэтажный 100 м кв., то понадобится от 8 отопительных приборов.

Если их подключить одной трубой последовательно один за другим, то последний окажется холодным, при обычных параметрах отопительной сети.

Если их подключить параллельно к одной трубе – то же самое последний будет «ледяным», если характеристики отопления обычные…

Но что подразумевается под словом «обычные»?

Нормальные технические характеристики

При создании отопления все стремится к минимизации, упрощению, удешевлению.

Для движения теплоносителя применяются циркуляционные насосы, бесшумные и слабомощные. Максимальна мощность двигателя обычно до 100 Вт. Новейшие модели с компьютерным управлением умеют выбирать наиболее экономичный режим работы сами, и пользователи радуются, когда табло показывает потребляемую мощность 12 Вт при площади дома 150 м кв.

Трубы применяются внутренним диаметром 16 мм для одного – двух радиаторов и 20 мм для группы до 6 шт. , 25 мм уже может быть магистралью от котла для целого дома.
Что же будет с однотрубкой, если все это применить к ней?

Экономия при создании и эксплуатации

Если однотрубную систему создать с прогрессивными (экономичными) параметрами отопления, то она в масштабах дома (5 и более радиаторов в кольце) окажется не работоспособной, потому что последние радиаторы будут холодными.

Обычный циркуляционный насос не обеспечит скорость теплообмена (подачу необходимой энергии для последовательного включения). А обычный диаметр труб создаст слишком большое гидравлическое сопротивление, при попытке увеличить расход жидкости.

Чтобы нагреть последний в кольце прибор нужен мощный насос и кольцевая труба большого диаметра.

Какая температура радиаторов у ленинградки

При последовательном включении на одну трубу радиаторы будут забирать часть энергии и постепенно остужать теплоноситель. Если температура на подаче +60 град, то на каждом радиаторе потеря при обычной циркуляции теплоносителя (до 30Вт на насос) составит примерно 7% или 4 град. Тогда на выходе из 4-го радиатора будет плюс 48 град С. Но 5-й в кольце будет уже малопригодным для обогрева. А к примеру, на восьмом радиаторе в кольце – будет 32 град, — просто холодный.

Выравнивание температуры между подачей и обраткой возможно только при большом диаметре труб и мощном насосе, создающем достаточный расход теплоносителя.

Расточительная однотрубка для больших домов

В больших домах, с несколькими десятками радиаторов, где эксплуатационные потери не слишком велики можно рассмотреть вариант однотрубной системы отопления.

  • Применяется стальная труба большого диаметра (от 50 мм) согласно проектному расчету, с особым насосом, создающими значительную скорость движения жидкости, до предела возникновения шума в трубе. Труба размещается по кольцу внешней стены во внутрипольном пространстве.
  • К трубе подключаются пары отводов под радиаторы или внутрипольные конвектора под высокими окнами. Разность давление создается не только за счет остывания жидкости в приборах, но главным образом, за счет монтажа в трубе паруса на подающем патрубке.
  • Значительные затраты на создание и эксплуатационные потери нивелируются большой мощностью отопления, и не являются значимыми, при рассмотрении всей затратной части строительства такого дома. С уменьшением площади отопления роль указанных затрат будет возрастать и они окажутся неприемлемыми.

Почему так расточительно

Можно ли транжирить ресурсы, и делать столь не экономичную систему отопления при создании и особенно при эксплуатации? Там, где можно задействовать на циркуляцию 20 Вт будет тратится 200 Вт. (?), Сколько точно, — покажут лишь расчеты на конкретную гидравлическую сеть, на в любом случае – в разы больше.

Остается непонятным зачем нужная дорогая эксплуатация, ведь только за сутки в разнице набегает киловатт-другой энергии, а за годы эксплуатации – приличная куча денег, выброшенная на ветер.

Другие методы выравнивания температуры – глубокая балансировка первых радиаторовЮ делает всю систему еще дороже и не устойчивой в работе. Рекомендуется как выход – увеличивать площадь радиаторов для компенсации потери температуры. Но тогда уже 8-й в кольце должен быть вдвое большей площади, чем первый, – слишком расточительный метод отопления.

При увеличении диаметра трубы в два раза, ее стоимость растет быстрее. Стоимость ее фитингов и кранов увеличивается в несколько раз. Любой монтажник скажет, что работоспособная однотрубка диаметром 32 мм на 10 радиаторов, обойдется дороже чем двухтрубка проложенная трубой 20 и 16 мм (два тупика по 5 шт).

К тому же монтажник добавит (скорее всего), что такие большие фитинги и трубы монтировать сложнее.
Однотрубка с трубой большого диаметра обойдется дороже при создании.

Где и как применяются однотрубки

На производствах бывает, что нужно отапливать цеха большой площади. Тогда оказывается, что местная котельная будет рациональней с однотрубной системой протяженностью в километр, с сотнями подключенных отопительных приборов и мощным насосом.

Однотрубки можно встретить везде в централизованных сетях многоэтажных домов, ведь отопительный стояк это и есть данная система с большой скоростью циркуляции.

Когда ленинградка рациональней в частном хозяйстве

Явно рациональной окажется однотрубная система при создании отопления в каком то маленьком помещении, до 4 радиаторов максимум в одном кольце, но лучше до 3 шт. Их даже можно соединить последовательно один за другим полипропиленовой трубой наружным диаметром 25 мм, чтобы не перегружать циркуляционный насос минимального типоразмера 25/40.

Как создать однотрубную систему отопления

Одним из вариантов создания однотрубной системы отопления в небольшом частном доме является создание 2 или 3 колец по 2 – 3 радиатора в каждом. Теоретически это возможно, если котел находится в центральной части строения и от его обвязки можно уложить в разных направлениях кольца отопления. Например, в одно крыло дома 4 радиатора, в другое – 3 шт., на мансардный этаж – 3 шт.
Примерная схема двухтрубки для одного отопительного кольца на 3 прибора.

В доме будет создана однотрубная система отопления, приемлемого качества по равномерному нагреву 10 шт. радиаторов, более простая, экономичная, и дешевая по сравнению, если бы эти приборы были подключены двумя трубами.

Но проблема в том, что подобное расположение котла, с возможностью замыкать кольца по 3 радиатора одной трубой – редкость. Чаще котел отнесен в подсобное помещение в крайней части дома. И тогда необходимо прокладывать либо длинные тупики – по 5 приборов, либо одно кольцо по периметру с включением в него всех потребителей – оно создается обязательно из двух труб, применяется попутная схема включения – как создать попутку….

Монтаж самотечной однотрубки – отопление для садового домика

Когда с электричеством проблема где нибудь в удаленном домике, оптимальным становится самотечная система — 3 – 4 радиатора в одном кольце. Применяются трубы диаметром от 30 мм (внутренний). Желательно использовать стальные трубы 40 – 50 мм в диаметре. Котел устанавливается в приямке – линия нагрева ниже линии охлаждения, т.е. средней точки радиаторов, только тогда возникнет циркуляция.

Как вариант создания – от подачи металлический трубопровод на приподнятый расширительный бак открытого типа. Он располагается под потолком, греет воздух вверху, — поднимая линию охлаждения. От него разводка по дому одной трубой, можно применить и пластиковые варианты, через 3 радиатора, и обратно на котел. Система получается дорогой, но незаменима там, где нет электроэнергии.

Подключения радиаторов

Существуют несколько вариантов включения радиаторов в однотрубной системе отопления.

  • Последовательное включение – наиболее экономичное при создании. Применяется до 3 шт. отопительных приборов.
  • Параллельное подсоединение с верхним подключением подачи – может применяться и на самотеке, и в самых больших кольцах с насосом. Здесь движение жидкости через прибор идет как по параллельной ветви, а также за счет тепловой конвекции воды при остывании ее в приборе.
  • Параллельное нижнее подключение.
    Здесь одного принципа «параллельной ветви» не достаточно, на магистральной трубе включается вентиль или вставка – заужение площади сечения в два и более раз. В стальную трубу нередко просто вваривают преграду.

При параллельных включениях возможна балансировка первых радиаторов в больших кольцах, чтобы подровнять температуру по всей цепочке. Но как рекомендовалось, этот метод не является спасительным, если параметры сети обычные, а специалисты рекомендуют лишь еще больше удорожить сеть за счет увеличения размеров последних батарей.

Применяемые материалы и оборудование

В основном используется твердотопливный котел, так как автоматизированные варианты, в небольших строениях (с однотрубкой) на 3 — 4 радиатора в отопительном кольце применяются редко. Выбирается циркуляционный насос 25/40, для которого максимальная площадь отопления до 150 м кв. в утепленном доме. Рекомендуемая обвязка с использование трехходового клапана для защиты от холодной обратки. А также электрическая защита от перегрева и остужения через котел после завершения горения.

Трубы полипропиленовые 25 мм (наружный), или металлопластиковые трубы 20 мм. Отводы для подключения – 20 мм (16 мм). Кран балансировочный на первом радиаторе вместо отключающего крана.

Также котел снабжается группой безопасности и фильтром на обратке перед насосом.

какую схему (проект) выбрать и почему

Отопление одноэтажного дома можно выполнить разными способами. При выборе конкретного варианта учитывается доступность видов топлива, финансовые возможности владельца, а также конструктивные особенности дома: площадь объекта, строительные материалы и технологии, используемые для возведения его основных элементов, наличие подвала или иного подсобного помещения, достаточного для размещения отопительного оборудования. Важно и то, насколько автономной должна быть работа отопительной системы, смонтированной в доме. Готов ли домовладелец к возможным сбоям в подаче газа или перебоям в электроснабжении объекта? Если нет, то система отопления одноэтажного дома должна быть полностью независимой от внешних магистралей. Как вариант, включать в себя дополнительные источники тепла. Также имеет значение, насколько будет зависеть отопление дома от участия человека в этом процессе? Ответив на все поставленные вопросы, можно существенно сузить перечень оборудования и технических решений, подходящих для организации обогрева одноэтажного жилого помещения.

Классификация систем отопления по виду топлива

Существующие виды топлива с точки зрения экономичности расхода можно расположить в следующем порядке:

  • магистральный газ;
  • твердое топливо (дрова, уголь) и пеллеты;
  • сжиженный газ, хранимый в баллонах или газгольдере;
  • дизельное топливо;
  • электричество.

В этой статье мы разберемся, какая из этих систем вам подойдет лучше.

Классификация отопительных котлов по типу используемого топлива. При выборе котельного оборудования руководствуются доступностью топлива и удобством эксплуатации агрегата

Вариант #1 — газовое отопление

Исходя из вышеприведенного ранжирования видов топлива, выгоднее всего использовать газовое отопление, при условии подведения к участку магистрального газа. В этом варианте одна условная единица тепловой энергии по стоимости обходится в 4-8 раз дешевле, чем в других отопительных системах. Участие человека в обеспечении работы газовой системы отопления сведено к минимуму, особенно, если используются по максимуму возможности автоматических средств управления, предлагаемых опционально или в комплекте к газовому отопительному оборудованию.

Для одноэтажного дома небольшой площади приобретается настенный одноконтурный газовый котел, который обеспечивает нагрев теплоносителя, подаваемого в трубы и радиаторы. О том, какие бывают варианты разводки труб отопления, вы узнаете ниже. Оборудование настенного базирования нуждается в обеспечении отвода продуктов горения и устройстве системы вентиляции, что в условиях основного помещения сделать довольно трудно.

Если помимо отопления газовый котел планируется использовать еще и для обеспечения объекта горячей водой, то необходимо приобретать двухконтурный или многоконтурный напольный агрегат. Газовый котел большой мощности справиться не только с функциями отопления и подогрева воды, но и обеспечит работу тепловых завес, установленных в гараже, систем снеготаяния, смонтированных на крыше дома, крыльце, подъездных путях. С помощью отдельного теплового контура можно организовать  подачу тепла в зимний сад или оранжерею.

Двухконтурный газовый котел настенного размещения с полной автоматикой, которая позволяет регулировать температуру в доме с учетом погоды на улице. Эта функция обеспечивает экономию газа до 30-50%

Владельцам одноэтажных домов, не подключенных к централизованному газоснабжению, можно использовать в качестве топлива сжиженный газ. Для хранения запасов данного топлива придется на участке обустроить подземное хранилище – газгольдер. Данный способ организации обогрева частного дома обойдется дороже, но все остальные преимущества газового отопления останутся в силе.

Вариант #2 — система отопления на дизтопливе

Продолжительной автономностью работы могут похвастаться и отопительные котлы, работающие на жидком топливе (дизтопливе и мазуте). Продолжительность функционирования такой системы отопления ограничена лишь объемом емкости, используемой для хранения жидкого топлива. Все оборудование размещают в отдельном помещении котельной, которую оснащают дымоотводом и вентиляцией. К недостаткам использования данного варианта отопления можно отнести:

  • высокую стоимость дизтоплива;
  • качество приобретаемого топлива;
  • необходимость периодического подвоза дизельного топлива и его перекачки в емкость;
  • обслуживание жидкотопливного котла (чистка деталей от сажи, копоти, нагара, особенно при использовании некачественного дизтоплива).

Важно заметить, что жидкотопливный котел можно использовать владельцам одноэтажных домов, ожидающих подключения объекта к магистральному газу. На данном оборудовании легко заменяется ж/т горелка на газовую горелку.

Вариант #3 — дорогое электроотопление

Использовать систему электроотопления для одноэтажного дома выгодно лишь в том случае, если жилое помещение используется от случая к случаю. Конечно, обладая достаточными финансовыми средствами, можно позволит себе содержать такую систему отопления при постоянном проживании в доме. Если электроснабжение в регионе устойчивое, без длительных перебоев, и выделенных мощностей хватает для работы всего установленного электрооборудования, то можно смело выбирать этот тип отопления.

Давно бы все перешли на электричество, да «цены кусаются». Этот простой, безопасный, в том числе и с точки зрения экологии, способ отопления жилого дома еще не доступен подавляющему большинству россиян.

Вариант #4 — система отопления на твердом топливе

Твердое топливо стоит на втором месте по дешевизне использования, уступая лишь магистральному газу. В этом одно из главных преимуществ систем отопления на твердом топливе. Второй плюс заключается в том, что обогрев дома при определенной разводке отопительной системы (с естественной циркуляцией теплоносителя) может быть полностью независимым от наличия электричества. Кратковременные перебои подачи электроэнергии могут возмещаться использованием бензогенераторов достаточной мощности для обеспечения работы циркуляционного насоса при принудительной циркуляции теплоносителя и использовании твердотопливного котла, снабженного блоком автоматики.

Недостатком системы отопления, работающей на дровах и угле, является ее зависимость от человека. Для поддержания благоприятной температуры в доме человеку придется регулярно подкидывать порцию топлива в топочную камеру котла. Твердотопливные котлы длительного горения для одноэтажных домов не подходят, так как рассчитаны на отопление больших загородных коттеджей. Данный недостаток можно минимизировать, если установить в котел ТЭНы, которые будут нагревать теплоноситель в перерыве между работой котельного оборудования. Систему отопления, способную работать на двух разных видах топлива, называют комбинированной.

Классификация систем по типу теплоносителя

В качестве теплоносителя, доставляющего тепло от нагревательного котла к отопительным приборам, в системах отопления 1-этажного дома могут выступать вода, антифриз (вода с добавлением этиленгликоля) и воздух.

Система #1 — водяное отопление

В одноэтажных домах эффективнее использовать водяные системы отопления, теплоносителем в которых служит или вода, или антифриз. Незамерзающую жидкость заливают в систему в том случае, если здание эксплуатируется с перерывами. Это позволяет избавить систему от перемерзания. При круглогодичном проживании в доме в качестве теплоносителя используется обыкновенная вода, которая может быть нагрета газовым, жидкотопливным, твердотопливным или электрическим котлом. Теплоноситель в системе может циркулировать самостоятельно или принудительно с помощью специальных насосов, вмонтированных в систему.

Однотрубная система отопления одноэтажного частного дома с принудительной циркуляцией теплоносителя, обеспечивающейся с помощью циркуляционного насоса, врезанного на контуре обратного хода

Дешевле всего обходится монтаж однотрубной системы с естественной циркуляцией теплоносителя. Недостатком данной разводки является постепенное остывание теплоносителя по мере своего продвижения от одного радиатора к другому. Получается, что в одних комнатах жарко, а в других – холодно. Регулировать температуру в отдельных помещениях невозможно. Поэтому лучше использовать разводку чуть сложнее, называемую «ленинградкой». Там каждый радиатор можно отключать от системы с помощью кранов, а теплоноситель циркулирует по обводной (байпасной) трубе.

Модернизированная однотрубная система «Ленинградка» лишена минусов стандартной однотрубки, заключающихся в невозможности автономного отключения отдельных радиаторов отопления

При наличии достаточного бюджета используется коллекторная (лучевая) разводка труб, которая позволяет обеспечивать подачу теплоносителя к каждому отопительному прибору. Также данная схема применяется в случае укладки в санузлах дома водяных теплых полов.

Коллекторная или лучевая система отопления частного дома монтируется при наличии финансов, так как расход метража труб возрастает в разы по сравнению с другими видами трубной разводки

Наиболее популярна двухтрубная горизонтальная схема устройства, которая является неким средним вариантом между дешевым и дорогим способом устройства разводки трубопровода.

Два варианта монтажа в одноэтажном частном доме двухтрубной отопительной системы. На схеме слева котел — в центре дома, а справа — подающая магистраль спрятана под подоконниками

Система #2 — воздушное отопление

Можно обогревать дом и с помощью воздуха, который нагреваясь в теплообменнике, направляется по воздуховодам, проложенным на чердаке или под полом, или же спрятанным под фальш-потолком. Теплый воздух поступает в комнаты через отверстия в потолке, стенах или полу, закрытых декоративными решетками. Воздух, как и вода, может циркулировать в помещении самостоятельно по принципу естественной конвекции, а может нагнетаться принудительно  с помощью электрических турбин, устанавливаемых на чердаке или в подвале одноэтажного дома. Работой турбин управляют термодатчики. Система воздушного отопления снабжается фильтрами, удерживающими частички пыли.

Воздушное отопление частного дома камином с каминным вкладышем. Такая организация обогрева дома называется системой распределения горячего воздуха (РГВ)

Систему воздушного отопления рекомендуется планировать заранее. Составляя проект отопления одноэтажного дома, инженеры должны предусмотреть  наличие мест в помещениях дома для скрытого монтажа воздуховодов. Сечение этих конструкций  достигает 100-160 мм, поэтому открытый монтаж негативно скажется на интерьере дома.

Какую систему все-таки выбрать?

Как видите, существует несколько вариантов организации отопления в частном доме. Разобраться в них самостоятельно можно, однако помощь специалистов, знающих нюансы каждой системы отопления, не помешает. Качественный монтаж отопительного оборудования, грамотный запуск и проведение своевременного технического обслуживания позволит долго работать системе отопления частного дома на радость его владельцам.

Оцените статью: Поделитесь с друзьями!

закрытая горизонтальная система отопления двухэтажного и одноэтажного дома, как сделать расчет, фото и видео инструкции

Содержание:

1. Как сделать однотрубную систему отопления: устройство и элементы
2. Схема однотрубного отопления частного дома: варианты подключения
3. Материалы для проведения однотрубной отопительной системы
4. Порядок выполнения монтажных работ

Однотрубная горизонтальная система отопления считается самой простой и экономичной, но для проявления этих свойств необходимо правильно собрать и установить систему, для чего потребуется схема однотрубного отопления частного дома. В однотрубной системе, в отличие от двухтрубной, отсутствует разделение на прямую и обратную магистраль. Для работы такой системы используется замкнутый контур, которой проходит через дом по заранее рассчитанному пути, а отопительные элементы врезаются в трубу в нужных местах.

Однотрубная система отопления одноэтажного дома имеет большое количество плюсов, за которые и ценится владельцами частных домов:
Правильная настройка радиаторов в сочетании с грамотно установленной системой трубопроводов даст возможность максимально эффективно обогреть весь дом.

Как сделать однотрубную систему отопления: устройство и элементы


В состав системы входят следующие элементы: котел, магистральный трубопровод, радиаторы, расширительный бачок, помпы или насосы, обеспечивающие перемещение теплоносителя. Кроме того, замкнутый контур подразумевает возможность естественной циркуляции. В этом случае вода двигается за счет разницы плотности при изменении температуры: нагретая в системе вода вытесняется тяжелой холодной водой, из-за чего попадает в стояк.

Из стояка горячая вода разносится по всей системе, попадая в радиаторы и тем самым обеспечивая обогрев помещений. Для функционирования естественной системы циркуляции трубопроводы должны быть расположены с постоянным уклоном, составляющим не менее 3-5 градусов.

Такое правило далеко не всегда выполнимо, поскольку при таком уклоне перепад высоты на один метр трубопровода будет доходить до нескольких сантиметров.

Для осуществления принудительной циркуляции используется насос, расположенный на обратной стороне контура непосредственно перед входом в котел. Такой насос создает давление, необходимое для перемещения жидкости с заданной скоростью. Использование циркуляционного насоса тоже подразумевает создание уклона трубопровода, но его в таком случае можно снизить до 0,5-1 градуса.

Чтобы вода не застаивалась в системе при отсутствии электричества, в комбинированных системах или системах с принудительной циркуляцией устанавливается разгонный коллектор, который поднимает жидкость на определенную высоту. Как правило, верхняя точка коллектора является местом присоединения расширительного бачка, который позволяет регулировать давление в системе и может предотвратить разрыв труб при слишком большом расширении жидкости.

Схема однотрубного отопления частного дома предусматривает наличие закрытых расширительных бачков, которые не дают возможности теплоносителю контактировать с воздухом. Такой бачок оборудован встроенной мембраной, которая с одной стороны прижимается воздухом, а с другой стороны – теплоносителем. Установка подобных устройств возможна на любом участке системы.

Расширительные бачки открытого типа гораздо удобнее в использовании, но очень требовательны к месту установки. Так, установка такого приспособления возможна исключительно в высшей точке отопительной системы, а доступ воздуха к теплоносителю может привести к появлению преждевременных неполадок, поскольку в таком случае система будет подвержена коррозийному влиянию. Перед установкой необходимо провести расчет однотрубной системы отопления.  Читайте также: "Какая схема однотрубной системы отопления лучше – виды и особенности".

Детали системы устанавливаются по следующему алгоритму:

  1. Отопительный котел.
  2. Разгонный коллектор, оборудованный ответвлением для расширительного бачка.
  3. Трубопровод, установленный с уклоном. Обязательно проведение контура в жилые помещения.
  4. Отопительные элементы.
  5. Циркуляционный насос.

Схема однотрубного отопления частного дома: варианты подключения


Существует две схемы установки радиаторов: простая и «Ленинградка».

Простая схема характеризуется наличием минимума элементов и деталей. Подключение радиатора осуществляется на входе и выхода трубопровода. Если система заполнена теплоносителем, то регулировка и отключение отдельного радиатора невозможна (прочитайте также: "Схема подключения отопления в частном доме - рассмотрим возможные варианты").

Такая схема отличается дешевизной, но использовать ее можно только в небольших домах, поскольку данная система отличается неравномерным прогревом и низким КПД.

Ленинградская система отопления частного дома отличается от простой схемы в лучшую сторону. С обеих сторон от радиатора устанавливаются краны, которые позволяют выключать радиаторы поодиночке (подробнее: "Отопление ленинградка: схема"). В обход радиатора устанавливается байпас, оборудованный специальным краном, который позволяет пустить теплоноситель прямо в радиатор. Эта схема обладает гораздо лучшими характеристиками, но ее установка обойдется дороже.

Материалы для проведения однотрубной отопительной системы


Закрытая однотрубная система отопления предусматривает наличие следующих элементов:
  • отопительный котел;
  • расширительный бачок;
  • насос;
  • магистральные трубы диаметров 25 мм и радиаторные диаметром 20 мм;
  • фитинги для соединения трубопровода и радиаторов;
  • соответствующие радиаторы. Расчет подходящих вариантов радиаторов должен осуществляться еще до установки системы;
  • краны Маевского, которые дают возможность выпускать воздух из каждого радиатора.

Кроме того, при установке «Ленинградки» необходимо по два перекрывающих крана на радиаторы и по одному – на все обходные линии. Читайте также: "Отопление Ленинградка в двухэтажном доме".

Порядок выполнения монтажных работ


  1. Сначала в подходящем и оборудованном месте устанавливается котел. Зачастую установкой и подключением котлов занимаются специалисты.
  2. Осуществляется установка магистрального трубопровода со всеми соответствующими отводами. Во время монтажа системы нужно помнить о необходимости создания уклона.
  3. Теперь можно устанавливать насос. Он подключается к самой трубе и к электросети. Очень важно соблюдать главное требование: насос должен находиться на обратке контура, поскольку его конструкция не предусматривает работу с высокой температурой.
  4. На данном этапе можно монтировать расширительный бачок. Место установки будет зависеть от выбранного типа устройства.
  5. После проведения предыдущих шагов можно заняться установкой радиаторов. Они монтируются на предварительно рассчитанных местах при помощи кронштейнов. Устанавливая радиаторы, важно соблюдать требования, предъявленные изготовителем этих устройств.
  6. Теперь возможно подключение радиаторов. При выполнении этого шага монтируются все краны и заглушки, влияющие на работу системы.
  7. Теперь система проходит опрессовку сжатым воздухом. После проведения этой процедуры систему можно заполнять теплоносителем (детальнее: "Как заполнять систему отопления закрытого типа"). Это последний этап монтажа, после которого начинается процесс настройки и регулировки системы.

Заключение

Однотрубная система отопления закрытого типа очень хорошо себя зарекомендовала при использовании в одноэтажных домах. Также схема однотрубной системы отопления двухэтажного дома прекрасно показала себя. Одним из главных условий эффективного использования такого отопления является небольшая протяженность контура, а в двухэтажных домах такое явление почти не встречается. Отопление однотрубное двухэтажного дома потребует установки более мощного насоса (подробнее: "Возможные схемы отопления двухэтажного дома, рассмотрим варианты реализации своими руками").

Если этого не сделать, то в радиаторы будет поступать уже остывшая жидкость, которая не сможет обеспечить хороший и равномерный прогрев всех помещений. При необходимости решить проблему можно при помощи коллектора, установленного непосредственно после котла или установка большего числа контуров.

Пример схемы однотрубного отопления частного дома на видео:


Радиаторы для однотрубной системы отопления

Однотрубная система отопления дома представляет собой замкнутый контур, по которому осуществляется движение теплоносителя. Такая конструкция не предусматривает наличие магистрали обратного действия для перемещения остывшей рабочей среды. Она востребована при монтаже отопления и в частном доме с одним или двумя этажами, и в многоквартирных жилых зданиях.

Особенности отопительной сети

Общая схема однотрубной системы отопления включает котел или тепловой узел, трубопровод, батареи, трубопроводную арматуру и другие виды оборудования. Циркуляция теплоносителя по контуру бывает:

  • Естественной. В этом случае перемещение рабочей среды осуществляется за счет разницы плотности горячей и остывшей воды. Естественная циркуляция возможна в системах с уклоном от 5 до 7 см на 1 м трубопровода.
  • Принудительной. Движение теплоносителя происходит за счет циркуляционного насоса, установленного перед входом в котел в обратной части контура. Принудительная циркуляция может также осуществляться под воздействием созданного извне перепада давления.

Однотрубная отопительная система может быть открытой или закрытой. Первый вариант предполагает наличие расширительного бака открытого типа, который устанавливается в верхней точке сети обогрева.

Закрытая система более эффективна: в ней исключен контакт теплоносителя с окружающей средой и насыщение кислородом, что позволяет предотвратить появление коррозии. Для удаления излишков воздуха ТМ Ogint предлагает большой выбор воздухоотводчиков, в том числе Кран Маевского собственной разработки.

Виды и характеристики схем отопления

Однотрубная разводка бывает горизонтальной или вертикальной. Они отличаются способом монтажа, нюансами конструкции и сферой применения. Горизонтальная разводка выполняется при монтаже отопления в помещениях большой площади и одноэтажных домах. Для ее прокладки необходимо минимальное количество труб, а подключение батарей осуществляется последовательно. При горизонтальной разводке с нижней или верхней подачей теплоносителя можно скрыть коммуникации под напольным покрытием или за подвесным потолком.

Главные ее недостатки — невозможность регулировать теплоотдачу отопительных приборов, в результате чего комнаты в здании из-за постепенного охлаждения теплоносителя прогреваются неравномерно. Кроме того, отопительные сети с горизонтальной разводкой склонны к появлению воздушных пробок. Для устранения недочетов системы следует использовать радиаторы ТМ Ogint, укомплектованные терморегуляторами и термостатическими клапанами. Удаление излишков воздуха можно выполнять с помощью крана Маевского с колпачком или под отвертку и других воздухоотводчиков.

Однотрубная вертикальная разводка может использоваться при прокладке коммуникаций в двухэтажных домах и трехэтажных зданиях. Ее отличительная черта — наличие стояка, по которому происходит подача теплоносителя на второй этаж. Каждая труба, входящая на этаж, оснащается регулирующей арматурой для контроля подачи рабочей среды. В зависимости от конструкции схема вертикальной отопительной системы может быть:

  • С верхней разводкой. В этом случае прокладка трубопровода осуществляется через помещение чердака или под потолком, а для регулировки давления в сети устанавливается расширительный бак.
  • С нижней разводкой. Монтаж магистрали для транспортировки теплоносителя происходит в подвале, что упрощает обслуживание системы и снижает потери тепла.

Вертикальная разводка применяется и для организации сети обогрева квартир в домах с центральным отоплением.

Преимущества и недостатки

При выборе схемы для монтажа отопительной сети следует учесть особенности здания и отдать предпочтение варианту, который обеспечит создание комфортных условий в помещениях с минимальными затратами. Какая схема отопления самая лучшая?

Чтобы правильно выбрать, нужно оценить плюсы и минусы однотрубной системы и сравнить ее параметры с двухтрубной конструкцией.

К преимуществам схемы без обратной магистрали относятся:

  • экономия при покупке материалов, поскольку проектная длина труб будет значительно меньше, чем у двухтрубной системы;
  • возможность монтажа отопительных котлов, использующих для нагрева рабочей среды разные виды топлива;
  • простота монтажа.

Недостатками стандартной однотрубной схемы являются сложность регулирования степени нагрева отдельных радиаторов и необходимость отключения всей системы в случае ремонта. В отличие от нее двухтрубная система отопления позволяет устранять неисправности батареи без вмешательства в работу остальной сети.

Для адаптации однотрубной схемы к современным условиям ТМ Ogint предлагает следующие устройства:

Трубопроводная арматура позволяет устранить недочеты проточной однотрубной схемы и делает ее более эффективной и удобной в обслуживании и эксплуатации.

Модификация однотрубной схемы отопления. «Ленинградка»

Ярким примером использования клапанов и других видов арматуры является однотрубная система отопления «Ленинградка», которая применяется и для частных коттеджей, и для многоквартирных домов. Она сочетает экономичный расход материалов с оптимальным использованием тепловой энергии в контурах большой протяженности. Главные отличия «Ленинградки»:

  • установка на входе и выходе радиатора запорной арматуры, в качестве которой могут служить отсекающие клапаны Ogint;
  • наличие байпасов — перемычек, соединяющих вход и выход батарей.

Чтобы обеспечить хорошую циркуляцию теплоносителя, трубы для монтажа байпасов должны быть меньше по диаметру, чем магистрали для соединения радиаторов. Монтаж термостатических клапанов Ogint при прокладке однотрубной системы «Ленинградка» позволит регулировать температуру в помещении и снизить затраты на обогрев.

Для эффективной работы водяного отопления следует тщательно выбирать не только схему, но и комплектующие элементы. Особое внимание нужно уделить радиаторам, которые покупают с учетом параметров жилья и технических характеристик отопительной сети. Для автономной системы обогрева в частном доме ТМ Ogint предлагает чугунные и алюминиевые батареи. В многоэтажных домах с централизованным отоплением велика вероятность гидравлического удара, а теплоноситель не отличается хорошим качеством. Поэтому для таких систем оптимальным вариантом будут биметаллические или чугунные радиаторы.

Какая система отопления лучше: однотрубная или двухтрубная?

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы "против"

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы "за"

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

Схема отопления одноэтажного дома с принудительной циркуляцией - Отопление и утепление

Содержание статьи

Наличие системы отопления в доме это требование, ни у кого сомнения не вызывающее. А вот точки зрения, на каких принципах она должна работать, различаются.

Существует всего два возможных варианта обустройства системы отопления (СО). В первом случае теплоноситель движется по трубопроводам СО, подчиняясь базовым физическим законам. Такие системы относятся к СО с ЕЦ (естественной циркуляцией). Во втором, схема отопления одноэтажного дома с принудительной циркуляцией (ПЦ) предусматривает перемещение теплоносителя по системе за счёт работы встроенного циркуляционного насоса.

Принципы работы СО ПЦ.

Для лучшего понимания принципа работы указанной системы стоит сначала разобраться в том, как функционирует СО ЕЦ. Этот вопрос был подробно рассмотрен здесь.

Встраивая в такую систему циркуляционный насос, удаётся устранить большую часть недостатков, добиться равномерного распределения горячего теплоносителя по всем отопительным приборам, за счёт чего повышается эффективность работы СО и снижается расход топлива, необходимого котлу для поддержания заданных температурных параметров.

Система отопления с принудительной циркуляцией одноэтажного дома теоретически допускает возможность смешения горячего и остывшего теплоносителя. Но фактически этого не происходит, так как устанавливаемые модели циркуляционных насосов создают в магистралях небольшие давления, не приводящие к смешению.

Правильная регулировка скорости движения воды в системе позволяет с высокой степенью эффективности контролировать, какое количество тепла производится.

Кроме этого СО с ПЦ допускает использование радиаторов любых типов.

Преимущества, которые наличие насоса обеспечивает СО ПЦ.

  • Отсутствуют ограничения на диаметр и материалы, из которых изготовлены трубы, применяемые для монтажа СО указанного типа;
  • Это позволяет получить определённую экономию на закупке материалов по более низким ценам, без потери качества работы монтируемой системы;
  • Упрощаются работы по монтажу системы, т.к. отпадает потребность в выполнении верхней разводки и строгого контроля за уклоном трубопроводов;
  • Отсутствие существенных перепадов температур в системе положительно сказывается на увеличении сроков эксплуатации элементов и узлов СО ПЦ;
  • Появляется возможность выполнения разводки коллекторного типа, что позволяет прогревать до одинаковой температуры все радиаторы, независимо от их удалённости от котла;
  • Можно увеличить протяжённость трубопровода до необходимой;
  • Становится технически возможным встраивание в СО ПЦ дополнительных устройств, тёплые полы, например;
  • Отопление одноэтажного дома с принудительной циркуляцией позволяет выставлять необходимую температуру, как во всём здании, так и в его отдельных помещениях. Напоминаем, что регулировка температуры в СО ЕЦ невозможна в принципе.

Недостатки системы.

  1. Система является энергозависимой, что, во-первых, добавляет к эксплуатационным расходам стоимость оплаты потреблённой электроэнергии, а, во-вторых, пропадание питания приводит к остановке насоса;
  2. Работающий насос издаёт определённый шум, что не всем нравится.

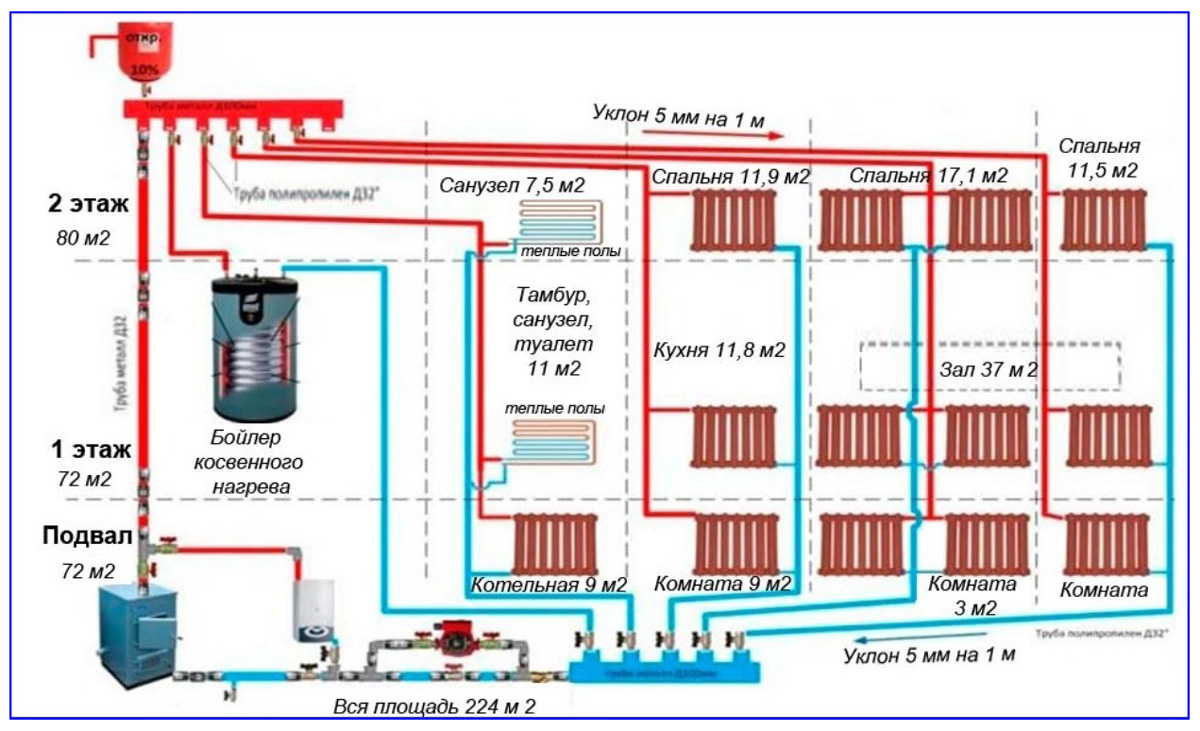

Схемы устройства системы отопления дома с принудительной циркуляцией.

При монтаже схемы отопления в одноэтажном частном доме выполнить её можно в следующих вариантах: одно или двухтрубные. При этом разводка может быть нижней или верхней.

Однотрубная СО ПЦ.

Указанная система выполняется:

С горизонтальной разводкой в тех случаях, когда она обустраивается в небольших жилых домиках или в производственных помещениях. Из главного стояка попадающая в него горячая вода распределяется между стояками горизонтальными, последовательно проходя по ним через все установленные радиаторы. Охлаждённый теплоноситель возвращается в котёл по обратке.

Важное требование, оснащение всех радиаторов кранами для стравливания воздуха (краны Маевского), и монтаж в начале подающей магистрали запорной арматуры, позволяющей регулировать температуру в помещении.

С вертикальной разводкой. Поступает м магистраль СО с верхних этажей на нижние. В одноэтажных домах без мансарды не используется.

Двухтрубная СО ПЦ.

Схема системы отопления одноэтажного дома с принудительной циркуляцией с горизонтальной разводкой может выполняться в трёх вариантах:

  • Коллекторная система;
  • Попутная СО;
  • Тупиковая СО ПЦ.

В первом варианте каждый отопительный прибор подключается индивидуально, что способствует их равномерному нагреву. Но изначально требует для монтажа повышенного расхода труб, а, следовательно, больших расходов на их закупку.

Попутные СО имеют равные контуры циркуляции теплоносителя. это делает процесс регулировки температуры более простым и надёжным, однако увеличивает длину прокладываемого трубопровода. То есть опять лишние расходы.

В системах тупиковых каждый следующий радиатор, по ходу движения воды, находится дальше от котла, что увеличивает контур циркуляции теплоносителя и снижает эффективность контроля за работой СО.

С вертикальной разводкой. Отопление в одноэтажном доме своими руками по указанной схеме может быть выполнено с нижней или с верхней разводкой.

В первом случае циркуляционный насос подаёт холодный теплоноситель из обратки в котёл. Из него – в подающую магистраль и далее по радиаторам. Остывая, вода через расширительный бак возвращается в котёл.

Во втором случае магистральный трубопровод СО размещается выше радиаторов (чаще всего, на чердаке), а обратка прокладывается по полу помещения или в подвале под потолком. Теплоноситель циркулирует из котла в подающую магистраль, оттуда в радиаторы, из них в обратку и через расширительный бак насосом подаётся в котёл.

Выбор циркуляционного насоса.

Циркуляционный насос

Насосы, в первую очередь, подбираются по таким параметрам, как создаваемый напор и производительность. Их требуемое значение предварительно вычисляется с учётом размеров помещения, которое будет обогревать СО ПЦ.

Таблица 1. Контрольные цифры.

Параметры насоса Площадь объекта (м2)
≤ 250 250 – 350 350 — 800
Напор (атм) 0,4 0,6 0,8
Производительность (м3/час) 3,5 4.5 11,0
Загрузка...

% PDF-1.4 % 581 0 объект > эндобдж xref 581 98 0000000016 00000 н. 0000002904 00000 н. 0000003066 00000 н. 0000003953 00000 н. 0000004571 00000 н. 0000005018 00000 н. 0000005132 00000 н. 0000005244 00000 н. 0000005343 00000 п. 0000005766 00000 н. 0000006373 00000 п. 0000007041 00000 н. 0000007555 00000 н. 0000007646 00000 н. 0000009952 00000 н. 0000011842 00000 п. 0000014011 00000 п. 0000016317 00000 п. 0000016431 00000 п. 0000018380 00000 п. 0000020248 00000 п. 0000021327 00000 п. 0000021740 00000 п. 0000022823 00000 п. 0000023131 00000 п. 0000026062 00000 п. 0000031342 00000 п. 0000031682 00000 п. 0000031760 00000 п. 0000032662 00000 п. 0000032740 00000 п. 0000033015 00000 п. 0000033093 00000 п. 0000033708 00000 п. 0000033786 00000 п. 0000034128 00000 п. 0000034206 00000 п. 0000034548 00000 п. 0000034626 00000 п. 0000034967 00000 п. 0000035045 00000 п. 0000035387 00000 п. 0000035465 00000 п. 0000035807 00000 п. 0000035885 00000 п. 0000036227 00000 п. 0000036305 00000 п. 0000036646 00000 п. 0000036724 00000 н. 0000037064 00000 п. 0000037142 00000 п. 0000038045 00000 п. 0000038123 00000 п. 0000038464 00000 п. 0000038542 00000 п. 0000038883 00000 п. 0000038961 00000 п. 0000039302 00000 п. 0000039380 00000 п. 0000039722 00000 п. 0000039800 00000 н. 0000040141 00000 п. 0000040219 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040980 00000 п. 0000041058 00000 п. 0000041399 00000 н. 0000041477 00000 п. 0000041818 00000 п. 0000041896 00000 п. 0000042238 00000 п. 0000042316 00000 п. 0000042985 00000 п. 0000043063 00000 п. 0000043404 00000 п. 0000043482 00000 п. 0000043824 00000 п. 0000043902 00000 п. 0000044243 00000 п. 0000044321 00000 п. 0000044663 00000 п. 0000044741 00000 п. 0000045411 00000 п. 0000045489 00000 п. 0000045862 00000 п. 0000045940 00000 п. 0000046277 00000 п. 0000046355 00000 п. 0000046629 00000 п. 0000046707 00000 п. 0000047081 00000 п. 0000047159 00000 п. 0000047497 00000 п. 0000054169 00000 п. 0000191760 00000 н. 0000002715 00000 н. 0000002256 00000 н. трейлер ] / Назад 300624 / XRefStm 2715 >> startxref 0 %% EOF 678 0 объект > поток hb```g`g`cb @

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар проходит от котла к радиаторам, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе.Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается в нижней части радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой трубе, присоединенной к ним, всегда под прямым углом. снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов на 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару.Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.


Однотрубный клапан парового радиатора должен быть полностью открыт или полностью закрыт, но не между ними.


Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, изготовленную из двух разных металлов, так как пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения.Второй механизм - это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел.Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун - действительно проверенный временем материал для парового отопления. Пар создает большую нагрузку на систему: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на пару, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Какой размер клапана?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или менее и клапаны на 1 ¼ дюйма выше этого. Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Балансировка однотрубных паровых систем

Опубликовано: 24 июня 2014 г. - Дэн Холохан

Категории: Steam

Одна из самых сложных задач при работе со старинными системами отопления - сбалансировать их, чтобы всем было удобно.Это особенно верно, когда дело доходит до однотрубного пара, поскольку большинство людей, разбирающихся в этих системах, тоже мертвы.

Но ты справишься. Вам просто нужно следовать нескольким правилам, которым следовали Мертвецы, когда они впервые установили этих старых красоток. Делайте это, и у вас будут более счастливые клиенты.

Сначала быстро выпустите воздух из сети. Это поможет пару достичь всех радиаторов примерно в одно и то же время. Пар - это газ, и он всегда будет искать выход из системы.Когда он покидает котел, он направляется к вентиляционным отверстиям. Чем больше воздухозаборник, тем больше пара будет подниматься в этом направлении. Если система нагревается неравномерно, установите хорошую главную вентиляцию с высокой пропускной способностью рядом с концом каждой магистрали и наблюдайте за тем, насколько это изменится. Вытяните вентиляционное отверстие примерно на 30 сантиметров от конца магистрали и на шесть-десять дюймов выше на ниппеле, чтобы не допустить попадания гидравлического удара на конце магистрали. Если вы не можете получить эти точные размеры, сделайте все, что в ваших силах. И помните, чем больше отверстие, тем быстрее вентиляция, поэтому стоит установить тройник с резьбой на три четверти дюйма для вентиляционного отверстия рядом с концом магистрали.Не пытайтесь обойтись с крошечным отверстием, просверленным в основной. Крошечные отверстия не позволяют воздуху быстро выходить.

Установите Y-образный фильтр перед главным вентиляционным отверстием. Старая паровая система может быть очень грязной, а поскольку пар движется с большой скоростью (до 60 миль в час в однотрубной системе!), Он собирает частицы ржавчина и отложения. В конце концов, все это попадет внутрь главного вентиляционного отверстия. Вскоре ваши главные вентиляционные отверстия не закроются. Они будут выплевывать воду и пропускать пар в атмосферу. Это создает проблемы с уровнем воды в котле.Y-образный фильтр, установленный вертикально перед главным вентиляционным отверстием, может защитить вентиляционное отверстие от системного мусора и продлить срок его службы. Используйте сетчатый фильтр как часть высоты от шести до десяти дюймов для главного вентиляционного отверстия, и вы значительно улучшите производительность системы. Затем убедитесь, что кто-то время от времени чистит ситечко.

Удаляйте воздух из радиаторов в зависимости от их размера, а не от их расположения в здании. Если ваша цель - нагреть все радиаторы примерно в одно и то же время в самый холодный день года, вам придется обрабатывать воздух особым образом.Во-первых, как я уже сказал, быстро выпустите воздух из сети. Это так важно. Затем вентилируйте радиаторы в соответствии с их размером, а не их расположением в здании. Через главные вентиляционные отверстия пар поступает в каждый радиатор примерно в одно и то же время. Поскольку большие радиаторы содержат больше воздуха, чем маленькие радиаторы, большие радиаторы должны иметь более крупные вентиляционные отверстия, чем маленькие радиаторы. В этом есть смысл, не так ли? Тем не менее, это тонкость в однотрубном паре, которую часто неправильно понимают.

Используйте два вентиляционных отверстия на радиаторах увеличенного размера. Негабаритные радиаторы - всегда проблема. Независимо от того, какого размера вы используете вентиляционное отверстие, оно закроется, как только пар достигнет его, даже если большая часть воздуха останется в этом огромном радиаторе. Мертвецы часто сталкивались с этой проблемой, сверля и врезая в эти негабаритные радиаторы второе вентиляционное отверстие. Второе вентиляционное отверстие расположили на несколько дюймов ниже первого. Затем два вентиляционных отверстия работали вместе, выпуская воздух. Когда пар достигал первого вентиляционного отверстия (более высокого из двух), он закрывался. Но второй выход (на нижнем уровне) продолжал выпускать воздух из радиатора.В результате радиатор нагрелся более полно, и Мертвецы еще на шаг приблизились к системному балансу. Этот трюк может сработать и для вас.

Изолируйте все паропроводы. Когда пар конденсируется и превращается в воду, он перестает двигаться. Вот почему Мертвецы потратили столько времени на изоляцию своей паровой магистрали. Они хотели, чтобы пар конденсировался в радиаторах, а не в трубопроводах подвала. Если асбеста нет, замените его стекловолокном. Это поможет вам сбалансировать систему, потому что пар не так быстро конденсируется в трубах подвала.Неизолированные паровые трубы имеют примерно в пять раз больше тепловых потерь, чем изолированные паровые трубы, поэтому хорошо оберните их и дайте пару возможность попасть туда, куда вы хотите.

Очистите систему (и, если необходимо, десяток раз). Однотрубные паровые системы старые, открытые для атмосферы и постоянно подвержены коррозии. Вся эта коррозия скапливается в котловой воде, и если котловая вода грязная, пар уносит воду с собой, когда он направляется в трубопровод. Это, конечно, приводит к проблемам с уровнем воды в котле, но также создает проблемы с балансировкой во всей системе.Пар отдает свою скрытую тепловую энергию водяному туману, движущемуся вместе с ним. Это останавливает пар. Радиаторы, расположенные дальше всего от котла, остаются холодными, а радиаторы возле котельной нагреваются. Горелка часто переключает цикл при низком качестве пара. Это тоже приводит к проблемам с балансировкой. Ознакомьтесь с инструкциями производителя котла по очистке. На то, чтобы вода в котле снова приобрела форму «чистого пара», могут потребоваться дни, но часто это единственное решение этих проблем с балансировкой.

Понизьте давление пара. Системы парового отопления перемещаются на волне давления от «включения» до «выключения» регулятора давления или паростата. Система должна циклически подниматься и опускаться на этой волне, потому что именно так работают вентиляционные отверстия. Пар выталкивает воздух из вентиляционных отверстий; затем вентиляционные отверстия закрываются по температуре. Когда пар конденсируется, вентиляционные отверстия должны открываться для продолжения вентиляции. Но если давление в системе будет слишком высоким, вентиляционные отверстия могут остаться закрытыми. Поскольку воздух не может выйти из закрытого вентиляционного отверстия, радиаторы остаются прохладными, и система выходит из равновесия.Вентиляционные отверстия и регулятор давления или паростат работают вместе, чтобы удалить воздух из системы. Если вы установите настройку «включения» на половину фунта на квадратный дюйм на регуляторе давления или около четырех унций на паростате, вы никогда не закроете вентиляционные отверстия закрытыми. Давление отключения должно быть как можно ниже. Нет причин повышать давление пара выше, чем должно быть. Пар высокого давления на самом деле движется медленнее, чем пар низкого давления. Поэтому, когда вы пытаетесь сбалансировать эту однотрубную систему, понижайте, а не повышайте давление.

Проверить трубопровод около котла на соответствие спецификациям производителя котла. Если вы хотите, чтобы современный паровой котел вырабатывал качественный сухой пар, вам необходимо прокладывать трубопровод в соответствии с рекомендациями производителя. Сменные котлы намного меньше котлов паровой эпохи. Они используют трубопровод, расположенный около котла, для отделения воды от пара. Если вы хотите, чтобы пар достигал дальних радиаторов, он должен быть сухим. Правильная обвязка около котла играет огромную роль в балансировке пара и одной трубы.

типов радиаторов | Радиаторы горячей воды, паровые радиаторы и лучистое тепло

Если у вас дома есть радиаторы, может быть сложно определить, есть ли у вас отопление паром или горячей водой. Обе системы распространены в старинных домах, и обе обеспечивают чистое и беспыльное тепло. Вот несколько советов, которые помогут вам определить, какой у вас тип отопительной системы.

Не угадайте, какой у вас радиатор.Будь то радиаторы для горячей воды, паровые радиаторы или любой другой тип отопительной системы, American Vintage Home может вам сегодня помочь. Позвоните нам сейчас по телефону 847-999-4595, чтобы начать работу.

Паровое отопление

В системе парового отопления используется бойлер для превращения воды в пар. Затем пар циркулирует по трубам к радиаторам и обогревает дом. По мере охлаждения пар снова конденсируется в воду и возвращается в котел для повторного нагрева. Показатели паровых систем отопления:

Кол-во труб

  • Одна труба : Если вы видите только одну трубу, выходящую из радиатора, это означает, что у вас однотрубная система, и это определенно пар.Пар поступает по трубе, тепло рассеивается, пар конденсируется в радиаторе, а вода возвращается по той же трубе в котел.
  • Две трубы : Две трубы, идущие от радиатора, означают, что это может быть система горячего водоснабжения или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Высокий свист
Если вы иногда слышите пронзительный свист из радиатора, скорее всего, у вас есть система парового отопления.Свист также может быть признаком того, что ваша система нуждается в обслуживании.



Смотровое стекло

Вам нужно будет пойти в подвал и посмотреть на котел для этой части. В системах парового отопления всегда должно быть смотровое стекло, прикрепленное вертикально к внешней стороне котла. Смотровое стекло представляет собой прозрачный стеклянный цилиндр высотой около 12 дюймов, частично заполненный водой, чтобы указать уровень жидкости, содержащейся в системе.

Отопление горячей водой

В системе водяного отопления горячая вода проходит от котла через циркуляционный насос к радиатору, который рассеивает тепло и нагревает комнату. Вода продолжает циркулировать по системе при включенном обогреве. Показатели систем водяного отопления:

Две трубы
В системах горячего водоснабжения всегда будет две трубы, идущие от радиатора - не обязательно из разных углов. Однако в некоторых системах парового отопления также используются две трубы, поэтому необходимы дополнительные исследования



Циркуляционный насос
Если к вашей системе отопления котла подключен циркуляционный насос, это обычно означает, что у вас есть система горячего водоснабжения.Циркуляционные насосы бывают самых ярких цветов.

Расширительный бак
Если у вас есть водяное отопление, у вас также должен быть расширительный бак рядом с котлом. Расширительный бак защищает систему горячего водоснабжения от создания избыточного давления.

Паровые системы и системы горячего водоснабжения следует обслуживать ежегодно, чтобы обеспечить бесперебойную работу. Паровые системы особенно нуждаются в особом уходе, который следует выполнять регулярно. Кого бы вы ни выбрали для обслуживания своей системы отопления, убедитесь, что они имеют большой опыт и осведомлены о потребностях старых домов.

Мы надеемся, что это руководство поможет вам больше узнать о вашей системе отопления. Независимо от того, какой у вас тип отопительной системы, мы можем помочь в ее обслуживании.

Если вам нужна помощь нашего специалиста, позвоните в American Vintage Home по телефону 847-999-4595 или заполните онлайн-форму сегодня.

Что можно и чего нельзя делать для однотрубных паровых систем - Xylem Applied Water Systems

Том 2 / Выпуск 4 / Июль 2015

На протяжении многих лет мы слышали множество вопросов о паровых системах, от причин гидроудара до размеров ловушек и выбора питательных баков для котлов и конденсатных насосов.Мы собрали ответы на следующие вопросы, которые можно и нельзя делать для однотрубной паровой системы.

1. ЗАПРЕЩАЕТСЯ определять размер запасного котла , используя метод расчета тепловых потерь, метод маркировки, метод «очень похоже» или любой другой практический метод.

DO Определите размер запасного котла, посчитав всю радиацию в доме. Итоговая сумма равна чистому рейтингу EDR (эквивалент прямого излучения) вашего замененного котла. Пар не заботится ни о теплопотери, ни о чем-либо другом - только о длине трубопровода.Если котел будет слишком маленьким, часть здания никогда не будет нагреваться; если он слишком большой, новый котел будет работать с коротким циклом, потреблять больше энергии и потребовать больше обращений в службу поддержки.

2. НЕ предполагайте, что новый котел можно прокладывать точно так же, как и старый.

DO протрубить котел в соответствии с инструкциями производителя. Новые котлы сильно отличаются от старых. Секции более узкие, выходные отверстия меньше и меньше, а паровой бункер практически отсутствует.Выполняйте трубку в соответствии с указаниями и избавьте себя от многих головных болей.

3. ЗАПРЕЩАЕТСЯ бросать просто пару бутылок с моющими средствами, когда закончите прокладывать трубопроводы для нового бойлера.

DO Очистите котел от пыли в соответствии с инструкциями производителя. Масло из литейного цеха, а также смазочно-охлаждающие масла, используемые в полевых условиях, создают поверхностное натяжение в верхней части воды в котле. Это создает условия вспенивания / грунтования, которые создают влажный пар, что приводит к гидроударам, недостатку тепла и недовольству клиентов.

4. НЕ используйте небольшие вентиляционные отверстия радиатора в качестве конца основных вентиляционных отверстий! Хуже того, не используйте заглушки.

DO используйте самые большие основные вентиляционные отверстия. Отдельный и быстрый выпуск воздуха из магистрали значительно улучшает баланс системы: при большом вентиляционном отверстии пар устремляется к концу магистрали, прежде чем он начнет заполнять стояки. Специальные вентиляционные отверстия Hoffman № 4A, 75 или 76 - правильный выбор.

5. НЕ УСТАНАВЛИВАЙТЕ размер горизонтального выхода для однотрубного стояка на основе метода инвентаризации.

DO используйте таблицу размеров паровой трубы, в которой указан точный размер, необходимый для поддержки излучения, подключенного к этому стояку. Труба, соединяющая паропровод с восходящим стояком подачи, называется горизонтальным отводом. Его задача - одновременно подавать пар в стояк и позволять конденсату, возвращающемуся из радиаторов, стекать обратно в паропровод. Если пар движется слишком быстро, конденсат не сможет стекать обратно в магистраль; вместо этого пар будет направлять его к вентиляционным отверстиям радиатора.

6. НЕ используйте регулируемые вентиляционные отверстия в зависимости от расположения радиатора.

DO использовать регулируемые вентиляционные отверстия в зависимости от размера радиатора. Когда угольные системы были переведены на нефть или газ, система работала иначе. Чтобы приспособиться к этой новой системе «включения и выключения», потребовалось уравновесить выход воздуха больших радиаторов и меньших радиаторов. Это не имело никакого отношения к расположению радиатора. При наличии по крайней мере одного основного вентиляционного отверстия большой емкости, установленного в конце каждой магистрали, регулируемые вентиляционные отверстия просто управляют скоростью вентиляции больших радиаторов по сравнению с меньшими радиаторами.

Регулируемая вентиляция радиатора Hoffman Specialty®, серия A1

7. НЕ повышайте настройку регулятора давления, считая, что это решит проблему с нагревом!

DO сохраняйте настройку Pressuretrol® или Vaporstat® как можно ниже, потому что:

  • Пар низкого давления движется быстрее, чем пар высокого давления. Если вы хотите, чтобы пар быстро достигал конца магистрали, уменьшите давление и убедитесь, что вы установили главное вентиляционное отверстие большой емкости.
  • Все вентиляционные отверстия радиатора рассчитаны на «падение давления». Это максимальное давление, при котором поплавок внутри вентиляционного отверстия может упасть, не препятствуя повторному открытию вентиляционного отверстия. Если настройка давления слишком высока, вентиляционное отверстие закрывается и остается закрытым, и воздух, оставшийся в радиаторе, не может быть выпущен.
  • Однотрубные паровые радиаторы были рассчитаны на обогрев дома в самый холодный день года с паром менее 1 фунта на квадратный дюйм. На каждый квадратный фут EDR радиатор будет выделять 240 БТЕ / ч при температуре в помещении 70 ° F и температуре пара 215 ° F.

Помните: ваш специализированный представитель Hoffman всегда готов помочь вам решить ваши проблемы с паровым нагревом. Позвоните им в следующий раз, когда вам понадобится помощь.

Pressuretrol и VaporStat являются зарегистрированными товарными знаками Honeywell International Inc.

Схемы трубопроводов для систем водяного отопления

Несмотря на то, что много внимания уделяется эффективным котлам и инновационным радиаторам, конструкция системы трубопроводов часто является причиной или выходом из строя гидравлической системы отопления.Хорошая система трубопроводов может быть разницей между шумной, неудобной, энергоемкой системой и системой, которая обеспечивает комфорт во всех комнатах в доме.

Чтобы спроектировать эффективную систему, вы должны согласовать источник тепла с «излучателями тепла», то есть радиаторами и конвекторами. Некоторые типы излучателей тепла лучше всего подходят для источников тепла с относительно высокой температурой. Например, знакомые конвекторы с плинтусами из оребренных труб, которые используются во многих жилых и коммерческих зданиях, хорошо работают с температурой воды выше 150 ° F, но не с низкотемпературными системами, такими как тепловые насосы с грунтовым источником (см. Таблицу «Соответствие Компоненты »).

После того, как вы выбрали котел и несколько излучателей тепла, вам понадобится система трубопроводов, разработанная для получения максимальной отдачи от этого отопительного оборудования с точки зрения комфорта и эффективности. В этой статье рассматриваются достоинства и недостатки четырех методов прокладки трубопроводов, которые подходят для использования с оборудованием, часто используемым в жилых и небольших коммерческих зданиях.

Последовательная цепь

В последовательном контуре простейшая гидравлическая система трубопроводов, радиаторы и котел находятся в одном общем контуре.Радиаторы в конце контура часто больше, чтобы компенсировать более низкую температуру воды.

В простейшей гидравлической распределительной системе все излучатели тепла соединены в общий контур или «контур» с источником тепла. В этом устройстве температура воды постепенно понижается по мере того, как она перемещается от одного источника тепла к другому. Это снижение температуры необходимо учитывать при выборе и размере излучателей тепла.

Распространенной ошибкой является определение размеров излучателей тепла на основе средней температуры воды в системе.В случае последовательного контура вы должны рассчитывать тепловые излучатели в зависимости от температуры воды в их конкретных местах в контуре трубопровода. Если вы этого не сделаете, вы услышите жалобы на перегретые комнаты в начале контура трубопровода (ближайший к источнику тепла) и на неудобно прохладные комнаты в конце.

Основным преимуществом последовательных цепей является простой и недорогой монтаж. Однако, поскольку вода протекает через все излучатели тепла, когда циркуляционный насос работает, вы не можете использовать клапан для регулирования тепловой мощности данного излучателя.Если бы вы это сделали, вы бы ограничили поток через всю систему. Другими словами, у последовательных цепей есть недостаток, заключающийся в том, что они не позволяют независимое управление отдельными излучателями тепла в соответствии с потребностями комфорта.

Как правило, последовательные цепи лучше всего подходят для высокотемпературных излучателей тепла, таких как плинтус из оребренных труб, в небольших зданиях, которые контролируются как одна зона. Их не следует использовать с излучателями тепла с высокими характеристиками падения давления, такими как теплые полы и некоторые конвекторы фанкойлов.

Однотрубные системы

Однотрубная система изолирует котел от основного контура трубы, когда котел не работает. Тройники и клапаны с термостатическим управлением отбирают воду из основного контура, направляют ее через радиаторы, а затем возвращают в основную линию.

«Однотрубная система» или «система Monoflo», как ее иногда называют, представляет собой распределительную систему, в которой используются специальные тройники для отвода части горячей воды по разветвлению трубопровода.Если ручной или автоматический регулирующий клапан установлен на пути ответвления трубопровода, поток воды через данный теплоизлучатель можно полностью контролировать. Это позволяет вам контролировать скорость вывода тепла от каждого излучателя тепла, не влияя на всю систему. Таким образом, однотрубные системы обладают потенциалом для управления зонами от одной комнаты к другой - функции, не предлагаемой последовательными цепями. В большинстве случаев обширное зонирование может быть выполнено с меньшими затратами с помощью однотрубной системы, чем с любым другим типом распределительной системы.

Поскольку тепловая мощность от каждого излучателя тепла может регулироваться независимо, однотрубные системы также позволяют увеличивать размеры отдельных излучателей тепла. Эта функция может быть хорошо применена в ванной комнате, где можно настроить слишком большой излучатель тепла для быстрого нагрева комнаты перед принятием душа или ванны, а затем сбросить настройки для поддержания нормальной комфортной температуры. Если бы вы сделали это с последовательной схемой, вы бы постоянно перегревали комнату.

Плинтус из оребренных труб, панельные радиаторы и конвекторы фанкойлов можно комбинировать и комбинировать по желанию, при этом все они подключаются как отдельные ответвления от главной распределительной цепи.Каждый агрегат по-прежнему необходимо подобрать в соответствии с температурой воды, которую он получает из основного контура. Эта главная цепь обычно проходит по периметру здания и проходит под излучателями тепла, расположенными на внешних стенах. Такая компоновка экономит деньги за счет минимизации количества труб, используемых между основным контуром и излучателями тепла.

Наилучшим способом управления однотрубными системами является обеспечение постоянной циркуляции нагретой воды по основному контуру в течение отопительного сезона.Термостаты открываются и закрываются по мере необходимости для удовлетворения потребности в отоплении отдельных комнат. Поскольку используется постоянная циркуляция, лучше всего подключать котел к системе, как показано выше. Циркуляционный насос котла работает только при пожаре котла. В других случаях поток воды в основном контуре идет в обход котла, уменьшая потери тепла вне цикла.

Многозонные и многоконтурные системы

В многозонной системе для каждой зоны используется отдельный основной контур, обеспечивающий воду примерно одинаковой температуры в каждую зону.Предпочтительный метод - использовать небольшой циркуляционный насос и обратный клапан на каждом контуре.

Другой метод зонирования гидронной системы использует отдельный трубопровод для каждой зонированной области. Есть два способа настроить это; использование отдельного циркуляционного насоса для каждой зоны или одного циркуляционного насоса большего размера и нескольких электрических зонных клапанов. Я предпочитаю первый метод по следующим причинам:

• Циркуляционные насосы с малой зоной потребляют меньше электроэнергии и работают только тогда, когда соответствующая зона требует тепла.Для сравнения: единственный более крупный циркуляционный насос в системе с зонным клапаном должен работать всякий раз, когда одной или нескольким зонам требуется тепло.

• Когда один большой циркуляционный насос работает только с одной активной зоной, скорость потока может быть достаточно высокой, чтобы создавать раздражающие шумы потока в трубах.

• При выходе из строя циркуляционного насоса нагрев прерывается только в одной зоне. Остальные зоны работают в обычном режиме. Выход из строя циркуляционного насоса в системе с зонным клапаном предотвратит доставку тепла ко всей системе.

Важно отметить, что подпружиненный обратный клапан должен быть установлен в каждой зоне мульти-циркуляционной системы. Если нет обратных клапанов, и только одна зона требует тепла, теплая вода будет течь в обратном направлении через контуры, которые должны быть отключены. Это ограничит тепловую мощность активного контура. Это также может привести к попаданию нежелательного тепла в излучатели тепла в теплую погоду, когда котел работает только для нагрева воды для бытового потребления.

У многозонных систем с отдельными контурами есть еще одно преимущество: в каждую зону поступает вода примерно одинаковой температуры.Это может позволить иметь несколько меньшие размеры излучателей тепла по сравнению с последовательной схемой. Если излучатели тепла имеют соответствующий размер, вы также можете эксплуатировать систему при немного более низкой температуре, что повысит ее общую эффективность.

Двухтрубные системы

Двухтрубная система подает воду к каждому радиатору по всей системе почти с одинаковой температурой. Все радиаторы подключаются между общей питающей магистралью и общей обратной магистралью. Двухтрубные системы чаще встречаются в коммерческих зданиях и хорошо подходят для конденсационных котлов.

Наиболее распространенный тип гидравлической распределительной системы в коммерческих зданиях известен как двухтрубная или параллельная система. В этой конструкции, которая также может использоваться в жилых системах, каждый излучатель тепла расположен в отдельной ответвленной цепи, которая подключается к общей питающей магистрали и общей обратной магистрали. Каждая ответвленная цепь проходит «параллельно» другим, позволяя каждому излучателю тепла получать воду примерно одинаковой температуры. Теоретически это позволяет использовать тепловые излучатели меньшего размера в каждой комнате.

Предпочтительный метод подключения ответвленных цепей к сети показан выше. Эта конструкция, называемая «системой обратного возврата», приводит к уравновешенным потокам через ответвленные контуры.

На этой диаграмме показаны типичные рабочие диапазоны различных источников водяного тепла, излучателей тепла и трубопроводных систем, хотя в необычных обстоятельствах иногда могут потребоваться конструкции, выходящие за пределы этих диапазонов.

Поскольку каждый излучатель тепла получает воду примерно одинаковой температуры, перепад температур между подающей и обратной линиями котла будет меньше, чем в системе последовательных трубопроводов.Например, в типичной параллельной системе перепад температуры между подающей и обратной линиями котла может составлять всего около 10 ° F. Напротив, типичная последовательная система может иметь падение температуры на 20 ° F или более. Меньший перепад температуры в двухтрубной системе помогает поддерживать температуру воды, возвращающейся в котел, выше точки росы выхлопных газов, тем самым предотвращая конденсацию дымовых газов.

Двухтрубные системы - лучший выбор для использования с низкотемпературными источниками тепла, такими как тепловые насосы или конденсационные котлы.Системы теплых полов можно рассматривать как двухтрубные, поскольку каждый контур пола подключен параллельно с другими контурами на распределительных станциях. Двухтрубные системы также позволяют легко зонировать, используя клапаны для регулирования потока через любой данный излучатель тепла.

Как ухаживать за радиаторами

Перед тем, как приступить к техническому обслуживанию или ремонту старых радиаторов, важно знать, есть ли у вас паровые или водяные радиаторы. Самый простой способ определить это - посмотреть на количество труб, идущих от вашего радиатора: если труба только одна, значит, это паровая система.Две трубы могут указывать на пар или горячую воду, при этом конденсированная или охлажденная вода возвращается в котел по второй трубе.

Радиатор горячей воды в Рутмере, доме изящного искусства 1910 года в Элкхарте, штат Индиана, демонстрирует типичное нижнее соединение трубы.

Joseph Hilliard

Радиаторы горячей воды 101

В радиаторах горячей воды редукционный клапан между городской водой и вашей системой водяного отопления постоянно поддерживает ее наполнение. В большинстве двухэтажных домов требуется давление 12 фунтов на квадратный дюйм, и это заводская настройка клапана.Если в вашем старом доме три этажа и на верхнем этаже установлены радиаторы, вам может потребоваться отрегулировать клапан для подачи воды под давлением 18 фунтов на квадратный дюйм, чтобы убедиться, что радиаторы наверху заполнены.

После заполнения циркуляционный насос перемещает нагретую воду из бойлера в радиаторы и обратно. Раньше во многих системах водяного отопления не было циркуляционных насосов; вода текла под действием силы тяжести, при этом горячая вода поднималась и холодная вода падала. По этой причине у многих отдельно стоящих чугунных радиаторов соединения трубопровода находятся в нижней части радиатора.Нагретая вода поступает в радиатор и поднимается за счет конвекции, тогда как более холодная вода внутри радиатора падает обратно в котел.

До появления циркуляционных насосов путь наименьшего сопротивления для воды всегда был через радиаторы верхнего этажа. Старожилы замедлили поток к самым верхним радиаторам, вставив металлическое отверстие (кусок металла размером с никель с маленьким отверстием) внутрь клапана подачи радиатора. Друг-подрядчик сказал мне, что его дед будет делать их из табачных банок Prince Albert.Он использовал ножницы, чтобы вырезать круг, а затем пробить отверстие гвоздем - работало как заклинание.

Проблема, однако, заключается в том, что, когда вы добавляете насос в систему, путь наименьшего сопротивления смещается к радиаторам на первом этаже, и это часто приводит к тому, что радиаторы наверху становятся холодными. Там, где нет потока горячей воды, нет тепла. Если вы выпускаете воздух, но воздух не поступает, а радиатор все еще не нагревается, скорее всего, проблема в этом. Профессионалы знают это, и при вызове для устранения неполадок большинство снимет отверстия с радиаторов верхнего этажа и установит их на радиаторах нижнего этажа, чтобы сбалансировать систему.

Паровые радиаторы 101

Труба на этой стене, вероятно, питает радиатор, расположенный на полу над этой однотрубной паровой установкой.

Alli Coate

Если у вас есть паровое отопление, каждый из ваших радиаторов будет иметь одну или две трубы. Все паровые радиаторы используют силу тяжести, чтобы вернуть сконденсированный пар (так называемый «конденсат») в котел. Ключ к тому, чтобы все это работало, - поддерживать низкое давление в системе. Если вы не можете отапливать свой старый дом давлением 2 фунта на квадратный дюйм или меньше (такое давление использует Эмпайр-стейт-билдинг), что-то не так.

Пар высокого давления может удерживать вентиляционные отверстия в однотрубной паровой системе закрытыми, а при закрытых вентиляционных отверстиях воздух не может выходить из системы. Если воздух не выходит, пар не может попасть внутрь. Высокое давление также может привести к тому, что конденсат останется в системе, а это может привести к звукам ударов и большим счетам за топливо.

Устройство, контролирующее давление, - это регулятор давления , , установленный на котле. Для отопления дома всегда должно быть минимально возможное значение.

Однотрубные паровые радиаторы

Однотрубные паровые радиаторы часто соединяются только через их днище. Раздел подобен отдельному ломтику в буханке хлеба. Пар легче воздуха, поэтому, когда он входит в однотрубный паровой радиатор через подающий клапан в нижней части радиатора, он поднимается, выталкивая воздух вперед. Воздух будет выходить из радиатора через вентиляционное отверстие, которое находится на последней секции и примерно на трети пути вниз от верха. Почему? Если бы вентиляционное отверстие было на самом верху этой последней секции, пар легче воздуха закрывал бы его до того, как большая часть радиатора нагрелась.Помните, что если воздух не выходит, пар не может попасть внутрь.

Двухтрубные паровые радиаторы

Двухтрубные паровые радиаторы имеют клапан подачи пара либо в верхней части радиатора, либо (реже ) на дне. Возврат - труба, по которой конденсат самотеком возвращается в котел - всегда находится в нижней части радиатора. Это может быть конденсатоотводчик или то, что мы называем «паровым» устройством, которое встречается в десятках форм и размеров.

В отличие от однотрубных радиаторов, вы можете настроить подающий клапан на двухтрубном радиаторе, чтобы пропускать больше или меньше пара, что является основным преимуществом этой системы.В однотрубном радиаторе пар и конденсат делят это ограниченное пространство внутри однотрубного подающего клапана, и если вы дросселируете этот клапан, вы получите много шума и разбрызгивания вентиляционных отверстий, когда пар разбрасывает воду. в плотных пределах частично закрытого клапана.

Паровые радиаторы, подключенные сверху и снизу, можно легко переоборудовать для работы на горячей воде.

Clare Martin

Преобразование радиаторов

Поскольку двухтрубные паровые радиаторы имеют соединения как сверху, так и снизу каждой секции радиатора, их можно переоборудовать для работы на горячей воде.(Однотрубные радиаторы, с другой стороны, не могут быть преобразованы, в первую очередь потому, что они подключаются только снизу.)

Старые паровые радиаторы обычно требуют большего обслуживания, чем их аналоги для горячей воды (включая промывку низкого уровня котла). - отключение воды один раз в неделю, чтобы котел не забился и не перегорел), поэтому многие подрядчики рекомендуют переоборудование.

Тем не менее, прежде чем это сделать, нужно о многом подумать. Поскольку радиаторы с горячей водой должны работать при более низкой температуре, ваш радиатор должен быть достаточно большим, чтобы обеспечивать достаточное количество тепла в самые холодные дни.Поскольку большинство паровых радиаторов изначально имеют большие размеры (см. «Внешний вид - это все» ниже), обычно это не проблема.

Самый большой вопрос, который следует рассмотреть, - способны ли ваши паровые радиаторы и старые трубы выдерживать давление от 12 до 18 фунтов на квадратный дюйм, необходимое для системы горячего водоснабжения. До сих пор эта старая паровая система работала с давлением менее 2 фунтов на квадратный дюйм. Если есть утечки, вы заметите их, когда переключитесь на горячую воду, поэтому лучше искать утечки, пока у вас еще есть пар.Самый простой способ сделать это - поднять давление (только временно!) До 10 фунтов на квадратный дюйм и провести тщательный поиск утечек.

Внешний вид - это все

Деревянные крышки, такие как эта от Wooden Radiator Cabinet Co., обеспечивают привлекательный способ скрыть радиаторы, но они также сокращают выходную мощность на целых 30 процентов.

Негабаритные радиаторы

Когда прибыла воздушная пандемия испанского гриппа 1918 года, унесшая жизни 675 000 американцев, многие люди стали бояться воздуха в своих домах - и не зря.В 1919 году Совет здравоохранения отреагировал на это, настаивая на том, чтобы зимой люди держали окна приоткрытыми, чтобы впускать свежий воздух. Следовательно, радиаторы стали больше - достаточно большими, чтобы обогреть весь дом в самый холодный зимний день, часто с открытыми окнами. (В более мягкие дни термостат отключит однотрубные паровые радиаторы до того, как они станут горячими на всем протяжении.)

Избыточные радиаторы были нормой во время ревущих 20-х годов, но когда наступила Великая депрессия - и потому что испанцы Грипп так и не вернулся - люди начали закрывать окна, чтобы сэкономить топливо, и все эти негабаритные радиаторы, работающие сверхурочно, сделали внутри довольно жарко.

Бронзирующие радиаторы

Люди вскоре узнали, благодаря отчету Национального бюро стандартов за 1935 год, что краска, содержащая металлические хлопья, может снизить мощность радиатора до 20 процентов. Они начали бронировать свои радиаторы алюминиевой или золотой бронзовой краской, поэтому многие старые радиаторы окрашены в серебристый или бронзовый цвет.

Кожухи для радиаторов

Люди также обнаружили, что установка кожуха над радиатором снизит его выходную мощность. Простая полка над чугунным радиатором снижает его мощность на 20 процентов.Классический кожух радиатора, который имеет сплошную верхнюю часть и металлическую перфорированную переднюю часть, снижает мощность на 30 процентов, поэтому мы находим их во многих домах.

Удаление воздуха из радиатора.

Ремонт радиаторов: удаление воздуха

Если вы обнаружите, что ваши радиаторы для горячей воды не такие теплые, как вам хотелось бы, им может потребоваться удаление воздуха . Поскольку холодная вода содержит больше воздуха, чем горячая, при нагревании этот воздух выходит из раствора и поднимается вверх, обычно находя место в радиаторах.Оказавшись там, он может заблокировать поток воды, в результате чего некоторые радиаторы останутся холодными. «Стравливание» - это процесс открытия вентиляционного отверстия, чтобы позволить захваченному воздуху выйти, чтобы поток мог продолжаться.

Как удалить воздух из радиатора горячей воды:

  1. найдите вентиляционное отверстие в верхней части.
  2. Выключите термостат, чтобы вода не текла.
  3. Приготовьте небольшое ведро и тряпку, чтобы уловить любые брызги, а затем откройте вентиляционное отверстие с помощью отвертки или вентиляционного ключа (старинные ключи с заводным заводом часто подходят для вентиляционных отверстий радиатора).
  4. Как только воздух перестанет разбрызгиваться и начнет течь вода, все готово.

Все паровые радиаторы изначально полностью заполнены воздухом, и они будут стравливаться автоматически, пока система работает должным образом. Воздух из однотрубных радиаторов проходит через вентиляционные отверстия; воздуховод из двухтрубных радиаторов проходит через устройство, которое вы видите на выпускной стороне радиатора (это труба, ближайшая к полу).

Ремонт радиаторов: утечки

Когда дело доходит до ремонта протекающих радиаторов, нет простого решения - все зависит от того, где утечка и насколько она серьезна.Паровые радиаторы, поскольку они находятся под гораздо меньшим давлением, чем радиаторы с горячей водой, обычно легче ремонтировать.

Для начала определите место утечки. Смотровое зеркало (доступное в вашем местном хозяйственном магазине) может помочь, так как оно позволит вам заглядывать за углы и в труднодоступные места. Если утечка - это всего лишь точечное отверстие, а не серьезная катастрофа из-за сильного замораживания, возможно, вы сможете ее исправить.

Нет продуктов, которые можно было бы залить в радиатор, чтобы остановить утечку, но представитель компании J-B Weld Company из Сульфур-Спрингс, штат Техас, говорит, что многие из их клиентов добились большого успеха, используя J-B Weld для ремонта старых чугунных радиаторов.Несколько профессионалов, с которыми я разговаривал, также сообщают, что использовали его для успешного устранения утечек радиатора. Однако этот процесс немного сложен.

Как устранить утечку в радиаторе:

  1. Сначала слейте воду из радиатора и удалите краску, грунтовку или ржавчину с места утечки.
  2. Очистите поверхность очистителем, не содержащим нефтепродуктов, например ацетоном или разбавителем для лака, чтобы удалить всю грязь, жир и масло.
  3. Обработайте поверхность напильником.
  4. Смешайте два элемента продукта вместе в пропорции 50/50 и нанесите их толщиной не менее 1/32 дюйма, стараясь не попасть на кожу или в глаза.
  5. Дайте ему высохнуть не менее 15 часов и проверьте, что у вас получилось.

Я спросил, может ли продукт выдерживать колебания температуры и, как следствие, расширение и сжатие, характерные для чугунных радиаторов. Представитель сказал мне, что продукт действительно «размягчается» при нагревании и будет двигаться вместе с металлом. Однако вы не заметите такого смягчения. Чтобы это произошло, вам нужно нагреться до 400 ° F (продукт годен до 500 °).Обычно паровой радиатор имеет верхнюю границу около 229 °, а радиатор с горячей водой - около 180 °. Пока вы можете получить доступ к утечке (и готовы приложить усилия), похоже, что это может быть хорошим решением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
