Проходной 2 клавишный выключатель схема подключения – Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест.

Схема подключения проходного выключателя на 2 клавиши

Включение таких проходных выключателей в эл/цепь создает дополнительные удобства по управлению освещением в частных домах или крупногабаритных помещениях, например, складских, производственных и тому подобное. Хотя и для собственников квартир данные приборы представляют интерес. Как вариант – установка в спальне, что позволит выключить свет из другой «точки», расположенной около кровати.

Но, как правило, в основном подразумеваются изделия с одной клавишей. Это самый простой вариант. Мы же разберемся с тем, что собой представляет проходной выключатель на 2 клавиши, в чем его особенность и по какой схеме правильно подключить прибор.

p-1

Проходные выключатели на 2 клавиши выпускаются в нескольких модификациях. Далее – акцент на самую распространенную разновидность изделия, работающую по схеме «2 входа/4 выхода». Это не  более чем совмещенный вариант двух одноклавишных выключателей проходного типа. Нужно учесть, что подобные приборы, независимо от модификации, работают только в паре. Установка в эл/цепь лишь одного изделия совершенно бессмысленна.

Принцип действия проходного выключателя

Без элементарных знаний об устройстве проходного выключателя на две клавиши вряд ли получится понять, по какой схеме и как ее самостоятельно подключать. Более точное название этого прибора, исходя из особенностей функционирования – переключатель, так как в момент нажатия на клавишу происходит переброс контактной группы, и цепь из положения «замкнуто» («разомкнуто») переводится в обратное.

Изучение принципа работы целесообразно начать с одноклавишного аналога. Схема его подключения показана на рисунке.

p-2

Из нее видно, что провод фазы подводится только к одному устройству (№1). Между другим (№2) и нулем цепи включается осветительный прибор. Оба проходных выключателя соединяются проводниками. Перебросом контактов можно управлять освещением. Лампочка будет гореть, когда их положение в каждом из изделий будет совпадать. Это соответствует замыканию эл/цепи. Погаснет осветитель при условии, если в одном из приборов изменится положение клавиши и, соответственно, контактной группы.

Особенности двухклавишных приборов

К устройству №1 подходят 2 фазных проводника. Соответственно, и клавиш – две.

p-3

Промежуточных проводов, соединяющих выключатели, не 2, а 4.

Это и называется – «2входа/4 выхода». 2-х клавишный выключатель проходного типа, если посмотреть на его схему, напоминает обычное реле, имеющее 2 пары контактов, только с ручным переключением. Устройство предназначено для управления работой 2-х разных светильников (или групп приборов, состоящих из параллельно включенных образцов).

Порядок подключения проходного выключателя на 2 клавиши

  1. Соединение контактных групп устройств между собой.
  2. Присоединение осветительных приборов.
  3. Подключение к ним нулевого провода и линий от проходного устройства.
  4. Проверка правильности сборки схемы.
  5. Подключение фазного проводника. При любых эл/монтажных работах «сила» (питание) подается в цепь в последнюю очередь!!!

Схемы подключения

Конструктивное исполнение приборов от разных производителей может несколько отличаться. Поэтому далее – лишь общий порядок включения в цепь. Прежде чем приступать к монтажу приобретенного проходного выключателя, нужно внимательно изучить его схему, которая обязательно приводится в сопроводительной документации на любое эл/техническое устройство.

Автор сознательно привел однотипные схемы с различным графическим оформлением. Это дает читателю возможность выбрать ту, которая ему более понятна.

Варианты схем по способу управления

Производится из двух точек

Схема самая простая. Чтобы избежать путаницы с проводами, лучше использовать кабель с жилами в цветной оплетке. Сколько их должно быть? На входы – 2, от выходов – 4, и обязательно парочка запасных. Итого – не менее 8 токопроводящих жил. Если предусмотрено заземление, то плюс 2 штуки. В случае обрыва любой из линий гораздо проще произвести 2 переключения, чем заниматься заменой кабелей (проводов).

При управлении по двум направлениям схема выглядит так:

p-11

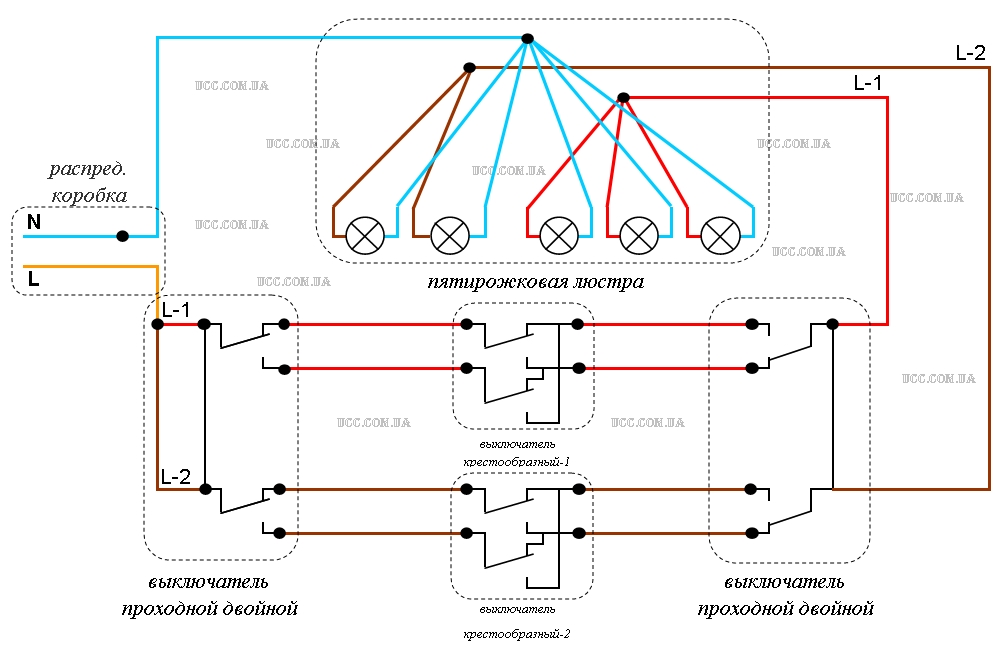

Из трех точек

Такое включение несколько сложнее и используется значительно реже. Например, на лестницах с несколькими пролетами (для «секционного» выключения освещения). Или в холлах, имеющих более двух дверей. В комнатах, когда 1 проходной ставится у двери, а управлять освещением необходимо из двух других точек. В таких случаях понадобится еще и выключатель перекрестный. Он отдельно не монтируется – только совместно с проходными.

p-12

p-13

Получается, что ничего сложного в подключении проходного устройства с 2 клавишами нет. Нужно лишь правильно определить, где в распред/коробке фаза и ноль (с помощью индикатора).

p-14

На заметку:

  • При установке устройств необходимо соединять только их однотипные контакты (из одних и тех же пар). Путаница приведет к тому, что схема работать не будет!
  • В отличие от обычных выключателей, у проходных нет фиксированных положений «вкл» и «выкл». Управление освещением производится лишь переводом соответствующей клавиши в другое положение. Поэтому к таким приборам первое время, возможно, придется привыкать.
  • В большинстве многоквартирных домов третий провод (заземление) в эл/проводке отсутствует. Но там, где он заложен, при подключении проходных выключателей и осветительных приборов о нем забывать нельзя.
  • При использовании одноцветных проводников их концы следует пометить. Это существенно упростит их подключение по месту.

И последнее. Если провод (кабель) только что куплен в магазине, это автоматически не означает, что он не имеет дефектов. Наружные повреждения заметить несложно, а вот с внутренними не так все просто. А обрывы бывают – из-за неаккуратной намотки кабеля на бобину (барабан) на производстве, в процессе транспортировки, погрузки/выгрузки.

 Вывод – прежде чем закладывать кабель (провод) в стену (под плинтус), его нужно проверить на отсутствие обрыва. Что такое «прозвонка» линии с помощью простейшего мультиметра, объяснять смысла нет. Кто этого не знает, тот и самостоятельным эл/монтажом заниматься не будет.

Успехов в «автоматизации» домашнего освещения!

Двойные, перекрестные проходные выключатели: схема подключения — Asutpp

Если использовать проходные выключатели, возможно управление одним источником света из двух, трех и более мест. Рассмотрим, какие бывают варианты подключения проходных включателей.

Подключаем двухклавишные проходные выключатели

Этот способ необходим в том случае, если есть длинный коридор. Входя в него, Вы зажигаете свет, дойдя до конца, свет нужно выключить. Именно здесь и используется схема подключения двух проходных выключателей.

Схема подключения двухклавишного выключателяСхема подключения двухклавишного выключателя

Необходимо переключение перекидного вида, т.е. с одной стороны коридора контакты замыкаются, с другой – размыкаются. Для этого устанавливаем разветвительную коробку, из которой выходят два кабеля – нулевой и питания, соответственно, нулевой отходит на первый выключатель, питания – на второй. Провод фазы в этом случае соединяется через коробку с двумя контактами выключателя в конце коридора, и эта фаза перекидывается на лампу.

Схема подключения двухклавишного выключателяСхема подключения двухклавишного выключателя

Бывают также и двойные проходные сенсорные выключатели. Нет ничего сложного в том, как подключить модель с диммером. Данные устройства управляются с 30 метрового расстояния. Провода сенсора подключаются к разрыву в цепи управления лампы. В свою очередь сам монтаж коробки сенсорного выключателя практически не отличается от обычного. Один провод уходит в минус, другой – к фазе. Перед тем, как установить дистанционные проходные переключатели, нужно определить, какие контакты уходят к светильнику, а какие к командному блоку или разветвительной коробке, объединить их в определенные группы.

Тройные включатели

Принципиальных отличий, как подсоединить проходные выключатели Легранд для трехместного управления от методики, изложенной выше, нет. Нужно использовать спаренный вид выключателя и четырехжильные провода. При помощи спаренного выключателя с одного прибора контакты перекидываются на остальные два.

Схема крестового спаренного выключателяСхема крестового спаренного выключателя

Одинарные тройные переключатели имеют по три контакта – это два входа и один выход. Нулевой провод от кабеля питания уходит на источник света. Выходные контакты соединены со вторым проходным выключателем, а третий контакт уходит на сеть питания.

Одинарные тройные переключатели
Одинарные тройные переключатели

Кроме того, к любой из таких схем можно подключить специальный пульт дистанционного управления, который работает без проводов. Можно использовать абсолютно любое устройство для включения техники на расстоянии мощностью до 1,5 кВт с целью выключения освещения на определенной дистанции. Для этого к пульту подключаем реле, направляем в сторону лампы и нажимаем на определенную кнопку, которая после будет использоваться нами как командная. После этого, операция зафиксирована в энергозависимой памяти и теперь при нажатии именно этой кнопки будет включаться или выключаться свет, независимо, подключен пульт к реле или нет. Места управления освещением в таком случае не ограничены.

Двухклавишные выключатели

Эти устройства имеют возможность управлять шестью источниками света одновременно. Конструктивное решение выполнено таким образом, что в одном корпусе расположено 2 отдельных выключателя. Они могут подсоединяться следующими образами:

  • 3 контакта или одинарный метод;
  • спаренный или перекрестный способ (для подключения 4 и более светильников).
Разные схемы подключения выключателейРазные схемы подключения выключателей

Покупаем проходные перекрестные выключатели

Перед тем, как подключить проходные выключатели света, нужно подобрать приборы под свои потребности. Сенсорные выключатели имеют от одной до четырех контактных зон, благодаря чему одним прибором можно контролировать до четырех источников света. Такими моделями являются устройства фирм lezard, viko и makel.

Если используются обычные накладные переключатели электричества, рекомендуются приборы двухжильные от фирм Шнайдер Электроникс и abb. Несмотря на то, что цена этих приборов немного ниже. Чем вышеперечисленных фирм, они не отличаются по качеству исполнения.

Что нужно знать, перед тем, купить проходные выключатели:

  • количество источников света;
  • расположение светильников: параллельное или последовательное;
  • сила напряжения сети питания квартиры.

Количество установочных мест, из которых можно управлять светом, неограниченно, любой электрик это подтвердит. Монтаж переключателей производится по всем правилам: герметизация контактов, установка заземления, подключение к УЗО.

Схема подключения проходного выключателя на 2 клавиши

Если включить в электроцепь помещения проходной выключатель на 2 клавиши, это создаст дополнительные преимущества в управлении освещением. К примеру, при помощи данного выключателя, если установить его рядом с кроватью, можно включать освещение в комнате не вставая с постели. Либо, к примеру, одной клавишей можно включить одну лампу в люстре, а при помощи другой включить еще две таких же лампы, что еще более усилит освещение. Кстати, сейчас на электромонтаж цена достаточно приемлемая. Доверяйте такую работу специалистам.

Разнообразие и формы проходных 2-х клавишных выключателей

Обычно в быту используются простые одноклавишные выключатели. Но часто по тем или иным причинам люди вынуждены заменить простой одноклавишный выключатель на 2-х клавишный.
У изделий данного вида множество всевозможных модификаций, но, как правило, все они работают по схеме типа «2 входа / 4 выхода». По идее получается, что это попросту два одноклавишных выключателя проходного типа, соединенных в одной конструкции. Также следует заметить, что данные устройства, не смотря на их разнообразный внешний вид, работают лишь в паре. Включение в электроцепь только одного изделия абсолютно бесполезно.

Как функционирует проходной выключатель на 2 клавиши

Для того, чтобы верно включить данное устройство в цепь, нужно иметь понятие о том, как оно действует. Вообще точным его названием является не «выключатель», а именно «переключатель», поскольку в тот момент, когда осуществляется нажатие на клавишу, контактная группа переключается (перебрасывается), и до этого разомкнутая цепь становится замкнутой или наоборот.
Для того, чтобы вникнуть в принцип действия 2-х клавишного выключателя, следует вначале разобраться как работает выключатель с 1-й клавишей, схема которого приведена ниже:
Их предоставленного чертежа становится понятно, что провод с фазой подведен лишь к одному устройству (Выкл. 1). Между следующим (Выкл. 2) и нулем цепи включен осветительный прибор. Оба устройства соединены посредством проводников. При помощи переброса (переключения) контактов и становится возможным управлять освещением. Лампа будет загораться в том случае, если в каждом выключателе положение будет совпадать, поскольку только такой вариант будет способствовать замыканию электроцепи. Гаснуть же она будет тогда, когда в одном из выключателей положение клавиши изменить, что приведет к перебросу контактной группы и к размыканию цепи.

Особенности 2-х клавишных выключателей

Рассмотрим следующий рисунок.
Как видно из него, к 1 устройству подведены 2 фазных проводника, потому и клавиш тут две. И поэтому промежуточных проводов между выключателями также должно быть в 2 раза больше, то есть – 4.

Данная схема от того и называется «2 входа / 4 выхода», что, если разглядеть его со стороны, он напомнит обычное реле с 2 парами контактов, работающее по принципу ручного переключения. Такие выключатели предназначены для работы с двумя различными лампами, светильниками или их группами, соединенными меж собой параллельно.

Порядок действий при подключении 2-х клавишного проходного выключателя

  1. Соединить контактные группы устройств меж собой.
  2. Присоединить осветительные приборы.
  3. Подключить к ним нулевой провод и линии от проходного устройства.
  4. Проверить правильность произведенной сборки схемы.
  5. Осуществить подключение фазного проводника.

Стоит помнить, что при проведении электромонтажных работ подавать питание в цепь можно только в самую последнюю очередь!

Принципы подключения

Конструктивные особенности выключателей различных производителей могут несколько разниться, но в целом принцип их одинаков. Перед тем, как начать монтировать выключатель нужно изучить его визуально, чтобы определить его схему, что в большинстве случаев весьма просто, к тому же схема должна идти в комплекте с устройством.

Варианты схем с различными способами управления

Далее будут приведены схемы одного типа, но в разном графическом исполнении, из которых любой сможет выбрать более для себя понятную.

Управление из двух точек

Это простейшая схема. Для того, чтобы не запутаться желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Сколько должно быть жил? « — на выходы, 4 от выходов и пара запасных. Получается как минимум – 8 токопроводящих жил. В том случае, если предусматривается заземление, то еще +2 штуки и того получается 10. Если по какой-то причине одна из жил выйдет их строя проще будет задействовать одну из запасных, чем полностью производить замену кабель, а потому запас никогда не помешает.

При управлении из двух мест схема подключения выглядит следующим образом:

Управление из трех точек

Такая схема посложнее и применяется весьма редко, к примеру, для включения освещения на лестницах, имеющих несколько пролетов, либо в просторных холлах, имеющих более чем две двери. В комнатах, где 1 проходной устанавливается у главной двери, а управлять освещением нужно и с других точек. В данных случаях может потребоваться еще и перекрестный выключатель, который монтируют в цепь совместно с проходными.

Таким образом, видим, что сложного в установке и подключении 2-х клавишного проходного выключателя нет, главное определить где фаза, а где ноль, что легко сделать прибегнув к помощи простого индикатора.

Так же следует обратить внимание на следующем:

  • Устанавливая устройство следует соединять лишь однотипные контакты, поскольку при возникновении путаницы сеть может работать неправильно, либо вовсе не функционировать, а в некоторых случаях попросту может произойти короткое замыкание.
  • Разница таких выключателей от обычных заключена в том, что у первых нет четко означенных положений «выкл» и «вкл», управление осуществляется просто по методу переключения клавиши из одного положения в другое. А потому придется в первое время заново привыкать к таким приборам.
  • Во многих многоквартирных домах провод заземления (третий провод в кабеле электропроводки) отсутствует. Но там, где он имеет место, при монтаже осветительной сети с проходными выключателями о нем забывать не следует.
  • Если используются одноцветные проводники, их концы следует помечать, что может существенно облегчить монтаж.

При покупке кабеля в специализированном магазине следует перед использованием проверить его на предмет дефектов. Как правило, повреждение оплетки и прочие наружные нарушения выявить не сложно, но внутренние повреждения обнаружить возможно только посредством тестера. Нередко жилы внутри кабеля рвутся из-за неправильной намотки его на центральный барабан, либо жилу может перебить вследствие неправильной транспортировки бухты кабеля.

Видео: Схема подключения проходного выключателя

Cхема подключения двухклавишного проходного выключателя (переключателя)


Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:


Схема подключения дукхлавишного проходного выключателя с двумя одноклавишными переключателями




Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:



Схема подключения двух двуклавишных проходных выключателя



Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55.


Схема подключения двухклавишного проходного переключателя ABB Busch-Jaeger из серии Basic 55


На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как «1» и «2». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.


Наглядная схема подключения двухклавишного проходного выключателя


На практике это выглядит вот так.


Подключение проводов к двухклавишному проходному выключателю


Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.





Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ.


С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить — если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.


Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

Подключение двухклавишного переключателя света


Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.

Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.


Схема подключения двухклавишного проходного переключателя света


В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.


Схема подключения проводов к двухклавишному переключателю света



В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.


Двойной переключатель света ABB Busch-Jaeger серии Basic55


Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.


Выключаем освещение в учетно-распределительном щите перед монтажом двойного переключателя


Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.

Подготовка проводов к подключению сдвоенного переключателя


Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.

Снимаем изоляцию с жил проводов


Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.


Проверяем достаточно ли снята изоляция с жил провода


После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».

Маркировка клемм для подключения проводов на двойном переключателе света


Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам «L1» и «L2», в нашем случае это БЕЛЫЕ жилы кабелей.


Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».


Подключение проводов первой группы освещения к двухклавишному переключателю


А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.




Правильное подключение проводов к двухклавишному переключателю


Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.

Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.


Установка механизма двуклавишного переключателя света в подрозетник


После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.


Установка рамки для механизма двухклавишного переключателя


Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.


Крепление рамки двойного переключателя света


Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.




Установленный двухклавишный переключатель света в интерьере


Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Содержание статьи

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница - в количестве контактов

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

  1. Ноль (и заземление, если есть) заводится сразу на лампу.
  2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
  3. Вход второго подается на свободный провод лампы.
  4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
  5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из трех и более мест

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.


Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.


Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.


Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя


Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
