Вентиляция овощной и смотровой ям в гараже своими руками

Содержание статьи:

При строительстве частного дома необходимо сразу побеспокоиться о монтаже вентиляции гаража, смотровой и овощной ям. Да и имея обычный гараж для автомобиля, убедитесь, что вентиляция в помещении существует.

Распространенная схема гаража и ям

Вентиляция в гараже должна быть обязательно, так вы предохраните свою машину от появления на ней конденсата и коррозии. Даже если гараж не отапливаемый, следует побеспокоиться о монтаже вентиляции. Обычно вентиляция гаража своими руками не составит особого труда, так как сделать ее довольно просто. Чаще всего автовладельцы выбирают вентиляцию естественным путем, которая зависит от разницы температур, такая вентиляция гаража своими руками выполняется легко.

Тот, кто делает все впервые, и ни разу не сталкивался с подобной конструкцией, может посмотреть фото вентиляции в гараже. Существуют также другие способы, такие как комбинированная и механическая.

Комбинированная система сочетает в себе естественный воздухообмен и вентилятор, (это видно на фото вентиляции в гараже), а механическая одно или двухканальную систему со специальными установками притока и оттока.

Схема вентиляции гаража изображена на сайте, поэтому вы легко сможете понять, как все устроено. Такая схема вентиляции гаража очень наглядно показывает, как происходит воздухообмен.

Вентиляция в овощной яме и ее устройство в гараже

Некоторые люди хранят овощи в гараже, сделав в дальнем уголке овощную яму. Необходимо обеспечить хорошую циркуляцию воздуха, в противоположных углах помещения, чтобы создать вытяжную и приточную системы. Для этого необходимо две асбоцементных или пластиковых трубы, одна из которых будет выходить из потолка ямы, и быть выше уровня крышки на 30 сантиметров, а вторую, приточную надо установить на расстоянии 20 сантиметров от пола ямы и выходить она будет тоже не более 20 сантиметров от лаза. Таким образом, будет происходить естественная вентиляция в овощной яме.

Установка вытяжек в смотровой яме

Если овощной ямы нет, но вы часто ремонтируете машину, вам поможет вентиляция в смотровой яме. Такая вентиляция может быть как естественной, так и принудительной. Такая вентиляция смотровой ямы предусматривается при строительстве гаража.

Если смотровая яма используется постоянно, то ее проветривание, как и вентиляция овощной ямы в гараже обязательны. Для этого можно даже на зиму установить небольшой вентилятор. Кроме этого можно установить специальную систему вытяжек.

Многие используют гараж для всех нужд, и для ремонта машины, и для хранения овощей и солений, а также как мастерскую, поэтому в таком гараже должно быть предусмотрены все возможные вытяжки и вентиляция овощной ямы, дабы исключить сырость, холод и обеспечить себя свежим воздухом.

Вентиляция смотровой ямы в гараже: как сделать правильно

Содержание статьи

Вентиляция в смотровой яме гаража

Система вентиляции в гараже способствует предохранению помещения от образования в нем конденсата, который приводит к появлению влаги и плесени, что отрицательно действует на сохранность автомобиля и всего, что находится в помещении. Источником влаги дополнительно могут быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции, при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы.

Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

  • Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:
  1. высота гаража;
  2. площадь помещения;
  3. количество размещаемых в нем машин;
  4. иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов — надземное или подземное, рассмотреть для воздушного вихря эффективность принятого маршрута.

  • Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража — берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

  • Сырость в помещении.

Основное назначение вентиляции в гараже — удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

  • Коррозия кузова.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

  • Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

  • Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу. Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

  • Вытяжное отверстие должно находиться в самой высокой точке гаража — под потолком, как показано на фото.

Устройство вытяжной трубы под потолком гаража

  • Высота трубы выбирается максимальной, но не менее чем три метра от точки входа в помещение холодного воздуха через канал вентиляции для притока.
  • Выходная труба вентиляции должна иметь защиту от прямого попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
  • Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлялся в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

  • Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе. Оптимальное расстояние составляет до 50 сантиметров.
  • В приточной вентиляции общий диаметр каналов должен быть не меньше двух диаметров каналов вытяжной вентиляции.
  • Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

Совет: Простейшая приточная вентиляция состоит из решеточки, расположенной в нижней части ворот гаража.

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

  • По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
  • Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстия для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

При выполнении вентиляции погреба требуется соблюдать такие правила:

  • Приточная труба располагается с севера, вытяжная с юга или учитывая розу ветров.

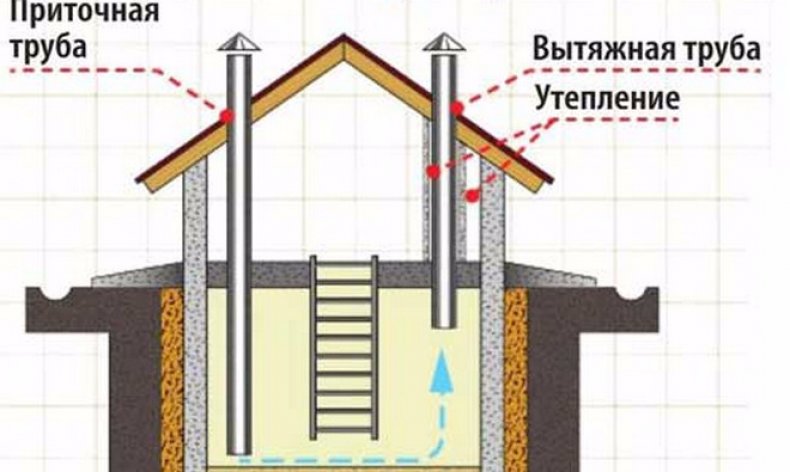

  • Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

Расположение приточной трубы

  • Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
  • Разность высот точки для подачи притока воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точки выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выхода воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

Схема вентиляции в гараже

Краткое содержание статьи:

Избежать этого поможет собранная своими руками схема вентиляции в гараже. Для её создания предстоит выбрать подходящую систему, составить немудреный проект, закупить материалы и, уже затем, смело приступать к работе.

4 веские причины для оборудования систем вентилирования гаражей

  1. Въезжающая с улицы автомашина, несет на себе капли дождя, налипший снег, дорожные реагенты. В замкнутом объеме гаражного бокса, без должной циркуляции и обновления воздушных масс эта влажная агрессивная среда способствует коррозии не только автомобиля, но и строительных конструкций. Ржавеют балки, металлопрофиль и арматура, разрывающая бетон. Кроме того, разрастается вредная для здоровья плесень.
  2. В гаражах нередко оборудуются подвалы для хранения урожая. Запас овощей и фруктов также способствует увлажнению воздуха.
  3. Без наличия вытяжки выхлопные газы создают реальную опасность для жизни людей.
  4. Нередко гараж используется для малярки (покраски) или ремонта машины. Концентрирующиеся испарения токсичных жидкостей становятся взрывоопасными и отравляют работающих.

Для сохранности своего имущества, а также в целях личной безопасности вентилирование гаражного помещения должно осуществляться независимо от того отапливаемое оно или нет.

Виды схем вентиляции в гараже и их особенности

Для начала следует определить конструкцию вентиляции, удовлетворяющую местным условиям. Учитываются:

  • объем помещения;
  • наличие погреба или смотровой ямы;
  • частота и продолжительность использования гаража;
  • виды выполняемых работ и т.д.

Все конструкции проектируются на основе систем естественного или принудительного воздухообмена либо их комбинаций.

Естественная вентиляция в гараже

Использует свойства гравитационного или конвективного перемещения  воздушных масс с различной температурой относительно друг друга. Таким образом, холодный поток через нижнее вентотверстие затягивается в гараж, замещая теплый воздух и выдавливая его через верхнее вентотверстие.

Преимущества и недостатки системы естественного воздухообмена:

  • невысокая себестоимость;
  • быстрая установка и простое обслуживание;
  • энергонезависимость;
  • практически не поддается регулировке;
  • эффективность зависит от разницы температур на улице и в гараже, поэтому летом она снижается;
  • поступает неподготовленный воздух с пылью и мелким мусором.

Принудительная (механическая) вентиляция в гараже

Воздухообмен активируется и регулируется посредством элетромеханических устройств – вентиляторов, ручных и автоматических заслонок, датчиков и т.д. Может собираться по одной из 3-х схем – приточной, вытяжной или приточно-вытяжной.

Преимущества и недостатки системы принудительного воздухообмена:

  • не зависит от времени года и погодных условий;
  • позволяет поддерживать режим оптимальной циркуляции воздуха;
  • может использоваться в гаражном блоке, построенном ниже уровня земли;
  • способна служить источником альтернативного отопления;
  • при желании комплектуется системами воздухоподготовки, климатконтроля и автоматики;
  • полностью энергозависима – наличие электричества обязательно;
  • требует повышенного внимания, а иногда квалифицированного обслуживания;
  • характеризуется высокими затратами на оборудование и его установку.

Организация практических схем вентиляции в гараже

Несмотря на многочисленные преимущества принудительного воздухообмена его полноценные версии в частных гаражах устанавливаются редко. Главная причина – высокая себестоимость. Чаще отдают предпочтение либо схемам естественного вентилирования либо их комбинированием с отдельными элементами механических систем. Поэтому следует учитывать, что:

  • приточное и вытяжное отверстия должны разноситься на максимальное удаление друг от друга (по диагонали помещения), чтобы обеспечить наиболее эффективную циркуляцию воздуха вокруг машины;
  • приточный вход всегда размещается как можно ближе к полу, а вытяжной выводится под потолком либо через крышу. Чем выше поднимется труба выхода, тем интенсивнее будет тяга. Хорошим решением также является установка пары вытяжных труб на двух уровнях – одну под потолком, вторую отступив от пола на 60-70 см. Они разделят удаляемый воздух на два потока, обеспечивающие равномерное проветривание автомобиля по высоте;
  • для монтажа вытяжки берется асбестовая или пластиковая труба соответствующего размера. Другие материалы под вытяжку категорически не рекомендуются. Например, в металлической трубе воздух быстро остывает, и тяга снижается в два раза;
  • само по себе увеличение диаметров вентотверстий или воздуховодов не гарантирует прирост тяги. Однако важно, чтобы площади сечения приточного и выходного каналов были равными. В противном случае не исключается возникновении обратной тяги.

Обустраивая простую схему вентиляции в гараже без подвала, нередко воздухозаборные отверстия размещают в нижней части гаражных ворот либо рядом с ними, закрывая их частыми решетками. Хотя они несколько снижают интенсивность притока, но защищают от грызунов и затягивания крупного мусора.

  1. Высота трубы – мин. 50 см, оптимальная 1,5-2 м.
  2. Дефлектор не дает ветру создавать завихрения в трубе, усиливает тягу.
  3. Вытяжной канал под потолком.
  4. Приточный канал рядом с въездными воротами.

Схемы вентиляции в гараже с подвалом и смотровой ямой

Вышеописанная схема также позволяет хорошо проветривать смотровую яму, если она не закрывается досками или щитами. Однако на практике приямок зачастую закрыт, и в нем, особенно зимой, скапливается влага. Выпадающий конденсат приводит к гниению древесины, ржавлению металлических элементов (закладных, уголков, арматуры).

Поэтому для вентиляции смотровой ямы в гараже необходимо либо периодически снимать с нее доски, либо продлить в нее трубу от приточного окошка. Таким образом, получится обойтись без обустройства специальной конструкции для воздухообмена.

Похожим способом осуществляется проветривание овощного погреба. Вентиляция овощной ямы в гараже может осуществляться через воздуховод, соединяемый с приточным отверстием в стене и продленный вниз. Однако, кроме того, потребуется установка дополнительного вытяжного канала, отводящего воздух из погреба наружу.

Для монтажа воздуховодов рекомендуется использовать серые пластиковые трубы. Внутри помещения их лучше утеплить, чтобы снизить образование конденсата из-за разности температуры в трубе и помещении. Ниже представлен эскизный пример проекта вентиляции гаража с подвалом (погребом, смотровой ямой).

Схемы принудительной вентиляции гаража

Одна из наиболее простых схем механического вентилирования выглядит следующим образом:

  • для искусственно нагнетания свежего воздуха в гаражный бокс внизу его стены в отверстие приточного канала монтируется вентилятор;
  • для вывода отработанного потока второй вентилятор размещается в противоположном верхнем углу в вытяжном отверстии.

Вентиляторы обеспечивают стабильный воздухообмен, необходимый для поддержания здорового микроклимата. Объема обновляемого воздуха оказывается достаточно не только для самого гаража, но и для проветривания смотровой ямы и погреба. В случае, если яма или подвал чрезмерно переувлажняются, например подтапливаются, приточный и вытяжной канал придется проложить ниже уровня пола гаража. При этом соблюдается тот же принцип размещения – приток внизу ямы, отток вверху.

Схема вентиляции в гараже для малярки

Если в гараже размещается небольшая ремонтная мастерская с покрасочными или сварочными работами, то механическую вентиляцию дополняют разветвленными воздухозаборными каналами. Их протягиваю по периметру бокса и равномерно перфорируют по всей длине либо устраивают в них воздухозаборные отверстия с решетками через равные промежутки. При такой компоновке вентиляторы находятся на входе или внутри самих каналов.

Читайте также: Правила расположения гаража на частном участке

Самостоятельное проектирование вентиляции гаража

Согласно нормам СНиП поступление свежего воздуха для комфортного хранения одного автомобиля составляет 180 м3/ч. Кроме того, СНиП 21-02-99 «Стоянки автомобилей»  предписывает, что в зимнее время средняя температура в гараже должна быть около +50С . Более теплый микроклимат хорош для человека, но не для машины. Учитывается таяние прилипшего к ней снега и испарение влаги, которые способствую развитию коррозии.

Самостоятельный расчет системы проветривания небольшого гаражного сооружения можно выполнить, принимая во внимание, что:

  • приточный воздуховод монтируется с наветренной стороны не выше 10-15 см от уровня пола;
  • вытяжной – на 10-15 см ниже уровня потолка;
  • разница по высоте между приточным и вытяжным отверстиями со стороны улицы – не менее 2,5 м;
  • высота трубы над крышей – не менее 50 см.

Еще пара советов по обустройству и эксплуатации вентсистемы

  1. Рекомендуется ежемесячно проверять работоспособность вентиляции. Летом можно делать это и чаще, так как не исключается более интенсивное засорение вентрешеток пылью и мусором.
  2. Обязательно утеплите внешний участок вытяжной трубы. В зимний период теплый воздух из помещения, поднимаясь по воздуховоду, резко охлаждается и из него выпадает конденсат. Ночью он превращается в иней, а днем на солнце тает и стекает внутрь гаража. Для утепления вытяжки подойдет рукав из вспененного полиэтилена, который надевают непосредственно на внешний отрезок воздуховода. Чтобы уберечь полиэтилен от разрушения под воздействием солнечных лучей, рекомендуется обмотать его фольгой (подойдет обычная пищевая).

Кроме того, рекомендуем посмотреть видео, в которых также подробно раскрываются некоторые аспекты создания работоспособной схемы гаражной вентиляции:

Как обеспечить вентиляцию в подвальном помещении гаража

Принудительная вентиляция подвала

Большое количество людей хранят запасы продовольствия в подвальном помещении гаража. Однако если вентиляции устроена некорректно, или вентиляция в подвале гаража и вовсе отсутствует, продукты очень быстро испортятся. Вентиляция гаражного помещения предотвратит это явление. При том условии, когда вытяжка в погребе гаража была установлена неправильно, её в скором времени придётся менять. По этой причине не стоит экономить денежные средства при установке вентиляционной схемы.

Как добиться хорошего воздухообмена?

Правильная вентиляция погреба в гараже позволит защитить его от влияния негативных факторов. В противном случае в помещении появится конденсат, а его последствия будут крайне неблагоприятны для хозяина погреба.   Высокая степень влажности в подвале является основной причиной заражения овощей, на продуктах возникает грибок.

Вентиляция погреба в гараже зимой имеет свои особенности. В холодные месяцы всё тепло, поступающее в подвал из почвы, поднимается. Образуется влага, именно она является главной причиной возникновения ржавчины на транспортном средстве, которое находится в гараже. Чтобы избежать вышеописанную проблему, следует знать методы, как правильно сделать вентиляцию в подвале гаража.

Если вытяжка в подвале гаража не предусмотрена, все продукты, которые там хранятся, будут испытывать на себе действие вредных веществ. Сюда входят испарения двигателя автомобиля и прочие жидкости, которые могут выделять ядовитые для человека испарения. Чтобы этого избежать, вентиляцию в погребе нужно делать таким образом, что она не только обеспечивала отток воздушных масс из овощной ямы, но и обеспечивала приток воздуха внутрь. Для этого отлично подойдёт приточно-вытяжная системы воздухообмена в гаражном помещении.

Разновидности схемы

Приточно-вытяжная система воздухообмена может быть представлена в 2 видах.

  1. Естественная.
  2. Принудительная.

Первая это самый простой метод, как сделать вентиляцию в гараже своими руками. Для этого необходимо будет две трубы, одна будет отвечать за приток воздушных масс, другая за отток. Основной принцип действия этой схемы основан на разнице температурного режима в овощной яме и на улице.

Основные плюсы естественной циркуляции воздушных масс следующие.

  • Удобство при использовании.
  • Дешевизна установки и её простота.
  • В зимние месяцы хороший воздухообмен.

Однако не стоит забывать и про негативные моменты.

  • Плохой уровень воздухообмена в летние месяцы.
  • Малая степень эффективности.
  • Нет возможности регуляции скорости циркуляции воздуха.
  • Действие вытяжки имеет сильную зависимость от погоды.

Принудительная схема не имеет вышеописанных недостатков, так как циркуляция воздуха создаётся при помощи вентиляторов. Если требуется сделать принудительную схему циркуляции воздуха в подвале гаража, придётся потратить больше денежных средств.

Установка естественной вентиляции своими руками

Схема естественной вентиляции подвала

Естественная вентиляция наиболее распространённая система. Воздушные массы поступают и уходят из овощной ямы при помощи отверстий. Прежде всего требуется сделать правильный расчёт.

Чтобы сделать вытяжку в подвале, необходимы следующие инструменты.

  1. Вентиляционные или канализационные трубы.
  2. Колпаки для защиты от осадков или защитные решетки.
  3. Болгарка и перфоратор.

Для более наглядного принципа действия можно ознакомиться с примерным планом, как сделать естественную вентиляцию в погребе.

  1. Как было сказано выше, прежде всего необходимы правильные расчёты. На 18 квадратных метров рекомендуется использовать трубы с диаметров 270 миллиметров. Если будут устанавливаться два отверстия, диаметр необходимо разделить на 2.
  2. Далее, при помощи перфоратора, проделываются отверстия, в которые в последующем будут установлены трубы. Отверстия рекомендуется расположить в 100 – 150 миллиметрах от пола.
  3. На другой стенке, чуть ниже потолка, создается отверстие для выводной трубы. Она выводится на крышу постройки. Чем выше будет выведен воздуховод, тем больше будет степень его эффективности. Минимальная высота составляет 500 миллиметров.
  4. После этого зазоры между установленной трубой и отверстием заделываются при помощи герметика. Снаружи воздуховода рекомендуется установить решетки, чтобы предотвратить проникновение грызунов. Колпак позволит избежать проникновения в овощную яму осадков.

Если требуется контролировать циркуляцию воздушных масс, следует установить заслонки. Они не допустят того, чтобы продукты в подвальном помещении заморозились.

Установка принудительной вентиляции

Принудительная циркуляция воздушных масс обеспечивается при помощи вентиляторов. Способ установки этой системы аналогичен первому, однако после установки труб необходимо монтировать вентиляторы. При помощи этого оборудования можно контролировать воздухообмен в погребе.  Если требуется обеспечить циркуляцию воздуха не только в подвале, но и в самом гараже, вентилятор необходимо установить на уровне потолка гаража. В такой ситуации воздух будет вытягиваться из двух помещений.

Повысить уровень вытяжки поможет монтаж в трубу лампы нагревания, воздухообмен будет увеличен из-за нагрева воздушных масс.

В заключении

Обе схемы приточно-вытяжной вентиляции для гаража имеют как свои преимущества, так и свои недостатки. На их основе можно выбрать ту систему, которая оптимально будет удовлетворять потребности владельца гаражного помещения.

Если вы не имеете достаточных знаний и умений в ремонтных работах, гораздо логичнее обратиться к знакомому, разбирающемуся в этих вопросах или вызвать профессионала. Неправильная установка системы может только усугубить ситуацию. Но не смотря на это, большинство владельцев гаражных помещений устанавливают её самостоятельно.

Как правильно сделать вентиляцию в гараже своими руками

Собственники транспортных средств заинтересованы в обеспечении товарного внешнего вида личного автомобиля на протяжении длительного времени. Большинство владельцев автомобилей уверены, что хранение в гараже продлевает срок эксплуатации и надёжно защищает кузов от коррозионных процессов. При отсутствии эффективной вентиляционной системы повышенная концентрация влаги, затхлый воздух и токсичные компоненты отрицательно влияют не только на транспортное средство, запасные части, автомобильную резину, инструменты, но и на продукты питания и заготовки, находящиеся в погребе. Предотвратить воздействие негативных факторов позволяет гаражная вентиляция, которую несложно сделать своими руками.

Зачем в гараже необходима вентиляция?

Любое помещение требует организации эффективной циркуляции воздуха. Не является исключением и гараж, оборудованный подвальным помещением или смотровой ямой.

Правильно организованная вентиляция — залог долгой службы автомобиля

Обеспечение эффективного воздухообмена позволяет удалить из помещения образующийся конденсат, вывести наружу вредные для здоровья выхлопные газы, а также токсичные испарения от хранящихся в гараже средств ухода за автомобилем.

Вентиляция гаражного помещения выполняет комплекс серьёзных задач:

  1. Снижение концентрации влаги, связанной с хранением мокрого после поездки транспортного средства, а также погодными факторами.
  2. Удаление конденсата, образующегося на потолке и стенах помещения, а также в подвальном помещении и смотровой яме в результате резких перепадов температуры.
  3. Вывод за пределы гаражного помещения токсичных веществ (выхлопных газов, испарений бензина, масла и автомобильной химии), представляющих опасность для здоровья человека.
  4. Обеспечение надёжного просушивания транспортного средства, что позволяет защитить кузов, элементы подвески и электронные компоненты автомобиля от губительного воздействия коррозионных процессов.

    Участки, наиболее подверженные коррозии

  5. Защита металлической поверхности рабочих инструментов, находящихся в помещении, от появления ржавчины.
  6. Продление срока службы автомобильной резины, чувствительной к воздействию агрессивных факторов, связанных с испарением бензина и химических веществ.

Независимо от того, из какого материала изготовлен гараж, кирпича, блоков или металла, любое помещение нуждается в обеспечении эффективной циркуляции воздуха, способствующей уменьшению влажности.

Следует отметить, что гараж, изготовленный из металлических листов, более подвержен образованию конденсата на внутренней поверхности потолка и стен. Это связано с быстрым нагревом и охлаждением листового металла в результате естественных колебаний температуры.

Нужна ли вентиляция погребу под гаражом?

Погреб, расположенный ниже нулевой отметки, важно надёжно защитить от сырости.

Пространство, расположенное ниже нулевой отметки, нуждается в вентиляции

Повышенная влажность способствует порче запасов овощей и фруктов, вызывает развитие плесени и грибка на поверхности стен, деревянных полках, а также вызывает коррозию металлических крышек, закрывающих банки с консервацией.

Обеспечение циркуляции воздуха в погребе, расположенным под гаражом, способствует благоприятному микроклимату помещения, позволяющему повысить продолжительности хранения сельскохозяйственных продуктов и заготовок.

Кроме того, воздействие токсичной среды отрицательно влияет на состояние здоровья владельца помещения. Отсутствие воздухообмена вызывает тяжёлые головные боли, ухудшает общее состояние и может являться причиной отравления накапливающимися в помещении выхлопными газами, особенно при неполном сгорании топлива.

Расчёт, устройство и монтаж приточно-вытяжной вентиляции для гаража своими руками

Правильно спроектированная вентиляция позволяет обеспечить сохранность транспортного средства.

Вентилирование помещения продлевает срок эксплуатации автомобиля

С целью обеспечения циркуляция воздуха в гаражных помещениях применяют следующие системы воздухообмена:

  1. Естественную вентиляцию помещения, принцип действия которой базируется на свойствах потоков тёплого воздуха естественным образом подниматься по магистралям.
  2. Комбинированный вариант, объединяющий естественный воздухообмен с применением механических устройств.
  3. Механическую циркуляцию воздушных масс, осуществляемую с помощью специальных устройств, обеспечивающих принудительное поступление и отвод воздуха.

До начала работ по организации системы вентилирования воздуха следует определиться с оптимальным вариантом устройства воздухообмена.

Остановимся детально на специфике расчёта, особенностях монтажа и устройстве этих приточно-вытяжных систем.

Организация естественной вентиляции

Вентиляция помещения естественным образом, основанная на свойствах воздушных масс и известных законах аэродинамики — правильный выбор для владельцев гаражей, оборудованных подвальным хранилищем.

Через расположенные в нижней части ворот каналы воздух поступает в гараж

Организация воздухообмена, осуществляемого естественным путём, не требует значительных финансовых затрат.

Схема естественной вентиляции

Именно поэтому собственники гаражей отдают предпочтение естественному вентилированию.

Тщательный подход к выполнению расчётов естественной циркуляции воздуха позволяет предотвратить застой воздушных масс в помещении.

Поступление воздуха в гаражное помещение происходит через приточные отверстия в нижней части ворот гаража, на которых установлены жалюзи или решётка.

Решетка предотвратит доступ животных в помещение

Поступающий поток воздуха проходит вдоль транспортного средства, в том числе и под днищем, объединяется с находящимся в помещении воздухом и естественным образом поступает в вытяжную магистраль, оборудованную дефлектором.

Направление потока воздуха

Установка дефлектора осуществляется с внешней стороны помещение на вытяжной трубе, находящиеся с противоположной от ворот стороне. Надёжное функционирование данной конструкции обеспечивается при возвышении воздуховода над уровнем кровли более, чем на 0,5 метра. Теплоизоляция выходной магистрали позволяет предотвратить образование конденсата.
Принцип естественной циркуляции основан на различной плотности внешних и внутренних воздушных масс.

Расчёт сечения вентиляционной трубы зависит от площади гаража. Диаметр магистрали увеличивается на 1,5 см на каждый метр квадратный площади помещения. Это обеспечивает оптимальную циркуляцию воздушных масс.

Для выполнения работ по установке вентиляции подготовьте:

  1. Электрическую дрель или перфоратор, необходимые для выполнения отверстий в металлических и каменных стенах постройки.
  2. Болгарку, используемую для резки воздушных магистралей.
  3. Трубы, изготовленные из пластика или металла.
  4. Дефлектор, устанавливаемый на отводной трубе.
  5. Защитные сетки или решётки, необходимые для защиты входных каналов.

Мероприятия по расчёту и установке коммуникаций выполняйте по следующему алгоритму:

  1. Рассчитайте площадь сечения вентиляционных магистралей. Учитывая, что на каждый квадратный метр площади, сечение отверстия возрастает на 1,5 см, определяем размер отводящего канала. Например, для гаража, габаритом 2,8х5,5 м диаметр отверстия составит 23 см. Если запланировано выполнение двух отверстий, то, соответственно, расчётный диаметр уменьшите в 2 раза.
  2. Выполните в створках ворот или на фронтальной плоскости гаража входные вентиляционные каналы, расположенные на расстоянии 10–15 см от нулевой отметки.
  3. Просверлите с противоположной от входа стороны отверстие, находящиеся от потолка на расстоянии порядка 10 см.
  4. Зафиксируйте в полученном отверстии выходную трубу, обеспечив возвышение над верхней точкой здания более 0,5 м. Установите вверху выводной магистрали дефлектор, ускоряющий отвод воздуха из гаража.
  5. Герметизируйте зазоры между стенами и магистралями, используя герметик.
  6. Установите на наружных отверстиях металлические решётки, не позволяющие грызунам проникнуть в гараж.

Однако система, несмотря на дешевизну и простоту установки, обладает рядом отрицательных моментов, вызванных особенностями климата и погодными факторами:

  • в летнее время года функционирование естественной вентиляции затруднена, что обусловлено повышенной температурой вне гаражного помещения;
  • сквозняки внутри помещения создают неблагоприятные условия для автомобилистов, проводящих длительное время в гараже;
  • небольшие габариты помещения и малая температурная разница затрудняют интенсивный воздухообмен;
  • различные направления воздушных масс не всегда позволяют воздушному потоку поступать в приёмное отверстие;
  • входные и отводящие магистрали нуждаются в очистке от грязи, наледи и пыли, затрудняющих нормальный воздухообмен.

Помните, что эффективность естественной вентиляции обеспечивается при температуре окружающего воздуха не более 15 градусов Цельсия. В жаркий период года воздухообмен ухудшается.

Руководствуясь приведёнными рекомендациями, несложно самостоятельно оборудовать гараж естественной системой вентиляции.

Правильное расположение вентиляционных отверстий

Обеспечение естественного обмена воздуха положительно зарекомендовало себя в неотапливаемых гаражных помещениях.

Устройство системы комбинированного воздухообмена

Устройство комбинированного воздухообмена позволяет принудительным путём обеспечивать циркуляцию воздуха при затруднённой естественной циркуляции.

Установка вентилятора в систему вытяжки

Общие принципы действия вентиляционного устройства полностью аналогичны системы естественной циркуляцией и отличаются только наличием электрического вентилятора, который монтируется дополнительно.

При значительных перепадах температуры и в ветреное время вентилятор в выключенном состоянии будет дополнительно стимулировать движение воздушных масс за счёт свободного вращения крыльчатки.

Приобретая вентилятор для комбинированной системы воздухообмена, обращайте внимание на возможность непрерывного функционирования и установленную мощность, которая не должна превышать 100–150 Вт.

Установить вытяжной вентилятор можно в зоне пересечения крыши с вытяжной шахтой или вмонтировать в стену.

Вариант установки вентилятора с внешней стороны помещения

Наличие электрического вентилятора активизирует механизм циркуляция воздуха и обеспечивает работу вентиляционной системы независимо от природных факторов. Если возникнет необходимость, можно обеспечить автоматическое включение комбинированной системы вентиляции с помощью электрического таймера.

Небольшие затраты, связанные с приобретением вентилятора, а также малое потребление электрической энергии обеспечивают популярность комбинированной системы циркуляции воздуха у многих любителей транспортных средств.

Установка оборудования принудительной циркуляции воздуха

Максимальной степенью эффективности обладает устройство механического вентилирования гаражного помещения, в котором используется электровытяжка.

Принцип работы принудительной вентиляции

Принудительная вентиляция обеспечивает активную циркуляцию воздушных масс осуществляется независимо от погодных факторов.

Конструкция принудительной системы воздухообмена предусматривает установку приточной и вытяжной вентиляции, включающей фильтровальные элементы, электрические вентиляторы, обеспечивающие активное замещение воздушных масс. Выход загрязнённого воздуха производится через выходную магистраль с помощью вентилятора электровытяжки.

Электровытяжка увеличивает интенсивность циркуляции воздуха

Конструктивная особенность принудительной системы вентиляции — возможность регулирования интенсивности циркуляции за счёт изменения скорости движения масс воздуха. Оснащение системы принудительной вентиляции фильтрами, позволяет удалить частицы пыли, а использование калориферов обеспечивает оптимальный температурный режим помещения.

Механическая система воздухообмена изготавливается в следующих конструктивных решениях:

  • В виде независимых модулей, осуществляющих индивидуальный приток воздуха и вытяжку воздушных масс из помещения. Использование электрических коммуникаций и специальных датчиков объединяет самостоятельные модули в общую конструкцию;
  • В моноблочном виде, обеспечивающим вытяжку отработанного воздуха и приток свежего. Оснащение моноблока рекуператором пластинчатой конструкции уменьшает потребление электрической энергии, необходимой для подогрева воздуха, поступающего в помещение.

Установка принудительного устройство воздухообмена не нуждается в выполнении предварительных расчётов площади помещения и размеров магистрали. Следует ориентироваться на установленную мощность вентиляционного оборудования и уровень затрат, связанных с приобретением и монтажом устройства вентиляции.

Помните, в зимнее время установка механического воздухообмена обеспечит надёжную вентиляцию и создаст благоприятный микроклимат в гараже.

Один из вариантов устройства вентиляции

Для гаража, расположенного ниже нулевой отметки, этот метод вентилирования — оптимальное решение.

Обеспечение воздухообмена в смотровой яме

Использование смотровой ямы позволяет владельцам транспортных средств поддерживать рабочее техническое состояние автомобиля.

Яма для осмотра транспорта должна вентилироваться

При выполнении работ в приямке располагается необходимый инструмент, различные ключи, а также находятся электрические коммуникации, позволяющее подключить электрооборудование и обеспечить надёжное освещение участка работ. В смотровой яме могут храниться канистры с топливом и различный автомобильный инвентарь.
Естественная вентиляция смотровой ямы обеспечивает нормальный воздухообмен. Можно оснастить приямок автономной системой вентилирования с использованием труб диаметром 10–15 см.
Расположение воздушных магистралей выполните следующим образом:

  • входную трубу расположите в углу на расстоянии 10 сантиметров от основания ямы;
  • вытяжную магистраль разместите в дальнем углу на расстоянии 10–15 сантиметров от потолка гаража и выведите за пределы помещения, обеспечив необходимое возвышение над уровнем крыши.

Рекомендуем в холодное время года прикрывать смотровой приямок, чтобы предотвратить попадание влаги и резкие перепады температуры.

Видео по теме

Ознакомившись с видео, можно получить дополнительную информацию об устройстве системы вентиляции.

Как сделать вентиляцию погреба под гаражом?

Если гаражное помещение оборудовано подвалом, то его необходимо дополнительно вентилировать. Для этого потребуется соорудить отдельную магистраль вытяжной системы вентиляции.

Вытяжная вентиляция обязательна для подвальных помещений, расположенных в гаражах. В подвале, как правило, достаточно сыро и гаражная вентиляция не в состоянии снизить влажность в помещении.

Хранение сельскохозяйственной продукции и домашней консервации допускается при условии надёжной вентиляции подвального помещения.

Воздухообмен в помещении может осуществляться естественным, комбинированным или механическим способом. Однако обычная вентиляция естественного типа в состоянии обеспечить благоприятный микроклимат подвального помещения. Самостоятельно несложно выполнить установку такой конструкции, используя канализационные трубы, изготовленные из пластика.

Устанавливая вентиляционную систему, соблюдайте следующие требования:

  1. Тщательное рассчитайте диаметр отверстий, необходимых для подвода воздушных магистралей.
  2. Расположите приточную трубу на расстоянии 0,2–0,5 м от основания погреба и выведите её за пределы помещения.
  3. Обеспечьте расположение труб в противоположных частях погреба.
  4. Вытяжную шахту смонтируйте в потолочной части подвала и выведите вертикально через крышу гаражного помещения.
  5. Утеплите вытяжную трубу, чтобы предотвратить образование конденсата.
  6. Закройте внешний выход воздушной шахты с помощью защитного колпака.
  7. Обеспечьте минимум изгибов магистралей и радиусных поворотов.
  8. Используйте трубы одного диаметра, обеспечивающие равную интенсивность циркуляции воздуха.

Для удаления конденсата на вытяжной магистрали целесообразно предусмотреть установку ёмкости для сбора влаги.

При устройстве вентиляции установите кран для отвода конденсата

Более эффективную вентиляцию помещения подвала в зимнее время сможет обеспечить система принудительного воздухообмена. Однако, естественной вентиляции в подвале достаточно для обеспечения сохранности овощей и фруктов.

Многие владельцы транспортных средств, имеющие дачные участки, оборудуют в гаражах овощные ямы, предназначенные для хранения выращенного урожая.

Внешне овощная яма напоминает погреб

Конструкция овощной ямы аналогична подвалу, однако, отличается уменьшенными размерами. Сохранить в яме собранный урожай можно только при отсутствии сырости в помещении.

Независимо от размеров ямы, обязательное условие — устройство приточно-вытяжной вентиляции.

Без притока воздуха перепад температуры внутри и снаружи помещения неизбежно приведёт к образованию на стенах ямы конденсата и развитию плесени. Только постоянная вентиляция может гарантировать сохранность сельскохозяйственной продукции и поддержание необходимой для хранения овощей влажности благодаря притоку внешнего воздуха.

Для вентилирования ямы можно установить в центре приямка трубу, по которой тёплый и увлажнённый воздух сможет выйти наружу. Этот простой способ циркуляции позволит оставаться помещению сухим. Если влага всё-таки появилась, удлините трубу или смонтируйте на магистрали дополнительный вентилятор. Однако не стоит экспериментировать. Обеспечить надёжный воздухообмен позволит приточно-вытяжной метод вентиляции. Расчёт площади труб и особенности установки аналогичны выполнению работ для подвального помещения.

Владельцы гаражей не всегда оборудуют подвалы или овощные ямы. В ряде ситуаций удобнее и быстрее установить кессон — цельную водонепроницаемую конструкцию, изготовленную из пластика.

Сохранность продуктов обеспечивает надежная система вентиляции

В кессоне удобно хранить заготовки и сельскохозяйственную продукцию, для чего необходимо оборудовать кессон вентиляционной системой. Существуют различные решения, предусматривающие использование приточно-вытяжной вентиляции или применение небольших вентиляторов. Независимо от конструктивных особенностей системы воздухообмена, важно обеспечить внутри ёмкости оптимальный температурный режим и влажность.

Устанавливая своими силами вентиляционное оборудование в гараже, можно организовать естественную вентиляцию или смонтировать дорогостоящее оборудование. Для обеспечения воздухообмена в гараже, оборудованном погребом, достаточно естественной или комбинированной циркуляции, а для подземных стоянок требуется принудительная подача воздуха. Выбор метода воздухообмена определяется финансовыми возможностями владельца транспортного средства и внешними факторами. Важно оборудовать гараж системой эффективной циркуляции воздуха. Вентиляция гаражного помещения, выполненная с учётом приведённых рекомендаций, обеспечит эффективный воздухообмен, создаст благоприятный микроклимат. Только так можно защитить транспортное средство от губительного воздействия коррозионных процессов, а также обеспечить нормальные условия хранения продуктов в гаражном подвале.

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями. Оцените статью: Поделитесь с друзьями!

Вентиляция в овощной яме гаража

Грамотная организация вентиляции в гараже в подвале, смотровой яме является таким же важным вопросом, как и обеспечение пожарной безопасности, подключения коммуникаций и, наконец, сам процесс проектирования и возведения постройки.

Раскроем этот вопрос поподробнее и выясним, почему это так и как же правильно организовать циркуляцию воздуха. Также в статье Вы найдете схемы вентиляции подвала в гараже и узнаете о вытяжке в гараже и погребе.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
  • принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Заставляем воздух циркулировать

Для создания вытяжки в подвале гаража нам вновь необходимы приточный и вытяжной воздуховоды, устанавливать их нужно также, как и для естественной вентиляции. Отличие от нее состоит в установке на вытяжке вентилятора, создающего постоянный воздушный поток, не зависящий от температуры «за бортом». Управлять его мощностью и температурой в подвале можно с помощью регулируемых заслонок.

В принудительной системе кондиционирования существуют альтернативы вентилятору:

  1. Диффузор-флюгер — создает воздушный поток за счет силы ветра. Устанавливать его следует в приточном канале.
  2. Турбодефлектор, смонтированный на верхушке вытяжной трубы. При наличии ветра он создает пониженное давление в вентиляционном канале, усиливая в нем тягу. Турбодефлектор можно комбинировать с вентилятором, увеличивая мощность системы кондиционирования.
  3. Установка в вытяжном канале небольшой лампочки накаливания. Лампочка нагревает воздух в трубе, он стремится вверх и в итоге мы получаем необходимый нам поток.

Вентиляция погреба в гараже — схема:

Умеете устанавливать датчики и работать с автоматикой? Тогда вам стоит попробовать создать «умную» систему, регулирующую мощность воздушного потока в зависимости от температуры в подвале или уровня загазованности смотровой ямы.

Затратив немного времени, сил и денег на установку вытяжки в гараже в подвале, вы обеспечите хранимым там вещам и продуктам сохранность в течение долгого времени, хороший микроклимат в гараже и обезопасите свой автомобиль от коррозии.

Полезное видео

Подвал в гараже — вентиляция:

А также смотрите видеоролик о том как сделать в смотровой яме в гараже вентиляцию:

Чтобы сохранить автомобиль в хорошем состоянии, необходимо не только производить профилактический ремонт и следить за его состоянием, но еще и правильно хранить. Важно, чтобы гараж был хорошо вентилируемым, так как повышение влажности помещения способствует появлению на автомобиле ржавчины. Также вентиляция в гараже необходима и в случае, если он используется для хранения выращенного урожая.

Для чего нужна вентиляция

Так как гараж используется не постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов. Чтобы правильно спроектировать систему, необходимо учитывать особенности определенного помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Если в помещении не будет обустроена вентиляционная система, это может привести к следующим неприятностям:

  • появление на кузове ржавчины;
  • разрушение элементов строения из-за высокой влажности;
  • отравление выхлопами автомобиля.

Стоит отметить, что вентиляция гаража устроена намного проще, чем вентиляционная система дома. Это говорит о том, что ее можно создать самостоятельно, не обладая большим опытом проведения подобных работ.

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным, так как сделать ее самостоятельно достаточно просто. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия. Стоит помнить, что для увеличения эффективности работы системы необходимо точно определить диаметр отверстий.

Для создания системы естественной вентиляции необходимы следующие инструменты:

  • болгарка, которая необходима для резки труб;
  • перфоратор;
  • трубы из пластика;
  • защитные решетки.

Создание вентиляции указанного типа происходит следующим образом:

  1. Сначала рассчитывается площадь вентиляционных отверстий. Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о том, что если отверстия 32, полученный показатель разделяется на 2.
  2. После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.Для проведения подобных работ используется перфоратор.
  3. Затем на противоположной стене происходит создание отверстия для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка. Стоит помнить, что чем выше будет расположена труба, тем эффективнее будет выводиться воздух.
  4. На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому многие устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

  1. Зависимость скорости обмена воздухом от температуры воздуха. Именно поэтому в летнее время такая вентиляция неэффективна.
  2. Зависимости от перепада высоты между входным и выходным отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
  3. Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время. Для защиты труб от обмерзания достаточно хорошо утеплить их.

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в помещение гаража. Рассмотрев схемы вентиляции, используемые многими автовладельцами можно выбрать наиболее оптимальный вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

Обустройство принудительной вентиляции

Система вентилирования принудительного типа способствует более эффективному выведению воздуха из помещения и притоку нового. Так как поступление воздуха обеспечивается благодаря вентиляторам, расчет площади гаража можно не производить.

При необходимости система вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

  • разработать схему вентиляции в гараже;
  • определить наиболее оптимальные места для создания вентиляционных отверстий;
  • выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе происходит создание плана размещения трубопроводов. На основании этих данных производится расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы. В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют как поступлению обработанного воздуха, так и выводу загрязненного. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Комбинированная система вентилирования

Вентиляционная система указанного типа совмещает естественное поступление воздуха в помещение и принудительный вывод загрязненного воздуха. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может способствовать созданию устойчивого потока воздуха. Перед установкой такой системы расчет производится таким же образом, как и перед созданием естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую систему вентилирования воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

Система воздухообмена в погребе

При создании погреба стоит учитывать, что хранить в нем продукты можно только при наличии хорошей системы вентилирования. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляция в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Во время монтажа стоит соблюдать несколько простых правил:

  • система вентилирования на всем протяжении должна иметь одинаковый диаметр;
  • также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
  • важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
  • наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим вариантом является выбор принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже происходит таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия создаются в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Стоит помнить, что при отсутствии притока свежего воздуха на стенах металлического гаража начинает появляться конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентилирования, но еще и утеплить пол.

Гаражное помещение, как и любое другое, требует тщательного ухода, обустройства, соблюдения микроклиматического баланса. Одна из главных составляющих в данном аспекте – качественное проветривание, способствующее нормализации параметров воздушной среды. Кроме непосредственно места содержания автомобиля, необходима вентиляция в яме гаража, которая включена в общий воздухообмен гаражного пространства.

Назначение ямы в гараже

Гаражное строение среднестатистического городского жителя часто оборудуется так называемой овощной ямой. Главное и единственное ее назначение – хранение сезонного урожая овощей, консервированных и других продуктов питания. Погреб внутри оборудуется стеллажами, полками, коробами для удобного хранения собранных овощных культур.

Внутри погребного помещения необходимо поддерживать определенную температуру, влажностный показатель, которые не должны выходить за пределы нормы. Это негативно скажется на сроке хранения овощей: при избытке влаги они сгниют раньше срока, при сильном холодном притоке – высохнут.

Вентиляция позволяет овощной яме выполнять ее основную функцию – хранение овощей от осени до весны.

Кроме того под гаражом часто размещается смотровая яма. Предназначена для ремонтных, технических работ, которые необходимо производить непосредственно под машиной.

Не смотря на малые размеры, смотровой отсек также нуждается в постоянном проветривании, просушивании, потому что внутрь часто могут попадать влага с автомобиля, скапливаться конденсат. Со временем это приведет к разрушению стен ямы, она станет непригодной.

Вентиляционные системы гаражного строения, овощной и смотровой ям могут быть как автономными, так и взаимодействовать в определенной степени.

Преимущества вентиляции

Правильно организованная вентиляционная система погреба и смотрового отсека влечет за собой положительные последствия:

  • нормализуется температурный фон. Для овощного хранилища это означает долгую сохранность продуктов питания, постоянный воздухообмен при сохранении необходимых показателей температуры, которая не опускается ниже ноля даже в сильные морозы;
  • в норме держится количество влаги в воздухе. Это отражается на всех отделениях гаража, а также на качестве содержания автомобиля. При взаимодействии с влагой, металлические поверхности гаража, инструментов, кузова автомобиля корродируют, приходят в негодность. Кроме того, овощи пропадают задолго до весны, постепенно разрушается конструкция смотровой ямы;
  • сухой воздух предотвращает появление плесени, грибка, которые опасны не только для овощных культур, но даже для бетонных, кирпичных элементов строения, смотрового отделения;
  • токсичные испарения технических жидкостей, лако-красочных материалов, жидкого топлива, машинного масла и т.д. благодаря налаженному воздухообмену не скапливаются внутри помещения, не попадают внутрь погреба, смотровой ямы. Ведь, достигая определенной концентрации, они способны нанести вред здоровью человека, легко воспламеняемы.

Виды вентилирования

Вентиляция в яме организовывается по тем же законам аэродинамики, что и во всех других случаях. В соответствии с этим она может быть естественной и механической (принудительной).

Наиболее часто используется естественный способ воздухообмена, так как он наиболее приемлем по соотношению цена-качество. Циркуляция происходит благодаря разнице в давлении холодного и теплого воздушных потоков, когда свежий приток вытесняет теплый отработанный воздух. Чем больше разница в давлении, тем сильнее тяга и соответственно циркуляция происходит интенсивнее.

В летнее время вентиляция погреба ухудшается из-за незначительной разницы температур внешнего и внутреннего воздуха. в данном случае следует предусмотреть систему с принудительным побуждением движения воздушных масс.

Для смотровой ямы в гараже устанавливается естественное вентилирование и этого достаточно для просушки небольшого отсека.

Принудительная вентсистема устанавливается реже. Предполагает использование механических средств побуждения. Размещаются небольшие вентиляторы (часто осевые) внутри вентиляционного проема перед вытяжной или приточной трубой. Для этого требуется подведение электрического питания. Могут оснащаться таймерами для самостоятельного включения, выключения.

Принудительной вентсистемой может оборудоваться овощное хранилище, если в этом есть необходимость. Смотровую яму нецелесообразно оснащать механическим вентилированием, если для этого нет причин.

Популярным способом проветривания является комбинированная система, при которой механикой оснащается вытяжка гаража или погреба, а приток при этом функционирует естественно. Вентилятор, вытягивая отработанный воздух, создает зону разреженного давления и свежий поток проникает внутрь помещения гораздо быстрее.

Правильная вентиляция в гараже

Обеспечивается двумя способами: естественным и комбинированным. Рассмотрим кратко, каким образом они организовываются непосредственно для гаражного помещения.

Естественное проветривание происходит по приточным и вытяжным каналам. Притоки могут размещаться:

  • внутри гаражных ворот внизу;
  • внизу стены по обе стороны от ворот;
  • через специально вмонтированный приточный канал внизу постройки.

Вытяжной поток удаляется при помощи:

  • вентиляционной трубы, размещенной под потолком;
  • вентиляционных проемов, расположенных вверху противоположной от входа стены.

Принудительное вентилирование чаще бывает вытяжным. Вентилятор устанавливается в вытяжном отверстии. Эффективный способ, который используется при недостаточной эффективности естественной циркуляции воздушных масс. Приточный вентилятор для гаража устанавливается реже, при существующей на то необходимости.

Правильная вентиляция в гараже и погребе: нюансы выбора сечения воздуховодов

Автор Евгений Апрелев На чтение 7 мин. Просмотров 7.4k.



Большинство автолюбителей свято уверены, что срок жизни их авто зависит от качества топлива и масла, заливаемого в авто. Более опытные водители добавляют, что для автомобиля наиболее важным считается хранение в теплом гараже. А самые «матерые» автолюбители заявляют, что на срок жизни четырехколесного друга больше всего влияет вентиляция гаражного помещения. В этом споре, конечно же, все правы: от того какое топливо зальешь в бак авто зависит работа его «сердца», т.е двигателя, а в теплом гараже будет находиться гораздо комфортнее самому хозяину, во время «общения со своим железным другом».

[contents] , ваш автомобиль будет защищен от лишней влаги, находящейся в воздухе. Все дело в том, что за ночь машина остывает и на металлических частях авто конденсируется влага. Как известно, конденсат – это не просто роса или капельки водички, это довольно агрессивная жидкость, способная в короткое время уничтожить практически любое антикоррозийное покрытие и металл, которое оно защищает.

Кроме того, без вентилирования сам гараж очень скоро превратиться в помещение, пропитанное выхлопными газами, парами топлива и запахом плесени, где находиться станет неприятно и а даже опасно для здоровья. Грибок и плесень будет покрывать вещи, которые каждый автолюбитель хранит в своем гараже, некоторые части вашего авто и самого помещения, выделяя в окружающее пространство споры, приводящие к тяжелым заболеваниям и аллергии. Картина довольно неприглядная. В этой статье мы хотели бы поговорить именно об устройстве правильной вентиляционной системы «домика для вашего авто».

По нормам для России, приток свежего воздуха в гаражном помещении должен быть не менее чем 180 л. в час. Это прописано в нормативных документах. Если кто-то считает, что это очень много, то для Европейских стран этот показатель ровно в два раза выше, и составляет 360 л./час. Именно такой приток воздуха сможет обезопасить владельцев автотранспорта от губительного воздействия на их организм отравляющих веществ, которые входят в выхлопные газы. Уровень СО2, поднявшийся в воздухе всего до 0,2 %, приводит к потере сознания и последующей остановке дыхания. Только исходя из этих цифр, приходит понимание того, что вентиляция в таком помещении – жизненно необходима.

Виды вентиляционных систем

Существует три типа вентиляционных систем, которые можно обустроить в гараже. У каждой из них есть как достоинства, так и недостатки, которые мы и рассмотрим более подробно.

  1. в гараже предполагает наличие минимум двух отверстий с воздуховодами, для естественной циркуляции воздуха. Воздухооборот осуществляется за счет разницы температуры воздуха, между помещением и улицей. Это наиболее востребованный тип циркуляции воздушных потоков у большинства автолюбителей, так как наиболее дешевый и независящий от электричества, и его всегда можно обустроить собственными силами с минимальными и финансовыми затратами.
  2. Комбинированная. Этот вид предполагает естественную вытяжку воздушных масс и принудительный его приток, или наоборот: естественный приток и механическая вытяжка. Такая система объединяет в себе все положительные качества, естественно, и механической системы проветривания. Она хороша для тех гаражных помещений, в которых нет проблем с электричеством. Всегда можно увеличить циркуляцию воздушных потоков увеличив производительность вентилятора и сечение воздуховодов.
  3. . Полностью принудительная циркуляция воздушных масс предполагает наличие механического притока и вывода воздуха. В принципе, обустроить самостоятельно простейшую вентиляцию такого типа довольно несложно, если знать принципы расчета мощности приточных и вытяжных вентиляторов и расчета сечения воздуховодов. Покупку и установку уже готовых, моноблочных систем в гараже, мы рассматривать не будем, так как начальная стоимость самой бюджетной версии такой вентиляции начинается от 2 тыс. у.е, а это сопоставимо с подержанным, но находящимся в рабочем состоянии, практически любым представителем советского автопрома. У механической вентиляции есть один существенный минус – энергозависимость: есть свет – есть вентиляция, нет электричества – приходится дышать угарным газом.

Без расчета никуда

Без этого этапа практически невозможно обустройство правильной вентиляции в гаражном помещении. При проектировании системы вентиляции в гараже должны быть учтены следующие моменты: площадь и высота гаража, сколько машин в нем размещается одновременно, мощность силовой установки и тип топлива (бензин, дизель,). В проекте должны быть точные места размещения приточного и вытяжного воздуховода, с диаметрами отверстий под них. Следует учитывать наличие в гараже смотровой ямы, погреба или овощной ямы, к которым также следует предусмотреть проветривание.

Для правильного расчета естественной вентиляции любого помещения, нужно обращаться в специализированные конторы, которые эффективно, а главное точно рассчитают вам мощность приточных и вытяжных вентиляторов, а также нужного сечения воздуховодов. Кроме того, эти фирмы очень точно помогут вам расстаться со значительной суммой денег в собственном кошельке. Мы расскажем вам, как самостоятельно гаража, схема которой один приточный воздуховод, а один вытяжной.

Правила самостоятельного расчета воздуховодов

На самом деле, в этом нет ничего сложного, если знаешь некоторые правила расчета. Для естественной вентиляции на 1 м.кв площади гаража нужно 15 мм.кв сечения воздуховодов. Пример: На стандартный гараж, размерами (5м. х 3 м.) = 15 м.кв, вам потребуется вентиляционная труба диаметром (15 х 15) = 225 мм .

Если вы решили реализовать механическую, одноканальную вентиляцию гаража, то следует руководствоваться правилом расчета воздуховодов, диаметр которых должен быть не менее чем 0,3% от общей площади «домика для автомобиля». По такому же принципу рассчитывается и вентиляция погреба в гараже. Все просто, и денег за расчеты платить никому не надо.

Условия для правильного функционирования приточной и вытяжной системы

Для этого типа вентиляционной системы действительно нужны определенные условия.

  • Вентиляционные отверстия должны быть правильно расположены и определенного диаметра. О том, как рассчитывать их величину мы говорили выше, а расположение их должно быть таким: два отверстия, по диагонали помещения, располагающиеся одно от пола, а другое от потолка на 10 см.
  • Вентиляционные трубы должны быть: приточная – подсоединенная коленом 90° к отверстию в нижней части стены, должна иметь высоту от земли 30 см. Верхняя часть этого воздуховода обязательно закрывается металлической сеткой и зонтом, для предотвращения попадания внутрь гаража мусора, грызунов и т.д. Вторая вентиляционная труба – вытяжная, монтируется к верхнему стеновому отверстию, коленом под 90°, и поднимающаяся выше уровня верхней точки крыши на 50 см. Труба также должна закрываться зонтом, чтобы внутрь не попадали атмосферные осадки, листья и т.д.

В идеале, между верхними точками приточной и вытяжной вентиляционной трубы, должно быть три метра разницы. При таком расположении создается идеальный перепад давления для хорошего вентилирования гаража. Но иногда погодные условия могут сделать так, что даже идеально рассчитанная и выполненная система будет давать сбой. В таком случае можно обустроить в собственном гараже комбинированную вентиляционную систему.

Обустройство комбинированной вентиляции

Комбинированная вентиляция в гараже своими руками делается не сложнее естественной, правда с несколько большими финансовыми затратами. В приточный воздуховод встраиваем вентилятор: благодаря созданию избыточного давления в помещении, загрязненные воздушные массы выталкиваются и замещаются свежим. Все может делаться и наоборот: в вытяжку встраивается вентилятор. Вытягивая отработанный воздух, в помещении создается разряжение, при котором через естественный приток поступают свежие воздушные потоки.

Для такой системы есть одно ограничение по расположению входного и выходного отверстий: они не должны находиться на одной линии, друг напротив друга. В такой системе важным фактором эффективности является производительность вытяжного вентилятора. Рассчитать его самостоятельно достаточно просто: либо обратиться к СНИП, где сказано, что приток свежего, и соответственно выход отработанного воздуха должен быть не менее 180 л/ч.

Второй вариант, рассчитать мощность вентилятора, в зависимости от объема помещения. Для гаража было бы очень неплохо, если бы воздух полностью в нем сменялся, хотя бы 5-7 раз в час. Чтобы рассчитать, какая производительность вентилятора вам понадобится, нужно объем гаража (длина х ширина х высота) умножить на кратность воздухообмена, в нашем случае на 5. Полученная цифра и будет рекомендованной производительностью вытяжного вентилятора в час.

Важно!
Помните, чтобы комбинированная вентиляционная система работала эффективно, нужно, чтобы воздуховоды были соответствующего диаметра. Если вы делаете комбинированную вентиляцию с механическим притоком, то нужна естественная вытяжка. Которая будет справляться с выводом воздуха такого объема. Если в таком типе вентиляции механическая вытяжка, то следите за тем, чтобы приточный воздушный поток мог поступать в соответствующем объеме.

Вентиляция овощной и смотровой ям в гараже своими руками

Содержание статьи:

При строительстве частного дома необходимо сразу побеспокоиться о системе вентиляции гаража, смотровой и овощной ям. Да и имея обычный гараж для автомобиля, убедитесь, что вентиляция в помещении существует.

Распространенная схема гаража и ям

Вентиляция в гараже должна быть обязательно, так вы предохраните свою машину от появления на ней конденсата и коррозии.Даже если гараж не отапливаемый, побеспокоиться о системеже вентиляции. Обычно вентиляция гаража своими руками не составляет особого труда, так как сделать ее довольно просто. Чаще всего автовладельцы выбирают вентиляцию естественным путем, которая зависит от разницы температуры, такая вентиляция гаража своими руками выполняется легко.

Тот, кто делает все впервые, и ни разу не сталкивался с подобной конструкцией, может посмотреть фото вентиляции в гараже. Существуют также другие способы, такие как комбинированная и механическая.

Комбинированная система сочетает в себе естественный воздухообмен и вентилятор, (это видно на фото вентиляции в гараже), механическая одноразовая система со специальными установками притока и оттока.

Схема вентиляции гаража изображена на сайте, поэтому вы легко сможете понять, как все устроено. Такая схема вентиляции гаража очень наглядно показывает, как происходит воздухообмен.

Вентиляция в овощной яме и ее устройство в гараже

Некоторые люди хранят овощи в гараже, сделав в дальнем уголке овощную яму.Необходимо обеспечить хорошую циркуляцию воздуха, в противоположных углах помещения, чтобы создать вытяжную и приточную системы. Для этого необходимы две асбоцементных или пластиковых трубы, одна из которых будет выходить из потолка ямы, и быть выше уровня крышки на 30 сантиметров, вторая, приточную надо установить на расстоянии 20 сантиметров от пола ямы и выходить она будет тоже не более 20 сантиметров от пола ямы лаза. Таким образом, будет происходить естественная вентиляция в овощной яме.

Установка вытяжек в смотровой яме

Если овощной ямы нет, но вы часто ремонтируете машину, вам поможет вентиляция в смотровой яме.Такая вентиляция может быть как естественной, так и принудительной. Такая вентиляция смотровой ямы предусматривает при строительстве гаража.

Если смотровая яма используется, то ее проветривание, как и вентиляция овощной ямы в гараже обязательны. Для этого можно даже на зиму установить небольшой вентилятор. Кроме этого можно установить специальную систему вытяжек.

Многие используют гараж для всех нужд, и для ремонта машин, и для хранения овощей и солений, а также как мастерскую, поэтому в таком гараже должны быть предусмотрены все возможные вытяжки и вентиляция овощной ямы, дабы исключить сырость, холод и обеспечить себя свежим воздухом. .

Схема вентиляции в гараже

Краткое содержание статьи:

Избежать этого поможет собранная своими руками схема вентиляции в гараже. Для ее создания предстоит выбрать подходящую систему, составить немудреный проект, закупить материалы и, уже затем, смело приступить к работе.

4 веские причины для оборудования систем вентиляции гаража

  1. Въезжающая с улицы автомашина, несет себе капли дождя, налипший снег, дорожные реагенты.В замкнутом объеме гаражного бокса, без должной циркуляции и обновления воздушных масс эта влажная среда вызывает коррозию не только автомобиля, но и конструкций строительных. Ржавеют балки, металлопрофиль и арматура, разрывающая бетон. Кроме того, разрастается вредная для здоровья плесень.
  2. В гаражах нередко оборудуются подвалы для хранения урожая. Запас овощей и фруктов также увлажнению воздуха.
  3. Без наличия вытяжки выхлопные газы реальную опасность для жизни людей.
  4. Нередко гараж используется для малярки (покраски) или ремонта машины. Концентрирующиеся испарения токсичных жидкостей становятся взрывоопасными и отравляют рабочие.

Для сохранения своего имущества, а также в целях личной безопасности вентиляция гаражного помещения должна осуществляться независимо от того отапливаемое оно или нет.

Виды вентиляции в гараже и их особенности

Для начала следует определить конструкцию вентиляции, удовлетворяющую местным условиям.Думаются:

  • объем помещения;
  • наличие погреба или смотровой ямы;
  • частота и продолжительность использования гаража;
  • виды выполняемых работ и т.д.

Все конструкции проектируются на основе систем естественного или принудительного воздухообмена либо их комбинаций.

Естественная вентиляция в гараже

Использует гравитационного или конвективного перемещения воздушных масс с температурой друг друга.Таким образом, холодный поток через нижнее вентотверстие затягивается в гараж, заменяя теплый воздух и выдавливая его через верхнее вентотверстие.

Преимущества и недостатки системы естественного воздухообмена:

  • невысокая себестоимость;
  • быстрая установка и простое обслуживание;
  • энергонезависимость;
  • практически не поддается регулировке;
  • эффективность зависит от разницы температур на улице и в гараже, поэтому летом она снижается;
  • поступает неподготовленный воздух с пылью и мелким мусором.

Принудительная (механическая) вентиляция в гараже

Воздухообмен активируется и регулируется посредством элетромеханических устройств - вентиляторов, ручных и автоматических заслонок, датчиков и т.д. Может собираться по одной из 3-х схем - приточной, вытяжной или приточно-вытяжной.

Преимущества и недостатки системы принудительного воздухообмена:

  • не зависит от времени года и погодных условий;
  • позволяет поддерживать режим оптимальной циркуляции воздуха;
  • может быть в гаражном блоке, построенном ниже уровня земли;
  • способна создать альтернативного отопления;
  • при желании комплектуется системами воздухоподготовки, климатконтроля и автоматики;
  • полностью энергозависима - наличие электричества обязательно;
  • требует повышенного внимания, а иногда квалифицированного обслуживания;
  • высокие затраты на оборудование и его установку.

Организация практических схем вентиляции в гараже

Дополнительные возможности принудительного использования его полноценные версии в частных гаражах устанавливаются редко. Главная причина - высокая себестоимость. Чаще отдают предпочтение либо схемам естественного вентилирования либо их комбинированием с отдельными элементами механических систем. Поэтому следует учитывать, что:

  • приточное и вытяжное отверстия должны разноситься для максимального удаления друг от друга (по диагонали помещения), чтобы обеспечить наиболее эффективную циркуляцию воздуха вокруг машины;
  • приточный вход всегда размещается как можно ближе к полу, а вытяжной выводится под потолком либо через крышу.Чем выше поднимется труба выхода, тем интенсивнее будет тяга. Хорошим решением также является установка пары вытяжных потолков на двух уровнях - одну подком, вторую отступив от пола на 60-70 см. Они разделят удаляемый воздух на два потока, равномерное проветривание автомобиля по высоте;
  • для монтажа вытяжки берется асбестовая или пластиковая труба соответствующего размера. Другие материалы под вытяжку категорически не рекомендуются. Например, в металлической трубе воздух быстро остывает, и тяга снижается в два раза;
  • само по себе увеличение диаметров вентотверстий или воздуховодов гарантирует не прирост тяги. Однако важно, чтобы площади сечения приточного и выходного каналов были равными. В противном случае не произойдет возникновения обратной тяги.

Обустраивая простую схему вентиляции в гараже без подвала, нередко воздухозаборные отверстия размещают в нижней части гаражных ворот либо рядом с ними, закрывая их частыми решетками. Хотя они несколько снижают интенсивность притока, но защищают от грызунов и затягивания крупного мусора.

  1. Высота трубы - мин. 50 см, оптимальная 1,5-2 м.
  2. Дефлектор не дает ветру создать завихрения в трубе, усиливает тягу.
  3. Вытяжной канал под потолком.
  4. Приточный канал рядом с въездными воротами.

Схемы вентиляции в гараже с подвалом и смотровой ямой

Вышеописанная схема также позволяет хорошо проветривать смотровую яму, если она не закрывается досками или щитами. Однако на практике приямок зачастую закрыт, и в нем, особенно зимой, скапливается влага. Выпадающий конденсат приводит к гниению древесины, ржавлению металлическим элементам (закладных, уголков, арматуры).

Поэтому для вентиляции смотровой ямы в гараже необходимо периодически снимать с нее доски, либо продлить в нее трубу от приточного окошка. Таким образом, получится обойтись без конструкции специальной конструкции для воздухообмена.

Похожим способом осуществляется проветривание овощного погреба. Вентиляция овощной ямы в гараже может осуществляться через воздуховод, соединяемый с приточным отверстием в стене и продленный вниз. Однако, кроме того, потребуется установка дополнительного вытяжного канала, отводящего воздух из погреба наружу.

Для монтажа воздуховодов рекомендуется использовать серые пластиковые трубы. Внутри помещения лучше утеплить, чтобы снизить образование конденсата из-за разности температуры в трубе и помещении. Ниже представлен эскизный пример проекта вентиляции гаража с подвалом (погребом, смотровой ямой).

Схемы принудительной вентиляции гаража

Одна из наиболее простых схем механического вентилирования выглядит следующим образом:

  • для искусственно нагнетания воздуха в гаражном свежем лесу внизу его стены в отверстии приточного канала монтируется вентилятор;
  • для вывода отработанного потока второй вентилятор размещается в противоположном верхнем углу в вытяжном отверстии.

Вентиляторы обеспечивают стабильный воздухообмен, необходимый для поддержания здорового микроклимата. Объема обновляемого воздуха оказывается достаточно не только для самого гаража, но и для проветривания смотровой ямы и погреба. В случае, если яма или подвал чрезмерно переувлажняются, например, подтапливаются, приточный и вытяжной канал придется проложить ниже уровня пола гаража. При этом соблюдается тот же принцип размещения - приток внизу ямы, отток вверху.

Схема вентиляции в гараже для малярки

Если в гараже размещается небольшая ремонтная мастерская с покрасочными или сварочными работами, то механическую вентиляцию дополняют разветвленными воздухозаборными каналами.Их протягиваю через периметру бокса и равномерно перфорирующие отверстия по всей длине либо обеспечивают в них воздухозаборные отверстия с решетками через равные промежутки. При таком компоновке вентиляторы находятся на входе или внутри самих каналов.

Читайте также: Правила расположения гаража на частном участке

Самостоятельное проектирование вентиляции гаража

Согласно нормам СНиП поступление свежего воздуха для комфортного хранения одного автомобиля составляет 180 м 3 / ч. Кроме того, СНиП 21-02-99 «Стоянки автомобилей» предписывает, что в зимнее время средняя температура в гараже должна быть около +5 0 С. Более теплый микроклимат хорош для человека, но не для машины. Учитывается таяние прилипшего к ней снега и испарение влаги, способствующее развитию коррозии.

Самостоятельный расчет системы проветривания небольшого гаражного сооружения можно выполнить, во внимание, что:

  • приточный воздуховод монтируется с наветренной стороны не выше 10-15 см от уровня пола;
  • вытяжной - на 10-15 см ниже уровня потолка;
  • разница по высоте между приточным и вытяжным отверстиями со стороны улицы - не менее 2,5 м;
  • высота трубы над крышей - не менее 50 см.

Еще пара советов по обустройству и эксплуатации вентсистемы

  1. Рекомендуется ежемесячно проверять работоспособность вентиляции. Летом можно делать это и чаще, так как не исключается более интенсивное засорение вентрешеток пылью и мусором.
  2. Обязательно утеплите внешний участок вытяжной трубы. В зимний период теплый воздух из помещения, поднимаясь по воздуховоду, резко охлаждается и из него выпадает конденсат. Ночью он превращается в иней, а днем ​​на солнце тает и стекает внутрь гаража.Для утепления вытяжки подойдет рукав из вспененного полиэтилена, который надевают непосредственно на внешний отрезок воздуховода. Чтобы уберечь полиэтилен от разрушения под воздействием солнечных лучей, рекомендуется обмотать его фольгой (подойдет обычная пищевая).

Кроме того, рекомендуем посмотреть видео, которые также подробно раскрываются некоторые аспекты создания работоспособной схемы гаражной вентиляции:

Вентиляция смотровой ямы в гараже: как сделать правильно

Содержание статьи

Вентиляция в смотровой яме гаража

Система вентиляции в гараже обеспечивает предохранение помещения от образования в нем конденсата, которая приводит к появлению влаги и плесени, что отрицательно действует на сохранность и всего, что находится в помещении. Источником влаги тоже может быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитает устройство естественной вентиляции, при которой циркуляция воздуха производится за счет разницы имеющегося и поступающего воздуха.Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дает необходимого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечивают принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

  • Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или заблокированы отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:
  1. высота гаража;
  2. площадь помещения;
  3. количество размещаемых в нем машин;
  4. иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов - надземное или подземное, для рассмотрения воздушного вихря эффективности принятого маршрута.

  • Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции используется установка труб, из условий на квадратный метр площади гаража - берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь отверстий берется 0,3% от всей площади гаража.

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиям СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м / час.

В случае организации недостаточной вентиляции может возникнуть:

  • Сырость в помещении.

Основное назначение вентиляции в гараже - удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, может быть: грязь, лед и снег.В герметичном помещении весь этот «багажник» оттаивает, а помещение наполняется влажными парами.

  • Коррозия кузова.

Вентиляция, чтобы удалить излишнюю влагу, ее функционирование автомобиль позволяет быстро высушить снаружи. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

  • Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

  • Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу.Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

  • Вытяжное отверстие должно находиться в самой высокой точке гаража - под потолком, как показано на фото.

Устройство вытяжной трубы под потолком гаража

  • Высота трубы выбирается максимальной, но не менее чем три метра от входа в помещение холодного воздуха через канал вентиляции для притока.
  • Выходная труба вентиляции должна иметь защиту от попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
  • Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлял в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

  • Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе.Оптимальное расстояние составляет до 50 сантров.
  • В приточной вентиляции общего диаметра каналов должен быть не меньше двух каналов вытяжной вентиляции.
  • Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

Совет: Простейшая приточная вентиляция из решеток, расположенной в нижней части ворот гаража.

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

  • По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
  • Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстие для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

При выполнении вентиляции погреба требуется соблюдение таких правил:

  • Приточная труба предоставляется с севера, вытяжная с юга или учитывая розу ветров.
  • Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

Расположение приточной трубы

  • Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
  • Разность высот точки для подачи воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точка выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выпуска воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

Как правильно сделать вентиляцию в гараже своими руками

Собственники транспортных средств дополнения в товарного внешнего вида личного автомобиля на протяжении длительного времени.Большинство владельцев автомобилей уверены, что хранение в гараже продлевает срок эксплуатации и надежно защищает кузов от коррозионных процессов. При отсутствии эффективной вентиляционной системы повышенная продукция влаги, находящиеся в погребе, влияют только на транспортное средство, запасные части, автомобильную резину, инструменты, но и на продукты питания и заготовки. Предотвратить воздействие негативных факторов позволяет гаражная вентиляция, которую несложно сделать своими руками.

Зачем в гараже необходима вентиляция?

Любое помещение требует организации циркуляции воздуха. Не является исключением и гараж, оборудованный подвальным помещением или смотровой ямой.

Правильно организованная вентиляция - залог долгой службы автомобиля

Обеспечение эффективного воздухообмена позволяет удалить из помещения образующийся конденсат, вывести наружу вредные для здоровья выхлопные газы, а также токсичные испарения от хранящихся в гараже средств ухода за автомобилем.

Вентиляция гаражного помещения выполняет комплекс серьёзных задач:

  1. Снижение влаги, погод с хранением мокрого после поездки транспортными средствами, а также погодными факторами.
  2. Удаление конденсата, образующегося на потолке и стенах помещения, а также в подвальном помещении и смотровой яме в результате резких перепадов температуры.
  3. Вывод за пределы гаражного помещения токсичных веществ (выхлопных газов, испарений бензина, масла и химии), представляющих опасность для здоровья человека.
  4. Обеспечение надёжного просушивания транспортных средств, что позволяет защитить кузов, элементы подвески и электронные компоненты автомобиля от губительного воздействия коррозионных процессов.

    Участки, наиболее подверженные коррозии

  5. Защита металлической поверхности рабочих инструментов, находящихся в помещении, от появления ржавчины.
  6. Продление срока службы автомобильной резины, чувствительной к воздействию агрессивных факторов, связанных с испарением бензина и химических веществ.

Независимо от того, из материала изготовлен гараж, кирпича, блоков или металла, любое помещение нуждается в эффективном циркуляции воздуха.

Следует отметить, что гараж, изготовленный из металлических листов, более подвержен образованию конденсата на внутренней поверхности потолка и стен. Это связано с быстрым нагревом и охлаждением листового металла в результате естественных колебаний температуры.

Нужна ли вентиляция погребу под гаражом?

Погреб, расположенный ниже нулевой отметки, важно надёжно защитить от сырости.

Пространство, расположенное ниже нулевой отметки, нуждается в вентиляции

Повышенная влажность вызывает порче овощей и фруктов, вызывает развитие плесени и грибка на поверхности стен, деревянных полок, а также вызывает коррозию металлических крышек, закрывающих банки с консервацией.

Обеспечение циркуляции воздуха в погребе, расположенным под гаражом, благоприятному микроклимату помещения, позволяющему повысить продолжительности хранения сельскохозяйственных продуктов и заготовок.

Кроме того, воздействие токсичной среды отрицательно влияет на состояние здоровья владельца помещения. Отсутствие воздухообмена вызывает ужасные головные боли, плохо вызывает отравления в условиях выхлопных газов, особенно при неполном сгорании топлива.

Расчёт, устройство и монтаж приточно-вытяжной вентиляции для гаража своими руками

Правильно спроектированная вентиляция обеспечивает сохранение транспортных средств.

Вентиляция помещения продлевает срок эксплуатации автомобиля

С помощью системы циркуляции воздуха в гаражных помещениях применяют следующие системы воздухообмена:

  1. Естественную вентиляцию помещения, принцип действия которой базируется на свойствах потоков тёплого воздуха естественным образом подниматься по магистралям.
  2. Комбинированный вариант, объединяющий естественный воздухообмен с применением механических устройств.
  3. Механическую циркуляцию воздушными массами, осуществляемую с помощью специальных устройств, обеспечивающих принудительное поступление и отвод воздуха.

До начала работ по системе вентиляции воздуха следует определиться с оптимальным устройством воздухообмена.

Остановимся детально на специфике расчёта, особенностях монтажа этих приточно-вытяжных систем.

Организация естественной вентиляции

Вентиляция помещения естественным образом, основанная на свойствах воздушных масс и известных законах аэродинамики - правильный выбор для владельцев гаражей, оборудованных подвальных хранилищ.

Через расположенные в нижней части ворот каналы воздух поступает в гараж

Организация воздухообмена, осуществляемого естественным путём, не требует значительных финансовых затрат.

Схема естественной вентиляции

Именно поэтому собственники гаражей отдают предпочтение естественному вентилированию.

Тщательный подход к выполнению расчётов естественной циркуляции воздуха позволяет предотвратить застой воздушных масс в помещении.

Поступление воздуха в гаражное помещение происходит через приточные отверстия в нижней части ворот гаража, на которых установлены жалюзи или решётка.

Решетка предотвращратит доступ животных в помещении

Поступающий поток воздуха проходит вдоль транспортных средств, в том числе и под днищем, объединяется с находящимся в помещении воздухом и естественным образом поступает в вытяжную магистраль, оборудованную дефлектором.

Направление потока воздуха

Установка дефлектора осуществляется с внешней стороны помещения на вытяжной трубе, находящиеся с противоположной от ворот стороны.Надёжное функционирование данной конструкции при возвышении воздуховода над уровнем кровли более, чем на 0,5 метра. Теплоизоляция выходной магистрали позволяет предотвратить образование конденсата.
основан на Принципах плотности внешних и внутренних воздушных масс.

Расчёт сечения вентиляционной трубы зависит от площади гаража. Диаметр магистрали на 1,5 см на каждый метр квадратный площади помещения. Это обеспечивает оптимальную циркуляцию воздушной масс.

Для выполнения работ по установке вентиляции подготовьте:

  1. Электрическая дрель или перфоратор необходимые для выполнения отверстий в металлических и каменных стенах постройки.
  2. Болгарку, используемую для резки воздушных магистралей.
  3. Трубы, изготовленные из пластика или металла.
  4. Дефлектор, устанавливаемый на отводной трубе.
  5. Защитные сетки или решётки, необходимые для защиты входных каналов.

Мероприятия по расчёту и установке коммуникаций выполняйте по следующему алгоритму:

  1. Рассчитайте площадь сечения вентиляционных магистралей.Учитывая, что на каждый квадратный метр площади, сечение отверстия возрастает на 1,5 см, определяем размер отводящего канала. Например, для гаража, габаритом 2,8х5,5 м диаметр отверстия составляет 23 см. Если запланировано выполнение двух отверстий, то соответственно, расчётный диаметр уменьшите в 2 раза.
  2. Выполните в створках ворот или на передней плоскости плоскости входные вентиляционные каналы, расположенные на расстоянии 10–15 см от нулевой отметки.
  3. Просверлите с противоположной от входа стороны отверстия, находящиеся от потолка на расстоянии порядка 10 см.
  4. Зафиксируйте в полученном отверстии выходную трубу, обеспечив возвышение над верхней точкой здания более 0,5 м. Установка вверху выводной магистрали дефлектор, ускоряющий отвод воздуха из гаража.
  5. Герметизируйте зазоры между стенами и магистралями, используя герметик.
  6. Установите на наружных отверстиях металлические решётки, не позволяющие грызунам проникнуть в гараж.

Однако система обладает отрицательными моментов, вызванными особенностями климата и погодными факторами:

  • в летнее время работы естественной вентиляции затруднена, что обусловлено повышенной температурой вне гаражного помещения;
  • сквозняки внутри помещения рекламные условия для автомобилистов, длительное время в гараже;
  • небольшие габариты помещения и малая температурная разница затрудняют интенсивный воздухообмен;
  • различные направления воздушного масс не всегда позволяют воздушному потоку поступать в приёмное отверстие;
  • входные и отводящие магистрали нуждаются в очистке от грязи, наледи и пыли, затрудняющих нормальный воздухообмен.

Помните, что эффективность естественной вентиляции обеспечивается при температуре окружающего воздуха не более 15 градусов Цельсия. В жаркий период года воздухообменится плохо.

Руководствуясь приведёнными рекомендациями, несложно самостоятельно оборудовать гараж естественной системой вентиляции.

Правильное расположение вентиляционных отверстий

Обеспечение естественного обмена воздуха положительно зарекомендовало себя в неотапливаемых гаражных помещениях.

Устройство системы комбинированного воздухообмена

Устройство комбинированного воздухообмена способным средством циркуляции воздуха при затруднённой естественной циркуляции.

Установка вентилятора в систему вытяжки

Общие принципы действия вентиляционного устройства полностью аналогичны системы естественной циркуляцией и отличаются только наличием электрического вентилятора, который монтируется вообще.

При значительных перепадах температуры и в ветреное время вентилятор в выключенном состоянии будет стимулировать движение воздушных масс за счёт свободного вращения крыльчатки.

Приобретая вентилятор для комбинированной системы воздухообмена, обращайте внимание на возможность непрерывного функционирования и установленную мощность, которая не должна превышать 100–150 Вт.

Установить вытяжной вентилятор можно в зоне пересечения крыши с вытяжной шахтой или вмонтировать в стену.

Вариант установки вентилятора с внешней стороны помещения

Наличие электрического вентилятора активизирует механизм циркуляции воздуха и обеспечивает работу вентиляционной системы независимых от природных факторов. Если возникнет необходимость, можно обеспечить автоматическое включение комбинированной системы вентиляции с помощью электрического таймера.

Небольшие затраты, связанные с приобретением вентилятора, а также малое потребление энергии потребления популярной системы циркуляции воздуха у многих транспортных средств.

Установка оборудования принудительной циркуляции воздуха

Максимальной степению эффективности обладает устройством механической вентиляции гаражного помещения, в котором используется электровытяжка.

Принцип работы принудительной вентиляции

Принудительная вентиляция обеспечивает активную циркуляцию воздушных масс осуществляется независимо от погодных факторов.

Конструкция принудительной системы воздухообмена предусматривает установку приточной и вытяжной вентиляции, включающие электрические вентиляторы, обеспечивающие активное замещение воздушных масс.Выход загрязнённого воздуха производится через выходную магистраль с помощью вентилятора электровытяжки.

Электровытяжка увеличивает интенсивность циркуляции воздуха

Конструктивная особенность принудительной системы вентиляции - возможность регулирования скорости циркуляции за счёт изменения движения массой воздуха. Оснащение системы принудительной вентиляции фильтрами позволяет удалять частицы пыли, а использование калориферов обеспечивает температурный режим помещения.

Механическая система воздухообмена изготавливается в следующих конструктивных решениях:

  • В виде независимых модулей, осуществляющих индивидуальный приток воздуха и вытяжку воздушных масс из помещения. Использование электрических коммуникаций и специальных датчиков объединяет самостоятельные модули в общую конструкцию;
  • В моноблочном виде, обеспечивающим вытяжку отработанного воздуха и приток свежего. Оснащение моноблока рекуператором пластинчатой ​​конструкции потребление электрической энергии, необходимой для подогрева воздуха, поступающего в помещение.

Установка принудительного устройства воздухообмена не нуждается в выполнении предварительных расчётов площади помещения и размеров магистрали. Следует ориентироваться на установленную мощность вентиляционного оборудования и уровень затрат, связанных с приобретением и монтажом устройства вентиляции.

Помните, в зимнее время установка механического воздухообмена обеспечит надёжную вентиляцию и создаст благоприятный микроклимат в гараже.

Один из вариантов устройства вентиляции

Для гаража, расположенного ниже нулевой отметки, этот метод вентиляции - оптимальное решение.

Обеспечение воздухообмена в смотровой яме

Использование смотровой ямы позволяет владельцам транспортных средств поддерживать рабочее техническое состояние автомобиля.

Яма для осмотра транспорта должна вентилироваться

При выполнении работ в приямке необходимый инструмент, различные ключи, а также электрические коммуникации, позволяющее подключить электрооборудование и надёжное освещение участка работ. В смотровой яме могут храниться канистры с топливом и различный автомобильный инвентарь.
Естественная вентиляция смотровой ямы обеспечивает нормальный воздухообмен. Можно оснастить приямок автономной системой вентиляции с использованием труб диаметром 10–15 см.
Расположение воздушных магистралей выполните следующим образом:

  • входную трубу расположите в расстоянии 10 сантиметров от основания ямы;
  • вытяжную магистраль разместите в дальнем углу на расстоянии 10–15 сантиметров от потолка гаража и выведите за пределы помещения, обеспечив необходимое возвышение над уровнем крыши.

Рекомендуем в холодное время года прикрывать смотровой приямок, предотвратить попадание влаги и резкие перепады температуры.

Видео по теме

Ознакомившись с видео, можно получить дополнительную информацию об устройстве системы вентиляции.

Как сделать вентиляцию погреба под гаражом?

Если гаражное помещение оборудовано подвалом, то его необходимо дополнительно вентилировать. Для этого потребуется соорудить отдельную магистраль вытяжной системы.

Вытяжная вентиляция обязательна для подвальных помещений, используя в гаражах. В подвале, как правило, достаточно сыро и гаражная вентиляция не в состоянии снизить влажность в помещении.

Предоставление сельскохозяйственной продукции и продукции консервации при условии надёжной вентиляции подвального помещения.

Воздухообмен в помещении может осуществляться естественным комбинированным или механическим способом.Однако обычная вентиляция естественного типа в состоянии благоприятный микроклимат подвального помещения. Самостоятельно несложно выполнить такую ​​конструкцию, используя канализационные трубы, изготовленные из пластика.

Устанавливая вентиляционную систему, соблюдайте следующие требования:

  1. Тщательное рассчитайте диаметр отверстий, необходимых для подвода воздушных магистралей.
  2. Расположите приточную трубу на расстоянии 0,2–0,5 м от основания погреба и вы её поместите за пределы помещения.
  3. Обеспечьте расположение труб в противоположных частях погреба.
  4. Вытяжную шахту смонтируйте в потолочной части подвала и вы вертикально через крышу гаражного помещения.
  5. Утеплите вытяжную трубу, чтобы предотвратить образование конденсата.
  6. Закройте выход воздушной шахты с помощью защитного колпака.
  7. Обеспечьте минимум изгибов магистралей и радиусных поворотов.
  8. Используйте трубы одного диаметра, обеспечивающие равную интенсивность циркуляции воздуха.

Для удаления конденсата на вытяжной магистрали целесообразно рассмотреть установку ёмкости для сбора влаги.

При устройстве вентиляции кран для отвода конденсата

Более эффективную вентиляцию помещения подвала в систему зимнего воздухообмена. Однако, естественной вентиляции в подвале достаточно для обеспечения сохранности овощей и фруктов.

Многие владельцы транспортных средств, имеющих дачные участки, оборудуют в гаражах овощные ямы, предназначенные для хранения урожая.

Внешне овощная яма напоминает погреб

Конструкция овощной ямы аналогична подвалу, однако, отличается уменьшенными размерами. Сохранить в яме собранный урожай только при отсутствии сырости в помещении.

Независимо от размеров ямы, обязательное условие - устройство приточно-вытяжной вентиляции.

Без притока воздуха перепад температуры внутри и снаружи помещения неизбежно приведёт к образованию на стенах ямы конденсата и развитию плесени. Поддержание стабильной вентиляции благодаря притоку внешнего воздуха.

Для вентиляции ямы можно установить в центре приямка трубу, посредством которой тёплый и увлажнённый воздух выходит наружу. Этот простой способ циркуляции позволяет задерживать сухим. Если влага всё-таки появилась, удлините трубу или смонтируйте на магистрали дополнительный вентилятор. Однако не стоит экспериментировать.Обеспечить надёжный воздухообмен приточно-вытяжной метод вентиляции. Расчёт площади труб и особенности установки аналогичны выполнению работ для подвального помещения.

Владельцы гаражей не всегда оборудуют подвалы или овощные ямы. В некоторых случаях и быстрее установить кессон - цельную водонепроницаемую конструкцию, изготовленную из пластика.

Сохранность продуктов обеспечивает надежная система вентиляции

В кессоне удобно хранить заготовки и сельскохозяйственную продукцию, для чего необходимо оборудовать кессон вентиляционной системой.Существуют различные решения, предусматривающие использование приточно-вытяжной вентиляции или применение небольших вентиляторов. Независимо от конструктивных особенностей системы воздухообмена, важно обеспечить внутри ёмкости температурный режим и влажность.

Устанавливая своими силами вентиляционное оборудование в гараже, можно организовать естественную вентиляцию или смонтировать дорогостоящее оборудование. Для воздухообмена в гараже, оборудованном погребом, достаточно естественной или комбинированной циркуляции, а для подземных стоянок требуется принудительная подача воздуха.Выбор метода воздухообмена определяется финансовыми возможностями владельца транспортных средств и внешними факторами. Важно оборудовать гараж системой эффективной циркуляции воздуха. Вентиляция гаражного помещения, выполненная с учётом приведенных рекомендаций, эффективный воздухообмен, создаст благоприятный микроклимат. Только так можно защитить транспортное средство от губительного воздействия коррозионных процессов, а также обеспечить нормальные условия хранения продуктов в гаражном подвале.

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями. Оцените статью: Поделитесь с друзьями!

Как обеспечить вентиляцию в подвальном помещении гаража

Принудительная вентиляция подвала

Большое количество людей хранят запасы Продовольствия в подвальном помещении гаража.Однако если вентиляция устроена некорректно, или вентиляция в подвале, гаража вовсе отсутствует, продукты очень быстро испортятся. Вентиляция гаражного помещения предотвратит это явление. При том условии, когда вытяжка в погребе гаража была установлена ​​неправильно, ее в скором времени придётся менять. По этой причине не стоит экономить денежные средства при установке вентиляционной схемы.

Как добиться хорошего воздухообмена?

Правильная вентиляция погреба в гараже позволяет защитить его от негативных факторов.В случае в случае в случае в случае возникновения конденсат, его последствия будут неблагоприятны для хозяина погреба. Высокая степень в подвале является основной причиной заражения овощей, на продуктах грибок.

Вентиляция погреба в гараже зимой имеет свои особенности. В холодные месяцы всё тепло, поступающее в подвал из почвы, поднимается. Образуется влага, это является главной причиной возникновения ржавчины на транспортном средстве, которое находится в гараже.Чтобы избежать вышеописанную проблему, следует знать методы, как правильно сделать вентиляцию в подвале гаража.

Если вытяжка в подвале гаража не продаются, все продукты, которые там хранятся, испытывают на себе действие вредных веществ. Сюда входят испарения двигателя автомобиля и прочие жидкости, которые выделяют ядовитые для человека испарения. Чтобы этого избежать, она не обеспечит приток воздуха внутрь.Для этого отлично подойдёт приточно-вытяжная система воздухообмена в гаражном помещении.

Разновидности схемы

Приточно-вытяжная система воздухообмена может быть представлена ​​в 2 лучших.

  1. Естественная.
  2. Принудительная.

Первая это самый простой метод, как сделать вентиляцию в гараже своими руками. Для этого необходимо будет две трубы, одна будет отвечать за приток воздушных масс, другая за отток. Основной принцип работы этой схемы основан на разнице температурного режима в овощной яме и на улице.

Основные плюсы естественной циркуляции воздушных масс следующие.

  • Удобство при использовании.
  • Дешевизна установки и её простота.
  • В зимние месяцы хороший воздухообмен.

Однако не стоит забывать и про негативные моменты.

  • Плохой уровень воздухообмена в летние месяцы.
  • Малая степень эффективности.
  • Нет возможности регуляции скорости циркуляции воздуха.
  • Действие вытяжки имеет сильную зависимость от погоды.

Принудительная схема не имеет вышеописанных недостатков, так как циркуляция воздуха создаётся при помощи вентиляторов. Если требуется сделать принудительную схему циркуляции воздуха в подвале гаража, придётся потратить больше денежных средств.

Установка естественной вентиляции своими руками

Схема естественной вентиляции подвала

Естественная вентиляция наиболее распространённая система. Воздушные массы поступают и уходят из овощной ямы при помощи отверстий.Прежде всего требуется сделать правильный расчёт.

Чтобы вытяжку в подвале, необходимы следующие инструменты.

  1. Вентиляционные или канализационные трубы.
  2. Колпаки для защиты от осадков или защитные решетки.
  3. Болгарка и перфоратор.

Для более наглядного принципа действия можно ознакомиться с примерным планом, как сделать естественную вентиляцию в погребе.

  1. Как было сказано выше, прежде всего необходимы правильные расчёты.На 18 квадратных метров рекомендуется использовать трубы с диаметром 270 миллиметров. Если будут устанавливаться два отверстия, диаметр необходимо разделить на 2.
  2. Далее, при помощи перфоратора, проделываются отверстия, которые в последующем будут трубы. Отверстия расположить в 100 - 150 миллиметрах от пола.
  3. На другой стенке, чуть ниже потолка, создается отверстие для выводной трубы. Она выводится на крышу постройки. Чем выше будет выведен воздуховод, тем больше будет степень его эффективности.Минимальная высота составляет 500 миллиметров.
  4. После этого зазоры между установленной трубой и отверстием заделываются при герметика. Снаружи воздуховода рекомендуется установить решетки, чтобы предотвратить проникновение грызунов. Колпак позволит избежать проникновения в овощную яму осадков.

Если требуется контролировать циркуляцию воздушных масс, установить заслонки. Они не допустят того, чтобы продукты в подвальном помещении заморозились.

Установка принудительной вентиляции

Принудительная циркуляция воздушного масс обеспечивается при помощи вентиляторов.Способ установки этой системы аналогичен первому, однако после установки труб необходимо монтировать вентиляторы. При помощи этого оборудования можно контролировать воздухообмен в погребе. Необходимо установить циркуляцию воздуха не только в подвале, но и в самом гараже, необходимо установить на уровне потолка гаража. В такой ситуации воздух будет вытягиваться из двух помещений.

Повысить уровень вытяжки поможет монтаж в трубу лампы нагревания, воздухообмен будет увеличен из-за системы воздушных масс.

В заключении

Обе схемы приточно-вытяжной вентиляции для гаража имеют свои преимущества, так и свои недостатки. На их основе можно выбрать ту систему, которая оптимально будет удовлетворять потребности владельца гаражного помещения.

Если вы не обладаете достаточными знаниями и умениями в работе по ремонту, гораздо логичнее обратиться к знакомому, разбирающемуся в этих вопросах или вызвать профессионала. Неправильная установка системы может только усугубить ситуацию.Но не смотря на это, большинство владельцев гаражных помещений устанавливают её самостоятельно.

Вентиляция в овощной яме гаража

Грамотная организация вентиляции в гараже в подвале, смотровой яме является таким важным вопросом, как и обеспечение пожарной безопасности, процесса подключения коммуникаций и, наконец, сам проект и возведения постройки.

Раскроем этот вопрос, поподробнее и делним, почему это так и как же правильно организовать циркуляцию воздуха .Также в статье Вы найдете схемы вентиляции подвала в гараже и узнаете о вытяжке в гараже и погребе.

Погреб в гараже - вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе - явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» - для их длительного хранения нужно определенную температуру и влажность воздуха .А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влаг на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может тела коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что сделает хранимые в нем овощи точно непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару .

Потому что вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003 , в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом - схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

  • естественная , когда циркуляция воздуха обеспечивается за счет разницы температуры снаружи и внутри помещения;
  • принудительная , использующая вентиляторы.

Осуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию . Ее можно использовать в небольших помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив вентканал в один кирпич. Не очень эффективно, но очень быстро и дешево . При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку , чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым естественной вентиляции является установка приточного и вытяжного воздуховодов . Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна находиться к потолку - так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, выход вытяжки - подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда - если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции .

Вентиляция смотровой ямы в гараже - схема:

Заставляем воздух циркулировать

Для создания вытяжки в подвале гаража необходимо вновь создать приточный воздуховоды и вытяжной воздуховоды , установить их также, как и для естественной вентиляции. Отличие от нее в установке на вытяжке вентилятора, создает постоянный воздушный поток, не зависящий от температуры «за бортом». Управлять его мощностью и температурой в подвале можно с помощью регулируемых заслонок.

В принудительной системе кондиционирования существуют альтернативы вентилятору :

  1. Диффузор-флюгер - создается воздушный поток за счет силы ветра. Устанавливать его следует в приточном канале.
  2. Турбодефлектор , смонтированный на верхушке вытяжной трубы.При наличии ветра он запускающее давление в вентиляционном канале, усиливая в нем тягу. Турбодефлектор можно комбинировать с вентилятором, увеличенную мощность системы кондиционирования.
  3. Установка в вытяжном канале небольшой лампочки накаливания . Лампочка нагревает воздух в трубе, он стремится вверх и в итоге мы получаем нам поток.

Вентиляция погреба в гараже - схема:

Умеете установить датчики и работать с автоматикой ? Тогда вам стоит попробовать создать «умную» систему, регулирующую мощность воздушного потока в зависимости от температуры в подвале или уровня загазованности смотровой ямы.

Затяжки в гараже в подвале, обеспечит хранимым там вещам и продуктам сохранность в течение долгого времени, хороший микроклимат в гараже и обезопасите свой автомобиль от коррозии.

Полезное видео

Подвал в гараже - вентиляция:

А также смотрите видеоролик о том как сделать в смотровой яме в гараже вентиляцию:

Чтобы сохранить автомобиль в хорошем состоянии, необходимо не только выполнять профилактический ремонт и следить за его состоянием, но еще и правильно хранить.Важно, чтобы гараж был хорошо вентилируемым, так как повышение воздействия помещения на автомобиль ржавчины. Также необходима вентиляция в гараже, если он используется для хранения выращенного урожая.

Для чего нужна вентиляция

Так как гараж используется постоянно, лучше всего создавать вентиляционную систему, которая не зависит от электричества. Вентилирование естественным путем осуществляется благодаря воздуховодов и продухов.Чтобы спроектировать систему, необходимо правильно спроектировать особенности помещения.

Согласно строительным нормам и правилам воздух в помещении должен обновляться каждый час. Если двигатель автомобиля заведен, этот показатель увеличивается вчетверо. Именно поэтому вытяжные и приточные каналы стоит оборудовать вентиляторами, чтобы при необходимости увеличивать количество приточного воздуха.

Если в помещении не будет обустроена вентиляционная система, это может привести к следующему неприятностям:

  • появление на кузове ржавчины;
  • разрушение элементов строения из-за высокого воздействия;
  • отравление выхлопами автомобиля.

Стоит отметить, что вентиляция гаража устроена намного проще, чем вентиляционная система дома. Это говорит о том, что ее можно создать самостоятельно, не обладая большим опытом подобных работ.

Устройство естественной вентиляции

Такой тип вентиляционной системы является наиболее распространенным. После оборудования помещения воздух поступает и выводится через приточные и вытяжные отверстия.Стоит помнить, что для увеличения эффективности работы системы необходимо определить диаметр отверстий.

Для создания системы естественной вентиляции необходимы следующие инструменты:

  • болгарка, которая необходима для резки труб;
  • перфоратор;
  • трубы из пластика;
  • защитные решетки.

Создание вентиляции первого типа происходит следующим образом:

  1. Сначала рассчитывается площадь вентиляционных отверстий.Если площадь помещения составляет примерно 6х3 м, диаметр отверстий должен оставлять около 27 см. при этом стоит помнить о, что если отверстия 32, полученный показатель разделяется на 2.
  2. После этого необходимо проделать вентиляционные отверстия для воздуховодов. Они должны располагаться не выше 15 см от пола помещения.
  3. Затем отверстие на противоположной стене происходит создание для выводной трубы. Она должна располагаться не ниже, чем на 15 см от потолка.Стоит помнить, что чем выше будет использоваться труба, тем эффективнее будет выводить воздух.
  4. На последнем этапе происходит заделка зазоров между стеной и трубой. При этом трубы закрываются вентиляционными решетками.

Стоит помнить, что в теплое время года вентиляция становится неэффективной. Именно поэтому устанавливают в гараже вентиляторы.

Недостатки естественной вентиляции

К недостаткам естественной вентиляции можно отнести:

  1. Зависимость скорости обмена воздухом от температуры воздуха.Именно поэтому в летнее время такая вентиляция неэффективна.
  2. Зависимости от перепада высоты между входными и выходными отверстиями. Во время проектирования необходимо учитывать, что оптимальная разница высоты должна составлять минимум 3 метра.
  3. Обмерзание труб в зимний период.

Но несмотря на представленные недостатки, многие владельцы гаражей выбирают именно естественную вентиляцию, так как ее обустройство не требует большого количества денег. Чтобы сделать воздухообмен более эффективным, можно установить вентилятор, который будет включаться только в летнее время.Для защиты труб от обмерзания достаточно хорошо утеплить их.

Если правильно установить вентиляционные трубы, свежий воздух будет постоянно поступать в гаража. Рассмотрев схемы вентиляции, используемые автовладельцами можно выбрать другой вариант для собственного строения. Особенно важно внимательно отнестись к созданию вентиляционных ходов при наличии в гараже погреба.

Обустройство принудительной вентиляции

Система вентильного вывода типа более эффективному выведению воздуха из помещения и притоку нового.Так как поступление воздуха обеспечивается благодаря вентилям, расчет площади гаража можно не выполнять.

При необходимости системы вентиляции гаража оснащается устройствами, способствующими подогреву воздуха. Перед установкой воздуховодов необходимо:

  • разработка схемы вентиляции в гараже;
  • определить наиболее оптимальные места для создания вентиляционных отверстий;
  • выбрать вентилятор, который способен эффективно перекачивать воздух в определенном помещении.

Во время расчета вентиляции учитываются такие параметры, как высота гаража, площадь и количество машин, которые в нем хранятся. Также на данном этапе создания плана размещения трубопроводов. На основании этих данных произведен расчет диаметра вентиляционных отверстий.

Перед проведением работ рассчитывается объем воздушного потока в гараже. Согласно строительным нормам на один квадратный метр площади необходимо брать около 15 мм диаметра трубы.В пример можно привести оборудование воздуховодами гаража площадью около 10 квадратных метров. В таком случае потребуется 2 трубы, диаметр которых должен составлять по 15 см.

Система принудительной вентиляции состоит из приточной установки и вытяжного оборудования. Воздух, который направляется в приточное устройство, подогревается и очищается. Загрязненный воздушный поток выводится при помощи осевого вентилятора или канального оборудования с воздуховодом.

Для принудительной вентиляции в помещении можно установить моноблочную систему. В таком случае 2 блока объединяются и способствуют поступлению обработанного воздуха. Лучше выбирать моноблоки, которые образованное во время работы тепло тратят на обогрев поступающего воздуха.

Комбинированная система вентиляции

Вентиляционная система типа совмещает естественное поступление воздуха в помещение и принудительный загрязненный загрязненный воздух. Благодаря тому, что воздушные потоки покидают помещение, они естественным путем замещаются новым воздухом.

Стоит отметить, что эффективность работы такой вентиляционной системы не зависит от того, где в стенах расположены отверстия. Они могут находиться практически в любом месте. Стоит отметить, что они не должны располагаться напротив друг друга. Это может быть устойчивым к потоку воздуха. Перед установкой системы создается таким же образом, как и перед установкой системы естественной вентиляции. Стоит отметить, что описываемый вариант отличается меньшей затратностью и является оптимальным во многих случаях.

Выбрав такую ​​систему вентиляции воздуха в гараже можно сэкономить на электроэнергии, если сравнивать с системой принудительной вентиляции.

Система воздухообмена в погребе

При наличии хорошей системы вентиляции следует учитывать. Поступление свежего воздуха может происходить естественным путем или принудительно. Создать подобную вентиляцию в овощной яме в гараже можно при помощи пластиковых труб, которые предназначены для канализации.

Во время монтажа стоит соблюдать несколько простых правил:

  • система вентиляции на всем протяжении должна иметь одинаковый диаметр;
  • также при создании системы необходимо проектировать ее таким образом, чтобы количество поворотов было минимальным;
  • важно утеплить вытяжную трубу, так как на ней может появляться конденсат;
  • наружные отверстия должны закрываться решетками, чтобы предотвратить попадание осадков.

Стоит отметить, что приточная труба должна устанавливаться выше пола примерно на полметра. Вытяжная монтируется под потолком и протягивается за крышу. При этом они должны быть установлены в противоположных углах помещения.

Лучшим способом использования принудительной вентиляции, так как в погребе воздухообмен практически не происходит. Чтобы правильно выполнить все работы, необходимо создать схему вентиляции в яме гаража.

Создание вентиляции в металлическом гараже

Монтаж воздуховодов в металлическом гараже таким же образом, как и в строениях из других материалов, но особенность заключается в том, что приточные отверстия в верхней части стены, так как через них можно взломать ворота.

Отверстия необходимо оснастить решетками. Перед созданием вентиляционной системы стоит рассмотреть схемы вентиляции в подобных строениях. В большинстве случаев в железных гаражах нет смотровой ямы, что упрощает процесс установки воздуховодов.

Стоит помнить, что при появлении притока свежего воздуха на стенах металлического гаража появляется конденсат, что может привести к появлению коррозии. Для предотвращения появления конденсата стоит не только создать систему вентиляции, но еще и утеплить пол.

Гаражное помещение, как и любое другое, требует тщательного ухода, обеспечения соблюдения микроклиматического обеспечения. Одна из главных составляющих в данном аспекте - качественное проветривание, способствующее нормализации параметров воздушной среды. Кроме непосредственно места содержания автомобиля, необходима вентиляция в яме гаража, которая включает в общий воздухообмен гаражного пространства.

Назначение ямы в гараже

Гаражное строение среднестатистического городского жителя часто оборудуется так называемой овощной ямой.Главное и единственное ее назначение - хранение сезонного урожая овощей, консервированных и других продуктов питания. Погреб внутри оборудуется стеллажами, полками, коробами для удобного хранения собранных овощных культур.

Внутри погребного помещения необходимо поддерживать определенную температуру, влажностный показатель, который не выходит за пределы нормы. Это скажно скажется на сроке хранения овощей: при избытке они сгниют раньше срока, при сильном холодном притоке - высохнут.

Вентиляция позволяет овощной яме выполнять ее основную функцию - ведение овощей от осени до весны.

Кроме того под гаражом часто размещается смотровая яма. Предназначена для ремонтных, технических работ, которые необходимо непосредственно под машиной.

Не смотря на малые размеры, смотровой отсек также нуждается в постоянном проветривании, просушивании, потому что внутрь часто попадать влага с автомобиля, скапливаться конденсат. Со временем это приведет к разрушению стен ямы, она станет непригодной.

Вентиляционные системы гаражного строения, овощной и смотровой ям могут быть автономными, так и использовать в определенных условиях.

Преимущества вентиляции

Правильно организованная вентиляционная система погреба и смотрового отсека влечет за собой положительные последствия:

  • нормализуется температурный фон. Постоянный воздухообмен при сохранении необходимых показателей температуры означает долгую сохранность продуктов питания, которая не опускается ниже ноля в сильные морозы;
  • в норме держится количество влаги в воздухе.Это отражается на всех отделениях гаража, а также в качестве содержания автомобиля. При взаимодействии с влагой, металлическими поверхностями гаража, инструментов, кузова автомобиля корродируют, приходят в негодность. Кроме того, овощи пропадают задолго до весны, постепенно разрушается конструкция смотровой ямы;
  • предотвращает появление плесени, грибка, которые опасны не только для овощных культур, но даже для бетонных, кирпичных элементов строения, смотрового отделения;
  • токсичные испарения технических жидкостей, лако-красочных материалов, жидкого топлива, машинного масла и т.д. Благодаря налаженному воздухообмену не скапливаются внутри помещения, не попадают внутрь погреба, смотровой ямы. Ведь, достигая достижений, они способны нанести вред здоровью человека, легко воспламеняемы.

Виды вентиляции

Вентиляция в яме организована по тем же законам аэродинамики, что и во всех других случаях. В соответствии с этим она может быть естественной и механической (принудительной).

Наиболее часто используется естественный способ воздухообмена, так как он наиболее приемлемо по использованию цена-качество.Циркуляция происходит благодаря разнице в давлении холодного и теплого воздушного потока, когда свежий приток вытес теплый отработанный воздух. Чем больше разница в давлении, тем сильнее тяга и циркуляция происходит интенсивнее.

В летнее время вентиляция погреба плохо работает из-за незначительной разницы температур внешнего и внутреннего воздуха. в данном случае следует рассмотреть систему с помощью принудительного побуждением воздушных масс.

Для смотровой ямы в гараже устанавливается естественное вентилирование и этого достаточно для просушки небольшого отсека.

Принудительная вентсистема устанавливается реже. Предполагает использование механических средств побуждения. Размещаются небольшие вентиляторы (часто осевые) внутри вентиляционного проема перед вытяжной или приточной трубой. Для этого требуется подведение электрического питания. Могут оснащаться таймерами для самостоятельного включения, выключения.

Принудительной вентсистемой может оборудоваться овощное хранилище, если в этом есть необходимость. Смотровую яму нецелно оснащать механическим вентилированием, если для этого нет причин.

Популярным способом проветривания является комбинированная система, которая механически оснащается вытяжкой гаража или погреба, приток при этом функционирует естественно. Вентилятор, вытягивая внутрь помещения гораздо быстрее.

Правильная вентиляция в гараже

Обеспечивается двумя способами: естественным и комбинированным. Рассмотрим каким образом они организовываются кратко непосредственно для гаражного помещения.

Естественное проветривание происходит по приточным и вытяжным каналам. Притоки могут размещаться:

  • внутри гаражных ворот внизу;
  • внизу стены по обе стороны от ворот;
  • через специально вмонтированный приточный канал внизу постройки.

Вытяжной поток удаляется при помощи:

  • вентиляционной трубы, размещенной под потолком;
  • вентиляционных проемов, расположенных вверху противоположной от входа стены.

Принудительное вентилирование чаще бывает вытяжным. Вентилятор устанавливается в вытяжном отверстии. Эффективный способ, который используется при недостаточной эффективности естественной циркуляции воздушных масс. Приточный вентилятор для гаража устанавливается реже, существующей на то необходимости.

Правильная вентиляция в гараже и погребе: нюансы выбора сечения воздуховодов

Автор Евгений Апрелев На чтение 7 мин.Просмотров 7,4 тыс.

Большинство автолюбителей свято уверены, что срок жизни их авто зависит от качества топлива и масла, заливаемого в авто. Более опытные водители добавляют, что для автомобиля важным считается хранение в теплом гараже. А самые «матерые» автолюбители заявляют, что на срок жизни четырехколесного друга больше всего влияет вентиляция гаражного помещения. В этом споре, конечно же, все права: от того, какое топливо зальешь в бак авто, работа его «сердца», т.е двигателя, а в теплом гараже будет находиться гораздо комфортнее самому хозяину, во время «общения со своим железным другом».

[содержание] , ваш автомобиль будет защищен от лишней влаги, находящейся в воздухе. Все дело в том, что за ночь машина остывает и на металлические части авто конденсируется влага. Как известно, конденсат - это не просто роса или капельки водички, это довольно агрессивная жидкость, способная в короткое время уничтожить практически любое антикоррозийное покрытие и металл, которое оно защищает.

Кроме того, без вентиляции гараж очень скоро превратиться в помещение, пропитанное выхлопными газами, парами топлива и запахом плесени, где находиться неприятно и даже опасно для здоровья. Грибок и плесень будет покрывать вещи, которые каждый автолюбитель хранит в своем гараже, некоторые части вашего авто и самого помещения, выделяются в окружающее пространство споры, приводящие к тяжелым заболеваниям и аллергии. Картина довольно неприглядная. В этой статье мы хотели бы поговорить об устройстве правильной вентиляционной системы «домика для вашего авто».

По нормам для России, приток свежего воздуха в гаражном помещении должен быть не менее 180 л. в час . Это прописано в нормативных документах. Если кто-то считает, что это очень много, то для Европейских стран этот показатель ровно в два раза выше, и составляет 360 л. / Час. Именно такой приток воздуха может обезопасить владельцев автотранспорта от губительного воздействия на их приток отравляющих веществ, которые входят в выхлопные газы. Уровень СО2, поднявшийся в воздухе всего до 0,2%, приводит к потере сознания и предыдущей остановке дыхания.Только исходя из этих цифр, приходит понимание того, что вентиляция в таком помещении - жизненно необходима.

Виды вентиляционных систем

Существует три типа вентиляционных систем, которые можно обустроить в гараже. У каждой из них есть как достоинства, так и недостатки, которые мы и рассмотрим более подробно.

  1. в гараже предполагает наличие минимум двух отверстий с воздуховодами, для естественной циркуляции воздуха. Воздухооборот осуществляется за счет разницы температуры воздуха, между помещением и улицей.Это наиболее востребованный тип циркуляции воздушных потоков у автолюбителей, его всегда можно обустроить собственными силами минимальными и финансовыми затратами.
  2. Комбинированная. Этот вид предполагает естественную вытяжку воздушного масс и принудительный его приток, или наоборот: естественный приток и механическая вытяжка. Такая система объединяет в себе все положительные качества, естественно, и механической системы проветривания.Она хороша для тех гаражных помещений, в которых нет проблем с электричеством. Всегда можно увеличить циркуляцию воздушных потоков увеличив производительность вентилятора и сечение воздуховодов.
  3. . Полностью принудительная циркуляция воздушных масс предполагает наличие механического притока и вывода воздуха. В принципе, можно построить самостоятельно простейшую вентиляцию такого типа довольно несложно, если основаны принципы расчета мощности приточных и вытяжных вентиляторов и расчета сечения воздуховодов.Покупку и установку уже готовых, моноблочных систем в гараже, мы рассматривать не будем, так как начальная стоимость самой бюджетной версии такой вентиляции начинается от 2 тыс. у.е, а это сопоставимо с подержанным, но находимся в рабочем состоянии, практически любым представителем советского автопрома. У механической вентиляции есть один существенный минус - энергозависимость: есть свет - есть вентиляция, нет электричества - приходится дышать угарным газом.

Без расчета никуда

Без этого этапа практически невозможно обустройство правильной вентиляции в гаражном помещении.При проектировании системы вентиляции в гараже должны быть учтены следующие моменты: площадь и высота гаража, сколько машин в нем размещается одновременно, мощность силовой установки и тип топлива (бензин, дизель,). В проекте должны быть точные места размещения приточного и вытяжного воздуховода, с диаметром отверстий под них. Следует учитывать наличие в гараже смотровой ямы, погреба или овощной ямы, к которому также следует рассмотреть проветривание.

Для правильного расчета естественной вентиляции любого помещения, нужно обращаться в специализированные конторы, которые эффективно, а главное рассчитают вам мощность приточных и вытяжных вентиляторов, а также нужного сечения воздуховодов.Кроме того, эти фирмы очень точно помогут вам расстаться со суммой денег в собственном кошельке. Мы расскажем вам, как самостоятельно гаража, схема которой один приточный воздуховод, а один вытяжной.

Правила самостоятельного расчета воздуховодов

На самом деле, в этом нет ничего сложного, если знаешь некоторые правила расчета. Для естественной вентиляции на 1 м.кв площади гаража нужно 15 мм.кв сечения воздуховодов . Пример: На стандартный гараж, размерами (5м.х 3 м.) = 15 м. кв, вам потребуется вентиляционная труба диаметром (15 х 15) = 225 мм.

. Если вы решили реализовать механическую, одноканальную вентиляцию, то следует руководствоваться правилами расчета воздуховодов, диаметр должен быть не менее 0,3% от общей площади «домика для автомобиля». По такому же принципу рассчитывается и вентиляция погреба в гараже. Все просто, и денег за расчеты платить никому не надо.

Условия правильного функционирования приточной и вытяжной системы

Для этого типа вентиляционной системы действительно нужны высокие условия.

  • Вентиляционные отверстия должны быть правильно установлены и определенного диаметра. На том, как рассчитывать их выше, а расположение их должно быть таким: два отверстия, по диагонали помещения, располагающееся одно от пола, а другое потолка на 10 см.
  • Вентиляционные трубы должны быть: приточная - подсоединенная коленом 90 ° к отверстию в нижней части стены, должна иметь высоту от земли 30 см. Верхняя часть этого воздуховода обязательно закрывается металлической сеткой и зонтом, для предотвращения попадания внутрь гаража мусора, грызунов и т.д. Вторая вентиляционная труба - вытяжная, монтируется к верхнему стеновому отверстию, коленом под 90 °, поднимающаяся выше уровня верхней точки крыши на 50 см. Труба также должна закрываться зонтом, чтобы внутрь не попадали атмосферные осадки, листья и т.д.

В идеале, между верхними точками приточной и вытяжной вентиляционной трубы, должно быть три метра разницы. При таком расположении создается идеальный перепад давления для хорошего вентилирования гаража.Но иногда погодные условия могут сделать так, что даже идеально рассчитанная и выполненная система будет давать сбой. В таком случае можно обустроить в собственном гараже комбинированную вентиляционную систему.

Обустройство комбинированной вентиляции

Комбинированная вентиляция в гараже своими руками делается не сложнее естественной, правда с несколькими финансовыми затратами. В приточный воздуховод встраиваем вентилятор благодаря созданию избыточного давления в помещении, загрязненные воздушные массы выталкиваются и замещаются свежим.Все может делаться и наоборот: в вытяжку встраивается вентилятор. Вытягивая отработанный воздух, создается разряжение, при котором через естественный приток поступают свежие воздушные потоки.

Для такой системы есть одно расположение по входному и выходному отверстию: они не находятся на одной линии, друг напротив друга. В такой системе важной эффективности является производительность вытяжного вентилятора. Рассчитать его самостоятельно достаточно просто: либо обратиться к СНИП, где сказано, что приток свежего, и соответственно выход отработанного воздуха должен быть не менее 180 л / ч.

Второй вариант, рассчитать мощность вентилятора, в зависимости от объема помещения. Для гаража было бы очень неплохо, если бы воздух полностью в нем сменялся, хотя бы 5-7 раз в час. Чтобы вам рассчитать, какая производительность вентилятора понадобится, нужно объем гаража (длина х ширина х высота) умножить на кратность воздухообмена, в нашем случае на 5. Полученная цифра и будет рекомендованной производственной вытяжного вентилятора в час.

Важно!
Помните, чтобы комбинированная вентиляционная система работала эффективно, чтобы воздуховоды были соответствующего диаметра.Если вы делаете комбинированную вентиляцию с механическим притоком, то нужна естественная вытяжка. Которая будет справляться с выводом такого объема воздуха. Если в таком типе вентиляции механическая вытяжка, то следите за тем, чтобы приточный поток мог поступать в соответствующий объем.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
