Схема включения проходного выключателя
Эффективная схема подключения проходного выключателя из двух мест
Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.
Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.
Но часто бывают случаи, когда такой способ управления светильниками неудобен.
Общая информация
Когда может быть неудобна классическая схема:
Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений. разными клавишами и независимо друг от друга.
Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.
Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.
Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными. так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы. помимо осветительных, нуждающиеся в подобной схеме включения/выключения.
Схематические особенности
Схема установки такого рода устройств не сложна, но требует внимательности.
ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.
Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер. то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.
Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями. то в нее входит:
- Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
- Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
- Соединительные провода (двух, трех и четырехжильные)
- Два проходных коммутирующих устройства
- Непосредственно светильник
Примерная схема подключения проходных выключателей с двух мест выглядит так:
- Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
- Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
- Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
- Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.
Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:
Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:
- На требуемые места установить перекидные коммутирующие конструкции
- Вывести от них кабели трехжильные
- Монтировать электросветильник, или несколько, заведенные в параллельное соединение
- Вывести от него (них) двужильный кабель
- Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
- Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
- Соединить их так, как описано выше
При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.
Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:
Пошаговый монтаж
Монтаж проходных выключателей возможен как при открытом. так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:
- Обесточьте квартиру перед началом работ.
- Внимательно проверяйте, где расположена фаза, а где ноль .
- Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их .
- Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
- Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.
Схема включения проходного выключателя из двух мест:
За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.
К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.
Альтернатива
Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.
Бистабильные реле выгоднее устанавливать. если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.
Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.
Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.
Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.
В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:
Простая схема проходного выключателя с двух и трех мест
В данной статье рассматривается, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.
В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.
Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки. Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.
Маркировка и внешний вид проходного выключателя
Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).
А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

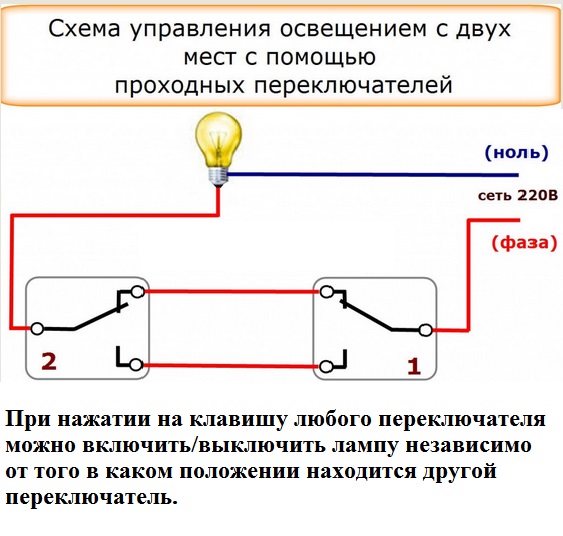

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)
Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.
В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.
То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.
Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.
А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов. Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.
Управление светом из трех и более мест (схема проходного выключателя с двух мест)
Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.
В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.
Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания. И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.
Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.
Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.
Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.
Ремонт микроволновки своими руками: что может быть легче?
Схемы подключения проходных выключателей
Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.
Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.
Схема подключения проходного выключателя
Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.
Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.
Рис.1. Схемы выключателя и проходных переключателей
Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:
- Проходной переключатель
- Перекрестный переключатель
- Двухклавишный проходной переключатель
- Двухклавишный перекоестный переключатель
Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.
Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.
Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.
Схема подключения проходного выключателя с 2х мест
Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.
Рис.2 Схема включения и выключения света с двух точек
Схема включения света из трех точек
В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.
Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.
Рис. 3 Схема перекрестного переключателя
При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:
Рис.4 Схема включения-выключения света из трех точек
На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.
А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.
Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.
Рис. 5. Схема включения-выключения света из четырех точек
Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.
Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.
Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.
Схема подключения двухклавишного проходного выключателя
Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.
Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.
Рис.6 Переключатели для включения-выключения двух лампочек
Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.
Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.
Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.
Проходной выключатель схема подключения на 2 клавиши
Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.
Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.
Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.
Навигация по записям
100 фото простой и быстрой схемы подключения
Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.
Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.
Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.
При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.
Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.
Сфера применения проходного выключателя
Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.
Разновидности и условные обозначения на схемах
Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.
В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.
По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.
Подключение проходного выключателя на 2 точки
Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.
Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.
Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:
- подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
- простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
- упростит установку подключения дополнительного переключателя.
Схема при присоединении 3-его и последующих переключателей
Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.
Данная проблема решается применением перекрестного (реверсивного) переключателя — внешне не имеет отличия, но для подключения использует четыре клеммы.
Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.
Заключение
Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.
И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.
Фото проходных выключателей
Также рекомендуем посетить:
Схема подключения проходного выключателя
В этой статье я подробно покажу, как работает и как собрать своими руками схему на проходных выключателях из двух мест.
Проходные выключатели позволяют включать и выключать свет из разных мест. Это очень удобно.
Итак, схема проходных выключателей из двух разных мест.
Из рисунка видно, что проходные выключатели управляют подключением фазы к патрону светильника. Фаза то подключается к патрону светильника, то отключается. Причем, особенность проходных выключателей в том, что у них нет фиксированного положения ВКЛЮЧЕНО или ВЫКЛЮЧЕНО. Один и тот же выключатель может быть в одном из положений включен или выключен, в зависимости от положения клавиши другого выключателя в этой схеме.
Схема их подключения довольно простая, однако, как показывает практика, сложности возникают при практическом применении, когда все нужно собрать и подключить.
Предлагаю Вам посмотреть видео, в котором я очень подробно показал как работает схема на проходных выключателях и, что самое важное, привел подробную схему с описанием, что куда заводить и подключать, с чем соединять. Схема наглядная и простая, ее легко собрать, она должна развеять все вопросы по теме проходных выключателей.
Смотрите видео. Рекомендую смотреть в HD качестве 720р.
Если видео понравилось, не забывайте нажать НРАВИТЬСЯ при просмотре на YouTube. Подписывайтесь на мой канал, узнайте первым о выходе новых интересных видео по электрике!Существует два основных подхода к управлению освещением из нескольких мест. Они позволяют построить схемы для управления многими группами светильников из многих мест. Что это за два подхода, а также подробные схемы с детальным описанием можно узнать и скачать здесь.
Не забудьте посмотреть новые статьи сайта.
Полезные статьи по теме:
Схема проходных выключателей из трех мест.
Двухклавишный выключатель схема подключения.
Схема двухклавишных проходных выключателей из двух мест.
Схема двухклавишный проходных выключателей из трех мест.
Двухлавишный проходной выключатель вместо перекрестного.
Проходные выключатели — история написания книги.
Проходной выключатель или импульсное реле?
схема подключения на 2 точки наглядно
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Правильное управление осветительными приборами поможет сэкономить электроэнергию и упростит их эксплуатацию. Если без ошибок установить проходной выключатель, схема подключения на 2 точки будет выполнять свои функции безупречно. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект в удобное время и с разумными затратами.
После обучения будет не сложно создать удобную для себя схему управления освещением
Содержание статьи
Какие проблемы можно решить с помощью переключающих устройств
Если дома есть лестничный пролет, то его освещением удобно управлять из двух мест. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение. Но подобные электронные устройства стоят дорого. Они сложнее и менее долговечны. Их могут вывести из строя вибрации, повышенный уровень влажности.
Пример грамотной реализации освещения лестничного пролета
Схема проходного выключателя с двух мест проще и дешевле. Любому рачительному хозяину понравится следующие особенности:
- Высокая надежность и низкая стоимость типового изделия.
- Простота монтажа и отсутствие сложных настроек.
- Немедленное отключение питания при необходимости и оптимальное расходование электроэнергии.
- Возможность самостоятельного выполнения ремонтных работ и отсутствие затрат на услуги опытных специалистов.
Подобные решения пригодятся в больших домах и маленьких квартирах. Устройства управления светом ставят в коридоре, возле входа и кровати в спальне, в разных местах гостиной. Начинать следует с точного определения потребностей пользователей и составления соответствующего списка задач.
Надо уточнить места в помещениях, где необходимо иметь управление освещением
Как функционирует проходной выключатель: схема подключения на 2 точки
Обычным выключателем разрывают и соединяют электрическую цепь фазного провода, который обозначается латинской буквой «L», или «F».Таким действием на подключенный прибор подается питание. Второй проводник (нейтральный, «N») необходим для создания замкнутого контура, по которому проходит ток. Третьим проводом (специальное обозначение «Земля») корпуса приборов подсоединяются к заземлению. Это соединение предотвращает поражение электрическим током при коротких замыканиях и обеспечивает своевременное срабатывание автоматов защиты.
Принцип работы приборов переходного типа можно изучить по следующей картинке.
Схема подключения двух выключателей
В указанном положении контакты замкнуты. По цепи идет ток и лампа горит. Если человек перейдет к другому переключателю и нажмет клавишу, ключ переместится в положение «3». Цепь будет разорвана, лампа погаснет. Теперь достаточно включить клавишу с любой стороны, чтобы снова подать напряжение.
Подготовка к реализации проекта
Для прокладки понадобится кабель. Его параметры подбирают с учетом максимальной мощности. При сечении медной жилы 1,5 мм и питающей сети 220Vдопустимо подключение светильников с потреблением до 4 кВт суммарно. Меньшие размеры не рекомендуются, чтобы сохранить высокую механическую прочность, обеспечить хороший запас по нагрузкам.
Чтобы подключение проходного выключателя по схеме с двух мест не вызывало лишние затруднения, следует приобретать провода с разной цветовой маркировкой:
- Заземление – сочетание зеленого и желтого. Подключается к специальной шине, которая установлена в центральном распределительном щитке частного дома, квартиры.
- Оболочку синего цвета используют при выборе «нулевого» провода.
- К цвету фазового провода особые требования не предъявляют. Но лучше, если он не будет изменяться на разных участках проводки.
Цветная маркировка предотвращает ошибки в процессе монтажаПодойдут провода, объединенные в едином кабеле с двойной изоляцией. Как правило, используют цельные жилы. В современных изделиях этого типа внешние слои создают из полимеров со специальными добавками. Следующие обозначения в аббревиатурах подтверждают особые свойства оболочек:
- НГ – не горючие;
- FR – повышенная стойкость к открытому пламени;
- LS – низкое выделение дыма в процессе горения.
В этой таблице приведены характеристики проходных выключателей для схемы подключения на 2 точки:
Важно! Из справочных данных понятно, что стоимость зависит от марки, эстетических и функциональных параметров. Все приведенные изделия рассчитаны на номинальное значение тока 10 А.
На обратной стороне переключателей схематически изображены контакты и места подсоединения нагрузки
Для выполнения рабочих операций понадобятся:
- Отвертки с крестообразными и плоскими шлицами.
- Нож и бокорезы.
- Строительный уровень, рулетка.
- Отвертка щуп со встроенным индикатором фазы.
Индикаторные отвертки разных видов
Инструмент и расходные материалы для прокладки каналов выбирают в зависимости от характеристик строения. Труднее всего работать с деревянными домами. Чтобы предотвратить аварийные ситуации тут применяют следующие методики:
- установку кабелей в стальных или медных трубах;
- открытый монтаж.
Прятать проводники в гофрированных полимерных и металлических трубках запрещено. Такие инженерные системы должна соответствовать нормам ПУЭ и ПТЭЭП. В негорючих кирпичных и бетонных конструкциях создают специальные каналы. В зависимости от материала подбирают соответствующий инструмент и насадки.
Статья по теме:
Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.
Пошаговый монтаж схемы подключения проходного выключателя с 2х мест
Следующая инструкция поможет правильно выполнить все операции:
- Удаляют обои, облицовочные панели и другие декоративные покрытия. Наносят разметку будущих линий.
Пример разметки стен
- Штробы прокладывают, начиная от щитка. До стенок верхней кромки канала оставляют свободное расстояние не менее 50% от диаметра кабеля.
Создание штроб в стенах с применением электроинструмента
- Горизонтальные линии должны располагаться на одном уровне.
Для точной разметки пригодится строительный уровень
- Укладка кабеля выполняется аккуратно. Допустима необходимая фиксация гвоздями подходящих размеров до штукатурки без повреждения защитных оболочек.
- Устанавливаются переключатели и распределительные коробки. Проводники подсоединят к соответствующим клеммам.
- Собранные изделия вставляют в пластиковые монтажные коробки. С помощью встроенных механизмов выдвигаются заостренные элементы, обеспечивающие надежное крепление.
Установка выключателя в монтажную коробку
- Проверяется функционирование системы. При отсутствии замечаний каналы закрывают цементным раствором. Рамки устанавливают после восстановления отделки стен.
Решение других задач
Ниже рассмотрены примеры, как подключить проходной выключатель по иным схемам подключения. Поняв принципы работы, будет не сложно самому модифицировать проект с учетом личных требований.
Управление двумя светильниками
Если необходимо, можно организовать независимое управление двумя светильниками. Здесь изображено соответствующее подключение ламп. Обратите внимание, что понадобится приобрести двухклавишные переключатели.
Управление двумя лампами
Включение и выключение света из нескольких мест
На следующих картинках указано, как соединяются устройства, если стандартная схема подключения двухклавишного проходного выключателяне подходит.
Управление из четырех мест с добавлением двух переключателей перекрестного типа
Организация включения двух светильников в независимом режиме
Выводы и рекомендации
Чтобы правильно использовать проходной выключатель, схема подключения на 2 точки создается на основе потребностей будущих пользователей. В план включают расходные, строительные и отделочные материалы, инструменты и приспособления. Важным является точный выбор технологии прокладки каналов. Электрические параметры сертифицированных переключателей идентичны. Но внешний вид и дополнительные возможности этих устройств оказывают существенное влияние на стоимость.
Освещение длинных и сложных по конфигурации помещений можно организовать с помощью проходных переключателей
Как подключить проходной переключатель (видео)
ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
Загрузка…Подключение проходного выключателя — схемы подключения, принцип работы
Если в вашем доме, офисе или другом помещении есть длинный коридор либо обширная лестничная клетка с источником света, который нужно постоянно включать и выключать, но ходить в потемках по помещению для этой цели не удобно, вам поможет проходной выключатель.
Для чего нужен проходной выключатель и как он работает
Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.
Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).
Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.
У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.
Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.
Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.
Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.
Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.
В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.
Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:
- вход соединяется с первым выходом;
- вход соединен со вторым выходом.
Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.
Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).
Подключение проходного выключателя
При построении электрической схемы описываемого устройства нужно использовать трехжильные конструкции:
- Провод ноль выводится непосредственно на источник света.
- Заземление – туда же.
- Фаза (коричневый провод, который поставляет ток) подается на вход первого переключателя, фазы из двух его выходов через коробку соединяют с двумя выходами второго переключателя и из входа второго переключателя фазу выводим на лампочку.
Если переключатель двухклавишный, то есть нужно управлять не одним, а двумя источниками света из нескольких мест, между ними стоит установить двойной перекрестный выключатель. В конструкции последнего используются восемь проводов, подразделяющихся на две группы, по четыре проводка – в каждой. Первая группа этих проводов подключается к одному из двух концевых переключателей, а вторая – соответственно, ко второму.
Если требуется найти общие провода переключателя – нужно будет прозванивать их, как это обычно делает любой электрик, но в данном случае – при прокладывании более сложной сети с переходными перекрестными переключателями, обеспечивающими работу двухклавишных устройств, нужно будет потратить на прозванивание чуть больше времени, так как количество проводов увеличится.
Происходит увеличение количества проводов из-за необходимости сделать такие подключения: фазовый провод (под условным номером один) должен идти как к одной, так и ко второй клавише переключателя, а с обоих входов условного второго переключателя он идет на одну и вторую лампу (или на первую вторую группу лампочек, если каждая клавиша будет управлять не единичным источником света, а, например, частью ламп в многорожковой люстре).
Коммутационная коробка для такой электрической схемы собирается так. Второй двухклавишный переключатель включается в сеть следующим образом:
- его провода бело-синего и бело-черного цвета присоединяются к синему и желто-зеленому проводку третьего переключателя;
- а желто-зеленый и синий провод идут к проводам такого же цвета первого из переключателей.
При этом каждый двухклавишный переключатель (каждый имеет по шесть контактов) нуждается в небольшой доработке. Из кусков проводов (один – сине-белый, второй – серо-белый) нужно согнуть две вилочки. Далее вилки необходимо присоединить так: к сине-белой – такой же по цвету (сине-белый) проводок и, соответственно, к черно-белой вилке – черно-белый провод.
Управление светом из 3-х и более мест
В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).
Схема сборки, начиная с третьего пункта, немного усложняется:
- Нулевой провод – на лампочку.
- Заземляющий провод – на лампочку.
- Вход второго переключателя – к свободному проводу источника света (к лампе).
- Фазный провод – ко входу проходного переключателя (с тремя входами).
- Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
- Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).
Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).
Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.
Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.
Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).
Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.
Проходной выключатель: разновидности и принципы подключения
Оглавление:
Проходной выключатель: разновидности и их назначение
Подключение проходного выключателя: схема для управления из двух точек
Схема управления светом из трех мест: подключение трех проходных выключателей
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест
Управлять одним и тем же осветительным прибором из разных мест – это не прихоть богатых людей, а элементарные удобства. Взять, к примеру, длинный коридор, проходя который, выключатель вы оставите далеко позади, и глупо будет возвращаться назад, выключать свет и снова идти в другой конец коридора, но теперь уже в темноте. Именно для таких случаев и необходим проходной выключатель, о котором пойдет речь в данной статье от сайта stroisovety.org, где мы изучим его разновидности и схемы подключения к системе домашнего освещения.
Принцип работы проходного выключателя
Проходной выключатель: разновидности и их назначение
На вопрос, какие бывают виды проходных выключателей, можно ответить точно так же, как и на вопрос, какие бывают виды обыкновенных клавишных выключателей. Проходные выключатели могут быть одинарными, двойными и даже тройными. Кроме того, они могут быть клавишными, сенсорными и даже с пультом дистанционного управления. Последний вид, на мой взгляд, является излишеством, так как пульт ДУ сводит на нет необходимость в проходном выключателе как таковом. Судите сами – один выключатель устанавливаем в начале коридора или лестничного марша, а его пульт дистанционного управления в конце. Такое сочетание вполне в состоянии полноценно заменить два проходных выключателя.
Но вернемся к нашим проходным выключателям, а вернее к их разновидностям и назначению. В большинстве случаев на выбор того или иного проходного устройства может повлиять исключительно количество клавиш, от которого зависит число подключаемых к нему групп осветительных приборов. Все остальные нюансы, сенсоры и пульты дистанционного управления – это всего лишь дополнительные удобства эксплуатации, обращать внимание на которые нужно в меньшей степени. Будем говорить просто – проходные выключатели на две и три клавиши целесообразно использовать только в больших помещениях, в которых имеется несколько выходов и не одна группа одновременно включаемых осветительных приборов. Во всех остальных случаях, включая лестничный марш или длинный коридор, можно легко обойтись одинарным маршевым выключателем.
Виды проходных выключателей
Подключение проходного выключателя: схема для управления из двух точек
Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.
- Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
- Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями. Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.
Как подключить проходной выключатель схема
В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.
Подключение проходного выключателя схема
Схема управления светом из трех мест: подключение трех проходных выключателей
Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.
В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.
Установка проходного выключателя схема
Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест
Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.
- На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.
Подключение двухклавишного проходного выключателя
- Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.
Схема подключения двухклавишного проходного выключателя
Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.
Автор статьи Александр Куликов
Как подключить проходной выключатель — подключение +схема
Все сталкивались с ситуацией, когда для включения освещения необходимо пересечь темную комнату. Это доставляет массу неудобств, помощью в подобной ситуации станет установка проходного выключателя, позволяющего управлять освещением из разных мест. В этой статье мы расскажем вам, как подключить проходной выключатель, продемонстрируем схема подключения, а также покажем фото и видео инструкцию.
Назначение проходного выключателя
Проходные выключатели используют для включения и выключения осветительных приборов из разных концов комнаты, коридора или на лестничных маршах. Схема их работы позволяет не возвращаться к первому устройству и выключать свет из удобного места.
По своему исполнению они бывают:
- одноклавишные;
- двухклавишные;
- трехклавишные.
Конструкция устройства определяет количество подключаемых к нему осветительных приборов и точек отключения. Кроме управления клавишами существует сенсорная модель.
Устройство проходного двухклавишного выключателя
Любой выключатель служит для разрыва фазного провода и обесточивания электроприборов, но специфика проходного выключателя заключается в том, что размыкая одну цепь, он замыкает контакты парного переключателя.
В отличие от обычного устройства, подключаемого двумя проводами, проходной выключатель требует трехжильной коммутации. По своей сути он является переключателем, направляющим напряжение с одного контакта на другой. Освещение включается, когда клавиши на обоих устройствах находятся в одном положении и выключается, когда положение меняется. Управление может осуществляться не только из двух, но и из трех и более мест, для этого в схему подключается перекрестный переключатель, а если необходимо, то несколько. Одноклавишный выключатель оснащен тремя клеммами. Двухклавишное устройство имеет 5 клемм: по две для соединения с выключателями и одну общую. У трехклавишного выключателя более сложное устройство, но, имея схему, разобраться в этом не предоставит сложности.
Монтаж проходного выключателя
Схема управления проходными выключателями
Схема подключения незначительно отличается от монтажа привычных выключателей, но наличие трех проводов вместо двух заставляет задуматься. Рассмотрим назначение каждого из них. Два провода используются в качестве перемычек между разнесенными по комнате выключателями, а третий служит для подачи фазы. Перед тем как начать подключать проходной выключатель, купите коммутационную коробку, в которой будет происходить соединение проводов.
Зачистка изоляции
Концы проводов освобождаются от изоляции на 2–3 см – это нужно для скрутки. Если провода будут соединены соединительными колодками, то провод зачищается не более чем на 1 см. В распредкоробке провод, подающий питание от распределительного щита, скручивается с входным контактом первого выключателя. Два оставшихся выходных контакта соединяются с такими же проводами от второго устройства. Входной контакт второго выключателя скручивается с проводом от лампы. Нулевой провод от осветительного прибора соединяется с нулем, пришедшим от щитка. Все места скруток закрываются изоляционной лентой. Сечение проводов для маршевых выключателей подбирается по мощности управляемого освещения.
Устройство, контролирующее две группы светильников
Схема подключения двухклавишных проходных выключателей
Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.
Монтаж двойного проходного выключателя
Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:
- В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
- К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
- В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.
Подключение перекрестного выключателя
Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.
Провода в распределительной коробке
Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении.
Так же рекомендуем к прочтению статью «Как починить выключатель света«.
Видео
В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:
В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:
Схемы
Монтажная схема подключения
Схема подключения
Принцип подключения проходных выключателей
Наглядная схема
Схема подключения двухклавишного выключателя с подключением через распредкоробку
