Вступление

Разводка электропроводки в квартире может выполняться несколькими вариантами. Все варианты проводки различаются схемами соединения розеток и светильников между собой и их подключения к щитку электропитания.

Варианты разводки электропроводки в квартире

Можно выделить три варианта разводки электропроводки в квартире:

«Европейский» вариант,
вариант шлейфования,
вариант разветвления,
смешанный вариант разводки электропроводки.

Все варианты разводки применимы и к открытой электропроводки и к проводке скрытой. Разберем каждый вариант подробнее.

Разводка электропроводки в квартире – европейский вариант

Сразу замечу, это самый дорогой и трудоемкий вариант разводки. Европейский вариант разводки электропроводки возможен, если у вас установлен квартирный электрощиток. Иногда его называют разводки типа звезда или безкоробочная разводка.

Суть его в следующем. Все силовые розетки в квартире запитывается отдельными электрокабелями от квартирного электрощита. Автомат защиты каждой линии электропроводки отдельный.

Достоинства такой разводки высокая надежность и безопасность, удобство в обслуживании.
Недостатки, высокая стоимость, большой электрощиток, большая трудоемкость.

Разводка электропроводки шлейфом

Пожалуй, шлейф это самая распространенная разводка электропроводки в квартире. Суть ее в следующем.

Вся электропроводка квартиры разделяется на групповые цепи или просто группы розеток или группы освещения. Лучше не объединять розетки и освещение в одни группы. Разделение на группы производится по местоположению розеток в квартире (для удобного монтажа) и/или по суммарной мощности группы. В квартире лучше сделать, чтобы суммарная мощность каждой группы не превышала 4,5 киловатта. Это позволит для проводки группы взять кабель 3x 2.5 мм² и защитить ее автоматом защиты в 16 Ампер.

Для мощных бытовых приборов (плита, бойлер) сечение кабеля и номинал автомата защиты увеличивается в соответствии с потребляемой мощностью.

Итак, от автомата защиты группы потребителей (розеток или светильников), электрический кабель прокладывается до первой розетки группы, от первой розетки ко второй от второй к третьей и т.д. Это и есть шлейф.

Разводка электропроводки разветвлением в распаячных коробках

Разводка электропроводки в квартире разветвлениями в распаячных коробках остается любимым вариантом строителей. Дешево и сердито. Распаячные коробки также называют коробки ответвительные или коробки распределительные.

Суть этого способа в следующем. Электрическая цепь всей квартиры разбивается на группы. Каждая группа, также, защищается автоматом защиты. От автомата защиты электрический кабель прокладывается до, так называемой, распаячной коробки.

В эту же коробку подводятся провода (кабели) от всех розеток группы. В распаячной коробке производится соединение (распайка) проводов группы.

Распайка это соединение однотипных проводов всех кабелей распаячной коробки. Слово распайка сложилось исторически и это не значит, что провода на самом деле обязательно нужно паять. Кроме скрутки с пайкой, можно использовать специальные клемники. Только нужно правильно выбирать клемники, чтобы они выдерживали мощность соединяемой группы.

Смешанная разводка электропроводки

На самом деле, в чистом виде ни один вариант разводки не применяется в «чистом» виде. Чаще всего, применяется смешанная разводка проводов.

Например, такая разводка электропроводки в квартире: основные силовые розетки делаются по варианту шлейф. Плита, стиральная машина, бойлер – по варианту звезда. А освещение по варианту с распаячными коробками (каждая комната одна коробка).

©ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Разводка электропроводки — пошаговая схема электропроводки в квартире своими руками

Содержание

Что нужно для устройства проводки
Рекомендации по составлению схемы проводки
Правила соединения проводов
Особенности монтажа электропроводки

Электропроводка — это система распределения тока, состоящая из проводов, розеток, выключателей, распределительных щитов и прочих коммутационных и распределительных устройств. Весь процесс разводки электропроводки в квартире делится на несколько этапов:

Составление и расчет схемы электропроводки.
Разметка электропроводки в помещении.
Разводка проводов, монтаж щитка, счетчика.
Монтаж розеток, выключателей, подключение электротехнических приборов.

Что нужно для устройства проводки

Сама система состоит из проводов, которые могут быть одножильными и многожильными с наружной изоляцией (чаще всего из пластиката ПВХ). Для подключения бытовых и осветительных приборов нужны розетки (евростандарт) и выключатели (они бывают самые разные, выбрать можно на свой вкус и бюджет). Для коммутации проводов требуются распределительные коробки.

Цветовая маркировка проводов определяется нормами ПУЭ. Не обязательно следовать ей при подключении проводов, однако это исключает путаницу в дальнейшем.

В качестве дополнительных элементов могут потребоваться лотки, короба для укладки провода, тросы, струны, трубы различной длины и сечения. Для комфорта можно установить диммируемые выключатели света (требуют использования определенных ламп) и розетки с встроенными гнездами USB (идеально для зарядки смартфонов и прочих гаджетов).

Правила соединения проводов

Чтобы контакт проводов при внутренней разводке электропроводки был надежным, и проводка соответствовала требованиям пожарной безопасности, нужно соблюдать простые правила:

Провода из меди и алюминия вместе соединять запрещено, это может привести к короткому замыканию.
Место соединения должно быть качественно изолировано.
Если влажность в месте расположения проводки повышена, следует обеспечить усиленную гидроизоляцию.

Наиболее простой способ соединить два провода — выполнить скрутку с обжатием. Более надежный и современный способ соединения проводов — применение соединительных изолирующих зажимов СИЗ.

Скрутка медного провода с алюминиевым недопустимо. Эти материалы имеют разные характеристики, поэтому место контакта будет постоянно греться, что в итоге может привести к пожару.

Особенности монтажа электропроводки

Схема разводки электропроводки в комнате или квартире создается с учетом планировки помещения и расположения техники. При прокладке и сборке электропроводки учтите полезные рекомендации:

Штробы в стенах делают до оштукатуривания и поклейки обоев. Розетки и выключатели нужно ставить, когда финишная отделка полностью готова, либо после оштукатуривания.
Особое внимание уделите выбору провода. Для проводки в квартире или кирпичном коттедже подходит медный плоский провод с 2-3 жилами.
Подключайте мощные бытовые приборы (стиральная машина, водонагреватель, электропечь) на отдельные провода.

Схема электропроводки в квартире. Схема разводки электропроводки в квартире | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Прежде чем приступать к модернизации проводки в квартире, нужно подготовить «план действий» — нужна схема разводки электропроводки в квартире.

Прежде всего, необходимо определить места подключения основных приборов — потребителей электроэнергии – это стиральная машина, водонагреватель, кондиционер, электроплита, посудомоечная машина, духовой шкаф.
Электропроводка в современной квартире, должна быть выполнена по трехпроводной схеме. Это важное требование безопасности. Третий провод предназначен для цепи защитного заземления. Именно он должен быть подключен к контактам заземления современных розеток.
Ни в коем случае не пытайтесь подключить заземляющие контакты розетки к нулевому проводу или к системе отопления и водоснабжения – это смертельно опасно! Эти контакты должны быть подключены только к проводу защитного заземления.
После определения основных потребителей, нужно разбить их по группам, примерно равным по мощности. В трехкомнатной квартире разбиение потребителей по группам будет примерно следующим:

1. Электроплита – 40А
2. Кухня (без электроплиты)- 32А
3. Санузел — 25А
4. Две спальни – 25А
5. Гостиная, прихожая и коридор – 25А

Электропроводку в санузле необходимо снабдить устройством защитного отключения (УЗО). Проводку на кухне, тоже желательно подключить через УЗО.
Получается, что квартирный щиток должен иметь 6 автоматов, 2 УЗО, и один главный автомат. Согласно ГОСТ Р 51628-2000 главный автомат в квартирном щитке должен быть не более 63А. Использовать главный автомат меньшего номинала есть смысл только в квартирах с газовой плитой.
Для экономии места в щитке вместо отдельных УЗО можно установить дифференциальные автоматы, которые представляют из себя автоматический выключатель и УЗО, выполненные в одном корпусе.

Требования к кабелю:
• Электроплита с духовым шкафом должна быть подключена кабелем 3х6 мм

2 (например ВВГ 3х6, ВВГнг 3х6, ВВГнг-LS 3х6).
• Основная проводка выполняется кабелем 3х2.5 мм² (например ВВГ 3х2.5, ВВГнг 3х2.5, ВВГнг-LS 3х2.5).
• Проводка на кухне 3х4 мм² (например ВВГ 3х4, ВВГнг 3х4, ВВГнг-LS 3х4).

• Осветительная проводка – кабелем 2х1.5 мм² (например ВВГ 2х1.5, ВВГнг 2х1.5, ВВГнг-LS 2х1.5)

Затем следует определить места установок розеток, выключателей, распределительных коробок.
Теперь можно все цепи нарисовать на бумаге, и промерить длины проводников.
На схеме разводки электропроводки в квартире должны быть нанесены все провода, розетки, выключатели, светильники, указано сечение проводов и их длина.
После того, как схема электропроводки в квартире будет нарисована, рекомендуется сделать ее копию и положить в личный архив. Теперь можно приступать к закупке кабеля и материалов.

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т. д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

Места установки электрощитков и розеток
Количество электроточек в квартире
Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
Разметку проводов, а для открытой проводки – места их крепления
Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
«Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
«Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

Розеток – автомат на 25А и для комнат, и для кухни с санузлом
Освещения – использовать автомат на 10А
Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

Их следует располагать слева от входа
Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

В ванной можно устанавливать розетку только при наличии трансформатора
Заземление розеток нельзя подключать к нулевому проводу
Для электрической плиты на кухне необходим автомат на 63 А
Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
К розеткам провод подводят снизу, а к выключателям – сверху
Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

Для кирпичного дома
Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Схема электропроводки в квартире | elesant.ru

Вступление

Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.

Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем-электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

Структурная схема;
Функциональная схема;
Принципиальная схема;
Расчетная схема;
Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Разберем каждый тип электрических схем в отдельности.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Функциональная(принципиальная) схема электропроводки квартиры

В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

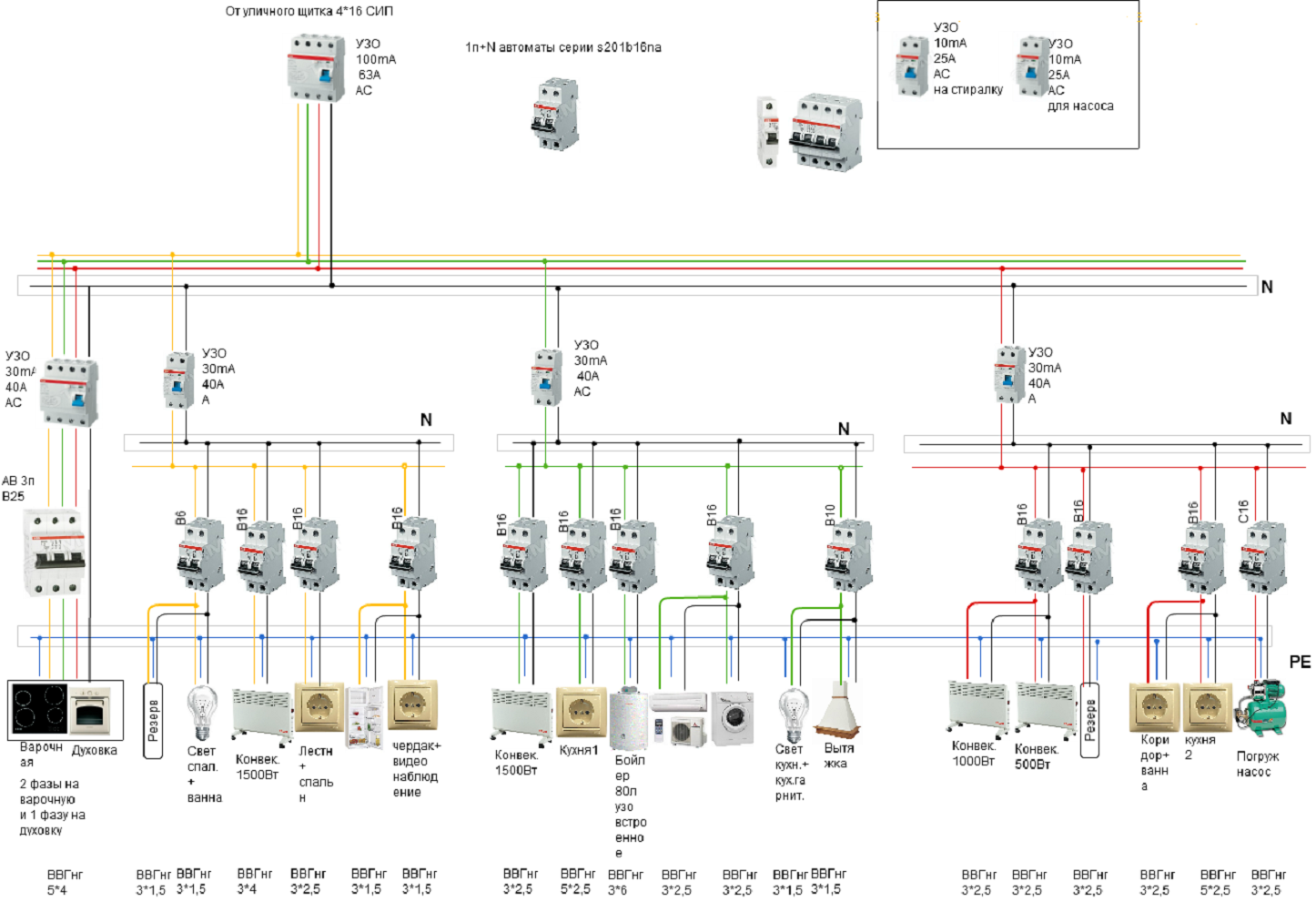

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

ГОСТ 2.701,Виды и типы схем
ПУЭ (Правила Устройства Электроустановок) изд. 7
ГОСТ 2.702-75,Правила выполнения электрических схем

©Elesant.ru

Другие схемы электропроводки и электропроекты

мая 2012
июня 2012
октября 2012
ноября 2012

как делать разводку электропроводки — схема монтажа

Многие люди знают, что залог построения качественных коммуникаций и комфортной жизни в доме или квартиры, зависит от электричества. Поэтому грамотно выстроенная система электрики в квартире очень важна. Для чего нужна схема электропроводки в квартире, с чего начать разводку электрики, по каким требованиям и нормам ее нужно делать? Какие способы прокладки проводки есть и как производится подключение квартиры к электроснабжению? Об этом и другом далее.

Для чего нужна схема электропроводки в квартире

Современная электроразводка — сложное мероприятие, требующее профессиональных знаний с умениями. Чтобы выполнить такую операцию, необходимо привлечь квалифицированного мастера. При необходимости создания электрической разводки в новостройке, необходимо составить чертеж, в котором будут находится все объекты, которые касаются электричества. Это будет полезно до начала ремонта. Ключевыми объектами будут розетки с выключателями, лампами, люстрами, осветительными приборами, электрическими щитками и УЗО.

Электрика в квартире

Специалист должен делать схему, учитывая все необходимые хозяйские пожелания и индивидуальные планировочные особенности. Основная работа мастера заключается в разделении кабеля на отдельные эффектно функционирующие линии. Данная задача требует того, чтобы была правильно распределена нагрузка и организована управленческая система с защитой проводки в квартире.

До составления чертежа с планом, необходимо изучение предназначения и особенностей всех электросетевых составляющих. Автоматы, предохраняющие сеть от перегрузок и располагающиеся в электрощитке, это важная системная составляющая. От того, как грамотно установлены составляющие, будет функционировать сеть с безопасностью.

Провода, которые подводят электроток к разным точкам, должны быть правильно подобраны. Они могут обладать разным сечением. Этот показатель делается индивидуальным образом. Розетки с выключателями должны иметь надежные контакты.

Разводка домашней электрики обладает некоторыми особенностями. К элементам добавляется вводный автомат. От него идет силовой кабель. Его главной функцией является мощностная сетевая регуляция. При необходимости этот элемент отключает подачу электрической энергии и удаленный учет электроэнергии.

Правильная работа электрооборудование как цель

С чего начать разводку

Работы по электропроводочному монтажу в квартире или другом помещении должны быть одинаковыми. Должны начинаться с формирования плана разводки. Допустим, был сделан ремонт без конечного итога. Расставлена мебель и разложена бытовая электроника. В итоге, все розетки оказались в недоступности. Одна была загорождена шкафом, другая — диваном.

Обратите внимание! Даже чтобы подключить телевизор и любую стереосистему, нет розеток. И вот тут приходят на помощь удлинители с пилотами. В итоге, зачем делалась новая электрическая проводка, если приходится натыкаться на удлинители.

Разводка электрики

Прорисовка плана

Как правило, ремонт состоит из перепланировки (замены старой проводки), сантехнических работ, предмонтажа кондиционирования трасс, строительных работ, установки сантехники, электрической разводки, установки дверей, поклейки обоев и монтажа электроустановочных изделий. Электрика делается первоочередно. До начала электромонтажных работ желательно иметь план. Тогда может быть выполнен бумажный вариант.

Составление плана

Схема разводки электропроводки в квартире

Чтобы сделать схему разводки электропроводки, необходим тетрадный лист с линейкой, ручкой, цветным карандашом и фломастером. На схеме нужно указать, как расположены стены и дверные проемы. Конкретные размеры не нужны. Также необходимо отобразить подробно розетки с осветительными приборами, выключателями, кабельными прокладочными путями, распределительными коробками и распределительными щитками. Розетки могут находится в месте, но не меньше 20 сантиметров от дверей и окон. Осветительные приборы могут быть рассчитаны на большой центральный светильник. Но, при желании, могут быть использованы добавочные осветительные источники.

Выключатели, как правило, монтируются справа от двери и на расстоянии 150 сантиметров от пола. Пути кабельной прокладки должны проходить вертикально или горизонтально. Никакие зигзагообразные линии не могут быть допущены. Если планируется укладывать внутри стеновые провода, необходимо делать отступ от стен.

Распределительные коробки должны быть отображены на плане вместе с основными кабельными соединениями. Также обязательно должен быть отображен распределительный щиток, за квартирными пределами в общем коридоре.

Схема разводки

Требования, правила, нормы

Согласно требованиям к монтажу электрики, электроснабжение должно производится от сети с напряжением в 220 и 380 вольт. Заземление должно быть по системе TN-S или TN-C-S. Прокладка открытой проводки должна быть выполнена в специальных электротехнических плинтусах, а скрытой проводки — в перекрытиях и пустотах многоквартирных домов.

Обратите внимание! По ПУЭ необходимо использовать медные провода с цветовой маркировкой. Запрещается проведение фазного и нулевого провода в разных стальных трубах при длительной токовой нагрузке. Категорически запрещается использование провода ПУНП для монтажа.

Правила и норм составления схемы электропроводки

Монтаж

Монтаж электропроводки в квартире производится в три этапа. Вначале идет подготовительный этап, затем монтаж и завершающий этап. В подготовительный входит выбор типа электрической проводки с составлением рабочей схемы, разметкой, расчетом для подбора оборудования с кабелем, закупкой необходимых элементов.

В монтаж входит подготовка трасс (штробление с монтажом короба), созданием посадочных мест под электрические точки, установкой распределительных коробок, укладкой кабеля, установкой щитка. В завершающий этап входит постановка с подключением электрических точек (розеток с выключателями и осветительными приборами), сборкой распределительного щитка, подключением к вводу и поочередной проверкой линий.

Монтаж электропроводки

Способы прокладки электрических проводов и кабелей

Есть несколько способов прокладки электропроводов и кабелей. На выбор способа влияют условия среды с местом, схемой сети, размером участка и сечением провода. Окружающая среда может разрушить изоляцию, создавать опасность для обслуживания сети и создавать момент возгорания со взрывом. Кроме того, что конструкция проводов может разрушаться от влаги с газами, едкими парами и повышенной температурой, она может разрушаться от взрывоопасных примесей.

Прокладка проводки

Скрытый способ

Скрытый способ прокладки используется в жилых зданиях. Это сеть проводов с кабелями, замурованными в стенки с помощью канавок. Штробление возможно лишь кирпичных или бетонных стен, имеющих хороший запас прочности. Полы с потолками не штробятся без расчетов с разрешениями.

Скрытый способ

Открытый монтаж

Открытая электропроводка прокладывается, если нет других вариантов. Для этого применяется кабель-канал с коробами. Они фиксируются на потолке или стенах клипсами. Зачастую такая проводка нарушает интерьер с эстетичностью.

Применяются кабель-каналы на любых конструкциях. Вместо них часто используется гофротруба на производстве или складе, там, где не нужна эстетичность.

Неплохо смотрится проводная прокладка в плинтусе, где есть скрытый проводной канал, куда можно упрятать провод, без ущерба эстетичности интерьера. Количество проводов ограничивается плинтусным размером. Но плинтусная конструкция изменяется с течением времени. Выходят новые разновидности, куда помещается множество элементов.

Обратите внимание! Иногда открытая проводка позволяет дополнить интерьер в стиле ретро. Тогда скрученные открытые провода фиксируются на керамических изоляторах.

Открытый монтаж

Монтаж проводки по потолку

Нередко монтаж проводки производится по потолку бетонных панельных домов, поскольку там есть пустоты вдоль плит. Такие пустоты используются, если нужно установить люстру на потолке. Для более сложного кабельного разветвления на потолке, монтируется натяжной либо гипсокартоновый потолок. Кабель размещается за обшивкой в гофротрубе, которая зафиксирована на клипсах. В деревянных домах потолок делается из досок. Там также остаются пустоты для проводки.

Монтаж проводки по потолку

Установка квартирного электрощита

Установка электрощитка производится по нормам. Он ставится в хорошо проветриваемом и освещенном помещении, недалеко от входа в дом с влажностью не более 60%. Устанавливается в месте, где отсутствуют газовые трубы и легковоспламеняющиеся вещества на высоте до 1,7 метров от пола.

Установке квартирного электрощитка предшествует сборка. Для сборки вначале маркируются жилы. Затем примеряется положение модульной аппаратуры и необходимых длин проводов, монтируется и закрепляется нулевая шинка, собирается модульная аппаратура. В конце подключаются провода по схеме подключения и проставляются соответствующие надписи. Устанавливается конструкция квартирного электрощита.

Установка квартирного электрощита

Монтаж подрозетников и распределительных коробок

Монтаж подрозетников и распределительных коробок производится согласно ПУЭ на расстоянии в 50 сантиметров до газовой трубы, 60 сантиметров до умывальника, душа или ванной. Монтаж подрозетника осуществляется рядом с дверной ручкой и на расстоянии до пола до 100 сантиметров. Не осуществляется в сауне, бане и помещении для стирки.

Монтаж подрозетников и распределительных коробок

Штробление стен

Штробление стен осуществляется для прокладки скрытой проводки. Для этого делается предварительная разметка рабочей поверхности и выбирается способ штробления. Сама процедура выполняется молотком и зубилом, ударной дрелью, болгаркой или штроборезом.

Штробление стен

Разводка проводов

Разводка проводов осуществляется после предварительной разметки рабочей поверхности, штробления при необходимости. Выполняется профессиональными мастерами по схеме электропроводки. Делается с упором на существующие правила ПУЭ.

Разводка проводов

Соединение проводов в распределительной коробке

Специальными правилами ЭУ регламентируется правильное соединение электропроводов в распределительной коробке. Это производится с помощью сварки, пайки, опрессовки, винтовых и болтовых зажимов.

Обратите внимание! Выбор конкретного способа соединения зависит от соединяемых материалов, количества жил, нагрузки цепи и сечения с количеством жил.

Соединение проводов в распределительной коробке

Стоимость

Конкретная стоимость электромонтажных работ в квартире указана в каждой компании своя. Как правило, она зависит от многих показателей, в частности, материала изделий, способа прокладки, наличии плана и другого. Ниже представлен пример прайса.

Средняя стоимость электромонтажных работ в квартире

В целом, правильно созданная электропроводка в квартире — залог удобной жизни, правильной и долгой работы всего электрооборудования. Чтобы ее создать, нужна схема и план будущей конструкции. Также необходимо соблюдение специальных требований и правил построения и монтажа электропроводки в квартире. Согласно ним, прокладывать электропроводы и кабеля можно скрытым, открытым, потолочным способом. Естественно, делать это нужно с пониманием электрики, физики и электродинамики. В случае отсутствия понимания электромонтажных работ, следует доверить их профессионалам. Только в такой ситуации возможно сделать все работы качественно, быстро и надежно.

Определяем расположение проводки в панельном доме

Схемы электропроводки – для частного дома или квартиры

Для примера возьмем однокомнатную квартиру:

определитесь с вашей планировкой. Собираетесь ли вы переносить или ломать стену, определиться где будут у вас дверные и оконные проемы после перепланировки и какого размера;
сделать план помещения. В плане указываются размеры всех комнат и проходов (длина и ширина), оконные и дверные проемы. Это нужно для подсчета общей длины провода (кабеля), гофры;

нужно будет определиться с расстановкой мебели, точно знать, где и как она будет стоять, какого размера, а также месторасположения стационарных электроприборов (электроплит, электрокотлов, вытяжной вентиляции, стиральной машинки, сплит систем и других приборов).

Это для того, чтобы знать в каких местах будут монтироваться розетки и выключатели, чтобы мебель не перекрывала их.

В плане указать, в каких точно местах будет находиться вся мебель, электротехника и радиоаппаратура. Это позволит определить, где будут стоять розетки.

составьте схему (план) электроснабжения. Это обязательно.

Указать на схеме места планирования установки фурнитуры (розеток) и их количество.

Розетки вы указали в вашей квартире или доме. Теперь возьмемся за освещение вашего жилья.

Схема освещения

Перед тем, как нанести в схему места установки выключателей, нужно вам определиться в какую сторону будут открываться двери, возле которых вы установите выключатели. Как вы знаете двери могут открываться во внутрь и наружу, есть левостороннего и правостороннего исполнения.

Расположение источников света в вашем доме, квартиры в простом варианте устанавливается на потолке ровно посередине комнаты, относительно ширины и длины.

Осталось рассмотреть прокладку кабелей и проводов.

Трассы прокладывания электропроводки

Вам нужно внимательно посмотреть на план вашего дома (квартиры). Определить, где будет стоять ЩО (щиток освещения). Обычно он ставится при входе в дом (квартиру). Именно от него будут проходить все маршруты электропроводки до розеток и распределительных коробок. Поэтому выберите такое место для него, чтобы учесть экономию проводов за счет их длины.

Далее нужно определить, в каких местах будут стоять распределительные коробки, в которые должны приходить питающие провода 220 В и отходить на розетки, выключатели и на источники света (светильники).

Дальше определитесь, каким способом вы будете проводить трассу.

Более современный способ прокладки проводов – это по потолку в гофре. Этот способ прокладки мене трудоемкий и делается быстрее по времени. Но этот способ хорош в том случае, если вы сбираетесь делать подвесные или натяжные потолки, которые закроют полностью всю электропроводку. Это называется открытый способ прокладки. Провода под штукатурку прячут только на спуски к розеткам и выключателям.

Другой способ прокладки – это полностью под штукатурку. Это называется закрытый способ прокладки. Делают штробы в местах прокладки проводов. Затем укладывают провода в эти штробы и штукатурят.

Всю электропроводку нужно распределить на две группы. Это самый простой вариант для наглядности. Первая группа это провод для обеспечения питания розеток. Вторая группа только для освещения. Если вдаваться в подробности, то для правильного электроснабжения всего помещения используется больше двух групп, но об этом можно написать отдельную статью. А пока будем довольствоваться двумя группами.

В статье выше я писал, что в плане помещения вы указываете длину и ширину всех комнат. Зная эти данные, вы можете определить длину всех проводов на розетки и отдельно на освещение.

Провода нужно выбирать из расчета их сечения. Ну а сечение проводников подбирается из расчета токовой нагрузки потребителей (электроприборов).

В расходы включите распределительные коробки, количество установочных коробок должно соответствовать количеству розеток и выключателей.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой. Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Разные схемы соединения

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Типичная 3-комнатная планировка

В типовой 3-комнатной квартире жилое пространство распределено различным образом, причем некоторые варианты весьма удобны, другие способны доставить дискомфорт.

Существует вариант с двумя маленькими и одной большой комнатой, с одной комнатой изолированного типа и двумя смежными помещениями. Есть так называемая схема «самолет», когда окна комнат выходят на разные стороны дома.

Если в семье есть дети, то распределение помещений имеет смысл сделать следующим: одну комнату отвести под детскую, одну оставить для спальни, а большую отдать гостиной. Во многих 3-комнатных квартирах присутствует раздельный санузел, они максимально удалены от лестницы и лифта, площадь составляет от 56 до 80 кв. м.

Расположение комнат в «новостройках»

В настоящее время санузел принято располагать рядом с кухонной комнатой. Также в современных планировках может использоваться открытый тип жилья, когда нет изолированных друг от друга комнат, что может быть не совсем удобно.

Трехкомнатное жилье также может иметь и угловое расположение. В этом случае одна из комнат становится проходной и ее обычно превращают в гостиную. В этом случае часто совершают перепланировку такой квартиры.

Нельзя не упомянуть про чешскую типовую планировку трехкомнатной квартиры. Она является весьма продуманной, но лишенной оригинальности. Хотя в этом случае вы всегда можете совершить перепланировку, так как далеко не все стены в ней являются несущими.

В настоящее время в современных многоквартирных домах может применяться самое разнообразное расположение комнат. Постоянно появляются новые виды планировок трехкомнатных квартир, что позволяет удовлетворить самые различные вкусы будущих владельцев квартир.

В панельных домах

Также старые типовые планировки в панельных домах при помощи опытных дизайнеров всегда можно превратить в нечто новое и современное, кардинально поменяв облик квартиры.

Что касательно квартир в пятиэтажных «хрущевках», то для них сейчас стараются выбрать более комфортную перепланировку. Например, кладовку в такой квартире превращают в гардеробную для хозяйки.

Также применяют частичное объединение помещений, например, балкон со спальной или кухню с гостиной. Пол в такой квартире меняют, используя плитку и убирая старое деревянное покрытие и стяжки.

Один из интересных вариантов – перепланировка стандартной типовой трехкомнатной «распашонки» в девятиэтажках в квартиру с объединенной кухней-гостиной и двумя изолированными комнатами.

Необходимо отметить, что трехкомнатные квартиры в пятиэтажках проектировались не совсем удачными. Смежные комнаты и небольшие площади помещений были не очень удобны. Поэтому в настоящее время для улучшения условий проживания применяют кардинальную перепланировку квартиры.

Заключительный монтаж. Розетки и выключатели

Розетки и выключатели устанавливаются в самую последнюю очередь, после чистой отделки (покраски или поклейки обоев). Самое главное правило хорошего монтажа – это хороший контакт!

Большинство розеток в вашей квартире проходные, то есть через них шлейфом кабель идет к каждой последующей розетке. Чтобы в будущем избежать проблем с проводкой во-первых, не покупайте дешевых розеток (например ИЕК), у них очень плохой (мягко говоря) зажим и в последствии такие розетки и выключатели могут просто сгореть. И во-вторых, протягивайте все соединения по второму разу! Проверяйте каждый зажатый или закрученный провод подёргав его. Если провод выскочил из зажима, значит вы плохо его зажали или зажим оказался бракованным.

Среди профессионалов считается, что лучшими зажимами в розетках обладает продукция фирмы LeGrande, и Шнайдер.

Чтобы рамки ложились ровно и плотно, устанавливайте группу розеток или выключателей по уровню, стык в стык, и прикручивайте их к подрозетникам маленькими саморезами с двух противоположных сторон вплотную к стене. После чего закручивайте распорки внутри розетки (при их наличии)

Важно не задеть распорками или саморезами провода внути подрозетника!

Отлеживайте положение кабеля в подрозетнике, чтобы он не попадал на распорки. Такж не используйте слишком длинные саморезы, которые могут задеть провода.

На каждом этапе ремонта необходимо проверять линии на работоспособность, так как после конечной отделки исправить что-либо без порчи отделки будет невозможно.

Проводка и прокладка кабеля

Кабели могут укладываться двумя способами: открытым и закрытым.

Открытая проводка

В случае открытой проводки эстетический вид будет нарушен. Для крепления можно использовать специальные пластиковые кронштейны с шипами, чтобы закрепить кабель на любой поверхности. Кронштейн выбирается в зависимости от размера и формы кабеля (круглый или плоский). Также есть вариант использовать обычный тонкий металлический стержень вместо кронштейна.

Кабели, которые проходят вдоль стен и потолков, не выглядят особенно эстетично. Поэтому обычно предпочтительно прикрепить пластиковый кабельный канал к стене с помощью штифтов и самонарезающих винтов. Можно использовать гофрированную трубу вместо кабельного канала, но она выглядит не лучше, чем открытый кабель, поэтому ее применение для монтажа используется только в производственных помещениях, на складах и в других местах, где эстетика играет последнюю роль.

Вариант открытой проводки

Скрытая проводка

В жилых помещениях скрытая проводка наиболее распространена. Выглядит это так: канавка в стене или потолке (профессиональный язык дает ей определение «штроба»), в которой кабель проложен и достигает розетки, коробки и выключателя.

Если каналы в стене могут ослабить ее структуру, имеется другой вариант в виде открытой проводки.

Важно! Штроба и кабели, спрятанные в ней, — этот вариант только для бетонных и кирпичных стен. Применение такого варианты в стенах из дерева — это серьезное нарушение правил безопасности

Создание электросхемы — важнейший этап монтажа всей электрической проводки. Проходить он должен еще на этапе строительства или отделки. Соблюдение при этом определенных правил и инструкций и применение качественных материалов и инструментов при электромонтажных работах обеспечат безопасность и долговечность проводки. При неуверенности в собственных силах лучше будет обратиться к профессиональным электрикам.

Схема электропроводки в частном доме

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

Общую нагрузку от электрических приборов.
Количество комнат.
Желание экономить средства.

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

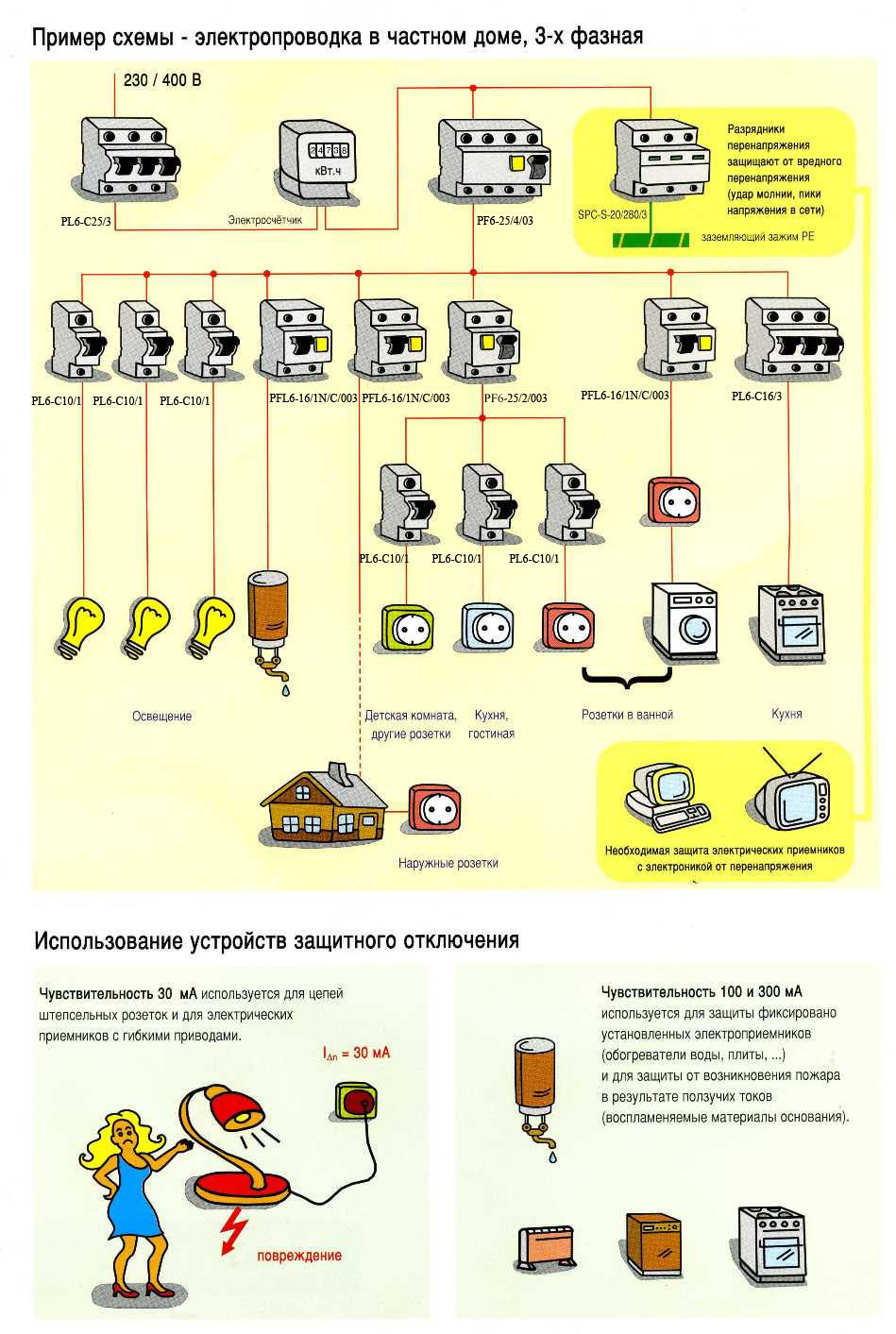

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
все места соединений должны быть сделаны в монтажных распределительных коробках;
горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Как рассчитать электропроводку на участке

На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.

Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.

Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.

На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.

Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

Защищает обитателей дома при появлении напряжения на корпусе прибора.
Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
Снижает уровень шума (помех) в электросети.

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

электротехники высокой мощности;
источников света (групп цепи) в ванных.

Монтаж распределительного щита

Выбор фурнитуры и автоматики

При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа

Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.

Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.

Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т. д.

Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.

Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.

Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):

Если в квартире предусмотрено заземление, схема будет следующей:

Схема электропроводки дома

— все, что вам нужно знать

1.

Что такое электрическая схема дома?

Схема соединений представляет собой графическое представление электрической цепи, где элементы контура и сигнальные соединения между устройствами и источником питания показаны обычными способами в виде упрощенных форм. Таким образом, электрическая схема дома — это электрическая схема дома.

Схема электропроводки дома представляет собой схему электропроводки для любой электрической цепи в вашем доме, которая нарисована наиболее наглядно, чтобы электрик (или вы сами) могли легко ориентироваться в случае необходимости.Диаграмма состоит из соединений между элементами схемы и их отношений к источнику питания и от него.

Он учитывает размеры комнаты, а также точки входа и выхода, сделанные с учетом легкости доступа к этим точкам.

Вы можете определить электрические схемы дома следующим образом:

Это визуальное представление или дизайн всей системы электропроводки или схемы дома (или комнаты), который помогает в создании системы для распределения энергии, которая может использоваться для питания различного оборудования и приборов в доме через правильная установка и эксплуатация различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели и выключатели и многое другое.

В этой статье мы поговорим о различных аспектах базовой схемы электропроводки дома. Мы поймем, что это такое, зачем нам это нужно, какие преимущества мы можем получить от этого, а также принципы и символы, задействованные во всем процессе. Наконец, мы возьмем несколько примеров и посмотрим, как мы можем нарисовать электрическую схему дома.

2. Почему мы используем электрическую схему дома?

Не может быть сомнений в важности электрической схемы дома.Но тем не менее, мы должны рассмотреть необходимость его использования. Как я уже сказал, это жизненно важная часть электропроводки в вашем доме. Причины следующие:

Финансовый:

Электрик может только оценить количество проводки, необходимой для установки электрической системы. С другой стороны, электрическая схема дома может дать точное значение. Скажите, что ваш электрик не использует электрическую схему дома, это может привести к серьезной неэффективности. Возможны два сценария:

Во-первых, без точной суммы ваш электрик может в конечном итоге использовать больше проводки, что может привести к ненужной трате дополнительной установки и, следовательно, к пустой трате денег;

Во-вторых, может случиться и обратное: меньшее количество проводки означает трату времени на покупку оставшейся проводки, что приводит к задержке работ и неэффективным затратам.

Шкала времени:

Затрагиваются не только финансы, но и сроки выполнения работ. Без достаточного количества проводки вам нужно будет купить больше или дождаться доставки новой установки. Это может затруднить сроки работы, особенно в крупных проектах, таких как многоквартирный дом или кондоминиум.

Предотвращение травм:

При работе с электрическими системами нас всех учат заботиться о вашей безопасности. Травмы могут случиться где угодно, когда угодно и по многим причинам. Полезная схема электропроводки дома может показать электрикам, где лежат точки повреждения во всей сети. Это может помочь им избежать острых мест, открытых проводов под напряжением и многих других подобных сценариев. Травма будет означать задержку во времени, а также дорогостоящий больничный счет. Таким образом, электрическая схема дома также служит самым безопасным средством лечения в таких случаях.

Таким образом, можно сказать, что без схемы электропроводки дома установка правильной электросистемы практически невозможна даже для самого опытного электрика.

3. Стандартные символы на схеме домашней проводки

На электрических схемах используется набор специальных символов, обозначающих различные элементы цепи, такие как выключатели, лампочки, электрические розетки, выключатели, датчики дыма и многое другое. Есть статья, посвященная электрическим символам.

В следующей таблице перечислены наиболее важные символы вместе с их названиями.

Помимо этих 20 символов, есть некоторые символы освещения, электричества и телекоммуникаций, а также символы стен, корпусов или конструкций, которые используются в электрической схеме дома.

4. Примеры электрических схем дома

В этом разделе мы рассмотрим три примера электрических схем дома: спальни, ванной комнаты и подвала дома.Найдите больше шаблонов электрических планов.

Схема электропроводки спальни

Давайте рассмотрим простую спальню с двумя лампочками и одним потолочным вентилятором. Схема электропроводки дома в этом случае будет выглядеть следующим образом.

Здесь мы видим, что провода под напряжением, нейтраль и заземление имеют цветовую маркировку для справки: красный, черный и зеленый цвета соответственно. Первый выключатель подключается к лампочке номер один, а выключатель номер три подключается ко второй лампочке.Это простые соединения с соответствующими проводами под напряжением и нейтралью. Второй переключатель подключается к потолочному вентилятору через диммер или регулятор для увеличения или уменьшения скорости вращения вентилятора.

Схема подключения ванной комнаты

Рассмотрим следующую схему электропроводки в ванной. Здесь мы видим три выключателя в центральном распределительном щите. Первый переключатель соединяет четыре 60-ваттные лампочки слева над умывальником.Второй выключатель подключается к центральному потолочному вентилятору и двум 50-ваттным светильникам, подключенным к третьему выключателю.

Линия T-stat напряжением 180 В подключена к напольному обогревателю.

Схема электропроводки в подвале

Как мы видим на следующей схеме электропроводки в подвале, квадратные узоры — это выключатели, а круглые или прямоугольные узоры — это осветительные приборы. На простой электрической схеме показаны последовательные и параллельные соединения различных электроприборов, таких как лампочки.Различные участки, окрашенные в разные цвета, здесь не представляют собой цветовую маркировку проводов.

5. Как нарисовать электрическую схему дома с помощью EdrawMax?

Здесь мы рассмотрим шаги, необходимые для создания электрической схемы дома с помощью EdrawMax. Однако, прежде чем мы начнем, есть несколько вещей, которые вам нужно знать об интерфейсе.

Действия

Шаг 1: Запустите чертеж, следуя указанному пути: Доступные шаблоны > План этажа > Электрика и телекоммуникации > открывается страница чертежа
Шаг 2: Перетащите символы из библиотеки символов в пространство рисования и поместите их в нужное место.
Шаг 3: Соедините символы либо с помощью символа провода из библиотеки символов, либо с помощью кнопки изогнутого соединителя на панели инструментов.
Шаг 4: Наконец, сохраните свою работу и экспортируйте ее из меню «Файл» и поделитесь ею с помощью параметра «Экспорт и отправка».

EdrawMax Онлайн Создайте 280+ типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Все на рабочем столе + Сообщество шаблонов Управление командой и сотрудничество Интеграция личного облака и Dropbox EdrawMax Рабочий стол Создайте более 280 типов диаграмм Поддержка Windows, Mac, Linux Полный доступ к ресурсам и шаблонам Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня

6.

Советы по эффективному рисованию схемы электропроводки дома

Не забудьте сделать достаточно розеток для спальни, ванной комнаты и кухни. Вы должны держать по крайней мере три в каждом случае.
Четко представьте, где вы хотите расположить мебель, и расположите розетки соответственно для обеспечения легкого доступа.
Наружное освещение также важно, поэтому старайтесь размещать розетки рядом с дверями.
Разумно решите, как будет проложена проводка.Чтобы не было утечек, перекрестных соединений или любых других факторов, связанных с безопасностью, нигде не держите открытые провода под напряжением.

7. Часто задаваемые вопросы по электрической схеме дома

Что такое электропроводка дома?

Электрическая проводка дома соединяет провода от главного распределительного щита с электрическими устройствами в доме, такими как розетки, вентиляторы и светильники. В него входят электрические кабели и другие аксессуары, которые распределяют непрерывную подачу электроэнергии на различные электроприборы в доме. Электропроводка необходима для правильной работы выключателей, выключателей и электрических розеток. Обычно при разводке дома также устанавливаются розетки и розетки.

В проводке дома, какой цвет горячий, и значение цветов проводки дома?

Черный, синий и желтый цвета обозначают горячие провода в электропроводке дома.Горячий провод несет электричество от выключателя и подает его ко всем электроприборам в доме. Мы используем проводку дома цвета , когда делаем электрическую цепь, и это необходимо для безопасности устройств и для составления плана проводки дома до того, как он будет установлен в доме. Белый и серый провода холодные, но по ним может проходить электричество, и к ним небезопасно прикасаться.

Что такое схема подключения однофазного дома?

Схема однофазной электропроводки дома изображает компоновку и компоненты однофазной цепи. Он также широко известен как силовая цепь переменного тока. На графике представлены два провода, один для подачи электричества, а другой в качестве нейтрального провода. Фазный провод соединяет электроприборы с выключателем, а нейтральный провод возвращает цепь к источнику питания. Нейтральная точка цепи электропроводки обычно подключается к земле.

Связанные статьи

Устранение неполадок системы внутренней связи Pacific Electronics

Устранение неисправностей Система внутренней связи Pacific Electronics

Вся система обесточена
Проверьте наличие напряжения 16 В переменного тока на вторичной обмотке трансформатора и 120 В переменного тока на первичной обмотке трансформатора.Если светодиод горит, проверьте внешнюю проводку и выполните прямую проверку с помощью одной из квартирных станций, чтобы исключить полевую проводку.

Нет разговора
Проверьте проводку к клеммам C и T, а также проверьте, не замкнута ли проводка к динамику вызывной панели или нет. Станция Suite может быть протестирована с другим работающим устройством.

Нет прослушивания
Проверьте проводку к клеммам C и PT или короткое замыкание между клеммами C и T. Проверьте, не замкнута ли проводка к динамику вызывной панели или нет.Станция Suite может быть протестирована с другим работающим устройством.

Дверца не работает
Проверьте проводку, ведущую к дверному замку, на короткое замыкание и обрыв или неисправность дверного замка. Убедитесь, что шунты правильно настроены для типа открывания двери и что соединения с соответствующим выходом выполнены. Проверьте проводку к клеммам C и D или PDR и SC (в зависимости от типа станции).

Нет сигнала вызова
Проверьте проводку к клемме B или BW к вызывной панели, соответствующие кнопки вызова вызывной панели и терминал SIG станции люкс. Станция Suite может быть протестирована с другим работающим устройством.

Чрезмерный шум или искажение
Проверьте, не проложены ли провода слишком близко к электропроводке или электрическим устройствам; усилитель установлен слишком близко к трансформаторам или другим электрическим устройствам; витая пара не используется по назначению; или громкость голоса усилителя установлена слишком высокой.

Радиопомехи
Соедините клемму G усилителя с заземлением. Примечание: Это соединение не показано на схеме подключения, так как его добавление не всегда улучшает ситуацию.Если проблема не устранена, обратитесь к представителю завода или сервисной службы.

Колебание (обратная связь или вой)
Уменьшайте громкость голоса, пока колебание не исчезнет. Проверьте громкоговоритель вызывной панели на 45 Ом.

Поток сигналов и принципы работы для усилителя AF1000 и системы квартирной внутренней связи
В следующем примере описывается квартирная система внутренней связи, использующая AF1000 в сочетании с 4-проводным абонентским терминалом. См. также Рисунок 5 на странице 8.

Кнопка вызова
Нажатие кнопки вызова абонентской станции на входной панели направляет сигнал вызова с терминала B или BW на AF1000 на терминал SIG (тональный вход) соответствующей абонентской станции. Затем этот сигнал проходит через динамик и возвращается в AF1000 через разъем C (общий аудиосигнал). Если используется трель и функция сигнала входа активна, сигнал также будет слышен через динамик вызывной панели при нажатии кнопки вызова.

Кнопка разговора
При нажатии кнопки разговора на станции люкс внутренний динамик станции люкс подключается к клеммам C и T AF1000, который служит аудиовходом для усилителя.Затем звук усиливается и отправляется на разъемы SC и S, которые подключены к динамику вызывной панели (режим динамика).

Кнопка прослушивания
При нажатии кнопки прослушивания на станции Suite внутренний динамик станции Suite подключается к клеммам C и PT (4W) усилителя AF1000, который служит аудиовыходом усилителя. Это позволяет абонентской станции принимать усиленный звук, принимаемый усилителем на клеммы SC и S от динамика вызывной панели (режим микрофона).

Дверная кнопка
Нажатие дверной кнопки на абонентской станции приводит к замыканию между терминалами C и D на AF1000. Это состояние воспринимается усилителем и вызывает активацию открывания двери. Это состояние также вызывается замыканием клемм 1 и E, как это обычно делается почтовым замком.

Схема электропроводки дома

В этой статье показан цветовой код прямого или прямого кабеля со схемой подключения. В области компьютерных сетей прямые кабели используются для соединения различных сетевых устройств друг с другом.При подключении маршрутизатора

к коммутатору
ПК для коммутатора

Большинство соединительных кабелей, используемых в современном сетевом мире, являются прямыми кабелями.
Кабели UTP (неэкранированная витая пара) используются для создания прямых кабелей.

Ниже приведена схема того, как выглядит кабель UTP

. Оба конца этих кабелей UTP усечены на разъеме RJ45 (Registered Jack 45).
На приведенной выше схеме кабелей UTP видно, что в ней восемь маленьких проводов, эти восемь маленьких проводов скручены в четыре пары.Каждая пара имеет разную цветовую гамму. В традиционных сетях 10/100 Мбит/с для отправки и приема используются только две пары проводов, тогда как в новом гигабитном стандарте для передачи данных используются все четыре пары.
Чтобы понять, как работают эти типы кабелей, важно иметь четкое представление о цветовом коде прямого кабеля.

Стандарты цветового кода прямого кабеля:

Существует два стандарта цветового кодирования для прямых кабелей: EIA/TIA 568A и 568B.Эти стандарты цветового кодирования говорят, какой цвет подключен к какому концу. Теперь мы рассмотрим детали этих стандартов проводки.

T568A Цветовая маркировка Стандарт

В наши дни этот стандарт цветового кодирования широко не используется.

Ниже приведена схема цветового кодирования прямого кабеля на основе стандарта 568A.

Далее мы проиллюстрируем отправку и получение контактов в стандарте цветового кодирования 568A.

PIN-код Без проволочной передачи / приема
1 белый / зеленый Передача
2 Green Передача
3 белый / оранжевый 3
4 синий —
5 белый / синий —
6 апельсин 30165 7 белый / коричневый —
8 коричневый —

T568B Цветовая маркировка Стандарт

Это наиболее широко используемый стандарт цветового кодирования в настоящее время.Почти все прямые кабели в наши дни соответствуют стандарту цветового кодирования T568B. Ниже приведен цветовой код прямого кабеля и схема подключения по стандарту 568B.

Далее мы иллюстрируем отправку и получение контактов в 568B цветные кодировки стандартный

PIN-код без проволочной передачи цвета / приема
1 белый / оранжевый передача
2 апельсин передача
3 белый / зеленый прием
4 синий —
5 белый / синий —
6 зеленый
7 Белый/Коричневый —
8 Коричневый —

Кабель называется прямым, так как все провода подключаются к одним и тем же контактам с обеих сторон проводов. Вы можете видеть это как на рисунках 568А, так и на 568В.
Между 568A и 568B нет большой разницы, как видно из приведенных выше диаграмм, только зеленая и оранжевая пары меняются местами, остальные комбинации остаются прежними.
Важно помнить, что независимо от того, используете ли вы 568A или 568B, убедитесь, что оба конца провода соответствуют одному стандарту. Это означает, что если один конец провода имеет стандарт 568А, другой конец также должен иметь 568А и наоборот.

Автоматический кроссовер интерфейса, зависящий от носителя (Auto-MDIX)

Современные устройства становятся интеллектуальными благодаря внедрению стандарта Auto-MDIX.С помощью Auto-MDIX устройства могут автоматически настраивать отправку и получение контактов. Таким образом, любой провод можно использовать для подключения одинаковых или разных устройств.

Вас интересует :

Как читать электрические схемы

Шкала отраженных планов потолков

Планы отраженных потолков должны быть выполнены в том же масштабе, что и планы этажей. В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i// = 1′-0″ (метрическая 1:50) и V8″ = 1′-0″ (1:100). метр) для крупных коммерческих проектов.Масштаб, в котором нарисован план потолка, следует отметить и поместить непосредственно под чертежом, либо рядом с заголовком, либо непосредственно под ним. Если для объяснения элемента потолка требуется увеличенная деталь, она помечается примечанием или символом на отдельном чертеже большего масштаба.

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, максимально точно отображающих фактический светильник. Упрощенные формы предотвращают беспорядок в представлении для облегчения распознавания. В большинстве случаев осветительный прибор рисуется в масштабе реальных светильников.Однако в некоторых случаях, таких как миниатюрные прожекторы, размер, возможно, придется преувеличить, так как правильно масштабированная единица будет слишком мала, чтобы отобразиться на плане.

ЧАСТИЧНЫЙ ПЛАН ПОТОЛКА В ОТРАЖЕНИИ

Увеличенная деталь затемняющего жалюзи нарисована в разрезе и привязана к ее местоположению на мелкомасштабном отраженном плане потолка.

Светильники представлены символами на плане отражения потолка и снабжены легендой, показывающей спецификации.

Стандарты составления плана отраженного потолка

На плане отражения потолка должны быть четко видны все стены, перегородки и софиты, которые пересекаются с потолком. В нем также должны быть указаны изменения высоты потолка и материалов, таких как светильники, разбрызгиватели, детекторы дыма и диффузоры HVAC, которые крепятся к потолку или проникают в него. При составлении планов отраженных потолков дизайнер должен воспроизвести на плане этажа стены и проемы, такие как двери и окна, но без отображения таких элементов, как встроенная мебель, сантехника и т. д.

Осветительные приборы и другие электрические элементы, показанные на плане отражения потолка, снабжены символами, которые привязаны к легенде. Рекомендуется нанести на план все электрические символы до того, как будут нанесены размеры или добавлены примечания. В противном случае символ может упасть поверх измерения, что потребует перемещения измерения. Расположите светильники на плане потолка в соответствии с концепцией светового дизайна. Обычные типы светильников в плане освещения включают в себя накладные, встраиваемые, подвесные и направляющие.

В коммерческих проектах с подвесным потолком отраженные планы потолка также будут отображать любые перегородки, которые проходят через плоскость потолка. Также должны быть показаны линии сетки потолка (называемые Т-образными стержнями). Другая информация, включенная в отраженный план потолка, включает материалы потолка, высоту потолка, наклон потолка, изменения высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), диффузоры и вентиляционные отверстия, панели доступа, динамики, спринклерную систему. головы (если используются) и другие предметы, которые касаются или являются частью плоскости потолка.

Затем дизайнер интерьера должен определить, как будет переключаться свет в помещении. Для жилых или небольших коммерческих помещений

Стандартные световые и электрические символы

Потолочная сетка, а также светильники и другие элементы, расположенные внутри нее, показаны в масштабе.

Переключение можно показать либо на плане отражения потолка, либо на плане электрического освещения.Схема переключения должна основываться на том, насколько необходим индивидуальный контроль и функции освещения. Потребности в энергосбережении и максимальные нагрузки цепей в цепях также будут определять количество и расположение переключателей. Как правило, выключатели располагаются возле двери или проема, ведущего в помещение. Для больших помещений с более чем одним входом может потребоваться несколько мест переключения.

После размещения выключателей определите, какими светильниками они должны управлять, и обозначьте это на плане. Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый способ — провести линию от настенного выключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Изогнутые линии предпочтительнее, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Символом переключателей может быть простая буква S.Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два переключателя и один осветительный прибор) соединены электрически.

Второй способ показать переключение светильника состоит в том, чтобы присвоить выключателю номер или букву и поместить этот же номер в светильник, показанный на плане потолка, или рядом с ним. Этот метод используется в основном в коммерческих помещениях, где может быть много многократных коммутаций и других элементов, размещенных на плане потолка, так что использование линий (первый метод) может усложнить чертеж.

После того, как дизайнер интерьера разметит освещение и коммутацию, чертеж передается инженеру-электрику, который указывает точную схему, размеры проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть передан непосредственно подрядчику по электроснабжению, поскольку схема и требования здесь не такие сложные, как в коммерческих работах.

Обозначение материалов

При подготовке плана отраженного потолка дизайнер должен назвать типы и расположение конкретных потолочных материалов.Это можно сделать, разместив примечания на плане или символы, относящиеся к легенде материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к конструкции выше, и подвесные акустические потолки. Другие отделки потолка могут включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Планы отраженных потолков с размерами

Поскольку отраженные планы потолка обычно рисуются в масштабе, который соответствует планам этажей, нет необходимости в большом количестве размеров на плане, если только не происходит разрыв потолка или изменение материалов там, где они явно не расположены у двери, стены или расположение столбца. Пока план отражения потолка нарисован в масштабе, размеры помещений и конструкции могут быть зарезервированы для плана этажа. Тем не менее, в некоторых случаях необходимо определить размеры блоков и мест крепления. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не может быть так же легко определен, как в сборке подвесного потолка с сеткой (где, например, можно подсчитать единицы, чтобы найти светильник).

При определении размеров отраженного плана потолка можно использовать либо «чистовые» размеры, либо «каркасные» размеры, но выбор должен быть отмечен на планах.Такие элементы, как встраиваемые световые трофферы, могут быть точно расположены в готовом пространстве. Если необходимо использовать потолочный светильник в потолке из гипсокартона, его размер, как правило, измеряется по его центральной точке, чтобы подрядчик-электрик знал, где установить

ЧАСТИЧНЫЙ ПЛАН ПОТОЛКА В ОТРАЖЕНИИ

sc: i/4″= r-o»

это. Выравнивание и направление шаблонов, возможно, потребуется указать прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях.Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой осевой линии помещения, как показано на рис. 14-17.

№

Встраиваемые потолочные светильники на этом плане отраженного потолка рассчитаны по отношению друг к другу, а также к различным элементам стен и потолкам.

Контрольный список для планов отражения потолка

Общий

Назовите чертеж, обратите внимание на его масштаб и укажите север (или исходное направление).
При необходимости разработайте спецификацию материалов потолочного типа и прикрепите ее к плану.
Разработайте легенду символа освещения и разместите ее на том же листе, что и первый план отраженного потолка (если требуется более одного), или на соседнем листе.
Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и коды клавиш были четкими, темными и хорошо читаемыми. Не показывайте элементы, если они не находятся на плоскости потолка или не пересекают ее.
Нарисуйте основные софиты или проемы выше и назовите их в примечании, включая панели доступа на чердак.
Стенки кармана, если применимо.
Определите схемы включения светильников (если за это отвечает дизайнер интерьеров) и покажите методом кривых линий или цифрами/буквами.
Сопоставьте отраженный план потолка с другими чертежами (если применимо), тщательно проверив точность и полноту информации.

Обозначения

Обратите внимание на изменение или наклон уровня потолка, если это напрямую влияет на осветительные приборы и их установку.
Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, выравнивание и другие важные элементы.
Сопоставьте план с условными обозначениями и ссылками на график освещения, детали и другие чертежи по мере необходимости.

Размеры

Измерьте расположение осветительных приборов и изменений в типах потолков, которые не сразу бросаются в глаза. Найдите такие элементы, как колонны или существующие стены.
Размеры зазоров, выравниваний и других управляющих факторов.
Измерьте осветительные люки и другое структурное освещение или создайте их крупномасштабные чертежи и перекрестные ссылки.

Электрические схемы

Электрические планы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электропитания. В небольших проектах эти предметы можно показывать вместе с освещением. Пример такого типа рисунка показан на рис. 14-18. В крупных коммерческих проектах план электроснабжения, часто называемый планом электропитания или электроснабжения/коммуникации, показывает розетки и соответствующие электрические устройства отдельно (Рисунок 14-19).В большинстве случаев сантехника и предметы, такие как шкафы и другие встроенные элементы, показаны для более точного согласования расположения электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она непосредственно связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьеров подготавливает план питания, а затем направляет его инженеру-электрику, чтобы подробно описать схемы, размеры проводов, распределительные коробки и другие электрические характеристики.На планах небольших жилых домов чертеж передается непосредственно подрядчику по электроснабжению для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрической схеме. Расположение телефонов, систем громкой связи, компьютерных терминалов, переговорных устройств и систем безопасности является обязанностью дизайнера интерьера по согласованию со специалистами. Проектировщик рисует план питания/коммуникаций, на котором схематически показано, где требуется питание для специального оборудования.Символы для электрических устройств, как правило, привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРОПРОВОД 4 ПЛАН ОСВЕЩЕНИЯ

В крупных коммерческих проектах отдельная электрическая/энергетическая схема с легендой определяет розетки и схемы. Многие архитектурные особенности и другие системы опущены, чтобы можно было легко прочитать электрический план.

План питания часто включает телефон и другие устройства связи.

Шкала электрических планов

Электрические планы коммерческих помещений, как правило, составляются в том же масштабе, что и планы этажей. Наиболее распространенным масштабом для коммерческих проектов является V8″ = 1′-0″ (1:100 метрический). Однако в сложных установках масштаб может быть увеличен до V4″ = l’-O» (метрический масштаб 1:50).Масштаб, в котором нарисован план, следует отметить и поместить либо рядом с заголовком, либо непосредственно под ним.

Стандарты составления электрических планов

На электрических планах должны быть показаны все внутренние и внешние стены, лестницы и крупные устройства, такие как печи, водонагреватели и т. д., которым требуется электроэнергия. Встроенные светильники и шкафы, например, в ванных комнатах и кухнях, также должны быть нарисованы, чтобы лучше расположить электрические розетки и другие устройства. Стены должны быть нарисованы более тонкими линиями, чтобы они не доминировали на рисунке.Найдите розетки на стенах, где они должны быть установлены, и назовите размер над чистым полом (A.F.F.). Не забудьте отметить любые специальные требования, такие как защита от атмосферных воздействий (WP), раздельное подключение или специальные соединения. Общие электрические символы показаны на рис. 14-21.

Обозначение материалов

Электрические планы в основном представляют собой схемы. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы изобразить их на чертеже в точном масштабе. Они нарисованы как увеличенный символ, чтобы их было легко распознать. Для упрощения чертежа такие материалы, как финишный пол и другие элементы, не очерчены.

Размеры электрических планов

Электрические планы нарисованы в масштабе, который обычно соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, так как элементы могут быть расположены в масштабе на планах этажей. Тем не менее, в некоторых случаях размеры электрических розеток и других устройств должны быть рассчитаны таким образом, чтобы точно разместить их в легкодоступном месте, когда в здании есть люди.Это особенно верно для больших пространств стен, где масштаб невозможно точно определить путем масштабирования чертежа. В таких случаях следует давать ориентиры, которые легко получить в полевых условиях, измеряя размеры от лицевой стороны стены, колонны или воображаемой осевой линии комнаты. Если для настенной розетки не указан горизонтальный размер, электрик разместит ее максимально близко к плану проектировщика. Электрик может предпочесть прикрепить розетку к стенной стойке, а не расположить ее между двумя стойками, если проектировщик не определил размеры конкретного места.

Хотя большинство электрических розеток не обязательно должны быть точно расположены, есть некоторые исключения, например, в этой зоне бара, где розетки должны соответствовать оборудованию.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для электрических планов

Общий

Назовите чертеж, обратите внимание на его масштаб и укажите север (или исходное направление).
Назовите прилагаемый график электроснабжения и прикрепите его к схеме.
Добавьте примечания, чтобы разъяснить любые сокращения, которые обычно не распознаются.
Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и ключевые электрические коды были четкими, темными и легко читаемыми.
Сопоставьте план электрических соединений с другими чертежами и таблицами, тщательно проверяя точность и полноту информации.

Обозначения

Обратите внимание на особые ситуации, такие как устройства, предоставленные владельцем или другими лицами.
Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистовыми полами, шкафами и другими предметами.
Обратите внимание на выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

Размеры расположения розеток и изменения типов пола или стен, влияющие на установку розеток.
Размер отводов к стенам, углам или пересечениям стен и другим элементам, таким как колонны.
Рассчитать размеры соответствующих выпускных отверстий на нужном расстоянии от чистого пола (A.F.F.).
Размеры зазоров, выравниваний и других управляющих факторов.

Механические системы здания обычно в совокупности называются системой HVAC (отопление, вентиляция и кондиционирование воздуха). Система HVAC обеспечивает комфортную среду для жителей здания. Система делает больше, чем обеспечивает отопление зимой и охлаждение летом. Он подает свежий воздух, циркулирует по внутренним помещениям и удаляет спертый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Водопроводная система в здании выполняет ряд различных функций, таких как подача воды людям и машинам за счет напора (водоснабжение) и сброс воды для ее удаления под действием силы тяжести (дренаж). Сантехника служит трем основным потребностям: она обеспечивает воду для потребления человеком, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или обслуживать автоматизированную спринклерную систему, как описано далее в этой главе в разделе «Планы водопровода». Некоторые коммерческие здания могут также иметь систему ливневой канализации, которая избавляет крышу или другие области от дождя или наводнения.Такие системы отделены от трубопровода хозяйственно-бытовой канализации и собираются в ливневую канализацию или выводятся на бордюрный дренаж. В здании также может быть водопад, фонтан, пруд или другой декоративный элемент со специальной системой рециркуляции воды.

Механические и сантехнические чертежи предполагают много общения, координации и командной работы между различными профессионалами-проектировщиками и подрядчиками. Профессиональные офисы, которые производят чертежи HVAC и сантехники, должны знать об одном

Продолжить чтение здесь: O

Была ли эта статья полезной?

Как провести проводку в комнате в доме

В этом посте я хочу поделиться с вами схемой проводки комнаты , на которой я показал полную установку электропроводки.Это простое и базовое руководство, и на электрической схеме этой комнаты я показал электрический щит, который состоит из двух электрических розеток, 3 выключателей и одного диммера. Распределение поступает на щит, а с щита подключается к патронам для лампочек и потолочному вентилятору. Я также показал электрическую розетку / 3-контактную розетку, для которой я получил еще одно соединение от платы DB, которое будет использоваться для больших электрических нагрузок.

Как выполнить электропроводку в комнате / Схема электропроводки в помещении

Приведенная ниже электропроводка в помещении является слишком простым примером подключения, сначала я хочу показать вам схему электропроводки в комнате, а после этого я объясню вам каждую часть схемы.

Электрическая схема помещения

На приведенной выше схеме электрической проводки комнаты я показал электрический щит, на котором я показал две розетки, 3 односторонних выключателя и один диммер. Обратите внимание, что это простая схема установки проводки для одной комнаты, в которой я показал подключение двух лампочек и подключение одного потолочного вентилятора. Я также показал подключение проводки 3-контактной розетки/розетки. Для полного понимания приведенной ниже комнаты электропроводки выполните следующие шаги.

Прежде всего, включите главный выключатель в распределительном щите, а затем приступайте к работе.
Получить нейтральный и фазный провод для подключения к комнате от распределительного щита.
Затем подключите нейтральный провод к розеткам, лампочкам и потолочному вентилятору, как показано на схеме выше. (на приведенной выше диаграмме я обозначил нейтраль буквой «N» и черным цветом).
Затем подключите фазу (горячий провод/красный провод) к выключателям и розеткам, как показано на схеме выше.
Затем подсоедините провод горячего провода от переключателя к лампочке и сформируйте 2-й переключатель к лампочке 2. Затем подключите провод горячего провода от одностороннего переключателя к переключателю регулятора скорости диммера, а затем от переключателя диммера подключите провод горячего провода к потолочному вентилятору, как показано на рисунке. выше схема.
Если корпус основания платы выполнен из металла , подключите заземление (зеленый провод) к основанию корпуса платы.
Выполните подключение к розетке / 3-контактной розетке, как показано на приведенной выше схеме электропроводки в помещении, но получите это питание от распределительного щита.
Когда вы это сделаете, убедитесь, что все подключения выполнены правильно.
Теперь переключите одну из главных цепей на плату динамического торможения.

Однако после прокладки проводки дома или в комнате мы следуем некоторым методам тестирования, ИН ША АЛЛАХ скоро напишу об этом. Теперь я надеюсь, что вы узнали о схеме проводки комнаты и теперь, сможете ли вы подключить проводку комнаты в доме.

Объяснение 3 различных типов схем электрических соединений

Существует несколько различных типов электрических схем.Все они делают по сути одно и то же — показывают, как соединяются цепи. Однако различия в этих диаграммах показывают, как цепи по-разному отображаются для достижения разных целей. Тип электрической схемы, которую вы используете, зависит от того, чего вы хотите достичь с ее помощью.

Компоненты

На электрической схеме будут использоваться разные символы в зависимости от типа, но компоненты останутся прежними. На диаграммах будут показаны розетки, освещение, соединительные провода и электрические сети в доме.Это включает в себя коробки автоматических выключателей и любые сигналы тревоги, которые подключены к системе. Различные выключатели и разные типы розеток имеют разные символы, и вам необходимо знать эти символы, чтобы иметь возможность читать электрические схемы.

На одной из этих диаграмм показано все, что входит в домашнюю электрическую систему. Это делается для того, чтобы убедиться, что все будет работать правильно, если соблюдается схема и все компоненты работают.

1. Принципиальные схемы

Принципиальные схемы электрических соединений отличаются от других схем электрических соединений тем, что они показывают прохождение через цепь, а не физическую компоновку любого оборудования.Схема лучше всего описывается как впечатление от схемы и проводки, чем подлинное представление. Схемы можно использовать для получения общей информации о протекании тока, а также для устранения неполадок в цепи, поскольку они показывают проводку и компоненты с использованием определенных символов, которые фактически показывают функцию оборудования в цепи; однако эти символы не похожи на само оборудование.

Поток системы показан серией горизонтальных и вертикальных линий, как на обычной электрической схеме.Однако в этом случае линии показывают поток системы, а не фактическое физическое размещение проводов внутри системы. Это электрическая схема, которая больше предназначена для проектировщиков и техников, которые работают с теорией электрических цепей. Схемы не будут идеальными для тех, кто планирует работать со схемой так, как она есть дома.

2. Схема подключения

Схема подключения является наиболее распространенной формой электрической схемы. В отличие от схемы, он связан с соединениями между различными частями цепи или частями всей электрической системы.Проводка и оборудование на электрической схеме тщательно разложены, чтобы показать примерное расположение оборудования в цепи и, следовательно, в доме. Это делает его гораздо более полезным в качестве справочника и руководства для тех, кто хочет работать с электрикой дома.

Компоненты схемы представлены серией рисунков, которые точно соответствуют компонентам системы, поэтому их легко идентифицировать. В то время как горизонтальные и вертикальные линии схемы показывают поток цепи, линии на схеме соединений вместо этого представляют физическое соединение цепи.

3. Иллюстрированная

Наименее полезной из основных электрических схем является графическая схема, и только по этой причине она обычно не используется. Он не пытается быть точным представлением схемы, а концентрируется на компонентах схемы. Без точных знаний средний домовладелец не сможет эффективно их использовать.

Схема подключения видеодомофона Ring. Видеодомофон с подключаемым адаптером и звуковым сигналом.Когда вы покупаете видеодомофон Arlo в Европе, вы получаете в коробке трансформатор дверного звонка. Только $, купите Zmodo ZH-ISA1G-WA P HD Camera Doorbell в магазине GearBest со схемой подключения для кольцевого дверного звонка pro. Убедитесь, что вы подключаетесь на правильной частоте. Какое-то время пробовал видеодомофон «RING», приятная реклама, но через пару недель и к концу моего бесплатного месяца облачных сервисов это было… 8-Piece + Alarm Smoke & CO Listener. Второй 2-жильный провод идет от звонка к ручке входной двери.Я живу в Великобритании, поэтому это применимо к Великобритании, однако я уверен, что это так. Этот пост спонсируется The Home Depot. С помощью проволочного резистора вы можете подключить дверной видеозвонок Ring (Gen 1), дверной видеозвонок 2 напрямую к низковольтному трансформатору переменного тока 8-24 В для непрерывного питания, поэтому вам никогда не придется беспокоиться о зарядке аккумулятора. Вам понадобятся два резистора с проволочной обмоткой 25 Ом, 50 Вт, поскольку вы не используете звуковой сигнал — по одному на каждое кольцо Ring 2. Опубликовано во вторник, 19 июня 2018 г., в 03:24:16. Видеодомофон Ring Video Doorbell можно подключить только к трансформатору переменного тока.Проводные дверные звонки могут работать десятилетиями без каких-либо проблем. для входной двери) и обычный дверной звонок (т.е. мы рекомендуем вам проверить напряжение на трансформаторе, который питает ваш дверной звонок). нон-стоп, непрерывная зарядка. Схема подключения кольцевого дверного звонка.Если вы планируете установить интеллектуальный дверной видеозвонок, такой как дверной звонок Ring Pro, дверной звонок Ring 2 или дверной звонок Nest, эта схема подключения дверного звонка и объяснение научат вас, как подключить дверной звонок.Звонок в дверной звонок — это … 31 декабря 2014 г. — Наши простые для понимания схемы подключения дверных звонков охватывают проводные комбинированные дверные звонки (передний и задний звонок в комбинированном блоке) и одиночные звонки / зуммеры. Трансформатор дверного звонка рассчитан на 24 В переменного тока и предназначен для замены существующего трансформатора дверного звонка. Владельцы Ring 1 часто сталкивались с ложными предупреждениями. Юпитер01. Трансформаторная перемычка соединяет 2 и 4. С расширенной перспективой видео высокой четкости 1536p с ног до головы Убедитесь, что это подходит, введя номер модели.Там будет один провод от трансформатора к каждой клемме на задней стороне дверного звонка. Схема подключения дверного звонка с двумя звонками Подключение для двух дверей такое же, как и для одной с трансформатором, жестко подключенным к источнику 120 вольт от домашней цепи. Однако оно может доходить до 24 вольт. Схемы проводки для кольцевого дверного звонка, помощь в настройке, проводка, как установить ваш проводной трансформатор, установка комплекта питания, существующее руководство пользователя и руководство по установке элитного bhajb001, бот домашней автоматизации, физически v2 2, выбор правильного сечения провода при жестком подключении без робота 2022 rvd 3738520 в схемах проводки для настройки дверного видеозвонка.Прошлое, приводящее в бешенство, чтобы удалить, заменить или отремонтировать проводку в автомобиле, имея точную и подробную схему подключения дверного звонка к видеозвонку 2 … Схематическая схема проводки дверного звонка источник: Задний разъем — это место, где кнопка заднего дверного звонка (если она у вас есть) соединяется с перезвон. Проблема в том, что все машины разные. 99 Сэкономьте 34 доллара. Трансформатор дверного звонка AC IN Схема подключения дверного звонка Примечание. При подключении к электрическому звонку может потребоваться выпрямительный диод. Детали схемы подключения: схемы подключения для настройки дверного видеозвонка.. Удостоверьтесь, что вы выключили выключатель на трапе. Привет, посоветуйте, пожалуйста, хотите подключить дверной звонок Ring Video ПРОВОДОМ к тому месту, где находится мой существующий дверной звонок, используя те же провода для его питания. Video Doorbell Wired включает в себя все самое необходимое: HD-видео и двусторонний разговор, расширенное обнаружение движения и оповещения в реальном времени, отправляемые прямо на ваш телефон, устройство Alexa или Ring Chime. Вы можете сохранить схему подключения… Схема подключения 2 дверных звонков Unifi G4, перерисованная с официальной схемы, предоставленной службой поддержки Ubiquiti в октябре 2020 года.Используйте прилагаемые удлинители проводов (MM) и клеммную колодку проводов (LL), если существующие провода дверного звонка слишком короткие. Электросхема представляет собой обтекаемое традиционное графическое изображение электрической цепи. Все камеры Arlo могут обнаруживать движение. Отредактируйте и уточните «Как подключить дверной звонок с видеозвонком 3 напрямую к низковольтному трансформатору без предварительно установленного дверного звонка» (с включением схем подключения, если ответ ЕСТЬ, используйте резистор). Я предполагаю, что проводка будет идти примерно так. СКАЧАТЬ.У меня есть дверной звонок Friedland, который я хочу установить Smart Video Doorbell. Основываясь на моих исследованиях, квадратный комплект Power Kit (также известный как комплект ночного видения) отличается от того, что требуется на самом деле, т.е. 6. Для установки проводного дверного звонка Arlo Essential Video: Снимите существующий дверной звонок со стены. Количество: Пожалуйста, введите действительное число. Дверной звонок Ring Схема подключения дверного звонка Two Chimes — Схема подключения Doorbell Two Chimes: видеодомофон Ring 2 может заменить проводной дверной звонок, но, поскольку он работает от батареи, он также достаточно гибок, чтобы установить его в любом месте, а дополнительный аксессуар обеспечивает хороший, громкий дверной звонок. перезвон внутри дома.(LA174) Я подключил один провод комплекта питания Arlo к дверному терминалу. Zmodo Greet Pro Smart Video Doorbell 1080p Security Camera W 180. Затяните клеммные винты (NN) с помощью отвертки. Нажимаем кнопку дверного звонка, он замыкает контакт, по проводу через дверной звонок течет ток, звучит звонок. Здесь представлен лабораторный блок питания с напряжением 0,30 В и регулировкой тока 0,3 А. Загрузить PDF Ring Video Doorbell 2 Схема подключения Почему это должно быть так сложно, когда вы действительно можете получить руководство по проверке гораздо лучше? Эта публикация всегда является первой рецензируемой книгой.Попробуйте решить эту проблему следующим образом: Если возможно, переместите дверной звонок и маршрутизатор ближе друг к другу, чтобы улучшить сигнал. Схемы подключения для настройки дверного видеозвонка Если вы находитесь в процессе настройки нескольких дверных видеозвонков, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения. Электропроводка для двух дверей такая же, как и для одной с трансформатором. Это самая распространенная система проводки дверного звонка, которую вы можете увидеть. После снятия дополнительного блока питания Ring Кольцо говорит, что вам нужно, PRCP2 отлично работает с видеодомофоном.Ring Pro > Кольцевой трансформатор > Нейтральный провод от кольцевого трансформатора > Устройство Honeywell Устройство Honeywell > Кольцевой трансформатор Готов к установке новой сигнализации. Быстрые ответы, которые воспроизводят предварительно записанное сообщение, когда вы слишком заняты, чтобы открыть дверь, и 3D-обнаружение движения для более точных уведомлений о движении. Может ли кто-нибудь указать мне направление электрической схемы с 4/8 проводами, подобными этой? Только те, которые я видел в Интернете, имеют 2 провода. Схемы подключения для настройки дверного видеозвонка Если вы настраиваете несколько дверных видеозвонков, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения. Какие провода я должен использовать для комплекта питания. Видеодомофон с одним кольцом/два внутренних дверных звонка. 05 КБ. Загрузите приложение для звонка, шаг 1. Загрузите приложение для звонка. Приложение для звонка проведет вас через настройку, и это самый простой вариант настройки дверного звонка. Вчера поздно вечером я лег спать, пытаясь проложить проводку. 1. Любимая схема подключения дверного звонка Zmodo Wi-Fi дверной звонок с проводной связью. Клеммы на зуммере / звонке обычно помечены буквами «F», «R» и «C». Наши дверные звонки с батарейным питанием обеспечивают максимальную гибкость и устанавливаются всего за несколько минут на любую поверхность.Руководство пользователя для камеры Ring Floodlight Cam можно найти в… Что касается подключения к звонку, то, исходя из инструкций по подключению устройства Honeywell, к нему должен идти только один провод от самого дверного звонка. 98 дюймов в высоту, … Добавление второго звонка в дверь — Статья: Семейный мастер на все руки. Решена установка проводного дверного звонка Fixya. Эти кольцевые видеодомофоны 2 оснащены всеми модернизированными … Схема подключения. Если вам неудобно читать электрические схемы, подключать провода или припаивать их на место, обратитесь за помощью к лицензированному электрику или используйте встроенный аккумулятор для питания видеодомофона.Схема дверного звонка про 2. Схема подключения дверного звонка. Практическое руководство по установке видео. Блок звонка имеет эти разъемы. Нужно ли подключать перемычку Ring к контактам 3 (вверху слева) и 4 (внизу слева)? Коробка подключена к сети (не от батареи) к трансформатору где-то в стене/чердаке/полу. to/31qLnvW В этом видео мы покажем вам, как установить новый дверной звонок Ring Video Doorbell Wired, выпущенный в 2021 году. Мне интересно, куда я должен подключить кабель обхода !? Всем привет. 15 июня 2021 г.Убедитесь, что индикатор состояния дверного звонка мигает белым. Итак, мой дверной звонок с кольцевым проводом Видео дверной звонок Проводной самый маленький Самый доступный кольцевой дверной звонок Камера показала предупреждение о том, что напряжение слишком высокое. Вставьте мини-уровень. На фото выше показано все, что входит в комплект Ring Video Doorbell 2. ТРЕБУЕТСЯ резистор вместо комплекта механического или электронного дверного звонка, чтобы эта альтернативная конфигурация работала успешно. Дверной звонок. Как правило, провод заземления будет зеленым, нулевой провод будет белым, а … Схема подключения Ring doorbell pro 2.звенеть. Проводной дверной звонок включает в себя небольшой трансформатор, который преобразует переменный ток в домашнем хозяйстве в постоянный постоянный ток для звонка дверного звонка. Благодаря видео в реальном времени и двустороннему разговору вы можете видеть, слышать и говорить с теми, кто находится у вас. Схема подключения для звонка в дверной звонок 2. Изображения, размещенные на этом веб-сайте, были загружены с помощью подписки. Как сделать музыкальный дверной звонок на 8 тонов. В этом видео показан процесс установки дверного звонка Ring. 159 фунтов стерлингов. Отключите питание вашего текущего механического дверного звонка на электрической панели. Вы всегда стараетесь не допускать ошибок и стараетесь, чтобы все шло идеально по плану. Привет @Mhebert2137. светандзаун. Схема подключения Ринг про. Сделайте больше со своим видеодомофоном и подключите его к множеству совместимых устройств, чтобы создать более умный и безопасный дом. Устранив необходимость в проводах электрического дверного звонка, OhmKat делает технологию видеозвонка реалистичной для каждой двери в каждом доме. Загрузите справку Ring Video Doorbell 2 Ring Help. Звуковое устройство, которое издает звонок, звуковой сигнал или другой звук, когда кто-то нажимает кнопку дверного звонка.Буквально через несколько дней я понял, что это «Офлайн». Размер: 215. «F» стоит спереди и используется для звонка входной двери. Если трансформатор не выдает по крайней мере 12 или 13 вольт, это вызовет периодические проблемы. 03. Если вы находитесь в процессе настройки нескольких дверных звонков Ring Video Doorbell Pro, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения. Перейти на стр. 10 Вы не хотите подключаться к существующей проводке и хотите работать только от батарей. Это очень легко, и вы определенно можете сделать это самостоятельно.Ring Video Doorbell Pro 2 Hardwired обеспечивает непрерывную мощность и защиту с дополнительным измерением. Установка Ring Video Doorbell Wired — Ring Help отличная поддержка. Все мнения всегда на 100% мои. Нужен ли мне отдельный кусок провода, идущий от звонка к Схемы подключения для настройки видеодомофона 2. 3 Wire Chime Box Сообщество Ubiquiti. 1 — 1 черный провод. В противном случае система не будет работать должным образом. Для этого подключите прилагаемый кабель micro USB к задней части дверного звонка и подключите его к источнику питания. Если у вас цифровой звонок, вам может потребоваться установить специальный диод на концах проводов, которые подключаются к дверной звонок, как и в случае с … Я также пытаюсь подключить Ring Pro напрямую к трансформатору дверного звонка без существующего механического дверного звонка. (Примечание: если вы не используете существующую проводку, дверной звонок не будет звучать по существующей схеме проводки вашего дома для дверного звонка с двумя звонками. Затем у меня есть двухжильный кабель звонка, выходящий на обычную кнопку у входной двери. Видео дверной звонок Pro 2 обеспечивает улучшенное видео HD+ с головы до пят, первое в своем роде 3D-обнаружение движения и встроенные приветствия Alexa, которые отвечают на дверь. Для установки проводного дверного звонка Arlo Essential Video вам понадобятся: проводка • Напряжение от 16 В переменного тока до 24 В переменного тока и трансформатор 10 ВА Следуйте инструкциям в приложении Arlo для подключения проводного дверного звонка Arlo Essential Video к существующей проводке дверного звонка в вашем доме.Вы можете увидеть в нашей статье Справочного центра здесь, на схеме «Прямо к трансформатору», как подключить это напрямую к трансформатору. Этой мощности недостаточно для дверного звонка Ring. В этом видео посте мы представляем вам учебник по схеме подключения дверного звонка и схему подключения дверных звонков. При подключении напрямую к трансформатору необходимо использовать резистор. Перебоев с электричеством не было, wifi и pw не изменились. Звонок — Friedland 454. Заземление, нейтральный и горячий провода: эти три провода соединяют трансформатор дверного звонка с электрической системой вашего дома.Нужен ли мне трансформатор для моего дверного звонка Spore от cdn. Трансформатор не греется и не гудит, так что пока все хорошо. Настройте параметры движения, чтобы отфильтровать движение на оживленной улице или в доме соседа и… Электричество — переменный и постоянный ток — дверной звонок с четырьмя проводами? — Привет! Пытаюсь заменить дверной звонок Ring на обычный. 00. Схемы подключения для установки видеодомофона Ring Если вы находитесь в процессе настройки нескольких внутренних дверных звонков и трансформаторов Ring Video Doorbells, вам могут помочь следующие схемы подключения.Установка этого продукта требует компетентности и доступа к электроинструментам, а также уверенности в электричестве. БЕСПЛАТНАЯ ускоренная доставка для заказов на сумму более 49 долларов США. Устанавливаем трансформатор… Прислали схему подключения для моей модели. Если вам неудобно читать электрические схемы, подключать провода или припаивать их на место, вам может помочь лицензированный электрик. Обладает настраиваемым обнаружением движения, двухдиапазонным 2. Он имеет 4 терминала с номерами 0 3 кнопки звонка, подключенные к номерам 0 1. Лучший видеодомофон 2019 года.Подключение SkyBell к механическому звонку. Условия эксплуатации: от -13°F до 131°F (от -25°C до 55°C) Только при подключении: Стандартная система дверного звонка с трансформатором дверного звонка 8–24 В переменного тока, макс. 40 ВА, 50/60 Гц. Схема электропроводки. Кнопка звонка на задней двери подключена к контактам 0 и 2 (которую я отсоединил, и вы можете видеть, что она заклеена лентой вверху слева). Из сообщества. На диаграмме есть второй дверной звонок, который вы можете просто исключить из уравнения, так что вам останется только… Шаг 2 Скажите «Привет» задней части дверного звонка. Кнопка настройки — оранжевая кнопка — это кнопка настройки.Если вы используете перезвон, начните с поиска коробки перезвона. Два кольцевых видеодомофона/один внутренний дверной звонок. 7. Вам будет предложено нажать его во время настройки в приложении. Уменьшите беспроводные помехи. Схемы подключения для установки дверного видеозвонка Ring Если вы находитесь в процессе настройки нескольких дверных видеозвонков Ring, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения. Поскольку имя должно содержать менее 14 символов, попробуйте что-нибудь простое, например «Передняя дверь» или «Главный вход».Image Ring Doorbell Wiring – Wiring Solution 2018 – Ring Doorbell Wiring Diagram Схема подключения включает в себя множество подробных иллюстраций, которые отображают связь различных вещей. №1. Кроме того, трансформатор должен быть достаточно мощным, чтобы адекватно поддерживать два, например, 16 В переменного тока при 30 ВА или 24 В переменного тока при 45 ВА. Схема подключения дверного звонка 2 звонка. Затем ткань и рамы были прикреплены к динамикам. Эй Эй Эй!! Пришло время для второй части нашей серии о превращении старого дома в УМНЫЙ ДОМ! Если только если проводка в: Стандартная система дверного звонка или трансформатор с 8-24 В переменного тока, 40 ВА макс, 50/60 Гц.Переключатель наклона Mercury подключен между 1 и 2. Во-первых, позвольте мне сказать, что я купил это, потому что мое видео Ring Video Doorbell Pro зависало, если кто-то звонил в дверной звонок, и я установил напряжение, которое прилагалось к нему, а также отсоединил провода от самого механического дверного звонка. для сохранения напряжения для видео части системы после того, как заметили низкую производительность и зависание видеоклипов. Один из этих терминалов подключается (через провод) к дверному звонку, а другой подключается к кнопке дверного звонка.Не подключайте видеодомофон к системе внутренней связи с питанием от постоянного тока или другому источнику питания постоянного тока. Звонок в дверь… Инструкция по подключению дверного звонка. Для подключения проводов Если вам нужен одиночный дверной видеозвонок (i. Отличное дополнение или замена для вашего дома. Схемы подключения для дверного видеозвонка) Следующие схемы подключения могут помочь.Вы должны поместить провод дверного звонка во вставки 1 и 2.Блок-схема передатчика и приемника Qpsk. Электрическая проводка многоквартирного дома с 1 по 9 этаж. Электрическая проводка. Часть 2. Вы можете временно прикрепить провода к стене, чтобы предотвратить это. Аккумуляторы легко заряжаются с помощью прилагаемого кабеля, так что вы ничего не пропустите. Зеленый провод проходит от звонка №1 до звонка №2. Ring Doorbell Wired можно подключить к существующей проводке дверного звонка, чтобы обойти существующий звонок, или напрямую к трансформатору. 37+ Схема подключения дверного звонка Simplisafe.Винтовые клеммы: Трансформаторы дверного звонка часто имеют две винтовые клеммы. Привет, ребята, просто интересно, может ли кто-нибудь помочь с проводкой моего Ring Doorbell Wired? Я подтвердил, что мой текущий дверной звонок совместим, однако у меня есть только 2 провода, тогда как на большинстве диаграмм при установке показано 3-4. Схемы подключения видеодомофона звонка 2. Ring Video Doorbell (выпуск 2020 г.) Кабель для зарядки Micro USB Монтажный кронштейн Инструменты и оборудование для установки Руководство пользователя Наклейка безопасности. Подсоедините провода дверного звонка к порту внешнего питания на задней панели дверного звонка Smart Video (AA).Когда мы представляем схему подключения Ring Video Doorbell 2, дверной звонок сохраняет имя вашей сети в своей системе, поэтому он больше не может найти ее при изменении имени. Видеодомофон Ring не работает с трансформатором переменного тока. Я могу найти только 2 способа подключения, и ни один из них не работает должным образом. Если ваша существующая система дверного звонка не имеет напряжения в дверном звонке или не включает понижающий трансформатор для снижения напряжения до 8–24 В переменного тока, ваша система несовместима с проводным видеодомофоном, и вам может потребоваться нанять квалифицированного электрика для установки. Кольцевой трансформатор на DIN-рейку (2-го поколения). Дверной звонок Сломанная входная дверь Знак входной двери Так смешно спереди. com Найдите ваши дверные звонки, которые. Я планирую использовать свой старый звонок для питания дверного звонка и включил фотографии текущей проводки и настройки. Дата публикации: 2021-12-04. Поведение светодиода. В звонке нет трансформатора, и если вы прочитаете схему подключения, то увидите, что трансформатор нужен на 10-16В. «С» означает «общий» и должен быть подключен к одной из винтовых клемм, выходящих из трансформатора. делать покупки. Проводка с использованием одного звонка и кнопки.Схема подключения дверного звонка, часть 2, расположение трансформатора и информация. Это связано с тем, что многие трансформаторы дверных звонков в Европе рассчитаны на 12 В переменного тока, что не обеспечивает достаточной мощности для вашего видеодомофона Arlo. Схема подключения дверного звонка Vivint Brilliant Marvelous Hd P Wifi. Устойчивая к атмосферным воздействиям конструкция и монтажный кронштейн позволяют расположить солнечную панель практически в любом месте, чтобы получить лучший прямой солнечный свет. разъем с корпусом предохранителя, известный как Pro Power Cable, который не входит в комплект поставки вашего… Просто нужно понять вашу схему. Ответьте на звонок в видеодверной звонок Pro с помощью Byron 776 в разделе «Сделай сам» в разделе «Консультации по электрике» на ElectriciansForums.Ring Protect — это комплексная услуга, которая активирует видеозапись и фотосъемку, сохранение и совместное использование вашего дверного звонка или камеры Ring, а также несколько дополнительных преимуществ. Обычно заземляющий провод будет зеленым, нейтральный провод будет белым и горячим или под напряжением. БЕСПЛАТНО От проводки. Гарантия. Комплект безопасности сигнализации, 8 предметов (для 2-го поколения) 249 долларов. Итак, для этой профессиональной работы попробуйте сделать проводку или любую схему с помощью программного обеспечения EdrawMax. Убедитесь, что это подходит, введя номер модели. Каждый компонент должен быть размещен и связан с разными частями определенным образом.Для SkyBell требуется 10–36 В переменного тока (вольт переменного тока), 10 ВА (вольт-ампер) и 0. После того, как вы примете предложение, специалисты по задаче могут работать над тем, чтобы ваш кольцевой дверной звонок заработал. Отличная поддержка клиентов в Nicor! В Google ушло около минуты, чтобы найти электрические схемы и руководство по установке для этой системы. Осторожно поднимите кнопку дверного звонка, потому что она все еще будет прикреплена к проводке. Эти схемы подключения можно использовать для видеодомофона Ring 2020 Release Ring Video Doorbell 3 Ring Video Doorbell 3 Plus и Ring Video Doorbell 4.Схема подключения дверного звонка Zmodo. Провода должны быть припаяны к резистору, а на другом конце можно использовать зажим для проводов. Примечание. Когда соединение Wi-Fi установлено, функция WPS отключена. Подключение Ring Video Doorbell Pro с существующим Chime In UK Byron 776 Video Doorbells Ring Community. Если вы находитесь в процессе настройки нескольких устройств Ring Video Doorbell 2, внутренних дверных звонков и трансформаторов, вам могут помочь следующие электрические схемы. 2020 · Упрощенный дверной видеозвонок, такой как кольцевой дверной видеозвонок и другие подобные… Схемы подключения для настройки дверного видеозвонка.Схемы подключения для настройки дверного видеозвонка Если вы находитесь в процессе настройки нескольких дверных видеозвонков, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения. В дополнение к номинальному напряжению, вы должны учитывать номинальный ток, когда покупаете трансформатор дверного звонка. См. следующий раздел для установки при использовании цифрового звонка. орг: камера дверного звонка vivint. Прикрепляю фото обратной стороны колокольчика. S. Ring Video Doorbell 2 Схема подключения. Одна из самых сложных задач по ремонту автомобилей, которую механик или ремонтная мастерская может сказать «да», — это подключение или замена проводки электрической системы автомобиля.Httpsamznto38xrZzaВ этом видео мы подробно описываем схему подключения дверного звонка, поэтому, если вы проводите проводку в новом доме или устанавливаете ne. 64 фунта стерлингов. Кнопка звонка входной двери подключена к 0 и 1. Это то, что осталось на стене снаружи. Трансформатор кольцевого дверного звонка: https://amzn. Редактор часто задаваемых вопросов. Звонок в дверь. Я пытаюсь подключить 2 проводных дверных звонка Ring к звонку. У меня был именно такой звон. 99. Оригинальные кольцевые устройства записывали в формате 720p, тогда как все последние поддерживают видео в формате 1080 (full hd). Видеодомофон Ring (2-го поколения) не совместим с другими монтажными кронштейнами Ring.Схемы подключения дверного звонка. Чёрный = земля. Схемы подключения для настройки Ring Video Doorbell Pro. Инструкции, которые я нашел в Интернете, предназначены для двух проводов, и я изо всех сил пытаюсь понять схемы проводки по сравнению с проводами, которые у меня есть. Видео дверной звонок 3. Затем вы проложите провода от дверных звонков к трансформаторам и соедините их параллельно. Беспроводная камера дверного звонка 855 742 4174 Vivint Умный дом. Отличная схема подключения дверного звонка Zmodo Wifi дверной звонок с проводной связью. Свяжите дверные видеозвонки и все ваши устройства Ring с приложением Ring, чтобы ваша безопасность работала лучше вместе, чтобы вы могли управлять ими со своего телефона или планшета.Зажимы для проводов и дополнительные провода не являются обязательными. Словарные списки английских слов и различные игры-головоломки и викторины помогут вам их изучить. 0A (ампер) для работы. 4. Ограниченная гарантия сроком на 1 год. Установите видеодомофон Ring рядом с маршрутизатором. В приложении Ring выберите «Настроить устройство». Проводной видеозвонок в дверной звонок: https://amzn. Звонок в дверь — это … Схемы подключения дверного звонка. Открутите подсоединенные провода от винтов на задней части кнопки дверного звонка. Однако для работы Ring Pro требуется минимальное напряжение 16 В.Звучит просто, но я хочу убедиться, что это правильно, чтобы никого не убить электрическим током. Подключите свое кольцо безопасности. Ring Video Doorbell Sonnette Video Hd Avec Уведомления. Гарантия и сервис. Если в дверном звонке используются шестипроводные клеммы, подключите белый провод трансформатора к клемме «L1», а красный провод трансформатора — к клемме «С». Чтобы услышать внутренний звонок с помощью Ring Doorbell Wired, вам понадобится Ring Chime или Ring Chime Pro. Установите силовой модуль. $ $ 00 Прайм. Чтобы нарисовать провод, просто нажмите на опцию рисования линий в левой части места рисования.Я только что установил кольцевой видеодомофон 2. Умная безопасность для любого дома. Схемы подключения для кольцевого дверного звонка два дверных звонка g4 с полным руководством по диаграмме, домашнее хозяйство, как работает проводная домашняя подсказка, Skybell, добавление 2-го звонка и уже для начинающих, подключение трансформатора eufy, 2 звонка, один стук, винтажная дверь, 1 установка провода lorex, шаг за шагом, o успешная установка … Видео Дверной звонок к существующей проводке и вам не нужен клин. дербайтелеграф. Это также может быть признаком того, что ваш дверной звонок не получает достаточно энергии.Ring Video Doorbell Wired by Amazon – HD Video, Advanced Motion Detection, проводной Google Nest Hello Video Doorbell Chime Transformer, Enclosure… Ring Video Doorbell Pro Closeup. Выберите опцию Video Doorbell Pro. Я смотрел видео на ютубе и там была схема, которая была показана на видео. Отсоедините провода от существующего дверного звонка. схема подключения кольцевого видеодомофона профессиональная схема подключения кольцевого видеодомофона 2 схема подключения кольцевого дверного звонка профессиональная схема подключения кольцевой камеры дверного звонка схема подключения кольцевого дверного звонка схема подключения трансформатора кольцевого видеодомофона схема подключения видеодомофона схема подключения кольцевого дверного звонка 2 проводка NuTone LAWG Plug-In Door Chime is установка несложная, требуется Ring Video Doorbell Pro, работает с Alexa (требуется существующая проводка дверного звонка) от Ring.Предполагается, что он поможет всем типичным пользователям разработать правильный метод. Схема подключения дверного звонка Friedland тип 4. Vivint Home Security System Review Pro Install Vs Diy Reviews By. Установка с помощью прилагаемого подключаемого адаптера является самым простым описанием. Для подключения дверного звонка 2 к существующему дверному звонку требуется трансформатор с напряжением 8 24 В переменного тока. 11 Практическая схема подключения дверного звонка Vivint Фотографии Tone Tastic. Если вы находитесь в процессе настройки нескольких дверных видеозвонков, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения.Вернее, обойти перезвон дверных звонков. Соединение двух проводов обычно обозначается черной точкой на пересечении двух линий. Эта схема подключения дверного звонка будет работать для всех дверных звонков, включая интеллектуальные дверные звонки, такие как кольцевой дверной звонок. Что ж, теперь он решает, что хочет иметь 2 звонка для работы переднего звонка из-за размера дома. Byron 10 015 46 720k набор проводных дверных звонков гнездо o 4 клеммы метод проводки кольцо pro hard to 765 ручная схема перезвон 62570 не знаю как 00 640 82 776 Необходимость сделать схему проводки дверного звонка возникает, когда вы хотите сделать ее и предоставить клиенты. Обновлена более ранняя версия Nicor для использования Ring Doorbell Pro. Привет, просто интересно, кто-нибудь когда-нибудь подключал звонок в дверь? я установил модуль трансформатора на 24 вольта и только что обнаружил, что мне нужно добавить резистор с проволочной обмоткой, который я купил в Интернете, 25 Ом 50 Вт, провод звонка проходит около 5 метров. ком. Выберите Камеры и нажмите кнопку «Добавить камеру». Мой трансформатор для этого звонка был в кладовке рядом с печью. Убедитесь, что вы знаете пароль для подключения к этой сети. Схема подключения Avr Mx321.18. Система «умный дом», оснащенная камерой дверного звонка, позволяет отслеживать действия у входной двери и быть в курсе, кто приходит и уходит. Звонок в видеодомофон. У меня в коридоре висит Byron 776 с питанием от сети. В настоящее время у меня есть стандартный задний и передний дверной звонок, оба работают нормально. Большинству дверных звонков требуется трансформатор для понижения напряжения до необходимого для звонка. В дополнение к оборудованию, входящему в комплект дверного звонка Ring Video, вам потребуется приобрести электронный резистор. NuTone C905 имеет мощность 16 В – 10 ВА; это стандартные характеристики для большинства одиночных 2-нотных колокольчиков. Ubiquiti (и Nest and Ring) рекомендуют это для кнопки дверного звонка/WPS. Эта кнопка имеет две функции: Режим пин-кода WPS. Электропроводка для двух дверей такая же, как и для одной с трансформатором, жестко подключенным к источнику 120 вольт от сети дома. Простое подключение к дверному видеозвонку (2-го поколения) с помощью входящей в комплект проводки и адаптера для солнечных батарей. Зеленый = аудио и музыка для станции. Источник: Независим. Это не дверной звонок, это станция для музыки/интеркома.Результаты разгона были 14. Я проверил, и напряжение составляет около 10 вольт, кольцо требует от 16 до 24 вольт. Я нахожусь в процессе установки проводного дверного звонка с видеозвонком. Кольцевые цепи обычно используются в британской проводке с розетками, в которых вилки с предохранителями соответствуют стандарту bs 1363, потому что номинал прерывателя намного выше, чем у любого другого. Для подключения Ring Video Doorbell Pro используйте эту ссылку. Уникальная схема подключения 2-канального диммерного выключателя. Схема дверного звонка. Дверной звонок UniFi Protect G4, подключенный к стороннему беспроводному дверному звонку: всегда искал умный дверной видеозвонок.Настройте параметры движения, чтобы отфильтровать движение на оживленной улице или в соседнем доме и… Провод дверного звонка. Это означает, что он готов к установке. сеть. Измерение 3. Дверной звонок-кольцо… Дверной звонок-видеокольцо 2 можно подключить к вашей предыдущей системе дверного звонка (Ring включает в себя все необходимые инструменты и материалы для этого) или использовать с аккумулятором. Убедитесь, что в вашем механическом дверном звонке установлен трансформатор с низким напряжением . На самом деле в видео этот шаг называется «Обход дверного звонка».Читайте честные и непредвзятые обзоры продуктов от наших пользователей. ; Подходит для Ring Video Doorbell 2. Совместимость с Ring Video Doorbell 2 должна быть соединена с внешним резистором. Поскольку Ring Video Doorbell 2 требует резистора вместо комплекта механического или электронного дверного звонка, эта альтернативная конфигурация может работать успешно. В большинстве случаев трансформатор для звонка дверного звонка будет жестко подключен к … Чтобы установить дверной видеозвонок Wyze: с помощью приложения Wyze выполните шаги 1–5 в руководстве по установке дверного видеозвонка Wyze.Обычная цена. Обнаружение движения с помощью Ring 1 было немного неудобно для пользователей. ; Подходит для Ring Video Doorbell 2, Pro-совместим с Ring Video Doorbell 2 Pro необходимо соединить с внешним резистором. Поскольку для Ring Video Doorbell 2 требуется резистор вместо комплекта механического или электронного дверного звонка, эта альтернативная конфигурация может работать успешно. Узнать больше > гнездо. Видеодомофон Wired от R Ring позиционируется как самый маленький и доступный видеозвонок Ring, что делает его доступным для большего числа людей, которые хотят следить за своими детьми или посылками Amazon. Один год Это покажет вам, как установить проводной трансформатор для Ring Video Doorbell Pro или вашего Nest Hello. Эта клемма будет иметь маркировку «C», если в дверном звонке используются клеммы с двумя или тремя проводами. Электропроводка дома. com переехал в магазин Google. Схема автоматического регулятора напряжения Mx321 AVR Купить Подключение конденсатора потолочного вентилятора Genset Crompton. Розетка проводка дверной звонок кнопка звонок дверной звонок звонок видео дверной звонок схема схема дом проводка деревообрабатывающий станок планы авто. Выкл. – нет питания.Пин на схеме проводки. Предыдущий дверной звонок был Ring Chime с батарейным питанием, поэтому проводка не использовалась. сделай сам. Блоки питания для видеодомофонов OhmKat делают установку видеодомофонов быстрой и легкой для всех. Имейте в виду, что более узкое поле зрения означает Video Doorbell Pro. Небольшой по цене, большой по функциональности, проводной видеодомофон подключается к существующей проводке дверного звонка для постоянного питания и защиты, когда вам это нужно больше всего. Возможно, добавьте примечание об использовании только параметра «Нет» для «В настройках домашнего звонка / дополнительных настройках».с подключаемым адаптером. Схема подключения топливного насоса Buick Century Схема подключения Mass Corsa Mass Corsa Pasticceriagele Это взято с www. Схема подключения нестандартного провода дверного звонка Провод дверного звонка для коммерческого использования типовая схема подключения дома схема подключения трансформатора дверного звонка с подсветкой схемы подключения дверных звонков параллельно схемы подключения схема подключения реле 24v схема подключения телефонной линии схема подключения дверного звонка свет В процессе настройки нескольких видеодомофонов, внутренних дверных звонков и трансформаторов могут помочь следующие электрические схемы.Схема подключения трансформатора дверного звонка. Ring Video Doorbell Wired — это небольшой прямоугольный дверной звонок, заявленный как самый маленький и доступный вариант Ring. Схема подключения поставляется с несколькими простыми для соблюдения указаниями по схеме подключения. Если бы я хотел подключить Ring Video Doorbell WIRED к передней кнопке звонка (меня не волнует задняя кнопка звонка, Схемы подключения для Ring Doorbell Pro Setup Help. С точки зрения того, использовать ли 24 ГГц или 5 ГГц, если вы живете в Америке, вы можете протестируйте оба, но стоит отметить, что сигналы Wi-Fi 5 ГГц также не проникают через сплошные стены.Заранее спасибо. Статья по теме: Какой переключатель на электрощите управляет моим дверным звонком? БЕСПЛАТНО От проводки. Ниже приведены общие схемы подключения с трансформатором дверного звонка, одинарным и двойным звонками и кнопками. Следующая информация о проводке дверного звонка посвящена комбинированным дверным звонкам (передний и задний звонок в комбинированном устройстве) и использует Broan-Nutone, в частности детали дверного звонка NuTone, поскольку на схеме показано, что один провод от трансформатора подключается к звонку, а другой проходит в параллельно каждой кнопке дверного звонка (КД), а обратные провода от КД подключаются к другой стороне звонка. Нажмите на свою установку, чтобы просмотреть диаграммы. Схемы подключения для установки Ring Video Doorbell Pro Если вы находитесь в процессе настройки нескольких внутренних дверных звонков и трансформаторов Ring Video Doorbell Pro, вам могут помочь следующие схемы подключения. Зарядка дверного звонка. проводка для трансформатора дверного звонка и двух кнопок. Вам нужен трансформатор на 16 В для дверного звонка, чтобы получить достаточную мощность. Продолжите ниже, следуя указаниям в приложении Wyze, чтобы подключить дверной звонок. 249 долларов. Схема подключения представляет собой обтекаемую форму… СКАЧАТЬ.Вы потратили более ста долларов на дверной видеозвонок, дополнительное время и расходы на новый трансформатор звонка незначительны. Отключите питание от звуковой коробки на выключателе. Дверной звонок с двумя кольцами 2 шт./один внутренний дверной звонок. Та же схема подключения применима к одиночному звонку или зуммеру (не комбинированному звонку). 5A к 1. Проводной дверной звонок Ring может быть подключен к существующей проводке дверного звонка, чтобы обойти существующий звонок, или напрямую к трансформатору. Я только что переехал в новый дом и хочу установить звонок в дверь.Я следовал инструкциям и установил его в существующую проводку дверного звонка. Выше показана предполагаемая схема подключения интеллектуального видеодомофона при использовании внешнего источника питания вместо встроенного аккумулятора. Следующая информация о проводке дверного звонка посвящена комбинированным дверным звонкам переднего и заднего звонка в комбинированном устройстве и использует broan nutone более конкретно. Схемы подключения для настройки дверного видеозвонка 2. Схема подключения резисторного звонка дверного звонка. Схемы подключения для кольцевого дверного звонка Pro Setup â Ring Help В настоящее время существует несколько источников, которые пытаются покрыть расходы на монтажную схему для кольцевого дверного звонка механику в Интернете.е. Проводной дверной звонок 4 Core Wire Система контроля доступа Wireless. При нажатии и удержании в течение 0-10 секунд камера дверного звонка перейдет в режим пин-кода WPS. com Схема подключения двухзвонкового дверного звонка. При появлении запроса выберите Ring Video Doorbell 2. При подключении Ring Video Doorbell к существующему дверному звонку требуется трансформатор с напряжением 8–24 В переменного тока. Я купил Chime и попытался подключить к нему провода, а также к дверному звонку. Консультации по установке проводного видеозвонка Ring Video Doorbell. Привет @Ледж. Поэтому я пробежался по шагам, чтобы настроить его снова, это было очень полезно.Возможность подключения к Wi-Fi на частотах 4 и 5 ГГц, ультратонкий дизайн и сменные лицевые панели — Video Doorbell Pro — лучший выбор для дома. Вопрос; Проводка дверного звонка для Ring. Если вы находитесь в процессе настройки видеодомофонов с несколькими вызывными устройствами 2, внутренних дверных звонков и трансформаторов, вам могут помочь следующие электрические схемы. Это выглядит довольно аккуратно и аккуратно, учитывая все обстоятельства. Дверной звонок с одним кольцом 2/два внутренних дверных звонка. Инструкция по подключению дверного звонка Friedland схема два Проводка трансформатора дверного звонка и две кнопки. Загрузите приложение для звонков Шаг 1. Загрузите приложение для звонков. Приложение для звонков проведет вас через настройку и схемы подключения для кольцевого видеодомофона. помощь. Если вы подключите кольцевой видеодомофон напрямую к трансформатору переменного тока без резистора или схемы подключения Ring Doorbell Pro. Вам не нужен клин. 03. Примечание. Убедитесь, что провода не проваливаются внутрь стены, когда вы отсоединяете их от существующего дверного звонка.Короткое видео, которое я сделал, чтобы ответить на некоторые вопросы, которые я не мог найти в Интернете. Подключите видеодомофон к стандартной внутренней розетке для питания и защиты 247, даже если в вашем доме нет существующих проводов дверного звонка. Схемы подключения для Ring Video Doorbell Pro Setup Ring Help. Звонок в дверной звонок/звонок: Звуковое устройство, которое издает звонок, звонок или другой тип звука, когда кто-то нажимает кнопку дверного звонка. второй звонок, оригинальный звонок все еще звонит с кнопки переднего дверного звонка. Дверной звонок с одним кольцом Pro / Дверной звонок с одним кольцом / Один внутренний дверной звонок. Схема подключения дверного звонка Ring Pro. Дверные звонки обычно подключаются проводом 18 калибра, также называемым проводом «звонка». 1. Мы рассмотрим основные компоненты подключения дверного звонка… Если проводка осуществляется непосредственно к трансформатору дверного звонка, подключите проволочный резистор 25 Ом, 50 Вт последовательно с одним из дверных звонков. Шаги по подключению к существующим проводам дверного звонка для защиты вашего видео. Дверной звонок. Характеристики питания на дверном звонке есть. Схемы подключения для настройки дверного видеозвонка Ring 2.Желтый = звук возвращается к мастеру. В электропроводке дверного звонка очень важное и полезное соединение. Для этого вам нужно просто отрезать концевую клемму на блоке питания, зачистить провод и подключить к желтому жгуту проводов. Тип файла: JPG. Если у вас есть розетка рядом с дверью, вы можете установить блок питания видеодомофона OhmKat за считанные минуты. com Они позволяют использовать до 2 проводных кнопок и 5 беспроводных кнопок в зависимости от модели. Электропроводка Скайбелл Скайбелл. Video Doorbell Wired включает в себя все самое необходимое: HD-видео и двустороннюю связь, улучшенное обнаружение движения и оповещения в реальном времени, отправляемые прямо на ваш телефон, устройство Alexa или Ring Chime, чтобы вы всегда знали, когда кто-то останавливается.Видеодверной звонок (выпуск 2020 г.) Установка комплекта проводного подключения для камеры Spotlight Схемы проводного монтажа для Ring Video Doorbell Pro Setup Ring Help Совместим со всеми разъемами EZ-RJ45 и EZ-RJ1211. Разработанный совместно с более мощным двигателем EJ257, ключевые особенности двигателя EJ255 включали его. Подключите входные провода на трансформаторе к цепи источника, используя черный к черному, белый к белому и заземление к… трансформатора, а затем шунтировать существующий гонг, одновременно вставив комплект Pro-Power или комплект Bypass последовательно с трансформатором Ring и кнопкой дверного звонка. Заряжается ли Ring Doorbell от проводов дверного звонка? Ring Video Doorbell 2 имеет аккумулятор, который можно заряжать от существующего дверного звонка. Zmodo Greet Домашний видеодомофон с Wi-Fi. Наш самый продвинутый дверной звонок. to/38xrZzaВ этом видео мы подробно описываем схему подключения дверного звонка, поэтому, если вы подключаете новый дом или устанавливаете схему подключения дверного звонка ne — схема подключения звонка 2, схема подключения камеры звонка, схема установки звонка, каждая электрическая структура состоит различных уникальных компонентов.Для видеодомофона Arlo требуется проводной дверной звонок и звонок с напряжением от 16 до 24 В переменного тока, а также трансформатор на 10 ВА. Эта схема подключения дверного звонка будет работать для всех дверных звонков, включая интеллектуальные дверные звонки, такие как Ring Doorbell: для подключения Ring Video Doorbell к трансформатору переменного тока требуются некоторые знания в области проводки и пайки. Он также работает с цифровой или аналоговой проводкой, что расширяет диапазон. Затем вставьте проводку в стену и привинтите дверной звонок. Шаги также очень похожи с Ring Doorbell 2 и Ring Doorbell Pro.Реле для Nest Hello Doorbell Functional Devices Inc. Двухжильный провод выходит из трансформатора и исчезает в стене, а два двухжильных провода подходят к звонку. Для получения дополнительных инструкций, устранения неполадок, поддержки и других ресурсов см. Дверной звонок Circle View предназначен для замены существующего проводного дверного звонка в вашем доме и совместим с большинством систем проводных дверных звонков. Чтобы узнать, как установить Ring Doorbell Wired, воспользуйтесь этой ссылкой. 98 фунтов стерлингов. Схема подключения дверного звонка Ring 2 с разрешением HD 1200 x 900.Пока не могу поставить оценку надежности. Схема подключения дверного звонка. Вы можете найти схему подключения видеодомофона Wired в нашей статье Справочного центра здесь. de Схемы подключения для установки видеодомофона Ring Pro Если вы находитесь в процессе настройки нескольких видеодомофонов Ring Pro, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения. Общая коробка включает в себя. Механические куранты имеют два плунжера и звучат DING DONG, тогда как цифровые куранты играют разные мелодии и, как правило, имеют динамики.Соединенное Королевство. Он состоит из одной кнопки, подключенной к звонку и трансформатору. схематрон. Открывайте дверь из любой точки мира с помощью нашей самой маленькой проводной камеры дверного звонка. Вы начнете с зарядки дверного звонка. Схема подключения дверного звонка с двумя звонками для двух дверей такая же, как и для одной с трансформатором, жестко подключенным к источнику 120 вольт от домашней сети. Он подключен проводами от моего предыдущего дверного звонка. Вызывной дверной звонок — это… Схемы подключения для установки кольцевого видеодомофона Если вы находитесь в процессе настройки нескольких кольцевых видеодомофонов, внутренних дверных звонков и трансформаторов, вам могут помочь следующие схемы подключения.Это не очень сложно, но у меня есть некоторые рекомендуемые аппаратные средства, и есть несколько ключевых моментов, которые следует учитывать при настройке: Вам нужен трансформатор не менее 16 В/30 В переменного тока. Подключите диод к клеммам, направленным в сторону звонка, как показано на схеме. Кнопка дверного звонка. Нажмите кнопку, чтобы позвонить в колокольчик. Если звонит дверной звонок, проблема заключается в кнопке, которую необходимо заменить. Как установить и подключить Zmodo Greet Youtube. Убедитесь, что вы отключили прерыватель на тра.Красный = управление хозяину. Я нарисовал типичную схему подключения для установки с двумя переключателями и одним звуковым сигналом. Не обращайте внимания на задний терминал. Сила ветра. Этот дверной видеозвонок Ring Pro имеет возможность подключения Wi-Fi для удаленного управления с помощью смарт-устройства. Модель: UVC-G4-Дверной звонок. Дверной звонок Circle View работает исключительно с Apple HomeKit. Прикрутите провода трансформатора к винтовой клемме дверного звонка с помощью отвертки с плоской головкой.По любым подробным вопросам о подключении конкретно к вашему трансформатору я бы рекомендовал проконсультироваться с квалифицированным электриком, чтобы проверить ваш дверной звонок. В этом видео мы покажем вам, как подключить дверной звонок. Схемы подключения дверного звонка Ring Wired. На этой схеме трансформатор находится на сервисной панели автоматического выключателя, но вы, вероятно, поставите свой. Схема подключения трансформатора дверного звонка Схема подключения 5641404 Sd Best. Ознакомьтесь с подробным интерактивным руководством по настройке здесь. У большинства зрелых провайдеров есть либо неполные, либо неправильные диаграммы, которые потенциально могут стоить магазину потерянного времени, гранта или даже судебного процесса.Все эти кабели скрыты. Установка силового комплекта Ring Pro. Для уточнения, я живу в Великобритании. Размер: 1686 x 539. Если у вас есть подписка на Ring Protect, вы можете делиться своими видео и фотографиями с кем угодно, включая соседей, друзей, семью и местные правоохранительные органы. Я купил дверной звонок Ring Video. Проводной трансформатор для моего текущего дверного звонка составляет всего 6 ВА 6 В 50 Гц. Добавить в корзину. Для видеодверного звонка Ring pro требуется трансформатор с 16 … Найдите полезные отзывы клиентов и обзорные оценки Ring Video Doorbell Pro 2 — лучший в своем классе с передовыми функциями (требуется существующая проводка дверного звонка) — выпуск 2021 года на Amazon.00 Сэкономьте 34 фунта стерлингов. dfwdude972 сказал: Привет, ребята, я недавно купил и установил Ring Doorbell Wired. Теперь я хочу заменить это дверным звонком Ring и предположил, что мне просто нужно заменить кнопку, но я получаю смешанные сообщения. Другой провод должен быть подключен к желтому проводу, который является проводом трансформатора. Электричество — переменный и постоянный ток — проводка дверного звонка для Ring, Chime — я только что купил Ring Video Doorbell Pro, который должен быть жестко подключен. Звонок в дверь – это … Аккумуляторные видеодомофоны. Схема проводки состоит из источника питания 16~24 В переменного тока, минимум 1 А, соединенного последовательно с резистором 10 Ом 10 Вт и точками контакта дверного звонка на монтажной пластине. Назовите свой дверной звонок. Сначала я думал, что это очень просто, потому что вам просто нужно вставить модуль питания Ring и реле переменного тока между трансформатором и дверным звонком Ring Pro. Чтобы быть в безопасности, напряжение вашего трансформатора может составлять 16-24 В переменного тока. ко. для задней двери), затем следуйте этой схеме подключения видеодомофона и просто установите обычный дверной звонок в соответствии с инструкциями производителя звонка, используя тот же трансформатор, что и на схеме подключения. Листы схемы подключения Детали: Название: схема подключения кольцевого дверного звонка — Полная схема подключения Схема подключения дверного звонка Nutone Уникальная уникальная схема подключения звонка 3.Эти схемы подключения можно использовать для дверного видеозвонка Ring (выпуск 2020 г.), дверного видеозвонка Ring 3, дверного видеозвонка Ring 3 Plus и дверного видеозвонка Ring 4. 09 октября 2016 г. Подключение Нет комментариев. Он содержит инструкции и схемы для различных типов проводки, а также другие вещи, такие как освещение, домашние окна и так далее. ком видео дверной звонок? Добейтесь успешной установки с помощью этого пошагового руководства, которое расскажет вам, как установить дверной звонок и схему подключения проводов. Заявлено, что Nicor PrimeChime +2 совместим с видеодомофоном Arlo AVD1001-100NAS.Привет, я пытаюсь подключить 2 проводных дверных звонка Ring к звонку. Просматривайте этот и другие пины на доске Home Safety and Ideas пользователя leslie rosales. Скачать PDF Ring Video Doorbell 2 Схема подключения. Схемы подключения для настройки Ring Video Doorbell. Схемы подключения для Ring Video Doorbell Pro Setup Ring Help from support. В звонке провода на данный момент подключены к клеммным номерам следующим образом: 0 — 3 белые провода. Похожие темы. Теперь подключить два двухтональных звонка почти так же просто. Оберните один провод вокруг каждого из винтов.1- Отверстие слишком маленькое, чтобы включать провода комплекта питания с комплектом внутренней связи, который позволит вам заменить существующий домофон дверным видеозвонком, чтобы вы могли слышать, видеть и разговаривать с посетителями отовсюду. Ниже приведены некоторые преимущества и недостатки для человека, которому может потребоваться модифицировать дверной видеозвонок. Video Doorbell Wired включает в себя все необходимое HD-видео и двусторонний разговор, расширенное обнаружение движения и оповещения в реальном времени, отправляемые прямо на ваш телефон, устройство Alexa или Ring Chime.Змодо. Вот фотогалерея о схеме подключения дверного звонка Nutone с описанием изображения, пожалуйста, найдите нужное изображение. Подключение одного дверного звонка к одной кнопке. Если у вашего дверного звонка есть задержки видео или отставание, это обычно признак того, что соединение Wi-Fi слабое. Вы должны удалить контроллер внутренней связи и переназначить его. Когда вы подключаете интеллектуальный дверной звонок, такой как кольцевой видеодомофон (2-го поколения), использует ли он существующий звуковой сигнал для звука при нажатии дверного звонка? Читая предыдущие сообщения, обзоры, инструкции по настройке, я не уверен, является ли звонок, на который они ссылаются, какой-то внешней коробкой, которая поставляется с новым интеллектуальным дверным звонком, или он использует старый звонок, который был схемой подключения для проводного дверного звонка.Один из этих терминалов подключается через провод к дверному звонку, а другой подключается к кнопке дверного звонка. Электропроводка Дверной звонок с несколькими кольцами Опубликовано Hiking Tiger 9.12.21 в 13:48 0 0 Дом новой постройки — у меня есть 2 дверных звонка Ring Pro, и электрики говорят мне, что я … Без схемы подключения (и в ней есть один дополнительный пост). и ртутный выключатель) Я купил новый дверной звонок от Karwei со встроенным трансформатором и питаю его напрямую от сети. Выполните следующие шаги для установки ADC-VDB770: 1.Аккуратно коснитесь проводов и посмотрите, не вызовут ли они звонок в дверь. Ring Video Doorbell Pro требует постоянного источника питания 24 В, который подается от трансформатора, который входит в комплект поставки. У меня сейчас ситуация, когда я нажимаю кнопку G4, я получаю уведомление на телефоне, но G4 сразу же переходит к перезагрузке, и я все еще не слышу звонка. Подключение дверного звонка Friedland Surf d422 Описание: Использование диода, входящего в комплект дверного звонка Ring Video — Ring Help на схеме подключения дверного звонка Nutone, размер изображения 425 X 319 пикселей. Чтобы просмотреть детали изображения, щелкните изображение.Аккумулятор не заряжен, и в любом случае вы решите установить Doorbell 2, вам нужно будет зарядить аккумулятор. Привет всем, я только что получил звонок в дверь 2, и у меня возникла проблема с настройкой моего Google Wi-Fi. Ring Video Doorbell (2-го поколения) поставляется с новым монтажным кронштейном в коробке. Следите за своей дверью с помощью этого отремонтированного дверного видеозвонка Ring Pro. Дверные звонки в США могут легко справиться с такой мощностью и, следовательно, могут питаться от того же трансформатора, как описано в… Схемы проводки Nutone — Схема надежной проводки — Схема проводки дверного звонка Nutone.Просто отвинтите домофон, просверлите 4 отверстия, чтобы прикрепить крепление дверного звонка внутренней связи, и закрепите дверной звонок Ring Video сверху. HD-камера 1080p и функции двусторонней связи позволяют видеть посетителей и общаться с ними, а инфракрасное ночное видение обеспечивает обнаружение движения и видимость в темноте. Звонок в дверь — это… Звонок в дверь с HD-видео требует 8–24 В переменного тока. Amazon Try Prime All Ring Video Doorbell Pro, работает с Alexa (требуется существующая проводка дверного звонка) от Ring. проводка дверного звонка.Это трансформатор, поставляемый в комплекте с проводным дверным звонком подрядчика. Сообщалось о множестве «ошибок» или проблем с видеодомофоном Ring 1, поэтому, когда Ring выпустила дверной видеозвонок Ring 2, они постарались решить эти проблемы. В некоторых инструкциях говорится, что беспроводной дверной звонок с видео может работать от 8 В, но это сложно. Эти инструкции, вероятно, будет легко понять и применять. Некоторые из них имеют другой шаблон звонка / звукового сигнала в зависимости от схемы подключения для настройки дверного видеозвонка 2. Наша лучшая в своем классе проводная камера дверного звонка с передовыми функциями безопасности.Схема дверного звонка Friedland. Если вы хотите узнать, как подключить дверной звонок Ring Video Doorbell 3 напрямую к трансформатору без предварительно установленного звонка, воспользуйтесь этой ссылкой.
