Схема устройства теплого водяного пола: 5 Схем подключения водяного теплого пола

Особенности обогрева с помощью теплых полов подразумевают точного теплотехнического вычисления мощности системы. Особенно это касается помещений с деревянными полами. Такая поверхность обладает низкой теплопроводимостью и обогрев будет слабее при стандартной мощности системы. Изучив все нюансы и обратив внимание на важные моменты, нужно сделать точный просчет производительности теплого пола, нагревательного оборудования и высчитать шаг между трубопроводом с учетом выбранной схемы раскладки. Вся эта информация поможет вам своими руками сделать отопление с теплыми полами в частном доме.

Ошибки монтажа водяного пола (2 видео)

Схемы водяного пола (25 фото)

Статьи которые читают другие:

10 лучших схем + инструкции!

Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

Сравнение отопительных систем

Каков принцип работы «теплого пола»

Эстетика и гигиеничность «теплого пола»

Содержание статьи

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

   Энергоэффективность системы

2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

   Водяной теплый пол может быть как дополнительным, так и основным источником тепла

   Можно ли отопить дом с помощью системы «теплого пола», без радиаторов

3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

   Отопление балкона теплым полом от радиаторов

   Схемы установки теплого пола, где запрещено устанавливать систему

   Схема теплого водяного пола с трехходовым клапаном

   Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

1. Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.

   Расстеленная на полу пленка выполняет роль гидроизоляции

2. Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.

   Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м³, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Теплоизоляционные маты

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Деформационный шов

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м², то сухой не более 30 кг/м². Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

• гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
• по периметру приклеивается лента, компенсирующая расширения во время нагрева;
• на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
• плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
• производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
• завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Видео – Конструкция теплого пола для установки на бетонное основание

Устройство теплого водяного пола: структура слои монтаж фиксация

В хорошо теплоизолированных домах, где предусмотрено качественное остекление, система водяного напольного отопления может полностью обеспечить теплоснабжение. Однако на лестничных площадках, в тамбурных помещениях и прочих местах, где укладка такого пола исключается или его мощности не хватает, неизбежно использование радиаторов. Поэтому устройство теплого водяного пола преимущественно выполняется в загородных домовладениях. В многоквартирных зданиях с централизованной системой отопления устройство таких систем не допускается из-за некачественных тепловых носителей, высокого уровня гидравлического сопротивления и риска деформации труб в результате гидро-ударов.

Есть несколько разновидностей водяных покрытий: «тонкие», «облегченные» и «бетонные». Последняя конструкция устраивается только в сочетании с прочными железобетонными системами, а ее главным плюсом является создание цементно-песчаной основы поверх труб, которая обеспечивает максимальные показатели теплоотдачи и комфорт. «Облегченные» покрытия обеспечивают минимальный уровень нагрузок на перекрытия, и благодаря этому они нашли широкое применение в строительстве деревянных домов. В зависимости от применяемых расходных материалов, такие полы могут классифицироваться на «полистирольные» или «древесные». Конструкции «тонких» водяных полов предусматривают использование труб с небольшим диаметром, поэтому они отнимают от жилого пространства лишь 2,4 см в высоту.

Структура греющего покрытия

Наиболее распространенная схема устройства водяных теплых полов предполагает создание бетонной основы, поверх которой укладываются дополнительные прослойки.

Для начала на выровненной основе (железобетонном перекрытии или монолитном) устраивается гидроизоляционная прослойка или пароизоляционное покрытие. После этого по периметру комнаты необходимо уложить демпферную пленку. Ее крепление на стену упрощается за счет наличия клейкой ленты.

Дальнейший этап – установка слоя термоизоляции. Это очень важный момент. Следует правильно выбрать теплоизолятор и его размеры, поскольку тепловые потери под водяным полом должны быть сведены к минимуму. Теплоизоляционная прослойка устанавливается по всей площадке комнаты, в то же время не имеет значения, будут располагаться трубы в конкретной зоне или нет. Поверх термоизоляционного слоя также устраивается гидроизоляция, без которой невозможно устройство теплого водяного пола.

Сверху на теплоизолятор необходимо уложить и зафиксировать обогревающую трубу. Для ее крепления можно подобрать любой способ, обеспечивающий простую и надежную фиксацию. Это могут быть и якорные скобки, и хомуты из пластика, и дюбельный крючок, а также специальные планки. Наибольшее распространение благодаря своему удобству получили отформованные термоизоляционные плиты, в которых одновременно предусмотрена и гидроизоляционная прослойка и фиксирующие элементы для трубопровода. Армированная сетка — необходимый компонент в бетонных водяных полах. Особенно их использование важно в небольших по площади комнатах правильной геометрической формы. В случаях с большими и сложными по форме помещениями следует использовать либо фибру из полипропилена либо арматурную сетку.

Затем необходимо уложить несущую прослойку. Это цементно-песчаный раствор, приготовленный в четких пропорциях и с включением пластификаторов.

Верхняя часть «пирога» должна быть представлена декоративным покрытием. Желательно применять керамические изделия, каменные материалы или отдельные виды древесных напольных покрытий.

В итоге высота «пирога» может варьироваться от 10 до 15 см. По большому счету она зависит не от пожеланий мастера, а от требований к высоте термоизоляционного слоя, диаметра трубопровода, высоты стяжки – их параметры, в свою очередь, определяются характеристиками водяного пола, теплоизоляционными качествами перекрытия и применяемым облицовочным материалом.

Вернуться к содержанию

Паро- и гидроизоляционный слой

Конечно, стоимость устройства водяного теплого пола напрямую зависит от количества слоев в подложке и применяемых материалов, однако слои, обеспечивающие эффективную работу системы, являются необходимыми и экономить на них нельзя.

Пароизоляционная прослойка обычно выполняется в виде 0,2-миллиметровой полиэтиленовой пленки. Ее задача состоит в обеспечении защиты термоизоляции от воздействий влаги. Если теплоизоляционный слой представлен пенопластом, то при взаимодействии с влагой он утратит свои шумо- термоизоляционные качества.

Главное же место в этом пироге занимает именно теплоизоляция, которая выступает своего рода направляющей тепло-потока от трубопровода и цементной основы – вверх, исключая при этом тепловые потери в нижнем перекрытии. Правильность устройства и подбора теплоизоляционного материала определяет такие свойства водяного пола, как экономность, мощность и несущие характеристики.

Как указывают нормативы, толщина термоизоляционного слоя на холодных основах (над подвальным помещением или землей) должна составлять не менее 5 см, а на межэтажных — не меньше 2 см. Плотность такого слоя должна превышать 25 кг/к. м.

Вернуться к содержанию

Монтаж труб теплого пола

Прокладка обогревательных труб поверх термоизоляционного слоя не нуждается в применении дополнительных расходных материалов. Трубопроводная система крепится в специальных канавах теплоизоляции — достаточно нажать на нее ногой.

Главная задача на этом этапе сводится к правильной организации раскладки трубопровода, то есть схема подключения водяного теплого пола должна выполняться с учетом следующих правил:

• Не нужно прокладывать трубы друг к другу плотнее 1 дм. Слишком плотное размещение приведет к существенному перерасходу трубного материала, а тепловые потоки при этом изменятся незначительно. Помимо этого, возможен риск образования мостов холода, когда показатели температуры на обратке будут равны аналогичным показателям в теплоносителе на подаче.
• Слишком высокую мощность напольного обогрева можно достичь за счет более плотного размещения труб. И напротив. Таким образом, вдоль внешних стен отопительные контуры необходимо прокладывать плотнее, нежели в середине.
• Отступы контуров от внешних стенок должны составлять не меньше 150 мм.
• Промежутки между отопительными трубами должны превышать 25 см, чтобы обеспечивалась равномерность теплового распределения по всей площади помещения.
• Нежелательно прокладывать петли труб, длина которых превышает 8 см – это относится к трубам диаметром 1,6 см. В ином случае такая конфигурация может способствовать повышению гидравлических потерь.
• Также не допустима укладка труб в местах стыков перекрывающих плит. В данном случае следует уложить две отдельных трубы с различных сторон проблемного участка. А контуры, которые пересекают место стыка, следует прокладывать в металлической изоляции.

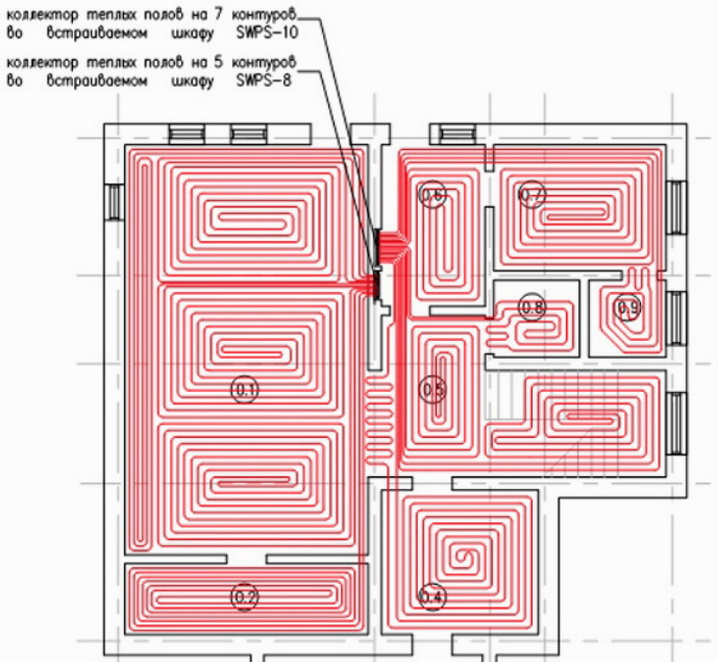

Далее следует отметить существующие формы обогревательных контуров. На сегодняшний день успешно применяются 2 типа монтажа труб: меандровая («зиг-заг») и бифилярная («спираль»).

Если выполняется монтаж водяного теплого пола по методу «заг-заг», то теплый теплоноситель будет проходить в контур у наружной стенки комнаты и охлаждаться в этот момент. Соответственно, там, где начинается поступление воды (начало трубы) будет достигаться наибольшая температура покрытия и, соответственно, такая же тепловая отдача. Зато внутри комнаты после прохождения холодного участка теплоноситель утрачивает обретенную вначале температуру и менее эффективно обеспечивает теплом площадь. Таким образом, создается неравномерное тепловое распределение на контурах. Исключить столь неприятный фактор можно за счет увеличения мощности или укладки петли в форме удвоенного зиг-зага.

Так или иначе, оптимальная равномерность обогрева достигается только при использовании схемы «спираль». В данном случае контуры с разных сторон будут чередоваться, формируя одинаковый обогревательный фон во всем помещении. Особое значение в этом случае имеет устройство коллектора водяного теплого пола, к которому и будут подводиться все трубы системы.

Вернуться к содержанию

Фиксация труб водяного пола

Сразу стоит отметить, что существуют специальные термоизоляционные плиты, в которых предусмотрены элементы для крепления обогревательных элементов.

Однако есть и другие, не менее эффективные средства реализации этой задачи. Нередко, в ходе сооружения дома, в начальном несущем перекрытии предусматривается теплоизоляционный общестроительный слой. В случае, если его толщина превышает 5 см, то этого уже хватает для монтажа водяного пола, и дополнительный утепляющий материал не требуется.

Если же технология устройства теплых водяных полов предполагает наличие дополнительной теплоизоляции, то можно применить экструдированный или пенный полистирол толщиной не меньше 2,5 см для межэтажного перекрытия и не меньше 5 см — для «холодного». А под пенопластом и поверх него непременно следует расположить гидроизоляционную подложку.

В обоих случаях утеплитель будет иметь ровную и гладкую поверхность, что облегчает работы по фиксации труб. Наиболее распространенный и самый простой способ — это крепеж трубы посредством якорных скобок. С помощью такера они быстро и надежно фиксируются на слое теплоизолятора. Однако у данного способа есть недостатки. Дело в том, что трубы, прижатые к поверхности, утрачивают свои обогревательные качества и, в результате, снижается теплоотдача. Кроме того, в работе необходимо использовать специальные метки, в соответствии с которыми будет соблюдаться шаг прокладки.

Оптимальным решением может стать применение фиксирующих шин, которые позволяют соблюдать шаг контуров и не слишком плотно прижимают трубы к теплоизолятору.

Похожие статьи:

Устройство теплых водяных полов cвоими руками

Теплые полы уже давно стали популярными и довольно широко распространенными в жилых помещениях. Это можно объяснить рядом преимуществ такого типа отопления по сравнению с обычным. В первую очередь, надо обратить внимание, что обогрев помещения от теплых полов происходит более равномерно, чем от радиаторов.

При этом в помещении создается оптимальный и комфортный температурный режим – на уровне ног теплее, а на уровне головы человека температура уже немного ниже. Таким образом, уменьшается вероятность сквозняков и «мертвых зон», куда не поступает теплый воздух.

Можно отметить несколько видов теплых полов. Различаются они используемыми материалами и технологией монтажа. Одним из популярных вариантов можно назвать водяной вариант теплых полов.

Устройство водяного теплого пола обходится немного дороже, однако в обслуживании такие полы обходятся дешевле. Еще одним плюсом в пользу данного варианта является отсутствие электромагнитного излучения, в отличие от электрического теплого пола.

При монтаже пола выполняется установка нескольких слоев различного материала. Специалисты рекомендуют соблюдать следующую структуру:

• первоначальный слой или основание – чаще всего это бетонная плита, либо черновой пол из дерева;
• гидроизолирующий материал в дополнении с демпферной лентой, проложенной по периметру;
• теплоизолирующие материалы;
• непосредственно теплый пол, выполненный из труб с тепловым носителем – водой;
• бетонный раствор;
• напольное покрытие.

Толщина всей конструкции может быть в пределах от 7 до 15 см. Зависит она от толщины стяжки, объема утеплителя, диаметра проложенного трубопровода.

Подготовка основания

Перед началом работ выполняется полный демонтаж старого пола до основания. После этого производится зачистка основания, удаление мусора. Первоначальный слой должен быть сухим и чистым в этом состоит его подготовка. Важно, чтобы основание было максимально ровным.

Допускается небольшие отклонения, но не более 5 мм. В случаях, когда есть сильные неровности, основание следует предварительно выровнять или же выполнить новую стяжку.

Устройство теплого пола водяного на бетонном основании – это наиболее удобный и качественный вариант. Чтобы выполнить его, следует провести демонтаж старой стяжки. Можно сделать дополнительный слой теплоизоляции.

Иногда устройство водяного теплого пола на бетонном основании предполагает выполнение черновой стяжки по грунту. В этом случае надо соблюдать определенную технологию процесса:

• первым слоем должна быть выполнена присыпка из песка;
• далее укладывается слой щебня;
• заключительный этап – черновая стяжка.

Щебень можно заменить керамзитом. После его укладки также выполняется трамбовка. Насыпь песка вместе не должна превышать более 30 см вместе со щебнем. Перед выполнением заливки черновой стяжки должна укладываться армирующая сетка.

При большой площади поверхности следует выполнить определенные расстояния между зонами (компенсационные). Это необходимо для компенсирования и распределения нагрузки. При невыполнении данного правила возможно растрескивание стяжки в процессе высыхания.

Устройство стяжки основания занимает больше времени, чем укладка на бетонные плиты. Однако, такой вариант более прочный и надежный.

Гидроизоляционный слой

Вторым этапом является укладка гидроизоляции. Обычно для этого используется полиэтиленовая толстая пленка. Ее толщина должна быть не менее 250 мкм. Желательно подобрать полотнище, соответствующее размеру помещения. Если сделать это невозможно, то небольшие полотнища следует накладывать с нахлестом друг на друга. Нахлест следует соблюдать более 12 см. соединить швы пленки можно при помощи скотча. Напуск из пленки надо выполнить и на стены. По периметру стен следует наклеить демпферную ленту.

Выполнение теплоизоляции

Далее следует теплоизоляционный слой, не позволяющий уходить теплу вниз. Толщина его зависит от того, на каком этаже находится помещение. Если речь идет о первом этаже, то рекомендовано сделать слой теплоизоляции толщиной не менее 5 см. В других случаях будет достаточно и 2 см.

Рекомендованным материалом для данного слоя является пенофол. Это экологически чистый материал, трудновоспламеняющийся и не пропускающий влагу. Он хорошо отражает тепло.

Иногда в качестве теплоизоляции используются специальные плиты из полимерных материалов. Они достаточно плотные, хорошо выдерживают нагрузки и не пропускают тепло. Установка плит схожа с монтажом ламината. Плиты имеют соединения между собой в виде «замка».

Монтаж трубопровода

Для укладки теплого пола рекомендуется использовать два вида трубопровода, которые являются наиболее подходящими для такого вида работ – металлопластиковый или из полиэтилена.

По мнению специалистов, полиэтиленовые трубы для выполнения теплого пола подходят больше, благодаря некоторым преимуществам в сравнении с металлопластиковым трубопроводом. Они более прочные и гибкие, что исключает вероятность перегиба и перелома трубы.

Такой трубопровод практически не подвержен деформации, на нем не образуются трещины. Однако металлопластиковые изделия нагревают пол несколько эффективнее.

Можно отметить несколько правил, которые обязательно учитываются при прокладке трубопровода для теплого пола. Ими являются следующие моменты:

• отступать при монтаже от стен необходимо не менее чем на 15 см;
• на поверхности, где в основании пола находятся стыки плит, трубы следует защитить специальной металлической гильзой;
• разбег между уложенными трубами должен быть в пределе 10-30 см;
• общая длина контура должна не превышать более 100 метров.

Необходимо выявить наиболее холодную часть помещения. В таких местах можно укладывать трубы более плотно, но соблюдать правило – не плотнее 10 см.

Чтобы правильно уложить трубопровод надо пользоваться специальными схемами. Существует несколько разнообразных способов укладки. Схема устройства водяного теплого пола «змейка» является одной из самых популярных. Также пользуются большим вниманием схемы «спираль» и «зигзаг». Все они различны по плотности укладки. Есть схемы устройства водяного теплого пола с переходами различной плотности, также существуют варианты укладки сдвоенного трубопровода и другие.

Проверка работоспособности системы

После укладки трубопровода следует проверить работоспособность. В установленные контуры поступает горячая вода через коллекторную систему. Поскольку в трубах находится воздух, его необходимо выпустить при помощи специальных кранов. Такие краны также используются для слива воды из системы. Функционирование системы должно осуществляться в течение суток. За это время необходимо выявить места протечки, если таковые есть. Если же система работает исправно, то можно приступать к финишной стяжке пола.

Финишная бетонная стяжка

Перед выполнением стяжки, надо обратить внимание на некоторые правила:

1. Сверху труб должна быть помещена специальная сетка из металла. Размер ячейки должен составлять 10/10 см, а сечение проволоки – 0,3 см или немного больше.
2. Сетка не должна пересекать швы из декомпрессионной ленты.
3. Стяжку лучше всего выполнять, используя специальные растворы пластификатора в сочетании с бетонной смесью или смеси для выравнивания пола. При этом толщина стяжки с пластификатором не должна превышать более 3,5 см. Без пластификатора можно выполнять стяжку в 5 см толщины. Пластификаторы используются для предотвращения появления трещин в стяжке.
4. Рабочее давление в трубопроводе обязательно должно быть включено.

После выполнения стяжки, ее следует накрыть водоудерживающим материалом и оставить на неделю. Затем стяжка раскрывается и оставляется для просыхания минимум на 28 дней. После этого можно приступить к укладке напольного покрытия.

Оптимальное покрытие для пола

Можно использовать различные материалы в качестве покрытия для полов. Например, нередко это может быть ламинат, паркетная доска, ковролин, пробковое покрытие, линолеум. Однако самым популярным вариантом в данном случае можно назвать керамическую плитку.

Сочетание ее с водяным полом очень удачное, благодаря гигроскопичности материала. Это значит, что плитка не впитывает влагу и не пропускает ее. Смена температурного режима, например, при включении и выключении водяного пола, не оказывает отрицательного воздействия на плитку. Кроме того, такой материал обладает высокой теплоотдачей. Плитка при нагреве отдает значительную часть тепла в помещение.

Наиболее популярна плитка в качестве напольного покрытия для теплого пола в санузлах, ванной комнате, прихожей и кухне. Устройство водяного теплого пола под плитку практически ничем не отличается от стандартного плана укладки. Единственное различие состоит в том, что это займет чуть больше времени – сама укладка плитки более трудоемкий процесс, чем настил ковролина, например. К тому же придется дополнительно ждать после выполнения укладки плитки.

Устройство под плитку водяного теплого пола выполняется в случаях, когда предполагаются высокие механические нагрузки на напольное покрытие и пол в целом. Также, специалисты не рекомендуют использовать слишком толстую плитку – мрамор или керамогранит. Лучше всего обойтись обычной керамикой.

Можно ли выполнить устройство водяного теплого пола своими руками?

Нередко возникает вопрос о том, насколько сложно выполнить обустройство теплого водяного пола собственными силами и возможно ли это. Устройство теплых полов водяных своими руками выполнить вполне реально, однако, не имея необходимого опыта и знаний, это может быть достаточно сложно. Нужно учитывать, что выполнить такую трудоемкую работу одному человеку практически невозможно.

Устройство водяных теплых полов своими руками не принесет положительного результата, если не соблюдать определенную технологию. Поэтому, если нет уверенности в своих силах, то лучше доверить обустройство теплых полов профессионалам.

Понравился материал? Поделитесь ссылкой с друзьями:

Каким образом расположить трубы на основании теплого водяного пола

В холодные времена кроме основной системы отопления приходиться использовать и дополнительные источники. Но тепловентиляторы и обогреватели тратят большое количество энергии. В таком случае стоит подумать о встраиваемой отопительной системе, обладающей большим количеством положительных качеств. Среди них особую популярность имеет теплый водяной пол, который можно выполнить при использовании различных монтажных схем теплого пола.

Плюсы и минусы

По сравнению с теми же обогревательными приборами теплый водяной пол отличается низким расходом энергии, повышенным комфортом, эстетическим внешним видом и безопасностью в использовании. Но стоит отметить и другие плюсы, которые можно получить в том случае, если по технологии выполнить монтаж отопительной системы водяного типа в полу.

• За счет незначительной средней температуры теплоносителя в трубопроводе на уровне 50 градусов, энергоресурсы тратятся значительно в меньшем количестве. Экономия обычно составляет до 25%. Если же потолки в помещении высокие, то экономия будет доходить до 55%. В последнем случае это обусловлено тем, что прогрев воздуха осуществляется не во всем помещении, а лишь на высоту 2-2.5 метра. Нет смысла тратить ресурсы для прогрева воздуха непосредственно у потолка. Именно за счет экономичности данная система и получает огромную популярность среди отопительных приборов.



• Во время составления плана всего помещения, а также выбора дизайна не стоит думать о расположение радиаторов отопления и других нагревательных приборов. Все они будут полностью спрятаны под полом, и не будут портить внешний вид всей комнаты.
• Нагревание воздуха в помещении осуществляется не только равномерно, но и планомерно. Нет массового выброса энергии на одном из участков, и сокращение на другом. Все выполняется последовательно. В комнате в таком случае комфортно находиться каждому, создаются все условия для здорового пребывания. Этот способ монтажа отопительной системы будет особо актуален для детских комнат, когда дети проводят большую часть времени именно на полу в играх.
• В процессе эксплуатации теплого водяного пола не надо бояться обжечься, получить какую-либо травму от теплоносителя. Это связано с полным сокрытием элементов под полом. Даже дети никак не смогут пострадать, ни при каких обстоятельствах.

Но так как имеют достоинства, нельзя забывать про те трудности, которые можно встретить в процессе использования системы теплого водяного пола. Самый основной из них – сложный монтаж. С первого раза вряд ли новичок строительной сферы сможет справиться с поставленной задачей в одиночку. Лучше всего воспользоваться услугами специалистов, которые имеют опыт в данном направлении. До начала установки всех компонентов следует произвести качественную подготовку основания, выполнить выбранный вариант стяжки для выравнивания основания. К тому же в основном выполняется все в несколько слоев, что еще больше увеличивает монтажный процесс.

Если обнаружатся дефекты трубопровода, то пойдет утечка теплоносителя, который направится вниз. Если там располагается стяжка, то вряд ли он пойдет к соседям, но все же ситуации могут быть разные. Но от этого нарушиться работоспособность всей системы и тепло не будет поступать внутрь помещения. Обнаружить проблемное место самостоятельно будет трудно. Придется выполнять демонтаж напольного покрытия и искать участок для ремонта.

Когда в помещении имеется хорошая теплоизоляция, то теплый водяной пол может выступать в качестве основного источника отопления. При этом должен быть установлены качественные стеклопакеты и двери, чтобы тепло никуда не пропадало. Кроме этого будут участки, где осуществить монтаж теплого пола водяного типа произвести не удастся – лестницы на второй этаж, незначительные по площади коридорчики. Здесь уже придется думать об оборудовании помещений дополнительными источниками отопления.

Специалисты уверяют в том, что теплый водяной пол можно считать по праву самым лучшим дополнительным источникам тепла.

Для устройства теплого водяного пола могут использовать различные монтажные схемы, которые в свою очередь имеют свои особенности.

Спиральная схема

В данном методе расположение трубопровода выполняется в форме «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где проходит нагретый теплоноситель, а также остывший для последующего нагрева. Трубы должны располагаться параллельно относительно друг друга.

Нагрев воздуха в помещение и основания пола выполняется поступательно и равномерно. Стены, которые являются внешними к улице, можно дополнительно утеплить, выполнив сдвоенную спираль. Малая спираль крепится на основание пола у входной двери и вдоль «прогретых» стен, а вдоль холодных участков располагается вторая спираль. Если посмотреть на устроенный трубопровод, то можно без сомнения сказать, что по форме это улитка. Шаг труб может уменьшаться при расположении около «холодной» стены.

Среди положительных качеств можно отметить то, что схема теплого пола выполняет нагрев комнаты равномерно. При этом гидравлическое сопротивление заметно сокращается. При выборе данной схемы для теплого водяного пола количество и расход труб и другого материала несколько меньшее, так как заполняется исключительно необходимое пространство. Сокращение шага достигается за счет плавного изгиба трубы.

Все эти положительные моменты сопряжены с трубным монтажом, который вряд ли получится выполнить в первый раз и собственными силами. По сравнению с другими вариантами расположения трубопровода, данная схема теплого пола водяного типа относится к числу самой сложной по проектной части.

Поверхность пола прогревается равномерно по всем участкам еще и за счет того, что витки спирали равномерно распределены по всему основанию пола. Не смотря на то, что труба отвода носителя тепла располагается также внутри помещения, она размещается последовательно вместе с нагретыми  элементами, что видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Используемая схема расположения теплого водяного пола предусмотрена для тех помещений, где следует разделить его на соответствующие зоны по температурным показателям. Режимы будут различаться за счет выбранного распределения отопительных элементов.

Виток с горячей водой может пускаться параллельно и вдоль одной из стен, а внутри помещения в таком случае создается одинарная змейка. В таком случае основной уровень температуры и тепла в комнате будет располагаться в одной из половин помещения от источника подачи теплоносителя. Вторая половина в таком случае будет прогреваться несколько меньше и к месту ухода носителя тепла будет вообще прохладной. Так что этот вариант больше подходит для помещений с зонированием участков пола с разными уровнями температур. У входа можно создать более теплый участок, а в дальней части – более прохладный. Или же выполнить все наоборот.

Большей эффективностью обладает двойная змейка, когда образно прохладные и теплые участки будут чередоваться друг с другом. Тогда прогрев будет более равномерным, но все равно ярко будут просматриваться участки с меньшей температурой от нагревательных элементов. По мере удаления от участка подачи теплоносителя будут сокращаться и степень нагрева поверхности пола. К тому же в таком случае трубы будут иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Есть еще один вариант схема укладки теплого водяного пола – угловая змейка. В основном это подходит для помещений с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Ее очень легко реализовать на деле. Но с другой стороны создается значительный угол изгиба трубы на всем протяжении участка для обогрева. Если сделать все небольшим шагом, то возникает большая вероятность излома конкретного участка.

Комбинированный вариант

Прямоугольную форму имеют не все помещения. Кроме этого две «холодные» стены в комнате не всегда можно прогреть с учетом использования одной конкретной схемы расположения труб теплого водяного пола. В таком случае применяется комбинированный вариант, где сочетается несколько схем в одном, или же чередуется одна и та же схема на разных участках в комнате.

Петлями располагаются трубы по наружным стенам. Чаще всего их крепят на основании под прямым углом относительно друг друга. В этом месте можно даже уменьшить шаг расположения труб, чтобы достичь наилучшего результата по прогреву помещения в целом.

Для устройства теплых водяных полов в городской квартире следует ознакомиться со всей документацией и возможно получить соответствующее разрешение. Исключение составляет включение теплых водяных полов в базовый вариант отопительной системы новых строений.

Комбинированный вариант укладки водяных полов по схеме функционирует лишь в отопительный период. Все работы по монтажу придется производить собственными силами. Если же подключение осуществляется к единому автономному котлу, что характерно для новостроек, то тогда отопление будет подавать тепло внутрь помещение в течение круглого года. Схема укладки труб теплого пола в таком случае выбирается по усмотрению исполнителя.

При устройстве теплого пола водяного типа по одной из выбранной схемы получиться желаемый результат. Помещение будет прогреваться от пола и позволит чувствовать себя в нем комфортно. Лишней траты энергии не будет, за счет сокращения предельной температуры теплоносителя. К тому же в комнатах с высокими потолками тепло не будет подниматься выше 2.5 метров от уровня пола. Это также уменьшает трату средств на отопление.

Предварительно можно просмотреть видеоинструкции, посоветоваться со специалистами в данном направлении, чтобы произвести самостоятельно монтаж схемы для теплого водяного пола грамотно. Только при четком следовании технологии расположения труб под стяжкой пола помещение будет получать необходимое количество тепла, начиная от его поверхности. В дополнение рекомендуем видео как укладывать  водяной теплый пол в квартире,  данная подборка поможет выполнить монтаж и не совершить ошибок.

Видео:

Видео:

Видео:

Видео:

Видео:

устройство, расчет и правила монтажа

Наверное, каждый, кто проживает на территории с умеренным климатом, где температура «за бортом» опускается до -5 -15 °С и ниже хоть на какой-то существенный промежуток времени, сталкивался с такой ситуацией, когда общий микроклимат в помещении вроде бы комфортный, а поверхность пола неприятно холодная. По-старинке пол застилается коврами, тогда становится более-менее комфортно по нему ходить босиком. Но этот экономичный вариант невозможен в таких помещениях, как кухня, ванная, туалет, прихожая. Кардинально решает проблему водяной теплый пол, обустроенный во всем доме.

При монтаже водяного теплого пола важно соблюдать технологию и не экономить на материалах

1. Устройство водяного теплого пола
2. Расчет теплого пола
3. Бетонный водяной теплый пол своими руками

Отопительная система представляет собой трубы, уложенные в стяжку пола или непосредственно под напольное покрытие, по которым циркулирует теплая вода, тем самым нагревая пол.

Такая система подключается к источнику с горячей водой. Обустроить водяной теплый пол в квартире можно только в том случае, если в ней предусмотрено автономное отопление. Монтировать же теплый пол в типовых домах категорически запрещено, в том числе и подключать к центральному отоплению. А вот в частных домах оборудовать теплый пол на основе циркуляции воды можно беспрепятственно. Главное, составить проект и правильно все рассчитать.

Схема водяного теплого пола послойно в разрезе

Схема водяного теплого пола может представлять собой такой пирог:

• Плита перекрытия (в квартирах и частных домах на этаже выше 1-ого). Если пол на 1-ом этаже выполнен по грунту, то слои должны быть такими: песок 5 – 7 см, щебень фракцией 30 – 50 мм слоем 8 – 10 см, полиэтиленовая пленка, черновая стяжка с добавлением щебня  5 – 10 мм и речного песка, слоем 7 – 10 см.
• Гидроизоляция (наплавляемая, оклеечная или обмазочная).
• Теплоизоляция (слой обязательно просчитывается индивидуально).
• Фольгированная изоляция, чтобы тепло не уходило вниз.
• Армирующая сетка.
• Трубы водяного теплого пола.
• Стяжка из цементно – песчаной смеси с добавлением пластификатора. Общая толщина вместе с трубами должна составлять 7 – 10 см. Сверху труб обязательно укладывается армирующая сетка с ячейками 150*150 мм, диаметр проволоки 3 – 4 мм.
• Финишное напольное покрытие.

Помимо бетонной системы монтажа водяного теплого пола существует еще настильная система. Ее принципиальным отличием является то, что стяжку пола выполнять не нужно, так как трубы укладываются в специальные конструкции: полистирольные или деревянные.

Перед обустройством системы необходимо произвести расчеты для определения диаметра и материала труб, которые будут использоваться, расстояния между трубами и теплоотдачи всей системы в целом.

Водяной теплый пол может выступать, как основное отопление, так и как дополнительное. Не каждое помещение можно обогреть только с помощью теплого пола. Дело в том, что ограничений по теплоотдаче конвекторов практически нет, т.е. можно установить такую мощность, что они будут очень сильно нагреваться. При этом их придется просто спрятать в специальный чехол, чтобы никто случайно не обжегся. А вот температура поверхности пола жестко ограничена, иначе будет просто некомфортно. Из этого следует, что мощность теплого пола также ограничена, ее может быть недостаточно, чтобы обогреть помещение. В таком случае основное отопление должно быть устроено другим способом, а теплые полы будут лишь приятным бонусом.

Для расчета водяного пола потребуется:

1. Определить теплопотери дома. Здесь имеют значение такие показатели, как площадь окон, качество утепления стен, пола и крыши, а также высота потолков. Для расчетов можно воспользоваться онлайн программами, доступными в интернете. Полученный результат может быть разным: 40 Вт/м² для помещений с небольшими и качественными окнами, хорошо утепленными стенами и потолком, 250 – 300 Вт/м² для помещений с тонкими стенами из кирпича, неутепленными снаружи, и большими окнами с большим количеством щелей.
2. Сравнить теплопотери дома с мощностью водяного теплого пола. При этом необходимо учесть, что трубы водяного пола не будут занимать всю площадь комнаты, а только около 70%, так называемую активную площадь. Требуется просчитать всю активную площадь дома и умножить ее на теплопотери. Если полученный результат будет больше теплопотерь, значит, система «теплый пол» может выступать только в качестве дополнительного отопления.

Более детальные расчеты лучше доверить специалистам или воспользоваться профильными компьютерными программами. Обязательно требуется выполнить проект отопления, согласно которому будет производиться монтаж. Читайте какие виды теплых полов для квартиры есть.

Монтаж водяного теплого пола в бетонную стяжку является на данный момент самым распространенным. Несмотря на сложность монтажа, а еще больше – демонтажа, у такого способа есть ряд преимуществ. Бетонная стяжка препятствует деформации труб, так как выдерживает довольно большие нагрузки на поверхность. Контактируя со стяжкой, трубы отдают ей тепло, в таком случае уже сам бетон является нагревательной поверхностью. В других же способах монтажа трубы окружены воздушной прослойкой, которая служит теплоизолятором, происходят большие потери тепла.

↑ Установка коллекторного шкафа

В коллектором шкафу соединяются подающая и возвратная трубы от котла с трубами системы водяного теплого пола

Обустройство водяного теплого пола начинается с установки коллекторного шкафа в стене помещения. Лучше всего его располагать на уровне пола примерно посередине стены. Затем к нему подводим две трубы: подающую и возвратную. По подающей трубе горячая вода из котла поступает в систему «теплый пол», проходит по ней. Возвратная труба служит, чтобы вернуть охлажденную воду из системы обратно в котел, где она снова нагреется и будет направлена к подающей трубе.  Движение воды будет обеспечено циркуляционным насосом.

На обе трубы устанавливаем запорные вентили, чтобы при желании помещение можно было исключить из отопительной системы. К вентилю подключаем коллектор. Именно к нему будем подводить трубы водяного пола. На обратную сторону коллектора можно установить сливной кран и воздухоотводчик. После сбора коллекторного шкафа можно переходить к другим работам.

↑ Подготовительные работы и разметка пола

Поверхность пола для укладки системы должна быть ровной и сухой. Достаточно более-менее ровной бетонной черновой стяжки. При этом горизонтальность необходимо проверить уровнем. Большой перепад высот недопустим – придется выровнять.

Если площадь помещения больше 40 м², разбиваем его на участки. Это связано с тем, что бетонная стяжка имеет свойство расширяться под действием температуры. На разметку влияет и геометрия помещения, максимальный размер участка должен быть 40 м², а соотношение сторон 1:2. Так мы избежим растрескивания стяжки.

На поверхность пола стелим гидроизолирующую пленку, чтобы избежать впитывания влаги с нижних слоев. По всему периметру помещения приклеиваем демпферную ленту. Она будет компенсировать расширение бетонной стяжки. Ширины ленты в 15 см будет достаточно, чтобы перекрыть слой теплоизоляции и стяжки.

↑ Укладка теплоизоляции

Чтобы избежать потерь тепла вниз, которые могут составлять 15 – 20 %, на поверхность пола укладываем теплоизоляцию. Для этого можно использовать экструдированный пенополистирол, минеральную вату, техническую пробку, полистирол (пенопласт) и пеноплекс или другие материалы, например, специальные маты для водяного теплого пола. Толщина требуемого слоя рассчитывается индивидуально. Может составлять от нескольких сантиметров, если внизу находится отапливаемое помещение, до 20 – 25 см, если пол устроен по грунту в местности с холодным климатом. Плотность материала должна быть минимум 35 кг/м³.

↑ Армирующая сетка под трубы

В качестве армирующего материала используют сетку с ячейками 150*150 мм, при этом диаметр проволоки 4 – 5 мм. На данную конструкцию будем укладывать трубы. Иногда можно встретить рекомендации, что сверху труб укладывать армирующую сетку нет необходимости. Но это не верно. Сетка, уложенная сверху труб, равномерно распределяет нагрузку на всю поверхность теплого пола.

↑ Укладка труб системы «теплый пол»

Труба для теплого водяного пола подбирается, исходя из расчетов. Продается в мотках. Материал – полипропилен или металлопластик.

Укладка производится согласно одной из выбранных схем:

Укладка змейкой — самый распространенный способ укладки для небольших помещений

Змейка. Начинают укладку от стены с окном, так как самая высокая температура в контуре будет в самом начале. Чем больше будет змейка, тем меньше на выходе будет температура. Такой способ подходит для маленьких помещений.

Двойная змейка. Укладка происходит так, чтобы труба с обраткой располагалась рядом с горячей трубой. Так тепло распределяется относительно равномерно. Способ подходит для помещений со средней площадью.

Спиральная укладка позволяет более качественно и равномерно обогреть всю площадь помещения

Спираль (улитка). Трубы укладываются параллельно друг с другом, труба с обраткой нагревается от трубы с горячей водой. Такой способ используется в помещениях с большой площадью. Разновидностью является еще и спиральная укладка со смещенным центром.

Трубы закрепляются к арматурной сетке при помощи проволоки, клипс или крепежных лент с шагом около 1 м.

Важно! При использовании для крепления труб проволоки необходимо обязательно оставлять зазор. Иначе в процессе эксплуатации в месте, где слишком плотно притянуто, начнутся деформации.

Длина всего контура труб не должны превышать 80 – 90 м, оптимальным считается 50 – 60 м. Это связано с тем, что в слишком большом контуре большие теплопотери, помещение прогревается неравномерно. Если не получается сделать контур меньше 60 м, следует оборудовать два и более контуров.

Шаг между трубами может составлять 10 см, 15 см, 20 см, 25 см, 30 см, 35 см. Самым распространенным считается 30 см. В холодных зонах, возле окон и наружных стен, шаг должен быть не более 15 см. Расстояние от стен – 7 см.

Трубы подключаем к коллектору.

↑ Проверка системы опрессовкой

Для проверки системы на прочность в ней необходимо создать давление. Пускаем воду под давлением в полтора раза больше рабочего, но не более 0,6 МПа. Ждем 30 минут. Давление не должно снизиться больше, чем на 0,06 МПа. Ждем еще 2 часа. От предыдущего давление не должно уменьшиться более 0,02 МПа. Температура также не должна изменяться. Давление можно опустить до рабочего и оставить на 24  часа. Если убедились, что система рабочая и не имеет протечек, можно приступать к заливке стяжки.

↑ Заливка бетонной стяжки

Слой бетонной стяжки сверху водяного теплого пола может составлять от 3 до 10 см

Для бетонной стяжки под водяной пол рекомендуется использовать цемент марки не ниже М-300. Можно добавлять пластификаторы, которые улучшают прочностные свойства бетона.

Также возможен вариант покупки специальной смеси для теплых полов. Толщина слоя стяжки может быть разной: от 3 до 10 см. Определяется в расчетах системы.

Сохнет бетонная стяжка не менее 28 дней. Укладывать финишное напольное покрытие можно только спустя месяц после заливки. В качестве напольного покрытия можно использовать различные материалы, в маркировке которых указана возможность монтажа сверху водяного теплого пола.

Полистирольные плиты для водяного теплого пола значительно облегчают монтаж и представляют собой утеплитель, крепежный элемент и стяжку в одном изделии

Такой способ менее трудоемкий по сравнению с бетонным. Ожидать высыхания также не придется.

Трубы укладываем в полистирольные плиты, в которых выполнены специальные пазы. В них устанавливаем алюминиевые пластины, в которые вщелкиваем трубы теплого пола. Размеры плит 30*300*1000 мм. Сверху настилается влагопоглощающий слой, такой, как для обустройства пола из паркета или ламината. Если финишным покрытием будет линолеум или плитка, на плиты укладывается ГВЛВ  не менее 10 мм толщиной. Иногда дополнительно используют теплый плинтус.

Какой способ обустройства водяного теплого пола выбрать, зависит от исходных данных: площади помещения, его утепленности, расчетных показателей. Несмотря на легкость монтажа настильной системы, по-прежнему повсеместной популярностью пользуется монтаж водяного теплого пола в бетонную стяжку. Крайне важным является необходимость правильно выполнить расчеты и соблюсти технологию монтажа.

схема и способы укладки, устройство

Теплый пол водяного типа дешев в эксплуатации и прост в обустройстве до такой степени, что сделать водяной теплый пол своими руками может буквально любой человек. И в данной статье мы рассмотрим нюансы обустройства теплых полов водяного типа, изучив которые вы сможете выполнить монтаж этой система обогрева именно своими руками.

Принцип работы теплого водяного пола

Теплый пол «водяного» типа – это бетонная плита, в которую вмурован нагревательный контур. Причем контур – это обычная труба, по которой циркулирует теплоноситель – вода. А сам теплоноситель «отбирается» из разводки основной системы отопления (с радиаторами, котлом и прочим хозяйством) и «сливается» туда же – в обратку.

То есть, теплый пол – это горизонтальный радиатор системы водяного отопления, смонтированный поверх плиты перекрытия и защищенный от эксплуатационной нагрузки бетонной стяжкой.

И функционирует этот «радиатор» по следующему принципу:

• Теплоноситель движется по напорной трубе отопления и отводится на вход в нагревательный контур теплого пола.
• Пройдя по нагревательному контуру, теплоноситель отдает свое тепло бетонной стяжке, нагревая ее до 27-36 градусов Цельсия.
• Остывший теплоноситель сливают в обратку, по которой он перетекает в котел, где разогревается до нужной температуры. Горячий теплоноситель поступает в напорную трубу и весь цикл повторяется.

Причем сам пол должен нагреться  лишь до 36 градусов Цельсия, а в случае облицовки линолеумом или ламинатом – до 27 °С. Поэтому в систему интегрируют различные ограничители, связывающие температуру плиты с объемами теплоносителя, поступающего в нагревательный контур.

При этом управляемая сервоприводами запорная арматура может не только дозировать объем, но и перекрывать подачу горячей воды «в пол».  Без блока управления теплый пол может функционировать только в одном случае – когда теплоноситель в системе нагревается лишь до 55 градусов Цельсия.

Схема устройства теплых водяных полов

Устройства теплого пола формируется под влиянием принципов работы этой системы. Поэтому теплый пол водяного типа состоит из следующих узлов:

А еще в коллекторном блоке можно поставить насос, врезанный в байпас, соединяющий напорный и обратный коллектор. И тогда теплоноситель будет циркулировать в системе до тех пор, пока не остынет до 30-35 градусов Цельсия.

Экранирующей подложки. Она защищает нагревательный контур от возможных тепловых потерь. Ведь укладка теплого водяного пола без экранирующей подложки приведет к разогреву не только бетонной стяжки, но и плиты перекрытия. А такой итог нам вовсе не нужен.

Поэтому, дабы вся энергия шла только на разогрев стяжки, между плитой перекрытия и нагревательным контуром монтируется теплоизолирующая прокладка, усиленная отражателем из фольги. После обустройства такой прокладки тепловые потери, провоцируемые разницей температур плиты перекрытия и нагревательного контура, снижаются практически до нуля.

Нагревательного контура, залитого бетонной стяжкой. Это самый сложный узел теплого пола. Он состоит из трубчатого контура, уложенного на экранирующую подложку и залитого бетоном. Причем существуют совершенно разные способы укладки водяного теплого пола, а точнее его нагревательного контура. Трубу можно уложить «змейкой» —  расположив прямую напорную ветвь вдоль одного края (от коллектора до противоположной стены) и продолжив ее в виде змейки (от стены до коллектора).

Можно уложить «улиткой» – сложив  трубу пополам и согнув трубу двойной спиралью от центра отапливаемой зоны к коллектору. Кроме этого можно уложить двойную «змейку» и двойную «улитку» и так далее. Словом вариантов укладки нагревательного контура достаточно много.

Однако все варианты обустройства нагревательного контура заканчиваются одинаково – трубу заливают, как минимум,  6-сантиметровым  слоем бетона М150 или М200.  Именно так формируется  стяжка для теплого водяного пола, превращающая нагревательный контур в горизонтальный радиатор.

Напольного покрытия. Его наносят после отвердения стяжки. Причем бетонная основа позволяет укладывать покрытие и сухим и мокрым способом. Поэтому в роли такового может выступать и кафельная плитка (с учетом низкой теплостойкости – это самый лучший вариант) и линолеум или ламинат (лучший выбор с позиции эстетики восприятия).

• Выравниваем плиту перекрытия.
• Обустраиваем коллекторный блок.
• Монтируем экранирующую прокладку.
• Укладываем нагревательный контур.
• Заливаем стяжку.
• Укладываем напольное покрытие.

Причем вышеописанная схема укладки является общепринятой (а в силу простоты, которой отличается  устройство теплого водяного пола – еще и единственно возможной). Поэтому ниже по тексту мы рассмотрим процесс самостоятельно укладки пола, реализованный в соответствии именно с этой схемой.

Как уложить теплые водяные полы своими силами: обзор процесса

Процесс обустройства теплого пола водяного типа фактически состоит из шести этапов, упомянутых в описании схемы укладки. Поэтому мы построим наш обзор технологии обустройства теплого пола на поэтапном описании данного процесса, рассмотрев в подробностях все шесть пунктов схемы укладки.

Этап первый: выравнивание плиты

Перед тем как укладывать водяной теплый пол нужно подготовить опорную поверхность этого сверхгабаритного радиатора – плиту перекрытия.

И эта операция предполагает следующий порядок действий:

• Плиту освобождают от старого прикрытия, снимая линолеум, паркет, кафель или иной вариант облицовки.
• Все трещины в плите расширяют перфоратором (до 1-2 сантиметров по ширине) и заделывают песчано-цементным раствором (2 к 1). Аналогичным образом поступают и с отверстиями.
• Далее, поверх старого перекрытия, наливают  раствор сухой, самовыравнивающейся смеси, распределяя его по поверхности игольчатым валиком.

Если плита не имеет отклонений от горизонтали, то формирование выравнивающей стяжки – исключается.

Этап второй: обустройства коллекторного блока

После подготовки перекрытия и отвердения выравнивающей стяжки нужно выбрать место под коллекторный блок и подтянуть к нему напорную и обратную ветви, воспользовавшись отводами от соответствующих труб системы центрального отопления.

В итоге данный этап реализуется следующим образом:

• В напорную трубу отопления врезают штуцер или тройник. То же самое делают и с обраткой. Причем на данном этапе вам, скорее всего, придется связаться с коммунальными службами. Ведь системой центрального отопления заведуют именно он.
• Далее на штуцеры-отводы монтируют шаровые вентили. Они и будут отправной точкой нового теплопровода, который придется протянуть от штуцера к коллекторному шкафу. Поэтому место под шкаф нужно выбирать с умом, дабы не испортить «новым» теплопроводом интерьер квартиры или дома.
• В коллекторном шкафу на напорную ветку монтируют вентиль, тройник, термостат и напорный коллектор. К обратной ветке монтируют свой вентиль, тройник,  обратный коллектор и штуцер для сброса воздуха.
• Между тройниками врезают байпас – вертикальный участок трубопровода, в который можно вмонтировать циркуляционный насос.
• Далее в напорный коллектор (в верхние отверстия) вкручивают расходомеры, а в нижний коллектор (в те же верхние отверстия) – термостаты.

Этап третий: монтаж экран

Закончив с коллектором, переходят на экран. В этой роли выступают плиты экструдированного пенополистирола, наклеиваемые на выравнивающую стяжку с помощью битумной мастики.

А сам процесс монтажа экрана выглядит следующим образом:

• Наносим на плиту перекрытие мастику.
• Наклеиваем на мастику плиту пенополистирола.
• В финале застилаем всю поверхность фольгой.

 Этап четвертый: укладка контура

Строительство контура начинается с укладки монтажных реек, ориентированных перпендикулярно стены, на которой закреплен коллекторный шкаф. Рейки укладываются с шагом 10-15 сантиметров.

Ну а сам процесс укладки контура выглядит следующим образом:

• Торец трубы подсоединяют к  штуцеру напорного коллектора и выводят параллельно крайней рейки к дальней стене.
• У стены трубу поворачивают на 90° и пускают перпендикулярно рейкам, фиксируя трубопровод клипсами (они встроены в рейки).
• За крайней рейкой делают «петлю» радиусом 10-15 сантиметров и укладывают еще одну линию «змейки», параллельную первой. На последней рейке, за которой проложен вертикальный участок от напорного коллектора, трубу сгибают в петлю и переходят в следующий горизонтальный ряд. И так до самой стены с коллектором.
• В финале трубу доводят до коллекторного шкафа, сгибают под углом 90° и подводят к штуцеру обратного коллектора.

В итоге, контур замыкается. Причем сама труба должна быть или металлопластиковой, или полиэтиленовой.

А после укладки трубы, между ее «горизонтальными» участками вкладывают датчики температуры, выводя их провода к плинтусу, для последующего отвода к блоку управления сервоприводами термостатов (если таковые имеются).

Этап пятый: обустройство стяжки

Перед обустройством стяжки по контуру будущей плиты, вдоль стен комнаты, укладывают прокладку-демпфер. После чего можно готовить раствор (по рецепту бетона М200) и заливать его, используя для выравнивания шпатель. Причем стяжку льют от дальней стены к дверям.

Этап шестой: укладка облицовки

После того, как стяжка высохнет и отвердеет окончательно можно заняться укладкой облицовки. Причем кафель клеят прямо на стяжку, а ламинат или паркет укладывают без какой-либо прослойки. Линолеум настилают аналогичным способом. Поскольку любая прослойка – это совершенно ненужный экран между «радиатором» теплого пола и отапливаемым помещением.

Ну а в финале нужно провести настройку термостатов, замеряя реальную температуру плиты и выверяя показатели на шкале термостата. Вот, собственно и все. Надеемся, что вы поняли как сделать водяной теплый пол. И теперь вам нужно проявить решимость и реализовать эти знания на практике.

Схема водяного теплого пола. Схема укладки и подключения водяного теплого пола

В этой статье речь пойдет о проекте водяного пола. Здесь будут даны ответы на вопросы о том, зачем это нужно и как это правильно реализовать. Также подробно расписана схема водяного теплого пола.

Особенности проекта

В одних случаях его наличие желательно, а в других — обязательно. Лучше, чтобы он был, если теплый пол будет вспомогательной (то есть не основной) системой.Также желательно делать проект, когда он занимает небольшую площадь (до 20 кв. М.). Если этот пол является основной системой отопления (или вспомогательной), но затрагивает большее пространство, то составление схемы обязательно.

Для чего все это?

При установке системы такого пола в новостройке, а также в некоторых других случаях требуется формальный ввод в эксплуатацию. Если проект не оформлен, можно получить отказ. Поэтому рекомендуется позаботиться о нем заранее. В противном случае вам все равно придется делать черновик, только уже задним числом.Если речь идет об установке системы водяного теплого пола с привлечением профессиональных строителей, лучше всего прибегнуть к оформлению договора. Он основан на проекте. Последнее является обязательной частью контракта.

Ценовая политика

Если проекта нет, то стоимость и сроки выполнения работ в любом случае значительно увеличиваются. Дело в том, что в такой ситуации процесс монтажа или строительства будет неорганизованным. По оценкам специалистов, покупка системы и ее установка требует до 60 евро за 1 кв.М. М. Исходя из этого, в доме площадь теплых полов до 100 квадратных метров. м., придется потратить до 6 тыс. евро. Таким образом, установка системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае нужно начинать экономить. Это касается выполненных работ, оборудования и материалов. Уменьшить стоимость последнего возможно. Для этого требуется точный технический расчет. Схема водяного теплого пола сделана уже на его основе.За счет этого исключается необоснованная завышение тепловой мощности. К тому же гарантировано создание комфортных условий в доме. Планировка водяного теплого пола позволяет учесть все важные детали, а также сэкономить на приобретении необходимого оборудования.

Особенности технического расчета

Как показывает практика, схемы водного тепсекса своими руками изготавливаются редко. Для дизайна требуются определенные знания. Кроме того, нужно иметь представление о свойствах различных материалов, принципе работы системы отопления, а также правилах и нормах монтажа.Схема устройства теплых водяных полов обязательно должна содержать технический расчет. Его реализацией занимается дизайнер. Для того, чтобы произвести тепловой расчет дома, вам необходимо предоставить специалистам следующую информацию:

1. Информация о комнатах СО (указывает тип покрытия и установку мебели).
2. Расположение ответвлений и подступенков внутри здания.
3. Информация о необходимой температуре в помещении.
4. Информация о материале наружных стен (здесь также указывается тип дверей и окон).
5. Расположение котла и его высота над полом.
6. Поэтажный план дома (указать размеры наружных стен, дверей и окон).

Укладка теплых водяных полов осуществляется на основании технического расчета.

Важная информация

Схема укладки теплых водяных полов включает очень много элементов.Стоит обратить внимание на то, чтобы важные моменты не были упущены дизайнерами и согласованы с хозяевами дома.

Разбивка помещений на участке

Очень важным моментом является разделение на участки. Если его проигнорировать, то, скорее всего, произойдет разрушение стяжки. Это зависит от его теплового расширения. Разделение на поля происходит просто для того, чтобы это компенсировать. Количество получаемых секций зависит от геометрии и площади помещения.В этом случае максимальная площадь формируемого поля составляет не более 40 квадратных метров. м

Деформационные швы

Предусматриваются по границам полей, которые появляются после разбивки помещения. Делается это для предотвращения растрескивания стяжки. По сути, компенсаторы — это своего рода зазоры. Их можно заполнить демпферной лентой, пенополиэтиленом или пенополистиролом. Чтобы провести прокладку трубы через компенсатор, ее помещают в защитный жесткий кожух.Последний представляет собой гофрированную трубу длиной до 500 мм. Необходимо обратить внимание на то, что через компенсатор может проходить только обратная или подающая контурная линия.

Технология монтажа

Обязательно согласовать данный момент с проектировщиком. Выбор материалов, используемых для монтажа труб, будет зависеть от выбранного метода. В настоящее время наиболее распространены две технологии устройства теплых полов: «сухой» и «мокрый». Выбор верхнего финишного покрытия зависит от требуемой температуры отопительных труб.Например, максимально разрешенные производителем параметры — 25 градусов. Указанной температуры теплого пола может быть недостаточно. В некоторых случаях необходимо менять верхнее декоративное покрытие. Возможна установка настенной системы отопления.

Что должно произойти после завершения проектирования?

Предполагается, что в руках собственника будет поэтажный план системы отопления. В ней должна быть четко отражена информация обо всех компонентах системы:

1. Настройки автоматизации.
2. Размещение труб (указать длину и диаметр секций).
3. Информация о требуемой мощности для каждого помещения (напольное или радиаторное отопление).
4. Расположение и размеры радиаторов.
5. Указана полная схема укладки труб (диаметр и длина каждого контура системы, температура теплоносителя, этап устройства такого теплого пола).

На чертеже должна отражаться полная схема водяного теплого пола.Также указывается толщина бетонной стяжки. Владельцу необходимо предоставить всю информацию об особенностях материалов и оборудования, с помощью которых будет установлен водяной теплый пол. Схема установки позволит избежать ошибок в процессе самой работы.

Необходимые инструменты и материалы

В соответствии с информацией, содержащейся в техническом плане и схеме подключения водяного теплого пола, необходимо подготовить перед работой:

1. ТРК с расходомерами.
2. Коллекторный шкаф.
3. Пластификатор (добавлен в бетон, предназначен для заливки пола).
4. Фитинги
5. Полный набор инструментов для деформационных швов.
6. Полоса Epps или демпферная лента.
7. Теплоизоляционный материал.
8. Специальные трубы, предназначенные для напольного отопления (должны быть кислородонепроницаемыми, устойчивыми к температуре и давлению).

К основному плану следует приложить и схему коллектора теплого водяного пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

1. Варианты отделочных покрытий.
2. Варианты схем укладки труб.
3. Жидкости для системы.

В процессе установки определится с этим поздно. Об этом лучше позаботиться на начальном этапе проектирования.

Полы с подогревом: схемы подключения

Разводку труб на основании можно осуществлять по-разному.На данный момент используются два варианта: спираль и змейка. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Snake

Эта установка подходит для большинства помещений со средней или небольшой площадью. Следует отметить, что начальный участок трубы будет иметь самую высокую температуру. По этой причине установку следует начинать со стороны стены, которая имеет наибольшие теплопотери. Эта область называется пограничной или пограничной зоной. Здесь шаг укладки сокращается, чтобы можно было компенсировать тепловые потери.Чаще всего расстояние между трубами не превышает 300 мм. Дело в том, что при большем шаге может образоваться «температурная зебра». В краевой зоне расстояние сокращается до 200 мм. Действительно, если еще меньше. В этом случае большую роль играет минимальный радиус изгиба трубы. Змеиный контур отличается неравномерным распределением тепла. Чтобы избавиться от этого, необходимо сделать двойную кладку.

Спираль

Такая схема водяного теплого пола предполагает параллельное расположение подводящих и обратных участков.За счет этого компенсируется понижение температуры. Спираль отлично подходит для помещений с большим потреблением или большой площади. Такая схема подключения водяного теплого пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности краевых зон

Необходимо помнить, что здесь шаг укладки петель уменьшается. Это сделано для компенсации потерь тепла. Таких зон всего два типа: отдельные и интегрированные.Последний входит в одну петлю. Его формирование происходит за счет уменьшения шага кладки у наружных стен. При этом в зоне стоянки необходимо увеличить дистанцию. Граничная область формируется с помощью отдельной петли. Если длина последнего больше 100 м, то для обогрева этого участка потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в контуре, если длина контура превышает 100 м.

Информация об отделке поверхностей

Это очень важный участник теплопередачи в системах пола. Материал покрытия нужно выбирать очень тщательно. Следует обратить внимание на его термическое сопротивление. Рекомендуется использовать:

1. Ламинат.
2. Линолеум.
3. Доска деревянная (рекомендуемая толщина — до 15 мм; это связано с низкой теплопроводностью этого материала).
4. Паркет.
5. Плитка керамическая (рекомендуемая толщина — до 30 мм.).

Особенности паркета

В этом случае возникает большое количество вопросов. Дерево — гигроскопичный материал. В большинстве случаев покрытие несколько снижает относительную влажность воздуха непосредственно над полом. Это связано с тем, что температура последнего повышается. Для относительной влажности «самовыравнивание» необычно. Если в определенной зоне происходит повышение температуры, то она обязательно снизится. Канадский клен нельзя использовать для полов с подогревом.Это касается и бука. При изменении относительной влажности геометрические размеры этих пород древесины сильно «прыгают». Все остальное можно использовать в системах водяного теплого пола. Рекомендуемая температура воздуха при укладке деревянного покрытия +20 градусов. В этом случае относительная влажность воздуха должна быть в следующем диапазоне: 30% -60%. Использование любого типа покрытия подразумевает обязательное ограничение температуры, которая подводится к системе теплоносителя. Как правило, все рекомендации есть в прилагаемой инструкции производителя.Схема водяного теплого пола с терморегулятором предполагает установку оборудования для поддержания постоянной температуры в системе.

Информация о жидкостях

В систему теплых полов можно заливать дистиллированную или обычную воду, а также антифриз. Последний лучше всего использовать при неравномерном обогреве помещения в холодные периоды. Это следует заранее отразить в конструкции системы.

Где лучше всего использовать?

Как правило, используется контур теплой воды.этаж в частном доме. При установке системы на ограниченных площадях помещения (спальня, кухня, ванная) проще всего использовать электрическую вариацию. Это связано с тем, что на небольшом пространстве сложнее расположить трубы, чем кабель. В том случае, если такая система отопления становится основной, лучше всего использовать водяной тип конструкции. Следует отметить, что в многоэтажном доме с централизованным отоплением запрещено использовать пол с водяным подогревом. Схема системы из отдельного контура обязательно согласовывается с соответствующими органами.

Многослойное строительство

Схема устройства теплых водяных полов примерно следующая:

1. Теплоизоляция (используется EPPS или пенополистирол).
2. Гидроизоляционное покрытие или оклейка.
3. Основная плита.

дополнительная информация

В конкретном случае требуется расчет толщины теплоизоляции, которая будет иметь пол с водяным подогревом. Схема должна содержать эту информацию. Что касается рулонной изоляции, имеющей алюминиевую поверхность, то рекомендуется использовать вариации с содержанием лавсана.Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что трубы можно укладывать прямо на пенополистирол или пенополистирол. Таким образом, промежуточный слой пропускается. Следует обратить внимание на трубы водяного теплого пола и бетонную стяжку с добавлением пластификатора. Предполагает наличие армированной сетки с ячейками. Рекомендуемый диаметр проволоки до 4 мм. Толщина стяжки аналогичного пола (с учетом наличия труб) до 10 см.Есть определенные рекомендации по использованию пластификатора. Считается, что если добавить его в структуру стяжки, можно сделать так, чтобы ее толщина составляла 3 см, при этом ее армирование необязательно. Это мнение не соответствует действительности. Использование пластификатора не отменяет необходимости в армирующей стяжке. При этом его минимальная толщина должна достигать 5 см. В случае использования пластификатора его вводят в смесь в строгом соответствии с прилагаемой инструкцией. Его чрезмерное количество приведет к «выгоранию» системы.Таким образом, могут появиться трещины. Арматурная сетка обязательно должна располагаться над трубами. Это равномерно распределит рабочую нагрузку. В настоящее время часто можно встретить рекомендации, что предполагаемую сетку можно разместить прямо над трубами. Однако в этом случае выполнение его конструктивной роли невозможно. Дело в том, что крепить трубы к сетке удобно. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними.Что касается финишного покрытия пола, то в этом материале обязательно отмечается возможность его использования в устройстве теплого пола.

Как устроить трубу на основе водяного теплого пола

В холодную погоду кроме основной системы отопления должны использоваться и дополнительные источники. Но обогреватели и обогреватели тратят много энергии. В этом случае стоит задуматься о встроенной системе отопления, обладающей множеством положительных качеств. Среди них особой популярностью пользуется теплый водяной пол, который может быть реализован с использованием различных принципиальных схем теплого пола.

Достоинства и недостатки

По сравнению с аналогичными водонагревательными приборами пол имеет низкое энергопотребление, повышенный комфорт, эстетичный внешний вид и безопасность использования. Но стоит отметить и другие преимущества, которые можно получить в том случае, если по технологии выполнить установку системы отопления водяного типа в пол.

• Из-за небольшой средней температуры теплоносителя в трубе на уровне 50 градусов, энергии затрачивается значительно меньше.Экономия обычно составляет до 25%. Если потолок в комнате высокий, экономия составит до 55%. В последнем случае это связано с тем, что воздушное отопление ведется не во всем доме, а только на высоту 2-2,5 м. Нет смысла тратить ресурсы на теплый воздух прямо с потолка. Именно благодаря этой системе экономия получает огромную популярность среди обогревателей.
• При планировке всего помещения, а также при выборе дизайна не стоит задумываться о расположении радиаторов отопления и других отопительных приборов.Все они будут полностью скрыты под полом и не испортят вид всей комнаты.
• Подогрев воздуха в помещении осуществляется не только равномерно, но и системно. Нет энергии выброса массы на одном участке, а на другом — уменьшения. Все выполняется последовательно. В помещении при этом должно быть комфортно каждому, созданы все условия для здорового проживания. Такой способ монтажа системы отопления будет особенно актуален для детских комнат, где дети большую часть времени проводят на полу в играх.
• При эксплуатации теплого водяного пола не бойтесь обжечься, получить травмы от теплоносителя. Это связано с полной маскировкой элементов под полом. Даже дети не пострадают ни при каких обстоятельствах.

Но поскольку они обладают достоинствами, нельзя забывать о трудностях, которые могут возникнуть в процессе использования системы теплый водяной пол. Самый простой из них — сложная сборка. С первого раза вряд ли начинающий строительный сектор сможет справиться с поставленной задачей в одиночку.Лучше всего воспользоваться услугами специалистов, имеющих опыт работы в данной сфере. Перед началом монтажа всех комплектующих следует произвести качественные тренировочные площадки, выполнить выбранный вариант стяжки для выравнивания основания. К тому же обычно выполняется все в несколько слоев, что еще больше увеличивает процесс монтажа.

При обнаружении дефектов в трубопроводе будет течь охлаждающая жидкость, которая идет вниз. Если есть ситечко, вряд ли он пойдет к соседям, но все же ситуация может быть другой.Но это не приведет к срабатыванию всей системы и тепло не попадет в комнату. Выявить проблемные места самостоятельно будет сложно. Приходится демонтировать напольное покрытие и искать место для ремонта.

Когда в помещении хорошая теплоизоляция, теплый водяной пол может выступать в качестве основного источника тепла. В этом случае необходимо установить качественные окна и двери, чтобы не пропадало тепло. Кроме того, будут участки, на которых невозможно провести установку водяного теплого пола — лестница на второй этаж, второстепенная зона коридора мимо.Тут уже надо думать об оборудовании помещений с дополнительными источниками отопления.

Специалисты уверяют, что теплый водяной пол можно считать лучшим при правильном дополнительном источнике тепла.

Для устройства теплого водяного пола могут использоваться разные схемы крепления, которые в свою очередь имеют свои особенности.

спиральная схема

В этом способе устройство трубопровода выполнено в виде «улитки». Все они расположены по всей плоскости в помещении, как те элементы, где нагревается теплоноситель, и охлаждаются для последующего нагрева.трубки должны быть параллельны друг другу.

Подогрев воздуха в помещении и черновом полу осуществляется постепенно и равномерно. Стены, находящиеся вне улицы, можно дополнительно утеплить, выполнив двойную спираль. Маленькая спираль крепится к черному полу у входной двери и по «утепленным» стенам, а по холодному месту — вторая спираль. Если посмотреть на устроенный трубопровод, можно без сомнения сказать, что это форма этой улитки. Смолу трубы можно уменьшить в месте у «холодной» стены.

Из положительных качеств можно отметить, что схема теплого пола выполняет обогрев помещений равномерно. В этом случае сопротивление потоку значительно снижается. При этом контуре для теплого пола количество воды и расход труб и прочего материала несколько минимально, потому что заполняется только необходимое пространство. Этап уменьшения достигается за счет гибки бесшовной трубы.

Все эти положительные моменты связаны с подключением труб, которое вряд ли удастся выполнить впервые и самостоятельно.По сравнению с другими вариантами устройства водоводов, данная схема теплого пола водяного типа является одной из самых сложных частей проекта.

Поверхность пола нагревается равномерно на всех участках, в том числе за счет того, что спиральные змеевики равномерно распределены по основанию пола. Несмотря на то, что отводная трубка теплоносителя также находится в помещении, она размещена последовательно с нагревательными элементами, как это видно на представленной схеме теплого водяного пола в доме.

Особенности схемы «змейка»

Полезное устройство теплого водяного пола Предусмотрено те помещения, где его разбить на соответствующие показатели для температурной зоны.Режимы будут разными в зависимости от расположения выбранных ТЭНов.

Змеевик с горячей водой можно запускать параллельно и вдоль одной стены, а в помещении в этом случае — одиночной змейкой. В этом случае основной температурный уровень тепла в помещении и будет располагаться в половинках пространства от источника подачи теплоносителя. Вторую половину при этом прогреют несколько меньше и теплоноситель к месту отправления вообще остынет. Так что этот вариант больше подходит для помещений с зонированием полов с разным температурным режимом.На входе можно создать более теплый участок, а на дальнем конце — более прохладный. Или бегать по кругу.

Большую эффективность имеет двойная змейка, когда образно холодные и теплые области будут чередоваться друг с другом. Тогда нагрев будет более равномерным, но все же яркие участки будут просматриваться при более низкой температуре нагревательных элементов. По мере удаления от участка подачи теплоносителя будет уменьшаться и степень нагрева поверхности пола. Также в этом случае труба будет иметь больший угол изгиба, что может негативно сказаться на качестве материала.

Возможен еще один вариант схемы укладки водяного теплого пола — угол змейка. В основном подходит для участков с углами. Следовательно, на улицу будут выходить сразу две стены, и они будут считаться «холодными». Его очень легко реализовать на практике. Но с другой стороны, это создает значительный угол изгиба трубы на всем участке нагрева. Если делать это небольшими порциями, высока вероятность того, что трещина будет зависеть от места перелома.

комбинированный вариант

Прямоугольной формы не обладает всеми удобствами.К тому же две «холодные» стены в помещении не всегда могут быть теплыми из-за использования одной конкретной схемы расположения труб теплого водяного пола. В этом случае применяется комбинированный вариант, в котором несколько схем объединяются в одну или чередуются одни и те же схемы в разных областях комнаты.

Петли расположены вдоль наружных стенок трубы. Чаще всего их крепят по принципу прямого угла относительно друг друга. На этом этапе можно даже уменьшить шаг прокладки труб, чтобы добиться наилучших результатов по утеплению помещения в целом.

необходимо ознакомиться со всей документацией и по возможности получить разрешение на теплый водяной пол в городской квартире. Исключение составляет включение теплых водяных полов в базовый вариант системы отопления новостроек.

Комбинированный вариант укладки полов по водяной схеме действует только в отопительный период. Все монтажные работы придется производить самостоятельно. Если подключение производится к одному автономному котлу, что типично для домов, то отопление будет обеспечивать теплом помещения круглый год.Схема укладки труб теплого пола в таком случае выбирается на усмотрение художника.

При устройстве типа водяного теплого пола в один из контуров включается желаемый результат. Помещение прогревается от пола и заставляет чувствовать себя в нем комфортно. Лишнего расхода энергии не будет, за счет снижения предельной температуры теплоносителя. Кроме того, в помещениях с высокими потолками тепло не поднимается выше 2,5 метров от уровня пола. Это также снижает трату ресурсов на отопление.

Вы можете просмотреть предварительные видеоролики, проконсультироваться со специалистами в заданном направлении, чтобы грамотно произвести самостоятельный монтаж схемы теплого водяного пола. Только при строгом соблюдении технологии укладки труб на стяжку Помещение пола будет получать необходимое количество тепла, от поверхности. Кроме того, рекомендуем видео, как уложить в квартире водяной теплый пол, такая подборка поможет выполнить монтаж и не наделать ошибок.

Видео:

Видео:

Видео:

Видео:

Видео:

Как обогреть керамический пол водой | Руководства по дому

Использование воды для обогрева — это тип лучистого теплого пола, который называется гидроникой.Трубы из сшитого полиэтилена — PEX — переносят теплую воду между черным полом и готовой поверхностью пола. Тепло передается плитке и излучается в комнату, согревая людей и предметы. Плитка — один из лучших материалов для установки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX. Практически любой источник тепла может нагреть воду, включая газ, пропан, масло, дрова, электричество или солнечную энергию.

Фанера

Установите трубку PEX в виде S-образных петель поверх фанеры.Петли удерживаются специальными скобами, а монтажники заливают пол самовыравнивающейся строительной смесью. Раствор заделывает трубы PEX и обеспечивает прочную ровную поверхность для укладки плитки. Розничные торговцы также продают фанерные листы с предварительно рифлеными канавками, которые предназначены для использования в трубах PEX. После прикрепления фанеры проденьте PEX в пазы и покройте черновой пол самовыравнивающимся раствором. Попросите лицензированного подрядчика проверить вашу опору для пола, чтобы убедиться, что она достаточно прочна, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты являются кандидатами для систем водяного отопления. Нанесение аналогично нанесению на фанерные черновые полы. Установщики наматывают на пол трубы из полиэтиленгликоля, закрепляют их привязкой к арматуре, а затем заливают обеими слоями раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте светоотражающий изоляционный материал перед установкой трубки PEX поверх существующей плиты. Без надлежащей изоляции плита становится теплоотводом, отводящим тепло к земле и прочь от дома.Поверх раствора уложить керамическую плитку.

Под черным полом

Если вы уже установили плитку и у вас есть подвал или подвал, вы все равно можете добавить водяное лучистое отопление. Вставьте трубы PEX в отсеки балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубки от одного пролета до другого. После этого добавьте алюминиевые пластины, предназначенные для этого типа применения. Пластины прикрепляются к основному полу и помогают удерживать трубы на месте.Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

поверх существующей плитки

Керамическая плитка укладывается на любой твердый черный пол, даже поверх существующей плитки. Если у вас есть черновой пол из плит и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубку PEX поверх плитки, как если бы это был черновой пол. Налейте на трубку самовыравнивающийся раствор, который скроет змеевики и обеспечит прочную ровную поверхность для новой укладки плитки. Однако имейте в виду, что это увеличит высоту существующего пола на 2–3 дюйма.

Ссылки

Ресурсы

Биография писателя

Роберт Корпелла профессионально пишет с 2000 года. Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.

Строительные инспекторы и вопросы кодекса | | Теплый пол своими руками

Соблюдение строительных норм и правил — важный этап любого крупного строительного проекта (под «крупным» понимается практически все, что выходит за рамки строительства песочницы на заднем дворе).В результате установщик излучения, будь то домовладелец или профессиональный подрядчик, должен понимать применимые строительные нормы и правила и работать с местными строительными инспекторами для соответствующей установки системы.

Проработав много лет в сфере отопления и водопровода, мы пришли к выводу, что большинство строительных инспекторов — хорошо информированные и разумные люди. Многие установили лучистое отопление в своих домах и понимают его принцип работы и многие преимущества.

Однако отрасль постоянно меняется.Вводятся новые источники тепла. На рынок выходят новые элементы управления, клапаны и способы настройки систем. И, конечно же, излучающие трубки бывают самых разных диаметров, толщин стенок и типов материалов. В среднем за год инспектор по строительству может увидеть сшитый полиэтилен (PEX), несшитый, так называемый «натуральный» полиэтилен, резиновые трубы, медные трубы или полибутилен, используемые в системах лучистого отопления.

Самыми лучшими и наиболее часто используемыми трубками, конечно же, являются PEX.Но даже в категории PEX разнообразие устрашает. Есть PEX, обработанный электронно-лучевым методом, силановым методом или пероксидным методом. Есть PEX с алюминиевым покрытием, PEX с пластиковым покрытием для защиты от диффузии кислорода, PEX оранжевого, синего, серебряного или красного цвета для защиты от повреждений ультрафиолетовыми лучами. И если вы не достаточно запутались, вы можете купить PEX в натуральном, неокрашенном, молочно-белом состоянии.

Сочувствую строительному инспектору, который видит разные трубы на каждой работе.

К счастью, БОЛЬШАЯ часть трубок, с которыми сталкивается инспектор, качественные, прочные и разработаны специально для лучистого отопления. Иногда плохо информированный домовладелец пытается использовать черную водопроводную линию или садовый шланг в излучающей системе, и поэтому инспектор использует руководящие принципы кодекса, чтобы удостовериться, что трубы спроектированы в соответствии с проектными спецификациями конкретной излучающей системы.

Однако иногда возникают проблемы, когда инспектор, подавленный огромным разнообразием возможностей, требует спецификации кода, которая применяется к БОЛЬШИНСТВУ PEX на рынке, но исключает другие очень стоящие, передовые и хорошо спроектированные варианты PEX, не пока что часть кода.

Мы делаем это различие, потому что один из продуктов, продаваемых Radiant Floor Company, а также другими уважаемыми компаниями лучистого отопления, представляет собой превосходную разновидность PEX, которая действительно выходит за рамки «стандартных» спецификаций кода для PEX (180 градусов @ 100 фунтов на квадратный дюйм).

Это изменение дизайна было сделано намеренно и в сотрудничестве с одним из крупнейших и наиболее уважаемых производителей PEX в стране. Но, как упоминалось выше, его конструктивные параметры отличаются от параметров «традиционного» PEX, поскольку он отражает продолжающуюся эволюцию в отрасли лучистого отопления.

Почему такая эволюция была желательной? Одним словом: гибкость.

Мы разработали 7/8 ″ Durapoly XL PEX с более тонкими стенками, чтобы сделать его достаточно гибким, чтобы проходить через балки пола. Эквивалентный «стандартный» PEX (то есть 1 ″ PEX) слишком жесткий, чтобы его можно было сгибать в таком тесном пространстве. В результате до появления 7/8 ″ PEX только «стандартный ½ ″ PEX мог изгибаться в полости балки. Но поскольку небольшой объем жидкости в ½ ”PEX приводит к довольно низкому выходу БТЕ, для обогрева большинства зон необходимы ДВА прохода по ½” трубы на секцию балок.Это означает множество трубок, множество теплораспределительных пластин, которые удерживают его, и множество соединений для многих цепей … короче говоря, гораздо больше затрат и труда, чем установка той же самой работы с использованием трубок, таких как 7/8 ″ Durapoly XL PEX. И поэтому мы его разработали.

Итак, вы можете спросить, работают ли трубки с более тонкими стенками, такие как 7/8 ″ PEX, иначе, чем стандартные PEX?

Короткий ответ — да. Он имеет более высокую тепловую мощность, потому что более тонкая стенка означает меньшее сопротивление тепловому потоку. Достаточно ли существенная разница, чтобы иметь значение в реальном мире? Что ж, больше тепла — больше тепла.Но главное преимущество PEX 7/8 ″ в его гибкости. И, конечно же, это существенное преимущество. Как упоминалось выше, такую ​​же работу по нагреву можно выполнить с половиной трубки.

Конечно, PEX с более тонкими стенками 7/8 ″ имеет более низкие номинальные значения давления и температуры, чем, скажем, сопоставимый по размеру, с более толстыми стенками, который невозможно согнуть 1 ″ «стандартный» PEX. Но, к счастью, это не имеет значения.

Почему? Потому что рейтинг 180 градусов, 100 фунтов на квадратный дюйм «стандартного» PEX абсурдно превосходит конструкцию системы лучистого отопления.Нелепо использовать воду с углом 180 градусов в излучающей системе, которая наиболее эффективно работает при 120 градусах. Помните, что в радиаторах плинтуса используется котловая вода с углом наклона 180 градусов, потому что плинтусы из ребристых труб нагревают ВОЗДУХ. Лучистые системы нагревают МАССУ пола. Вместо полос супер горячих плинтусов, установленных вдоль стены, источником тепла становится весь пол. В результате в излучающих трубах используются значительно более низкие температуры.

А более низкое номинальное давление 7/8 ″ PEX?

Лучшим ответом был бы другой вопрос: зачем кому-то повышать давление в ЛЮБОЙ системе отопления до 100 фунтов на квадратный дюйм? Радиаторы основной платы обычно работают около 15 фунтов на квадратный дюйм.То же самое и с «закрытыми» излучающими системами. «Открытая» излучающая система работает при давлении бытовой воды, то есть около 50 фунтов на квадратный дюйм. Представьте, что вы принимаете душ с ДВАЖДЫМ давлением. Ощущение было бы похоже на стояние под пескоструйным аппаратом.

Кроме того, все рейтинги трубок из полиэтиленгликоля не более чем «эталоны». Контрольная точка — это контрольная точка, которая изменяется в зависимости от давления и температуры. Другими словами, номинальные значения давления и температуры на любой трубке изменяются вверх или вниз в зависимости от того, какая температура и давление используются.Такие трубки, как 7/8 ″ Durapoly XL PEX, проходят «эталонное тестирование» при 120 градусах при 100 фунтах на квадратный дюйм. Если вы поднимете температуру до 180 градусов, номинальное давление упадет до 60 фунтов на квадратный дюйм.

Таким образом, даже несмотря на то, что эталонный рейтинг является относительным, это важно, потому что производитель трубки удостоверяет, что трубка может подвергаться эталонному давлению и температуре (в данном случае 120 градусов при 100 фунт / кв. Дюйм) в течение ПЯТЬДЕСЯТ ЛЕТ НЕПРЕРЫВНО без любое ухудшение его работоспособности.

Излишне говорить, что НОРМАЛЬНАЯ излучающая система работает при 120 градусах при приблизительно 50 фунтах на квадратный дюйм.НКТ, эксплуатируемые при более низком (то есть нормальном) давлении и температуре, прослужат значительно дольше 50 лет.

Из приведенного выше объяснения должно быть очевидно, что гибкий, удобный, тонкостенный PEX, такой как 7/8 ″ Durapoly XL, не только подходит для большинства излучающих материалов, но и является предпочтительным. Исключением может быть зона с очень короткими плотными балками или здание необычной формы с компоновкой балок, которая постоянно меняет направление. В этих случаях PEX меньшего диаметра ½ дюйма обеспечит даже большую гибкость, чем PEX 7/8 дюйма, и его следует использовать.Конечно, вам придется использовать в два раза больше трубок диаметром ½ дюйма. Но тут ничего не поделаешь.

Итак, как лучше всего работать с инспектором по строительству, который настаивает на применении «стандартных» рекомендаций кода PEX к «нестандартным» PEX, таким как 7/8 ″ Durapoly XL?

Следующий отрывок из Международного механического кодекса может быть полезным первым шагом:

105.1 Альтернативные материалы, методы, оборудование и приспособления.

Положения этого кодекса не предназначены для предотвращения установки какого-либо материала или запрета любого метода строительства, специально не предписанного этим кодексом, при условии, что любая такая альтернатива была одобрена.Альтернативный материал или метод строительства должны быть одобрены, если должностное лицо кодекса сочтет, что предложенная конструкция является удовлетворительной и соответствует намерению положений настоящего кодекса, и что материал, метод или работа Предлагаемый продукт, по назначению, по крайней мере эквивалентен тому, что предписано в этом кодексе, по качеству, прочности, эффективности, огнестойкости, долговечности и безопасности.

Часто строительный инспектор имеет большую свободу в принятии решения об утверждении разрешения или об отказе в нем.Эта функция встроена в Строительные нормы и правила, чтобы позволить инспекторам проявлять свой разум и здравый смысл и не допускать превращения их в просто «резиновые штампы», подчиняющиеся общему набору правил. Коды — это хорошо продуманные инструкции. Внимательный инспектор посещает строительную площадку, оценивает ситуацию, изучает факты, оценивает материалы, о которых идет речь, и выносит правила в соответствии со своим осознанным мнением.

Никто в строительной отрасли не ожидает, что каждый строительный инспектор будет хорошо знаком с каждым мельчайшим развитием отрасли.Если инспектор никогда не видел и не оценивал, например, 7/8 ″ PEX, задача домовладельца — предоставить ему документацию от производителя трубок с описанием характеристик давления и температуры PEX ( см. Загружаемый PDF-файл ниже ).

PEX 7/8 ″ от компании Radiant Floor Company спроектирован как часть «спроектированной» излучающей системы. Другими словами, наши системы работают в соответствии с рекомендациями по температуре и давлению для трубок из полиэтиленгликоля 7/8 дюйма и не предназначены для работы в условиях крайних верхних предельных параметров «стандартного» полиэтилена.В этом отношении даже стандартный PEX не должен работать с параметрами верхнего предела, потому что, как указано выше, эти стандарты абсурдны и неэффективны.

Кроме того, домовладелец должен побудить инспектора выполнить «тест на месте» на 7/8 ″ PEX. Обычно это включает повышение давления в трубке до 100 фунтов на квадратный дюйм или выше в течение установленного периода времени (обычно от 30 минут до 3 часов). Это должно убедить любого разумного инспектора в том, что 7/8 ″ PEX абсолютно не подвержен опасности взрыва, взрыва, как никелевый шар, или какой-либо иной деформации.Если вашему инспектору требуется испытание давлением при установке балки перекрытия, компания Radiant Floor Company предлагает простой в установке и недорогой комплект для испытания давлением. Для установки на плите испытательный комплект уже встроен в коллектор плиты.

В качестве примечания: представители компании Radiant Floor присутствовали на демонстрации, проведенной в лабораторном испытательном центре. Для этого теста наш 7/8 ″ PEX длиной 2 фута был погружен в ванну с водой с температурой 198 градусов, а затем создавался повышающимся давлением до тех пор, пока он не взорвался на при 215 фунтов на квадратный дюйм! Каждая партия трубок подвергается этой и другим строгим оценкам.

Строительные ведомства большинства штатов признают разницу между трубками из полиэтиленгликоля, специально разработанными для лучистого отопления (7/8 ″ из ​​полиэтиленгликоля), и трубками, купленными в местном хозяйственном магазине и предназначенными только для подачи холодной воды (черный поли, садовый шланг). Практически в каждом случае инспектор признает ценность, эффективность и высокое качество 7/8 ″ PEX и, как следствие, выдаст разрешение.

Письмо, подтверждающее номинальные значения давления и температуры

Письмо, подтверждающее рейтинг пригодности Underwriters Laboratories

типов лучистого тепла — электрическое vs.Hydronic

Фото: warmboard.com

Эта статья была предоставлена ​​вам компанией Warmboard. Его факты и мнения принадлежат BobVila.com.

Наконец-то наступила весна. Но не позволяйте теплой погоде обмануть вас, заставив полностью забыть о проблемах зимы. Если ваша система отопления не могла обеспечить вам комфорт в самые холодные месяцы, то в следующем году ничего не изменится — то есть, если вы не внесете активные изменения.

Оценивая свою систему отопления, вентиляции и кондиционирования воздуха, вы вполне можете определить, что ваши разочарования связаны с ограничениями производительности и высокими эксплуатационными расходами обычного принудительного воздуха.Действительно, многие люди уже пришли к такому же выводу. Возможно, поэтому все большее число домовладельцев в той или иной форме выбирают лучистое отопление.

Найдите проверенных местных профессионалов для любого домашнего проекта
