Схема установки насосной станции: Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

  • подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
  • обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
  • обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

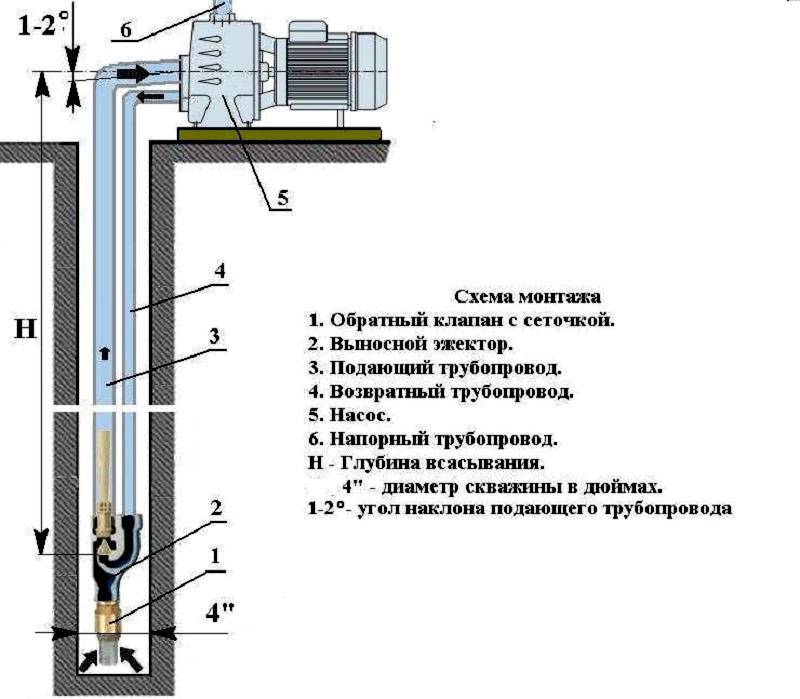

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода.

Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

  1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
  2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
  3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
  4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
  5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
  6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

  • емкость объемом не менее 30 л;
  • резиновая мембрана соответствующего диаметра;
  • реле давления;
  • манометр;
  • набор фитингов;
  • запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

схема подключения, установка своими руками, фото

Не всегда есть возможность пользоваться централизованным водоснабжением, в особенности, если жилье несколько удалено от города. Но иногда приходится подключать специальное оборудование, как, например, насосная станция для дома схема подключения которой зависит от условий эксплуатации и параметров источника воды (скважины, колодца), и в условиях недостаточного напора воды из центрального трубопровода.

Основы функционирования и конструктивные особенности

В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.

Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.

Насосная станция с накопительным баком является достаточно громоздким оборудованием

Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.

За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.

Устройство насосной станции с гидроаккумулятором

Основные критерии выбора устройства

Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели. Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:

  • глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
  • скорость подачи воды, она же – производительность;
  • мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
  • тип управления устройством: ручной привод или автоматика;
  • количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
  • объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.

Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.

Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.

Например, чтобы семья из 4 человек могла пользоваться системой локального водоснабжения, требуется уровень производительности устройства, равный примерно 3 куб. м/ч, однако, эта цифра может варьироваться в зависимости от уровня интенсивности использования воды.

Если вы хотите узнать больше об устройстве и принципе действия гидроаккумулятора, который является одной из составляющих насосной станции, то эту информацию вы найдете в нашей отдельной статье.

Как правильно взять пробу воды из колодца для проведения ее анализа читайте здесь.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

  • выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
  • рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
  • профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

  1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
  2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
  3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.
  4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

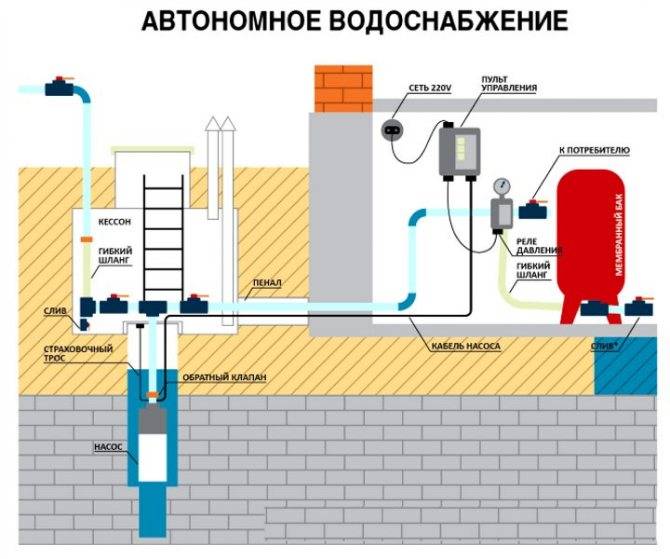

    Схема установки насосной станции в кессоне

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Выбор системы: однотрубная или двухтрубная?

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

  1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
  2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
  3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
  4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
  5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

Подробная схема подключения насосной станции представлена на фото.

При монтаже насосной станции на даче немаловажным является нюанс, на каком уровне располагается трубопровод. Если траншея имеют глубину ниже уровня промерзания грунта, тогда можно обойтись без специальной теплоизоляции труб, в противном случае следует использовать минеральное базальтовое волокно, пенополистирол или электрический кабель.

Подробнее про схему подключения насосной станции к колодцу читайте в нашем материале.

Как правильно провести регулировку реле давления мы рассказали на этой странице сайта. От грамотной настройки этого устройства зависит комфорт эксплуатации и надежность в работе насосного оборудования.

Про преимущества пластиковых колодезных крышек мы рассказали тут http://okanalizacii.ru/vodosnabzhenie/kolodec/plastikovaya-kryshka-dlya-kolodca.html

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

Как правильно подключить насосную станцию

Чтобы автономное водоснабжение действовало бесперебойно и эффективно, нужно знать, как правильно установить насосную станцию.

Чтобы успешно произвести подключение насосной станции к колодцу, потребуется:

  • Собственно насосная станция;
  • Шланг диаметром не менее 25 мм;
  • Механический фильтр;
  • Обратный клапан;
  • Устройство защиты от сухого хода.

Как же правильно собрать насосную станцию стоит посмотреть в следующем видео:

Можно сразу приобрести полный «Комплект для всасывания».

В первую очередь решите, где будет размещена станция. Лучше размещать ее, как можно ближе к источнику, это экономичней и эффективней.

Проще всего расположить станцию на поверхности земли, но тогда ее придется убирать на период холодов. Вряд ли вас это устроит. Тогда не поленитесь обеспечить надлежащую теплозащиту.

В колодце можно установить металлическую решетку и закрепить станцию на ней, но высокая влажность может привести к ржавлению механизма. Можно устроить кессон (яму с укрепленными стенками и утепленной крышкой) рядом с колодцем. Но заранее подумайте, как вы будете осуществлять профилактические осмотры и необходимый ремонт устройства.

Если предполагается, что водоснабжение будет круглогодичным, то трубы от источника в дом заглубляем ниже уровня промерзания почвы и утепляем.

Так, где поставим двигатель – определили, следующий шаг – составляем примерную схему расположения водоводных труб и определяем количество кранов и подключенных к водопроводу устройств. При этом помним, что чем короче путь воды к крану, тем легче будет обеспечивать подачу воды в систему.

Начиная подключение насосной станции к колодцу, соединяем шланг с насосом, надеваем фильтр и опускаем шланг в воду.

Поскольку практически все насосные станции основаны на самовсасывающих насосах, перед началом работы в насос нужно залить воду через специальное отверстие. Установив и проверив исправность обратного клапана и защиты от сухого хода, присоединяем напорный патрубок к водопроводной сети дома.

Включив насос, проверьте характеристики работы. При необходимости отрегулируйте диапазон давления на манометре станции. Готово!

Теперь вы можете гордо сказать соседям «А у нас водопровод – вот!» — и объяснить им, как правильно установить насосную станцию.

Обвязка насосной станции своими руками. Схема подключения

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Насосные станции могут работать в нескольких направлениях:

  • Подача воды из скважины или колодца
  • Подача воды из накопительной емкости
  • Повышение давления в трубопроводе


Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.


Выбор места размещения


Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.


Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.


Подключение насосной станции


Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.


Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).>

Посмотреть насосные станции в Теплосим.ру ->

 02.03.2019

Перейти к списку новостей
Продолжить

Подключение насосной станции для создания водоснабжения в загородном доме.

Бытовые насосные станции работают при глубине скважин до 20 метров, но даже если в вашем случае глубина залегания вод больше, то насосная станция должна быть оснащена дополнительным глубинным насосом.

Выбор, в первую очередь происходит исходя из того, какая производительность требуется. Суточная потребность одного человека в воде принимается как 250 л.

Для того чтобы подключение насосной станции к скважине было рациональным и станция могла бы работать в автоматическом или ручном режиме, следует определиться с объёмами перекачки жидкости в час, в течение суток и ожидаемую длительность её работы. После таких расчётов и анализа можно с полученными цифрами отправляться в магазин и подбирать конкретную модель.

Монтаж НС в помещении

Место установки насосной станции должно располагаться так, чтобы поднятие грунтовых вод не могло затопить станцию и причинить ей вред. Самостоятельная установка НС выполняется на полке или достаточно высокой подставке (достаточно сделать пьедестал из кирпичной кладки) без прикосновения к стенам и на резиновой прокладке, гасящей шум и опасные вибрации. Так защищается и само устройство, и стена или фундамент здания. Если подвал, в котором установлена станция, не имеет отопления, то об этом тоже следует позаботиться заранее, чтобы в период сильных морозов вода в системе не промерзала.

Монтаж НС в кессоне

Кессон – железная водонепроницаемая герметичная камера цилиндрической или квадратной формы с горловиной, закрываемой утеплённым люком. Высота бытового кессона – 2 метра – позволяет беспрепятственно установить насос на глубину, превышающую уровень промерзания почвы и удобную для обслуживания. Люк кессона должен быть выведен на поверхность. Утепление кессона – тоже обязательное мероприятие.

Основные элементы бытовой насосной станции

Бытовая НС состоит из трёх функциональных узлов:

  1. Гидравлический насос, приводимый в действие электроэнергией.
  2. Гидроаккумулятор – резервуар для воды под давлением.
  3. Реле давления – управляющий элемент, следящий за величиной давления в системе.

В нормальном рабочем режиме реле давления следит за уровнем давления. Если уровень ниже заданной величины, то реле включает насос и вода нагнетается в гидроаккумулятор, а при достижении требуемого давления насос отключается.

Как и где установить насосную станцию

Для удобного подключения насосной станции к скважине в кессоне или подвале следует учесть практический опыт профессионалов:

  1. Лучше всего, если это помещение будет подготовлено и оборудовано только для насосной станции.
  2. Чтобы насос не потреблял излишнюю мощность и работал не перегружаясь, подключение насосной станции к скважине должно быть на минимально возможном расстоянии, к тому же уменьшение высоты подъёма воды в метрах – и есть главный показатель для нагрузки помпы насоса.
  3. Так как станция имеет электропривод, то в целях безопасности и надёжности следует обеспечить хорошую постоянную вентиляцию для удаления влаги.
  4. Крепление насосной станции к поверхности должно обеспечивать её полную неподвижность, что достигается болтовым, анкерным или дюбельным крепежом.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

  • глубина до 10 м позволит выбрать однотрубное подключение станции;
  • глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ. Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте.

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

  • Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена.
  • После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой.
  • Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце. Хотя, второй клапан не требование, а мера предосторожности.


Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.   Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба.

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.
После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Перед запуском

  • Все резьбовые соединения не только уплотняются, но и должны быть туго затянуты разводным ключом.
  • Для предотвращения «сухого запуска» в верхней части насоса есть наливное отверстие с крышкой, куда обязательно следует до пробного пуска залить воду, которая должна заполнить весь объём. После этого отверстие закрывается крышкой.
  • Проверка давления в гидроаккумуляторе. Значение давления должно находиться в пределах 1,2 — 1,5 атмосферы. Подкачку можно произвести велосипедным или автомобильным насосом,  а также  компрессором (подключение через обычный автониппель).

Схема установки насосной станции в Сочи. Проектирование и монтаж насосных станций

Чтобы понимать, как устроена та или иная насосная установка, нужно внимательно изучить ее схему. На ней указаны все элементы, места их установки и соединений. Также, как правило, на схемах насосных установок обозначается местонахождение помещения для установки гидроемкости, фильтра, вентилей, насосов и другого оборудования. Каждый агрегат сопровождается специальным паспортом, в котором указывается информация:

  • о монтаже;
  • о технических осмотрах;
  • о неисправностях оборудования;
  • об изменениях в его составе;
  • оценка текущего состояния.

Таким образом, в любой момент можно будет уточнить сведения о системе и получить нужные данные. Чтобы понимать, на что в первую очередь нужно будет обратить внимание при монтаже и эксплуатации установки, проконсультируйтесь с опытными специалистам компании «РостИнпром». Мы поможем подобрать оборудование и расскажем об особенностях заинтересовавших вас моделей.

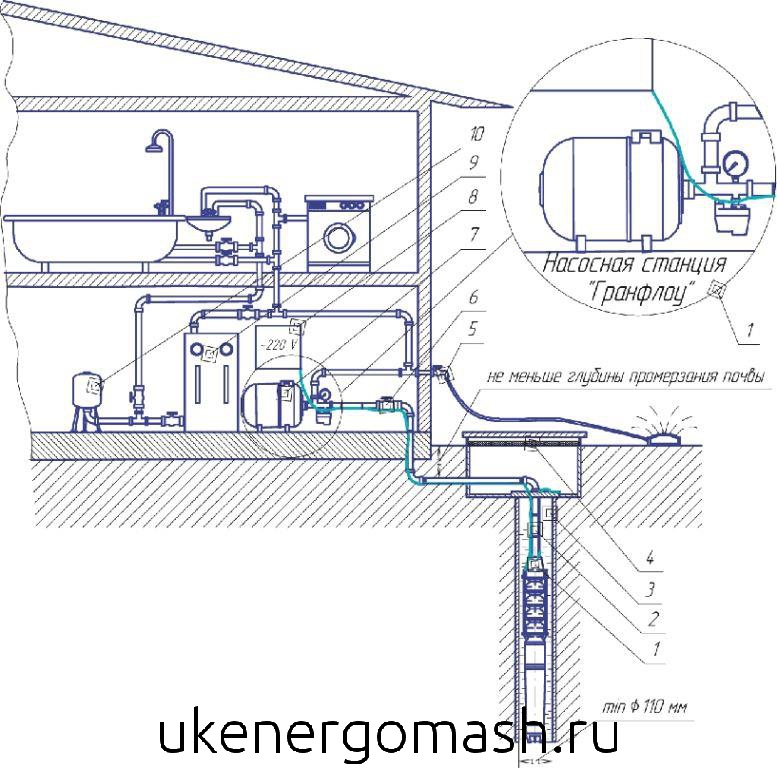

Схема установки насосной станции

Современные производители предлагают насосные станции с накопительной емкостью или с гидроаккумулятором. Первый тип неудобен громоздкостью конструкции, сложностью монтажа и тем, что напор воды здесь отмечается достаточно низкий. Кроме того, если в процессе установки допустить серьезные ошибки, вода будет выливаться из бака.

Модели с гидроаккумулятором более удобны и в монтаже, и в эксплуатации. Они компактнее, имеют в составе реле, отвечающее за воздушное давление, благодаря чему предотвращаются аварийные ситуации: при максимальных показателях давления насос отключается, а когда они понижаются – работа возобновляется.

Также насосы подразделяются на варианты с выносным, встроенным эжектором или без него. Выносной опускается к самому месту забора воды и может сломаться, если в ней содержится много песка либо других включений. Основной плюс данного агрегата – в возможности его размещения максимально близко к дому.

Встроенный эжектор рассчитан на работу на значительной глубине. Более мощный и работоспособный, но довольно шумный. Однако для частных домов этот вариант остается одним из лучших.

Насосы без эжектора отличаются иным, более сложным принципом забора воды. Ключевую роль играет гидравлическую часть. Плюсы таких моделей – экономия энергопотребления и тихая, даже бесшумная работа.

Очень важный момент – выбор места под установку насосной станции. Насос нужно устанавливать или в доме (в подвальном помещении) или во дворе, но на определенной глубине в земле, чтобы избежать промерзания и выхода из строя. Этот элемент установки необходимо защитить от осадков и морозов. Также позаботитесь о том, чтобы он не подтапливался в период паводков. Монтаж на удалении от стен исключит вибрацию. Выполняя монтаж, помните о том, что доступ к узлам станции должен быть свободным, поскольку периодически нужно будет проводить их осмотр и, возможно, ремонт. Планируя установочные работы, помните:

  • укладка труб должна выполняться под уклоном относительно места забора воды;
  • в стенах здания нужно заранее проделать входные отверстия под трубопровод;
  • трубы должны быть правильно подсоединены к насосу, чтобы не произошло разгерметизации соединений.

Чтобы все работы были выполнены корректно и без ошибок, надо выполнить точные расчеты. Далее, в процессе монтажа, обязательно перепроверяйте надежность всех креплений. На практике возможны ситуации, когда станцию нужно подключить к водопроводу. Лучше всего доверить установку профессионалам. Они сориентируются в любой ситуации, справятся с задачей качественно и оперативно.

Позаботьтесь о наличии фильтров в системе — они задержат все плохие вещества и включения, но будут забиваться и требовать периодической замены. Мы поможем подобрать все необходимое оборудованием и выполним профессиональный монтаж – доверьте дело специалистам «РостИнпром», и останетесь довольны.



Руководство по установке канализационного насоса

| 6 простых шагов

Вы провели исследование и выбрали идеальную насосную станцию ​​в корпусе для своего объекта. Отлично, теперь пора его установить. Это может показаться сложной задачей, но если ее выполняет квалифицированный персонал — например, землевладельцы или строители на вашем участке — это относительно простая и понятная процедура.

Пошаговое руководство по установке канализационной насосной станции

  1. Выберите подходящее место

Ваша комплектная насосная станция должна быть установлена ​​где-то ниже уровня земли — вы должны тщательно продумать ее точное местоположение. Важно предусмотреть возможность падения в дренажную систему участка, и перед тем, как начать копать, вы всегда должны проверять наличие подземных труб, кабелей и служебных каналов.

Если резервуар необходимо разместить под дорогой или пешеходной дорожкой, потребуются дополнительные приспособления, такие как дежурная крышка люка, и их следует приобрести до начала установки.

  1. Выкопать отверстие

Следующим шагом будет выкопать яму под вашу насосную станцию.Это должно быть примерно на 500 мм глубже, чем общая длина резервуара. Если выкапывают вручную, необходимо укрепить боковые стороны, чтобы предотвратить соскальзывание земли. Если копать с помощью машины, они должны быть укреплены для устойчивости. В любом случае может потребоваться водоотливной насос для слива грунтовых вод.

  1. Подготовить раскоп

Затем поместите слой чистого хардкора в основание котлована. Обычно его толщина должна составлять 200 мм, но при хороших грунтовых условиях достаточно и всего, что превышает 50 мм. Покройте твердый слой слоем бетона (минимальная толщина 25 и 150 мм), утрамбуйте и хорошо закрепите.

  1. Установить бачок

Теперь вы готовы начать фактическую установку. Медленно опустите бак комплектной насосной станции для сточных вод на влажное основание, чтобы опоры или молдинги вошли в бетон. Важно убедиться, что все трубы и соединения расположены правильно. Если входной патрубок находится на расстоянии менее 800 мм от основания резервуара, его следует подключить на этом этапе.

  1. Закрепите бак на месте

После того, как он будет установлен, наполните резервуар водой (на глубину 700 мм) и закрепите на месте, используя бетон марки 25. Его следует равномерно вылить по периметру резервуара — до высоты примерно 600 мм и толщины 100 мм — и встряхнуть, чтобы удалить любые пустоты.

Подсоедините все трубопроводы к насосной станции в комплекте и засыпьте его бетоном сорта 25, следя за тем, чтобы резервуар всегда оставался идеально ровным.

  1. Выполните окончательные соединения

Завершающий этап — это электромонтаж. Дайте бетону достаточно времени, чтобы застыть и удалить всю воду из резервуара. Затем вы можете установить насосы и поплавковые выключатели, расположить панель управления и выполнить окончательные электрические подключения.

Компания JT Pumps предлагает профессиональные услуги по электромонтажу и вводу в эксплуатацию, чтобы помочь в этом процессе. Мы проверим все соединения, убедимся, что ваша новая насосная станция для сточных вод работает правильно, а также выдадим вам акт электромонтажа и ввода в эксплуатацию.

Свяжитесь с нами, чтобы получить дополнительную помощь при установке

Если вы все еще не знаете, как установить комплектную насосную станцию ​​ , вы можете связаться с нами в любой момент — наша команда является экспертом в этой области. Они с радостью ответят на любые вопросы по процедуре установки и помогут организовать ваш монтаж и пуско-наладочные работы.

Просто позвоните нам по телефону 0844 414 500 или отправьте электронное письмо на адрес [email protected] Вы также можете заполнить нашу онлайн-форму для связи, и мы ответим на ваше сообщение в кратчайшие сроки.

% PDF-1.6 % 706 0 объект > эндобдж 667 0 объект > эндобдж 703 0 объект > поток 2011-08-26T06: 34: 24Z2011-08-26T09: 23: 41-04: 002011-08-26T09: 23: 41-04: 00Xerox WorkCentre 232application / pdfuuid: 13554f1f-4c3f-4fc1-a488-36a730d2dbe6ubid2a- 8c a063-4121-9284-eda7c8026bba конечный поток эндобдж 1249 0 объект > / Кодировка >>>>> эндобдж 670 0 объект > эндобдж 671 0 объект > эндобдж 677 0 объект > эндобдж 683 0 объект > эндобдж 689 0 объект > эндобдж 695 0 объект > эндобдж 696 0 объект > эндобдж 697 0 объект > эндобдж 698 0 объект > эндобдж 699 0 объект > эндобдж 700 0 объект > эндобдж 701 0 объект > эндобдж 702 0 объект > эндобдж 647 0 объект > / ProcSet [/ PDF / ImageB] >> / Тип / Страница >> эндобдж 651 0 объект > / ProcSet [/ PDF / ImageB] >> / Тип / Страница >> эндобдж 655 0 объект > / ProcSet [/ PDF / ImageB] >> / Тип / Страница >> эндобдж 659 0 объект > / ProcSet [/ PDF / ImageB] >> / Тип / Страница >> эндобдж 663 0 объект > / ProcSet [/ PDF / ImageB] >> / Тип / Страница >> эндобдж 664 0 объект > поток q 614. 40 0 0 791,04 0,00 0,24 см / I54 Do Q конечный поток эндобдж 666 0 объект > / Высота 3296 / Тип / XObject >> stream

Насосные и подъемные станции для сточных вод от систем контроля загрязнения

Канализационные / канализационные подъемные станции, также называемые насосными станциями, используются для перекачки сточных вод или сточных вод с более низкой на более высокую отметку, особенно там, где высота источника недостаточна для силы тяжести поток и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

PCS предоставляет подъемные станции из стали, стекловолокна и бетонных блоков (бетон — это другие) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовым выпуском.

Насосная станция сточных вод может использоваться в целях экономии или для устранения неадекватных гидравлический напор, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию ​​для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и пропускать их самотеком на очистные сооружения или поднимать сточные воды для прохождения через систему очистки сточных вод самотеком.

Эти агрегаты, часто называемые подъемными станциями, обычно изготавливаются в виде собранных на заводе комплектных систем. К основным элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка и панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором.Для этого применения доступны два типа насосов: насосы-измельчители и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы насоса или подъемной станции. Цель мокрого колодца — обеспечить автоматическую работу подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Мокрый колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод.Если сточные воды остаются во влажном колодце слишком долго, может произойти септическое действие. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемных / насосных станций заключаются в том, что они, как правило, дешевле, чем сухогрузные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не включают в себя большие надземные конструкции и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

Избегайте этих распространенных ошибок при установке насосной станции

Global Water предлагает комплектные насосные станции, которые состоят из погружных насосов, полиэтиленовой камеры, подъемных цепей, поплавков, контроллера и комплектов шлангов. После того, как насосные станции прибывают на место и начинают устанавливаться, нередко возникают проблемы. Чтобы помочь вам избежать этих типичных ошибок, мы выявили их в этом блоге, а также дадим несколько советов, как сделать так, чтобы они не случились с вами.

Нагрузка на камеру Poly

Полиэтиленовая камера не предназначена для несения нагрузки, но это обычно происходит, когда из-за неправильной глубины выемки крышка садится прямо на камеру или камера не имеет бетонного покрытия для применений класса D.

Полиэтиленовая конструкция камеры позволяет легко установить, но не рассчитана на то, чтобы выдерживать нагрузку на автомобиль. Если крышка опирается непосредственно на камеру, она будет передавать нагрузку с поверхности на полимер, в результате чего в камере возникают нагрузки, на которые она не рассчитана.

Решение — Убедитесь, что вы знаете размеры своего покрытия и детали дорожного покрытия, чтобы учесть правильную глубину выемки, и будет ли оно подвержено движению транспортных средств. Установите камеру как минимум на это расстояние и убедитесь, что вы привязали чугунную крышку к детали мощения. В качестве альтернативы закройте всю вашу поли-камеру бетоном. Инструкции по установке доступны вместе с габаритным чертежом насосной станции, поставляемым во время предложения.

Недостаточно кабеля

Специальные погружные кабели, которые поставляются с нашими погружными насосами и поплавками, по умолчанию обычно имеют длину 10 метров. Неточные измерения требуемой длины кабелей часто затрудняют установку из-за того, что электрик должен прибыть на место и удлинить их, когда длина по умолчанию недостаточна.

Решение — Убедитесь, что вы измеряете, откуда насос будет располагаться в камере, и длину, которую он должен подниматься до стены для подключения к контроллеру. Об этих измерениях чаще всего забывают.

Бетонный балласт отсутствует или несоответствующий

Если насосная станция не установлена ​​с надлежащим бетонным балластом, дно камеры может подняться, или насосная станция может протолкнуть готовую поверхность.Это часто называют плавучестью и вызвано направленным вверх давлением уровня грунтовых вод на камеру насоса.

Решение — Наши руководства по установке и эксплуатации (IOM) включают информацию об этом, но в целом бетон должен покрывать основание насосной камеры и покрывать первое ребро камеры. Камеры также имеют точки крепления для стальной арматуры внизу, которые прикрепляют камеру к бетонному балласту и противодействуют давлению плавучести.

Вес, не прикрепленный к тросам поплавка

Отсутствие грузов на тросах поплавка часто приводит к тому, что поплавок не срабатывает, поскольку груз обеспечивает точку поворота на тросе поплавка. Это, в свою очередь, вызывает переполнение насосной станции.

Решение — Прикрепите грузы к линиям поплавка в точке поворота, прежде чем пропустить их через кабелепровод. В крайнем случае, если вы уже запускали трос, вы можете использовать стяжки-молнии для крепления грузов.

Неправильное подключение сигнализатора высокого уровня и поплавкового выключателя остановки

После того, как все кабели пропущены через кабелепровод, их можно легко перепутать при подключении к контроллеру. Если ваш будильник срабатывает при первом включении помпы, это вероятная причина.

Решение — Дважды проверьте кабели перед их подключением или даже пометьте концы, прежде чем протягивать их через кабелепровод. Большинство контроллеров включают схемы подключения, чтобы показать, где должны быть проложены правильные кабели, а также указания в IOM.

Неубранный твердый мусор, насосы для ударов

Камни и другой твердый мусор могут попасть в рабочее колесо насоса, что приведет к его повреждению или заклиниванию. Это наиболее частая неисправность насосных станций ливневых вод, которая может привести к переполнению, если станция не обслуживается.

Решение — Очистите нижнюю часть камеры насоса, если во время установки попадет мусор, и промойте трубопровод, чтобы убедиться, что он также чист. После ввода в эксплуатацию регулярный осмотр насосной станции для очистки от мусора и оценки «износа» может помочь поддерживать оптимальную работу насосной станции.

Нужна помощь с вашим проектом? Свяжитесь с Global Water, чтобы получить дружелюбную и квалифицированную поддержку. Схема подключения

. Автоматическая насосная станция для водоснабжения дома

Перед установкой сантехнических систем необходимо составить подробную схему подключения, акцентируя внимание на том, как вода будет подаваться централизованно или автономно, и какое количество точек забора воды у посудомоечной и стиральной машины, горячего водоснабжения в колонке, крана в Кухня, раковина, душевая кабина, унитаз, ванна. Кроме того, необходимо рассчитать примерный расход потребляемой воды с учетом количества проживающих в доме людей, а также полива сада и огорода. И узнайте, какой должна быть насосная станция, схема ее подключения к водопроводной сети. Все это вы можете найти в этой статье.

Что такое насосная станция?

При устройстве автономной водопроводной сети и подключении водопровода к водопроводной сети потребитель мечтает о регулярном течении воды в системе.Таким образом, для подъема из колодца, расположенного на приусадебном участке, или колодцев можно использовать специальное насосное оборудование. Поставляется в различных емкостях и моделях; его можно размещать в разных частях водопровода. Надводные устройства размещают на уровне земли, погружной опускают прямо в колодец или колодец.

Основные элементы

Насосное оборудование не должно работать постоянно, так как непрерывная работа может привести к быстрому износу механизмов и узлов этого устройства.Однако вы также хотите использовать воду в любое время дня. Выход есть — идет насосная станция (схема подключения и основные детали представлены ниже), обеспечивающая постоянное давление в водопроводной сети. Итак, рассмотрим основные составляющие насосной станции.

Насос

Часто насосная станция оснащается поверхностными насосами. Они с помощью входного патрубка с фильтром откачивают воду из основной сети, колодца или колодца.

Аккумулятор

Гидроаккумулятор (или аккумулятор давления) — конструкция определенных габаритных размеров, внутри которой находится внутренний контейнер или эластичная перегородка из резины.При повышении давления в системе перегородка или емкость расширяется, соответственно при уменьшении сжимается, направляя воду в систему и поддерживая постоянные значения давления.

Блок управления

Этот элемент определяет, в какой момент запускать насосное устройство, а когда его работа не требуется. Параметры включения и выключения определяются параметрами давления в системе, измеренными манометром.

Варианты установки

Независимо от расположения источника воды, монтаж насосной станции может производиться в трех основных местах — в подвале, отдельном здании и кессоне.Рассмотрим их подробнее.

Подвал

Подобная установка насосной станции существенно облегчает обслуживание оборудования, так как в этом случае обеспечивается свободный доступ к механизмам для их ремонта и обслуживания. Однако насосные устройства — вещь довольно шумная, поэтому при выборе этого варианта следует подумать о мерах по шумоизоляции.

Отдельно стоящее здание

В данном случае схема подключения насосной станции к скважине предоставляется в отдельном здании, которое располагается над скважиной или устьем скважины.Несмотря на очевидные преимущества такого варианта, возведение отдельной конструкции для технических сооружений — процесс довольно затратный.

Кессон

Кессон — это конструкция, внешне напоминающая емкость, дно которой опускается ниже уровня замерзания. Возможно строительство кессонов больших размеров, в которых допускается размещение насосного оборудования.

Насосная станция: отзывы

По отзывам покупателей о насосном оборудовании, которое используется на станциях, в большинстве случаев оно не является удовлетворительным.Если вы хотите застраховаться, то желательно приобретать станции с оборудованием известных европейских компаний.

Выбор размещения

Перед тем, как выбрать место расположения насосной станции (схема подключения также зависит от места расположения), необходимо знать требования к ее установке.

  • Во избежание повышенной вибрации насосная станция должна быть установлена ​​на прочном фундаменте. Отсутствие надежного крепления и прочного основания может привести к тому, что в стыках трубопроводов появится люфт, который вызовет протечки.Но при этом насосное оборудование не должно соприкасаться с потолком и стенами.
  • Насосная станция (схема подключения представлена ​​ниже) должна быть установлена ​​либо в отапливаемом помещении, либо должна быть качественно изолирована от воздействия отрицательных температур. В противном случае снижение температуры может повредить практически все компоненты.

Если вы планируете использовать круглогодичную станцию, вам потребуется провести довольно сложные подготовительные работы. Автоматические насосные станции (схемы подключения тоже следует продумать заранее) следует устанавливать в теплых помещениях, а трубопровод от дома до колодца прокладывать ниже уровня промерзания или утеплять.

Организация водопровода

В данном случае идеальный вариант — это автономная система водоснабжения, которую легко построить. И стоимость такой системы вполне демократична. Поэтому осталось выяснить, какой должна быть насосная станция для частного дома, схема подключения ее к водопроводу.

Существуют две основные схемы организации системы автономного водоснабжения: на базе колодца и на базе колодца. Автономное сетевое устройство в последнем случае начинается с бурения скважины.Желательно, если проект на колодец, разводка коммуникаций и монтаж насосной станции будут осуществляться вместе с проектированием основного корпуса и дворов. В этом случае можно спроектировать установку оборудования в подвалах, прилегающих к зданию зданиях или в подвалах таким образом, чтобы колодец и насосная станция (отзывы экспертов это подтверждают) гармонировали с общим архитектурным стилем усадьба. И самое главное, такой вариант зимой не требует дополнительной защиты коммуникаций и оборудования от промерзания.Собранное в одном месте оборудование будет удобно в ремонте и обслуживании.

Насосные станции для дома: схема подключения

В зависимости от конфигурации системы отвода вы можете выбрать подключение станции к однотрубной или двухтрубной системе. Последний вариант используется для увеличения глубины, на которой насосные станции для дома (схема подключения обсуждается ниже) могут принимать воду.

Если глубина колодца не более 10 метров, то применяется однотрубная схема.При глубине всасывания более 20 метров целесообразнее использовать двухтрубный контур с эжектором.

Двухтрубная схема

Подключение насосной станции к скважине: двухтрубная схема.

  1. На первом этапе необходимо собрать эжектор, представляющий собой отдельный чугунный блок с тремя выходами для подключения трубопровода.
  2. В нижней части эжектора устанавливается фильтрующая сетка, которая при попадании песка или других мелких частиц в колодец или колодец предотвращает выход насосного оборудования из строя.
  3. Затем в верхней части выталкивателя устанавливается патрубок, сделанный из пластика, и к нему подключается сечение 32 мм. Чтобы добраться до сечения водопровода, возможно, придется одновременно установить несколько сгонов.
  4. В конце сгона установлена ​​муфта, обеспечивающая переход на полиэтиленовый трубопровод. Как правило, эта муфта изготавливается из бронзы.
  5. Далее на обсадной колонне скважины устанавливается насадка.
  6. После этого определяется необходимая глубина.подстилка трубопроводов. Для этого в пробуренную скважину опускают длинный предмет. В результате уровень расположения водозабора должен быть примерно в одном метре от дна колодца, чтобы камни или песок не попали на дно.
  7. К эжекторному агрегату подключается полиэтиленовый трубопровод, длина которого должна быть равна сумме расстояния от глубины колодца и насоса до устья (минус 1 метр).
  8. Затем колено устанавливается на вершину колодца с поворотом на 90 °.
  9. Пластик протыкает прямые коленные трубопроводы, ведущие к эжекторному блоку (в конце допускается заполнение пространства между трубопроводами и внутренней стороной колена монтажной пеной).
  10. Эжекторное устройство опускается на желаемую глубину. Правильность глубины можно проверить по сделанной ранее отметке на трубопроводе.
  11. На верхней части кожуха закреплена самодельная головка, состоящая из колена, повернутого на угол 90 °. Закрепляем наконечник на обсадной трубе колодца с помощью специализированного армированного скотча для сантехники.

Внутреннее подключение воды

Насосная станция для частного дома: подключение к внутреннему водопроводу.

  • Труба ПНД от внешних сетей (от колодца или колодца) входит в здание и заканчивается латунным фитингом с переходом на резьбовое соединение диаметром 32 мм.
  • Соединения, расположенные перед очисткой фильтра тонкой очистки, имеют диаметр 25 мм. Тройник со сливным краном подключается к латунному штуцеру (при замене или ремонте элементов водопровода).Далее нужно сделать поворот в сторону станции. Для этого потребуется соединительный угол 90 градусов.
  • После угла устанавливается быстросъемная муфта с шаровым краном. Далее устанавливается отстойник (крупный экран) для защиты его от песка, мелких камней и т. Д.
  • Если есть схема подключения насосной станции к скважине, фильтр следует установить в скважине перед предохранительным клапаном. . В случае насосного оборудования от колодца отходит латунный коллектор для манометра, демпферной емкости и реле давления.Для первого варианта коллектор не требуется в связи с тем, что насосная станция для водоснабжения дома оборудована баком и реле давления. Если предусмотрен насос из скважины, реле давления монтируется в коллекторе в горизонтальном положении сверху, демпферный бак подключается снизу, фильтр тонкой очистки подключается к оставшемуся штуцеру.
  • После фильтрующего перехода устанавливается труба полипропиленовая диаметром 25 мм. Для горячего водоснабжения используются изделия, армированные стекловолокном, для холодного водоснабжения — неармированные.Трубопроводы соединяют встык после горячего размягчения (пайки) с помощью специального паяльника.
  • Затем монтируется коллектор холодной воды, а на трубопроводах монтируются запорные устройства на случай ремонта.

Соединение с накопительным баком

Схема соединения насосной станции с накопительным баком используется в том случае, когда объем воды незначительный или дебит скважины (колодца) небольшой. Бак для хранения устанавливается между источником воды и конечным пользователем.Объем бака в зависимости от суточного расхода может составлять от 300 до 1000 литров. В городских условиях суточный объем воды на человека берется из расхода 170-250 литров, при отсутствии санузла и в загородных условиях — 50-75 литров.

Схема подключения насосной станции с накопительным баком имеет следующие преимущества:

  • Зимой накопительный бак не требует дополнительного обогрева.
  • Накопительный бак не занимает места в доме.
  • Допускается использование емкостей большого объема.

Для подземной установки необходимо использовать накопительные резервуары круглой или гребневой формы, которые обеспечат качественное подключение насосной станции к колодцу. Схема подключения накопительного бака представляет собой каскад отдельно управляемых насосов.

(PDF) Влияние геометрических параметров насосной установки на гидравлические характеристики сборной насосной станции

Energies 2021, 14, 1039 15 из 16

Сборная насосная станция

, и влияние на два симметричных насоса не было

то же.

(1). В этом исследовании были определены оптимальные конструктивные параметры для внутренних насосов сборной насосной станции

. Когда L = 0,2 R, S = 0,6 R и H = 0,6

D, гидравлические характеристики сборной насосной станции были лучше.

(2). Изменение L мало повлияло на эффективность двух насосов, но оказало большее влияние на равномерность скорости на входе и средневзвешенный угол

скорости в камере рабочего колеса насоса. Когда L = 0,2 R, эффективность двух насосов была наивысшей

, а средневзвешенный угол скорости на входе в камеру рабочего колеса был

наибольшим. Таким образом, рекомендуется L = 0,2 R.

(3). Изменение S мало повлияло на эффективность двух насосов, но имело большее влияние на равномерность скорости на входе и средневзвешенный угол

камеры рабочего колеса. При S = ​​0,6 R равномерность скорости на входе в камеру рабочего колеса

была максимальной.Таким образом, рекомендуется S = 0,6 R.

(4). Изменение H мало повлияло на эффективность двух насосов, но больше

повлияло на равномерность скорости на входе и средневзвешенный угол

двух камер рабочего колеса. При H = 0,6 D скорость воды около входа насоса

была ниже, но при H = 0,9 D скорость на входе насоса была выше. С учетом расхода насосной станции

скорость придонной воды должна достигать начальной скорости примесных частиц

.Если высота подвеса насоса слишком велика,

, нижняя скорость будет низкой, что не способствует сбросу сточных вод из сборной насосной станции

. Таким образом, рекомендуется H = 0,6 D.

Вклад авторов: Численное моделирование CFD, B.Z. и M.W .; Data curation, L.C. и C.X;

Написание — черновик, Б.З .; Написание — просмотр и редактирование, L.C. Все авторы прочитали и согласились с опубликованной версией рукописи

Финансирование: Это исследование было поддержано Национальным фондом естественных наук Китая (грант

No.51779214), Пиковый план шести талантов в провинции Цзянсу (грант № 2015-JXQC-007), провинция Цзянсу

333 проект обучения талантов высокого уровня, Цзянсу Планируемые проекты для фондов постдокторских исследований

(грант № 1701189B), A Проект финансируется Приоритетной академической программой развития высших учебных заведений провинции Цзянсу

(PAPD) и ключевым проектом технологий водных ресурсов в провинции Цзянсу

, Китай (гранты № 2019014 и № 2020027).

Конфликт интересов: Авторы заявляют об отсутствии конфликта интересов.

Список литературы

1. Ван, Ю. Исследование проектирования городской подземной насосной станции сточных вод. Магистерская работа, Zhejiang

University, Zhejiang, China, 2005.

2. Лю, Р.Х. Исследование гидравлических характеристик и оптимальной конструкции погружной насосной системы. Магистерская работа, Университет Янчжоу

, Янчжоу, Китай, 2010.

3. Гу, Ю.Д .; Pei, J .; Yuan, S.Q .; Чжан, Дж. Ф. Модель давления для полости ротора и статора: приложение к центробежному насосу с регулируемой скоростью

с экспериментальной проверкой.J. Fluids Eng. 2020, 142, 101301.

4. Jiao, W .; Zhang, D .; Wang, C .; Cheng, L .; Ван Т. Нестационарный численный расчет наклонной затопленной струи. Энергия 2020, 13,

4728.

5. Zhang, D .; Jiao, W .; Cheng, L .; Xia, C .; Чжан, Б .; Luo, C .; Ван Ч. Экспериментальное исследование процесса эволюции крыши-

прикрепленного вихря закрытого отстойника. Обновить. Энергия 2021, 164, 1029–1038.

6. He, X .; Zhang, Y .

Добавить комментарий

Ваш адрес email не будет опубликован.
