Схема подключение насоса к гидроаккумулятору схема: Подключение гидроаккумулятора к системе водоснабжения с поверхностным и глубинным насосом

Подключение гидроаккумулятора к системе водоснабжения с поверхностным и глубинным насосом

В загородном доме мало просто сделать автономную систему водоснабжения. Схема водопровода должна предусматривать безотказную работу включенного в нее оборудования даже при перепадах давления в системе, ведь если подача воды будет нестабильной, есть вероятность, что бытовая техника попросту выйдет из строя. Подключение гидроаккумулятора к системе водоснабжения позволяет решить эту проблему, но для правильного выбора устройства нужно знать его особенности.

Гидроаккумулятор, подключенный к системе водоснабжения в деревянном домеИсточник project-home.ru

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется.

Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

• Создает определенный запас воды (полезно, если отключили электроэнергию).

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным бакомИсточник vecu.ru

• Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;
• Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Конструкция и разновидности

Гидроаккумулятор – это специальный герметичный металлический бак, который внутри делится надвое эластичной мембраной. Сама мембрана выполняется в виде диафрагмы или баллона. Первая крепится поперек бака, а груша – на входе около входного патрубка.

Гидроаккумуляторы оснащаются двухуровневой защитой – манометр давления и механический клапанИсточник montagtrub. ru

У гидроаккумуляторов бывает разное назначение. В первую очередь устройства делятся на предназначенные для горячего и холодного водоснабжения, отопительных систем. Последние окрашены в красный цвет, а водопроводные – синие. Баки, применяемые в отоплении, как правило, меньше по объему и более доступные по цене. Обуславливается это не таким качественным материалом мембраны, ведь в обычном водопроводе питьевая вода, а в отоплении техническая.

Гидроаккумуляторы делятся также по типу размещения – устройства, располагающиеся по вертикали или горизонтали. В нижней части вертикальных моделей есть ножки, которыми они ставятся на поверхность, а некоторые модели предусматривают специальные пластины, позволяющие крепить их к стене.

Подключение гидроаккумулятора, как и подбор его характеристик – не самая простая задачаИсточник sharanavti.ru

Гидроаккумуляторы, устанавливаемые в отопительных системах, оснащены радиальными мембранами, внешне напоминающими тарелки. Для водопроводных систем чаще выбираются устройства с резиновой грушей.

Принцип работы

Цикл работы разделяется на несколько этапов:

• Если внутри гидроаккумулятора есть только воздух, то давление будет штатным – 1.5 атм (заводское или выставленное самостоятельно, в зависимости от давления в системе).
• При активации насоса, вода набирается в грушу, из-за чего она становится больше в объеме. Воздух, расположенный между мембраной и стенкой бака, сжимается в результате заполнения бака.
• Когда давление воздуха достигает выставленного давления, насос выключится, а система стабилизируется.
• Если открыть кран, давление в системе упадет и воздух начнет выталкивать воду из гидроаккумулятора. Она будет течь до той поры, пока давление воздуха не опустится ниже заданной метки. Далее насос опять включится и цикл повторится.

Система настраивается таким образом, что при больших расходах воды, к примеру, если нужно набрать ванну, насос начинает качать воду транзитом, то есть без закачки в бак. Последний наберется тогда, когда перекроются все краны. Включает и отключает насос такой элемент как реле давления.

Регулировать подачу воды поможет реле давленияИсточник winplast.ru
Система водоснабжения на даче: для сезонного или круглогодичного проживания, особенности, схемы, этапы монтажа, фото и видео

Установка аккумулятора

Схема подключения гидроаккумулятора к насосу и системе водоснабжения может различаться, так как в ходе работ используют не только погружной, но и поверхностный насос. У каждой из схем есть свои особенности подключения.

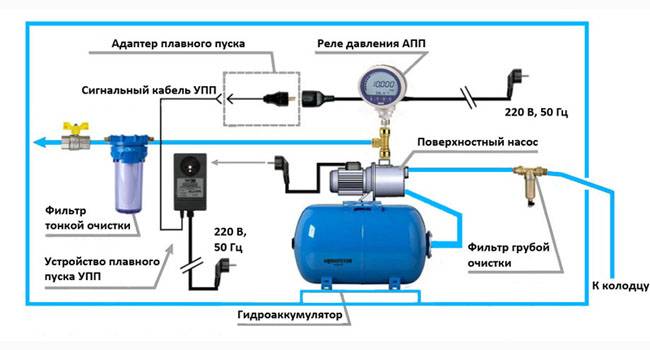

Схема с поверхностным насосом

Если вода к водопроводной системе закачивается через водопровод (то есть не нужно погружать насос), его монтируют прямо около аккумулятора. Схема подключения не имеет ничего сложного, но следует ознакомиться с нюансами.

Прежде чем осуществлять установку прибора, необходим точный расчет рабочего и минимального давления. В различных системах выставляется разное давление, но если рассматривается стандартная, небольшая система, то стандарт здесь – это давление в 1.5 атм. Бывает, что в системах подключен прибор, которому для работы необходимо высокое давление, поэтому параметр увеличивается вплоть до 6 атм, но не больше, так как это способно негативно сказаться на трубах и их соединительных элементах.

Схема с погружным насосом

Схема установки гидроаккумулятора в систему водоснабжения с использованием погружного насоса. Такая схема используется, если вода для системы берётся из скважины или когда насос в силу каких-либо причин установлен ниже всей системы.

Схема водопровода с гидроаккумулятором и скважинным насосомИсточник oboiman.ru

Такая схема имеет ключевую особенность – в систему монтируется обратный клапан. Это устройство предотвращает обратную утечку закачанной воды. Устанавливать обратный клапан следует до того, как будут подключены последующие элементы системы. Чаще всего клапан монтируют напрямую к насосу (ввод клапана), а к другому (вывод клапана) подсоединяется трубопровод, ведущий к гидроаккумулятору. Некоторые специалисты рекомендуют подключать обратный клапан не напрямую к насосу, а добавлять межу ними примерно метр трубопровода.

Порядок подключения аккумулятора к насосу следующий:

• В первую очередь измеряют глубину, куда будет опускаться насос (он должен быть расположен над поверхностью дна колодца или скважины на 30 см). Расстояние обычно измеряют веревкой с прикреплённым грузом;
• Насос, к которому уже подключен клапан, опускают в скважину и фиксируют при помощи страховочного троса;
• Трубу от насоса, которая выходит на поверхность, подводят к месту расположения гидроаккумулятора и других устройств. Для дальнейшей разводки применяется специальный штуцер с пятью разъёмами.
• К штуцеру подключают реле давления, гидроаккумулятор, потребляющий водопровод и систему управления. Исходя из этого, наиболее оптимален штуцер с пятью разъемами. Важно, чтобы все соединения были герметичными, для чего отлично подходит ФУМ-лента или обычная пакля, которую предварительно следует пропитать герметиком.

Как происходит подключение погружного насоса и гидроаккумулятора, смотрите в видеоролике:

Если планируется установка гидроаккумулятора, то важно знать, как определить критическое давление. Отталкиваясь от рабочего значения, сперва следует определиться с минимальным давлением, то есть тем, при котором начинает работать насос. На это значение выставляется реле давления. Далее измеряется давление в пустом аккумуляторе. Результат должен быть ниже критического параметра примерно на 0.5 – 1 атм. Затем осуществляется сборка системы. Ее центр, как и в предыдущей ситуации – штуцер с пятью разъемами, куда по очереди подключают: аккумулятор, трубу от насоса (он подключен к источнику воды), бытовой водопровод, реле и манометр.

Дренажный колодец: назначение, принцип действия, из каких материалов его лучше собирать

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления, как бы это банально ни звучало, в первую очередь с прибора снимается крышка. На самой крышке есть заглушка, которую многие ошибочно принимают за регулировочный винт, но это не так — крышку надо снимать.

Под крышкой видим два болта — большой и малый – с надетыми на них пружинами, которые в свою очередь зафиксированы гайками.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалистуИсточник builld.ru

Натяжение бо́льшей пружины отвечает за смещение диапазона давлений, при котором насос будет включаться и выключаться. Т.е. если пружину снять вообще, то это будет, например 1-2 атм, а если начать подтягивать пружину, то 2-3 атм, соответственно, и так далее.

Натяжение меньшей пружины отвечает за ширину самого диапазона давлений — если пружину убрать, то это будет 1-2 атм, а если начать подтягивать, то 1-3 атм и так далее.

В целом, натяжения пружин и отвечают за включение и выключение насоса при достижении определенного давления. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать натяжение пружин, чтобы установить  нужное значение. Делается это следующим образом:

• Максимально ослабляем обе пружины.
• Включаем насос и смотрим на манометр – при каких показателях давления происходит включение и отключение.
• Если нижний порог недостаточный, то затягиваем бо́льшую пружину и проверяем давление до тех пор, пока оно не достигнет нужного значения.
• Проверяем верхний предел давления. Если он недостаточный, то затягиваем меньшую пружину и проверяем давление до тех пор, пока оно не достигнет нужного значения.
• При регулировке меньшей пружины, обычно немного поднимается нижний предел давления и натяжение бо́льшей пружины надо немного ослабить. Но в любом случае предварительно надо смотреть на показания манометра.

Наглядно весь процесс настройки реле давления смотрите в этом видеоролике:

Несмотря на кажущуюся простоту, настроить реле давления – достаточно сложная задача для неспециалиста, но если это сделать правильно, то наладочные работы можно считать законченными.

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Схемы подключения радиаторов отопления в частном доме: особенности и принцип функционирования разных вариантов

Заключение

Гидроаккумулятор – специальное устройство, задача которого заключается в стабилизации давления в водопроводной системе. Важно правильно провести монтаж гидроаккумулятора для систем водоснабжения, но также следует внимательно отнестись к выбору устройства. В процессе работ учитывается множество разнообразных параметров, начиная с места монтажа прибора и заканчивая выбором объема емкости. Немаловажно также разбираться, как устроен сам агрегат. Эти знания позволят собрать надежную и стабильную водопроводную систему.

Схема подключения гидроаккумулятора для систем водоснабжения: установка, как подключить

Правильно выбранная схема подключения гидроаккумулятора для систем водоснабжения обеспечит удобство эксплуатации, а также долговечность и экономичность работы системы. Гидроаккумулятор – это важный узел системы водоснабжения, в котором находится вода и сжатый воздух, разделенные мембраной.

При изменении параметров потока воды (снижение давления), насос включается и вода закачивается в гидроаккумулятор, восстанавливая параметры необходимого максимального давления и затем отключается. Далее расход воды идет из гидравлического устройства, предотвращая частые включения перекачивающего агрегата, что происходит до следующего момента падения давления до минимального порога. Кроме того, гидроаккумуляторы могут обеспечивать работу системы некоторое время (зависит от объема резервуара) при отключении электроэнергии или повреждении насоса.

Виды гидроаккумуляторов и их устройство

В общем виде все гидроаккумуляторы стоят из следующих основных частей:

• корпус с ножками,
• мембрана (в некоторых моделях заменяется резиновой грушей, расположенной в корпусе по принципу «сосуд в сосуде»),
• ниппеля для закачки воздуха, обычно снабженного защитной крышкой.

Некоторые изделия имеют отличительные конструктивные особенности:

• горизонтальные модели дополняются краном или вентилем для стравливания воздуха,
• оборудование для питьевой воды снабжается «грушами» из специальных сортов каучука, химически нейтральных и не дающих жидкости посторонних запахов или привкусов,
• гидроаккумуляторы для систем отопления представляют собой расширительные баки.

По типу расположения различают два типа моделей:

• Горизонтальные изделия чаще используются для наружных насосов. Перекачивающие агрегаты в таких случаях устанавливаются на гидроаккумуляторы.
• Вертикальными моделями чаще оснащаются системы водоснабжения с погружными насосами.

Выбор конфигурации и установка гидроаккумулятора для систем водоснабжения в то же время может осуществляться из соображений наличия свободного пространства для монтажа той или иной модели.

По назначению различают следующие типы гидроаккумуляторов:

• для холодного водоснабжения (наиболее популярный вариант, использующийся не только в домах с постоянным проживанием, но и на дачах),
• для горячего водоснабжения, изготавливаемые из материалов, способных выдерживать высокие температуры и устанавливающиеся при монтаже полноценной системы, включающей холодное и горячее водоснабжение
• расширительные баки для отопительных систем.

Отопительные гидроаккумуляторы окрашиваются в красный цвет, а оборудование для систем водоснабжения (ХВС и ГВС) – в синий.

Различные виды гидроаккумуляторов для водоснабжения и отопления

Подключение гидроаккумулятора к погружному насосу

Схема подключения гидроаккумулятора к погружному насосу в обязательном порядке должна включать в себя обратный клапан. Его наличие не позволит сжатому воздуху через мембрану выдавить воду обратно в скважину. Клапан монтируют сразу на насос, до подключения других элементов системы.

На фото схема подключения гидроаккумулятора к погружному насосу

Первым этапом является установка погружного насоса. Для этого с помощью веревки и груза определяется глубина скважины, после чего отмечается место на веревке, до которого необходимо будет опустить перекачивающий агрегат, чтобы он находился на расстоянии 20-30 см от дна. После фиксации насоса, его напорную трубу или шланг, выходящий на поверхность, соединяют с реле давления, используя коллектор (штуцер) на пять разъемов. К этому же коллектору последовательно подключают гидроаккумулятор и водопровод для подачи к точкам потребления. Оставшийся разъем используется для подключения системы управления оборудованием.

Схема подключения гидроаккумулятора

Подключение погружного насоса к гидроаккумулятору, как и другие, описанные ниже системы, обязательно нуждаются в герметизации всех соединений. Для этого используется лента ФУМ либо пакля с герметиком.

Подключение к поверхностному насосу

Перед тем, как приступить к подключению гидроаккумулятора к поверхностному насосу, необходимо определиться с требуемыми параметрами подачи воды в частности, решить, какое давление необходимо в системе. Считается, что водоснабжение с небольшим количеством точек потребления может работать при давлении 1,5 атм. В зависимости от наличия оборудования, требующего большого напора, это значение может увеличиваться до 6 атм., более высокое давление считается опасным для коммуникаций и соединительных элементов.

Считая выбранное давление номинальным, определяют, какое понижение целесообразно считать допустимым, то есть, при каком значении будет включаться насос. Критическое значение выставляют на реле управления, а со стороны ниппеля производят измерения давления воздуха в гидроаккумуляторе при отсутствии в нем воды. Полученное значение должно быть ниже минимально допустимого на 0,5-1,0 атм.

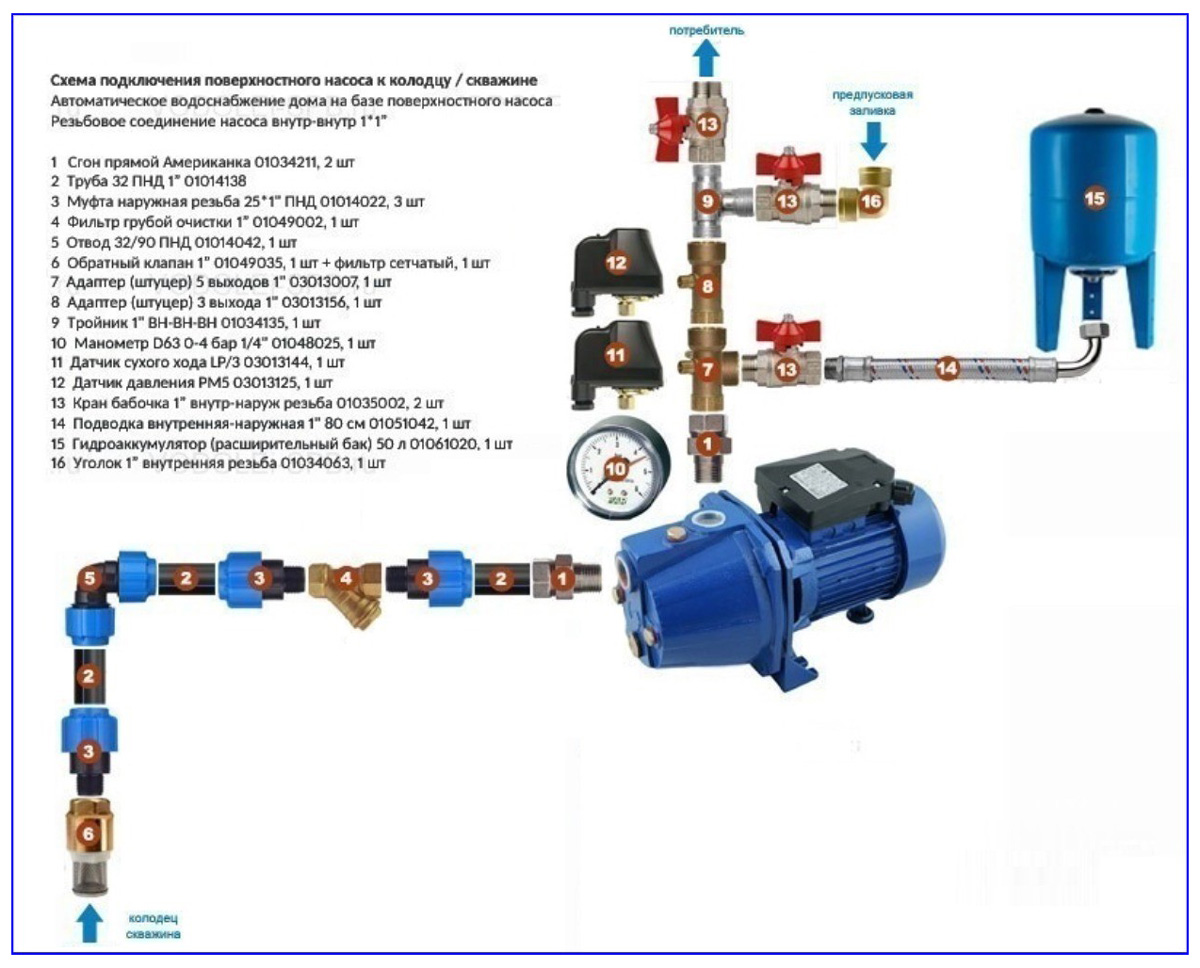

Схема подключения гидроаккумулятора к поверхностному насосу такая же как при подключении насосной станции, в комплектацию которой уже включен гидроаккумулятор

Если в этом направлении не требуется корректировка (например, подкачка насосом), собирается схема подключения гидроаккумулятора для систем водоснабжения
с использованием пятивходного коллектора. Первым устанавливается гидроаккумулятор, потом последовательно: напорная труба насоса, бытовой водопровод, реле давления, манометр.

Подключение насосной станции

Бытовые насосные станции часто представляют собой комплекс оборудования, включающего перекачивающий агрегат, гидроаккумулятор и приборы контроля. Поэтому схема подключения гидроаккумулятора к насосной станции в данном случае аналогична подсоединению обычного перекачивающего агрегата.

Несколько более сложно подключение повышающей насосной станции для большого объема водопотребления. Такое оборудование часто устанавливается при водоснабжении нескольких домов от одного источника (скважины). Такие станции, как правило, оснащаются несколькими перекачивающими агрегатами, один из которых работает постоянно. В этом случае организуется два мини-коллектора. К одному из них подключаются всасывающие патрубки насосов, а в другой подается перекачивающаяся жидкость. Такая схема позволяет переключать насосы, выводить один из них в ремонт без прекращения водоснабжения.

Подключение гидроаккумулятора к водонагревателю

Разобравшись с тем, как подключить гидроаккумулятор для систем водоснабжения, будет легче понять принципы установки оборудования при монтаже отопительной системы.

Функции гидроаккумулятора в системе отопления несколько отличаются от задач, выполняемых в системе водоснабжения, хотя принцип действия остается тем же. Вода, являющаяся теплоносителем, при нагреве расширяется, поэтому для предотвращения разрушения элементов системы необходимо резервуар с меняющимся объемом для нивелирования происходящих в системе изменений. Гидроаккумуляторы отопительных систем, представляющие собой расширительные баки, врезаются в отличии от аналогичных резервуаров для водоснабжения не в прямую, а в обратную линию перед соединением ее с котлом по ходу циркуляции.

Вы можете посмотреть видео как подключить гидроаккумулятор для систем водоснабжения с подробными комментариями.

Для систем водоснабжения часто используют насос для колодца Водолей. Он также отлично подходит и для скважин.

Какие могут понадобится фильтры для воды мы рассказали здесь.

О выборе дренажных насосов у нас есть отдельная статья http://okanalizacii.ru/drenazh/kak-vybrat-drenazhnyj-nasos-dlya-gryaznoj-vody.html. Данный агрегат будет полезен на любом участке.

Настройка реле

Несмотря на отсутствие сложных элементов в конструкции реле давления, его настройка требует знания некоторых нюансов. Под крышкой устройства находятся только две пружины и две гайки – одна пара меньше чем вторая. В инструкциях обычно указывается, что большая пара «пружина-гайка» предназначена для выставления значения, при котором будет включаться насос. Меньшая пара используется для настройки разницы давлений (корректная работа перекачивающего агрегата – это включение и выключение, а следовательно необходим верхний и нижний предел). В этом отношении пружинно-гаечные пары работают согласованно, и большая пара, отвечающая за включение агрегата, является в то же время отправной точкой для работы и настройки меньшей пары.

Обычно для нормальной работы системы достаточно, чтобы разница между верхним и нижним порогом (значениями отключения и включения насоса), составляла порядка 1-2 атмосфер.

Настройка гидроаккумулятора водоснабжения производится в определенной последовательности.

1. При рабочем давлении (по манометру) насос отключается, а гайка меньшей пружины медленно вращается по направлению уменьшения до момента срабатывания.
2. Открывается кран, вода из системы сливается. В процессе слива контролируются показания манометра и отмечается давление срабатывания (насос включился). В идеале полученный параметр выше от аналогичного в пустом гидроаккумуляторе, но незначительно (0,5-1 атм. ).
3. Вращением гайки большей пары устанавливается нижний предел давления.
4. Малая пара подстраивается под установленное значение.

Подробнее о том, как отрегулировать реле давления насосной станции тут.

Схема подключения двух гидроаккумуляторов к одному насосу. Схемы подключения гидроаккумулятора в систему водоснабжения

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Конструкция устройства для гидроаккумулятора

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

• накопление и хранение запаса жидкости;
• создание нормального давления в участках трубопровода, подключенных к потребителям;
• демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

• Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
• Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
• Внутри вставлена мембрана из резины.

• Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
• Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.

Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.

На этой картинке виден еще один важный элемент, проточный фильтр . Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК , где:

• РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
• КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
• КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
• ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10 , где:

• В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
• 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давлени я для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Схема подключения при использовании датчика сухого хода

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

• Отключите насос и удалите воду.
• Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
• Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).

Реле давления для гидроаккумулятора полностью отвечает за его режим работы и периодичность активации насоса. Это главное управляющее устройство системы. Вся схема подачи воды тесно связана с выставленными на нем значениями. Именно этот элемент дает сигнал электронасосу включаться или выключаться.

Место прибора в системе подачи воды

(ГА) состоит из емкости, клапана для стравливания, фланца, 5-выводного штуцера (тройника) с муфтами для соединения, а также реле давления (управляющего узла), которое задает ритм всей работе.

• главный управляющий элемент
• обеспечивает работу без перегрузок
• контролирует оптимальное наполнение бака водой
• продлевает срок службы мембраны и всего оборудования в целом

Манометр, который показывает давление в баке, есть в комплекте или докупается отдельно.

Насос выкачивает воду из скважины, направляет ее по трубам. Далее, она попадает в ГА, а из него – в домашний трубопровод. Задача мембранного бака – поддерживать стабильное давление, а также цикл работы помпы. Для нее существует определенный максимум активаций – около 30 в час. При превышении механизм испытывает нагрузки и через короткое время может выйти из строя. Отрегулировать реле давления воды нужно так, чтобы устройства работали, как положено, не превышая критической нагрузки.

Под настройкой накопительного бака подразумевают создание требуемого количества атмосфер в нем самом и правильное выставление порогов срабатывания помпы

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Алгоритм действия управляющего устройства максимально простой. Механизм реагирует на изменение количества атмосфер внутри накопителя. Подвижную платформу поднимают или опускают пружины в зависимости от нажима на поршень, а та в свою очередь взаимодействует с контактами, которые подают сигнал помпе о старте или прекращении закачки.

Установка

Зачастую комплект ГА продается в разобранном состоянии, и контролирующий блок нужно монтировать самому.

Подключение реле давления к гидроаккумулятору поэтапно выглядит так:

1. Станцию отключают от сети. Если в накопитель уже накачали воду, то ее сливают.
2. Прибор фиксируется стационарно. Он навинчивается на 5-выводной штуцер агрегата или на выходной патрубок и должен быть жестко закреплен.
3. Схема подключения проводов обычная: есть контакты для сети, насоса, а также заземление. Кабели пропускают сквозь отверстия на корпусе и подсоединяют к контактным колодкам с клеммами.

Электрическое подключение к насосу

Настройка

Перед тем как отрегулировать реле, нужно учесть, что его значения неразрывно связаны с давлением внутри мембранного бака. Сначала нужно создать требуемую величину нажима внутри него, а потом перейти к работе с рассматриваемым элементом управления.

Регулировку проводят в 3 этапа:

• давление внутри ГА
• уровень запуска помпы
• отметка отключения

Для оптимальной работы необходимо подгонять параметры несколько раз опытным путем, учитывая расход воды, высоту труб и величину напора в них.

Показатели внутри гидроаккумулятора

Желательно чтобы регулировка давления в гидроаккумуляторе учитывала следующие примеры и правила:

• для одноэтажного дома достаточно 1 бара, а если бак установлен в подвале, то добавляют еще 1
• значение должно быть больше, чем в наиболее высокой точке водозабора
• сколько атмосфер должно быть внутри емкости определяют по следующей формуле: к высоте труб до самой верхней точки забора воды добавляют 6 и полученный результат делят на 10
• если точек потребления много или разветвление трубопровода значительное, то к полученной цифре добавляют еще немного. Сколько добавить определяется опытным путем. Для этого есть следующее правило. Если значение занижено, то вода не будет доставляться к приборам. Если оно будет завышено, то ГА будет постоянно пуст, натиск будет слишком силен, а также возникнет риск разрыва мембраны.

Для того чтобы повысить давление в гидроаккумуляторе, воздух подкачивают обыкновенным велосипедным насосом (на корпусе есть специальный золотник), для понижения – его стравливают. Пневмоклапан для этого расположен под декоративной накладкой. Процедуру нужно делать при отсутствии напора воды, для чего требуется просто закрыть краны.

Величину показателей определяют манометром, подключаемым к золотнику. Коррекцию производят после того, как насос отключился. Перепад давления создают, открывая кран в ближайшей точке.

Производители стандартно устанавливают давление в баке в 1,5 – 2,5 бар. Его увеличение уменьшает полезное пространство внутри емкости и повышает давление в системе – это нужно учитывать при расчетах.

Основы регулировки порогов срабатывания

Есть две пружины с гайками: большая отвечает за значения для отключения насоса, меньшая – для включения. Болты отпускаются или закручиваются, тем самым производится регулировка.

Настройка реле давления гидроаккумулятора будет качественной, если соблюдать такие правила:

• средняя рекомендуемая разница между значениями для включения и выключения насоса – 1 — 1,5 атм
• давление внутри ГА должно быть ниже, чем выставленное значение для включения насоса на 10 %. Пример: если отметка для активации выставлена на 2,5 бара, а для выключения – на 3,5 бара, то внутри емкости должно быть 2,3 бара
• гидроаккумулятор и блок управления имеют свои границы нагрузки – при покупке нужно проверить, совпадают ли они с расчетами по системе (высота труб, количество точек забора, частота расхода)

Рассматриваемый механизм контролирует максимальную и минимальную величину давления в баке. Он поддерживает разницу его значений при активации и выключении станции. Предел его настроек зависит от мощности и часового расхода помпы.

Заводские параметры указывают в техпаспорте товара. Обычно они такие:

• предельные границы – 1 – 5 атм
• диапазон функционирования насоса – 2,5 атм
• стартовая отметка – 1,5 атм
• максимальна отметка для отключения – 5 атм

Подготовка и пример выставления нужных значений

Подготовка:

• бак подключают
• регулировку управляющего узла осуществляют под давлением, систему не отключают от питания
• внутри агрегата давление должно быть ниже на 10 – 13%, чем у насосной станции. То есть примерно на 0,6 – 0,9 атм, чем отметка, при которой включается мотор
• все краны закрывают
• выставленный уровень проверяется манометром в течение часа, чтобы убедиться, нет ли утечек
• снимают крышку корпуса блока, чтобы иметь доступ к гайкам и наблюдать за пружинами

Настройка с примером выставления отметок 3,2 атм для отключения и 1,9 атм для включения (двухэтажный дом):

1. Запускают помпу, чтобы определить напор в системе. Она должна заполнить накопительную часть устройства и повысить давление.
2. Определяют, на каком показателе манометра произойдет отключение (обычно это не более 2 атм.) При превышении в действие вступает малая пружина, что отчетливо видно.
3. Мотор остановлен выше 3,2 – 3,3 атм, этот показатель уменьшают, вращая гайку на малой пружине по четверть оборота, так как она очень чувствительна, до тех пор пока мотор не включится.
4. Делают проверку манометром: 3 – 3,2 атм будет достаточно.
5. Включают кран, чтобы сбросить натиск и чтобы ГА освободился от жидкости и фиксируют манометром отметку активации помпы, обычно это 2,5 атм – достигнут нижний показатель давления.
6. Чтобы уменьшить нижний порог, вращают болт большой пружины против часовой стрелки. Далее, старт насоса до поднятия давления на необходимый уровень, после чего нужно манометром проверить давление. Приемлемое значение – 1,8 – 1,9 атм. При «провале» гайку вращают по часовой стрелке.
7. Еще раз немного подгоняют малую пружину, уточняя уже выставленные пороги.

Болты для регулировки очень чувствительные – поворот всего на 3/4 оборота может добавить 1 атм. Давление включенной помпы должно быть на 0,1 – 0,3 атм больше, чем в пустом накопителе, что исключит повреждение «груши» внутри его.

Процесс настройки кратко

Для лучшего понимания, как настроить реле давления, изложим процесс четче:

• отметка включения помпы (минимальное давление): вращение болта большой пружины по часовой стрелке увеличивает стартовую отметку, против – уменьшает;
• значение для отключения: двигают малую пружину, при закручивании – разница давления увеличивается, при откручивании – отметка срабатывания уменьшается;
• результат проверяют открыванием крана и сливанием воды, фиксируя момент включения помпы;
• внутреннюю силу нажима регулируют, спуская или накачивая воздух и проверяя это манометром.

Увеличением заводских параметров включения (выше 1, 5 атм) создается риск критической нагрузки на мембрану гидробака. Рабочий диапазон помпы регулируют, учитывая максимально возможную нагрузку для водоразборной арматуры. Уплотнительные кольца бытовых кранов максимально выдерживают 6 атм.

Обслуживание, неполадки, эксплуатация

Профилактические действия и ремонт:

• механические чувствительные части необходимо проверить и отрегулировать
• контакты желательно почистить
• при несрабатывании не спешите разбирать механизм – сначала попробуйте легко постучать не слишком тяжелым предметом по корпусу
• шарниры «качелек» смазывают консистентной смазкой раз в год
• не закручивайте гайки регулировки полностью – механизм не будет работать

Если прибор не держит давление, неправильно срабатывает или вообще не работает, воздержитесь от поспешных выводов и не выбрасывайте его. Пыль, мусор, песок в мембранном пространстве не дают ему нормально реагировать. Действия по исправлению проблемы такие:

1. Открутить 4 болта на дне, снять накладку с входным патрубком и крышку.
2. Осторожно промыть мембрану, а также полости вокруг нее.
3. Установить все элементы в обратном порядке.
4. Снова выставить пороги и осуществить пробный запуск.

Мастера рекомендуют, перед тем как правильно настроить реле, не превышать верхний порог больше на 80% максимально допустимых значений для конкретной модели, которые указаны в инструкции (стандартно около 5 – 5,5 атм.).

Для качественной работы в трубопроводе не должно быть воздуха. Периодически (раз в 3 – 6 мес.) нужно проверять выставленные пороги срабатывания, показатели давления в ГА, и стравливать или подкачивать воздух. Прежде чем приступить к настройке, нужно узнать, сможет ли реле давления для гидроаккумулятора и сам агрегат выдержать требуемые нагрузки, отвечают ли им его технические возможности.

Система водоснабжения частного дома просто обязана быть надежной и обеспечивать дом водой бесперебойно при любых климатических условиях. С горем пополам это получается у централизованной системы водоснабжения и там, где есть возможность к ней подключиться, частники обеспечены водой круглогодично. В тех же случаях, когда такой возможности нет, приходится устраивать систему водоснабжения своими руками, а схема подключения элементов системы зависит от массы факторов.

Назначение современного гидроаккумулятора

Долговечность, экономичность и бесперебойность работы системы водоснабжения целиком зависят от схемы подключения. Одним из основных элементов системы считается гидроаккумулятор. От правильности выбора схемы его обвязки и будет зависеть работоспособность всего комплекса. — содействовать стабильности подачи воды, стабильности давления воды в системе и обеспечение необходимого резервного объема воды, в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены однотипно. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды посредством резиновой мембраны, тем самым поддерживая необходимый его уровень во всей системе. Это может пригодиться тогда, когда бывают перебои с электроэнергией или временной недееспособностью водяного насоса, когда давление в системе нестабильно.

Виды и бренды гидроаккумуляторов

Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому мы просто обязаны рассмотреть их хотя бы схематически. Несмотря на практически одинаковый принцип действия, все гидроаккумуляторы могут иметь некоторые особенности конструкции, прямо влияющие на их физическое расположение и, как следствие, на схему подключения:

А вот тип расположения гидроаккумулятора как раз непосредственно зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для выносных, наружных насосов, а в паре с погружными работают вертикальные гидроаккумуляторы. Из отечественных производителей гидроаккумуляторов самым востребованным, но не самым качественным считаются гидроаккумуляторы Джилекс, а из европейских брендов — Рефлекс и Цильмет.

Функции гидроаккумулятора

Необходимо коснуться также основных более подробно, тогда схемы подключения и необходимость в каждой из них будут гораздо яснее.

1. Стабилизация давления в системе водоснабжения. Давление создает насос, а гидроаккумулятор играет роль конденсатора в электрической цепи. Он накапливает воду, но выдает ее строго под указанным давлением, независимо от того, какое давление при этом создает гидронасос и какого он типа. Это продлевает ресурс дорогого насоса, потому что ему не нужно включаться и выключаться каждый раз, когда пользователь открывает кран.
2. Аккумуляция, накопление минимального запаса воды на случай перебоев с энергопоставками. В зависимости от модели гидроаккумулятора, он может накапливать определенное количество воды и работать некоторое время в автономном режиме, без участия насоса. Минимальный объем аварийного гидроаккумулятора — 100-120литров.
3. Опережение и демпфирование гидроудара. Очень полезная функция гидроаккумулятора. Дело в том, что при относительно нестабильном напряжении в сети, может возникнуть ситуация, когда электродвигатель насоса резко повысит давление в системе, что может привести к выходу из строя бытовых приборов, подключенных к и отопления. Гидроаккумулятор исключает скачки давления и возникновение гидроудара.

Схема подключения гидроаккумулятора к насосам

В зависимости от типа насоса, как мы уже говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными. Кратко рассмотрим основные из них.

1. Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. При этом обязательной будет установка обратного клапана, чтобы вода под созданным в устройстве давлением, не выталкивалась обратно в скважину. Объем гидроаккумулятора вычисляется, исходя из уровня потребления воды. Среднее количество включений насоса по паспорту — около 10, поэтому опираясь на эти данные выбирают гидроаккумулятор соответствующего объема.

2. Поверхностный насос с гидроаккумулятором подключаются несколько иначе. С точностью до наоборот. Вода, всасываемая насосом, проходит вначале через накопительную емкость, после чего подается потребителю. Такая схема подключения позволяет регулировать нижний порог давления и верхний. Чтобы их знать, нужно в каждом конкретном случае отталкиваться от среднего давления системы, которое диктуется приборами и количеством точек потребления. В этой цепи необходимо учитывать схему подключения реле давления гидроаккумулятора, на котором и выставлены пограничные параметры.

3. Кроме этих схем, существуют еще схемы подключения гидроаккумулятора в составе насосной станции, с повысительным насосом, а также схема подключения для устройства системы отопления. Различаются они незначительно, в основном наличием дополнительных элементов, таких как расширительный бак, дополнительные электронные клапаны и регуляторы.


Зная эти схемы, хотя бы в общих чертах, можно обеспечить свой дом водой круглый год и на стабильно высоком уровне. Главное, правильно выбрать хороший гидроаккумулятор.

Эффективность автономного водоснабжения в частном доме или на дачном участке во многом обеспечивает реле давления воды для насоса, однако для его корректной работы необходимо правильно установить и эксплуатировать оборудование. Поняв принцип работы этого устройства, вы сможете оценить его необходимость и важность безотказной эксплуатации.

Назначение реле давления и принцип работы

Обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса) .

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Выбор места установки

Для корректной работы оборудования подключение реле давления к насосу должно выполняться таким образом, чтобы избежать влияния турбулентности и резких перепадов давления в моменты включения перекачивающего оборудования и в процессе его работы. Наилучшее место для этого — в непосредственной близости от гидроаккумулятора.

Перед установкой реле давления обратите внимание на рекомендованный производителем режим эксплуатации, в частности, на допустимые значения температуры и влажности. Некоторые модели могут работать только в отапливаемых помещениях.

В классической схеме подключения реле давления к глубинному насосу автономного водоснабжения перед реле устанавливается следующее оборудование:

• перекачивающий агрегат,
• обратный клапан,
• трубопровод,
• перекрывающий поток вентиль,
• дренаж в канализацию,

При использовании многих современных моделей перекачивающих агрегатов поверхностного типа установка реле давления воды для насоса может быть намного проще: проводится блочный монтаж, когда реле устанавливается вместе с насосом. Перекачивающий агрегат имеет специальный штуцер, поэтому пользователю нет необходимости самостоятельно искать наиболее подходящее место монтажа. Обратный клапан и фильтры для очистки воды в таких моделях часто бывают встроенными.

Подключение реле давления к погружному насосу также может быть проведено, если разместить гидроаккумулятор в и даже в самом колодце, так как часто требуется влагозащищенное исполнения оборудования контроля и условия эксплуатации реле давления могут позволять его нахождение в таких местах.

Схема подключения реле давления и насосной станции с поверхностным насосом незначительно отличается от схемы с погружным агрегатом последовательностью расположения некоторых элементов

Очевидно, что выбор способа и места установки зависит от исполнения оборудования, обычно все рекомендации в этом отношении указываются производителем в сопроводительной документации.

Подключение реле давления

Существует две часто используемые схемы, по которым производится подключение автоматики насоса и реле давления. Рекомендуемый производителем способ всегда указывается в сопроводительной документации, однако полезно будет ознакомится с возможными схемами.

Важно: При работе нужно соблюдать последовательность: сначала реле подключается к водопроводу, а затем к электрической сети.

1 способ

Реле монтируется на трубопроводе (выбор места делается с учетом указанных выше правил и рекомендаций). Монтаж выполняется при помощи тройника, соединенного с переходящим штуцером (его может заменить отводной шланг).

2 способ

Гидроаккумулятор оснащается штуцером, имеющим пять выходов , к которым подсоединяют:

• трубопровод от источника забора воды,
• реле,
• манометр,
• трубопровод, подающий воду в дом,
• собственно гидроаккумулятор.

Реле, в свою очередь, соединяется с погружным или наружным насосом и электропитанием 220 В.

Для обоих вариантов справедливы следующие рекомендации:

• Необходимость герметизации резьбовых соединений с помощью пеньковой подмотки и герметика или с использованием ФУМ-ленты,
• Для того, чтобы выполнить соединение, потребуется вращение прибора на фитинге, но альтернативой может стать использование соединения «американки».
• Электроподключение должно выполняться с помощью кабеля, сечение которого выбирается в соответствие с мощностью перекачивающего агрегата (обычно используется оборудование не более 2 кВт, для которого достаточно проводника с сечением 2,5 кв. мм).
• Клеммы для подключения обычно имеют маркировку для более простого монтажа, однако, если подобная маркировка отсутствует, это не будет большой проблемой – предназначение каждой клеммы не сложно определить по схеме.
• Наличие заземляющей клеммы делает выполнение заземления для оборудования обязательным.

Все нюансы определяет прилагающаяся к технике схема подключения погружного насоса с реле давления или аналогичное соединение для наружного перекачивающего агрегата.

Правила подбора оборудования

• Для автономных систем водоснабжения следует выбирать реле бытового назначения. Подобные системы характеризуются основными параметрами: максимальное значение давления – не более 5 атмосфер, рабочие значения давления обычно находятся в пределах от 1,4 до 2,8 атм.
• При настройке реле важно помнить, что величина разности между предельными значениями (настройками на пружинах) напрямую влияет на объем воды, который насос при таких настройках станет закачивать в резервуар гидроаккумулятора. Большой объем способствует тому, что перекачивающий агрегат станет включаться реже, однако нельзя превышать в этом отношении технические возможности системы.
• Не стоит экономить чрезмерно, приобретая реле неизвестного происхождения. Такая техника не только не сможет обеспечить корректной работы, но и с большой долей вероятности станет причиной более поломки другого оборудования, входящего в систему.
• Подключение автоматики насоса и реле давления совместно с качественным манометром, установленным рядом с реле, позволит контролировать параметры работы системы и поможет обнаружить нарушения на ранней стадии, когда внешние проявления еще отсутствуют.

материале.

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

1. Ослабляют гайку, которая прижимает меньшую пружину.
2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Гидроаккумулятор – устройство исключительно полезное, как для организации автономного водоснабжения, так и для улучшения характеристик системы, подключенной к центральному водопроводу.

Мастер, обладающий хотя бы минимальным опытом выполнения сантехнических работ, без проблем установит гидроаккумулятор своими руками и подключит его к системе водоснабжения.

Согласитесь, залог успешного выполнения работ – понимание устройства и принципа функционирования оборудования. Мы поможем вам разобраться в этих вопросах, а также опишем и проиллюстрируем пошаговую технологию установки гидроаккумулятора.

Информация о подключении, настройке и проведении текущих ремонтов накопительного бака пригодится в процессе его эксплуатации.

Из этого устройства в течения дня производится забор воды и ее подкачка. В результате агрегат постоянно находится под влиянием рабочего процесса, в ходе которого он шумит и вибрирует. Этот момент следует учитывать, выбирая место для его установки.

Галерея изображений

Схематически подключение насосной станции можно представит в виде следующих шагов:

1. Подготовить прочное основание в подходящем для монтажа месте.
2. Установить насосную станцию на основание.
3. Измерить и скорректировать давление воздуха в опорожненном гидроаккумуляторе.
4. Установить на выходной патрубок гидроаккумулятора штуцер с пятью выходами.
5. Подключить к выходу штуцера трубу поверхностного насоса.
6. К другому выходу подключить водопроводную трубу.
7. Наполнить гидроаккумулятор водой.
8. Проверить наличие/отсутствие течей в местах резьбовых соединений.
9. Настроить реле давления.

Поверхностный насос используют в системе автономного водоснабжения частного дома далеко не всегда. Владельцам глубоких скважин приходится использовать специальные погружные насосы.

Процесс подключения гидроаккумулятора к системе водоснабжения с выполняют по следующей схеме:

1. Опустить подготовленный к работе погружной насос в источник воды (скважину, колодец и т.п.)
2. Соединить напорный шланг или водоподающую трубу насоса к штуцеру на пять разъемов.
3. Соединить патрубок гидроаккумулятора с одним из выходов штуцера.
4. Установить манометр и реле давления.
5. Подключить гидроаккумулятор к водопроводной системе дома.

При соединении гидробака с погружным насосом следует предусмотреть установку , который предотвратит отток воды в скважину при отключении насоса.

Несколько важных нюансов

Для подключения гидроаккумулятора используют специальные гибкие переходники. Это способствует уменьшению влияния вибраций на водопроводную систему.

Следует учитывать, что на этом участке, между водопроводом и гидроаккумулятором, недопустимо уменьшение просвета соединительных конструкций, поскольку это ухудшит гидротехнические характеристики системы.

Чтобы уменьшить влияние вибрации, которая возникает при работе гидробака, рекомендуется использовать специальные гибкие подводы. Их размеры не должны быть меньше, чем диамер выхода, к которому выполняют подключение

Первичное заполнение бака водой надо выполнять очень медленно. Дело в том, что при длительном хранении резиновая мембрана, выполненная в виде груши, могла просто слипнуться.

Резкий поток воды может разорвать прокладку, а при слабом напоре она аккуратно расправится. Еще один действительно важный момент – перед подачей воды в гидроаккумулятор следует полностью удалить воздух из той части, в которую будет закачана вода.

Сразу же после распаковки купленного аккумулятора, и/или непосредственно перед его подключением надо измерять давление воздуха, который закачан внутрь. Этот показатель должен составлять 1,5 атм, именно так накачивают гидроаккумуляторы при изготовлении. Однако во время хранения на складе перед продажей утечка части этого воздуха – явление совершенно естественное.

Самый надежный вариант для таких измерений – обычный автомобильный манометр с подходящей шкалой градации, позволяющей провести замеры с точностью до 0,1 атмосферы. Как показала практика, использовать для этих целей дешевые китайские модели из пластика не стоит, их точность весьма сомнительна.

Электронные модели чувствительны к состоянию окружающей среды, и это слишком дорогостоящий вариант для обычного гидроаккумулятора.

Каким обязано быть давление воздуха в заполненном водой гидробаке? Все зависит от ситуации.

Давление в 1,5 атмосфер обеспечит вполне приличный напор воды в водопроводной системе. Но следует помнить, что чем выше давление, тем меньше объем воды, хранящийся в баке. Если необходим и солидный запас воды, и хороший напор, имеет смысл поискать бак большого объема.

Для контроля давления воздуха в гидравлическом баке рекомендуется использовать обычный автомобильный манометр, который позволяет проводить измерения с точностью до 0,1 атмосферы

Рекомендуется, чтобы в гидроаккумуляторе рабочие параметры давления воздуха были меньше, чем минимальные показатели давления, которое вызывает включение насоса, примерно на 0,5-1,0 атмосферу. Иногда поступают иначе.

Давление воздуха в гидроаккумуляторе оставляют на уровне 1,5 атмосферы, как устанавливают на заводе, а значение минимального давления или давления включения рассчитывают как 2,0-2,5 атмосферы. Таким образом, к давлению воздуха в пустом баке – 1,5 атмосферы – прибавляют эту разницу в 0,5-1,0 атмосферы.

Избыточное давление не слишком хорошо отражается на целостности элементов гидробака, но и низкое давление воздуха в нем не полезно. Если снизить этот показатель до уровня менее одной атмосферы, мембрана будет прикасаться к стенкам бака. Это приведет к ее деформации и быстрой поломке.

Для регулирования реле давления предназначены две пружины. С помощью первой выставляют давление отключения насоса, а с помощью второй – разницу между максимальным и минимальным давлением

После того, как система установлена и подключена, необходимо провести настройку реле давления. Для этого под корпусом имеются две регулировочные гайки с пружинами. Порядок регулировки реле давления обычно подробно описан в инструкции, которая прилагается к прибору.

Правила эксплуатации и ремонта

Подключить и настроить гидроаккумулятор правильно – это только половина дела. Чтобы устройство работало длительное время, его необходимо грамотно эксплуатировать, периодически выполнять профилактический осмотр и обслуживание.

Инструкции предписывают проводить профосмотр дважды в год, но практика показывает, что этого недостаточно. Проверять состояние гидроаккумулятора следует каждые три месяца. С такой же периодичностью желательно наблюдать за настройками реле давления, чтобы при необходимости исправить их.

Некорректная работа реле создает дополнительные нагрузки на всю систему, что может сказаться и на состоянии гидроаккумулятора.

Если во время осмотра на корпусе устройства обнаружены вмятины или следы коррозии, эти повреждения необходимо устранить. Сделать это лучше всего как можно раньше, иначе коррозионные процессы будут развиваться, что может привести к нарушению целостности корпуса гидроаккумулятора.

Важная мера профилактики – проверка давления в самом гидробаке с помощью манометра. При необходимости в устройство следует подкачать нужное количество воздуха или стравить его избыток.

Если это не помогает и новые показания манометра не соответствуют ожидаемым, значит, либо нарушена целостность корпуса гидроаккумулятора, либо повреждена его мембрана.

Если мембрана, установленная в гидроаккумуляторе, износилась, можно попытаться заменить ее новой. Для этого устройство придется демонтировать и разобрать

Некоторым умельцам удается обнаружить и заделать места повреждения корпуса, но далеко не всегда такой ремонт долговечен и надежен. Резиновый вкладыш или мембрана – слабое место гидроаккумулятора. Со временем она изнашивается.

Заменить мембрану новым элементом можно и в домашних условиях, но для этого придется полностью разобрать и заново собрать гидроаккумулятор.

Выбирая подходящее место для установки гидроаккумулятора, следует помнить, что оно должно быть достаточно просторным, чтобы осуществлять техническое обслуживание устройства

Если домашний умелец сомневается в своих силах в этой области или не имеет достаточного опыта, он может нанести устройству еще больший вред, чем прежняя поломка. В такой ситуации лучше обратиться в сервисный центр.

Выводы и полезное видео по теме

Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:

В этом видеоматериале наглядно продемонстрирован порядок регулировки давления в гидробаке и настройки реле давления:

Преимущества использования гидроаккумулятора очевидны, поэтому все чаще это устройство находит применение и в частных домах за городом, и в квартирах мегаполиса. Если агрегат установлен и подключен правильно, он будет долгие годы работать без поломок и перебоев, обеспечивая семью качественным водоснабжением.

Имеете опыт в самостоятельной установке и подключении гидроаккумулятора? Пожалуйста, поделитесь информацией с нашими читателями, расскажите об особенностях настройки и эксплуатации гидробака. Оставлять комментарии можно в форме, расположенной ниже.

Cхема насоса. Схема глубинного и погружного насоса. Схема подключения насоса

Выбор схемы подключения насосов зачастую предстоит владельцам загородных домов и коттеджей, хозяева рано или поздно сталкиваются с такой проблемой, как обеспечение водоснабжения своих домов.

Постоянно привозить воду и хранить её в больших емкостях можно только на этапе строительства, а в последующем проблема обеспечения водой решается другими способами. Одним из них является обустройство на участке отдельной скважины.

В ней для бесперебойного водоснабжения устанавливается насос. Такой насос может снабжать водой не только дом, но и огород.

Содержание статьи

Схема такого насоса и его характеристики подробно рассмотрены здесь. В общих чертах центробежный насос состоит из
  ротора и статора
  рабочего колеса и вала
  направляющего аппарата и корпуса
  нагнетательно и всасывающего патрубков.

Немного теории

Для повышения производительности конструктивная схема насоса может изменяться.

Конструктивная схема параллельного соединения колес насоса

При параллельном соединении каждое лопастное колесо подает только часть общей подачи, создавая полный напор, поток в насосе делится на ряд параллельных струй. Такие насосы называют многопоточными.

При входе в насос поток делится на две части и поступает в лопастное колесо с двух сторон. Лопастное колесо в таком случае представляет собой объединение в одной детали двух лопастных колес, расположенных симметрично относительно плоскости, нормальной к оси насоса. При выходе из лопастного колеса обе части потока вновь соединяются и поступают в спиральный отвод.

Конструкция такого насоса получается очень компактной.

Конструктивная схема последовательного соединения колес насоса

При последовательном соединении каждое лопастное колесо создает лишь часть полного напора при полной подаче, напор в насосе возрастает ступенями.

Такой тип конструкции позволяет увеличить напор насоса во столько раз, сколько у него ступеней. Все колеса насажены на общий вал и образуют единый ротор насоса.

Система уравновешивания осевого давления, подшипники, сальники объединяют в одном общем для всех ступеней корпусе, что придает насосу компактность, уменьшает вес и снижает стоимость.

Схема глубинного и погружного насоса

Схема подключения погружного насоса нужна для того, что посмотреть в каком порядке происходит соединение всех деталей.

Первым делом необходимо определиться с глубиной скважины. Глубина скважины определяется глубиной залегания грунтовых вод. Необходимо помнить, что расстояние от дна скважины до насоса должно составлять не менее 1 метра. Расстояние от верхней точки грунтовых вод до поверхности земли называется динамическим уровнем.

Для обеспечения бесперебойного всесезонного использования скважины, оборудуется специальный колодец – кессон. Глубина кессона должна быть не менее глубины промерзания почвы.

1. Труба, выходящая из скважины в кессон подрезается и соединяется с трубой, прокладываемой в траншее, идущей к дому. Таким образом, трубопровод, расположенный в траншее идущей к дому, должен находится на глубине не менее глубины промерзания почвы – т.е. на уровне нижней границы кессона. Рекомендуется в этой траншее закладывать две трубы: первая труда – водопровод, вторая – электропроводка.

Непосредственно перед узлом регулирования давления и гидроаккумулятором необходимо установить фильтр грубой очистки. Дополнительно такой же фильтр устанавливается на выходе гидроаккумулятора перед подачей воды в трубопроводную систему дома, но это требование носит рекомендательный характер.

2. Далее необходимо подключить электропитание насоса. Соединение проводов производится согласно электрической схеме подключения насоса. Пульт управление насосом организуется в котельной дома.

Электрическая схема подключения насоса

Подключение насоса напрямую к электропитанию грозит быстрой поломкой центробежного агрегата и основная причина в том, что насос продолжит работать в холостую даже при падении уровня воды. Для бытовых систем водообеспечения правильным вариантом является включение в схему водоснабжения заводских блоков автоматики. Такие блоки называют — станциями управления насосом или гидроконтроллерами.

Основные функции гидроконтроллера:
   Плавный пуск и плавная остановка насоса;
   Автоматическое поддержание давления;
   Защита насоса от скачков напряжения;
   Защита от отсутствия уровня воды в скважине;
   Защита от перегрузки в сети.

Такой блок автоматического управления скважинным насосом очень нужное устройство и поэтому, солидные фирмы включают его в комплектацию насоса, зачастую с ограниченным функционалом.

Скважинный насос, гидроаккумулятор и схема их подключения в этом случае выглядят следующим образом.
1 — блок управления
2 — кабель насоса с вилкой
3 — кабель с розеткой
4 — автоматический выключатель
5 — розетка с заземлением
6 — насос
7 — кабель насоса
8 — ниппель
9 — обратный клапан
10 — нагнетающий трубопровод
11 — крестовина
12 — переходный ниппель
13 — металлорукав
14 — гидроаккумулятор
15 — трубопровод

Однако, для более долгой работы блока автоматики в схему подключения скважинного насоса необходимо добавить контактор, который обеспечит одновременное включение блока автоматики с погружным насосом.

Контактор – это высоконадежное изделие предназначенное для управления электрическими нагрузками, требующими большого количества включений/отключений.

Схема подключения реле насоса и гидроаккумулятора

В некоторых случаях, с целью экономии окончательной стоимости комплекта насоса, подключение выполняется без блока управления. Используется только реле давления.

Реле давления обеспечивает отключение насоса от электрической сети при достижении верхнего предела давления воды в гидроаккумуляторе и включение насоса при достижении давления воды ниже нижнего предела.

Одновременно с подключением реле давления к насосу в схему добавляют блок автоматики, который защищает насос от работы на сухой ход (отсутствие уровня воды в скважине).

Электрическая схема подключения реле давления и автоматики насоса в этом случае выглядит следующим образом.

Схема подключения глубинного насоса для подачи воды должна производится только специальным водопогружным кабелем, обеспечивающим надежное заземление. Стандартный влагозащищенный кабель в этом случае не подойдет. Длина проводки равна сумме динамического уровня насоса плюс расстояние от скважины до котельной.

Кабель крепится(припаивается) непосредственно к насосу, изоляция выполняется термоусадочной гидромуфтой. Сам процесс термоусадки довольно сложен, особенно при выполнении в первый раз, поэтому эту процедуру рекомендуется оставить профессионалам, поскольку превышение времени термоусадки грозит потерей эластичности и водостойкости, а недостаточная термоусадка характерна неполной гидроизоляцией кабеля.

Подключение ПЗУ (пускозащитное устройство) для погружных насосов

Пускозащитное устройство предназначено для первоначального запуска насоса и для последующего разгона его двигателя. Пуск является наиболее неблагоприятным режимом для электродвигателей и для того, чтобы предупредить негативные последствия, возникающие при пуске устанавливается ПЗУ насоса.

ПЗУ служит для защиты электродвигателя по току, осуществляя его автоматическое выключение при появлении перегрузки. Это осуществляется с помощью теплового реле, размещенного в корпусе насоса.

Кроме того, в устройство(вместе с реле) входят:
— конденсатный блок
— клеммы

Все эти элементы объединены в общую электрическую схему.

Схема подключения насоса к гидроаккумулятору

3. Далее должно быть выполнено подключение гидроаккумулятора к глубинному насосу.

Гидроаккумулятор является одной из важнейших составляющих системы водоснабжения дома. Гидроаккумулятор используется для накопления воды, поддержания давления в водопроводной системе и при необходимости добавления воды в трубопровод (например, при падении давления).

Гидроаккумулятор представляет собой металлическую емкость, внутри которой размещена резиновая мембрана.

Схема глубинного насоса при подключении его к гидроаккумулятору должна включать реле давления и манометр. Для удобства обслуживания и контроля давления гидроаккумулятор размещается в котельной дома. Заводские настройки реле давления: нижнее — 1,5 Бар, верхнее – 2,8 Бар.

Перед подключением насоса к гидроаккумулятору необходимо убедится в наличии давления в баке. Давление в баке НЕ должно превышать давления, выставленного на реле. Рекомендуемое значение давления бака гидроаккумулятора должно быть на 0,2 – 1 бар меньше давления, выставленного на реле.

4. Подготовка к спуску насоса в скважину. Схема погружного насоса для обеспечения подачи воды в дом должна содержать: бочонок + обратный клапан + фитинг. Все резьбы уплотняются лентой ФУМ, за исключением перехода металл-пластик. Здесь применяется паста Анпак плюс льняная пакля.

Перед спуском насоса в скважину, сразу после подрезки выходящей из скважины трубы на нее надевается нижняя часть оголовка и резиновое кольцо-уплотнитель. Каждое соединение должно быть тщательно герметизировано, чтобы защитить систему от протечек.

Опускание насоса в скважину осуществляется с помощью троса из нержавеющей стали диаметром 4-5 мм. Трос подбираю с запасом два – три метра, для возможности закрепления его на концах: с одной стороны – это верхняя часть насоса (протягивается через специальные отверстия), на другой стороне крепятся специальные зажимы (или заклепка). Зажимы тщательно заматываются изолентой.

Трубу, по которой насос будет подавать воду в дом необходимо выпрямить на ровной поверхности. Рядом разматывается кабель электропитания, так же с тросом. Насос подготовлен к спуску.

5. Спуск насоса в скважину. Схема погружного насоса в скважину выглядит следующим образом. С помощью строительных стяжек, через каждые 1,5 – 2 метра необходимо закреплять трос в трубе.

После спуска на обсадную трубу надевают скважинный оголовок. Можно водный шланг, трос и кабель заранее продеть через отверстие оголовка, перед спуском. Оголовок будет предохранять скважину от попадания мусора.

6. Подключите конденсатор и проверьте работу насоса. Если вода выкачивается, значит можно обрезать трубу возле оголовка и соединять ее с трубой, проложенной в траншее для подачи воды в котельную. Соединение производится через муфту с цанговым зажимом.

7. Включение насоса в розетку

На панели управления загорается сигнальная лампа. Включаем подачу воды для того, чтобы выпустить воздух из системы. Насос начинает работать, и вода поступает в гидроаккумулятор. Должен быть слышен шум воды.

После выпуска воздуха начинает течь вода. Закрываем кран. Следим за показаниями манометра: отключение насоса происходит после нагнетания давления 2,8 Бар. Затем пускаем воду из крана и проверяем работу насоса после снижения давления до 1,5 Бар. Насос снова в работе. Итак, цикл работы повторяется.

Если вы герметично подключили всю систему, то выключение и включение насоса будет осуществляться в соответствии с его настройками. Подключение насоса успешно завершено.

Подробная видео инструкция

Схема установки насоса не отличается высокой сложностью проводимых работ, но требует внимательного и последовательного выполнения каждого этапа работ. Для того, чтобы оборудование прослужило Вам длительный срок и не было поломок, внимательно отнеситесь к каждому этапу работ. В идеальном варианте – обратитесь за помощью к профессионалам.

Вместе со статьей «Cхема насоса. Схема глубинного и погружного насоса. Схема подключения насоса» читают:

Схема водоснабжения из скважины с гидроаккумулятором

Конструкция гидробака

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё. Эта груша выполняет функции мембраны. По сути, гидробак – это звено в системе водоснабжения. Он способен накапливать определённый объём жидкости и создавать необходимое давление воды в трубопроводе. Благодаря тому, что в системе создаётся требуемое давление, обеспечивается эффективная работа санитарно-технических приборов, стиральной и посудомоечной машины, а также подача жидкости на верхние этажи жилого дома и в самые удалённые точки.

Сам по себе гидроаккумулятор состоит из следующих составных частей:

• мембрана в виде резиновой груши – это эластичное изделие, которое крепится к входной части бака и находится внутри корпуса. В горловине ёмкости установлен пропускной фланец с клапаном;
• металлический корпус на ножках – это герметичный бак, который может справиться с рабочим давлением от 1,5 до 6, а порой и 10, атмосфер;
• ниппель с защитным закрывающим механизмом находится с обратной стороны корпуса. Это устройство позволяет закачивать воздух в пространство между резиновой грушей и стенками корпуса.

Помимо этого, для работы всей системы водоснабжения с гидробаком необходимо реле давления, которое позволяет поддерживать заданное давление в системе и управляет запуском и остановкой погружного насоса, а также обратный клапан.

Для фиксации резиновой груши к корпусу используется специальный фланец. В его конструкции есть входной патрубок. Внутреннее строение этого бака выполнено так, что между мембраной и стенками корпуса есть воздух. Он должен быть под определённым давлением, которое нагнетается в камеру при помощи автомобильного или велосипедного насоса. Этот воздух не только помогает поддерживать необходимое давление в системе водоснабжения, но и противодействует перерастяжению груши, в которую закачивается вода при помощи погружного насоса из скважины или колодца.

Все гидроаккумуляторы можно разделить на несколько видов:

• агрегаты, предназначенные для работы с системами холодного водоснабжения;
• устройства для трубопроводов с горячей водой;
• расширительные гидробаки для систем отопления.

В нашей статье мы рассмотрим схему подключения и принцип работы гидробака для систем холодного водоснабжения. Этот бак устроен таким образом, чтобы накапливать необходимые объёмы воды и обеспечивать подачу жидкости к точкам водораздачи. Подобное оборудование позволяет избегать гидроударов и защищать скважинный насос от частого включения.

А можно ли в принципе использовать ваше реле давление с вашим насосом

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Применение нескольких гидроаккумуляторов

Владельцы загородных домов часто жалуются на нестабильную работу электросети. Жизнь в таких условиях не приносит удовольствия человеку. Особенно эта проблема касается тех земельных участков, на которых есть собственный источник воды. Установленный в доме гидроаккумулятор большого объема, не обеспечит жителей дома водой на длительное время. При долгих перебоях со светом, бак по мере его использования опустошается. Чем длительней пользование водопроводом, тем слабее подаваемое давление. И через некоторое время, вода в гидробаке заканчивается.

Откачка воды вручную — опасный метод

Возникает вопрос, что можно сделать в такой ситуации. Вариантов несколько. Первый – самый простой. Набирать воду вручную, используя ведра и занося их в дом. Кроме затраченных на это сил и полученного неудобства, такой метод может быть опасен. Риск есть в том случае, если колодец или скважина не оборудованы отмостками и лебедками. В темное время суток, при отсутствии освещения человек рискует получить травму или упасть в шахту колодца.

Другой вариант решения проблемы отсутствия запаса – покупка нового гидроаккумулятора большего объема. Но существуют недостатки этого метода. При установке нового элемента водопроводной системы, придется заново настраивать реле давления. Эта процедура хоть и разовая, но требует определенных навыков. Второй недостаток – стоимость. Гидроаккумуляторы большого объема дорогие. Иногда покупка двух гидробаков по 40 литров обойдется вам дешевле, чем один на 80. Исходя из этого недостатка, основывается третий метод решения проблемы наличия в доме воды при отключении света.

Схема подключения остается прежней. В уже созданную систему водоснабжения устанавливается тройник. Размещается он рядом с трубкой вывода воды первого гидробака. Используя пластиковые трубы или шланги, все элементы подключаются к тройнику. Первый выход направлен к одному гидробаку, второй – к другому, а третий – ведет к штуцеру. Помимо затрат на покупку дополнительного гидроаккумулятора, такой метод не имеет недостатков. Но, а к преимуществам относят: увеличение объема запаса воды, легкую установку и отсутствие повторной настройки давления.

• Автоматический блок
• Плюсы и минусы
• Схемы станций
• Местоположение

Водоснабжение дачного участка может обеспечиваться различными методами, но сегодня чаще применяются скважина или колодец. В таком случае можно получить бесперебойную подачу чистой питьевой воды, не зависеть от капризов центрального водопровода. Именно скважина является основным источником водоснабжения, когда участок находится далеко от города или нет никакой возможности пользоваться именно централизованным водопроводом. Чтобы скважина работала, необходимо предусмотреть наличие насоса, фильтра, гидроаккумулятора, для управления применяется специальная автоматика. Создается эффективная и производительная насосная станция, которая и обеспечивает бесперебойную подачу воды.

Такие станции сегодня поставляются в уже готовом виде, но можно ее собрать и своими руками. Автоматика для насоса даже предпочтительнее, так как есть возможность подобрать оборудование под конкретные нужды скважины, а не изменять заводские настройки или менять уже готовые узлы. Это затратно, не всегда эффективно и требует дополнительных финансовых средств. А самостоятельный подбор оборудования позволяет сэкономить средства, есть возможность подобрать именно то, что подходит для конкретного насоса и скважины.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности. Еще одно преимущество баллонного бака – простота замены резиновой мембраны

Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Источник

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке . Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора) . Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся. Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений. Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом. При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление. Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве. В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Эксплуатация и ремонт

По мере проникновения внутрь гидроаккумулятора вода приносит с собой воздух. Для предотвращения подобного предлагаемые сегодня модели оснащены клапаном стравливания. Для эффективной работы от пользователя требуется время от времени открывать его.

Знакомясь с инструкцией, можно заметить, что там могут быть предусмотрены и другие действия, которые должны быть выполнены владельцем.

Явной подсказкой о том, что гидроаккумулятор вышел из строя, может выступать наличие течи в виде маленьких или прерывистых струек, а также резких перепадов в показаниях манометра. В подобных ситуациях необходимо надавить на золотник, имеющий вид клапана, который определяет направление движения воды.

Обязательно нужно удалить остатки воздуха! Если видно, что стрелка изменила свое положение на нижнее, то это указывает на то, что количество воздуха небольшое. Если из оборудования был удалён весь воздух, но течь не прекращается, то можно сделать вывод, что причина неисправности заключается в поврежденной мембране.

Чтобы аппарат смог исправно выполнять свою задачу при наличии поврежденной мембраны или каучукового баллона, необходимо приобрести новое изделие. За покупкой подобных элементов следует обратиться в специализированные магазины, занимающиеся продажей гидроаккумуляторов.

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Одна из схем подсоединения гидроаккумулятора к системе

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

Указано назначение контактных групп прибора

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Наглядная схема для самостоятельного подключения реле

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления. проводов для насоса.

Обратите внимание! Электромонтажные работы должны осуществляться в отключенном состоянии от сети. При установке нельзя пренебрегать соблюдением общих правил технической безопасности

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Ведутся работы по настройке прибора

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

• Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
• Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
• Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
• Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
• Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Демонстрируются регулировочные гайки устройства

Обратите внимание! Перед тем, как настроить реле давления гидроаккумулятора, необходимо запомнить простую истину. Минимально допустимая разница между максимальным и минимальным значением не должна быть меньше 1 атмосферы

Как выбрать и подключить гидроаккумулятор

​

Хороший хозяин обязан обеспечить свой дом системой водоснабжения, обеспечивающей комфорт в любое время года. Но в процессе монтажа систем подачи воды часто возникает проблема – как поддержать нужное давление внутри водопровода, которое необходимо для нормальной работы бытовых приборов, санузла, душа, и т. д.? Этот вопрос легко решается установкой гидроаккумулятора.

Гидроаккумулятор для систем водоснабжения – это металлическая емкость, внутри которой находится резиновая мембрана (груша). Гидроаккумуляторы для водоснабжения служат для накопления некоторого количества воды под давлением. При водоразборе вода из гидроаккумулятора подается в систему.

Содержание:

1. Устройство
2. Гидроаккумулятор принцип работы
3. Выбираем гидроаккумулятор
4. Как подключить гидроаккумулятор. Схема для поверхностного насоса
5. Гидроаккумулятор схема для погружного насоса



В зависимости от назначения гидроаккумуляторы делятся на:

• гидроаккумуляторы для снабжения холодной водой;
• гидроакуммуляторы для снабжения горячей водой;
• гидроакуммуляторы для систем отопления (расширительные баки)

Гидроаккумулятор холодного водоснабжения, кроме накопления и подачи воды, защищает водопровод от гидроударов, и предохраняет насос от частых включений. Гидроаккумулятор горячего снабжения никаких принципиальных отличий не имеет, кроме мембраны, способной работать при высоких температурах. Расширительный бак предназначен для компенсации расширения воды в отопительных системах.Ниже мы более подробно рассмотрим гидроаккумуляторы для систем холодного водоснабжения.

УСТРОЙСТВО

Как уже упоминалось выше, гидроаккумулятор представляет собой металлический бачок с резиновой мембраной внутри. Мембрана крепится к корпусу бачка с помощью фланца, оснащенного впускным патрубком. Внутри, между корпусом бака и резиновой мембраной, находится сжатый воздух, который закачивается внутрь с помощью самого обычного автомобильного или велосипедного насоса. При заборе воды в мембрану сжатый воздух оказывает сопротивление расширяющейся мембране, и предотвращает ее разрыв, а также помогает создать нужное давление в системе.

УСТРОЙСТВО ГИДРОАККУМУЛЯТОРА

1 – металлический корпус. 2 – мембрана для воды. 3 – фланец с пропускным клапаном. 4 – ниппель для закачки воздуха. 5 – пространство для сжатого воздуха. 6 – ножки. 7 – платформа для поверхностного насоса.

ГИДРОАККУМУЛЯТОР ПРИНЦИП РАБОТЫ

Система водоснабжения, оснащенная гидроаккумулятором, работает по следующему принципу: насос из колодца (скважины, водопровода) по водопроводной магистрали подает воду в резиновую мембрану до достижения определенного давления. Давление (от 1 до 3 атмосфер) задается с помощью реле-регулятора. Когда давление в мембране достигает заданной отметки, насос автоматически отключается. После этого, когда начинает работать точка водоразбора (открывают кран, включается стиральная машина, и.т.д), груша начинает выдавливать воду в систему. Когда давление в груше падает до нижней отметки, реле автоматически включает насос. Объем бака гидроаккумулятора влияет на частоту включения насоса – чем больше бак, тем реже будет включаться насос. В этом случае и насос, и фланец с пропускным клапаном прослужат дольше.Сам бак никаким внешним нагрузкам не подвергается, поэтому дополнительно крепить его необязательно. Гидроаккумулятор можно установить просто на пол, на штатные опоры.

ВЫБИРАЕМ ГИДРОАККУМУЛЯТОР

Призводители выпускают гидроаккумуляторы самых разных размеров и объемов – от 24 до 1000 литров. Выбирать гидроаккумулятор необходимо, исходя из количества воды, которое потребляется в доме. Для минимальных потребностей (кухня, туалет, душ, полив грядок) достаточно купить емкость на 24 литра. Но если расход волы значительный, есть много потребителей воды, то следует купить гидроаккумулятор большего объема. В этом случае нужно прикинуть, сколько людей и единиц бытовой техники могут использовать воду одновременно, и на основании сделанных выводов выбирать подходящую емкость. Если возникла необходимость в увеличении расхода воды при уже готовой системе подачи воды, то можно заменить установленный гидроаккумулятор на другой, большего объема, или просто добавить в систему еще одну емкость.

КАК ПОДКЛЮЧИТЬ ГИДРОАККУМУЛЯТОР СХЕМА ДЛЯ ПОВЕРХНОСТНОГО НАСОСА

Перед тем, как начать монтаж гидроаккумулятора, необходимо проверить давление воздуха в бачке, которое должно быть меньше на 0. 2 – 1 бар, чем давление включения насоса (выставленное на реле).

Для подключения гидроаккумулятора к насосу необходимы:

• Штуцер с пятью выходами;
• Реле-регулятор давления;
• Манометр;
• ФУМ лента, или пакля и герметик.



Пятивыводной штуцер необходим для соединения насоса, гидроаккумулятора, манометра и реле. Пятый выход в штуцере служит для водопроводной трубы, которая идет в дом к точкам водоразбора. Для начала штуцер нужно присоединить к бачку через фланец с пропускным клапаном, или через жесткий шланг. Далее к штуцеру привинчивается манометр, реле-регулятор давления и труба, ведущая от насоса по которой поступает вода.

Отдельно стоит рассмотреть подключение реле давления. Сначала нужно снять верхнюю крышку реле. Под ней находятся четыре контакта с метками «насос» и «сеть». К контактам с метками «насос» присоединяем провод, идущий от насоса, а к контактам с метками «сеть» — провод, подключаемый к сети.

Внимание! Некоторые производители выпускают реле без меток – если вы не уверены в правильности подключения реле, необходимо обратиться к профессиональному электрику.

Все резьбовые соединения необходимо герметизировать с помощью ФУМ ленты или пакли и герметика. После этого можно включать насос. В процессе поступления воды в систему следует внимательно осмотреть все соединения на предмет течи.

1 – гидроаккумулятор. 2 – пятивыводной штуцер. 3- манометр. 4 —  реле-регулятор давления. 5 – поверхностный насос.

ГИДРОАККУМУЛЯТОР СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ПОГРУЖНОГО НАСОСА

Погружной насос находится непосредственно в колодце или скважине, откуда подает воду непосредственно в гидроаккумулятор для воды. Система подачи воды с погружным насосом должна быть оснащена обратным клапаном. Клапан необходим для того,чтобы мембрана не выдавливала воду обратно в колодец (скважину). Обратный клапан чаще всего устанавливается непосредственно на насос, перед трубой подачи воды. Иногда на крышке насоса нарезают внутреннюю резьбу. В этом случае следует воспользоваться штуцером необходимого диаметра, имеющим на обеих сторонах наружную резьбу. После монтажа обратного клапана к нему подсоединяют трубу для подачи воды в гидроаккумулятор.

Измерить длину трубы, идущую от края колодца (скважины) к насосу, довольно просто. Для этого можно использовать обычную веревку с грузом на конце. Груз опускают на дно, и отмечают на веревке верхнюю точку колодца или скважины. После этого веревку вытягивают, и измеряют длину от груза до крайней точки колодца. От полученного результата следует отнять расстояние от верхней точки до места, где труба из колодца будет уходить в землю, и длину самого насоса с обратным клапаном. Длину трубы необходимо рассчитать так, чтобы насос висел над дном колодца на высоте 20-30 сантиметров.





Реле давления воды для насоса схема подключения и принцип работы

Автономная система подачи воды в частный дом является сложным комплексным механизмом, функционирующим за счет насосной станции. Последняя отвечает за перетоки воды из колодца или скважины в водопроводную систему. Важно выполнить правильно настройку и подключение реле давления к погружному насосу, чтобы обеспечить эффективную работу всего комплекса.

Функционирование прибора

Большинство насосных станций комплектуется автоматическими устройствами. Такое решение повышает степень автономности водопровода. Отпадет необходимость в визуальном контроле за уровнем воды в гидробаке.

Визуально реле давления для погружного и поверхностного насоса выглядит в виде устройства в пластиковом корпусе. Внутри вмонтированы две пружины, отвечающие за пиковые значения давления, когда необходимо подключаться/отключаться насосу.

Схема устройства реле давления воды для насоса

Зачастую используется схема подключения реле давления к гидроаккумулятору, который представляет собой полость с водой, а также с резиновой воздушной грушей. Стенки груши оказывают давление на воду, как только сопротивление снижается, то это является сигналом для докачки жидкости. Используется гидроаккумулятор мембранного типа. Принцип работы его практически такой же, но воздушная полость образуется за счет разделения емкости на две части специальной пластичной мембраной.

Устройство реле давления воды

Так как грамотная регулировка предельных значений давления проводится в индивидуальном режиме, то благодаря данной операции удается существенно снизить нагрузку на гидравлическое оборудование, обеспечивая ему перерывы. Установка реле давления воды для насоса снижается износ оборудования и продлевается срок его бесперебойной работы.

В бытовых условиях можно не использовать дорогостоящую электронику, которая может обходиться без применения накопительных баков. Свою эффективность доказала схема подключения скважинного насоса с реле давления, использующего двухконтактную конструкцию.

Принцип работы

Функции агрегата заключаются в следующем:

• находится все время в подключенном к системе состоянии для мониторинга текущего уровня жидкости;
• при выявлении понижения давления в баке, когда из полости уходит жидкость, на определенном значении давления запускается подкачка от погружного насоса;
• после достижения рабочего предельного значения давления электрическая цепь размыкается, и подкачка останавливается.

Данный алгоритм работы закладывается во все модели подобных установок. Количество циклов подкачки от погружного насоса можно снизить, если установить больший интервал между предельными значениями давления.

Правильные монтажные работы

Минимизировать скачки давления и влияние гидравлической турбулентности удастся за счет монтажа реле в максимальной близости к глубинному насосу и гидроаккумулятору. Важно ознакомиться с инструкцией, заготовленной производителем, так как она содержит важную информацию о способе монтажа. Некоторые модели датчиков разрешено ставить исключительно в отапливаемых помещениях для правильной работы.

Схема подключения реле давления с поверхностной помпой практически неотличима от аналогичной схемы, но с погружным агрегатом. Небольшие отличия есть только в последовательности расположения отдельных элементов.

Схема подключения реле давления воды и насосной станции с поверхностным насосом

Более простая схема подключения скважинного насоса с реле давления, если используется поверхностный насос. Применяется блочная установка, что подразумевает комплексный монтаж с насосом, в котором присутствует специальный штуцер для соединения датчика. При этом комплект уже содержит обратный клапан с фильтром грубой очистки.

Когда подразумевается наличие погружного насоса в системе, а аквабак располагается в кессоне, около оголовка скважины, то необходимо запасаться датчиком с герметичным водозащитным корпусом. Такие модели можно даже погружать на некоторую глубину в колодец.

Монтаж состоит из трех этапов, которые должны выполняться в строгой последовательности:

• автоматика сопрягается с водопроводной системой;
• к электроклемам подключается проводка;
• система настраивается по оптимальным параметрам.

Существует несколько способов подключения автоматики, но в большинстве случаев на практике применяют один из двух проверенных вариантов:

1. В первом варианте монтаж выполняется на одном из участков магистрального трубопровода. Во время выполнения работ строго соблюдаются рекомендации производителя, указанные в документации гидравлических компонентов конструкции. Для процесса необходимо установить тройник, одним из концов которого является штуцер-переходник. Последний можно заменить отводным жестким шлангом.

Определив место врезки, обеспечиваем надежное резьбовое соединение благодаря полиамидной нити Тангит Uni Lock. Относительно высокая стоимость оправдана отличными эксплуатационными характеристиками.

Схема подключения реле давления воды к погружному насосу

2. Во втором случае задействуется спецштуцер, имеющий пять патрубков. На все отводы крепятся следующие элементы:

• датчик,
• выходной трубопровод от глубинного насоса,
• подающий трубопровод для дома,
• манометр для контроля давления,
• гидроаккумулятор.

По завершении монтажа датчик сопрягается с насосом, а затем подводится электропитание.

ВИДЕО: Как настроить автоматику

Тонкости подключения

Во всех используемых способов подключения важно необходимо придерживаться общих правил, способствующих получению максимально эффективного результата:

• Резьбовые сопряжения должны быть максимально качественно герметизированы с использованием современных эффективных средств: полиамидной нити или ФУМ-ленты.

Последовательность подключенных элементов

• Удобно работать с реле, когда оно располагается в открытой зоне и способно вращаться на патрубке.
• Соединительные электрокабели выбирают исходя из значения мощности насосного оборудования. Так как оно редко превышает 2 кВт, то подойдут провода, имеющие сечение не менее 2,5 мм.
• На корпусе прибора должна содержаться маркировка, помогающая правильно соединить кабель. В некоторых моделях можно узнать схему из прилагающейся инструкции.
• При наличии вывода с заземлением необходимо в обязательном порядке произвести его подключение.

Разница между пиковыми значениями давления для прибора в большинстве случаев составляет 1,4 атм.

ВИДЕО: Одна из причин отказа в работе реле регулятора давления воды

Как корректно настроить работу

Для настройки прибора стоит воспользоваться пошаговой инструкцией:

1. Из системы удаляем воду через сливной вентиль. На реле снимаем верхнюю часть корпуса.
2. Пускаем насос на подпитку системы.
3. При отключении насоса фиксируем значение показания манометра. Это станет пиковым максимальным параметром.
4. Открываем один из дальних кранов потребителей для выведения жидкости из системы. По истечении небольшого промежутка времени запустится снова подпитка насоса.

Отмечаем текущее значение на манометре, что будет соответствовать нижнему пику давления. Находим разницу между показаниями.

5. Если сила напора из крана является неудовлетворительной, то повышаем нижний порог давления. В подобной ситуации предварительно откидываем напряжение от блоки и подтягиваем гайку на крупной пружине. Если же напор был чрезмерно большой, то отпускаем натяг гайки.
6. Рекомендуется подгонять разницу между пиковыми значениями в интервал, равный 1,4 атм. Повысить разницу удастся затягиванием гайки на малой пружине, снизить – уменьшаем натяг.
7. Добиваемся наиболее комфортной работы аппаратуры, проверяя эмпирически значения в системе.

Кроме первичных настроек, необходимо регулярно, не реже чем раз в квартал, контролировать рабочие параметры водопроводной системы. При необходимости сливают воду и сверяют давление в воздушной полости.

ВИДЕО: Что еще будет интересно узнать о реле давления

особенности подключения гидробака. Измерение давления, и какое оно должно быть в ресивере

Перед установкой гидроаккумулятора необходимо ознакомиться с рекомендациями специалистов Гидроаккумулятор нужен для создания давления, запасания воды, которая пригодится гостям в доме на случай отключения водоснабжения, а также для снижения гидроударов в сети на дачном участке. Устройство выглядит как обычный бак с механизмом создания давления.

• • Процесс подключения гидроаккумулятора
  • Легко ли установить аккумулятор
  • Можно ли сделать гидроаккумулятор своими руками
  • Разбираем как подключить гидроаккумулятор к погружному насосу
  • Какая схема подключения гидроаккумулятора
  • Как подключить гидроаккумулятор для систем водоснабжения (видео)

Если гидроаккумулятор подключен правильно, то все дальнейшее обслуживание можно выполнить самостоятельно. Поэтому правильно подключайте это устройство, чтобы потом не мучиться при его работе.

Для подключения аккумулятора необходимо использовать обратный клапан. Аккумуляторный бак соединен с погружным насосом, поэтому клапан не будет пропускать воду. Также можно выбрать погружной насос марки Джилекс, который можно опустить на дно колодца или колодца. Конечно, есть и другие типы насосов. Ведь насосное устройство также способно качать воздух для насосной станции.Разберем обычный случай установки гидроаккумулятора.

При подключении аккумулятор должен быть отсоединен от розетки.

Механизм соединения гидроаккумулятора:

1. Замеряем размеры гидроаккумулятора;
2. Получаем схему водопровода и отопления;
3. Ищем свободное место для установки по габаритам;
4. Из найденных вариантов установки оставить то место, которое находится ближе всего к насосу;
5. Подключаем погружной насос с гидроаккумулятором.

Таким образом, вы рассчитаете место для установки гидроаккумулятора.

Помните, что водяной насос необходимо опускать не более чем на 30 сантиметров ниже уровня водяного зеркала.

Устройство должно находиться как можно ближе к водяному насосу. Как правило, в этом случае батареи располагаются у входа в загородный дом. Для последующего обслуживания гидроаккумулятора необходимо произвести расчет его интеграции в систему холодного и горячего водоснабжения.Такая необходимость связана со сливом воды из бака. Поэтому обратите внимание на место установки.

Легко ли установить аккумулятор

Дачники сразу впадают в панику, когда слышат, что гидроаккумулятор необходимо подключить к водопроводу. Они думают, что вдруг могут лопнуть трубы и тогда вся дача вместе с домом будет залита водой. Это неправда.

Аккумулятор устанавливается по стандартной и проверенной схеме.Многие дачники пристроили вдоль нее свои танки. И они отлично справились с поставленной задачей. Для этого были закуплены все необходимые комплектующие в виде ниппелей, насосов и фитингов.

В Дании, Германии и Италии гидроаккумуляторы устанавливаются в подвалах на 50-100 литров.

Для установки аккумулятора достаточно одного человека

Чтобы поставить его в нужное место, нужно определить расход воды на весь дом.Определить мощность насоса и объем гидроаккумулятора. Также стоит знать расположение основных узлов водоснабжения.

• Шланги;
• Трубы;
• Фитинг;
• Соски;
• Краны и так далее.

Тогда смотри схему установки и просто делай все как там указано.

На первый взгляд кажется, что установка бака — задача непростая. Это неправда. Определитесь с местом, посмотрите схемы, которые есть у водопровода.Купите соединительные детали и просто подключите бак к общей системе водоснабжения.

Можно ли сделать гидроаккумулятор своими руками

Многие умельцы изготавливают гидроаккумулятор своими руками. Чтобы сделать его самостоятельно, нужно разобраться в его устройстве и устройстве.

Гидроаккумулятор представляет собой емкость определенного объема. Его структура достаточно проста и не представляет собой ничего сложного. Танк состоит всего из двух основных частей.

Состав резервуара:

Сделать гидроаккумулятор самостоятельно можно только при наличии опыта.

Для бака можно использовать емкость из пластика или алюминия. Материал бака внутри должен быть гладким и ровным. Если в нем будут шероховатости, то внутренняя мембрана или груша просто растянется, что приведет к ее разрушению. Существует также безмембранный накопительный бак, в котором отсутствует мембрана. Но такой танк менее эффективен.Наличие одного мембранного расширительного бака может решить многие проблемы в водоснабжении.

Бак следует выбирать объемом более 30 литров.

Для бака потребуется реле давления и манометр, которые можно найти на рынке по скромной цене. Для подключения возьмите также арматуру, четверти, тройники и кран. В магазине, где они продаются, просите выбирать только качественные модели, ведь бывают разные виды. В качестве груши или мембраны можно взять велосипедную трубку — ниппель.У вас также должен быть резиновый лист и герметик.

Чтобы не покупать танк и сэкономить свои деньги, его можно сделать самому. Для этого достаточно найти бак объемом более 30 литров и комплектующие в виде резиновых листов, штуцеров и тройников с кранами. Это поможет вам спроектировать хороший резервуар для вашей системы водоснабжения.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, сначала нужно теоретически разобраться в механизме подключения.Это поможет быстрее завершить работу по подключению насоса к баку.

Подключение гидроаккумулятора к системе водоснабжения не представляет сложности. Для этого достаточно иметь все необходимые элементы, краны, шланги и соединить их последовательно по алгоритму.

Для подключения бака необходимо проверить наличие:

• Скважинный насос;
• Реле;
• Трубопроводы для подачи воды от насоса к будущему резервуару и от резервуара к точкам водозабора;
• Обратный клапан;
• Клапаны запорные;
• Фильтры для очистки воды;
• Дренаж для канализации.

Трубы для подключения гидроаккумулятора к погружному насосу продаются в любом хозяйственном магазине

Перед установкой бака проверьте наличие всех необходимых инструментов и предметов.

Если у вас есть все вышеперечисленное, то можно приступать к подключению. К погружному насосу подсоединяется ниппель-переходник. Далее следует соединение обратного клапана и трубы. Затем ставится штуцер и фильтр, а между ними кран. После них установите пятерку и прессостат.Для контроля нужен манометр. Это помогает регулировать давление. Подсоедините к гидроаккумулятору сливной кран и шланг, выдерживающий вибрации при работе. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водопровода.

Дачники иногда устанавливают контейнер на стену. Для этого поместите бак на крепление.

Аккумулятор к помпе подключить несложно.Главное проверить наличие всех комплектующих для подключения к погружному или к скважинному насосу. В противном случае вам придется свернуть работу. Процесс подключения может занять всего пару часов, если вы делаете это в правильной последовательности.

Какая схема подключения гидроаккумулятора

Для того, чтобы подключение прошло успешно, оно должно быть выполнено по схеме. Изучите, что нужно для подключения, какие элементы и детали, а также инструкция и схема подключения вам помогут.

Чтобы знать, что и куда подключать, нужно предварительно ознакомиться с основными составляющими схемы подключения. Весь процесс строится вокруг них. Цель схемы — показать, как аккумулятор включается в общую цепь.

Схема подключения гидроаккумулятора состоит из трех основных элементов:

1. Сам аккумулятор;
2. Погружной насос;
3. Реле давления;
4. Пятиходовой фитинг.

Схему подключения гидроаккумулятора можно легко найти в интернете и распечатать на принтере.

Это основные компоненты схемы подключения. При сборке гидробокса учитывайте автоматизм гидробака, ставьте штуцер на шланги и при необходимости дополнительный штуцер поможет в надежности и обвязке. Гидравлический насос лучше подключать к прессостату на последних ступенях, так как к нему подключается напряжение.Реле подключено к пятиконтактному соединению. К нему также подключен обратный клапан.

Помните, что реле питается от сети 220 В переменного тока. Будь осторожен!

На другом конце штуцера крепится гидроаккумулятор. От него в кранах идет трубопровод к дому. Для анализа состояния используется манометр. Его можно установить на 5-ходовой ниппель. Обычно в нем уже есть отверстия для установки.

Используя эту схему, вы легко и быстро соедините все основные элементы.Не поскупитесь купить хороший погружной насос и выбрать качественный гидроаккумулятор. Это ингредиенты, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Как подключить гидроаккумулятор для систем водоснабжения (видео)

Гидроаккумулятор для водопровода необходим, если вы хотите иметь постоянный доступ к воде в своем доме. Он будет регулировать давление в водопроводной сети и даст вам возможность наслаждаться чистой водопроводной водой.Небольшой контейнер прост в установке, а пользы от него для частного дома много. Купите гидроаккумулятор и у вас в доме всегда будет постоянный запас воды.

Если загородный дом снабжается водой из колодца или колодца, а не из централизованной системы, то в большинстве случаев применяют схемы водоснабжения с гидроаккумулятором. Это позволяет обеспечить бесперебойную подачу, хороший напор в сети и продлить срок службы насосного оборудования.

В этой статье будут подробно описаны преимущества использования гидроаккумулятора, варианты его подключения к системе. А также варианты прокладки внутридомовых труб.

Зачем нужен гидроаккумулятор

И скважина, и скважина могут иметь недостаточный дебит (см.). Другими словами, они не всегда могут выдавать столько воды, сколько вам нужно за раз. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в этом случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. А сделать это можно, если включить в контур водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

Накопительный бак, как говорится, «прошлый век». Это неудобно и не практично.

Судите сами:

• Должен быть установлен над помещениями-водопотребителями, то есть на чердаке … Значит надо утеплять, иначе зимой вода замерзнет.
• Риск протечек и переполнения бака никто не исключает . .. Это редко, но бывает. Последствия нетрудно представить.
• Вода из накопительного бака подается в приборы под самотеком … А этого недостаточно для нормальной работы сантехники и особенно бытовой техники — стиральной и посудомоечной машин.

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах летнего использования, не оборудованных современной техникой.Если вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более продвинутое устройство — позволяет регулировать давление в системе в соответствии с вашими потребностями;
• Гидробак тоже должен находиться в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Подходит для установки и , и подвала дома, и любого технического помещения;
• Соответственно, возможные протечки не так страшны: вода не намочит полы, не испортит ремонт и мебель.

Как он работает

Гидроаккумулятор представляет собой герметичный контейнер, разделенный внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «колба».

В одну секцию поступает вода, а в другую воздух, который по мере заполнения первой секции сжимается, создавая давление на диафрагму.

По мере опорожнения бака при разборе воды давление воздуха падает. Когда оно достигает минимального предельного значения, срабатывает реле давления, которое запускает насос.Он снова накачивает воду в бак, пока давление не достигнет своего максимума.

В результате:

• У нас постоянный напор в системе;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Схема водоснабжения с гидроаккумулятором позволяет всегда иметь запас воды на случай ее большого разбора и невозможности источника выдать требуемый объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть 5 или 500 литров.

Из чего состоит система

Теперь проследим весь путь воды от колодца/скважины до самого дальнего от источника крана.

Приносим воду в дом

Итак, у нас недалеко от дома есть источник воды. От него к дому под землей проложен водопровод. Он должен располагаться ниже уровня промерзания или прокладываться вместе с греющим кабелем.

Это важно. Выбирая место для колодца, следите за тем, чтобы септик на даче, уличный туалет и другие объекты, загрязняющие грунтовые воды, находились от него не менее чем в 30 метрах.

Труба от источника подключена к насосной станции. Или, если он в колодце, к гидроаккумулятору. Перед насосом всегда устанавливается обратный клапан, чтобы вода из него не вытекала обратно в источник.

Если вода нужна не только в доме, но и во дворе, после гидроаккумулятора на выходящую из него трубу ставится тройник с краном. Бытовая труба ведет к системе очистки воды, на выходе из которой снова монтируется тройник, разделяющий потоки на холодную и будущую горячую воду.

Теперь более подробно о том, как правильно подключить гидроаккумулятор своими руками. Он может быть автономным или частью насосной станции, в зависимости от того, какой насос вы используете – погружной или поверхностный.

Даже с пояснениями к картинке довольно сложно понять, из чего состоит сборка и для чего предназначен каждый штуцер.

Поясним:

Фитинг	Последовательность подключения
	Первый переходник со шланга на диаметр 32 мм.
	Далее на него накручивается тройник с краном, который позволяет сливать воду для ремонта системы.
	Этот элемент необходим, если вы хотите повернуть трубу к станции.
	Фильтр грубой очистки задерживает песок и мелкие камни, предотвращая их попадание в систему. Без него все последующие элементы могут быстро выйти из строя.
	В случае погружного насоса на всасывающем патрубке устанавливается обратный клапан. Если вы используете насосную станцию ​​с поверхностным насосом, то ее место сразу за фильтром.
	Этот разъем позволяет сделать узел разборным для быстрой замены любого вышедшего из строя фитинга.
	Запорный шаровой кран можно установить в любом месте. Он служит для включения или отключения подачи воды.

• Если используется насосная станция, то остается только подключить к ней собранный агрегат, так как в комплекте с ним идет манометр и реле давления.
• Если насос в скважине, то следующим шагом будет подключение пятивыводного штуцера через американку. На приведенной ниже схеме показано, для чего предназначен каждый контакт.

На трубу, ведущую к гидроаккумулятору, «устанавливается» фильтр тонкой очистки или станция водоподготовки.

Консультации. Прежде чем покупать оборудование и собирать его, возьмите пробы воды для исследования, чтобы понять, в какой очистке она нуждается.

Теперь можно заняться внутренней проводкой.

Внутренняя проводка

Для снабжения водой всех «потребителей» необходимо купить трубы и всевозможные соединительные элементы. Сколько потребуется? Ответить на этот вопрос поможет схема, на которой показаны все элементы системы с нанесенными на нее расстояниями.

Но сначала нужно решить, какой метод подключения использовать.

• Гирляндное подключение проще и дешевле. Но при таком подключении, при одновременном включении нескольких кранов, давление в самом дальнем от гидроаккумулятора будет низким.

• Коллекторное подключение предполагает подключение к каждому устройству отдельной линии. Все они выходят из общего коллектора, установленного на вводе. Такая схема обеспечивает равный напор во всех точках водопотребления. Но стоимость водопроводной воды будет намного выше.

Первый способ подходит только для домов с небольшим количеством потребителей и коротким водоснабжением. Второй более практичен и эффективен, если речь идет о частном доме, в котором живет большая семья и установлена ​​вся необходимая техника.

• После тройника, разделяющего общий поток на холодную и горячую ветви, на трубопровод холодной воды устанавливается коллектор с необходимым количеством отводов.Каждый из них должен иметь запорный вентиль.

• Второй патрубок после тройника соединяется с входным патрубком водонагревателя.

• Труба, выходящая из водонагревателя, также снабжается коллектором, от которого расходятся линии к отдельным потребителям.

Если заранее все продумать и выполнить работу аккуратно, весь агрегат для перекачки, очистки, нагрева и раздачи воды сможет уместиться на небольшой площади – в углу комнаты, в шкафу или в нише.

Следующие иллюстрации помогут вам лучше представить, как выполняются различные этапы работы:

Консультации. Чтобы уменьшить потери давления, старайтесь делать меньше поворотов и поворотов. Например, вы можете провести линии под полом по прямой линии от коллектора до кранов.

Заключение

Схемы систем водоснабжения с гидроаккумулятором обеспечат в частном доме не меньший комфорт, чем в квартире с централизованным водоснабжением.Если вы знаете и понимаете принцип работы системы, вы можете собрать ее самостоятельно. При наличии всех необходимых инструментов это ненамного сложнее сборки конструктора.

Для получения дополнительной информации и возможности своими глазами увидеть процесс подключения важнейших узлов, посмотрите видео в этой статье.

При обустройстве автономной системы водоснабжения необходимо добиться стабильного давления в сети. Скачки давления, гидравлические удары сказываются на комфортности пользования коммуникациями и, что немаловажно, могут стать причиной поломки бытовой техники. Для нормализации работы системы водоснабжения устанавливаются гидроаккумуляторы. В автономных системах они выполняют те же функции, что и водонапорные башни в централизованных сетях. Гидроаккумулятор является основным узлом, соединяющим насосную группу с внутренним водопроводом. Как подключить гидроаккумулятор к погружному насосу? Как правильно выбрать и установить?

Гидравлические баки

бывают различных форм, размеров и конфигураций.Для каждой системы можно подобрать оптимальный вариант

Как работают разные типы аккумуляторов

Основными элементами конструкции являются корпус, диафрагма и ниппель. Корпус накопительного бака представляет собой герметичную емкость, рассчитанную на работу под давлением 1,5-6 атмосфер. Максимальная нагрузка 10 атмосфер. На горловине корпуса закреплена мембрана, доступ к которой открыт только через специальный фланец с клапаном. С противоположной стороны прорезан ниппель, через который в бак нагнетается воздух.Вся конструкция устанавливается на ножки.

В зависимости от конфигурации различают вертикальные и горизонтальные накопительные баки. Работают они по тому же принципу, с той разницей, что вертикальные модели большого объема (свыше 50 литров) имеют специальный клапан, через который выпускается воздух. Это необходимо, поскольку в процессе эксплуатации водопроводной системы постепенно скапливается лишний воздух. Поэтому в вертикальных гидроаккумуляторах сверху устанавливается вентиль, а в горизонтальных — слив или кран.В небольших емкостях стравливают воздух, полностью сливая воду.

Видео: принцип работы и функции гидробаков

Схема подключения гидроаккумулятора к погружному насосу

Чтобы насос нормально служил по назначению, он должен эксплуатироваться в режиме, предусмотренном технические характеристики. Погружное оборудование должно включаться не чаще 5-20 раз в минуту (точные показатели указаны в документации на конкретную модель).

Реле давления дает команду на включение насоса при снижении давления в системе до заданных параметров. Если гидроаккумулятор не установлен, давление падает даже при минимальном расходе воды, и оборудование будет постоянно включаться и выключаться. Это приведет к его быстрому износу.

В контур водоснабжения подключается накопительный бак, что позволяет снизить частоту включения и выключения насоса и увеличить срок его службы.Объем устройства также подбирается с учетом интенсивности водопотребления, мощности и высоты установки насоса.

Схема: место установки гидробака в автономную сеть водоснабжения

Порядок подключения бака

• От навесного насоса выводится напорный шланг и через коллектор с пятью штуцерами подсоединяется к реле давления ( «пять»).
• Поток отведен от «пятерки» к гидробаку.
• Одна коллекторная труба подключается к водопроводной сети, другая к блоку управления.
• Между «пятеркой» и насосом вставлен обратный клапан. Он нужен для того, чтобы при остановке работы насоса вода не стекала обратно в колодец или колодец.

Видеоинструкция по сборке насосной группы с приводом

Особенности установки гидроаккумулятора

Аккумулятор крепится к полу через резиновые прокладки.Для соединения с трубами используются гибкие переходники. Если прибор новый или давно не использовался, первый раз заполнять его следует очень осторожно, чтобы не повредить мембрану, которая может слипнуться от долгого бездействия. Перед заполнением желательно удалить весь воздух.

Место для установки гидроаккумулятора выбирают таким образом, чтобы к нему был свободный доступ для обслуживания. Если у вас нет навыков, лучше не рисковать и не устанавливать устройство самостоятельно, а обратиться к более компетентным людям, особенно если вам предстоит подключить два погружных насоса к одному гидроаккумулятору.

Как правильно настроить устройство

Новые аккумуляторы настраиваются на заводе. Обычно давление составляет 1,5 атмосферы. Однако до продажи может пройти много времени, и показатели упадут. Поэтому первое, что нужно проверить, это давление. Для контроля подходит электронный или механический манометр. Вы можете использовать автомобиль.

Некоторые модели гидробаков специально оборудованы манометрами. Но вы можете выбрать любое устройство.Главное, чтобы это было точно. Даже 0,5 атмосферы влияет на работу привода. По этой же причине пластиковые китайские манометры лучше не использовать. Они редко показывают точные данные.

Если нужно добиться высокого давления в сети, оставьте «заводские» 1,5 атмосферы. Если вода будет использоваться только для хозяйственно-бытовых нужд, показатель можно снизить до 1 атмосферы. Чем выше давление, тем больше воздуха в баке и меньше воды. Поэтому многие домовладельцы стравливают лишний воздух, чтобы увеличить емкость бака и снизить частоту включения насоса.

На реле давления устанавливаются верхний и нижний пределы, в соответствии с которыми насос будет включаться и выключаться. Для этого под крышкой устройства предусмотрены две гайки и пружины. Их можно использовать для настройки параметров. Оптимальная разница между давлением включения и выключения составляет 1-2 атмосферы. Слишком большой перепад тоже нежелателен, поскольку это приведет к быстрому износу диафрагмы гидробака.

При выборе модели гидробака необходимо не только определить необходимый объем, технические характеристики, но и выяснить, из какого материала изготовлена ​​мембрана.Продавец должен иметь сертификаты соответствия, санитарно-гигиеническое заключение, в которых указана область применения привода. Необходимо выбрать модель, предназначенную для систем с холодной питьевой водой.

Что касается производителей, то хорошо себя зарекомендовали марки Aguasistem, Varem, Wester Line, Zilmet, Reflex. Гидробаки комплектуются запасными фланцами и диафрагмами. При покупке убедитесь, что они есть в наличии. Если аккумулятор выбран и установлен правильно, в сухом месте, а владелец вовремя проводит техническое обслуживание, устройство прослужит долгие годы.

Гидроаккумулятор для насосной станции представляет собой специальную металлическую емкость, внутри которой встроена металлическая мембрана и заключен определенный объем воды под давлением. Устройство предназначено для поддержания стабильного давления в системе водоснабжения, для защиты водяного насоса, вследствие частого включения, от преждевременного износа, а всей системы от возможного гидроудара.
Имея в системе водоснабжения насос с гидроаккумулятором на 50 литров, владелец дома всегда будет обеспечен небольшим запасом воды.

Основные функции аккумулятора

Устройство в системе обеспечения дома водой для гидроаккумулятора решает несколько важных задач:

• Защищает насос от преждевременного износа. Подача воды в мембранный бак позволяет включать насос при открытии крана в системе водоснабжения только тогда, когда подача воды в баке полностью исчезнет. Любой насос содержит определенное количество включений в час, а аккумуляторное устройство позволяет насосу иметь неиспользованные включения, что увеличивает срок его службы.
• Поддерживает постоянное давление в системе водоснабжения, защищает от перепадов напора воды, которые при одновременном открытии нескольких кранов приводят к резким колебаниям напора воды, например, на кухне и в душе. С такими неприятными ситуациями успешно справляется гидроаккумулятор (см.).
• Защищает от возникновения гидравлического удара, возникающего при включении насоса, что может привести к значительному повреждению трубопровода.
• Поддерживает запас воды в системе, что дает возможность пользоваться ею даже при отключении электричества.Особенно это актуально в загородных домах.

Типы и расположение аккумуляторов

Прежде чем знакомиться с типами устройств, необходимо ознакомиться с особенностями его конструкции. Это не особенно сложно.

Основными конструктивными элементами аккумуляторов являются:

• Корпус представляет собой герметичный баллон, способный выдерживать давление 1,5 — 5,6 атмосфер при длительной работе или до 10 атмосфер при кратковременной нагрузке.
• Мембраны. Это эластичная «груша», закрепленная на горлышке баллона и размещенная в его внутреннем пространстве. Только через фланец с клапаном, закрепленным на горловине корпуса гидроаккумулятора, можно открыть доступ к диафрагме.
• Ниппель для адаптера. Элемент врезан в корпус со стороны, противоположной шейке. Через ниппель воздух нагнетается в гидроаккумулятор, занимая все имеющееся пространство между наружной поверхностью мембраны и внутренней полостью корпуса.

Кроме того, конструкция для хранения имеет ножки и опорный кронштейн для установки насоса. К нижней части привода привариваются ножки, а сверху размещается насос.
Особенности конструкции позволяют разделить ассортимент приводов на следующие типы:

• Накопительные емкости для хранения холодной воды, используемой в технических трубопроводах и питьевой. При этом гидроаккумуляторы для современных трубопроводов имеют только инертные мембраны, изготовленные из особого сорта каучука.
• Резервуары для хранения горячей воды, используемые в системах горячего водоснабжения. В таких аккумуляторах мембрана изготовлена ​​из материала, устойчивого к высоким температурам.
• Резервуары для хранения, используемые для систем отопления в закрытом помещении. Основное требование к таким батареям – наличие в их конструкции мембраны, обладающей высокой устойчивостью к высокой температуре и давлению.

При этом мембраны гидроаккумуляторов в системе горячего водоснабжения выдерживают температуру до 90 градусов Цельсия, а элементы, служащие для систем отопления, выдерживают до 110 градусов Цельсия.

Как выбрать модель гидроаккумулятора

При выборе модели накопителя следует обратить внимание на следующие конструктивные особенности и тактико-технические характеристики устройства:

• Рабочий объем должен соответствовать потребностям владельца и производительности насоса станции.
• Мембрана должна быть изготовлена ​​из материала, выдерживающего функциональную нагрузку. Например, для «питьевой» батареи берется одна мембрана, а для «греющей» — совсем другая.
• Схема установки батареи на базовой плоскости должна быть приемлемой для владельца. Достаточно большой напольный бак просто не разместить на кронштейне.

Совет: Ключевым фактором при выборе модели накопителя является его емкость. Неважно, где и как установить и подключить гидроаккумулятор, главное, чтобы его объема хватило на все нужды потребителя.

Основные правила при покупке диска:

• Его минимальный объем должен быть 25 литров.В противном случае из-за частых включений и выключений насос достаточно быстро износится.
• Оптимальным объемом гидроаккумулятора считается бак от 50 литров. Но он подходит только для семьи из 3-4 человек. Холостяк или пенсионер может использовать накопитель меньшей емкости, его цена намного меньше.

Где установить и подключить накопительный бак

Схема подключения гидроаккумулятора и насоса, их правильная работа не представляет особой сложности:

• Вода подается внутрь грушевидной мембраны через фланцевый клапан.
• Под его давлением мембрана начинает расширяться.
• Воздух, нагнетаемый в корпус, сжимается и удерживает мембрану от разрыва. По мере заполнения диафрагмы воздух сжимается, что в итоге создает область повышенного давления между стенками корпуса и диафрагмой, которая обеспечивается энергией сжатого воздуха.
• После открытия крана в хозяйственном водопроводе воздух начнет сдавливать грушевидный вкладыш и вода начнет течь по трубам под необходимым давлением.
• Насос заполняет пустую диафрагму, а его работа контролируется установленным датчиком давления.

Совет: Для систем водоснабжения расположение гидроаккумулятора определяется схемой работы данного узла, которая предполагает размещение накопительного устройства между насосом и «входным» штуцером в коллектор внутреннего система водоснабжения дома. Исключением может быть устройство гидроаккумулятора в системе отопления. В этом случае его необходимо врезать в обратку, расположенную перед вводом магистрали в котел, за насосом.

• Аккумулятор лучше всего крепить к полу или специальному кронштейну, который крепится к стене. В этом случае между ножками привода и поверхностью для их установки обязательно нужно установить амортизирующие резиновые прокладки.

При подключении накопительной емкости к водопроводу учитываются конструктивные особенности насосной станции, тип используемого в ней насоса для перекачки в накопительную емкость.
На станциях используются два типа устройств:

• Погружной, опускаемый непосредственно в воду.
• Поверхность, закрепленная на аккумуляторе.

Гидроаккумулятор также зависит от характеристик используемого оборудования. На фото пример установки устройства в загородном доме.

Процедура подключения системы с поверхностным насосом следующая:

• Давление воздуха измеряется со стороны ниппеля при пустой диафрагме, его значение должно быть на 0,5-1 атмосферу меньше минимального давления в гидроаккумуляторе при включении насоса.Это минимальное давление устанавливается на реле управления станцией, к значению которого добавляется 0,5-1 атмосфера. Его показания фиксируются манометром на штуцере бака.
• Установка специального коллекторного бака с пятью выходами на фланцевый ниппель.
• Соединение:

1. к первому выходу напорного трубопровода от насоса;
2. ко второму — труба хозяйственно-питьевого водопровода;
3. реле давления подключено к третьему;
4. к четвертому выходу — манометр;
5. пятый уже подключен к штуцеру гидробака.

Совет: Сборку производить с использованием полимерного уплотнителя, общепринятого в правилах соединения элементов резьбовых соединений, для обеспечения их герметизации. После сборки оборудование считается готовым к использованию.

При подключении устройства своими руками с помощью погружного насоса необходимо соблюдать следующий порядок действий:

• Насос погружен в воду. Напорный шланг от насоса выводится на поверхность и подключается к реле давления через тот же коллектор с пятью разъемами.
• Поток от коллектора перенаправляется на аккумулятор, при этом на этом участке движение будет двусторонним.
• Еще одна труба подсоединяется от коллектора с водопроводом, а оставшийся разъем подключается к системе управления насосом.
• Между коллектором и насосом в этом случае врезается еще один штуцер или обратный клапан, препятствующий «стечению» воды обратно в колодец после прекращения подачи напора. Этот клапан должен быть установлен непосредственно в горловину выпускного отверстия насоса.

Ремонт и профилактика гидроаккумулятора

Так же, как и насосные станции без гидроаккумулятора, простейшие гидробаки требуют своевременного внимания и ухода.
Причин может быть несколько:

• Коррозия.
• Образование вмятин на кузове.
• Нарушение целостности мембраны.
• Негерметичность бака.

Существуют и другие причины, которые необходимо устранить, чтобы избежать потенциальных проблем.Хотя в инструкции по уходу предлагается осматривать устройство два раза в год, этого может быть недостаточно.
Если вы не заметите никаких проблем в течение шести месяцев, это может привести к полному выходу из строя гидравлического бака, что потребует осмотра и ремонта изделия при каждой возможности.
Причинами поломок могут быть:

• Частое включение и выключение насоса.
• Выход жидкости через клапан.
• Низкое давление воды.
• Низкое давление, ниже расчетного, воздух.
• Слабый напор после водяного насоса.

Причиной ремонта аккумулятора может быть:

• Низкое давление воздуха или его отсутствие в мембранном баке.
• Мембрана повреждена.
• Кузов поврежден.
• Была большая разница в давлении при выключении и включении насоса.
• Неверно выбран объем гидробака.

Для устранения неполадок необходимо:

• Увеличьте давление воздуха, нагнетая его через ниппель бака с помощью компрессора или обычного гаражного насоса.
• Поврежденную мембрану можно отремонтировать в специализированной мастерской.
• Здесь устраняются повреждения корпуса и восстанавливается его герметичность.
• Разницу в давлении можно скорректировать, установив очень большую разность, чтобы она соответствовала частоте пусков насоса.
• Необходимый объем бака определяется до его установки в систему.

Как подключить насосную станцию ​​без гидроаккумулятора отдельно показано на видео в этой статье. Использование накопительного устройства в системе водоснабжения загородного дома улучшит обустройство автономного источника, создаст для него необходимое количество жидкости на случай аварийного отключения от источника.

Водопроводная цепь является ключевым звеном в устройстве автономной системы водоснабжения.

Этот прибор призван решить не только вопрос создания небольшого запаса воды, но и избавить владельцев дач и частных домов от переменного давления в сети.

Благодаря своей конструкции гидробак также позволяет сократить работу насосной станции, тем самым продлевая срок ее службы.

Оборудование

Как показывает практика, минимально возможный объем гидроаккумуляторов для установки в частном доме или на даче не должен иметь объем менее 24 литров.

Желательно, чтобы это значение было несколько выше требуемого для создания небольшого запаса.

Основным моментом при выборе будет пиковое значение потребности в воде, а также мощность насосной станции. При этом количества воды, которая будет находиться в гидроаккумуляторе, должно быть достаточно, чтобы даже при максимальной нагрузке насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидроаккумулятора определяют исходя из количества потребителей (ванна, стиральная машина и т.п.). Чем их больше, тем соответственно выше должно быть значение громкости.

А в случае установки варианта с меньшим объемом, чем требуется, можно купить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой нагрузке на нее.

Также при выборе следует учитывать, что объем воды внутри бака будет занимать не более половины всего объема.Также следует учитывать, что маленькие варианты гироаккумуляторов малоэффективны для борьбы с гидроударами, а если установить слишком большие, то в них возможен застой воды.

Для моделей значительных размеров должно быть прочное основание, чтобы оно могло выдержать значительный вес устройства и воды в нем.

Для более оптимального выбора гидробака целесообразно произвести расчет, обратившись к специалистам.

Размещение

Некоторые варианты можно разместить в подвале или на первом этаже, здесь все будет зависеть от мощности варианта, и на какой высоте придется подавать воду.

Гидроаккумулятор лучше всего устанавливать в самой высокой точке дома, чтобы создать максимальное давление в сети. При этом можно использовать как мансарду, так и второй этаж (в случае двухэтажного дома).

В месте установки не должно быть повышенной влажности. Причина в том, что в этом случае на поверхности бака будет образовываться конденсат. Со временем он сначала разрушит лакокрасочное покрытие гидробака, а затем приведет к коррозии металла.Поверхность, на которой будет происходить установка, должна быть надежной и ровной.

Перед установкой блока необходимо предварительно проверить уровень давления воздуха, соответствует ли он требуемым значениям. Потому что в дальнейшем, после его установки, чтобы сделать такой замер, придется сливать воду и выключать насос.

Процедура

Схема подключения данного устройства должна определяться различными конструктивными особенностями системы, к которой оно подключается, а также типом насосной станции, используемой для подачи воды.

Всего существует несколько вариантов подключения, которые зависят от типа используемого насоса:

• погружной вариант, который необходимо поместить в воду;
Поверхность
• , крепится ближе к аккумулятору.

В связи с особенностями конструкции схемы подключения СХД различаются.

Итак, при использовании поверхностного насоса порядок действий будет следующим:

Все резьбовые соединения садятся на ФУМ ленту, по общепринятым правилам для таких соединений.После этого можно приступать к эксплуатации установленного гидроаккумулятора.

Учтите: такие агрегаты целесообразно устанавливать ближе к насосным станциям для большей эффективности.

Подключение с помощью погружного насоса выполняется следующим образом:

1. В первую очередь сам насос необходимо погрузить в воду. После этого идущий от него напорный шланг подключается к тому же коллектору, что описан выше.
2. Далее от этого же коллектора делаем ответвление для аккумулятора.
3. Последний шаг — подключить еще одну трубу к водопроводу, а остальные к системе управления насосом.

Но есть в подключении одна особенность.

Необходимо поставить обратный клапан между коллектором и насосом для предотвращения слива воды обратно в колодец после отключения подачи воды.

Целесообразно устанавливать непосредственно на горловину штуцера насоса. И вода из всей этой системы должна поступать в кран после фильтра.(Подробнее о подключении гидроаккумулятора к погружному насосу можно прочитать в ).

Посмотрите видео, в котором специалист объясняет, как установить гидроаккумулятор для системы водоснабжения своими руками:

принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор – крайне полезное устройство, как для организации автономного водоснабжения, так и для повышения производительности системы, подключенной к центральному водопроводу.

Мастер с хотя бы минимальным опытом сантехнических работ без проблем установит гидроаккумулятор своими руками и подключит его к системе водоснабжения.

Согласитесь, залог успешной работы — это понимание устройства и принципа работы оборудования. Мы поможем вам разобраться в этих вопросах, а также опишем и проиллюстрируем пошаговую технологию установки гидроаккумулятора.

Информация о подключении, настройке и проведении текущего ремонта накопительного бака будет полезна в процессе его эксплуатации.

Из этого устройства в течение дня берется и перекачивается вода. В результате агрегат постоянно находится под воздействием рабочего процесса, во время которого шумит и вибрирует. Этот момент следует учитывать при выборе места для его установки.

Галерея изображений

Схема подключения насосной станции может быть представлена ​​следующими этапами:

1. Подготовьте прочное основание в подходящем для установки месте.
2. Установите насосную станцию ​​на основание.
3. Измерьте и откорректируйте давление воздуха в пустом аккумуляторе.
4. Установите фитинг с пятью выходами на выходной патрубок гидроаккумулятора.
5. Подсоедините трубу поверхностного насоса к выпускному отверстию сопла.
6. Подсоедините водопроводную трубу к другому выходу.
7. Заполните аккумулятор водой.
8. Проверить наличие/отсутствие протечек в местах резьбовых соединений.
9. Установить реле давления.

Поверхностный насос не всегда используется в системе автономного водоснабжения частного дома.Владельцам глубоких скважин приходится использовать специальные погружные насосы.

Процесс подключения гидроаккумулятора к системе водоснабжения выполняется по следующей схеме:

1. Подготовленный к работе погружной насос спустить в источник воды (колодец, колодец и т.п.)
2. Подключить напорный шланг или труба подачи воды насоса к штуцеру с пятью штуцерами.
3. Подсоедините патрубок аккумулятора к одному из выходов штуцера.
4. Установить манометр и реле давления.
5. Подключить гидроаккумулятор к водопроводу дома.

При присоединении гидробака к погружному насосу должна быть предусмотрена установка, предотвращающая вытекание воды в колодец при отключении насоса.

Несколько важных нюансов

Для подключения аккумулятора используются специальные гибкие переходники. Это помогает уменьшить влияние вибраций на водопроводную систему.

Следует иметь в виду, что на этом участке, между водопроводом и гидроаккумулятором, недопустимо уменьшение зазора соединительных конструкций, так как это ухудшит гидравлические характеристики системы.

Для уменьшения влияния вибрации, возникающей при работе гидробака, рекомендуется использовать специальные гибкие трубопроводы. Их размеры не должны быть меньше диаметра розетки, к которой они подключаются.

Первоначальное заполнение резервуара водой должно производиться очень медленно. Дело в том, что при длительном хранении резиновая мембрана, выполненная в виде груши, могла просто слипнуться.

Резкая струя воды может сломать прокладку, а при слабом напоре она аккуратно расправится.Еще один очень важный момент – перед подачей воды в гидроаккумулятор необходимо полностью удалить воздух из той части, в которую будет закачиваться вода.

Сразу после распаковки купленной батареи и/или непосредственно перед ее подключением необходимо измерить давление воздуха, который нагнетается внутрь. Этот показатель должен быть 1,5 атм, так гидроаккумуляторы накачивают при производстве. Однако при хранении на складе перед реализацией утечка части этого воздуха — явление вполне естественное.

Наиболее надежным вариантом для таких измерений является обычный автомобильный манометр с подходящей градационной шкалой, позволяющей производить измерения с точностью до 0,1 атмосферы. Как показала практика, использовать для этих целей дешевые китайские пластиковые модели не стоит, их точность весьма сомнительна.

Электронные модели являются состоянием чувствительной среды, и это слишком дорогая опция для обычного гидроаккумулятора.

Каким должно быть давление воздуха в гидравлическом баке, наполненном водой? Все зависит от ситуации.

Давление в 1,5 атмосферы обеспечит вполне приличный напор воды в водопроводной системе. Но следует помнить, что чем выше давление, тем меньший объем воды хранится в баке. Если вам нужна и солидная подача воды, и хороший напор, есть смысл поискать большой бак.

Для контроля давления воздуха в гидробаке рекомендуется использовать обычный автомобильный манометр, позволяющий производить измерения с точностью до 0.1 атм

Рекомендуется, чтобы в гидроаккумуляторе рабочие параметры давления воздуха были меньше минимального давления, вызывающего включение насоса, примерно на 0,5-1,0 атм. Иногда они действуют иначе.

Давление воздуха в гидроаккумуляторе оставлено на уровне 1,5 атм, как установлено на заводе, а значение минимального давления или давления включения рассчитано как 2,0-2,5 атм. Таким образом, к давлению воздуха в пустом баке — 1.5 атмосфер — добавьте к этой разнице 0,5-1,0 атмосферы.

Избыточное давление плохо отражается на целостности элементов гидробака, но и низкое давление воздуха в нем не полезно. Если этот показатель снизить до уровня менее одной атмосферы, мембрана будет касаться стенок бака. Это приведет к его деформации и быстрой поломке.

Для регулировки реле давления используются две пружины. С помощью первого задайте давление отключения насоса, а с помощью второго — разницу между максимальным и минимальным давлением

После того, как система установлена ​​и подключена, необходимо настроить реле давления .Для этого под корпусом есть две регулировочные гайки с пружинами. Процедура регулировки прессостата обычно подробно описана в инструкции, которая идет в комплекте с устройством.

Правила эксплуатации и ремонта

Правильное подключение и настройка гидроаккумулятора – это только половина дела. Чтобы устройство работало долго, его нужно правильно эксплуатировать, периодически проводить профилактический осмотр и техническое обслуживание.

Инструкция предписывает диспансеризацию два раза в год, но практика показывает, что этого недостаточно.Состояние аккумулятора следует проверять каждые три месяца. С той же периодичностью целесообразно следить за настройками реле давления, чтобы при необходимости корректировать их.

Неправильная работа реле создает дополнительные нагрузки на всю систему, что также может сказаться на состоянии аккумулятора.

Если при осмотре на корпусе прибора обнаружены вмятины или следы коррозии, эти повреждения подлежат устранению. Лучше всего сделать это как можно раньше, иначе разовьются коррозионные процессы, которые могут привести к нарушению целостности корпуса гидроаккумулятора.

Важной профилактической мерой является проверка давления в самом гидробаке с помощью манометра. При необходимости в аппарат необходимо накачать необходимое количество воздуха или стравить его излишки.

Если это не помогло и новые показания манометра не соответствуют ожидаемым, то либо нарушена целостность корпуса гидроаккумулятора, либо повреждена его мембрана.

Если мембрана, установленная в гидроаккумуляторе, изношена, можно попробовать заменить ее на новую.Для этого устройство придется демонтировать и разобрать.

Некоторым мастерам удается обнаружить и устранить повреждения корпуса, но такой ремонт далеко не всегда долговечен и надежен. Резиновый вкладыш или мембрана – слабое место гидроаккумулятора. Со временем он изнашивается.

Заменить мембрану на новый элемент можно и в домашних условиях, но для этого придется полностью разобрать и собрать гидроаккумулятор.

При выборе подходящего места для установки гидроаккумулятора следует помнить, что оно должно быть достаточно просторным для проведения ТО

Если домашний мастер сомневается в своих силах в этой области или не имеет достаточного опыта, он может нанести еще больший ущерб устройству, чем предыдущая поломка.В такой ситуации лучше обратиться в сервисный центр.

Выводы и полезное видео по теме

Обзор работы гидроаккумулятора на 50 литров представлен в следующем видео:

В данном видео наглядно показан порядок регулировки давления в гидробаке и установка давления переключатель:

Преимущества использования гидроаккумулятора очевидны, поэтому это устройство все чаще используется как в частных домах за городом, так и в столичных квартирах.Если агрегат установлен и подключен правильно, он будет работать долгие годы без поломок и перебоев, обеспечивая семью качественным водоснабжением.

У вас есть опыт самостоятельной установки и подключения гидроаккумулятора? Поделитесь, пожалуйста, информацией с нашими читателями, расскажите об особенностях настройки и эксплуатации гидробака. Вы можете оставлять комментарии в форме ниже.

Сегодня немыслимо представить дом без системы водоснабжения.Но иногда бывают случаи, когда вода не всегда может дойти до той или иной точки водоразбора. Тогда на помощь приходит гидроаккумулятор, который регулирует давление в сети. Далее поговорим о том, какая схема подключения гидроаккумулятора к водопроводу эффективна.

Устройство гидроаккумулятора

Для нормальной работы системы водоснабжения дома в ряде случаев на участке сети устанавливают гидроаккумулятор, представляющий собой емкость с металлическим корпусом.Внутри бака находится резиновая «груша», играющая роль мембраны. Гидроаккумулятор, являющийся звеном системы водоснабжения, накапливает под давлением определенный объем воды. Во время работы сантехники, посудомоечных или стиральных машин гидроаккумулятор снабжает сеть водой.

Резиновая мембрана крепится к корпусу бака фланцем, в конструкцию которого входит входной патрубок. Внутри гидроаккумулятор устроен таким образом, что между внутренними стенками баллона и резиновой «грушей» находится воздух, который сжимается после закачки в емкость насосом — велосипедным или автомобильным.При закачке воды в бак, объем которого ограничен грушей, сжатый воздух противодействует дальнейшему расширению эластичной резины, тем самым предохраняя ее от разрыва. При этом сжатый воздух обеспечивает необходимое давление в сети.

Если принять во внимание конструкцию типового гидроаккумулятора, то можно выделить следующие компоненты:

Корпус
• , представляющий собой герметично изготовленный бак, который рассчитан на рабочее давление в пределах 1.5–6 атмосфер. Это значение может быть увеличено до 10 атмосфер при условии кратковременной нагрузки;
• «Груша», представляющая собой эластичную мембрану. Он присоединен к входу бака и расположен внутри цилиндра. Подача воды происходит через проходной фланец, который снабжен вентилем и крепится к горловине гидроаккумулятора.
Ниппель
• , который расположен с другой стороны корпуса — напротив расположения сквозного фланца. Ниппель предназначен для нагнетания через него воздуха в пространство батареи, которое образуется между внешней поверхностью «груши» и стенками корпуса изнутри.

Кроме основных элементов, к приводу для устойчивости приварены ножки, расположенные в нижней части корпуса, и опорный кронштейн для установки насосного агрегата поверхностного типа, который находится в верхней части цилиндра.

В зависимости от места применения гидроаккумуляторы делятся на:

• изделия для работы в системе холодного водоснабжения;
• устройства для функционирования в сети горячего водоснабжения;
• Расширительные баки для систем отопления.

Гидроаккумулятор подачи холодной воды сконструирован таким образом, что он накапливает и подает жидкость, а также имеет возможность избежать гидроударов в сети и предохранить насосный агрегат от лишних включений. Аналог, поставляющий потребителям горячую воду, имеет те же характеристики, что и вышеуказанный товар. Отличие заключается только в свойствах мембраны, которая способна выдерживать высокие температуры. Назначение расширительного бака в системах отопления – компенсация расширения воды.

Принцип работы гидроаккумулятора

Система водоснабжения, в схеме которой имеется гидроаккумулятор, работает по определенной схеме.

• Начиная от водозабора, которым может быть водопровод, колодец или колодец, вода по трубопроводу подается к гидроаккумулятору, а именно к резиновой «груше».
• В резиновой мембране с помощью управляющего реле, определяющего нижний и верхний порог требуемого параметра, насос создает давление, например, 1–3 атмосферы.
• После достижения заданного давления в устройстве насос автоматически отключается.
• После того, как потребитель открывает кран на раковине или включает посудомоечную машину, мембрана начинает выталкивать воду из накопителя и подавать ее по сети в точку водоразбора.
• Когда давление в устройстве падает до критически низкого уровня, реле срабатывает и насос автоматически начинает свою работу. Но сначала нужно подключить насос к гидроаккумулятору.

Количество пусков насоса в единицу времени напрямую зависит от объема цилиндра. Чем меньше бак, тем чаще будет включаться насос. При таком варианте насос и фланец клапана быстрее выработают свой рабочий ресурс. Так как на цилиндр не действуют внешние нагрузки, его не нужно дополнительно крепить к полу. Для обеспечения устойчивости гидроаккумулятора достаточно собственных ножек.

Опции с выбором аккумулятора

Гидроаккумуляторы бывают разных конструкций и объемов — от компактных устройств на 24 литра до габаритных изделий на 1000 литров.При выборе накопителя нужно учитывать объем воды, который используется потребителями в доме. Если в доме проживает не более двух человек и установлено минимум сантехники и предметов быта, то достаточно приобрести бак объемом 24 литра. Если по разным причинам расход воды большой, то гидроаккумулятор необходимо устанавливать большего размера и объема. Необходимо рассчитать, сколько водоразборных точек может работать одновременно и, исходя из расчетного расхода, подобрать подходящую мощность.Если водопровод уже обустроен, а обстановка в доме изменилась – увеличилось количество жильцов или увеличилась, например, стиральная машина, то нужно поменять батарею на большую или поставить другой бак.

Схема подключения поверхностного насоса версии

Перед подключением гидроаккумулятора к водопроводу необходимо проверить давление воздуха в баке. Оно должно быть меньше давления насоса при включении, которое устанавливается на реле, на величину до 1 бар.Для подключения бака к насосу необходимо приобрести штуцер с выводами в количестве 5 штук, реле, регулирующее давление, манометр и герметик в виде пакли или ФУМ-ленты.

• Одной из важных деталей при установке гидроаккумулятора является 5-ходовой штуцер. Через эту деталь к баку подключаются насос, реле и манометр. Еще 1 штуцерный отвод предназначен для подключения водопровода, который разветвляется на точки водозабора.На начальном этапе штуцер соединяется с баком через жесткий шланг или напрямую через сквозной фланец с вентилем. Затем к разделительной части прикручивают регулируемое реле и манометр, а также трубу, которая выводится дальше от насоса.
• Особое внимание необходимо уделить подключению реле, контролирующего давление. Устройство имеет верхнюю крышку, которую необходимо снять. Под ним будет 4 контакта с надписями «сеть» и «насос».Благодаря их наличию сложно перепутать соединение проводов. По меткам соединяются провода, отходящие от насоса и идущие в сеть.

Не все производители наносят надписи на реле, рассчитывая на знания установщика. Если человек, занимающийся подключением реле, не знает, к какому контакту подключать тот или иной провод, лучше обратиться к профессиональному электрику.

Все резьбовые соединения должны быть тщательно герметизированы.Для этой работы подойдет пакля или лента ФУМ. В завершение нужно включить насосный агрегат, после чего необходимо визуально и на ощупь проверить места установки на герметичность.

Схема подключения для версии с погружным насосом

Уже по названию можно понять, что погружной насос размещается в водной среде колодца или колодца, откуда вода подается непосредственно в гидроаккумулятор. Система водоснабжения с таким насосом должна быть оборудована обратным клапаном.Эта деталь не позволяет воде после мембраны вернуться в глубинный водозабор. Как правило, обратный клапан монтируется непосредственно на насосе, а другой его конец подключается к напорному трубопроводу. Существуют разновидности насосов, у которых штуцер на крышке имеет внутреннюю резьбу. Затем при установке нужно использовать деталь, на которой нарезаны 2 наружные резьбы. За обратным клапаном идет труба, которая проложена к гидроаккумулятору.

При установке насоса необходимо учитывать, что агрегат не должен доходить до дна колодца или колодца примерно на 30 см.

Видео

На предоставленном видео показано, как насос подключается к гидроаккумулятору.

Водопровод частного дома просто обязан быть надежным и бесперебойно обеспечивать дом водой в любых климатических условиях. С горем пополам это получается от централизованного водопровода, а там, где есть возможность к нему подключиться, частники круглогодично обеспечены водой. В тех случаях, когда такой возможности нет, приходится устраивать водопровод своими руками, причем схема подключения элементов системы зависит от массы факторов.

Назначение современного гидроаккумулятора

От схемы подключения полностью зависит долговечность, эффективность и бесперебойность работы водопровода. Одним из основных элементов системы считается гидроаккумулятор. От правильного выбора схемы его обвязки будет зависеть работоспособность всего комплекса. — способствуют стабильности подачи воды, стабильности давления воды в системе и обеспечению необходимого резервного объема воды в зависимости от модели и типа устройства.

Принципиально все гидроаккумуляторы устроены одинаково. Их работа основана на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды через резиновую мембрану, тем самым поддерживая необходимый уровень во всей системе. Это может быть полезно при отключении электроэнергии или временной неработоспособности водяного насоса, когда давление в системе нестабильно.

Типы и марки гидроаккумуляторов

Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому мы просто обязаны рассмотреть их хотя бы схематично.Несмотря на практически одинаковый принцип работы, все гидроаккумуляторы могут иметь некоторые конструктивные особенности, напрямую влияющие на их физическое расположение и, как следствие, на схему подключения:

А вот тип расположения гидроаккумулятора напрямую зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для выносных, внешних насосов, а вертикальные гидроаккумуляторы работают в паре с погружными. Из отечественных производителей гидроаккумуляторов самыми популярными, но не самыми качественными считаются гидроаккумуляторы Gileks, а из европейских брендов – Reflex и Zilmet.

Функции гидроаккумулятора

Также необходимо более подробно коснуться основных, тогда схемы подключения и необходимость каждой из них будут намного понятнее.

1. Стабилизация давления в системе водоснабжения. Давление создается насосом, а гидроаккумулятор играет роль конденсатора в электрической цепи. Он накапливает воду, но выдает ее строго под заданным давлением, вне зависимости от того, какое давление создает гидронасос и какого он типа.Это продлевает срок службы дорогого насоса, потому что ему не нужно включаться и выключаться каждый раз, когда пользователь открывает кран.
2. Аккумуляция, накопление минимального запаса воды на случай перебоев с энергоснабжением. В зависимости от модели гидроаккумулятора он может накапливать определенное количество воды и некоторое время работать автономно, без участия насоса. Минимальный объем аварийного аккумулятора 100-120 литров.
3. Опережение и демпфирование гидравлического удара.Очень полезная функция аккумулятора. Дело в том, что при относительно нестабильном напряжении в сети может возникнуть ситуация, когда двигатель насоса резко повысит давление в системе, что может привести к выходу из строя бытовых приборов, подключенных к и отоплению. Гидроаккумулятор исключает скачки давления и возникновение гидроударов.

Схема подключения гидроаккумулятора к насосам

В зависимости от типа насоса, как мы говорили ранее, схемы подключения гидроаккумулятора к насосам могут быть разными.Кратко рассмотрим основные из них.

1. Схема подключения глубинного насоса и гидроаккумулятора предполагает установку гидроаккумулятора после насоса. В этом случае обязательно будет установка обратного клапана, чтобы вода под давлением, создаваемым в устройстве, не выталкивалась обратно в колодец. Объем гидроаккумулятора рассчитывается исходя из уровня потребления воды. Среднее количество пусков насоса по паспорту около 10, поэтому исходя из этих данных подбирается гидроаккумулятор соответствующего объема.

2. Поверхностный насос с гидроаккумулятором подключается немного иначе. Как раз наоборот. Всасываемая насосом вода сначала проходит через накопительную емкость, после чего подается потребителю. Данная схема подключения позволяет регулировать нижний порог давления и верхний. Чтобы их узнать, необходимо в каждом конкретном случае отталкиваться от среднего давления системы, которое диктуется приборами и количеством точек потребления. В этой схеме необходимо учитывать схему подключения реле давления аккумулятора давления, на которой установлены граничные параметры.

3. Кроме этих схем есть еще схемы подключения гидроаккумулятора в составе насосной станции, с подкачивающим насосом, а также схема подключения устройства системы отопления. Отличаются они незначительно, в основном наличием дополнительных элементов, таких как расширительный бачок, дополнительные электронные клапаны и регуляторы.


Зная эти схемы, хотя бы в общих чертах вы сможете обеспечить свой дом водой круглый год и на стабильно высоком уровне.Главное правильно подобрать аккумулятор.

При обеспечении здания водой из колодца или колодца в обязательном порядке устанавливается гидроаккумулятор, представляющий собой емкость подходящего объема. Обычно используется в сочетании со специальным реле давления. Для гидроаккумулятора это управляющее устройство, позволяющее сократить количество циклов работы насоса.

Основные узлы насосного агрегата с гидроаккумулятором

С точки зрения конструктивных особенностей реле представляет собой блок небольших размеров, снабженный специальными пружинами.Первый из них определяет предел максимального давления, а второй – минимального. Регулировка производится с помощью вспомогательных гаек, размещенных в корпусе.

Рабочие пружины соединены с мембраной, которая так или иначе реагирует на скачки давления. Превышение максимальных значений приводит к сжатию металлической спирали, а уменьшение – к растяжению. Благодаря такому устройству в контактной группе контакты замыкаются и размыкаются в определенный момент.

Принцип работы реле давления для гидроаккумулятора следующий.В мембранный бак вода поступает до полного его заполнения, что приводит к повышению давления. При достижении максимально допустимого уровня он прекращает прокачку жидкости.

По мере прохождения воды давление в системе падает. При преодолении нижнего уровня оборудование снова включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы не придут в рабочее состояние.

Обычно реле состоит из следующих элементов:

• пластиковые корпуса;
• резиновая мембрана;
• латунный поршень;
• мембранная крышка;
• резьбовые шпильки;
• металлическая пластина;
Муфты
• для крепления кабеля;
• колодки для клемм;
Платформа шарнирная
• ;
• пружины регулировочные;
• контактный узел.

Дополнение! При работе с подвижной частью платформы регулировочные пружины давят против усилия, создаваемого поршнем. Включение и выключение насоса зависит от степени их сжатия.

Оптимальное давление внутри гидробака

Любой аккумулятор имеет внутри резиновую мембрану, разделяющую пространство на две камеры. В одном находится вода, а в другом сжатый воздух. Благодаря такой конструкции можно создать необходимое давление при наполнении и опорожнении резинового контейнера.

Чтобы продлить срок службы устройства, необходимо знать, какое давление должно быть в гидроаккумуляторе. Во многом это зависит от показателей, выставленных на включение помпы. Давление внутри бака должно быть примерно на 10 процентов меньше.

Например, если включение настроено на 2,5 бар, а выключение установлено на 3,5 бар, то давление воздуха внутри бака должно быть установлено на 2,3 бар. Готовые обычно не требуют дополнительной подгонки.

Выполнение работ по подключению и настройке реле давления гидроаккумулятора

Хотя многим сложно понять процесс монтажа и настройки прибора, на самом деле это не так.Каждый владелец загородного дома при наличии колодца или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Типовая схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с сантехническими, так и с электрическими системами здания. При замыкании и размыкании контактов подается или блокируется жидкость. Прижимное устройство устанавливается стационарно, так как нет необходимости его перемещать с места на место.

Для подключения рекомендуется выделить отдельную линию питания. Непосредственно от щита должен идти кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется подключать провода без заземления, потому что соединение воды и электричества таит в себе скрытую опасность.

Кабели следует пропустить через отверстия, расположенные на пластиковом корпусе, а затем подключить к клеммной колодке. В нем находятся клеммы для фазы и нуля, провода для помпы.

Внимание! Электромонтажные работы необходимо проводить в отключенном от сети состоянии. При установке нельзя пренебрегать соблюдением общих правил технической безопасности.

Правильная настройка реле давления аккумулятора

Для настройки устройства необходим точный манометр, чтобы без ошибок определять давление. Ориентируясь на его показания, можно произвести относительно быструю корректировку. Поворачивая гайки, расположенные на пружинах, можно уменьшить или увеличить давление.Во время настройки необходимо соблюдать определенную последовательность действий.

Итак, регулировка прессостата гидроаккумулятора осуществляется следующим образом.

• Система включается, после чего с помощью манометра отслеживаются показатели, при которых включается и выключается прибор;
• Сначала регулируется пружина нижнего уровня, большая. Для регулировки используется обычный ключ.
• Выполняется проверка установленного порога. При необходимости предыдущий пункт повторяется.
• Далее закручивается гайка для пружины, которая позволяет установить верхний уровень давления. Он имеет меньший размер.
• Работа системы полностью протестирована. Если по какой-то причине результаты неудовлетворительны, то выполняется перенастройка.

Внимание! Прежде чем настраивать реле давления гидроаккумулятора, нужно запомнить простую истину. Минимально допустимая разница между максимальным и минимальным значением не должна быть менее 1 атмосферы.

Стоимость реле и аккумуляторов некоторых производителей

Релейные модели можно приобрести относительно недорого. Обычно стоимость изделий не превышает одной тысячи рублей. Однако электронные аналоги могут иметь более высокую цену, так как позволяют производить более точную настройку. В таблице представлены модели некоторых производителей и их стоимость.

Фото	Модель	Размеры в мм	Цена в рублях
	Gilex RDM-5	110x110x70	900
	Danfoss KP1	107x65x105	1 570
	Беламос ПС-7	150x80x150	575
	Калибр РД-5	103x65x120	490

Статья по теме:

Если напор воды нормальный или даже сильный, то вам просто необходим этот прибор.А почему вы узнаете из нашего отдельного обзора.

Что касается гидроаккумуляторов, то их стоимость может быть заметно выше. В основном это зависит от объема конструкции. Вместительный бак позволяет значительно сократить количество рабочих циклов. Однако не всегда для него хватает места. В таблице указаны цены на гидроаккумуляторы разных размеров.

Внимание! В среднем на семью из 4-8 человек, как правило, хватает гидроаккумулятора емкостью 50 литров.При меньшем количестве проживающих приобретается емкость 24 л, а при большем — 100 л.

Подведение итогов

Поскольку гидроаккумулятор без реле давления, являющегося устройством управления, не способен функционировать, особое внимание было уделено установке и настройке именно этого устройства. При правильной настройке изделия вполне реально продлить срок эксплуатации основного оборудования.

Регулировка реле давления гидроаккумулятора насосной станции — ничего сложного (видео)

Вас также может заинтересовать:

Самостоятельная установка и регулировка реле давления воды для насоса

Для организации нормальной работы водоснабжения загородного дома от колодца или подобного источника необходимо установить ряд специального оборудования.В комплектацию входит насос, автоматика, гидроаккумулятор и другое оборудование. В этой статье мы расскажем вам о том, как происходит процесс подключения и установки гидроаккумулятора для систем водоснабжения своими руками. Мы предложим вам несколько рабочих схем подключения. Но сначала давайте выясним, что это за оборудование.

Гидроаккумулятор — зачем он нужен

Гидроаккумулятор выполняет несколько основных функций в системе водоснабжения.В первую очередь его установка позволяет создать необходимое давление в сети. Также в гидроаккумуляторе хранится небольшое количество воды. Например, если по какой-то причине насос не может качать воду, то можно им воспользоваться. Объем воды определяет внутренний объем гидроаккумулятора. И самое главное, его наличие в системе водоснабжения частного дома предотвращает образование гидроударов.

Под гидроаккумулятором понимается специальный металлический бак. Для того чтобы внутри него поддерживалось стабильное давление, он оснащен специальным оборудованием.Схема водоснабжения скважины с гидроаккумулятором относительно проста, и если следовать всем инструкциям данной статьи, то подключение можно выполнить своими руками.

В большинстве случаев гидроаккумулятор для систем водоснабжения работает по принципу энергии сжатого воздуха. Он состоит из перегородки, например, это может быть резиновая мембрана или резиновая груша. Итак, суть работы всего водопровода с гидроаккумулятором заключается в следующем.Насосное оборудование закачивает воду в бак. По мере заполнения бака внутри него образуется давление, так как вода давит на грушу. Весь этот процесс контролируется датчиком давления. Это важно для того, чтобы насос мог отключиться. Как только в помещении с водой открывается кран, вода выталкивается за счет энергии резиновой груши или мембраны.

Как только давление в гидроаккумуляторе падает, срабатывает датчик, который подает сигнал на насос, и он включается.Таким образом, гидроаккумулятор снова наполняется водой. Откачка осуществляется до срабатывания сигнала отключения.

Как видите, помимо подключения самого гидроаккумулятора важно правильно рассчитать давление в гидроаккумуляторе водоснабжения. Для этого можно воспользоваться рекомендациями производителя, которые указаны в паспорте.

На сегодняшний день гидроаккумуляторы бывают двух типов:

1. Открытого типа.
2. закрытого типа.

Что касается открытого типа, то он используется крайне редко. И это неудивительно, ведь он имеет ряд отрицательных сторон, среди которых:

• Высокая скорость испарения воды. В результате приходится постоянно подкачивать воду.
• Тем более, что установка гидроаккумулятора для водопровода открытого типа своими руками будет намного дороже. Это связано с тем, что необходимо принять меры, исключающие возможность замерзания воды.Более того, необходимо установить дополнительную автоматику, которая исключит возможность перелива воды.
• Важным минусом является то, что при контакте воды с кислородом повышается ее агрессивность по отношению к металлическим деталям. В итоге это приводит к образованию коррозии на металле, а это значительно снижает срок службы.

Среди прочего есть модели, которые размещаются в вертикальном или горизонтальном положении. Если площадь кессона или другого помещения, где установка и подключение гидроаккумулятора к водопроводу минимальна, то выбирается вертикальное направление.Для горизонтального требуется специальная площадка. Сам бак имеет специальные опорные ножки для крепления.

Важно! В продаже можно найти гидроаккумулятор для водопровода синего и красного цвета. Синий цвет для холодной воды. Отличается от красного тем, что сам бак способен работать в условиях гораздо большего давления. Плюс внутри конструкции используется пищевая резина.

Способ размещения

Перед подключением необходимо разобраться в способе установки, а точнее, месте.Выбор места будет зависеть от мощности агрегата. Для создания наилучшего давления рекомендуется выбирать самую высокую точку дома, например, утепленный чердак.

Выбранное место должно быть сухим и без влаги. В противном случае на поверхности гидроаккумулятора для водопровода появится конденсат, что может вызвать коррозию. И хотя бак покрыт лакокрасочным материалом, рано или поздно ржавчина возьмет свое. Плюс выбранная поверхность должна быть твердой и ровной.

Схемы подключения

Теперь давайте подробнее рассмотрим, как можно установить гидроаккумулятор для систем водоснабжения своими руками. Рассмотрим две схемы с погружным и поверхностным насосом.

Подключение гидроаккумулятора с поверхностным насосом

В первую очередь проверяется уровень давления в баке. Как правило, оно должно быть меньше, чем у насоса, настроенного на реле до 1 бар. Для подключения нужен специальный штуцер, который имеет 5 разных выходов.Каждый выход предназначен для определенной цели. Кроме того, вы должны купить реле давления.

Что касается специального штуцера на пять выходов, то через него подключаются следующие элементы:

1. Для подключения насоса.
2. Реле давления.
3. Манометр.
4. Для подключения к водопроводу.

Начнем с того, что подключение можно осуществить через жесткий шланг. После этого к штуцеру прикручивается реле давления и манометр, показывающий уровень давления.Также следует подключить трубу, которая будет направлена ​​к насосу.

При подключении реле давления крайне важно учитывать следующие моменты. Само устройство имеет верхнюю крышку. Его следует аккуратно удалить. Под ним вы найдете четыре контакта. Каждый контакт будет помечен насосом и сетью. Это значительно упрощает подключение устройства к сети проводов, идущих от помпы. Подключение производится строго по указанным меткам.

Однако не все производители подписывают такой план на реле. Это делается в расчете на то, что установщик полностью в этом разбирается. Если вы новичок в этом деле, то обязательно учитывайте этот фактор. Например, при покупке убедитесь, что есть надписи. В этом случае вам не нужно будет вызывать специалиста данного профиля.

Важно! Абсолютно каждое соединение на устройстве должно быть выполнено с помощью герметика. Каждый стык должен быть герметизирован. Обычно для этой цели используют ФУМ-ленту или паклю.

По завершению этих манипуляций вам останется только включить насос в сеть и отрегулировать уровень давления в гидроаккумуляторе. Кроме того, следует убедиться, что на всех стыках нет протечек.

Соединение гидроаккумулятора с погружным насосом

В этом случае насосное оборудование спускается в воду. Вся вода, поступающая из скважины, будет выталкиваться насосом через вертикальный трубопровод. При такой конструкции в контур водоснабжения скважины с гидроаккумулятором обязательно должен входить обратный клапан.В результате вода не будет уходить от мембраны к насосу. В большинстве случаев обратный клапан устанавливается сразу после насоса. Далее идет напорный трубопровод на поверхность.

Некоторые насосы могут иметь фитинг с внутренней резьбой. В этом случае необходимо приобрести специальный переходник, который будет иметь две наружные резьбы соответствующего диаметра. Это важно, потому что обратный клапан тоже имеет внутреннюю резьбу. В остальном подключение такое же, как и в предыдущем случае.Используется специальный переходник на пять выходов.

Определяем и выставляем давление в гидроаккумуляторе

Вне зависимости от способа и варианта схемы установки гидроаккумулятора на водопровод важную роль играет правильная регулировка давления во всей системе и в самом баке роль. Итак, в одной части сжатый воздух, во второй вода. При покупке на заводе давление в камере с воздухом установлено на 1.5 атмосфер. Важно отметить, что это базовая настройка, вне зависимости от типа модели и стоимости гидроаккумулятора.

Проверка и коррекция давления

Итак, непосредственно перед подключением рекомендуется проверить уровень давления в самом гидроаккумуляторе. Благодаря этой информации вы сможете правильно настроить реле давления. При этом крайне важно в дальнейшем осуществлять контроль уровня давления. Для этого предназначен манометр.Некоторые домашние умельцы временно используют автомобильный манометр. Его погрешность минимальна, так что это вполне нормальный вариант.

При необходимости уровень давления можно уменьшить или добавить. Для этого в верхней части гидроаккумулятора имеется патрубок. К нему подключается автомобильный или велосипедный насос. За счет этого повышается давление. Если давление воздуха, наоборот, нужно понизить, то в ниппеле есть специальный клапан. Следует взять острый и тонкий предмет и надавить на него.

Какое давление должно быть

Итак, важно решить какое давление должно быть в гидроаккумуляторе. Если в частном доме будете использовать бытовую технику, то диапазон давления должен быть в районе от 1,4 до 2,8 атмосфер. Чтобы исключить возможность разрыва мембраны, давление в системе должно быть несколько выше, чем в самом баке, хотя бы на 0,1 атмосферы. То есть, если в гидроаккумуляторе для водопровода установлено 1,8 атмосферы, то в системе должно быть около 1.9 атмосфер. Для этого используется специальное устройство, известное как реле давления.

При определении уровня давления важно учитывать этажность здания. Если у вас дача, то напор будет ниже, чем если бы вам пришлось поднимать воду на второй этаж. Также учитывается тот факт, сколько точек водозабора в доме, сколько проживает людей и какова вероятность того, что несколько кранов откроются одновременно.

Если не учесть все эти нюансы, то может получиться следующая картина. Вы принимаете душ, пока кто-то другой моет посуду или использует воду для других целей. В результате резко упадет уровень напора и напора воды в кране. Согласитесь, не очень приятная ситуация. Чтобы этого не произошло, важно правильно настроить давление на гидроаккумуляторе и другом оборудовании. И это будет возможно, если учесть все вышеперечисленные детали и многое другое.

Заключение

Итак, вот мы с вами рассмотрели особенности использования гидроаккумулятора в системе водоснабжения. Мы также представили вам простые схемы подключения гидроаккумуляторов. Как видите, ничего сложного в этом деле нет. Самое главное правильно рассчитать уровень давления и подобрать сам бак под нужды дома. Надеемся, что эта статья поможет вам разобраться в этом нелегком деле. Мы уверены, что вы справитесь с этой задачей самостоятельно.Для закрепления всей предоставленной теории предлагаем посмотреть подготовленный видеоматериал. Он поможет вам наглядно увидеть все, как происходит процесс подключения гидроаккумулятора к водопроводу. Если у вас уже есть личный опыт в этом деле, обязательно поделитесь им, оставив комментарии к этой статье.

Заряженный аккумулятор – обзор

Обзор литературы

Schoenau, Burton, and Kavanagh (1990) представили математическую модель насоса с наклонной шайбой переменного рабочего объема, модулируемого гидравлическим управляющим сигналом.Модель была основана на допущении, что главный вал вращается с фиксированной угловой скоростью. Они получили выражение для крутящего момента, приложенного к наклонной шайбе, которое состоит из четырех компонентов: эффекты инерции поршня, эффекты силы давления, эффект сдвига поршня и эффект силы башмачной пластины. Они также ввели выражение для демпфирующего момента, действующего на вилку за счет вязкого трения.

Бартос (1992) представил математическое моделирование поршневого двигателя с изогнутой осью. В своей модели он вывел уравнение для мгновенного теоретического крутящего момента, создаваемого силами давления жидкости на поршни, и выражения для потерь крутящего момента.Аналогичным образом были найдены теоретический расход и расход утечки через двигатель. В данной работе рассматривается не только динамика поршня, но и динамика всех движущихся частей насоса.

Karkoub, Gad, and Rabie (1999) разработали модель нейронной сети для прогнозирования стационарного и динамического поведения поршневого насоса с изогнутой осью для снижения потерь мощности при высоких давлениях. По словам авторов, модель смогла точно предсказать поведение насоса.Однако это не привело к математической модели, которая могла бы привести к более глубокому пониманию сил внутри моделируемого устройства.

Канбулут и др. (2004) использовали нейронную сеть для анализа аксиально-поршневого насоса с гидростатическим круглым заглубленным подшипником. По словам авторов, предложенная нейронная сеть смогла прогнозировать статические и динамические параметры несущей системы в режиме реального времени.

Гад, Раби и Эль-Тахер (2002) вывели математическую модель поршневого насоса переменной производительности с изогнутой осью для теоретического и экспериментального прогнозирования производительности насоса и его контроллера.Они также предложили нелинейную математическую модель нелинейной газовой пружины в контроллере насоса. Предлагаемый контроллер включает газонаполненный аккумулятор, чтобы заменить использование механических пружин в цепи обратной связи. Предлагаемый регулятор приводит к лучшему использованию доступной мощности по сравнению с реальной, особенно при начальном управлении мощностью в более высоком диапазоне рабочего давления.

Чжан и др. (2001) предложили моделирование демпфирующего механизма с помощью разомкнутой модели пониженного порядка для динамики наклонной шайбы аксиально-поршневого насоса.Они подтвердили предложенную модель пониженного порядка путем сравнения с полным нелинейным моделированием динамики насоса во всем диапазоне рабочих условий.

Kim and Jung (2003) and Baek et al. (2008) изучали теоретический механизм привода конических поршней насоса с изогнутой осью с использованием геометрического метода. Они определили теоретические уравнения для рабочего диапазона конического поршня. Они обнаружили, что ствол приводится в движение одним коническим поршнем в ограниченном диапазоне и что основные параметры, такие как угол наклона поршня и «угол задержки вперед», влияют на производительность поршневого насоса с изогнутой осью.Эти авторы рассмотрели только геометрический анализ конических поршней, в отличие от полного геометрического и кинематического анализа всех частей насоса в этой статье.

Hong и Doh (2004) представили исследование потерь на трение поршневого насоса с изогнутой осью. Экспериментально определены коэффициенты трения деталей насоса. Они обнаружили, что силы вязкого трения на пластине клапана и подшипнике входного вала являются основными источниками потерь на трение в насосе с наклонной осью, в то время как силы трения и моменты на поршне не имеют большого значения.

Nie, Huang, and Li (2006) сформулировали характеристическое уравнение гидростатического скользящего подшипника с кольцевым демпфером, в котором отражены эффекты различных геометрических факторов. Они исследовали силу реакции подшипника в воде гидравлического аксиально-поршневого двигателя. Кроме того, они изучили влияние трения внутри цилиндра, динамику поршня и центробежную силу узла поршень-таппер. Результаты теоретического анализа показали, что коэффициент трения, угол наклона шайбы, а также инерционная и центробежная нагрузки будут оказывать существенное влияние на силу реакции.

Watton (2005) представил безразмерный подход к явной характеристике нелинейных установившихся характеристик аксиально-поршневого двигателя. Двигатель приводится в действие сервоклапаном. Он показал, как характеристики потока, включая потери, могут быть в достаточной степени представлены одним хорошо установленным уравнением. Затем это уравнение можно использовать для получения непосредственно используемых расчетных уравнений для скорости, эффективности и передачи мощности.

Manring (1999, 2004) исследовал управляющие и удерживающие силы и моменты, действующие на наклонную шайбу аксиально-поршневого насоса, включив анализ вторичного угла наклонной шайбы и выведя уравнения мгновенного и среднего движения для наклонной шайбы. тарелка.Они также вычислили необходимые силы и моменты для обеспечения правильного движения автомата перекоса.

Усилия по моделированию, предпринятые упомянутыми выше авторами, либо специфичны для насосов с наклонной шайбой, либо моделирование проводится при постоянном угловом вращении главного вала для фиксированных углов наклонной шайбы. Кроме того, некоторые другие авторы рассматривали только кинематику поршней, в то время как в настоящем исследовании рассматриваются кинематика и геометрия всех движущихся частей насоса.

5 главных ошибок гидравлики и лучшие решения

Когда вы включаете телевизор и просматриваете путеводитель, вы часто видите такие передачи, как «10 лучших пляжей мира», «20 худших тел знаменитостей» или «100 лучших хитов 80-х».Поэтому, чтобы идти в ногу со временем, в этой статье будут рассмотрены пять самых распространенных ошибок в гидравлике, которые заводы допускают снова и снова. Это подпадает под определение безумия, с которым мы все знакомы — делать одно и то же снова и снова и ожидать другого результата. Вот первая пятерка:

Ошибка №1: Гидравлическое давление настроено неправильно

Каждая гидравлическая система требует множества регулировок. Когда возникает проблема с машиной, ручки на гидравлическом насосе и клапаны регулируются, чтобы «увидеть», решит ли это проблему с машиной.К сожалению, человек, выполняющий настройку, обычно понятия не имеет, как это повлияет на машину. Давление в гидравлической системе обычно слишком высокое. Мысль состоит в том, что чем выше давление, тем быстрее будет работать машина. Рассмотрим следующий реальный сценарий, который произошел на заводе по производству изделий из дерева:

.

Ручки на гидравлических насосах и клапанах
часто корректируются без какого-либо представления о
воздействия на машину.

Компания столкнулась с серьезным ударом и протечкой мобильного оборудования.Помпу тоже меняли раз в месяц. На насосе имелась регулировка (называемая компенсатором), которая ограничивала максимальное давление в системе.

В качестве крайнего предохранительного устройства и амортизатора ударов в системе использовался предохранительный клапан. Рекомендуемые настройки компенсатора и предохранительного клапана составляли 1500 и 1750 фунтов на квадратный дюйм (PSI) соответственно. Когда укладчик запускался и останавливался, стрелка манометра подскакивала до максимума 3000 фунтов на квадратный дюйм, вибрировала, а затем устанавливалась на отметке 1800 фунтов на квадратный дюйм.Это указывало на то, что компенсатор и предохранительный клапан были установлены слишком высоко.

После того, как компенсатор и предохранительный клапан были сброшены на рекомендуемые настройки, давление на мгновение поднялось до 1750 фунтов на квадратный дюйм (настройка сброса), а затем установилось на уровне 1500 фунтов на квадратный дюйм (настройка компенсатора). Разница в силе, действующей на 10-дюймовый цилиндр стрелы (площадью 78,54 квадратных дюйма) с предохранительным клапаном при 3000 фунтов на квадратный дюйм и 1750 фунтов на квадратный дюйм, составляла 98 175 фунтов. Как только давление было правильно установлено, удары были устранены, а срок службы насоса увеличился.После замены хомутов и уплотнительных колец течь прекратилась.

Ошибка № 2: Отсутствие аккумуляторных и гидравлических процедур безопасности

При ремонте машины электродвигатель привода насоса отключается и выполняются процедуры блокировки/маркировки. Манометр редко проверяется перед началом работ на машине или рядом с ней. Аккумуляторы хранят гидравлическую энергию в виде жидкости под давлением. Большинство систем содержат автоматический или ручной клапан сброса, который позволяет жидкости под высоким давлением в аккумуляторе сбрасываться в бак, позволяя давлению упасть до нуля.Клапаны автоматического сброса могут не закрыться, что будет поддерживать давление масла в аккумуляторе.

Если снять линию или удалить компонент, человеку может быть введена жидкость под высоким давлением. При использовании ручного сбросного клапана в уравнение вступает человеческий фактор. На одном заводе молодой слесарь получил серьезные травмы, когда ему впрыскивали масло под высоким давлением после того, как он не смог открыть ручной клапан. Отсутствовала процедура открытия клапана перед началом работы с системой.

Во многих случаях манометр располагается на стороне обратного клапана со стороны насоса, а не со стороны аккумулятора. Когда насос выключен, показания манометра упадут до нуля, поскольку масло просачивается в бак через внутренние допуски гидравлического насоса. Специалист по техническому обслуживанию или оператор считает, что давление равно нулю, и не может узнать, была ли выпущена жидкость под давлением в аккумуляторе. В системах такой конструкции манометр должен быть установлен на аккумуляторе или рядом с ним.

Большинство систем имеют клапан сброса, который позволяет
жидкость под высоким давлением в
аккумулятор для сброса в бак,
позволяя давлению упасть до нуля.

Ошибка № 3: Плохие методы устранения неполадок

В наших гидравлических мастерских мы подчеркиваем, что самый быстрый и простой способ устранения неполадок в машине — это использование гидравлической схемы. Ответ студентов обычно бывает одним из следующих: «Руководство не дает нам времени на устранение неполадок», «У нас нет или мы не знаем, где находятся наши схемы» или «Мы не знаем, как читать схемы. ”

При возникновении гидравлической проблемы необходимо собрать информацию, чтобы определить, какой компонент вызывает проблему.Несколько примеров включают проверку дренажного потока корпуса насоса или проверку наличия тепла в системе. Много раз руководитель вмешивается и требует замены насоса, цилиндра или другого компонента. На одном заводе супервайзер поручил слесарю не устранять неполадки, а вручную активировать направляющий клапан. Это привело к разрядке аккумулятора в частично заполненный резервуар объемом 5000 галлонов. Взорвало верхнюю часть резервуара, что привело к остановке мельницы на семь дней.

Гидравлические схемы обычно находятся внутри руководства производителя машины, которое часто хранится в офисе технического обслуживания или на складе.Когда возникает проблема с гидравликой, последнее, что хочет сделать обслуживающий персонал, это потратить 15 или 20 минут на поиск руководства. В конце концов, когда машина не работает, время – деньги. Лучшим вариантом является установка более крупных схем системой под крышкой из плексигласа. Меньшие отпечатки могут быть заламинированы и расположены аналогичным образом. Если схема доступна, она будет использована.

Самое распространенное утверждение, которое я слышу от механиков и электриков, когда консультируюсь с заводом по какой-либо проблеме, звучит так: «Я мало знаю о гидравлике.Это означает, что они либо не были должным образом обучены, либо забыли то, чему научились. С другой стороны, когда я посещаю заводы, где проводится обучение работе с гидравликой, я обычно слышу: «Мы постоянно пользуемся руководствами и схемами». Без надлежащей подготовки вы не можете ожидать, что ваша ремонтная бригада будет эффективно устранять неполадки.

Использование гидравлической схемы
самый быстрый и простой метод
устранение неполадок в машине.

Ошибка № 4: Плохое техническое обслуживание гидравлического резервуара и масла

В то время как большинство заводов хорошо справляются с обслуживанием системных фильтров, резервуару обычно не уделяется никакого внимания. При проектировании системы размер резервуара учитывается в количестве тепла, которое будет удалено из системы. Резервуары следует очищать не реже одного раза в год, чтобы часть тепла, содержащегося в масле, отводилась в атмосферу.

На погрузчике бревен в Онтарио резервуар не осушали и не очищали 17 лет.После слива масла на дне бака был обнаружен толстый слой шлама. Неочищенный резервуар может действовать как инкубатор вместо того, чтобы рассеивать тепло в масле.

Многие резервуары содержат всасывающий фильтр. Этот сетчатый фильтр расположен под уровнем масла и часто находится вне поля зрения и внимания. Его следует извлекать из резервуара не реже одного раза в год и очищать, продувая воздухом изнутри наружу. Сетчатый фильтр также не следует упускать из виду при устранении неполадок.Если сетчатый фильтр забивается, возникает кавитация в насосе.

Один фанерный завод заменил пять насосов на гидравлическом агрегате окорочного станка. В конце концов, он слил масло из бака и обнаружил тряпку, обернутую вокруг сетчатого фильтра.

Следует отметить, что некоторые сетчатые фильтры имеют встроенный обратный клапан, который пропускает масло при загрязнении сетчатого фильтра. Это еще большая причина регулярно чистить сетчатый фильтр, потому что при байпасе грязное масло будет поступать в насос.

Еще одна распространенная проблема – добавление в систему нефильтрованного масла. Этого никогда не следует делать. Нефть, покидающая нефтеперерабатывающий завод, может быть чистой, но к тому времени, когда она хранится в перегрузочных грузовиках и бочках, при добавлении в резервуар она может соответствовать стандарту только 50 микрон. Многие системы имеют соединения для подсоединения шланга заливного насоса, поэтому масло в бочке проходит через системный фильтр, прежде чем оно попадет в резервуар. Автономная тележка с фильтром также может использоваться при повторном наполнении резервуара для удаления загрязняющих веществ.

Ошибка № 5: Заменяемые компоненты не имеют одинаковых номеров деталей

Когда возникают проблемы с гидравликой, обычно выходит из строя один компонент. Очень важно, чтобы номера деталей у новых и старых компонентов совпадали. Гидравлические насосы и клапаны, которые выглядят одинаково, не обязательно одинаковы. Каждая цифра или буква в номере детали указывает на особенность насоса или клапана. Если одна буква или цифра отличается, следует обратиться к литературе производителя, чтобы определить разницу.

Несколько лет назад на одном заводе отказал главный ходовой клапан на наклонном подъемнике. Клапан имел следующий артикул: ДГ5С8-2С-Т-50. Позвонили местному поставщику, который сказал, что у него есть клапан с такой же конфигурацией золотника и схемой монтажа в его центральном распределительном центре. Клапан с номером детали был пригнан и на следующий день доставлен на завод: DG5S8-2C-E-T-50.

На этом изображении показан наклонный подъемник с
вышел из строя главный гидрораспределитель.

Когда клапан был установлен, цилиндры подъема наклона по-прежнему не выдвигались и не втягивались. Затем позвонили производителю клапана и дали два разных номера. Первоначальный клапан (с опущенной буквой «Е» в номере детали) был клапаном с внутренним гидравлическим управлением и сливом. Клапан, присланный поставщиком, был клапаном с внешним управлением и внутренним дренажом. Поскольку в системе не было подключено внешней линии управления, новый клапан не работал.

Чтобы решить эту проблему, производитель клапана сказал механику на заводе удалить внутреннюю заглушку из порта «P» и установить ее в порт «X». Как только это было сделано, наклонный подъемник заработал нормально, но только после 18 часов простоя.

Эти распространенные ошибки совершаются в первую очередь из-за недостатка знаний. Когда машина выходит из строя, супервайзер, механик или электрик сделают все необходимое, чтобы вернуть машину в рабочее состояние в кратчайшие сроки.Убедившись, что эти пять основных ошибок не происходят на вашем предприятии, вы можете сократить время простоя, помочь вашему предприятию работать безопасно и улучшить поиск и устранение неисправностей гидравлической системы .

Гидравлические аккумуляторы | Компания снабжения Рой

Гидравлические аккумуляторы

поставляются компанией Kocsis Technologies Inc. У нас есть много причин доверять KTI и полагаться на нее.Вот лишь некоторые из множества причин, по которым стоит выбрать Roy Supply и KTI для ваших специальных аккумуляторов:

• KTI более четверти века проектирует и производит сосуды под давлением
• Более 20 лет опыта работы с подводными аккумуляторами
• Всестороннее понимание утверждений третьей стороны
• Возможность проведения гидростатических испытаний до 120 000 фунтов на квадратный дюйм
• Сертификат ISO 9001
• Современный подземный испытательный комплекс
• Грузоподъемность 50 тонн
• Собственное производство аккумуляторов на заказ от 1 QT до 400 GAL
• Серия стандартных баллонных и поршневых аккумуляторов
• Глобальная сеть распространения
• Родственная компания Kocsis Brothers Machine Co.один из крупнейших механических цехов в стране
• Инжиниринг с упором на инновации посредством прототипирования и тестирования





Аккумуляторы общего назначения:



• Устройство накопления энергии: Аккумуляторы используются для хранения потенциальной энергии аналогично батарее, но без неблагоприятных последствий потери заряда с течением времени из-за сидения или низких температур.

• Гашение пульсаций: Аккумуляторы используются для амортизации внезапных скачков давления в системе, вызывающих эффект, известный как «гидравлический удар».

• Дополнение к насосу: Аккумуляторы могут использоваться для увеличения расхода насоса, позволяя использовать насосы меньшего размера в системе, что снижает затраты на напор и энергию.

• Вспомогательный источник питания: Аккумуляторы хранят масло, подаваемое насосом во время рабочего цикла.Затем аккумулятор высвобождает накопленное масло по запросу во время простоя насоса.

• Терморасширительное устройство: Аккумуляторы можно использовать для хранения жидкости в системе, когда она расширяется из-за тепла, или для подачи жидкости, когда система охлаждается.

• Дозатор жидкости (под давлением): Аккумуляторы также можно использовать для подачи жидкости в систему, чтобы компенсировать потерю жидкости при нормальной работе компонентов, таких как клапаны или цилиндры.





Обслуживаемые отрасли:

• Нефть и газ
• Производство электроэнергии
• Горнодобывающая промышленность
• Энергия ветра
• Развлечения
• Сталь
• Сельское хозяйство
• Защита
• Морской
• Строительство



ПОРШНЕВЫЕ АККУМУЛЯТОРЫ СТАНДАРТНАЯ ЛИНИЯ
3000 фунтов на квадратный дюйм	ЕМКОСТЬ
4.ОТВЕРСТИЕ 0 ДЮЙМОВ	1 кварта — 3 галлона
ОТВЕРСТИЕ 6,0 ДЮЙМОВ	1-10 галлонов
7,0 ДЮЙМОВОЕ ОТВЕРСТИЕ	5 галлонов — 20 галлонов
9,0 ДЮЙМОВОЕ ОТВЕРСТИЕ	10 галлонов — 30 галлонов
ОТВЕРСТИЕ 12,0 ДЮЙМОВ	20-50 галлонов
5000 фунтов на квадратный дюйм	ЕМКОСТЬ
4.ОТВЕРСТИЕ 0 ДЮЙМОВ	1 кварта — 3 галлона
ОТВЕРСТИЕ 6,0 ДЮЙМОВ	1-10 галлонов
7,0 ДЮЙМОВОЕ ОТВЕРСТИЕ	5 галлонов — 20 галлонов
9,0 ДЮЙМОВОЕ ОТВЕРСТИЕ	10 галлонов — 30 галлонов
10 000 фунтов на квадратный дюйм	ЕМКОСТЬ
2,0 ДЮЙМА ОТВЕРСТИЕ	1 пинта, 1 кварта, 1/2 галлона
4.ОТВЕРСТИЕ 0 ДЮЙМОВ	1/2 галлона, 1 галлон, 2 галлона

гал.

АККУМУЛЯТОР БАЛЛОНА
НИЖНЯЯ ЧАСТЬ	ЕМКОСТЬ
3000 фунтов на квадратный дюйм	1, 2,5, 5, 10, 11, 15 галлонов
6000 фунтов на квадратный дюйм	1, 2,5, 5, 10, 11, 15 галлонов
ВЕРХ РЕМОНТИРУЕМЫЙ	ЕМКОСТЬ
3000 фунтов на квадратный дюйм	1, 2.5, 5, 10, 11, 15
6000 фунтов на квадратный дюйм	1, 2,5, 5, 10, 11, 15 галлонов

ПОРШНЕВЫЕ АККУМУЛЯТОРЫ НА ЗАКАЗ
ВАРИАНТЫ МАТЕРИАЛОВ	МНОГОЧИСЛЕННЫЕ ГЕОМЕТРИИ УПЛОТНЕНИЙ	СЕРТИФИКАТЫ	УПЛОТНИТЕЛЬНЫЕ СОСТАВЫ	ЕМКОСТЬ
АЛЮМИНИЙ	Т-ОБРАЗНЫЕ УПЛОТНЕНИЯ	АСМЭ	БУНА	ОТ 1/2 ПИНТЫ ДО 400 ГАЛЛОНОВ
УГЛЕРОДИСТАЯ СТАЛЬ	U-ОБРАЗНЫЕ ЧАШКИ	СЕ	ВИТОН
НЕРЖАВЕЮЩАЯ СТАЛЬ	ПОЛИСИЛС	АБС/АБС-CDS	ЭПР
ДУПЛЕКС		ДНВ	ХАЙТРЛЕ
СУПЕР ДУПЛЕКС		КРН	НИЗКОТЕМПЕРАТУРНЫЙ БУНА
		НР-13

G450: Гидравлическая система

Обзор

В отличие от большинства страниц G450 Systems на этом веб-сайте, мы отклонимся от порядка, представленного в G450 AOM, в пользу более логичного порядка:

Насосы с приводом от двигателя

Рисунок: Гидравлический насос с приводом от двигателя, (G450 MM, §29-12-01, рис. 401)

[G450 AOM, §2A-29-20 ¶2.A.] Гидравлический насос с приводом от двигателя установлен на коробке передач двигателя внутри гондолы. Вращение двигателя преобразуется зубчатой ​​передачей во вращение гидравлического насоса, так что насос работает всякий раз, когда работает двигатель. Выход гидравлического насоса рассчитан на 3000 фунтов на квадратный дюйм при частоте вращения насоса 3750 об/мин, производя поток 25 галлонов в минуту. Фактический расход колеблется от 10,5 галлонов в минуту на холостом ходу двигателя до 21,3 галлонов в минуту при максимальной тяге двигателя. Когда двигатель и насос начинают вращаться, в линии подачи к насосу создается всасывание.Левая линия подачи соединяет левый насос с левым гидробаком, расположенным в кормовом отсеке для оборудования самолета. Правая линия подачи соединяет правый насос двигателя с правым гидравлическим резервуаром, который также расположен в кормовом отсеке оборудования самолета.

Гидравлический насос с приводом от двигателя механически связан с двигателем, он всегда вращается, пока вращается двигатель. Он выдает 3000 фунтов на квадратный дюйм при очень низких оборотах двигателя, но объем варьируется от 10 до 21 галлонов в минуту.

Источник давления

[G450 AOM, §2A-29-20 ¶2.A.] Нет переключателя для отключения гидравлического насоса; вместо этого на линии подачи между резервуаром и насосом установлен запорный клапан, расположенный в кормовом отсеке оборудования. Запорный клапан получает питание 28 В постоянного тока от левой основной шины и управляется левой пожарной рукояткой двигателя в передней части центральной консоли кабины

.

[G450 MM, §29-15-00 ¶3.A.] Левый запорный клапан гидравлической системы работает при напряжении 28 В пост. тока от автоматического выключателя L HYD S/O и является запорным клапаном с электроприводом.Когда клапан закрыт, поток гидравлической жидкости перекрывается на стороне всасывания левого гидравлического насоса с приводом от двигателя. Клапан регулирует поток жидкости к левому насосу.

[G450 MM, §29-15-00 ¶3.C.] Правый запорный клапан гидравлической системы работает при напряжении 28 В пост. тока от автоматического выключателя R HYD S/O и является запорным клапаном с электроприводом. Когда клапан закрыт, поток гидравлической жидкости перекрывается на стороне всасывания правого гидравлического насоса с приводом от двигателя. Клапан регулирует поток жидкости к правому насосу.

[G450 AOM, §2A-29-20 ¶2.A.] Вытягивание пожарной рукоятки закрывает запорный клапан, предотвращая попадание гидравлической жидкости в гондолу двигателя. Запорный клапан можно физически открыть или закрыть, поместив указатель/рукоятку на корпус клапана в отсеке для оборудования. Если двигатель выйдет из строя, но не будет остановлен рукояткой пожарной сигнализации, двигатель ветряка будет продолжать вращать гидравлический насос. Воздушная скорость, достаточная для достижения примерно 25-30% оборотов в минуту, обеспечит достаточное гидравлическое давление для работы органов управления полетом.

Вы не можете отключить гидравлический насос с приводом от двигателя, но вы можете перекрыть поток жидкости из резервуара, что эффективно остановит подачу насоса. Единственный способ сделать это — с помощью пожарной ручки, которая, конечно же, выключит двигатель. Если по какой-то причине вам нужно остановить гидравлическое давление, не выключая двигатель, вам нужно сначала вытащить автоматический выключатель клапана отсечки топлива, потянуть за ручку пожарной сигнализации и ожидать потери этого генератора. Как только гидравлический запорный клапан закрывается, вы дергаете этот выключатель и переустанавливаете пожарную рукоятку.Это вернет вам ваш генератор.

Блок передачи энергии

Блок передачи мощности лучше всего понять, что это такое: двигатель с гидравлическим приводом, соединенный осью с насосом с механическим приводом. Он рассчитан на тот день, когда ваш левый гидравлический насос с приводом от двигателя выходит из строя, а ваш правый насос с приводом от двигателя все еще работает. Он может управлять всем в левой системе, кроме органов управления полетом и реверсора тяги.

[G450 MM, §29-22-00 ¶1.A.] Назначением системы Power Transfer Unit (PTU) является создание гидравлического давления в левой гидравлической системе в случае отказа левого гидравлического насоса с приводом от двигателя. Гидросистема ПТУ является резервной/резервной для левой гидросистемы. Насос/двигатель PTU питается от правой гидравлической системы и использует жидкость левой гидравлической системы для создания давления в левой гидравлической системе.

[G450 AOM, §2A-29-20 ¶2.E.]

• Блок передачи мощности (PTU) представляет собой гидравлический мотор/насос, расположенный в кормовом отсеке оборудования с правой стороны самолета под гидравлическим дозаправщиком.Сторона двигателя установки приводится в действие правой гидравлической системой и контролируется запорным клапаном. Сторона насоса соединяется с левой гидравлической системой и соединяется со стороной двигателя общим валом. Когда запорный клапан открыт, правая гидравлическая система подключается к двигателю со скоростью тринадцать (13) галлонов в минуту, вращая двигатель со скоростью тридцать девятьсот оборотов в минуту (3900 об/мин), создавая поток десять (10) галлонов в минуту. минуту при давлении три тысячи (3000) фунтов на квадратный дюйм в левой гидравлической системе.Функция двигателя правой системы защищена ограничителем потока. Ограничитель предотвратит работу двигателя, если он отклонит слишком большой поток из правой системы, чтобы предотвратить адекватную работу органов управления полетом, поскольку работа PTU предполагает отказ левой гидравлической системы, а для управления полетом доступно только давление в правой системе.
• Переключатели, управляющие работой PTU, расположены на БЛОКЕ PWR XFR панели HYDRAULIC CONT в верхней части кабины.Левый переключатель помечен как OFF/ARM и обычно находится в положении ARM. Если переключатель находится в положении OFF, на переключателе загорается желтая надпись NOT ARM. Когда переключатель находится в положении ARM, запорный клапан, направляющий давление в правой системе на двигатель PTU, открывается каждый раз, когда давление в левой системе падает ниже пятнадцатисот (1500) фунтов на квадратный дюйм, чтобы обеспечить повышение давления в левой системе. Однако автоматическая работа будет запрещена внутренней логикой программного обеспечения насоса, если количество в левой системе низкое или температура в правой системе высокая.Правый переключатель PWR XFR UNIT, помеченный как ON, открывает запорный клапан и приводит в действие PTU независимо от количества жидкости в левой системе или температуры правой системы (желтая надпись ON на переключателе загорается, когда переключатель нажимается до положения включения).
• Всякий раз, когда PTU работает, жидкость в левой системе под давлением доступна для приведения в действие следующих компонентов:
• Закрылки
• Шасси
• Тормоза
• Рулевое управление носовым колесом
• Наземные спойлеры
• Гидравлический мотор-генератор резервной системы электроснабжения (HMG)

Этот список зависит от того, где вы смотрите, потому что он меняется между G550 и GIV.Насколько я могу судить, список компонентов, управляемых PTU, верен в AOM G450 и диаграмме QRH G450.

На всех схемах гидравлических систем, которые вы найдете в G450 AOM и G450 MM, проведите линию от левого системного резервуара к PTU через пожарный выключатель. Единственный правильный рисунок по состоянию на февраль 2013 года в публикации Gulfstream, доступной для пилотов, — это G450 QRH, показанный выше. Различие имеет решающее значение. Если вы выключите левый двигатель с помощью пожарного выключателя, у PTU будет доступная для него гидравлическая жидкость левой системы.Классический пример, конечно, это возгорание левого двигателя при взлете. Вы глушите двигатель и нажимаете кнопку пожарной сигнализации, и все ваши важные системы автоматически подхватываются PTU.

Насос PTU

[G450 MM, §29-22-00 ¶3.A.] Гидравлический насос ПТУ расположен в правой части хвостового отсека. PTU состоит из двигателя постоянного рабочего объема и насоса. Гидравлическое давление из правой гидросистемы приводит во вращение гидромотор. Гидромотор вращает насос и создает давление в левой гидравлической системе.На выпускном отверстии насоса имеется обратный клапан для предотвращения обратного потока давления в левой гидравлической системе, приводящего в движение PTU в обратном направлении. Максимальный выходной поток PTU составляет 11,8 гал/мин. Выходное давление PTU составляет 3000 фунтов на квадратный дюйм. Пересечения гидравлической жидкости между левой и правой гидравлическими системами нет.

Фото: Запорный клапан ПТУ, (самолет Эдди)

Один из вопросов, который я постоянно получаю о самолетах серии GV, заключается в том, почему мы переводим переключатель PTU в положение NOT ARMED перед выключением двигателя, если мы планируем снова запустить двигатель с контрольным списком перед запуском двигателей в полете.Почему бы просто не оставить его НА ВООРУЖЕНИИ? Я считаю, что причина в том, чтобы сэкономить на ненужной катушке двигателя PTU. Если вы перейдете в состояние НЕ ОХРАНА, двигатель будет работать вхолостую до тех пор, пока вы снова не запустите правый двигатель, при этом левый двигатель не работает. Если вы оставите его в состоянии ARMED, двигатель PTU запустится, как только вы выключите левый двигатель, а затем запустится, когда заглохнет правый двигатель. Когда вы начинаете снова, вы получаете вторую катушку. Так что делайте это так, как требует контрольный список. Может быть, вы продлите жизнь своему ПТУ на пару дней, а?

Операция

[G450 MM, §29-22-00 ¶4.A.] Работа PTU управляется двумя кнопочными переключателями, расположенными в секции HYDRAULIC CONT верхней панели кабины. Ручное управление включением PTU обеспечивается переключателем PWR XFR UNIT ON. Если выбрано положение ON (нажато), переключатель отменяет функцию переключателя постановки на охрану и включает PTU. Когда переключатель PWR XFR UNIT OFF/ARM выбран в положение активации (нажато), PTU автоматически включается, когда давление в левой системе падает ниже 1500 фунтов на квадратный дюйм. Автоматическая работа PTU обеспечивается, когда переключатель PWR XFR UNIT ON находится в выключенном (выдвинутом) положении, а переключатель PWR XFR UNIT OFF/ARM находится в положении под охраной (нажато).Схема включения ПТУ обеспечивает автоматическую работу при давлении в правой гидросистеме 1900 psi и выше при следующих условиях:

• Переключатель PWR XFR UNIT ON находится в выключенном (выдвинутом) положении, а переключатель OFF/ARM находится в положении активации (нажатом)
• Давление в левой гидравлической системе меньше 1900 psi
• Температура правого резервуара системы ниже температуры предупреждения о перегреве 175°F (79,4°C)
• Объем резервуара левой системы равен 0.36 галлонов или более (без компенсации температуры)

Если температура жидкости в резервуаре правой системы превышает температуру предупреждения о перегреве 175°F (79,4°C) или уровень жидкости в левой системе падает ниже количества предупреждения о низком уровне 0,36 галлона, пилот может жестко выбрать PTU, выбрав переключатель PWR XFR UNIT ON в положение ON.

Эти цифры немного отличаются от AOM G450, который, например, говорит, что PTU активируется при давлении в левой системе 1500 фунтов на квадратный дюйм, а не 1900 фунтов на квадратный дюйм.Помимо цифр, важно помнить, что вам нужно правильное давление в системе и левая жидкость в системе, чтобы все работало.

Вспомогательный насос

[G450 AOM, §2A-29-20 ¶2.D.]

Операция

[G450 AOM, §2A-29-20, ¶2.D.]

• Дополнительный насос может обеспечивать гидравлическое давление для работы следующих компонентов, необходимых для настройки дрона для захода на посадку и посадки, если нет других средств повышения давления в левой гидравлической системе:

1. Заслонки
2. Тормоза

Однако дополнительный насос не может эффективно питать оба элемента одновременно.Например, при посадке с дополнительным насосом (только), приводящим в действие и тормоза, и закрылки, перемещение рукоятки закрылков при одновременном торможении приведет к ухудшению характеристик из-за ограниченного потока жидкости, создаваемого вспомогательным насосом.

Хуже того: если закрылки двигаются в таком положении при посадке, то у вас не будет вообще никаких тормозов, кроме тех, что есть от аккумулятора.

Вспомогательный насос также используется для закрытия двери главной кабины, создания давления в тормозном аккумуляторе и приведения в действие шасси и дверей шасси при техническом обслуживании.Работа вспомогательного насоса управляется шестью переключателями.

• На панели HYDRAULIC CONT в верхней части кабины находятся два кнопочных переключателя AUX PUMP: OFF/ARM и ON. Когда кнопка OFF/ARM нажата в нормальное положение ARM, вспомогательный насос включается всякий раз, когда давление в левой системе падает ниже 1500 фунтов на квадратный дюйм и педаль тормоза нажимается более чем на 10°. Если переключатель OFF/ARM установлен в положение OFF, автоматическая работа вспомогательного насоса запрещается, и на переключателе загорается желтая надпись NOT ARM.Переключатель ON включает вспомогательный насос независимо от давления в левой системе.
• Любой из трех основных переключателей управления дверью кабины будет управлять вспомогательным насосом для закрытия двери кабины при условии, что переключатель БЕЗОПАСНОСТИ ДВЕРИ на верхней панели кокпита не установлен в положение ВКЛ.
• Вспомогательный насос также может приводиться в действие для управления шасси и створками шасси (только на земле) в целях технического обслуживания с помощью клапана наземного обслуживания, установленного в панели с правой стороны самолета позади ниши переднего колеса.Клапан наземного обслуживания должен быть открыт для работы вспомогательного насоса.

Левая система

[G450 AOM, §2A-29-20 ¶1.] Левая гидравлическая система подает жидкость, забираемую из резервуара и нагнетаемую насосом с приводом от двигателя, ко всем компонентам и подсистемам самолета, которым для нормальной работы требуется дополнительная сила гидравлического давления. . Поскольку давление в левой гидравлической системе является единственной движущей силой для некоторых компонентов и подсистем самолета, для компенсации потери левого двигателя или насоса включены два дополнительных средства повышения давления в левой системе: вспомогательный электрический насос (ВСПОМОГАТЕЛЬНЫЙ) и привод от крыльчатки. по правильному давлению в системе, называемому блоком передачи мощности (PTU).

Вспомогательный насос снабжен специальным объемом гидравлической жидкости в резервуаре левой системы, чтобы гарантировать наличие давления вспомогательного насоса в случае потери жидкости в левой системе. Помимо подачи гидравлической жидкости под давлением к исполнительным механизмам самолета, левая система может использоваться для питания электрического генератора, если обычный двигатель и генераторы ВСУ недоступны. Гидравлический двигатель-генератор резервной системы электроснабжения (HMG) представляет собой гидравлический двигатель с регулируемым поршнем, который использует давление в левой системе для вращения вала генератора для выработки переменного тока (AC).

Левая система выполняет большую часть гидравлической работы самолета, поэтому она имеет самый большой резервуар и несколько резервных копий. Левый насос с приводом от двигателя может управлять всем на самолете, кроме реверсора тяги правого двигателя, PTU и правого системного демпфера рыскания. PTU может управлять всем, что вам нужно, чтобы вернуть самолет на землю после отказа левого насоса с приводом от двигателя: закрылки, шасси, тормоза, рулевое управление передним колесом, наземные спойлеры и большой пулемет. ВСПОМОГАТЕЛЬНЫЙ насос предназначен для случаев, когда стружка действительно опущена (закрылки и тормоза) или при работе с самолетом во время предполетной или послеполетной подготовки (дверь главной кабины, тормозной аккумулятор и управление шасси и дверцами шасси для технического обслуживания).)

Распределение жидкости

[G450 AOM, §2A-29-20 ¶2.B.] Гидравлическая система является распределенной, а не последовательной системой, т. е. хотя жидкость под давлением проходит через систему, жидкость остается в линиях системы после двигателя. закрыт. Когда двигатель запускается и насос с приводом от двигателя создает давление жидкости в линиях, давление действует почти сразу во всех точках системы.

Резервуар

Рисунок: Гидробак левой системы, (G450 MM, §29-16-01, рис. 401, лист 1)

[G450 MM, §29-14-00 ¶6.A.] Во время запуска двигателя гидравлический насос с приводом от двигателя начинает вращаться, создавая давление и создавая всасывание, используемое для вытягивания гидравлической жидкости из резервуара через всасывающую линию между резервуаром и насосом.

Рисунок: Индикатор уровня гидравлического резервуара левой системы (самолет Эдди)

Левый системный резервуар установлен на боку с поршнем посередине, который выталкивает жидкость вперед (вправо на рисунке выше) для повышения давления в резервуаре.Откуда этот поршень берет свое усилие? Гидравлическое давление используется для толкания поршня вперед.

Время от времени меня спрашивают, почему гидравлическая система должна находиться под давлением, чтобы измерить уровень в резервуаре. Фото говорит все. Резервуар наклонен на бок, и по прошествии достаточного времени жидкость может толкнуть поршень назад, в результате чего уровень жидкости будет казаться выше, чем он есть на самом деле. Вам нужно гидравлическое давление, чтобы толкнуть поршень вперед. Я никогда не видел красной линии индикатора, если только гидравлическая система не находится под давлением.На фото вы видите эту красную линию настолько полной, насколько это возможно. Самолет был подключен к гидравлическому мулу, и система действительно была заполнена.

Запорный клапан

Рисунок: Гидравлический запорный клапан левой системы, (G450 MM, §29-15-01, рис. 401)

[G450 MM, §29-14-00 ¶6.A.] Гидравлический запорный клапан, расположенный в хвостовом отсеке между резервуаром и насосом, используется для отключения гидравлической жидкости от насоса двигателя в аварийной ситуации. . Клапан приводится в действие двигателем и включается только тогда, когда рукоятка пожарной сигнализации в кабине поднята вверх.

Насос с приводом от двигателя

Рисунок: Гидравлический насос с приводом от двигателя, (G450 MM, §29-12-01, рис. 401)

[G450 AOM, §2A-29-20 ¶2.A.] Гидравлический насос с приводом от двигателя установлен на редукторе агрегатов двигателя внутри гондолы. Вращение двигателя преобразуется зубчатой ​​передачей во вращение гидравлического насоса, так что насос работает всякий раз, когда работает двигатель. Выход гидравлического насоса рассчитан на 3000 фунтов на квадратный дюйм при частоте вращения насоса 3750 об/мин, производя поток 25 галлонов в минуту.Фактический расход колеблется от 10,5 галлонов в минуту на холостом ходу двигателя до 21,3 галлонов в минуту при максимальной тяге двигателя. Когда двигатель и насос начинают вращаться, в линии подачи к насосу создается всасывание. Линия подачи соединяет насос с левым гидравлическим резервуаром, расположенным в кормовом отсеке оборудования самолета.

Гидравлический насос с приводом от двигателя механически связан с двигателем, он всегда вращается, пока вращается двигатель. Он выдает 3000 фунтов на квадратный дюйм при очень низких оборотах двигателя, но объем варьируется от 10 до 21 галлонов в минуту.

Акустический фильтр

Рисунок: Гидроакустический фильтр, (G450 MM, §29-14-07, рис. 401)

[G450 AOM, §2A-29-20 ¶2.B.] Жидкость насоса двигателя сначала направляется через акустический фильтр, установленный в гондоле двигателя, который снижает шум в гидравлических линиях, вызванный колебаниями давления, когда компоненты самолета с гидравлическим приводом активируются. .

Акустический фильтр также называется гидравлическим демпфером в различных руководствах.

Коллектор фильтра

Рисунок: Коллектор гидравлический левый, (Г450 ММ, §29-14-01, рис. 401, лист 1)

[G450 AOM, §2A-29-20 ¶2.B.] Затем жидкость поступает в фильтрующий коллектор в отсеке для оборудования. Коллектор содержит фильтр жидкости под давлением, фильтр возврата жидкости, фильтр возврата насоса AUX, насос двигателя и фильтр возврата дренажа картера PTU. Расположение всех фильтров в общем коллекторе позволяет получить доступ к сменным элементам фильтров без слива гидравлической жидкости из системы.Коллектор фильтра также содержит реле давления и датчик давления. Реле давления используется для контроля работы насоса и сигнализирует об автоматическом включении вспомогательного насоса (когда вспомогательный насос включен), если давление в системе падает ниже 1500 фунтов на квадратный дюйм. Датчик давления передает данные в модульные блоки авионики (MAU) для форматирования и представления на синоптических и системных дисплеях в кабине экипажа.

Аккумулятор

Рисунок: Датчики гидроаккумулятора, (G450 MM, §29-17-00, рис. 404)

[G450 AOM, §2A-29-20 ¶2.B.] Из фильтрующего коллектора в кормовом отсеке для оборудования жидкость поступает в линии подачи обратно в гондолу двигателя для питания створок реверсора тяги двигателя, а также вперед и назад внутри фюзеляжа к компонентам, питаемым системой. Линия питания реверсора тяги содержит левый системный аккумулятор, который заряжается через соединение с панелью наземного обслуживания на днище самолета. Аккумулятор содержит 50 кубических дюймов азота и обслуживается до 1200 фунтов на квадратный дюйм при температуре 70 ° F в системе без давления.

Аккумулятор для удобства на линии реверса тяги; это единственная напорная линия от коллектора обратно к двигателю.

Компоненты левой гидравлической системы

Левая система управляет следующими компонентами:

Теплообменник

[G450 AOM, §2A-29-20 ¶2.B.] Линии проходят в корму для питания рулей высоты, толкателя рукояти и демпфера руля/рыскания и вперед к элеронам, спойлерам, скоростным тормозам, закрылкам, шасси и дверям, тормоза, рулевое управление передним колесом и дверь главной кабины.После герметизации подсистем и узлов самолета системная жидкость поступает в теплообменник радиаторного типа, расположенный в топливном баке левого крыла. Горячая гидравлическая жидкость охлаждается топливом в баке (и топливо в баке немного нагревается, хотя высокое соотношение топлива и гидравлической жидкости приводит к минимальному повышению температуры), а затем возвращается в резервуар системы, пройдя через возвратный фильтр системы, расположенный в модуле фильтрации. Датчик температуры измеряет температуру жидкости в системе непосредственно перед резервуаром

.

Возврат жидкости

[G450 MM, §29-14-00 ¶6.A.] Если производительность насоса с приводом от двигателя превышает требования системы, жидкость выходит из насоса через обратный клапан в сливном отверстии корпуса насоса, проходит через быстроразъемное соединение в стойке двигателя и направляется к коллектору фильтра. В коллекторе фильтра жидкость проходит через фильтр, подпружиненный предохранительный клапан и еще один фильтр, прежде чем вернуться в резервуар системы.

Правая система

Правая гидравлическая система еще в GII/GIII называлась «полетной системой», потому что это все, что она делала: управление полетом.В G450 правая система также управляет правым реверсом тяги двигателя и PTU. Если вы потеряли правую систему, но сохранили левую, правый реверс тяги двигателя — единственное, что вы потеряли. Правильная гидравлика системы течет по непрерывному контуру от резервуара к насосу с приводом от двигателя и отдельным компонентам. По пути есть фильтры и вентили.

Распределение жидкости

[G450 AOM, § 2A-29-20 ¶2.B.] Гидравлическая система является распределенной, а не последовательной системой, т.е.д., несмотря на то, что жидкость под давлением проходит через систему, жидкость остается в линиях системы после остановки двигателя. Когда двигатель запускается и насос с приводом от двигателя создает давление жидкости в линиях, давление действует почти сразу во всех точках системы.

Резервуар

Рисунок: Бачок гидросистемы правый, (G450 MM, §29-16-02, рис. 401)

[G450 MM, § 29-14-00 ¶6.A.] Во время запуска двигателя гидравлический насос с приводом от двигателя начинает вращаться, создавая давление и создавая всасывание, используемое для откачки гидравлической жидкости из резервуара через всасывающую линию между резервуар и насос.

Запорный клапан

Рисунок: Гидравлический запорный клапан правой системы, (G450 MM, §29-15-03, рис. 401)

[G450 MM, § 29-14-00 ¶6.A.] Гидравлический запорный клапан, расположенный в хвостовом отсеке между резервуаром и насосом, служит для отключения гидравлической жидкости от насоса двигателя в аварийной ситуации. . Клапан приводится в действие двигателем и включается только тогда, когда рукоятка пожарной сигнализации в кабине поднята вверх.

Насос с приводом от двигателя

Рисунок: Гидравлический насос с приводом от двигателя, (G450 MM, §29-12-01, рис. 401)

[G450 AOM, §2A-29-20 ¶2.A.] Гидравлический насос с приводом от двигателя установлен на коробке передач двигателя внутри гондолы. Вращение двигателя преобразуется зубчатой ​​передачей во вращение гидравлического насоса, так что насос работает всякий раз, когда работает двигатель. Выход гидравлического насоса рассчитан на 3000 фунтов на квадратный дюйм при частоте вращения насоса 3750 об/мин, производя поток 25 галлонов в минуту. Фактический расход колеблется от 10,5 галлонов в минуту на холостом ходу двигателя до 21,3 галлонов в минуту при максимальной тяге двигателя. Когда двигатель и насос начинают вращаться, в линии подачи к насосу создается всасывание.Линия подачи соединяет насос с левым гидравлическим резервуаром, расположенным в кормовом отсеке оборудования самолета.

Гидравлический насос с приводом от двигателя механически связан с двигателем, он всегда вращается, пока вращается двигатель. Он выдает 3000 фунтов на квадратный дюйм при очень низких оборотах двигателя, но объем варьируется от 10 до 21 галлонов в минуту.

Акустический фильтр

Рисунок: Гидроакустический фильтр, (G450 MM, §29-14-07, рис. 401)

[G450 AOM, §2A-29-20 ¶2.B.] Жидкость насоса двигателя сначала направляется через акустический фильтр, установленный в гондоле двигателя, который снижает шум в гидравлических линиях, вызванный колебаниями давления при активации компонентов самолета с гидравлическим приводом.

Акустический фильтр также называется гидравлическим демпфером в различных руководствах.

Коллектор фильтра

Рисунок: Гидравлический акустический фильтр, начиная с G450 MM, §29-14-07, рис. 402)

[G450 AOM, §2A-29-20 ¶2.B.] Затем жидкость поступает в фильтрующий коллектор в отсеке для оборудования. Коллектор содержит фильтр жидкости под давлением, фильтр возврата жидкости, фильтр возврата насоса AUX, насос двигателя и фильтр возврата дренажа картера PTU. Расположение всех фильтров в общем коллекторе позволяет получить доступ к сменным элементам фильтров без слива гидравлической жидкости из системы. Коллектор фильтра также содержит реле давления и датчик давления. Реле давления используется для контроля работы насоса и сигнализирует об автоматическом включении вспомогательного насоса (когда вспомогательный насос включен), если давление в системе падает ниже 1500 фунтов на квадратный дюйм.Датчик давления передает данные в модульные блоки авионики (MAU) для форматирования и представления на синоптических и системных дисплеях в кабине экипажа.

Аккумулятор

Рисунок: Датчики гидроаккумулятора, (G450 MM, §29-17-00, рис. 404)

[G450 AOM, §2A-29-20 ¶2.B.] Из коллектора фильтрации в кормовом отсеке оборудования жидкость поступает в линии подачи обратно в гондолу двигателя для питания створок реверсора тяги двигателя, а также вперед и назад внутри фюзеляжа. к компонентам, питаемым системой.Линия питания реверсора тяги содержит левый системный аккумулятор, который заряжается через соединение с панелью наземного обслуживания на днище самолета. Аккумулятор содержит 50 кубических дюймов азота и обслуживается до 1200 фунтов на квадратный дюйм при температуре 70 ° F в системе без давления.

Аккумулятор для удобства на линии реверса тяги; это единственная напорная линия от коллектора обратно к двигателю.

Компоненты правой гидравлической системы

Правая система в сочетании с левой системой или в качестве отдельного источника давления обеспечивает питание следующих двухсистемных приводов:

Теплообменник

[G450 AOM, § 2A-29-30 ¶2.B.] Жидкость под давлением в правой системе следует по тому же пути, что и в левой системе, через ту же последовательность акустического фильтра, коллектора фильтра, системного аккумулятора, специального реверсора тяги, к установленным в хвосте органам управления полетом и вперед к колесной нише шасси для питание органов управления полетом, установленных на крыле, через предохранительный клапан в охладитель радиатора в бункере топливного бака правого крыла, через возвратный фильтр и обратно в резервуар. Правая система также включает подводку к моторной части ПТУ и обратку.

Возврат жидкости

[G450 MM, §29-14-00 ¶6.A.] Если объемная производительность насоса с приводом от двигателя превышает системные требования, жидкость выходит из насоса через обратный клапан в сливном отверстии корпуса насоса, проходит через быстроразъемное соединение в стойке двигателя и направляется к фильтрующему коллектору. В коллекторе фильтра жидкость проходит через фильтр, подпружиненный предохранительный клапан и еще один фильтр, прежде чем вернуться в резервуар системы.

Индикаторы перепада давления

Целый раздел о DPI гидравлической системы? Почему это необходимо? Это потому, что есть некоторая путаница в отношении того, когда они могут быть сброшены пилотом, а когда нет.Это помогает узнать, где они находятся и какая из этих маленьких кнопок принадлежит какой системе. И тогда все, что вам действительно нужно знать, это то, что вы, пилот, можете сбросить только один из десяти. Для остальных девяти требуется механик и процедура проверки. Сказав это, позвольте мне уточнить. Процедура сброса DPI коллектора PTU описана в руководстве по эксплуатации и включает простое нажатие DPI и запись в журнал. Для остальных процедуры описаны в руководстве по техническому обслуживанию и включают несколько этапов, включая проверку системы с соответствующей системой, находящейся под давлением.Если вы летаете коммерчески в США, пилот не может этого сделать. Но даже если вы летите по другим правилам, я считаю, что вас нужно тренировать. Конечно, это только мое мнение.

Фото: Левый коллектор гидравлической системы, (самолет Эдди)

В школе вас учат, что левая система имеет пять DPI, правая система — три, а Aux и PTU — по одному. Это не правильно. Подумайте об этом так.Каждый DPI — это проверка фильтра, а всего их десять:

.

1. Левый насос двигателя имеет перепускной фильтр, расположенный на левом коллекторе.
2. Правый насос двигателя имеет перепускной фильтр, расположенный на правом коллекторе.
3. В левой гидравлической системе имеется главный напорный фильтр, расположенный на левом коллекторе.
4. Левая гидравлическая система имеет основной возвратный фильтр, расположенный на левом коллекторе.
5. Правая гидравлическая система имеет главный напорный фильтр, расположенный на правом коллекторе.
6. Правая гидравлическая система имеет основной возвратный фильтр, расположенный на правом коллекторе.
7. PTU имеет перепускной фильтр, расположенный на левом коллекторе.
8. PTU имеет напорный фильтр, расположенный над специальным фильтром над самим PTU.
9. Вспомогательный насос имеет возвратный фильтр, расположенный на левом коллекторе.
10. Дополнительный насос имеет напорный фильтр, расположенный над специальным фильтром под самим дополнительным насосом.

Левый коллектор гидравлической системы

Рисунок: Фильтры коллектора и индикаторы перепада давления, (Руководство по техническому обслуживанию G450, §29-14-01, рис. 601, деталь B)

Многое из того, что содержится в Руководстве по техническому обслуживанию G450, взято из Руководства по техническому обслуживанию GIV, и в этом самолете левая система называется «комбинированной системой». Глядя на коллектор, вы видите пять DPI, из которых только два относятся конкретно к левой системе, один принадлежит двигателю, один принадлежит «Байпасному фильтру коммунального насоса» (именно так назывался PTU в GIV) и последний принадлежит вспомогательному насосу.

На мой взгляд, вам, как пилоту, не разрешается сбрасывать ни один из них. Требуется механик, который затем должен будет выполнить процедуры, описанные в Руководстве по техническому обслуживанию G450, §29-14-01, стр. 603. (Для этого требуется, чтобы система работала при «полном давлении и максимальном расходе во время нормальной работы» с последующей проверкой. DPI. Если он снова выскакивает, фильтр необходимо заменить.)

Правый коллектор гидравлической системы

Рисунок: Фильтры коллектора и индикаторы перепада давления, (Руководство по техническому обслуживанию G450, §29-14-01, рис. 601, деталь A)

Многое из того, что появляется в Руководстве по техническому обслуживанию G450, взято из Руководства по техническому обслуживанию GIV, и в этом самолете правильная система называется «системой полета».Глядя на коллектор, вы видите три DPI, из которых только два относятся конкретно к правой системе, один принадлежит двигателю.

На мой взгляд, вам, как пилоту, не разрешается сбрасывать ни один из них. Требуется механик, который затем должен будет выполнить процедуры, описанные в Руководстве по техническому обслуживанию G450, §29-14-02, стр. 603. (Для этого требуется, чтобы система работала при «полном давлении и максимальном расходе во время нормальной работы» с последующей проверкой. DPI. Если он снова выскакивает, фильтр необходимо заменить.)

Коллектор вспомогательной гидравлической системы

Рисунок: Напорный фильтр вспомогательного насоса DPI, (самолет Эдди)

Напорный фильтр вспомогательного насоса DPI находится на левой стороне самолета, под самим вспомогательным насосом.

По-моему, вам, как пилоту, нельзя сбрасывать этот DPI. Требуется механик, который затем должен будет выполнить процедуры, описанные в Руководстве по техническому обслуживанию G450, §29-25-01, стр. 601. (Для этого требуется, чтобы система работала при «полном давлении и максимальном расходе во время нормальной работы» с последующей проверкой. из ДПИ.Если он снова лопнет, фильтр необходимо заменить.)

Коллектор PTU

Рисунок: фильтр PTU DPI, (самолет Эдди)

Это единственный DPI из десяти, который можно сбросить. Почему вам разрешено сбрасывать его? Потому что AOM говорит, что вы можете:

[Руководство по летной эксплуатации самолета G450 §2-01-20]

83. Блок передачи мощности (PTU) DPI (1) — Проверить

ПРИМЕЧАНИЕ. Убедитесь, что DPI находится на одном уровне. Если DPI появляется, сбросьте DPI и запишите время в журнале.Разрешается продолжение эксплуатации в течение следующих пятидесяти (50) летных часов. Проверяйте DPI перед каждым полетом.

Что делать, если вы (пилот) не можете сбросить DPI?

Фото: Левый главный напорный фильтр гидросистемы лопнул, (самолет Эдди)

Как бы глупо это ни звучало, но если у вас выскочил DPI, отличный от PTU, вам нужен квалифицированный механик, чтобы сбросить его. У нас был один из DPI на левом системном коллекторе, когда мы были в Лутоне, Англия.К счастью, есть сервисный центр Gulfstream, где механик переустановил его для нас и наблюдал, как мы выполняем процедуру по техническому обслуживанию, которая заключается в создании давления в системе, запуске органов управления полетом, а затем в том, чтобы убедиться, что DPI не сработал. Так как мы не хотели цеплять гидравлический мул, мы запустили левый двигатель. Весь эпизод, от начала до конца, занял около 30 минут. Поскольку мы работаем в соответствии с Частью 91 и не хотим, чтобы это повторилось, мы обучили каждого из наших пилотов этой процедуре и задокументировали обучение.Нам пришлось сделать это один раз без механика, прежде чем заменить DPI. Если бы мы действовали по коммерческим правилам в США, мы бы не смогли этого сделать.

Обслуживание в дороге

В течение многих лет гидравлическая система нашего самолета никогда не менялась в количестве, кроме как сразу после какого-либо технического обслуживания. Но когда это произошло, механики позаботились об этом. Но в дороге с ограниченными (или неохотными) вариантами обслуживания все меняется.

Дорогой Эдди,

Я был в дороге со своим верным G450, когда обзор правой гидравлической системы показал нам 0,6 галлона, что немного меньше. Так как это было так близко к «нижней» отметке на синоптике, мы решили посмотреть на реальную отметку на поршне резервуара после того, как приземлились. Но смотреть было не на что. В конце концов мы полетели домой вот так и получили сообщение CAS «Правильный гидравлический объем низкий» прямо перед посадкой. Наши механики сказали, что мы должны были обслужить его.Но нас никогда не учили, как это делать. Пожалуйста, научите нас.

Подписано, Р. Фейдер
Форт Ли, Нью-Джерси

Мистер Фейдер,

Как назло, я был в точно такой же ситуации некоторое время назад, и я никогда не обучался. Мы вызвали местного механика с опытом работы в GIV, но он сказал, что система в порядке, так как цифровой индикатор на кормовом оборудовании показал, что система заполнена. Так что он был не помощник. Возможно, вы заметили, что резервуар стоит на боку, и, возможно, вы слышали, что для поддержания надлежащего давления в резервуаре требуется «начальное» давление.Для нас, пилотов, это означает, что двигатель должен работать, чтобы получить правильную индикацию количества. (Ваш механик может подключить внешний источник давления от хитрого приспособления, по какой-то причине известного как «мул».) Я сделал несколько фотографий, чтобы пообщаться с нашим механиком. Вот что мы увидели до того, как заглушили двигатели:

.

Фото: G450 Правая гидравлическая система, нижний синоптик, самолет Эдди
Нажмите на фото, чтобы увеличить его

Итак, мы заглушили двигатели и посмотрели на индикатор резервуара:

Фото: G450 Правый поршень резервуара гидросистемы, без давления, самолет Эдди
Нажмите на фото, чтобы увеличить его

Я думал, что смогу хотя бы понять количество, но индикатора не видно.Оказывается, это была полная шкала справа, так как вся эта жидкость больше не находилась под давлением. Итак, следующим шагом было цифровое считывание:

.

Фото: Индикатор гидравлического бака кормового оборудования G450, слева, самолет Эдди
Нажмите на фото, чтобы увеличить его

Это тот же индикатор, который вы используете при обслуживании моторных масел, за исключением того, что вместо этого вы выбираете «HYD». В отличие от масел, вы видите только одну сторону за раз, а система по умолчанию работает слева.Вам нужно нажать кнопку «ВЫБОР» один раз, чтобы получить правильную систему:

Фото: Индикатор гидравлического бака кормового оборудования G450, справа, самолет Эдди
Нажмите на фото, чтобы увеличить его

Итак, как вы можете видеть, правильная система показывает 0,95 галлона, а «HI», что, как я полагаю, означает, что регистрируется большее количество. Но мы знаем, что это без давления.Так что я запустил правильный двигатель, и количество снизилось до 0,7 галлона, что немного, но больше, чем то, что мы видели в кабине. Поршень резервуара показал нам почти полный:

Фото: G450 Правый резервуарный поршень гидравлической системы, под давлением, самолет Эдди
Нажмите на фото, чтобы увеличить его

Наш механик отправил нам по электронной почте соответствующие разделы из руководства по техническому обслуживанию: (я показываю только соответствующие части)

[G450 MM, §12-15, ¶1.B3] Резервуар для обслуживания с бортовым дозаправщиком

(3) Подайте гидравлическую мощность 3000 psi на соответствующую систему.

(4) Поверните селекторный клапан (3) в соответствующую гидравлическую систему.

(5) На панели наземного обслуживания (7) выберите GND SVC BUS SW (6) в положение ON.

(6) Удерживайте переключатель насоса подпитки (4) в положении ВКЛ до тех пор, пока манометр резервуара (2) не покажет ПОЛНЫЙ. ПРИМЕЧАНИЕ: Не переполняйте резервуары (максимальная вместимость — 3,66 галлона, полная — 2.75 галлонов левая система, 0,8 галлона правая система).

(7) Поверните селекторный клапан (3) в положение ВЫКЛ.

(8) . . . (9)(с)

(9) (d) Повторяйте шаги с 1.B3.(3) по шаги 1.B3.(7) и обслуживайте резервуар до тех пор, пока индикатор в кабине не покажет ПОЛНЫЙ.

Фото: Гидравлическая заправочная панель кормового оборудования G450, самолет Эдди
Нажмите на фото, чтобы увеличить его

Наш механик объяснил, что цифровой индикатор резервуара в кормовом отсеке оборудования не имеет температурной компенсации, и поэтому руководство требует, чтобы вы судили по индикатору в кабине.Так что у меня был другой пилот в кабине, запускающий двигатель и наблюдающий за обзором. Я выбрал «Право» на ручке резервуара, поднял красный предохранительный переключатель и добавил жидкость, пока не увидел 0,8 галлона. Я побежал в кабину и обнаружил, что синоптики показывают только 0,6 галлона. Мы договорились, что я вернусь и добавлю жидкость, пока другой пилот не увидит 0,8, после чего он будет двигать руль высоты вперед и назад. Я видел, как двигаются тросы (они с левой стороны самолета) и останавливал заправку.Именно это и произошло. Цифровые показания в кормовом оборудовании показывали 0,95, а синоптические данные в кабине показывали 0,8 галлона. Когда вы закончите, убедитесь, что все ручки и переключатели вернулись в исходное положение «выключено» и защищены.

Следующий рейс, все было лучше:

Фото: Обзор гидравлики G450, следующий полет, самолет Эдди
Нажмите на фото, чтобы увеличить его

Если вы хотите это сделать, я рекомендую вам, чтобы ваш механик провел с вами небольшое обучение, а затем задокументировал тот факт, что вы прошли обучение.

Эдди

Аккумуляторы гидросистемы самолета

Аккумулятор представляет собой стальной шар, разделенный на две камеры диафрагмой из синтетического каучука. Верхняя камера содержит жидкость под системным давлением, а нижняя камера заполнена азотом или воздухом. Цилиндрические типы также используются в гидравлических системах высокого давления. Многие самолеты имеют несколько гидроаккумуляторов в гидравлической системе. Может быть основной системный аккумулятор и аварийный системный аккумулятор.Также могут быть вспомогательные аккумуляторы, расположенные в различных подсистемах.

Аккумулятор выполняет следующие функции:

• Гашение скачков давления в гидросистеме, вызванных срабатыванием агрегата и усилиями насоса по поддержанию давления на заданном уровне.
• Помогайте или дополняйте силовой насос, когда несколько блоков работают одновременно, обеспечивая дополнительную мощность за счет его накопленной или сохраненной мощности.
• Аккумулятор мощности для ограниченной работы гидравлического агрегата, когда насос не работает.
• Подача жидкости под давлением для компенсации небольших внутренних или внешних (нежелательных) утечек, которые могут привести к непрерывному циклу работы системы под действием постоянно срабатывающих реле давления.

Сферический аккумулятор

состоит из двух половин, которые скреплены резьбой или сварены вместе. Имеются два резьбовых отверстия. Верхний порт принимает фитинги для подключения гидравлической системы под давлением к аккумулятору.Нижний порт оснащен клапаном подачи газа, например, клапаном Шредера. Диафрагма из синтетического каучука, или баллон, устанавливается в сфере для создания двух камер. Гидравлическая жидкость под давлением занимает верхнюю камеру, а азот или воздух заполняет нижнюю камеру. Экран на порте давления жидкости предотвращает выдавливание диафрагмы или камеры через порт, когда нижняя камера заряжена и давление гидравлической жидкости равно нулю. Для этой цели к диафрагме или мочевому пузырю также можно прикрепить жесткую кнопку или диск.[Рис. 1] Баллон устанавливается через большое отверстие в нижней части сферы и фиксируется стопорной заглушкой с резьбой. Клапан подачи газа монтируется в стопорную заглушку.

Рисунок 1. Сферический аккумулятор с диафрагмой (левый) и мочевой пузырь (справа)

Цилиндрический аккумулятор

Цилиндрические аккумуляторы состоят из цилиндра и поршня. Торцевые крышки прикреплены к обоим концам цилиндра.Внутренний поршень разделяет камеры для жидкости и воздуха/азота. Торцевые крышки и поршень герметизированы прокладками и уплотнениями для предотвращения внешней утечки вокруг торцевых крышек и внутренней утечки между камерами. В одной торцевой крышке используется гидравлический фитинг для присоединения жидкостной камеры к гидравлической системе. В другой торцевой крышке установлен заливной клапан, выполняющий ту же функцию, что и заливной клапан, установленный в сферическом аккумуляторе. [Рисунок 2]

Рисунок 2.Цилиндрический аккумулятор

Эксплуатация аккумулятора

При работе камера сжатого воздуха наполняется до заданного давления, которое несколько ниже рабочего давления системы. Этот первоначальный заряд называется предварительной нагрузкой аккумулятора. В качестве примера работы аккумулятора предположим, что цилиндрический аккумулятор рассчитан на предварительную нагрузку 1300 фунтов на квадратный дюйм в системе на 3000 фунтов на квадратный дюйм.

Когда в агрегат подается начальное давление 1300 фунтов на квадратный дюйм, давление в гидравлической системе равно нулю.Когда давление воздуха подается через газовый клапан, он перемещает поршень к противоположному концу, пока он не опустится. Если воздух за поршнем имеет давление 1300 фунтов на квадратный дюйм, насос гидравлической системы должен создать в системе давление выше 1300 фунтов на квадратный дюйм, прежде чем гидравлическая жидкость сможет привести в действие поршень. При давлении 1301 фунтов на квадратный дюйм поршень начинает двигаться внутри цилиндра, сжимая воздух при движении. При 2000 фунтов на квадратный дюйм он отступил на несколько дюймов. При давлении 3000 фунтов на квадратный дюйм поршень вернулся в свое нормальное рабочее положение, сжимая воздух до тех пор, пока он не занял пространство менее половины длины цилиндра.При срабатывании гидроагрегатов давление в системе снижается, сжатый воздух расширяется против поршня, вытесняя жидкость из аккумулятора. Это обеспечивает мгновенную подачу жидкости к компоненту гидравлической системы. Заряженный аккумулятор может также обеспечивать давление жидкости для кратковременного приведения в действие компонента(ов) в случае отказа насоса.

Техническое обслуживание аккумуляторов

Техническое обслуживание состоит из проверок, мелкого ремонта, замены составных частей и испытаний. В обслуживании аккумуляторов есть элемент опасности.Поэтому необходимо строго соблюдать надлежащие меры предосторожности для предотвращения травм и повреждений.

Перед разборкой любого аккумулятора убедитесь, что давление воздуха (или азота) сброшено. Невыполнение предварительной нагрузки может привести к серьезной травме техника. Прежде чем выполнять эту проверку, убедитесь, что вы знаете тип используемого воздушного клапана высокого давления. Когда вы знаете, что все давление воздуха было удалено, вы можете разобрать устройство. Обязательно следуйте инструкциям производителя для конкретного устройства, которое у вас есть.

СВЯЗАННЫЕ ПОСТЫ

.
