Схема подключения проходного выключателя | КилоВатт


Подключение проходного выключателя: схема для управления из двух точек

Это довольно простая схема, которая не должна вызывать излишних вопросов. Отличается она от схемы подсоединения обычного выключателя двумя нюансами.

  1. Конструкцией самого выключателя. У него нет нейтрального положения «Выкл.» – он направляет электрический ток либо на одну свою клемму, либо на другую. Перенаправляя электрический ток, он замыкает или размыкает одну из возможных схем работы этой системы, и отключение осветительного прибора осуществляется в том случае, когда два проходных выключателя находятся в разных положениях.
  2. Количеством проводов, участвующих в установке проходного выключателя. Если в схеме подключения обычного одинарного выключателя задействовано всего два провода, которые представляют собой разорванную фазу, то в случае с проходным выключателем к каждому из них подводится три провода, два из которых, по сути, являются перемычками между двумя маршевыми выключателями.
    Третий для одного из них является подачей фазы, а для другого – выходом фазы, идущей на светильник.

Как подключить проходной выключатель схема

В отличие от принципиальной схемы, не вызывающей вопросов, на практике дела обстоят немного сложнее. Большинство людей вводит в заблуждение наличие дополнительного элемента в этой схеме – коммутационной коробки. Если монтировать электропроводку по всем правилам, то от нее никак не избавиться. Существует достаточно простой способ понять принцип коммутации – представленную наглядно схему подключения проходного выключателя нужно разорвать на две части (ровно пополам каждый проводок) и скрутить ее заново, используя изоленту. Здесь все дело в вашем воображении – если сможете разорвать правильно, то получится собрать такую проводку вне зависимости от местоположения ее элементов.

Подключение проходного выключателя схема

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей.

Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

Двухклавишный проходной выключатель: управление двумя группами светильников из нескольких мест

Прежде чем приступать к решению вопроса подсоединения двухклавишного проходного выключателя, для начала необходимо разобраться с его конструкцией. По сути, это два одинарных проходных выключателя, установленных в один корпус. Осознав этот нюанс, вы без труда сможете разобраться с его подсоединением. Выполняется оно аналогичным способом, как и монтаж обычного одноклавишного проходного выключателя за исключением двух моментов.

  1. На первый выключатель, а вернее на две его одинаковые части, подача электроэнергии осуществляется одним проводом (между собой две клеммы разных его частей просто соединяются перемычкой). На втором выключателе, с которого осуществляется подключение осветительного прибора, каждая из выходных фаз питает свой осветительный прибор.

    Подключение двухклавишного проходного выключателя

  2. Количество проводов. Если в случае с одинарным проходным выключателем прокладывается три провода к каждому из устройств, то в случае с двухклавишным его аналогом понадобится протянуть пять жил к первому и шесть ко второму. Такая разница обусловлена наличием одной общей входящей фазы на первом выключателе и двух выходящих на разные осветительные приборы на втором.

    Схема подключения двухклавишного проходного выключателя

Подводя итоги всему вышенаписанному, можно прийти к выводу, что оперируя проходными и перекрестными выключателями с разным количеством клавиш, можно строить достаточно сложные схемы, позволяющие управлять освещением из необходимого количества мест – по большому счету, их может быть много. Другое дело – целесообразность таких схем. Как правило, в быту все ограничивается максимум тремя местами управления. Редко, но все-таки возникает необходимость включать и выключать свет из четырех и даже пяти мест. Но суть не в этом – дело в том, что освоив простой одноклавишный проходной выключатель и принцип его монтажа, вы с легкостью сможете оперировать этими устройствами и создавать любые удобные для вас схемы.

Автор статьи Александр Куликов

Подключение проходного выключателя: как это делать правильно?

Проходные выключатели весьма удобны, когда необходимо включать и выключать лампочку из разных точек в квартире или доме.

Например, в начале коридора можно включить лампочку, а пройдя через него выключить в другом конце. Или на первом этаже зажечь светильник на лестнице, а поднявшись на верх, выключить. Как правильно выполнить монтаж проходного выключателя, чтобы все работало как часы? Объясняем подробно со схемами и примерами.

Что потребуется для подключения проходного выключателя?

Для того, чтобы схема работала, нам потребуются следующие комплектующие:

  • Два проходных выключателя.
  • Трехжильный провод типа ВВГнг 3*1,5 мм2 или NYM 3*1,5 мм2
  • Светильник.
  • Фаза + ноль из щитка.

Проходные одноклавишные выключатели, в отличие от обычных, имеют не два контакта, а три, поэтому использовать обычные выключатели для таких целей не получится. В обычных двухклавишных выключателях тоже три контакта, однако для проходного монтажа они также не подойдут, так как работают иначе.

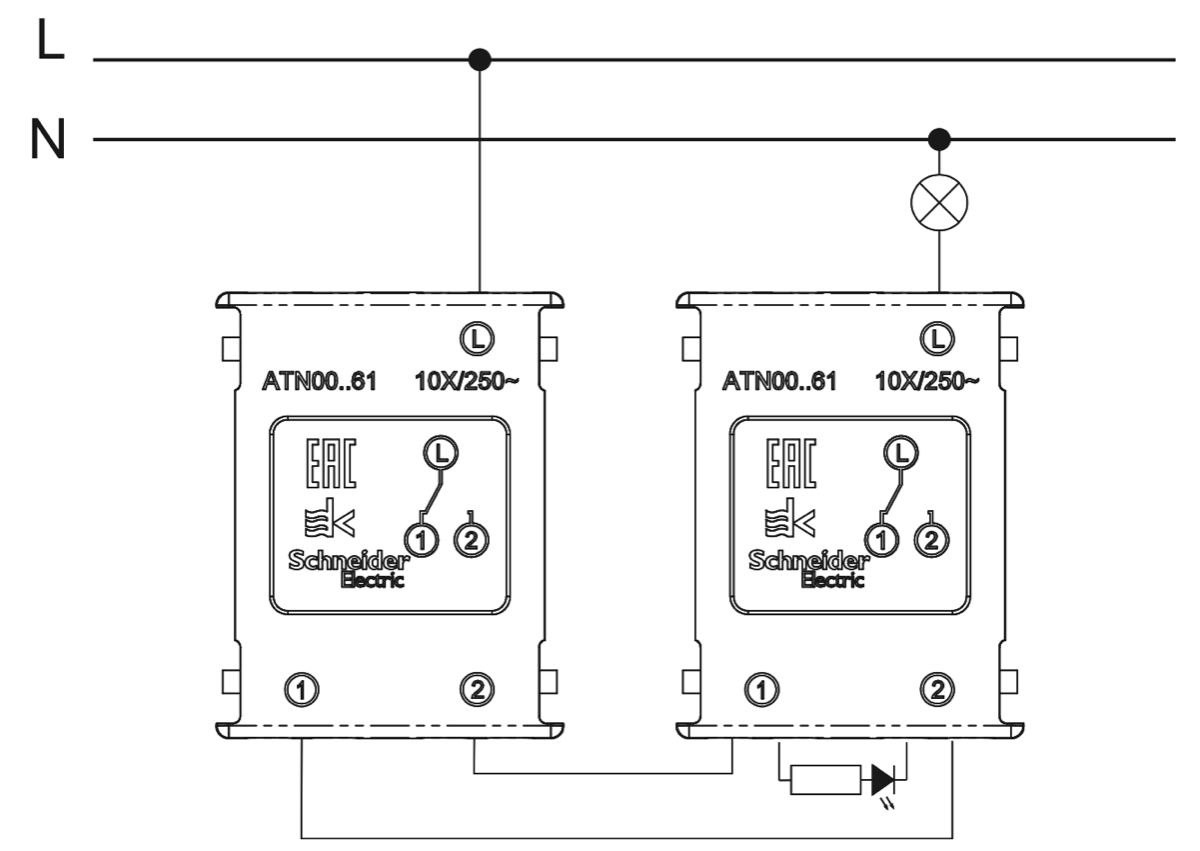

Схема подключения проходного выключателя

Для того, чтобы вся схема работала исправно, необходимо внутри выключателя правильно подсоединить провода к клеммам. В любом проходном одноклавишном выключателе клеммы обозначаются стрелочками: одна будет идти внутрь выключателя (фазная) и две наружу (выходные), как показано на рисунке ниже. Если перепутать и подключить фазный провод к стрелочке, которая идет наружу, то схема будет работать неправильно.

Схема подключения проходного выключателя следующая: ноль из счетчика подается через распредкоробку напрямую к лампочке. Фаза из счетчика подается на выключатель 1; два выхода выключателя 1 соединяются с выходами выключателя 2; фаза из выключателя 2 идет на лампочку. Обратите внимание на схему 1: здесь контакты на выключателе разомкнуты, поэтому лампочка выключена.

Предположим, человек проходя через коридор включает выключатель 1, тем самым замыкая цепь и включая лампочку. В этом случае схема становится такой:

В конце коридора он нажимает на выключатель 2, цепь размыкается, и лампочка выключается (схема 3). При этом, чтобы опять включить лампочку, ему не нужно возвращаться к выключателю 1 — достаточно нажать на клавишу выключателя 2.

При такой схеме лампочкой можно управлять любым выключателем, даже не задействуя второй. Теперь давайте посмотрим, как подключить выключатель непосредственно в распредкоробке.

Подключение проходного выключателя в распредкоробке

В распредкоробке мы наблюдаем 10 проводов: 2 приходит из щитовой, 2 от лампочки и по 3 от каждого выключателя. Соединяем провода следующим образом: синий ноль (

1) из щитовой соединяем напрямую с синим нолем (1) лампочки. Фазу из щитовой (2) соединяем с белым проводом (2) первого выключателя. Затем красный выход (3) первого выключателя с красным выходом (3) второго. Также соединяем и зеленые провода (4). Белый провод (5) второго выключателя соединяем с фазным проводом (5) лампочки. Как качественно соединять провода, мы писали здесь.

В некоторых квартирах из щитовой также идет желто-зеленый провод заземления. Он не заходит в проходные выключатели, но сажается на отдельную клемму. После того, как все подключили, подайте питание из электрощитовой, и проверьте работу каждого выключателя. Если любым можно и включить и выключить светильник, тогда схема подключена правильно.

Если остались вопросы по подключению проходного выключателя, задайте их в комментариях!

Еще пара советов домашним электрикам:

Теги выключатели электропроводка

О проходных выключателях простыми словами

Проходные выключатели
(схемы и подключение)


              Отличие проходных выключателей (переключателей) от обычных выключателей состоит в переключении фазной линии с 1-го контакта на 2-й контакт, что и определяет их функциональность. Одноклавишные выключатели отличаются от двухклавишных простым размыканием цепи и количеством групп переключения (в двухклавишных их две — 2 группы по 3 контакта). Применение таких выключателей делает возможным управление линией освещения из нескольких точек включения/выключения. Используют схемы подключения проходных выключателей в коридорах, спальнях, на лестницах в квартирах и загородных домах.

Схемы подключения проходных выключателей (переключателей)


Пр 1кл – одноклавишный переключатель.

Рис. 1 Схема подключения проходного выключателя.


               На рис. 1 показана самая простая схема подключения проходных выключателей с двумя точками включения/выключения, при которой на вход одного переключателя подаётся фаза, на другой подключается провод, идущий к системе светильников.


Пр 2кл – двухклавишный переключатель.

Рис. 2 Схема подключение двухклавишного проходного переключателя на две линии.


              Как видно на схеме рис. 2, используются два двухклавишных переключателя, на одном из которых стоит перемычка, в месте, куда заводится фаза, а к другому выводится вторая линии систем светильников.

Рис. 3 Схема подключения двух одноклавишных проходных переключателей на три точки включения/выключения.


            Схема на рис. 3 позволяет добавить любое количество точек включения/выключения освещения. Главным отличием от простой схемы является использование двухклавишного переключателя с одной клавишей. Проще говоря, задействуется две группы по 3 контакта одной клавишей. Необходимо установить две перемычки с групп переключения на выключатели и все. На схеме показано три точки переключателей, но добавляя средний блок из двухклавишного переключателя, можно увеличить до любого, необходимого количества мест, где можно включать или выключать светильники, независимо друг от друга.

Рис. 4 Схема подключения двух проходных одноклавишных переключателей на две линии, с использованием двухклавишного переключателя.


               Иногда необходимо объединить две независимые линии освещения в одной точке переключения. Если два крыла освещения, или лестницу и верх с низом, или подвал, где необходима точка доступа с одного (главного) места, схема на рис. 4 поможет Вам. Принцип простой, две линии объединяются в двухклавишном переключателе и разводятся по направлениям. Количество точек к каждому направлению можно увеличить с помощью схемы подключения двухклавишной системы с одной клавишей, добавлением в цепь необходимого количества выключателей.



Всегда рады плодотворному, взаимовыгодному партнёрству!!!

Благодарим Вас за посещение нашего сайта!!!

Одноклавишный выключатель света принцип работы устройство схема

Одноклавишный выключатель света – это коммутационное устройство управления освещением,
конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.   Применяется исключительно для работы в цепях освещения напряжением до 1000 В. Имеет ручной привод управления. Не обладает функциями защиты от перегрузок и токов короткого замыкания. Не оборудовандугогасительными камерами, в следствии чего не предназначен для больших токовых нагрузок. Одноклавишный выключатель света является одним из самым распространенных и известных элементов освещения. Из всех коммутационных устройств, применяемых для управления светом, данный вид выключателя, является самым простым по конструкции и подключению. Убедиться в этом вы можете, ознакомившись с данной статьей. Здесь, мы детально разберем конструкцию одноклавишного выключателя, принцип его работы, а также ознакомимся с его принципиальной схемой подключения.

Конструктивные варианты исполнения одноклавишных выключателей

Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:

  • наружные;
  • внутренние;
  • модульные;
  • влагозащищенные.

Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник. Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.

Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.

Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов. Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.

Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.

Принцип работы одноклавишного выключателя света

Для наиболее легкого понимания принципа работы устройства, предлагаю ознакомиться с рисунком, представленным ниже.

Рисунок 1. Принцип работы выключателя света

На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя.

Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит.

Теперь, давайте посмотрим, как измениться схема, если перевести выключатель в положение «включено».

Рисунок 2. Принцип работы выключателя света



Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего, лапа начинает светиться.

Соответственно, если клавишу выключателя перевести в положение «выключено», цепь разомкнётся, и лампа погаснет.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

  • Во-первых. Бьёт током только фаза;
  • Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
  • В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

  • из защитных пластиковых элементов;
  • рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

  1. по средствам пластиковых защелок;
  2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления — привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

  1. с помощью распорных лапок;
  2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.



Схема подключения одноклавишного выключателя

На рисунке ниже представлена принципиальная схема подключения одноклавишного выключателя.

Ознакомиться с пошаговым руководством по монтажу и подключению схемы одноклавишного выключателя можно в статье, схема подключения выключателя света, подробная пошаговая инструкция.



Схема подключения двухклавишного выключателя

Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.

Краткое содержание

Что такое проходной выключатель

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке: На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий. Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков. Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:
  • Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
  • Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
  • Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
  • Такие изделия стоят дороже, чем проходные выключатели.
  • По причине повышенной сложности они рассчитаны на меньший срок службы.
Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

Одноклавишный выключатель

Переключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест

Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.

Устройство и принцип работы проходного выключателя

Узел коммутации в разобранном состоянии

Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3. Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:
  • Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.
  • В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.
  • При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.

Особенности современных проходных выключателей

Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розеток и других электротехнических приборов в одном блоке по горизонтали/вертикали. При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.

Обычный прибор (1) и выключатель с подсветкой (2) подключают в цепь по одной схеме

Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.

Подключение разных проходных выключателей

Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем. Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.

Схема подключения одноклавишного проходного выключателя

Принципиальная схема электрических цепей

На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.

Схемы управления светильником из двух и трех мест

Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции

Таким обозначением на корпусе маркируют перекрестный переключатель

Особенности схемы подключения двухклавишного проходного выключателя

По этой схеме проходные двухклавишные выключатели применяют на практике

В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.

На этом рисунке показано, как подключить двойной проходной выключатель в комбинации с одноклавишным

Установка и схема подключения трехклавишного проходного выключателя

Управление тремя группами светильников

При выборе проходного тройного переключателя схема подключения в сопроводительной документации производителя поможет установить перемычки правильно

Дополнительные рекомендации

Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат. Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Очень часто приходится включать и выключать освещение из нескольких точек. Например, в длинных коридорах, на лестницах, подвальных помещениях. Обеспечить независимое включение и выключение осветительных приборов из 2-х удалённых точек можно используя 2 проходных выключателя, а в комбинации с перекрёстным выключателем управлять освещением можно из 3-х и более точек. Главное правильная схема подключения.

Проходные выключатели

Прежде чем понять, для чего применяется перекрёстный выключатель, нужно разобраться, как работает проходной выключатель.

Схема подключения проходных выключателей для независимого управления освещением из двух точек

Нулевой провод подсоединяется непосредственно к осветительному прибору, фазный — через два выключателя, соединённых между собой двухжильным проводом.

Если на выключателях ПВ1 и ПВ2 замкнуты контакты 1 и 3, то цепь замкнута и по лампочке протекает ток. Чтобы разомкнуть цепь, нужно нажать на клавишу любого переключателя, например, ПВ1, при этом в нём замкнутыми окажутся контакты 1 и 2. Нажав на клавишу выключателя ПВ2, цепь замкнётся. Таким образом, включать и выключать светильник можно независимо из двух удалённых мест.

Для чего применяется перекрёстный выключатель

Если нужно обеспечить управление освещением из трёх точек, 2-х проходных выключателей будет недостаточно. В разрыв двухжильного провода, соединяющего проходные выключатели, следует вставить перекрёстный выключатель, как это показано на схеме.

Схема подключения 2-х проходных и перекрёстного выключателей для управления освещением из 3-х точек

Контакты всех переключателей на схеме замкнуты так, что ток протекает по проводам, показанным красным цветом. Если нажать клавишу на любом из 3-х переключателей, то цепь разомкнётся. Достаточно нажать клавишу на любом другом переключателе, и цепь замкнётся. Ток будет протекать по проводам, показанным голубым цветом.

Если требуется управлять освещением из 4-х точек, нужно воспользоваться следующей схемой:

Для управления из 4-х точек понадобятся 2 проходных и 2 перекрёстных выключателя

Управлять освещением можно с помощью выключателей хлопковых или с датчиками движения. Но у них имеются недостатки:

  • высокая стоимость;
  • выключатели этих типов быстро выходят из строя;
  • хлопковые выключатели могут сработать на посторонние звуки и не сработать на хлопок;
  • выключатели с датчиками движения могут реагировать на движение животных, птиц.

Вам может пригодиться инструкция, в которой описана технология подключения одноклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html.

Разновидности переключателей

По своей конструкции перекрёстные выключатели делятся на 2 вида: клавишные и поворотные.

Клавишные

Переключатели такого типа применяются наиболее часто.

Клавишные выключатели, правильнее называть их переключателями, разрывают одну цепь и замыкают другую. Обычные выключатели только размыкают или замыкают одну цепь. Внешне они практически не различаются. Отличить их можно только с тыльной стороны по количеству контактов:

  • у обычного одноклавишного 2 контакта;
  • у проходного -3;
  • у перекрёстного — 4.
Отличия между обычным, проходным и перекрёстным одноклавишными выключателями (фотогалерея)
У одноклавишного проходного выключателя 3 контакта
У обычного одноклавишного выключателя 2 контакта
У одноклавишного перекрестного выключателя 4 контакта

Клавишные переключатели могут иметь 1, 2 или 3 клавиши. Многоклавишные переключатели предназначены для независимо управления несколькими цепями.

Поворотные перекрёстные

Переключатели такого типа устанавливаются реже, чем клавишные. Обычно их применяют в складских и производственных помещениях, для уличного освещения, как украшение интерьера в квартирах. Контактные группы в них замыкаются и размыкаются поворотом рычага.

Внешний вид поворотных переключателей (фотогалерея)

Накладные и встроенные

По способу монтажа переключатели делятся на 2 вида: накладные и встроенные.

Встроенные выключатели монтируются на этапе строительства или ремонта в коробки, установленные в нишах. Провода укладываются в штрабы или крепятся к стенам. Обычно такой способ применяется перед оштукатуриванием стен или облицовкой их гипсокартоном или другими материалами.

Накладные переключатели и подходящие к ним провода крепятся к стене. В этом случае нет надобности штрабить стены и выбивать углубления для коробок. Таким способом их обычно монтируют во время косметического ремонта. Накладные переключатели создают определённые неудобства: на них скапливается пыль, люди во время движения за них цепляются. В некоторых случаях хозяева, наоборот, предпочитают такой тип выключателей для дизайна интерьера.

Характеристики перекрёстных переключателей

На рынке электротехнических изделий имеется богатый выбор выключателей и переключателей отечественных и зарубежных производителей. Отличие в цене у разных производителей существенное, а размеры, технические характеристики сходны.

Основные характеристики
Напряжение 220–230 В
Сила тока 10 А
Материал
корпуса
термопласт
поликарбонат
пластик

Модели с корпусами, защищающими от влаги и пара, стоят дороже.

Обратите внимание на статью с инструкцией по подключению трёхклавишного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-trehklavishnyiy-vyiklyuchatel.html.

Монтаж проходных и перекрёстных переключателей

Оптимальный вариант разработки электрической схемы и её монтажа — на этапе строительства дома или при проведении его капитального ремонта. Нужно учесть все помещения, в которых может понадобиться независимое включение и отключение освещения из 3-х удалённых точек. Это длинные коридоры, подвальные помещения с несколькими входами и выходами, лестничные марши. Следует учесть и дворовые постройки, уличное освещение.

Тем, кто собирается монтировать освещение самостоятельно, но не имеет навыков, специалисты советуют сначала собрать временную схему освещения, соединив 2 проходных выключателя короткими проводами и подключить лампочку. Следует запомнить, к каким контактам были подсоединены провода. Убедившись, что цепь собрана правильно, выключатели нужно отсоединить.

Последовательность действий

Монтаж освещения выполняется в следующем порядке:

  1. Уложить и закрепить двухжильный провод для соединения проходных выключателей.
  2. В месте установки перекрёстного выключателя оставить небольшую петлю, но провод не перерезать.
  3. Установить переключатели на своё постоянное место.
  4. Подключить к проходным выключателям концы двухжильного, нулевого или фазного проводов.

    Подключение проводов

  5. Убедиться, что освещением можно независимо управлять из 2-х точек.
  6. Отключить цепь от питающей сети.
  7. В месте установки перекрёстного выключателя двухжильный кабель перерезать и в разрыв установить перекрёстный выключатель.

    Подключение в разрыв двухжильного кабеля

  8. Подключить цепь к питающей сети.
  9. Убедиться, что освещением можно независимо управлять из 3-х точек.

Как узнать, выключены ли светильники, если внезапно отключилось электропитание?

При монтаже желательно установить все переключатели так, чтобы в выключенном состоянии их клавиши находились в одинаковых положениях, например «вверх».

Для внутренних работ подойдёт любой двухжильный изолированный провод, сечение которого соответствует предполагаемой нагрузке. Для уличного освещения применяется провод в двойной изоляции.

Практика показала, что управление освещением в длинных коридорах, на лестничных маршах, в подвальных помещениях дешевле и практичнее сделать с применением проходных и перекрёстных выключателей.

Хотите, чтобы свет включался по хлопку? Тогда читайте нашу статью, где описана технология подключения такой системы: https://aqua-rmnt.com/ehlektrosnabzhenie/vyiklyuchatel-sveta-po-hlopku.html.

Видео: как подключить проходной выключатель

Более подробно все этапы сборки временной цепи с 2-мя проходными выключателями можно посмотреть в этом ролике.

Видео: как подключить перекрёстный выключатель

Обратите внимание: в видеоролике перекрёстный выключатель называют «промежуточный».

Продуманная и грамотно выполненная схема управления освещением с использованием проходных и перекрёстных выключателей сделает условия жизни в доме комфортнее, избавит от многих проблем. Экономить на качестве не стоит, но описанная схема управления освещением из нескольких независимых точек обойдётся намного дешевле, чем с использованием хлопковых выключателей или выключателей с датчиками движения. При этом она надёжнее и долговечнее.

Образование высшее, педагогическое (физмат) и техническое (менеджер информационных систем), женат, двое взрослых детей Оцените статью: Поделитесь с друзьями!

Как подключить проходной выключатель | Потомственный мастер

Схема проходного выключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.

Что такое проходной выключатель. Что такое проходной переключатель

Здравствуйте. Для начала определимся, как правильно называть устройства, о которых пойдет речь в этой статье: выключатели, включатели или переключатели и почему такая путаница.
Мы привыкли почему-то называть включатели выключателями. Но это беда небольшая, ведь устройство под двумя этими словами может как включать, так и выключать, но изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель. Однако, если включатель-выключатель вызывает небольшую сумятицу, то устройство, о котором пойдёт речь — исключительно ПЕРЕключатель. А называется он так потому, что у него нет состояния, в котором он не проводит электрический ток. У переключателя три (и более, если говорить вообще о переключателях) контакта, из которых один общий, а два других по очереди с ним соприкасаются. На рисунке вы видите школьный лабораторный рубильник, который как нельзя лучше демонстрирует работу проходного переключателя. Контакты «1а» и «1б» всегда замкнуты либо с контактами третьей группы, либо второй. Только в рубильнике переключаются сразу обе группы, а в двухклавишном проходном переключателе по отдельности. По сути, половина такого рубильника, это одноклавишный проходной переключатель. Если обычный выключатель имеет один общий контакт и к нему подключаются все остальные контакты, сколько бы их не было, то в проходных переключателях, добавление одной клавиши влечет за собой добавление одного независимого «рубильника». Попробую объяснить по другому, чтобы точно было понятно. Одноклавишный выключатель имеет два контакта, двух — три контакта, трех — четыре контакта и т.д. Одноклавишный переключатель имеет три контакта, двух — шесть, трех — девять и т.д.

Оглавление:

Схема подключения одноклавишного проходного выключателя
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Схема подключения одноклавишного проходного выключателя
Нестандартные схемы включения проходных выключателей

Схема подключения одноклавишного проходного выключателя

Изобретение таких переключателей позволило проектировать схемы управления освещением, которые получили название проходные из-за их особенности управлять лампочкой с двух мест и более. Рассмотрим классическую схему одноклавишного проходного выключателя.



Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы было проще понять смысл работы. Фаза «L» подается на управляющий контакт «1а» первого проходного переключателя, по двум проводам с управляемых контактов «2а» и «3а» идет на управляемые контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую. Если данную схему включить  в сеть, то лампа загорится, но стоит только изменить положение любого переключателя на противоположное, лампа погаснет.  Отсюда мы узнаем одно правило: неважно с какой стороны, но стоит только изменить положение клавиши на одном из переключателей состояние освещения изменится на противоположное: если лампа горела — значит погаснет и наоборот. Отсюда мы можем сделать и один интересный вывод: если у обычного выключателя есть фиксированные положения «вкл-выкл», когда мы можем сделать так, что, например, «вкл» будет строго вверх, то у проходных выключателей сделать включение строго вверх не получится. Посмотрите внимательно на рисунок и поймете, что свет горит когда обе клавиши подняты вверх или опущены вниз. Когда же одна любая клавиша поднята вверх, а вторая опущена вниз — свет гореть не будет.

Практический пример подключения одноклавишного проходного выключателя

Существует две практических возможности подключения одноклавишного проходного переключателя:

  1. Соединения проводов выполняются в распределительной коробке
  2. Соединения проводов выполняются в проходном переключателе.

Соответственно, смотрим две схемы и выбираем, которая понравится больше.

Схема подключения одноклавишного проходного выключателя №1

В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).

Схема подключения одноклавишного проходного выключателя №2

Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).



Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.

Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.

Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.

Практический пример подключения двухклавишного проходного выключателя

По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто теперь их становится два и увеличивается количество проводов. Можно сэкономить один провод в первом проходном переключателе, но во втором этого сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:

Схема подключения двухклавишного проходного выключателя №1

Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливая перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.



Схема подключения двухклавишного проходного выключателя №2

Во второй схеме я бы порекомендовал использовать две распределительные коробки, иначе возникает серьезный перерасход кабеля. Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом.

Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу. Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.

Нестандартные схемы включения проходных выключателей

Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.

Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара. Такое подключение позволяет использовать переключатель, как обычный выключатель. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель. Таким образом, мы имеем две лампы, но одна «проходная», а другая «обычная».

Схема включения нескольких двухклавишных выключателей.

Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину. Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, а другой включаете в коридоре, проходите в комнату, одной клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнате, и наконец, возле кровати одноклавишным переключателем отключаете свет в комнате. Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный=два одноклавишных, мы и меняем их на двухклавишный. Посмотрите на схему ниже, в следующем абзаце и поймете о чем я говорю.

Самая хитрая схема включения двухклавишных выключателей

Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!



На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным всю остальную. На схеме два проходных переключателя и три лампочки. Две лампы работают как от обычного выключателя, а третья «зеленая» как проходная.

Выключатели зажигания, жгуты проводов и контроллеры для автомобилей

В этой и следующей главах вы изучите основы общей автомобильной электроники. Независимо от того, на каком автомобиле вы работаете, все, что указано в этих двух главах, применимо.

Сюда входят выключатель зажигания, сам жгут проводов, контроллеры и защита.


Этот технический совет взят из полной книги «АВТОПРОВОДКА И ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ». Подробное руководство по этой теме вы можете найти по этой ссылке:
УЗНАТЬ БОЛЬШЕ ОБ ЭТОЙ КНИГЕ

ПОДЕЛИТЬСЯ СТАТЬЕЙ: Пожалуйста, не стесняйтесь делиться этой статьей на Facebook, на форумах или в любых клубах, в которых вы участвуете.Вы можете скопировать и вставить эту ссылку, чтобы поделиться: https://musclecardiy.com/automotive-wiring/automotive-ignition-switches-wiring-harities-and-controllers/


Замок зажигания

Мне нравится думать о замке зажигания как о привратнике. Замок зажигания — это просто ключ ко всему! Положение переключателя определяет состояние и работу большинства аксессуаров в автомобиле. Это положения переключателя:

Выключатель зажигания в моем Ford Mustang GT 2003 года функционирует так же, как и на большинстве старых автомобилей.Поверните переключатель обратно к водителю, чтобы выбрать положение аксессуара.

  • ВЫКЛ
  • ПРИНАДЛЕЖНОСТИ
  • ЗАЖИГАНИЕ / ЗАПУСК
  • СТАРТ

Примечание. В положение «АКСЕССУАРЫ» можно войти, повернув ключ назад или на один щелчок вперед, в зависимости от марки автомобиля.

Это сильноточные соединения от замка зажигания в том же автомобиле. Я снял защитную крышку для этого снимка.

Как и следовало ожидать, к другой стороне коммутатора подключено множество проводов большого сечения.Это его входы и выходы, а вот их функции:

  • ГЛАВНЫЙ Вход питания
  • АКСЕССУАРЫ (ACCY) Выход
  • IGNITION / RUN (IGN / RUN) Выход
  • НАГРЕВАТЕЛЬ / выход переменного тока
  • START Выход

Многие автомобили на дорогах сегодня имеют два или более выхода для каждого из вышеперечисленных из-за огромного количества цепей в этих транспортных средствах и их общих требований по току. Кроме того, некоторые автомобили могут иметь несколько входов для переключателя в результате этих текущих требований.Чтобы было проще, давайте поговорим о том, что связано с тем, в каком положении находится переключатель зажигания:

  • ВЫКЛ — не требует пояснений
  • ACCY — только цепи ACCY
  • ЗАЖИГАНИЕ / РАБОТА — ЦЕПИ ЗАЖИГАНИЯ, ПЕРЕМЕННОГО ТОКА и НАГРЕВА / ПЕРЕМЕННОГО ТОКА
  • ПУСК — только цепи ЗАЖИГАНИЯ и ПУСКА

Есть очень простая причина, по которой переключатель работает именно так. Например, при запуске автомобиля весь доступный ток аккумуляторной батареи направляется на цепи ЗАЖИГАНИЯ и пусковой двигатель.

Теперь, допустим, мы устанавливали тахометр. Хотели бы мы подключить его питание к цепи ACCY или IGN / RUN? Что ж, сначала мы должны спросить, когда мы хотим, чтобы тач работал. Я думаю, что это лучше всего подойдет нам при работающем двигателе, и что мы, вероятно, не будем нуждаться в нем в другое время. Подключаем его к цепи IGN / RUN так, чтобы:

Он не включился, выключился, а затем снова включился, пока мы переводили ключ зажигания из положения OFF в положение START и обратно в положение IGN / RUN, когда мы заводили автомобиль.

Он не работал на ненужном потреблении энергии, если мы сидели припаркованные и слушали радио.

Если у вас нет под рукой электрической схемы выключателя зажигания, в приведенной выше таблице показано, как использовать цифровой мультиметр, чтобы определить, какой провод находится на задней стороне выключателя.

Жгут проводов

Считайте жгут проводов центральной нервной системой автомобиля. Независимо от того, насколько он сложен или прост, его функция заключается в соединении различных электронных компонентов с соответствующими контроллерами, чтобы все работало в гармонии.По мере того, как автомобильные технологии и их функции с годами увеличивались, увеличивались сложность и размер жгутов проводов. Это всегда было проблемой для автопроизводителей, потому что это увеличивает вес, и, вообще говоря, вес отрицательно влияет на экономию топлива. Вначале автопроизводители приняли решение снизить вдвое этот вес, используя шасси автомобиля как общую точку для всего негативного. Обычно это называют обратным путем.

Эта философия поставила перед разработчиками автомобилей, инженерами и всеми, кто занимается вторичной электроникой, немало проблем! Вот лишь несколько таких задач:

  • Обратный путь с высоким сопротивлением: используя шасси автомобиля для всех дополнительных заземлений, каждый аксессуар должен «искать» заземление зарядной системы транспортного средства через многочисленные металлические панели, составляющие шасси, которые обычно соединяются точечной сваркой. .По мере того как автомобиль стареет и элементы начинают сказываться на металле, это создает дополнительную нагрузку на проводку и / или разъемы из-за повышенного сопротивления обратного пути. Это может вызвать любое количество трудных для обнаружения проблем.
  • Шум: когда все аксессуары ищут заземление через шасси, огромное количество «шума» может присутствовать практически в любом месте шасси. Этот шум является просто побочным продуктом того, что множество различных аксессуаров выполняет свою работу, и может иметь форму хлопков, щелчков, тиканий или даже шума от генератора.Этот шум может вызвать неустойчивую работу хрупкой или чувствительной электроники, если:
  1. Из-за плохой фильтрации он проходит вверх по собственному проводу заземления.
  2. Он индуктивно улавливается либо шасси, либо проводкой — это называется индуцированным шумом.

Будьте уверены, инженеры бортовой электроники современного автомобиля учли оба вышеперечисленного, поэтому они обладают высокой устойчивостью к такому шуму. Однако это может быть не так для дополнительного CD-плеера, который вы добавляете.За прошедшие годы я потратил немало времени на устранение неполадок с такими проблемами, и их может быть чрезвычайно сложно решить. В таких случаях просто ничто не заменит опыт.

Типовая маршрутизация

С самого начала автомобилестроения автопроизводители старались изо всех сил убирать проводку из поля зрения пассажиров. Итак, где это все? Основная его часть всегда находилась за приборной панелью. Обычны переходы оттуда к следующему:

  • Через брандмауэр для питания вспомогательного оборудования под капотом, такого как система зажигания, фары, габаритные огни, звуковой сигнал и т. Д.
  • Вниз по защитной панели, под порогами и ковриком, в задней части автомобиля к силовым аксессуарам, таким как стоп-сигналы, стояночные огни, фонари заднего хода, топливный насос и т. Д.
  • Через дверные косяки и в двери к электрооборудованию, например, дверным замкам с электроприводом, зеркалам с электроприводом, стеклоподъемникам и т. Д.

Опять же, по мере увеличения количества бортовых электронных компонентов увеличивается и сложность жгута проводов. Если вы работаете над последней моделью транспортного средства, предположите, что некоторые из ремней безопасности транспортного средства и даже модули управления могут быть где угодно!

Обозначение ремней безопасности: К счастью, проводка любого бортового оборудования безопасности (системы SRS, тормоза с АБС и т. Д.)) обычно явно вызывается. Некоторые ремни желтые, другие оранжевые, а третьи красные или зеленые. В других случаях, например, в грузовике Nissan моей жены, жгуты черные, а концы вилок ярко-желтые. Это зависит от автомобиля, но предположим, что использование ярких проводов и вилок запрещено!

Это главный компьютер системы SRS в Nissan Frontier 2004 года выпуска. Обратите внимание на ярко-желтые заглушки справа. Цвет обозначает привязные ремни и модуль как часть бортового оборудования безопасности транспортного средства.

ВНИМАНИЕ: Не пытайтесь открывать, подсоединять или иным образом обслуживать жгуты, обозначенные яркой лентой или разрезным ткацким станком. Это может привести к повреждению хрупких и чувствительных цепей, управляющих бортовыми компонентами безопасности и / или компьютерами автомобиля. Оставьте это профессионалам!

Если ваш хотрод — последняя модель, то вы можете подумать о покупке руководства по ремонту, в котором есть схема жгута проводов. Это, конечно, не повредит.С другой стороны, если вы восстанавливаете Mercedes ’50 Merc, будьте уверены, у него относительно простой жгут проводов, и большая его часть не требует пояснений.

Рисунок 4-1

Если вам необходимо устранить проблему в автомобиле со сложным жгутом проводов, вам лучше всего приобрести руководство, в котором это показано в разобранном виде. Вы можете купить руководство для потребителей в местном магазине автозапчастей у Хейнса или Чилтона, в котором есть основы. Вам также следует обратиться в местную библиотеку, потому что во многих из них есть довольно большой выбор из них на полке.Более подробное руководство иногда можно приобрести непосредственно у производителя. Когда я был в магазине, мы полагались на руководства от Митчелла, и они были чрезвычайно точными. Рисунок 4-1 — это то, что вы, вероятно, увидите, просматривая такую ​​информацию сегодня.

Контроллеры: основы

Хорошо, теперь, когда вы знаете о замке зажигания и жгуте проводов, вы должны понимать их роль. Как я уже сказал ранее, я считаю выключатель зажигания привратником.Это главный выключатель управления в автомобиле, который в конечном итоге позволяет передавать питание всем аксессуарам автомобиля, за исключением любой функции, когда ключ находится в выключенном положении. Контроллер считается всем, что контролирует или управляет работой аксессуара — будь то простой переключатель или бортовой компьютер.

Переключатели

Коммутаторы

— самые простые из всех контроллеров. Большинство из них ручное, что означает, что оператор транспортного средства должен управлять ими вручную, например, переключателем указателя поворота.Переключатели обычно используются для управления вспомогательными устройствами с низким и средним током. Выключатели с большим током иногда используются для мощных аксессуаров, таких как фары или противотуманные фары. При использовании переключателя любого типа важно, чтобы его текущий рейтинг соответствовал рейтингу аксессуара, которым он управляет — немного побольше — никогда не плохая идея.

Single Pole Single Throw: Обычно называемый S.P.S.T., это самый простой из всех переключателей (Рисунок 4-2). Как следует из названия, он имеет один полюс (общий) и один электрический путь, который можно открыть или закрыть.Эти переключатели доступны в двух вариантах: тумблеры, кнопочные, мгновенные и многие другие.

В положении «включено» переключатель позволяет току течь от полюса к аксессуару. В выключенном положении переключатель прерывает подачу тока к аксессуару. Эти переключатели легко идентифицировать, поскольку они имеют только два электрических вывода.

Однополюсный, двойное направление: Однополюсный, двойное направление (Рисунок 4-3) обычно называют S.P.D.T. Этот переключатель прост по замыслу, но невероятно универсален, поскольку его можно использовать в самых разных схемах.У этого переключателя нет традиционных положений включения или выключения.

Рисунок 4-2

Рисунок 4-3

Все переключатели здесь от S.P.S.T. разнообразие. Обратите внимание на то, что у того с прозрачным красным переключателем есть три терминала — пусть это не сбивает вас с толку. Эта третья клемма — это просто заземляющий вход для света. Он встроен в сам тумблер, который включается, когда переключатель замкнут.

S.P.D.T. Переключатели также могут иметь различное физическое расположение.Особый интерес вызывает кнопочный переключатель справа. Нажмите кнопку один раз, и переключатель переместится в одну сторону, нажмите еще раз, и переключатель переключится в другую.

понять S.P.S.T. и S.P.D.T. переключатели, вы также должны понимать остальное, включая, например, D.P.D.T. Вы можете легко определить, с каким переключателем вы имеете дело, проверив целостность цепи между клеммами с помощью цифрового мультиметра. Не забудьте, что для этого отключите переключатель от цепи. (Если вы покупаете один для проекта, большинство производителей переключателей предоставляют схему электрических контактов на обратной стороне упаковки или на самом переключателе.)

Center OFF: Подобно S.P.D.T., центральный выключатель OFF имеет три контакта: C и два N.O. терминалы. В центральном положении C ни к чему не подключен. В верхнем положении C подключен к одному из N.O. клеммы и в нижнем положении, C подключен к другому. Такой переключатель (рис. 4-4) используется автопроизводителями для управления поворотниками. Безболезненно использует центральный выключатель для управления фарами и стояночными огнями на панели, которая у меня есть в моем Olds.Добавив к переключателю простой диод, верхнее положение позволяет включать только габаритные огни, а нижнее положение позволяет включать как фары, так и стояночные огни — это умно. (См. Пояснение на боковой панели «Диоды».)

Рисунок 4-4

Реостат встроен в блок выключателя света, который используется для уменьшения яркости приборной панели в моем «Мустанге». Присмотритесь к белой керамической части с пружиной поблизости; это сам реостат.

Рисунок 4-5

Реостаты: Реостат (рис. 4-5) — это переключатель, который позволяет изменять величину напряжения, подаваемого на аксессуар. Кроме того, реостат обычно проектируется так, чтобы пропускать значительный ток. Контроллер диммера для ваших фар — один из таких примеров.

Реостат на самом деле не более чем переменный резистор. У него есть стеклоочиститель, который движется по углеродной контактной поверхности с различным уровнем сопротивления, линейным по конструкции.Это позволяет коммутатору иметь на выходе любое напряжение от 0 до 12 В постоянного тока, в зависимости от того, где циферблат установлен вручную.

Номинальный ток: Большинство переключателей имеют указанный номинальный ток. Это величина тока, которую переключатель может безопасно пропускать через свои контакты. Это не означает, что переключатель на 15 ампер — идеальный выбор для нагрузки 15 ампер. Фактически, OEM-производители обычно используют коммутатор с более высоким номинальным током, чем подключенная к нему нагрузка, так что коммутатор обеспечивает долгие годы службы.Превышение текущей спецификации может привести к преждевременному выходу из строя контактов переключателя. Кроме того, это может быть пожароопасным.

Реле

Как я сказал ранее, это мой самый любимый переключатель. Иногда их называют реле «Bosch», они доступны с номинальным током до 40 ампер. Это не секрет; Типичное автомобильное реле было окутано завесой замешательства, сколько я себя помню. Реле (рис. 4-6) — это просто электромагнитный переключатель, поэтому вы уже знаете, что он делает.Разница между простым переключателем и реле заключается в том, как выполняется переключение. Переключатель является ручным, в то время как переключение реле происходит при подаче напряжения на его катушку.

Рисунок 4-6

Реле

доступны во всех формах и размерах. Показаны S.P.S.T., S.P.D.T. и D.P.D.T. версии.

Автопроизводители выбирают реле по трем основным причинам:

  • Надежность: текущие требования к аксессуару превышают 10 ампер или около того.Реле часто используются в этом приложении вместо сильноточного переключателя для обеспечения надежности.
  • Используйте слаботочный контроллер для управления сильноточным аксессуаром. Это позволяет пропускать большой ток, необходимый для аксессуара, через контакты реле, а контроллеру остается только запитать катушку. (Для питания катушки типичным реле типа Bosch требуется всего около 110 мА. Это делает реле подходящими для слаботочных выходов многих контроллеров ЭСУД, РСМ и других контроллеров современного автомобиля.)
  • Удобство обслуживания: расположив реле в центре, специалисту по обслуживанию легко найти и диагностировать проблему, а затем вытащить и заменить неисправную деталь. Это гораздо менее трудозатратно, чем замена переключателя, и вероятность того, что это произойдет с самого начала, намного меньше.

Открытие тайны: Хорошо, почему же реле обычно считаются черной магией? Все просто: если вы не разбираетесь в различных типах переключателей, у вас нет основы, необходимой для понимания реле.В результате я столкнулся с очень немногими людьми, которые действительно понимали, что делают эти маленькие черные ящики и как они это делают. Поскольку вы уже знаете все о переключателях, реле — это просто расширение этих знаний.

Реле, как и переключатели, также доступны во многих различных вариантах. С точки зрения электричества они идентичны переключателям того же типа, за одним исключением — переключение осуществляется электрически. Это означает, что реле действительно состоит из двух электрически изолированных частей:

  • Переключатель.
  • Катушка — при подаче питания это приводит к включению переключателя.

Рисунок 4-7

S.P.S.T. реле самые простые, как и одноименный выключатель. У них может быть четыре или пять клемм. Несмотря на то, что они могут выглядеть одинаково снизу, не все пять терминалов S.P.S.T. реле идентичны.

S.P.D.T. реле самые универсальные и все имеют пять выводов. Я считаю, что именно здесь и начинается некоторая путаница.В конце концов, пять терминалов S.P.S.T и S.P.D.T. реле выглядят одинаково, но электрически даже не близки. На диаграмме 4-15 показаны различия между четырьмя наиболее часто используемыми автомобильными реле.

Как вы узнаете наверняка, какое реле у вас есть или нужно купить, глядя на них в магазине? Легко — на корпусе самого реле обычно имеется тисненая или штампованная электрическая схема; это называется легендой, и она похожа на диаграммы на рис. 4-7, позволяя вам определить, какое реле вам нужно.Все реле, которые я когда-либо видел, имеют номера, выбитые на пластиковом основании рядом с электрическими клеммами. Вот как их расшифровать:

  • 85 — Вход катушки
  • 86 — Вход катушки
  • 30 — общий
  • 87 — нормально открытый
  • 87a — нормально закрытый

Только S.P.D.T. реле имеют клемму 87a. Пятиконечный S.P.S.T. реле обычно имеют две клеммы 87, как показано на рисунке.

«Серебряная банка с зеленой полосой» от Bosch с пятью контактами S.ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ. реле имеет следующее:

Легенды на корпусах этого S.P.S.T. реле и их стандартные пятиконтактные S.P.S.T. показывают, что эти реле электрически отличаются друг от друга — это показано на Рисунке 4-7. Это означает, что вы не можете использовать один из них в цепи, которая требует другого.

Для питания катушки реле необходимо подать напряжение на клеммы 85 и 86. Это означает, что одна клемма должна иметь +12 В постоянного тока, а другая сторона — заземление. Очевидно, что катушка с проводом не имеет полярности, поэтому на самом деле не имеет значения, какая сторона к какой подключена.При этом некоторые реле имеют встроенные гасящие диоды (объяснение см. На боковой панели диодов), поэтому с ними необходимо соблюдать полярность. Это также должно быть четко обозначено в легенде реле — помните, что полоса обозначает катод диода, и он подключен с обратным смещением.

S.P.S.T. реле простые. Катушка запитана, чтобы установить электрическое соединение между общей и нормально разомкнутой клеммами. Обратите внимание на электрическую разницу в двух пятиконтактных S.ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ. реле, о которых я упоминал выше — в частности, серебряная банка Bosch с реле с зеленой полосой позволяет изолировать нормально разомкнутые друг от друга, когда катушка находится в состоянии покоя.

Цифры, выбитые на пластике, являются ключом к расшифровке типа реле, на которое вы смотрите. Терминал 30 обозначен, но он находится чуть выше терминала слева и вне поля зрения.

Это же реле имеет электрическую схему, экранированную на боковой стороне корпуса.Очевидно, это S.P.D.T. реле с учетом стиля переключателя, показанного на схеме.

Хотя реле Bosch выглядит идентично его S.P.D.T. двоюродный брат, легенда ясно показывает, что это простой S.P.S.T. реле с двумя 87 выводами.

S.P.D.T. реле так же просты, как если бы они были в двух положениях, электрически говоря:

  1. Катушка обесточена — клемма 30 подключена к клемме 87a (от C до N.C.)
  2. Питание от катушки — клемма 30 подключена к клемме 87 (от C до N.О.)

Видите, я говорил вам, что реле простые. Не отличается от S.P.D.T. переключатель, S.P.D.T. Благодаря своей универсальности реле могут иметь множество применений (в следующей главе объясняется, как их использовать в ваших собственных проектах).

Очевидно, важно понимать разницу между различными типами реле. Если вам пришлось заменить один, который со временем вышел из строя по какой-либо причине, вам лучше заменить его новым, электрически идентичным, иначе схема не будет работать правильно.

Номинальный ток: Реле, как и переключатели, также имеют номинальный ток. Номинальный ток реле — это величина тока, которая может безопасно проходить через контакты и не имеет ничего общего с током, который требуется катушке. Реле на 30 ампер не требует тока 30 ампер для включения. Скорее это означает, что реле может питать аксессуар, требующий до 30 ампер тока. Опять же, производители оборудования предпочитают использовать реле с более высоким током, чем это необходимо, чтобы они работали долгое время.

Существуют реле разных марок. Hella, Potter & Brumfield, Tyco и Bosch — это лишь некоторые из многих производителей, производящих качественные реле. Конечно, вы знаете, что у меня есть личные предпочтения, и это были реле марки Bosch.

Большинство реле в моих Olds расположены здесь. Я сделал для них точку крепления из очень толстой обвязки и прикрутил ее к межсетевому экрану. Для каждой точки крепления я закрепил на ремешке болт.Одна гайка удерживает реле на месте для облегчения обслуживания.

Блок предохранителей под капотом грузовика Nissan Frontier 2004 года содержит реле, плавкие вставки и предохранители для тех аксессуаров, которые напрямую связаны с аккумулятором. Коробка находится прямо за аккумулятором.

Это основной пусковой соленоид Ford. Две серебряные клеммы предназначены для катушки, а две медные клеммы — для подключения к самому переключателю.

Соленоид слева рассчитан на 80 ампер, а справа — на 200 ампер.Оба являются номинальными значениями продолжительного режима работы. Конфигурация клемм идентична соленоиду Ford.

Загляните под приборную панель любого автомобиля, и вы обычно заметите хотя бы пару таких в блоке предохранителей. Сверхмощный проблесковый маячок посередине от Tridon рассчитан на ток до 25 ампер.

На сегодняшний день я ни разу не извлекал правильно установленное неисправное реле Bosch из автомобиля. Это довольно впечатляющий послужной список, особенно с учетом того, что я также использовал тысячи из них на протяжении многих лет в проектах любого типа.(Ток, необходимый для правильного питания аксессуара, определяет, какое реле выбрать и установить. Использование 30-амперного реле для питания 40-амперного аксессуара приводит к преждевременному выходу из строя его контактов из-за того, что на них появляются ямки. Кроме того, всегда следует устанавливать реле клеммами вниз, чтобы вода не попала в корпус.)

Релейные центры: В большинстве автомобилей есть центральное расположение для всех реле, используемых для сильноточных аксессуаров. В зависимости от автомобиля это может быть под приборной панелью или под капотом.Nissan Frontier моей жены сочетает в себе панель предохранителей под капотом и центр реле как одно целое.

В моем Olds я сделал свой собственный релейный центр, разместив все реле на межсетевом экране чуть выше перегиба передачи. Это было сделано для удобства обслуживания, потому что я знаю, что все реле в автомобиле (кроме одного) находятся в этом месте.

Вы должны знать, есть ли в вашем автомобиле центр реле и, что более важно, где он находится. Эта информация должна быть указана в руководстве по эксплуатации вашего автомобиля.

Глава 5 предлагает несколько сценариев использования реле в ваших собственных проектах. К тому времени, как вы закончите читать эту книгу, реле станет для вас второй натурой.

Соленоиды и переключение

Теперь, когда вы знаете все о реле, вы знаете о переключающих соленоидах. Соленоиды используются для выполнения самых разных задач — электрических и неэлектрических. Как обычно, я остановлюсь на электротехнических.Электрический автомобильный переключающий соленоид — это не что иное, как реле очень сильного тока.

Другой пример — показанные силовые агрегаты вторичного рынка. Они используются для любого количества вещей. Одним из примеров является отключение вспомогательной аккумуляторной батареи от системы зарядки автомобиля, когда ключ зажигания находится в выключенном положении. (Подробнее об этом в главе 7.)

Иногда корпус самого соленоида может быть отрицательным соединением с катушкой. В таком случае его необходимо надежно закрепить на чистой металлической поверхности.Когда напряжение подается на клемму триггера, ее контакты замыкаются, тем самым создавая сильноточное электрическое соединение между клеммами аккумулятора и нагрузки.

Мигалки

Мигалки обычно находятся на панели предохранителей и используются в цепях сигналов поворота и аварийной сигнализации. Обычно называемые мигалками LX, они имеют только два терминала. Один терминал подключается к источнику питания, другой — к нагрузке.

По мере того, как ток течет через мигалку к нагрузке, в нем есть элемент, предназначенный для кратковременного прерывания электрического соединения и последующего его восстановления.Указатели поворота подключаются к проводу подачи питания для цепей указателей поворота и аварийной сигнализации. Поскольку выходной сигнал обеих этих цепей обычно направлен на одни и те же нити накала одних и тех же лампочек, один мигающий сигнал требуется для входа питания переключателя указателей поворота, а второй — для входа питания переключателя аварийной сигнализации.

Защита цепи

Панель предохранителей: В данном автомобиле есть по крайней мере одна центральная панель предохранителей. Эта панель предназначена для защиты жгута проводов автомобиля от повреждения, если какое-либо из подключенных аксессуаров будет пытаться потреблять ток, превышающий номинальный, или если проводка между панелью предохранителей и аксессуаром (-ами) повреждена.В настоящее время у большинства автомобилей есть одна панель предохранителей под приборной панелью и одна под капотом. Панель под капотом обычно содержит предохранители для сильноточных (до 100 А) аксессуаров и основного источника питания для выключателя зажигания. Под приборной панелью обычно находятся все предохранители и прерыватели для вспомогательных устройств с низким энергопотреблением, таких как радио, прикуриватель, электрические стеклоподъемники и т. Д. 3-, 5-, 7.5-, 10-, 15-, 20-, Обычно используются предохранители на 25 и 30 ампер.

Как я уже говорил в главе 3, важно понимать, что каждый предохранитель имеет два соединения внутри панели.Одна сторона предохранителя подключается к аксессуару; это называется НАГРУЗКОЙ. Другая сторона предохранителя подключена к источнику питания аксессуара; это называется стороной СИЛЫ. Сторона питания может быть подключена к батарее напрямую (например, к цепи плафона), цепи IGN / RUN, цепи НАГРЕВАТЕЛЯ / переменного тока или даже цепи ACCY. В некоторых случаях вы можете столкнуться с предохранителями на панели, которые используются для защиты выхода контроллера. В любом случае, руководство по эксплуатации транспортного средства обычно снабжает панель легендой.

Мне нравится предполагать, что производитель транспортного средства больше разбирается в проводке и аксессуарах, чем я. Это означает, что я не собираюсь заменять перегоревший 20-амперный предохранитель на 30-амперный, чтобы он больше не перегорел, потому что это может быть именно то, что происходит. В худшем случае это может вызвать возгорание из-за превышения допустимой токовой нагрузки проводки в этой цепи. Большинство панелей предохранителей имеют запасные предохранители каждого размера в самой панели или в крышке панели предохранителей.

Если вы заменили перегоревший предохранитель на предохранитель того же размера, и он снова перегорел, значит, предохранитель выполняет свою работу! Очевидно, это указывает на неисправность предохранителя.В главе 7 объясняется, как легко найти и решить эту проблему.

Панель предохранителей под капотом Mustang содержит реле, предохранители MAXI и те предохранители, которые подключаются напрямую к аккумуляторной батарее. Держатель предохранителя на переднем плане — это комплект послепродажного обслуживания, доступный в вашем местном магазине автозапчастей.

Внутренняя панель предохранителей Mustang расположена под приборной панелью слева от рулевой колонки. Слева от блока предохранителей находится G.Модуль E.M., о котором я расскажу позже в книге.

Большинство крышек внутренней панели предохранителей имеют встроенное место для инструмента для извлечения предохранителей и запасных предохранителей. На фото от Мустанга.

Предохранители: Предохранитель — это устройство с металлической полосой (или проводом) с известным ограничением тока. Превышите этот предел, и предохранитель перегорит. Все предохранители имеют номинальный ток, и обычно предохранитель может выдерживать этот номинальный ток в течение длительного периода времени, прежде чем его металлическая полоса сгорит пополам.Фактически, предохранитель обычно пропускает ток, во много раз превышающий его номинальный ток, в течение коротких периодов времени, прежде чем его металлическая полоса сгорит наполовину.

На протяжении многих лет я видел множество различных типов предохранителей для использования в автомобилях, и они могут сильно различаться между отечественными, японскими и европейскими автомобилями. В этой книге описаны основные из них (типы стекла и лезвий), и все они имеют одно и то же предназначение, а именно защиту схемы от повреждений. Имейте в виду, что даже если два предохранителя могут выглядеть одинаково и иметь одинаковый номинальный ток, они могут реагировать по-разному (медленнее / быстрее).Эти особенности можно определить с помощью трехзначного буквенного префикса, который стоит перед текущим номиналом предохранителя. (Если вам нужна эта информация, обратитесь к производителю предохранителя.)

Стеклянные предохранители

: Стеклянные предохранители были нормой и были доступны в различных физических размерах и номиналах. Если у вас есть более старый автомобиль с такой панелью предохранителей, вам следует иметь по крайней мере два из каждого предохранителя в панели в вашем ящике для инструментов, чтобы вы могли не искать их, если один из них перегорит.Хотя предохранители AGC были наиболее распространенными, вашему автомобилю может потребоваться что-то другое — дважды проверьте номинал и префикс, чтобы быть уверенным, и выберите нужные.

Эти старые стеклянные панели предохранителей могут также иметь скопление ржавчины на самих контактах. Это вызывает сопротивление между контактом и предохранителем и может стать источником самых разных проблем. Если у вас есть автомобиль с панелью предохранителей такого типа и на нем ржавые контакты, вам лучше всего заменить его на более новую панель ATC (также называемую ATO) с лезвиями.К счастью, их легко приобрести у любого числа производителей.

Безболезненная проводка и другие предлагают сменные панели предохранителей, разработанные, чтобы упростить задачу модернизации старой стеклянной панели предохранителей на новую и более обширную панель предохранителей ATC. Кроме того, эти панели с предохранителями можно приобрести с соответствующим жгутом проводов или без него, если вашему автомобилю также потребуется модернизация жгута проводов.

Это простая панель предохранителей ATC с шестью цепями, которую я купил в местном магазине автозапчастей менее чем за 15 долларов.Многие компании предлагают такие панели предохранителей во всевозможных конфигурациях, что позволяет модернизировать старую стеклянную панель предохранителей новой панелью предохранителей Blade.

Эта восьмиконтурная панель предохранителей ATC слева — еще один пример панели предохранителей вторичного рынка. Эта панель поставляется в полностью разобранном виде, поэтому ее установка намного сложнее. В отличие от панели предохранителей на предыдущей фотографии, которая имеет общий вход питания для всех предохранителей, эта панель позволяет установщику настроить сторону питания предохранителя так, как они выберут.

Плавкие предохранители

доступны номиналом от 1 до 100 ампер. Показаны предохранители ATC, Mini ATC и MAXI.

Предохранитель ANL зарекомендовал себя на вторичном рынке, потому что он идеально подходит для очень сильноточных принадлежностей. Показанные патрон предохранителя и предохранители доступны в Rockford Fosgate.

Плавкие вставки, которые Ford использует на заводском проводе для зарядки Mustang, используются параллельно, чтобы удвоить токонесущую способность одиночной перемычки.

Плавкие вставки картриджного типа встречаются в новых автомобилях. Заменить этот стиль намного проще по сравнению с традиционной плавкой перемычкой.

Лопастные предохранители: Они широко используются в современных автомобилях. В 1980-х годах стеклянные панели предохранителей уступили место панелям предохранителей ATC, решив при этом множество проблем. Они использовались около 15 лет, пока не заменили предохранитель и панель Mini ATC. Современные автомобили обычно оснащены панелями предохранителей Mini ATC и MAXI.В отличие от стеклянных предохранителей, плавкие предохранители всех типов безупречны и легко доступны! Предохранители MAXI используются как производителями оригинального оборудования, так и вторичным рынком, поскольку они могут быть надежно изготовлены с номиналом до 100 ампер.

Ножевые предохранители любого типа и соответствующие им держатели предохранителей и блоки предохранителей доказали свою надежность. Это основная причина, по которой все производители оригинального оборудования, а также производители панелей предохранителей и жгутов проводов используют их исключительно.

Сильноточные предохранители: Используются в основном на вторичном рынке, наиболее распространенными типами являются предохранители ANL и Mini ANL.Они доступны в размерах до 500 ампер (или даже больше) для приложений с максимальным током. Кроме того, держатель предохранителя ANL спроектирован так, чтобы выдерживать эти невероятно высокие токи через него с минимальным падением напряжения, поскольку он надежно удерживает предохранитель на месте.

Как я сказал ранее, местный магазин автомобильных стереосистем может стать отличным источником таких запчастей. За последние несколько лет предохранители ANL и Mini ANL стали настолько распространенными, что теперь их продают многие магазины автозапчастей.

Этот комплект плавкой вставки Bussman 14 калибра также можно легко приобрести в местном магазине автозапчастей.Плавкие вставки устанавливаются последовательно между источником питания и аксессуаром, как и плавкий предохранитель.

Автоматический выключатель слева обычно используется во внутренних панелях предохранителей стеклоподъемников и сидений с электроприводом. Правый выключатель — продукт вторичного рынка. Оба устройства сбрасываются автоматически и имеют одно и то же предназначение. На вторичном рынке долгое время использовались автоматические выключатели с ручным возвратом в исходное состояние из-за их способности выдерживать ток. Показана пара автоматических выключателей на 140 А, которые имеют встроенный «камердинерский» режим.Нажатие красной кнопки размыкает плечо выключателя, тем самым отключая питание нагрузки.

Плавкие вставки: Плавкие вставки появились много лет назад и в основном используются для защиты сильноточных цепей. Во времена стеклянных плавких предохранителей максимальный ток составлял около 30 ампер. Плавкие вставки использовались для защиты цепей с током, протекающим по ним, превышающим 30 ампер. В настоящее время они почти полностью заменены предохранителями MAXI, хотя в моем Мустанге есть оба.

Изображенные плавкие вставки находятся на заводском проводе зарядки генератора. Почему это могло быть? Все просто — если регулятор напряжения генератора выходит из строя, это может привести к скачку напряжения. По мере увеличения напряжения увеличивается и ток через множество аксессуаров в автомобиле, которые не имеют защиты от перенапряжения (например, лампочки), а также аккумулятор. Если это произойдет, ток от генератора до электрической системы транспортного средства превысит ток плавких вставок и сломает их, тем самым защитив аксессуары и аккумулятор от повреждений.

Плавкая вставка имеет то же назначение, что и предохранитель, но они устроены совершенно иначе. Обычно плавкая перемычка на 4 диаметра меньше, чем проводка, которую требует схема — для схемы с проводкой 10 AWG потребуется плавкая перемычка 18 AWG для ее адекватной защиты. Кроме того, изоляция плавкой вставки негорючая, что делает ее идеальной для использования под капотом. Из-за того, как они выходят из строя, плавкие перемычки рекомендуются только для использования под капотом. Они доступны во многих размерах в вашем местном магазине автозапчастей.

Патроны предохранителей

используются в некоторых транспортных средствах и действуют аналогично плавким вставкам. Они меньше, удобнее и их гораздо проще заменить в случае выхода из строя.

Автоматические выключатели: Автоматический выключатель — это устройство, которое предназначено для размыкания своих контактов, когда ток, протекающий через него, превышает его номинал. Контакты соединяются простой биметаллической полосой. Когда ток через эту биметаллическую полоску превышает ее емкость, она меняет форму и разрывает электрическое соединение между двумя контактами.

На вторичном рынке давно используются автоматические выключатели с ручным возвратом в исходное положение из-за их способности выдерживать ток. Показана пара автоматических выключателей на 140 ампер, которые имеют встроенный «камердинерский» режим. Нажатие красной кнопки размыкает плечо выключателя, тем самым отключая питание нагрузки.

В отличие от предохранителя, автоматический выключатель в этом случае не требует замены. Есть два основных типа автоматических выключателей:

  • Автоматический сброс: наиболее часто используются производителями оригинального оборудования.Чаще всего они находятся во внутренней панели предохранителей и могут использоваться для защиты цепей, требующих очень высокого тока при первом включении, таких как электрические стеклоподъемники или сиденья с электроприводом (или когда они подходят к концу своего пути, а оператор продолжает движение). удерживать переключатель на мгновение). В случае «срабатывания» автоматического выключателя с автоматическим сбросом он автоматически сбрасывается после периода отдыха, возобновляя работу цепи.
  • Ручной сброс: они чаще всего используются на вторичном рынке, и я видел их с номинальным током до 200 ампер.В случае срабатывания автоматического выключателя такого типа его рычаг необходимо вручную вернуть в исходное положение, чтобы восстановить работу цепи. Некоторые из них имеют функцию «камердинера», которая позволяет вам вручную размыкать выключатель, чтобы намеренно отключить питание цепи — это удобно, если у вас есть что-то, с чем вы не хотите, чтобы люди вмешивались, если вам придется покинуть свой автомобиль. в чьей-то заботе.

Любой из приведенных выше примеров считается автоматическими выключателями с термической активацией.Со временем автоматические выключатели с возвратом в исходное положение могут изнашиваться при интенсивном использовании. У автоматических выключателей есть две клеммы, иногда обозначаемые как BAT (батарея) и AUX или LOAD. Если это так, то это необходимо соблюдать для правильной работы выключателя.

Написано Тони Канделой и опубликовано с разрешения CarTechBooks

ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

Если вам понравилась эта статья, вам понравится вся книга. Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

Обнаружение обрыва или короткого замыкания

Если это Джемы домой

Проект Омни

Машины опасны и могут убить людей, которые работают их — действуйте на свой страх и риск. Символы ромба, связанные с текстом решения. Я также опубликовал серию блок-схем для устранение неполадок ноутбуков и ПК поиск проблемы.

Обрыв цепи при включенном ключе? Зажигание переключатель в автомобиле такой же, как и любой другой низковольтный, многополюсный электрический переключатель, за исключением того, что он поворачивается ключом от машины, а не ручкой или подрулевым переключателем.Выключатели зажигания обычно имеют четыре основных состояния: пуск, работа, вспомогательное оборудование и выключенный. Обратите внимание, что многие системы находятся в выключенном состоянии, поэтому при работе с автомобилем всегда следует отключать массу аккумулятора. Когда вы поворачиваете ключ в положение «старт», вы должны удерживать его на месте. против силы пружины, и как только вы расслабитесь, ключ вернется в положение «бега». Основное различие между «пуском» и «бегом» состоит в том, что положение «старт» приводит в действие стартер и соленоид, который срабатывает. шестерню стартера в маховик.Если вы держите ключ, чтобы начать, пока машина работает, вы сожжете стартер и, скорее всего, сожжете проводка, а также не рассчитана на длительную работу при большом токе нарисуйте, что требует стартер.

Положение «работа» включает все электрические системы в автомобиле, кроме для цепи стартера. На старых автомобилях единственная критическая электрическая цепь Для запуска двигателя требуется цепь катушки, которая создает высокое напряжение для свечей зажигания.Вы можете запустить старую машину со слабым аккумулятором, нет генератора переменного тока, нет работающих цепей, кроме цепи катушки, которая требует очень небольшого тока. Если вы весь день ездите нормально, а затем машина умирает через несколько минут после того, как вы включите фары (что тускнеют с каждой секундой), можно поспорить, что ваша система зарядки не за работой.

Поэтому, когда вы повернете ключ в положение «бег», вы должны увидеть около 12,6. вольт на положительном выводе катушки.Если вы не видите напряжения, это означает, что где-то между положительной клеммой есть обрыв батареи и положительный полюс катушки. Эта разомкнутая цепь может быть в проводке между аккумулятором и замком зажигания или между выключатель зажигания и катушка. Единственный инструмент, который вам нужен для устранения неполадок проблемы с проводкой автомобиля — простой мультиметр, цифровой или старый аналоговый счетчик с иглой, как и некоторые комплекты опережения зажигания. Вы можете купить универсальный цифровой мультиметр с семью функциями за 2 доллара.99 или 1,99 доллара в гавани Фрахт на распродаже, ожидайте, что заплатите ближе к 10 долларам в обычном розничном торговце.

Вернуться к Диагностической Таблице Электропроводки

Это стартовая проблема. Пока пусковая схема включает рабочий контур, эта блок-схема предназначена для поиска и устранения неисправностей при работающем проблемы. Если все аксессуары работают нормально, когда ключ находится в положении «работа», т.е. стеклоочиститель, вентилятор обогревателя, радио и т. д., и автомобиль не заводится, у вас проблема с цепью запуска.Может оказаться, что машина не заводится из-за неисправности компонента рабочей цепи, такого как змеевик, распределитель или электронный компьютер контроля искры, но эти возможности покрыты на блок-схеме, когда машина не заводится.

Вернуться к Диагностической Таблице Электропроводки

Проблема в неисправности аксессуара? Такие устройства так как дворники, вентилятор отопителя и магнитола считаются аксессуарами некоторыми производителями, и они, как правило, также работают с «аксессуаром» как положение переключателя «бег».Размораживание заднего стекла и электрические стеклоподъемники также аксессуары, в то время как дверные замки с электроприводом являются одной из цепей, которые работают даже если зажигание выключено. И мы говорим об электрических провал здесь. Если включить дворники (при неработающем автомобиле так тихо) и вы слышите, как работает электродвигатель, но дворники не работают. движется, это означает, что есть неисправность механической связи между двигателем и рычаги стеклоочистителя, а не электрическая проблема.Если вы слышите странный шум, когда вы запускаете вентилятор размораживания, это может быть лист или бумага в вентиляционных отверстиях, это может быть неисправность подшипника, но не электрическая. Стеклоподъемник, который делает шум, но не поднимается и не опускается, или замок «щелкает» без блокировки или при разблокировке нет проблем с питанием или проводкой, все они механические неудачи.

Новые автомобили имеют большое количество реле, помимо предохранителей и плавких предохранителей. Целью электрического реле в автомобиле является переключение более высокого тока чем вы хотите, чтобы провода были полностью соединены со стойками на рулевой колонке, не говоря уже о проводах большого сечения и сверхмощных переключателях, которые будут обязательный.Итак, цепь, которая проходит от замка зажигания до реле активирует реле, которое подключает ток батареи к устройству. Старые автомобили могут иметь только одно реле в автомобиле, реле стартера двигателя, что позволяет цепи запуска зажигания соединять аккумулятор со стартером, в то время как более новые автомобили могут иметь дюжину или более реле для всех вариантов питания.

Вернуться к Диагностической Таблице Электропроводки

Все аксессуары вышли из строя? Для одного аксессуара или выход из строя устройства, первое, что нужно проверить — это предохранитель.Ваше руководство по эксплуатации (маленькая книжка, которая живет в бардачке) покажет вам местоположение блока предохранителей и расположение предохранителей. Макет важен, потому что если лежишь на спине с фонариком, ноги на заднем сиденье, пытаясь выяснить, какой предохранитель вы хотите проверить, это помогает, если вы уже знаю где это. В противном случае вы можете не разобраться, идут ли ярлыки с предохранителем вверху или предохранителем под этикеткой. Вы проверяете предохранитель отключив заземление аккумуляторной батареи в целях безопасности, а затем сняв его и визуально проверка целостности сплющенного провода в пластиковом отсеке.Если Вы не можете сказать, глядя на него, используйте мультиметр, чтобы убедиться, что непрерывность через предохранитель. Вам могут понадобиться плоскогубцы, чтобы вытащить предохранитель, если за него сложно ухватиться, только ничего не сломай. В комплекте идет приличный блок предохранителей. с запасными предохранителями для различных номинальных значений тока, 5 А, 10 А, 20 А.

Если предохранитель исправен, следующим шагом будет проверка наличия +12 В на входной клемме. аксессуара, мотора, чего угодно. Если присутствует 12 вольт, убедитесь, что устройство заземлено.У него может быть отдельный провод заземления или он может быть заземлен через крепление к металлическому кузову автомобиля, причем все они находятся на земле. Если аксессуар имеет питание, заземление и все равно не работает, единственные возможности в том, что устройство вышло из строя или переключатель на устройстве (например, питание кнопка на магнитоле) не работает или выключен. Пока есть сила с аксессуаром, проблема не в замке зажигания.

Вернуться к Диагностической Таблице Электропроводки

Батарея разряжена? Если припарковать какой-нибудь современный автомобиль в течение нескольких месяцев, не отключая аккумулятор, он будет работать от аккумулятора вниз только на основе текущего потребления радиочасов, компьютера и любого другого другие «всегда включенные» устройства.Если аккумулятор разрядится всего за несколько дней, значит, вероятно, у вас неисправное «постоянно включенное» устройство, которое потребляет слишком много ток, или проблема с механическим переключателем. Проблема с механическим переключателем на свет для багажника или бардачка может привести к разрядке аккумулятора через несколько дней или пару недель, в зависимости от размера луковицы и состояние батареи. Не лезьте в багажник и закройте крышку, чтобы найти если погаснет свет, ты можешь так умереть.Просто потяните лампочку и посмотрим, исчезнет ли проблема.

Вернуться к Диагностической Таблице Электропроводки

Генератор проверенный исправен? Итак, это первое логическое вопрос, разряжается ли ваша батарея, это заряжается она или нет в первую очередь. Самым простым испытанием цепи зарядки является проверка состояние батареи с помощью мультиметра во время работы автомобиля, обычно по шкале постоянного тока 20 В. Напряжение должно быть выше 13 вольт, если аккумулятор не полностью заряжен, в зависимости от автомобиля.Если этого напряжения нет, проблема может быть в чем угодно, от земли до состояния аккумулятора разъемы к генератору, регулятору напряжения или компьютеру.

Прежде чем беспокоиться о проверке генератора, проверьте приводной ремень. Если генератор не вращается на высокой скорости, он не сможет заряжать что угодно. На выходе генератора переменного тока мостовой выпрямитель, довольно изменчивый, это будет смешно на настройках измерителя переменного тока, что-то в десятки вольт, поскольку счетчики переменного тока рассчитаны на среднеквадратичное значение 60 Гц.Почти все сетевые магазины автозапчастей оснащены тестером аккумулятора / зарядки, который они могут катитесь к машине, если вы въезжаете. Если у вас есть генератор с одним вышедший из строя диод, вырабатывающий достаточно тока, чтобы машина работала нормально но недостаточно для поддержания заряда аккумулятора, достаточного для запуска автомобиля в холодную погоду погода, если вы совершаете только короткие поездки, ее можно восстановить. Но если ты не можешь сделай сам, плата за восстановление может быть выше, чем стоимость послепродажная замена, так что получите котировки.Старые генераторы построили мосты от отдельных диодов, которые можно было заменить за доллар, более новые генераторы используйте герметичный мостовой выпрямитель в сборе, вам нужно заменить все это если вышел из строя один диод.

Вернуться к Диагностической Таблице Электропроводки

Проверка батареи в порядке? Если система зарядки работает и батарея разряжена, либо произошла незапланированная рисовать или батарея выходит из строя. Есть несколько домашних тестов, которые вы можете делаю на батарее.Один из них — это испытание на удельный вес, которое проверяет кислотное состояние. в батарее, если предположить, что ячейки могут быть открыты. Измеритель удельного веса это всего лишь маленький шприц с пластиковыми шариками разной плотности внутри в строка. Вы набираете в шприц немного аккумуляторной кислоты и обращаетесь к таблице. который сообщает вам условие, основанное на том, сколько шаров плавает. Другой дом Тест предназначен для проверки постоянного напряжения. Включите фары на полминуты, а затем выключите их на минуту или две и проверьте напряжение аккумулятора.Если напряжение упадет ниже 12,6 вольт, когда батарея предположительно разряжена. полностью заряжен, стареет. Если батарея показывает в заказе или 10В и бормочет во время зарядки, у вас плохой аккумулятор. Если аккумулятор находится в течение пары месяцев с момента истечения срока его действия, до или после, просто замени это. батареи в наши дни спроектированы довольно хорошо, они редко переживать их гарантию.

Но если батарея проходит нормально, или вы уже вставили новую батарею, или поменяли аккумуляторы с другим автомобилем, но он все равно разряжается, у вас плохой разряд батареи.Если он сбегает, пока машина просто сидит, это означает, что у вас есть утечка в одной из постоянно включенных систем. Получить в Google и проверьте модель вашего автомобиля на предмет потребления энергии в режиме ожидания на компьютере, часах радио и т. д. Если он в сотнях миллиампер, это может быть проблемой если батарея разрядится всего за пару недель. Плохо спроектированный или установленный автомобильная сигнализация может иметь такой же эффект. Вы можете проверить мощность в режиме ожидания слить на автомобиль, вставив мультиметр с достаточным номиналом постоянного тока в положительной цепи, сняв положительный разъем аккумуляторной батареи и вставив счетчик между батареей и разъемом.НЕ ЗАПУСКАЙТЕ МАШИНУ ИЛИ ВЫКЛЮЧИТЕ КЛЮЧ ЗАЖИГАНИЯ ОТ «ВЫКЛ» ИЛИ ВЫ «LL РАСПЛАЙТЕ СЧЕТЧИК. Это строго проверка герметичности или дежурного слива. Многие счетчики предложат особый «нерасплавленный» соединение для измерения постоянного тока в диапазоне 2 или 20 ампер. Не стой они смотрят на счетчик, коснитесь, установите соединение с вашим датчиком, прочтите счетчик и отключите, он не предназначен для рассеивания мощности в течение длительного интервал.

Вернуться к Диагностической Таблице Электропроводки

Стабилизатор напряжения хороший? Регулятор напряжения контролирует величину тока, протекающего в обмотках возбуждения ротора, что превратить ротор и его железный сердечник в электромагнит.Как шкив раскручивает этот электромагнит внутри неподвижных обмоток (статора) генератора переменного тока в статоре индуцируется ток, который используется для зарядки аккумулятор. Чтобы предотвратить перезарядку и перегрев аккумулятора, регулятор напряжения контролирует цепь и ограничивает ток до генератор до безопасного уровня. Это необходимо, потому что генератор не имеет трансмиссии, т.е. скорость вращения ротора регулируется двигателем Обороты и ничего больше.Если у вас не было регулятора напряжения, ограничивающего ток к ротору на шоссе, аккумулятор скоро перезарядится. И поскольку генератор переменного тока выполняет реальную работу, когда ротор находится под напряжением, «всегда включенный» генератор отрицательно сказался бы на расходе бензина, например кондиционер.

В более новых генераторах используется внутренний регулятор напряжения, что упрощает поиск и устранение неисправностей. хлопот, в основном работа «поменять генератор», если вы не можете определить клеммы на внешней стороне генератора, которые позволят вам контролировать активность регулятора напряжения, т. е. ввод в обмотки возбуждения на роторе.В старых автомобилях используются внешние регуляторы напряжения, которые обычно двухпроводные устройства, которые можно легко проверить на короткое замыкание или обрыв. Внешний регуляторы напряжения обычно заземляются путем их установки на межсетевой экран, так что очистка болта и повторная установка не повредит. Вы можете проверить 12В вход в регулятор напряжения с ключом на «бег» и мониторинг выхода внешнего регулятора напряжения с вашим счетчиком при работающем двигателе, важно то, что он положительный и меняется в зависимости от оборотов двигателя и время.Внешние регуляторы напряжения — дешевая деталь, внутренние регуляторы напряжения требуют открытия генератора переменного тока и могут быть оценены, чтобы побудить вас купить новый генератор.

Вернуться к Диагностической Таблице Электропроводки

Произошел сбой одной лампы? Если у тебя есть выключенная фара, задний фонарь, стоп-сигнал или указатель поворота (указатель поворота) который не загорается, хотя на приборной панели мигает, вы, вероятно, вышла из строя лампочка.Если замена лампы не устранила проблему, воспользуйтесь мультиметром, чтобы проверить, получает ли патрон лампы 12 вольт постоянного тока, когда лампа должен быть включен. Но будьте осторожны, его очень легко коснуться заземления розетки. и +12 вольт одновременно с вашим датчиком, вызывая короткое замыкание. Лучший Ставка состоит в том, чтобы обернуть зонд изолентой, кроме самого наконечника. Если он получает 12 вольт, убедитесь, что вы вставили лампочку в розетку. правильно, некоторые из них довольно хитрые, с толканием и поворотом, и требуют некоторая сила.Если розетка не находится под напряжением, неисправность либо в проводке. или переключатель.

В случае парных огней, таких как фары или задние фонари, если один работает, переключатель исправен, поэтому проблема в проводке, часто нарушение заземления розетки из-за коррозии. Если парный набор огней вышел из строя, выключатель — лучшее предположение, но проверьте диаграммы отжима, чтобы убедиться, что они не используют общий провод. Проблема с новыми машинами, со всеми фарами управляется подрулевым переключателем на рулевой колонке. замена стоит дорого, и вы не хотите этого делать. попробуй без приличного мануала по машине.Стоп-сигналы и фонари заднего хода иметь отдельные механические переключатели на педали и в сборе соответственно, поэтому они дешевле и их легче заменить. Один трюк со стоп-сигналами стоит помнить, что они подключены через поворотники. Итак, если у вас есть проблема со стоп-сигналом, это может быть неисправность в цепи указателя поворота.

Вернуться к Диагностической Таблице Электропроводки

Проблема в отказе поворотника? Вам нужен только один мигалка указателя поворота, чтобы заставить мигать левый или поворотный указатель, так как они идти по одному.Когда мигалка выходит из строя, сигнал поворота не включается. характерный звук, и лампы обычно остаются выключенными, хотя я полагаю также возможна неисправность «включения». Мигалки термовыключатели в котором нагрев переключателя при прохождении через него электричества вызывает механическое соединение для разрыва, позволяя ему остыть и контактировать снова, повторяя процесс, пока включен указатель поворота. Другой мигалка управляет всеми четырьмя лампами для цепи аварийного мигания.Некоторая чрезвычайная ситуация схемы мигания не будут работать должным образом, если одна из четырех лампочек вышла из строя, поэтому перед заменой мигалки проверьте все четыре указателя поворота.

Если мигалка перестала работать, вы можете проверить, поступает ли на нее 12 вольт. при включенном указателе поворота. Если это не так, первая проверка — это предохранитель, но следующий шаг — замена прошивальщика, т.к. устранение неисправности проводки и переключатель вилки указателя поворота — это не только сложно, но и вы надеются избежать 🙂

Указатели поворота, установленные на колонке, должны автоматически отключаться, когда колесо возвращается в прямое положение.На очень плавных поворотах этого может не произойти, и это не считается неудачей. Однако, если вы замените указатель поворота ярмо на колонке и обратите внимание, что ваш поворотник в ту или иную сторону Теперь релизы упорно или нет вообще, это может быть вопрос, имеющий перетянул один из маленьких болтов, удерживающих вилку на месте, или неправильно выровнен отпустите, чтобы сработал кулачок или курок. Если у тебя еще есть руль съемник, стоит еще раз разобрать и проверить момент затяжки на болтах, в противном случае вы должны выработать привычку выключать поворотник вручную, или вы сведете всех остальных с ума по дороге.

Вернуться к Диагностической Таблице Электропроводки

Перегорела плавкая перемычка? Плавкие ссылки — это отказоустойчивость, последняя линия защиты электрической системы во многих автомобилях. Плавкий звенья расположены очень близко к батарее, в отдельных цепях питания для управления автомобилем. Если произошло короткое замыкание, при котором не сработает блок предохранителей предохранитель, либо потому, что цепь не проходит через блок предохранителей, либо потому, что предохранитель был заменен на предохранитель увеличенного размера (или кусок провода), плавкая вставка расплавится и разомкнет цепь.Возможно, вы сможете визуально определить перегоревшую плавкую вставку по расплавленной изоляции провода на одном из пучков проводов между положительным полюсом аккумуляторной батареи и первым основным соединением блок, направляясь к замку зажигания.

Вернуться к Диагностической Таблице Электропроводки

Замок зажигания разомкнут? Если все плавкие звенья в цепи зажигания исправны, это означает, что вы должны полное напряжение аккумуляторной батареи на замке зажигания.Вместо того, чтобы возиться с щупы мультиметра под приборной панелью с цепью под напряжением и возможностью Чтобы вызвать короткое замыкание, безопаснее отсоединить массу аккумулятора и проверить для непрерывности в положительной цепи. Ваш мультиметр может иметь обрыв настройка, которая издает звуковой сигнал или гудок, когда глюкометр обнаруживает закрытый цепь (успешный путь провода) или вам, возможно, придется использовать самое низкое сопротивление установите и найдите сопротивление ниже 1 Ом.Слышимая непрерывность функция очень полезна, потому что вы можете сосредоточиться на том, куда вы помещаете зонды вместо того, чтобы искать сразу в двух местах. Длина провода с зажимы типа «крокодил», которые можно достать до плюсового разъема аккумулятора, удобны, использование одной стороны набора штатных перемычек для аккумулятора работает нормально также, если они закрываются достаточно хорошо, чтобы удерживать тонкий мультиметрический зонд. Если вы определите, что цепь зажигания (провод на одной стороне переключателя к другому для цепи) остается открытым при повороте ключа, у вас есть отказ замка зажигания.

Если цепь между аккумулятором и замком зажигания разомкнута (нет целостность), вернитесь в моторный отсек и проверьте целостность через основной соединительный блок, что означает разделение коннектора и звукового сопровождения. из цепей на стороне с проводами, возвращающимися к положительному клемму на аккумуляторной батарее. Если на этом этапе вы обнаружите перегоревшую плавкую перемычку, просто переместитесь вправо на блок-схеме. Это очень и очень полезно иметь на этом этапе электрические схемы из руководства магазина или, по крайней мере, приличный послепродажные ручные чертежи для определения цвета проводов и путей.Без схемы подключения, сложно определить, какие провода предполагается быть подключенным непосредственно к источнику питания, который через реле и переключатели, и которые передают сигналы, а не напряжение батареи.

Вернуться к Диагностической Таблице Электропроводки

Хорошие ли разъемы аккумулятора? Не смейся. Если машина не заводится и нет электричества, проверьте аккумулятор разъемы и убедитесь, что они не корродировали до такой степени, что есть изоляционный слой смегмы между выводом аккумулятора и разъемом.Если провода не впрессованы в разъемы аккумулятора, это тоже возможно. что прижимная поверхность толстого провода к разъему корродировала до такой степени, что эта цепь разомкнута. Смотрите мою страницу для замена разъемов автомобильного аккумулятора.

Вернуться к Диагностической Таблице Электропроводки

Неисправность — обрыв цепи? Это финал шаг в поиске разомкнутой цепи, и это итеративный процесс, звонящий вне каждой ступени цепи между любыми соединительными блоками.На старых машинах вы можете обнаружить, что провод от батареи к катушке, например, идет прямо от аккумулятора к замку зажигания и катушке без других соединений, что делает его тривиальным процессом. На самом деле мне случайно жарко проводил проводку в моем Мустанге 1967 года примерно тридцать лет назад, когда случайно оставив выключатель зажигания вне цепи. Как только машина завелась, он не остановился, когда ключ был выключен.

Начните с удаления отрицательного разъема аккумуляторной батареи, чтобы не было потенциала. случайного замыкания цепи и поворота ключа в положение работы.Какую бы цепь вы ни искали на обрыв, начните с положительного разъем аккумулятора, и проверьте целостность до конечной точки цепи (т.е. устройство, на которое не подается питание, например, катушка). Если у тебя есть целостность, либо земля на приборе плохая, либо сам прибор не удалось открыть (как внутреннее короткое замыкание, оплавившее провод внутри). Но предполагая, что вы не видите непрерывности, поскольку это тест на открытую цепи, начните возвращаться к батарее, проверив непрерывность в следующей доступной точке, которая обычно является реле или массивом разъем.На более новых автомобилях может быть полдюжины или около того разъемов, плюс выключатель зажигания, между устройством и аккумулятором. Когда вы вернетесь непрерывность, вы знаете, что разрыв цепи между двумя последними доступами точки, которые вы проверили, та, где у вас была преемственность, и последняя, ​​где ты не сделал. На этом этапе вам нужно развернуть жгут проводов, чтобы вы могли может физически осмотреть каждый дюйм пути и найти обрыв или отказ соединение или соединение, к которому вы раньше не могли получить доступ.

Вернуться к Диагностической Таблице Электропроводки

Вы проверяли короткое время после взломанной ссылки? Не просто заменяйте перегоревшую плавкую перемычку, не проверив, не перегорела ли она. на короткое замыкание, которое все еще действует. Короткое замыкание по определению это цепь с неожиданным путем к земле, что означает, что электричество будет вернуться на землю без подачи питания на любое устройство, предназначенное для схемы властвовать. Способ проверки на короткое замыкание — проверка целостности цепи. (или низкое сопротивление) с вашим измерителем между землей и линией питания (где должно течь +12 вольт) в цепи.Чтобы безопасно протестировать для короткого замыкания с использованием удобного голого металла в качестве заземления, это проще всего оставить землю подключенной к аккумулятору и снять положительный аккумулятор разъем. Но убедитесь, что вы держите его подальше от положительной батареи. клемму, когда она выключена, или накройте положительный полюс аккумуляторной батареи пластиковым колпачок или толстый изоляционный лист. Когда вы уверены, что положительный полюс аккумуляторной батареи отключен и изолирован, вы можете повернуть ключ зажигания в положение «бег» и проверьте короткое замыкание с другой стороны перегоревшего звена на массу аккумулятора или к любому оголенному металлическому участку на автомобиле.

Если на другой стороне перегоревшей плавкой перемычки нет короткого замыкания, значит, есть пара возможностей. Во-первых, возможно, произошло временное короткое замыкание вот и сгорел плавкий предохранитель и его уже нет на месте. Это скорее всего если вы работали на автомобиле, не отключая массу аккумулятора. Затем устройство, потребляющее большой ток, возможно, внутреннее Короче говоря, возможно, он не открылся одновременно с плавкой перемычкой с медленным срабатыванием. сделал свою работу, хотя и слишком поздно.Плавкая вставка могла быть неисправна и медленно выходил из строя со временем, или изоляция могла быть нарушена, позволяя провод разъедает и увеличивает сопротивление. Наконец, может быть короткое в цепи, которая является линейной только тогда, когда реле запитано и замкнуто, вы необходимо определить, что из конкретной цепи перегоревшее звено. Когда вы заменяете плавкую перемычку, делайте это с точной заменой, или если вы не могу получить плавкое звено чуть более низкого рейтинга.Лучше иметь он дует слишком быстро, чем совсем. Не пытайтесь соединить его, не разрезая взорванная ссылка обратно. Отрежьте как можно больше проволоки (оставив место для стыковки), направляясь к замку зажигания, и вернитесь к другому сторона основного соединения для всех плавких вставок на стороне батареи.

Вернуться к Диагностической Таблице Электропроводки

Проблема в коротком замыкании? Поиск короткого цепь очень похожа на обнаружение разрыва цепи, за исключением того, что вы ищите для непрерывности заземления на проводе питания, где вы ожидаете увидеть 12 вольт, в отличие от поиска обрыва цепи обратно к аккумулятору.Начинать на стороне замка зажигания перегоревшей плавкой вставки, с плюсом отключен от этой батареи и изолирован от случайного контакта, как описано выше, и при включенном ключе зажигания еще раз проверьте целостность цепи между провод питания и удобное место заземления на автомобиле. Следуйте короткому провод к следующему разъему, отсоедините разъем и найдите провод на с другой стороны по цветовой кодировке или нумерации разъемов. Если провод на другая сторона не замкнута на массу, вы знаете, что короткое замыкание физически расположен между этим соединителем и последним местом, которое вы проверяли.Иначе, перейдите к следующему разъему или точке доступа и снова проверьте соответствующий провод закорочен на массу. Просто продолжай двигаться вперед, пока вы обнаружите, что каскад цепи закорочен.

Если короткое замыкание появляется только в конце цепи и присутствует в устройстве, например, двигатель или датчик, чем это устройство расплавилось и вышло из строя в замкнутом состоянии, поэтому его необходимо заменить. Однако, если появится короткое на одном из промежуточных этапов, в жгуте проводов, придется развернуть жгут и визуально осмотрите провод на всем участке, где вы знай, что короткое должно быть.Вам действительно нужно внимательно проверить, если это не очевидно, труднее всего обнаружить короткие замыкания там, где вышла из строя изоляция проводов. на двух соседних проводах, и они соприкасаются бок о бок, или там, где изоляция был скомпрометирован рядом с брандмауэром, и лицевая сторона провода выглядит обычный. Когда вы обнаружите закороченный провод, предполагая, что он не сломан, просто обычно достаточно обернуть его изолентой, если плавкая перемычка который теперь можно заменить, хорошо справился со своей задачей.

Вернуться к Диагностической Таблице Электропроводки

Если это застревает в доме | Контакт

Диагностика проблем с переключателем зажигания

Выключатель зажигания — это главный выключатель, который подает питание на электрические аксессуары автомобиля, компьютер, топливную систему и систему зажигания. Он также направляет ток от аккумулятора к стартеру для запуска двигателя.

Замок зажигания имеет четыре положения:

ВЫКЛ. — или положение БЛОКИРОВКА, отключает питание двигателя и электрооборудования.

ACC — Позиция для вспомогательного оборудования, обеспечивающая подачу питания только на электрические аксессуары, но не на двигатель.

RUN — положение «ВКЛ.», При котором подается питание на двигатель и электрические аксессуары. Переключатель должен находиться в этом положении, чтобы двигатель работал, а автомобиль двигался.

START — Используется только для запуска двигателя.


ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ПРОТИВОУГОННАЯ ФУНКЦИЯ

Выключатель зажигания также служит устройством предотвращения кражи. Для поворота переключателя требуется ключ. Ключевая часть переключателя (которая часто является отдельным компонентом от многоконтактной электрической части переключателя) работает как любой другой замок.Вставка ключа в переключатель перемещает ряд штифтов внутри цилиндра. Если штифты выровнены правильно, цилиндр повернется, позволяя переключателю изменить положение. Если контакты не совпадают, они не позволяют переключателю повернуться. Проблемы здесь могут быть вызваны изношенным ключом и / или изношенными штифтами внутри цилиндра.

В приложениях, где электрическая часть переключателя является отдельным компонентом за цилиндром ключа, удаление цилиндра ключа позволяет повернуть переключатель вручную (обычно с помощью большой отвертки).На старых автомобилях угонщики использовали бы скользящий молоток или монтировку, чтобы вытащить цилиндр ключа из замка зажигания, чтобы можно было запустить двигатель без ключа. Но все изменилось, когда автопроизводители начали использовать противоугонные системы, включающие в себя кодированный «компьютерный» ключ.

На более новых автомобилях двигатель не запускается, даже если ключевой цилиндр был снят, потому что компьютер должен получить правильный код от ключа. Если в автомобиле есть кнопочная система запуска (без ключа), код защиты от кражи поступает от брелока.Если кода нет (или код неправильный), компьютер не включит топливный насос и не запустит двигатель — и вор не сможет угнать машину. Проблемы с запуском здесь могут возникнуть, если схема, считывающая смарт-ключ или брелок, неисправна и не распознает или не передает правильный сигнал обратно на компьютер. То же самое может произойти, если смарт-ключ или брелок неисправен или поврежден.

Если в вашем автомобиле есть интеллектуальный брелок и кнопка «Пуск», и вы не можете запустить двигатель, нажмите здесь или см. «Диагностика кнопки запуска двигателя».

В некоторых приложениях система защиты от кражи может быть сбита с толку, если на связке ключей находится более одного смарт-ключа, и система считывает неправильный ключ. Это может произойти, если второй или третий ключи предназначены для аналогичной марки / модели транспортного средства, а не для другой марки / модели транспортного средства.

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ БЛОКИРОВКИ

Выключатель зажигания также используется для блокировки рулевого колеса при извлечении ключа. Это также должно уменьшить угон автомобилей.На автомобилях с автоматической коробкой передач также имеется соленоид «блокировки переключения», который блокирует рычажный механизм трансмиссии, поэтому трансмиссию нельзя переключить из положения парковки.

Проблемы с замком колонки (например, заедание) могут препятствовать повороту ключа зажигания, когда ключ вставлен, или могут препятствовать извлечению ключа при выключении двигателя.

Проблемы с соленоидом блокировки переключения передач могут помешать переключению коробки передач из положения парковки.Причиной может быть неисправный соленоид, электрическая неисправность между цепью переключателя зажигания и соленоидом блокировки или заедание рычага блокировки переключения передач.


ОБЩИЕ ПРОБЛЕМЫ ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

Общие проблемы с выключателями зажигания включают любое из следующего:

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ НЕ ПОВОРАЧИВАЕТСЯ, КОГДА КЛЮЧ ВСТАВЛЕН

Попробуйте покачивать рулевое колесо вперед и назад. Рулевая колонка может заедать из-за того, что одно из передних колес повернуто под углом к ​​бордюру.Это создает нагрузку на рулевую тягу, которой может быть достаточно, чтобы заблокировать замок колонки и выключатель зажигания.

Изношенный ключ (или неправильный ключ) может помешать включению зажигания. Если у вас есть запасной ключ, попробуйте использовать запасной ключ в замке зажигания, чтобы проверить, работает ли он. Если запасной ключ исправен, проблема не в неисправном замке зажигания, а в неисправном ключе. Выбросьте старый ключ и получите новую копию запасного ключа. Если у вас нет запасного ключа, кузнец может сделать вам новый ключ, используя код ключа из руководства пользователя или производителя автомобиля.Если это не вариант, цилиндр ключа в замке зажигания необходимо заменить вместе с новым набором ключей.

Если замок зажигания заедает (трудно поворачивать в любом направлении), может помочь смазка переключателя. Используйте непроводящую смазку, такую ​​как диэлектрическая силиконовая смазка или аэрозольный очиститель электроники. ВНИМАНИЕ: Не используйте проникающее масло или графит, поскольку это может привести к короткому замыканию электрических контактов внутри переключателя.


ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ВКЛЮЧАЕТСЯ, НО ДВИГАТЕЛЬ НЕ БУДЕТ КОПИРОВАТЬ

Если при повороте переключателя зажигания в положение запуска ничего не происходит, проблема может быть в неисправном переключателе зажигания или в цепи запуска.

Во-первых, загораются ли контрольные лампы на панели приборов при повороте ключа в положение ON? Никакие сигнальные лампы или другие признаки электрической активности не могут указывать на разряженную батарею или на то, что кабели батареи ослаблены или корродированы. Попробуйте включить фары. Нет света? Тогда у вас проблема с аккумулятором или с подключением аккумулятора.

Если фары работают, проблема не в аккумуляторной батарее, а в электрической неисправности переключателя зажигания, цепи переключателя зажигания (проводки или предохранителя) или проблемы в цепи запуска (неисправное реле, соленоид, проводка или стартер).

ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ВКЛЮЧАЕТСЯ, ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ, НО НЕ ЗАПУСКАЕТСЯ

Проблема здесь, вероятно, в неисправности системы защиты от кражи или неисправности в цепи топливного насоса, цепи зажигания или компьютера двигателя.

Если мигает противоугонная лампа, компьютер НЕ распознает ключ или брелок и препятствует запуску двигателя. Это может быть связано с неисправным приемником в замке зажигания, считывающим ключ, поврежденным интеллектуальным ключом или брелоком или неисправностью проводки между переключателем и компьютером.На некоторых автомобилях может потребоваться перепрограммирование компьютера, чтобы компьютер правильно распознал смарт-ключ или брелок. Вы не можете обойти противоугонную систему, потому что она жестко встроена в компьютер.

Если противоугонная лампа НЕ мигает, когда вы пытаетесь запустить двигатель, и двигатель запускается нормально, компьютер распознает ключ, но двигатель может не запускаться, потому что в него не поступает топливо или искра. Проверьте указатель уровня топлива, чтобы убедиться, что он не пустой.Есть топливо? Послушайте, не загудит ли топливный насос при первом включении ключа. Отсутствие гудения означает неисправность топливного насоса, реле насоса или проводки насоса. Также может быть проблема в системе зажигания (например, неисправный датчик положения коленчатого вала, модуль управления зажиганием или компьютер), которая препятствует запуску двигателя. См. Соответствующие статьи по этим вопросам для дальнейшей диагностики.

Если двигатель запускается, но намного медленнее, чем обычно, проблема заключается не в неисправном переключателе зажигания, а в низком напряжении стартера (проверьте аккумулятор и кабельные соединения) или в неисправном стартере.

ДВИГАТЕЛЬ ЗАПУСКАЕТСЯ И РАБОТАЕТ НОРМАЛЬНО, НО ВНЕЗАПНО СМЕРТИ ВО ВРЕМЯ ВОЖДЕНИЯ

Это один из наиболее частых симптомов износа замка зажигания. Изношенные контакты внутри переключателя могут вызвать кратковременную потерю напряжения в результате нагрева или вибрации (например, при движении по неровной дороге или наезде на неровности). Любая потеря мощности из-за выключателя зажигания приведет к спотыканию двигателя, пропуску зажигания или прекращению работы двигателя.

Замки зажигания изнашиваются при нормальной эксплуатации. Чем больше вы управляете автомобилем, тем чаще вы включаете зажигание.По прошествии многих лет и миль электрические контакты внутри переключателя могут износиться или корродировать, что приведет к плохому или прерывистому электрическому контакту.

Проблема износа может усугубляться тяжелыми кольцами для ключей, которые создают дополнительную нагрузку на переключатель. Большое тяжелое кольцо для ключей, которое раскачивается и раскачивается при поворотах и ​​рывках переключателя. Со временем это приведет к ускорению износа и, в конечном итоге, к отказу замка зажигания.

СОВЕТ: Максимально облегчите кольцо для ключей.Не носите на кольце для ключей лишние ключи, брелки, пульты дистанционного управления, подвески, украшения или другие вещи, которые вам действительно не нужны.

КЛЮЧ

НЕ ВЫХОДИТ ИЗ ВЫКЛЮЧАТЕЛЯ, ПРИ ВЫКЛЮЧЕНИИ ДВИГАТЕЛЯ

его может быть из-за заедания в замке рулевой колонки. Попробуйте покачивать рулевое колесо взад и вперед, пока не почувствуете, что оно «щелкнет» в заблокированном положении. Теперь вы можете вынуть ключ из переключателя. Если ключ по-прежнему не выходит, проблема может заключаться в повреждении механизма блокировки колонки или в застревании одного или нескольких штифтов внутри цилиндра замка ключа.

КЛЮЧ

ВЫЛОМЛЕН ВНУТРИ ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

Лучше всего найти кузнеца замков и попросить его вытащить сломанный ключ из замка зажигания.

Если сломанный ключ можно успешно удалить, вы можете использовать искровой ключ (если он у вас есть) или получить новый ключ, сделанный из старого сломанного ключа (что может или не может быть возможным в зависимости от повреждения). Если из сломанного ключа невозможно изготовить новый ключ и у вас нет запасного ключа, вам придется приобрести новый цилиндр замка и ключи.

Если у вашего автомобиля есть смарт-ключ, новый ключ необходимо запрограммировать в компьютер. Обычно для этого требуется буксировка вашего автомобиля к дилеру по продаже новых автомобилей или в другой авторизованный ремонтный центр, чтобы компьютер можно было запрограммировать на распознавание нового ключа.


ЗАМЕНА ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

Самый простой и безопасный способ заменить выключатель зажигания — это доставить автомобиль в ремонтную мастерскую или к продавцу новых автомобилей и попросить их заменить выключатель зажигания.

Заменить выключатель зажигания зачастую сложно по конструкции. Производители автомобилей затрудняют снятие переключателей, чтобы предотвратить кражу автомобилей. Выключатели зажигания, которые установлены на рулевой колонке, обычно расположены под каким-либо кожухом или декоративной крышкой, которую сначала необходимо снять, чтобы получить доступ к выключателю.

ПРИМЕЧАНИЕ. В некоторых приложениях переключатель должен находиться в определенном положении перед его снятием или установкой, чтобы он мог правильно выровняться. Всегда обращайтесь к руководству по обслуживанию за инструкциями по снятию / установке, прежде чем пытаться заменить переключатель.

Кроме того, на более новых автомобилях с противоугонными системами с интеллектуальным ключом обычно требуется специальная «процедура обучения» или перепрограммирование компьютера после замены ключа зажигания. Если этого не сделать, двигатель не запустится и не запустится.

ПРЕДУПРЕЖДЕНИЕ: На автомобилях, оборудованных подушками безопасности, перед заменой замка зажигания всегда следует отключать систему подушек безопасности, чтобы предотвратить случайное срабатывание подушки безопасности водителя. Подушка безопасности может быть отключена, сняв предохранитель или отсоединив аккумулятор.Подождите не менее 15 минут после отключения системы подушек безопасности, чтобы начать работу, чтобы конденсаторы, хранящие резервную мощность для подушек безопасности, успели разрядиться.

На некоторых автомобилях с выключателем зажигания на колонке может потребоваться снятие рулевого колеса для замены выключателя зажигания. Для этого необходимо отключить систему подушек безопасности и снять рулевое колесо с помощью съемника рулевого колеса.

ВНИМАНИЕ: Необходимо следить за тем, чтобы рулевое колесо было снято и правильно установлено, чтобы соединения подушки безопасности не были повреждены и были правильно подсоединены, чтобы подушка безопасности работала.

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ ОТЗЫВАЕТ

В некоторых случаях автопроизводители отзывают о безопасности автомобили с известными проблемами с замком зажигания. В других случаях они выпускают бюллетени технического обслуживания, в которых описываются неисправности выключателя зажигания и рекомендуются ремонтные работы. Отзыв обычно включает в себя осмотр и / или замену оригинального переключателя на новый переключатель без каких-либо затрат для владельца транспортного средства. Отзыв по безопасности при бесплатном ремонте обычно действителен в течение фиксированного периода времени / пробега с даты изготовления.TSB, с другой стороны, НЕ покрывают бесплатный ремонт, а предлагают только рекомендуемый ремонт для конкретной проблемы или симптома.

Некоторые известные недавние отзывы о замке зажигания включают:

16 июня 2014 г. — GM отзывает еще 3,3 миллиона автомобилей из-за риска, связанного с переключением зажигания

General Motors отозвала 3,3 миллиона своих автомобилей из-за проблемы, которая могла позволить выключить зажигание. Проблема — это ключ. В верхней части ключа имеется прорезь, поэтому его можно прикрепить к кольцу для ключей или брелку.Проблема в том, что прорезь позволяет кольцу для ключей или брелку скользить и тянуть за ключ. Если на кольцо для ключей лежит большой вес и автомобиль наезжает на неровность дороги, ключ может выйти из положения РАБОТА и выключить зажигание. В этом случае автомобиль теряет усилитель рулевого управления и усилитель тормозов, а подушки безопасности отключаются (что означает, что они не могут сработать, если автомобиль что-то ударит).

Последний отзыв касается следующих автомобилей GM с 2000 по 2014 модельный год:

Buick Lacrosse, 2005-2009
Шевроле Импала, 2006-2014
Cadillac Deville, 2000-2005 гг.
Cadillac DTS, 2004-2011
Бьюик Люцерн, 2006-2011
Buick Regal LS & GS, 2004-2005 гг.
Chevy Monte Carlo, 2006-2008 гг.

Исправление заключается в замене оригинального ключа зажигания с головкой с прорезью на ключ с единственным маленьким отверстием для кольца для ключей.Это не позволит весу на кольце для ключей вывести ключ из положения РАБОТА.

Вы также можете решить проблему самостоятельно, вынув ключ из брелока для ключей или брелка и использовав его отдельно.

13 июня 2104 г. — GM отзывает полмиллиона Camaros из-за проблемы с переключателем зажигания

GM выпустила уведомление об отзыве по безопасности более полумиллиона автомобилей Camaros с 2010 по 2014 год из-за конструкции брелка для ключа зажигания. Ключ является частью брелка, и брелок выступает таким образом, что водитель может случайно ударить брелок коленом во время движения, в результате чего переключатель переключится из положения ON в положение ACC или OFF.Это приводит к прекращению работы двигателя, а также к потере усилителя рулевого управления и тормозов. Кроме того, подушки безопасности отключаются, когда зажигание не в положении ON (что означает отсутствие подушек безопасности в случае аварии!). Автомобиль по-прежнему будет рулить и тормозить, когда ключ не находится в положении ON, но и то, и другое требует от водителя повышенных усилий. Исправление заключается в замене оригинального брелока на брелок с отдельным ключом и брелком.


Февраль 2014 — GM отзывает 1,6 миллиона автомобилей из-за неисправного замка зажигания.

Отзыв выключателя зажигания влияет на Chevy Cobalt и Pontiac G5 с 2005 по 2007 год, Chevy HHR с 2006 по 2007 год и Pontiac Solstice, а также на Saturn Ion с 2003 по 2007 год и Saturn Sky 2007 года.

Выключатели зажигания на этих транспортных средствах могут выйти из строя или повернуться в положение «Аксессуар» или «ВЫКЛ.» В результате вибрации или износа (проблема GM связана с тяжелыми кольцами для ключей). Проблема с переключателем зажигания может привести к внезапной остановке двигателя во время движения. Потеря мощности также вызывает потерю усилителя рулевого управления (что увеличивает усилие рулевого управления) и снижает мощность подушек безопасности (что предотвращает срабатывание подушек безопасности, если автомобиль одновременно попадает в аварию).GM заявляет, что заменит выключатели зажигания в отозванных автомобилях бесплатно для владельца автомобиля.


Это проблемный выключатель зажигания, который привел к отзыву о безопасности GM.

июнь 2012 г. — GM отзывает различные модели Chevy Cobalt & HHR и Pontiac G5 для залипания зажигания

Отзыв бюллетеня 12089A от 6 июня 2012 г. отозван модели Chevy Cobalt с 2007 по 2008 год, модели Chevy HHR с 2008 по 2009 год и Pontiac G5 с 2007 по 2008 год из-за залипания в замке зажигания, которое может затруднить или сделать невозможным поворот переключателя и / или извлечение ключа. .Отзыв распространяется на вышеуказанные автомобили в течение 10 лет или 120 000 миль с даты изготовления. Запасной комплект цилиндра замка зажигания для этого автомобиля — номер по каталогу 20869121.

Ford отзывает 8 миллионов автомобилей из-за опасности возгорания замка зажигания

Начиная с 1996 года, Ford выпустил серию отзывов на различные модели 1988–1993 годов из-за неисправных выключателей зажигания, которые могли привести к короткому замыканию и вызвать возгорание. Аналогичные отзывы были позже выпущены для различных моделей с 1992 по 2003 год из-за той же проблемы (а также неисправного переключателя круиз-контроля, который мог закоротить и загореться).Было обнаружено, что отозванные выключатели зажигания имеют сильно изношенные латунные контакты, которые могут закоротить и вызвать пожар, даже если автомобиль был припаркован с выключенным зажиганием.

Щелкните здесь, чтобы загрузить или распечатать эту статью.



Статьи по теме:


Брелок не заводит машину

Диагностика кнопки запуска двигателя

Устранение неисправностей двигателя, который не запускается

Устранение неисправностей автомобиля, который не запускается

Устранение неисправностей противоугонной системы

Диагностика топливного насоса

Тестирование аккумулятора

Поиск и устранение неисправностей системы запуска и зарядки

Диагностика стартера

Силовые центры: реле и предохранители

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из руководства по заводскому обслуживанию для вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

BASIC ELECTRICITY TUTORIAL — RELAYS

& nbsp & nbsp & nbsp & nbsp & nbsp Еще одно практическое применение реле — это включение одной цепи, когда другая цепь была выключена или сломан.Какое возможное приложение требует такого странного переключения расположение? Как насчет охранной сигнализации?

& nbsp & nbsp & nbsp & nbsp & nbsp Ссылаясь на приведенную выше диаграмму, давайте проследим электрический поток. Поскольку провод шлейфа сигнализации соединяет точки «V2» с «C», легко увидеть, что электричество течет от отрицательной батареи терминал, переходит к V1, затем к V2, затем (поскольку шлейф сигнализации не прерван) он переходит к C и, наконец, к положительной клемме аккумуляторной батареи. В этой схеме через электромагнит течет ток, в результате чего SPDT переключатель, чтобы установить контакт с клеммой B.Из-за этого сирена НЕ звучит, потому что в точку А НЕТ тока.

& nbsp & nbsp & nbsp & nbsp & nbsp Теперь предположим, что шлейф сигнализации сломанный. Провод не обязательно разрезать чтобы вызвать тревогу. Возможно, можно подключить один или несколько магнитных переключателей. последовательно в шлейфе сигнализации, и когда один магнит движется, это вызывает переключение контакт, чтобы разорвать, и тогда раздастся сигнал тревоги. Электричество сейчас течет через точки C и A к сирене, а НЕ к электромагниту.

& nbsp & nbsp & nbsp & nbsp & nbsp Цепь сигнализации 1 действительно страдает от одного серьезного недостаток. Вы видите, что это такое? При повторном подключении шлейфа сигнализации сирена Выключается. Это НЕ рекомендуется для любой серьезной системы сигнализации. После всего, если дверь с магнитным выключателем открывается силой, взломщику придется сделать это закрыть дверь. Сирена гаснет! Есть ли лучший способ подключить сигнализацию? Конечно.

& nbsp & nbsp & nbsp & nbsp & nbsp Цепь сигнализации 2 очень похожа на Цепь 1, с той лишь разницей, что одна сторона сигнального контура теперь переходит в точка B вместо точки C.Что происходит, если к этому приложить ток схема? Сирена сразу же выдает сигнал и горит постоянно. Хммм, это действительно похоже на раздражающую сигнальную цепь. (Сделал ли Тим Конвей отец проводил это? Если вы не поняли эту шутку, см. Часть I).

& nbsp & nbsp & nbsp & nbsp & nbsp Теперь о красоте этой умной трассы. Используя кусок провода, временно соедините точку B с точкой C. будильник отключается немедленно. При разрыве шлейфа сигнализации раздается сирена. снова.Что произойдет, если снова подключить шлейф сигнализации? Сирена все еще взрывается. Теперь , это — намного лучшая сигнальная цепь! Посмотрим как оно работает. Временное соединение точек B и C вызывает протекание тока через электромагнит, притягивающий переключатель к точке Б. Пока поскольку сигнальный шлейф остается непрерывным, сигнализация остается тихой. Сломать шлейф сигнализации, звучит сигнал тревоги. В отличие от контура 1, повторное подключение сигнализации петля больше не вызывает протекание тока через электромагнит.В только способ активировать электромагнит — соединить точки B и C. Хорошо!

& nbsp & nbsp & nbsp & nbsp & nbsp В «реальном мире» реле, мощность питание (аккумулятор) и сирена должны быть недоступны для всех, кроме те, кто уполномочен «ставить» и «разоружать» его. Вы легко можете увидеть, что сигнализация может быть саботирована несколькими способами, если посторонние лица имел к нему доступ. Кстати, такой тип схемы называется охраняемая сигнализация.Почему? Если бы сигнальный шлейф был разорван, вы никогда не смогли бы поставить его на охрану. Следовательно, в реальном приложении, если сигнализация не может быть поставлена ​​на охрану, вы будет знать, что что-то не так (дверь может быть открыта, провод может быть битые и т. д.). Кроме того, в реальных приложениях будильник был бы намного больше. сложнее, чем показано здесь. Вероятно, процесс постановки на охрану будет завершен с переключателем с ключом. Сигнализация может также иметь мигающие огни, автоматический дозвон в полицию и так далее. В Показанные схемы предназначены только для демонстрационных и образовательных целей и НЕ предназначены для использования вместо профессиональных систем сигнализации.

& nbsp & nbsp & nbsp & nbsp & nbsp Должна быть показана еще одна схема, потому что в В реальной жизни тот же источник питания, вероятно, будет , а не , работать с шлейф сигнализации, а также цепь предупреждения. Диаграмма для такого Расположение показано ниже в цепи аварийной сигнализации 3.

& nbsp & nbsp & nbsp & nbsp & nbsp Что касается строительства научный проект, мы порекомендовал бы Alarm Circuit 2, который, вероятно, можно было бы построить примерно за 5 долларов. (Да, вы можете добавить несколько магнитных переключателей к сигнальному шлейфу, но помните это очень быстро увеличит стоимость).Хоть и недорого, и состоящий всего из 3 частей, контур 2 демонстрирует некоторые важные электрические концепции. Во что бы то ни стало, проведите дальнейшее исследование реле, сигнализация и тд.
И удачи с проектом !!!

**************************************** & nbsp & nbsp & nbsp & nbsp & nbsp Еще несколько слов о реле. Как и корпус с заменой многих механических устройств их электронными эквиваленты, реле постепенно выводятся из эксплуатации твердотельными реле (SSR).Механические реле имеют свои недостатки по сравнению с SSR:
& nbsp & nbsp & nbsp 1) переключение происходит намного медленнее
& nbsp & nbsp & nbsp 2) контакты изнашиваются
& nbsp & nbsp & nbsp 3) они шумят при переключении
& nbsp & nbsp & nbsp 4) их магнитные поля могут вызывать проблемы для близлежащих
& nbsp & nbsp & nbsp & nbsp & nbsp компоненты

& nbsp & nbsp & nbsp & nbsp В настоящее время их единственным преимуществом является их способность переключать высоковольтные и сильноточные цепи.(например, соленоид автомобильного стартера). Без сомнения, со временем даже это будет перегонять ССР. По крайней мере, механические реле могут легко продемонстрировать принципы электрического / электронного переключения.

7 лучших методов — ATV MAN

Итак, вы проехали пять часов по трассе для квадроциклов через красивые горы, разбили лагерь, идете разгрузить квадроцикл и понимаете, что оставили ключ дома. Десятичасовое путешествие туда и обратно невозможно, поэтому у вас есть два варианта: вы можете провести выходные в кемпинге с квадроциклом на трейлере или найти способ завести квадроцикл без ключа.

Вот что вам нужно знать. В качестве отказа от ответственности не пытайтесь угнать чей-то квадроцикл, следуя этому совету. Используйте его только на легальном квадроцикле, от которого у вас нет ключа.

Как завести квадроцикл без ключа? Вот 7 способов, которыми вы можете попробовать.

  • Разрешить толчковый или кикстарт;
  • Подсоедините провода реле / ​​соленоида стартера с помощью гаечного ключа;
  • Разберите зажигание, чтобы запустить его вручную;
  • Используйте ножницы или отвертку;
  • Сделайте новый ключ;
  • Заменить выключатель зажигания.

Ключ от квадроцикла — это не какой-то волшебный спусковой механизм, который заставляет все в двигателе работать. Поворот ключа в замке зажигания открывает и замыкает цепь, которая позволяет искре зажечь двигатель. Как только эта искра воспламенит двигатель, при условии, что ваш двигатель исправен, вы можете продолжать работу, с ключом или без него.

Настоящая дилемма в ситуации, когда у вас нет ключа от вашего квадроцикла, хотите ли вы постоянное решение или что-то только на выходные.Другой вопрос — насколько вы готовы рискнуть повредить квадроцикл и сколько готовы потратить.

Я собираюсь начать с менее идеальных методов, которые, вероятно, следует использовать только тогда, когда вам это действительно нужно или просто не волнует, потому что это старая машина или потому что вы все равно собираетесь получить новое зажигание.

Включение ручного или кик-старта

Этот не будет работать на всех квадроциклах, но если у вашего квадроцикла есть альтернативный метод старта, который позволяет вам сделать толчок или кикстарт, это будет вашим лучшим вариантом на сегодняшний день.

Надеюсь, у вас есть руководство по эксплуатации или вы можете найти руководство по эксплуатации в Интернете, чтобы узнать точные направления для вашей модели квадроцикла, но вот основные шаги.

  1. Сначала снимите переднюю крышку, закрывающую электрические компоненты и компоненты CDI.
  2. Во-вторых, найдите провод, который соединяет двигатель с выключателем зажигания, и снимите вилку, соединяющую провод с выключателем зажигания.
  3. В-третьих, заменить капот.
  4. В-четвертых, используйте тяговый старт или кикстарт мотовездехода, в зависимости от того, какая у вас модель.

Горячая проводка

Хорошо, горячее подключение квадроцикла будет зависеть от типа вашего квадроцикла. По сути, цель состоит в том, чтобы заменить провода так, чтобы они обходили выключатель зажигания, оставив цепь разомкнутой, чтобы искра могла запустить двигатель квадроцикла.

Я собираюсь перечислить различные руководства по горячему подключению, которые я нашел, чтобы вы могли надеяться определить, какое из них лучше всего подойдет для вашего квадроцикла.

Номер опции 1
  1. Найдите два правильных провода, выходящих из замка зажигания.
    1. Надеюсь, это будет легко после следующих шагов.
      1. Первый провод — предохранитель 12 В постоянного тока от аккумулятора. Этот провод, скорее всего, будет красным, но вы можете убедиться, убедившись, что он соответствует цвету на выходной стороне главного предохранителя.
      2. Вам нужно удалить один из оставшихся проводов. Посмотрите на цвет любого провода заземления, который крепится к массе двигателя с помощью наконечника и болта. Найдите того же цвета на разъеме замка зажигания в жгуте проводов. Это не тот провод, который нужно сращивать.Обычно на большинстве моделей он зеленый.
      3. Теперь вам нужно найти второй провод, который нужно устранить. Посмотрите на цвет провода аварийного выключателя в жгуте проводов на разъеме CDI. Это должен быть нижний средний провод на зеленой части разъема CDI. Это не тот провод, который нужно сращивать. Самый распространенный цвет этого провода — черный с белой полосой.
      4. Должен остаться только один провод, и это второй провод, который необходимо соединить с первым проводом, который вы определили.
  2. Отключите заземление и отключите провода, которые вы устранили выше, чтобы они не закоротили друг друга и не погасили искру.
  3. Отрежьте два идентифицированных провода и соедините их изолентой.
  4. Отсоедините провода, когда закончите кататься, чтобы выключить зажигание, свет и топливный насос и не разрядить аккумулятор.

Этот вариант, вероятно, является лучшим и самым простым из доступных методов горячего подключения. Просто не забудьте оставить лишний провод от зажигания, чтобы вы могли его перемонтировать, если найдете или замените ключ.

Номер опции 2
  1. Найдите провод, соединяющий соленоид с аккумулятором.
  2. Обрежьте провод, соединяющий соленоид с аккумулятором.
  3. Найдите красный провод, выходящий из аккумулятора.
  4. Подсоедините красный провод от аккумулятора к только что отрезанным проводам.
  5. Заведите квадроцикл.
Номер опции 3
  1. Найдите и снимите верхнюю часть корпуса лампы / комбинации приборов. Обычно он подключается с помощью 3 винтов Philips.
  2. Найдите и снимите блок переключателя с ключом. Обычно он подключается через 1 пластиковую гайку.
  3. Найдите и снимите электрический разъем, который крепится к переключателю в сборе. Вы должны найти четыре терминала-розетки.
  4. Найдите клемму с проводом 12 В, который должен быть постоянно красным.
  5. Поместите перемычку между красным проводом 12 В и клеммой рядом с ним. Это должно вызвать загорание панели приборов.
  6. Установите перемычку с клеммы на противоположном конце клеммной колодки и коснитесь этой перемычкой клеммы, на которой находится провод 12 В.На этом этапе двигатель должен провернуться и, надеюсь, запуститься.
  7. После запуска двигателя снимите последнюю перемычку, которая касалась 12 В. Теперь вы можете управлять квадроциклом. Когда вы закончите кататься, вы сможете выключить квадроцикл, сдвинув выключатель.
  8. Если это будет повторяющийся процесс для вас, проложите клеммную колодку / связку вниз через комбинацию приборов так, чтобы она находилась снаружи кластера для облегчения доступа. Затем снова установите крышку корпуса кластера с помощью трех винтов.

Подсоедините провода реле / ​​соленоида стартера с помощью гаечного ключа

Этот метод не подойдет для большинства квадроциклов, но вам может повезти. Он будет работать только на некоторых квадроциклах, у которых есть электростартер, без альтернативного метода запуска.

Вы могли бы также попробовать и посмотреть, сможете ли вы сделать это, прежде чем переходить к более продвинутой горячей проводке, описанной выше.

Во-первых, вам нужно найти реле стартера или соленоид квадроцикла. Обычно он находится на внешней стороне пластика рядом с аккумулятором или под ним, а также рядом с жгутом проводов.

Соленоид стартера — это переключатель, который управляет нагрузкой с высоким током и низким током. Соленоиды стартера бывают разных форм и размеров, но обычно они имеют круглый или квадратный корпус с двумя большими и двумя меньшими проводами. Провода большего размера предназначены для большой нагрузки, а провода меньшего размера — для переключателя на низкий уровень.

Соленоид вашего квадроцикла может иметь только один провод меньшего размера, если заземление идет от рамы, на которой он установлен. Он может находиться в пластиковом или резиновом чехле, но нередко находится снаружи.

После того, как вы найдете соленоид стартера, вы должны увидеть два больших основных провода. Надеюсь, он будет настроен так, чтобы вы могли перепрыгивать эти два основных провода с помощью гаечного ключа. Если вы можете перепрыгнуть через провода, вы сможете завести квадроцикл.

Снимите зажигание, чтобы запустить его вручную

Этот метод требует, чтобы вы разобрали зажигание, поэтому я буду использовать его только в том случае, если вы планируете получить новое зажигание для установки или если вам достаточно удобно собрать зажигание, если вы планируете это сделать.

Смысл этого метода в том, чтобы выровнять зажигание так же, как при повороте ключа. Выполните следующие 5 шагов, чтобы попробовать.

  1. Во-первых, вам нужно выключить зажигание вашего квадроцикла. Отсюда вы должны увидеть, что ваше зажигание представляет собой цилиндр, который разделяется на две части.
  2. Во-вторых, вы сможете снять нижнюю половину цилиндра, которая соединена со шнуром, ведущим к двигателю вашего квадроцикла.
  3. В-третьих, если вы посмотрите внутрь замка зажигания на другой половине цилиндра, то внутри должна быть деталь с металлическими разъемами на ней.Вытащите эту деталь из замка зажигания.
  4. В-четвертых, возьмите деталь с металлическими разъемами и определите, как эти металлические разъемы совпадают с разъемами на другой части зажигания.
  5. В-пятых, заводим квадроцикл. Установив металлические разъемы в правильное положение, вы сможете запустить квадроцикл, как если бы вы повернули ключ.

Используйте ножницы или отвертку

Это первый метод, который я увидел для запуска автомобиля, когда мне было 13 или 14 лет.Мой друг хотел забрать запасной автомобиль нашего родителя, но у него не было ключа, поэтому он взял отвертку, вставил ее в замок зажигания, повернул, и фургон тронулся. Хотя этот метод работает, он не идеален.

После того, как вы вставили отвертку в замок зажигания, нет никакого смысла в ключе, потому что все, что вы там застряли, вызовет поворот зажигания. Также есть хороший шанс повредить зажигание вашего мотовездехода до такой степени, что вам все равно придется покупать новый.

Я также видел, как люди использовали одно лезвие ножниц таким же образом.Я не уверен, что лучше для вашего зажигания, но я должен предположить, что нет большой разницы.

Сделайте новый ключ

Это определенно ваш лучший вариант, если он доступен. Если вы оказались в описанной выше ситуации, когда вы находитесь вдали от дома и просто оставили свой ключ, вы можете купить новый ключ у местного дилера.

Предполагая, что вы можете найти поблизости дилера, который может заменить ключи с помощью кода, свяжитесь с кем-нибудь дома, у которого есть доступ к вашему ключу квадроцикла.

На ключе должен быть проштампован код. Если вы сообщите этот код местному дилеру, они смогут сделать вам новый. Другая альтернатива, которая может сработать, — сообщить дилеру свой VIN и модель квадроцикла. Если они поверят, что вы не украли квадроцикл, они могут сделать вам новый ключ.

Если на вашем ключе нет штампа кода, лучший вариант — найти кузнеца, который, мы надеемся, сможет вырезать вам новый ключ. Обратите внимание, что у некоторых слесарей также есть коды ключей, так что это может быть альтернативой, если вы не можете оштрафовать местного дилера, который может сделать вам ключ по коду.

Если вы не можете нанять слесаря ​​для вашего квадроцикла, вы, надеюсь, можете снять зажигание с квадроцикла и изготовить ключ.

Купить новый замок зажигания

Если вы не находитесь в походе и нуждаетесь в немедленном доступе к квадроциклу, хорошей альтернативой будет новый выключатель зажигания, особенно если вы не можете изготовить новый ключ.

Новый выключатель зажигания на удивление недорого стоит и должен быть прост в установке. Если вам неудобно делать это самостоятельно, вы всегда можете обратиться к дилеру, чтобы он сделал это за вас.

Другие полезные советы

  • Как вы, наверное, догадались, для большинства этих методов потребуется иметь при себе какие-то инструменты, чтобы иметь возможность запускать квадроцикл без ключа. Некоторые инструменты, такие как отвертка, могут использоваться для запуска мотовездехода, в то время как другие инструменты помогут вам получить доступ к нужным частям. Ознакомьтесь с нашим рекомендуемым снаряжением, чтобы увидеть инструменты, которые мы всегда носим с собой.

  • Перерезать провода до горячего провода квадроцикла следует только в крайнем случае.Прежде чем приступить к резке и замене проводки, осознайте, что в долгосрочной перспективе вы создадите больше проблем для квадроцикла. Всегда разумнее изготовить новый ключ или установить новое зажигание, если такая возможность есть.
  • Выше мы обсуждали, как вы можете сделать новый ключ, используя код, отпечатанный на вашем текущем ключе. Если вы потеряете ключ, это вам не очень поможет, но вы можете записать этот код сейчас и сохранить его в безопасном месте, чтобы иметь его на случай, если вы потеряете ключ в будущем.Я рекомендую отправить его себе по электронной почте и сохранить на своем телефоне, чтобы вы могли получить к нему доступ, где бы вы ни находились, со своим квадроциклом и без ключа.
  • Если вы в конечном итоге идете по маршруту с горячим подключением, подумайте о том, чтобы подключить обрезанные провода к тумблеру, который заменяет ключ. Хотя это не обеспечивает большой безопасности, это помогает значительно упростить запуск квадроцикла.
  • Если эта статья вам что-то показала, то должно быть так, что угнать квадроцикл не так уж и сложно. Обязательно прочитайте наш 21 совет, как обезопасить свой квадроцикл и избежать его кражи.

Электромонтаж выключателя зажигания — Infinitybox

Мы помогаем ребятам подключать провода к своим автомобилям более 10 лет. Иногда мы пропускаем основы работы нашей системы Infinitybox и преимущества, которые она имеет по сравнению с традиционными жгутами проводов. Сегодня нам позвонил клиент с вопросами о подключении замка зажигания к его MASTERCELL. Мы были удивлены, увидев, что у нас нет ни хорошей схемы подключения, ни сообщения в блоге, в котором говорится об этом. Этот пост исправит это.

Входы MASTERCELL в системе Infinitybox работают путем подключения к земле вместо подключения к напряжению батареи. У этого есть ряд преимуществ по сравнению с традиционным жгутом проводов.

Во-первых, входы MASTERCELL — это просто триггеры для системы. Весь ток проходит через POWERCELL. MASTERCELL требует очень небольшого тока. Это означает, что вы можете использовать практически любой переключатель для включения входа в MASTERCELL.

Во-вторых, поскольку ток на переключателе практически не требуется, входные провода MASTERCELL могут быть очень тонкими.В наших стандартных входных жгутах используется провод 22-AWG. Это сводит к минимуму большую часть ремня безопасности позади вашего рывка.

Наконец, вы можете легко объединить входы MASTERCELL в один переключатель, чтобы получить более продвинутые функции, не изменяя что-либо в программном обеспечении.

Щелкните эту ссылку, чтобы узнать больше о том, как работают входы MASTERCELL.

Выключатель зажигания в вашей машине, наверное, самое главное. Он позволяет запускать и останавливать двигатель. Большинство выключателей зажигания работают одинаково.У всех есть клеммы для питания, зажигания и стартера. У некоторых есть дополнительный терминал для питания аксессуаров. На этой схеме показано, как подключить входы MASTERCELL к типичному замку зажигания.

Изображение электрической схемы, показывающей, как подключить переключатель зажигания к системе Infinitybox.

Как упоминалось выше, входы MASTERCELL работают путем заземления. Для этого вам нужно подключить переключатель в обратном направлении. Вместо того, чтобы подключать переключатель к источнику питания, вы собираетесь подключить его к земле.Первое, что нужно сделать, это подключить клемму аккумулятора на переключателе к массе. Большинство коммутаторов помечают этот терминал как BAT. Другие маркируют эту клемму как B + или + 12V. Внимательно посмотрите на ярлыки возле клемм, чтобы определить клемму аккумулятора. Вы можете либо заземлить эту клемму непосредственно на шасси, либо использовать один из черных заземляющих проводов, входящих в жгут проводов MASTERCELL. Это заземление очень важно. Смотрите наши предыдущие сообщения о том, как получить хорошее заземление.

Далее необходимо подключить входы MASTERCELL к клеммам зажигания и стартера. Когда ключ находится в положении зажигания, у вас должно быть питание для всего, что запускает ваш двигатель. К ним относятся ваша система управления двигателем, катушки, датчики и приборная панель. Все они питаются от выхода зажигания на вашем POWERCELL. Есть соответствующий вход MASTERCELL, который включает этот выход. Проверьте лист конфигурации, чтобы определить эти цвета проводов. Как только вы узнаете вход MASTERCELL для вашего зажигания, подключите его к терминалу зажигания на переключателе.Этот терминал может быть помечен как IGN. Его также можно было пометить как RUN. Есть простой способ определить правильный вывод для зажигания. Поверните ключ в положение зажигания или работы и измерьте целостность цепи между клеммой BAT и клеммой IGN. У вас должна быть непрерывность в рабочем положении. При выключенном ключе цепь должна быть разомкнута.

Для входа стартера проверьте свой лист конфигурации, чтобы определить цвет провода для стартера. Подключите этот провод к клемме ST на вашем коммутаторе.

Наконец, на некоторых переключателях может быть дополнительное положение. Этот терминал позволяет управлять выходами независимо от зажигания. Например, некоторые клиенты хотят иметь возможность включать стереосистему отдельно от зажигания, чтобы они могли слушать музыку, не используя свою систему EFI. Вспомогательные провода такие же, как зажигание и стартер. Просто выберите дополнительный выход OPEN в таблице конфигурации и подключите соответствующий вход MASTERCELL к клемме ACC на переключателе.Обратите внимание, что большинство дополнительных позиций на переключателях зажигания включены в положениях ACC и IGN, но выключены в положении START.

Вы можете загрузить PDF-версию нашей электрической схемы, показывающей, как подключить выключатель зажигания, щелкнув эту ссылку.

Щелкните эту ссылку, чтобы связаться с нашей службой технической поддержки с любыми дополнительными вопросами о подключении вашего автомобиля или грузовика к нашей системе Infinitybox.

Первичный контур системы зажигания.

Первичная цепь состоит из аккумулятора, переключателя зажигания, резистора, модуля зажигания или контактных точек и первичной проводки катушки.Они покрываются в том порядке, в котором через них проходит электричество. Напряжение первичной цепи низкое, работает от батареи 12 вольт. Проводка в этой схеме покрыта тонким слоем изоляции для предотвращения коротких замыканий.



Аккумулятор.


Чтобы лучше понять работу первичных цепей системы зажигания, мы начнем с батареи и проследим прохождение электричества через систему. Аккумулятор является источником электроэнергии, необходимой для работы системы зажигания.Батарея накапливает и вырабатывает электричество за счет химического воздействия. Когда он заряжается, он преобразует электричество в химическую энергию. Когда он разряжается (вырабатывая ток), батарея преобразует химическую энергию в электричество. Для правильной работы батарея должна быть в таком состоянии или заряжена, чтобы производить максимальную электрическую мощность.

Выключатель зажигания.

Первичный контур начинается от аккумуляторной батареи и течет к замку зажигания. Он контролирует поток электроэнергии через терминалы.Выключатель зажигания может иметь дополнительные клеммы, которые подают электричество в другую систему автомобиля при включении ключа. Большинство выключателей зажигания установлено на рулевой колонке.

Резистор.


Некоторые системы зажигания включали резистор в свои первичные цепи. Электричество течет от замка зажигания к резистору. Резисторы контролируют количество тока, достигающего катушки. Это может быть калиброванная проволока сопротивления или балласт.

Большинство резисторов просто состоят из калиброванного провода резистора, встроенного в жгут проводов между переключателем зажигания и катушкой.Провод сопротивления понижает напряжение аккумуляторной батареи примерно до 9,5 В при нормальной работе двигателя. Однако, когда двигатель запускается, катушка получает полное напряжение батареи от байпасного провода, байпасный провод подает на катушку полное напряжение батареи от переключателя зажигания и соленоида стартера, пока двигатель проворачивается. когда ключ отпущен, цепь получает питание через провод сопротивления.

Балластный резистор, который используется на некоторых автомобилях, представляет собой термочувствительный блок с переменным сопротивлением.Балластный резистор предназначен для нагрева на низких оборотах двигателя, когда через катушку будет протекать больший ток. По мере того, как он нагревается, значение его сопротивления увеличивается, в результате чего меньшее напряжение проходит через катушку. По мере увеличения оборотов двигателя продолжительность протекания тока уменьшается. Это вызывает понижение температуры. При понижении температуры резистор позволяет напряжению на катушке увеличиваться.

На высокой скорости, когда требуется более горячая искра, катушка получает полное напряжение батареи. Балластный резистор представляет собой катушку из никель-хромовой или нихромовой проволоки.Свойства нихромовой проволоки имеют тенденцию увеличивать или уменьшать напряжение прямо пропорционально теплу проволоки. На следующем рисунке показано, что в некоторых транзисторных системах зажигания используются два балластных резистора для управления напряжением катушки. От резистора ток идет к катушке. В большинстве современных автомобилей с электронным зажиганием резистор в цепи зажигания не используется. Большинство современных электронных систем зажигания постоянно используют полное напряжение батареи.

Принцип работы балластного резистора.A — Это иллюстрирует длительную пульсацию тока

, проходящего через специальный провод балластного резистора при низких оборотах двигателя

. Ток нагревает специальный провод и снижает величину тока, достигающего

катушки, B — Это иллюстрирует короткую пульсацию

на высоких скоростях. Это позволяет проводу остыть, и через катушку течет более сильный ток

.

Катушка зажигания.

Первичная цепь ведет от переключателя зажигания или резистора к катушке зажигания.Катушка зажигания на самом деле представляет собой трансформатор, способный повышать напряжение батареи до 100 000 вольт, хотя большинство катушек вырабатывают около 50 000-60 000 вольт. Катушки различаются по размеру и форме, чтобы соответствовать требованиям различных транспортных средств.

Конструкция змеевика.

Катушка со специальным ламинированным железным сердечником. Вокруг этого центрального сердечника намотаны многие тысячи витков очень тонкой медной проволоки. Эта тонкая проволока покрыта тонким слоем высокотемпературного изоляционного лака.Один конец тонкого провода подсоединяется к клемме высокого напряжения, а другой — к проводу первичной цепи внутри катушки. Все эти витки тонкой проволоки от так называемой вторичной обмотки.

Несколько сотен витков более тяжелого медного провода намотаны вокруг обмотки вторичной катушки. Каждый конец подключен к клемме первичной цепи на катушке. Эта обмотка также изолирована. Витки более тяжелого провода от первичной обмотки.

Сердечник с присоединенной вторичной и первичной обмотками помещен внутри многослойной железной оболочки.Задача оболочки — помочь сконцентрировать магнитные силовые линии, которые будут развиваться обмотками. Затем все это устройство помещается в стальной, алюминиевый или бакелитовый корпус. В некоторых конструкциях катушек корпус заполнен маслом или парафиноподобным материалом. В других конструкциях обмотки катушек заключены в тяжелый пластик. Змеевик герметизирован, чтобы предотвратить попадание грязи или влаги. Клеммы первичной и вторичной обмоток тщательно герметизированы, чтобы выдерживать вибрацию, нагревание, влагу и нагрузки высокого индуцированного напряжения.

Несколько различных катушек зажигания и их конструкция.

A — Выносная высокоэнергетическая катушка зажигания (HEI)

B — Вид конструкции катушки HEI в разрезе.

C-образный разрез катушки обычного типа.

Работа катушки.

При включении зажигания ток течет через первичные обмотки катушки на землю. Когда через провод течет ток, вокруг проводника создается магнитное поле. Поскольку в первичных обмотках несколько сотен витков провода, создается сильное поле.Это магнитное поле окружает как вторичную, так и первичную обмотки. Если происходит быстрое и четкое прерывание тока на его пути к земле после прохождения через катушку, магнитное поле схлопнется в ламинированном железном сердечнике.

По мере того, как поля исчезают через первичную обмотку, напряжение в первичных обмотках будет увеличиваться. Это называется самоиндукцией, поскольку первичные обмотки создают собственное повышение напряжения. Напряжение, индуцированное в первичных обмотках, составляет около 200 вольт.Поскольку он состоит всего из нескольких сотен витков провода, самоиндукция не влияет на работу вторичной обмотки, но может вызвать точечное искрение в системе точек контакта.

Когда магнитное поле схлопывается, оно проходит через вторичную обмотку, производя крошечный ток в каждом витке. Вторичные обмотки содержат тысячи витков провода, так как напряжение каждого витка провода умножается на количество витков. Это может привести к возникновению напряжения, превышающего 100 000 вольт.Это называется индукцией. Высокое напряжение, создаваемое вторичными обмотками, выходит из вывода катушки высокого напряжения и направляется к свечам зажигания.

Большинство катушек имеют клеммы первичной обмотки, отмеченные (+) и (-). Знак плюс указывает на положительный результат, а минус — на отрицательный. Катушка должна быть установлена ​​в первичной цепи в соответствии с заземлением батареи. Это совмещение положительной и отрицательной клемм заземлено, отрицательная клемма катушки должна быть подключена через модуль зажигания или распределитель к земле, если применимо.Это сделано для обеспечения правильной полярности свечи зажигания.

Схема подключения, показывающая, как катушка индуцирует ток

, протекающий во вторичной катушке.

Работа катушки зажигания. 1-первичная обмотка. 2- Вторичная обмотка

. Ток теперь покидает кишечную палочку на своем пути, чтобы зажечь свечи

через распределитель.

Фактический выход катушки.

Даже несмотря на то, что выходное напряжение некоторых катушек может превышать 100 000 вольт, катушка вырабатывает напряжение, достаточное только для возникновения искры.Оно может составлять всего 2000 вольт на холостом ходу на более старом автомобиле без средств контроля выбросов или до 60 000 вольт на новом автомобиле с максимально обедненной смесью и под нагрузкой. Для управления мощностью катушки у большинства двигателей есть распределитель. Задача распределителя — запустить катушку и распределить ток высокого напряжения на правую свечу зажигания в нужное время.

Обрушение первичного поля. Когда первичная цепь

разрывается, магнитное поле разрушается через вторичную обмотку

к сердечнику.

Способы отключения тока.

Чтобы вызвать коллапс магнитного поля катушки, ток через первичные обмотки должен быть мгновенно и чисто прерван, без пробоя (скачки тока или дуги в пространстве) в точке отключения в течение примерно 75 лет. потоки тока контролировались с помощью набора контактных точек для разрыва потока и сжатия первичного поля катушки. За последние 20 лет системы контактных точек были заменены электронными системами зажигания, в которых для управления первичной цепью используются транзисторы.

Электронное зажигание может производить искру высокого напряжения, необходимую для воспламенения бедных смесей, используемых в современных транспортных средствах. В то время как старая система точек контакта могла производить не более 20 000 или 30 000 вольт, электронные системы зажигания позволяют использовать до 100 000 вольт. Все современные автомобили используют системы зажигания с электронным управлением первичной цепью, основное различие между системами зажигания в точке контакта и электронными системами зажигания заключается в методе прерывания первичной цепи катушки.

Контактный пункт.

Контактные точки, используемые на старых автомобилях, представляли собой простой механический способ замыкания и размыкания первичной цепи катушки. Стационарная деталь заземлена через монтажную пластину точки контакта распределителя. Этот раздел предназначен только для настройки начальной точки.

Вторая деталь — подвижная точка контакта. Поворачивается на стальной стойке. Волокнистая пружина прижимает подвижный контактный рычаг к неподвижному блоку, заставляя две точки контакта касаться друг друга.Подвижный рычаг выталкивается наружу кулачками распределителя, которые поворачиваются за счет того, что вал распределителя открывает и закрывает точки при вращении. Количество лепестков соответствует количеству цилиндров.

Типовая конструкция точки контакта. Большинство из них включает регулируемую точку

в регулируемую опорную базу. Технические характеристики зазора средней точки

(от 0,018 до 0,022 дюйма)

Кулачок вращается и перемещает контактный рычаг через оптоволоконный блок трения. Он прикреплен к контактному рычагу и трется о кулачок.Для уменьшения износа на блоке используется высокотемпературная смазка. Подвижный контактный рычаг изолирован, так что, когда первичная цепь не будет заземлена, точки контакта соприкасаются.

Контактный пункт Жилая.

Число градусов, на которое кулачок распределителя поворачивается от момента закрытия до момента, когда они снова открываются, называется задержкой и иногда упоминается, поскольку это влияет на накопление магнитного поля в первичных обмотках. Чем дольше точки закрыты, тем больше магнитное накопление.Однако слишком долгая выдержка может привести к искрению и возгоранию. Если задержка слишком мала, точки откроются и схлопнут поле до того, как в нем будет накоплено достаточно напряжения для получения удовлетворительной искры.

При установке габаритов точки контакта по мере уменьшения габаритов время задержки увеличивается. Когда габарит увеличен, задержка уменьшается. Задержка не может быть отрегулирована в электронных системах зажигания, но может быть измерена для помощи при диагностике. Всегда проверяйте спецификацию производителя на задержку при установке точек.

Эти точки зажигания закрываются на 1 и остаются закрытыми, когда кулачок поворачивается

на 2. Число градусов, образованных этим углом, определяет

задержки.

Конденсатор.

Конденсатор, иногда называемый конденсатором, поглощает избыточный первичный ток при размыкании точек контакта. Конденсатор предотвращает точечное искрение и, как следствие, перегрев, точечную коррозию и чрезмерный износ. Помимо увеличения срока службы точки контакта, конденсатор позволяет магнитному полю катушки быстро разрушаться, вызывая сильную мгновенную искру.

Большинство конденсаторов состоит из двух листов очень тонкой фольги, разделенных двумя или тремя слоями изоляции. Фольга и изоляция скручены в цилиндрическую форму. Затем цилиндр помещается в небольшой металлический корпус и герметизируется для предотвращения проникновения влаги. Близкое расположение полос фольги создает емкость или способность притягивать электроны.

Когда точки закрыты, конденсатор активен, так как магнитное поле катушки начинает нарастать, когда точки открываются, магнитное поле начинает разрушаться, а напряжение в первичных обмотках увеличивается из-за самоиндукции.Если бы конденсатор не использовался, напряжение в первичной цепи было бы дугой в точках, потребляя энергию катушки до того, как магнитное поле пройдет через вторичные обмотки.

Однако конденсатор притягивает избыточное первичное напряжение, предотвращая дугу в точках. К тому времени, когда конденсатор полностью зарядился, точки слишком сильно разомкнули ток, чтобы дуга магнитного поля разрушилась через вторичные обмотки, создавая быструю сильную искру.

Конденсаторный блок герметично заключен в металлический корпус.Обратите внимание на

, как конденсатор прикреплен к распределителю.

Электронное зажигание.

Схема на рисунке представляет собой простую электронную схему зажигания. Обратите внимание, что нет никаких механических устройств для замыкания и размыкания цепи. Весь процесс осуществляется в электронном виде. Ток течет от замка зажигания через модуль зажигания к катушке. Модуль зажигания содержит электронные компоненты, которые заставляют катушку производить искру высокого напряжения. Модули зажигания обрабатывают входные данные от других компонентов зажигания.

Схема, показывающая поток энергии через один тип электронной цепи зажигания

.

Модули зажигания иногда устанавливаются на брандмауэре двигателя или на внутреннем крыле, чтобы защитить их от чрезмерного нагрева двигателя. Остальные модули расположены в распределителе, установлены снаружи на корпусе распределителя или как часть узла змеевика. Ток от замка зажигания поступает в модуль и проходит через силовой транзистор, прежде чем достигнет катушки. Силовой транзистор действует как проводник, пропуская полный ток в цепи.Это начинает нарастание магнитного поля в катушке.

Когда силовой транзистор сигнализируется срабатывающим устройством и другими схемами модуля, он становится изолятором. Поскольку ток течет через изолятор, это останавливает протекание тока через первичную цепь катушки. Когда ток прекращается, магнитное поле схлопывается, создавая ток высокого напряжения во вторичных обмотках. После завершения схлопывания катушки процесс повторяется, поскольку ток через силовой транзистор снова начинается.


A и B — Покомпонентные изображения распределителя в сборе, в котором находится электронный модуль зажигания

.

C — Схема системы зажигания с электронным модулем зажигания

.

Электронные пусковые устройства.

Электронные пусковые устройства посылают ток сигнала на модуль зажигания, который затем разрывает первичную цепь. Детали спускового устройства не изнашиваются, что дает им гораздо больший срок службы, чем контактные точки, поскольку спусковое устройство не меняется.Это улучшает характеристики двигателя, уровень выбросов и надежность. В настоящее время используются три типа пусковых устройств:

  • Магнитное.
  • Эффект Холла.
  • Оптический.

Большинство пусковых устройств приводится в действие вращением вала распределителя. Некоторые пусковые устройства установлены в блоке цилиндров или на нем и приводятся в действие вращением коленчатого и / или распределительного вала.

Магнитный датчик.

Магнитный датчик установлен в распределителе и реагирует на скорость распределителя, которая составляет половину скорости вращения коленчатого вала, этот датчик вырабатывает переменный ток.Выделяемый ток невелик (около 250 милливольт), но его легко считывает модуль зажигания. Узел вращающегося зуба называется реле или спусковым колесом. Стационарный узел называется приемной катушкой или статором.

Воздушный зазор между вращающимися и неподвижными зубьями предотвращает физический контакт и исключает износ. Когда зуб реактора совмещается с зубцом датчика, сигнал напряжения отправляется на модуль зажигания, который выключает силовой транзистор и прерывает первичный ток в катушке зажигания, вызывая зажигание свечи зажигания.Некоторые датчики устанавливаются возле коленчатого вала. реактивное колесо является частью коленчатого вала и находится в его средней точке. Между этим датчиком и реактором также существует воздушный зазор. Когда датчик находится в середине каждого слота, транзистор отключается и прерывает ток к катушке зажигания, вызывая срабатывание свечи зажигания. Воздушный зазор имеет решающее значение для всех магнитных датчиков и должен быть установлен в соответствии со спецификацией.

Несколько различных магнитных датчиков положения коленчатого вала

. A — Между реактором

и приемной катушкой имеется воздушный зазор.Установлен на распределителе

B — Этот датчик

формирует переменный ток. C — Датчик положения и реактор, расположенный на

коленчатом валу.

Переключатель на эффекте Холла.

Переключатель Холла может быть установлен в распределителе или на коленчатом валу. Датчик Холла представляет собой тонкую пластину из полупроводникового материала, на которую постоянно подается напряжение. Напротив датчика расположен магнит, между датчиком и магнитом есть воздушный зазор.Магнитное поле воздействует на датчик до тех пор, пока между датчиком и магнитом не появится металлический язычок, обычно называемый заслонкой. Этот металлический язычок не касается магнита или датчика. Когда контакт между магнитным полем и датчиком прерывается, его выходное напряжение уменьшается. Это сигнализирует модулю зажигания о необходимости выключить силовой транзистор. Это прерывает первичный ток в катушке зажигания, вызывая ее срабатывание.

A — Магнитное поле может воздействовать на датчик Холла.

B-Когда металлический язычок, прикрепленный к валу распределителя

, вращается между магнитом и датчиком Холла, магнитное поле

прерывается.Катушка зажигания посылает на распределитель высокое напряжение

каждый раз, когда магнитное поле прерывается

Оптический датчик

.

Оптический датчик обычно находится в распределителе. Пластина ротора имеет множество прорезей, через которые свет проходит от светоизлучающего диода (LED) к фоточувствительному диоду (светоприемник). Когда пластина ротора вращается, она прерывает световой луч от светодиода к фотодиоду. Когда фотодиод не обнаруживает свет, он посылает сигнал напряжения на модуль зажигания, заставляя его запускать катушку.

Оптический датчик положения коленчатого вала использует светодиод для передачи луча

света на фотодиод через прорези в пластине ротора.

Пластина ротора, используемая с оптическим датчиком. Обратите внимание на расстояние между прорезями

.

Система зажигания без распределителя.

Система зажигания без распределителя не имеет распределителя. В нем используется датчик положения коленчатого вала, который является магнитным датчиком переключателя на эффекте Холла. Датчик коленчатого вала установлен на блоке двигателя или в нем.Некоторые системы без распределителя имеют второй датчик на распределительном валу. датчик выполняет ту же работу, что и приемная катушка или переключатель на эффекте Холла в распределителе, соответствует ходу. Преимущество этой системы — отсутствие распределителя или узла, ротора и крышки распределителя.

Электрический сигнал генерируется всякий раз, когда коленчатый вал вращается, и сигнал отправляется на модуль зажигания и / или бортовой компьютер. Этот сигнал позволяет компьютеру определять положение каждого поршня в двигателе.В системах с датчиками коленчатого и распределительного валов показания обоих датчиков используются для определения положения поршня. Вход датчика может также использоваться компьютером для определения числа оборотов двигателя и величины опережения угла опережения зажигания.

A — Схема электронной системы зажигания без распределителя зажигания.

B — Одно возможное расположение компонентов для системы зажигания без распределителя.

При зажигании без распределителя создается свеча зажигания высокого напряжения с использованием нескольких катушек зажигания. На каждые два цилиндра приходится одна катушка зажигания.Версия с четырьмя цилиндрами имеет две катушки, шестицилиндровый — три катушки, а V-B использует четыре катушки, необходимо использовать несколько катушек, поскольку нет крышки распределителя и ротора для распределения искры.

Все катушки зажигания без распределителя имеют две разрядные клеммы. Эти клеммы подключаются к двум свечам зажигания двигателя через обычные провода резисторной свечи. Когда катушка зажигается, искра выходит из одной клеммы, проходит через провод свечи зажигания и возвращается к другой клемме катушки через блок двигателя, при этом другой провод свечи зажигания фактически зажигает обе свечи одновременно. .Провода катушки расположены так, что катушка зажигает одну свечу в верхней части такта выпуска, не влияет на работу двигателя и часто называется отработанной искрой. Поскольку для перескока язычка свечи зажигания на такте выпуска требуется очень небольшое напряжение, катушка достаточно мощная, чтобы зажигать обе свечи.

Интегрированная система прямого зажигания представляет собой разновидность безраспределительной системы зажигания. В этой системе вместо проводов свечей зажигания используются токопроводящие полоски для передачи электричества от катушек к свечам зажигания.Как и во всех безраспределительных системах, каждая катушка обслуживает две свечи зажигания.

Изображение системы прямого зажигания в разобранном виде. Эта установка с двумя катушками

для использования с четырехцилиндровым двигателем.

Система прямого зажигания.

Система прямого зажигания аналогична системе зажигания без распределителя. Однако в системе прямого зажигания на каждую свечу зажигания приходится по одной катушке. Между катушками и свечами не используются провода свечей зажигания или другие проводники. Вместо этого башни катушек подключаются непосредственно к свечам зажигания.

Покомпонентное изображение, показывающее расположение катушки и свечи зажигания

для одного цилиндра двигателя V-B с прямым зажиганием

. Каждая свеча в этом двигателе имеет свою катушку

.

Вы проследили прохождение тока через первичную систему.

Пройдя через контактный модуль или точки контакта, он возвращает на

аккумулятор через металлические части автомобиля, к которым он заземлен.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
