Подключение терморегулятора к теплому полу: схема, видео

Подключение теплого пола представляет собой подачу электроэнергии к нагревательным элементам не напрямую, а через специальный для этой цели прибор – терморегулятор.

Это устройство регулирует подачу энергии к главной части системы теплого пола, находящегося под напольным покрытием: стяжкой, ламинатом, плиткой, ковролином и пр.

Термостат подключить не так уж сложно, как может показаться на первый взгляд. Тем более, что производитель обязательно включает в комплект подробную инструкцию со схемой подключения и объяснением для каждого элемента. Но если вы не сталкивались с установкой электро-приборов, в некоторых технических моментах вам будет трудно разобраться. Поэтому предлагаем инструкцию для тех, кто впервые подключает терморегулятор к теплому полу.

Принцип работы терморегулятора

Он регулирует подачу электроэнергии, которая преобразуется в нагревательных элементах в тепло, включает и отключает всю систему обогрева.

Когда пол остынет или нагреется до заданной ему температуры, прибор сам включит или выключит систему. Он работает постоянно, даже когда пол находится в неактивной фазе, отдавая накопленное тепло. Это обеспечивает безопасность теплых полов от перегрева и возможного возгорания, хотя это встречается довольно редко. Весь этот процесс обслуживает температурный датчик, реагирующий на малейшие перепады температуры.

Отлично зарекомендовали себя со временем простые электронные и механические термостаты, они более популярны и устойчивы в эксплуатации. Программируемые считаются более сложными и «капризными». Но подключение всех видов практически одинаковое, несмотря на начинку.

При покупке набора проследите за тем, чтобы все комплектующие
были на месте: температурный датчик, клеммы, коробка
монтажная и инструкция по установке.

Устанавливаем и подключаем прибор

Его встраивают в стену, как обычную розетку или выключатель. Место подбирают ближе к уже имеющейся проводке (к примеру, у того же выключателя). В стене выдалбливается отверстие, куда вкладывается монтажная коробка, а к ней подключаются провода электросети (+ и -) и датчика температуры, затем подключается сам терморегулятор.

Сбоку подводятся сетевые провода 200 В, кабеля нагрева и термодатчика. Они различаются по цвету (фаза – коричневый, белый или черный, ноль отмечают синим цветом, а земля маркируется желто-зеленым).

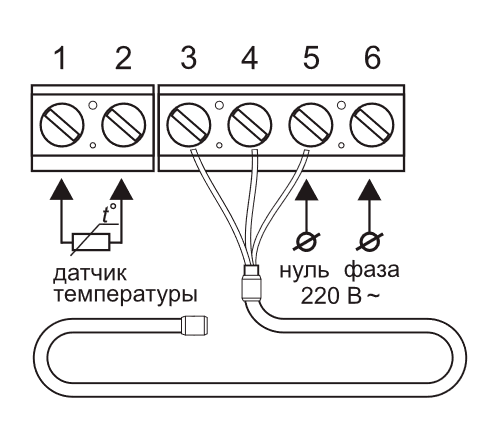

Подключение терморегулятора к теплому полу

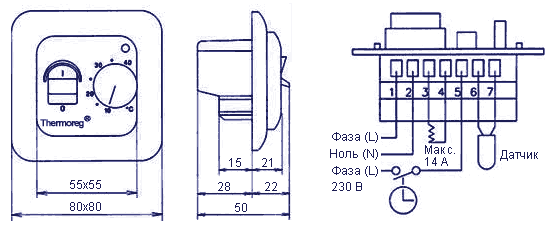

1. Провода электросети (220 В) подключаются строго по схеме: 1 – фаза L, 2 – ноль N.
2. Кабели теплого пола подводятся так: ноль N – гнездо 3, фаза L – гнездо 4.
3. Датчик температуры включают в гнезда 6 и 7, полярность можно не соблюдать.
4. И в конце проверка. После включения сети на устройстве ставят температуру-минимум. Далее ставят максимальную, которая будет указывать термостату, что пол нагрелся до максимума и систему нужно отключить. Если все сделано правильно, вы услышите щелчок – сеть замкнулась и начала свою работу.

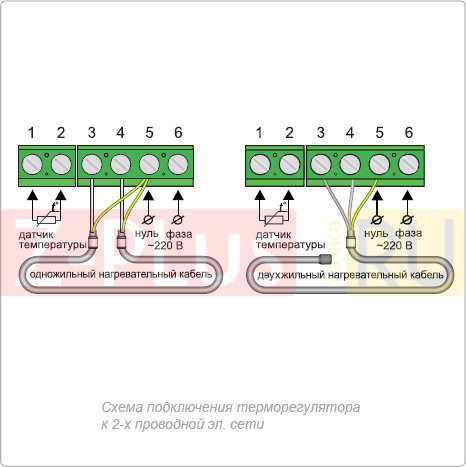

В зависимости от типов терморегуляторов схемы могут немного различаться. Во избежание ошибок при подключении изготовитель прописывает все названия прямо на приборе. Кабели теплого пола имеют некоторые отличия, что влияет на подключение. Они бывают одно- и двужильными, расскажем о них подробнее.

1. Двужильный кабель.
   Под внешней оболочкой проходят 2 проводника и 1 заземляющий провод. Он удобнее, чем одножильный, так как подсоединяется одним концом.
2. Одножильный кабель под оболочкой скрывает два провода. Белый – ток, а зеленый – заземление.

В этой статье мы дали общие советы по установке, что сделает легким прочтение и разбор инструкции производителя. Вам осталось позаботиться о технике безопасности при работе с электричеством. Вы должны знать и без нашего напоминания, что все работы нужно проводить, предварительно отключив всю квартиру или дом в распределительном щитке.

схема теплорегулятора, видео и электричество своими руками, инфракрасный правильный

Подключение теплого пола в последние годы стало довольно распространенным

Подключение теплого пола нынче не роскошь, а вполне обоснованное вложение денег. Установить такой пол вполне под силу человеку, который разбирается в электричестве. Эта работа требует особой внимательности, ведь от этого зависит, насколько правильно будет работать пол.

Содержание материала:

Как подключить теплый пол: основная информация

На сегодняшний день подключение теплого пола не является редким случаем. Многие владельцы квартир и коттеджей при ремонте оборудуют свои полы подогревом. Как бы хорошо не грели батареи в квартире, пол обычно остается холодным.

Теплый пол вытесняет привычные системы отопления, нагревая воздух в помещении равномерно и прогревая поверхность пола.

Воздух нагревается и поднимается вверх, но при этом температура на полу остается достаточно высокой – около 23 градусов, что обеспечивает комфортное нахождение даже на каменном полу.

Схема подключения теплого пола

Достоинства теплого пола:

• Надежный и долговечный;
• Не сушит воздух;
• Равномерно прогревает помещение;
• Не занимает места, в отличие от радиаторов;
• Достаточно экономный в сравнении с газовым обогревом.

Для монтажа теплого пола потребуется специальный термодатчик, который будет следить за температурой. В зависимости от типа теплого пола – водяной или электрический, в специальных магазинах можно приобрести регуляторы температуры Термолюкс РТ 110 или Наш комфорт ТР 721.

Схема подключения теплого пола: подготовительные работы

Какую бы работу вы не делали, нужно провести предварительные работы. Подготовка перед монтажом теплого пола заключается в расчете материалов для работы и расчистка территории.

Прежде чем обустраивать теплый пол, необходимо провести предварительные работы

План действий:

1. Планировка размещения нагревательных элементов. В помещении есть места, которые не нуждаются в обогреве, поэтому такие нюансы следует выяснить до начала монтажа. Также следует нарисовать план с указанием всех размеров. Это необходимо если вам нужно разобрать пол. Следует соблюдать отступ между кабелем не менее 15 см, а также отступ от стен не менее 5 см.
2. Подготовка поверхности пола. Первым делом нужно избавиться от неровностей, если они имеются. В некоторых случаях необходима стяжка. Высота стяжки больше 3 см, иначе появятся трещины.
3. Место для терморегулятора. Нужно хорошо спланировать, где будет расположен терморегулятор. Он должен быть в удобном месте не ниже 30 см от пола. К нему нужно подвести питание, и так как мощность теплого пола немалая, то лучше это делать от щитка. Это позволит в щитке установить автомат специально для пола.
4. Теплоизоляция. Установка теплоизоляционного барьера по периметру всего помещения, а также с запуском на стены, может уменьшить потерю тепла на 30%. Теплоизоляция должна быть устойчивой к высоким температурам.

Подключить пол к электричеству можно своими руками, без консультации специалистов. Но есть одно существенное условие – чтобы подсоединить теплый пол к термодатчику и к щитку нужно разбираться в электричестве.

Подключение теплого пола к терморегулятору: электрическая система

При установке теплого пола, нужно понимать, что это сложная система, которая без надлежащего контроля теряет весь смысл. Для контроля температуры и выставлением параметров к теплым полам подключаются терморегуляторы.

Терморегуляторы очень разнятся по своим характеристикам. Они разделяются на механические кнопочные и сенсорные. Также на программируемые и непрограммируемые.

Работа терморегулятора напрямую зависит от измерений термодатчика. Именно термодатчик измеряет и выводит фактическую температуру. Терморегулятор контролирует и управляет подачей мощности в зависимости от заданных данных. Датчик размещается вблизи нагревательных элементов.

Терморегулятор подключают для контроля температуры и выставления параметров

Терморегулятор ТЭЗПЗ предназначен для корректировки температуры. При превышении заданного порога, терморегулятор выведет температуру на экран и даст сигнал.

Датчик устанавливается в гофру и заливается вместе со стяжкой. Гофра нужна для того, чтоб датчик можно было заменить, не разбирая пол. Располагается терморегулятор не выше 1,5 м от пола.

Типы подключения:

• Напрямую от щитка;
• От ближайшей электроточки.

Первый вариант более надежный и правильный, если речь идет про электрический пол. Такой пол имеет высокое энергопотребление. Поэтому и проводку под него нужно укладывать с расчетом на это. Пол ни в коем случае не подключается к старой проводке.

В случае же с водяным обогревом полов, электрическую энергию будет потреблять только терморегулятор.

Схема подключения терморегулятора к электричеству

Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.

На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.

Для небольших помещений используется теплый пол «Мини одножильный мат», который также подключается к термостату.

После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.

Схема подключения терморегулятора к электричеству

Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.

В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.

После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.

Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.

После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.

Подключение теплого пола к электричеству: схема для водяного пола

Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.

По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Процесс подключения теплого пола к электричеству

На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.

При подключении можно использовать термодатчик WZA 90E или БРТ-2Б УХЛ 4, которые подходят для водонагревательных приборов.

Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.

Терморегулятор для теплого пола своими руками: схема для ИК-пола

Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.

Есть две разновидности пленочных полов:

1. Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
2. Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.

Терморегулятор теплого пола

Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.

Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.

Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.

Как подключить теплый пол к терморегулятору (видео)

При покупке материалов для подключения теплого пола не стоит экономить. От качества термодатчика и терморегулятора зависит будущая работа пола. К тому же, дешевые китайские подделки могут стать причиной замыкания или возгорания.

Подключение тёплого пола к терморегулятору схема, видео

Все чаще в частных домостроениях монтируют теплый пол в качестве основной отопительной системы. Самостоятельное подключение теплого пола – дело не такое сложно, как может показаться на первый взгляд, поэтому есть смысл рассмотреть этот вариант подробнее. Коллекторный водяной теплый пол в деревянном доме работает намного эффективнее, чем обычное радиаторное отопление, так как теплый воздух, образующийся на всей площади пола, поднимается вверх, обогревая весь объем помещения. Именно за счет высокого КПД уменьшаются затраты на энергоносители. Да и в магистрали теплого пола рабочая температура теплоносителя задается намного ниже, чем в батареях. В результате тепло распределяется одинаково и равномерно по всему полу и помещению. Принципиальная схема подключения теплого пола



Варианты подключения

Существует много схем по монтажу теплого пола, но основных – четыре, и более подробно о каждой из них расскажем ниже. У каждого из вариантов, с помощью которых делается подключение теплого пола, существуют особенности и нюансы, рекомендуемые для изучения перед выбором конкретной схемы.

Первое – любая схема подключения водяного теплого пола работает с низкотемпературными теплоносителями. Согласно требованиям СНиП температура жидкости в трубах не должна быть выше 55

0С, но практика показала, что наиболее оптимальный режим теплоносителя – 35-40⁰С. При такой температуре жидкости в трубах нагрев поверхности пола происходит до значений от 25 до 30⁰С, что является комфортной температурой для ног.

1. В помещениях постоянного присутствия людей должна поддерживаться температура не более 25-26⁰С.
2. В туалете, ванной комнате, коридоре, на утепленном балконе или лоджии – не менее 30-31⁰С.

Циркуляционный насос в системе подключается в обязательном порядке, чтобы обеспечить бесперебойное движение теплоносителя по контуру и разницу температуры на подаче и «обратке» на минимум в 10⁰С. Подсоединение насоса осуществляется или в цепи трубной трассы, или же он может быть встроен в теплогенератор – котел. При выборе отдельного насоса помните, что поток жидкости должен двигаться по трубам со скоростью не более 0,6 м/с.

Роль насоса в схеме теплого пола



Прямое подключение

С прямым подключением схема формируется следующим образом: теплогенератор, группа безопасности, циркуляционный насос, контур отопления. Если котел имеет напольные крепления, то насос встраивается отдельно. При этом жидкость от теплогенератора попадает в коллектор, потом распределяется по разводке в полу и по «обратке» попадает снова в котел.

Спецификация материалов и механизмов для Valtec:

Наименование	Марка	Производитель	Количество
Труба металлополимерная VALTEC d = l 6 x 2	VALTEC	VALTEC	Не более 100 м на петлю
Труба металлополимерная VALTEC d = 26 x 3	VALTEC	VALTEC	По месту
Шаровый вентиль Base 1″	VT. 217	VALTEC	1
Прямоточный кран 1″	VT.052	VALTEC	1
Резервуар мембранный на 24 л	VRV	VALTEC	1
Циркуляционный насос	Star RS 25/6	WILO	1
Клапан обратный 1″	VT.161	VALTEC	1
Группа безопасности 1″	R. 46	RBM	1
Коллектор с отсечными кранами 1″ х 1/2″ x N	VTc.580.N	VALTEC	N – количество петель
Вентиль дренажный 1/2″	VT.430	VALTEC	2
Воздухоотводчик автоматический 1 /2″	VT. 502	VALTEC	1
Тройник коллекторный 1 х 1/2″ х З/8″	VTc.530	VALTEC	2
Шкаф распределительный	ШН (ШВ)	Изотерм	1
Соединитель для трубы 16 x 2	VTc. 710	VALTEC	2 х N
Клапан отсекающий для монтажа воздухоотводчика 1/2″	VT.539	VALTEC	1
Переходник 1/2″ (ВР) х З/8″ (HP)	VTr.592	VALTEC	2
Пара кронштейнов для коллекторов	VTc.130	VALTEC	1 комплект
Кожух гофрированный ПНД 16 (25)		SC BLAST	По месту
Воздухоотводчик ручной 1/2″	R.400	OR	1

Схема на деревянный пол с прямым включением

Нюансы подключения по этому варианту:

1. Рекомендуется использовать теплогенератор конденсационного типа для получения максимального КПД системы. При эксплуатации обычного котла теплообменник (рубашка) быстро прогорит.
2. Если установлен котел на твердом топливе, то для реализации схемы понадобится установка буферного резервуара, чтобы регулировать температуру жидкости.

Подключение с трехходовым клапаном

Чаще всего в частных домах собирают такую схему для работы теплого пола:

1. Радиаторы будут нагреваться до температуры 70-80⁰С.
2. Смонтированный водяной пол в деревянном доме нагревается до температуры 40⁰С.

Проблема состоит в том, что в радиаторах – 800⁰С, а температура контура теплого пола должна быть 40⁰С, и решается она просто – врезкой трехходового термоклапана в трубу подачи. После клапана устанавливается насос, обеспечивающий постоянную циркуляцию жидкости по трубам контура. Остывший теплоноситель берут из трубы обратного хода. При смешивании «обратки» с подачей жидкость становится нужной температуры.

Разводка для теплого пола с трехходовым термоклапаном



Спецификация материалов и механизмов:

Наименование	Марка	Производитель	Количество
Труба металлополимерная VALTEC d = 1\2’’	VALTEC	VALTEC	Не более 80 м на петлю
Труба металлополимерная VALTEC d = 20 x 2	VALTEC	VALTEC	По месту
Труба металлополимерная VALTEC d = 26 x 3	VALTEC	VALTEC	По месту
Шаровый вентиль со сгоном d = 1″	VT. 227	VALTEC	1
Шаровый вентиль Base 3/4″	VT.2I7	VALTEC	3
Кран прямоточный 1″	VT.052	VALTEC	1
Резервуар мембранный, 50 л	VRV	VALTEC	1
Циркуляционный насос	Slar RS 25/6	WILO	2
Обратный клапан 1″	VT.I61	VALTEC	1
Группа безопасности Kombiluft 1″	R. 46	RBM	1
Коллекторный агрегат 1″ х 3/4″ х Р (Euroconus)	VTc.594.EMNX	VALTEC	1 к-т
Смесительный блок VT.DUAL (модуль!)	VT.DUAL	VALTEC	1 к-т
Смесительный блок VT.DUAL (модуль!)	VT.DUAL	VALTEC	1 к-т
Соедини гель 16 (2.0) Euroconus	VT.4420	VALTEC	21’ (Р – количество петель)
Шкаф распределительный глубиной 145 мм	ШН (ШВ)	Изотерм	1
Радиатор биметаллический секционный	BRIXIS	ALLJRAD	N (количество секций)
Клапан регулировочный ручной 1/2″	VT. 008	VALTEC	N
Настроечный трехходовой клапан для теплого пола 1/2″	VT0I9 (VT.020)	VALTEC	N
Пробка на радиатор 1″		TENRAD	N
Ручной воздухоотводчик 1/2″	R. 400	OR	N
Кронштейны крепления батарей		TENRAD	3 N
Ниппель 1″	VTr.582	VALTEC	1
Двойной ниппель 1″	VT.0606	VALTEC	1
ПНД гофрированный кожух 16 (25)		SC PLAST	По месту

Устройство трехходового клапана



Недостаток, который имеет подобное подключение водяного теплого пола, в том, что регулировать скорость теплоносителя из трубы обратного хода не получится и по контуру будет двигаться как горячая жидкость, так и уже остывшая. Но схема активно используется в строительстве, так как инерционность жидкости работает на пользу – перепад температур практически незаметен.

Преимущества комбинированного подключения теплого пола к системе отопления с трехходовым термоклапаном – низкая стоимость узлов и агрегатов. Такая схема наиболее эффективна в доме небольших размеров.

Подключение с насосно-смесительным блоком

Система комбинированного типа, то есть к котлу подсоединены и батареи, и теплый пол. В схеме трехходового термоклапана нет, вместо него устанавливается насосно-смесительный блок. Насосно-смесительный блок с циркуляционным насосом



Спецификация материалов и механизмов:

Наименование	Марка	Производитель	Количество
Труба металлополимерная VALTEC d = 16 x 2	VALTEC	VALTEC	Не более 100 м на петлю
Труба металлополимерная VALTEC d = 20\2	VALTEC	VALTEC	По месту
Труба металлополимерная VALTEC d = 26 x 3	VALTEC	VALTEC	По месту
Шаровый вентиль со сгоном Base 1″	VT. 227	VALTEC	2
Шаровый вентиль Base 3/4”	VT.2I7	VALTEC	2
Кран прямоточный 3/4″	VT.052	VALTEC	1
Резервуар мембранный на 50 л	VRV	VALTEC	1
Циркуляционный насос	Star RS 25/6	YV1LO	2
Обратный клапан 1″	VT.I61	VALTEC	1
Группа безопасности Kombiluft I”	R. 46	RBM	1
Насосно-смесительный блок	VT. COMBI 02	VALTEC	1 к-т
Коллекторный агрегат 1″ х 3/4″ х Р (Euroconus)	VTc.594.EMNX	VALTEC	1 к-т (количество петель)
Соединитель 16 (2.0) Euroconus	VT.4420	VALTEC	2 Р
Распределительный шкаф толщиной 145 мм	ШН (NIB)	Изотерм	1
Биметаллический радиатор	BRIXIS	ALURAD	N (количество секций)
Клапан регулировочный ручной 1/2″	(VT. 0O8)	VALTEC	N
Клапан настроечный 1/2″	v i.uiv (VT.020)	VALTEC	N
Пробка для заглушки батареи 1″		TENRAD	N
Воздухоотводчик ручной 1/2″	R. 4(K)	OR	N
Футорка радиаторная 1″ х 1/2″		TENRAD	3 N
Кронштейны для крепления батарей		TENRAD	3 N
Пробка с самоуплотнением 1″	VT.0600	VALTEC	2
Гофрированный кожух ПНД 16 (25)		SC PLAST	По месту



При реализации такого варианта остывшая жидкость из трубы обратного хода смешивается с подачей. Балансировочный клапан в схеме позволяет подмешивать охлажденную жидкость в определенном количестве, поэтому регулировать и соблюдать заданное значение температуры теплоносителя можно без проблем.

Комплектация узла может быть любой, например такой, как показано на рисунке:

№	Название
1	Регулировочный термоклапан с термостатической головкой на основе датчика жидкости
1a	Погружной температурный датчик жидкости
2	Клапан для балансировки вторичного контура
2a	Винт прижимной для фиксации клапана балансировки
3	Насос – в базовом комплекте не поставляется
4	Гильза с резьбой 1/2″ для датчика из позиции № 3
4a	Гнездо резьбовое 1/2″ для гильзы (позиция № 4) или предохранительного клапана
5	Погружной термометр
7	Клапан перепускной
8	Запорный клапан для балансировки первичного контура
9	Поплавковый автовоздухоотводчик
10	Дренажный поворотный клапан
11	Шаровый вентиль
12	Перепускной байпас
T1	Подключение подачи первичного контура
T2	Подключение «обратки» первичного контура
T11	Подключение подачи или коллектора вторичного контура (контура ТП)
T12	Подключение «обратки» или коллектора вторичного контура (контура ТП)

Схема с терморегулирующим комплектом для одной петли

Для сборки такой схемы продаются термомонтажные комплекты, рассчитанные на монтаж одного контура. Комплект хорош тем, что не нужно придумывать самодельные схемы, которые могут не работать, не нужно врезать лишние узлы и элементы, например, самостоятельно собирать коллекторы или группы смесителей на деревянный пол или бетонное основание. Комплект предназначен для обогрева комнаты 15-20 м².

Комплекты бывают разными, например, такими, как на рисунке ниже. Узел содержит:

1. Регулятор температуры рабочей жидкости.
2. Регулятор температуры, который срабатывает в зависимости от температуры воздуха в отапливаемом помещении с дощатым или бетонным полом.

Минимальный комплект насосно-смесительного блока



Нагретая рабочая жидкость сразу поступает в контур электрического или водяного теплого пола без монтажа коллектора, ограничителей и регуляторов. То есть первоначальная температура теплоносителя будет максимальной – 70-80⁰С. Остывает жидкость уже в контуре, проходя через него и отдавая тепло наружу. Так как схема рассчитана всего на один маленький контур, то циркуляционный насос в ней не используется – работает только насос в теплогенераторе.

Для таких комплектов наиболее эффективными буду следующие три схемы:

1. Теплый пол на деревянном полу в маленьком помещении. Это может быть ванная комната, туалет или просто небольшая жилая комната. Это решение сэкономит вам деньги на монтаже смесительного блока и насоса.
2. Если первый этаж обогревается большим по площади контуром теплого пола, а маленькие помещения находятся на втором этаже. Решение поможет отказаться от укладки одного длинного контура и монтажа воздухоотводчиков.
3. Если теплый электрический пол в деревянном доме (или водяной) не выдает расчетного тепла и необходим еще один контур, альтернативой может быть использование терморегулирующего комплекта.

Минусы мини-комплекта:

1. При постоянно работающем котле пол будет перегреваться. Решение – подавать теплоноситель не постоянно, а через определенные промежутки времени.
2. Набор эффективен только для 2-трубной схемы отопления. В 1-трубной системе необходимо устанавливать байпас и вентиль для балансировки температуры.

Варианты схем укладки теплого пола



Из преимуществ можно отметить простой и легкий монтаж. Использовать такую схему можно даже в самых маленьких помещениях. Для понимания эффективности и правильного выбора нужной схемы ниже приведен рисунок-таблица с параметрами и другими оценками подключений: Оценочная таблица типов подключений отопления



Рассмотрев все достоинства и недостатки даже в приведенном выше общем виде, можно довольно точно выбрать вариант подключения, который максимально эффективно будет отвечать требованиям к отоплению вашего дома, потребностям и возможностям по использованию материалов и финансовым затратам. После этого можно начинать самостоятельный монтаж отопительной системы или воспользоваться услугами специализирующихся на этих работах компаний.

Подключение терморегулятора



Подключение терморегулятора является важным моментом, от которого зависит безопасность эксплуатации системы теплый пол и ее надежная работа в течение многих лет. Поэтому такие работы должен проводить квалифицированный электрик.

Система кабельного обогрева является стационарной системой отопления и, согласно ПУЭ, должна подключаться к сети питания с помощью отдельной линии, имеющей дифференциальную защиту и защиту от сверхтока. Система заземления должна быть TN-S или TN-C-S. Давайте рассмотрим эти пункты более подробно.

От щита должна идти отдельная линия питания в каждое помещение, где установлен теплый пол. Современные бытовые сети имеют систему заземления TN-S, в которой нейтраль сети и заземляющий проводник разделены. В случае однофазной сети это будет трехпроводная линия (фаза-L, ноль-N и «земля»-PE), рис. 1А. Фаза и ноль в этом случае подключаются к нагревательным жилам кабеля или мата через терморегулятор, а «земля» — к защитному экрану напрямую, на отдельной клемме или надежной скруткой.

Выбор параметров защитного автоматического выключателя определяется исходя из номинального тока нагревателя теплого пола (а не сечения питающей линии, как в случае розеточной сети). Рекомендованное значение — не менее 125 % номинального тока нагрузки. Дифференциальный ток срабатывания УЗО или дифференциального автомата должен быть не более 30 мА. Сечение питающей линии должно соответствовать току нагрузки.

Как быть, если в вашем доме старая двухпроводная сеть c совмещенными нулем и «землей» (это двухпроводная сеть TN-C)? Так как при подключении нагревательных элементов теплого пола все равно необходимо УЗО (или дифференциальный автомат), то с помощью этих приборов можно превратить сеть TN-C в TN-C-S, см. рис. 1В. При этом нейтраль сети, проходящая через дифференциальный автомат или УЗО, становится «силовым нулем», а идущая «мимо» дифференциального прибора защитным нулем — «землей». Такая схема подключения отвечает всем требованиям безопасности.

Подключение к конкретному терморегулятору трудностей не представляет. Клеммники всех терморегуляторов имеют соответствующую маркировку с обозначениями подключения сети (Mains — сеть, L- фаза, N- ноль (нейтраль)), нагревательного кабеля/мата (Load — нагрузка, L- фаза, N- ноль (нейтраль)) и датчика температуры пола (Sensor — датчик или NTC — Negative Temperature Coefficient — отрицательный температурный коэффициент, тип датчика температуры, который используется c терморегуляторами теплого пола).

Цветная маркировка питающих проводов нагревательных кабелей и матов является общепринятой:

Фаза — черный или коричневый

Нейтраль (ноль) — синий

Экран (земля) — желто-зеленый

Пример подключения для терморегулятора DEVIreg 530 представлен на рис.  2.

Необходимо иметь в виду, что при подключении сети надо строго соблюдать «фазировку» питающих проводов. При подключении фазы и нуля «наоборот» терморегулятор будет работать, но существенно ухудшится безопасность системы, т. к. фаза сети будет постоянно присутствовать на плате терморегулятора и выносном датчике температуры пола. Соблюдение этого правила при подключении кабеля или мата не имеет «физического» значения. При подключении датчика температуры порядок подключения проводов (черный, белый) не имеет значения.

Что делать, если мощность подключаемых нагревателей превосходит коммутирующую способность терморегулятора? Обычно такая ситуация возникает при устройстве теплого пола в помещении большой площади. Установка нескольких терморегуляторов — не всегда оптимальное решение. Можно использовать вариант с релейным усилением, т. е. установить контактор (магнитный пускатель) с соответствующей нагрузочной способностью. Принципиальная схема такого варианта приведена на рис.  3.

На выход терморегулятора подключается катушка контактора, а кабели подключаются через его силовые контакты. При больших мощностях лучше использовать трехфазную сеть. Схема для этого варианта приведена на рис. 4. В этом случае, для удобства подключения, желательно выбирать количество нагревательных элементов кратное трем.

Аппараты защиты и коммутации (автоматические выключатели и контактор) размещаются в щите питания, а нагреватели и терморегулятор — в помещении, где смонтирован теплый пол. При этом силовые линии питания кабелей идут непосредственно из щита к нагревательным элементам, а терморегулятор связан со щитом дополнительной сигнальной четырехпроводной линией. Если эту линию проложить невозможно, можно попробовать разместить компактный контактор непосредственно в монтажной коробке под терморегулятором. Необходимо выбрать «глубокую» монтажную коробку и компактный контактор, например, В7 фирмы АВВ, рис. 5.

Рис. 5



Подключение теплого пола к терморегулятору

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Блок: 1/6 | Кол-во символов: 672
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Блок: 2/4 | Кол-во символов: 880
Источник: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

• Одножильный или двухжильный резистивный кабель.
• Кабель с функцией саморегулирования.
• Тепловые маты.
• Углеродная или биметаллическая пленка.
• Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.

Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Блок: 2/6 | Кол-во символов: 1098
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola. html

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

1. Двухходовой клапан.
2. Трехходовой клапан.

Особенность функционирования заключается в физическом ограничении впуска кипятка в механизм обогрева. При этом обеспечивается необходимый объем воды желаемой температуры.

Разновидности терморегуляторов:

• Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

• Электронно-механический. Представляет собой устройство, принцип эксплуатации которого схож с работой утюга. Регулирование температуры происходит за счет вращения колесика. Поворот в одну сторону обеспечивает повышение температуры, в другую – уменьшение. Определить температурный режим возможно только по собственной интуиции. Единственный плюс такого терморегулятора – это низкая цена и простота в установке.

• Программируемый. Данный вид устройства демонстрирует умный электромеханизм. Способен отключать и включать систему обогрева при заданной температуре. Также имеется возможность включения устройства в установленное время. Все температурные режимы показаны на панели управления.

По количеству каналов управления терморегулятор бывает:

• Двухзонный, который функционирует единовременно на двух участках системы отопления.
• Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

• Внутренний (встроенный).
• Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

• Резистивный кабель. Бывает двухжильный и одножильный.

• Кабель с функцией саморегулировки.

• Термомат (представляет собой двуслойное полотно, внутри которого запаяны нагревательные механизмы).

• Пленочный (инфракрасный). Базовой основой такого обогрева значатся углеродные и карбоновые стержни.

Блок: 3/8 | Кол-во символов: 9953
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Как изготовить арболитовые блоки своими руками

Следующий Пост

Блок: 3/4 | Кол-во символов: 61
Источник: https://kaminguru.com/obogrevatel/podkljuchenie-jelektricheskogo-tjoplogo-pola. html

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

• белый (черный, коричневый) провод – L фаза;
• синий провод – N ноль;
• желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Блок: 3/4 | Кол-во символов: 3454
Источник: https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).

Блок: 4/4 | Кол-во символов: 545
Источник: https://pol-master. com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.

Укладка теплого пола из нагревательных матов выполняется следующим образом:

• Пленку с кабелем распределяют на черновом бетонном полу.
• Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
• Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.

После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Блок: 5/6 | Кол-во символов: 1744
Источник: https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola. html

Установка и настройка

С точки зрения экономии энергетических ресурсов, монтаж водяного пола является самым эффективным. Управление всеми трубами замкнутых систем осуществляет так называемая система гребенок (коллектор) теплого пола. Она представляет собой распределительный узел, в котором сходятся все трубы замкнутых греющих систем.

Гребенка выполняет сразу несколько функций:

• Уменьшает температуру подаваемой воды. Температура теплого пола не должна превышать 45 градусов.
• Обеспечивает необходимую теплоту в помещении, в каждом контуре управляет расходом. С этой целью в коллекторе предусмотрены расходомеры, именно они отвечают за расход воды.

Установка шкафа с коллектором происходит относительно высоты чистового запланированного теплого пола. Коллектор без шкафа рекомендуется располагать на высоту не ниже 1 м от уровня пола.

Также зачастую в систему требуется включение трехходового клапана для регулирования потоков воды. Именно его наличие в системе дает возможность подавать воду стабильной температуры в разводку теплого пола. На клапане находится термостатическая букса, позволяющая регулировать нагрев на выходе. Смешивание воды происходит между горячей водой, поступающей от котла с поступившей обратно из системы жидкостью, что дает максимальную экономию.

Таким образом, циркуляция в системе выглядит следующим образом:

• Горячая вода из котла поступает в коллектор.
• Далее она попадает в трехходовой клапан, если температура воды выше, чем желаемая, то открывается клапан для поступления остывшей воды.
• Внутри происходит смешение, пока температура не достигнет нужного уровня.
• Клапан закрывается.

Что касается электрических теплых полов, в этом случае придется озадачиться выбором терморегулятора и правильно его настроить, они бывают:

• с ручным или электронным управлением;
• с возможностью программирования и без неё.

Самые простые терморегуляторы – механические, управляются поворотным колесиком. Имеют существенный недостаток – повышенное энергопотребление, ведь в этом случае легко забыть и оставить теплый пол включенным.

Электронные терморегуляторы – управляются нажатием кнопок, на LCD-экране высвечивается желаемая температура и текущая.

Электронные программируемые терморегуляторы имеют тот же вид, что и простые электронные, но дополнены функцией включения и выключения пола в определенное время и даже в зависимости от дня недели (будний/выходной). Использование таких приборов не только удобно, но и помогает сэкономить немалое количество электроэнергии, если правильно запрограммировать их.

Единственной проблемой для некоторых пользователей может стать сложность программирования такого терморегулятора. Для этого производители в комплект включают достаточно подробную инструкцию по использованию, регулировке и настройке.

Подключение электронного терморегулятора производится по схеме, указанной производителем на корпусе. Около клемм, предназначенных для того или иного провода, есть указания: две клеммы для датчика температуры пола, три для силового кабеля (фаза, ноль и заземление) и две для кабеля нагрева самого теплого пола (для двухжильного используется 2 провода, для одножильного, соответственно, один).

При работе с установкой терморегулятора не нужно забывать о соблюдении элементарных правил безопасности:

• Следует обесточить помещение.
• Температурный режим эксплуатации терморегулятора – от -5 до +40 градусов.
• Очистка должна проводиться без применения едких химических средств.
• Проверять работоспособность терморегулятора стоит только после полного завершения работ, не следует производить запуск, если прибор разобран.

На сегодняшний день выбор систем теплого пола в магазинах достаточно обширен. В связи с этим бывает сложно выбрать из такого многообразия действительно качественный продукт, удовлетворяющий всем требованиям.

Поэтому необходимо рассмотреть основных производителей и сравнить особенности их продукции:

• «Devi» – производитель из Дании, представляющий кабельные теплые полы. У данной марки есть неоспоримый плюс: сервисные центры «Деви» встречаются практически во всех больших городах нашей страны, поэтому при возникновении неполадок всегда можно вызвать специалиста по ремонту, который поможет решить вашу проблему. Гарантия на теплые полы этого производителя составляет 20 лет, а стоимость их систем зачастую ниже, чем у конкурентов. Также «Devi» производит и терморегуляторы высокого качества, поэтому многие отводят бренду заслуженное первое место.

• «Теплолюкс» – российский производитель, ставший лидером на отечественном рынке теплых полов в 2010 году. Производитель дает гарантию 25 лет, цена на этот продукт очень приятная, а ассортимент достаточно широкий. «Теплолюкс» производит и ультратонкие теплые полы, и мобильные, и множество других, предназначенных для создания комфортных условий.
• «Energy» – британский производитель, изначально зарекомендовавший себя на родине, а впоследствии и в других странах мира. Его преимущество перед другими производителями – экологичность материалов. Также термоматы «Energy» считаются одними из самых экономичных и по потреблению электроэнергии кабелем, и по стоимости самого оборудования. Гарантия производителя составляет 20 лет.

• «Nexans» – норвежская компания, знаменитая во всем мире, прославлена благодаря своим инновационным разработкам. Одна из них – соединение термомата без муфт, которая позволяет настраивать температуру в разных комнатах без особых проблем.
• «Легранд» – специалист мирового уровня, занимается производством различных электрических и информационных систем, в том числе и терморегуляторов для теплого пола. В его ассортименте все виды: от простых механических до сложных программируемых регуляторов. Серия Celiane представлена высокотехнологичными программируемыми системами, которые удовлетворят самого придирчивого покупателя.

Блок: 4/5 | Кол-во символов: 11289
Источник: https://dekoriko. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
2. В отверстие установочного стакана необходимо вывести термодатчик.
3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Блок: 5/8 | Кол-во символов: 2506
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Советы мастеров

Есть нюансы, которые необходимо учитывать при установке теплых полов и их подключении к терморегулятору.

• Следует тщательно вымерять площадь помещения и, соответственно, длину кабеля.
• Первоначально лучше создать на бумаге план монтажа системы теплого пола, он может вам понадобиться, например, при перестановке в помещении или каких-либо ремонтных работах.
• Стоит проверить сопротивление системы до того, как кабель будет залит в стяжку, разброс до 10% находится в пределах нормы.
• Проверку работоспособности лучше проводить только после полного высыхания стяжки.

О том, как подключить терморегулятор от теплого пола, смотрите в следующем видео.

Блок: 5/5 | Кол-во символов: 1828
Источник: https://dekoriko. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Производители

Среди наиболее популярных компаний, специализирующихся на продукции данного рода, можно выделить следующие:

• Фирма «Теплолюкс» очень известна сегодня благодаря высокому качеству выпускаемой продукции. Имеется возможность простейшей установки системы и регулирования механизма вручную. Единственный минус этого бренда – высокая себестоимость материалов.
• Если ориентироваться по оптимальному соотношению цены и качества, то прекрасным примером станет всемирно известный бренд Grand Meyer.
• Терморегуляторы Energy завоевали большую популярность за счет своей конструкции, имеющей ЖК-дисплей. Данные электроприборы прекрасно функционируют с различными теплыми полами, тем самым экономя расходы.

Блок: 7/8 | Кол-во символов: 946
Источник: https://stroy-podskazka.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/

Кол-во блоков: 16 | Общее кол-во символов: 35677
Количество использованных доноров: 5
Информация по каждому донору:

1. https://stroy-podskazka. ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/: использовано 4 блоков из 8, кол-во символов 14106 (40%)
2. https://teplospec.com/teplyy-pol/kak-sdelat-podklyuchenie-teplogo-pola-k-termoregulyatoru-regulirovka-elektricheskogo-podogreva-pola.html: использовано 3 блоков из 6, кол-во символов 3514 (10%)
3. https://dekoriko.ru/pol/teplyj/podklyuchenie-k-termoregulyatoru/: использовано 2 блоков из 5, кол-во символов 13117 (37%)
4. https://pol-master.com/tepliy-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html: использовано 3 блоков из 4, кол-во символов 4879 (14%)
5. https://kaminguru.com/obogrevatel/podkljuchenie-jelektricheskogo-tjoplogo-pola.html: использовано 1 блоков из 4, кол-во символов 61 (0%)

Источник: m-strana.ru

Опасности установки собственного термостата и почему вам следует поручить его установку профессионалу

---

Термостаты. Эти удобные предметы домашнего обихода, которые сохраняют тепло или прохладу в наших домах, в зависимости от времени года.

«Термостат  является компонентом, который измеряет температуру физической системы (например, дома или здания) и выполняет действия, чтобы температура в здании поддерживалась вблизи заданного значения»  ~ Википедия)

В то время как человек Дом может подумать, что это отличная идея установить его самому, но он сильно ошибается…(и, возможно, очень глупо.)

Почему установка термостата НЕ является проектом «сделай сам»

Существует множество стилей и конфигураций, которые следует учитывать при замене термостата. От комплексных систем зонирования дома до систем управления одним касанием с мобильным доступом или даже, возможно, простого механического бюджетного термостата.

Существует множество переменных при определении того, что может подойти для вашей системы ОВКВ. Он может использовать как простые механические, так и цифровые комнатные термостаты для базового управления микроклиматом помещения, вплоть до усовершенствованных многосистемных термостатов для интеграции с системами автоматизации зданий.

Можно сэкономить немного денег, установив или заменив термостат самостоятельно, но вам потребуются:

• Базовые знания в области электротехники
• Общее представление о типе используемого оборудования.

Потенциальные последствия неправильной установки могут включать:

• Поражение электрическим током
• Перегорание автоматического выключателя
• Повреждение блока термостата, электрической системы или даже самого блока переменного тока/печи
• Двухтопливные системы, неудачное расположение термостат, увлажнители для всего дома или неправильная проводка могут сделать установку термостата более длительным, неприятным и сложным процессом.
• Усовершенствованные системы требуют более подробной информации для определения наилучших вариантов и могут быть более дорогими в настройке.

Проблемы с электропроводкой

Термостаты разрабатывались в течение последних нескольких десятилетий, не говоря уже о последних нескольких годах. Большинство систем будут конфигурироваться с термостатом более нового типа, и они больше не будут напоминать простые системы прошлого.

Для настройки и подключения этих новых термостатов требуется опыт работы с электропроводкой, чтобы понять, как правильно настроить вашу конфигурацию.

Очевидно, что помимо риска поражения электрическим током, вы также можете повредить термостат во время установки. Например, подача слишком большого тока через устройство может привести к отказу термостата.

Вам лучше нанять профессионала (например, Smits) для установки термостата, чтобы не нанести травм или повреждений.

Гарантия

Некоторые производители термостатов аннулируют гарантию на термостат, если его установку не выполнит специалист по HVAC.

Все производители хотят защитить себя от претензий, вызванных небрежностью пользователя. Гарантии могут показаться незначительными, но они могут пригодиться. Если ваш термостат вдруг выйдет из строя, вы не захотите платить из своего кармана.

Производительность системы

Термостаты работают более надежно, если их устанавливают обученные специалисты.

Мы хотим, чтобы вы получили максимальную отдачу от вашего устройства, включая энергоэффективность, надежность и комфорт.Если у вас есть система выработки солнечной энергии, вы не хотите тратить эти сбережения на плохую конфигурацию.

Хотя подход «сделай сам» может показаться привлекательным, вы не хотите платить за него позже ремонтом или высокими счетами за отопление и охлаждение.

Вместо этого выберите Smits

Помимо того, что мы избавляем вас от всего вышеперечисленного, мы устанавливаем термостаты всех форм и стилей, включая проводные и беспроводные термостаты, в дополнение к нашим вариантам установки и обслуживания жилых помещений, систем отопления и солнечной энергии. .

И да, мы даже можем установить интеллектуальные термостаты, такие как Nest, Ecobee, Lyric, или обычные термостаты, такие как Honeywell, Emerson и White Rodgers.

---

Спасите себя и доверьтесь Smits для установки термостата

Свяжитесь с нами сегодня!

Schluter®-DITRA-HEAT-E-RT | Утепление пола | schluter.com

Полные инструкции по установке системы DITRA-HEAT см. в Интерактивном руководстве пользователя и Руководстве по установке Schluter®-DITRA-HEAT.

1. DITRA-HEAT-E-RT должен быть установлен в электрической коробке. Рекомендуется использовать одинарную, глубокую электрическую коробку или двойную электрическую коробку с одинарным грязевым кольцом, чтобы обеспечить место для проводки.

2. Электропитание должно быть отключено, а все электрические соединения должны выполняться квалифицированным электриком в соответствии с электрическими и строительными нормами, действующими в вашем регионе.

3. Подсоедините заземляющую оплетку нагревательного кабеля к заземляющему проводу от электрощита.

4. Снимите лицевую панель с основания термостата, ослабив винт и наклонив термостат вверх. Также снимите зажим задней крышки.

5. Для простоты установки сформируйте электрические провода в форме буквы «М» или гармошки. Это облегчит аккуратное складывание их в электрическую коробку. Ослабьте нагрузочные винты в верхней части термостата до упора.

6. Вставьте жилы нагревательного кабеля в клеммы нагрузки снизу.Поскольку полярность отсутствует, любой проводник нагревательного кабеля может быть подключен к любой клемме нагрузки.

7. Закрепите проводники, затянув винты.

8. Вставьте электрические провода в клеммы сверху. Обратитесь к задней части термостата для правильной конфигурации проводки.

9. Закрепите провода, затянув винты, и сложите провода в электрическую коробку.

10. Совместите и закрепите базу питания термостата на электрической коробке.

11. Проденьте датчики температуры пола через отверстие в нижней правой части блока питания термостата. Заклейте второй датчик температуры пола лентой и прикрепите к основанию питания.

12. Зачистите концы датчика температуры пола, чтобы оголить провода для облегчения установки. Вставьте провода датчика температуры пола в клеммы C и D. Обратите внимание, что провода датчика температуры пола не имеют полярности и могут быть перепутаны между клеммами C и D.Затяните винты, чтобы закрепить провода.

13. Подключение питания, нагревательного кабеля и датчика температуры пола завершено. Установите на место лицевую панель термостата и затяните винт в нижней части устройства.

Примечание. Два нагревательных кабеля DITRA-HEAT-E-HK можно подключить и управлять одним термостатом DITRA-HEAT-E-RT, если общий ток менее 15 ампер. Провода нагревательного кабеля должны быть подключены параллельно в соответствии с действующими электротехническими и строительными нормами.К одному термостату DITRA-HEAT-E-RT нельзя подключить несколько нагревательных кабелей DITRA-HEAT-E-HK на ток более 15 ампер. Необходимо использовать дополнительные термостаты DITRA-HEAT-E-RT или термостат DITRA-HEAT-E-RT можно комбинировать с силовыми модулями DITRA-HEAT-E-RR.

Как установить интеллектуальный термостат

Шаг 1. Проверьте текущую систему
Прежде чем пытаться установить новый термостат, убедитесь, что система отопления и/или охлаждения работает правильно.

Не проверяйте систему, закорачивая электрические клеммы печи или кондиционера.Это может повредить термостат.

Шаг 2: Проверьте проводку, чтобы убедиться, что система термостата низкого напряжения
Внимание : Убедитесь, что система рассчитана на 24 В переменного тока. Если старая система помечена как 120 или 240 вольт или имеет проволочные гайки, система находится под высоким напряжением. Не устанавливайте термостат в систему высокого напряжения. Для получения дополнительной информации ознакомьтесь с руководством по эксплуатации устройства или прокрутите список часто задаваемых вопросов ниже, чтобы ознакомиться с несовместимыми вариантами установки.

Идентификация системы высокого напряжения

• Имеет 2-4 толстых провода калибра 14, выходящих из задней части термостата
• Провода соединяются гайками с соответствующими проводами, выходящими из стены
• Маркировка 110 В , 115 В или 240 В

Идентификация системы низкого напряжения

• Она будет иметь от 2 до 9 тонких проводов калибра 18, которые выходят из стены и подключаются к клеммам термостата.
• Клеммы проводов будут иметь такие метки, как C, O, W, W2, Y, Y2, R, RC, RH, G и т. д. системы охлаждения выключены. Это можно сделать на автоматическом выключателе или отключить питание печи выключателем рядом. Используйте детектор напряжения, чтобы убедиться в отсутствии тока под напряжением.

  Осторожно : Не снимайте существующий термостат, пока питание не будет отключено автоматическим выключателем.

  Предупреждение : Вы можете взорвать трансформатор, если не выключите систему отопления, вентиляции и кондиционирования воздуха/печь при замене термостатов. Если вы коснетесь проводов C и R вместе, вы можете сжечь трансформатор или предохранитель.

  Маловероятно, но вы также можете сжечь термостат, подключив неправильные провода к неправильным клеммам. Убедитесь, что вы не соответствуете цвету.

  Также убедитесь, что вы не подключаете к термостату высокое напряжение (толстые черные провода), так как это может сжечь термостат.

  Шаг 4: Снимите крышку термостата
  Снимите крышку с существующего термостата. Пока не отсоединяйте провода.

  Совет : Сделайте еще одну фотографию проводов, чтобы задокументировать соединения для удобства. Не отсоединяйте провода до их маркировки.

  Шаг 5. Пометьте все существующие провода
  Пометьте все существующие провода, по одному, имеющимися этикетками. Убедитесь, что провода помечены правильно. Если у вас есть неопознанный провод, может потребоваться определить провод, в котором он соединяется с оборудованием отопления или кондиционирования воздуха.

  Шаг 6. Снимите старый термостат
  Ослабьте винты, которыми крепятся провода, и при необходимости используйте острогубцы, чтобы отсоединить все провода. Провода могут быть плотно подключены к существующему термостату, и для их удаления потребуется дополнительное усилие. Если у вас недостаточно провисания для маркировки проводов, снимайте их по одному и маркируйте по мере удаления. Отвинтите опорную пластину от стены, чтобы снять старый термостат.

  Совет : Не забудьте закрепить провода, чтобы они не упали в стену.Вы можете сделать это, обернув провода вокруг карандаша.

  Шаг 7: Установите новую опорную пластину
  Используйте в качестве ориентира пузырьковый уровень на задней пластине. Отметьте, где винты будут проходить карандашом через отверстия для винтов на задней пластине.

  Наконечники :

  • При необходимости используйте декоративную пластину, чтобы скрыть следы или отверстия, оставшиеся от старого термостата. Прикрепите декоративную пластину перед креплением задней пластины к стене
  • Просверлите отверстия сверлом 3/16 дюйма, чтобы вставить анкеры для гипсокартона для дополнительной поддержки

  Примечание . провода.

  Шаг 8: Подсоедините провода
  Подсоедините провода к новому термостату, совместив метку провода с соответствующей клеммой. При вставке провода не нужно нажимать на язычок клеммы. Как только провод полностью вставлен, слегка потяните за него, и он должен зафиксироваться на месте. Сфотографируйте для справки позже. Эта информация понадобится при настройке термостата.

  Наконечники :

  • Перед подключением убедитесь, что каждый провод зачищен на ⅛”
  • Если вы допустили ошибку, подключив не тот провод к клемме, нажмите ручкой на язычок клеммы, чтобы освободить провод

  Примечание : Не нажимайте слишком сильно на язычок клеммы и используйте плоскогубцы для извлечения провода.

  • Если у вас есть провод R, подключите его к RH
  • Если у вас есть провод RH и RC, снимите черную перемычку в нижнем левом углу клеммной колодки задней панели с помощью острогубцев (см. рисунок ниже)
  • Если у вас есть лишние провода, не устанавливайте их в новый термостат. Обратитесь за дополнительной помощью к местному специалисту по системам отопления, вентиляции и кондиционирования воздуха. Он обеспечивает постоянное напряжение 24 В на термостат.Если провод С есть, то используем его с аккумуляторами как резервный.

    Если провода C нет, мы можем использовать термостат Smart только с батарейками. Есть много случаев, когда в старых домах есть только провод RH и W. Термостат будет работать только от батареек и не будет их разряжать. Они прослужат до года, а может и дольше, в зависимости от использования.

    Шаг 9: Установите батареи
    Термостат может питаться от батарей или от сети 24 В переменного тока.Если для питания термостата используется настенный трансформатор, подключите его между C и RH. Убедитесь, что батареи установлены в соответствии с указанной полярностью на термостате.

    Шаг 10. Прикрепите интеллектуальный термостат
    Убедитесь, что все лишние провода убраны обратно в стену, чтобы оставить место для термостата, плотно прилегающего к задней панели. Плотно прижмите корпус термостата к задней пластине, прикрепленной к стене. Убедитесь, что контакты на корпусе правильно совмещены с разъемом, прикрепленным к клеммной колодке на задней панели.Невыполнение этого требования может привести к повреждению термостата.

    Шаг 11: Включите питание
    Восстановите питание всех систем отопления и охлаждения. Это можно сделать на автоматическом выключателе.

    Шаг 12. Подключите интеллектуальный термостат к панели управления или к концентратору автоматизации
    Выполните соответствующие шаги ниже для подключения интеллектуального термостата к главной панели управления или концентратору в зависимости от того, с какой системой вы работаете.

    Программируемые термостаты | Министерство энергетики

    Вы можете сэкономить до 10 % в год на обогреве и охлаждении, просто поворачивая термостат на 7–10 °F на 8 часов в день по сравнению с его обычным значением.Процент экономии от спада больше для зданий в более мягком климате, чем для зданий в более суровом климате.

    Чем меньше разница между внутренней и наружной температурой, тем ниже будет ваш общий счет за охлаждение. Вы можете легко сэкономить энергию зимой, установив термостат примерно на 68 ° F, когда вы бодрствуете, и установив его ниже, когда вы спите или вдали от дома. Летом вы можете следовать той же стратегии с центральным кондиционированием воздуха, поддерживая в доме более высокую температуру, чем обычно, когда вы в отъезде, и устанавливая термостат на максимальное значение, удобное для вас, когда вы дома и нуждаетесь в охлаждении и при необходимости обеспечьте контроль влажности.

    Хотя термостаты можно регулировать вручную, программируемые термостаты позволяют избежать любого дискомфорта, возвращая температуру к норме перед тем, как вы проснетесь или вернетесь домой.

    Не устанавливайте термостат на более низкую температуру, чем обычно, когда вы включаете кондиционер. Это не будет охлаждать ваш дом быстрее и может привести к чрезмерному охлаждению и, следовательно, к ненужным расходам. Распространенное заблуждение, связанное с термостатами, заключается в том, что печь работает больше, чем обычно, чтобы нагреть помещение до комфортной температуры после того, как термостат был установлен обратно, что приводит к небольшой экономии или ее отсутствию.На самом деле, как только температура в вашем доме упадет ниже нормальной, он будет медленнее отдавать энергию в окружающую среду.

    Зимой чем ниже температура в салоне, тем медленнее теряется тепло. Таким образом, чем дольше ваш дом остается при более низкой температуре, тем больше энергии вы экономите, потому что ваш дом потерял меньше энергии, чем при более высокой температуре. Та же концепция применима к повышению настройки термостата летом — более высокая внутренняя температура замедлит поступление тепла в ваш дом, экономя энергию на кондиционировании воздуха.Посмотрите нашу инфографику по домашнему отоплению, чтобы узнать больше о том, как взаимодействуют системы отопления и термостаты.

    HZ-THSTAT-A [Crestron Electronics, Inc.

    ]1
    CE, FCC, IC

    Диапазон измерений (обеспечивается дистанционным датчиком)
    Температура в помещении	от 32° до 110°F (от 0° до 43°C)
    Наружная температура	от -40° до 170°F (от -40° до 77°C) ПРИМЕЧАНИЕ: Измерение наружной температуры составляет от -30° до 120°F (от -34° до 49°C), если используются термисторные датчики.
    Влажность	От 0% до 100% относительной влажности
    Термостойкость
    ±1ºF (±0,5ºC)
    Допуск на влажность
    ± 5,0 % относительной влажности
    Диапазон уставки
    Авто	от 38° до 99°F (от 3° до 37°C)
    Тепло	от 38° до 89°F (от 3° до 32°C)
    Холодный	от 38° до 99°F (от 3° до 37°C)
    Сияющий пол	от 38° до 110°F (от 3° до 43°C)
    Влажность	От 5 % до 90 % относительной влажности
    Требования к питанию
    Потребляемая мощность	3 Вт при 24 В переменного тока
    Максимальный ток на реле	1А
    Максимальный ток через все реле	3А
    Связь
    Связь WiFi®	802. 11/b/g/n (2,4 ГГц)
    Кнопки
    Вверх	Повышает заданное значение в помещении на 1ºF, 1ºC или 0,5ºC в зависимости от активной шкалы температуры
    Вниз	Понижает уставку помещения на 1ºF, 1ºC или 0,5ºC в зависимости от активной шкалы температуры
    Дисплей
    Тип	Трансфлективный ЖК-дисплей с подсветкой
    Размер	3.5 дюймов (89 мм)
    Разрешение	320 х 480
    Соединения
    С	(1) Общий от трансформатора 24 В переменного тока системы HVAC
    правая сторона	(1) Справочник по тепловым заявкам (W1/W2)
    Р/РЦ	(1) Эталон, вызовы компрессора/охлаждения или системы с одним эталоном (Y1/Y2/G/O/B)
    Ш	(1) Ступень нагрева 1, позвоните по номеру
    Ш2	(1) Ступень нагрева 2, позвоните по номеру
    Д	(1) Ступень компрессора 1 звоните
    Y2	(1) Ступень компрессора 2, звоните
    О	(1) Переключение, активное в режиме охлаждения
    Б	(1) Переключение, активно в режимах без охлаждения
    Г	(1) Звонок болельщика
    ХУМ	(1) Звонок на гигростат
    ХУМР	(1) Ссылка, гигростат вызывает
    ТС1+ и ТС1-	(2) От выносного датчика температуры (CHV-RTS, CHVI-RTS-1G-N-W и CHVI-RTS-1G-SM-W), выносного датчика плиты (CHV-RSS) или выносного датчика температуры и влажности (ЧВ-РТС). Также совместим с термисторами 10k. Все датчики и термисторы продаются отдельно.
    ТС2+ и ТС2-	(2) От выносного датчика температуры (CHV-RTS, CHVI-RTS-1G-N-W и CHVI-RTS-1G-SM-W), выносного датчика плиты (CHV-RSS) или выносного датчика температуры и влажности (ЧВ-РТС). Также совместим с термисторами 10k. Все датчики и термисторы продаются отдельно.
    USB	(1) гнездо Micro B, USB 2.0 порт компьютерной консоли для загрузки прошивки, временного питания и настройки устройства
    R СОЕДИНЕНИЯ Переключатель (на задней панели)
    ТОЛЬКО R/RC	Для установок только с одним соединением R. Подключите соединение R к клемме R/RC.
    ОТДЕЛЬНЫЙ	Для установок с отдельными соединениями RC и RH. Подсоедините соединение RC к клемме R/RC, а соединение RH — к клемме RH.
    Датчики
    Окружающий свет	Определяет дневной и ночной режимы и устанавливает диапазон автоматического затемнения дисплея и светодиодной подсветки Интенсивность подсветки регулируется пользователем
    Близость	День: Более чувствительный Ночь: Менее чувствительный
    Защита окружающей среды
    Температура	от 32° до 104°F (от 0° до 40°C)
    Влажность	От 10 % до 95 % относительной влажности (без конденсации)
    Строительство
    Корпус	Пластмассовый, для поверхностного монтажа на передней части горизонтально ориентированной распределительной коробки на 1 пост
    Поверхностный монтаж	Монтаж на гипсокартон с помощью двух анкеров (входят в комплект) Предоставлен шаблон выреза
    Крепление электрической коробки	Устанавливается на горизонтальную 1-местную новую или старую рабочую электрическую коробку американского типа с помощью двух крепежных винтов (входят в комплект)
    Монтажная глубина	1. 50 дюймов (38 мм)
    Размеры
    Высота	3,52 дюйма (89 мм)
    Ширина	4,90 дюйма (124 мм)
    Глубина	1,76 дюйма (45 мм) в целом, 0,57 дюйма (14 мм) от поверхности стены при установке
    Вес
    7,81 унции (221 г)
    Соответствие
    Нормативная модель: M201

    519 — текмар

    Излучающий термостат 519 точно регулирует температуру в помещении и/или на полу для зоны водяного отопления с использованием технологии широтно-импульсной модуляции (ШИМ).Простые кнопки вверх и вниз и дисплей с крупным шрифтом делают этот термостат удобным для чтения и использования. В комплект входит датчик плиты 079 для измерения температуры пола, чтобы защитить пол от перегрева и повысить комфорт. Этот простой в установке термостат является прямой заменой термостата tekmar 509. Доступна дополнительная переходная пластина 012, которая позволяет установить термостат на одинарную распределительную коробку.

    Технические характеристики
    Одобрения агентства	Соответствует классу B: ICES и FCC, часть 15
    Окружающие условия	Только для использования в помещении, от 32 до 122 градусов по Фаренгейту (от 0 до 50 градусов по Цельсию), относительная влажность не более 90 % без конденсации
    Тип управления	Микропроцессорное управление, это не предохранительное (предельное) управление
    Размеры	3-11/16″ В x 3″ Ш x 15/16″ Г (94 x 76 x 24 мм)
    Материал корпуса	Белый ПВХ-пластик
    Корпус Рейтинг NEMA	НЭМА 1
    Блок питания	от 10 до 30 В (перем. /пост.), 50/60 Гц, 1.8 ВА в режиме ожидания, 56 ВА макс. при полной нагрузке, класс 2
    Реле	30 В (перем./пост.) 2 А, цепи класса 2
    Сенсор	Термистор NTC, 10 кОм при 77°F (25°C плюс/минус 0,2°C) Бета = 3892
    Зонирование — термостат типа	Радиационный термостат

    Теплый пол, Система обогрева пола из плитки, Термостат для плитки




    Основы выбора системы Есть вопросы по правильному выбору системы электрического обогрева пола? Если вы новичок в утеплении пола, шаги, описанные ниже, помогут вам в правильном выборе системы Warm Tiles®. Для получения более подробной информации, касающейся больших систем обогрева пола, включающих использование нескольких комплектов, нескольких зон или релейных устройств, обратитесь за помощью в службу технической поддержки. Шаг 1:  Несколько вопросов и ответов Чтобы определить, какие компоненты лучше всего подходят для вашего проекта лучистого обогрева пола, вам нужно будет ответить на несколько вопросов. 1. При каком напряжении будет работать эта система — 120 Вольт или 240 Вольт? Системы Warm Tiles® предназначены для работы от 120 В или 240 В в Северной Америке. Допустимо любое напряжение, но оно должно быть определено до выбора. 2. Пол обогревается над другим отапливаемым помещением, на бетонной плите или над подпольем? В зонах над другим отапливаемым помещением кабели должны располагаться на расстоянии 3 дюймов друг от друга. Это известно как «стандартное расстояние». располагаться попеременно. Сначала на расстоянии 3 дюймов, затем 1.5 дюймов друг от друга, затем 3 дюймов друг от друга и так далее. Это известно как «переменный интервал». 3. Является ли обогреваемое пространство относительно квадратным или прямоугольным пространством с небольшим количеством препятствий, или это пространство неправильной формы с препятствиями и несколькими входами и выходами? Для относительно квадратных или прямоугольных пространств с небольшим количеством препятствий в равной степени рекомендуются нагревательные кабели и маты. Для помещений неправильной формы, неограниченные дизайнерские конфигурации кабельной системы делают ее идеальным выбором. 4. Помимо контроля температуры, хотите ли вы запрограммировать систему на автоматическое включение и выключение? Все системы кабелей и матов Warm Tiles® управляются термостатом Warm Tiles®. Термостаты доступны в программируемых и непрограммируемых моделях. Программируемые модели имеют опции программирования на уровне комфорта, а также простой селекторный переключатель в выключенном положении. Вы можете выбрать предварительно запрограммированный режим пониженного энергопотребления, чтобы снизить потребление энергии и затраты на целых 50%. Непрограммируемые модели оснащены простым переключателем включения/выключения и контролем температуры. Получив ответы на приведенные выше вопросы, вы теперь можете определить систему кабелей или матов Warm Tiles®, необходимую для вашего проекта. Используйте Шаг 2a или Шаг 2b в зависимости от выбранной вами системы. Шаг 2a: Основы выбора комплекта кабелей Как узнать, какой комплект кабелей Warm Tiles® купить? Кабельная система Warm Tiles® обеспечивает неограниченные возможности дизайна даже для помещения самой сложной формы.Кабель Warm Tiles® позволяет вам установить полное покрытие для обогрева пола, проложив кабель на полу в любом месте, где вам требуется отапливаемая площадь. Наши системы напольного отопления поставляются с двумя вариантами расстояний, что позволяет прокладывать эти чрезвычайно гибкие кабели практически в любом месте. В обычном помещении над отапливаемым помещением просто разместите кабель на расстоянии 7,61 см друг от друга. Для помещения над неотапливаемой зоной, на бетонных плитах или в помещении с высокими потерями тепла, например, в солярии, чередуйте расстояние от 3 дюймов (7.61 см), затем 1,5 дюйма (3,80 см), затем 3 дюйма (7,61 см) и так далее. Просто защелкните кабель в обвязке, входящей в комплект для установки кабеля, и следуйте инструкциям по установке кабеля. Как рассчитать площадь, которую я планирую покрыть? Во-первых, нет необходимости устанавливать системы теплого пола под нижние шкафы или сантехнику, в пределах 2–8 дюймов (5,08–20,32 см) от плинтусов и 6 дюймов (15,24 см) от фланца унитаза. Во-вторых, точно измерьте длину и ширину отапливаемых зон вашей комнаты, по которым можно ходить, по секциям, как показано на приведенной ниже схеме планировки помещения с комплектом кабелей Warm Tiles®. Сложите площади с подогревом, пригодные для ходьбы, чтобы определить общую площадь утепления пола, которая потребуется. Выберите правильную систему для вашего применения по площади в квадратных футах из Таблиц выбора продукции Warm Tiles® для кабельных комплектов ниже. Измерьте пространство Пример расположения кабелей Цветные области, где вы проложили кабели. 9 A 2’6 «x 3 ‘= 7. 5 Sqft b is (2’6″ x 2′) ÷ 2 = 2,5 SQFT C — 3 ‘x 5’ = 15 SQFT A + B + C = 7.5 SQFT + 2,5 SQFT + 15 SQFT = 25 SQFT Общая отапливаемая область Выберите напряжение комплекта для обогрева пола, 120 В или 240 В, в зависимости от источника питания.Для помещений площадью более 70 кв. футов (6,50 м2) комплекты на 240 В могут оказаться более экономичными. Используйте стандартное расстояние 3 дюйма (7,61 см) для помещений над обогреваемыми помещениями. Используйте альтернативное расстояние 3 дюйма, 1,5 дюйма, 3 дюйма (7,61 см, 3,80 см, 7,61 см) для помещений над неотапливаемыми помещениями, бетонными плитами или зонами с высокими потерями тепла. Шаг 2b:  Основы выбора набора ковриков «SAM» Как узнать, какой комплект ковриков Warm Tiles® SAM купить? Система матов Warm Tiles® «SAM» обеспечивает быструю и простую сборную установку с использованием современных кабелей, закрепленных на самоклеящейся сетчатой ​​основе. Коврики Warm Tiles® идеально подходят для бетонных плит или многоквартирных домов, а также для квадратных или прямоугольных установок, где мат соответствует форме помещения. Эти стандартизированные прямоугольные коврики помогают сократить время установки и трудозатраты. Индивидуальные коврики доступны для различных форм и областей. Просто приклейте сетку к основанию и следуйте инструкциям по установке коврика. Как рассчитать площадь, которую я планирую покрыть? Во-первых, нет необходимости устанавливать системы теплого пола под тумбы или сантехнику, в пределах 2”– 8” (5.08–20,32 см) от плинтуса и 6 дюймов (15,24 см) от фланца унитаза. Во-вторых, точно измерьте длину и ширину отапливаемых зон вашей комнаты, по которым можно ходить, по секциям, как показано на приведенной ниже схеме планировки помещения из комплекта ковриков Warm Tiles®. Сложите площади с подогревом, пригодные для ходьбы, чтобы определить общую площадь утепления пола, которая потребуется. Выберите правильную систему для вашего применения по площади в квадратных футах из таблиц выбора продукции Warm Tiles® для комплектов матов ниже. Заштрихованная область показывает, где вы хотите установить систему ковриков. 9 9002 2 a 20 «x 6 ‘= 10 Sqft 9 — 20″ x 6′ = 10 Sqft C — 20 «х 3 ‘ =   5 кв. футов A + B + C = 10 кв. футов + 10 кв. футов + 5 кв. футов = общая отапливаемая площадь 25 кв. футов. Таблицы выбора продуктов для комплектов ковриков Выберите напряжение комплекта для обогрева пола, 120 В или 240 В, в зависимости от источника питания.Для помещений площадью более 70 квадратных футов комплекты на 240 В могут оказаться более экономичными. Все коврики имеют ширину 20 дюймов. Можно использовать несколько матов, чтобы увеличить обогреваемую площадь установки. Все замеры указаны за комплект. теплая плитка ® 120V коврик для ковриков 9099 ‘ 2 7 20 «x 22′ 2 7 Sam1062 7 67-80 квадратных футов 5 7 20″ x 50′ 7 20 «x 58 ‘ 7 20″ x 66.67′ 4 Мат № Матем Размеры Охват AMPS * 20 «x 6. 67 ‘ 4 12-15 квадратных футов 1,3 SAM1013 20″ x 8.67 ‘ 16-19 квадратных футов 9-19 квадратных футов 1,7 Sam1017 20-22 квадратных футов 2.2 Sam1020 20 «x 13.33′ 23-28 квадратных футов Sam1025 29-36 квадратных футов 3.1 Sam1033 37-46 квадратных футов 4.2 8 20 «x 28 ‘ 47-54 квадратных футов 5. 3 Sam1050 20″ x 33.33′ 55-66 квадратных футов 6.5 20 «x 41.33 ‘ Sam1075 81-94 квадратных футов 4 9 .7 95-106 квадратных футов 4 0 ‘107-120 квадратных футов 13.1 13.1 Теплая плитка® 240V Матем Наборы



    2




    4





    2
    7 20 «x 58 ‘


    00


    20″ x 66.67′


    Мат № 4	Матем Размеры	Охват	AMPS *
    Sam2010	20 «x 6.67 ‘	12-15 квадратных футов	0,6
    Sam2013	20 «x 8. 67′	‘	9-19 квадратных футов	0,8
    Sam2017	20″ x 11.33	20-22 квадратных футов	1.1
    	7 20 «x 13.33 ‘ 4	23-28 квадратных футов	1.3
    Sam2025	20″ x 16.67	29-36 квадратных футов	1.6
    Sam2033	20 «x 22 ‘	37-46 квадратных футов	2.1	2
    Sam2042	20″ x 28′	47-54 квадратных футов	2,8
    Sam2050	20 «x 33. 33 ‘	55-66 квадратных футов	3.1
    20″ x 41.33′	67-80 квадратных футов
    SAM2075	20 дюймов x 50 футов	81–94 квадратных фута	4.8
    Sam2087		95-106 квадратных футов 4	5.7
    	107-120 квадратных футов	6.5



    Шаг 3. Основы выбора комплекта термостатаКак узнать, какой комплект термостата Warm Tiles® купить?

    После того, как вы выбрали комплект(ы) кабелей или комплект(ов) матов для покрытия помещения, вам потребуется добавить комплект термостата для контроля температуры.См. таблицу ниже. Просто выберите между программируемой или непрограммируемой моделью, которая соответствует вашему источнику питания и напряжению комплекта кабелей или матов. Комплект термостата Warm Tiles® предназначен для простой установки квалифицированным мастером-сделай сам. Тем не менее, вы всегда должны проконсультироваться с местным агентством по надзору за электрооборудованием перед началом установки. См. инструкции по установке и эксплуатации термостата, прилагаемые к каждому комплекту. Инструкции различаются между программируемыми и непрограммируемыми моделями.

    Диаграмма выбора продукта для комплектов термостата





    теплые Tiled® Thermostat Kits
    Модель №	Напряжение	Программируемое / Незаборовано 4 Максимум amperage
    FGS	120/240 Dual напряжения		Программируемая 15 Amps
    	FG 120/240 Dual Voltage	непрограммируемый	15 Ампер


    Другие варианты Производители Термостат



    90GA








    5

    Комплекты термостатов Honeywell/Aube
    Номер модели	Напряжение	Программируемый / не программируемый	максимум amperage	9114-AF-120GA 4 120 POLTS 4	не программируемый		15 AMPS
    TH214-AF-240GA	240 Вольт	Непрограммируемый	15 AMPS
    5 2	TH215-AF-AF-GA	Dual Напряжение	Программируемый


    Шаг 4: Большие пола Утепления

    Для больших помещений к одному термостату можно подключить более одного комплекта кабелей или матов Warm Tiles®, если общая сила тока комплектов не превышает 15 ампер. Если отапливаемая зона требует нагрузки более 15 А, вы можете разделить зону на несколько зон, каждая из которых имеет собственный термостат, или установить комплект реле

    .

    Что такое комплекты реле?

    Комплекты реле представляют собой переключатели на 24 А, управляемые одним термостатом. Как и термостат, каждое реле может иметь два комплекта кабелей или ковриков, но может выдерживать нагрузку до 24 А вместо максимальной нагрузки 15 А для термостата. В сочетании с мощностью термостата 15 ампер с помощью комбинации термостат/реле можно управлять нагрузкой для обогрева пола до 39 ампер.Если это все еще не охватывает область, которую вы хотите контролировать с помощью одного термостата, добавьте еще одно реле для дополнительных 24 ампер нагрузочной способности. При использовании комбинации термостат/реле/реле одним термостатом можно управлять нагрузкой до 63 А. Однако имейте в виду, что, как и термостаты, реле требуют для работы электрической цепи (обычно 30 А каждая) и должны быть подключены к термостату и друг к другу в соответствии с инструкциями, прилагаемыми к каждому комплекту реле.
