Столбчатый монолитный фундамент из железобетона под колонну


Для возведения крепкого и надежного здания на непучнистых грунтах можно использовать в качестве основания столбчато-ростверковый фундамент. Этот тип каркаса пригоден для домов в 1-2 этажа из сравнительно легких строительных материалов, таких как каркасные панели, бревно, клееный брус, панель. Благодаря материалам, которые используют при монтаже монолитного основания столбчатого типа, такой дом простоит не один десяток без изменений конструкции и угроз разрушения.

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания, поскольку столбы уходят в грунт на глубину ниже уровня промерзания всего на 30 см, в то время как сваи для основания дома погружают в грунт до несущего пласта земли. Надежный ростверк — опоясывающий столбы каркас, делает опоры неподверженными к сдвигам под воздействием изменений структуры грунта и снижает давление всего дома на колонны.

Важно: монолитный столбчатый каркас для дома можно использовать только на ровных грунтах, не склонных к пучению и имеющих низкий уровень грунтовых вод.

Основные принципы возведения надежного столбчатого основания

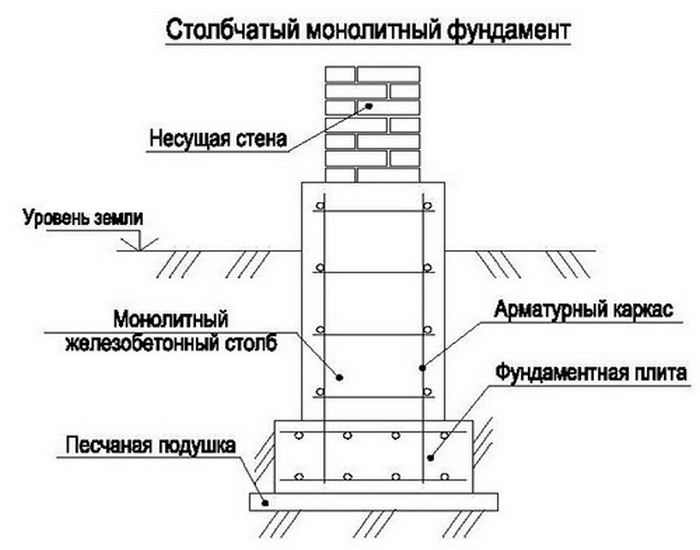

столбчатый монолитный фундамент

Технология изготовления столбчатого фундамента из железобетона в разы проще привычного свайного основания

Чтобы монолитный фундамент столбчатого типа прослужил долго и качественно, при его монтаже необходимо соблюдать такие правила:

  • Столбы из железобетона углубляют не менее чем на 70 см в грунт;
  • Почва на участке под столбчатый каркас должна быть спокойной и не склонной к сдвигам/пучениям;
  • Уровень грунтовых вод ниже отметки 1,5 метра;
  • Желательно, чтобы участок не имел крутых рельефных «поворотов»;
  • Для крепости фундамента необходимо монтировать ростверк из железобетона;
  • Стены дома должны быть выполнены из относительно легкого материала (пеноблок, брус, бревно, панель).

Важно: монтаж ростверка слегка завышает расходы на устройство такого фундамента, однако и в разы усиливает долговечность каркаса.

Возведение фундамента из железобетона: этапы работ

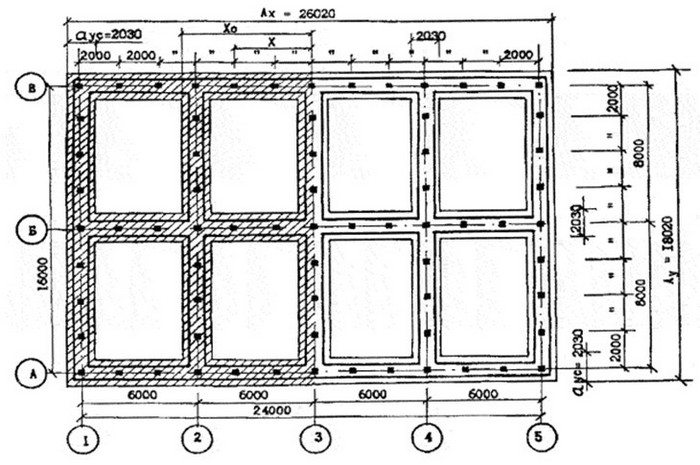

монолитный столбчатый фундамент

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его

Первым делом, перед тем как возвести прочный фундамент столбчатого типа из железобетона, необходимо спроектировать его. Точные расчеты позволят добиться максимальной крепости основания. При проектировании стоит соблюдать такие нормы:

  • Сечение каждой колонны должно быть не менее 20х20 см. Однако на практике чаще всего столбы делают сечением 25х25 см или диаметром 25 см.
  • Желательно сделать башмак для каждой колонны. То есть своеобразное расширение сваи в нижней её точке при заливке. Такая технология позволит снизить давление готового здания на все опоры.
  • Расстояние между колоннами может варьироваться в пределах 1-2 метра, но при условии, что колонны будут установлены в обязательном порядке по всем углам здания, на местах стыков стен дома, под всеми выступами и массивными точками, такими как печь или камин и пр.

После того как фундамент нанесен на бумагу и полностью рассчитан в соответствии с параметрами дома, можно приступать к его разметке на грунте. Для этого намечают все места будущих столбов и вбивают колья. Причём колья должны быть вбиты по наружной и внутренней стороне предполагаемых колонн. Между кольями натягивают леску, чтобы отследить уровень расположения всех намеченных столбов по горизонтали и по диагонали.

Важно: для удобства монтажа столбчатого фундамента под маленькие дома удобнее выкопать единый котлован, который позволит легко и быстро установить опалубку для заливки раствора на каждую колонну.

Следующим этапом в монтаже колонн фундамента станет устройство подушки из песка и щебня. Такая прослойка выполняется в следующем порядке:

Сначала в точки установки предполагаемых опор насыпают слой песка толщиной 15-20 см. Его хорошо трамбуют. После этого сверху песка стелют слой щебня толщиной 10-15 см. Его также тщательно трамбуют.

Армирование опор

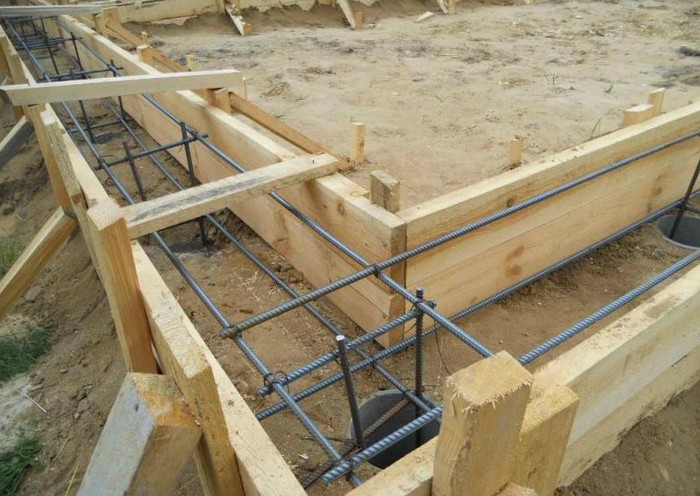

фундамент столбчатый монолитный

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн

Обязательным условием для монтажа крепкого железобетонного основания столбчатого типа является армирование колонн. Поскольку армировать столбы по вертикали в опалубке сложно, то облегчить процесс установки стальной сетки можно путем её предварительной сборки (вязки) и установки в уже собранную опалубку.

Рекомендуем к прочтению:

Важно: вязать армирующую сетку из стальных прутьев нужно таким образом, чтобы металл имел отступ от краёв залитой колонны, включая низ и верх, по 1 см минимум.

Для создания армирующего пояса на каждый столб используют четыре вертикальных прута сечением 12-16 мм с рифленой поверхностью и горизонтальные пруты-перемычки сечением 6 мм. При этом важно знать, что если предполагается монтаж ростверка из дерева, то прутья арматуры не должны доходить до верха столба на 1-2 см. Если же предполагается монтаж железобетонного ростверка, то прутья арматуры должны выступать из залитых колонн на 25-40 см для качественной вязки армирующего пояса ростверка с прутьями колонны.

Важно: гнуть такие выступающие прутья под вязку арматуры ростверка можно только после окончательного затвердения бетона столбов.

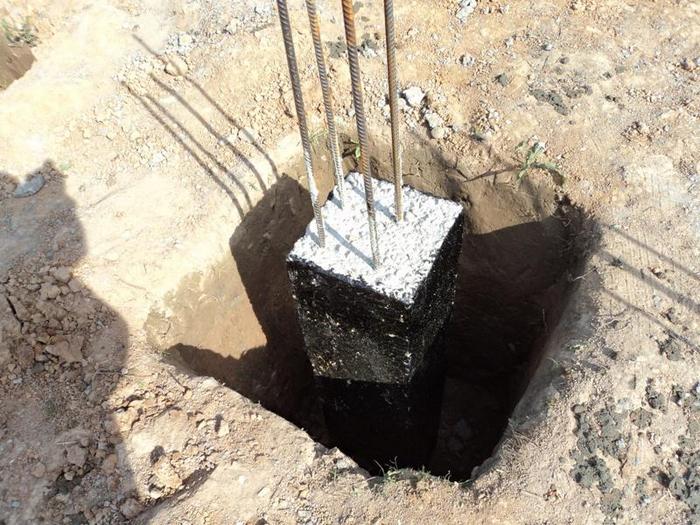

Монтаж башмака

Сначала перед заливкой колонн необходимо смонтировать опорные площадки (башмаки) под каждую опору. Для этого поверх песчано-гравиевой подушки устанавливают опалубку из четырех фанер высотой 20-30 см и сечением, в 1,5 раза превышающим сечение спроектированных столбов. Цементный раствор заливается в один приём и оставляется на 7-10 дней до полного высыхания при условии сухой погоды и температуры в диапазоне +15-20 градусов.

Заливка колонн

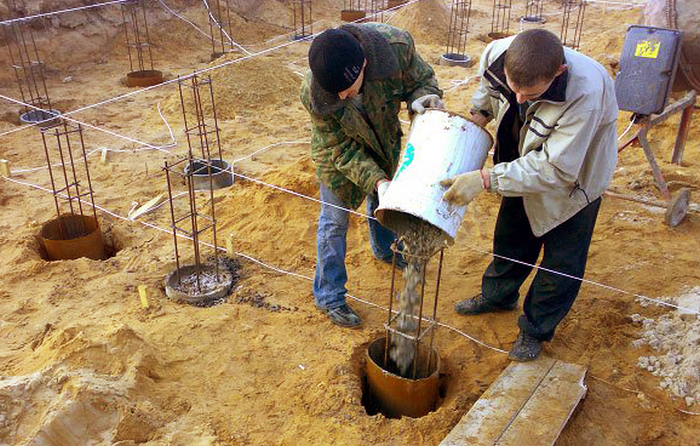

столбчатый фундамент монолитный

В готовую опалубку устанавливают арматуру и приступают к заливке раствора

После того как башмаки полностью просохнут, можно приступать к монтажу опалубки под колонны. Для этого используют доски нужной высоты. Материал между собой скрепляют хомутами или шпильками. Внутренние стенки опалубки лучше застелить рубероидом. Это позволит добиться гладкости стенок колонн и сохранить их невредимыми при снятии опалубки.

Важно: использование асбестоцементных или пенополистироловых труб в качестве опалубки нецелесообразно, поскольку все равно потребует дальнейшего утепления подземной части столбов. А это повлечет дополнительные расходы.

В готовую опалубку устанавливают арматуру и приступают к заливке раствора. Стоит помнить, что для приготовления качественной смеси раствора лучше использовать цемент марки не меньше М-200. При этом в холодное время года лучше добавить в бетонный раствор специальные пластифицирующие добавки, которые улучшат качество застывания бетона и увеличат температуру замерзания воды зимой. Однако лучше проводить монтаж столбчатого фундамента в теплое время года.

При заливке необходимо удалять все пузырьки воздуха из раствора. Для этого используют строительный вибратор или металлический штырь.

Важно: при трамбовке раствора необходимо избегать расхождения щитов опалубки и контакта вибратора с арматурой во избежание нарушения её конструкции.

Цемент в опалубке при условии сухой погоды и постоянной температуры +20 застывает около недели. Лишь после полного застывания бетона можно снимать опалубку. При этом стоит знать, что снятие опалубки до высыхания раствора чревато нарушением стенок столбов, образованием трещин и сколов. Готовые столбы из железобетона нужно обработать гидроизоляционными материалами на всю высоту, включая башмак.

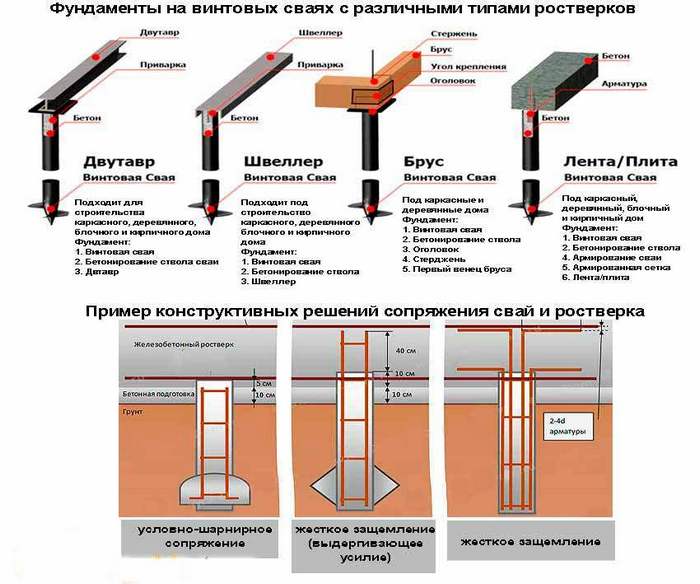

Ростверк: типы

фундамент столбчатый под колонны

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк

Для повышения прочности столбчатого фундамента из монолита рекомендуется делать ростверк. В зависимости от материала для строительства дома ростверк  может быть изготовлен таким образом:

Рекомендуем к прочтению:

  • Крепление к столбам металлопроката. В этом случае пластины металла (швеллер или двутавр) укладываются полками вниз. Такой ростверк выдержит любые нагрузки.
  • Ростверк из железобетона. Здесь необходим монтаж опалубки и заливка бетонного раствора с его армированием. Такой пояс пригоден под строительство каркасного или панельного дома, а также деревянного сруба.
  • Брусовый ростверк — самый дешевый и простой вариант устройства пояса. Используется под строительство легких конструкций из дерева или каркаса.

Монтаж монолитного ростверка

6

Для заливки бетонного раствора необходимо смонтировать качественную опалубку

Для заливки бетонного раствора необходимо смонтировать качественную опалубку. Начинают с нижних удерживающих щитов. Для этого необходимо нарезать доски, равные шагу между колоннами фундамента. Для их крепления рекомендуется вбить в грунт удерживающие колья. Доски опалубки укладывают на колья вровень с верхним краем столбов.

Боковые щиты опалубки крепят по краям и надежно фиксируют. Боковые планки опалубки можно устелить рубероидом.

Важно: боковые щиты опалубки можно делать выше проектной отметки, а сам бетон при этом можно залить по внутренней разметке. Такая технология является более удобной, чем выравнивать потом верх ростверка в случае недобора бетонной смеси.

Следующим этапом проводят армирование всей конструкции. Здесь стандартно используют армопояс из горизонтальных прутьев сечением 12-16 мм и продольных элементов сечением 6-8 мм. Важно в местах столбов связать арматуру с выступающими из колонн прутьями.

Заливку раствора для ростверка нужно проводить в один этап. Поэтому лучше заказать строительный миксер или бетономешалку нужного объема. При заливке бетона необходимо трамбовать раствор через каждые 30 см. Общая толщина (высота) ростверка, как правило, не превышает 60 см.

Через 7-10 дней при условии хорошей сухой погоды бетон считается полностью застывшим. Теперь можно снимать опалубку и давать фундаменту устояться. Все поверхности ростверка также покрывают гидроизоляционными материалами.

После полного высыхания конструкции необходимо провести обратную засыпку котлована с трамбовкой грунта вокруг колонн. Котлован засыпают вровень с отметкой надземной части колонн фундамента. Для декорирования опорных столбов и снижения уровня теплопотерь можно использовать декоративную обшивку столбов сайдингом или же произвести кладку природного камня.

Важно: в декоративном цоколе со всех четырех сторон здания необходимо оставить отверстия для вентилирования подпола. При этом стоит знать, что декоративную отмостку нужно класть только после разводки и утепления всех сантехнических коммуникаций.

Устройство и строительство монолитного ленточного и столбчатого фундамента своими руками

Монолитный фундамент является, наверное, самым распространенным основанием при строительстве зданий. Обусловлено это тем, что характеристики цельного изделия по определению лучше, чем, если изготавливается сборная конструкция. Кроме того, для изготовления монолитного фундамента используется самый недорогой материал в строительстве, а именно бетон.

монолитный фундаментПример готового монолитного фундамента из бетона

Еще одним достоинством такого типа фундамента является то, что его можно применять при строительстве как небольших сооружений, так и высотных зданий. Единственным отличием в изготовлении оснований для столь различных по габаритам строений будет использование бетона разных марок и количество заложенной арматуры. А вот технология выполнения практически одна и та же.

Вернуться к оглавлению

Содержание материала

Какими бывают монолитные фундаменты

Главное отличие таких оснований в способе их изготовления. Они могут выполняться как с использованием арматуры, так и без нее. Материал арматуры может быть классическим металлом, а можно обратиться к современным технологиям и использовать инновационный стеклопластик. Этот материал обладает более высокими прочностными характеристиками, кроме того, он более удобен в монтаже, а при его использовании остается гораздо меньше отходов.

изготовление монолитного фундаментаПроцесс изготовления монолитного фундамента

Еще одно отличие выполнения монолитных оснований в том, что нередко в процессе приготовления бетона в него добавляют изрядное количество камней, а это существенно удешевляет сам фундамент. Если процентное соотношение добавки было рассчитано правильно, то на качестве изготовленного основания такой подход никак не сказывается.

Кроме того, существуют два основных вида исполнения фундамента: монолитный столбчатый, ленточный фундамент и плита.

Эти разновидности, в свою очередь, могут объединяться или подразделяться на свои типы.

Вернуться к оглавлению

Монолитный столбчатый фундамент

Монолитные столбы очень часто используются для строительства деревянных дачных построек из каркасов или щитов. Для небольших строений, как правило, устанавливают опоры по углам, в некоторых случаях добавляют посередине стены или в местах, испытывающих повышенную нагрузку.

столбики фундаментазаливка столбиков монолитно-столбчатого фундамента

Дома на столбчатом фундаменте отлично себя чувствуют на заболоченных, торфяных, песочных и прочих сложных грунтах.

Нередко такие фундаменты используют в случаях, когда риск затопления очень высок.

Главный плюс такого вида монолитного фундамента его невысокая цена.

Выполнение столбов

Пожалуй, самый сложный этап – это изготовление опор. Для облегчения работы лучше воспользоваться специальным буром, хотя вполне возможно выполнить эту работу вручную. Правда, времени на это уйдет довольно много.

Ямы под опоры выполняются с расширением внизу, для получения хорошей устойчивости каждого столба в отдельности и всей конструкции в целом.

  1. Диаметр скважины делают, как правило, 24 см, при этом глубина отверстия должна быть на 20-25 см ниже, чем промерзающий слой грунта. На дно каждого отверстия засыпают подушку из крупного песка или мелкого щебня, а узкую часть скважины гидроизолируют рубероидом.

    схема фундаментаСхема устройства монолитно-столбчатого фундамента

  2. В скважину строго вертикально вставляется асбестоцементная или металлическая труба, которую фиксируют при помощи грунта. Это будет несъемная опалубка для изготовления монолитного столба. В отверстие заливают бетонный раствор примерно на треть, после чего трубу чуть поднимают, давая цементу растечься по расширенной части. Залитый бетон оставляют застывать до отвердевания на день — два.
  3. В скважину закладывается арматура и заливается бетонным раствором с расчета, чтобы до края оставалось порядка 10-15 см. При этом в сечении столба армирование может выглядеть как круг или квадрат в зависимости от нагрузки. Сама армированная конструкция изготавливается при помощи точечной сварки или связывается проволокой.
  4. При заливке раствор трамбуется железным прутком.
  5. Вся конструкция оставляется на 2-3 дня для полного просыхания, если дело происходит в теплую сухую погоду этого времени вполне достаточно. заливка столбиков

Все столбы должны быть одинаковой высоты, а поверх них монтируются стальные анкеры для крепления стен или колонн.

В случае если на столбы планируется устанавливать вспомогательный элемент типа ленты или ростверка, при армировании концы арматуры выводят на высоту будущего дополнительного компонента.

Вернуться к оглавлению

Столбчато-ленточный фундамент

Этот вид основания применяется на мерзлых, водонасыщенных почвах и имеет хорошую устойчивость на склонах. В основном используется для небольших относительно легких зданий, такие как коттеджи в один-два этажа, бани, веранды и прочие подобные постройки. Также нередко столбчато-ленточный фундамент применяется как основание при установке тяжелых заборов.

Смысл такого фундамента в том, что сначала заглубляются столбы на уровень, располагающийся ниже глубины промерзания, поверху выполняется обычная лента, фиксирующая опоры.

Столбчато-ленточный фундамент Схема устройства столбчато-ленточного фундамента

Прежде чем начать работы необходимо выполнить проект фундамента на основании эскиза самого здания, а также рассчитать нагрузки, которые на него могут оказываться. В процессе эксплуатации на фундамент воздействует не только вес дома, но и ветер, снег и другие погодные условия.

По расчетам создается схема расположения опор, определяется их количество, материал изготовления, глубину заложения и другие факторы.

Опоры изготавливаются аналогично монолитным столбам, а уже поверх заливается ленточный фундамент.

Вернуться к оглавлению

Ленточный фундамент

Прежде чем начать изготовление этого элемента, выполняют разметку по схеме на площадке застройки. Для этого обычно используют разметочный шнур и деревянные колышки или П-образные решетки.

ленточный фундамент
Шнур протягивается не только по периметру основания, но и по диагонали, это позволяет выверить прямоугольность конструкции.

  1. После выполнения разметки вырывается траншея под ленту. Если грунт мягкий можно обойтись обычной лопатой, для почвы с каменистыми вкраплениями или скальными породами потребуется отбойный молоток. При возможности лучше воспользоваться экскаватором с узким ковшом.
  2. Опалубку выполняют из деревянных щитов, которые изготавливаются из досок или древесно-стружечной плиты. Для придания прочности противоположные щиты скрепляют между собой брусками и подпирают подкосами. Последние еще и обеспечивают вертикальность стенок опалубки.
  3. Заливку можно выполнить одномоментно, если в наличии есть бетономешалка или послойно, при замешивании раствора вручную. В первом случае армирование выполняют сразу, для этого арматура крепится к опалубке и заливается раствор с параллельной трамбовкой.

    опалубка фундаментаПодготовка опалубки для ленточного фундамента

  4. При послойной заливке вначале заливается слой бетона на треть высоты опалубки, и дожидаются схватывания. После чего укладывается арматура, и заливаются последующие слои раствора.
  5. По углам ленточного фундамента арматура укладывается особым способом, прутья загибают и располагают внахлест.
  6. Трамбовка выполняется при помощи виброплощадки или других подобных устройств.

Для полного затвердевания бетонному фундаменту потребуется порядка нескольких недель, в течение которых поверхность основания необходимо периодически смачивать водой и закрывать полиэтиленом или другим материалом.

Вернуться к оглавлению

Столбчатый фундамент с ростверком

Не всегда возможно выполнение мелко заглубленного ленточного фундамента для фиксации опор, а иногда это просто очень дорого. Тогда применяют другой способ выполнений похожего основания, роль ленты исполняет ростверк.

ростверкЧертеж устройства ростверка

По сути, это тот же ленточный фундамент, но пущенный поверху столбов и располагающийся в основном на и над землей. В редких случаях он может быть и заглубленным. При этом основная его функция не нести нагрузку, а соединять опоры в единую систему.

Поэтому используется монолитный фундамент с ростверком, как правило, для домов и коттеджей, которые нуждаются в утеплении (при изготовлении ростверк можно теплоизолировать) или так же, как и в случае со столбчатым основанием в местах, где часто происходит затопление.

опалубка ростверкасхема опалубки для ростверка

Опалубка для ростверка в случае заглубленного и наземного варианта изготавливается аналогично, как и для обычного ленточного фундамента. При надземном варианте требуется усиление конструкции опалубки. Заливка и армирование проводятся по общим правилам.

Вернуться к оглавлению

Монолитная плита

В основном используется на пучинистых и песчаных грунтах, склонных к осыпанию, а также при высоком уровне подземных вод.

Плита при деформациях почвы и движении грунта при промерзании и оттаивании будет просто опускаться или подниматься вместе со строением.

Это основание определенно слишком роскошно для применения на даче, поэтому основное его предназначение под более массивные строения. Здесь также могут быть разновидности: обычный монолит или плита на ленте.

Вернуться к оглавлению

Изготовление заглубленной монолитной плиты

Так же как и при строительстве любого основания, первый этап является подготовительным и включает в себя расчистку площадки и выравнивание поверхности. После чего выполняется разметка по схеме будущего фундамента, проект основания разрабатывается совместно с эскизом здания. Устанавливаются колышки, и натягивается шнур по периметру застройки.

Подготовка котлована

Следующие работы – это земельные, причем стоит быть готовым, что их будет много, поэтому лучше привлечь тяжелую технику. Своими силами обойтись, конечно, можно, но это займет довольно много времени.

В первую очередь необходимо извлечь грунт на запланированную по проекту глубину:

  • Полученный в итоге котлован необходимо обустроить. При помощи строительного уровня дно и стенки ямы тщательно выравнивается; подготовка котлована
  • На дно засыпается подушка из песка и гравия, которая выполняется по общим правилам. Оба материала выкладываются послойно, с обязательной проливкой песка водой для уплотнения;
  • В это же время организуют дренажную систему, исполнение которой зависит от близости грунтовых вод. В некоторых случаях можно обойтись обустроенными дренажными канавами, закрытыми поверху геотекстилем, но чаще всего требуется изготовление целой системы из труб, которые укладываются в слой щебня с уклоном от дома;
  • Поверхность подушки и дренажа накрывается гидроизоляцией, в крайнем случае можно использовать плотную полиэтиленовую пленку;
  • Делаем опалубку из деревянных досок или специальных щитов, которые можно купить в строительном супермаркете. Такие щиты избавят геометрию фундамента от деформаций и перекосов;
  • При монтаже тщательно выверяем вертикальность установки и перпендикулярность углов. заливка фундамента

Укладка арматуры и заливка бетоном

Выполняют армирование будущего фундамента, при этом используются способы, несколько отличающиеся от укрепления ленточного основания:

  • Так как монолитная плита испытывает все возможные нагрузки как продольные, так и поперечные, то используемая арматура должна быть ребристой и укладываться крест-накрест;
  • При этом толщина используемых прутков должна быть не менее 12-16 мм. Это в случае применения обычной металлической арматуры, при использовании стеклопластика диаметр прутков колеблется в пределах 8-12 мм;
  • В зависимости от высоты фундамента выполняется один-два слоя укрепляющих сеток с размером ячеек 20х20 см, располагающихся на расстоянии не менее чем 5 см от той или иной поверхности; армирование монолитного фундамента
  • Связку арматуры необходимо проводить стальной проволокой, сварка в этом случае неуместна, так как прочностные характеристики могут быть снижены благодаря провариванию металла;
  • Заливается бетон марки не ниже М300-350 с утрамбовкой по всей площади фундамента при помощи виброплощадки. Так как материала для заливки, которая выполняется за один раз, потребуется довольно много, для приготовления раствора будет нужна бетономешалка;
  • Кстати, для того чтобы правильно рассчитать количество необходимого бетона можно воспользоваться специальным калькулятором.

Есть еще один тип монолитного фундамента, где плита играет роль пола для подвала. У нас такой вариант используется довольно редко в силу своей высокой цены и сложности в изготовлении.

Зато такое основание выдерживает нагрузку дома сложной конструкции и высотой до 3 этажей.

Вернуться к оглавлению

Мелко заглубленный монолитный фундамент

Более распространен в частном строительстве, так как его выполнение не требует большого количества земляных работ, основная часть фундамента будет находиться над землей.

Все, что необходимо это снять верхний слой почвы и вместо него изготовить подушку из гравия и песка.

В принципе, дальнейшее изготовление фундамента выполняется, как и в варианте с глубоко заглубленным, за некоторыми исключением:

Все остальные работы выполняются аналогично другим монолитным основаниям.

Строительство фундаментов столбчатые монолитные

Подходит для небольших коттеджей из легких материалов — каркасных, щитовых, деревянных. Чаще всего его используют при высоком уровне морозного пучения грунта. Конструкция на столбах минимизирует влияние пучения на дом.

Не рекомендуется использовать, если:

  1. Вы планируете строить тяжелый дом — каменный, кирпичный, железобетонный;
  2. Почва на вашем участке слабонесущая — песочная, болотистая, глинистая;
  3. Перепады высот на площадке составляют более двух метров.

Главное преимущество такой конструкции — простой монтаж. Она не требует сложных земляных работ. А по деньгам обходится почти вдвое дешевле ленточного фундамента. То есть если ленточный будет стоить до 30% бюджета всей стройки, то столбчатый — до 18%.

Срок службы этого фундамента зависит от материала опор.

  • Деревянные столбы: служат до 15 лет, если дерево не обрабатывать. До 30 лет, если использовать специальные пропитки;
  • Кирпичные столбы — до 40 лет;
  • Бетонные столбы — до 80 лет;
  • Монолитные бетонные столбы с арматурой — до 150 лет.

Нужно отметить, что эти цифры достаточно условны. На продолжительность эксплуатации также влияет качество материалов, наличие / отсутствие гидроизоляции, соблюдение техники строительства.

Срок службы этого фундамента зависит от материала опор.

  • Деревянные столбы: служат до 15 лет, если дерево не обрабатывать. До 30 лет, если использовать специальные пропитки;
  • Кирпичные столбы — до 40 лет;
  • Бетонные столбы — до 80 лет;
  • Монолитные бетонные столбы с арматурой — до 150 лет.

Нужно отметить, что эти цифры достаточно условны. На продолжительность эксплуатации также влияет качество материалов, наличие / отсутствие гидроизоляции, соблюдение техники строительства.

Для определения глубины, на которую фундамент погружается в землю, специалисты опираются на три показателя. Во-первых, уровень промерзания грунта. В зависимости от нее все фундаменты делятся на незаглубленные — их вкапывают на расстояние от 0.3 до 0.5 глубины промерзания. Малозаглубленные — от 0.5 до 0.7 глубины промерзания. Заглубленные — их ставят на уровень промерзания почвы или ниже него.

Во-вторых, вид и состав грунта. Лучше всего для строительства подходит песчаный. Если почва на площадке глинистая или торфяная, ее частично заменяют песком.

В-третьих, уровень грунтовых вод. Если он высокий — например, рядом река или озеро — может понадобиться дополнительная дренажная система.

Количество столбов, их размеры, расстояние между ними и глубина заложения — все должны рассчитывать специалисты. От точности этих показателей зависит, насколько прочным и надежным получится фундамент — а значит, и весь дом.

При расчетах учитываются не только характеристики почвы, но и вес дома, количество проживающих людей, сезонные характеристики (например, вес снежной шапки, которая зимой будет лежать на крыше).

Различают следующие виды столбчатого фундамента:

  1. Монолитный. Столбы делают из железобетона. Его строительство достаточно сложно, зато конструкция получается надежной и долговечной.
  2. Комбинированный. Железные или асбестоцементные столбы заливают бетоном. Сроки строительства ниже. Глубину заложения опор можно скорректировать в ходе стройки.
  3. Сборный. Столбы из кирпича, камня или готовых бетонных блоков. Кирпичи используют редко, так как от влаги они разрушаются. Бетонные блоки требуют обязательной гидроизоляции.

Когда все расчеты сделаны, можно приступать к монтажу. Первый этап — подготовительные работы. В ходе них расчищают площадку, убирают растительный слой. Если почва глинистая — делают подушку из песка и гравия. Если илистая — строят специальное основание. Площадку выравнивают: засыпают ямы, срезают бугры.

Второй этап — разметка. Для каждого столба отмечают место в соответствии с проектом дома.

Третий этап — земляные работы. Для опор роют ямы, при необходимости укрепляют их досками. Чтобы избежать воздействия морозного пучения, на дне ям делают подушку из песка и гравия, сверху кладут полиэтилен или рубероид.

Четвертый этап — установка столбов. Для опор из монолитного бетона строят опалубку из досок. Для деревянных создают крестовину, утопленную в бетоне.

Пятый этап — армирование. Металлические стержни ставят вертикально и связывают между собой перемычками из проволоки. Чтобы придать конструкции устойчивость, опоры соединяют ростверком.

  • Если у вас на участке пучинистый грунт, дом нужно построить и ввести в эксплуатацию за один сезон. Если построить фундамент и оставить его на зиму без стен и крыши, он деформируется, причем каждый столб даст свою усадку;

Оптимальное время для стройки — конец лета и начало осени. В это время грунтовые воды уходят максимально вниз;

При использовании монолитного бетона верхний слой опор ежедневно опрыскивают водой, чтоб он не пересыхал;

Если вы не используете дом зимой, а фундамент рассчитывался с учетом теплового режима, конструкция также может деформироваться;

Для приготовления бетона хорошо подходит цемент марки М400.

Столбчатый фундамент — хороший вариант для легких домов не выше двух этажей. Его главные преимущества — легкость монтажа, высокая скорость возведения (за исключением столбов из монолитного бетона). Главное при постройке — правильно рассчитать количество столбов, их расположение и глубину заложения. Этим должны заниматься специалисты.

Столбчатый монолитный фундамент

При внешней схожести со свайным основанием монолитный столбчатый фундамент отличается от него, как технологией изготовления, так и глубиной залегания. Сваи погружают до несущих пластов, независимо от уровня промерзания, столбы заглубляются меньше (отметка промерзания + 0,3 м). Буронабивные конструкции заливают в пробуренное в земле отверстие, при изготовлении столбчатых оснований объем земляных работ больше.

Технология позиционируется, как бюджетный фундамент для легких построек (срубы, каркасные, панельные, фахверковые, щитовые здания). Она пригодна для ровных участков, непучнистых грунтов с достаточной несущей способностью, низким уровнем УГВ.

Технология изготовления монолитного столбчатого фундамента

Чтобы столбчатый фундамент позволил сэкономить бюджет строительства, необходимо выполнить условия:

  • заглубление в пределах 0,7 м
  • непучнистый грунт
  • низкий уровень УГВ
  • участок с нормальным рельефом без уклонов
  • ростверк из бруса или металлопроката
  • стены каркасные, панельные, рубленые

При выборе монолитного висячего ростверка экономический эффект резко снижается из-за повышения трудоемкости работ.

Проектирование

На начальном этапе столбчатый фундамент необходимо рассчитать по несущей способности, выбрав сечение столбов, ростверка. При выборе монолитной технологии строительства минимальное сечение каждого столба ограничено 400 мм2, на практике выбирают 25 х 25 см и больше. Для повышения горизонтальной устойчивости, несущей способности подошва столбов расширяется уступами. Оптимальными размерами для бетонной подготовки уступа являются:

  • высота – 0,6 – 0,4 м
  • ширина – больше высоты в 2 – 1,2 раза в зависимости от марки бетона

Рекомендуемый шаг столбчатого поля фундамента составляет 2 – 1 м на прямых участках. Под сопряжениями стен, углами, массивными конструкциями (крыльцо, внутренняя лестница, печь) столбы в проект закладываются в обязательном порядке.

Разметка

Размечают столбчатый фундамент в пятне застройки следующим образом:

  • вынесение осей
  • натяжение шнуров по наружным граням столбов для каждой стены дома
  • установка шнуров по внутренним граням столбов

После этого необходимо убедиться в одинаковой длине диагоналей прямоугольных зданий. Чтобы нормально собрать заглубленную в грунт опалубку, по периметру каждого столба необходимо оставить 0,6 м минимум свободного пространства с учетом уширения конструкции в нижней части. Поэтому при небольших размерах коттеджа, садового дома вместо траншей, ям изготавливается единый котлован.

Фундаментная подушка

Подстилающий слой из нерудного материала, на который опирается столбчатый фундамент, изготавливается по стандартной технологии:

  • уплотненный послойно песок – 20 – 15 см
  • утрамбованный 15 см слой щебня

Подстилающий слой геотекстиля в данном случае не используется, поскольку препятствует уплотнению сыпучего материала в почву.

Армопояс

Для придания конструкции пространственной жесткости, прочности столбчатый фундамент армируется. В отличие от ленточного основания, уложить прутки в вертикальную опалубку гораздо сложнее, поэтому связанная из арматуры периодического, постоянного сечения конструкция устанавливается перед опалубкой:

  • четыре вертикальных прутка 16 – 12 мм (рифленка)
  • горизонтальные перемычки или хомуты 6 мм (гладкий пруток)

Для устойчивости она немного заглубляется в подушку. При использовании металлического, деревянного ростверка прутки не должны доходить до оголовка столба на 5 – 2 см. если планируется монолитный ростверк, арматура выходит выше проектного уровня на 0,6 – 0,4 м, загибается после отвердевания столбов.

Опорная площадка

Залить ступенчатую конструкцию без снижения прочности сложно, поэтому используется ступенчатая технология. Для подошв, на которые опирается столбчатый фундамент, сооружается опалубка:

  • 4 щита из фанеры, обрезной доски, ОСП
  • укосины от стен траншеи либо от дна котлована

Ввиду небольшого объема бетонных работ сложностей с заливкой в один прием не возникает.

Опалубка

Монтаж опалубки для столбов возможен после набора 70 – 50% прочности уступами. Щиты опалубки устанавливаются вертикально, связываются между собой шпильками, хомутами. Для небольших конструкций достаточно укосин в два яруса от дна котлована либо стенок траншеи.

Обработка внутренней поверхности рубероидом позволит обеспечить гладкие грани столбов, не повредить ж/б элементы при распалубке.

Несъемная опалубка из пенополистирола для столбов неэффективна. Утепление конструкции, кроме перерасхода средств никаких преимуществ застройщику не обеспечивает.

Заливка

При заказе миксера бетонную смесь запрещено сбрасывать в опалубку с высоты больше 2 м. Если от подошвы до проектной отметки оголовка столба больше 0,6 м, необходимо послойное уплотнение каждых 0,5 – 0,4 м глубинным вибратором или ручной трамбовкой (пруток арматуры) для удаления воздуха.

Насадка вибратора не должна соприкасаться с армопоясом, чтобы не нарушить его геометрию. Не допускается расхождение щитов опалубки. Марка бетона должна быть выше М100, в зимнее время необходимо обеспечить подогрев смеси, ввести в бетон добавки, повышающие температуру замерзания воды, ускоряющие гидратацию.

Распалубка

В нормальных условиях (отсутствие осадков, +20 градусов) бетон набирает прочность за 7 – 5 дней. Если произвести распалубку раньше, возможно образование трещин, откалывание, расслаивание конструкции. Для защиты столбов от ливневых, грунтовых вод наружная поверхность покрывается гидроизоляционными составами.

Специалисты рекомендуют праймеры производителя Пенетрон, изменяющие структуру бетона практически на всю глубину.

Изготовление ростверка

Фундамент из не связанных между собой столбов обладает минимальным ресурсом. Конструкция обладает достаточной пространственной жесткостью только при изготовлении ростверка. В зависимости от выбранной технологии строительства, стеновых материалов, ростверк сооружается по технологии:

  • металлопрокат – двутавр либо швеллер (уложен полками вниз либо балка из двух установленных на ребро швеллеров), используется для любых технологий
  • монолит – установка опалубки, армирование, заливка бетоном, пригоден для срубов, кладки, каркасных, панельных коттеджей
  • брус – оптимальный вариант для срубов, «каркасников», фахверковых зданий, обеспечивает минимальный бюджет строительства

При использовании металлического, деревянного ростверка специалисты советуют использовать оголовки. Эти элементы позволяют связать ж/б столбы с брусом саморезами, с металлопрокатом сваркой.

Монтаж опалубки

Основная сложность при установке опалубки для висячего монолитного ростверка заключается в фиксации нижних щитов. Технология монтажа имеет вид:

  • нижние щиты нарезаются в размер шага между столбами
  • для их поддержки в землю вбиваются колышки, между которыми крепится горизонтальная перемычка
  • боковые щиты крепятся к нижним элементам, связываются деревянными перемычками

Специалисты рекомендуют изготавливать боковые щиты выше проектной отметки. Уровень заливки отмечается на внутренней поверхности. Загладить бетон гораздо проще, чем при заливке всклень по верхнему борту щита.

При небольших объемах работ (садовый домик) опалубка может изготавливаться одновременно для столбов, ростверка. В этом случае необходимо обеспечить перерыв между подачей бетонной смеси в пределах полутора часов. Если залить все элементы фундамента в один прием нереально, лучше забетонировать столбы, дождаться набора прочности, изготовить ростверк отдельно.

Армирование

В ростверках используется стандартная схема армирования. Два горизонтальных пояса из рифленой арматуры (16 – 12 мм) связываются хомутами либо вертикальными, горизонтальными перемычками (6 мм диаметра). Все элементы арматуры должны отстоять от стенок опалубки на 2 см минимум, то есть быть гарантированно утоплены в бетон.

Заполнение бетоном

В отличие от ленточных оснований, ростверки запрещено заливать послойно. Поэтому необходимо использовать бетономешалку либо заказать миксер нужного объема. Высота ростверка редко превышает 0,6 м, виброуплотнение производится после наполнения всей опалубки через каждые 0,4 – 0,3 м в зависимости от диаметра наконечника.

Распалубка

В летнее время, считающееся нормальными условиями для гидратации бетона, конструкция набирает прочность в течение недели. После чего, щиты опалубки можно снимать. Гидроизоляция наружных поверхностей является обязательной. Лучше всего использовать окрасочные составы, праймеры глубокого проникновения.

Разводка, теплоизоляция коммуникаций

Поскольку столбчатый фундамент не имеет полноценного цоколя, часто используется висячий ростверк, подполье продувается, грунт под подошвой здания полностью промерзает зимой. Если не подвести коммуникации перед изготовлением чернового пола, не обеспечить их многослойную теплоизоляцию, на этапе отделки придется вскрывать полы, трубопроводы замерзнут при отрицательных температурах.

Утепление труб производится по схеме:

  • полистирольная скорлупа в земле до отметки промерзания
  • обертывание минватой в подполье (20 – 15 см толщиной)
  • использование греющего кабеля

Лишь в этом случае возможна нормальная эксплуатация инженерных систем.

Забирка столбчатого основания

В отсутствие цоколя монолитный фундамент из самостоятельно залитых ж/б столбов обеспечивает максимальные теплопотери в подполье. Поэтому необходима забирка, являющаяся фальш-цоколем, служащая для декорирования фасадов, улучшения архитектурного стиля, защиты от продувания.

Дешевле всего обходится облицовка цокольным сайдингом по закрепленному на столбах каркасу из бруса, оцинкованного профиля. Утеплять забирку не имеет смысла, достаточно гидроизолировать отмостку, облицовочный материал фальш-цоколя рубероидом.

В цокольном сайдинге необходимо оставить вентиляционные продухи, которые нельзя закрывать зимой. Во избежание перекрытия естественной вентиляции сугробами необходимо разместить окна на высоте 0,6 – 0,4 м от отмостки.

С учетом приведенных рекомендаций домашний мастер е допустит серьезных ошибок при самостоятельном строительстве монолитного столбчатого фундамента.

Устройство монолитного столбчатого фундамента: этапы возведения

Монолитный столбчатый фундамент для загородного дома

Дом создает нагрузку на фундамент и грунт, которая не должна превышать определенное значение. Им является расчетное сопротивление грунта. Поэтому, устраивая монолитный столбчатый фундамент, расчет следует выполнять обязательно. Определить, для какого дома из дерева подойдет устройство основания рассматриваемого типа — сложно, поэтому застройщику лучше обратиться за помощью. Допустимая нагрузка на грунт зависит не только от его вида, но и глубины заложения конструкции.

Элементы

Основные элементы конструкции должны изображаться на плане. Важно учитывать сечение плоскостью по горизонтали, проводимое выше основания, но ниже уровня земли.

План предназначен для презентации конструкции, а именно, раскладки блоков из разных материалов и прочих используемых деталей. При обустройстве подвала, план должен содержать изображение контура стен, которые опираются на основание. Причем линии помещения наносятся на чертеж линией небольшой толщины, а нижняя подушка изображается более толстой.

элементы монолитного столбчатого фундамента

Основными элементами фундамента в данном случае являются: гравийно-песчаная подушка, плита для опоры, сборный столб из железобетона, монолитный бетон и асбоцементная труба.

Подготовительный этап строительства

Строительство конструкций независимо от их назначения начинается с подготовительных работ. В первую очередь, следует составить генеральный план основания, а также подготовить все требуемые чертежи, строительные инструменты и приспособления для проведения работ.

При строительстве подобного основания на загородном участке, на котором присутствует максимальный уровень подземных вод и наблюдается глубокое промерзание почвы, применение представленного варианта — лучший выбор из возможных. Монолитное основание своими руками возводить на сырой территории нужно с применением бетонных растворов с высокими показателями прочности, а также стержня из металла с целью армирования.

Перед началом работ требуется выполнить подготовку необходимого строительного оборудования и инструментов. Для создания плана и его реализации застройщикам необходимо обзавестись следующими изделиями: уровнем, угольником, карандашом, отвесом и прочим.

подготовительный этап строительство монолитного столбчатого фундамента

Затем можно переходить к выполнению работ. Нужно обзавестись такими инструментами: лопаты, кирка и заступ. Создание фундаментной основы невозможно без применения приспособлений: бетономешалки, трамбовки, ведер, молотков и прочего.

Проектирование фундамента

Проектирование является важным этапом строительства. Застройщику необходимо создать соответствующие чертежи, на которые будут наноситься координационные оси и размеры. Это поможет вычислить количество требуемых столбов, также допустимое расстояние между ними. Перед строительством важно определить размерную привязку различных поверхностностей и деталей по отношению к осям всей постройки в целом.

На чертеж нужно нанести и другие важные размеры, например, отметки наиболее примечательных уровней заложения подошвы основания, а также марки деталей сборных конструкций. При отсутствии чертежа застройщик не сможет обеспечить надежность и правильность сооружения фундамента. При отсутствии опыта в соответствующих работах, устраивая монолитный столбчатый фундамент, расчеты сложно произвести. Рекомендуем обращаться к профессионалам, так как это позволит избежать серьезных ошибок и дополнительных финансовых затрат.

После завершения составления чертежа необходимо переходить к разбивке чертежного плана. Это процедура подразумевает перенос указанных размеров с самого чертежа непосредственно на участок, приготовленный под строительство. Подробно о выборе «своей» конструкции фундамента мы уже писали.

Размечаем основание и копаем траншею под фундамент

Перед проведением работ важно очистить площадку от различного мусора. Затем производится горизонтальная планировка и устраняются неровности используемого грунта. Застройщикам следует внимательно проверить отсутствие перепадов высот территории посредством уровня, устанавливая его на рейку, она имеет длину около 2 метров.

Подготовительный этап завершается после транспортировки на участок требуемого оборудования и основных строительных материалов. В первую очередь, нужно выполнить земляные работы. Для последующего возведения фундамента необходимо вырыть ямы прямоугольной формЫ. Это можно сделать ручным или машинным способом (экскаватором).

разметка основания монолитного столбчатого фундамента

Котлованы создаются в местах, строго соответствующим осям. Ямы, имеющие глубину меньше метра, допустимо создавать со стенами в вертикальном положении. При большей глубине необходимо создать откосы. Котлован должен иметь глубину на 30 см больше, чем заложения фундаментной основы, а также ширину 40 сантиметров. Подобный запас создается для устройства как опалубки, так и распорок.  На дно котлована засыпается гравийная подушка, все тщательно смачивают и утрамбовывают. Необходимо установить любой подходящий гидроизоляционный материал.

Обустройство опалубки. Работа с арматурой

Вышеописанный фундамент сооружается с использованием специального каркаса (армирующего). Столбы-опоры следует упрочнять с помощью продольной арматуры, диаметр которой составляет примерно 11 мм. К тому же важно создавать хомуты с диаметром 6 мм и устанавливать каждые 20 см.

опалубка для опорно-монолитного фундамента

Такую арматуру устанавливают в вертикальном положении, после чего она обтягивается проволокой или хомутами. Стоит предусмотреть выход арматуры примерно на 15 см. над основной конструкцией. Это позволит приварить арматурную конструкцию ростверка после окончания работ.

Бетонирование фундамента

Для обустройства сборно-монолитного столбчатого фундамента требуется укладка бетонного состава в несколько слоев. Следует применять раствор, созданный в соотношении: 1/5/3 (цемент/щебень/песок). Отлично подойдет цемент М400 или М500. Толщина слоя – не менее двадцати сантиметров. Ростверк нужно монтировать в виде железобетонной балки.

После завершения работ выполняется проверка отметки верхнего уровня. Выравнивание при надобности можно осуществить с помощью цементной смеси. Затем производится установка ростверка. Строительство монолита позволяет достичь хорошей жесткости и высокой устойчивости.  Перед устройством необходимо выполнить соединение сборных деталей с применением монтажных петель. Затем устраивается опалубка, создается армирующий каркас и заливается бетонный раствор с применением материала М200. Поверхность нуждаются в гидроизоляции и выравнивании. На этом работы завершаются.

бетонирование столбчатого монолитного фундамента

Ознакомившись с информацией о том, как сделать столбчатый фундамент монолитного типа, можно приступить к работам. При отсутствии опыта желательно обратиться к специалистам, которые выполнят строительные работы качественно. Таким образом, застройщик сможет избежать дополненных материальных затрат.

Фундамент на столбах из бетона: особенности, виды и строительство

Под определенное сооружение (например, дом) предполагается обустройство конкретного фундамента. Столбчатые основания относятся к самым дешевым и простым в строительстве. Чаще на таком фундаменте сооружают малоэтажные производственные и общественные здания, одноэтажные загородные постройки. Ряд особенностей опорных фундаментов предполагает некоторые ограничения в их применении, которые нельзя не учитывать.

Что такое столбчатый фундамент?

Такой тип основания для дома конструируется из опорного каркаса, где колоды несут основную нагрузку. Опоры монтируются по периметру под несущими стенами. На них укладывается первая обвязка дома. Следовательно, установка колод осуществляется в нагружаемых местах: в углах, на стыке стен, под перекрытиями и пролетами более 2,5 метра в длину.

Размеры и расстояние между столбами определяются расчетным путем, учитывая категорию стройматериала, тип конструкции опорных элементов, характер и общую массу постройки. Среднее расстояние между опорами варьируется в пределах 1,5—2,5 м, внутренний срез прямоугольных изделий составляет 25—40 х 25—40 см, круглых — 20—25 см. Высота наземного элемента конструкции над фундаментом не должна превышать 50 см. Этот параметр для части, распложенной под землей, подбирается в зависимости от величины заглубления.

Вернуться к оглавлению

Особенности

Опоры столбчатого основания следует располагать так, чтобы столбы упирались в устойчивый и прочный земляной слой. Не допускается размещение опорных колод на мягкие гумусные почвы. Верхняя часть колод делается в одной горизонтальной плоскости. На них будет опираться ростверк.

При возведении легких построек ростверк не нужен. Вместо него используют металлические или деревянные балки. Возвышение оголовков должно располагаться минимум на полметра выше над землей. Это позволит избежать проникновения влаги в дом.

Если предполагается соединение колонны со столбом, в верхней его части делают углубление «стакан» или устанавливают крепежные анкера для обеспечения жесткого крепления опоры и опираемой конструкции.

Вернуться к оглавлению

Виды

Особенности обустройства опираемых фундаментов и выбор типа колод определяются видом постройки, характером грунта и прочими эксплуатационными требованиями. Колоды бывают разных размеров и сечений. Встречаются прямоугольные, квадратные, круглые опоры.

Столбики могут быть выполнены из бетона (железобетона), бутобетона, блочного материала, бутового камня, кирпича. Согласно применяемой технологии изготовления, фундаменты на колодах классифицируют на такие типы, как:

  • монолитные, когда роются ямы, монтируется опалубка и послойно заливается бетонный раствор марки не ниже М400;
  • сборные, когда используются готовые элементы из блоков, кирпича или камней определенной марки.
Схема устройства столбчатого фундамента.

Глубина заложения определяет отдельные виды опорных оснований:

  1. Незаглубленные фундаменты на столбах, когда подошва располагается на земле или песчаной подушке. Отличаются такие основы экономичностью возведения, но используются исключительно для строительства одноэтажных зданий из легких материалов на слабо- и непучинистых почвах.
  2. Заглубленные основы, при сооружении которых столбики закладываются на глубину до или ниже точки промерзания грунта. Такую конструкцию используют на пучинистых грунтах с суглинками или глинами. Отличаются наименьшей экономичностью.
  3. Мелкозаглубленные, глубина заложения которых составляет 0,5 – 0,7 части глубины от точки промерзания почвы. Половина фундамента — монолит определенной формы, а вторая — подушка из песка и гравия. Пригодны для обустройства на мало- и неглинистых землях.

По конструкционным особенностям фундаменты бывают с крепежной балкой или без нее. Ростверк крепится к столбу и распределяет нагрузку от общей массы дома равномерно по основанию. Ростверковые балки препятствуют опрокидыванию колод из-за горизонтального движения почвы. Однако этот элемент существенно удорожает строительство, увеличивает время обустройства фундамента.

Большинство немассивных зданий возводят на опорных фундаментах без ростверка. В этом случае первая обвязка монтируется прямо на колодах, сверху гидроизоляционного слоя. Однако эта конструкция отличается меньшей устойчивостью к горизонтальным сдвигам почвы и опрокидывающим нагрузкам.

Вернуться к оглавлению

Целесообразность возведения

Целесообразность возведения фундаментов на опорах имеет место, в случаях когда:

  • на земляной слой при эксплуатации здания давление от колод меньше, чем от ленточной конструкции;
  • возводятся постройки без подвалов на щитовых, деревянных и облегченных каркасах;
  • строятся стены из кирпича с требуемой глубиной заложения опоры до двух метров или на четверть метра ниже точки промерзания почвы;
  • нужно избежать разрушения фундамента из-за увеличения объемов грунта при низких температурах.

Однако есть случаи, когда применение опираемых основ не оправдано:

  1. Из-за неустойчивости опорных колод не рекомендуется их установка на слабые и горизонтально-подвижные почвы.
  2. Основания на колодах непригодны для возведения массивных стен из тяжелых материалов: кирпич, железобетон с толщиной блоков более 51 см.
  3. Не стоит устраивать фундамент на столбах в местах с сильным перепадом высот (от двух метров).
Вернуться к оглавлению

Строительство

Заливка столбов к фундаменту осуществляется открытым способом в несколько этапов. На первом этапе осуществляется разметка положения опор под фундаментные блоки или монолит. Для этого изначально выбирается вид, форма, размер и глубины заложения опорных колод. Возведение здания по чертежу предполагает внесение в документ предварительно определенного четкого расстояния между опорами.

При самостоятельной разметке на месте строительства следует учитывать факт, что столбы должны находиться от 1,5 до 2,5 метра друг от друга. Большее расстояние может привести к увеличению строительных затрат из-за необходимости сооружать более мощный ростверк. Опоры должны находиться в зонах максимальных нагрузок — в углах, на стыке стен, под перекрытиями.

На втором этапе осуществляются работы по грунту. Роются ямы под прямоугольные бутовые, бетонные, бутобетонные, блочные или кирпичные столбы. Если внизу столб должен иметь подошву, то при рытье ямы учитываются его габариты. Для трубчатых опор нужно подготовить скважины. Бурятся они буровыми машинами, ручным или садовым буром. Скважину следует делать сечением на 5—10 см больше диаметра опорной трубы.

На третьем этапе осуществляется бетонирование столбов. Чаще в качестве опор применяют железобетонные монолиты требуемого сечения. Соорудить монолитные столбы можно самостоятельно. Для этого в подготовленной яме укладывают подушку из песка и гравия высотой 15—20 см. Для возведения надземной части опоры над ямами сооружается опалубка из деревянных досок в соответствии с требуемыми размерами столбов. Опалубочные доски и внутренние стены ямы покрываются рубероидом или полиэтиленом для обеспечения гидроизоляции.

Затем в яму помещается армирующий каркас из прутьев сечением 1—1,2 см. Стержни между собой соединяются отрезками из той же арматуры. Можно использовать для этих целей специальные хомуты из вязальной проволоки. Расстояние между армирующей сеткой и стенками опоры не должно быть менее 3 см. Это позволит полностью залить каркас бетоном.

Высота армирующего скелета зависит от применения или отказа от укрепляющей балки (ростверка). Если установка элемента требуется, тогда длина арматуры должна возвышаться над верхним основанием опоры. В противном случае армирующий скелет располагается ниже опалубки на 3 см. Для крепления первой обвязки сверху столба монтируются закладные шпильки.

Заливаются столбы обычным бетоном марки не ниже М-200.

После армирования проводится бетонирование опор. Для этого используется готовый бетон не ниже марки 200—300. Для самостоятельного приготовления бетонных смесей больше подходит марка цемента М400, смешиваемого с песком 1—1,2 мм, гравием и водой в соотношении 1 : 3 : 5 : 0,4, соответственно. Смесь укладывается слоями, каждый из которых тщательно трамбуется вибратором.

При устройстве фундамента на опорах с башмаком (расширением внизу) яму роют в форме этого расширения, засыпают подушку из песка и гравия, заливают бетон. После укрепления заливки формируют опалубку столба. Затем повторяются вышеописанные работы. После затвердения смеси опалубку можно удалить, стенки столба обработать гидроизоляцией и обратно засыпать и утрамбовать грунт, вынутый из ямы.

Если используется ростверк, на последнем этапе выполняется его устройство на опорах. Для этого по периметру будущего фундаментного основания горизонтально монтируется опалубка в форме желоба для связки всех колод. Внутрь опалубки вкладывается каркас из арматуры и закрепляется на выпусках укрепляющего скелета столбов. Заливка цементного раствора осуществляется так, чтобы поверхность ростверка была расположена в одной горизонтальной плоскости.

В течение недели бетону нужно укрепиться и затвердеть, после чего опалубка снимается.

Вернуться к оглавлению

Заключение

Фундаментам на опорах свойственны многочисленные преимущества. Они отличаются надежностью, экономичностью, быстротой возведения из-за отсутствия необходимости в проведении дополнительных работ.

Такие основания можно устанавливать на промерзающие грунты. Однако они не подходят для возведения массивных домов с подвалами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
