Настроить карбюратор бензопилы – как правильно отрегулировать и настроить своими руками пилу, в том числе китайского производства, чтобы она исправно заводилась и работала

Карбюратор бензопилы — устройство и регулировка, видео

Карбюратор – один из наиболее важных узлов любой современной бензопилы. Его основная задача заключается в смешивании топливной смеси с воздухом, а также дальнейшей подаче готового горючего в цилиндр бензомотора. Во время эксплуатации бензопилы ее карбюратор постоянно работает, поэтому, со временем, этот узел начинает нуждаться в регулировке и промывке. Выполнить эти процедуры достаточно просто, если быть предельно внимательным и соблюдать правильный порядок действий.

Устройство карбюратора бензопилы

Практически все используемые при производстве бензопил карбюраторы обладают одним, и тем же устройством. Разницу составляют только механизмы, которыми оборудованы китайские садовые инструменты.

В стандартной комплектации топливный узел состоит из следующих деталей:

• поплавковая камера – этот элемент предназначен для непрерывного поддержания требуемого количества горючего. При работе узла топливо через встроенный жиклер передается в распылитель;
• трубка – сквозь нее горючее порциями поступает внутрь камеры. Подача горючего регулируется положением встроенной заводской заслонки;
• распылитель – эта деталь необходима для впрыска горючего во всасываемый поток воздуха.

Принцип работы карбюратора бензопилы довольно прост. Во время работы узла воздух всасывается трубкой и проходит сквозь нее со скоростью, которая регулируется встроенной заслонкой. С открытием заслонки в действие приводиться поплавок, расположенный в камере. После прохождения сквозь диффузор воздух смешивается с топливом и мгновенно распыляется. Далее обогащенная воздухом качественная топливная смесь проходит сквозь впускной канал и попадает в цилиндр двигателя. Наглядно о работе карбюратора расскажет схема.

Топливо в узле циркулирует под действием давления. В поплавковой камере оно приближено к атмосферному, а в штатной трубке, всасываемой воздух, более разреженное. Благодаря разнице в образуемых показателях давления топливная смесь поступает в трубку. Чем больше количество горючего, тем более высокие обороты способен создавать двигатель хозяйственной бензопилы.

Чем промывать карбюратор бензопилы?

Почистить карбюратор на  бензопиле можно при помощи любого аэрозольного очистителя. Лучше всего себя зарекомендовали средства брендов Mannol, Hi-Gear и Nowax. Эти составы хорошо чистят стенки и детали карбюратора от скопившейся пыли, нагара и застывшей смолы.

Как китайский, так и немецкий карбюратор промывается в одной и той же последовательности.

Чистка карбюратора на бензопиле выполняется в таком порядке:

1. Вначале необходимо слить используемое горючее, оставшееся в топливном баке. Далее нужно открутить крепление и снять защитную крышку корпуса бензопилы, а также извлечь штатный воздушный фильтр;
2. Далее нужно снять шланг, отвечающий за подачу горючего. Для этого потребуется открыть фиксаторы. После этого нужно открутить крепежи и извлечь верхнюю крышку корпуса заводского узла;
3. Следом потребуется демонтировать крышку с синей прокладкой, играющей роль мембраны топливного насоса. Рядом с корпусом расположены скобы в виде пружин. Их потребуется снять, а также вывернуть винты;
4. Затем нужно открутить винт и аккуратно извлечь игольчатый клапан. Непосредственно под ним расположена встроенная пружина, которую также нужно снять. После этого нужно вытащить заслонку и штатную ось, аккуратно потянув их вдоль на себя;
5. После этого потребуется снять приводной рычаг, а также заслонку дросселя и ее заводскую ось;
6. Все извлеченные детали карбюратора бензопилы потребуется разложить на бумаге и проверить их целостность. При необходимости изношенные запчасти нужно заменить;
7. Далее все демонтированные детали необходимо промыть средством из баллончика. То же самое нужно сделать с поплавковой камерой и корпусом карбюратора.
8. После полного высыхания все детали нужно установить в обратной последовательности.

После промывки карбюратор потребуется установить на штатное место в бензопиле. Далее садовый инструмент потребуется завести и понаблюдать за его работой на холостых и максимальных оборотах.

Регулировка карбюратора бензопилы

Эта процедура необходима конкретно в тех случаях, когда хозяйственный садовый инструмент не заводиться или, после запуска, сразу же глохнет. Настройка карбюратора бензопилы также нужна тогда, когда ее мощность упала или заметно выросло количество потребляемого горючего.

Для самостоятельного выполнения регулировка каждый производитель включает в комплектацию своей садовой техники регулировочные винты. Болт, обозначенный буквой H, служит для регулировки положения главного жиклера и работы ДВС на высоких оборотах. Болт L необходим для базовой настройки положения встроенного создаваемых мотором жиклера холостых оборотов. Соответственно, винт T требуется владельцу бензопилы для быстрой регулировки работы заводского двигателя на холостом ходу. В некоторых случаях этот болт также маркируют буквами S или LA.

Как правильно отрегулировать карбюратор на бензопиле?

Прежде, чем настроить карбюратор на бензопиле, нужно тщательно подготовиться к процедуре. В первую очередь необходимо найти в руководстве по эксплуатации описания углов поворота регулировочных винтов. Если произвольно поворачивать болты, не придерживаясь указаний производителя, то это может привести к серьезной поломке ДВС инструмента.

Сам мотор должен быть в полностью исправном состоянии. Перед настройкой также нужно тщательно очистить воздушный фильтр. В противном случае он не сможет пропускать воздух в требуемом для обогащения топливной смеси объеме, что приведет к неправильной настройке карбюратора.

Регулировка узла должна выполняться на ровной поверхности. Сама пила должна быть установлена таким образом, чтобы ее пильная гарнитура располагалась вдали от ног и лица оператора. Непосредственно перед настройкой потребуется снять верхнюю часть защитного пластикового корпуса инструмента, а также извлечь поролон и часть штатного воздушного фильтра. Для выполнения настройки узла потребуется тонкая фигурная отвертка.

Регулировать карбюратор бензопилы нужно в 2 этапа. Первый из них – базовый. Во время его выполнения на выключенной бензопиле с холодным двигателем нужно поочередно вкрутить болты H и L по направлению стрелки часов до упора. После этого каждый из винтов потребуется выкрутить их на 1,5 оборота в обратном направлении.

Окончательная настройка карбюратора выполняется в следующем порядке:

1. Вначале необходимо завести бензопилу и дать ей время для полного прогрева двигателя. При этом рычаг газа должен оставаться в положении средних оборотов;
2. Далее винт, отвечающий за холостые обороты мотора, потребуется медленно поворачивать по ходу стрелки часов. Делать это нужно до тех пор, пока ДВС пилы не станет работать стабильно;
3. Если во время стабильной работы мотора цепь движется по шине, значит, этот же болт нужно немного вывернуть по направлению против стрелки часов;
4. Затем к мотору потребуется подключить ручной тахометр. С его помощью нужно найти высокие и низкие работы ДВС. Для этого регулировочные болты H и L нужно поочередно поворачивать в разные стороны до тех пор, пока на приборе не будут те показатели, что указаны в инструкции по эксплуатации.

В конце используемую бензопилу потребуется заглушить и снова завести. Она должна стабильно работать на холостых оборотах, а ее цепь в этом режиме не должна вращаться по шине. При нажатии на курок газа пила должна быстро набирать обороты, а при его отпускании – сбрасывать их.

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

Второй причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.

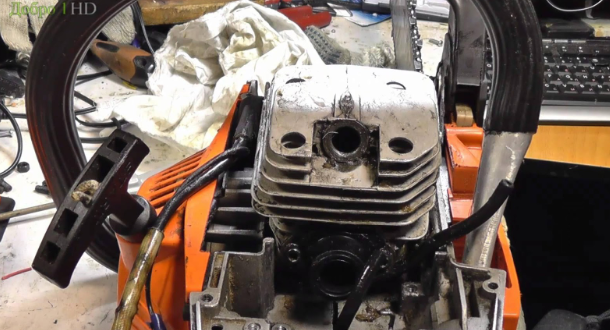

Почему бензопила стреляет в карбюратор?

Зачастую неисправности карбюратора бензопилы связаны с громкими посторонними звуками, которые доносятся со стороны узла. Их игнорирование приведет к еще более серьезным поломкам, устранить которые будет гораздо сложнее.

В первую очередь, нужно разобраться с причинами посторонних звуков. Первая из них – неправильно выставленное зажигание, из-за которого используемое горючее не успевает вовремя сгорать в цилиндре ДВС. Это приводит к образованию кратковременного стреляющего шума, повторяющегося при каждом цикле подачи топлива в цилиндр.

Чтобы устранить неисправность, нужно настроить зазор между маховиком и штатной катушкой зажигания бензопилы. Для этого необходимо снять левую защитную крышку пластикового корпуса и очистить детали под ним. Справа от катушки зажигания расположены 2 винта, поворачивание которых против часовой стрелки позволит отодвинуть маховик от штатной катушки. Далее к боковой части катушки потребуется приложить шаблон и начать медленно поворачивать заводские винты в обратную сторону. Как только встроенный маховик приблизиться к установленному ранее шаблону вплотную, поворачивание винтов потребуется прекратить.

После регулировки зазора зажигания нужно проверить работу бензопилы. Если она по-прежнему стреляет, значит, нужно осмотреть свечу. Если на ней скопился нагар, то деталь необходимо очистить и полностью высушить.

Еще одна причина, из-за которой используемая бензопила стреляет, заключается в неправильной пропорции приготовленной топливной смеси. Если в ней слишком мало бензина или моторного масла, то двигатель садового инструмента не сможет работать стабильно. В этом случае потребуется полностью слить горючее и приготовить смесь с соблюдением указаний производителя.

В некоторых случаях нарушение в подаче топлива в цилиндр двигателя может быть вызвано неправильной работой штатных жиклеров карбюратора. В этом случае потребуется провести регулировку карбюратора и поочередно проверить работу инструмента на холостых, низких и высоких оборотах.

Как продлить сроки эксплуатации карбюратора?

Чтобы предотвратить поломку штатного узла, владельцу садового инструмента следует придерживаться ряда правил. К ним относится:

• использование правильно приготовленной топливной смеси – при каждом смешивании бензина и моторного масла нужно строго придерживаться пропорций, указанных в инструкции по эксплуатации;
• применение для заправки бензина той марки, которую указывает производитель – для эксплуатации двигателя, работающего на бензине марки АИ-92, не подойдет горючее АИ-95, и наоборот;
• регулярная промывка – очистка узла от пыли и грязи, скопившейся на стенках, облегчит его повседневную работу;
• настройка узла при сразу же после обнаружения неполадок – не нужно откладывать регулировку карбюратора, так как это может привести к еще более серьезным поломкам.

Во время эксплуатации бензопилы нужно следить за тем, чтобы под ее корпус не просачивалась пыль, опилки и мелкий мусор. В противном случае они быстро засорят карбюратор и заблокируют его работу.

pro-traktor.ru

Регулировка карбюратора бензопилы: как отрегулировать и настроить

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

1. Когда нужна регулировка карбюратора бензопилы?
2. Как правильно отрегулировать карбюратор
3. Проверяем проделанные настройки
4. Вывод

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

При любых неисправностях лучше обращаться в компетентный сервисный центр, чтобы избежать дополнительных поломок. Для каждой бензопилы Foresta настройка производится по гарантии.

Когда нужна регулировка карбюратора бензопилы?

Самые распространенные ситуации:

• Двигатель глохнет после того, как завелся, или не заводится совсем. Причина в переизбытке воздуха и низком количестве топлива;
• Повышение топливного расхода – происходит из-за перенасыщения топливом смеси;
• Повреждение защитного колпака от вибрации и потеря фиксации болтов в результате;
• Поршни двигателя износились – в этом случае рекомендуется полностью заменить изношенную деталь;
• Засор (некачественное топливо, повреждение фильтра). В этом случае потребуется полная разборка карбюратора с его последующей настройкой и промывкой.

Как правильно отрегулировать карбюратор

Оптимальные параметры смешивания компонентов топливной смеси подразумевают заводские настройки. В процессе работы они естественным образом сбиваются. Даже незначительный сдвиг в ¼ оборота любого винта может стать причиной серьезного изменения в работе всего устройства.

Регулировка карбюратора на бензопиле осуществляется посредством трех винтов, каждый из которых имеет свое обозначение:

• H — отвечает за настройку на максимальных оборотах и осуществляет управление основным жиклером;
• L — отвечает за управление жиклера холостого хода и позволяет регулировать образование смеси на оборотах низких;
• T — позволяет изменять холостой ход.

Настройка должна проводиться исключительно на разогретом моторе.

Сама последовательность регулировки имеет вид L-H-T. Это значит, что нужно сначала настроить работу пилы на низких оборотах, потом на максимальных и в завершении переходить к холостым. В конце следует проверить, как работает устройство в любом режиме.

В целом, этапы регулировки карбюратора бензопилы имеют следующий вид:

1. Разместите пилу на твердой ровной поверхности с шиной, направленной в противоположную от вас сторону;
2. Снимите крышку кожуха и сам кожух, чтобы получить доступ к карбюратору;
3. Далее аккуратно снимите воздушный фильтр. В некоторых пилах может присутствовать поролоновая амортизирующая вставка – уберите ее;
4. Закрутите до упора винты L и Н. После этого открутите их на 2 оборота. Работайте с ними аккуратно, так как их легко повредить;
5. Запустите двигатель и прогревайте его в течение 10 минут.
6. Посредством неспешного поворота винта L по направлению часовой стрелки и обратно найдите самые большие обороты. Возьмите тахометр для точного измерения;
7. Поверните винт L на 90 градусов против часовой стрелки;
8. Закручивая винт H, найдите верхнюю границу частоты вращения. Показания тахометра должны соответствовать указанным значениям в паспорте устройства.

Учтите, что при неточном определении точки оборотов регулятором Н двигатель выйдет из строя.

9. Не торопясь прокручивайте винт, который отвечает за холостые обороты, в направлении против часовой стрелки. Делать это нужно до момента, пока мотор не станет работать ровно.
10. Если двигатель внезапно заглох, продолжайте регулировку, понемногу возвращая винт по часовой стрелке.

Проверяем проделанные настройки

Устранив все неисправности карбюратора бензопилы, следует проверить ее работоспособность на холодный двигатель.

1. Заведите пилу;
2. Плавно нажимайте на акселератор. Диапазон оборотов от холостых до максимальных должен быть в пределах 3000-11500 об/мин. Они должны набираться быстро;

Максимальное число вращений мотора в минуту не должно превышать 11000-11500. При нарушении этого значения нарушается процесс зажигания.

3. Если требуемое значение достигается с задержкой, крутите винт L на ⅛ оборота против часовой стрелки.
4. Если частота превышает паспортную, поверните винт Н против часовой стрелки. Это снизит число оборотов в минуту.
5. Проверьте работу устройства на холостом ходе. Если цепь не
   двигается, а мотор набирает максимальное число оборотов, то регулировка правильная.

Если нарастание и убавление газа происходит плавно и быстро, это верный признак правильной настройки. После этого целесообразно проверить устройство во время пиления. Если мощность на высоких оборотах недостаточная, это признак износа поршневой системы.

Вывод

Правильно отрегулировать карбюратор в бензопиле не сложно своими силами и не имея должного опыта. Для этого достаточно следовать алгоритму выше.

Важно, чтобы после проведения настройки ваша пила некоторое время проработала в рабочих условиях. Если нашлись отклонения, исправьте их по той же инструкции. После устранения любых неисправностей процедуру настройки можно считать полностью завершенной.

Если же Вы пользуетесь инструментом ТМ Foresta, работники фирменного сервисного центра проведут бесплатную и профессиональную регулировку карбюратора Вашей бензопилы, без риска повредить инструмент.

foresta.ua

устройство и принцип работы, описание процесса настройки и проверки

Бензопила — незаменимый инструмент в условиях частного домовладения. Поэтому его бесперебойное функционирование очень важно. Качественная работа бензопилы в немалой степени зависит от того, насколько эффективно выполняет свои функции карбюратор. Попытаемся разобраться в том, как отрегулировать карбюратор на бензопиле самостоятельно.

Конструкция и принцип функционирования карбюратора бензопилы

Как и с любым другим механизмом, прежде чем что-то делать, необходимо разобраться в его устройстве и принципе работы. Итак, карбюратор — часть двигателя, предназначенная для смешивания в определенных пропорциях кислорода и горючего, и подачи этой смеси в двигатель. Нарушение пропорций ведет к плохой работе мотора или к перерасходу топлива, или к полной его остановке.

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

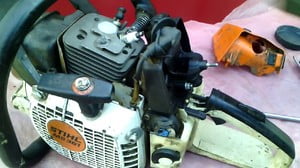

В режиме работы карбюратора воздух проходит в трубку и идет по ней со скоростью, регулируемой заслонкой. Открытие трубки активирует поплавок. Поток воздуха, проходя через диффузор, перемешивается с горючим и распыляется. Полученная смесь поступает в цилиндр через впускной канал. Давление в камере с поплавком близко к атмосферному, а в трубке для воздуха давление разреженное. Эта разница в показателях давления нужна для всасывания топлива в трубку. Чем больше поступает горючего, тем больше обороты двигателя. Таково общее строение и принцип работы карбюратора бензопилы.

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

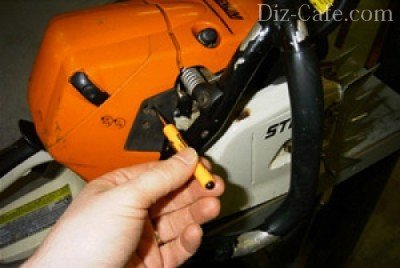

Регулировка карбюратора бензопил

В принципе, настройка карбюратора бензопил довольно проста при наличии опыта или сопутствующих навыков. Первое, что нужно сделать — это медленным движением закрутить по ходу часовой стрелки винты, обозначенные L и H до упора. А затем на полтора оборота открутить их назад. Все это делается при выключенном двигателе.

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

Максимальное число вращений мотора в минуту должно быть в пределах 11500 – 15000. Если обороты превысят эти значения, то нарушится процесс зажигания. Поэтому проверяем, как происходит зажигание, если есть сбои проверните против часовой стрелки винт H, уменьшив, тем самым, число оборотов в минуту.

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Настройка и регулировка карбюратора бензопилы + сборка/разборка

Дачное строительство и ремонт не обходятся без применения бензопилы, как и уход за садом. Из-за неисправности инструмента может встать вся работа, поэтому так важно уметь самостоятельно его разбирать, находить неполадки и устранять их. При достаточном опыте и сноровке возможна даже регулировка карбюратора бензопилы – процедура сложная, а точнее говоря, ювелирная. Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать.

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

• Трубка с поперечной заслонкой для регулировки потока воздуха.
• Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
• Распылитель, из которого поступает топливо (топливная игла на схеме).
• Поплавковая камера, регулирующая уровень топлива при входе в канал.

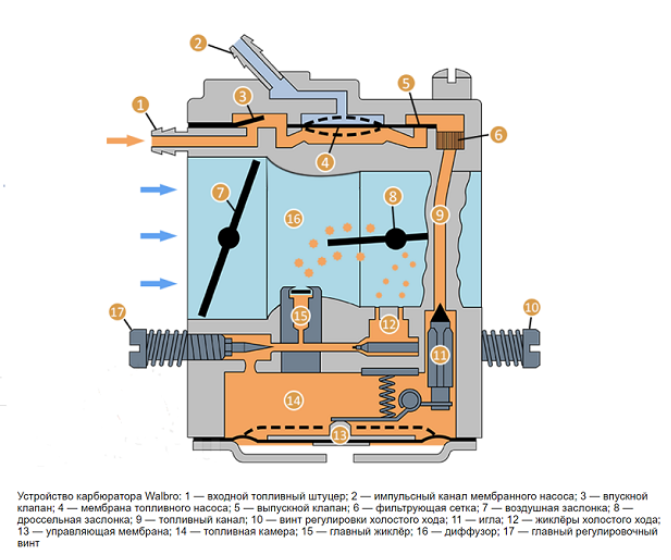

Вот как это выглядит на схеме:

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Советы по выбору хорошей бензопилы для садовых работ тут: https://diz-cafe.com/tech/vybor-benzopily.html

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

• После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
• Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

• Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
• Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
• По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Как заточить цепь бензопилы: https://diz-cafe.com/tech/kak-zatochit-cep-benzopily.html

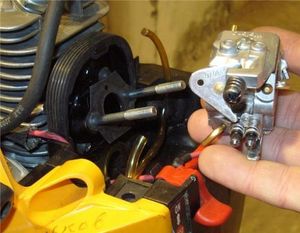

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Чтобы узнать, как отрегулировать карбюратор на бензопиле, следует научиться различать три винта (у некоторых моделей всего один).

Винты L и H похожи только с виду, на самом деле они разные

Каждый винт имеет свое буквенное обозначение:

• «L» служит для настройки низких оборотов;
• «H» необходим для регулировки верхних оборотов;
• «Т» нужен, чтобы отрегулировать холостой ход (у моделей с одним винтом присутствует только он).

Заводская регулировка является оптимальной, а с помощью винтов настраивают работу двигателя в особых ситуациях (работа, связанная с разными климатическими условиями).

На схеме видны выходы винтов регулировки карбюратора при закрытой крышке

Для настройки бензопилы используют специальный инструмент

Настройку выполняют только винтами L и Н. Чтобы повысить обороты, их поворачивают по часовой стрелке. Чтобы понизить – против часовой стрелки. Последовательность использования винтов: L – Н – Т.

Может быть полезно: как отремонтировать бензокосу своими руками: https://diz-cafe.com/tech/remont-benzokosy-svoimi-rukami.html

Если возникают сомнения по поводу регулировки, лучше обратиться к специалисту, так как неправильная настройка способна вывести двигатель из строя.

diz-cafe.com

устройство, поломки и регулировка инструмента

Бензопила по своим техническим свойствам с легкостью может быть использована как любителями, так и профессионалами, а для некоторых видов работ этот инструмент практически незаменим. Хорошо работающая бензопила – гарантия качества и быстроты выполнения работ.

Как и любое техническое устройство бензопила требует качественного обслуживания. Если на этом требовании не заострять внимания либо заниматься обслуживанием только по факту поломок, последние не заставят себя долго ждать, и любая нагрузка может стать для инструмента последней. Как итог – необходимость покупки нового оборудования, снижение качества и темпов работ, испорченные отношения с заказчиками, впустую потраченное время.

Среди множества неисправностей, самая популярная – неправильная настройка карбюратора бензопилы из-за неверной регулировки либо стихийного изменения положения регулировочных винтов по другим причинам (например, из-за чрезмерной нагрузки на инструмент).

Как определить неисправность карбюратора бензопилы?

При эксплуатации бензопилы следует внимательно относиться к появлению посторонних звуков, запахов и вибраций, поскольку это может быть сигналом неисправности карбюратора. Даже если инструмент начал периодически глохнуть, это уже свидетельствует о необходимости ремонтных работ.

Признаки неисправности карбюратора, на которые в первую очередь следует обратить внимание:

• Двигатель заводится с трудно и почти сразу же глохнет.
• Расход бензина несоразмерен объемам работ, топливо в цилиндре сгорает не полностью, характерен густой выхлоп.
• Нарушены заводские настройки карбюратора вследствие неудачных попыток регулирования или вибрации.
• Неисправна воздухоочистительная система, что провоцирует попадание частиц мусора в топливную часть инструмента.
• Изношена поршневая группа (требуется замена изношенных деталей).

Разумеется, настройка карбюратора не избавит от всех проблем. Например, при попадании частиц мусора в первую очередь необходимо промыть топливную часть двигателя, а при износе поршневой группы – заменить устаревшие либо неисправные детали. Однако, в ряде случаев именно регулировка карбюратора бензопилы позволит продлить временные рамки службы инструмента до проведения капитального ремонта.

Назначение, конструкция и принцип работы инструмента

Карбюратор предназначен для подготовки топливовоздушной смеси, от которой зависит работа двигателя. При нарушении пропорций этой смеси «страдает» моторная часть двигателя. Если топлива слиш

prostrouky.ru

Регулировка карбюратора бензопилы: настройки и рекомендации

Во многих частных хозяйствах бензопилы входят в стандартный комплект бытового инструмента.

Модели разного класса используются:

• для валки старых деревьев;
• распиловки топливной древесины;
• возведения жилых и хозяйственных строений;
• ухода за фруктовыми и декоративными деревьями.

Отсутствие налаженного сервиса вынуждает владельцев бензопил самостоятельно обслуживать свою технику, осваивать достаточно сложные регулировочные и ремонтные работы. Многие пользователи сталкиваются с проблемами точной настройки топливной аппаратуры.

Полноценная регулировка карбюратора бензопилы требует знания конструктивных особенностей данной модели и полного понимания происходящих в нем процессов. Только при этих условиях можно вывести двигатель на оптимальные показатели тяги и экономичного расхода топлива.

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Предпосылки дополнительной корректировки

Настройка топливной аппаратуры чаще всего производится при изменении октанового числа топлива, резких температурных перепадах окружающей среды, необходимости продолжительной работы инструмента на высокооборотных рабочих режимах.

Предварительная настройка карбюратора бензопилы на этапе обкатки дублируется финишной регулировкой, которую рекомендуется выполнить с применением тестовой аппаратуры сервисной службы. В стандартной комплектации — это визуальный индикатор качества смеси и тахометр. После выхода инструмента на рабочий режим выполненная на профессиональном уровне регулировка считается реализованной в полном объеме.

Самостоятельная настройка карбюратора бензопилы в полевых условиях малоэффективна, а в ряде случаев и небезопасна.

На изменение мощностных характеристик может повлиять:

• низкое качество или неполная подача топлива;
• попавшая в карбюратор вода;
• засоренный жиклер или забитый опилками фильтр воздухозаборника.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Последовательность регулировки

Фото: инструменты для регулировка карбюратора

В стандартном варианте правильная настройка карбюратора производится поэтапно. Базовая регулировка выполняется на запущенном двигателе, вторая часть работы после его прогрева.

• Перед началом регулировки винты максимальных и минимальных оборотов следует завернуть до упора и отвернуть на полтора оборота.
• Винт холостого хода устанавливается в положение устойчивой работы двигателя на минимальных оборотах, при которых цепь не должна перемещаться.
• Приемистость двигателя проверяется резким нажатием гашетки газа. Двигатель без провала мощности за минимальное время должен выйти на максимальный режим, по тахометру до 15000 об/мин. При отсутствии приемистости винт с индексом L следует повернуть по часовой стрелке на 1/8 оборота.

Правильная регулировка холостого хода предусматривает стабильные обороты при резком сбросе газа, отсутствие хода разблокированной цепи.

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

• нечеткая работа системы зажигания;
• засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
• при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

• подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
• не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Разборка карбюратора

Ремонт топливной аппаратуры предусматривает необходимость ее разборки. Для доступа к карбюратору необходимо снять верхнюю крышку и удалить фильтрующую поролоновую прокладку. Также отсоединяется привод и топливный шланг.

Карбюратор имеет в своей конструкции мелкие комплектующие детали, которые могут затеряться. Можно избежать характерных для самостоятельного ремонта монтажных ошибок, если выкладывать комплектующие детали группами и в соответствующей последовательности.

Чистка изготовленных из относительно мягкого металла жиклеров стальной проволокой — запрещается. Царапины в каналах могут отрицательно сказаться на смесеобразовании. Производительность жиклеров восстанавливается промывкой в чистом растворителе ацетоновой группы.

Поврежденные прокладки можно изготовить из бензо-маслостойкого материала, но для экономии времени лучше купить ремонтный комплект.

→ КУПИТЬ ОЧИСТИТЕЛЬ КАРБЮРАТОРА

Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

• В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
• При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
• Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

opilah.com

Как самому отрегулировать карбюратор бензопил, правильная регулировка и ремонт

Ручная бензопила – отличный помощник в личном хозяйстве, который незаменим при заготовке дров, обрезке сучьев деревьев, а также при строительстве деревянных срубов для домов, бань и хозяйственных построек. Конструкция пил позволяет спиливать и распиливать стволы деревьев средних размеров.

В настоящее время на рынке большой выбор бензопил, среди которых можно отметить бензопилы Партнер шведского концерна Хускварна и бензопилы Huter одноимённой немецкой фирмы, за их компактность, лёгкость, производительность и приемлемые цены.

Простота в обслуживании пил партнер и хутер позволяет даже впервые взявшему их в руки управляться с ними, но, всё же бензопила – это сложное устройство и требует к себе заботливого отношения. В процессе работы иногда случаются разного рода неисправности, влияющие на эффективную работу, и пользователь должен уметь справляться с ними.

Как отрегулировать карбюратор на бензопиле

Наиболее частая проблема, встречающаяся при эксплуатации бензопил, – это неправильная работа карбюратора, приводящая к перерасходу топлива и снижению мощности, поэтому любой пользователь должен знать как настроить карбюратор на бензопиле.

Карбюраторы бензопил устроены также как автомобильные и поэтому каждый, кто знаком с принципом работы двигателя внутреннего сгорания, способен справиться с регулировкой карбюратора и может настраивать его своими руками.

Заводом – изготовителем новые пилы поставляются с отрегулированным карбюратором, но в процессе работы стандартная настройка нарушается и пила требует повторной настройки. В документации, прилагаемой к пиле, описывается, как регулировать карбюратор.

Регулировка карбюратора нужна при появлении следующих симптомов:

• на холостом ходу пила работает на повышенных оборотах;
• при работе сильно дымит;
• плохо запускается как в холодном состоянии, так и в прогретом;
• работает на пониженных оборотах и с пониженной тягой.

Устройство и принцип действия карбюратора

Устройство и принцип работы карбюратора бензопилы такие же, как у карбюраторов двигателей внутреннего сгорания и выполняет ту же функцию: подготовку и подачу в камеру сгорания двигателя смеси воздуха с топливом.

Карбюратор состоит из следующих частей:

• корпуса;
• поплавковой камеры;
• игольчатого клапана;
• поплавка;
• распылителя;
• топливного жиклёра;
• смесительной камеры;
• дроссельной заслонки;
• диффузора.

Атмосферный воздух, пройдя через воздушный фильтр, попадает в воздушный канал карбюратора, где находится диффузор, уменьшающий диаметр канала, вследствие чего за диффузором создается пониженное давление.

За диффузором установлена дроссельная заслонка, которая регулирует подачу воздуха, поступающего в карбюратор. Частично перекрывая или открывая воздушный канал, заслонка управляет потоком воздуха, тем самым регулирует обороты двигателя.

Под действием пониженного давления воздуха, создаваемого за диффузором, бензин из поплавковой камеры через топливный жиклёр и распылитель засасывается в смесительную камеру.

В камере топливо смешивается с воздухом, образуя топливную смесь, и далее подаётся в камеру сгорания. Дроссельная заслонка связана механически с топливным жиклером, который регулирует количество топлива, подаваемого в распылитель. Следовательно, она одновременно регулирует подачу воздуха и топлива в камеру сгорания.

Поплавок регулирует уровень топлива в поплавковой камере, поддерживая его на одном уровне. Он связан с игольчатым клапаном, перекрывающим поступление топлива в поплавковую камеру.

При понижении уровня топлива поплавок опускается и двигает игольчатый клапан, заставляя его отрывать отверстие подачи топлива. Когда топливо наполняет камеру до нормального уровня, поплавок двигает иглу в положение закрытия.

Обороты двигателя зависят от того, сколько смеси топлива и воздуха поступает в камеру сгорания. Чем больше открываем заслонку, тем больше обороты.

Как настроить карбюратор на бензопиле?

Регулировка карбюратора заключается в настройке жиклёра и воздушной заслонки так, чтобы получить оптимальное соотношение количества воздуха и топлива в топливной смеси.

Если в топливной смеси много воздуха и недостаток топлива – смесь обеднённая, поэтому мощность двигателя пониженная.

Если много топлива и недостаток воздуха – смесь перенасыщенная, происходит неполное сгорание топлива, что приводит к дымлению, нагару на поршне и в выхлопной трубе и повышенному расходу топлива.

Как правильно отрегулировать карбюратор?

Рассмотрим в качестве примера регулировку карбюратора бензопилы Партнер.

Для регулировки нужно иметь шлицевую отвёртку и прибор – тахометр, позволяющий замерять частоту оборотов двигателя.

Настройка проводится в следующей последовательности:

1. настройка карбюратора бензопилы на низких оборотах;
2. регулировка на максимальных оборотах;
3. точная настройка на работу на холостых оборотах;
4. проверка работы пилы во всех режимах.

Начинать надо после того, как двигатель поработает и прогреется.

Регулировка бензопилы выполняется с помощью трёх регулировочных винтов на его корпусе:

• винт L – регулировка подачи топлива на средних и низких оборотах
• винт Н – на высоких оборотах;
• винт Т – в режиме холостого хода.

Если карбюратор совсем разрегулирован и двигатель не хочет запускаться, выставьте винты настройки L и H в положение стандартной настройки: сначала закрутите их полностью, потом выкрутите на пол-оборота.

Запустите двигатель и дайте ему прогреться, после этого приступайте к регулировке низких оборотов с помощью винтов L и T .

Для этого винт L следует выкрутить до достижения максимальных оборотов двигателя, а потом ввинтить на ¼ оборота, а винтом Т выставляйте обороты холостого хода.

Далее, для настройки на максимальные обороты медленно закручивайте винт Н, добиваясь по показаниям тахометра максимальных оборотов.

После окончания регулировки важно проверить работу двигателя на всех режимах. Для этого надо его заглушить и дать ему остыть.

Затем запустите пилу в режиме холодного запуска и проследите работу двигателя в режиме холостого хода. Если газ плавно прибавляется и убавляется, и цепь не двигается – регулировка выполнена правильно. Далее следует проверить во время пиления. Если наблюдается потеря мощности – регулировку провести повторно.

Ремонт карбюратора своими руками

Карбюратор легко поддаётся разборке, поэтому ремонт карбюратора бензопилы можно выполнить самому. К примеру, в случае необходимости, вполне можно сделать своими руками следующие операции:

• заменить прокладку под крышкой главной камеры;
• промыть или заменить топливный фильтр;
• заменить игольчатый клапан и диафрагму топливного насоса.

Прежде чем приступить к разборке карбюратора, необходимо очистить грязь с поверхности корпуса, так как она может попасть внутрь карбюратора и засорить отверстия игольчатых клапанов и жиклёра.

Далее, следует отстыковать крепления тяг управления воздушной и дроссельной заслонкой, демонтировать воздушный фильтр и снять крышку главной камеры, открутив винты крепления. После этого можно приступать к замене упомянутых деталей.

Очень часто причиной незапуска пилы могут быть дефекты системы зажигания, в частности, свечи из-за следующих причин:

• нагар на свече – свидетельствует о некачественном масле или неправильной регулировке карбюратора;
• залив свечи топливом – неправильная регулировка карбюратора.

Чтобы проверить состояние свечи, выкрутите её специальным ключом из головки цилиндра.

Нагар на свече удаляется с помощью иглы или шила, а при необходимости — шкуркой, после этого ставим её на место и пробуем завести двигатель.

Залитую свечу протираем ветошью, высушиваем, ставим на место и пробуем запустить пилу.

В некоторых случаях двигатель дымится и глохнет на больших оборотах. Причиной может быть засорение глушителя продуктами выхлопа, поэтому нужно снять глушитель, промыть нагар бензином, протереть, просушить и снова поставить на место. Пока глушитель не стоит на месте, выхлопное отверстие следует закрыть тряпкой, чтобы не попала грязь.

Вывод

Настройку карбюратора пилы и её мелкий ремонт можно сделать, не имея опыта, но чтобы выполнить это правильно, нужно следовать алгоритму, прописанному в прилагаемой документации. Однако, не следует переоценивать свои силы, потому что иногда бывает дешевле заплатить специалисту за качественное обслуживание, чем устранять последствия вашего непрофессионального ремонта.

landshaftnik.com
