Как настроить давление в гидроаккумуляторе видео – Давление в гидроаккумуляторе: его настройки и приборы для его измерения- порядок расчета и регулировка и настройка +Видео и Фото

Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
Зафиксировать уровень, при котором реле управления запускает водяной насос;
Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

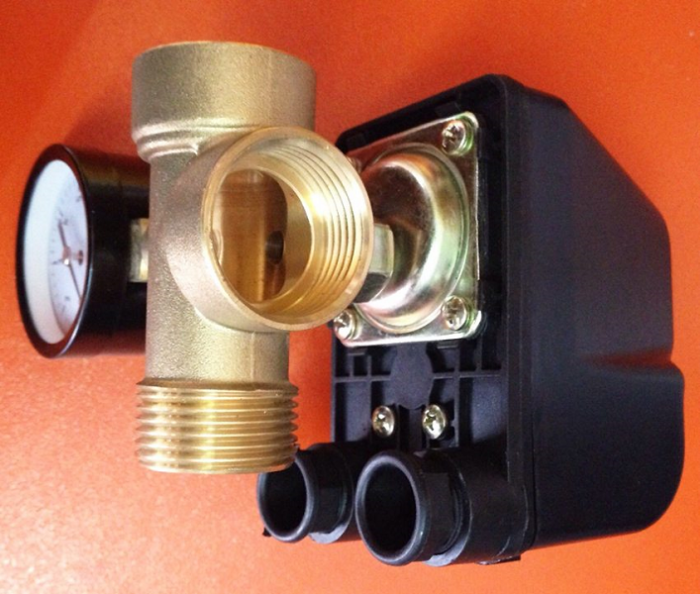

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

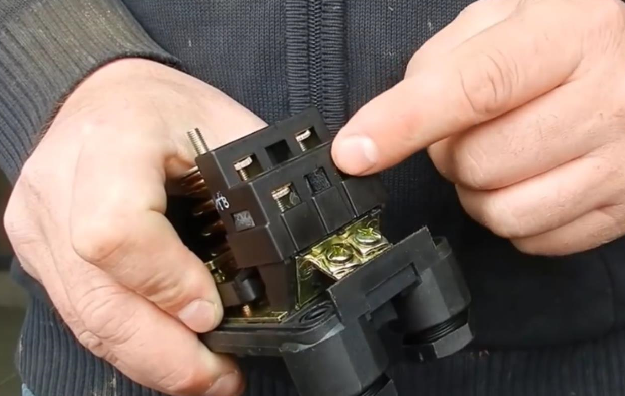

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
Установить все элементы на место и затянуть крепление;
Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

Как самостоятельно настроить давление в гидроаккумуляторе

Содержание статьи:

Гидроаккумулятор играет важную роль в системе водоснабжения. Он служит для поддержания постоянного напора, позволяет автоматизировать процесс подачи воды, предохраняет электродвигатель от преждевременного износа и поломки, защищает трубопроводы от гидроударов.

Одна из важнейших характеристик этого устройства – давление в ресивере, представляющем собой воздушную полость накопительного водяного бака, которая отделена от воды герметичной резиновой мембраной. При неправильной настройке напор в трубах при подаче воды начинает «скакать», происходят нежелательные частые срабатывания реле водяного насоса. В результате – невозможность нормальной эксплуатации водопровода и преждевременный выход из строя электрического гидронасоса.

Материал эластичной мембраны с течением времени деформируется, и давление в аккумулирующем баке может снизиться.

Для обеспечения нормальной работы водопровода рассчитывают оптимальную величину давления в аккумуляторе, осуществляют его правильную настройку и обеспечивают последующий контроль с периодичностью 1 – 2 раза в год.

Всё это можно делать самостоятельно, не имея под рукой каких-то особых инструментов и специальных навыков. Об этом – ниже.

При проведении профилактических работ не стоит забывать проверять систему на герметичность. При наличии невыявленных протечек усилия по настройке оборудования могут быть просто сведены на нет!

Почему нужно создавать давление в гидроаккумуляторе

Понижение давления ниже нормы приведёт к тому, что насосная станция будет слишком часто включаться. При значительном снижении давления запуск насоса происходит практически сразу после открывания водопроводного крана. Соответственно, при закрывании крана гидронасос почти мгновенно выключается. Помимо этого, частые циклы срабатывания реле ведут к выходу электронасоса из строя.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

Пример расчета. Реле давления настроено на запуск насоса при давлении 2 бар. Давление воздуха в ресивере составляет 2-0,2=1,8 атм.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

Для замера давления необходимо:

открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Как отрегулировать давление

Правильную работу насосной станции определяют три основных параметра:

Давление запуска;
Давление отключения;
Давление воздуха в гидробаке.

Первые два параметра определяют режим работы реле давления. Проводится регулировка опытным путем, при этом с целью повышения точности измерения проверка может выполняться несколько раз.

В составе электрического реле: две вертикально расположенные пружины. Они располагаются на осях и поджимаются гайками. Одна из пружин (большего диаметра) служит для настройки величины давления включения, пружина меньшего диаметра служит для регулирования требуемой разности между величинами давления запуска и давления отключения насоса. Пружины упираются в мембрану, которая замыкает и размыкает контакты управляющей цепи.

Настройка порога запуска осуществляется вращением регулировочной гайки. При повороте по часовой стрелке давление запуска насоса увеличивается. Вращение против часовой стрелки приводит к снижению давления включения.

Процесс регулировки осуществляется в следующей последовательности:

Измерение давления воздуха в ресивере с помощью внешнего манометра (например, автомобильного), при необходимости – накачивание ручным насосом или компрессором до расчётной величины. Осуществляется при выключенном насосе после полного сброса давления.
Замер давления включения насоса. При включённом, но неработающем насосе открыть кран для сброса давления и снять показание манометра системы в момент срабатывания реле (при запуске насосной станции).
Регулировка давления запуска. При несовпадении полученной величины давления с требуемым гайку большой пружины повернуть в сторону увеличения или уменьшения. По завершении контрольного замера при необходимости повторить операцию (возможно, несколько раз).

Измерение давления отключения насоса. Следует закрыть все сливные краны и дождаться момента отключения насоса .
Регулировка разности уровней давлений запуска и отключения насоса. При несовпадении расчётного значения порога выключения насосной станции повернуть гайку пружины меньшего диаметра в соответствующем направлении. Пружина очень чувствительна: поворот осуществлять максимум на 1/4 – 1/2 оборота. Проведя контрольный замер, действия при необходимости повторить.
Повторение цикла, описанного в пунктах 1 – 5. Процедуру при необходимости проделать несколько раз до достижения нужных параметров.

Требуемые параметры запуска и отключения указаны в паспорте реле. Рабочее давление воздуха в ресивере указано в паспорте аккумулятора. Оно должно быть на 10-12 % меньше значения давления запуска.

В зависимости от этажности здания и количества потребителей воды возникает необходимость изменения заводских параметров при проведении регулировки реле. После этого следует обязательно проверить давление воздуха и отрегулировать его в соответствии с новыми настройками.

Стоит отметить, что описанная технология контроля и настройки параметров аккумулятора одинакова для всех видов этого изделия, независимо от конфигурации (вертикального или горизонтального исполнения), объёма и конструктивных особенностей. Сказанное справедливо также к системам отопления и горячего водjснабжения.

Не обязательно быть специалистом, чтобы, имея минимум простых инструментов, провести несложные операции по проверке и регулировке давления в гидроаккумуляторе. Простые действия, не требующие каких-либо навыков, займут минимум времени, при этом окупятся надёжной бесперебойной работой водопровода в течение долгого времени.

Контроль и регулировка давления воздуха в гидроаккумуляторе

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

Обработка информации осуществляется на законной и справедливой основе;
Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

номер основного документа, удостоверяющего личность Пользователя или его представителя;
сведения о дате выдачи указанного документа и выдавшем его органе;
дату регистрации через Форму обратной связи;
текст обращения в свободной форме;
подпись Пользователя или его представителя.

для юридического лица:

запрос в свободной форме на фирменном бланке;
дата регистрации через Форму обратной связи;
запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
защита от вредоносных программ;
обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

в целях удовлетворения требований, запросов или распоряжения суда;
в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе

Реле давления

— элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:

Давления включения (P_вкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
Давление выключения (P_выкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.

Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар

Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой. После открытия любого крана (душ, мойка и т.п.) и начала водоразбора, давление в системе начнет плавно (благодаря мембранному гидробаку) падать, что легко отследить по манометру. Все это время вода поступает потребителю из гидробака. При достижении „нижнего“ давления включения (его можно также отследить по манометру в момент включения насоса) контакты внутри реле давления замкнутся и насос запустится. Все остальное время водоразбора насос продолжает работать, подавая воду напрямую потребителю. После завершения водоразбора (все краны закрыты), насос все еще продолжает работать, только теперь вода подается не потребителю, а закачивается в гидробак (т.к. больше ей некуда деться) и давление плавно возрастает. При достижении давления выключения (можно легко отследить по манометру в момент остановки насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующем водоразборе цикл повторяется. Все довольно просто.

Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.

Настроить реле давление можно и самостоятельно:

Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква «P» и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.

Нижний винт отвечает за разницу между давлением выключения и давлением включения. Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и &laquo-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках P_вкл = 1,6 бар, P_выкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Р_выкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. P_вкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.

Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса). Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?

Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля). Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили P_вкл = 2,5 бар, P_выкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.

Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона. Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.

Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.

Давление в гидроаккумуляторе: его настройки и приборы для его измерения- порядок расчета и регулировка и настройка +Видео и Фото

Гидроаккумуляторы для систем в водоснабжении применяют, для обеспечения постепенного изменения перепадов давления, которые происходят при работе насоса. Гидроаккумуляторы устанавливают для того, чтобы была возможность вмонтировать в систему датчик реле и давления. Данные датчики и позволят насосу функционировать в автоматическом режиме.

Так как вода является не сжижаемой средой, то при отсутствии каких-либо механизмов, происходит скачкообразное перемена давления в системе водопровода.

Если не было бы накопительного гидробака, то реле давления работало бы в режиме регулярного включения и выключения насоса.

Но в таком режиме двигатель насоса сильно перегревается и в итоге ломается. Когда устанавливают гидроаккумулятор, то это способствует сокращению числа быстрых подключений и прекращения работы двигателя станции, ведь это важно для водопроводной системы.

Содержание статьи:

Цель работы гидроаккумуляторов

Гидроаккумуляторы нужны для поддержания регулярного давления в водопроводной системе. Также они позволяют предупреждать преждевременный износ деталей, которые могут повредиться из- за перепадов давления и гидроударов. Если вдруг произойдет отключение электроэнергии, то в сосуде гидроаккумулятора сохраниться небольшое количество воды.

Устройство гидроаккумуляторов

Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.

Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:

Накапливают и отдают гидравлическую энергию;
Подавляют гидроудары и пульсаций;
Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Как выбрать агрегат?

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

Металлического корпуса;
Специальной мембраны из резины;
Ниппеля (через него воздух проходит в бак)
Воздухоудалительный клапан;
Фитинг (им закреплена мембрана).
И другие элементы конструкции.

Вода, которая, подается из скважины в сосуд, увеличивает мембрану из резины и таким образом вытесняет воздух, который находится в полости. За счёт этого давление воздуха в гидроаккумуляторе становиться больше. Воздух сжимается до нужной величины и затем включается датчик давления и реле автоматом выключает насос.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Профилактика исправной работы насосной системы

Поддержание исправного состояния насосной станции создаётся мембраной из резины, которая всё время находиться под воздействием воздуха и воды. Резина является эластичным податливым материалом, но по истечение времени она может деформироваться и давление в гидробаке может немого снизиться. Вот по этой причине чтобы насосная станция работала исправно, необходимо примерно раз в год осуществлять профилактическую проверку агрегата и наблюдать за давлением воздуха в пустом баке.

Если существующее давление немного выше нормы, то его необходимо снизить. Для снижения давления необходимо добавить воздух в емкость, автомобильным насосом через ниппель.

Удаление воздушных пробок

В системах водопровода обязательно находиться разведённый в воде воздух. Воздух, попадая в бак выделяется и скапливается. Из-за этого происходит образование воздушных пробок в разных областях системы.

Для того чтобы пробки не образовывались, в устройство больших баков встраивают фитинги с клапанами. Технология отвода газа используется для баков вертикального типа от ста литров. Для баков горизонтального типа для удаления воздуха используют еще один узел трубопровода, который включает в себя слив канализации, шаровые краны и выводной ниппель. Для емкостей до ста литров фитинги и вспомогательные узлы не используются. Вывод газа и регуляция давления в гидроаккумуляторах для систем на 24,50, 80 литров делают во время профилактического осмотра агрегата при пустой емкости.

Монтаж гидроаккумулятора

Подбор аппарата оптимальной формы, зависит от особенностей помещения, в котором он будет вмонтирован. Конструкции не придают значение, а придают значение размерам помещения и аппарата, чтобы они обеспечивали удобное техническое обслуживание. А также, чем ближе к насосу расположен гидробак, тем лучше будет работа системы водопровода.

Так как гидроаккумулятор работает постоянно, а мембрана гидробака подвержена воздействию воды и воздуха, то при монтаже этого устройства необходимо учесть нужный запас прочности при воздействии вибраций и шума. Для того чтобы исключить разрушения конструкции и помещения, агрегат прикручивают к полу используя при этом резиновые прокладки.

А гибкие переходники от бака к системе трубопровода являются неотъемлемой ее частью. К системе водопровода предъявляются специальные требования, система должна быть надёжной, стабильной, комфортной в использовании и безопасной. Вот поэтому установку гидроаккумулятора лучше всего доверить специалистам.

Если вы будете устанавливать устройство самостоятельно, то оно может из строя даже из-за мелочи. Перед выбором гидроаккумулятора необходимо сосредоточить свое внимание на его объёме. Потому что от объёма будет зависеть комфортная и эффективная работа системы водопровода.

Объём бака. Расчёт

Для правильного расчёта объёма бака для гидроаккумулятора необходимо учитывать для чего он будет установлен.

Бак может быть применён для того, чтобы не было частого включения насосной системы, для поддержания давления, когда насос будет отключён, также для сохранения воды и компенсации пиковых значений при эксплуатации водопроводной системы.

В быту применяют насосы средней производительности 30 литров в минуту и для этого подойдёт гидробак ёмкость которого составляет от пятидесяти до восьмидесяти литров. Но для производственных целей используют гидроаккумуляторах большего объёма. Давление воздуха в гидроаккумуляторах будет других показателей. Чтобы была компенсация пиковых значений расхода воды необходимо учесть характер ее потребления дома или на производстве.

Давление гидроаккумулятора для систем водоснабжения

Настройка давления в гидроаккумуляторе должна проходить по следующим правилам:

Для дома в один этаж подойдёт один бар, но если бак устанавливают в подвал, то добавляют ещё один бар.
Отметка должна быть больше, чем в высокой точке водозабора.
Давление внутри ёмкости рассчитывают по формуле: до самой верхней точки забора воды, к высоте труб прибавляют шесть и готовый результат разделяют на десять.
В том случае, если точек потребления множество или ветвей трубопровода много, то к результату предыдущих расчётов прибавляют еще немного. Количество добавлений определяют опытным путём. В том случае, если величина занижена, то вода стабильно будет доставляться до приборов. А если эта величина завышена, то гидроаккумулятор будет всё время пустой, натиск будет сильным и может возникнуть вероятность нарушения целостности мембраны.

Чтобы сделать давление в гидроаккумуляторе нормальным, воздух в нем подкачивают при помощи простого насоса, а чтобы снизить воздух немного спускают. Для этого пневмоклапан распложен под специальной накладкой. Но эту манипуляцию необходимо проводить, когда нет напора воды, для этого нужно закрыть краны. Показатели определяют таким прибором как манометр, который подключен к золотнику.

Корректируют давление после того, как насос закончит свою работу. Перепады давления обеспечиваются открыванием крана в точке, расположенной рядом.

Проверка давления в гидроаккумуляторе

Прежде чем подключить гидроаккумулятор в систему необходимо проверить в нем давление. От этого зависит настройка реле давления, а когда агрегат перевозили и хранили давление могло упасть, вот поэтому проверка давления обязательна. Контроль давления в гидроаккумуляторе можно осуществлять при помощи манометра, который подключают к специальному входу сверху бака или снизу его.

На некоторое время для контроля давления можно использовать автомобильный манометр, его погрешность небольшая и работать им комфортно. Но если данного манометра нет, то и обычный водопроводный манометр вполне подойдет. Но такие манометры не очень точны.

Если потребуется, то давление в гидроаккумуляторе можно увеличить или уменьшить. Вот для этого существует ниппель, который расположен сверху бака. Через ниппель можно подключить велосипедный или автомобильный насос и за счёт них давление в гидробаке станет больше. В том случае, если его необходимо уменьшить, то тонким предметом необходимо отогнуть клапан ниппеля, выпуская при этом воздух.

Как отрегулировать давление в гидроаккумуляторе

Новогодняя Акция Заказывая сруб дома из бревна, Вы получаете бревенчатую баню 3*3 метра в подарок. Срок Акции ограничен, Поторопись!
