Как правильно провести замену тэна в водонагревателе Термекс

Компания Термекс – основной производитель водонагревателей в Европе. Это специализированное предприятие, основанное в 1949 году.

Единственной продукцией, производимой этой компанией, являются водонагреватели, которых она выпускает по два миллиона в год.

В состав компании входят конструкторские бюро, заводы, производящие оборудование, комплектующие и водонагреватели, научные лаборатории, сервисный отдел (для того, чтобы осуществлять ремонт водонагревателей Термекс по гарантии или без нее) и т.д.

Но, хотя продукция Термекс считается одной из надежных, иногда водонагреватель ломается, что становится головной болью пользователей. Во время эксплуатации водонагревателей довольно часто выходят из строя нагревательные элементы, и в этом случае возникает необходимость их замены. В этой статье рассказывается как своими руками проверить и заменить ТЭН, если в этом возникнет необходимость.

Как разобрать

Основным рабочим элементом водонагревателя является ТЭН, и, если возникла неисправность в работе, вначале нужно проверить именно его.

Для проверки исправности ТЭНа необходимо разобрать водонагреватель с целью получения доступа.

Схемы подключения водонагревателей Термекс детально изучены в данном материале: https://teplo.guru/vodonagrevateli/skhema-podklyucheniya-termeks.html

Разборка аппарата происходит следующим образом:

1. Перекрывается водоснабжение. При правильной установке водонагревателя, снизу корпуса должен располагаться вентиль для перекрытия воды, при помощи тройника, если он установлен, или клапана необходимо слить из бойлера всю воду.
2. Обесточивание водонагревателя, после чего его необходимо полностью отключить от электричества.
3. Осторожно, прямой отверткой снимается защитная крышка. Если она сидит плотно, то ее потихоньку снимают движениями, напоминающими открывание консервной банки. В ходе этой операции важно не повредить эмаль.
4. Индикаторной отверткой проверяется напряжение на клеммах. Разбирающий должен касаться железного колпачка отвертки и последовательно прозвонить контакты. Лампочка в отвертке не должна гореть ни в одном случае.
5. Бойлерный бак освобождается от воды.
6. ТЭНы тщательно очищают от накипи.
7. В некоторых случаях необходимо снять водонагреватель со стены, но в большинстве своем в этом нет особой необходимости.
8. Необходимо сфотографировать или зарисовать схему подключения, после чего отсоединить провода.
9. Гайки, крепящие ТЭН и термостат, откручиваются по одной. Это необходимо с той целью, чтобы вода, которая может оставаться в баке стекла постепенно.

Подробнее о проточных водонагревателях Термекс можно прочитать здесь: https://teplo.guru/vodonagrevateli/protochnyie-thermex.html

ТЭН и термостат после извлечения нужно протереть сухой ветошью. Проверяется износ прокладки на фланце ТЭНа. В том случае, если прокладка имеет поверхностные дефекты в виде разрывов, вмятин и т.д., ее необходимо заменить на новую.

Как проверить

Можно проверить ТЭН на функционирование тремя способами:

1. Если есть запасной нагревательный элемент, им заменяют тот, который хотят проверить, и подключают агрегат. Если после замены нагревательного элемента вода начала нагреваться, значит неисправность была в самом ТЭНе. Если же нагреватель по-прежнему не работает, значит причина в чем-то другом.
2. ТЭН проверяется посредством контрольной лампы, которую собирают последовательно с нагревательным элементом и подключают к электричеству. Загоревшаяся лампочка послужит индикатором целостности ТЭНа. Если же лампа не загорается, то такой ТЭН неисправен и подлежит замене.
3. ТЭН проверяют на сопротивление с помощью тестера. Если омметр показывает ноль, это означает короткое замыкание. Если бесконечное сопротивление – обрыв в цепи. И в том и в другом случае элемент подлежит замене.

Замена нагревательного элемента не является особенно сложной операцией, но есть большая доля вероятности, что кроме ТЭНа нужно будет поменять и магниевый анод.

Что такое магниевый анод

Магниевый анод защищает ТЭН от электрохимической коррозии и монтируется, как и нагреватель, в корпусе бойлера.

Так как магний является более активным материалом, он воспринимает на себя всю вредную среду, которая иначе бы попадала на ТЭН.

Возникает электрохимическая реакция при которой образуется вещество подобное ржавчине, в результате чего изнашивается не ТЭН, а магниевый анод. Износ анода проверяется визуально. Если степень износа достаточно высока, его нужно заменить.

В том случае, когда износившийся анод вовремя не заменить, может возникнуть такая ситуация, что нагреватель очень быстро снова выйдет из строя. Сам анод обычно служит не более 15 месяцев.

Во время операции по проверке и, если в том будет необходимость, замене нагревательного элемента обязательно нужно почистить внутреннюю поверхность бойлера от накипи и грязи.

Кроме того, разлагающийся анод хлопьями оседает на дно бойлера, и в результате образуется грязная каша, которая способствует дальнейшему увеличению износа деталей водонагревателя, и уменьшает срок службы аппарата.

Также необходимо почистить и поверхность ТЭНа, если, конечно, он в рабочем состоянии, и поверхность анода. После чего водонагреватель собирают в обратном порядке. Таковы основные особенности ремнота водонагревателей фирме Thermex.

Статья, посвящённая использованию электрического проточного водонагревателя на кран, расположена здесь: https://teplo.guru/vodonagrevateli/protochnyj-ehlektricheskij-na-kran.html

Смотрите подробную видеоинструкцию по замене тэна в водонагревателе Термекс:

неисправности бойлера на 80 литров и их устранение, замена тена своими руками

Когда горячее водоснабжение нельзя назвать стабильным, многие решают обзавестись бытовым водонагревателем, например, электрическим водонагревателем Thermex. Однако он может выйти из строя весьма неожиданно. Особенно это актуально для недорогих моделей бойлеров. Конечно, можно сразу обратиться к мастеру, а можно и постараться устранить поломку самостоятельно.

Особенности

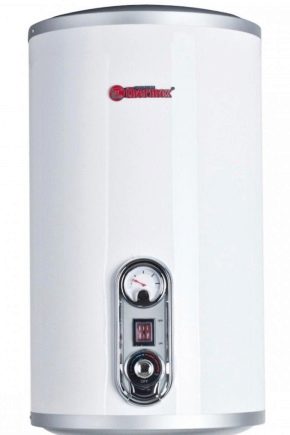

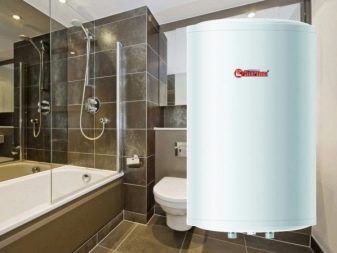

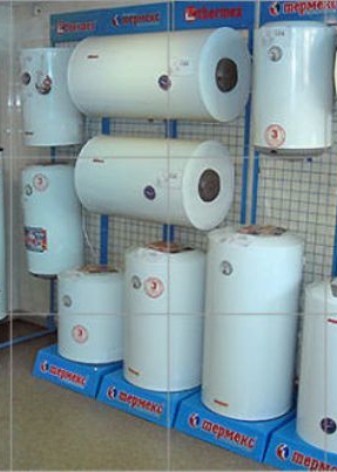

Thermex – это электрический водонагреватель, который с легкостью обеспечит дом горячей водой в летний период или при отсутствии газовой колонки. Следует уточнить, что водонагреватели Thermex производит самый старый концерн в России, который впервые выпустил свою продукцию еще в 1995 году. При этом вся продукция, в том числе водонагреватели, полностью соответствует российским и международным стандартам.

Бойлеры Thermex используются для того, чтобы нагреть воду, если давление холодной воды в водопроводе не ниже 0,05 МПа и не превышает 0,6 МПа.

Объем баков бывает разнообразным, но чаще всего встречаются бойлеры на 50 и 80 литров. Корпус, в зависимости от модели, может быть стальной или выполнен из пластика. Данные материалы позволяют продлить срок службы водонагревателя. Пространство между внешним корпусом и баком заполнено теплоизоляцией, которая позволяет длительное время сберегать тепло.

На лицевой стороне водонагревателя зачастую располагается панель управления. Реже она бывает снизу, с правой стороны. В баке любой емкости тэн способен подогревать воду до температуры 75 градусов.

Термостат обеспечивает поддержание температуры воды в определенном диапазоне, что делает бойлеры очень удобными. В тех случаях, если температура воды превышает 95 градусов, произойдет его автоматическое отключение от сети. За это отвечает термовыключатель.

Современные водонагреватели снабжены различными дополнительными элементами.

Например, в некоторых имеется серебряный анод, который производит обеззараживание воды.

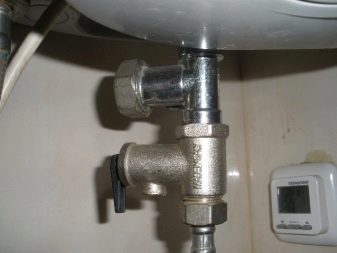

Предохранительный клапан защищает устройство от резкого повышения давления в баке. В данном клапане есть выпускная труба, которую следует подсоединить к сливу канализации. Это необходимо для того, чтобы раз в месяц сливать через нее воду, предотвращая засорение известковыми отложениями.

В большинстве моделей водонагревателей со временем одни и те же элементы становятся неисправными. В итоге необходимо проводить ремонтные работы. На первый взгляд, провести ремонт водонагревателя своими руками очень сложно. Однако если немного ознакомиться с его устройством и принципом работы, то все становится предельно просто и понятно.

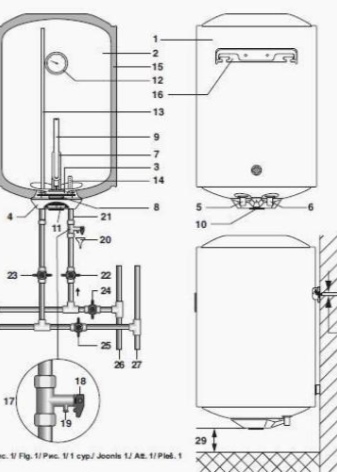

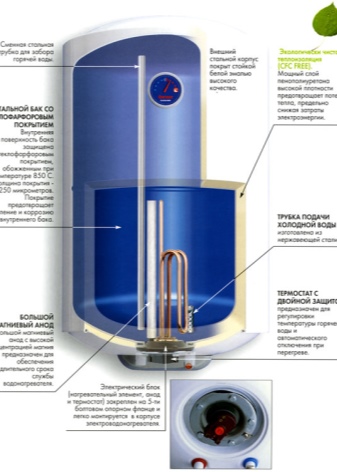

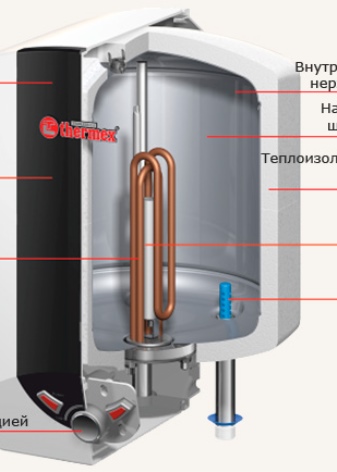

Устройство бойлера

Когда есть бойлер, то необходимо знать хотя бы его ключевые элементы и основные показатели. Ознакомившись с ними, становится понятен принцип работы, в результате малейшие неисправности можно будет быстро устранить.

Водонагреватель состоит из следующих основных частей:

• Внешний корпус водонагревателя покрыт эмалью, которая наносится при помощи метода порошкового окрашивания. Это позволяет надежно защитить бак снаружи и придать ему декоративности.
• Кронштейн позволяет прикрепить бак к стене.
• Трубка, выпускающая горячую воду. Также изготавливается из нержавеющей стали со специальными свойствами. Обладает высокой износостойкостью и устойчива перед коррозией.

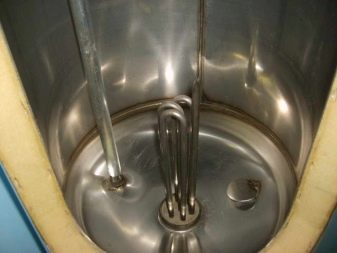

• Бак представляет собой накопительную емкость из стали со специальными примесями. Последние необходимы, чтобы бак дольше не поражала коррозия и для повышения механической прочности. Внутри баки Thermex покрыты специальным стеклофарфоровым покрытием. Данное покрытие наносится слоем в 250 микрометров.
• Оно обеспечивает чистоту и свежесть воды в баке. При этом нет реакции с покрытием агрессивных химвеществ, находящихся в воде. Также покрытие придает баку прочность и эластичность, что обеспечивает лучшую защиту от перепадов давления и тепловых ударов. В таких баках трещины возникают крайне редко, так как коэффициент линейного расширения у стали и стеклофарфора равны.
• Магниевый анод является, пожалуй, одной из самых важных частей бойлера. Ведь от него зависит срок его службы. Анод представляет стержень, сделанный из металла. Сверху стержень покрывает магниевый сплав.

• Именно на данный анод приходится первый удар кислорода, который выделяется при нагревании воды. Таким образом, он не реагирует с другими элементами бойлера, выполненными из металла. Однако надо учитывать, что со временем анод разрушается.
• Платформа, на которой находится нагревающий элемент, магниевый анод, термостат. Она выполняется из стального фланца. К корпусу платформа крепится гайками в количестве 5-6 штук, что позволяет ее быстро устанавливать и снимать при необходимости.
• Трубка, по которой происходит подача холодной воды. Она изготавливается из износостойкой стали, которая устойчива к коррозиям.
• Термостат автоматически регулирует температуру воды. Стоит отметить, что в водонагревателях Thermex используются термостаты, имеющие двойную степень защиты.

• Зачастую в водонагревателях установлено сразу два термостата. Это необходимо для того, чтобы один из них контролировал как нагревается вода, а второй контролировал состояние первого. В некоторых моделях, чаще всего очень дорогих, предусмотрен третий термостат, который контролирует состояние тэна.

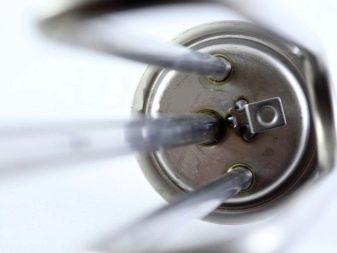

• Тэн представляет собой трубчатый электронагреватель и является основной частью бойлера.
• Теплоизоляция из пенополиуретана пролегает в зазоре между внутренним баком и наружной обшивкой. Он делает водонагреватель своеобразным термосом, хорошо сберегая тепло. В итоге еще снижается и потребление электроэнергии.
• Предохранительный клапан заменяет обратный клапан. Необходим для защиты бойлера от высокого давления.

• Термовыключатель автоматически производит отключение бойлера при повышении температуры выше 95 градусов. На корпусе водонагревателя имеется кнопка термовыключателя, которой можно пользоваться при перегреве воды.
• Термометр снаружи бака позволяет определить температуру воды.
• Электронные схемы, осуществляющие контроль и управление.
• Панель управления, располагающаяся снаружи бойлера.

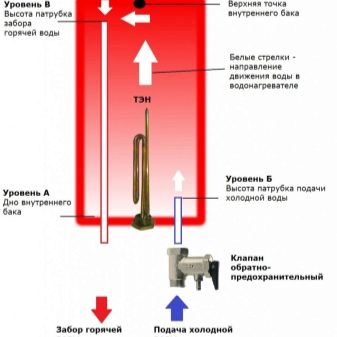

Принцип работы водонагревателей довольно простой. Снизу в бак поступает холодная вода. Тэн, установленный на фланцевой подставке, ее нагревает до определенного значения температуры. Фактически тэн выступает в бойлере в роли кипятильника.

Термостат, который располагается внизу бойлера, позволяет отрегулировать необходимую температуру. Он запускает тэн при охлаждении воды, а также когда она используется, и отключает его, когда достигается установленное значение температуры.

Горячая вода в бойлере поднимается вверх к трубке забора, в то время как холодные слои воды создают подпор верхним слоям. Таким образом, холодная и горячая вода внутри бака не смешиваются. Температура жидкости увеличивается постепенно по высоте резервуара. Когда вода во всем баке нагреется до определенного значения температуры, тэн выключится.

В том случае, если долгое время горячая вода не будет использоваться, то произойдет постепенное охлаждение воды в ней. Тогда тепловое реле снова включит нагреватель. Что касается быстроты нагрева воды в бойлере, то она напрямую зависит от мощности тэна и объема бака, который может быть 50-80 литров и даже больше.

Виды неисправностей

Ремонт любого водонагревателя, в независимости от его объема, необходимо начинать с выяснения того, в чем, собственно, заключается неисправность. Причем предварительно определить причину поломки можно даже не разбирая бойлер.

Существуют основные неисправности, зная которые можно будет легко и быстро починить водонагреватель:

• Водонагреватель перестал включаться. В первую очередь следует проверить, есть ли питание и ток в электрической цепи.
• Водонагреватель не набирает воду.

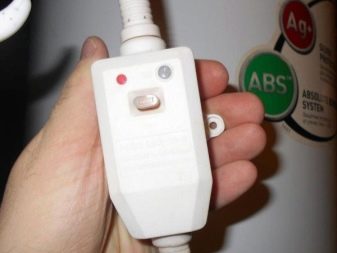

• Выбивает УЗО (устройство защитного отключения).
• Бойлер не греет воду совсем, или не греет согласно заданным условиям нагрева.

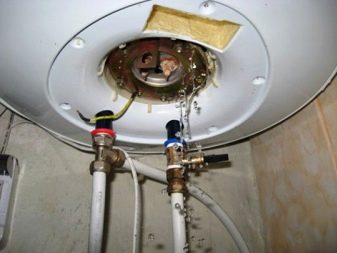

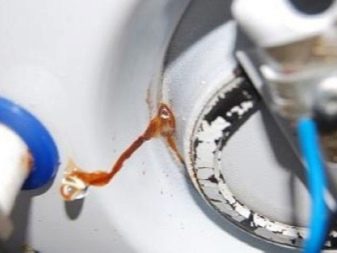

• Водонагреватель дал течь. Протечки в водонагревателях случаются достаточно часто. Причем потек снизу может быть рядом с фланцевой подставкой, а может и на самом баке. Иногда можно увидеть как вода капает из-под крышки бойлера. Причиной протечек может стать как износ самого бойлера, так и неправильное техническое обслуживание или монтаж.

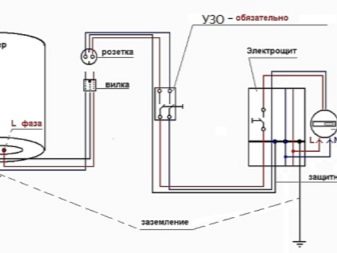

Например, к течи приводит отсутствующее заземление, из-за которого устройство раньше времени подвергается коррозии.

• Поломанная розетка.

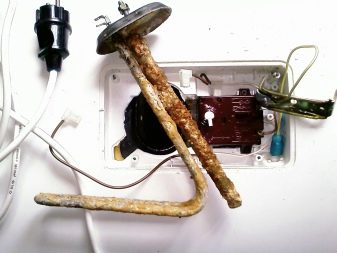

• Неработающий тэн. Чаще всего в водонагревателях выходит из строя основной рабочий элемент – тэн. При данной поломке, как правило, срабатывает защитная автоматика, вода плохо или совсем не нагревается, индикаторная лампочка во включенном состоянии не горит, автомат на счетчике может выбивать. Зачастую вода идет мутная, имеет неприятный запах, а сам водонагреватель шумит.

Если определять эту поломку по внешнему виду тэна, то будут видны повреждения на его оболочке. Однако такие повреждения видны не всегда, поэтому лучше воспользоваться тестером. В случае, если омметр на клеммах выдал бесконечность, то это оборвалась нихромовая спираль. Если прибор показывает ноль, то это короткое замыкание.

Причины поломки тэна чаще всего следующие:

1. срок его службы завершился;
2. устройство работало без воды;
3. бойлер был выключен на протяжении длительного периода, при этом в нем была вода;
4. перепады напряжения.
5. Неисправный термостат.

Нередко причиной поломки являются вышедшие из строя термостаты. Указывать на это может напряжение, при котором контрольный термостат будет работать, но при этом включение тэна не произойдет.

• Износ магниевого анода.

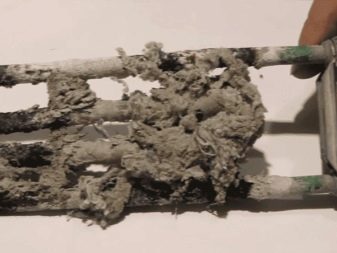

• Накипь.

Следует заметить, что довольно часто перед поломкой бак булькает и завоздушивается. Хотя зачастую от этого помогает отключение бойлера от сети и пролив воды. Так надо повторить несколько раз.

Способы устранения поломок

Ремонт водонагревателей можно осуществлять в домашних условиях и своими руками. Для этого необходимы некоторые инструменты и знание того, в чем заключается неисправность.

Самой простой поломкой является неисправная розетка. Нередко случается, что именно из-за нее бойлер не работает. Для исправления поломки понадобится тестер или мультиметр, также можно воспользоваться лампочкой на скрутке с вилкой. Таким образом проверяется, есть ли напряжение. При его отсутствии необходимо разобрать розетку, починить ее или заменить.

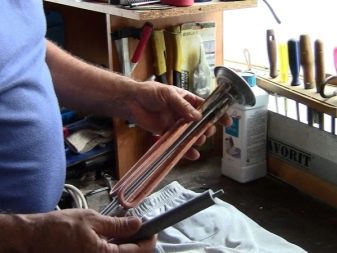

Нерабочий тэн также нередко выходит из строя. Для определения, он это или нет, необходимо произвести снятие нижней крышки корпуса устройства. Затем при включенном в сеть бойлере надо проверить, есть ли напряжение на клеммах нагревательного элемента. Это делается при помощи тестера или мультиметра.

В том случае, если напряжение присутствует, но тэн воду не греет, он неисправен. Бойлер надо отключить от сети, а затем замерить сопротивление и прозвонить сам нагревающий элемент. Прибор рабочий, если слышна прозвонка или есть какое-то число сопротивления. Если нет ни звука, ни каких-либо показаний, то тэн нерабочий.

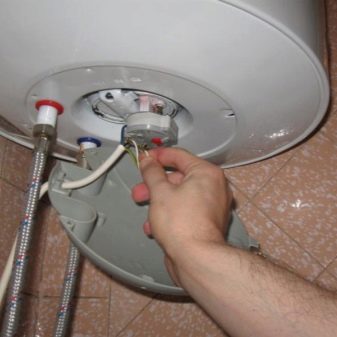

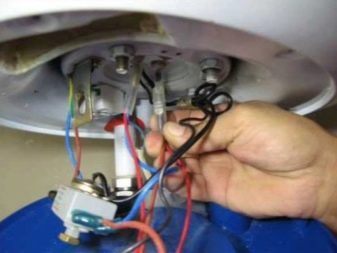

Замена тэна начинается с разбора бойлера. Этот процесс начинать лучше всего со слива воды, для чего к трубке холодной воды подсоединяется шланг. Затем лучше всего сфотографировать или зарисовать, как подключены провода. Только после этого можно смело их отсоединять.

После этого вытягиваются оба термодатчика и откручивается подставка торцевым ключом на 14. Все, что было на подставке, нужно снять. Далее надо взять тэн и приобрести аналогичный, но целый, и заменить его. Монтируется всё в обратном порядке. При этом на термодатчики рекомендуется наложить немного термопасты, чтобы избежать прикипания и обеспечить нормальный контакт.

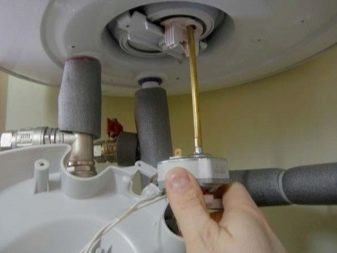

Нерабочий термостат виден по тому, что тэн исправный, но все равно не включается. Его надо вытащить из фланцевой подставки. Затем положение рукоятки установить на максимальное и проверить два контакта при помощи тестера. Если нет реакции, то надо приобрести аналогичный термостат и установить вместо неисправного.

Проверку термостата также можно провести, установив рукоятку на минимальное значение. Но для этого термостат следует поместить в воду температурой 60 градусов. При этом электрическая цепь термостата разомкнется, а тестер реагировать не будет. Если тестер среагировал, то термостат не работает и его надо заменить. Причем даже при не совсем нормальной работе термостата рекомендуется его замена на новый.

Чтобы избежать течи водонагревателя по уплотнению, следует еще при монтаже бойлера равномерно и правильно произвести затягивание его основных частей. Все уплотнения должны хорошо прилегать к периметру.

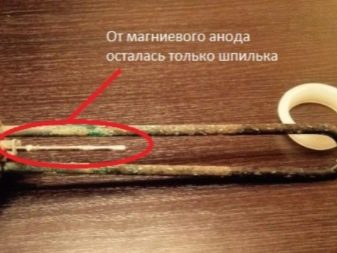

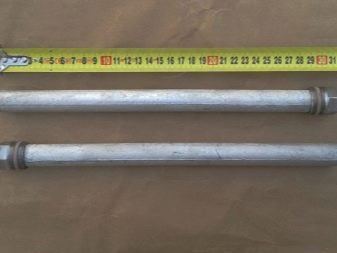

Выход из строя магниевого анода можно определить только при его визуальном осмотре. Его обязательно необходимо заменить в том случае, если он покрылся накипью. Анод располагается на фланце, и чтобы его достать, необходимо сперва открутить гайку.

Когда вызывать специалиста?

Когда водонагреватель перестает греть воду, то сразу становится понятно, что он неисправен. Однако иногда это заметно неявно, просто регулярно выбивает автоматика, происходит срабатывание УЗО, при соприкосновении с водой бьёт током. Всё это также свидетельствует о неисправном бойлере. Конечно, в большинстве случаев отремонтировать водонагреватель можно и своими руками, но бывают случаи, когда необходимо вызывать специалиста.

Бывают поломки, исправить которые может только профессионал.

К таким поломкам относятся следующие:

• практически новый бойлер аварийно отключается;
• на терморегуляторе постоянно сбрасываются настройки;
• УЗО постоянно срабатывает;
• течет колба водонагревателя.

Стоит отметить, что в последнем случае ремонт редко бывает эффективен, лучше приобрести новый бойлер. Замену магниевого анода, конечно, можно провести самостоятельно, но лучше ее доверить специалистам, обратившись в сервисный центр.

Советы по обслуживанию

Чтобы ремонт водонагревателю требовался как можно реже, следует правильно его обслуживать. Например, необходимо периодически проводить профилактические осмотры бойлера, а также следовать советам, указанным в инструкции.

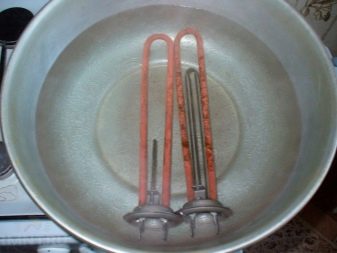

Самая распространенная проблема владельцев водонагревателей – это накипь. Чтобы предотвратить данное явление, в первую очередь необходимо ставить на воду фильтр предварительной очистки. Если на стенках и патрубках видны отложения, то не следует производить их механическую очистку. В ходе нее образуются царапины, которые в дальнейшем могут привести к коррозии. Лучше всего для удаления накипи пользоваться специальными очищающими средствами.

Например, для того, чтобы удалить известковый камень с бака и тэна, можно использовать раствор уксусной или лимонной кислоты. На 100 процентов воды берут от 3 до 10 процентов кислоты. Причем раствор должен быть достаточно горячим. Нагревательный элемент полностью погружают в раствор, используя для этого емкость подходящих размеров, а бак просто промывают. Также для удаления налета подходят средства для чистки стиральных машин.

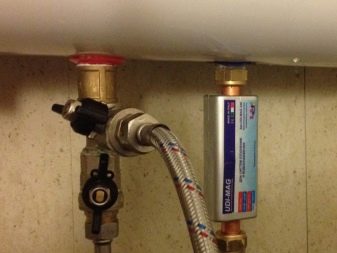

Не допустить образование накипных отложений может помочь магнитный преобразователь. Также можно снизить температуру нагрева в баке до 60-70 градусов. При данной температуре не скипаются соли магния и кальция.

Рекомендуется производить очистку тэна от накипи каждый год.

Следует помнить, что срок службы магниевого анода существенно продлится, если его своевременно очищать и при необходимости заменять. Причем замену стоит делать один раз в полгода.

Также необходимо следить, чтобы перед включением бойлера в нем обязательно была вода. Когда устройство включено в сеть, нельзя снимать защитную крышку. Не рекомендуется использовать водонагреватель без заземления. Необходимо также учесть, что водонагреватели не подходят для систем водоснабжения, в которых давление превышает 0,6 МПа.

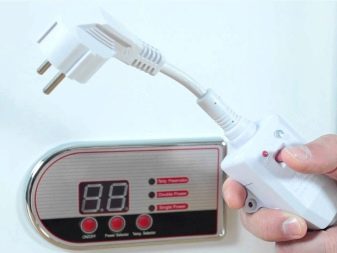

Если в водонагревателе имеется электронный дисплей, то на нем могут отображаться коды основных ошибок, с которыми лучше ознакомиться, так как иногда они могут позволить существенно сэкономить на ремонте бойлера.

Чаще всего можно увидеть три ошибки:

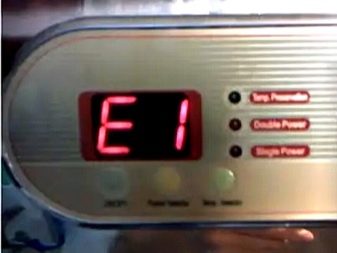

• «Vacuum» (Е1). Означает, что бак при включенном нагревательном элементе не может полностью заполнить вода. В таком случае достаточно отключить тэн и подождать, пока бак полностью заполнится жидкостью.
• «Sensor» (Е2). Данный сигнал свидетельствует о неработающем термодатчике. В этом случае надо отключить водонагреватель от сети на полминуты, а потом перезапустить устройство.
• «Over Heat» (Е3). Показывает, что вода нагрелась до значения более 95 градусов. Для предотвращения поломки надо запустить кнопкой защитный термостат.

О том, как ремонтировать водонагреватель Thermex, смотрите в следующем видео.

Замена ТЭНа в водонагревателе Термекс — Идеи домашнего мастера

Рубрика: Электрооборудование для дома Опубликовано 16.01.2014   ·   Комментарии: 6   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 8 524

Здравствуйте, друзья! Замена ТЭНа в водонагревателе Термекс, оказывается, не такая уж сложная задача, и не нужно искать мастера для выполнения такой работы, все это можно сделать собственными руками. Но обо всем по порядку. Несколько дней назад в доме перестал работать электрический водонагреватель. Просто в один прекрасный день выбило защитный автомат в электросети, и водонагреватель перестал включаться. Без горячей воды в доме, особенно зимой, чувствуешь себя не очень комфортно.



Подозрение вызвал левый нагревательный элемент, т.к. электрический водонагреватель уже несколько дней «сильно шумел» при включении. Приближались новогодние праздники, и заниматься водонагревателем в это время не было ни времени, ни желания.  И вот два дня назад пришлось вплотную заняться выяснением проблемы. В этой статье я постараюсь рассказать о том, в какой последовательности выполнялась замена ТЭНа в водонагревателе Термекс.



Прежде всего, нужно было убедиться в том, что причиной всех проблем стал ТЭН. Для этого пришлось перекрыть вентиль на трубе, по которой поступала холодная вода к водонагревателю. Затем открутить пробку сливного отверстия и через нее слить воду из водонагревателя. Чтобы ускорить вытекание воды, был открыт кран горячей воды на смесителе.



Закончив слив воды, отсоединил электрический водонагреватель от водопроводных труб, скрутил с патрубка предохранительный клапан и снял с патрубков пластиковые заглушки.



Затем снял нижнюю крышку. Для этого выкрутил два боковых шурупа и…



винт в центре крышки под наклейкой.



Отсоединил провода от левого ТЭНа на 1300 Вт  и, включив омметр на прозвон, проверил его состояние. Смотрим: показание омметра единица. Причина понятна – обрыв в ТЭНе. Таким же образом проверил второй, правый ТЭН на 700 Вт  – здесь обрыва нет. Кстати, второй ТЭН в процессе эксплуатации водонагревателя почти не включался. Достаточный нагрев воды обеспечивался ТЭНом на 1,3 кВт.



Дальше открутил гайки и снял термостат, вынул два датчика термостата из ТЭНа. Затем открутил гайки, удерживающие прижимное кольцо. Все, ТЭН можно извлекать из бака.



Вот что представлял собой ТЭН. Произошло полное его разрушение.



Оставалось взять ТЭН и отправиться с ним в магазин.

Из своего опыта даю несколько советов тем, кто решится на замену ТЭНа своими руками.

Совет 1. Не стоит надеяться на компетентность продавцов в выборе нужного ТЭНа только по вашему словесному описанию. Вам могут предложить на выбор такую коллекцию нагревательных элементов, что вы можете просто растеряться перед выбором. Сравните маркировки вашего ТЭНа и предложенного продавцом. Они должны быть идентичны.



Совет 2 . Обратите внимание на то, чтобы в комплекте с ТЭНом присутствовал магниевый анод.

Для промывки бака водонагревателя снял его с креплений, перевернул отверстием вверх и залил несколько литров воды в бак. Затем бак тщательно прополоскал и слил воду. Так пришлось повторить еще дважды, пока не вымылись остатки накипи.



Оставив водонагреватель в перевернутом виде, перешел к установке нового ТЭНа с уплотнительной прокладкой.

Совет 3. Следим, чтобы прокладка плотно вошла в отверстие, а нагревательный элемент установился без перекоса.

Затем прикрутил прижимное кольцо, вставил датчики термостата и на прежнее место прикрутил термостат. Подсоединил к ТЭНу провода.

Совет 4. Стараемся ничего не перепутать.

На патрубок холодной воды накрутил предохранительный клапан с ФУМ-лентой. Водонагреватель вернул на прежнее место и подключил к водопроводной системе.

Как видите, ничего сложного здесь нет. Если электрический водонагреватель является в доме или квартире единственным источником горячей воды, то будьте готовы к тому, что вам придется еще не раз выполнять замену ТЭНов.

Post Views:
8 524

Самостоятельная замена тэнов бойлера Thermex Flat Diamond

Про интерес > Самостоятельная замена тэнов бойлера Thermex Flat Diamond

Автор: sete 03.07.2016

Пришло лето — пора отключения горячей воды. Нужно включать бойлер. Но что делать если бойлер не греет воду. Правильно, первым делом нужно погуглить что случилось 🙂

Итак, приступим к замене тэнов. Мой водонагреватель Thermex Flat Diamond на 80 литров.

Для начала необходимо слить воду, так как снимать бойлер с водой травмоопасно. Так же снимать и вешать бойлер лучше с помощником.

Как же слить воду? В интернете полно инструкций как это делается. Даже есть видео. Можете поискать.

Приведу пример:

1. Алгоритм организации работ по сливу воды Перед тем, как начать работу, не забудьте отключить электроводонагреватель из розетки.
2. Дайте время, чтобы вода в баке водонагревателя остыла до безопасной температуры. Это позволит избежать возможных ожогов при сливе воды.
3. Перекройте подачу холодной воды в прибор.
4. Откройте вентиль горячей воды на смесителе или повернуть рычаг в соответствующее положение для того, чтобы сбросить давление внутри накопительной емкости. Дождитесь, чтобы вытекла вся вода из трубы.
5. Откройте кран, расположенный на трубе горячей воды, чтобы обеспечить поступление воздуха в бак.
6. Откройте кран слива, расположенный на трубе холодной воды, идущей к водонагревателю, и, подсоединив дренажный шланг, спустить всю воду в канализацию.
7. Убедитесь, что вода в полном объеме вышла из бака.

Обращаю ваше внимание на то что сливать воду через аварийный клапан не нужно. Это может испортить его. Так же это будет очень долго.

Воду слили, бойлер сняли. Теперь у приступим к ремонту.

Бойлер Термекс Flat Diamond

По центры нижней крышки (из нее торчат трубы для горячей и холодной воды) есть наклейка. Под ней болт. Выкрутите его. Уберите детали пластмассовые детали, которые мешают снять крышку. Снимите крышку. Под ней вы увидите тэны и электроннику бойлера.

Слева первый тэн, он мощнее 1,3 кВт, справа 0,7кВт.

Термекс Flat Diamond со снятой нижней крышкой

Запомните как подключены провода или просто сфотографируйте. Для того чтобы извлечь тены вам понадобится головка на 8 или 10 я уже не помню 🙁

В первый (слева) тэн вставлены датчики, аккуратно извлеките их. Открутите болты и вытащите тэн. Обращаю ваше внимание на то что магниевый анод сгнил. А это значит что скорее всего в вашем бойлере полно его солей и сопутствующей грязи. Чтобы ее извлечь необходимо помыть бойлер изнутри. Делать это так же лучше вдвоем. Так как бойлер придется взбалтывать. Собственно как его мыть и мыть ли вообще на ваше усмотрение.

Наши тэны выглядели ужасно.



Сгоревший тэн Термекс Flat Diamond 0,7 кВт

оба тэна Термекс Flat Diamond

На всякий случай выкладываю фотку электроники бойлера.

Электроника бойлера Термекс Flat Diamond

Новый тэн бойлера Термекс Flat Diamond 1,3 кВт

Новый тэн бойлера Термекс Flat Diamond 0,7 кВт

После замены тэнов соберите бойлер в обратном порядке. При установке новых тэнов  не забудьте установить прокладки. Новый анод идет в комплекте с одним и тэнов.

Перед сборкой рекомендую смазать болты смазкой типа литола или графитовой смазкой, чтобы их было легче открутить в следующий раз и они не ржавели.

Самое сложное в замене тэнов это мыть бойлер 🙂

Помните, если бойлер не греет воду, то как правило вышел из строя тэн. Из-за жесткой воды на нем образуется накипь. Из-за накипи тэну сложнее прогревать воду, поэтому он работает под повышенной нагрузкой. В конечном итоге тэн перегорает. Вода из нагревателя может бить током. Это опасно для жизни.  В моем случае прогорело оба тэна, а магниевый анод, предохраняющий тэн от окисления, полностью растворился.

Если вода в вашем регионе жесткая, то рекомендуется периодически делать осмотр тэнов на наличие накипи. Снять накить можно с помощью раствора лимонной кислоты. Подержав тэн в горячем растворе несколько часов. А вот анод придется купить новый.

Удачи. Если у вас возникнут сложности пишите в комментариях.



Вконтакте

Facebook

Twitter

Google+

Мой мир

Как поменять тен в водонагревателе Термекс самостоятельно

Владислав Игнатов из Тулы спрашивает:

Недавно перестал работать водонагреватель. Я заподозрил, что проблема в ТЭНе. Хотелось бы обойтись своими силами, без привлечения специалистов. Скажите, как самостоятельно поменять ТЭН в водонагревателе «Термекс»? Можно ли вообще это сделать?

Ответ нашего эксперта:

Для начала нужно убедиться, что проблема заключается именно в ТЭНе, а не в другом элементе водонагревателя. Для этого надо перекрыть вентиль, отвечающий за холодную воду, и слить жидкость. После того как аппарат опустеет, его отсоединяют от труб, снимают и переворачивают. Пластиковые заглушки поддеваются с помощью отвертки и удаляются.

Затем необходимо снять крышку. Тут есть одна особенность: помимо двух шурупов, расположенных по бокам, во всех моделях марки «Термекс» есть винт, размещенный в центре под наклейкой. Под крышкой расположены провода. Их рекомендуется сфотографировать, чтобы во время сборки водонагревателя ничего не перепутать.

Причиной неполадки может быть обрыв проводов. Чтобы это проверить, нужен омметр. Если он показывает единицу, значит, проблема в проводах.

Чтобы извлечь ТЭН, нужно отсоединить провода, открутить гайки и снять прижимную шайбу.

Перед установкой нового нагревательного элемента нужно удалить из устройства накипь. Неприятная особенность всех моделей «Термекс» – слишком узкий диаметр отверстия. Удалить накипь вручную или с помощью инструмента не получится. Единственный способ – несколько раз промывать агрегат водой.

Новый ТЭН вставляют в отверстие. Он должен располагаться без перекоса. Затем его закрепляют с помощью прижимной шайбы.

После установки нагревательного элемента процесс повторяется в обратном порядке. В корпус вставляется плата, термодатчики, и подключаются провода. Крышка закрепляется с помощью болта.

Чтобы в будущем не получить разряд тока в случае неисправности нагревательного элемента, его нужно подключать с помощью устройства защитного отключения (УЗО).

Для этого потребуются:

• УЗО;
• двойная розетка европейского типа;
• шнур от компьютера;
• коробка для широкого электроавтомата с креплением типа «ласточка».

В коробке проделываются отверстия, куда будут продеваться шнур и провода. Отмечать места под отверстия для крепления розетки нужно с учетом того, что она не должна выступать за пределы коробки. У шнура удаляется часть со штекером для компьютера. Провод подсоединяется к розетке, а шнур – к УЗО. Последний этап – закрепление розетки.

Эта инструкция о том, как самостоятельно поменять ТЭН в водонагревателе «Термекс» универсальна и подходит для любого нагревательного элемента рассматриваемой фирмы.

Видео: Как заменить тэн в водонагревателе

Ремонт водонагревателя Thermex — замена тэна в водонагревателе

Ремонт водонагревателя Thermex — замена тэна в водонагревателе.

В этой статье мы рассмотрим как заменить тэн в водонагревателе Thermex IS 30 V. В данном случае проявление неисправности заключается в следующем: водонагреватель не включается, выбивает УЗО.

                Замена тэна в водонагревателе не такая сложная задача, такой ремонт можно осуществить своими руками.

                Для начала необходимо убедиться в том, что причиной неисправности является именно выход из строя нагревательного элемента (тэна).

                Чтобы приступить к ремонту водонагревателя, необходимо убедиться, что он отключен от электросети.

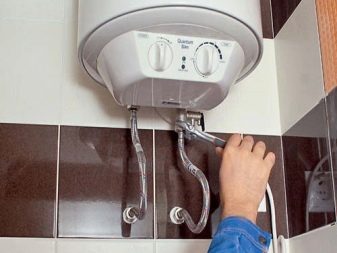

                Далее необходимо отсоединить водонагреватель от системы водоснабжения, слить воду, при необходимости выкрутить предохранительный клапан.

                      Затем выкручиваем саморезы и снимаем нижнюю крышку.

                  За нижней крышкой мы видим сам тэн и другие элементы электрической схемы бойлера, а именно аварийный термостат и терморегулятор.

                Далее нужно сфотографировать или зарисовать последовательность подключения проводов и снять разъемы с тэна.

                На данной модели водонагревателя используется два тэна в одном корпусе общей мощностью 2000W (1300W+700W). Контакты с одной стороны соединены между собой. C помощью тестера (мультиметра) необходимо прозвонить обе спирали тэна.

                Для этого переводим мультиметр в режим измерения сопротивления. Касаемся щупами мультиметра к клеммам тэна — поочередно. Сопротивление должно быть в нашем случае примерно таким: для тэна 1300W 30-40 Ом, для тэна 700W 60-70 Ом.

                В нашем случае сопротивление нагревательного элемента водонагревателя Thermex соответствует норме.

                Далее проверяем пробой тэна на корпус. Касаемся одним щупом тестера до любой клеммы тэна (так как обе спирали соединены), а вторым касаемся фланца тэна. Если сопротивление на тестере начинает меняться, то тэн пробит на корпус. С подобной неисправностью эксплуатация водонагревателя строго запрещена. Наш тэн оказался неисправен как раз по этой причине.

                Сняв тэн водонагревателя, мы дополнительно проверили его мегом

метром.

                После чего меняем тэн водонагревателя на новый.

             При замене тэна нужно осмотреть также состояние магниевого анода. Производитель рекомендует менять анод, если он растворился более чем на 2/3. А также желательно заменить силиконовую прокладку тэна.

               Собираем бойлер в обратном порядке.

Ремонт водонагревателей Термекс на 50 и 80 литров своими руками, видео

Известный во всём мире производитель водогрейной аппаратуры Термекс запустил производство в России. Приборы устроены просто, и ремонт водонагревателей Термекс самостоятельно может сделать человек с минимальными навыками слесаря. Это актуально, так как не везде на отечественных просторах можно найти сервисные центры. Внимательно изучив техническую инструкцию, можно провести диагностику неисправностей.

Основные сведения об устройстве бойлера

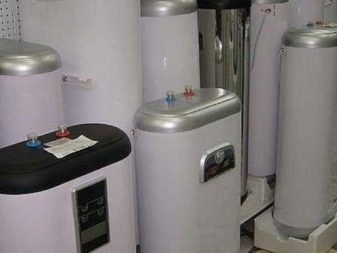

Старейший концерн по производству водогрейной аппаратуры для домашнего использования поставляет свою продукцию в страну с 1995 года. Она соответствует всем международным и российским стандартам. К бренду «Термекс» относятся и приборы «Чемпион», «Квадро», «Блиц». То есть, их устройство идентично основной марке. Водогрейная аппаратура Термекс в качестве нагревателя использует только электрические элементы, влажные и закрытые. В линейке продукции имеются;

• накопительные приборы различной емкости;
• проточные устройства;
• комбинированные, проточно-накопительные системы.

Своевременная очистка и замена анода продлит срок службы основного элемента.

Независимо от принципа накопления и подачи воды, устройства имеют общие функциональные узлы, которые со временем приходят в негодность, и требуется ремонт водонагревателя Термекс:

1. Накопитель, состоящий из оболочки, внутреннего бака и теплоизоляционного слоя между ними. Внутренний сосуд выполнен из оцинкованной стали или имеет эмалевое покрытие. Внешняя оболочка из пластика или металла с порошковым окрашиванием.
2. Нагревательный комплекс в виде одного или двух открытых элементов и анода к каждому из них. Смонтированы электроды с закреплением на одной платформе, которая снимается снаружи, откручиванием крепежа.
3. Контролирующая процесс аппаратура – температурный датчик, термостаты, электронные системы управления, предохранительный клапан.
4. Монтажные прокладки, патрубки, краны и вентили для подсоединения прибора в систему.
5. Электропроводка с предохранителями, щитком, и сетевым обустройством, УЗО и заземляющий контур.

Все внутренние накопительные баки могут быть либо эмалированными, либо оцинкованными. Все они имеют магниевый анод в паре с ТЭНом.

Проточные системы используют сухой элемент в медной оболочке, они не принимают накипь, но разрушаются, если в подводке имеются алюминиевые детали. Вода, проходящая через алюминиевый радиатор, несёт ионы, которые разрушат медный корпус нагревателя.

Когда требуется ремонт водонагревателя

Первым признаком неисправности станет отсутствие или слабый нагрев воды в накопителе или проточной системе. Проводится анализ возможных неисправностей. Ремонт водонагревателя требуется, если:

• нет сигнала о подаче питания, нет тока в электрической цепи;
• питание есть, индикатор светится, а вода не нагревается – вышел из строя ТЭН;
• отказал термостат;
• появились протечки или свищи;
• требуется замена анода.

Для самостоятельного ремонта потребуется минимальный набор инструментов и запасных частей к прибору – запасной ТЭН в сборе с прокладками, магниевый электрод и уплотнители. Для раскручивания крепежа потребуются ключи, для очистки от накипи – щётка, для обследования внутреннего состояния эмалевого покрытия – фонарик. Водонагреватель Термекс 80 литров или другой, ремонтируют своими руками в определённой последовательности:

1. Если питание не поступает, возможно, неисправна розетка, нет контакта в каком либо проводе сети, или попросту в линии отключили подачу энергии. Найти неполадку поможет внимательность и индикатор тока. Но питание может не подаваться по причине блокировок, предусмотренных в системе защиты от «сухого включения», при низкой изоляции, срабатывании УЗО.
2. Не греет ТЭН. Сняв с корпуса крышку, освободить доступ к клеммам нагревательного элемента и тестером проверить его на исправность. Если на клеммах напряжение есть, но элемент не греет, он требует замены. В соответствии с инструкцией дренируют систему, сохраняют на любом носителе информацию о расположении проводов, чтобы в последующем подключить правильно. Отсоединяют провода, снимают термодатчики и откручивают фланцевое соединение платформы с нагревательным элементом и анодом. Произвести замену неисправного ТЭНа, одновременно очистить или заменить магниевый электрод. Он крепится в этом же фланце, но снимать его можно отдельно, не разбирая схему.
3. Течь в уплотнениях, появившаяся в процессе эксплуатации говорит об износе уплотнительных прокладок, которые нужно заменить или сделать подмотку на фланцевых соединениях. Если течь появилась после замены ТЭНа, когда вели ремонт водонагревателя Термекс своими руками, перекосили при неравномерной затяжке фланец. Нужно произвести монтаж заново, заменить прокладку.
4. Если ТЭН исправен, питание поступает, а нагрева нет, требуется проверить исправность термостата. Для этого узел демонтируют, в проверяют на реакцию его в рабочих условиях, то есть в среде 60⁰ и при комнатной температуре. Отклонения в реагировании на подачу питания считаются неисправностью.

Отсутствие заземления ускоряет коррозию всех элементов, находящихся под водой. Чтобы не проржавел бак, не износились фланцы, заземляющий контур необходим.

Необходимо отметить, что течь в накопительном баке не устранима по многим причинам. Внутренний бак покрыт эмалью, сварка разрушит её. Но другой непреодолимой сложностью является трёхслойная структура, когда демонтировать внутренний бак без повреждения теплоизоляции и верхней окожушки невозможно. Поэтому относиться к баку нужно бережно, зная, что он не подлежит ремонту.

Как ухаживать за водонагревателем

Качество магистральной воды допускает повышенное содержание солей жесткости. Безвредная для человека концентрация солей магния и кальция выпадает в осадок на поверхности нагревательного элемента. Такой же слой солей на внутренней поверхности бака не страшен. Он увеличивает защитный слой, становится дополнительной изоляцией. А ТЭН ежегодно нужно очищать, так как осадок не проводит тепло, элемент перегревается и выходит из строя. В кислом растворе уксусной или лимонной кислоты осадок разрушается, и элемент становится чистым.

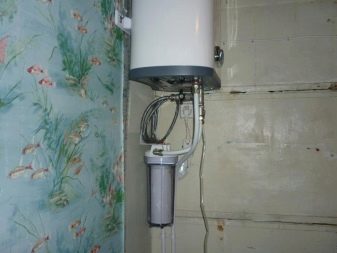

Как профилактику против накипи можно использовать предварительное умягчение воды до подачи в водонагреватель. Для этого существуют специальные водоочистительные фильтры. Обязательно на линии подачи воды ставят фильтр для удаления из воды взвешенных веществ с направлением их в грязевик.

Когда ремонтировать водонагреватель должен мастер

Даже небольшой водонагреватель Термекс 50 литров ремонтируют профессионалы, если:

• прибор находится на гарантии;
• срабатывает аварийное отключение;
• электронный блок сбросил программу, перезапускается только специалистом.

Иногда причина кроется в неисправности перепускного клапана. Если его не прочищать регулярно, то он может прийти в негодность. Если отказало УЗО, то его нужно заменить. Но в то же время УЗО не даёт системе включиться в работу, если где-то в схеме возникла неисправность, перегорела спираль. УЗО расположено на подводящем шнуре перед вилкой.

Зная устройство водонагревателя, проводя своевременный уход за ним, можно обеспечить длительный безремонтный период работы.

Самостоятельный ремонт водонагревателя Термекс — видео
