Солнечный воздушный коллектор своими руками

Использовать неисчерпаемую и бесплатную солнечную энергию человечество начало давно. Для ее сбора существуют специальные устройства – солнечные коллекторы. С каждым годом их конструкция становится все более совершенной, но высокие цены на них пока не позволяют использовать их широко и повсюду. Поэтому люди, обладающие пытливым умом и умелыми руками, пытаются сделать солнечные коллекторы самостоятельно. И своими знаниями они готовы поделиться. В данной статье предлагается узнать, как сделать солнечный воздушный коллектор своими руками.

Солнечный воздушный коллектор своими руками

Что такое солнечный коллектор

Задача солнечного коллектора – собрать тепловую энергию солнечного излучения и передать ее какому-либо веществу, которое далее передаст ее «адресату». Это вещество называется теплоносителем и в качестве которых могут выступать либо жидкости (чаще всего это вода), либо газы (почти всегда это воздух).

Вода является более эффективным теплоносителем, так как ее теплоемкость гораздо выше, чем воздуха, но ее применение связано с определенными трудностями: сброс излишнего тепла летом или защита от замерзания зимой. Воздух не сможет передать такое количество энергии, зато конструкция воздушных коллекторов гораздо проще, они гораздо надежнее и безопасней. Да и сделать солнечный воздушный коллектор своими руками гораздо проще, чем водяной. Кстати, именно воздух является первым теплоносителем, который стал применять человек. Какие преимущества есть у воздуха, как у теплоносителя:

  • Воздух не подвержен замерзанию и закипанию.
  • Воздух не обладает токсичностью.
  • Воздух не надо наделять какими-то особыми качествами (в водных системах добавляют антифризы), он всегда доступен.

Воздушные солнечные коллекторы широко применяются в системах воздушного отопления как жилых зданий, так и подвалов, гаражей, хранилищ. В каких именно странах воздушные гелиоустановки применяются наиболее широко, очень красноречиво свидетельствует диаграмма.

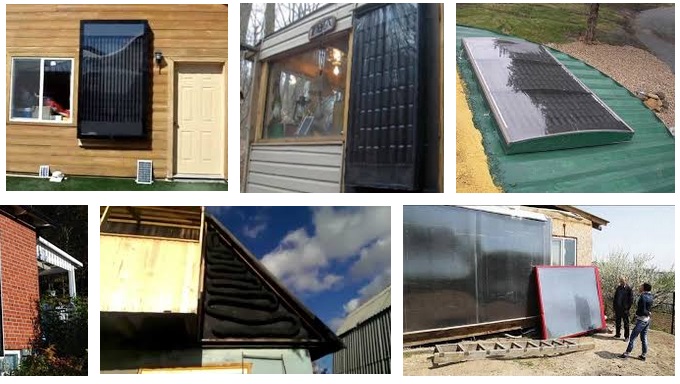

Использование воздушных солнечных коллекторов в различных странах мира

Видно, что наиболее экономически развитые страны нисколько не пренебрегают возможностями Солнца по нагреву воздуха. А мы, увы, пока входим в число многих 4,3% прочих.

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора
  • Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
  • Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
  • Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная  показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Цены на популярные модели солнечных коллекторов

Солнечные коллекторы

Солнечный воздушный коллектор своими руками

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

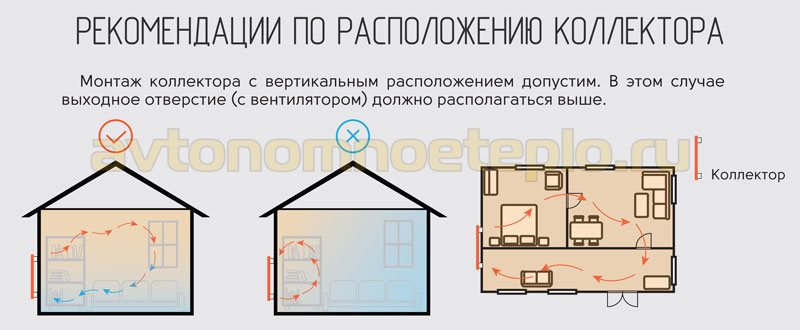

  • Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
  • Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

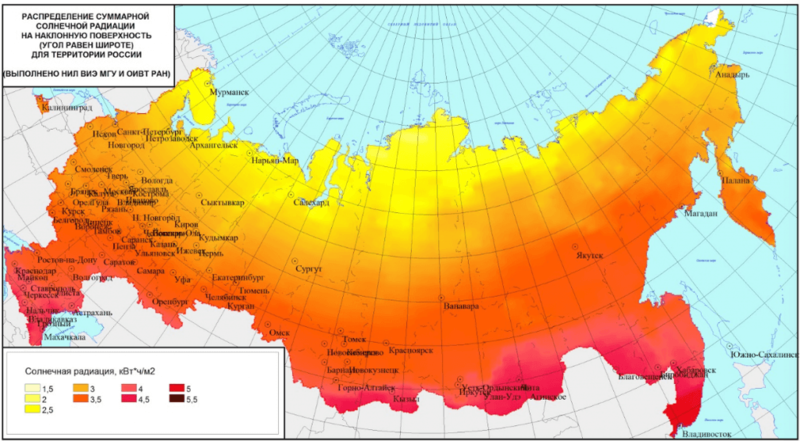

Как влияет ориентация солнечного коллектора на инсоляцию
  • Окружающие предметы, здания строения и растения не должны мешать естественному освещению поверхности коллектора.

В выбранном месте, отвечающим всем условиям, следует посмотреть какой площади солнечный коллектор можно разместить. Очевидно, что чем больше будет площадь коллектора – тем он будет производительней.

Выбор конструкции абсорбера коллектора

Абсорбер (поглотитель) – важнейшая часть любого солнечного коллектора и от его конструкции во многом будет зависеть производительность. У заводских моделей применяются детали из специальных сплавов, имеющих особое высокоселективное покрытие, но это в основном и определяет высокую цену. Наша же задача – найти такой материал, который доступен и, тем не менее, будет хорошо справляться со своей функцией – улавливать солнечное тепло и передавать его воздуху.

И таким доступным материалом является обычная алюминиевая банка из-под Кока-Колы, пива или других напитков. Как собрать нужное количество пустой тары мы описывать не будем, а лучше сосредоточимся на тех замечательных свойствах, которые позволяют использовать алюминиевые банки в качестве абсорбера:

Алюминиевая банка для напитков — идеальный материал для абсорбера коллектора
  • Во-первых, банки изготовлены из алюминия (очень редко встречаются стальные), а он имеет очень высокую теплопроводность.
  • Во-вторых, все банки из-под любых напитков имеют одинаковые размеры: нижний диаметр 66 мм, верхний диаметр 59 мм, высота у банки 0,5 л – 168 мм.
  • В-третьих, банки сделаны таким образом, чтобы в упаковке они размещались друг над другом, то есть они замечательно стыкуются.
  • И, наконец, тонкий алюминий, из которого сделаны банки, легко обрабатывается доступным инструментом.

По мере накопления нужного количества алюминиевых банок их надо тщательно отмывать с моющим средством и просушивать. Иначе в дальнейшем они будут источать неприятный запах, с которым будет справиться сложнее.

Изготовление корпуса коллектора и его теплоизоляция

В зависимости от доступной площади размещения коллектора рассчитываются его габаритные размеры. В данной статье предлагается сделать солнечный воздушный коллектор размером 8 на 8 алюминиевых банок 0,5 л, что по габаритным размерам составит примерно 1400*670 мм. Одного листа фанеры толщиной 21 мм стандартного размера 1525*1525 мм хватит на изготовление всего солнечного коллектора, а толщина фанеры обеспечит необходимую прочность и жесткость конструкции.

Для изготовления корпуса необходимо:

Тщательно разметить лист фанеры. Для коллектора понадобится:

  • Задняя стенка размером 1400*670 мм.
  • Две боковые стенки 1400*116 мм.
  • Две торцевые стенки 630*116 мм.
  • Две направляющие для банок 630*116 мм.

При разметке стоит учесть то, что для дальнейшей обработки краев деталей надо давать припуск по 3—5 мм с каждой стороны. Чтобы нарезка происходила без сбоев лучше линии прочерчивать ярким маркером.

Резать фанеру лучше всего дисковой пилой, причем чем меньше будут зубья у диска – тем лучше. Для более ровного реза можно воспользоваться направляющей, в качестве которой можно использовать лист ДСП с заводской кромкой. Направляющую можно притянуть к листу фанеры струбцинами.

Для ровного реза кромки фанеры лучше всего подходит дисковая пила совместно с направляющей

Если рез будет идти поперек волокон, то лучше предварительно острым ножом по металлической линейке прорезать верхний слой, так меньше будет сколов. После раскроя листа на детали если кромки неровные – их можно обработать фрезерной машиной по шаблону до идеально ровных и перпендикулярных.

Пришло время собирать каркас. Для этого надо:

  • К задней стенке коллектора прикрепить две боковые стенки. Крепить можно мебельными шурупами 6,3*50 мм – их еще называют конфирматами. Только перед этим обязательно надо предварительно пройтись сверлом диаметром 4 мм. Для крепления можно использовать и обычные шурупы, и различные уголки. Коллектор должен иметь герметичный корпус, поэтому целесообразно промазывать скрепляемые поверхности силиконовым герметиком.
Мебельные шурупы-конфирматы вполне подходят для соединения деталей из фанеры толщиной 21 мм
  • К задней стенке, а затем и к боковым крепятся торцевые стенки. После этого проверяется правильность сборки и размеры.

Задние и боковые стенки коллектора необходимо обязательно утеплить и для этого как нельзя лучше подходит экструдированный пенополистирол (ЭППС) толщиной 2 см. Перед тем как приклеивать утеплитель к стенкам, необходимо обработать фанеру антисептическим средством или просто покрасить, так как в этих местах может конденсироваться влага.

Плиты из экструдированного пенополистирола отлично подходят для теплоизоляции солнечного коллектора

Листы ЭППС можно приклеить к поверхности фанеры монтажной пеной, акриловыми «жидкими гвоздями», клеем «Мастер», клеем «Момент», — в любом случае он будет надежно держаться. Главное, чтобы в описании клея пенопласт был указан в качестве одной из склеиваемых поверхностей. Во время клейки утеплителя надо добиться того, чтобы все стыки были полностью закрыты. При необходимости в дальнейшем они могут «задуваться» монтажной пеной.

После того как вся внутренняя поверхность коллектора будет утеплена, ее можно обклеить отражающей теплоизоляцией, которая представляет собой основу из стеклоткани или вспененного полиэтилена и алюминиевую фольгу. Очень часто эти материалы имеют клеящую основу, что очень удобно, а если нет, то можно приклеить на любой подходящий для этого состав. Стыки обязательно надо проклеить алюминиевым скотчем.

Стыки теплоотражающего слоя должны скрепляться алюминиевым скотчем
Изготовление направляющих для абсорбера

Чтобы колонны из алюминиевых банок точно держали свою геометрию, необходимо изготовить для них направляющие. Для этого ранее были вырезаны два куска фанеры 630*116 мм, которые надо разметить и высверлить следующим образом:

  • От верхней части отступить 53 мм и прочертить линию параллельную длинной стороне.
  • Полученную линию разделить на 9 равных отрезков, то есть по 70 мм, поставить метки. Они будут центрами отверстий.
  • Сверлом для дерева коронка-чашка диаметром 57 мм надо высверлить отверстия в фанере. Но перед этим лучше померить в нижней части банки диаметр опорного кольца устойчивости, так как размеры могут варьироваться. При необходимости выбрать другое сверло. Банка должна входить в отверстие достаточно плотно. При работе на сверло сильно не нажимают и периодически дают ему отдохнуть.
Сверло коронка-чашка просто незаменимо для отверстий большого диаметра в фанере
  • Аналогично делается разметка на верхней направляющей. Диаметр головной части банки немного больше (57,4), чем заднего опорного кольца, поэтому перед высверливанием лучше померить его штангенциркулем и подобрать соответствующую коронку-чашку, а после примерить верх банки.
Изготовление абсорберов

Для подготовки банок к монтажу следует выполнить ряд операций:

  • Все банки надо проверить постоянным магнитом. Очень редко, но встречаются банки из стали, которые надо отсортировать.
  • В верхней части банки ножницами по металлу делаются надрезы от отверстия к краям, а затем эти «язычки» заправляются внутрь. Работать следует в перчатках, чтобы избежать порезов от острых краев алюминия. Направить острые язычки внутрь банки и выровнять края отверстия поможет кусок полимерной трубы, зажатой в тисках. Подобным образом обрабатываем все 64 банки.
Ножницами по металлу лучше всего раскрывать верхнюю часть банки
  • Настало время заняться нижней частью. Для этого коническим сверлом по металлу в донышке просверливаются три отверстия диаметром примерно 20 мм расположенные под 120° друг к другу. Для того чтобы не помять банку, ее надо поместить в упругую оправку (например, кусок трубной изоляции) и не сжимать сильно руками. Так обрабатываются все банки.
Коническое сверло вырезает очень ровные отверстия в донышке банки
  • Для склеивания банок лучше всего воспользоваться высокотемпературным клеем-герметиком High Heat Mortar на основе силикатного цемента. Его применяют для герметизации печей, каминов, дымоходов. Возможно, его огнестойкость для коллектора будет избыточной, но «запас карман не тянет».
Такой герметик для печей и каминов отлично подходит и для изготовления абсорбера
  • Для того чтобы банки во время склеивания выдерживали линию, надо изготовить шаблон из двух ровных досок, скрепленных между собой под углом в 90°. Для прилегания банок к поверхности шаблон ставят наклонно и опирают о стену.
Шаблон очень помогает в сборке
  • Перед склеиванием банки обезжиривают любым доступным растворителем (ацетон, № 646, 647). Эту работу лучше делать на улице.
  • Перед началом следующего этапа на руки надо надеть резиновые перчатки, а рядом иметь емкость с водой. Склеиваемые поверхности увлажняются, из пистолета выдавливается ровной «колбаской» клей-герметик на нижнюю часть банки, а затем она стыкуется с верхней частью банки, находящейся ниже.

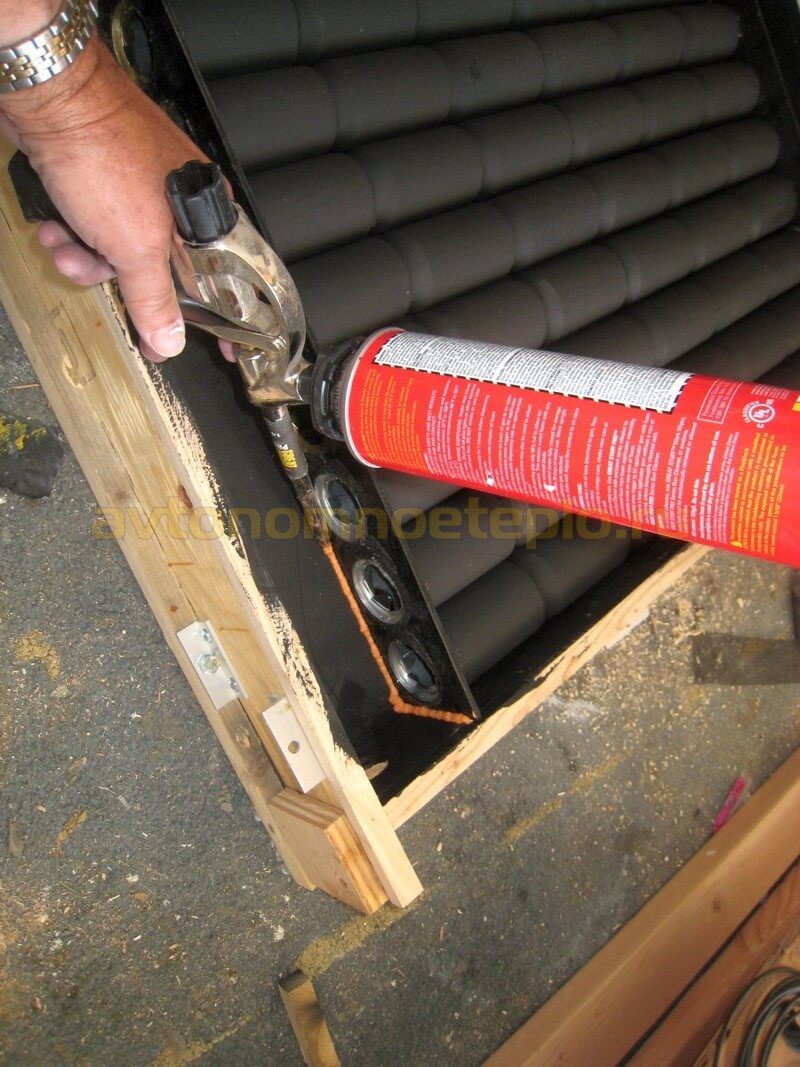

Клей-герметик наносится на верхнюю часть банки
  • Увлажненным пальцем в перчатке разравнивается выдавившийся клей так, чтобы весь стык и поверхность рядом с ним была укрыта клеем. Затем все эти операции повторяются для всех банок одного столбика (8 штук). После этого все банки ставятся в шаблон, выравниваются и прижимаются сверху грузом.
  • После того как клей затвердеет, столбик снимают и аккуратно укладывают на горизонтальную поверхность. Подобным образом собирают другие столбики из банок.
Заготовки для абсорбера окончательно высыхают на горизонтальной поверхности
  • Пока полностью высыхают заготовки можно окрасить заднюю стенку солнечного коллектора и направляющие для банок в черный матовый цвет. В хороших автомагазинах всегда можно найти такую краску, предназначенную для глушителей или тормозных барабанов.
Такую краску можно всегда найти в хорошем автомагазине
  • Боковые стенки коллектора окрашивать не надо, поэтому их надо закрыть газетами, прикрепленными малярным скотчем. После обезжиривания поверхностей краску наносят в два слоя.
Сборка воздушного солнечного коллектора
  • Пора начать сборку батареи абсорбера. Для этого каждый столбик укладывается в соответствующую направляющую вначале снизу, а затем сверху. Перед стыковкой банки промазываются герметиком, а потом увлажненным пальцем герметик разравнивается. На этом этапе надо быть особенно внимательным. Собирать лучше на горизонтальной поверхности. После сборки и проверки всех соединений можно аккуратно стянуть две направляющие резиновым жгутом и оставить высыхать.
  • Когда вся конструкция поглотителя высохнет ее можно аккуратно поднять и поместить поверх короба так, чтобы расстояния сверху и снизу были одинаковыми. После этого делается разметка положения направляющих, ведь для их монтажа в короб придется вырезать канавку в утеплителе так, чтобы они плотно сели и уперлись в фанерный лист задней стенки. После монтажа направляющие планки крепятся с торцов через боковины мебельными шурупами-конфирматами. После этого все стыки заделываются герметиком.
Поглотитель (абсорбер) смонтирован на свое штатное место

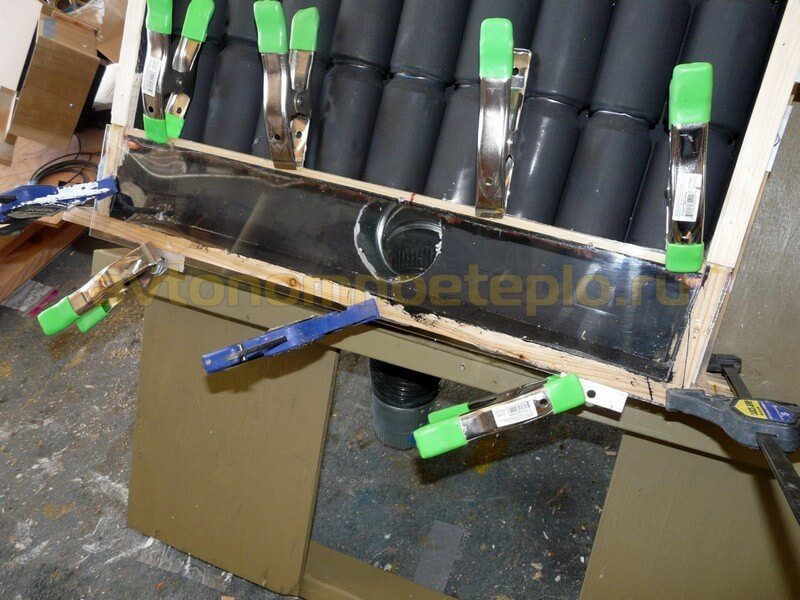

  • Для входа и выхода воздуха сразу надо предусмотреть отверстия, которые лучше всего сделать в задней стенке. Лучше всего для этого воспользоваться готовыми решениями в системе пластиковых вентиляционных каналов, а именно пластины настенные с фланцем, которые можно легко вмонтировать в заднюю стенку в местах входа и выхода не занятых адсорбером. Для этого в фанерном листе и утеплителе прорезается прямоугольное отверстие по размерам пластины, а затем она крепится к стенке на шурупы через слой герметика.
Настенные пластины с фланцем из системы вентиляционных каналов ПВХ отлично подходят для воздушного солнечного коллектора
  • Если возникнет необходимость перейти на круглый воздуховод, вмонтировать канальный вентилятор, сделать поворот и т. д., то в ассортименте производителей есть любые трубы и фасонные части, которые следует подгонять уже по месту.
  • Верхнюю и нижнюю лицевую часть солнечного коллектора в местах входа и выхода воздуховодов необходимо облицевать. Для этого очень хорошо подходит вагонка, но ее сначала надо обрезать точно по размеру, а потом подрезать утеплитель на боковых и торцевых стенках коллектора ровно на толщину вагонки. После этого она приклеивается на герметик, им же обрабатываются все стыки.
Места входа и выхода удобно облицевать кусками пластиковой вагонки
  • Для покраски коллектор ставится на упоры в положение близкое к вертикальному. Перед окраской поверхности обезжириваются и высушиваются. Краска наносится в несколько слоев до тех пор, пока она не укроет всю видимую поверхность. Каждый слой наносится так, чтобы не образовывались потеки. Поверхность должна получиться насыщенно-черной и матовой.
Покраска коллектора
  • После высыхания краски самое время смонтировать переднее стекло. Для этих целей лучше всего подойдёт акриловое оргстекло или поликарбонатное стекло. Вначале лист стекла прикладывается к поверхности, намечаются его размеры, а после уже он вырезается. Края сразу надо обработать наждачной бумагой и подогнать точно по размеру. Перед монтажом его надо тщательно очистить, особенно нижнюю поверхность и поместить в отсек с адсорбером несколько пакетиков с силикагелем. Он предотвратит появление конденсата на внутренней поверхности стекла.
  • Перед тем как крепить стекло, надо все примыкающие к нему части: периметр короба и направляющие обработать герметиком. Причем необязательно герметик наносить на всю поверхность, достаточно только на торцы фанерных листов. Крепить лучше всего шурупами с пресс-шайбой, предварительно высверлив перед этим отверстия. Желательно еще и прикрыть кромку стекла специальным угловым мебельным профилем.
Для облицовки краев отлично подходит угловой мебельный профиль
  • Для крепления воздушного солнечного коллектора, к нему можно прикрутить кронштейны на заднюю стенку. На этом сборка самого коллектора закончена.

Подключение солнечного воздушного коллектора

Воздушный солнечный коллектор может как интегрироваться в существующую систему вентиляции, так и работать совершенно отдельно. Даже при отсутствии принудительной вентиляции неумолимые физические законы все равно будут «продвигать» нагретый воздух через коллектор, но процесс этот будет идти довольно вяло, поэтому желателен вентилятор с производительностью не менее 150 кубических метров в час.

Применение вентилятора обнажает два важных вопроса:

  1. Где вентилятор ставить: на входе или выходе коллектора? Если коллектор поднимет температуру на выходе до 60—70 °C (а такое вполне возможно), то вентилятор, стоящий там долго не протянет. С другой стороны – вентилятор, стоящий на улице подвергается атмосферным воздействиям и им сложнее управлять. В большинстве случаев его все-таки ставят внутри помещения, а в жаркие дни, когда воздух и так нагрет – вентилятор просто не включают либо подключают его через тепловое реле.
Чаще всего вентилятор монтируют внутри помещения
  1. Применение вентилятора заставляет сомневаться некоторых скептиков в целесообразности воздушного отопления. Не проще ли электроэнергию, потраченную на вращение двигателя вентилятора, направить на подогрев помещения? Но практика показывает, что вышеописанная конструкция коллектора все равно эффективна и выгодна. Разница температур наружно воздуха и на выходе из коллектора может достигать 35 °C.

При эксплуатации воздушного коллектора возникает еще один резонный вопрос: в ночное время, когда инсоляции коллектора нет, даже при неработающем вентиляторе холодный воздух будет проникать в помещение. Решение этого вопроса довольно простое. Среди комплектующих для вентиляционных систем можно найти специальные обратные клапаны, которые открываются только под напором воздушного потока. При неработающем вентиляторе клапан будет закрыт. Важно только правильно его установить, чтобы он не перекрывал воздуховод. Существуют и модели вентиляторов со встроенным клапаном, на которые следует обратить внимание.

Обратный клапан исключит несанкционированный доступ в помещение холодного воздуха ночью

Для быстрого прогрева теплым воздухом можно продумать систему рециркуляции, когда воздух из помещения проходит через коллектор и возвращается в то же помещение. В этом случае оправдано ставить вентилятор, который будет нагнетать воздух в коллектор, а не создавать в нем разрежение. Недостатком рециркуляции является отсутствие притока свежего воздуха.

Эксплуатация и уход за солнечным воздушным коллектором

Чтобы коллектор служил долго и безотказно необходимо соблюдать два простых правила:

  • Периодически надо очищать и промывать лицевое стекло солнечного коллектора.
  • В жаркие летние дни, когда нет надобности в подогреве воздуха, лучше накрыть коллектор плотной светлой тканью во избежание перегрева поверхности абсорбера.
  • Чтобы вентилятор не работал вхолостую, периодически стоит проверять плотность соединений воздуховодов и их целостность.

Узнайте, как сделать солнечную батарею своими руками, а также рассмотрите принцип и порядок сборки, из нашей новой статьи.

Заключение

Подводя итоги статьи, стоит обратить внимание на несколько пунктов:

  • Предложенная в этой статье модель солнечного воздушного коллектора доказала на практике свою эффективность и успешно эксплуатируется во всем мире.
  • По желанию можно изготовить более мощный солнечный коллектор или соединить их несколько последовательно.
  • Воздушные солнечные коллекторы можно использовать периодически. Например, для подогрева воздуха в теплицах ранней весной или для сушки сельскохозяйственной продукции осенью.
Видео: Как сделать воздушный солнечный коллектор (англ)

Видео: Слайд-шоу об изготовлении солнечного коллектора из алюминиевых банок

stroyday.ru

Воздушный солнечный коллектор для отопления дома

панель воздушного гелиоколлектора
    Содержимое:
  1. Как устроен воздушный коллектор
  2. Принцип обогрева и его эффективность
  3. Солнечный коллектор — водяной или воздушный
  4. Как и из чего сделать воздушный коллектор
    1. Как сделать расчёты коллектора
    2. Типы конструкции коллектора
    3. Материалы для изготовления коллектора
  5. Установка и подключение воздушного коллектора
  6. Пошаговая инструкция изготовления коллектора в картинках

Панельные воздушные солнечные коллекторы для отопления дома — это источник дополнительной тепловой энергии. Модули подходят для жилых домов, теплиц, дач, коттеджей, турбаз. Один блок в среднем вырабатывает около 1,5 кВт/час, чего более чем достаточно для поддержания комфортной температуры в весенне-осенний период.

Воздушные коллекторы в зимнее время года сокращают расход топлива (газа, электричества), на котором работает котёл до 52%. Летом модуль работает на поддержание влажностного микроклимата и кондиционирование помещений.

Как устроен воздушный коллектор


Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.

Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:

  • корпус с теплоизоляцией;
  • нижний экран, абсорбер;
  • радиатор с аккумулирующими ребрами;
  • верхняя часть из обычного стекла или поликарбоната.

устройство и принцип работы воздушной гелиопанели

В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Принцип обогрева и его эффективность


Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.

Принцип действия воздухонагревателя следующий:

  • воздух закачивается с улицы в корпус коллектора принудительным способом;
  • внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;
  • происходит нагрев воздуха;
  • разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.

схема обогрева здания с установкой коллектора на кровле

В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:

  • газ до 315 м³;
  • дрова до 3,9 м³.

схема работы вертикальной воздухогрейной гелиопанели




Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.

В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

  • в здании одна из стен изготавливается из аккумулирующего материала;
  • перед панелью устанавливается стеклянная перегородка;
  • в течение дня тепло аккумулируется, после чего отдается в помещение ночью.

Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.

На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

интенсивность солнечного излучения на вертикальную поверхность

Солнечный коллектор — водяной или воздушный


Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:
  • Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.
  • Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Как и из чего сделать воздушный коллектор


Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора


воздухогрейный гелиоколлектор на фасаде здания Вычисления выполняются следующим образом:
  • каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;
  • для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора


Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора


Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:
  • Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.
  • Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.
  • Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.
  • Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.
  • Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

чертёж панельного воздушного гелиоколлектора

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.


Установка и подключение воздушного коллектора


Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

схема правильного размещения воздухогрейной гелиопанели на фасаде дома

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

схема правильного расположения воздушного коллектора на крыше

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

схема правильного расположения приточного канала воздушного гелиоколлектора

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.


Пошаговая инструкция изготовления воздушного коллектора


Изготовление воздушного солнечного коллектора из алюминиевых банок:

Коллектор из алюминиевых банок 1
Коллектор из алюминиевых банок 2
Коллектор из алюминиевых банок 3
Коллектор из алюминиевых банок 4
Коллектор из алюминиевых банок 5
Коллектор из алюминиевых банок 6
Коллектор из алюминиевых банок 7
Коллектор из алюминиевых банок 8
Коллектор из алюминиевых банок 9
Коллектор из алюминиевых банок 10
Коллектор из алюминиевых банок 11
Коллектор из алюминиевых банок 12
Коллектор из алюминиевых банок 13

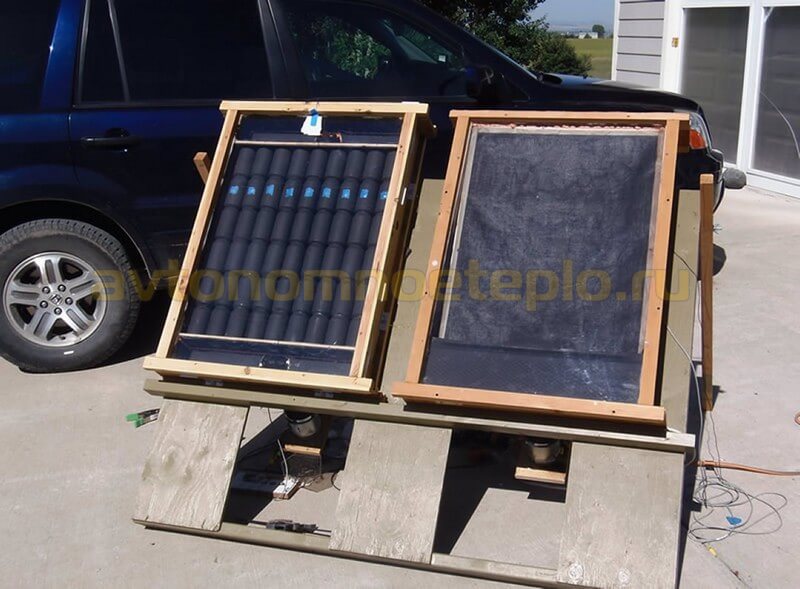

Коллектор из алюминиевых банок 14
Коллектор из алюминиевых банок 15
Коллектор из алюминиевых банок 16

Изготовление солнечного воздухогрейного коллектора из квадратной трубы:

Воздушный коллектор из квадратной трубы 1

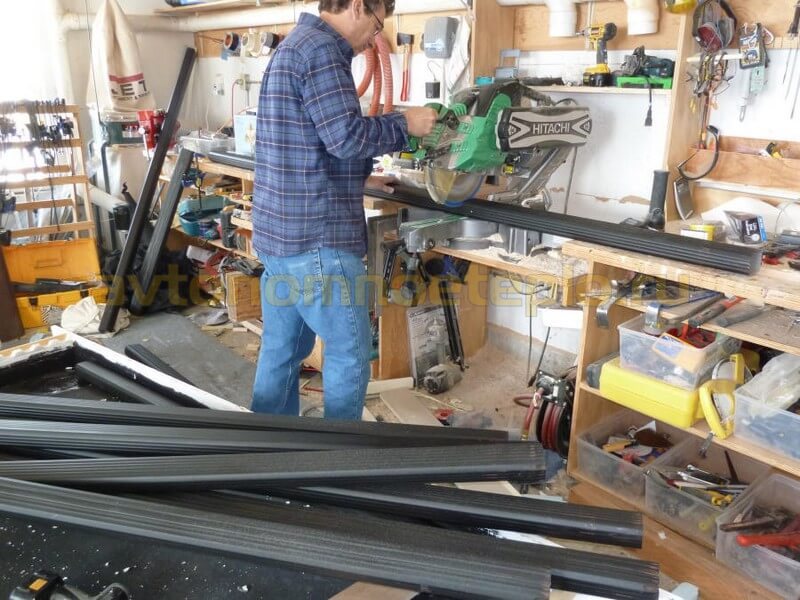

Воздушный коллектор из квадратной трубы 2
Воздушный коллектор из квадратной трубы 3
Воздушный коллектор из квадратной трубы 4

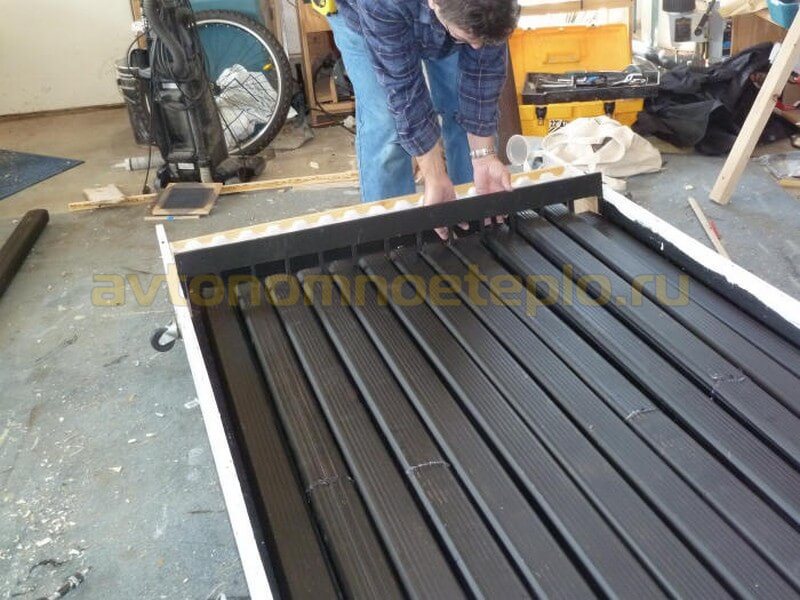

Воздушный коллектор из квадратной трубы 5
Воздушный коллектор из квадратной трубы 6
Воздушный коллектор из квадратной трубы 7
Воздушный коллектор из квадратной трубы 8

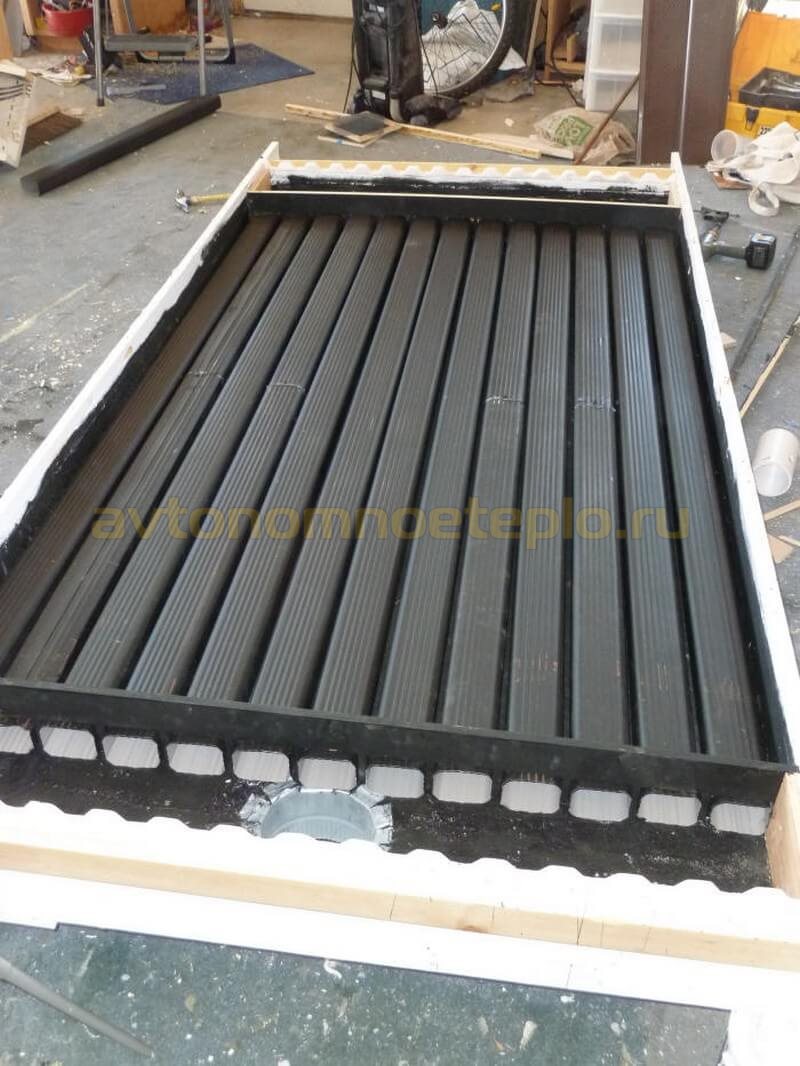

Воздушный коллектор из квадратной трубы 9

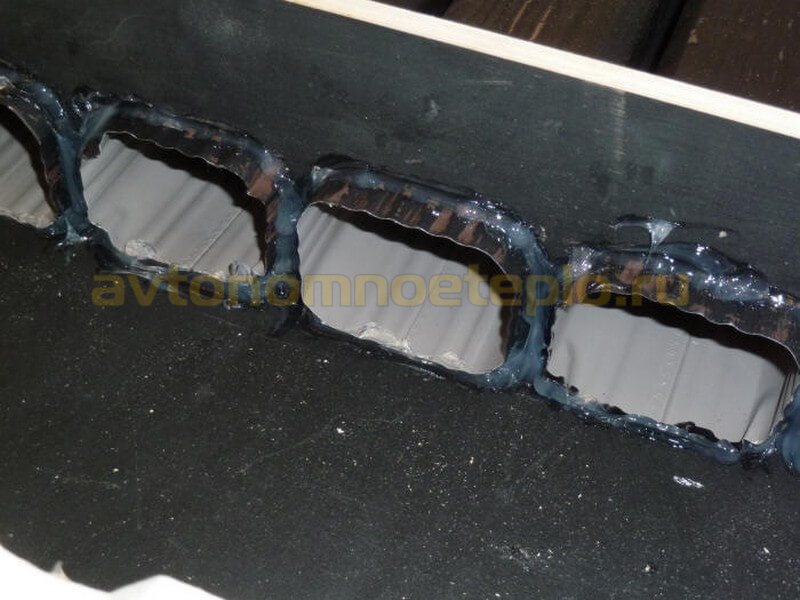

Воздушный коллектор из квадратной трубы 10
Воздушный коллектор из квадратной трубы 11
Воздушный коллектор из квадратной трубы 12

avtonomnoeteplo.ru

Воздушный солнечный коллектор своими руками

самодельные коллекторы

Кому не хотелось бы уменьшить затраты на отопление, тем более в условиях постоянного роста стоимости энергоносителей?

Самый простой способ добиться этого состоит в усвоении солнечного тепла, которое можно потреблять без каких-либо преобразований.

Конечно, зимой оно поступает в наши широты в весьма скудных количествах, но и этим пренебрегать не стоит. Тем более что для его сбора потребуется крайне простое и дешевое устройство, которое легко можно изготовить самостоятельно.

В данной статье мы как раз и поговорим о том, как сделать воздушный солнечный коллектор своими руками для отопления дома – устройство, схемы, конструкции.

Устройство и принцип работы солнечного коллектора

По своему устройству солнечный коллектор противоположен радиатору системы отопления. Если стенки радиатора нагреваются от теплоносителя, то в коллекторе, наоборот, теплоноситель нагревается от стенок.

Сами же стенки, в свою очередь, нагреваются за счет поглощения солнечного тепла (их окрашивают в черный цвет), в силу чего эту часть коллектора обычно называют абсорбером.

схема работы солнечного коллектора

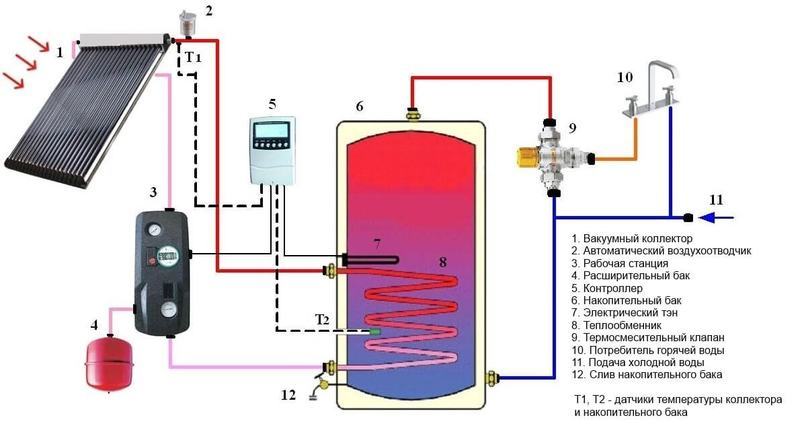

Гелиосистема в автономной системе отопления

Материал абсорбера должен обладать высокой теплопроводностью, поэтому в домашних условиях его следует делать из меди или алюминия. В коллекторах заводского изготовления абсорбер выполняют из особых сплавов, для которых характерна не только высокая теплопроводность, но и малая интенсивность инфракрасного излучения.

Площадь контакта теплоносителя с абсорбером по понятным причинам целесообразно делать как можно большей, поэтому последний обычно оснащают ребрами или аналогичными конструктивными элементами.

альтернативное отоплениеАльтернативное отопление используется довольно редко, и у многих возникает вопрос – эффективен ли солнечный коллектор зимой. Виды и целесообразность его использования.

Советы по изготовлению солнечного коллектора своими руками представлены тут.

Солнечный водонагреватель своими руками имеет смысл изготовить хотя бы потому, что энергия, полученная от его работы, будет абсолютно бесплатной. В этой теме https://microklimat.pro/otopitelnoe-oborudovanie/vodonagrevateli/solnechnyj-svoimi-rukami.html вы найдете инструкцию по изготовлению такого агрегата.

Воздушный солнечный коллектор для отопления своими руками: схема

Чтобы избежать теплопотерь за счет контакта с уличным воздухом, абсорбер самодельного коллектора помещают в хорошо утепленный деревянный корпус, закрытый сверху прозрачным пластиком (поликарбонат или оргстекло) или прочным закаленным стеклом.

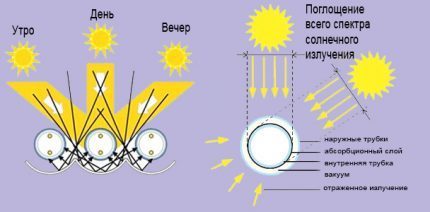

У коллекторов заводского изготовления трубки абсорбера помещают в вакуумированные колбы, так что тепло в них хранится, как в термосе.

создание коллектора

Схема сборки солнечного коллектора

В качестве теплоносителя может использоваться как воздух, так и жидкая среда — вода или антифриз. Мы рассмотрим именно воздушный коллектор, поскольку он проще в изготовлении.

Определение места установки и доступной площади

Место установки коллектора должно удовлетворять следующим требованиям:
  1. Прибор следует располагать как можно ближе к потребителю, то есть помещению, в которое поступает нагретый воздух.
  2. Панель должна смотреть по возможности строго на юг или как можно ближе к данному направлению. При этом ее поверхность крайне желательно расположить под прямым углом к солнечным лучам, вследствие чего потери из-за отражения окажутся минимальными.
  3. На место установки коллектора не должна падать тень от деревьев, труб или зданий.

Каких-либо ограничений касательно выбора площади коллектора не существует: чем большим он будет, тем более высокой окажется его производительность и, соответственно, тем меньшей будет сумма в платежках за отопление.

Выбор конструкции абсорбера коллектора

Абсорбер предлагается сделать трубчатым, то есть состоящим из нескольких параллельных трубок, объединенных на входе и выходе распределительными гребенками.

В этом случае для изготовления данной части коллектора можно применить весьма доступный и удобный материал — алюминиевые банки для газированных напитков.

Для этой цели они подходят идеально, так как обладают целым рядом достоинств:

алюминиевые банки

  1. Алюминий, как уже говорилось, обладает высокой теплопроводностью.
  2. Тонкую стенку банки легко можно разрезать обычным ножом.
  3. В подавляющем большинстве случаев банки для напитков имеют стандартизированный размер ( при объеме в 0,5 л — 168х66 мм).
  4. Ради удобства хранения и транспортировки банкам специально придают такую форму, чтобы они хорошо стыковались одна с другой (верхний край сужают до диаметра 59 мм, а днищу придают вогнутую форму).
  5. После употребления содержимого банку обычно выбрасывают в мусор, поэтому для будущего владельца коллектора этот материал является абсолютно бесплатным.

Иногда банки изготавливают из стали. Выявить такие емкости несложно, так как в отличие от алюминиевых, они притягиваются к магниту. Их следует отбраковывать.

Перед сборкой панели обязательно вымойте банки с применением моющего средства, иначе пропущенный через них воздух будет иметь неприятный запах.

Изготовление корпуса коллектора и его теплоизоляции

Предлагаемый к изготовлению коллектор будет состоять из 8-ми трубок по 8 банок в каждой. При этом его корпус будет иметь размеры 1400х670 мм. Для изготовления всех элементов ящика (корпуса) потребуется лист фанеры размером 1525х1525х21 мм. Из него необходимо вырезать следующие детали:

  1. Днище размером 1400х670 мм — 1 шт.
  2. Стенки размером 1400х116 мм — 2 шт.
  3. Детали размером 630х116 мм — 4 шт (2 используются в качестве стенок, другие 2 — в качестве направляющих для банок).

Края деталей скорее всего придется обрабатывать, на что при разметке следует оставлять припуск от 3-х до 5-ти мм.

Поскольку коллектор будет устанавливаться снаружи, все деревянные детали необходимо обработать антисептиком или окрасить.

изготовление солнечной батареи

Создание коллектора

При сборке ящика детали скрепляются посредством уголков и каких-нибудь шурупов, например, мебельных размером 6,3х50 мм (их называют конфирматами). Отверстия под установку таких шурупов выполняются сверлом диаметром 4 мм.

Каждую деталь при сборке необходимо сажать на силиконовый герметик, чтобы ящик оказался герметичным.

Изнутри днище и стенки оклеиваются пенопластом толщиной 20 мм, а затем — любой фольгированной теплоизоляцией (фольгой внутрь, то есть к абсорберу).

Изготовление направляющих для абсорбера

процесс изготовления коллектораВ каждой из направляющих при помощи коронки нужно высверлить по 8 отверстий, диаметр которых соответствует диаметру банки. При этом банка в отверстие должна сидеть достаточно плотно.

Направляющие устанавливаются с двух сторон в ящике, а трубки абсорбера — между ними.

Таким образом, банки в трубке оказываются прижатыми друг к другу без каких-либо фиксаторов.

Изготовление абсорберов

Трубки собираем следующим образом:

  1. Стенка, закрывающая банку сверху (в которой имеется отверстие) разрезается ножницами по металлу на «лепестки», которые загибаются внутрь. Отгибать «лепестки» удобно путем насаживания банки на пластиковую трубу максимально возможного диаметра (чтобы проходила внутрь банки).
  2. В донышке каждой банки коническим сверлом нужно выполнить 3 отверстия диаметром 20 мм, так чтобы их центры находились в вершинах равностороннего треугольника.
  3. Теперь из банок можно собирать трубки — по 8 шт. в каждой. Места соединений банок следует проклеивать высокотемпературным герметиком для дымоходов, например, марки High Heat Mortar. Данный состав следует наносить на предварительно обезжиренную и увлажненную поверхность. Состав разравнивают пальцами, надев резиновые перчатки, которые также следует смочить водой.

Чтобы трубки получались идеально ровными, банки при сборке следует укладывать в шаблон, сбитый из двух досок и имеющий форму равнополочного уголка. Он устанавливается под небольшим углом к вертикали (можно опереть о стену).

На только что собранную трубку, находящуюся в шаблоне, сверху до полного отвердения герметика нужно установить груз.

Сборка воздушного солнечного коллектора

Уложив трубки на горизонтальную поверхность в виде батареи, каждую из них с одной стороны смазывают герметиком и устанавливают в направляющую. С другой стороны на батарею устанавливают вторую направляющую — также с применением герметика. До отвердения герметика направляющие следует стянуть бельевой резинкой. На этом этапе батарею вместе с направляющими сверху нужно окрасить черной матовой краской.

сборка солнечного отопителя

Склеивание алюминиевых банок для солнечного коллектора

Далее собранный абсорбер устанавливается в ящик. Перед этим в пенопласте следует вырезать пазы под направляющие. Имеющееся с каждой стороны пространство между стенкой ящика и направляющей будет играть роль распределительной гребенки. В этом месте в днище панели следует вырезать отверстия для подключения коллектора к воздуховодам. Сверху это пространство нужно зашить пластиковой вагонкой.

Над абсорбером устанавливается лист прозрачного пластика (оргстекло из поликарбоната или акрила), который сажается на герметик и прикручивается к стенкам шурупами с пресс-шайбой.

Подключение

Коллектор закрепляется на крыше посредством кронштейна и подключается к двум воздуховодам, ведущим внутрь помещения. На входном воздуховоде следует установить вентилятор производительностью около 150 куб. м/ч.

элементы для создания самодельной солнечной батареиЗаводские солнечные батареи стоят очень дорого, и окупятся они не скоро. Солнечные батареи своими руками гораздо дешевле в изготовлении, к тому же собрать конструкцию не так уж и сложно.

Виды солнечных батарей для отопления дома представлены в этом обзоре. А также о плюсах и минусах каждого варианта.

Эксплуатация и уход

Придерживайтесь следующих правил:
  1. Периодически мойте прозрачную пластиковую крышку над абсорбером.
  2. Летом накрывайте панель светлой тканью, чтобы она не перегревалась.

Периодически проверяйте герметичность соединений, особенно по пути следований подогреваемого воздуха.

Признаком разгерметизации трубок абсорбера служит запотевание пластиковой крышки.

Видео на тему

microklimat.pro

для отопления дома, бассейна, теплицы, душа

Солнечный коллектор – это альтернативный источник получения тепловой энергии за счёт использования солнечной. Сейчас это удобное приспособление уже не новшество, но позволить себе его установку может далеко не каждый. Если подсчитать, покупка и монтаж коллектора, который удовлетворит бытовые нужды среднестатистической семьи, могут обойтись в пять тысяч американских долларов. Само собой, окупаемости такого источника придется ждать довольно долго. Но почему бы не сделать солнечный коллектор своими руками и установить его?

солнечный коллектор

Виды

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительный солнечный коллектор

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Накопительный солнечный коллектор

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

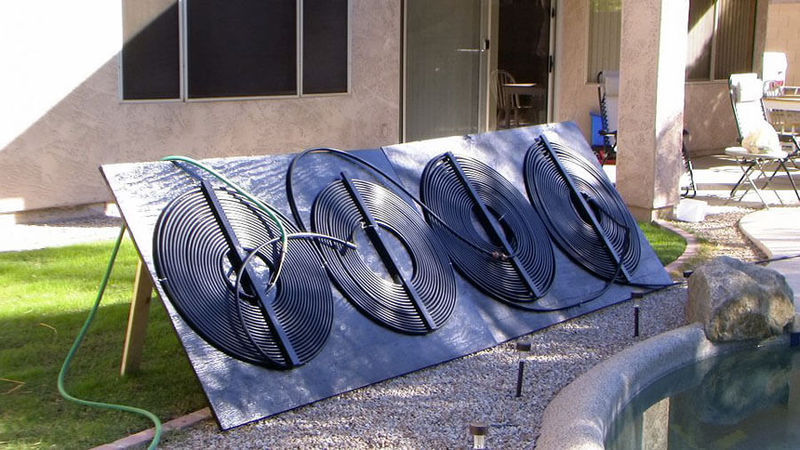

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Плоский солнечный коллектор

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

коллектор

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Вентилятор, который крепится в воздуховод или непосредственно на пластину, улучшает циркуляцию и улучшает воздухообмен в устройстве. Для работы вентилятора требуется использование электричества, что не очень-то экономно.

воздушный коллектор

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Как это работает

Коллектор собирает энергию с помощью светонакопителя или, другим словами, солнцеприемной панели, которая пропускает свет к аккумулирующей металлической пластине, где солнечная энергия преобразуется в тепловую. Пластина передает тепло теплоносителю, которым может быть как жидкость, так и воздух. Вода отправляется по трубам к потребителю. С помощью такого коллектора можно отопить жилище, нагреть воду для различных домашних целей или бассейна.

Воздушные коллекторы используются, в основном для отопления помещения или подогрева воздуха внутри него. Экономия при использовании таких устройств очевидна. Во-первых, не нужно использовать какое-либо топливо, а во-вторых, снижается потребление электроэнергии.

Коллектор Станилова

Для того чтобы получить максимальный эффект от использования коллектора и бесплатно подогревать воду на протяжении семи месяцев в году, он должен иметь большую поверхность и дополнительные теплообменные устройства.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

Коллектор Станилова

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

коллектор

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

солнечный коллектор

Расчет размеров

Расчёт размеров для того чтобы изготовить солнечный коллектор для отопления своими руками, прежде всего, направлен на определение нагрузки системы теплоснабжения, покрытие которой берет на себя это устройство. Само собой, что подразумевается использование нескольких источников энергии в комплексе, а не только энергии солнца. В этом деле важно расположить систему таким образом, чтобы она взаимодействовала с другими – тогда это даст максимальный эффект.

Для определения площади коллектора нужно знать, для каких целей он будет использоваться: отопление, подогрев воды или и того, и другого. Проанализировав данные водомера, потребностей в обогреве и данные инсоляции местности, в которой планируется установка, можно высчитать площадь коллектора. К тому же, надо учесть потребности в горячей воде всех потребителей, которые планируется подключить к сети: стиральной машины, посудомоечной машины и т.д.

солнечный коллектор

Селективное покрытие

Селективное покрытие выполняет едва ли не самую основную функцию в работе коллектора. Пластина или радиатор с нанесённым покрытием притягивают в разы больше солнечной энергии, превращая её в тепло. Можно приобрести специальный химикат в качестве селективного покрытия, а можно просто окрасить теплонакопитель в чёрный цвет.

Чтобы сделать селективное покрытие для солнечных коллекторов своими руками, можно применить:

  • специальный готовый химикат;
  • оксиды разных металлов;
  • тонкий теплоизоляционный материал;
  • чёрный хром;
  • селективную краску для коллектора;
  • чёрную краску или пленку.

Селективное покрытие

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Наиболее эффективными будут медные трубы, алюминиевые тоже можно использовать, но их тяжело варить, а вот стальные – наиболее удачный вариант.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

солнечный коллектор Из металлических труб

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

Трубы выкладываются в короб по спирали и закрепляются хомутами. Их можно покрыть черной или селективной краской для большей эффективности.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

коллектор из пластиковых труб

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

коллектор из шланга

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

солнечный коллектор Из банок

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

коллектор из холодильника

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

solar-energ.ru

Воздушное солнечное отопление своими руками: как сделать отопительный коллектор

Ученые уже длительное время бьют тревогу по поводу исчерпания природных ископаемых дающих человеку тепло. Нефть, газ, уголь и даже лес с каждым годом увеличиваются в цене, и получить нормальную температуру дома в отопительный  сезон влетает в огромную сумму. Поэтому многие владельцы частной недвижимости уделяют свое внимание автономному виду обогрева жилища, одним из которых является солнечное отопление частного дома.

Воздушный солнечный коллектор для отопления

Солнечные коллекторы для утепления дома

Воздушный солнечный коллектор для отопления

Прогресс не стоит на месте, и современные технологи усиленно ищут альтернативные источники получения тепла. Одним из таких открытий стал – воздушный солнечный коллектор для отопления, устройство поглощающее энергию из солнечных лучей и передающее полученное тепло теплоносителю. Носителем тепла может стать не только вода, последние опыты показали, что приборы на обычном воздухе также хорошо аккумулируют температуру. Воздушное отопление имеет два вида:

  • вариант с гофрированными панелями;
  • вариант из труб имеющих хорошую тепло проводимость.

Любой из представленных вариантов способен предоставить обогрев, но имеет разницу в процессе изготовления.

Достоинства и недостатки

У гелиосистем воздушного типа, есть свои достоинства, к которым можно отнести:

  • небольшая стоимость уже произведенной конструкции;
  • простой способ изготовления, даже из бросового материала;
  • легкость монтажа и обслуживания.

Но также воздушный коллектор на солнечной энергии имеет и свои недостатки:

  • устройство не предназначено для нагрева воды;
  • имеют большие габариты из-за небольшого количества теплоемкости;
  • скромный Коэффициент полезного действия.

Воздушный солнечный коллектор для отопления

Устройство воздушного солнечного отопления, изготовленное своими руками, не справится с обогревом больших площадей, но при нужном объеме энергии вполне хватит, что бы обогреть, к примеру, хоз постройку с животными, теплицу, или может использоваться как дополнительный или комбинированный источник тепла. Такой подход к делу приносит некоторую экономию в семейный бюджет.

Воздушное солнечное отопление своими руками эко стив из доступных материалов

Соорудить воздушный коллектор, который будет давать тепло можно из разных материалов. Это могут быть водосточные трубы или даже банки из жести из-под напитков или пива.

Перед сбором конструкции необходимо учесть тот факт, что полученное устройство имеет большие габариты, и возможно под его монтаж придется определить целую стену.

Самостоятельно сделать отопление дома своими руками от солнца можно из следующих материалов:

  • восточные трубы;
  • профнастил;
  • жестяные банки.

Также в работе понадобятся доски, крепежи, материал для общего утепления конструкции. В остальном «домашние мастера» могут использовать любой предмет по выбору. Главное обеспечить подключение к вентиляции и приобрести канальный вентилятор, который будет гнать воздух в помещение. Общая технология изготовления сводится к заполнению металлом деревянной основы, которая и крепится к зданию.

Полностью собранная гелиосистема может быть достаточно тяжелой в итоге и провести ее монтаж может стать проблематичным делом. Стоит помнить, что такая конструкция в отсутствии солнца, может наоборот охлаждать дом, поэтому после захода рекомендуется ее укрыть, плотным материалом.

Принцип работы солнечного коллектора

Солнечный коллектор — оборудование для хранения и сбора обогревающей энергии Солнца переносимой из сохраняющего тепло устройства к необходимому помещению. От солнечных батарей конструкция отличается тем, что не производит электричество, а создается для аккумулирования тепла в теплоносителе.

Принцип работы такого обогревателя дома состоит из обычного парникового эффекта. Солнечные лучи прогревают поверхность коллектора, и сохраненное тепло в закрытом устройстве не может выйти назад. Теплый воздух поднимается кверху, где с помощью специального вентилятора переходит непосредственно в помещение. Даже в морозные дни, но при ярком солнечном свете можно ощутить на 10 – 15 С° тепла больше чем снаружи помещения. При большой мощности и качественных материалах, такой коллектор может обогревать даже дом. И его служба может длиться около 20 лет.

Воздушные массы отличаются худшей проводимостью тепла, чем жидкости, поэтому КПД воздушного коллектора несколько ниже, чем у других вариантах автономного отопления. Но зато такое устройство полностью экологично и не имеет никаких препятствий к установке.

Воздушный солнечный коллектор для отопления

Виды воздушных коллекторов

Воздушные коллекторы можно разделить на два следующих вида, и отличаются они по принципу зависимости от получения воздуха:

  • вентиляционный коллектор. У такого оборудования воздух попадает в помещение наружным способом и прогревается на своем пути в помещение. Такой вид коллекторов нашел свое применение в помещениях, где требуется постоянный доступ воздуха, к примеру, в курятниках, овощехранилищах, теплицах;
  • рециркуляторный коллектор. Принцип действия такого оборудования рассчитано на закрытый циркулярный поток воздуха. Такую систему можно наблюдать в каминах, или печах с воздухоотводами.

Но для сельскохозяйственных зданий и тот и другой вид коллектора в итоге становится затратным, поэтому имеет смысл задуматься о солнечном коллекторе, который конечно не даст такого тепла в пасмурные дни, но вполне справится со своей задачей при спокойной погоде. Даже зимой можно наблюдать солнечные дни, в которые можно воспользоваться солнечным коллектором как бесплатной альтернативой другого вида отопления.

Технология сборки

Собрать солнечный коллектор можно следуя следующей инструкции:

  1. сбор каркаса. Каркас можно изготовить из деревянного бруса с сечением 150 * 50 см. При использовании стеклопакета каркас лучше упрочнить дополнительными перекрытиями. После сборки каркас крепится к стене помещения и для лучшей герметизации все щели заделываются монтажной пеной;
  2. абсорбер. В идеале абсорбером может служить перфорированный лист, но можно воспользоваться и обычной металлической сеткой;
  3. всю поверхность стоит покрасить в черный цвет, так увеличатся селективные характеристики абсорбера;
Воздушный солнечный коллектор для отопления

Воздушный солнечный коллектор для отопления

  1. клапаны. Главным клапаном в устройстве является верхний, потому как тепло имеет физические свойства подъема вверх. Его можно изготовить из простого полиэтилена. Работа клапана рассчитана на закрытие отверстия для поступления воздуха в прохладные дни;
  2. нижние отверстия закрываются сеткой с мелкими ячейками. Этот шаг предотвратит попадание пыли в устройство. Такую сетку время от времени нужно протирать или менять при необходимости, иначе она может препятствовать попаданию воздуха;
  3. в качестве верхнего прозрачного слоя можно использовать стеклопакет, а можно обойтись и прозрачным поликарбонатом или шифером.

Монтаж готового полотна необходимо производить на южной стороне строения и соответственно выбирать размер будущей конструкции, чем больше помещение, тем больше должно быть полотно солнечного коллектора.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Воздушный солнечный коллектор для отопления Загрузка…

otoplenieblog.ru

Солнечное отопление частного дома: варианты и схемы устройства

Экология потребления.Усадьба:Большую часть года мы вынуждены тратить деньги на отопление своих домов. В такой ситуации любая помощь будет не лишней. Энергия солнца подходит для этих целей как нельзя лучше: абсолютно экологически чистая и бесплатная.

Большую часть года мы вынуждены тратить деньги на отопление своих домов. В такой ситуации любая помощь будет не лишней. Энергия солнца подходит для этих целей как нельзя лучше: абсолютно экологически чистая и бесплатная. Современные технологии позволяют осуществлять солнечное отопление частного дома не только в южных районах, но и в условиях средней полосы.

Что могут предложить современные технологии

В среднем 1 м2 поверхности земли получает 161 Вт солнечной энергии в час. Разумеется, на экваторе этот показатель будет во много раз выше чем в Заполярье. Кроме того, плотность солнечного излучения зависит от времени года. В Московской области интенсивность солнечного излучения в декабре-январе отличается от мая-июля более чем в пять раз. Однако современные системы настолько эффективны, что способны работать практически всюду на земле.

Солнечное отопление частного дома: варианты и схемы устройства

Современные гелиосистемы способны эффективно работать в пасмурную и холодную погоду до -30°С

Задача использования энергии солнечной радиации с максимальным КПД решается двумя путями: прямой нагрев в тепловых коллекторах и солнечные фотоэлектрические батареи.

Солнечные батареи вначале преобразуют энергию солнечных лучей в электричество, затем передают через специальную систему потребителям, например электрокотлу.

Тепловые коллекторы нагреваясь под действием солнечных лучей нагревают теплоноситель систем отопления и горячего водоснабжения.

Тепловые коллекторы бывают нескольких видов, в числе которых открытые и закрытые системы, плоские и сферические конструкции, полусферические коллекторы концентраторы и многие другие варианты.

Тепловая энергия, полученная с солнечных коллекторов используется для нагревания горячей воды или теплоносителя системы отопления.

Несмотря на явный прогресс в разработке решений по собиранию, аккумулированию и использованию солнечной энергии, существуют достоинства и недостатки.

Солнечное отопление частного дома: варианты и схемы устройства

Эффективность солнечного отопления в наших широтах довольно низка, что объясняется недостаточным количеством солнечных дней для регулярной работы системы

Плюсы и минусы от использования энергии солнца

Самым очевидным плюсом использования энергии солнца является ее общедоступность. На самом деле даже в самую хмурую и облачную погоду солнечная энергия может быть собрана и использована.

Второй плюс — это нулевые выбросы. По сути, это самый экологически чистый и естественный вид энергии. Солнечные батареи и коллекторы не производят шума. В большинстве случаев устанавливаются на крышах зданий, не занимая полезную площадь загородного участка.

Недостатки, связанные с использованием энергии солнца, заключаются в непостоянстве освещенности. В темное время суток становится нечего собирать, ситуация усугубляется тем, что пик отопительного сезона приходится на самые короткие световые дни в году.

Солнечное отопление частного дома: варианты и схемы устройства

Существенный недостаток отопления, основанного на применении солнечных коллекторов, заключается в отсутствии возможности накапливать тепловую энергию. В схему включен только расширительный бак

Необходимо следить за оптической чистотой панелей, незначительное загрязнение резко снижает КПД.

Кроме того, нельзя сказать, что эксплуатация системы на солнечной энергии обходится полностью бесплатно, существуют постоянные затраты на амортизацию оборудования, работу циркуляционного насоса и управляющей электроники.

Открытые солнечные коллекторы

Открытый солнечный коллектор представляет собой незащищенную от внешних воздействий систему трубок, по которым циркулирует нагреваемый непосредственно солнцем теплоноситель. В качестве теплоносителя применяется вода, газ, воздух, антифриз. Трубки либо закрепляются на несущей панели в виде змеевика, либо присоединяются параллельными рядами к выходному патрубку.

Солнечное отопление частного дома: варианты и схемы устройства

Солнечные коллекторы открытого типа не способны справиться с отоплением частного дома. Из-за отсутствия изоляции теплоноситель быстро остывает. Их используют в летнее время в основном для нагрева воды в душевых или бассейнах

У открытых коллекторов нет обычно никакой изоляции. Конструкция очень простая, поэтому имеет невысокую стоимость и часто изготавливается самостоятельно.

Ввиду отсутствия изоляции практически не сохраняют полученную от солнца энергию, отличаются низким КПД.  Применяются их преимущественно в летний период для подогрева воды в бассейнах или летних душевых. Устанавливаются в солнечных и теплых регионах, при небольших перепадах температуры окружающего воздуха и подогреваемой воды. Хорошо работают только в солнечную, безветренную погоду.

Солнечное отопление частного дома: варианты и схемы устройства

Самый простой солнечный коллектор с теплоприемником, сделанным из бухты полимерных труб, обеспечит поставку подогретой воды на даче для полива и бытовых нужд

Трубчатые солнечные коллекторы

Трубчатые солнечные коллекторы собираются из отдельных трубок, по которым курсирует вода, газ или пар. Это одна из разновидностей гелиосистем открытого типа. Однако теплоноситель уже намного лучше защищен от внешнего негатива. Особенно в вакуумных установках, устроенных по принципу термосов.

Каждая трубка подключается к системе отдельно, параллельно друг другу. При выходе из строя одной трубки ее легко поменять на новую. Вся конструкция может собираться непосредственно на кровле здания, что значительно облегчает монтаж.

Солнечное отопление частного дома: варианты и схемы устройства

Трубчатый коллектор имеет модульную структуру. Основным элементом является вакуумная трубка, количество трубок варьируется от 18 до 30, что позволяет точно подобрать мощность системы

Веский плюс трубчатых солнечных коллекторов заключается в цилиндрической форме основных элементов, благодаря которым солнечное излучение улавливается круглый световой день без применения дорогостоящих систем слежения за передвижением светила.

Солнечное отопление частного дома: варианты и схемы устройства

Специальное многослойное покрытие создает своего рода оптическую ловушку для солнечных лучей. На схеме частично показана внешняя стенка вакуумной колбы отражающая лучи на стенки внутренней колбы

По конструкции трубок различают перьевые и коаксиальные солнечные коллекторы.

Коаксиальная трубка представляет собой сосуд Дьаюра или всем знакомый термос. Изготовлены из двух колб между которыми откачан воздух. На внутреннюю поверхность внутренней колбы нанесено высокоселективное покрытие эффективно поглощающее солнечную энергию.

Солнечное отопление частного дома: варианты и схемы устройства

При цилиндрической форме трубки солнечные лучи всегда падают перпендикулярно поверхности

Тепловая энергия от внутреннего селективного слоя передается тепловой трубке или внутреннему теплообменнику из алюминиевых пластин. На этом этапе происходят нежелательные теплопотери.

Перьевая трубка представляет собой стеклянный цилиндр со вставленным внутрь перьевым абсорбером.

Солнечное отопление частного дома: варианты и схемы устройства

Свое название система получила от перьевого абсорбера, который плотно обхватывает тепловой канал из теплопроводящего металла

Для хорошей теплоизоляции из трубки откачан воздух. Передача тепла от абсорбера происходит без потерь, поэтому КПД перьевых трубок выше.

По способу передачи тепла есть две системы: прямоточные и с термотрубкой (heat pipe).

Термотрубка представляет собой запаянную емкость с легкоиспаряющейся жидкостью.

Солнечное отопление частного дома: варианты и схемы устройства

Поскольку легкоиспаряющаяся жидкость естественным образом стекает на дно термотрубки, минимальный угол наклона составляет 20°

Внутри термотрубки находится легкоиспаряющаяся жидкость, которая воспринимает тепло от внутренней стенки колбы или от перьевого абсорбера. Под действием температуры жидкость закипает и в виде пара поднимается вверх. После того как тепло отдано теплоносителю отопления или горячего водоснабжения, пар конденсируется в жидкость и стекает вниз.

В качестве легкоиспаряющейся жидкости часто применяется вода при низком давлении.

В прямоточной системе используется U-образная трубка, по которой циркулирует вода или теплоноситель системы отопления.

Одна половина U-образной трубки предназначена для холодного теплоносителя, вторая отводит нагретый. При нагреве теплоноситель расширяется и поступает в накопительный бак, обеспечивая естественную циркуляцию. Как и в случае систем с термотрубкой, минимальный угол наклона должен составлять не менее 20⁰.

Солнечное отопление частного дома: варианты и схемы устройства

При прямоточном подключении давление в системе не может быть высоким, так как внутри колбы технический вакуум

Прямоточные системы более эффективны так как сразу нагревают теплоноситель.

Если системы солнечных коллекторов запланированы к использованию круглый год, то в них закачивается специальные антифризы.

Плюсы и недостатки трубчатых коллекторов

Применение трубчатых солнечных коллекторов имеет ряд достоинств и недостатков. Конструкция трубчатого солнечного коллектора состоит из одинаковых элементов, которые относительно легко заменить.

Достоинства:

  • низкие теплопотери;
  • способность работать при температуре до -30⁰С;
  • эффективная производительность в течение всего светового дня;
  • хорошая работоспособность в областях с умеренным и холодным климатом;
  • низкая парусность, обоснованная способностью трубчатых систем пропускать сквозь себя воздушные массы;
  • возможность производства высокой температуры теплоносителя.

Конструктивно трубчатая конструкция имеет ограниченную апертурную поверхность. Обладает следующими недостатками:

  • не способна к самоочистке от снега, льда, инея;
  • высокая стоимость.

Несмотря на первоначально высокую стоимость, трубчатые коллекторы быстрее окупаются. Имеют большой срок эксплуатации.

Солнечное отопление частного дома: варианты и схемы устройства

Трубчатые коллекторы относятся к гелиоустановкам открытого типа, потому не подходят для круглогодичного использования в системах отопления

Плоские закрытые солнечные коллекторы

Плоский коллектор состоит из алюминиевого каркаса, специального поглощающего слоя – абсорбера, прозрачного покрытия, трубопровода и утеплителя.

В качестве абсорбера применяют зачерненную листовую медь, отличающуюся идеальной для создания гелиосистем теплопроводностью. При поглощении солнечной энергии абсорбером происходит передача полученной им солнечной энергии теплоносителю, циркулирующему по примыкающей к абсорберу системе трубок.

С наружной стороны закрытая панель защищена прозрачным покрытием. Оно изготовлено из противоударного закаленного стекла, имеющего полосу пропускания 0,4-1,8мкм. На такой диапазон приходится максимум солнечного излучения. Противоударное стекло служит хорошей защитой от града. С тыльной стороны вся панель надежно утеплена.

Солнечное отопление частного дома: варианты и схемы устройства

Плоские солнечные коллекторы отличаются максимальной производительностью и простой конструкцией. КПД их увеличен за счет применения абсорбера. Они способны улавливать рассеянное и прямое солнечное излучение

В перечне преимуществ закрытых плоских панелей числятся:

  • простота конструкции;
  • хорошая производительность в регионах с теплым климатом;
  • возможность установки под любым углом при наличии приспособлений для изменения угла наклона;
  • способность самоочищаться от снега и инея;
  • низкая цена.

Плоские солнечные коллекторы особенно выгодны, если их применение запланировано еще на стадии проектирования. Срок службы у качественных изделий составляет 50 лет.

К недостаткам можно отнести:

  • высокие теплопотери;
  • большой вес;
  • высокая парусность при расположении панелей под углом к горизонту;
  • ограничения в производительности при перепадах температуры более 40°С.

Сфера применения закрытых коллекторов значительно шире, чем гелиоустановок открытого типа. Летом они способны полностью удовлетворить потребность в горячей воде. В прохладные дни, не включенные коммунальщиками в отопительный период, они могут поработать вместо газовых и электрообогревателей.

Сравнение характеристик солнечных коллекторов

Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.

Солнечное отопление частного дома: варианты и схемы устройства

Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры

При выборе солнечного коллектора стоит обратить внимание на ряд параметров показывающих эффективность и мощность прибора.

Для солнечных коллекторов есть несколько важных характеристики:

  • коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
  • коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
  • общая и апертурная площадь;
  • КПД.

Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема подключении теплового коллектора

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Солнечное отопление частного дома: варианты и схемы устройства

Зимой при отрицательных температурах прямой нагрев воды не возможен. По закрытому контуру циркулирует специальный антифриз, обеспечивая перенос тепла от коллектора к теплообменнику в баке

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор.

Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

Солнечное отопление частного дома: варианты и схемы устройства

Чтобы ночью коллектор не превратился в радиатор охлаждения необходимо прекращать циркуляцию воды принудительно

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй — на трубе подачи горячего теплоносителя солнечного коллектора. Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе.

В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Схема подключения солнечной батареи

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

Солнечное отопление частного дома: варианты и схемы устройства

При снижении мощности электрического тока от солнечной батареи блок АВР (автоматическое включение резерва) обеспечивает подключение потребителей к общей элетросети

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Необходимо отметить, что это очень приблизительный расчет. Количество вырабатываемой энергии зависит от ориентирования установки, угла, среднегодовой температуры и т.д. опубликовано econet.ru

econet.ru

Воздушный солнечный коллектор для отопления дома своими руками

Как выполнить солнечный коллектор

Разные солнечные коллекторы возникли на рынке очень много давно. Это устройства, которые применяют солнечную энергию чтобы нагреть воду на бытовые нужды. Но получить востребовательность среди клиентов им мешает большая цена, это беда всех экологически чистых источников энергии. К примеру, общие расходы на покупку и процесс установки установки, что обеспечит нужды средней семьи, составят 5000$. Но решение нашлось: можно создать солнечный коллектор собственными руками из доступных по стоимости материалов. Какими способами это осуществить, будет рассказано в этом материале.

Как не прекращает работу солнечный коллектор?

Рабочий принцип коллектора построен на поглощении (абсорбции) тепловой солнечной энергии специализированным приемным устройством и передачей его с небольшими потерями тепловому носителю. В качестве приемника применяются медные или трубки из стекла, покрашенные в черный цвет.

Ведь известно, что прекраснее всего абсорбируют тепло предметы, имеющие темную или черную окраску. Носителем тепла очень часто выступает вода, порой – воздух. По конструкции солнечные коллекторы для отапливания дома и горячего водообеспечения бывают подобных видов:

  • воздушные;
  • водяные плоские;
  • водяные вакуумные.

Среди других воздушный солнечный коллектор выделяется конструктивной простотой и, исходя из этого, самой небольшой стоимостью. Он собой представляет панель – приемник радиации солнца из металла, заключенный в герметичный корпус. Лист стали для лучшей отдачи тепла снабжен с задней стороны ребрами и уложен на днище с теплоизоляцией. В передней части установлено прозрачное стекло, а по обоим бокам корпуса есть проемы с фланцами для подсоединения воздушных каналов или других панелей, как показано на схеме:

Воздух, поступающий через проем с одной стороны, проходит между стальными ребрами и, получив от них тепло, выходит со второй.

Нужно сказать, что установка солнечных коллекторов с нагревом воздуха имеет собственные специфики. Из-за их низкой эффективности для обогревания помещений необходимо использовать несколько аналогичных панелей, соединенных в батарею. Также, обязательно потребуется вентилятор, так как воздух который нагрелся из коллекторов, присутствующих на кровле, своими силами вниз не пойдёт. Важная схема воздушной системы показана ниже на рисунке:

Обычное устройство и рабочий принцип дают возможность исполнять изготовление коллекторов воздушного типа собственными руками. Но понадобится много материала для нескольких коллекторов, а разогреть воду при их помощи все равно не выйдет. В связи с этими причинами домашние мастера любят заниматься водяными нагревателями.

Конструкция плоского коллектора

Для самостоятельного изготовления самый большой интерес представляют плоские солнечные коллекторы, предназначающиеся для нагрева воды. В металлическом корпусе или сплава алюминия четырехугольной формы размещен тепловой приемник — пластина с запрессованным в ней змеевиком из медной трубки. Приемник делается из алюминия или меди, покрытой поглощательным слоем черного цвета. Как и в прошлом варианте, снизу пластина отгорожена от дна слоем материала для теплоизоляции, а роль крышки играет крепкое стекло или поликарбонатный материал. Ниже на рисунке нарисовано устройство солнечного коллектора:

Пластина черного цвета поглощает тепло и передает его тепловому носителю, двигающемуся по трубкам (вода или антифриз). Стекло исполняет 2 функции: пропускает к теплообменному аппарату радиацию солнца и служит защитой от осадков и ветра, уменьшающих продуктивность нагревателя. Все соединения выполнены герметично, чтобы в середину не попадала пыль и стекло не теряло светопроницаемости. Снова же, тепло лучей солнца не должно выветриваться наружным воздухом через щели, от этого может зависеть производительная работа солнечного коллектора.

Этот вид – очень распространенный среди потребителей из-за хорошего соотношения цена — качество, а среди домашних умельцев — из-за причины относительно несложной конструкции. Но использовать такой коллектор для отапливания можно только на юге, с уменьшением температуры воздуха снаружи его продуктивность существенно падает из-за высоких потерь тепла через корпус.

Устройство вакуумного коллектора

Еще 1 вид водяных солнечных нагревателей делается с использованием новейших технологий и авангардных технических решений, а поэтому относится к высокой категории цен. Подобных решений в коллекторе реализовано два:

  • теплоизоляция при помощи вакуума;
  • применение энергии парообразования и конденсации вещества, кипящего при отрицательной температуре.

Замечательный вариант обезопасить абсорбер для коллектора от потерь тепла – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена в середину колбы из крепкого стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через какую течет тепловой носитель. Что происходит: хладагент под лучами солнца закипает и обращается в пар, он подымается по трубке вверх и от соприкасания с носителем тепла сквозь тонкую стенку опять переходит в жидкость. Ниже показана рабочая схема коллектора:

Фокус в том, что в процессе превращения в пар вещество поглощает намного больше энергии тепла, чем при простом нагреве. Удельная теплота парообразования любой жидкости выше, чем ее удельная теплоемкость, а поэтому вакуумные солнечные коллекторы очень продуктивны. Конденсируясь в трубе с проточным носителем тепла, хладагент передает ему всю теплоту, а сам течет вниз за новой порцией солнечной энергии.

Благодаря собственному устройству вакуумные нагреватели не боятся невысоких температур и берегут собственную трудоспособность даже на морозе, а поэтому используют на севере. Интенсивность водонагрева в данном случае меньше, чем летом, так как в зимний период на землю поступает меньше тепла от солнечных лучей, часто мешает облачность. Ясно, что сделать колбу из стекла с откачанным воздухом дома просто невозможно.

Примечание. Есть вакуумные трубки для коллектора, заполняемые прямо носителем тепла. Их минус – методичное подключение, при поломке одной колбы понадобится менять весь бойлер.

Как сделать солнечный коллектор?

Перед тем как начать работу, необходимо сформироваться с размерами грядущего водонагревательного аппарата. Сделать правильный расчет площади теплопередачи сложно, многое зависит от интенсивности излучения солнца в этом регионе, размещения дома, материала нагревательного контура и так дальше. Правильным будет сказать, что чем больше тепловой коллектор, тем лучше. Однако, его габариты наверное обходятся местом, где предполагается его ставить. Значит, нужно исходить из площади данного места.

Корпус большого труда не составит сделать из древесины, проложив на днище слой пенополистирола или ваты на минеральной основе. Также для данной цели хорошо применять створки устаревших окон из дерева, где сбереглось хотя бы одно стекло. Выбор материала для приемника тепла внезапно широк, чего только не применяют мастера-умельцы, чтобы собрать коллектор. Вот список распространенных вариантов:

  • тонкостенные медные трубки;
  • разные полипропиленовые трубы с тонкими стенками, лучше всего черного цвета. Отлично подойдёт полиэтиленовая РЕХ труба для водомерного узла;
  • внешний трубный змеевик старого холодильника;
  • трубки из алюминия. Правда, объединять их труднее, чем медные;
  • радиаторы панельные из стали;
  • черный садовый шланг.

Примечание. Не считая указанных, есть много экзотических версий. К примеру,воздушный солнечный коллектор из пивных банок или бутылок из платика. Такие же прототипы выделяются необычностью, но просят существенного вложения труда при сомнительной отдаче.

В собранный корпус из дерева или старую оконную створку с приделанным дном и уложенным теплоизолятором нужно уместить лист металла, накрывающий всю территорию грядущего нагревателя. Отлично, если найдется лист алюминия, но подойдёт и тонкая сталь. Ее следует покрасить в черный цвет, а потом положить трубы в виде змеевика.

В не сомнения, коллектор чтобы нагреть воду прекраснее всего выйдет из труб сделанных из меди, они прекрасно передают тепло и будут служить долгое время.Полотенцесушитель плотно прикрепляется к металическому экрану скобками или любым остальным доступным способом, наружу выводятся 2 штуцера для водоподачи.

Так как это плоский, а не вакуумный коллектор, то поглотитель тепла необходимо закрыть сверху прозрачной конструкцией – стеклом или прозрачным пластиком. Заключительный легче отделывается и лучше в работе, не разобьется от ударов града.

После сборки солнечный коллектор нужно установить на место и присоединить к накопительному бачку для воды. Когда дают возможность условия монтажа, то можно организовать естественную движение воды по замкнутому контуру между бачком и нагревателем, в другом случае в систему включается циркулярный насос.

Заключение

Воплощать в жизнь домашнее отопление солнечными коллекторами, выполненными собственными руками, – симпатичная перспектива для большинства владельцев дома. Обитателям южных районов данный вариант более доступен, только придется заполнить систему антифризом и как необходимо утеплить корпус. На севере рукодельный коллектор сможет помочь подогреть воду на хознужды, но для обогревания дома его не хватит. Проявляется холод и короткий световой день.

Воздушный солнечный коллектор для отапливания дома

Воздушные коллекторы в зимнее время года уменьшают топливный расход (газа, электричества), на котором не прекращает работу котёл до 52%. Летом модуль не прекращает работу на поддержание влажностного климата и кондиционирование помещений.

Как устроен воздушный коллектор

Рабочий принцип построен на обычных физических законах. Лучи солнца проникая в атмосферу земли почти не отдают тепла. Нагрев воздуха происходит как только ультрафиолетовое излучение проникает на твёрдые поверхности. Под воздействием лучей солнца грунт и остальные предметы греются. Происходит теплообмен.

Устройство воздушных солнечных коллекторов применяет описанное явление, накопляя тепло и направляя его в пространство помещения. В конструкции присутствуют следующие детали:

  • корпус с тепловой изоляцией;
  • нижний экран, абсорбер;
  • отопительный прибор с накопляющими ребрами;
  • верхняя часть из силикатного стекла или поликарбонатного пластика.

В конструкцию коллектора входят вентиляторы. Главное предназначение: нагнетание воздуха который нагрелся в помещения для жилья. Во время работы вентиляторов формируется понудительная конвекция, благодаря которой холодные массы воздуха поступают в блок коллектора.

Принцип обогревания и его результативность

Абсорберы воздушных коллекторов выполняют черного цвета, для увеличения интенсивности нагрева под влиянием излучения солнца. Температура окружающей среды в коллекторе может достигать 70-80°С. Тепла с избытком хватает для настоящего обогревания помещений скромной площади.

Рабочий принцип воздухонагревателя следующий:

  • воздух закачивается с улицы в корпус коллектора принудительным способом;
  • в середине блока установлены абсорберы, отражающие тепло, поднимающие температуру в середине ящика до 70-80°С;
  • происходит нагрев воздуха;
  • разогретые массы воздуха принудительно нагнетаются в обогреваемого помещения.

В фабричных моделях обеспечение воздушной циркуляции выполняется с помощью вентиляторов, включенных к фотоэлектрическим панелям. Как только УФ излучение становится достаточно интенсивным, чтобы выработать определенное количество электрической энергии, турбины включаются. Коллекторы начинают работать на обогрев. В зимний период интенсивность излучения Солнечного света уменьшается.

Система солнечного воздушного обогревания возмещает около 30% требуемого для строения тепла. Полная окупаемость достигается на протяжении 2-3 лет. Если взять во внимание, что рабочий принцип связан с применением установки и для чистого воздуха, а на протяжении года формируется около 4000 кВт, правильность применения становится еще очевиднее.

В Европе большое распространение получило конструкторское решение «солнечная стенка». Конструкция состоит в следующем:

  • в здании одна из стен делается из накопляющего материала;
  • перед панелью ставится перегородка из стекла;
  • на протяжении дня тепло собирается, после этого отдается в пространство помещения ночью.

Для усиления конвекции, солнечный коллектор выполняется не на всю стенку. Вверху и внизу предполагают раздвигающиеся шторки.

Солнечный коллектор — водяной или воздушный

Как и из чего выполнить воздушный коллектор

Главное положительное качество солнечных воздухонагревателей, в простоте конструкции. Если появится желание можно создать рукодельное солнечное отопление воздушное приватного дома, потратив на это мало средств.

Для начала понадобится выполнить расчеты продуктивности, потом выбрать вид конструкции и подобрать материалы для производства. Корпус и абсорберы можно сделать из средств находящихся под рукой, значительно сэкономив бюджет.

Как выполнить расчёты коллектора

Вычисления делаются так:

  • каждый м? от площади коллектора даст 1,5 кВт/час энергии тепла, при условиях, что будет солнечная погода;
  • для настоящего обогревания помещения требуется 1 кВт энергии тепла на 10 м?.

Примерный расчет мощности покажет, что для отапливания дома для жилья на 100 м? следует установить коллекторы общей площадью 7-8 м?. Для оснащения самой большой продуктивности нужно определить сторону дома с самой большой интенсивностью излучения ультрафиолета. Опыт говорит, что хорошее место для установки — это кровельный скат или южная стенка строения.

Типы конструкции коллектора

Классификация выполняется по различиям корпуса коллекторов. Заводской воздухонагреватель в большинстве случаев имеет надувной каркас, с 2-мя снимающимися панелями. Если понадобится модуль легко убирается, разбирается и переносится в иное место. Выполнить собственными руками конструкцию надувного типа вряд ли выйдет.

Дома исполняют сборку неразборного корпуса. Это ящик из дерева с абсорбером, отопительным прибором и верхним прозрачным экраном. Во время изготовления применяют подручные средства: профилированый настил, металлические пивные банки, силикатное стекло.

Материалы для производства коллектора

Для нагнетания воздуха в обогреваемого помещения устанавливают 2-4 вентилятора. Подходят кулеры, снятые со старого компьютера.

Домашнее отопление солнечным коллектором, изготовленным собственными руками

Главной задачей солнечного коллектора считается переустройство получившейся от солнечных лучей энергии в электричество. Рабочий принцип и конструкция оборудования несложные, благодаря этому технически выполнить его легко. В основном, получившуюся энергию применяют для обогрева строений. Изготовление солнечного коллектора для отапливания дома собственными руками Начать надо с выбора всех деталей.

Домашнее отопление при помощи изменения энергии солнца в электрическую применяется, в основном, в качестве добавочного теплового источника, а не ключевого. С другой стороны, если установить конструкцию внушительной мощности, а все приборы в доме переделать под электричество, тогда можно обойтись только солнечным коллектором.

Но никогда не забывайте, что теплоснабжение при помощи солнечных коллекторов без добавочных источников тепла можно исключительно в южных регионах. При этом панелей должно быть довольно много. Их нужно располагать поэтому, чтобы на них не падала тень (к примеру, от деревьев). Разместить панели следует лицевой стороной по направлению, максимально освещаемом солнцем в течении дня.

Хоть сейчас есть много разновидностей подобных устройств, рабочий принцип у всех аналогичный. Каждая схема забирает энергию солнца и передаёт её потребителю, собой представляет контур с последовательным размещением приборов. Комплектующими, производящими электрическую энергию, являются фотоэлектрические панели или коллекторы.

Коллектор состоит из трубок, которые постепенно соединены со входным и отверстием для выхода. Также они могут размещаться в виде змеевика. В середине трубок находится техническая вода или смесь воды и антифриза. Порой они наполняются просто потоком воздуха. Циркуляция выполняется благодаря физическим явлениям, таким как исчезновение, изменение агрегатного состояния, давление и плотность.

Абсорберы исполняют функцию сбора солнечной энергии. Они имеют вид сплошной пластины металла чёрного цвета либо конструкции из большинства пластин, соединённых между собой трубками.

Для производства крышки корпуса применяют материалы с большой пропускной способностью света. Очень часто это либо акриловое стекло, либо закалённые виды силикатного стекла. Порой применяются полимеры, но изготовление коллекторов из пластика не рекомендуется. Это связывают с его большим расширением от нагревания солнцем. В результате может случиться разгерметизация корпуса.

Если система будет использоваться только осенью и весною, то в виде теплоносителя можно применять воду. Но в зимнее время её нужно поменять на смесь антифриза и воды. В традиционных конструкциях роль носителя тепла играет воздух, который двигается по каналам. Их можно создать из обыкновенного профилированного металлического листа.

Если коллектор нужно ставить для обогревания маленького строения, которое не подключено к независимой отопительной системе приватного дома или централизованным сетям, то подходит обычная система с одним контуром и ТЕНОМ в её начале. Схема обычная, но правильность её установки оспаривается, так как работать она будет только солнечным летом. Но для её функционирования не понадобятся циркулярные насосы и добавочные нагреватели.

При 2-ух контурах все намного проблематичнее, но кол-во дней, когда станет активно вырабатываться электрическая энергия, становится во много раз больше. При этом коллектор будет обрабатывать лишь один контур. Значительная часть нагрузки возлагается на одно устройство, которое не прекращает работу на электрической энергии или другом виде топлива.

Хоть продуктивность устройства зависит от численности солнечных деньков в году, а стоимость на него завышена, оно все равно пользуется огромной популярностью среди населения. Не меньше распространённым считается производство солнечных теплообменных аппаратов собственными руками.

Гелиосистемы классифицируются по самым разным параметрам. Однако в приборах, которые можно сделать своими руками, необходимо смотреть на вид носителя тепла. Подобные конструкции можно поделить на 2 типа:

  • применение разных жидкостей;
  • воздушные конструкции.

Первые используются очень часто. Они более производительные и дают возможность прямо присоединить коллектор к системе отопления. Также популярна классификация по температуре, в границах которой может функционировать устройство:

  1. 1.

    Работающие в низкотемпературном диапазоне. Эти приспособления способны подогреть тепловой носитель максимум до 50 градусов. Используются они для подогрева воды в кабинах для душа, ваннах, в кухонной комнате, для огородного полива, а еще для увеличения комфорта в осенний и весенний период.

  2. 2. Среднетемпературный диапазон. Могут подогреть тепловой носитель до 80 градусов. Они очень часто применяются для оснащения работы оборудования для отопления в личных домах.
  3. 3. Высокотемпературные. Применяются в производительных цехах и прочих зданиях коммерческого назначения. Способны обогревать тепловой носитель до 200—300 градусов.

Заключительный вид гелиосистем не прекращает работу благодаря очень сложному принципу передачи энергии солнца. Оборудованию требуется много свободного места. Если расположить его на даче за городом, тогда оно занимает доминирующую часть участка. Для изготовления энергии потребуется необходимое оборудование, благодаря этому выполнить подобную солнечную систему своими силами будет почти что нереально.

Производственный процесс солнечного обогревательного прибора собственными руками довольно интересный, а готовая конструкция принесёт немало пользы хозяину. Благодаря данному устройству можно избавится от проблемы обогревания помещений, водонагрева и прочих главных бытовых задач.

Как пример можно привести созидательный процесс устройства отопления, какое будет поставлять воду которая нагрелась в систему. Самым доступным вариантом производства солнечного коллектора считается применение в качестве главных материалов бруска из дерева и фанеры, а еще древесно-стружечных плит. Как альтернативу можно применять профили из алюминия и листы металла, однако они обходятся дороже.

Все материалы обязаны быть влагостойкими, другими словами соответсвовать требованиям применения на чистом воздухе. Качественно сделанный и установленый солнечный коллектор послужит от 20 до тридцати лет. Поэтому материалы должны содержать нужные характеристики эксплуатации для использования в течении полного периода. Если корпус сделан из древесины или древесно-стружечных плит, тогда для увеличения служебного срока его наполняют водно-полимерными эмульсиями и лаком.

Сопутствующие материалы для производства можно либо приобрести на рынке в свободном доступе, либо выполнить конструкцию из материалов которые всегда под рукой, которые отыщутся в любом хозяйстве. Благодаря этому основное, на что ориентироваться, — это стоимость материалов и деталей.

Чтобы сделать меньше теплопотери, на днище короба ложится материал для изоляции. Для него можно применять вспененный полимер, минвату и т. п. Сегодняшняя промышленность предоставляет широкий выбор разных теплоизоляторов. К примеру, прекрасным вариантом станет применение фольги. Она не только устранит теплопотерю, но и будет отображать лучи солнца, а это означает, повысит нагрев носителя тепла.

В случае применения пенополистирола или полистирола для теплоизоляции можно вырезать для трубок канавки и устанавливать их аналогичным образом. В основном, абсорбер крепится к днищу корпуса и ложится по изоляционному материалу.

Теплоприемником солнечного коллектора выступает абсорбирующий компонент. Он собой представляет систему, которая состоит из трубок, по которой двигается тепловой носитель, и остальных деталей, изготавливающихся в большинстве случаев из листов меди.

Прекрасным материалом для трубчатой части считается медь. Но домашние мастера изобрели вариант подешевле — полипропиленовые шланги, которые сворачиваются в спиральную форму. Для подключения к системе при входе и выходе используются фитинги.

Подручные материалы и средства позволяется задействовать разные, другими словами фактически любые, которые есть в обиходе. Тепловой коллектор собственными руками можно сделать из старого холодильника, полипропиленовых и труб на основе полиэтилена, радиаторов панельного типа из стали и прочих подручных средств. Основополагающим фактором во время выбора теплообменного аппарата считается проводимость тепла материала, из которого он сделан.

Оптимальным вариантом для создания самодельного водяного коллектора считается медь. Она содержит самую большую проводимость тепла. Но применение медных трубок заместь полипропиленовых не значит, что устройство будет выдавать на порядок выше тёплой воды. На равных условиях медные трубки будут на 15—25% эффектнее, чем установка полипропиленовых заменителей. Благодаря этому использование пластика тоже считается целесообразным, стоит еще сказать, что он существенно дешевле меди.

Во время использования меди или полипропилена требуется делать все соединения (резьбовые и сварные) герметичными. Возможное размещение труб — параллельное либо в виде змеевика. Верх ключевой конструкции с трубками закрывается стеклом. При форме в виде змеевика сокращается количество соединений и, исходя из этого, возможное образование утечек, а еще обеспечивается одинаковое движение носителя тепла по трубкам.

Для покрытия короба можно применять не только стекло. В таких целях используют полупрозрачные, матовые или рифлёные материалы. Задействовать можно акриловые современные аналоги или литых пластиков.

Во время изготовления обычного варианта можно применять закалённое стекло или акриловое стекло, поликарбонаты и т. п. Прекрасной заменой станет использование полимерного этилена.

Главное не забыть учесть, что применение заменителей (рифлёных и поверхностей с матовым эффектом) содействует уменьшению пропускной способности света. В фабричных моделях используют для этого специализированное солярное стекло. Оно имеет чуть-чуть железа у себя в составе, что обеспечивает невысокую потерю тепла.

Чтобы создать накопительный бачок, можно применять любую ёмкость объёмом от 20 до 40 литров. Также используется схема с несколькими резервуарами, соединяющиеся между собой в одну систему. Бачок лучше всего теплоизолировать, в другом случае подогретая вода быстро остынет.

Если хорошо подумать, то аккумуляции в данной системе нет, а нагретый тепловой носитель приходится задействовать тот час же. Благодаря этому накопительная ёмкость применяется для:

  • поддержания давления в системе;
  • замены аванкамеры;
  • распределения воды которая нагрелась.

Конечно, что солнечный коллектор, изготовленный собственными руками дома, не обеспечит качество и результативность, отличительные для моделей производственного производства. Применяя только подручные материалы, о большом коэффициенте полезного действия не стоит и говорить. В промышленных образцах подобные характеристики в пару раз выше. Однако и материальные затраты станут тут значительно короче, так как применяются подручные средства. Выполненная собственными руками солнечная установка намного увеличит уровень удобства в доме за городом, а еще уменьшит затраты на прочие энергетические ресурсы.

Солнечный коллектор, пошаговая сборка гелиосистемы своими руками


nehomesdeaf.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
