Ворота из профлиста своими руками

При установке забора вокруг своего участка каждый заранее продумывает, какими будут ворота. Для самостоятельной сборки лучше всего выбирать простые конструкции из легких, но надежных материалов, монтаж которых не потребует специального оборудования и навыков. Оптимальный вариант – ворота из профлиста своими руками, так как собрать и установить их сможет даже начинающий мастер.

Ворота из профлиста своими руками

Содержание пошаговой инструкции:

Конструкция ворот

Распашные ворота из профилированного листа представляют собой металлическую раму из профиля, уголка или труб, обшитую профнастилом и закрепленную на двух прочных стойках. Конструкция большой ширины чаще всего имеет две створки, маленькие ворота состоят из одного полотна. Во многих моделях есть встроенные калитки, что экономит место и материалы. В качестве опорных стоек могут выступать кирпичные столбы, столбы из блоков, монолитные бетонные опоры, асбестоцементные и металлические трубы.

Ворота из профлиста и профиля

Для обшивки створок больше всего подходит профилированный лист марки С8 и С10 толщиной от 0,4 до 0,8 мм. Рекомендуется выбирать листы с полимерным защитным покрытием, поскольку обычные оцинкованные не так долговечны. К тому же полимерное покрытие имеет множество вариантов расцветки и текстуры. Для декора ворот можно использовать кованые и сварные узорчатые решетки, которые приваривают по верхнему или нижнему краю рамы.

Ворота из профлиста

Помимо распашной конструкции из профнастила делают откатные ворота. Собрать и установить их самостоятельно тоже несложно, хотя этот процесс займет больше времени. Распашные ворота считаются наиболее простым и дешевым вариантом, для устройства откатных необходима специальная фурнитура и направляющая балка, что существенно повышает затраты на материалы.

Изготовление распашных ворот

Изготовление распашных ворот

Процесс монтажа распашных ворот включает несколько этапов: составление чертежа и сборка каркаса, разметка и установка опорных столбов, крепление и обшивка створок. Отдельное внимание следует уделить обработке рамы и несущих столбов, так как это влияет на долговечность конструкции.

Для работы потребуются:

• профлисты С8 или С10;

  Профнастил С8

• стальные уголки 50х50 мм;
• трубы диаметром 80 мм;
• рулетка;
• оцинкованные саморезы;
• болгарка и сварочный аппарат;
• наждачная бумага;
• антикоррозийный состав;

  Hammerite — антикоррозионная краска для металла

• петли;
• ручной бур;

  Ручной земляной бур

• щебень;
• цемент и песок.

Шаг 1. Изготовление рамы

Схема каркаса распашных ворот

Сначала составляют чертеж: рисуют раму ворот, продумывают расположение распорок, ширину и количество створок ворот, другие параметры. Стандартная рама представляет собой прямоугольник с 2-3 поперечными или диагональными распорками. Ширина одной створки варьируется от 1 до 2 м, высота ворот равняется 1,5-1,7 м. Эти параметры могут изменяться в зависимости от ширины проема, высоты забора и вида ворот. Для изготовления рамы необходима ровная площадка минимум 2х2 м. Из труб толщиной от 2 мм и диаметром 40 мм варят прямоугольный каркас.

Варианты распашных ворот

Трубы можно заменить профилем 40х20 мм или стальными уголками 50х50 мм. Углы каркаса должны получиться прямыми, иначе ворота будут перекошены.

Из труб меньшего диаметра делают 2 или 3 укрепляющие перемычки. Они могут располагаться вертикально, горизонтально или по диагонали рамы. Если ворота одностворчатые, количество перемычек увеличивается. По углам рамы и в местах крепления распорок можно приварить отрезки металлических прутьев, чтобы придать конструкции дополнительную жесткость. Часто в целях упрочнения каркаса по внутреннему периметру рамы приваривают металлические уголки.

Изготовление рамы

Последними приваривают петли, после чего места сварки зачищают болгаркой, раму ошкуривают наждачной бумагой и грунтуют. Завершающий этап – окрашивание. Обшивать створки можно сразу или на завершающем этапе, когда каркас ворот будет установлен в проеме. Второй вариант более удобный, поскольку облегчает процесс монтажа.

Шаг 2. Установка столбов

Установка столбов

Участок под ворота расчищают и выравнивают, размечают положение опорных столбов. Столбы необходимо вкопать на треть их длины, при этом следует учитывать, что надземная часть опор должна быть примерно на полметра выше, чем полотно ворот. Диаметр ям не нужно делать слишком большим, достаточно 20 см. Подготавливают стойки: железные трубы диаметром 80 мм очищают от ржавчины, обрабатывают антикоррозийным составом, нижнюю часть обмазывают битумной смесью.

Установка столбов

На дно насыпают слой песка и щебня, опускают трубы и выставляют их по высоте и по вертикали. Чтобы они не сдвинулись во время бетонирования, по бокам устанавливают распорки из брусков или кирпич. Еще раз проверяют расположение стоек уровнем, затем забивают ямы щебнем на треть высоты и заливают до верха бетонным раствором. Распорки убирают через несколько часов, когда бетон немного упрочнится. Верх трубы обязательно закрывают заглушкой.

Установка столбов

Чтобы выложить кирпичные столбы, копают ямы квадратной формы, заполняют их битым кирпичом, камнем и крупным щебнем, посередине вставляют стальную трубу небольшого диаметра или арматурные пруты. Они должны возвышаться над грунтом на 30-40 см. Заливают яму бетоном, а когда он высохнет, застилают основание куском рубероида.

Столбы

К выступающей трубе приваривают еще одну на высоту столба и вокруг нее начинают выкладывать кирпич. На высоте 20 см от основания между кирпичами вмуровывают металлическую закладную со стороны проема, затем точно такую же крепят в верхней части столба. К этим закладным будут привариваться стойки ворот.

Видео — Столбы для ворот

Шаг 3. Крепление и обшивка рамы

Возле каждого столба кладут толстые бруски или кирпичи, опирают на них раму и выставляют по уровню. По петлям на раме определяют места крепления петель на столбах и приваривают их. Убирают подпорки и проверяют движение створок. Если конструкция движется легко, не скрипит, ничего не цепляет, можно приступать к обшивке. Для этого снимают раму, укладывают ее на ровную поверхность и подрезают профлисты по размеру ворот. Укладывают лист от угла, вкручивая саморезы в углубление волны.

Распашные ворота

Закончив с полотном, прикручивают ручки, вставляют замок, крепят декоративные элементы. Готовые ворота снова навешивают на столбы и проверяют легкость хода. Чтобы укрепить конструкцию и защитить ее от ветровой нагрузки, несущие столбы рекомендуется соединить вверху металлическим профилем или балкой. На этом установка ворот считается завершенной.

Изготовление откатных ворот

Откатные ворота консольного типа из профлиста пользуются большим спросом. Многие предпочитают изготавливать и монтировать их самостоятельно, что совсем не трудно. Для сборки таких ворот помимо стандартного набора материалов понадобится профилированная балка, специальные роликовые тележки и дополнительная фурнитура. Кроме того, вдоль линии движения ворот сооружают фундамент.

Шаг 1. Сборка рамы ворот

Сборка рамы производится практически так же, как и для распашной конструкции. Отличие в форме каркаса – это прямоугольник с выступающей на 1,5 м основой и тремя вертикальными перемычками.

Верхний угол прямоугольника и конец выступающей нижней трубы соединяют прямым профилем

Сварочные швы зачищают, поверхность рамы ошкуривают и протирают от пыли, покрывают средством от коррозии. После этого раму нужно покрасить, а пока она сохнет, выполняют подготовку проема.

Изготовление откатных ворот из профнастила

Готовый каркас с установленной калиткой и роликами для открывания

Шаг 2. Заливка фундамента

Вдоль внутренней линии забора, начиная от угла проема, копают траншею для фундамента. По краям глубина траншеи должна достигать 1,7 м, среднюю часть выкапывают на глубину 50 см. Берут стальной швеллер №10 и приваривают к его основанию металлические пруты. Каркас из прутов имеет П-образную форму.

На дно траншеи засыпают песок и щебень, сверху устанавливают конструкцию из швеллера и арматуры так, чтобы верх балки находился вровень с поверхностью грунта. Проверяют расположение швеллера по горизонтали и заливают траншею бетоном. На упрочнение фундамента уходит не менее 5 суток.

Видео — Автоматические откатные ворота

Шаг 3. Установка рамы

Откатные ворота из профнастила — вид изнутри

К швеллеру приваривают роликовые тележки: первая устанавливается в 20 см от края проема, вторая в конце швеллера. К раме крепят несущую балку, затем ворота поднимают, устанавливают на подпорки из бруса и соединяют балку с тележками. Затем устанавливают концевые ролики, улавливатель и поддерживающую скобу. Закрепив все элементы, проверяют движение рамы по направляющей балке. Если конструкция скользит легко, раму можно обшивать. Профлисты крепят точно так же, как и на распашные ворота, прикручивая материал саморезами к основе. После закрепления обшивки ворота еще раз проверяют на легкость хода.

Видео — Изготовление откатных ворот

Видео — Ворота из профлиста своими руками

Ворота из профнастила своими руками

Чтобы изготовить ворота своими руками, применяются дерево, металл листовой и кованый и другие материалы. С развитием современных технологий строительства, упростивших изготовление заграждений, чаще применяются листы оцинкованного железа, покрытого полимерными красками — «профлист».

Ворота, при изготовлении которых применяют профнастил, весят мало, хороши в эксплуатации и легко монтируются. Работы, связанные с их сборкой, делаются самостоятельно, без услуг дорогостоящих профессионалов. Стоит более внимательно рассмотреть их разновидности, достоинства, недостатки и процессы их изготовления и установки.

Ворота из профлиста – плюсы и минусы

Очень популярна в ограждении частных домов и иных зданий распашная конструкция из металла, открывающаяся в стороны. При этом окрашенный профлист применяют для обшивки каркаса ворот. Иногда его украшают коваными элементами. Конструкцию получается изготовить довольно легкой. При этом часто сбоку делают калитку.

Ворота из профнастила просты в монтаже и не требуют тщательного ухода.

Причинами популярности распашных ворот стал увеличенный срок эксплуатации по сравнению с аналогами из дерева. Нередко ворота, сделанные из профлиста, дополняются автоматикой.

Плюсы применения профнастила:

• низкая цена;
• простота монтажа;
• большой срок эксплуатации;
• простой уход;
• универсальность;
• приятный экстерьер.

При рассмотрении отрицательных моментов применения профлиста можно выделить следующие:

1. чтобы открыть створки, требуется много свободного места;
2. повышенная ветровая нагрузка на створки из-за большой площади.

Плюсы применения подобной конструкции превышают ее недостатки, благодаря чему ворота из профнастила считаются более надежными среди подобных заграждений.

Виды конструкции

По конструктивным особенностям можно выделить следующие виды ограждений из профнастила, созданные своими руками:

Распашные

Этот вариант устанавливают на самых разных объектах гражданского и военного строительства. Они популярны в сельской местности и частном секторе городов. Сама конструкция проста: на петли двух опорных столбов навешиваются две створки, открывающиеся внутрь или наружу, насколько достанет места. При этом в середине створа устанавливают ограничитель для удержания их в закрытом положении. В качестве запора используется замок, либо простой засов. А в открытом положении их удерживает подпружиненный фиксатор.

Откатные

Откатные ворота из профнастила легки в обращении и практически не требуют ухода.

Чтобы перекрыть чересчур широкие проемы в частных домах или на производстве применяют откатные ворота из профлиста. Они позволяют сэкономить место, при этом не имея ограничений по высоте. Конструкция у них еще проще предыдущих: полотно, укрепленное на консольной балке, скользит по роликам в сторону, открывая проезд. По периметру — уплотнители, предохраняющие ворота от дождя и снега.

Варианты крепления консоли:

1. Сверху при прямоугольной верхней кромке полотна глухих ворот.
2. Снизу с открытым профилем в случае глухих ворот с остеклением. При этом допустима любая верхняя кромка.
3. С нижним расположением при закрытом профиле, когда важнее эстетика.
4. Телескопический вариант для уменьшения места для открытия ворот.

Откатные ворота позволяют встраивать замыкающуюся калитку. При этом добавочным преимуществом становится повышенная стойкость конструкции к взлому и ветровой нагрузке. Стоит учесть, что для сдвигания полотна нужно много места сбоку, а сама конструкция стоит дороже.

Сдвижные

Данный тип ворот относится к предыдущему типу, так как полотно передвигается параллельно стене. Из-за отсутствия направляющей у него отсутствуют ограничения по высоте. Ширина таких ворот достигает 15 метров. Это вандалоустойчивый вариант.

При изготовлении ворот из профлиста целесообразно делать подвесную конструкцию, чтобы неровности грунта не влияли на работоспособность.

Кованые

Самые элегантными из ворот, обшитых профнастилом, — кованые. Элементы декора, изготовленные кузнецом, надежно закрепляются при помощи саморезов, либо сварки. Этот вариант удачно соединяет практичность и изящество. Плюсы в этом случае — дополнительная жесткость и долговечность изделия.

Расходные материалы и инструменты

Тщательно продумав будущую конструкцию и разработав чертеж, где указаны необходимые параметры, проще выяснить, какие расходники понадобятся при самостоятельном изготовлении ворот своими руками:

• профнастил для створок;
• труба для опор;
• уголок или труба для ребер жесткости;
• профиль для каркаса;
• крепеж;
• лакокрасочные материалы;
• замки и затворы.

Набор необходимых инструментов и оборудования включает:

1. строительный уровень;
2. сварочник и атрибуты сварщика;
3. молоток;
4.  электрическую дрель;
5. шуруповерт;
6. болгарку;
7. ножницы для резки листового металла;
8. капроновый шнур.



При проектировании стоит обратить внимание на размеры калитки. Благодаря широким створкам, вес конструкции увеличивается. При этом раму целесообразно усилить.

Как выбрать подходящий профилированный лист

Для выбора подходящего профилированного листа надо определить для себя, какова приемлемая стоимость работ. При этом стоит учесть, какие погодные условия придется выдерживать новой конструкции. Если преобладают сильные ветра с обильными осадками, однозначно стоит приобрести профлист большей толщины, окрашенный с обеих сторон. Это поможет избежать деформирования и коррозии новых ворот.

Схема с калиткой и чертеж

Для создания каркаса ворот из профнастила своими руками нужны сборочные чертежи и соблюдение порядка действий.

Монтаж ворот

Для монтажа ворот из профнастила следует сначала составить схему.

Вот приемлемый способ создания ворот из профнастила своими руками. Он вполне надежен. При этом целесообразно заранее определить, какой вид транспорта будет проезжать через ворота.

Перед тем как начать работу, профилированные трубы и профлист надо проверить на дефекты, очистить их от коррозии и нарезать на части нужной длины, указанные на чертеже.

Когда законченную конструкцию требуется навесить на готовые столбы, каркас можно зафиксировать непосредственно на них, приварив петли и навесив ворота. При необходимости установки опор процесс несколько удлиняется:

• Первым делом надо отмерить нужное расстояние и поставить маячки с учетом чертежа.
• Вырыть для закладки фундамента две лунки глубиной около метра и полуметровой ширины.
• Дно углублений надо засыпать мелким щебнем или песком и произвести тщательную трамбовку.
• В подготовленные ямы строго вертикально устанавливаются опоры. Точность контролируется с помощью уровня. Для временной фиксации можно использовать арматуру.
• Основание опор заливается бетоном до уровня грунта.
• Чтобы раствор окончательно отвердел, надо подождать примерно месяц. После этого можно начать установку самих ворот.

Далее идут следующие действия:

7. Согласно чертежу на подходящей ровной поверхности изготавливается каркас. При этом используется сварочник и заранее нарезанный профиль.
8. Чтобы внутренние части были надежно состыкованы и имели необходимую жесткость, изнутри привариваются уголки, а также поперечины.
9. Затем на раму крепятся засовы и навесы.
10. Делается зачистка неровностей и обезжиривание.
11. Затем рама грунтуется и окрашивается.
12. После полного высыхания краски начинается обшивка профнастилом. Она закрепляется на каркасе с помощью специальных саморезов. При этом лучше всего ввинчивать их в углублениях профиля, чтобы сделать менее заметными.

У ворот и забора, сделанных своими руками, промежутки между крепежом отмеряются из расчета 9 штук на квадратный метр для надежной фиксации профлиста на случай непогоды.

• После установки обшивки створки навешивают на петли опор, поднимая их на разную высоту.
• Устанавливаются замки.
• Закрепляются декоративные элементы, типа ковки и иных украшений.

Способы усилить ворота из профнастила

Есть несколько способов произвести усиление конструкции ворот из профнастила своими руками:

1. Наварить уголок для жесткости.

Возможные варианты приварки для упрочнения каркаса ворот.

Этот вариант уместен при малой ширине створок (до полутора метров каждая). Уголок можно взять в виде угловой перемычки (распорки) или сплошной (косынки). Чем ближе к центру створки будет перемычка, тем большую жесткость она обеспечит.

2. Сделать раму внутри каркаса или над ним.

В первом случае в каркас надо поместить заготовки с меньшим сечением, после чего прихватить их сваркой с шагом около 200 мм. Нецелесообразно применять сплошной шов, так как это может привести к деформации конструкции из-за нагрева.

Во втором случае над каркасом аккуратно наваривают трубу с меньшим сечением.

3. Установить поперечные или диагональные перемычки.

Когда ширина калитки невелика, в нее достаточно установить всего одну перемычку, перпендикулярную длинным элементам рамы. Однако, в створках, учитывая их ширину, стоит использовать перемычку, размещенную по диагонали.

Советы по отделке

После изготовления каркаса ворот надо зачистить все сварные швы от лишнего металла и окалины. Для этого хорошо подходит углошлифовальная машинка (болгарка) с особым зачистным кругом. Это придаст конструкции более эстетичный вид. Затем готовый каркас грунтуется, и затем приступаем к окрашиванию в цвет профнастила.

При желании опоры можно спрятать под декоративными накладками.

Как сделать засов на воротах

Чаще всего на воротах из профнастила замки не ставят вообще, так как производить их врезку не очень удобно. Замки, имеющие ручки, обычно устанавливают на калитки. На створках ворот делают обыкновенный усиленный засов. Можно изготовить его своими руками или приобрести готовый вариант в строительном магазине.

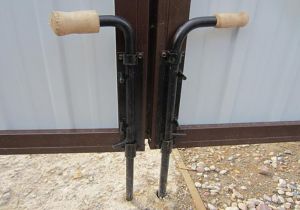

Вертикальные засовы

Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:

1.

   Вертикальные засовы служат для лучшего закрепления ворот в закрытом состоянии.

   Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.

2. После этого они привариваются к нижней и верхней планке рамы.
3. Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
4. Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
5. В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.

Засов накладной горизонтального типа

Этот тип засова также хорош для ворот из профлиста, так как легко устанавливается на поперечные планки каркаса. Порядок его установки следующий:

1. Чтобы в дальнейшем можно было наложить засов, необходимо в средней части створок укрепить с помощью сварки квадрат из металла.
2. Далее его нужно прикрутить с обеих сторон особыми саморезами. У такого устройства имеются особенные монтажные «ушки», на которые при необходимости можно навешивать обычный замок.

Электромагнитные замки

Электромагнитные замки устанавливаются на ворота для удобства использования.

Благодаря прогрессу, у владельцев частных домов появилась возможность приобрести достаточно надежные электромагнитные замки.
Эти устройства, работающие на принципе соленоида, оснащены электромоторами с тросовым приводом.

Когда на такой замок подают напряжение, то появляется электромагнитное поле, плотно притягивающее к себе створки ворот. Оно настолько мощное, что без специальных инструментов преодолеть его невозможно. Замок открывается с помощью кодового спецключа. Это может быть и радиобрелок по типу автосигнализации, и RFID-метка, и потайная кодовая панель. Есть даже замки, открываемые с помощью отпечатка пальца.

Кроме прочего, ворота можно дооснастить домофоном, чтобы хозяин дома знал, кто к нему пожаловал.

Механические кодовые устройства

Самым бюджетным вариантом кодовых замков являются те, что открываются после нажатия некоего сочетания цифр. Но в таких замках надо регулярно менять цифровую комбинацию, чтобы клавиши не залипали, тем самым выдавая код постороннему.

Заключение

Выбор типа и оснащения поворотного заграждения остается исключительно за их владельцем. Однако изготовить ворота из профлиста своими руками вполне по силам любому человеку, который действительно этого хочет и в достаточной мере «дружит» с техникой. Их вполне можно сделать за пару недель, не прилагая излишних усилий. Но любому хозяину будет приятно сознавать, что ворота, изготовленные им, служат украшением его дома.

Ворота из профнастила (профлиста) своими руками: порядок возведения

Из богатого ассортимента стройматериалов, подходящих для изготовления и установки ворот, индивидуальные застройщики чаще всего выбирают профнастил. Предпочтение этому строительному материалу отдается по ряду причин, среди которых можно отметить прочность, долговечность, декоративность и, конечно же, доступная цена. Профнастил изготавливают в заводских условиях из стального листа методом холодного ката. С обеих сторон на листы металлопрофиля наносится защитный слой оцинковки, предохраняющий металл от коррозии и преждевременного разрушения. Для дополнительной защиты и повышения декоративных качеств профнастил покрывают полимерным слоем, расцветка которого может быть самой разной. Чтобы смастерить ворота из профнастила своими руками, надо всего лишь найти пару свободных дней и пару свободных рук. Ведь строить вдвоем всегда веселее и быстрее. Правда, помимо рук нужно запастись сварочным аппаратом и минимальным набором инструмента.

Почему именно профнастил? Потому что он обеспечивает:

• Долговечность конструкции. Изготовленные своими руками ворота смогут простоять четверть века, при этом не потребуется особого ухода и ремонта.
• Небольшой вес используемых стройматериалов, что облегчает монтаж, а также доставку всего необходимого на объект.
• Возможность выбора текстуры и цвета, исходя из предпочтений хозяина домовладения. Ворота, сочетаемые с забором, крышей и другими элементами отделки сооружений, стоящих на участке, украсят любую территорию.
• Экономия на краске, ведь ворота из профнастила не выгорают под действием солнечных лучей и не тускнеют под влиянием атмосферных осадков. При покупке обращайте внимание на производителя, ведь подделки могут не обладать такими качествами.

Помимо все прочего – конечно же это невысокая цена в сравнении с другими стройматериалами и учетом их характеристик.

Итак, существует несколько видов конструкций ворот, среди которых наибольшее распространение получили два варианта: распашные и откатные.

Откатные ворота из металлопрофиля сконструировать своими руками довольно сложно, поэтому для выполнения этой задачи лучше пригласить профессиональных строителей

Самостоятельно собрать легче распашные ворота, состоящие из двух одинаковых половинок, каждая из которых открывается в свою сторону. Конечно, можно сделать и одну большую створку, поворачивающуюся в одну из сторон. Однако при таком варианте падает большая нагрузка на петли, на которые навешивается вся эта «махина». Поэтому большинство застройщиков предпочитает классическую двухстворчатую конструкцию распашных ворот. Для проезда на территорию участка легковой машины и небольшого грузовика достаточно построить ворота шириной 4 метра. Высота сварной рамы может быть 2–2,5 метра.

Важно! При наличии свободного места калитку можно установить рядом с воротами. В противном случае калитка (дверца) врезается непосредственно в одну из створок.

Опорные столбы для ворот можно соорудить из следующих стройматериалов:

• деревянного бруса, сечение которого равно 150 на 150 мм;
• круглого цельного бревна, диаметр которого составляет не менее 20 см;
• швеллерной балки, толщина которой равна 14–16 мм;
• профильной трубы (80х100 мм), толщина стенок которой составляет 7 мм.

После разметки участка начинают копать ямы для установки воротных столбов, используя для этого обычную лопату или садовый бур

Определившись с материалом для столбов, приступают к копке ям, глубина которых равна одной третьей от высоты надземной части воротных столбов. При этом надо учесть, что полотно створок ворот обычно делают на полметра короче столбов. Этот запас позволяет обеспечить подъем нижнего края ворот от поверхности грунта на 20-30 см, а также оставить еще пару десятков сантиметров сверху для приваривания декоративных элементов, украшающих всю конструкцию.

Устойчивость ворот зависит от прочности столбов, поэтому для их изготовления выбирают стальной прокат. Для установки профильной трубы или швеллерной балки бурят яму на 1,2 метра в глубину и в диаметре около 20-50 см. Подготовленные металлические столбы опускаются в яму, выставляются по уровню в строго вертикальном положении и заливаются цементным раствором. Подготовка столбов заключается в зачистке их поверхности от ржавчины, последующей грунтовке и покраске, а также в установке верхних заглушек, предотвращающих попадание снега и дождевой воды.

Установка столбов для крепления створок ворот производится в строго вертикальном положении с последующей фиксацией их с помощью цементного раствора

Статья в тему: Установка столбов для забора: способы монтажа различных конструкций

Профильные листы подразделяются на три группы, которые различаются друг от друга толщиной, высотой ребра, степенью прочности. Каждая группа имеет свою маркировку:

• «С» – стеновой профлист, изготавливаемый из оцинкованного листа малой толщины, имеющий небольшую высоту ребра. Легкий и в тоже время прочный материала, который обычно и выбирают для самостоятельного монтажа ворот.
• «НС» – профлист, отличающийся от материала предыдущей марки большей высотой волны и большей толщиной. Это сказывается на их весе и уровне прочности.
• «Н» – «несущий» профлист, применяемый при возведении железных ангаров и устройстве кровель значительной площади.  Тяжелые профильные листы  данной марки обладают повышенным уровнем прочности. Применять их для обшивки каркаса ворот дорого и нецелесообразно.

Лучше всего сооружать ворота из профлиста марки С8 и С10 (числа обозначают высоту волны в миллиметрах). Толщина профильного листа колеблется между 0,4 и 0,8 мм. Створки из данного материала весят от 25 до 40 кг, поэтому справиться с их монтажом под силу двум рабочим. Подъемное оборудование привлекать не придется, что позволит сэкономить на себестоимости ворот.

Важно! Резку профильного листа по нужным размерам лучше заказывать на заводе (при наличии такой возможности). На специальном оборудовании, имеющемся на производстве, удается обеспечить точность резки, аккуратность линии реза, а также минимизировать количество возможных повреждений.

Раму для изготовления створки ворот можно сделать из деревянных брусьев или из профилированной трубы прямоугольного сечения (40х20 мм), стенки которой имеют толщину, равную 2 мм. Если столбы поставлены металлические, то и раму надо делать из аналогичного материала. Собирается рама ворот на ровной площадке, вмещающей хотя бы одну створку. Чтобы углы получились прямыми, используют точные измерительные приборы (угольники). Можно воспользоваться и самодельным приспособлением из веревки, складывающейся в прямоугольный треугольник со сторонами 3,4 и 5 дм. Из профиля сваривается рама в виде прямоугольника с помощью сварочного инвертора, при этом углы дополнительно укрепляются стальными уголками, придающими конструкции большую жесткость. Длинные стороны каркаса делят на три части и приваривают к отмеченным местам параллельные перемычки, укрепляя соединения также стальными уголками. В эти места приваривают петли ворот.

Схема изготовления рамы для ворот из профилированной трубы, имеющей прямоугольное или квадратное сечение. Способ фиксации закрытых створок ворот

Важно! Если предполагаете сделать калитку в створке ворот, то каркас делается немного иначе. В одной из створок с помощью продольных и поперечных перемычек, привариваемых к прямоугольной раме, создают каркас калитки размером 80 на 180 см. При этом места расположения петель смещают к нижней и верхней кромке ворот.

К обшивке рамы профильным листом приступают тут же на месте сборки каркаса. Для закрепления профлиста используются специальные крепежные элементы – шурупы с шестигранной головкой, окрашенной в тот же цвет, что и основной материал. К петлям ворот листы с волнистой поверхностью  прикручивают болтами или приваривают сваркой. Длина петель для ворот должна быть не менее одного метра, а их толщина – не менее 3 мм. При монтаже собранных створок можно использовать небольшую лебедку, которую цепляют на балку, положенную поверх воротных столбов. На землю укладывают бруски, на которые устанавливают створку ворот, чтобы закрепить сваркой на столбе концы петель. Можно для подстраховки закрепить петли болтами. Бруски убирают из-под створок ворот и проверяют, насколько легко они закрываются и открываются.

Крепление профлиста к каркасу рамы ворот производится специальными шурупами, имеющими шестигранные головки, окрашенные в цвет основного полотна

Как видите, ничего сложного в сооружении ворот из профилированного листа нет. Надо лишь начертить чертеж, рассчитать и приобрести все необходимые материалы, провести монтажные работы. Несколько дней трудов и красивые ворота из металлопрофиля станут визитной карточкой вашего дома.

Ворота из профлиста своими руками – этапы выполнения работ + Видео

Если вы построили вокруг своего загородного участка ограду из профилированного настила, вполне логичным выглядит то, что вы решили сделать и ворота из профлиста своими руками, чтобы создать единую, внешне весьма привлекательную ограждающую конструкцию.

1 Профлист для ворот – почему именно этот материал?

Современные застройщики в большинстве случаев выбирают именно профилированный лист для строительства оград и ворот, так как он обладает многими достоинствами. Производят его на промышленных предприятиях по технологии холодной прокатки из стальных листов, которые с двух сторон обрабатывают защитной оцинковкой. Она предохраняет готовое изделие от преждевременного разрушения и коррозии.

Кроме того, сейчас на оцинкованный лист добавочно наносят и особый полимер, который делает эксплуатационные параметры профлистов еще более качественными. Примечательно, что полимерное покрытие выполняется различными цветами, что позволяет создавать любые по расцветке ограждающие конструкции и ворота с калиткой из профлиста.

Рекомендуем ознакомиться

Описываемые нами изделия, как было сказано, характеризуется рядом преимуществ, выделяющих их из богатого ассортимента иных строительных материалов, применяемым для монтажа оград и ворот. Среди таких преимуществ отдельно хочется выделить следующие:

• малый вес: разумные затраты на транспортировку материала и упрощенные монтажные работы;
• долговечность конструкций из профнастила: подобные ограждения служат не менее 25 лет;
• доступная цена при уникальных свойствах материала;
• экономия на обслуживании конструкций из профилированных листов: их не нужно регулярно красить, так как они не подвержены ржавлению и не выгорают под солнцем;
• возможность подобрать идеальный цвет и текстуру, которые не будут диссонировать с отделочными элементами дома и придомовой территории.

А главное – ограду из профлиста можно устанавливать самостоятельно, не тратясь на услуги специалистов строительной сферы.

2 Как сделать распашные ворота из профлиста – чертежи, особенности конструкции

Ворота из интересующего нас материала могут быть откатными либо распашными. Чаще всего в частном строительстве возводятся ворота второго типа, так как их проще монтировать, да и в процессе эксплуатации они требуют намного меньше внимания к себе. Подобные распашные конструкции допускается устанавливать так, чтобы их открывание осуществлялось внутрь либо наружу. Конкретный вариант выбирает владелец загородного участка, исходя из своих запросов и предпочтений.

Каркас двух створок ворот делают чаще всего из стальных профилей сечением 80 на 80 или 80 на 100 миллиметров с достаточно большой толщиной стенок (около 7 миллиметров). Допускается изготавливать опоры и из других материалов, например из:

• балки швеллерной (гнутого швеллера) толщиной не менее 16 мм;
• цельного круглого деревянного бревна сечением от 20 и более сантиметров;
• бруса из прочной древесины с размерами 150х150 мм.

Жесткость конструкции обеспечивается применением металлических уголков 50 на 50 миллиметров. Размеры створок определяются с учетом того, какие автотранспортные средства будут заезжать на ограждаемый участок. Если через ворота планируется движение грузовиков, рекомендованная длина их проема составляет 6 метров. Если же на участок будут приезжать исключительно легковые машины, вполне достаточно длины ворот в 4 метра.

Профессиональные строители советуют, прежде всего, составить точный чертеж места размещения и протяженности конструкции, на основании которого выполняется расчет необходимого количества материалов и расходных элементов, требуемых для обустройства ворот с калиткой. Также по чертежу нужно производить нарезку металлических профилей, а затем и выполнять их соединение друг с другом в общую конструкцию.

Грамотная сборка створок зависит от того, насколько точно вы сможете создать прямоугольный каркас, идеально подогнав между собой все его элементы. Чтобы это ответственное мероприятие прошло без сучка и задоринки, необходимо выполнять операции подгонки на максимально ровной рабочей поверхности, которая к тому же должна быть негорючей, так как на ней предстоит осуществлять сварку.

Кроме того, следует изготовить из двух перпендикулярных друг другу брусков (деревянных) спецприспособление, предназначенное для формирования прямых углов. Его закрепляют на плоскости, где впоследствии будет выполняться стыковка деталей створок при помощи сварочных работ. Очень важно ответственно производить сварку каркаса таким образом, чтобы диагонали створок имели одинаковую длину.

Также нужно повышенное внимание уделять показателю вертикальной прочности створок. Не забывайте о том, что они обязаны при эксплуатации выдерживать и свою массу, и вес профилированных листов, из коих состоят ворота, и дополнительно массу крепежных элементов (саморезов). Чтобы добиться требуемой прочности, желательно привнести в конструкцию створок горизонтальные элементы (например, соединить по диагонали противоположные их углы). Особенно это важно, когда речь идет о воротах длиной более четырех метров.

3 Поэтапная схема монтажа ворот и калитки из профилированных листов

Сначала выбирают три места (для калитки – одно, для ворот – два), на которых необходимо смонтировать вертикальных опоры. Ставят их со стойками ограды в одном ряду в достаточно глубокие ямы (около одного метра) сечением не менее 20 сантиметров. Такие ямы проще всего подготавливать при помощи бура.

В пробуренные в земле отверстия на 15 сантиметров засыпают щебень либо гравий, которые после тщательной трамбовки будут выполнять функцию опорной подушки. Перед тем, как помещать столбы в ямы, потребуется сделать бетонный раствор из гравия (четыре части), песка (две части), цемента М400 (одна часть) и воды. Его заливают сразу после приготовления в ямы, куда строго вертикально устанавливают стойки из металла. Если вы хотите перестраховаться и обеспечить максимальную устойчивость опор, к их нижним частям можно приварить несколько горизонтальных стальных труб малых сечений или металлических уголков.

После монтажа стоек должна пройти пара дней, в течение которых бетонный раствор полностью засохнет. Затем можно смело приступать к процессу подгонки стоек и створок ворот. Последние ставят на бруски из дерева либо на кирпичи, отмечают на стойке точку монтажа нижней петли, привариваемую после этого к опоре.

Присоединив все петли (по две на каждую створку) с помощью сварки, приступайте к навешиванию створки. Аналогичные мероприятия производятся и со второй створкой, а также с калиткой. Обязательно требуется осуществить приваривание крайних стоек к опорам ограды с целью увеличения жесткости конструкции. Спецы, кроме всего прочего, советуют дополнительно повысить жесткость ворот путем соединения опорных столбов между собой по их верхним краям посредством горизонтальных металлических изделий.

Затем производится покраска всех деталей созданной конструкции. Последняя же стадия монтажа ворот – это установка на их каркас профилированных листов с применением:

• болтов и гаек;
• саморезов.

Длина крепежа зависит от толщины профиля на створках и высоты волны профнастила. Для облегчения процесса соединения листов с профилями нужно проделать в них отверстия, а затем уже устанавливать болты.
