Ворота из профильной трубы своими руками: расчеты и алгоритм

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

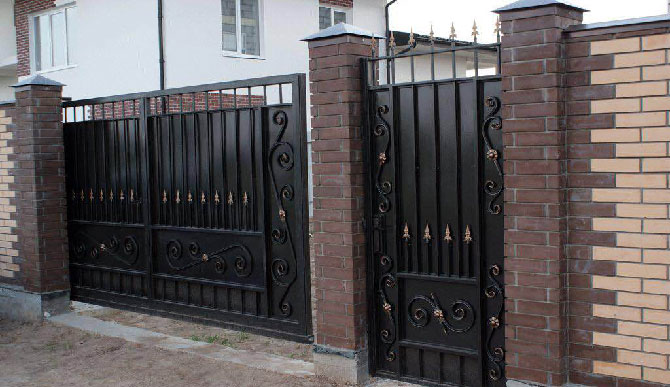

кованные

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

  • низкая стоимость;
  • высокая прочность и при этом небольшой вес;
  • удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

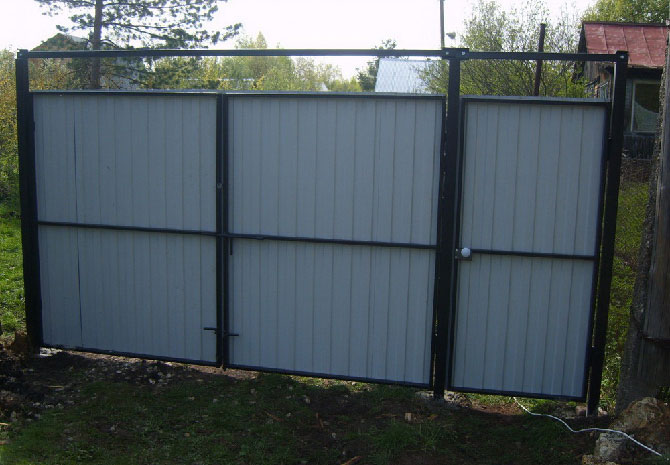

профильные

Но наряду с плюсами есть и недостатки:

  • Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
  • Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
  • При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

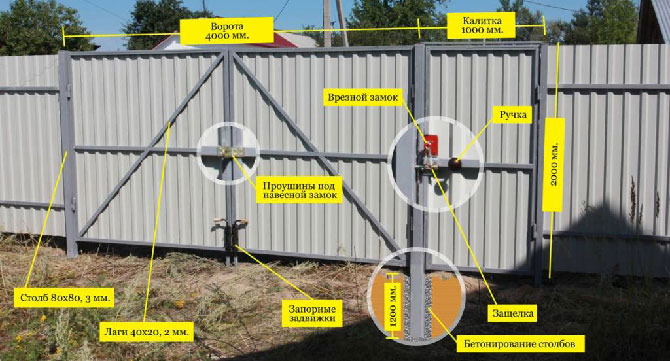

из чего состоят заборы

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

  1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
  2. Продумать обшивку и цветовой тон каркаса.
  3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
  4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
  5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

схема распашных

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

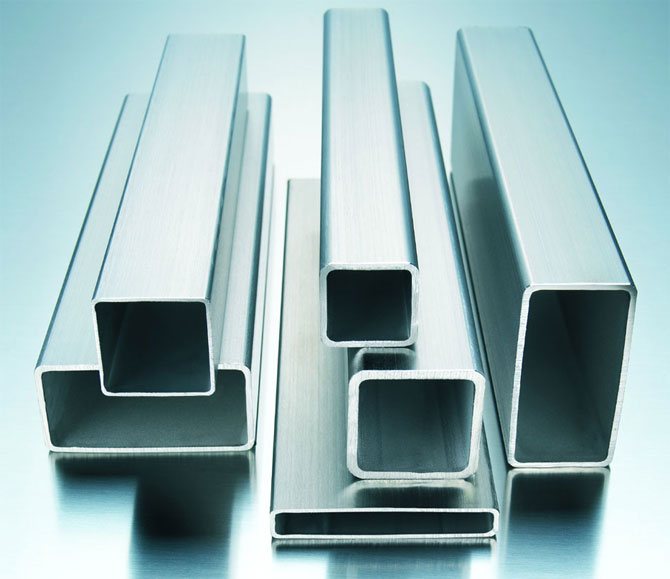

размеры профильной

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

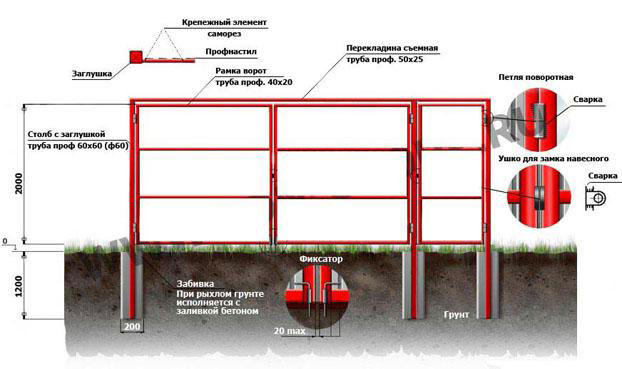

схема ворот

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

ворота

Алгоритм подготовки и монтажа таких ворот:

  1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
  2. Далее необходимо согласно чертежу, разметить и нарезать металл.
  3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
  4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
  5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
  6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

схема откатных

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

  • Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
  • Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
  • Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

откатные

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

из профнастила

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

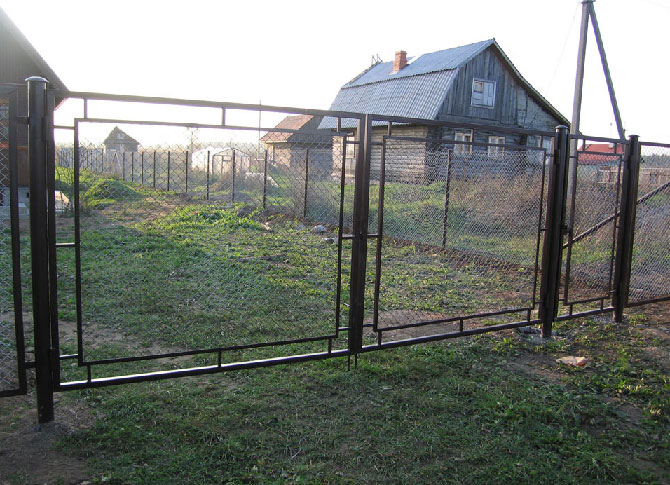

с сеткой рябицей

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

infotruby.ru

Ворота из профильной трубы своими руками

Въездные ворота с металлическим каркасом для частного дома или дачи – практичная конструкция, которую при наличии навыков выполнения слесарных и сварочных работ можно изготовить самостоятельно. Наиболее простым решением является использование стальной профильной трубы с квадратным или прямоугольным поперечным сечением. Эти металлоизделия пользуются популярностью, благодаря сочетанию небольшой массы погонного метра с хорошей прочностью, обеспечиваемой четырьмя ребрами жесткости.

Какие размеры сечений профильных труб подходят для изготовления каркаса ворот?

Для разных элементов металлоконструкции используют изделия разного размера сечения:

  • Опоры. Для устройства опорных столбов приобретают самые массивные изделия с сечением 80х80 или 100х100 мм.
  • Рама. Для крупногабаритных конструкций приобретают прямоугольные трубы с сечением 60х40, 50х50, 40х40 мм, для небольших калиток – 40х20 мм.
  • Ребра жесткости. Для изготовления вертикальных, горизонтальных и диагональных перемычек используют профтрубы небольшого сечения – 40х20 или 20х20 мм.

Для проведения сварочных работ и обеспечения надежности конструкции необходимо приобретать профтрубы с толщиной стенки не менее 1,5-2,0 мм.

Внимание! Для изготовления каркаса стандартных ворот своими руками подходят профильные трубы с продольным сварным швом. Для тяжелых крупногабаритных ворот желательно использовать бесшовные трубные изделия.

Подготовка к изготовлению и монтажу ворот

Перед началом грунтовых работ и изготовления ворот из профильной трубы необходимо выбрать конструкцию, сделать чертеж, определить сортамент труб и рассчитать требуемое количество, приобрести материал, подготовить инструмент.

Выбор конструкции

Существует множество конструктивных вариантов ворот – с одной или двумя створками, с калиткой или без нее, распашные или откатные. Если ворота должны защищать участок от посторонних взглядов, то каркас обшивают металлопрофилем, поликарбонатом или деревянной вагонкой. Декоративные конструкции изготавливают с фигурными изделиями, выполненными из стального прута горячей ковкой или холодной гибкой. Заполнение может изготавливаться из сетки или решетки.

Наиболее популярный вариант ворот с каркасом из профильной трубы – распашная двустворчатая конструкция с калиткой. Опорные столбы могут быть дополнительно соединены верхним прогоном. В этом случае высоту расположения верхней перемычки определяют, в зависимости от высоты транспорта, который будет заезжать через ворота.

Построение чертежа ворот из профильной трубы

При проектировании конструкции учитывают:

  • Возможность свободного проезда легкового автомобиля. Суммарная длина створок должна быть не менее 3 м. Если планируется проезд грузовых машин – не менее 3,5 м. Стандартная высота створок – 1,6-2,0 м.
  • Свободный проход в калитку. Ее стандартная ширина – 75-100 см. Высота калитки не должна отличаться от высоты ворот более чем на 20 см.
  • Наличие свободного места для открытия распашных створок. Если такого места нет, то останавливаются на откатном или подъемном вариантах.

Просто и быстро составить чертеж ворот из профильной трубы можно с помощью типового варианта, на который наносят размеры, скорректированные с учетом места расположения конструкции.

Совет! При расчете расстояния между краями опор учитывают зазор, необходимый для фиксации петель и поворота створок.

Приобретение материалов и подготовка инструмента

Для изготовления ворот можно приобрести профтрубы из «черной» углеродистой стали или оцинкованные. Трубы из «черной» стали стоят дешевле оцинкованных, но требуют обязательной обработки антикоррозионными составами. Обычно их грунтуют и покрывают эмалью. Более надежным вариантом, с точки зрения коррозионной стойкости, являются трубные изделия, внутренняя и наружная поверхность которых покрыта защитным цинковым слоем.

Помимо труб, приобретают навесы для створок ворот и калитки, фиксаторы, ручку, материал для заполнения и при необходимости саморезы по металлу для его крепления, составы для антикоррозионной обработки, электроды.

Для проведения работ по изготовлению и монтажу ворот понадобятся: лопата, сварочный аппарат, углошлифовальная машина («болгарка»).

Пошаговая инструкция по изготовлению распашных ворот с каркасом из профильной трубы

После изготовления чертежа и приобретения материалов приступают к изготовлению ворот.

Земляные работы

Для опор готовят ямы глубиной примерно 1 м. На их дно засыпают щебнево-песчаную подушку. После установки в ямы на подготовленную подушку опоры проверяют отвесом и бетонируют.

Подготовка труб к монтажу

Трубы нарезают в соответствии с чертежом. Изделия из «черной» стали очищают от следов ржавчины и зачищают от заусенцев. Все заготовленные отрезки раскладывают по профилям и размерам.

Сварка каркаса

Для проведения работ по сварке каркаса готовят ровную площадку, освобождают ее от легко воспламеняющихся предметов.

Этапы работ:

  • Раскладываем заготовки в конструкцию с проверкой прямых углов между элементами каркаса после прихватки.
  • Прихватываем перемычки.
  • После проверки диагоналей полностью свариваем каркас из профильной трубы для распашных ворот.
  • Нижние части навесов привариваем к опорным столбам на расстоянии 15-20 см от верхнего и нижнего краев створки.
  • Верхние части навесов привариваем к створкам.
  • Навешиваем каркасы на нижние части петель и проверяем их на открывание.

После изготовления каркаса на него монтируют материал обшивки. Бюджетным и практичным вариантом для ворот из профильной трубы, изготавливаемых своими руками, является профилированный стальной лист с полимерным покрытием. Пример на фото:

Цвет покрытия подбирают, в зависимости от общего оформления здания и участка. Использовать для обшивки обычный гладкий стальной лист толщиной 1,5-2,0 мм не рекомендуется.

Профнастил крепится к каркасу с помощью кровельных саморезов с резиновыми прокладками, обеспечивающими плотное прилегание обшивки к профтрубе и предотвращающими попадание влаги между ними. Закрутка саморезов не требует особых навыков, а при необходимости их можно раскрутить и демонтировать профлист без повреждения его поверхности.

spbrmk.ru

Ворота из профильной трубы своими руками: инструкция по изготовлению

Изготовление добротных ворот из металлической профильной трубы своими руками – это длительный и трудоемкий процесс, который не каждому по силам. Но, если все же приложить к этому терпение и старание, то в конечном итоге можно получить красивую ограждающую конструкцию с оригинальными элементами, которая создаст приятное первое впечатление о владельце частного строения.

Профильная труба как материал для ворот

Ворота из профильной трубыВорота из профильной трубы

Ворота из профильной трубы своими рукамиВорота из профильной трубы своими руками

Сдвижные ворота из профильной трубыСдвижные ворота из профильной трубы

Каркас ворот из профильной трубыКаркас ворот из профильной трубы

Размеры ворот из профильной трубыРазмеры ворот из профильной трубы

Наиболее распространенным материалом для создания ворот своими руками считается профильная труба. Это неудивительно, ведь ее применяют для этих целей благодаря некоторым весомым преимуществам по сравнению со схожими аналогами:

  • достаточно низкая стоимость;
  • высокая прочность;
  • легкий вес;
  • удобство в обработке;
  • эстетичный внешний вид;
  • долговечность при эксплуатации.

Профильные трубы при использовании в качестве материала для ворот, помимо положительных качеств, имеют и недостатки, такие как склонность к коррозии в условиях повышенной влажности, а также неудобство при нанесении грунтовки и краски на поверхность. Однако, данные отрицательные стороны совсем не существенны по сравнению с преимуществами.

Как правильно выбрать?

Труба профильная ГОСТТруба профильная ГОСТ

Чтобы ворота из профильной трубы, сделанные своими руками, получились не только прочными, но и внешне привлекательными, необходимо подобрать для их изготовления качественный материал. Лучше всего для таких целей подойдут заготовки прямоугольной и квадратной формы, выполненные из углеродистого металла либо нержавеющей стали.

Бесшовные трубы используются для больших нагрузок, поэтому их чаще всего применяют для сварки каркасов, опор и рам ворот. Таким образом, выбирая профильные заготовки, необходимо учитывать сечение в зависимости от их предназначения:

  • для опор – 100х100 мм;
  • для рамы и каркаса – 40х40 мм или 50х50 мм;
  • для перемычек и решетки – 40х20 мм.

Некоторые используют для возведения конструкции обрезки, оставшиеся после других сварочных работ, что делать крайне нежелательно, так как ворота будут тяжелыми и слишком громоздкими.

Для справки! Изделия из нержавеющей стали плохо выдерживают большие нагрузки, поэтому их лучше использовать в качестве отделки для ворот или калитки. К тому же трубы из этого материала будут стоить несколько дороже, чем те, которые выполняются из оцинковки или углеродистого металла.

Процесс выполнения работ

Ажурные ворота Ажурные ворота

Кованые воротаКованые ворота

Решетчатые ворота Решетчатые ворота

Ворота обшитые деревом из профлистаВорота обшитые деревом из профлиста

Ворота обшитые деревом из сайдингаВорота обшитые деревом из сайдинга

Перед тем как начать сооружение ворот своими руками из профильной трубы, необходимо определиться с их дизайном. Так, конструкция может выполняться по одному из следующих типов:

  • ажурные;
  • кованые;
  • решетчатые;
  • обшитые деревом, сайдингом или профлистом.

Если новичок решил самостоятельно сварить ворота, специалисты советуют остановить свой выбор на распашных. Их достаточно просто сделать, воспользовавшись заранее подготовленным проектом, материалом и специальным оборудованием.

Подготовка чертежей

Схема распашных воротСхема распашных ворот

Вариант чертежаВариант чертежа

Размеры конструкцииРазмеры конструкции

Проект необходим для грамотного расчета объема материала и длины заготовок. При этом следует учитывать, что размер конструкции должен быть приемлем для частого использования автомобиля.

Таким образом, проем – не менее 3 м, а высота – более 1,6 м. В случае, если предполагается в конструкции калитка, то ее ширина должна составлять не менее 1 м, такое расстояние будет достаточным для входа-выхода человека с любой комплекцией.

В том случае, если новые ворота необходимо поставить на ранее возведенный забор, подготовить их эскиз все же следует. Делается это для того, чтобы тщательно продумать все детали будущей конструкции и выбрать для нее лучший вариант дизайна, который будет гармонично вписываться в общий вид приусадебного участка.

Обработка материала

Перед тем как начать собирать конструкцию, следует подготовить весь материал для будущих работ. Для этого профильные трубы необходимо тщательно осмотреть с целью выявления на них дефектов.

Если изъяны будут замечены, то части такого профиля лучше использовать для вспомогательных элементов, но не для опор и рамы. В случае, если на заготовках будут обнаружены коррозийные образования, профиль следует зачистить с помощью наждачной бумаги перед тем, как резать.

Детали, которые предназначены для отделки, готовятся отдельно. В зависимости от сложности композиции и опыта работы со сваркой, ее можно сделать самостоятельно, заказать у мастера, либо приобрести готовые ажурные мотивы в специализированных магазинах.

Элемент для отделкиЭлемент для отделки

Фрагмент кованой консолиФрагмент кованой консолиРучная работаРучная работа

Декоративное изделие из металлаДекоративное изделие из металла

Элемент с патинойЭлемент с патиной

Изделие с патинированной поверхностьюИзделие с патинированной поверхностью

Образец, покрашенный под медьОбразец, покрашенный под медь

Важно! Для того, чтобы распашные ворота не получились перекошенными, все детали для них режутся попарно. При этом следует максимально точно соблюдать симметрию вплоть до миллиметров.

Установка опорной конструкции

После того как все необходимые предварительные работы выполнены, можно приступать непосредственно к возведению конструкции. Для начала следует произвести замеры согласно чертежу проекта и поставить разметку под 3 ямки. Такое количество лунок необходимо в случае, если в проекте предусмотрена калитка.

Для установки опоры для ворот вырываются ямки округлой формы, диаметр которых составляет не более 0,5 м, а глубина – до 1 м. Дно всех лунок засыпается песком либо щебнем и тщательно утрамбовывается. Затем в них устанавливаются опоры из профильных труб в строго вертикальной форме. Чтобы этого добиться, используют строительный уровень.

После того, как столбы выровнены, ямки засыпаются щебнем, перемешанным с цементирующим раствором до заполнения. Таким образом, получается своеобразный фундамент под каркас ворот и, чтобы выполнять с ним дальнейшие действия, необходимо выждать время до его полного затвердения. Как правило, данный период длится неделю-две, в зависимости от погодных условий.

Ямка для воротЯмка для ворот
Опоры из профильной трубыОпоры из профильной трубы
Каркас для ворот из профильной трубыКаркас для ворот из профильной трубы
Сварка ворот из профильной трубыСварка ворот из профильной трубы
Чертеж для ворот Чертеж для ворот

Сборка рамной конструкции

Пока фундамент под опоры застывает, можно заняться сваркой рамной конструкции для ворот. Чтобы она полностью соответствовала своему предназначению, необходимо соблюдать во время работы точность и аккуратность, то есть расстояния между отрезками должны оставаться неизменными, а сварочные швы выглядеть привлекательно – без громоздких наплывов.

Внимание! Все сварочные работы следует выполнять вдали от легковоспламеняющихся веществ, при этом надев защитную одежду и маску, а также соблюдая все правила техники безопасности.

После того как рама готова, к ней приделывают оставшиеся части конструкции с помощью сварки. Вешаются створки на предварительно зафиксированные на опоры петли, которые не должны скрипеть и заедать.

Завершающим этапом в изготовлении ворот является удаление жира и масла с поверхности материала, его грунтовка и дальнейшая покраска. Обезжиривание каркаса проводится с помощью обычного растворителя, а к выбору грунтовки и краски следует подойти основательно, чтобы надолго сохранить привлекательный внешний вид конструкции.

Сварить крепкие ворота из профтрубы своими руками, особенно распашные, не будет сложно даже новичку. Главное в данном процессе – грамотно составить чертеж, сделать точные замеры, просчитать нужное количество материала и выполнить саму сварку деталей. Если опыт в таких работах полностью отсутствует, ее лучше доверить опытному мастеру, а установку провести уже самостоятельно.

rusolymp.ru

Ворота из профильной трубы своими руками: чертежи и эскизы

Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.

Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.

Виды ворот из профильной трубы

Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:

  1. В виде решётки.
  2. Обшитые сайдингом, деревом либо профнастилом.
  3. С элементами ковки.
  4. Ажурные.

открываются настежь

Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.

В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.

кованное изделие эскиз

Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.

Выбираем профильную трубу

Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.

Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.

Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:

  • Для изготовления опор — 80*80 мм.
  • Для рамы — 60*40 или 40*20 мм.
  • Для перемычек — 40*20 или 20*20 мм.

размеры материала схема

Толщина стенок металлической трубы не должна быть менее 2 мм.

Для выполнения сварочных и монтажных работ также понадобятся:

Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.

Процесс изготовления ворот из профильной трубы

Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.

Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.

простой чертеж распашных

При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.

чертеж откатных

Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.

После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.

Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.

обязательное бетонирование

Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.

Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.

Видео:

Сварочные работы

Поэтапно сварка ворот из профильной трубы производится следующим образом:

  1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
  2. Сваривается каркас ворот из профильной трубы.
  3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
  4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.

рисунок для сварки

После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.

Установка вертикальных опор

При выполнении данной операции потребуется соблюдение следующих условий:

  • Установить опоры строго вертикально.
  • Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
  • Тщательно забетонировать подземную часть опоры.

Прежде всего следует отметить расположение ямок, глубина  которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.

чертеж для повторения

После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.

После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.

Видео:

Установка раздвижных ворот

Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.

Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.

как сделать откатные

К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.

После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.

Видео:

Заключение

Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.

фото простого сооружения

При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.

фото простого сооружения Загрузка...

plavitmetall.ru

Ворота из профильной трубы: размер, диаметр, расчет

Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота своими рукамиРаспашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных воротОсновные элементы конструкции распашных ворот

Какие материалы необходимо приобрести?

  1. Труба профильная с размером 100х100 мм – применяется в качестве опор;
  2. Труба 50х50 мм – для изготовления каркаса ворот;
  3. Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
  4. Профлисты – для обшивки секций ворот;
  5. Саморезы для прикрепления элементов;
  6. Замки, петли и дополнительные детали для этого;
  7. Краска, грунтовка для металлических деталей;
  8. Ролики в случае запланированных откатных ворот.
вариант чертежа воротВорота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

Откатные автоматические воротаКаркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

razmetka-ugla-pered-svarkoj-karkasa-vorot-iz-profnastilaТруба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.kak-svarit-vorota-dlya-garazha-0-kopiya

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

Ворота сварные эконом класса ВКС

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

Ворота из профиля своими руками

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.izgotovlenie-karkasa-vorot

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

90ad3de8a92dfa6217a38015c2913e4f

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

Размеры ворот. Чем шире тем дороже, при больших размерах необходимо брать металл большого сечения и увеличивать прочность всей конструкции.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

чертеж конструкции

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.

o-trubah.com

виды и изготовление своими руками

Если вы решили установить на своем участке ворота, то перед вами может стать вопрос, какой тип конструкции установить проще и экономичней.

Доступность материалов, простота изготовления и установки, транспортировки и эксплуатации, это лишь краткий список преимуществ, которыми обладают ворота из профильной трубы. Для изготовления конструкции этого типа не требуется большой список материалов и инструментов, главное это умение работать со сварочным аппаратом и знание особенностей стального материала.

Почему из профиля

Главным преимуществом материала является долговечность, надежность и прочность, а главное цена. Конечно существует и ряд недостатков, но их перекрывает доступность профильных труб на рынке.

Плюсы и минусы

Врата из профильных труб имеют ряд достоинств и недостатков, на которые следует обратить внимание.

Основные плюсы:

  • Доступность и стоимость профильных труб на рынке;
  • Длительная эксплуатация;
  • Простая установка, которую можно произвести своими руками, без привлечения специалистов;
  • Надежная конструкция;
  • Возможность реализации различных дизайнерских решений, в том числе в отношении забора и калитки;

Но существуют и недостатки ворот из данного материала, к ним можно отнести следующие минусы профильных труб:

  1. Подверженность к коррозии – при постоянном контакте и взаимодействии с влажной средой, а также при проникновении жидкостей внутрь труб, существует опасность развития ржавчины;
  2. При использовании резьбовых креплений, возможно появление деформации конструкции;
  3. Большое количество необходимой краски и грунтовки, а также длительное нанесение защитных материалов.

Виды ворот

Ворота из профтрубы подразделяются на разновидности по способам открывания: раздвижные, откатные или распашные. Каждый из этих трех вариантов можно выполнить в уникальном и красивом дизайне, главное это заранее подготовить правильные чертежи для успешного монтажа и удобной эксплуатации в будущем.

Распашные

Самая легкая в установке конструкция, для её монтажа необходима только сварка и болгарка. Такие ворота устанавливаются как к забору, так и на гараж, очень легко, на обычные петли.

Раздвижные

Этот тип часто используется если решено из профиля сконструировать гаражные ворота.

Их можно установить и к обычному забору. Их так же устанавливают на роликах, они сложны в реализации, но при этом имеют большую популярность.

Откатные

Если у вас нет желания возиться с петлями или вы хотите сделать удобную для эксплуатации конструкцию, то можно установить откатное решение на роликах – это более сложно в реализации, но выглядит эффектно и удобнее чем обычные распашные ворота.

Подготовка

Перед тем как начать изготовление ворот из профильной трубы своими руками, нужно провести ряд подготовительных работ, которые позволят изготовить каркас соответствующим образом.

Для начала проведите замеры, затем приступите к составлению чертежей и только после этого приступайте к приобретению материала и монтажу.

Как рассчитать размеры конструкции

Если вы владелец автомобиля, то важно подобрать ширину, которая позволит эксплуатировать машину с удобством. Стандартной является конструкция размером 4 метра в ширину и 2 метра в высоту. Если вы устанавливаете ворота на заранее установленных опорах, то в расчетах учтите размер петель и зазор между створками, а также заранее подсчитайте расстояние между опорами ворот и калитки, если таковая предполагается.

Когда вы определились с размерами, можно приступать к созданию чертежа.

Чертеж

На чертеже нужно не только указать размеры конструкции, но и определиться с основанием ворот. Обычно профильные трубы закапывают в землю, бетонируя их для устойчивости. Можно использовать готовый чертеж:

Данный чертеж ворот с калиткой, если вы её будете сооружать из другого материала, то её можно не использовать при создании чертежа.

Как выбрать профиль

Профиль применяется в различных строительных сферах, поэтому его ассортимент достаточно широк. Трубы различаются по размеру сечения, покрытию, форме и материалу из которого изготовлены: оцинкованная сталь, нержавеющая, углеродистая. Первый тип металла не подойдет для изготовления ворот – он слишком легкий, а вот углеродистая и нержавеющая сталь отлично подходит.

Стали различных марок имеют разную плотность и могут использоваться в различных климатических регионах.

Так же профиль различается по технологиям производства. Бесшовные выдерживают значительные нагрузки, вибрацию, постоянные удары, но они имеют высокую стоимость. А сварной профиль достаточно дешевый, но он менее устойчив к повреждениям. Выбор профильной трубы для ворот предопределяет срок службы конструкции.

Расчет материала

Именно чертеж позволяет понять нужное количество профильных труб, но кроме их понадобятся и другие необходимые материалы:

  1. Петли или ролики – в зависимости от выбранного типа решения;
  2. Обшивочный материал и элементы декоры, если таковые предусмотрены;
  3. Замок или другие элементы фиксации, например, щеколда или защелка;
  4. Грунтовка и краска – для защиты конструкции от возможной коррозии.

Количество материалов можно подсчитать при помощи чертежа, который составлен. Если вы решили использовать предложенный выше пример чертежа, то вам понадобится следующее количество материалов:

  • Квадратный профиль 80*80 мм длинной 3 метра в количестве 3 штук, для возведения основания.
  • Профильная труба размером 40*20 для сооружения ворот длиной 3 метра в количестве 10 штук.
  • Замок для калитки.
  • Металлический засов.
  • Петли гаражные 6 штук.
  • 1 мешок цемента для фундамента основания.
  • Грунтовка и краска по 1 литру.

Количество материалов может быть другим, если вы предполагаете сооружение, отличающееся от чертежа выше.

Необходимые инструменты

Перечень инструментария для сооружения может быть различным, но обычно возникает необходимость в следующих инструментах:

  1. Сварочный аппарат и электроды;
  2. Измерительные инструменты: уровень, уголок, рулетка;
  3. Дрель;
  4. Болгарка и диски для резки и шлифовки металла;
  5. Кисти для нанесения краски и грунтовки.

Пошаговая инструкция сборка и установка своими руками

Когда подготовлен чертеж и материалы, можно приступать к работам по монтажу ворот. Более подробно разобраться как поэтапно установить ворота своими руками можно ознакомившись с видеороликом в конце статьи.

Для начала определитесь, как вы будете сооружать конструкцию: используя сварку или соединяя профиль резьбовым способом.

Сварка или резьба

Если вы не знаете, как правильно сварить ворота, так как не умеете обращаться со сваркой, то можно собрать конструкцию из профильных труб при помощи обычных болтов и дрели. Это более трудоемкий процесс, но его сможет произвести любой домохозяин. В любом случае лучше использовать сварку – если вы не умеете обращаться с аппаратом, можно нанять квалифицированного сварщика для этой цели.

Резка трубы

Нарезка заготовок производится соответственно чертежу, при помощи болгарки и диска для резки металла. На местах срезов металлопрофиль необходимо зачистить шлифовальной машинкой. Ржавчина удаляется так же.

Установка опор

Заранее определяется местоположение будущих ворот, в местах установки опор выкапываются ямы глубиной не менее одного метра и шириной 10 сантиметров. Высота опорных столбов должна соответствовать составленному чертежу и высоте ворот. Внутрь ям засыпается песок, щебень. Затем столбы устанавливаются внутрь ямок, после чего они заливаются бетоном.

Используйте схему или чертеж, подготовленный заранее для правильного монтажа опорных конструкций.

Используя чертеж выше, можно понять, что опора должна быть закопана и забетонирована в землю на глубину 1 метр.

Петли

Петли для монтажа устанавливаются заранее, на местоположение, предусмотренное на чертежах. Петли легче всего приваривать обычным сварочным аппаратом, но при желании их можно монтировать посредством болтов. Варить петли на ворота лучше всего третьими электродами, чтобы не повредить детали или профиль.

Монтаж каркаса

Когда петли приварены к опорам, можно приступать к сборке ворот. Используя чертеж выше, необходимо правильно сложить конструкцию перед сварочными работами на земле. Каждая створка должна иметь форму прямоугольника, при этом в середине каждой, горизонтально земли устанавливаются планки, для целостности конструкции. Чтобы створки имели правильные углы устанавливается диагональная планка.

Все трубы, используемые в конструкции предложенную нами для установки, имеют размер 2 метра. Таким образом согласно чертежу выше, у вас получится две зеркальные створки, на каждую из которых навариваются петли на расстоянии 15 сантиметров от нижнего и верхнего угла. Они позволят прикрепить каркас к опорным столбам.

Крепление к опорам

Процесс крепления к опорам проводится вручную. Для работ понадобится несколько человек: поднимающие каркас и контролирующие процесс крепления каркаса при помощи петель к опорным столбам.

Калитка

Если вы решили устанавливать калитку так же из профильных труб, то её изготовление, монтаж и крепление производится точно так же. Согласно чертежу, предложенному нами, калитка имеет ту же высоту, но три горизонтальные планки должны иметь меньшую длину – 1.2 метра. Сборка конструкции так же производится на земле, согласно рисунку.

После окончания сборки, навариваются 2 петли на расстоянии 15 сантиметров от верхнего и нижнего углов калитки.

Отделка

После завершения работ по монтажу каркаса, его нужно обезжирить, покрыть грунтовкой для предотвращения коррозии и краской для долговечности. Затем конструкцию просушивают и приступают к отделке. Всего существует несколько способов отделки ворот из профильных труб, самыми популярными являются: ковка, профильный лист, дерево, поликарбонат, металлическая сетка или листы.

Декор ковкой

Очень эффектно смотрится каркас обшитый кованными деталями из арматуры. Для создания красивых кованных ворот понадобится профессиональная помощь сварщика 3 разряда. Декор ковкой выглядит следующим образом:

Сетка

Обшивка профильного каркаса металлической сеткой смотрится не эффектно, но данный способ позволяет значительно сэкономить на отделке. Сетка очень дешевый материал, а крепить его проще других – можно при помощи болтов, а возможно и использование проволоки. Этот вариант подойдет для реализации на дачных участках.

Поликарбонат

Отделка карбонатом сегодня очень популярна, но у неё есть один недостаток – конструкция по сути прозрачна, как и при обшивке каркаса сеткой. Установка поликарбоната на корпуса очень легкая – всё что нужно это сделать отверстия дрелью и закрепить листы поликарбоната на профильных трубах посредством болтов.

Профлист

Более экономичным и простым в монтаже считается установка на каркас профнастила. Всё что нужно при монтаже профлиста – в нужных местах просверлить отверстия и вкрутить в них болты. Выглядят подобные ворота следующим образом:

Обшивка металлом

В середине девяностых очень популярным была отделка профильного каркаса металлическими листами. Их крепеж производится при помощи сварки – на болтах тяжелые листы металла не смогут держаться. Обычно рекомендуют использование холоднокатаных типов стали для этой цели.

Грунтовка и окраска

После окончания работ по монтажу, следует приступить к обработке металлических поверхностей. Тщательно прогрунтуйте в местах соединения профильных элементов с деталями конструкции, чтобы избежать появления ржавчины.

Древесина

Дерево в роли обшивки ограждений и ворот смотрится очень красиво, кроме того спустя некоторое время обшитые древесиной модели смотрятся еще красивее чем в первоначальной версии. Минусом этого вида обшивки является его низкая устойчивость к гниению и механическому воздействию – после монтажа дерева, его нужно тщательно обработать пропитками, грунтовкой и лаком.

После того как отделка закончена, можно приступить к установке замков, грунтовочным и покрасочным работам, а также могут быть установлены элементы декора.

Установка замков

Обычно систему замка устанавливают в опоры, но если ворота закреплены непосредственно на забор, то можно установить защитный замок и на него.

Приобретать лучше надежные модели замков, со сложным ключом, врезного типа. Многие используют классическую щеколду, которую устанавливают с внутренней стороны двора или гаража. Если отделка была произведена металлическими листами, то вся поверхность каждого полотна должна быть тщательна обработана грунтовкой и окрашена в два слоя.

Видео процесса

Как быстро изготовить и установить сварные распашные ворота из профильных труб показано в данном видеоролике:

Загрузка...

vseotrube.ru

Как правильно сделать и сварить ворота из профильной трубы своими руками: чертеж и схемы

Построив загородный дом или дачу, хозяин задумывается над тем, как оборудовать красивый, функциональный въезд на свои владения. Посмотрев проекты в интернете, посоветовавшись со строителями, он приходит к выводу, что ему нужны ворота из профильной трубы. Получив некоторые строительные навыки при строительстве своего жилища, имея первоначальные знания о том, как правильно сварить простейшие металлические детали, он принимает решение самому создать задуманную конструкцию.

ворота профильная труба

Пример металлических самодельных ворот из профильной трубы


Это не так уж сложно – возвести ворота из профильной трубы своими руками. Надо только всё заранее досконально продумать:
  • вид ворот;
  • устройство кирпичных столбов или других опор;
  • расчёт материала, из которого будет смонтирован каркас ворот;
  • перемычки, необходимые для жёсткости конструкции;
  • обшивку;
  • фурнитуру, выдерживающую большой вес;
  • чертёж конструкции;
  • грунтовку, краску по металлу;
  • необходимые для работы инструменты.
Вернуться к оглавлению

Виды ворот из металлопрофиля

Металлические ворота строят с распашными створами, откатными, раздвижными. Это очень практичные варианты, каждый имеет свои преимущества, а также несущественные отрицательные характеристики.

ворота профиль трубы

Вариант конструкции ворот из профиля и профильных труб

Вернуться к оглавлению

Распашные

Из этих трёх видов наиболее простыми являются распашные ворота. Их изготовление не требует специальной подготовки, поэтому чаще других они устанавливаются в частном секторе города или сельской местности. Важнейшие их достоинства:

  • надёжность конструкции;
  • приемлемая цена материалов для их изготовления;
  • простота обслуживания;
  • долговечность.

Распашные ворота работают по принципу дверок мебельного шкафа. Но те открываются только наружу, а въезд на участок может распахиваться створами на любую сторону, ту, которую заранее определил владелец при их проектировании и монтаже. Поэтому для их открытия необходима свободная часть или двора, или въездного пути.
Распашные ворота профиль
Но независимо от того, куда открываются, со временем они могут провисать, для чего их монтируют с колёсиками, или устанавливают на специальные подставки в открытом положении.

Вернуться к оглавлению

Откатные и раздвижные

Для откатных ворот дополнительное свободное место с улицы или во дворе не требуется, так как их полотно, скользя, открывается вдоль линии забора. Его движение осуществимо благодаря направляющей, приваренной к низу каркаса и скользящей по роликовым кареткам.

Здесь необходимо пространство для отката створы влево или вправо, которое определено при монтаже. Обустройство такого въезда на приусадебный участок более сложное в исполнении, но удобное при эксплуатации.

Некоторые владельцы устанавливают систему автоматического дистанционного управления, чтобы производить открывание/закрывание ворот, не выходя из автомобиля. Но если в механизм отката попадает мусор, снег, камешки, то он не сможет произвести открытие или закрытие в нормальном режиме.

откатные ворота

Схема устройства и конструкция откатных ворот из металлопрофиля


Поэтому перед каждым использованием необходим хотя бы беглый осмотр конструкции, чтобы предотвратить возникновение подобной проблемы. Если же владелец усадьбы решил сделать ворота из профильной трубы не только откатными, но и подвесными, то монтаж их более хлопотный.

К тому же направляющей балкой подвижного полотна будет ограничен въезд по высоте. Зато будет исключено попадание посторонних предметов в механизм отката.

Принцип работы раздвижных створок такой же, как откатных ворот: при открывании два дверных полотна откатывают в разные стороны. Они не могут провисать, а открывать их вручную легче. Поскольку они не создают ограничений по высоте, их устанавливают тогда, когда во двор нужен въезд грузовых машин с негабаритными грузами. Для легковушек достаточно открытой одной половины.
конструкция откатных ворот

Вернуться к оглавлению

Материал для изготовления металлических ворот

Самым прочным, удобным для монтажа ворот является профильная труба. Она стоит сравнительно недорого, а производят её из стали различных видов:

  • углеродистой;
  • оцинкованной;
  • нержавеющей.

Металлопрофиль продаётся прямоугольного или квадратного сечения, различной длины и толщины. Чтобы изготовить ворота для опор используется труба 100х100 мм, для каркаса – 50х50, а для перемычек, скрепляющих конструкцию, – 25х25. Если понадобится обшивка, то для этих целей применяют профлист с различным цветовым решением. Перед тем как сварить различные только что купленные виды профиля поверхность каждого из них следует обезжирить растворителем или бензином.

Вернуться к оглавлению

Комплектующие

Распашные ворота не требуют большого набора сложной фурнитуры. Они ограничивается деталями крепежа, шарнирами, петлями, которые бывают с шариками или опорными подшипниками и обеспечивают лёгкое, бесшумное движение тяжёлых створок. Для откатной системы вместо петель понадобятся комплектующие, изготовить которые в домашних условиях без специальных инструментов весьма проблематично.

В готовом виде можно купить:

  • направляющую балку откатных ворот;
  • роликовые каретки;
  • концевые и поддерживающие ролики;
  • захваты: верхний и нижний;
  • заглушки.
Вернуться к оглавлению

Чертёж

Его составить или нарисовать схему ворот сможет каждый домашний умелец. Для этого не требуются особые способности. Зато чертёж позволит увидеть общий вид, найти место для садовой калитки, оценить уровень декоративности и дизайнерские качества конструкции, определить расход необходимых материалов.

чертеж ворот металлопрофиль

Чертеж ворот с размерами из металлопрофиля


Пока всё это на бумаге, легко внести корректирующие изменения и произвести расчёт основных её параметров. Минимальная ширина ворот из профильной трубы два с половиной метра. Этого достаточно для свободного проезда легковой машины любой марки. Но если во двор будут заезжать грузовые машины, то автовъезд должен быть шире – до 400 см. Высота конструкции в среднем 250 см, но чертёж распашных створок должен отражать промежуток между ними и поверхностью земли, позволяющий их свободное открытие после выпадения снега. Вернуться к оглавлению

Грунтовка и краска

Покраска ворот увеличивает срок эксплуатации, а также делает их привлекательным элементом декора. Это сегодня самый экономичный и эффективный бытовой способ предотвращения коррозии металла. Вся процедура – это выполнение следующих действий:

  • подготовка поверхности;
  • её грунтовка;
  • нанесение краски.
каркас покраска ворот

Покрашенный каркас ворот из металлического профиля


Очистив поверхность, наносят грунтовочный слой, который необходим для того, чтобы обеспечить надёжное сцепление покраски с металлической плоскостью. Грунтовку следует покупать в специализированных строительных магазинах, где продаются лакокрасочные средства. Там продавцы помогут произвести расчёт расходования материала в зависимости от покрываемой площади, выбрать краску по металлу и дадут квалифицированную консультацию по её использованию. Вернуться к оглавлению

Необходимые инструменты

Сделать ворота из профильной трубы можно теми же инструментами, которые используются для монтажа любой бытовой металлической конструкции. Это в первую очередь:

  • дрель, шлифовальная машина;
  • строительный уровень;
  • рулетка, карандаш;
  • набор ключей;
  • саморезы, шуруповёрты;
  • сварочный аппарат;
  • болгарка.
Вернуться к оглавлению

Сборка распашных ворот

Без несущих опор никакая металлическая конструкция не будет прочной.

сборка распашных ворот

Процесс сборки распашных ворот


Потому что уже собственный вес оказывает воздействие на её целостность и устойчивость. А на распашные ворота очень велико воздействие сильного ветра. Вернуться к оглавлению

Установка опор

Чтобы конструкция была более устойчивой, к нижним торцам опор приваривают металлические листы 250х250 мм; или крест-накрест два куска арматуры. Роют яму диаметров 30 см и глубиной до 60 см, бетонируют дно, на которую ставится столб, а вдоль стенок выкладывают рубероид. Всё это до уровня земли заливается бетонным раствором. При этом необходим строгий контроль над вертикальным положением опорной стойки.

Вернуться к оглавлению

Монтаж каркаса

Каркас вешают на опорные стойки спустя 20 дней после их установки. Это минимальное время для окончательного застывания бетонной смеси. Этих дней вполне достаточно, чтобы сварить ворота из металла. Следует взять трубу, подготовленную для каркаса, и нарезать отрезки необходимой длины.

каркас ворот

Установленный каркас ворот из металлических труб


Затем разложить их на ровной поверхности монтажного стола или земли так, как это отображает чертёж, и соединить их лёгкой сваркой. Провести корректировку соединений так, чтобы детали были подогнаны одна к другой и вместе составляли правильный четырёхугольник. После этого следует окончательно проварить стыки. Вернуться к оглавлению

Крепление ворот к опорным столбам

Обычно металлические ворота к опорам крепятся при помощи массивных петель с подшипником, которые называют гаражными. Каждая состоит из двух половинок. Ту, которая имеет неподвижный штырь, петли приваривают к столбу, затем приставляют створу к опорной стойке и на каркасе проводят разметку для крепления второй части. При хорошем качестве работы двери не будут самопроизвольно открываться или закрываться.
крепление ворот
Если планируется установка автоматики, то используются специальные петельные детали с подшипниками.
После навески ворот на каркас устанавливаются запирающие замки, щеколды, засовы. Следует проследить, чтобы всё было сделано аккуратно, без перекосов. После этого необходимо все сварные швы отшлифовать, конструкцию зачистить, нанести грунтовку и покрасить готовое металлическое изделие.

Вернуться к оглавлению

Монтаж откатных ворот

Его начинают с бетонирования фундамента, отчего цена такого ограждения возрастает. Заливают его непосредственно под воротами и вдоль забора на длину отката дверного полотна. Одновременно устанавливают опорные столбы. Траншею для фундаментной основы роют на глубину 1 м и шириной до 40 см. Её выкапывают, отступив от забора на 50 см вглубь территории.

В котлован помещают закладной элемент из швеллера и приваренных перпендикулярно к нему снизу кусков арматуры. Затем эту конструкцию заливают бетоном до уровня её верхней плоскости, при этом строго соблюдая её горизонтальное положение и плотное прилегание к столбу забора. Дальнейший монтаж начинают только после того, как фундамент хорошо просохнет. Последующая работа сложнее начального этапа, имеет свою специфику, и только упорный домашний умелец сможет довести дело до логического конца.

установка откатных ворот

Схема с размерами для установки откатных ворот


Здесь нужна будет сборка мелких деталей, регулировка роликовых опор, полотна в горизонтальном положении, установка заглушки и концевого ролика. Эта кропотливая, тонкая работа у неопытного мастера может занять несколько недель, поэтому есть смысл обратиться к специалистам.Вернуться к оглавлению

Калитка

Распашные и откатные ворота, как правило, не строят без калитки, которую монтируют из того же материала, что и вся конструкция. Необходимость дополнительного входа рядом с въездом объясняется тем, что на территорию участка въезжают не только автомашины, но и входят люди, снуют туда-сюда маленькие дети, которым нелегко открывать и закрывать высокие тяжёлые двери. Калитки с металлическими воротами конструируют отдельно стоящие или встроенные. Оба вида успешно сочетаются с распашными и откатными воротами.

калитка профильная труба

Пример откатных ворот с калиткой из профильной трубы


Если калиточная дверца врезана в полотно дверей, то у неё обязательно есть порожек от дверного каркаса, который будет создавать неудобства проезда на велосипеде или с детской коляской. Если же вход рядом с большими воротами, этой проблемы не будет, но такая конструкция потребует свободной территории, не занятой какой-либо постройкой. Со старанием сделанная калитка, словно произведение декоративного искусства, украшает не только двор изнутри, но и весь приусадебный участок с улицы. Для этого некоторые стараются изготовить ворота и калиточную дверцу, совмещая профильную трубу и кованые узорчатые детали. Это приятно глазам прохожих и подчёркивает хороший вкус домовладельца.

svoizabor.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
