Ворота гаражные своими руками фото – установка универсальных изделий, как приварить петли, как сделать ограждение для гаража

как сделать из профиля и как поднять конструкцию в кирпичном гараже

Сегодня существует огромное количество конструкций гаражных ворот. Они отличаются конструктивными элементами, а также качеством наполнения. Кто-то отдает предпочтение примитивным моделям, а кто-то оснащает свое хранилище для автомобиля более мощными системами.

Сделать гаражные ворота своими руками – это отличный вариант для тех, кто хочет оснастить подобное сооружение прочными, максимально подходящими по размерам и наполнению воротами.

Какие же бывают виды гаражных ворот и можно ли самостоятельно сконструировать их, не прибегая к помощи профессионалов и не имея опыта в данном деле?

Виды гаражных ворот

Существует несколько разновидностей гаражных ворот, большая часть из которых появились не так давно.

И прежде чем разобраться, как изготовить гаражные ворота своими руками, рассмотрим виды подобных изделий:

Ворота распашного типа

Распашные ворота для гаража.

Наиболее древний и вместе с тем надежный вариант ворот. Подобные конструкции устанавливаются повсеместно: их можно использовать не только для оснащения гаражей, они заслужили доверие многолетней безотказной практикой даже в условиях жесткой эксплуатации.

Конструкция данных образцов состоит из 2-х створок, зафиксированных на петлях в раме. Створки, если все собрано правильно, закрываются плотно, не образуя зазоров между рамой. Механизм работы распашных ворот прост, но, как показывает практика, очень надежен.

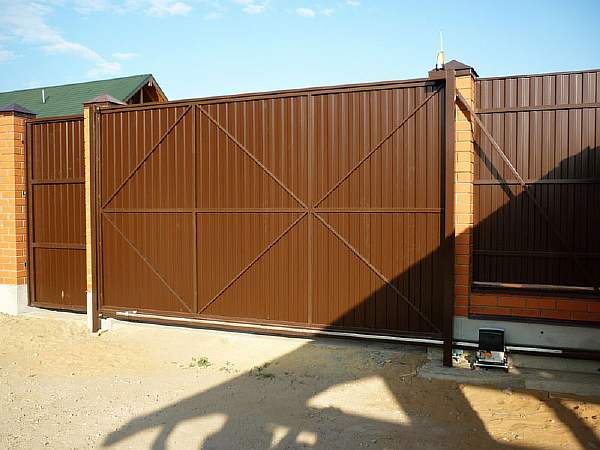

Откатной тип

Ворота впервые начали использоваться в начале ХХ века. По конструкции – это одна створка, которая отъезжает в сторону параллельно фронтальной стене. Существуют конструкции, состоящие из двух створок. В данном случае створки будут разъезжаться по разным сторонам.

Также могут быть откатные ворота, складывающиеся в несколько секций. Особенностью устройства подобных моделей является обязательное наличие свободного пространства для перемещения створок. Поэтому подобные конструкции чаще всего используются для оснащения ангаров и помещений промышленного типа.

В случае же с применением откатных ворот на частных участках, они используются не для устройства самого гараж, а для оснащения въезда на участок.

Подъемно-поворотные механизмы

Конструкция подъемных ворот.

Их разработкой и производством в нашей стране начали заниматься не так давно. По конструкции – это одно полотно, которое поднимается кверху. Вариант сгодится для оснащения гаража и устройства въезда на частный участок.

Подъемно-секционные ворота

Как и предыдущий вариант, модели сравнительно недавно появились на нашем рынке. Они представляют собой полотнище, собранное из секций, которые преломляются и задвигаются по направляющим кверху, когда дается команда открытия ворот пультом или же кнопкой.

Механизм работает за счет имеющейся в нем пружины и направляющих с цепной передачей. Одним из самых главных преимуществ является экономия пространства.

Ворота роллетного типа

Подобными конструкциями крайне редко оснащаются гаражные помещения, что обусловлено их низкой надежностью. Внешне – аллюминиевые пластины, складывающиеся в специальный короб под потолком. Похожими конструкциями чаще всего оснащаются объекты с охраной и пропускной системой.

Для справки! Вне зависимости от выбранного типа ворот, любой из них можно оснастить автоматикой и запускать с брелока.

При выборе гаражных ворот важно принимать во внимание не только их внешний вид, функционал и отзывы рекламщиков, но и другие, более важные показатели: прочность, долговечность и возможность работы в конкретных климатических условиях.

Как было сказано ранее, наиболее надежным и прочным вариантом станут ворота распашного типа: они работают даже в любые морозы и способны защитить помещение не только от приморозков, но и от взлома, если оснастить их добротной замочной системой.

Ворота своими руками: особенности проведения работ

Исходя из того, что распашные ворота чаще всего используются для оснащения гаражей, рассмотрим на примере, как смастерить простую, но очень надежную конструкцию своими руками.

Особенности сварки гаражных ворот.

Закупив все необходимые расходники и подготовив некоторые инструменты, можно сделать распашные ворота гаража своими силами от начала и до конца.

Для их устройства потребуются следующие материалы:

стальные уголки;
профили;
металлические листы.

Размеры воротных створов и их особенности можно спроектировать заранее, что дает возможность сделать конструкцию, максимально подходящую под параметры здания и эстетические предпочтения его владельца.

Ворота подъемно-поворотного типа можно попытаться сделать собственными силами, но работы требуют немалого инженерного опыта и знаний. В данном случае важно понимать, каким образом организовывается система противовеса и осуществляется монтаж самого механизма, чтобы система работала без нареканий.

Чаще всего конструкции данного типа приобретаются в уже готовом виде, а их монтаж производится согласно приложенной к товару инструкции.

С подъемно-секционными воротами будет еще сложнее, ведь их практически невозможно собрать своими руками. В данном случае речь идет о неоправданно больших расходах, временных затратах и полном отсутствии гарантий на качественную работу собранной конструкции.

Поэтому если есть желание оснастить свой гараж именно подобной системой, то целесообразно приобрети уже готовое изделие.

А теперь более подробно рассмотрим специфику изготовления распашных гаражных ворот.

Проектирование гаражных ворот

Чертеж ворот с дверью для гаража.

Как и при организации любого строительного дела, требующего высокой точности, перед тем как приступать к изготовлению гаражных ворот, необходимо сделать проект будущей конструкции.

Сделать самостоятельно чертеж ворот для гаража несложно, достаточно набросать эскиз на обычном листе бумаги, образмерить все важные элементы и обозначить расположение петлевых соединений, входа, если он предполагается проектом, и замочной системы.

Сначала следует правильно подобрать высоту и ширину конструкции. Минимальной считается ширина створок, при которой расстояние от кузова машины с обеих сторон до рамы оставалось как минимум 30 см. Конечно, чем больше этот зазор, тем проще и удобнее заезжать на автомобиле в гараж.

На практике максимальная ширина рамы составляет 5 метров. Чаще всего же ворота делаются шириной 2,5-3 метра.

Совет! Выбирая ширину ворот очень важно учесть, что расстояние от рамы конструкции до стены, находящейся перпендикулярно ей, должно быть не менее 0,8 м.

Высота изделий выбирается в зависимости от габаритов транспортного средства. Чаще всего это 2-2,2 метра. Если же в гараже хранится микроавтобус, то этот параметр лучше расширить до 2,5 метров.

В нашем случае конструкция будет состоять из рамы и пары створок, зафиксированных на ней посредством петель. Руководствуясь проектом и размерами, указанными на нем, рассчитываем и закупаем необходимое количество расходников.

Изготовление рамы ворот

Раму лучше всего начать делать на этапе возведения стен гаражного сооружения. Это позволит закрепить ворота в теле постройки, что сделает все сооружение более надежным и прочным.

В процессе кладки фронтальной стены, когда будет готово до 0,5 м кладки, строительные работы приостанавливаются и переквалифицируются на монтаж воротной рамы, после чего можно продолжать возводить стены.

Чтобы изготовить раму потребуются стальные уголки 65 мм, полосы шириной 2-3 см, толщиной 3-4 мм и арматурный прут, с помощью которого будет осуществляться закрепление рамы в проеме сооружения. Что касается инструментов, то работы требуют наличия болгарки, угольника, строительного уровня, рулетки и сварочного аппарата.

Гаражная рамка в нашем случае состоит из наружной и внутренней частей.

Ворота из профнастила.

Алгоритм изготовления данного конструктивного элемента следующий:

Разрезаем уголок посредством болгарки на 4 отрезка длиной, равной ширине проема ворот.
Также потребуется еще 4 отрезка длиной, равной высоте воротного проема.
Располагаем отрезанные части уголка на ровной поверхности, заблаговременно проверив ее строительным уровнем на предмет перекоса, что недопустимо на данном этапе строительного процесса.
Промеряем все углы – они должны быть равными 90° и с помощью сварочного аппарата свариваем их между собой. В итоге должен получить ровный каркас. Уголки свариваются либо внахлест, либо путем срезки их краёв и приварки стык в стык. Первый вариант в сравнении со вторым отличается большей прочностью.
С наружной стороны каркаса осторожно удаляем все огрехи сварки, используя болгарку.

В противном случае выступающие швы будут мешать створкам плотно прилегать к раме.

Совет! Если в ходе сварочных работ уголки повело, исправить эту ситуацию можно, приварив к ним рычаг из обрезков уголка, располагая его между неровными участками каркаса.

Изготовление створчатого каркаса

Дальше переходим к изготовлению каркаса створок ворот. Он должен быть чуть меньше по габаритам самого каркаса гаражных ворот, что обеспечит его более легкое вхождение в проем. Соблюдение этого условия способствует более плотному прилеганию створок к наружной стороне рамы.

Каркас для створок можно изготовить из стального уголка идентичного по размерам, что и в случае изготовления каркасной части ворот, а можно использовать и профиль прямоугольного сечения. Здесь большой разницы нет, за исключением удобства в работе и момента грузоподъёмности конструкции.

Алгоритм изготовления каркасной части створок заключается в выполнении следующих действий:

В первую очередь необходимо отрезать от уголка или профиля 4 отрезка по длине, меньшей высоты рамы на 1-1,5 см.
Благодаря этому зазору створки будут легко заходить в проем. Поскольку данная конструкция предполагает наличие двух створок, то потребуется еще 4 горизонтальных отрезка, длиной, равной ширине основной рамы, разделенной пополам и минус 3-3,5 см.
Размещаем отрезанные части уголка на ровной поверхности, проверяем их на предмет перекоса, вымеряем углы и свариваем.
Лучше, если этот процесс будет осуществляться вместе с уже сваренной рамой – так будут видны все огрехи и неточности.
С целью усиления конструкции привариваем горизонтальную планку, выступающую в роли распорки и снижающую риск увода и перекоса будущей конструкции.

Изготовление воротных створок

Створки, как правило, делаются из листового материала. Наиболее практичным и надежным является лист, толщиной не менее 2 мм.

Ребра жесткости гаражных ворот.

Процесс создания воротных створок выглядит следующим образом:

В первую очередь необходимо вырезать из листового металла 2 полотна: одно по высоте на 30-40 мм больше высоты гаражного проема и по ширине меньше 10-20 мм ширины каркаса, другое – по высоте такое же, а по ширине на 20 мм больше каркаса.
Следующих этап – приварка полотен к каркасу таким образом, чтобы сверху и снизу полотнища выступали на каркас на 10-20 мм.
Одна из створок, которая будет открываться во вторую очередь, по ширине не должна плотно заходить на край каркаса, оставляя 10 мм край свободным. Благодаря этому будет обеспечиваться более плотное прилегание второго створа. Полотнище второй створки наоборот, привариваем таким образом, чтобы оно выступало за пределы каркасной части на 20-40 мм.
Дальше приступаем к приварке усиленных петель.
Нижняя половина приваривается к основному каркасу, а верхняя – к створкам. С целью усиления крепления петли можно дополнить вварной металлической вкладкой. Берем полосу толщиной 5-7 мм, изгибаем ее и привариваем к верхней половине петель и к створке. Арматурная вкладка приваривается изнутри.

Совет! Во время приварки листового материала его может повести. Во избежание перекоса створок, в первую очередь прихватываются сваркой углы и середина полотен, после чего точечными движениями с шагом в 10-15 см прихватывается весь лист.

Если все конструктивные элементы находятся на ровной поверхности, створки располагаются поверх рамы, есть возможность рассмотреть, все ли правильно приварено и где какие огрехи имеются. Это дает возможность своевременно предпринять меры по устранению неточностей.

Если конструкция выполнена качественно, то после этих работ приступаем к установке ворот в гаражный проем.

Установка ворот

В первую очередь следует установить воротные рамы: внутреннюю и внешнюю. Напомним, каркасная часть устанавливается еще на стадии возведения фронтальной стены самого гаражного сооружения. Не забываем проверять ровность расположения каркаса, используя угольник и строительный уровень.

Обе рамы соединяются между собой металлическими пластинами шириной 40 мм, которые привариваем с шагом в 60 см. К верхней части каркаса и по его бокам привариваем арматурные прутки, длиной 15-20 см. За счет этих элементов ворота будут надежно зафиксированы в проеме.

После этого можно продолжать выкладку фронтальной стены сооружения, вмуровывая прутки в кладку.

Дойдя до вершины конструкции, на раму следует установить балку перекрытия. Она может быть металлической или бетонной – на усмотрение застройщика. Остается только навесить створки на петли и проверить работоспособность всего воротного механизма: как открываются/закрываются створки, не мешает ли ничего их ходу.

Утепление и установка запоров, замков

Подобные конструкции можно утеплить разным материалом, начиная от пенопласта и заканчивая минватой.

Но в последнее время все чаще для подобных целей используется экструдированный пенополистирол. Он фиксируется посредством укладки на него вагонки либо другого облицовочного материала: достаточно разложить утеплитель внутрь створок и набить сверху, к примеру, листы фанеры.

Остается только подобрать запорную систему. Гаражные сооружения чаще всего оснащаются запорно-замковой системой: одна створка закрывается изнутри на запор, другая – снаружи замком, навесным или внутренним. Если это навесной замок, то необходимо оснастить створки с наружной стороны кольцами.

Итог

Если придерживаться описанных выше советов, тщательно проверять правильность размеров, то вполне возможно получить прочные, надежные ворота для гаража, которые прослужат вам верой и правдой на протяжении длительного времени. Конструкция дает возможность утеплить ворота, уложив с внутренней части пенопласт и сделав обшивку.

Изготовление гаражных ворот своими руками занимает порядка 2-х дней. При этом изделии будет иметь уникальные размеры и дизайн, если есть желание смастерить что-то особенное. Удачи!

vseprogarazh.ru

Распашные ворота для гаража своими руками

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают. Существуют два вида этой конструкции:

с одной створкой;
с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

каркас из металлического уголка, круглой или профилированной трубы;
створок;
калитки в одной из створок, если таковая предусмотрена проектом;
петель;
укосин/перекладин/перемычек;
засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

нет необходимости в настройке и обслуживании автоматики;
среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
можно установить автоматику: приводы, открывающие и закрывающие створки;
нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
возможность утепления створок и каркаса;
множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
4-6 петель.
4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

жёсткость проёма;
депланирующие деформации при заданных размерах створок и использовании определённого материала;
прочность на изгиб;
скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
Замок сувальдный.
Засовы гаражные: вертикальный и горизонтальный.
Грунт по металлу.
Растворитель №646.
Краска.
Мел.
Изолента.
Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

Сварочный аппарат.
Электроды.
Кувалда, молотки.
Болгарка, диски по металлу.
Дрель, свёрла.
Перфоратор.
Набор отвёрток.
Болты с гайками, саморезы.
Струбцины.
Уровень (желательно лазерный).
Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проёма

Подготовка проёма заключается в выполнении нескольких действий:

Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
Демонтируют старую конструкцию, если она есть.
Выравнивают проём (при необходимости).
Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Строительство распашных ворот для гаража

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
Обеспыливают отверстия.
Заполняют их цементно-песчаным раствором.
С помощью кувалды забивают штыри.
На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
Насаживают раму.
Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

Содержать металлоконструкции в чистоте.
Своевременно обновлять защитное лакокрасочное покрытие.
Не допускать механических повреждений обшивки: вмятин и сколов краски.
Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
Не допускают весовых нагрузок на створки ворот.
Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

garazhmechti.ru

установка универсальных моделей для гаража, как приварить петли, как сделать конструкцию из профиля

Изготовление гаражных ворот своими руками

Гаражные ворота являются дорогостоящей конструкцией, потому многие владельцы автомобилей стремятся сделать и установить ворота своими силами. Технология сборки ворот для гаража собственными силами не такая сложная, как кажется и, если четко придерживаться инструкции, то «дом» для автомобиля обретет надежную защиту.

Особенности изготовления

Процесс построения конструкции гаражных ворот начинается с проектирования и составления подробных схем и чертежей. Для этого не нужны специальные навыки. Возьмите бумагу, линейку, карандаш, измерьте все размеры. Сперва определите ширину. Она должна равняться ширине кузова автомашины, но иметь дополнительный допуск с обеих сторон не менее 30 см. Чтобы замер был более точным, лучше провести его в нескольких точках, а в дальнейшем остановиться на среднем арифметическом значении. Затем замерьте высоту. С этим проще, поскольку гараж, как правило, строится под определенную автомашину, так что необходимый параметр уже имеется.

Теперь можно создавать чертеж, параллельно продумывая все элементы конструкции.

Схема распашных ворот самая простая:

рисуете два прямоугольника, указываете их габариты;
если желаете иметь разные по размерам створки, указываете это в чертеже.

Аналогично делают чертежи для остальных видов ворот, но необходимо помнить, что подъемные и откатные виды имеют только одну секцию. Здесь надо быть внимательным при определении ребер жесткости. При черчении секционных ворот учитывается количество секций.

Виды конструкций

Существует несколько разновидностей гаражных ворот.

Откатные

Их основной элемент – створка, передвигающаяся параллельно стене гаража.

Среди основных достоинств этих ворот выделяют:

безотказность работы;
продолжительность срока службы;
прочность;
экономия места;
относительно невысокая цена.

Основным минусом является то, что монтировать такие сдвижные ворота можно лишь на гаражах, располагающих широким фасадом. Ширина его должна быть, по меньшей мере, такой, чтобы отъезжающая створка могла целиком поместиться на нем. Подобные ворота можно сделать и установить самостоятельно. Створки делаются почти по такой же схеме, как створки обычных распашных ворот. Разница заключается в монтаже: вместо петель используются направляющие и ролики.

Подъемно-секционные

Полотно этих ворот состоит из отдельных сегментов, которые при подъеме преломляются, заходят под потолочное покрытие. Их базисом являются рычажно-пружинное устройство и направляющие с цепной передачей. Изготовление секционных ворот в домашних условиях почти невозможно.

К их плюсам относят:

многофункциональность. Имеются ворота для низких и высоких проемов различной ширины;
высокие тепло- и шумоизоляционные характеристики;
легкость использования;
экономию пространства перед гаражом.

Недостатки – сравнительно низкая противовзломность и высокая стоимость.

Подъемно-поворотные

Это конструкция, в которой створка при открывании поднимается под потолочное покрытие. Подъем осуществляется посредством шарнирно-рычажного механизма. Конструкция подъемно-поворотных ворот достаточно сложная. Чтобы изготовить их самостоятельно, необходимо иметь неплохой инженерный опыт и обладать специальными знаниями. Начинающему мастеру можно попробовать самому смонтировать готовые ворота заводской сборки.

Основные преимущества – повышенная противовзломность и экономия места. Недостатком являются повышенные требования к пространству под потолком.

Если там не хватит места, то воспользоваться откидными воротами не получится.

Автоматические роллетные (рулонные или рольставни)

Такая конструкция встречается редко. Она не получила широкого применения из-за своей ненадежности. Состоят такие ворота из алюминиевых полос, которые съезжают в короб под потолком. Роллеты можно устанавливать на объектах, находящихся под охраной, и в обогреваемых гаражах.

Складные (раскладные)

Эта конструкция включает в себя несколько отдельных полотен, связанных между собой плотным гибким материалом (резиной, синтетической тканью). При открывании они складываются. При закрывании полотно растягивается, полностью закрывая проем.

Распашного типа

Самая неприхотливая система, не требующая использования дорогостоящих материалов и серьезных временных затрат при монтировании. Коробка для нее делается из металлического уголка, створки – из железных листов. Эксплуатирование ворот простейшее, однако показатель надежности крайне высок.

Достоинства системы таковы:

максимальная простота конструкции;
функционируют без электричества;
универсальны;
невысокая цена;
надежность.

Главный недостаток – необходимость в наличии свободного пространства перед гаражом для распахивания створок. Это доставляет некоторый дискомфорт зимой: чтобы открыть ворота, необходимо сначала расчистить от снега пространство перед ними.

Поскольку распашные ворота достаточно просты в изготовлении, то начинающим мастерам лучше остановить свой выбор на них.

Как говорилось выше, изготовление распашных ворот более простое и менее затратное, чем изготовление других видов конструкций, поэтому именно технологию их создания стоит рассмотреть. Самостоятельное изготовление ворот распашного типа не требует наличия труднодоступного и дорогостоящего оснащения. Материалы также можно приобрести в любом строительном торговом центре.

Перед началом работ необходимо запастись:

металлическими уголками для изготовления несущего каркаса;
стальными профилями;
профильной трубой;
материалом для обшивки на ваше усмотрение:
- ковка;
- деревянная обшивка;
- металлический лист либо обшивка из профнастила.

стальной полоской либо арматурным прутом;
стяжками;
уплотнителями;
пологом;
фиксаторами.

Размеры

В первую очередь необходимо разобраться с высотой и шириной будущей входной конструкции. Наименьшая величина ширины должна быть такой, чтобы дистанция с обеих сторон от автомашины до каркаса ворот составляла 30 см либо была больше. Минимальное значение ширины – 5 м, но общепринятая ширина ворот колеблется в пределах 2,5-3 м. Такой размер гарантирует комфортабельный доступ в гараж. Определяя ширину ворот, следует учитывать дистанцию между каркасом и перпендикулярно расположенной стенкой. Она должна составлять как минимум 80 см.

Высота конструкции рассчитывается по размеру автомобиля. Под микроавтобус требуется проем в 2,5 м. Обычной автомашине достаточно 2-2,2 м.

Чтобы избежать несоответствий с планом гаража, опытные специалисты рекомендуют создавать наброски ворот во время проектировки помещения.

Инструменты и комплектующие

Наряду с материалами, нужно побеспокоиться о том, чтобы под рукой находились комплектующие и инструменты, такие как:

углошлифовальная машина (болгарка) с комплектом шлифовальных и отрезных дисков;
агрегат сварочный;
угольник слесарный, рулетка;
уровень строительный, гидроуровень;
фурнитура;
крепежные элементы.

Как правильно сделать и установить?

Соберите своими руками коробку (раму). Она состоит из двух конструкций в форме прямоугольника, которые в дальнейшем будут соединены между собой. На внешней стороне коробки привариваются петли для установки створок, внутренняя удерживает ворота в проеме. Изготавливаются они из 65-го уголка.

Нарежьте 8 фрагментов уголка, соответствующих по размеру высоте и ширине ворот (по 4 штуки каждого размера). Разложите уголки на ровной плоскости, соберите рамы. Вымеряя углы и диагонали, добейтесь безупречной пропорциональности элементов проему гаражной стены. Сварите части конструкций.

Готовые прямоугольные элементы вставьте в проем, подгоните к месту установки. Сварите между собой внутренний и наружный элементы поперечинами из арматуры либо металлической полосы, разбивая высоту и ширину ворот на равные отрезки.

При использовании арматуры можно проделать в стене отверстия, а затем загнать в них куски арматурного прута требуемого размера, зафиксировав их сваркой на раме. Обычно соединительные фрагменты привариваются поверх границ проема.

Сборка и установка створок

Руководствуясь чертежами, отмерьте и нарежьте элементы из равнополочного уголка размером 40×40 мм, разместите их на ровной плоскости. Соберите основу будущих створок и двери (калитки). Выровняйте, вымеряя диагонали и углы всех прямоугольных рам, и сварите. Вырежьте два куска из листа. Они должны на 40 мм превышать длину проема гаража, но по ширине вырезайте разные полотна. Одно должно быть на 20 мм меньше ширины каркаса, второе – на 20 мм больше.

Сварите полотна с рамой, при этом следите, чтобы полотна выступали за границы каркаса на 2 см по периметру. Аналогичный выступ должен быть на калитке. Это делается для того, чтобы закрыть щели между коробкой и каркасом. Такая конструкция предотвратит проникновение лишней влаги и сквозняков через зазоры. Приваривая листы, не делайте сплошной шов. Лучше делать сварку пунктирной линией по принципу 1×5.

Завершающий этап – приваривание петель. Нижний сегмент петли с пальцем фиксируется сваркой к коробке, а верхний сегмент — к створке ворот. Для надежности можно усилить фиксацию петель посредством металлических накладок. В месте фиксирования петли к коробке можно установить железный прут для увеличения свариваемой площади. Створку ворот расположите в месте, указанном в чертеже. Удостоверьтесь, что такая позиция дает возможность без затруднений открыть ворота. Наметьте местоположение второго сегмента нижней петли. Приварите ее по разметке, выравнивая точно по вертикали.

Не нагружая нижнюю петлю, навесьте створку. Наметьте местоположение верхней петли на дверце и коробке, снимите створку. Приварите сегменты петли согласно разметке, навесьте створку ворот, протестируйте ее ход. Если она открывается свободно и остается в заданном ей положении, то можете заняться монтированием второй части. Этот процесс аналогичен уже приведенному.

После монтирования в одну из створок установите калитку, действуя в той же последовательности, что и для самих ворот. Ручки, крючки, замки, задвижки устанавливайте после полного монтажа створок.

В отапливаемом гараже ворота желательно обшить, утеплить и уплотнить. Также не забудьте смазать петли.

Установка других моделей ворот

Роллетные и откидные модели предполагают применение готовых устройств для открытия и закрытия, поэтому их в основном приобретают в готовом к установке виде, а также делают на заказ, заблаговременно создав схему. В таких ситуациях собственноручно можно лишь собрать и поставить коробку ворот, затем навесить полотно, руководствуясь прилагаемым описанием.

Для монтирования ворот откатного типа не требуется коробка. Самостоятельное создание таких ворот сводится к сборке одного большого полотна. Для этого можете применить порядок действий, сходный с используемым при сборке полотна с калиткой. Для монтажа таких конструкций сверху и снизу проема ставят направляющие, по ним в дальнейшем будет перемещаться полотно. Вся оснастка покупается уже готовой.

Установка ограничивается лишь монтажом деталей согласно инструкции.

Советы по уходу

Для каждого их типов ворот уместны свои рекомендации.

Распашные

«Больное место» таких ворот – петли. Высокая нагрузка провоцирует поломку штока, смещение петель, продольную деформацию и иные неисправности. Отсрочить возникновение подобных поломок поможет систематическая смазка петель. Вторая проблема – это провисание. Оно может появиться из-за отсутствия поперечин и деформирования каркаса конструкции. В этой ситуации поможет выравнивание створок либо их замена, а также установка распорок.

Секционные

Они оснащены множеством небольших движущихся деталей, поэтому необходимо смазывать подшипники, рабочие ролики и петли хотя бы раз в год. Временами стоит контролировать, насколько равномерно передвигаются ворота при открывании и закрывании.

Для увеличения срока службы секционных ворот требуется:

Систематически убирать скопившуюся пыль, используя теплую воду и средство для удаления загрязнений.
Не допускать попадания на механизмы агрессивных химических соединений.

Подъемно-поворотные

По сравнению с остальными моделями, они не нуждаются в спецобслуживании либо уходе. Иногда их требуется мыть, чтобы поддерживать респектабельный внешний вид. Покрасить их можно самому. Также можно нанести на них антикоррозийный состав.

Удачные примеры и варианты

Внешняя отделка гаражных ворот может быть минимальной. Простая по форме конструкция, ровный металл, монохромный серый цвет – все должно быть в меру, строго, конструктивно. Данный вариант нельзя назвать блеклым, поскольку подобное решение превосходно гармонирует со стенами из кирпича любой толщины.

Здесь представлена комбинация близких по духу красок. Кирпич розового цвета «разбавлен» плотным красным квадратом умеренной интенсивности. Блестящая поверхность смотрится весьма привлекательно, она вызывает лишь позитивные чувства.

В этом образце притягивает внимание фактура поверхности, ее ровность и аккуратные продольные серые полосы. Обратите также внимание на покрытые прямоугольниками ворота. Декораторы, очевидно, отдали предпочтение эффекту максимальной натуральности. Элегантный желтоватый колер органично сочетается со стойками белого цвета. Он всецело подходит под цвет стен и кровли.

Авторы этого проекта постарались показать контрастность белой и черной красок. Им целиком и полностью удалось осуществить задуманное: стилевое единство подчеркивается однотипным конструкционным материалом.

Возможна и такая стилизация «под дерево». Темные прямоугольники с волокнами по диагонали выигрышно оттеняются более светлыми полосами, расположенными на границам. Темные элементы креплений незаметно переходят в еще более темный остов здания. Вертикальные элементы розоватого цвета с края немного заметны.

О подъёмных воротах своими руками смотрите в следующем видео.

dekoriko.ru

Гаражные ворота — 115 фото различных вариантов и советы по лучшему выбору

Автомобиль стал неотъемлемой частью повседневной жизни. Однако, наряду с множеством очевидных преимуществ, у владельцев авто имеется ряд проблем, решать которые приходиться тем или иным способом. В частности, автомобиль необходимо где-то оставлять и проводить его техническое обслуживание.

В городских условиях принято оставлять свои машины на стоянках либо парковках, в свою очередь, сельские жители, владельцы частных домов, дач и садовых участков, а в последнее время и городские жители, как правило, строят гаражи, оборудуя их всей необходимой инфраструктурой.

Одним из важных элементов любого гаража являются ворота. Если посмотреть на фото гаражных ворот, их в достаточном количестве можно найти на специализированных сайтах, необходимо отметить, при кажущейся простоте они являются достаточно сложной конструкцией со свойственными ей особенностями.

Давайте остановимся на ключевых моментах – они, несомненно, пригодятся при выборе или самостоятельном изготовлении ворот для вашего гаража.

Особенности

Ворота для гаража должны быть надежными, удобными, т.е. совмещать практичность, надежность, при этом их стоимость по возможности должна быть разумной и приемлемой.

Обычные распашные ворота

Это наиболее простой, от того популярный вариант. Главным преимуществом распашной конструкции необходимо считать простоту, соответственно – стоимость.

Такие ворота состоят из каркаса, сваренного из стального уголка, поверх которого навариваются или прикручиваются стальные листы. Для жесткости и для утепления, внутреннее пространство створок заполняется деревянными досками, которые крепятся к каркасу и листам посредством болтов.

При всей своей незамысловатости распашная система достаточно надежная и долговечная.

Откатные

В данном случае конструкция представляет собой одну створку и направляющую, по которой она перемещается параллельно стене. Недостатком необходимо считать достаточную сложность, что затрудняет их самостоятельное изготовление, а кроме того – для движения створки нужно свободное пространство вдоль стены.

В процессе эксплуатации необходимо следить за тем, чтобы в направляющей не было посторонних предметов и мусора.

Подъемные секционные

Представляют собой набор секций, посредством специального пружинного механизма собирающихся под потолком при открытии. Недостаток: сложность, от того – высокая цена.

Самостоятельно сделать такие ворота невозможно. Компактность и удобство использования в некой степени компенсируют недостатки, однако они требуют особого ухода и обслуживания.

Подъемные поворотные

Представляют собой створку, поднимающуюся параллельно полу вверх посредством специальных шарниров и фиксирующуюся под потолком.

Главное преимущество – нетребовательность к свободному пространству, при этом, они значительно дешевле и проще, в сравнении с подъемно-секционными, однако остаются достаточно сложными для самостоятельного повторения, при этом требовательны в обслуживании.

Роллеты

Роллетная конструкция, представляющая собой набор металлических пластин собирающихся в специальный короб, установленный под потолком. Главный недостаток – невысокая надежность и сложность. Сказать однозначно, какие гаражные ворота лучше очень трудно, поскольку многое зависит от конкретных условий и ваших возможностей.

Самостоятельное изготовление распашных ворот

Отвечая на вопрос – как сделать гаражные ворота своими руками, заметим: наиболее предпочтительными для повторения, являются распашные, а потому давайте рассмотрим основные особенностях технологии изготовления таких ворот.

Прежде вам необходимо определить общие размеры гаражных ворот, их особенности. Под особенностями необходимо понимать наличие или отсутствие входной двери на створке, а также конструкцию запорного механизма и замков, внутренних и (или) внешних.

Предварительно подумайте о том, как все будет устанавливаться и крепится. Вы можете взять готовый чертеж и изменить его размеры либо сделать все самостоятельно.

После того, как у вас на руках будет чертеж, необходимо подготовить все материалы и инструменты, и только тогда можно приступать к работе.

Начинают всегда с изготовления каркаса ворот, для этого предварительно приготовленные уголки сначала прихватывают «точками» между собой, а после контроля размеров окончательно сваривают, а затем к ним приваривают внешние листы. Далее устанавливают навесы, все запорные механизмы, проушины для замков и другие дополнительные элементы.

После этого ворота собирают и устанавливают на месте. Предварительно укрепив, проверяют, как они открываются и закрываются, после чего окончательно фиксируют.

Когда раствор застынет, контролируют качество работы и покрывают внутреннюю сторону створок и каркас антикоррозионным покрытием, а после приступают к установке деревянных досок на внутренней поверхности створок. Когда эта работа будет завершена, ворота красят и устанавливают внутренние замки.

Естественно, указанный нами технологический процесс является самым общим, но он поможет представить вам предстоящий объем работы и обозначить примерный план действий.

Больше инструкций Вы найдете на этом сайте: http://clubsamodelok.ru

Фото гаражных ворот

Также рекомендуем посетить:

mojdominfo.ru

Ворота для гаража своими руками

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных конструкций гаражных ворот. Вашему вниманию предлагается описание самых популярных разновидностей воротных систем, а также руководство по самостоятельной сборке и монтажу распашных ворот – наиболее простой в изготовлении конструкции, с обустройством которой сможет справиться практически каждый начинающий мастер. Набравшись опыта, вы сможете собирать и более сложные системы.

Ворота для гаража своими руками

Содержание пошаговой инструкции:

Откатные ворота

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Откатные ворота

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

надежность;
долговечность;
прочность;
экономия пространства;
сравнительно невысокая стоимость.
Откатные ворота

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Подъемно-поворотные ворота

Очень удобный вариант. Чаще всего встречаются системы, в которых створка поднимается вверх и закрепляется над проемом. Для изготовления ворот обычно применяется оцинкованная сталь. Нередко встречаются и конструкции из алюминия – такие створки весят заметно меньше своих стальных аналогов.

Достоинства и недостатки

Достоинства следующие:

возможность экономии места перед входом в гараж;
отсутствие необходимости расчистки снега для открытия ворот;
удобство использования;
эффектный внешний вид.
Подъемно-поворотные ворота

Однако такие ворота можно использовать разве что для оснащения частного гаража, расположенного на защищенном индивидуальном участке. Подъемные конструкции, в особенности, изготовленные из алюминия, имеют сравнительно низкую жесткость, что не позволяет им обеспечивать требуемую защиту гаража.

Такие ворота имеют довольно сложную конструкцию. Для их самостоятельного изготовления нужно иметь хороший инженерный опыт и владеть специальными знаниями, необходимыми для выбора подходящего противовеса и установки сопутствующих механизмов.

Начинающий мастер может разве что попробовать самостоятельно установить готовые подъемные ворота фабричной сборки. Делается это достаточно просто в соответствии с инструкцией производителя.

Подъемно-секционные ворота

Конструкция собирается из нескольких горизонтальных секций, соединенных между собой при помощи шарнирных петель. Крайние секции комплектуются роликами, перемещающимися по направляющим планкам. Сами же направляющие изгибаются так, чтобы при открывании ворот беспрепятственно укладываться под гаражным потолком.

Конструкция характеризуется достаточно высокими показателями надежности и жесткости. Внутри каждой секции, как правило, уже присутствует утеплитель, что дополнительно увеличивает тепло- и шумоизоляционные свойства ворот.

Достоинства и недостатки

Преимущества:

универсальность. Существуют ворота для высоких и низких проемов разной ширины;
высокие шумо- и теплоизоляционные свойства;
удобство использования;
экономия места перед въездом в гараж.
Подъемно-секционные ворота

Недостатками же являются относительно малая противовзломность и высокая цена.

Сделать такие ворота самостоятельно не получится. Конечно же, можно попробовать, но не факт, что самодельная конструкция будет правильно работать. Помимо этого, на изготовление секций уйдет нерационально много денег и времени.

Распашные ворота

Чаще всего состоят из двух створок. В основе ворот лежит металлический каркас. Для обшивки можно использовать сэндвич-панели, стальные листы и другие подходящие материалы.

Для большего удобства в створке можно вырезать калитку.

Распашные ворота

Достоинства и недостатки

Преимущества:

предельная простота конструкции. Со сборкой таких ворот и их последующей установкой не возникнет никаких затруднений даже у неопытного мастера;
низкая стоимость;
надежность.
Распашные ворота

Главным же недостатком является необходимость наличия достаточного свободного места перед гаражом для открытия ворот. Это доставляет особые неудобства зимой – чтобы открыть ворота, придется предварительно расчистить дорожку перед ними от снега.

Распашные ворота являются наиболее простыми в изготовлении. Именно в их пользу рекомендуется отдавать предпочтение начинающим мастерам.

Руководство по изготовлению распашных ворот

Конструкция гаражных ворот

Предварительно спланируйте размеры будущих ворот в соответствии с габаритами проема для въезда в гараж и купите необходимое количество материалов. Для большего удобства составьте чертеж или хотя бы элементарный эскиз.

Первый этап – крепежная рама

Крепежная рама

Начните с изготовления несущей рамы. Исходный материал – металлический уголок. Рама будет состоять из внешнего и внутреннего опорного каркаса.

Первый шаг. Измерьте проем.

Второй шаг. Нарежьте уголок на заготовки необходимых размеров для изготовления наружной рамы. Разложите полученные элементы на плоскости, выровняйте их по горизонтали и выровняйте углы.

Крепежная рама

Для регулирования горизонтали используйте подкладки, углы проверяйте угольником. При его отсутствии можете попросту вымерять диагонали. Сразу же исправляйте любые отклонения.

Таким образом, вам надо выложить заготовки в виде будущей наружной рамы.

Крепежная рама

Третий шаг. Сварите несущую раму. Ее наружная сторона должна быть максимально гладкой и абсолютно ровной, иначе ворота будут прилегать к ней недостаточно плотно. Для обеспечения требуемой гладкости зашлифуйте швы сварки с помощью обыкновенной болгарки.

Четвертый шаг. Вварите в углы конструкции вертикальные обрезки уголка. Они обеспечат необходимую жесткость рамы, т. е. позволят ей оставаться геометрически неизменной.

Второй этап – каркас

Изготовление каркаса

Приступайте к изготовлению каркаса. В дальнейшем вы прикрепите к этому каркасу финишное металлическое полотно. Сам же каркас можно сделать из металлического профиля сечением 6х2 см.

Первый шаг. Положите раму на подходящую ровную поверхность «лицом» вверх.

Второй шаг. Вставьте направляющие в несущую раму. Каждую сторону конструкции тщательно выровняйте.

Третий шаг. Обеспечьте 15-20-миллиметровый зазор между несущей рамой и внутренним воротным каркасом. Для этого используйте вкладыши. Благодаря такому зазору в дальнейшем створки смогут двигаться без затруднений.

Четвертый шаг. Убедитесь в прямоте углов каркаса и окончательно сварите профили.

Третий этап – обшивка

Обшивка

Будьте максимально внимательны и аккуратны на этом этапе. От правильности выполнения обшивки в полной мере зависят эстетические качества и ряд важнейших функциональных свойств готовой конструкции.

Первый шаг. Обрежьте стальной лист по размеру гаражных створок. При этом левая створка ворот должна находить на правую с 1-2-сантиметровым нахлестом – учитывайте этот момент.

Второй шаг. Временно закрепите листы на каркасе. Для этого прихватит их в нескольких точках внизу.

Обшивка

Третий шаг. Обрежьте обшивку правой воротной створки на 10-20 мм (нужно для нахлеста, упоминалось ранее).

Четвертый этап. Окончательно приварите листы к каркасу. Сначала приварите материал по углам и в центре каждой коробки, а затем зафиксируйте по периметру. Благодаря этому листы не будут сдвигаться во время работы. После завершения приваривания угловые и центральные крепежные точки необходимо срезать.

Четвертый этап – петли

Петли для гаражных ворот

Навесные петли лучше всего купить.

Приварите нижний элемент петли к несущей раме. Верхний элемент приваривайте к внешней створке. Для укрепления соединения можете использовать изогнутую металлическую полоску. Ее нужно приложить к верху навесной петли и к воротной створке.

Петли для гаражных ворот

Дополнительно жесткость фиксации петель можно повысить путем приваривания к внутренней стороне изделия арматурного вкладыша.

Пятый этап – замки и запоры

Рассматриваемые ворота чаще всего комплектуются навесными либо врезными замками. Дополнительно рекомендуется установить стопоры и качественный засов. Эти изделия позволят закрывать гаражные ворота изнутри.

Накладные гаражные замки

Гаражный замок

Штыревые стопоры без проблем делаются своими силами. Для изготовления такой конструкции вбейте в грунт либо пол гаража отрезок трубы, а внутрь нее погрузите металлический прут – подвижный элемент стопора. Прут нужно продеть сквозь петлю, предварительно сделанную в створке. Следите, чтобы труба не забивалась снегом и различной грязью.

Стопор для гаражных ворот

Замки также требуют своевременного и грамотного ухода. Защищайте замки ваших ворот от воздействия влаги, в особенности зимой. Периодически смазывайте замки маслом.

Шестой этап – покраска

Покраска ворот

Лакокрасочный слой обеспечит дополнительную защиту металлического полотна от коррозии и прочих разрушений.

Покройте металл грунтовкой, дайте ей высохнуть, а затем нанесите двойной слой выбранной краски для отделки металлических поверхностей.

Покраска ворот

Любые малярные работы выполняйте либо на открытом воздухе, либо в помещении с хорошей вентиляцией!

Седьмой этап – монтаж

Первый шаг. Установите внешний и внутренний элемент воротной рамы. Фиксацию выполняйте к откосам воротного проема при помощи металлических штырей длиной порядка 18 см.

Второй шаг. Обрежьте выступающие края металлических штырей, обварите их и тщательно зашлифуйте при помощи болгарки, чтобы в дальнейшем они не мешали воротам закрываться. При желании можете покрасить штыри.

Третий шаг. Скрепите внутреннюю и наружную части рамы при помощи перемычек (металлических пластин) в 40 мм. Перемычки приваривайте с шагом порядка 50-60 см.

Четвертый этап. Навесьте створки. При желании можете укомплектовать ворота своего гаража автоматикой. Это очень удобно – вам не придется постоянно распахивать и запахивать створки самостоятельно.

Видео — Изготовление и установка гаражных ворот

Восьмой этап – утепление

При отсутствии качественной теплоизоляции через ворота будет уходить до 50-60% тепла. Если вы планируете использовать гараж в холодное время года и собираетесь оборудовать его каким-либо видом обогрева, обязательно решите вопрос с обустройством утепления.

Для этого смонтируйте на внутреннюю поверхность воротных створок обрешетку из деревянных брусков. Шаг крепления элементов подбирайте индивидуально в соответствии с шириной плит утеплителя. Для теплоизоляции рекомендуется использовать минвату и прочие материалы на ее основе.

Утепление гаражных ворот минеральной ватой

Перед укладкой утеплителя зафиксируйте поверх обрешетки полиэтиленовую пленку. Уложите утеплитель в ячейки обрешетки. Утеплитель укладывайте максимально плотно, без щелей и промежутков. Для большинства регионов 5-сантиметровой толщины слоя утеплителя более чем достаточно. Теплоизоляцию укройте пароизоляционной пленкой. Поверх обрешетки с изоляцией набейте вагонку или другой облицовочный материал.

В самостоятельном конструировании и монтаже гаражных ворот нет ничего сверхсложного. От вас требуется лишь следовать инструкции и сохранять внимательность на каждом этапе работы. Разобравшись в порядке обустройства простых распашных ворот, вы сможете самостоятельно возводить более сложные конструкции.

Ворота для гаража

Удачной работы!

Видео – Ворота для гаража своими руками

Видео — Автоматические ворота распашные в гараж для катера

svoimi-rykami.ru

чертежи, размеры и как сделать своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
конструкция применяется для одинарных и двойных типов гаражей;
возможность установки автоматической системы открытия;
сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
могут использоваться разные виды внешней отделки и декора;
автоматической калиткой гараж надежно защищен от взломщиков;
при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

ширину проема;
высоту проема;
притолоку;
боковину левую;
боковину правую;
глубину помещения.

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

размером проема;
высотой ворот;
фундаментом;
зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

аппарата для сварки;
болгарки;
шуруповерта;
молотка;
уровня;
рулетки;
карандаша;
дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.
Обработать подготовленный материал болгаркой.
Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.
Приварить на торцы верхних углов ролики с кронштейнами.
Прикрутить профильный лист к раме при помощи саморезов.
Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
Прикрепить пружины и урегулировать их функциональность.
Приклеить резиновый уплотнитель с целью герметизации зазоров.
Поставить дверной замок.

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

garazhyk.ru

чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции

Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Вернуться к оглавлению

Содержание материала

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

пенопласт;
пеноизол;
пенополистирол.

Монтажный чертеж

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Схема установки

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

деревянной вагонки;
пластиковой вагонки;
ДСП.

На участке

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

zaborsebe.ru
