Виброрейка для бетона своими руками – пошаговая инструкция по сборке, схема и фото

Как изготовить виброрейку своими руками?

Качественное бетонное покрытие обладает рядом неоспоримых преимуществ. Оно имеет большой срок эксплуатации, повышенную износоустойчивость и является очень прочным.

Правда, все это можно отнести только к тому покрытию, которое заливалось по грамотной технологии. Для того чтобы бетон был качественным, его необходимо хорошо утрамбовать, уплотнить и выровнять.

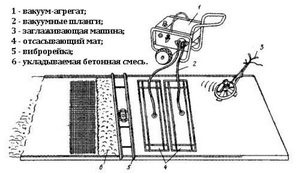

Для этого в современном строительстве используется такое оборудование, как виброрейка.

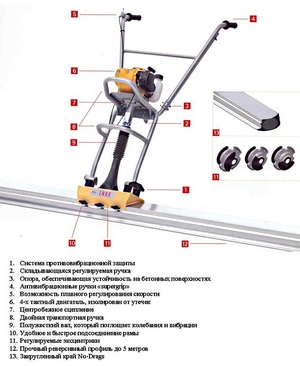

Что такое виброрейка?

Виброрейка состоит из рамы, которая может быть изготовлена из алюминия или качественной стали. Кроме того, немаловажной ее частью является вибрационная установка, приводящая саму рейку в движение.

Работает она благодаря бензиновому или электрическому двигателю.

Принцип работы данного оборудования заключается в следующем: двигатель передает вращательный момент вибрационной установке, которая приводит в движение стальную или алюминиевую раму.

Последняя приводит в движение бетон. Стоит отметить, что длина самой рейки начинается с 50 сантиметров и может достигать 10 метров.

Как уже говорилось выше, виброрейки бывают двух видов: бензиновые и электрические.

Первые, как правило, имеют большую мощность, но из-за вредных выбросов в атмосферу могут использоваться только на открытом воздухе. Вторые же незаменимы для строительных работ внутри помещения.

Виброрейки используются не только для того, чтобы утрамбовать раствор и выгнать из его толщи пузырьки воздуха, которые плохо влияют на такие качества материала, как долговечность и износоустойчивость.

Их применяют также и для выравнивания поверхностей различной площади.

Приобрести оборудование подобного типа можно в любом строительном магазине. Однако стоит оно недешево и не факт, что не послужит вам только один раз. Гораздо практичнее и экономичнее будет изготовить виброрейку своими руками.

Что необходимо знать тем, кто собрался изготовить виброрейку для бетона своими руками?

Если вы решили взяться за изготовление электрической виброрейки своими руками, помните о том, что на одном энтузиазме далеко не уедешь. Вам обязательно понадобятся знания и умения в строительной области.

Кроме того, тот, кто собирается смастерить данный инструмент, должен уметь обращаться со сварочным аппаратом и немного разбираться в электрике.

Неотъемлемой частью подобного процесса является и соблюдение технической безопасности, поскольку электрическая виброрейка изготавливается на основе трехфазного пускового механизма.

Стало быть, и в процессе сборки, и во время эксплуатации следует действовать крайне аккуратно.

Помните о том, что рабочую часть рейки лучше сделать длиной 2,5-3 метра. Впрочем, это зависит от размеров строящегося объекта. Мощность самодельного оборудования не должна превышать 1,5 кВт.

Практика показывает, что такого показателя бывает вполне достаточно для того, чтобы разровнять и утрамбовать слой, глубина которого составляет 15-20 сантиметров.

Важно отметить, что если вы собираетесь использовать виброрейку на крупном строительном объекте, мощность ее следует сделать больше. Это намного безопасней и эффективней.

Материалы

Все материалы, которые понадобятся вам для самостоятельного изготовления данной конструкции, можно приобрести в специализированных магазинах и на строительных рынках.

К тому же некоторые из них, наверняка, давно пылятся в вашем гараже или домашней мастерской. Вот их перечень:

1. Швеллер, который станет основой рамы.
2. Стальные или алюминиевые уголки.
3. Болты.
4. Вибрационная установка.
5. Электрический двигатель необходимой мощности.
6. Резина для изоляции.
7. Пускатель для электрического двигателя со способностью регулировки оборотов.
8. Трехфазный кабель электрический.
9. Два куска арматуры, каждый около метра длиной, которые пригодятся для изготовления ручек.

При изготовлении виброрейки вам придется использовать инструмент, который вовсе не обязательно специально приобретать для этого случая. Возможно, он есть у вас или у кого-то из ваших знакомых.

Что понадобится вам для изготовления данного оборудования:

1. Сварочный аппарат. Пользоваться им следует аккуратно, с обязательным использованием защиты для лица и рук.

   Если вы не уверены в своих силах, попросите выполнить данную работу сварщика-профессионала. Стоить эта работа будет немного, но у вас появится уверенность в том, что выполнена она будет качественно, а значит, оборудование прослужит долго.

2. Дрель и набор сверл по металлу.
3. Шуруповерт.

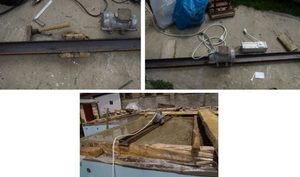

Как сделать виброрейку своими руками

Начинать изготовление виброрейки для стяжки своими руками следует с ручек. Как уже говорилось выше, сделаны они будут из арматуры. Им следует придать изогнутую форму.

Ручки необходимо прикрепить к профилю с помощью сварки и для надежности закрепить саморезами.

Перед тем как начать данный процесс, будущую виброрейку следует положить на ровную поверхность, например, на верстак или рабочий стол.

Ручки следует тщательнейшим образом заизолировать резиной, чтобы сделать конструкцию безопасной.

К тому же браться за ручки из арматуры будет не слишком удобно. Резина смягчит вибрацию.

При изготовлении виброрейки своими руками можно использовать и одну рукоять, однако профессионалы считают устройства с двумя надежнее и удобнее.

Следующим этапом является присоединение двигателя к вашему самодельному инструменту.

Расположить его лучше всего по центру профиля, поскольку так вибрация будет распределяться равномерно по всему агрегату. Прикрепить двигатель лучше всего с помощью двух металлических уголков.

Здесь существует два варианта. Первый заключается в том, что уголки крепятся к самому мотору, и уже потом готовая конструкция прикручивается или приваривается к профилю.

Второй предполагает крепление уголков к металлической балке. А вот двигатель сажается на эту конструкцию последним. Стоит отметить, что для крепления мотора к профилю можно использовать точечную сварку или саморезы.

Оба эти способа являются эффективными, и один не уступает другому. Выбрать тот, который больше всего подходит вам, необходимо на основе личного опыта, навыков и способностей, а также с учетом наличия инструмента.

Ведь сварка есть далеко не у всех, и пользоваться ею могут немногие. А электрический шуруповерт, незаменимый в любом доме, есть практически у каждого.

Здесь главное – не забыть воспользоваться сверлом по металлу нужного диаметра.

Вибрационную установку следует установить таким образом, чтобы кабель был прочно зафиксирован на ручках или профиле.

Болтающийся под ногами трехфазный провод может стать причиной получения травм человеком, использующим виброрейку.

Пускатель, который необходим для того, чтобы дать двигателю старт, можно оставить на моторе, но лучше зафиксировать на одной из рукоятей, поскольку в этом случае приводить в действие механизм будет значительно удобней.

Если вам придется пользоваться виброрейкой часто и утрамбовывать разные по площади участки, вы можете сделать ее конструкцию сборной.

Для этого можно отмерить равные по длине куски профиля, отрезать их при помощи болгарки, просверлить в двух местах отверстия и крепить их с двух сторон к агрегату по мере необходимости. Для крепления нужно использовать соединительные уголки.

Виброрейка может представлять собой также и двойную или рамную конструкцию. Такое оборудование пригодится для выравнивания и утрамбовывания толстых слоев бетона.

Процесс его изготовления ни чем не отличается от обычной виброрейки, состоящей из одного швеллера. Правда, двигатель в данном случае придется установить в центр конструкции, на специальное крепление.

Вообще, скрепить раму лучше в трех местах: на концах и посередине. Рамная виброрейка также может быть разборной, только в этом случае необходимо будет отмерять четыре равных куска профиля, использовать столько же уголков и закреплять их на концах.

Бензиновую виброрейку следует делать по той же самой схеме. Изготавливается она еще проще, поскольку нет необходимости работать с кабелем.

Рекомендации по эксплуатации готового устройства

Для достижения наилучшего результата следует грамотно использовать виброрейку.

Вот несколько простых рекомендаций, с помощью которых вы, используя сделанную своими руками конструкцию, сможете хорошо утрамбовать и разровнять бетон:

• Перед началом работы необходимо установить направляющие, по которым будет двигаться виброрейка. После этого следует налить слой бетона на несколько сантиметров выше отметки направляющей и начинать процесс трамбовки.

  Делать это следует равномерно и не торопясь. На первых порах не наливайте слишком много бетона, укладывайте его небольшими участками, пока не приспособитесь к работе с самодельным инструментом.

• Если вы увидите, что во время работы бетон оседает ниже рейки, добавьте его при помощи лопаты. Только в этом случае поверхность будет равномерной.
• При работе с виброрейкой используйте специальные строительные рукавицы. Несмотря на то, что ручки агрегата заизолированы резиной, вы можете получить легкие травмы.
• Виброрейка представляет собой достаточно шумный агрегат, поэтому при работе с ней рекомендуется использовать строительные беруши.

Виброрейка – это незаменимый в строительстве инструмент.

Изготовив ее самостоятельно, вы не только получите отличное оборудование и ровную бетонную поверхность, но и сможете сэкономить ваши финансовые средства.

Посмотрев следующее видео, вы будете знать, какие функции должна выполнять виброрейка, изготовленная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter.

spez-tech.com

Виброрейка для укладки бетона своими руками

Мастерам, работающим с бетоном, известно, бетон довольно сложный в обработке и создать из него ровную поверхность без слишком больших дефектов очень сложно. Если же используется виброрейка для укладки бетона, то процесс существенно упрощается и ускоряется, а получаемая поверхность будет значительно более гладкой и качественной.

Классический вариант укладки смеси с помощью длинного ряда требует больших физических усилий от рабочих, имеет ряд сложностей и не может дать качественного результата.

Существует несколько разновидностей подобного инструмента. Такие устройства не слишком дороги, но многие строители не хотят отдавать за них деньги, и с помощью подручных средств сооружают виброрейки своими руками.

Особенности использования приспособления

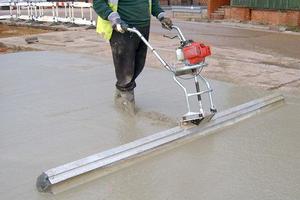

Виброрейка – устройство, которое проходит по поверхности укладываемого бетона и выполняет сразу несколько важных задач:

• Трамбовку смеси, благодаря чему будущее покрытие будет более прочным.
• Уплотнение раствора – в нем присутствует большое количество воздушных примесей, требующих удаления.
• Выравнивание поверхности.

В итоге структура бетонной поверхности будет более качественной и долговечной.

Такая обработка бетона позволяет добиться хороших рабочих характеристик будущего покрытия, удалить из него возможные пустоты, воду и пузырьки воздуха. После виброрейки покрытие полностью готово к финишной отделке: укладке плитки, ламината, линолеума, теплого пола и других вариантов.

Применяется изделие в частном строительстве и в промышленных масштабах.

С его помощью сооружаются:

• мосты;
• гидросооружения;
• эстакады;
• полы;
• отмостки;
• фундаменты и другие подобные объекты.

Виброрейка может использоваться для большого количества сооружений

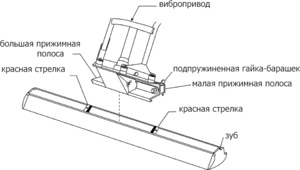

Типовая конструкция и принцип действия

Основными составляющими рассматриваемого устройства являются следующие детали:

• Рабочая рама – она контактирует непосредственно с бетонной поверхностью.
• Вибратор – крепится к раме и создает вибрационные интенсивные движения, которые и выполняют функция утрамбовки и уплотнения.
• Двигатель – иногда вибратор бывает предварительно смонтирован вместе с ним.
• Рукоятки, с помощью которых происходит управление виброрейкой.
• Все ручки покрываются поглощающим вибрации материалом, иначе работать с устройством будет очень некомфортно.

Если у человека имеются все указанные компоненты, то создание виброрейки для обработки бетона своими руками не будет большой проблемой.

Работает устройство просто – двигатель приводит в действие вибратор, который передает свое движение на рабочую раму. Сама рама находится в контакте с обрабатываемой поверхностью и передает ей создаваемые вибрации.

Сам вибратор функционирует благодаря присутствию в своей структуре специальной детали – эксцентрика, создающего мощные частотные колебания, передающиеся на раму. Чем больше частота колебаний и медленнее обрабатывается поверхность, тем более плотной и качественной она получится.

Самодельная виброрейка для бетона

Классификация

Существует несколько разновидностей рассматриваемого строительного инструмента. Приспособление работает либо от электрического двигателя, либо от бензинового мотора.

Каждый из вариантов является выигрышным в зависимости от ситуации, в которой приходится работать. Электрические агрегаты более дорогие и активно используются при проведении работ в закрытых помещениях, где выхлопы использованного бензина бы очень плохо влияли на рабочую атмосферу.

Бензиновые варианты более доступны и применяются на открытом воздухе или в хорошо вентилируемых помещениях.

Если говорить о конструктивных особенностях виброреек, то они бывают нескольких видов.

Плавающие

Способны прорабатывать слой материала до 15 сантиметров толщиной, а также захватывать за один проход рабочую площадь до 3 метров. Такие виброрейки имеют небольшой вес в 15–25 килограмм, мощность двигателя здесь находится в диапазоне 1–1,5 кВт.

Двойные телескопические

По характеристикам похожи на предыдущий вариант, но способны захватывать большую поверхность для обработки – 4–5 метра.

Виброрейка двойная телескопическая

Секционные

Большие виброрейки, агрегаты широко применяются на стройках промышленных масштабов. Такое изделие способно захватывать длину обрабатываемой поверхности до 25 метров, имеет мощный 3 кВт движок, отлично уплотняет бетон на толщину около 10–15 сантиметров.

Раздвижные

В таком виде устройства рама состоит из пары раздвижных профилей, которые при необходимости выдвигаются и могут захватывать большую площадь для обработки. Их применяют на установленных заранее направляющих.

Методика выполнения виброрейки в домашних условиях

Чтобы сделать виброрейку для укладывания бетона самостоятельно, нужно обзавестись необходимыми деталями.

Для крепления запчастей между собой следует применять сварочный аппарат или другие имеющиеся варианты создания крепежа.

Комплектующие сварочного аппарата

Ручки легко сделать из кусков арматуры либо трубы небольшого диаметра. Процесс сборки выглядит следующим образом:

• Два уголка соединяются со швеллером необходимого размера (он будет играть роль рамы).
• К швеллеру нужно присоединить ручки устройства. Их длина должна быть достаточна для удобной работы.
• Двигатель закрепляется также на швеллере, обычно посредине.

Для создания рамы было бы неплохо использовать алюминий, он не подвержен коррозии и имеет небольшой вес. Создание виброрейки для укладки бетона непростое дело, но вполне по силам среднестатистическому человеку.

Сделать агрегат для обработки бетонных поверхностей не так уж сложно. Использовать магазинное устройство будет однозначно приятнее, но и самодельный вариант при грамотном исполнении вполне легко справляться с поставленными на него задачами.

Мощность выбранного двигателя должна быть достаточной для создания колебаний высокой частоты. Чтобы получить ровное и уплотненное покрытие, нужно вести рейку неспешно, уделять внимание проблемным местам на бетонной поверхности, периодически прочищать рабочую раму от материала, который будет на нее налипать.

Видео по теме: Виброрейка для укладки бетона

promzn.ru

Как сделать виброрейку для бетона своими руками

Как собственноручно собрать виброрейку?

Бетон становится намного прочнее и служит гораздо дольше, если при укладке его основательно уплотнили. Кроме того, для удобства дальнейшей стройки поверхность необходимо выровнять. Для решения этих задач существует множество инструментов, один из которых — виброрейка.

Это длинная (в некоторых случаях длина может достигать 10 метров) алюминиевая или стальная рейка жесткой конструкции, оборудованная ручкой для удобства использования, на которой установлен вибрационный двигатель.

Порождаемые им вибрации — отличный способ уплотнить еще не схватившийся раствор, а ровная рейка обеспечивает создание аккуратной поверхности, без ямок и выступов.

Если строитель — ваша профессия, то имеет смысл купить промышленный образец. А для периодического использования у себя дома вполне подойдет самодельный вариант. Собрать такой инструмент намного проще, чем может показаться на первый взгляд.

Смотрите нашу видео-подборку по теме:

Простейший вариант

Самая примитивная виброрейка своими руками может быть собрана за полчаса из подручных материалов. Это способ для тех, кто решил залить небольшую стяжку и хочет быстро, но качественно ее уплотнить и выровнять.

Для сборки потребуется:

• полуметровая доска 30-35 мм, шириной в 20-30 см;
• жердь или брус длиной 1-1,5 м для ручки;
• дрель с возможностью блокировки кнопки;
• алюминиевые крепежные пластины, которые используются при монтаже алюминиевого профиля.

Доска будет выполнять роль рейки, поэтому она должна быть ровной и крепкой. Последовательность сборки следующая:

1. Рабочая поверхность доски зачищается, шкурится, чтобы она получилась гладкая.

2. Сверху посередине к ней при помощи алюминиевых пластин и саморезов крепится дрель. Инструмент кладется вдоль доски.

   Так, чтобы ось вращения патрона совпадала с центром доски.

3. Рядом такими же саморезами прикручивается ручка. Ее лучше всего привинчивать под углом, поэтому будет правильным предварительно сделать на жерди или брусе косой срез.
4. В патрон дрели вставляется предмет со смещенным центром тяжести — кривое сверло, кусок арматуры, зажимной ключ от патрона. Все, виброрейка готова.

Пользоваться ею просто. Дрель подключается к сети, включается и кнопка фиксируется в зажатом положении. Благодаря смещенному центру тяжести сверло или арматура создает вибрацию, которая передается доске.

Поскольку электроинструмент работает в непосредственной близости от мокрого бетона, важно позаботиться о средствах защиты от поражения электрическим током — перчатках, сапогах и пр.

Недостатки такого инструмента:

• доска по ровности не сравнится с алюминиевым профилем;
• малая масса и мощность вибрационного двигателя не позволяют использовать рейки большой длины;
• нет возможности регулировать обороты;
• двигатель располагается в непосредственной близости от бетона, на него могут попасть брызги с последующим коротким замыканием;
• конструкция одноразовая, при длительном хранении доска будет коробиться, скручиваться.

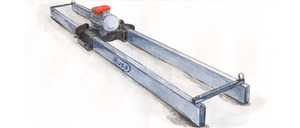

Конструкция из металла

Более долговечной и производительной будет конструкция с металлической рейкой, но для нее потребуется больше материалов и усилий, а также знаний.

В основу можно положить готовый алюминиевый профиль — правило, который продают в каждом строительном магазине.

Он вне конкуренции по качеству, а еще не боится коррозии.

Но сварка или пайка с алюминием — сложная задача, а на саморезах или винтах конструкция проживет не долго.

Альтернатива — стальная рейка. Ее можно сделать из швеллера или трубы прямоугольного профиля. Главный недостаток — рабочая поверхность будет покрываться ржавчиной, которая снизит качество работы, а также усложнит очистку инструмента от бетона после работы.

Что понадобится, если решили делать инструмент со стальной рейкой:

• стальной швеллер или профильная труба;
• два небольших отрезка уголка или такого же швеллера;
• две трубы для ручек;
• вибрационный двигатель.

Качество и функциональность полученного инструмента зависят от умения обращаться со сваркой и познаний в электротехнике.

Как сделать рейку:

1. На швеллер сверху привариваются уголки. Их нужно приварить поперек рейки в ее средней части. Это будет станина для двигателя, поэтому расстояние между уголками подбирается в соответствии с размерами мотора, расстоянием между крепежными элементами.
2. В уголках просверливаются отверстия для крепления двигателя.
3. Устанавливается мотор. Привинчивать нужно основательно, чтобы он хорошо передавал вибрации на рейку и не отвинчивался.
4. По бокам от мотора к рейке привариваются трубки — рукоятки.
5. Желательно рукоятки покрыть изоляционным материалом, чтобы обезопасить человека от удара током. Также нужно позаботиться о заземлении мотора.
6. Если есть соответствующие познания в электрике, то на рукоятке можно установить регулятор оборотов.

Если под рукой нет вибромотора, можно использовать любой электродвигатель подходящей мощности, установив на ось вращения груз со смещенным центром тяжести. При этом нужно позаботиться, чтобы этот груз при работе случайно не оторвало центробежной силой.

Еще можно использовать вместо электромотора двигатель внутреннего сгорания — от мотоблока, цепной пилы и пр. Но такой силовой агрегат может использоваться только вместе со сцеплением, иначе вы его просто не запустите.

Использование бензинового двигателя в помещении допускается только при наличии хорошей вентиляции.

Можно заменить швеллер из обычной стали профиль

vest-beton.ru

вибрационная конструкция для выравнивания и уплотнения бетона

Качественное бетонное покрытие обладает множествами плюсов, к примеру: высокий срок эксплуатации, повышенная износостойкость и крепость. Чтобы добиться всех этих полезных качеств, необходимо максимально выровнять и утрамбовать бетон, чтобы он имел высокую плотность. Но на это влияет соблюдение технологии, именно за счет этого можно сделать качественное бетонное основание.

В строительной сфере изобретено достаточно современных устройств, которые существенно упрощают процесс работы, к этой категории причисляется и виброрейка.

Принцип работы виброрейки

По технологии устройство сооружается из высококачественного алюминия или стали. Металлическая рама составляет основу виброрейки, но также одним из главных элементов приспособления считается вибрационный механизм, за счет которого, рейка выполняет вибрационное уплотнение бетона. Сердце устройства составляет мотор, он может быть электрическим и бензиновым.

Бензиновая и электрическая виброрейка работает по такой схеме: при включении двигателя начинает работать сам вибрационный механизм, далее в рабочее положение приводится сама рама из алюминия или металла, в окончании вибрация распространяется на определенный участок бетона. Рейки для бетона бывают разные по длине: от 0,5 м до 10 м.

Бензиновый мотор в отличие от электрического типа имеет преимущество в большей мощности, но недостаток заключается в сложности эксплуатации оборудования в помещении из-за выхлопных газов. Электрический двигатель идеально подходит для работы внутри в квартиры или дома. Виброрейка предназначается не только для извлечения кислорода из бетона и его уплотнения, но приспособление также способно выполнять выравнивание поверхности.

Аппарат можно купить и в магазине, но его цена, довольно дорогая, проще и дешевле сделать бензиновую или электрическую виброрейку для бетона своими руками.

Виды виброреек

Приспособление для бетона разделяется на 3 вида:

1. Плавающий и нераздвижной тип – приспособление отлично подходит для бытовой эксплуатации. Длина виброрейки не превышает 300 см, конечно, размер рейки можно подобрать по собственным предпочтениям. Мощность таких устройств не выходит за пределы 1,2 кВт. Из распространенных отечественных производителей лидируют такие модели: «ТСС» и «Красный Маяк».
2. Телескопический и раздвижной тип – такой вид инструмента является вполне универсальным, может справляться с работой на разных площадях, выполняет трамбовку и укладку бетонного раствора. Раздвижные модели имеют рабочую длину на 10 м и оснащены двойной рамой для выравнивания поверхности бетона. Профессиональное оборудование производится такими компаниями: Masalta и Euroscreed.
3. Секционный тип виброрейки – принцип заключается в добавочной насадке, если это необходимо в работе. Секции напоминают рамы в треугольном виде, которые фиксируются при помощи болтов. Такая модель обладает легкой системой регулирования и высокой функциональностью. По цене они превосходят рейки плавающего типа. Инструмент предназначен именно для использования в условиях промышленных сооружений. Изготавливается секционная виброрейка из камерных алюминиевых деталей или металлического швеллера, соединение выполняется попарно.

Двойная рамная конструкция ускоряет процесс работы практически в два раза.

Инструменты и материалы

В строительных магазинах продаются все необходимые детали для сборки виброрейки. Можно избежать покупок, если имеется собственная мастерская с нужным материалом. Для изготовления понадобятся следующие элементы:

• если виброрейка предназначается для домашнего пользования, достаточно приобрести электродвигатель с мощностью 1,2 кВт;
• в качестве основной рамы подойдет стальной швеллер;
• болты и гайки;
• металлические или алюминиевые уголки;
• вибрационная установка;
• для изоляции подойдет обычная резина;
• пускатель для электромотора с настройкой нужных вращений;
• электрический провод трехфазного типа;
• для конструирования ручек понадобятся несколько штук арматуры.

Для упрощения изготовления виброрейки для бетона следует подготовить следующие инструменты:

• металлические сверла надлежащего диаметра, чтобы подходили под сечение болтов;
• дрель, желательно мощную, ведь придется сверлить толстостенный металл;
• инструмент для резки металла;
• гаечные ключи;
• сварочный аппарат.

Изготовление ручек

Для того, чтобы сделать самодельную виброрейку, необходимо обладать некоторыми знаниями по электрике и по эксплуатации сварочным аппаратом. Если подобных навыков нет, можно привлечь друзей, умеющих работать с такими инструментами. Конструирование виброрейки всегда начинается с ручек, которые должны состоять из арматуры. Их следует немного выгнуть, придать им дугообразную форму.

С помощью сварки выполняется соединение сделанных ручек к профилю, чтобы деталь была закреплена надежнее, ее следует дополнительно закрепить болтами. Сборка осуществляется на верстаке или обычном ровном столе, ведь необходимо выдерживать максимальную ровность, а на рельефной поверхности этого тяжело добиться.

Для обеспечения безопасности, ручки рекомендуется изолировать резиновым покрытием. Резина должна иметь приличную толщину, ведь при работе виброрейкой создается большая вибрация, которая переносится на ручки, что, в свою очередь, делает пользование инструментом неудобным. Бывают случаи, когда приспособление делается с одной ручкой – это не практично. Специалисты советуют делать одну пару, так проще совершать манипуляции виброрейкой.

Установка электромотора

После сборки металлической рамы и ручки, необходимо приступить к установке двигателя, он должен располагаться в центре профиля. За счет такого приема, вибрация будет равномерно расходиться по всему устройству. Для закрепления мотора допускается использовать множество способов и материалов, но по технологии в качестве фиксации рекомендуется применить уголки.

Фиксаторы можно установить непосредственно на электродвигатель, а затем на собранную конструкцию, в окончании применить болты для закрутки к профилю. Во втором случае, уголки монтируются к металлической балке, закрепляются, а двигатель устанавливается на последнем этапе.

Для прочного и надежного закрепления рекомендуется использовать электросварку, а для дополнительной прочности используются болты, которые вкручиваются в ранее изготовленные отверстия при помощи дрели. Если же под рукой нет электрической дрели, то допускается применение шуруповерта, на последний случай можно воспользоваться сварочным аппаратом, чтобы прожечь отверстия в металле.

Последний этап сборки

Самодельная виброрейка, в отличие от заводской является надежной, ведь детали собираются своими руками и соответственно устраняются возможные дефекты в процессе работы. Но при сборке следует брать во внимание основные нюансы. На ручках и профиле необходимо поместить вибрационную установку таким образом, чтобы была возможность для прочного закрепления детали.

К установке и электромотору присоединяется трехфазный провод. Пускатель монтируется на двигатель, для лучшего удобства его надо закрепить на ручке. В этом случае используются отвертки. Оголенные места соединения на проводе изолируются обычной изоляционной лентой. Чтобы конструкция прослужила намного дольше, ее следует покрыть качественной краской, ведь металл будет постоянно сталкиваться с влагой, а последствия могут выйти в виде коррозии.

Варианты сборки конструкции

Для разных площадей помещения можно сделать сборную виброрейку для укладки бетона. Допускается удлинение ручек, а их закрепление осуществляется с помощью болтов. Достаточно отрезать болгаркой профиль на одинаковые отрезки, далее на конструкции делаются отверстия, и выполняется соединение с двух сторон. Чтобы дополнительно зафиксировать данные элементы, рекомендуется применить уголки.

Для слоев бетона большой толщины прекрасно подходят плавающие, рамные и двойные виброрейки, они отлично справляются с утрамбовкой. А схема изготовления практически не имеет отличий от бытовой виброрейки. Самым важным считается установка мотора, который строго должен располагаться в центре конструкции. В качестве крепления подойдут уголки и сварка.

Профессионалы заявляют, что рама соединяется в трех местах – на краях и в центре. Рамная виброрейка также может быть сконструирована по сборному типу и делается из четырех профильных отрезков.

Рекомендации по использованию виброрейки для стяжки

После изготовления виброрейки своими руками следует произвести проверку устройства и испытать на работе. Вначале пол освобождается от различного мусора, устанавливается армирующая сетка для качественного скрепления бетона, а затем совершается монтаж маяков на поверхность. После этой процедуры производится заливка пола бетонным раствором, если бетон выступает за пределы направляющих, то следует выполнить разравнивание.

Теперь необходимо привести в действие виброрейку. На этом этапе не стоит спешить, ее надо аккуратно перемещать по бетонной стяжке без рывков. Таким образом получается ровная поверхность бетона без пор. Для неопытного строителя не рекомендуется выполнять такой комплекс работы на больших площадях. Начинать учиться надо с небольшой комнаты и желательно под присмотром знакомого специалиста. Часто бывает, когда в процессе работы самодельным вибрационным приспособлением проседает бетон, в таком случае его надо добавить мастерком в просевший участок.

instrument.guru

Виброрейка для бетона — разновидности и принцип действия

Качественная заливка бетонных конструкций подразумевает обязательную трамбовку и выравнивание рабочей смеси. Для этих целей применяются виброрейки для укладки бетона. С учетом простоты их конструкции, многие застройщики считают цены на промышленное оборудование завышенными. Поэтому для единоразового использования или при желании сэкономить больше всего подойдет виброрейка для укладки бетона своими руками.

Что такое реечный виброуплотнитель

По сути, виброрейка для бетона – это стандартное правило́, на котором закреплен трехфазный асинхронный двигатель с эксцентриками. При вращении вала смещенный центр тяжести эксцентриков вызывает механические колебания, передающиеся правилу в виде вибраций различной частоты. В качестве правила используется металлическая рама из соединенных между собой пустотелых профилей. Для управления конструкцией предусмотрены рукоятки с виброизоляционным покрытием, а для переноски – транспортные ручки.

Виброобработка бетонной смеси предотвращает образование пустот в застывшем растворе и трещин на его поверхности, тем самым улучшая его эксплуатационные свойства.

Реечные уплотнители также применяются при работе с сухими стяжками (при уровне влажности 20%). С помощью виброреек можно быстро и качественно укладывать тротуарную плитку.

Разновидности виброреек

Инструменты для виброобработки отличаются по нескольким параметрам.

Отличия по типу двигателя

Реечные виброуплотнители различают по типу привода, который может быть бензиновым или электрическим.

Бензиновая виброрейка более производительна по сравнению с электрической. Независимость от электросети делает устройство полностью автономным и незаменимым для работы на больших участках.

В закрытых или жилых помещениях применяется виброрейка электрическая, которая не выделяет выхлопных газов и отличается низким уровнем шума при включенном двигателе.

Электродвигатель существенно легче бензинового, что положительно сказывается на маневренности установки. К тому же, виброрейка электрическая экономична в эксплуатации.

Классификация по типу конструкции

Конфигурация агрегатов определяет их функциональность и стоимость. С учетом конструктивных особенностей выделяют такие виды реечного виброоборудования:

• Плавающая виброрейка (отделочная) – облегченные конструкции для тонкослойного (глубиной до 15-20 см) финишного выравнивания. Работают без направляющих.
• Алюминиевый профиль обеспечивает небольшой вес агрегата и лучшее скольжение по поверхности, из-за чего виброрейка плавающая также называется виброшваброй.
• Поверхностные реверсивные. Оснащены реверсивным механизмом прямого хода и профилем с закругленными краями. Установка может двигаться в прямом и обратном направлении. Поворот профиля в противоположную сторону осуществляется вращением рукоятки.

• Виброрейки с фиксированной длиной. Работают по направляющим и обеспечивают глубину уплотнения до 30 см.

• Двойные телескопические (раздвижные). Виброрейка телескопическая отличается компактностью в сложенном состоянии, что немаловажно при транспортировке оборудования на строительный объект. Длина инструмента увеличивается за счет выдвижной конструкции и может составлять от 2,5 до 4,5 м. Раздвижная виброрейка производится из стальных или алюминиевых профилей. Виброрейка телескопическая отличается большим весом и работает только по направляющим.

• Секционные. Собираются из отдельных фрагментов и могут достигать длины 20-30 м. Увеличение длины реек позволяет за один проход обработать большую площадь. За счет утяжеления конструкции увеличивается эффективная глубина уплотнения. Это универсальные приспособления для масштабного строительства.

Особенности эксплуатации виброреек

Виброрейки просты в применении, но работа с ними имеет свои особенности.

Правила работы с реечными виброуплотнителями:

• Перед запуском проверяется исправность оборудования.Для защиты от вероятного поражения током надевают резиновые сапоги и рукавицы.
• Плавающая виброрейка должна скользить по поверхности раствора. Более тяжелое оборудование, которое работает по направляющим, монтируется до подачи бетонной смеси и должно находиться несколько ниже ее уровня.
• Направляющие для виброрейки выставляют строго горизонтально по нулевой отметке, которая отвечает окончательному уровню готового напольного покрытия.
• После подачи раствора запускают виброустановку и с помощью тросов протягивают ее по направляющим. Области проседания смеси ниже заданного уровня заполняют небольшими порциями раствора до выравнивания по нужной отметке.
• После окончания работ тщательно очищают раму от раствора. Особое внимание при этом уделяют болтовым креплениям рамы, которые контактировали с влажной бетонной смесью.
• Незначительные дефекты на застывшей поверхности легко устраняются шлифмашинкой.

Как сделать виброрейку своими руками

Инструмент, сделанный самостоятельно из доступных приборов и материалов, позволяет решить необходимые задачи и одновременно сэкономить на покупке дорогостоящего оборудования.

Как правило, своими руками изготавливается виброрейка электрическая. Однако в самодельных агрегатах встречаются и бензиновые двигатели (чаще всего – от вышедших из строя бензопил).

Для изготовления виброрейки для бетона своими руками потребуются:

• Основа для рабочей рамы: алюминиевые или стальные профильные трубы квадратного сечения или швеллер длиной 2-3 м.
• Два уголка сечением 40×40 мм и длиной около 20 см.
• Две трубы для рукояток (их длина определяется ростом работника).
• Двигатель с вибрационным механизмом (для поверхностного уплотнения глубиной 20 см, достаточно мощности двигателя в 1,5 кВт).
• Болты для креплений.
• Резина для изоляции рукояток.
• Трехфазный провод.
• Дрель и шуруповерт.
• Оборудование для сварки.
• Пусковое устройство.

Примечание! Допускается выполнение работ и без сварочного аппарата, так как сделать виброрейку можно с помощью болтовых креплений.

При наличии минимальной сноровки, виброрейка своими руками собирается достаточно быстро в несколько шагов:

1. По центру профиля на определенном расстоянии друг от друга (в соответствии с размерами двигателя) привариваются уголки. В процессе сварки концы профилей и угловые соединения конструкции заваривают наглухо, не допуская образования зазоров. Иначе, при работе, раствор будет попадать в отверстия, увеличивая вес агрегата.
2. Из труб или арматуры формируют рукоятки, для удобства изгибая их по своему усмотрению. Их приваривают к профилю (или крепят болтами) по обе стороны от двигателя.
3. Двигатель монтируется строго по центру рамы. При его минимальном отклонении от центрального положения, конструкцию, в процессе работы, будет уводить в сторону, что затруднит ее передвижение в нужном направлении. Закрепить двигатель лучше болтами: так он в любой момент будет доступен для замены или ремонта.
4. На рукоятку или двигатель монтируют пусковое устройство.
5. Присоединяют кабель питания. Двигатель заземляют, а рукоятки обматывают вибро- и токоизоляционной материей.

В заключении

В условиях частного строительства виброрейка для укладки бетона, сделанная своими руками, по качеству уплотнения практически не уступает промышленным аналогам. По желанию, можно использовать стальной или алюминиевый профиль, увеличивая или уменьшая вес агрегата. Соединив параллельно два профиля, можно сконструировать двойную виброрейку. Только виброрейка телескопическая из-за сложной конфигурации с трудом «поддается» самостоятельному изготовлению.

zamesbetona.ru

Делаем виброрейку для укладки бетона

Именно виброрейка для укладки бетона позволяет сделать это покрытие максимально прочным и качественным.

Само по себе покрытие из бетона обладает огромным количеством преимуществ.

Однако, для того чтобы оно действительно имело высокие технические характеристики, его необходимо заливать по всем правилам существующей технологии.



Правильно приготовить раствор и выставить опалубку это только половина дела, бетон необходимо правильно и грамотно укладывать.

Если после высыхания внутри бетонного основания будут завоздушенные области и пустоты, то такое покрытие, скорее всего, не прослужит долгое время и сильно потеряет в качестве.

Поэтому очень важно в процессе заливки цементного раствора, проводить его тщательную утрамбовку и уплотнение. Это позволит выпустить попавший туда воздух, и тем самым убрать пустоты.

Данную работу можно проделывать в ручном режиме, путем прокалывания свежего раствора куском арматуры, однако ни кто не гарантирует качество такого бетона, да и при большой площади заливки сделать это будет не просто и достаточно проблематично.

Именно для того, чтобы упростить работу и сделать покрытие максимально качественным, и используется универсальная виброрейка для бетона, которую можно купить, а можно сделать в домашних условиях своими руками.

Принцип и основы работы

Вообще виброрейка для бетона представляет собой специальный агрегат, который состоит из жесткой прочной рамы и специального вибратора, приводящего ее в асинхронное движение.

В качестве материала каркаса принято использовать толстый алюминий или качественную легированную сталь.

Основным элементом вибрационной системы выступает двигатель, работающий от бензина или электричества.

Для того чтобы привести ее в действие, необходимо запустить двигатель, который будет передавать определенное вращательное движение вибрационной системе, а та в свою очередь задавать необходимое движение непосредственно раме.

Таким образом, рама работающей виброрейки заставляет бетонный раствор двигаться, убирая из него все воздушные пустоты и тщательно трамбуя. Длина самой рейки может составлять от нескольких десятков сантиметров до десяти метров.

Плавающая виброрейка, которая оснащена бензиновым двигателем, имеет большую мощность по сравнению с электрической.

В большинстве случаев плавающие виброрейки с бензиновым приводом используются для работы на открытых пространствах, так как двигатель выбрасывает в атмосферу вредные примеси.

При необходимости проводить работы с бетоном в замкнутых пространствах используют плавающую виброрейку, приводом которой выступает электрический двигатель.

Следует отметить, что при помощи виброрейки можно не только трамбовать раствор и убирать из него завоздушенные пространства.

Это плавающее устройство также активно применяется при необходимости выровнять поверхность практически любой площади.

Видео:

Данное универсальное оборудование можно купить в любом специализированном магазине, однако стоимость его достаточно высокая.

Оптимальным вариантом будет собрать его своими руками, тем более сделать это сможет каждый.

Подготовительный этап работы

Плавающая виброрейка в техническом плане устроена не сложно, однако для сборки ее своими руками потребуются минимальные знания в области строительства.

Как отмечалось выше, гораздо проще купить это устройство в ближайшем специализированном магазине, однако если есть желание сэкономить деньги и собрать ее своими руками, к работе следует тщательно подготовиться.

Для ее самостоятельной сборки необходимо иметь начальные навыки по работе со сваркой и электричеством. Крайне важно — когда будет собираться плавающая виброрейка своими руками, соблюдать правила техники безопасности.

Схема устройства виброрейки: 1- рабочая плита; 2- вибратор; 3- вал; 4-амортизаторы; 5- рама; 6- двигатель; 7- ременная передача; 8,9- шкивы; 10- приводной вал.

Это связано с тем, что большая часть работы будет производиться с использованием трехфазного пускового механизма.

Оптимальным размером рабочей части виброрейки специалисты считают три метра, а мощность двигателя лучше взять не более полутора кВт.

Как показывает практика, плавающая виброрейка с такими параметрами позволит работать с раствором, толщина которого составляет до двадцати сантиметров.

Для изготовления этого универсального устройства своими руками нужно иметь под рукой швеллер и арматуру, а также уголки из стали или алюминия.

Кроме этого, необходимо запастись болтами с различным диаметром, изоляционной резиной, качественным трехфазным кабелем.

Обязательно потребуется электрический двигатель соответствующей мощности, подходящие для него пускатели, а также сама вибрационная установка.

Из инструмента следует найти сварочный аппарат, дрель с шуруповертом, а также набор гаечных ключей.

Все материалы должны быть качественными и надежными, так как при своей эксплуатации плавающая виброрейка будет подвержена достаточно высоким нагрузкам.

Кроме этого, собирая это устройство, необходимо максимально соблюдать правила техники безопасности и обеспечить надежную защиту всех электрических составляющих оборудования.

Желательно на предварительном этапе работ составить подробный чертеж собираемого устройства и все работу выполнять в точном соответствии с ним.

Сборка устройства

Чтобы самодельная плавающая виброрейка смогла успешно выполнять все свои функции и обладала высокой долговечностью, всю работу по ее сборке следует выполнять правильно.

Работу следует начать с изготовления ручек, для чего можно использовать арматуру. Ручкам следует придать изогнутую форму и прикрепить при помощи сварки к профилю.

Видео:

Для большей надежности крепления помимо сварки рекомендуется использовать саморезы.

Чтобы обезопасить человека во время работы с виброрекой, ручки тщательно изолируются резиновым материалом. Далее следует основу устройства уложить на ровную поверхность верстака или стола.

После можно приступить к монтажу на устройство электрического двигателя.

Чтобы вибрация при работе устройства распределялась максимально равномерно, двигатель устанавливается в центральной части профиля.

Крепить его лучше всего при помощи двух уголков из металла. Можно уголки изначально прикрепить к самому двигателю, а уже затем к каркасу, а можно сделать наоборот.

Крепление вибрационной установки следует производить таким образом, чтобы идущий от нее кабель был максимально прочно зафиксирован, как на ручках, так и на самом профиле.

Пускатель для электродвигателя лучше всего смонтировать на одной из рукояток, однако, можно и на самом двигателе. Для удобства пользования виброрейкой, ее конструкцию можно сделать складывающейся.

Для этого необходимо профиль разрезать на две равные части и сделать болтовое соединение.

Для выравнивания толстых и утрамбованных слоев раствора устройство должно иметь либо двойную, либо рамную конструкцию. В этом случае процесс изготовления будет точно таким же, как и в первом случае.

Отличие будет состоять в том, что двигатель придется монтировать на специальное крепление в самом центре всей конструкции виброрейки.

Изготовление виброрейки с бензиновым двигателем значительно проще, так как нет необходимости крепить к остову электрический кабель.

Рекомендации и советы

Многие специалисты рекомендуют делать крепление рамы виброрейки в трех отдельных местах.

Лучше, если плавающая виброрейка будет иметь полностью разборную конструкцию, и для этого остов следует сделать из четырех независимых частей.

Видео:

Пользоваться виброрейкой следует только по ее прямому назначению, при этом не следует перегружать установленный двигатель. Это позволит увеличить срок службы устройства.

Процесс трамбовки раствора следует проводить равномерно и аккуратно.

Не стоит наливать большое количество бетона, так как в этом случае возникнут проблемы с его трамбовкой, а сама виброрейка будет перегружаться. Также не следует, чтобы устройство работало вхолостую.

В том случае, когда раствор опустится ниже уровня самой рейки, то его следует добавить при помощи лопаты.

Собрать виброрейку самостоятельно в домашних условиях при правильном подходе к делу сможет каждый.

Конечно, гораздо проще купить это универсальное устройство, однако в этом случае придется потратить достаточно большие деньги.

Не стоит забывать, что во многом долговечность устройства зависит от соблюдений правил по его эксплуатации.

ciscoexpo.ru

назначение, сфера использования и конструкция, виды, требования

Качество работ, связанных с укладкой бетона, зависит от эффективности уплотнения рабочей смеси. При бетонировании полов, формировании стяжки и заливке раствора в опалубку, профессиональные строители трамбуют жидкий бетон специальным инструментом. Виброрейка способствует удалению из бетонного массива воздушных включений, продлевая срок эксплуатации монолита, повышая износостойкость, упрочняя и планируя поверхность. Благодаря несложной конструкции, ее легко самостоятельно изготовить, сэкономив при этом денежные средства.



Плавающая электрическая виброрейка

Виброрейка для укладки бетона – назначение, сфера использования и конструкция

Популярная среди профессиональных строителей виброрейка – это специальное устройство, напоминающее обычное правило с вибрационным двигателем. Смещение центра масс при ускоренном вращении ротора вызывает вибрацию рабочей поверхности. Металлоконструкция выполнена в виде рамы, изготовленной из полых профилей.

Назначение виброрейки:

• передача низкочастотных колебаний через поверхность бетона вглубь массива;
• формирование плоской бетонной основы при перемещении устройства.

В зависимости от объемов строительных работ могут применяться различные виды инструмента:

• профессиональное оборудование, купленное в магазине;
• виброрейка, своими руками изготовленная в домашних условиях.

Рейки отличаются конструктивными особенностями, а также размерами рабочей площадки. Например, особенностью секционной конструкции является возможность изменения длины рабочей поверхности, а плавающей – регулировка углового положения рабочей рукоятки.

Виброрейка ЭВ-270А

Применение вибрационных уплотнителей позволяет строителям решать комплекс задач, связанных с укладкой бетона:

• заливать полы;
• обустраивать площадки;
• бетонировать стяжку;
• обеспечивать горизонтальность дорожных покрытий;
• строить пешеходные переходы;
• возводить мосты.

Рейка отличается простотой конструкции. Она состоит из следующих узлов:

• металлической площадки, рабочая поверхность которой передает вибрационное воздействие на бетон;
• малогабаритного приводного устройства, которое является источником низкочастотных колебаний;
• консольно расположенной рукоятки, благодаря которой оператор осуществляет перемещение рейки.

Виброрейки предназначены для следующих целей:

• ускоренного вывода влаги из массива после укладки бетона;
• повышения однородности бетонной смеси;
• удаления из бетона воздушных включений;
• повышения прочностных свойств монолита;
• обеспечение горизонтальности бетонной поверхности.

В результате передачи низкочастотных колебаний посредством вибрационного воздействия изменяются эксплуатационные показатели:

• возрастает прочность;

Виброрейка для бетона с направляющими

• повышается износостойкость;
• увеличивается продолжительность эксплуатации;
• растет плотность;
• улучшается внешний вид и качество поверхности.

По сравнению с промышленными устройствами для затирки и габаритными шлифовальными машинами, самодельная вибрационная рейка широко используется в частном строительстве благодаря следующим достоинствам:

• универсальности;
• компактности;
• функциональности;
• практичности;
• надежности.

Вибрационные рейки используют на открытых стройплощадках, а также на объектах, к которым не подведено электропитание.

Виброрейка самодельная – разновидности специального инструмента

Виброуплотнители классифицируются по следующим признакам:

• конструктивным особенностям;
• сфере использования;
• мощности приводной станции;
• материалу металлоконструкции;
• размерам площадки.

Виброрейка для укладки бетона своими руками

Устройства также отличаются:

• амплитудой колебаний. Частота вибрационного воздействия зависит от массы эксцентрика и конструкции привода;
• весом. С возрастанием массы устройства увеличивается глубина, которая подвергается трамбованию;
• производительностью. Наиболее эффективны уплотнители, передающие увеличенный уровень вибрации при малой скорости перемещения;
• стоимостью. Продукция известных предприятий-изготовителей и профессиональный инструмент отличаются повышенной ценой.

Работы по вибротрамбованию могут выполняться:

• внутри помещения. Применяется виброрейка электрическая плавающая;
• на открытой стройплощадке. Используется виброрейка плавающая бензиновая.

Генератор колебаний может работать от различных источников:

Для выполнения задач по виброуплотнению бетона массива применяются следующие виды устройств:

• виброрейка плавающая. Оборудование с плавающей рабочей площадкой – это облегченная конструкция для чистового выравнивания. Устанавливается непосредственно на обрабатываемую поверхность. При длине площадки до пяти метров инструмент уплотняет массив на глубину до 20 см. Особенности рейки плавающего типа – небольшая масса и простота обслуживания;
• телескопическая виброрейка для бетона. Это устройство, движение которого осуществляется только по специальным направляющим. Имеет рабочую площадку длиной более 6 метров. Конструкция позволяет увеличивать длину рабочей части для повышения производительности вибрационного уплотнения. Колебания низкой частоты проникают в массив на глубину 0,3 м;
• секционная виброрейка. Она состоит из отдельных элементов, конструкция которых позволяет наращивать длину рабочей поверхности до 30 см, что увеличивает площадь, обрабатываемую за один прием. Повышенная масса металлоконструкции обеспечивает увеличенную глубину виброуплотнения. Универсальное оборудование используется для масштабных строительных работ;
• алюминиевая виброрейка. Для укладки бетона своими руками такой инструмент незаменим, благодаря небольшому весу алюминиевой рамы. Устройство, изготовленное из легкого профиля, может переносить на стройплощадке один рабочий. Алюминиевый виброинструмент может легко скользить по направляющим, а также самостоятельно «плавать» по бетону.

Применение модульной виброрейки Atlas Copco BT90

Существуют также реверсивные агрегаты, которые могут изменять направление движения.

Самодельная виброрейка для бетона – специфика использования

Несмотря на простоту конструкции, соблюдайте определенные правила при работе с вибрационным уплотнителем:

• проверьте функционирование оборудования до запуска;
• смонтируйте, если необходимо, направляющие на нулевой отметке;
• используйте рейку с мощностью, соответствующей толщине бетонного слоя;
• залейте бетонный раствор на основу сантиметра на два выше уровня направляющих;
• произведите пуск виброустановки и постепенно перемещайте устройство;
• контролируйте в процессе работы рейки неизменность положения маячков;
• добавляйте небольшие порции бетонной смеси в местах проседания;
• производите очистку металлоконструкции от приставшего раствора;
• зачистите после застывания бетона дефекты на чистовой поверхности.

Соблюдение данных правил позволит обеспечить качество формируемой поверхности и облегчит работу с инструментом.

Как сделать виброрейку собственными силами

Для изготовления вибрационного электроинструмента подготовьте следующие материалы и оборудование:

• металлический профиль для сборки рамы;

Испытание виброрейки для заливки пола

• пластины и уголки для изготовления площадки;
• вибратор с крепежными элементами;
• заготовки для будущей рукоятки;
• питающий кабель;
• электрическую дрель;
• болгарку;
• сварочный аппарат.

Изготавливайте по следующему алгоритму:

1. Подготовьте заготовки.
2. Сварите металлическую раму.
3. Приварите к раме рукоятку.
4. Прикрепите вибрационный двигатель.
5. Подключите провод питания.

После подачи напряжения проверьте надежность сборки.

Виброрейка для бетона своими руками – оптимальные параметры

Изготавливая небольшое устройство для бытовых нужд, обратите внимание на следующие нюансы:

• длину рабочей части, которая не должна превышать 2–2,5 м;
• мощность привода, которая соответствует 1,2–1,5 кВт.

Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания

До начала изготовления следует определиться с особенностями конструкции и разработать чертеж.

Требования безопасности

При изготовлении и в процессе работ с вибрационной рейкой соблюдайте требования техники безопасности:

• проверьте целостность кабелей, чтобы избежать поражения электротоком;
• работайте с виброуплотнителем в резиновых сапогах и защитных рукавицах;
• надевайте беруши для защиты органов слуха от повышенного шума.

Соблюдение указанных рекомендаций позволит избежать травмирования.

Полезные рекомендации

Профессиональные строители не рекомендуют новичкам начинать с уплотнения больших участков. Они советуют вначале овладеть навыками работы с устройством на небольшой площади, а затем постепенно увеличивать размер обрабатываемой поверхности. Удобно подключать вибродвигатель к преобразователю частоты, позволяющему подобрать оптимальную величину нагрузки.

Заключение

Самостоятельно изготовленная вибрационная рейка по эффективности уплотнения не уступает промышленным образцам. Изготовление виброинструмента своими силами позволит сэкономить денежные средства. Важно определиться с конструкцией устройства, разработать чертеж и, в соответствии с ним, правильно изготовить рейку.

pobetony.expert
