Вентиляция в бане в парилке своими руками – Басту для русской, схема для парилки и пола, пошаговое руководство, и как сделать правильную систему в деревянной и в предбаннике?

Вторая важная функция вентиляции заключается в создании потока воздуха внутри парной, который активно взаимодействует с деревянными конструкциями и обеспечивает эффективное испарение влаги с их поверхностей. Если вентиляция спроектирована и реализована правильно, то про гниение или образование плесени в подпольном пространстве можно забыть. Дерево в парилке прослужит максимально продолжительный срок.

Дополнительным положительным эффектом от вентиляции может стать устранение одного из наиболее распространенных недостатков парных помещений — холодного пола из деревянных досок. Если грамотно направить тепловые потоки так, чтобы прогретый воздух заходил в подпольное пространство, то гарантированным результатом становится прогрев подполья и, как следствие, комфортный тёплый пол.

Оптимальная схема вентиляции в парной

Качественный воздухообмен способна обеспечить только такая конструкция, которая подразумевает устройство входящего в парилку потока воздуха из улицы, а не из смежных помещений. Тем более не допустима организация притока воздуха из комнаты отдыха, не имеющей собвственного вентиляционного канала, подающего свежий воздух снаружи.

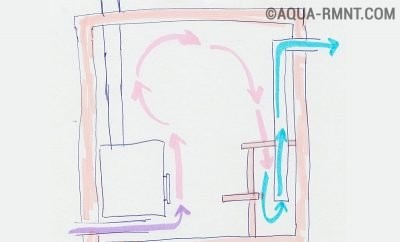

На схеме выше можно видеть все конструктивные элементы, необходимые при организации эффективной вентиляции в парном отделении. Здесь самое важное — это подача охлажденного уличного воздуха непосредственно под корпус печи. Такое решение позволяет минимизировать контакт человека с холодными потоками, идущими снаружи, так как они успевают в достаточной степени прогреться при входе в парилку, попадая на наиболее разогретый элемент в помещении — банную печь.

Второй важной частью вентиляционной конструкции является система вывода отработанного воздуха — вентиляционный канал, расположенный в дальнем от печи углу парной. Воздух заходит в нижнее отверстие трубы и по законам физики движется вверх по каналу, ведущему через потолок на улицу.

Инструкция по изготовлению вентиляции своими руками

Прежде всего нужно организовать канал подачи воздуха в парильное отделение. В зависимости от конструкции пола и типа строения эта задача имеет различные варианты решения. Рассмотрим пример обустройства входящего воздуховода в бане из сруба.

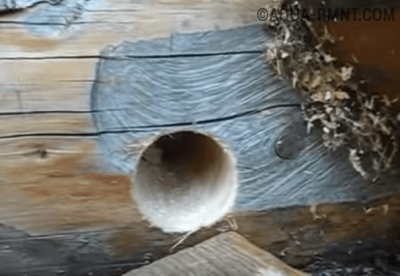

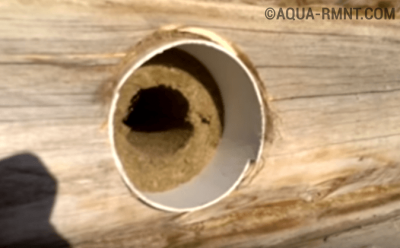

В одном из бревен было изготовлено отверстие, необходимое для установки в него пластиковой трубы диаметром 110 мм. После чего с помощью специального разветвителя была обеспечена возможность разделить канал на две части: одна заходит непосредственно в парилку возле печи, а вторая через специальную деревянную перегородку подходит к кирпичной обкладке печки с другой стороны.

Выход воздуха в данном случае был выполнен за счет установки вертикальной трубы аналогичного диаметра в углу на противоположной печи стене. Как видно, здесь канал для выходящих потоков максимально прост — отверстие на улицу сделано прямо в парилке, под потолком.

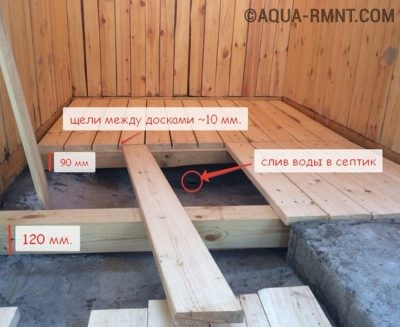

Если баня имеет деревянный проливной пол, то оптимальная конструкция выходного канала вентиляции будет выглядеть следующим образом.

Тут хорошо видно, что труба заходит в подполье, что обеспечивает затягивание тёплого воздуха под половые доски и гарантирует их эффективный прогрев и просушку.

Пример установки входящего вентканала для каркасной бани, установленной на свайном или столбчатом фундаменте.

Для создания более сильной тяги из помещения парилки вытяжная труба выводится из неё через потолок на второй этаж и далее через стену или крышу на улицу. Если выход воздуховода выполняется через потолок, то рекомендуется выполнить его утепление. Если этого не сделать, то зимой труба на чердаке будет сильно охлаждаться. Этот приведет к тому, что горячий пар идущий из парилки на выход, при контакте с холодным материалом воздуховода, превратится в конденсат и осядет внутри трубы. В результате капли начнут стекатьвниз по каналу и попадать обратно в парилку, дополнительно увлажняя пространство возле трубы.

Ниже можно видеть ещё один пример реализации оптимально схемы вентиляции, размещенной ранее.

Под деревянным настилом проливных полов установлена металлическая труба подачи воздуха. С одного конца она выходит на улицу, а другим подходит непосредственно под печь. Далее размещены фото того, как можно закрыть трубу в парилке декоративным деревянным коробом.

Технология проветривания

Самое эффективное проветривание парилки обеспечивает так называемая система «залповой вентиляции». Своё название технология получила за то, что процесс длится минимальное количество времени, за которое воздух в парилке успевает практически полностью смениться. Выполнять процедуру следует в промежутках между приёмом банных процедур.

Принцип в том, чтобы одновременно открыть дверь в парилку и, находящееся в противоположной или одной из боковых стен, вентиляционное отверстие или окно. Важно, чтобы точка выхода воздуха располагалась как можно дальше от двери, чтобы максимально быстро и продуктивно сменить воздух парной и в наименьшей степени снизить температуру стен, пола, потолка и полоков, а также печи внутри помещения.

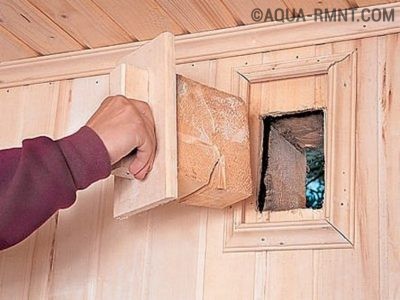

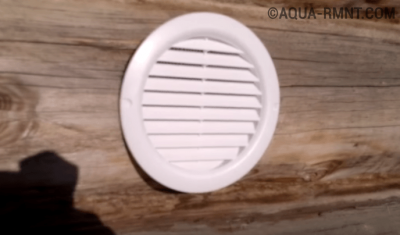

Пример изготовления вентиляционного отверстия с регулируемым металлическим диффузором на фото ниже. Его установка выполняется на высоте около 30-50 см от пола, обычно под полоком.

Данное отверстие одновременно выполняет функции вытяжного канала. Его можно совмещать с окном или верхним вытяжным отверстием.

Что касается эффективности залпового метода проветривания, то для её определения проводились специальные эксперименты. На практике установлено, что окно с размерами 400х400 мм позволяет полностью сменить воздух в парилке объёмом 15 м³ всего за 6 минут. Здесь нужно сказать, что речь идёт именно о 100% замене старого воздуха на новый, что в принципе и не требуется. Для продолжения процесса парения в комфортных условиях достаточно выполнять процедуру в течение 2-3 минут, а это в самой минимальной степени влияет на охлаждение внутренних поверхностей парной и банной печки.

плюсы и минусы + пошаговая инструкция по обустройству

Возможно, вы считаете себя знатоком банного отдыха или просто любите его. Таких людей много, а у некоторых есть собственные бани, но даже они допускают ошибки. Наверное, вы слышали о важности вентиляции — при ее обустройстве ошибаются очень часто, особенно это касается системы басту, которая предусматривает много вариантов для вывода воздуха. Правильная вентиляция басту в бане русского типа с ее высокой влажностью дает много преимуществ.

Изучив нашу статью, вы сможете сами выбрать детали и без посторонней помощи соберете вентиляционный канал. Работа заберет немало времени, но не будет сложной, если все знать. Также мы расскажем о достоинствах и недостатках вентиляции басту.

Басту работает при определенной циркуляции воздуха. Многое зависит от планировки бани – нужно будет объединить собственный комфорт и идеальную планировку для вентиляции. Узнайте больше о принципе работы этой вентиляционной системы и ее составных частях из нашей статьи.

Содержание статьи:

Особенность вентиляции басту в бане

Бани и сауны имеют парилки, и при разных кондициях им всем нужна вентиляция. В парной воздух обновляется до нескольких раз в час. Чертеж вентиляции рисуют заранее, иногда выбирают среди типовых решений на каждый размер.

Слово «bastu» со шведского переводится как сауна. От него и произошло название разновидности вентиляции. Вверху эта система замкнута, а внизу работает как приточно-вытяжная. В вентиляцию включают в том числе любые обогреватели, если они могут нагревать поток воздуха.

Вытяжная система находится за стеной, а ее входное отверстие имеет горизонтальное направление, плюс заключается в прямолинейной трубе. Она здесь изображена условно

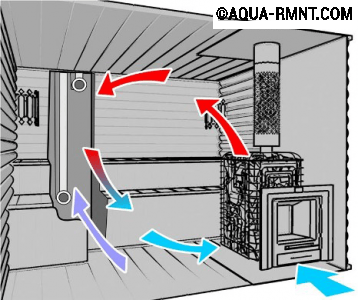

Подробная схема вентиляции басту выглядит так:

1. Воздух через приточный канал попадает с улицы в парную. В классическом и самом распространенном варианте происходит именно так.
2. Приток входит в помещение в месте под печкой (в полу или внизу стены) и нагревается от нее.
3. Теплый воздух идет вверх и перемешивается с паром. Под потолком постепенно остывает и начинает опускаться вниз. Так же движется пар, насыщенный микроскопическими каплями воды.
4. Чтобы воздух не крутился по парилке и избытком углекислого газа не вредил посетителями, его следует убирать наружу.
5. Работает естественный метод отвода: воздух, после того как опустится на пол, начнет уходить в нижнее отверстие вертикальной трубы. Разность давления приводит к его засасыванию и движению по каналу вверх и дальше — на улицу. Труба еще и нагревается и повышает температуру воздуха, что способствует его поднятию.
6. Прежде чем попасть наружу, воздух переходит из вертикальной трубы в горизонтально расположенный тройник, который выше. Один конец этой детали уходит на улицу, а другой — внутрь помещения. Второй должна закрывать заглушка. Ее убирают для обычного проветривания и чтобы убавить жар.
7. Другой и более эффективный вариант, когда горизонтального движения в вытяжной системе нет, а ее вертикальная труба выходит через крышу. В басту такого типа тоже есть тройник — более короткий и с вертикальным, а не горизонтальным размещением.

Басту работает без вентиляторов/нагнетателей и только за счет естественного движения воздуха.

Вывод воздуха в печку прямо в парилке усиливает проветривание в несколько раз, но температура будет стремительно снижаться

Уличное отверстие вытяжного канала должно представлять из себя конец трубы, а не плоский проход. Помните о мощности . Чем она выше, тем большее значение имеет поворот воздуха в трубах басту. Тяга ослабевает от изменения движения.

В инструкциях к печам-скоропаркам из-за их высокой мощности предлагают делать строго вертикальный вытяжной канал с выводом через крышу. Имейте это в виду. Из-за рисунка с поворотом и мощной печкой начнет гнить дерево, и контролировать влажность станет трудно.

Печка может находиться на открытом месте или за перегородкой, тогда поступающий воздух будет выходить над ней. Иногда в парной стоит только каменка, от которой и нагревается воздух, а печь остается изолированной.

Уходящий воздух попадает в вытяжную трубу на небольшой высоте над полом или опускается под него и заходит в канал, отверстие которого тоже ниже пола. Иногда охлажденный воздух уходит под сиденья полока, где и входит в трубу. В некоторых банях канал прячут в короб, в стену или за нее.

Вытяжную часть басту размещают ближе к углу, а если у печки тоже угловое расположение, то трубу ставят по диагонали напротив.

Не стоит поднимать входное отверстие вытяжного канала выше коленей — внизу будет слишком прохладно. В русских банях поддерживают высокую влажность, поэтому на отверстие иногда приходится устанавливать регулировочный клапан. Им уменьшают отток воздуха, если в бане стало не хватать влаги.

Идеальное решение для циркуляции воздуха: на изображении 1 — отверстие вытяжного канала, 2 — пол, 3 — воздух с улицы, 4 — нагретая поверхность печи, 5 — продолжение после приточного канала, 6 — горизонтальный край печи, 7 — место для ароматических веществ, 8 — нагретый воздух, 9 — испаряющиеся ароматы, 10 — отработанный воздух с высокой плотностью, 11 — конвективные потоки, 12 — бак — увлажнитель воздуха, 13 — влажность и пар, 14 — воздух, который засасывают конвективные потоки, 15 — полок, 16 — зона дыхания, 17 — паровой пирог, 18 — вытяжная труба, идущая через потолок, 19 — паровоздушная смесь

Вентиляция басту подходит для простых парилен и совмещенных с мойкой. Трубы годятся из нержавеющей или оцинкованной стали.

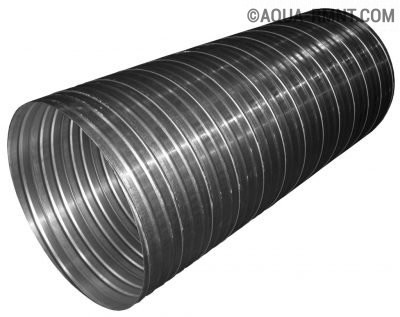

Иногда берут каналы для водосточной системы и вставляют друг в друга, но больше подходят .

Преимущества вентиляции басту

Главный плюс циркуляции с замкнутой верхней частью помещения состоит в том, что воздух прогревается равномернее. Предметы в такой парной тоже нагреваются лучше.

Другие достоинства воздухообмена по принципу басту:

• воздух для нагрева поступает свежий — с улицы;
• приятный запах в парной;
• не нужны дополнительные вентиляционные приборы;
• больше пользы для здоровья;
• облегченный уход за баней;
• большая зона комфорта в парилке.

У системы вентиляции по принципу баста есть три варианта работы вытяжного канала. С открытыми заглушкой и нижним клапаном станет намного суше, и парная получит свежий воздух через вытяжную часть.

С закрытой крышкой и открытым клапаном в парилке будет уменьшаться давление и уходить лишняя влага — это рабочий режим. Без заглушки и с закрытым шибером под горизонтальной вытяжной трубой в парной становится прохладнее и свежее.

Недостатки вентиляционной системы басту

Минусы проявляют себя по-разному, в зависимости от ситуации. Печки на дровах выделяют угарный газ, поэтому заходить в парную можно только после полного сгорания. За это время приточная часть системы басту заметно остудит помещение и печь. Топить придется большим количеством дров, что еще хуже, дороже и неудобно по времени.

Расход сырья после растопки удастся уменьшить при любой вентиляции, необязательно типа басту. Достаточно ее закупорить.

Одна из сильных сторон басту — воздух не ищет щелей, но в совокупности с переувлажнением от неудачно выбранного рисунка вентиляции, из-за этого появляется плесень

В русских банях принято подливать воду на горячие камни. Более влажный воздух жжет сильнее, а с вентиляцией басту — опускается на банщиков почти не теряя в температуре, особенно если отвод воздуха разместить под полоком. Придется чаще открывать форточку.

Слабые места такой вентиляции:

1. Невысокая мощность. Вытяжная часть хуже справляется с отводом воздуха по сравнению с верхней вентиляцией, зольником печи, механическими системами.
2. Под печку нельзя ставить фильтр, он расплавится.
3. В безветренный день тяга снижается.
4. Сильные порывы ветра приводят к сквознякам, холоду на уровне пола.

Главный недостаток басту — сравнительно малая мощность.

Способы повышения мощности вентиляции

Мощность повышают несколькими способами. Если зольник печи находится в парилке, то ее следует окружить возвышением. Возле печки воздух нагреется, потом сделает полукруг по верхней половине парной и уже более тяжелый и прохладный опустится сначала на противоположной стороне. Из-за разницы высоты и тяги в зольнике холодный воздух попадет в топку (камеру сгорания) печи, откуда выйдет через дымоход.

Чаще всего зольник располагают в комнате отдыха, а закрытую часть печи направляют в парную. Тогда под полом парилки можно разместить трубу для забора отработанного воздуха, отверстием у дальней от комнаты отдыха стенки. Противоположный конец этого вытяжного канала подвести под зольник в комнате отдыха. Тяга печи удалит воздух из здания намного быстрее, чем вытяжная труба в парной.

Форточка у изголовья: зимой ее открывают и снижают влажность, также ее используют, чтобы дать свежий воздух парящемуся или снизить температуру жара

Вытяжной канал басту все же следует оставить для дополнительной вентиляции. Чуть ниже стыка вертикальной и горизонтальной труб должен стоять для деактивации тяги. Закройте его, чтобы выводить воздух только через зольник печи.

В случае с вытяжной трубой с горизонтальным выводом проявляется воздействие внешнего воздуха. Его потоки сходят по скатам крыш и ослабляют тягу. Зимой появляется еще одна проблема. Холодный уличный воздух порывом ветра начинает смешиваться с теплым из выходного отверстия. Два потока завихряются и еще больше ослабляют работу вытяжного канала.

Учитывайте размер скатов. Если есть возможность, делайте уличный вывод со стороны щипца, где нет свесов. От холодного ветра зимой стоит защищаться на этапе проектирования самой бани. Сторону под наружный вывод сбоку оградите постройкой или каким-либо нагромождением.

Не забывайте о прямолинейном варианте с выводом через потолок и крышу.

Установка вентиляционной системы басту

Все будем делать своими руками, а прежде чем собирать вентиляцию в бане действуем пошагово: выбираем материал, элементы басту, собираем их до уровня потолка.

С учетом всех нюансов есть смысл попробовать систему с отводом в трубу, идущей через крышу. Сначала выбираем материал. Детали из нержавейки прослужат в два раза дольше — до 50 лет, но оцинковка лучше переносит давление, сгибание и многие другие виды нагрузок.

Подготовка инструментов и материалов

Количество деталей выбираем исходя из высоты постройки. Над кровлей трубу нужно возвысить больше чем на метр, а низ — разместить чуть выше пола или под сиденьями полока.

Набор с короткими утепленными трубами, тройником, дефлектором ЦАГИ, выдвижным шибером и все из нержавеющей стали — выбор неплохой, но не идеальный

Остановимся на следующем комплекте для вытяжной части вентиляции:

• 3 или 4 трубы по 1,25 м в длину, сечением 110 мм;
• 2 канала такой же длины, сечением 180 мм;
• тройник с крышкой;
• шаровидный ;
• переходник со 110 мм на 180;
• шибер.

Элементы будем собирать один в другой. Из труб разной ширины сделаем сэндвичи с утеплителем — на уровне чердака и крыши. Переходником соединим с каналом примерно на уровне потолка. Шибер лучше брать с поворотной заслонкой, а не выдвижной. Так будет удобнее.

Тройник при строго вертикальной сборке окажется внутри здания. Дефлектор поможет тянуть воздух интенсивнее, а работает он от ветра. Турбодефлектор крутится и усиливает тягу почти всегда, даже при слабом ветре.

Инструктаж по обустройству вентиляции

Начинаем соединять детали вытяжной части системы. Берем шибер и заводим его в трубу сечением 110 мм. Размещаем элементы на твердой поверхности и скрепляем саморезами тринадцатками с 3 или 4 сторон — используем шуруповерт. Шибер будет на удобной для управления высоте.

На доступном расстоянии от пола, но вверху парилки нужно разместить тройник с крышкой. При строго прямом направлении трубы деталь закрепляют по вертикали.

Берем трубу на 110 мм и отрезаем фрагмент для вставки между шибером и тройником, хватит меньше полуметра. Длина промежуточного отрезка зависит от высоты потолка больше, чем все остальные параметры. Мерим парилку по вертикали. Обычно это 2,1—2,4 метра. Потом вставляем отрезанный фрагмент в шибер и присверливаем. Затем к промежуточной детали прикрепляем тройник. Работаем шуруповертом.

Оцинковка для воздуховодов достаточно податливая, поэтому элемент можно завести внутрь другого без больших усилий, а небольшое искривление — быстро выровнять

Каждый элемент заводим в предыдущий и аккуратно прижимаем. Следующей берем прямую трубу, опять шириной 110 мм, но не полной длины, а оставшуюся часть после отрезанного ранее фрагмента. Вставляем в тройник через отверстие в потолке, крепим внутри парной. Все соединения начиная от низа вытяжной системы упрочняем скотчем, чтобы добиться нормальной плотности. С последующими делаем так же.

На чердаке вставим сэндвич из труб по 110 и 180 мм. При потребности подрезаем эти каналы. Утеплитель размещаем именно с сэндвичем, а не открыто — чтобы защитить от неблагоприятных факторов. Среди утеплительных материалов выбираем либо минеральную/стекловату, либо вспененные на основе полимеров.

Подбираем толщину теплоизоляции, фиксируем ее клеем, закрепляем скотчем или клейкой фольгой на как можно большую площадь. Устанавливаем на утеплитель трубу на 180 мм, и сэндвич готов.

Потом заводим переходник со 110 мм на 180 в готовую часть вытяжной конструкции, закрепляем. Утепленную деталь вставляем в переходной элемент, крепим саморезами и уплотняем скотчем. Делаем еще один сэндвич — часть системы, которая будет над кровлей.

Вырезаем отверстие на крыше. Если кровля из гофролиста, то дыру проделываем без сторонней помощи. Просверливаем точки по окружности под ширину трубы и выдавливаем ненужную середину. Вставляем в установленный ранее сэндвич еще один такой же. Идем на чердак и там закрепляем метизами и скотчем.

Среди дефлекторов больше всего подходит шаровидный турбодефлектор, он до четырех раз эффективнее, не подвержен задуванию, хорошо удерживает тягу, установить его можно без опыта

Устанавливаем на кровлю мастер-флеш. Его края обрабатываем герметиком и крепим крупными саморезами. На верхушке последней трубы размещаем турбодефлектор. Стыки обрабатываем скотчем, в том числе на мастер-флеше и перед дефлектором. Основной этап работ на этом заканчивается.

Трубу внутри парилки декорируем. Чтобы скрыть скотч, небольшие вмятины и неровности, надеваем на нее обшивку с имитацией дерева или кирпичной кладки. К крышке тройника привинчиваем деревянную ручку.

Благодаря печи-голландке парная быстро прогревается и медленнее остывает, что хорошо для системы басту, при этом от фундамента потребуется меньшая несущая способность

Для лучшей тяги входящего воздуха в приточной части системы, ее следует делать с трубой, но одна только пустота между кирпичной кладкой тоже справится с задачей. Зазор оставляют минимум от 5 см.

В идеале воздух подводят так, чтобы он выходил ровно под печкой и вертикально. Тогда сквозняки при сильном ветре будут менее ощутимыми. Место подачи воздуха ограждают маленьким подиумом высотой примерно в два кирпича. Нередко кладут один ряд ребром. Подачу воздуха с улицы будет регулировать поворотная заслонка прямоугольной формы.

Также рекомендуем прочесть другую нашу статью, где мы подробно рассказали о лучших схемах организации вентиляции в бане. Подробнее – переходите по .

Выводы и полезное видео по теме

Чертеж вентиляции басту с переходом из вертикального вытяжного канала в горизонтальный:

Три интересных нюанса в установке вентиляционной системы:

Как лучше делать вентиляцию басту, примеры ошибок, и к чему они приводят:

Теперь вы знаете, что такое вентиляция баста и как можно улучшить циркуляцию в бане, сделать ее комфортнее. Мы рассказали, как устроена вентиляционная система, как она работает, а также прошлись по основным вариантам ее установки. Даже если вы до этого не разбирались в устройстве бани, главное о ее вентиляции теперь знаете и сможете собрать новую систему басту или улучшить старую.

Пишите комментарии, если собирали вентиляцию для бани или думали это сделать. Расскажите о вашей парилке. Возможно, вы только планируете построить баню и не знаете с чего начать обустройство вентиляции? Задавайте своивопросы в форме под статьей.

Как сделать вентиляцию в бане своими руками

Вентиляция в банном строении является обязательным элементом конструкции. Без полноценного воздухообмена даже самое качественное сооружение из дерева за несколько лет может потребовать капитального ремонта.

Необходимость вентиляции в банном строении

Без вентиляции при пользовании баней можно столкнуться с сыростью, плохим запахом и недостатком чистого воздуха внутри помещения. Качественно выполненная вентиляция в парной является критерием не только благоприятной атмосферы, но и безопасности посетителей. Если проветривание будет устроено неправильно, то могут возникнуть следующие негативные последствия:

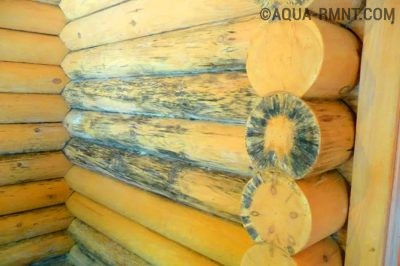

1. Деревянные детали даже при грамотной вентиляции подвергаются существенной нагрузке и служат максимум 20 лет. Отсутствие проветривания способно снизить этот период в несколько раз. Поэтому рекомендуется позаботиться об устройстве вентиляции заранее, чтобы не пришлось выполнять капитальные ремонтные работы в незапланированные сроки.
2. В бане будет застаиваться воздух, из-за чего начнут подгнивать деревянные детали. Это может вызвать дискомфорт у посетителей.
3. Если из помещения своевременно не удалять застоявшийся воздух, пользование такой постройкой может нанести вред человеческому организму. В парной будут накапливаться газы, которые выдыхают люди и выделяет функционирующая печь, а также запахи прогрессирующих грибков и плесени.

   При недостаточной вентиляции в банных помещениях начинают появляться грибки и плесень

Ещё одной важной функцией вентилирования является предоставление теплового обмена. Влажный воздух практически не пропускает тепло, поэтому без рециркуляции потока воздуха печка будет отапливать лишь поверхность вокруг себя. По данной причине входное углубление вентиляции часто размещается в задней части печи на маленькой высоте от пола. Таким образом воздух успеет прогреться и распространит тепло по зданию. В противном случае в помещение будет подаваться прохладный воздух, в связи с чем нарушится температурный режим. Из этого можно сделать вывод, что без грамотной вентиляции не сможет обойтись ни одна банная постройка.

Устройство банной вентиляции, схемы

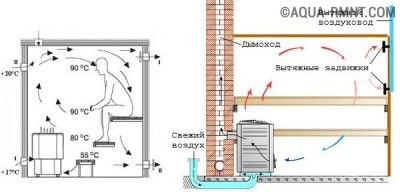

Естественное проветривание функционирует благодаря конвекции воздуха, которая возникает в случае перепадов температур в здании и вне его. Раскалённый воздух всегда будет подниматься наверх, а прохладный — спускаться к напольному основанию.

Циркуляция воздуха в бане происходит за счёт вытеснения горячего воздуха более холодным, поступающим по специально сделанным для этого каналам

Основная задача вентилирования — обеспечить поступление необходимого количества прохладного воздуха и заместить им раскалённый. Поэтому выходное отверстие следует размещать на противоположной стене по отношению к каналу для входа воздуха. В противном случае механизм будет функционировать некорректно.

Довольно часто начинающие мастера допускают ошибку, размещая прорези для вентилирования на одинаковом уровне: они будут образовывать замкнутый поток, который не затронет большую часть помещения, поэтому в нижней части будет всегда прохладно, а в верхней — душно и жарко. Если всё сделать правильно, то тёплый воздух будет подниматься и перемещаться на улицу через шахту вытяжки. В здании будет создаваться разряжение, а через приток возле напольного основания затянется свежий воздух. Через некоторое время он начнёт нагреваться, подниматься и вытеснять часть раскалённого воздуха через вытяжку. Таким методом происходит постоянная конвекция и естественное проветривание, при этом вмешательство человека не требуется.

Входные и выходные вентиляционные отверстия должны располагаться на противоположных стенах и на разном уровне

В качестве вытяжного устройства в бане можно применить:

• продухи;
• дымоход печки;
• форточки.

Подача воздуха может осуществляться через:

• открытые двери;
• продухи для вентилирования;
• венцы стен (актуально для рубленых бань).

Каждый продух, который требуется для механизма вентилирования, надо снабдить затвором и регулируемой решёткой. Это позволит контролировать обмен воздуха и исключить сквозняки.

Чтобы корректно соорудить вентиляционный механизм в бане, нужно ознакомиться с принципом его устройства.

Более тёплый и влажный воздух поднимается вверх и удаляется через вытяжку, а на его место поступает свежий, подогретый корпусом печи

Есть несколько методов естественного проветривания. Каждый имеет достоинства, особые функции и определённые ограничения по применению.

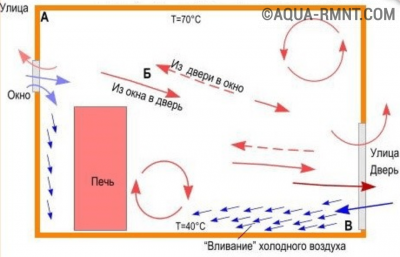

Залповое проветривание

В маленькой русской бане довольно часто используется залповая вентиляция. Этот метод заключается в обыкновенном проветривании, которое производится после процедур или между походами в парную. Подобная вентиляция позволяет незамедлительно сменить воздух и высушить поверхность парилки.

Залповое проветривание позволяет быстро просушить внутренние поверхности стен, потолка и полок

При залповом проветривании роль щелей для вентилирования выполняют фрамуга и дверь, которые размещены на противоположных стенках. Чтобы сменить воздух, их понадобится открыть на короткий период после процедур. Воздух может перемещаться к дверям или в обратную сторону. Это зависит от того, в каком направлении будет действовать перепад давления. Такая вентиляция нужна для освежения воздуха, но не для охлаждения стен. Поэтому проветривать нужно не более 2 минут.

Возможность такого проветривания следует обеспечить в любой бане. Это позволит быстро просушивать внутренние основания стен, потолка и полок, а также продлить срок службы элементов бани.

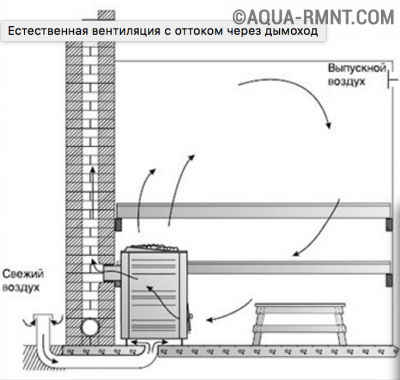

Проветривание с оттоком через дымоходную трубу

Для вентилирования можно применить печь-каменку с дымоходной трубой. В процессе сгорания топлива раскалённый воздух будет затягиваться в поддувало и выходить через дымоходную трубу. Чтобы осуществить приток холодного воздуха, понадобится сделать зазор порядка 6–8 мм в нижней части двери. Другой вариант — неплотно закрыть её при принятии процедур. В бане-срубе в процессе топки воздух с улицы можно затягивать через нижние венцы. Для этого их нужно подгонять, оставляя зазор в несколько миллиметров.

При горении топлива в печи возникает разряжение, воздух из парной втягивается внутрь, проходит через дымоход и выбрасывается наружу

Производить вентиляцию путём оттока воздуха через дымоходную трубу можно лишь при поддерживании огня в печке. Если топливо не будет гореть, воздух перестанет циркулировать. Будет необходим более совершенный механизм проветривания.

Вентилирование через продухи

Обмен воздуха, который выполняется через специальные отверстия, является универсальным механизмом вентиляции. Она даёт возможность постепенно заменять воздух в парилке несколько раз в процессе принятия процедур (порядка 6–7 раз за 60 минут). Если грамотно спланировать подобную вентиляцию, сквозняка и понижения температуры не будет.

Отверстие для выхода воздуха в основном располагают под потолочной конструкцией, над верхней полкой. Оптимальные размеры — 16–20 см. Оно может быть выполнено в форме круга или квадрата. Вытяжку понадобится закрыть съёмной заглушкой или скользящей дверью, при помощи которой будет возможность изменить габариты вытяжки и уровень воздухообмена.

При проектировании системы вентиляции в бане необходимо выбрать одну из схем расположения продухов

При устройстве продухов важно учитывать некоторые правила:

1. Не рекомендуется размещать прорези на одном уровне. Прохладный воздух, который заходит в парную, будет незамедлительно вылетать в вытяжную прорезь. Соответственно, он не сможет полноценно рециркулировать, но при этом будет образовываться сквозняк.
2. Линейные габариты вытяжки не должны быть меньше размеров входного углубления. В противном случае свежий воздух не сможет проникать в банное помещение.
3. Если нужно усилить отток горячего воздуха, габариты вытяжки увеличивают относительно приточного отверстия. Другой вариант — устроить на 1 входную прорезь 2 вытяжки.

Входную прорезь следует устраивать на высоте приблизительно 0,2–0,4 м от напольного покрытия. Она может быть размещена на той же стенке, что и вытяжка, либо с противоположной стороны. Преимуществом будет размещение рядом с печью, чтобы проникающий воздух успевал прогреться и попадал в зону парения уже горячим. Входное отверстие надо закрыть металлической решёткой, чтобы воздух втягивался в здание струями, а не цельным потоком.

Принудительное вентилирование

Механическая система проветривания бывает нужна, если:

• суммарная площадь постройки довольно большая;
• конструкция изготовлена из кирпичей, блоков или камней;
• парилка имеет большие габариты;
• трубы для вентиляции нет возможности разместить правильно;
• печь рассчитана на высокую мощность.

Чтобы реализовать такую систему, следует использовать:

• клапан для притока воздуха;
• дефлектор;
• вентилятор.

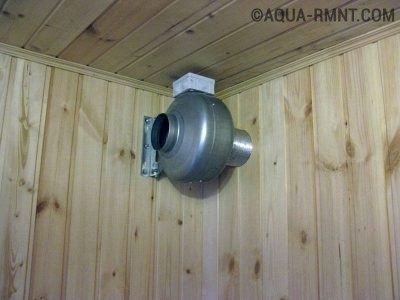

Принудительная вентиляция в бане подходит для больших помещений

Приобретать надо жаропрочный вентилятор, предназначенный для бань, со степенью защиты от пыли и влаги на уровне IP 44 и выше.

Свежий воздух будет поступать природным путём, через нижнее отверстие. Вытягивание нагретого воздуха будет обеспечиваться за счёт механических устройств.

Видео: устройство вентиляции в бане

Подготовка к монтажу вентиляции: чертежи и разметка

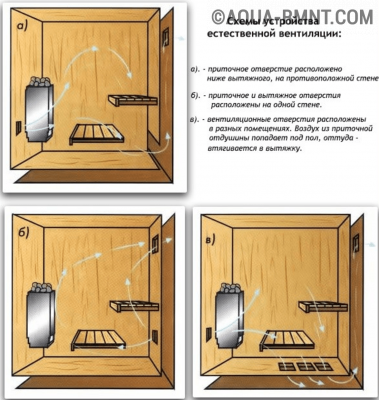

Чтобы правильно произвести работы по монтажу, нужно выбрать одну из существующих схем:

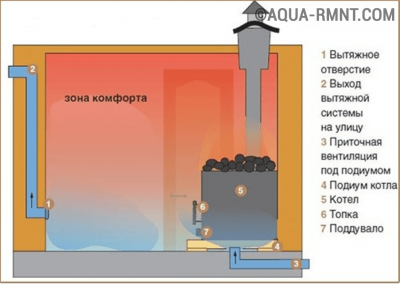

1. Входное отверстие обустроено внизу за печью. Канал для вывода устанавливается на противоположной стене под потолочной конструкцией. Трубу вытяжки в этом случае следует монтировать вертикально. Длину её надо рассчитать так, чтобы верхняя часть трубы слегка поднялась над коньком крыши. Это обеспечит полноценную работоспособность вентиляции во время сильного ветра. Правильно подобранные габариты труб для вывода воздуха способны обеспечить безотказную вентиляцию. Дополнительную регулировку можно произвести путём монтажа заслонок.


   Вытяжную трубу следует устанавливать вертикально, желательно на противоположной стене

2. Входное и вытяжное отверстие располагаются друг над другом. Применение этой схемы целесообразно лишь в том случае, если для устройства проветривания может быть использована только одна стена здания. Проёмы для воздуха размещают напротив печи. Входное отверстие следует приподнять на 30 см от чистового пола. Окно для вывода надо приопустить на 20 см от потолка. Воздух, который проходит через нижний ввод, будет нагреваться от печки и подниматься по направлению к воздуховыводу. Для полноценной работоспособности системы будут нужны механические вытяжные устройства (вентиляторы).


   Вентиляционные отверстия располагают на одной стене, если использовать противоположную стену нет возможности

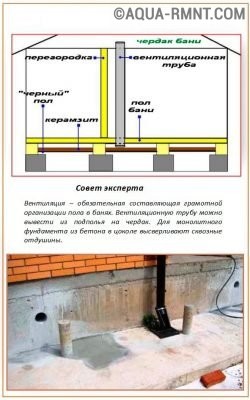

3. Кроме основных вентиляционных каналов сделано дополнительное вытяжное отверстие в полу. Эта схема предполагает проветривание не только секции парной, но и пространства под полом. Входное отверстие следует обустраивать в стене позади печи. Его надо поднять над полом на 20 см. Раскалённый воздух будет проходить в цокольную часть через зазоры проветриваемого пола. Далее он вернётся в парную и начнёт двигаться по направлению к вытяжному отверстию. Из этого места отработанный воздух будет выходить наружу.

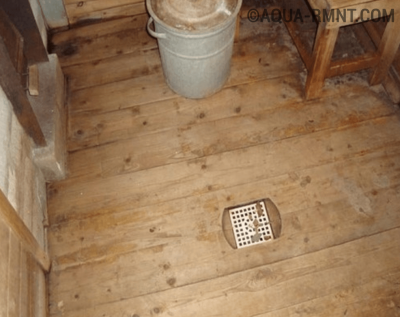

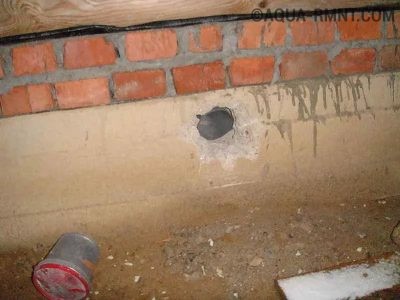

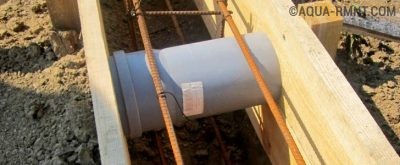

   Для устройства вентиляции пространства под полом в нём делаются отверстия и устраиваются воздухозаборные каналы

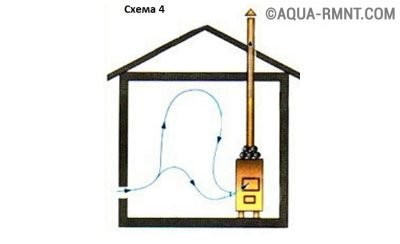

4. Вентиляция через поддувало и трубу печи. Схема применяется в случае, если баня используется регулярно. Отверстие для ввода обустроено в нижней части, однако оно размещается напротив печки, а не позади неё. Высота над напольным основанием — 20 см. Вытягивание тёплого воздуха обеспечивается за счёт поддувала и дымохода. Чтобы проветривание работало эффективно, нужно правильно подобрать место размещения печи. Рекомендуется обустраивать её внутри парной. Если печку разместить в соседнем помещении, эффективность применения механизма вентиляции и самой печи будет гораздо ниже.

   Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы

Советы по выбору и покупке материалов

Чтобы сделать систему проветривания, нужно подготовить такие материалы:

• кирпичи или камни;

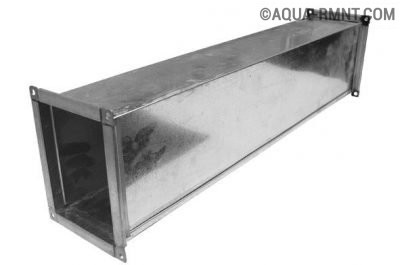

• короба для вентиляции;
• задвижки;
• лист металла;
• песок;
• цемент;
• вагонка для обшивки короба;
• крепёжные элементы (самонарезающие винты, гвозди и шурупы).

Из инструмента понадобятся:

• ножовка по металлу;
• строительный нож;
• ёмкость для приготовления смеси;
• шпатель;
• уровень;
• молоток;
• шуруповёрт;
• электродрель;
• миксер.

Работу рекомендуется выполнять в защитной одежде. Дополнительно можно использовать рукавицы и респиратор.

Механизм вентилирования для банного строения будет зависеть от типа постройки и материала изготовления. Это может быть отдельная конструкция или несколько помещений в здании. Первый вариант является наиболее предпочтительным — в таком случае можно легко спланировать и соорудить вентиляционный механизм, выбрав бюджетный метод.

Если банное строение примыкает к жилым постройкам, надо позаботиться о его просушке, чтобы обезопасить стенки от гниения. Температура в парной будет повышенной, поэтому стены должны быть жаростойкими. В этом случае проветривание должно быть принудительным.

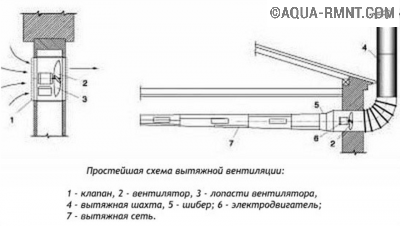

Для создания принудительной вентиляции в бане устанавливают электрический вентилятор

Бани могут быть произведены из следующих материалов:

• бревна;
• кирпича;
• газоблока;
• древесины (каркасный тип постройки).

В банных строениях из кирпича и древесины вентканал может быть устроен в стене. Для притока нужно проложить воздуховод или использовать продухи в основании. Понадобится также купить вытяжной вентилятор для удаления горячего воздуха.

Если баня размещается в цоколе, то понадобится установить дефлектор. Это нужно для обеспечения требуемой тяги.

Парные из газоблоков следует оборудовать железным воздуховодом. Для этого следует купить вентиляционные готовые трубы из железа. Также можно устроить воздуховод из оцинкованных листов. Для этого надо придать ему круглую форму и надёжно загерметизировать места соединений. Воздуховод подобного типа проходит поверх стены. Диаметры вытяжной и приточной трубы должны быть одинаковы.

Расчёт вентиляции для бань разных габаритов

Методика расчёта углублений для вентилирования указывается в нормативных актах. Рассчитать габариты углублений для природного проветривания гораздо сложнее, чем для механического — есть множество факторов, которые не зависят от людей. Основной критерий эффективности вентиляционного механизма — кратность смены воздуха. Для жилого помещения существует минимальный параметр кратности, при этом надо учесть как температуру в здании, так и вне его. Температура внутри может колебаться в несущественных пределах, что упрощает составление проекта.

Таблица: производительность естественного проветривания (в м³/час)

Скорость подачи воздуха в разных ситуациях может быть разной. Соответственно, довольно трудно точно рассчитать подходящую кратность обмена воздуха. По этой причине рекомендуется применять опыт специалистов: для большей части парилок достаточно, чтобы площадь отверстий составила 200–300 см².

Также требуется рассчитать объём воздуха, который подаётся и выводится из бани. Чтобы его определить, нужно умножить объём помещения на кратность воздухообмена — число, которое покажет, какое количество раз воздух в здании должен смениться свежим в течение 60 минут. В бане объёмом 10 м³ при кратности 1,5 понадобится сделать приток прохладного воздуха 15 м ³/час. Если объём помещения 25 м³ и кратность 2, то нужен приток воздуха со скоростью 50 м³/час.

В большинстве случаев для создания нормального воздухообмена достаточно вентиляционного канала площадью 200–300 квадратных сантиметров

Соответственно, прежде всего нужно рассчитать объёмы помещений и выявить для каждого из них необходимый объём холодного воздуха, при этом важно учесть коэффициент кратности:

• помещение для мытья — 50;
• туалет — 50;
• предбанник — 3;
• парная — 5;
• комната для массажа — 5.

Полученный результат следует округлить так, чтобы число закончилось на 0 или 5. Далее следует просуммировать полученные объёмы для притока и вытяжки по отдельности. Если получилось, что приток воздуха больше оттока, то для урегулирования баланса потребуется увеличить объём вытяжки для комнат, в которых показатель обмена воздуха является минимальным. В противном случае понадобится организовать вспомогательный приток воздуха. По полученным результатам надо определить сечение воздуховодов.

В механизмах вентилирования скорость воздуха должна соответствовать таким показателям:

• для естественного проветривания — ≤ 2 м/сек;
• для механического проветривания — ≤ 5 м/сек.

Сечение вентиляторов может быть круглым или квадратным. Первые легче подсоединять. Фурнитуру для фиксации можно отыскать в любом супермаркете для строительства.

Таблица: сечения воздуховодов круглой формы

Для приточного и вытяжного воздуховода с затратами воздуха ΣWпр= ΣWвт=165 м³/час скорость потока должна быть максимум 5 м/сек. По таблице надо выбрать параметр, который соответствует такому значению. Ближайший больший параметр расхода воздуха составляет 221 м³/час. Следовательно, сечение воздуховода нужно будет сделать равным 125 мм.

Пошаговое руководство: как установить вентиляцию в бане самостоятельно

Вентилирование не должно:

1. Притоком прохладного воздуха вредить режиму температуры в бане.
2. Некорректно разделять температурные потоки. Имеются ввиду ситуации, когда прохладно только у напольного основания, но не на полочках, где расположены люди.
3. Исключать из парилки не тот воздух — не горячий, в котором много углекислого газа.

Следует позаботиться о том, чтобы полы в бане были проветриваемыми, так как они регулярно соприкасаются с жидкостью.

Пол в бане должен быть проветриваемым, так как он регулярно соприкасается с водой

Если об этом не позаботиться, то пол понадобится заменять каждые 5 лет. Для устройства вентиляции пола понадобится выполнить следующее:

1. В процессе закладки основания следует выполнить вентиляцию пола — сделать маленькие продухи с противоположных сторон цокольной части.

   Продухи для вентиляции пола нужно предусмотреть еще на стадии заливки фундамента

2. Два отверстия для проветривания следует оставить возле противоположных стен парной — для свежего воздуха. Чтобы в банное строение не проникали грызуны, окошки рекомендуется закрыть решётками.

   Отверстия для вентиляции полов должны закрываться заглушками

3. В процессе устройства печи надо сделать так, чтобы уровень финишной стяжки был выше поддувала — в таком случае она сможет функционировать как вытяжка.
4. Рейки следует размещать так, чтобы между ними остались зазоры от 0,6 до 1 см.

   Доски пола следует прибивать с зазором около 1 см

5. После принятия процедур напольное основание каждый раз надо тщательно просушивать.

Подготовка отверстий для проветривания

В качестве примера будет рассмотрена самая сложная ситуация — уже выполнена внешняя и внутренняя обшивка стенок. Углубления могут быть в форме квадрата, круга или прямоугольника. Понадобится выполнить следующие действия:

1. Выполнить разметку расположения отверстия на внутренней обшивке парилки. Перед выполнением работ важно знать не только место размещения углубления, но и его габариты и параметры. Приточное отверстие располагается за печью, на расстоянии приблизительно 30 см от пола. Вытяжной канал делается на противоположной стене под потолком. На этом этапе рекомендуется подготовить воздуховоды и металлические решётки. Это позволит контролировать габариты продуха и не проделывать лишнюю работу.
2. Подготовить сверло по дереву большой длины. Значение должно превышать толщину стен банного строения с учётом обшивочных материалов. В центральной точке начерченного продуха следует просверлить сквозное отверстие с внутренней части парилки. Выход сверла во внешней части конструкции будет центром продуха. Вокруг него следует нарисовать габариты отверстия, которое было подготовлено в парной.

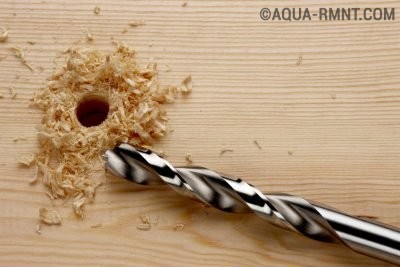

   В центре будущего вентиляционного канала сверлится отверстие, вокруг которого дальше рисуется полный контур продуха

3. Убрать детали обшивки в отмеченных границах. Если банное строение обшито вагонкой с обеих сторон, то нужно будет лишь аккуратно демонтировать рейки. Если с внешней стороны применялись листы из стали — следует использовать болгарку.
4. Осмотреть детали обшивки. Если они повреждены, их нужно починить. По контуру продуха для вентиляции надо проделать сквозные отверстия, которые должны быть расположены максимально близко друг от друга. Важно регулярно проверять, в каком месте они выступают с внешней части стены. Сверло должно быть всегда размещено перпендикулярно к поверхности. Аналогичные углубления надо сверлить по всей площади продуха. Чем их больше, тем проще будет сделать дырку в стенке.

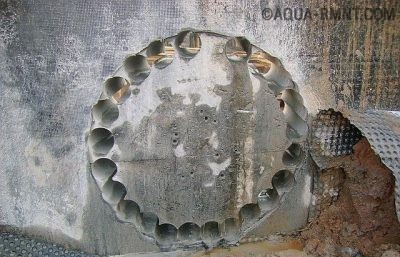

   Отверстия, высверливаемые по контуру продуха, должны располагаться максимально близко друг к другу

5. Убрать перемычки между просверленными отверстиями с помощью стамески и долота. Сделать сквозное отверстие с одной стороны стенки не получится — проблематично добраться используемым инструментом. Часть работы следует сделать изнутри парилки, а вторую часть — снаружи. Не следует тщательно разравнивать основания углублений, важно позаботиться лишь о том, чтобы в канал мог легко поместиться воздуховод.

   Сделать полноценное отверстие с одной стороны стены не получится, потому что не хватит длины используемого инструмента

На подготовку отверстия уйдёт много времени. Даже квалифицированные специалисты чаще всего проделывают не более 2 продухов в день. Далее необходимо приступать к монтажу воздуховода и решётки.

Видео: отверстие большого диаметра в бревне

Монтаж воздуховодов и решёток

Для воздуховода подходят трубы из пластика или оцинкованного металла.

В бане можно устанавливать металлические или пламтиковые воздуховоды

Длину следует определять исходя из длины прохода. Решётка подбирается с учётом габаритов отверстия. Чтобы была возможность выполнять регулировку эффективности проветривания, на решётке должна быть смонтирована заслонка. Последовательность действий по установке элементов:

1. Плоскости углублений следует заизолировать минеральной ватой в один слой. Далее нужно аккуратно установить на подготовленное место воздуховод. Чтобы надёжно закрепить трубу в необходимом положении, следует применить строительную пену. После того как она застынет, излишки надо срезать.

   Отверстия нужно заизолировать минеральной ватой по всему периметру

2. Если между обшивочным материалом и стеной есть изоляция, надо обработать щель между стенкой и углублением в обшивке пеной. Это позволит загерметизировать место прорези и исключить проникание жидкости на конструкции из дерева.
3. После этого нужно зафиксировать решётки. Метод фиксации зависит от того, из какого материала изготовлены стены. Можно использовать силиконовый герметик, саморезы и другой крепёж.

   Пластиковую решётку лучше закрепить силиконовым герметиком

4. Дополнительно можно установить клапан для вентиляции. Закрепляется он так же, как и решётка.

В конце следует проверить функциональность вентиляции при помощи тлеющей спички или другого источника дыма. Её надо поднести к входному углублению и понаблюдать, каким образом и насколько быстро будут двигаться потоки воздуха в парилке. Рекомендуется поэкспериментировать с естественным проветриванием при разных положениях задвижек, от минимального к максимальному.

Вентиляция под полом

Вентиляция в топке часто выполняется в отдельном канале, который проходит под напольным основанием. Его следует вывести возле топки в месте, где располагается лист из металла. Это требуется для того, чтобы защитить пол бани от искр и углей. Чтобы создать проветриваемый канал, понадобится короб. Его диаметр должен быть на 20% больше диаметра дымоходной трубы. Воздух будет проникать из внешней среды, а не из подполья. В противном случае будет возникать плохой запах.

Чтобы создать вентиляцию под полом самостоятельно, понадобится:

1. Вывести вдоль стен на улицу короб. Он должен размещаться впритык к стене. Короб продаётся в готовом виде. Соединение можно делать с помощью специальной фурнитуры.

   Для устройства вентиляционной системы под полом лучше использовать готовый короб из металла или пластика

2. Закрыть короб изнутри решёткой, а снаружи — сеткой от насекомых.
3. Установить второй короб для механического проветривания. Если в помещении размещается топка, понадобится создать подиум для обоих коробов. От стенки, где подготовлено углубление, надо уложить 3 ряда камней на ребро. Один ряд должен размещаться возле стенки, другие два — посредине и возле крайней части. Высота кладки — 24 см. Кладку надо делать до экрана из кирпичей. В верхней части конструкцию надо перекрыть камнями.
4. В месте, где размещается печка, два последних камня ставить не нужно, чтобы воздух под печь мог поддувать из короба. Далее укладывается торцевая часть.
5. Чтобы напольное основание не царапалось, под дверь надо подложить прокладку из резины по ширине дверцы.
6. После выкладки подиума на него надо смонтировать печь. Чтобы нагрузки на короб распределялись равномерно, печь лучше всего монтировать на пластины из металла или уголки, по одному крепёжному элементу на каждую сторону. Далее печь обкладывается кирпичами и сооружается кирпичный экран с двумя дверьми для конвекции. Дверцы приобретаются в готовом виде. Они изготавливаются из металла. Эти двери и будут обеспечивать прогрев банного строения тёплым воздухом и проветривание помещения.

Нижние двери в процессе растопки печи должны быть открыты. В верхние двери будет выходить нагретый воздух. Часть него опустится, нагреваясь ещё раз. Когда процесс завершён, надо прикрыть нижние двери и распахнутыми оставить только верхние. Прохладный воздух будет поступать под печку по коробу, нагреваться и уходить через верхние двери. Подобная процедура обеспечит прогрев пространства, пока здание не заполнится до нижней части короба раскалённым воздухом. Далее тёплый воздух вытеснится холодным и нагреет таким методом другие помещения, через которые будет направлен на улицу.

Видео: продухи и вентиляция пола в предбаннике

Функционирование бани зависит от корректно спроектированной и грамотно установленной вентиляционной системы. Проанализировав особенности конструкции бани и проведя работы по подготовке, можно самостоятельно устроить качественную вентиляцию в банном строении.

Вентиляция в бане — обзор традиционных схем и нюансов устройства

Эффект оздоровления от постоянного принятия процедур бани тяжело переоценить. Это не только здоровье, но и милое проведение отдыха с компанией друзей и близкими. Но это все могут зачеркнуть проблемы, которые в первую очередь появятся, если будет отсутствовать система вентиляции в бане.

Ее грамотное обустройство даст возможность восторгаться парилкой долгие годы, не тратясь на ремонт.

Блок: 1/5 | Кол-во символов: 399
Источник: http://test-us.ru/banja/ventiljacija-v-bane-obzor-tradicionnyh-shem-i.html

Разделы статьи

Виды естественной вентиляции бани

Задачи вентиляции бани и чем она отличается от вентиляции других помещений мы уже выяснили, теперь пора рассказать, какими способами их можно достичь. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Вначале нужно вспомнить уроки физики из школы. Вентиляция помещений происходит за счет разности плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, происходит так называемая конвекция. Соответственно, для того чтобы помещение вентилировалось, горячий воздух должен иметь возможность уходить, а холодный поступать, нужны входные и выходные отверстия. Это могут быть обыкновенные щели в окнах и дверях или специально сделанные вентиляционные отверстия.

Вариант вентиляционного отверстия в русской парной

Вентиляционное отверстие в бане

В интернете можно встретить утверждения, что эти отверстия должны обязательно иметь одинаковые размеры, в противном случае вентиляция не работает или «дует не в ту сторону». Так могут говорить только те, кто прогуливал уроки. Соотношение размеров входа и выхода воздуха на работоспособность вентиляции никак не влияет.

Вентиляционное окно квадратной формы

Если выходное отверстие, к примеру, может выпустить в час только 1 м3 теплого воздуха, то ровно такое же количество попадет в помещение холодного, какие бы размеры ни имело входное отверстие, и наоборот. А эффект обратной тяги получается в случае ветрового подпора или при полном отсутствии поступления свежего воздуха. В первом случае сильный внешний ветер «загоняет» воздух в помещение, во втором случае после выхода воздуха в помещении образуется небольшой вакуум, который обратно втягивает воздух в помещение. Нельзя сказать, что вентиляция полностью отсутствует, просто она становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного двигается лишь поблизости отверстий.

Вентиляция в бане и ее эффективность

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем от самых простых и закончим более сложными.

Блок: 2/8 | Кол-во символов: 2173
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Баня: особенности устройства вентиляции

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.

При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани

В вентилировании бани принимают участие:

• окна;
• продухи в фундаменте;
• специальные отверстия в стене/потолке;
• двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Продухи в фундаменте также не часто удается использовать. Особенно, если под парилку владелец решил выделить одну из комнат дома, фундамент которого не оснащен специальными отверстиями. Здесь на помощь придет принудительная вентиляция с тщательно подобранной схемой расположения приточных и вытяжных отверстий.

Как бы ни хотелось защитить помещение от утечки пара, старательно покрыв паронепроницаемыми материалами и плотно подогнав двери, поступать так не стоит. Под дверью в парилку обязательно следует оставить зазор в 2-3 см и никак иначе.

Зазор под дверью парилки обеспечит более равномерное поступление воздуха, что благоприятно скажется на парящихся людях

Для притока воздуха желательно делать отверстия в нижней части комнаты, сообщающиеся с улицей. Ведь помещение нуждается в чистом и свежем воздухе, особенно, если баня расположена за чертой города рядом с хвойным или лиственным лесом.

Отверстия, предназначенные для удаления отработанного воздуха, располагают в верхней части стен, противолежащих стенам с приточными клапанами. Причем их высота зависит от выбранной схемы вентилирования и начинается с 80 см от уровня пола и более. Также, возможен вариант устройства вытяжного клапана в потолке с выводом вентканала на крышу.

Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур

Блок: 3/5 | Кол-во символов: 2243
Источник: http://nemasterok.ru/1408-ventilyatsiya-v-bane-obzor-traditsionnykh-skhem-i-nyuansov-ustroystva.html

Вентиляция бани проветриванием

Наиболее простой, но и наименее эффективный способ вентиляции.

Вентиляция бани проветриванием

В парной открывается дверь или одновременно дверь и окно – вентилирование происходит быстро, но не так, как нам бы хотелось. Почему?

Из бани удаляется пар, а это имеет и негативные последствия.

1. Во-первых, если вы открыли дверь, то пар уходит не на улицу, а в другие помещения. В них резко повышается влажность, нагретый пар немедленно конденсируется на всех поверхностях. Что может случиться далее – объяснять не нужно.

   На потолке в бане собирается конденсат

2. Во-вторых. Понижение температуры в парной только субъективное явление. Существует два понятия температуры – фактическая и воспринимаемая. Фактическая температура – физический показатель, воспринимаемая – субъективный. Одну и ту же фактическую температуру мы чувствуем по-разному в зависимости от окружающих факторов. Повышенная влажность «повышает» чувствуемую нами температуру, сильный ветер понижает. Так вот, за счет простого проветривания удается удалить только излишки пара, а фактическая температура воздуха в течение нескольких минут возвращается к прежним значениям.

   Через открытую дверь выходят излишки пара

3. В-третьих, проветриванием никогда не удастся установить стабильные показатели микроклимата в помещении. Как только двери закроются – температура и влажность резко повышается, как только двери открываются – влажность и температура так же резко понижаются.

   Проветривание не позволяет создать идеальный микроклимат в парной

Итог – проветривание не тот метод вентиляции, которым следует пользоваться постоянно. Это крайний способ, прибегать к нему рекомендуется только в случае возникновения острой необходимости.

Проветривание парной

Блок: 3/8 | Кол-во символов: 1732
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Вентиляция через специально сделанные продухи

Оптимальный вариант устройства вентиляции для большинства бань.

Вентиляция через специально сделанные продухи

Преимущества:

• при грамотном обустройстве дает возможность как быстро проветрить баню (для просушки или для понижения влажности и температуры), так и длительное время поддерживать показания микроклимата в заданных параметрах;
• есть возможность регулирования кратности смены воздуха;
• простота устройства, возможность функционирования в банях, не имеющих электрической проводки;
• универсальность. Естественная вентиляция отлично работает во всех климатических зонах нашей страны;
• в любое время допускается установка в одно из отверстий продухов вентилятора – значительно расширяются возможности регулировки микроклимата в парной без больших финансовых затрат. Естественная вентиляция «превращается» в принудительную вытяжную или приточную.

  В вентиляционное отверстие всегда можно установить вентилятор



  Вентилятор IP44

Важно. Устройство вентиляции желательно продумать еще перед началом возведения бани. Решите вопросы с конкретным размещением отверстий и их габаритными размерами. Советуем высоту продухов делать не больше, чем высота бруса, а плошать отверстия регулировать длиной.

Вопросами монтажа вентиляции занимаются во время возведения бани

Направление движения воздуха

Почему оптимальнее предусмотреть вентиляцию на стадии строительства?

1. Во-первых, в уже готовом строении проделать отверстия значительно сложнее чисто физически.

   Сверление отверстия в срубе — процесс трудоемкий

2. Во-вторых, есть риски, что отверстие попадет на нагель, особенно это касается верхнего выходного продуха. Оно располагается в непосредственной близости к мауэрлатам стропильной системы, а они фиксируются чаще, чем обычные венцы и в качестве нагелей используются только металлические прутки или куски строительной арматуры.

   Нагели в срубе

3. В-третьих, если вы делаете отверстие при помощи металлической коронки, то дорогостоящий инструмент после «встречи» с нагелем выйдет из строя. Да и стамеску или долото не всегда будет возможным «реанимировать» после попыток прорубить металл.

   Набор коронок по дереву

4. В-четвертых, металлический нагель в этом месте практически невозможно отрезать. Болгаркой не подобраться, ножовкой по металлу также, а пилить напильником – врагу не пожелаешь. Придется долбить продух в другом месте. А кому нужна лишняя дыра в стене бани или увеличение ее размеров? Тем более, если вы уже под ее «плановые» размеры сделали отверстия во внешней и внутренней обшивке и купили вентиляционные решетки. «Встреча» с металлическим нагелем – очень неприятная ситуация со всех точек зрения.

Варианты размещения и размеры вентиляционных продухов

Для всех продухов естественной вентиляции есть несколько общих правил. Первое ­­­– для того чтобы улучшить эффективность работы системы, отверстия подачи холодного воздуха должны располагаться внизу примерно 20 сантиметров от уровня пола. Отверстия для выхода должны размещаться на максимальной высоте – под потолком или на потолке. Второе – перемешивание различных слоев воздуха в объеме парной улучшается, если входное и выходное отверстия расположены на максимальном удалении друг от друга, желательно по диагонали помещения. В каких именно местах их рекомендуется устанавливать?

Варианты размещения вентиляционных отверстий

Отверстие для подачи холодного воздуха

Его можно делать в нижней части дверного полотна парной.

Отверстие для подачи холодного воздуха

Двери с отверстиями для вентиляции (фото)

Преимущества – нет необходимости делать лишнюю дыру в стене бани. Это экономия времени и усилий, кроме того, исключается вероятность намокания нижних венцов сруба. Недостаток – в большинстве случаев двери располагаются напротив полок для принятия банных процедур, появляются потоки холодного воздуха, создающие ряд неудобств.

Под полкой.

Отверстие под полоком

Преимущества – входное отверстие незаметно, потоки холодного воздуха хорошо перемешивается с теплым по всему объему. Недостаток – усложняется доступ к решетке для открытия/закрытия заслонки. Если во время мытья регулировать интенсивность вентиляции можно только с помощью верхней решетки, то после проветривания бани нужно закрывать обе. А это значит, что придется через некоторое время специально для закрытия продуха посещать парную.

Важно. Заслонки на вентиляционных отверстиях нужно устанавливать по две на каждое – снаружи и внутри парной. После проветривания бани обе следует закрывать. Выбирайте такую технологию установки решеток, которая гарантирует полную герметичность внешних заслонок. Категорически запрещается попадание атмосферной влаги на венцы сруба.

За печкой.

Приточное отверстие за печью — схема

Самый оптимальный вариант. Холодный воздух с улицы ударятся в печку, немного подогревается и разбивается на несколько отдельных и с невысокой скоростью движения потоков. Сквозняки полностью ликвидируются. Недостатки – не всегда есть возможность установить в этом месте декоративные решетки. Если печка находится близко к стене, то большая температура отрицательно влияет на пластиковые или деревянные материалы декоративной решетки. Кроме того, согласно правилам техники безопасности такие места за печкой должны изолироваться листовым железом с использованием теплоизоляции.

Для вашего конкретного случая не подходит ни один вариант? Не проблема, делайте отверстие там, где считаете нужным.

Что касается выходного отверстия, то с его размещением проблем меньше. Единственный наш совет – не делайте в потолке. Переувлажненный воздух нельзя выводить на чердак, он станет причиной постоянного увлажнения деревянных элементов стропильной системы, а ее преждевременный ремонт всегда «влетает в копеечку». Чтобы предохранить стропила, влажный воздух придется выводить на крышу. Зачем делать в покрытии дополнительное отверстие, зачем своими руками и за свои деньги ухудшать герметичность покрытия крыши?

Не стоит делать вытяжное отверстие в потолке

Выходное отверстие

Блок: 5/8 | Кол-во символов: 5940
Источник: https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html

Комплектующие для устройства вентиляции

Для создания прекрасных условий в парильне бани и во всех добавочных помещениях предстоит правильно сделать систему вентилирования. В другом случае ни о каком удобстве и не может быть и речи. Комплектующие, которые применяются для устройства вентиляции, такие:

• вентиляционный клапан;
• задвижка;
• решётка;
• сетка антимоскитная/защитная;
• короб для вентиляции;
• воздушный канал оцинкованный или волнистый;
• вентилятор;
• гигрометр, термометр;
• железный скотч, хомут, пена для монтажных работ, герметик, крепления и прочие расходники для установки и оформления входных и отверстий для выхода.

Вентиляционные клапаны для проветривания в бане устанавливают на приточные и отверстия для вытяжки. Они могут быть разного размера, формы и материала. Благодаря этому, не будет трудно выбрать клапан, прекрасно подходящий по оттенку.

Клапаны для проветривания, которые откручиваются/закручиваются, самые удобные в применении, дают возможность оставлять очень небольшие щели для поступления микро порций воздуха

Задвижки, также встречаются в различном выполнении. Они необходимы, дабы если понадобится закрывать/открывать отверстия. Нередко домашние мастера выполняют самодельную конструкцию, которая даже лучше справится с функцией убирания/притока масс воздуха из помещений.

Решётка и сетка необходимы для защиты отверстия вентиляции от проникания в середину грызунов, вечерних бабочек, комаров и остальной живности. Решётки подбирают из дерева, огнеупорного пластика, а сетку, очень часто, из металла.

Сетку из мягкого материала нецелесообразно устанавливать на приточные отверстия – грызуны могут ее повредить. Лучше подбирать железные варианты

Короб для вентиляции обустраивают в стенной нише или, если условия не дают возможность, укладывают сверху, допустим, если в виде материала стен применен газосиликат. Короб можно сделать из материалов которые всегда под рукой или применять в качестве воздушного канала гофру или жестяную трубу. Аналоги из пластика для парной не подходят – необходимо брать во внимание температуру, до которой будет разогреваться помещение.

Вентилятор в бане применяется как для притока, так и для вытяжной трубы. Хорошим считается его применение исключительно в одном из направленностей – для притока или убирания масс воздуха. Приобретать необходимо огнеупорный прибор, только тот который предназначен для саун и бань с IP 44 и выше. Стоить помнить об особенности помещения – тут много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без механической вентиляции вряд ли можно обойтись. Бассейн – это добавочная комната, где круглые сутки выветривается вода. А дерево это не любит

Расходники применяются при монтаже для крепежа воздушных каналов, благоустройства вентиляционных каналов и установки клапанов, вентиляторов. Гигрометр и термометр необходимы, дабы эффектно пользоваться вентсистемой.

Если устроено механическое проветривание с использованием климат-техники, то там есть встроенный температурный датчик и регулятор уровня влаги. Исходя из настоящих показателей приборов система запускает вентилятор для вытяжки или открывает приточный клапан.

Приспособление проветриваемых полов задумывают еще на строительном этапе. Реализуют данный тип вентиляции вместе с сооружением чернового, а потом чистового пола, выбрав для себя самый замечательный вариант по стоимости

Правильно обустроенная система вентиляции обеспечит комфортабельное пребывание в каждом помещении бани, не омраченное посторонними запахами и каплями воды, стекающими по стенкам и падающими за шиворот с потолка.

Еще одно главное условие большого эксплутационного периода – актуальная и полная просушка после применения. Именно от выполнения данного пункта зависит, как долго отслужит баня и понадобится ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а хозяин бани плотно закрывает окна и двери после применения, можно уже на следующий год выявить грибок, плесень, гниль

Блок: 4/5 | Кол-во символов: 3952
Источник: http://test-us.ru/banja/ventiljacija-v-bane-obzor-tradicionnyh-shem-i.html

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

1. На стене возле печки – на стене напротив над полком.
2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
3. На стене под полком – в печную трубу.
4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

Виды вытяжек

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Блок: 4/5 | Кол-во символов: 3305
Источник: https://sdelat-dom.ru/remont/ventilyaciya/ventilyaciya-v-bane/

Важные нюансы устройства вентиляции бани св
