Вальмовая крыша своими руками

Как построить вальмовую крышу своими руками + видео

Кровля является одним из важных элементов каждого строения. Грамотно продуманная и сделанная крыша предотвращает проникновение атмосферных осадков, незваных гостей и сохраняет тепло. Более того, она может служить прекрасным дополнением и украшением всего здания. В этой статье, мы предлагаем вам узнать обо всех подробностях того, как построить вальмовую крышу своими руками.

Несколько фактов о вальмовой крыше

Под вальмовой крышей подразумевается четырехскатная конструкция, имеющая пару длинных скатов, трапециевидную форму и пару скатов коротких, изготовленных по виду треугольника. В процессе строительства вальмовой крыши своими руками особые затруднения возникают при строительстве стропильной конструкции, которая одновременно состоит из нарожных, рядовых и накосных стропил.

Вальмовая крыша имеет ряд положительных сторон. Она прекрасно справляется с ветровыми нагрузками. За счет этого наблюдается ее продолжительная эксплуатационная характеристика. Для достижения наилучшего результата, на стадии проектирования следует подумать о следующих нюансах:

Подобрать наиболее удачный строительный материал для достижения качественного результата.
Определить объем осадков, который характерен для конкретного региона страны.
Определить возможную ветровую нагрузку.

Имея всю вышеперечисленную информацию, вы сможете приобрести материал, соответствующий всем потребностям. Более того, получиться произвести необходимые расчеты касательно выбора угла наклона вальмовой крыши.

Совет! Если вы занимаетесь изготовлением вальмовой крыши своими руками и имеете затруднения по определенным расчетам, то лучше обратиться к специалисту в этом профиле.

Особенности и варианты вальмовой крыши

Важная особенность этой крыши в том, что скаты не перекрывают все здание по длине сразу. Образующееся пространство перекрывается короткими скатами. При расчетах никак не обойтись без таблицы Пифагора и разметочной рейки. Завершить проект на отлично, помогут точные расчеты.

Существует несколько вариаций этого строения. По виду, она может напоминать некоторые другие разновидности крыш:

Классический вариант с четырьмя скатами. Она имеет прямую стропильную систему. Также крыша обустраивается угловыми ребрами, которые идут в одну линию с коньком. Все свесы обладают равной высотой расположения. Что касается торцевой части, то она имеет треугольную форму. Другие части обладают трапециевидной формой.
Вальмовая крыша с элементами шатровой. Это также крыша, состоящая из четырех скатов. Все ее ребра сходятся в одной точке, благодаря чему все скаты будут иметь одинаковую треугольную форму. Если посмотреть со стороны, то такая конструкция будет напоминать шатер. Данное решение можно считать успешным для постройки квадратной формы.
Вариант датской крыши. В этом случае имеются короткие скаты, имеющие фронтоны в верхней части постройки. Еще встречаются вариации с сочетанием японской конструкции, известная как иримойя. Данное решение будет оптимальным при условии обустройства мансардных помещений с вертикальными окнами.
Ломаная вальмовая крыша. В большинстве случаев известна как четырехскатная мансардная конструкция. Благодаря этому форме, мансарда будет иметь максимально большие размеры. Если смотреть на нее со стороны финансовых затрат, то это самая дорогостоящая, так как требует серьезных финансовых вложений по закупке строительного материала.

Элементы стропильной системы

Перед тем как мы рассмотрим особенности строительства вальмовой крыши своими руками пошагово, предлагаем ознакомиться с ее конструктивными особенностями, а именно стропильной системой. Состоит она из следующих элементов:

Коньковый прогон	Подразумевает под собой специальный брус, на котором устанавливаются стропильные дуэты.
Диагональные стропила	Это составная часть ребер вальм. Они соединяют узел мауэрлата с завершением конька. В отличие от стандартных стропил их длина большая. Что касается используемого материала, то сечение таких стропил должно быть большим. Для этого можно использовать сдвоенные доски.
Промежуточные и стандартные стропила	Заканчиваются они около мауэрлата, а сверху крепятся на коньковом прогоне.
Стандартные центральные стропила	В большинстве случаев их количество 6 штук. Их стыковка происходит между длинными стропилами и коньком. Процесс стыковки требует большого времени и трудозатрат, ведь здесь необходимо достичь идеальной точности еще на стадии разметки.
Ноги (нарожники) короткой длины	Их соединение осуществляется около диагональных стропил. Не допускается в верхней части конька их соединение.
Затяжка	Под затяжкой подразумевается перемычка из бруса.
Ригеля	Данная затяжка располагается непосредственно под коньком.
Балка перекрытия	Данная затяжка монтируется у основания нижней части стропильной системы.
Стойки	Брус, который располагается в вертикальном положении. Данный элемент стропильной системы является опорой для конька. Благодаря ему равномерно распределяется нагрузка всей массы несущей конструкции. Если планируется использовать подкровельное пространство, то стойки устанавливаются по краям.
Подкосы	Их фиксация осуществляется в перпендикулярной позиции к стропилам. Благодаря наличью подкосам, исключается провисание стропил. Особенно подкосы необходимы, если скаты имеют длину более 4,5 метров.
Шпренгель	Используется для поддержки диагональных стропил. Шпренгель формируется балками. Первая его часть устанавливается на мауэрлат, а вторая к диагональным стропилам.

Совет! Как рекомендуют специалисты, для всех элементов стропильной системы вальмовой крыши рекомендуется использовать одинаковый материал. Также должен применяться одинаковый способ крепления.

Делаем расчеты

Очередной важный этап – расчеты. Для этого предварительно составляется схема здания со всеми его параметрами. Для вычислений необходимо использовать формулу Пифагора. В первую очередь необходимо сделать расчет высоты конька крыши. За основу берутся такие вычисления: h = b × tg α/2. Показатель «α» указывает на угол скатов, а «b» на длину конструкции, находящаяся между стропилами с торцевой плоскостью.

Также определяется длина стандартного стропила (СС). За основу берутся следующие вычисления: e = b/2 × cos α. В этом случае «b» подразумевает длину конструкции, «α» угол скатов, а «е» длина СС.

Площадь ската определяется по такой схеме: S = 2еа. Здесь «е» указывает на длину СС, а «а» на длину между стропилами по длине всего здания. Таким образом, определяется показатель S.

Установка вальмовой крыши

Произведя все необходимые расчеты, можно приступать к тому, чтобы построить вальмовую крышу своими руками поэтапно. Лучше всего, когда монтаж осуществляется на уже подготовленное основание перекрытие из прямоугольного бруса. Последующий набор балок будет укладываться непосредственно на мауэрлат. Перед укладкой этого элемента необходимо позаботиться о наличье гидроизоляционного слоя. Само крепление осуществляется при помощи анкерных болтов.

Укладка бруса выполняется с интервалом до 650 мм. Что касается крайних балок, то они не будут доходить до стен приблизительно на 500 мм. По этой причине осуществляется установка дополнительных коротких брусьев, длиной в 110 см.

Чтобы балка имела хорошую фиксацию, можно изготовить специальный треугольник из уголка. Для этой цели в стену следует забить небольшие отрезки из арматуры. Край арматуры следует загнуть и к нему приварить Г-образный стальной уголок. Необходимо достичь того, чтобы полочка имела ширину 40 мм. Этого будет достаточно для дополнительной и надежной фиксации.

Чтобы создать большую поперечную жесткость для перекрытия в шахматном порядке между балками вставляются небольшие перемычки. Их фиксация должна осуществляться при помощи уголков саморезами. Все концы балок лучше всего обшить доской 400 мм.

Важно! При сооружении этой конструкции, важно чтобы все 4 угла располагались в одной плоскости. Угловые точки не должны опускаться или приподниматься.

Монтаж диагональных стропильных балок и конькового бруса

Теперь пришло время соорудить «скамейку» вальмовой кровли. Она будет состоять из коньковой балки трех метров. Ее опор должен быть выполнен на 3 стойки в вертикальном положении. Для этой цели необходимо произвести разметку средней линии и найти центр стопы. Средняя балка должна располагаться идеально посередине. Две оставшиеся стойки должны устанавливаться по краям на расстоянии от центра чуть более метра.

Дальше на стойке необходимо сделать вырез для укладки коньковой балки вальмовой крыши. Сечение этой балки должно совпадать с сечением вертикальных балок. Чтобы придать этой конструкции большую устойчивость необходимо прибить дополнительные доски, выполняющие роль подкосов.

Совет! При строительстве вальмовой крыши своими руками необходимо точно соблюдать все габариты и размеры.

В процессе изготовления рекомендуется несколько раз проверять все измерения и вычисления. В противном случае исправить что-либо будет уже невозможно или потребует больших затрат.

Так обязательно осуществляется вырезка и монтаж двух важных элементов подкосы и подпоры на диагональные балки. Посредством их будет происходить удерживание пары угловых стропил и конькового прогона. Особенно это важно до тех пор, пока с противоположной стороны не будет готова и полностью собрана вторая пара угловых стропил вальмовой крыши.

Опять же, перед окончательным креплением балок проверьте правильность их уклона. Если необходимо, то следует все выровнять по углам. С левой стороны и с правой стороны кровли, угол уклона должен быть одинаковый. В противном случае случится следующее: скаты будут иметь разный угол наклона. Как следствие, форма и внешний вид вальмовой крыши будет испорчен полностью и окончательно. Исправить будет очень проблематично. Поэтому все проверяется по несколько раз! Две диагональные балки к коньку следует закрепить при помощи гвоздей, саморезов и специальных стальных накладок.

Монтаж рядовых и нарожных стропил

В завершении строительства вальмовой крыши своими руками осуществляется установка стропил. В частности, нарожние стропила монтируются по такому же принципу, что и балки, расположенные по диагонали. Также необходимо чередовать опоры в шахматном порядке.

Осуществляя монтаж нарожных стропил крайне важно контролировать уровень прогиба балки по диагонали. Если оказалось, что подобранный брус под накосную стропилу имеет недостаточное сечение, то его следует усилить. Для этого дополнительно на брус набивается доска 400 мм. Это будет служить хорошим и дополнительным усилением и исключать прогиб балки. Учитывая это, многие изначально используют две доски по 500 мм, чтобы исключить потребности в процессе строительства усиливать конструкцию вальмовой крыши.

На следующем этапе осуществляется установка рядовых стропил вальмовой конструкции. В верхней части необходимо осуществить вырез, выполняющий роль опорного паза. Сделать это нужно на каждом стропиле из двух парных рядов. Рядовые стропила необходимо опереть на коньковую балку. Внизу стропила необходимо сделать измерения, при помощи угольника для выреза края балки. В таком случае можно произвести установку на брус перекрытия без особых проблем. При этом необходимо рядовые стропила выровнять и выставить так, чтобы скат получался практически ровным. В завершение осуществляется прихватка балок саморезами. Теперь можно осуществлять перекрытие кровли металлическими накладками.

В заключении всех работ по изготовлению вальмовой кровли необходимо все проверить и убедиться, что полностью соблюдена геометрия диагональных балок. Их углы и расположение не должны изменяться. Если все пропорции, углы и наклоны вальмовой крыши были соблюдены согласно чертежу, можно пройтись еще раз и усилить все места соединения стропильной системы саморезами, накладками и тому подобное. В завершение осуществляется обработка всего каркаса вальмовой крыши антикоррозийным составом.

Заключение

Итак, вот мы и рассмотрели основные азы того, как построить вальмовую крышу своими руками поэтапно. Безусловно, в этом деле существует множество нюансов, поэтому мы рекомендуем узнать подробнее о том, как построить вальмовую крышу своими руками в подготовленном видео. В таком случае даже имеющиеся у вас вопросы и сомнения попросту развеются.

Мы надеемся, что этот материал натолкнул вас на правильные мысли и развил желание сделать вальмовую крышу своими руками. Если у вас есть опыт в этой работе, то можете делиться им, оставляя комментарии в конце этой статьи. Это поможет новичкам и домашним умельцам справиться с поставленной задачей на отлично. Плюс ко всему, подготовленное видео поможет закрепить всю теорию, представленную в этой статье.

Отправить комментарий

расчет четырехскатной кровли, чертеж, рассчитать площадь, как построить, посчитать стропильную систему, строительство и монтаж

Содержание:

Среди значительного разнообразия кровельных конструкций, использующихся в сфере частного строительства, особенной красотой и прочностью выделяются вальмовая крыша. Для ее возведения придется приложить изрядную долю усилий, ведь все четыре ската должны иметь одинаковый угол уклона.

Особенности вальмовой крыши

Перед тем, как построить вальмовую крышу, нужно составить проект. Конструкция состоит из двух основных скатов в виде трапеции: пара коротких, которые называются вальмами, имеют треугольную конфигурацию. Особенную сложность представляет собой расчет стропильной системы вальмовой крыши, в состав которой входят накосные (диагональные), рядовые (центральные) и нарожные (угловые) элементы. Вальмовые крыши особенно актуальны в местностях с сильными ветрами.

На этапе проектирования учитываются следующие моменты:

Строительные материалы.
Климатические особенности региона.
Сила и скорость ветра.

Имея на руках эту информацию, можно рассчитать угол уклона и высоту вальмовой конструкции. Для этого рекомендуется обратиться к профессиональным проектировщикам или использовать специальную расчетную компьютерную программу.

Конструкция четырехскатной кровли

Особенную неповторимость вальмовой крыше придает наличие второй пары скатов. Для составления схемы, как посчитать площадь четырехскатной крыши, используют таблицы Пифагора и разметочную рейку. Если проект составить правильно, то при должной квалификации можно соорудить эту неповторимую кровлю самостоятельно.

При строительстве вальмовой крыши следует учитывать следующие моменты:

Важно помнить о большей крутизне промежуточных элементов, что подразумевает использования для их изготовления досок 50х150 мм.
Местом крепления коротких деталей выступает не поверхность коньковой доски, а угловые участки стропильных ног. Во время монтажа используется тот же угол уклона, что и для коротких брусьев.
Стропила и конек для вальмовой крыши лучше изготовить из идентичного вида древесины. Выполняя запил стропил вальмовой крыши, следует придерживаться чертежей.
Важная роль отводится промежуточным стропилам, фиксирующимся на коньковой доске.

Местом упора центральных стропил является коньковая доска и верхняя часть обвязки.

Основные типы конструкции

Различают несколько видов вальмовых крыш:

Шатровые. Состоят из четырех полностью одинаковых скатов, с одинаковым углом наклона. Подобные конструкции возможны к реализации на квадратных домах.
Полувальмовые. Здесь вальмы не доходят до нижней кромки конструкции, закрывая только половину скатов.
Ломанные. Скаты имеют разный размер и различный угол уклона. При внешней презентабельности соорудить такую конструкцию очень непросто.

При наличии должных навыков кровельных работ, можно осилить и такой сложный проект, как овальная крыша. При этом важно не отступать от имеющихся норм.

Выполнение разметки и чертежей

Решая задачу, как построить вальмовую крышу своими руками, потребуется знание основных ее узлов, а также понимать, как они монтируются.

В учет берутся следующие нюансы:

Конек в этой системе – это основная несущая ось. Его располагают в центре конструкции.
Для изготовления накосных стропил используются доски, толщина которых совпадает с коньковым брусом. Они выполняют функцию основных силовых стоек, упираясь одним краем на конек, а вторым — выступая за пределы постройки.
Установка центральных стропил проводится на концах конька, с дальнейшим выходом на стены.
Тот же участок конькового бруса является местом фиксации промежуточных стропил. Вальмы ими не оснащаются.
Длина коротких стропил может отличаться, однако угол крепления должен совпадать. На конек их не фиксируют.

Особенную роль в реализации строительных работ играет точность расчетов площади четырехскатной кровли, правильность разметки и грамотность составления чертежей.

Это становится залогом успеха, как сделать вальмовую крышу своими руками:

Первым делом производится разметка оси поверх торцевого участка обвязки.
Далее необходимо рассчитать 50% толщины конька, определив, в каком положении будет находится первый элемент стропильной конструкции.
После этого замерную рейку прикладывают одним концом к разметке, а вторым – по срезу боковой стены. Таким образом определяют местоположение промежуточной стропилины.
Чтобы рассчитать, какую длину имеет стропильный свес, проводится установка одного конца бруса по наружному углу стены, а другого – по свесу кровли. Следующий элемент высчитывают, передвигая замерную рейку на срез боковой стены. Местом его установки является участок по центру от боковой стены и верхней обвязки.

Таким же образом рассчитываются все три остальных угловых участка. В результате станет понятно, где будут размещены края коньков и промежуточных стропил.

Что такое коэффициенты пропорций

Для разметки вальмовой крыши обязательно потребуется замерная рейка. Для упрощения последующих монтажных работ она оснащается всеми размерами: все что потребуется – просто прикладывать ее во время проведения разметки. Чтобы изготовить замерную рейку, используют фанеру шириной 50 мм: это позволит видеть всю ее длину на значительных расстояниях.

Для достижения максимальной точности в работе по расчету вальмовой кровли четырехскатной крыши с чертежом рекомендуется вооружиться специальной таблицей соотношений между длиной и расположением стропил (прочитайте: «Как сделать расчет четырехскатной крыши – важные нюансы и особенности»).

Как проводятся расчеты размеров и площади

При проведении расчета площади четырехскатной кровли наблюдается следующий порядок действий:

Определение при помощи рейки горизонтальной проекции промежуточной стропилины. Для этого потребуется умножить параметры, соответствующие подходящему углу наклона.
Длина стропилины замеряется по нижней кромке, между выборкой на коньке, и выборкой на месте установки опоры.
Для определения размера свеса используется тот же прием – произведение горизонтальной проекции и поправочного коэффициента. За основу берется теорема Пифагора a2+b2=c2, где а и b — вертикальные и горизонтальные проекции.

Далее рассчитываются накосные угловые части. Стропила по одной из сторон оформляются косым срезом, что обеспечивает надежную фиксацию на конек. На самом же коньке имеется подрез с парным скосом: там крепятся угловые элементы.

Угловая стропилина рассчитывается таким образом:

От угловой части постройки отбивают длину стропильной ноги.
Для получение проекции потребуется произведение квадрата длины проекций центральных элементов.
Готовый параметр нужно умножить на поправочный коэффициент: результатом станет длина угловой стропилины.

Процедура монтажа

На первом этапе монтируются вертикальные стойки для поддержки конькового бруса. Для фиксации на центровую балку используется система укосов. Далее устанавливают диагональные стропила, имеющих идентичную длину. Свесы кровли могут иметь длину от 50 до 70 см. Особо тщательно следует стыковать конек, диагональные стропила и вальмы. Такой же внимательности потребует монтаж накосных и рядовых элементов, с шагом 60 см. Для установки рядовых стропил на конек и мауэрлат применяется метод врубки. Для надежности место крепления усиливается стяжками и ригелями.

Важно держать во внимании крепежные шпильки для мауэрлата, избегая примыкания рядовых стропил к этим участкам: это заметно упростит крепление и врубку. По каждой стороне диагональные планки оформляются нарожниками, для связи мауэрлата и накосных ног. Для установки нарожников и рядовых брусьев выбирается прямой угол по отношению к коньку.

Как усилить вальмовую крышу

Методы дополнительного укрепления вальмовой конструкции обычно зависят от параметров здания.

Самыми распространенными приемами являются:

По углам крышу можно оснастить шпрингелями со стояками, для подпорки диагональной стропильной ноги. Шпрингелем называют брус, соединяющий два плеча мауэрлата. Если он устанавливается в некотором удалении, то его усиливают шпрингельной фермой.
Поверх затяжки или перекрытия из железобетона монтируются стойки, выполняющие роль дополнительных центральных упоров для стропил.
При значительной длине диагональных стропил один брус заменяется спаренной балкой.

Данные рекомендации существенно облегчат монтаж вальмовой крыши своими руками. Данная процедура более сложная, чем в случае с классической двухскатной кровлей.

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Вальмовая крыша своими руками чертежи

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Содержание статьи

1 Что такое вальмовая крыша?
- 1.1 Основы конструкции вальмовой крыши
2 Этапы работы по монтажу вальмовой крыши
- 2.1 Подготовка схемы крыши
- 2.2 Расчет параметров системы
- 2.3 Материалы для возведения крыши
- 2.4 Инструменты для работы
- 2.5 Проведение монтажных работ
- 2.6 Настил кровельного материала
- 2.7 Сложные узлы системы вальмовой крыши
- 2.8 Видео: секреты конструкции вальмовой крыши

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50?150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крыши

После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

Любой проект начинается с составления схемы стропильной системы.

Начинают всегда с вычерчивания базового плана вальмовой крыши

Начинают всегда с вычерчивания базового плана вальмовой к0ыши

Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
Выполняется разметка стен под монтаж стропильной системы.
Самый важный этап — установка всей системы в соответствии с проектом.
Завершающая стадия — устройство кровли.

Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
Тип стропильной системы (наслонная или навесная).
Размер сечения стропил и брусков для других элементов системы.
Угол наклона скатов и расстояние прогона между стропил.
Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

? — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

Высота конька:

Формула высоты конька

Длина промежуточных фронтальных стропил:

Определение длины стропил

Длина торцевых, вальмовых стропил:

Длина вальмовых стропил

Площадь скатов крыши:

Определение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системы

Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.

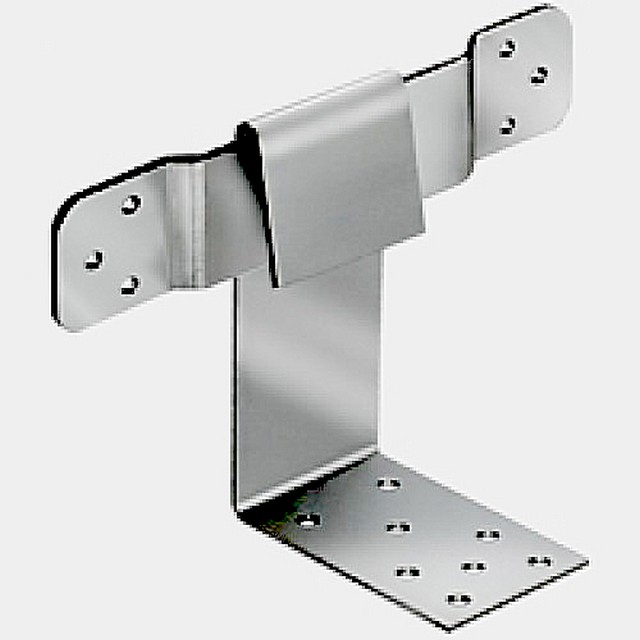

Плавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

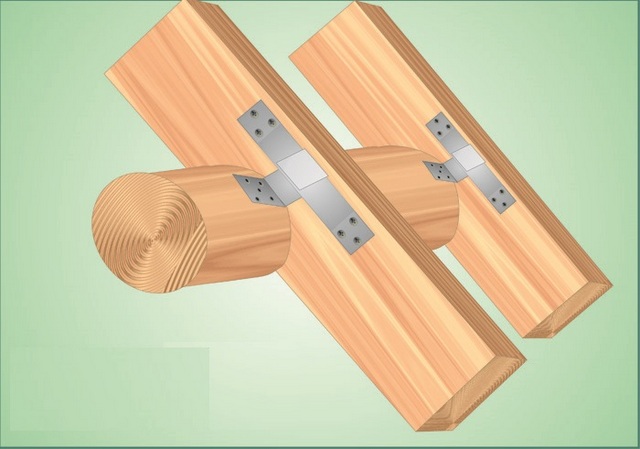

В ряде случаев можно обойтись и обычными скобами

Как сделать вальмовую крышу — Всё о кровле

Как сделать вальмовую крышу своими руками

Такие конструкции внешне весьма привлекательны и способны украсить любое здание. Но эстетичность – лишь одно из достоинств вальмовых крыш. Специалистов больше привлекает их высокая прочность и надежность, а также способность противостоять даже сильным ветровым нагрузкам. Однако возведение подобных крыш – достаточно трудоемкий процесс, требующий определенных знаний.

Особенности вальмовой стропильной системы

Внешний вид вальмовой конструкции отличается от привычного. Два ее ската выполняются в форме треугольников («вальм »). Остальные два ската имеют форму трапеции. Если с боков скаты не доходят до карниза, а обрываются, такая конструкция называется полувальмовой (голландской).

Обтекаемая форма вальмовой системы и отсутствие вертикальных торцевых стен позволяют надежно защитить кровлю от воздействия ветров. Меньше подвержены в ней разрушению и карнизные свесы.

Вальмовая крыша способна противостоять даже буйным ветрам

Подобная конструкция имеет и иной вид стропил, называемый накосными диагональными. Они не только длиннее традиционных, но и несут гораздо большую (в 1,5 раза) нагрузку, чем в обычных системах.

Так как их длина значительно превышает обычную, допускается их «спаривание» (сдваивание). С помощью подобного удвоенного сечения система, получающая дополнительную прочность, будет способна выдержать даже значительные снеговые нагрузки.

Соединение деревянных брусьев при сдваивании осуществляется внахлест. Их скрепляют накладными уголками из металла. В местах соединения делаются опорные врубки. На стыке деревянных элементов должны быть установлены 1,5-метровые накладки, которые крепятся в нескольких местах.

Стропила соединяются внахлест

На диагональные стропила опираются нарожники – укороченные стропила скатов. С их помощью осуществляется поддержка участка крыши между накосными стропилами и свесом крыши.

Совет. Вальмовая конструкция гораздо сложнее классической двускатной или шатровой крыши. Так как любые ошибки в расположении и угле наклона ее стропил чреваты серьезными последствиями, для расчетов лучше воспользоваться готовыми схемами, использовать компьютерные программы или обратиться к специалистам. Ведь при неверных углах наклона возможен перекос и даже обрушение всей конструкции.

Монтаж стропил

1. На первом этапе крепится мауэрлат – опора для стропил, представляющая собой бревна или брусья сечением от 10 до 15 см, уложенные по периметру наружной стены. Его установка подобна устройству мауэрлата в традиционных крышах. В кирпичных домах анкеры для его крепления закладываются уже в кладку. В деревянных домах он крепится на уголки, нагели, проволоку или скобы. Для надежности такая рама по углам связывается скобами или металлическими уголками. Под мауэрлат укладывается гидроизоляция – слой рубероида.

Крепление мауэрлата к кирпичной стене

2. Для устройства стропил на мауэрлат наносится специальная разметка с шагом 60 см. При этом шаг коротких стропил аналогичен расстоянию между боковыми.

3. Для стропил подбираются брусья сечением от 10 до 20 см. Так как накосные стропила принимают на себя самую большую нагрузку, их сечение должно быть наибольшим. При этом идеальное соотношение их ширины к высоте. один к двум (такие балки при высыхании будут менее подвергаться деформации). Коньковые балки могут иметь и меньшее сечение.

4. Стропила крепятся по углам мауэрлата двумя брусками сечением 50×100 мм. Установка начинается с самого короткого стропила .

Расположение стропил в вальмовой крыше

5. Крепление их к мауэрелату может осуществляться с помощью скоб, уголков или гвоздей. К коньку они присоединяются специальными скосами и дополнительно закрепляются металлическими пластинами .

6. У стропил в местах закрепления следует отпилить углы. Для этого лучше воспользоваться шаблоном. В местах присоединения к мауэрлату запил должен быть равен 1/3 толщины доски. Крепление нарожников аналогично боковым стропилам, поэтому их можно резать под одним углом. Резка диагонального бруса выполняется на месте.

7. Вначале устраиваются боковые стропила, а затем монтируется центральное (вальмовое). Оно проходит вдоль всей конструкции от нижней части стропил до торца конька. Так как подобная балка имеет значительную длину, ей требуется поддержка, которую обеспечивает опорная стойка .

Простейшая схема вальмовой крыши

8. Так как стропила, расположенные по углам, подходят сразу к двум центральным, необходимо выполнить разрез с двойным скосом.

9. Последними крепятся диагональные стропила. Все они должны иметь равную длину, а их толщина быть равной коньковому прогону (верхней опоре, объединяющей стропила).

10. Если длины стропильных ног недостаточно для свеса крыши, можно воспользоваться так называемыми «кобылками» – досками, прибитыми к стропилам.

11. Обрешетка для кровли крепится к уже готовой стропильной конструкции.

Совет. Нарожники лучше стыковать не врубкой, а с помощью черепных брусков 50х50 мм, которые крепятся внизу стропила с обеих его сторон. В таком случае сечение становится тавровым, что позволяет существенно усилить жесткость и несущую способность системы.

Вальмовая крыша является одной из разновидностей четырехскатных кровельных конструкций. По сложности обустройства вальмовые крыши превосходят классические и двухскатные кровли, — разместить на доме четыре ската, в точности согласованных между собой и состыкованных под одинаковыми углами не очень просто. Но при большом желании даже самые трудновыполнимые мероприятия становятся понятными и простыми. Ознакомьтесь с руководством и приступайте.

Вальмовая крыша своими руками

Содержание пошаговой инструкции:

Основные сведения о вальмовых кровлях

У четырехскатной кровельной системы есть ряд отличительных особенностей. Так, вальмовая крыша включает в свой состав пару длинных скатов, имеющих выраженную трапециевидную форму, а также пару коротких скатов, выполненных в виде наклонных треугольников.

Конструкция вальмовой крыши

Основные сложности при обустройстве традиционной вальмовой крыши возникают на стадии возведения стропильной конструкции, состоящей одновременно из накосных, рядовых и нарожных стропил.

Вальмовые кровли отлично противостоят ветровым нагрузкам и в целом имеют высокие эксплуатационные характеристики. Чтобы готовая крыша служила максимально долго и качественно, на стадии проектирования необходимо решить ряд важных вопросов, а именно:

выбрать оптимальный материал для обустройства кровельной конструкции;
определить интенсивность осадков, характерную для региона строительства;
установить средние и максимальные показатели ветровых нагрузок.

С учетом приведенных выше показателей вы сможете рассчитать оптимальные значения углов наклона скатов и высоты кровельной конструкции.

Плоскостной план вальмовой крыши

Для выполнения расчетов и составления проекта вы можете обратиться к специалисту либо же найти подходящий проект в одном из множества открытых источников. При наличии должных навыков с упомянутыми мероприятиями можно справиться собственноручно.

Особенности вальмовой конструкции

Рассматриваемая крыша, как уже отмечалось, имеет очень интересную конструкцию. И если большие скаты можно увидеть практически на всех крышах, то короткие скаты делают рассматриваемую систему поистине уникальной.

Конструкция кровельной системы такова, что скаты не перекрывают площадь дома по длине и оставшееся свободное место заполняется двумя короткими вальмами.

Устройство вальмовой крыши

При самостоятельном составлении схемы вальмовой кровельной конструкции вам нужно будет использовать разметочную рейку и таблицы Пифагора.

Расчет материалов для вальмовой крыши

Важно, чтобы проект крыши был максимально точным – только так вы сможете самостоятельно сделать правильные надрезы из стропильных элементов и установить все компоненты системы собственноручно.

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Руководство по возведению вальмовой кровли

Приступайте к обустройству крыши. Начните с создания разметки строительного объекта.

Грамотно выполненная разметка, правильный чертеж и максимально достоверные расчеты – вот три основополагающих фактора успешного строительства. Разметку выполняйте в соответствии с чертежами. Придерживайтесь следующей последовательности.

Расчет каркаса вальмовой крыши

Первый шаг. Разметьте ось по высшей обвязке с торцевой стороны здания;

Второй шаг. Рассчитайте 50% толщины конька и установите место размещения первого элемента системы стропил.

Третий шаг. Приложите один край замерной рейки к отмеченной ранее линии. Второй конец разместите по линии боковой стенки. Так вы установите точку размещения промежуточного стропильного элемента.

Четвертый шаг. Определите длину стропильного свеса. Для этого разместите брус одним краем на наружный угол стенки, а другим установите его на кровельный свес.

Пятый шаг. Вычислите следующий компонент центральных стропил. Переместите рейку к краю боковой стенки и наметьте место крепления стропила. Элемент будет находиться между верхней кровельной обвязкой и боковой стенкой.

Повторите действия для оставшихся трех углов. Так вы узнаете, где в будущем будут устанавливаться промежуточные стропильные ноги и торцы конька.

Первый шаг. Возьмите разметочную рейку и определите значение горизонтальной проекции промежуточного стропильного элемента. В соответствии со стандартизированной документацией найдите подходящий для вашей ситуации наклон кровли и умножьте определенные значения.

Второй шаг. Замерьте длину стропила. Делайте это от выборки на коньке крыши к выборке на месте фиксации опоры. Замер ведите по нижней линии.

Третий шаг. Аналогичным образом определите длину свеса. Для этого умножьте значение горизонтальной проекции на соответствующий поправочный коэффициент. Можете воспользоваться положением теоремы Пифагора, известной еще со школьных времен: c2=a2+b2. В рассматриваемой ситуации а – это вертикальная проекция, а b, соответственно, горизонтальная проекция.

Четвертый шаг. Переходите к расчетам угловых компонентов. С одной стороны стропильных ног присутствуют косые срезы, за счет которых обеспечивается надежная фиксация элементов к коньку кровли. Непосредственно у конька имеется подрез со специальным двойным скосом, применяемый для крепления угловых компонентов.

Угловые стропильные ноги рассчитываются в следующем порядке:

от любого угла дома отмеряется длина стропильного элемента;
устанавливается проекция, равная квадратам длины проекций используемых центральных стропильных ног, умноженным друг на друга;
полученное значение умножается на поправочный коэффициент, что позволяет определить длину угловой стропильной ноги.

Установка стропил

Монтаж вальмовой крыши

Первый шаг. Приступайте к монтажу вертикальных стоек, за счет которых будет поддерживаться коньковый брус. Крепите элементы к центральной балке при помощи системы укосов.

Как крепить стропила к мауэрлату

Монтаж стропильной системы четырехскатной крыши

Второй шаг. Установите диагональные стропила. Все элементы должны иметь одинаковую длину. В случае со свесами кровли показатель будет варьироваться от 500 до 700 мм. Уделяйте особое внимание правильности стыковки вальмы, диагональных стропильных элементов и конька.

Третий шаг. Установите накосные стропила, а после – рядовые стропила с шагом порядка 600 мм. Рядовые стропила крепите к мауэрлату и коньковому брусу по методу врубки. Для усиления фиксации используйте ригели и стяжки.

Стропильная система вальмовой крыши

Важно, чтобы рядовые стропила не контактировали со шпильками, за счет которых выполнено крепление мауэрлат к стенам дома.

Четвертый шаг. Прикрепите к каждой стороне диагональных планок нарожники, за счет которых накосные стропила будут связываться с мауэрлатом.

Как рядовые стропильные элементы, так и нарожники должны быть смонтированы строго перпендикулярно к коньку.

Монтаж стропильной системы

Усиление стропильной конструкции

При выборе метода усиления стропил ориентируйтесь, прежде всего, на размеры здания. Среди самых популярных методов усиления нужно выделить следующие варианты:

на углах кровли фиксируются шпренгели со специальной стойкой, выполняющей функции опоры для диагонального стропильного элемента. Шпренгелем в данной ситуации является брус, который вам надо перекинуть между двумя угловыми плечами опорного мауэрлата. В случае если установку шпренгеля приходится выполнять на большом расстоянии от упомянутого угла, профессионалы рекомендуют установить надежную шпренгельную ферму;
по железобетонному перекрытию либо же по затяжке набиваются стойки. Они будут выполнять функцию т.н. «полки», подпирающей стропильные элементы посередине;
в случае если диагональные стропильные элементы имеют слишком большую длину, вместо одного бруса следует применять сдвоенные балки.

Вальмовая четырехскатная крыша

Вентиляция

Для устройства необходимого уровня вентилирования подкровельного пространства сделайте в ветрозащитной пленке отверстие для входа воздуха. Его необходимо размещать сверху, ближе к кровельному коньку.

Если ветровая подшивка делается из древесины, достаточно просто закрепить доски с зазором в 2-3 мм. В случае же если для изготовления подшивки используются пластиковые изделия, предварительно элементы нужно подвергнуть перфорации.

Если ветровая подшивка кровли уже собрана, можете вмонтировать в нее обыкновенные вентиляционные решетки. Стандартный диаметр таких решеток составляет 50 мм. Сеточка изделия может иметь любой цвет. Решетки размещайте по всей длине ветровой с шагом порядка 800 мм.

В завершение вам остается лишь уложить утеплитель, обустроить гидроизоляционный слой, набить доски обрешетки и смонтировать выбранное финишное покрытие.

Строение стропильной системы

Теперь вам известны основные особенности и порядок самостоятельного обустройства вальмовой крыши. Работу вряд ли можно назвать слишком легкой, но используя полученные знания на практике, вы сможете справиться с выполнением всех сопутствующих мероприятий своими руками.

Установка кровли на вальмовой крыше

Видео – Вальмовая крыша своими руками

Как сделать вальмовую крышу своими руками

Современная ва́льмовая кры́ша представляет собой особую разновидность кровельной конструкции, которая имеет четыре ската. Торцовые скаты такой крыши располагаются от коньковой части до карниза, обладают треугольной формой и носят названия «вальм». Оставшиеся два ската имеют характерную трапецеидальную форму. Существует ещё один подвид вальмовой крыши, который известен как полувальмовая или голландская кровля и характеризуется обрывом торцевых скатов ещё до карнизной линии.

Варианты вальмовой крыши

Несмотря на многообразие вальмовых кровель, основные направления таких крыш могут быть представлены четырьмя основными видами:

вариант четырёхскатной классической кровли. Характеризуется наличием прямой стропильной системы и угловыми рёбрами, идущими непосредственно с коньковой линии. Свесы имеют одну высоту расположения. Торцевые части обладают треугольной формой, а две другие кровельные части – трапециевидные.

вариант вальмовой шатровой конструкции. Четырёхскатная крыша с характерным схождением всех рёбер в одной центральной точке, что придаёт всем скатам одинаковый треугольный вид. Внешне такая форма напоминает шатёр. Идеальный вариант для здания с квадратной формой.

вариант датской четырёхскатной крыши. Обладает своеобразными короткими скатами, которые обусловлены наличием фронтонов в верхней части конструкции. Интересной разновидностью такой вальмовой кровли является японская разновидность, которая носит название иримойя. Оптимальный вариант для обустройства в жилом мансардном помещении полноценных вертикальных окон.

вариант ломаной вальмовой конструкции. Такой тип кровли более известен как четырёхскатная мансардная крыша. Обладает определёнными конструктивными сложностями исполнения, но позволяет получить самое объёмное мансардное помещение. Относится к наиболее затратным кровельным вариантам.

к содержанию ↑

Устройство конструкции

Стандартное устройство вальмовой крыши начинается с выполнения проекта всей конструкции. Создание кровли требует проведения точных расчётов и достаточного количества времени, что обусловлено конструкционными особенностями и наличием сложной стропильной системы. В качестве покрытия может быть использован любой вид кровельного материала.

Узлы и элементы стропильной системы вальмовой крыши

Основные проектные моменты по устройству вальмовой конструкции, которые требуют выполнения точных расчётов:

Угол кровельного наклона .

Определяется на основании показателей климатических условий и предполагаемого кровельного материала. Повышенные ветровые нагрузки требуют снизить показатели уклона, а обильные снегопады напротив – максимально увеличить кровельный наклон.

Использование шифера предполагает минимальный угол в 22°, два слоя рулонного материала позволяют использовать уклон до 15°, а три слоя – от 2 до 5°.

Современные материалы, такие как профнастил требуют уклона в 12°, для металлочерепицы – 14°, для мягкой черепицы – 11°, а для ондулина – порядка 6°. Мембранные кровли подходят для любой кровли, вне зависимости от уклона.

Площадь вальмовой кровли

Кровельная площадь высчитывается в квадратных метрах. Наиболее удобно использовать специальные строительные калькуляторы или программы, позволяющие получить точные расчёты площади и необходимое количество всех строительных материалов.

При самостоятельном расчёте необходимо учитывать, что такие параметры, как габариты дымоходов, объёмы мансардных окон, а также фальцы в расчёте не участвуют. Кроме того, нет необходимости учитывать места примыканий, а также свесы и парапеты, которые не имеют прямого отношения к кровельному покрытию.

Чертеж вальмовой крыши к содержанию ↑

Мерная рейка

Использование мерной рейки и теоремы Пифагора позволяют качественно разметить вальмовую кровлю и значительно сэкономить время. Все необходимые для кровельной конструкции замеры легко выполняются посредством такой мерной рейки или прямо на ней.

Для ее изготовления применяется полоска стандартной листовой фанеры с шириной порядка пяти сантиметров. На подготовленном фанерном отрезке выполняется разметка. Необходимо отметить горизонтальную проекцию промежуточной строительной опоры, а также кровельные свесы и максимальную толщину стены, необходимую для подреза в опорной части.

Коэффициенты пропорций

Схема подбора параметров узлов по пропорциям

Хорошим подспорьем для грамотного устройства вальмовой крыши служит специальная таблица коэффициентов, в который отображены соотношение между уклоном и длиной наклонных балок.

Показатель расстояния строительной балки является результатом умножения коэффициента заложение на горизонтальную поверхность. В строительстве используются центральные и промежуточные, а также угловые балки. Коэффициенты пропорций нужны для преобразования проекции в длину.

Основные коэффициенты пропорций следующие см. на картинке справа.

Проведения работ своими руками

Несмотря на то, что вальмовые крыши относятся к категории довольно сложных в плане конструкционных особенностей кровель, соблюдая технологию возведения их можно выполнить самостоятельно.

Для разметки центральных промежуточных стропил посредством мерной рейки необходимо выполнить следующие требования:

Разметка стен под стропильную систему

осевая линия размечается на уровне верхней обвязки торцевой стены, после чего следует замерить 12 от толщины бруса конька и отметить линию первой из промежуточных стропил;

чтобы получить заложение промежуточной стропилы один конец мерной рейки следует совместить с линией размещения первой промежуточной стропилы, а второй конец рейки переносится на внутреннюю часть контура от боковой стены;

определение точки для размещения второй центральной из промежуточных стропил, мерная рейка переносится на боковую стену и выполняется отметка заложения стропил по верхней обвязке, начиная от внутреннего угла.

Следующие замеры выполняются по аналогии и позволяют разметить не только местоположение концов бруса конька, но и всех центральных промежуточных стропил.

Чтобы разметить угловые стропила по верхней обвязке необходимо:

определить исходную точку в месте стыкования линии разметки и внутреннего края верхней обвязки;

замерить расстояние от исходной точки до разметки самой близкой центральной промежуточной стропилы и рассчитать заложение и длину для угловых стропил.

Для упрощения разметки и выдерживания равных межцентровых расстояний, рекомендуется максимально точно спроецировать разметку на торцевые стены с боковых посредством мерной рейки. Такая процедура позволяет выполнить совмещение всех коротких стропил в точке, расположенной на угловой стропиле.

После завершения разметки следует выполнить подрезание стропил по фанерному шаблону.

Крепление мауэрлата

Установка и крепление мауэрлата относятся к наиболее ответственным этапам кровельного обустройства.

Существует несколько технологий для крепления мауэрлата:

наиболее часто выполняется проволочное крепление. которое заключается в закладке стальной проволоки с диаметром не менее пяти миллиметров на пять рядов ниже последнего ряда кирпичной кладки. Следует выдерживать одинаковое расстояние между проволокой, которое в стандартных условиях составляет порядка шестидесяти сантиметров. Посредством длинных проволочных концов, которые располагаются по двум сторонам стены, выполняется надёжное крепление бруса.

использование шпилек относится к облегчённым вариантам крепления мауэрлата на зданиях небольшого размера. С этой целью применяются металлические болты, имеющие Г-образную форму. Обычно такие крепежи вмуровываются нижним концом в стену на глубину не менее трёх рядов. Верхний конец должен выступать над обвязкой мауэрлата более чем на тридцать миллиметров. Мауэрлат крепится к шпилькам посредством нанизывания через специально просверлённые отверстия. Затем все болты загибаются и фиксируются скобами.

не менее распространённым вариантом крепления является использование анкеров с применением железобетонного пояса. Армированный пояс представляет собой металлический каркас с бетонной заливкой. Основное правило заключается в максимально ровном вертикальном распределении крепежей с выдерживанием перпендикуляра в отношении мауэрлатного бруса.

В деревянных конструкциях функция мауэрлата возлагается на последний, верхний ряд стены. Анкеры могут быть заменены деревянными крепёжными элементами – нагелями.

Этапы монтажа стропильной системы

Устройство и монтаж стропильной системы на беседку

Для вальмовых крыш характерно диагональное расположение стропильной конструкции и существуют специальные варианты крепления. Кроме того, диагональная стропильная система испытывает значительную нагрузку, что требует выполнения усиления такой конструкции. С этой целью использованию подлежит материал, который имеет большее сечение.

Допускается применять брусы с толщиной более десяти сантиметров. Целесообразно выполнять диагональные стропила, выполненные путём сложения двух досок со стандартной толщиной. Разметку производят по месту.

Для запилов выдерживается угол в 45 градусов. Если используются сращённые доски, то косые запилы выполняются сначала на одной стороне, а затем в зеркальном отображении на другой. Доски крепятся друг к другу саморезами, гвоздями или шпильками. Для закрепления вальмовых стропил удобно использовать накладки и саморезы.

Монтаж вальмовой стропильной системы выполняется в следующей последовательности:

установка мауэрлата;

укладка лежня в точке расположения стоек;

вертикальная установка на лежень стоек, которые при необходимости следует закрепить подкосами;

крепление конькового подгона с использованием уровня и отвеса;

монтаж накосных: крепление нижнего конца – к мауэрлату, а верхнего – к коньковому прогону;

монтаж нарожников.

Если требуется выполнить усиление каркаса, то используется шпренгель – брус. укладываемый на две соседние стены. Сверху устанавливается вертикальная стойка, которая будет поддерживать нижнюю часть накосных стропил. Чтобы усилить верхнюю часть используется шпренгельная ферма, в которой шпренгель усиливается двумя подкосами.

Нюансы как правильно построить крышу самостоятельно смотрите в видео.

Вальмовые кровли относятся к категории достаточно сложных и обладают характерным отличием от стандартных крыш, которое заключается в конструкции, представляющей совокупность двух элементов:

два стандартных ската
две боковые вальмы

Технологические процессы возведения таких крыш считаются наиболее правильными, а базовая часть замеров выполняется с нижнего ребра стропильной системы. Грамотно выполненный проект вальмовой кровли с правильной разметкой позволяет выполнить самостоятельное устройство такой конструкции.

Источники: http://svoimi-rukamy.net/60-valmovaya-krysha.html, http://svoimi-rykami.ru/stroitelstvo-doma/krysha/valmovaya-krysha-svoimi-rukami.html, http://netosadkam.ru/kryisha/chetyrehskatnaya/valmovaya/kak-sdelat.html

Вальмовая крыша своими руками — подробная инструкция по возведению

Вальмовая крыша – одна из наиболее сложных и самых прочных кровель. Она представляет собой четырехскатную конструкцию с двумя треугольными и двумя трапециевидными скатами. Другое ее название – голландская.

Есть также разновидность этого типа крыши – полувальмовая. Ее отличительной особенностью является наличие усеченных треугольных скатов. Они располагаются выше трапециевидных.

Устройство вальмовой кровли намного труднее, чем устройство двускатной, однако и ее функциональные качества намного выше. Помимо того, экстерьер здания с четырехскатной крышей выглядит весьма привлекательно.

Типы вальмовых крыш

Находящиеся на кровельных торцах малые скаты называются вальмами. В зависимости от формы вальмы конструкции этого вида подразделяются на несколько типов.

Несколько полезных рекомендаций как определиться с разновидностью и удачно купить софиты для крыши.
Почему специалисты любят работать с мягкой кровлей катепал в информационном материале на нашем сайте.

Полувальмовая крыша. Ее отличительной особенностью является то, что вальмы закрывают не весь фронтон, а лишь его часть. Поэтому они имеют небольшой размер.

Полувальмовая мансардная крыша представляет собой конструкцию мансардной кровли с изломанным скатом. Ее создание уместно в случаях, когда нет возможности вписать площадь необходимого помещения в треугольную форму. Крыша данного типа позволяет получить свободную площадь довольно большого размера для использования в самых разных целях.

Выбор полувальмовой кровли рекомендован для строений в зоне сильных ветров, поскольку более низкие скаты хорошо защищают фронтон здания от влаги и ветра.

Среди недостатков конструкций полувальмового типа можно назвать расход большого количества материала, поскольку для прикрытия примыкающих к наклонным ребрам участков кровли материал необходимо разрезать по косой линии.

При использовании листового материала больших размеров срезанные косынки надо использовать для покрытия противоположных скатов крыши.

Кровля ломаного типа является наиболее сложной для самостоятельного возведения. Скаты могут быть разных форм и размеров. Как их предварительный расчет, так и реализация на практике – дело непростое.

Шатровая крыша. Ее особенность состоит в том, что основа кровли данного типа должна быть квадратной. Конструкция состоит из четырех скатов в форме равносторонних треугольников, вершины которых сходятся в едином центре. При устройстве шатровой крыши необходимо строго соблюдать принцип симметричности. По форме конструкция напоминает шатер, откуда и исходит ее название.

Различают также датскую вальмовую кровлю, которая представляет собой разновидность четырехскатной конструкции с фронтонами, расположенными в верхней части укороченных скатов. В крышу датского типа можно встраивать вертикальные окна.

Преимущества кровли вальмового типа

Данная конструкция обладает рядом преимуществ.

Правильно рассчитанная и возведенная вальмовая кровля отличается высоким уровнем сопротивления воздушным потокам в результате отсутствия вертикально расположенных торцевых стен (шипцов или фронтонов). Она пекрасно выдерживает сильные порывы ветра и минимально подвержена риску разрушения крыши в местах свесов карнизов.

Вальмовая кровля является не подверженной деформации жесткой конструкцией, что достигается за счет сходящихся к опорной коньковой балке угловых ребер.

Четырехскатная кровля дает возможность создания больших свесов со всех сторон постройки. Они защищают дом от атмосферных осадков.

Кровля данного типа дома с мансардой делает здание зрительно более низкими, что очень важно при необходимости его встраивания в уже возведенную одноэтажную застройку без нарушения гармоничного вида и характера существующего строения.

Вальмовая кровля отличается эстетически привлекательным внешним видом.

Недостатки

Самым большим минусом данного типа кровли является сложность ее возведения и дороговизна как материалов, которых нужно будет закупить значительно больше, чем, например, при устройстве двускатной крыши, так и проводимых работ.

Еще один недостаток: скаты отнимают некоторую часть подкровельного пространства, что имеет значение, если запланировано устройство мансарды.

Разметка крыши

Обычно систему стропил собирают из одинаковых стропильных ног, опирающихся на коньковый брус. Но для вальмовой кровли данный вариант не подходит: длины ее стропил разные, поскольку боковые скаты более маленькие и опираются на диагонально расположенные элементы конструкции.

До начала работ надо подготовить необходимые материалы и сделать разметку основных узлов.

К ним относится:

Конек. Этот элемент представляет собой брус, необходимый для крепления других деревянных деталей. Он должен быть расположен строго по центру. Поскольку в коньковый брус будут опираться концы всех стропил, он должен быть очень прочным;

Угловые стропила, которые называют также накосными. Их фиксируют к коньковому брусу, а другой конец стропила должен выходить за границы здания. Как правило, при изготовлении этих стропил пользуются тем же брусом, что и для конька;

Центральные стропила опираются на мауэрлат и конек и образуют боковые скаты кровли. На вальмах используют одно стропило этого типа или вовсе не используют стропил;

Промежуточные стропила крепят к коньку. Они идут по скатам вниз;

Короткие стропила бывают разной длины, зависящей от расположения. Опираются они на мауэрлат и угловые стропила.

До разметки необходимо сделать точные расчеты, на основании которых создается чертеж будущей конструкции. Вначале отмечается осевая линия, которая проходит по верхней части стен. Потом рассчитывают толщину конькового бруса и отмечают точное расположение деталей стропильной системы по отношению друг к другу.

При создании системы стропил из одинаковых досок (к примеру, 15х5 см), полученная конструкция имеет небольшой воздушный просвет между стропилами и кровельным материалом. Он получается в результате более высокого расположения верхних частей элементов стропил по отношению к угловым.

Mонтаж вальмовой крыши

Верхнюю обвязку кровли выполняют из бруса (фото справа), толщина которого должна составлять половину толщины конькового бруса. Затем замерную рейку прикладывают одним концом к заранее отмеченной линии, в то время как другой конец располагается вдоль боковой стены, и это позволяет получать место для установки промежуточного стропила.

Длину стропильного свеса рассчитывают очень просто. Сначала рейку устанавливают таким образом, чтобы один из ее концов располагался на внешнем контуре стены. Второй конец находится на образовавшемся свесе.

Потом замерную рейку переносят на боковую стену, на которой также производят разметку стропил. Аналогичные действия выполняют на всех других углах для получения мест расположения центральных стропил и торцов конька.

После определения точек расположения всех кровельных элементов в горизонтальном сечении данной конструкции выполнение расчета не будет представлять сложности. В этом случае надо использовать теорему Пифагора, которую применяют к прямоугольным треугольникам, образованным стропилами и нормалью от точки их прикрепления к полу помещения чердака – другими словами, высотой над мауэрлатом.

Применение замерной рейки

Замерная рейка – необходимый при монтаже вальмовой крыши самодельный измерительный прибор. Изготовить его можно из тонкой фанеры или планки толщиной не более 5 см.

Так как рейка должна быть довольно длинной, для ее изготовления не подходит толстая заготовка, поскольку в этом случае вес инструмента будет значительным и работать с рейкой станет неудобно.

Ширина прибора должна быть достаточной, чтобы можно было с большого расстояния видеть на ней разметку.

По ходу работ все отмеряемые для установки деталей кровли замеры наносят на рейку, и поэтому рулетка будет нужна всего несколько раз. Одинаковые расстояния в дальнейшем откладываются уже при помощи рейки. Есть готовая таблица коэффициентов соотношения длины стропил и их расположения, которой следует руководствоваться при выполнении таких работ.

Величина длины ноги стропильного узла должна равняться произведению конкретного коэффициента на проекцию ноги. При знании этой формулы все операции выполняются значительно быстрее.

В качестве примера можно воспользоваться следующими расчетами:

для начала отмеряют величину горизонтальной проекции стропила, после чего по таблице выбирают необходимый угол наклона детали конструкции, который умножается на полученное при измерении значение;

после этого рассчитывают длину стропила от выборки на месте крепления до выборки на коньке;

затем вычисляют длину свеса, которая равняется произведению проекции (горизонтальной) этого элемента на поправочный коэффициент.

Можно воспользоваться также теоремой Пифагора: в ней длинами катетов являются горизонтальная и вертикальная проекции.

Накосные элементы (фото)

После завершения предыдущего этапа надо приступать к разметке положения угловых накосных элементов и промежуточных стропил.

С одной стороны стропила имеют косой срез, который позволяет надежно закрепить их к коньку. Брус же имеет двойной подрез, который предназначен для установки угловых элементов.

Расчет накосного стропила производится в два этапа. Сначала делают замер длины детали от угла здания, после чего при помощи теоремы Пифагора получают необходимое значение, которое следует умножить на поправочный коэффициент.

Специфика устройства вальмовой кровли

В процессе создания вальмовой крыши надо учитывать, что наслонные стропила и конек следует изготовлять из одной и той же доски или бруса. Они должны иметь одинаковое сечение, поскольку разница в сечении усложнит конструкцию.

Сотовый поликарбонат технические характеристики, преимущества использования.
Как выглядят аэраторы для плоской крыши можно посмотреть здесь.
На что обратить внимание выбирая мастику для кровли читайте в статье https://rooffs.ru/krovelnye-materialy/bitumnaya-mastika/dlya-krovli.html

При выборе толщины остальных стропил тоже надо учитывать данный момент. В обратном случае возрастает риск образования перекоса несущих конструкций в будущем, а это значит, что даже при прекрасном состоянии кровельного пирога возникнет необходимость капитального ремонта.

Короткие стропила крепят не к коньковому брусу, а к накосным. Это также отличает вальмовые кровли от обычных.

Надо соблюдать определенные углы наклона всех деталей. Для наклонных стропил вальмовой модели кровли этот показатель такой же, как и для остальных типов кровель. Отличие состоит в том, что вальмовая кровля не может быть низкой.

При возведении низкой вальмовой крыши требуется установка дополнительных опорных элементов, функция которых заключается в поддержании тяжелых деталей конструкции. По всей вероятности, надо будет воспользоваться дополнительными материалами. Кроме того, увеличится объем работ.

Следующий важный момент заключается в необходимости использования исключительно сухой древесины хвойных пород деревьев при создании основания вальмовой крыши.

Чтобы увеличить срок эксплуатации кровли, материл надо обработать антипиретиками и антибиотиками. Первые защищают конструкцию от огня (под его воздействием материал лишь обугливается, но не горит), вторые – от гниения, размножения плесени, микроорганизмов.

Монтаж системы стропил

Самым распространенным является вид вальмовой кровли с 4 скатами, два из которых имеют форму трапеции, а остальные два – треугольника.

Первым этапом возведения крыши является установка стропильных ферм.

Диагональные стропила и конек изготавливают из той доски, из которой выполняются остальные, но они должны быть спаренными. Причина использования спаренных стропил заключается в значительно большей нагрузке на эти элементы по сравнению с обычными стропилами, для чего и требуется усиление.

Применение одного материала при изготовлении всех деталей значительно упрощает монтажные работы.

Под длинные стропильные ноги устанавливают представляющие собой подкос опоры или изготовленную из бруса стойку.

Возможно также использование двойных спаренных досок, опирающихся непосредственно на слой перекрытия. Под такую стойку необходимо установить деревянную подкладку, а также не забывать о слое гидроизоляционного материала.

Подкос устанавливают под углом, величина которого составляет 45-55 градусов.

Одна часть подкоса упирается в лежень, а вторая удерживает стропильную конструкцию.

Надо помнить о необходимости поддерживать стропило в месте сосредоточения максимальной нагрузки.

Крепление стропил

В большинстве случаев соединение элементов конструкции производится при помощи гвоздей, болтов, шпилек, особых накладок. Их точное количество и места расположения надо тщательно рассчитывать, иначе конструкция не будет обладать достаточным уровнем прочности и может обрушиться под давлением тяжелого снежного покрова или от сильной ветровой нагрузки.

Стропила крепят к мауэрлату при помощи опорного бруса или особого пропила, который удерживает элемент на месте.

Крепление мауэрлата

Прочно и корректно закрепленные стропила станут гарантией долговечности кровли только при условии правильной фиксации мауэрлата.

Мауэрлат представляет собой брус из дерева, функция которого заключается в равномерном распределении создаваемой кровлей нагрузки по верхнему сектору стен постройки и предупреждении разрушительного действия создаваемых стропилами распорных сил.

Тип мауэрлата определяется типом здания.

В случае деревянного сруба эту роль играет верхний венец. В других случаях мауэрлат представляет собой брус с сечением 100х150, 150х150. Это могут быть и соединенные доски размером 50х150.

До монтажа этого элемента необходимо проложить гидроизоляцию. В качестве материала можно использовать рубероид, который укладывается в несколько слоев.

Еще одним важным моментом является прочное крепление для мауэрлата. Его можно добиться несколькими способами.

За несколько рядов до места установки мауэрлата в кладку монтируются деревянные бруски. Их количество определяется периметром кровли и потенциальной нагрузкой, которую должен будет выдерживать мауэрлат. Данные детали соединяются с основой – брусом – при помощи скоб и образуют прочное крепление.

На последнем этапе возведения стен в кладку монтируются шпильки, диаметр которых должен быть до 15 мм. Они выполняют роль фиксаторов мауэрлата. Между шпильками должно сохраняться расстояние от 1,5 м. Глубина их закладывания равняется нескольким рядам кладки.

Можно также вмонтировать в стену проволоку из стали. Ее концы в дальнейшем обвязывают вокруг мауэрлата. Количество этих вкладок должно соответствовать количеству стропильных ног.

В зданиях из пенобетонных или газосиликатных блоков оптимальным выбором является возведение железобетонного армопояса. В процессе его монтажа устанавливают также шпильки с резьбой.

ВЫВОДЫ

Вальмовая кровля – одна из наиболее сложных и прочных конструкций.
Существует несколько типов вальмовых крыш: четырехскатная вальмовая, полувальмовая, шатровая, ломаная, датская.
Основным преимуществом вальмовой кровли является высокий уровень сопротивления ветровым и снеговым нагрузкам.
Среди недостатков надо отметить сложность возведения и дороговизну.
До начала работ надо сделать расчеты и разметку.
При монтаже необходимо иметь замерную рейку.
Стропильная система вальмовой кровли имеет свои особенности.
Стропила должны прочно крепиться к мауэрлату.
Правильное крепление стропил и мауэрлата – гарантия долговечности вальмовой кровли.

Как выглядит вальмовая крыша можно посмотреть на видео.

Вальмовая крыша своими руками — пошаговая инструкция + видео

Не придумало еще человечество ни одного практичного в использовании строения, не имеющего крышу над головой. А ведь погода не только в душе, но и в доме, как известно, имеет первостепенное значение. Здесь, естественно, речь не идет об известной песне. Поговорим о том, как грамотно и без плачевных последствий соорудить вальмовую крышу своими руками, характеризующуюся четырьмя скатами, два из которых имеют форму трапеции, а два — треугольника (вальмы), которые и отличают ее от классической двускатной крыши.

Разновидности.

Вальмовая крыша может быть разной:

ломаной (вид достаточно сложных конструкций, поэтому должна сооружаться только профессионалами, хотя, стоит признать, выглядит он достаточно презентабельно): скаты в ней разного размера и соединены между собой под разными углами;
шатровой (такой вариант пригоден лишь для квадратных строений): все скаты в такой крыше одинаковы по длине и расходятся под одинаковым углом, начало которого идет с вершины крыши;
полувальмовой: здесь вальмы закрывают только верхнюю часть ската (возвышаются лишь над частью фронтона), не доходя до низа;
щипцовой (классической): с двумя скатами и фронтонами, на торцах скатов.

О последней, наиболее распространенном варианте, речь и пойдет далее.

Правила возведения вальмовой крыши своими руками.

Выбирайте коньковый брус и стропила одной толщины и из одинакового материала, чтобы каркас со временем не начал «ходить» и не нарушил целостность конструкции.
Короткие стропила следует крепить не к коньку, а к угловым стропилам, так же, как и при возведении обычной двускатной крыши. Следует обратить особое внимание на выдерживание углов уклона коротких стропил, которые должны равняться углам уклона угловых элементов конструкции.
Отметим, если вы выбрали низкую вальмовую крышу, то следует продумать и дополнительные подстраховывающие элементы, которые поддержат тяжелые составляющие конструкции.
Используйте только хорошо высушенный брус хвойных пород. И не забудьте о покрытии материала специальной пропиткой.

Особенности.

Построить вальмовую крышу самому, конечно, реально, но без определенных знаний можно допустить порой неисправимые ошибки. Дабы этого избежать, мы хотим предложить вам ознакомиться с рядом особенностей конструкции вальмовой крыши:

Конек (коньковый брус).

Основной несущий элемент конструкции, расположенный в центре постройки, к нему крепятся все остальные деревянные составляющие.

Угловые стропила (накосные стропила).

Это основные силовые элементы, которые представляют собой брусья толщиной с конек. Один конец каждого из них крепится к коньковому брусу, а второй выходит несколько за пределы здания.

Центральные промежуточные стропила.

Они проходят с концов конька на стены, выходя вниз по вальмам и скатам.

Стропила промежуточные.

Этот вид стропил не используется на вальмах, а крепится к коньку и проходит по скатам крыши вниз.

Короткие стропила.

Они не крепятся к центральному брусу (коньку) и имеют разную длину. Короткие стропила крепятся под одинаковым углом к накосным стропилам.

Подготовительный этап работ.

Произведите грамотные точные расчеты и разметку, которые смогут вам гарантировать надежность будущей крыши и составить чертеж. В этом вам поможет теорема Пифагора и таблица коэффициентов пропорций и соотношений между длиной стропил и их расположением. Обязательно используйте прописанные данные, это значительно увеличит точность необходимых расчетов.

Первым делом размечается ось по верхней обвязке дома с его торца.
Далее необходимо рассчитать 1/2 толщины конька, определив тем самым расположение первой части стропильной системы.
После приложите к размеченной линии один из концов замерной рейки, в то время как другой должен находиться на боковой стене. Таким образом, вы определитесь с местом расположения промежуточного стропила.
Затем установите один конец бруса на наружный угол стены, другой же — на свес крыши. Так удастся определиться с длиной стропильного свеса. Следующую деталь центральных стропил вычислите следующим образом: переместите замерную рейку на край боковой стены, после чего пометьте на ней расположение стропил (между верхней обвязкой и боковой стеной).
Аналогично предыдущему пункту повторите действия для оставшихся 3-х углов. Таким образом вы сможете отметить размещение торцов конька и промежуточных стропил.

Вальмовая крыша своими руками: пошаговая инструкция.

Установите вертикальные стойки, которые будут поддерживать коньковый брус. С помощью системы укосов произведите крепление к центральной балке.

Выполните крепление диагональных стропил, которые (напоминаем) должны иметь равную длину. Свесы же кровли могут отличаться на 50- 70 сантиметров. Уделите особое внимание стыковке конька, вальмы и диагональных стропил.

Рядовые стропила установите на расстоянии в 60 сантиметров, прикрепив к коньковому брусу и мауэрлату при помощи врубки после того, как будет произведен монтаж накостных. Используйте ригели и стяжки для дополнительной фиксации, шпильки для крепления мауэрлата. Чтобы рядовые стропила не создавали проблем с врубкой и креплением, они не должны касаться тех мест.

К диагональным планкам прикрепите с каждой стороны нарожники, которые свяжут мауэрлат с накосными стропилами.

Рядовые брусья с нарожниками необходимо установить под углом 90 градусов по отношению к коньку.

Исходя из того, какого размера ваше строение, вальмовую крышу, возможно, необходимо будет усилить. Это можно произвести следующими методами:

С помощью шпренгелей (брус, который перекидывается меж двух плечей мауэрлата, которые образуют угол) со стойкой, которые подопрут диагональное стропило.
С помощью стоек-«полок», подпирающие стропила в центре. Их прибивают на перекрытие или затяжку.
С помощью сдвоенных балок вместо одного бруса. Этот вариант актуален, если стропила чересчур длинные.

Видео

стропильная система крыш- схема, конструкция и монтаж своими руками +Видео

Главным элементом конструкции дома является крыша. Её форму подбирают, учитывая атмосферные условия в выбранном регионе и материалы, используемые при строительстве. Также особое значение имеет внешний вид самой крыши. На строительном рынке в настоящее время среди всех конструкций крыш больше всего выделяется вальмовая кровля.

Характеристики вальмовой крыши

Вальмовая крыша наиболее популярна, так как у нее высокие прочностные свойства и характеристики, долгий срок эксплуатации и красивый внешний вид. Вальмовая кровля станет идеальным выбором при устройстве жилого чердачного помещения, так как позволяет в значительной степени упростить процедуру монтирования мансардных окон.

Помимо этого, вальмовая крыша обладает обтекаемой формой. И за счет этого она не так сильно деформируется от ветровых внешних нагрузок, как прочие конструкции.

У вальмовой крыши конек не подрывается порывами сильного ветра. И данный показатель идеально подойдет для установки крыши в южных районах с сильными порывистыми ветрами.

Вальмовая крыша имеет четыре ската. Два ската — боковые, как у классической стандартной крыши. И два оставшихся ската расположены между двумя предыдущими. И в отличие от шатровой кровли, у вальмовой не одна вершина, а две. И соединены эти вершины между собой коньком. Вертикальные фронтоны наклонены в виде треугольных скатов. Их называют вальмами.

Вальмовая кровля состоит из следующих основных узлов:

Коньковый брус. Данный элемент является самой верхней точкой крыши и её основной несущей осью. В данном месте соединены все грани. При возведении вальмовой кровли чаще всего центр конька будет совпадать с центром кровельного покрытия.
Угловые стропила. Как правило, стропильные ноги выступают базовыми силовыми деталями и соединяют коньковый брус и углы всей постройки. Вырезают их из досок, толщина которых должна быть равна толщине конька. Стропильные ноги одним концом закрепляются к коньку, а вторым — заходят за границы каркасного дома.
Короткие стропила. Бывают различными по длине, но выходят обязательно под одним углом. Их количество будет зависеть от площади крыши. Стропила короткого типа соединяются одним концом специальными угловыми стропильными ногами. А другим концом опираются на мауэрлат либо угол дома, и к коньку не закрепляются.
Рядовой каркас. Промежуточные центральные стропила устанавливаются на концах конькового бруса и выводятся на несущие стены дома. Всего их шесть, с каждой стороны – по три штуки.
Промежуточный каркас. Стропила промежуточного типа начинаются на коньке, а второй частью опираются на мауэрлат. И на вальмах они не устанавливаются.

Виды вальмовых крыш

Ниже мы рассмотрим, какие бывают виды вальмовых крыш. Если конструкция крыши с вальмой обрывается немного выше уровня боковых скатов, то данную крышу принято называть голландской. Или она имеет еще другое название — датская крыша. Данную конструкцию намного сложнее построить, чем стандартную классическую вальмовую. Хотя старые дома с такой кровлей целыми десятками лет, а иногда – и дольше, стоят без каких-либо видимых изменений.

Также существуют шатровые вальмовые крыши, их скаты одинаковой формы. Все вальмы формируют одинаковый угол. Данный тип крыши подойдет для загородных домов квадратной формы.

Существуют также разные ломаные варианты вальмовой крыши. Вся конструкция будет состоять из скатов разного размера, которые будут расходиться под различными углами. Сложные ломанные вальмовые крыши встречаются достаточно редко.

Установку вальмовой кровли необходимо начинать с проектирования данной конструкции.

При правильно разработанной схеме, вы сможете собрать ее самостоятельно без привлечения каких-либо специалистов.

Стропильная система кровли своими руками и ее расчет

Стропильная система вальмовой крыши и ее расчет – основная работа. Все стропила обязательно должны выдержать кровельный строительный материал, внешние нагрузки, создаваемые ветром, снегом и дождем. И при расчете необходимо учитывать вес строительных материалов, используемых при создании кровельного покрытия и внешней отделки.

Для данной работы подготовьте специальную замерную рейку и предварительно нанесите на неё все разметочные указатели и обозначения.

При помощи этого вы сможете избежать неточности в измерениях. Для выпуска рейки используйте лист фанеры, который имеет ширину 5 см. Приготовьте также таблицу, с указанием соотношения длины и размещения стропильных ног, для достижения более высокой точности при замерах.

Все расчеты производите по такой схеме:

Длина стропильных ног ровна произведению соответствующего коэффициента.
Ось должна быть размечена с торца дома. Делать это необходимо строго по верхней обвязке.
Необходимо просчитать половину ширины конька и выяснить положение первого элемента стропильной системы.
Конец рейки прикладывайте к размеченной линии. Другой конец — располагайте по линии боковой стены дома. В полученном размеченном месте и будет положение промежуточной стропильной ноги.
Для того чтобы узнать длину стропил, один конец бруса необходимо установить на свес крыши, а оставшийся конец разместите на внешнем углу несущей стены дома.
Для расположения центральных стропил нужно перенести замерную рейку на край стены дома, и оставить на ней соответствующие пометки.
Такие же действия необходимо провести на трех углах дома.

Так определяется размещение конька крыши и торцов промежуточных стропильных ног:

Таблица рассчета угла ската кровли

Для того чтобы рассчитать угол наклона четырехскатной вальмовой крыши необходимо сделать следующее:

Измерять горизонтальную проекцию одной промежуточной стропильной ноги, при помощи замерной рейки.
По таблице определить подходящий угол кровли. Совершить произведение данных показателей.
Измерять длину стропил от места крепления опоры, до конька.
Таким же образом определить длину свеса. Сделать произведение необходимого коэффициента на горизонтальную проекцию.

Производим установку стропильной системы

При установке системы накосных и диагональных стропильных ног необходимо соблюдать следующие инструкции:

Стропила накосного типа закрепляются к внутренним углам стен дома, а диагональные стропила крепятся к внешним.
На стропильные накосные ноги опираются укороченные стропила скатов. Называют их нарожниками. Выпускают их спаренными из двух ног.
Под диагональные стропила устанавливаются опоры — одна либо две. Для их приготовления используют стойки из бруса. Подкосы располагают под углом 45°.
Стропильные ноги промежуточного типа опираются снизу на мауэрлат, а сверху на коньковый брус. При их монтаже и установке необходимо придерживаться шага в 1,2 м. И стропильные ноги промежуточного типа не должны быть длинными.
Каждые вторые стропила крепятся к несущей стене дома при помощи скруток. Промежуточный каркас соединяют с мауэрлатом. Используя для данного процесса обратную скобу.
Стропильные ноги углового типа называют еще нарожники или полуноги, так как они укороченной длины. С одного края нарожники опираются на мауэрлат, со второго – на диагональную ногу. Для того чтобы нагрузка расположилась равномерно нарожники закрепляют к диагональным стропилам в различных местах, по схеме вальмовой крыши.
Для равномерного размещения всех стропил необходимо сделать отметки на коньковом брусе. Главным моментом при выпуске стропильной системы является грамотное соединение всех элементов и деталей в местах пересечения центральных и диагональных стропил.

Обрешетка и усиление вальмовой крыши

Для долговечности вальмовой крыши и ее надежности, не достаточно просто выполнить крепкую стропильную систему.

Нужно усилить ее следующим образом:

В каждом углу для усиления располагают шпренгель – т.е. брус, что перекидываемый между плечами мауэрлата и образующий угол. Данные стойки будут предназначаться для диагональных стропильных ног. При расположении шпренгеля вдалеке от угла пристраивайте к нему ферму.
Стойки устанавливаются на перекрытие, и соединяются сверху брусом. Он будет выступать настоящей подпоркой для стропил. И будет обеспечивать равномерное распределение нагрузки на весь дом. Такие стойки выполняют функции полок.
При стропилах диагонального типа большой длины, необходимо применять сдвоенные балки вместо одинарного бруса.
Для изготовления обрешетки применяйте деревянные доски. Для данной цели подойдут также бруски с сечением 50х50 мм.
Всю древесину и пиломатериалы нужно предварительно обработать специальным защитным составом (пропитками и антисептиками), а после качественно просушить. И не берите для работы сырые доски, они вызовут деформацию кровельного внешнего покрытия.
Обрешетку расположите перпендикулярно к стропильным ногам. А сами стропила разместите сплошным слоем. Или установите их с шагом 15 см. Варианты устройства обшивки зависят от вида кровельного строительного материала.

Устройство и установка кровельного пирога

После монтажа обрешетки на кровле вальмовой крыши можно заняться устройством кровельного пирога.

Для этого вам понадобиться следующее:

Перед началом работы уложите гидроизоляционный слой строительного материала для предотвращения проникновения воды и влаги. Также слой гидроизоляции поможет избежать вам появления конденсата. Защитный слой крепите к стропилам, применяя строительный степлер. Поверх укрепите всю конструкцию контрольной обрешеткой, не забывая об оставленных зазорах между кровельным и гидроизоляционным строительным материалом для создания естественной вентиляции.
Разместите пароизоляционный и теплоизоляционный строительный материал с целью создания в будущем чердачного помещения. И сразу определите его назначение, и каким он будет в будущем – теплым либо холодным. При холодном чердачном помещении утеплите пол. В случае с теплым чердаком утеплите крышу помимо пола также . Утеплитель укладывайте между стропилами.
Под утеплитель положите пароизоляционный строительный материал. Разместите его внахлест. И при покупке пароизоляции рассчитывайте на большой расход данного материала.
При покупке кровельного строительного материала учтите его внешний вид, его прочностные свойства и характеристики, показатели долговечности и надежности. И обратите ваше внимание и на погодные условия в вашем регионе и угол наклона крыши.
Вальмовая крыша – это стандартная классическая конструкция, и она прекрасно будет смотреться с глиняной черепицей, которая не будет деформироваться и не выгорит.
Кровля крыши металлочерепецей имеет бюджетную стоимость, отличаются достаточно простым монтажом и установкой, характеризуются повышенными показателями устойчивости к различным повреждениям.
Можно использовать листовые варианты кровельного строительного материала из металлического профиля. Для достижения оригинального вида вальмовой кровли можно использовать медное покрытие. Это достаточно дорогой материал, и он увеличит цену вальмовой кровли в несколько раз. Но с другой стороны, его стоимость оправдается экологически чистым материалом и высокой выносливостью.

Вальмовые крыши широко распространены. И если вы решили начать строить небольшой загородный дом, то данный вариант кровли для вас.

Вальмовая крыша станет идеальным выбором для оригинальной постройки архитектуры с разными возвышениями и выступами. К тому же вальмовая крыша идеально подходит для устройства мансардного этажа.

Как построить вальмовую крышу своими руками + видео

Несколько фактов о вальмовой крыше

Особенности и варианты вальмовой крыши

Элементы стропильной системы

Делаем расчеты

Установка вальмовой крыши

Монтаж диагональных стропильных балок и конькового бруса

Монтаж рядовых и нарожных стропил

Заключение

Отправить комментарий

расчет четырехскатной кровли, чертеж, рассчитать площадь, как построить, посчитать стропильную систему, строительство и монтаж

Особенности вальмовой крыши

Конструкция четырехскатной кровли

Основные типы конструкции

Выполнение разметки и чертежей

Что такое коэффициенты пропорций

Как проводятся расчеты размеров и площади

Процедура монтажа

Как усилить вальмовую крышу

Вальмовая крыша своими руками чертежи

Что такое вальмовая крыша?

Этапы работы по монтажу вальмовой крыши

Как сделать вальмовую крышу — Всё о кровле

Как сделать вальмовую крышу своими руками

Особенности вальмовой стропильной системы

Монтаж стропил

Вальмовая крыша своими руками

Основные сведения о вальмовых кровлях

Особенности вальмовой конструкции

Что нужно знать до начала работы?

Руководство по возведению вальмовой кровли

Установка стропил

Усиление стропильной конструкции

Вентиляция

Видео – Вальмовая крыша своими руками

Как сделать вальмовую крышу своими руками

Варианты вальмовой крыши

Устройство конструкции

Мерная рейка

Коэффициенты пропорций

Проведения работ своими руками

Крепление мауэрлата

Этапы монтажа стропильной системы

Вальмовая крыша своими руками — подробная инструкция по возведению

Типы вальмовых крыш

Преимущества кровли вальмового типа

Недостатки

Разметка крыши

Mонтаж вальмовой крыши

Применение замерной рейки

Накосные элементы (фото)

Специфика устройства вальмовой кровли

Монтаж системы стропил

Крепление стропил

Крепление мауэрлата

ВЫВОДЫ

Вальмовая крыша своими руками — пошаговая инструкция + видео

Разновидности.

Правила возведения вальмовой крыши своими руками.

Особенности.

Конек (коньковый брус).

Угловые стропила (накосные стропила).

Центральные промежуточные стропила.

Стропила промежуточные.

Короткие стропила.

Подготовительный этап работ.

Вальмовая крыша своими руками: пошаговая инструкция.

Рекомендую прочитать:

стропильная система крыш- схема, конструкция и монтаж своими руками +Видео

Характеристики вальмовой крыши

Виды вальмовых крыш

Стропильная система кровли своими руками и ее расчет

Производим установку стропильной системы

Обрешетка и усиление вальмовой крыши

Устройство и установка кровельного пирога

Добавить комментарий Отменить ответ
