Для современного комфорта в квартире и удобства проживания , производители теплых полов, дают большой выбор разнообразного оборудования. Особенно актуально установка теплого пола если у вас угловая квартира или расположена на последнем этаже. Если у вас маленькие дети или просто вы любите ходить босиком,теплый пол непременно обеспечит уют.

Использование теплых полов

Ознакомьтесь с возможными вариантами и стоимостью, перед тем как выбрать теплый пол.

Если вы решили не вызывать мастера по установке теплых полов, а смонтировать его своими руками, мы дадим несколько рекомендаций и техник , которые позволят грамотно произвести процедуру от выбора до введения в эксплуатацию.

Правильный монтаж теплого пола , даст долговечность оборудования и минимальные траты электроэнергии!

Бывают полы водяные или электрические.

Обычно обогрев пола устанавливают:

в бане;
ванных комнатах;
балконе, веранде.

Если невозможно установить водяное отопление, то в домах и квартирах стелят электро полы.
В продаже доступно много вариантов, установить которые просто.

Виды теплых полов

Есть 2 группы полов.

Теплые полы водяные

Подключаются эти коммуникации к котлу. Состоят из трубок , по которым идет вода или другой теплоноситель. Этот вид мы рассмотрим в следующей статье, т.к. такие полы устанавливаются в основном в частных домах.

Электрические

В квартиры лучшим вариантом будет вторая группа теплого пола – с электрическим подогревом. Подобный вид теплого пола можно проводить в квартире без разрешения компетентных организациях , главное параметры пола определить верно.

Также существуют три подвида :

Первый – кабель, толщина кабеля около 7 мм. Эту систему укладывают под тонкий ковролин, ламинат, линолеум, кафель, паркет.
Второй – тонкий кабель, его раскладывают на специальной сетке , толщина около 3-3,5 мм. Он просто разворачивается и крепиться с помощью скотча . Раскладывают тонкий провод в виде змейки. Далее на провода идут клей и плитка.
Под ламинат, линолеум, подойдет пленка. Она является самой удобной в установке.

Есть несколько вариантов:

термоматы;

пленочные или инфракрасные полы;
греющего кабеля (кабельные полы).

Выбор пленочного теплого пола отличный вариант, если вы хотите теплый пол под ламинат или линолеум.

Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

совковая лопата, а также лопата, необходимая для заливки бетонного основания;
двухметровое правило с уровнем;
разнообразные гаечные ключи, необходимые для скрутки соединений системы;
водяной уровень;
ведра для клея и цементной смеси;
шпателя – обычные и зубчатые;
перфоратор;
рулетка;
карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

Цемент, керамзит и бетон. Щебень лучше не использовать, иначе полы будут холодными.
Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
Крепежные скобы, с помощью которых фиксируются трубы к полу.
Пакля, разнообразные фитинги для труб, силикон и коллектор.
Металлопластиковые трубы диаметром 16 мм.
Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

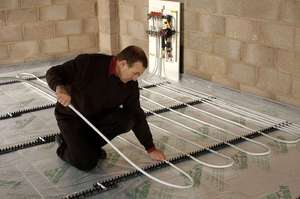

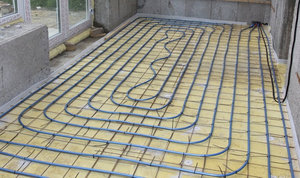

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

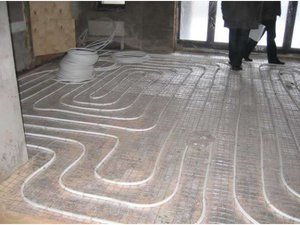

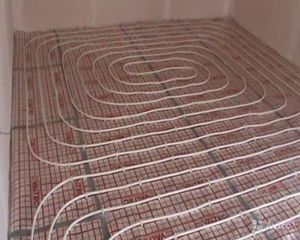

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т.п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

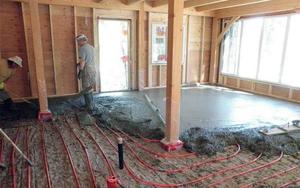

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

vanna.guru

Теплый пол электрический своими руками – правила монтажа, видео

Главная/Статьи/Теплый пол электрический своими руками – правила монтажа, видео

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

монтаж под бетонную стяжку;
укладка под плитку на стяжку;
установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

кабельные;
кабельные с армирующей сеткой;
пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

теплые полы;
провода для соединений;
крепления;
термодатчик;
регулятор температуры;
защитная система;
медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.
