Установка батареи отопления своими руками – Установка батарей отопления своими руками

монтаж и подключение батарей в квартире своими руками

Установка системы отопления – сложная работа, которая не терпит ошибок. При правильном монтаже в доме будет тепло, проблем с оборудованием не возникнет. Установка радиаторов отопления может производиться своими руками. Инструкции существуют для любого типа системы – привычных батарей, конвекторов открытой или скрытой установки, трубных контуров.

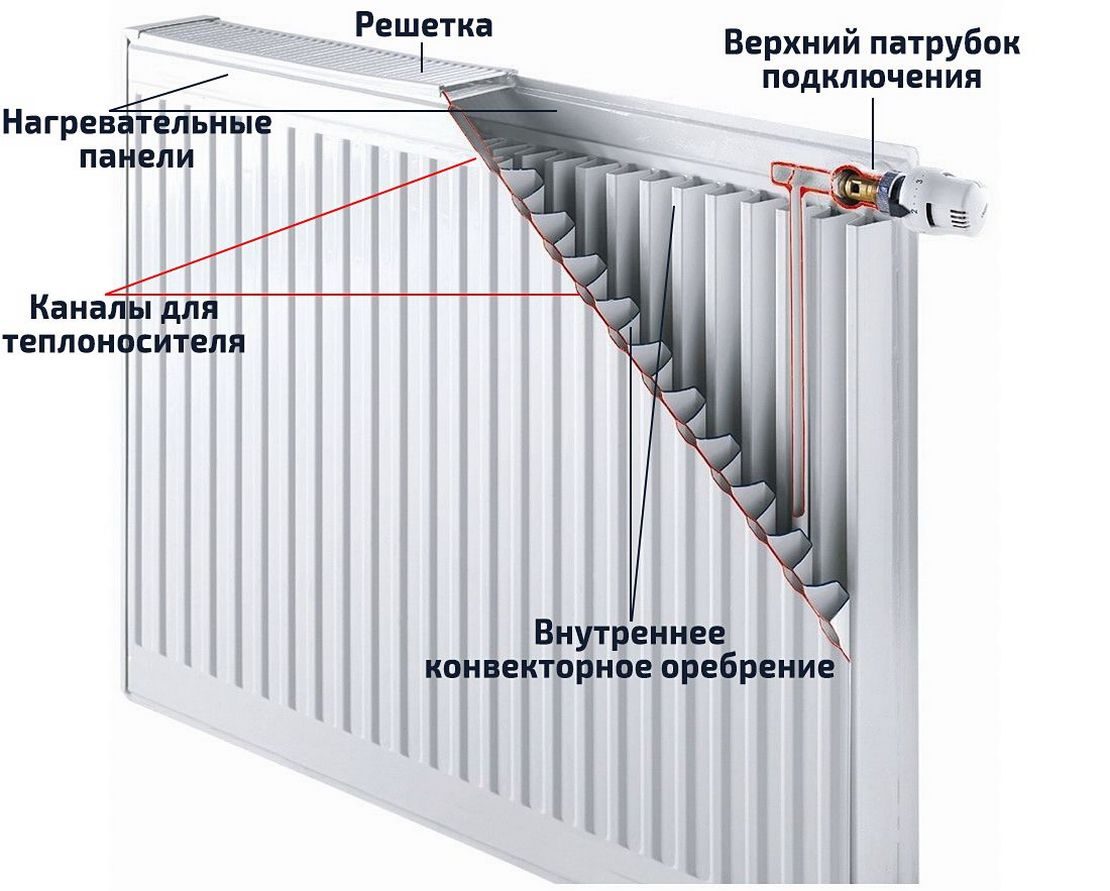

Устройство радиатора отопления

Гидравлическая конструкция радиаторов несложная – два горизонтальных коллектора, соединенных между собой перемычками. По ним перемещается теплоноситель. Система металлическая, обеспечивает высокую теплоотдачу, либо покрыта специальным кожухом, который максимально контактирует с воздухом.

В схеме радиаторов выделяют:

• верхний и нижний коллекторы;
• вертикальные каналы в секциях;
• теплообменный корпус;
• выходы у коллекторов.

При подключении радиатора к трубным контурам подключается 2 выхода из 4-х, оставшиеся глушатся. От схемы подключения зависит эффективность работы батареи. При планировании установки необходимо понять, какая система уже есть или будет в квартире.

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

• При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
• Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

На заметку! Для однотрубного стояка обязателен байпас – перемычка для соединения трубы подключения радиатора к стояку. Такая схема характеризуется простотой устройства, но сложностью обеспечения нагрева на разных батареях.

Двухстороннее с верхней и нижней подачей

Рекомендуем к прочтению:

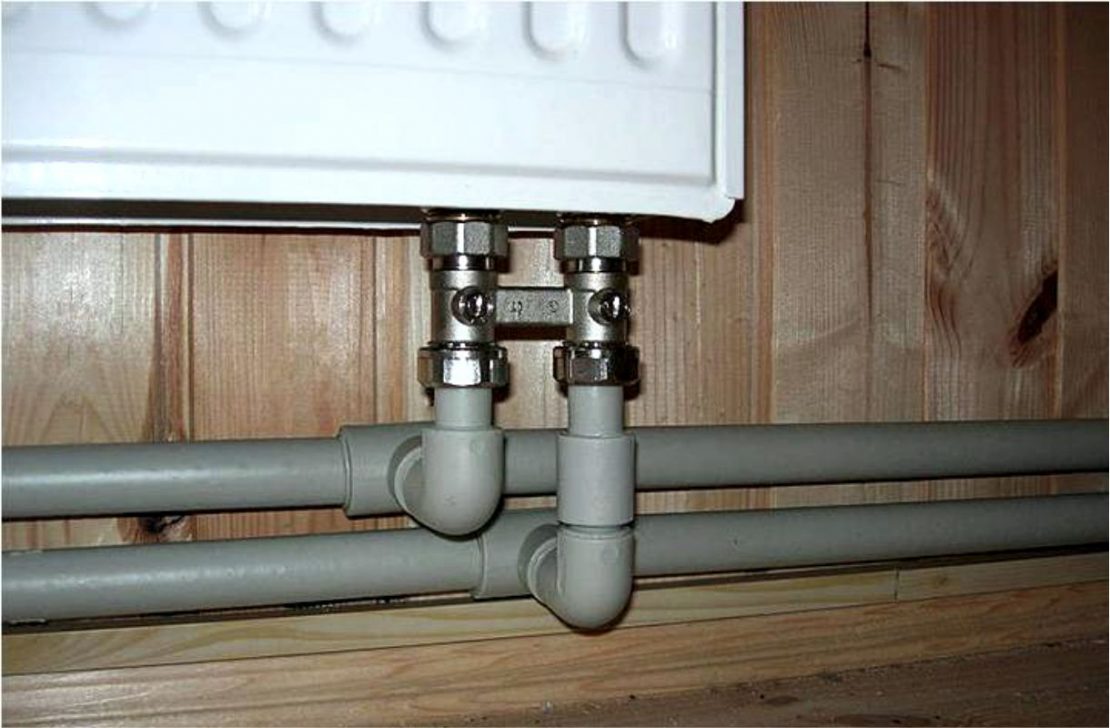

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

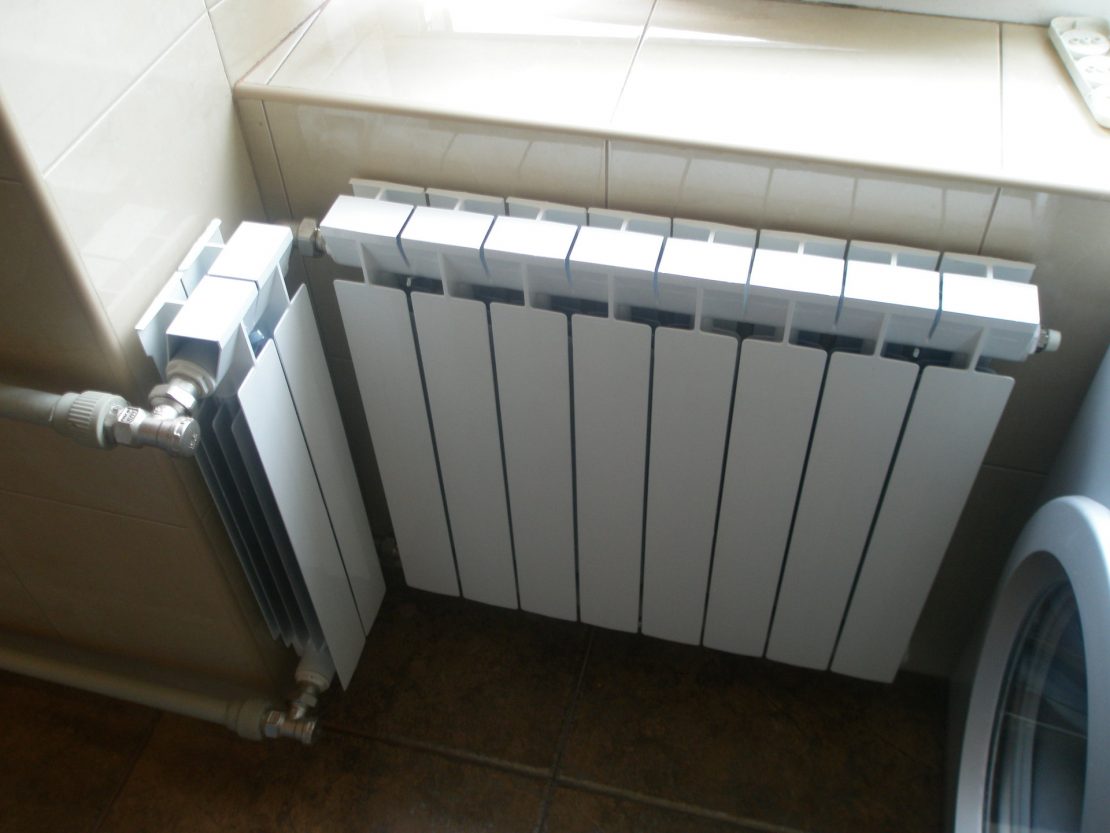

Как расположение радиатора на стене отражается на его эффективности?

Помимо правильного подключения радиаторов отопления, при установке необходимо учитывать место их положения. Должны соблюдаться правила размещения батареи на стене с учетом конструкций и элементов интерьера.

Под окном – самое типичное место расположения батареи. Радиатор отдает тепло, конвекционный поток создает тепловую завесу, что затрудняет проникновение от окон холодного воздуха. Максимальная эффективность батареи наблюдается при условии, что ее длина равна 75% ширины проема окна.

Радиатор нужно установить прямо в центр с допустимым отклонением в обе стороны 2 см. От подоконника выдерживается расстояние 100 мм, иначе создается преграда для потоков воздуха, эффективность батареи падает. Высота нижнего края от пола составляет 10-12 см. Если расстояние будет меньше, под радиатором сложно убираться, конвекция затрудняется. Если высота больше, пол останется холодным. От стены радиатор относится кронштейнами на 20 мм. При уменьшении просвета нарушается конвекция, появляется много пыли.

Понизить эффективность обогрева может широкий подоконник, плотные портьеры, кожухи, декоративные фасадные экраны. Они делают интерьер красивыми, но понижают теплоотдачу.

Потери тепла в зависимости от расположения:

1. Установка на стене открыта, под подоконником – эффективность равна единице.
2. Подоконник или полка полностью закрывают радиатор сверху – потеря 3-5%.
3. Верхняя стенка ниши закрывает батарею сверху – потери 7-8%.
4. Прикрытие декоративным экраном фасада, но остается достаточный просвет для конвекции – потери 10-12%.
5. Батарея полностью прикрыта фасадом – 20-25% потери мощности.

Расчет радиатора для помещения

Для монтажа радиатора отопления своими руками сперва надо рассчитать его параметры. Принято считать, что для нормальных условий необходимо 100 Вт на квадратный метр. Умножая эти параметры, можно получить показатель требуемой теплоотдачи. При установке неразборной батареи это значение становится ориентиром для подбора модели.

Если устанавливают батареи с изменяемым количеством секций, то необходимо учесть тепловую мощность каждой.

Важно! Указанные параметры применяются при высоте потолков до 270-300 см. Если она выше, то лучше просчитать количество секций по объему – 41 Вт на каждый кубометр в панельном или 34 Вт в кирпичном доме.

Последовательность установки радиатора

Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.

Рекомендуем к прочтению:

Если радиатор уже собран, то этапы выполнения работы таковы:

1. Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.

Важно! Радиатор должен висеть прямо, допускается отклонение от параллели пола на 1 градус. Вместо кронштейнов можно взять стойки, которые крепятся на пол.

2. Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
3. Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.
4. Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
5. Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
6. Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.

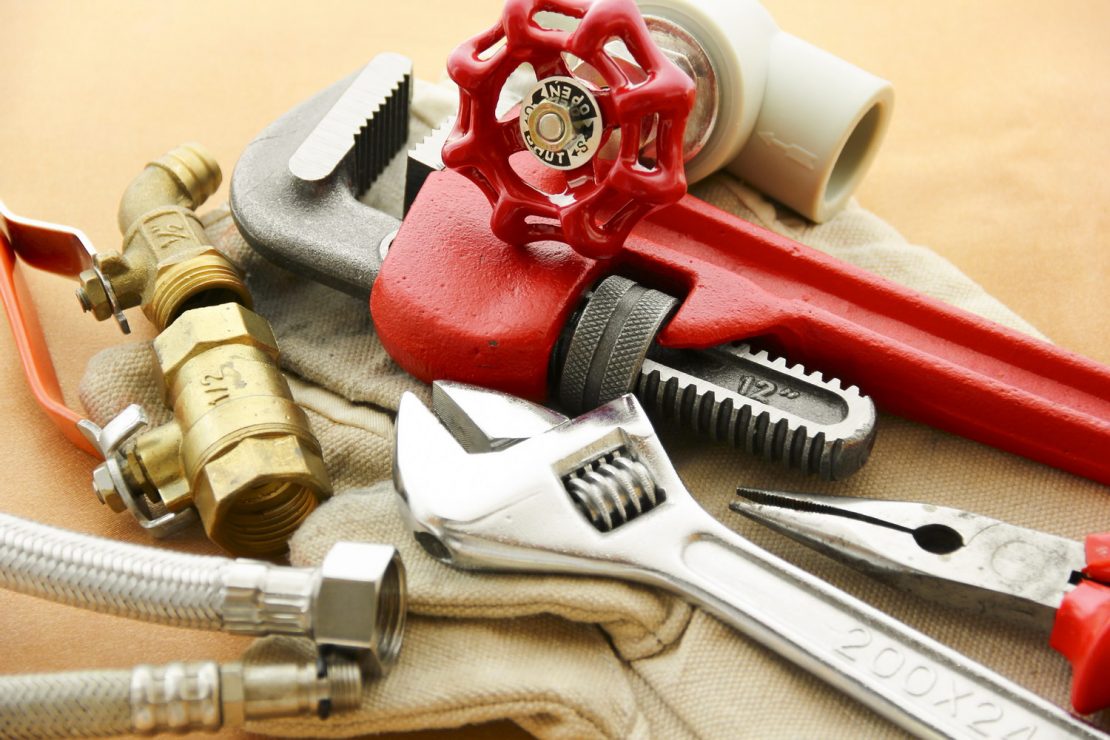

Инструменты и комплектующие

При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.

Другие комплектующие:

• Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
• Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
• Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
• Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
• 2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.

Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.

Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.

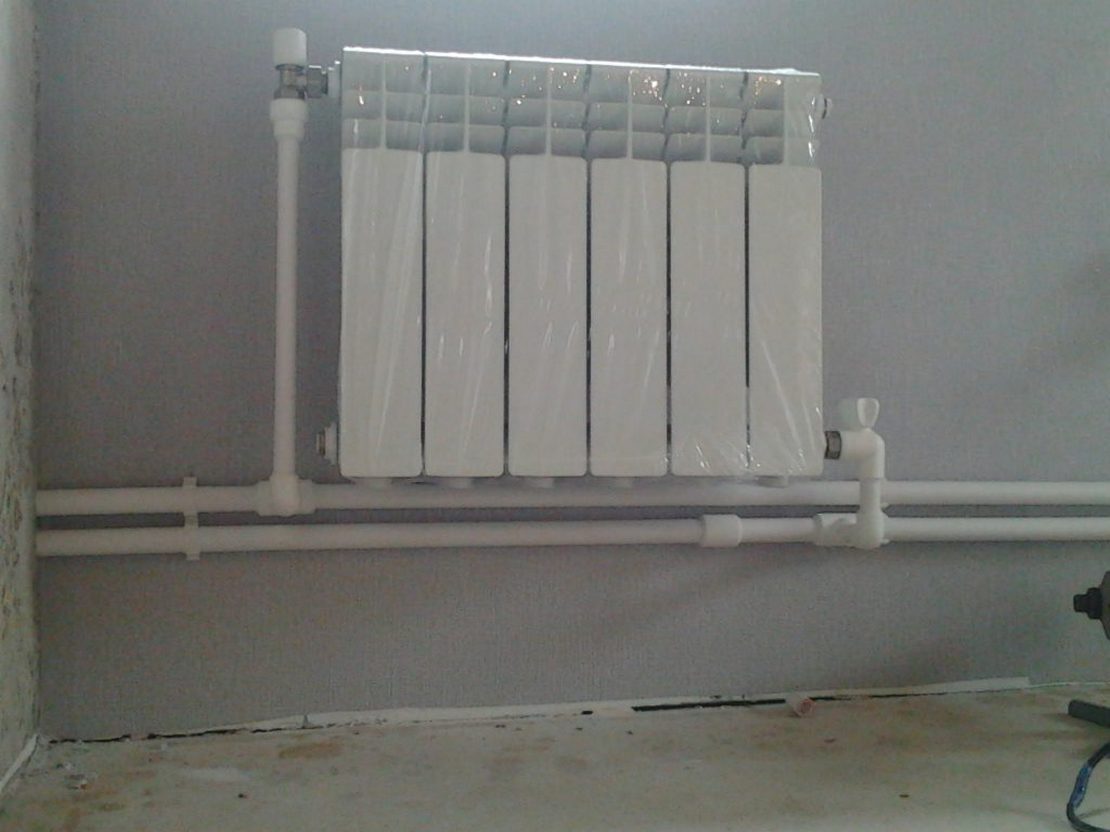

Установка и подключение радиатора к пропиленовой трубе

При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.

Порядок работ:

1. Установка радиатора.
2. Установка арматуры
3. Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
4. Монтаж перемычек, компенсаторов.
5. Соединение трубы и радиатора при помощи сварочного аппарата.

В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.

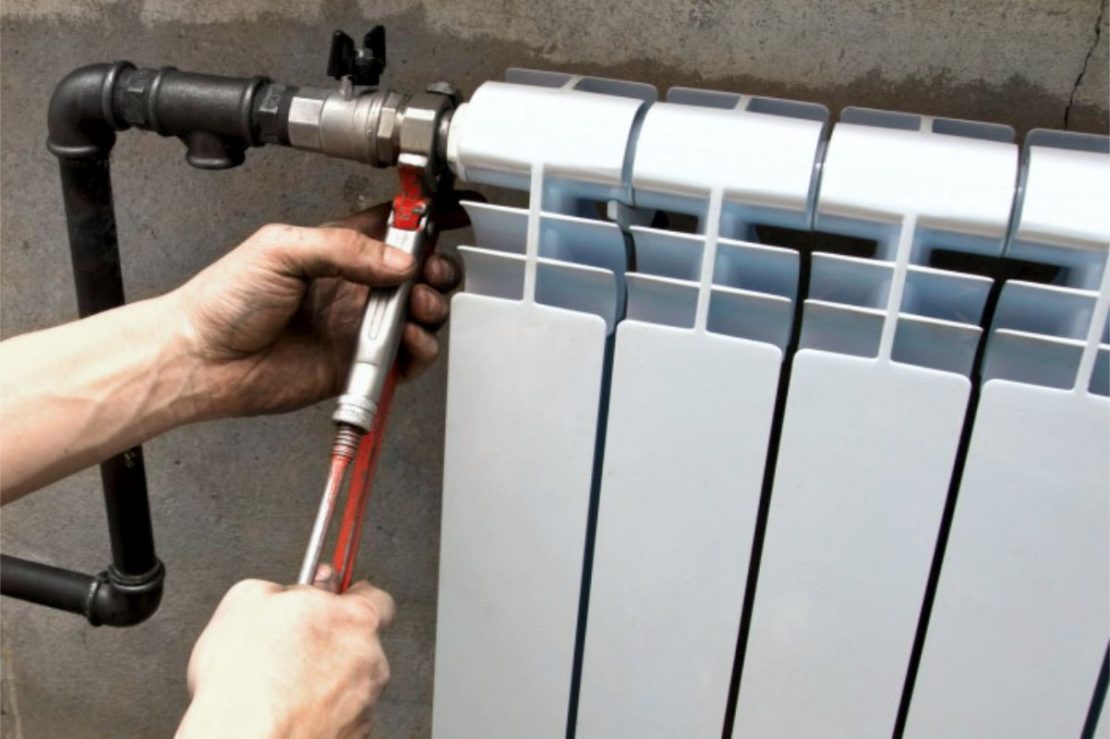

Установка и подключение радиатора к металлической трубе

При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.

dizain-vannoy.ru

Установка радиаторов отопления своими руками в квартире

Установка радиаторов отопления своими руками в квартире

Как говорится в известной поговорке: «Готовь телегу зимой, а сани и радиаторы летом». С необходимостью смены батарей рано или поздно сталкивается каждый, и, конечно, это следует делать в межотопительный сезон.

Прежде чем мы приступим к подробной пошаговой инструкции по установке радиаторов отопления своими руками, давайте остановимся на технических характеристиках основных видов. Ведь процесс монтажа во многом зависит от особенностей конструкции. Поэтому необходимо правильно выбрать радиатор, исходя из площади помещения, эксплуатационных свойствах отопительной системы и т.д.

Чугунные радиаторы

Установка радиаторов отопления своими руками в квартире

Чугунные радиаторы, пожалуй, являются настоящими «долгожителями» на рынке. Еще несколько десятков лет назад, такие батареи были практически в каждом доме и квартире. Но и сегодня, несмотря на технический прогресс и появление более новых современных радиаторов, чугунные изделия пользуются большой популярностью среди наших соотечественников. Чем же они так хороши?

Следует сразу отметить, что сегодня эти системы отопления значительно модифицированы и технически улучшены. Поэтому говоря о достоинствах и недостатках, мы будем акцентировать внимание на тех радиаторах, которые сегодня представлены на рынке. Одним из главных преимуществ таких батарей является их длительный срок эксплуатации. Производители дают гарантию не менее 50 лет, но при должном уходе, этот срок может быть и удвоен.

Благодаря массивности и высокой теплоемкости чугуна, эти радиаторы способны долгое время сохранять высокую температуру после отключения теплоносителя. Они достаточно устойчивы к перепадам давления и агрессивной среде. Но из-за своей массивности и тяжелого веса, монтаж чугунных батарей представляет достаточно длительный и трудоемкий процесс. Кроме того, они не слишком отличаются красивым внешним видом, если, конечно, чугунная конструкция не является «изюминкой» стилевой концепции интерьера.

Стальные радиаторы

Эти изделия относятся к батареям нового поколения и бывают двух видов: панельные трубчатые.

Стальные радиаторы отличаются высокой теплоотдачей, повышенным уровнем энергосбережения, высоким коэффициентом полезного действия. Конструкция представляет собой две стальные пластины, соединенные между собой сваркой. Данные изделия производятся с двумя типами подключения: боковым и нижним. Выбор зависит от первоначального расположения отопительного контура. Их высокую популярность на рынке обуславливает легкий вес, простота монтажа и привлекательный внешний вид. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию.

Трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Для трубчатых стальных батарей характерна отличная теплоотдача, высокий уровень эксплуатационных технических характеристик и невысокая цена.

Алюминиевые радиаторы

Изготавливаются из алюминиевого сплава и окрашиваются в порошковую эмаль. Благодаря высокой способности теплоотдачи, такие батареи быстро и эффективно прогревают помещение. Гладкие, эстетически привлекательные и легкие они пользуются большой популярностью сегодня на рынке, однако имеют и ряд недостатков.

Соединение отдельных секций производится при помощи муфтового резьбового метода, что позволяет достаточно быстро произвести монтаж батареи. Высокая герметичность алюминиевых батарей достигается за счет метода литья. Каждая секция отливается в отдельной форме, после чего соединяется в одну общую конструкцию.

В силу химических свойств металла, алюминиевые радиаторы не способны выдерживать большое давление, которое зачастую создается в центральных отопительных системах. Поэтому для монтажа в квартире с центральной отопительной системой лучше не использовать эти тонкие батареи.

Биметаллические радиаторы

Устройство биметаллического радиатора

Данные изделия сегодня занимают одно из лидирующих положений на рынке. Изготовленные из высококачественных сплавов, они представляют собой двойную конструкцию. Внешний слой панели производится из алюминия, что обеспечивает легкость, великолепный внешний вид и высокую теплоотдачу. А сердцевина конструкции выполняется из сплава металлов, устойчивых к коррозии и высоким перепадам давления.

Таким образом, биметаллические батареи соединили в себе лучшие технические решения от стальных и алюминиевых радиаторы. Единственным недостатком этих изделий, является их высокая стоимость, что, впрочем, оправдывается длительной эксплуатацией и отличным энергосберегающим фактором.

Высокие технические свойства и привлекательный внешний вид позволяют их использовать как легко управляемую и эффективную систему отопления для квартиры.

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты. Это формула подходит для стандартной квартиры с высотой потолка в 2,7 метра.

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Особенности монтажа: определяемся с системой разводки

Для начала необходимо определиться с системой разводки отопительной системы по квартире: однотрубная или двухтрубная.

Разводка отопительной системы

Однотрубная последовательная схема. Это наиболее простой вариант, который позволит вам быстро разобраться со схемой подключения радиатора. Теплоноситель последовательно поступает по трубе, проходит по конструкции радиатора, и затем снова возвращается обратно.

Двухтрубный вариант в народе еще называют «обраткой». Это параллельное подключение, когда теплоноситель проходит по одной трубе и возвращается, уже остывшим, обратно. Хоть такой вариант и вызовет некоторые сложности у новичков, у него есть масса достоинств: помещение прогревается равномерно и можно терморегулятором устанавливать необходимую температуру для каждого радиатора отдельно.

Выбираем тип подключения

Не меньшее значение имеет и тип подключения: боковой, нижний или по диагонали.

Схемы подключения батарей

Обычно тип подключения подбирается в зависимости от планировки и особенностей квартиры.

Боковое подключение батареи

Одним из самых распространенных вариантов является боковое подключения, которое обладает хорошей теплоотдачей, но если в квартире установлен длинный радиатор, с краю он может не до конца прогреваться.

Нижнее подключение батареи

Нижнее подключение целесообразно выбирать в том случае, если трубы проходят под полом или спрятаны под плинтусом. Патрубки направлены вниз, что не нарушает эстетичного вида батареи. Однако при таком типе подключении теплопотеря может достигать 15%.

Диагональное подключение — самое эффективное

Диагональное подключение следует использовать в том случае, если длина радиатора составляет не менее 12 секций. Здесь труба подсоединяется к одному краю батареи, теплоноситель проходит по всей конструкции, а по другой трубе возвращается обратно. Теплопотеря при диагональном подключении обычно не превышает 5%.

Когда выбор сделан, и вы определились с видом радиатора и типом его подключения, можно приступать к монтажным работам. Сегодня наибольшей популярностью среди отопительных приборов для квартир с центральной системой отопления, пользуются чугунные и биметаллические батареи.

Мы предлагаем подробно ознакомиться с инструкцией каждого из этих вариантов, которые имеют ряд технических особенностей.

Перед началом установки для квартир с центральной системой отопления, необходимо получить разрешение у соответствующего органа на проведение монтажных работ. Вам придется сливать воду из батарей, а значит, предварительно необходимо отключить весь стояк. Это является обязательным условием, невыполнение которого грозит серьезным административным штрафом. После того, как вы заполните все документы, в назначенное время к вам придет слесарь, чтобы спустить воду. Разумеется, демонтаж и установку батарей необходимо проводить в межотопительный сезон.

Установка биметаллических радиаторов: пошаговая инструкция

На рынке сегодня представлено большое разнообразие биметаллических радиаторов, которые отличаются не только по форме, размеру, но и по типу подключения: доковое и нижнее. Мы предлагаем ознакомиться с подробной инструкцией монтажа биметаллического радиатора со стандартным боковым подключением.

Порядок операций при замере отопительной системы в квартире. (При установке батарей в новостройке, тогда шаг демонтажа можно пропустить).

1. Демонтаж старых батарей.
2. Крепление кронштейнов.
3. Сборка радиатора и установка.
4. Подсоединение к системе отопления.
5. Проверка на прочность и течь.

Для установки биметаллических батарей, нам понадобятся следующие инструменты и материалы.

• Комплект батарей.
• Очиститель для тормозов и ершик (для очистки резьбы радиатора).
• Кронштейны, которые подбираются в зависимости от материала стены. Их количество рассчитывается в зависимости от размеров самого радиатора. На стандартный радиатор, состоящий из 6-8 секций, необходимо брать 3-4 крепления.
• Сгоны или переходники. Эти элементы позволят соединить радиатор с трубой отопительного контура без сварки.
• Фурнитура (вентили, переходники, муфты).
• Кран Маевского – с помощью этой детали при необходимости можно удалять из труб воздух.
• Терморегулятор. Позволяет контролировать подачу горячей воды в радиатор, что позволяет самостоятельно задавать микроклимат в доме. Можно, конечно, обойтись и обычным полуоборотным краном, но тогда придется раз в сутки вручную регулировать степень открытия крана, дабы избежать скачков температуры. А это, согласитесь, не совсем комфортно.
• Пакля, уплотнительная лента.

Инструменты для монтажа биметалических батарей

Установка радиаторов отопления своими руками: варианты подключения, этапы монтажа, советы и рекомендации

В былые времена выполнить установку радиаторов отопления самостоятельно было проблематично из-за сварочных работ, которые являлись неотъемлемой частью монтажа. Современные материалы позволяют обойтись без специальных приспособлений, что даёт возможность осуществить монтаж радиаторов отопления в доме своими руками.

Для проведения аналогичных мероприятий в квартире рекомендуется привлекать сантехников обслуживающей компании, так как потребуется полностью отключить систему от магистрали и спустить воду. Далеко не все знают, как это сделать правильно, а некачественное подключение может обернуться потопом горячей воды.

Посмотрите видео как установить радиаторы отопления

Определение места расположения радиаторов

Если речь идёт о замене старых конструкций новыми, то вопрос месторасположения отпадает сам собой. В случае планирования схемы контура требуется учесть важные факторы, согласно которым батареи должны создавать надёжную теплозащиту. Какими бы ни были качественные современные стеклопакеты, они всё равно являются источниками холодного потока воздуха. Именно поэтому практически во всех помещениях ниже окна устанавливаются батареи. Но при этом стоит учитывать, что радиатор должен покрывать не менее 70% оконного проёма. Только тогда его функционирование будет эффективным.

Специалисты рекомендуют при монтаже придерживаться следующих правил:

Читайте также: Вентиляция в квартире: проверка существующей системы, монтаж приточной вентиляции

— расстояние от подоконника до верхней части отопительного прибора должна быть в пределах 9-14 см;

— от нижней части батареи до пола требуется соблюдать зазор в 7-12 см;

— между радиатором и стеной нужно оставлять расстояние 3-5 см;

— размещать отопительную конструкцию следует по центру оконного проёма.

Исходя из перечисленных требований, можно подытожить, что предшествовать выбору модели должно место установки. Только при наличии определённых параметров подбирается мощность и комплектация секций.

Варианты подключения радиаторов

• диагональный способ предусматривает подсоединение подающей трубы в верхнюю часть отопительного прибора, а обратки снизу, но с расположением в другой стороне;

• нижнее подключение осуществляется в нижней части батареи по разные стороны;

• боковой или односторонний способ чаще используется при вертикальной схеме разводки с подсоединением в правую или левую сторону радиатора.

Этапы монтажа радиаторов отопления своими руками

1. Подготовительные работы предусматривают демонтаж старых конструкций в случае необходимости. Предварительно из отключенной системы должна быть полностью слита вода. На стене потребуется установить специальные крепежи под батареи или проверить прочность и правильность монтажа существующих крюков. Также следует сделать исследование стенной поверхности на предмет целостности. Нередко под подоконником со временем образуются щели и зазоры. Их обязательно нужно заделать цементным раствором, а на сухую поверхность зафиксировать фольгированный утеплитель. Среди других вариантов отделки стены: штукатурка специальным утеплительным составом, обшивка гипсокартоном с утеплительной прослойкой и др.

Читайте также: Виды дренажных систем закрытого типа: преимущества и особенности использования

2. Комплектация радиатора включает: установку воздухоотводчика, вкручивание заглушек в незанятые отверстия коллекторов. В случае несоответствия диаметров труб и коллекторов, подсоединение выполняется с помощью переходников.

3. Далее устанавливается запорная и регулирующая арматура. Для этого на всех входах и выходах ставятся шаровые краны. Они позволят производить последующие ремонтные работы без полного отключения системы отопления. Термостаты не относятся к обязательным элементам, но их использование экономит расход теплоносителя в тёплые дни. Поэтому относительно дополнительных устройств каждый хозяин принимает решение самостоятельно.

4. При навешивании радиаторов на крепления рекомендуется не снимать защитную плёнку с новых моделей. Она оградит поверхность батарей от загрязнения до окончания отделочных работ.

5. Подключение подающей трубы и отводящей производится последовательно одним из существующих способов: резьбовым, обжимным, под пресс, с помощью сварки.

6. Следующим этапом выполняется опрессовка. Воду в систему следует открывать на слабом напоре, резкий пуск может спровоцировать гидроудар, вследствие чего выйдет из строя запорная арматура.

Советы/рекомендации по подключению радиаторов

• Для увеличения теплоотдачи и экономии тепловых ресурсов стоит зафиксировать на стену с обратной стороны радиатора лист фольгированного утеплителя. Копеечные затраты позволят сэкономить на отоплении до 10%.

Читайте также: Водоснабжение частного дома

• При установке батареи с боковым подключением можно предварительно навесить конструкции, потом сделать разводку трубопровода. В случае с нижним подключением работа начинается с определения межосевого расстояния патрубков. Установку приборов отопления можно завершить уже после окончания ремонта.

• Чтобы рационально расходовать энергоресурсы и экономить на отоплении помещения, рекомендуется оснащать радиаторы терморегуляторами (на каждый прибор по отдельному термостату). Так в каждой комнате можно устанавливать разные температурные режимы, комфортные для проживания.

• Расчёт необходимого количества секций производится на основе показателя площади комнаты и мощности одной секции, которая указывается в паспорте.

Рекомендуем прочитать:

Установка батарей отопления своими руками

Качественное отопление – залог благоприятного климата в доме и отсутствия холодов даже в самые сильные морозы. Потому, если у вас в квартире или коттедже есть старый и уже неэффективный радиатор, то его стоит заменить. На первый взгляд, это кажется очень сложной работой, доступной только профильным специалистам со значительным опытом. Но при должном отношении к делу и наличии некоторых инструментов установка батарей отопления своими руками не представляет серьезной проблемы.

Установка батарей отопления своими руками

Правила расположения батареи и схемы подключения

Помимо характеристик самого радиатора и грамотности его подключения, одним из важнейших факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания. Но все же приведем несколько рекомендаций по грамотному размещению радиатора.

Как установить радиатор своими руками

Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины.

Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.

В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.

Все изложенные выше принципы размещения батареи отопления представлены на схеме выше

Таблица. Стандартные схемы подключения батарей отопления.

Котельная в частном доме — подбор оборудования, полная схема монтажа Грамотное проектирование инженерных систем в полном соответствии со строительными нормами и правилами не только.

Двухконтурный настенный газовый котел Специфика строительства загородных домов подразумевает автономное отопление и горячее водоснабжение – прокладка.

Теплоноситель для системы отопления: вода, антифриз — что лучше? Отопление в частном доме – это не просто совокупность нескольких труб и радиаторов. Это сложная система, которая, чтобы.

Водяные конвекторы отопления: выбор, принцип работы, монтаж Водяные конвекторы отопления все чаще устанавливают в современных домах и квартирах. Высокая эффективность обогрева.

Источники: http://kamin-expert.ru/sistemyi-otopleniya/ustanovka-radiatorov-otopleniya-svoimi-rukami-v-kvartire.html, http://nastroike.com/stroitelnie-kommunikacii/1035-ustanovka-radiatorov-otopleniya-svoimi-rukami-varianty-podklyucheniya-etapy-montazha-sovety-i-rekomendatsii, http://kanalizaciyaseptik.ru/otoplenie/ustanovka-batarej-otopleniya-svoimi-rukami.html

teplosten24.ru

как правильно установить радиаторы своими руками, в квартире и частном доме, монтаж. Как повесить, поставить

Содержание:

При строительстве и ремонте жилых сооружений часто возникает потребность в установке или замене батарей отопления. Дело это несложное, которое необязательно доверять специалистам, но можно выполнить и собственными силами.

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

• чугунные;
• алюминиевые;
• биметаллические;
• стальные;
• медные;
• пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.

Изучив особенности различных типов батарей перед тем, как установить радиатор отопления своими руками, можно сделать выбор в пользу той или иной разновидности. Немало здесь может зависеть также от внутреннего интерьера помещения, бюджетных возможностей хозяев жилища и прочих факторов.

Необходимые элементы для монтажа своими руками

Далее, перед установкой радиаторов отопления в частном доме или квартире, следует подготовить все необходимые для монтажа детали, инструменты и материалы. Узнайте, когда у вас будет окончание отопительного сезона, потом можете приступать к работам.

Помимо непосредственно самой батареи для обогрева, при монтаже радиаторов отопления своими руками предусматривается установка следующих важных элементов:

• Кран Маевского. Это небольшое приспособление, монтируемое на свободный верхний выход (коллектор) батареи. Его функция состоит в автоматическом выведении воздуха, который может образовываться в системе. Наличие такого устройства является обязательным при монтаже алюминиевых или биметаллических радиаторов, если же речь идет об установке батарей отопления из чугуна, то здесь кран Маевского на батарею не ставится – вместо него устройство для автоматического выведения воздуха монтируется в более высокой точке системы.
• Автоматический воздухоотводчик – может выполнять ту же функцию, что и кран Маевского. Для установки на радиаторы используется редко. Изготавливается в никелированном или латунном корпусе. Нередко применяется для выведения воздуха наружу на других участках отопительной системы, как в вышеописанном случае с установкой чугунных батарей.
• Заглушка. Радиаторные батареи с боковым подключением имеют четыре выхода, три из которых занимают входной и выходной трубопроводы и устройство для автоматического спуска воздуха. На четвертый выход как раз и ставится заглушка, которая обычно окрашивается белой эмалью и хорошо соответствует внешнему виду отопительного прибора.
• Шаровые или запорные краны. Их ставится два: на входе и на выходе радиатора. Основная функция таких кранов состоит в том, что если в радиаторе возникнут неполадки, его можно отсечь от остальной системы отопления, которая может продолжать функционировать дальше. Шаровые краны дешевле по цене, но менее функциональны. Предпочтительно при установке батареи отопления своими руками воспользоваться запорными кранами, поскольку они дополнительно дают возможность регулировать поток теплоносителя, а значит, и степень обогрева в помещении.
• Крюки, кронштейны и пластиковые дюбели. Это крепежные приспособления, служащие для подвешивания отопительных радиаторов и их крепления к стенам. Подробно о том, как правильно повесить радиатор отопления и какие моменты нужно учитывать при этом, сказано ниже.
• Льняная подмотка либо фум лента, а также сантехническая паста. Эти материалы нужны для обеспечения герметичности соединяемых участков.

Инструменты

Набор инструментов для монтажа батарей отопления своими руками невелик и включает следующее:

• дрель и сверла для нее;
• уровень;
• инструменты для сочленения между собой труб и фитингов (их перечень зависит от разновидности трубных изделий).

Выбор места для установки отопительных радиаторов

Говоря о том, как правильно установить радиатор отопления в квартире, следует отметить, что оптимальным местом для установки традиционно считается пространство под окнами. Такое расположение создает теплый заслон на пути холодных воздушных масс, проникающих в помещение со стороны окна.

Желательно, чтобы ширина теплового радиатора составляла как минимум три четверти от ширины оконного проема – это предотвратит потение стекол при обогреве жилища.

Оптимальное расстояние между отопительным прибором и полом составляет 8-12 сантиметров, между радиатором и подоконником – 10-12 сантиметров. Промежуток между задней поверхностью батареи и стеной должен быть в 3-5 сантиметров.

Соблюдение указанных рекомендаций по установке радиаторов отопления своими руками обуславливает эффективную циркуляцию теплых воздушных масс в помещении и его оптимальный прогрев.

Подвешивание радиатора и его фиксация к стене

Далее следует разобраться в том, как повесить радиатор отопления и как закрепить его к стенам. Сам по себе указанный процесс несложен, но еще до того, как повесить батарею, стоит позаботиться о том, чтобы стеновая поверхность позади нее была ровной.

Далее на стене, на 10-12 сантиметров ниже подоконника, прочерчивается горизонтальная линия, служащая ориентиром расположения для верхнего края радиатора. После этого, в соответствии с намеченным положением отопительного устройства, производится установка крепежных приспособлений.

Расположение радиатора должно быть строго горизонтальным для отопительных систем с принудительной (насосной) циркуляцией теплоносителя. Если же система работает посредством естественной циркуляции, тогда для батареи предусматривается минимальный уклон – примерно в 1-1,5°. Причина проста – по окончании отопительного сезона эксплуатация радиатора прекращается и производится слив воды. При этом очень важно, чтобы сливание было полным, а батарея впоследствии оставалась сухой.

Если же уклон будет превышать рекомендованное значение в 1-1,5°, тогда возникающие в процессе эксплуатации застои будут мешать нормальной работе устройства. Все эти нюансы следует предусмотреть и учесть до того, как повесить батарею отопления и обустраивать систему обогрева в жилище.

Для установки крюков в стене просверливаются отверстия, в которые монтируются пластиковые дюбели. Далее крюки вкручиваются в них настолько, чтобы обеспечить расстояние в 3-5 сантиметров между радиатором и стеной. В типичном случае отопительное устройство подвешивается так, чтобы крюки находились между секциями.

В случае использования для фиксации батареи кронштейнов процесс их установки немного отличается от вышеописанного. До того, как вешать радиатор отопления, следует приложить его к стене и отметить места для крепежей. Далее в этих местах высверливаются отверстия. В них монтируются пластиковые дюбели для винтов, посредством которых и прикручиваются крепежные кронштейны.

Еще один важный момент касательно того, как вешать батареи отопления на стену. Хотя наряду с верхними устанавливаются и нижние крепежи, однако их роль скорее вспомогательная – они служат в основном для более надежной фиксации радиатора в заданном положении, в том числе в процессе монтажа. Уровень их установки должен быть на 1-1,5 сантиметра ниже нижнего коллектора. Большая же часть весовой нагрузки радиатора падает на верхние крепежи.

Конечно, толщина и прочность крепежных приспособлений должны быть тем больше, чем тяжелее отопительное устройство. Например, если стоит вопрос о том, как повесить алюминиевый радиатор – можно обойтись крюками не очень большой толщины. Если же к стене подвешивается тяжелая чугунная батарея – кронштейны и крюки должны быть значительно толще и прочнее.

Крепление радиатора к полу — как правильно установить

Стеновые сооружения квартир не всегда способны надежно выдерживать нагрузку от батареи на протяжении длительного времени. Если отопительное устройство обладает большой массой, либо стены имеют облегченную конструкцию, тогда необходима дополнительная напольная фиксация. Она осуществляется посредством ножек, которые иногда входят в комплект устройства, либо специальных кронштейнов, которые крепятся к полу с помощью гвоздей или дюбелей.

Крепление к полу рекомендуется даже для относительно легких алюминиевых и биметаллических радиаторов; что же касается более тяжелых чугунных, стальных или медных батарей, то для них она является обязательной.

Подключение к трубопроводам

Заключительным этапом при установке батарей отопления в квартире своими руками является подключение к системе трубопроводов. Оно может осуществляться боковым либо нижним способом, в зависимости от того, как предусмотрено производителем отопительного устройства.

В свою очередь, боковое подключение радиатора к трубам может осуществляться в нескольких вариантах:

• Односторонний способ. Может быть однотрубным (чаще всего) или двухтрубным. Помимо самих труб, для их подсоединения к радиатору потребуются два шаровых или запорных крана, два тройника и два сгона. При однотрубном способе подключения обязательной является установка байпаса, позволяющего отключать батарею без остановки системы в целом. Резьбовые соединения должны быть уплотнены лентой фум либо льняной подмоткой, поверх которой наносится сантехническая паста. При наличии технических возможностей байпас можно соединить с трубами посредством сварки.
• Диагональное подключение. Такой вариант оптимален, поскольку обеспечивает максимальную теплоотдачу. С одной стороны радиатора, в верхней его части, осуществляется подача теплоносителя, а в нижней части с противоположной стороны – его обратный выход. Возможен и такой вариант, когда теплоноситель подается снизу, а выходит сверху. Диагональное подключение тоже может быть однотрубным или двухтрубным, и опять же при однотрубном способе необходима установка байпаса.
• Седельное подключение. Этот способ наиболее удобный в осуществлении, и внешне самый малозаметный в жилом помещении. Как подача, так и обратный выход теплоносителя осуществляются в нижней части радиатора, но с разных сторон. Как и в предыдущих случаях, система может быть однотрубной или двухтрубной. При однотрубном седельном подключении предпочтительной является установка байпаса, однако возможен монтаж и без него. При отсутствии байпаса, если возникает необходимость в снятии радиатора, между подающим и обратным кранами ставится временная трубная перемычка. Читайте также: «Монтаж и установка батарей отопления в частном доме – от выбора до пошагового руководства по устройству».

Конечно, схема подключения и все прочие нюансы касательно того, как поставить радиатор отопления в квартире, должны быть тщательно продуманы заранее, до начала монтажных работ. Если все было проделано правильно, тогда результат такой работы – комфортный температурный микроклимат в жилище, позволяющий без особых проблем пережить суровый и холодный зимний сезон.

teplospec.com

монтаж батарей, своими руками в квартире, самостоятельно по видео в частном доме

Установка радиаторов отопления включает несколько последовательных этаповУстановка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Содержание:

• • Как выбрать радиатор отопления для монтажа своими руками
  • Способы монтажа радиаторов отопления
  • Схема и правила установки отопления
  • Выбор места установки батарей отопления в частном доме
  • Установка батарей отопления: подготовительные работы
  • Установка радиаторов отопления своими руками в квартире
  • Как установить радиатор отопления самостоятельно (видео)
  • Примеры установок радиаторов отопления (фото)

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Радиаторы отопления классифицируются по материалу изготовления

Минусы алюминиевых радиаторов:

1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

• Боковой;
• Нижний;
• Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Процесс монтажа радиатора отопления

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Процесс установки радиаторов отопления состоит из нескольких этапов

Правила самостоятельного монтажа батарей:

1. Радиатор должен быть размещен горизонтально, без перекосов;
2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
3. От пола до батареи предусматривается интервал в 8-12 см;
4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Прежде чем устанавливать батареи, необходимо провести подготовительные работы

Подготовительные работы перед заменой радиаторов:

1. Определиться с длительностью выполнения работ;
2. Позаботиться о всех инструментах и материалах;
3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Установку батарей в квартире можно произвести своими руками

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Как установить радиатор отопления самостоятельно (видео)

teplospec.com

монтаж батарей, своими руками в квартире, самостоятельно по видео в частном доме

Установка радиаторов отопления включает несколько последовательных этаповУстановка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Содержание:

• • Как выбрать радиатор отопления для монтажа своими руками
  • Способы монтажа радиаторов отопления
  • Схема и правила установки отопления
  • Выбор места установки батарей отопления в частном доме
  • Установка батарей отопления: подготовительные работы
  • Установка радиаторов отопления своими руками в квартире
  • Как установить радиатор отопления самостоятельно (видео)
  • Примеры установок радиаторов отопления (фото)

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Радиаторы отопления классифицируются по материалу изготовления

Минусы алюминиевых радиаторов:

1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы. Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

• Боковой;
• Нижний;
• Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Процесс монтажа радиатора отопления

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Процесс установки радиаторов отопления состоит из нескольких этапов

Правила самостоятельного монтажа батарей:

1. Радиатор должен быть размещен горизонтально, без перекосов;
2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
3. От пола до батареи предусматривается интервал в 8-12 см;
4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Прежде чем устанавливать батареи, необходимо провести подготовительные работы

Подготовительные работы перед заменой радиаторов:

1. Определиться с длительностью выполнения работ;
2. Позаботиться о всех инструментах и материалах;
3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Установку батарей в квартире можно произвести своими руками

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Как установить радиатор отопления самостоятельно (видео)

Чтобы установить батареи в квартире, не потребуется особых навыков. Достаточно получить должные разрешения. Устанавливать радиаторы следует, опираясь на строительные нормы и последовательную инструкцию. Чтобы закрепить прибор на высоте, используется американка и кронштейны. Для напольной установки используется подставка. Последовательность сборки приборов одинаковая, особенности качаются материалов изготовления.

Примеры установок радиаторов отопления (фото)

thewalls.ru
